Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) — обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную. Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

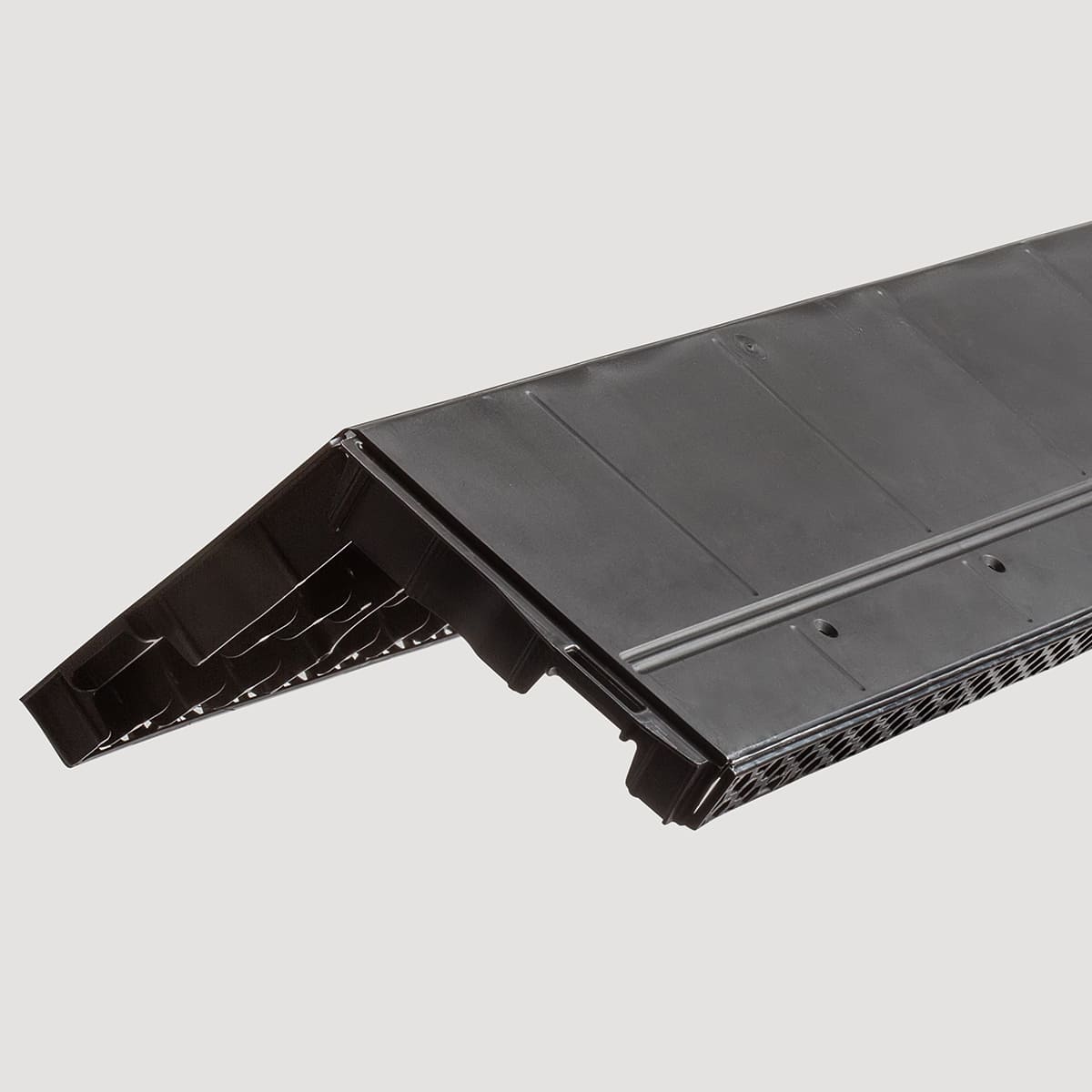

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами — от попадания насекомых, пыли, снега.

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

Нормы использования:

обязательно наличие продухов на свесах для обеспечения притока воздуха;
рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

Технология монтажа:

В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

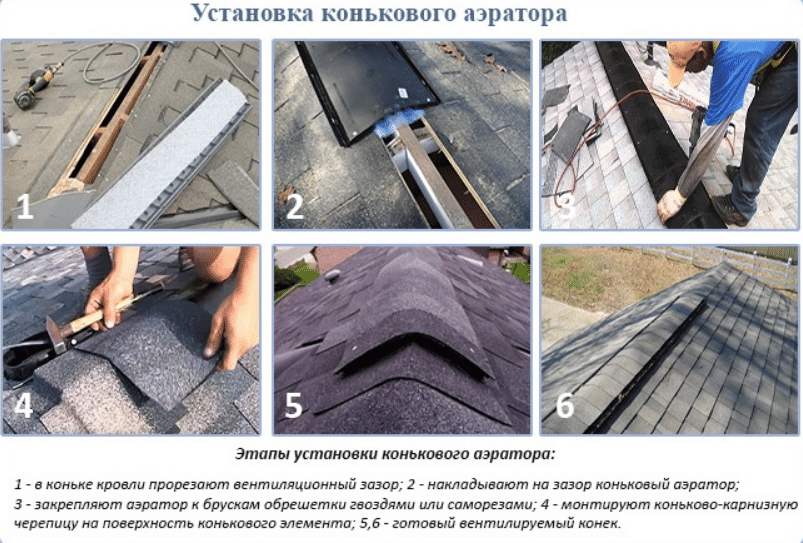

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

на кровлях с уклоном менее 12°, а также на плоских кровлях;
для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

Нормы использования:

монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
обязательно обеспечение воздушного притока на свесах;
один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

Технология установки:

В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

установка на мягкой кровле, металлочерепице, функции

Монтаж мягкой кровли только на первый взгляд легкий и простой. Конечно, это не керамическая черепица, но следует уделять внимание каждой мелочи. Многие люди, сооружая самостоятельно здания, хотят сэкономить. Но делать это многие специалисты не рекомендуют, особенно если дело касается кровельной вентиляции. Не установив ее, вы можете столкнуться с множеством проблем.

Откуда берется влага?

Совет!Перед тем как выбирать аэраторы для кровли, нужно понять, откуда же появляется влага? На самом деле утеплитель может увлажняться с окружающей среды, когда проникновение влаги обусловлено дефектами кровельного ковра, и изнутри конструкции через повреждения в пароизоляционном слое.

Также наличие влаги может быть из-за климатических условий, на которые повлиять невозможно.

Установка кровельных аэраторов — флюгарок

В том случае, если слой теплоизоляции содержит влаги больше нормы, то устранение поступления воды через кровельный ковер и зоны интенсивного увлажнения без осушения не приведет к желаемому результату.

В таком случае придется выполнять ремонт кровли с полной разборкой и заменой утеплителя. Стоит отметить, что это очень дорогой процесс, и не каждый может себе его позволить.

Правда, избыточную влагу, содержащуюся в кровле, а также образовавшийся конденсат можно удалить испарением и не проводить дорогостоящих работ по замене гидроизоляционного ковра и утеплителя.

Кроме этого, осушение поможет избежать протечек, которые неизбежно появятся в результате проведения ремонтных работ.

Вашему вниманию!Осушение утеплителя происходит за счет устройства вентиляционных аэраторов. Аэраторы кровельные работают на принципе использования разницы внутреннего и внешнего давления, а также благодаря созданию тяги в аэраторной трубе, которое возникает в результате образования низкого давления, создаваемого внешними ветровыми потоками.

Аэраторы предназначены для:

1. Вывода поднимающегося к кровле водяного пара внутренних помещений до того, как он успеет нанести вред конструкции.
2. Снижения давления, которое появляется в кровельной конструкции и становится причиной образования пузырей на кровле.
3. Препятствия образования конденсата на нижнем слое гидроизоляции, который стекает в теплоизоляционный слой.

Кровельный аэратор представлен трубой с диаметром в 6,3-11,1 см, которая сверху накрыта зонтиков для того, чтобы в нее не попадали атмосферные осадки. Чаще всего аэраторы изготавливаются из полиэтилена низкого давления.

Как образуется влага

Мягкая кровля – одна из самых распространенных как в персональном, так и промышленном строительстве. Сделана она из нескольких слоев, которые формируют так называемый «кровельный пирог».

Основа этой конструкции – ж/б плита, на которую укладывают пароизоляцию, утепляющий слой, стяжку и гидроизоляционный слой, для которого обычно покупают рулонные материалы.

Долговечность данного вида крыши обусловлена не только качеством тепло- и гидроизоляционных материалов, но и наличием влаги в «кровельном пироге». От чего же может появляться излишняя влага под крышей?

Наиболее частый дефект мягкой крыши – это вздутие. Появляется он по разным причинам.

Летом мягкая крыша нагревается, битумно-полимерные составляющие размягчаются под действием температуры, сцепление между слоями ослабевает.

Финская мягкая кровля сделана из слоя пароизоляции и гидроизоляционного ковра над ним. Если вода задерживается в пространстве под крышей, то она становится пастообразной при нагреве и создает давление внутри «пирога».

В результате этих явлений образуются вздутия, которые говорят о разрушении кровельного ковра.

Вместо того, чтобы тщательно приклеивать водоизоляционный материал к поверхности крыши, лучше установить аэратор, который уберет излишнюю влагу.

Теплоизоляционные свойства кровли из-за большого количества влаги заметно ухудшаются.

Подсчитано, что при увлажнении на 1-2%, теплопроводность повышается на 30-40%, что приводит к большим затратам при обогреве дома.

Кроме того, чрезмерная влажность вызывает не только потерю драгоценного тепла, но и способствует появлению плесени.

Обычно для выравнивания кровли используют смеси из песка и цемента, которые относят к капиллярно-пористым материалам. Поры внутри него связаны между собой и наполнены воздухом.

Когда влага попадает внутрь стяжки, поры заполняются водой, а когда температура воздуха падает, то вода кристаллизуется, и ее объем увеличивается.

В результате на покрытии появляются микротрещины и стяжка разрушается. То же самое происходит и в слое гидроизоляции.

Кроме того, количество влаги зависит и от климатических условий, которые никак нельзя изменить.

Аэраторы помогут вывести водяной пар, который поднимается изнутри помещения, пока он не нанес непоправимый вред кровельной конструкции.

Кроме того, устройство помогает снизить давление в кровле, из-за которого вздуваются пузыри и которое препятствует образованию конденсата на гидроизоляции.

Кровельный аэратор ЭКО ТехноНИКОЛЬ

Кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм – это удобный инструмент для удаления влаги с кровельного ковра. Изделие состоит из трех частей.

В ассортименте компании ТехноНИКОЛЬ представлено три типа аэраторов:

Назначение

Кровельный аэратор ТехноНИКОЛЬ, цена которого указана на нашем сайте, помогает полностью устранить лишнюю влагу из-под кровли.

Преимущества:

Прочен
Экологичен
Не пропускает ультрафиолет
Устойчив к сильным порывам ветра
Исключает возникновение вздутий под кровельным материалом
Сохраняет теплоизоляционные свойства кровли
Продлевает эксплуатационный срок покрытия
Применяется на сложных объектах
Кровельный аэратор ТехноНИКОЛЬ имеет низкую цену
Долговечен

Упаковка и хранение

Размер кровельного аэратора ТехноНИКОЛЬ ЭКО составляет 160х450 мм. Его поставляют в специальных упаковках. Хранение продукции следует производить в сухом помещении закрытого типа.

Данный аэратор позволяет снизить влажность теплоизоляции, тем самым увеличивая ее эффективность. Если вы хотите приобрести этот товар, оформите онлайн-заявку на сайте. Уточнить цену кровельного аэратора можно у наших менеджеров. Чтобы оставаться в курсе всех акций и скидок, подпишитесь на новости гипермаркета.

Описание продукции:

Аэратор кровельный ТехноНИКОЛЬ 160х460 мм, черного цвета, производится из блок-сополимера этилена и пропилена, который обеспечивает высокую надежность и стойкость к воздействиям внешней среды на кровле. Обеспечивает надежную эксплуатацию в течении 25 лет.

Аэратор кровельный ТехноНИКОЛЬ ЭКО 160х450 мм, темно-коричного цвета, имеет меньшую толщину стенок и изготавливается из смеси полимеров, обеспечивающих стойкость к эксплуатационным нагрузкам в течении 15 лет.

Аэратор кровельный ТехноНИКОЛЬ ЭКО 75х340 мм, черного цвета, изготавливается из смеси полимеров и используется только при ремонтах кровли.

Пластик аэраторов имеет дополнительную защиту от УФ, что позволяет применять их во всех климатических зонах России.

Область применения:

Аэраторы кровельные ТехноНИКОЛЬ 160х460 мм и ТехноНИКОЛЬ ЭКО 160х450 мм позволяют эффективно удалять излишки влаги из кровельного пирога. Установка аэраторов предотвращает образование вздутий под кровельным материалом, что значительно увеличивает срок службы кровельного покрытия. Монтаж аэраторов при устройстве или ремонте совмещенной кровли дополнительно увеличивает эффективность минераловатной теплоизоляции, за счет снижения ее влажности.

В системах с механическим креплением кровельного ковра к основанию рекомендуется устанавливать один аэратор на 150м2 кровли. Наиболее оптимальным считается размещение аэраторов в коньках кровли на расстоянии 6-8 метров и в наивысших точках по ендове (линии воронок).

В кровлях устраиваемых по цементно-песчаным стяжкам с применением материалов Унифлекс ЭПВ Вент и Техноэласт ЭКВ Вент устанавливается не менее 1 аэратора на 100м2. Аэраторы устанавливают равномерно по поверхности кровли. Оптимальной считается расстановка, когда большинство аэраторов установлены в местах водораздела и расстояние между аэраторами не превышает 12 м, а расстояние до паропреграждающей конструкции (парапета, деформационного шва, стены) не превышает 6м.

Конструкция аэраторов подразумевает дополнительную возможностью утепления керамзитовым гравием. Это исключает промерзание кровли в месте установки аэратора и образование избыточного количества конденсата на его стенках.

Аэратор кровельный ТехноНИКОЛЬ ЭКО 75х340 мм может быть использован только при ремонтах кровли. Аэродинамическая форма и уменьшенное проходное сечение позволяют ему работать только после достаточно сильного прогрева кровли. Устанавливается 1 на 100 м2 вне зависимости от способа монтажа кровли и предотвращает только образование вздутий под кровлей. Его конструкция не подразумевает доутепления керамзитовым гравием.

Кровельные аэраторы запрещено устанавливать в совмещенных кровлях над холодильниками и ледовыми аренами.

Производство работ:

Монтаж аэраторов и требования по их установке описаны в инструкции по применению, приведенной на упаковке. Может использоваться во всех климатических районах по СП

Хранение:

В защищенном от воздействия осадков складе.

Транспортировка:

Транспортировка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на транспорте данного вида.

Сведения об упаковке:

Аэратор кровельный ТехноНИКОЛЬ 160х460 мм – код ЕКН 34591, аэратор кровельный ТехноНИКОЛЬ ЭКО 160х450 мм – код ЕКН 39091, аэратор кровельный ТехноНИКОЛЬ ЭКО 75х340 мм – код ЕКН 5489.

Зачем нужна установка кровельного аэратора

В зависимости от качества выполнения работ по гидроизоляции и утеплению, а также укладке мягкой кровли, срок ее эксплуатации может разниться. Среди наиболее распространенных дефектов таких крыш называют скопление конденсата в утепляющем слое и стяжке. Эту проблему можно устранить как раз с помощью кровельного аэратора. Он позволяет сократить содержание влаги в кровельном пироге и предотвратить ее дальнейшее накопление. Поэтому многие небезосновательно полагают, что благодаря этим устройствам можно существенно продлить срок службы мягкой кровли.

Образование и накапливание конденсата в конечном итоге может привести к таким последствиям:

Вспучивание плоской крыши.
Возрастание теплопроводности.
Дефекты в стяжке или кровельном пироге.

Самой распространенной проблемой является именно вздутие кровли, причинами которого могут быть:

Возрастание температуры в летний период приводит к нагреванию битумных материалов и изменениям в их структуре, а именно повышению пластичности. В таком случае будет иметь значение степень вязкости мастики, на которую был уложен кровельный материал.
Скопление пара в пространстве под кровлей. Поскольку кровельный пирог состоит из нижнего пароизоляционного и верхнего гидроизоляционного слоев, при повышении температуры скопившаяся между ними жидкость преобразуется в пар, создавая излишнее давление.
Расслаивание кровельного пирога и битумно-полимерного состава. Чтобы избавиться от вздутия покрытия, гидроизоляцию нужно тщательно приклеить к основе. Кроме того, можно воспользоваться кровельным аэратором.

Увеличение теплопроводности влечет за собой существенные теплопотери и дополнительные затраты на энергоносители. Согласно исследованиям повышение влажности кровли даже на 1-2 % вызывает рост теплопроводности на 30-40 %. Кроме того, теплая и влажная среда благоприятствует разрастанию плесени.

Что касается разрушения стяжки, то тут причина кроется в пористости материала. В обычном состоянии поры в цементном растворе заполнены воздухом. При излишней влажности кровли эти поры начинают заполняться конденсатом, который при понижении температуры расширяется и приводит к образованию трещин и дефектов в стяжке. При этом может быть затронут и гидроизоляционный слой.

Выбирая пластиковые аэраторы для кровли в каждом из случаев необходимо определить, что стало причиной увеличения влажности.

Особенности монтажа мягкой кровли

Благодаря простоте укладки мягкая кровля снискала большую популярность у тех, кто занимается строительством самостоятельно. Для качественного монтажа не требуются специальные навыки и высокий профессионализм. Аккуратность в раскрое и соблюдение технологических норм — достаточные условия для правильного монтажа этого кровельного покрытия.

Инструмент для монтажа мягкой кровли

Выполнение монтажа мягкой кровли осуществляется при помощи обычных слесарных инструментов. Для работы необходимы:

Если настил кровли происходит в холодное время года (температура ниже +5 оС), необходимо использование строительного фена для разогрева клеевого состава.

Строительный фен используется для разогрева битумного слоя при пониженной температуре воздуха

Разумеется, как и при любом строительстве, мастеру нужны измерительные инструменты — рулетка, строительная нить (шнурка), карандаш или маркер.

Из расходных материалов понадобятся:

кровельные гвозди с плоской шляпкой;
шурупы с широким шагом резьбы;
битумная мастика.

Основные этапы укладки гибкой черепицы

Укладка гибкой черепицы производится в три этапа.

Удаление силиконовой защиты с внутренней стороны гонта.
Перед укладкой с каждого гонта снимают защитную силиконовую плёнку
Установка рядовой черепицы на основание кровли.
Дополнительное крепление верхней части гвоздями. Фиксация проводится с таким расчётом, чтобы следующий ряд скрыл шляпки гвоздей.
Гвозди забивают так, чтобы следующий ряд черепицы скрыл места их установки

Раскладка начинается от линии карниза и проводится параллельно его горизонтальной оси. Листы клеятся в стыки торцов. По завершении одного ряда начинают укладывать следующий, формируя заданный нахлёст по ширине. Его размер определяется конструкцией гонтов. Декорированная часть, обработанная минеральной крошкой, должна оставаться открытой, а всё, что находится выше, скрывается следующим рядом. Детали способа укладки подробно описываются в технических документах, сопровождающих черепицу. Так как разновидностей и изготовителей великое множество, общих правил, кроме приведённых выше, нет.

Использование автоматического гвоздезабивателя при покрытии больших площадей кровли гибкой черепицей заметно ускоряет работу

Видео: монтаж битумной черепицы RUFLEX

Отдельно заметим, что рубероид и толь формально также относятся к классу мягкой кровли, поэтому по большому счёту их можно использовать не только как гидроизоляцию, но и как самостоятельную кровлю. Однако в последние десятилетия этот способ практикуется исключительно при строительстве подсобных помещений в частном секторе. Связано это с тем, что срок службы рулонного рубероида в качестве финишного покрытия ограничен пятью-семью годами. После этого возникает необходимость его замены. Но для тех, кто намерен использовать этот материал для хозяйственных нужд, скажем, что:

на скатных крышах с уклоном более 10o рубероид укладывается в несколько слоёв перпендикулярно карнизу с нахлёстом между полотнами в 10 см;
на более пологих кровлях он настилается параллельно карнизу с нахлёстом в 5 см. При этом полотна располагаются так, чтобы верхний элемент заходил на нижний, но ни в коем случае не наоборот;
при любом способе монтажа под рубероид собирают сплошную обрешётку и приклеивают к ней материал при помощи битумной мастики.

В зависимости от угла наклона крыши рубероид укладывают вдоль или поперёк ската

Что такое аэратор: общая информация об устройстве

Аэратор для мягкой кровли – это особое приспособление, которое монтируется под кровельный материал на крышу. Основная задача устройства – выводить излишки влаги с подкровельного пространства. Установка аэраторов предупреждает разрушение кровельного покрытия под воздействием осадков и влаги, которая образуется в пространстве под крышей.

Аэратор нужен для того, чтобы выводить лишнюю влагу с подкровельного пространства

С помощью аэратора выполняется наполнение кровли свежим воздухом. Это позволяет вывести из вентиляционной подушки затхлый воздух, пыль, конденсат, влагу и газы, которые образуются в результате перепадов температур, микротрещин в гидроизоляционном слое. Если не использовать вентиляционное устройство, то со временем крыша просядет, а кровля начнет разрушаться изнутри.

Полезный совет! Специалисты рекомендуют устанавливать дефлектор не только для конструкций со скатом, но и использовать аэраторы для плоской кровли из черепицы или профильного настила.

Практические решения в вентиляции для кровли

Применение точечных аэраторов

Остается предусмотреть отверстия на свесах или карнизах для входа воздушного потока и сверху на коньке для его выхода. Понятно, что внизу все просто, а сверху надо исключить попадание в вентиляционные отверстия осадков, птиц и насекомых. Кроме того, иногда крыша из мягкой битумной черепицы имеет сложную геометрическую поверхность, где сочетаются перепады высот, большое количество ендов, мансардные окна, уступы. Это затрудняет, а порой исключает свободный ток теплого воздуха снизу вверх.

Совет. Размещение точечных аэраторов и дефлекторов доверяйте только высококвалифицированному специалисту.

Для решения подобных задач применяются различные виды точечных аэраторов, а также дефлекторов. Аэратор – это простой вентиляционный выход, защищающий от попадания осадков и проникновения птиц и насекомых. А дефлектор – тот же аэратор, который за счет особой конструкции в соответствии с законом Бернулли повышает эффективность вентиляции примерно на 20 %.

Установка этих устройств довольно проста. На сложных гибких кровлях точечные аэраторы устанавливают во всех наивысших точках рельефа или вдоль ендовы. Главное – внимательно следить, чтобы не осталось застойных зон. Там, где нет перепадов высот, на простых крышах точечные аэраторы устанавливают не менее одного на 100 кв.м кровли.

Технология установки аэраторов различается в зависимости от типа кровли. При обустройстве вентиляции кровли из битумной черепицы аэраторы крепят к сплошной обрешетке, усиленной несложной конструкцией из бруса. Все поверхности надежно уплотняют герметиком.

Иногда кровля из гибкой черепицы смонтирована так, что вентиляция подкровельного пространства отсутствует. В этом случае можно установить специальные аэраторы, имеющие удлиненный перфорированный нижний патрубок, в который засыпана гранулированная масса. Нижний патрубок вставляется в дышащий теплоизоляционный мат, таким способом вентилируя его.

Применение коньковых аэраторов

Однажды к нам обратилась заказчица с просьбой переделать коньковую вентиляцию для кровли на любую другую. Дом еще не достроен, на мансарде еще не установлены потолки, но крышу из мягкой битумной черепицы «ИКОПАЛ» осенью полностью закончили.

По настоянию клиентки был сделан зазор для проветривания подкровельного пространства. Выход воздуха из вентиляции кровли был предусмотрен коньковый. Заказчица говорила, что ей внешне понравилась крыша с дополнительным фальшконьком. Действительно, такие конструкции смотрятся эффектно. Но зимой, после снежной вьюги на полу мансарды под коньком оказалась полоска снега. Женщина посчитала это недостатком такого типа вентиляции. После обследования конька оказалось, что это недостаток квалификации кровельщиков, которые возводили крышу.

На самом деле правильно сделанный коньковый способ выхода воздуха из вентиляции наиболее эффективен для простых двухскатных кровель из гибкой черепицы. При непрерывном расположении щелей для забора воздуха в подшивке вдоль всего карниза он равномерно распределяет свободный воздушный поток по площади всей крыши, не оставляя затененных участков. Такой естественный метод вентиляции характеризуется мощным потоком воздуха в месте встречи теплого пара с холодной внутренней плоскостью кровли.

Схема вентиляции подкровельного пространства а) с коньковым аэратором; б) со скатными аэраторами и щипцовым окном.

На коньке, в высшей точке ската, вдоль всей длины крыши оставляется сплошная щель шириной примерно 2–3 см. С обеих сторон от нее устанавливаются специальные крепежные профили с ребристой поверхностью. Именно на эту щель, опускаясь по обеим сторонам на профили, монтируется сплошной ленточный коньковый аэратор. Он крепится гвоздями или шурупами и уплотняется герметиком по всей длине, а сверху покрывается листами битумной черепицы. Получается почти обычный конек. Такие ленточные аэраторы изготавливаются из качественного и прочного пластика, имеющего повышенную стойкость к воздействию атмосферных явлений. Вдоль всей длины на выходе вентилируемого воздуха встроены фильтры, которые не дадут попасть внутрь осадкам, птицам или насекомым.

Совет. При возможности лично убедитесь в исключении попадания атмосферных осадков, листвы, насекомых или птиц во входные и выходные отверстия вентилируемого пространства крыши.

Ветровая подшивка карнизов выполняется, как правило, из дерева, пластика или металла. На рынке нет недостатка в готовых пластиковых и металлических панелях с перфорацией, их называют софитами. Они бывают различных цветов и форм. Если ветровая подшивка выполнена из дерева, то между рейками оставляют щели или вставляют специальные решетки для приточной вентиляции с шагом не более 0,8 м. При монтаже подшивки важно убедиться, что решетки или щели не допустят попадания в вентиляционное пространство насекомых, птиц или листвы.

Разновидности

В зависимости от типа используемого кровельного материала выделяют следующие виды аэраторов:

Для металлочерепицы. Представляют собой трубу из ПВХ повышенной прочности или нержавеющей стали. Эти материалы отличаются стойкостью к температурным изменениям, воздействию прямых солнечных лучей, коррозии. Их монтаж осуществляется в верхней части крыши как можно ближе к коньку.
Для мягкой кровли. В основе трубы – атмосфероустиойчивый и ударопрочный полипропилен. Монтируется на самых высоких точках кровли по всей ее поверхности, а также в местах стыков плит. Аэратор в данном случае снижает давление кровли, что препятствует образованию на ней пузырей.
Для профнастила. По своему исполнению и выполняемым функциям аналогичен устройству для мягкой кровли, но монтируется вблизи конька.

Кроме того, сегодня на рынке можно найти вентиляторы для кровли из натуральной черепицы, фальцевой крыши. В зависимости от типа кровли меняется не только материал изготовления и местоположение аэратора, но и тип его крепления. Все эти виды крыш можно найти в каталоге отечественной продукции «ТехноНиколь». По своим техническим характеристикам и качеству она ничем не отличается от импортных, но при этом дешевле.

В зависимости от количества и типа монтажа выделяют аэраторы:

Точечные. Применяются для осушения отдельных зон кровли, как правило, для плоской крыши.
Непрерывные. Представляют собой цепочку устройств, обеспечивающих вентиляцию всей крыши.

Непрерывные конструкции, в свою очередь, делятся на такие виды:

Скатные. Сфера применения скатной конструкции – участки, на которых требуется усилить перемещение воздушных масс – длинных или сложных скатах, ендове кровли, а также в тех частях, где прерывается вентилируемый зазор.
Коньковые. Коньковый аэратор чаще всего монтируется на мансарды, имеющие тип утепления «под конек». Благодаря их использованию удается устранить пары влаги по всей коньковой зоне.

Скатные аэраторы могут быть следующих видов.

Плоские кровельные вентили (или KTV-вентили). Визуально такие устройства похожи на черепицу, имеют сетчатый фильтр, предупреждающий проникновение в подкровельное пространство осадков и насекомых. Сфера их применения – крыши, уклон которых не меньше 25 градусов.
Грибковые аэраторы. Применяются на плоских крышах, имеют вид трубы с зонтиком.

Кроме того, существуют скатные турбинные аэраторы, которые также могут быть грибковыми или вида KTV.

Наряду с рассмотренными аэраторами, выделяют еще одну их разновидность – турбинные. Главное их отличие – наличие электровентилятора, благодаря чему процесс вентиляции идет активнее. Турбинные модели подбираются с учетом ската крыши. Наилучший вариант такого аэратора – выполненный из алюминия.

Ошибочным считается мнение, что свесы обеспечивают вентиляцию кровли. Аэроэлемент свеса, скорее, обеспечивает приток воздушных масс, в то время как рассматриваемый вентилятор обеспечивает его вывод совместно с парами воздуха. Иначе говоря, это 2 элемента, обеспечивающие сухость крыши. Так, рулонная кровля с вентилируемым устройством прослужит значительно дольше той, где не предусмотрена установка аэратора. Проблемы с последней могут возникнуть уже спустя 3-5 лет эксплуатации нового дома.

Блиц-советы

Кровельные аэраторы можно устанавливать не только при обустройстве новой кровли, но и при выполнении ремонта старых покрытий.
Вентиляторы необходимо устанавливать исходя из форм и размеров крыши, состояния пароизоляции.
Специалисты рекомендуют покупать в комплекте все элементы вентиляционной системы у одного продавца.
Согласно требованиям строительных правил и норм на 100 м2 покрытия должен быть установлен один аэратор и расстояние между ними не должно быть больше 12 метров.
Для объектов с высоким уровнем влажности расчеты системы вентилирования должны производиться специализирующимися в данной сфере компаниями.
Монтажные работы по установке вентиляторов лучше всего проводить летом.

Преимущества использования кровельных аэраторов

Установка аэраторов на кровле обеспечивает:

проветривание конструкций и материалов кровли, а также подкровельного пространства;
отвод испаряющейся влаги;
увеличение срока службы несущих конструкций, утеплителей, изолирующих материалов;
профилактику появления вздутий на мягкой кровле;
профилактику поражения кровельных материалов плесенью.

Такие изделия могут устанавливаться как в процессе обустройства строительства, так и на уже готовые крыши. Во втором случае монтаж, как правило, выполняется в процессе ремонта кровли для ее проветривания и санации.

Установка аэраторов возможна как на плоских, так и на скатных кровлях. В первом случае они монтируются с определенным шагом на наиболее высоких точках крыши. При монтаже на скатных крышах устройства располагают как можно ближе к коньку и ребрам.

Использование аэраторов на кровле — залог долговечности крыши, ее качественной вентиляции, здорового микроклимата в доме.

Установка аэраторов на мягкой кровле

Элемент вентиляции, который позволяет предотвратить возникновение пара и конденсата в кровельном пироге называется аэратор. Они применяются при устройстве мансарды и на кровлях сложной формы.

Аэраторы для мягкой кровли изготавливают из ударопрочного пластика, который способен противостоять: колебаниям температур и негативному воздействию ультрафиолета.

В зависимости от конструктивных особенностей и принципа работы выделяют два типа аэраторов: непрерывные и точечные.

Непрерывный

Коньковый аэратор для мягкой кровли служит для вентилирования подкровельного пространства по всей длине крыши. Конструкция состоит из нескольких сегментов, соединенных между собой защелками. Внутри нее имеются полости, через которые выходит воздух из подкровельного пространства. Приток воздуха осуществляется через карниз.

Чтобы предотвратить попадание осадков, пыли или насекомых предусмотрены фильтры или особая схема расположения вентиляционных бороздок.

depositphotos

Точечный

Устройства для точечной вентиляции могут устанавливаться непосредственно на скат или на конек. Общее количество устройств на крышу определяют в зависимости от размеров подкровельного пространства и мощности аэратора. Один вентиляционный канал может обеспечивать нормальный воздухообмен на площади от 5 до 100 кв. м.

Для регионов с малоснежной зимой предусматривают аэраторы прямоугольной формы (вентиль) с решеткой.

При большом количестве осадков зимой разумнее использовать аэратор в виде трубы с колпаком (дефлектор). Высота трубы обычно находится в пределах 300 — 500 мм (для коньковых может быть меньше). Высокое расположение над скатом позволяет увеличить тягу воздуха.

Точечный аэратор для мягкой кровли предотвращает намокание утеплителя. Влажная теплоизоляция существенно проигрывает в своих характеристиках, появляются мостики холода. Обеспечение нормальной вентиляции позволяет предотвратить такое явление.

Места установки аэраторов стоит продумать заранее. Рекомендуется размещать их на участках стыковки плит утеплителя. Расстояние между соседними устройствами должно быть примерно одинаковым. Равномерное расположение вентиляционных труб на скате кровли позволит добиться максимальной эффективности.

Установка аэратора на скат мягкой кровли

Точечные аэраторы предусматривают в нескольких случаях:

нет возможности сделать вентилируемый конек;
в качестве дополнительного вентканала для повышения эффективности;
при возведении малоуклонных и плоских кровель.

Технология монтажа выглядит следующим образом:

Выбирают место установки и количества устройств. Расстояние от аэратора до конька обычно принимается в пределах 50—80 см. Количество рассчитывают в зависимости от технических характеристик.
В кровельном покрытии и сплошной обрешетке вырезают отверстие по размерам внутреннего контура канала аэратора. Для этого юбку устройства (или основу) прикладывают к поверхности кровли и очерчивают контур контрастным карандашом или гвоздем. После электролобзиком вырезают отверстие. Очищают покрытие от опилок щеткой.
Следующий этап — установка юбки. Деталь монтируют поверх вырезанного отверстия. Основу фиксируют на саморезы (6-10 штук) с дополнительной герметизацией битумной мастикой. Состав наносят на основание юбки.
Верх основания проклеивают клеем на битумной основе. Надевают решетку аэратора. Фиксацию выполняют шурупами или саморезами.

Последняя деталь — колпак. Он держится на защелке и саморезах.

Также возможна установка аэраторов для кровли на скат до укладки битумной черепицы. В этом случае юбку монтируют на сплошную обрешетку. На место устройства рекомендуется уложить дополнительный слой гидроизоляции. После монтажа основания его накрывают гонтами кровельного покрытия, подрезая под форму аэратора.

Аэратор кровельный ТехноНИКОЛЬ

Описание продукции:

Область применения:

Кровельные аэраторы запрещено устанавливать в совмещенных кровлях над холодильниками и ледовыми аренами.

Производство работ:

Хранение:

В защищенном от воздействия осадков складе.

Транспортировка:

Сведения об упаковке:

Аэраторы для кровли, что это такое?

Аэратор для крыши — это устройство, которое предназначено для того, чтобы обеспечивать вентиляцию пространства под кровлей. С его помощью можно избежать скапливания влаги, продлить срок службы кровли и сохранность ее свойства. Данный процесс называется «аэрация», отчего и произошло название устройства.

Аэраторы предназначены для обеспечения конденсации воздуха и устанавливаются непосредственно на кровельное покрытие. Так как устройства крыш и материалы покрытия разнятся, аэраторы имеют свои особенности установки и эксплуатации для каждого типа.

Почему аэраторы нужны в новых постройках и необязательны в старых ↑

А удивляться-то нечему. Вспомните, по какому принципу создавались дома пару десятков лет назад? Чердак всегда был холодным, в нем комнат не делали и, соответственно, не утепляли, так как это не имело смысла. В итоге под кровлей оставалась уйма свободного пространства, по которому воздух, поднимавшийся из комнат, мог свободно гулять и через неутепленную крышу выходил наружу. Для его выхода всегда отыскивались щели в карнизах, фронтонах, коньке кровли и пр. При этом стропильная конструкция не напитывала влагу, ибо зачем пару «втискиваться» в твердое дерево, если хватает «свободной жилплощади».

Что изменилось в новых строениях:

Крышу стараются утеплить по максимуму, чтобы избежать теплопотерь и меньше платить за газ.
На чердаках стали обустраивать помещения.
Из-за больших темпов частного строительства стропильные конструкции монтируются недостаточно высушенными и должны «дозревать» уже на кровле.

Чтобы крыша была утеплена, монтируют кровельный пирог, т.е. накладывают друг на друга несколько разных материалов, отвечающих за сохранность тепла, изоляцию пара и воды. В итоге все щели, через которые мог бы «выскакивать» воздух, закрываются паробарьером. Куда остается идти влаге, если она будет скапливаться в герметичном подкровельном пространстве? Правильно, в стропильную конструкцию. И та не только не высохнет, но еще и наберет влаги извне. А уже через пару лет вы будете «любоваться» собственными грибками и расставлять по чердаку ведра, когда идут дожди. Именно таков итог кровель, в которых не создана достаточная система вентиляции, с хорошим притоком воздуха, способным выдувать лишний пар из конструкции.

Виды вентиляционных устройств для кровли

Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

Точечные . Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
Непрерывные . Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
Турбинные . Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.

При выборе модели аэратора учитывают величину уклона крыши. Обычно данную информацию можно увидеть на упаковке изделия.

Пошаговое руководство

Несмотря на то, что процесс монтажа разных аэраторов может несколько отличаться, в общих чертах последовательность действий такова:

Вырезается проходное отверстие. На поверхность кровельного листа прикладывают идущий в комплекте шаблон и обводят его строительным маркером.
Дрелью просверливаются отверстия вблизи очерченного контура.
При вырезании лучше всего пользоваться ножницами по металлу и ни в коем случае не использовать болгарку. Это связано с тем, что во время резки разлетаются горячие искры, повреждающие полимерное покрытие листа, открывая тем самым путь коррозии. В местах разреза металл нагревается и разрушается не только полимерный слой, но и оцинковка.
Уплотнительное кольцо из резины прикладывается к гидроизоляционному материалу и обводится во внутреннему контуру. Посредине делают крестообразный разрез, затем, придерживая материал рукой, вырезают намеченный овал.
На уплотнитель наносится герметик, затем он устанавливается в отверстие и закрепляется шурупами. Для этого удобнее воспользоваться шуруповертом.
Установка проходного элемента производится так, чтобы петли уплотнительного кольца совпали со штырьками на самом элементе.
Выходная труба монтируется в проходной элемент и жестко фиксируется. Чтобы добиться надежного соединения следует вырезать отверстие в проходном элементе на ¼ меньше, чем диаметр выходной трубы. Иногда комплект полностью готов к установке и ничего вырезать не требуется.
Выходную трубу следует проверить на вертикальность при помощи строительного уровня и только после соответствия отвесному положению закрепить шурупами.

монтаж конькового на плоской Технониколь, как правильно установить точечный для вентиляции

При укладке мягкой кровли обязательно нужно предусмотреть систему вентиляции. Одним из его элементов является аэратор. Он может быть разных вариаций, предназначен для устранения влаги, которая скапливается на утеплителе и стяжки. Их можно устанавливать на крышах любой конфигурации и с разным уклоном. За счет установки этих доборных элементов улучшается движение воздушных потоков под кровлей, это защищает деревянные перекрытия от гнили и образования плесени и перегрева чердачного помещения в летний период.

Описание и виды

Мягкая кровля в летнее время может нагреваться до 100 градусов, при этом нагретый воздух преобразуется в пар, который собирается на внутренней поверхности кровли и затем оседает на ее сплошной деревянной обрешетке, и скапливается на утеплителе.

Если он будет намокать постоянно, то не сможет выполнять своего предназначения и потеряет теплоизоляционные свойства. После его высыхания он полностью не восстановит своих эксплуатационных характеристик, поэтому требуется выполнения надежной вентиляционной системы.

Перед покупкой ее элемента – аэратора, нужно разобраться в конструктивных особенностях его видов, а их существует два:

Точечные. Их устанавливают на крыши, в которых нет конька, таких их разновидностях, как шатровых и плоских. Сам элемент изготовлен из высокопрочного пластика, устойчивого к механическим повреждениям и выгоранию на солнце. Он состоит из 4 деталей: колбы, защитного зонтика к ней, трубки и сетки для фильтрации. В зависимости от формы колбы они могут подразделяться на бутылочные и плоские. На шатровые и односкатные монтируются последние, а на плоскую кровлю устанавливаются плоские. Точечные аэраторы эффективно работают, если они установлены равномерно по всей крыше. Примерно принято, что на 20 м² кровли нужен один дефлектор, но лучше устанавливать два, если это возможно.
Коньковые. Судя по названию, монтируются на скатных крышах, имеющих конек. Этот элемент выполнен, как угольник со сквозными отверстиями. Они снабжены защитной сеткой от проникновения внутрь крыши насекомых. Такой аэратор крепиться по всему коньку, и фиксируется в кровельный материал. Отдельные его детали создают единую систему. Он отлично удерживает влагу, и пропускает воздух наружу, предупреждая его застаивание на чердаке.

Без использования аэраторов сократится срок службы мягкой кровли. Такие приспособления:

Предотвращают гниение деревянной стропильной конструкции и вредоносную деятельность разных микроорганизмов.
Не допускают перегрева крыши в летнее время.
Защищают мягкую кровлю от трещин, пузырей, прорывов и деформаций.
Выводят битумные пары, которые скапливаются, образовываясь из-за высоких температур.
Устраняют затхлый воздух и впускают свежий извне.
Исключают оседание конденсата, который портит термоизолирующий слой. Отсыревший утеплитель повышает на чердаке или мансарде влажность.

Преимущества аэраторов:

Их можно устанавливать как на новой, так и на старой крыше.
Среди многочисленной цветовой гаммы можно без труда подобрать нужный оттенок под цвет мягкой кровли.
Имеют интересный дизайн.
Обладают простой, но вместе с тем герметичной конструкцией.
Не подвержены выгоранию от ультрафиолета.
Такие элементы отлично работают в любых климатических условиях.
Не реагируют на коррозию.

На видео – аэраторы для мягкой кровли:

Как устанавливать?

Каждая разновидность аэраторов имеет свою последовательность выполнения монтажа.

Точечный вид

Их устанавливают на плоских крышах, и тех, что имеют угол наклона меньше 12 градусов. Они также могут идти как дополнение к коньковому типу.

Ход работ:

Определить места расположения аэраторов. Приложить к ним его основание и обвести диаметр карандашом. По нарисованной линии электролобзиком выполняют отверстия.
Установить над полученным отверстием основание – юбку аэратора и закрепить ее с помощью гвоздей или саморезов. Создать более прочное соединение можно применив клеевой состав. Внутреннюю часть элемента смазывают битумной мастикой, а затем вплотную насаживают на крышу и фиксируют гвоздями.
Сверху юбки изделия смазать битумным клеем.
Провести укладку мягкой черепицы, чтобы обеспечить однородный вид.
В верхней части аэратора прикрепить защитную сетку, а затем колпак, который предотвращает попадание внутрь листы и пыли.

На видео – установка аэраторов на мягкой кровле:

Установку последующих точечных элементов проводят в той же последовательности.

Коньковый вид

Такой аэратор в установке прост, его монтируют на сам конек скатных крыш, уклон которых идет от 12 до 45 градусов.

Какой утеплитель для крыши лучше всего использовать, поможет понять информация из статьи.
А вот какова толщина утеплителя мансардной крыши и как сделать всё правильно, что бы не ошибиться, рассказывается в данной статье.
Так же будет интересно узнать о том, какова цена утеплителя для крыши изовер: https://resforbuild.ru/paneli/utepliteli/izover-texnicheskie-xarakteristiki.html

Возможно вам так же будет интересно узнать о том, какова цена гидроизоляционной пленки для крыши.

Ход работ:

На коньке делаются специальные пазы шириной от 3 до 8 см, их выполняют по всей его длине, на расстоянии 30 см с каждой кромки конькового элемента.
В крайних частях конька, которые не имеют разрезов, располагают коньковую черепицу.
После подготовительных работ устанавливается сам аэратор, который крепится к крыше шурупами или гвоздями и соединяется в одну целостную конструкцию.
Сверху профиля аэратора укладывают коньковую черепицу и фиксируют ее к кровле специальными гвоздями или шурупами.
Соединение конькового дефлектора с крышей смазывают силиконовым герметиком, чтобы предупредить попадание осадков.

На видео – установка конькового аэратора для мягкой кровли:

Как делается крыша из профнастила своими руками, очень подробно рассказывается в данной статье.

А вот какой подкладочный ковер лучше под гибкую черепицу, очень подробно рассказывается в данной статье.

Какой кровельные материалы для плоской крыши самый лучший, поможет понять информация из статьи.

А вот как правильно стелить ондулин на крышу и как это сделать самостоятельно, рассказывается в данной статье.

Так же будет интересно узнать о том, что лучше для крыши ондулин или профнастил.

Производители и цены

При выборе аэраторов для мягкой кровли нужно основываться на сложности крыши, климатических условий и степени влажности в чердачном помещении. Лучше отдавать предпочтение проверенным производителям, примерная стоимость их изделий для удобства сведена в таблицу.

Производитель	Особенности аэраторов	Стоимость, рубли
Технониколь	Коньковый вид	270
Технониколь	Точечный вид	990
ТеплоМаркет-Иркутск	-//-	900
Строй Комплект (Краснодар)	-//-	890
KRONO-PLAST (Польша)	-//-	1350
Wirplast	-//-	от 1200
Vilpe	-//-	от 850

Установка аэраторов для мягкой кровли обязательна, для плоских крыш, находящихся в нормальных климатических условиях достаточно монтировать один точечный аэратор на 100 м², но если расстояние между двумя рядом стоящими грибками не должно быть больше 12 метров.

Если в регионе наблюдается высокая влажность, тогда монтаж вентиляционной системы и расчет аэраторов нужно доверить специалистам. Все элементы этой системы стоит покупать у одного поставщика, чтобы впоследствии при необходимости можно было быстро найти подходящий элемент.

обзор, технология монтажа и отзывы

Коньковый аэратор для мягкой кровли

Иногда в стремлении построить свой дом как можно лучше и качественнее, люди приобретают и устанавливают ненужные, бесполезные устройства. Но чаще случается наоборот – покупая дорогостоящие материалы, производители которых обещают, что они будут служить 50-60 лет, домовладельцы забывают о сопутствующих аксессуарах, обеспечивающих их длительную эксплуатацию. Мало кто устанавливает аэраторы на кровле, хотя их наличие напрямую влияет на комфорт и время службы крыши. Эта статья расскажет, для чего нужны дефлекторы, как они работают и как выполнить монтаж такого прибора.

Содержание статьи

Коньковый аэратор на мягкой кровле

Конструкция аэратора

Аэратор или дефлектор – устройство, через которое происходит выход нагретого воздуха во внешнее пространство. Образно говоря, с его помощью дом начинает «дышать», наполняясь свежим, богатым кислородом воздушным потоком. Обеспечить его свободную циркуляцию можно двумя способами:

Расположение элементов принудительной вентиляционной системы на мягкой кровле

В современных домах с жилой мансардой, для термоизоляции которой использовались эффективные утеплители, недостаточно оборудовать коньковый аэратор, чтобы принудительная вентиляция мягкой кровли работала, нужно также предусмотреть карнизные продухи и вытяжные отверстия.

Циркуляция воздуха в доме с мягкой кровлей

Для организации вентиляции с помощью дефлекторов, необходимо понимание, как нагретый воздух циркулирует внутри постройки. В холодное время года он проникает в дом через двери и окна, нагревается в помещениях первого этажа и поднимается выше. Как правило, выше находится мансарда, которую утеплили несколькими слоями термоизоляционного материла с гидроизоляционной пленкой для сокращения затрат на отопление. Из этого почти герметичного помещения воздуху деться некуда, поэтому он остается там, делая атмосферу затхлой, влажной и некомфортной для проживания.

Схема циркуляции воздуха в доме

Второй аспект этой проблемы – используемый кровельный материал. Свойства мягкой кровли таковы, что при нагревании в жаркий сезон, температура ее поверхности превышает 100 градусов. Воздух, нагреваясь от соприкосновения с крышей, переходит в парообразной состояние, постепенно остывая и оседая в виде конденсата во внутренних слоях кровельного пирога. Больше всего от конденсата страдает утеплитель. При однократном намокании его структура нарушается, а термоизоляционные свойства снижаются в половину. Даже после высыхания эффективность утеплителя не достигнет прежнего уровня, под мягкой кровлей циклы намокания повторяются многократно.

Современный долговечный кровельный материал производят на основе битумно-полимерной мастики, если на нем не выполнена установка аэраторов, опасные для здоровья пары этих соединений оседают внутри дома, подвергая здоровье его обитателей большой опасности.

Виды аэраторов

Для организации принудительной вентиляции мансардного помещения под мягкой кровлей существует несколько моделей дефлекторов. В зависимости от типа крыши и того, какой кровельный материал используют, можно использовать один из вариантов:

Коньковый аэратор. Это разновидность устройства для обеспечения циркуляции воздуха, который устанавливают на скатных крышах, имеющих коньковое соединение. Оно выглядит как угловая деталь со сквозными отверстиями, защищенными от проникновения насекомых и пыли. Аэратор для кровли закрепляют вдоль всего конька и закрепляют поверх кровельный материал. Расположение дефлектора не пускает влагу внутрь, а воздух в то же время беспрепятственно выходит наружу. Установка конькового аэратора к тому эффектный и эстетичный способ гидроизолировать коньковый паз.
Коньковый аэратор
Принцип работы конькового аэратора
Точечный аэратор. Точеные дефлекторы подходят для крыш без конька, к примеру, плоских или шатровых. Они состоят из 4 деталей: трубки, колбы, фильтровальной сетки и защитного зонтика. Точечные дефлекторы бывают плоские и бутылочные. На плоские крыши устанавливают плоские, а на односкатные и шатровые бутылочные. Для организации вентиляции точечные аэраторы равномерно распределяют по крыше, располагая недалеко от конька на расстоянии 15-20 см. Чтобы ориентировочно рассчитать необходимое количество аэраторов, нужно учесть, что на площадь 20-25 кв. м. требуется 1 дефлектор, однако установка менее 2 нецелесообразна.

Аэратор бутылочного типа

Заменить коньковый дефлектор может вентиляционная коньковая лента на клейкой основе, это гофрированная полоса из тонкого металла. Она гнется и растягивается, подстраиваясь под рельеф крыши, а циркуляция осуществляется через воздухопроницаемую мембрану.

Функции аэраторов

Мягкая кровля нуждается в организации принудительной вентиляции, так как без них, она выработает и половины срока возможной эксплуатации. Аэраторы на кровле необходимы, чтобы:

схема установки конькового аэратора

Не допустить оседание конденсата и намокание термоизолирующего материла. Сырой утеплитель делает микроклимат в мансарде необитаемым за счет повышенной влажности, неприятного запаха.
Предотвратить гниение, а в последствии разрушение деревянной стропильной системы из-за вредоносной деятельности микроорганизмов.
Выводить затхлый, застоявшийся воздух из мансарды и впускать свежий с улицы.
Поддерживать оптимальную температуру во время летней жары, перегрева кровли.
Защитить мягкий кровельный материал от образования пузырей, трещин, деформации и прорывов по причине избыточного перегрева.
Обезопасить домочадцев от битумных паров, которые при воздействии высокой температуры выделяет кровельный материал на его основе.

Качественная вентиляция, использование коньковых и точечных аэраторов делает мягкую кровлю долговечной, комфортной, безопасной для благополучия вашей семьи.

Видео-инструкция

krovlyakrishi.ru

Коньковый аэратор для мягкой кровли, правильная вентиляция крыши

Необходимое условие для безопасной и длительной эксплуатации кровли – вентиляция мягкой кровли и подкровельного пространства. Аэратор для мягкой кровли, установленный по правилам, позволяет забыть о протечках кровли, вызванных скоплением конденсата на внутренней поверхности покровного материала и в толще утеплителя.

Почему возникает конденсат

Образование конденсата это естественный физический процесс. Типичные примеры в повседневной жизни – роса на траве, иней на кузове автомобиля весенним или осенним утром. Вода выделяется когда воздух, остывая и сжимаясь, становится настолько плотным, что выдавливает из себя лишние молекулы воды, которые оседают на ближайшей твёрдой поверхности. В нашем случае это поверхность кровли. Поскольку избежать конденсата невозможно, встаёт вопрос о минимизации или полного исключения негативных последствий образования конденсата. Для этого необходимо организовать 2 процесса:

Отвод конденсата.

Просушка кровельных слоёв.

Первую задачу решают подкладочный ковёр и карнизный капельник. Вторая задача решается организацией достаточной вентиляции подкровельного пространства, которая обеспечивается устройством притока наружного воздуха в карнизной части кровли и удалением воздуха из коньковой части. Поскольку кровельный конёк должен быть защищён от попадания атмосферных осадков и насекомых, для вентиляции кровли из битумной черепицы выполняют монтаж специального элемента. Этот кровельный вентиляционный элемент имеет несколько названий: дефлектор, вентиль, аэратор, продух. Суть одна. Он обеспечивает одновременно выпуск воздуха и герметичность конька, предохраняя эту часть крыши от попадания осадков, листвы, насекомых, птиц и прочих посторонних предметов. Отметим что монтаж элементов вентиляции конька напрасен, если не выполнено условие свободного поступления воздуха из карнизной части крыши и движение его по воздушной прослойке в кровле.

Виды аэраторов

Коньковые аэраторы бывают сплошные и точечные. Аэратор линейный (сплошной) применяется на коньковых участках скатных кровель, если нет риска скопления снега на коньке. Это изделие заводского изготовления, представляет собой профильный элемент из полиэтилена высокого давления, на который сверху крепятся карнизные плитки мягкой черепицы. Производится в России, а также поставляется из зарубежа ведущими иностранными производителями гибкой черепицы. Сплошные аэраторы различных компаний-производителей схожи по конструкции. Типичный сплошной аэратор имеет рёбра жёсткости и воздухопроницаемый уплотнитель, защищающий конёк от проникновения насекомых и задувания снега, который прочно крепится между рёбрами. Между собой элементы крепятся специально предусмотренными замками. Аэратор устанавливается на конёк и закрывается сверху коньковой черепицей.
Монтаж кровельных аэраторов сплошного типа можно вести как в виде непрерывной линии, соединяя элементы между собой, так и отдельными участками. Это зависит от площади кровли и вкусов её владельца. Сплошной коньковый ряд на кровле из мягкой черепицы выглядит эстетичнее.

Основные производители сплошных аэрационных элементов

Родоначальником семейства сплошных аэраторов принято считать коньковый аэратор «РиджМастер». (RidgeMaster). Элемент имеет длину 1219 мм и два исполнения по ширине: 229 мм и 279 мм. Финский производитель Vilpe, известный своей специализацией на аксессуарах для кровель, поставляет в Россию широкий ассортимент элементов вентиляции. Сплошной аэратор «Технониколь» является полным аналогом конька «Риджмастер», но имеет длину элемента 0,6 метра. Обеспечивает вентиляцию ориентировочно на 10 м2 кровли (при условии толщины вентилируемой воздушной прослойки 5 см).

Аэратор точечный

Монтаж точечных аэраторов предусматривают на плоской крыше и на кровле, где конька как такового нет (например, кровля пристройки к стене), или в местах прерывания сплошного потока воздуха от карниза (например, под мансардным окнами), а также на очень длинных участках скатов длиной более 15 метров. Точечные аэраторы следует устанавливать на расстоянии 0,5-0,8 метра от самой высокой точки участка кровли, а при сложных кровлях установку выполняют по указаниям проектировщиков. Точечные кровельные аэроэлементы бывают низкого и высокого типов. Наиболее популярные:

Аэратор типа КТВ. Выпускается многими российскими и иностранными производителями. Обеспечивает вентиляцию подкровельного пространства на 20 м2.

Аэратор типа КТВ-вентиль. Выпускается в нескольких цветовых гаммах и используется в основном при устройстве покрытия из битумной черепицы премиум-класса. Обеспечивает вентиляцию подкровельного пространства до 40 кв. м.

Vilpe, Технониколь и другие производители выпускают также высокие точечные элементы. Эти вентиляционные элементы являются спасением для кровель с небольшим уклоном (14°) или при условии скопления снега, когда сплошной аэратор не сработает. Изготавливаются для уклонов 14 и 27 градусов, для коньковых и скатных участков кровли и для плоской кровли. В серии доступны три диаметра: 75, 110 и 160 мм.

Аэратор самодельный

При острой необходимости, коньковый аэратор можно выполнить и своими руками. Для этого необходимо заготовить бруски сечением 50х50 и длиной 300 мм. Края подкладочного ковра в коньке нужно завернуть наружу и напустить поверх битумной черепицы на 80-100 мм. Бруски нужно тщательно обработать антисептиком, поскольку они почти всегда будут влажными. Бруски набить перпендикулярно от конька с шагом 300 мм. Сверху выполнить монтаж ОСП. Таким образом, получится «этажерка». Сверху этажерку накрыть коньковыми плитками мягкой черепицы. Отверстия для выпуска воздуха следует защитить мелкой сеткой от насекомых. Необходимо отметить, что установка самодельного конька далеко не всегда является решением для вентиляции кровли. Зачастую конденсат оседает на тыльной поверхности ОСП в центральной части конька. Затем капли не столько скатываются по уклону наружу, как это бывает в промышленно выполненных аэраторах, сколько дружно капают назад на утеплитель или в пространство чердака.

prokryshi.ru

Коньковый аэратор: особенности установки и эксплуатации

Известная народная мудрость гласит, что каждый мужчина должен построить дом, вырастить сына и посадить дерево. Если два последних пункта осуществить немного легче, то с постройкой дома дела обстоят сложнее. Главным атрибутом любого строения, будь то дача, сарай или административное здание, является крыша. Она дом защитит от дождей и от летнего зноя. Но многообразие кровельных материалов заставляет собственников задуматься о том, что подойдет лучше. А когда все сомнения отброшены и материал выбран, главное за малым: правильном оформлении.

Что такое коньковый аэратор?

Большую роль в выборе кровельного материала сейчас играет стоимость и качество. Чаще всего используется мягкая кровля или битумная. Она стойкая к перепадам температуры, хорошо удерживает тепло и имеет приятную стоимость.

Во время её укладки используется паробарьер, который должен удерживать тепло, выходящее изнутри дома, и защищать от попадания дождя, снега снаружи в случае повреждения внешнего слоя. Но, как и любой пластиковый материал, он имеет свойство накапливать конденсат.

Чтобы скопление влаги не привело к порче древесины, использованной во время возведения крыши, стоит использовать специальные пластиковое или металлическое приспособление со множеством отверстий или встроенной сеткой для отвода горячего воздуха, которое называется «коньковый аэратор».

Виды аэраторов

В зависимости от кровельного материала и вида крыш могут использоваться несколько видов аэраторов:

Одиночный аэратор размещается по всей поверхности крыши точечно, особенно это актуально для изолированных и труднодоступных мест. Их делят на коньковые и скатные.
Непрерывный аэратор имеет вид длиной пластиковой или металлической ленты, которая равномерно распределяется по всей поверхности ската.
Турбинный аэратор появился на рынке не так давно, имеет вид трубы со встроенным вентилятором. Такая вытяжка позволяет намного эффективнее выводить горячий воздух наружу.

Для крыш, покрытых металлопластиком, используются металлические конструкции со специальным покрытием, легко переносящим коррозию и перепад температур. Металлические аэраторы легко крепятся в любой части крыши.

Коньковый аэратор для мягкой кровли производят из качественного полиуретана, хорошо переносящего жару до +90 С и холода до -40 С. Такие детали должны быть ударостойкими. Чаще всего их устанавливают в местах стыковки верхних краев скатов.

Для того чтобы понять, необходим ли вам аэратор на крыше или нет, стоит посоветоваться со специалистом. Ведь удобнее всего монтировать эти приспособления во время укладки крыши. В это время проще учесть особенности материала, глубину залегания защитного слоя и возможную дополнительную изоляцию.

Но если случилось так, что крыша уже имеется, а дополнительные работы все же необходимы, можно попытаться сделать это и самому.

Самый простой вариант — установить коньковый аэратор для мягкой кровли своими руками. Слой битумных квадратов, покрывающих конёк, придется снять. Под него установить ленточный коньковый аэратор из пластика или металла. Такой уголок со множеством отверстий и сеток будет приподнимать рубероид на стыком скатов. Весь горячий воздух будет свободного подниматься и выходить сквозь отверстия, препятствуя образованию конденсата.

Сложнее обстоят дела с точечными аэраторами. Для установки необходимы точные расчеты диаметра выемки под основание аэратора. Если его сделать слишком большим, придется использовать дополнительный материал для уплотнения.

Вначале необходимо карандашом обвести размер основания точечного аэратора. С помощью лобзика или другого инструмента сделать отверстие, вставить юбку и закрепить с помощью гвоздей, саморезов или клеевого состава. Сверху на юбку наносят битумный клей и укладывают черепицу таким образом, чтобы не оставалось отверстий.

Но стоит помнить, что точечные аэраторы устанавливаются на плоских крышах или с уклоном не более 12 градусов.

Что будет, если не установить аэратор?

Коньковый аэратор — нужная деталь для крыши, покрытой мягкой черепицей и не только. Если вы еще раздумываете о целесообразности такого приобретения, то стоит заметить: оно того стоит. Сэкономив сейчас небольшую сумму, в дальнейшем вы потратите гораздо больше, заменяя всю крышу.

Последствия:

Прогнившие балки и перекрытия.
Повышенная влажность в жилых помещениях.
Размножение плесневых грибков в утеплителе и на стенах здания.
Вздутие и трещины кровельного материала.

Если вы еще не знаете, как выглядит коньковый аэратор для мягкой кровли, фото представлены в данном материале.

Но стоит помнить, что данное приспособление устанавливается в паре с софитами, которые способствуют притоку воздуха. Система вентиляции, состоящая из софитов и аэратора, создаст отличный микроклимат в вашем доме.

fb.ru

Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) – обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами – от попадания насекомых, пыли, снега.

Нормы использования:

обязательно наличие продухов на свесах для обеспечения притока воздуха;
рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

Технология монтажа:

В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

на кровлях с уклоном менее 12°, а также на плоских кровлях;
для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

Нормы использования:

монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
обязательно обеспечение воздушного притока на свесах;
один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

Технология установки:

В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

krovgid.com

Как крепить коньковый аэратор?

Коньковый аэратор на мягкой кровле

Конструкция аэратора

Расположение элементов принудительной вентиляционной системы на мягкой кровле

Циркуляция воздуха в доме с мягкой кровлей

Схема циркуляции воздуха в доме

Виды аэраторов

Коньковый аэратор. Это разновидность устройства для обеспечения циркуляции воздуха, который устанавливают на скатных крышах, имеющих коньковое соединение. Оно выглядит как угловая деталь со сквозными отверстиями, защищенными от проникновения насекомых и пыли. Аэратор для кровли закрепляют вдоль всего конька и закрепляют поверх кровельный материал. Расположение дефлектора не пускает влагу внутрь, а воздух в то же время беспрепятственно выходит наружу. Установка конькового аэратора к тому эффектный и эстетичный способ гидроизолировать коньковый паз.
Коньковый аэратор
Принцип работы конькового аэратора
Точечный аэратор. Точеные дефлекторы подходят для крыш без конька, к примеру, плоских или шатровых. Они состоят из 4 деталей: трубки, колбы, фильтровальной сетки и защитного зонтика. Точечные дефлекторы бывают плоские и бутылочные. На плоские крыши устанавливают плоские, а на односкатные и шатровые бутылочные. Для организации вентиляции точечные аэраторы равномерно распределяют по крыше, располагая недалеко от конька на расстоянии 15-20 см. Чтобы ориентировочно рассчитать необходимое количество аэраторов, нужно учесть, что на площадь 20-25 кв. м. требуется 1 дефлектор, однако установка менее 2 нецелесообразна.

Аэратор бутылочного типа

Функции аэраторов

схема установки конькового аэратора

Не допустить оседание конденсата и намокание термоизолирующего материла. Сырой утеплитель делает микроклимат в мансарде необитаемым за счет повышенной влажности, неприятного запаха.
Предотвратить гниение, а в последствии разрушение деревянной стропильной системы из-за вредоносной деятельности микроорганизмов.
Выводить затхлый, застоявшийся воздух из мансарды и впускать свежий с улицы.
Поддерживать оптимальную температуру во время летней жары, перегрева кровли.
Защитить мягкий кровельный материал от образования пузырей, трещин, деформации и прорывов по причине избыточного перегрева.
Обезопасить домочадцев от битумных паров, которые при воздействии высокой температуры выделяет кровельный материал на его основе.

Видео-инструкция

Почему возникает конденсат

Поскольку избежать конденсата невозможно, встаёт вопрос о минимизации или полного исключения негативных последствий образования конденсата. Для этого необходимо организовать 2 процесса:

Отвод конденсата.
Просушка кровельных слоёв.

Отметим что монтаж элементов вентиляции конька напрасен, если не выполнено условие свободного поступления воздуха из карнизной части крыши и движение его по воздушной прослойке в кровле.

Виды аэраторов

Коньковые аэраторы бывают сплошные и точечные.

Аэратор линейный (сплошной) применяется на коньковых участках скатных кровель, если нет риска скопления снега на коньке . Это изделие заводского изготовления, представляет собой профильный элемент из полиэтилена высокого давления, на который сверху крепятся карнизные плитки мягкой черепицы. Производится в России, а также поставляется из зарубежа ведущими иностранными производителями гибкой черепицы. Сплошные аэраторы различных компаний-производителей схожи по конструкции. Типичный сплошной аэратор имеет рёбра жёсткости и воздухопроницаемый уплотнитель, защищающий конёк от проникновения насекомых и задувания снега, который прочно крепится между рёбрами. Между собой элементы крепятся специально предусмотренными замками. Аэратор устанавливается на конёк и закрывается сверху коньковой черепицей.

Монтаж кровельных аэраторов сплошного типа можно вести как в виде непрерывной линии, соединяя элементы между собой, так и отдельными участками. Это зависит от площади кровли и вкусов её владельца. Сплошной коньковый ряд на кровле из мягкой черепицы выглядит эстетичнее.

Основные производители сплошных аэрационных элементов

Аэратор точечный

Точечные аэраторы следует устанавливать на расстоянии 0,5-0,8 метра от самой высокой точки участка кровли, а при сложных кровлях установку выполняют по указаниям проектировщиков. Точечные кровельные аэроэлементы бывают низкого и высокого типов. Наиболее популярные:

Аэратор типа КТВ. Выпускается многими российскими и иностранными производителями. Обеспечивает вентиляцию подкровельного пространства на 20 м2.

Аэратор типа КТВ-вентиль. Выпускается в нескольких цветовых гаммах и используется в основном при устройстве покрытия из битумной черепицы премиум-класса. Обеспечивает вентиляцию подкровельного пространства до 40 кв. м.

Vilpe, Технониколь и другие производители выпускают также высокие точечные элементы. Эти вентиляционные элементы являются спасением для кровель с небольшим уклоном (14°) или при условии скопления снега, когда сплошной аэратор не сработает. Изготавливаются для уклонов 14 и 27 градусов, для коньковых и скатных участков кровли и для плоской кровли. В серии доступны три диаметра: 75, 110 и 160 мм.

Аэратор самодельный

Бруски набить перпендикулярно от конька с шагом 300 мм. Сверху выполнить монтаж ОСП. Таким образом, получится «этажерка». Сверху этажерку накрыть коньковыми плитками мягкой черепицы. Отверстия для выпуска воздуха следует защитить мелкой сеткой от насекомых.

Необходимо отметить, что установка самодельного конька далеко не всегда является решением для вентиляции кровли . Зачастую конденсат оседает на тыльной поверхности ОСП в центральной части конька. Затем капли не столько скатываются по уклону наружу, как это бывает в промышленно выполненных аэраторах, сколько дружно капают назад на утеплитель или в пространство чердака.

Что такое коньковый аэратор?

Виды аэраторов

В зависимости от кровельного материала и вида крыш могут использоваться несколько видов аэраторов:

Одиночный аэратор размещается по всей поверхности крыши точечно, особенно это актуально для изолированных и труднодоступных мест. Их делят на коньковые и скатные.
Непрерывный аэратор имеет вид длиной пластиковой или металлической ленты, которая равномерно распределяется по всей поверхности ската.
Турбинный аэратор появился на рынке не так давно, имеет вид трубы со встроенным вентилятором. Такая вытяжка позволяет намного эффективнее выводить горячий воздух наружу.

Можно ли установить аэратор своими руками?

Но стоит помнить, что точечные аэраторы устанавливаются на плоских крышах или с уклоном не более 12 градусов.

Что будет, если не установить аэратор?

Последствия:

Прогнившие балки и перекрытия.
Повышенная влажность в жилых помещениях.
Размножение плесневых грибков в утеплителе и на стенах здания.
Вздутие и трещины кровельного материала.

Коньковый аэратор ПОЛИВЕНТ-КОНЕК

Инструкция по установке.

Перед началом установки, внимательно ознакомьтесь с инструкцией,

невыполнение которой может привести к неправильной установке.

Необходимые инструменты: циркулярная пила, молоток, шнур для разметки, нож или ножницы, рулетка, пистолет для герметизации швов и мастика «Фиксер» в картридже.

Общие правила установки:

Устанавливается на кровли с уклоном от 14о до 45 о. Устанавливается только на конек крыши. Обязательным условием при установке Поливент-Конька служит наличие продухов для обеспечения притока воздуха от карниза. При креплении Поливент-Конька и коньковой черепицы на нем гвозди должны входить в основание минимум на 6,3 мм. Все прорези должны быть на расстоянии не менее 300 мм от края наружной стены или от дымоходов. В начале и в конце конька Аэраторы должны выступать над прорезью на 250 мм. Чтобы не ухудшать внешний вид кровли и всего здания рекомендуется установить аэраторы Поливент-Конек на всю длину конька. Все Коньковые Аэраторы Поливент-Конек имеют накрывающие и накрываемые окончания, которые соединяются при наложении, образуя прочную и герметичную конструкцию. Начинайте установку Поливент-Коньков от края конька с накрывающего конца. Завершить установку Поливент-Коньков надо заводским окончанием с накрываемым концом. Структурные ребра должны быть расположены на плоской верхней части последнего ряда гибкой черепицы, иначе возможна протечка. Для этого может потребоваться подрезка черепицы и перемещение ее в зону перегородок Конькового Аэратора.

Детали конькового аэратора Поливент-Конек

Барьер от атмосферных осадков и насекомых Структурные ребра Разделительная перегородка Взаимосоединяющиеся окончания Накрываемое окончание Разметка для крепления черепицы Отверстия для гвоздей Накрывающее окончание

Технические параметры:

Размер 0,61 х 0.28 м Материал: стойкий к агрессивной среде и механическим повреждениям пластик Площадь вентилируемого подкровельного пространства — около 10 м2

1. Для замены кровли сначала удалите старую коньковую черепицу. Если кровля новая, начинайте с шага 3 (сначала разрежьте основание, потом уложите гибкую черепицу).

2. Для крыш с коньковым брусом определите точку, с которой надо сделать вент. Зазор 13 мм в каждую сторону. Для крыш без конькового бруса – 13 мм в каждую сторону от конька.

3. Циркулярной пилой разрежьте основание по отмеченной линии. Начинайте делать все прорези на расстоянии 300 мм от края наружной стены или дымоходов.

4. Закрепите минимум два коньковых гонта по всем краям крыши.

5. Предварительно согните Поливент-Конек, для придания необходимой формы, что облегчит установку.

6. Поливент-Коньки имеют накрывающие и накрываемые окончания, совмещаемые при наложении. Дополнительной герметизации не требуется.

7. Начинайте крепить вент. систему гвоздями с накрывающего окончания. Гвозди забивайте через специальные отверстия.

8. Начинайте крепить вент. систему гвоздями с одного конца конструкции и, чередуя стороны, забивайте их в направлении вашего движения.

9. Перегородки Поливент-Конька должны лежать на плоской части последнего ряда черепицы, как показано на рисунке. Иначе возможны протечки.

10. Если последняя полоска аэратора слишком длинная, то нужно отрезать кусок необходимой длины с накрываемым окончанием, прибавив к нему 13 мм. Подрезать ребра на 13 мм и наложить на предыдущую полосу.

11. Прибейте гвоздями коньковую черепицу по специальной разметке «Зона для фиксации черепицы».

12. Соединения окончаний вент. системы с кровлей герметизируется при помощи мастики «Фиксер» в картридже и пистолета для заделки швов.

beton-stroyka.ru

обзор, технология монтажа и отзывы

Как известно, коньковый аэратор «ТехноНИКОЛЬ» используется в качестве элемента, который служит для удаления избыточной подкровельной влаги. Он обладает специальной защитой, фильтром на основе пенополиуретана, который призван исключать проникновение внутрь атмосферных осадков и насекомых.

Обзор особенностей

Применяется коньковый аэратор на кровлях, устанавливается он поверх карнизной черепицы, которая должна соответствовать основной цветовой гамме крыши. Таким образом можно придать конструкции эстетичный законченный вид и сделать аэратор почти незаметным. Для правильной его работы нужно предусмотреть приток воздуха от карниза. Перед приобретением вы должны ближе ознакомиться с характеристиками материала изделия. Основное, на что следует обратить внимание, – это расход. На 25 м2 понадобится 1 штука. Размеры аэратора составляют 0,61×0,29 м. Цвет является черным.

Изготавливается аэратор из полипропилена, это позволяет реализовать один из вариантов решения подкровельной вентиляции. Аэратор реализуется в заводских упаковках. Изделие следует хранить в сухих закрытых помещениях. Объектами применения являются:

Устанавливается аэратор на двухскатную кровлю и совместим с гибкой черепицей.

Отзывы потребителей

Коньковый аэратор «ТехноНИКОЛЬ», по мнению пользователей, является одним из важных элементов правильно обустроенной кровли. Его использование обеспечивает эффективную вентиляцию всего подкровельного пространства. Как утверждают покупатели, после установки материалы системы кровли, расположенные внутри, будут защищены от намокания, их теплоизоляционные качества останутся на высоте. Пользователи подчеркивают, что аэратор значительно продлевает срок эксплуатации всей кровли и здания. Вы можете быть уверены в том, что аэратор имеет высокое качество, так как он обладает сертификатом соответствия.

Необходимость использования аэратора

Раньше коньковый аэратор «ТехноНИКОЛЬ» не использовался, но впоследствии при обустройстве систем крыши разные материалы стали укладываться друг на друга. Такой «пирог» отвечает сегодня за сохранность тепла, изоляцию воды и пара. Все щели в итоге, через которые мог проникать воздух, закрываются паробарьером. При этом влага скапливается в герметичном подкровельном пространстве, оставаясь в стропильной конструкции. Вода при этом не высыхает и дополняется влагой, которая поступает извне. Уже через пару лет вы сможете наблюдать грибок, который распространяется по всему чердаку.

Коньковый аэратор «ТехноНИКОЛЬ» стал сегодня важной частью кровельного пирога. Современные крыши предусматривают необходимость наличия трех вентиляционных слоев. Первый располагается во внутреннем пространстве чердака, другой находится между гидро- и теплоизоляцией, тогда как третий – под кровельным пространством. Создать обычные воздушные прослойки будет недостаточно. Важно, чтобы воздух передвигался от конька к карнизу. При этом он не должен задерживаться, чтобы не создалась угроза образования конденсата. Для усиления циркуляции воздуха и для создания входов и выходов для влаги придуманы аэраторы. Аэроэлемент обладает вентиляционной планкой, поэтому внутрь не могут попасть птицы, а воздух проникает и циркулирует свободно. Аэратор обеспечивает вентиляцию на отдельных участках, а также гарантирует общую вентиляцию.

Технология монтажа: подготовка инструментов

Прежде чем установить коньковый аэратор для мягкой кровли «Технониколь», необходимо более подробно ознакомиться с инструкцией, ведь ее невыполнение может стать причиной неправильного функционирования элемента. Для начала нужно подготовить инструменты, среди них:

циркулярная пила;
шнур для разметки;
молоток;
ножницы;
нож;
пистолет для герметизации швов;
рулетка;
мастика в картридже.

Методика проведения работ

Установка аэратора осуществляется на кровлях, уклон которых изменяется в пределах от 14 до 45 °. Монтаж следует осуществлять исключительно на конек крыши. Обязательным условием при этом выступает наличие продухов, которые обеспечивают приток свежего воздуха от карниза. Когда устанавливается коньковый аэратор для мягкой кровли «ТехноНИКОЛЬ», гвозди должны входить в основание на 6,3 мм или больше. Прорези должны находиться на расстоянии от края наружной стены в 300 мм или больше. В конце или начале конька аэраторы должны выступать над кровлей на 250 мм. Для того чтобы исключить ухудшение внешнего вида конструкции кровли и здания, следует установить аэраторы на всю длину конька.

Нужно помнить о том, что сплошной коньковый аэратор «ТехноНИКОЛЬ» имеет закрываемые и закрывающие окончания, они соединяются при наложении и образуют герметичную и прочную конструкцию. Монтаж необходимо начинать от края конька закрывающего конца. В качестве заключительного этапа выступает накрывание конца заводским окончанием. Структурные ребра следует расположить на плоской верхней части последнего ряда черепицы, в противном случае можно столкнуться с протечкой. Для этого монтаж конькового аэратора «ТехноНИКОЛЬ» может сопровождаться подрезкой материала и перемещением элементов в сторону перегородок.

Заключение

Коньковый аэратор «ТехноНИКОЛЬ», размеры которого были упомянуты выше, должен укрепляться гвоздями накрывающим окончанием. Гвозди устанавливаются в специальные отверстия. Перегородки аэратора должны располагаться на плоской части последнего ряда укрывного материала, в противном случае вы можете столкнуться с протечками.

fb.ru

Зачем нужен коньковый аэратор на кровле

Чтобы загородное жилье было комфортабельным и максимально безопасным, требуется проведение множества разнообразных мероприятий, главным образом – строительных. И немаловажной составляющей данных мероприятий является кровля дома. Чтобы кровля долго служила, не преподнося каверзных сюрпризов, ее сооружение должно осуществляться согласно всем имеющимся правилам инженерного искусства.

Как известно, вентилируется кровля через особые окна, в народе именуемые слуховыми. Но на деле проветривание такое недостаточно эффективно, так как снизу окон и сверху остаются застойные воздушные массы. Жилые мансарды такой вентиляцией вообще не оснащаются, так как нулевым будет вентиляционный эффект. Но придуманы новые вентиляционные системы, в основе которых явление чисто физическое – стремление нагревшегося воздуха идти кверху (конвекция, проще говоря). Поэтому эффективность данной вентиляции низкой быть не может.

Чтобы крыша прекрасно вентилировалась, что будет предотвращать влажность чердака и гниение, коррозию конструкций дома, важны 2 правила:

1. Воздух холодный поступать должен через продухи снизу, выходить – сверху.2. Движение воздуха следует обеспечивать по всему подкровельному пространству – тогда вентиляция станет эффективной.

Для правильной вентиляции абсолютно любой кровли есть устройство по «имени» коньковый аэратор. На крыше, сразу скажем. он незаметен, зато исключительно долговечен – до 40 лет служит гарантированно, а потом еще годочков 20 проработет. При обеспечении коньковым аэратором правильной и максимально действенной вентиляции крыши проникновение любых насекомых в подкровельную область исключается. Также коньковая вентиляция вместе с конденсатом выводит и битумные пары, создавая благоприятный микроклимат. Укладывается коньковый аэратор на коньке – наивысшей точке кровли. Поэтому застоев воздуха нет.

Необходимость кровельного аэратора для металлочерепицы и мягкой кровли аргументирована такими фактами:

1. Когда влажность утеплителя возрастает на 5%, его теплопроводность повышается вдвое.2. Стены от естественной вентиляции через них преждевременно разрушаются, есть опасность появления грибка.3. Солнечная радиация летом перегревает кровлю, от чего ее любые виды, особенно мягкие, страдают существенно. В мансардном помещении вообще порой ад стоит.4. Про застойные зоны при вентиляции посредством слуховых окон уже говорилось.

Как вы догадались, эти и прочие неприятности появляются, когда конькового аэратора нет. Теперь посмотрите, что будет, когда коньковый аэратор есть:

1. Теплый воздух, как физикой полагается, стремится вверх.2. Воздух холодный под крышу идет через предусмотренные продухи.3. В системе коньковой аэрации предусмотрена невозможность попадания насекомых и осадков – даже при ураганах.4. Коньковые аэраторы унифицированы под любые кровли.

Такие аргументы, безусловно, оставляют «за бортом» сомнения в надобности такой системы.

podkryshej.ru

Коньковый аэратор для мягкой кровли, правильная вентиляция крыши

Почему возникает конденсат

Отвод конденсата.

Просушка кровельных слоёв.

Поскольку кровельный конёк должен быть защищён от попадания атмосферных осадков и насекомых, для вентиляции кровли из битумной черепицы выполняют монтаж специального элемента.

Этот кровельный вентиляционный элемент имеет несколько названий: дефлектор, вентиль, аэратор, продух. Суть одна. Он обеспечивает одновременно выпуск воздуха и герметичность конька, предохраняя эту часть крыши от попадания осадков, листвы, насекомых, птиц и прочих посторонних предметов.

Отметим что монтаж элементов вентиляции конька напрасен, если не выполнено условие свободного поступления воздуха из карнизной части крыши и движение его по воздушной прослойке в кровле.

Виды аэраторов

Коньковые аэраторы бывают сплошные и точечные.

Типичный сплошной аэратор имеет рёбра жёсткости и воздухопроницаемый уплотнитель, защищающий конёк от проникновения насекомых и задувания снега, который прочно крепится между рёбрами. Между собой элементы крепятся специально предусмотренными замками. Аэратор устанавливается на конёк и закрывается сверху коньковой черепицей.

Основные производители сплошных аэрационных элементов

Сплошной аэратор «Технониколь» является полным аналогом конька «Риджмастер», но имеет длину элемента 0,6 метра. Обеспечивает вентиляцию ориентировочно на 10 м2 кровли (при условии толщины вентилируемой воздушной прослойки 5 см).

Аэратор точечный

Точечные кровельные аэроэлементы бывают низкого и высокого типов.

Наиболее популярные:

Аэратор типа КТВ. Выпускается многими российскими и иностранными производителями. Обеспечивает вентиляцию подкровельного пространства на 20 м2.

Аэратор типа КТВ-вентиль. Выпускается в нескольких цветовых гаммах и используется в основном при устройстве покрытия из битумной черепицы премиум-класса. Обеспечивает вентиляцию подкровельного пространства до 40 кв. м.

Vilpe, Технониколь и другие производители выпускают также высокие точечные элементы. Эти вентиляционные элементы являются спасением для кровель с небольшим уклоном (14°) или при условии скопления снега, когда сплошной аэратор не сработает. Изготавливаются для уклонов 14 и 27 градусов, для коньковых и скатных участков кровли и для плоской кровли. В серии доступны три диаметра: 75, 110 и 160 мм.

Аэратор самодельный

При острой необходимости, коньковый аэратор можно выполнить и своими руками.

Для этого необходимо заготовить бруски сечением 50х50 и длиной 300 мм. Края подкладочного ковра в коньке нужно завернуть наружу и напустить поверх битумной черепицы на 80-100 мм. Бруски нужно тщательно обработать антисептиком, поскольку они почти всегда будут влажными.

Необходимо отметить, что установка самодельного конька далеко не всегда является решением для вентиляции кровли. Зачастую конденсат оседает на тыльной поверхности ОСП в центральной части конька. Затем капли не столько скатываются по уклону наружу, как это бывает в промышленно выполненных аэраторах, сколько дружно капают назад на утеплитель или в пространство чердака.

Расчет количества аэраторов на плоской кровле. Установка точечных аэраторов на мягкой кровле. Расчет количества аэраторов. Аэратор для кровли Технониколь. Выбор и стоимость

Аэратор — это устройство, обеспечивающее свободное движение воздуха в подкровельном пространстве. Постоянный воздухообмен позволяет выводиться водяному пару, находящемуся во внутреннем воздухе и препятствует его оседанию в материалах и накоплению.

Это способствует сохранению конструкций в целости, исключает возможность появления плесени, грибка, гниения и разрушения стропильной системы или иных конструкций. Кроме того, аэраторы сохраняют работоспособность самого кровельного покрытия, защищают его от коррозии, (для мягкой кровли), деформаций.

Некоторые владельцы домов склонны считать аэраторы неким модным элементом кровли, аргументируя это тем, что их ставят на новых крышах, а в старых домах их никогда не устанавливали. Однако, такая точка зрения ошибочна. Дело не в возрасте дома, а в состоянии чердака или подкровельного пространства.

Важно!
Для неотапливаемых помещений монтаж аэраторов не нужен, так как они сами по себе хорошо проветриваются и не имеют в воздухе повышенного содержания водяного пара. Новые дома с жилыми чердаками (мансардами) имеют иной состав атмосферы и нуждаются в хорошо организованном воздухообмене.

Принцип действия и функции

Аэратор — это обычный участок трубопровода, защищенного от попадания воды, пыли или ветра. Сам по себе он никаких функций не выполняет, служа лишь защитой для вентиляционного отверстия в кровле. Однако, поток воздуха, который возникает вследствие его существования, выполняет массу задач:

обеспечивает естественное проветривание полости или всего чердачного помещения
выводит влагу и водяной пар, способствуя просушке материалов
обеспечивает отсутствие влаги в слое утеплителя, значительно снижая его вес и восстанавливая работоспособность

Схема устройства аэратора для эксплуатируемой кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – легкий бетон – разуклонка; 4 – пароизоляция; 5 – утеплитель; 6 – стяжка; 7 – гидроизоляция; 8 – засыпка из промытого гравия; 9 – тротуарная плитка; 10 – защитный колпак; 11 – корпус аэратора.

Кровельное покрытие является границей между разными температурными зонами. В жаркий летний день его поверхность может быть нагрета до 90°, что заставляет влажные материалы активно испарять ее, возникает повышенное давление пара. От этого на поверхности кровли появляются пузыри, деформирующие полотно покрытия и образующие в нем мелкие трещины. Многократное повторение цикла приводит к разрушению кровли и появлению протечек.

Установка аэраторов позволяет образовавшемуся пару свободно выводиться из подкровельного пространства и обеспечивает долговечность кровли.

Откуда берется влага?

Влага может появляться как извне, проникая сквозь микроскопические трещины или отверстия в кровельном полотне, так и изнутри. Воздух в жилых помещениях имеет повышенное содержание водяного пара, который впитывается во , пропитывает их и испаряется снаружи. Если , то он лишен постоянного сообщения с внешней атмосферой. Выводиться влага не может, поэтому она накапливается во всех материалах, где может оседать.

Опаснее всего намокание утеплителя или подкровельного ковра, который укладывают для (гонта). Намокший теплоизолятор (обычно это минеральная вата) практически полностью теряет свои рабочие качества, а подкровельный ковер гниет и отдает влагу в древесину стропильной системы, образует скопления под полотном кровли.

Необходимость просушки кровельного покрытия

Поскольку кровля непроницаема для влаги, пар накапливается в прилегающих материалах — слое утеплителя, подкровельном ковре или иных материалах — и начинает понемногу разрушать их. Образуются сырые пятна, появляется плесень или грибок, органика начинает гнить. Ситуацию усложняют прямые солнечные лучи, разогревающие полотно снаружи и увеличивающие воздействие пара на все смежные поверхности и материалы.

Давление пара может достигать 2-2,5 т/м 2 , что для материалов оказывается непосильной нагрузкой. Если не организовать вывод пара и просушку материалов, процесс в течение короткого времени усилится и спровоцирует гниение и проседание стропильной системы. В самых сложных случаях возможно обрушение крыши.

Виды вентиляционных устройств для кровли

Аэраторы выполняют единственную задачу — они оформляют и защищают от внешних воздействий вентиляционное отверстие.

При этом, существуют разные конструкции кровельных устройств, которые предназначены для монтажа на плоских или скатных кровлях, изготовлены с учетом высоты снежного покрова или места установки на кровельном полотне.

Установка аэраторов может производиться как во время укладки покрытия, так и на готовое кровельное полотно, что повышает ремонтопригодность всей системы. Рассмотрим наиболее распространенные и популярные виды аэраторов:

Точечные аэраторы

Точечные аэраторы представляют собой конструкции, оформляющие вентиляционные отверстия на кровельном полотне.

Название «точечный» говорит само за себя — они являются отдельными пунктами поступления воздушного потока в подкровельное пространство. На скатах большой величины их может быть довольно много, это зависит от типа покрытия и прочих факторов воздействия.

Существует несколько видов точечных аэраторов:

карманного типа, представляют собой приподнятый участок кровли, оформленный наружным корпусом с защитной крышкой и решеткой
вентильного типа, представляющего собой вентиляционную трубу, вертикально установленную на кровельном покрытии для возвышения над снежным слоем в зимнее время

Выбор типа устройства обусловлен климатическими особенностями и видом кровли. Кроме этого, учитывается угол наклона скатов.

Коньковые аэраторы

Коньковый аэратор — это сплошной вентиляционный канал, проходящий по верхнему участку крыши в продольном направлении. Он создается из отдельных фрагментов по 0,5-1,2 м, из которых набирают канал необходимой длины.

Коньковые аэраторы отличаются высокой долговечностью — они могут служить по 40-60 лет. Снаружи конструкция практически не заметна, так как прикрыта кровельным материалом. Вход и выход воздушных потоков происходит с торцовых сторон канала, расположенных по фронтонным участкам крыши. Вся боковая поверхность канала открыта и соединена с подкровельным пространством, что обеспечивает обильную и эффективную вентиляцию.

Для мягкой кровли

Нуждается в наличии аэраторов больше любых других видов. Она плотно укладывается на ковер, что увеличивает возможный контакт с влажной поверхностью и создает повышенную опасность разрушения материалов.

Конструкция аэраторов мало отличается от всех других видов — используются как точечные, так и коньковые устройства. Разница в типе опорной площадки — она плоская, часто устанавливается под гонты мягкой черепицы для увеличения гидроизоляционного эффекта. Если уклон крыши невелик, используют высокие вентильные конструкции. Для более крутых скатов подходят установки карманного типа.

Для металлочерепицы

Аэраторы для металлочерепицы входят в состав комплектующих (или доборных) элементов. волнистая, поэтому для герметичной установки необходимо иметь посадочную площадку, в точности повторяющую рельеф данного материала.

Производители комплектуют все виды металлочерепицы как точечными, так и коньковыми элементами, позволяющими организовать качественную и достаточную вентиляцию подкровельного пространства. Между площадкой и полотном обычно устанавливают прокладку из специальной резины, с дополнительным слоем герметика для обеспечения полной изоляции от влаги.

Для профнастила

Как и металлочерепица, имеет рельефную поверхность, усложняющую плотное прилегание подошвы аэратора к полотну. Поэтому чаще всего вентиляцию выполняют путем образования воздушного зазора на карнизной линии с возможностью свободного перемещения воздуха к коньковому аэратору.

Необходимые зазоры обеспечивают как рельеф самого материала, так и контробрешетка, несущая полотно покрытия. Обычно точечные элементы используются только на отдельных участках кровли сложной конфигурации, не имеющих сообщения с общим подкровельным пространством.

Расчет

Проще всего рассчитывать коньковые аэраторы, поскольку требуется лишь измерить длину конька и подсчитать количество сегментов. Расчет точечных аэраторов производится исходя из следующих условий:

минимальное количество — один элемент на 100 м 2
расстояние между соседними аэраторами не должно превышать 12 м

Исходя из этих требований производится подсчет количества вентиляционных отверстий. Дополнительно учитывается конфигурация крыши, количество и направление относительно друг друга скатов и прочих элементов. Иногда расчет оказывается слишком сложным, тогда на помощь приходят онлайн-калькуляторы, позволяющие получить ответ за считанные секунды.

Монтаж

Монтаж аэраторов производится путем врезки в кровельное полотно и образования прохода до самого утеплителя. Размер окна должен соответствовать диаметру трубы с некоторым допуском. После установки трубы выполняют монтаж подошвы, который заключается в герметизации и закреплении на поверхности кровли.

Коньковые аэраторы устанавливаются в процессе , поскольку требуют некоторого изменения состава стропильной системы. Отдельные сегменты укладываются встык и соединяются, после чего накрываются мягкой кровлей. На металлочерепице имеется специальный доборный элемент, выполняющий функцию аэратора, монтаж которого намного проще.

Эксплуатация аэраторов не составляет никакого труда и заключается лишь в периодической очистке от пыли и мелкого мусора, проникающего с потоками ветра или в составе талой воды. В остальном аэраторы никакого специального ухода не требуют и выполняют свои задачи самостоятельно.

Частой проблемой кровельных конструкций является скопление влаги и конденсата. Решить ее поможет приспособление, которое называется аэратор. Он может называться также флюгаркой или дефлектором. В чем же заключается его функциональное назначение?

Основные функции

Они состоят из трех пунктов:

Предотвращение образования конденсата, который образовывается в нижнем слое гидроизоляции. Он отрицательно влияет на материал, снижая его гидроизолирующие свойства.
Вывод пара на поверхность, поднимающегося от внутренних помещений. Его скопления под кровлей наносит вред деревянным конструкциям.
Защита от образования вздутостей и пузырей за счет снижения давления между слоями кровельных материалов.

Теперь стоит выяснить, вследствие каких причин возникает повышенная влажность покрытия.

Образование влаги в кровельной конструкции

Самой распространенной и широко используемой является мягкая кровля. Особенно если речь идет о промышленных и гражданских строениях. Она состоит из нескольких слоев, которые называются пирогом:

железобетонное перекрытие;
прослойки пароизоляции;
стяжка из песчано-цементной смеси;
теплоизоляционное покрытие;
слой гидроизоляции;
кровельное покрытие;

Из перечисленных выше пунктов самым подверженным к накоплению влаги является пароизоляция. Происходить это может от воздействия различных факторов:

влияния окружающей среды;
поднятия паров из верхних помещений через чердачное перекрытие.

В первом случае сырость появляется, если произошло нарушение покрытия. Различные климатические условия могут приводить к прямому проникновению влаги, так и ее накапливанию из влажного воздуха.

Во втором варианте поднимающийся пар оседает на пароизоляторе и цементной стяжке в виде конденсата. У намокшего пароизоляционного слоя увеличивается теплопроводность в пределах 30-40%. К тому же в замкнутом непроветриваемом пространстве пирога образовывается грибок и плесень. (Рекомендуем к прочтению для более полного раскрытия информации статью о защите стен от различного вида разрушающего воздействия. ?) Кроме, этой неприятности сырость крыши может приводить и к другим негативным факторам.

Последствия воздействия влаги

кровельный аэратор — флюгарка

Разрушение стяжки. В большинстве случаев она выполняется из цементно-песчаной смеси, после застывания она представляет собой пористую структуру. Поры в обычном состоянии заполняет воздух. При повышенной влажности такая поверхность способна впитывать влагу и накапливать ее. При низких температурах жидкость в порах замерзает. При этом происходит кристаллизация и расширение, которые приводят к образованию микротрещин и разрушению структуры стяжки.
Влияние на гидроизоляционный пласт. Процессы, протекающие в стяжке, затрагивают и гидроизоляцию, вследствие чего происходит разрушение ее структуры.
Вздутие поверхности. Этот дефект вызывается двумя факторами:

в пространстве под перекрытием образуется пар. Это происходит между пароизоляционным и гидроизоляционным слоем. Скопившаяся между ними вода при высоких температурах превращается в пар, за счет этого и происходит вздутие кровли;
воздействие высоких температур в летний сезон. Нагрев приводит к изменениям битумно-полимерных материалов, то есть к их размягчению и увеличению пластичности, что вызывает образование вздутий;

Избежать повышенной влажности, а также разрушений и дефектов с ней вам поможет кровельный аэратор для мягкой кровли. Необходимо только определиться с выбором приспособления.

Разновидности аэраторов

Материалов, из которых изготавливаются кровельный аэратор дефлектор, огромное количество, но самыми эффективными из них является пластик и нержавеющая сталь. Они устойчивы к следующим факторам:

температурные перепады;
воздействие ультрафиолетовых лучей;
коррозия;
кислотная среда;

Из какого бы материала ни был изготовлен аэратор крышный кровельный, его основной задачей является выведение конденсата, выветривание влаги и вентилирование кровельного пространства. Различные размеры и модификации предусматривает аэратор кровельный, фото некоторых из них представлено.
Они могут быть различных размеров и модификаций.

Самым лучшим вариантом для мягкой крыши является аэратор кровельный технониколь 160х460мм, фото показывает, что он состоит из трех частей. Его конструкция обеспечивает:

длительный срок службы кровельного покрытия;
удаление образующейся влаги из всех слоев кровли;
улучшение теплоизоляционных свойств;

Одна из новейших моделей – аэратор кровельный технониколь эко. Он не только обеспечивает все требования «дышащей» кровли, но и изготавливается из экологически чистого сырья.

Если вы хотите получить качественную крышу с продолжительным сроком эксплуатации, вам стоит установить аэратор кровельный технониколь. Цена его колеблется в зависимости от конструкции и модификации. Всегда можно подобрать оптимальный вариант по стоимости.

Расчет количества аэраторов

Прежде всего, следует определиться с количеством вентилируемых дефлекторов. Для этого вам необходимо знать площадь поверхности крыши и технические данные, которые обеспечивает кровельный аэратор флюгарка. Если плоскость крыши расположена под наклоном, они должны располагаться равномерно на самых возвышенных участках.

Если конфигурация покрытия несложная, тогда норма предусматривает на 100 м² один аэратор кровельный, купить необходимо для установки рассчитанное количество.

Важный момент!

Расстояние между вентилируемыми патрубками не должно быть больше 12 метров.

Производить монтаж кровельных аэраторов можно самостоятельно, но для этого необходимо иметь минимальные строительные навыки. Если таковых нет, тогда лучше обратиться к услугам специалистов.

Установка кровельного аэратора

Она может вестись как во время обустройства крыши, так и уже на готовой конструкции. В первом случае они должны быть заложены проектом. Если помещения будут иметь заведомо повышенную влажность помещений, такие как баня или сауна. Вентилируемые выводы должны быть предусмотрены на стадии проектирования зданий. Такие проекты должны вести только специальные проектные организации. Во втором варианте аэратор кровельный поливент устанавливается в такой последовательности:

Размечается необходимое количество мест, на которых будут располагаться дефлекторы.
В нужном месте прорезается окно в стяжке. Оно должно пройти в глубину до расположения утеплителя.

ВАЖНО!
Если пароизоляционная прослойка влажная, ее необходимо заменить на сухую, чтобы она отвечала теплоизоляционным нормам.

В готовые гнезда устанавливаются аэраторы кровельные для плоской кровли. Нижняя часть трубы, которых должна быть связана специальной мастикой.
Крепление необходимо произвести с помощью саморезов. Они должны располагаться равномерно по всему периметру аэраторной юбки. Их общее количество должно быть не меньше шести.
Основание патрубку сверху также дополнительно защитить гидроизоляцией.

Кровельный аэратор для металлочерепицы имеет другую конструкцию и монтируется с обеих сторон от конька с отступом не менее 60 см. Работы по установке желательно проводить в летнее время.

Появление пузырей на поверхности
. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
Понижение эффективности теплоизолятора
. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Назначение аэраторов

Разновидности аэраторов

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами – от попадания насекомых, пыли, снега.

Монтаж конькового аэратора

Нормы использования:

обязательно наличие продухов на свесах для обеспечения притока воздуха;
рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

Технология монтажа:

В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Монтаж точечных аэраторов

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

на кровлях с уклоном менее 12°, а также на плоских кровлях;
для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

Нормы использования:

монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
обязательно обеспечение воздушного притока на свесах;
один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

Технология установки:

В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

У всех крыш с жестким внутренним каркасом есть одно общее качество – во внутренних ходах периодически накапливается конденсат и грозит несущим конструкциям преждевременным гниением и разрушением. В данной статье мы расскажем о таком полезном изобретении, как кровельный аэратор, который обеспечивает проветривание и поддержание стропильных конструкций в сухом виде.

Применение с мягкой кровлей

Обратите внимание, что монтаж аэратора возможен даже на плоских крышах. В случае с мягкой кровлей аэратор для крыши препятствует вспучиванию материала. Принцип действия этого простого механизма заключается в отводе влаги до момента ее кристаллизации под кровельным материалом. Таким образом, не происходит отслоение мягкого покрытия от каркасной конструкции.

В идеале, установка аэраторов на мягкой кровле должна выполняться одновременно с постройкой дома. Это избавит вас от возникновения плесени и гниения балок на крыше. Однако даже если в начале строительства этими приспособлениями пренебрегли, их всегда можно установить позднее – сделать это совсем не сложно.

Мягкая кровля в настоящее время является довольно востребованным и активно применяемым кровельным материалом. Она укладывается на железобетонную основу, на которую нанесены слои утеплителя, гидроизоляции и цементно-песчаная стяжка. Как правило, гидроизоляционный слой представлен рулонными материалами.

Зачем нужна установка кровельного аэратора

Образование и накапливание конденсата в конечном итоге может привести к таким последствиям:

Вспучивание плоской крыши.
Возрастание теплопроводности.
Дефекты в стяжке или кровельном пироге.

Самой распространенной проблемой является именно вздутие кровли, причинами которого могут быть:

Возрастание температуры в летний период приводит к нагреванию битумных материалов и изменениям в их структуре, а именно повышению пластичности. В таком случае будет иметь значение степень вязкости мастики, на которую был уложен кровельный материал.
Скопление пара в пространстве под кровлей. Поскольку кровельный пирог состоит из нижнего пароизоляционного и верхнего гидроизоляционного слоев, при повышении температуры скопившаяся между ними жидкость преобразуется в пар, создавая излишнее давление.
Расслаивание кровельного пирога и битумно-полимерного состава. Чтобы избавиться от вздутия покрытия, гидроизоляцию нужно тщательно приклеить к основе. Кроме того, можно воспользоваться кровельным аэратором.

Причины повышения влажности в подкровельном пространстве

Попадание влаги внутрь утеплителя может происходить из внешней среды по причине дефектов и неполадок в кровельном пироге. Кроме того, она может накапливаться и из-за разрушения или повреждения слоя пароизоляции. Одним из внешних факторов намокания утеплителя могут быть сложные погодные условия и повышенная влажность воздуха.

В тех случаях, когда слой утепления накапливает слишком много воды и, следовательно, не успевает полноценно просыхать, без дополнительных приспособлений справиться с проблемой будет совсем непросто. Аналогичная ситуация наблюдается и в случае с кровлями, которые постоянно подвергаются намоканию. В этом случае добиться положительных результатов практически невозможно.

В конечном итоге придется заменять утеплитель, для чего крышу нужно будет практически полностью разобрать. Этот процесс потребует слишком больших материальных и трудовых ресурсов, что по силам не каждому хозяину.

Чтобы сэкономить, можно избавиться от излишней влажности в кровельном пироге методом испарения. В таком случае все сложные и дорогостоящие работы по разборке крыши и замене гидроизоляции и утепления просто не понадобятся. Кроме того, благодаря высушиванию можно будет не опасаться возникновения протечек, которые, как правило, возникают после ремонта крыши.

Как вариант, можно воспользоваться аэратором для вентиляции. Работа таких приспособлений осуществляется благодаря возникновению разницы между внутренним и внешним давлением воздушных масс. Благодаря этому принципу, в трубке аэратора возникает тяга, которая создается вследствие понижения давления под влиянием ветровых потоков извне.

Чтобы понять, для чего нужен аэратор на кровле, приведем основные функции этого прибора:

Выведение воздуха, насыщенного паром, поступающего из внутренних помещений наружу. Этот процесс происходит постоянно, следовательно, влага не успевает накапливаться на каркасной конструкции.
Понижение внутреннего давления в толще кровельного пирога, из-за которого, как правило, происходит вспучивание финишного кровельного материала.
Препятствование кристаллизации жидкости и накопление ее в нижней части гидроизоляционного слоя. В противном случае конденсат проникает в толщу утеплителя и приводит к утрате материалом своих качеств.

По конструкции аэратор для крыши из металлочерепицы или любого другого материала представляет собой трубу, сечением от 63 до 111 мм. Поверх трубы установлен зонтик, чтобы в нее не попадали осадки. Как правило, кровельный аэратор изготавливают из полиэтиленовых труб ПНД.

Правила монтажа аэраторов для крыши

Технология установки кровельных аэраторов состоит из нескольких шагов:

В толще стяжки для установки патрубка для вентиляции прорезают оконце. Его глубина должна достигать внутреннего слоя утеплителя.
Следует проверить состояние утеплителя – влажный материал удаляют и заменяют сухим, чтобы его теплопроводность отвечала требованиям стандартов.
Теперь производят крепление аэраторной трубы. Для этого на ее нижнюю часть наносят сначала слой мастики, а затем прикручивают ее к цементной стяжке с помощью шести саморезов. Вкручивают саморезы в аэраторную юбку на одинаковом расстоянии друг от друга.
Чтобы под прибор не просачивалась вода, на основу патрубка вентиляции укладывают дополнительный слой гидроизоляции.

Чтобы понять, требуется ли аэратор для кровли из металлочерепицы в каждом конкретном случае, стоит учесть ряд факторов. В частности, имеет значение тип конструкции и размер крыши, уровень влажности в помещениях, а также надежность и состояние пароизоляционного слоя кровельного пирога.

Для домов с плоскими крышами, которые не имеют сложных линий и изготовлены с соблюдением всех строительных стандартов, нормы количества аэраторов на кровле предполагают установку одного прибора на каждые 100 м 2 .

Вместе с тем, расстояние между отдельными аэраторами не должно превышать 12 метров. На кровлях, где четко обозначена ендова и конек, монтаж вентиляционных патрубков следует выполнять вдоль прохождения конька и в самой ендове на границе водораздела.

Обратите внимание, что если изначально планируется использование строения в условиях перманентной высокой влажности, например, для саун, бань или бассейнов, то расчетом количества и расположения аэраторов должны заниматься специальные проектные конторы.

Безусловно, установку кровельных аэраторов можно выполнить и самостоятельно, если вы обладаете, хотя бы минимальными навыками в строительстве. Однако можно воспользоваться и услугами профессиональных строителей, которые сделают все быстро и качественно.

Как работает кровельная вентиляция

Как уже стало понятно, в конструкции аэратора не предусмотрено каких-либо механизмов, которые бы удаляли излишнюю влагу из кровельного пирога. Эти приспособления представляют собой нечто вроде вентиляционных каналов, обеспечивающих воздухообмен. Беспрепятственное попадание свежего воздуха в пространство под кровлей способствует выведению излишней влаги и поддержанию уровня влажности в приемлемых границах. Таким образом, главной задачей аэраторов становится обеспечение притока воздуха под крышу без помех.

Функциональность прибора сохраняется при любых погодных условиях. Дело в том, что влажность свободно циркулирующего воздуха будет в любом случае ниже, чем у воздушных масс, которые концентрируются в замкнутом пространстве под кровлей. Вентиляционные патрубки могут гарантировать, что излишняя влага извне не будет попадать в подкровельное пространство, а излишки влажного воздуха смогут свободно покинуть крышу.

Очевидно, что обеспечение качественной вентиляции крыши вполне осуществимо. Все что нужно – установить кровельный аэратор. Так вы можете быть уверены, что влажный воздух не будет застаиваться под крышей, а сможет свободно циркулировать.

Примечательно, что за кровельным аэратором не нужен специальный уход – надо только проверять, не забиты ли ходы. В целом, это очень простое и надежное устройство, которое успешно решает проблемы излишней влажности и позволяет продлить срок службы любой крыши.

выбор вентиляторов для мягкой, ПВХ и плоской кровли, эко-модели с габаритами 160х450 и 75х240 мм

Многие не догадываются, что кровля – довольно сложная конструкция, и для того, чтобы влага не скапливалась под покрытием крыши и не приводила к гниению и коррозии конструкции, нужно устанавливать аэратор. Компания «ТехноНИКОЛЬ» предлагает довольно широкий выбор данных устройств. Что они собой представляют и как правильно выбрать аэратор, давайте разберемся.

О производителе

«ТехноНИКОЛЬ» – это российский бренд, который выпускает с 1994 года различные строительные материалы, в том числе минеральную вату, рубероид и аэраторы для кровли.

Ее основное производство находится в городе Выборге Ленинградской области. Продукция поставляется не только во все уголки России, но и за рубеж.

Особенности и назначение

Многие даже не слышали о таком устройстве в кровле, как аэраторы. Но это довольно нужное устройство. Оно призвано для того, чтобы отводить образовавшуюся влагу в слоях кровли. Вентиляционный прибор устанавливается на поверхности крыши, его можно подобрать почти для всех кровельных материалов.

У аэраторов «ТехноНИКОЛЬ» есть ряд преимуществ:

при установке данного прибора утеплитель крыши идеально просушивается, в нем не заводится грибок и плесень, конструктивные части крыши требуют ремонта намного реже;
при использовании данного прибора повышаются теплоизоляционные свойства утеплителя;

торговая марка предлагает достаточно большой выбор моделей аэраторов, которые можно будет подобрать не только под различный объем кровли, но и различного внешнего вида;
устанавливать аэраторы можно как во время устройства кровли, так и уже на готовую крышу;
очень часто мягкая кровля после установки вздувается и начинает течь – с этой проблемой легко справиться при помощи рассматриваемого приспособления;
для крыши из профнастила также очень полезен этот прибор, так как он не только наполнит пространство под кровлей свежим воздухом, но и поможет удалить затхлый воздух, выведет скопившиеся газы и пыль из-под профнастила.

Типы

Компания «ТехноНИКОЛЬ» предлагает покупателям несколько видов аэраторов, которые отличаются не только конструкцией, но и типом установки.

Точечные аэраторы устанавливаются на скатах крыши максимально близко к коньку. Они напоминают вентиляционные трубы в «хрущевках», только имеют уменьшенные размеры. К тому же есть точечные аэраторы, которые прячутся под кровельный материал – их практически не видно.

Коньковые вентиляционные приборы предназначены больше для мансардных крыш, где утепление производится под конек. При этом вентиляция осуществляется по всей длине крыши. Снаружи эти приборы практически не видны, так как они скрыты кровельным материалом. Работа такого аэратора основана на законе физики: теплый воздух скапливается в самой верхней точки крыши, то есть под коньком, затем при помощи прибора выводится наружу, а взамен ему поступает свежий воздух. При этом прибор имеет фильтр, который защищает дом от проникновения насекомых, а также дождя и снега.

Для плоской крыши такое устройство однозначно не подойдет.

Как выбрать

Выбор аэратора для кровли «ТехноНИКОЛЬ» зависит от нескольких аспектов.

На него влияет степень готовности крыши: строите ли вы ее в настоящий момент или она же готова. Некоторые модели приборов предназначены только для установки на уже построенной крыше, а некоторые, наоборот, монтируются лишь во время строительства. Так, точечная модель «ТехноНИКОЛЬ-Эко» размера 75х340 мм предназначена только для возведенных конструкций в отличие от представителей этой же линейки размерами 160х460 мм и 160х450 мм, которые можно устанавливать и при строительстве.
Влияение оказывает тип вентиляционного прибора, который необходим. Если под крышей нет технологического помещения, а пространство занято жилой комнатой, то наиболее подходящим будет коньковый тип аэратора. Если же чердак нежилой, то можно обойтись и точечными приборами. К тому же выбор зависит и от типа крыши. Так, на кровле, угол наклона которой совсем небольшой, подойдет только точечный прибор, например, прибор из ПВХ размером 75х240 мм. Коньковый тип подойдет только для двускатного типа крыши.
Выбор прибора зависит от типа кровельного материала. Некоторые приборы можно устанавливать только на мягкое покрытие. Сюда относится модель КТВ. Для металлочерепицы с профилем Monterrey разработана специальная серия приборов SKAT Monterrey.

Следует подбирать аэраторы по цвету к вашей кровле, тем более что компания «ТехноНИКОЛЬ» дает такую возможность, выпуская аэраторы большинства серий в нескольких оттенках. Вы можете приобрести приборы коричневого, синего, красного цветов. Это дает возможность полностью скрыть уложенные под кровлю вентиляционные устройства, а точечным приборам хорошо вписаться в экстерьер дома.

Советы по монтажу

Для того чтобы установленные аэраторы «ТехноНИКОЛЬ», в том числе с размером элемента 160х460 мм, полностью выполняли свою функцию, следует при их монтаже учитывать некоторые советы профессионалов.

Перед установкой стоит оценить состояние утеплителя на крыше. Если влажность его высока, то следует заменить данный технологический слой.
Рекомендуется устанавливать один аэратор «ТехноНИКОЛЬ» на 150 кв. м кровли. Наиболее предпочтительным местом установки прибора является конек, при этом расстояние между аэраторами должно составлять не более 8 метров.

Если ваша крыша имеет цементно-песчаные стяжки и кровля выполнена с применением таких материалов, как «Унифлекс ЭПВ Вент» и «Техноэласт ЭКВ Вент», то аэраторы нужно устанавливать из расчета 1 прибор на 100 кв. м., так как такой кровле нужен увеличенный приток воздуха.
Рассчитывая количество необходимых вентиляционных приборов, стоит учесть окна в крыше. Такие конструктивные особенности препятствуют движению воздуха и требуют установки аэраторов с двух сторон от преграды.
При установке аэраторов не стоит опасаться промерзания кровли, так как при монтаже данного прибора используется дополнительная подушка из керамзита.

Отзывы

Покупатели отзываются об аэраторах «ТехноНИКОЛЬ» достаточно хорошо. Установка такого прибора действительно помогает решить проблему повышенной влажности и образования конденсата в чердачных помещениях. К тому же отмечается возможность установки данного прибора после монтажа кровли без разбора конструкции. Но покупатели, установившие данный прибор, также предупреждают о том, что работу по монтажу кровельной вентиляционной конструкции все же нужно доверить специалистам, так как неправильно установленный прибор не только полностью не сможет выполнять возложенные на него функции, но и приведет к протечке кровли.

Более подробно о монтаже кровельного аэратора «ТехноНИКОЛЬ» вы узнаете далее.

обзор, техника установки и отзывы

Как известно, коньковый аэратор «ТехноНИКОЛЬ» применяется как элемент, отводящий излишки подкровельной влаги. Имеет специальную защиту, фильтр на основе пенополиуретана, который предназначен для предотвращения проникновения атмосферных осадков и насекомых.

Характеристики Обзор

На крышах используется конековый аэратор. Устанавливается над карнизной черепицей, которая должна соответствовать основной цветовой гамме кровли.Таким образом можно придать дизайну эстетичный законченный вид и сделать аэратор практически незаметным. Для правильной эксплуатации необходимо обеспечить приток воздуха от карниза. Перед покупкой следует более подробно ознакомиться с характеристиками материала изделия. Главное, на что стоит обратить внимание, — это расход. На 25 м ^{2 нужно} 1 шт. Размеры аэратора 0,61 х 0,29 м. Цвет черный.

Выпускается аэратор из полипропилена, позволяющий реализовать одно из решений по вентиляции под крышей.Аэратор реализован в заводских упаковках. Хранить продукт следует в сухих закрытых помещениях. Объектами применения являются:

жилых домов;
промышленных объектов;
общественные здания;
частных домов;
торговые комплексы.

Аэратор устанавливается на двускатной крыше и совместим с гибкой черепицей.

Отзывы покупателей

Коньковый аэратор «ТехноНИКОЛЬ», по мнению пользователей, является одним из важных элементов правильно обустроенной кровли.Его использование обеспечивает эффективную вентиляцию всего подкровельного пространства. По словам покупателей, после монтажа расположенные внутри материалы кровельной системы будут защищены от намокания, их теплоизоляционные качества останутся на высоте. Пользователи подчеркивают, что аэратор значительно продлевает срок эксплуатации всей кровли и здания. Вы можете быть уверены, что аэратор качественный, так как он имеет сертификат соответствия.

Необходимость использования аэратора

Раньше коньковый аэратор «ТехноНИКОЛЬ» не применялся, но позже при устройстве кровельных систем разные материалы стали укладывать друг на друга.Этот «пирог» сегодня отвечает за сохранность тепла, изоляцию воды и пара. Все щели в конце, через которые мог проник воздух, закрываются пароизоляцией. В этом случае влага скапливается в герметичном подкровельном пространстве, оставаясь в стропилах. Вода не пересыхает и пополняется влагой, поступающей извне. Через пару лет вы сможете наблюдать грибок, который разносится по чердаку.

Коньковый аэратор «ТехноНИКОЛЬ» сегодня стал важной частью кровельного пирога.Современные кровли требуют наличия трех вентиляционных слоев. Первый расположен во внутреннем пространстве чердака, второй — между гидро- и теплоизоляцией, а третий — под кровлей. Создавать обычные воздушные прослойки будет недостаточно. Важно, чтобы воздух двигался с конька на карниз. Однако откладывать это не следует, чтобы не было опасности образования конденсата. Аэраторы были изобретены для улучшения циркуляции воздуха и создания входов и выходов для влаги.Аэроэлемент имеет вентиляционную планку, поэтому птицы не могут проникнуть внутрь, а воздух проникает и циркулирует свободно. Аэратор обеспечивает вентиляцию в определенных помещениях, а также гарантирует общую вентиляцию.

Техника монтажа: подготовка инструмента

Перед установкой конькового аэратора для мягкой кровли «Технониколь» необходимо более подробно ознакомиться с инструкцией, ведь его выход из строя может привести к неправильной работе элемента. Для начала нужно подготовить инструменты, среди них:

циркулярная пила;
шнур для маркировки;
молоток;
ножницы;
нож;
пистолет для заделки стыков;
рулетка;
Мастика в картридже.

Методы работ

Монтаж аэратора осуществляется на крышах, уклон которых варьируется от 14 до 45 °. Монтаж следует проводить исключительно на конек крыши. Обязательным условием в этом случае является наличие продувок, обеспечивающих приток свежего воздуха из карниза. При установке конькового аэратора для мягкой кровли «ТехноНИКОЛЬ» гвозди должны входить в основание на 6,3 мм и более. Прорези должны находиться на расстоянии от края внешней стены 300 мм и более.В конце или начале коньковые аэраторы должны выступать над кровлей на 250 мм. Чтобы исключить ухудшение внешнего вида конструкции кровли и постройки, необходимо установить аэраторы на всю длину конька.

Следует помнить, что аэратор непрерывного катания «ТехноНИКОЛЬ» имеет закрытые и замыкающие окончания, они соединяются при нанесении и образуют герметичную и прочную конструкцию. Монтаж нужно начинать от края выступа замыкающего конца.В качестве заключительного этапа прикройте конец заводским концом. Конструкционные ребра следует класть на ровную поверхность последнего ряда черепицы, иначе может возникнуть протечка. Для этого установка конькового аэратора «ТехноНИКОЛЬ» может сопровождаться разрезанием материала и перемещением элементов в сторону перегородок.

Заключение

Коньковый аэратор «ТехноНИКОЛЬ», размеры которого были указаны выше, необходимо укрепить гвоздями, закрывающими торец. Гвозди устанавливаются в специальные отверстия. Перегородки аэратора должны располагаться на плоской части последнего ряда укрывного материала, иначе могут возникнуть протечки.

Коллекция Shinglas 2014 — ITALIANA MEMBRANE SPA — Каталоги в формате PDF | Документация

Конструкция SHINGLAS Схема устройства кровли Верхняя поверхность: базальт Битум: улучшенный Основа: стекловолокно Нижняя поверхность: самоклеящаяся полимерно-модифицированная битумная смесь Защитный слой: легко снимаемая силиконизированная пленка Формы SHINGLAS разрезают на 1. способную решетку G 2. Мансардное окно 3. Желоб карниза 4. Приемная труба 5. Форма капота 6. Фронтальная панель 7. Сфалтовая масса A 8.elf-адгезивная мембрана S 9. Подкладочная мембрана 10. Подкладочная мембрана 11. Деревянный настил 12. Отверстие для вентиляционной трубы 13. Вентилируемый коньк 14. Сплошная вентиляция конька 15. Аэратор Подкладочные ковры ANDEREP PROF MIDA START MIDA SELF Физико-механические свойства Ковер долины MIDA UNIFLEKS EKM Полимерно-битумная подложка ANDEREP PROF Подкладочный ковер MIDA START Самоклеящийся подкладочный ковер MIDA SELF PV S2,0s Стандарт изготовления Водонепроницаемость Пакет готовой кровли Вес упаковки Основные физико-механические характеристики Вес 1 м готового покрытия ** 2 Способ укладки а — самоклейка с механическим креплением к основанию кровли б — приклеивается клеевым составом ТехноНИКОЛЬ No.23 (FIXER) с механическим креплением к основанию крыши Система менеджмента качества сертифицирована по ISO 9001: 2008 www.shinglas.com, www.mida.lt 16. Упор из мембраны впадины 17. Планка упора 18. Концевая планка 19. Воздушный зазор в массивное основание 20. Тонкая рейка 21. Контр-рейка 22. Упердиффузионная мембрана S 23. Теплоизоляция 24. Основная ферма 25. Пароизоляция 26. Противоизоляция 27. Эталонная проволока d = 2 мм, шаг M 250 мм или специальный экран 28. Двухслойный гипсокартон Физико-механические свойства Основные физико-механические характеристики Производство стандартного стекловолокна, стекловолокна, стекловолокна, стекловолокна, стекловолокна, стекловолокна, стекловолокна, водонепроницаемости Упаковка готовой кровли Вес упаковки Вес 1 м готового покрытия ** Монтаж метод Базовый Тип полимера / модификатора * зависит от формы разрезов (соната, аккорд, трио, танго, дельта) ** вес 1 м2 кровельного покрытия для расчета несущей способности крыши; в зависимости от формы разрезов (соната, аккорд, трио, танго, дельта) а — самоклеющаяся с механическим креплением к основанию кровли б — приклеивается клеевым составом ТехноНИКОЛЬ No.23 (FIXER) с механическим креплением к основанию крыши

telepítés, műszaki jellemzők, puha tetőkhöz, polivent

A tetőlevegőztető olyan eszköz, amelynek fő célja a felesleges nedvesség eltávolítása nemcsak a tető alatti tér bármely felületéről, hanem a tetőfedőzösán ‐‐ Bizonyos típusú terelőelemeket használnak a szennyvíz -elvezető rendszerekben, valamint az akvarista környezetben.

Miért kell a tetfedő tortának száraznak lennie

Ahhoz, hogy teljes választ kapjon erre a kérdésre, meg kell értenie, miért keletkezik víz, és milyen következményekkel jár ez.

Недалеко от дома

Ezek közül a legsebezhetőbb a puha lapos tető. A süteményben található anyagok szerint egymásra vannak rakva közvetlenül a beton padlólapra, amely akadályt jelent a ház belseje és a külső környezet között. Египетский ilyen szerkezet üzemeltetése során nagy a valószínűsége annak, hogy a tetőfedés pelyhesedik vagy duzzad.Hogyan történik ez?

A felső emeletekről származó vízgőz behatol a mennyezeten keresztül a tető alatti térbe, és kondenzálódik a hőszigetelő rétegben — это цементный домик esztrichben. Nedvesség kívülről — это kiszivároghat a legkisebb, szem számára láthatatlan mikrorepedéseken keresztül, amelyek minden tetőfedő anyagon jelen vannak. Lehetőség van Arra is, hogy a telepítés során nedvesség kerüljön a tető alá.

A nedvesség, ha forró időben felmelegszik a «puff lepény» belsejében, gőzzé változik, és ez, miközben megpróbál «megszökni» a zárt térből.

A magas páratartalom negatív hatásai

Először — это мег келл jegyeznünk a magas páratartalom veszélyét az emberi egészségre, mivel ez táptalajt teremt a penész kialakulásához és azész házban valé elheterjed.

Normál páratartalom megsértése általában a tetőszerkezet megsértéséhez vezet. Hideg idő beköszöntével a nyár és az ősz folyamán felhalmozódott víz megfagy és tágulni kezd, ugyanakkor belülről kifeszíti a tetőfedést. Ez töréshez vezethet, sőt használhatatlanná teheti a bevonatot.Ezenkívül a fagyott víz is károsíthatja az esztrichet.

Egy jegyzetre

Ha a víz romboló hatása következtében a tető súlyosan megsérült, akkor szükség lehet a teljes szétszerelésre, a felület szárításúre éjés. Az esemény, őszintén szólva, nagyon drága. Legjobb megoldás аз ilyen állapotok megelőzésére a tetőlevegőztető.

Levegőztetők típusai

Minden tetőlevegőztetőt ar használnak, hogy eltávolítsák a kondenzátumot a tető alatti helyiségből, szellőztessenek és távolítsanak el nedves levegőt.Vannak azonban bizonyos különbségek közöttük:

a méret,
аняг,
módosítás,
cselekvési mód.

Terelő és tetőfedő anyag

eltávolítja a helyiségből a tetőburkolat alatt rekedt gőzt;
minimalizálja a tetfedő tora túlnyomását, ami nagyon fontos a tető normál élettartamának biztosítása érdekében;
megakadályozza a páralecsapódást.

Kiváló megoldás a puha tetőhöz az ütésálló, időjárásálló polipropilénből készült TechnoNICOL tetőlevegőztető. Lapostetőkben, egyenletesen elosztva a felületen, vagy a hőszigetelő lapok illesztéseinél, vagy a legmagasabb jelöléssel ellátott helyeken vannak felszerelve.

A készülék átmérőjének kiválasztásakor két paramétert veszünk figyelembe:

milyen műszaki jellemzői vannak a tetőlevegőztetnek;
mekkora a tetőterület.

a képen fém tetőcserép tetőlevegőztetője látható

A fém tető fő ellensége a nedvesség. Felhalmozódásának fő helyei a következők:

helyek a tetőfedő lemez alatt, ahol karcolások maradtak a telepítés során;
csavarfuratok.

A terelő felszerelése a tetőre segít eltávolítani a nedvességet a levegőből kifelé, is megakadályozza a korrózió kialakulását.Египетский лапра szereljen fel legfeljebb egyet tetőlevegőztető.

A készülék teste általában olyan anyagokból készül, amelyek ellenállnak a korróziónak vagy savas környezetnek, a szélsőséges hőmérsékleteknek és az. Legjobb anyagok ma a rozsdamentes acél — это тартос manyag.

Felszerelés hullámos tető alá:

friss levegővel tölti fel;
eltávolítja a kondenzátumot a szellőzőpárnáról;
eltávolítja a dohos levegőt;
eltávolítja порт — különféle gázokat.

Ферде тетёкнел а терелёт и лехето легкозелебб келл фельзерелни а геринчес, körülbelül fél méterrel hátrébb lépve.

Konstruktív tervek

gerinclevegőztető puha tetőn

A levegőztető kialakítása szerint rövid cső rögzítőelemekkel, csíkokkal és kupakokkal, amelyek megakadályozzak a légkörből származó nésvessarakösakésakés.

Telepítés

Legjobb megoldás az eszköz telepítése a tető felállításakor.Ez azonban nem jelenti azt, hogy nem szerelhető meglév tetőre. Az ilyen eszközök telepítése több lépésben történik:

terelő felszerelése a tetőn

Специально для каждого человека, желающего лучше, чем для дома. Fúrandó furat méretének pontosan meg kell egyeznie a terelőcső átmérőjével.

Ha a telepítési helyen túlságosan nedves szigetelést talál, ajánlatos azt részben szárazra cserélni.

Tapadás javítása érdekében bitumenet helyeznek a behelyezett cső alsó részére, és csak ezután nyomják ra a tető aljára.

Az elágazócső kiegészítő szegélyét, egy védőkeretet körben rögzítjük önmetsző csavarokkal.

A cső также részén további vízszigetelést kell felszerelni, és minden illesztést gondosan le kell zárni, hogy megakadályozzák a szivárgást.

A fémcsempék levegőztetői eltérő kialakításúak.Mindkét lejtőn vannak felszerelve, legalább 0,60 m távolságra a gerinctől. Nyáron Ajánlott a szerelési munka.

Videó utasítás a terelő felszerelésére

<br />

Диафрагма супердиффузионная «ТехноНиколь»: состав, свойства, виды

В настоящее время для устройства кровли и ее гидроизоляции применяют совершенно новый подход. В качестве слоя гидроизоляции используются ПВХ-мембраны. Благодаря этому кровля становится надежной, устойчивой к климатическим факторам, упругой.

Использование стандартных материалов из Европы в суровых климатических условиях России невозможно. Поэтому отечественными специалистами совместно с западными партнерами разработана супердиффузионная мембрана «ТехноНиколь». Благодаря своему составу он подходит для использования в нашей стране.

Мембрана супердиффузионная «ТехноНиколь». Технические условия

При производстве мембран основное внимание уделялось следующим факторам:

Защита кровли от ультрафиолета.
Отсутствие вредных и экологически опасных компонентов (например, свинца).
Защита от огня.
Способность удалять скопившуюся влагу (лишняя влага в теплое время года испаряется через поверхность мембраны).

Супердиффузионная мембрана «ТехноНиколь» может применяться на любом основании (дерево, железобетон, пеноблоки и т. Д.). Гидроизоляцию можно укладывать при строительстве новой кровли и реконструкции старой.Есть отдельная линейка, которая используется для защиты фундамента, стеновых поверхностей от влаги. Он другой по внешнему виду. На его поверхности сформированы выступы небольших размеров.

При устройстве кровли и эксплуатации супердиффузионная мембрана «ТехноНиколь» имеет ряд преимуществ, основные из которых:

Легкость монтажа. Мембрана может быть облицована цельной поверхностью, без швов.
Конструкция не требует дополнительного слоя гидроизоляции.
Можно использовать на любой высоте, независимо от пола.
Не подвергается химическому разрушению, на его поверхности не появляются грибки.
Высокая прочность. Мембрана «ТехноНиколь» выдерживает нагрузку 1100 Н на полосу шириной 5 см.
Устойчивость к перепадам температур.

Состав мембраны

Супердиффузионная мембрана «ТехноНиколь» состоит из трех слоев:

Над ней расположена гибкая основа из ПВХ, противостоящая влиянию факторов окружающей среды.Благодаря химическим добавкам этот слой выдерживает высокие температуры и препятствует воздействию открытого огня на последующие слои. Это было достигнуто за счет добавления антипиренов и огнеупорных наполнителей, которые снижают скорость реакции окисления под воздействием высоких температур.
Средний слой состоит из переплетенных между собой полимерных волокон. Служит армирующей основой. Прочная сетка из полимерных ниток выдерживает длительную нагрузку от большого количества воды или снега.
Нижний слой из серого ПВХ защищает поверхность конструкции от контакта с мембраной.

Разновидности мембраны

Строительные пленки компании бывают двух видов:

Супердиффузионная мембрана «Оптима ТехноНиколь» состоит из трех микропористых слоев. Нижняя и верхняя части выполнены из флизелина. Они создают своеобразный каркас для центрального слоя, который выполняет основные функции. Центральный слой полипропилена пропускает пар, но задерживает воду. Этот вид мембраны используется при устройстве утепленных кровель малоэтажных домов.

Армированная супердиффузионная мембрана применяется для устройства скатных крыш и отделки фасадов высотных зданий. Он также может служить временной крышей (до 4 месяцев) для защиты от солнца, ветра и осадков.

Кроме того, ПВХ-мембраны в зависимости от армирования бывают трех видов:

RP — армирование пленки полиэфирной сеткой.
GR — в качестве арматуры используется фиброволокно или стекловолокно.
SR — без армирования.

Монтаж кровли с применением мембраны «ТехноНиколь»

Чтобы мембрана прослужила долго, при ее установке необходимо соблюдать определенные правила.

Поверхность, на которую будет укладываться супердиффузионная мембрана «ТехноНиколь», должна быть подготовлена заранее. Все острые углы, мусор и грязь удаляются.

Материал распространяется постепенно, так что воздух удаляется с поверхностей.Он разлагается таким образом, что получается единая структура. Отдельные полосы мембраны соединяются пайкой. Крепеж должен быть по всему контуру.

пошаговая инструкция. Особенности, плюсы и минусы

Способ крепления битумной черепицы.

Возможно, вы не знаете, как исправить черепицу. Есть несколько вариантов его крепления.

В зависимости от основы подкровельного покрытия могут применяться разные способы крепления мягкой черепицы.

Способов крепления несколько, но обо всем по порядку.

Гвоздь кровельный

Это наиболее распространенный тип крепления.

Кровельные гвозди используются при использовании в качестве основы кровли влагостойких плит OSB, хвойной фанеры или массивной доски.

Кровельный гвоздь применяется на тех крышах, где будет производиться облицовка и изоляция изнутри, а также в малолюдных местах (например, на чердачных крышах), где многочисленные острые укусы кончиков гвоздей не создают постоянного угроза.

Гвозди используются для крепления рядовой, стартовой и коньковой черепицы, стяжки, ендовы, проходов кровли и т. Д.

Размер гвоздя

Гвозди кровельные для черепицы — гвозди с большой головкой Ø 8-12 мм. Также к этим гвоздям применимо название «кровельные гвозди». Их длина достигает от 25 до 40 мм. Диаметр стержней гвоздей до 3,2 мм.

Для устройства битумной черепицы лучше всего использовать оцинкованные гвозди. В отличие от обычных стальных гвоздей срок службы оцинкованных гвоздей намного больше, так как они менее подвержены процессам коррозии.

Самый доступный по цене монтаж мягкой кровли на гвозди осуществляется молотком. Чтобы защитить пальцы от порезов, лучше использовать молоток с круглым концом поражающей части.

Гвоздь необходимо вбивать так, чтобы головка гвоздя касалась поверхности черепицы. Гвоздь вбивают перпендикулярно (под углом 90º) к плоскости основания подкровельного покрытия.

Не до конца забитые гвозди препятствуют максимальной адгезии мягкой черепицы и могут через некоторое время «вылезти» из подкровельного основания.

Гвозди, забитые слишком глубоко, оставят углубление в черепице, при ударе головой может образоваться отверстие вокруг шляпки гвоздя. Это напрямую влияет на надежность самого крепления.

Расход гвоздей

Расход гвоздей для черепицы : на 100 кв.м готовой кровли — 10 кг гвоздей. Это количество учитывает полную установку вместе с аксессуарами для крыши.

Крепление гибкой черепицы с помощью гвоздя

Вы также можете закрепить плитку с помощью такого инструмента, как пневматический молоток для забивания гвоздей.

Гвоздезабиватели бывают реечные и барабанные.

Гвозди для гвоздезабивателя изготовлены из углеродистой стали. Они никелированные. Для крепления битумной черепицы гвозди для гвоздя должны быть с большой головкой.

Саморез с пресс-шайбой

Крепление на саморезы с пресс-шайбой встречается реже, но в некоторых случаях ему нет альтернативы.

Самым распространенным материалом для основания кровли, где используются саморезы с пресс-шайбой, является ламинированная фанера.Обычно его применяют для беседок и навесов, открытых дворов и в других случаях, когда подкровельное основание также обшивается с внутренней стороны крыши.

В ламинированную фанеру сложно забивать гвозди, да и сама фанера подвержена разрушению.

Поэтому в таких случаях правильно использовать саморезы с пресс-шайбой для крепления гибкой плитки. Важно, чтобы длина саморезов была меньше толщины фанеры, чтобы их наконечники в большом количестве не выглядывали изнутри крыши.

Также саморезы можно использовать при тонком подкровельном основании и отделке крыши снизу деревянной вагонкой или доской , установленной сверху на каркас крыши или стропила. От забитых гвоздей можно колоть вагонку, давая трещины. Ну а чтобы гвозди не вылезали и не портили вид снизу, их можно заменить саморезами с короткой пресс-шайбой. Если, например, толщина футеровки составляет 20 мм, можно использовать саморезы длиной 16 мм.

Правила крепления шурупами такие же, как и для гвоздей.

Скобы

Крепление битумной черепицы скобами актуально и применимо для случаев, аналогичных креплению саморезами, за исключением того, что скобы плохо забиваются в ламинат и гнутся. Но в вагонке, OSB и фанере, когда они используются одновременно в качестве отделки нижней стороны крыши и подкровельного основания, это может быть использовано.

К таким сооружениям относятся беседки, сараи, навесы, колодцы, будки и валлиарии.

Нет необходимости крепить черепицу скобами на крышах основных зданий. (дома, чердаки, гаражи, бани и т. Д.), Так как это очень ненадежный вид механического крепления.

Пропановая горелка

И последний вариант — крепление битумной черепицы пропановой горелкой .

Используется, когда необходимо, чтобы не было гвоздей.

Как правило, это «кованые навесы» с металлическим каркасом, к которым приваривается металлический лист или прикручивается тонкая фанера или плиты OSB-3.

Крепление горелки применимо только для типов плитки с самоклеящейся основой … Это так называемые однослойные виды.

Крепление, а частично и наплавление битумной плитки с помощью горелки — наиболее сложный и трудоемкий способ крепления, требующий профессиональных навыков для работы не только с горелкой, но и с мягкой плиткой.

Статья написана при участии компании ТЕХНОНИКОЛЬ

Крышу загородного дома часто называют его «пятым фасадом» — от этого зависит весь внешний вид дома.Неудивительно, что среди многих девелоперов с каждым годом растет интерес к материалам, привлекательным как внешне, так и по характеристикам -. Но чтобы такая крыша выглядела красиво и долго прослужила, ее необходимо правильно смонтировать. Специалист компании-производителя расскажет обо всех нюансах технологии монтажа гибкой плитки.

Особенности монтажа гибкой черепицы

Шаг 1. Строительство прочного основания. Хотя технология установки гибкой черепицы проработана до мелочей, есть ряд ключевых моментов, на которые следует обратить внимание еще до укладки мягкой кровли.

Gekz Пользователь FORUMHOUSE

Сначала хотел покрыть крышу металлочерепицей, но подумав, решил, что мягкая крыша выглядит намного красивее. Монтаж гибкой черепицы произведу сам. Крыша шатровая. На чердаке холодно.Угол наклона откосов — 25 °.
Стропила устанавливаются с шагом 500-600 мм. Возникли вопросы по устройству основания под мягкую кровлю и слоев кровельного «пирога».

Вопросы пользователей:

Как выдержать ступеньку обрешетки?
Что использовать в качестве прочного основания, OSB?
Нужно ли использовать специальные защитные мембраны?
Надо ли перед установкой кровельного покрытия надеть что-то на твердое основание, чтобы защитить его от влаги?

Эти вопросы актуальны для любого застройщика, решившего использовать черепицу.

Монтаж мягкой кровли начинается с подготовки основания. Технология его установки требует — гибкую плитку необходимо укладывать на прочное ровное жесткое основание, к которому черепица может крепиться гвоздями.

В качестве напольного покрытия можно использовать:

Плиты OSB-3 (влагостойкая ориентированно-стружечная плита).
Фанера влагостойкая.
Доска обрезная или шпунтованная, сортированная по толщине с относительной влажностью не более 20%.

Практика показывает, что плиты OSB-3 — лучший вариант для сплошного перекрытия, как по соотношению цена-качество, так и по простоте монтажа. Причем разница в высоте между листами не должна превышать 1-2 мм. Использование досок в качестве настила может привести к тому, что со временем по мере высыхания древесины основание может покоробиться. Это вызовет изменение его геометрии и, соответственно, образование волн на уже уложенном финишном покрытии.

Укладку листов OSB-3 или фанеры рекомендуется производить произвольно.Листы можно крепить щеточными гвоздями или саморезами. Шаг обрешетки рассчитывается таким образом, чтобы горизонтальные стыки плит приходились на доски обрешетки, а концы листов не висели в воздухе!

Азаров Артем

При установке прочного основания между швами плит выдерживается расстояние (зазор) 3-5 мм. Это необходимо сделать для компенсации линейного теплового расширения при смене времен года.

В зависимости от шага дополнительной обрешетки применяют разную толщину OSB-3, фанеры или деревянного настила.Для наглядности рекомендуемые значения приведены в следующей таблице:

Если сторона проходного элемента, установленного поперек ската кровли (например, дымохода), больше 50 см, то, чтобы облегчить сток воды и предотвратить скопление снега, сделана так называемая канавка.

Важно: для обеспечения оптимального температурно-влажностного режима кровли и своевременного удаления излишков влаги из подкровельного пространства, делают вентилируемое кровельное пространство .

Если утепляется кровля или устраивается мансардный этаж жилого дома, то изнутри (до слоя утеплителя) устраивается сплошная пароизоляция , а поверх слоя утеплителя монтируется супердиффузионная мембрана.

Затем по стропильной ноге набивается перекладина, за счет чего образуется вентиляционный подкровельный канал. Поперек встречной балки набивается обрешетка, на которую затем монтируется прочное основание.

Супердиффузионная мембрана обеспечивает диффузию водяного пара (выпускает его наружу), но препятствует прохождению воды, попавшей внутрь изоляции снаружи.

Шаг 2. Укрепление карниза. После установки прочного основания свесы карнизов необходимо армировать металлическими планками — т. Н. капельницы. Несмотря на кажущуюся простоту установки этих элементов, пользователи нашего портала часто спрашивают, какие ошибки могут быть допущены в этом случае.

AlexHomutov Пользователь FORUMHOUSE

Сделал прочную основу под гибкую черепицу из OSB и теперь озадачился вопросом: как правильно смонтировать и соединить карниз и планки фронтона.

Планки карниза укладываются кромкой на край прочного основания. Доски прибивают к сплошному перекрытию специальными кровельными гвоздями с широкой головкой в шахматном порядке, выдерживая шаг 12-15 см. При гвоздях следите за тем, чтобы они не заходили слишком низко от края свеса ( соблюдаем расстояние от изгиба карнизной планки> 4 см). В противном случае накрыть ногти подложкой будет сложно.

В местах пересечения доски крепят внахлест не менее 3-5 см.Причем при установке ендовы доски особым образом разрезаются, а на одной из досок оставляется специальный язычок, в который затем входит вторая доска. В этом случае соединение аккуратное и плотное.

Азаров Артем

При установке карнизных планок неопытные разработчики допускают такую ошибку — сразу забивают два гвоздя по двум противоположным краям капельницы. Затем забиваются остальные гвозди. В результате на поверхности доски могут появиться волны.

Чтобы этого не произошло, забиваем гвозди, забитые по краям, чтобы их можно было легко вытащить (например, забиваем гвоздь только наполовину). Это зафиксирует планку. Затем забиваем до конца оставшиеся гвозди, двигаясь по одной стороне капельницы (слева направо или справа налево, как удобнее). Забив несколько гвоздей, вытаскиваем крайний гвоздезабиватель и забиваем остальные. Благодаря этому методу на полосе не появятся волны.

Шаг 3. Укладка подкладочного ковра. Одним из ключевых моментов при установке черепицы является установка подкладочного ковра по всей площади кровли. Особое внимание следует обратить на места возможных протечек — впадины и карнизы. Как правило, наибольшее количество вопросов у разработчиков вызывают нюансы укладки подкладочного ковролина.

Bege74 Пользователь FORUMHOUSE

Интересно, есть ли такой угол наклона ската крыши, при котором можно было бы обойтись только обычным вагонным ковром, и правильно ли это?

Костя Пользователь FORUMHOUSE

Часто строители при установке битумной черепицы раскатывают только одну — простой подкладочный ковролин, который фиксируется гвоздями.Можешь так сделать? И обязательно ли использовать (согласно методике) и простую, и самоклеящуюся основу?

Азаров Артем

При устройстве кровли из битумной черепицы обязательным условием является сочетание двух типов стяжки. Самоклеящийся гидроизоляционный ковер используется в особо ответственных местах — карнизах и впадинах. Подложка, удерживаемая механическим способом, прокатывается по остальной поверхности крыши.

Соблюдение этого принципа является гарантией бесперебойной работы кровли, что предусмотрено инструкцией по укладке битумной черепицы.

Поскольку ковровые покрытия производятся в рулонах, то их раскатывают параллельно карнизу. Горизонтальные нахлесты — 100 мм. Вертикальные нахлесты — 150 мм. Подложка крепится кровельными гвоздями с широким наконечником. Шаг фиксации — каждые 200-250 мм. Места нахлеста подкладочных ковров шириной 8-10 см промазывают битумной мастикой.

После укладки подкладки двускатный свес крыши армируют металлическими торцевыми планками. Доски прибивают кровельными гвоздями в шахматном порядке, с шагом 12-15 см.В местах стыков доски укладываются внахлест 15 см и фиксируются 2 гвоздями.

Шаг 4. Устройство ендовы. Укладку черепицы в ендове можно производить несколькими способами:

Открытый метод.
Метод поднутрения.

Подготовка долины зависит от выбранного способа ее строительства. Рассмотрим первый способ. Работа начинается с выкладки самоклеящейся стяжки. В долине выкладывается полоса шириной 1 метр с нахлестом по 50 см с каждой стороны.Укладывая ковролин, следите за тем, чтобы ковер лежал ровно на основании, без складок и пузырей.

Важно: ковролин выкладывается на карнизную планку с отступом от края капельницы 2-3 см. Для наглядности можно воспользоваться следующей таблицей зависимости отступа от угла и длины откоса впадины.

Разложив самоклеящуюся подложку, удалите антиадгезионную пленку с ее обратной стороны. Пленка снимается не со всей поверхности ковра, а только с одной его стороны.После этого к основанию приклеивается непленочная часть самоклеящейся подложки. Закрепив ковер, таким же образом приклеиваем и вторую его сторону.

Азаров Артем

Особое внимание уделяем оси долины. Ковер в этой части должен прилегать плотно, без образования пустот и пузырей. При установке подкладочного ковра, при его обрезке, в нижней части для лучшего отвода воды и отвода ее от стыка планок карниза делается небольшое закругление.

При установке вагонного ковра следите за тем, чтобы на нем не образовывались волны, иначе после укладки плитки они будут видны на поверхности крыши. Все перекрытия между ковровыми покрытиями промазываются битумной мастикой. Мастика наносится твердым шпателем. Толщина слоя мастики не должна превышать 1 мм.

Далее поверх подкладочного ковра монтируется специальный ковролин долины. При стрижке ендовы для отталкивания воды на стыке досок делается точно такое же закругление, как и при устройстве подкладочного ковра.Также не забывайте следить за тем, чтобы ковер ендовы лежал плотно, а под ним не образовывались пузыри и складки.

Торцевой ковролин приклеиваем к подкладочному ковролину мастикой. Нанесите слой мастики по всему периметру ковра ендовы. Ширина слоя — 10 см.

Азаров Артем

После приклеивания ендовы дополнительно закрепляем механическим способом — прибиваем ковер по периметру кровельными гвоздями с широкой головкой с шагом 20-25 см и отступом от края 2-3 см.После того, как мы установили ковровое покрытие ендовы, мы размечаем линию водостока и зону, которую нельзя проткнуть гвоздями при укладке плитки. Отбиваем строчки разметочным шнурком.

В зависимости от расположения дома ширина желоба колеблется от 5 до 15 см. Например, если на участке есть деревья, ширину желоба необходимо увеличить для плавного удаления листвы. Зона защиты от гвоздей находится примерно в 30 см от центральной оси впадины.

Если водоток от склонов значительно отличается, то желоб долины должен быть смещен в сторону меньшего водотока, чтобы компенсировать вымывание водой на стыке обычной плитки и ковра долины.

Заключение

В конце материала предлагаем вам ознакомиться с наиболее частыми вопросами, которые возникают у наших пользователей при работе с битумной черепицей.

николай11111 пользователь FORUMHOUSE

Битумная черепица на сегодняшний день является одним из самых популярных материалов для кровли. Есть несколько причин, по которым он получил такое широкое распространение на нашем рынке.

Во-первых, по всем видам цветов и форм занимает лидирующие позиции среди всех видов покрытий.Сегодня каждая марка битумной черепицы представлена не менее чем 40-50 видами различных вариантов, поэтому даже самый привередливый покупатель всегда сможет найти понравившийся вариант. Во-вторых, с точки зрения удобства и скорости монтажа это также наиболее удачный с технологической точки зрения вариант покрытия, не требующий использования специального оборудования и инструментов. Благодаря небольшому весу его легче поднять и доставить прямо на строительную площадку. В-третьих, обладая свойствами эластичности и гибкости, этот тип покрытия может применяться на крышах любого типа и формы, даже с радиальной кривизной.Последнее преимущество, присущее только этому типу покрытия, заключается в том, что с появлением битумной черепицы стало возможным реализовать проекты некоторых форм кровли, которые ранее было невозможно выполнить технологически. Также следует отметить доступную стоимость такого материала.

Перед укладкой битумной черепицы необходимо выполнить ряд мероприятий, связанных с устройством «кровельного пирога». В этой статье я рассмотрю все этапы работ, связанных с монтажом битумной плитки, которые необходимо выполнить после того, как монтаж стропильной системы будет завершен.

Укладка гидроизоляционной пленки

Первый этап работ связан с устройством гидроизоляционной (ветрозащитной) пленки. В этом случае можно использовать диффузионную мембрану-мембрану, так как кровля из битумной черепицы не содержит элементов, подверженных коррозии. В связи с этим нет необходимости применять дополнительные меры для исключения данного вида воздействия на материал. Этот класс утеплителей достаточно широко представлен на рынке, но наиболее оптимальным и часто используемым в строительстве является водонепроницаемая пленка чешской компании «Juta», которая носит название Jutafoll 110-D.При покупке обратите внимание на маркировку «D», так как эта буква означает, что пленка является гидроизоляционной, а не, например, предназначена для использования в диапазоне отрицательных температур, в отличие от другой маркировки, которая предназначена для использования только в помещении. Число 110 не так важно, так как указывает на плотность пленки. Если этот параметр будет выше, то на технических характеристиках это отразится только с положительной стороны.

Установка мембраны довольно проста. Первый рулон пленки раскатывают по карнизу поперек стропил и прибивают к ним заранее подготовленными рейками.Перед этим удобно снимать пленку степлером. Рейки будут выступать в качестве встречной решетки и выполнять функцию вентиляционного зазора между гидроизоляционной пленкой и основной обрешеткой. Эти меры приняты, чтобы организовать циркуляцию воздушного потока, и тем самым исключить скопление влаги в труднодоступных местах. Также с учетом того, что воздух обладает хорошими теплоизоляционными свойствами, данные меры призваны решить проблему нагрева летом и промерзания крыши зимой (исключается образование льда и сосулек).Высота реек выбирается в пределах 25-50 мм, ширина должна быть строго равна ширине стропильной ноги. Их обрезают по длине на 150 см, а также по ширине пленки.

Рельс не обеспечивает расстояние внахлест пленки (на любых стыках мембраны делается нахлест не менее 12 см). Во всех случаях для установки используются оцинкованные матовые гвозди, длина которых выбирается в зависимости от толщины контррешетки (длина должна быть не менее + 50 мм от ее толщины).На всех коньках кровли пленка не доводится до конца на 5-10 см из-за того, что движение воздуха под кровлей начинается от карниза и заканчивается коньком, поэтому для его выхода делают такой зазор. Пленки можно склеивать между собой двусторонним скотчем, но это необязательное условие.

Обрешетка и окончательная подготовка поверхности

Затем последний ящик набивается поверх контррешетки. В качестве материала подойдет любая доска (как обрезная, так и необрезная), толщина которой выбирается в пределах 25-30 мм.Перед укладкой материал должен быть сухим (с относительной влажностью не более 20%) и обработан огнебиозащитным средством. Также при использовании необрезных досок необходимо полностью удалить кору дерева, так как в будущем это чревато тем, что между корой и древесиной могут завестись древоточцы. Расстояние между соседними досками должно быть не более 30-35 см (в зависимости от толщины используемой доски). Длина гвоздя выбирается такой, чтобы при забивании он пробивал и обрешетку, и контррешетку и плотно входил в стропило минимум на 2-3 см.

Особенность черепицы как покрытия в том, что плоскость кровли перед ее укладкой должна быть гладкой и ровной. Поэтому, если в качестве настила используется обрезная доска (такой вариант разрешен производителем), то не допускаются различия между соседними досками более 2мм. За этим нужно следить, чтобы при укладке не было трещин и изгибов плитки.

Монтаж плит OSB на крышу лучше начинать с вальмы.

В качестве настила рекомендую использовать влагостойкую плиту OSB-3.Толщина, как правило, выбирается 10-11мм. В отличие от доски при ее использовании получается идеальный рубанок, к тому же, обладая влагостойкими свойствами, он не коробится и не коробится на протяжении всего срока службы. При укладке необходимо между каждыми листами плит делать зазоры по 3-5 мм, чтобы они не набухали в местах стыков, так как линейные размеры материала будут изменяться при колебаниях влажности и температуры. Для прибивания плит используются оцинкованные гвозди 3х30 с большой головкой.Шаг прибивания между гвоздями 25-30 см.

Тогда переходим непосредственно к установке битумной черепицы. Сначала раскатываются ковровые покрытия из стекловолокна. Они являются дополнительным гидроизоляционным материалом между плитой OSB-3 и битумной черепицей. Если угол наклона кровли меньше 18 градусов, то подкладку необходимо укладывать по всей поверхности кровли. Но даже при больших углах наклона ковры необходимо укладывать в следующих местах:

На карнизах.Это одно из важнейших мест, особенно зимой, так как при таянии снега в этих местах образуются лед и сосульки, и в этом случае увеличивается нагрузка на рассматриваемые части кровли.
На фронтонах. Такие места наиболее подвержены воздействию влаги во время косых дождей.
На коньках и нервюрах.
В долинах (стыках плоскостей кровли). Здесь необходимо использовать ковры с цветной тонировкой основного кровельного покрытия.
В местах различных соединений и примыканий стен, дымоходов и др.

В долинах ковролин укладывают внахлест 0,5 метра.

Отступ от края карниза должен быть примерно 1-2 см, так как в жаркую погоду можно прогреть и расправить подкладку ковров. Прибивать их нужно только в верхних частях на расстоянии 20-25 см, а все стыки делать внахлест около 10 см. Затем монтируются карниз из нержавеющей стали и планки фронтона. Для этого нужно использовать такие же оцинкованные гвозди 3х30 с большой головкой.Полоски прибиваются в шахматном порядке с шагом 15-20 см. В стыках делается обязательный нахлест 15 см, фиксируемый двумя гвоздями.

После этого приступаем к укладке первого ряда плитки. По нормам имеет прямоугольную форму (без лепестков). Предварительно все места соприкосновения металлических полос с битумной плиткой необходимо промазать битумной мастикой. Мастика имеет довольно густую консистенцию при комнатной температуре, поэтому для облегчения работы с ней необходимо предварительно прогреть емкость с продуктом.Наносится на поверхность плитки с помощью узкого строительного шпателя. Толщина наносимого слоя не превышает 1-2 мм, так как в его составе нет клеевой основы, а при толстых швах смазанные поверхности могут просто разойтись. Одна черепица прибивается четырьмя гвоздями наверху. Если угол наклона кровли больше 60 градусов, то необходимо использовать еще два гвоздя.

Второй и последующие ряды плитки прибиваются со смещением на полпериода (1/3 или 2/3, в зависимости от выбранной формы самой плитки).Каждые 3-4 ряда необходимо проверять на горизонтальность, либо предварительно разметить предстоящий ряд (для этого идеально подойдет нитка с цветным тальком), но это довольно кропотливая работа, отнимающая много времени. Гонт нужно обрезать по размеру. Для этого лучше использовать короткий нож с заостренным лезвием на конце. Необходимо отрезать тыльную сторону битумной черепицы, положив кусок плоской доски или фанеры, чтобы предотвратить случайное повреждение ранее уложенной черепицы. Разметку ножом проводят примерно 3-4 раза, затем черепицу загибают по линии реза, и плитка легко разделяется на две части.

Для работы на кровлях с уклоном более 30 градусов следует предпринять ряд дополнительных мероприятий для повышения удобства работы. Первое, что нужно использовать при работе, — это страховочная веревка или веревка. Второй — использование временных реек, которые прибивают к пандусу, загибая лепестки уже уложенной плитки. В противном случае при установке придется постоянно держать веревку натянутой, так как самостоятельно устоять на таких спусках не получится. И в-третьих, использование спецодежды (строительной спецодежды) для грамотного и функционального распределения необходимого инструмента по карманам и петлям для быстрого доступа к нему.

В местах кромок и конька укладка черепицы производится внахлест (балка из листа загибается на 10-15 см к другой плоскости кровли и прибивается гвоздями). Затем плитки разрезают на отдельные лепестки и монтируют сверху по линии гребня (ребра), причем каждый последующий лепесток прибивают таким образом, чтобы места шляпок гвоздей были закрыты от предыдущего элемента плитки.

Существует несколько основных методов укладки черепицы в долинах.Первый — элементы черепицы укладываются встык по обеим плоскостям кровли. Второй — предполагает укладку плитки, не доходя 10 см до центральной линии. Последний способ предпочтительнее как с эстетической, так и с практической точки зрения, поскольку между двумя скатами крыши образуется своеобразная впадина, которая упрощает отток дождевой воды и тем самым предотвращает образование локальных участков, в которых может скапливаться влага. будущее. В долинах не допускается использование гвоздей ближе 30 см от его центра, для этого контакт между вагонкой ковролина и плиткой покрывают мастикой шириной 10-15 см.Верхние части лепестков каждого ряда аккуратно подрезаются под углом 60 градусов.

Заключительный этап

На стыке стен и дымоходов плитку укладывают на вертикальную плоскость на высоту 20-30 см, предварительно замазав швы битумной мастикой. Затем в том месте, где заканчивается плитка, поверх нее устанавливается упорная планка, а все образовавшиеся зазоры пропускаются термостойким силиконовым герметиком. Желательно установить металлические боксы вокруг дымоходов и труб, используя в качестве утеплителя утеплитель на основе базальта.Они значительно улучшают гидрофобные свойства стыков, предотвращая всевозможные протечки сложных участков крыши.

Аэраторы необходимы для циркуляции воздуха в межкрышном пространстве.

На максимальном расстоянии 50-60 см от конька крыши необходимо устанавливать аэраторы, которые служат для удаления воздуха из межкровельного пространства и, тем самым, позволяют организовать грамотную циркуляцию воздуха. Количество аэраторов выбирается из следующего расчета: один аэратор на каждые 25 квадратных метров кровли.В наше время также получили широкое распространение коньковые аэраторы, представляющие собой конструкцию с воздушным зазором, устанавливаемую непосредственно по всей длине конька. Все стыки и нахлёстки вокруг аэраторов должны быть пережеваны.

Стоит отметить, что все работы по установке плитки необходимо проводить при температуре окружающей среды не менее 15 градусов; при более низких температурах следует использовать строительный фен, прогревая плитку в местах изгибов. В слишком солнечные и жаркие дни монтаж кровли нужно отложить не только из соображений безопасности собственного здоровья, но и из-за того, что черепица начинает легко плавиться, а при движении по покрытию остаются следы и остаются вмятины, которые в будущем не будут выглядеть эстетично.

Сегодня мягкие кровли не только занимают лидирующие позиции на рынке, но и стали настоящим открытием для дизайнеров и архитекторов. Разнообразие стилей, индивидуальные решения и возможность простой реализации на сложной конструкции крыши — чего еще можно желать? Главное — добиться абсолютной герметичности между битумной черепицей, от которой зависит долговечность всего покрытия. А сама установка битумной черепицы будет вам по силам, поверьте, даже если вы впервые сталкиваетесь с таким видом работ!

Поэтому, если вы внимательно прочитаете наши советы, то с помощью другого человека вы покроете крышу еще большего размера.Дело в том, что еще на заводе черепицу готовят к приклеиванию, нанесению специального раствора на нижний слой и даже проделывают четыре отверстия, чтобы вы точно знали, куда вбивать кровельные гвозди. А теперь мы расскажем вам обо всех тонкостях работы с мягкой кровлей.

После того, как каркас крыши будет готов, установите пароизоляцию в виде сплошного ковра с внутренней стороны крыши, без зазоров, и прикрепите его к стропилам деревянными досками. На эти же рейки потом прикрепите внутреннюю обшивку мансарды.

Теперь займемся пароизоляцией. Если на чердаке холодно, то вся влага будет выходить из него сама, с помощью естественной вентиляции. Но в случае с жилым чердаком пароизоляция необходима. Для этого на стропила набивается дополнительный брус, внахлест раскатывается пароизоляционная пленка и приклеивается специальным скотчем (обычный не подходит!).

Далее снаружи на пароизоляционную пленку укладываем выбранный утеплитель, желательно рваным способом.Накройте верх ветрозащитной мембраной и закрепите планками, которые в дальнейшем также будут служить для создания вентиляционных каналов.

В итоге у вас должен получиться такой «слоеный пирог», как его любят называть кровельщики:

Мы подготовили для вас подробный мастер-класс, как и в каком порядке все должно происходить:

Как видно из фотографий выше, уложить гибкие листы на выброшенные люкарны не составило труда!

Шаг 2. Укладка массивного пола

Для установки черепицы требуется жесткое прочное основание.Поэтому на подготовленную обрешетку монтируют сплошной ковер из фанеры или плит OSB, с зазором 3-5 мм, который необходим для деформации от температуры и влаги, и фиксируют его к стропилам саморезами.

Основное требование к основанию под черепицу — ровная поверхность и возможность крепления черепицы гвоздями. Для этого подойдут уложенные вплотную листы клееной стружки типа фанеры или пазогребневые доски. Только доска должна быть максимально сухой, чтобы при сушке не образовывались волны.Но использовать для мягкой кровли только саму обрешетку, пусть и более частую, — большая ошибка, ведь уже в первом сезоне вся кровля просто будет идти волнами. И фотографии с такими проблемами становятся настоящим активом для производителей, которые пугают своих покупателей подобными ошибками.

Когда основание будет готово, укрепите карниз металлическими полосами. Укладываются кромкой на край основания и крепятся кровельными гвоздями с шагом 150 мм в шахматном порядке:

Шаг 3.Выберите и установите подложку

Пора заняться гидроизоляцией. Он необходим в труднодоступных местах, таких как опоры, стыки и впадины. Здесь полотна укладываются снизу вверх с нахлестом 10 см в продольном направлении и 15 см в поперечном направлении:

Мы рекомендуем использовать специально разработанную подложку, а не рубероид или аналогичный материал, как это иногда делается. Дело в том, что у них и финальной кровли разные сроки службы и даже условия эксплуатации!

И такая попытка сэкономить скоро приведет к вздутию всего кровельного ковра.Кроме того, ни один производитель не дает гарантии на крышу, собранную из сторонних материалов.

Кстати, до недавнего времени в России ковровые покрытия практически не использовались, и даже сегодня многие пытаются обмануть. Это логично, ведь к моменту постройки крыши часто оказывается, что запланированного бюджета на весь дом не хватает, и приходится идти на уступки. Но, если вы хотите установить кровельную черепицу и забыть о ней на долгие десятилетия, то не стоит отказываться от столь важного элемента.

Всегда есть риск попадания воды в подкровельное пространство, особенно в таких сложных местах, как обход дымоходов или контакт с установленной антенной. Бывают и нештатные ситуации, когда сильный ветер поднимает черепицу во время ливня.

К тому же подобрать кровельный ковер несложно, ведь к нему предъявляются те же требования, что и к черепице: быть устойчивым к перепадам температур, обеспечивать надежную гидроизоляцию и долго служить.А современный рынок предоставляет множество вариантов, как импортных, так и отечественных. Более того, многие фабрики в России сегодня работают на европейском оборудовании и по качеству продукции не уступают зарубежным аналогам.

В основном ковровые покрытия бывают двух типов: самоклеящиеся и с механической фиксацией. Самоклеящиеся укладываются в основном в долинах, а механические раскатываются на оставшейся площади кровли и фиксируются оцинкованными гвоздями:

Вот процесс установки обычного кровельного ковра, который нужно будет закрепить битумной мастикой:

Вот пример работы с более современным самоклеящимся кровельным ковром:

Итак, для ендовы идеален самоклеящийся гидроизоляционный ковролин.И, если скаты имеют уклон более 18 градусов, то продумайте укладку ковролина во всех местах возможных протечек, а это: ребра, выступы, двускатный свес и все выходы элементов кровли.

Но на крыше с уклоном от 12 до 18 градусов понадобится сплошной гидроизоляционный ковер. Перед этим рекомендуем разместить на карнизных свесах самоклеящийся битумно-полимерный материал, например, «Барьер», и при этом стремиться к тому, чтобы сам ковер был без нахлеста — сплошным по всей длине:

Также заранее изолируйте вентиляционные каналы, зоны вокруг световых фонарей и дымоходы.Перед установкой битумной черепицы промажьте своими руками все проходные элементы битумной мастикой — это несложно.

Перед тем, как приступить к установке черепицы, необходимо также укрепить карниз. Их нужно закрепить кровельными гвоздями с шагом 10-15 см. Вот информативный видеоурок от компании на эту тему:

Шаг 4. Выбор крепежа

Для крепления битумной черепицы потребуются специальные гвозди с широкими шляпками. Крайне важно будет прибить их так, чтобы головка находилась в одной плоскости с поверхностью каждой черепицы и при этом не «врезалась» в нее.Кроме того, гвозди для мягкой плитки необходимо оцинковать.

Гвозди для установки мягкой плитки делятся на следующие виды:

Гвозди кровельные … Они имеют такое заостренное острие, что при закапывании в битумный слой не нарушают его целостность. Такие гвозди производятся оцинкованными или вообще без защитного слоя. Конечно, незащищенные — самые дешевые, но при этом совершенно непрактичны и быстро начинают ржаветь.Они подходят только для сборки мебели или строительства временных хижин.
Гвозди ржавые … На рабочем стержне есть специальные зубья, направленные в сторону крышки. Их нелегко забить в древесину, хотя их довольно сложно вытащить даже гвоздемером. А чаще всего в процессе демонтажа шляпку просто срезают с начесанных ногтей — и все. Они настолько плотно фиксируют кровлю, что их чаще используют для шифера, чем для мягкой кровли.
Гвозди Cliff имеют продольные канавки и перемычки на рабочем стержне, и они в меньшей степени подходят для мягких кровель.

В качестве кровельных гвоздей специально для гибкой черепицы рекомендуем брать оцинкованные фланцевые с диаметром головки 8-9 миллиметров. Также производятся специальные гвозди для битумной черепицы, и они отличаются от стандартных аналогов.

Изготовлены из прочной стальной проволоки, которую автоматически разрезают на равные части, затем заготовка с одной стороны затачивается, а с другой стороны склепывается в форме шляпы.Если вы найдете их в продаже, вы можете купить.

Но при этом важно, чтобы сами гвозди соответствовали ГОСТ 4030-63: диаметр стержня 3,5 мм, а диаметр головки не менее 8 мм. Все дело в том, что при работе именно с битумной плиткой самый неприятный момент — это когда гвозди следующим ударом просто погружаются в битумный слой и нарушают целостность покрытия. А вот удлиненная крышка так легко «утонет» не сможет. И чем она больше, тем лучше будет удерживать черепицу, поэтому качественные гвозди для черепицы напоминают канцелярскую кнопку.Причем для однослойной и двухслойной плитки понадобятся гвозди с параметрами 30х3,5 мм, а для трехслойной плитки — 45х3,5 мм.

Кстати, некоторые потенциальные строители не понимают, почему нельзя просто разогреть листы мягкой плитки и наклеить их на пол, почему именно гвозди и вся возня, связанная с ними? На самом деле использование открытого огня на такой крыше запрещено из соображений элементарной пожарной безопасности. Так что забудьте об этой рискованной идее и арендуйте автомат.

Шаг 5. Размещение стартовой полосы

А теперь переходим непосредственно к монтажу битумной черепицы. Начинается со стартовой полосы. В таком виде можно взять:

узор из обычной плитки, например, битумной черепицы с вырезанными лепестками, если вы работаете с коллекциями « Tango » или « Trio »;
универсальная черепица коньковая-карнизная, особенно если вы работаете с « Аккорд », « Соната » или « Джаз ».

Если вам удобнее начинать с карнизов, положите их поверх металлической планки, немного отступив от сгиба. Затем прибейте его, но имейте в виду, что чем длиннее и круче наклон, тем больше должно быть вмятин от места перегиба:

Так на практике выглядит укладка стартовой полосы:

Шаг 6. Установка различных видов черепицы

Распаковываем черепицу. Главное требование к их установке — сухая теплая погода, потому что битумную черепицу нежелательно укладывать при температуре ниже + 5 ° С, потому что на участках, где ее нужно будет гнуть, без трещин будет сложно обойтись.

Если в таких условиях все-таки предстоит закрепить битумную черепицу, то потребуется профилактика: листы прогревают строительным феном и загибают на металлическую трубу диаметром около 10 см. Но лучше этого не делать.

Подсчитать необходимое количество битумной черепицы несложно: возьмите один лист, измерьте площадь, которая будет видна, узнайте площадь откоса и второй разделите на первый. Вот несколько ценных советов о том, как рассчитать и подготовить черепицу к установке:

Конечно, если у вас есть ромбовидный глаз, то вы можете обойтись подробными расчетами, но линии разметки служат отличными ориентирами, по которым вы можете выровнять плитки как по вертикали, так и по горизонтали.Особенно, если вы впервые устанавливаете мягкую кровлю.

Поверьте, оторвать несколько листов и снова прикрепить их для фиксации стыка — не самое интересное. И совершенно без разметки, если какой-то элемент врезан в крышу или нарушена общая геометрия ската. В этом вам помогут такие инструменты, как скип, отвес и уровень.

Как мы уже говорили, обычно для удобства готовая черепица маркируется маленькими отверстиями на заводе, чтобы вы точно знали, куда забивать гвозди.Если их нет (например, в самых дешевых коллекциях), то достаточно отступить от края на 2-3 см и руководствоваться этой иллюстрацией:

В каждом случае место забивания гвоздя будет напрямую зависеть от формы среза самой плитки. Важно только, чтобы каждый гвоздь одновременно прошивал нижний и верхний края всех листов, а если вы укладываете черепицу на откосах под углом 45 °, то и верхние углы битумной черепицы нужно дополнительно закрепить.

Вся процедура укладки битумной черепицы несложная, вот инструкция к самому процессу:

Смешайте несколько кусочков черепицы перед укладкой, чтобы минимизировать колебания оттенка.Дело в том, что даже в одном письме цвет может отличаться настолько сильно, что вы удивитесь, а такие казусы будут очень заметны на крыше.
Если уклон достаточно длинный, начните с центра крыши и выровняйте его по горизонтали. И второй ряд — уже сдвигая битумную черепицу влево или вправо на половину листа. Третий и все последующие ряды тоже переместите относительно предыдущего на половину лепестка влево или вправо, в зависимости от того, какое направление вы выбрали изначально.
Начать укладку плитки нужно на склоне с меньшим уклоном, при этом следует подходить к более крутому склону не менее чем на 30 см. На более крутом склоне рекомендуется отбивать меловые линии, чтобы не сбивать убирайся. Теперь обрежьте черепицу на большем склоне по этой новой линии и после фиксации покройте битумной мастикой там, где на обратной стороне нет самоклеящегося слоя.
Уложите черепицу снизу вверх, отступая от края водостока. Здесь нужно будет уложить особую плитку конек-карниз.Кстати, заменить его на обычный можно, если срезать лепестки.

Теперь закрепите черепицу. Для этого подойдет автоматический инструмент, особенно если он будет питаться от электрической сети. Главное, выбирая модель, позаботьтесь о собственной безопасности: спусковой крючок должен быть удобным, защищенным от случайного выстрела и возможностью без риска удалить застрявший гвоздь. Ведь обычно молоток больше предназначен для небольших домашних работ, а профессиональные кровельщики им пользуются редко.

Единственный момент: если специальные кровельные гвозди не подходят к пистолету, возьмите готовую обойму гвоздей с широкой плоской головкой. Они отличаются тем, что соединены между собой тонкой проволокой. Эта лента вставляется в камеру и гвоздь подается по одному. На высоте работать намного удобнее: не нужно искать скопления, не нужно подвергать пальцы удару, а само крепление будет более качественным, чем когда вы уже слишком устали на 501-й гвоздь.Главное — соблюдать базовую технологию: гвоздь нужно вбивать строго перпендикулярно плоскости черепицы.

Помните, если какая-то галька была закреплена ненадежно, то со временем она ослабнет крепление и слетит с порыва ветра. А сам гвоздь, поднятый от ветра, разорвет лист, расшатывая соседний. И все это приведет к протечке и необходимому ремонту. Безусловно, полностью обойтись без проблемных мест не получится, именно поэтому периодический осмотр такой кровли необходим.

Теперь рассмотрим особенности монтажа битумной черепицы разных типов. Итак, с однослойной битумной черепицы перед установкой нужно снять защитную пленку, которая всегда находится с двух сторон черепицы. Почему она? Дело в том, что это кровельное покрытие перевозят обычными грузовиками как в жару, так и в жару, но речь все же идет о битуме.

А вот в коллекциях с таким кроем, как « Зуб дракона », пленки нет, важно только выбрать красивый узор или уложить его хаотично, просто смешав битумную черепицу.

А как именно работать с каждым видом резки битумной черепицы вам помогут следующие иллюстрации:

Далее, если вам предстоит работать со сложной кровлей, у вас есть два метода установки черепицы: сегментная и бесшовная. В первом способе разделите уголок или конус на равные части, и выложите каждый отдельно. И таким образом покрыть всю крышу. Бесшовный метод уже сложнее: здесь важно сделать правильную разметку пандуса и сориентироваться по нему.Подумайте и выберите тот, который вам кажется более удобным.

Шаг 7. Закрепление черепицы в дуплах

А теперь о самых проблемных частях крыши. Эндовы, а именно внутренние изгибы крыши, можно организовать двумя способами: открытым и закрытым, что еще называют методом подрезки. Главное тогда в местах стыка крыши со стеной сделать рейку треугольной формы и начать под ней черепицу.

Кроме того, если стена кирпичная, ее необходимо оштукатурить и обработать битумной грунтовкой.Затем верхняя часть абатмента должна быть закрыта металлическим фартуком, который должен быть закреплен и помещен в канавки, а затем герметизирован:

Шаг 8. Укладка коньковой и каркасной плитки

Теперь давайте разберемся с концепцией коньковой плитки. Как нетрудно догадаться, это черепица, покрывающая конек крыши. Вся остальная черепица называется обыкновенной. Кстати, спинномозговая черепица получается, когда конек-карниз делят на три части, либо вырезают из обычной обыкновенной методом перфорации.

Чтобы правильно уложить опоясывающий лишай, с помощью шнура отбейте размеры будущего конька — это две полосы вдоль него, и стелите опоясывающий лишай снизу вверх. Затем закрепите черепицу гвоздями с каждой стороны и убедитесь, что перекрытие вышележащей черепицы перекрывает гвозди на 5 см.

Плитка конька укладывается на сторону, противоположную так называемой розе ветров (об этом вы можете узнать у соседей или по карте ветров). Далее — все так же, как при кладке конька.Если в нужных местах нет самоклеящегося слоя, покройте его мастикой.

А теперь перейдем к ребрам. Здесь обычную плитку следует резать так, чтобы между соседними откосами оставалось расстояние от 3 до 5 мм:

Вот еще одна отличная мастерская, где вы можете изучить детали процесса:

И, наконец, отделочные работы. Монтаж гибкой черепицы всегда завершается установкой конькового аэратора. Для этого по всем откосам вырезается специальный паз, в который вставляется аэратор.Он закреплен гвоздями и покрыт специальной коньковой плиткой.

Также для мягкой кровли делаются специальные дополнительные элементы — это нижние части кровельных ходов, которые в народе называют «юбками». А чтобы за трубами вентиляции и дымохода не скапливался снег, особенно когда их сечение превышает 50х50 см, необходимо организовать желоб. Короче, вам понадобятся следующие элементы:

Итак, ваша крыша готова, осталось только правильно за ней ухаживать.Для этого раз в полгода мягкой щеткой сметайте весь мелкий мусор с крыши с листьев и веток. Главное — не использовать острые инструменты, ведь важно не поцарапать базальтовую крошку. И время от времени чистите желоба и воронки.

К счастью, черепичная крыша очень ремонтопригодна: достаточно прогреть поврежденный участок, удалить его и установить новую черепицу. Бизнес одного дня!

1.
2.
3.
4.

Безусловно, ни один собственник не откажется от надежной и при этом вполне доступной крыши на своем доме.Грамотно спланированный монтаж своими руками не только защитит все конструкции от непогоды и возможных повреждений, но и сэкономит значительные финансовые средства. Итак, всеми этими качествами обладает инновационная мягкая кровля из гибкой черепицы, основу которой составляет битум. Поэтому важно разобраться, как правильно установить кровлю из гонтовой черепицы.

Необходимо подробно изучить, как укладывается гибкая черепица, технология установки которой имеет некоторые свои особенности.Только строгое соблюдение на каждом из этапов ее монтажа позволит создать надежную и долговечную крышу. Речь идет о технических характеристиках мягкой плитки, а также о способе ее укладки, о котором пойдет речь далее.

Из чего сделана черепица?

Кровля из этого материала имеет и другие названия, например, черепицу, черепицу или черепицу. Основные преимущества такой кровли — небольшой вес (вес одного листа в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей.Благодаря первому показателю конструкция дома не такая массивная, что позволяет сэкономить на материалах для строительства и заработной плате, а вторая характеристика дает возможность составить кровле серьезную конкуренцию другим, более тяжелым видам кровли.

Основой такой плитки обычно является стекловолокно или стекловолокно (реже органическая целлюлоза), пропитанное битумом. Эти материалы действуют как так называемое армирование, которое удерживает вместе два слоя модификатора SBS, что напрямую влияет на гибкость и эластичность покрытия.Снаружи материал посыпают сланцем, минеральной крошкой и гранулами базальта. Они способны не только защитить материал от повреждений, но и придать ему самые разные оттенки цвета.

Работы по подготовке к укладке мягкой плитки

Основа мягкой плитки — ДСП, влагостойкая фанера или плиты. Выбирая доски, нужно тщательно выбирать качественный материал. Оптимальным вариантом будет использование строганной рифленой доски. Если его толщина составляет 2 сантиметра, то шаг стропил должен быть 6 метров.При толщине 2,5 — 3 сантиметра шаг может составлять 1,2 метра. Минимальная толщина фанеры — это расстояние 1,2 сантиметра (шаг стропил — 6 метров), при толщине 2 сантиметра шаг стропил — 1,2 метра. Так или иначе стыковые места материала должны соответствовать стропильным ногам. При работе с таким материалом, как битумная черепица, рекомендуется обработать установку основания антисептиком. Важно, чтобы используемые при установке доски всегда были сухими.При этом покрытие основы должно быть твердым и ровным.

Кроме самого покрытия и материала для основы при установке не обойтись без следующих элементов:

Подложка, которая может быть любым битумным рулонным материалом при условии, что кровля новая. Для старой кровли также можно использовать уже использованный рубероид;
торцевой ковролин, роль которого играет битумный материал с применением полимеров, необходимый для защиты примыканий к стенам и вентиляционных труб от влаги.

При укладке ковролина необходимо использовать следующие материалы:

кровельный герметик или мастика;
строительный термофен;
нож для резки материала;
гвозди трех типов: обычные, кровельные и оцинкованные;
строительных досок, необходимых для обработки опор, карнизов и фасадов.

Когда все детали уже собраны и монтаж гибкой черепицы осуществляется напрямую, инструкция требует соблюдения следующего свода правил при работе:

Изначально с внутренней стороны кровли необходимо закрепить пароизоляционную пленку.К стропильным ногам материал крепится гвоздями, а к концам деревянными планками. Полоски пленки соединяются скотчем.
После этого уже снаружи нужно уложить утеплитель, для крепления которого принято использовать деревянные бруски.
На утеплитель укладывается пленка для защиты крыши от ветра. Для ее крепления используется контробрус, к которому нужно будет прибить обрешетку.
После этого укладываются доски, ДСП или фанера.Закрепите материал гвоздями, оснащенными широкой головкой, или саморезами.

Укладка черепицы

При устройстве кровли мягкой черепицей следует прежде всего отталкиваться от температурного режима, так как структура материала требует особого подхода. Наибольшую прочность соединения между элементами черепицы обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой не рекомендуется, так как это может повлечь за собой выпадение наклеенная ранее плитка (читай: «»).Иногда в холодную погоду для нагрева листов покрытия можно использовать термофен. Также можно утеплить прилегающее чердачное (мансардное) пространство.

Вначале выполняется устройство подкладочного ковра. Его необходимо разложить и прибить на следующих участках кровли: — карниз;
-;
— долины;
— конек;
— места обрыва ската кровли.
При уклоне крыши более 20 градусов подкладка должна покрывать всю площадь крыши.Работу нужно начинать снизу, при этом ковер должен располагаться перпендикулярно обрешетке. Прибивается внахлест (ширина — 15 сантиметров) с шагом фиксации 20 сантиметров. Важно, чтобы каждый стык был тщательно обработан битумной мастикой или специальным кровельным герметиком. На ковровое покрытие прибивается карнизная планка, призванная защитить обшивку от влаги. Если это сделать невозможно, то карнизную планку просто заворачивают под основание обрешетки. Прибейте его оцинкованными гвоздями, соблюдая шаг 5 сантиметров.
Затем производятся работы по устройству фронтона. Также необходимо прибить к нему концевые планки, которые призваны обеспечить защиту деревянной обрешетки и отводить влагу с конька. После их монтажа можно переходить к монтажу планок перекрытия конька-карниза, которые могут быть представлены просто мягкой плиткой со срезанными краевыми частями. Прибейте их гвоздями стык к стыку, отступив от края на 2,5 сантиметра. Рекомендуется обработать эти участки мастикой на битумной основе, с ее помощью также прикрепляются свободные края.На этом этапе работ также стоит закрепить элементы водостока — кронштейны, которые используются под желобом.
Гибкая кровля, установка которой имеет некоторые особенности, требует установки коврового покрытия. Его нужно уложить поверх основного, то есть вторым слоем. Такой ковер следует располагать в местах примыканий, углублений и других местах, оптимальных для скопления лишней влаги. Крепится с помощью оцинкованных гвоздей с шагом 10 сантиметров, а края обрабатываются битумной мастикой.По возможности лучше использовать специальный клей — водостойкий.
Именно после завершения всех этих процедур вы должны сразу приступить к работе. Материал должен быть из разных пакетов, так как листы в них имеют разный оттенок. После окончания монтажных работ материал постепенно приобретет однородный цвет под воздействием солнца. Начать укладку нужно с нижней части центрального участка откоса. Клеящаяся часть материала должна быть очищена от защитной пленки, а покрытие плотно прижато к основе.Сверху его необходимо прибить 4 гвоздями, отступив от планки конька-карниза на 4 — 5 сантиметров. При этом лепестки материала должны полностью закрывать перфорацию полосы, находящейся внизу. От краев линии фронтона покрытие следует обрезать до необходимой длины и обработать мастикой.
Пересечение с дымоходом и вентиляционной системой также очень важно. В этом месте сначала следует установить подкладочный ковер.Вентиляционное основание обработать битумной мастикой. Далее нужно выделить один из фрагментов черепицы и проделать в нем отверстие, соответствующее вентиляционному устройству (читай: «»). После окончания укладки покрытия основание нужно еще раз обработать мастикой.

Работать с дымоходом сложнее. В месте примыкания к крыше следует прибить три треугольные полосы, расположенные под прямым углом к трубе. Затем вокруг дымохода укладывается подкладочный ковер, который накладывается внахлест и обрабатывается той же мастикой (читайте также: «

Рулонная черепица: новый вид кровли или деньги на ветер? Мнение эксперта.Рулонная черепица

ТехноНИКОЛЬ — российский производитель черепицы, выпускающий под одной торговой маркой мягкие кровельные материалы для плоских и скатных крыш.

Об их качестве свидетельствует наличие сертификата ISO 9001 , он выдается только проверенным производителям.

Черепица Технониколь выпускается в нескольких разновидностях, каждая из которых подходит для определенных типов крыш.

Конструкция рулонной кровли ТехноНИКОЛЬ В в общих чертах повторяет структуру других марок: основа состоит из различных видов стеклопластика , с обеих сторон покрыта битумными слоями, на которые нанесено покрытие.Продукция ТехноНИКОЛЬ классифицируется по ценовому составу ( эконом, стандарт, бизнес, премиум ) и комплектующим.

Экономика:

Стеклоизол … Этот рулонный материал состоит из стекловолоконной основы, битума и наполнителя, роль защитного слоя играет полимерная пленка.
Бикрост . Рулонный материал на основе стекловолокна или стеклопластика. Поверхностный слой изготовлен из окисленного битума.

Стандартный:

Линокром … Содержит в основе полиэфирное волокно, связующее — битум, модифицированный полиолефиновыми добавками.
Биполь … Структура материала аналогична Линокрому с той разницей, что дно Биполя дополнительно покрыто полимерной пленкой, а поверх него нанесена минеральная пленка.
Бикроэласт по структуре похож на Линокром и Бипол, но связующий слой здесь выполнен особым образом, что придает ему высокую термостойкость.

Бизнес:

Uniflex … Основа полиэфирная, покрытая полимерным битумом.
Ekoflex … Пластомерный эластомерный материал, подходящий как для кровли, так и для гидроизоляции.

Техноэласт … Отличается наличием дополнительной защиты из искусственного каучука.
Vestoplast … Здесь в битум добавлен атактический полипропилен, что делает материал очень надежным.

Кровля ТехноНИКОЛЬ

Мягкая черепица ТехноНИКОЛЬ (например) для скатных кровель также подразделяется на разновидности , они различаются между собой рисунками (типом раскроя) и количеством слоев, при этом материалы изготовления остаются теми же : на основе стекловолокна, покрытие выполнено из базальтового гранулята.

Однослойный : Самба, Foxroot, Румба, Танго, Модерн, Кадриль, Фламенко, Аккорд, Соната.
Двойной слой : Вестерн, Джаз, Кантри, Ранчо.
Трехслойный : Континент. Отличается невероятной прочностью — производитель заявляет минимальный срок службы 60 лет.

Кровельный пирог

Устройство рулонных и мембранных крыш

Монтаж плоской кровли упрощен тем, что здесь не нужно строить стропильную систему.
— стены здания служат основанием для крыши. Не нужно обращать особого внимания на лобовое стекло , так как лобовая часть плоской конструкции минимальна.

Монтаж кровли начинается с устройства основания из металла или бетона. На него насыпают щебень и керамзит, чтобы обеспечить естественный уклон конструкции.

Если утеплитель недостаточно жесткий, необходимо уложить дополнительную стяжку , которая защитит его от деформации. Последний слой кровли — покрытие ТехноНИКОЛЬ, выполняющее роль гидроизоляции и финишного слоя, придающего крыше эстетичный вид.

Чтобы жидкость не скапливалась на крыше, устраивают дренажную систему … В небольших зданиях индивидуального пользования устанавливают внешние водостоки, состоящие из воронок. Воронки устанавливаются в местах наибольшего уклона кровли.

Гибкая черепица Технониколь: установка и монтаж

Устройство мягкой кровли и технология укладки Технониколь практически не отличается от других видов гибкой черепицы. Устройство скатной кровли начинается с установки стропил … Расстояние между стропильными ногами должно быть 60-100 сантиметров … Точное значение в этом диапазоне подбирается с учетом размеров теплоизоляционного материала, который поместится в пространство между стропилами.

Перейдем непосредственно к инструкции по установке мягкой кровли ():

На стропильную систему с помощью строительного степлера устанавливается слой гидроизоляции … Хотя сама мягкая черепица ТехноНИКОЛЬ достаточно влагостойкая, отдельный слой гидроизоляции не будет лишним, особенно в климатических зонах с частыми осадками.
Поверх гидроизоляции и стропил укладывается обрешетка … Шаг обрешетки (расстояние между брусьями) зависит от черепицы. Длина волны может значительно различаться для каждого типа материала.
На пересечении откосов устанавливаются две дополнительные доски на обрешетку — к ним будет крепиться конек крыши.
По всей плоскости обрешетки умещается водостойкое фанерное покрытие или плиты OSB.
… На него монтируется плитка по направлению от карнизного ряда к коньку.
Листы прикрепляются к подложке на клейкой поверхности и скрепляются гвоздями. В последнюю очередь укладывается черепица, примыкающая к коньку.

При выполнении работ необходимо обеспечить естественную вентиляцию
внутренних помещений крыш. Для этого между слоями коржа оставляется зазор, а внутри конька предусматривается сквозное пространство.

Монтаж. Часть 1

Монтаж. Часть 2

Дополнительные элементы

После установки кафельного покрытия устанавливаются дополнительные элементы … Большинство из них производит ТехноНИКОЛЬ.

Карнизная планка Технониколь служит для защиты обрешетки от попадания влаги. Она прикреплена к лобовой доске по нижним краям скатов крыши.
Торцевая планка служит ветрозащитой и устанавливается на боковые кромки кровли.

ТехноНИКОЛЬ производит и производит вентиляционных элементов … Коньковый аэратор ТехноНИКОЛЬ для мягкой кровли позволяет осуществлять воздухообмен в кровле даже большой.

Для установки аэратора нужно оставить свободное место под коньком и прикрепить к обрешетке две дополнительные доски — на них будет установлен этот элемент. После установки аэратора поверх него устанавливают плитку.

В связи с тем, что ТехноНИКОЛЬ производит как основные, так и дополнительные элементы кровли, при установке кровли возможно использование продукции только одного производителя, что более удобно и надежно.

Дополнительные элементы

Полезное видео

Монтаж гибкой плитки Технониколь в видеоинструкции:

В контакте с

Битумная черепица, на современном рынке рубероид занимает прочное место.Это покрытие имеет красивый и элегантный вид и подходит для использования в самых суровых климатических условиях.

Что такое рулонная плитка?

Плитка данного типа — это материал, который производится с использованием высоких технологий, которые успешно внедряются на всех этапах разработки продукта. Одним из преимуществ является то, что его можно использовать как при покрытии крыш любой сложности, так и при ее ремонте.

Плитка, в состав которой входит самоклеющаяся 3D-плитка, называется «умной», потому что некоторые ее инновационные свойства позволяют свести к минимуму процесс укладки.
Кроме того, эта плитка благодаря своему особому рисунку при дневном свете кажется трехмерной, что выглядит очень эффектно.
Базальтовая крошка, смешанная под давлением с различными красителями в специальной среде, сохраняет свои эксплуатационные свойства на протяжении всего срока службы, который составляет от 30 до 50 лет. Это покрытие не выгорает даже при сильном УФ-облучении. Благодаря широкой цветовой гамме вы можете выбрать любой 3d узор, подходящий к вашей кладке или облицовке дома.
Рулонная черепица, также может полностью имитировать внешний вид любой другой черепицы:
песок полимерный;
металлочерепица;
натуральный;
битумный.
В зависимости от расположения рисунка, организуемого в технологическом процессе из стружки и смолы, плитки icopal 3d могут выглядеть объемными.
Объем создается дополнительным минеральным порошком, гранулы которого обладают уникальной светоотражающей способностью и, как следствие, меняют свой цвет.
Тыльная сторона такой плитки защищена силиконовым покрытием, которое выдерживает резкие перепады температур и присутствие влаги.
$ Рулонная плитка. Стоимость
Средняя цена рулонной плитки:
от 20 до 90 гривен по Украине;
от 70 до 280 рублей по России.
Рулонная черепица Технониколь. Монтажный
Черепица ТехноНИКОЛЬ — относительно новый вид кровельного материала на основе стекловолокна.Именно на эту армирующую основу наносится битум, модифицированный СБС. Снизу на стеклопластик наносится полипропиленовая пленка, а сверху с помощью минерализованного порошка под давлением создается особый трехмерный узор.
В некоторых типах плитки в процессе укладки можно добиться различных визуальных эффектов и имитировать керамическую плитку или металлочерепицу.
Коллекция рулонного кровельного материала традиционно представлена на рынке в цветах:
.
Серый;
коричневый;
кирпич;
терракота.
Некоторые марки собираются механическим способом. В этом случае край валка термически активируется и с помощью газовой горелки нагревается до заданной температуры, что придает соединению дополнительную жесткость. При частичном охлаждении специальным тяжелым роликом стыки прокатываются.
Монтаж рулонной плитки Технониколь. Видео
На видео можно подробно рассмотреть все детали монтажа плитки.
$ Рулонная черепица ТехноНИКОЛЬ.Стоимость
Цена за 1 квадратный метр, для данной марки плитки, зависит от качества материала, количества слоев покрытия и колеблется в пределах:
от 30 до 150 гривен по Украине;
от 100 до 500 рублей по России.

Благодаря каким свойствам рулонная черепица позволяет экономить семейный бюджет — мы занимаемся техническим направлением «Рулонные материалы для коттеджного и малоэтажного строительства» ТЕХНОНИКОЛЬ Алексей Воробьев .

Красиво или доступно? Вам больше не нужно выбирать!

При строительстве современного загородного дома большое внимание уделяется выбору кровельного материала. В конце концов, именно крыша завершает и во многом определяет архитектурный облик здания, не говоря уже о важности ее вклада в обеспечение защиты от дождя, снега, града и других воздействий окружающей среды.

Всего несколько десятилетий назад перед потребителем редко возникала дилемма, какой материал выбрать — он решал его тем, что было в наличии.Чаще всего шиферными или металлическими листами. Сейчас на рынке представлено огромное количество разнообразных материалов. разные виды и бренды. Самыми значимыми критериями, которыми руководствуется потребитель во всем этом разнообразии, являются цена и эстетика.

Для тех, для кого красота на первом месте, чаще всего выбирают гибкую, натуральную или металлическую черепицу. При этом для большой категории потребителей определяющим критерием является стоимость. Отдают предпочтение более доступным вариантам: битумный профнастил, шифер или металлический профнастил.

Выбор зачастую бывает не так уж и прост. Люди не всегда готовы вкладывать большие средства, например, в крышу загородного дома, но при этом ее внешний вид не в последнюю очередь. Новый материал рулонной плитки ТЕХНОНИКОЛЬ полностью учитывает оба критерия. Яркая и оригинальная кровля обойдется по цене систем с материалами эконом-класса — шифером или битумным профнастилом.

Алексей Воробьев:
«В первую очередь, экономия при выборе рулонной плитки ТЕХНОНИКОЛЬ обусловлена стоимостью самого материала.Рулонная черепица находится примерно в том же ценовом диапазоне, что и шифер или гофрированные битумные листы. В то же время внешний вид такой крыши может выгодно отличить здание от соседей. На выбор доступны несколько коллекций материала, различающихся рисунком и цветом. Они разработаны с учетом реальных потребительских предпочтений. «

«… И никаких гвоздей!»

Рулонная плитка ТЕХНОНИКОЛЬ

— это самоклеящийся продукт. В отличие от битумных материалов, склеенных плавлением, технология укладки которых предполагает использование открытого пламени, этот способ укладки отлично подходит для деревянного основания (типичного для большинства скатных крыш).Также он привлекателен по сравнению с механическим способом крепления — при укладке рулонной плитки нет необходимости рассчитывать ветровые нагрузки, к тому же скорость ее монтажа выше. Кровельные гвозди, вопреки выбранному заголовку раздела, по-прежнему необходимы. Но в небольшом количестве — для крепления ковролина по швам к основанию кровли.

Алексей Воробьев:
«Рулонная черепица ТЕХНОНИКОЛЬ позволяет сэкономить не только на верхнем гидроизоляционном слое, но и на других составляющих« пирога ».Помимо минимизации расхода кровельных гвоздей. Материал укладывается на ровную основу в один слой. «

Ваш кровельщик

В стоимость кровли помимо стоимости материалов входит еще и оплата услуг кровельщиков. В зависимости от сложности работы эта составляющая может быть довольно ощутимой. Рулонная черепица ТЕХНОНИКОЛЬ не зря широко представлена в магазинах DIY. С помощью инструкции производителя с его установкой справится даже сам хозяин дома, взяв в помощники друзей или родственников.

Как это сделать правильно, вы можете узнать из подробной видеоинструкции:

Если все же будет принято решение обратиться к специалистам (следуя справедливой морали басни Крылова о том, что сапожник должен шить сапоги, а пирожки печь пирожные), то из-за высокой скорости и простоты монтажа стоимость работ будет все еще будет относительно небольшим.

Алексей Воробьев:
«
Специальный самоклеящийся слой позволяет после снятия защитной пленки быстро и надежно закрепить рулонную плитку на поверхности — ровной, твердой, влагостойкой основе.Работы проводить исключительно при положительной температуре воздуха — от + 10˚ С и выше, при укладке рулонной плитки ТЕХНОНИКОЛЬ при температуре от +10 до + 15 ° С рекомендуется обработать основание грунтовкой. . В общем, для достижения предсказуемо надежных результатов важно следовать инструкциям и следовать всем рекомендациям производителя. ».

Принцип безотходного производства

При работе с рулонной плиткой ТЕХНОНИКОЛЬ можно выйти на безотходный процесс.Почти каждый кусок материала подходит для использования на поверхности крыши, не оставляя следов. Подобрать рисунок при креплении материала несложно.

Алексей Воробьев: «

Средний расход рулонной плитки ТЕХНОНИКОЛЬ составляет 15-17% (для сравнения, расход металлочерепицы может достигать 25-30%). Уже на этапе покупки материала вы можете значительно сэкономить на его объеме.

Рулонная плитка ТЕХНОНИКОЛЬ — это умная технология, позволяющая сэкономить деньги без ущерба для качества.Как минимум 20 лет крыша с таким ковром будет гарантированно защищать дом, сохраняя при этом его эстетичность. Яркость цветов в этот период может потускнеть только от пыли, но эту проблему легко решить, используя обычный шланг с водой ».

Благодаря высокому потенциалу в плане реализации дизайнерских проектов на приусадебном участке и доступности, рулонная черепица приобрела большую популярность, в том числе при устройстве крыш беседок, веранд, колодцев.

Учитывая растущий спрос, производитель вывел на рынок еще один продукт, специально разработанный для «легких» зданий — рулонную черепицу MINI в нескольких цветовых решениях … Удобный формат — ширина рулона 0,5 м, а метраж — 2,5 кв. М. Повысить безотходность строительного процесса. И это не только экономия средств, но и экологичность процесса.

Рулонная черепица — один из новых видов материалов для малоэтажного строительства, как современная альтернатива направляющей кровли.Она надежно крепится без использования горелок, поэтому может использоваться в невысоких промышленных зданиях.

Основные моменты

Нижний слой рулонной плитки самоклеящийся. Стройматериал укладывается без использования клеевого состава. Но для герметичности пробивает кровельными гвоздями с широкой головкой.

Принцип крепления: гвозди прибивают по нижнему краю в шахматном порядке, отступая от края на 20 мм и 40 мм попеременно с шагом 60 мм.

Оформление сложных участков

Перед укладкой рулонной плитки необходимо уложить подкладочный ковер. Для этого лучше подойдет полотно шириной 1 метр. При среднем бюджете на строительство можно использовать только строительный материал для долины. Полотно крепят по краям к основанию кровли гвоздями с шагом 200 мм. Для достижения герметичности облицовочный материал перед укладкой плитки промазывают мастикой. Устанавливается на ендове с нахлестом 150 мм.Остатки срезаются, края промазываются мастикой.

Горизонтальный и вертикальный монтаж

Рулонное полотно укладывается горизонтально от карниза к фронтону. Вертикальный монтаж осуществляется от торцевого карниза. Убедитесь, что нижний край клея попадает в металлический край крыши. Верхний край полотна скрепляем гвоздями. Нижний слой имеет защитную пленку, которую нужно снимать постепенно, при раскручивании рулона, а не сразу.Клейкий край каждого последующего рулона накладывается на другой.

Установка на откосах

При установке рулонной кровли на первом скате конька полотно расстилают с запасом 200 мм. Полученный шов проклеивается мастикой. Чтобы украсить внутренние и сделать их более прочными, используются рейки. Окончательная фиксация производится металлическими планками и фланцем.

Рулонная черепица применяется для установки на скатных крышах. В нем не только однотонные оттенки, но и оригинальная композиция.кирпичная кладка … Теперь не только стены, но и кровля могут быть «кирпичными»!

Монтаж устройств подкровельной вентиляции SP Аэраторы кровли для плоских кровель

Основное назначение аэратора кровельной вентиляции — отвод влаги из подкровельного пространства, а также проветривание всех слоев кровельного пирога. Мягкая кровля наиболее чувствительна к влаге. Его конструкция представляет собой многослойную конструкцию, при возведении которой материалы укладываются слоями.Основа — железобетонная плита, она служит барьером между внутренней и внешней средой. В процессе эксплуатации кровля может вздуться и отслоиться из-за проникновения влажных паров изнутри здания. Для предотвращения подобных ситуаций на крыше в профилактических целях устанавливают аэраторы.

Как работает аэратор

Устройство очень простое. Он состоит из отрезка трубы, плотно прилегающей к юбке для крепления к крыше, и заглушки или крышки.В плане дизайна решений много. Принцип работы аэратора основан на разнице давления внутри и снаружи здания. То есть влажный воздух удаляется естественным путем через патрубок аэратора, а на его место поступает свежий воздух. Наиболее благоприятным местом для установки кровельного аэратора под металлочерепицу является пространство у конька.

Отдельные элементы дефлектора изготовлены из материалов, стойких к:

кислотное и щелочное воздействие;
ультрафиолетовое излучение;
температурных перепадов, материал должен одинаково хорошо переносить минусовые температуры и жару;
коррозия.

Самыми оптимальными вариантами на сегодняшний день являются прочные инженерные пластмассы и нержавеющая сталь.

Кровельные аэраторы на плоской мягкой кровле обычно устанавливаются равномерно по всей поверхности кровли. Считается нормальным устанавливать один аэратор на каждые 100 м2 площади крыши. Какой бы ни была кровля и конструкция кровли, заниматься самодеятельностью не стоит. Количество устройств, их конструкция определяется профессиональным расчетом на основе исходных данных. Это:

кровельная площадь;
технические характеристики крыш;
послойный состав кровельного пирога и его состояние;
уровень концентрации влаги внутри здания и под крышей.

Для очень специфических помещений, с повышенным уровнем влажности, все расчеты количества и мест установки аэраторов на крыше выполняются еще на стадии проектирования. Речь идет о банях, саунах, бассейнах, прачечных. Хотя каждый застройщик должен подумать об установке этого необходимого приспособления, это поможет продлить срок службы крыши.

Особенности установки аэратора

Для начала определимся с конструктивными решениями. Аэраторы бывают точечные и сплошные.Первые расположены по всей поверхности кровли; обеспечивают вентиляцию отдельных участков кровли. Установка вторых аэраторов на мягкой кровле производится по всей ее длине, чтобы можно было вентилировать всю крышу.

Устройства

Point выпускаются в двух модификациях:

Скатные устанавливаются на твердую поверхность кровли. Места для их расположения выбираются там, где необходимо увеличить движение воздуха.Особого внимания требуют отдельные элементы сложных крыш: ендовы, мансардные окна, фонари, коньки. На этих участках имеет смысл установить аэраторы для мягкой или иной кровли по обе стороны от препятствия.
Коньки коньковые на коньках. Масса теплого влажного воздуха, как правило, поднимается изнутри помещения вверх и наружу через коньковые конструкции. В то же время по карнизным вентиляционным каналам поступает свежий воздух извне. Таким образом, воздушная масса обновляется.Коньковые аэраторы для мягкой кровли улучшают эти процессы, а также удаляют пары битума с кровельного материала.

Установка аэраторов может производиться при строительстве здания, при замене кровельного покрытия или как самостоятельная процедура для существующей кровли. Аэратор для плоской мягкой кровли можно установить самостоятельно, но лучше доверить это дело специалистам. Сам процесс выглядит так:

Для начала необходимо определиться с местом расположения дефлекторов и выбрать их конструкцию.
В кровельном покрытии прорезано окно на 10-20 мм шире диаметра трубы.
Периметр образовавшейся лунки на всю толщину необходимо обильно промазать битумной мастикой.
Точно так же следует обрабатывать трубу кровельного аэратора для мягкой кровли.
Труба вставляется в окно, фиксируется, после чего собирается вся конструкция.

Крепление к основному покрытию осуществляется с помощью специальных кровельных креплений (саморезов, дюбелей).Особое внимание необходимо уделить местам соприкосновения аэратора с кровлей. Для гарантии лучше под юбку аэратора уложить дополнительный слой гидроизоляционного или рубероида.

Преимущества кровли с аэраторами

Сам по себе аэратор не работает как вентилятор и не удаляет влагу. Его основная задача — способствовать качественному воздухообмену, поддерживать показатели влажности в пределах нормы. В результате взаимодействия дефлекторов с карнизами и коньковыми каналами быстрее просыхают внутренние полости кровельных конструкций.Увеличивается естественная циркуляция воздуха.

Правильно установленные кровельные аэраторы служат хорошей гарантией того, что влага извне не проникает под покрытие. Однако он поможет убрать потоки влажного воздуха из помещений и подкровельного пространства. Это простое решение помогает сохранить крышу и значительно продлить срок ее службы.

Устройство практически не требует ухода за собой. Это полностью автономное устройство. Разве что время от времени нужно проверять, не попали ли внутрь птицы или случайный мусор.Труба не должна забиваться.

Описание продукта:

Аэратор кровельный ТехноНИКОЛЬ 160х460 мм, черный, изготовлен из блок-сополимера этилена и пропилена, что обеспечивает высокую надежность и устойчивость к воздействиям окружающей среды на кровлю. Обеспечивает надежную работу 25 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм, темно-коричного цвета, имеет меньшую толщину стенок и изготовлен из смеси полимеров, обеспечивающих устойчивость к эксплуатационным нагрузкам в течение 15 лет.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75×340 мм, черный, изготовлен из смеси полимеров и применяется только для ремонта кровли.

Пластиковые аэраторы имеют дополнительную защиту от ультрафиолета, что позволяет использовать их во всех климатических зонах России.

Область применения:

Кровельные аэраторы ТехноНИКОЛЬ 160х460 мм и ТехноНИКОЛЬ ЭКО 160х450 мм эффективно удаляют излишки влаги с кровельного пирога. Установка аэраторов предотвращает образование пузырей под рубероидом, что значительно увеличивает срок службы кровельного покрытия.Установка аэраторов при установке или ремонте комбинированной кровли дополнительно увеличивает эффективность теплоизоляции минеральной ваты за счет снижения ее влажности.

В системах с механическим креплением кровельного мата к основанию рекомендуется устанавливать один аэратор на каждые 150 м 2 кровли. Наиболее оптимальным является размещение аэраторов в коньке кровли на расстоянии 6-8 метров и в самых высоких точках вдоль ендовы (линия воронок).

В кровлях, устроенных на цементно-песчаных стяжках из материалов Uniflex EPV Vent и Техноэласт EKV Vent, устанавливается не менее 1 аэратора на 100 м 2.Аэраторы устанавливаются равномерно по поверхности крыши. Оптимальное расположение — когда большая часть аэраторов устанавливается на водоразделе, а расстояние между аэраторами не превышает 12 м, а расстояние до конструкции пароизоляции (парапет, компенсатор, стена) не превышает 6 м.

Конструкция аэраторов предполагает дополнительную возможность утепления керамзитовым гравием. Это исключает промерзание кровли в месте установки аэратора и образование чрезмерного количества конденсата на ее стенках.

Кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм можно использовать только для ремонта кровли. Аэродинамическая форма и уменьшенное проходное сечение позволяют ему работать только после достаточно сильного прогрева кровли. Устанавливается 1 на 100 м 2 вне зависимости от способа монтажа кровли и только предотвращает образование вздутий под кровлей. Его конструкция не предполагает дополнительного утепления керамзитовым гравием.

Кровельные аэраторы нельзя устанавливать на перекрытиях крыш над холодильниками и ледовыми аренами.

Рабочих мест в обрабатывающей промышленности:

Установка аэраторов и требования к их установке описаны в инструкции по эксплуатации на упаковке. Может применяться во всех климатических регионах по СП 131.13330.

Хранение:

На складе, защищенном от воздействия атмосферных осадков.

Транспорт:

Транспортировка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на данном виде транспорта.

Детали упаковки:

Кровельный аэратор ТехноНИКОЛЬ 160х460 мм — код ЭКН 34591, кровельный аэратор ТехноНИКОЛЬ ЭКО 160х450 мм — код ЭКН 39091, кровельный аэратор ТехноНИКОЛЬ ЭКО 75х340 мм — код ЭКН 5489.

Только на первый непрофессиональный взгляд может показаться, что кровельный пирог — это простая и незамысловатая конструкция. На самом деле внутри кровли происходят различные физические процессы, которые могут сократить срок службы, независимо от качества используемых материалов. Очень важно правильно организовать работу кровли и подкровельного пространства.Поэтому кровельный аэратор (флюгер) сегодня стал неотъемлемой частью огромного количества крыш.

Для начала стоит разобраться, о каких физических процессах идет речь:

Термическое расширение материалов. При нагревании все твердые и жидкие тела расширяются. Это связано с тем, что при поглощении тепла молекулы начинают двигаться более активно, что приводит к увеличению межатомного пространства и увеличению объема тела.Для всех материалов используется такой показатель, как коэффициент теплового расширения, который, в свою очередь, делится на коэффициент объемного и линейного расширения.
Паропроницаемость материалов. Практически все твердые вещества паропроницаемы. Пар — это газообразное состояние жидкости. Способность пропускать пар характеризуется таким показателем, как коэффициент паропроницаемости.
Конденсат. Это жидкость, которая образуется при охлаждении газообразного вещества. При определенной температуре капли воды оседают на крыше из насыщенного влагой воздуха.Температура, при которой начинает образовываться конденсат, называется точкой росы. Чем выше влажность воздуха, тем выше температура, при которой образуется конденсат.

Все кровли делятся на скатные (покрытые шифером, стальными листами, черепицей) и плоские (из плавленых битумных материалов). Эти кровли отличаются используемыми конструкциями, материалами и технологиями.

Скатная крыша

Скатная крыша называется крышей с наклонной поверхностью. Плоская крыша тоже имеет уклон, только угол наклона около 1–4 °.В скатном угол наклона поверхности начинается от 10o, но в этом случае чердачное пространство будет непроходимым и пригодным для проживания. Поэтому утепление и дополнительная вентиляция не требуются. Оптимальным углом наклона считается 30–50 °. На скатной крыше снега скапливается меньше, но появляется дополнительная ветровая нагрузка. Кровельный аэратор имеет смысл устанавливать только на утепленных крышах над жилыми мансардными помещениями. Рассмотрим, из чего он состоит и какие процессы происходят в конструкции.Основная конструкция состоит из деревянных стропил и обрешетки. Утеплитель обычно устраивают между стропильными ногами и изнутри экранируют пароизоляционной пленкой. В воздухе любого жилого помещения присутствует влага, пленка защищает утеплитель от намокания. С внешней стороны утеплителя под кровлей устраивается гидроизоляционная пленка, защищающая утеплитель от протечек дождя и конденсата. Теплофизика скатной кровли: Казалось бы, конструкция безупречная, но никакая пленка не способна на 100% защитить кровельный пирог.В результате влажный воздух скапливается и застаивается под кровельным покрытием, из-за чего древесина гниет, а сталь разъедает. Установка аэраторов позволяет бороться с этой проблемой, ведь они организуют циркуляцию свежего воздуха.

Типы и конструкции

На скатные кровли кровельный аэратор устанавливается двух типов:

Точечный (скатный).
Ридж.

Точечные кровельные аэраторы стараются устанавливать в самых высоких точках, примерно в 150 мм от конька.Наружный воздух более холодный, попадая в подкровельное пространство через карниз, становится теплее, имеет свойство подниматься. Результат — воздухообмен.

Для скатных крыш используются следующие конструкции:

Изображение	Название	Характеристики
	Острие	Устанавливается под любым углом наклона. H = 450 мм, D = 110 мм. Расход — 1 шт. на 80 м2.
	Острие	Размер — 530 × 465 × 110 мм Размер отверстия — 250 × 160 мм.
	Острие	Длина 420 мм. Ширина 310 мм.
	Ridge	Размер — 610 × 284 × 34 мм. Предусмотрена защита от насекомых и осадков.

Плоские крыши

В плоских крышах кровельный пирог другой. Поверхность плит перекрытия выравнивается цементно-песчаной стяжкой. Затем укладывается утеплитель. Поверх утеплителя под кровельным ковром снова устраивают выравнивающую цементно-песчаную стяжку или стяжку из двух слоев плоских асбестоцементных листов.Поверхность стяжки покрывается битумной мастикой или грунтовкой для улучшения адгезии (адгезии) к свариваемым материалам. После укладки наварной кровельный ковер прочно прикрепляется к стяжке. Но в процессе эксплуатации материалы испытывают перепады температуры наружного воздуха. Коэффициент теплового расширения бетона, цемента, асбеста, битума разный, поэтому внутри кровельного пирога нарастает напряжение. Нарушается сцепление, соединения, образуются пузырьки воздуха. Под свариваемыми слоями устанавливаются кровельные аэраторы для снятия напряжения и удаления пузырьков воздуха.Установка аэраторов на плоскую крышу:

Типы и конструкции

Аэраторы для крыш из битумных материалов не отличаются особым конструктивным разнообразием. Они состоят из 3 частей:

Юбки для устойчивости.
Трубки — для вытяжки.
Колпачки — для защиты от атмосферных осадков.

Некоторые модели имеют нажимные кольца для защиты от протечек. Доступны следующие типы кровельных аэраторов:

Изображение	Характеристики
	Масса — 0.33 кг. Диаметр: юбок — 280 мм, трубок — 75 ÷ 55 мм, колпачков — 146 мм. Высота — 260 мм.
	Масса — 1,05 кг. Диаметр: туб — 148 ÷ 100 мм, колпачков — 210 мм. Высота — 470 мм.
	Масса — 1,23 кг. Диаметр: юбок — 390 мм, трубок — 130 ÷ 100 мм, колпачков — 200 мм. Высота — 470 мм.
	Масса — 0.43кг. Диаметр: юбок — 280 мм, трубок — 75 ÷ 55 мм, колпачок — 146 мм. Высота — 360 мм.

Все аэраторы кровли изготовлены из высокопрочного полипропилена и выдерживают перепады температур наружного воздуха от -50 ° С до + 130 ° С. Расход — 1 аэратор крыши на площади до 80-100 ° С. м2, но расстояние между ними не более 12 м.

Установка флюгера

Как правило, аэратор крыши устанавливается при строительстве и ремонте кровли.Монтаж флюгера на крышу осуществляется следующим образом:

Нижний слой кровельного ковра оплавлен.
Определено место, где будет установлено устройство.
В цементно-песчаной стяжке проделано отверстие, равное диаметру трубы в основании флюгера. Утеплитель снимается с отверстия.
Отверстие в крыше заполнено керамзитом.
Аэратор устанавливается на крышу и крепится саморезами (или другим крепежом) к стяжке.
Плавленый кровельный ковер верхнего слоя.
Можно сделать дополнительный слой на стыке кровельного ковра с флюгером.

Кстати, сегодня многие строители и поставщики материалов называют аэраторы «лопастными». Однако это не совсем одно и то же. Со времен Петра Великого в России из Голландии появилась конструкция флюгера — прибора, показывающего направление ветра. Как правило, его устанавливали на дымоходе, который от снега и дождя защищают зонтичные крыши.Это флюгеры. С другой стороны, каждый аэратор также имеет защиту от атмосферных осадков. Можно сказать, что зонтик-флюгер является частью аэратора.

Выбор и стоимость

Как правильно выбрать аэратор? Конструкция аэратора зависит от следующих факторов:

от типа кровли;
о количестве осадков, включая высоту снежного покрова;
от финансовых возможностей владельцев.

Сегодня стоимость одного аэратора составляет от 300 до 5000 рублей за штуку.Цена зависит от производителя, зарубежные поставки, конечно, дороже. Однако на вентиляции экономить не стоит, тем более, что длительный срок эксплуатации кровли позволит сэкономить на ее ремонте в будущем.

Аэратор — это устройство, обеспечивающее свободное движение воздуха в подкровельном пространстве. Постоянный воздухообмен позволяет удалять водяной пар из внутреннего воздуха и предотвращает его осаждение в материалах и накопление.

Это способствует сохранению конструкций в целости, исключает возможность образования плесени, грибка, гниения и разрушения стропильной системы или других конструкций.Кроме того, аэраторы сохраняют работоспособность самой кровли, защищают ее от коррозии (для мягкой кровли), деформаций.

Некоторые домовладельцы склонны считать аэраторы неким модным элементом крыши, аргументируя это тем, что они устанавливаются на новых крышах, а в старых домах их никогда не устанавливали. Однако эта точка зрения ошибочна. Дело не в возрасте дома, а в состоянии чердака или подкровельного пространства.

Важно! № Для неотапливаемых помещений установка аэраторов не требуется, так как сами они хорошо вентилируются и не имеют повышенного содержания водяного пара в воздухе.Новые дома с жилыми мансардами (мансардами) имеют другой состав атмосферы и нуждаются в хорошо организованном воздухообмене.

Принцип действия и функции

Аэратор — это нормальный участок трубопровода, защищенный от воды, пыли и ветра. Сама по себе она не выполняет никаких функций, служа лишь защитой вентиляционного отверстия в крыше. Однако поток воздуха, возникающий в результате его существования, выполняет множество задач:

обеспечивает естественную вентиляцию полости или всего чердачного пространства
удаляет влагу и водяной пар, помогая сушить материалы
обеспечивает отсутствие влаги в слое утеплителя, что значительно снижает его вес и восстанавливает работоспособность

Схема устройства аэратора эксплуатируемой кровли: 1 — керамзит; 2 — железобетонный пол; 3 — легкий бетон- отклонение; 4 — пароизоляция; 5 — изоляция; 6 — стяжка; 7 — гидроизоляция; 8 — засыпка из промытого щебня; девять — тротуарная плитка; 10 — защитный колпак; 11 — корпус аэратора.

Кровля — это граница между различными температурными зонами. В жаркий летний день его поверхность можно нагреть до 90 °, что заставляет влажные материалы активно ее испарять, и возникает повышенное давление пара. От этого на поверхности кровли появляются пузыри, деформирующие ткань покрытия и образующие в ней небольшие трещинки. Многократное повторение цикла приводит к разрушению кровли и появлению протечек.

Установка аэраторов позволяет свободно отводить образующийся пар из подкровельного пространства и обеспечивает долговечность кровли.

Откуда берется влага?

Влага может появляться как снаружи, проникая через микроскопические трещины или отверстия в кровельном листе, так и изнутри. Воздух в жилых помещениях имеет высокое содержание водяного пара, который впитывается, насыщает их и испаряется снаружи. Если, то он лишен постоянной связи с внешней атмосферой. Влага не удаляется, поэтому она накапливается во всех материалах, где может осесть.

Самое опасное — это намокание утеплителя или подкровельного ковра, на который укладывают (гонта).Влажный теплоизолятор (обычно это минеральная вата) практически полностью теряет свои рабочие качества, а подкровельный ковер гниет и отдает влагу древесине стропильной системы, образует скопления под кровельным листом.

Необходимость сушки кровли

Поскольку кровля непроницаема для влаги, пар накапливается в прилегающих материалах — изоляционном слое, подкровельном ковре или других материалах — и начинает постепенно их разрушать. Образуются влажные пятна, появляется плесень или грибок, начинает гнить органика.Ситуация осложняется прямыми солнечными лучами, которые нагревают полотно снаружи и усиливают действие пара на все прилегающие поверхности и материалы.

Давление пара может достигать 2-2,5 т / м 2, что оказывается непосильной нагрузкой для материалов. Если не организовать отвод пара и сушку материалов, процесс в короткие сроки усилится и спровоцирует загнивание и проседание стропильной системы. В самых тяжелых случаях может обрушиться крыша.

Типы устройств вентиляции крыши

Аэраторы выполняют только одну задачу — формируют и защищают вентиляционное отверстие от внешних воздействий.

Кроме того, бывают разные конструкции кровельных устройств, которые предназначены для установки на плоских или скатных крышах, которые изготавливаются с учетом высоты снежного покрова или места установки на кровельном листе.

Установка аэраторов может производиться как во время укладки покрытия, так и на готовый кровельный лист, что повышает ремонтопригодность всей системы.Рассмотрим наиболее распространенные и популярные типы аэраторов:

Точечные аэраторы

Точечные аэраторы — это конструкции, образующие вентиляционные отверстия на кровельном листе.

Название «точки» говорит само за себя — это отдельные точки входа воздушного потока в подкровельное пространство. На больших склонах их может быть довольно много, это зависит от типа покрытия и других влияющих факторов.

Есть несколько типов точечных аэраторов:

карманного типа, представляют собой приподнятую секцию крыши, украшенную наружным кожухом с защитным кожухом и решеткой
клапанного типа, представляющего собой вентиляционную трубу, вертикально установленную на кровельном покрытии. зимой подняться над снежным покровом

Выбор типа устройства обусловлен климатическими особенностями и типом кровли.Кроме того, учитывается угол наклона откосов.

Коньковые аэраторы

Коньковые аэраторы — это сплошной вентиляционный канал, проходящий по верхней части кровли в продольном направлении … Он создается из отдельных фрагментов 0,5-1,2 м, из которых формируется канал необходимой длины. собран.

Коньковые аэраторы отличаются высокой прочностью — они могут прослужить 40-60 лет. Снаружи конструкция практически незаметна, так как покрыта рубероидом.Вход и выход воздушных потоков происходит с торцевых сторон канала, расположенных по двускатным участкам кровли. Вся боковая поверхность воздуховода открыта и соединена с подкровельным пространством, что обеспечивает обильную и эффективную вентиляцию.

Для мягкой кровли

Требуются аэраторы больше, чем любой другой тип. Он плотно прилегает к ковру, что увеличивает вероятность контакта с влажной поверхностью и создает повышенный риск порчи материала.

Конструкция аэраторов мало отличается от всех других типов — используются как точечные, так и коньковые устройства.Отличие в типе опорной площадки — она плоская, часто устанавливается под битум из мягкой черепицы для усиления эффекта гидроизоляции. Если уклон крыши небольшой, используйте высокие вентильные конструкции. Для более крутых спусков подходят настройки карманного типа.

Для металлочерепицы

Аэраторы для металлочерепицы входят в комплектующие (или дополнительные) элементы. волнистая, поэтому для герметичного монтажа необходима посадочная площадка, в точности повторяющая рельеф этого материала.

Производители комплектуют все виды металлочерепицы как точечными, так и коньковыми элементами, что позволяет организовать качественную и достаточную вентиляцию подкровельного пространства. Между площадкой и полотном обычно устанавливается прокладка из специальной резины, с дополнительным слоем герметика для полной изоляции от влаги.

Для профнастила

Как и металлочерепица, имеет рельефную поверхность, затрудняющую плотное прилегание подошвы аэратора к полотну.Поэтому чаще всего вентиляция выполняется путем образования воздушной прослойки на линии карниза с возможностью свободного движения воздуха к коньковому аэратору.

Необходимые зазоры обеспечиваются как рельефом самого материала, так и контррешеткой, несущей ткань покрытия. Обычно точечные элементы используются только на определенных участках кровли сложной конфигурации, не имеющих связи с общим подкровельным пространством.

Расчет

Коньковые аэраторы спроектировать проще всего, так как все, что вам нужно сделать, это измерить длину конька и подсчитать количество сегментов.Расчет точечных аэраторов производится из следующих условий:

минимальное количество — один элемент на 100 м 2
расстояние между соседними аэраторами не должно превышать 12 м

Исходя из этих требований, производится подсчет количества вентиляционных отверстий. Дополнительно учитывается конфигурация кровли, количество и направление скатов и других элементов относительно друг друга. Иногда расчет оказывается слишком сложным, тогда на помощь приходят онлайн-калькуляторы, позволяющие получить ответ за считанные секунды.

Монтаж

Монтаж аэраторов осуществляется путем врезания в кровельный лист и образования прохода к самой изоляции. Размер окна должен соответствовать диаметру трубы с некоторым допуском. После установки трубы выполняется установка подошвы, заключающаяся в герметизации и закреплении ее на поверхности крыши.

Коньковые аэраторы устанавливаются в технологическом процессе, так как требуют некоторого изменения в составе стропильной системы.Отдельные отрезки укладываются встык и соединяются, после чего накрываются мягкой кровлей. Металлочерепица имеет специальный дополнительный элемент, выполняющий роль аэратора, установка которого значительно упрощается.

Работа аэраторов несложная и заключается только в периодической очистке от пыли и мелкого мусора, проникающего с ветровыми потоками или в составе талой воды. В остальном аэраторы не требуют особого ухода и выполняют свои задачи самостоятельно.

Люди, живущие в частных домах, могут столкнуться с такой проблемой, как скопление лишней влаги под крышей.Это негативно сказывается на свойствах теплоизоляционного слоя. Есть кардинальное решение — демонтаж кровли с последующей заменой всего утеплителя. Этот метод довольно дорогостоящий и трудоемкий, не говоря уже о том, что его нельзя использовать в любое время года. Второй способ — установка такого устройства, как аэратор на крыше.

Аэраторы крыши, что это такое?

Кровельный аэратор — это устройство, которое предназначено для вентиляции пространства под крышей.С его помощью можно избежать скопления влаги, продлить срок эксплуатации кровли и сохранить ее свойства. Этот процесс называется «аэрация», отсюда и название устройства.

Аэраторы

предназначены для конденсации воздуха и устанавливаются непосредственно на кровельное покрытие. Поскольку конструкции кровли и материалы покрытия различаются, аэраторы имеют свои особенности монтажа и работы для каждого типа.

Принцип действия

Аэратор на крыше

Принцип действия основан на одном из законов физики, согласно которому избыточная влага может испаряться — этот процесс напрямую зависит от скорости циркуляции влажного воздуха.Температура воздуха снаружи и в помещении сильно различается, в связи с этим возникает необходимость предусмотреть диффузионные процессы, при которых осуществляется смешение разных видов газовой среды. Это может привести к снижению температуры в помещении, а влага будет скапливаться под поверхностью крыши. При контакте с внешней средой будут созданы идеальные условия для его выдавливания. Именно на этом законе основан принцип работы устройства, по сути, все сводится к использованию аэратора для вентиляции.

Важно! Аэраторы могут быть как железными, так и пластиковыми, поэтому перед их установкой нужно рассчитать, выдержат ли кровля и профнастил нагрузку от устройства.

Есть несколько разновидностей, которые подходят для разных крыш … Например, продаются аэраторы для металлочерепицы, для гибкой черепицы и другие. Если вы не знаете, как правильно установить эти устройства, то лучше всего воспользоваться услугами мастера.

Аэратор для скатной крыши

Скатная крыша имеет наклонную поверхность.Однако пространство на чердаках часто становится труднопроходимым и часто напоминает складские помещения. Из этого следует, что необходимость в утеплении и установке дополнительной вентиляции отпадает полностью. Оптимальный угол для данной крыши обычно составляет от 30 до 50 градусов. На скатной крыше снег фактически не скапливается, так как просто скатывается, а возникает нежелательная нагрузка от ветра.

Примечание! Кровельный аэратор обычно устанавливается исключительно на утепленных крышах непосредственно над жилыми помещениями.

Навесные аэраторы для скатных крыш

Несущая конструкция состоит из деревянных стропил и обрешетки. Утеплитель обычно кладут между стропильными ногами и с внутренней стороны, а затем утепляют пароизоляцией. В любом случае в воздухе жилища есть влага, покрытие защищает утеплитель от влаги. Снаружи от влаги и воды устроена специальная пленка, которая защищает утеплитель от дождевой воды и конденсата.

На первый взгляд конструкция не имеет изъянов, но абсолютно защитить кровельный пирог никакое покрытие не может.Следовательно, влажный воздух скапливается и застаивается под кровельным покрытием, из-за чего древесина гниет, а сталь разъедает. Установка аэраторов позволяет бороться с этой проблемой, поскольку устройства создают циркуляцию свежего воздуха.

Важно! На этот тип кровли устанавливают 2 типа аэраторов: точечный и коньковый.

Устройства точечного типа монтируются в самой высокой точке, примерно в 150 мм от конька. На улице воздух холоднее, и он, попадая в подкровельное пространство, становится теплее, соответственно по законам физики стремится подняться вверх.Результат — простая циркуляция воздуха.

Аэратор для плоской крыши

В плоском исполнении кровля имеет другую конструкцию: плиты перекрытия выравниваются цементно-песчаными стяжками, после чего укладывается утеплитель. Затем поверх утеплителя монтируется еще одна цементно-песчаная стяжка или используются два слоя плоских листов из асбестоцемента. После укладки наварной кровельный ковер прочно прикрепляется к стяжке. Однако в процессе эксплуатации материалы могут испытывать температурные перепады внешней среды.Коэффициент теплового расширения бетона, цемента, асбеста и битума варьируется довольно сильно, поэтому отсюда возникают нежелательные напряжения. Разрываются муфта и соединения, соответственно появляются пузырьки воздуха.

Аэраторы для плоских крыш

Важно! Аэраторы для плоских крыш устанавливаются под свариваемыми слоями для снятия напряжения и удаления пузырей. В этом случае предпочтительнее использовать кровельный аэратор для мягкой кровли или аэратор для плоской кровли.

Аэраторы, применяемые для кровли из битумных материалов направленного характера, не отличаются особыми конструктивными особенностями, они состоят из обычных элементов:

Обычно аэраторы изготавливаются из высокопрочного полипропилена и выдерживают температуру от -50 до +130 градусов по Цельсию.Такие устройства для кровли площадью 80-100 м² следует располагать на расстоянии 12 метров друг от друга.

Преимущества и недостатки

Главное достоинство устройств — это способность отводить большую часть влаги, что помогает избежать повреждения кровли. Это обеспечивает долговечность материалов и даже защищает крышу от протечек. Удаление влаги не может вызвать коррозию металлической черепицы или вызвать аналогичную проблему, которая появится позже. К тому же сухая кровля лучше сохраняет свойства теплоизоляции.Это даст возможность серьезно сэкономить на отоплении. Также это способствует поддержанию благоприятного микроклимата в здании, что, в свою очередь, помогает избежать появления плесени и грибка.

Также аэраторы — довольно бюджетный вариант для устранения нежелательной влаги в кровельном пироге. В 2018 году их стоимость варьируется от 300 до 5000 рублей за штуку. Сейчас на рынке представлено огромное количество разнообразных аэраторов от разных компаний, как зарубежных, так и отечественных.

Важно! Устройство подходит для установки на всех типах крыш в сочетании со всеми типами кровельных материалов… Монтаж можно проводить на крышах сложной формы, где есть перепад высот. Аэратор можно установить на любом этапе строительства или уже во время эксплуатации здания. Для установки не требуется никаких специальных навыков или инструментов.

Из недостатков можно выделить неспособность точечных аэраторов обеспечить надлежащую вентиляцию всего кровельного покрытия, это может привести к появлению зоны застаивания воздуха.

Классификации

Аэраторы имеют множество классификаций.Ниже самый популярный:

Лучшие модели

На рынке представлено множество устройств, предназначенных для удаления влаги из-под крыши. Ниже представлены самые популярные в России.

«Поливент»

Аэратор Поливент — линейка устройств для вентиляции кровельного пространства. Он содержит как коньковые, так и точечные аэраторы. Производитель этой линейки — компания Технониколь из Российской Федерации.

Доке

Продукция этой немецкой компании предназначена для установки на горизонтальные коньки.Коньковый аэратор Deke обеспечивает отличную вентиляцию и отличается непревзойденным немецким качеством.

Airidge войлок

Аэраторы от финской компании SKTuoteOy. Они изготовлены с применением новых технологий, что позволяет избежать деформации конька, а уникальное расположение воздушных канавок обеспечивает лучшую вентиляцию и исключает попадание влаги из атмосферных осадков.

Тегола

Аэратор специальный «Тегола» — это аппарат российского производства, отлично защищает от влаги и обеспечивает отличную циркуляцию воздуха.

Вильпе

Устройства от уже известной финской компании SKTuoteOy. Предлагаемые широкий выбор цветов, устройства отличаются простотой монтажа, защитой от коррозии и долговечностью.

Ridge Master Plus и Hip Master

Пара американских компаний, которые в основном производят высококачественные коньковые аэраторы, которые хорошо устраняют конденсацию и регулируют микроклимат.

Ridge Master Plus и Hip Master Aerator

«Аквасистема»

Аэратор КТВ Аквасистема — точеная модель от российского производителя Строймет.Он хорошо зарекомендовал себя на рынке, прост в установке и исправно функционирует долгие годы.

Монтаж кровельных аэраторов

Каждый тип аэраторов имеет свои особенности и способы установки, которые подробно описаны в инструкции к ним.

Установка коньковых аэраторов

Аэратор этого типа самый простой в установке, но в связи с тем, что его необходимо устанавливать по всей длине конька, нужно иметь точные размеры кровли и правильно рассчитать количество устройств.Их рекомендуется устанавливать на крыше с уклоном 12-45 градусов.

Важно! Этот аэратор монтируется исключительно на коньке, что обеспечивает отличную циркуляцию воздуха на чердаке.

Рабочие стандарты:

В свесах должны быть отверстия для облегчения прохождения воздуха.
Устанавливаем устройства по всей длине конька так, чтобы они образовывали единую систему.
Черепичные коньки обычно кладут поверх аэраторов, чтобы маскировать устройства и не портить внешний вид крыш.

Технология монтажа осуществляется с соблюдением следующих этапов:

Циркулярной пилой вырезается паз в основании для вентиляции и других нужд системы. Если установлен только 1 аэратор, то отверстие должно располагаться вверху конька, если два — по бокам конька. Прорези делают таким образом, чтобы они отламывались на 30 см от края конька.
Коньковая плитка должна располагаться по бокам конька.
Все отрезки сложить между собой, на примере деталей конструктора. Аэратор крепится к крыше с помощью специальных удлиненных гвоздей или саморезов.
Профиль аэратора облицован плиткой. Лепестки внахлест.
После этого необходимо заделать концы аэратора в местах его соприкосновения с кровлей.

Установка точечных аэраторов

Если нет возможности установить коньковые аэраторы, то их можно заменить на точечные.Их нужно немного больше, но также нужно рассчитать площадь для их монтажа.

Как правило, их используют:

На кровлях с уклоном менее 12 градусов или на плоских конструкциях.
Для более эффективной системы вентиляции или в качестве дополнения.

Отверстие вырезается по внутреннему зазору воздуховода рядом с аэратором.
После этого монтируется юбка аэратора, которая крепится специальными кровельными гвоздями или другим крепежом.
Верх юбки оклеен гидроизоляционными материалами.
Юбка обклеена битумной черепицей с небольшими надрезами в местах соприкосновения.
Поверх юбки надевается сетка аэратора, после чего она закрепляется саморезами. После этого колпачок устанавливается и также фиксируется застежками.

Таким образом, пользуясь советами и инструкциями, можно довольно успешно установить аэраторы любой модели на крышах разного типа. Устройства улучшат влажность в доме, продлят срок службы материалов, из которых сделана кровля.

Монтаж аэратор коньковый технониколь: Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

установка на мягкой кровле, металлочерепице, функции

Откуда берется влага?

Как образуется влага

Кровельный аэратор ЭКО ТехноНИКОЛЬ

Назначение

Преимущества:

Упаковка и хранение

Зачем нужна установка кровельного аэратора

Особенности монтажа мягкой кровли

Инструмент для монтажа мягкой кровли

Основные этапы укладки гибкой черепицы

Что такое аэратор: общая информация об устройстве

Практические решения в вентиляции для кровли

Применение точечных аэраторов

Применение коньковых аэраторов

Разновидности

Блиц-советы

Преимущества использования кровельных аэраторов

Установка аэраторов на мягкой кровле

Непрерывный

Точечный

Установка аэратора на скат мягкой кровли

Аэратор кровельный ТехноНИКОЛЬ

Аэраторы для кровли, что это такое?

Почему аэраторы нужны в новых постройках и необязательны в старых ↑

Виды вентиляционных устройств для кровли

Пошаговое руководство

монтаж конькового на плоской Технониколь, как правильно установить точечный для вентиляции

Описание и виды

Как устанавливать?

Точечный вид

Коньковый вид

Производители и цены

обзор, технология монтажа и отзывы

Коньковый аэратор для мягкой кровли

Конструкция аэратора

Циркуляция воздуха в доме с мягкой кровлей

Виды аэраторов

Функции аэраторов

Видео-инструкция

Коньковый аэратор для мягкой кровли, правильная вентиляция крыши

Почему возникает конденсат

Виды аэраторов

Основные производители сплошных аэрационных элементов

Аэратор точечный

Аэратор самодельный

Коньковый аэратор: особенности установки и эксплуатации

Что такое коньковый аэратор?

Виды аэраторов

Что будет, если не установить аэратор?

Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

Как крепить коньковый аэратор?

Конструкция аэратора

Циркуляция воздуха в доме с мягкой кровлей

Виды аэраторов

Функции аэраторов

Видео-инструкция

Почему возникает конденсат

Виды аэраторов

Основные производители сплошных аэрационных элементов

Аэратор точечный

Аэратор самодельный

Что такое коньковый аэратор?

Виды аэраторов

Можно ли установить аэратор своими руками?

Что будет, если не установить аэратор?

обзор, технология монтажа и отзывы

Обзор особенностей

Отзывы потребителей

Необходимость использования аэратора

Технология монтажа: подготовка инструментов

Методика проведения работ

Рекомендации специалиста

Заключение

Зачем нужен коньковый аэратор на кровле

Коньковый аэратор для мягкой кровли, правильная вентиляция крыши

Почему возникает конденсат

Виды аэраторов
