Котельная в деревянном доме

Содержание

  1. Как правильно установить газовый котел в деревянном доме или каркаснике
  2. Можно ли котел на газе поставить в деревянном доме
  3. Требования к газовой котельной в доме из дерева
  4. Нормы помещения котельной
  5. Организация вентиляции и дымоудаления
  6. Пожарные нормы для котла на газе в доме из дерева
  7. Как повесить котел отопления на газе в доме из дерева
  8. Какую подложку использовать на деревянную стену
  9. Расстояния от котла до потолка, окон и дверей
  10. Котельная в деревянном доме – особенности строительства и обустройства
  11. Общие сведения
  12. Обустройство котельной
  13. Основные требования
  14. Пристройка под котельную
  15. Котельная в деревянном доме своими руками
  16. Требования к проекту
  17. Как привести котельную в порядок
  18. Вывешивание котла
  19. Защитная подложка
  20. Разновидности альтернативных систем

Как правильно установить газовый котел в деревянном доме или каркаснике

Можно ли котел на газе поставить в деревянном доме

Существующие СНиП, разрешают обустройство газовой котельной в частном деревянном доме. Исключение составляют многоквартирные постройки старого образца.

Требования к помещению для установки газового котла в деревянном доме, включают в себя следующее:

  • Котельную располагают на цокольном этаже или в одной из комнат. В деревянном доме, запрещается монтировать газовый котел в подвале, кроме специально оборудованного, отдельно стоящего помещения.
  • Помещение должно соответствовать требованиям, описанным в ППБ и санитарным нормам.
  • Запрещается размещение отопительного оборудования в жилых комнатах. Не допускается установка в кухне-гостиной, условно запрещен монтаж в ванной комнате и туалете.
  • Обязательно наличие средств индивидуальной защиты и пожаротушения, а также датчиков дыма и пожарной сигнализации.

Перед вводом в эксплуатацию, проводится проверка работоспособности системы отопления, а также наличия всех необходимых узлов безопасности. Инспектор Газнадзора убедится, что соблюдены требования, касающиеся установки котельного оборудования.
Отдельно проводится аудит на наличие всех документов, необходимых для ввода котла в эксплуатацию. Минимальный пакет документов включает в себя:

  1. Результаты исследований электролаборатории, проверяющей параметры установленного заземления .
  2. Разрешение Ростехнадзора.
  3. Проект газоснабжения дома.

Полный список документов согласовывают в местном управлении Газового хозяйства.

Требования к газовой котельной в доме из дерева

Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:

  1. Нормы, оговаривающие минимальные требования к котельной.
  2. Правила подключения системы дымоудаления и вентиляции.
  3. Существующие правила пожарной безопасности.

Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.

Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.

Нормы помещения котельной

Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:

  • Объем помещения котельной рассчитывается, исходя из общей производительности отопительного оборудования. Газовый котел до 30 кВт, устанавливают в изолированном помещении не менее 9 м³. При условии, что высота потолков будет не менее 2,5 м.
  • Разрешается расположение газового котла в любом техническом помещении деревянного дома. Санитарные нормы запрещают устанавливать отопительное оборудование в жилых комнатах, а также кухнях-гостиных. Некоторые ограничения затрагивают месторасположение котла в доме.
    Нормы ППБ запрещают оборудовать помещение котельной в подвале, но допускают, с несколькими оговорками, установку газового котла в цокольном этаже.
  • Котельная огораживается от жилых комнат стеной. Для увеличения огнестойкости, стены покрывают специальными пропитками. В котельной устанавливают дверное полотно с минимальной шириной 80 см, не прилегающее внизу к коробу, для постоянного притока свежего воздуха.
  • Обязательно наличие естественного освещения, а также форточки для проветривания.

Если согласовать проект будущего дома с представителями газового хозяйства еще на этапе изготовления рабочих схем, можно избежать ненужных материальных затрат на переделку здания.

Организация вентиляции и дымоудаления

В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:

  • Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности.
  • Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.
  • Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.

    • Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.

    Пожарные нормы для котла на газе в доме из дерева

    Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:

    • Размещение котла – оптимально использование под нужды котельной, отдельно стоящего здания, изготовленного из негорючих материалов: керамического или силикатного кирпича, пеноблоков, газобетона и т.п. Допускается установка котельной в доме, при условии, соблюдения условий ППБ.
    • Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода.
      Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости.
    • При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.

    Огнестойкие материалы для стен, которыми рекомендуется облицевать поверхность – это штукатурные гипсовые растворы, ГВЛ плиты и др.

    Как повесить котел отопления на газе в доме из дерева

    Технические условия монтажа газового котла в каркасном или рубленном доме, существенно отличаются.

    В первом случае, речь идет о пустотелом материале, поэтому, для фиксации используются специальные крепежные шины. При большом весе котельного оборудования, газовый котел в каркасном доме, рекомендуется устанавливать на сквозные шпильки, фиксирующиеся снаружи здания.

    Навеска котла в каркасном доме, существенно увеличивает нагрузку на стену. Существуют ограничения по весу оборудования. Если планируется установка модели с встроенной буферной емкостью, предпочтение стоит отдать котлам в напольном исполнении.

    Методы крепления котла на деревянную стену бревенчатого или брусового дома, отличаются простотой фиксации. Для монтажа применяют специальные болты по дереву, обеспечивающие надежное крепление.

    При монтаже навесного оборудования, потребуется соблюдать нормы ППБ и выдерживать минимальные расстояния до дверных и оконных проемов.

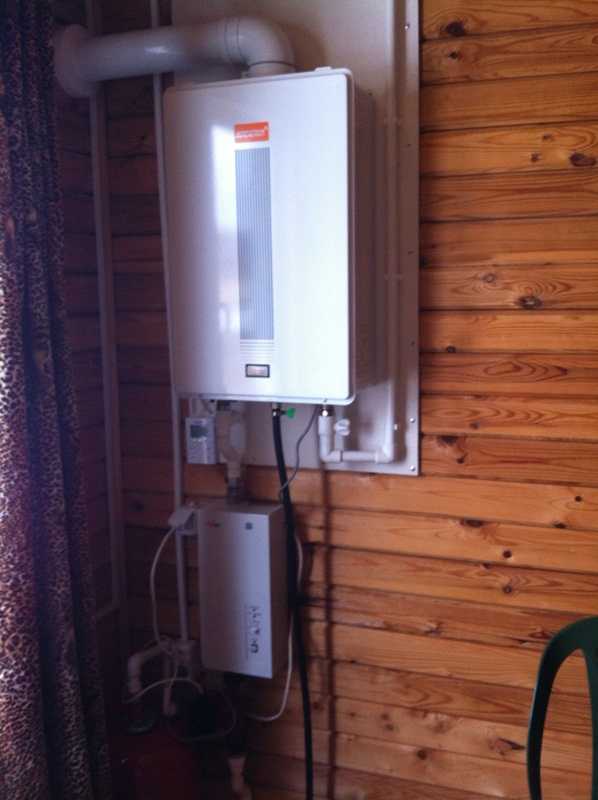

    Какую подложку использовать на деревянную стену

    Если котельная облицована деревом, предусматривают защиту от возгорания. Подложка на деревянную стену под газовый котел, выполняется несколькими способами:

    • На стену вешают слой базальтового утеплителя, после чего обшивают его стальным листом.
    • Используют специальные базальтовые огнезащитные листы. Преимущество данного решения – минимальная толщина защитного слоя, с одновременным обеспечением максимальной огнезащиты.

    Монтаж навесного котла в деревянном доме без предварительного изготовления защитного слоя – запрещен!

    Расстояния от котла до потолка, окон и дверей

    При планировке дома, учитывают будущее расположение котельной и продумывают точное место установки с учетом минимальных требований, относительно расстояний до потолка, оконного и дверного проема. Котел размещают с учетом следующих требований:

    • Котел располагается на глухой стене, без оконных и дверных проемов.
    • Для оптимального притока воздуха и воздухообмена помещения, котел устанавливают напротив дверного проема. Минимальное расстояние 2-3 м.
    • Расстояние до пола, выдерживают в пределах 0,8-1,8 м. В этом промежутке, допускается установка котла. Минимальное расстояние до потолка, не менее 0,8 м.
    • Потолки обшивают негорючим материалом. Оптимально подходит ГВЛ плита. Допускается дальнейшая отделка гипсовыми смесями.

    Если все требования соблюдены, газовая котельная в деревянном доме, будет отличаться высокой безопасностью. После обследования, инспектор Газнадзора выдаст все необходимые документы и заполнит акт о вводе отопительного оборудования в эксплуатацию.

    Расчет мощности и температуры тёплого водяного пола

    Котельная в деревянном доме – особенности строительства и обустройства

    В деревянных домах наибольшей популярностью пользуются системы отопления, реализованные на основе твердотопливных котлов. Такое решение обладает рядом достоинств, однако, требует определенного обустройства котельной. Ниже мы рассмотрим, какой должна быть котельная в частном деревянном доме и как при необходимости ее пристроить.

    Пример обустройства котельной

    Общие сведения

    Несмотря на большой ассортимент топлива, использование твердотопливных котлов остается наиболее оптимальным вариантом для сельской местности, где в большинстве случаев отсутствует газификация. Конечно, можно воспользоваться электричеством, но в этом случае отопление обойдется гораздо дороже.

    Правда, многие люди котлам предпочитают традиционные русские печи. Однако, этот вариант подходит лишь для относительно небольших домов. Если же жилье габаритное и имеет несколько этажей, то без котла не обойтись.

    При этом следует учитывать, что деревянные дома являются более требовательными к пожарной безопасности. Поэтому обустройство котельной требует особого подход и соблюдения определенных правил, с которыми мы ознакомимся ниже.

    Совет!
    В деревянном доме можно установить комбинированный котел, который способен работать на разных видах топлива.
    Это позволить выбирать наиболее оптимальный режим его работы в зависимости от ситуации.

    Стены котельной должны быть отделаны негорючим материалом

    Обустройство котельной

    Основные требования

    Итак, чтобы котельная была безопасной, она должна соответствовать требованиям СНиП II-35-76 и другим некоторым нормативным документам.

    Ниже приведем основные требования:

    • Высота потолка не менее 2,5 м.
    • Площадь помещения должна составлять не менее 15 метров квадратных. При этом необходимо обеспечить удобный доступ к оборудованию.
    • Отделка котельной в деревянном доме должна быть выполнена негорючим материалом с низкой теплопроводностью.
    • Пол также необходимо покрыть негорючими материалами.
    • От смежных помещений котельная должна ограждаться стенами с пределом огнестойкости не менее 0,75 ч.
    • Мощность вентиляции котельной должна обеспечивать три смены воздуха в час.
    • Из помещения необходимо организовать выход непосредственно наружу.

    Надо сказать, что далеко не всегда в деревянном доме имеется возможность организовать котельную, отвечающую всем вышеизложенным требованиям. В таком случае имеется один выход – возвести пристройку. Ниже рассмотрим особенности строительства пристройки.

    Пристраиваемая котельная из кирпича

    Пристройка под котельную

    Пристройка котельной к деревянному дому, конечно же, требует дополнительных затрат, однако, она обеспечивает максимальную пожаробезопасность. К тому же позволяет сохранить полезную площадь в доме, что также немаловажно.

    Выполнять пристройку лучше из негорючих материалов, это может быть:

    • Кирпич;
    • Шлакоблок;
    • Газоблок или пеноблок и пр.

    Газоблок для строительства котельной

    Отличным вариантом являются газоблоки, так как они обладают рядом достоинств:

    • Мало весят, что позволяет сэкономить на фундаменте;
    • На них доступная цена;
    • Обладают низкой теплопроводностью;
    • Обеспечивают высокую скорость возведения постройки благодаря большим размерам, причем выполнять кладку таким блоком гораздо проще, чем кирпичом.

    Схема плитного фундамента

    Инструкция по строительству пристройки из газоблоков выглядит так:

    • Прежде всего нужно сделать фундамент, к примеру, плитный мелкозаглубленный. Для этого надо выкопать котлован на глубину около 40 см по размеру здания, после чего засыпать дно слоем песка и щебня толщиной по 15 см каждый.
      После этого по периметру устанавливается опалубка и укладывается армированная сетка. Затем опалубка заливается бетоном толщиной слоя около 20 см.
    • Спустя 28 суток, т.е. после набора бетоном марочной прочности, нужно уложить на поверхности фундамента несколько слоев рубероида для обеспечения гидроизоляции.
    • Затем своими руками выполняется кладка блоков не цементный раствор или специальную смесь. На этом этапе необходимо проверять положение каждого блока уровнем, а также использовать маяки, чтобы стены получились ровными. Для соединения пристройки с основным домом следует использовать стальные штрабы – заостренные штыри, к примеру, из арматуры, которые вбиваются в деревянную стену и закладываются в швы кладки.

    На фото — пример армировки газоблоков

    • Каждый четвертый ряд следует укреплять армировкой. Для этого на торце ряда выполняются две канавки, в которые укладывается арматура. Следует отметить, что два прута не должны сходиться в углу, т. е. арматура на углах просто загибается.
    • Над дверными и оконными проемами укладываются U-образные блоки. в которые следует уложить арматуру и затем залить пространство бетоном. Таким образом выполняются надежные перемычки.

    Пример выполнения перемычек

    • После возведения стен монтируется односкатная кровля. Ее балки могут опираться как на стену дома, так и на деревянный брус. закрепленный на стене. Поверх балок выполняется обрешетка, на которую укладывается гидроизоляция и монтируется кровельное покрытие.
    • В завершение работы нужно установить окна и двери .

    Совет!
    В процессе монтажа кровли следует сразу выполнить дымоход.
    Особое внимание необходимо уделить проходу трубы через кровлю, который должен осуществляться в специальном коробе, заполненном теплоизолятором, к примеру, минеральной ватой.

    На этом процесс строительства пристройки завершен. Теперь нужно определиться чем обшить котельную в деревянном доме. Для этого можно использовать керамическую плитку или огнеупорную штукатурку.

    Крышу следует утеплить минеральными матами и дополнительно обтянуть теплоотражающим материалом. Что касается пола, то его также можно выложить плиткой. Предварительно желательно выполнить стяжку бетоном с добавлением пенополистирола, которая позволит не только выровнять, но и утеплить пол.

    Прибор для обустройства принудительной приточной вентиляции

    Что касается вытяжной вентиляции котельной деревянного дома. то ее проще всего сделать точечной, принудительной. Для этого в стене выполняется два отверстия – снизу и сверху.

    В отверстия устанавливаются приточные и вытяжные клапана. Последние могут иметь вентиляторы, обеспечивающие принудительный воздухообмен в помещении.

    В деревянном доме довольно сложно обустроить котельную, особенно если она не была запланирована изначально. Поэтому оптимальным вариантом является пристройка дополнительного помещения, отвечающего всем вышеперечисленным требованиям безопасности.

    Из видео в этой статье вы можете получить дополнительную полезную информацию по озвученной теме.

    Котельная в деревянном доме своими руками

    Каким бы теплым ни был деревянный дом в любое время года, но во время зимних холодов ему не обойтись без надежной и проверенной системы отопления. В большинстве случаев ее сердцем будет газовый котел. Это связано не только с широкой распространенностью магистральных ниток углеводородов, но и с тем, что у такого топлива наиболее оптимальные параметры по калорийности, автономности, стабильности потока.

    Требования к проекту

    Котельная в деревянном доме нередко базируется на газовом топливе. С ее помощью удается поддерживать эффективную работу во всех отапливаемых помещениях. Однако, у такой системы есть существенный недостаток, касающийся необходимости согласования проектов, большого количества требований и определенной формальности в подходе к физическим лицам. Чтобы сделать установку газового котла в деревянном доме, понадобится выполнить все требования, установленные профильными службами.

    Обычный монтаж газового котла в деревянных строениях разрешен по действующим строительным нормам в таких случаях:

    • соблюдение норм пожарной безопасности;
    • дом не должен быть многоквартирным старой постройки.

    Также во время проектирования и монтажа придется учесть некоторые эксплуатационные и расчетные особенности:

    • газовая котельная в частном доме своими руками монтируется либо на цокольном уровне, либо в специально отведенном для нее помещении;
    • интерьер комнаты обязан быть согласованным с санитарными требованиями и правилами пожарной безопасности;
    • не допускается монтаж котла в комнатах для проживания;
    • система должна иметь средства индзащиты и первичные средства пожаротушения, кроме датчиков и сигнализаций.

    Газовая котельная в частном доме не должна быть смонтирована в обычном подвале, потребуется спецоборудование и индивидуальное помещение.

    Перед запуском обязательно проверяется работоспособность системы, вытяжка для газового котла в частном доме, соблюдение действующих норм и правил в плане сборки отдельных узлов и их расположения относительно друг друга. Проверка должна быть проведена инспектором Госнадзора.

    ВИДЕО: Как установить котел и дымоход в деревянном доме

    Как привести котельную в порядок

    Все необходимые документы должны быть собраны предварительно. Перед тем, как установить газовый котел в доме, у хозяев должны быть согласован минимальный пакет:

    • допуск в письменном виде от Ростехнадзора;
    • замеры заземлений и соответствие их нормативам;
    • подробный вариант проекта отопления деревянного дома.

    В некоторых случаях данный список может быть расширен за счет дополнительных документов, которые потребует организация, занимающаяся газовым хозяйством.

    К помещению, в котором предположительно будет располагаться котел газовый установки, предъявляются особые требования:

    • надежная вентиляция принудительного или естественного типа;
    • соблюдение мер электро- и пожаробезопасности;
    • удобный доступ без загромождения прохода к котлу.

    Также согласно нормам должна быть проведена внутренняя отделка противопожарными материалами. Это связано с повышенной пожарной опасностью оборудования.

    Перед тем, как установить котел до 30 кВт в доме, потребуется подготовить помещение не меньше 9 м 2 со стандартными потолками.

    В помещении должно быть естественное освещение, а также наличие форточки для обеспечения периодического проветривания. Стены изнутри обрабатываются огнестойкой пропиткой.

    Помещение оснащается приточно-вытяжной вентиляцией. Существуют минимальные требования по установке вытяжки. Для каждого киловатта предусматривается 8 см 2 площади вентиляции. При расчете дымоходов учитываются параметры от козырька крыши. Чтобы повысить тягу, разрешено монтировать дефлектор. Горизонтальные части дымохода лимитированы по суммарной длине. Параметр не должен превышать 300 см. Во всей системе разрешено ставить максимум две муфты поворотные.

    Вывешивание котла

    Существующие правила установки котла в каркасных и рубленных жилых помещениях отличаются между собой. Для пустотелого каркаса применяют монтажные специальные шины. Массивные конструкции желательно крепить с помощью сквозных шпилек. На выходе за пределами здания их фиксируют по резьбе.

    Вертикальная каркасная поверхность существенно нагружается за счет установки котла, поэтому необходимо учитывать допустимые лимиты по массе оборудования. Рекомендуется в такой ситуации применять напольную модель котла.

    В брусовом доме, также как и в бревенчатом фиксация осуществляется более простым способом. Применяют болты по дереву, отличающиеся надежностью и простотой использования. Обязательно выдерживают габаритные параметры до окна или до двери.

    ВИДЕО: Монтаж и подключение газового котла

    Защитная подложка

    Стену из дерева за газовым котлом необходимо оградить от воздействия высоких температур. Здесь предусмотрена установка термозащитного слоя. Он выполняется в двух вариантах:

    • вертикальная поверхность защищается базальтовым утеплителем, а снаружи на нее монтируют металлический лист;
    • на поверхность крепят подготовленные спецлисты из базальта, что сокращает толщину слоя, но не снижает эффективность.

    Вывешивать газовый котел на стену без предварительной термической огневой защиты запрещено действующими нормами.

    Разновидности альтернативных систем

    Кроме классического газового котла применяют иные способы обогрева. Одним из популярных вариантов является установка газового конвектора. Он способен функционировать также без подключения к ветке с природным газом. Достаточно соединить прибор с баллонном сжиженного углеводорода, чтобы он начал обогревать помещение.

    Емкость с газом можно располагать даже не в одном помещении, чтобы не портить внешний вид интерьера. Снаружи здания заводится по трубке газ, а также делается вытяжка отработанного газа. Потребуется также проложить трубу для притока свежего кислорода. Установка газового конвектора своими руками показана на видео. Недостатком такого расположения является то, что установка конвектора газового должна проводиться в каждой комнате, предназначенной для обогрева, в отличие от котла, который ставится один для всех помещений.

    ВИДЕО: Отопление в деревянном доме. Простая недорогая котельная

    Источники: http://avtonomnoeteplo.ru/otopitelnye_kotly/390-kak-pravilno-ustanovit-gazovyy-kotel-v-dome.html, http://rubankom.com/stroeniya/doma/849-kotelnaya-v-derevyannom-dome, http://www.portaltepla.ru/kotli-i-kotelnoe-oborudovanie/kotelnaya-v-derevyannom-dome/





    Как вам статья?

    Газовый котел в деревянном доме (154 фото) — фото

    Настенный котел в деревянном доме

    Термоизоляция для газового котла в деревянном доме

    Навесной газовый котел в частном доме

    Навесной газовый котел для отопления частного

    Система отопления АГВ

    Монтаж газового котла в частном доме

    Настенный котел в частном доме

    Бревенчатый дом на газовом отоплении

    Настенный котел в деревянном доме

    Газовый котёл бакси эко 4с

    Котельные для частных домов

    Газовая котельная в частном доме

    Проект напольного котла отопления

    Монтаж настенного котла отопления

    Котельная в бревенчатом доме

    Luna 3 Comfort 1. 240 Fi обвязка

    Отделка котельной в деревянном доме

    Отопление в деревянном доме

    Монтаж настенного газового котла

    Обвязка твердотопливного котла Куппер ок 15

    Котел настенный с экраном

    Газовая котельная в частном доме

    Котел отопления ГАЗ электро дровяной

    Система отопления АОГВ

    Водяной пол от газового котла

    Котельная в частном доме с котлом Висман

    Требование для котельной газовой в частном деревянном доме

    Кондиционер в бревенчатом доме

    Отопление в частномидоме

    Котельные в деревянном доме

    Отделка котельной

    Монтаж газовых котлов в частном доме

    Обвязка бойлера 80л

    Автономный газовый котел

    АГВ котёл твёрдотопливный+ГАЗ

    Котельная в частном доме

    Котел под ключ

    Отопление котел в деревянном доме

    Настенный котел в деревянном доме

    Котельная котлы Протерм

    Монтаж газового котла бакси

    Котельные комнаты в частном доме

    Настенный газовый котел на деревянной стене

    Котельная с газовым котлом

    Газовый котел в деревянном доме

    Электрокотёл для отопления 100кв м

    Отопление от газового котла

    Котельная в деревянном доме

    Газовый котел на кухне в деревянном доме

    Котлы для отопления дачи электро дровяные

    Настенный котел в деревянном доме

    Котел отопления в частном доме

    Отопление на даче

    Котельная в брусовом доме

    Настенный котел в деревянном доме

    Газовое отопление в деревянном доме

    Монтаж газового котла Будерус в частном доме

    Топочная с котлом Protherm

    Котельной в частном доме

    Газовая котельная обвязка Будерус

    Электрокотёл для отопления пола теплого Термекс

    Не газовый котел на дачный домик

    Настенный газовый котел в деревянном доме

    Котельная пристройка к дому

    Мизидо газовый котел

    Система отопления АГВ

    Котельная в частном доме

    Газовый котел Патриот 10 монтаж своими руками

    Водопровод в деревянном доме

    Baxi Slim 1. 300 in дымоход

    Электрический котёл для отопления 80кв м

    Монтаж настенного газового котла

    Отопление в частномидоме

    Дымоход 130 мм для газового котла

    Котельные в каркасном доме

    Обвязка котла на дровах

    Электроотопление на даче

    Вытяжка над газовым котлом в частном доме

    Твердотопливный котел в загородный дом

    Газовый котел Buderus Logamax u072-18 18 КВТ одноконтурный и бойлер на 100 литров

    Обустройство котельной

    Отопительно-варочная печь ГРЕЙВАРИ 100

    Двухконтурный газовый котел для отопления квартиры 70м2

    Водоснабжение в деревянном доме

    Котельная в частном бревенчатом доме

    Котел Протерм 6 КВТ электрический

    Котельная в частном деревянном доме

    Инженерные коммуникации в доме бревенчатом

    Отопление от твердотопливного котла

    Монтаж котла Протерм Скат

    Котельная в частном доме

    Минеритовая плита под газовый котел

    Котельная в срубе

    Отделка котельной в деревянном доме

    Котёл газовый двухконтурный ustanovka

    Котельная в деревянном доме

    Газовый котёл на 150 м2

    Экран для газового настенного котла

    Экран для газового настенного котла

    Пеллетный котел Ферроли

    Двухконтурный газовый котел на кухне

    Отделка котельной

    Монтаж настенного котла

    Электрокотел в деревянном доме

    Отопление в загородном доме

    Монтаж газового котла на деревянную стену

    Обвязка котлов Висман

    Плитка в котельной

    Газовый котел в доме

    Монтаж электрокотла в деревянном доме

    Дровяной котел для отопления частного дома 100м2

    Дымоход для котла в частном доме

    Монтаж отопления в частном доме

    Обвязка котлов отопления

    Газовая котельная в частном доме

    Настенный газовый котел в котельной

    Печное отопление на даче

    Котельняяв деревянном доме

    Бойлер под лестницей

    Отопление газовое и электро

    Монтаж твердотопливного котла

    Монтаж настенного газового котла бакси

    Напольный газовый котел для отопления частного дома до 100м2

    Монтаж отопления в частном

    Напольный газовый котел в частном доме

    Настенный газовый котел в деревянном доме

    Отопление в загородном доме

    Газовый котел в доме

    Газовый котел на кухне в деревянном доме

    Экран для газового настенного котла

    Дымоход в деревянном доме

    Топочная в частном доме

    Отопление в частном доме навесной котел

    Газовый котел для дачи

    Обустройство бойлерной

    Система отопления с электрокотлом

    Двухконтурный электрический котел для отопления частного дома 150

    Котельная в частном деревянном доме

    Заземление настенного газового котла Будерус

    Настенный газовый котел в деревянном доме

    Газовый котел на кухне

    Настенный газовый котел в деревянном доме

    Навесной газовый котел

    Основание под котёл каркасном доме

    Монтаж котла отопления Риннай

    Доп насос на настенный котел

    Электрический котел в деревянном доме

    Коммуникации в деревянном доме

    Котельная в доме из оцилиндрованного бревна

    Котельные в каркасном доме

    Электрический котел Дачник м5

    Отопление в частном доме с напольным газовым котлом

    Напольный газовый котел для отопления частного дома до 200м2

    Автоматика котельной частного дома

    Установка настенного газового котла: Установка своими руками

    Дома по определению должно быть тепло. Она может быть обеспечена различными способами. Однако предусмотрительный хозяин стремится сделать это максимально эффективно и экономно. Среди таких вариантов – установка настенного газового котла. И это вполне оправдано, так как газовое отопление очень выгодно, а оборудование довольно просто в эксплуатации и монтаже.

    Если вы тоже стали задумываться о приобретении настенного котла, то обязательно прочитайте наш материал. В нем мы постараемся максимально подробно рассказать вам о принципах работы такого оборудования и видах настенных устройств. А также рассмотрим все нюансы подключения такой системы.

    Содержание статьи:

    • Принцип работы настенного газового котла
    • Разновидности настенных устройств
      • Группа №1 — устройства с открытой камерой сгорания
      • Группа №2 — устройства с закрытой камера сгорания
    • Возможна ли самостоятельная установка?
    • С чего начать установку?
    • Требования котельной
    • Поэтапный монтаж оборудования
      • Этап №1 — Подготовка настенного крепления
      • Этап №2 — подключение труб отопления
      • Этап №3 — подключение к водяному контуру
      • Этап №4 — подключение к газовой магистрали
      • Этап №5 — подключение к электрической сети
      • Этап №6 — обустройство выхода дымохода
      • Этап №7 — подготовка к первому пуску
    • Выводы и полезное видео по теме

    Принцип работы настенного газового котла

    Монтаж и подключение нагревателя зависит на его тип. Поэтому нужно точно понимать, как работает устройство и с какими его разновидностями иметь дело.

    Any — компактное устройство с максимальной мощностью 42 кВт.

    Настенные газовые котлы — мощные малогабаритные устройства, обеспечивающие помещения теплом и горячей водой

    К основным элементам системы относятся:

    1. Горелка газовая . Он подает газ в камеру, где происходит процесс горения. С помощью форсунок топливо распределяется максимально равномерно. Современные модулируемые горелки могут поддерживать заданную температуру и регулировать мощность пламени.
    2. Теплообменник , по которому движется теплоноситель. Лучший КПД медного устройства. В конденсационных котлах таких элементов может быть два.
    3. Расширительный бачок . Предназначен для компенсации избытка воды в результате нагрева.
    4. Циркуляционный насос . Мощные модели могут иметь два таких элемента.
    5. Автоматика котла или система устройств, задачей которых является поддержание заданной температуры в отапливаемом помещении. Может включать приборы, работающие от электричества или энергонезависимые.
    6. Устройства, контролирующие и регулирующие работу котла .
    7. Вентилятор . Используется только в турбированных моделях.
    8. Система безопасности . Останавливает котел в опасных ситуациях.

    Современные модели дополнительно оснащены системами самодиагностики, способными определить около 90% неисправностей котла. Отображается номер диагностированного сбоя, который оперативно исправляет мастер из сервиса.

    На рисунке представлена ​​схема двухконтурного настенного газового котла с закрытой камерой сгорания

    Разновидности настенных приборов

    По своему функциональному назначению газовые отопительные агрегаты делятся на две группы:

    • Одноконтурные. Предназначен только для обогрева. Они подключаются к контуру отопления и нагревают теплоноситель. Организация подачи горячей воды в этом случае осуществляется путем установки электрического или газового водонагревателя любого типа.
    • Байпас. Отапливают помещение и дают горячую воду. В котел встроен дополнительный контур для нагрева воды. Технологическая особенность устройства – невозможность одновременного нагрева воды и обогрева помещения.

    Приоритетное действие — нагрев воды, нагрев в это время прекращается. Учитывая, что воду можно нагреть быстро, котел довольно эффективно отапливает здание.

    Если в задачи газового агрегата планируется включить и нагрев теплоносителя, и подачу горячей воды, то лучше приобрести двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживаться два контура

    По способу сжигания топлива все устройства делятся на следующие две группы.

    Группа № 1 — приборы с открытой камерой сгорания

    Такие приборы еще называют обогревателями с естественной тягой. Кислород, необходимый для горения, берут из помещения, в котором находится прибор.

    Для отвода продуктов сгорания им необходим традиционный дымоход. Таким образом, обязательным требованием при установке такого котла является обустройство хорошей вентиляции.

    Если обогреватель монтируется в жилом доме, здесь должна быть оборудована высокопроизводительная приточная вентиляция.

    Лучшим вариантом установки каменки с открытой топкой считается наличие отдельного помещения, так называемой топки, где она размещается.

    Системы с естественной вентиляцией достаточно популярны благодаря своей дешевизне и энергонезависимости.

    На рисунке схематически изображены котлы с открытой и закрытой горелками

    Группа № 2 — аппараты с закрытой камерой сгорания

    Турбированные аппараты оснащены закрытой камерой сгорания. Воздух, без которого процесс горения невозможен, берут с улицы. Для этого устройства оснащаются дымоходами коаксиального типа.

    Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. Через внутреннюю трубу продукты сгорания выводятся наружу.

    При этом уличный воздух поступает в обратном направлении через зазор между двумя трубами. Понятно, что котлы с закрытой топкой не влияют на состав воздуха в помещении, что позволяет оборудовать их даже в жилых комнатах.

    В этом случае необходимо оборудовать коаксиальную дымоходную систему, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с отдельным традиционным дымоходом.

    Возможна ли самостоятельная установка?

    Своими руками можно осуществить монтаж настенного газового котла самых простых модификаций. Такие как одноконтурные устройства с открытой камерой сгорания.

    Для их установки потребуется подключить систему отопления, провести газ и организовать дымоход. Однако некоторые производители котлов в технической документации на свою продукцию указывают, что монтаж должен производиться только специалистами.

    Установка и подключение газового котла – ответственная и достаточно сложная работа. Многие производители отопительного оборудования требуют для этого профессионалов.

    В этом случае запрещается самостоятельная сборка даже самых простых моделей. Таким образом, если планируется, что оборудование будет установлено самостоятельно, перед его приобретением необходимо убедиться, что производитель разрешает это.

    Проверку правильности установки и подключение устройства к газопроводу должен проводить только специалист со специальным допуском.

    Кроме того, представитель газовой службы должен также оформить разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленной и работающей техники ждут серьезные штрафы.

    Таким образом, без приглашения специалистов можно только подключить устройство к системе отопления и к водопроводу. Причем делать это желательно только при наличии определенного опыта.

    Настенные газовые котлы устанавливаются в автономных схемах отопления принудительного типа с естественной циркуляцией теплоносителя

    С чего начать установку?

    В первую очередь необходимо подготовить документацию, которая необходима для установки . Начните с инициализации. Его можно запустить только в том случае, если к нему подведен газопровод.

    Затем собственник подает заявление в соответствующие службы, в котором указывает необходимый ему объем потребления газа в месяц или год. В случае удовлетворительного ответа на заявление подходящий к помещению газопровод обязательно оборудуется счетчиком.

    Прежде чем приступить к монтажу оборудования, необходимо разработать и утвердить проект монтажа. Все пункты, которые должны соблюдаться в точности

    Собственник получает разрешительную документацию и технические условия, на основании которых должен быть разработан проект подключения оборудования.

    Последняя включает в себя схему прокладки газовых труб от нагревателя до места ввода в магистраль и все условия монтажа оборудования. Разработанный проект должен быть одобрен газовой службой.

    Вместе с проектом собственник помещения, в котором будет установлен котел, предоставляет сертификат соответствия и техпаспорт приобретаемого оборудования, экспертное заключение о его соответствии всем требованиям безопасности и инструкцию по эксплуатации.

    Только после утверждения проекта можно приступать к установке обогревателя. При этом должны быть четко соблюдены все пункты проектной документации.

    Фотогалерея

    Фото

    На трубе подачи газа к оборудованию должен быть установлен запорный вентиль, перекрывающий подачу голубого топлива после остановки установки

    Перед каждой трубой, входящей в настенный газовый котел, должна быть установлена ​​запорная арматура для перекрытия подачи воды

    Настенный газовый агрегат может быть установлен в котельной, температура в которой не должна ниже 5º

    Стены, прилегающие к блоку, должны быть выполнены из огнеупорных материалов. Котел подвешивается на кронштейны так, чтобы между кожухом и стеной оставалось не менее 2 см, включая боковые стороны

    Непосредственный контакт настенного котла с горючими стенами запрещается. Если другого выхода нет, то стену за котлом необходимо оборудовать негорючей панелью

    Между газовой плитой и установленным проточным настенным оборудованием должно быть не менее 10 см

    Расстояние между мойкой и проточным настенным газовым котлом не может быть менее 30 см. Расстояние до смесителя от выхода котла через трубу не менее 1 м

    В помещении с установленным газовым котлом должна эффективно работать система естественной или искусственной вентиляции

    Запорный кран подачи газа котел

    Расположение газового котла в котельной

    Стена, прилегающая к котлу

    Настенный котел в деревянном доме

    Регулируемое расположение относительно печи

    Особенности установки мойки

    Решетка вентиляционная внутренняя

    Котел требования к помещению

    Газовое оборудование классифицируется как взрывопожароопасное. Поэтому к помещению, в котором он будет установлен, предъявляются особые требования.

    В первую очередь должно быть естественное освещение. При этом на каждый кубометр помещения должно приходиться не менее 0,03 кв. м оконных проемов без рамы, то есть только остекление. Окно должно быть оборудовано форточкой.

    Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

    Еще одним обязательным условием является наличие , который может обеспечить изменение объема воздуха помещения в пределах 3-х раз за один час. Таким образом, загазованность помещения можно свести к минимуму.

    Также от объема помещения, в котором он будет установлен, зависит. Оборудование мощностью 30 кВт и ниже можно разместить в 7,5 куб. м котельная.

    Фотогалерея

    Фото

    Газовые котлы для настенного монтажа оснащены собственной группой безопасности, циркуляционным насосом и малым расширительным баком

    За счет наличия группы безопасности, прерывающей подачу газа в случае нарушения нормального режима работы, для этого типа оборудования нет необходимости выделять отдельное помещение

    Настенные разновидности газовых котлов обычно устанавливаются в санузлах, совмещенных санузлах, кухнях, холлах загородных домов и т.д.

    Однако следует учесть, что помещение должно свободно проветриваться. В квартирах дымоход должен быть подключен к коллективному дымоходу, а в частном доме должен быть выведен за пределы здания

    Настенный газовый агрегат на кухне

    Отдельное помещение для агрегата

    Настенный газовый котел в ванной комнате

    Правильно установленный агрегат

    Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочный объем 13,5 м. куб. м и выше. Если обогреватель будет размещаться в квартире, то обычно его устанавливают на кухне.

    Это возможно при соблюдении всех требований СНиП. Важный нюанс: в этом случае суммарная теплоотдача от всех отопительных приборов на кухне не должна превышать 150 кВт.

    Согласно нормам установки настенных газовых котлов, для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не менее 0,02 кв.м и закрыть его решеткой.

    Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оборудованной . В кухнях 7,5 куб. м и меньше запрещается устанавливать более одного отопительного прибора.

    Требования к установке газового отопительного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм монтажа обеспечивает безопасную эксплуатацию

    В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых помещений несгораемыми сплошными перегородками.

    Оптимально, чтобы материалы, используемые для отделки помещений, имели огнестойкость не менее 45 минут. Желательно, чтобы планировка помещений исключала быстрое распространение пламени на жилые помещения.

    Газовый котел можно крепить только на прочном основании. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет располагаться обогреватель, должна быть отделана огнеупорными материалами.

    Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от устройства до несущих конструкций 0,5 м до потолка или стен и 0,8 м до пола.

    На фото один из вариантов подключения настенного газового котла

    Пошаговая установка оборудования

    Перед установкой необходимо распаковать новенький котел и сделать проверку комплектности поставки. Наличие деталей проверяется по инструкции по эксплуатации, которая должна быть приложена к устройству.

    Если какой-либо элемент отсутствует, немедленно свяжитесь с поставщиком. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и следов ремонта. Если это не так, нужно звонить продавцам.

    Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, в точности совпадают с данными на самом приборе. Кроме того, они должны соответствовать номерам, указанным в инструкции по эксплуатации устройства.

    Непосредственно перед началом монтажа необходимо промыть трубы котла, в которых может находиться различный мусор, попавший внутрь при изготовлении устройства и его транспортировке.

    Монтаж газового котла предусматривает подключение труб отопления, водопровода и газопровода, а также обустройство дымохода

    Также рекомендуется промыть и . После завершения подготовки можно приступать к установке.

    Особенности и порядок его проведения определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания.

    Чаще всего в домах ставят двухконтурные устройства с закрытой топкой. Мы подробно рассмотрим установку именно такой модификации.

    Этап № 1 — Подготовка настенного крепления

    Для крепления газовых котлов используется специальный кронштейн, который должен быть в комплекте с устройством. Для крепления к стене используются надежные крепления. Их следует подбирать под материал, из которого сделана стена.

    Возможно, те, что поставляются производителем вместе с обогревателем, не подойдут. Тогда вам нужно будет выбрать и приобрести другие.

    Задача кронштейна – выдержать вес котла и дополнительного оборудования, а также обеспечить ему ровное, точно выверенное положение без перекосов.

    Для точной разметки стены можно использовать бумажный трафарет, который обычно идет в комплекте с котлом. С ее помощью можно легко наметить отверстия для крепежа.

    После этого крепится кронштейн и на него подвешивается котел.

    Трубы отопления присоединяются к соответствующим трубам газового оборудования. Определить их расположение можно по фото

    Этап №2 — подключение труб отопления

    В зависимости от типа системы отопления, а она может быть или , количество труб, подключаемых к котлу, может варьироваться. В любом случае начнем со снятия заглушек с патрубков устройства.

    Для защиты котла от попадания частиц грязи из теплотрассы рекомендуется установить сетчатый фильтр на входе обратки.

    Если вода в системе жесткая или по другим параметрам не соответствует требованиям, заявленным производителем отопительных приборов, стоит позаботиться об установке дополнительного очистного оборудования.

    Это могут быть, например, дозаторы полифосфатов. Если этого не сделать, устройство быстро сломается. Все соединения должны быть выполнены с соблюдением всех норм и правил.

    Требуется герметизация. Для этого используются специальные герметики: традиционная краска или пакля или современные резьбовые уплотнители. Кроме того, специалисты рекомендуют обязательную установку запорной арматуры на подаче и обратке.

    Это необходимо для облегчения ремонта котла в случае его выхода из строя. Кроме того, фитинги помогут предотвратить возможное завоздушивание радиаторов.

    Фильтр водяной — элемент, который необходимо установить при подключении газового котла к водяному контуру

    Этап №3 — подключение к водяному контуру

    Эти работы практически аналогичны подключению труб отопления. Основное отличие заключается в используемых кранах и диаметре труб.

    Подача холодной воды должна быть оборудована фильтром, что исключит возможность попадания загрязнений в водонагреватель. В противном случае оборудование придет в негодность.

    Краны для отключения котла от подачи воды должны быть с разъемными соединениями.

    Такие модели еще называют «американками». Они значительно упрощают монтаж, а в случае непредвиденных ситуаций дают возможность быстро заменить изношенный кран.

    Необходимо помнить, что трубы подачи холодной воды расположены на отопительном приборе с левой стороны относительно центра, трубы подачи горячей воды — справа.

    Этап №4 — подключение к газовой магистрали

    Эту часть работ должен выполнять только специалист с допуском, так как цена ошибки может быть очень высокой. В любом случае по окончании подключения представитель газовой службы должен проверить его правильность. Он же проведет первый пуск оборудования.

    Все операции при самостоятельной работе следует выполнять крайне осторожно. Начинают с соединения ответвлений газовой магистрали с соответствующей трубой на котле.

    При присоединении котла к газопроводу для герметизации резьбового соединения можно использовать только паклю, иначе не будет достигнута требуемая герметичность

    На кран необходимо установить специальный фильтр, отсекающий подачу газа от линия. Специалисты настоятельно рекомендуют не экономить на этой детали.

    Дешевый некачественный фильтр прослужит недолго, что может привести к выходу из строя газового котла. При обустройстве соединения особое внимание следует уделить его герметизации.

    Следует понимать, что вес газа намного меньше воздуха, и при недостаточно герметичном соединении он будет сочиться из трубопровода. Последствия могут быть самыми плачевными. Поэтому требуется тщательная герметизация.

    Основными материалами для герметизации резьбовых соединений являются краска и пакля, применение уплотнителей типа фум-ленты недопустимо.

    После фильтроэлемента устанавливается специальное гибкое соединение. Нужно знать, что использовать для его обустройства резиновые шланги категорически запрещается.

    Это связано с тем, что со временем материал, из которого изготовлена ​​деталь, рассыхается и покрывается трещинами, через которые начинает просачиваться газ. Поэтому лучшим выбором для обустройства такого соединения является гофрошланг.

    Гофрированный шланг – хороший выбор для подключения устройства к газовой магистрали. Он достаточно прочен, долговечен и не разрушается под действием газа

    Для его изготовления берется качественная прочная нержавеющая сталь. Это очень прочный и долговечный материал, который особенно устойчив к повышенной влажности и неблагоприятному воздействию газа.

    Шланг крепится к трубе отопителя с помощью накидной гайки. При этом обязательно используется паранитовая прокладка, обеспечивающая необходимую герметизацию соединения.

    Этап №5 — подключение к электрической сети

    Такая операция необходима только для приборов с закрытой топкой, нуждающихся в электричестве. Она питает вентилятор, отводящий продукты горения, и автоматику, управляющую системой.

    Обычно используется стандартная трехпроводная схема подключения. Специалисты рекомендуют подключать котел к сети только через стабилизатор, что позволит избежать скачков напряжения и тем самым продлить срок службы котла.

    Если вы проживаете в местности, где часто случаются перебои с электричеством, то дополнительно
    желательно приобрести источник бесперебойного питания — это защитит оборудование от резких скачков напряжения

    Этап №6 — обустройство выхода дымохода

    Проще всего подключить каменку с закрытой топкой к дымоходу. Для них используются специальные коаксиальные трубы. В многоквартирных домах котел должен быть подключен к коллективному дымоходу.

    В индивидуальных зданиях дымоход коаксиального типа выводится наружу через стену. Высота подвеса трубы в данном случае большого значения не имеет, так как встроенный вентилятор создает необходимую тягу.

    Устройства с открытой топкой необходимо подключать к индивидуальному дымоходу. Котел соединяется с ним трубой нужного сечения.

    Материал для ее изготовления выбирается таким образом, чтобы деталь была устойчива к воздействию продуктов горения, высокой температуры и механического износа.

    Проверить герметичность соединения газовой трубы можно с помощью мыльного раствора. Утечка газа будет проявляться появлением пузырей

    Перед началом работ необходимо убедиться в отсутствии в дымоходе копоти, монтажного мусора и т.п. При установке дымохода его следует располагать с небольшим уклоном в сторону газового котла.

    На выходе из устройства устанавливается вертикальный отрезок трубы, длина его до поворота должна быть равна не менее чем двум диаметрам трубы. Общая длина соединения с дымоходом должна быть минимальной.

    Этап №7 — подготовка к первому пуску

    Перед пробным пуском система отопления заполняется водой. Жидкость нагнетается до давления 2 атмосферы. Вода перекачивается как можно медленнее, чтобы удалить максимальное количество воздуха, скопившегося внутри.

    Кроме того, система проверяется на герметичность. Все негерметичные соединения должны быть немедленно герметизированы.

    Для выявления недостаточно герметичных соединений на газопроводе разведите мыльный раствор и смажьте им все соединения. Тогда смотри.

    В некачественных участках появятся пузырьки воздуха. Все обнаруженные неисправности следует устранить и провести повторную проверку. Первый пуск оборудования должен производиться только в присутствии представителя газовой службы.

    Выводы и полезное видео по теме

    В видео подробно описаны нормативные требования по установке газовых настенных котлов:

    В видео рассказывается о схеме подключения настенного котла:

    В видео демонстрируется процесс установки настенного котла :

    Установка газового отопительного агрегата – ответственная и достаточно сложная операция, от качества ее выполнения зависит безопасность всех проживающих в доме. Поэтому представители газовых служб настоятельно не рекомендуют делать это самостоятельно. .

    Да и производители отопительных приборов настаивают на этом. Поэтому даже опытным домашним мастерам лучше обратиться за помощью к профессионалам, что гарантирует долгую, а главное безопасную работу устройства.

    Пожалуйста, оставляйте свои комментарии, если у вас есть вопросы по теме статьи. А может, вам самим приходилось сталкиваться с установкой газостенового оборудования и вам есть, что посоветовать нашим читателям?

    Газовый котел в деревянном сарае, рег.

    дакстер
