Монтаж мансардных окон в металлочерепицу: порядок работ

Мансардное окно — весьма ответственная часть конструкции кровли. Неправильная установка или слабая гидроизоляция сведут на нет все усилия по возведению крыши, поставив под угрозу комфортное существование не только в мансардном этаже, но и во всем доме.

Именно поэтому новичкам браться за самостоятельную установку мансардных окон не рекомендуют, им лучше обратиться к специалистам. Тем же, у кого уже имеется опыт строительных работ, при соблюдении инструкции и изложенных ниже правил, эта задача окажется вполне по силам.

Набор инструментов

Перед началом работ домашнему умельцу следует запастись такими инструментами и материалами:

• Молоток
• Отвес
• Гвоздодер
• Пила
• Ножовка
• Дрель
• Шуруповерт
• Степлер строительный
• Уровень
• Маркер
• Гвозди
• Саморезы
• Обрезная доска, сечение которой соответствует сечению стропильной ноги

Часть инструментов для монтажа мансардных окон металлочерепицы

Место установки и размеры окна

Максимально допустимая ширина мансардного окна должна быть на 80 — 120 мм меньше проема между стропилами. Если стропильные ноги расположены с небольшим шагом, устанавливают два окна в соседних нишах или через одну.

Высоту установки окна определяют, исходя из способа его открывания и угла наклона кровли. В крутых крышах его лучше размещать в нижней части, в пологих — в верхней. Окна с нижним расположением фурнитуры устанавливают на высоте 1200 — 1300 мм, с верхним — на высоте 1000 — 1100 мм.

Порядок работ

Подготовка проема

Установку мансардного окна следует начинать после монтажа кровельного пирога, но до того, как будет выполнена внутренняя отделка помещения.

Прежде всего границы будущего проема следует обозначить маркером на гидроизоляционной пленке. При этом от каждой стропильной ноги следует отступить не менее 40 мм, а если есть возможность — 60 мм или более.

Когда границы установки будут прорисованы, от них отступают по 200 мм и только теперь делают вырез. Таким образом, с каждой стороны отверстия остается 20-сантиметровый запас гидроизоляции под металлочерепицу. Его следует отогнуть внутрь помещения.

Далее необходимо выполнить проем в кровельном материале. Для этого его прорезают. Обрешетку срезают так, чтобы линия среза отстояла от боковой поверхности стропила на 20 мм.

Закрепление монтажного бруса

Монтажный брус изготавливают из той же доски, из которой выполнены стропила крыши. Его крепят между стропилами под оконным проемом, при этом зазор между брусом и обрешеткой должен составлять 80 — 100 мм.

Монтажный брус должен занимать строго горизонтальное положение, поэтому правильность его установки контролируют с помощью строительного уровня.

После закрепления бруса к нему с помощью степлера прибивают нижний край гидроизоляционной пленки.

Установка рамы

Прежде чем начать установку рамы, боковые края гидроизоляционной пленки следует вытянуть наружу, а верхний ее край — прибить степлером к обрешетке над проемом.

Раму освобождают от створки и оклада, после чего к ее верхней части степлером прибивают отрез минераловатного утеплителя. Фрагмент теплоизолятора, предназначенный для утепления нижней части окна, необходимо закрепить на монтажном брусе. Теперь раму можно устанавливать в проем, руководствуясь предоставленной производителем инструкцией.

Совет: при установке рамы оставьте верхние кронштейны слегка свободными. В дальнейшем это даст возможность скорректировать ее положение.

После установки рамы прикрепленный к монтажному брусу утеплитель нужно плотно прижать к проему и закрепить степлером.

Установка створки

Порядок монтажа и демонтажа оконной створки подробно описан в инструкции от производителя.

После установки створки на место, проверяют, насколько хорошо она прилегает к раме. Обнаруженные перекосы устраняют, корректируя положение рамы, после чего все кронштейны надежно фиксируют.

На завершающем этапе по обеим сторонам от проема укладывают и закрепляют утеплитель, а боковые фрагменты гидроизоляции прибивают к раме, удалив лишний материал.

Наружная гидроизоляция

В верхней части оконного проема удаляют обрешетку так, чтобы в освободившемся месте можно было установить дренажный желоб. Под него заводят предварительно подрезанную гидроизоляцию кровли. Если все сделано верно, то дождливую погоду вода с расположенного выше проема участка крыши будет стекать с гидроизоляции в желоб, не попадая на окно.

Далее вокруг окна укладывают поставляемый в комплекте гидроизоляционный фартук.

Совет: используйте только те аксессуары, которые предназначены именно для вашей модели окна. Даже незначительные несоответствия, малозаметные на первый взгляд, в дальнейшем могут привести к появлению протечек.

Фартук крепят к раме степлером, затем его заводят внутрь мансарды и прикрепляют таким же способом к стропилам, монтажному брусу и обрешетке. Верхний край гидроизоляционного фартука должен находиться под дренажным желобом.

Завершающим штрихом является восстановление кровельного покрытия в нижней части окна.

Установка оклада

Монтаж оклада начинают с установки нижнего гофрированного фартука, который крепят вокруг после того как накрыли крышу металлочерепицей. Затем такой же фартук устанавливают сверху и только потом — по бокам. Когда все будет готово, на окне закрепляют накладки. Все элементы оклада следует прикрепить к обрешетке и раме.

Эта операция во многом зависит от конструкции окна и оклада, поэтому ее выполнение следует максимально точно согласовывать с инструкцией производителя.

Совет: для уплотнения зазоров между рамой и проемом используйте только специальные кровельные герметики. Обычная монтажная пена быстро разрушается под воздействием УФ-излучения, теряя при этом свои гидроизоляционные качества.

Монтаж откосов

От правильности монтажа откосов внутри мансардного помещения зависит циркуляция теплого воздуха в зоне окна.

Нижний откос следует располагать вертикально, то есть перпендикулярно полу. Верхний — горизонтально.

При нарушении технологии окно не будет обдуваться потоком теплого воздуха, что приведет к образованию конденсата на стекле. После установки откосы следует должным образом утеплить.

Совет: утепление откосов должно быть достаточно эффективным, лучше всего для этого использовать хороший слой минеральной ваты. Начинающие умельцы часто недооценивают этот момент, предпочитая обходиться материалами типа пенофола. Это также может спровоцировать процесс конденсации влаги на поверхности откосов.

Как видно, установка мансардного окна не включает каких-либо сверхсложных операций. Главные правила остаются неизменными: тщательность, аккуратность, отсутствие спешки и соблюдение всех пунктов инструкции. Придерживайтесь их, и в вашей мансарде всегда будет достаточно света, тепла, а значит и уюта.

После установки мансардного окна можете перейти к монтажу других элементов. Обязателен к выполнению монтаж конька металлочерепицы. Т.к. он является значимым элементом крыши, который обеспечивает вентиляцию крыши.

Далее необходимо осуществить монтаж снегозадержателей на металлочерепицу. В данной статье описан процесс его установки. Снегозадержатели на кровле обеспечивают безопасный сход снега. Также они необходимы, чтобы не случилось деформации крыши под массой обледенелого снега.

Видео про установку мансардного окна в металлочерепицу

Два видео. Первое показывает установку окна в готовую кровлю, второе — инструкция по монтажу по-этапно.

Установка мансардных окон в Москве: цена работ по монтажу окон в металлочерепицу и в крыше

Установка мансардных окон качественно и недорого производится опытными специалистами, найти которых можно при помощи YouDo. Они справятся с заданием любой степени сложности. У частных мастеров и бригад, зарегистрированных на сайте, можно заказать монтаж деревянных или пластиковых окон в кровельное покрытие из ондулина, металлочерепицы, профнастила или шифера.

Стоимость установки оконных рам у исполнителей Юду на 25-30% дешевле, чем в прочих специализированных фирмах в Москве и Московской области. Это связано с тем, что мастера Юду не арендуют офисы и не пользуются услугами посредников. Установка мансардных окон в кровлю из гибкой и битумной черепицы либо из профлиста в кратчайшие сроки выполняется исполнителями, предлагающими на YouDo свои услуги.

Перечень оказываемых услуг

Установщики, зарегистрированные на сайте Юду, помогут осуществить демонтаж старого окна из пластика или натурального дерева. Также к ним стоит обратиться по поводу:

• установки оконных рам в фальцевую кровлю
• монтажа мансардного окна (деревянного, пластикового)
• регулировки оси поворота и угла наклона
• монтажа жалюзи, римских штор, защитной пленки для окна, предохраняющей от избыточного солнечного света

Опытные специалисты YouDo помогут определиться с разновидностью мансардного окна (эвакуационное, карнизное, со среднеповоротной или комбинированной системой открывания и так далее). Они посоветуют, какие материалы целесообразно выбрать для отделки откосов.

Этапы проведения работ

Прежде чем приступить к установке мансардного окна, профессионал прибудет на объект для ознакомления с объемом задач. После этого он произведет замеры проема и составит перечень материалов, которые понадобятся при проведении монтажных работ. Мастер обсудит с вами последовательность действий. Стоимость установки мансардного окна FAKRO или Велюкс при сотрудничестве со специалистами Юду будет весьма привлекательной.

Мастера, зарегистрированные на YouDo, производят монтажные работы в несколько этапов:

• сначала определяют место расположения нижнего края окна – это необходимо для правильной отделки его внутренней части
• затем вставляют оконную раму в проем и закрепляют шурупами
• после установки оконной конструкции регулируют зазор, образовавшийся между рамой и коробкой
• далее укладывают пароизоляционный материал, который должен огибать оконную коробку по всему периметру, и фиксируют его
• после монтируют гидроизоляционную пленку
• устанавливают изоляционные оклады, помогающие качественно вставить окна в плоскость крыши

Профессиональные установщики, предлагающие услуги на Юду, осуществят подготовку необходимых материалов. Частные специалисты и ремонтные бригады, которые зарегистрированы на сайте, справятся с задачей в сжатые сроки. Установка окна в крыше мансарды имеет множество тонкостей и нюансов.

Профессионалы, которых вы найдете на сайте, используют специализированное оборудование и инструменты. Благодаря этому сотрудничество с мастерами Юду позволяет сэкономить не только ваши деньги, но и нервы, физические силы и время.

Как найти исполнителя на Юду?

На сайте YouDo несложно выбрать мастера, который займется изготовлением мансардных окон, а затем их установит. Найти специалиста можно:

• создав задание на Юду
• ознакомившись на сайте с профилями зарегистрированных профессионалов
• отправив заявку с этой страницы

При размещении собственного предложения вы сможете указать желаемую стоимость на:

• подготовку материалов
• изготовление пластикового или деревянного окна для дома либо дачи
• создание качественной гидроизоляции или теплоизоляции помещения

Если цена устроит специалиста, он оставит свой отклик. Для обсуждения деталей монтажа вашего мансардного окна под ключ и сроков выполнения задания с исполнителем можно связаться посредством внутреннего чата.

При самостоятельном поиске мастера на сайте Юду, вы можете ознакомиться с отзывами, оставленными о его работе другими заказчиками. Сделайте заказ, когда будет найден профессионал, предоставляющий услуги в Москве по выгодным расценкам. В его профиле станут доступны контакты, по которым можно пообщаться со специалистом.

На сайте YouDo размещены прайс-листы исполнителей. В них обозначены примерные расценки на подготовку изоляционных окладов, создание качественных мансардных окон и прочие виды работ.

Преимущества поиска мастера на Юду

На YouDo зарегистрированы частники и компании, которые оказывают услуги по производству мансардных окон. Они также устанавливают готовые оконные конструкции на любых объектах в Москве и Московской области. К преимуществам сотрудничества с мастерами Юду можно отнести возможность:

• получить консультацию по поводу выбора подходящего мансардного окна
• оперативно монтировать изоляционные оклады и окна на крышу
• воспользоваться профессиональной помощью при приобретении качественных пароизоляционных и гидроизоляционных материалов
• установить пластиковые либо деревянные окна по приемлемым тарифам

Профессионалы, выбрать которых можно посредством Юду, помогут купить морозостойкие и энергосберегающие окна высокого качества, а также установят их.

Сколько стоит услуга?

Установка мансардных окон опытными исполнителями производится быстро и дешево. Тарифы на работы по монтированию окна в крышу у мастеров YouDo варьируются в широком диапазоне. Цена на их услуги зависит от:

• рейтинга мастера на сайте Юду
• опыта и квалификации специалиста
• разновидности материала крыши (фальцевая кровля, профильный лист, металл, ондулин)
• площади помещения и количества устанавливаемых оконных рам
• типа мансардных окон (с поворотным механизмом, с одной или двумя открывающимися створками)
• используемой фурнитуры, монтируемой на окна
• угла расположения створки

Специалисты, зарегистрированные на YouDo, по доступной цене установят мансардные окна, произведенные любыми компаниями. Монтаж мансардных окон, выполненный профессионалами, зарегистрированными на Юду, позволит минимизировать ваши финансовые расходы без потери качества.

Воспользуйтесь услугами исполнителей Юду, и установка мансардных окон будет выполнена на самых выгодных условиях.

Установка и монтаж мансардных окон в крышу – статьи

Мансардные окна завоевывают все большую и большую популярность. Окно в крыше мансарды позволяет превратить темный чердак в светлое и комфортное помещение, расширив жилую площадь без возведения дополнительных построек.

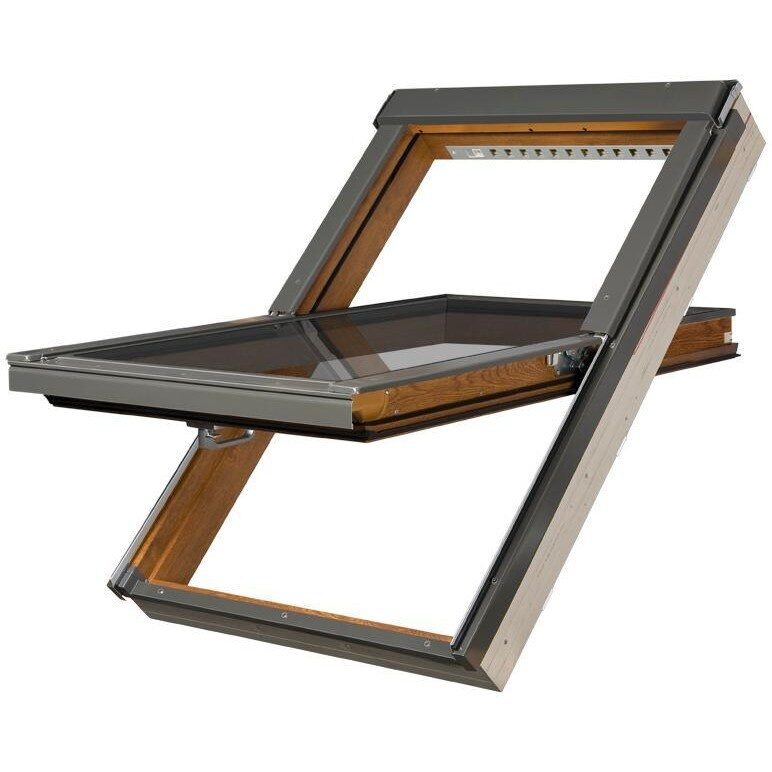

Как выбрать мансардное окно

В первую очередь следует учитывать тип кровельного покрытия. В зависимости от материала кровли, следует подбирать размер наружного оклада мансардного окна. Для удобства потребителя производитель оконных систем Fakro использует специальную маркировку, обозначающую, какие модели оконных конструкций подходят под керамическую или металлочерепицу, ондулин или рулонное кровельное покрытие.

Современные производители предлагают множество вариантов мансардных окон с различными функциональными особенностями: эвакуационные, карнизные, окна-балконы. Одними из самых востребованных можно назвать окна со среднеповоротным открыванием, предлагаемые одним из самых надежных производителей на нашем рынке — компанией Fakro.

Помимо особенностей механизма, окна различаются размерами. Как определить, какой размер оптимально подойдет для освещения вашего помещения? Для этого следует измерить площадь пола. Достаточным будет остекление, площадь которого соотносится с площадью пола в пропорции 1:10.

Не менее важно принимать в расчет шаг стропил

При установке мансардного окна своими руками желательно сохранить целостность стропильной конструкции, поэтому, если окно подходящего размера не обеспечивает достаточного освещения вашей мансарды, лучше установить несколько небольших окон, чем демонтировать части стропил.

•
  Если же эта мера неизбежна, поврежденные стропила необходимо укрепить при помощи горизонтального бруса. Расстояние от оконной рамы до пола не должно быть менее 80 см.

•
  Если расположение ручки планируется в верхней части окна, обычно его поднимают над полом на метр.

•
  Если ручка располагается внизу, можно увеличить это расстояние до 150 см. Вплотную к стропилам окно не устанавливают: необходимо оставлять зазор в 8-9 см для крепления утеплителя и гидроизоляции.

Нежелательно располагать окно в углу: оно не обеспечит достаточного освещения. Чем выше расположено окно, тем больше света проникает через него, но на крутых кровлях расположение окна следует проектировать низко. Планируя расположение и размеры окон, помните, что желательно оставлять между ними расстояние в 70-100 см для монтажа теплоизоляционного слоя.

Комплектующие и материалы

Конечно, можно попытаться смастерить мансардное окно самостоятельно, однако в этом случае оно будет лишено многих важных эксплуатационных особенностей.

Высококачественные мансардные окна:

•
  изготавливаются из высококачественной древесины класса А, обработанной антисептиками и акриловым лаком, что делает ее устойчивой к рассыханию;

•
  оснащаются закаленным стеклом и поэтому отличаются ударопрочностью, обеспечивают надежную защиту как от града, так и от взлома;

•
  имеют различные уровни теплопроводности для разных климатических поясов;

•
  снабжаются клапаном для вентиляции, благодаря чему стекла не запотевают;

•
  проверены на морозоустойчивость;

•
  получают гарантийное и постгарантийное обслуживание.

Кроме того, приобретая готовую оконную систему надежного производителя, вы без труда подберете все необходимые комплектующие:

•
  комплект откосов,

•
  крепежные элементы,

•
  монтажные уголки,

•
  оконные герметики,

•
  гидроизоляционные и утепляющие материалы.

Монтаж мансардных окон

Технология установки мансардных окон разных производителей различается некоторыми особенностями. К примеру, оконные конструкции фирмы Veloux требуют установки на обрешетку, тогда как окна бренда Fakro можно монтировать как на обрешетку, так и на стропила.Перед фиксацией монтажных кронштейнов к коробке окна Fakro необходимо извлечь стеклопакет, тогда как при установке окна Velux стеклопакет демонтируют после установки конструкции в коробке.

Поэтому, если есть возможность, монтаж мансардных окон следует поручить профессионалам. Специалисты компании «Красные крыши» обладают высокой квалификацией и большим опытом таких работ. Наши работники произведут все необходимые замеры, помогут вам подобрать подходящие для вашей кровли окна, рассчитают площадь остекления, требуемую для вашего помещения, и выполнят монтаж мансардных окон с тщательным соблюдением всех правил и нормативов.

1.
   Прежде чем приступать к установке оконной рамы, требуется подготовить проем для нее. Отмеряем и отмечаем место проема.

2.
   Теперь необходимо определить точное место монтажа рамы. Следует оставлять расстояние между нижним краем окна и кровельным покрытием (4 см для кровли из рубероида, 8 см — для кровли из металлического профиля и 12 см для кровли, покрытой натуральной черепицей).

3.
   Следующий шаг — подготовка гидробарьера. Нужно разрезать гидроизоляцию по периметру будущего окна, уменьшив размеры рамы на 10 см с каждой стороны, чтобы в дальнейшем прикрепить этот запас к оконной раме при помощи степлера. В верхней части гидроизоляции будет установлен дренажный желоб.

4.
   Затем нужно обрезать обрешетку, вставить монтажные уголки в пазы в боковых сторонах оконной рамы.

5.
   Вставляя раму, нижний край следует отрегулировать по уровню. Монтажные уголки крепятся к обрешетке.

6.
   Заполняя щели между рамой окна и проемом, необходимо использовать утеплитель и специальный герметик, но ни в коем случае не монтажную пену: она разрушается под воздействием ультрафиолетовых лучей и не подходит для установки мансардных окон.

7.
   На следующем этапе можно восстанавливать кровельное покрытие вокруг рамы и монтировать оклад. Верхняя часть оклада устанавливается последней. Теперь следует заняться так называемой коробкой.

8.
   Откосы выпиливаются из специальных планок по шаблону. Стороны коробки соединяются при помощи саморезов. Затем нужно поместить короб в проем окна, отметить глубину откосов и, демонтировав короб, отрезать излишки. По наружным бокам откосов на расстоянии 30 см устанавливаются кронштейны. Для монтажа короба применяют саморезы.

9.
   Наконец можно перейти к установке наличников.

Монтаж мансардного окна на готовую кровлю выполнить сложнее, но специалисты компании «Красные крыши» справятся и с этим заданием.

Установка мансардного окна в готовую кровлю подразумевает, что кровельное покрытие необходимо частично разобрать. Для определения места установки окна в готовую кровлю из натуральной черепицы следует исходить из расположения рядов и демонтировать целый ряд плиток.

Установка мансардных окон — Фотоотчёт — Всё для окон мебели и дома

А страшно ли менять мансардные окна в квартире с чистовой отделкой?

Как мы до этого докатились?

Многие жители домов с мансардными этажами, где им от застройщика достались окна в крыше, по тем или иным причинам делая капитальный ремонт не стали их менять, надеясь на то, что вроде бы окна стоят, с виду с ними всё хорошо и тратиться на их замену ну совсем не входит в их планы.

Осознание, что мансардные окна, которые уже стоят, не совсем отвечают их пожеланиям, жителям приходит уже после того, как все ремонтные работы закончены, мусор убран, новоселье отпраздновано и началась СЧАСТЛИВАЯ жизнь 🙂

Как правило застройщик, не важно какой он крутой, при проектировании Коттеджных посёлков или Жилищных комплексов совсем не горит желанием поставить Вам в квартиру самые крытые окна, к слову сказать и среднего уровня окна тоже. Ставят самые дешёвые окна с минимально пропускными требованиями по СНИПам и ГОСТам. Копаться в этой теме глубоко ему тоже без надобности, к тому качество установки его тоже не особо волнует. Цель — продать квартиру. Дальше её обслуживанием пусть занимается управляющая компания или сам владелец квартиры.

Когда счастливый собственник жилья начинает жизнь в своей квартире, то оказывается, что не всё так хорошо. Вот здесь то и начинают вылезать разные гадости и не удобства мансардных окон от застройщика.

• Окна сначала чуть-чуть, а потом всё больше и больше начинают течь и пропускать ветер. Оказывается монтаж был не правильный, окна не правильно подобраны не для этого уклона крыши. Ремонт и регулировка этих мансардных окон будет очень дорогая и по большому счёту проблему не решит;
• Окна находятся на высоте и их не удобно открывать. Захотели вот хозяева установить оригинальный двигатель с радиоуправлением, чтобы удобно было их открывать, да вот незадача, окна самые дешёвые и производитель окон для них не предусмотрел комплект для модернизации;
• Захотел собственник поставить оригинальную штору на мансардное окно, не важно на пульт управлении или ручную, НЕЛЬЗЯ! Серия самая дешёвая и ни чего Вы туда уже не поставите;
• Поставить защиту от взлома окна рольставни или дополнительные замки, тоже нельзя, по тем же причинам.

Понимание, что без замены мансардных окон не обойтись, приходит долго и мучительно ((

Но деваться некуда и приходится вносить в семейные расходы стоимость замены мансардных окон.

Сама процедура замены окон проходит быстро и безболезненно.

• К Вам приезжает специалист, который расскажет Вам про существующие модели, расскажет о их особенностях, преимуществах и подберёт для Вас окна по Вашим требованиям. Потратите на это 30мин.
• Заключается договор и вносится предоплата — 30мин.
• Через 2-3 дня к вам приезжает бригада и начинает менять Ваши мансардные окна. (2-3 окна устанавливаются за 1-3 дня если делать всё под ключ с откосами)

Собственно сам процесс и фотоотчёт по одному из прошедших монтажей у наших заказчиков

Когда мы приезжаем на объект, не мало времени уходит на разгрузочно-погрузочные мероприятия. Мы привозим не только окна, но и большое количество инструмента, расходные материалы, строительные леса, строительные пылесосы, материал для упаковки квартиры и т. д.

Весь материал и инструмент поднят, мы приступаем ВНИМАНИЕ к уборки квартиры. Мы понимаем, что хозяева здесь уже давно живут, стоит дорогая мебель, всё чисто, поэтому очень важно произвести подготовительные работы: раздвинуть мебель, упаковать прочным полиэтиленом, подготовить мешки для мусора, чтобы когда мы ушли, хозяевам не пришлось переделывать ремонт или вызывать специальную бригаду для уборки квартиры.

После этого приступаем к сборке строительных лесов. Для каждой квартиры они свои т.к. высота до окон везде разная даже, если это в одном и том же Жилищном Комплексе.

Первым делом мы аккуратно срезаем старые оконные откосы применяя для этого подведённый через шланг строительный пылесос, чтобы грязь не разлеталась по всей квартире. Мы следим, чтобы даже мелкий, летучий строительный мусор не разлетался по квартире и оседал на дорогой штукатурке, коврах, мебели и т.д. После этого мы вынимаем старый утеплитель и начинаем готовить старое окно к снятию.

Мы стараемся работать максимально оперативно, поэтому пока 1-2 монтажника занимаются демонтажём старых откосов со стороны квартиры, другие 1-2 монтажника занимаются снятием старой кровли со стороны улицы. Если это профилированная метало-черепица, то требуется кропотливо лист за листом снять вокруг окна, а если это ещё и разно уровневая кровля, а также замешаны коньки и ограждающие элементы, то повозится приходится основательно.

Вот на этом этапе мы и начинаем понимать насколько «Качественно» застройщик отнёсся к своим обязанностям по установке мансардных окон. Здесь сразу видно, что было сделано не так, где протекало по следам на гидроизоляции, где то уже сгнил утеплитель. Ну сначала конечно намок, а потом сгнил. И т.д. и тому подобное. Сюрпризов достаточно.

После того, как кровля поднята, мы приступаем к обустройству отверстия в крыше под новое мансардное окно. Здесь очень важно провести весь комплекс мероприятий по тепло — гидроизоляции, а также по всем правилам выставить каркас для установки оконной коробки. Коробка от нового окна не в коем случае не должна соприкасаться крепёжными «ушами» с поверхностью металлической контр-обрешётки, как это сделал застройщик, нарушив при этом установленные производителем правила.

Сверху окна делается каркас для последующей установки металлического водоотводящего канала.

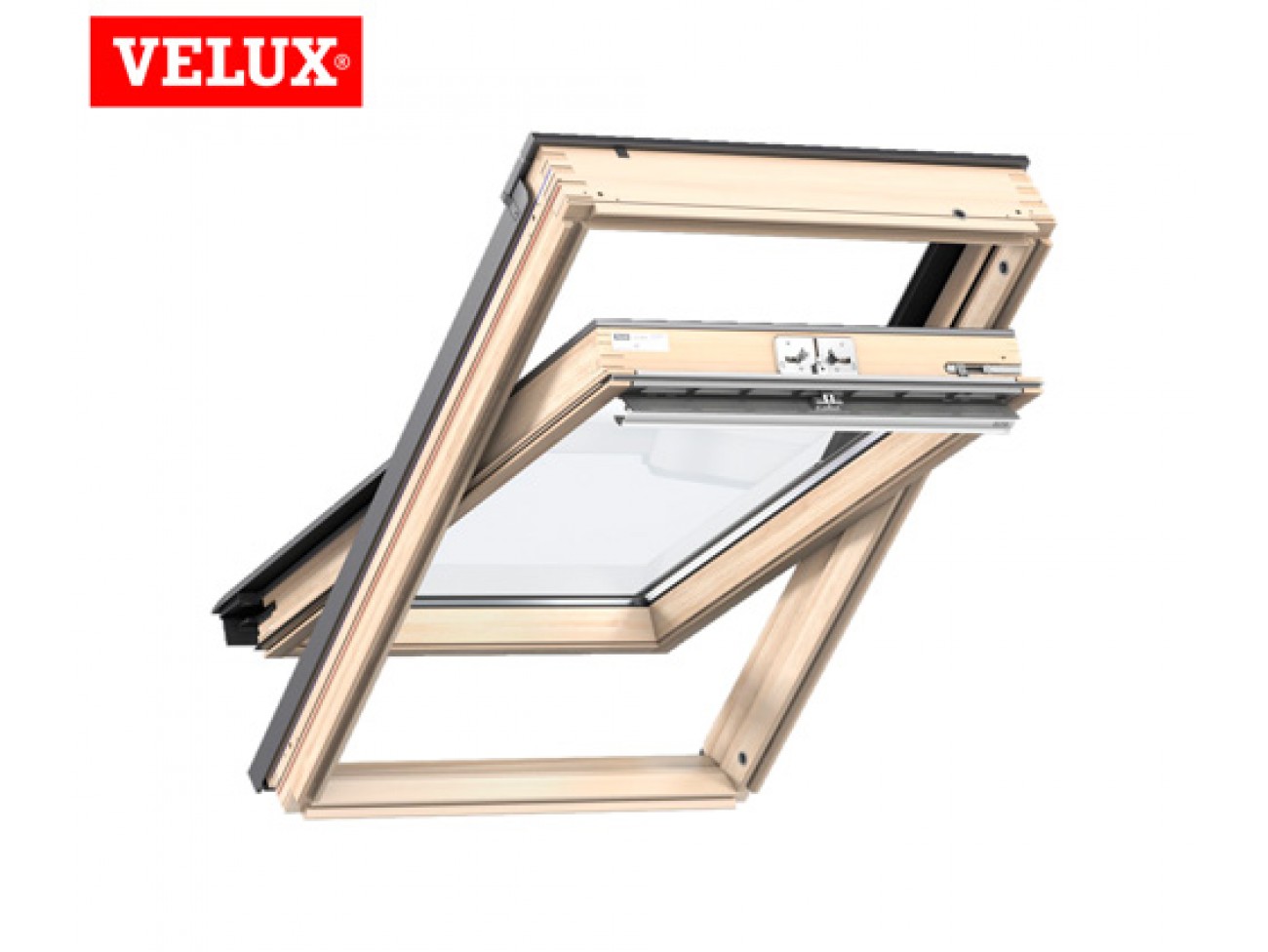

На этом этапе мы вынимаем новое мансардное окно Велюкс из коробки и готовим к установке. Устанавливаем крепёжные «Уши», подводим провода, если это электро окно и т.д.

После выставления нового каркаса, мы собираем и устанавливаем новую тепло-гидро изоляцию BDX 2000. Это тепловой контур и гидроизоляционный фартук вокруг нового мансардного окна VELUX. Он делает окно теплее и защищает от влаги, которая может затечь под оклад нового окна.

Когда мансардное окно установлено, его необходимо выровнять и отрегулировать и только после этого «опорные уши» мансардного окна закрепляется саморезами по всем сторонам. Этот этап делается до установки гидроизоляционного фартука.

После установки гидроизоляционного фартука, устанавливаем сверху окна водоотливный профиль. Он служит для отвода воды из под кровельного пространства, скапливающегося во время эксплуатации мансардного окна. Следующим этапом устанавливаем оклад под профилированную кровлю.

Далее устанавливаются листы профилированной метало черепицы, снятые ранее, примыкающие к окну. В некоторых местах их нужно подрезать ножницами по металлу, чтобы они не доходили до окна и не могли повредить новый оклад.

Следующий этап, но не менее важный, установка фирменной пароизоляции Velux. Не менее кропотливая работа требующая знания техники и иметь опыт установки. Да, конечно, пользуясь инструкцией, которая находится в комплекте, её могут установить любые монтажники, но так качественно получается только у опытных монтажников, которые знают правила и делали это не одну сотню раз. Именно от этого зависит насколько комфортно будет житься нашим заказчикам.

Всё, мансардные окна Velux установлены, наступает этап финишной, чистовой отделки откосов. Качество установки зависит от 2-х факторов: качества используемых материалов и опыта монтажников. В нашем арсенале есть несколько проверенных вариантов отделки откосов для мансардных окон, а мастера научились их делать очень аккуратно и красиво. После этого этапа никто и не поймёт, что здесь только что устанавливались мансардные окна. А в квартире стало красивее и что не мало важно тише.

Завершающий этап — шторы на мансардные окна. Чаще всего клиенты выбирают рулонные шторы для своих окон. Это обусловлено большим выбором тканей и типов затемнения, к тому же шторы для мансардных окон Velux используют специальную отражающую солнечные лучи, антибактериальную ткань, чтобы ваша мебель не выгорала и солнце не нагревало вашу комнату.

Вот и всё! Все работы закончены, мусор убран и вывезен силами нашей бригады, комната пропылесосена. Как будто и не было ни какого ремонта. На все работы по замене мансардных окон ушло 3 дня.

По мнению самих хозяев квартиры на мансардном этаже теперь стало тише и уютней, а пользоваться окнами стало одно удовольствие 🙂

Если у Вас возникли вопросы или требуется профессиональная консультация, не откладывайте, ПОЗВОНИТЕ нам по тел/ WhatsApp 8-903-117-29-36 Вадим Мартынов, мы с радостью Вас проконсультируем.

ВНИМАНИЕ! данная статья является собственностью компании ЭЛВИН. Всякое использование этой статьи только с прямой ссылкой на данную страницу.

Рекомендации по установке мансардных окон

1. Главная
2. Инструкции
3. Рекомендации по монтажу мансардных окон

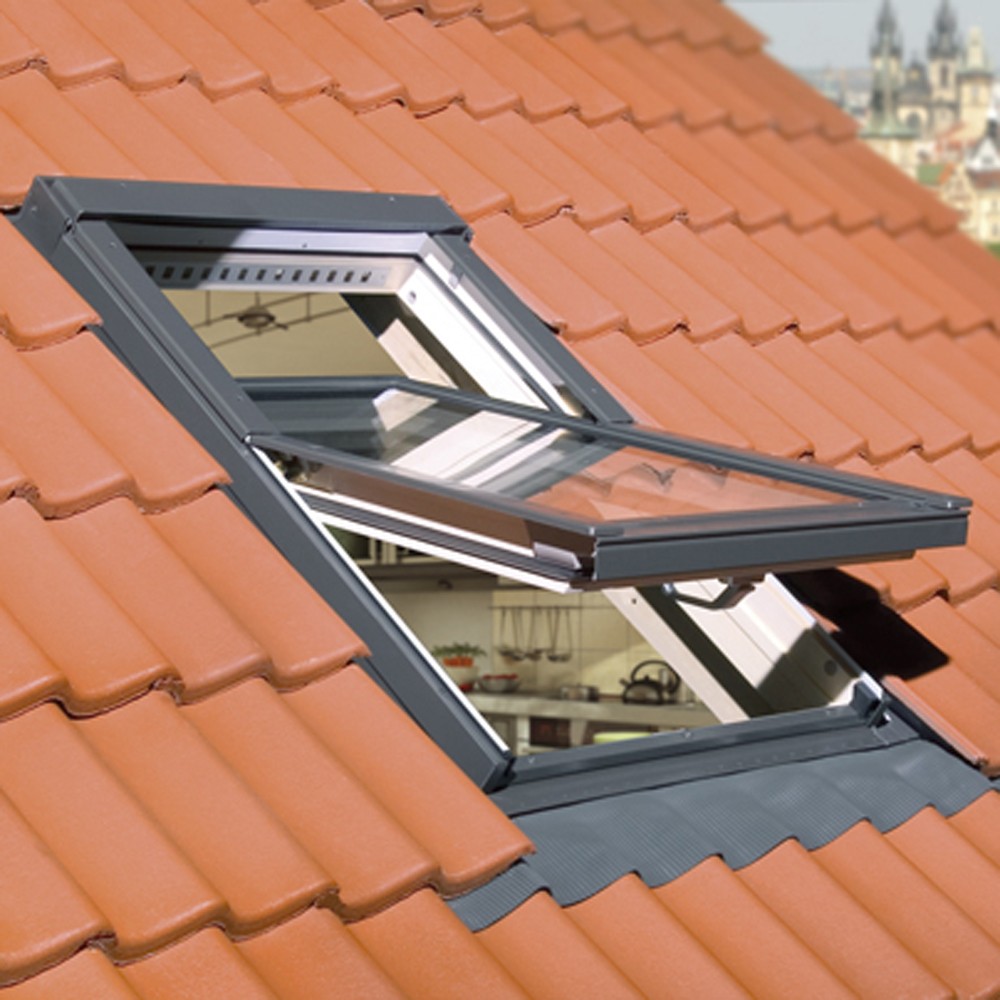

Мансардные окна устанавливают в плоскости скатной кровли для естественного освещения и проветривания расположенных под крышей помещений. При выборе окон учитывают то, какой будет температура и влажность воздуха в помещении. При нормальной влажности и температуре устанавливают окна в деревянных рамах (в линейках моделей Velux это — Optima, Premium, и пр. ). Если влажность превышает 55%, выбирают модели с профилями из ПВХ (линейка GLP).

Чтобы монтаж был качественным, важно правильно встроить их в конструкцию кровли. Оконный блок монтируют с помощью оклада, предусматривая тепло-, паро-, гидроизоляцию между ним и конструкцией кровли. Работы проводят в следующем порядке.

Расчет размеров окна

При таком расчете учитывают угол наклона ската, расстояние между стропилами, требования к естественному освещению мансарды. Мансардное окно встраивается в наклонную плоскость крыши так, чтобы:

• между чистовым полом и нижним краем рамы оставалось расстояние в 80-90 см;
• между чистовым полом и верхним краем рамы было расстояние не более 200 см.

Ширину проема подбирают произвольно, по требованиям к общей площади остекления. При этом учитывают расстояние между балками стропил. Если несущие конструкции кровли уже готовы, ширина проема не должна превышать его. Если важно, чтобы окно было широким (панорамным), на этапе обустройства стропильной системы балки стропил устанавливают на требуемом расстоянии в месте монтажа.

Подбор комплектующих

Мансардные окна устанавливаются вместе с окладами. Оклад фиксирует оконный блок, повышает герметичность установки. Его подбирают с учетом того, каким является кровельное покрытие: плоским или профилированным. При монтаже оклада его детали устанавливают и крепят внахлест, выполняя его так, чтобы вода стекала по ним, не попадая в зазоры.

Крепежи подбирают по требованиям производителя мансардных окон. Специалисты компании «Вестмет» обращают внимание, что крепежные элементы должны быть совместимы с материалом кровли.

Изоляция оконного блока выполняется либо с помощью готовых комплектов, либо с использованием пленочных и рулонных материалов, герметиков.

Дополнительно для более комфортного использования можно купить готовые решения для их автоматизации, рулонные шторы или жалюзи.

Подготовка к монтажу

До начала установки в помещении проводят следующие работы:

• зону, в которой будут устанавливаться мансардные окна, освобождают, очищают от строительного мусора, посторонних предметов. Если нужно, на месте монтажа устанавливают строительные леса или помост;
• если мансардные окна устанавливаются на уже существующую кровлю, ее «раскрывают», снимая кровельное покрытие на участке монтажа оконного блока;
• подготовка оконного проема. Оконный проем располагают в плоскости кровли, с учетом требований к освещенности, организации вентиляции, обзору, удобству использования. При обустройстве проема в уже существующей кровле сначала вырезают небольшое сквозное отверстие (около 40х40 см), удаляя изоляцию, элементы обрешетки и т.п. После этого проем расширяют до требуемых размеров. Определяя их, оставьте зазор в 2-3 см по бокам, необходимый для монтажа теплоизоляции вокруг оконного блока. По длине готовый проем должен быть на 4,5 см больше оконного блока. Гидроизоляцию кровли не удаляют полностью, а подворачивают так, чтобы защитить проем от проникновения влаги. Если нужно, при обустройстве проема оставляют возможность восстановления пароизоляционного слоя. Для этого закрепленный по периметру оконного проема пароизоляционный материал соединяют с существующей пароизоляции кровли. На стыках материал проклеивается специальными лентами;
• установка монтажных комплектующих. Кронштейны или монтажные пластины поставляются вместе с мансардными окнами. Их устанавливают на оконный короб до его монтажа;
• монтаж теплоизоляции. При использовании штатного комплекта, его устанавливают по инструкции производителя. Если используется утеплитель, теплоизоляционный контур формируют по периметру окна, изолируя его от конструкции кровли.

Установка мансардных окон

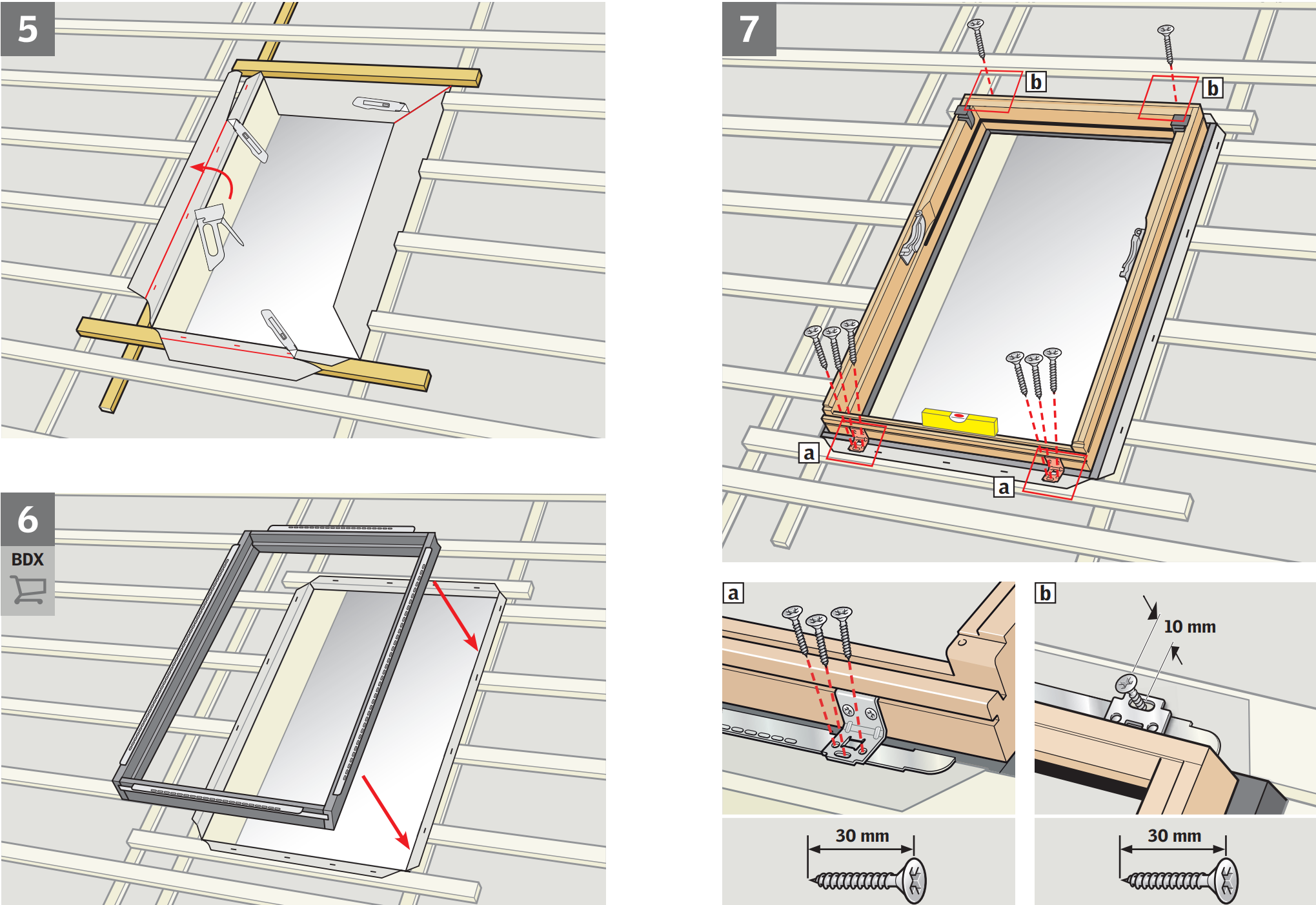

Короб помещают в плоскость проема и регулируют его положение так, чтобы добиться плотного прилегания ним и оконной рамой. Сначала нижнюю часть рамы подгоняют к обрешетке, контролируя ее по горизонтали. Далее раму смещают по горизонтали так, чтобы расстояние от нее до краев проема было одинаковым справа и слева. Чтобы зафиксировать окно в правильном положении, может потребоваться клин (обычно поставляется в комплекте). Когда конструкция выровнена, ее закрепляют.

Гидроизоляция периметра. Для защиты от влаги по периметру окна обустраивают контур из гидроизоляционной мембраны. Она должна пропускать воздух и испарения из-под кровли. Для формирования контура из полотна мембраны вырезают детали, которые крепятся с одной стороны к оконной коробке, а с другой — к обрешетке на крыше. Дополнительно над оконным проемом на расстоянии не больше, чем 50 см, устанавливается дренажный желоб. Он нужен, чтобы вода со ската не стекала на окно, а отводилась по бокам от проема. На участках разрезов и стыков гидроизоляции используют самоклеящиеся ленты.

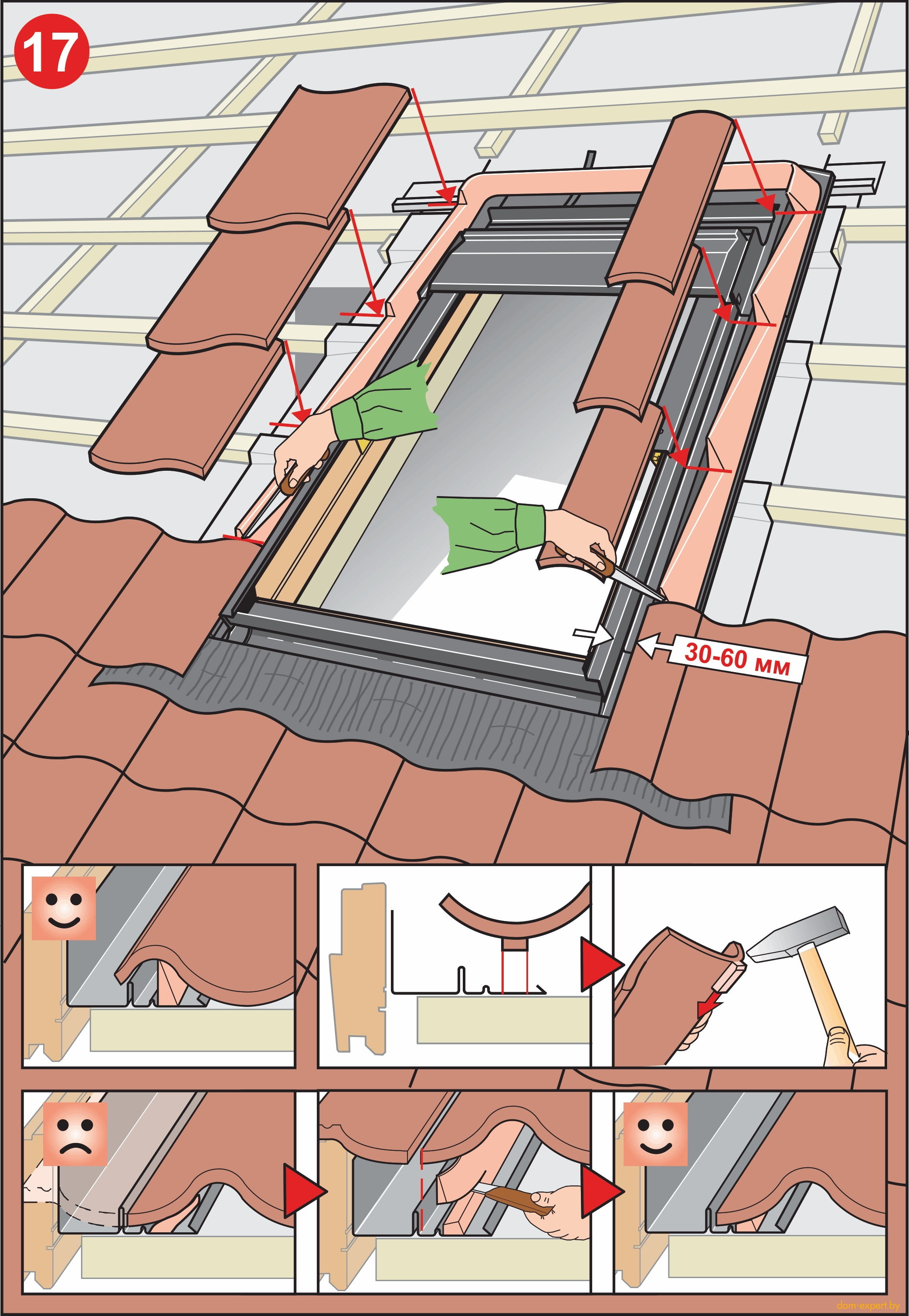

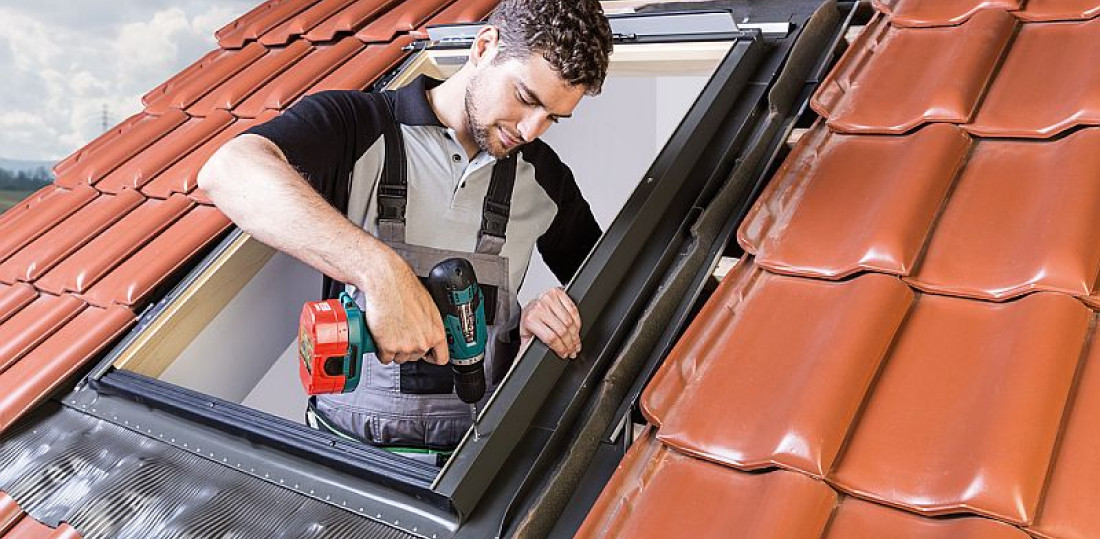

Установка оклада. Технология монтажа оклада зависит от его типа: для плоского или профилированного кровельного покрытия. Оклады для профилированных кровельных материалов устанавливаются так, чтобы обеспечить плотное прилегание уплотнителя и нижней секции к поверхности металлочерепицы или черепицы. Нижняя секция такого оклада имеет гибкую часть, которую сгибают по форме профиля кровельного покрытия. Дополнительно после установки нижнюю секцию оклада можно простучать обрезиненным молотком, чтобы подогнать ее по форме. Для лучшей гидроизоляции места соединения оклада с кровельным покрытием обрабатывают герметиком. При установке плоского оклада его нижнюю секцию размещают так, чтобы она выходила на кровельное покрытие с таким же нахлестом, который выполнялся для полотен материала кровли. Между кровельным покрытием и окном оставляют небольшое расстояние, формируя водоотвод, по которому влага будет стекать от проема.

Обустройство откосов. Когда мансардное окно установлено, с внутренней стороны кровли выполняют откосы. Верхний откос должен быть вертикальным, нижний — горизонтальным.

Если предполагается установка привода, датчиков, кабели для их подключения прокладывают до того, как будет выполнена отделка откоса. В оконной коробке должно быть предусмотрено отверстие для прокладки кабеля. Кабель выводят из этого отверстия на длину около 20 см.

В компании «Вестмет» вы сможете купить мансардные окна Fakro и Velux, а также необходимые для их установки изоляционные материалы и комплектующие.

1. Главная
2. Инструкции
3. Рекомендации по монтажу мансардных окон

инструкция по установке своими руками

В доме не бывает лишних метров: так гласит золотое правило науки дизайна интерьера. Каждый день появляются новые идеи, как буквально из ничего оборудовать личный кабинет, гардеробную, оранжерею или бар. И в этом плане наиболее ценное, просторное и уютное дополнительное пространство – мансарда.

Причем в жилой реально перевоплотить почти любой чердак, а проблему недостатка света и воздуха легко решит качественный монтаж мансардного окна на фронтонные стены или скаты. И не важно, какое именно место вы выбрали для этого элемента и как много окон хотите установить – для крыши такая «операция» совершенно безопасна, если учитывать все рекомендации специалистов и обеспечить надежную гидроизоляцию рам.

Давайте изучим все правила, которые касаются этого процесса.

Понятие жилого помещения под крышей однажды появилось благодаря богемной молодежи, которая любила атмосферу безмятежности и легкости. Поэтому и по сей день это пространство обустраивают так, чтобы оно было наполнено светом и было просторным. А на это уже напрямую влияет выгодная установка мансардного окна или окон, с учетом их высоты, количества и места расположения.

Так, например, в плане размещения преимущество отдают солнечной стороне. Т.е. мансардные окна выгодно размещать там, куда максимально будет заглядывать солнце. Причем у наклонных скатов в этом плане много плюсов, ведь окна под углом пропускают на 40% больше естественного освещения, чем строго вертикальные.

Это важно учитывать при выборе стены, ведь многим кажется, что в прямой стене окно будет выглядеть более привычно, чем то, что как бы нависает над мебелью и психологически менее комфортно. С другой стороны, иногда окна направляют на запад специально, чтобы под крышей встречать красивый закат в кругу семьи или друзей (или заниматься йогой):

Второй момент: наклонные окна убирают теневые ниши, поэтому такое помещение кажется особенно светлым. В то же время прямое окно во фронтоне оставит тени по углам скатов:

И, наконец, чем окон больше, тем светлее, что вполне логично. Поэтому, что касается количества самих окон, их площадь по правилам должна быть не меньше, чем 1/10 пола мансарды:

Теперь, прежде, чем как установить мансардные окна в выбранной стороне крыши, определитесь с их высотой и параметрами. Так, слишком высоко их располагают только в том случае, если планируется сразу два ряда.

В противном случае окна ставят на нормальном расстоянии от пола (90-112 см), иначе не избежать угнетающей атмосферы, как в подвале, где сами окна всегда почти под потолком. Не стоит располагать мансардное окно также слишком низко, ведь стоящий и сидящий человек должен иметь лучший обзор внешнего мира.

На высоту мансардного окна также влияет угол наклона ската. Так, чем меньше уклон кровли, чем более пологий скат, тем выше должно быть окно.

Но помните, что к окну всегда должен быть доступ, минимум для того, чтобы открыть, и максимум – чтобы через него спастись во время пожара:

Вы наверняка задумались: а зачем вообще два ряда окон? Для того, чтобы наблюдать за звездами!

Идем далее. Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).

Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:

Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:

Вот схема расположения дополнительных брусков для установки окна:

У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок. Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.

Если окно уже шага стропил

Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:

Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.

Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.

Если окно шире шага стропил

Здесь придется повозиться больше, чем в предыдущем варианте. Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?

Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):

Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:

Нестандартные варианты установки

Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют). А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.

Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием. Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна.

А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.

Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.

А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.

Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше.  Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.

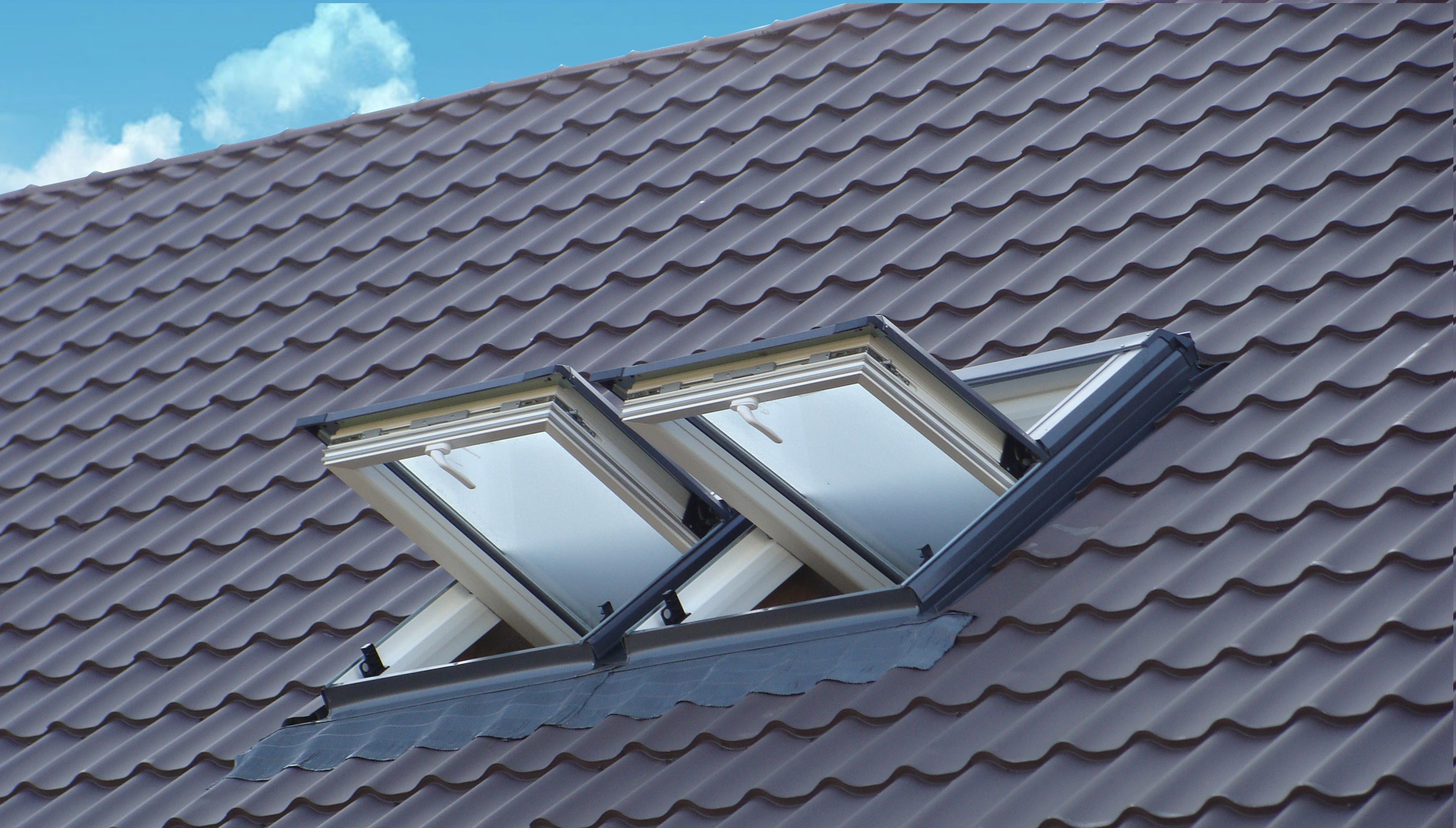

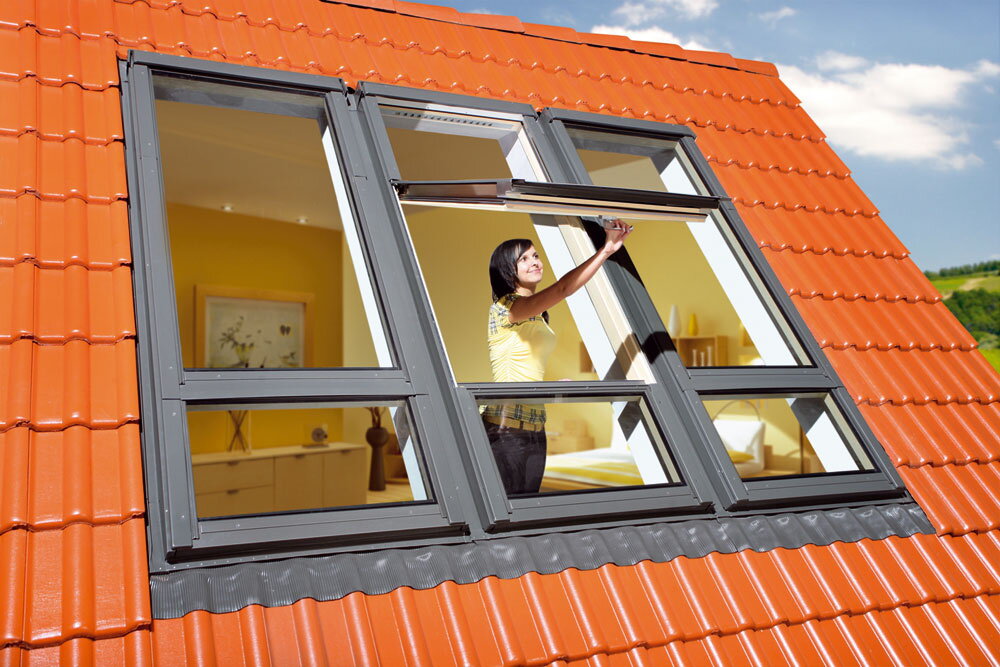

Еще мансардные окна часто устанавливают в комбинации, для устройства под крышей зимнего сада. В таком случае между окнами по горизонтали и вертикали оставляют всего 100 мм, а количество самих окон остается неограниченным. Их ставят лесенкой, трапецией или в виде треугольника. Обычно для этой цели оклады делают по специальному заказу.

Многие производители делают свои окна довольно удобными для монтажа, под стандартный шаг стропил:

Следующим шагом устанавливают систему водоотводных желобов, которые еще называются окладом окна. Этот элемент необходим для отвода  атмосферных осадков.

Почти во всех современных мансардных окнах в комплект входит наружный специальный изоляционных оклад и весь необходимый крепеж, которых вполне достаточно. Но для уверенности в герметичности окна обычно специалисты советуют все-таки применять дополнительные изоляционные материалы.

Собирают оклад так: первым монтируют нижний элемент, потом боковые части и верхний. Затем прибивают кляммеры, а на них защелкивают нижнюю часть желоба:

Далее накладку крепят к раме, а по периметру окна укладывают уплотнитель для зимней герметизации. И, наконец, всю конструкцию желоба с уплотнителем прижимают накладкой:

Переходим к гидроизоляции окна. Так, утеплитель нередко закладывают между стропилами и откосами изнутри мансардного помещения, а снаружи оконную коробку изолируют манжетой.

Например, современные уплотняющие манжеты делают из специального паропроницаемого материала, по типу того, что укладывают под кровлю. В качестве дополнительного утеплителя также используют пояс из шерсти, который заталкивают между оконной коробкой и брусками крыши. Также прямо в коробку возможно встроить вспененный полипропилен.

Изнутри помещения мансардное окно накрывают пароизоляционным фартуком. Он должен защищать оконный проем не только от влаги, но и от конденсата. Точнее сказать, фартук как раз и собирает конденсат:

Влагостойкая лента обеспечивает особенно плотное соединение окна с гидроизоляцией кровли. Без нее трудно обойтись, если окно приходится монтировать прямо в готовую крышу, ведь в таком случае к имеющейся гидроизоляции крыши уже сложно подобраться.

А снаружи полотна гидроизоляции заводят под кровельное покрытие:

Если вы все сделали правильно, ваша мансарда станет уютной, светлой и теплой. Благодаря наличию таких окон ее можно делить на зоны, ставить перегородки и обустраивать внутри подкровельного пространства отдельные, вполне функциональные помещения. Ведь площадь мансарды обычно равна площади всего дома!

А что вы решили обустраивать под крышей, и какое именно окно планируете ставить?

Установка

Velux Cabrio — Skylight Specialists, Inc

Мансардное окно, позволяющее свободно смотреть по сторонам.

Что такое окно в крыше Cabrio?

Стеклянное окно Cabrio Skylight разработано для замены слухового окна. Слуховое окно — это окно, расположенное вертикально в конструкции, выступающей через покатую крышу.

Cabrio обеспечивает вентиляцию и свет, как слуховое окно, с двумя дополнительными бонусами:

• Вы можете выйти в открытый световой люк и осмотреться с перилами для защиты.
• Стоит намного меньше слухового окна.

Cabrio — это уникальное окно в крыше, которое создает ощущение слухового окна, но при этом гораздо меньше времени и средств.

Эта резиденция была построена в 1905 году в районе Конгресс-парка Денвера. На верхнем этаже располагалась бонусная комната. К сожалению, пространство было освещено электрическими лампами и окнами в одном конце узкой комнаты.

Вентиляции почти не было, и комната казалась темной и тесной.

A Типовая установка окна на крыше балкона Cabrio

Первый шаг: макет и обрамление

Важно определить, на какой высоте установить Cabrio.Мы рассчитываем высоту, чтобы убедиться, что вы можете пройти под световым люком, когда он открыт, но не быть слишком высоким, чтобы вы не могли добраться до элементов управления.

Изменение каркаса для создания проема нужного размера в крыше — это базовая столярная работа, типичная для любой установки светового люка.

Второй этап: сборка устройства.

Световой люк слишком велик для отправки целиком, поэтому его необходимо собрать на месте.Это относительно простой процесс, особенно после того, как вы приобрели опыт прохождения нескольких инсталляций.

Третий этап: Установите световой люк и прикрепите его к кровле с помощью гидроизоляции.

Правильная установка рамы под прямым углом очень важна для обеспечения правильной посадки створок. Люк в крыше открыть легко, верхняя часть подпружинена и легко открывается. Вторая секция выдвигается, и когда вы ее открываете, перила автоматически открываются, створка остается вертикальной, а перила — ровными.Очень просто и легко открывается и закрывается.

Последний шаг: спокойствие!

• Skylight Specialists, Inc. гарантирует качество изготовления сроком на пять лет.
• Десятилетняя гарантия от Velux.
• Рейтинг Energy Star. Экономия энергии окупится за несколько лет.

Галерея:

Установка Velux Windows — Установка Roof Windows

Установка Roof Windows

Это руководство должно использоваться в качестве вспомогательного средства, когда
установка мансардных окон (мансардных окон, мансардных окон и Velux
окна).Большинство мансардных окон имеют четкое и легко читаемое изображение.
инструкции по установке, но это пошаговое руководство должно
протянуть дополнительную руку помощи.

Никогда не пытайтесь установить
мансардное окно без помощи строительных лесов.

Это руководство будет учитывать
установка окон Velux на гладкую плитку
крыша.

Пошагово
Шаг

Перед тем как начать, спланируйте площадку для
Ваш предложенный Velux.Тщательно подумайте о влиянии на любой
брус, электропроводка и сантехника, а также то, как вы хотите, чтобы они выглядели
изнутри. В этом руководстве будет использоваться стандартная установка на
однотонная черепичная крыша. Для других крыш может потребоваться немного другое
способы установки.

У вас должно быть четкое представление о том, где
окно будет располагаться как снаружи, так и внутри. Это может помочь
разметить место карандашом и т. д.

Внутри крыши будет сидеть окно
между двумя фермами крыши.Обычно для установки
окна, под распоркой нужно будет вырезать центральную ферму.

На крыше удалите черепицу с помощью
плоская монтировка. Для начала используйте подъем и скручивание
движение.

После того, как вы очистите сайт от
плитки, вы увидите форму деревянных ферм под
войлок, рейки и брус. Чтобы дать себе руководство по работе с
внутри проткнуть войлок дырочку.

Используя лески из дырки, которую вы проткнули
ранее вырежьте войлок, чтобы открыть место для установки.

Внутри основной коробки Velux вы увидите
само окно, инструкции и некоторые оконные планки.

Откройте окно, чтобы ознакомиться
с механизмом и внимательно обратите внимание на то, как окно
отделяется от самой рамы.

Теперь нажмите фиксаторы и снимите
окно из рамы. Это значительно упрощает доступ к
рама и помогает сохранить стеклопакет в безопасности.

Теперь нужно отметить установку
на деревянные рейки, чтобы их можно было разрезать.Отметьте это либо
с помощью рулетки или поместив рамку в нужное положение на
сам брус. Важно дважды проверить свой
измерения, если вы спуститесь по маршруту рулетки.

Оставить 20 мм по периметру окна в соответствии с
инструкции, включая верхнюю и нижнюю части окна.
Используя пилу, вырежьте планки на отмеченных вами местах.

Теперь, когда планки обрезаны,
удалите засорение секции фермы.

Теперь, когда участок засорения
ферма снята, можно переходить к установке опорной
брус обратно.

Подходит для секции 3 x 2 или 75 x 50 мм
кусок бруса между сторонами двух ферм и закрепите его
в торцевое волокно обрезанной средней фермы на 4 дюйма или 100 мм
винты. Затем проделайте то же самое с нижней частью окна другим
кусок 3 x 2.

Две боковые части можно разрезать и
закреплены на деревянных деталях, которые вы только что установили. Конец
планка должна красиво заканчиваться кромкой вашей новой стороны
пиломатериалы.

Теперь вы можете снова прибить планки к
недавно вставленные бревна.

Установите металлические угловые кронштейны на
Рама Velux. Они вкручиваются в предварительно нарезанные канавки. Используйте фиксирующий пакет
это входило в основную коробку Velux.

Теперь рама может быть установлена ​​в
позиция. Если вам нужно добавить дополнительную древесину, чтобы поддержать его, вы
можно использовать планку, которую вы вырезали ранее. Опять же, исправьте с помощью
винты из основной коробки Velux. Теперь у вас должен быть хороший прочный
рама с равномерным зазором по всему периметру.

Затем выложите плитку до нижней части рамы, готово для
нижняя планка должна быть установлена.

Теперь достаньте комплект для перепрошивки. Он состоит из двух сторон
оклады, нижний оклад, верхний оклад и зажимы для фиксации
боковые планки.

Установите нижнюю планку вместе с входящей в комплект обшивкой окна.
основная коробка Velux.

Теперь наденьте обе боковые планки и зафиксируйте прилагаемыми зажимами.
Зажимы позволяют плотно прилегать к планкам.
Теперь вы можете наклониться над выступами, в которых встречаются вспышки.

Теперь две планки боковых окон и две верхние планки окон
из основного пакета Velux.

Затем установите верхнюю обшивку окна, опять же, из основного пакета Velux.
Теперь установите верхнюю планку на место и отогните верхнее окно.
вкладки.

Теперь пора приступить к укладке плитки. Если вы подходите
мелкая однотонная плитка, рекомендуется использовать плитку полуторную. Эти
предотвратите резку мелких плиток и прокалывание гвоздей
через окошки внизу. Плитку и половинки можно купить
у любого хорошего продавца черепицы и кровли. Закрепите плитку до плитки
останавливаться. Излишки пены можно отрезать, чтобы плитки оставались на месте.
не деформируя пену внизу.

Плитка карниза теперь должна лежать на регулируемом треугольнике.
бар. Сдвиньте штангу вверх и вниз, чтобы получить правильный угол. потом
просто зафиксируйте с помощью прилагаемых ремней.

Теперь вы можете нанести выбранную внутреннюю отделку и штукатурку.

После декорирования ваши недавно установленные мансардные окна Velux будут выглядеть
Отлично.

A Руководство по установке мансардных окон

12 июля 2018 г.

Как только вы поймете, как устанавливать мансардные окна, вы можете приступить к адаптации участков вашего дома, которым требуется больше дневного света и вентиляции.В зависимости от вашего опыта и сложности работы вам может потребоваться профессиональная фирма для установки окон на вашем участке.

Тем не менее, изучение того, как работает этот процесс, и лучших материалов для покупки позволит вам управлять своим бюджетом и обеспечить выполнение работы на высоком уровне. В этой статье будет обсуждаться все, что вам нужно знать о том, как установить мансардное окно, включая пошаговый обзор и полный список инструментов, необходимых для проекта.

Каков процесс установки мансардного окна?

Мы всегда рекомендуем обращаться к профессиональному монтажнику для завершения теплоизоляции мансардных окон, однако, если вы достаточно уверены, чтобы действовать самостоятельно, обязательно выполните следующие действия.

Установка мансардного окна

1. Сделайте отметку на стропилах, где вы хотите разместить мансардное окно. Определите центр окна, прежде чем снимать войлок или доску, которая затем обнажит шиферную или черепичную крышу.
2. Первый шифер или плитку можно снять, потянув назад между стропил. Вы также должны убедиться, что пространство внизу, где вы работаете, оцеплено, и что у вас также есть что-то устойчивое, на котором можно стоять.
3. Чтобы создать достаточно хороший проем для доступа, продолжайте снимать шифер или плитку, прежде чем разрезать рейки рядом со стропилами.
4. Возможно, вам также придется разрезать стропило сверху и снизу, прежде чем снимать его вместе с обрешеткой, чтобы получился достаточно широкий проем.
5. По крайней мере, один дополнительный ряд плиток с каждой стороны должен быть удален сверх требуемой ширины, чтобы приспособить оконный оклад. Обратите внимание на общую высоту перед тем, как разметить верх и низ на стропилах. Используйте угольник 90 °, чтобы окно подходило правильно.
6. Для создания четкого проема вырежьте стропила перед измерением ширины и высоты и проверкой его квадратности. Позиции триммера и стропила заполнения должны быть отмечены, а нижний триммер надежно вставлен и прибит гвоздями.При необходимости вы можете сделать то же самое с верхним триммером.
7. Убедитесь, что все надежно прибито гвоздями и что все поверхности ровные, а отверстие квадратное.
8. Снимите оконную створку с рамы, крепко удерживая окно в вертикальном положении. Затем можно отстегнуть ручку, приоткрыть окно и утилизировать любые деревянные упаковочные блоки. Отверткой ослабьте зажимы и снимите крышку. Крепко возьмитесь за оконную створку, удерживая черные рычаги в чистоте, и осторожно выньте ее из пазов для шарниров.
9. Металлический дюбель можно вставить в четыре угловых отверстия в раме. Их можно легко вставить молотком или резиновым молотком. Убедитесь, что скобы остаются перпендикулярными к раме, и вбейте их в конец с шипами.
10. Вставьте оконную раму в проем на крыше и убедитесь, что металлические штифты сидят как на верхней, так и на нижней обрешетке. Когда вы будете довольны, он встанет прямо на место, просверлите или прибейте в паз в каждом кронштейне. Убедившись, что окно квадратное и ровное, можно вбивать гвоздь.
11. Пришло время защиты от атмосферных воздействий. Начните со вставки мигающих частей, в первую очередь ориентируясь на нижнюю. Поднимите черную резиновую накладку и плотно прижмите ее к раме. Обратите внимание на инструкции по оклейке, поскольку они различаются как для черепичных, так и для шиферных крыш.
12. Теперь можно заменить грифельную плитку или плитку по бокам окна. Электрическая угловая шлифовальная машина — лучший инструмент для резки сланца или плитки, или, как альтернатива, использовать плиткорез в перчатках и очках для защиты глаз.
13. В ближайшее время необходимо установить створку и верхнюю крышку створки. Крепко держите оконную створку вверху и внизу, чтобы продвинуть ее через окно, помня, что она должна быть как перевернутой, так и перевернутой.
14. Отрегулируйте окно, удерживая его так, чтобы два механизма поворота вошли в пазы в раме. Рычаги необходимо снова прикрепить к верхней части рамы, прежде чем надежно вставить зажимы на место. Верхнюю крышку створки можно снова прикрепить, и, прежде чем открывать окно, убедитесь, что все надежно на месте.
15. Если вы обнаружите, что створка не полностью квадратная, ее можно отрегулировать с левой стороны с помощью ключа из квасцов, который идет в комплекте с фиксаторами.
16. Если вы все еще не уверены, свяжитесь по крайней мере с тремя лицензированными установщиками, чтобы узнать цены, и убедитесь, что вы проверяете их отзывы — лучше заплатить немного больше, чем столкнуться с проблемами в дальнейшем.

Как правильно измерить площадь мансардного окна?

Чтобы установка верхнего света прошла гладко, вам необходимо получить правильные размеры окна.

Размер проема в крыше является наиболее важным параметром, который необходимо учитывать, поэтому достаточно места для окна, чтобы открываться и закрываться без проблем. Это будет определять размер отверстия, которое вам нужно проделать в крыше перед установкой.

Установка мансардного окна

Для потолочных светильников на плоских крышах вам также понадобится деревянный бортик, который обычно создается из 2-дюймовой древесины. Независимо от того, создаете ли вы свой собственный продукт или используете готовый продукт, это также необходимо учитывать в размерах.

Что требуется для установки мансардного окна?

Как и при любых изменениях в доме, вам необходимо убедиться, что у вас есть необходимые инструменты для правильного выполнения работы. Когда дело доходит до монтажа мансардного окна, все, что вам нужно, должны покрыть следующие элементы:

• Рулетка
• Молот
• Рабочие перчатки
• Отвертка
• Квадрат
• Карандаши
• Угловая шлифовальная машина
• Клещи
• Форматно-раскроечный станок
• Ремесленный нож
• Защитные очки
• Инструкции по установке окон
• Полиуретановый герметик
• Сверло
• Ножницы для жести
• Лом
• Сабельная пила
• Циркулярная пила
• Приставная лестница
• Удлинитель

Какой тип освещения на крыше выбрать?

Это будет зависеть от типа крыши и свойств, на которые устанавливается потолочный светильник.Ниже приведены некоторые из наиболее распространенных типов.

• Центральный шарнир: Это популярно для использования на скатных крышах, в частности, на крышах с надстройками. Скатная крыша от 15 ° до 90 ° позволяет разместить центрально поворотные мансардные окна, которые легко открываются благодаря расположению ручки внизу. VELUX GGU 0034 — это окно с центральным шарниром, которое идеально подходит для использования в помещениях с высокой влажностью, например, в ванных комнатах.
• uPVC: Эти окна также идеально подходят для скатных крыш.Помещения, в которых образуется много конденсата, такие как ванные комнаты и кухни, выигрывают от их установки. Рамы окон из ПВХ также чрезвычайно прочны и практически не требуют обслуживания.
• Верхнеподвесные: Такой подход может обеспечить аварийный выход, что делает их идеальными для жилых помещений с ограниченным пространством. Окна поворачиваются либо вверху, либо к точке ¾ рамы. Они также включают в себя отверстие для струйки, обеспечивающее циркуляцию воздуха даже в ситуациях, когда окно закрыто. VELUX GPL 2066, окрашенный в белый цвет, открывается наружу и вверх, обеспечивая хороший обзор снаружи.
• Вентилируемые: Они похожи на стандартные окна с центральным расположением, но также имеют вентиляционное отверстие, как в окнах с верхним расположением окон. Они также отлично подходят для скатных крыш от 15 ° до 90 °.

Как установить мансардное окно Velux Integra с электроприводом — Часть 2 | JJ Roofing Supplies

Установка скоб и подготовка проема в крыше

В этом руководстве, состоящем из пяти частей, мы проведем вас через полную установку мансардного окна Velux GGU Center Pivot Integra на переплетенную черепичную крышу с использованием комплекта для гидроизоляции Velux EDW и изоляционной манжеты BDX.
В части 2 вы узнаете, как понимать инструкции с цветовой кодировкой, как установить кронштейны на оконную раму и как подготовить проем в крыше, в том числе как расположить рейки и подготовить подкладку для окна. Вы также увидите сборку и установку изоляционной манжеты DBX.

Взгляните на другие части здесь:
Часть 1: Распаковка окна и подготовка его к установке
Часть 3: Установка нижнего воротника BDX и поперечного дренажного желоба
Часть 4: Установка комплекта гидроизоляции и завершение установки
Часть 5: Настройка элементов управления Bluetooth

Транскрипция видео

Инструкции с цветовой кодировкой и установка кронштейнов

Итак, первая страница инструкций по установке советует вам взглянуть на переднюю часть мигающей коробки, чтобы определить, есть ли красный или синий квадрат? Потому что это скажет вам, над какой линией мы будем работать.Мы открываем его, и это дает вам размеры обрамления, которые также будут отличаться от установки с красной или синей линией. Поэтому важно, чтобы вы просто смотрели на мигающую картонную коробку. Итак, когда вся упаковка снята, вы можете просто поставить окно на его конец, потому что следующим этапом будет установка скоб, готовых для установки окна. Так что вместо того, чтобы ползать на коленях, облегчите жизнь; выдвинуть окно на его конце. Здесь вы сможете увидеть две цветные линии, идущие по краю окна.Это наша установочная высота, а также показаны предварительно просверленные монтажные позиции для кронштейнов. Чтобы определить высоту установки, над которой мы будем работать, мы можем увидеть на первой странице инструкций по установке, где вам рекомендуется смотреть на переднюю часть мигающей коробки, к которой мы немного подойдем. позже. Там вы увидите красный или синий квадрат. Используя это, вы сможете идентифицировать и правильно оформить отверстие в крыше, а также это ваша цветная линия-ссылка для позиционирования кронштейна, и это то, что я собираюсь вам показать.Итак, если бы это была утопленная установка, вы можете видеть, что наш кронштейн здесь будет уходить сбоку. Теперь вы заметите, что здесь есть одно более крупное центральное отверстие, предназначенное для включения этой вкладки. Вы также увидите канавку, которая позволит этому выступу войти, поэтому, если вы установите его вверх ногами, это должно вызвать тревогу, и вы должны понять, что что-то не так.

Не поддавайтесь искушению забить эту секцию. Вот для чего нужен паз.Когда кронштейн находится в нужном месте, все вставляется, и оно хорошо и надежно, прежде чем мы закрепим его винтами. Затем вы увидите, как синяя линия проходит на одной линии с скобкой. Но поскольку мы используем принцип красной линии, мы будем следовать по красной линии, и мы собираемся вставить нашу скобку в верхнюю часть, вот так. Возьмите сумку с винтами. Как видите, у нас есть множество более длинных, но преимущественно более коротких, 30-миллиметровых винтов. И все, что вам нужно, это два 30-миллиметровых винта для каждого кронштейна.Итак, с битом TORX-20 вставьте два винта … Возьмите следующий кронштейн и вставьте его на противоположную сторону, и просто следуйте тому же принципу. Теперь, поскольку в раме нет веса, мы можем просто перевернуть окно, поставить его на эти кронштейны, не опасаясь каких-либо повреждений, и просто следовать тому же принципу и установить два других кронштейна. Как и раньше, вставляется на место. А затем оставьте окно ровным, потому что мы готовы подготовиться к самому открытию.

Подготовка проема крыши

Итак, прежде чем мы откроем мембрану для продолжения установки, я просто расскажу вам о том факте, что крыша уже подготовлена ​​для окна и окладов, которые мы собираемся установить. Размер окна, с которым мы работаем, составляет 780 мм в ширину и 980 мм в высоту. Как видите, наша первая точка отсчета — это нижняя монтажная рейка. Нижнюю монтажную обрешетку всегда следует устанавливать непосредственно над целым рядом плиток. Поэтому по возможности всегда старайтесь работать с полным набором плиток. Избегайте наличия ряда обрезанных плиток, потому что у вас всегда будут проблемы с укладкой нижнего фартука, а также с возможностью выдержать этот угол в достаточной степени, чтобы предотвратить попадание воды в течение срока службы окна.Итак, сначала вам нужно измерить полную плитку. Из инструкций видно, что длина плитки до внутренней стороны обрешетки должна составлять 80 мм. Таким образом, вы можете видеть, что это дает нам подходящий промежуток, чтобы мы могли позже одеть нижний фартук. Мы переместим плитку в другую точку крепления, дважды проверим наши измерения.

Итак, как показано, у нас все еще остается 80 мм на обоих концах. Следующим ориентиром здесь будет верхняя монтажная рейка. Таким образом, с нашим окном высотой 980 мм нам необходимо включить дополнительный допуск в 45 мм, который вы увидите в инструкциях по установке.Итак, от внутренней поверхности этой планки до внутренней стороны здесь у нас должно быть 1025. Опять же, как и раньше, проверьте обе стороны, чтобы убедиться, что мы счастливы, что у нас есть эти 1025 с обеих сторон. Итак, наши рейки расположены правильно. Мы также обрезали планки до краев наших деревянных конструкций. Кроме того, это основано на наших допусках на ширину окна плюс дополнительные 30-60 мм в целом. Итак, поскольку у нас есть окно шириной 780 мм, мы будем работать с максимальным допуском, чтобы дать нам много места для изоляции, много места для прямоугольной формы окна и позволить дереву дышать.Итак, мы собираемся сделать 30 мм с каждой стороны. Так что, если мои расчеты верны, у нас должно быть 840 мм между структурным проемом. Очевидно, то же самое вверху, что и внизу. Теперь мы довольны нашими измерениями, нам нужно вскрыть мембрану и продолжить весь процесс установки изнутри.

Итак, как мы уже упоминали, теперь все может быть сделано изнутри; даже резка войлока. Все, что вам нужно сделать, это сначала найти здесь точку соединения между монтажной обрешеткой и конструкцией.И это, очевидно, все еще можно сделать изнутри, просто прощупывая войлок, пока ваш палец не встретит это сопротивление о рейку. Итак, я просто собираюсь войти внутрь и прорезать мембрану. Итак, снова нащупывая точку соединения, просто протолкните нож и начните резать. Пройдите в другой угол, сделайте то же самое еще раз. А потом до самого низа. Затем прорежьте саму мембрану, и все войдет, и теперь мы можем просто сложить все и начать аккуратно прикрепить его к обрешетке.Итак, что касается нижней части, вам нужно просто плотно притянуть ее к обрешетке. Просто вставьте несколько скоб, и через минуту мы их обрежем. Что касается боковых сторон, мы собираемся складывать это снова и снова, мы просто будем держать это туго и просто вставим скобу не более чем на 10 мм или около того от конца, так что мы просто сохраним это аккуратно подальше от конструкции, но это также даст нам дополнительный барьер перед установкой самого нижнего войлочного воротника. Итак, чтобы обрезать верхнюю и нижнюю части, у вас есть направляющая в том смысле, что у вас есть нижняя сторона самой обрешетки.Так что просто прислоните нож к обрешетке и подрежьте край. Сделайте то же самое вверху. А затем вниз по бокам и снова, немного проходя мимо скоб, чтобы у вас осталось не более 25 мм мембраны. И просто обрежьте это. Не волнуйтесь, если он не совсем прямой. Лучше просто убрать нахлест, чтобы он не мешал войлочному воротнику. То же самое с этой стороны, и теперь мы готовы приступить к установке нашей изоляции.

Сборка и установка изоляционной манжеты BDX

Таким образом, для любой установки мансардных окон важно, чтобы рама была должным образом изолирована, чтобы соответствовать изоляции самой крыши.Итак, сегодня мы собираемся использовать VELUX BDX, который представляет собой изоляцию и войлочный воротник, специально предназначенный для окон. Здесь вы можете увидеть из кода, как это было сделано, потому что это ссылается на размер самого окна. Поэтому важно всегда следить за тем, чтобы эта ссылка была такой же, как и на картонной коробке. Как и в случае с оконной коробкой, здесь также указан внешний размер рамы в сантиметрах. Обратите внимание на маленький красный квадратик рядом с кодом; Это связано с планками, которые мы увидим позже, чтобы гарантировать, что это стандартная установка, отсюда и установка красной линии для кронштейнов.

Как и в случае с окном, у нас есть тот же символ, показывающий, что нож не нужен, чтобы открыть этот ящик, потому что здесь у нас есть пара маленьких вкладок, которые позволяют вам просто открыть их, а затем мы можем разорвать коробку. Так что просто откройте первую вкладку, возьмите ее и потяните вверх. Возьмите второй язычок и потяните его вниз, а затем просто откройте коробку. Как и в случае с окном, у вас есть еще один набор инструкций, по которым мы немного вернемся к некоторым разделам, которые мы сделали ранее, но основной раздел здесь — это установка самого ошейника.Внутри коробки вы увидите нижний войлочный воротник, который мы будем использовать позже, но на данный момент нам просто нужны эти четыре секции, которые составляют изоляционный воротник. Так что я отложу это в сторону и уберу коробку на потом. Итак, с изоляционным воротником вы можете видеть, что есть две более длинные секции по бокам и две более короткие секции, соответствующие ширине окна. Для боковых сторон у нас есть подходящая изоляция, чтобы заполнить максимально допустимый допуск, который составляет 30 мм с каждой стороны окна.Если вы позволили себе допуск только 20 мм, ничего страшного.

Это мягкое покрытие можно просто снять, и у вас останется 20 мм изоляции. Если у вас есть 30 мм, очевидно, используйте все. Все, что находится между ними, вы можете либо отклеить с одной стороны, либо изоляция соответствующим образом сожмется. Опять же, если это 25-30 мм, он сожмется, чтобы заполнить этот зазор. Итак, чтобы на самом деле собрать компоненты вместе, вам нужно отогнуть этот маленький угол, чтобы обнажить точку соединения для соответствующей части кронштейна.Итак, что мы собираемся просто сделать, это сдвинуть этот небольшой возврат на скобу вниз по этому каналу. И при этом вы увидите, как на самом деле обрезается изоляция. Когда эта часть скользит вниз, вы просто вставляете ее в канал, и этот квадрат выскакивает и фиксирует ее на месте. Затем вы просто выбираете вторую сторону, переносите ее и повторяете процесс. Как только эти двое окажутся внутри, переверните его. Возьмите последнюю часть и, как и раньше, просто вставьте их на место. Как только они будут собраны, у вас будет изоляционная рама, сделанная точно по размеру окна.Теперь его можно вставить в проем в крыше, и снова, следуя принципу, что все делается изнутри, я возьму его внутрь, чтобы сделать это. Поэтому мы просто пропускаем это через отверстие, переворачиваем и всегда стараемся сначала вставить дно, потому что это дает вам хорошую точку привязки к нижней установочной обрешетке. Затем просто опустите его, и вы увидите, что изоляция плотно прилегает к нему. Итак, что вам обычно нужно сделать, это просто немного изменить изоляцию, просто чтобы позволить рамке упасть, и теперь мы готовы установить окно прямо внутри изоляции.

Установка крышных окон и световых люков

В Calidad Industries мы предоставляем услуги по установке световых люков в Перте и по всей Западной Австралии. Наши профессиональные установщики могут установить энергоэффективные световые люки в коммерческих и жилых объектах. Они хорошо обучены и опытны и могут установить световые люки для любого профиля крыши.

Если вы хотите посмотреть, как установить свой собственный световой люк, мы надеемся, что следующие инструкции по установке будут вам полезны.Если у вас есть какие-либо вопросы или вам потребуется дополнительная помощь, не стесняйтесь обращаться к нам по телефону .

Мы будем рады Вам помочь!

Мансардные окна

Вентиляция

Почему стоит выбрать профессиональную установку световых люков от Calidad?

Даже если вы можете попробовать свои силы в установке мансардных окон в своем доме или офисе, рекомендуемой альтернативой является выбор профессионального поставщика услуг по установке для точной гарантированной подгонки, чтобы избежать каких-либо технических неисправностей и потенциальных утечек.

Это даст вам душевное спокойствие, зная, что выбранный вами световой люк был установлен точно в соответствии с инструкциями производителя.

Ниже приведены еще несколько причин выбрать нашу установку световых люков Услуги :

• Минимальные шансы возникновения непредвиденных проблем, которые могут возникнуть в результате неправильной установки
• Профессиональные установщики обучены точно устанавливать световые люки любой формы и размера
• Опытные установщики выполняют эту задачу быстро, аккуратно и эффективно
• Если что-то пошло не так с установкой, наша гарантия гарантирует быстрое устранение проблемы без дополнительной оплаты
• Мы предлагаем бесплатное предложение для световых люков , а также выполняем замену световых люков.
• Вы экономите время, занимаясь более важными для вас делами!

Если у вас есть какие-либо вопросы или вы хотите получить бесплатное ценовое предложение, пожалуйста, оставьте свое имя и контактные данные, используя нашу онлайн-форму , или посетите наш выставочный зал Wangara сегодня.

Если вы думаете, что ваш выбор люка довольно прост, и вы считаете его установку несложным процессом, наши руководства по эксплуатации и вам пригодятся.Однако убедитесь, что в вашем распоряжении есть необходимые инструменты и информация, чтобы без проблем выполнить установку.

скайлюкс

Skylux

NL

• PL
• CZ

• Particulier

• Профессиональный

NL

• FR
• EN
• DE
• Частица
• Профессиональный
Меню
• Kiepdakraam SKY10
• Kiepdakraam Rustiek SKY20
• Lichtkoepels
• Opstanden
• Системы Opengaande
• Ладья — теплый чай
• Toebehoren
• В поликарбонате
• Из полиэстера
• Ладья — en warmteafvoer
• Natuurlijke Venatie
• Terrasoverkappingen
• Веранда
• Дакранден
• Vlakke kunststofplaten
• Gegolfde kunststofplaten
• Веранда
• Lichtkoepels
• Lichtstraten

Здесь нет дневного света

вернуться на домашнюю страницу

Продукция

• Даквенстерс
• Lichtkoepels
• Lichtstraten
• Веранда
• Дакранден
• Kunststofplaten
• Ладья и тепло после

Над Skylux

• Daglicht is ons vak
• Liefdadigheid
• Een Rijke Geschiedenis
• Werken Bij Skylux
• Конфиденциальность

нижний колонтитул.профиль.

056 20 00 00

Узнать информацию через предложение

Вольгоны op

Руководство по установке

для окон в крыше Andersen Skylight — одобрение ZOOM

[PDF] Руководство по установке окон Andersen Skylight — УтверждениеZOOM8032c1fb3d623963968f-392426bfe23e9ffecbdfd263ee200e67.r75.cf1.rackcdn.com/97 …

---

142 загрузки
887 Просмотры
Размер 1 МБ

---

Руководство по установке

Andersen® Skylight Windows

Руководство по установке

для Andersen® Skylight Windows (защелкивающаяся створка, с 1999 г. по настоящее время)

(закаленное / многослойное стекло High-Performance ™ Tempered или High-Performance ™ Tempered / Laminated Glass) или

Andersen® Окна в крыше с защитой StormWatch® (защелкивающаяся створка, с 2003 г. по настоящее время) (ударопрочное стекло High-Performance ™)

Поздравляем! Вы только что приобрели один из множества прекрасных продуктов Andersen®.Правильная сборка, установка и обслуживание крайне важны для того, чтобы все преимущества вашего продукта Andersen были полностью реализованы. Поэтому, пожалуйста, полностью прочтите данное руководство и следуйте ему. Если ваши возможности не соответствуют требованиям этой процедуры, обратитесь к опытному подрядчику. Вы можете направить любые вопросы об этом или других продуктах своему местному дилеру Andersen, указанному в Желтых страницах в разделе «Windows», или позвонить в сервисный центр Andersen WindowCare® по телефону 1-888-888-7020 с понедельника по пятницу, 7 a.м. до 19:00 Центральное время и суббота с 8:00 до 16:00. Центральное время. Спасибо, что выбрали Андерсена.

Ударопрочное стекло, используемое компанией Andersen, не является устойчивым к ураганам и ударам, а также не может обеспечивать высокий уровень безопасности. Правильная установка оконных и дверных блоков с ударопрочным стеклом так же важна для эксплуатационных характеристик продукта, как и стекло. Каждая сборка и установка индивидуальны (ветровые нагрузки, структурная опора и т. Д.), И Andersen настоятельно рекомендует проконсультироваться с поставщиком Andersen или опытным подрядчиком, архитектором или инженером-строителем перед сборкой и установкой любого продукта Andersen.Andersen не несет ответственности за сборку и установку продуктов Andersen после их изготовления.

Использование лестниц и / или строительных лесов и работа на возвышении может быть опасной. Следуйте инструкциям производителя оборудования для безопасной эксплуатации. Будьте предельно осторожны при работе около оконных и дверных проемов. Падение из отверстия может привести к травмам или смерти.

Неправильное использование ручных / электроинструментов может привести к травмам и / или повреждению изделия.Следуйте инструкциям производителя по безопасной эксплуатации оборудования. Всегда надевайте защитные очки.

Окна и двери могут быть тяжелыми. Используйте безопасные методы подъема и достаточное количество людей, обладающих достаточной силой для подъема, переноски и установки оконных и дверных изделий, чтобы избежать травм и / или повреждения изделия.

Если специально не заказано, окна и двери Андерсена не оснащены безопасным стеклом, и в случае их разбития они могут расколоться, что приведет к травмам. Многие законы и строительные нормы требуют безопасное стекло в местах, прилегающих к дверям или рядом с ними.Окна Andersen доступны с безопасным стеклом, которое может снизить вероятность получения травмы при разбивании. Информацию о безопасном стекле можно получить у местного дилера Andersen.

• Фланцы для гидроизоляции и монтажные фланцы Andersen® НЕ заменяют стандартные оконные и дверные планки. Устройство должно быть должным образом промаркировано и герметизировано силиконом для защиты от проникновения воды и воздуха. Используйте неотражающие элементы. Ленты с высокой отражающей способностью могут повысить температуру поверхности винила до такой степени, что может произойти деформация винила и повреждение продукта.• Не наносите на стекло какие-либо пленки. Могут возникнуть условия термического напряжения, приводящие к повреждению стекла. • Использование подвижных изоляционных материалов, таких как оконные покрытия, ставни и другие затеняющие устройства, может повредить стекло и / или винил. Кроме того, чрезмерная конденсация может привести к порче окон и дверей. «Andersen», логотип AW и «Andersen WindowCare» являются зарегистрированными товарными знаками Andersen Corporation. Все остальные обозначения являются знаками Andersen Corporation. © 2003-2006 Andersen Corporation.Все права защищены.

Руководство по установке 0004335 BB Revised 12/28/06

Руководство по установке

Andersen® Skylight Windows

Створка

В этом руководстве по установке описывается типичная установка светового люка с использованием опции низкопрофильной черепичной окантовки. Для других вариантов мигания (например, плитки, наклонного бордюра и соединенных блоков) обратитесь к соответствующему руководству по миганию.

Рама

Детали в комплекте (1) Окно в крыше с защелкой на створке (16) Винты для кронштейна (1) Варианты комплекта для заделки гвоздей 1 дюйм • Комплект для гидроизоляции низкопрофильной черепицы • Комплект для гидроизоляции наклонного бордюра • Комплект для стыковки гидроизоляции • Низкопрофильная плитка Комплект для гидроизоляции • Комплект для заглушки транца • Водоотражатель

Установочные кронштейны, устанавливаемые на заводе (повернутые в нужное положение)

Временные зажимы для створки, устанавливаемые на заводе (снимаются для окончательной установки)

Винт кронштейна

Инструменты и принадлежности • Защитные очки • Рулетка • Плотники Квадрат • Уровень 4 фута • Молоток • Мел • Пила • Отвертка с крестообразным шлицем • Ножницы для олова

• Степлер • Пистолет для герметика • Качественный силиконовый герметик • Кровельный войлок • Кровельная черепица • Изоляция • Пароизоляция • Мембрана льда / воды

1.Выберите комплект гидроизоляции для уклона крыши и типа черепицы. Убедитесь, что вы используете правильный комплект гидроизоляции Andersen® для вашей крыши. Для правильной установки используйте только мигающие компоненты Andersen. Комплекты для прошивки продаются отдельно. Для некоторых комплектов прошивки требуются другие приблизительные размеры отверстий. См. Стр. 4. • Комплект для гидроизоляции низкопрофильной черепицы или комплект для гидроизоляции плитки от 4/12 (18,5 °) до 203/4/12 (60 °). • От 203/4/12 (60 °) до 68/12 (80 °) низкопрофильная черепица или черепица с водоотражателем. • от 2/12 (9 °) до 4/12 (18.5 °) Комплект гидроизоляции наклонного бордюра (недоступен для некоторых размеров) • Сгруппированные (групповые) установки, соединяющие и / или транцевые комплекты гидроизоляции, используемые с комплектами низкопрофильных гидроизоляционных элементов.

Транец водоотражателя

Плитка

Наклонный бордюр

Низкопрофильная черепица

Соединение

Руководство по установке

Мансардные окна Andersen®

2. Определите желаемое расположение устройства

Расположение окна Естественное расположение

Расположение окна

, солнечный свет и тень • Расположение на уровне глаз — Оптимизация обзора, естественного света, солнечного света и тени

Более 67 дюймов

Расположение окон от 56 до 67 дюймов

Размещение над головой

Расположение на уровне глаз

3.Определите тип световода Все световые люки подвержены конденсации, вызванной подъемом теплого влажного воздуха. Изолируйте световой луч и области вокруг окна, чтобы минимизировать конденсацию. В некоторых случаях для осветительной шахты могут потребоваться специальные вентиляторы для удаления влажного воздуха. По вопросам влажности обратитесь за профессиональным советом к строителю или архитектору.

Прямой

Развальцованный

Наклонный

4. Определение отступа коллекторов (необязательно) Если коллекторы или стропила отодвинуты от края грубого проема, сохраняйте конструктивную опору Skylight, чтобы предотвратить поломку и возможные травмы.По поводу требований к обрамлению проконсультируйтесь с архитектором, инженером-строителем или опытным подрядчиком.

Расширяющееся отверстие под колпак для опоры каркаса

5. Обзор техники монтажа Альтернативные методы грубого открывания и монтажа используются, когда прямые кронштейны (поставляемые с наборами гидроизоляции) используются с планкой, плиткой и наклонным бордюром. См. Руководство по установке, поставляемое с окладом, для получения информации о приблизительных размерах отверстий. Перед началом установки получите необходимые согласования и разрешения от местных органов власти.

Раздвижной кронштейн оконной рамы

Прямой кронштейн

Пароизоляция обшивки крыши 5/8 «Материал отделки Прокладки или блоки Стропила / ферма

Квадратный проем заголовка

Руководство по установке

Andersen® Skylight Window 6.

Отметка углов Прикрепите блок заподлицо с крышей во время установки, чтобы поддержать окно и предотвратить его падение через отверстие.

Убедитесь, что электрические провода, трубы и другие компоненты здания не будут разрезаны или повреждены при прорезании существующей крыши.

Используйте блоки или распорки, чтобы предотвратить падение вырезанной секции, когда она высвобождается, чтобы избежать травм или повреждений.

Запрещается резать стропильные фермы или стропильные фермы без консультации с архитектором, инженером-строителем или производителем стропильных ферм. Работайте по профессионально подготовленным планам.

22 1/2 дюйма (572)

26 дюймов (660)

42 дюйма (1067)

17 дюймов (432)

25 дюймов (635)

28 1/2 дюйма (724)

44 1/2 дюйма (1130)

14 дюймов (356)

22 дюйма (559)

25 1/2 дюйма (648)

41 1/2 дюйма (1054)

38 дюймов (965)

46 дюймов (1168)

57 дюймов (1448)

72 дюйма (1829)

25 дюймов (635)

36 дюймов (914)

44 дюйма (1118)

55 дюймов (1397)

70 дюймов (1778)

✝ Черновое отверстие с использованием прямых кронштейнов

27 1/2 «(699)

38 1/2″ (978)

46 1/2 «(1181)

57 1/2″ (1461)

72 1/2 дюйма (1842)

Незащищенное стекло

24 1/2 дюйма (622)

35 1/2 дюйма (902)

43 1/2 дюйма (1105)

54 1/2 «(1384)

69 1/2″ (1765)

SKS 3816

SKS 4616

SKS 3824

SKS 4624

SKS 5724

SKS 7224

SKS 3 828

SKS 4628

SKS 5728

SKS 7228

Черновое отверстие

241/2 дюйма (622)

35 1/2 дюйма (902) 54 1/2 дюйма (1384)

55 дюймов (1397 )

69 1/2 дюйма (1765)

70 дюймов (1778)

25 1/2 дюйма (648) 41 1/2 дюйма (1054)

42 дюйма (1067)

SKS 4446

SKS 4644

SKS 2457 SKS 2857

72 дюйма (1829)

28 дюймов (711)

43 1/2 дюйма (1105)

44 дюйма (1118)

46 дюймов (1168) 57 дюймов (1448)

SKS 1646 SKS 2446 SKS 2846

26 дюймов (660)

SKS 2724 SKS 1638 SKS 2438 SKS 2838

44 дюйма (1118)

36 дюймов (914)

38 дюймов (965)

SKS 24

14 дюймов (356)

14 1/2 дюймов (368)

27 дюймов (686)

Размер блока

161/2 дюйма (419)

44 дюйма (1118)

24 1/2 «(622)

25″ (635)

27 «(686)

Незащищенное стекло

28″ (711) 9 0008

22 «(559)

✝ Черновое отверстие с использованием прямых кронштейнов

24 1/2″ (622)

14 1/2 «(368)

Черновое отверстие

161/2″ (419)

22 1/2 дюйма (572)

Размер устройства

† Грубое открытие с использованием ПРЯМЫХ КРОНШТЕЙНОВ — Размеры для наклонной установки на бордюре, где требуются прямые кронштейны, можно определить, добавив 1/2 дюйма (13 мм) к габаритной ширине устройства для вертикальной установки.Например: SKS2427 с использованием наклонной планки бордюра — приблизительное раскрытие будет 25 дюймов x 25 дюймов (635 мм x 635 мм). (Наклонная планка бордюра может потребовать дополнительной грубой модификации проема для возврата жатки. Для получения более подробной информации см. Инструкции по установке гидроизоляции.) • «Размер блока» всегда относится к размеру внешней рамы к размеру рамы. • Размеры в скобках указаны в миллиметрах.

SKS 2472 SKS 2872

Установка на существующую крышу

• Комбинация оконных блоков, соединенных вместе, может потребовать горизонтального или вертикального усиления.Такое усиление должен уточнять профессиональный инженер. • Использование наклонной планки бордюра требует грубых изменений проема. См. Инструкции по установке продукта для получения дополнительной информации.

• Определите место грубого открытия. Учитывайте структурные препятствия как на крыше, так и внутри крыши, например трубы, вентиляционные отверстия, провода и т. Д.

Черновое отверстие

• Найдите грубое отверстие изнутри потолка или настила крыши, измеряя от фиксированных точек, таких как вентиляционные отверстия, проходящие через крышу, и отметьте углы.

Гвозди для маркировки углов

• Отметьте углы снаружи, забив гвозди через крышу изнутри в четырех отмеченных углах.

Руководство по установке

Окна в крыше Andersen®

7. Удалите черепицу и гвозди • Удалите всю черепицу и гвозди на расстоянии не менее 10 дюймов от места грубого проема.

Меловая линия (с каждого угла)

• Найдите отверстия для гвоздей которые отмечают углы грубого отверстия

Черновое отверстие

• Измерьте диагональ от верхнего левого угла к нижнему правому и от верхнего правого угла к нижнему левому, и отрегулируйте положение углов до тех пор, пока грубое отверстие не будет в квадрате (размеры равны в квадрате).Убедитесь, что между стропилами / фермами остается грубый проем, и отметьте углы. Отверстия для гвоздей (в каждом углу)

• Отметьте грубое отверстие, растянув и щелкнув меловой линией от только что отмеченных углов.

Битумная черепица удалена

8. Обрезать грубое отверстие • Удалите гвозди и другие препятствия, чтобы их не забросили во время резки. Несоблюдение этого может привести к травмам и / или повреждению продукта.

Убедитесь, что электрические провода, трубы и другие компоненты здания не будут разрезаны или повреждены при прорезании существующей крыши.

Область резки

Используйте блоки или распорки, чтобы предотвратить падение вырезанной секции, когда она высвобождается, чтобы избежать травм или повреждений. • Еще ​​раз проверьте расположение и размеры, убедитесь, что на участке нет препятствий. Вырежьте грубое отверстие по меловым линиям.

9. Установите заголовки Если необходимо разрезать стропила, обратитесь за профессиональным советом к архитектору или инженеру-строителю, чтобы предотвратить обрушение крыши и возможные травмы. Одинарный заголовок

• Если проем проходит между стропилами, используйте одинарный заголовок.• Если проем проходит между несколькими стропилами, используйте двойные коллекторы. • Если проем заканчивается не доходя до стропил, используйте домкрат для стропил.

Jack Rafter Double Header

Руководство по установке

Andersen® Skylight Windows

10. Снятие створки Для упрощения установки агрегата и использования прямого кронштейна снимите створку перед установкой агрегата. Если оклад и черепица будут выполнены позже, створка должна оставаться прикрепленной к раме во время установки агрегата. • Если оставляете створку прикрепленной, переходите к шагу 11.При удалении створки выполните этот шаг. • Положите устройство внешней стороной вверх на чистую ровную рабочую поверхность. • Удалите винты зажима створки и снимите створку с рамы. Снимите временные транспортировочные зажимы с створки.

Снимите винты зажима створки

• Храните створку в безопасном месте на уровне земли.

11. Закрепите / прикрепите скобы

Откидные скобы

Вертикальная установка блока • Поместите раму / блок внутренней стороной вверх на чистую плоскую рабочую поверхность. Поверните откидные кронштейны на 90 °. • Закрепите откидные кронштейны в открытом положении с помощью четырех дополнительных винтов для кронштейна # 10 x 1-1 / 4 дюйма.

* Агрегаты показаны со снятой створкой

Горизонтальная установка агрегата

Прямые кронштейны (в комплекте для окладов)

• Поместите раму / агрегат внутренней стороной вверх на чистую плоскую рабочую поверхность и снимите откидные установочные скобы. • Прикрепите прямые кронштейны к раме с помощью трех винтов для кронштейнов # 10 x 1-1 / 4 дюйма (входят в комплект для оклейки), совместив их с предварительно просверленными отверстиями в раме (для световых люков 6 футов требуется 6 прямых кронштейнов)

12. Установите раму

Только рама

Рама и створка

• Центральная рама / агрегат на / в грубом открывании.• Проверьте раму на наличие квадрата, измеряя диагональ от углов рамы, размеры должны быть в пределах 1/8 дюйма. • Проверьте уровень на монтажных кронштейнах. При необходимости установите прокладки.

Откидные кронштейны

• Надежно закрепите все кронштейны на настиле крыши с прилагаемыми винтами для кронштейна # 10 x 1-1 / 4 дюйма. • Если сейчас выполняется оклейка и укладка черепицы, переходите к шагу 13. Если окладывание черепицы происходит в будущем, следуйте процедуре снятия створки с шага 10 и переходите к шагу 13.

Прямые кронштейны

Временные транспортировочные зажимы

Руководство по установке

Окна Andersen® Skylight

13.Нанесите кровельную мембрану / войлок. Дополнительная защита от проникновения воды может быть получена с помощью самоклеящегося гидроизоляционного барьера в соответствии с инструкциями производителя. Рубероид и водный барьер не должны выходить за верхний край рамы.

Порог

Стороны

(нанести первым)

(нанести вторым)

• Поместите самоклеящийся влагозащитный барьер или войлок сначала на порог, затем на боковые стороны, затем на головку блока.

Головка

(примените третью)

Накладки должны быть размещены вдоль сторон рамы для предотвращения утечки.Кровельные материалы должны быть обрезаны заподлицо с верхним краем рамы, чтобы можно было установить створку. Верхний край рамы

14. Оконный блок вспышки • Установите порог в нижней части рамы светового люка. • Прибейте гвоздями через внешний край подоконника к раме с помощью гвоздей 1 дюйм. • Поместите черепицу вверх по обеим сторонам рамы, вплетая их в черепицу. Прикрепите 1 дюйм от верхнего края рамы с помощью гвоздей 1 дюйм.

Подоконник

• Расположите головную планку вверху светового люка к раме.

Кровельный войлок / мембрана

• Обрезать верхний край мембраны, войлока или гидроизоляции заподлицо с верхним краем рамы.

Гвозди 1 дюйм

• Оставьте зазор 1 дюйм между верхним слоем черепицы и стороной рамы для улучшения обтекания устройства водой. • Удалите заводские временные распорки. Мембрана из битумной черепицы / верхний край рамы из войлока

Промывка

Временное крепление с зазором 1 дюйм

Гидроизоляция черепицы

Мешалка на головке

Руководство по установке

Окна в крыше Andersen®

15.Надежная створка • Поместите створку на раму и защелкните створку на раме, надавив на края, при этом прислушиваясь к «щелкающему» звуку при срабатывании зажимов створки.

Зажим створки

• Поднимите углы створки, чтобы убедиться, что створка надежно зафиксирована зажимами створки. • Визуально проверьте зацепление створки. Оранжевая полоса на зажиме должна быть видна через смотровое отверстие. • Вставьте заглушки, утилизируйте все упаковочные материалы надлежащим образом.

Оранжевая полоса

Смотровое отверстие Оранжевая заглушка с зажимом для створки

16.Уплотнение, изоляция, установка пароизоляции и гипсокартон • Нанесите силиконовый герметик по всему внутреннему периметру рамы между рамой и настилом крыши. Стержень из пенопласта можно использовать для заполнения больших отверстий перед нанесением герметика.

• Если установка имеет расширяющееся отверстие, изолируйте область между коллектором и окном, чтобы уменьшить проникновение воздуха и конденсацию.
