Монтаж кровельных сэндвич панелей — технология крепления и устройство кровли

Поначалу, еще такой уникальный и непривычный, монтаж кровельных сэндвич панелей очень быстро стал незаменимым в современном строительстве. Панели позволяют возвести крышу легко и за короткие сроки, как конструктор. Сэндвич панель – это готовый кровельный пирог, его установка не требует сложной стропильной системы и дополнительных материалов, которые необходимы при строительстве обычной крыши.

Содержание

1. Что представляет собой сэндвич панель

2. Особенности монтажа сэндвич панели

3. Преимущество технологии

4. Общие характеристики кровельных сэндвич панелей

5. Видео

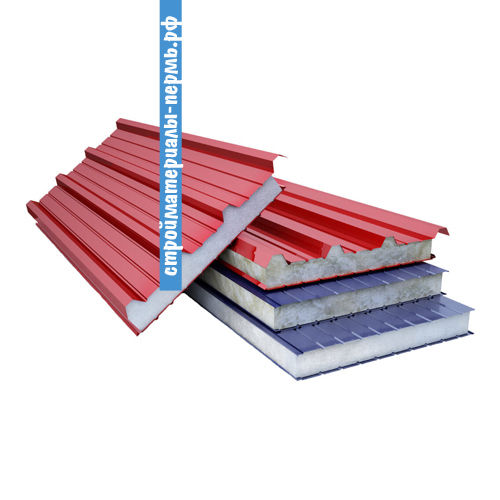

Что представляет собой сэндвич панель

Если с виду панель выглядит немного хрупкой и больше похожей на элемент декора, чем на добротный строительный материал, то это абсолютно не верно. Да, сэндвич панель имеет множество вариантов расцветки и дает возможность экспериментировать с дизайном, но это очень крепкий материал, способный выдержать любые нагрузки.

Из чего состоит сэндвич панель:

• Два стальных листа с ребрами жесткости – отлично защищены от коррозии, благодаря полимерному покрытию и оцинковке. Им совершенно нестрашны воздействия окружающей среды.

• Утеплитель – он расположен между стальными листами. Это может быть минвата, пенополиуретан или пенополистирол.

Получается такая трехслойная панель – тонкий лист стали, на нем слой утеплителя, укрывает это все еще один стальной лист. Это касается кровельных сэндвич панелей. Есть еще панели, в которых вместо стали используют плиту OSB. Такая панель интересна тем, что потом к ней можно прикрепить металлочерепицу из битума либо какой-нибудь рулонный материал для кровли. Но чаще такие плиты, все же, применяют для возведения стен, а не крыши.

Важно: если между коньком и мауэрлатом нет перекрытий, то уклон крыши из сэндвич-панелей может быть 5 градусов. Если же есть, нужно увеличить уклон до 7 градусов. Когда планируются окна в кровле, градус уклона так же необходимо увеличить.

Преимущества сэндвич панелей

Появление каркасных домов и сэндвич панелей создали переворот в строительном мире. Они показали, что необязательно ждать годами, пока построится дом – это можно сделать за несколько недель. Какое удивление вызвало то, что монтаж кровельных сэндвич панелей не требует обязательного наличия стропильной системы. А если она и предусматривается, то нет надобности в каких-то мероприятиях по ее дополнительному усилению – кровля из сэндвич панелей не нагружает ее.

Область применения панелей довольно широка. Их используют в строительстве как жилых домов, так и медицинских комплексов, автозаправочных станций, построек промышленного назначения, спортивных центров, в аэропортах и т.д.

Особенности монтажа сэндвич панели

Монтаж панелей производится довольно быстро. Их стандартные размеры – 1000 мм шириной и 16000 мм высотой. Толщина при этом может быть от 40 до 160 мм. Но можно заказать панель с индивидуальными параметрами. Вес у них так же небольшой – около 40 кг. При этом у панелей отличные показатели теплоизоляции и шумопоглощения.

Важно: ввиду того, что кровельная сэндвич панель легкая и габаритная, нельзя производить монтажные работы в ветреную погоду, это может привести к непредвиденным обстоятельствам. Порывы ветра 7-9 м\с, это уже много.

Оперативность укладки кровли из сэндвич панелей обеспечивает то, что ничего не нужно заготавливать дополнительно – вам продают готовую сэндвич панель нужной формы и размеров, в которых производитель изначально учел все требования к возведению кровли, в том числе и отменную изоляцию. Вам остается только прикрепить их к кровельным балкам. Конечно, для этого нужны соответствующие навыки, но в итоге вы получите комфортное и качественное жилье. Если со временем в кровле возникнет повреждение, то достаточно будет всего лишь заменить испорченную панель на новую.

Процесс монтажа кровельных сэндвич панелей

Крепление сэндвич панелей происходит как с использованием промежуточных прогонов, так и без них. Если длина пролета более 4 метров, тогда нужно устанавливать дополнительный прогон. Что касается стропильной системы и обрешетки, то она не требуется. Хотя те, кто к этому еще не привык, все же устанавливает ее, но в основном для больших построек.

Технология крепления:

• Между фронтонами следует поставить прогон конька.

• Затем, на боковые стены установите балку, как мауэрлат.

• Укладка кровельной панели начинается с низу вверх. Приступать к креплению второй и последующих панелей нужно после того, как вы убедитесь, что первая лежит ровно и надежно зафиксирована.

• Сначала закрепите панель на нижней балке, используя саморезы.

• Вверху панель крепится к коньковому прогону (не к самому коньку).

• Для крепления крайних панелей необходимо вкрутить три самореза в ребра жесткости. Далее, вам понадобится только два самореза для укладки последующих панелей.

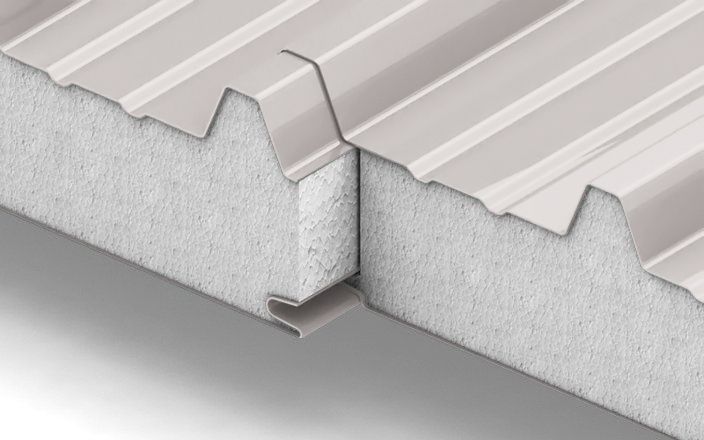

• С помощью специальных замков, закрепите сэндвич панели между собой. Помните, что на место замка в сэндвич панели следует наложить слой уплотнителя.

• После чего нужно герметизировать стыки – для этого пройдитесь по ним силиконом и монтажной пеной.

Важно: во время монтажа не должно возникнуть перекосов – для того, чтобы прикрепить панель рекомендуется использовать два захвата. Крепежные элементы вкручиваются под углом 90 градусов, на расстоянии 50 сантиметров от края.

Отдельно внимание следует уделить коньку кровли из сэндвич панелей:

• В пустое пространство, которое образовалось под коньком, после укладки панелей уложите утеплитель.

• Затем, обработайте это место полиуретановой пеной.

• Когда пена засохнет, удалите лишние подтеки.

• С помощью пустотелых заклепок и коньковой планки, закройте верхний стык панелей.

Преимущества технологии

Монтаж сэндвич панелей представляется легкими и быстрым по сравнению с другими видами кровельного укрытия. Но это действительно так лишь в том случае, если изначально подойти правильно к проекту монтажа. Все замеры должен проводить человек, который хорошо в этом разбирается. Например, если одна из панелей уложена неровно или имеет неточный размер и это вовремя не исправить, то «эффект» будет заметен на всей конструкции.

Выше уже говорилось о том, что крепление сэндвич панелей не требуют стропильной системы и обрешетки. В отдельных случаях ее возводят, хотя это больше привычка и в некотором роде недоверие к современным технологиям строительства, чем надобность. Но даже если устанавливать панель на стропильную конструкцию, то это гораздо быстрее и удобней, чем использование традиционного кровельного материала. Вы значительно упрощаете работы по организации гидроизоляции, вентиляции и защиты от ветра.

Общие характеристики кровельных сэндвич панелей

• Огнеупорность.

• Хорошо сохраняют тепло.

• Стойкость к деформации полотна.

• Качественная шумоизоляция.

• Панель не перегружает стропильную систему.

• Долгий срок эксплуатации.

• Красивый внешний вид и разнообразие цветовых вариантов профиля.

• Минимизация протечек кровли.

• Быстрый монтаж.

Важно: на кровельных панелях есть заводская пленка, которая защищает плиты от царапин и других мелких повреждений – ее следует снять, перед работами.

Если запастись необходимым инструментом, чертежами с замерами и узлами крепления, силовой техникой для поднятия кровельных панелей на высоту, то с помощью работящих рук мастера – монтаж пройдет быстро, качественно и без проблем.

ВИДЕО

Добавить комментарий

Монтаж кровельных сэндвич-панелей | Блог прораба Олега Клышко

Здравствуйте, вы знаете, как правильно производить монтаж кровельных сэндвич-панелей? Делюсь своим опытом и если вы монтажник со стажем, то буду рад вашим дополнениям в комментариях.

В последние несколько лет я работаю в общестрое и приходиться сталкиваться с различными видами работ. Но бывает смена деятельности, допустим один год строишь здание или склад, а следующий год укладываешь промышленный трубопровод. Спустя год забываешь допуски и порядок производства по отдельным видам раб на зданиях.

И если на новом объекте попадается бригада, где нет ни одного рабочего, который делал монтаж кровельных сэндвич панелей, приходится вспоминать, как делали на объектах, которые строил несколько лет назад, смотреть технологические карты, снипы и показывать рабочим, как надо делать.

Техническую информацию как правильно монтировать сэндвичи не трудно найти, достаточно обратится к их производителю и они вам предоставят полный каталог с технологией монтажа сэндвичей, с разбором узлов креплений окон, дверей, вентиляции, стык конька и так далее.

В принципе в этих каталогах можно найти все ответы о том, как правильно монтировать и больше нигде не надо ничего искать. Достаточно на руках иметь раскладку панелей из проекта и техническую информацию производителя. На этом можно статью и закончить, но есть моменты, на которые я бы хотел обратить внимание.

На новом объекте мы монтируем сэндвичи Самарского завода «Электрощит» технологию монтажа в pdf мне предоставили. В этом документе всё подробно расписано и показаны различные узлы крепления как кровельных, так и стеновых сэндвич-панелей.

Но один вопрос так и остался для меня не раскрытым, как правильно крепить кровельные сэндвич-панели. Куда вкручивать саморез в верх волны или низ? В разных каталогах показано по разному, например в технологической инструкции RUKKI и «Металпрофиль» показано, что саморез вкручивается на гребне волны, а в документе “Электрощит» по низу.

Если вам нужны технологические инструкции по монтажу сэндвич-панелей от производителей, то 3 инструкции можно СКАЧАТЬ=>>

На объекте в Кстово кровельные панели крепили на гребне волны кровельной панели, на новом объекте рабочие начали крепить по низу, со мной не советовались. Когда я спросил, почему решили так крепить, то оказалось, что один из вновь прибывших рабочих укладывал кровельные панели в Москве и везде они крепили по низу.

Я считаю, что правильнее вкручивать саморез на гребне, так как меньше воды на этом участке скапливается, чем по низу. Может в этом ничего страшного нет, ведь кровельные саморезы используются с резиновой шайбой, благодаря которой вода не будет протекать внутрь панели.

Монтаж кровельных сэндвич панелей.

Все начинается с проекта, в нем должна быть схема раскладки кровельных сэндвич панелей, в которой указаны размеры, номера и положение их на крыше. По этому проекту завод и делает панели.

Часто с завода на объект приходят панели с нумерацией по проекту, здесь все просто с раскладкой. Реже панели приходят только с размерами, тогда приходиться высчитывать куда, что идет.

Важный момент, о котором не стоит забывать и держать на контроле это выгрузка и хранение панелей на стройплощадке. При разгрузки панели легко можно помять или сломать, достаточно положить их на неровню поверхность или зацепить стропами без подложек, тогда края панелей замнутся.

Рабочие ни за что не отвечают и если они при выгрузке сломают или помнут панели, то будет отвечать за это руководитель. При разгрузки панелей заранее определитесь с местом на стройплощадке, откуда можно было бы сразу монтировать их.

У меня был случай, когда заказчику не нравилась помятая панель и заставляли менять. Фирма за новую панель платила из своего кармана.

Первая панель укладывается с кровельным замком наружу здания, который потом обрезается. С укладкой первой панели не стоит торопиться надо ее выверить относительно осей здания, если ее положить не ровно, то пойдет смещения всех панелей.

Перед монтажом панелей на кровельные прогоны укладывают уплотнительную терморазделяющую полосу для снижения воздухопроницаемости и звуковой вибрации.

Монтаж кровельных сэндвич-панелей ведется снизу верх, чтобы торцевые стыки панелей не препятствовали течению воды. Следующая торцевая панель укладывается с на хлёстом 200 мм на первую. Перед тем как ее уложить металлический низ панели подрезается на 20см от края и утеплитель удаляют.
На хлёст 20 сантиметров мы не сами придумали, а взяли из чертежей и технической инструкции. В чертеже раскладки кровельных панелей объекта была ссылка на номер узла технической инструкции “Электрощит» по которому следовало делать торцевое примыкание кровельных панелей.

Так же по технической инструкции следует за герметизировать кровельные замки для предотвращения попадания влаги в утеплитель кровельных панелей.

По технологической информации производителя панелей необходимо кровельные замки заклепать с шагом 300-500 мм по всей длине. У меня на объекте на сегодняшний день бригада только накидала панели на здании, с которого веду фоторепортаж и не заклепали кровельные замки, как сделаем, покажу в следующей статье.

Насколько должны выступать края кровельных сэндвич-панелей относительно здания следует смотреть по чертежам, в моем случае по трем сторонам на 100 мм и со стороны слива воды на 300мм, крыша на здание односкатная.

С какими трудностями столкнулись при монтаже

Не совсем было понятно, как подымать кровельные панели длиной 7 и 9 метров на крышу. Некоторые панели уже были деформированы при выгрузке на строительную площадку, при подъеме панелей одними мягкими стропами, края заминались.

Кроме замков для стеновых панелей никаких приспособлений на площадке не было. Выход из положения нашли простой, взяли широкие доски и подложили их под стропы.

Подрезку стыков торцевых панелей делали на земле. Как выше было сказано, надо было подрезать 200 мм, но перед тем как подрезать панель мерили на крыше расстояние от края на хлеста до уложенной панели, были расхождения в 2-5см. Я не был уверен, что первую панель положили четко по осям и боялся смещения, относительно кровельного прогона, на котором стыкуются панели.

Немного нарушили технологию укладки, кровля состоит из двух рядов панелей и по инструкции необходимо укладывать 1 ряд, из 2-х панелей, с наименьшей стороны здания, потом второй и так далее.

Мы решили подрезку панелей оставить на потом и прогнать первый ряд по длиной стороне, а потом гнать уже с подрезкой ряд. В чем принципиальной различие укладки и почему по инструкции требуют укладывать именно в таком порядке, я не понял. Кровельные замки при любой раскладке перекрывают предыдущий ряд.

Буду рад вашим комментариям или дополнениям по теме монтаж кровельных сэндвич-панелей.

PS. Спустя несколько месяцев, после дождей выяснилось, что крыша протекает в некоторых местах, причина не были закручены до конца кровельные саморезы. Надо было их вкручивать в гребень волны кровельных панелей, тогда никаких протечек не было бы.

С уважением Олег Клышко

Кровля из сэндвич-панелей: уклон, узлы примыкания, правильный монтаж

Оптимальный вариант для БМЗ — кровля из полностью готовых к монтажу трехслойных металлических сэндвич-панелей: не нуждается в дополнительном утеплении, проста в монтаже, экономически эффективна, отличается эстетической привлекательностью, неприхотлива в обслуживании.

Надежная кровля — это сочетание качественных кровельных сэндвич-панелей по выгодной цене, точных расчетов и правильного монтажа!

Уклон кровли из сэндвич-панелей

Для гарантированного отвода воды при обледенении крыши, уклон скатов кровельного покрытия не должен быть меньше:

• 5 % для кровель, смонтированных из цельных панелей без поперечного соединения и световых люков,
• 8 % для кровель, смонтированных из панелей, соединяемых по длине и при наличии световых люков.

При этом нельзя забывать о минимальном шаге и ширине кровельных опор. Рекомендуется сверять соответствие опоры предпочтительным характеристикам. Не лишним будет учесть данные предельно допустимых нагрузок.

Промежуточные опоры

Крайние опоры

Монтаж кровельных сэндвич-панелей: общие рекомендации

Правильный монтаж начинается с правильной транспортировки и складирования. Именно на этом этапе высок риск повреждения панелей и снижения их качественных характеристик. Во избежание ошибок, читайте:

Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно — бутил-каучуковая лента. Использование силиконовых герметиков не допускается.

При укладке панелей длиннее 12 м допустимо применение поперечной балки — траверсы. Допускается использование однотавровой или швеллерной балки — панель подвешивается каждые 3-4 м.

Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.

Подъем панелей на крышу

В процессе укладки кровельных сэндвич-панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

• между коньковыми прогонами смонтировать внутреннюю коньковую планку
• полиуретановой пеной заполнить свободное пространство в стыках панелей;
• когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Узел примыкания кровли к сэндвич-панелям

Монтажные узлы, узлы примыкания панелей кровельного покрытия, закрепление панелей и декоративных планок выполняется в строжайшем соответствии с проектной документацией, разработка которой осуществляется специализированной организацией, имеющей лицензию на осуществление проектирования.

Стандартные узлы для панелей строительной серии «АлюТерм» изложены в «Рекомендациях по проектированию».

Монтаж кровли из сэндвич-панелей | Строительный портал

Кровельные сэндвич-панели являются очередной находкой инженеров. Их применение при возведении домов значительно сокращает сроки реализации проекта и позволяет обустроить кровлю с идеальными характеристиками. Особенностью этого материала является слоистая структура. Если слои в других разновидностях кровли предназначаются для формирования листа, то кровля из сэндвич панелей представляет из себя законченный кровельный пирог, не требующий при монтаже дополнительной установки изоляции.

Содержание:

1. Особенности кровли из сэндвич-панелей
2. Монтаж кровли из сэндвич-панелей своими руками

Особенности кровли из сэндвич-панелей

Сэндвич-панель представляет из себя многослойную конструкцию, как правило, трехслойную. Два внешних слоя выполняются из разных ограждающих материалов, между ними запрессован утеплитель. В качестве внешнего слоя, чаще всего, используют OSB-плиты, но одна сторона в случае кровельных панелей может изготовляться из профилированного стального листа. Тем не менее, можно использовать для кровель и панели, две стороны которых состоят из OSB-плит.

В качестве утеплителя укладывается пенополиуретан, пенополистирол, базальтовое и стеклянное волокно. Чаще всего, это пенополиуретан или пенополистирол, так как они совсем не впитывают влагу. Пенополиуретан — более предпочтительный, за счет высоких огнеупорных качеств. Гребни на внешней стороне панелей, которые имеют высоту около 40 миллиметров, отвечают за повышенную жесткость конструкции. Они также выступают желобами для сточной воды.

Наружный слой стального профиля имеет полимерное покрытие, защищающее кровлю от истирания, кислотных дождей и выгорания. Производители предлагают разные цветовые решения сэндвич-панелей, но обычно применяются кирпичные, белые и синие изделия. Считается, что светлые панели менее подтверждены разрушительному действию солнца.

Размеры кровельных сэндвич-панелей отличаются от прочих подобных материалов. Выпуск изделий осуществляется по двум направлениям: сэндвич-панели стандартных размеров и под заказ. В первом случае кровельные панели выпускаются в следующей линейке параметров: длина – 16000 миллиметров, ширина – 1000 миллиметров, толщина – 40 – 160 миллиметров. При индивидуальном производстве изделий может быть увеличена толщина сэндвич-панелей до 200 миллиметров для холодных регионов, или изменяются линейные размеры материала.

Сэндвич-панели имеют массу достоинств, главные из них:

1. Значительная теплоизоляция благодаря наличию утеплителя, особенно при использовании панелей с утеплителем из базальтового волокна;
2. Высокая скорость установки, простота монтажа и демонтажа при любой погоде и в любой климатической зоне;
3. Невысокая масса составных деталей, что предоставляет возможность использования более легкой несущей конструкции крыши;
4. Быстрая замена любого элемента в случае его порчи благодаря модульной сборке;
5. Способность выдерживать значительные ветровые нагрузки, резкие перепады температуры и давление снега;
6. Высокая прочность и долговечность: срок полезной службы панелей составляет не меньше 25 лет;
7. Демократичная цена сэндвич панелей для кровли, так как «сэндвичи» – это полностью готовая кровля, которая не требует отделки, что позволяет уменьшить стоимость объекта.

При всех преимуществах стоит помнить и о некоторых недостатках конструкций из сэндвич-панелей. Самый главный недостаток этого материала – он не пропускает воздух. Однако если вы хорошо продумаете и правильно обустроите принудительную приточно-вытяжную вентиляцию, то этот недостаток получится минимизировать. Также пенопласт и пенополистирол выделяют в воздух стирол и формальдегид, особенно в летнюю жару. Но данный недостаток вполне устраним при использовании утеплителя из минеральной ваты или пенополиуретана.

Монтаж кровли из сэндвич-панелей своими руками

При проведении монтажных работ рекомендуется учитывать базовые рабочие условия:

• Отсутствие сильного ветра: если порывы более 9 м/с, лучше не производить укладку панелей, так как возникает нежелательная парусность вследствие того, что изделия отличаются крупными габаритами и небольшим весом.
• Влажность, осадки и туман также относят к неблагоприятным факторам для работы на крыше.
• Температура воздуха должна быть не меньше 4 градусов выше нуля, иначе не получится правильно провести уплотнение и соединение стыков.

1. Подготовительные работы

Перед началом работы по креплению кровельных панелей необходимо обязательно ознакомиться с проектной и монтажной документацией, так как в ней имеется вся необходимая информация о предназначении кровельных сэндвич-панелей и способах их раскладки. Там содержаться данные о виде панелей, их размерах и количестве, типе профиля и производителе.

В документации указывается расположение, количество и разновидности соединительных элементов, узлов кровли из сэндвич панелей и мест примыканий. Также прилагается спецификация отделочных, архитектурных и фасонных элементов, обозначается количество гидроизоляционных и теплоизоляционных материалов.

Затем стоит проверить соответствие уклона кровли проектным параметрам. Помните, что минимальный уклон крыши, изготовленной из сэндвич-панелей, должна составлять не меньше 5 градусов для скатов без люков, зенитных фонарей и слуховых окон или из одной панели; и не меньше 7 градусов для скатов со световыми люками или состоящих из нескольких элементов.

После этого следует поверить соответствие проектным показателям опорных конструкций, а именно вертикальность и горизонтальность стропил, прогонов и стоек. Если в процессе проверки вы обнаружили отклонения в геометрии главных несущих конструкций, их следует немедленно исправить. Если крепление кровельных панелей будет производиться на металлические системы, вам стоит убедиться в отсутствии коррозионного процесса на металле. Если вы обнаружили его, то удалите, как можно скорее.

Не забудьте побеспокоиться о работоспособности измерительных приспособлений и необходимого инструмента для монтажа панелей. К инструкции прилагается подробная схема и технологическая карта монтажа сэндвич-панелей, а также сведения по технике безопасной работы.

Перед монтажом сэндвич-панелей выровняйте площадку, очистите ее от строительного мусора и грязи. При очистке сэндвич-панелей от различных загрязнений нельзя использовать кислоты, щелочи и абразивные моющие средства. Не стоит класть на поверхность панелей различные предметы, чтобы избежать повреждения полимерного покрытия. Для нахождения на крыше лучше отдать предпочтение мягкой обуви.

2. Материалы и инструменты

Для закрепления на крыше сэндвич-панелей принято использовать электродрель и шуруповерт с большими оборотами. Опорные конструкции могут изготовляться из разных материалов, поэтому и тип крепления стоит выбирать в соответствии с видом и толщиной конструкции. Обычно для такой цели применяются саморезы. Чтобы правильно подобрать их длину, следует сложить длину бура самореза, толщину каркаса, толщину панели и компенсацию шайбы (5 миллиметров).

Кровельные саморезы, что подходят для сэндвич-панелей, обязательно должны иметь специальные уплотнительные шайбы, изготовленные из эластичного материала. Подобные шайбы предохраняют поверхность от повреждений металлической головкой при вкручивании и обеспечивают герметичность места крепления.

С целью крепления доборных элементов применяются короткие саморезы или специальные заклепки. Как правило, чтобы закрепить панель, которая имеет длину больше 6 метров, применяется 8 саморезов; для крепления 6-метровой панели потребуется 6 саморезов, а для изделия длиной меньше 4 метров используются 4 самореза.

Выбирайте для монтажа кровли из сэндвич-панелей изделия, что соответствуют друг другу по цвету. Помните, что панели в разных пачках могут иметь разный оттенок, поэтому необходимо проверять номер оттенка на каждой пачке. Соответствие прикрепленных панелей проверяется по цвету визуально с расстояния приблизительно 50-60 метров от дома.

3. Резка сэндвич-панелей

Если возникла необходимость резки сэндвич-панели, то помните, что необходимо контролировать горизонтальность черты будущего разреза с обеих сторон изделия. Это делается посредством использования строительного уровня. Если вы убедились, что линии располагаются правильно, можно производить разрезание металла, а затем и слоя утеплителя.

Покрытие сэндвич-панелей является весьма чувствительным к повышенной температуре, так как металлический лист становится при перегреве неустойчивым к коррозии. Поэтому для этих целей не подходит плазменная резка и шлифовальная машинка. Если объем работы незначителен, то можете использовать электроножницы. Распиливать обшивку из металла с помощью электрических ножниц следует по отдельности, бережно удаляя металлическую стружку после каждой резки или каждого сверления и очищая от стружки замки панелей.

4. Подъем панелей на крышу

Процесс подъема сэндвич-панелей на высоту производят с помощью грузоподъемных механизмов и специальных механических захватов с вакуумными присосками. При данном способе подъема панелей удалите в местах присосок полиэтиленовую пленку. Если нет подобных захватов, то вы можете их заменить струбциной с войлочными или резиновыми прокладками, чтобы покрытие панелей не повредилось.

Поднимать следует по одной панели, чтобы на кровле они не складировались. Нельзя панель ставить на ту плоскость, в которой находятся замки, чтобы избежать деформации. Панели, что имеют длину больше 8 метров, нужно подвешивать к балке или струбцине дополнительно через каждые три-четыре метра на текстильные стропы, страхующие панель от перегибов и падения.

Стропы снимаются после того, как сэндвич-панель уже располагается на крыше, непосредственно перед самим устройством кровли из сэндвич панелей. В это время поддерживают изделие только механическими захватами. Помните, что при подъеме панелей нужно брать во внимание угол ската крыши, чтобы не испортился край панели.

5. Выбор конструкции крыши

Крыша из сэндвич-панелей при строительстве небольших построек не требует обустройства стропильной системы. Конструкция крыши в этом случае будет такова: между фронтонами крыши установлен коньковый прогон, а на стенах сбоку — балка наподобие мауэрлата. Кровельные панели при этом укладывают на мауэрлат и коньковую балку.

Если пролеты между мауэрлатом и коньком большие, а размеры сэндвич-панелей недостаточные, чтобы эти расстояния перекрыть, принято устанавливать дополнительные прогоны. Обычно такие прогоны требуются, когда длина пролета больше 4 метров. Кровельные панели нередко крепят на стропильную систему, но это не обязательная мера, а скорее перестраховочная.

6. Крепление сэндвич-панелей

Технология кровли из сэндвич панелей отличается от традиционной процедуры крепления строительных конструкций. Минимальная ширина промежуточных опор для кровельных панелей достигает 80 миллиметров, а крайней опоры – близко 60 миллиметров. С обеих сторон на панели нанесена специальная пленка, что необходима для защиты панелей при перевозке и монтаже.

Перед началом укладки каждой панели следует проверить, чтобы были полностью очищены все стыкуемые трапеции профилированного листа. Для начала снимите защитную полиэтиленовую пленку снизу. Пленку снимать нельзя при очень высокой и очень низкой температуре. Оберегайте её от воздействия растворителей и прямых солнечных лучей.

Процесс крепления сэндвич-панелей начинается с размещения первой панели и прогону её вблизи конька или закрепления ее к стропилу. После этого всю панель крепят к остальным прогонам. При вкручивании саморезов с помощью шуруповерта следует откорректировать показатель крутящего момента затяжки. Это делают, чтобы не деформировалась шайба. Саморезы необходимо вкручивать на расстоянии от начала панели не меньше, чем на 50 миллиметров.

Обязательно следите, чтобы саморез входил в поверхность под прямым углом, не раздавливал шайбу и прижимал её при этом достаточно плотно к металлу. Особое внимание уделяйте усилию затягивания шурупов. Помните, что их следует затягивать не слишком слабо и не очень сильно, так как это снижает время службы панели.

Все остальные панели крепят к прогонам. При стыковании панелей рекомендуется пользоваться двумя захватами с целью избегания перекоса кровельных панелей и деформации замков. В замок панели, имеющий вид выемки, помещают уплотнитель. При расположении крайних элементов крепление к прогонам панелей производят посредством ввинчивания саморезов в ребро жесткости — выступающую часть панели.

При монтаже кровли сэндвич конек представляет из себя целую конструкцию, которая кардинально отличается от конька традиционных крыш. После укладки всех панелей на скаты кровли нужно прикрепить внутреннюю коньковую планку, после чего следует побеспокоиться о продольном соединении панелей.

7. Уплотнение продольных соединений

Продольное соединение сэндвич панелей следует дополнительно укрепить шурупами, расстояние между которыми должно быть не больше полметра. Чтобы правильно определить количество шурупов, которые необходимы для крепления, нужно учитывать такие факторы: ветровую нагрузку, что зависит от места размещения объекта, тип объекта и размещение панели. Помните, что на продольном соединении между сэндвич-панелями нельзя допускать зазоров.

Уплотнение продольного соединения производят всегда, независимо от уклона кровли из сэндич панелей. Между панелями все свободные пространства заполняются монтажной пеной, если используются панели с теплоизоляционным материалом из минеральной ваты, то это можно делать самой ватой. Также вы можете использовать специальный силиконовый герметик. В любом случае его реакция не должна быть кислой.

После застывания монтажной пены её излишки срезают и укладывают полиуретановые прокладки, которые имеют профиль. На прокладки прикрепляют к гребням сэндвич-панелей приконьковую планку, затем укладывают полиуретановую прокладку и финишную часть конька – специальную коньковую планку.

Таким образом, кровельные сэндвич-панели являются великолепным материалом нового поколения, предназначенным для оформления крыш. В инструкции к кровельным панелям вы найдете всю необходимую вам информацию для обустройства кровли сэндвич. Испортить этот кровельный материал могут только неграмотные манипуляции и неумелые руки. Чтобы этого избежать, внимательно выполняйте все наши рекомендации и соблюдайте базовые рабочие условия.


Монтаж кровельных сэндвич панелей — технология крепления и устройство кровли

В наше время получило большую популярность использование панелей с наполнителями, которые объединяют несколько функций одновременно: это кровельный  пирог, собранный в одной панели. Монтаж кровельных сэндвич панелей не сильно сложен. Тут допускается подгонка по месту, что даёт достаточную гибкость для создания сложных форм крыш.

Как поднимать панельные элементы

При подъемных работах применяются 3 различных вида грузоподъемных механизмов:

1. Для вертикального подъема панелей необходим механический захват. Для его установки в панели просверливаются отверстия, в которые затем вставляются штифты.
2. Механические захваты, вставляемые в замок панели. Этот способ подходит для горизонтального подъема панелей.
3. Специальные вакуумные монтажные присоски. Этот вариант подъемного приспособления подходят для любого варианта монтажа.

Поднимать панели из лежачего положения запрещено, так как при подъеме они могут деформироваться, после чего замки перестанут совпадать. Перед тем, как устанавливать на панель подъемный механизм, она вручную устанавливается на специальные прокладки, которые помещаются под замок и препятствуют его деформации.

Важно! Панели стыкуются в строгой вертикальной плоскости, так как при соединении даже под небольшим углом возрастает риск деформации замковых пазов.

Отверстия, остающиеся после подъема панелей вертикальным методом, закрывают фасонными элементами или используют для установки крепежа.

Если монтаж производится горизонтально, рекомендуется использование двух захватов. Их располагают по оба края замка, что позволяет избежать механических повреждений и деформации пазов и самой панели.

При использовании вакуумных присосок на месте их расположения необходимо снять защитную пленку, чтобы обеспечить максимальное сцепление с металлической поверхностью.

Чтобы исключить обрушение панели во время ее подъема, применяются страховочные текстильные ремни. Они обхватывают панель снизу и при обрыве захвата удерживают ее. Страховка снимается непосредственно перед установкой панели на ее место: в этот момент элемент удерживается лишь подъемным приспособлением.

Разрешен ли монтаж зданий из сэндвич-панелей?

Такие панели довольно широко применяются при строительстве гражданских и промышленных объектов, но по условиям прочности они не могут быть несущей конструкцией, для этого вместе с ними используют другие стройматериалы: СИП-панели, дерево, металл или стеновые блоки. Государственными нормами разрешено использовать сэндвич только для обустройства внутренних ненесущих стен – перегородок больших объектов и в качестве строительного материала внешних стен временных сооружений небольшого объема, как правило, устанавливаемых на приусадебных участках: гараж, сарай, баня и подсобные постройки.

СП широко применяются для возведения внутренних перегородок и крыш зданий каркасного домостроения. Они выпускаются с кромочными «замками», позволяющих собирать конструкцию герметично с точным соединением элементов.

Области применения СП в каркасно-панельном строительстве:

• кровля, отделка и внутренние перегородки в жилых домах;
• грузотерминалы и торгово-развлекательные центры;
• промышленные холодильные установки;
• промышленные объекты, офисные здания и торговые предприятия;
• склады и промышленные ангары;
• спорткомплексы;
• СТО и автомойки.

Этот перечень не является полным. Такие панели возможно применять для реализации практически любого строительного проекта, особенно к которым предъявляются повышенные требования СЭС: животноводческие комплексы, склады хранения пищевой продукции, фармакологические и медицинских объекты.

Стеновой сэндвич характеризуется не только простым процессом сборки, но и быстрым демонтажем. Это качество нашло свое применение для возведения небольших временных модульных конструкций, которые потребуется перевозить на новую площадку.

Справка. Данный уникальный стройматериал применяют не только для возведения стеновых и кровельных конструкций, но и для качественного утепления и звукоизоляции фасадов готовых зданий, а также для защиты их от пожара.

Требования к крепежным элементам

Главное достоинства кровли из профнастила – легкий вес, который позволяет монтировать этот кровельный материл на разреженную обрешетку, что сокращает расходы на строительство. Профлист изготавливается из оцинкованной стали, покрытой полимером или краской.

От надежности крепления профнастила к крыше зависит прочность, долговечность и герметичность конструкции.

Монтаж выполняют без предварительного изготовления отверстий, поэтому используются специальные кровельные саморезы, к которым предъявляются следующие требования:

1. Саморезы для кровли из профилированной стали имеют острый наконечник-сверло, который легко прорезает прочный металл без предварительного сверления.
2. Саморезы для крепления профнастила к крыше изготавливаются из оцинкованной стали, которые выдерживают постоянный контакт с водой, но не вступают с ней в окислительные реакции.
3. Для крепления кровельного материала применяют саморезы, снабженные уплотнителем из латекса, резины или неопрена, который герметизирует отверстия на поверхности кровли.
4. Размер крепежных элементов для крепления профлиста должен на 2-3 мм превышать толщину бруса обрешетки и листа кровельного материала.
5. Крепежные элементы для кровли имеют длину 19-250 мм и диаметр 4,8-6,3 мм. Наиболее востребованный размер саморезов – 4,8х28 мм, 4,8х50 мм, 4,8х60 мм.
6. Размер крепежа для конькового профиля кровли составляет 4,8х60 мм.
7. Оголовки саморезов для профлиста окрашиваются производителями в цвет кровли, чтобы они были визуально незаметны.

Схема крепления

Неопытные мастера часто задаются вопросом, сколько саморезов требуется для крепления каждого листа профнастила на крыше, и какие инструменты для этого нужны.

Важно, что увеличенный расход крепежа при монтаже кровли снижает герметичность покрытия и приводит к деформации материала. Если во время крепления «пожадничать», профнастил не выдержит интенсивных фетровых нагрузок.

Чтобы не ошибиться, опытными мастерами за время работы выбрана оптимальная схема расположения саморезов:

• Во время крепления профлиста саморезы вкручивают в строго нижнюю часть волны, прилегающую к рейке обрешетки.
• Фиксируя кровельный материал на крыше, саморезы закручивают строго перпендикулярно рейке обрешетки, не допуская отклонения крепежного элемента от этой оси.
• Максимально разрешенный шаг между саморезами при монтаже профлиста составляет 50 см.
• По краям листа саморезы вкручиваются каждую вторую волну, а посередине – в шахматном порядке. Торцевые листа фиксируются к каждой рейке обрешетке без пропусков, чтобы снизить риск срывания покрытия ветром.
• Расход крепежных элементов для монтажа 1 листа составляет 6-8 штук, исходя из этого показателя делается расчет необходимого количества саморезов.
• Вкручивать крепежные элементы в верхний гребень волны допускается только в местах стыков двух листов профнастила.

Технология укладки

Профнастил – современный кровельный материал, который используется для перекрытия крыш с уклоном от 8 градусов. Технология укладки материала зависит от угла наклона скатов конструкции.

Монтаж листов выполняют внахлест, чтобы обеспечить герметичность стыков.

Учитывая легкий вес профлиста, крыша с таким покрытием обладает высокой парусностью и испытывает интенсивные ветровые нагрузки, поэтому шаг между саморезами не должен превышать 50 см. Профнастил укладывают следующим образом:

1. Скатные крыши начинают перерывать с нижней части торца, укладывая первый лист с выступом 2-3 см.
2. Выполняя укладку, верхний ряд всегда укладывают на нижний, чтобы не допустить затекание талой или дождевой влаги в стыки.
3. Горизонтальный минимальный нахлест между листами составляет 10 см, что составляет 1 волну. Чем меньше уклон крыши, тем больше делают нахлест.
4. Вертикальный нахлест между листами делают 20-25 см.
5. Если угол наклона скатов крыши меньше 15 градусов, вертикальные и горизонтальные стыки обрабатывают герметиком на силиконовой основе, чтобы надежно герметизировать швы.
6. Каждый лист закрепляют к нижней и верхней рейке обрешетки в каждом волне, остальные саморезы вкручивают в шахматном порядке так, чтобы максимальное расстояние между ними не превышало 50 см.
7. Крепежные элементы вкручивают в нижнюю часть волны, прилегающую к обрешетке, чтобы при появлении ветровой нагрузки не возникал эффект рычага.
8. На соединение скатов устанавливают коньковый профиль, фиксируя деталь саморезами в каждой волне.

Наш ассортимент

Изделия имеют цинковое покрытие, которое отвечает за коррозионную стойкость при эксплуатации вне помещений. В наличии несколько типоразмеров саморезов для сэндвич-панелей: изделия длиной от 100 до 280 мм с диаметром резьбы 6,3 мм (мелкий шаг). Длина резьбы на изделиях также варьируется в широких пределах (от 48 до 72 мм), ее следует выбирать, исходя из толщины скрепляемых материалов.

Если Вам нужна консультация по подбору саморезов, позвоните нашим специалистом по одному из телефонов в Москве: +7 (495) 921-40-15, +7 (495) 134-47-77. Чтобы задать вопрос или сделать заказ, Вы также можете написать нам письмо или заказать звонок.

Длина: Саморезы для сэндвич-панелей 100 мм Саморезы для сэндвич-панелей 105 мм Саморезы для сэндвич-панелей 135 мм Саморезы для сэндвич-панелей 150 мм Саморезы для сэндвич-панелей 185 мм Саморезы для сэндвич-панелей 240 мм

Диаметр: Саморезы для сэндвич-панелей 6,3

Подгонка панелей и профилей

Станок для подгонки

На любой стройке неизбежна подгонка каких-то деталей. Это касается и сэндвич-панелей.

Совет. Используйте пилы с мелкими зубами, не используйте болгарки или абразивный инструмент. От перегрева в месте резки может повредиться антикоррозионное покрытие.

Дисковые пилы можно использовать на стационарных станках с системой точной отрезки.

После отрезания сразу удалите стружку, что бы защитить поверхность панелей от повреждения.

Если вырезки уменьшают поперечное сечение, требуется сделать упрочнение.

Жестяные профили режут ножницами по металлу.

Ещё советы. Для лучшей сохранности поверхностей, подкладывайте войлок или подобный материал. Не режьте материал на крыше, на механических платформах, лесах, это опасно.

Снимайте защитную плёнку непосредственно перед монтажом.

Соединители для монтажа панелей

Саморезы для монтажа

Крепление кровельных сэндвич панелей производится рекомендованными соединителями. Для разных толщин и конструкций выпускаются соответствующие соединители.

Чтобы правильно закрепить панели, тщательно соблюдайте перпендикулярность сверления, используйте угольники. Слабый уклон кровельных сэндвич панелей легко вводит в заблуждение при сверлении «на глазок».

Совет. Поскольку длина соединителей большая, рекомендуется использовать шуруповёрты со специальной головкой для сборки длинных соединителей.

Крыша должна обеспечивать не только защиту от внешних воздействий, но и от содержимого здания. В таком случае используют специальные саморезы из нержавеющей стали.

Их применяют в следующих случаях, если внутри здания:

• большая влажность;
• химически агрессивная среда;
• требуется тщательная защита содержимого.

Такие соединители имеют вулканизированный слой для защиты отверстий. При сборке сразу достигается полная герметизация. На них используется специальная опорная резьба, обеспечивающая водонепроницаемость.

Это даёт защиту в двух местах: и под головкой соединителя, и в месте соединения панели с опорой.

Оттенки цвета

Устройство кровли из сэндвич панелей производят из длинных деталей. По стандартам допускается небольшое изменение цвета вдоль длины.

Поэтому укладку панелей следует производить согласно ориентации в пачке и проверяя номера колера на пачке. Больше всего это касается панелей с колером «металлик».

Совет. Проверку правильности укладки по цвету надо производить издалека. Отойдите от здания метров на 50 для визуального контроля.

Уклон крыши

Минимальный уклон кровли из сэндвич панелей допускается следующий:

• больше 5% для крыш, где на скате одна панель, нет световых люков и нет кусочков;
• больше 7 % для крыш, если есть соединения по склону или есть световые люки.

Необходимо учесть допустимые нагрузки на опоры для кровли.

Особенности монтажа сэндвич панели

Монтаж панелей производится довольно быстро. Их стандартные размеры – 1000 мм шириной и 16000 мм высотой. Толщина при этом может быть от 40 до 160 мм. Но можно заказать панель с индивидуальными параметрами. Вес у них так же небольшой – около 40 кг. При этом у панелей отличные показатели теплоизоляции и шумопоглощения.

Важно: ввиду того, что кровельная сэндвич панель легкая и габаритная, нельзя производить монтажные работы в ветреную погоду, это может привести к непредвиденным обстоятельствам. Порывы ветра 7-9 м\с, это уже много.

Оперативность укладки кровли из сэндвич панелей обеспечивает то, что ничего не нужно заготавливать дополнительно – вам продают готовую сэндвич панель нужной формы и размеров, в которых производитель изначально учел все требования к возведению кровли, в том числе и отменную изоляцию. Вам остается только прикрепить их к кровельным балкам. Конечно, для этого нужны соответствующие навыки, но в итоге вы получите комфортное и качественное жилье. Если со временем в кровле возникнет повреждение, то достаточно будет всего лишь заменить испорченную панель на новую.

Процесс монтажа кровельных сэндвич панелей

Крепление сэндвич панелей происходит как с использованием промежуточных прогонов, так и без них. Если длина пролета более 4 метров, тогда нужно устанавливать дополнительный прогон. Что касается стропильной системы и обрешетки, то она не требуется. Хотя те, кто к этому еще не привык, все же устанавливает ее, но в основном для больших построек.

Технология крепления:

• Между фронтонами следует поставить прогон конька.

• Затем, на боковые стены установите балку, как мауэрлат.

• Укладка кровельной панели начинается с низу вверх. Приступать к креплению второй и последующих панелей нужно после того, как вы убедитесь, что первая лежит ровно и надежно зафиксирована.

• Сначала закрепите панель на нижней балке, используя саморезы.

• Вверху панель крепится к коньковому прогону (не к самому коньку).

• Для крепления крайних панелей необходимо вкрутить три самореза в ребра жесткости. Далее, вам понадобится только два самореза для укладки последующих панелей.

• С помощью специальных замков, закрепите сэндвич панели между собой. Помните, что на место замка в сэндвич панели следует наложить слой уплотнителя.

• После чего нужно герметизировать стыки – для этого пройдитесь по ним силиконом и монтажной пеной.

Важно: во время монтажа не должно возникнуть перекосов – для того, чтобы прикрепить панель рекомендуется использовать два захвата. Крепежные элементы вкручиваются под углом 90 градусов, на расстоянии 50 сантиметров от края.

Отдельно внимание следует уделить коньку кровли из сэндвич панелей:

• В пустое пространство, которое образовалось под коньком, после укладки панелей уложите утеплитель.

• Затем, обработайте это место полиуретановой пеной.

• Когда пена засохнет, удалите лишние подтеки.

• С помощью пустотелых заклепок и коньковой планки, закройте верхний стык панелей.

Преимущества технологии

Правила эксплуатации кровли из сэндвич-плит

При соблюдении условий монтажа кровля из сэндвич-панелей особо ухода за собой не требует. Достаточно лишь:

• снять защитную плёнку по всей кровле не позже чем в течение двух недель после окончания монтажных работ;
• периодически очищать водостоки и крышу от мусора, используя мягкие подручные средства, а места сильного загрязнения протирать мыльным раствором и промывать чистой водой;
• не реже двух раз в год осматривать кровлю и контролировать целостность покрытия, надёжность креплений (при необходимости сделать подтяжку), герметизацию стыков, а при обнаружении повреждений своевременно проводить ремонтно-реставрационные работы.

  Кровля из сэндвич-панелей не требует особого ухода, однако её нужно содержать в чистоте и своевременно обследовать

Срок службы сэндвич-панелей

На жизнеспособность кровли из профилированных плит влияют одновременно несколько факторов:

• технология производства изделий;
• качество используемого при изготовлении сырья — наполнителя, облицовки, клея;
• правильная упаковка, транспортировка, складирование и хранение.

Обкладка панелей принимает на себя все негативные проявления окружающей среды — климатические нагрузки, перепады температур, ультрафиолетовое излучение и повышенную влажность. Поэтому от её качества зависит защита утеплителя, эстетическая привлекательность кровли и срок эксплуатации укрывного настила.

К сожалению, многие изготовители в погоне за прибылью занижают себестоимость продукции, используя металл уменьшенной толщины, что, естественно, негативно сказывается на качестве продукции. Такое покрытие недолговечно и уязвимо для деформаций, а вмятины и царапины очень быстро приводят к преждевременной коррозии металла. Поэтому при выборе панелей очень важно обращать внимание на толщину используемой стали — она должна быть не менее 0,5 мм — и наличие защитного полиэстерового слоя.

Качественные и готовые к укладке сэндвич-панели можно получить лишь в заводских условиях. Ручное производство, которое нередко рекламируется в сети, — это деньги, выброшенные на ветер. Цена более низкая, но и качество никакое, поскольку нет автоматизированной линии, отсутствует возможность использования новейших разработок, не ведётся контроль качества на всех этапах производства — от закупки сырья до хранения и отгрузки продукции.

Добротные кровельные сэндвич-панели изготавливаются лишь в заводских условиях с должным контролем качества на каждой стадии производства

Увеличить срок эксплуатации сэндвич-конструкций поможет:

• закупка изделий проверенного и надёжного поставщика;
• соблюдение условий доставки и хранения панелей;
• выполнение всех нормативов и рекомендаций производителя.

Ремонт кровли из сэндвич-конструкций

Если в процессе эксплуатации было обнаружено повреждение полимерного слоя плит, следует в кратчайшие сроки приступить к его восстановлению с помощью окрашивания. Для этого нужно подобрать соответствующую краску, отталкиваясь не только от цвета и оттенка панелей, но и от типа защитного слоя.

В зависимости от глубины повреждений краску наносят в один или два слоя. Для отделки небольшого участка используют тонкую мягкую кисть, а при окрашивании панели целиком применяют пневматическое распыление. Перед окрашиванием нужно удалить ржавчину, если она успела образоваться, вручную аккуратно отшлифовать повреждённый участок, при глубокой царапине нанести грунтовку, обработать поверхность преобразователем ржавчины и обезжирить уайт-спиритом.

Не нужно без надобности окрашивать бòльшую поверхность, чем площадь повреждения, чтобы не нанести урон эстетической привлекательности кровли.

Вертикальный

Инструкция вертикального монтажа, можно сказать, аналогична с вышеописанной инструкцией. На стыковом месте смежных панелей необходимо обеспечить как можно большее усилие. Это затруднительно даже в том случае, если используются боле тяжелые и длинные сэндвичи. Для этого и потребуются прижимные устройства. Благодаря таким устройствам можно создать прочный замковый узел, особенно если производится монтаж оконных сэндвич панелей. Изделия категорически нельзя стыковать посредством воздействия каким-либо из ударных способов. Поддерживающие компоненты монтируются на цоколь здания. Между цоколем и панелью, если необходимо можно проложить пласт из минеральной ваты. Посредством отвеса проверяем вертикальность сэндвича. Далее изделие ставится на цоколь, приживается к прогонам и фиксируется посредством саморезов. Если используются прогоны из металла, то потребуется такой материал как самоклеящаяся лента.

Крепление сэндвич панелей

Посадка шурупов Чуть выше в статье уже было упоминание о некоторых разновидностях каркасов для сооружений из сэндвич-панелей, различающиеся по материалу изготовления. Поэтому и крепёж для каждого из них будет свой. От правильности подбора крепёжного материала будет зависеть не только несущая способность каркаса и срок его службы, но и внешний вид.

Существует несколько правил, которыми следует руководствоваться при креплении панелей:

• Место установки крепежа не должно находиться слишком близко к краю элемента, минимальное расстояние – 50 мм;
• Любой крепёж должен устанавливаться строго под прямым углом к лицевой поверхности закрепляемой сэндвич-панели, это прямым образом влияет на надёжность соединения;
• При использовании самонарезающих винтов, которые имеют уплотнительную шайбу из каучука, их закручивание требуется производить до полного соприкосновения с рабочей поверхностью, но одновременно с этим нужно избегать сильной деформации шайбы, что по прошествии времени приведёт к потере герметичности соединения.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

цена за м2, размеры от 50 мм

Заботина Ю.А.

Генеральный директор ООО «БИОМЕДСТАНДАРТ»

От лица компании «БИОМЕДСТАНДАРТ» хотим выразить благодарность коллективу Группы Компаний «СтальПрофильГрупп» за профессионализм и оперативность, проявленные в рамках нашего сотрудничества.
СтальПрофильГрупп производили строительно-монтажные работы по строительству складского здания с офисами общей площадью 1 404 метра квадратных расположенного на территории посёлка Шаховская, Московской области.

Посмотреть оригинал отзыва

Безноздрев Г.В.

Генеральный директор ООО «Энергетические технологии»

Генеральный директор ООО «Энергетические технологии» Безноздрев Г.В. от имени
коллектива выражает слова благодарности ГК «СтальПрофильГрупп» за плодотворное
сотрудничество и проявленный профессионализм. Заказывали у этого производителя 6 000 м2 сэндвич панелей с доборными элементами для строительства здания сортировки бытовых отходов в городе Москва.

Посмотреть оригинал отзыва

Архипенков А.Д.

Генеральный директор ООО «Тихвинский уездъ»

ООО “Тихвинский уездъ” выражает искреннюю благодарность профессиональному коллективу Группы Компаний “СтальПрофильГрупп” за плодотворное сотрудничество.
За период совместной работы компания осуществила весомый вклад в строительство производственного здания размером 18х52, полезной высотой 6 метров и общей площадью 1 000 м2, г. Смоленск.

Посмотреть оригинал отзыва

Алешонков И.В.

Генеральный директор ООО «Строительный холдинг – КМТ»

ООО «Строительный холдинг – КМТ» благодарит коллектив Группы Компаний «СтальПрофильГрупп» за продуктивное сотрудничество и оказание услуг по изготовлению и поставке комплекта сэндвич-панелей с фасонными элементами.
Материалы предназначались для отделки павильонов площадью 2 500 м2 в г. Москва, район ВДНХ.

Посмотреть оригинал отзыва

Задоя Р. А.

Генеральный директор ООО «ТЕРМАКС»

ООО «ТЕРМАКС» является ведущим производителем сэндвич-панелей в Южном Федеральном округе нашей страны. Этим письмом благодарим сотрудников ГК «СтальПрофильГрупп» за проведенные работы по проектированию и изготовлению металлического каркаса для строительства складских помещений площадью 2160 м2 в г. Ростов.

Посмотреть оригинал отзыва

Микаберидзе В.Р.

Директор ООО «МИКА»

Руководство нашей компании отметило в работе ГК «СтальПрофильГрупп» важное качество — соблюдение сроков.
У нас был типовой проект склада ангарного типа площадью 1000 м2, с поставкой во Владимирскую область, поселок Першино, Киржачский район.
Работа с ними была разбита на два этапа: вначале приобретались только металлоконструкции, вторым этапом сэндвич панели. Монтаж осуществляли своими силами.

Посмотреть оригинал отзыва

Сновальников А.Ю.

Генеральный директор ООО «Свобода»

ООО “Свобода” в лице Генерального директора Сновальникова А. Ю. благодарит коллектив Группы Компаний “СтальПрофильГрупп” за продуктивное сотрудничество.

Компания была выбрана в качестве исполнителя работ по проектированию и изготовлению металлоконструкций и сэндвич-панелей для быстровозводимого здания, при строительстве производственного объекта на территории Смоленской области, общей площадью 2 500 м2.

Посмотреть оригинал отзыва

Калиниченко К.Ю.

Генеральный директор ООО НПО «ФармВИЛАР»

Во всех аспектах своей деятельности наша фармацевтическая производственная компания придерживается основного правила — сохранять и приумножать здоровье граждан.
При выборе любого стороннего подрядчика, он проходит процедуру проверки по нашим внутренним требованиям. Стараемся выбирать надёжных и ответственных партнеров, с хорошей репутацией.

Посмотреть оригинал отзыва

Жуков А.А.

Генеральный директор ООО «Светлояр»

ООО «Светлояр» занимается производством мебели для бюджетных предприятий России.
Этим письмом хотим выразить благодарность ООО «ГК СтальПрофильГрупп» по итогам сотрудничества в 2016 году.
Компания выступила в роли подрядчика в рамках строительства производственных и административных помещений и здания котельной общ. площадью 2 500 м2 в Гагаринском районе, Смоленской области, пос. Мальцево.

Посмотреть оригинал отзыва

Пархоменко И.А.

Генеральный директор ООО «Горизонов»

Компания ООО «Горизонов» выражает благодарность профессиональному коллективу Группы Компаний «СтальПрофильГрупп» за тесное и плодотворное сотрудничество!
В рамках совместной работы над строительством здания магазина на территории г. Москвы (ЦАО) «СтальПрофильГрупп» осуществляли изготовление и доставку стеновых и кровельных сэндвич-панелей, общей площадью 1 500 м2 на наш объект.

Посмотреть оригинал отзыва

Вавилкин С.А.

Руководитель ООО «ТМ Декор»

От имени компании ООО «ТМ Декор» выражаем благодарность Группе Компаний «СтальПрофильГрупп» за исполнительность и профессиональность в работе.
Компания стала нашим партнером и подрядчиком в рамках строительства производственного здания общ. площадью 500 м2 на территории г. Долгопрудный, Московской область (2018г).
По нашему заказу были спроектированы, изготовлены и смонтированы «Под Ключ» металлический каркас и сэндвич-панели, для вышеуказанного объекта.

Посмотреть оригинал отзыва

Павлова И.Е.

Генеральный директор ООО «СК ЭлФас»

ООО “СК ЭлФас” благодарит Группу Компаний “СтальПрофильГрупп” за проявленный
профессионализм в рамках совместной работы над строительством производственного цеха в
Смоленской обл., г. Вязьма.
ГК “СтальПрофильГрупп” осуществляла изготовление панелей типа “сэндвич” на
собственном обновленном производстве.
Общая площадь Заказа составила 6 500 м2 как кровельных, так и стеновых панелей.

Посмотреть оригинал отзыва

Быстров А.Л.

Генеральный директор ООО «Веста»

ООО «Веста» является одним из ведущих производителей мебельной продукции в центральной части России. Высокое качество используемого сырья и ответственный подход к контролю качества собственной продукции определяет наше отношение к выбору надёжных подрядчиков.
В начале 2016 года для расширения производства было принято решение построить быстровозводимое здание из металлоконструкций с последующей отделкой сэндвич панелями.

Посмотреть оригинал отзыва

Разный И.П.

Генеральный директор ООО «Строительно-монтажное управление N1»

ООО “Строительно-монтажное управление N1” выражает слова благодарности Группе Компаний “СтальПрофильГрупп” за профессионализм и ответственность, проявленные при сотрудничестве.
Они давно зарекомендовали себя на строительном рынке РФ. Разработка проектной документации, собственное производство металлокаркасов и сэндвич-панелей с использованием современных технологий — ключевое преимущество ООО “ГК СтальПрофильГрупп” над конкурентами в данной нише.

Посмотреть оригинал отзыва

Щепочкин А.В.

Генеральный директор ООО «ФАРМИНКО»

Наше сотрудничество с ГК «СтальПрофильГрупп» началось в начале лета 2017 года с проектирования и поставок металлических конструкций с сэндвич панелями, для постройки здания площадью 1200 м2 под производство косметических средств и бытовой химии в Заокском районе Тульской области.
Группа Компаний «СтальПрофильГрупп» хорошо известны в ЦФО, как производитель металлоконструкций и сэндвич панелей отличного качества и надёжности.

Посмотреть оригинал отзыва

Звягинцев И.В.

Коммерческий директор ООО «Курский профнастил»

ООО «Курский профнастил» работает в сфере изготовления, продаж и монтажа металлочерепицы, профнастила и металлического сайдинга.
Мы поддерживаем деловые связи с большим количеством компаний по всей России и очень внимательно относимся к своим контрагентам, особенно новым.
В январе 2019 года заказали в Группе Компаний «СтальПрофильГрупп» около 7 000 (Семи тысяч) погонных метров оцинкованного строительного профиля, что в объёме составляет около 27 (Двадцати семи) тонн металла.

Посмотреть оригинал отзыва

Дворецкий А.Ю.

Генеральный директор ООО «МалКор»

ООО «МалКор» искренне благодарит Группу Компаний «СтальПрофильГрупп» за качественное и оперативное проведение строительно-монтажных работ.
Наше сотрудничество началось в 2017 году.
Специалисты компании зарекомендовали себя достаточно профессионально при осуществлении проектирования, изготовления и монтажа сэндвич-панелей в рамках строительства двухэтажного Торгового Центра общей площадью 500 м2 по адресу: Московская обл., село Малаховка.

Посмотреть оригинал отзыва

Яшкин Р.О.

Генеральный директор ООО «МЕГАТРАНС»

Компания «МЕГАТРАНС» выражает свою признательность Группе Компаний «СтальПрофильГрупп» за поставку металлического каркаса и сэндвич-панелей для сооружения здания складского назначения общей площадью 700 м2 в город Новый Уренгой.
Хочется отметить следующие моменты в процессе нашего сотрудничества.

Посмотреть оригинал отзыва

Кровля из сэндвич панелей: минимальный уклон, ремонт, монтаж

Кровля из сэндвич панелей – новое слово в обустройстве скатных и плоских крыш различной конфигурации и размера. Конструктивные особенности материала позволяют создать герметичное покрытие с идеальными качествами. Сэндвич-технология предусматривает монтаж уже готовых кровельных компонентов. На возведение крыш по технологии кровельного «пирога» потребуется до 50% меньше времени, нежели для укладки прочих материалов. О технических параметрах стройматериала, особенностях его монтажа и эксплуатации далее в обзоре.

Что такое сэндвич-панели

Сэндвич-панель
представляет собой строительный материал с трехслойной структурой. Составные
части кровельной панели плотно скреплены между собой посредством
двухкомпонентного клея на основе полиуретана. Верхний и нижний слои
трехуровневой системы выполнены из тонколистовой оцинкованной стали с
полимерным покрытием. Толщина металлических элементов «пирога» составляет 0,5
или 0,7 мм. Стальные листы профилированы ребрами жесткости. Средний слой
представлен утеплителем, в качестве которого выступает базальтовая минераловатная,
пенополистирольная или же пенополиуретановая плита.

Достоинства кровельного
материала:

• презентабельный
  внешний вид;
• долговечность;
• повышенная
  огнестойкость;
• прочность;
• стойкость к
  деформациям;
• небольшой вес;
• простота
  монтажных работ;
• резистентность
  к агрессивным средам и прочим негативным воздействиям извне.

Характеристики и размеры

Крыша из сэндвич панелей характеризуется хорошей шумоизоляцией, отличными теплоизоляционными качествами и водостойкостью. Кровельное покрытие типа «сэндвич» не пропускает холодный воздух извне и задерживает теплый внутри помещений.

Линейные параметры стандартной
плиты составляют:

• ширина – 1000
  мм;
• длина – от
  2500 до 16000 мм;
• толщина
  изделия – от 50 до 250 мм.

Основными
характеристиками кровельного материала выступают теплопроводность, несущая
способность, предел огнестойкости, звукоизоляция и вес. Ключевое влияние на
технические параметры изделия оказывает тип утеплителя и толщина панели.

Ориентиром для выбора толщины панели служит показатель теплоизоляции. Чем больше толщина плиты, тем больше теплового воздуха удержится в середине здания.

Показатели
сэндвич-панелей с утеплителем из минеральной ваты:

• звукоизоляция
  – от 30 до 43 дБ;
• теплопроводность
  – 0,05Вт/Мк;
• предел
  огнестойкости – EI 30 до EI 180;
• группа
  горючести – НГ;
• плотность – от
  120 до 140 кг/м³;
• удельный вес –
  от 17,5 до 43,5 кг/м².

Характеристики
кровельных плит с полистирольным утеплителем:

• звукоизоляция
  – от 25 до 39 дБ;
• теплопроводность
  – 0,042Вт/Мк;
• предел
  огнестойкости – EI 15;
• группа
  горючести – Г1;
• плотность – 25
  кг/м³;
• удельный вес –
  от 12,2 до 17,2 кг/м².

Характеристики
сэндвич-панелей с пенополиуретановым утеплителем:

• звукоизоляция
  – от 30 до 35 дБ;
• теплопроводность
  – 0,022Вт/Мк;
• предел
  огнестойкости – EI 15;
• группа
  горючести – Г4;
• плотность – 41
  кг/м³;
• удельный вес –
  от 9,2 до 15,5 кг/м².

Трехуровневые кровельные системы обладают способностью выдерживать
большие нагрузки без ущерба для качественных показателей материала. Предельная
ветровая нагрузка достигает 48 кгс/м²,
покрытие выдерживает до 150 кг снега на 1 м². Срок службы сэндвич-панелей достигает 30 лет.

Подготовка к монтажу

Качественный
монтаж сэндвич-плит на крышу невозможен без предварительной подготовки
процесса. Первым делом нужно ознакомиться с проектно-монтажной документацией.
Проектом определены размер и тип сэндвич-панелей, количество плит,
технологическая карта раскладки и способы крепления узлов, количество гидроизоляционных материалов.

Перед
началом монтажных работ следует проконтролировать положение ригелей, стропил и
прогонов, устранить возможные перепады, проверить угол наклона ската. На
подготовительном этапе заготавливают необходимые инструменты и сопутствующие
материалы.

Необходимые инструменты и материалы

Для
подрезки плит, крепления материалов и герметизации стыковых соединений в ходе производства
монтажных работ потребуется следующее материально-техническое оснащение:

• электроножницы;
• стационарная
  дисковая пила;
• мелкозубчатая
  пилка;
• шуруповерт либо
  электродрель;
• строительный
  уровень;
• длинные кровельные
  саморезы из углеродистой или нержавеющей стали, укомплектованные уплотнительными
  шайбами;
• короткие
  саморезы для фиксации доборных элементов.

Длина саморезов для фиксации листов выбирается исходя из материала опорной конструкции и толщины самой панели. Для крепления настила из сэндвич-панелей, как правило, применяют саморезы длиной 12,5 мм.

Помимо
самих трехслойных плит для устройства крыши потребуются дополнительные элементы
и формирующие детали:

• карнизная
  планка;
• торцевые
  планки и заглушки;
• коньковая
  планка.
• ендовы.

Обрешётка под сэндвич-панели

Для устройства каркаса под сэндвич-панели могут применятся различные материалы:

• дерево;
• металл;
•  железобетон.

Преимуществами деревянной опорной системы являются доступная
цена, экологическая чистота материала, низкая теплопроводность и простота
сборки. К недостаткам основания из дерева относят необходимость дополнительной
обработки материала от воспламенения и поражения грибком, насекомыми.

Железобетонные опорные конструкции характеризуются долгим
эксплуатационным ресурсом, высокой прочностью, устойчивостью к ржавлению и низкой
теплопроводностью. Существенным недостатком обрешетки из железобетона является
большой вес.

Обрешетка из металла представляет собой быстро возводимую,
прочную и надежную конструкцию, устойчивую к деформациям. Отрицательные
качества металлической опоры – высокая теплопроводность, необходимость антикоррозионной обработки, немалая стоимость.

Конструкция каркаса проектируется с учетом геометрических параметров сэндвич-панелей. Расстояние между прогонами обрешетки должно обеспечить крепление плит в 5 см от края, опоры должны совпадать с местом стыковки панелей.

Технология монтажа

Подъем сэндвич-панелей на крышу
осуществляется при помощи спецтехники. Во избежание повреждения материала, подъемный механизм должен быть оборудован
грузозахватными приспособлениями в виде вакуумных присосок либо мягких захватов.

Перед
началом работ с нижней поверхности плит снимают защитную пленку. Кровельные блоки
монтируют рядами в направлении от свеса крыши к коньку. Панели фиксируют на каркасе
кровельными саморезами. Крепежные детали вкручивают строго перпендикулярно
листу, завинчивают без чрезмерного усилия, дабы не повредить прокладку.

Монтаж кровли из сэндвич панелей начинают с угла нижнего ряда, который в свою очередь образует карнизный свес. Последующие элементы монтируют с нахлестом, фиксируя их к уже уложенным блокам и к обрешетке.

Торцевые
части сэндвич-панель оснащена замками типа Z-Lock.
Фиксация листов в продольном направлении выполняется посредством замковых
соединений. Важно следить, чтобы гребни замков плотно ложились во впадины
последующих плит. Для надежной герметизации стыков в замковые пазы наносят
бутилкаучуковый либо силиконовый герметик.

После
укладки кровельных плит приступают к устройству конька кровли. Последовательность
действий:

1. Установка внутренней
   планки конька.
2. Наполнение зазоров
   между плитами монтажной пеной.
3. Монтаж
   профильной полиуретановой прокладки.
4. Заполнение
   стыков минватой либо другим утеплителем.
5. Фиксация на
   гребне приконьковой планки.
6. Установка на
   вершину конька полиуретановой прокладки с самоклеющимся основанием.
7. Монтаж коньковой
   планки посредством коротких саморезов.

Минимальный уклон крыши

При наличии поперечных соединений, оконных люков и прочих деталей нарушающих монолитность покрытия, минимальный уклон кровли из сэндвич панелей составляет не меньше 7⁰. В тех случаях, когда цельный лист заполняет по длине весь пролет, допускается снижение уклона до 5⁰.

На
стадии проектирования крыши уклон ската выбирается исходя из климатических
особенностей региона. Для сухой и жаркой местности уклон кровли может
составлять от 5 до 25⁰. В областях, для которых характерны частые
дожди, кровельное полотно укладывается под углом не менее 40⁰.

При укладке кровельного полотна на скатах с уклоном свыше 15⁰ в обязательном порядке монтируют дополнительные опоры, которые препятствуют сползанию сэндвич-панелей вниз.

Монтаж с поперечными стыкам

Технология обустройства поперечных соединений включает в себя следующие шаги – у панели последующего ряда срезают часть нижней обшивки и утеплитель, равные величине нахлеста. Величина нахлеста определяется исходя из уклона ската, для кровель с уклоном от 5 до 10⁰ – 30 см, при уклоне от 10 до 20⁰ – 20 см. На нижнюю плоскость полученной выступающей части внешней обшивки наносят герметик, прикрепляют панель к каркасу и скрепляют с уложенным листом нижнего ряда. Место соединения плит нижнего и верхнего ряда должен приходится на прогон каркаса. Щель между сэндвич-панелями должна быть полностью заполнена герметикам, во избежание нарушения герметичности.

Ошибки монтажа и их последствия

Основные
ошибки монтажа кровельного покрытия типа «сэндвич»:

• неточности в проектной документации;
• неровный каркас;
• резка панелей болгаркой;
• неправильный выбор саморезов;
• перетягивание либо недокручивание крепежных элементов;
• пренебрежение уплотнителями;
• неправильное устройство примыканий и фальцовых соединений.

В последствии допущенных ошибок на этапе монтажных работ образуются
протечки кровельного покрытия. Нарушение технологии чревато снижением
показателей ветроустойчивости настила и прочих технических параметров
материала, заявленных производителем.

Правила эксплуатации и ремонт

Эксплуатация плоской кровля из сэндвич панелей не требует особых усилий. Эксплуатационные мероприятия сводятся к своевременной крыши от мусора. Один раз в полгода необходимо выполнять осмотр технического состояния покрытия. При выявлении дефектов в кратчайшие сроки проводить ремонтно-реставрационные работы.

Наиболее частым дефектом является повреждение полимерной оболочки на внешней обшивке. Для ремонта кровли из сэндвич панелей специальные эмали. Лакокрасочный материал для реставрационных работ подбирается с учетом типа защитного покрытия, цвета и оттенка кровельных плит.

Разгерметизация
стыковых соединений – дефект, который может не только привести к протечкам, но
и разрушению утеплителя. Раскрывшиеся швы необходимо промазать герметиком.

Обзор современных производителей

На
рынке кровельных материалов представлен широкий выбор производителей
сэндвич-панелей. Лидирующие позиции в обозначенном сегменте занимают:

• компания «Промкпанель» – специализируется на производстве сэндвич-панелей для кровель на основе минеральной ваты и пенополистирола, а также фасонных элементов. Преимуществами отечественного производителя является высокое качество продукции и доступная цена за м² кровельного покрытия;
• компания «Петропанель» – поставляет на отечественный рынок сэндвич-панели с утеплителем из минеральной ваты. Производство кровельных трехкомпонентных плит осуществляется на оборудовании английской компании «ISOWALL»;
• компания «Kraft SPAN» – производит качественные кровельные панели с высокими показателями огнестойкости, герметичности и прочности. В качестве утеплительного слоя применена базальтовая минвата. Производственная база компании оснащена оборудованием от австралийской компании «Hilleng»;
• компания «Изобуд» – продукция компании представлена на рынке стройматериалов с 1998 года и широко известна как на территории России, так и за ее пределами. Кровельные материалы проходят строгий контроль на соответствие международным стандартам и санитарно-гигиеническим нормам. Производитель поставляет на рынок сэндвич-панели для кровли с утеплителем из минеральной ваты и пенополиизоцианурата;
• компания «Веста Парк» – компании неоднократно номинировалась на различных конкурсах в сфере строительных материалов. Преимуществами продукции от «Веста Парк» являются высокое качество, соответствующее международным стандартам, широкий выбор цветовой гамм сэндвич-панелей, лояльная ценовая политика.

Сэндвич-панели нашли широкое применение в обустройстве кровель зданий промышленного и сельскохозяйственного назначения, торговых объектов, спортивных сооружений. Грамотно спроектированные и правильно смонтированные настилы из трехслойных систем послужат надежным кровом на долгие годы.

Монтаж кровельных и стеновых сэндвич-панелей

Проекты VIAVAC: монтаж кровельных и стеновых сэндвич-панелей

Эта страница содержит проектов с нашими вакуумными подъемниками.

Посмотрите другие проекты на нашей странице в Facebook.

При строительстве всего промышленного здания Lamcon Constructie & Montage столкнулась с рядом проблем. Одной из проблем было ограниченное пространство, в котором им приходилось маневрировать, что усложняло установку кровельных и стеновых панелей.И вместо стандартных сэндвич-панелей они использовали экопанели, которые тоньше, легче и гибче, но также более склонны к изгибу. И как будто этого мало, эти панели были длиной 25 метров. Другими словами, отличная работа для CladBoy CB5!
Подробнее о проекте

Для обеспечения беспроблемной установки Cladboy CB5 использовался в сочетании с цепью. Это предотвращает изгиб и позволяет панелям красиво висеть горизонтально, облегчая маневрирование.Дополнительный радиоуправляемый пульт для всасывания и разгрузки был приятным дополнением, так как избавлял от необходимости ходить туда-сюда к базовому блоку. С панелями длиной 25 метров это экономия времени!

Вим Лам (владелец Lamcon) регулярно работает с подъемным оборудованием VIAVAC и очень доволен CladBoy CB5:

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

В настоящее время в Оденсе, Дания, ведется строительство нового центра обработки данных Facebook.Этот дата-центр станет одним из самых современных и энергоэффективных зданий в своем роде. Голландская строительная компания TSV участвует в этом проекте и использует вакуумные подъемники VIAVAC.

Подробнее о проекте

Для строительства огромной крыши центра обработки данных Facebook несколько сторон используют различные вакуумные подъемники VIAVAC. Специально для этого проекта TSV приобрела два новых CladBoy CB4, которые используются для установки стальных кровельных панелей в этом здании.

Решение Facebook о строительстве центра в Оденсе было принято из-за благоприятного климата. Компания сэкономит деньги на кондиционировании воздуха, которое в противном случае привело бы к потере энергии. Это третий центр обработки данных Facebook за пределами США, площадь которого составляет 56 000 квадратных метров. На серверах в центре обработки данных будут храниться изображения, видео и другая информация.

Меньше об этом проекте

В этом проекте используется CladBoy CB4.

Новый CladMaster был успешно использован на стадионе Geusselt в голландском городе Маастрихт.Компания Kempen Cladding арендовала этот вакуумный подъемник и установила сэндвич-панели с основным материалом из каменной ваты на нижней стороне трибуны.

Подробнее о проекте

Футбольный стадион MVV Maastricht был расширен спортивным залом, для которого была использована часть пространства под трибуной. Для изоляции этого пространства на нижней стороне трибуны было установлено около 300 изоляционных панелей весом 200 кг каждая под углом 36 ° на высоту до 14 метров.

CladMaster наиболее удобен для этого типа работ; Панели устанавливаются с помощью вилочного погрузчика, поэтому их можно транспортировать и устанавливать эффективным и безопасным способом.

Благодаря шести движениям с гидравлическим приводом панели можно размещать с точностью до миллиметра. Движениями можно пропорционально управлять на двух скоростях с помощью дистанционного радиографического контроля.

Благодаря VIAVAC CladMaster эта работа была завершена в срок и выполнена в соответствии со всеми стандартами безопасности и гигиены труда.

Меньше об этом проекте

В этом проекте используется CladMaster.

Крыша существующего склада была заменена и расширена одновременно. Старое кровельное покрытие было заменено на кровельные сэндвич-панели, после чего увеличенная площадь была оборудована солнечными батареями. Все это было выполнено с помощью CladBoy CB5.

Подробнее о проекте

Используя панели длиной 21 метр, мы смогли перекрыть всю конструкцию крыши и не нуждались в корректировке существующей несущей конструкции.Поскольку вакуумный подъемник имеет присоски в нескольких местах, сэндвич-панели не будут изгибаться во время подъема. При использовании CladBoy CB5 с двойным вакуумом дополнительные ремни безопасности больше не требуются.

Монтаж кровельных панелей более 1200 м ² осуществила строительная компания Lont. Механики, использующие вакуумный подъемник VIAVAC, остались очень довольны его удобством и скоростью.

Посмотрите видеоинструкцию здесь:

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

В 2016 году была проделана большая работа по строительству крупнейшего в Дании стадиона, Royal Arena, многофункционального крытого стадиона в районе Южного Эрестад в Копенгагене. VIAVAC поставил датской компании HS Hansen компактный вакуумный подъемник CladBoy GB-750 для сборки сэндвич-панелей.

Подробнее о проекте

Вакуумный подъемник подходит для подъема панелей весом до 750 кг, он очень компактен и удобен в транспортировке, а также эффективно справляется с различными монтажными работами.

Арена соответствует самым высоким международным стандартам в отношении комфорта, акустики и функциональности. Арена открылась в начале 2017 года и вмещает 12500 зрителей для спортивных мероприятий и до 16000 зрителей для концертов.

Меньше об этом проекте

В этом проекте используется CladBoy compact GB-750.

Для монтажа многослойных кровельных и стеновых панелей здания холодильной камеры использовались различные вакуумные подъемники VIAVAC.CladBoy CB4 использовался для кровли, а CladBoy compact для стеновых панелей. Монтажные работы были выполнены KIM Nederland, ведущим специалистом в области модульных утепленных конструкций.

Холодильная камера состоит из стальной конструкции высотой 40 м с сэндвич-панелями для крыши. Фасад имеет толщину 20 см и панели длиной до 19 м.

Подробнее о проекте

Строгие требования безопасности на стройплощадке

Для этого проекта были установлены очень строгие требования по безопасности на строительной площадке и условиям труда сотрудников.Использование вакуумных подъемников VIAVAC, помимо прочего, позволило безопасно и эффективно установить очень длинные и тяжелые сэндвич-панели.

Холодильный склад имеет более 21 000 паллето-мест и полностью автоматизированную логистическую систему обработки при рабочей температуре -17 градусов.

Меньше об этом проекте

В этом проекте используется CladBoy CB4.

Вакуумный подъемник VIAVAC используется для установки кровельных сэндвич-панелей из минеральной ваты длиной 22 м.Панели (при полной толщине 150 мм) весят 450 кг. В этом проекте используется CladBoy CB5 с технологией двойного вакуума.

Подробнее о проекте

Безопасный и эффективный
Из-за значительного веса в сочетании с длиной панелей используются дополнительные промежуточные присоски для достижения хорошего распределения веса. Для монтажной бригады работа с вакуумным подъемником VIAVAC была безопасным и эффективным методом установки длинных панелей.

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

Для монтажа фасада нового центрального склада компании Henkel успешно использовался компактный блок CladBoy GB2-375. Центральный склад — это крупнейший в мире полностью автоматизированный складской центр с общей площадью 16 000 м², 10 этажами и вместимостью 90 000 поддонов.

Подробнее о проекте

Минимальные усилия
Фасады построены из сэндвич-панелей с сердцевиной из минеральной ваты, поставлены и установлены фирмой Brucha.Этот компактный вакуумный подъемник оснащен двойной вакуумной системой, поэтому нет необходимости в дополнительных устройствах безопасности. Благодаря этому тяжелые сэндвич-панели (около 300 кг и длиной около 12 м) можно было быстро и эффективно установить с минимальным использованием персонала.

Меньше об этом проекте

В этом проекте используется CladBoy compact GB2-375.

Для дальнейшего расширения производственного цеха в Германии компания Brüninghoff GmbH установила кровельные панели на основе сэндвич-минеральной ваты длиной 22 метра для компании Friedrich Hippe с использованием вакуумного подъемника CladBoy CB5.

Подробнее о проекте

Из-за длины панелей этот вакуумный подъемник оснащен двойной вакуумной системой, присосками между ними и цепной подвеской. Цепная подвеска гарантирует, что панель остается ровной и не сгибается, что предотвращает повреждение панелей.

С помощью вакуумного подъемника панели могут быть установлены сотрудниками с минимальными усилиями, быстро и безопасно. CladBoy CB5 позволяет устанавливать панели длиной до 25 метров.

Меньше об этом проекте

В этом проекте используется Cladboy CB5.

Компания VIAVAC разработала специальный вакуумный подъемник для компании Neptunus со штаб-квартирой в Кесселе. Neptunus специалист по проектированию, аренде и строительству палаток для мероприятий, а также разборных построек. От 10 м² до 20 000 м² и более, от простого до роскошного. Для быстрого и безопасного монтажа изогнутых панелей Neptunus искал специальный вакуумный подъемник.

Подробнее о проекте

Им нужен был вакуумный подъемник, с помощью которого можно было монтировать длинные кровельные сэндвич-панели максимальной длиной до 24 метров за одну операцию. Вакуумный подъемник должен был быстро и легко регулироваться по длине сэндвич-панелей. Дополнительным требованием было то, что панели можно было устанавливать как прямые, так и изогнутые.

Что касается дизайна, компания VIAVAC — по согласованию с Хансом Эйлерсом, директором Neptunus — разработала вакуумный подъемник с телескопической траверсой для регулировки расстояния до присоски для различных длин панелей.

Для того, чтобы можно было установить панель на арке, была разработана регулируемая по высоте подвеска присосок, которая устанавливается на конце устройства. Это позволяет определять изгиб панели и настраивать ее по длине.

Для простоты эксплуатации устройство оснащено двойной вакуумной системой, при этом не требуется использование дополнительных ремней безопасности, а органы управления оснащены беспроводным пультом дистанционного управления.

Для транспортировки вакуумного подъемника предусмотрена специальная рама с дополнительной опорой для длинной траверсы, так что машину можно легко транспортировать с одного проекта на другой.

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

Наш веб-сайт использует файлы cookie для улучшения функциональности, а также для повышения производительности и удобства работы пользователей, которые мы предоставляем, а также для повышения актуальности наших предложений. Если вы согласны с нашей политикой в ​​отношении файлов cookie, нажмите «Я согласен».

Я согласен

Здесь вы можете ознакомиться с нашим заявлением о конфиденциальности и политикой использования файлов cookie.

Установите кровлю из сэндвич-панелей TSSC и защитите крышу от коррозии и ультрафиолетовых лучей — TSSC

Кровельные сэндвич-панели изолированы двумя слоями тонких листов, покрывающих две стороны сердечника, который находится посередине.Эти панели очень долговечные, а слои связаны между собой. Их также называют композитными панелями, доступными во множестве дизайнов. Наружное покрытие выполнено из нержавеющей стали; это также могут быть листы из оцинкованной стали или стеклопластика.

Основной материал представляет собой изоляцию из минеральной ваты, минеральной ваты, полиуретана, PIR и PUR. Сердцевина пористая, но жесткие слои защищают ее от внешних воздействий. Существуют различные теплоизоляционные панели, а именно кровельные панели, стеновые панели, панели для помещений Eco и панели для холодильных камер.

Изолированные панели используются в различных отраслях промышленности, включая строительство, автомобилестроение, авиакосмическую промышленность и др. Сэндвич-панели экономят время, уменьшают вес и снижают стоимость. TSSC производит изолированные панели высшего качества; наши панели поступают непосредственно в нашу производственную единицу. У нас в наличии кровельных сэндвич-панелей решений, разработанных нашими специалистами.

После транспортировки на площадку панели готовы к использованию.Эти панели могут быть прикреплены к несущей конструкции, и их можно использовать для устойчивых стен или крыш, обладающих большей изоляцией. Эти панели также полезны для строительства залов и крыш зданий. Например, система кровельных панелей очень выгодна для коммерческого использования. Наши сэндвич-панели имеют сердцевину, устойчивую к пожарам и погодным условиям.

Если вы ищете компанию, предлагающую сэндвич-панелей на Ближнем Востоке, свяжитесь с TSSC.Предлагаем вам панели EASY WALL, продукт TSSC. Эти панели сделаны из цементных плит с внешней стороны и могут использоваться вместо блочных стен. Применяется для эффективного возведения стен. Наши панели Easywall часто используются в строительном секторе. TSSC предлагает вам запасы теплоизоляционных панелей; мы стремимся создавать высококачественные продукты, соответствующие международным стандартам. У нас есть отличная команда по обслуживанию клиентов, которая поможет вам обсудить и решить ваши проблемы и обеспечит своевременную доставку.

TSSC — это сертифицированная ISO 9001 компания, которая производит и разрабатывает множество промышленных продуктов. Предлагаем все виды материалов для строительной индустрии. Поскольку мы работаем на Ближнем Востоке, мы предоставляем услуги в Абу-Даби, Шардже и Дубае. Сейчас мы являемся крупнейшим производителем теплоизоляционных панелей, используемых для кровли и облицовки. Теперь у нас есть надежная клиентская база; мы занимаемся этим бизнесом более четырех десятилетий и обслужили тысячи клиентов.

Пожалуйста, обсудите с нашей командой ваш проект; у нас будет для вас идеальное решение.

Если вы ищете виниловые стеновые панели для коммерческого использования, инвестируйте в панели ПВХ Duramax, если ограждение жилых домов является вашим приоритетом, и используйте заборы Duramax.

Монтаж огнестойких и изолированных кровельных сэндвич-панелей Inspiring Collections

 Получите доступ к качеству, долговечности и мощности.  Монтаж кровельных сэндвич-панелей  на Alibaba.com для всех типов использования в строительстве, как жилых, так и коммерческих. Эти крепкие. Установка кровельных сэндвич-панелей   изготовлены из прочных материалов, которые обеспечивают долговечность и производительность при выполнении ваших задач. Файл. Установка кровельных сэндвич-панелей  Все модели , которые вы найдете здесь, сертифицированы и протестированы на максимальную устойчивость к внешним воздействиям и на надежность. Покупайте эти надежные продукты у ведущих поставщиков и оптовиков на сайте для выгодных сделок.
 Оптимальный стандарт.Установка кровельных сэндвич-панелей  Доступные здесь  изготовлены из качественных прочных материалов, таких как стеклопластик, металл, сталь и т. Д., Которые долговечны и защищают вашу собственность, создавая прочные стены и потолки. Эти крепкие. Установка кровельных сэндвич-панелей   - это быстрые строительные материалы, которые могут сэкономить время и имеют улучшенную обработку поверхности, такую ​​как полиэтилен, PVDF и т. Д. Они. Монтаж кровельных сэндвич-панелей   имеют более длительный срок службы и гарантийный срок более 5 лет.

 Alibaba.com предлагает широкий выбор.  Монтаж кровельных сэндвич-панелей  разных размеров, цветов, качества материала и толщины. Эти продукты обладают такими характеристиками, как звукоизоляция, огнестойкость, устойчивость к внешним воздействиям и легкие. Эти. Монтаж кровельных сэндвич-панелей   идеально подходят для жилых домов, офисов, заводов и других коммерческих объектов. Эти. Установка кровельных сэндвич-панелей   идеально подходят для теплоизоляции, защиты окружающей среды и не выделяют никаких коррозионных веществ.

 Alibaba.com предлагает самые разные. Установка кровельных сэндвич-панелей  Ассортимент  поможет вам сэкономить деньги и купить качественную продукцию по самым доступным ценам. Эти продукты доступны как OEM-заказы вместе с индивидуальной упаковкой для размещения оптовых заказов. Они имеют сертификаты CE, ISO, SGS для гарантии качества.


Как рассчитать уклон кровли из сэндвич-панелей. Монтаж кровли из сэндвич-панелей, все тонкости технологии угла наклона кровли из сэндвич-панелей

Популярность кровельных сэндвич-панелей объясняется простотой их укладки.Чтобы полученная конструкция прослужила долго и надежно, необходимо тщательно выполнять рекомендации по транспортировке и укладке материала.

Определение минимального угла кровли

Существуют следующие рекомендации СНиП: уклон кровли из сэндвич-панели должен быть не менее 5 градусов. При этом для укладки следует использовать только сплошные панели: эта поверхность не содержит стыков, окон и других мешающих монолитных элементов.Во всех остальных ситуациях предусматривается минимальный уклон кровли из сэндвич-панелей 7 градусов.

При выборе оптимальной конструкции кровли и ее наклона учитывается климат этого региона. На участках с частыми и обильными отложениями для кровли из сэндвич-панелей рекомендуется наклон однорядной кровли не менее 40 градусов. Это позволит дождевой воде плавно стекать, не забивая стыки. Если в регионе царит сухой и жаркий климат, минимальный уклон для панельного сэндвича допускается снизить до 7-25 градусов.Следует помнить, что возведение самой крутой кровли потребует большего расхода строительного материала.

Плоская кровля из сэндвич-панелей спровоцирует застой влаги. Это не позволяет избежать негативных последствий для герметичности стыковых участков. Когда оттепель сменяется заморозками, это приводит к замерзанию скопившейся воды. Такие процессы повреждают внешний защитный слой панели, а впоследствии разрушают металлическую оболочку. Если основа металлическая, железобетонная или деревянная конструкция, то при устройстве небольшого провала кровли из сэндвич-панелей дополнительные крепления не понадобятся.В случае превышения минимального уклона кровельных сэндвич-панелей в 7 градусов применяются дополнительные соединительные приспособления.

Необходимое оборудование для установки

В процессе возведения конструкции кровли из сэндвич-панелей постоянно возникает резка материала в размер. Также его нужно будет закрепить и заняться гидроизоляцией швов. Для резки панелей можно использовать электронику, мелкозернистую пилу или стационарный станок с дисковой пилой. Болгарку или приспособления для горячей резки лучше не использовать, так как из-за линии нагрева панели она начинает гнуться.Это приводит к нарушению защитного покрытия, на котором начинает появляться коррозия.

При переноске сэндвич-панелей обычно используются механические или вакуумные захваты, что позволяет избежать повреждения поверхности. В тех местах, где установлены захваты на панели, заранее пробуют специальную пленку. В качестве крепежа при монтаже кровельных сэндвич-панелей используются длинные нержавеющие саморезы. Также обязательно наличие шайб и специальных уплотнительных прокладок. При выборе оптимальной длины шурупов ориентируйтесь на толщину панели и каркаса, к которому она крепится.Нарезать винты удобнее отверткой.

При расчете необходимого количества крепежного материала учитываются следующие факторы:

• Ветровая нагрузка на здание. Это влияет на ее высоту, расположение и угол наклона кровли из сэндвич-панелей.
• Особенности конструкции (открытые или закрытые).
• Где закреплен элемент кровли. Наибольшая ветровая нагрузка оказывается на крайние панели.
• Несущие способности каждого крепежа.

Точные расчеты должен произвести квалифицированный специалист с учетом снижения минимального уклона кровли из сэндвич-панелей. Особого внимания требует стыковка панелей: между ними не должно быть зазоров. На крышах с любым углом кровли из сэндвич-панелей для герметизации используются специальные ленты типа Abris LB 10×2. Также можно использовать силиконовый герметик. Таким же образом оборудуются все вертикальные примыкания.

Характеристики сэндвич-панели

В продаже представлено несколько разновидностей материала с разными размерами, наполнителем и показателем прочности. В зависимости от их характеристик определяется назначение каждого типа. Внутренний изоляционный слой обычно состоит из пенополистирола, пенополиуретана, полиизоцианурата или минерального вата.

Весовые сэндвич-панели довольно малы и могут сочетать в себе финишное покрытие и изоляцию. Самые теплые изделия с базальтовой ватой считаются самыми теплыми.Корпус из тонкого листового металла покрыт декоративной защитой из полимера — благодаря этим плитам сообщается необходимое цветовое оформление и защита от коррозии.

Чтобы не повредить защитный слой при укладке материала, необходимо соблюдать следующие рекомендации:

1. Полностью исключает использование горячей и абразивной резки.
2. Защитная пленка внизу панели должна оставаться до ее укладки.Верхняя пленка снимается по окончании работы.

№

3. Если при резке материала возникает металлическая стружка, необходимо сразу же ее ударить, иначе она может позже поцарапать полимерный слой.
4. При проведении монтажных работ разрешается использовать обувь только на мягкой подошве.
5. Если сэндвич-панели в процессе строительных работ хранятся под открытым небом, необходимо учитывать для них надежную защиту от климатических воздействий. Для укладки материала рекомендуется использовать гладкую сухую подушку.

ОСОБЕННОСТИ МОНТАЖА

Срезная кровля из сэндвич-панелей предполагает соблюдение следующих условий:

• Для монтажа желательно выбирать безветренный день, так как площадь панелей большая, а вес небольшой. Допускается слабый бустовский ветер до 9 м / с.
• Запрещается работать в дождливую, снежную или туманную погоду.
• При плохом освещении процесс установки следует прекратить.
• Чтобы качественно провести продольную заделку, температура воздуха должна быть не ниже +4 градуса.

Приступая к укладке рубероида, необходимо сделать следующее:

• Внимательно изучите конструкцию кровли на соответствие ее проектной документации. При внесении дефектов и дефектов монтажа их нужно устранить.
• Убедитесь, что все прогоны, ригели и другие элементы дизайна соответствуют проекту. Для этого необходимо использовать строительный уровень.
• Подготовьте все устройства и инструменты.

Укладка заказов

Монтаж сэндвич-панелей осуществляется в поперечном направлении к прогонам, которые расположены параллельно карнизу.Для увеличения несущей способности кровли шаг рабочего набора можно уменьшить. Этот прием обычно применяется на кровлях с небольшим уклоном в районах с обильным снегопадом. Для любых сценариев этот параметр не должен быть больше 200 см.

Изначально плиты длиной до 10 м, так как с них крышу намного легче поднять. Кроме того, в этом случае снижается риск деформации из-за температурных колебаний при эксплуатации покрытия. Перед монтажом сэндвич-панелей укладываем утеплитель (минеральную вату) и гидроизоляцию.Также следует проверить горизонтальность пролетов и состояние деревянных, металлических и железобетонных опор. Необходимо удалить всю обнаруженную ржавчину, плесень и другие слои.

Если в деревянных элементах есть трещины, их нужно обработать. То же касается и полости в бетонном растворе. Требуется герметизация всех стыков элементов каркаса. Для обработки деревянных поверхностей используют хлопья-протеин, для металлических — антикоррозионные средства. Очень важно, чтобы шаг несущих элементов соответствовал размеру плит.Выбирая ширину пролетов, старайтесь, чтобы материал крепился на расстоянии 50 мм от края. Мягкие панели также должны иметь хорошую опору.

Если в качестве теплоизоляции внутри сэндвич-панелей используется минеральная вата, необходимо защитить дыхательный аппарат респиратора. Поднимая кровельные панели, запрещается ставить их на замок во избежание его кривизны. Начать укладку сэндвич-панелей на крышу лучше всего с любого из нижних углов, придерживаясь строгой вертикали монтажа.

Кровля из сэндвич-панелей — новое слово в устройстве малоэтажных и плоских крыш Различной конфигурации и размеров. Конструктивные особенности Материал позволяет создать герметичное покрытие с идеальными качествами. Сэндвич-технология предусматривает монтаж уже готовых элементов кровли. На возведение кровли по технологии кровельного «пирога» потребуется до 50% меньше времени, чем на укладку других материалов. О технических параметрах Строительный материал, особенности его монтажа и эксплуатации далее в обзоре.

Что такое сэндвич-панель

Сэндвич-панель — строительный материал с трехслойной структурой. Компоненты кровельной панели плотно скреплены между собой с помощью двухкомпонентного клея на полиуретановой основе. Верхний и нижний слои трехуровневой системы выполнены из тонколистовой оцинкованной стали с полимерным покрытием. Толщина металлических элементов «пирога» составляет 0,5 или 0,7 мм. Стальные листы профилируются ребрами жесткости. Средний слой представляет собой утеплитель, представляющий собой базальтовую минеральную вату, пенополистирол или пенополиуретановую плиту.

Достоинства рубероида:

• презентабельный внешний вид;
• прочность;
• повышенная огнестойкость;
• силы;
• устойчивость к деформациям;
• малый вес;
• простота монтажных работ;
• устойчивость к агрессивным средам и другим негативным воздействиям извне.

Характеристики и размеры

Кровля из сэндвич-панелей отличается хорошей шумоизоляцией, отличными теплоизоляционными качествами и водонепроницаемостью.Кровельное покрытие типа «Сэндвич» не пропускает холодный воздух снаружи и задерживает тепло в помещении.

Линейные параметры стандартной пластины:

• ширина — 1000 мм;

длина

• — от 2500 до 16000 мм;
• толщина изделия — от 50 до 250 мм.

Основными характеристиками кровельного материала являются теплопроводность, несущая способность, предел огнестойкости, звукоизоляция и вес. Ключевое влияние на технические параметры продукта оказывает тип утеплителя и толщина панели.

Ориентиром для выбора толщины панели является индикатор изоляции. Чем больше толщина плиты, тем больше тепла будет удерживать воздух в середине здания.

Сэндвич-панели с изоляцией из минеральной ваты:

• звукоизоляция — от 30 до 43 дБ;
• теплопроводность — 0,05Вт / МК;
• предел огнестойкости — от EI 30 до EI 180;
• система сгорания — НГ;
• плотность — от 120 до 140 кг / м 3;
• удельный вес — от 17.От 5 до 43,5 кг / м 2.

Характеристики кровельных плит с пенополистиролом:

• звукоизоляция — от 25 до 39 дБ;
• теплопроводность — 0,042Вт / МК;
• предел огнестойкости — EI 15;
• группа горючих — Г1;
• плотность — 25 кг / м 3;
• удельный вес — от 12,2 до 17,2 кг / м 2.

Характеристики сэндвич-панелей с пенополиуретановой изоляцией:

• звукоизоляция — от 30 до 35 дБ;
• теплопроводность — 0.022W / MK;
• предел огнестойкости — EI 15;
• группа сгорания — Г4;
• плотность — 41 кг / м 3;
• удельный вес — от 9,2 до 15,5 кг / м 2.

Трехуровневые кровельные системы обладают способностью выдерживать большие нагрузки без ущерба качественным показателям материала. Предельная ветровая нагрузка достигает 48 кгс / м 2, покрытие выдерживает до 150 кг снега на 1 м 2. Срок службы сэндвич-панелей достигает 30 лет.

Подготовка к монтажу

Качественный монтаж сэндвич-плит на кровлю невозможен без предварительной подготовки процесса.В первую очередь необходимо ознакомиться с конструкторской и монтажной документацией. В проекте указаны размер и тип сэндвич-панелей, количество плит, технологическая карта, схемы расположения и способы крепления узла количество гидроизоляционных материалов.

Перед началом монтажных работ следует проконтролировать положение колеса, стропил и прогонов, исключить возможные перепады, проверить угол наклона. На подготовительном этапе заготавливают необходимые инструменты и сопутствующие материалы.

Необходимые инструменты и материалы

Для подрезки плит, крепежных материалов и заделки стыковых соединений при производстве монтажных работ потребуется следующее материально-техническое оснащение:

• электроника;
• пила дисковая стационарная;
• окорочка мелкозернистая;
• отвертка или электродрель;
• строительный уровень;
• кровельные шурупы длинные из углеродистой или нержавеющей стали, снабженные уплотнительными шайбами;
• короткие винты для крепления хороших предметов.

Длина шурупов для крепления листов выбирается исходя из материала несущей конструкции и толщины самой панели. Для крепления перекрытий из сэндвич-панелей, как правило, применяются шурупы длиной 12,5 мм.

Кроме самих трехслойных плит потребуются дополнительные элементы и формовочные детали:

• фермерское хозяйство Планк;
• планки и заглушки концевые;
• лыжная доска.
• эндовый.

Обрыв под сэндвич-панель

Для каркаса каркаса под сэндвич-панели могут применяться различные материалы:

• дерево;
• металл;
• железобетон.

Достоинства деревянной опорной системы — доступная цена, экологическая чистота материала, низкая теплопроводность и простота сборки. К недостаткам основы из дерева можно отнести необходимость дополнительной обработки материала от возгорания и поражения грибком, насекомыми.

Несущие железобетонные конструкции отличаются длительным эксплуатационным ресурсом, высокой прочностью, стойкостью к ржавчине и низкой теплопроводностью. Существенный недостаток обрешетки из железобетона — большой вес.

Металлический светильник быстро монтируется, прочная и надежная конструкция, устойчивая к деформациям. Отрицательные качества металлической опоры — высокая теплопроводность, необходимость антикоррозийной обработки, немалая стоимость.

Конструкция каркаса разработана с учетом геометрических параметров сэндвич-панелей.Расстояние между планками обрешетки должно обеспечивать монтаж пластин на расстоянии 5 см от края, опоры должны совпадать с местом стыковки панелей.

Технология Montaja

Подъем сэндвич-панелей на крышу осуществляется с помощью специального оборудования. Во избежание поломки грузоподъемный механизм должен быть оборудован грузозахватом в виде вакуумных присосок или мягких захватов.

Перед началом работы с нижней поверхности пластин снимают защитную пленку.Кровельные блоки монтируются рядами по направлению от крыши к коньку. Панели крепят на каркасную кровлю самотеком. Крепеж прикручивают строго перпендикулярно листу, откручивают без особых усилий, чтобы не повредить прокладку.

Монтаж кровли из сэндвич-панелей начинают с угла нижнего ряда, который, в свою очередь, образует забор. Последующие элементы монтируют шестигранником, фиксируя их к уже уложенным блокам и обрешетке.

Торцевые части сэндвич-панели оснащены замками Z-Lock. Фиксация листов в продольном направлении осуществляется замковыми соединениями. Важно следить, чтобы гребни замков плотно уходили в углубления последующих пластин. Для надежной герметизации стыков в замковые пазы наносится бутилкаучуковый или силиконовый герметик.

После укладки кровельных листов приступают к устройству кровельных стержней. Последовательность:

1. Установка внутренней планки конька.
2. Заполнение зазоров между пластинами монтажной пеной.
3. Установка профильной полиуретановой прокладки.
4. Заполнение швов минватой или другим утеплителем.
5. Крепление на гребень книжной доски.
6. Установка поверх выступа полиуретановой прокладки с самоклеящейся основой.
7. Установка пластины конька с помощью коротких винтов.

Минимальные крыши

При наличии поперечных соединений, оконных люков и других частей нарушающего монолита покрытия минимальный уклон кровли из сэндвич панелей составляет не менее 7 0.В случаях, когда весь лист заполняет весь пролёт по длине, допускается уменьшение уклона до 5 0.

На этапе проектирования кровли уклон ската выбирается исходя из климатических особенностей региона. Для сухих и жарких мест уклон кровли может составлять от 5 до 25 0. На участках, для которых характерны частые дожди, кровельное полотно укладывают под углом не менее 40 0.

При укладке кровельного полотна на откосах с уклоном более 15 0 монтируются дополнительные опоры, предотвращающие соскальзывание сэндвич-панелей вниз.

Монтаж с поперечными швами

Технология устройства поперечных соединений включает в себя следующие этапы — от панели последующего ряда отрезается часть нижнего покрытия и утеплитель, равный размеру подроста. Размер шестигранника определяется исходя из уклона конька, для крыш с уклоном от 5 до 10 0 — 30 см, при уклоне от 10 до 20 0 — 20 см. На нижнюю плоскость полученной выступающей части внешней обшивки наносится герметик, панель крепится к каркасу и скрепляется уложенным листом нижним рядом.Расположение соединительных пластин нижнего и верхнего ряда должно быть на каркасе каркаса. Зазор между сэндвич-панелями необходимо полностью заполнить герметиками, чтобы избежать герметичности.

Ошибки монтажа и их последствия

Основные ошибки монтажа кровли типа «Сэндвич»:

• неточность в проектной документации;
• каркас неровный;
• раскрой панели болгаркой;
• неправильный подбор саморезов;
• обработка или фиксация крепежных изделий;
• без учета пломб;
• неправильное устройство прилегающих и откидных соединений.

При последующих ошибках на этапе монтажа образуются кровельные потоки. Нарушение технологии чревато снижением показателей ветроустойчивости напольного покрытия и других заявленных производителем технических параметров материала.

Правила эксплуатации и ремонта

Эксплуатация плоской кровли Из сэндвич-панелей не требуется особых усилий. Эксплуатационные мероприятия сводятся к своевременному вывозу крыши из мусора. Раз в полгода необходимо проверять техническое состояние покрытия.При обнаружении дефектов в кратчайшие сроки провести ремонтно-восстановительные работы.

Самый частый дефект — повреждение полимерной оболочки на внешней обшивке. Для ремонта кровли из сэндвич-панелей специальная эмаль. Лакокрасочное покрытие Для реставрационных работ его выбирают с учетом вида защитного покрытия, цвета и оттенка кровельных плит.

Сброс давления стыковых соединений — дефект, который может привести не только к протечкам, но и разрушению изоляции.Закрытые швы необходимо заделать герметиком.

Обзор современных производителей

На рынке кровельных материалов представлен широкий выбор производителей сэндвич-панелей. Лидирующую позицию в обозначенном сегменте занимают:

• Компания «ПромкПаннель» — специализируется на производстве кровельных сэндвич-панелей на основе минеральной ваты и пенополистирола, а также фасонных элементов. Преимущества отечественного производителя — высокое качество продукции и доступная цена за м 2 кровли;
• Компания «Петропанель» поставляет на внутренний рынок сэндвич-панели с утеплителем из минеральной ваты.Производство кровельных трехкомпонентных плит осуществляется на оборудовании английской компании «ISOWALL»;
• kRAFT SPAN — производит качественные кровельные панели с высокими показателями огнестойкости, герметичности и прочности. В качестве изоляционного слоя был использован базальтовый минват. Производственная база компании оснащена оборудованием австралийской компании Hilleng;
• Компания «Изобуд» — продукция компании представлена ​​на рынке строительных материалов с 1998 года и широко известна как в России, так и за рубежом.Кровельные материалы проходят строгий контроль на соответствие мировым стандартам и санитарно-гигиеническим нормам. Производитель поставляет сэндвич-панель для кровли с утеплителем из минеральной ваты и полисёсянората;
• компания «Веста Парк» — компании неоднократно номинировались на различных конкурсах в области строительных материалов. Преимущества продукции Vesta Park — высокое качество, соответствующее мировым стандартам, большой выбор. цветовая гамма. Сэндвич-панели, лояльная ценовая политика.

Сэндвич-панели нашли широкое применение при устройстве крыш зданий промышленного и сельскохозяйственного назначения, торговых объектов, спортивных сооружений. Грамотно спроектированный и правильно смонтированный крепеж из трехслойных систем прослужит надежной кровью долгие годы.

Выполнение кровельных работ Здания — одно из самых сложных и ответственных работ. Несмотря на материал, из которого осуществляется монтаж недвижимости, быстро сделать крышу из сэндвич-панелей.Таким образом, при устройстве кровли из бутербродов постройка совершенно необязательна, тоже должна быть из этого материала. Важной деталью при установке является соблюдение технических характеристик и особенностей панели. Уклон кровли из сэндвич-панелей необходимо выполнять по расчетным характеристикам и расчетной нагрузке.

Разновидности кровельных сэндвич-панелей.

Для устройства кровли используются трехслойные сэндвич-панели, основным изоляционным элементом которых является базальтовое волокно или пенополиуретан.В качестве облицовочного материала используется нержавеющая сталь или алюминий.

Низкая нагрузка на крышу позволяет производить любые манипуляции с панелями. Главное необходимо учитывать погодные особенности региона, где происходит установка. Особенно это касается центральных и северных регионов России, где нагрузка снежного покрова на крыши зданий может быть достаточно высокой. Рекомендуется выполнять уклон крыши не менее 5% относительно линии горизонта.

Применение сэндвич-панелей с определенным типом утеплителя зависит от характеристик строящегося здания.Для повышенных теплоизоляционных свойств зданий используются панели с заполнением из пенополиуретана. Кроме того, этот утеплитель имеет гораздо меньший вес, в результате чего значительно снижается нагрузка на крышу. Характеристики пенополиуретана позволяют применять сэндвич панели с данным типом наполнителя в помещениях с агрессивными и водными средами при длительной эксплуатации.

Панели с базальтовым волокном в качестве наполнителя рекомендуется использовать для устройства повышенной категории пожарной опасности.Такое применение возможно благодаря тому, что волокно относится к негорючим материалам.

Уклон кровли из сэндвич-панелей также должен соответствовать региону, в котором происходит монтаж. В этом случае используется следующий принцип — чем больше расчетная нагрузка, тем больше уклон крыши. Таким образом обеспечивается естественный сбор снежного покрова с крыши здания. В противном случае снег придется дополнительно убирать трудом. Такое воздействие на крышу не может не сказаться негативно на качественных свойствах кровельного покрытия, что значительно сокращает срок эксплуатации материала.

Особенности монтажных работ.

При использовании массивных сэндвич-панелей уклон кровли не может быть менее 5%. В том случае, если панели соединяются по длине, уклон должен быть не менее 7%.

Если уклон кровли более 7%, то для крепления продольных соединений необходимо дополнительно установить соединительные винты. Для исключения возможных протечек необходимо во всех местах по ширине панели установить уплотнительные уплотнительные прокладки. При подготовке к установке панель должна быть подготовлена ​​путем вырезания нижнего металлического листа панели и слоя изоляции по размеру стыка, начиная со второго ряда панелей.

При определении отделки кровли в зависимости от региона, для устройства в регионах с повышенным выпадением осадков кровельные осадки могут иметь уклон 40% и более. В сухом и жарком климате уклон составляет от 7 до 25%.

Сборные сэндвич-панели, — пояснил руководитель стройплощадки, — также могут быть использованы для устройства кровли ».

Кровельные сэндвич-панели — удобный современный материал Для покрытия кровли любой площади. На строительном рынке появились сравнительно недавно, но строители охотно используют их в работе благодаря целому ряду качеств:

• Простота оформления: сэндвич-панели монтируются без лишних физических усилий, а процесс занимает относительно мало времени;
• Небольшой вес при большой площади: это одновременно и достоинство, и недостаток, ведь панели легко переносятся, а ветер легко снимает их с места;
• Хорошая тепло- и шумоизоляция;
• Огнестойкость;
• Внешний вид: сэндвич-панелями Дом, гараж, магазин и любое другое здание приобретают индивидуальность дизайна и заставляют прохожих обратить внимание на ваш органичный дизайн.

Зачем нужен склон?

Сделать уклон крыши — значит пойти на увеличение затрат. Чем выше будет отметка, тем больше материала потребуется для покрытия площади. Но раз уж на этом можно сэкономить, стоит ли делать уклон и тратить лишние деньги?

Во-первых, кровля из сэндвич-панелей имеет особые условия монтажа в правилах СНиП, и их игнорирование будет ошибкой и доставит неприятности.

Проблемы при возведении неправильного откоса

Игнорирование или незнание правил укладки кровли из сэндвич-панелей доставит хозяевам здания неприятности в виде:

• Быстрый износ материала и ухудшение качеств;
• Застойные воды, которые начнут цвести;
• Нарушения гидроизоляции;
• Потери презентабельного вида.

Правильный выбор

Минимальный уклон выбирается в зависимости от климатического окружения здания и характеристик кладки. Для сухого климата с горячим воздухом и постоянной солнечной экспозицией, когда крыша сделана из сплошных панелей без перемычек и проема, выбирают минимальный уклон, разрешенный Правилами СНИП — 5 °. Если есть соединения или световые люки, то уклон больше.

Все решения для выбора откосов отмечены в таблице.Четыре позиции отражают минимальные показатели, но строительные решения в разных случаях колеблются. Если укладку не проводит профессионал со специальным образованием, то о других решениях речи не идет.

Гарантия

При правильном выборе кровля из сэндвич-панелей прослужит постройке 25 лет и более. В этот период не будет неприятных происшествий в виде протечек или промерзания швов, если монтаж проведен с умом и обустройством.Внешние качества панели надолго теряют, а презентабельный вид сохраняется до окончания службы и демонтажа покрытия.

Сэндвич-панели — относительно дешевый кровельный материал и за заплаченную цену выполняет и превосходит план работ и добросовестное обслуживание. Главное — правильно провести штамповочные работы и выбрать минимальный уклон, чтобы покрытие показало свои качества во всей красе и отображало внешний вид постройки только с лучшей стороны.

Установка изолированных металлических панелей экономит время и труд для Roland Construction

Когда Департамент исправительных учреждений и реабилитации Калифорнии (CDCR) выставил заявку на строительство новой больницы для заключенных Калифорнийского медицинского учреждения в Стоктоне, штат Калифорния, стало очевидно, что планирование будет превыше всего его успех. Планируемый пик рабочей силы во время строительства составит 1700 рабочих на обширном участке площадью 144 акра. Это означало, что помимо сроков, логистики и доступности будут серьезной проблемой.

Когда на 791000 квадратных футов запланированных 1,2 миллиона квадратных футов нового здания потребовалось построить традиционную архитектурную металлическую крышу, Майк Харнак, менеджер по продажам Roland Construction в Стоктоне, начал изучать стоячий шов всепогодных изоляционных панелей (AWIP). кровельная система в надежде, что он сможет сэкономить как рабочую силу, так и время установки.

Роланд и успешная команда Кларка / Маккарти по совместному предприятию основного подрядчика работали с CDCR до даты подачи заявки, чтобы убедиться, что эта «альтернативная» кровельная система будет приемлема для штата.Это не только было признано приемлемым, но и считалось модернизированным материалом в окончательном пакете проектирования и сборки, представленном на рассмотрение. Впоследствии в спецификацию были внесены изменения, включающие изолированные металлические панели для архитектурной кровли до того, как субподрядчики представили свои предложения. Когда были открыты тендеры, была выбрана компания Roland Construction вместе со своим поставщиком All Weather Insulated Panels (из Вакавилля, Калифорния).

В январе 2012 года начались проектные работы по кровле 23 зданий.Изоляционная кровельная панель SR-2 толщиной 4 дюйма от AWIP была выбрана с внешней обшивкой толщиной 22 мм, покрытой краской Natural Green Kynar. Благодаря отличным изоляционным свойствам изолированной металлической панели (значение R = 32 для 4-дюймовой панели) можно было использовать более темный цвет и при этом соответствовать Серебряной сертификации проекта LEED.

С января по май и позже было выполнено несколько макетов, в том числе полномасштабный макет здания на месте. Команда дизайнеров AWIP и Roland посвятила этому проекту много часов.

Установлено пятнадцать рабочих с производительностью до 22 950 квадратных футов в день

Монтаж первых кровельных панелей начался в мае. В течение следующих шести месяцев Roland задействовал три отдельных монтажных бригады, каждая со своим краном, для монтажа крышных панелей. На пике производства каждая команда из пяти человек могла установить до 7650 SF за один день. Такое производство было бы невозможно, если бы очень мало людей использовали какой-либо другой тип кровли.

Следом за бригадами по облицовке кровли шло несколько других бригад, устанавливающих 2½-дюймовые стеновые панели AWIP DM40, оклады и элементы отделки для инкапсуляции 192 отдельных «световых мониторов» на проекте.Это куполообразные конструкции, расположенные на крышах зданий с окнами со всех сторон, чтобы впустить в здания естественный свет.

Одним из ключей к успеху монтажных бригад было использование вакуумного подъемника, предоставленного компанией Automatic Panel Lifting System (APLS) из Оберна, Калифорния. APLS предлагает на продажу и в аренду вакуумные подъемники Wood’s Powr-Grip®. Они предназначены для подвешивания на кране или вилочном погрузчике и при правильной настройке крепления способны поднимать панели длиной до 60 футов и весом примерно 600 фунтов каждая.Поскольку панели можно было поднимать и отпускать за считанные секунды, производство было значительно увеличено по сравнению с традиционными методами строповки, чтобы уложиться в график работ по проекту.

Производство продолжено с установкой

Для успеха проекта также было важно свести к минимуму количество материалов на месте в максимально возможной степени. Это сделало планирование ключевым компонентом не только строительства, но и производства. Поскольку не было достаточно места для хранения 1200 пачек кровельных панелей AWIP в одном помещении, производство приходилось согласовывать с установкой, а постановочный танец грузовиков, вилочных погрузчиков и монтажных бригад требовалось выполнять в чрезвычайно компактных помещениях.

«Это самый крупный проект, который когда-либо завершал Roland, а также из-за потребности в более чем 50 рабочих на стройплощадке возникло множество проблем», — сказал Джим Хоугланд, владелец Roland Construction. «Учитывая все предварительное планирование с нашим поставщиком, AWIP, и их« дополнительную милю »для нас, мы не смогли бы выполнить этот проект так эффективно и своевременно».

Использование изолированных металлических кровельных панелей AWIP для этого проекта оказалось решением, которое сделало эту работу выполнимой.Хоугланд заявил, что сокращение трудозатрат на установку не только сэкономило время по графику, но и более чем компенсировало дополнительные затраты на материалы по сравнению с более традиционной застроенной изоляцией и системой металлической кровли. Билл Лоури, президент AWIP, заявляет: «Мы считаем, что превосходное обслуживание клиентов — это, в конечном счете, то, что отличает нас от других производителей IMP. Огромные масштабы и интенсивный график строительства по проекту CHCF поставили перед AWIP ряд уникальных задач и возможность поддержать нашего заказчика, Roland Construction.”

Краткое описание проекта
• 1,2 миллиона квадратных футов площади здания
• 791,000 квадратных футов изолированных кровельных панелей
• Жилье для 1722 пациентов-заключенных
• Сертификат LEED Silver
• Стоимость строительства: 738 миллионов долларов США
• Общая стоимость проекта: 906 миллионов долларов США
• Всего 5 500 рабочих мест в строительстве
• Пиковая рабочая сила на объекте: 1700 в день

О компании Roland Construction
Компания Roland Construction Inc., основанная в 1986 году, является ведущим подрядчиком по строительству сборных стальных конструкций в Центральной долине Калифорнии.Секрет успеха Roland Construction за последние 26 лет — не в наградах, инновационных строительных технологиях или опыте строителей, сертифицированных нашим Институтом металлических конструкций (MBI). Мы считаем, что ключ к нашему успеху — это простой лозунг, который мы придерживались с самого начала: «Мы держим свое слово, это наше обязательство перед вами».

Мы считаем, что способность выполнить качественный проект вовремя, безопасно и в рамках бюджета является высшим приоритетом Roland Construction.Наше стремление к совершенству, ответственности, порядочности и, что наиболее важно, нашим клиентам — это основа нашего бизнеса. Мы считаем, что это причина того, что на протяжении многих лет мы поддерживаем высокий уровень постоянных клиентов и реферального бизнеса. Мы гордимся своей работой и поддерживаем каждый строительный проект, предлагая годовую гарантию на всю строительную продукцию. Это означает, что наши клиенты знают, что они выбирают опытного строителя, который обеспечит высокий уровень качества и ценности в каждом проекте.Компания Roland Constriction Inc. с гордостью обслуживает долину Сан-Хоакин и прилегающие округа и хотела бы получить возможность спроектировать и построить свой следующий проект предварительно спроектированного стального здания.

Для получения дополнительной информации посетите www.rolandconst.com

О всепогодных изоляционных панелях
со штаб-квартирой в Вакавилле, Калифорния, Всепогодные изолированные панели (AWIP), компания A Vicwest, имеет 3 современных завода по производству непрерывных линий, включая Vacaville, Little Rock, AR и Hamilton, Онтарио, Канада .AWIP является новатором в области проектирования, строительства и продвижения изолированных металлических панелей и занимает стратегическое положение, позволяющее решать растущие энергетические, экологические и экономические проблемы, с которыми сталкивается строительная промышленность Северной Америки. AWIP предлагает своим клиентам широкий ассортимент изоляционных стеновых и кровельных панелей, а также полный спектр дополнительных элементов отделки, аксессуаров и инженерных услуг.

Для получения дополнительной информации посетите www.awipanels.com

Кровля из сэндвич-панелей: технология и установка

Изготовление кровельных покрытий из укладочных материалов с повышенными характеристиками по защите от атмосферных осадков, механических нагрузок и коррозии.Некоторые изделия с монолитной структурой подходят для таких целей, но не всегда подходят с точки зрения других параметров. Например, битумные материалы из-за большой массы имеют строгие ограничения по использованию на кровле. По многим качествам универсальным решением может стать крыша из сэндвич-панелей, которые образованы многослойной конструкцией, обеспечивающей разнонаправленные защитные качества.

Что такое сэндвич-панель?

Особенности этого материала отражены в названии.Действительно, по своей структуре панель напоминает сэндвич или сэндвич, так как состоит из нескольких слоев. Каждый уровень конструкции имеет свое эксплуатационное задание и технические и физические характеристики. Стандартные панели имеют трехслойное устройство — верхний и нижний слои образованы прочным защитным материалом, а в центральной части размещен утеплитель. В качестве основы можно использовать нижний слой, пластину магнезита или металлический лист. Кроме того, чтобы крыша из сэндвич-панелей выполняла функцию теплоизоляции, сердцевина материала покрывается минеральной ватой, пенополистиролом или стекловолокном.Теплоизоляция подбирается исходя из экологических и пожаробезопасных требований к зданию. Что касается верхнего слоя, то он может быть представлен не только металлом. Сегодня для покрытия таких панелей все чаще используются высокопрочные пластмассы и композиты, которые не подвержены коррозии и успешно противостоят атмосферным осадкам.

Технология кровли на основе сэндвич-панелей

Материал укладывается по общей схеме кровельного перекрытия. Панели монтируются на несущие опорные элементы, такие как обрешетка, балки, металлические профили и т. Д.Крепление осуществляется двумя способами — собственными замками (межпанельные замки) и жесткими механическими средствами с винтовыми креплениями. Также устройство кровли из сэндвич-панелей включает технологические стыковочные зоны, в которых используются крышки и уплотнительные узлы. Это наборные элементы, задача которых — повысить надежность изначально слабых мест кровли — в особенности это касается угловых и стыковых стыков между панелями.

Подготовительные работы

Еще до покупки панелей необходимо составить план проведения работ на строительной площадке.Также производятся оптимальные характеристики материала для конкретного объекта, определяется марка, габариты и т. Д. После этого панели приобретаются и доставляются на объект. Место предварительного хранения должно быть чистым и ровным. Стороны для доступа к кровельным панелям также должны быть освобождены и расчищены. Если других способов выполнения работ нет, то необходимо установить подмости и подъемные площадки. С помощью этой техники также можно будет провести подтяжку материала.Что касается инструментов, то кровля из сэндвич-панелей монтируется с помощью сверлильных станков, ручных ножниц по металлу, электролобзика и присосок. Отдельно подготавливается измеритель. Желательно использовать электронные и лазерные рулетки и уровни, что избавит от лишних движений по крыше.

Конфигурация панели

Сегменты можно размещать на трассах из дерева, металла и бетона. Балка относительно панели должна находиться в ее центральной части, принимая на себя основную нагрузку.Также необходимо учитывать размер зазоров между опорными линиями и допустимые уклоны, на которых можно проводить монтаж. Например, ширина прогонов в промежуточных реперных точках не менее 60 мм, а на крайних участках — от 40 мм. В свою очередь, минимальный уклон кровли из сэндвич-панелей составляет 7 °. Фиксация панелей в отдельных секциях также осуществляется с использованием разного количества креплений. На основной площадке используйте не менее 2 шурупов на каждую прогонку и панель.Для последних прогонов и панелей используется не менее трех крепежных элементов на сегмент. Угловые панели необходимо фиксировать минимум четырьмя элементами.

Основные действия по установке

Начните установку с нижнего конечного сегмента. Первый элемент располагается открытой волной, обращенной к торцу постройки. К этой панели с обоих концов крепятся хомуты. Важно, чтобы прижимной центр располагался между средними гофрами, а не по краям. С помощью готовых зажимов можно поднимать и опускать панели по линиям, точно подогнав их к конкретному месту установки.При размещении панелей относительно друг друга важно выдерживать зазоры для замков — в среднем это значение составляет 1-2 мм. После этого можно приступать к ремонту оборудования. Для этого точку сверления необходимо обозначить керном и с помощью электроинструмента проделать отверстия. Поскольку при кладке необходимо выдерживать минимальный уклон кровли из сэндвич-панелей на 7 °, для удобства сверлильных работ их лучше делать заранее на ровной поверхности. Затем можно переходить непосредственно к затяжке шурупов согласно приведенным выше рекомендациям по подаче элементов на панель и ходу.Затяжку крепежа необходимо выполнить до того, как будет снята шайба шайбы. Если внутри шайбы был прогиб, значит, затяжка производилась с чрезмерным усилием.

Установка дополнительной фурнитуры

В первую очередь устанавливается маска бритвы. Для этого проверьте монтажный зазор в месте свеса крыши, а затем загните часть верхнего листа в месте нахлеста гофры. На образовавшемся участке следует закрепить бритву саморезами.Крепление производится непосредственно к стене, но конструкция защитит подкровельное пространство. В работе можно использовать несколько видов планок для разных зон кровли из сэндвич-панелей. Узлы листа и уплотнительного элемента, в которые устанавливалась защелка, рекомендуется изнутри дополнительно обработать монтажной пеной. По крайней мере, это касается участков, где внешнее уплотнение оказалось недостаточно надежным.

Завершение монтажных работ

Удалите защитную пленку с панелей — как снаружи, так и внутри.То же самое нужно сделать в отношении стоек и другой вспомогательной фурнитуры. Поверхность материала также очищается от грязи, пыли и других следов, оставшихся после монтажа. Изначально рекомендуется использовать для этого влажную ткань, но если этот способ не помогает, можно прибегнуть к растворителям в виде ацетона или уайт-спирита. Если после завершения монтажа кровли из сэндвич-панелей все же остались недостаточно герметичные или технически слабые участки, то их следует застраховать изнутри.Опять же, для таких целей допускается использование утеплителя, технологической облицовки, например, балок, того же строительного пенопласта или профильных силовых элементов.

Уход за кровлей во время эксплуатации

Важно поддерживать защищенное состояние поверхности сэндвич-панели. Наружные покрытия из этого материала сами по себе могут иметь защитные функции, но в условиях постоянных климатических и механических воздействий этого может быть недостаточно. Например, для ремонта кровли из сэндвич-панелей в местах с небольшими повреждениями или коррозией рекомендуется использовать специальные эмали.Как правило, это акриловые ремонтные составы, предназначенные для устранения повреждений металлических и пластиковых поверхностей. Если участок серьезно деформировался с образованием большой трещины, то без полной замены сегмента, на участке которого возникла проблема, не обойтись.

Вывод

Панели такого типа при всех сложностях эксплуатации дают массу преимуществ. Технологический материал легко обновляется, эффективно противостоит внешним воздействиям и при этом обеспечивает высокую тепло- и звукоизоляцию.По своему назначению кровля из сэндвич-панелей универсальна — применяется как для обустройства промышленных зданий, так и в частном секторе. Но, опять же, выбирая то или иное напольное покрытие, следует ознакомиться с его содержанием. Для домашнего использования лучше приобретать панели с утеплителем натурального происхождения или искусственные аналоги, в которых минимум вредных веществ.

Какие опасности при строительстве сэндвич-панелей?

Что не нравится в сэндвич-панелях? Невероятно энергоэффективные сэндвич-панели существуют уже несколько десятилетий и используются для строительства стен, потолков и крыш.По данным Market Research Future, по-прежнему набирая популярность, ожидается, что к 2027 году рынок сэндвич-панелей достигнет 3,25 млрд долларов по сравнению с 1,46 млрд долларов в 2020 году.

Сэндвич-панели состоят из двух слоев металла (обычно стали или алюминия), между которыми вклинивается толстый кусок изоляции. В коммерческом плане они обычно используются в зданиях пищевой и фармацевтической промышленности, а также на складах холодного хранения. В частности, Better Business Bureau заявляет, что многие домовладельцы вовлечены в проекты ремонта дома прямо сейчас, а это означает, что даже если вы этого не знаете, вы просто можете строить дом из сэндвич-панелей.

Несмотря на то, что сэндвич-панели недорогие, отличные изоляторы, легкие и простые в установке, они могут легко стать серьезной строительной опасностью, особенно когда изоляция, используемая в них, является горючей. Вот что вам нужно знать, чтобы лучше понять риски и узнать, какие вопросы задать подрядчику или строителю, чтобы их можно было безопасно использовать.

Почему сэндвич-панели проблемны?

Если изоляция, используемая в сэндвич-панели, является горючей, риск возгорания возрастает в геометрической прогрессии.Фактически, пожары в зданиях с сэндвич-панелями из горючих материалов зачастую настолько трудно потушить пожарным, что они обычно приводят к полному разрушению здания. Это потому, что горючие продукты добавляют к огню дополнительное тепло, большое количество дыма и токсичного газа.

Эти распространенные изоляционные материалы используются в сэндвич-панелях и классифицируются по уровню горючести (от лучшего к худшему):

• Стекловолокно или минеральная вата (негорючая)

Хотя изоляция из стекловолокна негорючая, она уступает по огнестойкости минеральной вате, которую можно даже использовать в качестве противопожарной защиты.Оба материала доступны по цене и просты в установке.

• Полиуретан или полиизоцианурат (горючий)

Теплоизоляция, обеспечиваемая пенополиуретаном и полиизоциануратом, может привести к быстрому накоплению тепла в случае пожара и может способствовать его быстрому распространению. Полиуретан и полиизоцианурат могут загореться в диапазоне от 650 градусов по Фаренгейту до 1000 градусов по Фаренгейту и при горении выделять густой черный дым.

• Пластмасса, армированная стекловолокном (FRP) или полиэфирная смола, армированная стекловолокном (горючая)

FRP — композитный материал, состоящий из полимерной матрицы, армированной другими материалами, такими как стекло и углерод.Он используется в строительстве, часто в аэрокосмической промышленности. FRP также воспламеняется в диапазоне от 650 градусов до 1000 градусов по Фаренгейту, выделяет сажистый дым при горении и может быстро таять и течь, обеспечивая топливо для существующего огня.

• Пенополистирол или полиэтилен (легковоспламеняющийся)

И полистирол, и полиэтилен начинают размягчаться и плавиться при температуре всего 200 градусов по Фаренгейту, что создает огромную опасность возгорания.

Как строители могут уменьшить эти строительные опасности?

• Используйте сэндвич-панели с негорючей изоляцией.Это может помочь свести к минимуму загрязнение дымом, что особенно важно в коммерческих зданиях, требующих контроля качества, таких как предприятия пищевой и фармацевтической промышленности. Использование негорючих материалов на внутренних стенах также может обеспечить защитный слой разделения.
• Не выполняйте опасную работу вблизи стен. Делайте это подальше, чтобы избежать случайных источников возгорания, таких как сварка, приготовление пищи, зарядка аккумулятора погрузчика и окраска распылением.
• Заключите все электрические проходы через стены и потолки в металл.Убедитесь, что все сэндвич-панели должным образом герметизированы и нет оголенной горючей изоляции.
• Оставляйте широкие проходы между складскими помещениями и стенами, обшитыми сэндвич-панелями. Убедитесь, что существует достаточное разделение между тепловыделяющим оборудованием, таким как печи, печи и агрегаты HVAC.
• Не храните горючие материалы вдоль внешних стен здания.
• Запретить курение внутри зданий с горючими сэндвич-панелями.
• Убедитесь, что в вашем доме установлена ​​соответствующая спринклерная защита в соответствии с рекомендациями Национальной ассоциации противопожарной защиты, и убедитесь, что ваши огнетушители работают.(Вы можете нанять профессионала, чтобы убедиться, что огнетушитель работает безопасно.)

Хотя сэндвич-панели имеют множество преимуществ, например недорогую изоляцию, которую легко установить, панели, в которых используются горючие материалы, представляют собой высокий риск серьезных повреждений в случае пожара. Вот почему, когда это возможно, важно поговорить со своим строителем или подрядчиком о том, какие материалы используются, чтобы вы могли быть проинформированы о рисках, связанных с сэндвич-панелями.

Если произойдет авария, хорошая новость заключается в том, что в соответствии с полисом вашего домовладельца вы заплатите за ремонт или восстановление вашего дома, если он поврежден или разрушен пожаром.Если вы какое-то время не пересматривали свою политику, возможно, сейчас самое время.
