Монтаж мансардных окон Fakro, инструкция по установке окон Факро

Использование чердака как жилой площади дает возможность расширить жилое помещение, без больших затрат на постройку нового этажа, сэкономив, таким образом, время и деньги.

Мансардные окна компании Fakro изготовляются из сосны, пропитанной антисептиком и усиленного сталью профиля ПВХ. Пластиковые мансардные окна Fakro имеют одинаковые черты с деревянными моделями. Они также прочны и устойчивы к сложным погодным условиям. Все модели оснащены морозостойкими закаленными стеклопакетами.

К тому же окна для крыш до 40% увеличивают количество света и тепла, по сравнению с вертикальными окнами. Установка таких окон проста и не требует чрезмерных затрат сил. Тем не менее, монтаж мансардных окон Fakro доверьте специалистам, прошедших обучение у изготовителя и имеющих сертификат.

Данное руководство по монтажу окон для крыш поможет вам найти общий язык со специалистом и понять, что происходит на строительной площадке.

Вернуться к содержанию

Монтаж оконной рамы

1. Перед установкой рамы приготовьте оконный проём. Если кровельное покрытие уложено, часть его необходимо демонтировать, освободив место под окно, чтобы легче было его регулировать и вмонтировать теплоизоляцию.

Дистанция между низом окна и кровельным материалом зависит от покрытия крыши. 4 см необходимо придерживаться для прямой кровли, 8 см – для профилированной кровли высотою 45 мм и 12 см – для крыши, покрытой керамической черепицей.

Мансардные окна Fakro изготовляются в стандартных размерах. Размеры их подобраны с учетом часто используемой дистанцией шага между стропилами.

2. Если гидробарьер или паробарьер не были подведены к раме, установите их. В помеченных местах расположения будущего окна прорежьте отверстие необходимого размера, приплюсовав 10 см по всему периметру. Этот запас после монтажа мансардного окна закрепите степлером к оконной раме. Вверху гидробарьер по косой надрезается, чтобы вмонтировать дренажный желоб.

Схема монтажа мансардных окон Fakro очень похожа на схему монтажа мансардных окон Velux. Рекомендуем также ознакомиться с общими принципами установки мансардных окон, инструкцию как установить такое окно вы найдете по ссылке. Весьма интересным вам может показаться материал по тому, как самостоятельно утеплить мансарду.

3. В месте выреза гидробарьера обрежьте обрешетку.

4. Мансардные окна монтируются по одинаковому принципу на стропила и обрешетку. На стропилах поставьте нижний опорный брус, на который будет опираться рама. Выровняйте по уровню его правильное горизонтальное положение. Верхний брус вмонтируйте по размеру высоты окна, прибавив три сантиметра.

5. Из упаковки извлеките окно вместе с установочным комплектом.

6. Правильная установка мансардных окон Fakro совершается с вынутой створкой. Мансардное окно уприте в пол, при открытой створке нажмите отверткой на штифты, выньте ее, потянув к себе и вверх.

7. К боковым сторонам оконной рамы прикрепите монтажные уголки на нужной глубине паза так, чтобы они не попадали на обрешетку. Глубина паза обозначается буквами N, V, J. Она соответствует последней букве маркировки, указанной на коробке изоляционного оклада.

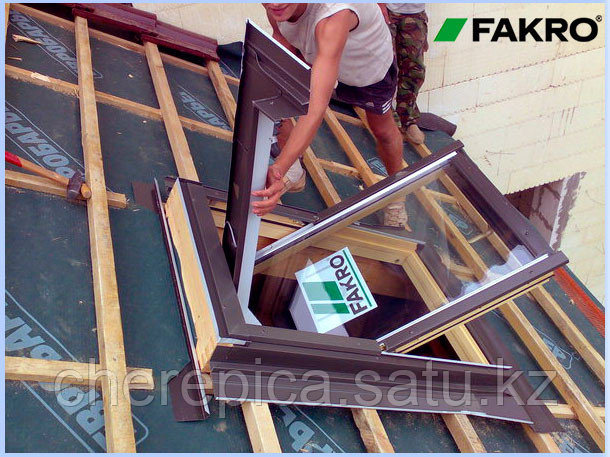

8. Вмонтируйте оконную раму. Нижний ее край выставьте по уровню и крепко прикрепите монтажные уголки к обрешетке. Верх рамы должен оставаться подвижным, для повторной регулировки.

Наружная установка мансардных окон Fakro завершается монтированием створки в раму мансардного окна.

Введите створку в вертикальном положении ручкой вверх. Соедините движущиеся элементы петель створки с петлями оконной рамы. Совместив петли, закройте окно. После закрытия сразу же активизируется механизм защиты от выпадения.

Мансардные окна Fakro оборудованы так, что можно проверить расстояние щелей между створкой и низом рамы. Для этого наклоните створку. Если щели не одинаковые, воспользуйтесь пластиковым клином. Он подставляется под верхний монтажный угол и исправляет недостатки.

В закрытом положении окна проверьте зазоры по высоте. Разница между оконной рамой и створкой регулируется с помощью передвижения верхней части окна вправо или влево.

Важно! Чтобы щели между рамой окна и проёмом были более плотными используйте специальный кровельный герметик, поскольку монтажная пена под воздействием ультрафиолетовых лучей быстро разрушается.

Вернуться к содержанию

Установка тепло-, гидроизоляции и оклада мансардных окон Fakro

Мансардные окна Fakro поставляются вместе с изоляционными материалами, а инструкция, которая к ним прилагается, позволяет правильно их установить.

1. Перед монтажом гидроизоляционного фартука почистите место его укладки вокруг оконной рамы от мусора и выступающих элементов. Внутренние края фартука должны заходить на стенки оконной рамы и прикрепляются степлером. Второй край заведите внутрь мансарды и также скобами закрепите на обрешетке. Верхний край должен быть под желобом, задача которого собирать образовавшийся конденсат.

2. Установив оконную раму, необходимо утеплить окно по периметру окна. Для этого используется изоляционный оклад, который исключает пустоты в тепло- или гидроизоляционном утеплителе и надежно защищает от снега и ветра, отводит дождевую воду. Он подбирается в зависимости от толщины брусьев обрешетки и покрытия крыши.

3. Восстановите кровельное покрытие вокруг оконной рамы. С помощью резинного молоточка установите в нижней части оконной рамы нижний элемент изоляционного оклада и удалите с его внутренней стороны бумажную полосу.

4. Вмонтируйте боковые элементы, а затем верхнюю часть оклада согласно приложенной инструкции.

Вернуться к содержанию

Монтаж откосов

Откосы, идущие в комплекте с мансардными окнами Fakro, долговечны и практичны. Они сделаны из водостойких ламинированных ДСП и имеют глубину 30 и 40 см. Также в комплект прилагаются наличники и шаблон.

1. С помощью шаблона на 4 планках прорисуйте контуры оконных откосов и выпилите.

2. Соедините саморезами стороны короба.

3. Вставьте в проём окна, прикрутите саморезами и пометьте глубину откосов. Демонтировав короб, лишнее отрежьте.

Как известно, правильная установка любых окон во многом зависит от того, насколько грамотно запенены окна и установлены откосы. Основные правила, на которые следует обращать внимание при монтажа пластиковых окон, вы можете найти по ссылке. Схожих рекомендаций следует придерживаться при монтаже откосов и на мансардные окна.

4. На расстоянии 30 см прикрепите кронштейны по наружным бокам откосов.

5. Установите короб в проём, и закрепите саморезами.

6. Вставьте наличники.

Четко придерживаясь рекомендаций по монтажу окон, они прослужат вам долгие годы. На сегодняшний день 50% рынка занимает монтаж мансардных окон Fakro. Преимущество компании бесспорно. Главным преимуществом является бесплатная замена стеклопакетов и любой части, устанавливающихся на окна мансардные Fakro, о чем свидетельствуют отзывы клиентов данной компании.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Монтаж мансардных окон Fakro, инструкция по установке окон Факро

Мансардные окна Fakro допускается устанавливать как на стропила, так и на обрешетку. Установка на стропила считается более надёжным вариантом, его примем за базовый.

Инструкция по установке мансардных окон Fakro на обрешетку в целом аналогична советам по монтажу окон на стропила.

к содержанию ↑

Монтаж оконной рамы

Проём под монтаж мансардного оукна

Установку мансардных окон Fakro надо начать с подбора в размерном ряду продукции тех окон, которые были бы по ширине на 2-5 см меньше расстояния между стропилами. Они как раз и подходят для установки на вашей мансарде.

В крыше необходимо подготовить проём для установки окна. Общие принципы таковы: расстояние от окна до кровельного материала должны быть

• по бокам – 3-6см;
• сверху – 6-15 см;
• снизу – 4 см для плоских кровельных материалов,
• 8 см для материалов с высотой профиля до 45 мм,
• 12 см для материалов с профилем высотой более 45 мм.

Схема установки поперечных брусьев

1.      Установить между стропилами нижний опорный брус. Ни него будет опираться нижний край оконной коробки. Перед креплением бруса его горизонтальность необходимо выверить уровнем.

2.      Верхний брус крепится на расстоянии от нижнего, равном высоте окна + 3 см.

3.      Извлечь окно из упаковки.

4.      Вынуть створку. Для этого надо поставить оконную коробку на пол, прислонив к стене под углом примерно 25о от вертикали. Открыть створку и, нажав на штифты, фиксирующие ее, сначала надавите на створку вниз, а потом извлеките движением к себе и вверх.

Cхема изъятия створки из рамы мансардного окна Fakro

5.      Привернуть шурупами к боковинам оконной коробки на расстоянии 10 см от углов крепёжные кронштейны (монтажные уголки). Ориентируйтесь по трем пазам, профрезированным горизонтально на боках оконной коробки. Они имеют буквенную индексацию: «J», «V» и «N». Кронштейн надо крепить по глубине того паза, индекс которого совпадает с одной из букв маркировки оклада.

6.      Оклад, в свою очередь, подбирается в зависимости от толщины брусьев обрешетки. Если вы правильно выбрали место крепления кронштейна, то паз на боковине коробки совпадет с плоскостью обрешетки.

7.      Прикрепить оконную коробку к стропилам шурупами сквозь кронштейны (монтажные уголки).

к содержанию ↑

Установка тепло-, гидроизоляции и оклада мансардных окон Fakro

Установка крепежных кронштейнов

Тепло- и гидроизоляция, оклад и дренажный желоб поставляются в комплекте с мансардными окнами Fakro. Рекомендуемый порядок монтажа этих изделий следующий:

1.      Закрепить над окном дренажный желоб – коллектор для сбора конденсата. Надрезать над ним гидроизоляционную плёнку кровли, чтобы вода стекала в желоб.

Перед установкой гидроизоляционного фартука необходимо:

очистить крышу вокруг оконной коробки от выступающих элементов, в том числе от листов или черепицы кровли на расстояние, достаточное для укладки фартука.

Установка гидроизоляции

2.      Развернуть фартук и разложить его по периметру оконной коробки так, чтобы внутренние края заходили на наружные стенки рамы. При помощи степлерных скоб зафиксировать фартук как на оконной коробке, так и на стропилах, монтажных брусьях. Верхний край фартука завести под дренажный желоб.

3.      После укладки гидроизоляционного фартука кровельное покрытие вокруг оконного проёма восстанавливается, к оконной коробке крепится нижний гофрированный фартук.

Оклад представляет из себя тонкостенные профили из крашенного алюминия, которые, в сборе, обрамляют оконную раму и предохраняют гидроизоляционный фартук от повреждений, срыва порывом ветра и т. п.

Установка оклада

4.      Монтаж оклада начать с нижнего профиля, к которому пристыкуются боковины и верхний профиль. В сборе узел крепится сквозь заранее проделанные отверстия к оконной коробке.

5.      Завершающая операция наружного монтажа мансардных окон «Факро» – установка рамы в проём оконной коробки.

Для этого надо:

5.1. Взять створку мансардного окна так, чтобы рукоять ее находилась наверху, и ввести вертикально в проём оконной коробки.

Возврат створки в проём оконной коробки Fakro

5.2. Совместить фиксирующие элементы петель створки с петлями рамы и, несильно нажимая, продвинуть их в ответные пазы.

5.3. После поворота рамы так, чтобы ручка при смыкании створки с рамой оказалась в нижнем положении, створка будет зафиксирована в оконной коробке.

5.4. Проверить, нет ли зазоров между створкой и рамой. Зазоры устраняются путём подкладки пластиковых клиньев под крепежные кронштейны.

Для устранения зазоров между оконной коробкой и проёмом в кровле необходимо использовать специальный герметик. Применение монтажной пены недопустимо.

к содержанию ↑

Монтаж откосов

Монтаж откосов

Для пластиковых мансардных окон Fakro применяются откосы типа XLW-P, для деревянных – XLW-F. И те, и другие имеют модификации глубиной 30 и 40 см.

Общее правило установки: нижний откос должен быть расположен перпендикулярно полу, верхний откос – параллельно. Такое положение откосов обеспечивает наилучшие условия циркуляции теплого воздуха относительно остекления мансардного окна.

Гнездо под откосы необходимо предварительно утеплить и прикрыть пароизоляционной плёнкой.

Соединение откосов с оконной коробкой осуществляется при помощи специальных планок, прилагающихся в комплекте. Они обеспечивают герметичность стыков.

Зазор между откосами и внутренней обшивкой мансарды прикрывается наличниками.

После монтажа откосов установку мансардных окон «Факро» можно считать завершенной.

Цены на монтаж мансардных окон Fakro, Velux в металлочерепицу и другую кровлю

Примеры наших работ

 Монтаж комбинированных окон Velux в металлочерепицу

Монтаж мансардных окон Велюкс в металлочерепицу

 Монтаж 8 мансардных окон Velux в Ондулин

Монтаж мансардного окна в кровлю из металлочерепицы

 Монтаж мансардного окна для «холодной» мягкой кровли

Замена 8 окладов и гидроизоляции для мансардных окон

Монтаж мансардного окна Fakro в гибкую кровлю

FAQ — мансардные окна

Вопрос: Почему текут мансардные окна?
Ответ: Причины могут быть разными, но самая частая — неправильная эксплуатация мансардных окон. В комплекте с каждым мансардным окном идет инструкция. Поэтому, если вы решили установить мансардное окно, внимательно ознакомьтесь с рекомендациями по уходу за мансардными окнами и правильной эксплуатации.

Вопрос: Какая будет гарантия на монтаж мансардного окна?
Ответ: Компания «Ваша Кровля» дает 2 года гарантии на выполненные работы по монтажу мансардных окон, а также вы сохраняете гарантию на продукцию от производителя.

Вопрос: На какой высоте нужно устанавливать мансардные окна?
Ответ: По требованиям СНиП, монтаж мансардных окон оптимально производить на высоте 80-90 см от пола.

Вопрос: Хватит ли освещения от мансардного окна?
Ответ: Рассчитать рекомендованное количество мансардных окон для помещения вы можете самостоятельно, исходя из правила «10 к 1»: На каждые 10м2 площади пола требуется 1м2 площади остекления.

Вопрос: В какое время года можно делать монтаж мансардных окон?
Ответ: В любое время года, если позволяют погодные условия.

Вопрос: Сколько по времени длится монтаж мансардного окна.
Ответ: 4 часа занимает монтаж одного мансардного окна.

Как мы устанавливаем мансардные окна?

Рассмотрим часто встречающийся вариант — монтаж мансардного окна Велюкс в существующую кровлю.

1. Выполняем срез чернового потолка. В него входит: обрешетка, паро и гидроизоляция, утеплитель.
2. Делаем первую разметку. Окно идеально расположить на высоте 90 — 140 см. от пола.
3. Выпиливаем в кровле проем. Если производится монтаж мансардных окон в металлочерепицу или профнастил, то резать кровельный материал нужно специальными высечными ножницами, ни в коем случае не болгаркой!
4. Выполняем на кровле точную разметку для чистового среза кровельного покрытия.
5. Ставим теплоизоляционный пояс.
6. Устанавливаем оконную раму, предварительно сняв окно. Производим регулировку по горизонтам.
7. Соединяем оконную гидроизоляцию с гидроизоляцией кровли.
8. Ставим металлический оклад окна. В случае с гибкой черепицей промазываем мастикой.
9. Устанавливаем окно в оконную раму.
10. Утепляем откосы.
11. Ставим пароизоляцию окна и соединяем с пароизоляцией кровли.
12. Монтируем откосы.

Установка мансардных окон в готовую кровлю — цена монтажа в Москве. Монтаж мансардных окон в металлочерепицу

Узнайте стоимость мансардных окон на свой дом за 12 шагов!

Исходя из Ваших ответов, мы сделаем для Вас расчет и отправим на Whatsapp по указанному номеру телефона или эл. почте!

Цены на установку мансардных окон:

Металлочерепица/мягкая кровля

Натуральная черепица

Фальцевая кровля

На этапе монтажа кровли

Размер окна меньше 78*140см

На этапе монтажа кровли

Размер окна больше 78*140см

Готовая кровля

Размер окна меньше 78*140см

Дополнительные работы которые могут потребоваться:

Монтаж аксессуаров для мансардных окон:

Примеры выполненных работ

Компания «Кровля под ключ» предлагает монтирование мансардных окон в различные типы крыши. В связи с их назначением обладают отличающейся конфигурацией и функционалом. Установка окна-люка требует специальной квалификации и опыта.

Наши монтажники качественно монтируют конструкции для крыш и мансард. Между изделиями существуют различия в конструкции, что влияет на особенности его монтажа.

Мы устанавливаем мансардные окна в различные типы кровли:

• Металлочерепица.
• Гибкая черепица.
• Натуральная черепица.
• Фальцевая кровля.

Профессиональная установка мансардных окон в готовую кровлю – залог отличного освещения помещений естественным светом и сохранения микроклимата. Оконные системы оптимизированы под монтаж в кровельные конструкции, что позволяет сохранять целостный внешний вид покрытия.

Ставить оконные конструкции в мансардные помещения рекомендуется с учетом требований безопасности, мы предлагаем услуги квалифицированных специалистов, для гарантированной надежности в эксплуатации.

Устанавливать оконные конструкции можно на этапе возведения кровельных систем и в готовые крыши.

Какие факторы влияют на цену

Стоимость установки формируется в зависимости от площади по стеклопакету, функциональных возможностей и применяемой фурнитуры. Также на цену влияет факт установки в готовую или монтируемую кровлю. Расценки различны в зависимости от вида кровельного покрытия: металлическая, мягкая или натуральны черепица, фальцевый лист.

Цена за работу зависит от способа монтажа и дополнительных услуг:

• Монтирование гидроизоляционного фартука.
• Установка оклада (под профилированный или плоский кровельный материал).

Мы предлагаем установку мансардных окон Велюкс и Факро в металлочерепицу и другие кровельные материалы. Производители Fakro и Velux предлагают отличную оконную продукцию, подходящую под разные виды кровель.

Наличие створчатого или глухого окна в мансарде значительно улучшает уровень освещенности, предоставляет дополнительные возможности для проветривания помещений.

Наши дополнительные услуги

• Выезд специалиста для замеров.
• Предварительные работы: перенос и подгонка стропил, монтирование дополнительных балок.
• Монтаж утеплительных материалов.
• Монтаж конструкций на высоту свыше двух метров от пола.
• Монтажные работы при удаленности объекта более чем на 50 км от МКАД.
• Монтаж аксессуаров.

Порядок работы

Профессиональный монтаж мансардных окон в Москве – выгодное предложение компании «Кровля под ключ». Мы предоставляем клиентам высокий уровень сервисного обслуживания, качественные монтажные услуги:

• Работы замерщика.
• Доставка и монтаж оконной конструкции.
• Оплата услуг можтажников по факту завершения работ.
• Установка окон, имеющихся в наличии на складе без предоплаты.
• Предоставление расчетных документов о выполненных монтажных работах.

Квалифицированная установка окон Факро и Велюкс на мягкую кровлю, фальцевые конструкции производят опытные специалисты. Наша компания гарантирует качество монтажа, эксплуатационную надежность и долгий срок службы оконных изделий.

Установка окон Fakro (Факро)– советы от специалистов Стройкомплект

Главная / Мансардные окна / Установка мансардных окон / Установка окон Fakro

В современной архитектуре все чаще и чаще встречается вариант, когда площадь чердака используется для расширения жилплощади. Надо сказать, что этот вариант достаточно разумен и экономичен, так как он не предполагает выстраивание еще одного этажа.

Принимая решение поступить подобным образом, важно уделить внимание такому вопросу, как монтаж окон. Правильно установленное окно в крыше дает до 40% больше света, чем фасадное окно. Одним из наиболее популярных видов мансардных оконных конструкций является продукция фирмы Fakro. Эти окна производятся из древесины сосны. Материал пропитывается антисептическим раствором и покрывается лаком. Модели из пластика также обладают повышенной прочностью и устойчивостью к переменам погоды. Установка любого мансардного окна Fakro достаточно проста и не нуждается в дополнительных вложениях. Однако считаем нужным предупредить — не пытайтесь заниматься установкой окон Факро самостоятельно — доверьте это дело профессионалам.

Представленное ниже руководство позволит Вам понять, какие операции происходят на стройплощадке, а также проследить, все ли делается так, как надо.

Подготовка оконного проёма

1. Установка мансардных окон требует тщательной подготовки оконного проёма. В случае, если на крыше уже присутствует кровля, часть ее необходимо демонтировать, освобождая место под будущее окно. Разборка кровли позволит выполнить регулировку размеров и монтаж теплоизоляции.
2. Расстояние между низом окна и кровлей должно рассчитываться при учете покрытия крыши. В случае, если кровля плоская, просвет должен быть равен 1-4 см; при профилированной кровле с высотой 45 мм — 7-10 см; при профилированной кровле с высотой 90 мм — 8-12 см. Окна от компании Факро имеют общепринятые размеры, ориентированные на стандартную длину шага между стропилами.
3. Установка окон Fakro может производиться как на стропильную систему, так и на обрешётку. При установке окна на обрешётку необходимо установить нижний опорный брус, способный выдержать вес рамы. Его нужно выровнять уровнем строго по горизонтали. Брус сверху необходимо смонтировать, ориентируясь по высоте окна + 2-4 см.
4. Если к оконной конструкции не подведены гидро- или пароизоляция, вам нужно будет смонтировать ее. В предполагаемых местах установки окон (Fakro или других) вырежьте гидроизоляцию кровли крест-на-крест (или «конвертом»). В месте выреза гидроизоляции необходимо прорезать обрешетку в соответствии с размером окна по ширине +3-5 см. Далее необходимо завернуть гидроизоляцию на обрешетку и контробрешетку, прибить степлером, а остатки обрезать. Углы получившегося из гидроизоляции проёма рекомендуется проклеить кровельным скотчем.

Установка оконной рамы

1. Достаньте окно и все установочные элементы из упаковки.
2. Правильная установка окон Fakro производится с вынутыми створками. В процессе монтажа само окно следует упереть в пол, после чего необходимо нажать отверткой на штифты (створка должна быть открыта). После этого створку можно вынуть, направляя ее на себя и вверх, как показано на рисунке.
3. Установка на стропильную систему. По бокам оконной рамы следует установить монтажные уголки. Сделать это надо таким образом, чтобы, при установке рамы, они не попали на кровельную обрешетку. Глубина посадки обозначается символами N, V, J. В маркировке изделия, указанной на коробке изоляционного оклада, глубина посадки выражена третьей буквой.

4. Установка на обрешетку. Для монтажа оконной рамы в этом случае необходимо нижний край отрегулировать при помощи уровня, после чего крепко прикрепить монтажные уголки к обрешетке. Обратите внимание: в верхней части рама пока должна оставаться подвижной — это необходимо для повторного регулирования.

Установка створки окна. Проверка правильности монтажа

1. Наружная работа завершается этапом монтажа створки окна. Для этого необходимо ввести створку в вертикальном положении — рукояткой вверх, как указано на рисунке.
2. После этого нужно соединить подвижные элементы в петлях створки с петлями на оконной раме. После совмещения петель закройте окно — это активизирует встроенный механизм защиты от выпадения.
3. Следующим этапом необходимо проверить размер щелей между низом рамной конструкции и створкой. Для этого створку нужно наклонить: в случае, если щели разного размера, используйте пластиковый клин. Его нужно подставить под верхний монтажный угол.
4. В закрытом виде окно следует проверить на уровень зазоров по высоте. Их размеры могут регулироваться при помощи сдвигания верхней части оконной конструкции в правую или левую сторону.

Важно! При установке окон Fakro монтажная пена недопустима, т.к. она может оказать негативное влияние на геометрию оконного блока, поскольку при застывании пена расширяется, а также пена быстро теряет свои свойства под действием ультрафиолета.

Монтаж изоляционных покрытий и оклада в окнах Факро

Установка окон Факро обычно производится вместе с различными материалами для изоляции. Для успешного завершения монтажа необходимо пользоваться инструкцией.

1. Перед началом установки гидроизоляции нужно прочистить место укладки: удалите весь мусор и мешающие элементы.
2. При установке окна в профилированную кровлю обязательна установка водоотводящей планки (дренажного желоба), входящей в комплект оклада, на расстоянии 30 см над окном под наклоном.
3. Важно, чтобы внутренние края гидроизоляционного покрытия плотно прилегали к стенкам оконной рамы — в том месте их закрепляют степлером. Второй край следует завести поверх гидроизоляции крыши и закрепить уже на обрешетке. Верхний край необходимо разместить под желобом, используемым для отвода подкровельного конденсата.

4. После того, как вы смогли установить раму окна, необходимо смонтировать гидроизоляционный оклад, выполняющий защитную функцию.
5. Подведите кровельное покрытие к нижней части окна.
6. Установите части оклада в последовательности: нижняя часть оклада (поверх кровельного покрытия), боковые части оклада, верхняя часть оклада.
7. Восстановите кровлю вокруг окна.

С помощью данной инструкции вы сможете проследить за качеством и надежностью установки ваших окон.

Ошибки при монтаже мансардных окон

Не правильно подведена кровля к окладу

Подводить кровлю следует согласно инструкции завода изготовителя.

Не установлен или не правильно установлен оклад.

Специальные (оригинальные) наружные оклады предназначены для зашиты окна от проникновения влаги в помещения.

Этот элемент обязателен для установки мансардного окна.
Оклад может быть не установлен только в том случае, если к мансардному окну подводится фальцевая кровля.

Но такой монтаж как правило стоит дороже, так как он требует высокой квалификации кровельщиков.Оклад крепится к конструкции кровли на специальные зажимы.

Делать отверстия, прикручивать или пробивать его гвоздями к конструкции кровли — запрещается.

Нет утепления мансардных окон.

Забывать об утеплении мансардных окон нельзя.

Мансардное окно утепляют по периметру при установке специальным теплоизоляционным поясом, а также дополнительно утепляется минеральной ватой.

Так же утепляются откосы. Это необходимо для избежания промерзания, образования конденсата,и следовательно для улучшения эксплуатации помещения.

Не установлена гидро- пароизоляция

Пароизоляция и гидроизоляция обязательно должны быть установлены при монтаже мансардных окон.

Их отсутствие может привести к намоканию утеплителя, гниению элементов кровельной конструкции, а также к ремонту кровли и переустановки мансардных окон.

При переустановки окон Вам придется заменить все комплектующие для монтажа мансардных окон, т.к старые уже будут не пригодны для установки.

Не установлен дренажный желоб

Не забывайте устанавливать дренажный желобок.

Он необходим для отвода конденсата из под подкровельного пронстранства в районе установки мансардных окон.

Не правильно установлен откос

При внутренней отделки помещения необходимо правильно устанавливать откосы.

Из за неправильно установленных откосов стеклопакет не прогревается теплым воздухом.

И на стеклопакете образуется конденсат который в последствии может стекать в низ и испортить Вам внутреннею отделку.

Нижняя часть откоса должна быть перпендикулярна поверхности пола, а верхняя паралельно.

Использавана монтажная пена

Использовать монтажную пену в качестве утепления при установке мансардных окон запрещается,т.к со временем она разрушается. Все мансардные окна устанавливаются без использования монтажной пены.

Для того, чтобы влага не застаивалась на мансардном окне, необходимо очищать мансардные окна от старой листвы и снега.

Установка мансардных окон Fakro (Факро)

В современном мире люди стремятся сделать свое жилище уютным, а также красивым. Многие дома имеют мансарду, в которой устанавливают окна Fakro. Данное помещение позволяет увеличить жилую площадь постройки, придать ей оригинальный вид. Новые строения возводят с оборудованной мансардой, а в старых зданиях выполняется реконструкция.

Компания Факро выпускает свою продукцию больше 20 лет. Ей принадлежат многие технические решения, которые используют и другие производители в своих изделиях. Высокотехнологичные модели для крыши расширяют возможности для создания проектов и дизайна интерьеров мансарды.

Продаются изделия данной марки по всему миру.

В зданиях с мансардным этажом необходимо тщательно продумать освещение. Решением является установка окон в готовую кровлю. Следует учитывать их особенности при монтаже: наклонное расположение, перепады температур, негативное воздействие атмосферы. Эти факторы требуют особого внимания при разработке оконных конструкций для мансард, комплектации и используемой технологии монтажа.

Пыльные и темные чердаки становятся комфортабельными помещениями, если в них установлены окна Факро. Такое помещение может стать спальней детской, кухней и др. Именно мансарду выбирают люди творческих профессий в качестве мастерской. Это место обладает особым очарованием, вдохновляет на творчество, заряжает энергией.

При грамотном оформлении мансарду можно превратить в эталон стиля, где будет царить домашний уют и комфорт. Использование чердака в качестве жилой площади позволяет расширить жилище без затрат на строительство еще одного этажа. При этом хозяин дома экономит время и деньги.

Дизайнеры предлагают множество интересных проектов для загородных домов и коттеджей. Чтобы наполнить помещение под кровлей достаточным количеством света, необходимы мансардные окна. Выбор оконной конструкции сложный вопрос, к которому стоит подходить серьезно. Лучшим вариантом будет поручить это дело специалистам. Опытные сотрудники всегда готовы ответить на любые вопросы и подобрать необходимую модель окна с учетом всех пожеланий заказчика.

Только специалисты смогут учесть все нюансы: особенности строения, используемых материалов и др. Это позволит выбрать наиболее подходящий вариант для вашей крыши. Установка светопрозрачных конструкций марки Fakro проводится специалистами, обладающими необходимыми знаниями и определенными навыками. Для получения их работники проходят специальное обучение на предприятии, где производятся изделия, получают соответствующие документы о прохождении учебы.

Из-за особенности месторасположения конструкций, архитектурных особенностей нужно тщательно подходить к оформлению пространства мансарды. Окна таких помещений являются составляющей кровли. Они обеспечивают ощущение покоя, человек может любоваться голубым небом в безоблачную погоду, яркими звездами в темное время суток.

Если заказчик знаком с азами установки, то он сможет контролировать работу специалистов. При возникновении вопросов в процессе работы эти знания помогут отыскать лучшее решение в любой ситуации совместно с мастером. Прекрасная мансарда с практичными и функциональными окнами Факро станет любимым помещением в доме.

Выбор оклада

Для установки оконной конструкции необходимы определенные элементы. Оклад подбирают в зависимости от вида кровли. Особой популярностью пользуются крыши с плоской поверхностью, они позволяют эффективно использовать верхнюю часть здания. Такая конструкция экономит материал, теплоизоляционные материалы. Для ее монтажа не требуется много времени.

Профнастил представлен на рынке в широком ассортименте. Это материал из листовой стали, обладающий прочностью, долговечностью, имеющий эстетичный вид. Особую изысканность экстерьеру дома придает кровля, имеющая высокий профиль. Она дает возможность воплотить в реальность различные оригинальные идеи.

Оклады для популярных видов крыш: плоских, профилированных несложно заказать у любого изготовителя. А разновидность для кровли с высоким профилем могут предложить не все. Он обязательно нужен для правильного монтажа, обеспечения герметичности стыков. Производитель Факро выпускает несколько видов окладов, чтобы можно было выбрать подходящий тип.

Для плоской крыши используют изделия, способные образовывать сплошное покрытие. К ним относят битумную черепицу, полимерные и битумно-полимерные материалы. Для этих целей применяется также классическая фальцованная сталь.

Профилированную кровлю делают из различных материалов. Металлочерепица – универсальный тип, который укладывают уже на имеющееся покрытие или используют в качестве самостоятельного материала. Он привлекает к себе многообразием фактур, цветов, простотой монтажа. Волнистый шифер недорого стоит, долговечен, его легко укладывать. Черепица производится из камня и цементного раствора, ее называют цементно-песчаной. Цемент соединяют с песком, водой, добавляют примеси, чтобы придать материалу необходимые свойства.

Прочное покрытие из натуральной черепицы, имеющей высокий профиль, устанавливают на долгие годы. Оклад обеспечивает соединение наружных частей светопрозрачной системы с кровлей. Делают его из алюминия, оцинкованного металла. На крыше он практически незаметен, при монтаже его следует отрегулировать, обеспечив герметичность. Окна Факро выпускаются стандартных размеров, которые подобраны специалистами. Можно заказать изделия по индивидуальным размерам, которые идеально подойдут для имеющегося проема.

Выбор мансардных окон

Приобретая частный дом, каждый владелец мечтает использовать каждый метр. Чердак может стать жилой зоной, если купить продукцию Факро. Она заполнит имеющееся пространство солнечным светом, наполнит его воздухом и создаст все условия для комфортного проживания. Изделия Fakro давно зарекомендовала себя на рынке. Этой марке доверяют жители крупных городов и небольших поселков, где возводятся частные дома и коттеджи.

Основной задачей оконной конструкции является наполнение помещения дневным светом и воздухом. Схема остекления крыши выбирается в зависимости от назначения помещения, его интерьера. Заказчик должен определиться, желает ли он получить комнату с ярким освещением или затенить ее. Важную роль в современном дизайне играет направление света и его интенсивность, что позволяет преобразить помещение.

Следует определиться с расположением мансардных окон еще на этапе разработки проекта. Затем решается, какие размеры, форму будут иметь оконные конструкции. Ширина светопрозрачной системы зависит от расстояния между стропилами. Высота зависит от расстояния до пола, угла наклона кровли. Их установка выполняется в соответствии со специальной инструкцией, которую следует изучить перед выбором изделия.

Для жилых зданий при обустройстве мансардных этажей отношение площади окна к площади пола должно быть не менее 1:10. Исходя из этих данных, рассчитывают, сколько необходимо таких изделий для помещения. Заказчик в зависимости от своих пожеланий подбирает размеры и форму окон. Требуется при этом учитывать размеры тела людей, которые будут проживать в доме. Это позволит оптимально обустроить пространство, обеспечить необходимый комфорт и безопасность.

Нужно выбирать подоконники, которые обеспечат хороший обзор из окон, когда человек стоит, сидит. Оконные конструкции устанавливают на расстоянии 80 см от пола, чтобы обеспечить удобство ухода за ними. Чем больше пологость крыши, тем длиннее подбирают окно Fakro. Если его нижняя часть находится на расстоянии большем 1 метра от пола, то зрительно помещение становится уже. Также ухудшится освещение.

В зависимости от назначения такого этажа отдают предпочтение деревянным или пластиковым моделям. Для обеспечения максимального удобства потребитель может выбрать нужную систему открывания. Дополнив изделия аксессуарами, можно улучшить их функциональность, преобразить пространство. Управлять конструкцией можно вручную или дистанционно. Выбор зависит от пожеланий заказчика.

Специалисты советуют внимательно подходить к подбору окон и учитывать все рекомендации. Они помогут определиться и приобрести продукцию максимально соответствующую особенностям помещения, интерьеру и вашим пожеланиям. Правильный выбор оконных конструкций и декора позволит создать стильную и оригинальную мансарду. Нужно правильно провести процесс установки окна. Оно является составляющей крыши и должно выдерживать все нагрузки, обеспечивать защиту здания и соответствовать стилю постройки.

Особенности установки

Существует два способа монтажа оконных систем для мансардных помещений. Если изделие крепится к стропилам, то используются специальные уголки. Это наиболее часто используемый вариант, так как он обеспечивает надежное крепление всей системы. Окна могут устанавливаться на обрешетку, но перед началом работ ее следует проверить на прочность.

Окна Fakro устанавливаются на кровлях, имеющих угол наклона 15-90°. Такая работа требует внимания и обязательного соблюдения всех правил. Чтобы получить помещение желаемой освещенности, нужно правильно высчитать площадь светопрозрачных конструкций. Они пропускают света, чем вертикальные изделия. При монтаже учитывается размер конструкции, который зависит от угла наклона кровли, от требуемой степени освещенности комнаты, предпочтений заказчика.

Учитывают также тип окна, особенности его конструкции. Расстояние до пола выбирается в соответствии с расположением ручки. Для помещений чаще выбираются стандартные модели. Но если изделие предназначено для установки в комнате с повышенной влажностью, то отдают предпочтение вариантам с полиуретановым покрытием. Расположение окна относительно карниза не играет особой роли, расстояние подбирается исходя из личных предпочтений хозяина жилища или особенностей дизайна помещения.

Дерево при температурных изменениях способно изменять свои размеры, оставляется небольшое расстояние между стропилом и оконной рамой. Если это требование выполняется, то конструкции прослужат длительное время без деформации. Если между стропилами имеется значительное расстояние, то лучше использовать при монтаже вставки из брусьев.

Об уютной комнате под самой крышей мечтают многие владельцы загородной недвижимости. Окна Факро помогут визуально расширить пространство небольшого помещения, наполнить его естественным светом. Они позволяют преобразить комнату, помогают превратить чердак в жилую мансарду.

Гидроизоляция и пароизоляция

Мансардное помещение сокращает потери тепла через крышу, уменьшает средства, необходимые на строительство жилья. Площадь дома в этом случае используется наиболее оптимально. На комнату под кровлей влияет внешняя среда, а также теплый воздух, поступающий с нижнего этажа. Это приводит к появлению конденсата.

Чтобы защитить мансарду от влаги, выполняется гидроизоляция и пароизоляция оконной конструкции. Для этого используют супердиффузионную микропористую мембрану из нескольких слоев. Она обладает хорошими прочностными характеристиками, препятствует прохождению воды. Она аккуратно укладывается и надежно крепится специальными гвоздями, монтажным степлером.

Монтаж окон Факро проводят в три этапа. После подготовки оконного проема, устанавливают внешний короб, предварительно он освобождается от створок. Обязательно проверяется правильность его расположения, вставляются створки. Если дефектов нет, то рама крепится с помощью саморезов.

Нужно утеплить пространство по периметру светопрозрачной конструкции с помощью качественной теплоизоляции. Она наилучшим образом защитит от холодного воздуха мансарду. В окнах Факро применяют стальной профиль со специальным покрытием пенополипропилена. Благодаря этому заказчик получает высокое качество приобретаемого товара.

Узнав об особенностях монтажа, владелец дома может самостоятельно контролировать работу мастера. Он легко может оценить, насколько качественно специалист выполняет свою работу. Более 40% потребителей предпочитают приобретать окна Fakro при обустройстве своего жилья. Компания зарекомендовала себя как надежного производителя оконных конструкций. Все изделия соответствуют современным нормам и стандартам, они выделяются среди аналогичной продукции других изготовителей.

Производитель старается удовлетворить запросы всех клиентов, поставляя продукцию различных классов. Каждый человек сможет найти свой оптимальный вариант среди большого ассортимента. Наиболее потребителей привлекает в продукции Fakro отличные эксплуатационные свойства.

Основные преимущества окон Факро

Использование в процессе производства высококачественного сырья, передовых технологий обеспечило популярность окон марки Факро. Они изготавливаются из сосны и пропитываются специальным антисептиком, покрываются лаком. Окна Fakro прекрасно сочетаются с любым экстерьером здания и его архитектурными особенностями. Глубина монтажа дает возможность проложить дополнительные контуры уплотнителя. Благодаря этому тепло остается внутри помещения, а хозяева дома экономят на отоплении.

Для сохранения тепла используют специальный трехуровневый уплотнитель по всему периметру, чтобы защитить комнату от ветра, мороза, исключить сквозняки. Потоки холодного воздуха вам больше не страшны. В некоторых моделях ставят два контура уплотнителя, но имеется возможность дополнить их третьим. Такие изделия способны исправно служить при резких перепадах температуры, выдерживают длительное воздействие морозов без промерзания стеклопакета. Они надежно защищают жилище даже при морозе 50°С.

Вся продукция выпускается с вентиляцией, при закрытых створках можно обеспечить проветривание. Существуют модели со щелевым проветриванием. Выпускаются окна с ручкой и клапаном-форточкой. Пыль с улицы и насекомые не проникнут в дом, для этого в окнах имеется специальный фильтр.

Ручка располагается сверху, чтобы обеспечить удобство открывания окна, даже если под ним находятся предметы мебели. Этот вариант позволит разместить светоотражающую конструкции на оптимальном расстоянии от пола. Вы сможете беспрепятственно наслаждаться прекрасным видом на окрестности. Новое поколение оконных систем Факро обеспечивает надежную защиту от непогоды в любое время года.

Изготавливают окна из древесины, которая тщательно выбирается, а затем пропитывается специальным составом. Чтобы придать ей нужные свойства, на нее наносится лак. Ручка находится внизу, что дает возможность расположить окно выше и обеспечить лучшее освещение в комнате. Вентиляционный клапан находится не в створке, а непосредственно в оконном коробе, в верхней его части.

Контроль качества осуществляется изготовителем на всех этапах производства. Потребитель может не сомневаться в функциональности приобретаемых товаров. Все изделия перед поступлением в продажу проходят тестирование в специальной установке, где создаются условия, при которых они будут эксплуатироваться. Окна Факро много лет используются в нашем климате и сумели зарекомендовать себя с хорошей стороны. Они способны выдержать низкие температуры, невыносимую жару, которая часто стоит летом.

Производитель постоянно совершенствует свою продукцию, предлагая более совершенные модели с интересным дизайном.

Всегда доступны запчасти к окнам Факро.

Конструкция создана так, чтобы отводить конденсат и влагу. Клиенты всегда могут найти идеально подходящий тип для своего дома благодаря большому ассортименту выпускаемых моделей. Производитель гарантирует комфортное и безопасное проживание на мансардном этаже, где есть продукты Fakro.

Основные особенности окон Факро

Если имеются сомнения в возможности самостоятельно провести монтажные работы, обратитесь за помощью к специалистам. Кровля является гордостью хозяина дома, поэтому сегодня особое внимание уделяют ее оформлению. В формировании ее облика принимают участие мансардные окна, которые обеспечивают не только безупречный вид всей оконной системы, но и прекрасную защиту от непогоды.

С помощью усовершенствованной технологии установки можно добиться высокой надежности оконной конструкции. Для этого окна крепятся на стропила и обрешетку с использованием монтажных пластин.

При изготовлении стеклопакетов используется инновационная технология. Она заключается в применении специальной разделительной рамки из стали. Камера стеклопакета заполняется аргоном, чтобы обеспечить сохранение тепла. Для продукции Факро берется только экологически чистая древесина, которая проходит обязательную проверку и специальную обработку.

Если принято решение самостоятельно заняться монтажом окон, то необходимо внимательно изучить инструкцию и строго следовать ей. Она прилагается в комплекте к каждому окну, в ней указаны все особенности монтажа определенной модели. Но лучше не рисковать, ведь ошибки при установке могут стоять дорого. Если вы хотите получить долговечную конструкцию, то обратитесь к опытным мастерам. Они всегда готовы выполнить свою работу оперативно и аккуратно.

Способы установки

Большой ассортимент изделий Факро, разные кровельные покрытия влияют на выбор способа монтажа. Он включает следующие особенности:

• Мансардные изделия устанавливаются на крышах с уклоном от 15 до 90 градусов.
• Выбор высоты, на которой будет располагаться оконная система, зависит от пожеланий владельца здания. Но все же стоит придерживаться стандартных решений, разработанных специалистами с учетом основных строительных норм. Такие варианты обеспечивают оптимальное освещение мансарды, удобство обзора и эксплуатации.
• Важно учитывать тип покрытия вашей кровли, требования к установке оконных конструкций для обеспечения хорошего крепления.

Если покрытие здания выполняют из черепицы, укладка происходит на шаговую обрешетку. Окна крепятся над черепицей, под ними должен оставаться необрезанный край. Специалисты выполняют подготовку проема, монтаж, проводят регулировку изделия по высоте, ширине. Затем они ставят защитный оклад, проводят пароизоляционные, гидроизоляционные работы, монтаж покрытия по периметру светопрозрачной конструкции.

При профильном покрытии требуется делать стандартные расстояния с крышей. В некоторых ситуациях приходится делать дополнительный ряд покрытия. Когда для кровли строения выбирают материал с высоким профилем, то определенную часть покрытия под оконной конструкцией срезают. Мастера выполняют заказ в минимальные сроки.

Для установки в мягкую кровлю изделия, придется вырезать значительный участок покрытия, фанеры, используемой в качестве подкладке, часть кровельного пирога. Если стропила имеют небольшой шаг, придется вырезать и их. Мастера не рекомендуют располагать окна в таких местах:

• на скатах ендовы, так как в углах у них скапливаются осадки;
• неподалеку от печных труб, вентиляции, чтобы на них не появлялся конденсат;
• вблизи узлов кровли.

Чтобы продукция Факро служила долго, важно соблюдать все отступы, предусмотренные между окном и крышей. Пространство вокруг оконной конструкции тщательно утепляется, чтобы обеспечить хорошую теплоизоляцию. Самостоятельный монтаж может быть проведен успешно при соблюдении всех рекомендаций, указанных в инструкции. Если расстояние между стропилами больше окна, легко правильно вмонтировать откосы.

Отделка оконных проемов начинается с очистки места под гидроизоляцию. Удаляется весь мусор и мешающие процессу предметы. Эту процедуру необходимо выполнить обязательно, так как изделие постоянно находится под воздействием атмосферных осадков. Обрешетку вырезают по размеру дренажного желоба, гидроизоляцию подрезают и аккуратно заводят под него.

Второй край полотна размещают поверх гидроизоляции и крепят на обрешетке. Вода не будет с гидроизоляции попадать на окно, а стечет в специально предназначенный желоб. Монтаж окон небольших габаритов на обрешетку прост, так нет необходимости подгонять конструкцию крыши под них. Изделие при монтаже можно передвигать, чтобы обеспечить его надежное крепление.

Процесс монтажа

Для оконных конструкций Факро была разработана универсальная система монтажа. Независимо от вида крыши и кровельного покрытия с ее помощью легко произвести монтаж. Она позволяет владельцу дома выбирать способ и глубину установки. Особенность системы заключается в использовании однотипных деталей для крепления окон разными способами. Она дает возможность улучшить теплоизоляцию и гидроизоляцию по периметру изделия.

Перед началом процедуры проводится распаковка всех деталей. Изготовитель Факро рекомендует перед операцией монтажа демонтировать стеклопакет. Требуется открыть створку, повернуть ее и надавить на штифты. После этих простых действий створка просто вынимается. Для облегчения этой процедуры изготовителем нанесены специальные стрелки, указывающее направление.

Затем снимается профиль снизу, предохранители. С боковой части крепятся уголки. Для этого используются короткие винты, а также точно соблюдается отступ от края. На коробе окна нанесены метки, указывающие глубину его посадки. Важно точно подобрать глубину, на упаковку нанесены специальные обозначения для облегчения задачи.

Далее закрепляют уголки в соответствии с цифрами, нанесенными изготовителем на деталь. Указанные данные должны совпадать с толщиной обрешетки. Если все действия были правильно выполнены, то все легко станет на свои места. Перед установкой проводят подготовку проема. Если кровельное покрытие уже уложено, то необходимо убрать его часть, чтобы освободить пространство для оконной конструкции. Это обеспечит простоту регулировки конструкции и укладки теплоизоляции.

Оконный короб помещается в предварительно подготовленный проем, проверяется соответствие паза и верхней плоскости обрешетки. Затем можно крепить уголки снизу шурупами. Далее монтируется створка. Все этапы монтажа подробно описаны в инструкции. Это позволяет легко и правильно осуществить работу. Следует только четко придерживаться указанных рекомендаций для получения отличного результата.

При закрытии оконной створки производителем предусмотрена активация системы предохранения от выпадения. Это обеспечит безопасность монтажных работ, чтобы человек не получил травму. В дальнейшем вы получаете спокойствие и комфорт в уютной мансарде круглый год.

Специальное устройство моделей позволяет с легкостью наклонить створку для проверки размеров щелей. Они должны быть одинаковыми, чтобы обеспечить высокую надежность конструкции, ее функциональность. Если в результате проверки было установлено, что щели разные, то с помощью пластикового клина, входящего в комплект, проводят исправления этого недостатка.

Затем проводится проверка вертикальных щелей. Окно закрывают, а при выявлении неточностей, верхнюю честь короба сдвигают. Регулировку необходимо провести сразу, чтобы предотвратить возникновение сквозняков и попадания влаги в комнату. В дальнейшем регулировку провести будет невозможно. В подготовленное место устанавливают дренажный желоб, а также следует позаботиться о гидроизоляции.

На завершающем этапе устанавливают верхнюю накладку для оконного короба. После этого проверяют функциональность конструкции в соответствии с возможностями, которыми обладает данная модель. Решетка для вентиляции устанавливается в открытое окно. При установке на обрешетку, внимательно изучите прилучающуюся документацию.

Изоляционный оклад монтируется в соответствии с документацией, идущей в комплекте. Он должен доходить до верхнего края коробки и полностью огибать ее. Следите, чтобы изоляционный материал немного приподымался в местах надрезов при фиксации в углах короба. Полотна изоляции должны перекрываться для обеспечения ветрозащиты и изоляции. Для каждой модели имеются свои нюансы, которые нужно учитывать при установке. Окна будут гарантированно полноценно функционировать лишь при точном соблюдении всех требований, прописанных в инструкции к монтажу.

Монтаж изделий с окладами EZN, EHN, EZV

Современные технологичные новинки, продуманное проектирование строений позволяет эксплуатировать всю площадь, которая имеется внутри здания. Чердачное помещение сегодня превращается в уютную мансарду, словно по мановению волшебной палочки. Его обустраивают владельцы недвижимости для проживания круглый год. Изделия с окладами EZ устанавливают на любую глубину. Указанные типы монтируются с одиночными мансардными окнами на различных покрытиях: черепица, ондулин и др. Модели EHN используют с окнами разных типоразмеров. Они производятся предприятием по индивидуальному заказу потребителя.

В стандартный комплект для установки входят следующие элементы: боковые детали, дренажный желоб, нижняя и верхняя составляющие конструкции, утеплитель, скобы. При использовании гидроизоляционной пленки сверху следует установить желоб. Затем ставятся нижняя и боковые детали, внимательно проверяется все конструкция и затем укрепится нижняя часть.

Аккуратно устанавливается нижний профиль, он надежно крепится с помощью шурупов. Гофрированный фартук укладывается с помощью с помощью специального резинового молотка. При этом обращают внимание на форму крыши, а перед началом укладки убирают защитную полоску с клеящей части.

Боковые части оклада прибивают к коробу с помощью гвоздей, а крепление к обрешетке осуществляется скобами. Боковые профили крепятся шурупами. Верхний элемент прибивается гвоздями к окладу и крепится скобами к обрешетке. По бокам он закрепляется к коробу шурупами.

Нельзя забывать об уплотнителях из поролона, которые располагаются между окладом и крышей. Они обеспечивают хорошую герметичность. Завершающей частью работы является укладка частей кровельного покрытия вокруг окна. Для этого лучше проконсультироваться со специалистом, чтобы были учтены все нюансы и выполнены все требования по монтажу. Затем устанавливается створка в соответствии с требованиями, указанными в инструкции.

Модели ES оконных конструкций Факро

Ассортимент окладов и другой продукции от бренда Факро делает установку окон в мансарду простой и быстрой. Соблюдение всех рекомендаций производителя является гарантией их долгой и исправной службы. Все продукты производителя совместимы между собой. Оклад ESV применяют на плоских кровлях, он изготовлен из алюминия и покрыт лаком. Изделие отлично сочетается с разными кровельными материалами.

1. Для правильного монтажа определенной модели окон Факро следует воспользоваться комплектом гидроизоляционного оклада, поставляемым производителем. Он поставляется для плоских крыш, позволяет выполнить все работы на высоком уровне и получить надежную конструкцию. Она будет защищать уютное гнездышко под самой крышей вашего дома в любое ненастье. В комплект входят следующие детали: верхний, нижний, боковые элементы, а также специальные скобы для монтажа.
2. Когда необходимо произвести установку нижнего элемента, удаляют полоску из бумаги. Она необходима для защиты слоя с клеем, с помощью которого будет осуществляться крепление детали. Ее устанавливают и прибивают гвоздями, а также прижимают руками, чтобы обеспечить хорошее сцепление с поверхностью основы.
3. Нижний профиль прикрепляется шурупами, сделанными из нержавейки.
4. После накладки переходят к боковым частям, их крепят гвоздями к коробу, а затем с помощью скоб к обрешетке. Важно хорошо скрепить нижний элемент и боковые части, а затем установить боковые профили.
5. Затем осуществляется установка верхнего элемента. Его крепят с помощью гвоздей, скоб и шурупов.
6. В завершении необходимо обратиться к опытному кровельщику, чтобы он помог выполнить укладку кровельного материала вокруг окна.

Теперь в окнах Факро во всех моделях устанавливают закаленные стекла, а стеклопакеты являются морозостойкими. Изделия снабжаются противопожарной и противодымной автоматикой.

Установка моделей ELN, ELV

Мансардные окна от производителя Факро имеют много преимуществ и обеспечивают экономию энергоресурсов при отоплении жилища в зимний период. Все действия по монтажу оконной конструкции должны соответствовать рекомендациям специалистов, указанным в инструкции.

1. Для качественной установки разработан комплект гидроизоляционного оклада для плоских крыш. В нем должны присутствовать следующее: верхний элемент, дренажный желоб, нижняя составляющая конструкции и боковые части. При использовании гидробарьера обязательно устанавливается дренажный желоб.
2. Нижняя деталь аккуратно прибивается гвоздями к коробу, затем устанавливается накладка и крепится шурупами.
3. После выполнения предыдущих действий можно закрепить боковой элемент оклада. Его аккуратно прикладывают к мансардной конструкции сбоку и на нижнюю часть, а затем прибивают гвоздями. Все процедуры повторяют с другой стороны.
4. Остальные части оклада устанавливаются на кровельное покрытие, как описано в предыдущем пункте. Боковые составляющие, которые крепятся в последнюю очередь, должны быть на одном уровне с краем оконного короба. Если они получились длиннее, их обрезают или сгибают. Важно, чтобы они не оказались короче. Если крыша имеет толщину более 8 мм, в конструкции предусматривается специальная накладка-компенсатор.
5. После этих операций можно перейти к боковым профилям, прикрепляемым шурупами. Верхняя часть водоотвода также крепится с помощью шурупов.
6. Проконсультировавшись с мастером по кровельным работам, выполняют укладку элементов по периметру оконной конструкции в соответствии с требованиями, предъявляемыми к этой процедуре. В последнюю очередь следует провести установку створки в полном соответствии с инструкцией.

Чтобы при установке окон Факро не возникало трудностей, а оконные системы служили долго и исправно, монтаж выполнять нужно строго по инструкции. Открыв документ, который прилагается к купленной модели, вы найдете последовательность всех этапов установки, техническое описание конструкции, иную полезную информацию.

Установка распашных теплоизоляционных моделей

Такие оконные системы созданы для выхода на крышу, могут служить аварийным выходом при возникновении экстренной ситуации. Они отличаются боковым способом открывания и применяются для отапливаемых помещений. Большие габариты дают возможность безопасно подняться на кровлю при проведении ремонтных работ, очистки плоскости крыши от листьев, снега.

1. Монтаж данного вида оконных конструкций проводится на крышах с наклоном от 15° до 55°. Для полной безопасности и обеспечения хорошего крепления рекомендуется установка модели на расстоянии 85 см от пола.
2. Установка проводится на горизонтальных брусках с использованием специальных монтажных уголков, которые крепят изделие к коробке окна. Нижний брусок ставится в соответствии с нормами, установленными соответствующими стандартами. Расстояние до верхнего бруса высчитывается с помощью схемы. Все бруски делают определенных размеров, чтобы обеспечить хорошее крепление модели. Они должны надежно удерживать светопрозрачную конструкцию, поэтому следует проверить качество их крепления к стропилам.
3. Каждый хозяин частного дома желает, чтобы окна, устанавливаемые в его жилище, служили долго. Для этого все модели Факро должны монтироваться с соблюдением отступов между крышей и окном. Это залог хорошего функционирования оконной системы долгие годы.
4. Установка мансардных окон требует соблюдения определенных требований, которые были разработаны специалистами. Четкое следование пунктам документации обеспечит качественный монтаж изделий. Для крыши из черепицы рекомендуется располагать окно так, чтобы внизу оставался необрезанный ряд кровельного материала. При профильном покрытии придерживаются стандартных требований. Если конструкция находится на большом расстоянии от кровли, потребуется дополнительный ряд кровельного покрытия. При материале с высоким профилем придется срезать часть материала под окном. Это поможет исключить вероятность повреждения фартука оклада.
5. Затем готовят гидроизоляцию. Помечают место и рассчитывают размеры, потом вырезают отверстие для оконной конструкции. Обязательно делают запас по 10 см со всех сторон, чтобы обеспечить крепкое крепление гидроизоляции. Для установки дренажного желоба гидроизоляцию надрезают наклонно.
6. Следующим этапом будет установка оконной системы. Для этого изделие аккуратно распаковывают и ставят на картон.
7. Для правильной установки створку по рекомендации изготовителя следует вынуть из короба. Это выполняется легко, нужно отсоединить детали, которые блокирует разъединение частей конструкции. Потом отсоединяется штанга поршня, и вынимается створка из оконного короба. Створка распахивается на 30°. Это необходимо для обеспечения ее целостности.
8. От изделия откручивают накладки из алюминия, и снимают бруски. Эти элементы предназначены для предохранения продукции от повреждения при ее транспортировке.
9. Оконный короб ставят в подготовленный для этого проем. Следует обратить внимание на то, чтобы шарнир поршня был вверху, а уголки опирались на бруски. Затем прикручивают монтажные уголки снизу, проверяют надежность прилегания верхних уголков к брусу. Если были обнаружены зазоры, то нужно воспользоваться клином, а уже после прикручивать уголки вверху. Гидроизоляция устанавливается с окном, следуя инструкции.
10. Алюминиевые прокладки прикручиваются в обратном порядке. Для этого воспользуйтесь документацией, которая идет в комплекте с приобретенной моделью.
11. Теперь створка вставляется на место.

Только тщательное выполнение всех пунктов инструкции, специально разработанной для конкретной модели, гарантирует правильность монтажа. Установка красивых мансардных окон позволит украсить внешний вид вашего дома, придать ему индивидуальность. Такие оконные системы выполняют все функции, предусмотренные производителем, и отлично гармонируют с экстерьером постройки.

Монтаж окон Факро от профессионалов

Продукция Факро комплектуется закаленными стеклопакетами, обладают повышенным уровнем устойчивости. Окна хорошо прилегают к различным покрытиям. Они имеют различные функциональные возможности благодаря использованию высококачественных материалов, а также надежной фурнитуры. Срок службы зависит от правильности проведения монтажных работ, данную операцию лучше доверить квалифицированным специалистам.

В продаже имеется огромный ассортимент разнообразных моделей, среди которых можно найти вариант для своей мансарды. Помогут принять правильное решение специалисты. Они ответят на вопросы, расскажут о нюансах понравившейся модели. О многих особенностях мансардных окон, хозяева загородных домов даже не догадываются. Качество продуктов Факро подтверждено многолетней успешной эксплуатацией продукции в разных климатических зонах по всему миру.

Получить долговечную конструкцию, которая прослужит много лет просто. Важно провести грамотный монтаж. При неправильном проведении операций по установке окон могут появиться разные проблемы. Конструкция начнет промерзать по периметру зимой, на ней появится конденсат, будет происходить задувание холодного воздуха. Избежать этих неприятностей поможет квалифицированная помощь.

Монтаж лучше доверить мастеру, который прошел специальное обучение, ему был выдан соответствующий документ. Установщик сможет выполнить все операции качественно. Неукоснительное соблюдение всех правил монтажа, которые указаны в прилагаемой к изделию инструкции, помоет избежать ошибок при самостоятельной работе. Заказчик может контролировать весь процесс, который выполняется мастером.

Соблюдение правил эксплуатации обеспечит долгую эксплуатацию изделий, будет приносить только радость домочадцам. Инструкция по их эксплуатации входит в каждый комплект, чтобы каждый клиент мог ознакомиться с ней. Приобретя мансардные окна, заказав их монтаж у профессионалов, вы обеспечиваете отличную защиту и безупречный вид мансардного помещения на долгие годы.

http://lenprofisnab.ru/

Мансардные окна

Fakro — Производство и установка — Мансардные окна Sunlux

Мансардные окна — это уже не просто стеклянные панели в обрамлении, которые пропускают в дом немного воздуха и света. Современные мансардные окна стали неотъемлемой частью архитектурных проектов, и они производятся в соответствии с высочайшими стандартами, чтобы обеспечить комфорт проживания и добавить особую атмосферу в любой дом.

Одним из мировых лидеров по производству мансардных окон является польская компания FAKRO , и ее окна были удостоены награды «Продукт года» в Великобритании.Вот почему мы хотели бы уделить время, чтобы показать вам, что такого особенного в производстве и установке мансардных окон FAKRO .

FAKRO отстаивает инновации с момента своего основания в 1991 году. Он владеет отделом исследований и разработок, в котором работает более 100 инженеров, чьи блестящие идеи воплощаются в самые современные решения, которыми пользуются люди во всем мире. Компания производит широкий ассортимент продукции, способной превратить любой чердак в комфортное и безопасное жилое пространство.

Ключевым элементом производственного процесса является контроль качества, который состоит из около 70 испытаний, проводимых на всех компонентах, материалах и готовой продукции. Благодаря климатическим камерам лаборатория может моделировать такие же жесткие условия, которым будут подвергаться мансардные окна после установки. Это не только устраняет любые возможные дефекты, но также позволяет компании внедрять инновационные функции и переносить будущее в настоящее. FAKRO также заботится об окружающей среде, и основным материалом, из которого изготавливаются окна, является сосна — один из самых экологически чистых строительных материалов.И последнее, но не менее важное: от центрального шарнира, через верхнее навешивание до балконных окон, все мансардные окна FAKRO изготавливаются с термообработанными стеклами и автоматическим воздухозаборником в большинстве моделей.

Длительный производственный процесс, требующий большого количества кропотливой работы, делает окна FAKRO безопасными, надежными, но также предоставляет множество вариантов установки. В зависимости от архитектурных условий и кровельного материала их можно устанавливать на обрешетках или стропилах, на крышах с уклоном от 15 до 90 градусов, на разной глубине и в любой точке над уровнем пола.Неудивительно, что они могут виртуально удовлетворить и имущественные нужды.

Мансардные окна FAKRO уже более 14 лет предлагают множество преимуществ, и их любят архитекторы, монтажники и заказчики! В Sunlux мы уверены, что секрет успеха FAKRO в их эффективных и новаторских методах производства и монтажа. Мы восхищаемся их работой, потому что никогда не видели такой точности, профессионализма и любви к мансардным окнам. У тебя?

Установка изменяемой линии крыши Fakro для консервационных окон

Fakro предлагает самый большой стандартный ассортимент мансардных окон в консервационном стиле и производит их также в соответствии с индивидуальными требованиями

В сотрудничестве с мансардными окнами Fakro в здании Berkswell Hall, стабильное переоборудование в Уэст-Мидлендс: расположение в пределах линии крыши так же важно, как и внешний вид.Варианты мансардных окон

в стиле консервации сильно ограничены некоторыми производителями, но, поскольку они часто требуются при планировании, Fakro не только предлагает самый широкий стандартный ассортимент, но и регулярно производит их по индивидуальным требованиям.

Чтобы сохранить внешний вид и ценность перечисленных и исторических зданий, а также таких, как переоборудование сараев, имеет значение не просто непосредственный внешний вид мансардного окна, а его расположение в пределах линии крыши. Это особенно актуально, когда используется натуральный сланец или плоская плитка, когда низкое расположение дает немедленный визуальный эстетический эффект.

То же самое можно сказать и о плитке с глубоким профилем, такой как Bold Roll, где возможность увеличения глубины укладки также полезна. Fakro предлагает на выбор три глубины установки, и крепление может осуществляться либо к стропилам, либо к обрешетке. Ни один другой производитель не предлагает эту возможность в качестве стандартного аспекта обслуживания, а окна четко обозначены, чтобы упростить установку.

• Новое здание Bishop Thornton, недалеко от Харрогейта: потолочные светильники Fakro оснащены термоусадочными уплотнениями и теплыми прокладками между стеклами для обеспечения длительного теплового КПД.
• Изготовленные на заказ мансардные окна Fakro в музее пионеров Рочдейла.
• Переоборудование церкви Богаллан, Нокбайн: Fakro предлагает на выбор три глубины установки, установка может осуществляться на стропилах или обрешетках.
• Светильники Fakro при переоборудовании амбара в Епископском замке, Шрофсир: Черные рамы, окантовки и стойки имеют тепловую эффективность, сопоставимую с их белыми соснами с полиуретановым покрытием или эквивалентами из ПВХ.

Мансардные окна, рамы, оконные рамы и стойки Fakro в стиле консервации имеют черную внешнюю отделку, но внутри обладают всеми преимуществами и термической эффективностью, присущими изделиям из натуральной и белой сосны или ПВХ с полиуретановым покрытием.

Рамы и внешние элементы облицовки могут быть подобраны к любому оттенку RAL, а окна имеют большую площадь остекления, поскольку вентиляционное отверстие расположено в верхней части рамы. Впуск воздуха также активируется при изменении атмосферного давления, чтобы обеспечить оптимальный уровень свежего воздуха без ненужных потерь тепла. Новаторская система TopSafe также значительно повысила стандарты защиты от взлома, а использование экологически безопасных технологий, таких как термоусадочные уплотнения и теплые прокладки между стеклами, позволяет окнам обеспечивать длительную тепловую эффективность с минимальным риском образования тепловых мостиков.

Вакуумная пропитка бруса в несколько раз эффективнее погружения. Мансардные окна Fakro пропитаны вакуумной пропиткой открытых поверхностей, а также покрыты последовательными слоями прочного и нетоксичного лака, обеспечивающего длительную защиту и внешний вид. Сама древесина в первую очередь FSC-сертифицирована и мелкозернистая.

Для получения дополнительной информации и технической поддержки посетите: fakro.co.uk

Контакт:

01283 554755

продажи @ fakrogb.com

Fakro DRF DU6 3636 Мансардное окно для доступа на крышу

Fakro DRF DU6 3636 Мансардное окно для доступа на крышу | SolarSkylights.com

Доставка:

Бесплатная доставка (прибывает через 3-5 дней)
Бесплатная доставка! (Прибытие: 7-10 дней)

Минимальная покупка:

единицы)

Максимальная покупка:

единицы)

Обзор

Технические характеристики

Информация и руководства

Отзывы клиентов

Сопутствующие товары

• Описание продукта

  Мансардный люк с плоской крышей DRF DU6

  Световое окно для доступа к плоской крыше Fakro DRF — это энергоэффективный люк, который действует как световой люк, обеспечивая доступ к плоским крышам.Специальная система открывания запатентованных петель и газовых пружин безопасно открывает окно и фиксирует его в открытом положении под углом 80 градусов.

  В данном окне используется трехкамерное остекление Fakro DU6, установленное на изолированной многокамерной раме из ПВХ.

  Профиль верхней поверхности «Infinity glass» имеет большую площадь остекления, при этом площадь остекления на 16% больше, чем у стандартных рамных конструкций.

  Характеристики

  • Энергоэффективное остекление DU6 с УФ-фильтрацией, двухкамерное стекло Low-E, заполненное газообразным аргоном
  • Интегрированный утепленный бордюр (каркас) из многокамерного ПВХ профиля
  • Подходит для зеленых крыш с дополнительным основанием рамы XRD
  • Мансардный люк предназначен для крыши с уклоном от 2 ° до 15 °.
  • Доступны внутренние и внешние аксессуары
  • Гарантия 10 лет
  • Интегрированный утепленный бордюр (каркас) из многокамерного ПВХ профиля

  Технические характеристики

  Размеры

  Ширина рамы Outsdie (дюймы.)	44 1/8 дюйма	Примерная высота проема (дюймы)	36 из
  Внешняя высота рамы (дюймы)	44 1/8 дюйма	Грубая ширина проема (дюймы)	36 из

  Детали

  Тип покрытия	Пластик	Операция	Рычаг
  Характеристики	Простая установка	Тип операции	без питания
  Характеристики	Встроенное окно, вентиляция	Вес продукта (фунт.)	178 фунтов
  Материал рамы	ПВХ	Стекло Тип	Энергоэффективное стекло, стеклопакеты, многослойное стекло, низкоэмиссионное стекло, закаленное стекло
  Монтажный люк, тип	Крепление на палубе	Включено	Никаких дополнительных позиций не включено
  U-фактор	0.13	Максимальный уклон крыши (градусы)	15
  УФ-защита (%)	97	Минимальный уклон крыши (градусы)	2

  Гарантия / сертификаты

  Соответствие требованиям Energy Star

  Не соответствует требованиям

  Гарантия производителя

  10-ограниченная гарантия

• Покупатели, которые просматривали этот продукт, также просматривали

• Найти похожие продукты по категории

• Прочие сведения

  ДОСТАВКА:	Бесплатная доставка (Доставка 7-10 дней)

Загрузка… Подождите пожалуйста…

Мансардные окна | Окна Velux
— Build4less.co.uk

Для многих чердак — особенная часть дома. Обычно это светлое место, где люди могут уединиться, чтобы насладиться комфортом и тишиной, возвышаясь над безумием повседневной жизни. И один элемент играет важную роль в улучшении качества вашего чердака — мансардные окна.

Зачем устанавливать мансардные окна?

• Ремонтировать крышу с окнами намного проще, чем вы думаете.Помимо эстетического уровня, они также несут ряд преимуществ для качества вашего дома. Будь то скатное мансардное окно или плоское мансардное окно, у таких производителей, как Fakro или Velux, есть несколько вариантов для любых ситуаций.
• Большая яркость: естественный дневной свет веками использовался в качестве основного источника света и был неотъемлемой частью каждого здания на протяжении веков от Древнего Египта и инков до наших дней.
• Кроме того, он не только заменяет электрический свет в течение дня, что снижает потребление энергии для освещения, но также влияет на тепловые и охлаждающие нагрузки, что делает его важным параметром, который следует учитывать с точки зрения энергоэффективности.
• Недавние исследования показали, что дневной свет обеспечивает ряд преимуществ для здоровья и комфорта, которые делают его незаменимым для людей, находящихся в зданиях.
• Дневной свет связан с:

1. Позитивный настрой.
2. Меньше усталости
3. Уменьшение зрения.

Мансардное окно хорошего качества должно обеспечивать большое количество достаточного света без бликов. Хотя плохой дизайн дневного света разочаровывает, он также несет в себе скрытые затраты на электроэнергию, поскольку его необходимо дополнить электрическим освещением.

Хорошая вентиляция: это первобытно, учитывая, что большинство людей проводят 90% своего времени в помещении. Воздух, которым вы дышите, оказывает значительное влияние на ваше здоровье и самочувствие.

Действительно, качество воздуха в помещении напрямую влияет на:

1. Комфорт

2. Здоровье (Влага в зданиях может вызывать такие заболевания, как астма)

3. Производительность (высококачественный воздух в помещении может улучшить умственную работоспособность и общее самочувствие)

Тепловой комфорт: Тепловой комфорт является ключом к созданию правильных условий жизни, а мансардные окна позволяют это легко осуществить.Регулируя температуру без затрат энергии или денег, мансардные окна будут напрямую влиять на ключевые аспекты вашей повседневной жизни, такие как качество сна, продуктивность и обучение.

Защита от нежелательного шума: современные мансардные окна спроектированы так, чтобы минимизировать внешний шум.

Стоимость установки мансардных окон

Вам нужно будет выделить хороший бюджет, чтобы покрыть стоимость самих окон и затраты на рабочую силу.

Если вы решите установить небольшое мансардное окно — i.е. 66х98 см, то стоимость установки будет в районе от 800 до 1100 фунтов. Сюда входят материалы и инструменты, такие как воротник, комплект для гидроизоляции, изоляция, утилизация отходов и переоборудование крыши. В некоторых районах, например в Лондоне, цена может быть немного выше — от 1000 до 1300 фунтов стерлингов.

Аналогичным образом, если вы хотите установить большое мансардное окно — например, 134×160 см, цена установки колеблется от 1300 до 1600 фунтов стерлингов. Обычно устанавливается над лестницей и в переоборудованных чердаках.

Мансардные окна бывают разных стилей и дизайнов от разных производителей.Существует широкий выбор дизайнов и стилей, которые подойдут к эстетике любого дома.

Как установить мансардное окно

В зависимости от используемого кровельного материала, архитектурных и теплоизоляционных условий могут быть установлены мансардные окна:

Мансардные окна можно устанавливать на крышах с наклоном от 15 градусов до 90 градусов. Высота установки может быть произвольной. Однако с учетом условий эксплуатации, видимости и освещенности помещения, а также схемы застройки окна следует устанавливать так, чтобы нижний край окна находился на высоте 170 см от уровня земли.

Если крыша покрыта профилированным рубероидом, окно следует устанавливать на рекомендуемом расстоянии между верхним краем крыши и нижним краем окна.

Окно крепится к стропилам с помощью монтажных уголков. Расстояние между стропилами должно быть пропорционально ширине окна и может быть на 2–5 см длиннее (например, для окна шириной 55 см идеальное расстояние между стропилами составляет 57–60 см).

В этом случае следует обратить внимание на размещение поперечных балок на соответствующем расстоянии от нижнего и верхнего краев окна для правильной внутренней отделки (по горизонтали и вертикали).

Отметить место установки окна на гидробарьере. Вырежьте отверстие в отмеченном месте с запасом 10 см с каждой стороны, чтобы прикрепить гидравлический барьер к оконной коробке. Отрежьте часть коробки на подготовленном месте. Для установки дренажного желоба разрежьте обломки промежуточного вала и надрежьте гидробарьер под углом.

Извлеките облицовку алюминиевого профиля 1 и 2 из упаковки окна. Отсоедините нижнюю крышку профиля, а также транспортировочные деревянные бруски от окна ящика.Снимите оконную створку с оконной коробки. Для этого установите нижний край окна на пол, чтобы его было удобно откидывать. Откройте окно и поверните его на 150 градусов.

Снимите оконную створку в указанном направлении. Выполняйте эту операцию осторожно, снимая раму с петель. Несоблюдение этого правила может привести к повреждению петель. Крепежные уголки прикрутите к оконной раме на расстоянии 10 см от края.

Установите оконную коробку в подготовленное место на крыше.Углы крепления должны быть на шпильках. Убедитесь, что прорезь в оконной коробке совпадает с верхней плоскостью планки. При необходимости под угол подложить клин, установить горизонталь. Прикрутите шурупами только нижние углы шпилек.

Вставьте створчатое окно в оконную коробку.

Для этого вам потребуется:

● Возьмите заслонку в руку, т.е. внешнее стекло к себе, а нижнюю часть окна вверх.

● Удерживая заслонку в вертикальном положении, равномерно и без наклона вставьте ее в петли.

● Отвинтите винты с головкой под ключ на три оборота против часовой стрелки и закройте окно.

Откройте полосу и проверьте параллельность зазора между полосой и коробкой в ​​нижней части окна. Поместив пластмассовый клин из монтажного комплекта под верхний монтажный кронштейн со стороны меньшего зазора, устраните непараллельность.

Закройте окно и проверьте параллельность зазора между полосой и коробкой по бокам. При необходимости перемещение верхней части окна влево или вправо устраняет непараллельность.

Вот краткое руководство от Velux по установке мансардных окон нового поколения

[PDF] Мансардные оконные системы FAKRO

1 СЕРТИФИКАТ № 07/0276 PP FAKRO Sp z.o.o, Wegierska 144a, Новы-Сонч, Польша CI / SfB (37.4) Xn6 FAKRO Roof Window Syste …

CI / SfB

(37,4)

Xn6

СЕРТИФИКАТ № 07/0276 PP FAKRO Sp zoo, Wegierska 144a, 33-300 Nowy Sacz, Poland

FAKRO Roof Window Systems Fenêtre pour toit en pente Dach Fenster Board Ирландский агрономический совет назначен правительством для выдачи европейских технических разрешений.Сертификаты Irish Agrément Board подтверждают, что сертифицированные продукты являются «надлежащими материалами», подходящими для их предполагаемого использования в условиях ирландских площадок и в соответствии со Строительными нормами 1997–2006 годов. Irish Agrément Board работает в сотрудничестве с Национальным управлением по стандартам Ирландии. (NSAI) в качестве национального члена UEAtc.

ОПИСАНИЕ ПРОДУКТА: Этот сертификат относится к оконным системам FAKRO Roof: • Поворотные окна: FTP, FTL • Верхние и поворотные окна: FPP, FKP, FKL • Окна доступа: FWP • Окна аварийного покидания: FEP Эти оконные системы сконструированы из сплошной древесины или многослойного деревянного сердечника, покрытого снаружи алюминиевым покрытием с полиэфирной порошковой краской и застекленным герметичным стеклопакетом с низким коэффициентом излучения, заполненным аргоном, и закаленным стеклом.Этот сертификат удостоверяет соответствие требованиям Строительных норм с 1997 по 2006 год.

ИСПОЛЬЗОВАНИЕ: Поворотные окна FAKRO FTP и FTL являются основным типом мансардных окон. Эти окна открываются только по центру и могут поворачиваться на 180o, и эта функция используется при очистке внешнего стекла или при работе с жалюзи. Верхнеподвесные и поворотные окна FAKRO FPP, FKP и FKL обеспечивают беспрепятственный доступ к окну и широкий обзор наружу через открытое окно.Функция открывания наружу от 0o до 35o обеспечивает легкий доступ к окну и широкий обзор. Функция поворота по центру используется для очистки, а также для управления жалюзи. FAKRO FPP, FKP и FKL соответствующих размеров также обеспечивают средства эвакуации в соответствии со Строительными нормами с 1997 по 2006 год.

Читателям рекомендуется проверить, не был ли этот Сертификат отозван или заменен более поздним выпуском, связавшись с Irish Agrément Board, NSAI, Glasnevin, Dublin 9 или на сайте http: // www.nsai.ie/modules/certificates/uploads/pdf/IAB070276.pdf

Доступные окна FAKRO FWP обеспечивают безопасный и легкий доступ на крышу, а также действуют как аварийные окна. Створка открывается на 90o. Окно аварийного выхода FAKRO FEP открывается на широкий угол и позволяет получить доступ на крышу или использовать его в качестве окна аварийного выхода. Это окно можно открыть либо с функцией открывания наружу, которая открывается на 40o и обеспечивает легкий доступ к окну, o, либо с дополнительной функцией открывания наружу до 68.ПРОИЗВОДСТВО И МАРКЕТИНГ: Продукция производится от имени: PP FAKRO Sp z.o.o, Wegierska 144a, 33-300 Nowy Sacz, Poland.

Реализацией продукции занимается:

Unit 2, Tougher Business Park, Newbridge Road, Naas, Co. Kildare, Ирландия. Тел: 045 409050 Факс: 045 409051 Электронная почта: [адрес электронной почты защищен] Веб-сайт: www.tradecraft.ie

Часть первая / Сертификация

1,1

1,2

1

ОЦЕНКА По мнению Irish Agrément Board (IAB) , Кровельные оконные системы FAKRO, если они используются в соответствии с настоящим Сертификатом, могут соответствовать требованиям Строительных норм от 1997-2006, как указано в Разделе 1.2 настоящего Свидетельства. СТРОИТЕЛЬНЫЕ ПРАВИЛА 1997–2006 ТРЕБОВАНИЕ: Часть D — Материалы и качество изготовления D3 — Кровельные оконные системы FAKRO, сертифицированные в этом ирландском сертификате Agrément, состоят из надлежащих материалов, подходящих для их предполагаемого использования (см. Часть 4 этого сертификата). D1 — Кровельные оконные системы FAKRO, сертифицированные в этом сертификате, могут соответствовать требованиям строительных норм и правил по качеству изготовления. Часть A — Конструкция A1 — Нагрузка Кровельные оконные системы FAKRO, как сертифицировано в этом Сертификате, обладают достаточной прочностью и стабильностью (см. Часть 4 этого Сертификата).Часть B — Пожарная безопасность. B1 — Средства эвакуации в случае пожара. Окна на первом или верхних этажах могут использоваться как средство эвакуации в случае пожара. Когда требуется окно для обеспечения альтернативного пути эвакуации, оконная система FAKRO может удовлетворить требования, если она обеспечивает свободный проем высотой не менее 450 мм и шириной 450 мм и располагается в соответствии с требованиями стандарта BS 5588-1. : 1990 г. Меры противопожарной безопасности при проектировании, строительстве и использовании зданий — Свод правил для жилых зданий и в соответствии с частью B1 Строительных правил 1997–2006 гг.Любой установленный ограничитель должен быть простым в эксплуатации.

B2 — Внутреннее распространение огня (облицовка) Остекление, используемое в мансардных оконных системах FAKRO, можно рассматривать как негорючий материал и, следовательно, относить к классу O. B4 — Наружное распространение огня При использовании в мансардных окнах неизолированное стекло толщиной не менее 4 мм может рассматриваться как имеющее обозначение AA в соответствии с частью B4 Строительных норм с 1997 по 2006 год. Часть C — Подготовка площадки и устойчивость к влаге C4 — Устойчивость к погодным условиям и влаге грунта Кровельные оконные системы FAKRO, сертифицированные в этом сертификате, не окажут отрицательного воздействия на сопротивление кровли проникновению влаги.Часть F — Вентиляция F1 — Средства вентиляции Кровельные оконные системы FAKRO могут соответствовать или способствовать выполнению требований настоящего Регламента. Требования к фоновой вентиляции могут быть выполнены с помощью регулируемых вентиляционных отверстий, встроенных в мансардные окна. Например, воздухозаборник FAKRO V35 длиной 320 мм с 20 отверстиями размером 16 x 22 мм обеспечит 2 фоновой вентиляции размером порядка 7040 мм, что превышает требования. Часть L — Экономия топлива и энергии L1 — Сохранение топлива и энергии Для целей расчета потерь тепла в зданиях значение U для кровельных оконных систем FAKRO, изготовленных и установленных в соответствии с настоящим Сертификатом, должно приниматься, как указано в Раздел 4 настоящего Свидетельства.Из-за низкой теплопроводности материала рамы оконные системы могут легко удовлетворить максимальные требования к теплопотери и коэффициенту остекления.

Сертификат № 07/0276 / FAKRO Roof Window Systems

Таблица 1: Технические характеристики FAKRO Pivot Windows FTP-V

FTP-W

FTL-V

Технические характеристики окна 2 U-значение окна = 1,4 Вт / м K Звукоизоляция Rw = 32 дБ

Характеристики окна U-значение окна = 1,4 Вт / м2K Звукоизоляция Rw = 32 дБ

Характеристики окна U-значение окна = 1.4 Вт / м2К Звукоизоляция Rw = 35 дБ

H

H

H

Коэффициент теплопроводности остекления = 1,0 Вт / м2K

Коэффициент теплоизоляции остекления = 1,0 Вт / м2K

Показатель U остекления = 1,0 Вт / м2K

Остекление 4H — 16 — 4T H — закаленное стекло

Остекление 4H — 16 — 4T H — закаленное стекло

Остекление 4H — 16 — 33.1TH — закаленное стекло

Вход воздуха V35 с потоком воздуха 21-38 м3 / ч

Воздухозаборник V35 с расходом воздуха 21-38 м3 / ч

Воздухозаборник V35 с расходом воздуха 21-38 м3 / ч

Сосна высшего качества, вакуумная пропитка, двойное покрытие акриловым лаком на основе чистой воды

Сосна высшего качества, вакуумная пропитка , четыре слоя белого полиуретана

Сосна высшего качества, вакуумная пропитка, двойное покрытие акриловым лаком на водной основе

P

3

P

3

P

1

1

1

1

1

1

2

2

3

1 — Прижимное уплотнение 2 — Пограничное уплотнение 3 — Боковое уплотнение

1 — Прижимное уплотнение 2 — Пограничное уплотнение 3 — Боковое уплотнение

1 — Прижимное уплотнение 2 — Пограничное уплотнение 3 — Боковое уплотнение

P — Профиль с покрытием , затяжка остекления

P — Профиль с покрытием, затяжка остекления

P — Профиль с покрытием, затяжка остекления

Свидетельство №07/0276 / FAKRO Кровельные оконные системы

Часть вторая / Технические

2.1

Технические характеристики и контрольные данные

ОПИСАНИЕ ПРОДУКТА Кровельные оконные системы FAKRO изготавливаются из консервированных рам из мягкой древесины с алюминиевым покрытием, покрытым полиэфирной порошковой краской, и прозрачной водой. акриловый лак на внутренней стороне рам и створок.

Тип окна

FTP

FPP

FKP, FKL

FEP

Элементы каркаса состоят из секций из мягкой древесины, сформированных путем вырезания необходимых профилей из сплошной древесины или слоистого материала.Мягкая древесина обрабатывается консервантами.

Код окна

Модульный размер (мм)

Площадь остекления (м)

01

550 x 780

0,21

02

550 x 980

0,29

03

6 0,38

04

660 x 1180

0,47

05

780 x 980

0,47

06

780 x 1180

0,59

07

780 x000272

08

940 x 1180

0,75

09

940 x 1400

0,92

10

1140 x 1180

0,94

11

0,94

11

000 1340 x 980

0,91

06

780 x 1180

0,59

07

780 x 1400

0,72

08

940 x 1180

0,75

940 x 1180

0,75

14002 .92

10

1140 x 1180

0,94

05

780 x 980

0,47

06

780 x 1180

0,59

07

07

980 x2 14005000

14005000 940 x 1180

0,75

09

940 x 1400

0,92

10

1140 x 1180

0,94

03

660 x 980

0,38

.47

07

780 x 1400

0,72

09

940 x 1400

0,92

11

1140 x 1400

1,16

2

FWP2

алюминиевый профиль

алюминиевое покрытие Наружная и створчатая рамы, а также окантовки, герметизирующие стык между рамой и скатом крыши, изготовлены из алюминиевого листа толщиной 0,6 мм, который соответствует требованиям стандарта IS EN 4851: 1994 Алюминий и алюминиевые сплавы. Лист, полоса и плита. Технические условия. для осмотра и доставки и крепится к деревянному сердечнику винтами из нержавеющей стали.Минимальная толщина полиэфирного порошкового покрытия 25 мкм. Все окна стеклопакеты на заводе с использованием стеклопакетов. Блоки состоят из внешнего стекла толщиной 4 мм из закаленного стекла, полости 16 мм, заполненной аргоном, и внутреннего стекла толщиной 4 мм из стекла с покрытием с низким коэффициентом излучения. Стеклопакеты герметизируются в деревянной створке с помощью прокладок из EPDM с внутренней стороны и эластичной замазки с внешней стороны. Стеклопакет держится на стальных скобах. Открывающиеся светильники управляются одной или двумя ручками, изготовленными из алюминиевого сплава с полиэфирным порошковым покрытием и полиэфирным лаком.Петли изготовлены из оцинкованной стали. Замок с ключом может быть установлен в нижней части шарнира створки. Уплотнитель из EPDM расположен в канавках по периферии световой рамы проема ниже оси шарнира и вокруг внешней рамы над осью шарнира. Уплотнитель над осью петли фиксируется с помощью специальных накладок, привинченных к раме, а уплотнитель под осью петли фиксируется к косякам проемного фонаря с помощью накладок, прикрученных к косякам.Уплотнитель вдавливается в специальный паз в нижнем элементе светового проема и фиксируется скобами из нержавеющей стали.

Таблица 2: Ассортимент продукции

Сертификат № 07/0276 / FAKRO Кровельные оконные системы

2.1.1 Кровельные окна

FTP Эти центральные поворотные окна просты в эксплуатации, а петля, состоящая из двух частей, позволяет открывать створку. в ряде позиций. Створку можно повернуть на 180o, чтобы облегчить чистку и обслуживание. Ручка расположена в нижней части створки для облегчения работы и фиксируется в двух положениях.Мансардные окна FTP подходят для крыш с уклоном от 15 ° до 90 °.

2.1.3

Мансардные окна FPP и FKP Эти центральные поворотные окна, подвешенные наверху, открываются двумя способами. Створку можно открывать под углом 10 °, 20 ° и 35 °, а также можно повернуть створку на 180 ° вокруг своей оси для облегчения очистки внешней поверхности. Благодаря уникальной конструкции петель функцию поворота можно активировать даже при открытом окне. Ручка, расположенная в нижней части створки, позволяет приоткрыть окно, а верхняя ручка служит для поворота створки и изменения способа открывания.Мансардные окна FPP подходят для крыш с уклоном от 15o до o55.

2.1.4

Мансардные окна FWP Эти боковые окна доступа и эвакуационные окна обладают всеми характеристиками обычных мансардных окон, но расположены сбоку, чтобы обеспечить легкий доступ на крышу в случае возникновения чрезвычайной ситуации. Будучи боковым окном, его можно открывать вправо или влево. Большие беспрепятственные размеры створки обеспечивают легкий доступ к крыше и соответствуют Строительным нормам с 1997 по 2006 год.Ручка находится сбоку на створке. Он позволяет оставлять окно приоткрытым в трех различных положениях: в одном положении окно закрыто, а в двух других позволяет открывать окно и проветривать комнату. Мансардные окна FWP подходят для крыш с уклоном от 15 ° до 55 °.

Рисунок 1: Крышное окно FTP 2.1.2

Крышное окно FPP Эти верхние подвесные и поворотные окна можно открывать двумя различными способами: наружу сверху и через центральный поворотный элемент. Функция открывания наружу позволяет открывать створку в любом положении от 0o до 35o, а функция поворота позволяет поворачивать створку на 180o.Окно управляется ручкой, расположенной в нижней части створки — способ открывания можно переключить с помощью ползункового переключателя на раме (доступного, когда окно открыто). Мансардные окна FPP подходят для крыш с уклоном от 15 ° до 55 °.

Рисунок 3: Мансардное окно FWP 2.1.5

Рисунок 2: Мансардное окно FPP

Мансардное окно FEP Эти верхнеподвесные окна аварийного выхода позволяют пользователю открывать аварийный выход вверх благодаря большим размерам и возможности поднять створка под углом 40o или 68o.Окно имеет функцию поворота по центру, которая активируется верхней защелкой. Ручки расположены в нижней части окна и позволяют пользователю поднять створку на 40o.

Сертификат № 07/0276 / FAKRO Roof Window Systems Окно

оснащено двумя фиксирующими защелками, которые o после разблокировки поднимают створку на угол 40 ° или 68 °. Мансардные окна FEP подходят для крыш с уклоном от 15 до 55.

кромка мансардного окна и пола должна быть 1300 мм.• Кровельные окна FPP, FKP, FKL, FWP и FEP можно устанавливать на крышах с уклоном от 15 ° до 55 °. Рекомендуемое расстояние между нижним краем мансардного окна и полом должно составлять 1100 мм. • Мансардное окно должно быть установлено над целым рядом черепицы или шифера — черепицу / шифер под окном нельзя резать. В случае металлических кровельных листов или аналогичных материалов мансардное окно необходимо устанавливать над горизонтальным перекрытием. В случае кровельных материалов с высоким или большим профилем рекомендуется обрезать верхнюю кромку (черепица или шифер) или приплюснуть (металлические кровельные листы или аналогичные) под кромкой мансардного окна, чтобы предотвратить торцевание фартука. разрывая.

Рисунок 4: Мансардное окно из FEP 2.2

2.2.1

2.3

ПРОИЗВОДСТВО Сердечники оконных рам профилированы из мягкой древесины и обработаны консервантом. Элементы наружных рам и створок приклеиваются по углам и дополнительно соединяются четырех- и трехшипными шипами соответственно. Наружные профили закрыты алюминиевыми профилями, которые крепятся винтами из нержавеющей стали. Контроль качества Контроль качества осуществляется на входящем сырье, в процессе производства и на готовой продукции.Эти проверки включают качество древесины, качество и прочность клееной древесины, консервант, размеры, работу и цвет. ПОСТАВКА, ХРАНЕНИЕ И МАРКИРОВКА Мансардные окна FAKRO доставляются на объект застекленными, защищенными надлежащим образом, чтобы избежать повреждений при транспортировке. Окна следует хранить под навесом в чистом месте, на краю и с подходящей опорой, чтобы избежать деформации или повреждения перед установкой. На каждом окне есть этикетка со знаком маркетинговой компании, логотипом IAB и номером сертификата IAB.

2,4

УСТАНОВКА • Кровельные окна FTP могут быть установлены на крышах с уклоном от 15 до 90. Рекомендуемое расстояние между нижним краем мансардного окна и полом должно составлять от 1100 мм до 1700 мм. Уровень монтажа зависит от уклона кровли и размеров окна. Например, для уклона крыши 50o расстояние от дна

• Левый и правый зазоры примыкания должны быть установлены в пределах 30-60 мм с каждой стороны от края черепицы до оконной рамы.Задний желоб от 60 до 150 мм в верхней части рамы до нижнего края плитки или шифера. • Мансардное окно устанавливается прямо на стропила и фиксируется четырьмя скобами. Расстояние между двумя стропилами должно быть примерно на 20-50 мм шире, чем ширина мансардного окна. Если на крыше другое расстояние между стропилами, может потребоваться вертикальный триммер. Если необходим вертикальный триммер, расположение триммера для головы и триммера подоконника должно обеспечивать надлежащую конструкцию подкладки. Подрезка должна быть произведена таким образом, чтобы обеспечить стабильность конструкции, необходимую для соответствия Строительным нормам 1997–2006 годов.• Отметьте проем мансардного окна с указанием размеров окна, а затем вырежьте войлок, оставив 100-миллиметровую стойку до головы, подоконника и обоих боковых упоров. Вырежьте рейки там, где нужно установить окно. Чтобы установить водосточный желоб над мансардным окном, который будет отводить воду вокруг задней части окна, вырежьте часть контррешетки и разрежьте войлок по диагонали. • Распаковать окно, вынуть металлическую облицовку и монтажный комплект. • Выньте створку из оконной рамы, открыв нижнюю ручку и повернув створку примерно на 150o.Нажмите кнопку в шарнирных штифтах. Снимите створку, убедившись, что штифты одновременно выскользнули из обеих петель. • Отвинтите нижнюю крышку окантовки порога от рамы. Снимите с рамы деревянные защитные планки.

Сертификат № 07/0276 / FAKRO Кровельные оконные системы

• Прикрутите четыре металлических кронштейна к раме, по две с каждой стороны, примерно в 100 мм от углов. Металлические кронштейны следует прикрутить к раме так, чтобы номер на металлическом уголке соответствовал толщине рейки, а паз на раме — желаемой глубине установки.

• Закройте мансардное окно и проверьте, равны ли вертикальные зазоры между створкой и рамой по всей их длине. Если их нет, слегка сдвиньте верхнюю часть рамы влево или вправо с помощью зубила, молотка или лома. Прикрепите верхние металлические кронштейны к стропилам после того, как рама будет переведена в правильное положение.

• Поместите раму в подготовленный проем в крыше, убедившись, что кронштейны опираются на стропила или контр-рейки, и убедитесь, что паз сбоку рамы относительно глубины установки находится на уровне верхней поверхности рейки.С помощью спиртового уровня проверьте горизонтальность нижней части рамы. Прикрепите к стропилам только два нижних кронштейна.

• При использовании паропроницаемого войлока рекомендуется установить над окном задний дренажный желоб. Обрежьте войлок по всей ширине рамы, примерно на 200 мм вверх от задней части угла рамы с одной стороны, так, чтобы диагональная линия пересекалась с точкой примерно на 250 мм вверх от другого угла в задней части рамы. Убедитесь, что войлок перекрывает кусок заднего желоба не менее чем на 100 мм.Это позволит слить всю воду от конденсата или утечек. Закрепите войлок по бокам каркаса с помощью фетровых кнопок или скоб.

• Снова соедините створку с рамой, удерживая ее так, чтобы секция порога была направлена ​​вверх, так, чтобы внешняя поверхность створки была обращена к установщику. Одновременно вставьте выступающие шпильки створки в петли рамы. • Закройте мансардное окно. Кнопка автоматически отпускается, когда створка закрывается. • Слегка откройте мансардное окно и проверьте, ровный ли зазор между нижним краем порога рамы и нижним краем створки по всей длине.Если это не так, поместите пластмассовый клин (из монтажного комплекта) под верхний левый или правый металлический уголок на той стороне, где зазор уже.

• Установите верхнюю металлическую облицовку, поставляемую с окном. Убедитесь, что окно находится в надлежащем рабочем состоянии. Входное отверстие для вентиляционного воздуха должно оставаться полностью открытым. • Инструкции по установке планок содержатся в пакете планок, поставляемом с оконной системой. • При установке окна на обрешетку отдельный дополнительный набор инструкций по установке будет включен в оконную систему.

Сертификат № 07/0276 / Кровельные оконные системы FAKRO

Часть третья / Дизайн

3.1

Данные

ОБЩИЕ Кровельные оконные системы FAKRO подходят для большинства существующих крыш, но важно, чтобы крыша была проверена соответствующим образом. квалифицированного специалиста, чтобы убедиться, что возможное снятие опорных элементов крыши не вызовет каких-либо проблем и что они могут выдержать любые возможные дополнительные нагрузки, возникающие при установке мансардных окон.

3

Требования к фоновой вентиляции Строительных норм с 1997 по 2006 год могут быть выполнены с помощью регулируемых вентиляционных отверстий, встроенных в мансардные окна.3.4

Мансардные оконные системы FAKRO подходят для замены существующих мансардных окон. 3.2

ПОГОДНАЯ ЛЕГКОСТЬ При установке в соответствии с инструкциями держателя сертификата и настоящим Сертификатом кровельные оконные системы FAKRO обеспечивают защиту от атмосферных воздействий.

Необходимо учитывать рекомендации, данные в BS 6262-1: 2005 Остекление зданий — Общая методология выбора остекления. 3.5

Отобранные образцы из окон в целом были испытаны в соответствии с MOAT No.1: 1974 Директива по оценке окон. Оценка результатов показывает, что мансардное окно подходит для использования там, где применимы классы испытательного давления, определенные в BS 6375-1: 2004. Характеристики окон и дверей — Классификация на водонепроницаемость и руководство по выбору и спецификации. Для необычных планировок зданий, форм зданий или топографии земли проектировщик должен будет уделить особое внимание преобладающим условиям воздействия и должен спроектировать в соответствии с BS 6399-2: 1997 Нагрузка для зданий — Нормы практики для ветровых нагрузок.3.3

ВЕНТИЛЯЦИЯ Приблизительная площадь открывания для быстрой естественной вентиляции мансардного окна FTP показана в таблице 3. Код окна 01

Площадь открывания (м2) 0,32

02

0,41

03

0,51

04

0,62

05

0,61

06

0,75

07

0,90

08

0,92

09

1,11

10

1,2511

Таблица 3: Открывающаяся зона для быстрой естественной вентиляции

БЕЗОПАСНОСТЬ Кровельные оконные системы FAKRO могут соответствовать рекомендациям BS 8213-1: 2004. высота окон и мансардных окон — Практические правила размещения органов управления с ручным управлением.

ЗАЩИТА ОТ ВТОРЖЕНИЯ Фонари открывания оснащены замком. В закрытом положении открывающийся светильник не может быть открыт внешними манипуляциями.Кроме того, доступны замки с ключом. Расположение алюминиевых профилей для облицовки и остекления с винтовыми креплениями гарантирует, что удаление стекла затруднено.

3,6

ПРОСТОТА ЭКСПЛУАТАЦИИ При правильной установке мансардные окна FAKRO могут эксплуатироваться без проблем.

3,7

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Кровельные оконные системы FAKRO можно повторно застеклить, а прокладки, замазку и уплотнитель заменить, но эти операции должны выполняться представителем держателя сертификата.Наружное остекление и внешние элементы рамы можно мыть водой, содержащей бытовые моющие средства. Если в течение длительного периода времени на элементах будет скапливаться грязь, может стать труднее восстановить внешний вид поверхности. Внешнее стекло стеклопакета можно очистить изнутри здания. Следует проявлять осторожность при использовании запатентованных материалов для очистки стекла, чтобы не допустить образования отложений на деревянных или алюминиевых поверхностях, где они могут вызвать обесцвечивание и повреждение поверхности.Кроме того, необходимо соблюдать осторожность, чтобы избежать повреждения или обесцвечивания элементов при снятии краски с прилегающей древесины. Шарниры и стопорный механизм следует периодически смазывать, чтобы минимизировать износ и обеспечить плавную работу.

Сертификат № 07/0276 / Кровельные оконные системы FAKRO

Часть четвертая / Техническая

4.1

Исследования

4

ПОВЕДЕНИЕ ПРИ ПОЖАРЕ Остекление, используемое в кровельных оконных системах FAKRO, можно рассматривать как негорючий материал и поэтому может быть отнесен к классу O.

Фурнитура, включая шарнирные петли и фиксирующие ручки, будет иметь аналогичную долговечность, за исключением случаев, когда окна должны устанавливаться в зонах с особенно агрессивными условиями. Эти условия могут преобладать в прибрежных районах или вблизи источников промышленных загрязнителей, и замена фурнитуры может потребоваться в течение срока службы окна.

При использовании в мансардных окнах неизолированное стекло толщиной не менее 4 мм может рассматриваться как имеющее обозначение AA и классифицироваться как материал с низкой уязвимостью.4.2

УСТОЙЧИВОСТЬ КОНСТРУКЦИИ Кровельные оконные системы FAKRO могут быть выбраны так, чтобы они обладали достаточной устойчивостью к ветровым нагрузкам, рассчитанной в соответствии с BS 6399-2: 1997. Окна были испытаны на максимальную нагрузку 1700 Н / м. Величина фактической снеговой нагрузки будет зависеть от ряда факторов, таких как высота над уровнем моря, географическое положение и расположение крыши. Там рекомендуется, чтобы BS 6399-3: 1988 Нагрузка для зданий — Свод практических правил для накладываемых нагрузок на крышу использовалась для расчета фактической снеговой нагрузки, когда крыша используется в ситуациях, когда можно ожидать нагрузки более 1700 Н / м2.

4,3

4,4

4,5

ТЕПЛОВАЯ ИЗОЛЯЦИЯ Коэффициент теплопередачи (значение U) кровельных оконных систем FAKRO можно принять равным 2 1,4 Вт / м К. РИСК КОНДЕНСАЦИИ Опыт оконных систем, аналогичных оконным системам FAKRO Roof Window. показал, что в обычных домашних или аналогичных применениях мансардные окна не представляют значительного риска конденсации при правильной установке.

Прокладки и уплотнитель, возможно, потребуется заменить в течение срока службы окна.4.6

ИСПЫТАНИЯ И ОЦЕНКИ БЫЛИ ВЫПОЛНЕНЫ ДЛЯ ОПРЕДЕЛЕНИЯ СЛЕДУЮЩЕГО: • Воздухопроницаемость • Водонепроницаемость • Воздействие ветровых нагрузок • Эффект теплового перепада • Эффективность оконной фурнитуры • Испытания на механическую нагрузку • Простота эксплуатации • Базовый тест на безопасность

4,7

ДРУГИЕ ИССЛЕДОВАНИЯ (i) Были оценены существующие данные о свойствах продукта в отношении воздействия огня, воздействия на окружающую среду и влияния на механическую прочность / стабильность и долговечность. (ii) Был изучен производственный процесс, включая методы, принятые для контроля качества, и были получены подробные сведения о качестве и составе используемых материалов.(iii) Были проведены посещения объектов для оценки возможности установки и истории использования продукта. (iv) Был проведен анализ риска конденсации.

ДОЛГОВЕЧНОСТЬ Окна изготовлены из обработанной консервантом древесины хвойных пород, покрытой алюминиевой облицовкой. Поэтому ожидается, что срок службы оконных систем FAKRO будет не меньше срока службы обычных деревянных окон.

Сертификат № 07/0276 / FAKRO Кровельные оконные системы

Часть пятая / Условия

5.1

по сертификации

Национальное управление по стандартизации Ирландии («NSAI») после консультации с ирландским советом по сельскому хозяйству («IAB») оценило производительность и метод установки продукта / процесса, а также качество материалов, используемых в его производство и удостоверяет, что продукт / процесс пригоден для использования, для которого он сертифицирован, при условии, что он изготовлен, установлен, используется и обслуживается в соответствии с описаниями и спецификациями, изложенными в этом Сертификате, и в соответствии с инструкциями производителя и обычная торговая практика.Настоящий Сертификат действителен в течение пяти лет с даты выдачи до тех пор, пока:

5

5,3

(a) отсутствие или наличие патентных прав на продукт / процесс; или (b) законное право держателя сертификата продавать, устанавливать или поддерживать продукт / процесс; или

5.4 (а) спецификация продукта не изменилась. (b) Строительные нормы и правила с 1997 по 2006 год и любые другие правила или стандарты, применимые к продукту / процессу, его использованию или установке, остаются без изменений.

Любые рекомендации, содержащиеся в этом Сертификате, касающиеся безопасного использования сертифицированного продукта / процесса, являются предварительными условиями для действительности Сертификата. Однако NSAI не подтверждает, что производство или установка сертифицированного продукта или процесса в соответствии с описаниями и спецификациями, изложенными в этом Сертификате, будет соответствовать требованиям Закона о безопасности, здоровье и благополучии на рабочем месте. 1989 г., или о любых других текущих или будущих обязательствах по общему праву соблюдать осторожность со стороны производителя или держателя сертификата.

5,6

NSAI не несет ответственности перед каким-либо лицом или организацией за убытки или ущерб, включая телесные повреждения, возникшие как прямой или косвенный результат использования этого продукта или процесса.

5,7

Если в настоящем Свидетельстве сделана ссылка на какой-либо Акт Парламента, Постановление, составленное в соответствии с ним, Законодательный акт, Кодекс практики, Национальные стандарты, инструкции производителя или аналогичную публикацию, это должно толковаться как ссылка на такую ​​публикацию в форма, в которой она действует на дату настоящего Сертификата.

(d) не появляется новая информация, которая, по мнению NSAI, помешала бы выдаче Сертификата.

(f) сборы за регистрацию и / или наблюдение, причитающиеся IAB, уплачиваются. 5.2

Знак IAB и номер сертификата могут использоваться только на продукте / процессах или по отношению к ним, в отношении которых существует действующий сертификат. Если сертификат становится недействительным, владелец сертификата не должен использовать знак IAB и номер сертификата и должен удалить их с уже отмеченных продуктов.

(c) были ли отдельные продукты изготовлены или установлены держателем сертификата в соответствии с описаниями и спецификациями, изложенными в этом сертификате. Этот Сертификат не содержит инструкций по установке и не заменяет инструкции производителя или любые профессиональные или торговые советы, касающиеся использования и установки, которые могут быть уместными.

5.5

(c) продукт продолжает оцениваться NSAI на предмет качества его изготовления и маркировки.

(e) продукт или процесс продолжают изготавливаться, устанавливаться, использоваться и обслуживаться в соответствии с описанием, спецификациями и рекомендациями по безопасности, изложенными в этом сертификате.

При предоставлении Сертификации NSAI не делает никаких заявлений относительно;

Сертификат № 07/0276 / FAKRO Roof Window Systems

The Irish Agrément Board Этот сертификат № 07/0276 соответственно выдается NSAI PP FAKRO Sp z.o.o от имени Irish Agrément Board.Дата выдачи: июнь 2007 г. Подпись

Шон Балф Директор ирландского совета по вопросам агрегации

Читатели могут проверить, не изменился ли статус этого сертификата, обратившись в ирландский совет по агропредприятиям, NSAI, Гласневин, Дублин 9, Ирландия. Телефон: (01) 807 3800. Факс: (01) 807 3842. www.nsai.ie

Сертификат № 07/0276 / FAKRO Roof Window Systems

Мансардные окна preSelect позволяют увидеть дом мечты

Глубоко в В сельской местности Епископа Окленда, в окружении очаровательных пейзажей, находится уникальное здание, которое было преобразовано установкой мансардных окон FAKRO.

Этот дом для отпуска, который сейчас находится на вершине Верескового холма, претерпел полную перестройку, когда он был преобразован из своего прежнего состояния сарая.

Его владелец, г-н Джонсон, знал, что мансардные окна будут основным компонентом проекта.

Чтобы насладиться прекрасным видом и полюбоваться «выдающейся природной красотой», были встроены различные мансардные окна FAKRO.

Состоят из: x6 комбинированных окон L-формы (BXW, 78 см x 75 см), x6 окон preSelect (FPW-V, 78 см x 140 см), x3 центральных поворотных окон Z-Wave (FTW-V Z-Wave, x1 55 см) x 98см, x2 78см x 98см) и, наконец, x2 центральных поворотных окна (FTW-V, 55см x 98см).

Г-н Джонсон остановил свой выбор на мансардных окнах FAKRO, потому что он был «особенно впечатлен качеством их сборки», а его команда была поражена тем, насколько они защищены от взлома. Это происходит благодаря усиленной противовзломной системе topSafe от FAKRO, которая без проблем работает с взаимозаменяемостью 2-в-1 окна preSelect. Кроме того, ручка окна FAKRO расположена внизу для облегчения доступа, завершая комплект и заверяя г-на Джонсона, что он нашел идеальное решение для своего дома для отдыха.

«Я без колебаний рекомендую FAKRO — безупречное качество сборки и великолепная техническая поддержка».

Также было отмечено, что комбинированные окна, в дополнение к режиму верхнего расположения preSelect, создавали иллюзию балкона, обеспечивая доступ прямо к краю проема. После установки продукты FAKRO выглядели особенно «умными и современными», что еще больше усиливало эстетику нового дома для отдыха.

Что касается долговечности продукции, то здание расположено в особенно непредсказуемой зоне, где могут быть экстремальные погодные условия.Несмотря на это, мансардные окна FAKRO успешно выдерживают все погодные условия, с которыми они сталкивались.

Команде установки требовалась поддержка технического отдела FAKRO, но как только они обратились за помощью, помощь была под рукой.

Благодаря большому количеству света, проникающему в этот дом, открываются фантастические виды на сельскую местность. Г-н Джонсон в восторге от результатов; они, безусловно, являются стержневым элементом проекта. Эта потрясающая разработка стоила трех лет, на которые она ушла!

Когда-то одинокий пустой амбар превратился в процветающий дом для отпуска, который гарантированно станет уютным убежищем для отдыхающих на долгие годы.

«Окна выглядят просто потрясающе! Они определенно являются одной из главных особенностей здания ».

Более подробную информацию о мансардных окнах FAKRO и их стремлении к совершенству в обслуживании клиентов можно найти на сайте fakro.co.uk.

Чтобы просмотреть и купить мансардные окна в сети FAKRO, посетите сайт roofwindows4you.co.uk.

FAKRO GB — 01283 554755

На главную | Архитектура | Мансардные окна preSelect позволяют увидеть дом мечты

Мансардные окна Fakro — Почему стоит выбрать мансардное окно Fakro

Всем нравится десятка лучших, они повсюду, от ностальгических воспоминаний о ТВ 80-х до видеороликов на YouTube, которые входят в первую десятку всего, что только можно придумать.Десять основных причин FARKO, по которым изображение ниже, является бесстыдной первой десяткой причин, по которым вам следует выбрать Fakro Roof Windows для вашего следующего проекта.

Почему выбирают мансардное окно Fakro?

Когда дело доходит до выбора мансардных окон, наиболее популярными брендами являются Fakro и Velux . Fakro быстро стала одним из ведущих производителей мансардных окон и сопутствующих товаров в мире, разработав инновационные высококачественные окна, предназначенные для обеспечения того, что вам нужно для вашего проекта.

Какие стандартные размеры доступны?

Окна

бывают разных размеров, так что вы можете выбрать размер, который лучше всего подходит для вашей собственности. Окна Fakro выпускаются из 15 лидирующих на рынке стандартных размеров, а также других нестандартных размеров. Fakro действительно рассмотрит возможность изготовления окон любого размера и формы в соответствии с вашими требованиями в цвете RAL, который вам нужен внутри или снаружи.

Оконные ручки

Ручка Fakro чуть выигрышнее.Он имеет ручку внизу, что позволяет устанавливать окно выше на крыше, сохраняя при этом доступ к нему. Это позволяет большему количеству света проникать в комнату. Также окна Fakro имеют дополнительное открывающееся положение ручки.

U Значение

Окно Fakro имеет установленный коэффициент теплопередачи на всех стандартных окнах, равный 1,2 Вт / м2K.

Канал отвода конденсата

Наличие на мансардном окне отвода конденсата очень важно, чтобы конденсату, который скапливается на окне, было куда деваться.В противном случае он может накапливаться и повредить оконную раму. Fakro имеет канал для конденсата в нижней части окна, а также отверстия для конденсата внутри рамы, позволяющие конденсату стекать наружу.

Различия в конструкции и отделке

Иногда, когда вы сравниваете два окна, большая разница заключается между конструкцией и отделкой самого изделия. Это то, что действительно отличает среднее окно от окна высокого качества.Присмотревшись к окнам, вы увидите, что окна Fakro имеют мелкозернистую конструкцию из красного дерева, что гарантирует отсутствие сучков видимых поверхностей. Также окна Fakro имеют двухслойную лаковую отделку, которая наносится на все деревянные поверхности. Это очень привлекательный вид, и он действительно добавляет визуального эффекта окнам.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРИОБРЕСТИ

Элементы защиты от взлома — TopSafe

Чтобы ограничить количество краж со взломом, к которым можно попасть через мансардные окна, FAKRO внедрила инновационный метод topSafe для усиления конструкции мансардных окон.Основными особенностями системы topSafe являются: — Инновационные решения по креплению петель. Более длинные и более толстые шурупы вбиваются в деревянный профиль под углом, чтобы предотвратить разрыв петель, что затрудняет продвижение створки внутрь. — Металлические элементы используются для усиления опорной пластины ручки, а стальная планка под створкой чрезвычайно затрудняет открытие окна с помощью таких инструментов, как отвертка или аналогичные рычаги. Мансардные окна, изготовленные с использованием системы topSafe, обеспечивают повышенную защиту от взлома, поэтому можно утверждать, что мансардные окна FAKRO можно отнести к классу наиболее безопасных и надежных стандартных мансардных окон из имеющихся.

Насколько легко их установить?

Еще один важный фактор, который следует учитывать при выборе мансардных окон, — это сложность их установки. Когда дело доходит до установки мансардных окон, важно, чтобы они были установлены правильно, чтобы обеспечить полное и водонепроницаемое соединение с крышей.
