Установка секционных ворот своими руками: замеры, подготовка проема, монтаж

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича. И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Содержание статьи

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

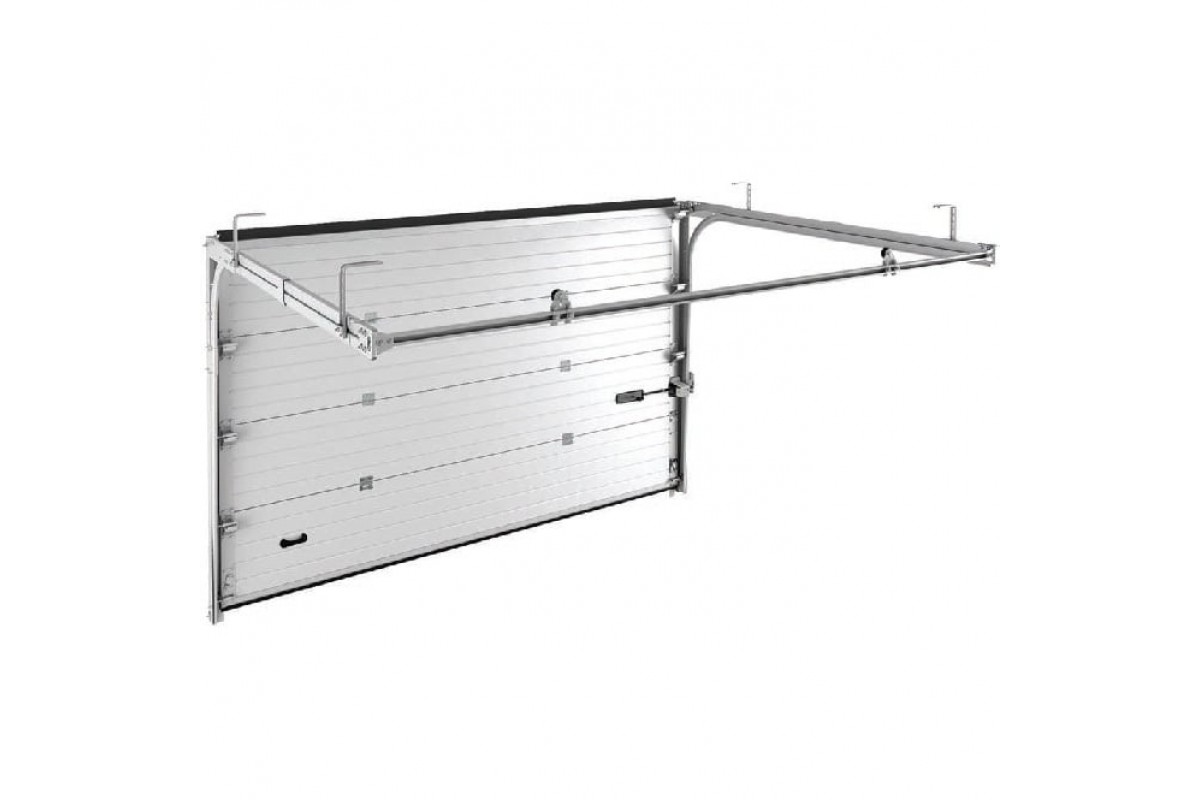

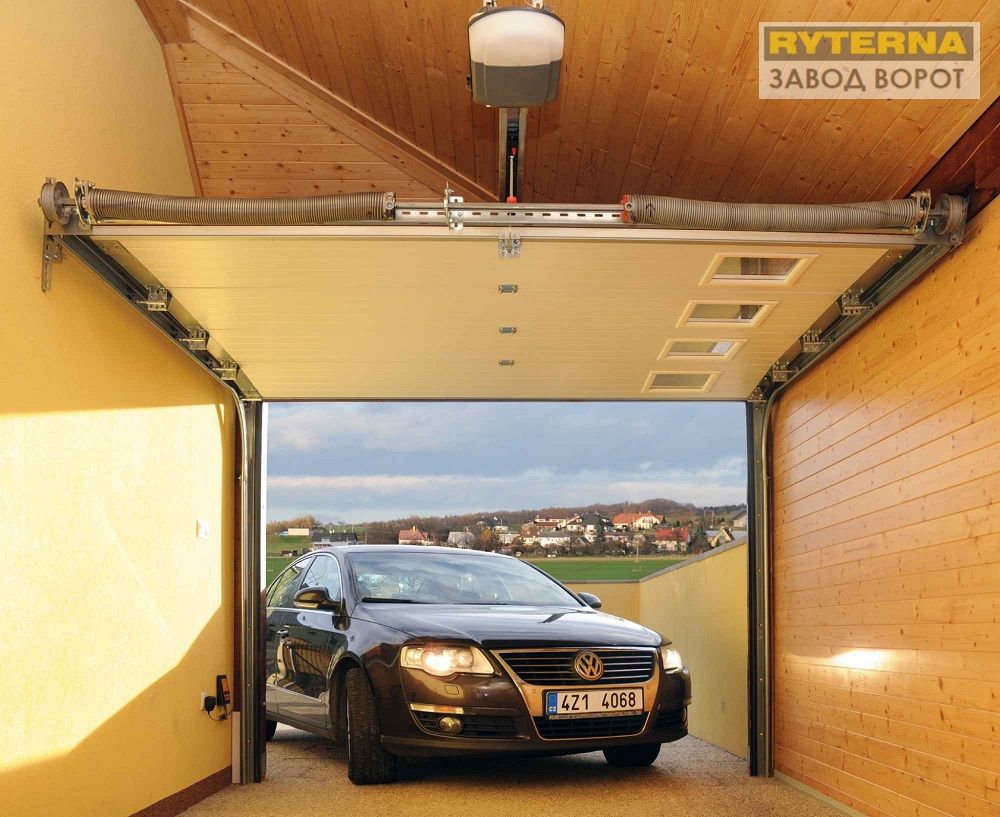

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины.

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно. Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

Конструкции секционных подъемных ворот разных производителей имеют некоторые отличия, но в общем и целом порядок их сборки и монтажа похож. Может отличаться способ крепления, другие незначительные детали, но принципы очень похожи. Для примера будет описана установка секционных ворот белорусской фирмы Alutex (Алютех).

У разных производителей есть свои тонкости установки, но общие принципы все равно одинаковы

Белорусская фирма Alutex (Алютех) имеет неплохую репутацию. За вполне вменяемые деньги получаем хорошего качества секционные ворота. Все отверстия просверлены, в комплекте есть крепеж нужного размера, в необходимом количестве. При сборке все совпадает, установка секционных ворот этой фирмы обычно проходит без проблем.

Для начала надо все распаковать, разложить, поверить комплектность, прочесть инструкцию по сборке, внимательно рассмотреть конструкцию, сопроводительные рисунки и пояснения. Не пожалейте времени на детальное изучение инструкции. Легче будет в процессе монтажа, меньше потратите нервов.

Собираем и крепим вертикальные направляющие

Начинается установка секционных ворот с монтажа каркаса, по которым движутся секции — направляющих. От того, насколько ровно будут они стоять, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При установке необходимо постоянно контролировать вертикаль и горизонталь. Можно это делать обычным строительным уровнем, но намного удобнее лазерным. Можно развернуть две плоскости, выставить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

Далее работы такие:

• На высоте 1 м от уровня пола на стене возле проема ставим отметки.
• Собираем раму из несущих, которые крепятся к дверному проему.
• Крепим направляющие к проему.
  • Устанавливаем собранную конструкцию вплотную к стене. Ее внутренние размеры должны совпадать с имеющимся проемом. Допустимы отклонения в несколько миллиметров.
  • Проверяем вертикаль и горизонталь. На высоте одного метра, там где стоят отметки, закрепляем струбцинами.

    Выравниваем, крепим струбцинами к проему

  • В верхней части стоек устанавливаем ролики. Их край совмещаем с краем стоек, сверлим отверстия в стене в тех местах, где есть отверстия под крепеж в корпусе роликов. Через отверстие в стойке (оно специально сделано широким) вставляем пластиковые вставки дюбелей (50*10 мм, потому сверло берем 8 мм), вставляем и закручиваем дюбель-шурупы.

    Крепление к стене при помощи уголка с роликами

• Установка крепежа стоек.

Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и находится должны в одной плоскости.

Устанавливаем потолочные направляющие

Потолочные направляющие крепятся к перекрытию при помощи специальных телескопических подвесов. С ними удобно выставлять плоскость — высота подвеса регулируется винтом, который скользит в длинной прорези. Есть несколько типов подвесов под разную высоту притолоки. При стандартном/низком монтаже и притолоке до 300 мм используют повесы CS1. Есть еще CS2 — длиной 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют требуемую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставив пару сантиметров ниже установленного фиксирующего болта.

Потолочные направляющие имеют характерную форму — закругления с одной стороны.

• На обе потолочных направляющих крепим дополнительную полудугу. По ней будут скользить ролики, потому тщательно совмещаем края, чтобы не было зазоров. Совмещаем отверстия, устанавливаем и затягиваем болты.

  Потолочные направляющие готовы к установке

• Собранные горизонтальные направляющие для секционных ворот крепим к стойкам. В пластинах с роликами есть специальные выступы под их фиксацию. Совмещаем отверстия, вставляем и затягиваем крепеж.
• Свободные края потолочных направляющих  соединяем перемычкой.

  Выравниваем конструкцию, подпираем планкой

• Выравниваем направляющие горизонтально. Для этого подпираем установленную перемычку, при помощи уровня регулируя высоту. Для подпорки можно воспользоваться любой пригодной для упора планкой, а в качестве фиксатора можно использовать струбцину.

Крепление потолочных направляющих к потолку описано в начале пункта. Важно выставить их ровно. Крепятся они парами. Первая — на расстоянии 900 мм от проема, вторая — на расстоянии 300 мм от противоположного края.

Установка крепления направляющих на потолке

Перед тем как крепить, и после, проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

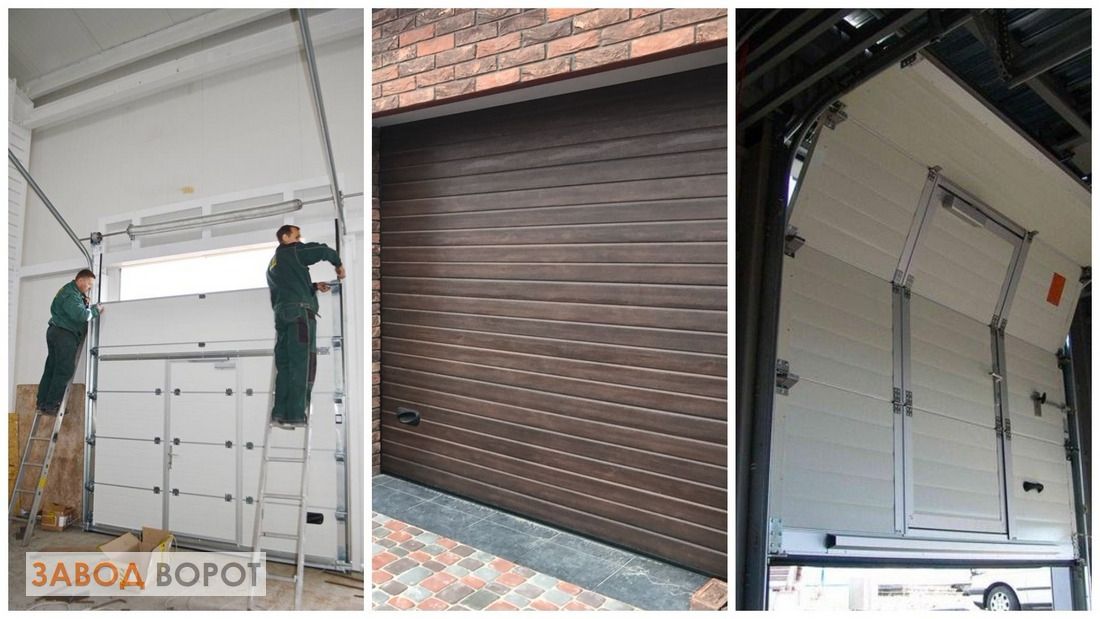

Монтаж секций (собираем полотно)

После сборки каркаса собираем полотно ворот. Понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительная черта секционных ворот Алютех, как раз вот эти самые петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.

• Первая секция устанавливается на пол (он, кстати, должен быть ровным, допустимое отклонение — 5 мм на весь проем, без резких перепадов). Установив, проверяем горизонтальность ее верхнего края. Следим также за тем, чтобы края находились на равном расстоянии от края направляющих, чтобы не мешал крепеж.

  Выставляем секцию ровно, строго по центру, с равными зазорами

• К выставленной секции крепим петлю с роликом. Ролик заправляем в направляющую, совмещаем отверстия, которые имеются на усиливающей полосе, закрепленной на краю сендвич-панели, закрепляем имеющимся крепежом.
• Готовим к установке нижний ролик. Он имеет особую форму — со штырем в нижней части. На штырь надеваем петли на конце двух тросиков, устанавливаем шайбу, закрепляем при помощи шпильки (отогнув торчащие концы в разные стороны).

  Нижние ролики: подготовка и установка

• Подготовленные ролики ставим внизу первой секции. Как обычно, есть отверстия, совмещаем, закручиваем винты.
• Ставим вторую секцию. Ее ставим на первую, выравнивая края, закрепляем свободный конец петли. В верхней части устанавливаем такую же петлю.
• Ставим две (или больше, если полотно широкое) дополнительные петли.

  Монтаж полотна секционных ворот — дело нескольких минут

• Монтируем следующую секцию. И так до верха полотна.
• На последнюю секцию ставим ролики без петель. Сначала заправляем ролик в направляющую, совмещаем отверстия и закрепляем.

Все, установка секционных ворот почти закончена. Осталось собрать механизм подъема и органы управления.

Установка органов управления

Этим громким словосочетанием «органы управления» в модели с ручных открыванием обозначены ручка, пружинный запор и тросики, дернув за которые створку ворот опускаем вниз.

Остался последний шаг — установка пружины и сборка механизма подъема/опускания секционных ворот.

Сборка и монтаж механизм подъема

Полотно ворот аккуратно поднимаем и фиксируем чем-то в открытом положении. При этом нижняя кромка полотна должна открыть ролик, расположенный на самом верху направляющей.

Вот теперь точно все. Монтаж секционных ворот окончен, они готовы к эксплуатации.

Видео-инструкции сборки других моделей

У DoorHan и Hörmann монтаж отличается. Отличия смотрите в роликах.

Чуть по-другому устанавливаются секционные ворота с торсионной пружиной. Разницу можно увидеть в демонстрационном ролике.

пошаговая инструкция по монтажу, видео установки самодельных гаражных устройств

Человек идет в ногу со временем, поэтому его требования к окружающим предметам постоянно растут. Классические распашные конструкции уже никого не устраивают, поскольку им на смену пришли автоматические и подъемные заграждения. Однако умельцы, для которых сделать секционные ворота своими руками является делом чести, все еще остались. Конечно, произвести полноценное изготовление будет практически невозможно, несмотря на наличие всевозможных инструкций и советов в интернете, поскольку это не даст вам гарантий безопасности, но при этом отнимет массу времени.

Конструкция работает таким образом, что каждая секция по направляющим из вертикального переходит в горизонтальное положение и остается под потолком, не занимая полезного пространства помещения. При этом для удобства пользования во время установки секционных ворот монтируют и торсионную систему с пружинным механизмом. Они позволяют вручную открывать гараж с минимальными усилиями.

Возрастающая популярность и доступность подобных конструкций, а также возможность простого монтажа секционных ворот без наличия специального оборудования и знаний, делают их на сегодняшний день оптимальным решением для защиты имущества внутри гаража. Производители подумали даже о тех покупателях, которые очень хотят использовать такое изделие, однако считает его слишком дорогим. Комплекты для самостоятельной сборки позволят сэкономить 25-30 % стоимости готовых решений.

Преимущества самостоятельного монтажа

Наборы «сделай сам» предлагают различные компании, которые учитывают стандартные проемы для гаража и предлагают наиболее популярные готовые решения нескольких цветов на выбор. Они включают в себя все необходимые детали и крепления. И благодаря многочисленным видео урокам пошагового монтажа секционных ворот, процесс установки становится понятным и доступным для любого, кто просто умеет обращаться с инструментом.

Самостоятельная сборка позволяет вам работать спокойно, а значит, вы выполните качественно каждый шаг инструкции, не будете спешить и не махнете рукой на небольшие погрешности, которые затем могут привести к поломке. При этом профессиональная установка ничем не отличается от самодельных секционных ворот для гаража. Вы только выигрываете, поскольку будете абсолютно уверены в том, что все детали на месте и надежно закреплены.

Подобный опыт позволит в будущем всегда самостоятельно проводить работы по обслуживанию или ремонту секционных ворот для гаража, своими руками вы сможете заменить пружинные механизмы, которые рассчитываются на определенный цикл срабатывания. Итак, вы не получаете никаких недостатков, а лишь приобретаете опыт и гордость за то, что смогли сами все сделать.

Как осуществить монтаж секционных ворот правильно?

Разберем подробнее, как сделать секционные ворота своими руками. Оснастить свой гараж современными ограждающими конструкциями можно двумя способами:

1. приобрести стандартный набор «сделай сам»;
2. заказать на заводе изготовление полотна по индивидуальным размерам.

Не у каждого есть возможность использовать под нужды гаража помещение со стандартными проемами. А ведь большинство компаний-изготовителей предлагают комплекты для установки секционных ворот своими руками исключительно по таким размерам. Но как быть тем, кто хочет самостоятельно поставить конструкцию, которая не соответствует этим параметрам?

Для них есть возможность обратиться непосредственно на производство и предоставить размеры проема. На заводе изготовят все необходимые детали, которые не придется подпиливать или выравнивать. Останется лишь забрать и заняться установкой гаражных секционных ворот вместе с помощниками, поскольку одному сделать некоторые работы будет практически невозможно. Один или два добровольца, даже впервые, с легкостью произведут монтаж за день.

Подготовительные работы

Не важно, каким способом вы решили заказать изделие. Подготовка будет для всех одинакова. Прежде всего, изучите в интернете видео, как установить секционные ворота самому. Там доступно показаны все основные шаги, в том числе и подготовка к работе. Заранее купите все инструменты, которых у вас не окажется:

• перфоратор;
• шуруповерт;
• сверла с победитовой насадкой;
• монтажный инструмент;
• уровень;
• измерительную рулетку.

Все крепления, необходимые для установки, будут уже в комплекте. Еще проверить нужно будет и наличие всех компонентов для сборки, чтобы в самый разгар работ не оказалось, что не хватает одной детали. До начала сборки подъемных секционных ворот для гаража своими руками проем должен быть подготовлен и очищен от облицовочных материалов. Для этого при необходимости тонкие или полые стены укрепляют металлическим каркасом. Такие заграждения не терпят малейшего перекоса, поэтому все крепления должны быть закреплены точно по уровню. При выравнивании проема используйте исключительно металлические подкладки. Обратите внимание, что пол также должен быть ровным, иначе под опущенными воротами останется зазор.

И последнее, что необходимо учесть перед непосредственным монтажом – это габариты проема. Необходимо оставить дополнительное расстояние, чтобы обеспечить беспрепятственное открытие и закрытие полотна. До потолка достаточно оставить 30 см, а по бокам – до 40 см. Это позволит без труда установить гаражные секционные ворота своими руками и наслаждаться их работой многие годы.

Конечная сборка секционных ворот

Ничего сложного в сборке секций нет. Необходимо действовать в соответствии с инструкцией и надежно закреплять каждый элемент. Используйте только те инструменты и материалы, которые указал производитель. Первыми устанавливают вертикальные и горизонтальные направляющие, по которым будет осуществляться движение секций. Затем скрепляют каждую секцию между собой при помощи петель. Последней выкладывается верхняя панель, которая должна обеспечивать надежное прилегание к нащельнику. Следующий этап монтажа секционных ворот своими руками включает в себя установку механизмов управления, а также необходимых аксессуаров: замков, ручек и других.

Необходимо уделить особое внимание уравновешивающим пружинам, которые регулируют тросы. Последние должны быть всегда натянуты. Завершающий этап включает в себя монтаж ограничителя хода и, при необходимости, автоматики. После успешной установки секционных ворот их несколько раз проверяют на плавность хода. Если все работы проведены правильно, то полотно будет с легкостью подниматься и опускаться вниз и в ручном, и в автоматическом режимах.

Помните, что для изготовления надежной конструкции необходимо использовать уже готовые заводские наборы для гаража. Ведь б/у запчасти, а также неоригинальные чертежи могут привести к тому, что вся конструкция будет испорчена, а вложенные деньги вернуть уже не получится. Создать надежные и качественные секционные ворота своими руками можно лишь в том случае, если использовать заводские комплекты и следовать пошаговой инструкции.

Экономия средств на самостоятельной сборке позволяет использовать их для приобретения не только автоматики, но и украшения собственного фасада. Можно, например, купить не гладкие белые секции, а филенчатые или волнистые. Или украсить их декоративными окнами, которые не только придают оригинальность, но и освещают помещение изнутри. Установка подъемных секционных ворот своими руками позволит вам в любой момент самостоятельно осуществлять ремонт и обслуживание, не прибегая к помощи специалистов. Все эти неоспоримые преимущества повлияли на то, что сегодня все чаще владельцы гаражей предпочитают самостоятельно устанавливать на них такие ворота. А вы готовы сделать всю работу самостоятельно? Мы ждем ваших ответов в комментариях.

Установка секционных гаражных ворот

Установка секционных ворот для гаража состоит из нескольких типовых стадий. В этом материале мы расскажем, как установить секционные ворота Doorhan, Alutech и Hormann.

Дорхан

Монтаж ворот Дорхан подробно показан в видео и инструкции от производителя, который обещает, что с процессом установки секционного полотна справится даже новичок.

Серии ворот Yett отличаются быстрым монтажом продолжительностью в 20 минут.

Производитель крепит элементы фурнитуры на заводе, сокращая временные затраты владельца и общую трудоемкость процесса.

Официальная инструкция по сборке ворот Дорхан от производителя.

Yett 01

Yett 02

После того, как инструменты подготовлены, последовательно осуществляют сборку нижней, средней и верхней панелей. Затем выполняют установку вертикальных направляющих. Первым делом проверяют ровность пола проема, а затем крепят нижнюю панель, относительно которой выполняется монтаж вертикальных направляющих.

Затем устанавливаются горизонтальные направляющие, после чего закрепляются опорные кронштейны торсионного механизма. Панели монтируют после распорных втулок, а затем осуществляют монтаж торсионного механизма.

Крепление к потолку осуществляется за счет уголков или универсальных кронштейнов, после чего регулируют натяжение тросов, устанавливают С-профиля, буферы, амортизаторы, ручки и задвижки. Установка своими руками завершается проверкой движения хода полотна.

RSD 02

Видео состоит из двух частей:

Alutech

Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.

Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.

Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.

Официальное видео от производителя.

Более подробное и полное видео с русской озвучкой: в первую очередь актуально для новичков.

Hormann

Сборка ворот Херман (как и любых секционных полотен), не допускает использования монтажной пены и колышков из дерева для регулировки конструкции в плоскости. Для этого нужно применять металлические подкладки. Перед выполнением работ дверной проем нужно разметить в местах, где к нему будет крепиться каркас.

Каждый миллиметр должен быть выверен, малейших перекосов не допускается.

Инструкция по монтажу Hormann с
Z, L, N, H треками.

Прежде чем выполнять установку, нужно собрать несущий каркас и надежно закрепить его в проеме. Далее выполняют монтаж потолочной части несущего каркаса и приступают к сборке панелей. Как утверждают пользователи, которые выполняли установку своими руками, инструкция настолько понятна, что с ней справится даже новичок.

Монтаж электропривода ProMatic:

Как правило, владельцы, уже установившие ворота, отмечают, что процесс монтажа не вызвал у них никаких сложностей.

как провести монтаж самостоятельно — Статьи dinal.biz

Содержание:

1. Виды монтажа секционных ворот: чертежи и схемы
2. Сборка секционных ворот своими руками
3. Секционные ворота для гаража своими руками: дополнительные рекомендации

Секционные ворота проверенный и надежный вариант ворот для гаража. Они могут оснащаться электрическими приводами, поэтому даже в лютый сибирский мороз не нужно выходить из машины, чтобы поставить ее в гараж. Достаточно нажать кнопку на пульте управления.

Установка таких ворот требует сноровки и опыта, поэтому приглашайте на замер и установку секционных ворот специалистов, которые знакомы с тонкостями этой процедуры.

Если вы все – таки решили, что установка секционных гаражных ворот вам по силам, внимательно прочитайте эту статью с рекомендациями.

У профессиональных монтажников на установку одних ворот уходит около четырех часов, будьте готовы, что у вас этот процесс может занять порядка 6-7 часов.

Некоторые манипуляции при монтаже, например, установку воротного полотна и регулировку, удобнее делать вдвоем, поэтому найдите себе помощника.

Выбор материалов для секционных ворот своими руками

Уже много лет компания «Динал» сотрудничает с минским производителем гаражных ворот «Алютех». Мы рекомендуем эти секционные ворота, потому что они долговечны – ресурс пружин рассчитан на 25 000 циклов. Конструкция устойчива к коррозии, ворота хорошо сохраняют тепло, особенно серия ворот «Prestige» с панелями по 45 мм. У производителя широкая размерная линейка. Более подробно про преимущества секционных ворот вы можете прочитать в нашей статье Секционные ворота для гаража: размеры, цены, виды и особенности.

Перед заказом удостоверьтесь в правильности проведенного замер. Кроме стандартных показателей-широта, высота проема, вам потребуется измерить высоту перемычки, глубину вхождения помещения, и расстояние от края проема до боковой стены. Эти параметры будут определяющими не только для размера ворот, но и определят способ их монтажа. Подробнее разберем это в следующем разделе статьи.

Для работы вам потребуются вот эти инструменты:

Виды монтажа секционных ворот: чертежи и схемы

Есть несколько вариантов монтажа секционных ворот: низкий, стандартный и высокий монтаж. Каким именно способом производить монтаж специалисты решают, ориентируясь на замер перемычки проема гаража (на схеме замеров она обозначена буквой H), наличия калитки в полотне и как предусмотрена система управления.

Для ворот без калитки, с ручным приводом, в комплекте с торсионными пружинами подойдет низкий монтаж, при минимальной высоте перемычки – 100 мм.

Для таких же ворот, но с электроприводом низкий монтаж показан при минимальной высоте перемычки 130 мм.

Минимальное боковое пространство (на схеме замеров обозначенное буквой S) не может быть меньше указанного в монтажной схеме.

Мы приготовили для вас таблицу с размера, чтобы вам было проще определиться с вариантом установки.

Ворота с пружинами растяжения:

Характеристика	Управление	Размер перемычки (мин. )	Размер перемычки (мах.)
Секционные гаражные сплошные	ручное	100	900
	электрическое	130

Рассмотрим варианты установки секционных ворот на монтажной схеме.

Стандартный вариант монтажа ворот с калиткой, параметры:

Низкий монтаж ворот без калитки, параметры:

Высокий монтаж ворот без калитки, параметры:

Перед тем как приступить к сборке монтажу, внимательно изучите проем гаража. Он должен быть без шероховатостей, не имеет трещин и наплывов штукатурки. Одно из главных требований-ровная поверхность. Погрешность проверяйте строительным уровнем. Если перепад больше 1,5 мм/м – сначала выроните стены, и только потом приступайте к монтажу.

Относительно вертикальной оси проема ворота должны быть расположены симметрично. Устанавливая опорные стойки сверяйтесь с показателями строительного уровня. Стойки должны быть выставлены относительно вертикальных плоскостей.

При монтаже правильно выбирайте тип крепежных элементов. Ориентируйтесь при выборе на характеристики материала стен.

Для креплений в полноценную стену, допустим из бетонных блоков или полнотелого кирпича, используйте распорные металлические анкерные дюбели.

Удлинёнными дюбелями из пластмассы с вворачиваемыми винтами длиной 160 мм крепитесь к стенам из ячеистых бетонов.

Наружный диаметр анкера 10 мм.

Сборка секционных ворот своими руками

В каждом комплекте секционных ворот есть подробная инструкция по установке. Соблюдайте последовательность и все рекомендации производителя. Некорректный монтаж может вывести изделия из строя.

Внимание: не используйте при монтаже ворот монтажную пену и деревянные дощечки.

Весь процесс монтажа можно разделить на несколько этапов.

1. Сборка каркаса секционных ворот

Каркас секционных ворот состоит из опорных стоек и вертикальных направляющих, радиусных профилей, горизонтальных направляющих, боковых кронштейнов и задней перемычки. Эти элементы соединяются между собой в последовательности описанной в инструкции производителя.

– Сначала проводят сборку вертикальных направляющих и крепят направляющие к проему.

В процессе сборки опорных стоек проклейте поверхность стойки, со стороны соприкосновения со стеной, уплотнителем «Псул». Это позволит избежать продувания по всей длине примыкания стоек к стене. При установке не допускайте наличие зазоров между конструкцией и стеной более 5 мм.

– Следуя инструкции, соберите горизонтальные направляющие и закрепите их к уже смонтированному в проеме каркасу вертикальных стоек. Дополнительно зафиксируйте конструкцию к поверхности потолка. Как показано на рисунке.

2. Сборка торсионного вал

– Следуя инструкции производителя соберите обе конструкции вала (левую и правую) и закрепите их.

– Торсионный вал разместите в проеме. Используйте строительный уровень, чтобы избежать перекосов.

– Стопорные кольца установите к внутренним обоймам подшипников боковых кронштейнов. Зафиксируйте винтами.

3. Сборка секционного полотна

Ламели в комплекте идут по отдельности. Их необходимо собрать в проеме, соблюдая последовательность.

– Выставите в проеме по строительному уровню первую панель.

– Установите роликовые кронштейны.

– Соедините секцию с подъёмным механизмом с помощью троса.

– Скрепите секции, выставленные поочередно друг на друга, боковыми и промежуточными петлями.

– Проверьте, полотно должно плотно прилегать к перемычке проема.

4. Регулировка полотна

– Следуя рекомендациям производителя отрегулируйте трос и пружины.

– Зафиксируйте ворота в полуоткрытом состоянии. Если не получается – и ворота самопроизвольно двигаются вверх или вниз – отрегулируйте обороты пружины. возможно вы недостаточно затянули их, или наоборот, перетянули. После регулировки повторите процедуру.

5. Установка аксессуаров

– Ручки, замки и задвижки надежно зафиксируйте на воротном полотне.

6. Установка автоматики

Привод не должен подвергаться воздействию влаги, а также механическому воздействию. Обычно его устанавливают на потолке. Крепления на приводе фиксируются финтом, на стене-шурупами.

– Установите основные и защитные элементы согласно инструкции. Следуя рекомендациям производителя соберите и установите элементы электропривода. Проверьте автоматику и корректность работы режимов.

Основные этапы сборки гаражных воротных ворот вы можете посмотреть в нашем ролике.

Секционные ворота для гаража своими руками: дополнительные рекомендации

Важно соблюдать все рекомендации производителя не только по последовательности сборки, но и размещению креплений, и количеству крепежа. В первую очередь, ворота должны быть безопасны и не представлять угрозу человеческой жизни.

Мы советуем доверить установку гаражных ворот профессиональным монтажникам. Это дает вам гарантии, что трудоемкий процесс установки пройдет по всем нормативам.

Напоминаем, в компании «Динал» можно заказать ворота «под ключ» с последующим гарантийный обслуживанием.

Ремонт секционных ворот своими руками видео

Почти секционные гаражные ворота своими руками, автоматические гаражные

Это моё третье, последнее видео об автоматических воротах в гараж, получились почти как заводские секционные. Внизу много интересного, нажмите — ЕЩЁ = Автоматика для ворот установлена фирмы Дорхан, модель привода «дорхан 750» Всё сварено из профильных труб, воротина обшита металлосайдингом «корабельная доска» Теперь у меня полностью автоматический гараж, и ворота легко открываются нажатием одной кнопки на пульте управления. Так что автоматические ворота своими руками оказалось сделать не так уж и сложно, пробуйте, дерзайте! Я часто делаю покупки на Алиэкспресс и всегда приобретаю товары через сервис возврата части денег (а это 7% от суммы ) вы так же можете делать, вот ссылка на этот сервис. https://goo.gl/BORwJ9 Это БОМБА! Алиэкспресс (товары из Китая) дарит баксы своим партнерам! Переходим по ссылке и жмём Регистрация https://goo.gl/Cm53BH ОНИ РЕАЛЬНО ПЛАТЯТ, просто за то, что ты берёшь ссылку на любой товар в Алиэкспрессе. Мариуполь Переделываешь (укорачиваешь) её на указанном выше сервисе, потом вставляешь их ссылки или баннеры: в контакте, в фейсбуке, одноклассниках, в ютубе, или на своём сайте! Суммы получаешь довольно приличные. Вот полное видео как нужно делать https://youtu.be/d8ofWJmJwL8 *Мой блог для ОЧУМЕЛЬЦЕВ* http://ochumelyeruki.ru Делаю сайты-блоги на заказ (по дешёвке) от 500руб со всеми нужными плагинами Дешёвый хостинг и домен можете купить здесь http://goo.gl/RAD1C3 = Иногда балуюсь торговлей на ФОРЕКСЕ, так вот что бы это делать не впустую а возвращать часть денег (спред) обратно я все счета в ДЦ открываю через этот сервис, пользуйтесь тоже, всё здесь по честному. https://goo.gl/KfdvnR

Please enable JavaScript to view the comments powered by Disqus.

Итак, вы не получаете никаких недостатков, а лишь приобретаете опыт и гордость за то, что смогли сами все сделать.Разберем подробнее, как сделать секционные ворота своими руками. Оснастить свой гараж современными ограждающими конструкциями можно двумя способами:Не у каждого есть возможность использовать под нужды гаража помещение со стандартными проемами.

Related Videos

Как сделать, делаем навес.

КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА ОДНОМУ! Подробная видеоинструкция!

Монтаж гаражных ворот своими руками

Сделано для души. Своими руками, находки самодельщика // FORUMHOUSE

Секционные ворота своими руками: пошаговая инструкция по монтажу, видео монтажа самодельных гаражных устройств

Лучшие советы по монтажу секционных ворот своими руками

Человек идет в ногу со временем, поэтому его требования к окружающим предметам постоянно растут. Классические распашные конструкции уже никого не устраивают, поскольку им на смену пришли автоматические и подъемные заграждения. Качество монтажа секционных ворот зависит от соблюдения требований свободного пространства. Специалисты рекомендуют по бокам оставлять свободными не более сорок пять см, со стороны потолка -около тридцать пять см. С помощью торсионной системы полотно плавно перемещается вверх/вниз, для уравновешивания системы используются пружинные механизмы.

Они позволяют вручную открывать гараж с минимальными усилиями.

Возрастающая популярность и доступность подобных конструкций, а также возможность простого монтажа секционных ворот без наличия специального оборудования и знаний, делают их на сегодняшний день оптимальным решением для защиты имущества внутри гаража. Производители подумали даже о тех покупателях, которые очень хотят использовать такое изделие, однако считает его слишком дорогим. Комплекты для самостоятельной сборки позволят сэкономить 25-30 % стоимости готовых решений.

Преимущества самостоятельного монтажа

Монтаж секционных гаражных ворот своими рукамиМонтаж ворот дорхан своими руками пошаговая инструкция — Walton

При этом профессиональная монтаж ничем не отличается от самодельных секционных ворот для гаража. Вы только выигрываете, поскольку будете абсолютно уверены в том, что все детали на месте и надежно закреплены.

Подобный опыт позволит в будущем всегда самостоятельно проводить работы по обслуживанию или ремонту секционных ворот для гаража, своими руками вы сможете заменить пружинные механизмы, которые рассчитываются на определенный цикл срабатывания.Самодельные подъемные ворота устройство

Секционные ворота своими руками

Подъемно-поворотные ворота на четырех рычагах Z -система, своими руками

Подъемные ворота самая простая конструкция своими руками garage doors with their hands

Откатные ворота, обзор конструкций Механол

УТЕПЛЕНИЕ ГАРАЖА ИЗНУТРИ. КАК УТЕПЛИТЬ ГАРАЖ ИЗНУТРИ своими руками. ♦DIY CAM♦

Как согнуть трубу без трубогиба для навеса. Гнём трубу без трубогиба.

Как осуществить монтаж секционных ворот правильно?

1. приобрести стандартный набор «сделай сам»
2. заказать на заводе изготовление полотна по индивидуальным размерам.

Особенности секционных гаражных ворот, монтаж секционных ворот своими руками — Легкое делоПодъемные ворота для гаража: размеры, цены и характеристики — MasterStroy

Останется лишь забрать и заняться установкой гаражных секционных ворот вместе с помощниками, поскольку одному сделать некоторые работы будет практически невозможно. Один или два добровольца, даже впервые, с легкостью произведут монтаж за день.

Не важно, каким способом вы решили заказать изделие. Подготовка будет для всех одинакова. Прежде всего, изучите в интернете видео, как установить секционные ворота самому. Там доступно показаны все основные шаги, в том числе и подготовка к работе. Заранее купите все инструменты, которых у вас не окажется:

Все крепления, необходимые для монтажа, будут уже в комплекте. Еще проверить нужно будет и наличие всех компонентов для сборки, чтобы в самый разгар работ не оказалось, что не хватает одной детали. До начала сборки подъемных секционных ворот для гаража своими руками проем должен быть подготовлен и очищен от облицовочных материалов. Для этого при необходимости тонкие или полые стены укрепляют металлическим каркасом. Такие заграждения не терпят малейшего перекоса, поэтому все крепления должны быть закреплены точно по уровню. При выравнивании проема используйте исключительно металлические подкладки. Обратите внимание, что пол также должен быть ровным, иначе под опущенными воротами останется зазор.

И последнее, что необходимо учесть перед непосредственным монтажом – это габариты проема. Необходимо оставить дополнительное расстояние, чтобы обеспечить беспрепятственное открытие и закрытие полотна. До потолка достаточно оставить тридцать см, а по бокам – до сорок см. Это позволит без труда установить гаражные секционные ворота своими руками и наслаждаться их работой многие годы.

Конечная сборка секционных ворот

Ничего сложного в сборке секций нет. Необходимо действовать в соответствии с инструкцией и надежно закреплять каждый элемент. Используйте только те инструменты и материалы, которые указал производитель. Первыми устанавливают вертикальные и горизонтальные направляющие, по которым будет осуществляться движение секций. Затем скрепляют каждую секцию между собой при помощи петель. Последней выкладывается верхняя панель, которая должна обеспечивать надежное прилегание к нащельнику. Следующий этап монтажа секционных ворот своими руками включает в себя установку механизмов управления, а также необходимых аксессуаров: замков, ручек и других.

Необходимо уделить особое внимание уравновешивающим пружинам, которые регулируют тросы. Последние должны быть всегда натянуты. Завершающий этап включает в себя монтаж ограничителя хода и, при необходимости, автоматики. После успешной монтажа секционных ворот их несколько раз проверяют на плавность хода. Если все работы проведены правильно, то полотно будет с легкостью подниматься и опускаться вниз и в ручном, и в автоматическом режимах.

Помните, что для изготовления надежной конструкции необходимо использовать уже готовые заводские наборы для гаража. Ведь б/у запчасти, а также неоригинальные чертежи могут привести к тому, что вся конструкция будет испорчена, а вложенные деньги вернуть уже не получится. Создать надежные и качественные секционные ворота своими руками можно лишь в том случае, если использовать заводские комплекты и следовать пошаговой инструкции.

Экономия средств на самостоятельной сборке позволяет использовать их для приобретения не только автоматики, но и украшения собственного фасада. Можно, например, купить не гладкие белые секции, а филенчатые или волнистые. Или украсить их декоративными окнами, которые не только придают оригинальность, но и освещают помещение изнутри. Монтаж подъемных секционных ворот своими руками позволит вам в любой момент самостоятельно осуществлять ремонт и обслуживание, не прибегая к помощи специалистов. Все эти неоспоримые преимущества повлияли на то, что сегодня все чаще владельцы гаражей предпочитают самостоятельно устанавливать на них такие ворота. А вы готовы сделать всю работу самостоятельно? Мы ждем ваших ответов в комментариях.

Поделись статьей с друзьями!

Добавить комментарий

Отменить ответ

Свежие записи

Монтаж автоматики на гаражные ворота своими руками

Автоматические ворота для гаража — Центр строительных технологий Аэлита

Секционные гаражные ворота алютех, цена — шесть 000 грн, Мариуполь, б/у, объявление, продам, куплю.

Гаражные ворота свиблово — Ворота Для Гаража

Монтаж секционных гаражных ворот

Подъёмные ворота своими руками

Наборы «сделай сам» предлагают различные компании, которые учитывают стандартные проемы для гаража и предлагают наиболее популярные готовые решения нескольких цветов на выбор. Они включают в себя все необходимые детали и крепления. И благодаря многочисленным видео урокам пошагового монтажа секционных ворот, процесс монтажа становится понятным и доступным для любого, кто просто умеет обращаться с инструментом.Самостоятельная сборка позволяет вам работать спокойно, а значит, вы выполните качественно каждый шаг инструкции, не будете спешить и не махнете рукой на небольшие погрешности, которые затем могут привести к поломке.

Ворота гаражные гост цена — Ворота Для Гаража

Откатные ворота Alutech с автоматикой под ключ. Цена на автоматические откатные ворота Алютех в Мариуполе

Монтаж ворот в гараже Мариуполь — Ворота Для Гаража

Секционные гаражные ворота — монтаж (фото, видео)

А ведь большинство компаний-изготовителей предлагают комплекты для монтажа секционных ворот своими руками исключительно по таким размерам. Но как быть тем, кто хочет самостоятельно поставить конструкцию, которая не соответствует этим параметрам?Для них есть возможность обратиться непосредственно на производство и предоставить размеры проема. На заводе изготовят все необходимые детали, которые не придется подпиливать или выравнивать.

Монтаж ворот в гараже Мариуполь — Ворота Для Гаража

Секционные ворота: особенности конструкции, плюсы и минусы, алгоритм сооружения, технология монтажа — Легкое дело

Ремонт и техническое обслуживание ворот Hormann

Устройство автоматических гаражных ворот: правила монтажа

Купить монтаж ворот в гараж цена — Ворота Для Гаража

ТамбовСАМЕ — Автоматика для промышленных ворот — Cbx

Срочный ремонт автоматических ворот База для рыбалки Рыбачий Курень

Смотрите еще:

Навигация по записям

Свежие записи

Монтаж секционных ворот своими руками

Во время разработок гаражных ворот перед конструкторами стаяла задача: добиться максимального качества маневренности секционного полотна, с полным сохранением теплоизоляционных и защитных качеств. Как показывают отзывы потребителей — специалистам это удалось.

Монтаж секционных ворот своими руками, первый этап

Современные виды секционных ворот способны решить проблему с обеспечением теплоизоляции внутри помещения и освобождением полезного пространства. Подобной гармонии мастера смогли добиться благодаря особым характеристикам сендвич- полотен, соединённых между собой специальными петлями. Во время монтажа конструкции необходимо придерживаться рекомендаций производителя. Однако умельцы, для которых сделать секционные ворота своими руками является делом чести, все еще остались. Конечно, произвести полноценное изготовление будет практически невозможно, несмотря на наличие всевозможных инструкций и советов в интернете, поскольку это не даст вам гарантий безопасности, но при этом отнимет массу времени.Конструкция работает таким образом, что каждая секция по направляющим из вертикального переходит в горизонтальное положение и остается под потолком, не занимая полезного пространства помещения. При этом для удобства пользования во время монтажа секционных ворот монтируют и торсионную систему с пружинным механизмом. С обеих сторон сборного полотна фиксированы направляющие, оборудованные специальной роликовой системой, обеспечивающей движение подъёмных систем.

Как установить секционные ворота самому, второй этап

Монтаж секционных ворот своими руками — дело непростое, требующее внимания и навыка. Для монтажа потребуется набор монтажного инструмента, дрель, перфоратор и набор измерительных приборов (рулетка, уровень). Если в комплекте с секционными дверями нет крепежных материалов, также следует позаботиться об их приобретении. Размер дюбелей, саморезов и анкеров можно узнать в инструкции. Монтаж противопожарных и защитных ворот следует начинать с обустройства дверного проёма. Производится зачистка непрочного облицовочного слоя, стены из лёгких блоков укрепляются металлическими каркасами. Следующим шагом будет перенос печатной схемы монтажа на дверной проём гаража. Для этого на боковых стенах и потолке отмечаются места креплений горизонтальных и вертикальных профилей, служащих фиксатором скольжения сендвич- полотна.

Как правильно установить секционные ворота, этап третий

Главным требованием корректного монтажа является точность нахождения вертикали дверного проёма и прочность фиксации всех элементов конструкции. Во время монтажа подъёмных ворот запрещено использовать деревянные колышки, монтажную пену и любой другой материал быстро теряющий свои характеристики.

При креплении деталей конструкции следует придерживаться определённой последовательности. Вначале собирается дверное полотно. Затем крепятся механизмы управления гаражными воротами, устанавливаются на свои места дополнительные аксессуары: засовы, замки, ручки и т.д. Следующим шагом стоит монтаж уравновешивающих пружин, поддерживающий в натянутом положении подъёмные тросы. Завершается монтаж крепежом электропривода и установкой ограничителя хода полотна. Для проверки качества сборки, дверное полотно несколько раз открывается и закрывается. При условии знаний и умений обращения с монтажным инструментом, работа по монтаже займёт не более нескольких часов. В случае сомнений и отсутствия навыков, разумнее сразу воспользоваться услугами специалистов.

Видео по монтаже секционных ворот своими руками

Источники:
www.videogram.info, obyvka.com.ua, samplestore.ru, indeal.ru

Следующие виды ворот:

Установка ворот Дорхан своими руками

Секционные ворота компании Doorhan пользуются высоким спросом среди автовладельцев. Это обусловлено высоким качеством, надежностью таких систем, а также возможностью самостоятельного монтажа, без привлечения специалистов, что дает возможность экономить финансовые средства на их установке.

Разнообразие модификаций

На сегодняшний день компания-производитель «DOORHAN» выпускает линейку ворот данного типа, состоящую из 9 серий. Выбор определенной модификации должен происходить исходя из габаритных размеров проема гаража, где будут установлены ворота, и размеров самого помещения. Конструктивно различия буду не слишком заметны, но модель, которая подобрана без учета этих условий, может быть менее эффективна в эксплуатации, а ее монтаж будет более сложен.

Необходимые размеры

Главными характеристиками, на которые нужно обращать внимание при покупке воротной системы, будут габаритные размеры гаражного портала, толщина стен (особенно если речь идет о цокольной части) расстояние от поверхности пола до потолка (возможность установки оборудования).

Имеют значение параметры проема и глубина помещения

Самостоятельный процесс монтажа

Правильный монтаж подобных систем выполняется в несколько последовательных действий:

• Выполнение работ по подготовке гаражного проема.
• Сборка рамы для ворот с последующим ее креплением к проему.
• Установка механизма и самого полотна.
• Регулировка установленной системы.

Инструменты для монтажа ворот

Не лишним будет подготовить инструменты, которые необходимы в ходе выполнения данной задачи: перфоратор или перфодрель, гидроуровень и ручные строительные уровни, наборы сверл (для монолитных конструкций с победитовыми напайками), электрическая шлифмашина и ручной электролобзик, наборы накидных и торцевых ключей. Прежде чем начать работу следует убедиться в полной комплектации поставки ворот, в противном случае придется заниматься поиском и покупкой недостающих деталей.

Проведение подготовительных мероприятий

Главным требованием при подготовке проема к монтажу воротной системы является отсутствие на поверхности различных дефектов и высокий уровень прочности основания. Для достижения этого эффекта старое облицовочное покрытие снимается, имеющиеся трещины устраняются с помощью специального раствора, поверхность штукатурится и выравнивается, причем эти мероприятия осуществляются и внутри и снаружи гаражного проема. Если проем возведен из пеноблоков, пустотелого кирпича или газосиликатных блоков, то его нужно укрепить. Тралиционно для этого используют металлическую раму, сваренную из металлического уголка. Такая рама закрепляется посредством анкеров. Бетонные и кирпичные стены не нуждаются в укреплении. Далее необходимо максимально очистить помещение, иначе установку конструкции будет неудобно выполнять.

Как собрать и установить каркас

Первым делом все детали системы следует распаковать и разложить. Обратите внимание, на заводскую инструкцию по монтажу секционных ворот Дорхан, которая идет в комплекте. Обязательно прочитайте инструкцию и четко следуйте ее рекомендациям. Примерьте вертикальные стойки к проему и наметьте их расположение. Учитывайте, что нижнюю часть полотна следует приложить таким образом, чтобы ее боковые стороны максимально равномерно заходили за края гаражного проема.

Установка направляющих

Выверяется горизонтальность расположения панели.

Обратите внимание!
Если напольное покрытие имеет неровности, понадобится металлическая подложка в виде пластины, которая устанавливается под секцией.

Монтажная схема вертикальных профилей производится таким образом:

1. Вертикальные профили монтируются по нижней части секции таким образом, чтобы техническое расстояние от торцевой кромки до узла направляющих не превышало 25–30мм.
2. После этого необходимо на профилях отметить места крепления стоек и сделать отверстия для крепежных элементов (дюбелей).
3. Установка вертикальные стоек опоры будет последующим действием. Их монтаж проводят по обе стороны портала.
4. При помощи соединительных угловых пластин будет происходить добавление горизонтальных направляющих. Их полная фиксация происходит с помощью болтовых соединений.
5. Далее работа ведется с угловыми кронштейнами по вертикальным стойкам.

Работы по сборке и монтажу панелей

Сборка нижней панели

Еще одним преимуществом ворот DOORHAN выступает наличие отверстий для крепежных панелей, что в существенной мере упрощает и облегчает их сборку. Крепление проводят саморезами, при этом нижняя панель соединяется с угловыми кронштейнами и петлями. Для кронштейнов потребуется 5–7 точек крепления, для петель – 2.

На среднюю воротную секцию по бокам прикручивают держатели и петли. Особенно тщательно устанавливают верхнюю панель. Именно здесь располагается угловой кронштейн и опоры для роликов. На эту часть конструкции приходится также закрепление нащельника. Качественное закрепление всех вышеперечисленных элементов позволит избежать обрыва секции. Подготовленный проем заполняется панелями. Монтаж осуществляется снизу вверх. После чего выполняется регулировка верхнего роликового механизма. Задача состоит в том, чтобы убрать щель между верхней секцией и притолокой, если она образовалась.

Установка торсионного механизма

Монтаж концевых опорных кронштейнов

Данная работа выполняется в несколько этапов:

• В концевые опорные кронштейны монтируют торсионный механизм.
• Затем на вал надевают подшипник и смонтированную из двух комплектующих пружину.
• В боковой части барабана проделывают отверстия для троса, после этого его монтируют на вал, а концы троса пропускают через просверленные отверстия, после этого его наматывают на барабан и фиксируют болтами.
• Концы тросов сгибают в петли, вставляют в «карман», размещенный на кронштейне и закрепляют посредством специальной скобы.
• Последний этап — это регулировка натяжения тросов.

Монтаж торсионного механизма

По завершению всех монтажных работ секционная воротная система должна двигаться легко, равномерно, без рывков. В завершение можно сказать, что монтаж секционных ворот своими руками хоть и трудоемкая задача, но вполне выполнимая. Главное при этом следовать рекомендациям производителя, указанным в инструкции, которая прилагается к каждой модели секционных ворот.

Источник: Гараж СПБ

Установка секционных гаражных ворот своими руками

Для небольших помещений чаще всего выбирают секционные ворота, поскольку они позволяют значительно сэкономить место перед входом и максимально использовать полезное пространство. Даже в сильные снегопады въезд в гараж не будет заблокирован, ведь они движутся вертикально.
Полотно ворот состоит из сэндвич-панелей. При поднятии панели скользят вверх вдоль проема и уходят на плоскость потолка. Учитывайте это перед тем, как начать монтировать своими руками секционные гаражные ворота: под потолком не должны быть проложены трубы и другие коммуникации.

Преимущества и недостатки секционных заграждений

Этот тип ворот все чаще можно увидеть в частных домах или торговых помещениях. Владельцы отмечают ряд достоинств:

• Прочность – сэндвич-панели с обеих сторон обшиты стальными пластинами.
• Удобство монтажа – секции можно поставить в проем любой ширины и высоты.
• Долговечность – материалы не подвержены коррозии, легко выдерживают перепады температур и плохие погодные условия.
• Теплоизоляция – каждая панель состоит из двух пластин со специальным утеплителем между ними. В полотне нет зазоров, а потому закрытый щит надежно бережет тепло.
• Безопасность эксплуатации – в конструкции не используются острые элементы, есть система, ограничивающая подъем при возникновении препятствия. Дополнительное защитное устройство предохраняет пружину от разрывов.
• Защита от взлома – после закрытия ворота можно заблокировать автоматически или повесить замок. Поскольку зазоров на полотне не предусмотрено, насильственно поднять их будет невозможно.
• Дизайн – вы можете выбрать разные оттенки сэндвич-панелей, заказать вариант со стилизацией под натуральное дерево.

К недостаткам секционных гаражных ворот относят их высокую цену, особенно если дверной проем имеет нестандартные размеры. Но зато после их установки вы будете уверены в безопасности имущества.

Сэкономить получится при самостоятельном монтаже. Вы можете провести все работы по обмеру, подготовке и сборке сэндвич-панелей без помощи специалистов. Но это трудоемкое занятие займет немало времени. Гораздо удобнее заказать готовые заграждения по вашим параметрам, а затем смонтировать их.

Подготовка к установке гаражных ворот своими руками

Непосредственно перед монтажом проверьте состояние несущих стен. Боковые поверхности должны быть гладкими, устраните возможные трещины и наплывы от штукатурки. Осмотрите углы рабочего пространства: отклонения от вертикали и горизонтали допустимы в пределах 5 мм, иначе конструкция будет перекошена и ваши усилия пропадут даром. Притолока и заплечики должны обязательно находиться в одной плоскости.

Если несущая конструкция проема выполнена из ячеистого бетона, эффективного кирпича, силикатных камней и других пустотелых материалов, перед монтажом секций установите по краям металлический профиль, который усилит ее.
Подготовьте все детали и еще раз проверьте наличие всей необходимой фурнитуры. Электродрель, шуруповерт и измерительные приборы также стоит держать под рукой перед началом монтажа.

Монтаж и установка секционных ворот

Если вы заказывали панели стандартного размера, перед началом сборки конструкции обрежьте их под необходимые размеры. На боковые части надеваются специальные заглушки, которые защитят вас от порезов, а дверной проем от повреждений.

Закрепите на притолоке фальш-панель, которая будет фиксировать верхнюю часть полотна. На ней по бокам устанавливаются вал и барабаны, которые отвечают за механизм подъема. Для секционных ворот с автоматической системой управления необходимо своими руками установить электропривод.

Горизонтальные и вертикальные стойки собирайте вместе, так вы избежите перекосов. Установите их по бокам дверного проема и на потолке и еще раз проверьте вертикаль.
Сборку секционного щита начинают с нижней сэндвич-панели. Зафиксируйте ее между стойками и закрепите шурупами нижний кронштейн с устройством защиты от обрыва троса. Надевайте секции друг на друга, постепенно формируя воротное полотно. Между собой элементы крепятся с помощью петель. Когда полотно готово, вам останется только закрепить направляющие и протянуть трос между ними и петлями кронштейнов.

Проверка работы секционных гаражных ворот

Проверьте подъемную систему: ворота должны ходить плавно, без рывков и перекосов. Попробуйте поднять их до середины и отпустить. Если конструкция не зафиксировалась, значит, щит плохо сбалансирован.

Закройте ворота и выключите свет в гараже: по краям не должно быть щелей и просветов.

Через несколько лет эксплуатации стоит заказать обслуживание. Специалист проверит фурнитуру, надежность крепления деталей, износ роликов и уравновешивающих ворота пружин.

Выбрать ворота

Видеоматериал по установке секционных ворот своими руками

Если вы нашли информацию на странице полезной — поделитесь ей!

Как установить гаражные ворота

Описание проекта

Навык

3 из 5
Умеренный
там много винтов и крепежа, но сборка не особо утомительна.

Стоимость

Примерно от 500 до 2000 долларов, в зависимости от размера, стиля и материала двери.

Расчетное время

От 6 до 8 часов

В этом видео, This Old House Генеральный подрядчик Том Сильва показывает, как собрать и повесить новую дверь гаража.

Шагов:

1. Прикрепите уплотнитель к нижнему краю гаражных ворот.

2. Привинтите кабельные скобы к двери, чтобы закрепить уплотнитель.

3. Используйте ударную отвертку для крепления петель к нижней панели ворот гаража.

4. Поставьте нижнюю дверную панель на пол в дверном проеме гаража.

5. Вставьте ролики в кронштейны, прикрепленные к двери.

6. Установите направляющую рядом с дверью, вставьте ролики в направляющую и прикрутите направляющую к раме дверного проема.

7. Прикрепите петли ко второй дверной панели.

8. Установите вторую панель поверх первой в дверном проеме.

9. Ввинтите винты петель, чтобы соединить первую (нижнюю) дверную панель со второй панелью.

10. Вставьте петлю и ролик в направляющую и прикрепите ко второй дверной панели.

11. Убедитесь, что направляющая параллельна двери, затем прикрутите направляющую к каркасу стены.

12. Аналогичным образом установите третью дверную панель.

13. Отрегулируйте направляющую, чтобы убедиться, что дверь подходит без трения, затем затяните винты с храповым механизмом.

14. Соедините вертикальные секции рельсов с горизонтальными секциями изогнутыми угловыми рельсами.

15. Установите верхнюю панель двери на место и закрепите ее винтами петель.

16. Наверните верхние петли и ролики.

17. Зацепите пружину гаражных ворот за скобу дверной направляющей.

18. Откройте дверцу, затем затяните зажимные клещи на направляющей, чтобы удерживать дверцу открытой.

19. Протяните стальной трос через шкивы в конце пути; закрепите конец кабеля на кронштейне.

20. Прикрепите S-образный крюк к кронштейну, закрепите крюк на направляющей.

21. Проденьте предохранительный трос через центр каждой пружины и прикрепите к кронштейнам.

22. Откройте и закройте дверцу, чтобы проверить натяжение.

Roll Up Doors Руководство по непосредственной установке и процедуры

ПОМНИТЕ: БЕЗОПАСНОСТЬ В первую очередь!

Любой, кто обладает навыками механики выше среднего и способен следовать подробным, но легко читаемым инструкциям, должен иметь возможность безопасно устанавливать секционные гаражные ворота с пружинами растяжения или «простой системой торсионных пружин».Стандартные двери с торсионными пружинами всегда должны устанавливаться профессионалом. Поскольку у нас нет возможности узнать ваши навыки, мы рекомендуем устанавливать все подъемные двери профессионалом.

Предупреждение:

Рулонная дверь — это большой тяжелый объект, который перемещается с помощью пружин при сильном натяжении и электродвигателей. Движущиеся объекты, пружины, находящиеся под напряжением, и электродвигатели могут стать причиной серьезных травм или смерти.Для вашей безопасности и безопасности окружающих следуйте этим инструкциям.

Важные указания по безопасности:

Перед установкой внимательно прочтите прилагаемые инструкции. Если есть вопросы по какой-либо из процедур, не выполняйте работы. Вместо этого обратитесь к квалифицированному дверному агентству для установки или ремонта.

• 1. Открывайте дверь ТОЛЬКО, если она правильно отрегулирована и свободна от каких-либо препятствий.
• 2. Дверь постоянно находится под ЧРЕЗВЫЧАЙНЫМ НАПРЯЖЕНИЕМ ПРУЖИНЫ. Ремонт, регулировка, установка и снятие, ОСОБЕННО ПРУЖИН И СООТВЕТСТВУЮЩИХ ДЕТАЛЕЙ, опасны, поэтому такие работы должны выполняться ТОЛЬКО квалифицированными специалистами по обслуживанию дверей.
• 3. НЕ РАЗРЕШАЙТЕ детей играть с откидной дверцей. Дети могут попасть между дверью и полом, что приведет к серьезным травмам или смерти.
• 4. Не стойте в открытом дверном проеме и не проходите через дверной проем, когда дверь движется.Можно попасть между дверью и полом, что приведет к серьезным травмам или смерти.
• 5. Если дверь становится трудноуправляемой или полностью выйдет из строя, рекомендуется, чтобы квалифицированный агент по дверям исправил проблему, чтобы предотвратить возможные травмы или повреждение двери.
• 6. Не устанавливайте дверь в ветреную погоду. Дверь может упасть, что приведет к ее повреждению или травме.
• 7. Во избежание травм из-за незакрепленных компонентов не реже одного раза в месяц проверяйте все болтовые соединения, чтобы убедиться в их надежности.
• 8. Во избежание травм никогда не помещайте руки или пальцы между занавеской и направляющими во время работы двери.
• 9. Эта страница не предназначена для предоставления инструкций по демонтажу существующих дверей. Перед установкой новых дверей проконсультируйтесь с местным дверным агентством, если это необходимо.
• 10. Перед началом работ внимательно ознакомьтесь со строительными нормами и правилами вашего региона.
• 11. При установке, регулировке и / или ремонте дверей всегда используйте соответствующие средства защиты.
• 12. Рассмотрите возможность использования бригады из 2 человек (или больше) для установки, регулировки и / или ремонта больших дверей.
• 13. Во избежание травм или смерти в результате падения при установке, регулировке и / или ремонте больших дверей используйте строительные леса или механические подъемники, а не лестницы.

Основная функция этого руководства заключается в том, чтобы помочь установщику правильно установить двери с должным учетом безопасности, эксплуатации и надлежащих методов строительства.Ссылка должна быть сделана на строительные нормы и правила в вашем районе. Все рулонные двери прямого действия следуют общим инструкциям, содержащимся в данном документе. Дополнительная информация по установке для конкретной поставляемой двери находится в упаковочном листе и на дополнительных чертежах. Существуют также пакеты с болтами и запечатанными деталями с небольшими запечатанными деталями со списком принадлежностей, описывающим правильное применение.

Препарат

Внимательно прочтите инструкции по установке, чтобы ознакомиться с названиями различных компонентов и их соотношением друг с другом.Установщику необходимо определить следующее:

• Метод работы (отжимание, ручная цепь или двигатель).
• Тип косяка (деревянный, кирпичный или стальной), на который устанавливаются направляющие двери, и необходимый крепеж.
• Размеры для ширины проема, высоты проема, высоты над головой и бокового пространства.

Материал двери

Осмотрите дверь на предмет возможных повреждений или нехватки деталей.Немедленно сообщайте поставщику дверей о нехватке дверей или о возмещении ущерба, связанного с транспортировкой, перевозчику.

Дверной зазор

Проверьте размеры проема рулонной двери и доступные зазоры по сравнению с размерами, указанными в упаковочном листе. Убедитесь, что размеры соответствуют проему, над которым вы работаете, обратите особое внимание на ширину и высоту проема. Перед установкой убедитесь, что требуемые зазоры, указанные в таблицах размеров в данном руководстве, доступны.

Посетите нашу страницу зазора, чтобы получить дополнительную информацию о том, какой зазор необходим для каждой из наших моделей рулонных дверей

Инструменты

Инструменты, рекомендуемые для правильной установки каждой двери, будут разными, но наиболее часто используемые инструменты:

• Электродрель с патроном 3/8 «или 1/2» с гайковертами.
• Сверло по камню или ударный молоток и биты.
• Цепная таль и строп для подъема бочки и завесы в сборе.
• Строительные леса, механический подъемник и / или лестницы (лестницы не рекомендуются для больших дверей).
• Молоток.
• Плоскогубцы для фиксации каналов.
• Кернер.
• Отвертки.
• Сверла.
• Гаечные ключи, зажимы для тисков, С-образные зажимы, динамометрический ключ и большой трубный ключ.
• Отвес, рулетка, меловая линия и уровень воды.

Шаг 1

Распаковка Roll Up Door

Рулонные двери

, отправленные обычным перевозчиком, прибывают на строительную площадку в картонной упаковке. Прежде чем вынимать рулонную дверцу из упаковки, осмотрите рулонную дверцу и упаковку на предмет видимых признаков повреждений. Если обнаружено повреждение, немедленно подайте претензию на фрахт в транспортную компанию. Выньте дверцу из упаковки.

Важно!

Не обрезайте ленту и полиэтиленовую пленку, удерживающую дверцу в рулоне, до тех пор, пока вы не получите указание сделать это на шаге 6B.Roll Up Doors Direct не может гарантировать и не несет ответственности за двери, которые установлены не в соответствии с указаниями. Пожалуйста, прочтите и поймите все инструкции перед началом процесса установки.

Компания Roll Up Doors Direct не дает никаких гарантий, если рулонная дверь не установлена ​​в соответствии с инструкциями. Для оптимальной работы следуйте инструкциям шаг за шагом. Перед началом установки внимательно ознакомьтесь со всеми инструкциями.

Шаг 2

Проверьте проем в стене свернутой двери

• А .Проверьте ширину и высоту проема в стене и сверьте эти измерения с размером устанавливаемой двери.
• Б . Убедитесь, что косяки ровные.
• С . Проверьте уровень пола и коллектора.
• Д . Проверьте наличие достаточного бокового зазора у косяков, а также зазора над и по бокам жатки. Проверьте требования к вертикальной и горизонтальной высоте. См. Минимальные требования в таблице зазоров на рис. 1.
• Е . Убедитесь, что монтажная поверхность направляющей на косяке ровная.
• Ж . Убедитесь, что все детали, необходимые для установки, находятся вместе с дверью.

Шаг 3

Позиционная дверь и детали

• А . Убедитесь, что пол чистый, чтобы не повредить занавеску.
• Б .На внутренней стороне здания поместите левую направляющую на пол перпендикулярно проему так, чтобы нижняя часть направляющей находилась рядом с левым косяком, а верхняя часть направлялась внутрь здания. То же самое проделайте с правильной направляющей к правому косяку. См. Рисунок 2.
• С . Установите дверь на пол вверху и между направляющими. При необходимости поверните дверцу, чтобы нижняя планка упиралась в пол. См. Рисунки 2 и 3.
• Д .Распределите детали оборудования по соответствующим участкам.

ПРИМЕЧАНИЕ. Кронштейны, натяжитель, пружина (и) и защелка для штор предварительно монтируются на дверь на заводе. Не снимайте .

Шаг 4

Направляющие для установки кронштейна

• А . Со стороны натяжителя двери поднимите фланец на защелке натяжителя до тех пор, пока конец защелки не выйдет из храпового колеса натяжителя.Поверните кронштейн так, чтобы конец короткой ножки был направлен вверх. Ослабьте фланец на собачке и позвольте его концу войти в зацепление с ближайшим зубом храпового колеса. См. Рисунок 3.
• Б . Совместите верхний конец направляющей с кронштейном и вставьте крючки на кронштейне в прорези в направляющей.
• С . Сдвиньте кронштейн и направляющую вместе, пока стопорный язычок в направляющей полностью не войдет в паз на кронштейне.
• Д . Если фиксирующий язычок не полностью входит в прорезь кронштейна, используйте молоток и выколотку, чтобы загнуть язычок в выемку кронштейна.
• Е . Повторите шаги с 3B по 3D для ненатяжного кронштейна и направляющей. Кронштейн необходимо удерживать на месте.

Предупреждение

Фиксирующий язычок в направляющей должен полностью войти в паз на кронштейне.В противном случае дверь может упасть во время установки, что может привести к серьезным травмам или смерти и / или повреждению двери.

ПРИМЕЧАНИЕ: При высоте открывания более 8 футов 8 дюймов зажмите нижнюю часть кронштейнов к направляющим с помощью фиксирующих плоскогубцев, чтобы обеспечить жесткость верхней части направляющей при подъеме. Снимите плоскогубцы после закрепления кронштейнов на косяках.

Шаг 5

Сборка подъемной двери в сборе

• А .Переместите дверцу и направляющие в сборе к проему в стене так, чтобы нижняя часть направляющих находилась рядом с косяками.
• Б . Равномерно поднимите дверной узел, поворачиваясь вокруг нижней части направляющих. См. Рисунок 6.

Предупреждение

Требуются два установщика, чтобы поднять дверной узел в положение против косяков. Направляющие не рассчитаны на то, чтобы выдерживать вес двери при установке одним человеком. Попытка установки только одним установщиком может привести к серьезным травмам и / или повреждению двери.Не оставляйте дверь без присмотра, пока она не будет надежно закреплена на косяках .

Шаг 6

Направляющая и кронштейны для заедания

• А . Прикрепите кронштейны и направляющие к косякам с помощью креплений, указанных в таблице 1.
• Б . Направляющие должны быть установлены по центру проема и на ширине разнесенной завесы + 1 дюйм, измеренной от задней части направляющей до задней части направляющей.См. Рисунок 7. Обе направляющие должны быть отвесными.
• С . Соответствующий крепеж должен быть установлен в каждое отверстие в кронштейнах и направляющих. См. Таблицу 1.

Таблица 1: Настенные крепления включены для крепления кронштейнов и направляющих к косяку.

Предупреждение

Дверь может упасть, если оба кронштейна ненадежно прикреплены к косякам.Все крепления, прикрепляющие кронштейны к косякам, должны надежно входить в конструктивный элемент или поверхность. Падение двери может привести к серьезным травмам или смерти и / или повреждению двери.

* Примечание: Приваривать направляющие к косякам не рекомендуется

Шаг 7

Настройка начального натяжения пружины

• А . Поверните дверцу на 1-1 / 2 оборота в направлении, в котором нижняя планка будет направлена ​​вниз через направляющие
• Б .Удерживая дверцу за нижнюю планку, разрежьте ленту и полиэтиленовую пленку, удерживающую дверцу катушкой. Направьте нижнюю планку вниз в направляющие, остановившись сразу за зоной остановки головки, и надежно удерживайте до завершения шага 7.

Предупреждение

Чрезмерное натяжение пружины может привести к серьезным травмам или смерти. Установку, ремонт и регулировку должен производить обученный специалист по системам роликовых служебных дверей с использованием соответствующих инструментов и инструкций.При регулировке дверца Roll Up должна быть полностью открыта.

Шаг 8

Упоры для рулонных дверей

• А . Сдвиньте ограничитель головки изнутри каждой направляющей. См. Рисунок 8.
• Б . Закрепите каждый ограничитель головки на направляющей с помощью винта с шестигранной головкой 1 / 4-20 x 1/2 дюйма с резьбой F.

Шаг 9

Стопорные зажимы, ручка (ручки) и трос для подъема двери

• А .Установите стопорные зажимы на каждом конце на внутренней стороне нижней планки, используя имеющийся одинарный болт с квадратным подголовком 1 / 4-20 x 5/8 «и гайку.
• Б . Установите ручку (-и) снаружи нижней планки с помощью болтов с квадратным подголовком 1 / 4-20 x 5/8 ”и гаек.
• С . Проденьте веревку в одно из отверстий в центре горизонтальной ножки нижнего уголка.

Дополнительно: скользящие замки на нижней планке — См. Рисунок 9 для установки.

Предупреждение

Требуется установка фиксаторов двери. Неправильная установка зажимов может привести к тому, что полотно двери выйдет за направляющие, что приведет к повреждению двери и / или травмам.

Шаг 10

Проверить работу подъемной двери

• А . Опустите и поднимите дверь, чтобы проверить балансировку двери.
• Б .Если дверь легко закрыть, но трудно открыть; увеличить натяжение пружины.
• С . Если дверь трудно закрыть, но легко открыть; уменьшить натяжение пружины.

Шаг 11

Регулировка натяжения пружины

• А . Поместите намоточную планку диаметром 3/8 дюйма в храповое колесо натяжителя. См. Рисунок 11.
• Б .Поверните заводной стержень вниз, чтобы увеличить натяжение пружины. Каждое зацепление зуба равно 1/8 оборота.
• С . Чтобы уменьшить натяжение пружины, слегка потяните вниз заводную штангу, пока собачка не выйдет из зацепления. Поднимите фланец на собачке и переместите заводную штангу вверх, пока она не пройдет мимо защелки / зуба. Позвольте собачке упираться в храповое колесо и продолжайте перемещать заводной стержень до тех пор, пока собачка полностью не войдет в контакт с зубом.
• Д .Снимите заводной стержень и откройте дверцу.
• Е . При необходимости повторите шаги с 10А по 10D.

* Примечание. Прорезь задвижки защелки в направляющей может потребовать регулировки после установки двери из-за различий в производственных и / или производственных условиях.

Примечание. Кронштейны, натяжитель, пружина (и) и защелка для штор предварительно монтируются на дверь на заводе.Не удаляйте.

Это видео показывает, как легко установить одно из наших коммерческих устройств, его следует просматривать вместе с руководством по установке.

Дополнительный контент

Установка мини-защелки

Видео: Установка гаражных ворот на стену ICF

Стенограмма видеозаписи

Привет, я Мика Гарретт из BuildBlock Building Systems.Один из частых вопросов, который мы часто задаем, — как отделать гаражные ворота. Сегодня мы проведем некоторое время, чтобы познакомить вас с парой различных подходов к отделке и установке гаражных ворот. При установке гаражных ворот необходимо учитывать четыре момента.

Во-первых, вам нужно подумать о приблизительном размере проема и о том, как вы собираетесь поддерживать и давать точки крепления для гаражных ворот и отделки. Во-вторых, важно подумать о том, как вы собираетесь прикрепить поручни к гаражным воротам.Вам нужно подумать о материалах, которые позволят вам прикрепиться к реальной стене ICF и дать вам точки крепления для таких вещей, как датчики и защитное оборудование. В-третьих, очень важно продумать, как вы будете устанавливать центральную направляющую, а также пружину, поэтому, если вы собираетесь использовать открыватель, важно создать точки крепления, чтобы вы могли прикрепить его к стене ICF. Наконец, нужно подумать о готовых материалах. Чем вы собираетесь запереть дверь? Как вы собираетесь закончить и отделать дверь? Принятие во внимание всего этого поможет вам получить хороший законченный монтаж.

Один из распространенных вопросов: «как прикрепить боковую направляющую к стене ICF?» В этом случае мы обрамляем дверь куском один на четыре, который прикрепляем либо к перемычкам, либо непосредственно к бетону. Вы можете прикрепить его с помощью клиновых болтов, метчиков или винтов в настоящие перемычки. Ключевым моментом является то, что вы получаете это вертикальное и очень надежное решение. Датчики безопасности устанавливаются различными способами, некоторые из них могут устанавливаться непосредственно на рейку, а другие — прямо на стену.Важно, чтобы у вас было достаточно места и свободного пространства, особенно если он будет крепиться непосредственно к стене.

Одно из соображений заключается в том, как вы собираетесь крепить центральную направляющую, а также пружину к стене ICF. В этом случае мы фактически установили доску прямо к бетонной стене. Это дает вам хорошую точку крепления, которая будет поддерживать одну из самых тяжелых частей ваших гаражных ворот. Это также обеспечивает чистую отделку и дает вам точку крепления, в которую можно ввинтить пружину, а также центральную направляющую.Установка мотора обычно зависит от того, как подвешены балки. Обычно вы используете кусок ремня, который проходит между двумя балками, чтобы подвесить двигатель. Если вы устанавливаете систему настила ICF, вам нужно будет установить ее прямо на бетон. Вы можете использовать клиновые болты или различные точки крепления, которые войдут непосредственно в бетон. Как вы будете облицовывать и обрезать гаражные ворота — это одно из последних соображений, о которых вам нужно подумать. Мы использовали кусок грубо обтесанного кедра размером 2 на 15, чтобы покрыть и отделать эту дверь.На самом деле, это функция ширины вашей стены, и поскольку мы использовали кирпич снаружи этой стены, наша общая ширина составила около 15 дюймов. Мы также уделили время тому, чтобы убедиться, что кедр немного находится внутри грубого проема, так что, когда дверь гаража закрывается, он фактически покрывает часть самой двери и предотвращает попадание воды внутрь вашей двери.

Исайя Вернер 14 июля 2020 г.
/ Технические, Обучение, Видео

Видео — Samson Doors Online

Продукция для гаражных ворот в Риджвуде от компании Aquarius Door Services

Мы обслуживаем клиентов, предлагая им то, что им нужно

Aquarius Door Services имеет долгую историю удовлетворения потребностей клиентов в Риджвуде, штат Нью-Джерси.Детали гаражных ворот, коммерческие подъемные двери или двери каретного двора; вы называете это, мы получили это. Наша компания стремится предоставить как можно более широкий выбор, начиная от аксессуаров, таких как открыватели гаражных ворот, до новых дверей для коммерческих и жилых зданий. Независимо от того, что вам нужно, вы можете рассчитывать на то, что мы выполним наши обещания по качеству и обслуживанию клиентов. Мы с гордостью предлагаем 13 коллекций и серий гаражных ворот, а также входные двери и более чем достаточно фурнитуры для начала.

Качество и опции: путь обслуживания дверей Aquarius

Качество слишком важно, чтобы его игнорировать. Поэтому мы работаем только с лучшими брендами на рынке. Если вы ищете универсальные изолированные гаражные ворота, наша серия премиум-класса может вам подойти. Возможно, вы ищете деревянную дверь. В нашей классической деревянной коллекции представлены хорошо продуманные, прочные модели, способные противостоять всем элементам, которые Нью-Джерси бросает на нас. Конструкции каретных домиков — отличный способ добавить вашему дому деревенский вид в сельском стиле и усилить привлекательность бордюров.Поскольку мы работаем со многими брендами, мы можем гарантировать качество и широкий выбор. Мы работаем с такими брендами, как:

• Амарр
• Architectural Door Corp
• Ремесленник
• ЧИ
• Чемберлен
• Клопей
• Мастер
• Побережье Эдема
• Fimbel
• Общие
• Genie
• Haas
• Холмс
• Лифтмастер
• Линейная
• Верхняя дверь
• Рейнор
• Sears
• Стэнли
• Уэйн-Далтон

Двери гаража для жилой недвижимости

Мы можем предложить владельцам жилой недвижимости широкий спектр гаражных ворот.Например, мы предлагаем утепленные кареточные двери и двери типа жалюзи. Современные стили также хорошо подходят для нашей рулевой рубки. Деревянные и стальные двери — наша специальность. Мы можем заверить вас, что все наши гаражные ворота для жилых домов одинаково устойчивы к взломам и непогодам. Вам не нужно беспокоиться о детях, которые бросают баскетбольные мячи в гараж — они стойко противостоят любому насилию.

Мы предлагаем многочисленные гаражные двери для предприятий

Коммерческая недвижимость имеет уникальные потребности.Мы здесь, чтобы служить им. Если вашему бизнесу требуются изолированные подъёмные двери или подъёмные двери с окнами, мы можем помочь. Наши энергосберегающие коммерческие гаражные ворота снизят ваши расходы и выдержат жесткие требования вашей отрасли.

Улучшите внешний вид гаражных ворот с помощью нового оборудования

Aquarius Door Services предлагает первоклассные гаражные ворота для коммерческой и жилой недвижимости и поставляет превосходную фурнитуру. Установка новых подъемных ручек может существенно изменить внешний вид ваших гаражных ворот и повысить привлекательность вашего дома или бизнеса.Мы предлагаем широкий ассортимент декоративной фурнитуры, и мы не можем достаточно подчеркнуть важность украшения ваших гаражных ворот.

Предлагаем услуги по комплексному ремонту и техническому обслуживанию

Наши отношения с нашими клиентами не заканчиваются установкой их новых гаражных ворот. Это продолжается в течение всего срока службы вашей двери. В рамках наших услуг мы предлагаем ремонт и техническое обслуживание, помогая поддерживать вашу дверь в отличном состоянии. Если на фасаде есть трещина или дверь больше не открывается и не закрывается должным образом, мы можем помочь.Что касается технического обслуживания, мы рекомендуем обслуживать вашу дверь не реже одного раза в год, чтобы не возникало проблем. Мы не можем переоценить опасность попытки отремонтировать дверь самостоятельно. Он содержит множество пружин и утяжеленную дверь, которые могут травмировать кого-то, если он не имеет надлежащей подготовки. Свяжитесь с нами, если у вас возникла проблема.

Свяжитесь с нами сегодня для получения дополнительной информации

Мы предлагаем бесплатные оценки всем нашим клиентам. Мы хотим, чтобы вам было комфортно с нами работать.В Aquarius Door Services мы гордимся тем, что являемся компанией с полным спектром услуг, способной приспосабливаться к ожиданиям и потребностям клиентов, какими бы они ни были. Если вам требуется новая гаражная дверь, техническое обслуживание или что-то еще, свяжитесь с нами сегодня для получения дополнительной информации.

Установка гаражных ворот своими руками

14 июня 2018 г.
Опубликовано в:
Установка гаражных ворот

С новыми гаражными воротами вы можете добавить бордюра и модернизировать внешний вид своего дома, получить отличную окупаемость инвестиций, повысить общую безопасность вашего дома и повысить удобство повседневной жизни.В то время как большинство розничных продавцов гаражных ворот с полным спектром услуг предлагают комплексные услуги по установке гаражных ворот, включая доставку новых гаражных ворот, разборку и утилизацию старых ворот и установку новых гаражных ворот, если вы опытный и опытный мастер на все руки и хотите сэкономьте немного лишних денег, вы можете установить свои новые гаражные ворота самостоятельно всего за один день.

Установка гаражных ворот

Чтобы начать безопасную и эффективную установку новых гаражных ворот в вашем доме, убедитесь, что у вас есть все необходимые инструменты для правильной установки, и следуйте советам по установке, руководствам и инструкциям, предоставленным производителем.Готовясь к установке гаражных ворот, соберите следующие инструменты и оборудование:

• Уровень
• Защитные очки
• Клещи с регулируемым фиксатором
• Сверло
• Сверла
• Головка бит
• Насадка-отвертка Phillips
• Ключ рожковый
• Молот
• Стержни диаметром 1/2 дюйма

Собрав необходимые инструменты, вы можете легко установить новые секционные гаражные ворота, выполнив 10 простых шагов.С секционными гаражными воротами — наиболее распространенными типами гаражных ворот для жилых помещений, которые имеют от трех до восьми панелей, которые скользят вверх и вниз по направляющей, — установка выполняется путем вставки каждой секции по одной, работая снизу вверх.

1. Ослабьте натяжение ворот гаража

На этом первом этапе вам следует проявить особую осторожность, так как пружины гаражных ворот испытывают большой вес и испытывают большое напряжение. При неправильном обращении они могут привести к травмам и ущербу.Перед тем, как начать работу с гаражными воротами, вам сначала нужно ослабить натяжение торсионной пружины. Для этого выполните следующие действия:

• Используйте плоскогубцы с регулируемой фиксацией и зажмите вал торсионной пружины, затем прижмите плоскогубцы к стене жатки над воротами гаража.
• Вы ​​заметите четыре отверстия в конусе завода пружины, который ослабляет и сжимает пружину. Вставьте стальной стержень в одно из отверстий. Крепко держась за шток, ослабьте винты, удерживающие конус намотки на месте.
• Ослабляйте каждую пружину на четверть за раз, чередуя два стержня. Используйте один стержень, чтобы удерживать конус, а другой стержень, чтобы повернуть конус.

2. Отсоедините текущую дверь от открывателя гаражных ворот

После того, как вы ослабили натяжение гаражных ворот, теперь вы можете отсоединить гаражные ворота от открывателя. Чтобы безопасно отсоединить дверь, просто потяните за красную ручку аварийного отпирания. Это переместит рычаг тележки в вертикальное положение, что позволит вам поднимать или опускать дверь вручную.

В это время можно приступить к снятию панелей секционных ворот:

• Начиная с верхней панели, снимите петли, соединенные с панелью ворот гаража.
• Отсоедините панель от направляющей, ослабив болты крепления дверной коробки.
• Продолжайте снимать петли с каждой панели и ослаблять крепеж остальных секционных панелей.

3. Установите панели секционных гаражных ворот

Теперь вы, наконец, можете приступить к установке новых гаражных ворот.Если вам необходимо заменить ворота гаража на две машины, положите вдоль верхней панели арматурный стержень, чтобы предотвратить прогиб в центре. Затем просверлите пилотные отверстия — если они еще не просверлены производителем — и используйте винты, чтобы прикрепить планку к панели. Для успешной установки и сборки начните с:

• Крепление петель к верхней части каждой панели ворот гаража
• Крепление осевых опор к нижней и верхней панелям
• Вставляем нижнюю панель в проем и проверяем ее уровень.
• Устанавливают каждую новую панель на предыдущую, следя за тем, чтобы паз верхней панели правильно прилегал к выступу панели под ней.Повторяйте этот шаг, пока все панели не встанут на свои места.

4. Закрепите петли и установите направляющие

Прикрепите верхнюю половину каждой петли к верхней панели, вставьте оси с колесами в боковые петли и установите верхнюю и нижнюю опоры оси. Затем установите гусеницу и убедитесь, что колеса правильно лежат в гусенице для обеспечения надлежащей работы. Наконец, прикрепите дверной трос к крюку на опоре оси панели, расположенной внизу, затем прикрепите каретку к стене.

5. Присоедините узел пружины к направляющей

На этом этапе соберите все детали, которые поддерживают пружину, и прикрепите к направляющей. Затем, используя потолочные опоры предыдущей двери, поместите изогнутую часть направляющей на вертикальную деталь, которую вы создали ранее. Другой конец прикрепите к потолочному кронштейну.

6. Скрепите гусеницы болтами

Выровняйте горизонтальные и вертикальные направляющие и прикрепите к двери, затем скрепите направляющие болтами.

7. Установите пружины

Присоедините анкеры пружины к пружинам и прикрепите конус блокировки пружины, затем надежно прикрутите две пружины к кронштейну жатки.

8. Установите торсионный стержень и шкивы

Чтобы установить торсионный стержень, вставьте его в отверстия, расположенные в кронштейнах бокового коллектора, а затем прикрепите шкивы к каждому концу этого стержня.

9. Присоедините кабель

Снизу прикрепите трос к шкиву колеса и поверните колесо так, чтобы любое провисание было натянуто на шкив.Сдвиньте колесо к кронштейну жатки и надежно затяните все детали. Теперь прикрепите пару плоскогубцев к стержню, расположенному на внешней стороне кронштейна — это предотвратит вращение стержня при затягивании пружин ворот гаража.

10. Затяните пружины

Используя стальные стержни, затяните пружины и воспользуйтесь руководством производителя, чтобы определить, сколько оборотов потребуется для правильного затягивания пружины. Как только пружина достигнет правильного натяжения, затяните все болты, чтобы зафиксировать пружину на месте, и снимите плоскогубцы с торсионного стержня.

Если вам нужна помощь в установке гаражных ворот, доверьтесь профессионалам Cornwell Door Service

Установка новых гаражных ворот может быть опасной для домовладельцев, у которых нет опыта работы с этим типом проектов, и для обеспечения надлежащей безопасности и установки гаражных ворот вы всегда можете доверять одному из профессионалов Cornwall Door Service. С 1972 года мы являемся ведущей и пользующейся наибольшим доверием компанией по установке гаражных ворот, обслуживающей общины по всей центральной Пенсильвании, включая районы Кэмп-Хилл, Ливан и Харрисбург.

Чтобы узнать больше о наших услугах по установке и обслуживанию гаражных ворот, позвоните нам сегодня по телефону 844-821-5359 или заполните нашу онлайн-форму.

Запрос службы запроса сметы

Стоимость установки гаражных ворот — цены 2021 года

Сколько стоят гаражные ворота?

Есть много типов и стилей гаражных ворот, которые следует учитывать.Выбранная вами дверь, используемый материал, настройка двери, регулировка открывания, а также трудозатраты или самостоятельная установка повлияют на цену.

Одним из важных соображений при принятии решения о том, какой стиль дверей установить и сколько потратить, является то, что большинство домовладельцев окупают 95% своих инвестиций за счет увеличения стоимости дома. ^[1] Таким образом, установка гаражных ворот — отличное вложение в ваш дом.

Тем не менее, вы можете заплатить от $ 500 за недорогую дверь, наполненную пеной из стали или стекловолокна, до более дорогой классической деревянной двери со скошенными стеклянными панелями, которая может стоить $ 2500–3000 за дверь.В среднем большинство тратят около $ 2 300 на установку новых гаражных ворот. ^[2]

Электрические открыватели дверей, экраны и установка также могут увеличить цену.

Типы дверей

Есть четыре или более основных типа дверей:

Классическое дерево — обычно бывает тсуга, кедр и красное дерево. Они также самые дорогие, но выглядят великолепно и служат дольше, чем некоторые другие типы.

Сталь — это самые дешевые и самые распространенные.Подумайте о том, чтобы получить пенопласт с коэффициентом сопротивления не менее 12.

Винил — в последнее время они стали популярнее, потому что они лучше выглядят и не вмятины так же легко, как сталь. Вы также можете купить их, чтобы они выглядели как натуральное дерево.

Древесные композиты — их популярность тоже растет, потому что их легче подправить с помощью краски и прочего.

Типы дверей

В основном есть четыре стиля:

Swing-up — это цельная дверь, которая распахивается, а затем поднимается.

Roll-ups — это самый популярный, потому что он секционный и легко управляется удаленно.

Swing-out — они не так известны, как другие, но отлично подходят для хранения накладных расходов, потому что они откидываются из центра и экономят пространство на накладных расходах.

Sliding — эта двухдверка выдвигается вверх.

Популярные модификации гаражных ворот

Окна в верхней или третьей панели гаражных ворот являются наиболее популярной отделкой дверей и обычно имеют иней или тонировку для уединения.Эти окна добавляют в гараж естественного света и выглядят потрясающе.

Возможно, вы захотите сделать свои гаражные ворота похожими на конюшню, двери сарая или французские двери со всем небьющимся стеклом. Получение дверей сарая, которые скользят в сторону, а не закатываются, довольно уникально. Конечно, они могут быть очень дорогими, но этот стиль добавляет невероятной привлекательности.

Вы также можете рассмотреть возможность добавления множества различных типов экранов, которые могут добавить $ 50 — $ 1200 к вашей двери, но это предотвратит появление ошибок.

Изоляция является решающим фактором при присоединении гаража к дому, поскольку она помогает экономить энергию. ^[3] Если вы покупаете сталь, стекловолокно или винил, подумайте о покупке или добавлении более высокой R-ценности. Это сэкономит вам деньги на электроэнергию на долгие годы. Изолированные двери стоят от 800 долларов до 1330 долларов. Двери с высокой стоимостью R можно найти в местном магазине по цене $ 1700 .

Варианты и стоимость установки гаражных ворот

Если у вас есть инструменты, время, знания и пара хороших друзей, готовых помочь, вы можете установить гаражные ворота самостоятельно.Однако слишком многое может пойти не так с установкой гаражных ворот, а некоторые из них могут даже привести к аннулированию гарантии.

Некоторые новые гаражные ворота предлагают «бесплатную установку» как часть продажной цены. Проверка аналогичных дверей у других дилеров даст вам представление о том, была ли установка встроена в цену. В противном случае рассчитывайте заплатить 200–500 долларов за установку, в зависимости от размера двери. Одинарную дверь установить немного дешевле, чем двойную.

Монтаж гаражных ворот в качестве самостоятельного проекта может занять два или три человека примерно за восемь или девять часов. Однако профессиональные установщики обычно взимают с вас десять часов за установку. Обычно это два техника, которые работают по пять часов. Для одинарной двери цифра 500–800 долларов и около 1000–1200 долларов для двустворчатых дверей.

Устройство открывания гаражных ворот

Механизмы открывания гаражных ворот имеют три основных привода: ременной, винтовой или цепной.Настенный вариант также подходит для установки торсионных пружин и позволяет сэкономить место наверху. Большинство современных дверных открывателей теперь имеют ременной привод, потому что они намного тише старых цепных или винтовых моделей.

Цена на открыватели

может варьироваться от $ 150 до $ 500 до установки. У нас есть целое руководство, посвященное стоимости установки устройства открывания гаражных ворот, ознакомьтесь с ним.

Есть некоторые инновации, такие как умные и зеленые технологии, за которые на начальном этапе стоит заплатить немного больше.Точно так же, если вы покупаете новую дверь и пытаетесь сохранить тот же открыватель, убедитесь, что старый открыватель выдержит вес новой двери.

Некоторые новые двери поставляются только с одним электрическим открывателем, поэтому вам может потребоваться купить другой. Кроме того, устройства открывания гаражных ворот часто поставляются с видео по сборке и установке. Если у вас есть инструменты и время, вы можете сделать это своими руками.

И последнее замечание: если вы планируете добавить эпоксидный пол в свой гараж, ознакомьтесь с нашим руководством по стоимости материалов и цен, прежде чем получать оценки, чтобы вы знали, в чем разница между эпоксидной смолой и «эпоксидной краской».

Вся информация о ценах на этой странице основана на средних отраслевых затратах и ​​может варьироваться в зависимости от материалов, ставок оплаты труда и требований для конкретного проекта.
