Монтаж сэндвич труба: Как собрать сэндвич дымоход своими руками

Монтаж дымохода из сэндвич труб инструкция

Дата публикации: 14.08.2018 11:23

Металлический дымоход, пожалуй, является лучшим вариантом для самостоятельного монтажа. Он состоит из легких и компактных деталей, которые незаменимы, если в первичном проекте здания вообще не предусмотрено место для вывода дыма.

Сэндвич дымоход очень прост в установке – достаточно просто соединить детали конструкции и дополнительные элементы в правильной последовательности. Разумеется, даже тут нужно учесть некоторые нюансы.

Инструкция

При сборке и монтаже нужно учесть следующие моменты:

1. Крепление сэндвич дымохода начинается от печи или камина. Начальное звено присоединяется к выходному патрубку источника дыма. Щели прикрываются заглушками. Трубы входят друг в друга (один край всего уже другого – перепутать будет сложно). Это нужно, чтобы конденсат беспроблемно опускался вниз.
2. Стыковаться должна и внутренняя труба. Соединить их одновременно бывает сложною. Рекомендуется выпустить внутреннюю трубу наружу со свесом в 15 сантиметров, а только потом стыковать внешние элементы.
3. Готовый стык придется усилить. Нужен оцинкованный хомут, обворачиваемый вокруг соединительного узла. Дальше он стягивается гайками или проволокой. Труба обрабатывается герметиком, невосприимчивым к перепадам температур (выдерживает до 1 тысячи градусов).

Дальше по аналогичной схеме крепятся дополнительные элементы: тройник, наконечник, углы и др. Через каждые два метра дымоход прислоняется к стене. Кронштейны помогут усилить крепление, чтобы избежать поломки и нагрузки на стояк. По ситуации допускается монтаж горизонтальных звеньев – их длина не должна превышать 1 метра.

У нас вы можете заказать

 Монтаж дымохода  Монтаж сэндвич дымохода  Монтаж дымохода из нержавейки  Монтаж керамического дымохода  Монтаж дымохода через крышу  Монтаж дымохода через стену

При установке нужно снять пленку, которой покрываются трубы сэндвич. Помните об отступке, которая должна соответствовать строительным нормам.

Кладка трубы на крыше

Рекомендуется отделить составную кровельного пирога от главной плоскости. Создается небольшой деревянный короб, который отводит разогретую трубу от крыши. Не стоит забывать о нормах СНиП – деревянные детали должны установиться поодаль от дымохода. Короб для крыши внутри наполняется изоляционным элементов, невосприимчивым к горению (например, бытовая вата).

1. Изоляционные части режут «конвертом».
2. Края выводят к поперечным балкам, где крепят гвоздями или при помощи скоб.
3. Изоляционная пленка прижимается обрешеточными брусьями. Пароизоляционная пленка крепится база для укладки части отделки.
4. Утеплитель должен быть обезопасен от влаги, потому по стенкам короба идет сильное уплотнение из клеевого состава.

Монтаж дымохода из сэндвич труб через крышу можно выполнить своими силами. Главное учесть все строительные нормы и правила крепления, чтобы обеспечить сохранность и качество конструкции.

Вам также будет интересно

 Как происходит установка дымоходов  Установка дымохода через потолок  Как выбрать дымоход  Инструкция по монтажу дымохода  Как правильно установить дымоход своими руками

Монтаж дымохода из сэндвич труб через крышу

Дымоход из сэндвич труб пользуется большой популярностью, так как его установка настолько проста, что с этим справится любой человек. Кроме этого, такие конструкции еще практичны и функциональны, они пожаробезопасны, просты в обслуживании.

Монтаж такого дымохода напоминает сборку конструктора и производится путем соединения отдельных деталей в определенной последовательности. Самым сложным этапом работ является вывод трубы на улицу.

Существует два варианта вывода — через стену или через крышу. Второй вариант более популярный, поэтому, именно его и будем рассматривать в этой статье.

Установка сэндвич — дымохода

В отличии от других дымоходов, этому не требуется устройство бетонного основания. Однако, и тут есть несколько нюансов которые надо учесть еще на этапе подготовки к монтажу. Первым делом, начертите схему с указанием всех размеров конструкции.

Сборка начинается от выходного патрубка котла или печки. Первый элемент дымохода — труба без утеплителя, которая вставляется в раструб и стык изолируется заглушкой. Затем, последовательно, собираются все остальные элементы. Стыки фиксируются специальными хомутами.

Видео: Проход трубы через крышу из профнастила

В тех местах, где конструкция проходит через потолок, рекомендуется сделать дополнительную теплоизоляцию. Даже несмотря на отличные теплоизоляционные свойства «сэндвичей», не исключена возможность нагрева и возгорания материалов перекрытия.

Монтаж сэндвич труб через крышу

Вывод на крышу считается самым сложным этапом монтажа. Для этого потребуется специальная деталь — крышная разделка. Она защищает кровельный пирог от соприкосновения с трубой. При выборе этой детали необходимо учесть уклон крыши, стандартный вариант разделки выпускается для крыш с уклоном от 15 до 55°.
Первый этап — разметка места, где дымоход должен выйти через кровлю. Затем, по этим отметкам вырезается отверстие, через которое труба должна свободно проходить.

Второй этап — изнутри крепится лист оцинковки, а снаружи крышная разделка. Края разделки заводятся под кровельный материал или конек. Для увеличения герметичности между трубой и разделкой используется специальный фартук, который можно регулировать.

Теперь можно устанавливать следующий элемент дымохода и наращивать его до нужной высоты. Завершающим этапом является установка на верх трубы искрогасителя, грибка, флюгера и т.п.

Соединение сэндвич-труб

Сэндвич трубы можно соединить используя один из вариантов:

1. фланцевым способом;
2. байонетным;
3. по мостику холода;
4. под дым;
5. по конденсату.

Самые распространенные варианты соединения – два последних.

Соединение по дыму используется чтобы полностью исключить попадание угарных газов в помещение. При этом варианте, раструб следующей трубы надевается на узкую часть предыдущей. Таким образом дым не встречает на своем пути препятствия и быстро выходит наружу. Однако, если стыки будут неплотно прижаты или плохо заделаны, велика вероятность проникновения конденсата в утеплитель.

При соединении по конденсату, все делается наоборот — узкая часть верхней трубы вставляется в раструб нижней. Теперь, если появится конденсат, он будет свободно стекать вниз не попадаю внутрь сэндвича. Но, если есть хоть небольшая щель, дым ее найдет и попадет в помещение.

Тут возникает логичный вопрос — что выбрать — газ вреден для человека, а конденсат может нарушить работу дымохода. Выход – не зависимо от того, какой способ соединения выбран, нужна хорошая герметизация стыков. Для этого можно использовать специальные муфты или высокотемпературный герметик.

Несколько советов

• Заранее сделайте разметку и начертите схему, так вы будете знать, сколько и какого материала необходимо купить.
• В дымоходе не желательно наличие горизонтальных деталей превышающих длину 100 см.
• Проходы труб через стены, потолок, кровлю оборудуются патрубками с теплоизоляционным материалом.
• Дымоход не должен соприкасаться или проходить слишком близко с водопроводными и газовыми трубами, электропроводкой и другими коммуникациями.
• Для удобного обслуживания оснастите конструкцию ревизиями или специальными стаканами.
• Температура выходящего газа не должна превышать 500°.

На заметку! Чистить дымоход требуется 2 раза в год, с равными промежутками по времени.

За счет легкого веса и простоте устройства, дымоход из сэндвич труб можно собрать самостоятельно и вывести его через крышу.

Видео: Установка дымоходов через готовую кровлю

Навес для бассейна своими руками

Предыдущая запись

Чем утеплить трубы отопления на улице

Следующая запись

Сэндвич-труба для дымохода: особенности и монтаж

Сэндвич-труба для дымохода получила свое название из-за особенностей устройства — пары труб из нержавеющей стали, внешней и внутренней, разделенных теплоизоляционным слоем, который используется базальтовая негорючая минеральная вата. Обычно такие дымоходы изготавливаются в составе систем, включающих прямые участки, ревизии, фланцы, тройники, заглушки и тому подобное. Благодаря наличию стандартных элементов процесс проектирования и монтажа значительно упрощается.

Сэндвич-труба для дымохода Имеет ряд преимуществ. Внутренняя трубка прогревается максимально быстро, благодаря чему полностью исключается образование конденсата. Это значительно снижает отложение сажи, а также потребность в обслуживании. Хорошая тяга обеспечивается низким уровнем теплопотерь. Наружная труба защищена от перегрева, что позволяет повысить пожарную безопасность при прокладке дымовых каналов внутри помещений. При случайном контакте с дымоходом риск ожога практически отсутствует.

Сэндвич-труба для дымохода Монтируется определенным образом, о чем стоит написать подробнее. Так как эта конструкция собирается из отдельных элементов, имеющих стыки и стандартные размеры, то монтируются они достаточно быстро и без особых проблем. Естественно, это при условии, что работу поручают профессиональным специалистам, обладающим не только достаточной квалификацией, но и опытом. Однако существует ряд правил, а также определенный порядок действий, которых следует придерживаться.

Сэндвич-трубу для дымохода начинают монтировать снизу, от отопительного прибора, которым может быть котел, печь, камин и другие устройства. При использовании наружного дымового канала сначала устанавливается горизонтальная секция перед выходом из помещения. После этого можно монтировать вертикаль, высота которой не должна быть меньше пяти метров. Нижняя часть вертикальной секции оборудована сборником конденсата, предназначенным для удаления влаги, в том числе и той, которая может попасть с атмосферными осадками. Если дымоход для печи или камина имеет несколько колен, в нижней части каждого вертикального участка необходим сборник конденсата. Длина горизонтальных фрагментов не должна превышать метра.

Труба дымохода состоит из отдельных сегментов, которые соединяются друг с другом так, что следующий элемент входит в раструб предыдущего. Внешний надевается на предыдущий. Такой способ подключения позволяет обеспечить поступление конденсата в нижнюю часть дымохода, что исключает протечки на утеплитель и снижение его теплоизоляционных свойств. Сегменты следует устанавливать на глубину не менее половины диаметра. Такое требование прописано в правилах пожарной безопасности. Сэндвич-труба для дымохода, цена которой зависит от ее параметров, крепится к стене специальными скобами-креплениями, устанавливаемыми через каждые два метра, как минимум. Дымоход не должен соприкасаться с коммуникациями.

в стену, через крышу

В последнее время все больше и больше дымоходов делают из многослойных труб. Дело в относительно невысокой цене, длительном сроке службы, достаточно привлекательном внешнем виде. Немаловажно и то, что возможен самостоятельный монтаж сэндвич-дымохода. Дело это не очень простое – нюансов много, но сделать это можно самостоятельно, не привлекая специалистов.

Тонированный кровельный вариант

Содержание статьи

• 1 Что такое многослойные трубы и какие они бывают?
  • 1. 1 Какие материалы они изготовлены из
  • 1,2 Изоляции и его толщины
  • 1,3 Типы соединений
• 2 Методы установки
  • 2.1 или конденсация.
• 4 Монтаж сэндвич-дымохода через стену
• 5 Как установить дымоход через крышу

Что такое многослойная труба и какие они бывают?

Сэндвич-труба названа так за свою многослойность: два слоя металла, между которыми находится утеплитель. Эта конструкция решает многие проблемы, которые были присущи простому дымоходу из металлической трубы. Во-первых, изоляционный слой не позволяет внешнему металлическому кожуху нагреваться до критических температур; от трубы не исходит жесткое излучение. В помещении создаются более комфортные условия. Во-вторых, тот же утеплитель значительно снижает количество конденсата, образующегося при выводе трубы на улицу. В-третьих, так как внешний кожух уже не имеет такой высокой температуры, проще сделать проход дымохода через крышу или стену.

Сэндвич-труба представляет собой два металлических цилиндра, пространство между которыми заполнено изоляцией

Из каких материалов они изготавливаются

Сэндвич-трубы изготавливаются из оцинкованной или нержавеющей стали. Оцинкованные сэндвич-трубы для дымоходов используются редко. Разве что для отвода продуктов сгорания маломощного настенного газового котла или газовой колонки. Может использоваться для изолированной вентиляции. Для более серьезных отопительных приборов они непригодны – при высоких температурах цинк выгорает, сталь быстро ржавеет, и дымоход приходит в негодность.

Многослойные трубы для высокотемпературных дымовых газов изготовлены из нержавеющей стали. Причем нержавеющая сталь применяется разных марок – от сплавов с небольшим содержанием легирующих металлов до высоколегированных жаропрочных. Толщина металла может быть разной – от 0,5 до 1 мм, а также толщина утеплителя – 30 мм, 50 мм и 100 мм. Понятно, что сфера применения будет разной, да и цена тоже.

Основные марки стали, применяемые при производстве сэндвич-труб для дымоходов, их назначение и основные характеристики сведены в таблицу.

Как видно из таблицы, разные марки нержавеющей стали имеют разное назначение. Для внешнего корпуса используются более дешевые сплавы, а для внутреннего – более жаропрочные и дорогие сплавы. Это необходимо для удешевления производства, а высокая устойчивость к температурам снаружи дымохода не нужна. Есть и более бюджетные варианты – наружный кожух выполнен из оцинкованной стали. Внешне эти изделия уступают нержавеющим, но служат нормально (при нормальной изоляции и ее толщине).

Изоляция и ее толщина

Между двумя металлическими слоями находится изоляция. Чаще всего это каменная вата. Толщина утеплителя от 30 до 100 мм:

• При толщине теплоизоляции 30 мм температура дымовых газов не должна превышать 250°С. Такие температуры дают только газовые котлы малой и средней мощности.
• Слой утеплителя 50 мм позволяет выдерживать температуру до 400°С. Область применения — любые газовые и жидкотопливные котлы, дровяные, при условии вывода дымохода на улицу (через стену).
• Слой минеральной ваты толщиной 100 мм выдерживает температуру до 850°С. Такой сэндвич-дымоход можно устанавливать на любой тип твердотопливного котла, в камины и очаги.

Кроме толщины утеплителя нужно обращать внимание на его марку, а точнее на диапазон температур, в котором он может работать. Не всякая каменная вата выдерживает нагрев до 850°С, а только некоторые специальные сорта. Если вам нужен дымоход для твердотопливного котла, вам также придется учитывать термическое сопротивление утеплителя.

Набор элементов, из которых можно собрать сэндвич-дымоход любой конфигурации

Виды соединения

Элементы сэндвич-дымохода можно соединить между собой двумя способами: раструбами и гофрированными кромками. Гнездовое соединение предполагает несколько более широкую фаску с одной стороны. При такой конструкции достигается высокая степень герметичности дымохода. Этот тип сэндвич-трубы хорошо подходит для газовых котлов, где важно не допустить протечки. Есть и минус: установка требует высокой точности.

Гофрированный край сэндвича облегчает сборку дымохода. Недостаток такого решения в том, что для обеспечения герметичности требуется значительное количество высокотемпературного герметика, да и стоит он недешево.

Особенности сэндвич-труб для дымоходов

Также обратите внимание на продольный шов. Его можно сварить или сложить. Если шов сварной, то он должен быть выполнен в аргоновой защитной среде (чтобы не выжечь легированные металлы). Именно такой тип подключения требуется для твердотопливных котлов, банных печей и каминов. Для всех остальных также можно использовать фальцевое соединение.

Методы установки

Существует два способа вывода дымохода наружу. Первый заключается в том, чтобы пропустить трубу через стену, а затем поднять ее по наружной стене до необходимого уровня. Второй вверх через потолок и крышу. Оба несовершенны.

Если дымоход находится снаружи, из-за перепада температур в нем активно образуется конденсат. Поэтому в нижней части дымохода необходимо установить тройник с конденсатоотводчиком (стакан) и прочистным отверстием. Этот узел позволяет без особого труда обслуживать дымоход: стекло откручивается, конденсат сливается. Также сажа периодически без проблем сбивается – через отверстие для чистки можно провести специальной щеткой для дымохода.

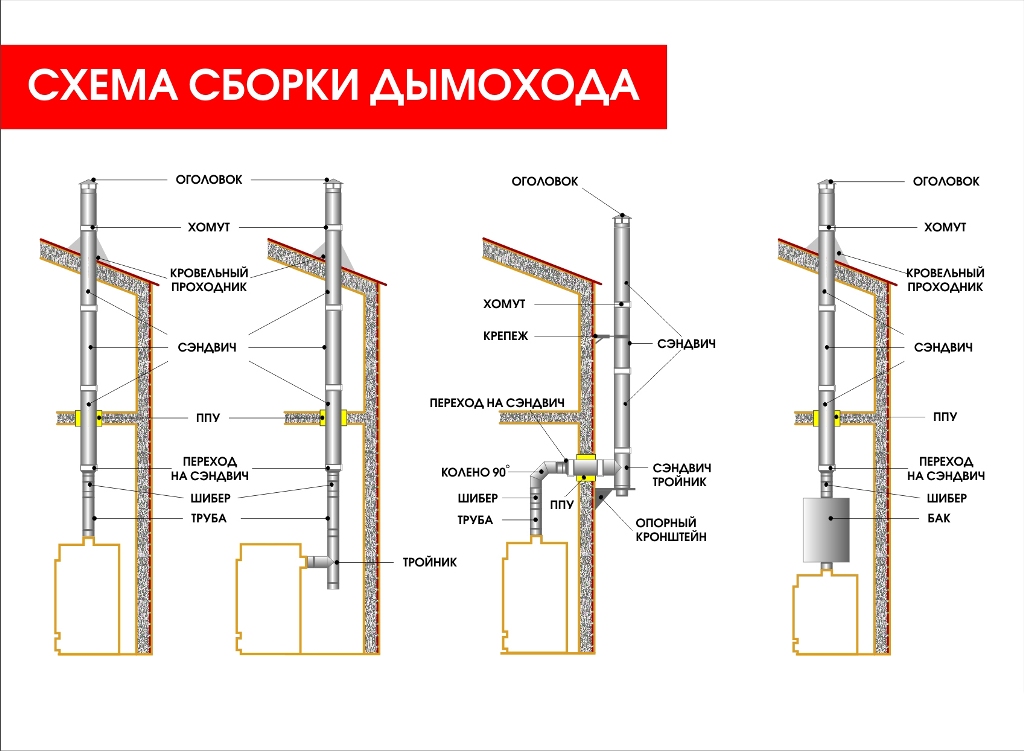

Примерная схема прохода дымохода через стену и крышу

Если дымоход будет выводиться через крышу, потребуется несколько проходов — по количеству перекрытий. Если дом одноэтажный, понадобится один проход через потолок, а второй через крышу. Также понадобится мастер-прошивка или фартук для круглой оцинкованной трубы.

Установка сэндвич-дымохода на улице требует только одного проходного узла – через стену. Но крепить его к стене нужно будет через каждые 1,5-2 метра. Если стены здания огнеопасные (деревянный дом или каркасный), стены должны быть защищены негорючим экраном.

Дым или конденсат

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью крыши зависит от места его выхода, но при этом его минимальная высота должна быть 5 м. То есть, если высота дома небольшая, в любом случае выведите трубу на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

• Должен возвышаться на 50 см над коньком, если он выходит на расстояние менее 150 см от него.
• Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (см. рисунок).
• Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

В этих условиях обеспечивается нормальная тяга. Дым будет выходить нормально независимо от погодных условий. Чтобы листва не попадала в дымоход, ставят специальные зонты, погодные фургоны, а в ветреных местах — дефлекторы, еще больше улучшающие тягу.

Высота трубы дымохода сэндвич

При невозможности вывести трубу на такую ​​высоту ставят дымосос — получается принудительная тяга. Вентилятор будет нужен не всегда, но в некоторых условиях, когда естественной тяги недостаточно, спасает положение принудительная тяга.

Монтаж многослойного дымохода через стену

Дымоход можно пропустить через стену двумя способами. Первый вариант (на фото слева) — поднять его в комнате ближе к потолку, а оттуда вывести наружу. Второй – сделать вывод на уровне дымохода от котла. В этом случае практически весь дымоход находится снаружи.

Как сэндвич-дымоходу пройти через стену

Второй вариант предпочтительнее — у него только одно колено, а значит, при равных условиях тяга будет лучше. Также при таком строении меньше вероятность образования сажевых пробок.

Если выход дымохода не сзади печи, а вверху, то схема монтажа несколько меняется — добавляется колено 90°, затем прямой участок для прохода через стену, а далее как в др. схемы.

Сама печь ставится на негорючее основание, стена за печью закрывается негорючим экраном. Проще всего закрепить лист металла на стене. Его можно монтировать на керамические изоляторы высотой 2,5-3 см. Между листом металла и стеной будет воздушный зазор, поэтому стена безопасна. Второй вариант – подложить под металл теплоизоляционный материал – например, минераловатный картон. Другой вариант – асбестовый лист (как на фото).

Подготовка площадки под установку печи и ППУ, установленного в стене с помощью отрезка трубы

В стене делается отверстие. Его размеры определяются СНиП – расстояние от трубы до негорючих стен должно быть со всех сторон не менее 250 мм, а до горючих стен – 450 мм. Получается сплошная дыра, особенно если речь идет о стенах из горючих материалов. Есть один момент, с помощью которого можно уменьшить размер отверстия для сэндвич-прохода: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич-трубы через стену

Проем может быть круглым или квадратным, при соблюдении норм пожарной безопасности. Квадратные отверстия сделать и обшить проще, поэтому их делают чаще.

Так выглядит проход трубы через стену, заделанный листом металла

В это отверстие вставляется проходной узел — короб из негорючего материала. В него вставляется сэндвич-труба дымохода, закрепляется по центру. Все зазоры заполнены термостойкой изоляцией, отверстие закрыто с двух сторон негорючим материалом. Обычно это лист металла.

Со стороны комнаты вставлен проходной узел. В этом случае она из минерита, но может быть и металлическая

Один важный момент: дымоход должен быть спроектирован так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видны и ремонтопригодны.

Далее необходимо изготовить или установить готовый опорный кронштейн, который выдержит весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна – опорная площадка, которая с помощью упоров переносит вес на стену.

Самодельная опорная площадка для сэндвича наружного дымохода из уголков 50*50 мм и 40*40 мм

Перфорированная угловая опорная площадка своими руками

U-образная конструкция из металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, проходящей через стену, подсоединяется тройник. В нижней части имеется съемный стакан, в котором скапливается конденсат. Некоторые модели имеют штуцер внизу с небольшим краном. Это даже удобнее — стекло снимать не надо, к штуцеру можно подсоединить шланг, вынуть его в какую-нибудь емкость (очень токсичен, поэтому рядом с домом сливать не надо) и слить его, просто повернув кран.

Затем трубка доводится до необходимого уровня. Так как в этом случае расстояние до конька будет заведомо более 3 м, то допускается высота дымохода быть несколько ниже конька — не ниже 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Убрать дымоход, желательно выше конька

Но так как этот дом расположен в низине, для обеспечения тяги трубу подняли даже выше конька. Крепился к стене хомутами из нержавейки, с шагом чуть больше метра. На крыше раскосы из стального стержня диаметром 6 мм. Для установки растяжек есть специальные зажимы «с ушками», к которым растяжки крепятся.

Крепление раскосов к дымоходу из многослойной трубы

Еще один важный момент, о котором многие забывают: в месте установки трубы на крышу должен быть установлен участок снегозадержателя, иначе весной трубу может снести снегом (если труба не выведены в сторону фронтона, как на фото).

Как установить дымоход через крышу

При выводе дымохода из сэндвич-труб через крышу необходимо учитывать расположение балок перекрытия и стропильных ног на крыше. Нужно угадать, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до твэла должно быть не менее 13 см, и это при условии, что твэл защищен нагревателем. Чтобы выполнить это требование, трубу часто приходится перемещать. Сделайте это, используя два угла по 45°.

Отвод трубы для прохода через перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается с металлической трубы без изоляции. На фото выше он черный. После него на сэндвич кладется переходник, а в проходной узел входит дымоход с утеплителем.

В потолке вырезается отверстие, соответствующее противопожарным нормам — 250 мм от края трубы, если потолок защищен теплоизоляционным материалом. Прорезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибитый или закрепленный саморезами по дереву).

Материал серого цвета по периметру отверстия — минерит

В полученный короб вставляется дымоходная сэндвич-труба. Она должна быть направлена ​​строго вертикально, без малейших отклонений. Его нельзя жестко закрепить, можно только придать направление, установив несколько планок, которые будут его удерживать, но двигаться вверх/вниз он сможет без труда. Это необходимо, так как при нагреве его длина значительно увеличивается.

Остальное пространство заполнено базальтовой ватой (уточняйте температурный диапазон). Другой вариант – насыпать керамзит, гранулированный пеностекло. Раньше песок еще подсыпали, но рано или поздно он весь просыпался по щелям, поэтому сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрыта листом нержавейки, под которым (между ним и потолком) размещен негорючий материал. Раньше это был асбестовый лист, но поскольку асбест признан канцерогеном, стали использовать минераловатный картон.

Есть еще один вариант. Края отверстия обработать минеральной ватой, а затем вставить готовый потолочный проход из нержавеющей стали в сборе. Он содержит сразу и коробку, и декоративный экран из нержавеющей стали.

Готовый потолочный короб (один из вариантов)

Выведя трубу на чердак, в кровельном пироге делают отверстие. Все пленки в месте прохода (пароизоляция и гидроизоляция) разрезаются крест-накрест. Получившиеся треугольники заворачиваем и закрепляем скобами из степлера. Так что вред минимальный. Выставленную обрешетку обрезают так, чтобы труба была не менее 13 см.

Как вывести дымоход через крышу — проход потолка и крыши

На правом фото выше проход через крышу неправильный — расстояние между трубой и досками слишком маленькое.
