Конструкции перекрытия должны отвечать требованиям относительно прочности, огнестойкости, звукоизоляции и теплоизоляции. Всеми этими характеристиками обладают ЖБИ плитного типа. Они используются при возведении промышленных, многоквартирных и индивидуальных строений.

Содержание:

1. Виды плит перекрытий
2. Плиты перекрытия размеры
3. Что необходимо знать перед приобретением ПК
4. Подготовка стен перед установкой плит перекрытия
5. Площадка для крана
6. Разлиновка плит
7. Монтаж плит перекрытия
8. Проверка бетонных плит перекрытия
9. Анкеровка железобетонных плит перекрытия
10. Особенности технологии монтажа плит перекрытий

Они служат в качестве межэтажных перекрытий, где их нижняя поверхность выступает потолком, а верхняя полом верхнего помещения. Также плиты укладываются на гаражи, сараи и другие постройки хозяйственного назначения, таким образом, образуя крышу. Нередко их используют в качестве фундамента.

Виды плит перекрытий

Можно выделить 2 вида: монолитные плиты перекрытия и пустотные. Первые отличаются большим запасом прочности и несущей способностью. Среди серьезных недостатков можно отметить их вес, высокую теплопроводность и низкие звукоизоляционные свойства. Такие изделия зачастую применяются для строительства общественных и индустриальных сооружений.

Плиты перекрытия фото

• Пустотные ЖБИ используются при возведении частных домов ввиду их более дешевой стоимости и легкого веса по сравнению с монолитными аналогами. Этот фактор, конечно, не позволяет обойтись без специальной техники для доставки ПК на объект и монтажа, но, тем не менее, дает возможность значительно снизить нагрузку на несущие стены и фундамент. И как следствие сократить расходы на их обустройство, используя меньшее количество строительного материала.
• Пустоты, проходящие по всей длине бетонного изделия, могут иметь круглую, овальную и многоугольную форму. Ими можно воспользоваться при закладке коммуникаций, используя кабель-каналы, пластиковые короба или гофрированные трубы.

Многопустотные плиты перекрытия гарантируют:

• хорошие тепло и звукоизоляционные качества;
• огнестойкость;
• распределение нагрузки на несущие стены;
• высокую механическую прочность;
• долговечность.

Благодаря ровным поверхностям плит все дальнейшие отделочные работы пройдут с не только минимальным вложением средств на выравнивание потолка (пола), но и меньшими трудозатратами.

Плиты перекрытия размеры

• Плиты перекрытия выпускаются длиной от 1880 до 6280 мм с шагом с 100 мм.
• Толщина плиты перекрытия составляет 220 мм. Стандартная ширина изделия равна 990, 1190 либо 1490 мм, хотя можно найти плиты и с другими типоразмерами.
• Вес плиты перекрытия определяют ее габариты, ориентировочно данный показатель варьируется от 500 до 1500 кг. Что касается несущей способности единицы изделия, то в среднем она составляет 800 кг на 1 кв. м.

Что необходимо знать перед приобретением ПК

• Не допускается наличие следов ржавчины и жира на поверхностях изделия.

• Максимально допустимые трещины – 0,1 мм, но лучше – это их полное отсутствие.
• Все грани плит должны иметь максимально ровные поверхности, без выпуклостей и впадин.
• Допустимое отклонение от номинала по длине – 10 мм, толщине – 5 мм, ширине – 5 мм.
• Изделие должно иметь соответствующие сертификаты качества.

Перед началом укладки плит перекрытия необходимо знать, что:

• шершавая сторона плиты должна быть обращена вверх, а гладкая вниз;
• подгон изделий осуществляется по их нижним сторонам;
• ЖБИ должны опираться на 2 короткие стороны, длинную сторону не рекомендуется заводить на стену;
• понадобятся компоненты для песчано-цементного раствора;
• укладка плит производится вплотную друг к другу без зазоров;
• услуги крана почасовые, поэтому к его приезду подготавливается все необходимое, чтобы работы прошли без заминок;
• плиты должны опираться только на несущие стены, остальные внутренние перегородки (стены) возводятся после установки перекрытия;
• для слаженного монтажа в помощь крану понадобится как минимум 2, а лучше 3 человека;

• перед черновой отделкой пустоты плиты заполняются щебнем или керамзитом.

Подготовка стен перед установкой плит перекрытия

• Несущие стены подвергают нивелировке. Они должны быть максимально ровными по высоте, допустимое расхождение составляет максимум 10 мм. Выявить разницу высот можно посредством длинной балки, которая размещается на двух противоположных стенах. Поверх бруса ставится строительный уровень, и чем он длиннее, тем точнее полученный результат.
• Таким образом, проверяются все опоры под плиты перекрытия. При этом важно производить замеры как можно чаще. Для этого балка или брус устанавливается в углах строения, затем перемещается каждые 1-1,5 м. Соответствующие данные можно записать на стенах мелом или маркером.
• Далее находится самая высокая и низкая точка и выкладывается бетонная смесь с использованием ячеистой металлической сетки. Опоры, возведенные из пенобетонных, шлаковых, газосиликатных блоков, в обязательном порядке усиливаются. Это можно сделать посредством армирующего пояса высотой не менее 15 см.
• Армопояс равномерно распределяет нагрузку, предотвращает деформацию стен и защищает плиты перекрытия от излома.

• Опалубка собирается из максимально ровных досок в соответствии с полученными значениями, то есть грани могут иметь различные значения по высоте. Можно воспользоваться специальным П-образным профилем. Конструкция обустраивается по всему периметру коробки дома, включая и ненесущие стены, особенно, если строение выполнено из легких блочных материалов.
• Для замеса песчано-цементного раствора берется 1 ведро цемента (М500) и 3 ведра песка, воды необходимо столько, чтобы смесь получилась не жидкой, но и не густой. Песок обязательно просеивается для удаления камешков, которые поспособствуют разрушению слоя под весом плиты.
• После заливки раствор протыкается мастерком или отрезком арматуры для предотвращения образования воздушных прослоек. Трамбовке следует уделить повышенное внимание.

• Перед кладкой плит перекрытия необходимо заделать пустоты во избежание промерзания. Если ЖБИ хранились на стройплощадке долгое время, то рекомендуется в участках прохождения пустот просверлить одно-два отверстия, через которые уйдет лишняя влага. Следует отметить, что отверстия заделываются бетонным раствором, а при монтаже плита должна быть обращена ими вниз.
• Заводские пустоты заполняются керамзитом или просто вставляются крупные куски полуторного кирпича, а оставшиеся щели закрываются цементным раствором. Хотя в последнее время заводы выпускают плиты уже с закрытыми пустотами.
• Смесь в опалубке должна хорошо просохнуть, набраться прочности, для этого понадобится не менее 3 недель.

Площадка для крана

• Грунт, где будет стоять подъемная техника должен быть слежавшийся. Нельзя устанавливать кран вблизи строящегося дома при наличии подвала. Опорная «нога» спецтехники создает весьма значительную нагрузку на грунт, что может привести к обрушению стенки подвального помещения.
• При рыхлых или насыпных грунтах рекомендуется заказать кран с более длинной стрелой. Если работы проводятся весной или осенью, когда грунт насыщен влагой площадку под автокран выкладывают дорожными плитами (можно использовать бывшие в употреблении изделия). Потому как техника может увязнуть в слякоти под собственной тяжестью.

Разлиновка плит

• Не рекомендуется перекрывать одной плитой два пролета. Такая нагрузка при определенных обстоятельствах может привести к ее растрескиванию. Если была выбрана именно такая схема укладки, то в этом случае рекомендуется сделать надрез болгаркой с алмазным диском (на его глубину) ровно по центру средней стены.
• Если трещина все же возникнет, то она пойдет ровно по направлению надреза, что вполне допустимо.
• К сожалению, не всегда удается выполнить перекрытие целыми плитами. Иногда их приходиться разлиновывать и по ширине, и по длине. Здесь понадобиться кувалда, болгарка с алмазным диском, лом и мускульная сила.

• Для облегчения процесса используют соответствующей длины брус или доска. Пиломатериал подкладывается под плиту строго по линии будущего среза. В определенный момент бетонное изделие надломится под собственным весом.
• Сначала осуществляется пропил болгаркой на верхней поверхности плиты по отмеченной линии. Далее посредством кувалды наносятся удары по всей длине ЖБИ. Удары следует наносить как можно чаще. Если срез приходится на пустотное отверстие, то плита сломается довольно быстро.
• При рубке плиты по ширине придется приложить немалые усилия. Попадающуюся арматуру срезают сварочным аппаратом или резаком. Использовать болгарку не рекомендуется, так как диск может «закусить». Но если в распоряжении имеется только этот инструмент, тогда не разрезайте металлический стержень до конца – оставьте 2-3 мм. Окончательный надлом выполните ломом или кувалдой.

Осуществляя рубку плиты, все возможные последствия ложатся на ваши плечи! Ни один завод-изготовитель не даст официального разрешения на проведение этих работ.

• Если целых плит не хватает для полного перекрытия, а оставшееся пространство невелико, то избежать трудоемкого процесса по рубке можно воспользовавшись двумя нижеперечисленными способами:
• Последняя либо первая плита по длине не примыкает к стене. Образованная пустота между плитой и опорной стеной закладывается кирпичом или блоками. Цементная стяжка, выполняемая по завершении строительства, надежно объединит и скрепит кладку с плитой.
• Этот способ хорош, если имеющиеся бетонные панели укладываются стык встык, а оставшееся расстояние распределяется между двумя опорными стенами и заполняется описанным методом.

• Следует помнить, что если пустующий проем составляет более 30 см, то при заливке стяжки выполняется армирование на данном участке.
• Плиты монтируются впритык к стенам, а пустой промежуток остается между самими плитами. К нижним поверхностям ЖБИ крепится толстая влагостойкая фанера, обязательно закладывается арматура с заходом на верхние поверхности плит.
• Таким образом, получится что-то в виде опалубки, которая заливается бетонным раствором. После полного высыхания, фанера демонтируется, а поверх плит выполняется общая стяжка.

Монтаж плит перекрытия

• Для работ понадобится кран и как минимум 4 человека (крановщик, стропальщик и 2 помощника). На несущие опоры с армирующим поясом выкладывается заготовленный бетонный раствор толщиной не более 20 мм. Плита поднимается в горизонтальном положении на нужной высоте. Все действия, а именно перемещение и направление груза проводятся под руководством стропальщика.

Монтажники принимают плиту перекрытия, регулируют оптимальное расположение. До снятия строп посредством ломов бетонную панель направляют к участку установки с максимальной точностью:

• от плиты до стены по длинной стороне оставляется минимальное расстояние равное 50 мм;
• между плитами должен отсутствовать какой-либо промежуток;
• ширина опоры с каждой короткой стороны плит должна составлять как минимум 150 мм.

Проверка бетонных плит перекрытия

• После монтажа перекрытия проверяется ровность поверхностей рядом стоящих плит по уровню. Если перепад высот составляет более 4 мм, то плиты подвергаются переустановке. ЖБИ поднимаются заново краном, и в соответствии с положением раствор убирается или добавляется.
• Нельзя схватившийся бетонный слой разводить водой, застывшая смесь полностью удаляется, а на ее место накладывается свежезатворенная. Как только нивелировка завершена, переходят к фиксации плит между собой и к несущим стенам.

Анкеровка железобетонных плит перекрытия

По завершении установочных работ и после того как была проведена нивелировка плит, осуществляется их анкеровка. Если имеется проект, то в документах должна присутствовать специальная схема. В противном случае, анкеровка производится следующим образом:

• анкерные петли монтируются к несущим стенам и заходят на плиты перекрытия примерно на 40-50 см. Как правило, двух креплений достаточно на всю длину панели (их располагают в метре от края плит). Таким же образом один анкер устанавливается по ширине;

• если стыковка плит происходит по их короткой стороне, то эти участки фиксируют по диагонали, используя рабочие отверстия, с расположенной в них арматурой. При их отсутствии можно воспользоваться специальными креплениями с Г- и П-образными формами;
• между собой бетонные плиты скрепляются в точках монтажных отверстий. Металлические пруты необходимо максимально натянуть и зафиксировать сваркой, как минимум в трех точках.
• После этого проушины и швы между плитами заполняются щебнем мелкой фракции, а затем заделываются песчано-цементным раствором. Затягивать с этими работами не стоит, так как в отверстия может попасть строительный мусор.

Особенности технологии монтажа плит перекрытий

• Пустотные плиты широко применяются при возведении малоэтажных и индивидуальных строений. Хотя они и отличаются меньшими размерами и более легким весом от монолитных аналогов, но, тем не менее, требуют утолщенных стен и усиленного фундамента. К тому же ими не удастся перекрыть сложные по архитектуре строения.
• Но, несмотря на эти недостатки, плиты обеспечивают надежное перекрытие, характеризующееся долгим сроком службы. Их применение оправдано в тех случаях, когда плиты становятся основой для настила кровельного материала, то есть они выступают в роли плоской крыши.

Плиты перекрытия видео

При подготовке и установке плит перекрытия важно учесть множество технических моментов, а значит необходимо обладать определенными знаниями и навыками. Если неуверены в расчетах – обратитесь в специализированную организацию, где составят проект согласно всем требованиям СНиП.

Монтаж железобетонных плит перекрытия / Прогресс-СК

1. Полезная информация
2. Монтаж железобетонных плит перекрытия

В конструкции любого здания одним из элементов являются перекрытия. Для устройства междуэтажных перекрытий применяют железобетонные многопустотные панели, опирающиеся на продольные наружные и внутренние стены, прогоны, ригели.

Перекрытия бывают цокольные, мансардные, междуэтажные и чердачные. Независимо от места расположения и материала перекрытия должны отвечать определенным требованиям: быть тепло, гидро и звуконепроницаемыми, прочными, жесткими, пожаробезопасными.

Высокими показателями прочности характеризуются монолитные железобетонные перекрытия, которые применяются при возведении крупных объектов и призваны выдерживать большие нагрузки. Железобетонные перекрытия несгораемые и долговечны.

По типу возведения различается монолитная плита перекрытия (их изготавливают на месте) либо сборная плита перекрытия (состоящая из готовых элементов заводского производства).

Соединение бетона и арматуры, позволило сделать конструкцию ЖБИ плит прочной и долговечной, хорошо работающей на изгиб. Без учета веса плиты, расчетная нагрузка не должна превышать, 6,0кПа. Стандартная ЖБИ плита перекрытия должна выдерживать землетрясения силой 7-9 баллов. При строительстве зданий, обычно используют ЖБИ плиты перекрытия стандартных размеров.

Маркировка плит перекрытий

ПК 63-15-8Ат — плита длиной 6,28 метров, ширина 1,49 метра, толщина 0,22 метра, допустимая нагрузка — 800кг/м2.

Основной стандарт толщины от 22 до 30 см. (у плит ППС). Так же они отличаются допустимой нагрузкой на квадратный метр площади. Плиты перекрытия пустотные ПК длина от 2 до 7,2 метров, плиты перекрытия пустотные ПБ  до 12 метров.

Технология монтажа плит перекрытия

До монтажа перекрытий проверяют горизонт верхних опорных частей кладки под перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 15 мм).

Монтаж панелей начинают от торцовых стен, при этом монтажники находится на инвентарных подмостях (столиках), а последующие панели укладывают на ранее уложенных плитах.

Монтажники кельмами очищают опорную поверхность стен и перегородок, работая с перекрытия или со столика-стремянки, установленного на нижележащем перекрытии.

Накладывают раствор по всей опорной поверхности стены и кельмой расстилают его ровным слоем

Машинист крана поднимает панель и подводит на место укладки.

Где-то на высоте 20-40 см от места отпирания, монтажники направляя руками, ориентируют плиту на укладку. Когда готово, дают команду машинисту крана и плавно опускают панель перекрытия.

Оставляя стропы натянутыми, панель если нужно подправляют монтажными ломиками, проверяют уровнем горизонтальность поверхности и положение панели по высоте.

Ослабляют и убирают стропы.

Если обнаружится, что плоскости установленной и смежных с ней панелей не совпадают более чем на 4мм, панель поднимают краном, исправляют растворную постель и устанавливают заново.

Длина опирания плиты не должна быть менее 12см.

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.

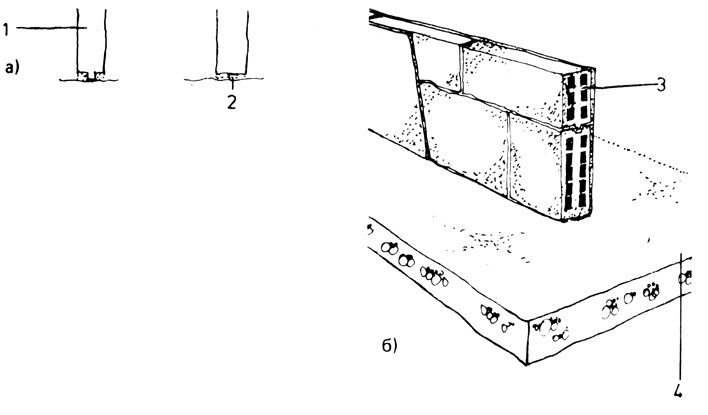

1 — панель

2 — раствор

3 — несущая стена

Края панелей и плит перекрытий должны надежно опираться на стены. Запрещается оставлять панель в перекрытии при меньшей ширине опоры, чем по проекту. Это может привести к скалыванию бетона у края панелей перекрытий или панелей стен и перегородок, в результате чего панель перекрытия может обрушиться.

Панели перекрытий после выверки закрепляют в соответствии с указаниями в рабочих чертежах: монтажные петли панелей приваривают к анкерам, заделанным при кладке стены, смежные панели скрепляют между собой анкерами за монтажные петли. Продольные швы (стыки) между панелями заделывают раствором, плотно зачеканивая им шов на всю глубину. Стыки панелей перекрытия со стенами заделывают вслед за монтажом перекрытия.

В панелях при опирании их на наружные стены обязательно заделывают пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120мм. Это делают с целью теплоизоляции, чтобы в местах опирания перекрытий зимой не промерзли стены. Так же заделывают тяжелым бетоном или вкладышами пустоты в панелях, опирающихся на внутренние несущие стены, начиная с третьего перекрытия от верха зданий и ниже. Такая заделка необходима для предохранения опорных частей пустотных настилов перекрытий от разрушения под давлением вышележащих конструкций.

Наименьшая длина опирания в мм плит длиной 6 м

на стальные конструкции — 70 мм
на железобетонные конструкции — 75 мм
на каменные конструкции — 120 мм

Многопустотные панели перекрытия складируют горизонтально в штабеля высотой до 2. 5 метров. Нижний ряд в штабелях укладывают на деревянные подкладки сечением 150-150, 100-100 мм. Последующие подкладки располагают вертикально относительно друг друга, перпендикулярно к пустотам, отступая на 35 сантиметров от края плиты.

Монтаж плит перекрытий. Особенности монтажа.

Рисунок: Монтаж плит перекрытий.

Ни одно строительство здания или сооружения не обходится без монтажа плит перекрытий. Плиты перекрытия обеспечивают прочность и жесткость здания.

Монтаж плит перекрытий выполняется монтажниками, которые обладают всеми необходимыми знаниями.

Все плиты перекрытий подразделяются на монолитные и пустотелые, а также различаются по форме, структуре и техническим характеристикам.

Выбор типа плит перекрытий определяется на стадии проектирования здания или сооружения, путем конструкторских расчетов с учетом всех технических требований.

Монтаж плит перекрытий осуществляется с использованием монтажных кранов (башенных или самоходных стреловых) и необходимой такелажной оснастки.

Доставляются плиты перекрытия на строительную площадку чаще всего автомобильным транспортом, реже доставляются железнодорожным транспортом. При поступлении на строительную площадку все плиты перекрытия проходят входной контроль.

Рассмотрим монтаж плит перекрытий подробнее.

Инструменты и материалы для монтажа плит перекрытий.

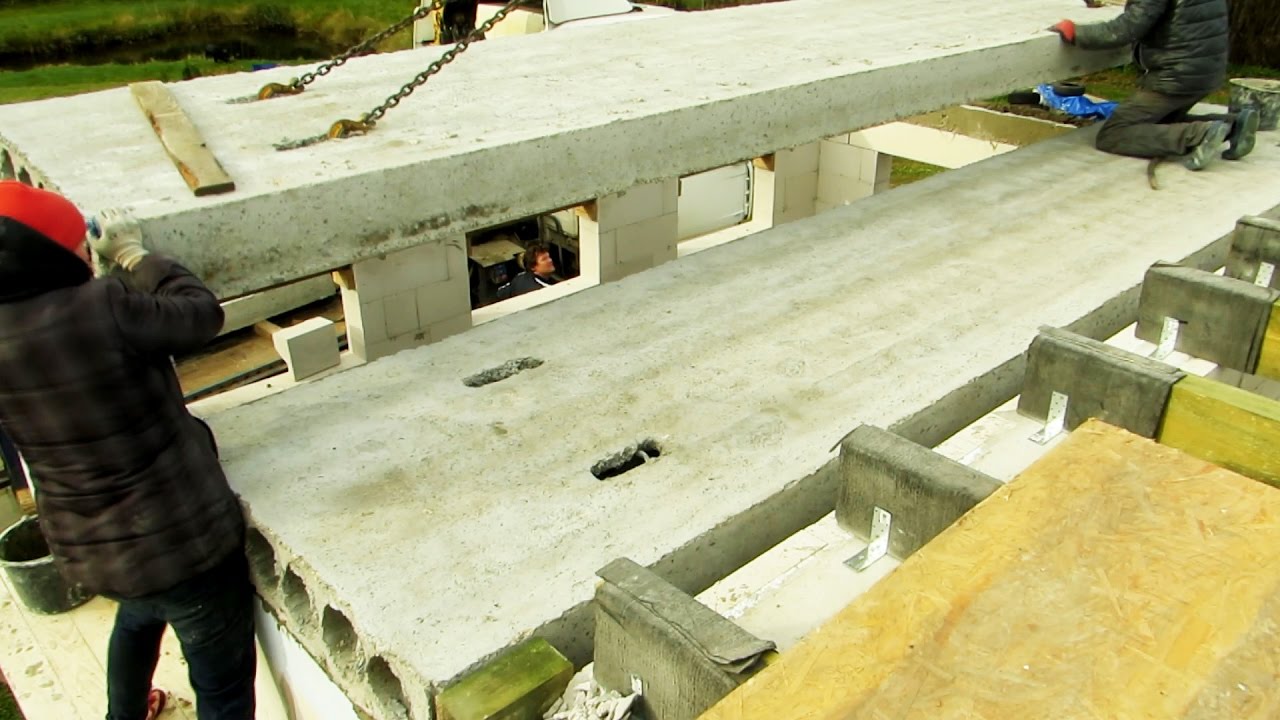

Монтаж плит перекрытий.

Основные этапы монтажа плит перекрытий включают в себя:?

• подготовительные работы;
• строповка плит перекрытий;
• перемещение плит перекрытий к месту укладки;
• установка плиты;
• анкеровка и заделка рустов и зазоров плит перекрытий.

Для строповки плит перекрытий с монтажными петлями используют универсальный четырехветвовой строп с подвеской, обеспечивающей равномерное распределение усилий в ветвях стропа.

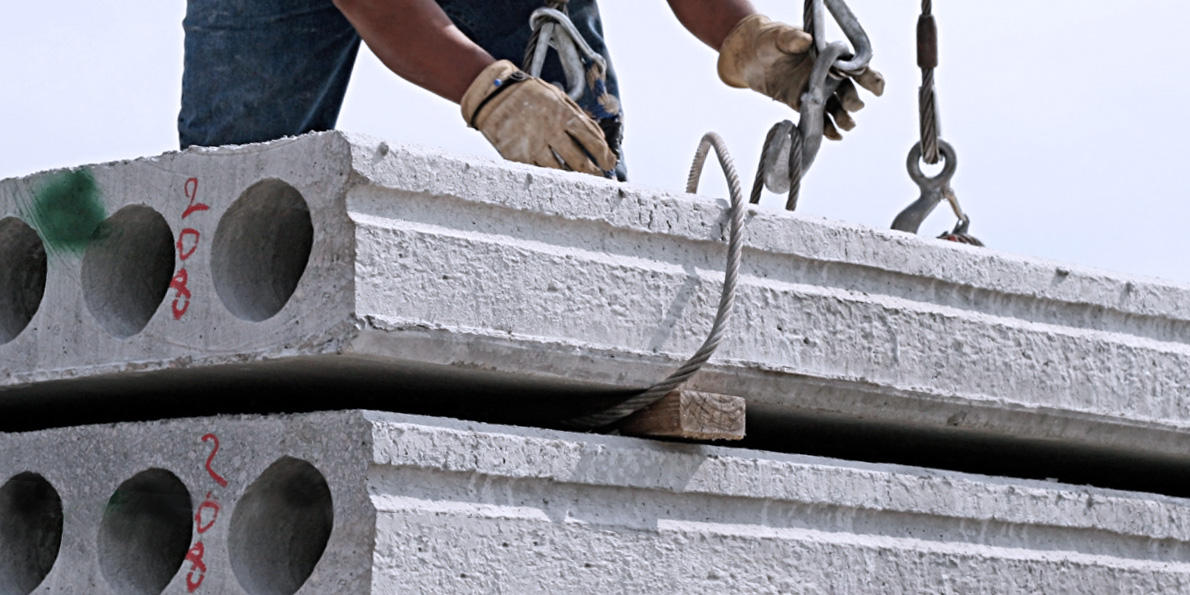

Рисунок: Схема строповки плиты.

В процессе монтажа плит перекрытий участвуют четыре человека:?

• один человек стропует конструкцию;
• два человека выполняют непосредственно монтаж плит перекрытий;
• один человек регулирует работу крановщика.

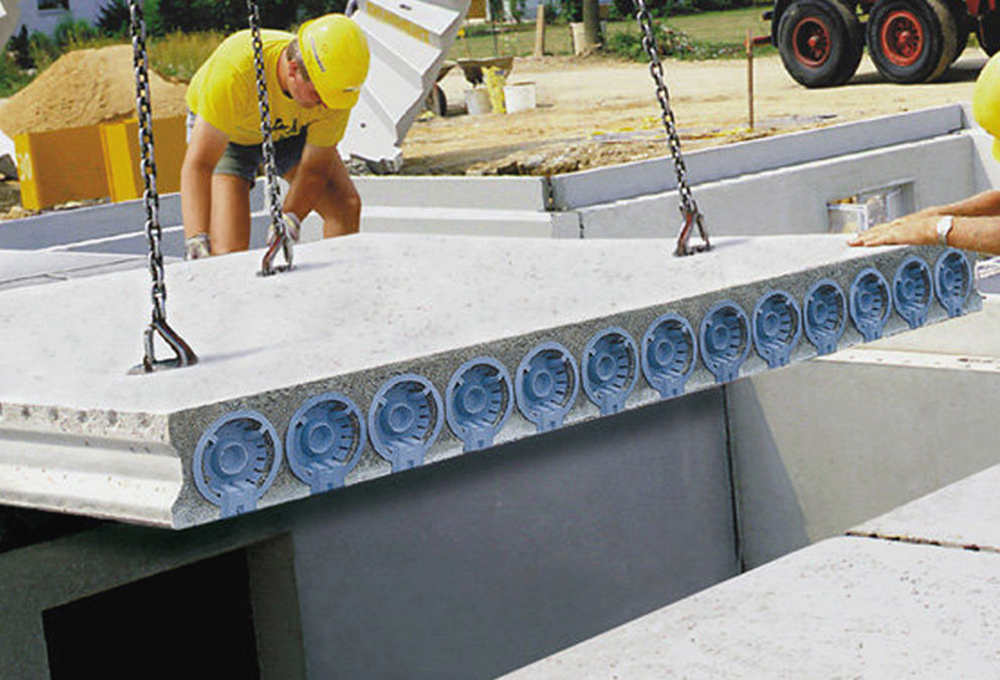

Перед монтажом плит перекрытий пустотелых во избежание промерзания  заделываются пустоты бетонной пробкой или утеплителем со стороны наружной стены. Зачастую пустоты могут заделываются уже на заводе изготовителе.

Рисунок: Заполнение пустот бетонной пробкой на заводе изготовителе.

Рисунок: Заполнение пустот утеплителем.

Перед монтажом плит перекрытий подвала необходимо предварительно убедиться, что отсутствуют разрывы и дефекты гидроизоляции фундамента.

Укладывают плиты перекрытия на идеально ровную поверхность стеновой конструкции, предварительно уложив растворную смесь толщиной 20 мм. Для обеспечения равномерной передачи и равномерности распределения нагрузки на несущие стены необходимо соблюдать ширину опирания плит перекрытий. Ширина опорной поверхности плит перекрытий на несущие конструкции зависит от материала стен, оптимальная ширина составляет 120 мм. Если пренебрегать шириной опорной поверхности, то в последствии это может привести к разрушению стен или плиты перекрытия.

В зависимости от материала стеновой конструкции, ширина опирания должна принимается:

Вид материала стеновой конструкции	Ширина опорной поверхности, мм
для стен из крупноформатных бетонных блоков	50-90
для стен из мелкоштучных материалов	90-120
для хрупких стеновых конструкций, которые имеют низкую плотность (газосиликатные блоки, пеноблоки и т. д.)	100-150
для стальных несущих элементов (двутавровые балки и т.д.)	до 70

Укладывают плиты перекрытий на две противоположные стороны стены по торцевым сторонам плиты или на три торца стены, образующие п-образный контур.

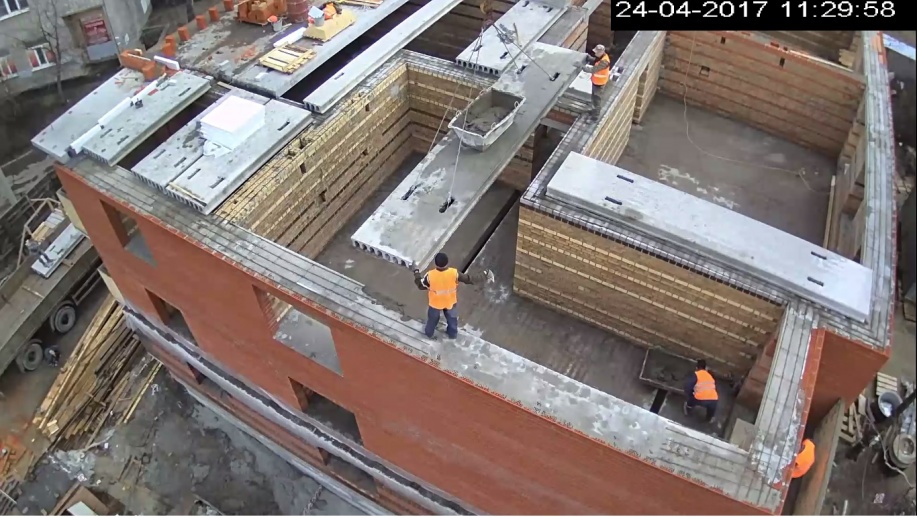

Рисунок: Процесс монтажа плит перекрытий.

Порядок монтажа плит перекрытий:?

1. очистить поверхность от мусора и остаток раствора;
2. проверить уровнем горизонтальность поверхности стен и исключить перепады по высоте более 15 см;
3. уложить цементно-песчаный раствор толщиной 20 мм;
4. выполнить строповку плиты перекрытия и переместить монтажным краном в место монтажа плиты;
5. ломом корректируем положение плиты, проверить пятно контакта и опустить плиту;
6. выполнить растроповку и анкеровку плиты;
7. зазор между торцевыми поверхностями плит заделать цементно-песчаным раствором.

Плиты перекрытия укладываются на растворную смесь толщиной 2 см. Консистенция растворной смеси должна быть густая, чтобы при монтаже плиты перекрытия полностью не выдавливалась. Монтаж плит перекрытий на свежеуложенную кладку запрещается.

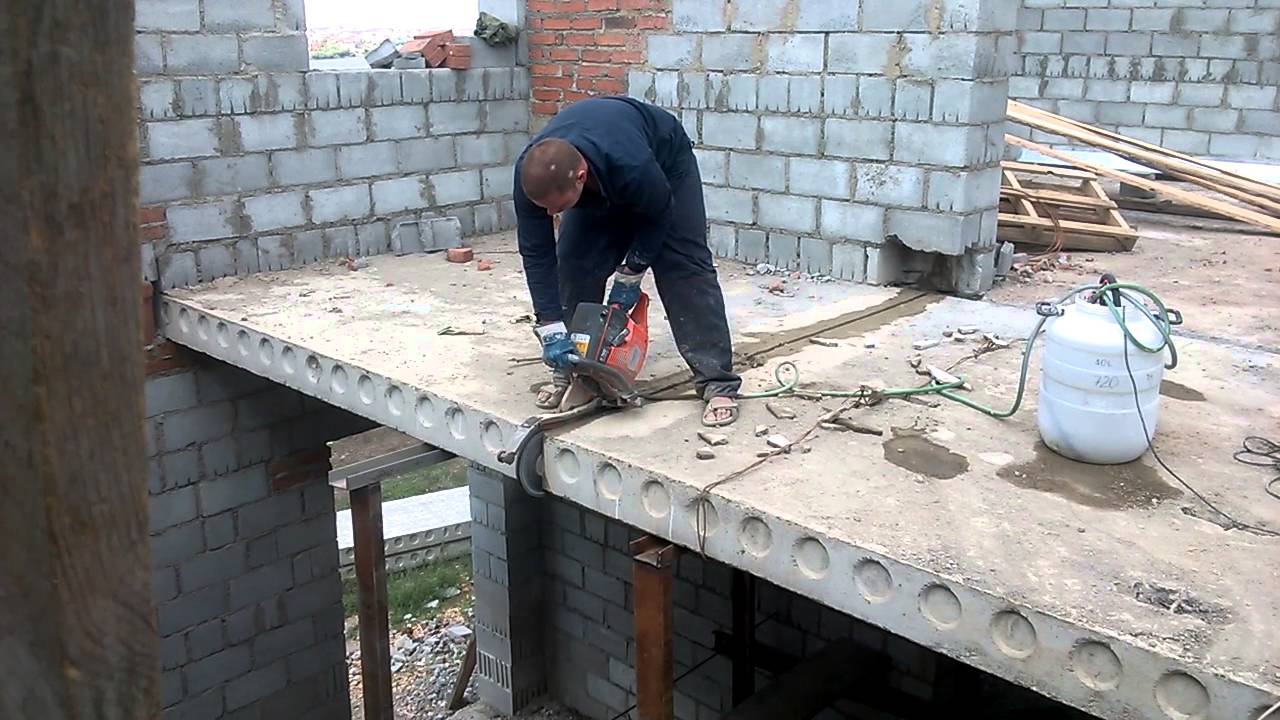

Рисунок: Резка плиты перекрытия.

Если при монтаже сплошных монолитных плит перекрытий возникает потребность в уменьшении длины плит, тогда для этого потребуются болгарка с алмазным кругом для резки по бетону, диск для резки арматуры, кувалда и лом.

Последовательность действий резки плиты:?

1. очертить мелом требуемый размер плиты
2. уложить подложку по разметке плиты для предохранения бетона от сколов;
3. отрезать плиты по меловой разметки;
4. ударить кувалдой по поверхности и торцам плиты;
5. перерезать болгаркой с диском арматуру.

Рисунок: Монолитный участок.

В любом строительстве здания или сооружения часто происходит, что размеры перекрываемого помещения не соответствуют размерам плит перекрытиям. В таком случае образуются открытые не перекрытые участки, которые необходимо замоноличивать. Без монолитных участков не обходится ни строительство зданий и сооружений.

Порядок устройства монолитных участков:?

1. устанавливается деревянная опалубка на нижнюю поверхность;
2. устанавливается арматура;
3. заливается бетоном;
4. после затвердения снимается опалубка и выполняется стяжка.

Рисунок: Армированный пояс.

Если монтаж плит перекрытий ведется на стены из легкого материала (газосиликатные блоки, пеноблоки и т.д.), то необходимо предусматривать укрепление стен путем устройства армированного пояса. При кладке стен из мелкоштучного материала последний ряд кладки перед монтажом плит перекрытий необходимо устраивать тычковым.

Монтаж плит перекрытий ведется согласно ТНПА, а также в соответствии со строительным проектом.

Монтаж плит перекрытий ребристых ведут насухо на опорные конструкции, путем приваривания к закладным деталям на несущие конструкции.

Перекрывать несколько пролетов одной плитой перекрытия запрещено, так как плита может треснуть.

Анкеровка плит перекрытий.

В процессе монтажа плит перекрытий соединение между собой и со стеновой конструкцией выполняется путем устройства анкеровки, заделывая бетоном или цементно-песчаным раствором. Для чего нужно производить анкеровку плит? Анкеровка исключает возможное смещение плит перекрытий со стеновой конструкцией.

Произвести анкеровку плит можно двумя способами:

1)крепление арматуры к монтажным петлям плит перекрытий, а также выполняется анкеровка плит со стенами с помощью Г-образных прутков.

Если отсутствуют монтажные петли, то в шве плит устраивают пластины, к которым приваривают арматурные стержни, а после выполняют заливку швов бетоном.

Рисунок: Анкеровка плит первым методом.

2)с помощью устройство кольцевого анкера.

Плиты перекрытия зажимаются со всех сторон армированным поясом (в случае монтажа плит перекрытий в хрупких стенах из газобетонных блоков или пеноблоков). Чтобы выполнить армированный пояс необходимо по периметру установить опалубку, затем в опалубке выполнить устройство арматурного каркаса, а потом заливается бетоном. Это трудоемкий способ.

Рисунок: Устройство кольцевого анкера.

Анкеровку производят после монтажа плит перекрытий. Обычно анкеровку плит перекрытий выполняют в соответствии со строительным проектом, но при отсутствии проекта анкеровку выполняют универсальным планом размещения:

— соседние плиты соединяются П-образным анкером

— поперечными связями дополнительно крепятся соседние плиты перекрытия

— диагональной обвязкой крепятся две крайние плиты

— плиты со стенами крепятся Г-образными анкерами с загибом 400-500 мм

Рисунок: Схема анкеровки плит перекрытий.

Анкеровка плит перекрытий методом сварки выполняется электрода диаметром 3-4 мм с длиной сварного шва не более 80-100 мм. После завершения анкеровки во избежание коррозии все арматурные стержни скрываются в толще раствора, в противном случае может привести к разрушению связей. По завершению анкеровки плит перекрытий выполняют стяжку. Для избегания попадания в щели мусора и влаги в процессе монтажа плит перекрытий сразу производят заделку всех монтажных петель, рустов и зазоров между соседними плитами.

Правила складирования плит перекрытий.

1.Плиты перекрытия укладывают на деревянные бруски и подкладки.

2.Высота штабеля плит перекрытий при складировании должна быть не более 2,5 метров.

3.Деревянные подкладки размещать ближе к монтажным петлям у торцов плит перекрытий и строго друг над другом по вертикали.

4.Зона складирования обязательно должна быть под навесом.

5.Складировать плиты перекрытия необходимо в зоне монтажа крана.

6.Плиты перекрытия хранятся в горизонтальном положении на ровной твердой поверхности.

7.При долговременном хранении плит перекрытий штабелями необходимо накрывать водоизоляционными материалами (рубероид, плотная полиэтиленовая пленка, брезент и т.д.).

8.При складировании плит перекрытий необходимо учитывать, что монтаж здания ведется снизу вверх. Таким образом вверху штабеля складируются плиты перекрытия, которые будут монтироваться в первую очередь, чем плиты лежащие внизу штабеля.

9.Складировать плиты перекрытия у границ котлованов или траншей не допускается.

10.Плиты перекрытия в штабелях должны складироваться монтажными петлями вверх.

Рисунок: Схема складирования в штабеля плит перекрытий.

Техника безопасности при монтаже плит перекрытий.

1.Все работники должны иметь допуски и другие документы, которые разрешают им выполнение данный вид работы. Инженерно-технический персонал в обязательном порядке проходит инструктажи под подпись. Все, находящие на стройке, должны иметь соответствующие квалификационные документы.

2.Строительная площадка ограждается и посторонним вход воспрещен.

3.Проект должен получить все разрешения и согласования от государственных органов. К ним также относятся геодезисты, технадзор, кадастровые службы и т.п..

4.Погрузочно-разгрузочные работы необходимо выполнять механизированным способом с помощью подъемно-транспортного оборудования и средств малой механизации.

5.Все работники на строительной площадке обязаны ходить в касках во избежание травм.

6.Оставлять плиту в подвешенном состоянии и оставлять место работы запрещено.

7.Все работники на высоте должны быть оснащены страховочным снаряжением.

Расценки на монтаж плит перекрытий.

После того как разработан строительный проект здания или сооружения к работе приступает сметный отдел, который определяет стоимость строительства согласно утвержденным государственным сметным нормам. Нормы ГЭСН предназначены для определения сметной стоимости строительства.

Специалистами центра государственного ценообразования разрабатываются сборники расценок на строительные, ремонтные и пусконаладочные виды работ.

Расценка включает в себя: материалы с учетом расхода на единицу расценки, трудозатраты рабочих и машинистов, средний разряд рабочих, а также состав и продолжительность работы машин и механизмов.

    На основании строительного проекта и сметной документации ведется строительство зданий и сооружений.

На фактическую стоимость монтажа плит перекрытий влияет много факторов (стоимость материалов, зарплата рабочих и т.д.), но самая дорогостоящая составляющая – стоимость аренды монтажного крана. На стоимость аренды монтажного крана влияет не только грузоподъемность и время аренды, но также марка крана, тип стрелового оборудования крана и в каких условиях будет работ кран.

    Также необходимо учитывать, что для доставки материалов на объект необходим транспорт, аренда которого также стоит денег.

    Также на стоимость монтажа плит перекрытий влияет сам тип перекрытия: монолитный или сборный. Монтаж сборных плит перекрытий будет дешевле, так как трудозатраты на сборный тип перекрытия ниже, чем для монтажа монолитного типа перекрытий.

Альтернатива монтажа плит перекрытий.

Зарубежом перекрытие по деревянным балкам имеет широкое применение в частном и загородном домостроении.

Технология монтажа такого перекрытия максимально быстра и менее трудоемко, благодаря незначительному весу конструкции. Для монтажа такого типа перекрытия не требует применения монтажных кранов. Устраивается такой тип перекрытия на деревянных двутавровых балках.

Рисунок: Схема устройства перекрытия по деревянной балке.

Основными конструктивными элементами перекрытия являются:?

• деревянные двутавровые балки;
• обшивка;
• утеплитель;
• пароизоляция.

Рисунок: Деревянная двутавровая балка.

Двутавровая балка состоит из стойки и двух полок, изготавливаемые из столярного леса. Все три элемента балки соединяются между собой двойным шипом с помощью специального пресса и водостойкого клея. В качестве материала для стойки чаще использовать OSB плиту или фанеру. Полки двутавровой балки выполняются из сруба хвойных пород, отлично подойдет лиственница, которая увеличивает свои прочностные свойства при намокании, засчет содержания особой смолы в структуре дерева, которая придает уникальные свойства.

При монтаже перекрытия в выборе клея лучше ориентироваться на состав, чем меньше токсичных веществ в составе клея, тем лучше.

Жесткость в перекрытии создается обшивкой, которую устраивают между балками. В качестве обшивки могут выступать OSB плиты. Элементы конструкции склеивают между собой с помощью специального клея для элементов из дерева, которые выдерживают большие нагрузки.

Как правило в качестве утеплителя выступают плиты из минеральной ваты и пенополистирола, которые укладывают между балками. Также возможно использовать полиуретан. В таком случае он обеспечивает звукоизолирующие свойства конструкции. Минеральная вата также выступает в качестве шумопоглотителя. Этот материал, во-первых, не горючий, а во-вторых, более экологичный.

Порядок монтажа перекрытия по деревянным балкам:

1)сначала монтируются деревянные балки.

В кирпичных и монолитных зданиях балки закладываются в «гнездовые» стены, которые оставляют при заливке или кладке стеновой конструкции. При устройстве в кирпичных стенах учитывается размер балки перекрытия. В рубленных стенах балки крепятся двумя способами:

— подвесным методом с помощью металлических уголков, кронштейнов и уголков. Вес балки и нагрузки действующие на балку воспринимаются крепежными элементами. Такой метод широко используют в частном домостроении.

Рисунок: Крепление балки подвесным методом.

— методом фиксации в несущей конструкции, путем спиливания торцов балки под углом 60 градусов, затем торцы балки зачищаются и покрываются водоотталкивающим слоем. Балка вставляется в несущую конструкцию на глубину 15-20 см, предварительно разместив в стене утеплитель и оставив зазор 2-2,5 см для обеспечения воздухообмена. Устанавливают крепежные элементы.

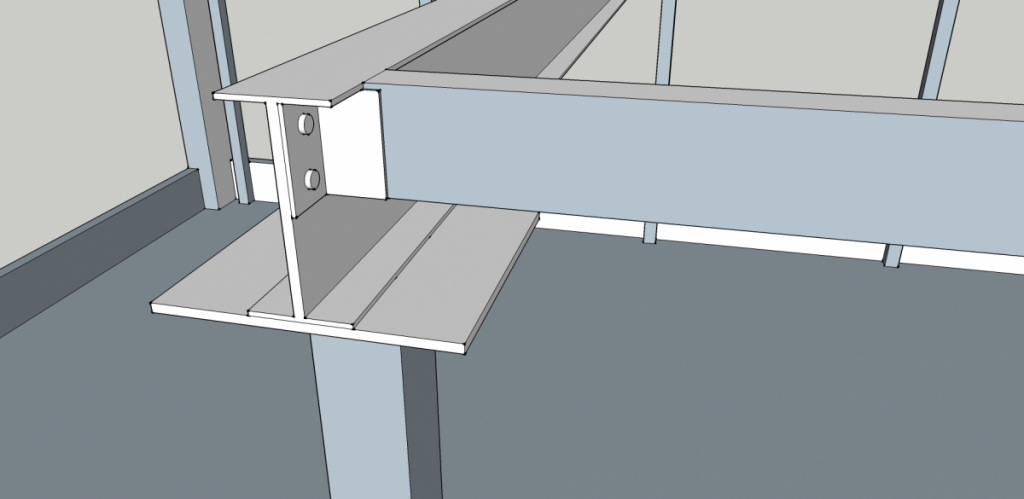

Рисунок: Крепление двутавровой балки к стене.

2)крепятся доски на нижний слой балок;

3) укладывается утеплитель и пароизоляция;

4)затем укладываются доски верхнего слоя перекрытия.

Перед монтажом перекрытия в ходе проектирования подбираются размеры сечения двутавров, определяется несущая способность с учетом действия всевозможных нагрузок и подбираются соответствующие опоры и крепления.

Автор статьи:

Шепелевич Мария

Инженер

Инженер

Нюансы монтажа плит перекрытия

Вряд ли для кого-то станет новостью тот факт, что надежность постройки напрямую зависит от правильности монтажа плит перекрытия. Это, конечно, не единственный показатель, но один из самых важных. Поэтому мы решили посвятить отдельную статью вопросу укладки плит перекрытия и наиболее часто возникающим в этом процессе нюансам.

Любая стройка является объектом повышенной опасности. И при проведении монтажа плит перекрытия, так же как и при любых других видах работ, необходимо строго соблюдать правила техники безопасности. Без получения четкого инструктажа невозможно переходить к проведению работ.
Итак,
Этап первый — техника безопасности

● все оборудование, подъемные механизмы и другие машины, должны быть стопроцентно исправны и соответствовать техническим нормам и требованиям
● в процессе монтажа плит перекрытий могут участвовать только совершеннолетние лица при наличии медицинской справки об удовлетворительном состоянии здоровья
● все работники, работающие на высоте, обязаны иметь соответствующее снаряжение (страховочные элементы и обувь со специальной подошвой)
● машинисты кранов, сварщики должны иметь документ, подтвеждающий квалификацию
● не допускается подъем плит перекрытия, которые не оснащены монтажными петлями
● при поднятии и опускании конструкции запрещается своевольное перемещение работников по стройплощадке
● стройплощадка должна быть ограждена специальными заборами
● не разрешается оставлять плиты в поднятом положении и покидать место работы
● работы по монтажу допустимо проводить только при благоприятных погодных условиях. Ветер более 14 м/с, туман, гроза или гололедица являются поводом для переноса времени работы.

После ознакомления с техникой безопасности и проверки присутствия на лекции всех работников, которые будут вовлечены в процесс, можно переходить к следующему этапу.

Этап второй — подготовительные работы

● лица, ответственные за строительный процесс, обязаны проверить все материалы на предмет соответствия сертификатам качества
● перед началом работ обязательно проводится проверка высоты опорных стен. Для этого используют уровень и длинную балку. Допустимые отклонения размеров — до 10 мм. В соответствии с полученными данными будет рассчитываться высота будущей цементной подушки
● особое внимание должно уделяться осмотру плит перекрытия. На лицевой стороне не должно быть ржавых или жирных пятен. Поверхность должна быть ровной, не иметь трещин. Допустимое отклонение размеров конструкции от заявленных 10, 5, 6 мм — длина, толщина, ширина
● монтируемые и опорные конструкции должны быть предварительно очищены от грязи, снега и иметь разметку для определения правильного положения
● проверять необходимо также и наличие всех необходимых инструментов в нужном количестве и рабочем состоянии

Список инструментов, которые понадобятся для монтажа перекрытий, невелик. Это:
1. подъемный кран
2. мастерок
3. лом
4. болгарка
5. кувалда.

Этап третий — монтаж плит перекрытия

Итак, теперь давайте поговорим подробней о самом процессе. Что же подразумевают мастера строительных специальностей, когда говорят о правильном монтаже плиты перекрытия? С чего начинать? На что обращать внимание?

Представим, что все материалы уже привезены и выгружены на стройплощадку, установлен в подходящем месте кран. Что же дальше?
Далее производится укладка подложки на места, где будут лежать плиты. Она изготавливается из бетона или цемента. Сверху на нее укладываются железобетонные плиты при помощи крана. При этом следует понимать, что кран просто не сможет уложить ее в точном соответствии с разметкой. Для этого потребуется участие как минимум двух работников. Они с помощью лома могут подвигать плиту до тех пор, пока она не займет свое расчетное положение.

Установка плит перекрытия

И в завершение процесса монтажные петли соединяются стальным прутом, который после обработки сваркой дает надежное скрепление. Казалось бы, ничего сложного. Но давайте не будем забывать о некоторых нюансах!

— не разрешается допускать высыхание раствора подложки до того момента, как будет установлена плита перекрытия. Чтобы этого избежать, работы по ее укладке и подготовке плиты к подъему нужно проводить одновременно
— на крюк крана обязательно должен одеваться “паук”. Это устройство из четырех тросов равной длины, которое обеспечит вращение и отклонение плиты от горизонтального положения во время подъема. Выглядит он следующим образом:

Подъем плит перекрытия

— после укладки плиты обязательно выверяют ее поверхность. Для этого потребуется визир или уровень. Если отклонение составляет более чем 4 мм, тогда перекрытие переустанавливают: поднимают, добавляют раствор и опускают заново. После этого процедура повторяется.

Этап четвертый — отделочные работы

Работы, проводимые на этом этапе, не менее ответственны, чем сама укладка плит. От качества их выполнения будет зависеть соответствие жилых и производственных помещений нормам и стандартам. Что же необходимо сделать при отделочных работах?
Для большего удобства структурируем информацию в небольшой алгоритм:

● все зазоры между плитами обязательно должны быть заполнены
● русты (углубления между плитами) — выполнены прямо и иметь одинаковую ширину
● для предотвращения промерзания торцы плит необходимо заделать.

Заполнение зазоров. Для заполнения стыков используют цементно-бетонную смесь. При этом важно обработать все места соединения плит. Также необходимо обратить внимание на технологические отверстия, если таковые имеются, и заделать их специальными пробками.

Заделка рустов между плитами перекрытия. Руст — это место, где плиты перекрытия стыкуются длинной боковой стороной. Он имеет такой вид:

Заделка рустов между плитами перекрытия

Заделка этих мест очень важна для получения целостной конструкции. Плиты с круглыми пустотами по бокам имеют специальные замки, которые обеспечивают надежную фиксацию при заливке. Однако не всегда эти замки оказываются правильными и расположенными в нужном месте. Отнесем это к дефектам производства, которые необходимо исправлять. Как это сделать? Плиты с замками, расположенными внизу укладываются с зазором в 20-30 мм, к нижней части монтируется доска и полученный руст заливается раствором.
Заделка торцов плит перекрытия. Торцы плит заделываются с целью предотвратить промерзание. Работы выполняются после завершения монтажа плит перекрытия следующими способами:

● пустоты заполняются минеральной ватой на расстояние не менее 200 мм
● пустоты заливаются бетонным раствором не менее чем на 120 мм или закрываются бетонными пробками
● пустоты закрываются раствором с забутовочным кирпичом.

Заполнение пустот в плитах

Следует также указать, что заделке подвергаются не только наружные торцы плит, но и те, которые опираются на внутренние несущие стены.

Часто возникающие вопросы при монтаже плит перекрытия.

1.Зачем рубят плиты? Как сделать это правильно?

Ответ: Вполне естественным будет вопрос, зачем же рубить плиту, если можно сразу заказать необходимый размер и тем самым избавить себя от лишних забот? Вопрос очень правильный, потому что, действительно не стоит экономить и озадачивать себя лишними процессами. Но иногда возникает такая необходимость. Например, при изготовлении выхода на чердак или эркера. На первый взгляд может показаться, что отрубить часть плиты Вам не под силу. Но при наличии необходимых инструментов (болгарки, лома и кулачка), запаса времени и терпения это дело окажется не столь трудным.
Существуют два варианта рубки плиты перекрытия — вдоль и поперек. Для порезки плиты поперек необходимо уложить ее горизонтально, поместить подкладки и нанести разметку. Подкладки нужно располагать точно под линиями разметки, иначе порезка не получится качественной. При помощи болгарки с предварительно установленным диском по бетону осуществляется порезка. После этого кулачком наносятся удары, но не по ребрам, а по пустотам, и, как правило 2-3 ударов бывает достаточно, для того чтобы пробить плиту. Далее таким же образом удары наносятся по ребрам сбоку, с помощью лома пробивается нижняя часть трубы и болгаркой обрезается арматура. Конечно, у Вас не получится идеально ровный сруб, но в дальнейшем это можно исправить, заделав раствором.
Таким же образом осуществляется и рубка плиты вдоль. Только кулачком разбивается пустота, проходящая вдоль, а ломом разбивается нижняя часть трубы. Элементы арматуры разрезаются по мере их появления.
Важно помнить, что прутья арматурной сетки находятся в напряжении и при порезке могут зажать болгарочный диск. Чтобы избежать этого, необходимо не дорезать прут до конца. Полностью разъединить его можно с помощью лома. Также в таких случаях возможно использовать автоген, что поможет ускорить процесс.

Рубка плит перекрытия

2. Как правильно вырезать люк в плите перекрытия?

Ответ: Люк должен равномерно располагаться на стыке двух плит перекрытия. Его размеры высчитываются в зависимости от технических характеристик плиты, а также назначения, по которому он будет использоваться. Обычно люк не превышает размеров 90х90 мм. Собственно вырезка производится следующим образом: после предварительного надреза болгаркой, осуществляется процедура, описанная выше: кулачком пробиваются верхние части плиты, а ломом — нижние.

3. Что делать, если не хватает ширины плиты перекрытия?

Ответ: Случается так, что размеры постройки немного не совпадают с размерами плиты и образуются зазоры. Что же можно предпринять в таком случае? Вариантов может быть несколько.

Первый — заключается в распределении зазоров между стенами и укладке шлакоблока в этих местах. Шлакоблок необходимо укладывать таким образом, чтобы его отверстия оказывались по сторонам, а не сверху или снизу. О фиксации можно не беспокоиться, поскольку стена, возведенная впоследствии, будет его крепко удерживать. Кроме того, шлакоблок можно дополнительно укрепить с помощью арматурной сетки в процессе заливки стяжки полов.

Решение проблемы короткой плиты перекрытия

Второй вариант — это размещение зазоров между плитами. Первая плита укладывается впритык к стене, а все последующие с одинаковым зазором между ними. Затем под каждым зазором монтируется доска, закладывается арматура и заливается раствор.
Размещение зазоров между плитами

4. Говорят, что возможно использовать плиты перекрытия с трещинами. Правда ли это?

Размещение зазоров между плитами

Ответ: Трещины обычно возникают при неправильном хранении или транспортировке материала. Безусловно, за этим не всегда удается уследить. Но проконтролировать правильное использование треснувшей плиты — это в Ваших силах.
На первый взгляд, может показаться, что лучше вовсе не использовать треснувшие плиты, чтобы избежать недоразумений в будущем. Но, на самом деле, это касается лишь крупных трещин, а плиты с мелкими дефектами вполне пригодны для эксплуатации в условиях дополнительной фиксации и минимальной нагрузки. Где же могут быть использованы такие плиты?
● между двумя целыми плитами, где впоследствии хорошо заделанные русты образуют почти монолитное перекрытие;
● в чердачных перекрытиях, на которые не опирается крыша;
● на месте кирпичной перегородки, которая потом будет подпирать плиту;
● в месте, где плита сможет опираться на три стены.

А для успокоения души Вы также можете усилить конструкцию с треснувшей плитой стяжкой пола с применением арматуры.

6307030131/41131 Типовая технологическая карта на монтаж строительных конструкций. Монтаж конструкций крупнопанельного жилого 9-этажного дома серии 90.3. Монтаж плит перекрытия типового этажа

МОСКВА -
199 0

1 .1 . Типовая технологическая жарта
разработана на монтаж плит перекрытий типового этажа крупнопанельного
9-этажного жилого дома се рии 90.

1 .2 . В с остав работ,
рассматриваемых в карте, входят:

монтаж
плит перекрытий;

элек т росварка монтажных стыков;

укладка
теплоизоляционного вкладыша;

з амоноличивание стыков.

1 .3 . Все работы по монтажу плит
перекрытий выполняют в три смены.

Картой
предусматривается монтаж плит перекрытия башенным краном КБ — 405.1 А грузоподъемностью 10 т при высоте здания до 30 м.

1 .4 . При привязке типовой
технологической карты к конкретному объекту и условиям строительства, принятый
в карте порядок выполнения работ по монтажу плит перекрытия, размещение машин и
оборудования, объем работ, средства механизации уточняют в соответствии с
проектными решениями.

2. 1 . До начала монтажа плит
перекрытия должны быть выполнены организационно-под г отовительные
мероприятия в соответствии со СНиП 3.01.01-85 «Организация строительного
производства».

Кроме
того, д олжны быть выполнены следующие работы:

смонтированы
и закреплены по проекту все конструкции в пределах этажа, расположенные ниже
уровня монтируемого перекрытия;

доставлены
на площадку и подготовлены к работе механизмы, инвентарь и приспособления;

рабочие
и ИТР ознакомлены с технологией работ и обучены безопасным методам труда.

2.2 . Монтаж надземной части здания, в том числе плит
перекрытия, рекомендуется выполнять башенными кранами.

Расположение
башенного крана и ра сс тояние подкрановых путей от здания устанавливаются при
привязке карты в зависимости от объемно- планировочного
решения здания и марки крана. Максимальное расстояние от оси движения крана до
стены определяется его технической характеристикой, минимальное — условиями
безопасности работ в соответствии со СНиП III-4-80*. Схема расположения монтажного крана приведена на рис 1, 2.

2.3 . Транспортирование плит перекрытия шириной до 3,2 м
осуществляется в вертикальном или слегка наклонном (не более 1 2° к вертикали)
положении. Плиты перекрытий шириной свыше 3,2 м перевозятся на специально
оборудованном автотранспорте в наклонном положении.

При
погрузке плит перекрытия на панелевозы между ними должны быть установлены
прокладки для обеспечения возможности установки захватов, необходимых при их
разгрузке и монтаже.

Плиты
перекрытия доставляют на стройплощадку с комплектом металлических соединительных
связей и накладок, которые транспортируются в закрытых контейнерах.

Раствор
готовят централизованно и доставляют на объект при помощи автотранспортных
средств: авторастворово з ов и автосамосвалов.

Хранение
растворных смесей на строительной площадке может производиться в ящиках — контейнерах, в поворотных бадьях, в бункерах, в узлах и установках
приема, перемешивания и выдачи смесей.

2.4 . Монтаж плит перекрытия производят с транспортных
средств. Монтировать плиты начинают от лестничной клетки. С т роповку
производят за шесть захватов, закрепляемых в технологических отверстиях.

С
помощью универсального грузозахватного устройства с кантователем плита в
воздухе переводится в горизонтальное положение и подается на место монтажа в
проектном положении (рис. 3).

Монтаж
плит перекрытия осуществляют по захваткам (за захватку принята одна
блок-секция).

Перед
началом монтажа опорную поверхность очищают от наплывов раствора, грязи,
наледи, снега, а летом смачивают водой. Плиты пере к рытий укладывают на растворную постель
толщиной не более 20 мм, расстилаемую по верху стеновых панелей. Укладка плит
перекрытия разрешается только после постоянного или временного закрепления
конструкций, на которые они опираются. П ри этом крепление должно обеспечивать восприятие монтажных нагрузок.

Положение
в плане установленных плит перекрытий проверяют по разметке, определяющей их
положение на опорах, при этом следят за совмещением закладных деталей.
Незначительные отклонения устраняют, рихтуя плиту монтажными ломами.
Горизонтальность контролируют, укладывая в двух взаимно перпендикулярных плоскостях
строительный уровень.

При наличии уклона плиту
поднимают и укладывают заново, изменив толщину
растворной постели.

После
окончательной выверк и плиты перекрытия соединяют между собой П-образными скобами, вставляемыми в анкерные петли плит перекрытия в
углах сверху , после чего плиты расстроповывают
и далее выполняют электродуговую сварку подъёмных петель с выпусками и закладными деталями смежных плит перекрытия.

2.5 . Сварк а металлических соединений в стыках
плит перекрытий должна выполняться в соответствии с указаниями СНиП 3.03.01-87 «Несущи е и ограждающие
конструкции».

Закладные
и соединительные детали перед сваркой очищают до чистого металла в об е стороны от кромок и разделки на 20 мм
от ржавчины, жиров, краски, грязи, влаги.

Воду,
снег и лед с поверхности закладных и соединительных деталей удаляют путем
нагревания их пламенем газовой горелки до температуры не более 1 00 ° С.

Соединение плит перекрытий между собой выполняют
ручной эл е ктродуговой
сваркой.

Длина
монтажных сварных швов с каждой стороны должна быть не менее указанной в
проекте, а высота h шва = 6 мм . Марка электрода должна соответствовать проекту.

Во
избежание нарушения сцепления закладных деталей с бетоном сварку рекомендуется
производить с перерывами, чтобы нагрев этих деталей продолжался не более 5 мин.

Производство
сварочных работ организуется таким образом, чтоб ы к концу
каждой смены заканчивалась сварка всех узлов примыкания плит перекрытий,
смонтированных за смену.

Посл е окончания сварки вып олн енное сварное соединение
необходи мо очистить от шлака и брызг металла.

Посл е п роектного з акрепления
на п литу перекрытия устанавлива ется инвентарное защитное ограждение.

2.6 . В качестве утеплителя в
стыки между плитами перекрытия и зубом
наружной стеновой панели устанавливают теплоизоляционные вкладыши из
пенополистирола марки ПСБ толщиной 40 мм. Вкладыши могут быть наборные (по
длине), состоящие из отдельных брусков.

Плиты
пенополистирола в соответствии с картами раскроя на базе УПТК нарезают на бруски и
доставляют на стройплощадку в закрытых контейнерах, рассортированными по размерам. Хранить
вкладыши на
стройплощадке следует в контейнерах в закрытых
проветриваемых складах
или под навесами с соблюдением мер противопожарной безопасности. Подачу контейнеров на перекрытие выполняет монтажный кран.

Теплоизоляционны й в кладыш у кладывают встык
насухо. Уложенный вкладыш должен плотно прилегать к поверхности стыка. В местах стыкования
вкладышей не д олжно быть зазоров. При устранении зазоров между вкладышами они
должны быть заполнены материалом той же объемной массы.

2.7 . Заполнение стыков между плитами
перекрытий производят цементно- песчаным
раствором марки М 1 00. Подвижность растворной
смеси в момент укладки д олжна составлять 5 — 7
см.

Технологические
отверстия в плитах перекрытия тщательно заделывают заране е заготовленными бетонными или г ипсобетонны ми пробками, ко торы е устанавливают на
цементном растворе.

2.8 . При пр о изводстве работ в зимнее время необходимо соблюдать указания СНиП 3.03.01-87 «Несущие и ограждающие
конструкции», а также действующие инструкции, руководства
и специальные указания про екта.

Зимние
условия работ определяются среднесуточной температуро й наружного воздуха ниже 5 ° С
и минимальной суточной температурой ниже 0 °С
( СНиП 3.03.01-87).

Монтажны е работы в зимних условиях следует выполнять, ис пользуя те же инструменты, приспособления и инвентарь, что и в летний период.

Все
такелажные и монтажные приспособления д олжны с одержаться в очищенном от
наледи состоянии и просушиваться. М уфты и
винтовые со единения должны быть смазаны м аслом.

Подготовка плит перекрытия к монтажу включает
очистку плит от снега и наледи, особен н о тщательно в местах стыков. Очистку следует выполнять с помощью скребков или с таль ных щеток. Пос ле удаления наледи, с тыкуемые
поверхности следует прос ушить струей г орячего воздуха.

Не допускается применять для очистки ст ы куемых поверхностей пар, горячую
воду или раствор поваренной соли.

Ручную электродуговую сварку конструкций при
температуре до минус 30 °С следует
производить по обычной технологии, но при этом следует повышать сварочный ток
на 1 % при понижении температуры воздуха на к аждые 3 ° С (от 0 ° С).

Монтаж плит перекрытия в зимних условиях может
выполняться на растворах с противоморозными добавками, обеспечивающих их
твердение на морозе.

В качестве противоморозных добавок, вводимых в
растворы, следует применять нитрит натрия ( NaNO ₂ ), комплексную добавку НКМ (нитрит натрия + мочевина), поташ ( K ₂ CO ₃ )
и совмещенную добавку поташа и нитрита натрия. При
этом все оцинкованные закладные детали перед замоноличиванием стыков должны
защищаться протекторной обмазкой, если в раствор добавлен поташ.

Применение противоморозных добавок нитрита
натрия рекомендуется при температуре наружного воздуха до минус 1 5 ° С, НКМ — до минус 20
°С, поташа и смеси нитрита натрия с поташом — до минус 30 ° С.

Количество противоморозных добавок в зависимос т и от температуры наружного воздуха следует назначать в
соответствии с «Руководством по монтажу крупнопанельных жилых домов с малым
шагом», ЦН ИИЭП
Жилища, 1 980.

П ри выполнении монтажа при
температуре ниже минус 20 °С раствор сл едует п рименять на одну
марку выше проектной.

Раствор под очередную монтируемую плиту должен
расс т илаться непосредственно перед её
установкой на место.

Использование замерзшего и отогретого горячей
водой раствора не допускается.

На строительной площадке обычную растворную
смесь необходимо хранить в утепленной таре, расположенной в специально
отведенном месте, защищенном от ветра и попадания атмосферных осадков.

Хранение раствора с добавкой нитрита натрия при
температуре до минус 1 5 ° С, с поташом — до минус 30 ° С
допускается в неутепленной таре.

Минимальная поэтажная прочность раствора в
горизонтальных стыках по мере возведения дома должна соответствовать указанной
в проекте.

В журнале производства работ должны
фиксироваться температура наружного воздуха, количество вводимой в раствор
добавки и другие данные, отражающие влияние на процесс твердения растворов.

2.9 . Варианты рекомендуемых машин, транспортных средств и
оборудования для монтажа плит перекрытия приведены в табл. 1 .

Таблица 1

Производство и приёмку работ по монтажу плит
перекрытия следует выполнять согласно требований СНиП 3.03.01-87 «Несущие и
ограждающие конструкции». Контроль качества монтажа плит перекрытия включает:

входной
контроль ка ч ества конструкций и используемых материалов;

операционный
контроль качества выполняемых работ;

приёмочный
контроль выполненных работ.

Входной
контроль конструкций на строительной площадке следует производить инженерно-техническими
работниками монтирующей организации. Плиты перекрытия должны иметь паспорт,
хорошо видимую маркировку и штамп О ТК завода с датой
изготовления. Проверяют соответствие паспортных данных проектным и осуществляют
внешний осмотр и обмер конструкций.

Плиты
перекрытия, поступающие на строительную площадку, должны соответствовать
требованиям ГОСТ
12767-80* и рабочих чертежей.

Технические
критерии и средства контроля операций и проце сс ов приведены
в табл. 2.

Приёмочный
контроль смонтированных плит перекрытия производят в п роцессе поэтажной приёмки смонтированных конструкций на захватке. При
приёмке работ предъявляют журналы монтажных и сварочных работ , заделки стыков,
документы лабораторных анализов и испытаний при сварке и замоноличивании с тыков, акты освидетельствования скрыт ых работ.

Таблица 2

Технологическая схема выполнения
строительного процесса

1 — башенный кран КБ-405.1А; 2 — подкрановый
путь; 3 — ограждение подкранового пути; — контур заземления; 5 — контрольный
груз; 6 — полуприцеп-панелевоз; 7 — тягач; 8 — прожекторы; 9 — временная автодорога;
10 — площадка разгрузки автотранспорта; 11 — площадка для приема раствора и
бетона; 12 — временная открытая площадка складирования; 13 — граница зоны
работы крана

Рис.
1

Рис.
2

Схема
строповки панелей перекрытия

а)
на панелевозе

б) перед укладкой

1 — восьмиветвевой строп с гидрокантователем; 2 -
панель перекрытия

Рис. 3

Схема последовательности
монтажа плит перекрытий

Рис. 4

Выверка
панелей перекрытия

1 — внутренняя стеновая панель; 2 — плита
перекрытия

Рис.
5

Схема установки
петлевого захвата

Рис.
6

Таблица 3

^*)
Расценка пересчитана в соответствии с новыми тарифными ставками (Постановление
ЦК КПСС, СМ СССР и ВЦСПС № 1115 от 07.09.86 г.)

Таблица 4

Потребность в инструмента, инвентаре и
приспособлениях приведена в табл. 5.

Таблица
5

Потребность в материалах и
полуфабрикатах для выполнения работ по монтажу плит перекрытий
типового этажа приводится в табл. 6.

Таблица 6

Работы по монтажу плит перекрытий выполняют с
соблюдением требований СНиП III-4-80 «Техника безопа с ности в строительстве» и ГОСТ ССБТ.

Не до п ускается выполнять монтажные работы на высоте в открытых
местах при ск орости ветра 1 5 м/ с и более, при
гололедице, грозе и тумане, исключающем видимость в пределах фронта работ.
Начиная со второго этажа следует устанавливать
инвентарные переносные ограждения по контуру дома и проема.

При перемещении плиты перекрытия монтажники
должны находить с я вне контура
устанавливаемой плиты со стороны противоположной подаче. Устанавливать плиты
нужно без толчков, не допуская ударов по другим конструкциями .

Монтажник,
находящийся на перекрытии, обязан закрепить карабин предохранительного пояса к специально
натянутому стальному тросу или за надежно установленные части по указанию
мастера (прораба). Предохранительные пояса должны иметь специальные
амортизирующие устройств а
типа ЦВУ-2, смягчающие силу рывка и снижающие
скорость падения до нуля.

Запрещается
монтажникам ходить по торца м панелей стен.

Первую
монтируемую плиту перекрытия монтажники принимают с лестницы или с передвижных
подмостей. Последующие п литы монтируют с установленных плит пе рекрытия.

Монтажник-электросварщик,
выполняющий работы по сварке узлов для закрепления железобетонных конструкций,
должен пройти аттестацию в соответствии с «Правилами аттестации сварщиков»,
утвержденными Госгортехнадзором СССР и иметь удостоверение электросварщика.

Запрещается
в радиусе 1 0 м от места проведения электросварочных работ размещать
легковозгораемые материалы.

Запрещается
производить электросварочные работы в незащищенных местах во время дождя, грозы
или сильного снегопада, а также на высоте при скорости ветра 1 5 м/ с и более.

Рабочие
места сварщиков следует отделить от смежных рабочих мест и проходов
несгораемыми экранами (ширмами, щитами) высотой не менее 1 ,8 м.

Запрещается
совмещать на одном рабочем месте сварочные работы и укладку теплоизоляционного вкладыша.

Ящики
с раствором следует устанавливать только в местах примыкания плит перекрытия
друг к другу, т.е. над панелями внутренних стен .

При
приготовлении растворной смеси с использованием химических добавок требуется
принять меры к предупреждению ожогов кожи и повреждения глаз.

Нормативные затраты труда рабочих, чел.-ч.                                        1 32,5

Нормативные затраты машинного времени, маш.-ч                             1 6,95

Заработная плата рабочих — монтажник ов, р.-к.                                      97-70

Заработная плата механизаторов, р.-к.                                                   1 7-87

Продолжительность выполнения работ, смен                                      4,00

Выработка на одного рабочего в смену, плит                                        4,2 1

У с ловные затраты на механизацию, р.-к.                                              77-80

Сумма изменяемых затрат, р.-к.                                                              1 75-50

ФАСЕТ 0 1

Высота планировочных отмето к

ФАСЕТ 02

Конструктивные элемент ы

ФАСЕТ 03

Подача
раствор а к месту работу (вы сота подъема — до 1 2 м) баш енным краном

ФАСЕТО В 04

Высота подъема раствора к месту
работы башенны м краном, м

ФАСЕТ 0 5

Длина с варного корот кометрового шва, м

ФАСЕТ 06

Марки электродов (тип Э 42, Э 42А, Э
46, Э 46А)

ФАСЕТ 07

Катет при нижнем положении шва,
мм ,
до

(электросварщик 5 раз ряда)

ФАСЕТ 08

Расход ц емен тн о-песчаного раствора на 1 00
конструкций, м³

СОДЕРЖАНИЕ

Тонкости укладки плит перекрытий — Проекты домов Z500

В первой части нашего рассказа мы обсудили вопросы производства железобетонных сборных плит перекрытия, их характеристики и отличия. В этой статье мы подробно расскажем о том, как необходимо выполнять их монтаж.

Если вы решили реализовать проект обычного кирпичного дома и подошли к стадии укладки перекрытий, то важно предварительно ознакомиться с важными нюансами их монтажа.

1. Монтажная конфигурация плит

• плиты ПК реализуются с наличием монтажных петель,
• плиты ПБ могут быть ими дополнены за дополнительную стоимость, но в стандартном варианте их не имеют. Это нередко создаёт сложности при погрузо-разгрузочных работах и монтаже.

2. Способ строповки

ВАЖНО! Часто при строповке плит ПБ рабочие используют торцевые пустотные отверстия. Это делать категорически запрещается!

Во-первых, крепление крюка ненадежно, он может соскользнуть, приведя к падению плиты. Во-вторых, эта нагрузка может вызвать разрушение торцов плиты. Также не рекомендуется пользоваться методом протаскивания арматуры или лома сквозь пустотные отверстия и креплением крюков за его концы.

Приспособлениями для монтажа плит перекрытий марки ПБ являются траверсы или мягкие чалки! При этом в процессе монтажа важно выдерживать между плитами расстояние в 2 см для возможности выдергивания из-под нее чалки и последующего сдвигания плиты ломом к крайней плите.

3. Вопросы опирания плит

Любой проект 2 этажного кирпичного дома (или из других кладочных материалов) указывает допустимые величины минимальной глубины опирания перекрытий. В процессе монтажа важно соблюдать указанные условия. Каждый план, проект кирпичного дома, например, будет иметь индивидуальные значения этого показателя. Именно этот факт определяет невозможность ориентирования в этом важном вопросе на опыт знакомых, родственников или другие источники.

Особенностью монтажа сборных железобетонных перекрытий является максимальная глубина опирания в 200 мм. При превышении этого порога плиты выступают в роли защемленных балок, в результате чего могут образоваться трещины.

Если ваш коттедж предполагает использование пено-газоблочных кладочных материалов, то для возможности опирания плит перекрытия важно выполнить устройство арматурного железобетонного пояса.

4. Способы защиты торцов плит

Перед тем, как осуществлять монтаж железобетонных сборных перекрытий, важно заделать пустотные отверстия в торцах плит. Во-первых, это защищает плиты от проникновения влаги, во-вторых, увеличивыет прочностные показатели торцов. Это важно скорее для ПК-типа при установке на них несущих перегородок. Способом защиты в большинстве случаев является заделка отверстий ломаным кирпичем и бетонной смесью. При этом глубина заделки составляет не менее 120-150 мм.

При попадании в пустоты влаги важно её удалить. Делается это путем сверление в дне плиты в пустотном отверстии канала, по которому вода стечет из плиты. Данная мера обязательна и важна для ситуаций, при которых консервация строительства на зиму пришлась на этап укладки плит перекрытия без устройства кровли. Этот способ поможет избежать повреждения плиты в результате расширения замерзшей в пустотах воды.

5. Выбор погрузочно-разгрузочной техники

Перед осуществлением разгрузки плит на объекте важно убедиться в том, что грузоподъемность крана соответствует требуемой. Необходимо выбрать такую модель, которая будет отвечать требованиям к максимальному вылету стрелы, массе груза и необходимым подъездным путям. Удобнее, если разгрузка материалов будет происходить с двух сторон дома.

6. Требования к опорной поверхности и хитрости укладки плит

Укладывать плиты можно на ровную и очищенную от мусора поверхность. Перед укладкой плит выполняется устройство растворной «постели» толщиной 20 мм из цементной смеси. Благодаря этому слою значительно улучшается сцепление плиты и опорной поверхности.

По слою цемента можно пустить арматуру толщиной 10-12 мм. Применение этой методики обеспечивает контроль над вертикальностью плит перекрытия в процессе их укладки, поскольку стержень фиксирует нижнее положение плит и предотвращает полное выдавливание цементного раствора собственным весом.

Запрещается ступенчатая установка плит и разбег торцов в зависимости от длины плит более 8-12 мм. Нарушением технологии является случай опирания перекрытия на три стены при перекрытии сразу двух пролетов одной плитой.

Такая ситуация способствует возникновению непредусмотренных армированием нагрузок, в определенных случаях, приводящих к повреждению плиты. Если же план расположения комнат в доме определяет необходимость именно такой раскладки, можно избежать излишнего напряжения, пропилив поверх плиты болгаркой штрабу над средней перегородкой.

7. Правила анкеровки плит

Этот технологический этап выполняется после монтажа плит. Для этого используется гладкая арматура  240С диаметром 10 мм. После этого выполняется заделка рустов цементом. После крепления анкера к монтажной проушине плит ПК, выполняется заделка пустот цементом во избежание намокания или забивания отверстий строительным мусором.

8. Особенности перекрытия лестничных пролетов

Если лестничный пролет лежит между плитами перекрытия, то перекрыть его можно следующим образом. Устраиваются направляющие из двух швеллеров параллельно плитам, перевязываются третьим поперек. Выполняется вязка арматурного каркаса сеткой с ячейками в 200 мм по краям проема с использованием арматуры 8 мм. Устанавливается опалубка и заливается монолитный участок. При этом необязательна подвязка швеллера к плитам. Этот способ позволяет создать оптимальные условия для опирания плиты на короткие стороны и исключение нагрузок от лестничного пролета.

9. Размещение плит на приобъектном складе

Самым благоприятным вариантом считается монтаж плит непосредственно после доставки. Если же монтаж требуется отложить, хранение плит важно организовать грамотно. Для этого потребуется заранее подготовленная ровная поверхность. Укладка плит на землю не допускается ввиду неравномерного распределения нагрузки на нижнюю плиту от верхних и возможности её повреждения.

Укладка плит в штабель выполняется по 8-10 шт. Брус 200*200 мм обычно является прокладкой под нижний ряд. Прокладкой для последующих рядов служит доска-дюймовка, имеющая толщину 25 мм. Положение прокладок не должно удаляться от торцов плит далее, чем на 45 см с соблюдением вертикальности друг над другом. Эти правила обеспечат равномерность распределения нагрузки на штабель.

Итак, соблюдая все эти правила хранения, раскладки и монтажа плит перекрытия, вы обеспечите всей конструкции надежность!

лист — цены на строительство коттеджей, загородных домов. Стоимость строительства коттеджа и различных видов работ

% PDF-1.6
%
191 0 объект>
эндобдж

xref
191 240
0000000016 00000 н.
0000005657 00000 н.
0000005836 00000 н.
0000005862 00000 н.
0000005903 00000 н.
0000006031 00000 н.
0000006458 00000 п.
0000006484 00000 н.
0000006595 00000 н.
0000006691 00000 н.
0000006786 00000 н.
0000006881 00000 н.
0000006977 00000 н.
0000007073 00000 н.
0000007169 00000 н.
0000007265 00000 н.
0000007361 00000 н.
0000007457 00000 н.
0000007553 00000 н.
0000007649 00000 н.
0000007744 00000 н.
0000007840 00000 н.
0000007936 00000 п.
0000008031 00000 н.
0000008126 00000 н.
0000008220 00000 н.
0000008314 00000 н.
0000008409 00000 н.
0000008504 00000 н.
0000008599 00000 н.
0000008695 00000 н.
0000008790 00000 н.
0000008886 00000 н.
0000008982 00000 п.
0000009078 00000 н.
0000009174 00000 н.
0000009270 00000 н.
0000009365 00000 п.
0000009460 00000 н.
0000009556 00000 п.
0000009652 00000 п.
0000009746 00000 н.
0000009841 00000 н.
0000009936 00000 н.
0000010031 00000 п.
0000010126 00000 п.
0000010221 00000 п.
0000010316 00000 п.
0000010411 00000 п.
0000010505 00000 п.
0000010599 00000 п.
0000010693 00000 п.
0000010788 00000 п.
0000010883 00000 п.
0000010978 00000 п.
0000011073 00000 п.
0000011168 00000 п.
0000011263 00000 п.
0000011358 00000 п.
0000011452 00000 п.
0000011546 00000 п.
0000011637 00000 п.
0000011797 00000 п.
0000011825 00000 п.
0000011852 00000 п.
0000011918 00000 п.
0000012905 00000 п.
0000012999 00000 н.
0000013892 00000 п.
0000013984 00000 п.
0000014149 00000 п.
0000014212 00000 п.
0000015186 00000 п.
0000016143 00000 п.
0000017057 00000 п.
0000017147 00000 п.
0000018059 00000 п.
0000018148 00000 п.
0000019147 00000 п.
0000020102 00000 п.
0000020268 00000 п.
0000020479 00000 п.
0000020671 00000 п.
0000020958 00000 п.
0000021011 00000 п.
0000021082 00000 п.
0000021177 00000 п.
0000021292 00000 п.
0000021387 00000 п.
0000021465 00000 п.
0000021630 00000 н.
0000021705 00000 п.
0000021801 00000 п.
0000021943 00000 п.
0000022017 00000 н.
0000022125 00000 п.
0000022280 00000 п.
0000022359 00000 п.
0000022446 00000 п.
0000022600 00000 п.
0000022679 00000 п.
0000022773 00000 п.
0000022923 00000 п.
0000022992 00000 п.
0000023065 00000 п.
0000023217 00000 п.
0000023298 00000 п.
0000023392 00000 п.
0000023519 00000 п.
0000023593 00000 п.
0000023689 00000 п.
0000023856 00000 п.
0000023950 00000 п.
0000024004 00000 п.
0000024094 00000 п.
0000024242 00000 п.
0000024319 00000 п.
0000024372 00000 п.
0000024464 00000 п.
0000024608 00000 п.
0000024704 00000 п.
0000024757 00000 п.
0000024849 00000 п.
0000024980 00000 п.
0000025069 00000 п.
0000025121 00000 п.
0000025224 00000 п.
0000025350 00000 п.
0000025453 00000 п.
0000025507 00000 п.
0000025609 00000 п.
0000025697 00000 п.
0000025751 00000 п.
0000025803 00000 п.
0000025955 00000 п.
0000026007 00000 п.
0000026137 00000 п.
0000026189 00000 п.
0000026331 00000 п.
0000026383 00000 п.
0000026525 00000 п.
0000026577 00000 п.
0000026716 00000 п.
0000026768 00000 н.
0000026908 00000 н.
0000026960 00000 п.
0000027073 00000 п.
0000027125 00000 п.
0000027270 00000 н.
0000027322 00000 н.
0000027446 00000 н.
0000027498 00000 н.
0000027618 00000 п.
0000027670 00000 н.
0000027718 00000 п.
0000027771 00000 п.
0000027866 00000 н.
0000027919 00000 п.
0000027965 00000 н.
0000028018 00000 п.
0000028116 00000 п.
0000028169 00000 п.
0000028346 00000 п.
0000028399 00000 п.
0000028521 00000 п.
0000028574 00000 п.
0000028716 00000 п.
0000028769 00000 п.
0000028816 00000 п.
0000028870 00000 п.
0000028969 00000 п.
0000029022 00000 н.
0000029165 00000 п.
0000029219 00000 п.
0000029401 00000 п.
0000029455 00000 п.
0000029554 00000 п.
0000029607 00000 п.
0000029654 00000 п.
0000029763 00000 п.
0000029858 00000 п.
0000029941 00000 н.
0000030030 00000 п.
0000030120 00000 н.
0000030216 00000 п.
0000030311 00000 п.
0000030398 00000 п.
0000030497 00000 п.
0000030581 00000 п.
0000030671 00000 п.
0000030750 00000 п.
0000030878 00000 п.
0000030962 00000 п.
0000031051 00000 п.
0000031133 00000 п.
0000031235 00000 п.
0000031354 00000 п.
0000031453 00000 п.
0000031595 00000 п.
0000031755 00000 п.
0000031857 00000 п.
0000031937 00000 п.
0000032048 00000 н.
0000032180 00000 п.
0000032312 00000 п.
0000032415 00000 п.
0000032520 00000 н.
0000032628 00000 п.
0000032717 00000 п.
0000032822 00000 н.
0000032924 00000 п.
0000033022 00000 п.
0000033144 00000 п.
0000033242 00000 п.
0000033394 00000 п.
0000033498 00000 п.
0000033606 00000 п.
0000033730 00000 п.
0000033853 00000 п.
0000033981 00000 п.
0000034093 00000 п.
0000034188 00000 п.
0000034299 00000 п.
0000034389 00000 п.
0000034486 00000 п.
0000034576 00000 п.
0000034667 00000 п.
0000034750 00000 п.
0000034853 00000 п.
0000034941 00000 п.
0000035024 00000 п.
0000035124 00000 п.
0000035206 00000 п.
0000035288 00000 п.
0000035370 00000 п.
0000035464 00000 п.
0000035547 00000 п.
0000035638 00000 п.
0000035694 00000 п.
0000005096 00000 н.
трейлер
] >>
startxref
0
%% EOF

430 0 obj> поток
xb«f` l

Арматурные стержни после монтажа — Требования по их надежному использованию

https: // doi.org / 10.1016 / j.dibe.2020.100040Получить права и контент

Основные

•

Проверяет статическую эквивалентность с помощью недавно предложенного DIF GSA (2013).

•

Статический и динамический анализ выполняется на численно смоделированной модели железобетонной каркасной конструкции.

•

Нелинейная статика (NS) недостаточно точна для прогнозирования сценариев повреждения при прогрессирующем обрушении.

•

Новый DIF не смог приблизить динамический эффект удаления столбца.

•

Обрушившееся жилое здание в Шиллонге, Индия, проанализировано, чтобы установить возможную модель прогрессирующего обрушения.

Реферат

Соединения стальных арматурных стержней после установки, выполненные с помощью анкерных растворов, достаточно квалифицированных для выполнения требований по безопасности, удобству обслуживания и долговечности бетонных конструкций, способны развивать свойства сцепления, эквивалентные монолитной стальной арматуре бары. Поэтому их проектирование может выполняться по железобетонным проектным положениям.Технология анкеровки после установки предлагает быстрое и удобное решение для введения новой арматуры в существующую конструктивную систему из железобетона (ЖБИ) и, следовательно, служит эффективным методом усиления и модернизации существующих конструкций. Поведение послеустановленной арматуры зависит от существующего состояния бетонного элемента. В этом документе рассматриваются аспекты, связанные с основным материалом, установкой, окружающей средой и условиями нагрузки при эксплуатации. В этом документе также комментируется квалификация анкерных растворов и представлена ​​информация о конструкции арматурных стержней, установленных после установки, в качестве арматуры (перспектива конструкции RC) или анкеровки (перспектива конструкции клеевого анкера) с учетом соответствующих положений, необходимых для достижения такой же безопасности. уровень обслуживания по сравнению с соединениями с литой стальной арматурой.

Ключевые слова

Арматурный стержень после установки

Конструкция

Квалификация

Связь

Крепление

Ремонт

Укрепление

Рекомендуемые статьиЦитирующие статьи (0)

© 2020 Автор (ы). Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

(PDF) Влияние марки и толщины строительного раствора на ударопрочность ферроцементной плиты

Влияние марки и толщины строительного раствора на ударную прочность

Стойкость ферроцементной плиты

Zakaria Che Muda1,3, Agusril Syamsir1, Kamal Nasharuddin Mustapha3, Sorefan

Sulleman2, Salmia Beddu 1, Sivadass Thiruchelvam4, Firas B.Ismail5, Fathoni Usman1,

Nur Liyana Mohd Kamal1, Md Ashraful Alam1, Ahmed H Birima1, Zarina Itam1, OS

Zaroog4

1Центр устойчивых технологий и окружающей среды 3, Universiti Tenaga Nasional 9000 Студент Университета Tenaga Nasional 9000, Малайзия 9000 судебной инженерии,

Universiti Tenaga Nasional, Малайзия 4Центр инноваций и дизайна, Universiti Tenaga

Nasional, Малайзия, 5Centre of Power Generation, Universiti Tenaga Nasional, Малайзия.

[email protected]

Аннотация. В этой статье исследуется влияние толщины и шага ячеек на воздействие ферроцемента

на бетонную плиту размером 300 мм x 300 мм, армированную при испытании слабым ударным снарядом

. В этой исследовательской работе был использован самодельный стенд для испытания на удар падающим грузом со стальным шариком массой 1,236 кг. Падение на высоту

150 мм, 350 мм и 500 мм. Целью данного исследования является изучение зависимости ударной вязкости ферроцемента от марки раствора и толщины плиты.

Существует хорошая линейная корреляция между ударной вязкостью ферроцемента относительно марки раствора и толщиной

плиты ферроцемента. Первая и предельная трещиностойкость раствора марки 43 (для плиты

толщиной 40 мм с армированием сеткой) в 1,60 раза и 1,53 раза соответственно по сравнению с плитой из раствора

марки 17 (такой же толщины с армированием сеткой) соответственно. Первая и предельная трещиностойкость

для плиты толщиной 40 мм (марка раствора 43 с армированием сеткой) равны 3.В 55 раз и в 4,49 раза

соответственно против плиты толщиной 20 мм (из той же марки раствора с армированием сеткой).

1. Введение

В поисках экологически чистых материалов очень важно изучить характеристики ударной вязкости таких строительных материалов

для различных потенциальных применений в строительной индустрии. Важные сооружения, такие как суда, плотины

, сооружения военной обороны и электростанция, очень важны для ударных нагрузок, чтобы предотвратить серьезную потерю имущества

, человеческие жизни и экономические потери.

Ферроцемент обладает хорошей способностью противостоять ударам и повреждениям в локализованном регионе, где его можно легко заменить

, что максимизирует очевидные экономические преимущества ферроцемента. Положительными характеристиками ферроцемента

при ударе являются его устойчивость к распаду, повреждение происходит локализованно, а повреждение

легко ремонтируется [1]. Обзорный документ по ударопрочности по бетонной мишени был опубликован Z

Che Muda et al [2].Комбинация раствора и стальной сетки дает композитный ферроцементный элемент.

Во всей литературе можно отметить, что ферроцемент имеет благоприятные характеристики при ударе, так как

столкновений между лодками или камнями многочисленны [3]. Ферроцемент обладает высокой прочностью, трещиностойкостью, высокой пластичностью

и характеристиками поглощения энергии, что позволяет использовать его в динамических средах и средах применения

[4]. Испытание на удар падающим грузом, рекомендованное Комитетом 544 ACI [5], является самым простым методом.

Ударопрочность легкой бетонной плиты из скорлупы масличных пальм, армированной георешеткой, была исследована Z

Che Muda et al. указывают на улучшение ударопрочности для первой и конечной трещин до 5,9 раз и до 20,1

раз по сравнению с контрольным образцом без георешетки [6].

Целью данного исследования является изучение влияния на первую и предельную трещиностойкость раствора

и толщину ферроцементной плиты.

Международная конференция по достижениям в области возобновляемых источников энергии и технологий (ICARET 2016) IOP Publishing

IOP Conf. Серия: Наука о Земле и окружающей среде 32 (2016) 012029 doi: 10.1088 / 1755-1315 / 32/1/012029

Содержимое этой работы может использоваться в соответствии с условиями лицензии Creative Commons Attribution 3.0. Любое дальнейшее распространение

этой работы должно содержать указание на автора (авторов) и название работы, цитирование журнала и DOI.

Опубликовано по лицензии IOP Publishing Ltd 1

Как укладывать и устанавливать брусчатку из натурального камня от Armstone

Опубликовано Armstone

Это очень хороший вопрос, потому что установка брусчатки может быть довольно сложной задачей.

Кроме того, вы, возможно, обнаружили, что существует множество различных мнений о «правильном» и «лучшем» методе укладки брусчатки из натурального камня.

Как и в любой другой отрасли, существует множество «приемов» (так называемых «ярлыков»), которые могут сэкономить время и деньги, и все это хорошо, пока что-то не пойдет не так. Когда это произойдет, вы столкнетесь с разрушительными последствиями для вашего дома или коммерческого проекта, которые потребуют дополнительных затрат и времени на исправление, не говоря уже о дополнительном стрессе для вашего психического здоровья.

Было бы лучше сделать это правильно с самого начала, согласны ли вы?

Вот почему так важно прислушиваться к советам именно тех профессионалов, которые имеют успешный опыт работы в отрасли.

Не менее важно инвестировать свои кровно заработанные деньги в продукцию, поставляемую компаниями, имеющими опыт производства качественных материалов.

Видите ли, это все часть пакета. Если вы хотите создать безупречное покрытие, это предполагает инвестирование в качественные материалы и качественную обработку.Наличие одного без другого будет иметь огромное значение после завершения проекта.

Кроме того, сокращение затрат (или углов) сегодня может показаться «экономией», но на самом деле это, вероятно, приведет к увеличению текущих затрат на техническое обслуживание или потере кусковых сумм на ремонт в долгосрочной перспективе.

В этой статье мы рассмотрим четыре способа укладки брусчатки. Это даст вам прочную основу при запуске вашего проекта.

Когда вы разговариваете со своим установщиком, обязательно делайте заметки и сравнивайте их с тем, что мы обсуждаем в этой статье.Если вы обнаружите несоответствия, обязательно узнайте другое мнение.

Если вам нужна дополнительная поддержка, мы будем рады поговорить с вами по телефону и помочь с:

1. Собеседование с установщиком за вас.
2. Перекрестная проверка информации, предоставленной вам установщиком.

* Брусчатка из известняка Oyster — установлена ​​пользователем Just Clip It

Обязательно убедитесь, что вы выбрали не только качественную продукцию, но и качественного установщика.
Это может означать огромную разницу, когда вся ваша тяжелая работа будет закончена. Сегодня сокращение затрат может показаться экономией, но на самом деле это может означать увеличение текущих затрат на техническое обслуживание или кучу денег на ремонт в долгосрочной перспективе.

Ниже приведены некоторые моменты, которые необходимо прочитать. Мы будем рады поговорить с вами по телефону, если вы захотите поговорить с нами, однако это должно дать вам некоторую основу, прежде чем вы поговорите с установщиком, который поможет с любым из них,

A) Собеседование с ними
B) Перепроверка информации, которую они вам предоставили

Обязательно записывайте то, что говорит любой установщик, по мере продвижения вперед, и вы можете сравнить их с нашими методами ниже, чтобы увидеть, есть ли какие-либо несоответствия.

3 СПОСОБА УКЛАДКИ НАТУРАЛЬНОГО КАМНЯ

1-й метод, называемый «ПЛИТНАЯ ТРОЩАЯ» — Идеальный и лучший из возможных способов

Наш предпочтительный метод укладки брусчатки — всегда начинать с установки бетонной плиты высотой около 50-60 мм.

Давайте посмотрим на этапы:

1. Залейте бетонную плиту толщиной минимум 90–100 мм для пешеходов и минимум 125 мм для проезжей части. После заливки подождите 14 дней, чтобы она застыла.
2. Сделайте вашу бетонную плиту водонепроницаемой, чтобы избежать высолов. Выцветание происходит, когда соли выходят на поверхность бетона и образуют белое липкое пенообразное вещество вдоль швов затирочного раствора. Поскольку большинство натуральных камней пористые, если бетонная плита не имеет гидроизоляции, из пор камня могут выходить высолы. В противном случае, с такими камнями, как фарфоровая брусчатка, соль найдет любой путь, чтобы просочиться, и это обычно происходит через швы раствора, выцветание также может возникать при использовании традиционной укладки из раствора, поскольку в кустах есть соли и минералы. песок.

Мы рекомендуем использовать такой продукт, как Mapei Mapelastic Smart !

1. После того, как ваша бетонная плита будет гидроизолирована, используйте свое 12-миллиметровое полотенце с выемкой, чтобы нанести гибкий клей, например Ardex x18, на каждый асфальтоукладчик. Оставьте зазор не менее 3 мм между каменными плитами для расширения и сжатия.
2. Если вы работаете с сильно текстурированными поверхностями, не забудьте предварительно заделать их перед тем, как начинать заливку швов. В противном случае будет очень сложно удалить дымку от затирки с текстурированной поверхности.Для этого можно использовать специальный герметик, не разрушающий адгезию, например, Aqua-Mix Pro Block. Этот продукт улучшает адгезию и обеспечивает легкую герметизацию натурального камня, что облегчает удаление излишков затирочного раствора.
3. После того, как вы уложили бетонную плиту, гидроизолировали ее, заделали камни и нанесли клей, вы можете, наконец, затереть брусчатку! Здесь мы рекомендуем использовать линейку Mapei Ultracolour Plus или Ardex FG8 с добавленным усилителем затирки. Продукты Ultracolor Plus имеют встроенный герметик.Это помогает камням противостоять высолам, а также бороться с плесенью и / или пятнами. Большинство других растворов, представленных на рынке, не имеют этой дополнительной функции. Как всегда, исследуйте продукты, чтобы убедиться, что они премиум-класса с полезными преимуществами для вашего дома в долгосрочной перспективе.
4. После того, как вы закончите затирку, вам нужно удалить излишки раствора с брусчатки. Чтобы упростить этот процесс, мы предлагаем использовать Aqua Mix — Grout Haze Clean-Up . Просто добавьте эту жидкость в ведро с водой, пока чистите раствор.После того, как вы закончили первоначальную очистку, на следующий день вернитесь к затирке. Когда вы это сделаете, вы можете обнаружить, что на некоторых брусчатках все еще остается дымка от раствора. Обычно это похоже на фильм. Удалите это с помощью средства для удаления дымки от цементного раствора Aqua Mix. Этот продукт содержит фосфорную кислоту, поэтому перед применением прочтите инструкции, чтобы определить правильное соотношение смешивания. Если вам нужна техническая помощь по продуктам Aqua Mix, позвоните в 1300aquamix.
5. Теперь, когда ваша брусчатка выглядит ненормальной и чистой, вы можете добавить последний штрих с помощью верхнего герметика! Мы рекомендуем использовать продукт из линейки Aqua Mix под названием Sealer Choice Gold.Как герметик на водной основе, он хорошо проникает в поры камня и обычно сохраняется до 15 лет. Используя нанотехнологии и формулу микрополосы, он также борется с активной плесенью и специально создан с низким рейтингом ЛОС.

Нет ничего лучше, чем иметь продукт A-grade с экологическим рейтингом A-grade!

Поздравляем! Теперь, когда ваши асфальтоукладчики замурованы, вы можете наслаждаться развлечениями с семьей и друзьями.

2

^nd Метод, называемый «ЖЕСТКОЕ ПОКРЫТИЕ» — Рекомендуемый метод

Когда речь идет о благоустройстве дома, мы понимаем, что это может стать дорогостоящим вложением, и иногда по ходу дела нужно идти на уступки.

Вот почему мы рекомендуем этот метод как альтернативу первому.

Этот метод укладки можно использовать только на камнях высотой 30 мм выше, можно использовать керамогранит 20 мм, так как они очень плотные и прочные, все остальное ниже 20 мм или 12 мм классифицируется как плитка и должно быть установлено с использованием клея для плитки на песке. стяжка из цементной плитки или прямая укладка, как указано в методе 1 ^st

Вот как работает этот метод:

1. Установить 100 мм уплотненное основание дороги
2. После того, как основание дороги установлено, камень может быть установлен с использованием строительного раствора.Он состоит из:
   — 3 части промытого кустового песка: 1 часть белого цемента GP.
   — 1 часть воды и / или добавки.
3. После приготовления строительного раствора раствор можно залить на плиту или основание дороги, толщина слоя раствора должна быть не более 30-40 мм. При использовании кельмы для каменщика раствор может быть распределен равномерно, без образования воздушных карманов. После того, как раствор будет готов, асфальтоукладчик можно положить на слой раствора и ударить по нему резиновым молотком (вам нужно лишь несколько раз постучать по асфальтоукладчику, чтобы он встал на место, слишком большое количество раствора или чрезмерное удары по асфальтоукладчику могут ослабить сцепление. между ступкой и стать барабанщиком после схватывания)
4. При использовании этой техники рекомендуется использовать веревку для правильного падения (-ей), чтобы убедиться, что камень ровный и правильно падает
5. После установки в желаемое положение, оставив шов 3-5 мм для затирки, заполните все пустоты и воздушные карманы по периметру камня, оставив его полностью герметичным.
6. После того, как эта брусчатка установлена, вы можете переходить к следующей каменной кладке, используя ту же технику.
7. После того, как раствор затвердел и брусчатка затвердела, вы можете пройти по площади и приступить к заливке швов.

Хотя этот метод менее затратен и более эффективен, он по-прежнему считается качественным способом укладки брусчатки из натурального камня или керамогранита.

3

^rd Метод под названием «ГИБКОЕ ТРОЩИЕ» — Самый лучший Экономичный

Другой широко распространенный и адаптированный метод укладки каменной брусчатки, также известный как гибкая брусчатка, который традиционно используется для большинства кирпичных брусчатки, для этой процедуры можно использовать любой брусчатку или камень толщиной более 30 мм.

• Установить 100-миллиметровый уплотненный фундамент дорожного полотна.
• Установите слой песка для мощения / речного песка толщиной 20-30 мм.
• Вы можете использовать направляющие для стяжки или какую-либо жесткую стальную балку или трубу, их можно использовать в качестве измерителя для песчаной подушки, равномерно разложите направляющие для стяжки (достаточно, чтобы получить большую стяжку или уровень, который будет помещен поверх)
• Установите две направляющие на желаемую высоту и опустите
• После засыпки засыпкой дорожным покрытием / речным песком соскребите песок обратно, используя направляющие в качестве направляющей для стяжки или уровня, чтобы создать идеальное падение и поверхность
• Повторяйте это, пока область не будет завершена
• После соревнований осторожно снимите направляющие стяжки и заполните места, где они были, дорожным / речным песком, чтобы заполнить пустоты.
• После того, как стяжка и выравнивание будут завершены, вы можете начать с размещения асфальтоукладчиков и легкого постукивания по ним молотком.
• Оставьте зазор 3 мм между каждым асфальтоукладчиком
• Заполните зазор сиднейским песком / песком для мощения
• Слегка опрыскайте поверхность брусчатки, сметайте швы песком до тех пор, пока они не будут на одном уровне с поверхностью.

Это, безусловно, самый экономичный вариант, который включает укладку брусчатки из натурального камня или керамогранита на основание, состоящее из уплотненного дорожного основания и 20-30 мм речного песка.

Альтернативой камню для этого метода может быть установка 20-миллиметрового керамогранита Armstone. В этой ситуации мы рекомендуем нашу линейку структурного керамогранита, потому что этот материал чрезвычайно плотный и износостойкий. Это делает его идеальным для таких решений, когда использование других (более естественных) брусчатки может быть несколько опасным.

Хотя вам все еще необходимо оставить зазор 3 мм между брусчаткой (для расширения и сжатия из-за изменений температуры), вы заполните эти зазоры песком вместо раствора.

Поскольку этот метод укладки вызывает естественные движения в основании и тротуаре, раствор создает видимые трещины в швах тротуара. В идеале этого следует избегать.

Как и все бюджетные варианты, у этого метода есть несколько недостатков. А именно:

• Сильный дождь может смыть песок между брусчаткой, поэтому вам нужно будет регулярно заполнять зазоры. В зависимости от матери-природы это может стать регулярным (и требующим много времени) процессом и явлением.
• Сорняки могут легко прорасти через стыки раствора, потому что им ничто не мешает. Время, которое потребуется вам для ремонта швов, может стоить вам больше, чем если бы вы вложили свои средства (и время) в методы 1 и 2.

Заключение

Если вы не находитесь в крайне тяжелых обстоятельствах, компания Armstone рекомендует использовать методы 1 и 2 для укладки брусчатки из натурального камня и придерживаться метода 3 как можно дольше.

В целом, установка брусчатки требует определенного уровня знаний. Поэтому мы настоятельно рекомендуем найти профессионала, который сможет адаптировать идеальное решение для вашего уникального ландшафта. В конце концов, вы работаете с ценным активом, маленьким кусочком Австралии: вашим домом.

Мы написали эту статью, чтобы служить вам в качестве общего руководства и плана.

Если вы ищете установщика, мы легко можем порекомендовать его. Вы можете связаться с нами по телефону или онлайн здесь.

Как всегда, спасибо за то, что прочитали эту статью.

Мне было приятно помочь вам!

У вас недостаточно прав для чтения этого закона в это время

У вас недостаточно прав для чтения этого закона в это время

Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней — «Общественность».Resource.Org «На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе.Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA),
и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс),
DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за
ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата.
на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона ,
пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов.
Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах.
в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии.
Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Página no encontrada | Неолит Пьедра Синтеризада

País
— EspañaEstados UnidosItaliaFranciaReino UnidoAlemaniaArgentinaPaíses BajosBélgicaCanadáAfganistánAkrotiriAlbaniaAndorraAngolaAnguilaAntártidaAntigua у BarbudaAntillas NeerlandesasArabia SaudíArctic OceanArgeliaArmeniaArubaAshmore andCartier IslandsAtlantic OceanAustraliaAustriaAzerbaiyánBahamasBahráinBangladeshBarbadosBeliceBenínBermudasBielorrusiaBirmania MyanmarBoliviaBosnia у HercegovinaBotsuanaBrasilBrunéiBulgariaBurkina FasoBurundiButánCabo VerdeCamboyaCamerúnChadChileChinaChipreClipperton IslandColombiaComorasCongoCoral море IslandsCorea дель NorteCorea дель SurCosta де MarfilCosta RicaCroaciaCubaDhekeliaDinamarcaDominicaEcuadorEgiptoEl SalvadorEl VaticanoEmiratos Arabes UnidosEritreaEslovaquiaEsloveniaEstoniaEtiopíaFilipinasFinlandiaFiyiGabónGambiaGaza StripGeorgiaGhanaGibraltarGranadaGreciaGroenlandiaGuamGuatemalaGuernseyGuineaGuinea EcuatorialGuinea-BissauGuyanaHaitíHondurasHong KongHungríaIndiaIndian OceanIndonesiaIránIraqIrlandaIsla BouvetIsla ChristmasIsla Норфолк IslandiaIslas CaimánIslas CocosIslas CookIslas FeroeIslas Georgia-дель-Сур у Сэндвич-дель-SurIslas Слышал у McDonaldIslas MalvinasIslas Marianas дель NorteIslasMarshallIslas PitcairnIslas SalomónIslas Turcas у CaicosIslas Vírgenes AmericanasIslas Vírgenes BritánicasIsraelJamaicaJan MayenJapónJerseyJordaniaKazajistánKeniaKirguizistánKiribatiKuwaitLaosLesotoLetoniaLíbanoLiberiaLibiaLiechtensteinLituaniaLuxemburgoMacaoMacedoniaMadagascarMalasiaMalauiMaldivasMalíMaltaMan, остров ofMarruecosMauricioMauritaniaMayotteMéxicoMicronesiaMoldaviaMónacoMongoliaMontserratMozambiqueNamibiaNauruNavassa IslandNepalNicaraguaNígerNigeriaNiueNoruegaNueva CaledoniaNueva ZelandaOmánPacific OceanPakistánPalaosPanamáPapúa-Нуэва GuineaParacel IslandsParaguayPerúPolinesia FrancesaPoloniaPortugalPuerto RicoQatarRepública CentroafricanaRepública ChecaRepública Democrática дель CongoRepública DominicanaRuandaRumaniaRusiaSáhara OccidentalSamoaSamoa AmericanaSan Кристобаль-и-НьевесСан-МариноСан-Педро-и-МикелонСан-Висенте у лас GranadinasSanta HelenaSanta LucíaSanto Tomé у PríncipeSenegalSeychellesSierra LeonaSingapurSiriaSomaliaSouthern OceanSpratly IslandsSri LankaSuazilandiaSudáfricaSudánSueciaSuizaSurinamSvalbard у Jan MayenTailandiaTaiwánTanzaniaTayikistánTerritorioBritánicodel Océano IndicoTerritorios Australes FrancesesTimor OrientalTogoTokelauTongaTrinidad у TobagoTúnezTurkmenistánTurquíaTuvaluUcraniaUgandaUnión EuropeaUruguayUzbekistánVanuatuVenezuelaVietnamWake IslandWallis у FutunaWest BankWorldYemenYibutiZambiaZimbabue

¿En qué idioma prefieres recibir la newsletter?
EnglishEspañol

Sí, acepto la Política de Privacidad

Полезная информация

Руководство по укладке песчаника

ФУНДАМЕНТ

Для успешного мощения участка очень важна подготовка основания или фундамента.

Рекомендуется следующее:

Только пешеходное движение a) Плотный щебень (основание дороги) толщиной 75 мм, смешанный с цементом

б) Железобетон толщиной 75 мм (рекомендуется).

Транспортное движение c) Железобетонное основание толщиной 75 мм минимум 20-25 МПа

Расширительные швы

Особое внимание следует уделять компенсаторам как при их расположении, так и при установке. Деформационные швы следует использовать при каждом изменении направления колпачка с интервалами не более 3.5 метров между мощением и любыми стенами, везде, где есть трещины в фундаменте или подстилочном материале и везде, где есть существующие компенсирующие швы, которые закрываются. Деформационные швы также должны проходить через любой подстилочный материал и в фундамент. Необходимо следить за тем, чтобы в деформационный шов не попал раствор или клей, которые могли бы сделать соединение неэффективным. Информацию о точном расположении и установке компенсаторов см. В последней версии австралийского стандарта AS 3958.1

ЛЕЖКА

Брусчатку следует уложить на слой раствора из смеси песка и серого цемента 4: 1 или поочередно смеси из 2-х кирпичных песков, 2-х мытого песка и 1-го серого цемента. Вторую смесь использовать немного проще. Песочно-цементная смесь должна быть перемешана до мелкой консистенции, и перед укладкой асфальтоукладчика следует нанести влажную пасту из чистого цемента и воды на заднюю часть асфальтоукладчика, чтобы облегчить прилипание смеси, она должна быть немного более влажной, чем смесь каменщика. Хотя это не рекомендуемый нами метод укладки, песчаник можно уложить на песчаную подушку (предпочтительно с использованием 30-миллиметрового калиброванного материала), хотя брусчатка будет восприимчива к поломке, образованию плесени и перемещению с течением времени.При укладке с использованием клея следует соблюдать соответствующие австралийские стандарты укладки плитки.

ЛЕЖЕНИЕ… ПРОДОЛЖЕНИЕ

Перед укладкой убедитесь, что задняя часть асфальтоукладчика чистая. Отсутствие сцепления асфальтоукладчика с слоем раствора, обычно называемое ударным воздействием, не означает, что асфальтоукладчик вышел из строя. Если вы хотите улучшить адгезию, мы рекомендуем нанести связующее на нижнюю сторону камней перед укладкой на раствор.

Толщина слоя раствора должна быть от 15 до 20 мм.Перед укладкой на слой раствора нижняя сторона плит должна быть влажной. Брусчатка должна хорошо прилегать, обычно это делается путем постукивания резиновым молотком, чтобы не оставалось воздушных карманов под плитами. Существует вероятность неблагоприятного воздействия на камни, если слой раствора неровный или если между брусчаткой и слоем раствора останутся воздушные карманы.

Брусчатку из песчаника следует поддерживать в чистоте во время укладки. Пролитый строительный раствор на брусчатку и грязь на стройплощадке следует немедленно удалить губкой, чтобы предотвратить появление пятен.После укладки и перед герметизацией рекомендуется очень мягко промыть зон с помощью щавелевой кислоты (более подробную информацию см. В нашем руководстве по очистке и герметизации). Мы рекомендуем защищать участок после укладки до тех пор, пока он не будет запечатан, и не загружать его в течение определенного периода времени, чтобы слой раствора укрепился. Пешеходное движение 2 дня, Транспортное движение 2-3 недели.

Так как песчаник является натуральным камнем, цвет и свойства песчаника будут варьироваться от части к части. Мы рекомендуем слоям выбирать брусчатку пропорционально на каждом поддоне в процессе укладки, чтобы добиться смешивания камня на протяжении всей работы.

ЧИСТКА И УПЛОТНЕНИЕ

Большая часть импортируемого нами природного песчаника является солеустойчивым.При использовании вблизи соленой воды его можно защитить от дальнейшего солевого воздействия с помощью рекомендованного герметика. Мы также рекомендуем герметик из песчаника, чтобы облегчить очистку и обслуживание. Пожалуйста, обратитесь к нашему руководству по очистке и герметизации для получения более подробной информации.

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ

Рекомендации данного руководства по укладке являются ориентировочными. Условия будут варьироваться от участка к участку (например, состояние почвы, окружение бассейна, подъездные пути и т. Д.), И поэтому подрядчик должен решить, являются ли эти применения адекватными или необходимо внести дополнительные корректировки.При поставке этого продукта нет никаких явных или подразумеваемых гарантий или гарантий. Ответственность производителя ограничивается только заменой продукта и не включает затраты на нанесение или удаление. Все продукты должны быть проверены перед установкой. Поставщик не несет никакой ответственности за продукт после его установки. Проконсультируйтесь с одним из наших опытных специалистов по продажам для получения дополнительных рекомендаций по использованию природного песчаника.

.
