Можно ли замуровывать металлопластиковые трубы в стену: Замуровывание труб в стену… — Блоги

Фитинг обжимной, как соединить с МП трубой. — Добродушный Сантехник

Фитинг обжимной, как соединить с МП трубой.

Фитинг обжимной, как соединить с МП трубой.

Вставка-о-обжиме

Для того, чтобы соединить металлическую трубу с МП, надо найти фитинг, подходящего размера и резьбой. Что такое фитинг и какие они бывают, смотрите раздел  о фитингах. Теперь же стоит вопрос о монтаже…

Рассмотрим на примере. У нас имеется подходящая металлопластиковая труба и подходящий фитинг. Первым делом, металлоплпстиковую трубу необходимо откалибровать. Что енто такое?

Подготовка МП трубя для соединения с фитингом.

подготовка трубы

На первом снимке, хорошо видно, что после резки трубы, она немного помялась. Мнется труба потому, что режущий нож в ножницах по М.П. уже затупился или же сами ножницы дерьмовые. Но то что она так деформировалась, то не проблема вообще. ее можно выравнять, или другими словами — отколибровать/сделать круглой, а для этого есть специальный инструмент — калибратор. Сравнив снимки №1 и №2, мы видим результат калибровки, а на фото ниже —имеются два калибратора:

Один синий, другой с черной ручкой…

Мысли в слух:       Загадка: летят два крокодила, один зеленый, другой направо.                                                         Сколько пьяному ежику лет?

Так вот, тот калибратор который с черной ручкой, он только калибрует трубу.  А синий, еще и фаску снимает. По этому в работе я предпочитаю использовать «синий » Многие считают что фаску можно и не снимать. Я не могу не согласиться с этим, но все же я предпочитаю снять. Это надо для того, чтобы не  повредить резиновые прокладки, кода на фитинг будет вставляться М.П. труба.

Вернемся к нашим картинкам, а конкретно  к номерам 2 и 3. На втором труба откалибрована, на третьем откалибрована и снята фаска. Присмотритесь, поближе снять не смог, цифромыльница не позволяет. На четвертом изображен сам калибратор «синенький», который в процессе калибровки снимает фаску. Фаска снимается резцами, один из которых, я указал стрелочкой на снимке №4.

Монтаж

Трубу подготовили, начинаем собирать. На снимках показана последовательность монтажа, от момента как вы ее отрезали:

1 — отрезали, 2— откалибровали, 3 — показано направление. 4 — снимаем с фитинга гайку и кольцо. Одеваем на трубу гайку потом кольцо, в том порядке как показано на снимке. Теперь важно правильно и до конца вставить трубу в фитинг. Для это, внутреннюю часть трубы лучше чем-то смазать. Можно плюнуть, но я обычно окунаю край трубы в воду. Мочу ее! 🙂

Прочитав или хот бы просмотрев тему о фитингах, вы должны были запомнить, что на фитинге две резинки, соответственно труба заходит в фитинг, как бы в два захода. Сперва на одну резинку, а за тем на другую. Очень важно вставить трубу до конца. Иногда вставить до конца трубу легко, иногда очень трудно. Если же она не лезет, проверьте калибровку и намажьте кончик внутренней части трубы — немного мылом. Иначе есть риск их раздраконить прокладки, и соединение будет течь.

На пятом снимке, вы видите как должно получиться. Осталось только затянуть ключами. Как сильно тянуть? Не сильно и не слабо. Примерно до тех пор пока не начнет скрипеть. Но может и не заскрипеть,  по этому не перетяните. Если перетяните, то у вас может вылезти кольцо из под гайки (в говно-фитингах), лопнуть/треснуть гайка или слететь резьба.

Преимущество обжимных фитингов в том, что вам не понадобится специальный инструмент, и конструкция получается разборной. Недостаток же в том, что примерно раз в год или раз в два года, их лучше немного подтягивать. Можно конечно же и не подтягивать, но рекомендация появилась не на пустом месте, я так полагаю. Подтянуть раз в год, я считаю, что это проблема.

Обжимные фитинги, ни в коем случае нельзя замуровывать в капитальную стенку. Трубопровод собранный на пресс-фитингах, я бы тоже не рекомендовал замуровывать в стену, но если очень хочется, то можно. В стену смело можно прятать, на веки вечные водопровод из качественной армированной полипропиленовой трубы.

О пресс-фитингах читайте в другом моём рассказе.

И еще одна меленькая хитрость, Если у вас нет ножниц по металлопластиковой трубе, а отрезать надо, то трубу можно отрезать ножовкой/полотном  по металлу. 🙂

Для общей полноты картины, я рекомендую просмотреть темы о металлопластиковой трубе, о обжимных фитингах, и немного о прессовых фитингах.

можно ли прятать полипропиленовые или металлические трубы, как замуровать металлопластиковые, и можно ли утопить радиатор в стене?

0

15.11.2018

Можно ли скрыть множественные трубы подачи воды отопления в стенах, и как это лучше всего оформить? Правила и порядок действий при монтаже системы отопления в стене и пошаговая инструкция – далее в статье.

Скрытая система отопления

Навигация по странице

Современные технологии позволяют совершенствовать эстетический вид помещения различными способами. Не исключениям стал и метод размещения труб отопления в помещении.

Становится возможным их размещение в стене, благодаря долговечности материала, используемого при их производстве.

Преимущества и недостатки

Наиболее удобно размещать коммуникации в стене на этапе строительства в частном доме по предварительно созданному чертежу. Спрятать трубы в стену в многоквартирном доме можно, если планируется капитальный ремонт помещения, либо полностью здания.

Располагая отопление в стене, безусловно, помещение выглядит более престижно, а освободившееся пространство можно декорировать.

Плюсы:

• увеличивается теплоотдача, так как строительные материалы обладают повышенным уровнем передачи тепла, в отличии от воздуха;
• срок службы полипропилена, из которого производят трубы, достигает до 50 лет, обеспечивая надежность конструкции при соблюдении технических норм при их монтаже;
• увеличивается пространство на несколько сантиметров.

Однако предстоит преодолеть сложности, заключающиеся в получения права на разрешение изменения положения коммуникаций в помещении или так называемую их перепланировку.

Минусы:

• некачественный пропилен при нагревании увеличивается в объеме;
• заказ проекта по перемене места расположения коммуникаций;
• согласование проекта с надзорными органами. Переделка инженерных систем в многоквартирном доме потребует оформления специального разрешения;
• места стыков могут утрачивать герметизацию, определить которую можно только с помощью прибора, измеряющего давление воды;
• риски, связанные с готовностью к разрушению стены при возможной течи.

Прорыв труб отопительной системы в стене в случае протечки повлечет попадание воды в соседнюю нижнюю квартиру, так как быстро устранить течь не получится.

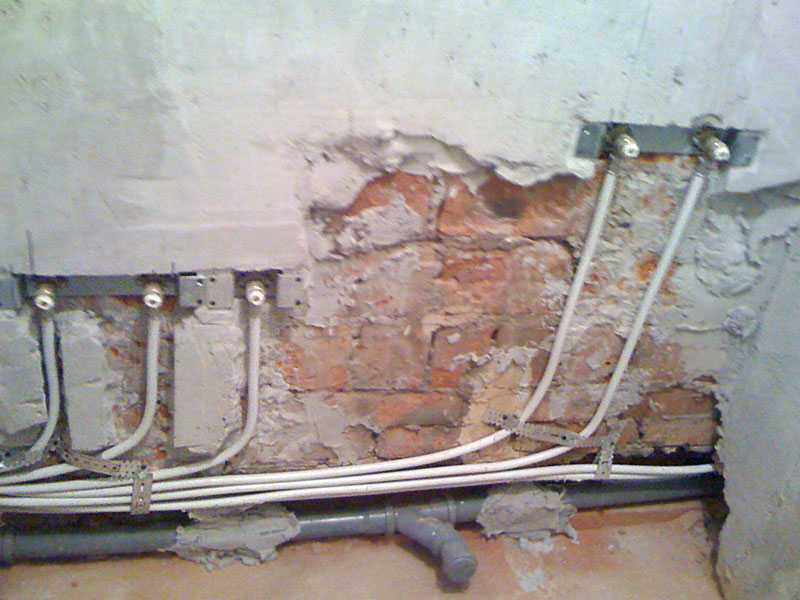

Как замуровать трубы отопления в стене

Чтобы замаскировать трубы отопительной системы в стену, необходимо выяснить, из какого материала состоит стена, и подобрать метод и последовательность работ, а также необходимые материалы.

Работы по монтажу труб в стене должны выполняться квалифицированным мастером или специалистом.

Перед прокладкой труб отопления необходимо протестировать их на прочность, визуально тщательно проверить на возможные повреждения.

Бетон

В квартире панельного многоквартирного дома выделяют два способа укладки труб системы отопления: используя штробы – специально созданные каналы для укладки в них труб отопления или создавая фальш-стену.

Как убрать отопление в стену в панельном доме пошагово с помощью штроб:

• начать необходимо с обесточивания общедомового стояка отопления. Следует убедиться, что отключен нужный стояк;
• штробы не должны располагаться впритык. Нельзя допускать ущемления контура. Углубление рассчитывается, исходя из параметров крепежей, их количества и слоя подготовленной изоляции;
• непосредственно покрытия отопительных труб изоляционным слоем. Изоляция применяется во избежание появления конденсата;
• далее высчитывают места для крепления и намечают точки расположения крепежей.

Работы производят болгаркой. Она позволяет выполнять действия качественно в автоматическом режиме и облегчает штробление стены.

При возведении фальш-стены следует учитывать, что пространство помещения уменьшится.

Кирпич

В кирпичной стене пробиваются штробели так же, как и в панельной стене.

Порядок закладки части системы отопления в кирпичную стену:

• глубина или ширина канала определяется с учетом количества намотки изоляции на поверхность трубы;
• после чего они укладываются в размеченные места и закрепляются с помощью хомутов, предварительно зафиксированными саморезами.

Необходимо протестировать систему, пуская воду при избыточном давлении несколько суток. Убедившись в отсутствии протечек, стену с коммуникациями замазывают раствором, шпаклюют.

Дерево

В деревянных домах, один из способов красиво скрыть трубы – закрыть их плинтусом, а для батареи смонтировать деревянную панель, которая сможет служить одновременно и элементом декора. При этом, лучше, если горизонталь будет иметь структуру решетки для повышения теплоотдачи и перегрева деревянной поверхности внутри короба.

Закрыть систему отопления можно фальш-стеной из гипсокартона, однако такое перекрытие на любой поверхности будет уменьшать пространство.

Монолит

Если полипропиленовая труба имеет компрессионные фасонные элементы – то замуровывать ее нельзя.

Для работы с монолитом рекомендуется пользоваться перфоратором и угловой шлифовальной машиной.

Когда недопустима скрытая система отопления по технике безопасности

Правила техники безопасности содержат положения о том, что к коммуникациям должен быть обеспечен доступ без помех. Из этого следует, что нельзя замуровывать наглухо места стыков труб, поэтому закрывать допускается только ту зону, вероятность протески в которой равна нулю.

Не используют металлические трубы для укладки в стену, так как они подвержены коррозии

К компетенции контролирующих органов относится оценка толщины стены. Так, если ее не достаточно, в выдаче разрешения будет отказано.

Как обслуживать трубы в стене

Достаточно соблюдать технологию и последовательность работ при расположении труб системы отопления в стене. Важно подобрать качественные материалы и элементы крепления.

Перед наложением штукатурного слоя или монтажа фальш-стены необходимо протестировать в рабочем режиме систему отопления под высоким давлением не менее 1 недели.

При выполнении требований, конструкция может функционировать до 50 лет, в зависимости от гарантий, которые дает производитель на свои материалы.

Декорировать участок стены, на котором находятся замаскированные трубы, можно и дорогостоящими материалами.

Метод маскировки системы отопления достаточно популярен, но требует повышенных мер безопасности при монтаже. Также, получить разрешение на маскировку системы отопления в многоквартирном доме достаточно сложно, так как по техническому регламенту все коммуникации должны быть открыты для свободного доступа на случай экстренной ситуации.

Полезное видео

стен — Есть ли детектор пластиковой трубы?

спросил
12 лет, 7 месяцев назад

Изменено
1 год, 9 месяцев назад

Просмотрено
35 тысяч раз

Я знаю металлоискатели для стен, но в моем доме есть места, где у него пластиковая труба. Интересно, можно ли купить хороший детектор.

• стены
• трубы

Обычно для этого в земле используют дорогие датчики и георадар. Если вы можете найти детектор шпилек, который может обнаружить воду в трубах (нужно что-то провести), то вы должны быть в деле.

Эта компания производит детектор пластиковых труб. Я предполагаю, что для этого используется радар или звуковые волны.

1

Я использовал термографическую камеру для обнаружения труб в моем доме. Пусть горячая или холодная вода течет 2-3 минуты, и трубы очень слабо нагревают/охлаждают стену. Это хорошо видно даже на самых дешевых термографических камерах.

1

Это распространенная проблема: найти водопроводную пластиковую трубу в стене, чтобы починить трубу или не пробить ее.

В моем случае мне удавалось обнаружить такие трубы несколько раз, ориентируясь на звук бегущей по ним воды. есть много способов сделать это.

Просто пустите воду по трубе и используйте большую длинную отвертку в качестве звукового зонда. Плотно прижмите кончик отвертки к стене, а также плотно прижмите ручку к уху, наилучшие результаты достигаются, если инструмент держать перпендикулярно голове. Просто попробуйте, и вы обнаружите, какое положение обеспечивает наилучшую чувствительность. Теперь просто исследуйте стену в разных местах, пока не найдете трубу. Другой вариант — использовать микрофон и аудиоусилитель, а еще лучше стетоскоп.

Стоит отметить, что существуют очень недорогие бороскопы или камеры-змеи, которые подключаются к мобильному телефону или компьютеру через USB и могут быть легко вставлены в стену или другое место, чтобы увидеть, что внутри.

Их преимущество состоит в том, что вы можете напрямую видеть, что находится внутри, включая другие вещи, которые вы не искали и которые могут иметь значение, особенно засоры и т. д. стене (например, отверстие внутри электрической коробки), но если вам нужно сделать отверстие, оно довольно маленькое.

Дополнительным преимуществом является то, что эти камеры полезны для самых разных целей, одна задача может оправдать скромные затраты, а затем у вас есть это для других целей.

Тем не менее, если вам нужно выполнить очень широкий поиск, это, вероятно, не самый эффективный подход.

1

Цифровой мультисканер Bosch GMS120 утверждает, что может обнаруживать пластиковые трубы, заполненные водой, поэтому, вероятно, не работает для обнаружения дренажных труб или вентиляционных отверстий. Я не использовал его, и отзывы о нем на Home Depot и Amazon неоднозначны.

Если вы пытаетесь закрепить что-то на стене с гипсокартоном, лучше всего использовать анкеры EZ Anchor со штопором для гипсокартона, но вместо того, чтобы сверлить отверстие или использовать анкер для сверления в гипсокартоне (например, предназначен для), я использую отвертку Philips # 2 и вращаю ее вперед и назад, медленно вдавливая ее в гипсокартон. Если за гипсокартоном находится труба или провод, вы почувствуете сопротивление отвертке, как только пройдете через гипсокартон, и отвертка не проткнет трубу или провод, как сверление. ЕСЛИ там что-то есть, заделайте маленькое отверстие и переместите его в другое место, если нет, то у вас есть отверстие идеального размера для конца анкера EZ, в которое можно вставить конец анкера, а затем завершите установку анкера, ввернув его в гипсокартон. пути.

Старый вопрос, но bosch d-tect 120 может обнаруживать заполненные водой ПВХ/пластиковые трубы, но это немного дорого.

Если это трубы центрального отопления в стене, включите отопление и приложите тыльную сторону ладони к стене, чтобы нащупать нагретые участки вокруг труб.

1

Зарегистрируйтесь или войдите

Зарегистрироваться через Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как соединить разнородные трубы

Предотвращение утечек и коррозии на переходах труб

1
/
17

Семейный мастер на все руки

Выполнение соединений

Когда вы собираетесь добавить или заменить водопроводные трубы в доме, которому более 10 лет, скорее всего, вы не найдете новые трубы того же типа, что и старые. В этом нет ничего страшного — в магазинах бытовой техники и домашнем хозяйстве продаются сотни различных переходных фитингов, которые помогут вам выполнить соединения. Важно то, что эти сотни различных видов трубной арматуры не все устанавливаются одинаково.

Некоторые фитинги необходимо припаять; другие берут просто гаечный ключ или плоскогубцы. Для некоторых требуются специальные инструменты для обжима, а есть более новые стили, которые просто скрепляются друг с другом. Мы спросили мастера-сантехника, как он справляется с теми, с которыми он сталкивается чаще всего, но не бегайте по всему городу, пытаясь найти именно те фитинги, которые мы здесь показываем. Обычно есть несколько подходящих решений с использованием деталей, доступных в местном хозяйственном магазине или домашнем центре.

Необходимые инструменты

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Зажимной инструмент
• Отвертка 4-в-1
• Разводной ключ
• Трубный ключ
• Лента сантехническая
• Клещи для шлицевых соединений
• Труборез
• Проволочная щетка
• Набор ключей

Необходимые материалы

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Муфты и фитинги
• Переходники для труб
• Трубная присадка
• Клей для труб
• Припой и флюс

2
/
17

Семейный мастер на все руки

Линия льдогенератора, корпус тройника

Установка латунного корпуса тройника — хороший способ подачи воды в льдогенератор вашего холодильника. Хотя латунная втулка герметизирует медные трубы к тройнику, Лес по-прежнему наносит на втулку немного смазочного материала для труб, чтобы обеспечить равномерное сжатие. Многие муниципалитеты не разрешают использование 1/4 дюйма. Линии льдогенератора должны быть покрыты готовыми стенами, полами или потолками, поэтому вам, возможно, придется проложить 1/2 дюйма. линия к холодильнику вместо этого.

3
/
17

Family Handyman

Линия фильтра для воды, угловой запорный переходный клапан

Этот угловой запорный переходный клапан является отличным решением, если вы хотите установить встроенный фильтр для воды под раковиной. Он помещается между запорным клапаном и плетеной линией, идущей к крану. Нет необходимости в трубной смазке или ленте для трубной резьбы, поскольку резиновые шайбы герметизируют соединения.

4
/
17

Семейный мастер на все руки

Переходник PEX на медь, переходник с наружной резьбой

Если вы хотите соединить PEX с медью с помощью пайки переходного медного фитинга, убедитесь, что фитинг остынет, прежде чем прикреплять PEX. Недостатком PEX является то, что многие разъемы являются проприетарными, и крайне важно использовать разъемы, одобренные производителем.

Воспользуйтесь этой ссылкой для получения дополнительной информации о подключении pex к меди.

5
/
17

Семейный мастер на все руки

Переходник PEX на CPVC, CPVC

Нет ничего проще. Приклейте конец из ХПВХ (на охватывающем конце этого медного фитинга есть лента из ХПВХ) и закрепите PEX с помощью зажима. Дайте клею полностью застыть, прежде чем снова включать воду (для затвердевания некоторых цементов на основе ХПВХ требуется несколько часов).

Используйте эту ссылку для получения дополнительной информации о подключении pex к cpvc.

Семейный мастер на все руки

Зажимы «тюльпан» и зажимной инструмент

Лес любит работать с марками PEX, которые можно соединить с помощью зажимов. Просто наденьте зажим на трубку PEX, а затем затяните зажим с помощью инструмента для зажима. Инструменты для зажима Cinch продаются в домашних центрах.

6
/
17

Семейный мастер на все руки

Пластик в оцинкованную сталь, сталь в PEX

Внутренняя поверхность оцинкованных труб с годами становится тоньше. А охватываемые концы, в которых была нарезана резьба, могут стать настолько тонкими, что будут протекать, когда вы попытаетесь навинтить на них новый фитинг с внутренней резьбой. Так что попробуйте сделать переход на существующую женскую примерку.

7
/
17

Семейный мастер на все руки

Пластмасса на оцинкованную сталь, сталь на ХПВХ

При работе с оцинкованными трубами Лес обматывает резьбу трубной лентой и наносит небольшое количество смазочного материала для труб в качестве дополнительной страховки от утечек.

8
/
17

Семейный мастер на все руки

Резьбовые фитинги АБС-ПВХ

Одним из недорогих способов соединения АБС-пластика с водосточными трубами из ПВХ является использование фитингов с наружной и внутренней резьбой. Нанесите ленту для трубной резьбы перед их свинчиванием, а затем вклейте трубы в фитинги с помощью соответствующего клея. Расположите фитинги так, чтобы вода текла мимо резьбы на штуцере с наружной резьбой, а не в них. Это помогает твердым материалам проходить через соединение без застревания.

Используйте эту ссылку для получения дополнительной информации о соединении АБС и ПВХ.

9
/
17

Семейный мастер на все руки

Медь для ХПВХ

Компрессионный фитинг

Пластмасса и металл расширяются и сжимаются с разной скоростью. Это может быть проблемой при соединении ХПВХ с медью, особенно при использовании резьбовых соединений. Одним из вариантов является использование адаптеров union. Резиновая шайба должна быть достаточно гибкой, чтобы обеспечить герметичность соединения.

Используйте эту ссылку для получения дополнительной информации о подключении меди к ХПВХ.

Семейный мастер на все руки

Фитинг Sweat Fitting

Если вы решите припаять медную сторону, сначала сделайте это, иначе вы расплавите пластиковую сторону.

10
/
17

Семейный мастер на все руки

Купить сертифицированную продукцию

Исключительно привередливые инспекторы захотят, чтобы вы показали им, что используете разрешенные строительные материалы. Если вам нужно выбирать между двумя похожими продуктами, покупайте тот, который имеет четкую маркировку, одобренную признанными на национальном уровне организациями. ANSI и ASTM являются примерами широко признанных организаций по сертификации продукции. И сохраните свои этикетки до тех пор, пока проверка не будет завершена. Для получения дополнительной информации о том, что означают эти маркировки, посетите сайт safeplumbing.org/product-markings.

11
/
17

Семейный мастер на все руки

Экранированные резиновые муфты – чугун/ПВХ

Эти муфты часто называют «универсальными муфтами», и они отлично подходят для соединения разнородных дренажных линий: оцинкованной стали с пластиком, чугуна с пластиком, АБС-пластика. к ПВХ.

12
/
17

Family Handyman

Экранированные резиновые муфты – оцинкованная сталь в соответствии с ABS

Убедитесь, что вы используете муфту с полным бандажом, поскольку в некоторых ситуациях муфты только с двумя отдельными хомутами для шлангов могут быть запрещены.

13
/
17

Семейный мастер на все руки

Медь к оцинкованной стали, диэлектрическое соединение

Соединение двух разнородных металлов может вызвать гальваническую коррозию, которая со временем ухудшает качество металла. Диэлектрический штуцер представляет собой фитинг, предназначенный для изоляции двух металлов друг от друга. Существуют некоторые разногласия по поводу эффективности диэлектрических соединений, но суть в том, что если вы соедините медную трубу с оцинкованной, некоторые инспекторы сантехники потребуют ее. Некоторые муниципалитеты считают латунный фитинг подходящим диалектическим союзом, а другие — нет. Лучше всего обратиться к местному инспектору.

Используйте эту ссылку для получения дополнительной информации о соединении меди с оцинковкой.

14
/
17

Семейный мастер на все руки

Нажимные фитинги немедленные

Нажимные фитинги существуют не так давно, но они, без сомнения, являются самым простым способом соединения двух труб. Несмотря на то, что нажимные фитинги просты, вам все равно придется выполнять домашнюю работу. Прочтите инструкции по типу фитинга, который вы используете, чтобы узнать, насколько далеко должна быть вставлена ​​труба, и сделайте отметку на этой длине трубы, чтобы убедиться, что она полностью запрессована. И убедитесь, что внешняя часть трубы, которая будет входить в фитинг, не имеет заусенцев и царапин.

15
/
17

Семейный мастер на все руки

Регулирующие клапаны для столярных работ, изолировать ремонт

Когда Лес соединяется с разнородными трубами, он любит, когда это возможно, устанавливать регулирующий клапан, чтобы можно было снова включить воду в остальной части дома, пока он делает свою работу. ремонт. Некоторые регулирующие клапаны предназначены для использования в качестве переходных фитингов, но большинство из них можно преобразовать, добавив различные фитинги на обоих концах.

16
/
17

Семейный мастер на все руки

Не гадайте, чтобы избежать потенциальных проблем

Тот факт, что фитинг имеет правильный размер или конфигурацию, не означает, что его можно использовать в любой ситуации. Некоторые из них можно использовать над землей, но не под землей. Другие отлично работают на открытом воздухе, но их нельзя спрятать за гипсокартоном. Если вы сомневаетесь, спросите своего инспектора. Вот несколько примеров разъемов, которые могут показаться идеальным решением, но могут быть отклонены вашим инспектором или, что еще хуже, перестанут работать и причинят ущерб от воды на тысячи долларов:

Соединительные муфты: разъединяются на трубах, которые не полностью неподвижны.

Быстрые локти: дренажные змеи могут проткнуть их насквозь.
