Шаг обрешетки под профнастил – Кровля крыши для дома

Автор Кровельщик На чтение 9 мин. Просмотров 162
Обновлено 05.08.2017

Обрешётка под профнастил для крыши

Очень удобным способом покрытия крыши является профилированный настил. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов и беседок. Он станет надёжной защитой для дома или другого сооружения. Но чтобы крыша из профнастила служила дольше, нужно подобрать обрешётку, а также её шаг.

Надо выбрать материал, это может быть как дерево для частных домов и дач, так и металлические сооружения для промышленных зданий и высотных многоэтажек.

Применение профилированного листа

Профилированный лист нашёл своё применение в сооружении:

• «Сэндвич-панелей»;
• Металлических заборов;
• Отделки стен;
• Кровля крыш;
• Сооружение опалубки.

Часто можно заметить, что заборы вокруг строек возводят из профилированных листов. Объяснить такое решение можно тем, что профнастил лёгок в установке, нетребователен в уходе, а также долговечен.

Владельцы частных домов довольно часто огораживают территорию своего участка металлическими листами с рельефом.

На это влияет цена и надёжность при использовании забора как постоянной ограды.

Оцинкованные или с полимерным покрытием листы могут быть использованы при перекрытии крыш и их ремонта.

Способы крепления обрешётки под профилированный настил

Варианты крыши: односкатная и двускатная.

• Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.
• Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.
• Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.
• Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое. В этом случае стоит укрепить периметр выходов дополнительными досками.
• Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.
• Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль.
• Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.
• Берётся во внимание и то, насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться.
• Стоит установить на торцах крыши ветровые доски. Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.
• Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.
• Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.
• Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).
• При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.
• Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.
• Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.
• Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.
• Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.
• Укладка профилированного листа производится от нижних рядов к верхним.
• Крепят листы к деревянной основе в углублениях между волнами.
• Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.
• Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.

Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.

Выбор материалов для настила профилированного листа

В промышленных и высотных зданиях используются металлические брусья и перекрытия. Для частных домов стоит выбирать пиломатериалы.

• Размеры среза деревянного бруса не должн быть меньше 50 на 50 миллиметров.
• Стоит подсчитать количество материалов в местах выхода дымохода, окон или пожарных люков. Там расход дерева увеличивается в два раза. На краях крыши используется не одна, а сразу две доски, что придаёт покрытию дополнительной прочности.
• Кроме брусьев можно пользоваться толстой доской с толщиной не менее пятидесяти миллиметров.
• Материал должен быть сухой, без признаков деформации, а также не иметь дефектов.
• Деревья можно выбирать такие как ель, сосна, бук, ольха.
• Можно приобрести уже готовые материалы с пропиткой антисептиком и противопожарной смесью. Однако, уже готовые непропитанные брусья можно обработать покупными составами, которые обеспечат полную защиту за одну обработку.

Виды каркаса для обрешётки и особенности его конструкции

При выборе конструкции обрешётки важно учитывать угол наклона ската крыши, высоту гофры профилированных листов, и количество скатов (односкатная или двускатная крыша).

В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями.

• Сплошная обшивка из фанеры или OSB. При этом крышу полностью устилают деревянными листами, что будет служить основой для настила. Такой тип используется для настила мягких кровельных материалов типа рубероида.
• Сплошная контробрешётка. Если обрешётка с большим шагом, то рейки, что идут по диагонали крыши, создают почти сплошной настил. Подходит для кровли многими кровельными материалами.
• Сплошная обрешётка под полужесткие крупные настилы. Здесь доски настилают параллельно друг другу и вдоль крыши. Подходит для ровных листов металла или не гофрированного профнастила.
• Разреженная обрешётка под малоразмерные, жёсткие кровельные материалы. Шаг обрешётки немного меньше листа материала. Подходит для малогабаритных гофрированных профнастилов.
• Разреженная обрешётка под крупноразмерные жёсткие кровельные материалы. Шаг этого каркаса позволяет класть на два пролёта один лист материала.

Этапы монтажа обрешётки под профилированный настил

1. Расчёт затрат материала. Создав чертёж на бумаге, обмеряв метраж с учётом коньков, выступов и прочих особенностей крыши, можно рассчитать количество пиломатериалов, что уйдут на устройство обрешётки.
2. Подготовительный этап, выбор и закупка дерева.Убрав из предлагаемого ассортимента дефектные доски и брусья, стоит обратить внимание на ценовую категорию и качество. Оптимальными в этом плане станут хвойные породы (ель, сосна, кедр).
3. Обработка материалов противокоррозионными и противопожарными средствами. Так как обрешётка часто используется в тёплых помещениях, стоит задуматься о защите дерева от гноения и грибка. А ещё противопожарная безопасность требует обработки дерева противопожарным составом. Можно заказать как отдельно жидкость для обработки, так и уже заранее пропитанные элементы каркаса.
   Продаются составы, что комбинируют в себе как гидрозащитные  свойства, так противопожарные. Такой вариант сэкономит вам не только силы, но и деньги. Можно обработать обрешётку уже после установки или ещё до монтажа. В последнем случае намного легче проводить работы.
4. Монтаж и устройство каркаса. Перед монтажом каркаса кладут гидроизоляционный слой:

• 1. нанесите разметку под предполагаемое местоположение брусьев, и нижних коньков;
  2. при крепеже брусков к деревянной основе, нужно пользоваться строительными гвоздями;
  3. при крепеже брусков на бетонную основу или основу из цемента, используйте дюбеля;
  4. для крепежа металлических составляющих, стоит использовать саморезы.

5. Все последующие элементы монтируйте снизу вверх. А для соблюдения параллельности досок, натягивайте шнур по разметке с разных сторон крыши.

Шаг обрешетки под профнастил С-8, П-18, МП-20, п-20, С-20, НС-35, Н-60, Н-75, С-44.

Крепление профилированного листа к обрешётке

Укладка профилированного настила довольно простой процесс. Укладывают его параллельно ходу карниза. Настилают только вдоль крыши и снизу вверх.

1. Для начала надо гидроизолировать и утеплить кровлю. Этим целям хорошо послужат ПВХ-мембраны, а также как утеплители – пенопласт и стекловата.
2. Укладка листов происходит внахлёст, что напрямую зависит от угла наклона крыши.
3. Все зазоры, что образовались при монтаже, следует хорошо пропитать битумной мастикой.
4. К дереву профилированные листы крепятся саморезами со сверлом на конце, под шляпками имеется обрезиненный участок. Сами шляпки окрашиваются в различные цвета, для соответствия окраске настила крыши.
5. Чтобы слой гидроизоляции работал исправно, стоит предусмотреть зазор между этим слоем и настилом профилированных листов. Он должен составлять 20 – 40 миллиметров. Достичь этого можно наложением реек из соответствующей толщиной прямо на слой изоляции.

Виды профилированного настила

Маркировки по ГОСТ 24045-94:

• Кровельный. Высота волны будет разная, от 35 до 44 миллиметров. На этой разновидности профнастила будет нанесена маркировка «CH». Кровельный настил подойдёт для сооружения новой крыши и капитального ремонта старой. Поскольку он очень прочный, то выдерживает большие снежные нагрузки даже на горизонтальной крыше.
• Стеновой. Волна будет высотой 35 – 44 миллиметра. Используется для обшивки стен, установки заборов и постройки малых конструкций. Хотя и допускается настил такого материала на крышу, но её уклон должен быть большим и обрешётка иметь сплошной вариант перекрытия. Но не стоит экономить, лучше выбрать тип накрытия «CH».

Разновидности профнастилов:

• Комбинированный профнастил. Его используют как один из составляющих элементов для различных конструкций. Как несущий материал, его тоже можно использовать.
• Профнастил оцинкованный. Не имея полимерного слоя, его нельзя использовать для сложных условий. Однако из-за прочности и небольшой цены, можно использовать как накрытие на крышу.
• Крашеный профнастил. Это не только повышенная эстетичность, но и дополнительная защита от внешних воздействий. Можно использовать в любом типе сооружений, от отделки стен до покрытия крыши.
• Профнастил из алюминия. Отличается повышенной устойчивостью к разрушительным факторам. Это было достигнуто покрытием оксидной плёнкой, она защищает крышу от повышенной влажности.
• Опорный (несущий) профнастил. Из-за особой конструкции, эти виды настила выдерживают наибольшую нагрузку.
• Кровельный профнастил. Можно использовать как накрытие, так и для облицовочных работ. Удобен в настиле крыши, так как его можно класть по методу укладки шифера.
• Облицовочный (стеновой) профнастил. Используется как защита для стен и прочих конструкций, где используется обрешётка.

Выбирая тип обрешётки, стоит учесть не только желаемую форму крыши, но и тип накрытия, условия при которых она будет использоваться, а также вид материала, что будет ложиться на каркас. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

Обрешетка под профнастил

Обрешетка под профнастил.

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши.

Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

1.Древесину.

Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм.

Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.

2.Металл.

В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе.

Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет Шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность.

Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

• Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
• Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
• Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м.

При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать.

Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.

Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.

Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.

Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Профнастил мп 20: технические характеристики, монтаж

Металлический профильный настил можно назвать идеальным строительным материалом. Предлагаем обсудить профнастил МП 20, его размеры, технические характеристики, вес, принцип монтажа и как изготавливается этот строительный материал.

Характеристики профнастила МП 20

Оцинкованный профнастил марки МП 20 – это строительный материал, покрытие предназначено для крыш, стен, перегородок и возведения небольших помещений. Обозначение «МП» дает понять, что этот металлический лист является универсальным и, благодаря своему низкому весу и отличной жесткости, может монтироваться практически на любое поверхности. Расшифровка цифры 20 – высота гофры, округленная (18 – ближайшее большее 20).

Фото — Профнастил мп 20

Главными техническими характеристиками профнастила является высота гофры, полезная и общая ширина, длина и толщина. Мы все эти данные расписали в таблице:

В зависимости от Ваших потребностей, Вы можете выбрать материал любой толщины, но естественно, для кровельных работ лучше отдавать предпочтение листам с большим размером этого показателя.

Помимо стандартных технических характеристик, также важно знать особенности покрытия этого металлического листа. Благодаря инновационным технологиям отечественного производства, многие компании обрабатывают свои листы профиля специальной пленкой – полимерным покрытием. Из-за неё немного увеличивается толщина металла, улучшаются его показатели долговечности и износостойкости.

Фото — Чертеж профнастила мп 20

Достоинства профнастила МП 20:

1. Высокая продолжительность службы – от 50 лет при должном уходе;
2. Гибкость, его часто используют для ломаных, мансардных, шатровых и прочих «неправильных» крыш;
3. Относительная легкость металлического настила. Вес до 8 килограмм легко переносится любым типом фундамента у частного дома или загородного домика на даче;
4. Доступность. Стоимость профнастила МП 20 довольно невысокая, в сравнении с прочими аналогичными покрытиями.

К сожалению, даже такой идеальный материал, как профнастил, имеет свои недостатки:

1. Материал плохо переносит застои воды на крыше. Т.е. мы не рекомендуем использовать профиль для установки на плоскую крышу или если у Вас не разработана система водоотвода. Здесь нужно использовать либо двухсторонний профнастил, либо улучшенную систему гидроизоляции и паро;
2. Высота профиля не всегда удобна, например, для покрытия сложной кровли её может оказаться недостаточно, понадобится материал с большей гофрой;
3. Этот профнастил нужно периодически очищать от скопившейся листвы, снега, грязи, иначе есть вероятность повреждения целостности покрытий.

Но в остальных аспектах, данный металлический лист является оптимальным вариантом для покрытия забора, фасада дома, облицовки подсобных помещений, обустройства крыши и прочих строительных работ. Вариантов применения очень много.

Фото — Забор из профнастила мп 20

Видео: производство кровельного профнастила МП20

Производство профнастила

Профнастил МП 20 изготавливается точно также, как и прочие марки оцинкованных металлических листов. На завод со сталеперерабатывающего производства, поставляется сталь в рулонах. Этот рулон разматывается при помощи специальных автоматических машин, по типу грузовых кранов, а после развернутый металл для дальнейшего изготовления устанавливается на прокатный стол.

Стол проката представляет собой очень устойчивую поверхность, которая выдерживает даже сверх большие нагрузки. После включения автоматической линии, его рабочая поверхность начинает перемещать сталь к валикам, которые необходимы для преобразования гладкого металла в гофрированную поверхность.

Автоматическая линия применяется не всегда, довольно часто завод организовывает полуавтоматическое производство или даже ручное (но это чаще всего встречается у мелких предпринимателей).

Фото — Станок для производства профнастила

После обработки валиками, металлопрофиль отправляется на покраску, обрезку. Первой осуществляется подрезка металла до нужно длины. Очень важно, если Вы заказываете кровельный профнастил через Интернет, или нуждаетесь в определенном размере, то обязательно сообщите про это производителю. Далее, как и металлочерепица, профиль цинкуется (если сталь не поставлялась на завод оцинкованной сразу) и перевозится в окрашивающий цех. Там профнастил могут обрабатывать двумя методиками:

1. Порошковое напыление под высоким давлением;
2. Окраска посредством использования высокочастотного электрического тока (этот способ более надежен).

Крашеный профнастил МП 20 для кровли имеет множество вариантов RAL: синий, алюминий, белый, черный, коричневый, красный и прочие. Кроме того, у него более выражены стойкость к коррозии и перепадам температуры, внешне он более презентабелен. Но окрашенный профиль стоит немного выше обычного, поэтому если для Вас не принципиален это фактор, можете купить материал без краски, а уже дома его обработать своими руками.

Фото — Крашенный профнастил мп 20

После такой обработки, цветной МП 20 покрывают защитной пленкой, которая поможет ему сохранить цвет и защитить от коррозии (чаще всего это полиэстер) и отправляют на продажу на рынки или в дилерские точки.

Монтаж профнастила МП 20

Крепление профнастила МП 20 на крышу не имеет никаких особенностей, его устанавливают на обрешетку по такой же системе, как и прочие материалы. Мы подготовили советы от профессиональных строителей, как установить профлист:

1. Всегда монтируйте внахлест – это поможет сделать соединение более жестким;
2. Крепеж нужно осуществлять шурупами, но не гвоздями;
3. Чтобы уложить стеновой и кровельный профнастил МП 20, Вам понадобятся чертежи – они помогут просчитать количество листов и соединительных деталей. Также схема установки поможет просчитать жесткость конструкции;
4. Нужно помнить, что обрабатывающие полимерами станки чаще всего стоят довольно дорого, поэтому лучше всего перед покупкой профнастила договориться с предприятием об обработке листов на автоматическом оборудовании;
5. Соединять листы нужно не слишком часто, чтобы не уменьшать жесткость. Чаще всего достаточно использовать 5 шурупов – два на каждом углу и один в центре.

Данная инструкция пригодиться Вам независимо от того, какие типы поверхностей Вы хотите покрыть: горизонтальные или вертикальные.

Фото — Профнастил мп 20 на крыше

Обзор цен

Цена на профнастил МП 20 зависит от города, в котором Вы хотите его купить и конкретного производителя. Рассмотрим цены в разных населенных пунктах Беларуси и России:

Рекомендации на многих форумах говоря о том, что Вы должны проверять соответствия характеристик, ГОСТов, сертификатов. Если Вы не знаете, как правильно установить профнастил, то многие компании предоставляют клиентам такие услуги как: укладка, демонтаж, транспортировка и многое другое.

13 Октябрь 2014

Автор: Владимир Бакаев

Шаг обрешетки под профнастил — узнайте какой нужен!

Последним и завершающим этапом строительства дома является перекрытие крыши, то есть постройка обрешетки и укладка специальных покрытий сверху. На данном уровне развития строительной индустрии основную роль в покрытии дома играет такой материал как профнастил. Он удобен, прочен, эффективен, обладает всеми основными свойствами для хорошей защитной функции крыши.

Шаг обрешетки под профнастил

Одним из важнейших этапов при установке профнастила является предварительная обрешётка, которая должна иметь правильную структуру и стабильно выполнять свою главную функцию – прочно закрепить материал, которым будет покрываться крыша. Обрешетка составляется из досок или брусков, устанавливаемых на прочную опору, затем эффективно скрепляется скобами. При правильной установке данного каркаса обрешетка будет прочной и мало подверженной влиянию плесневых процессов.

Основными материалами для обрешётки служат дерево и металлические каркасы. Дерево применяется для постройки крыш в частных домах. Металлический каркас, в свою очередь, используется для промышленных сооружений. Структура и материал обрешетки варьируются в зависимости от предполагаемой нагрузки на крышу, а так же от специфических особенностей постройки.

Варианты крепления обрешетки

Существуют два варианта кровель при укладке профнастила:

• Первый – это односкатные крыши, которые в основном применяются для постройки хозяйственных сооружений.
• Второй тип – двускатные, ими преимущественно покрывают жилые дома. Наклон крыши при различных видах построек изменяется от 0 до 60 градусов. Схема конструкции должна быть хорошо продумана и рассчитана.

Главными составляющими элементами обрешетки являются деревянные брусья, укладываемые перпендикулярными стропами с определенным шагом. Закрепляются преимущественно гвоздями. При правильно выполненной конструкции крыша будет прочна и нагрузку будет распределять равномерно.

Основную доску в обрешётке располагают вдоль по карнизу, ее толщина должна быть толще других досок. Помимо этого, туда, где будут выведены дополнительные элементы крыши, такие как дымоходы, вентиляция и пожарный люк, требуется прикрепить дополнительные доски. Сама же обрешетка крепится уже после того, как под профнастил был постелен изоляционный слой и выведена вентиляция. Расчет толщины проводится с оглядкой на высоту профлистов и длину крепежных элементов, удерживающих профиль снаружи.

Обрешетку рекомендовано делать с шагом тридцать сантиметров и менее, для правильного расчета шага нельзя забыть о сечении профиля и толщине материала, при уменьшении угла кровли расстояние между досками обрешётки должно также уменьшаться.

Таблица шага монтажа обрешетки в зависимости от угла кровли и толщины листа  профнастила

В торцах с обеих сторон требуется установить ветровые доски, предполагается их расположение выше основной обрешетки ровно на такое значение, на какое поднимется профнастил. Помимо вышеперечисленных факторов, на длину шага влияют климатические условия региона, подразумевающие определенные нагрузки от снега и града, а так же выбранный вами уклон крыши. Отдельно следует сказать о создании возможного зазора, направленного на борьбу с ветром. Выдерживаемая нагрузка прямо зависима от высоты профиля: чем более высота, тем большую нагрузку конструкция сможет выдержать.

Схема укладки материала

Если угол наклона крыши до пятнадцати градусов, обычно устанавливают профнастил типа С20, при этом используется сплошная обрешётка, а сами профильные листы кладутся внахлест, в две волны. При применении профилированного листа типа С35 обрешетка будет конструироваться с шагом в тридцать сантиметров и нахлестом в одну волну. Иногда возможен шаг в шестьдесят пять сантиметров, но при этом значительно снижается величина допустимой нагрузки. Шаг пятьдесят сантиметров используется для профнастила типа С44 или выше.

Для профилактики и сохранности деревянных элементов обрешетки доски следует обработать специализироваными антисептическими составами. Этот шаг сбережет древесину от распространения плесневого грибка, а также сохранит от насекомых и вредителей. Данное действие необязательно, но если вы хотите, чтобы ваша крыша служила дольше, рекомендовано использовать этот совет.

Основным крепежным материалом для закрепления профнастила на крыше является специально разработанный для данной цели саморез. Он представляет собой своеобразные болты со сверлом в конце, а так же обладает специальной резиновой прокладкой возле шляпки. Для поддержания стиля вашей крыши, шляпки на саморезах имеют цвета, сходные с цветами профнастила.

Крепление профнастила к обрешетке

Саморезы прикрепляют профнастил к обрешетке только в нижней части волны.Так же в качестве креплений возможно использовать кровельные гвозди и v-образные крепления. У каждого из способов есть свои преимущества и недостатки. Следует отметить, что гвозди хорошо исполняют свою функцию при креплении профнастила в качестве защитных щитов, а также для облицовки стен. V-образные крепления применяются для закрепления профильных листов в качестве потолка.

Схема монтажа обрешетки

Профильные листы укладываются по направлению от нижнего ряда к верхнему. Нужно помнить, что первый ряд листов должен выступать на восемь – пятнадцать сантиметров от стены, дабы защитить ее от нежелательного влияния влаги.

 Видео – монтаж обрешетки под профнастил размер шага

Инструкция по монтажу профнастила (профлиста)

В этой статье мы пошагово расскажем, как осуществлять монтаж профнастила и представим подробную инструкцию по монтажу профнастила (профлиста).

Обрешетка

Шаг и толщина досок обрешетки зависят от несущей способности профнастила, от нагрузок на кровельный материал, от расстояния между стропилами и угла наклона крыши.

Для скатных крыш рекомендуется использовать профнастил с высотой профиля не менее 20 мм. Для этих целей наиболее подходят профили МП-20, НС-35, С-44. Рекомендуемый шаг обрешетки для них указан ниже (таблица 1). Профили Н-60 и Н-75 являются самонесущими и чаще используются на плоских крышах промышленных объектов. Для них расчет стропильной конструкции и шаг прогонов (обрешетки) должны определяться проектом.

Минимальное сечение досок обрешетки рекомендуется 30х100мм при расстоянии между стропилами до 1000мм. Если расстояние более 1000 мм, то доски обрешетки необходимо применять большего сечения. Используя необрезные доски при укладке обрешетки, необходимо учитывать расстояние «Б» между досками.

Крепление листов

При монтаже следует аккуратно ходить по профнастилу. Обувь должна быть с мягкой подошвой.

Монтаж листов на прямоугольном скате можно начинать как с левого, так и с правого торца крыши. Если скат сложный (треугольник, трапеция и др.), то монтаж листов рекомендуется производить после предварительного расчета и раскладки листов на бумаге. Листы укладывают по линии карниза со свесом 40-60мм, если предусмотрена водосточная система. Если нет, то карнизный свес можно сделать больше, для профиля НС-20 – до 100 мм; для профилей НС-35, С-44 – до 200-300мм.

Первый лист выравнивается по торцу и карнизу крыши и крепится одним саморезом у конька, затем укладывается второй лист и выравнивается. Два листа скрепляются саморезами 4,8х29 в продольном нахлесте. Таким образом между собой скрепляются 3-4 листа и выравниваются по линии карниза. После этого листы крепят к обрешетке. Монтаж последующих листов продолжают, прикрепив лист сначала к предыдущему листу, потом к обрешетке.

Профнастил можно крепить к обрешетке как по верху профиля, так и по низу.
Выбор способа крепления зависит от угла наклона крыши. При угле наклона менее 20-25° рекомендуется профнастил крепить к обрешетке по верху профиля. При креплении листов по низу профиля рекомендуются саморезы 4,8х29 или 4,8х35.

Листы крепятся к обрешетке у карниза саморезами с шагом 300-400мм, следующие ряды саморезов вкручиваются в шахматном порядке через 1000-1500мм; у фронтона – с шагом 500-600мм; в продольном нахлесте листы крепятся по верху профиля с шагом 300-500мм. Конек крепится к обрешетке по верху профиля длинными саморезами с шагом 300-400мм. Расход саморезов 7-10 шт. на кв.м.
При креплении саморезов по верху профиля будьте аккуратны, не затягивайте туго саморез, во избежание вмятин на верхней площадке профиля. Для крепления листов используйте только качественные кровельные саморезы с прокладкой из ЭПДМ-резины. Для закручивания саморезов используйте шуруповерт или дрель с плавной регулировкой скорости вращения и обратным ходом.

Карниз

Устройство карниза требует комплексного подхода и решения нескольких задач: эстетического оформления карнизного свеса, организации водосточной системы, организации свободного притока воздуха в подкровельное пространство.

Если предусмотрено устройство организованного водостока, то оформление карниза желательно проводить до укладки металлочерепицы. Сначала делается подшив карниза, потом устанавливаются крепления желоба и карнизная планка. Для надежной вентиляции кровли в карнизе используется перфорированный софит (2) для притока воздуха (рис. 3).

Конëк

Конек может быть простой, фигурный и черепичный. В месте крепления конька по обе стороны прибивают дополнительные доски обрешетки. Конструкция конька с двумя вентиляционными зазорами показана на (рис. 4).

Гидроизоляционная пленка (2), уложенная на стропильные ноги должна не доходить до верха минимум 100мм. Пленка, уложенная на обрешетку, должна перекрывать нижнюю пленку не менее 150мм.

При монтаже металлочерепицы листы не должны сходиться под коньком вплотную друг к другу. Желательно, чтобы лист не доходил до верха около 50мм (рис. 4).

Пространство под коньком должно свободно вентилироваться.

Конек крепится кровельными саморезами 4,8х70 в верхний гребень через волну. С торца черепичный конек закрывается заглушками. Нахлест черепичных коньков 100 мм обеспечивается наложением их ребер жесткости друг на друга. Нахлест простых и фигурных коньков не менее 150мм.

Фронтон

При монтаже листа на торце крыши делается фронтонный свес профнастила 50-70 мм. Можно торец крыши закрыть ветровой планкой. Ветровая планка крепится саморезами 4,8х70 по верху профиля с шагом 500-600мм, а с торца саморезами 4,8х29 с шагом 500-600 мм. Нахлест планок 50-100 мм.

Уход за профнастилом

После монтажа профнастила необходимо удалить с поверхности мусор и стружку, царапины подкрасить. Мусор рекомендуется удалять мягкой щеткой или струей воды. После чистки скатов необходимо промыть элементы водосточной системы. Раз в год, весной, после схода снега, необходимо проверять состояние кровли: состояние крепежа, примыканий, полимерного покрытия, при необходимости убирать скопившуюся грязь и листву.

В ассортименте ООО «Первая Кровельная» вы найдëте большой выбор самых разных видов профнастила – для кровли, для забора, для фасада.

Такие материалы, как С8 (для забора и фасада), МП20 (для кровли и забора) можно забрать из наличия на нашем складе уже сегодня. Причëм как в оцинкованном варианте, так и с полимерным покрытием в самых популярных цветах.

Наши специалисты помогут рассчитать нужное количество материалов и подберут комплектующие.

Порядок изготовления обрешетки для металлопрофиля. Расчет шага обрешетки под профнастил. Видео: мгновенный монтаж обрешётки

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам.
Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

• Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
• Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската.
Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м.
При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

• Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
• Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
• Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
• Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
• Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция

Очень удобным способом покрытия крыши является профилированный настил
. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов
и беседок. Он станет надёжной защитой для дома или другого сооружения. Но чтобы крыша из профнастила служила дольше, нужно подобрать обрешётку, а также её шаг.

Надо выбрать материал, это может быть как дерево для частных домов и дач, так и металлические сооружения для промышленных зданий и высотных многоэтажек.

Применение профилированного листа

Профилированный лист нашёл своё применение в сооружении:

• «Сэндвич-панелей»;
• Металлических заборов;
• Отделки стен;
• Кровля крыш;
• Сооружение опалубки.

Часто можно заметить, что заборы вокруг строек возводят из профилированных листов. Объяснить такое решение
можно тем, что профнастил лёгок в установке
, нетребователен в уходе
, а также долговечен
.

Владельцы частных домов довольно часто огораживают территорию своего участка металлическими листами с рельефом.

На это влияет цена
и надёжность
при использовании забора как постоянной ограды.

Оцинкованные или с полимерным покрытием листы могут быть использованы при перекрытии крыш и их ремонта.

Способы крепления обрешётки под профилированный настил

Варианты крыши:
односкатная и двускатная.

Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.

Выбор материалов для настила профилированного листа

В промышленных и высотных зданиях используются металлические брусья и перекрытия. Для частных домов стоит выбирать пиломатериалы.

• Размеры среза
  деревянного бруса не должн быть меньше 50 на 50 миллиметров.
• Стоит подсчитать
  количество материалов в местах выхода дымохода, окон или пожарных люков. Там расход дерева увеличивается в два раза. На краях крыши используется не одна, а сразу две доски, что придаёт покрытию дополнительной прочности.
• Кроме брусьев
  можно пользоваться толстой доской с толщиной не менее пятидесяти миллиметров.
• Материал должен быть сухой
  , без признаков деформации, а также не иметь дефектов.
• Деревья можно
  выбирать такие как ель, сосна, бук, ольха.
• Можно приобрести
  уже готовые материалы с пропиткой антисептиком и противопожарной смесью. Однако, уже готовые непропитанные брусья можно обработать покупными составами, которые обеспечат полную защиту за одну обработку.

Виды каркаса для обрешётки и особенности его конструкции

При выборе конструкции обрешётки важно учитывать угол наклона ската крыши, высоту гофры профилированных листов, и количество скатов (односкатная или двускатная крыша).

В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями.

• Сплошная обшивка из фанеры или OSB.
  При этом крышу полностью устилают деревянными листами, что будет служить основой для настила. Такой тип используется для настила мягких кровельных материалов типа рубероида.
• Сплошная контробрешётка.
  Если обрешётка с большим шагом, то рейки, что идут по диагонали крыши, создают почти сплошной настил. Подходит для кровли многими кровельными материалами.
• Сплошная обрешётка под полужесткие крупные настилы.
  Здесь доски настилают параллельно друг другу и вдоль крыши. Подходит для ровных листов металла или не гофрированного профнастила.
• Разреженная обрешётка под малоразмерные, жёсткие кровельные материалы.
  Шаг обрешётки немного меньше листа материала. Подходит для малогабаритных гофрированных профнастилов.
• Разреженная обрешётка под крупноразмерные жёсткие кровельные материалы.
  Шаг этого каркаса позволяет класть на два пролёта один лист материала.

Этапы монтажа обрешётки под профилированный настил

1. Расчёт затрат материала
   .
   Создав чертёж на бумаге, обмеряв метраж с учётом коньков, выступов и прочих особенностей крыши, можно рассчитать количество пиломатериалов, что уйдут на устройство обрешётки.
2. Подготовительный этап, выбор и закупка дерева
   .
   Убрав из предлагаемого ассортимента дефектные доски и брусья, стоит обратить внимание на ценовую категорию и качество. Оптимальными в этом плане станут хвойные породы (ель, сосна, кедр).
3. Обработка материалов противокоррозионными и противопожарными средствами.

   Так как обрешётка часто используется в тёплых помещениях, стоит задуматься о защите дерева от гноения и грибка. А ещё противопожарная безопасность требует обработки дерева противопожарным составом. Можно заказать как отдельно жидкость для обработки, так и уже заранее пропитанные элементы каркаса.
   Продаются составы, что комбинируют в себе как гидрозащитные свойства, так противопожарные. Такой вариант сэкономит вам не только силы, но и деньги. Можно обработать обрешётку уже после установки или ещё до монтажа. В последнем случае намного легче проводить работы.
4. Монтаж и устройство каркаса
   .
   Перед монтажом каркаса кладут гидроизоляционный слой:

• 1. нанесите разметку под предполагаемое местоположение брусьев, и нижних коньков;
  2. при крепеже брусков к деревянной основе, нужно пользоваться строительными гвоздями;
  3. при крепеже брусков на бетонную основу или основу из цемента, используйте дюбеля;
  4. для крепежа металлических составляющих, стоит использовать саморезы.

Шаг обрешетки под профнастил С-8, П-18, МП-20, п-20, С-20, НС-35, Н-60, Н-75, С-44.

Крепление профилированного листа к обрешётке

Укладка профилированного настила довольно простой процесс. Укладывают его параллельно ходу карниза. Настилают только вдоль крыши и снизу вверх.

1. Для начала надо гидроизолировать и утеплить кровлю
   . Этим целям хорошо послужат ПВХ-мембраны, а также как утеплители – пенопласт и стекловата.
2. Укладка листов происходит внахлёст
   , что напрямую зависит от угла наклона крыши.
3. Все зазоры, что образовались при монтаже
   , следует хорошо пропитать битумной мастикой.
4. К дереву профилированные листы крепятся саморезами
   со сверлом на конце, под шляпками имеется обрезиненный участок. Сами шляпки окрашиваются в различные цвета, для соответствия окраске настила крыши.
5. Чтобы слой гидроизоляции работал исправно
   , стоит предусмотреть зазор между этим слоем и настилом профилированных листов. Он должен составлять 20 – 40 миллиметров. Достичь этого можно наложением реек из соответствующей толщиной прямо на слой изоляции.

Виды профилированного настила

• Кровельный.
  Высота волны будет разная, от 35 до 44 миллиметров. На этой разновидности профнастила будет нанесена маркировка «CH»
  . Кровельный настил подойдёт для сооружения новой крыши и капитального ремонта старой. Поскольку он очень прочный, то выдерживает большие снежные нагрузки даже на горизонтальной крыше.
• Стеновой
  . Волна будет высотой 35 – 44 миллиметра. Используется для обшивки стен, установки заборов и постройки малых конструкций. Хотя и допускается настил такого материала на крышу, но её уклон должен быть большим и обрешётка иметь сплошной вариант перекрытия. Но не стоит экономить, лучше выбрать тип накрытия «CH».

Разновидности профнастилов:

• Комбинированный профнастил
  .
  Его используют как один из составляющих элементов для различных конструкций. Как несущий материал, его тоже можно использовать.
• Профнастил оцинкованный.

  Не имея полимерного слоя, его нельзя использовать для сложных условий. Однако из-за прочности и небольшой цены, можно использовать как накрытие на крышу.
• Крашеный профнастил.

  Это не только повышенная эстетичность, но и дополнительная защита от внешних воздействий. Можно использовать в любом типе сооружений, от отделки стен до покрытия крыши.
• Профнастил из алюминия
  .
  Отличается повышенной устойчивостью к разрушительным факторам. Это было достигнуто покрытием оксидной плёнкой, она защищает крышу от повышенной влажности.
• Опорный (несущий) профнастил
  .
  Из-за особой конструкции, эти виды настила выдерживают наибольшую нагрузку.
• Кровельный профнастил.

  Можно использовать как накрытие, так и для облицовочных работ. Удобен в настиле крыши, так как его можно класть по методу укладки шифера.
• Облицовочный (стеновой) профнастил.

  Используется как защита для стен и прочих конструкций, где используется обрешётка.

Выбирая тип обрешётки, стоит учесть не только желаемую форму крыши, но и тип накрытия, условия при которых она будет использоваться, а также вид материала, что будет ложиться на каркас. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

На первый взгляд может показаться, что основным элементом любой скатной кровли являются стропила. Но с этим утверждением можно смело поспорить. Основная функция стропильной системы – это передача нагрузки несущим строительным конструкциям, то есть стенам и фундаменту здания.

Внешние нагрузки, воздействующие на кровельную систему, очень велики. Это и ураганные ветры, и проливные дожди, и обильные снегопады. Но все они, в первую очередь, воздействуют на прикрепленное к обрешетке кровельное покрытие. Поэтому именно обрешетка крыши под профнастил, по сути, является основным элементом конструкции кровли.

Обрешетка под профнастил на крышу из деревянных брусьев

Именно разрушение обрешетки под профнастил из-за ошибок в расчете или низкого качества монтажа приводит к провисанию кровли, нарушению гидро- и теплоизоляции и даже к обвалу крыши. Большее бедствие, особенно, если это случается в холодную ненастную погоду, трудно себе даже представить. Поэтому устройство обрешетки под профнастил необходимо выполнять с особой тщательностью и аккуратностью.

Какой материал использовать для обрешетки под профнастил?

Обрешеткой под профлист называют специальный каркас, который предназначен для крепления паро- и гидроизоляции, утеплителя и кровельного покрытия. Изготавливается обрешетка из деревянных или металлических конструкций.

Металлическая обрешетка под профнастил используется чаще для каркасов кровель промышленных зданий и, значительно реже, для холодных неутепленных крыш. Это обусловлено большей несущей способностью, прочностью и долговечностью, по сравнению с деревянными вариантами.

Устройство кровельного пирога — пароизоляция, гидроизоляция, утеплитель, контробрешетка и, собственно, сама обрешетка крыши под профлист

Стропильная система и обрешетка индивидуальных жилых зданий изготавливается, как правило, из дерева. Деревянная обрешетка под профнастил существенно дешевле металлической и, что немаловажно, гораздо проще в монтаже.

Для устройства обрешетки обычно используется деревянный брус размером 40х50 или 50х50 мм, или обрезная доска толщиной не менее 20мм. В последнем случае, как правило, берется доска 30х100 мм.

От размеров пиломатериалов, применяемых для изготовления обрешетки, зависит ее прочность. Определяются эти размеры при расчете несущей способности всей кровельной системы. Так, например, размеры деревянного бруса для обрешетки существенно зависят от того, какой выбран шаг стропил и шаг обрешетки для профнастила. Чем он больше, тем толще должен быть брус или доска.

Обрешетка под профлист — виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Обрешетка для стенового профнастила С21: 1 — контробрешетка, 2 — профилированный лист, 3 — шаг обрешетки

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке. Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом.

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух. Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание.

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом. Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов.

Последним и завершающим этапом строительства дома является перекрытие крыши, то есть постройка обрешетки и укладка специальных покрытий сверху. На данном уровне развития строительной индустрии основную роль в покрытии дома играет такой материал как профнастил. Он удобен, прочен, эффективен, обладает всеми основными свойствами для хорошей защитной функции крыши.

Одним из важнейших этапов при установке профнастила является предварительная обрешётка, которая должна иметь правильную структуру и стабильно выполнять свою главную функцию – прочно закрепить материал, которым будет покрываться крыша. Обрешетка составляется из досок или брусков, устанавливаемых на прочную опору, затем эффективно скрепляется скобами. При правильной установке данного каркаса обрешетка будет прочной и мало подверженной влиянию плесневых процессов.

Основными материалами для обрешётки служат дерево и металлические каркасы. Дерево применяется для постройки крыш в частных домах. Металлический каркас, в свою очередь, используется для промышленных сооружений. Структура и материал обрешетки варьируются в зависимости от предполагаемой нагрузки на крышу, а так же от специфических особенностей постройки.

Варианты крепления обрешетки

Существуют два варианта кровель при укладке профнастила:

• Первый — это односкатные крыши, которые в основном применяются для постройки хозяйственных сооружений.
• Второй тип – двускатные, ими преимущественно покрывают жилые дома. Наклон крыши при различных видах построек изменяется от 0 до 60 градусов. Схема конструкции должна быть хорошо продумана и рассчитана.

Главными составляющими элементами обрешетки являются деревянные брусья, укладываемые перпендикулярными стропами с определенным шагом. Закрепляются преимущественно гвоздями. При правильно выполненной конструкции крыша будет прочна и нагрузку будет распределять равномерно.

Основную доску в обрешётке располагают вдоль по карнизу, ее толщина должна быть толще других досок. Помимо этого, туда, где будут выведены дополнительные элементы крыши, такие как дымоходы, вентиляция и пожарный люк, требуется прикрепить дополнительные доски. Сама же обрешетка крепится уже после того, как под профнастил был постелен изоляционный слой и выведена вентиляция. Расчет толщины проводится с оглядкой на высоту профлистов и длину крепежных элементов, удерживающих профиль снаружи.

Обрешетку рекомендовано делать с шагом тридцать сантиметров и менее, для правильного расчета шага нельзя забыть о сечении профиля и толщине материала, при уменьшении угла кровли расстояние между досками обрешётки должно также уменьшаться.

Таблица шага монтажа обрешетки в зависимости от угла кровли и толщины листа профнастила

В торцах с обеих сторон требуется установить ветровые доски, предполагается их расположение выше основной обрешетки ровно на такое значение, на какое поднимется профнастил. Помимо вышеперечисленных факторов, на длину шага влияют климатические условия региона, подразумевающие определенные нагрузки от снега и града, а так же выбранный вами уклон крыши. Отдельно следует сказать о создании возможного зазора, направленного на борьбу с ветром. Выдерживаемая нагрузка прямо зависима от высоты профиля: чем более высота, тем большую нагрузку конструкция сможет выдержать.

Если угол наклона крыши до пятнадцати градусов, обычно устанавливают профнастил типа С20, при этом используется сплошная обрешётка, а сами профильные листы кладутся внахлест, в две волны. При применении профилированного листа типа С35 обрешетка будет конструироваться с шагом в тридцать сантиметров и нахлестом в одну волну. Иногда возможен шаг в шестьдесят пять сантиметров, но при этом значительно снижается величина допустимой нагрузки. Шаг пятьдесят сантиметров используется для профнастила типа С44 или выше.

Для профилактики и сохранности деревянных элементов обрешетки доски следует обработать специализироваными антисептическими составами. Этот шаг сбережет древесину от распространения плесневого грибка, а также сохранит от насекомых и вредителей. Данное действие необязательно, но если вы хотите, чтобы ваша крыша служила дольше, рекомендовано использовать этот совет.

Основным крепежным материалом для закрепления профнастила на крыше является специально разработанный для данной цели саморез. Он представляет собой своеобразные болты со сверлом в конце, а так же обладает специальной резиновой прокладкой возле шляпки. Для поддержания стиля вашей крыши, шляпки на саморезах имеют цвета, сходные с цветами профнастила.

Саморезы прикрепляют профнастил к обрешетке только в нижней части волны.Так же в качестве креплений возможно использовать кровельные гвозди и v-образные крепления. У каждого из способов есть свои преимущества и недостатки. Следует отметить, что гвозди хорошо исполняют свою функцию при креплении профнастила в качестве защитных щитов, а также для облицовки стен. V-образные крепления применяются для закрепления профильных листов в качестве потолка.

Профильные листы укладываются по направлению от нижнего ряда к верхнему. Нужно помнить, что первый ряд листов должен выступать на восемь — пятнадцать сантиметров от стены, дабы защитить ее от нежелательного влияния влаги.

Видео — монтаж обрешетки под профнастил размер шага

В статье собрана информация о правильном выборе и монтаже обрешетки под профнастил. Это достаточно серьезная тема, ведь крепкая крыша – это залог комфортной жизни в доме, а профлисты в качестве кровельного материала обладают рядом особенностей, которые надо обязательно учитывать. Прочитав статью, Вы узнаете, на каком материале для обрешетки остановить свой выбор, какие есть нюансы при расчете и монтаже основания под профнастил.

Источник podkryshej.ru

Почему выбирают профнастил

Материал пользуется большим спросом потому, благодаря своим отменным свойствам. Он достаточно прочен, но в тоже время имеет небольшой вес. Согласно СНиПам и ГОСТу гребень волны у профнастила, которым накрывают крышу, не должен быть менее 3,5 см. Данный материал имеет два слоя защитного покрытия. Благодаря этому оно не подвержено влиянию внешней среды. А современное полимерное покрытие не выгорает на солнце и сохраняет свой привлекательный вид еще долгое время.

Немаловажным фактором при выборе профнастила является его финансовая выгода. Стоимость этого материала ниже, чем многие другие покрытия, а срок эксплуатации значительно выше. Огромным плюсом следует считать легкость монтажа профлиста на кровлю. На то, какое основание кровли выбрать, влияет сам материал перекрытия, особенности погоды в регионе, угол наклона крыши, материал самой обрешетки.

Виды и назначение

Профнастил выпускают с разнообразными вариациями профиля. Листы могут отличатся не только формой и высотой волны, но и расстоянием между ними, толщиной и шириной самого листа, материалом изготовления, свойствами полимерного покрытия. Весь профнастил делят на три подвида:

Несущий
(Н).

Стеновой
(С).

Универсальный
(НС).

Источник myogorod.ru

Профлист имеет разнообразное предназначение:

как кровельный
материал;

как материал для межэтажных
перекрытий;

для декоративной
отделки стен и для перегородок помещений;

в качестве ограждений
.

Чтобы правильно подобрать материал для кровли следует разобраться в маркировки профлиста. Основные характеристики самых популярных видов профлиста изображены в таблице ниже.

Источник stroim-dom.radiomoon.ru

Угол наклона кровли

Погодные условия района имеют ключевое значение при выборе типа самой крыши и укрывного материала. Чем круче скат, тем лучше с него стекает вода и снег. Но в регионах с сильными и частыми ветрами уклон кровли делают с минимальным наклоном. Профнастил имеет отличную парусность и при порывах ветра его так же отлично срывает вместе с основанием. А в регионах с повышенными осадками, следует остановить свой выбор на больших уклонах кровли. Благодаря этому уменьшается нагрузка на крышу, ведь снег с них скатывается сам. Сам по себе профнастил достаточно тонкий материал, он легко прогибается даже под небольшим шаром снега.

Стоит отметить, что чем больше угол уклона кровли, тем больше идет материала на обрешетку. При расчете следует учитывать тот фактор, что чем чаще сделана обрешетка крыши под профнастил, тем больше ее вес.

Шаг обрешетки

Бытует мнение, что обрешетку не нужно рассчитывать, а можно обойтись подбором ее шага «на глаз». При таком подходе возможны следующие последствия:

если шаг обрешетки под профлист на крыше слишком широкий
, после первых же серьезных осадков профнастил прогнется;

завышенные
финансовые расходы на материал при частой обрешетке;

возможные нестыковки
при монтаже листов, когда их край попадает между досками;

отсутствие возможности адекватно обслуживать
кровлю, в тех случаях, когда слишком редкая обрешетка.

Поэтому важно выбрать золотую середину и провести нужные расчеты материалов.

Источник krrot.net

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли
. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Для расчетов шага обрешетки под профнастил стоит воспользоваться онлайн-калькулятором от самих производителей профлиста. Не помешает консультация с бригадой мастеров, которые уже строили дома в вашем регионе. Мнению опытных специалистов стоит доверять. Стоит изучить проекты домов, которые строили непосредственно рядом с вами. Легче отталкиваться от уже готовых проектов, которые эксплуатируется несколько лет. Можно будет избежать ошибок в дальнейшем монтаже.

Во время монтажа крыши жилого дома стоит тщательно провести расчеты материалов для обрешетки под профнастил. Для разных видов крыши используют свой тип обрешетки:

плиты ОСБ
либо фанера используют для кровли с небольшим углом уклона;

дощатая обрешетка
с минимальным зазором используют для негофрированного профлиста;

разреженная обрешетка
для крыш большой площади противопоказана, потому что может прогибаться от веса.

Для расчета шага обрешетки можно воспользоваться онлайн-калькулятором от производителей профлиста
Источник obustroeno.com

Под профнастил укладывают разреженную обрешетку, но только после тщательных расчетов. Для такого типа обрешетки используют жесткие кровли, которые хорошо справляются с ветровой и снеговой нагрузкой. Перед укладкой материал обрабатывают антисептиками. В качестве материала выбирают деревянные брусья и жерди без деформаций, сучьев и с минимальной влажностью. Шаг обрешетки под профнастил 35-40см, при условии, что сечение бруса 50 на 50 мм. При соблюдении этих условий под профнастил достаточно одного слоя обрешетки.

На выбор шага обрешетки влияет и высота волны самого профнастила. Дело в том, что от этого меняется несущая способность кровли.

Материал для обрешетки

Что лучше выбрать для обрешетки: дерево или металл? Стоит отметить, что металлическое основание используют для высотных зданий промышленного назначения, где очень важно иметь высокую прочность и относительно небольшой вес. В частном строительстве деревянная обрешетка пользуется спросом и является классикой в строительстве. При проведении расчетов деревянной обрешетки следует учесть дополнительные материалы для обхода дымоходов и других обходных мест. Стоит учесть, что по краям кровли укладывают по две доски для дополнительной прочности.

Источник pinterest.at

На нашем сайте Вы можете ознакомиться с самыми
. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Если говорить о выборе древесины, то для обрешетки лучше всего выбрать качественную древесину. Для этого подойдет ольха, буке, ель либо сосна. Чаще всего для обрешетки крыши под профнастил выбирают размер досок 22 на 100 и 25 на 100 мм. Но для более прочной конструкции стоит остановиться на досках с сечением 32 на 100 мм. Стоит отметить, что деревянные брусья чаще всего используют для основания под профнастил с высокой волной.

Правила монтажа обрешетки под профнастил

Крепление обрешетки под профлист на крышу имеет ряд особенностей и требует небольшой сноровки. Лучше всего такую работу доверить специалистам. Главное правило и условие длительной службы кровли с деревянной обрешетки – это тщательная обработка всех деревянных конструкций антисептиками. Это нужно сделать для того, чтобы в будущем деревянная конструкция не поддавалась влиянию влаги и грибков. Под крышей всегда присутствует влажный воздух. Если будет нарушена технология монтажа, то основание кровли разрушится очень быстро.

Стоит отметить, что доступ к обрешетке во время эксплуатации и обслуживании крыши, будет минимальным.

Источник centro-snab.ru

Чаще всего в современном приусадебном строительстве выбор останавливают на двухскатной крыше. Такой вид кровли обладает большими преимуществами. Благодаря жесткой стропильной системе и правильному уклону такая крыша хорошо выдерживает перемены погоды. Определиться с размерами стропил и обрешетки двухскатной крыши под профнастил помогут специалисты. Не стоит делать расчеты самостоятельно, так как такая кровля имеет свои нюансы.

При монтаже стоит обратить внимание на монтаж коньков, карнизов и участков примыкания. Рассмотрим их детально:

в районе конька крыши и в местах соединения стропил нужно сплошное основание
;

вокруг вентиляционных каналов
требуется дополнительные брусья для монтажа защитного герметичного фартука;

у карнизов
монтируются ветровые доски, а на них уже непосредственно обрешетка. Это необходимо для усиления защитной функции при непогоде;

для крепления обрешетки применяют гвозди, которые должны быть в три раза больше
толщины самих досок. Благодаря этому крыша сможет выдержать мощные порывы ветра.

Источник banya-ili-sauna.ru

Профлист крепят на обрешетку с помощью саморезов. Важно применять резиновую прокладку для уплотнителя. Профлист крепится по нижнему ребру профиля. Это необходимо для плотности соединений и избегания протекания в местах стыков. Для качественного монтажа на 1 кв. м. листа применят 7 саморезов.

Видео описание

В видео можно увидеть монтаж обрешетки под профнастил:

Заключение

Монтаж профнастила на обрешетку не составит большого труда, но требует навыков. Поэтому, чтобы работа была сделана за один раз и качественно, рекомендуется доверять ее только профессионалам.

Устройство и шаг установки обрешетки под профнастил: расчет, монтаж

Профнастил, как и любой другой кровельный материал, нуждается в надежном и правильно обустроенном основании. В случае с этим листовым покрытием таковым является обрешетка. На нее ложится ряд важных задач, среди которых первостепенной является правильное распределение веса покрытия.

Для изготовления обрешетки могут использоваться разные материалы. Различаться может и шаг установки обрешетин. Ознакомьтесь со всеми этими нюансами, и вы сможете выполнить работу максимально правильно и качественно, создав долговечную и надежную опору для профлиста.

[contents]

Выбор материала для каркаса крыши

Как отмечалось, обрешетку для последующей укладки профнастила можно изготавливать из древесины и металла.

Особенности деревянной обрешетки

Чаще всего для обустройства деревянной обрешетки используется брус сечением от 5х5 см. Конкретные размеры пиломатериалов подбираются с учетом, прежде всего, характеристик (размера и веса) кровельных листов. Дополнительно принимается во внимание угол наклона скатов и в целом особенности обустройства кровельной конструкции. Также деревянная обрешетка может делаться из досок, теса либо жердей.

Крепление выполняется перпендикулярно стропильным ногам. Для фиксации используются оцинкованные саморезы либо гвозди.

Среди ключевых преимуществ деревянного перед металлическим каркасом можно выделить следующие моменты:

• доступную стоимость;
• простоту обработки;
• более легкий и быстрый монтаж.

Главным же недостатком древесины является ее плохая переносимость воздействия влаги. Чтобы обрешетка не сгнила и не разрушилась в ближайшие годы, все элементы должны быть предварительно обработаны специальными антисептическими средствами. Также особое внимание нужно уделять гидроизоляции кровли.

В целом же деревянная обрешетка получила наибольшее распространение в частном строительстве. Смонтировать такую конструкцию сможет каждый человек, имеющий представление о правилах работы с молотком и гвоздями.

Металлический каркас

Прибегать к применению металлической обрешетки для укладки профилированных листов специалисты рекомендуют в тех случаях, когда толщина используемых элементов кровельного покрытия составляет более 0,7 мм.

При подобных показателях готовое покрытие будет иметь довольно внушительный вес, который деревянный каркас может попросту не выдержать.

Перед монтажом замеряется периметр кровли с учетом свесов, труб, водостоков и т.д. После снятия необходимых замеров приступают к этапу укладки металлических труб либо профилей и их соединению при помощи дуговой сварки.

Важный момент! Металл имеет довольно высокую прочность, однако места сварного соединения характеризуются гораздо меньшей стойкостью по сравнению с цельным материалом, в особенности к воздействию коррозии. Чтобы продлить жизнь соединений, их нужно покрыть специальными грунтовкой и краской для металла.

Для крепления профлиста к металлическому каркасу применяются саморезы. Использовать гвозди настоятельно не рекомендуется.

Далее узнаете как сделать стропильную систему:

Варианты установки профлиста

Существует 3 основных варианта установки обрешетки для укладки профилированных кровельных листов.

• Обрешетка с обычным шагом. Наиболее распространенный вариант. Шаг установки обрешетин выдерживается в пределах 200-400 мм. Готовая конструкция характеризуется высокими показателями надежности и прочности. Такая обрешетка подходит для кровельных скатов, имеющих уклон 15-30 градусов.

• Разреженная. Шаг монтажа обрешетин выдерживается в пределах 500-750 мм. Применяется в случае перекрытия крыши тонким листовым материалом, т.е. преимущественно при обустройстве сараев, беседок, навесов и прочих хозяйственных построек.

• Сплошная. В комплексе с профнастилом используется довольно редко. Для обустройства, применяются доски либо ОСП-плиты. Элементы системы монтируются с 10-миллиметровым зазором для вентилирования подкровельного пространства и нивелирования возможных температурных деформаций материала.

В редких случаях, когда предполагается очень высокая нагрузка на основание, применяется двухслойная обрешетка. Обычно используется при обустройстве огромных жилых домов и разного рода промышленных построек.

Также применением такого основания будет оправдано в регионах с очень холодным климатом, когда есть необходимость в монтаже увеличенного теплоизоляционного слоя крыши. Нижний ряд такой обрешетки крепится параллельно коньку и имеет разреженное строение. Верхний ряд монтируется перпендикулярно коньку и делается либо сплошным, либо с обычным шагом.

Подробнее о технологии обустройства крыши можно узнать здесь.

Работы по расчету и монтажу

Прежде чем приступать к монтажным работам, нужно сделать следующее: подобрать размеры, определить оптимальный шаг крепления элементов конструкции и изучить требования СНиП.

Основные требования СНиП

Чтобы готовая кровельная обрешетка была максимально надежной, качественной и долговечной ее монтаж должен быть выполнен с соблюдением свода нормативов и правил. Требования следующие:

• если обрешетка собирается из деревянных брусьев, их сечение должно быть не менее 5х5 см;

• при среднем уклоне скатов шаг монтажа обрешетин нужно выдерживать в границах 0,5-1 м;

• при большом уклоне кровельных скатов шаг монтажа элементов нужно выдерживать в пределах 30-65 см;

• при определении шага установки нужно учитывать не только уклон скатов, но и марку профнастила;

• деревянные элементы каркаса обязательно должны быть обработаны антисептическими и антипиренными препаратами.

Подбираем размеры обрешетки

Для обустройства традиционно используется брус размером 5х5 см либо доски 5х15 см. В остальном размеры элементов подбираются с учетом особенностей кровельной конструкции и листового покрытия.

Средний шаг установки стропил под обрешетку – 60-80 см. Конкретное значение выбирается с учетом размеров строения и предполагаемой нагрузки на кровлю. Угол установки также определяется с учетом особенностей климата в местности проведения строительных работ.

В регионах с «проблемной» погодой (постоянные дожди, мощные снегопады, сильные ветра) угол установки стропил выдерживается в пределах 35-45 градусов. При подобном уклоне атмосферные осадки не будут долго задерживаться на крыше. Если же погодные условия более умеренные и приемлемые, угол наклона можно уменьшать до 20-35 градусов.

От всех этих параметров во многом зависят особенности устройства обрешетки, поэтому их нужно знать.

Зависимость шага установки обрешетин от марки профнастила

При выборе расстояния между обрешетинами нужно учитывать не только особенности местности и кровельной конструкции, но и марку профилированных кровельных листов. Принцип следующий.

• При монтаже листов марки С-8 на кровельные скаты с уклоном от 15 градусов используются листы толщиной 0,55 мм. Для их крепления обустраивается сплошная обрешетка.

• Если кровля перекрывается листами марок С-20, С-21, П-18, МП-20 и П-20, толщина которых составляет 0,55-0,7 мм, и уклон скатов составляет до 15 градусов, обрешетка должна быть сплошной. В случае же если уклон кровельных скатов будет превышать 15 градусов, обрешетины нужно крепить с шагом до 0,5 м.

• При использовании профлистов марки Н-35 и уклоне скатов до 15 градусов обрешетины крепятся с шагом до 0,5 м. При уклоне же более 15 градусов промежуток между элементами обрешетки можно увеличить до 1 м.

• Если же крыша будет перекрываться листами маркой С-44, условия монтажа обрешетин будут аналогичны листам марки Н-35.

• Листы марки Н-60 крепятся на скаты с уклоном не менее 8 градусов. Толщина такого листового материала может достигать 0,9 мм. Расстояние между обрешетинами при этом не должно превышать 3 м.

Порядок и схема монтажа

Для выполнения работы понадобится следующее:

• ножовка по дереву;
• молоток;
• гвозди или саморезы длиной 10-15 см;
• рулетка.

Монтаж крыши из профнастила рекомендуется выполнять в сухую теплую погоду. Все деревянные элементы конструкции предварительно должны быть пропитаны антисептическим средством. Предварительно имеет смысл поднять рабочие инструменты и доски (брус) на крышу.

Важно! Обрешетка для профилированных кровельных листов крепится, начиная от кровельного конька.

• Первый шаг. Выполняем разметку мест крепления обрешетин на крайних стропильных ногах. Величина вылета обрешетин за края стропил устанавливается проектом кровельной конструкции.

• Второй шаг. Размечаем точки крепления обрешетин на каждой стропилине. На этом же этапе изучаем состояние каждой стропильной ноги. Обнаруженные дефекты сразу же устраняем подручными средствами.

• Третий шаг. По разметке монтируем первую доску обрешетки, начиная от кровельного конька.

• Четвертый шаг. Прибиваем все доски в соответствии с нанесенными метками.

Как отмечалось, для крепления элементов обрешетки используем гвозди либо саморезы длиной 10-15 см. Обрешетины фиксируем перпендикулярно стропилам. В каждой точке пересечения стропил и обрешетин выполняем соединение с помощью двух крепежей.

Подробнее как правильно сделать своими руками смотрите в видео.

Полезные рекомендации

В процессе работы по обустройству обрешетки у вас могут возникнуть определенные затруднения. К примеру, длина приобретенных досок может быть меньше кровельного ската. В такой ситуации доски приходится сращивать. Важно, чтобы стыки приходились строго на стропила. При этом швы не должны идти подряд. Профессионалы рекомендуют делать их хотя бы на соседних стропильных ногах.

Чтобы брус не раскололся в процессе крепления обрешетин, гвозди нужно забивать с небольшим смещением по отношению друг к другу.

Готовая обрешетка должна быть максимально ровной. Любые впадины и выпуклости негативно отразятся на качестве готового кровельного настила. Учитывайте этот момент и проверяйте ровность установки досок или брусьев с помощью уровня.

Как правильно установить обрешетку под профнастил?

В наше время все больше и больше девелоперов и просто частных застройщиков выбирают профилированные. Этот относительно недорогой рубероид имеет длительный срок эксплуатации, надежно защищая постройку от воздействия вредных факторов окружающей среды. Смонтировать его несложно, но нужно соблюдать некоторые правила. В частности, вам нужно будет узнать о том, как установить планку под профнастил.

Его установке необходимо уделить особое внимание.Например, нужно четко понимать параметры кровли, иначе вы не сможете построить действительно качественную основу. Диски под профнастил часто делают из деревянных балок, цена на которые невысока. Если не сэкономить на качестве материала, то такой каркас без особых проблем сможет выдержать зимой тяжесть снежного покрова.

Разновидности каркасов

При строительстве промышленных или крупных коммерческих объектов чаще всего используется металлический профиль.Это связано с тем, что крыша на таких постройках редко имеет прямой угол наклона. Из-за этого в зимнее время года он испытывает колоссальные нагрузки из-за скопившегося снега, выдержать который может только металл. Но в быту гораздо чаще приходится сталкиваться с тем, что обрешетка под профнастил изготавливается из массива дерева, обработанного антисептическим составом. Помните, что наносить его можно только после установки гидроизоляционного слоя.

Как установить

Сначала на внешних стропилах наметьте положение элементов обрешетки.Внимательно измерьте и осмотрите все места их будущего крепления. Смущают все лишнее, а если под ними обнаруживаются глубокие углубления, укладывается рубероид.

Укладывать обрешетку обязательно начинать с конька. Учтите, что шаг настила под профнастил не должен быть меньше 20 см и больше 40 см. Если брусья не слишком длинные и их нужно сращивать, убедитесь, что стыки находятся на стропилах и не свисают в воздухе. Кроме того, в разных рядах стыки ни в коем случае не должны совпадать.По концам крыши необходимо поставить ветровые доски. По высоте они должны быть больше, чем высота остальной обрешетки, а необходимый размер зависит от толщины самого профнастила.

Сама крепится к пруткам саморезами с цинкованием напылением. Необходимо использовать резиновые шайбы как прослойку между винтом и металлом. Для каждой «квадратной» планки под профнастил требуется не менее пяти точек соединения. Не забудьте соединить листы материала заклепками.

Используйте профилированный пол, чтобы рассчитать, что при большей толщине он способен выдерживать большую нагрузку. Таким образом, при строительстве частных домов чаще всего используется материал толщиной 0,6-0,7 мм. Если этот параметр меньше, придется монтировать его на обрешетку с меньшим шагом. В этом случае вес будет равномерно распределен по нему.

Для дымоходов, систем вентиляции, различных парапетов нужно делать отдельную обрешетку. Если это дымоход, то зазор между ним и балкой должен быть не менее 15 см.

Итак, вы узнали, как сделать обрешетку под профнастил!

p >>

советов и отзывов о производителях

Сегодня рынок строительных материалов предлагает огромный выбор материалов для кровли. Один из самых популярных вариантов — профнастил. Этот материал известен своей прочностью, прочностью. Сегодня существует множество вариантов профнастила для кровли. О том, как правильно выбрать материал от проверенного производителя, пойдет речь далее.

Основные характеристики

Один из самых популярных материалов для отделки — профнастил для кровли. Размер листа и цена этого материала оцениваются покупателями в первую очередь. Однако есть ряд параметров, на которые важно обратить внимание. Профнастил изготавливается из стали, которая обрабатывается методом холодной прокатки. Это экологически чистый материал, не выделяющий в воздух вредных компонентов.

Сталь требует дополнительной защиты.Поэтому на поверхность листов наносится специальное покрытие. Он защищает материал от различных неблагоприятных факторов окружающей среды.

Материал, который можно использовать для отделки кровли, должен отличаться рядом особенностей. Листы должны иметь профиль (волну подъема) в виде трапеции. Желательно, чтобы эта форма имела дополнительные ребра жесткости. Это позволит крыше оставаться неизменной даже при высоких нагрузках.

Листы профнастила для кровли должны изготавливаться из оцинкованной стали и иметь специальное полимерное покрытие.Их толщина должна быть не менее 0,45 мм. Есть несколько разных типов подобных материалов. Выбор зависит от наклона кровли и климатических особенностей местности.

Важным вопросом при выборе материала является тип листов. Эта информация зашифрована в маркировке. Выбор нужно будет сделать из продукции нескольких десятков зарубежных и отечественных производителей. Чтобы не ошибиться при покупке, нужно учитывать советы специалистов.

Советы специалистов

Чтобы выбрать подходящий качественный материал для кровли, нужно воспользоваться некоторыми рекомендациями. Специалисты утверждают, что размер листа и цена профнастила могут существенно различаться. На этот показатель влияет множество факторов. На качестве материала экономить не стоит.

Перед тем, как сделать заказ, необходимо запросить у продавца сопроводительную документацию. Профнастил должен иметь сертификаты, раскрывающие информацию о происхождении металла, а также марку стали.В документации должны быть данные о толщине листа, полимерном покрытии. Также нужно обращать внимание на количество цинка. Важно, чтобы сопроводительная документация содержала информацию о гарантии, которую предоставляет производитель. Ознакомиться с условиями нужно внимательно.

Далее вам необходимо будет визуально оценить состояние продукции. Недопустимы даже небольшие дефекты. Также нужно обратить внимание на толщину листа, его геометрию.Высота волны также является немаловажным фактором при выборе рубероида.

Качественный профнастил, который можно использовать при отделке кровли, должен иметь цинк не менее 180 г / м². В этом случае полимерное покрытие глянцевого типа должно быть толщиной 15 мкм, а матовое — 35 мкм.

Специалисты утверждают, что для кровли не подходят листы, которые были обработаны методом порошковой покраски. Такая продукция представлена ​​в дешевом сегменте. Срок их эксплуатации не превышает 3 лет.

Разновидности

Важными характеристиками материала для кровли являются размеры профнастила для кровли, его толщина, а также высота волны. В продаже есть несколько вариантов профнастила. Применяется в различных сферах строительства.

В первую группу входит стеновой профнастил. Обозначается в буквенном обозначении буквой «С». Для этого материала характерна минимальная высота волны (8-35 мм). Применяется для отделки стен внутри и снаружи помещения.

Профнастил кровельный имеет в маркировке букву «Н». Это прочный, прочный материал. Имеет высоту волны профиля 44 мм и выше. Такой материал выдерживает большие нагрузки. Похоже на шифер. Этот вид листа подходит для отделки кровли ангаров, гаражей, а также для возведения заборов. Листы не деформируются под воздействием ветра, большого количества осадков, которые могут скапливаться на поверхности лучей.

Высказывания специалистов можно найти: «Крыша покрыта профнастилом универсального типа».Это третья категория материалов. Эта группа профнастила также подходит для кровли. Однако по показателю жесткости уступает предыдущей группе. Но стоимость такого материала будет на порядок ниже. Высота волны этого профнастила от 35 до 44 мм. Лучше выбирать материал, на гофре которого есть специальные борозды. Это дополнительные ребра жесткости. Они усиливают прочность материала.

Универсальный вид кровли применяется в районах с малым и средним количеством осадков, небольшой ветровой нагрузкой.В маркировке этого профнастила буквы «NS».

Следует отметить, что в маркировке указывается не только тип материала, но и высота волны. После соответствующего буквенного обозначения следуют цифры. Они характеризуют высоту волны в миллиметрах. Например, h45 говорит о том, что кровельный профиль имеет высоту профиля 35 мм.

Защитное покрытие

Долговечной и прочной может быть крыша из профнастила. Как правильно выбрать тип материалов, есть определенные рекомендации.Один из важных вопросов — выбор защитного покрытия.

В продаже листы, покрытые только цинком. У этого материала самая низкая стоимость. Используется для реставрационных работ. Более популярны листы с алюминиево-цинковым покрытием. Такой материал защищает металл от повреждений, вызванных химическими веществами. Этот материал используется в районе, близком к промышленным предприятиям, автомагистралям с интенсивным движением транспорта.

Чаще всего листы с покрытием из полиэстера. Этот материал используется на 85% для отделки кровли.Под этим типом профнастила чаще понимают листы с матовым покрытием. Особенно стильно смотрится такой вариант. Полиэстер защищает металл от воздействия дождя, ударов, царапин. Цвет не выгорает под воздействием ультрафиолета.

В северных регионах нашей страны Профнастил с защитным слоем пластостола. Это прочный материал, но при ярком солнечном свете он теряет внешний вид. Пластоизол также плохо переносит высокие температуры.

Для облицовки фасадов и отделки кровли применяют также листы с покрытием из пурала.Не боится перепадов температуры, ультрафиолета. Это один из хороших вариантов, которые используются при отделке крыш.

Недорогой материал приемлемого качества — это металл с покрытием ПВХ или акрилом.

Популярные недорогие марки

Обрезка кровли профнастилом имеет ряд преимуществ. Однако это справедливо только для подходящего материала, отвечающего всем строительным требованиям. Если откосы имеют большой уклон, а рейка будет сплошной, можно использовать дешевый профнастил марки С10.Однако этот вид листа используется редко. Также строительные нормы и правила не запрещают использование профнастила С18-С44 при отделке кровли. Однако для этого необходимо делать обрешетку частым шагом. Лучше использовать другие виды материалов.

Идеально подходит для кровли из профнастила HC57. При этом шаг обрешетки должен составлять 3 м. Этот материал подходит даже для отделки кровли ангара или дома с большой площадью. Однако стоимость этого материала будет высокой.

В частном строительстве чаще используются кровельный профлист НС35 или НС44. Они практически всегда имеют в конструкции дополнительные ребра жесткости. Шаг обрешетки может быть довольно большим. Для NS35 это около 1,3 м, а для NS44 — 2,7 м.

Популярные марки кровельного покрытия

Профнастил может иметь маркировку H60-h214. Это очень прочный, твердый материал. Это самые прочные, долговечные материалы.

Могут крепиться к обрешетке с шагом до 6 м (для h214).Самый популярный вид профнастила этой серии — лист Н75. Для него создается ступенька на планку в 4 м.

Размеры и стоимость

Перед тем, как отправиться в магазин, необходимо рассмотреть среднерыночные цены и размеры профнастила. Размеры листов могут быть разными. Выбор зависит от особенностей конструкции кровли, ее габаритов. Ширина листов находится в пределах 113-120 см. Длина варьируется от 30 см до 12 м. Поэтому каждый сможет выбрать для себя оптимальный вариант.Многие производители изготавливают профнастил под заказ. В этом случае можно выбрать наиболее подходящий размер.

Стоимость во многом зависит от размера, типа покрытия и толщины листа. Средняя цена листов С21 толщиной 0,45 мм составляет от 290 до 370 рублей за квадратный метр. Цена зависит от типа покрытия. При толщине 0,5-0,7 мм стоимость составит 350-500 руб / м².

Универсальные сорта дороже. Так, профилированный НС-35 можно купить по цене 300-350 руб / м² при толщине материала 0.45 мм. Они могут иметь разные покрытия. При увеличении толщины листа — 0,7 мм — стоимость составит 420-530 руб / м². В продаже есть и более профилированный профнастил данной категории. Он может иметь толщину 0,9 мм. В этом случае стоимость листов 530-620 руб / м².

Самый популярный кровельный профнастил — Н-75. Его стоимость при толщине 0,7 мм составляет 570-660 руб. / М². В продаже присутствует и более толстый материал. Толщина может достигать 1 мм. В этом случае стоимость листов будет варьироваться от 760 до 890 руб. / М².

Популярные производители

Лучшее кровельное покрытие для крыши можно приобрести только у проверенных производителей. Есть несколько известных зарубежных и отечественных компаний, производящих качественный кровельный материал. Среди продукции зарубежного производства известен высококачественный профнастил производства Индии, Турции. Также во всем мире востребован материал для кровли, который производят в Южной Корее и Китае.

Отечественные производители пользуются в нашей стране высоким спросом.Покупая такую ​​продукцию, покупатель получает массу преимуществ. Он может заказать материал по доступной стоимости. В этом случае качество профнастила не будет отличаться от дорогих зарубежных аналогов.

Также отечественные производители предлагают изготовить материалы под индивидуальный заказ. В этом случае монтаж будет проще, так как размеры листов будут такими же большими, как и размеры крыши.

Закупка материалов для кровли напрямую у отечественного производителя дает ряд преимуществ.В этом случае количество отходов будет минимальным. Производители могут точно измерить крышу и создать листы необходимой конфигурации. При этом гарантийные обязательства выполняются в полном объеме. При необходимости брак меняют быстро, что не замедляет строительные работы.

Также стоит учесть, что зачастую отечественные производители поставляют профнастил в комплекте с качественными элементами для крепления листов. Поскольку российские бренды щепетильно относятся к своей репутации, они предоставляют все необходимые шурупы, дюбеля и шурупы для установки.Причем эта продукция будет действительно качественной. Стоимость таких материалов может быть немного выше, чем при покупке в рознице. Однако при эксплуатации кровли это окупается. Это продлится дольше.

Иностранные производители

Качественный оцинкованный профнастил производит кровля нескольких зарубежных компаний. Одним из самых известных поставщиков представленной продукции является финский бренд Ruukki. Компания разрабатывает и применяет инновационные технологии при создании профнастила.Особое внимание уделяется защитному слою. Это один из самых качественных материалов в мире.

Еще одним известным производителем металлопродукции мирового уровня, судя по отзывам, является ArcelorMittal. Заводы этой компании расположены в нескольких странах Европы. При этом поставки продукции, в том числе профнастила, осуществляются во все страны мира. В России этот материал пользуется большим спросом.

Относительно новое предприятие, которое занимается производством сэндвич-панелей, материалов для создания кровли, — латвийский производитель Emimar.Эта компания дает возможность заказать материал по индивидуальному проекту. Одновременно поставляет профнастил в комплекте с необходимыми крепежными материалами.

Еще одним крупным игроком на рынке отделочных материалов для металла является польская компания Pruszynski. Одно из ключевых направлений деятельности компании — производство профнастила. Выбор товаров огромен. Однако на российском рынке эта компания только начинает завоевывать свою нишу.

Отечественные производители

Если стандартные размеры кровельного настила не соответствуют требованиям потребителя, предпочтение лучше отдавать продукции отечественного производства.Также его стоимость будет намного ниже. При этом качество материалов остается на высоте. Одним из самых популярных отечественных производителей является компания Металл Профиль. Компания поставляет на рынок различные виды продукции. Это позволяет подобрать каждому достойный вариант.

Также лидирующую позицию на отечественном рынке материалов из металла для кровли занимает компания «Сталь-Класс». Эти товары продаются как оптом, так и в розницу. Качество у нее высокое. На предприятии установлено современное технологическое оборудование.

Компания «Профметалл» специализируется на производстве металлических материалов для отделки кровли. На производстве установлено современное польское оборудование. В продаже большой выбор марок и расцветок профнастила.

Зная особенности и характеристики профнастила, можно выбрать лучший материал для отделки. Специалисты советуют отдавать предпочтение продукции отечественных брендов.

Как правильно закрыть крышу дома профнастилом. Как покрыть крышу профнастилом своими руками.Установка планки абатмента

Многие начинающие мастера хотят своими руками перекрыть крышу профнастилом, но не все знают, как это сделать правильно.

В последнее время в строительстве довольно часто используются профлисты. Профнастил — прочный материал, обладающий хорошими эстетическими свойствами. Этим материалом можно покрыть крышу частного дома на дачном участке или производственном складе. Крыша может быть различной формы. Материал монтировать достаточно просто — даже мастер без опыта сможет разобраться, как покрыть кровлю профнастилом своими руками. Профнастил — это стальные листы с волнами.

Основное отличие профлиста от других материалов — это формованный профиль, который бывает нескольких видов. Стеновой профнастил отличается небольшой высотой профиля и толщиной металлического листа. Его можно использовать в местах, не подверженных большим нагрузкам.

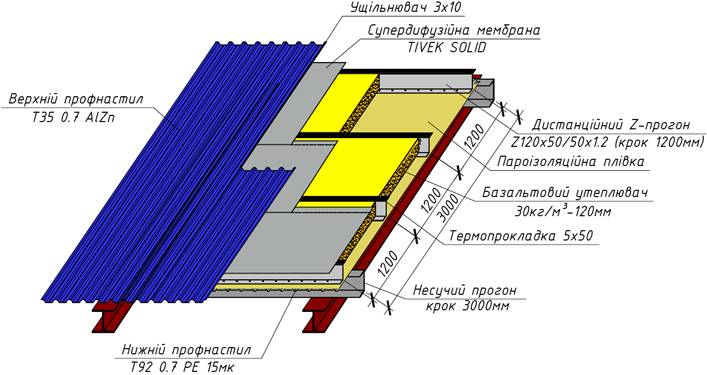

Схема конструкции кровли из профнастила.

Другой вид профилированного листа — кровельный. Он прочный, высота профиля — от 20 мм.Ребра жесткости придают материалу дополнительную прочность; его можно использовать для прикрытия ангаров, заборов и навесов.

Другой вид профнастила — несущий. Этот материал отличается высокой прочностью и жесткостью. Изготовлен из толстого металла, имеет высоту профиля 45 мм и более.

Чтобы правильно покрыть кровлю профлистом, нужно будет определиться с типом материала. Для кровли подходят марки Н и СН, высота профиля должна быть более 35 м.

Инструменты, необходимые для покрытия кровли профнастилом:

• ножницы по металлу;

Сверло

• для резки металла;

Отвертка

• ;
• клещи специальные;
• рулетка;
• насадка для отвертки 8×45 мм.

Нюансы, которые необходимо учесть

Закрепить профлист несложно, но есть некоторые особенности, которые следует учитывать. К ним относятся доставка материала и подъем его на крышу дома — все действия нужно выполнять аккуратно, чтобы не повредить профнастил.

Также стоит помнить о безопасности: при выполнении любых действий с металлом нужно будет носить защитную одежду, ходить по крыше разрешается в мягкой обуви.

Для начала нужно определиться со способом укладки. Далее нужно сделать настил из досок под рейки ендовы и закрепить торцевые рейки.

Монтаж кровли следует начинать с установки карнизной планки. После этого с торцевой части можно приступать к закреплению профлистов. Если профнастил устанавливается на вальмовую крышу, то начинать нужно с центральной части вальмовой. Для его фиксации на каждый лист уйдет примерно 7-8 саморезов.Некоторые стыки желательно обработать металлическими заклепками.

Вернуться к содержанию

Как закрепить профнастил возле ендов, коньков и труб?

Технология монтажа профлистов предполагает конструкцию металлических листов возле ендов, труб и конька кровли. Сделать самому можно так:

1. Сначала выполняется устройство небольшой впадины. Для этого нужно разрезать лист внизу канавки на несколько одинаковых частей.В первую очередь монтируется нижний лист, после чего нижняя рейка. В конце устанавливается кровельный лист.
2. Далее монтируется концевой рельс. Длина такой полосы — 2 м, нахлест должен быть от 5 до 100 мм. Монтаж следует начинать со стороны свеса в сторону конька крыши. Излишки нужно будет обрезать возле конька; вся торцевая полоса должна закрывать хотя бы одну волну листа. Далее рейка крепится к торцевой пластине. Шаг установки элементов — 1 м.
3. На следующем этапе устанавливается коньковая планка. В этом случае можно использовать специальные гладкие детали для коньков. Квалифицированные мастера советуют под профилированные листы прокладывать уплотнительные элементы с мелкой гофрой. Другой вариант — использовать элементы, которые повторяют профиль крыши. Нахлест должен быть более 100 мм. Со стороны листа рейка фиксируется саморезами. Расстояние между установками крепежа не более 400 мм. Все зажимы должны находиться под кожухом. Для защиты следует использовать гребневое уплотнение.В случае бокового контакта требуется продольный уплотнительный элемент. Эту часть можно пропустить на крутых спусках.
4. Далее выполняется установка проходных деталей или отводных патрубков. Все трубки состоят из двух частей. На этом этапе рекомендуется предусмотреть установку снегозадержателя. Диаметр трубок должен быть около 10 см. Трубки для вентиляции должны быть изолированы.

Вернуться к содержанию

Как перекрыть крышу профлистом?

Обустроить крышу можно самостоятельно в любое время года. Для этого потребуется обычный сантехнический инструмент. Листы материала можно легко разрезать и сгибать до нужного размера и формы, практически без отходов.

Перед тем, как покрыть крышу, необходимо устроить надежную гидроизоляцию. На стропильную конструкцию необходимо установить специальную мембрану. При установке утепленной кровли на гидроизоляционный материал укладывается слой утеплителя, затем слой пароизоляции. В случае холодной кровли следует предусмотреть вентилируемое пространство.

Чем больше уклон крыши и высота профиля, тем больше может быть шаг. После того, как установка обрешетки будет завершена, можно будет приступать к покрытию кровли. Важно учитывать следующие нюансы:

1. Профнастил укладывают снизу вверх от торца крыши.
2. Для установки ровными рядами монтаж должен производиться параллельно свесу крыши.
3. Профлист крепится к обрешетке специальными саморезами для кровли, которые снабжены полимерной шайбой для герметизации.

Вернуться к содержанию

Как самому накрыть плоскую или скатную крышу?

При уклоне кровли менее 12 ° монтаж профнастила предусматривает перекрытие листов не менее чем по 2 волнам. Дополнительно рекомендуется заделать стыки герметиком на основе битума или силикона.

При покрытии скатной кровли гофрой рекомендуется начинать монтаж с нижнего угла ската, при этом нужно выступать за карниз примерно на 20-30 см.Листы закрепляются вдоль карниза внизу всех волн.

Каждый последующий лист обязательно должен перекрывать предыдущий.

Таблица расхода на кровлю.

Если уклон кровли примерно 12-15 °, то листы должны быть внахлест минимум на 20 см. Если есть крыша с уклоном 15-30 °, то листы должны перекрываться на 15-20 см. . Кровля с углом более 30 ° внахлест на 10-15 см.

Крепление листов осуществляется по следующей схеме: на торцевых частях кровли к крайней планке обрешетки крепятся саморезы, шаг установки креплений должен составлять 50 см. В середине листы крепятся к планкам обрешетки с одной стороны. Для оформления бортиков и конька необходимо освободить фасонные профилированные листы.

Если проводится реконструкция зданий, то старое покрытие (например, мягкую кровлю) лучше оставить, а профнастил покрыть по существующим конструкциям обшивки и стропильной системы. Листы легкие, поэтому не увеличивают нагрузку на крышу.

Чтобы кровля из этого настила прослужила долгие годы, участки и места установки саморезов нужно будет обработать специальными составами, способными предотвратить коррозию.

«Как правильно застелить крышу профнастилом и можно ли это сделать самому?» — эти вопросы задает каждый домовладелец, решивший использовать профнастил в качестве покрытия для крыши своего дома или хозяйственных построек. Профлист как кровельный материал является лидером не только по соотношению цена-качество, но и по удобству монтажа.Если действовать поэтапно и строго соблюдать несложную технологию, то покрытие крыши профнастилом не вызовет особых сложностей.

Для кровли выбирайте металлический профиль марки Н57 или НС35. Н57 — профнастил с дополнительным ребром жесткости, так называемый несущий — идеальный в качестве кровельного материала, но дорогой. Обычно используют универсальный HC35, он подходит по качеству и более доступен по стоимости. Можно выбрать обычный оцинкованный лист, а можно использовать полимерное покрытие, все зависит от ваших пожеланий и кошелька.Перед тем, как покрыть крышу профнастилом, нужно определиться с количеством листов материала, дополнительных элементов. Если крыша достаточно простая, то расчет можно провести самостоятельно. Скаты кровли представляют собой прямоугольники, равнобедренные трапеции или треугольники, то есть длина ската — это величина от конька до основания, прибавляем 5 см и получаем длину листа металлического профиля.
При кровле профнастилом желательно, чтобы скат был покрыт по длине одним листом, так как чем меньше нахлёстков, тем надежнее крыша, но если всё же надо покрыть в несколько рядов, то нужно прибавить 20 см. за каждое перекрытие.Следовательно:

• ДЛИНА ЛИСТА ПРОФЛИСТ = ДЛИНА ската + 5 см, если крыша будет покрыта одним листом.
• ДЛИНА ПРОФЛИСТОВОГО ЛИСТА = ДЛИНА ската + 5 см + 20 см (на каждый ряд с нахлестом), если крыша будет покрыта несколькими горизонтальными рядами.

Количество листов профнастила рассчитывается по школьному курсу геометрии. Площадь каждого откоса вычисляется и делится на рабочую площадь профлиста.ПРИМЕР РАСЧЕТА: Пандус — трапеция. Сделав замеры:
Крышу можно накрыть в 2 ряда по 4,3 м — 20 см уйдет на перекрытие, 5 см на свес, а рабочая ДЛИНА листа получается = 4,3 м-0,2 м-0,05 м. = 4,05 м. у каждого вида металлопрофиля своя рабочая ширина, но в данном примере рассматривается самый распространенный профнастил для кровли НС35. Полезная ширина листа металлического профиля НС35 составляет 1 м, поэтому рабочая площадь листа для такого уклона равна 4.05 × 1 = 4,05 м2. Считаем количество листов: 128: 4,05 = 31,6, то есть вам понадобится 32 листа металлопрофиля по 4,3 м. Можно взять и накрыть крышу одним листом длиной 8,15 м, таких листов понадобится 128: 8,15 = 15, 7, то есть 16 листов. Но будет ли удобно работать с такой длиной самому … Если крыша «ломаная», с множеством изгибов, нужно сделать развертку всех откосов и посчитать количество листов для каждого ската и сложить их. Также можно обратиться к специалистам, у них есть специальные программы, которые сделают расчет и даже лучшую схему укладки.Также существуют онлайн-калькуляторы для расчета количества профнастила, но перед тем, как загружать данные в программу, проверьте правильность их расчета на простом примере, хотя бы приведенном выше. В зависимости от типа кровли приобретаются и дополнительные элементы, такие как коньковые, торцевые, карнизные и стыковые планки, саморезы для их крепления. Саморезы закупаются из расчета 11 штук на 1м2. Таким образом, перед тем, как покрыть крышу профнастилом, нужно провести кропотливую работу по замерам, посчитать все материалы, которые будут использоваться в работе.Этот этап следует прорабатывать очень внимательно, чтобы не прерывать работу в будущем из-за отсутствия некоторых деталей.

Стандартный этап. Утепление и пароизоляция

Кровля из профнастила для наших климатических условий в обязательном порядке требует утепления. Технология утепления такая же, как и для всех других видов покрытия: минеральная вата между стропилами и пароизоляционным слоем, слой утеплителя должен быть не менее 15 см.

Гидробарьер

Для защиты изоляционного слоя от влаги и предотвращения протекания кровли укладывается гидроизоляционный слой.Это обязательный шаг, пренебрегать им нельзя. Рассмотрим, как правильно покрыть кровлю гидроизоляцией. Под кровлю лучше выбирать современные гидроизоляционные материалы с профнастилом. Широко используются как мембранные, так и полипропиленовые пленки. Технология их укладки очень проста. Если крыша новая, построенная с нуля, то, конечно, лучше использовать мембрану. Слой гидроизоляции разматывают по основным стропилам горизонтальными рядами. Нахлест верхнего ряда к нижнему должен быть 15 см, пленка должна быть немного, провисать на 2 сантиметра (но между слоем утеплителя и гидроизоляцией должно быть расстояние около 3 см) и фиксироваться степлером. к стропилам следует приклеить нахлесты скотчем.
Если вы просто планируете перекрыть крышу профнастилом, предварительно покрытым другим материалом, то в использовании мембраны нет смысла. Поверх старого изоляционного слоя, например рубероида, укладывают толстую толстую полиэтиленовую пленку. В любом случае гидроизоляция крепится степлером, а стыки проклеиваются строительным скотчем.

Стойка и обрешетка

После того, как слой гидроизоляции уложен, встречная решетка упаковывается. Вдоль основных стропил, поверх гидробарьера, набиваются бруски с зазорами по 20 мм.Для контррешетки обычно используются прутки 25 × 40 мм. На контррешетку набивается ящик. Для разных видов профнастила, разных типов шага обрешетки, чем тоньше профнастил и чем меньше уклон крыши, тем меньше шаг обрешетки. В данной статье рассказывается, как правильно покрыть крышу профнастилом, поэтому рассмотрен рекомендуемый правильный вариант кровли — металлический профиль НС35. Однако в таблице ниже мы укажем рекомендуемый шаг для разных видов профлиста.

Для обрешетки обычно используют рейки 30 × 40 мм. Их начинают заливать горизонтальными рядами от карниза до конька с шагом 500-1000 мм в зависимости от угла наклона кровли. Рейки сращиваются на стропилах. Для всех этих работ используются гвозди оцинкованные. Длина гвоздей должна быть в 2 раза больше толщины обрешетки. Желательно сделать сплошную обрешетку на коньке и на карнизе крыши, в местах выхода труб, на ендовах необходимо залить дополнительные бруски, к которым в дальнейшем будут прикреплены дополнительные материалы для их дизайн.В идеале схема кровли в разрезе с профнастилом выглядит так:

Укладка профнастила

Пора непосредственно прикрепить профнастил к крыше. Листы крепятся только специальными кровельными шурупами с резиновой прокладкой возле заглушки и сверлом на конце, подбирая цвет к профилированным листам. Для крепления используется обычная отвертка. Сначала крепится карнизная планка.
Листы поднимаются на крышу на наклонных досках, чтобы не деформировать их.Первый лист начинают укладывать с нижнего угла крыши, листы тщательно выравнивают по карнизу. Крепление профнастила к обрешетке производится по нижней волне саморезами 4,8 × 35 мм .

Существует несколько схем укладки профнастила, но правила работы с профлистом всегда одинаковы:

1. Нижний ряд (по карнизу) и самый верхний ряд (по коньку) крепятся саморезами, чтобы каждое отклонение волны.
2. Середина ската прикреплена через волну в шахматном порядке.
3. Саморезы вкручиваются четко перпендикулярно плоскости листа, перекосы недопустимы.
4. Продольный шаг крепления листа 1 м.
5. Вертикальные перехлесты между соседними листами составляют 1 волну (для плоской кровли 2 волны).
6. Верхний ряд перекрывает нижний ряд с нахлестом 20 см.
7. Горизонтальная линия нахлеста крепится саморезами к каждой нижней волне.
8. Профилированные листы по краям крыши прикреплены к каждой обрешетке.
9. Раскрой профилированного листа производится либо лобзиком, либо электрическими ножницами (не болгаркой!).
10. Движение по крыше следует за нижней волной в мягкой обуви.

Так как правильно покрыть крышу профнастилом не так уж и сложно, крепление листов не должно занимать много времени. После того, как все листы металлического профиля закреплены, приступают к креплению дополнительных элементов: коньков, концевых (ветровых) планок, снегозадержателей.Гребень крепится саморезами в каждую вторую верхнюю волну, с нахлестом по сторонам 150-200 мм. Концевые (ветровые) планки устанавливаются с нахлестом не менее 50 мм.
Все дополнительные элементы крепятся специальными длинными саморезами по металлическому профилю — 4,8 × 50 (60) мм .

Оцинковка для «сложных» моментов

Обшивка ендов обычным оцинкованным железом или крашеным металлом очень удобна. Для этого под углом ендовы сгибается обычный лист и прибивается к обрешетке, а сверху накладывается профнастил.Для украшения этого элемента, чтобы закрыть сверху угол неправильного цвета, можно установить верхнюю плиту ендовы, подобранную по цветовой гамме. Для утепления трубы также можно использовать гнутый на букву Z металлический лист, верхний изгиб пропиливается на 2 см в трубу, нижний крепится к обрешетке, а сверху укладывается профнастил. Чтобы получить исчерпывающие ответы на вопрос: «Как покрыть крышу профнастилом своими руками» и научиться некоторым хитростям, вы можете посмотреть следующие видео-уроки.

Кровельные работы были оценены на протяжении всего строительства. Благодаря этому теперь у нас над головой качественная защита от непогоды. Со временем все кровельные материалы изменились, рецепты их изготовления усложнились, следовательно, повысилось их качество. Сегодня одним из самых популярных кровельных материалов является профнастил. В этой статье пойдет речь о том, как покрыть крышу профлистом своими руками, а в конце вам будет представлено видео, чтобы вы могли сориентироваться на практике.

Характеристики материала

Профилированные металлические листы — очень эффективный и долговечный продукт. Изготавливаются из высококачественного проката с некоторыми защитными слоями. Если материал дорогой, то его можно оснастить цинковой и полимерной защитой. Они не позволяют влаге воздействовать на основной металл, однако об этом мы поговорим чуть позже.

Длина листа зависит от производителя. Максимально возможный показатель — 12 метров.Такие листы редко закупаются на рынках, поэтому фабрики решили снять эту длину с производства и сосредоточиться на наиболее покупаемых экземплярах. Однако если вам нужна именно такая длина, то вы можете заказать ее напрямую у производителя. Что касается ширины, то она почти всегда имеет фиксированное значение 1180 миллиметров, но, опять же, все показатели зависят от комплектации производителя.

Профилированный металлический лист на основе стали. Этот материал прочен и обладает собственной устойчивостью к коррозии, но длительное воздействие влаги на любую поверхность так или иначе приведет к ее разрушению.Чтобы металл не подвергался коррозии, его покрывают тонким слоем цинка. Кроме того, на листе могут присутствовать полимерные пленки. Они не только защищают металлический лист от коррозии, но и повышают его эстетические характеристики.

Прочность материала зависит от толщины основания и его профиля. Углубления профнастила могут быть разными, например, трапециевидными или квадратными. Наибольшая жесткость наблюдается у материала с максимальной толщиной и квадратными вмятинами.

Преимущества и недостатки профлиста

Каждый разработчик должен знать сильные и слабые стороны того или иного продукта. От этих данных будет зависеть не только успешное строительство, но и продолжительность эксплуатации. Изучив положительные и отрицательные факты о кровле, вы сразу поймете, подходит она вам или нет.

Профилированный металлический лист имеет следующие преимущества.

• Дешевизна. Сегодня некоторые виды металлических листов практически не отличаются по цене от асбестового шифера.
• Высокая жесткость. Толстые листы металла можно использовать не только в качестве покрытия, но и вместо межэтажных перекрытий, хотя такие дома имеют каркасный тип стен.

• Простота установки. За счет разнообразия длины можно подобрать листы, которые полностью закроют откос. Таким образом, на поверхности будет минимальное количество стыков, что значительно повысит показатели гидроизоляции. Таким способом можно быстро, а главное правильно покрыть крышу.
• Малый вес. Небольшая масса покрытия позволяет использовать в стропильной системе тонкий в поперечном сечении пиломатериал. Это значительно снижает нагрузку на стены и фундамент, а также влияет на общую стоимость застройки.
• Эстетические показатели. Сегодня строительный рынок предлагает самые разные цветовые решения для металлических листов.
• Длительная эксплуатация. Если вы выбираете покрытие для жилого дома, то советую рассмотреть изделия по более высокой цене.Они содержат специальные защитные слои из полимеров, которые не позволяют влаге воздействовать на сердцевину листа. В среднем такое покрытие может прослужить 30-40 лет на крыше.

Благодаря гладкой поверхности гофрированного картона отложения удаляются естественным путем. Это можно отнести как к плюсам, так и к минусам. Если за основу берется крутая поверхность, то на ней необходимо установить снегозадержатели, чтобы контролировать сход снежных масс.

Ну а куда без минусов.

Чтобы покрыть крышу профнастилом, нужно обзавестись достаточно большим количеством теплоизоляционных материалов. Для металлических кровель лучше всего подходят изделия, не боящиеся влаги, но большинство застройщиков используют обычные плиты из минеральной ваты. Наличие толстого слоя теплоизоляции решает сразу две проблемы. Во-первых, снижается теплопроводность кровли, во-вторых, повышаются звукоизоляционные свойства.

Металлические покрытия всегда выделялись своей способностью накапливать конденсат.От этого никуда не деться, поэтому остается только сражаться. Чтобы исключить повышенную влажность, в мансарде и кровельном пироге устраивают естественную вентиляцию. Если вы знаете, что этого будет недостаточно, то можно оборудовать крышу элементами искусственной вентиляции.

Закупка и транспортировка материалов

Как оказалось, многие начинающие разработчики не могут определить качество материала по его внешнему виду. Однако вы можете ошибиться, даже если хорошо разбираетесь в кровле.Добавлю к тому, что сегодня подпольное производство выпускает приличную, но не очень качественную продукцию.

Чтобы не приобретать некачественный профлист, в первую очередь обратите внимание на следующие моменты:

• Выпуклости или небольшие царапины на полимерной защите. Нарушение целостности этого слоя будет свидетельствовать о том, что металлическая основа в каком-то месте не будет иметь защиты. Зачем тогда переплачивать за такое изделие серьезные деньги, если можно взять дешевый оцинкованный лист?
• Вмятины и кривые. Если металлический лист деформировался, то можно с уверенностью сказать, что защитный слой отслоился от основания. Но стоит отметить, что это происходит только с дешевыми изделиями, более дорогие полимерные слои не отслаиваются даже после серьезной деформации.
• Повреждение защитной пленки после полимерного слоя. Здесь придется осматривать изделия практически в лупу, спросить продавца будет намного проще, чем разделить металл на части.Если лист был разрезан на заводе, то все в порядке, а если в качестве инструмента использовалась болгарка, то ни о какой защите говорить нет смысла, так как при резке она выгорела.

Вы также должны соблюдать осторожность при обращении. Если вы не знаете продавца, то лучше ему не доверять. Некоторые из моих знакомых сгорели именно на этом этапе. Они присутствовали при погрузке и разгрузке, но не осматривали товары по отдельности. Когда начали вынимать из пачки верхние листы металла, оказалось, что там почти все браковано.

Строительно-кровельный пирог под профнастил

Чтобы покрыть кровлю профнастилом, нужно не только разбираться в самом материале, но и делать качественное основание. В качестве основных материалов для сборки каркаса и обрешетки можно использовать как дерево, так и металл. Следует понимать, что последний вариант более дорогой, но более долговечный. Так или иначе, но подавляющее большинство застройщиков предпочитают использовать обычный брус.

Дерево — это натуральный материал, поэтому при воздействии окружающей среды он разрушается.Для защиты элементов кровли используются специальные антисептики и антипирены. Их можно наносить вручную, с помощью пульверизатора или ванночки. Первые два метода позволяют сэкономить много защитного раствора, но пропитка не проникает в древесину. Банный метод требует много защитного вещества, но пропитав элемент один раз, об этой процедуре можно забыть на долгие годы.

Все элементы стропильной системы должны быть прочными и качественными. Как правило, для этого используются твердые породы дерева.

Вы уже знаете, что профилированные металлические листы легкие, поэтому делать каркас из бруса большого сечения не нужно. Единственное, что действительно важно — уберечь кровельный пирог от вредного воздействия влаги.

Идеальный кровельный пирог для металлических крыш будет выглядеть примерно так:

• Пароизоляционный материал
• Решетка
• Обрешетка
• Подкладочный ковер
• Слой теплоизоляции
• Гидроизоляция
• Кровельное покрытие

Думаю, что здесь нет необходимости описывать назначение каждой из точек, но хочу обратить внимание на встречную сетку.Эта система создает воздушный зазор между каркасом кровли и кровельным пирогом. Благодаря этому пар, идущий изнутри помещения, просто унесет ветром. Это очень важно, учитывая такой недостаток, как скопление большого количества конденсата.

А теперь разберемся, как правильно покрыть крышу профнастилом.

Как покрыть крышу профлистом своими руками?

Многие застройщики задают один и тот же вопрос: «Как правильно покрыть крышу профнастилом своими руками?» Сразу ответить на этот вопрос не получится, ведь для начала нужно изучить район строительства, количество осадков, преобладающие ветры и другие нюансы, влияющие на кровлю.Стоит отметить, что покрыть крышу профнастилом своими руками можно, даже если вы не разбираетесь в строительстве, и это серьезный плюс данного изделия.

На некоторых сайтах заметил такое выражение: крышу профнастилом покрываем только в том случае, если уклон ската больше 12 градусов. Минимальный уклон для металлических крыш действительно составляет 12-14 градусов, но я почему-то нигде не нашел информации, как снять ограничения. Чтобы покрыть кровлю профлистом с уклоном менее 12 градусов, достаточно использовать дополнительный слой гидроизоляции, так называемую вагонку, и качественный герметик.Обрабатывает вертикальные и горизонтальные швы.

Рассмотрим технологию, которая ответит на вопрос: как правильно покрыть кровлю профнастилом своими руками.

Подготовительные работы

На этом этапе необходимо произвести расчет потребности в материалах, закупить и доставить их на объект. Кроме того, приобретите все необходимые инструменты и форму. Будьте осторожны при работе с металлическими листами. Если вы делаете всю работу самостоятельно, то советую приобрести специальные перчатки.По внешнему виду они чем-то напоминают кольчужные доспехи, но работая в них, вы точно не порежетесь и не потеряете пальцы.

Чтобы обшить кровлю профнастилом своими руками, нужно обзавестись необходимым крепежом. Здесь подойдут специальные саморезы с резиновой шайбой. Благодаря вагонке все зоны крепления будут иметь хорошее соединение с основанием, следовательно, герметичность кровли повысится.

Если процесс укладки ведется при отрицательных температурах, то подбирается специальная обувь и спецодежда.Что касается вещей, то они просто не должны сковывать ваши движения, а особое внимание уделите обуви. Он не должен скользить по металлической поверхности. Если у вас нет возможности все это найти, то лучше не рисковать и дождаться подходящих условий.

Теперь я готов ответить на главный вопрос: «как правильно покрыть кровлю профнастилом?»

Монтажные работы

После укладки мауэрлата и расстановки стропильных балок на их места можно приступать к укладке пароизоляционного слоя.Лучше всего использовать мембрану, которая пропускает пар без проблем. Это значительно снизит количество конденсата, скапливающегося на чердаке. Очень важно не растягивать лист пароизоляции, иначе есть вероятность разрыва. Ослабьте натяжение и дайте ему немного ослабнуть.

Устройство контррешетки на металлических крышах является обязательным. Опять же, все дело в конденсации. Благодаря встречной решетке создается дополнительный путь для притока и оттока воздуха, что позволяет отводить лишнюю влагу с чердака.

Далее идет установка обрешетки. Профилированные металлические листы обладают достаточной жесткостью для укладки на разряженную поверхность. Оптимальный шаг элементов обрешетки — 40-60 сантиметров. Однако при необходимости вы можете уменьшить или увеличить эти значения.

После установки обрешетки смотрим функциональное назначение здания. Если это жилой дом, то стелим вагонку ковролином. В противном случае сразу покрываем крышу профнастилом.Если вы планируете делать все работы своими руками, то посмотрите на скат крыши. На крутых крышах можно укладывать вагонку локально, только в местах повышенной влажности, но если теплоизоляционный материал не отталкивает воду, то покрыть придется всю плоскость.

Небольшие блоки можно разместить поверх изоляционных плит. Они приподнимут утеплитель сверху и позволят воздуху просушить внутренности кровельного пирога. Верхнюю гидроизоляцию следует выбирать из тех продуктов, которые блокируют влагу только в одном направлении.Такие же перепонки идеально подходят для этой роли.

Само кровлю можно начинать с любой стороны крыши. В идеале, если вы выбираете листы одинакового размера. Таким образом можно добиться минимального количества швов, а при этом эффективности всей площади кровли. Крепеж должен приходиться на нижнюю часть волны, а если листы стыкуются между собой, то на верхнюю.

Монтаж кровельной части зданий завершится установкой вспомогательных элементов в виде арматуры для вентиляционных и дымоходных труб.

Как видите, покрыть крышу сможет даже неопытный застройщик, но нельзя упускать из виду нюансы.

Как сделать всю работу качественно?

Я часто слышу такие выражения от девелоперов: «вот мы покрываем кровлю профнастилом своими руками, но не можем добиться того качества, которое предлагают кровельные бригады, почему?» Ответ довольно прост, хотя требует некоторого изучения.

Перед тем, как правильно покрыть крышу, нужно все спланировать заранее.У опытных кровельщиков уже есть список передовых методов, которым можно без колебаний следовать. Примером может служить проверка материалов. Взяв в руки лист металла, они легко могут определить его качество по цвету, весу и слоям, входящим в состав. Сегодня на строительном рынке очень много качественных подделок, поэтому новички часто ошибаются при выборе подходящего материала.

Если вы не понимаете, как правильно покрыть крышу, то предлагаю посмотреть это видео:

Следующая причина кроется в нежелании разработчика выполнять всю работу сразу.Давайте рассмотрим эту ситуацию на примере. Если покрыть крышу профнастилом своими руками, то на эту процедуру можно потратить много времени. Вы не беспокоитесь о сроках, и никто не заставляет вас это делать. Следовательно, недостроенное здание может простоять очень долго, в результате чего все кровельные материалы, хранящиеся на открытом воздухе, могут быть повреждены или потерять значительную часть своих положительных свойств.

Кстати, в продаже есть портативный и недорогой измеритель влажности древесины.Такое приспособление позволит определить, можно ли монтировать пиломатериал.

ВАЖНО: Практически каждый может правильно покрыть кровлю профлистом, главное, чтобы все действия были четко спланированы и весь процесс укладки кровельного листа не занимал более двух недель.

Чтобы создать надежную и долговечную крышу, в первую очередь нужно определиться, из какого материала ее делать.

Из множества представленных на рынке материалов для создания кровли сегодня большой популярностью пользуется профнастил.

Изготовлен из стальных оцинкованных листов в виде ребристого профиля, покрытого цветным полимерным составом. Главное его преимущество в том, что крышу профнастилом можно застелить самостоятельно. Как правильно покрыть крышу профнастилом своими руками?

Как правильно выбрать профлист?

Перед началом работ нужно точно знать, какой маркой профлиста лучше всего покрыть крышу. Профлист маркируют по прочности и назначению.В качестве кровли можно использовать профилированные листы с обозначениями от С-8 до Н-158, которые обозначают форму профиля и шаг волны. Точнее, листы подбирают в зависимости от конструкции крыши, при этом руководствуясь правилом, чем больше угол наклона, тем марка ниже. Руководство по размеру кровли входит в комплект кровельного покрытия.

С его помощью можно определить этап монтажа обрешетки, и точно определить, как правильно покрыть крышу. Это следует из общего правила: чем больше номер профлиста, тем реже шаг балок.Длина, ширина и толщина листов подбираются индивидуально в каждом случае. Однако при выборе размера следует руководствоваться правилом: кровельное покрытие будет идеальным, если длина листа полностью закроет скат крыши и ее свес. Для обеспечения необходимой прочности кровли в качестве обрешетки желательно использовать доски 32х100 мм.

Для выполнения таких работ требуется определенный набор инструментов и спецодежда.

Для того, чтобы правильно покрыть кровлю профнастилом, необходимо заранее подготовить следующие инструменты:

• электрическая отвертка;
• киянка и молоток;
• электродрель;
• кусачки;
• степлер;
• клещи для заклепок;
• пистолет для нанесения герметика;
• ножницы по металлу перфорированные;
• рулетка и маркер;
• шнур;
• шаблон для установки обрешетки.

Рубероид болгаркой нельзя резать. Профнастил режется только механическими или электрическими ножницами. Края нарезанных листов покрывают металлической эмалью или специальной мастикой.

В связи с тем, что у материала очень острые края, во избежание травм работать с ним можно только в толстых перчатках.

Чтобы обшить кровлю профнастилом своими руками, нужно подготовить обувь с мягкой подошвой, чтобы не повредить поверхность материала.В процессе работы следует ходить по крыше, ступая в прогибы листа, где под ним находится обрешетка.

Вернуться к содержанию

Эскиз крыши и список запчастей

Перед началом работ необходимо сделать эскиз кровли с указанием размеров кровли и составить перечень необходимых компонентов. На нем должен быть указан уклон кровли, необходимо, чтобы он соответствовал запланированному шагу обрешетки.Проще всего спроектировать простую двускатную крышу. Размер кровли лучше спланировать так, чтобы он был кратен размерам профнастила, тогда листы резать не нужно. На все дополнительные элементы кровли (дымоходы, вентиляционные шахты) необходимо предусмотреть и закупить дополнительные детали.

Материал и комплектующие лучше заказывать в одном месте, чтобы они были одного производителя и одного цвета. При этом вы можете заказать раскрой листов в соответствии с размерами, указанными на чертеже.Требовать гарантий покрытия.

Вернуться к содержанию

Этап подготовительных работ

Для покрытия кровли профнастилом необходим ряд подготовительных работ:

• для укладки пароизоляционной пленки, по которой:

1. Лист пленки необходимо раскатать по стропилам.
2. Укладывается с нахлестом панелей примерно 20 см.
3. Пленка должна полностью покрывать стену и перекрывать ее границы.
4. Стыки полотен скреплены тесьмой.
5. Пленка должна лежать с провисанием около 2 см.
6. После укладки пароизоляционной пленки вдоль стропил набивается контррешетка — бруски размером 20х50мм.

1. Места для установки обрешетки заранее размечены. В этом случае требуется соблюдать шаг между балками в соответствии с местами крепления листов и угол наклона ската кровли.
2. Обрешетка крепится к контррешетке и стропилам в соответствии с разметкой;
3. Перед установкой следует предварительно пропитать материал контррешетки и обрешетки антисептиком и антипиреном.

Кровля из гофрированного картона — одна из самых распространенных ограждающих конструкций зданий для покрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности делает его широко применяемым в индивидуальном, гражданском и промышленном строительстве.

Первый станок для гибки листового металла был испытан британским железнодорожником Генри Палмером в 1920-х годах. Тонкая гофрированная сталь за счет продольных ребер приобрела дополнительную жесткость. Новинку начали использовать для покрытия крыш, облицовки зданий, строительства заборов.

Революция в химической промышленности позволила продлить срок службы стальных кровельных материалов. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профнастил — это экономичный, прочный и удобный в использовании материал, востребованный в самых разных сферах строительства.

Перед тем, как чем-то покрыть крышу, ее нужно собрать, а главное правильно собрать, читайте про подробный обзор и про то, что мы собрали пошаговые фотоотчеты с пояснениями наших авторов.

Профнастил изготавливается из стали первой или высшей категории. Металл толщиной 0,6-1 мм, покрытый цинком, алюмоцинком и полимерами, подвергают холодной прокатке в гофрированные листы. Это придает конструкции повышенную жесткость при изгибающих нагрузках. Параметры профиля регламентируются ГОСТ 24045-2016.

Преимущества профнастила перед другими кровельными материалами:

• Легкость. Масса одного квадратного метра металлического листа составляет 3,7-6 кг в зависимости от толщины.Для сравнения: для шифера этот показатель составляет 10-18 кг; керамическая плитка — 35-40 кг. Для восприятия веса стальной кровли усиление стропильной системы, дополнительное усиление стен и фундамента не требуется.
• Простая установка. Профлист изготавливается методом литья. Нарезается на панели любой длины (до 12 м), соответствующей размеру ската кровли. Их укладывают на специальный каркас — обрешетку — с вертикальным перекрытием одной волной.
• Мало стыков.Благодаря тому, что откосы покрыты сплошными элементами, отсутствуют горизонтальные щели. У атмосферной влаги меньше путей проникновения в подкровельное пространство.
• Декоративность. Покрытия из профнастила помимо защиты добавляют материалу элегантности. Полимерные соединения — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной стойкостью, а также различной степенью устойчивости к солнечному свету.
• Прочность.Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия от 15 до 50 лет.
• Невоспламеняемость. Очень ценное качество для деревянных домов, в которых нельзя использовать горючие материалы.
• Strength. Кровельное покрытие выдерживает нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.

У профнастила мало недостатков. С ними можно успешно справиться, применяя новые технологии:

• Шумность. Возникает из-за резонанса тонкой металлической мембраны при падении града или дождя. Устранить «барабанный эффект» можно с помощью звукоизоляционных материалов, которые монтируются в точках крепления листа или под всей поверхностью профнастила.
• Коррозионная стойкость. В местах разрушения покрытия появляются очаги ржавчины.Бороться с этим помогают краски и аэрозоли, которые наносят на царапины или повреждения, когда они появляются. Предотвращение коррозии — соблюдение технологии монтажа, правильный крепеж, аккуратная эксплуатация.
• Высокая теплопроводность. Металл не мешает теплообмену между холодным и нагретым воздухом, поэтому для теплоизоляции используются утеплители — минеральная вата, пенополистирол, полистирол.

Обладая значительным количеством достоинств и недостатков, профнастил сегодня занимает лидирующее место среди кровельных материалов.По сравнению со своим близким аналогом — металлочерепицей — он намного дешевле. Разница в покупках достигает 40-60%.

Виды профнастила по назначению и покрытию

Профнастил — не единственное применение гофрированных элементов. Это многофункциональный материал, который выполняет разные задачи в разных условиях.

Классификация по назначению

В зависимости от толщины металла и высоты ребер жесткости профлист имеет разную несущую способность.По техническим характеристикам используется:

• Для облицовки фасадов, устройства заборов. Основное назначение — защита от атмосферных осадков, декоративное оформление. Конструкция не рассчитана на большие нагрузки. Обозначается буквой С — стена. Рядом высота волны в миллиметрах — C8 … C20. Толщина листа не превышает 0,6 мм. Крепится к вертикальным поверхностям.
• Для крыш промышленных объектов или жилых домов. Здесь профнастил испытывает значительные нагрузки.Толщина металла колеблется в пределах 0,4-0,8 мм. Повышена жесткость профиля за счет высоких продольных волн — 20-45 мм.
• Для несущих конструкций, несъемная опалубка. Лист, армированный гофрой высотой 45-160 мм и дополнительными ребрами-пазами, используется как опорный элемент для восприятия больших нагрузок. Толщина листа — 0,7-1 мм. В обозначении присутствует буква H — носитель.

Наибольшей популярностью в качестве рубероида пользуются профнастилы марок НС35 или С44.Они придают конструкции необходимую прочность. Использование более тонких стеновых профилей не рекомендуется из-за повышенного риска деформации под нагрузкой. Укладка излишне прочного материала экономически не оправдана. Это приведет к перерасходу средств с чрезмерным запасом прочности.

Виды покрытий

Листы стальные профилированные выпускаются без покрытия, с гальваническим или хромированным покрытием, с защитным и декоративным полимерным слоем. От используемых материалов во многом зависит долговечность профнастила.

Наиболее распространенные виды покрытий:

• цинк или цинк-алюминий;
• полиэстер;
• ПВДФ;
• полиуретан;
• пластизол.

При цинковании прокат окунается в расплав металла, образуя защитный слой толщиной 25-30 мкм. Полученный материал используют для перекрытия крыш коммерческих или промышленных зданий, а также в качестве заготовки для дальнейшего нанесения полимерных композиций.

Недорогое и практичное полиэфирное покрытие наносится на оцинкованную сталь толщиной 25 микрон.Отличается стабильностью цвета, устойчивостью к температурным колебаниям. Он повреждается механическим воздействием, поэтому транспортировку и установку необходимо проводить осторожно. Срок службы такого материала достигает 25 лет.

Состав улучшен — к полиэстеру добавлен тефлон. Это позволило создать новую разновидность — матовый полиэстер. Толщина покрытия — 35 мкм. Поверхность слегка шероховатая, с металлическим отливом. Профнастил с таким защитным слоем прослужит до 40 лет.

Покрытие из поливинилиденфторида и акрила обозначается PVDF. Он отличается высокой устойчивостью к выцветанию, механическим повреждениям, перепадам температур. Глянцевая или матовая пленка толщиной 27 мкм гарантирует эксплуатацию профнастила 40 лет.

Полиуретановый полимер с полиамидными или акриловыми добавками — самый прочный из всех видов покрытий. Срок службы металлических профилей с защитой PURAL достигает 50-70 лет.Сочетание механической прочности и устойчивости к разного рода воздействиям предполагает использование в районах с очень суровым климатом, агрессивной средой. Матовая или глянцевая поверхность образует пленка толщиной 50 мкм.

Кровля из профнастила с пластизолевым покрытием очень декоративна. Тиснение создает рельеф, напоминающий фактуру кожи или дерева. ПВХ с добавлением пластификаторов наносится слоем 200 мкм. Он надежно защищает металл от механических повреждений или агрессивной среды.Но материал неустойчив к перепадам температуры и солнечному свету.

Важно. Тип покрытия определяет технические характеристики профнастила и его стоимость. Самый дорогой материал с защитным слоем из полиуретана. Высокая цена полимера компенсируется надежностью и долговечностью эксплуатации.

Расчет профнастила

Перед началом работ нужно выполнить предварительный расчет кровли из профнастила.Это можно сделать вручную или с помощью программ.

Расчет заключается в определении количества листов для перекрытия откосов с учетом рабочей площади профиля, дополнительных элементов и расхода крепежа.

Алгоритм расчета выглядит так:

1. Определите площадь откосов с учетом ширины свесов карниза и фронтона. Если крыша сложной формы, она делится на простые фигуры и каждая рассчитывается отдельно.
2. Найдите площадь листа как произведение длины элемента на рабочую ширину, указанную в маркировке. Дано с учетом наложения волн при редактировании.
3. Площадь лучей делится на площадь одного листа. В результате получается нужное количество рубероида.

При укладке профнастила в 2 ряда учитывается ширина вертикального перекрытия — 100-200 мм. Для сложной кровли рисуется покадровая раскладка.

Количество и длина дополнительных элементов определяется исходя из периметра откосов, длины стыков по внутренней и внешней поверхности конструкций. Расход саморезов составляет 7-8 штук на один квадратный метр покрытия.

Выбор угла наклона

Для малогабаритных крыш используются профилированные листы С18, С20, С21. В конструкциях с большими пролетами применяется широкий шаг стропил, перекрытие НС35, Н60.

Угол наклона кровли имеет большое влияние на выбор схемы установки, конструкции стропил и обрешетки.Согласно СНиП II-26-76 * его минимальное значение составляет 10 ° — для жилых домов, 8 ° — для навесов и промышленных объектов.

Оптимальный угол наклона скатов крыши рассчитывается исходя из факторов:

• собственный вес кровли;
• масса снежного покрова;
• Прочность профнастила.

Слишком маленький угол наклона может вызвать протечки покрытия, поэтому швы дополнительно герметизируют.При этом увеличивается эффективная вертикальная нагрузка. В этом случае стропила должны быть более прочными и массивными, а обрешетка укладывать с меньшим шагом. Профнастил монтируется внахлест в 2 волны.

Если уклон слишком крутой, это увеличит боковую ветровую нагрузку. При сильных порывах ветра фальш-крышу можно сорвать. Поэтому придерживаются «золотой середины» — угол наклона кровли берут 15 ° -30 °. В этом случае вода свободно стекает с поверхности.Перекрытие профнастила можно уменьшить до одной волны.

Монтаж профнастила своими руками

Профнастил достаточно прост в установке, его легко разрезать ручным инструментом. Небольшой вес позволяет поднимать его на высоту без использования строительной техники.

Для мастеров, задумывающихся, как покрыть кровлю профлистом своими руками, это вполне посильная задача. Вам потребуются навыки обращения с режущим инструментом, отверткой, рулеткой и хотя бы одним помощником.

Монтаж профнастила включает следующие этапы:

• устройство гидроизоляции;
• укладка обрешетки и обрешетки;
• установка металлического профиля;
• установка доп.

Важно. Дополнительные элементы устанавливаются до или после частичного монтажа профлиста.

Влияние уклона кровли при установке

При установке кровли учитывается угол наклона скатов:

• 10 ° -15 ° — под пол С8, С10, С20 укладывается сплошная обрешетка.Простыни в ряду перекрывают 2 волны. Дополнительно стыки заделываются кровельным герметиком. Между рядами наблюдается нахлест не менее 200 мм. С21, С35 и С44 монтируются на разреженную обрешетку с шагом 300-500 мм и внахлест на 1 волну.
• 15 ° -30 ° — обрешетка укладывается с шагом 500 мм, внахлест в ряд по 1 волне, между рядами 150-200 мм.
• Более 30 ° — уменьшить величину перекрытия по горизонтали до 100-150 мм.

Более точную информацию можно получить у менеджеров специализированных торговых точек, в рекомендациях производителей.

Порядок крепления листов

Установка начинается с нижнего угла пандуса. На обрешетку укладывается рубероид в следующем порядке:

1. Первый лист выравнивается по линии карниза и фронтального свеса. Для марок С8, С10, С20, С21 он составляет 50-100 мм, для остальных — 200-300 мм. Временно фиксируем саморезом.
2. Второй лист укладывают внахлест, выравнивают по свесу и фиксируют таким же образом.
3. Начиная снизу листы соединяют по верху волны между собой, устанавливают саморезы с шагом 400-500 мм. К обрешетке они не прикручиваются.
4. Третий и четвертый элементы крепятся таким же образом.
5. Блок листов окончательно разравнивают, закрепляют саморезами к обрешетке. На 1 м² расходуется 7-8 штук, размещая их в нижней части волны.

Система вентиляции крыши

Правильно выполненная вентиляция позволит надолго избежать образования конденсата, тем самым увеличив срок службы кровли из профнастила.Он состоит из следующих элементов:

Правила крепления профнастила

Чтобы кровля долго служила без ремонта и радовала глаз при установке соблюдаются следующие правила:

• При транспортировке и установке материал защищен от царапин. Повреждения закрашивают пульверизатором или краской.
• Для обрешетки используется пиломатериал, обработанный антисептиками.
• Доски уложены ровно. Их толщина должна быть одинаковой.
• Раскрой осуществляется лобзиком или электрическими ножницами. Болгарка не используется.
• Используется только специальный крепеж — саморезы оцинкованные с цветными головками и шайбы из эластичных полимеров.
• Крепится к обрешетке через нижнюю гофру. Нижний, верхний ряд и перекрытия вкручиваются в каждый прогиб, промежуточные — через волну, соблюдая шахматный порядок.
• Дюбель устанавливается перпендикулярно поверхности.
• К каждой доске прикреплен крайний ряд по фронтону.

Важно. Они передвигаются по крыше в мягких ботинках, ступая в нижнюю часть волны. При работе на высоте соблюдаются меры безопасности.

Крепление на волне и отклонение

Резинка должна выступать из-под металлической шайбы на пару миллиметров, это будет означать, что винт затянут правильно.Вкручивание самореза обязательно должно происходить строго перпендикулярно волне или прогибу профлиста. Тут два мнения, производители рекомендуют в своих инструкциях крепить в прогибе, при этом соединение будет прочнее и надежнее, чем если бы крепить волнообразно. Другое мнение, что при креплении на волну можно практически на 100% избежать попадания воды в пространство между кровлей и обрешеткой.

Саморезы качественные

При установке важно использовать специальные саморезы, они смогут: полностью обеспечить гидроизоляцию кровли из профнастила, надежно закрепить листы и обеспечить отсутствие коррозии.

Такие саморезы часто продают сами поставщики материала, в любом случае посмотрите уплотнительные шайбы на предмет дефектов. В среднем уйдет 7-8 шт на м 2, для укладки на обрешетку подходят саморезы 4,8х30-35мм, для крепления дополнительных элементов — 4,8х50-60мм.

Установка дополнительных элементов

Для заделки стыков в кровле из профнастила применяют добра:

• капельницы;
• нижних и верхних долин;
• планки — упоры, карниз, торцевой, коньковый;
• снегозадержатели;
• парапетов.

Капельница устанавливается перед монтажом профнастила. Его прикручивают к низу стропил саморезами или прибивают с шагом 35-40 см.

Нижняя, или нижняя, ендина монтируется на прочной обрешетке на стыке откосов. Делается это перед монтажом листов. На основу наносятся герметизирующие мастики. Они фиксируются временно.

На готовое покрытие укладывается верхняя ендова, окончательно закрепляется саморезами.

Соединительные планки устанавливаются до или после частичной укладки покрытия. Стыки заделаны пломбами. При этом соблюдается принцип — вышележащая часть должна перекрывать нижнюю. Только в этом случае осадки не попадут в подкровельное пространство.

Видео: прохождение трубы через кровлю из профлиста

Как ухаживать за кровлей из профлиста

Материал хорош тем, что он достаточно простой, дождь смоет грязь с крыши, а желоба водосточной системы нужно очищать от листьев деревьев только раз в год.Со снегом проблем быть тоже не должно, на такой крыше немного задерживается и ненадолго, если все же хочется очистить крышу от профлиста, то сделайте это пластиковой лопатой, чтобы не поцарапать. Если вы все же хотите как следует очистить крышу, используйте моющее средство для окрашенных поверхностей и воду под давлением не более 50 бар.

Как отремонтировать профнастил

Своевременный ремонт поможет продлить срок эксплуатации кровли. Итак, какие могут возникнуть проблемы:

• Коррозия.При его появлении нужно очистить поврежденные участки утюгом, постирать и дать высохнуть. Затем обработайте участок специальным средством для увеличения адгезии металла и покрасьте и закрасьте материал водоотталкивающей краской.
• Попадание влаги в места крепления. Это может произойти из-за треснувшей прокладки (придется заменить крепеж), плохой фиксации крепежа (необходимо подтянуть) или из-за того, что крепеж не вкручен перпендикулярно.
• Трещины и протечки.
