ИНСТРУКЦИЯ ПО МОНТАЖУ

Инструменты

Монтаж гибкой черепицы Katepal не требует специальных инструментов и оборудования. Необходимы молоток. Нож с лезвием в виде крючка, шпатель и рулетка.

Чтобы ровно выстроить гонты черепицы используйте ярко окрашенный шнурок.

Монтаж подкладочных ковров

— Первым этапом происходит укладка подкладочного ковра: Prime Base, UltraBase, К-ЕL или SuperBase.

— Используйте подкладочный ковер также в том случае, если работы отложены на определенный срок, например, до весны или в связи с ухудшением погодных условий, для сохранения деревянного настила.

— В случае прекращения работ по монтажу готовой кровли используйте подкладочные ковры Katepal К-ЕL или SuperBase, закрепленные сверху деревянными планками для сохранения неподвижности и во избежание разрывов.

— Подкладочный ковер раскатывается параллельно настилу. При уклоне кровли свыше 18° ковер раскатывают под прямым углом к карнизному свесу внахлест не менее 10 см (см. рисунок).

— Необходимо укладывать ковер по прямой линии, контролируя появление провисаний и фиксируя специальными кровельными гвоздями по краю. Следующий ковер должен перекрыть край предыдущего на 10 см и скрывая гвозди.
Важно! Ковер должен быть постелен так, чтобы не было вздутий и морщин. Любая неровность при укладке подкладочного ковра отразиться на кровельном покрытии.

— Чем выше угол наклона крыше, тем легче выполнить укладку ковра, таким образом нет необходимости натяжения и разглаживания коврового покрытия.

— При проведении монтажа в холодную погоду уделяйте внимание растяжке ковра, чем плотнее натянут и закреплен подкладочный ковер, тем меньше риск деформации готового покрытия.

— Инструкция по монтажу имеется в каждой упаковке.

— Начинать укладку подкладочного ковра следует от ендовы (см. рисунок)

— Монтаж производится непосредственно на подготовленный настил из досок. Для закрепления устанавливаются металлические карнизные планках в каждом конце карниза поверх подкладочного ковра (см. рисунок)

— В случае поднятой кромки краев крыши блокирующие элементы устанавливаются до монтажа подкладочного ковра, который затем укладывают по краю и формируя карниз. (см. рисунок)

— На коньках подкладочные ковры укладывают вдоль первого ската, обрезают и фиксируют верхний край гвоздями к настилу крыши. Подкладочный ковер противоположного ската закрывает конек на 150 мм и закрепляется с подкладочным ковром первого ската битумным клеем К-36 (см. рисунок).
Важно! Толщина клеевого покрытия К-36 не должна превышать 1 мм и ровняется шпателем. При нанесении большего количества возможны подтеки.

— На подъеме подкладочный ковер лучше укладывать на 5 см выше уровня поверхности крыши. При необходимости оборотную часть ковра возможно зафиксировать гвоздями и/или клеем (см. рисунок)

Металлические карнизные планки

— Металлические карнизные планки устанавливают поверх подкладочного ковра по краю карниза, если не предусмотрен блокирующий элемент

— Фиксация карнизных планок осуществляется с помощью кровельных гвоздей или шурупами с круглой/полукруглой головкой зигзагообразным порядком на расстоянии 10 см

— Короткие шурупы с плоской головкой рекомендуется использовать в случае, когда выход гвоздя не предусмотрен в нижней части карниза.

— Край карниза на кромках должен быть повернут перпендикулярно(угол 90°) для того, чтобы

плоский край располагался вертикально.

— Края карниза монтируют с перекрытием в 5 см, используя ножницы по металлу для обрезания повернутого края. Такой край формирует сам карниз и скошенную часть базового края секции,

подложенную под предыдущую. Для прошивки перекрытий металлических профилей используйте два гвоздя или шурупа для обеспечения надежного соединения.

Ендовый ковер Pintari

— Следующий этап после укладки подкладочного ковра и устройства краев карниза – монтаж ендового ковра по ендове.

— Ендовый ковер Pintari укладывают поверх подкладочного ковра вдоль осевой линии ендовы.
Важно! Обеспечивайте укладку подкладочного ковра под нижней частью всей длины ендовы так, чтобы не происходило образование и накопление наледи и снега.

— Ендовый ковер фиксируется гвоздями к настилу и приклеивается битумным клеем К-36 к подкладочному ковру. Такая схема предотвратит смещение.

— На карнизах ковер для ендовы укладывают на металлические планки, все стыки и нахлест также обрабатывается клеем К-36 и накладываются крестом для избегания попадания воды в соединения.
Важно! Контролируйте толщину клея для предотвращения появления подтеков. Толщина должна составлять не более 1 мм.

— Ендова заканчивается на ребре крыши, здесь же и обрезается ендовый ковер, верхний край фиксируется кровельными гвоздями, а шляпки перекрываются гонтами конька.

Инструкцию по монтажу ендового ковра при установке окон чердака Вы найдете в разделе со статьями по монтажу гибкой черепицы Катепал.

Монтаж кровельных гонтов

Карнизы / Карнизная черепица

— Монтаж карнизной черепицы производится поверх металлических карнизных планок. Перед началом следует удалить защитную пленку с клейкой поверхности на внутренней стороне гонта. При установке прижимайте клеящуюся часть карнизного гонта к карнизной планке так, чтобы 1 см поверхности ее наклонной части оставался видимым.

— Укладка карнизных гонтов должна производиться последовательно и стыковаться без промежутков. Если карнизы прерывистые или ломанные, например, то расстояние на противоположных сторонах карнизных гонтов должно быть кратно 1 метру и измерено выше конструкции. Такая схема расположения позволяет выровнять части гонтов выше возвратной крыши. Определить размер можно  помощью нанесения перпендикулярных линий на крыше объекта. Схема приведена ниже. Дополнительная информация имеется в разделе: «Работы по веранде или подобной конструкции».

Особенности монтажа черепицы Mansion

Гибкая черепица Mansion удобна тем, что не требует установки карнизной черепицы.

Просто отклейте защитную пленку  с обратной стороны гонта, отгибая от середины по направлению к нижней части. Установка гонта производится начиная от отступа в 1 см от края изгиба карнизной планки.

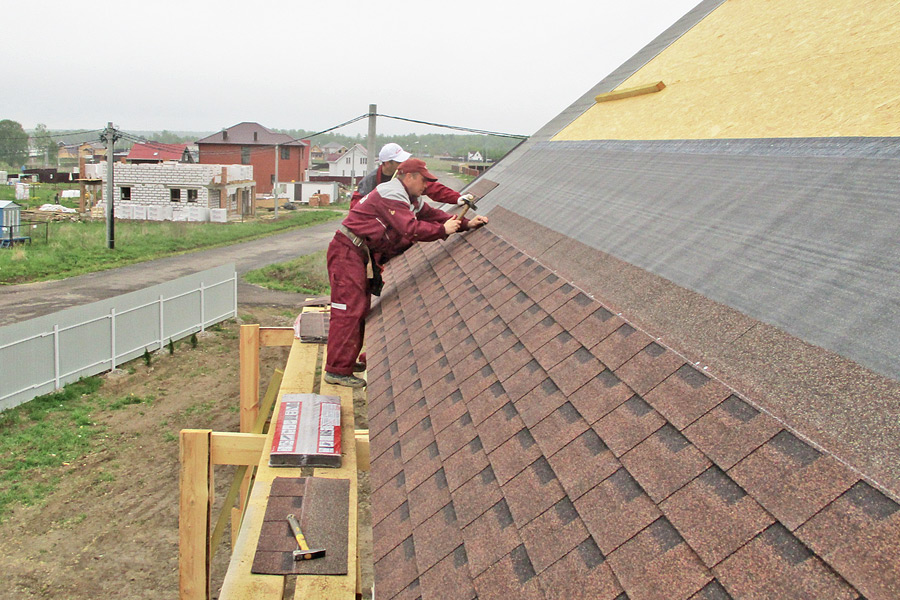

Монтаж гибкой черепицы

ВАЖНО! Для того, чтобы минимизировать различия цвета по всей поверхности крыши смешивайте гонты из разных случайно выбранных пачек. Так кровельное полотно будет максимально однородным по цвету.

— Гонты из разных производственных партий лучше не использовать на видимой части крыши, возможно также тщательное перемешивание гонтов из разных  упаковок. Во время монтажа следите за цветовым различием, в случае необходимости перемешайте еще раз.

— Монтаж гибкой черепицы лучше начинать с середины склона, чтобы лепестки (фигурные вырезы) гонтов покрывали торцевые соединения и перфорацию карнизных гонтов. Нижний край

первого устанавливаемого ряда гонтов нужно выровнять на высоте 1-2 см выше нижнего края карнизных гонтов, так, чтобы карнизная линия была четкой и прямой, если смотреть стоя вверху от земли.

— Для фиксации гонтов кровли используйте кровельные гвозди (4 шт./гонт). Приблизительное расстояние на 30 мм (для черепицы Foxy 50 мм) выше нижней кромки каждой впадины между зубьями вдоль геометрической оси каждого вида черепицы.

Обратите внимание. Что гвозди должны пройти через обшитый настил крыши. Допускается прибивание гвоздей вручную и с помощью кровельного пистолета.

— Шурупы с плоскими и широкими концами используются в том случае, когда выступающие концы кровельных гвоздей нежелательны на нижней части поверхности крыши.

— Следите внимательно за тем, чтобы гонты были прочно прикреплены к ендовому ковру, по краям к металлическим карнизным планкам, в выводах к соединительному фланцу и к подкладочному ковру, если для уровня подъема использованы блокирующие элементы.

Ендовы/края

— Концы гонтов в области ендовы обрезаются параллельно самой ендове, перекрывая ендовый ковер на 15 см.

— Часть шириной 10-20 см вдоль нижней части ендового ковра обычно оставляют выступающее, а концы гонтов закрепляют к ендовому ковру. Такая конструкция препятствует попаданию влаги непосредственно под гонты.

— Фиксацию гонтов к ендовому ковру лучше производить с помощью битумного клея К-36, нанося клей под углом 45 градусов от края и шириной от 10 см. Использовать кровельные гвозди в данном случае нежелательно.

— По краям гонты обрезают вдоль линии края, а концы крепят к металлической карнизной планке. При формировании по краю кровельного бортика концы гонтов фиксируют вдоль блокирующего элемента (это поверхность с закругленной кромкой) к подкладочному ковру, а металлический фартук закрепляют сверху.

Гидроизоляция выводов

— Резиновые втулки  ЕРDM с соединительными фланцами используются для круглых выводов, например, для вентиляционных каналов и дымоходов.

— Втулка с соединительным фланцем надевается на трубу сверху и надежно фиксируется к подкладочному ковру 4-5 гвоздями.

— Для установки необходимо сделать вырезы в гонтах соответствующие размеру втулки и тщательно закрепить их под фланцем.

— Промежутки и пазы обрабатываются битумным клеем К-36.

— При применении альтернативных видов уплотнений следуйте инструкции изготовителя.

— Бортик устанавливается на 30 см выше поверхности крыши.

— Треугольную рейку устанавливают вдоль боковой стены и ската крыши.

— Подкладочный ковер и гонты сворачивают и крепят к верхнему краю планки или на высоту 5 см вверх по поверхности стены.

— Фактический подъем осуществляется с помощью ковра Pintari, нижняя часть ковра крепится к поверхности крыши при помощи битумного клея К-36, верхнюю часть лучше всего закрепить к стене гвоздями. Толщина слоя битумного клея не должна превышать 0,5-1 мм.

— Верхний край подъема закрывается наружной обшивкой стены или металлическим фартуком.

Герметизация дымоходов и воздуховодов

— Установка треугольных реек производится в опорной точке крыше и на вертикальных поверхностях.

— Для избежания накопления воды в задней части дымохода рекомендуется создание противонаклона в верхней части настила крыши. (см.рисунок)

— Подкладочный ковер и гонты сворачиваются и крепятся к верхнему краю планки.

— Фактический подъем рекомендовано выполнять ковром Pintari в соответствии с рисунком.

— Участки поверхности подъема закрепляются к дымоходу и поверхности крыши поверх гонтов. Уделяйте внимание герметезации стыков и соединений.

— Определяется количество материала следующим образом: необходимое количество Pintari равно периметру дымохода (измеряется вдоль ската крыши) + 1,6 м/дымоход.

— Как должна выглядеть конструкция дымохода и примыкания к материалу крыши здания (см. в каталоге статей).

Бортики

— Бортик обычно поднимается на 300 мм выше поверхности крыши.

— Вдоль боковой стены и ската крыши устанавливается треугольная рейка .

— Подкладочный ковер и гонты сворачиваются и крепятся к верхнему краю планки или на высоту 50 мм вверх по поверхности стены.

— Фактический подъем выполняется ковром Pintari, нижняя часть которого крепится к поверхностям крыши с помощью битумного клея К-36, а верхняя часть крепится к стене гвоздями. Максимальная толщина слоя битумного клея составляет 0,5-1 мм.

— Верхний край подъема закрывается наружной обшивкой стены или металлическим фартуком.

Коньковая/верхняя коньковая черепица

— Гонты на коньке обрезаются вдоль линии конька (не сложены по коньку!).

— Для получения 3 гонтов коньковой черепицы необходимо сложить и разделить по перфорации гонт карнизной черепицы.

— Монтаж коньковой черепицы можно начать с любого конца скатной крыши так, что клеящийся край первого верхнего конькового гонта был установлен ровно по краю верхних гонтов кровли. Верхний коньковый гонт фиксируется 4 гвоздями по неклейкой стороне к настилу.

— Верхние гонты укладывают по центру конька, перекрывая клейкой стороной нижней части предыдущий слой на 5 см и маскируя шляпки гвоздей.

— Последний верхний гонт коньковой черепицы на противоположном краю не фиксируется гвоздями.

— Допускается нанесение на неклейкую часть гонта битумного клея К-36.

— На вальмовых крышах с четырьмя скатами монтаж коньковых гонтов следует начать с концов карниза ребер, устанавливая последовательно коньковые секции. В точках стыков ребер последние коньковые гонты сворачивают так, чтобы они оказались перекрыты другими коньковыми гонтами. Такой способ монтажа обеспечивает защиту от влаги.

Монтаж кровли Катепал — цены, инструкции — Битумные кровли

Расчет кровли

Калькулятор расчета кровли

Подбор цвета

Программа подбора цвета

Битумная кровля/Гибкая черепица/Катепал/Монтаж

Монтаж черепицы Катепал — стоимость работ. Инструкции, видео о технологии укладки. Полная комплектация кровли Katepal, замер, доставка.

Рекомендации по уходу за кровлей

• Проверяйте состояние кровли два раза в год.
• Сметайте мелкий мусор с кровли, мягкой щеткой.
• Не сметайте снег с кровли до самого основания.
• При ремонте крыши защитите кровлю.

Такой страницы нет

Ошибка!

404

вернуться на главную страницу

Все категории

Реклама, полиграфия, дизайн

Сельское хозяйство

Строительные материалы

Автомобили

Сеть магазинов, ресторанов, салонов, учебный центр

Химическая промышленность

Одежда, обувь, ткани

Связь, связь

Компьютеры и оргтехника

Строительство

Товары народного потребления

Культура, Искусство

Экономика, Финансы

Образование, Обучение

Электротехническое оборудование, продукция

Оборудование

Экспорт

Продукция фирмы

Еда

Иностранные организации

Мебель

Тяжелая промышленность

Товары для дома

Бытовая техника

Бытовые услуги

Информационные технологии

Легкая промышленность

СМИ

Медицина

Энергетика

Общественные организации

Сырье

Недвижимость, бизнес-центры

Справочные услуги

Ремонт, установка, обслуживание

Отдых и досуг

Наука, научно-производственные организации

Сервис

Магазины, рынки, торговые организации

Спорт

Государственные органы

Инструменты и приспособления

Туризм

Транспортные услуги

Срочная помощь

Онлайн калькулятор расчета мягкой черепицы.

Расчет мягкой кровли правильно

В отличие от листовых кровельных материалов, для правильного расчета количества битумной черепицы достаточно знать площадь кровли, т. область. Дополнительные элементы рассчитываются по аналогии с . Рассмотрим на конкретных примерах методы определения количества битумного материала и его компонентов. Инструкция актуальна для битумной кровли любого производителя: Shinglas, Katepal, Tegola и других.

Компоненты гибкой черепицы: назначение и расчет

Прежде чем приступить к расчету кровли, разберемся с назначением доборных элементов из гибкой черепицы. Названия и виды комплектующих для гибкой черепицы немного отличаются от отделочных элементов из металлочерепицы, но в целом имеют схожие области применения.

На мягкой кровле для отделки также используются металлические планки: ветровая, карнизная (капельница), примыкающая планка. Они имеют немного другую форму, но по назначению аналогичны надстройкам для металлических крыш. Рассмотрим самые распространенные из них.

Представленные доборные элементы из битумной черепицы имеют стандартную длину 2 метра. Для расчета металлических планок необходимо общую длину, на которую будет устанавливаться тот или иной фартук разделить на 1,9 метра (полезная длина каждой планки с учетом нахлеста).

Названия и размеры металлических стержней могут незначительно отличаться.

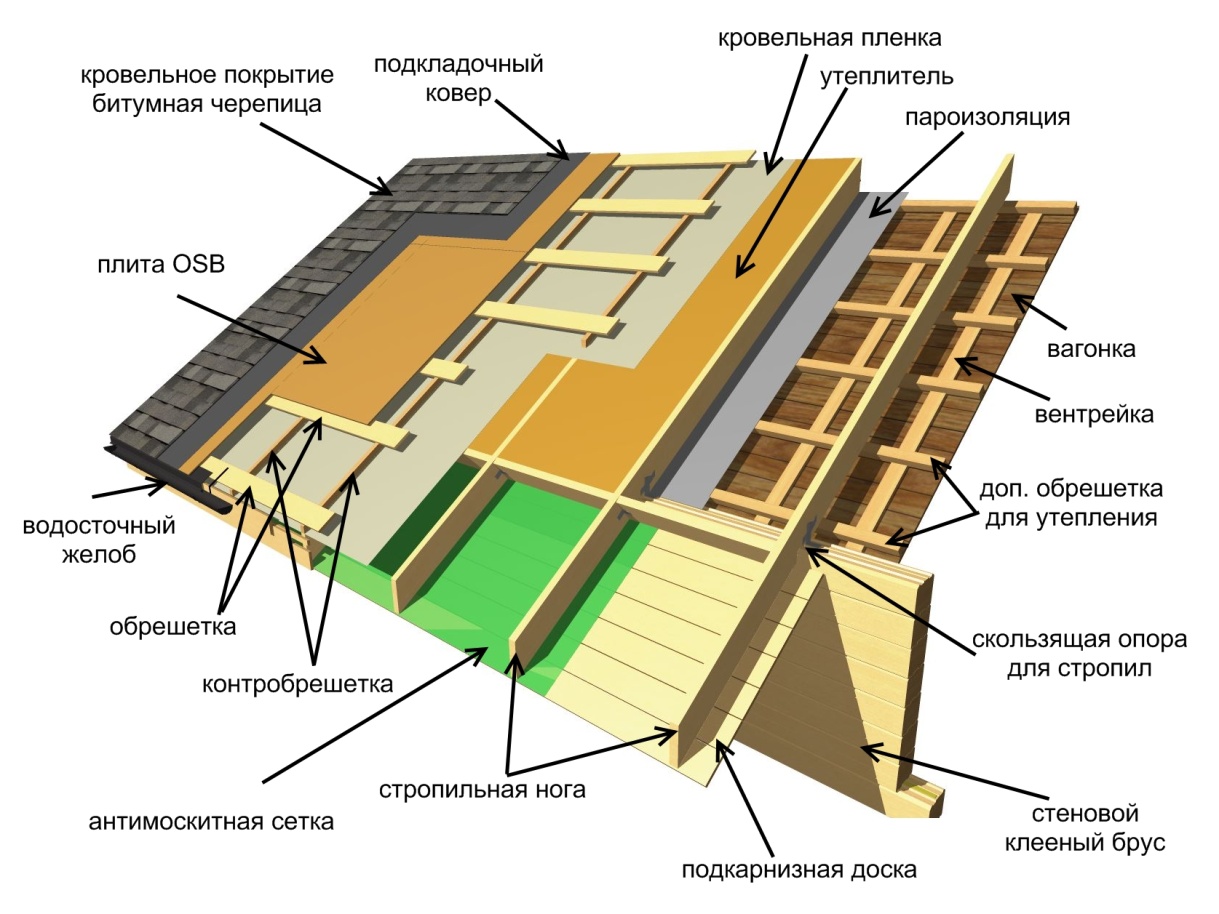

Важнейшим элементом конструкции мягкой кровли является подкладочный ковер .
. Состоит из битума и является дополнительной гидроизоляцией кровли в случае повреждения основного кровельного покрытия. битумный материал укладывается по всей площади кровли на влагостойкие плиты OSB (OSB — ориентированно-стружечная плита) или влагостойкую фанеру толщиной не менее 9мм. Подкладочный ковер монтируется горизонтально, снизу вверх с нахлестом 100-150 мм.

В случае кровельной конструкции с внутренними углами скатов используется специальный ендовный ковер . Как и подложка, он бывает в виде рулонов, но сам материал толще и имеет различные цветовые вариации, соответствующие тону черепицы. Долина – одно из самых уязвимых мест в кровле, поэтому пренебрегать таким материалом не стоит. По всей длине пересечения скатов кровли укладывают ендовный ковер.

Подкладочный ковер рассчитывается исходя из площади кровли с небольшим запасом (около 10%) на нахлест. Ковер для ендов необходимо рассчитывать исходя из его длины. Если длина ендовы 10м, то и ковер нужно покупать длиной 10 погонных метров.

Вышеперечисленные материалы являются основными комплектующими, необходимыми для устройства кровли из гибкой черепицы. Дополнительные элементы могут понадобиться в случае сложной формы крыши.

Дополнительные аксессуары для черепицы

Для битумной кровли, в отличие от черепичного аналога, изготавливается из прочного пластика, имеет специальный зазор для вентиляции воздуха под кровлей и пенопластовые вставки в качестве барьера от атмосферных осадков или насекомых.

Вентилируемая черепица

Поверх такого пластикового аксессуара крепится коньковая черепица.

Альтернативой коньковому клапану являются крышные аэраторы или клапаны КТВ . Они бывают различной формы, но принцип работы схож – вентиляция подкровельного пространства для предотвращения образования сырости и плесени в кровельном пироге, а значит защита деревянной конструкции и плит OSB (ОСП) и всей конструкции кровли. кровельная система.

Аэраторы кровельные разных видов

При большой длине ската (более 10 м), исчисляемой от верхней до нижней точки кровли, необходимо устанавливать как вентиляционный канал, так и аэраторы. В противном случае подкровельная вентиляция не будет работать должным образом.

Для защиты от проникновения насекомых или птиц под крышу используется москитная сетка .

Вент. лента пвх

Может быть изготовлена ​​из алюминия или пластика ( вентиляционная лента пвх ). Элемент крепится обычными шурупами по дереву. При монтаже черепицы многие пренебрегают этим элементом несмотря на его невысокую стоимость, что в дальнейшем может привести к неприятным последствиям.

Расчет снегозадержателей для мягкой кровли

Для предотвращения схода снежных лавин рекомендуется установка снегозадержателей (снегоупоров). Для гибкой черепицы используется специальная конструкция в виде небольшого крючка. Элементы устанавливаются в шахматном порядке и крепятся шурупами в специальные отверстия на плите.

Для битумной черепицы необходимо установить систему удержания снега в момент монтажа кровли, так как часть элемента вставляется под лист черепицы.

Снегозащита для черепицы

Чтобы узнать, сколько снегозадержателей необходимо в случае мягкой кровли, воспользуемся правилом: на скатах с уклоном 30 — 40 градусов снегозадержатели устанавливаются в нижней части кровли. крыша — 4 шт. за 1 погонный метр, а при уклоне кровли от 40 до 70 градусов – 6 шт. на 1 п.м.

Схема установки снегозадержателей

Расчет гибкой черепицы для двускатной крыши

Для расчета количества мягкой кровли для двускатной крыши необходимо знать размеры скатов крыши. В этом случае каждый скат будет прямоугольником со сторонами a=10 м, b=6 м.

Размеры двускатной крыши

Внимание!
Для быстрого расчета предлагаем использовать наш.

По формуле S = a * b вычисляем площадь каждого ската. Если скаты такие же, как в нашем примере, получим площадь кровли Skr.=2*a*b=2*10*6=120 кв.м. Гибкую черепицу необходимо приобретать с небольшим запасом (около 5%), поэтому количество кровли для двускатной крыши составляет 126 кв.м. Для той же площади считается плита OSB или влагостойкая фанера. В случае подкладочного ковра добавьте еще 10 кв. метров, чтобы покрыть.

Универсальная формула для определения количества упаковок мягкой битумной кровли для простой конструкции крыши: Кровля*1,05 / Упаковка

Ориентировочный расчет битумной мастики – 5 литров на 60 – 70 кв. метров крыши. Для нашей местности получаем около 10 литров.

Теперь приступим к расчету комплектующих и аксессуаров. В зависимости от производителя коньковая карнизная плитка выпускается различной длины внахлест, но у большинства производителей одна упаковка покрывает 12 погонных метров конька и 20 погонных метров. метров карнизов. Для наших габаритов длина карниза 20 метров (по 10 метров с каждой стороны), т.е. 1 упаковка. Плюс еще один пак для конька, длина которого 10 погонных метров. метров. Итого получаем комплект «конек/карниз» в количестве 2 штук.

Обратите внимание, что для ламинированной (двух- или трехслойной черепицы) нет необходимости приобретать карнизную черепицу, так как ее функцию уже выполняет нижний прямоугольный слой кровли.

Вентилируемый конек рассчитывается по формуле: длина конька / длина вент. кататься на коньках. То есть делим 10 м на длину вент. конек (у каждого производителя разные размеры). Для такой двускатной крыши будет достаточно коньковых вентиляторов. Если крыша имеет большую площадь, необходимо добавить дополнительные аэраторы – один аэратор примерно на 40 кв. метров.

Металлические полосы имеют стандартную длину 2 метра. Количество ветровых (фасадных) досок S5 рассчитывается по формуле: 24/1,9=13 штук, где 24 – общая длина, на которой будут установлены ветровые фартуки (6м х 4), а 1,9м – полезная длина каждой планка с учетом нахлеста.

Карнизная планка (S1 и S27) рассчитывается аналогично. 20/1,9 = 11 шт. В этом варианте нет примыкания крыши стеной или дымоходом, но расчет будет производиться по той же формуле.

В районе карниза монтируется алюминиевая москитная сетка или поливинилхлоридная лента, поэтому их длина будет равна в нашем случае 20 погонным метрам.

Порядок расчета кровельных гвоздей следующий: 0,5 кг на 10 кв.м кровли (или 4 штуки на лист). Для представленных размеров около 6 — 7 кг.

Сведем расчет в таблицу:

Пример расчета мягкой кровли для четырехскатной вальмовой крыши

Для вальмовой крыши расчет количества гибкой черепицы производится аналогично. Первым делом узнаем площадь кровли и, прибавив 5-7%, получим количество мягкой кровли. Так же рассматриваем OSB (ОСП) и подкладочный ковролин.

размеры вальмовой крыши

Крыша состоит из двух трапеций и двух треугольников. Вычисляем площадь трапеции по формуле:

Ремешок. = (а + b) * Hтрап. / 2 = (3 + 12) * 5/2 = 37,5 кв.м

Площадь треугольника:

Страуг. = d * H треугольника / 2 = 10 * 4/2 = 20 кв.м

Суммируя все площади, получаем площадь крыши 115 кв.м. Для крыши берем с небольшим запасом около 123 кв. метров, а для подкладочного ковра — 135 кв.м.

Коньково-карнизных элементов будет больше за счет наличия не только верхнего конька, но и боковых ребер. В нижней части по всему периметру также укладывается «конек/карниз», за исключением ламинированной кровли. Получаем, что для покрытия конька нужна длина 4*с+а=35 метров (3 пачки), а для карниза 2*б+2*d=44 метра (3 пачки). Вент. опираемся на конек только на верхнюю (горизонтальную) часть ребра. Для правильной вентиляции воздуха под кровлей добавляем 6 аэраторов: по 2 для трапециевидных скатов и по одному для треугольных.

Вторым отличием от двускатной формы является отсутствие ветровой планки, но по всему периметру крыши добавляется количество карнизных фартуков: 44/1,9=24 шт.

Еще нам понадобится немного мастики и гвоздей, чтобы скрепить коньковые плитки и закрепить их. В остальном расчеты мягкой кровли ничем не отличаются от описанных выше. В завершение также приводим таблицу с показателями необходимого количества гибкой черепицы и комплектующих.

Важно: измерение кровли должно быть выполнено максимально точно!

Надеемся, статья оказалась полезной и ответила на вопросы, как самостоятельно рассчитать гибкую черепицу без помощи онлайн-калькуляторов. Учтите, что процесс определения количества битумной кровли всегда нужно проводить самостоятельно, так как специальные ресурсы в основном предлагают поверхностный результат, без учета дополнительных аксессуаров и запаса материала.

Для расчета необходимого количества доборных элементов и гибкой черепицы вам потребуется знать все размеры кровли по стропильной системе (не по осям).

Если у Вас возникли трудности с расчетами, Вы можете обратиться к менеджерам нашей компании.

Расчет количества пачек обычной черепицы

Для определения необходимого количества черепицы необходимо знать площадь кровли. Для этого нужно вычислить сумму всех составляющих его цифр.

Зная, что стандартный пакет черепицы ШИНГЛАС, включая перекрытия, S исх = 3м 2 (пакет ШИНГЛАС Джаз: S исх = 2 м 2 ) и принимая во внимание коэффициент сложности кровли, равный 1,05, можно рассчитать необходимое количество упаковок гибких рядовых плиток (n).

н = кровельный S*1,05/3 (а для серии ШИНГЛАС Джаз/2)

Расчет количества упаковок коньковой черепицы

Коньково-карнизная черепица монтируется внахлест. При монтаже на коньках гонт делится поперек на 3 равные части размером 330*250 мм. При монтаже на карнизы фиксируется целиком.

Исходя из того, что одной упаковки коньковой черепицы достаточно для:

• 20 погонных метров карниза
• 12 погонных метров конька

получаем формулу, определяющую количество упаковок коньково-карнизной плитки (n):

n = L карнизов/20 + L карнизов/12

Расчет количества рулонов ковра ендовы

Рулон ковра долины имеет следующие параметры:

• длина: 10 метров,
• ширина: 1 метр.

Для расчета необходимого количества рулонов ковра ендовы (n) необходимо использовать формулу:

n = L ендов + L примыканий /10

Расчет количества рулонов подстилающего ковра

В зависимости от уклона кровли подкладочный ковер устраивают либо по всей площади кровли, либо только в местах, где наиболее вероятны протечки. Обязательна установка подкладочного ковра: в ендовах, на коньках, на ребрах, в местах перелома скатов, на фронтонных и карнизных свесах, в местах вентиляционных кровельных выходов.

В зависимости от способа укладки необходимое количество рулонов подкладочного материала (n) можно рассчитать двумя способами:

• На всю площадь кровли (учитывая, что количество подготовленного материала в м2 должно в 1,15 раза превышать площадь кровли) :
  n = S * 1,15 / м2 в рулоне
• Только для мест с наибольшей вероятностью протечки:
  n = (L ендов + L карнизов + L концов + L коньков + L стыков) / количество м2 в рулоне

Расчет количества штук металлических полос

Длина металлических полос (торцевых, карнизных и примыкающих) = 2 погонных метра.

Учитывая коэффициент перекрытия, равный 1,01, получаем формулы для расчета количества металлических полос (n):

N карн. = L карнизы * 1,01 / 2
n конец = L концы * 1,01 / 2
n ок. = L соединения * 1,01/2

Расчет количества гвоздей

Кровельные гвозди размером 30*10*2,5 мм применяются для крепления гибкой черепицы и доборных элементов.

• Черепица гонтовая крепится:
  при уклоне кровли до 45º — 4 гвоздя;
  при уклоне кровли >45º — 6 гвоздей;
• Коньково-карнизная плитка — 4 гвоздя
• Долина/подкладочный ковер — по периметру с шагом 200-250 мм.
• Полосы металлические — в шахматном порядке с шагом 150-200 мм.

Общая формула расчета количества гвоздей (n):

n = S кровли * 0,1

Расчет количества мастики

Необходимое количество мастики определяется сложностью кровли – чем больше примыканий, ендов, вентиляционных выходов, тем больше требуется мастики.

Мастика расходуется по следующим нормам:

• концы: 100 гр. в 1 р.п.
• ковер долины: 400 гр. в 1 р.п.
• Примыкающие: 750гр. в 1 р.п.

Количество упаковок мастики (n) рассчитывается по формуле:

n = (L торцов * 01) + (Lends * 0,4) + (L устоев * 0,75)

Расчет системы вентиляции

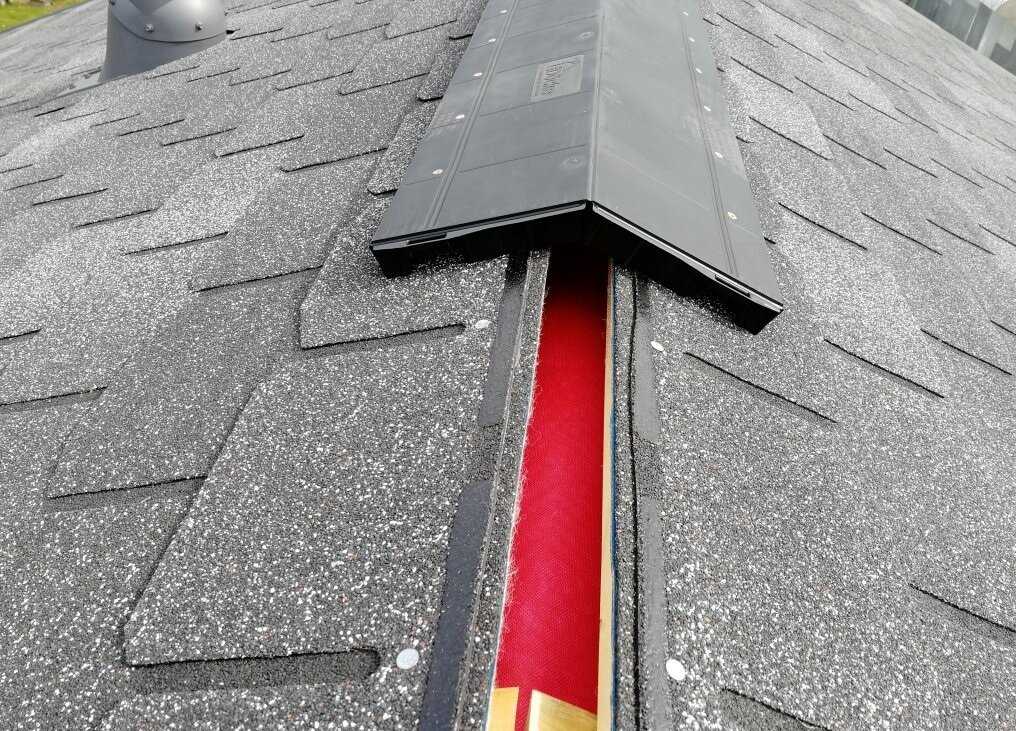

Сплошной коньковый воздушный элемент конька длиной 1,22 м обеспечивает вентиляцию около 25 м2 подкровельного пространства.

Для определения количества коньковых воздуховодов (n):

n = S крыш / 25

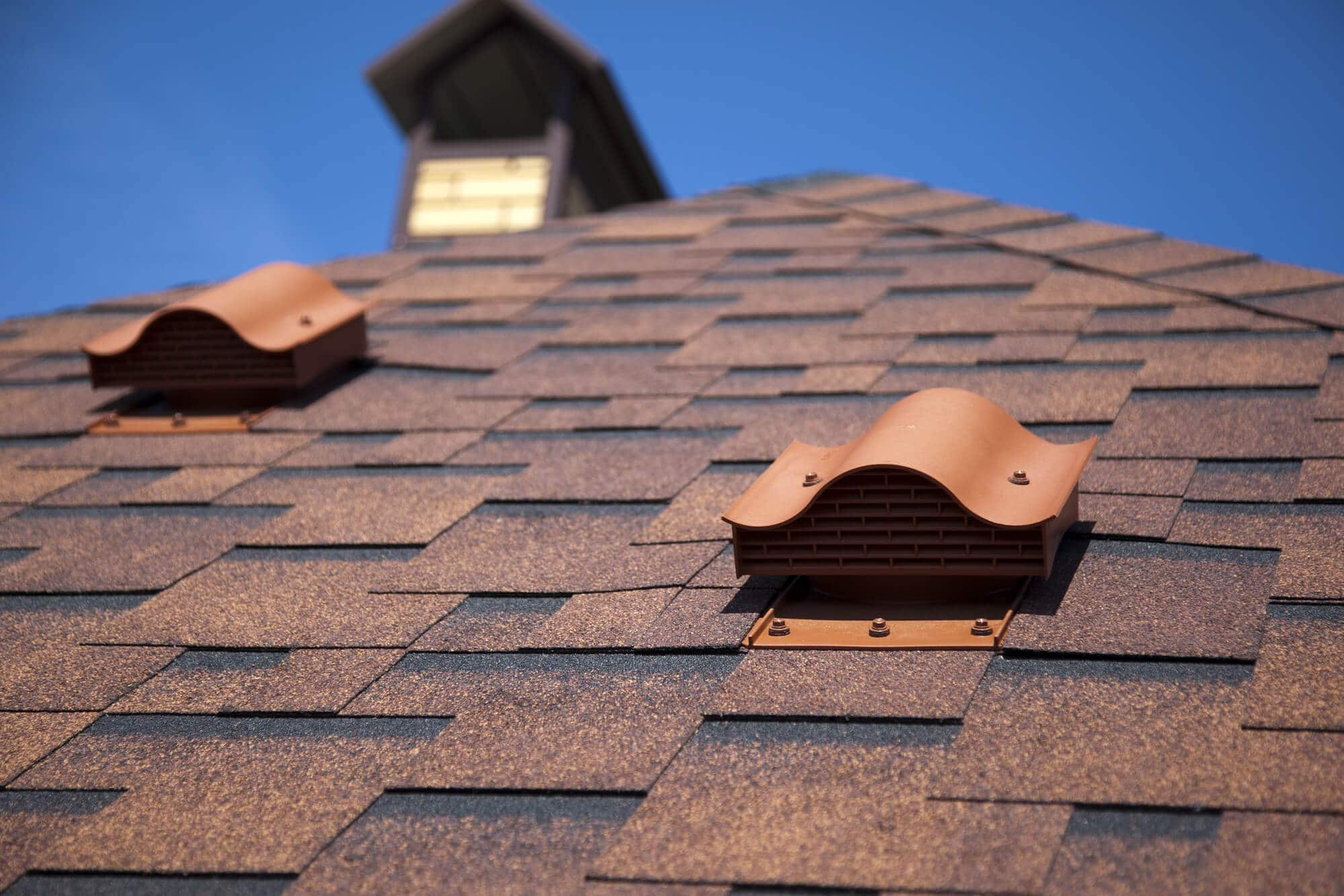

При отсутствии на кровле коньковых воздуховодов необходимо предусмотреть установку точечных воздуховодов. Точечные воздушные элементы бывают двух видов: высокие и низкие. Высокие обычно устанавливаются на скатных крышах, а низкие — на крутых скатах крыш.

Расчетная площадь вентилируемого подкровельного пространства точечных воздушных элементов 5 м2.

Онлайн калькулятор кровли предназначен для быстрого и сверхточного расчета количества необходимых материалов для проведения кровельных работ всех типов кровли. Пользоваться этой программой одно удовольствие. Необходимо одно условие — надо более-менее разбираться в геометрии.

Следует отметить, что данный калькулятор является эксклюзивным — он позиционируется как калькулятор мягкой кровли и предназначен для расчета битумной черепицы Шинглас и сопутствующих материалов.

Перед началом расчета программа предлагает выбрать тип крыши. Застройщики предлагают четыре вида: односкатные, двускатные, вальмовые и мансардные.

После выбора типа крыши открывается новое окно — выбор размеров крыши. Программа учитывает все нюансы: ширину и длину крыши, длину карнизов и фронтонных свесов (с обеих сторон крыши), уклон скатов. Последний нюанс очень важен. Ведь в зависимости от угла ската, как по отношению друг к другу, так и по отношению к основанию, расход необходимого материала при кровле может существенно различаться. На случай неуверенности в выборе угла в программе предусмотрена функция «угол наклона ската неизвестен».

Чтобы узнать площадь крыши, необходимо ввести необходимые размеры в метрах. Нужно знать, что если предполагается длина фронтонного свеса, например, 30 сантиметров, то нужно вводить десятичное значение, то есть 0,3.

После ввода всех необходимых данных программа предлагает произвести расчеты по дополнительным показателям. Вниманию потребителя предоставляются расчеты навесов (одно- и двухскатных), учет световых люков и дымоходных труб. Цифры вводятся так же, как и в предыдущем подменю программы.

После этого остается выбрать форму «расчет». Онлайн-калькулятор кровли тратит доли секунд на расчет необходимого количества материалов. Следующий и завершающий этап: программа подсказывает, как действовать дальше. Вы можете сразу посмотреть список, его можно сохранить в двух предложенных форматах (по желанию) — Excel или PDF. Также для удобства предлагается распечатать список сразу после расчета.

Неоспоримым преимуществом этого калькулятора является его точность. В предлагаемый перечень включаются все кровельные материалы указанного типоразмера, их количество дается в определенных единицах измерения (штук, рулонов, килограммов, погонных метров, пакетов и т.п.).

По дополнительным вопросам, если таковые еще возникают, разработчики продумали связь с производителем. Потребитель может отправить прямо со страниц калькулятора электронное письмо с вопросами или пожеланиями и гарантированно получить ответ в кратчайшие сроки.

Правильный расчет мягкой кровли – задача не из легких, но перед выбором материала для кровли хочется иметь представление о стоимости, хотя бы примерно на первом этапе. Рассмотрим, что нужно учитывать и какие особенности учитывать, чтобы расчет был более точным.

Особенности расчета

Есть такое понятие как отходы, и от этого никуда не деться, неизбежно часть материала будет отрезана, может быть повреждена и т.д., поэтому необходимо рассчитывать материал на крышу с запасом.

Производители гонта обычно указывают допуски на «лишние» допуски, которые выражаются в процентах, но это стандартные кровли, поэтому нужно учитывать свой профиль кровли, так как если он сложный, то отходов может быть больше.

Если крыша двускатная, за площадь берем прямоугольник, где стороны — ширина свеса и удвоенная длина ската.

Пример расчета необходимого материала для простого .

Это чистая площадь, и материал, такой как фанера или подложка, почти соответствует этой площади с небольшим запасом в 3-4%.

Например, у нас получилась крыша площадью 50 м2. Площадь листа фанеры 1,25х1,25=1,57, значит нам нужно 50/1,57=32 листа. Но! Лист фанеры также имеет свои размеры и должен рассчитываться таким образом, чтобы листы шириной 1,25 м максимально точно укладывались в ширину крыши, так как длину свеса можно увеличить или уменьшить (что может быть необходимо при расчет плитки, как мягкой, так и металлочерепицы, например). При этом рекомендуем варьировать длину свеса от площади самого дорогого материала, потому что, скорее всего, цена мягкой черепицы будет больше, чем фанеры.

Площадь мягкой черепицы обычно указана в любом прайс-листе и представляет собой площадь покрытия нетто, из-за характера укладки (внахлест) фактическая площадь плитки будет больше.

Например, площадь упаковки 3,5 м2, значит нам нужно 50/3,5=14,2 пачек, а для двускатной крыши перерасход не более 3-4%, поэтому купим 15. Если листов не будет порчу, материала хватит.

Расчет подстилающего слоя проще, это чистая площадь кровли с учетом ширины ленты, и, как правило, можно купить накладку, чтобы не брать лишний целый рулон. Расчет практически закончен, осталось добавить коньковый элемент, это и есть длина конька, сложить полученные суммы и можно получить примерное представление о порядке стоимости кровли.

Трудности начинаются, если крыша имеет более сложный профиль, поэтому попробуем рассчитать двухскатную крышу с перевязкой с отдельным коньком посередине и скатами сложной формы, так как дом имеет эркеры.

Как рассчитать сложный профиль

Итак, имеем в плане крыши 8 треугольников, четыре трапеции, две трапеции, у которых вершина и низ не параллельны, и два прямоугольника. Чистая площадь составляет 258 м2. Покрываем крышу фанерой, гидроизоляцией, подкладочным ковром (100%), сверху укладываем завершающий слой мягкой черепицы.

1. Фанера. Учитывая сложность профиля, примем перерасход за 10% и получим 258/1,57=165+16=181 лист.
2. Гидроизоляция рассчитывается по площади нетто, а поскольку она продается в рулонах, вам придется добавить один рулон. Количество не указано, так как разные производители предлагают разную ширину и общую площадь рулона.
3. Подкладка ковровая (подкладка под мягкую плитку). Делаем расчет исходя из 5% отходов, на всякий случай понимая, что можем потратить меньше материала. При размерах 1х20м нам потребуется 258/20=13 рулонов, больше пока учитывать не будем.

Теперь — расчет мягкой черепицы.

Исходя из площади упаковки 3,5 м2, получаем нетто размером 258/3,5=74 упаковки. Понимая, что профиль очень сложный, с множеством перекрытий, решаем добавить 10% и получаем 81,44 (или 82 пачки).

Далее рассчитываем погонный метраж коньковых элементов с учетом того, что их также необходимо устанавливать на сгибах в районе треугольников (если угол менее 120 градусов). Вот пока ограничимся длиной этих элементов, взяв столько, чтобы не покупать лишнего. В нашем случае с учетом профиля крыши получилось 78 погонных метров.
Не забываем, что у крыши есть внутренние углы, а значит нужен ендовник. мягкий материал, который будет укладываться в такие углы. Здесь мы тоже ограничиваемся погонным метражом, в нашем случае 51 м.

Профиль этой кровли таков, что нам не нужны дополнительные элементы, такие как ветрозащита, так как свесы будут подшиты сайдингом, а по краям свеса планируется установка водосливной системы. Однако нам понадобится 3 метра, чтобы защитить выступающие края в двух местах. Поскольку стандарт составляет 2 м, вам придется купить две рейки.

Что мы получили? Фанера 181 лист (1,25 х 1,25 м), 258 м2 гидроизоляции, 13 рулонов подложки 1 на 20 м, 82 пачки мягкой черепицы (по 3,5 м2), 78 погонных метров. коньков, 51 погонный метр долины и 4 м ветровой полосы.

С этими данными уже можно идти в магазин, узнавать цены на материал, чтобы рассчитать примерную стоимость кровли. На всякий случай лучше увеличить полученное значение на 3-4%, тогда расчет будет точнее.

Что получилось в результате расчета

А теперь интересные факты. Дело в том, что рассматривалась настоящая крыша. Предварительный расчет на него был именно в том виде, в котором он изложен. Но так как крыша готова, то есть и данные о фактической стоимости материалов.

• ушло 192 листа фанеры, так как в острые углы неравнобедренных треугольников без потери качества покрытия вписаться не получалось и пришлось докупать материал;
• гидроизоляция 285 м2, так как для надежности было решено перекрыть сложные отводы;
• 84 погонных метра коньковых элементов, частично также с нахлестом;
• подкладочный ковер 12 рулонов, т.
