Минимальная величина опирания плит перекрытия на стены
Статьи
Категории
15 04 2016, 00:00
А теперь мы расскажем Вам о величине опирания железобетонной пустотной плиты перекрытия на стену. Какова эта величина должна быть и от чего она зависит, и что об этом пишут в различной литературе, в том числе и в нормативной.
Начнем мы с того, что посмотрим — из чего состоит плита. Мы увидим сейчас в разрезе круглопустотную плиту перекрытия, и вы увидите что с одной стороны отверстие шире, чем с другой. По серии, отверстие которое шире имеет диаметр 159мм, а с другой стороны отверстие меньше, и это зависит от самой трубы, которая ставится в опалубке на заводе при изготовлении.
При изготовлении плита должна приходить к вам на производство с залитой («замоноличенной», то есть залитой бетонным раствором) одной стороной, а иногда и с двумя.
Если она приходит к вам не замоноличена, вам необходимо обязательно сделать это самому. Это нужно сделать раствором М100, или бетоном той же марки что и сама плита. Если этого не сделать, то величина нагрузки, которую сможет выдержать край плиты составит 17 кг / см2, а это очень мало. Поэтому следите за тем, чтобы эти пустоты были заложены, как этого требует нормативная документация.
Когда выполняется заливка на заводе (она выполняется в процессе самого твердения плиты), то это лучше. Вторая сторона плиты имеет меньшее отверстие и выдерживает большую нагрузку, оно может составлять 45 кг/см2, это зависит от ширины опирания. Если ширина опирания 100мм, то и нагрузка будет 45 кг / см2, если опирание больше — нагрузка будет составлять примерно 30 кг/см2, впрочем, в целом этого достаточно.
Поэтому практически все плиты должны быть залитыми монолитом с той стороны, где меньше отверстие, ну а со стороны где отверстие больше — зависит уже от завода, поэтому проследите за этим при строительстве.
Итак, вернемся к нашему вопросу, какая должна быть величина опирания на стену и от чего она зависит. Часто мы можем встречать разные стены, если это газобетон — то опирать плиту на такие стены без монолитного пояса категорически запрещается. Почему это нельзя делать, даже если опирать плиту полностью на газоблок? Пусть это будет даже 30см — это неправильно, так как увеличится величина прогиба плиты, поэтому плита будет скалывать край блока, а в дальнейшем и штукатурку. А если сделать монолитный пояс, то бетон лучше выдержит напряжение, чем газоблок.
Если дом строится из кирпича — то можно и не делать монолитный пояс, но нужно точно знать — какая марка кирпича и величина пролета.
Итак, если у вас кирпичная стена, то от чего зависит величина опирания? Во-первых от материала, на который опирают, во-вторых — от пролета плиты.
Есть такая серия как 1.141-1, которая выпускает плиты от ПК30 до ПК65. Там указано, что плита с пролетом до 4 метров должна опираться на стену минимум 70 мм, а если более 4 метров, то нужно опираться минимум на 90 мм.
Также можно ссылаться на рекомендации завода производителя, и один из таких заводов рекомендует нам такие характеристики. На заводе можно встретить плиты различной высоты, это могут быть плиты 220мм, 320мм и 400мм. Глубина опирания зависит от длины пролета, чем он больше — тем нужно брать большую высоту плиты, и для каждой высоты есть своя номенклатура опирания плиты.
У нас может быть три типа опирания плиты: на бетон, кирпич и на металлическую балку. Возьмем стандартную высоту плиты, а именно 220 мм. Завод описывает нормальную и минимальную величину опирания так: «Для плиты с высотой 220 мм, минимальная величина опирания на бетон и металл составляет 80мм, на кирпич 100мм. Нормальная величина опирания для плиты высотой 220 мм, на бетон и металл — 100мм, на кирпич — 150мм.
Если взять литературу советских времен, когда больше внимания уделяли науке и практике, то там написано следующее: «Длина опирания плит на кирпичную кладку определяется по местном смятию и принимается не мене 75 мм для пролета до 4 метров и не мене 120 мм для пролета более 4 метров».
Получается так, что заводская серия и литература дает нам разные цифры, и кому тут верить? Но по нашему мнению лучше верить серии, ведь если что-то произойдет — вы сможете выставить свои претензии заводу.
На этом подытожим: несмотря на то, что при строительстве могут быть отклонения, предлагаем принять во внимание следующие цифры: при пролетах (длине плиты) до 4 метров — минимальное опирание — 80мм, при пролетах более 4 метров — 120мм.
-25 %
Пустотные плиты ПК
1 768,80 грн
от 1 326,60 грн
-20 %
Экструдерные плиты ПБ
2 164,80 грн
от 1 731,84 грн
Статьи
Оцените статью:
( 2 )
( 4.5 )
5
Нагрузка плиты перекрытия на стену
При монтаже изделий из железобетона, из которых строят горизонтальные несущие, а также ограждающие конструкции, должны неукоснительно соблюдаться принятые в строительстве нормы и правила.
Главное условие — соблюдение требований СНиП к тому каким образом производится опирание плиты перекрытия.
Нагрузка плиты ЖБ перекрытия на стену
Согласно регламенту СНиП, допускается чтобы плиты перекрытия опирались на стены по двум, трем или четырем сторонам. Выбор способа напрямую зависит не только от конструкции армирующего каркаса, но и разновидности изделий из железобетона. Например, для изделий марок ПБ допускается использование двух сторон опоры, тогда как ПК производятся для разных вариантов использования количества опор.
На 2 опоры
В этом случае опирание плиты перекрытия на стену происходит в двух местах. С учетом выполнения армирования в продольном направлении, изделие укладывают узкими сторонами.
На 3 опоры
Данный вариант подразумевает наличие трех точек опоры, то есть речь идет о П-образных пролетах, как правило расположенных в углах строений. Торцы плит для такого использования подвергаются усиленному армированию.
На 4 опоры
Как правило, ЖБИ подобного типа используют в сложных конструкциях, требующих чтобы оптимального распределения повышенных нагрузок, а также когда возводятся дополнительные надстройки.
С учетом возможности опоры на 4 точки, армирование осуществляется по каждому из четырех торцов.

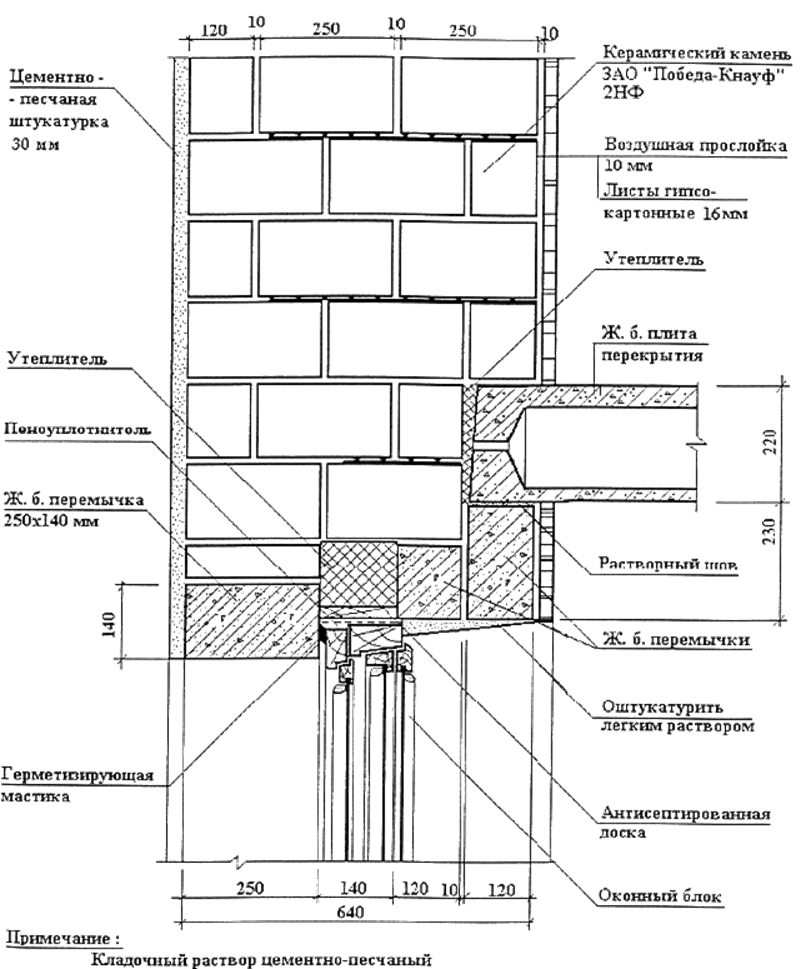

Опирание перемычки на кирпичную кладку
Важной составляющей строительства оконных и дверных проемов на любом объекте. Перемычки железобетонные плитные предотвращают смешение кирпичей и разрушение стены.
При возведении зданий из кирпича
принято использование нескольких разновидностей перемычек:
- Из металла. Эти сооружения считаются облегченными и используются только тогда, когда нагрузки небольшие. В данном случае речь идет о швеллерах, уголках, арматуре.
- Арочная кладка из кирпича, являющаяся одновременно и перемычкой, и элементом декора.
- Из железобетона — сборные конструкции, устанавливаемые в проемах при наличии большой нагрузки. Опирание перемычки на кирпичную кладку рассчитывается согласно СНиП.
Минимальная и максимальная глубина опирания плит перекрытия

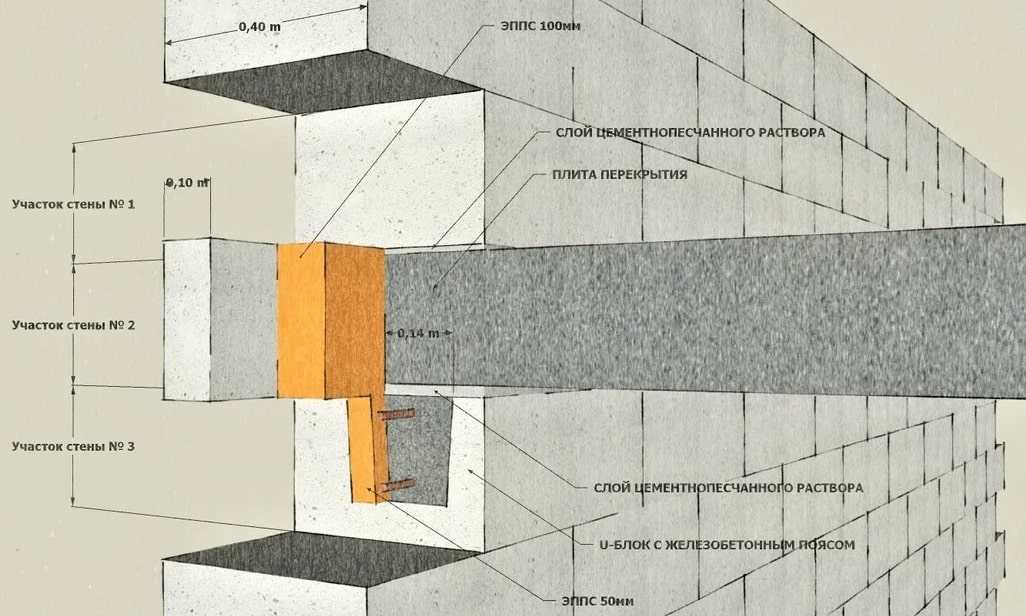

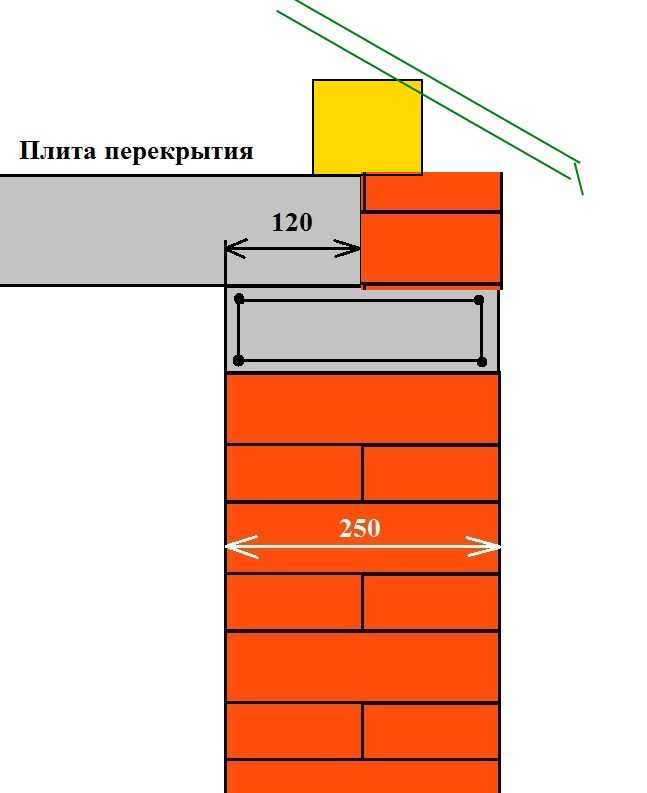

Величина стандартного нахлеста, когда опирание плит перекрытия на армопояс несущей стены, находится в прямой зависимости от материала, используемого при возведении стен:
- Блоки крупного формата, если для их изготовления использовался бетон марки как минимум М100 — 50,0-90,0 мм;
- кирпич и иные прочные мелкоштучные материалы — 90,0-120,0 мм;
- материалы, имеющие низкую плотность (пеноблок, газосиликат и так далее) — 100,0-150,0;
- несущие элементы из металла — не более 70,0 мм;
- камни — до 150,0 мм.
Расчет динамической нагрузки
Нагрузка, которую способна выдержать определенная плита, может быть довольно просто определена. Для этого делают следующее:
- чертится пространственная схема здания;
- выполняется расчет веса, воздействующего на несущую основу с учетом стяжки, утеплителя, перегородок;
- вычисляется нагрузка, путем деления общего усилия на суммарное число плит.
В качестве примера, возьмем панель ПК 60.15-8, чей вес равен 2,85 т:
Величина несущей площади — 6,0 х 15,0 = 9,0 м2.
Нагрузка на единицу площади — 2,85 : 9,0 = 0,316 т.
Вычитаем величину собственного веса из нормативного показателя — 0,8 — 0,316 = 0,484т.
Производим приблизительный расчет веса перегородок, полов, стяжки и мебели. Пусть в нашем случае это будет 0,3т.
Теперь осталось выполнить последнее действие — 0,484 — 0,3 = 0,184. Это и есть запас прочности.
Глубина и нахлест (СНиП)
В Пособии по проектированию жилых помещений (СНиП 2.
08.01-95) так описано минимальное опирание плит перекрытия.
Когда ЖБИ сплошного сечения укладываются на основания из бетона или на армопояс:
- при четырех сторонах опоры или двум длинным и одной короткой — 40,0 мм;
- когда при перекрытии пролетов, не превышающих 4,2 м, и использовании двух точек опоры или двух коротких и одной длинной — 50,0 мм;
- если длина пролета превышает 4,2 м и используются две опоры — 70,0 мм.
Для многопустотных ЖБИ, как правило, минимальная опора плит перекрытия равна 120,0 мм.
Узлы опирания

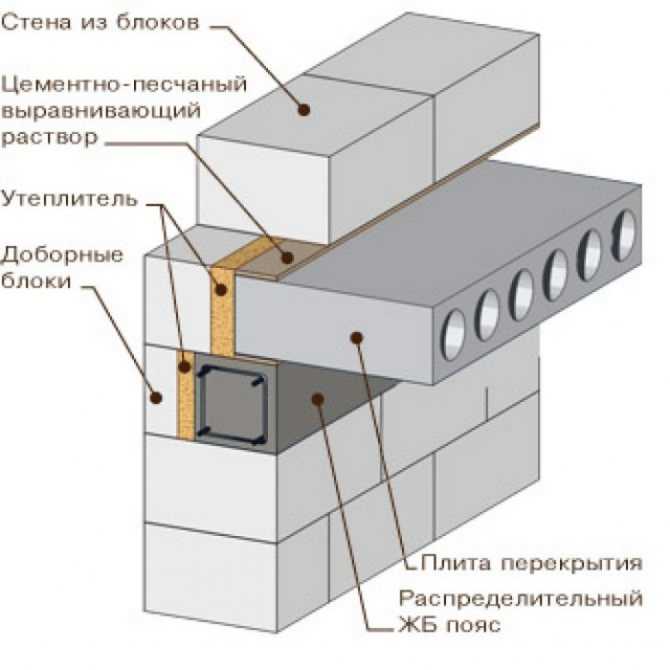

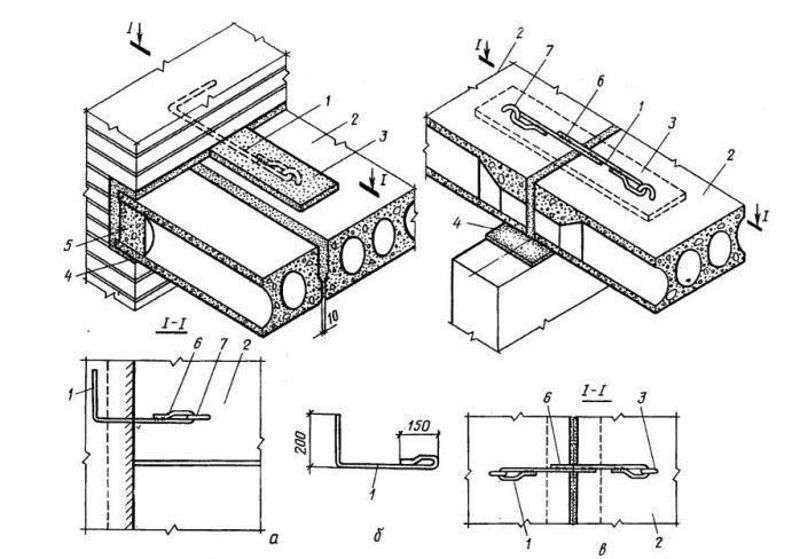

Предназначение узлов опирания пустотных плит перекрытия — надежно и правильно зафиксировать плиту перекрытия на несущих стенах. Чтобы закрепить плиту используется раствор и жесткие армированные соединения.
К узловым соединениям применяются
следующие требования:
- не допустимо плотное примыкание торцевой стороны плиты к кладке;
- перед укладкой перекрытий на стену, последняя покрывается теплоизоляционным материалом;
- чтобы не допустить потерь тепла, для закрытия выходов пустотных отверстий используются специальные вкладыши;
- жесткость соединения перекрытия с армопоясом обеспечивается посредством жесткого соединения между собой армирующих элементов каждого изделия.
В зависимости от типа и количества капитальных элементов выполняется монтаж узлов. В случае опирания перекрытия опоры на две стены, используются поперечные несущие стены. Если же опора плит перекрытия выполняется на 3 или 4 стороны, то узлы «вяжутся» и на продольных, и на поперечных стенах.
При укладке плит перекрытия на стены необходимо строго придерживаться проектно-технической документации на возведение здания. Проектирование «коробки» будущего здания осуществляется таким образом, чтобы обеспечивалась оптимальная глубина опирания, без допущения защемления и разрывов по периметру.
На нашем сайте вы также можете приобрести плиты железобетонные опорные и найти подробную информацию по производству и использованию.
