Как найти обрыв провода в стене

Довольно неприятная ситуация, знакомая многим – без каких-либо видимых причин свет в квартире (доме) или в некоторых комнатах вдруг гаснет, бытовая техника отключается. И вместе с тем явно видно, что у соседей с подачей электричества — все нормально. Первая реакция у всех, наверное, одинаковая – хозяева проверяют, не выбило ли автомат или не перегорела ли пробка-предохранитель.

Как найти обрыв провода в стене

Если это действительно так, и при перезапуске автомата (замене пробки) работоспособность домашней электросети восстанавливается, то задача упрощается. Безусловно, с причиной срабатывания защиты разобраться надо — возможно, была превышена допустимая нагрузка. Но, во всяком случае, проводка исправна. Но если напряжение на выходе с предохранителей есть, а в помещениях отсутствует – где-то случился обрыв. И предстоит непростая задача восстановления домашней сети.

Один из самых сложных вопросов в этом случае будет – как найти обрыв провода в стене. Его и рассмотрим в настоящей публикации.

Возможные причины неисправностей проводки

Чтобы легче было выявлять участок, на котором произошло несанкционированное размыкание цепи питания, необходимо представлять, какие причины могут вызвать подобные неисправности. Следует сразу заметить, что чаще всего они обусловлены ошибками в монтаже домашней электрической сети или нарушениями правил ее эксплуатации. Сама по себе проводка, да еще замурованная в стены, обрывается крайне редко, хотя и такого варианта полностью исключать нельзя.

Очень часто контакт пропадает на клеммных соединениях – начиная от автоматов в распределительном щите и заканчивая розетками, выключателями или даже конечными приборами потребления. Плохо затянутая или ослабшая со временем клемма начинает греться, искрить, отчего дефект «прогрессирует», что рано или поздно заканчивается полным исчезновением электрического контакта.

Ненадежное соединение проводов в клеммах – одна из наиболее распространенных причин неисправностей домашней электросети

Соединения в монтажных коробках, если они выполнены с нарушениями или недостаточно качественно – еще одно уязвимое место. Особую опасность представляют кустарные скрутки проводов, которые горе-мастера просто закрывают сверху слоем изоленты – и считают, что этого достаточно. Нет, безусловно, и скрутка может быть надежной и долговечной, но иногда встречаются такие картины, что лучше бы их не видеть. Например, наличие в одной скрутке медных и алюминиевых проводов, что категорически запрещено, попытка соединения одножильного толстого жёсткого проводника с гибким многопроволочным. Или использование клемм, которые явно не подходят по токовой нагрузке для данной линии. Скажем, клеммы Wago — очень удобны в монтаже, но все же их предназначение, скорее — коммутация линий, выделенных под освещение помещений. А вот на участках проводки, от которых питается мощная бытовая техника, они вполне могут и подвести.

Одно их уязвимых мест квартирной разводки электропитания – распределительные коробки

Кстати, перечисленные выше причины, хотя и неприятны сами по себе, все же довольно легко диагностируются и устраняются. Кроме того, обычно такие обрывы не происходят совсем уж внезапно – как правило, они начинают «сигнализировать» хозяевам о нарастании проблемы — мерцаем света, явными признаками искрения, запахом подгоревшей изоляции или пластика. То есть при внимательном отношении к своему электрохозяйству владельцам дома или квартиры предоставляется «гандикап» на обнаружение и устранение неполадок.

Типичные неполадки в домашней электросети и их устранение
Понятно, что если вообще нет никакого понятия об электромонтажных работах, нечего и браться за такое дело самостоятельно – лучше вызвать специалиста. Но все же хорошему хозяину многое по силам исправить и самому. На страницах нашего портала можно найти подробные инструкции по ремонту розеток, по выявлению причин срабатывания УЗО или частого выбивания автоматического выключателя.

Гораздо сложнее справиться с дефектами скрытого характера, с разрывами электрической цепи на участках проводки, спрятанных в стене.

Они, кстати, тоже очень часто появляются по причинам, так сказать, субъективного характера. «Классический» пример – сверление стены или забивание гвоздя без предварительной «разведки» на предмет прохождения на этом участке скрытой проводки.

Сложно назвать это удачей, но если после сверления сразу пропадает напряжение в сети, то, по крайней мере, причина становится очевидной. Но бывает и иначе – сверло или гвоздь задевают провод по касательной, нарушая изоляцию и лишь слегка повреждая проводник. В таких случаях не исключено, что проводка еще будет служить, причем иногда – весьма немало. Но в месте нарушения целостности провоцируются токи утечки (а если нет УЗО, то выявить их удается не сразу), снижается нормальная проводимость, возрастает сопротивление на локальном участке, не исключается постепенное плавление изоляции с последующим коротким замыканием. То есть окончательный разрыв может случиться в любой момент, даже через довольно продолжительное время, и его непросто будет сопоставить с проводимыми когда-то сверлильными работами.

Результаты непродуманного сверления стены – повреждение изоляции скрыто проложенных кабелей, что со временем привело к выходу у участка проводки из строя

В идеале, хозяин квартиры (дома) должен точно знать трассы прокладки проводки в своих владениях и расположение монтажных коробок. Задача упрощается, если электромонтажные работы выполнялись в строгом соответствии с правилами и рекомендациями. То есть все участки скрытой проводки расположены строго горизонтально и вертикально. Однако, картины, сходные с той, что показана на иллюстрации ниже, видели, наверное, многие электрики, которых вызывали для устранения аварий. Понятно, что при такой «схеме» разводки домашней электросети любое сверление стены или забивание гвоздя превращается в «лотерею»: повезет – не повезет.

Встречается иногда и вот такая «жесть»…Чем руководствовался «мастер» – совершенно непонятно

Сама по себе проводка, замурованная в стены, дает обрыв не столь часто. Но и эту вероятность нельзя сбрасывать со счетов. Такими дефектами особо могут «грешить» старые провода, проложенные много десятилетий назад. И в особенности – если в доме все еще используется алюминиевая проводка.

Со временем проводка, безусловно, стареет. Это, прежде всего, выражается в том, что пластиковая изоляция теряет свою эластичность, становится хрупкой, трескается. Мелкие трещины могут стать причиной вначале, казалось бы, незначительных утечек тока. Ну а о том, что такие утечки имеют свойство возрастать — выше уже говорилось.

При прокладке проводки мог получиться залом проводника. Он тоже вполне способен проявиться не сразу, а спустя время, причем, исчисляемое годами. То есть проложить какую-то логическую связь с внезапно появившимся обрывом – практически невозможно. Просто на таком локальном участке за счет повреждения нормальной кристаллической структуры металла может значительно возрасти сопротивление, что вызывает перегрев, еще большую деструктуризацию проводника, плавление изоляции, короткое замыкание и прочие «радости».

Такие аварии – самые сложные в диагностике и определении конкретного места разрыва цепи. Внешних признаков – практически не бывает. И если даже почувствуется какой-то отдаленный «аромат» подгоревшей изоляции, отыскать источник запаха – вряд ли удастся.

Все перечисленное выше может, конечно, случиться с любой проводкой. Но если в доме (квартире) все еще используются алюминиевые провода – вероятность аварийных ситуаций возрастает в разы. Этот металл значительно уступает меди и проводимостью, и коррозионной устойчивостью, и механической прочностью. Мало того, алюминий, как выражаются многие электрики, «плывет» в клеммах или скрутках. То есть даже качественно обжатый контакт со временем вполне может потерять надежность, начать греться и искрить.

Это – еще один довод при любой возможности избавляться от старой алюминиевой проводки и переходить на качественные медные кабели.

Какие кабели приобретать для прокладки домашней проводки?
Если говорить о материале – то, конечно, исключительно медные. А если о конкретной марке и сечении – то здесь требуется владеть некоторой важной информацией. Подробнее о типах кабелей для проводки в доме или квартире – читайте в специальной публикации нашего портала.

Как отыскать обрыв провода в стене

Первые шаги и проверка распределительного щита

Итак, пока по неизвестным причинам в комнате (одной, нескольких или всех сразу) погас свет, перестали работать электроприборы. Первое естественное действие хозяев – проверить, не общее ли это выключение по улице (подъезду городского дома). Если нет – обращается внимание на распределительный щит – не выбило ли автоматы или не перегорели ли плавкие предохранители — пробки (кое –где еще встречается и такой анахронизм).

Если и здесь все в норме – предстоит поиск неисправностей уже в своих владениях.

С чего начинают. Прежде всего – с «включения логики». Стоит сразу же проанализировать, не проводилось ли недавно в квартире работ, связанных со сверлением стен. Не было ли за последнее время других чрезвычайных происшествий, например, потопа от соседей сверху.

Надо постараться припомнить, были ли какие-то «симптомы заболевания» проводки – моргание света, характерный треск искрения контактов, запах подгоревшей изоляции. Иногда даже такой информации бывает достаточно, чтобы с большой долей точности быстро обнаружить место аварии.

Поиск неисправностей начинают всегда вести от распределительного щитка. Первое – визуальный контроль. Если авария произошла именно здесь, она может выдать себя выскочившим из клеммы или почерневшим контактом на автомате (УЗО). Рекомендуется сразу, вооружившись мультиметром, установленным на измерение переменного напряжения более 250 вольт, проверить, имеется ли напряжение на вводном автомате. Если показания измерения – в норме, однозначно грешить на подачу не нужно, и причина точно находится внутри квартиры.

Перед контрольными замерами нелишним будет еще раз убедиться, что переключатель мультиметра выставлен на переменное напряжение номиналом не менее 250 вольт. Обычно это предел в 500, 600 или даже 750 вольт (в зависимости от модели прибора).

Проверить, конечно, можно и индикаторной отверткой, но она способна показать только наличие фазы. А это – неоднозначная картина, так как обрыв может быть и по нулевому проводу.

Некоторые советуют использовать для проведения подобной диагностики простейший прибор, состоящий из патрона с лампой и двух проводов. Действительно, таким способом, пожалуй, легче всего определить, имеется ли в данном месте (на клемме автомата, в распределительной коробке, в розетке и т.п.) нужное напряжение в 220 вольт. Однако, работа с подобным самодельным «тестером» является весьма небезопасной, и правилами охраны труда — категорически запрещена. И автор, как «законопослушный гражданин», тоже не рекомендует таких способов проверки.
Отсутствие мультитестера не должно являться оправданием. В наше время приобрести совсем недорогой, но в то же время вполне «дееспособный» тестер сможет каждый. И такой прибор должен, наряду с индикаторной отвёрткой, быть у любого хорошего хозяина. Так что будем исходить из посыла, что мультиметр в наличии есть.

После проверки вводной автомат выключается, равно, как и все другие автоматы. И следующим шагом проверяется надежность зажатия проводников в клеммах на всех АВ и УЗО, а также в шинах нуля и заземления. При необходимости – производится подтяжка. Случается и так, что на этом устранение аварии и заканчивается – все, оказывается, крылось в плохом контакте на одной из клемм.

Проверку начинают обычно с распределительного щита – поступает ли входное напряжение, в каком состоянии находятся клеммы, работоспособны ли автоматы и устройства дифференциальной защиты

Кстати, уместно, наверное, будет сразу заострить внимание на некоторых распространенных ошибках, которые частенько допускаются неопытными мастерами при подключении проводов к клеммам автомата (УЗО).

В клемме зажимается медный многопроволочный гибкий проводник без оконцовки. Даже при, казалось бы, качественной обтяжке, контакт со временем может сильно ослабнуть. Или даже вовсе исчезнуть – пережатые тонкие проволочки могут обламываться. В щите вообще лучше не использовать такие провода – надежнее будет одножильный нужного сечения. Но если уж некуда деваться, то провод в обязательно порядке должен заканчиваться клеммным наконечником. Стоят такие детали недорого, их установка – труда не составляет, но контакт получится надежным.

Если для коммутации используются многожильные медные провода, то на их зачищенные концы должны быть напрессованы клеммные наконечники

При подключении провода его зачищенный конец слишком глубоко заводится в клемму. И при затяжке контактная площадка начинает упираться в слой изоляции. Понятно, что обжим самого проводника получается при этом ненадежным, что становится предпосылкой для искрения, нагрева, пропадания контакта.
В одну клемму подключается два провода разного сечения. Контактная площадка при затяжке клеммы упирается в больший по сечению проводник, а контакт на меньшем при этом очень часто становится крайне ненадежным

Чтобы уже полностью закончить со щитом, можно, включив автомат на вводе, последовательно проверить работоспособность всех остальных автоматических выключателей, дифавтоматов и УЗО. Понятно, что с каждого из них, если тот находится во включённом положении, должна выходить фаза. Здесь для проверки будет достаточно индикаторной отвертки. Или опять же применяется мультитестер – замеряется напряжение между выходом автомата (УЗО, АВДТ) и общей шиной нуля.

Убедившись в том, что с распределительным щитом – все в норме, можно переходить к поиску аварийного участка уже в самой квартирной разводке.

Локализация места аварии

Все перечисленные выше действия будут уместны, если напряжение пропало разом во всем помещениях. Но при обрыве провода на каком-то конкретном участке чаще всего и исчезновение питания также ограничивается какой-то областью квартиры или дома. Безусловно, если распределительный щит был смонтирован грамотно, с разветвлением общей подачи после счетчика по отдельным линиям.

У хорошего хозяина так обычно и бывает – выделяется несколько розеточных групп, в том числе — и на отдельные розетки для мощной бытовой техники (стиральные машины, электроплиты, духовки, насосное оборудование и т. п.). Освещение также может быть разделено на группы, например, по помещениям. Если все организовано именно так, на автоматах имеются подписи (или нумерация с «легендой»), то задача существенно упрощается.

Если домашняя электропроводка организована грамотно, то и первичная локализация участка аварии займет считаные минуты

То есть если пропало напряжение на какой-то определенной розеточной группе, но проверка остальных показывает, что все в норме, то сразу ясно – обрыв на конкретной линии. Аналогично и с освещением, если оно погасло только в отдельной комнате (группе комнат), но в других свет горит, и розетки работают.

Узнайте, как рассчитать освещение по площади помещения, изучив алгоритм и удобные калькуляторы онлайн, в специальной статье на нашем портале.

Но часто бывает и так, что все распределение сводится к одному-двум автоматам, и картина поучается неясной. Кроме того, некоторые хозяева могут просто не знать «легенды» своего щита, если они приобрели квартиру или дом с уже проложенной электросетью, и до текущего момента их этот вопрос пока не занимал. И настоятельно рекомендуется посвятить этому время, чтобы опытным путем все же добиться ясности, какой прибор в щитке за что отвечает.

Поиск же участка обрыва ведется от щита к точке, где выявлено пропадание напряжения (розетке, осветительному прибору). Участки могут быть следующими:

Трасса от щита до распределительной коробки.
Участок от распределительной коробки до розетки (выключателя).
Участок между выключателем или коробкой и осветительным прибором.

Нередко встречаются разводки, в которых проводка к розеточным группам не предусматривает распределительных коробок, то есть провод идет непосредственно от щита к конечной точке. Причем, от одной розеточной группы к последующей также может быть протянут кабель. Это сразу бывает заметно, когда к розетке подходит два кабеля: один из них идет от щита, другой – далее на следующую группу.

Итак, следующая задача – точно определить участок, на котором произошел обрыв.

Поиск участка проводки с обрывом

Задача эта непростая и довольно утомительная, особенно если отсутствует схема проложенной проводки. Но все же после первичной локализации аварии, хотя бы по помещению или линии, выполнить ее будет проще.

Поначалу – страшно браться. Но если уже выделена ограниченная зона, в которой по всей вероятности произошел обрыв, то становится проще.

Поиск начинают вести от распределительного щита. Каким образом это можно сделать?

Индикаторная отвёртка помогает определить, есть ли фаза там, где ей положено быть. Например, фаза есть на выходе с соответствующего автомата, далее – в распределительной коробке, но уже отсутствует на размещенной снизу розетке. Вывод напрашивается сам собой – место аварии находится между распределительной коробкой и розеткой.

Индикаторная отвертка далеко не всегда способна показать реальную картину

Казалось бы – все просто, если бы не несколько «но»:

— Во-первых, такой метод помогает определиться исключительно с разрывами фазного провода. Но если оборван нулевой – результата получено не будет. Фаза может на розетке или осветительном приборе иметься, но сами приборы — оставаться в нерабочем состоянии.

— Во-вторых, такая проверка подразумевает работу со всклоченным напряжением в сети. Скажем честно – не лучший вариант для проводки, на которой явно есть авария, и тем более, если мастер не имеет достаточного опыта работы в электрике. Для проверки придется вскрывать распределительные коробки, разбираться со скрутками или клеммными соединениями в них, и по неопытности можно «наделать делов».

Кстати, индикаторная отвертка, помимо всего прочего, способна еще и исказить реальную картину. Случается, что свечение индикатора вовсе не говорит о наличии полноценной фазы, а только о каком-то потенциале, который вполне может быть обусловлен током утечки из другого «источника».

То же самое касается и замера напряжения с помощью мультиметра. И работа под напряжением – опасна, и показания напряжения могут быть весьма противоречивыми.

Как быть?

Самый надежный способ – это прозвон участков. Он сразу покажет целостность провода или наличие разрыва на нем. Используется для этого все тот же мультиметр, но только переведенный в режим измерения сопротивления, в позицию Ω. Во многих тестерах для такой цели вообще предусмотрен специальный режим: если участок цепи обладает нормальной проводимостью — прибор издает звуковой сигнал. Сопротивление медного провода невелико (при сечении 2,5 мм² – всего 0,7 Ома на 100 метров длины), то есть в масштабах дома или квартиры будет крайне несущественными — на индикаторе станет высвечиваться значение «0» или близкое к нему.

Самый, пожалуй, надежный способ найти участок с разрывом цепи – это прозвонка проводов мультитестером

Для проведения такой ревизии, понятное дело, линию следует обесточить. После этого на щите отключаются все провода проверяемой линии – фазный от автомата, нулевой и заземления – от соответствующих шин.

Безусловно, просто так штатными проводами мультиметра прозвонку провести не удастся – тестируемые участки могут быть весьма длинными. Например, щит расположен в прихожей у входной двери, а распределительная коробка – в комнате. Значит, необходимо заранее подготовить «удлинитель» — отрезок гибкого медного провода нужной длины, чтобы хватало до самой удаленной точки, подлежащей проверке. Большого сечения не требуется — достаточно 1,0÷1,5 мм². Этот удлинитель, понятно, следует тоже заранее проверить на целостность, то есть прозвонить.

А чтобы соединения с концами проверяемых участков проводов не вызывало сложностей, удлинитель можно оснастить зажимом-«крокодилом» или, что даже проще и удобнее — клеммой WAGO с рычажным фиксатором. Не будет никаких проблем с подключением удлинителя к проверяемому проводу. Такую же клемму можно расположить и на втором конце удлинителя – свободное гнездо отлично подходит для вставки щупа тестера.

Двойные клеммы WAGO с рычажным фиксатором, остановленные на концах удлинителя, снимут все проблемы быстрого соединения с тестируемым проводом. При подключении к скруткам удобнее будет иметь на конце зажим-«крокодил».

Первым начинают прозванивать участок от щита до распределительной коробки. Для этого в коробке иногда приходится разбирать выполненные там контактные соединения. Важно – перед разборкой необходимо запомнить (зарисовать, снять на камеру мобильника) то, как провода были подключены. Все это будет не столь сложно, если изоляция проводов имеет цветовую маркировку (синий – всегда нулевой, зелено-желтый – заземление, фаза может иметь различный цвет, но обязательно отличающийся от указанных). Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча.

Качественно, по всем правилам выполненные скрутки, конечно, лучше не разбирать – достаточно просто найти место, которого можно коснуться щупом при прозвонке.

Прозвонку каждого из проводов кабеля производят отдельно – получается, чтобы проверить участок предстоит выполнить два или три (при наличии заземляющего проводника РЕ) промера. Если все провода в норме, участок принимается за исправный. Желательно сразу, параллельно с прозвонкой, составлять схему, если ее ранее дома не было – она может еще пригодиться впоследствии. На схеме отмечается, что участок исправен, и переходят к следующему.

Обычно следующим идет кабель от распределительной коробки к розетке. Понятно, что розетку лучше заранее разобрать, чтобы получить доступ к контактам. Заодно – проверить и подтянуть контакты на клеммах.

Если же подключение розеток выполнено, минуя распределительные коробки, то получается и вовсе один прозвон, чтобы убедиться в целостности линии. Правда, если к розетке подходят два кабеля, то один из них, как уже говорилось выше, уходит на другую розеточную группу. Его следует отсоединить, чтобы проверить этот участок отдельно.

При проверке линии освещения приходится прозванивать чуть больше. Отдельно – линию питания от щита до коробки. Далее – нулевой провод от коробки до светильника (и провод РЕ, если он имеется). Затем – фазный провод от коробки до выключателя, затем – участок от выключателя до светильника.

Но в любом случае, как правило, вся проверка на ранее локализованной аварийной линии ограничивается прозвонкой двух-трех участков кабеля. И рано или поздно будет выявлен тот провод, на котором произошел обрыв. Следует проверить его несколько раз, чтобы убедиться в правоте своих умозаключений. Например, отсутствие проводимости может быть вызвано просто плохим прижимом щупа мультиметра к оголенному концу провода. Но после нескольких попыток «упрямое молчание» прибора все же докажет, что оборванный проводник найден.

Поиск точного места обрыва

Это, пожалуй, наиболее сложный этап проведения диагностики. И без специальных приборов зачастую желаемого результата не добиться.

Участок стены, в котором находится поврежденный кабель, необходимо тщательно обследовать визуально. Не исключено, что причиной стало механическое повреждение проводки – об этом уже говорилось.

Следует и сразу принять решение – будет ли заменяться весь участок проводки, либо в планах – отыскать место обрыва и постараться срастить проводник.

В том случае, если дефект, с большой долей вероятности, образовался по причине ветхости давно проложенных проводов, то лучше даже не морочить голову, а менять весь поврежденный участок (в идеале – и вовсе всю проводку в доме или квартире, но это уже требует капитального подхода). Нет никакой гарантии, что после проведения восстановительных работ аналогичный дефект не появится вновь, рядом с местом выполненного сращивания.

Иногда намного проще и выгоднее бывает пожертвовать отделкой и полностью заменить выявленный дефектный участок скрытой проводки

Поиск с помощью специальных детекторов проводки

Понятно, что для того, чтобы найти точку обрыва, необходимо для начала как минимум знать, где же конкретно в толще стены проходит кабель. Иными словами – знать, где искать. О правилах прокладки проводки уже вкратце говорилось выше. Даже расположение распределительных коробок, розеток и выключателей может стать подсказкой – вмурованные кабели должны располагаться вертикально и горизонтально.

Что важно знать о прокладке скрытой проводки в доме или квартире
Если в планах – обновление всей домашней проводки с переустановкой розеток и выключателей, следует заранее ознакомиться с основными правилами ее прокладки. Подробнее об этом рассказывается в специальной статье нашего портала «На какой высоте устанавливать розетки».

Однако, если ясности нет, то придется для начала обнаружить эту «трассу». Для этого используются специальные приборы – детекторы проводки. Кстати, некоторые из них способны сразу показать и тот локальный участок, на котором произошел обрыв фазы. То есть разом решается две задачи.

Понятно, что такие приборы есть далеко не у каждого хозяина. Что ж, можно или приобрести (если это видится доступным по стоимости – он наверняка еще пригодится в будущем), или поискать возможность краткосрочной аренды. Кстати, если уж на какое-то время в руки попал такой прибор – не поленитесь, «просканируйте» все свои жилые владения и составьте схему расположения скрытой проводки – эта информация никогда не будет лишней.

Одним из наиболее популярных среди домашних мастеров является детектор «Eltes Дятел Е121». Прибор способен обнаружить находящуюся под напряжением (и только!) проводку под слоем штукатурки толщиной до 20 мм. Обычно этого бывает достаточно.

Детектор фазного напряжения и скрытой проводки «Eltes Дятел Е121»

Четыре разных порога чувствительности позволяют выявить место прохождения кабеля с довольно высокой точностью. «Дятел» также широко используется и в роли обычного бесконтактного фазного индикатора, например, при проверке правильности подключения проводов в распределительном щите или при выполнении других электромонтажных работ.

Как недостаток – не может точно выявить проводку, расположенную в гильзах или закрытую слоем бетона. Не стоит полагаться на него и при поиске проводки, временно не подключенной к сети – фаза должна быть обязательно.

Видео: Как пользоваться детектором скрытой проводки «Eltes Дятел Е121»

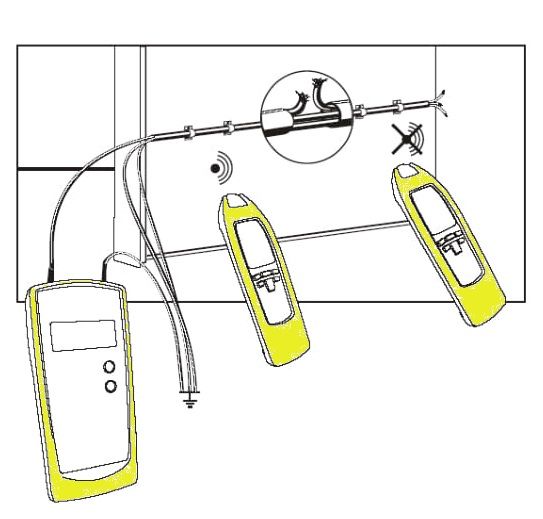

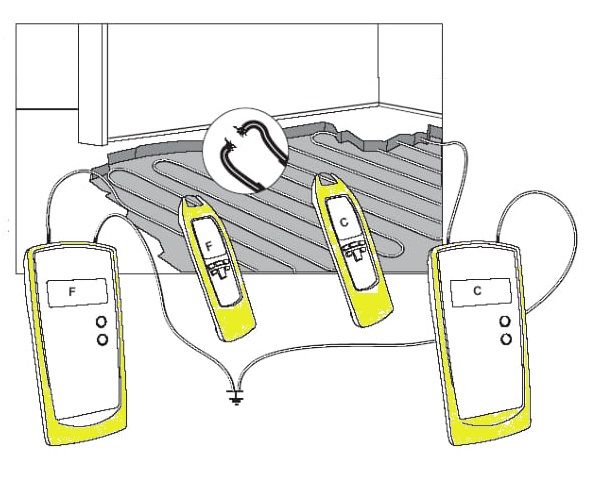

Более совершенными являются приборы, представляющие собой комплект из генератора сигнала и приёмника. С помощью подобного оборудования, подавая на участок срытой проводки, отключённой от сети, сгенерированный сигнал заданной частоты, можно очень точно определить точку обрыва провода.

Ну а в режиме работы без генератора приемник способен определить расположение скрытой проводки, находящейся под напряжением. Типичный пример подобных приборов – отечественный комплект «Лис М» или, более совершенный, «Лис 100».

Видео: Комплект для поиска расположения и дефектов скрытой проводки «Лис М»

Разнообразие детекторов скрытой проводки с возможностью обнаружения дефектных участков в наше время – весьма широкое. Наверное, понятно, что многие из таких устройств позволяют и вовсе обходиться без предварительных этапов поиска участков обрыва – при наличии схемы проводки можно сразу переходить к поиску точки размыкания цепи.

Проблема лишь в том, что качественные приборы с высокой чувствительностью и точностью определения – весьма дорогие. Кроме того, они требуют определенных навыков в работе. И далеко не каждый электрик рискнет дать даже на короткий срок свое оборудование в пользование дилетанту. А так как наша публикация рассчитана именно на начинающих, приходится объяснять простейшие методы диагностики.

Использование подручных или самодельных приборов

Что делать, если нет возможности хотя бы на время обзавестись детектором скрытой проводки?

При неглубоком залегании кабеля в стене можно попробовать «нащупать» фазу, то есть, при удачном раскладе — и место, где она пропадает (точку обрыва) с помощью обычной индикаторной отвертки. Взяв ее примерно так, как показано на иллюстрации ниже, начинают «сканировать» предполагаемый участок расположения кабеля. Если повезёт, то наличие фазы проявится свечением индикатора. Хотя, если честно, вероятность удачного исследования, скажем так, невысока.

Поиск фазного провода в стене с помощью индикаторной отвёртки. При определенной доле везения и неглубоком залегании кабеля – может и сработать.

Более чувствительным, а значит – и более точным может при подобном поиске стать бесконтактный индикатор фазы. Кроме того, он обычно оснащается еще и звуковым сигналом, что облегчает обнаружение скрытого провода. А «технология» поиска – такая же, как и с индикаторной отверткой.

С бесконтактным индикатором фазы – больше шансов на успех. Но все равно – результат не гарантирован.

Встречаются советы – воспользоваться обычным портативным радиоприемником. Его настраивают на частоту примерно в 100 кГц и ведут вдоль стены на предполагаемом участке прохождения кабеля и локализации обрыва. При этом наличие фазы и ее отсутствие должны проявиться наличием и отсутствием явно наводимых помех – шумов.

Точность, конечно, невысока, но примерный участок обрыва обнаружить все же можно

Примерно таким же образом – появлением наведенного фона или шумов на фазу может реагировать чувствительный микрофон, подключенный к усилителю (например, старому магнитофону, включенному на режим записи).
Некоторые пользователи рекомендуют самостоятельно изготовить простейшие детекторы проводки. Набор радиоэлементов требуется совсем небольшой, да и схема сложностью в монтаже не отличается. Вполне можно обойтись даже без изготовления печатной платы.

Вот парочка примеров:

Схема №1

Схема простейшего детектора на базе полевого транзистора

Первую схему можно назвать, пожалуй, самой простой. В элементарную базу входят:

VT1 – полевой транзистор КП103 (вне зависимости от последующего буквенного обозначения).
BF1 – акустический индикатор – это может быть динамик, но удобнее использовать наушники.
SA1 – любой удобный (имеющийся) микровыключатель.
GB1 – источник питания в качестве, которого достаточно батарейки АА (ААА) напряжением в 1.5 вольта.

В качестве антенны в данном случае может служить сам металлический корпус полевого транзистора. Чем ближе к проводу, в котором имеется фазное напряжение, тем будет громче раздаваться звук в наушниках (частотой около 50 Гц). При определенном старании можно довольно точно обнаружить и месторасположение кабеля, и точку, начиная с которой фаза пропадает.

Схема №2

Этот вариант – несколько понадежней и почувствительней. В нем, кроме полевого транзистора, применено еще и усиление полученного сигнала.

Более совершенная схема самодельного детектора скрытой проводки

Элементы VT1, BF1, SA1 и GB1 – точно такие же, как и в предыдущей схеме. Кроме того, используются:

VT2 – транзистор, выполняющий роль усилителя. Подойдут КТ3102 или КТ3107 с любыми буквенными индексами.

R1 – резистор 5.1 МОм.

R2 – резистор 3,6 кОм.

Антенной в данном случае выступает отрезок медного провода длиной от 20 до 50 мм. Точность поиска расположения кабеля от этого только выигрывает. А сама «технология» поиска – такая же, как и со схемой №1.

Обратите внимание – все перечисленные способы поиска обрыва рассчитаны на обнаружение фазного напряжения. И, кстати, большинство приборов-детекторов заводской сборки, не оснащенных генераторами сигналов, работают также по этому принципу. То есть, походят для случаев, если обрыв, как показывает предварительная прозвонка участков проводки, был именно на фазном проводе. При этом, конечно, автомат на щитке должен быть включен, и работу, соответственно, следует проводить с соблюдением всех необходимых требований безопасности.

А как быть, или предварительная прозвонка показывает, что повреждён нулевой проводник? Как тогда найти место его обрыва? Ведь прибор попросту не даст ясной картины – он будет реагировать на идущую параллельно фазу.

Поступают таким образом.

Вначале обесточивают участок.
Затем вынимают все провода из клемм в щитке, отключают их и на противоположном конце тестируемого участка (в розетке, выключателе или монтажной коробке, если обрыв обнаружен межу нею и щитком). Одним словом, тестируемый участок должен быть гарантировано отключен с обеих сторон.
Далее, нулевой провод, на котором ищется обрыв, временно подключают со стороны щита к фазному контакту. После этого – включают автомат.
Производится поиск обрыва по методикам обнаружения фазного напряжения.
После обнаружения обрыва сразу же, не откладывая (чтобы не забыть!), отключают питание и убирают нулевой провод с фазного контакта.
После проведения ремонта повреждения все подключается по нормальной схеме.

После того как место обрыва определено, остается заняться ремонтом.

Для этого аккуратно с помощью молотка и зубила, удаляется участок штукатурки, закрывающий проводку. Чтобы не повредить кабель, тем более, если диагностика проводилась приборами со, скажем, не выдающейся точностью, лучше выбирать штрабу с отступом от предполагаемой линии прохождения провода влево – вправо (или вверх – вниз, на горизонтальном участке) на 50 мм. Длина выбираемой штрабы берется такой, чтобы ее было достаточно и для удаления поврежденного участка кабеля, и для зачистки концов с обеих сторон, и для вставки перемычек с их качественным припаиванием (скрутки здесь явно нежелательны), и для последующей надежной изоляции как минимум в два слоя.

Ремонт поврежденного участка обычно проводится припаиванием перемычки с последующей изоляцией термоусадочными трубками

Алюминий, конечно, тоже можно паять. Но для этого требуется специальные составы (флюс) и, конечно, умение выполнять подобные соединения. Да и вообще (ИМХО) – от поврежденного участка алюминиевого провода лучше вообще избавиться, заменив его на медь. «Зарывать» же в штукатурку клемму или скрутку — дело весьма рискованное.

Останавливаться на проблемах ремонта поврежденного участка – не станем, так как эта тема все же требует более широкого рассмотрения, и ей лучше уделить внимание в отдельной статье. Но чтобы понятие и о поиске участка аварии, и о ликвидации обрыва стала еще более полным, предлагаем посмотреть интересную видеоподборку, в которой показан один из вариантов выполнения подобных работ.

Видео: Поиск обрыва скрытой проводки и проведение ремонта поврежденного участка

Как найти обрыв в скрытой проводке самостоятельно и с помощью инструментов

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

Кроме этого, можно самостоятельно сделать искатель скрытой проводки. Вариантов достаточно много, ниже представлены способы, которые неоднократно доказывали свою эффективность на практике:

наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Поиск места разрыва

При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.

Современная аппаратура является более точной и проще в эксплуатации. Для обнаружения скрытой проводки на глубине до 10 см применяется специальный бесконтактный искатель.

Но если в стене проходит арматура или другой металлический элемент, то обнаружение скрытых кабелей затрудняется, т.к. появятся ложные сигналы. Это нужно учитывать.

Для максимально точного поиска обрыва скрытой проводки используются искатели, имеющие возможность дополнительной настройки, которая позволяет игнорировать большие металлические предметы в стене. Такая функция исключает подачу ложных сигналов. Если есть прямой доступ к проводке по всей длине, то поврежденный участок зачастую видно невооруженным глазом. В случае, когда видимых повреждений нет, поиск места обрыва электропроводки можно осуществить при помощи обычного тестера. Алгоритм действий будет следующий:

первым делом необходимо обесточить помещение, отключив подачу электричества в электрощите;
после необходимо зачистить провод в двух местах: на выходе распределительного блока и на расстоянии 1 метр от сделанной насечки;
на этом отрезке замеряется сопротивление, после делается еще одна насечка через 1 метр и процедура повторяется;
сопротивление на всех измеряемых промежутках должно быть одинаковым. Когда прибор найдет участок, на котором значение сильно отличается или вовсе отсутствует, в этом месте и произошел обрыв.

Если нет возможности купить специальный искатель, но есть огромное желание решить проблему без посторонней помощи, можно собрать примитивный прибор для поиска обрыва проводки своими руками.

Все что понадобится, это рабочий патрон, лампочка, два одножильных провода, нож, пассатижи и электроизоляционная лента.

В патрон вкручивается лампочка, подсоединяются провода. С других концов зачищается изоляционный материал на 4-5 мм от края.

Проверить собранный тестер предельно просто, на провода необходимо подать электричество. Если лампочка горит, значит все собрано правильно.

Обнаружение обрыва проводки заключается в подключении тестера к проверяемому проводу, на котором ножом необходимо сделать насечки (перед тем, как зачищать кабель, нужно отключить подачу электричества).

При обнаружении участка, на котором лампочка на тестере не загорится, нужно начать двигаться в обратном направлении, делая насечки на меньшем расстоянии. После обнаружения искомого места поврежденный участок проводки заменятся, все сделанные засечки необходимо заизолировать.

Желательно узнать расположение скрытой проводки и составить подробную схему до того, как случится обрыв. Это обезопасит от повреждения кабелей при проведении ремонтных работ. При случайном попадании в скрытую электропроводку в лучшем случае обесточится помещение, в худшем – будет нанесен вред здоровью человека.

Обрыв скрытой проводки — как самостоятельно найти место обрыва скрытой электропроводки в стене

В случае прокладки скрытой проводки обнаружить обрыв достаточно проблематично. Но, имея в своём распоряжении надёжные приборы, можно найти место в стене, где произошла неисправность.

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

При соблюдении условий правильной эксплуатации проводка может исправно служить десятки лет. Но если имеет место повышенная токовая нагрузка или при включении электроприборов защитная система не срабатывает, проводка не сможет функционировать должным образом. И чтобы осуществить поиск обрыва, потребуется провести тест через распределительный короб. Участок, на котором обнаруживается неисправность, подлежит замене.

При использовании розеток для штепселей зачастую имеет место нагар, оплавление контакта и нагрев соединений. Это происходит в результате ослабления пружины.

Сбои в скрытой электропроводке провоцирует сильно нагретый тройник, когда от него работает несколько единиц бытовой техники высокой мощности. Категорически запрещается допускать такое, так как находящиеся возле розетки кабели перегреваются и подвергаются перегрузке. И это отражается на изоляции.

Иногда при нажатии на выключатель заедает реле или клавиша. Это происходит из-за трещин в корпусе и поломанных контактов или оплавившихся пластин. В данном случае понадобится заменить выключатель.

Если замена перегоревшей лампы накаливания не разрешила проблему, то сущность неисправности кроется в патроне. Если нет контакта с цоколем лампы, его слегка отгибают. Наиболее распространённые виды повреждений в проводке следующие:

обрыв и излом жил в шнуре. Для исправления неполадки провод разрезают и зачищают соединения

возникают нарушения в оболочке изоляции. Чтобы не допускать подобных явлений, провода от электрооборудования нельзя перекручивать, завязывать в узлы и сгибать. Место оголённых жил следует заклеить липкой лентой

Воспользовавшись транзисторным приёмником, вы сможете легко найти линию скрытой электропроводки. Для этого достаточно к розетке подключить источник помех. Приёмник настраивается на диапазон со средними волнами и проводится по стене. Когда динамик сильно затрещит, значит, место срыва найдено. Определение обрыва обычно производится при помощи специального оборудования – бесконтактными индикаторами. Такое название они получили потому, что они не соприкасаются с проводами, по которым течет ток.

Как найти неисправность скрытой электрики?

Обнаружить разрыв проводки можно, применив такую методику: вам понадобится индикаторная отвёртка, тестер и бесконтактный индикатор для поиска скрытого электрического провода. А также подсобные инструменты – пассатижи, изолента.

Первоначально потребуется узнать, какой проводник сорван – по нулю или фазный. Чтобы его найти, отвёрткой прощупываем контакты вышедшей из строя розетки. Если имеет место фаза – соответственно, сорван ноль. Если нет сопротивления в процессе прощупывания прибором – значит, здесь неисправность. Поиск точки обрыва в стене из бетона производится посредством индикатора скрытой электропроводки таким путём:

провода от распределительной коробки укладываются по горизонтали или вертикали, изгибы при этом располагаются под прямым углом, поэтому прибор, перемещаемый вдоль стенки, подаст сигнал

если индикатору удалось найти срыв в проводе – звук пропадает

Можно воспользоваться трассоискателем для поиска неисправности скрытой проводки. Данное устройство – быстродейственное и высокоточное. Он может зондировать электрическую сеть под напряжением и обесточенную. Если в проводах нет тока, используйте дополнительно генератор. Его подключают к точке нахождения кабеля, и тот подаёт сигнал, который постепенно затихает, как только завершится поиск места обрыва проводки в стене.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом. Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

практические советы специалистов и домашних мастеров

Как только появилась мода на скрытую проводку, возникли проблемы, связанные с эксплуатацией и устранением повреждений электрических кабелей внутри стен. При открытой проводке, которая была популярна раньше, все было наглядно. Теперь вопрос поиска повреждений стал актуален, так как найти обрыв провода в стене – задача не из легких.

Поиск проводки в стене

При производстве ремонтных работ в доме часто приходится проводить работы перфоратором, сверлить стены или прокладывать штробу в стене. Чаще всего работник, проводящий работы не знает, где в стене под слоем штукатурки проложена электрическая проводка. И это может привести к тому, что при проведении работ электрический провод будет поврежден. По этому перед проведением таких работ необходимо определиться, где проходят провода в стене и где сверлить или долбить стену можно, а где нельзя. Для этого, как отечественная, так и зарубежная промышленность выпускает огромное количество всевозможных приборов, для обнаружения проводки в стене. Это такие, как Bosch DMF 10 zoom, и GVT-92, и MS258, и VP-440, и GVD-504A. Принцип их работы везде одинаков. Провод под напряжение излучает вокруг себя электромагнитное поле частотой 50 Гц. Прибор, поднесенный к стене улавливает это электромагнитное поле и выдает сигнал. Чем ближе прибор сближается с источником излучения, (проводу), тем сильней сигнал прибора проявляет себя. Когда находим прибором наибольшую интенсивность сигнала, значит под прибором за слоем штукатурки и лежит провод. Отмечаем карандашом на стене трассу прокладки провода. Лучше, найденный провод нанести еще и на бумажный план комнаты вашего жилища. Ведь ремонтные работы могут проводится и в дальнейшем, и ваши потомки вам скажут спасибо.
Как найти проводку в стене видео смотрите ниже:

А сравнительный тест детекторов скрытой проводки видео вы обязательно посмотрите на этом ролике:

Причины обрыва

Случаев, при которых может повредиться электрический кабель внутри стены не много, они обусловлены тремя факторами: неправильным монтажом и эксплуатацией, механическими повреждениями и временем.
К причинам обрыва относятся:

Слабый контакт или неудовлетворительная работа мастера подключения.
Повреждение провода своими руками в результате ремонтных работ.
Обветшание проводки.
Перегрузка сети или резкие скачки напряжения, при которых происходит точечное обгорание проводов.

Результатом неисправности проводки не всегда является отсутствие электричества. Частичный обрыв кабеля может выражаться в искрении, коротких замыканиях или отсутствии нуля в сети. Если периодически срабатывает защитная автоматика – это тоже может указывать на повреждения проводов в сети.
При появлении таких симптомов следует сразу отключать электричество, так как найти скрытый провод в стенах сразу будет проблематично. Обесточивание позволит избежать пожара при коротком замыкании, искрении и перегрузки сети, если в ней отсутствует ноль.
Знание причины обрыва электрических проводов поможет сориентироваться при поиске места дефекта.

Логика поиска

Самое простое, найти неисправность, если она произошла в результате механического повреждения и проявилась сразу. В этом случае осматриваются места, где было произведено сверление, вбиты гвозди или завинчены шурупы. Это самые распространенные причины, которые могут механически повреждать электрические кабели в стене.

ВАЖНО: неисправность электропроводки может проявиться не сразу, а спустя время.

Обрыв проводов внутри стен происходит редко. Перед тем, как искать повреждения внутри стен следует проанализировать, не появилось ли изменений в конструкции помещения. Профессиональные электрики советуют в первую очередь обследовать те места, где разрывы электропроводки возникают чаще всего: на стыке плит при смещении, в районе трещин бетонных и деревянных стен. Повреждения происходят и на выходе проводов из стены.
Если нет видимых причин для обрыва провода, определение места разрыва потребует использования специальных приборов и инструментов.

Минимальный набор для поиска повреждений

В минимальный набор для поиска входит:

Индикаторная отвертка.
Прибор представляет собой индикатор напряжения. При наличии в сети напряжения на конце отвертки загорается индикаторная лампочка.
Трассоискатель.
Задача трассоискателя определить положение и глубину залегания кабеля в стене. Прибор позволяет провести мониторинг провода и обнаружить его дефекты.
Мультиметр.
Мультиметр является инструментом для тестирования характеристик электрической сети. Минимальный набор функций бытового мультиметра позволяет определить силу тока, напряжение и сопротивление между двумя точками сети.

Кроме этого пригодятся обычная отвертка и пассатижи.

Алгоритм поиска дефектов

Для обнаружения места обрыва следует действовать по следующей схеме:

Определяется автомат, от которого запитана поврежденная розетка, выключатель или другой потребитель энергии.
Устанавливается участок, на котором произошел обрыв с использованием мультиметра.
Трассоискателем находится место обрыва внутри стены.

Установить автомат, через который подключена неработающая розетка можно с помощью индикаторной отвертки. Наличие фазы позволит, включая и выключая автоматы, быстро вычислить искомый. При его отключении фаза в розетке пропадет.

Если обрыв произошел на нулевой жиле, индикаторная отвертка реагирует на ней слабым свечением. В результате неопытные мастера трактуют это, как наличие двух фаз. При контакте с истинной фазой контрольная лампочка должна загореться ярко.

Найденный автомат отключают и начинают проверку поврежденного провода мультиметром. Прозвон делается на участках, которые ограничены соединениями. Сначала проверяется участок от автомата до распределительной коробки, при её наличии, затем от коробки до розетки. Если прибор фиксирует нулевое сопротивление, значит провод в этом интервале целый, если бесконечность – на участке произошел обрыв. Не найдя дефектов, продолжают прозвон следующего участка – от распеделительной коробки до розетки и линии от розетки до розетки. Таким образом, находится участок линии, на котором произошло повреждение.
Точное место обрыва кабеля определяют трассоискателем, состоящим из генератора и приемника. Клеммы генератора следует закрепить на проводах, установив плюсовой контакт на поврежденный провод, а минусовой – к целой. Прибор должен быть обеспечен заземлением, для этого отдельная клемма подключается к общему щитку.
При включении прибора, генератор создает в оборванном проводе импульсы. Приемник трассоискателя, получая сигнал, издает характерный звук. Обследуя стену с помощью приемника, обрыв будет находиться в той точке, где приемник прекратил издавать свой звук.
Для более точного установления места разрыва проверку следует проводить с двух сторон от повреждения. Обычно такой участок определяется с погрешностью 10-15см. Чем точнее будет установлено место обрыва, тем лучше.

Оборванный нулевой провод – источник повышенной опасности. Ток при этом продолжает поступать в розетку. Начав поиск обрыва можно получить серьезные травмы. Если есть подозрения на обрыв нуля, перед тем началом работ, следует отключить вводный автомат и полностью обесточить помещение.

Как найти обрыв провода видео лучше посмотреть. Там более понятно.
<noscript><img src='/800/600/https/meratest.sk/5127-thickbox_default/la-1014-multimeter-s-vyhladavacom-vedenia.jpg' /></noscript> com/embed/nEFbygVmCaw?feature=oembed» frameborder=»0″ allowfullscreen=»»/>

Чем можно заменить трассоискатель

В случае, если трассоискателя нет, опытные домашние мастера советуют воспользоваться радиоприемником. Данный способ стоит использовать только в том случае, если оборван фазный провод, так как найти провод, находящийся в стене необходимо будет под напряжением. Процент погрешности будет выше, но ориентировочное место обрыва кабеля радиоприемник покажет.
Чтобы воспользоваться этой методикой, необходимо включить в проблемную розетку прибор слабой мощности. Это может быть электробритва или электрический ночник. Радиоприемник настраивается на прием «средних волн». Вдоль линии провода медленно проводят включенным приемником. Приемник начинает фонить с частотой 50 Гц. При достижении места обрыва радио перестает издавать какие-либо звуки, либо интенсивность их заметно снижается. Так прибор находит место обрыва провода.
Изложенная методика позволит найти обрыв своими руками, если известна схема проводки и имеется представление о расположении проводов внутри стен. Если прокладка проводки проводилась по нормам, то расположение проводов имеет строгую вертикаль и горизонталь, а любой поворот будет равен 90 градусам. Но существующая норма – не гарантия правильного расположения проводов.
При отсутствии информации о расположении проводки, стоит доверить работу профессионалам. Приборы, которые определяют схему разводки электрокабелей в стенах, работают по принципу металлоискателей и в неопытных руках практически бесполезны, так как при их использовании возникает слишком много помех. Особенно сложно любителю найти повреждения внутри бетонных стен. Здесь помогут только знания: стандартных схем проводки и проблемных мест, в которых обрыв наиболее вероятен.

Как найти обрыв нулевого провода в стене – Ремонт своими руками на m-stone.ru

Как найти обрыв провода в стене

Содержание статьи

1 Возможные причины неисправностей проводки2 Как отыскать обрыв провода в стене2.1 Первые шаги и проверка распределительного щита2.2 Локализация места аварии2.3 Поиск участка проводки с обрывом2. 4 Поиск точного места обрыва2.4.1 Поиск с помощью специальных детекторов проводки2.4.1.1 Видео: Как пользоваться детектором скрытой проводки «Eltes Дятел Е121»2.4.1.2 Видео: Комплект для поиска расположения и дефектов скрытой проводки «Лис М»2.4.2 Использование подручных или самодельных приборов3 Видео: Поиск обрыва скрытой проводки и проведение ремонта поврежденного участка

Чем опасен обрыв нулевого провода в электросети?

О последствиях обрыва нуля в трехфазной и однофазной сети должен знать каждый электрик, особенно самоучка. Данное явление может быть очень опасным как для бытовой техники, так и для жизни человека. Чтобы Вы знали, чем опасно повреждение нулевого провода и почему данный режим является аварийным, далее мы подробно рассмотрим неблагоприятные ситуации и советы по их устранению.

На стояке подъезда

Для начала в общих чертах рассмотрим, что собой представляет электросеть городского многоэтажного дома. Источником питания в данном случае является трансформаторная подстанция, от которой протянуты провода к главному распределительному щиту постройки. Напряжение в главном щитке трехфазное, то есть сеть 380 Вольт.

Отсюда уже выводятся группы проводов на каждую квартиру. В самих квартирах сеть уже однофазная – 220 В. Если произойдет обрыв общего нуля на стояке подъезда, это может стать причиной выхода бытовой техники из строя.

Приводит это к неравенству — в трехфазной схеме питания произойдет перекос фаз и вместо симметричной нагрузки образуется несимметричная, проходящая в четырехпроводной цепи.

Простыми словами можно это объяснить так: от главного щитка в подъезде к каждой отдельной квартире подается одинаковое напряжение – 220 В. Если произойдет обрыв нулевого провода, может получиться так, что к одной квартире поступит 300 Вольт, а к другой 170 (как пример).

Результат – перенапряжение и «недонапряжение» станет причиной выхода электроприборов из строя. Обычно если происходит повреждение нуля, ломается техника, имеющая двигатель: стиральная машина, холодильник, кондиционер и т.д. Помимо этого может произойти пожар, что еще хуже.

Что собой представляет перекос фаз

Внутри жилого помещения

Совсем противоположная ситуация может произойти при обрыве нуля в однофазной сети 220 Вольт, то есть внутри Вашей квартиры, частного дома либо на даче.

В этом случае последствием может стать поражение человека электрическим током. Происходит это потому, что в розетке у Вас появиться одноименная фаза на обоих зажимах.

Сейчас мы расскажем, чем вызвано появление так называемой второй фазы.

От Вашего вводного щитка ток проходит по фазному проводу, а так как большинство потребителей электроэнергии постоянно подключены к сети (та же люстра), при обрыве напряжение перейдет от фазы к нулю.

Результат – в двух отверстиях розетки будет присутствовать электрический ток. Но это еще не самое страшное, т.к. главная опасность заключается в том, что удар током может произойти от любой техники. Причина этому – неправильная система заземления сети в квартире либо доме.

Если Вы подключите «землю» в распределительном щитке к нулевой шине (чего делать нельзя), при прикосновении к заземленному корпусу бытовой техники Вас сразу же ударит током. Последствия, как Вы понимаете, могут быть плачевными.

Сразу же предоставляем к Вашему вниманию правильный вариант защиты от обрыва нуля в доме — сеть с системой заземления TN-S:

Подведя итог по поводу последствий обрыва нуля в трехфазной и однофазной сети, следует отметить следующее: при повреждении нулевого провода на стояке подъезда опасность распространиться на бытовую технику, а при повреждении рабочего нуля в самой квартире угроза распространится на Вас.

Увидеть, что может произойти, если оборвется нулевая жила, Вы можете на данном видео:

Наглядный обзор неисправности

Как определить опасность?

Чтобы найти место повреждения нулевого провода, можно воспользоваться специальным тестером, который сможет точно показать, где произошел обрыв даже под отделкой стен, как показано на фото ниже (если проводка скрытая). О том, как найти провод в стене, мы рассказывали в соответствующей статье.

Еще один вариант поиска – визуальный осмотр всей цепи. Просмотрите все соединения проводов в распределительном щитке. Возможно, ноль отгорел на одном из автоматов, что не сложно определить и устранить.

Если же обрыв нулевого провода произошел на стояке подъезда, тут уже дело не Ваше и поиском неисправности займется ЖКХ либо специальная служба, которую они вызовут для осмотра силового трансформатора и вторичной цепи в том числе.

Чем защитить домашнюю электропроводку?

Для защиты бытовой электросети от обрыва нулевого провода нужно использовать специальные устройства: реле контроля и ограничители напряжения. Рекомендуем обязательно подключить данные устройства на вводном щитке, чтобы самостоятельно защититься от неблагоприятных последствий.

Источник: https://samelectrik.ru/chem-opasen-obryv-nulevogo-provoda-v-elektroseti.html

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

Логика

Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг. Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва.

Индикаторная отвёртка

Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

Детекторы проводки

Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Как найти неисправную линию с помощью трассоискателя и радиоприемника

При помощи трассоискателя вы сможете быстро найти неисправный участок проводки. В конструкцию прибора входит генератор и приемник. Генератор предназначен для подключения к неисправному проводу: для этого минусовая клемма подключается к целой жиле и заземляется посредством переносного щита. Плюсовая клемма при этом подключается к неисправной жиле. После включения трассоискателя генератор подает в целую жилу импульсы. Чтобы найти неисправный участок, приемник требуется перемещать вдоль маршрута, по которому пролегает электрическая проводка.

Во время работы приемник будет реагировать на импульсы, подающиеся генератором. В это время вы будете слышать характерный писк. Если неисправный участок будет найден, звуковые сигналы прекратятся. Чтобы поиск места обрыва скрытой электрической проводки дал более точные результаты, генератор следует подключить ко второму концу неисправной линии и снова провести процедуру определения неисправности. Зачастую основная проблема кроется в нулевом проводе. В подобных случаях при проверке розетки индикатором на приборе наблюдается крайне слабое свечение. Неопытные в ремонте проводки люди объясняют это, как наличие «двух фаз». Во время проверки розетки мультиметром на контакте фиксируется напряжение в границах 0–220 В.

Если трассоискателя у вас нет, провести обнаружение неисправности можно при помощи радиоприемника. Для этого прибор нужно настроить на любой средневолновой канал и включить в неисправную розетку электробритву или другой бытовой прибор невысокой мощности. После этого перемещайте приемник вдоль маршрута проводки. О том, что вы нашли неисправный участок, подскажут помехи или треск, издаваемые приемником. Как только вы найдете поломку, провода нужно осмотреть. Для этого штробу нужно вскрыть молотком или перфоратором.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Способы определения проводки

Если возникла необходимость найти скрытую проводку в квартире, то можно привлечь к делу специалиста, хотя все не так уж и трудно выполнить самостоятельно. Для этого стоит ознакомиться с разными способами. Причем как с привлечением дополнительных приборов, так и обходясь без их помощи.

Проверенные временем простые способы, как найти обрыв провода в стене, до сих пор пользуются успехом. Но какой из них стоит использовать зависит от конкретной ситуации.

Как отыскать обрыв провода в стене

Первые шаги и проверка распределительного щита

Если и здесь все в норме – предстоит поиск неисправностей уже в своих владениях.

Некоторые советуют использовать для проведения подобной диагностики простейший прибор, состоящий из патрона с лампой и двух проводов. Действительно, таким способом, пожалуй, легче всего определить, имеется ли в данном месте (на клемме автомата, в распределительной коробке, в розетке и т. п.) нужное напряжение в 220 вольт. Однако, работа с подобным самодельным «тестером» является весьма небезопасной, и правилами охраны труда — категорически запрещена. И автор, как «законопослушный гражданин», тоже не рекомендует таких способов проверки.
Отсутствие мультитестера не должно являться оправданием. В наше время приобрести совсем недорогой, но в то же время вполне «дееспособный» тестер сможет каждый. И такой прибор должен, наряду с индикаторной отвёрткой, быть у любого хорошего хозяина. Так что будем исходить из посыла, что мультиметр в наличии есть.

В клемме зажимается медный многопроволочный гибкий проводник без оконцовки. Даже при, казалось бы, качественной обтяжке, контакт со временем может сильно ослабнуть. Или даже вовсе исчезнуть – пережатые тонкие проволочки могут обламываться. В щите вообще лучше не использовать такие провода – надежнее будет одножильный нужного сечения. Но если уж некуда деваться, то провод в обязательно порядке должен заканчиваться клеммным наконечником. Стоят такие детали недорого, их установка – труда не составляет, но контакт получится надежным.

При подключении провода его зачищенный конец слишком глубоко заводится в клемму. И при затяжке контактная площадка начинает упираться в слой изоляции. Понятно, что обжим самого проводника получается при этом ненадежным, что становится предпосылкой для искрения, нагрева, пропадания контакта.
В одну клемму подключается два провода разного сечения. Контактная площадка при затяжке клеммы упирается в больший по сечению проводник, а контакт на меньшем при этом очень часто становится крайне ненадежным

Локализация места аварии

У хорошего хозяина так обычно и бывает – выделяется несколько розеточных групп, в том числе — и на отдельные розетки для мощной бытовой техники (стиральные машины, электроплиты, духовки, насосное оборудование и т.п.). Освещение также может быть разделено на группы, например, по помещениям. Если все организовано именно так, на автоматах имеются подписи (или нумерация с «легендой»), то задача существенно упрощается.

Узнайте, как рассчитать освещение по площади помещения, изучив алгоритм и удобные калькуляторы онлайн, в специальной статье на нашем портале.

Трасса от щита до распределительной коробки.
Участок от распределительной коробки до розетки (выключателя).
Участок между выключателем или коробкой и осветительным прибором.

Итак, следующая задача – точно определить участок, на котором произошел обрыв.

Поиск участка проводки с обрывом

Поиск начинают вести от распределительного щита. Каким образом это можно сделать?

Индикаторная отвертка далеко не всегда способна показать реальную картину

Казалось бы – все просто, если бы не несколько «но»:

Как быть?

Самый, пожалуй, надежный способ найти участок с разрывом цепи – это прозвонка проводов мультитестером

Поиск точного места обрыва

Поиск с помощью специальных детекторов проводки

Что важно знать о прокладке скрытой проводки в доме или квартире
Если в планах – обновление всей домашней проводки с переустановкой розеток и выключателей, следует заранее ознакомиться с основными правилами ее прокладки. Подробнее об этом рассказывается в специальной статье нашего портала «На какой высоте устанавливать розетки».

Детектор фазного напряжения и скрытой проводки «Eltes Дятел Е121»

Видео: Как пользоваться детектором скрытой проводки «Eltes Дятел Е121»

Видео: Комплект для поиска расположения и дефектов скрытой проводки «Лис М»

Использование подручных или самодельных приборов

Что делать, если нет возможности хотя бы на время обзавестись детектором скрытой проводки?

При неглубоком залегании кабеля в стене можно попробовать «нащупать» фазу, то есть, при удачном раскладе — и место, где она пропадает (точку обрыва) с помощью обычной индикаторной отвертки. Взяв ее примерно так, как показано на иллюстрации ниже, начинают «сканировать» предполагаемый участок расположения кабеля. Если повезёт, то наличие фазы проявится свечением индикатора. Хотя, если честно, вероятность удачного исследования, скажем так, невысока.

Более чувствительным, а значит – и более точным может при подобном поиске стать бесконтактный индикатор фазы. Кроме того, он обычно оснащается еще и звуковым сигналом, что облегчает обнаружение скрытого провода. А «технология» поиска – такая же, как и с индикаторной отверткой.

С бесконтактным индикатором фазы – больше шансов на успех. Но все равно – результат не гарантирован.

Встречаются советы – воспользоваться обычным портативным радиоприемником. Его настраивают на частоту примерно в 100 кГц и ведут вдоль стены на предполагаемом участке прохождения кабеля и локализации обрыва. При этом наличие фазы и ее отсутствие должны проявиться наличием и отсутствием явно наводимых помех – шумов.

Точность, конечно, невысока, но примерный участок обрыва обнаружить все же можно

Примерно таким же образом – появлением наведенного фона или шумов на фазу может реагировать чувствительный микрофон, подключенный к усилителю (например, старому магнитофону, включенному на режим записи).
Некоторые пользователи рекомендуют самостоятельно изготовить простейшие детекторы проводки. Набор радиоэлементов требуется совсем небольшой, да и схема сложностью в монтаже не отличается. Вполне можно обойтись даже без изготовления печатной платы.

Вот парочка примеров:

Схема №1

Схема простейшего детектора на базе полевого транзистора

Первую схему можно назвать, пожалуй, самой простой. В элементарную базу входят:

VT1 – полевой транзистор КП103 (вне зависимости от последующего буквенного обозначения).
BF1 – акустический индикатор – это может быть динамик, но удобнее использовать наушники.
SA1 – любой удобный (имеющийся) микровыключатель.
GB1 – источник питания в качестве, которого достаточно батарейки АА (ААА) напряжением в 1.5 вольта.

Схема №2

Более совершенная схема самодельного детектора скрытой проводки

Элементы VT1, BF1, SA1 и GB1 – точно такие же, как и в предыдущей схеме. Кроме того, используются:

VT2 – транзистор, выполняющий роль усилителя. Подойдут КТ3102 или КТ3107 с любыми буквенными индексами.

R1 – резистор 5.1 МОм.

R2 – резистор 3,6 кОм.

Поступают таким образом.

Вначале обесточивают участок.
Затем вынимают все провода из клемм в щитке, отключают их и на противоположном конце тестируемого участка (в розетке, выключателе или монтажной коробке, если обрыв обнаружен межу нею и щитком). Одним словом, тестируемый участок должен быть гарантировано отключен с обеих сторон.
Далее, нулевой провод, на котором ищется обрыв, временно подключают со стороны щита к фазному контакту. После этого – включают автомат.
Производится поиск обрыва по методикам обнаружения фазного напряжения.
После обнаружения обрыва сразу же, не откладывая (чтобы не забыть!), отключают питание и убирают нулевой провод с фазного контакта.
После проведения ремонта повреждения все подключается по нормальной схеме.

После того как место обрыва определено, остается заняться ремонтом.

Как найти обрыв провода в стене: эффективные методы и рекомендации

Электроэнергия в наше современное время играет важную роль, поскольку от нее многое зависит. Все мы пользуемся электрическими приборами, которые существенно упрощают нашу жизнь.

К тому же, любая производственная сфера не обходится без данного вида энергии.

Но время от времени может возникнуть вопрос – как найти обрыв провода в стене? В домах жилого сектора проводка бывает открытой либо скрытой, причем последний вариант встречается в большинстве случаев.

Для решения задачи не обязательно обладать профессиональными навыками либо вызывать на дом квалифицированного специалиста. Иногда достаточно простого желания и некоторых усилий, и тогда проводка станет «открытой для взора». Причем можно даже обойтись без использования специальных приборов.

Когда возникает необходимость

Необходимость в поиске скрытой проводки возникает обычно по разным причинам:

проведение перепланировки;
обрыв цепи;
сверление перегородки.

Перепланировкой обычно занимаются те жильцы, которых со временем не устраивает их обстановка, и они желают привнести в свое жилище что-то новое. К примеру, сделать дверной проем в новом месте. Для этого необходимо знать способы, как найти проводку в стене, чтобы избежать неприятностей. Также есть и другие причины для проведения таких работ.

Читайте также Как сделать дверной проем в бетонной стене

Что касательно обрыва цепи, то это настоящая проблема. Необходимо не только найти месторасположение проводки, но и определить, где именно произошел обрыв фазного либо нулевого проводника.

Необходимость в сверлении перегородки возникает при желании повесить настенное крепление для телевизора или прочей бытовой техники.

Также это может быть актуально в случае монтажа настенных светильников, если надо повесить картину, полку и т. д.

А поскольку в этом случае следует проделать несколько отверстий, следует знать, как располагаются провода. В противном случае это чревато многими неприятностями, включая и риск для жизни.

Подобная необходимость еще возникает при покупке новой квартиры, так как новый владелец должен знать все техническое оснащение своего жилища. И первым делом стоит знать, где именно проходит электрическая линия.

Характер неисправностей

Многих домашних мастеров интересует, как найти и устранить обрыв провода в стене своими руками. Но также важно понимать, что подразумевается под неисправностью электрической сети.

Как правило, неполадки обусловлены рядом факторов:

неправильный монтаж;
повреждение изолирующего слоя;
обрыв проводов;
нарушения целостности элементов цепи;
высокая нагрузка на проводку.

Сами симптомы неисправности при этом следующие:

отсутствие признаков наличия нуля либо фазы;
нет ни фазы, ни нуля;
наличие искр;
короткие замыкания;
защитные автоматические устройства срабатывают регулярно.

Зачастую причина неисправностей проводки заключается в нарушении технологии прокладки электросетей. Либо для монтажа и подключения было подобрано неверное сечение, либо использовалась старая добрая и известная многим домашним умельцам методика – скрутка проводов.

По этой причине, если квартира была приобретена на вторичном рынке, желание знать, как найти обрыв провода в стене своими руками, будет более чем оправдано. При необходимости лучше исправить сразу все недочеты после переселения на новое место.

Классификация неисправностей

В большинстве случаев поломки локализуются в местах соединения проводов с выключателями освещения, розетками. Также неисправность может быть в районе местонахождения распределительных коробок и на участках подключения проводки к автоматическим приборам электрощита. Данный характер поломок соотносят с I классом, что составляет более половины всех случаев проблем с электропроводкой.

II класс неисправностей – это проблемы в отношении скрытой проводки. В свою очередь это связано с проведением монтажных работ при ремонте, когда мастера вынуждены нарушать целостность бетонных перекрытий. К примеру, провод легко можно повредить в процессе вкручивания шурупа либо сверления дрелью, что приводит к нарушению его изоляции.

В результате это заканчивается коротким замыканием в стене. Причем сама проблема может начать проявляться не сразу после окончания ремонта, а гораздо позднее.

То есть нарушение изоляционного слоя проводов после контакта со сверлом или шурупом в полной мере даст о себе знать спустя несколько месяцев.

Как найти обрыв в скрытой проводке в стене? Здесь мы плавно переходим к III классу поломок, что обычно не связано с вмешательством сторонних предметов либо оборудования.

К счастью, такое явление встречается достаточно редко и происходит в результате износа алюминиевых проводов либо повышенной нагрузки на электрическую сеть.

В этом случае найти место обрыва без использования специальных приборов практически невозможно.

Самое безобидное, что может случиться в результате обрыва – это отсутствие напряжения на каком-либо участке цепи. А вот искрение и короткое замыкание — это уже более серьезная проблема.

Способы определения проводки

Методика наших предков

Высокая стоимость профессиональных приборов не каждому домашнему мастеру по карману. И поэтому они ищут способы, как отыскать нужную проводку в стене без помощи специального оборудования. А ведь дедовские способы были не раз проверены временем на практике и хорошо себя зарекомендовали.

Это сейчас, когда прогресс шагнул далеко вперед, реализовано множество приборов и инструментов, а тогда, во время СССР такого многообразия не было. Наши деды и прадеды прекрасно обходились без специального технического оснащения. Но и в наше время старые методики могут прийти на помощь, и каждая из них отличается по степени точности.

Визуальная диагностика

Обычно такая методика работает в случае проведения запланированного капитального ремонта. Причем она актуальна по большей части в отношении кирпичных либо бетонных стен. Как найти проводку в стене без прибора своими руками? Для этого достаточно снять все старые обои и тщательно осмотреть стены.

Как правило, скрытую укладку проводов можно обнаружить сразу – ее выдают штробы, под которыми как раз и располагаются провода. Эти линии не так сложно заметить, так как они выделяются на общем фоне: шпаклевка в этих местах более шершавая, оттенок также другой.

«Прослушиваем» стены

При использовании данного метода понадобится радиоприемник, которые следует настроить на определенную частоту (100 кГц). Прибором следует провести вдоль стен, в местах предполагаемой электропроводки. Там, где есть напряжение, приемник начнет издавать шум.

Также в качестве хорошей альтернативы радиоприемнику можно воспользоваться микрофоном, подключенным к магнитоле. Технология здесь такая же – аккуратно вести его вдоль поверхности стен. При вхождении в зону с током будет слышен треск либо шум – электрическая сеть найдена.

При решении, как найти и устранить обрыв провода в стене посредством микрофона либо радиоприемника, следует учесть высокую погрешность – 150 мм. В связи с этим, руководствуясь сигналами с данных приборов, желательно соблюсти меры предосторожности. Во избежание поражения током следует немного отступить.

Логика в помощь

Отыскать месторасположение проводки можно, подключив толику логики. Если монтажом электрической сети занимался профессионал, то все провода обычно располагаются в горизонтальной либо вертикальной плоскости в перегородках квартиры или дома. При этом каждый специалист в области электрики знает, что все повороты должны делаться исключительно под прямым углом (90°).

Чтобы решить, как найти обрыв провода в стене, цепь логических рассуждений выглядит следующим образом:

От любого выключателя либо розетки провод поднимается вверх, а далее у самого потолка направлен в сторону распределительной коробки. В связи с чем, в данном месте лучше не вбивать гвозди, не вкручивать шурупы и не работать дрелью.
В соответствии с правилами, электрическая линия проходит в 10-15 см от потолка и в 10 см от пола.
С учетом всех определенных электрических точек можно визуально представить всю схему проводки, зарисовав ее на бумаге.

Читайте также Утеплитель для стен снаружи дома на даче

В то же время полностью безопасным данное визуальное восприятие назвать никак нельзя. Полученные сведения лучше закрепить проверенными дедовскими способами. Однако все же надежнее воспользоваться специальными приборами.

«Прозвонка» электропроводки или как найти место разрыва мультиметром

Данная методика по определению проводки в квартире или частном доме придется по вкусу многим радиолюбителям. Здесь потребуется использование мультиметра – данное устройство сочетает в себе функции нескольких электронных приборов (амперметр, омметр, вольтметр). Среди них наибольшее распространение получили модели:

LA-1014 – способен точно определить месторасположение не только электрической сети, но и обнаружить места обрыва. С его помощью можно оценить состояние компьютерной либо телефонной линии, а также места, где есть замыкание.
ПМВ-504Фб ПМВ-503б ПМЕ-92б МЗ-440 – с помощью этих приборов тоже можно найти места обрыва проводов и оценить состояние скрытых кабелей.

Естественно, профессиональные приборы стоят дорого, но для наших целей можно воспользоваться дешевым аналогом – подойдет любой китайский мультиметр. Также еще необходим полевой транзистор марки КП103А, КП303,2SK241.

Прибор следует перевести в режим измерения сопротивления (200кОм), а щупы соединить с контактами электронной детали – один с левым (сток), другой со средним (исток). Правый контакт используется как антенна.

Как найти обрыв провода в стене? Принцип действия основывается на следующем – как только полевой транзистор попадает в электромагнитное поле, его внутреннее сопротивление меняется. Это легко фиксируется мультиметром.

Таким ручным приспособлением также следует водить вдоль стен, как при использовании радиоприемника или микрофона. И в том месте, где тестер покажет максимальное значение – проводка найдена.

Прикрепив к свободному выводу кусочек медной проволоки, можно заметно повысить чувствительность прибора.

Специальные приборы

При использовании специальных приборов месторасположение проводки или даже разрыва будет обнаружено с высокой степенью точности. И если средства позволяют, стоит воспользоваться ими. И первое, что приходит на ум – металлоискатель. Как известно, провода делаются из металла, в силу хорошей проводимости материала. Следовательно, электросеть с помощью этого прибора легко обнаружить.

Однако не имеет смысла задумываться над тем, как найти обрыв проводки в отношении железобетонных стен – металла здесь очень много. Тем не менее, в большинстве случаев устройство считается практически незаменимым. К тому же у многих людей имеется такой прибор для разных целей.

Тепловизоры отличаются более точными результатами, однако их цена очень высока, чтобы применять их в быту. Рациональнее вызвать мастера на дом, что обойдется гораздо дешевле, нежели стоимость дорогой вещи. К тому же применять такое профессиональное оборудование придется в редких случаях, а поэтому эта трата в полной мере неоправданна. В то же время услуги специалиста тоже стоят недешево.

Доступные варианты

Причем с помощью данного детектора можно не только определить точное местонахождение проводов, но и обнаружить места их обрыва.

Глубина залегания электрической линии, с которой способен работать прибор, составляет до 70 мм, чего более чем достаточно для большинства квартир.

Другой не менее полезный помощник в решении задачи, как найти обрыв провода в стене – это сигнализатор «MS» от китайского производителя. Только к такому тестеру следует приноровиться, поскольку устройство одинаково реагирует и на проводку, и на вбитый в стену гвоздь. «Набив руку», уже можно различать сигналы.

Прибор не способен находить провода, «одетые» в фольгированный экран, и поэтому многие электрики обходят его стороной. Однако в бытовых условиях использование сигнализатора оправдывает себя.

Кроме того, отыскать проводку можно индикаторной отверткой. Только способ работает при неглубоком залегании токопроводящих жил. К тому же обесточенные и экранированные провода данный инструмент тоже определить не способен.

Источник: http://fjord12.ru/article/418264/kak-nayti-obryiv-provoda-v-stene-effektivnyie-metodyi-i-rekomendatsii

Причины повреждения

Если вы решили не дожидаться специалиста и найти обрыв провода самостоятельно, то с большой вероятностью у вас это может получиться, даже при отсутствии специальных навыков и инструмента. Однако прежде чем приступать к этим поискам вам наверняка будет полезно узнать о возможных причинах повреждения проводки. Несмотря на то, что таких причин не много, будет лучше, если вы заранее будете знать, к чему стоит готовиться после обнаружения проводки и места обрыва. В большинстве случаев многие причины обрыва провода носят «антропогенный» характер. То есть, дело здесь конечно заключается не во влиянии на экологию, но именно в человеческом факторе возникающих проблем.

Например, довольно частой практикой ранее являлась скрутка проводов, обматываемая на конечном этапе изолентой, что приводило к «долговечному и надёжному» соединению. Понятно, такой тип соединения, пускай и неприемлем, но всё же имел место, да и поныне может быть обнаружен в квартирах, где ремонт не проводился со времён выдачи дома в эксплуатацию. И несмотря на то, что они могут долго выполнять свою функцию, со временем такие соединения начинают сильно нагреваться, что может привести к неисправностям, а то и к пожару.

Другой, не менее редкой субъективной причиной возникновения обрыва, может стать сверление отверстий и забивание гвоздей в стены, понадеявшись на интуицию. Вы можете и не обладать рентгеновским зрением для предварительного определения местонахождения проводки, но, если вдруг в процессе проделывания отверстия в стене свет погас, значит вы попали в яблочко. Правда тогда и искать место обрыва долго не придётся. Только вот не исключено, что вы можете и просто слегка задеть провод, повредив изоляцию. Такой сюжет менее предсказуем, так как исчезновения света может и не последовать. По крайней мере моментального. С лёгкими повреждениями проводка может прослужить ещё какое-то время, однако потом неизбежно случится замыкание, а вы уже и не вспомните о том, что могло послужить причиной.

Самой сложной в плане локализации причиной обрыва проводки является банальное старение. Да, со временем провода изнашиваются, становясь более хрупкими, и возникновение обрыва может произойти абсолютно в любом месте. Учитывая абсолютную спонтанность возникновения проблем по этой причине, их обнаружение считается наиболее затруднительным, тем более потому, что никакие логические цепочки здесь построить попросту не удастся.

Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

отсутствие нуля или фазы;одновременное отсутствие и фазы, и нуля;появление искр;короткие замыкания;регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

К распространенным причинам обрыва также относится нарушение технологии прокладки проводки: монтаж и подключение проводов с неправильным сечением, их соединение методом скрутки.

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Доступные варианты

Такое устройство, как сигнализатор Е-121 или всем известный «Дятел» будет лучшим вариантом для поиска скрытой проводки в своей квартире либо доме. Соотношение цена-качество у такого прибора находится на оптимальном уровне. Причем с помощью данного детектора можно не только определить точное местонахождение проводов, но и обнаружить места их обрыва. Глубина залегания электрической линии, с которой способен работать прибор, составляет до 70 мм, чего более чем достаточно для большинства квартир.

Источники:

https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/kak-najti-obryv-provoda-v-stene.html
http://stroim42.ru/2018/09/07/как-найти-обрыв-нулевого-провода-в-сте/
http://remstroiblog.ru/ruslan/2019/02/18/5-sposobov-kak-nayti-obryiv-provoda-v-stene/
http://obustroen.ru/inghenernye-sistemy/elektrichestvo/provodka/kak-najti-provodku-v-stene.html
http://sdelalremont.ru/kak-obnaruzhit-skrytuyu-provodku-v-stene.html
http://fb.ru/article/418264/kak-nayti-obryiv-provoda-v-stene-effektivnyie-metodyi-i-rekomendatsii

Обрыв проводки как найти и устранить

Существует множество причин неполадок электрической проводки, а все работы по удалению может сделать каждый. В данной статье мы рассмотрим способы определения повреждений и процесс их устранения.

Какие могут быть причины обрыва проводки?
Как действовать при обрыве проводки
Как определить обрыв с помощью транзисторного приемника
Поиск обрыва проводки в разных сетях с помощью тестера
Как обнаружить обрыв в открытой проводке
Как определить обрыв в открытой проводке: поэтапный процесс
Как обнаружить обрыв в скрытой электрической сети
Общая инструкция поиска обрыва проводки
Как обнаружить обрыв в кирпичной или бетонной стене
Как устранить обрыв в проводке

Какие могут быть причины обрыва проводки?

Обрыв проводки может случиться в любые минуты, а также в то время, когда провода расположены под напряжением. Причинами повреждения могут стать любые неисправности, например, брак провода, проведение некачественного электромонтажа и так далее. В местах повреждения кабеля, провода будут постоянно нагреваться, а в случае повышенного напряжения случается обрыв провода.

Причинами неполадок могут стать механические повреждения, чему предшествует забивание гвоздей или неточное высверливания дыр в стене. Также, иными причинами может стать отсутствие света или электричества в стене, что значит, что в системе перегорели все пробки, через повышения напряжения в сети. Это происходит, когда перегружается одна фаза или все. Повышение напряжения в электрической сети также может стать причиной обрыва проводки.

Как действовать при обрыве проводки

Если в электрической сети произошел обрыв проводки, то он может быть двух типов:

обрыв в скрытой проводке;
обрыв в открытой проводке.

Как определить обрыв с помощью транзисторного приемника

В случае со скрытой системой, нужно найти место неполадки в стене. Отыскать линию кабеля легко при содействии обыкновенного транзисторного приемника. Чтобы начать процедуру для начала нужно подсоединить к розетке любое устройство, например, электробритву. При этом свой приемник необходимо восстановить на средневолновый диапазон, и двигать им по всей поверхности, пока не найдете место неполадки. Определение обрыва проводки в конкретном пункте будет сопровождаться шумом и треском, когда вы будете проходить определенную местность.

Поиск обрыва проводки в разных сетях с помощью тестера

При отсутствии электричества в пределах квартиры, необходимо определить поддается ли напряжение на счетчик. Для этого необходимо индикаторным тестером прикоснуться к контактам счетчика, перед этим выключив автоматы в электрощите. Если при наведении тестера на счетчик напряжение отсутствует, то значит, что место повреждения находится перед счетчиком. В противном случае, когда напряжение показывается на счетчике, это обозначает, что обрыв случился в квартире. В некоторых случаях, все исправности можно устранить заменой предохранителей. В более трудных вариантах необходимо провести устранение неполадки в системе, о чем позже расскажем.

Процесс обнаружения обрыва проводки в пределах дома иногда бывает сложно отыскать, особенно если причина в перегрузке системы или в механических неполадках провода. Место, где чаще всего встречается обрыв проводки – это разводные коробки. Это объясняется тем, что в моменты высокого сопротивления, провода способны перегореть.

Разумеется, в случае открытой проводки точку повреждения найти проще, а в варианте скрытой проводки доводится сдирать весь круг штукатурки в квартире или доме. Это необходимо затем, что провода имеют двухжильную пластмассовую изоляцию, отчего пункт неполадки найти довольно сложно. В таких случаях, рекомендуется обратиться за поддержкой к специалистам, ведь объем работы очень велик.

Как обнаружить обрыв в открытой проводке

Прежде чем начать все электромонтажные работы необходимо приготовить и найти следующие инструменты:

тестер для обнаружения напряжения;
специальная отвертка-индикатор;
отвертка;
пассатижи;
нож с изолированной ручкой;
материалы для изоляции;
бесконтактный индикатор скрытого электрического провода.

Во многих моментах бесконтактный индикатор ввертывают в отвертку-индикатор. Но, для того чтобы определиться в эффективности и точности работы необходимо перепроверить стену на отсутствии металлических элементов, которые смогут помешать найти обрыв проводки.

Как определить обрыв в открытой проводке: поэтапный процесс

1. Для начала нужно определить вид поврежденного провода, например, фазный или нулевой.

2. Это осуществляется с содействием индикаторной отвертки, какая определяет все контакты включателей или розеток на их исправность.

3. Если определяется, что розетка под электрическим напряжением, то в ней присутствует лишь один из контактов. В случае с выключателем, в момент усиления мощности лишь единственный контакт будет отключен или все включены.

4. Если данная отвертка обнаруживает, что фаза работоспособная, это значит, что повреждение произошло на нулевом проводе.

В случае со скрытой электропроводкой, точку повреждения провода могут определить или исправить только электрики. В ином случае, когда повреждение находится в открытой системе, поиск обрыва проводки проводится легко, используя электрический тестер.

5. Чтобы обусловить точку обрыва нужно, для основы в распределительной коробке отключить напряжение, а также и на проводе.

6. В пункте, где провод подключен к распределительной коробке делают основной надрез, то есть совершают насечку гидроизоляции. Это проводят с целью оголить кабель до металлического его основания.

7. После, примерно через метр делается новый надрез. На отмеченной области между двух насечек, тестером определяют электрический отпор. Если показатели слишком меленькие, значит разрыв расположен не здесь.

8. Далее, после второго надреза, через метр, нужно выработать еще одну насечку, и на новой области вымерить уровень напряжения. Подобная процедура осуществляется до того момента, пока вы не найдете пункт обрыва проводки, а на тестере не будет отображаться сопротивление. В пределах данного метра и будет находиться обрыв проводки.

9. Следующий этап предвидит ограничение линии поврежденного участка. Далее, таким же образом, необходимо делать надрезы на проводке, но уже с меньшим расстоянием между собой. Для начала, подойдет интервал в полметра. Так вы определите, какая часть показывает сопротивление. При определении области нужно опять провести процедуру с надрезами уже с меньшим расстоянием. Применяя электрический тестер в предоставленном случае, обрыв провода можно обусловить со значительной точностью, даже вымерить расстояние повреждения до миллиметра. Во многих случаях, надобность в точном измерении не нужно, ведь поврежденный участок находится ранее.

10. После этапа определения обрыва провода, починка устраняется, а все открытые участки обратно изолируются.

Как обнаружить обрыв в скрытой электрической сети

Обрыв скрытой проводки имеет больше сложностей, чем открытой системы. Обнаружение неполадок можно осуществить двумя способами:

с содействием акустического метода;
используя индукционный метод поиска.

Разыскивание повреждения кабелей можно осуществить, применяя акустический вариант. Для совершения этой процедуры требуется наличие данных элементов:

генератор, который необходимо подсоединить к кабелю;
наушники;
акустический специализированный датчик.

Процесс происходит методом прослушивания поврежденного участка с помощью вышесказанных приборов. В пункте поиска обрыва скрытой проводки в наушниках будет слышно характерные щелчки. При этом важно, чтобы генератор смогли настроить на необходимую частоту.

В случае индукционного метода разрыва кабеля, генератор подключается к силовому кабелю. Ситуация подключения к системе может быть разной, о чем свидетельствует тип повреждения. Выставляется уровень нагрузки, вслед за тем используется специализированный датчик и наушники для прослушивания. В момент высокой нагрузки, специалист услышит определенный сигнал в том пункте, где случился обрыв проводки в стене.

Общая инструкция поиска обрыва проводки

Существует определенный порядок поиска обрыва проводки, вне зависимости от типа повреждения и проборов поиска.

Итак, процесс поиска осуществляется следующим образом:

1. Прежде, чем приступить к поиску места повреждения, необходимо отключить электрическое кабельное питание с любых источников.

2. В отдельных случаях осуществляют прожиг кабельной изоляции, чтобы снизить уровень сопротивления;

3. Далее, с помощью тестера, транзисторного приемника для открытой проводки или акустическим методом и индукционным способом, используется один из этих приборов для поиска обрыва проводки.

4. В некоторых электромонтажных работах используют трассоискатели. С их содействием можно легко и скоро определить кабельную линию, а также отыскать все токопроводящие провода, которые имеют определенный уровень напряжения или нет. В данном случае, может быть использован для лучшего эффекта генератор, какой можно приобрести вместе с отдельными моделями трассоискателей.

В современном мире, особенно в европейских странах, начали использовать новую технологию проведения кабельных сетей. Она заключается в том, что в провода устанавливают некоторые маячки или маркеры. Применяя при поиске обрыва трассоискатели, эти элементы помогают точно определить местоположения неполадки. Это очень эффективно и удобно при электромонтажных работах, хотя в нашей стране такая система не установлена.

Как обнаружить обрыв в кирпичной или бетонной стене

Для определения пункта повреждения в бетонном или кирпичном основании стоит использовать бесконтактный индикатор для обнаружения скрытой проводки. Перед началом работ необходимо знать тот факт, что все кабели в подобных зданиях установлены в горизонтальном и вертикальном положении. При этом все повороты в расположении, сделаны под прямым углом. С одной стороны, это помогает предельно правильно обусловить схему расположения проводов и кабелей от коробки к розетке.

На вопрос: как найти обрыв проводки в стене в доставленном эпизоде, нужно использовать индикатор. Вдоль сети кабелей его передвигают по стене, а в районе, где случился обрыв, обязательно услышите характерный сигнал. Как правило, устройство в пунктах обрыва проводки перестает издавать звуковые сигналы.

Для обнаружения неисправностей в бетонном или кирпичном основании, могут использоваться и другие методы: колебательного разряда, емкостный метод, а также метод шаговых напряжений. В этих эпизодах, определение пункта повреждения и его исправления осуществляется с содействием компаний, которые занимаются электромонтажными работами и имеют лицензию на проведение данных процедур.

Специальные компании, как правило, имеют не только опыт в работе, но и необходимые инструменты, материалы, а также оборудование, которое предназначено для устранения всех проблем. В ситуациях, когда вы сами проводите электромонтажные работы необходимо помнить технику безопасности, а также следовать четким инструкциям. Главное, несколько раз убедитесь, что вы отключили электричество во всей квартире или доме.

Как устранить обрыв в проводке

С вопросом: как найти обрыв в проводке, мы разобрались. Это довольно важный этап, который требует внимательности и аккуратности в проведении работ. Процесс устранения обрыва проводки следующий:

1. Перед началом работ выключите фазный провод.

2. Используя молоток, необходимо убрать всю штукатурку с поверхности, включая правую и левую сторону от центра повреждения. Примерно, нужно освободить около 10 – 15 сантиметров.

3. Два конца прерванного провода разведите в разные края.

4. Применяя перфоратор и особую коронку, сделайте отверстие в стене, чтобы в него могла поместиться ответвительная коробка.

5. После этого в проем необходимо поместить коробку и закрепить ее с помощью алебастра.

6. В коробку аккуратно поместите провода.

7. При наличии запаса, поврежденные провода необходимо объединить по цветам и обмотать их изолентой.

8. После этого, коробку с восстановленными проводами нужно закрыть крышкой. Теперь ремонтное место можно покрыть штукатуркой. В ситуации, когда проводка находится в специальных трубках, то оборванные провода аккуратно вытягивают. Вместо них необходимо вставить новые провода, используя протяжное приспособление.

Мы рассмотрели процесс устранения неполадок с фазным проводом. Для осуществления ремонта нулевого провода все этапы остаются теми же, кроме первых. В начале работ, нужно отсоединить нулевой провод от шины и прикрепить к нему фазный провод. Далее, все этапы устранения неполадок остаются аналогичными.

Фактически, все работы с приборами для обрыва проводов и устранением неполадок завершены, после чего можно включать электричество в помещении.

Процесс нахождения обрыва провода, а также его устранение требует определенных знаний. В ситуации с открытой проводкой каждый сможет совершить все процедуры, а в моментах со скрытой проводкой лучше обратиться к специалистам. Надеемся, что данная статья поможет определить места обрыва, а также устранить их, используя специальные приборы.

Обнаружение скрытой проводки, обнаружение обрыва в кабеле, шнуре. Как найти обрыв провода в бетонной или кирпичной стене.

Прибор для определения скрытой проводки: сигнализатор, индикатор, детектор скрытой проводки.
Каждый раз, когда мы сверлим отверстие в стене, то всегда имеется опасность повредить внутреннюю проводку. Что нужно предпринять, что бы случайно не повредить проводку? Для этого необходимо специальным прибором проверить ее наличие на данном участке стены, отметить место кабеля и минуя ее переразметить места для сверления.
А что, если проводка имеет разрыв? Как найти место обрыва?
Прибор для поиска скрытой проводки.
Extech DA30 — бесконтактный датчик переменного тока.
Работает в диапазоне от 200мА до 1000А, определяет наличие электромагнитного поля создаваемый переменным напряжением.
Способен работать через экранированные провода, кабель-каналы, металлические части выключателей и распределительные коробки.
Ручная установка позволяет отрегулировать чувствительности прибора для обнаружения проводки через стены.
Имеет звуковую и визуальную индикацию.
В комплект поставки прибора нахождения скрытой проводки входит карманный зажим с четырьмя батареями таблеточного типа LR44.
Отдельные модели приборов для поиска скрытой проводки имеют возможность определить даже когда он находится без напряжения.
Обычно порядок работы с таким прибором следующий:
1. Подключаем звуковой генератор к кабелю
а. Для кабелей с одним концевым коннектором подсоединяем красный зажим типа крокодил к проводу, а чёрный зажим к заземлению корпуса устройства.
б. Для проводов без концевого коннектора подсоедините красный зажим к одному проводу, а чёрный зажим к другому проводнику.
в. Для кабелей с модульными соединителями вставляем модули RJ11 непосредственно в соответствующий коннектор кабеля.
2. Устанавливаем переключатель звукового сигнала (Tone) в положение «Вкл.» (нажимаем кнопку).
3. На индуктивном пробнике нажимаем на копку которая находится сбоку «Вкл./Выкл.».
4. Подносим изолированный кончик пробника к нужному проводу, чтобы обнаружить сигнал, исходящий от звукового генератора.
5. Вращая регулятор чувствительности, настраиваем прибор на нужный уровень и проверяем кабель на предмет неисправности.
6. Самый громкий звуковой сигнал исходит от проводов, подключённых к звуковому генератору.
Примечание: Разъём для наушников находится на дне пробника.

Тестер — мультиметр для поиска скрытой проводки

LA-1014 — представляет собой прибор искатель срытой проводки (называют кабель — тестером) и мультиметр, т.е. универсальный прибор содержащий два в одном.
Прибор позволяет обнаружить скрытую проводку без напряжения, проверить состояние кабельных линий в телефонной и компьютерной и силовой сетях. С помощью LA-1014 можно определять обрыв, короткое замыкание и перехлест жил. Проверка коннекторов RJ45/RJ11.
Мультиметр позволяет измерять величину постоянного и переменного напряжения, силу тока, сопротивление, прозвонку диодов.
Состав прибора для поиска скрытой проводки.
1. Модульный соединитель RJ11.
2. Измерительные щуп с зажимом типа крокодил.
3. Светодиодный дисплей для проверки кабельных линий в телефонных сетях.
4. Светодиодный индикатор низкого уровня заряда батареи звукового генератора.
5. Кнопка Cont для режима проверки на обрыв.
6. Кнопка Tone для звукового генератора (переключатель звукового сигнала).
7. Кнопка Sel для выбора типа сигнала.
16. Измерительные щуп с зажимом типа крокодил.
17. Регулятор настройки уровня громкость — чувствительность.
18. Кнопка включения питания.
19. Отсек для источников питания.
20. Гнездо для наушников.

Схема прибора для определения повреждения проводки
Кроме определения скрытой проводки, прибор позволяет определить обрыв провода шнура питания таких как, видеокамеры, галогенные прожекторы, электрические утюги, дрели, мясорубки и подобных приборов. Шнур для подключения 220В, как правило его длина 1,5 — 2 метра 2-3х жильного кабеля имеющий сетевую вилку на конце. Из-за длительного использования провод подвергается механической деформации и напряжению, которые могут привести к обрыву, или реже, внутреннему замыканию в любой точке шнура. В подобных случаях мы заменяем кабель, т.к. найти дефектное место провода довольно сложно.
В 3-жильных кабелях практически трудно определить обрыв провода, без пробных надрезов кабеля, особенно в ПВХ-оболочке. Схема самодельного прибора поможет достаточно просто и быстро обнаружить место обрыва провода в 1-жильном, 2-жильном, и 3-жильном кабеле, без физического повреждения провода. Она построена на микросхеме CD4069, которая содержит 6 инверторов стандартной КМОП логики.
На инверторах N3 и N4 собран генератор импульсов, рабочая частота которого составляет примерно 1000 Гц (диапазон звуковых частот), она определяется номиналами установленных резисторов R3, R4 и конденсатора С1. Усилитель собранный на N1 и N2 усиливает слабый сигнал поступающий с датчика, тем самым определяется наличие переменного поля вокруг сетевого провода 230в. Наличие или отсутствие напряжение на выходе 10 усилителя N2 можете разрешить или заблокировать работу генератора.
Когда датчик (зонд) находится не так близко к проводу, к которому подведено переменное напряжение, выходной потенциал на ножке 10 инвертора N2 остается низким. В результате этого открытый диод D3 шунтирует цепь генератора. Одновременно, выход 6 инвертора Н3 имеет низкий потенциал — транзистор Т1 в закрытом состоянии — LED1 не светится. Когда датчик приближается ближе к проводнику с напряжением 230 в AC, 50 Гц, то при каждом положительном полупериоде переменного напряжения, потенциал выхода 10 инвертора N2 становится высоким, запускается генератор колебаний с частоте около 1кГц, красный светодиод (LD1) мигает. (Из-за инерционности свойств зрения, мы видим светодиод горящий непрерывно).
В виду циклической работы уменьшается ток потребления светодиодом, напряжения 3В постоянного тока достаточно для питания схемы прибора.

Схема прибора для обнаружения скрытой проводки.
Питание схемы осуществляется от двух элементов типа AG13 LR44, или им подобные по 1,5в R6 — AA или аккумуляторная батарея. Схема потребляет ток не более 3 мА при обнаружении сети переменного тока. Для аудио-визуальной индикации можно применить небольшой зуммер или ЖК, включаем их вместо Led 1 и резистора R5, но в таком случае потребление тока уже составит около 7 мА.
При помощи этого прибора можно быстро обнаружить неисправную лампу в последовательно соединенной новогодней гирлянде, если питание от 230 в переменного тока.
Данную схему можно смонтировать в небольшом отрезке трубки из ПВХ. Перед поиском обрыва проводам мультиметром или тестером проверьте на наличие напряжения, тока.
Затем подайте переменное 230в в линию, подключив провод имеющий повреждение к фазе, нейтраль к остальным проводам. Однако, если любой из оставшихся проводов тоже имеет неисправность, то оба провода, подключите к нейтрали. Для определения обрыва порой достаточно подать фазное напряжение на проверяемый провод.
В качестве датчика используется отрезок монтажного провода длиной 5 см. Для обнаружения места обрыва, включаем прибор переключателем S1 и медленно перемещаем зонд вдоль поврежденного провода, начиная с входной точки и двигаясь к концу. Светодиод светится при наличия поля, созданным напряжением переменного тока, когда датчик будет находится над место обрыва, то светодиод гаснет.
Во время тестирования может понадобиться изогнуть зонд, для увеличения чувствительности, так что бы при движении зонд был ближе к кабелю. Для исключения ложных срабатываний во время тестирования избегайте сильных электрических полей.
Техническое описание микросхемы CD4069 125 Kb

Схема простого прибора.
Прибор содержит всего 7 деталей: полевой транзистор VT1 типа КП302, КП303, делитель напряжения состоящий из двух резисторов R1 и R2, стрелочный индикатор от старого магнитофона РА1, выключатель питания SA1, элемент питания 1,5в. Датчиком WA1 является отрезок медного провода длиной несколько сантиметров. При приближении антенны WA1 к сетевому проводу находящийся под напряжением, он попадает в электромагнитное поле. Датчик подключен к затвору полевого транзистора VT1, в результате сопротивление исток — сток увеличивается. Протекающий ток через индикатор заставляет стрелку отклоняться. Чем больше ток, тем сильнее поле.
Настройка прибора сводится к подбору резистора R1, при отсутствии поля стрелка не должна отклоняться.

Если под рукой нет прибора для обнаружения скрытого провода, то его можно изготовит за короткое время, для этого необходим провод любой длины, желательно двухжильный, трансформатор малогабаритный, любой и кассетный магнитофон или плеер. Трансформатор выполнит роль датчика, припаиваем провод к трансформатор, а другой конец ко входу звукоснимателя. Скрытый провод должен быть под сетевым напряжением, т.е. включить выключатель свет в ванной и т.д. и подносим трансформатор к предполагаемому месту проводки — в динамике должен появиться фон переменного тока при приближении к скрытому проводу.
Оборвался провод – что делать? Обнаружитель электрической проводки.

Как найти прорыв в невидимом заборе *** (методы короткого замыкания, детектора или AM-радио) — Парень-любитель домашних животных

Думаете, у вас сломалась невидимая проволока забора? Мы покажем вам три способа его найти. Один использует метод короткой петли с дополнительным проводом, другой использует локатор проводов с методом короткой петли, а последний использует радио AM.

Порядок важен. Даже если вы покупаете локатор проводов, вам необходимо понимать метод короткого замыкания, чтобы найти обрыв.Локатор проводов просто находит провод и работает только с полным контуром цепи.

Наконец, мы покажем вам, как это исправить и как избежать проблемы в будущем.

Примечание. Если вы нажмете на некоторые ссылки в этой статье, мы можем получить небольшую комиссию без каких-либо дополнительных затрат для вас.

Как найти прорыв в невидимом заборе с помощью лишнего куска проволоки и метода короткой петли

Этап 1 — Проведите физический осмотр . Обойдите заглубленный провод в поисках участков, где он поврежден, вырван из земли, корни деревьев вырваны из упавшего дерева и т. Д.
Этап 2 — Замкните петлю на датчике для проверки провода от датчика до границы участка. Следуйте по проводам от передатчика до места, где они уходят под землю, в противоположных направлениях. Обрежьте там оба конца и закоротите их вместе, чтобы сигнал больше не проходил под землей. Это замкнет петлю и отправит сигнал обратно на передатчик. Если передатчик перестает пищать, значит, от передатчика до границы проблем нет, и проблема находится под землей.
Этап 3 — Испытание участков под землей с помощью проволочного моста. Затем вы протестируете подземные участки, замкнув их проволочным мостом. Возьмите лишнюю длину провода и протяните ее над участком подземного провода. Осторожно выкопайте подземный провод на обоих концах трассы. Обрежьте подземный провод с обоих концов и подключите наземный провод, чтобы сделать байпас. Если передатчик перестает пищать, значит, обрыв. Используйте новую более толстую проволоку, как описано ниже, чтобы предотвратить ее поломку в будущем, и установите ее.
Этап 4 — Проблемы с датчиком. Последняя проблема, с которой вы можете столкнуться, — это неисправность передатчика. Возможно, его повредила молния или всплеск энергии. Единственное решение здесь — приобрести новый передатчик.
Предотвращение разрывов в будущем — Используйте более толстую проволоку (1 мм, 7 прядей из меди) с покрытием из полиэтилена высокой плотности (HDPE), которое имеет 20-летний рейтинг УФ-излучения. Проволока с покрытием из ПВХ может сломаться на солнце.

Как найти разрыв в невидимом заборе с помощью локатора обрыва провода

Самый распространенный способ найти разрыв — использовать невидимый детектор разлома ограждения.После некоторого тестирования различных моделей мы рекомендуем локатор подземных проводов Kolsol.

Посмотрите видео ниже, чтобы продемонстрировать, как его использовать. Этот локатор может обнаруживать провода на расстоянии до 80 см от сенсорного блока. Это выглядит глубоким.

Вот как им пользоваться.

Выключите подземный проводной передатчик.
Соедините два зажима на передатчике Kolsol с подземным проводом. — Используйте по одному зажиму для каждого входящего и выходящего проводов подземного передатчика.
Включите передатчик Кольсол.
Включите детектор Кольсол и отрегулируйте громкость. Извещатель издает шум, когда датчик находится в пределах 80 см от подземного провода.
Пройдите по подземной проводной дорожке.
Метод короткого замыкания для поиска обрыва — зажимы передатчика Kolsol должны подключаться к непрерывному отрезку провода, чтобы образовать полную цепь. что в случае обрыва детектор Кольсол не сможет увидеть провод.Вам нужно будет использовать метод короткого зацикливания, показанный в следующем разделе, чтобы найти обрыв провода. Вы переместите передатчик Kolsol и зажимы к разным участкам подземного провода, чтобы найти разрыв.

Подземный кабельный локатор Kolsol F02, трассировщик проводов с наушником, тестер кабеля для собачьего забора, кабели для управления поливом

📏 【Экономия времени и денег】 Полезно — обнаружение и отслеживание скрытых и скрытых проводов.Больше никаких звонков, никаких затрат, найдите и устраните проблему самостоятельно.
📏 【Как использовать】 Легко найти провода для заборов домашних животных, металлические провода, металлические трубы, электрические провода и т. Д. (Только для одножильного или двухжильного провода, включенного параллельно, но не для многожильного провода !!!)
📏 【Где можно найти】 Определите местонахождение, какие розетки находятся на определенных цепях, отслеживайте места сверления перед бурением.
📏 【Диапазон параметров】 Дальность действия устройства трассировки провода — до 2–3 футов в глубину и до 1000 футов в длину.
📏 【Наушники и советы】 Получите наушники бесплатно в комплекте.Советы: Не используйте в цепях под напряжением, чтобы не повредить тестер! Это устройство в основном предназначено для поиска кабеля без напряжения или низкого напряжения ниже 24 В.

Как найти пролом в невидимом заборе с помощью AM-радио (также известный как метод свечи зажигания)

У вас нет локатора проводов? Сэкономьте 70 долларов и сделайте свой собственный локатор, используя AM-радио и газонокосилку, используя метод свечи зажигания.

То, что вы здесь делаете, — это изготовление локатора проводов своими руками, используя газонокосилку в качестве передатчика, провод для подключения передатчика к подземному кабелю и AM-радио, чтобы найти, где находится провод.

Этот метод позволит вам проверить до 2000 футов подземного провода, пока не найдете разрыв. Если у вас есть более длинный сегмент, чем этот, просто используйте метод с обоих концов для 4000 футов проверенного провода. Если ваш участок длиннее, см. Метод короткого замыкания выше.

Просто выполните следующие действия.

Необходимое оборудование
1. 4-тактная газонокосилка — она будет действовать как передатчик, обеспечивающий небольшой заряд, вызывающий небольшой статический выход из подземного провода.
2. 20–30 футов испытательного провода (подойдет дополнительный провод из вашего подземного комплекта). Вы подключите это от кабеля свечи зажигания газонокосилки к подземному проводу.
3. AM Радио с антеннами — будет использоваться так же, как и указанное выше устройство для поиска проводов.
Отсоедините главный передатчик вашей подземной системы от основного подземного провода.
Оберните один конец испытательного провода несколько раз вокруг кабеля свечи зажигания газонокосилки.
Подключите другой конец тестового провода к одному из концов подземного провода.
1. Примечание — Этот метод не требует полной схемы. Это идеальный вариант для отдыха.
Включите газонокосилку. Это обеспечит низкочастотный статический выход на подземный провод.
Включите AM-радио и настройтесь на 530 кГц. Это достаточно низкий уровень, чтобы слышать статическое электричество, исходящее от подземного провода, не принимая во внимание другие радиошоу. В случае конфликта продолжайте пробовать другие станции, пока не найдете пустую станцию без радиопередачи, которая также принимает статический шум, исходящий от провода.
Помашите AM-радио по проводу. Статика будет увеличиваться по мере приближения к проводу, остановится прямо над проводом, снова возрастет и исчезнет по мере удаления от провода.
Узнайте, как работает статическое электричество, проверив его на надземном участке провода.
Пройдите по проводу до конца (статические остановки). Вот где перерыв.

Как исправить сломанную проволоку-невидимку?

Выкопать место разрыва
Зачистите покрытие провода с обоих концов провода
Очистить и удалить грязь
Скрутите скрученные концы проволоки
Соедините их с помощью набора для сращивания подземного забора, который защитит их от элементов и будущих повреждений.
Посмотрите видео ниже, чтобы увидеть это в действии.

В поисках перерыва — Экстремальный электрический забор для собак 2021 DIY

Обнаружение и устранение обрыва провода

В течение срока службы электрического ограждения для собак нередко случается обрыв провода. Если провод должен оборваться, ваш передатчик сообщит вам об этом непрерывными звуковыми сигналами и миганием. Вы также можете заметить, что ошейники вашего приемника больше не реагируют, когда вы приближаетесь к проводу.

Выполнение теста короткого замыкания

Ваш передатчик для забора для собак сообщит вам о разрыве линии, включив сигнализацию. Если ваш передатчик подает сигнал тревоги, и вы думаете, что у вас может быть обрыв провода, первое, что нужно проверить, — это работоспособность передатчика вашего собачьего забора. Концепция теста с короткой петлей состоит в том, чтобы создать крошечную петлю из проволочной заграждения на вашем передатчике, чтобы увидеть, продолжает ли ваш передатчик тревожить, когда эта короткая петля провода подключена.

Вот как выполнить тест с короткой петлей:

Отсоедините все провода, идущие к передатчику ограждения для собак.
Отрежьте небольшой кусок проволоки (12 дюймов) и зачистите оба конца.
Подключите каждый конец к двум клеммам передатчика ограждения для собак, создав крошечную петлю.
Подключите передатчик для забора для собак.

Как сделать тест с короткой петлей

Как отключить все провода

Ваш передатчик все еще пищит? Это означает, что возникла проблема с передатчиком вашего забора для собак. Свяжитесь с нами по телефону 800-305-6116, чтобы узнать, распространяется ли на ваш передатчик гарантия.Ваш передатчик перестал пищать, когда к нему была подключена короткая петля? Это означает, что, скорее всего, проблема в проволоке для забора вашей собаки. Если звуковой сигнал прекращается во время тестирования с использованием короткой петли, вы можете проверить свой ошейник с помощью короткой петли, если хотите.

Поместите собачий ошейник рядом с короткой петлей, убедившись, что диапазон установлен на передатчике достаточно низким. Держите ошейники приемника на расстоянии нескольких дюймов от петли и убедитесь, что в ошейник вставлены свежие батарейки.Ваш собачий ошейник должен издавать звуковой сигнал, когда вы кладете его рядом с проволокой.

Проверка целостности провода с помощью мультиметра

Мультиметр также может использоваться для проверки работоспособности основного контура. Мультиметр можно купить в любом строительном или хозяйственном магазине.

Начните с установки мультиметра в положение непрерывности, то есть положение, напоминающее динамик. Затем прикоснитесь кончиками металлических ножек к концам скрученной проволоки. Затем прислушайтесь к звуковому сигналу мультиметра.Если это так, это означает, что у вас есть непрерывность в проволоке вашего собачьего забора. Это означает, что ваша петля исправна и у вас нет обрыва провода. Если у вас нет обрыва провода, проблема может быть в ошейнике или передатчике.

Способы обнаружения обрыва провода

Комплект для определения обрыва провода

Вы можете обнаружить обрыв провода с помощью набора для определения обрыва провода. Он включает в себя мини-передатчик и AM-радио.

На основании наших обширных испытаний было определено, что это устройство хорошо работает только с системами ограждений с длиной проволоки для собачьих ограждений менее 500 футов.Кроме того, разрывы должны быть чистыми, а не частичными или гниющими.

Что делать:

Отключите передатчик на заборе для собак.
Подключите локатор обрыва провода к скрученному проводу.
Заземлите передающий блок, прикрепив прилагаемый провод к центральному винту электрической розетки.
Подключите передающее устройство, чтобы на передатчике горели оба индикатора.
Включите AM-радио, переключив станцию на 530 KHZ.Возможно, вам придется настроить циферблат на канал, на котором нет радиостанции.
Начните следовать по скрученному проводу вместе с радио в направлении основной петли ограждения собаки. Вы начнете слышать комбинацию двух звуков, когда будете следовать по скрученному проводу. В случае обрыва скрученного провода звук будет медленно переключаться с двух звуков на один.
Если все, начиная с скрученной проволоки, проходит нормально, начинайте следовать основной петле ограждения собаки. Вы начнете слышать ровный звук.Следуйте за проволокой для собак, пока этот тон не станет мягче или не начнет меняться. Начните копать в этой области и найдите оба конца того места, где оборвалась ваша проволока.
Если у вас возникнут проблемы с помехами, отсоедините скрученный провод от основного контура и подключите оба конца основного контура к передающему устройству. Вам нужно будет подключить удлинитель к основному контуру, чтобы включить его.

Визуальный осмотр

В поисках помех

Обрыв проволоки обычно вызывают следующие предметы: кромкообрезные станки, средства для удаления сорняков, аэраторы для газонов и грызуны.Физическая прогулка по периметру в поисках признаков возникновения любой из этих ситуаций — это первый способ найти обрыв провода.

Второе место, которое нужно проверить, — это где расположены ваши сращивания или соединители проводов. Иногда это та область, где провода могут непреднамеренно разорваться.

Начать с передатчика. Осмотрите провод от точки выхода через дверь, стену или окно. Внимательно осмотрите место выхода скрученной проволоки из вашего дома.Это обычное место, где может оборваться провод. Осмотрите землю, где проложен скрученный провод, в поисках возможных участков повреждения.
Пройдитесь по периметру, ища любые нарушения в земле. Обратите особое внимание на проезжую часть, дорожку, тротуар и участки с интенсивным пешеходным движением. Эти области являются наиболее частыми местами обрыва проводов. Внимательно смотрите на кромки проезжей части и тротуаров.

RF Дроссель Метод

Вы также можете использовать метод RF-дросселя, чтобы найти обрыв провода.Во-первых, вам нужно будет приобрести ВЧ-дроссель в местном магазине электроники или хозяйственном магазине. Затем отсоедините провода от передатчика и замените их дроссельной заслонкой на конце каждого провода на блоке управления. Затем полностью увеличьте мощность сигнала. Когда дроссель установлен, ошибки обрыва провода быть не должно. Теперь возьмите два концевых провода и прикрепите по одному по обе стороны от дросселя, обернув провод вокруг дросселя. Убедитесь, что дроссель касается неизолированного конца каждого провода.Используйте AM-радио, чтобы обнаружить перерыв, пройдя по периметру и прислушиваясь к тишине. Должна быть слышна пульсация в местах неповрежденного провода и тишина в местах обрыва.

Для частичной замены троса собачьего забора:

Если проволока для забора для собак старая, подумайте о ее замене, прежде чем тратить слишком много времени на поиск и устранение обрыва в проволоке. Проволока для собачьего забора стоит относительно недорого, и ее проще установить во второй раз. Вы можете решить пропустить дорожки и проезды.Вместо этого вы можете соединить их с обоих концов, хотя рекомендуется проверять участки при замене каждого участка провода.

Для начала найдите концы скрученного провода, которые соприкасаются с основной петлей вашего электрического забора для собак.
Отсоедините скрученный провод от основного контура. Зачистите примерно ½ дюйма проволоки из скрученной проволоки, чтобы вы могли видеть медь. Временно скрутите оба конца проволоки вместе.
Подойдите к передатчику забора для собак и проверьте целостность цепи с помощью измерителя.Если ваша скрученная проволока в порядке, переходите к следующему шагу. Если это не так, замените скрученный провод или найдите место разрыва скрученного провода. Если ваш скрученный провод был сломан, и вы отремонтировали или заменили его, временно подключите скрученный провод к основному контуру. Подойдите к коробке передатчика забора вашей собаки и проверьте целостность. Если периметр вашего основного забора для собак прошел хорошо, безвозвратно отремонтируйте или замените только скрученный провод. Нет необходимости смотреть дальше. Если у вас все еще нет полного цикла, переходите к следующему шагу.
Если вы выяснили, что обрыв не в скрученном проводе, начните частично заменять участки провода, которые вызывают сомнения. После того, как вы заменили определенные участки вашего провода, вернитесь к своему передатчику, чтобы увидеть, была ли устранена проблема. Вы также можете протянуть кусок стандартной проволоки от каждого конца скрученной проволоки до середины забора и соединить их с петлей. Это упрощает изоляцию разрыва, позволяя уменьшить зону поиска для потенциальных разрывов.

Устранение поломки

Обнаружив обрыв провода, снимите по ½ дюйма изоляции с каждой стороны, а затем используйте водонепроницаемую капсулу для сращивания или водонепроницаемую гайку для проводов, чтобы снова соединить два конца вместе. Если провод слишком короткий, чтобы соединить два конца, вы можете просто соединить другой участок провода, чтобы создать соединение.

Как найти обрыв провода электрического забора для собак?

Если передатчик собачьего ограждения издает звуковой сигнал, это означает, что у вас есть оборванный провод где-то по периметру невидимого собачьего ограждения.Вам нужно будет найти разрыв в проводе и исправить его. В этом обзоре показан ряд шагов, которые помогут найти обрыв провода и выполнить ремонт.

Когда у вас порвана проволока, ваша собака может подвергнуться опасности Накидка, подвергая ее опасности

Получение «лучшей» невидимой проволоки для собачьих ограждений с покрытием HDPe может означать УСПЕХ в ваших тренировках. Обрыв провода почти всегда вызывает головную боль у таких владельцев собак, как вы. Как только провод по какой-либо причине порвется, вам придется испытать целый ряд неудобств.Мы сняли короткое видео о том, как найти разрыв в проволоке забора для собак.

Мы получаем много звонков от людей, которые спрашивают нас: «Как мне найти разрыв в проволоке для заборов для собак?» Ответом может быть долгое или короткое путешествие. Некоторым людям везет и они находят его сразу же, другие обычно находят его в последнем месте, куда они смотрят, и это называется законом Мерфи.

Проверьте передатчик — Выясните, сломана ли система или просто провод.
Тест короткого замыкания провода — Тест на разрыв с помощью передатчика невидимого собачьего забора.
Найдите сломанный провод — физический и визуальный тест, чтобы найти сломанный провод.
Return Short Circuit Loop — проверьте скрытый провод, ведущий к забору.
Обход провода ограждения погребенной собаки — Перекройте подземный провод, чтобы проверить, не сломан ли он.

Поговорите с экспертом, плюс … получите наш БЕСПЛАТНЫЙ информационный пакет о заборе для собак

Просто расскажите немного о своей собаке и о том, что с ней происходит.

Обнаружение разрыва в проводе электрического забора для собак

Итак, давайте пройдемся по шагам и узнаем, как найти разрыв в проволоке электрического ограждения для собак. Для начала нужно установить, что обрыв именно в проводе, а не в FM-передатчике. Затем мы можем начать процесс устранения и найти, где мог быть обрыв провода.

Но прежде всего постарайтесь вспомнить недавние события, в которых садовник мог копать. Затем вы можете просто пойти на место, где они работали, и осмотреть там провод.

Проверьте передатчик, чтобы убедиться, что это просто обрыв провода
Первое, что нужно выяснить, это не сломалась ли система. Это оборванный провод или сломанный передатчик? Обычно, если передатчик издает звуковой сигнал, это означает обрыв провода. (На самом деле я считаю, что звуковой сигнал передатчика является признаком исправного передатчика.)
Хотя у вас может быть система, в которой нет защиты от молнии и перенапряжения, и при ударе молнии может возникнуть всплеск энергии, который поступает на передатчик, что может повредить печатную плату.
Итак, очень просто — если ваш передатчик пищит — это хороший знак, это скорее всего обрыв провода. Если да, выполните следующие действия.
Выполните короткую петлю, чтобы проверить, нет ли обрыва проволоки для собачьего забора
Тест с коротким шлейфом должен остановить звуковой сигнал, а также проверить невидимый передатчик собачьего ограждения — если он перестает пищать, когда вы сделали короткий шлейф, это означает, что где-то обрыв или плохое соединение.
Есть простой способ сделать это.Просто следуйте инструкциям ниже:
Обычно короткий шлейф игнорирует остальную часть свойства, и дуги или мосты радиосигнала идут прямо обратно к передатчику, чтобы замкнуть шлейф. (Вы не должны получать удар, так как это радиосигнал)
1. Проверьте свой передатчик и найдите два провода, идущие от основного соединения к передатчику — найдите, где они соединяются на передатчике.
2. Отсоедините оба провода от передатчика.(Если у вас есть внешний сетевой фильтр, вы можете просто сделать там короткую петлю.)
3. Возьмите кусок тестового провода или скрепку, чтобы вставить внутрь этих двух контактных точек, где были подключены провода.
4. Подключите тестовый провод, чтобы образовать петлю.
5. Если звуковой сигнал прекращается, значит, мы установили, что это действительно обрыв провода и ваш передатчик работает нормально.
Еще одно простое решение, чтобы проверить, есть ли у вас невидимый обрыв провода ограждения, — это использовать омметр и проверить целостность отсоединенных проводов. Если на проводах нулевое сопротивление, значит, у вас обрыв провода.
Примечание: это может дать вам ложное показание, как будто это плохое соединение, оно может пропустить тест — но не радиосигнал — помните, что вы имеете дело с радиочастотой, а не с электричеством.
Проведите физическую и визуальную проверку, чтобы найти разрыв в проволоке ограждения для собак
Возвращение к основам: теперь, когда вы уверены, что в проводе электрического ограждения для собак есть разрыв, вам нужно найти его место.Самый простой шаг — это физически и визуально проверить проволоку для забора вашей собаки.
Обычно причиной обрыва невидимой проволоки для собак являются физические повреждения, например, садоводство, вырубка сорняков, обрезка кромок и надоедливые грызуны. Если вы знаете, где вы, возможно, выполняли какую-то работу, вы можете сразу перейти в это место и начать проверку.
Если вы не знаете, с чего начать, вы можете выполнить следующие действия, чтобы узнать:
1. Обратите внимание, что физическую проверку можно использовать только для обнаружения обрыва провода в заборе для собак, если провода не проложены под землей.Если да, то это будет рассмотрено в следующем разделе.
2. Начните визуальную проверку с передатчика, где вы впервые увидите провод над землей.
3. Обойдите проволоку для собачьего забора, потяните за нее, посмотрите, есть ли натяжение или ослабление.
4. Следуйте за проводом вокруг вашей собственности и ищите места, где они могли быть перекручены или порезаны. (Это может быть внутренний перерыв)
5. Обойдите систему проволочных заграждений для собак и обратите внимание на участки с интенсивным движением, такие как дорожки, проезды и тротуары.Это также наиболее частые места, где можно найти обрыв провода.
Примечание: у вас может быть несколько поломок, поэтому, если вы сделаете временный ремонт, продолжайте работу.
Короткое замыкание в обратном контуре — проверка на разрыв провода в месте закладки, ведущего к ограждению
Теперь, если во время вашего физического и визуального осмотра не было обрыва провода, то есть вероятность, что обрыв находится под землей.
Чтобы проверить обрыв провода, не выкопав весь заглубленный провод, вам необходимо проверить цепь между ограждением и передатчиком (двойная пара, идущая к ограждению)
Вам просто нужно разрезать их у забора и соединить вместе, чтобы послать радиосигнал обратно на передатчик.Если он перестанет пищать, под землей нет прорыва. Присоединяйтесь к ним и продолжайте.
Перемычка подземного провода, чтобы найти обрыв провода
Идите к подъездной дорожке, где у вас есть провод под землей.
В этом тесте вам нужно иметь достаточно провода, чтобы пересечь подъездную дорожку для тестового моста. Вы можете использовать этот тест на проволоке подземного забора для собак, например, на проезжей части — воротах, вокруг садов и т. Д.
Просто перережьте провод с обеих сторон проезжей части и моста, используя новый провод.
Некоторые люди врезались в провод — сигнал пойдет по кратчайшему пути домой, поэтому он не будет учитывать скрытый провод.
Если звуковой сигнал прекратится, значит обрыв провода находится под проезжей частью. Так что просто проложите новую невидимую проволоку для забора под землей.
Если звуковой сигнал продолжается, значит, под подъездной дорожкой нет обрыва провода. (Но оставьте этот провод там, у вас может быть 2 обрыва)
Затем вы переходите к следующему этапу, следующему шлюзу и снова выполняете мостовое соединение, пока не найдете место обрыва провода.

Как соединить и отремонтировать провод электрического забора для собак?

Теперь вы нашли место обрыва. Все, что вам нужно сделать, это починить невидимую проволоку для собачьего забора. Мы составили пошаговое руководство о том, как соединить и исправить разрыв невидимой проволоки для собачьего забора.

Нажмите здесь

Наши последние слова …

Одна из лучших вещей, которую вы можете сделать, чтобы предотвратить обрыв провода, — это купить прочную проволоку для электрического ограждения с покрытием HDPe, УФ-рейтингом и 7-жильным медным сердечником, чтобы даже если вы собираетесь ударить ее лопатой, она выиграла не сломаюсь.Наши ограждающие провода не будут ломаться под солнцем в течение длительного времени благодаря нашему УФ-покрытию HDPe, которое экономит ваши деньги по сравнению с другими проводами из ПВХ, которые, возможно, потребуется заменить через короткий промежуток времени. Вы можете поместить проволоку внутрь полиэтиленовой трубы, чтобы защитить ее от слипателей.

Если у вас все еще возникают проблемы с проволокой для забора для собак или у вас есть вопросы или вопросы по поводу электрических ограждений для собак, позвоните нам по нашей 7-дневной горячей линии 1-300- (THE-DOG) 1-300-843- 364 не стесняйтесь СВЯЗАТЬСЯ С НАМИ

Следуйте за нами на FACEBOOK

Подробнее о: Ошейники для контроля лая | Электронные заборы для собак | Дистанционные тренажеры

Как найти пролом в подземном заборе для собак

Мы часто получаем запросы от владельцев собак, в основном от тех, кто установил невидимый заглубленный забор , о том, что передатчик не работает должным образом.Прежде чем ответить, мы спрашиваем их, как на самом деле ведет себя передатчик, особенно если он пищит или делает какие-то странные вещи. Если это так, это явный признак обрыва провода в любом месте периметра ограждения .

Ремонт поломки наверняка потребует некоторого времени, но найти место, где она находится, вероятно, будет для вас самой большой проблемой. Если повезет, вы можете сразу определить его; В противном случае ваше путешествие будет долгим! Мы знаем, что поиск сломанного места на последнем месте исчерпывающий! Поэтому мы используем процедуру и хотим, чтобы наши читатели ей следовали.Нет никаких гарантий, но мы уверены, что эти уловки могут облегчить вам жизнь!

Зачем искать и ремонтировать?

Как мы знаем, все, что может пойти не так, пойдет не так сегодня или завтра, поэтому мы должны не только надеяться на предотвращение какой-либо конкретной проблемы, но и знать, как исправить проблему, если превентивные меры не помогут. И именно поэтому вы должны знать, как найти и исправить пролом в подземном заборе. Но зачем вам это делать?

Если проволока для собачьего забора сломана, это приведет вас (как владельца) к ряду неудобств.Первым и наиболее важным из них является, конечно, возможность побега собаки , что может быть чрезвычайно опасно для собаки.

Если вы сначала не заметите обрыв провода или проигнорируете звуковые сигналы передатчика, и если ваша собака умна и умна, у нее есть шанс обмануть вас, и выработает привычку игнорировать границу . Это, конечно, ничего хорошего для ее будущего ограждения.

Ищете отличный инструмент для обнаружения обрыва провода? — Устройство обнаружения обрыва провода PetSafe

Как найти пролом в подземном заборе для собак?

Процесс, который мы использовали, чтобы найти обрыв провода в невидимом заборе, вкратце описан пошагово:

Тестирование передатчиков;
Тестирование провода короткого замыкания;

iii.Использование омметра;

Проверка физического и визуального обрыва провода;
Тестирование возвратного контура короткого замыкания;
Заземление заземленного провода.

Давайте подробнее рассмотрим эти шаги —

T Установка преобразователя

На самом первом этапе вы должны попытаться выяснить, не сломана ли система, а не провод. Итак, проверьте передатчик. Если он издает только звуковой сигнал, значит проблема только в проводке.Но если вы заметили, что передатчик не имеет защиты от молнии или перенапряжения, это означает, что в передатчике есть проблемы, например, повреждение из-за всплеска энергии. Если вы начнете искать перерыв, не зная, есть ли систематическая ошибка, это будет пустой тратой времени и труда.

Тестирование короткого замыкания

Сделайте тест с коротким циклом, следуя нескольким простым способам, которые помогут вам во всем разобраться. Если передатчик перестает подавать звуковой сигнал, создавая короткую петлю, несомненно, есть один или несколько обрывов в любом месте провода, или провод имеет плохое состояние соединения.Процесс фактически игнорирует другие свойства системы и отправляет сигналы прямо на передатчик.

Использование омметра

Вы можете использовать омметр для проверки целостности заземленных или полузаземленных проводов. Отсоедините кабели и сразу начните проверку. Но мы не очень уверены в использовании омметра, особенно если вы не являетесь экспертом, поскольку омметр может дать ложные показания.

Для заземления — физическая и визуальная проверка

Если вы получили подтверждение с помощью описанных выше шагов, что где-то в проводе есть один или несколько разрывов, идите прямо и найдите, где он находится.Физическая и визуальная проверка кабелей здесь — наиболее подходящий способ.

Обычно проволока заборов для собак обрывается из-за физического повреждения при выполнении работ, включая садоводство, обрезку кромок, вырубание сорняков, надоедливых грызунов и т. Д. Если вы вспомните место, где вы могли выполнять какие-либо из этих действий, вы сразу увидите это место.

Не пропустите проверку участков с интенсивным движением, таких как проезды, дорожки и тротуары, если по этим участкам протянуты провода. Вы также можете проверить места, где провода скручены и скручены, находятся высоко.Этот процесс применим в основном для электрического ограждения, у которого нет заземленного провода , и частично для ограждения со скрытым проводом .

Для подземного провода — испытание возвратного контура короткого замыкания

Владельцы забора расстраиваются, когда большая часть проводов или целые провода их невидимого забора зарыты в землю , и они внезапно обнаруживают обрыв провода.

Один из способов проверить место обрыва — выкопать все провода, что громоздко и дорого.С другой стороны, они могут проверить пару цепей между передатчиком и заборным проводом.

Вырежьте их из части забора. Соедините их вместе после резки у забора, чтобы радиосигналы вернулись к передатчику. Если передатчик перестает пищать, считайте, что заземленный провод полностью исправен. Присоединитесь к ним, чтобы продолжить операцию. Ваша система должна быть полнофункциональной , как и раньше.

Заземление заземляющего провода.

Это еще один способ проверки обрыва провода под землей, особенно на таких участках, как подъездные пути, сады или проходы.Обрежьте провод с обеих сторон площадки, а затем переведите мост с одной стороны на другую с помощью новых проводов. Для вашего удобства вы можете врезать кабель, чтобы обеспечить кратчайший путь прохождения сигнала.

Если вы обнаружите, что передатчик перестал подавать звуковой сигнал, это означает, что в заземленном проводе этого конкретного объекта произошел обрыв. Но если вы все еще видите, что передатчик издает звуковой сигнал, значит, есть другой участок, где есть разрыв. Просто проверяйте один за другим, и вы найдете его на этапе.

Последние слова

Так следует проверять и обнаруживать обрывы проводов активного электроизгороди .Процесс требует некоторых основных идей, но наверняка займет некоторое время. Сохраняйте спокойствие и узнайте точный результат!

electric — Как я могу найти и устранить разрыв цепи?

Электроэнергия обычно передается в дом от трансформатора либо через опору питания, либо по земле в коробке трансформатора. Энергетическая компания подключила два черных провода и заземление, чтобы подать на ваш счетчик 240 вольт. Затем провода идут от счетчика в ваш дом. Два черных провода подключаются к главному выключателю, который может работать от 100 до 400 ампер.Это, в свою очередь, нагревает шину панели. Если у вас есть один выключатель, он обеспечивает электричество 120 вольт по всей цепи. Если их два вместе или выключатель, занимающий 2 положения, то это двухполюсный выключатель 240В. В этом вопросе мы сосредоточимся на одиночном выключателе с прикрепленным к нему черным проводом. Два провода: горячий (обычно черный в США) и нейтральный (белый в США). Неработающая розетка может быть вызвана отключением одного из них (или обоих).

Обычно для диагностики используются вольтметр и бесконтактный тестер напряжения (рассчитанный на соответствующее напряжение, обычно 120 или 240 В в зависимости от страны).

Наиболее вероятная причина — плохое соединение. Современный электрический кодекс требует, чтобы все соединения были в доступных местах внутри какой-то электрической коробки, поэтому вы сможете найти их все. Скорее всего, плохое соединение — это провод с «заколкой», когда провод вставляется в заднюю часть розетки, а слабая пружина удерживает его. Отводы с «обратной проводкой», где болт удерживает провод хороший и подсказанный.

Предполагая, что в вашей розетке есть заземление, измерьте напряжение между землей и двумя другими контактами.Если земля-> горячая составляющая 120/240 В +/- 10%, то горячая «хорошо». Если нейтраль-> земля очень близка к нулю вольт, то нейтраль «хорошая». Это позволит вам сосредоточить усилия по проверке. Вы также можете использовать бесконтактный тестер напряжения для проверки горячего. Если он говорит, что горячий горячий, ваша проблема с нейтральным, но если он говорит, что горячий горячий, то вы действительно не сможете определить, является ли нейтральный также проблемой.

Отключите вашу цепь с помощью прерывателя, убедитесь, что питание отключено в розетках, на которые вы будете смотреть, демонтируйте неисправную розетку и соседние устройства и проверьте соединения.Убедитесь, что нет обгоревшего пластика, замените розетки, если они больше не держат вилки, и проверьте соединения. Что касается проволочных гаек, попробуйте вытащить провода из гайки и снова подсоединить их, если они выдергиваются. Измените соединения заднего упора на боковой / задний провод для большей прочности. Затяните все ослабленные болты, удерживающие провода.

Если проблема не в соединении, то проблема должна быть в проводе или, возможно, в розетке, о которой идет речь. Вытащите неисправную розетку, снова включите цепь и с помощью вольтметра проверьте, правильно ли поданы провода, идущие к розетке (убедитесь, что нейтральное-> горячее напряжение соответствует ожидаемому).Если это показывает, что провод плохой, вам, вероятно, придется протянуть новый провод через стену (и удалить старый сломанный провод).

Помните, что работа с цепями под напряжением опасна, и выключите цепь, прежде чем вносить в нее какие-либо изменения или действия, при которых вы можете коснуться проводов или замкнуть их вместе.

Как найти обрыв провода в стене, Простой поиск видео

Бытовые электроприборы, которыми пользуются все и даже те, кто находится далеко от электричества.И когда в доме внезапно гаснет свет, он начинает чувствовать, что жизнь остановилась, лишая привычных условий существования. Именно поэтому в этих ситуациях каждому из нас полезно знать, как найти шнур питания в стене, тем более, что для этого не обязательно пользоваться услугами электрика. Даже если в доме нет специального прибора для определения разводки в стене, существуют методы, позволяющие обойтись без каких-либо приспособлений.

Чаще всего для самоопределения проводки приходится прибегать к следующим случаям:

При установке выключателя света или розетки, чтобы просверлить или забить стену гвоздями, не бойтесь удара током.
В случае короткого замыкания, представляющего опасность, так как это может вызвать пожар, но, следовательно, мы должны быстро найти, где произошел обрыв провода.
При ремонте или перепланировке квартира. При сносе или возведении стен и изменении расположения дверного проема. В этом случае желательно знать, как найти проводку в стене устройства без этого, что предотвратит повреждение электрического кабеля.
При заселении в купленную квартиру.Определить расположение существующих электрических коммуникаций, если нет документов с планами их размещения.

для размещения поискового устройства

Самым простым таким устройством является индикатор-отвертка. У многих он есть дома, а если нет — можно позаимствовать у соседей. Пока индикатор довольно недорогой, но он очень слабый. Определите точное расположение проводов, даже при удачном их обнаружении не удается, индикатор указывает на опасную зону в 30 см.Не получится с помощью дисплея найти отвертку с проводом, не находящуюся в напряжении.

Оповещатель Е-121 по прозвищу «Дятел» широко используется многими электриками. С ним настолько легко обращаться, что с ним может справиться даже абсолютный непрофессионал. Однако этот прибор может определять не только расположение проводов, но и то, где был прорыв. Глубина его действия доходит до 7 см. Этого достаточно для обнаружения импульсного проводника для гипсовой обшивки. По соотношению цена-качество «дятел» можно назвать лучшим бытовым прибором для поиска скрытой проводки.

Индикатор MS, Китай выпускается во многих модификациях, но наиболее популярны модели MS-18. Особенность китайского проволочного извещателя — высокая чувствительность ко всем металлам, поэтому он одинаково чутко реагирует и на электрический проводник, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчились найти разницу в силе сигнала. Выбирая любую модель сигнализации MS, стоит учесть, что фольгированный кабель на них не среагирует. Среди них электрические тестеры не пользуются популярностью, и для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Поисково-спасательное оборудование, электорпроводки профессиональные

В продаже можно найти тестер GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440 производства европейских производителей. Их обычно используют для обнаружения, скрытые под финишным анализом его состояния и профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактностью и красивым исполнением. Принцип работы примерно такой же, но стоимость довольно высока, особенно если покупать одноразовые.

Таблица тарифов на воду для адресных устройств

Старинные устаревшие способы нахождения проводов в стене

Высокая цена на специальные устройства — одна из причин, по которой разнорабочий интересуется, как найти провод в стене без устройства, и часто отдают предпочтение старым. вылеплены неоднократно проверенные практики для решения этой проблемы. Ведь в старину при обнаружении проводки в стене обходились без инструментов, нахождение питания под штукатуркой и обоями безопасными методами.

таких методов, позволяет найти скрытую проводку в стене без специального оборудования. Их несколько, и каждый из них может обеспечить разную степень точности.

Визуальное определение места трассировки. Этот способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые снимают при ремонте, это позволяет легко найти штроб, в котором обычно проложены провода. Поскольку штробление нарушает целостность поверхности, и даже после прекращения работы место, где оно было проведено, остается видимым.Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально найти сетевой шнур в стене не представляется возможным.
С радиоприемником, или. Этим методом мастера советуют любителям, интересующимся, как определить, где в стене проложена проводка. И подойдет самый обычный для этой цели, настроенный на среднечастотный приемник. Под приятную музыку надо ехать по стене, дай знать, когда потрескать.
Микрофон, подключенный к магнитоле, может быть альтернативой приемнику.С ним следует обращаться, как по радио, так и по внешнему виду, и по средствам обнаружения шума.

Следует помнить, что с помощью радио или микрофона можно определить проводку, находящуюся в стене, с точностью до 15-20 см. Поэтому при использовании этих устройств лучше сделать небольшое углубление, чтобы избежать поражения электрическим током и такая подстраховка не лишняя.

Попробуем выполнить логику

Если электромонтаж проводился квалифицированным электриком, все проводники в ограждающей их полости проходят параллельно потолку и перпендикулярно полу, а все повороты выполнены вправо угол.

Схема поиска смыва в квартире

Исходя из этого, можно предположить следующее:

От розетки или выключателя провод строго поднимается дальше под потолком, поворачивает в сторону распределительной коробки, следовательно, в этом месте забивать гвоздь не нужно.

Линию

обычно натягивают с отступом 10-15 см от потолка и 10 см от плинтуса.
Его можно визуально представить в виде заранее созданной схемы электропроводки и зарисовать ее на бумаге.

Следует иметь в виду, что безопасным такое наглядное представление назвать нельзя. Схему разводки нужно проверять хотя бы по радио, а лучше — специальными приборами.

Причины обрыва проводки

Обрыв электропроводки может произойти в любое время, тем более что чаще это происходит, когда электрические проводники находятся под напряжением. Причиной повреждения кабеля может быть некачественный товар, неправильная разводка и многое другое. В том месте, где есть травма, может закончиться постоянно нагретая проволока и при повышении напряжения.Кроме того, обрыв кабеля может произойти из-за внешнего механического воздействия на него, забивания или сверления отверстий. При обрыве кабеля и перегрузке сети.

Как найти обрыв провода в стене

Если раньше прибор допускал только обнаруженные провода или металлические предметы, то современные электронные устройства помогают выявить скрытый обрыв провода. Например, бесконтактным индикатором промывки можно найти место разрыва фазного проводника. Индикатор нужно двигать по проводнику, и в точке обрыва он подаст сигнал.Вообще при определении обрыва проводки зуммер прекращает работу.

Если у вас есть представление, как узнать, где находится проводка в стене, вы можете выбрать подходящий вариант поиска исходя из своих возможностей.

Видео детекторов и методов поиска скрытой проводки

In-Ground «У меня обрыв ограничительного провода, помогите!»

У меня разрыв ограничительного провода.

У вас может быть полный или частичный перерыв. Частичный обрыв происходит, когда провод не полностью разорван, что дает слабый сигнал через провод. Это может означать пятнистый или непоследовательный сигнал или стимуляцию. Полный обрыв не позволит передать сигнал по проводу. Это будет «мертвая зона» или зона, где приемник не будет работать, потому что он не принимает сигнал от провода и передатчика. Выполните следующие действия, чтобы определить место разрыва ограничительного провода:

Найдите исходные соединения и убедитесь, что они имеют хорошее и надежное соединение.
Проверьте свой сад, чтобы определить любые возможные повреждения ограничительного провода, такие как недавние рытье, проветривание, роение грызунов или любые другие заметные нарушения в вашем саду рядом с ограничивающим проводом.

Часто встречаются обрывы проводов в витой паре:

В точке выхода провода из дома
Где витая пара проводов входит в землю из дома, обычно вызывается триммером для струн
Если провода пересекают тротуары или проезды из-за обрезков кромок и струнных триммеров
Вокруг озеленения и клумб в результате перекопки или обработки почвы

Обычно встречаются обрывы проводов в ограничивающем проводе:

На газонах
Если провода пересекают тротуары или проезды из-за обрезков кромок и струнных триммеров
Вокруг озеленения и клумб в результате перекопки или обработки почвы
На стыках проводов, где не были установлены капсулы с гелевым наполнителем
При сращивании проволоки без узлов армирования

Если вы все еще не можете найти разрыв в ограничивающем проводе, есть два варианта его обнаружения:

Вариант 1: Свяжитесь с нами, чтобы приобрести локатор обрыва провода, который обнаружит обрыв ограничительного провода.Обратите внимание, что локатор обрыва провода обнаружит только полный обрыв; он не обнаруживает частичных разрывов.

Вариант 2: Выполните следующую процедуру. Чтобы предотвратить непреднамеренную стимуляцию, всегда снимайте ошейник-приемник вашей собаки перед выполнением любого тестирования передатчика.

Отключите передатчик забора.
Подключите оба конца скрученного ограничительного провода к одной клемме ограничительного провода.
Измерьте и отрежьте тестовый провод, который составляет половину длины всего отснятого вами отснятого материала с пограничным проводом.
Подключите один конец тестового провода к другой клемме ограничительного провода.
Найдите середину границы и перережьте ограничительный провод.
Присоедините другой конец тестового провода к любой стороне ограничительного провода, где вы разрезаете его пополам.
Подключите передатчик ограждения и проверьте световой индикатор контура.

Найти обрыв скрытой проводки: Как найти обрыв провода в стене

Как найти обрыв провода в стене

Как найти обрыв в скрытой проводке самостоятельно и с помощью инструментов

Основные причины обрыва

Способы обнаружения

Поиск места разрыва

Обрыв скрытой проводки — как самостоятельно найти место обрыва скрытой электропроводки в стене

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

Как найти неисправность скрытой электрики?

Находим неполадку за несколько минут

практические советы специалистов и домашних мастеров

Поиск проводки в стене

Причины обрыва

Логика поиска

Минимальный набор для поиска повреждений

Алгоритм поиска дефектов

Чем можно заменить трассоискатель

Как найти обрыв нулевого провода в стене – Ремонт своими руками на m-stone.ru

Чем опасен обрыв нулевого провода в электросети?

На стояке подъезда

Внутри жилого помещения

Как определить опасность?

Чем защитить домашнюю электропроводку?

Поиск обрыва

Логика

Индикаторная отвёртка

Детекторы проводки

Способы определения проводки

Как найти обрыв провода в стене: эффективные методы и рекомендации

Когда возникает необходимость

Характер неисправностей

Классификация неисправностей

Способы определения проводки

Методика наших предков

Визуальная диагностика

«Прослушиваем» стены

Логика в помощь

«Прозвонка» электропроводки или как найти место разрыва мультиметром

Специальные приборы

Доступные варианты

Причины повреждения

Доступные варианты

Обрыв проводки как найти и устранить

Оглавление:

Какие могут быть причины обрыва проводки?

Как действовать при обрыве проводки

Как определить обрыв с помощью транзисторного приемника

Поиск обрыва проводки в разных сетях с помощью тестера

Как обнаружить обрыв в открытой проводке

Как определить обрыв в открытой проводке: поэтапный процесс

Как обнаружить обрыв в скрытой электрической сети

Общая инструкция поиска обрыва проводки

Как обнаружить обрыв в кирпичной или бетонной стене

Как устранить обрыв в проводке

Обнаружение скрытой проводки, обнаружение обрыва в кабеле, шнуре. Как найти обрыв провода в бетонной или кирпичной стене.

Тестер — мультиметр для поиска скрытой проводки

Как найти прорыв в невидимом заборе *** (методы короткого замыкания, детектора или AM-радио) — Парень-любитель домашних животных

Как найти прорыв в невидимом заборе с помощью лишнего куска проволоки и метода короткой петли

Как найти разрыв в невидимом заборе с помощью локатора обрыва провода

Как найти пролом в невидимом заборе с помощью AM-радио (также известный как метод свечи зажигания)

Как исправить сломанную проволоку-невидимку?

В поисках перерыва — Экстремальный электрический забор для собак 2021 DIY

Обнаружение и устранение обрыва провода

Выполнение теста короткого замыкания

Вот как выполнить тест с короткой петлей:

Проверка целостности провода с помощью мультиметра

Способы обнаружения обрыва провода

Комплект для определения обрыва провода

Что делать:

Визуальный осмотр

RF Дроссель Метод

Для частичной замены троса собачьего забора:

Устранение поломки

Как найти обрыв провода электрического забора для собак?

Проверьте передатчик — Выясните, сломана ли система или просто провод.

Тест короткого замыкания провода — Тест на разрыв с помощью передатчика невидимого собачьего забора.

Найдите сломанный провод — физический и визуальный тест, чтобы найти сломанный провод.

Return Short Circuit Loop — проверьте скрытый провод, ведущий к забору.

Обход провода ограждения погребенной собаки — Перекройте подземный провод, чтобы проверить, не сломан ли он.

Просто расскажите немного о своей собаке и о том, что с ней происходит.
