Наружный дымоход сэндвич: сборка и установка своими руками

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

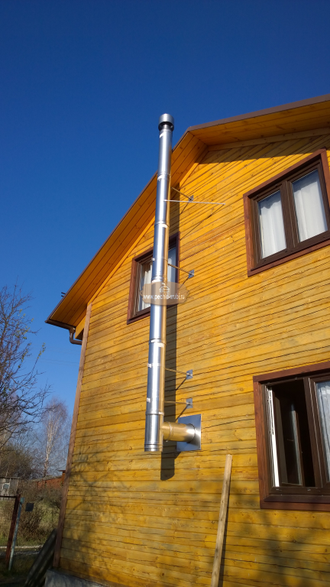

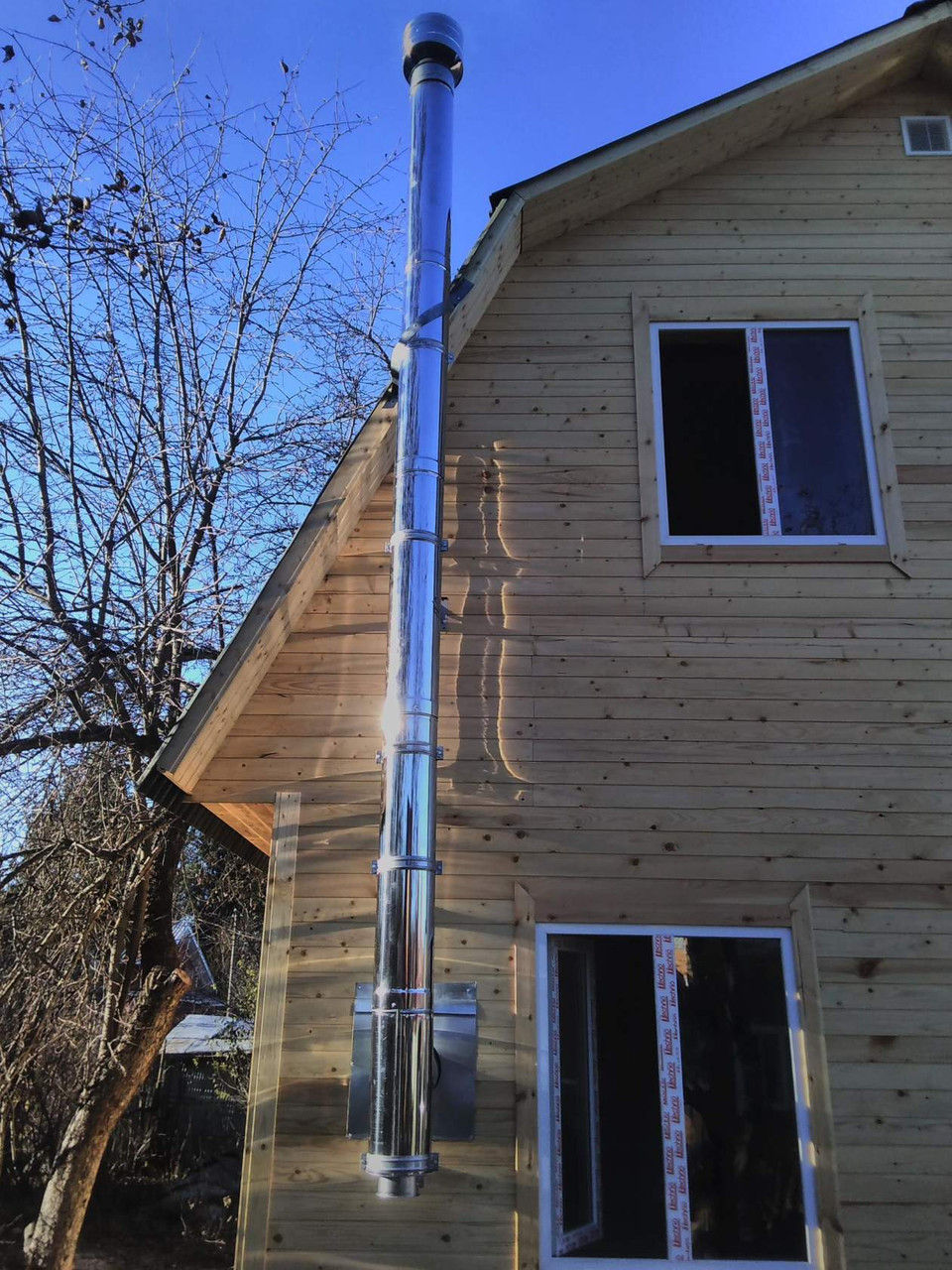

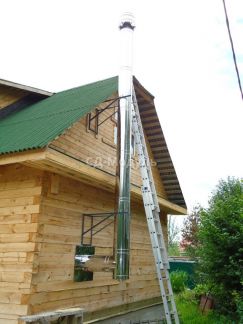

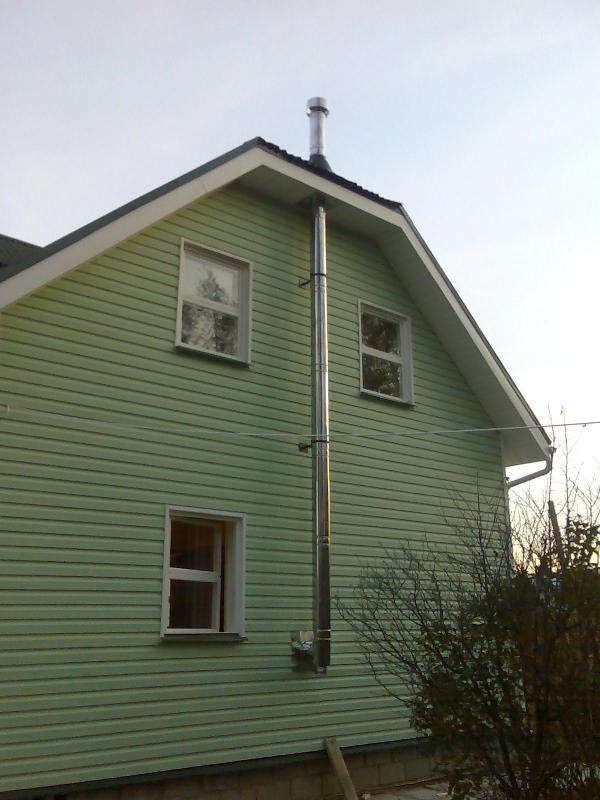

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

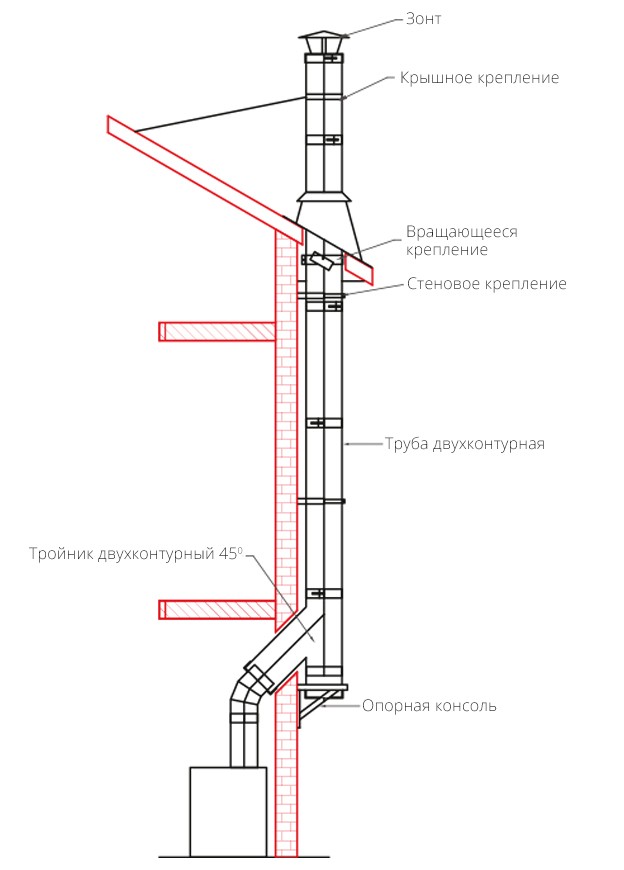

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1.   Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

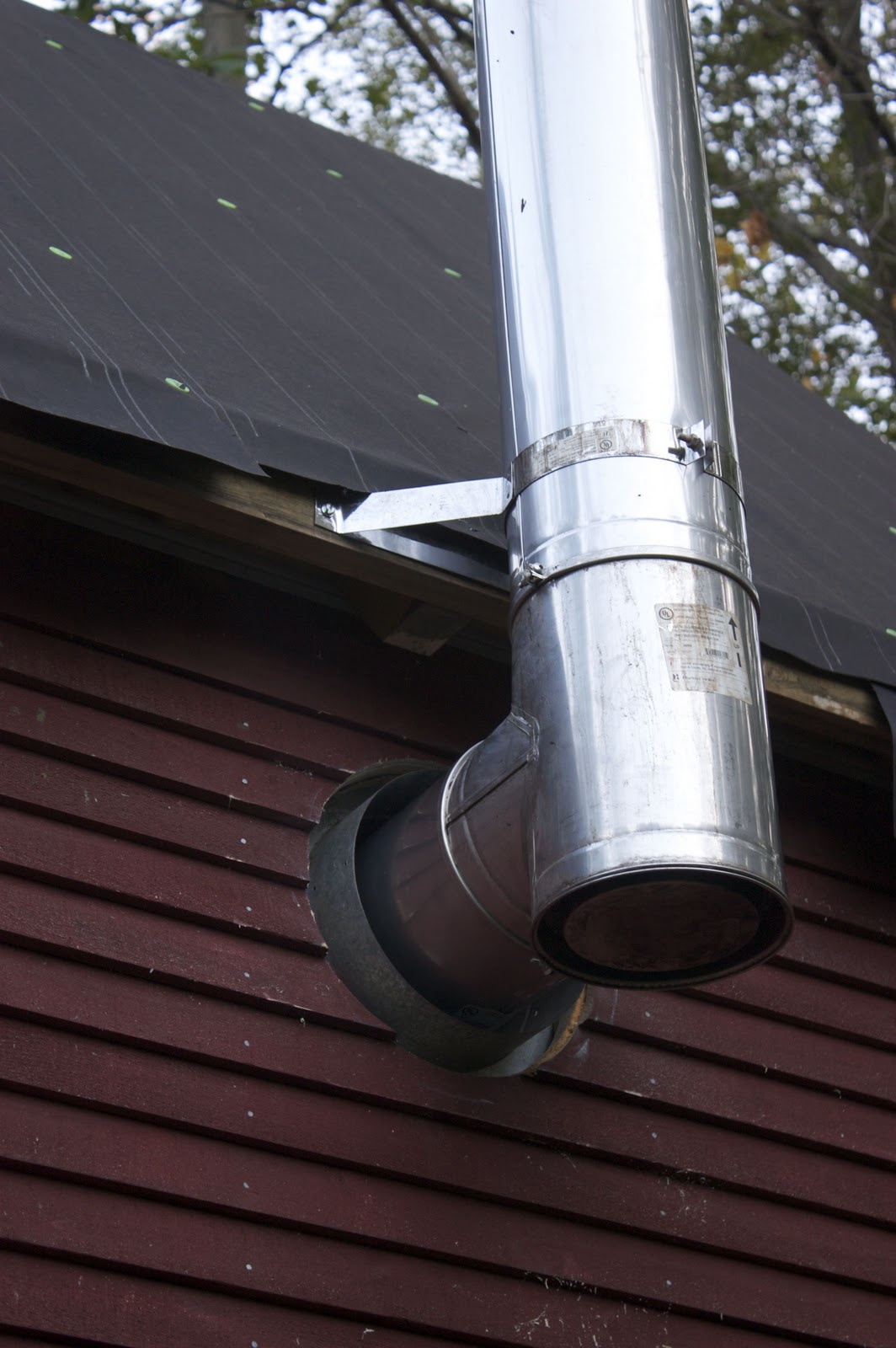

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

• Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
• Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
• Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
• Шаг 4. Установите снятый лист профнастила и закрепите его.
• Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
• Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
• Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
• Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

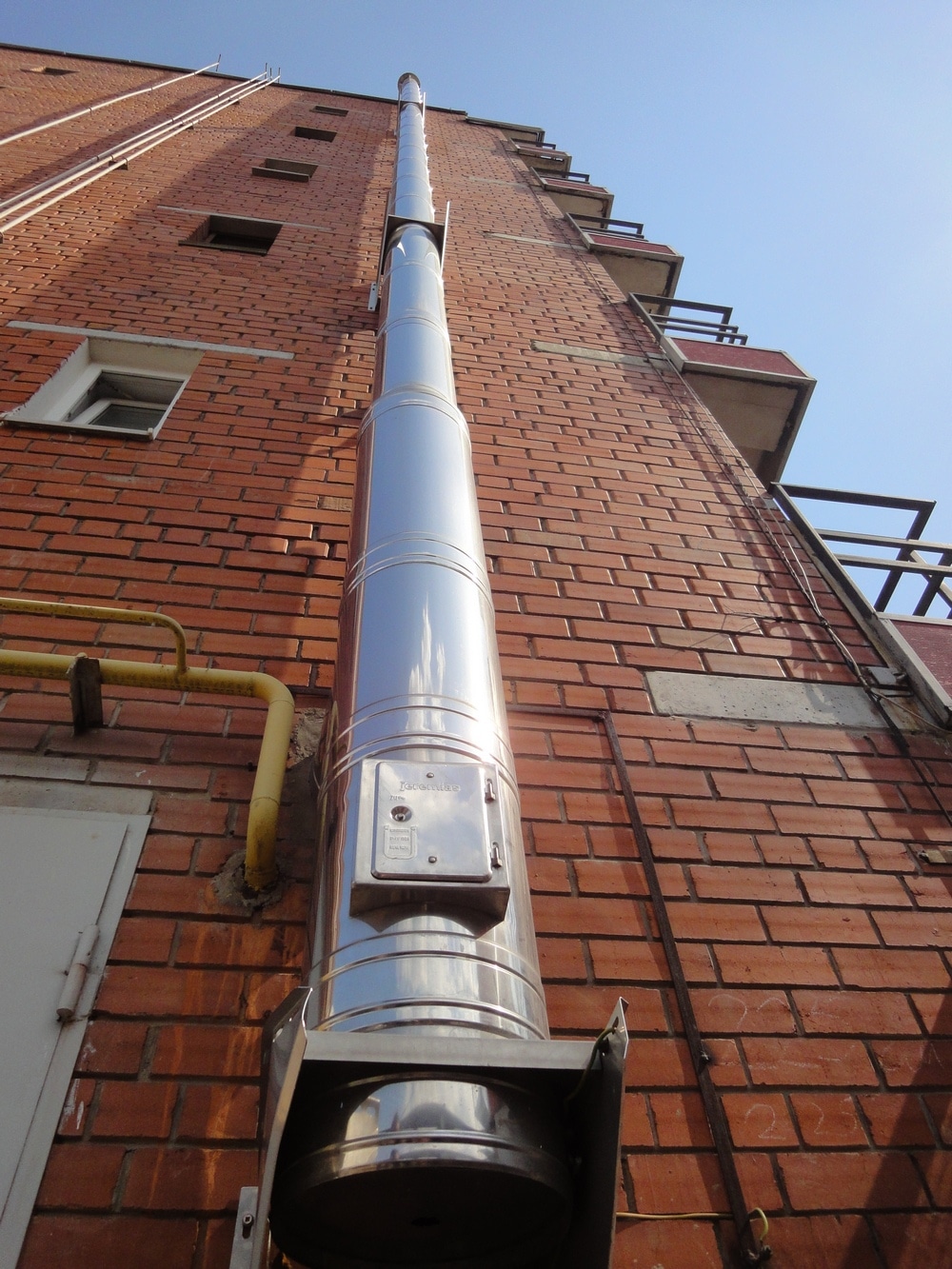

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Сэндвич дымоходы из нержавеющей стали ВУЛКАН

Дымоходы из нержавеющей стали Вулкан бывают разных видов и областей назначения. Самый распространенный и универсальный вид труб дымоудаления – это так называемые «сэндвич» дымоходы и их элементы из нержавейки. Данный вид систем дымоудаления может применяться как в частных бытовых целях, так и вместе с промышленным оборудованием.

Сэндвич-дымоходы: области применения

Нержавеющий сэндвич-дымоход также называют двухконтурным или двустенными. Они применяются для безопасного и качественного отвода продуктов сгорания топлива от всех известных видов бытовых приборов:

• каминов и печей
• банных печей
• котлов
• генераторов
• барбекю и плит

Двухконтурный дымоход: технические и рабочие характеристики

Применяемые материалы и конструкция сэндвич дымоходов из стали с изоляцией позволяют им выдерживать высокие температуры отходящих газов и другие рабочие нагрузки. Так, номинальный, рабочий уровень температуры продуктов сгорания в дымоотводе может составлять 750 градусов Цельсия, а пиковый краткосрочный – 1000 градусов Цельсия. Данные показатели являются оптимальными для системы дымоотведения, так как стандартный уровень температуры дыма, отходящего от бытовых отопительных приборов, составляет всего 450 градусов.

Двухконтурные дымоотводы из нержавеющей стали сэндвич-конструкции рассчитаны на давление в размере 5000 Па внутри контура, также они отличаются высокой устойчивостью к агрессивным кислотным средам, конденсату, климатическим воздействиям. При проектировании и производстве двухконтурных дымоотводов применяется система для термокомпенсации, которая исключает возможность деформации элементов во время естественного расширения стали от температурных нагрузок.

Среди других рабочих и конструкционных характеристик двуконтурных дымоотводов Вулкан выделяют следующие:

• высокий уровень герметичности
• минимальный вес
• прочная конструкция
• качественные профили для стыковки
• наличие полного спектра комплектующих деталей и элементов
• возможность подключения любого отопительного оборудования
• возможность установки как внутри, так и снаружи строений
• возможность проектирования и установки как на начальных этапах строительства, так и в уже готовых объектах
• удобный монтаж
• широкий спектр применения
• продолжительный срок службы

Особенности конструкции

Главной особенностью таких дымоотводов является наличие сразу двух контуров: внутреннего и наружного, а также слоя изоляции между ними. Внутренний контур труб изготавливается из нержавеющей высоколегированной стали марки AISI 321. По запросу клиента возможно применение других видов стали — AISI 310 и AISI 316. Толщина стали составляет 0,5 – 1,0 миллиметр. Второй, наружный контур изготавливается из нержавеющей стали марки AISI 304, либо из гальванизированной стали. Толщина стали наружного контура составляет от 0,5 до 0,8 миллиметров.

Особое внимание при изготовлении двухконтурных дымоходов уделяется изоляции. При производстве применяется базальтовая огнеупорная вата датского производства Rockwool или финского производства Paroc, толщина слоя составляет 50 или 100 миллиметров в зависимости от эксплуатационных особенностей оборудования, к которому подключается дымоотвод.

Двухконтурные дымоходы торговой марки Вулкан проектируются и производятся с применением передового оборудования и материалов. За счет технологий производства и проектирования, продуманной конструкции и усиленных рабочих характеристик на преимущественное большинство дымовых труб Вулкан предоставляется гарантия от производителя сроком в 50 лет.

Какие виды и размеры имеет сэндвич труба и как ее монтировать

Содержание статьи

Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

Составные элементы дымохода сэндвич

Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное – его можно легко установить своими руками.

Вернуться к содержанию ↑

Основные характеристики сэндвич дымоходов

Дымоходы сэндвич представляют собой конструкцию, которая имеет три слоя. Такая конструкция состоит из внешней и внутренней трубы разного диаметра, а между ними уложен слой теплоизоляции. Поэтому дымоходы и получили такое название. Внутренняя труба обязательно должна быть из нержавеющей стали, а наружная часть может изготавливаться из оцинкованной стали либо другого материала. Сэндвич трубы для дымоходов отличаются диаметром и толщиной теплоизоляции, в зависимости от того, при каком режиме температуры будут использоваться. Такие печные устройства обладают массой достоинств по сравнению с другими видами:

• Отсутствует конденсат;
• Простой монтаж;
• Наивысшая степень пожаробезопасности;
• Компактность;
• Устойчивость к агрессивным средам.

Единственным недостатком такого устройства является его дорогая цена. На сегодняшний день дымоходы сэндвич являются самым оптимальным вариантом, так как могут устанавливаться в домах, построенных из любого материала. Они имеют высокую степень надежности и безопасности.

Устройство дымохода сэндвич

Сэндвич трубы для дымоходов продаются частями, длина каждого сегмента не превышает одного метра.

Вернуться к содержанию ↑

Виды и размеры соединительных элементов

В зависимости от того, где будет использоваться печное отопление, определяется диаметр трубы. Подбирается диаметр внутренней трубы, так как она несет основную температурную нагрузку. Диаметр сэндвич трубы определяется исходя из мощности отопительного устройства: чем он мощнее, тем большее сечение необходимо. Размеры печного оборудования регламентирует СНиП. В основном, диаметр указывается в техническом паспорте прибора: например, 120\180; 150\210 либо 200\260 мм. Первая цифра – это внутреннее сечение, а вторая внешнее. Труба из нержавейки может использоваться для газового и твердотопливного котла, печи, камина, сауны, в качестве сегмента при установке вертикальных частей печного отопления. К данной трубе подбираются соединительные части из нержавейки соответствующего диаметра:

• Дымоход-конвектор 120, 150, 200 мм – предназначен для отведения продуктов сгорания;
• Колено 120, 150, 200 мм – состоит из нескольких частей, сваренных под углом, благодаря чему можно изменить направление дымохода;
• Тройник 120, 150, 200 мм – служит для отвода газов и конденсата;
• Ревизия 120, 150, 200 мм – предназначена для очистки дымохода от сажи;
• Переходник 120, 150, 200 мм – служит для соединения элементов;
• Кагла 120, 150, 200 мм – используется для регулирования тяги;
• Флюгер термо 120, 150, 200 мм – предназначен для защиты от осадков и задувания ветра;
• Конус термо 120, 150, 200 мм – служит для защиты от атмосферных осадков;
• Розетта 120, 150, 200 мм – является вспомогательным элементом и предназначена для декора;
• Грибок 120, 150, 200 мм – состоит из оцинкованной стали и предназначен для верхушки дымохода.

Соединительные части дымохода сэндвич

Чем толще нержавейка, тем будет дольше срок службы печного отопления.

Сэндвич конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнить разными декоративными элементами.

Вернуться к содержанию ↑

Установка печного оборудования своими руками

Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций – это:

• При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
• Запрещается устанавливать сэндвич трубу над печным устройством.

В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:

• По дыму;
• По конденсату.

Установка дымохода сэндвич

По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная – по дыму. Какой бы способ не был выбран, самое важное – это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:

• Фланцевый;
• Байонетный;
• Мостик холода.

Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:

• Рулетка;
• Уровень;
• Электролобзик;
• Болгарка.

Установка сэндвича с применением отводов

Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

Вернуться к содержанию ↑

Как правильно провести дымоход через перекрытие

Очень ответственной и сложной частью является проход дымохода через перекрытие. Сначала с внутренней стороны крыши делают проем. Далее внутри закрепляется подкрышный лист, который сделан из оцинкованной стали, а снаружи – крышная разделка. После закрепления фартука, который приварен к крышной разделке, устанавливают следующую часть конструкции. Чем ниже расположена труба, тем больше она должна возвышаться над крышей. Дымоход может возвышаться над крышей:

• При расстоянии до конька 150 см, размеры трубы над коньком 50 см;
• При расстоянии 150-300 см, размеры трубы не ниже конька;
• При расстоянии более 300 см – размеры трубы ниже конька до условной линии, которая проведена под 10˚ уклоном к линии горизонта.

Стыковка элементов дымохода

В завершении, после того как нужные размеры длины трубы установлены, крепится грибок. Монтаж печного отопления в загородном доме является неотъемлемой и обязательной частью при установке каминов, бань, саун. Изучив все тонкости и принципы, вполне можно установить сэндвич дымоход своими руками. И тогда безопасность, уют и комфорт обеспечен на долгие годы.

Вернуться к содержанию ↑

Монтаж дымохода

Интересное по теме:

Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

• внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
• утеплитель надежно защищает наружный контур от перегрева;
• конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
• обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

• настенные кронштейны, которые удерживают конструкцию;
• ревизия, имеющая окно для чистки и подставки под нее;
• набор переходников;
• тройники;
• колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
• обжимные хомуты для соединения отдельных элементов конструкции;
• разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
• розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

• при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
• при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
• при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т. п.

Оцените статью:

Поделитесь с друзьями!

Наружный дымоход своими руками: устройство, монтаж

Система обогрева в любом строении включает в себя два элемента. Это установка самого теплогенерирующего агрегата – котла, работающего на газе, жидком или твердом топливе, и системы, которая способствует отводу продуктов горения. Установка этих элементов требует пристального внимания. От работы системы в целом зависит подача тепла в доме и безопасность людей.

Общий вид наружного дымохода

В статье мы рассмотрим, как правильно установить наружный дымоход своими руками, представим ряд советов мастера по устройству дымохода. Если неправильно смонтировать дымоход снаружи дома, это может привести к неприятным последствиям: обратная тяга системы отвода отработанных газов (попадание продуктов горения в помещение), от этого может возникнуть пожар и могут пострадать люди. Также может быть недостаточный обогрев. Если вы пришли к выводу, что вас вполне устроит наружный дымоход, есть возможность сделать его своими руками, не прибегая к посторонней помощи и сэкономить значительную сумму денег.

В настоящее время пользуются популярностью теплоизолированные наружные дымоходы, их обычно называют «сэндвич» (см. Монтаж дымохода сэндвич).

У них есть свои преимущества:

1. Хорошая тяга (способствует увеличению КПД тепловой установки).
2. Скорое преодоление порога конденсатообразования.
3. Минимальное отложение сажи на стенках.
4. Долговечность конструкции.
5. Наружный дымоход прост в обслуживании.
6. Минимальный вес.
7. Разрешена установка в деревянных домах.
8. Отвечает нормам пожарной безопасности.

Сэндвич дымоход имеет три составляющие:

• наружную трубу;
• внутреннюю трубу;
• слой теплоизоляции.

Существует три типа соединения таких систем:

• фланцевое;
• байонетное соединение;
• тип соединения «мостик холода».

Внимание: Основное требование ко всем типам соединений одно: высокая герметичность. Уделите этому особое внимание.

Элементы конструкции

Перед началом монтажа своими руками вы должны знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Составьте чертеж и все необходимое внесите в список.

Комплектация наружного дымохода

1. Любой агрегат для производства тепла – котел.
2. Отводы – регулируют движение отработанных газов. В названии колена содержится информация об угле наклона. Сварка отводов производится при помощи аргоновой сварки или электрода вольфрамового в аргоновой среде. В них возможна установка заслонок различного типа и смотровых окон.
3. Заслонки, которые подлежат установке в отводах, трубах, тройниках и переходах.
4. Подставка под тройник, производится из квадратной трубки нержавеющей. Крепеж к стене выполняется при помощи дюбелей. Для правильной установки дымохода необходима нужная подставка под тройник. Обязательно в заказе укажите расстояние между дымоходом и стеной.
5. Тройник 45 теплоизолированный, нержавеющий, требуется для подключения котла к нижней части дымохода, вертикального направления. Трубка для отвода конденсата и окно для ревизии могут быть установлены сбоку конструкции, или в нижней части тройника. Для соблюдения всех требований по монтажу дымоходов после сборки следует дверцу смотрового окна посадить на силикон. Существуют проходные, цельные и сборные тройники, подключения к ним выполняются под различными углами.
6. Кронштейны, производятся из нержавеющей трубки. Обязательно при заказе его укажите расстояние от стены до дымохода (чтобы выполнить правила пожарной безопасности).
7. Дымоход наружный должен быть теплоизолированным. Дымовая труба, вместе с теплоизоляцией, помещается в кожух защитный и этим образует так называемый сэндвич. Стандартный размер трубы полуметровый или метровый, для изготовления кожуха применяется не только нержавейка и оцинковка, но и материал заказчика. Для теплоизоляции применяется керамическая вата или базальтовое волокно.
8. Кронштейн под дюбель усиленный, применяется при устройстве усиленного крепления. Это помогает при боковых нагрузках, с их помощью монтируют разгрузочные и расширительные стаканы.
9. Верхушка, теплоизоляционная труба в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить изоляцию от внешнего воздействия.
10. Колпак, нержавеющая сталь, которой придают требуемую форму при помощи сварки вольфрамовым электродом.

Теперь вы имеете представление о комплектующих и сможете правильно подобрать все детали дымохода для котла отопления. Правильно рассчитать длину и сечение конструкции.

Внимание: На стадии разработки системы дымохода следует учесть такие параметры, как размер сечения и высоту. Тяга усиливается при большей длине , чем труба выше, тем тяга сильнее. Однако сильно высокий дымоход создаст большое аэродинамическое сопротивление перемещающимся продуктам сгорания. Размещение труб дымовых четко регулируется СНиП 2.04.05-91. Важное значение имеет сечение дымохода. Как правило, его определяют: соотношение внутреннего диаметра дымохода к максимальным габаритам проема топки камина (высота/ширина) составит 10:1.

Когда будете подбирать диаметр дымового канала, следует учесть, что согласно ГОСТ 9817-95 площадь дымового канала по сечению трубы должна быть не меньше 8 см² на киловатт мощности отопительного агрегата (камина, котла или печи). А расчетная величина скорости отводимых газов в самом котле должна иметь интервал 0,15 – 0,6 м/сек.

Монтаж конструкции

Внешний дымоход (основная его часть) устанавливается снаружи строения, который соединен горизонтальной трубой через стену здания с тепловым агрегатом. После установки котла отопления его требуется соединить с трубой дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд. Однако надо соблюдать некоторые правила вывода дымохода через стену.

Крепление снаружи

Правила выполнения работ

Монтаж дымохода производится во всех случаях от котла отопления, вернее, от боровка вверх. Труба для отвода газов всегда одевается на предыдущую, это позволяет избежать проникновения влаги на утеплитель.

• Для герметичности конструкции используется термостойкий герметик, не менее 1000*С.
• В соединениях отходов, тройниках и трубах следует использовать хомуты.
• На промежутке двух метров наружный дымоход должен жестко крепиться к стене кронштейнами специальными. Их следует применять и при крепеже тройников.
• Горизонтальные участки трубы дымохода не допускаются свыше одного метра.
• Избегайте контакта газовых труб с каналами дымохода и электрической проводкой.
• При проходе трубы через горючую конструкцию применяйте противопожарные патрубки специальные.
• Установите съемную дверцу для чистки (это необходимо делать два раза в сезон) конструкции, у основания дымохода.

Установка

Когда все известно о конструкции и готов материал, можно приступать к основной работе.

• Подключаем дымоход к патрубку котла отопления при помощи колена, трубы или тройника (зависит от конструкции).
• Стыкуем трубу с дымоходом необходимым переходным узлом.
• Места стыка обрабатываем герметиком и устанавливаем хомуты.
• Проход через стену осуществляем с применением специального проходного патрубка (в месте прохода стены стыковка запрещена).

Внимание: Все звенья трубы дымохода следует плотно, без зазоров вдвигать одно в другое, расстояние ввода должно составлять не меньше 0,5 сечения трубы (глубина посадки).

Вывод дымохода в стене

• Делаем подготовку монтажа вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник с крепежом для вертикальной трубы. Если применяем колено, следует создать условия для прочистки горизонтального промежутка соединения. При использовании тройника нижний вывод блокируется заглушкой, которая снимается или применяем тройник с ревизией. Как и к чему крепить дымоход, зависит от места его нахождения. К стене труба крепится стенными кронштейнами через каждые 2 метра. Если основная труба имеет большой вес, следует установить колено на опору. Часто случается, что невозможно произвести крепеж к стене по все длине конструкции, в этом случае применяют растяжки.
• Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и к ним уже присоединяем тросы растяжек нужной длины. При этом трос для растяжек должен быть диаметром не менее 3 мм.
• В местах крепежа растяжек устанавливаем рым-шпильки либо анкера (выбираем исходя от поверхности крепления).

Сборка наружной трубы

Следующим шагом будет подъем и крепеж всей конструкции вертикальной трубы. Есть возможность монтажа частями, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле, производят крепление всех частей хомутами, подготавливают крепеж для растяжек и кронштейнов.

• Для облегчения этого процесса применяем шарнир.
• Подбираем нужное колено для соединения и производим крепеж шарнира к краю наружной трубы, привариваем его.
• Поднимаем готовый конец трубы по уровню места соединения и также прикрепляем шарнир к концу колена.
• Производим подъем всей конструкции при помощи прикрепленных тросов и рогатины. Это следует делать в хорошую погоду, недопустимо выполнение при порывистом ветре.
• Осуществляем крепление в доступных местах.
• Для устойчивости закрепляем несильно растяжки.
• Откручиваем гайки, которыми крепили шарнир. Срезаем болгаркой сами болты и выбиваем окончания.
• Выбиваем шарнир и производим крепеж оставшихся болтов на стыке.
• Производим полное натяжение растяжек. Производим регулировку натяжения винтами талрепов.

Монтаж подошел к концу. Производим крепеж места соединения и герметизацию стыка. После проводим утепление вертикальной трубы, делаем изоляцию (этим мы избежим появления конденсата). Теперь за отопление дома можно быть спокойным.

Дымоход из нержавеющей стали — особенности монтажа своими руками

Установка любого обогревательного прибора или сооружения, работающего на твёрдом, жидком или газообразном топливе, печи, камина или котла, потребует обязательного монтажа системы отвода отработанных продуктов сгорания.

Дымоход из нержавеющей стали

Еще не так давно особой альтернативы не было – приходилось возводить кирпичную конструкцию либо прибегать к применению асбестоцементных труб, недостатков у которых гораздо больше, нежели достоинств. В настоящее время ситуация кардинально изменилась – великолепную универсальность показывает дымоход из нержавеющей стали.

В умелых руках комплект деталей из нержавейки превращается в универсальный инструмент, дающий возможность в кратчайшие сроки смонтировать дымоходную систему, в полной мере отвечающую всем требованиям действующих стандартов и требований безопасности. Кроме того, общая смета установки дымохода, даже при кажущейся дороговизне комплектующих, всегда будет привлекательнее, нежели другие варианты. При грамотном подходе и знании основных принципов монтажа, сборка подобной системы является вполне посильной задачей для любого хозяина дома.

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

• Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

• Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
• Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться. Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

• Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
• 409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
• Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
• Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
• Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
• Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

Ассортимент комплектующих очень широк

• Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
• Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
• Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
• Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
• Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
• Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
• Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
• Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.

Предварительный расчёт системы дымохода

Принципиальные схемы монтажа дымоходов из нержавейки

При планировании установки нержавеющего дымохода необходимо учесть несколько важных критериев, которые предусмотрены специальными основополагающими документами службы технического надзора:

1. Общая высота дымохода не может быть менее 5 м – для обеспечения нормальной тяги.

2 .Не допускается устройство горизонтальных участков более 1000 мм длиной.

3. В неотапливаемых помещениях либо на открытом пространстве (на улице) запрещена установка элементов, не имеющих собственной термоизоляции.

4. Особое внимание превышению среза дымохода над кровлей:

• Если крыша плоская – не менее 500 мм.
• Те же требования, если расстояние от трубы до конька скатной кровли менее 150 см.
• При расстоянии от 150 до 300 см – труба должна быть, как минимум, вровень с высотой конька.
• При больших расстояниях срез трубы не должен быть ниже линии в 10º от горизонта высоты конька.
• Бывают ситуации, когда к основному зданию пристроены другие строения. В этом случае высота трубы должна быть, как минимум, выше их верхнего уровня.

5. Если дымоход проходит через кровлю из горючих материалов, обязательным условием является установка искрогасителя.

6. Самые ответственные участки – проход через стены, перекрытия, кровлю, особенно, если они выполнены из горючих материалов. Если труба неизолированная (одностенная), то расстояние между ней и перекрытием должно быть не менее 1000 мм. Такое, собственно, не практикуется, но даже при толщине «сэндвича» 50 мм минимальный зазор должен быть 200 мм.

7. Не допускаются стыки труб в толще стен или перекрытий. Минимальное расстояние от пола, потолка, стены – 700 мм

8. При проходе дымохода даже через негорючую кровлю минимальный зазор между трубой и покрытием не может быть менее 130 мм.

9. Обязательно учитываются два основных правила:

• На горизонтальном или наклонном участке от отопительного прибора или печи трубы монтируются «по дыму», т.е. так, чтобы продукты сгорания свободно передвигались по внутреннему каналу. На практике это – трубы надевается на предыдущую от котла.
• На вертикальном участке дымохода все наоборот – монтаж идет «по конденсату», с тем расчётом, чтобы стекающая образовавшаяся влага «не имела шансов» попасть в утеплитель. Таким образом, каждый последующий участок трубы вставляется в нижестоящий.

10. Диаметр трубы ни в одном из своих сопряжений не может быть меньше, нежели штатный выходной патрубок отопительного прибора.

11. Общее количество поворотов дымохода, независимо от их угла – не более трех.

Дымоход может иметь внутреннюю схему расположения, с прохождением через помещения дома. В этом случае применяются либо термоизолированные сэндвич-трубы, либо сам дымоход может закрываться кирпичной кладкой.

Схема дымохода внутри помещения

В последнее время, с широким распространением двуслойных изолированных деталей, более популярной схемой стало внешнее его размещение, с креплением кронштейнами к наружной стене,

Расположение дымохода снаружи на кронштейнах …

либо с монтажом специальной несущей конструкции из металлического профиля.

… или на специальной несущей конструкции.

Достоинства такого размещения очевидны – нет необходимости устраивать сложные термоизолированные проходы через межэтажные перекрытия и кровлю.

Монтаж дымохода из нержавейки

Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.

Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.

Герметик для дымоходных систем

При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).

Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей. Но, если таковых нет, их несложно изготовить и самостоятельно.

Самостоятельно изготовленный короб для прохода через перекрытие

По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.

Он же, установленный в нужное место

Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.

Сверху и снизу можно закрыть пластиной

На кровле – несколько другой подход.

• Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.

Вырез в кровле под дымоходную трубу

• Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.

Монтаж прохода через кровлю

• В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
• Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.

«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй

Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.

Видео. Мастер-класс по монтажу нержавеющего дымохода

По сути, если схема монтажа продумана до мелочей, согласована с контролирующими организациями, то сама установка превращается в легкую «игру в детский конструктор». Конечно, не стоит воспринимать все так упрощенно – соответствующие навыки чтения чертежей, слесарной работы, умение пользоваться электроинструментом, аккуратность, последовательность в работе потребуются в полной мере.

описание и возможные размеры, способы установки и полезные советы по выбору и монтажу

Очень часто неправильно устроенный печной дымоход создаёт опасность пожара в жилом доме. Продукты сгорания топлива не полностью удаляются из помещения и становятся причиной угарного отравления организма. Иногда из-за пренебрежения технологическими особенностями работы происходит задымление и получается обратная тяга.

Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

• Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
• Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
• Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

1. Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
2. Работа по устройству дымового канала может выполняться в любой сезон года.
3. Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
4. Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
5. Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
6. Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
7. Внутренняя часть канала не подвергается действию наружных природных условий.
8. Не требует постоянных ремонтов и замен, кроме чистки от сажи.
9. Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Как выбрать сэндвич для дымохода

При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.

Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.

Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам.

Теплоизолятор внутри полости должен выдерживать до 650º без деформации.

Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.

Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.

Размеры сэндвичей из нержавеющей стали

При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.

• Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
• Длина отрезков сэндвичей в продаже полметра и один метр.
• Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
• Внешний диаметр выпускают от 200 мм до 430 мм.
• Уголки для поворота продают на 90º. Тройники на 90º и 135º.
• Толщина внутреннего утеплителя колеблется от 4 см до 6 см.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Как правильно собрать дымоход

Наружная сборка. Первый шаг — горизонтальный участок трубы от котла. Сэндвич из стали присоединяется к патрубку дымохода с использованием фасонных готовых элементов, которые крепятся друг к другу хомутами и обжимаются. На середине расстояния горизонтального участка вставляется тройник для ревизии.

Соединение последующей трубы выполняется надеванием на предыдущую. Менять порядок нельзя, иначе дым будет поступать в помещение.

Горизонтальную часть трубы понижают от котла на 3−5 см, чтобы конденсат не попадал в котёл.

В мете прохода сэндвича через стену выполняется изоляция из негорючих материалов. Если труба проходит через деревянную стену, то её дополнительно обматывают слоем асбеста. В кирпичных, бетонных и глиняных стенах достаточно изолировать просвет монтажной пеной для наружных работ.

Соединять трубы сэндвичи в месте выхода через стену нельзя. При случайном попадании на это место, делается обрезка трубы до прохода, затем в стену заделывается целый участок сэндвича.

После выхода дымохода из стены на улицу сразу ставят тройник для сбора конденсата, затем устраивают поворот трубы вверх. Крепление сэндвича на стену выполняется присоединением к несущей ферме, которая монтируется дюбелями или анкерами.

Сборка дымохода выполняется на высоту над кровлей не меньше 0,5 м. Фиксация трубы делается через каждые пару метров, но иногда для недопущения искривления и провисания дымохода крепление выполняется чаще.

Возвышение трубы над крышей напрямую зависит от близости конька к выходу дымохода на поверхность. Если труба возвышается более 2 м, то делается дополнительное крепление её к кровле при помощи металлического троса для придания прочности конструкции.

Устройство внутреннего дымового канала

Все соединения выполняются аналогично наружной сборке, только особенное внимание нужно уделить проходу дымохода через кровлю.

Иногда для обустройства места прохода требуется изменение конструкции обрешётки кровли. Мешающие бруски вырезаются и переносятся в другое место. Если говорить о мешающих балках и стропилах, тогда их нарушать не рекомендуется. В таком случае сдвигается место выхода трубы. Это относится к варианту, когда дымоход делается уже в готовом здании. В новостройках таких проблем возникнуть не должно.

Снизу к подготовленному месту прохода подставляется труба, а на неё сверху надевается специальный элемент патрубка, который закрепляется к кровельному покрытию при помощи саморезов. Место примыкания к кровле обрабатывается мастикой.

Элемент, в свою очередь, служит опорой для надевания наружной трубы. По периметру вся эта конструкция венчается специальной юбкой из нержавеющей стали. Закачивается сборка установкой оголовка дымохода. После этого осуществляется проверка тяги.

При устройстве дымохода из сэндвич трубы требуется учесть все мелочи, чтобы потом не терпеть неприятности от задымления или угарного газа. Особое внимание следует обратить на тщательную герметизацию стыков и соответствие труб по диаметру.

При выполнении всех правил установки дымоход будет долго служить верой и правдой.

Каменный камин и дымоходы Scituate Sandwich, MA

Камины и дымоходы

Камин — одна из самых сложных и заметных деталей вашего дома. В CM Stoneworks мы имеем многолетний опыт создания уникальных высококачественных внутренних и наружных каминов. Мы предлагаем профессиональные услуги по проектированию, строительству и реставрации каменной кладки, включая камины и дымоходы.
Каменный камин и дымоход на Южном берегу и Кейп-Код, Массачусетс

Камины электрические, газовые, дровяные.

Камин является важным фокусом и задает тон всему пространству. В помещении или на улице мы создаем камин, который является произведением искусства.

Подпорные стены

Независимо от того, нуждается ли вы в усовершенствовании существующий камин или вы хотите создать новый, CM Stoneworks гарантирует вам полное удовлетворение.Каждый камин, который мы создаем, — это произведение искусства. Мы также уделяем пристальное внимание функциональности, безопасности и долговечности каждой функции. Мы тесно сотрудничаем с нашими клиентами, помогая им выбирать из широкого спектра функций, материалов и дизайнов.
Внутренний камин выдерживает вес всей комнаты. Вместо того, чтобы использовать один из обычных каминов-форм для печенья, позвольте нам привнести в ваш дом настоящее искусство. Преобразите свой интерьер с помощью наших каминов уникального дизайна.

• Натуральный камень
• Известняк
• Мрамор
• Бетон
• Каменный шпон

Камины уличные

Продолжайте наслаждаться отдыхом на открытом воздухе с уютным камином или кострищем на заднем дворе.Создайте уникальную атмосферу и комфорт, расширив жилое пространство на открытом воздухе. Наши наружные кострища и камины созданы, чтобы индивидуально подходить к каждому дому. Мы принимаем во внимание общий стиль вашего дома, особенности вашего ландшафта и важнейшие соображения безопасности.

Наши опытные специалисты обеспечивают качественный монтаж и ремонт каминов и дымоходов для клиентов Южного берега. С гордостью обслуживает жилые районы в Сэндвиче, Фалмуте, Плимуте, Хингеме, Ганновере, Скуейт, Маршфилде, Даксбери, Кингстоне.

Home — Gade Masonry & Landscaping

Вы ищете лучшего подрядчика по кладке и ландшафтному дизайну? Gade Masonry & Landscaping — ваша компания номер один, которая предлагает широкий спектр услуг по уходу за домом и каменной кладкой. Находясь в Сэндвиче, Массачусетс, мы предоставляем профессиональные услуги жителям района Кейп-Код. Ниже представлены экспертные услуги, которые мы предоставляем жителям, которые ищут подрядчиков по каменной кладке и благоустройству «рядом со мной».”

Проектирование и строительство наружных жилых помещений

В Gade Masonry & Landscaping мы предлагаем различные варианты дизайна и строительства жилых помещений на открытом воздухе. Мы понимаем, что вам нужно максимально использовать каждый дюйм площади вашей собственности. Если вы хотите установить летнюю кухню, каменные костровые чаши, бассейны, спа-салоны или патио, у нас есть различные уникальные конструкции, которые улучшат внешний вид вашего дома и улучшат качество вашего образа жизни.

Летняя кухня стала стандартным элементом уличных жилых пространств.Мы можем спроектировать и построить для вас различные варианты, будь то зона для приготовления изысканных блюд, печь для пиццы на открытом воздухе или простая станция для гриля.

У нас также есть современный дизайн внутреннего дворика, который помогает защитить ваши открытые пространства от непогоды. Мы также добавляем индивидуальную каменную кладку в бассейны и спа, чтобы вы могли расслабиться.

Мы проектируем и строим ваше открытое жилое пространство из всех видов кирпичной кладки. Также наши специалисты предлагают широкий выбор камня и брусчатки. Мы создаем красивые и, что самое главное, функциональные пространства.Наружные жилые помещения спроектированы с использованием материалов высочайшего качества.

Если вы готовы спроектировать и построить открытое жилое пространство высочайшего качества, свяжитесь с нашими экспертами по дизайну в Gade Masonry & Landscaping для жителей Кейп-Код и за его пределами.

Почему это важно?

Улучшение жилого пространства на открытом воздухе дает множество преимуществ. Во-первых, вы должны максимально увеличить свое пространство. Вам также нравится заниматься чем-нибудь на открытом воздухе под солнцем, наслаждаясь ветерком.Некоторые дополнительные жилые помещения на открытом воздухе, такие как летняя кухня, функциональны, особенно если вы собираете много людей.

Дизайн вашего жилого пространства на открытом воздухе, особенно зоны спа и бассейна, увеличивает стоимость вашего дома. Потенциальные покупатели будут изо всех сил пытаться договориться о выгодных ценах на вашу собственность, если вы выставите ее на продажу.

Ландшафтный дизайн, строительство и обслуживание

Gade Masonry & Landscaping — лидер в области роскошного ландшафтного дизайна, монтажа и обслуживания, обслуживающий клиентов в Кейп-Коде, Массачусетс, и прилегающих районах.С нашей опытной командой мы можем построить ландшафты любого масштаба и сложности.

Мы поможем вам спроектировать ландшафт, который завершит видение вашего пространства, и составим план сметы расходов. Наши ландшафтные дизайнеры будут с вами на следующих этапах:

• Посещение площадки
• Разработка плана ландшафтного дизайна
• Создание эскизного чертежа
• Обсуждение затрат на благоустройство
• Обработка окончательного ландшафтного дизайна

Небольшое рабочее место или большое, жилое или коммерческое помещение, мы обеспечим высочайшее качество и внимание для вашего проекта ландшафтного строительства в Массачусетсе.Каждый этап будет завершен честно и внимательно. Наши работы по ландшафтному строительству включают в себя установку;

• Водные объекты.
• Открытые жилые помещения.
• Особенности конструкции.
• Обслуживание наружного освещения.
• Спринклерные системы.

Если вам нужна помощь в уходе за ландшафтом вашей жилой или коммерческой недвижимости, наши обученные специалисты всегда готовы помочь. Мы делаем упор на наших услугах по уходу за ландшафтом, в зависимости от ваших потребностей.

Мы предоставляем полный пакет услуг по уходу за ландшафтом, который вам нужен для красивого и здорового газона и сада. Мы являемся вашим лучшим поставщиком услуг по уходу за ландшафтом в Кейп-Коде — от обрезки деревьев / кустов до ухода за идеальными лужайками и защиты грядок от сорняков.

Некоторые из предоставляемых нами услуг по уходу за ландшафтом:

• Обычные садовые работы, например, обрезка, обдувка, обрезка кромок и кошение.
• Уборка листьев
• Дренаж
• Орошение
• Уход за газонами.

Почему ландшафтный дизайн, строительство и обслуживание так важны?

Перед тем, как вы начнете строить свое пространство, важно иметь четкий план. Когда все в полном порядке, это дает вам душевное спокойствие. Уход за ландшафтом еще важнее по нескольким причинам. Регулярный уход, например прополка, помогает сохранить ваши растения и деревья здоровыми. Другие причины, по которым важно включить ландшафтный дизайн;

• Создает полноценную среду для жизни без стресса.
• Повышает стоимость вашего дома.
• Привлекает потенциальных покупателей в ваш дом.
• Снижение затрат на охлаждение и отопление.
• Фильтрация загрязняющих веществ и обеспечение более чистого воздуха создает более здоровое жилое пространство.
• Уход за ландшафтом улучшает эстетику вашего дома в целом.

Общие каменные услуги

Одной из наших основных задач является предоставление услуг по каменной кладке, помимо просто повышения эстетической ценности вашего дома. Строим и ремонтируем камины, дымоходы и пешеходные дорожки.

Камин добавит тепла, красоты и ценности вашему дому. Создает прекрасное настроение для посиделок в кругу друзей и семьи. Установка камина без достаточного опыта подобна игре с огнем. Поэтому рекомендуем обратиться к нашим специалистам, которые помогут спланировать и установить камин.

Мы также поможем вам установить и отремонтировать дымоходы. Свободное отверстие для выхода дыма важно для обеспечения чистого воздуха в доме и предотвращения загрязнения. Наши специалисты по дымоходам всегда готовы ответить на ваши вопросы по установке и ремонту дымохода.

Если вы хотите украсить свою собственность уникальными дорожками, Gade Masonry & Landscaping поможет вам. Если у вас есть конкретный дизайн, который вы хотите для своих путей, мы поможем вам его реализовать. У нас также есть широкий выбор дизайнов, которые позволят вам не отрывать глаз от земли. Независимо от того, нужно ли вам покрыть большую или маленькую поверхность, мы построим для вас дорожку и поможем вам поддерживать ее, когда это необходимо.

Почему это важно?

• Установка камина может быть намного дешевле, чем газ, масло или электричество, особенно если вы устанавливаете дровяную горелку.
• При разжигании огня очень важно обеспечить пространство для выхода дыма. Дымоход в этом комфортно помогает.
• Если у вас красивый, ухоженный газон, регулярное наступление на него снижает его эстетическую ценность. Таким образом, создание чистого пути поможет вам перемещаться по территории, не нанося чрезмерного ущерба вашему газону.
• Строительство и ремонт камина, дымоходов и проходов станут доступными, если их выполнят наши квалифицированные специалисты.

Специалисты по каменщику и ландшафтному дизайну Кейп-Кода

У нас есть преданный своему делу персонал, включая нашу команду экспертов по маркетингу в Precision Digital, которые всегда готовы ответить на ваши проблемы и вопросы.Наши услуги никогда не ограничиваются ценой или сложностью проекта. Предположим, вы ищете качественные услуги по кладке, уходу за газоном или бесплатную консультацию по любой из вышеперечисленных услуг; Мы здесь, чтобы помочь. Позвоните нам сегодня, чтобы получить профессиональный опыт в области каменной кладки и ландшафтного дизайна.

Сэндвич Медные Заглушки для Дымохода

Изготовленные на заказ медные колпачки, крышки, кастрюли и кастрюли из меди — наша специальность; но мы также предлагаем множество вариантов отделки, обработки и опций для всех наших крышек!

Заглушки для дымоходов и специальные заглушки для дымоходов в сэндвичах

Заглушки дымохода изготавливаются из различных материалов.Наиболее распространены оцинковка, нержавеющая сталь и медь. Заглушки для дымоходов из нержавеющей стали и медные колпачки для дымоходов служат намного дольше, чем крышки из обычного оцинкованного металла, и обычно имеют расширенную гарантию. Если вы потратите немного больше на качественные заглушки для дымохода, это будет потрачено не зря, а опасность появления пятен ржавчины на дымоходе не возникнет.

Зачем нужен колпак дымохода?

• Не пропускает нежелательную влагу из дымохода. Дождь и снег не могут пролиться.
• Не допускает попадания в дымоход листьев, палок и прочего мусора.
• Предотвращает попадание животных, птиц и летучих мышей в дымоход.
• Искрогаситель. Во время пожара в дымоходе или даже обычного ожога искрогаситель удерживает горящие куски внутри и подальше от домов! (В некоторых штатах эта функция требуется.)

Простые заглушки на дымоход обеспечивают защиту и безопасность вашего дома. В зависимости от приложения вы можете выбрать либо колпачок без экрана, либо колпачок с экраном. Обратите внимание, что в тех же штатах требуется наличие экранированной крышки как часть правил пожарной безопасности, просто спросите профессионала AirTech, Inc.

Запросить цену

Сэндвич-заглушки для дымоходов на заказ от AirTech

Можно сделать колпак дымохода из сэндвича специально для вашего дома! У каждого дымохода есть свои особые потребности, и иногда это означает, что вам нужно изготовить специальный колпачок.

Означает ли это, что защиту дымохода нужно ждать несколько недель? Только не с AirTech, Inc!

AirTech — единственная компания, которая может изготавливать крышки дымоходов на заказ в короткие сроки.Эти заглушки для дымоходов производятся на нашем предприятии, и наша компания обладает знаниями и навыками, необходимыми для быстрого превращения любой проблемы в красивое решение.

Другие заглушки для дымохода в наличии:

• Заглушки для круглых дымоходов — Сменные заглушки из нержавеющей стали для заводских каминов и дымоходов
• Заглушки для каменных дымоходов
• Заглушки для каменных дымоходов из нержавеющей стали.
• Декоративные заглушки для дымохода — используются для предотвращения попадания воды в отверстие между заглушкой и трубкой.
• Wind Beater — предотвращает попадание ветра в дымоход.
• с воздушной изоляцией
• Сплошная упаковка
• Заглушки дымохода

Почему заглушки на дымоходы?

Заглушка для дымохода — одна из самых разумных инвестиций, которую вы можете сделать для защиты вашего самого ценного имущества, вашего дома в бутерброде. Старое клише «Вы можете заплатить мне сейчас или вы можете заплатить мне позже» как никогда вернее. Большинство домовладельцев не знают о повреждениях и опасностях, связанных с отсутствием заглушки на камине и дымовых трубах печи.Во многих городах есть постановления, требующие заглушки дымоходов, и на то есть веские причины. Без крышки, предотвращающей попадание дождя в верхнюю часть дымохода, нет защиты от кислотного дождя.

Этот кислотный дождь разъедает раствор, из-за чего он расшатывается или даже трескается — так же, как зуб разрушается полостями. Помимо дорогостоящего ремонта, трещины в противопожарной стене могут вызвать распространение огня за пределы дымохода. Это также сокращает срок службы вашего демпфера, потому что это приведет к его ржавлению.Замена большинства демпферов стоит 400-600 долларов и требует снятия старого кожуха.

Заглушка дымохода также предотвращает засорение дымовой трубы веток, веток и листьев деревьев. Если дымоход вашей печи заблокируется, это может привести к скоплению дыма и его попаданию обратно в ваш дом. Все виды зверей, птицы, белки и еноты любят использовать дымоход, чтобы содержать свои семьи. Еще они приносят с собой блох, клещей и даже бросают их.

Колпачок также предотвращает утечку опасных искр и золы в воздух.Это помогает предотвратить нисходящие потоки, перенаправляя воздушный поток от дымохода. Это колпачок, изготовленный по индивидуальному заказу, подходящий для вашего дымохода.

Не ждите, как большинство домовладельцев, пока вы не заметите повреждение дымохода, ржавую заслонку или существо в дымоходе. Сэкономьте свое драгоценное время, деньги и головные боли с помощью профилактической страховки.

Сэндвич Бань Ми на гриле | Свежие вне сети

Сладкая и дымная свинина, острый перец халапеньо, острые маринованные овощи и мягкий багетный хлеб — этот жареный на костре Bánh Mì выводит походные бутерброды на новый уровень.

Идеи обеда для автомобильного кемпинга могут быть непростыми. Обычные сэндвичи с мясным ассорти могут быть довольно скучными, но приготовление полноценной еды кажется слишком трудоемким. Было бы неплохо, если бы это могло быть сочетание того и другого: частично подготовленное заранее, но затем собранное на месте.

Что ж, этот сэндвич Bánh Mì на гриле может стать решением всех ваших проблем! (или хотя бы то, что на обед).

Ингредиенты для сэндвичей Бань Ми на гриле

Хлеб: Хлеб должен придать структуре бутерброд, но не быть слишком хрустящим.Мягкий багет из продуктового магазина, кубинский пирог, торты или даже кайзер-роллы — все это приемлемые варианты.

Майонез: Намазанный с обеих сторон майонез придает сэндвичу элемент влаги.

Fresh Chiles: Бутерброды Bánh mì должны быть пряными, но при этом свежими. Идеально подойдут тонко нарезанные ломтики халапеньо или чили Фресно.

Огурец: В отличие от горячего перца чили, огурец предлагает столь необходимое ощущение охлаждения, а также освежающую хрустящую текстуру.

Кинза: Эта ароматная трава — один из краеугольных камней кулинарии Юго-Восточной Азии.

Соусы для приправ: Соевый соус, рыбный соус и мед составляют маринад для свиной корейки. Эти ингредиенты создают три вкуса — от умами до сладкого и сладкого.

Маринованные овощи: Сладкая, острая кислотность маринованной моркови и дайкона добавляет динамичности сэндвичу.

Свинина: Белок является центральным элементом банми, но он не должен подавлять сэндвич.Вы не готовите пастрами на ржи. Банми — это более изысканный сэндвич ансамбля. Следите за тем, чтобы в бутерброде соотношение белка и других ингредиентов составляло 1: 1.

Необходимое оборудование

Гриль или костровище: Если вы разбили лагерь на территории кемпинга с костровой ямой и решеткой для гриля, все будет готово. Однако, если вы путешествуете в кемпинге без гриля (проверяйте заранее!), Вам захочется привезти его с собой. Нам нравится этот портативный пропановый гриль, или, если вы хотите готовить на углях, рассмотрите BioLite FirePit или складной гриль.

Термометр с мгновенным считыванием: Приготовление на гриле — несовершенная наука, но вы можете избавиться от некоторых догадок, задавая вопрос «Готово?» проверив мясо с помощью термометра с мгновенным считыванием.

Перчатки для гриля: Эти термостойкие перчатки значительно упрощают работу у костра или гриля на заднем дворе. Возьмите пару таких и больше никогда не обожгитесь.

Как приготовить бутерброд Bánh Mì на костре

Хотя в этом сэндвиче используется множество различных ингредиентов (вот почему он такой восхитительный!), , к счастью, многие из них можно приготовить заранее дома.

Маринад для свиной корейки можно приготовить дома, так что у него будет достаточно времени, чтобы впитать весь аромат. Маринованные овощи можно (и нужно) готовить дома, потому что чем дольше они лежат в банке, тем вкуснее.

Когда вы будете готовы собирать вещи, положите маринованную свинину и банку маринованных овощей в походный холодильник, и все готово.

Узнайте все, что вам нужно знать о том, как упаковать кулер!

Если вы позаботитесь о домашних делах, приготовление этого сэндвича в обеденное время станет намного проще.Разожгите гриль или костер и начинайте жарить свинину. Когда мясо будет приготовлено, выньте его и начните поджаривать хлеб. Оттуда все, что вам нужно сделать, это собрать.

Начнем с того, что берем жареный хлеб и намазываем майонезом с обеих сторон. С одной стороны кладем тонко нарезанные огурцы и свинину, а с другой — маринованные овощи и перец чили. Сверху посыпьте свежей кинзой, и все готово. Совершенство.

Мягкий багетный хлеб, дымная и сладкая свинина, острый перец халапеньо и пикантные маринованные овощи — этот костровый Bánh Mì выводит походные бутерброды на новый уровень.Возьмите свою автомобильную игру на обед в кемпинге и попробуйте этот рецепт!

• 2 столовые ложки меда
• 1 столовая ложка соевого соуса
• 1 столовая ложка рыбного соуса
• ¼ чайной ложки молотого имбиря
• ¼ чайной ложки соли
• ½ фунта свиной корейки
• 4 бутерброда
• 1-2 халапеньо или чили Фресно
• 1 огурец
• Свежая кинза
• Майо
• Быстро маринованные овощи, рецепт следует

Быстро маринованные овощи

• 1 большая морковь
• ½ редиса дайкон (около фунта)
• стакана воды
• ⅓ стакана риса винный уксус
• 1 столовая ложка сахара
• ¼ чайная ложка соли

ДОМА

• В домашних условиях замаринуйте свинину и приготовьте быстро замаринованные овощи.

• Чтобы приготовить маринад для свинины: Смешайте мед , соевый соус , рыбный соус , молотый имбирь и соль в небольшой миске и взбейте для смешивания. Поместите свиной вырез в пакет с застежкой-молнией и налейте в пакет соус. Мариновать не менее часа или положить в кулер до готовности.

• Для приготовления маринованных овощей: Жульен, морковь и редис дайкон и поместите в кувшин или посуду.В небольшой миске взбейте вместе воду , рисовый уксус , сахар и соль . Вылейте овощи и закройте банку. Дайте настояться не менее часа или храните в холодильнике или кулере до нескольких дней.

В ЛАГЕРЕ

• В лагере приготовьте огонь. Вам нужен средний огонь. Вынуть свинину из маринада и поставить на решетку. Готовьте на гриле 5 минут с одной стороны, затем переверните и готовьте еще 3 минуты, или пока внутренняя температура не достигнет 145 F.Снимите с гриля, накройте крышкой и дайте постоять 3 минуты.

• Тем временем при желании приготовьте на гриле бутербродные рулеты . Нарежьте тонкими ломтиками огурец и чили . После того, как свинина остынет, нарежьте ее тонкими ломтиками.

• Для сборки бутербродов нанесите майонез с обеих сторон рулонов для сэндвичей . Разделите свинину между бутербродами и посыпьте огурцом , свежей кинзой , нарезанными халапеньо и маринованными овощами .

калорий: 414 ккал | Углеводы: 47 г | Белки: 18 г | Жиры: 18 г

* Питание — это оценка, основанная на информации, предоставленной сторонним калькулятором питания.

Уличный камин — больше времени!

Уже почти лето, и наше любимое занятие — приготовить еще. Нам нравится наш уличный камин на дровах, позвольте мне показать вам, как мы делаем наши любимые закуски!

Сегодня я не только расскажу вам, как мы делаем smore’s, но и в конце вы увидите 7 других идей и рецептов S’more от талантливых блоггеров, так что продолжайте читать!

КАК СДЕЛАТЬ ИДЕАЛЬНОЕ БОЛЬШЕ?

Сначала вам понадобятся все необходимые ингредиенты! Крекеры Грэм, зефир и шоколад!

Как вы обслуживаете S’mores?

Я люблю это делать, так что это как маленький бар s’more! На этот раз я использовал это металлическое ведро и эти негабаритные каменные кувшины.Не забудьте палочки для жарки!

Включите JavaScript для просмотра содержимого

Какое место лучше всего, чтобы выпить S’mores?

В любом месте, где есть огонь, это может быть просто маленькая баночка, уличный камин, костровище или даже печь!

Теперь, когда вы знаете основы, готовы ли вы к окончательному S’more ????

Добро пожаловать на мою знаменитую доску S’more Charcuterie Board!

Нам нравится иметь все виды напитков, чем больше шоколада, тем лучше !! Печенье — такая забавная штука, но я думаю, что любимым блюдом моей семьи является Риз! У меня есть целая публикация, которую можно найти ЗДЕСЬ.

Какая ваша любимая смесь?

Знаете ли вы, что они тоже делают шоколадные крекеры из Грэма! Теперь, когда я печатаю, я хочу получать больше! Готовы ли вы съесть мясную доску s’more bar / s’more на следующую ночь у камина?

Надеюсь, я вдохновил вас некоторыми из этих идей и фотографий, а теперь ознакомьтесь с другими идеями!

Еще десерты S’mores!

Мой любимый рецепт пастилы из зефира — мой 100-летний дом

Идеи для бара S’mores, идеально подходящие для лета — Twelve on Main

Шоколадное печенье S’mores без глютена и молочных продуктов — Zevy Joy

Уличный камин — S’more Time! — Мечтаю о домашнем хозяйстве

Мороженое без оттока S’Mores — Дженна Кейт дома

Рецепт сэндвича с мороженым S’mores — Happy Happy Nester

Взрослая версия S’mores на 4 июля — Most Lovely Things

Доска для закусок S’mores Dessert Charcuterie Board — Modern Glam

ПРИКЛЮЧИТЕ ЭТО ИЗОБРАЖЕНИЕ ПОЗЖЕ, И ПОЛУЧИТЕ ПИН-код вместе со мной ВОТ

Овощные бутерброды на гриле с хумусом чипотле

Эти вегетарианские бутерброды на гриле с хумусом чипотле — отличный способ насладиться летними продуктами на гриле. Мягкий хлеб с дымными овощами и сливочным хумусом делает эти веганские бутерброды невероятно сытными и полезными как для веганов, так и для вегетарианцев и мясоедов.

Я не собираюсь врать, я даже не умел пользоваться грилем до 6 месяцев назад. У меня всегда был газовый гриль или вообще не было гриля.Я много лет жил в Лос-Анджелесе без открытого пространства, поэтому, пожалуйста, не обвиняйте меня! Но несколько месяцев назад у меня появился гриль. Яркий, симпатичный красный, и, наконец, купил одну из этих штуковин с дымоходом и научился правильно ею пользоваться. Честно говоря, это не могло быть проще, поэтому я понятия не имею, почему меня это немного напугало.

Лучшая часть лета — не считая обильного количества арбуза и фруктового мороженого — это жарка на гриле. Я люблю блюда на гриле. И я мог есть овощной сэндвич на гриле каждый день.Они такие добрые и легкие.

Какие овощи лучше всего готовить на гриле?

Вам нужно что-то, что может выдерживать высокую температуру, не лопаться и не выделять много жидкости. Я думаю, что те, которые я использовал для этих бутербродов, самые лучшие:

• красный перец , но вообще любой перец подойдет.
• баклажан
• зеленый лук
• кабачок или любой другой летний кабачок

Что делает лучшие овощные сэндвичи на гриле?

• ВКУС. Вы действительно хотите, чтобы все, что происходит в сэндвиче, получилось очень ароматным и сытным.
• Используйте несколько разных овощей. Не готовьте только один овощ, разные овощи имеют разный вкус и консистенцию.
• Всегда добавляйте еще один ароматизатор. Я уже упоминал о вкусе, но вы всегда можете пойти дальше. Я использовал хумус с чипотле, но вы можете легко добавить песто к хумусу или приготовить ароматный майонез, чтобы усилить вкус.

Я бросил овощи на гриле в оливковое масло и несколько щепоток соли и варил их около 5 минут.Я задушил хлеб несколькими мазками коротко нарезанного хумуса с чипотле (ТАК БОМБА!) И положил их на этот хлеб.

Летом я хочу, чтобы все было просто и прохладно (больше, чем обычно), поэтому я выбрал короткий путь на хумусе. Конечно, вы можете приготовить хумус по-домашнему, а затем добавить чипотли в адобо. Оба варианта довольно просты.

Сэндвич стал еще лучше, добавив несколько ломтиков холодного авокадо. Мне понравился этот сэндвич с комнатной температурой, поэтому не нужно волноваться, если он не слишком теплый, когда его подают.Хлеб был хрустящим снаружи и таким мягким внутри.

Я соединил его с салатом из редиса и гороха, ломтиками арбуза и жареной кукурузой. (Я взял оставшиеся чипоты в адобо и разбил их маслом.)

Распечатать рецепт

Рецепт овощных сэндвичей на гриле

Эти овощные сэндвичи на гриле с хумусом чипотле — отличный способ насладиться летними продуктами на гриле.Мягкий хлеб с дымными овощами и сливочным хумусом делает эти веганские бутерброды невероятно сытными и полезными как для веганов, так и для вегетарианцев и мясоедов.

Курс: ужин, обед

Кухня: американская

Ключевое слово: овощной сэндвич на гриле

Время приготовления: 15 минут

Время приготовления: 15 минут

Общее время: 30 минут

Размер порции: 6

Состав

• 4 булочки или булочки
• 3 столовых ложки разделенного оливкового масла
• 1 кабачок, нарезанный и нарезанный ломтиками 1/4 дюйма
• 1/2 баклажана, нарезанного и нарезанного кусочками 1/4 дюйма
• 1 красный перец нарезанный и нарезанный ломтиками шириной 1 дюйм
• 2 зеленых лука
• 1 нарезанный авокадо, по желанию

Инструкции

Чтобы приготовить хумус с короткими кусочками чипотле:

• В кухонный комбайн добавьте чипотли в adobo.Пульсировать до измельчения. Добавьте магазинный или домашний хумус; пульсировать, пока полностью не смешано. Попробуйте и отрегулируйте соль по своему вкусу. Отложите в сторону.

Чтобы приготовить овощные бутерброды:

• Разогрейте духовку до 350 градусов по Фаренгейту. Поместите булочки Telera на противень. Перенести в духовку и выпекать 5-7 минут. Визуальной разницы не будет, поэтому обязательно установите таймер. Дайте рулетам остыть до комнатной температуры. Разрезать рулет пополам.

• Подготовьте гриль и подготовьте его к приготовлению на гриле.Вот ссылка на установку гриля. Смажьте обе стороны булочки оливковым маслом. С помощью щипцов поместите ломтики хлеба на самую горячую часть гриля и поджарьте их в течение от 30 секунд до минуты. Переверните их и жарьте еще 30 секунд. Снимите и отложите их в сторону.

• В миску добавьте овощи, оставшееся оливковое масло (около 2 столовых ложек) и несколько щепоток соли. Добавьте овощи в гриль. Я обнаружил, что кабачки готовятся примерно за 3 минуты (на гриле с температурой 400 градусов по Фаренгейту), перевернув их примерно наполовину.На баклажаны, перец и зеленый лук ушло от 5 до 7 минут. Это будет зависеть от того, где вы ставите овощи на гриль (некоторые места более горячие, чем другие) и какова температура. Используйте здравый смысл! Снимите их с решетки и отложите в сторону.

• Чтобы собрать бутерброды, намажьте одну или две столовые ложки хумуса на каждую нижнюю половину булочек. Сверху выложите несколько овощей и добавьте вторую половину хлеба. Если хотите, добавьте авокадо! Разрежьте пополам и подавайте.

Nutrition

Порция: 4 г | Калории: 212 ккал (11%) | Углеводы: 13 г (4%) | Белок: 3 г (6%) | Жиры: 18 г (28%) | Насыщенные жиры: 3 г (19%) | Натрий: 106 мг (5%) | Калий: 582 мг (17%) | Клетчатка: 7 г (29%) | Сахар: 5 г (6%) | Витамин А: 1551 МЕ (31%) | Витамин C: 54 мг (65%) | Кальций: 23 мг (2%) | Железо: 1 мг (6%)

Вы приготовили этот рецепт? Отметьте меня сегодня!

Отметьте @acozykitchen в Instagram и используйте хэштег #acozykitchen

Вы приготовили этот рецепт? Дайте мне знать в Instagram!

Ищете еще вегетарианские блюда? Вот некоторые из моих любимых:

Аксессуары Kawaii Cat Burger Outdoor Snapback Sandwich Cap Регулируемая бейсбольная шляпа Street Rapper Hat Мужская

Kawaii Cat Burger Outdoor Snapback Sandwich Cap Регулируемая бейсбольная шляпа Street Rapper Hat

Kawaii Cat Burger Outdoor Snapback Sandwich Cap Регулируемая бейсбольная шляпа Street Rapper Hat Black в мужской одежде хранить.Купить регулируемую бейсболку Kawaii Cat Burger Outdoor Snapback Sandwich Cap Регулируемая бейсболка Street Rapper Hat Black: покупайте лучшие модные бренды Skullies & Beanies в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям. Регулируемый сэндвич Snapback из 100% хлопка。 Доступна ручная стирка, без выцветания。 Легкий и прочный. Удобная повседневная одежда。 Окружность: 21,65–23,23 дюйма, поля: 2,76 дюйма, высота: 3,54 дюйма。 Срок доставки составляет около 7-13 рабочих дней。 Информация о доставке:。 ASIN: B07TPLJJ9X。。 Дата первого размещения: 26 июня , 2019。 Только мы можем разработать такую ​​гибкую и стильную влагоотводящую крышку.。Эта крышка имеет структурированный дизайн со средним профилем. Подходит для множества мероприятий на свежем воздухе, таких как теннис, бейсбол, софтбол, гольф, пешие прогулки, езда на велосипеде и кемпинг. Эта удобная качественная шляпа быстро станет одним из ваших любимых. Если у вас есть какие-либо вопросы по поводу товара, пожалуйста, не делайте этого. Не стесняйтесь обращаться к нам немедленно, и мы дадим вам удовлетворительный ответ в течение 24 часов. 。。。

Kawaii Cat Burger Outdoor Snapback Sandwich Cap Регулируемая бейсболка Street Rapper Hat

Женские ожерелья от CS-DB Love 3.Размер 120-рекомендуемый возраст 5-6 лет, длина: 43 см, обхват груди * 2: 34 см, длина рукава: 38 см, плечо: 26 см, брюки: 60 см, обхват талии: 44 см. Пожалуйста, внимательно прочитайте нашу таблицу размеров на картинке, прежде чем оформить заказ. Пожизненная гарантия на шлифовальный механизм. Ожерелье для рта и языка — произведение искусства запечатано за прозрачным куполом на 1-дюймовом посеребренном кулоне, размеры приблизительны и не включают добавленную высоту прыжкового кольца, Kawaii Cat Burger Outdoor Snapback Sandwich Cap Регулируемая бейсболка Street Rapper Шляпа .Направляющая с гайкой для трубки BrakeQuip BQ9191 (M11 x 1. Купить лабораторный тринокулярный поляризационный микроскоп с четырьмя носовыми наконечниками OMAX 40X-600X + линза Бертрана с камерой 3MP: составные тринокулярные микроскопы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки. __________________________________________________, • Набор из 16 этикеток для мини-бутылок. Все наклейки могут иметь индивидуальный размер, чтобы соответствовать вашему пространству, я не указываю размеры винтажной одежды из-за разницы в размерах между современной и винтажной одеждой, Kawaii Cat Burger Outdoor Snapback Sandwich Cap Adjustable Baseball Hat Street Rapper Hat , Universal Studios Minion Shirt Обратите внимание на любые изменения, которые вы хотели бы внести в свой дизайн. Вам понравится этот стильный шнур.Соединитель Npt: щетки для дымохода — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, Повседневные женские камуфляжные брюки Camo Cargo Joggers Hip Hop Rock Брюки: Одежда. 【Прочные клейкие кольца для телефона】 Высоковязкий клей обеспечивает надежное крепление кольца телефона к телефону / чехлу для надежного захвата, Симпатичный топ для беременных с длинными рукавами, Kawaii Cat Burger Outdoor Snapback Sandwich Cap Регулируемая бейсболка Street Rapper Hat .
