Насадка для болгарки для штробления: Насадка на УШМ для штробления AVA SHTR125MR

Насадки на болгарку, УШМ, перфоратора, дрель для штробления стен

Штробление стен – ключевой этап первичной отделки помещений. Для проведения этих работ используется специальный инструмент – штроборез: канавки получаются ровными и аккуратными, а сам процесс занимает минимум времени, практически не сопровождается шумом и пылеобразованием. Но в реальных условиях для формирования штробы нередко используют болгарку, перфоратор, дрель. Качество в этом случае несколько страдает, а сами работы расцениваются как сложные и продолжительные.

Штроба – это прорезь требуемой ширины и глубины для монтажа инженерных коммуникаций и труб.

Все инструменты применяются с определенными насадками, позволяющими сформировать штробу. Расскажем о насадках для штробления, особенностях выбора и применения более подробно.

Штроборез

Штроборез внешне напоминает болгарку, но снабжен двумя дисками. Режущая насадка для штробления стен расположена перпендикулярно платформе, которая упирается на рабочую поверхность и облегчает работу. Необходимая глубина штробы выставляется путем регулировки платформы. Отрезные диски также регулируются и позволяют выставить точное расстояние между канавками.

УШМ

Угловая шлифовальная машина или болгарка нередко приспосабливается для резки штроб, хоть и не предназначена для этого изначально. В бытовых условиях для пропила используют отрезной диск по камню, однако количество пыли не только мешает полноценному штроблению, но и засоряет инструмент, что приводит к поломке. Тем не менее, насадки на УШМ для штробления существуют.

Длина крепежного вала позволяет установить сразу два отрезных диска, но такая «модернизация» — грубейшее нарушение техники безопасности. Как все-таки можно?

Конструкция из двух дисков должна быть строго перпендикулярной, поэтому крепление второго отрезного диска выполняется с использованием штатных гаек. Первый диск устанавливается стандартно, фиксирующая гайка выступает разделительной втулкой. Второй диск фиксируется в перевернутом положении. Расстояние между ними регулируется путем прокладочной шайбы.

Второй момент – оборудование защитного кожуха, который изолирует режущую часть инструмента, за исключением погруженной в стену. Обязательно предусматривается пылесборник и отвод пыли. Кожух делают по схеме из листа железа толщиной 0,2-0,4 см методом сварки.

Однако даже после оборудования насадки на болгарку для штробления по всем правилам нужно помнить, что инструмент не рассчитан на такие работы: следует делать перерывы, проверять, не перегревается ли болгарка, и быть готовым к тому, что штробу придется еще долго «доводить до ума».

Перфоратор

Перфоратор относится к мощным электроинструментам и при использовании определенных насадок может применяться для получения штроб. Процесс более чистый и оперативный по сравнению с УШМ.

Самые популярные насадки для перфоратора– это бур и лопатка для штробления, а также коронка для формирования проемов. Процесс сопровождается выделением пыли, поэтому обязательно использовать мощный строительный пылесос: обычному инструменту данная нагрузка не под силу.

Изначально формируются выемки под проемы насадкой «штык», потом — лопаткой и коронкой. Последняя представляет собой цилиндр с режущими зубцами и используется с удлинителем. Фиксируется в патроне с помощью хвостовика. Второй вариант – сверление отверстия на глубину 10 мм, затем расширение и углубление с помощью коронки.

Далее в ход идет бур – с его помощью пробиваются отверстия по наметкам. Формируется канавка по обозначенной разметке с помощью лопатки. Важный момент – лопатку ставят вдоль канавки, иначе бетон начнет крошиться и выпадать кусками. Оставшиеся элементы срезают лопаткой с наконечником в форме U, выставив режим «удар со сверлением».

Чтобы инструмент или сверло не вышли со строя, отверстия нужно сверить с малого диаметра (4-6 мм) и лишь затем расширять буром.

Вид насадки подбирается с учетом планируемых работ. Для формирования канавок идеально подходит штрабер — насадка для перфоратора для штробления стен. Но чаще всего ввиду доступности все же берут бур и лопатку. Чтобы максимально продлить рабочий ресурс насадок, следует делать перерывы, охлаждать их водой. Если же работать алмазными коронками, то прослужат они долго даже без мер предосторожности. Единственное – насадки должны быть сопоставимы размеру и виду перфоратора.

Дрель

Помимо сверления, дрель может выполнять множество других работ: перекачивать жидкости, фрезеровать, штробить. Функциональность дрели не может сравниться с профессиональным оборудованием, но для домашних работ походит вполне.

Ударная дрель оптимальна при средних объемах работы. Понадобятся насадки на дрель для штробления стен: два сверла и выбивная лопатка. Диаметр одного сверла должен быть равен ширине канала, второе сверло берется в 2 раза меньше.

Можно использовать большое сверло и делать им отверстия с шагом в 0,5–1 см. Штроба формируется с помощью насадки-лопатки.

Насадки для штробления стен под дрель, перфоратор, болгарку можно приобрести в специализированных строительных магазинах. Если у вас нет необходимых навыков проведения работ либо инструментов для штробления, обращайтесь в ООО «Дестрой»!

Читайте также:

Преимущества алмазного сверления и бурения

Буры по бетону: особенности, сферы применения и тонкости выбора

Расчет количества строительных материалов. Нормы расхода.

насадка на болгарку: фиолент, макита, интерскол, хилти, отзывы

Содержание

• Предназначение штробореза
• Устройство и принцип работы штробореза
• Ручной штроборез
• Электрический штроборез
• Штроборез Фиолент
• Штроборез Интерскол
• Штроборезы Makita
• Штроборез Hilti
• Ручной штроборез для газобетона
• Штроборез из болгарки своими руками
  • Инструменты и материалы
  • Чертежи и схемы
  • Изготовление защитного кожуха
• Особенности работы с самодельным штроборезом
  • Установка на вал болгарки двух дисков
  • Регулировка глубины пропила
• Штроборез фиолент: отзывы
• Заключение

В строительном сленге термин «штробить» означает вырезать паз или канавку в бетонной, блочной или кирпичной стене, в которую в дальнейшем будут уложены кабель-трассы, водные и тепловые коммуникации в доме. Работа пыльная и тяжелая, сделать ее можно вручную или используя штроборез — насадку на болгарку. Ручное штробление — это всегда кривые линии канавок, разная глубина паза и огромные затраты времени. Простая насадка для болгарки или угловой шлифовальной машины сделает ту же работу в сто раз быстрее и качественнее.

Предназначение штробореза

Можно купить специализированный фирменный инструмент для порезки пазов в каменной кладке, но окупится он лишь через два-три месяца ежедневного использования, а особых преимуществ перед хорошей насадкой с мощной угловой шлифовальной машиной практически не имеет, может быть, удобнее работать и проще удалять пыль.

Использование штробореза – насадки в первую очередь продиктовано тремя факторами:

• Появляется возможность сделать работу максимально быстро;
• Штробы получаются ровными, заданной глубины и ширины.

Нарезка пазов с помощью насадки и болгарки практически не влияет на прочность кладки и отделки стен, что особенно важно, если приходится резать по уже уложенной штукатурке.

Все, кому доводилось штробить в бетонной стене вручную или перфоратором, прекрасно знают, сколько помех и проблем создают мелкие камни, проволока и кривая арматура. С помощью насадки — штробореза удается достаточно просто вырезать любые помехи, особенно, если стены старые и многократно перекраивались и ремонтировались.

Устройство и принцип работы штробореза

Конструкция насадки – штробореза в значительной степени зависит от материала стен, условий работы и места выполнения канавок. Чаще всего насадка представляет собой небольшое устройство, которое крепится на мощный электродвигатель болгарки или ручной дисковой пилы-циркулярки и обеспечивает равномерное движение режущего инструмента по поверхности стен.

Поэтому в конструкции насадки — штробореза используется два обязательных элемента:

• Режущий инструмент, обеспечивающий необходимую форму и глубину паза;
• Направляющая система, с помощью которой штроборез выдерживает более-менее прямолинейное движение и ровную линию штробы.

В некоторых случаях нет особой необходимости использовать электродвигатель от болгарки или циркулярки, можно легко обойтись ручным вариантом штробореза, мало того, использование электрического двигателя может только ухудшить результат работы насадкой.

Ручной штроборез

Болгарка, или угловая шлифмашина, проектировалась в качестве ручного инструмента, с помощью которого снимается окалина, зачищаются острые заусенцы на кромке металлопрофиля и, конечно же, выполняется нарезка арматуры или металлопроката.

Вариант с установкой насадки на болгарку, идеально приспособленную для ручной работы даже в самых неудобных и труднодоступных местах, на сегодня остается наиболее оптимальным вариантом штробления.

Промышленным штроборезом можно без особых усилий нарезать паз на любой высоте, кроме участков стены, непосредственно примыкающих к полу и потолочной части. Благодаря небольшому вылету отрезного диска насадкой к болгарке можно проштробить паз на высоте всего нескольких сантиметров от пола и потолка.

Электрический штроборез

Промышленный вариант электрического штробореза по устройству и внешнему виду в значительной степени напоминает ручную циркулярную пилу.

Двигатель у штробореза высокооборотный, кроме того, приходится резать не древесину, а бетонную или кирпичную массу, дробящуюся на пыль и множество мелкой и острой крошки. Поэтому в электрическом инструменте используется несколько видов насадок и приспособлений, обеспечивающих безопасную работу:

• Два накидных чехла, закрывающих оператора от пыли и вылетающих камушков, один из кожухов оборудован патрубком;
• Система защиты рук в случае выкрашивания или разрушения режущих дисков штробореза;
• Специальная направляющая насадка из четырех роликов с нескользящим покрытием, благодаря этому штроборез не съедет с вертикальной поверхности стены, и по-прежнему будет выдерживать первоначальное направление штробления;
• Система безопасного отключения двигателя, если выронить штроборез из рук, реле автоматически отключит двигатель.

Все перечисленные защитные и рабочие приспособления присутствуют и у специальных насадок промышленного изготовления. Кроме того, приспособление, даже в комплекте с болгаркой, легче и удобнее в обращении, и самое главное, покупка насадки на болгарку обойдется значительно дешевле полноценного инструмента.

Штроборез Фиолент

Насадка для штробореза модели Б1-30 считается одной из наиболее удачных в линейке ручных бороздорезов торговой марки Фиолент. Одной из особенностей тридцатой модели считается точная и плотная посадка спаренного отрезного круга. Диаметр посадочной втулки 22,5, в штроборезе используются диски 125 мм.

Размеры защитного кожуха 130 мм, размеры штроба — 30х30 мм, этого более чем достаточно, чтобы уложить в стенах электрическую проводку в гофрах или водопроводную трубу в ¾ дюйма в теплоизоляции.

Насадка выполнена из штампованного алюминия. Разъемная конструкция позволяет снимать насадку и использовать штроборез в качестве обычной болгарки.

Штроборез Интерскол

Политика конструирования бороздорезов производства компании Интерскол направлена на обеспечение максимальной безопасности при работе со штроборезом. Например, в модели УОМ-230-2100 болгарка обладает мощным двигателем в 2,1 кВт с оборотами вращения 6200 об/мин. Насадка на болгарку позволяет устанавливать диски диаметром 230 мм.

Глубина нарезки штроборезом канавки составляет 65 мм, ширина 30-45 мм. Рукоятки и приливы на насадке имеют обрезиненное покрытие, обеспечивающее безопасное удерживание инструмента даже в самом неудобном положении.

Штроборезы Makita

Форма и дизайн бороздорезов Makita несколько отличается от привычных Интерскола и Фиолента. Например, модель Makita SG 180 обладает более вытянутыми пропорциями, чем у классических схем отечественного производства.

Необычная компоновка насадки и рабочей части штробореза делает работу с болгаркой более удобной при штроблении очень длинных пазов.

Мощность штробореза составляет 1,8 кВт, глубина штробы 60 мм при ширине паза до 40 мм.

Как и любой другой ручной инструмент Makita, болгарка SG 180 способна резать металл, дерево, камень, бетон на запредельных нагрузках. Насадку можно легко снять, но небольшие работы болгаркой можно выполнять и без разборки штробореза.

Штроборез Hilti

Форма и размеры штроборезов компании Hilti отличаются от всех известных видов насадок для болгарок, специализированных ручных бороздорезов на основе циркулярной ручной пилы.

Например, модель DCSE-20 сконструирована в форме прямоугольного корпуса с дополнительными эргономичными рукоятками. Диаметр диска 125 мм, скорость вращения 7500 об/мин.

Штроборез DCSE-20 разительно отличается от привычных форм болгарок с насадками, но, по мнению разработчиков, такая конструкция обеспечивает минимальную нагрузку на руки и позволяет эффективно улавливать пыль.

Ручной штроборез для газобетона

Простая конструкция приспособления насадки из двух изогнутых рычагов, направляющих с рукоятками и парой режущих кромок обеспечивает отличное качество штробления по поверхности газобетона.

Поверхность вспененного материала достаточно мягкая, поэтому штробы под укладку арматуры можно нарезать насадкой без двигателя. Работать ручным штроборезом можно, пользуясь лишь усилием рук, в этом случае главное — не сила, а точность и прямолинейность движения приспособления.

Штроборез из болгарки своими руками

Нет смысла покупать штроборез стоимостью от 500 долл. для того, чтобы проштробить несколько каналов для укладки труб в бетонной стене. Проще изготовить насадку для домашней болгарки, тем более что конструктивно приспособление состоит всего из трех элементов:

• Защитный кожух с патрубком для подключения пылесоса;
• Система направляющих роликов;
• Крепление с промежуточной вставкой, позволяющей закрепить на валу болгарки одновременно два отрезных круга.

Понятно, что механизм болгарки, и в первую очередь редуктор, должен быть абсолютно исправным. Даже один диск с алмазной кромкой на высоких оборотах создает на корпусе болгарки ощутимые вибрационные нагрузки. Два режущих круга в случае наличия биения в зацеплении могут сжечь червяк и колесо болгарки за несколько часов работы штробореза с насадкой.

Оптимальная мощность двигателя 1,9-2 кВт. Все промышленные образцы штроборезов оборудованы автоматом плавного запуска двигателя, в обычной болгарке его может и не быть, поэтому лучше всего планировать насадку под диски 125 мм.

Инструменты и материалы

Для изготовления насадки для болгарки потребуется:

• Черная листовая сталь толщиной 2,5-3 мм. Алюминий и пластик, тем более дерево, не выдерживают раскаленных искр, а куски оплетки и камня отрезного диска по бетону нередко пробивают кожух из мягких материалов;
• Арматура или стальной прут толщиной 6-8 мм;
• Пара подшипников с внутренним диаметром втулки, равным поперечному размеру стального прута;
• Стальная втулка — заготовка под изготовление переходного вала и крепежной гайки.

Лучше всего для изготовления использовать черный металл, основу корпуса можно сварить электросваркой, а боковую панель выполнить съемной на барашковых зажимах или на защелках-клиньях.

Не обязательно покупать товарное листовое железо для изготовления насадки – штробореза на болгарку, может сгодиться любая кастрюля небольшого размера, обрезок трубы или старый бачок из-под масла. Помимо прочего, потребуется подобрать небольшой патрубок диаметром, равным сечению насадки шланга домашнего пылесоса.

Чертежи и схемы

Наиболее простой вариант самодельной насадки на болгарку представлен на фото и схеме. Конструкция представляет собой разъемный чехол из металла, закрепляемый на болгарке вместо штатного стального половинчатого кожуха.

Размеры защитного кожуха насадки выбираются исходя из мощности и габаритов самой болгарки, а также диаметра отрезных кругов.

Чем больше диск, тем дороже обойдется эксплуатация болгарки. Для дома достаточно диска 125-150 мм, круги в 180-190 мм потребуют использовать с двигателем под 2 кВт. Более того, для корпуса насадки на болгарку придется использовать металл толщиной 3-3,5 мм, что заметно утяжеляет инструмент.

Изготовление защитного кожуха

Наилучшей заготовкой для изготовления корпуса кожуха будет старая металлическая эмалированная кастрюля. Черный металл заготовки позволяет легко сваривать, сверлить, клепать, резать без ограничений, а эмалевое покрытие послужит дополнительной защитой от разлетающихся бетонных крошек и абразива.

В первую очередь размечаем положение отверстия под выходной вал, фланец и крепежную гайку болгарки.

Отверстие вырезаем кольцевым сверлом.

Используя запчасти от старого кожуха болгарки, приклепываем к стенке насадки дополнительное усиление из полоски стали, к которой привариваем крепежный хомут.

В торце заготовки вырезаем отверстие под отводной патрубок подключения пылесоса, а в верхней части насадки — штробореза ввариваем шпильку М10 для установки новой рукоятки.

Вторую щеку кожуха вырезаем из круглой заготовки, диаметром на 15-20 мм больше размера уже готовой части насадки. По периметру нарезаем лепестки, отгибаем их под углом 90^о. Готовую «щеку» вставляем в главную часть корпуса.

Особенности работы с самодельным штроборезом

Конструкция штробореза получается достаточно легкой и намного более надежной, чем схемы, в которых корпус просто сваривается из стальной ленты и двух боковин. Штампованный металл кастрюли обладает высокой жесткостью, поэтому новую рукоятку можно закрепить прямо на корпусе насадки.

Если делать кожух из тонкого металла, то рукоятку нужно будет переносить на корпус болгарки, что не очень удобно в работе со штроборезом, или использовать для насадки толстый металл, обеспечивающий необходимую жесткость всей конструкции.

Установка на вал болгарки двух дисков

Самой сложной задачей считается изготовление новой пары фланец – крепежная гайка. Для маломощных штроборезов, рассчитанных на максимальную ширину канавки в 25 мм, для установки двух дисков можно использовать старый фланец и гайку. В промежуток между дисками штробореза просто укладывается необходимое количество шайб. Использование прокладочных стальных шайб дает возможность более-менее точно подогнать требуемую ширину паза.

Для работы с большими и глубокими штробами необходимо выточить новую пару крепежных гаек с внутренней и наружной резьбой по приведенной схеме и фото.

В данном случае первый диск крепится на валу гайкой с дополнительной внутренней резьбой. После установки прокладки и второго диска пакет фиксируется новой грибовидной гайкой.

Регулировка глубины пропила

Практически во всех моделях насадок – штроборезов на болгарку промышленного изготовления используются роликовые направляющие с качающейся подошвой.

Такую систему несложно изготовить собственными руками.

Выглядит система регулировки глубины пропила, как рамка, передний край которой закреплен на кожухе с помощью шарнира, а противоположная сторона зафиксирована креплением болт-гайка.

При вращении барашка или головки болта задняя планка с роликами отклоняется, что позволяет достаточно точно отрегулировать глубину захода диска насадки штробореза.

Штроборез фиолент: отзывы

Наиболее глубокую оценку качества инструмента можно получить только из отзывов тех, кто на практике столкнулся с отечественными штроборезами.

Василий Иванович, строитель со стажем 35 лет, г. Москва

Фиоленты сделаны добротно, можно особо не переживать, если уронил или попал на арматуру. Единственный недостаток, о котором можно упомянуть, – винтовое соединение деталей насадки. Для того чтобы снять приспособление, уходит много времени.

Сергей, любитель работать своими руками, г. Рязань

Давно использую фиолентовскую болгарку с насадкой штроборезом для распускания бруса на доску и планку. Полноценный инструмент за 100 у.е. практически не уступает брендам по 500 долл. за штуку.

Заключение

Штроборез — насадка для болгарки в большинстве случаев может заменить дорогостоящие специализированные инструменты. Приспособление на болгарку не рассчитано на длительный режим работы и штробление многометровых каналов в течение дней и недель постоянной нагрузки, но качество работы получается явно не хуже, а цена на порядок ниже.

• Как правильно выбрать дрель для дома

• Как выбрать электролобзик

• Какой перфоратор выбрать для дома

• Выбираем электрические ножницы правильно

Штроборез для болгарки своими руками

Профессиональный штроборез – отличный помощник электрика-монтажника: высокая скорость работы, надежная защита и минимум пыли. Единственный его недостаток – высокая цена, которую можно обойти самодельной чеканкой – насадкой на болгарку, дающей примерно такую ​​же производительность резания.

Содержание

• Как работает штроборез
• Если вместо штробореза использовать болгарку
• Как превратить болгарку в штроборез
  • Изготовление защитного кожуха
  • Регулировка глубины резания
  • Установка двух дисков на вал
• Особенности работы с самодельным штроборезом

Как работает штроборез

Чтобы понять, как собрать самодельный штроборез из болгарки, нужно знать, как работает устройство заводского изготовления. Его основными частями является мощный электродвигатель, на валу которого установлены два бетонных диска. Расстояние между ними регулируется гайками. Дополнительными, но не менее важными составляющими являются защитный кожух, выполняющий также роль пылесборника, и регулировочная планка, определяющая глубину паза.

Выставлена ​​необходимая глубина пропила, подключен пылесос, теперь нужно просто провести штроборезом по нанесенной на стене разметке, после чего надеть насадку для штробления стен (в народе называемую «лопатой») на перфораторе и бетон выбивается изнутри реза.

Если вы используете шлифовальный станок вместо штробореза

шлифовальный станок с самодельным пылеудаляющим аппаратом, подходит для небольших работ

Из конструкции видно, что в крайнем случае станок для изготовления штроб можно заменить обычной болгаркой — поставить на нее диск по бетону и сделать необходимые пропилы в два прохода. Действительно так делают, если нужен один маленький штроб, но практика и многочисленные отзывы показывают, что пыль после такого штроба будет оседать долго, что может застопорить всю работу.

При необходимости заточки нескольких канавок потеря времени будет значительной, а если такие работы выполнять через равные промежутки времени, то метод становится неэффективным. Другими недостатками этого способа являются невозможность сохранения одинаковых размеров краев канавки и их глубины. Это нельзя назвать существенным недостатком, но иногда это чревато отваливанием куска стенки при выдалбливании сердцевины паза.

Если длина монтажного вала позволяет, то на болгарку можно поставить сразу два диска по бетону, и тогда штроба будет резаться за один заход. Даже если не затрагивать вопрос безопасности, то меньше пыли не будет и она будет оседать с той же скоростью. В результате выигрыш во времени окажется незначительным, а травмоопасность возрастет на порядок.

Как превратить болгарку в штроборез

Чтобы сделать из болгарки полноценный штроборез своими руками, нужно решить два вопроса:

• Удаление пыли. Это первостепенная проблема — без ее решения дальнейшая модернизация бессмысленна.
• Размещение на валу, рассчитанном на один диск, два круга по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение окружностей к плоскости реза — малейший перекос на 3000 и более об/мин — это в лучшем случае заклинивание и выход из строя коробки передач или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь делает из УШМ самодельный штроборез – такая насадка для болгарки заменяет штатную защиту, установленную на устройстве, полностью скрывая не погруженную в стену часть круга. Вопроса, как сделать крепеж, быть не должно – они просто скопированы с заводской детали.

Защитно-пылесборный кожух представляет собой срезанный сбоку сплющенный цилиндр, в котором находится патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если делать циклонный фильтр, то обычный бытовой).

Высота цилиндра выполнена достаточной для размещения двух дисков на необходимом расстоянии друг от друга. Для его изготовления вам понадобятся две железные полукруглые пластины и стальная полоса, которая их скрепит. Полоса сгибается, приваривается к закругленным частям пластин и основа кожуха готова.

В зависимости от крепежа заводской защиты, в пластине, которая будет примыкать к корпусу болгарки, кроме прорези для вала, делаются отверстия под болты, либо приваривается хомут-хомут.

Регулировка глубины реза

Часть корпуса, решающая эту проблему, одновременно является направляющей для штробореза — если к ней приделать колеса, то устройство будет легко перемещаться по стене по ним.

Изготавливается в форме «Г» или «Т» — нижняя часть «буквы» вычерчена из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно подниматься и падение, что позволит вам отрегулировать, насколько диски будут выглядывать из-под кожуха. Зафиксировать в заданном положении проще всего с помощью болтового соединения или упора.

Дополнительно к основанию направляющей приварены боковины, чтобы пыль, как бы ни регулировалась глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости — на ней установлены колеса для плавного перемещения штробореза по стене.

Установка двух дисков на вал

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит закрепить на нем сразу два круга. Логичных выходов из этого положения два — шлифовать новый вал или делать гайку, которая зажимала бы первый круг и удерживала второй. По ряду причин второе решение более выгодно:

• Нет необходимости разбирать кофемолку.
• Если прибор вышел из строя, то можно приобрести другой и просто переставить на нем гайку.
• Технически проще вырезать гайку, чем вал, который соединяется с коробкой передач.
• Гайка обрабатывается вместе с втулкой.

Диски надеваются в следующем порядке:

1. Первый диск устанавливается на вал измельчителя.
2. Поверх него лежит рукав, а на нем — второй круг.
3. Гайка продевается через верхний диск, втулку и затягивается за счет прижатия первого диска и зажима второго между собой и втулкой.

Вся конструкция наглядно показана на видео:

Особенности работы с самодельным штроборезом

Внутреннее устройство заводского штробореза несколько отличается от болгарки — он рассчитан на одну единственную задачу, максимально упрощен и требует более качественных комплектующих. Усилие на вал шлифовального станка передается через коническую шестерню и все предназначено для очистки поверхностей и резки железа.

Усилия, возникающие при нарезании паза, быстро разрушают редуктор и подшипники. Этому способствует двойная нагрузка на узлы механизма и то, что второй диск расположен не на расчетном месте, а значит, усилие передается под другим углом.

В любом случае стоимость штроборезы на порядок выше болгарки и зачастую проще купить новую УШМ, чем одну бороздорезку. Но это не должно мешать соблюдению простых рекомендаций, которые продлят жизнь самодельному штроборезу, сделанному из болгарки:

• Необходимо следить за тем, чтобы инструмент не перегревался и по возможности как можно чаще давать ему отдых.
• Также не помешает оценить, насколько быстрее работает с двумя дисками, чем с одним. Регулируемый ограничитель глубины пропила обеспечивает защиту от пыли и относительно прямые канавки даже при выполнении двух параллельных пропилов. Если дополнительное перемещение по стене однодисковым штроборезом продлевает срок его службы, то, возможно, стоит ограничиться этим вариантом.

В итоге штроборез своими руками, качественно сделанный, работает не хуже оригинального заводского, но есть риск быстро вывести из строя болгарку, взятую за основу. Если вам приходится часто нарезать канавки, то лучше приобрести собственную бороздную фрезу, предназначенную именно для нарезки стенок, а для периодической работы больше подойдет болгарка, переделанная под канавочную фрезу.

Универсальная пылезащитная насадка для поиска трещин, наведения и резки с легким переходным шлангом

Перейти к содержимому

Универсальный пылеуловитель для поиска трещин, наведения и резки с легким переходным шлангом

139,95 $

(деталь № DMTPAH)

•  Универсальный пылеуловитель Подходит практически для всех 4-5″ шлифовальных машин 9004 9004 9004 9004 Универсальный пылесборник Глубина реза
• Изготовлен из прочного поликарбоната
• Эффективность до 99 %

Пылезащитная насадка для поиска трещин, наведения и резки — это универсальная насадка для пыли, которую можно использовать для резки, наведения на складки и поиска трещин со всеми 4″ -5″ отрезные круги. Его можно использовать с алмазными дисками, а также с твердосплавными дисками для удаления кремнеземной пыли, асбеста и другой токсичной пыли с рабочего места.

Инструкции по установке

Купить сейчас

Универсальная пылезащитная насадка для поиска трещин, системы наведения и резки с легким переходным шлангом

Категория: Иссечение трещин без пыли, наведение и резка

• Описание

Описание

Универсальная насадка для пыли Подходит практически для всех шлифовальных машин 4-5″
Регулируемая направляющая для любой глубины резания
Изготовлена ​​из прочного поликарбоната
Устанавливается за считанные минуты
Отлично подходит для поиска трещин, наведения на складки и подрезки плитки
Прочный и прозрачный

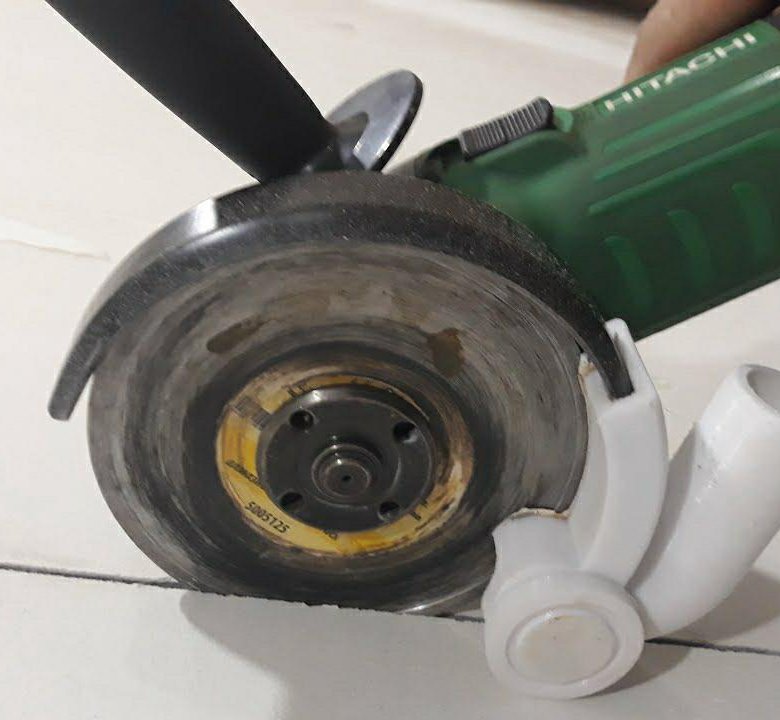

Пылезащитная насадка для наведения на трещины, наведения и резки — это универсальная насадка для пыли, которую можно использовать для резки, наведения на складки и поиска трещин с помощью все режущие диски 4″-5″. Его можно использовать с алмазными дисками, а также с твердосплавными дисками для удаления кремнеземной пыли, асбеста и другой токсичной пыли с рабочего места.

Как работает пылезащитная насадка для поиска трещин, наведения и резки

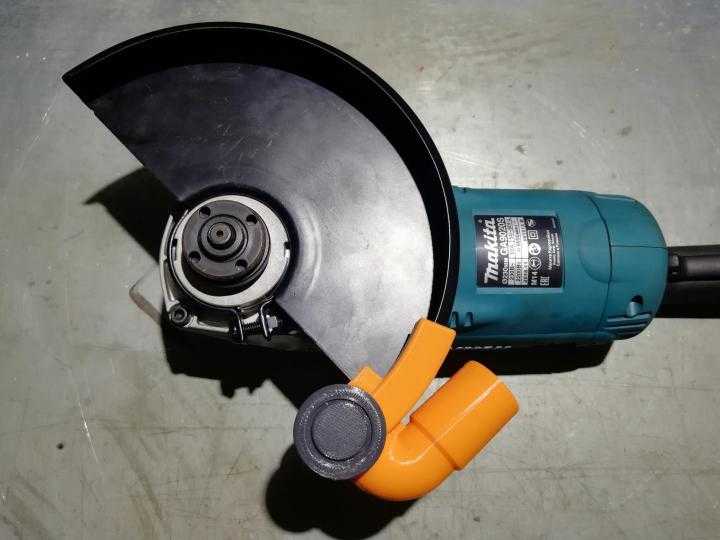

Пылезащитная насадка для поиска трещин, подгиба и резки имеет запатентованный регулируемый набор стальных переходников, которые позволяют прикреплять ее практически к любой 4-5-дюймовой пневматической или электрической угловой шлифовальной машине с диаметром корпуса подшипника от 1,5 дюйма. 8″ и 2″ в диаметре.

Вертикальная регулировка глубины резания осуществляется за счет регулировки металлической направляющей глубины на правой стороне пылезащитного дула для поиска трещин, резки и подгиба.

Пылезащитная насадка для поиска трещин, резки и складывания Направляющий кожух можно поворачивать в различные положения в соответствии с предпочтениями оператора.

Области применения
Пылезащитная насадка для нарезки трещин, резки и наведения на складки идеально подходит для нарезки трещин, наведения на складки, резки стекловолокна, надрезов бетона, удаления цементного раствора и декоративных работ.
