Не работает печка ваз 2109 карбюратор: Не работает печка ваз 2109, 21099, 2114 : как починить?

Не работает печка ваз 2109, 21099, 2114 : как починить?

Неисправности печки ваз 2109

ВАЗ 2109, 21099 – неплохая машина, динамичная и неприхотливая, но, как прежние времена, так и сегодня, девятка «славится» массой неисправностей, с которыми приходится сталкиваться автовладельцу. Среди них наиболее распространенными являются неисправности печки. О том, почему они возникают, и как их устранять, мы и поговорим далее. А теперь, за дело!

Почему перестала работать печка на ваз 2109, 21099, 2114?

В суровые российские зимы спасает водителя печка. Но нередко в самые лютые морозы она дает сбой. Что же случилось?Почему же не работает печка на ваз 2109, 21099, 2114? Что делать? Извечный вопрос.

Скорее всего, печка вышла из строя из-за поломки в термостате, из-за чего происходит прогонка тосола не по обычному маршруту, большому и малому кругам, а только по большому кругу. Чтобы наладить работу печки придется заменить термостат, потому как ремонт этой детали является очень проблематичным и дорогостоящим.

Второй, наиболее частой причиной поломки является воздушная пробка. Случается это потому что, после активной езды, в период остывания мотора, в радиаторе скапливается воздух, который, под действием жара и пара, превращается в термостат. И, если завести мотор через несколько часов после таких превращений, происходит перекачка этого скопившегося воздуха в радиатор и, как следствие всего этого, возникает воздушная пробка. Решить проблему можно следующим образом: нужно скинуть патрубок и неспешно долить в печку тосол до максимальной отметки.

Еще одной причиной поломки печки может оказаться краник. Определить неисправность просто: если краник нельзя отвинтить до предела, значит, вся суть проблемы кроется именно в нем. Решается вопрос так: поднимаем крановый трос, подтягивая его при помощи плоскогубцев. Если даже плоскогубцы и ваши усилия не способны сместить краник с места, значит, в нем произошло окисление. Тогда ремонтировать деталь нет смысла и придется заменить его на новый.

Если забился радиатор, то это также может привести к поломке. Для диагностики достаточно всего лишь вытянуть радиатор и хорошенько прочистить его, можно при помощи пылесоса. Если после такой генеральной уборки печка все равно не работает, то, значит, ищем причину дальше.

Это может быть и нерабочая помпа, которая влияет на нарушение давления в машине. Диагностируется данная неполадка тем, что печка начинает работать на оборотах, тогда как холостой ход тут же приводит ее в недееспособное состояние. Замена помпы решит данный вопрос. Но здесь нужно быть крайне внимательным: в последнее время появилось много подделок детали, которых не хватает и на месяц. Поэтому приобретайте комплектующие только у проверенного продавца, при возможности, требуя сертификат качества.

И последней причиной нерабочей печки на ваз 2109, 21099, 2114 может стать снижение уровня антифриза. Просто долейте жидкость до нужного уровня, и печка снова подарит вам свое живительное тепло.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается  опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Протечка тосола ВАЗ 2109

Протечка тосола в девятой модели ВАЗа – одна из наиболее распространенных неполадок. Это говорит о том, что, прежде всего, нужно заняться системой охлаждения, пора менять патрубки.

Но почему же происходит выброс?

Во-первых, это вполне может быть банальный износ комплектующих. Как правило, из рабочего строя выходят шланги и патрубки, так как изготовлены они у автомобилей ВАЗ из непрочного материала.

Низкое качество деталей, как и дефекты, износ напрямую влияют на здоровье радиатора. Комплектующие от нерадивого сборщика приводят к множественным проблемам, которые оказывают самое пагубное влияние, как на отопительную систему, так и на всю работу авто.

Одним из наиболее уязвимым элементом печки является бак расширителя. Пластик, одно это  слово наводит на подозрения, не способен выдержать такие мощные нагрузки, которые приходятся на эту деталь, безусловно важную для автомобиля. И, если многие иномарки снабжены надежным, долговечным баком, то отечественный производитель пока до этой фишки не додумался и год за годом выпускает машины с пластиковым баком, регулярно выходящим из состояния дееспособности. Чинить его бесполезно, проще заменить на новый.

А теперь стоит разобраться с тем, как определить выброс охладительной жидкости.

Если под автомобилем на длительной стоянке остаются масляные пятна – нет сомнений, что протекает тосол.

Определить эту проблему можно и по запаху: при нормальной работе авто, в салоне никогда не должно пахнуть им.

Иногда можно наблюдать, как белый дым тянется через выхлопную трубу. Некачественный бензин? Возможно, но скорее – это протечка тосола.

Предотвратить поломку можно регулярно проверяя состояние автомобиля, его комплектующих на износ, в особенности, ремня ГРМ.

Теперь, когда известны все основные м

оменты, касающиеся неисправности радиатора ВАЗ 21009, можно спокойно попробовать свои силы в качестве автослесаря. Немного сноровки, терпения и подробное описание диагностической процедуры помогут избежать ошибок и лишних трат на СТО центр.

Удачи в дороге!

Не работает вентилятор печки ВАЗ-2109: причины, как проверить, ремонт

Печка в салоне автомобиля ВАЗ-2109 необходима в зимний период. Поэтому, если по каким-то причинам перестает работать ее вентилятор, автовладелец начинает серьезно беспокоиться и предпринимает все действия, чтобы решить возникшую проблему. В этой статье пойдет речь о причинах выхода из строя вентилятора печки ВАЗ-2109 и методах их выявления.

Функции вентилятора печки ВАЗ-2109

Автомобильная печка ВАЗ-2109 предназначена для обогрева пространства салона транспортного средства. Также она помогает избавиться от запотевания стекол изнутри салона машины. Ее обогревательная мощность рассчитана на то, что в 25 градусов мороза внутри автомобиля будет поддерживаться оптимальный тепловой режим – от 16 градусов тепла.

Одним из основных элементов автомобильной печки является вентилятор. Он нужен для того, чтобы прогонять воздух из внешней среды, который попадает в обогревательный прибор через радиатор. Холодный воздух проходит процедуру прогрева и попадает в автомобильный салон уже в теплом виде.

Читайте также: Замена сайлентблоком задней балки ВАЗ-2109

Печка в автомобиле может перестать выполнять свои прямые функции, если вентилятор, входящий в ее конструкцию прекращает свою работу.

Поэтому специалисты рекомендуют владельцу транспортного средства разобраться с причинами его поломки.

Причины, почему не работает вентилятор печки ВАЗ-2109

Опытные специалисты, занимающиеся ремонтом ВАЗ-2109, выделяют несколько наиболее распространенных причин, по которым вентилятор автомобильного обогревателя-печки перестает работать.

Первая причина заключается в сгоревшем предохранительном элементе. Ее называют самой проблематичной, так как определить, что из строя вышла именно эта деталь, бывает сложно. Чтобы это сделать, необходимо пересмотреть всю токопроводящую цепь отопительной системы транспортного средства. Если проблема кроется именно в испорченном предохранителе, то следует знать его маркировку – «F7» (она соответствует заданной силе тока предохранителя в 30 А).

Вторая причина – плохой контакт в монтажном блоке. Данный контакт попросту может окислиться. Для проверки подобного предположения можно просто пошевелить колодку с закрепленными на ней жгутиками. В случае если печной вентилятор после этих манипуляций внезапно снова заработал, значит, причина именно в данном контакте. Решение проблемы очевидное – следует произвести зачистку окисленного контакта в монтажном блоке.

Третья причина – в системе зажигания произошло заливание реле. Выяснить эту причину легко. Для этого нужно обратить внимание, в какой момент начинает работать обогревательный прибор ВАЗ-2109. Если он включается уже после того, как этап прогревания транспортного средства уже завершился, то реле зажигания залило маслом. Специалисты в этом случае советуют заменить вышедшее из строя реле, которое размещается на ВАЗ-2109 под приборной панелью.

Четвертая причина того, что вентилятор начинает свое функционирование не сразу (как и сама автомобильная печка), а на третьей скорости. Оказывается, описанная причина имеет прямую связь с добавочным резистором. Так, на первых двух скоростях вентилятор подпитывается электрическим током с помощью этого добавочного резистора. При переходе на режим третьей скорости электроток начинает подаваться сразу на вентилятор без каких-либо добавочных приспособлений. Если заменить испорченный добавочный резистор, то вентилятор автомобильного обогревателя начнет функционировать уже на первом скоростном режиме.

Читайте также: Вес двигателя ВАЗ-2109

Также к причинам, по которым может не работать вентилятор, входящий в конструкцию отопительной системы транспортного средства, специалисты относят неисправное состояние переключателя данной системы. Описываемый переключатель находится под центральной консолью. Для его диагностики необходимо произвести ряд несложных операций:

• демонтируем центральную консоль;
• заводим автомобиль;
• берем двенадцативольтную лампочку (например, габаритную), которая будет служить своеобразным тестером, если к ней припаять провода – «минус» и «плюс»;
• провод «минус» – замыкаем на кузов;
• провод «плюс» – прикасаемся к 1-му, 2-му и 3-му контактам добавочного резистора.

Диагностируем реакцию тестера-лампочки:

• тестер горит – переключатель находится в рабочем состоянии;
• тестер не горит – переключатель не работает.

Во втором случае провод тестера-лампочки присоединяем к «плюсу» переключателя и снова диагностируем его реакцию:

• тестер горит – обрыва в токопроводящей цепи нет, предохранитель не поврежден;
• тестер не горит – в токопроводящей цепи есть где-то обрывы, а предохранитель находится в рабочем состоянии.

Проанализировав проблемную ситуацию и причины, что привели к ее возникновению, следует их решить путем замены детали, вышедшей из строя.

Также неисправность может быть скрыта в неработающих деталях самого вентилятора. Чаще всего выходит из строя его электрический двигатель – сердце данного прибора. Такая причина диагностируется в случае, когда все предыдущие оказались неподходящими. Если рассматривать более подробно виды неисправностей электродвигателя вентилятора, то можно среди них выделить:

1. Данная деталь сгорела.
2. Электродвигатель плохо контактирует с массой транспортного средства.
3. В щетках электродвигателя вентилятора автомобильной печки наблюдается залипание.

Критической причиной выхода из строя вентилятора отопительной системы ВАЗ-2109 является подтвержденный факт того, что сгорел его электродвигатель. В этом случае предстоит замена сразу всего прибора, а не конкретной его детали.

Как произвести замену неисправного вентилятора печки ВАЗ-2109

Замена нерабочего вентилятора отопительной системы предполагает несколько этапов:

• демонтаж накладки печки, которая расположена под капотом;
• вскрытие защитного кожуха двигателя автомобильного обогревательного прибора;
• выкручивание крепежных болтов, что служат фиксаторами вентилятора;
• извлечение неисправной детали и замена ее исправной;
• сборка в обратном порядке.

Читайте также: Почему медленно работают дворники на ВАЗ-2109

Как видим, описываемую замену выполнить достаточно просто в гаражных условиях самостоятельно, но при возникновении трудностей всегда можно обратиться в автосервис за помощью.

Не греет печка Ваз 2109: поиск неисправности

Печка у автомобиля должна быть исправной. Если летом это не так критично, то зимой с неработающей печкой ездить в машине просто невозможно: во первых холодно, а во вторых окна запотевают, замерзают и не видно дороги. Много раз видел товарищей, которые зимой ездят с открытой форточкой — это как раз у них не работает печка. Если форточку не открывать, то лобовое очень быстро покрывается паром, который замерзнув становится корочкой льда. Такой способ езды следует приберечь на крайний случай, если печка сломалась в дороге. А так печку надо чинить.

Не греет печка

Основные причины того,что не работает печка 2108 2109 21099:
1) Не работает вентилятор печки
1.1 Неисправен двигатель вентилятора печки
1.2 Неисправность переключателя вентилятора и проводки
2) Забиты воздуховоды
2. 1 Воздуховоды забиты листьями,иголками от сосны, пухом и прочим мусором
2.2 Не открыты заслонки воздуховодов
3) Не греет сама печка(радиатор)
3.1 Радиатор забит грязью (нет протока охлаждающей жидкости)
3.2 Не открыт краник отопителя
3.3 Низкий уровень охлаждающей жидкости в системе охлаждения
3.4 Воздушная пробка в радиаторе отопителя
3.5 Двигатель не прогревается до рабочей температуры 85-90 градусов
3.6 Неисправна помпа
Как видите основных причин того, что отопитель Ваз 2109 не греет всего три, однако, каждая из этих трех неисправностей может быть вызвана рядом других неисправностей. Идем по порядку:
1) Проверяем работает ли вентилятор печки. Садимся в машину, включаем зажигание и включаем вентилятор печки с помощью переключателя.

Включение вентилятора печки

Переключатель имеет четыре положения: выключено и три скорости. Включаем вентилятор печки на первой скорости и слушаем. Если вентилятор работает это должно быть хорошо слышно. Если ничего не слышно, то открываем капот и слушаем из-под капота.

Вентилятор печки

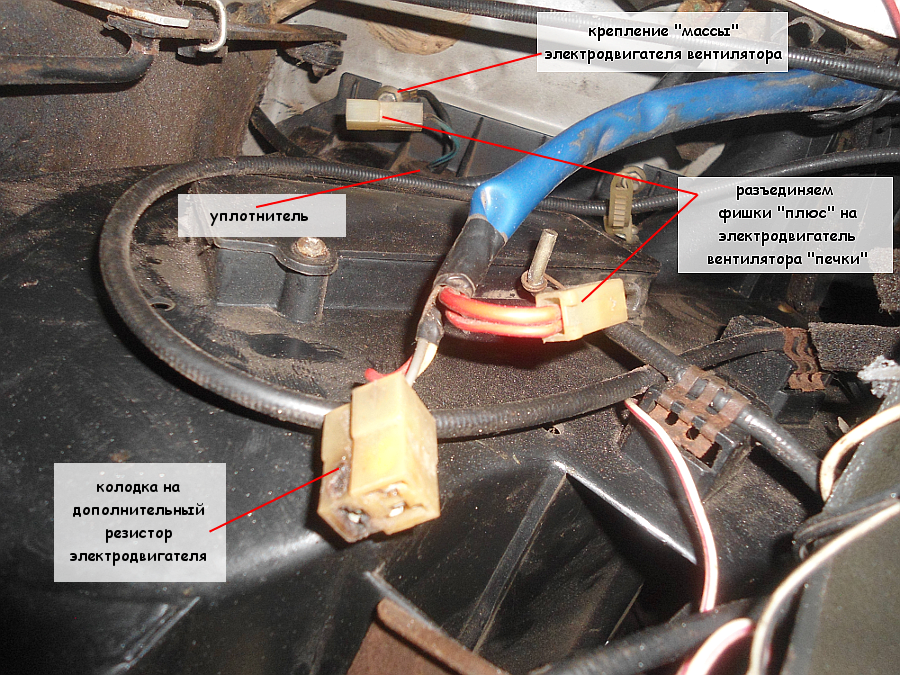

Если нет звука работающего вентилятора,то его надо снять и проверить у знакомого электрика.

Забор воздуха в печку

Если проверка покажет,что двигатель вентилятора исправен, то надо разбираться с проводкой. Искать почему с переключателя не идет напряжение на двигатель вентилятора.
Если же вентилятор исправен и хорошо работает на всех скоростях, то причина того, что отопитель не работает не в нем.
2) Проверьте насколько хорошо дует воздух из воздуховодов печи: включите вентилятор и подносите поочередно руку к обдуву лобового и боковых стекол.

Проверяем обдув со стороны водителяПроверяем обдув со стороны пассажира Ваз 2109Проверяем обдув лобового стекла

Должен хорошо чувствоваться поток воздуха. Если же вентилятор работает, а обдува стекол нет, проверьте открыты ли дефлекторы.

Обдув открыт

Также проверьте как сидят короба от печки к обдуву боковых стекол.

Проверка крепления воздуховода к обдуву

Если все открыто, а воздух всеравно не дует, то придется разбирать печку и искать причину внутри.
3) Не греет радиатор отопителя. Не греет радиатор отопителя Ваз 2109 по одной единственной причине — нет протока охлаждающей жидкости через него. Причин того, что охлаждающая жидкость не циркулирует через радиатор достаточно много, рассмотрим их по порядку:
3.1 Если Вы не разу не сливали охлаждающую жидкость из системы охлаждения двигателя с момента покупки автомобиля, то необходимо убедиться в её чистоте слив её. Срок службы тосола и антифриза, применяемых в качестве охлаждающей жидкости составляет пять лет. Если жидкость долго не меняли, то в системе охлаждения двигателя Жигулей образуется осадок, который циркулирует по трубкам. Этот осадок забивает трубки радиатора отопителя и печка перестает греть. Поэтому в первую очередь сливаем охлаждающую жидкость, если она вся в грязи и осадке, то систему охлаждения необходимо промыть специальными промывочными жидкостями. Купив такую жидкость Вы заливаете её в систему охлаждения и заводите двигатель. На инструкции написано сколько необходимо гонять промывочную жидкость в системе до слива. Затем сливаете промывочную жидкость, она будет вся в иле и осадке, её задача — промывка системы охлаждения. Затем заливаете новый тосол и проверяете работу печки, если она все равно не греет, то необходимо снять радиатор отопителя и промыть и продуть его.

Радиатор отопителя

Если не удается его промыть,то придется купить новый радиатор отопителя.

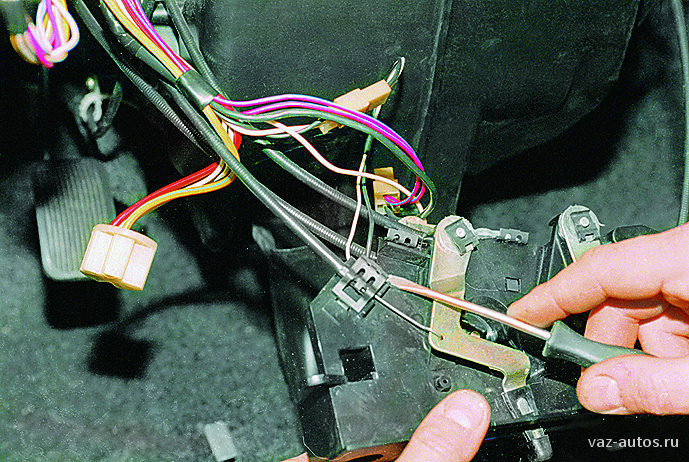

3.2 Краник отопителя является слабым местом системы охлаждения Ваз 2109. Краник открывается и закрывается с помощью рычажка на панели, который с помощью тяги соединен с краником.

Краник отопителя

Двигайте рычажок, а сами смотрите открывается ли краник отопителя. Если тяга совсем слабо двигает краник, либо не двигает его вообще,то необходимо отрегулировать тягу нормально.
3.3 Печка плохо греет при низком уровне охлаждающей жидкости в системе охлаждения.

Уровень охлаждающей жидкости

При низком уровне часть радиатора отопителя заполняется воздухом и печка греет совсем слабо. Если у Вас низки уровень охлаждающей жидкости, долейте тосола до нормального уровня. Вы сразу же заметите, что печка стала лучше греть.
3.4 Редко, но бывает,что образуется воздушная пробка в системе охлаждения двигателя. Чтобы удалить воздушную пробку делаем следующее:
а) Откручиваем один из патрубков подогрева карбюратора.

Откручиваем шланг подогрева карбюратора

Это самая верхняя точка системы охлаждения, соответственно весь воздух собирается там.
б) Снимаем крышку с расширительного бачка и ртом дуем в него выдавлявая воздух из системы. Шланг,снятый с карбюратора будет шипеть — это выходит воздух.
в) Как только из шланга подогрева карбюратора польется тосол, сразу же одеваем его на штуцер. Все, воздушная пробка удалена из системы охлаждения.
3.5 Если двигатель не прогревается до рабочей температуры 90 градусов, то печка также будет дуть еле теплым воздухом. Основная причина того, что двигатель не прогревается до рабочей температуры — неисправный термостат Ваз 2109.
3.6 Печка не будет греть при неисправной помпе. При неисправной помпе двигатель кипит, а печка дует холодным. Объясняется это просто — нет циркуляции жидкости , она стоит на одном месте и закипает. Лечится заменой помпы.

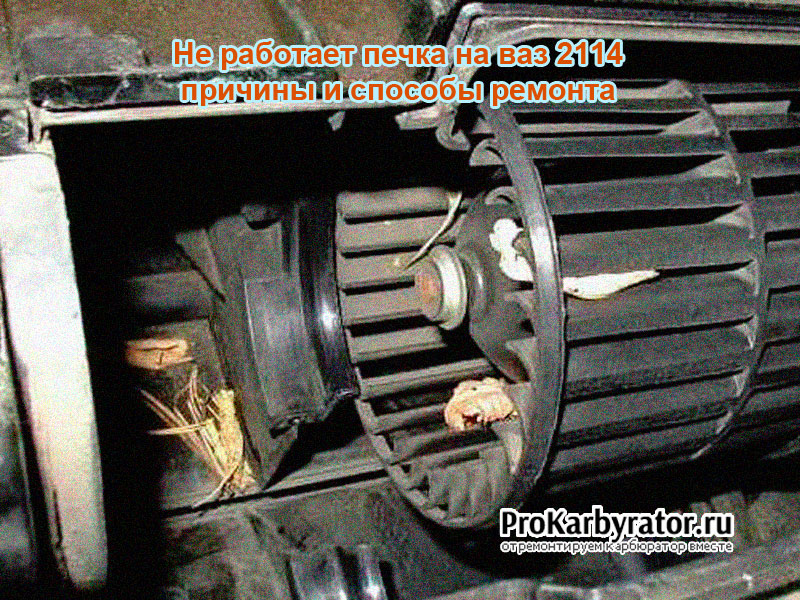

Не работает печка на ВАЗ 2114: почему не греет, течет и дует холодным воздухом

Содержание:

1. Устройство
2. Причины отказа
3. Методы профилактики

Зимой ездить без обогрева салона — удовольствие сомнительное. Но с такой ситуацией владельцы ВАЗ 2114 сталкиваются не редко, поскольку у них перестает работать печка.

Сегодня мы разберемся в устройстве печки, рассмотрим основные причины неисправностей и способы их устранения. Увы, печка может не греть по целому списку различных причин. Ваша задача как автовладельца — найти эти причины и устранить. Самостоятельно или с помощью автосервисов, решайте сами.

Обогреватель машины

Устройство

Если печка вдруг начала дуть холодным воздухом или образовалась течь, необходимо сразу же приступать к работе по обнаружению и исправлению поломки. Но чтобы понимать суть профилактики и ремонта, для начала следует разобраться в устройстве этого узла.

Обогреватель салона включает в себя следующие элементы:

• Радиатор;
• Специальные патрубки, по которым циркулирует жидкость;
• Кран регулировки уровня циркуляции жидкости;
• Заслонки для контроля потоков воздуха;
• Воздуховоды;
• Электрический вентилятор.

Если каждый из агрегатов работает исправно, тогда потоки горячего воздуха будут беспрепятственно перемещаться по системе, выходить в салон и дуть в том направлении, которое было задано водителем.

Причины отказа

Мы уже отмечали, что причин отказа от работы обогревателя может быть несколько. А именно:

• Вышедший из строя термостат;
• Образование воздушной пробки;
• Сломанный кран отопителя;
• Забитый радиатор;
• Поломка радиатора;
• Пониженное давление в системе;
• Недостаток антифриза;
• Прогоревшая прокладка БЦ;
• Вышедший из строя электромотор.

Теперь рассмотрим каждую из представленных поломок более детально и разберемся, что же в той или иной ситуации нужно делать.

Термостат

Для начала рекомендуем завести двигатель, включить все режимы работы вентилятора печки поочередно. Если при этом не возникает никакого шума, характерного для работающего обогревателя, тогда придется начинать ремонт.

Статья в тему:

— Замена термостата ВАЗ 2114 своими руками: какой лучше и как проверить

Неисправный термостат — одна из распространенных поломок. Из-за этого жидкость охлаждения, которая циркулирует по контуру, не может должным образом охладиться. От этого происходит отказ самой печки.

Термостат обогревателя

Воздушная пробка

Воздушные пробки появляются при выключении двигателя. На тот момент начинается снижение температуры жидкости охлаждения.

Как результат, в верхней части радиатора возникает просачивание воздуха, который постепенно переходит в термостат. Когда происходит новый запуск мотора, насос гонит накопившийся воздух уже в радиатор отопительной системы. В итоге печка совершенно не греет салон.

Чтобы избавиться от воздушной пробки, снимите патрубки и постепенно начинайте заливать антифриз. Доливать следует до максимального уровня бачка.

Сломанный кран

Примечательно, что кран отопителя часто становится основной и самой распространенной причиной неработающего отопителя салона. Краник попросту не может до конца открыться. Причин тому бывает две.

1. Краник полностью вышел из строя, потому подлежит обязательной замене.
2. Устройство не работает должным образом по причине плохой фиксации или деформации тросика обогревателя. Последний располагается возле узла педалей. Для устранения поломки достаточно с помощью плоскогубцев подтянуть трос.

При обнаружении течи и отсутствии подачи горячего воздуха, кран обязательно следует заменить. Поломка легко обнаруживается по жирному налету на стеклах и пятнам с запахом антифриза на полу.

Забитый радиатор

Ваш обогреватель может совершенно не работать, если радиатор окажется забитым всевозможным мусором, грязью. В этом случае может наблюдаться очень слабый поток воздуха из воздуховодов.

Варианта два:

• Прочистить радиатор;
• Заменить агрегат на новый.

Неисправный радиатор

На радиаторы печек многие автовладельцы попросту не обращают внимания до наступления зимы. И когда уже при низких температурах воздуха водитель пытается включить обогрев, оказывается, что радиатор-то не работает или отживает свои последние дни.

С такими ситуациями часто сталкиваются те, кто купил машину еще в теплый сезон и не удосужился проверить состояние радиатора. Выход из ситуации только один — замена.

Радиатор обогревателя

Если решите делать работу своими руками, настоятельно рекомендуем посмотреть видео инструкции. Так вы сможете разобраться в том, как снимается печка, как выполняется замена отдельных ее элементов или основного агрегата — радиатора.

Статья в тему:

— Система охлаждения ВАЗ 2114: схема, замена радиатора своими руками

Пониженное давление в системе

При отсутствии должного уровня давления в системе, печка не сможет работать на холостых. За создание давления отвечает насос, то есть помпа.

Определить, что неисправность обогревателя связана именно с помпой достаточно просто. При движении автомобиля тепло идет в салон. Такую помпу следует поменять на новую.

Специалисты рекомендуют использовать дюралевые помпы, которые отличаются высокой эффективностью и длительным сроком службы. Ориентируйтесь на производителя «Белмаг». Они отлично взаимодействуют с ВАЗ 2114.

Недостаток антифриза

Часто обогреватель не обеспечивает должным образом теплом салон по более обыденной причине — из-за недостатка антифриза в бачке.

Чтобы справиться с такой проблемой, достаточно просто подлить недостающее количество жидкости охлаждения.

Статья в тему:

— Замена охлаждающей жидкости на ВАЗ 2114 своими руками: сколько заливать ОЖ и принцип промывки

Прогоревшая прокладка головки БЦ

Нарушение работоспособности печки может возникать в результате прогорания прокладки головки блока цилиндров.

Определить поломку можно по нескольким характерным признакам:

• Жидкость охлаждения приобрела неприятный запах смеси бензина и выхлопа;
• Запах моторного масла приобрел характерные нотки охлаждающей жидкости;
• Из глушителя выходит белый густой дым.

При обнаружении прогоревшей прокладки ее обязательно следует заменить.

Вышедший из строя моторчик

Электрический моторчик, который принимает непосредственное участие в работе печки, не редко ломается или перегорает. Замена — это не всегда правильное решение.

Вполне возможно, мотор не перегорел, а просто нуждается в ремонте. Проверьте, работают ли переключатели температурных режимов обогревателя. Плюс убедитесь в работоспособности реле зажигания. Часто решить проблему можно путем смены неисправного обогревателя.

Для этого освободите его от патрубков, извлеките старую печку и поставьте новую. Здесь речь идет, чтобы вы понимали, о смене радиатора.

Методы профилактики

Чтобы не сталкиваться регулярно с поломками системы обогрева салона, не менять патрубки, вентиляторы, краны и моторчики, есть два актуальных решения.

1. Приобрести другой автомобиль, печка которого работает эффективно и надежно.
2. Проводить элементарные меры профилактики, за счет которых отопление вашего ВАЗ 2114 всегда будет работать хорошо.

Давайте детальнее ознакомимся, что собой представляет профилактика.

Об исправном и эффективном функционировании обогревателя салона вашего автомобиля будет свидетельствовать бесшумная и четкая работа вентилятора, а также постоянный поток теплого воздуха из воздуховодов.

Наступают холода, потому самое время удостовериться, что печка работает правильно и надежно.

 Загрузка …

Почему перестает греть печка на ВАЗ 21099?

В преддверие зимы очень важно вовремя заметить и устранить поломку печки в автомобиле. Когда холод уже наступил, а печка еще не греет многим водителям приходится ездить с открытым окном, чтобы не запотевали стекла и был нормальный обзор дороги. Так ездить можно только в случае резкой поломки печки в дороге.

Рассмотрим самые основные причины поломки печки на ВАЗ 21099 и способы починки.

Проблема с термостатом

Чаще всего печка перестает работать из-за проблем с термостатом. Его поломка приводит к прогону тосола не как положено, через большой и малый круг, а только через большой. Проще заменить деталь на новую, так как ее ремонт по цене обойдется дороже.

Образование воздушной пробки

Не греть печка на ВАЗ 21099 может из-за образования воздушной пробки. Получается это во время остывания двигателя после долгой поездки. В системе радиатора накапливается воздух, который впоследствии идет в термостат. После повторного запуска мотора через несколько часов, этот накопившийся воздух попадает в радиатор и образует воздушную пробку.

Для избавления от лишнего воздуха для начала необходимо открепить патрубок подогрева от карбюратора, так как в нем и образовывается завоздушенность. Дальше, освобождаем систему от воздушной пробки: снимаем крышку с расширительного бака и продуваем его. С ранее открепленного шланга должен выйти воздушный поток, а потом пойти охлаждающая жидкость. Когда начнет поступать жидкость шланг прикрепить на место.

Поломка краника

Печка может не включатся на ВАЗ 21099 при поломке краника. Выясняется это так: температура радиаторных патрубков сравнивается, если она отличается, значит краник не крутиться полностью.

Для устранения проблемы поднимается и подтягивается крановый трос. Если кран все еще неподвижен, то метал в нем окислился и его уже не отремонтировать, нужно заменить его на новый.

Поломка помпы

Данная поломка нарушает распределение давления в авто. Обнаруживается данная поломка работой обогревателя только во время езды, а во время холостого хода печка на ВАЗ 21099 работать перестает. Для устранения просто заменить саму помпу. Главное – это не нарваться на подделку, так как некачественная помпа прослужит очень недолго.

Поломка вентилятора

Не работает вентилятор печки на ВАЗ 21099. Для начала нужно проверить его работу. В машине включается зажигание и включается сам вентилятор. С помощью переключателя, у которого обычно три скорости, проверяем работу вентилятора на каждой скорости. Гул вентилятора должен быть слышен, если в салоне и под капотом работу вентилятора не слышно, значит его нужно снять и проверить у электрика.

При проверке может обнаружится, что сам двигатель вентилятора работает, значит неисправность в электропроводке. Нужно выяснять, почему от переключателя не попадает сигнал на двигатель вентилятора. Если в двигателе вентилятора печки слышен сильный стук или скрежет, значит мог перегореть предохранитель. Нужно менять движок отопительной системы.

Нет антифриза или его застой

Низкий уровень антифриза тоже имеет свое негативное влияние на работу печки. Нужно вовремя обслуживать машину и следить за уровнем охлаждающей жидкости.

Некоторые водители за время пользования автомобилем вообще не меняли охлаждающую жидкость. Нужно убедится, что жидкость в автомобиле не засорена. В среднем срок эксплуатации охлаждающей жидкости около пяти лет. При длительном пользовании одной жидкостью в системе охлаждения накапливается осадок, который распространяется по трубкам. Грязь оседает на трубках радиатора отопителя и печка перестает нагонять тепло.

Для начала нужно слить жидкость. Если в ней было большое количество мусора и осадка, то всю систему охлаждения нужно почистить специальными промывочными жидкостями. Жидкость для чистки заливается в систему и заводится двигатель.

На упаковке чистящей жидкости указано время нахождения средства в системе во время работы мотора. Промывочная жидкость сливается, а система заполняется тосолом. Для верности радиатор отопителя тоже снимается и чиститься.

Неисправность радиатора

Частая причина, по которой не работает печка на ВАЗ 21099 часто кроется в неисправности самого радиатора отопителя и, скорее всего, он подлежит замене. Располагается радиатор в ногах у пассажира переднего сидения.

Замена для автомобилей с низкой и высокой панелью проходит практически одинаково, но владельцу авто с высокой панелью нужно будет убрать пассажирское кресло. После демонтажа сидения (если это необходимо, как описывало выше), нужно выкрутить винты, держащие саму панель. Панель немного потянуть, чтобы образовалась щель, в которую ставится распор. Краник закручивается полностью, в места протекания охлаждающей жидкости следует положить ветошь.

Далее перемещаемся в моторный отсек, где откручиваем крышки на устройстве радиатора. Работа, выполняемая дальше, должна быть максимально быстрой, чтобы не произошла утечка охлаждающей жидкости. От устройства радиатора выходят магистрали – их нужно закрыть заглушками: для начала протиснуть руку через отведенную центральную панель и открепить нижний шланг и быстро закупорить появившееся отверстие заглушкой и повторяем с верхней магистралью тот же порядок действий.

После того, как вся жидкость будет слита осуществляется снятие старого радиатора и установка нового устройства.

Многим владельцам автомобилей ВАЗ 2108, 2109, 21099 знакома ситуация, когда после включения электродвигателя вентилятора отопителя («печки») он не работает или работает, но только на самой большой, или на самой маленькой скорости. Рассмотрим от чего так бывает и, что делать в такой ситуации.

Причины отказа электродвигателя вентилятора отопителя — «печки»

— Неисправен переключатель скоростей отопителя

Самое простое — отошла от вибрации его задняя часть (круглая фишка с несколькими контактами), либо в ней или на самом переключателе окислились контакты. Следует восстановить соединение переключателя, контакты зачистить. Для этого придется разобрать часть передней панели.

— Пропала «масса» в электрической цепи включения электродвигателя «печки»

На ВАЗ 2108, 2109, 21099 минусовой провод отходит от самого электродвигателя и крепится рядом с ним к кузову автомобиля. Зачищаем контакт для восстановления «массы».

— Неисправна проводка электрической цепи включения электродвигателя вентилятора

Возможно просто отошла соединительная колодка или окислились соединения. В худшем случае произошел «обрыв» в каком-либо проводе. По схеме находим проблемное место.

— Неисправен сам электродвигатель

В первую очередь под подозрением щетки электродвигателя и его коллектор (к которому они прижимаются). Щетки могут быть изношены или разрушены, могут зависнуть. Коллектор изнашивается или загрязняется. В любом случае необходимо снять электродвигатель отопителя, разобрать его и проверить наличие неисправности.

Во вторую очередь, в электродвигателе может произойти межвитковое замыкание обмотки якоря. В таком случае будет гореть предохранитель «печки» (4-й или F7 в блоке 2114). Электродвигатель под замену.

Причины работы электродвигателя вентилятора отопителя только на малой скорости

— Неисправен переключатель скоростей отопителя

Окислились контакты или вышел из строя сам переключатель.

— Загрязнен или окислен коллектор якоря электродвигателя

Необходимо снять электродвигатель, разобрать и зачистить коллектор.

— Вал якоря заклинивает в подшипниках

Со стороны электродвигателя возможны посторонние звуки (скрежет, визг, скрип). Может перегорать предохранитель. Заменяем электродвигатель.

Причины работы электродвигателя отопителя только на большой скорости

— Неисправен переключатель скоростей отопителя

— Сгорел дополнительный резистор электродвигателя вентилятора отопителя

Примечания и дополнения

— Электродвигатель вентилятора отопителя («печки») может подключаться к бортовой сети либо напрямую (самая высокая скорость), либо через дополнительный резистор имеющий две спирали сопротивления (0,23 Ом и 0,82 Ом). Если в цепь включены обе спирали — скорость низкая, если одна 0,23 — скорость средняя.

Еще статьи по обогреву и вентиляции салона автомобилей ВАЗ 2108, 2109, 21099

Неисправности печки ваз 2109

ВАЗ 2109, 21099 – неплохая машина, динамичная и неприхотливая, но, как прежние времена, так и сегодня, девятка «славится» массой неисправностей, с которыми приходится сталкиваться автовладельцу. Среди них наиболее распространенными являются неисправности печки. О том, почему они возникают, и как их устранять, мы и поговорим далее. А теперь, за дело!

Почему перестала работать печка на ваз 2109, 21099, 2114?

В суровые российские зимы спасает водителя печка. Но нередко в самые лютые морозы она дает сбой. Что же случилось?Почему же не работает печка на ваз 2109, 21099, 2114? Что делать? Извечный вопрос.

Скорее всего, печка вышла из строя из-за поломки в термостате, из-за чего происходит прогонка тосола не по обычному маршруту, большому и малому кругам, а только по большому кругу. Чтобы наладить работу печки придется заменить термостат, потому как ремонт этой детали является очень проблематичным и дорогостоящим.

Второй, наиболее частой причиной поломки является воздушная пробка. Случается это потому что, после активной езды, в период остывания мотора, в радиаторе скапливается воздух, который, под действием жара и пара, превращается в термостат. И, если завести мотор через несколько часов после таких превращений, происходит перекачка этого скопившегося воздуха в радиатор и, как следствие всего этого, возникает воздушная пробка. Решить проблему можно следующим образом: нужно скинуть патрубок и неспешно долить в печку тосол до максимальной отметки.

Еще одной причиной поломки печки может оказаться краник. Определить неисправность просто: если краник нельзя отвинтить до предела, значит, вся суть проблемы кроется именно в нем. Решается вопрос так: поднимаем крановый трос, подтягивая его при помощи плоскогубцев. Если даже плоскогубцы и ваши усилия не способны сместить краник с места, значит, в нем произошло окисление. Тогда ремонтировать деталь нет смысла и придется заменить его на новый.

Если забился радиатор, то это также может привести к поломке. Для диагностики достаточно всего лишь вытянуть радиатор и хорошенько прочистить его, можно при помощи пылесоса. Если после такой генеральной уборки печка все равно не работает, то, значит, ищем причину дальше.

Это может быть и нерабочая помпа, которая влияет на нарушение давления в машине. Диагностируется данная неполадка тем, что печка начинает работать на оборотах, тогда как холостой ход тут же приводит ее в недееспособное состояние. Замена помпы решит данный вопрос. Но здесь нужно быть крайне внимательным: в последнее время появилось много подделок детали, которых не хватает и на месяц. Поэтому приобретайте комплектующие только у проверенного продавца, при возможности, требуя сертификат качества.

И последней причиной нерабочей печки на ваз 2109, 21099, 2114 может стать снижение уровня антифриза. Просто долейте жидкость до нужного уровня, и печка снова подарит вам свое живительное тепло.

Дует холодный воздух из печки ВАЗ 2109, 21099

В зимний морозный день, отправляясь в далекую поездку вы, планируя, что эта поездка будет комфортной благодаря печке, включаете ее и… приходите в ужас, ведь из печки идет холодный воздух! Как же быть в такой ситуации?

Наиболее простым способом решения проблемы является подтяжка тросика заслонки радиатора. Его можно найти на радиаторном корпусе, расположенном неподалеку с педалью газа.

Нередко у переднеприводных моделей ВАЗа наблюдается такая поломка, как неполное открытие отопительного крана. Диагностика проводится путем сравнения температуры радиаторных патрубков. В случае, когда температуры разнятся, можно говорить с уверенностью, что кран закрыт не до конца, поэтому и происходит выдувание холодного воздуха вместо теплого. Решение проблемного вопроса заключается опять же, в натяжке троса управления клапаном и его регулировки.

Случается и так, что нагнетаемый печкой воздух уходит через щели воздухоотводов. Негерметичность приводит к такой неприятности. Простая герметизация швов поможет вернуть все на круги своя и снова наслаждаться теплом любимой печки.

Протечка тосола ВАЗ 2109

Протечка тосола в девятой модели ВАЗа – одна из наиболее распространенных неполадок. Это говорит о том, что, прежде всего, нужно заняться системой охлаждения, пора менять патрубки.

Но почему же происходит выброс?

Во-первых, это вполне может быть банальный износ комплектующих. Как правило, из рабочего строя выходят шланги и патрубки, так как изготовлены они у автомобилей ВАЗ из непрочного материала.

Низкое качество деталей, как и дефекты, износ напрямую влияют на здоровье радиатора. Комплектующие от нерадивого сборщика приводят к множественным проблемам, которые оказывают самое пагубное влияние, как на отопительную систему, так и на всю работу авто.

Одним из наиболее уязвимым элементом печки является бак расширителя. Пластик, одно это слово наводит на подозрения, не способен выдержать такие мощные нагрузки, которые приходятся на эту деталь, безусловно важную для автомобиля. И, если многие иномарки снабжены надежным, долговечным баком, то отечественный производитель пока до этой фишки не додумался и год за годом выпускает машины с пластиковым баком, регулярно выходящим из состояния дееспособности. Чинить его бесполезно, проще заменить на новый.

А теперь стоит разобраться с тем, как определить выброс охладительной жидкости.

Если под автомобилем на длительной стоянке остаются масляные пятна – нет сомнений, что протекает тосол.

Определить эту проблему можно и по запаху: при нормальной работе авто, в салоне никогда не должно пахнуть им.

Иногда можно наблюдать, как белый дым тянется через выхлопную трубу. Некачественный бензин? Возможно, но скорее – это протечка тосола.

Предотвратить поломку можно регулярно проверяя состояние автомобиля, его комплектующих на износ, в особенности, ремня ГРМ.

Теперь, когда известны все основные м

оменты, касающиеся неисправности радиатора ВАЗ 21009, можно спокойно попробовать свои силы в качестве автослесаря. Немного сноровки, терпения и подробное описание диагностической процедуры помогут избежать ошибок и лишних трат на СТО центр.

Удачи в дороге!

Печка в салоне автомобиля ВАЗ-2109 необходима в зимний период. Поэтому, если по каким-то причинам перестает работать ее вентилятор, автовладелец начинает серьезно беспокоиться и предпринимает все действия, чтобы решить возникшую проблему. В этой статье пойдет речь о причинах выхода из строя вентилятора печки ВАЗ-2109 и методах их выявления.

Функции вентилятора печки ВАЗ-2109

Автомобильная печка ВАЗ-2109 предназначена для обогрева пространства салона транспортного средства. Также она помогает избавиться от запотевания стекол изнутри салона машины. Ее обогревательная мощность рассчитана на то, что в 25 градусов мороза внутри автомобиля будет поддерживаться оптимальный тепловой режим – от 16 градусов тепла.

Одним из основных элементов автомобильной печки является вентилятор. Он нужен для того, чтобы прогонять воздух из внешней среды, который попадает в обогревательный прибор через радиатор. Холодный воздух проходит процедуру прогрева и попадает в автомобильный салон уже в теплом виде.

Печка в автомобиле может перестать выполнять свои прямые функции, если вентилятор, входящий в ее конструкцию прекращает свою работу.

Поэтому специалисты рекомендуют владельцу транспортного средства разобраться с причинами его поломки.

Причины, почему не работает вентилятор печки ВАЗ-2109

Опытные специалисты, занимающиеся ремонтом ВАЗ-2109, выделяют несколько наиболее распространенных причин, по которым вентилятор автомобильного обогревателя-печки перестает работать.

Первая причина заключается в сгоревшем предохранительном элементе. Ее называют самой проблематичной, так как определить, что из строя вышла именно эта деталь, бывает сложно. Чтобы это сделать, необходимо пересмотреть всю токопроводящую цепь отопительной системы транспортного средства. Если проблема кроется именно в испорченном предохранителе, то следует знать его маркировку – «F7» (она соответствует заданной силе тока предохранителя в 30 А).

Вторая причина – плохой контакт в монтажном блоке. Данный контакт попросту может окислиться. Для проверки подобного предположения можно просто пошевелить колодку с закрепленными на ней жгутиками. В случае если печной вентилятор после этих манипуляций внезапно снова заработал, значит, причина именно в данном контакте. Решение проблемы очевидное – следует произвести зачистку окисленного контакта в монтажном блоке.

Третья причина – в системе зажигания произошло заливание реле. Выяснить эту причину легко. Для этого нужно обратить внимание, в какой момент начинает работать обогревательный прибор ВАЗ-2109. Если он включается уже после того, как этап прогревания транспортного средства уже завершился, то реле зажигания залило маслом. Специалисты в этом случае советуют заменить вышедшее из строя реле, которое размещается на ВАЗ-2109 под приборной панелью.

Четвертая причина того, что вентилятор начинает свое функционирование не сразу (как и сама автомобильная печка), а на третьей скорости. Оказывается, описанная причина имеет прямую связь с добавочным резистором. Так, на первых двух скоростях вентилятор подпитывается электрическим током с помощью этого добавочного резистора. При переходе на режим третьей скорости электроток начинает подаваться сразу на вентилятор без каких-либо добавочных приспособлений. Если заменить испорченный добавочный резистор, то вентилятор автомобильного обогревателя начнет функционировать уже на первом скоростном режиме.

Также к причинам, по которым может не работать вентилятор, входящий в конструкцию отопительной системы транспортного средства, специалисты относят неисправное состояние переключателя данной системы. Описываемый переключатель находится под центральной консолью. Для его диагностики необходимо произвести ряд несложных операций:

• демонтируем центральную консоль;
• заводим автомобиль;
• берем двенадцативольтную лампочку (например, габаритную), которая будет служить своеобразным тестером, если к ней припаять провода – «минус» и «плюс»;
• провод «минус» – замыкаем на кузов;
• провод «плюс» – прикасаемся к 1-му, 2-му и 3-му контактам добавочного резистора.

Диагностируем реакцию тестера-лампочки:

• тестер горит – переключатель находится в рабочем состоянии;
• тестер не горит – переключатель не работает.

Во втором случае провод тестера-лампочки присоединяем к «плюсу» переключателя и снова диагностируем его реакцию:

• тестер горит – обрыва в токопроводящей цепи нет, предохранитель не поврежден;
• тестер не горит – в токопроводящей цепи есть где-то обрывы, а предохранитель находится в рабочем состоянии.

Проанализировав проблемную ситуацию и причины, что привели к ее возникновению, следует их решить путем замены детали, вышедшей из строя.

Также неисправность может быть скрыта в неработающих деталях самого вентилятора. Чаще всего выходит из строя его электрический двигатель – сердце данного прибора. Такая причина диагностируется в случае, когда все предыдущие оказались неподходящими. Если рассматривать более подробно виды неисправностей электродвигателя вентилятора, то можно среди них выделить:

1. Данная деталь сгорела.
2. Электродвигатель плохо контактирует с массой транспортного средства.
3. В щетках электродвигателя вентилятора автомобильной печки наблюдается залипание.

Критической причиной выхода из строя вентилятора отопительной системы ВАЗ-2109 является подтвержденный факт того, что сгорел его электродвигатель. В этом случае предстоит замена сразу всего прибора, а не конкретной его детали.

Как произвести замену неисправного вентилятора печки ВАЗ-2109

Замена нерабочего вентилятора отопительной системы предполагает несколько этапов:

• демонтаж накладки печки, которая расположена под капотом;
• вскрытие защитного кожуха двигателя автомобильного обогревательного прибора;
• выкручивание крепежных болтов, что служат фиксаторами вентилятора;
• извлечение неисправной детали и замена ее исправной;
• сборка в обратном порядке.

Как видим, описываемую замену выполнить достаточно просто в гаражных условиях самостоятельно, но при возникновении трудностей всегда можно обратиться в автосервис за помощью.

Какие радиаторы печки лучше для ВАЗ (Lada) 2108/2109? Behr Hella, VALEO, BAUTLER

ТОП производителей радиаторов печки для ВАЗ (Lada) 2108/2109

Данную запчасть для автомобилей ВАЗ (Lada) 2108/2109 делают в разных точках мира.
На сайте имеются отзывы о производителях радиаторов печки из таких стран как:
Германия, Франция, Великобритания, Россия, Украина
.

В апреле 2021 года в рейтинге радиаторов печки для ВАЗ (Lada) 2108/2109 на PartReview приняли участие 9 производителей.
Он построен на базе 15 отзывов и 47 голосов.

Какие радиаторы печки выбрать для ВАЗ (Lada) 2108/2109?

В прошлом месяце пользователи PartReview отдали предпочтение Behr Hella.
6% положительных голосов принадлежит этому производителю.

На втором месте оказались радиаторы печки VALEO — 6%.

Замыкает тройку фирма BAUTLER с результатом в 6% голосов.

В общем рейтинге радиаторов печки,
в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

1. Behr Hella получили 2 место, оценка PR — 84.
   Учитываются данные из 67 отзывов и 208 голосов.

2. VALEO заняли 1 место, с оценкой PR — 93.
   На основе из 67 отзывов и 146 голосов.

3. BAUTLER — имеет недостаточно отзывов для участия в рейтинге.

   Вы можете помочь, если добавите отзыв с указанием бренда и модели вашего авто.

Другие запчасти для ВАЗ (Lada) 2108/2109

Выяснив, какие радиаторы печки предпочитают ставить владельцы ВАЗ (Lada) 2108/2109, можно посмотреть и другие популярные запчасти для данного автомобиля.
В апреле 2021 года на PartReview лидировали:

Также можно узнать, что выбирали владельцы ВАЗ (Lada) 2108/2109 среди производителей таких запчастей как:

Ремень ГРМ,

Радиатор охлаждения,

Помпа,

Термостат,

Свечи зажигания,

и других.

Не работает вентилятор ваз 2109

Не работает вентилятор радиатора ВАЗ 2108, 2109, 21099

Причины отказа вентилятора радиатора связаны с его электрической или механической частью. В результате при определенных условиях двигатель автомобиля начинает перегреваться.

На примере вентилятора радиатора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

— Вышел из строя датчик вентилятора радиатора

На карбюраторных ВАЗ 2108, 2109, 21099 и их модификациях датчик расположен на правом бачке радиатора. Его выход из строя – наиболее распространенная причина отказа вентилятора на радиаторе. Включаем зажигание. Замыкаем отрезком провода контакты датчика (провода с них при этом не снимаем). Если вентилятор заработал – неисправен датчик, нет – неисправна его электрическая цепь.

— Неисправна электрическая цепь датчика

Для диагностики неисправности цепи удобнее всего использовать ее схему.

Неисправности в цепи:

окислились контакты проводов на выводах датчика температуры;

перегорел предохранитель в монтажном блоке.

— Неисправен электродвигатель вентилятора на радиаторе системы охлаждения

Попросту сгорел или вышел из строя от старости. Заменяем новым или заведомо исправным.

— Механическое повреждение электродвигателя вентилятора или его рамки (лопасти задевают за погнутую рамку)

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска и после электрические цепи включения датчика вентилятора на радиаторе разные (после 1998 г «плюс» постоянно подается на датчик, до 1998 г только после включения зажигания). Это нужно учитывать при диагностике неисправностей.

Еще статьи по системе охлаждения автомобилей ВАЗ 2108, 2109, 21099

— Постоянно работает вентилятор радиатора на ВАЗ 2108, 2109, 21099

Почему не работает вентилятор охлаждения на ВАЗ 21099?

Работа вентилятора охлаждения очень важна, особенно летом, при высокой температуре. В жаркое время года вероятность перегрева мотора сильно возрастает, поэтому очень важно правильное функционирование системы охлаждения путем холодного потока воздуха, который подается на радиатор. Если система охлаждения автомобиля, а в частности вентилятор, вышла из строя, то происходит неминуемое закипание жидкости в системе, что может привести к сложнейшей поломке.

Когда на малых скоростях движения автомобиля не включается вентилятор охлаждения, первой мыслью многих автолюбителей становится то, что проблема в термостате. Как правило, в данном случае перестает циркулировать жидкость в радиаторе. Но на самом деле проблем с системой охлаждения может быть гораздо больше.

Чаще всего проблемы с неработающем вентилятором встречаются у автомобилей с большим пробегом, а из-за схожести конструкции системы охлаждения, могут быть применимы к любым моделям семейства Lada.

В первую очередь стоит обратить внимание н поломку термостата. Проверить его работоспособность очень просто. Для этого нужно потрогать низ радиатора, если он холодный, но при этом вода кипит, то скорее всего вентилятор исправлен, а проблема заключается именно в термостате. Напротив, если радиатор горячий – термостат исправлен, и причина отсутствия охлаждения кроется в вентиляторе.

Частые причины поломки вентилятора на ВАЗ 21099

Для того чтобы, провести ручную диагностику и выявить поломку вентилятора на ВАЗ 21099, нужно знать основной перечень наиболее частых причин данной неисправности.

1. Поломка электропривода вентилятора.
2. Выход из строя предохранителя.
3. Поломка реле.
4. Возможные обрывы электропроводки.
5. Проблемы с датчиком температуры (отсутствие контакта).

Чтобы провести ручную диагностику по выявлению данной проблемы, нужно начать с поиска причин, которые может выполнить каждый.

Поиск причины

В начале следует выключить и снова включить вентилятор, соблюдая нужную полярность к аккумуляторным клеммам. Вентилятор должен запустится, если этого не произошло, значит электропривод работает, и причина кроется в другом. Напротив, если после данных манипуляций, вентилятор по-прежнему не работает, то нужно произвести проверку электрики на датчике.

Если проводка в порядке, то следует перейти к предохранителю, расположен в монтажном блоке, под капотом автомобиля со стороны водителя. Там находится сдвоенный предохранитель отвечающий за звуковой сигнал и систему охлаждения. Поэтому проверить его работоспособность очень просто при помощи обыкновенного автотестера. Если звукового сигнале во время проверки нет, то проблема именно в нем.

Если выявить причину не удалось, нужно проверить работоспособность реле. Для этого нужно найти другое рабочее реле и вставить его в посадочный разъем на место старого. Если вентилятор не работает и в этом случае, то возможно проблема с датчиком, перед проверкой его следует обесточить.

После этого контролер запускает вентилятор в принудительном режиме. Далее следует отсоединить разъем от датчика, и повернуть ключ зажигания. Если вентилятор заработал, это говорит о том, что датчик не исправлен и требует немедленной замены. Стоит отметить что, этот метод актуален для инжекторных моделей.

Для карбюраторных моделей, нужно проверить работоспособность предохранителей в монтажном блоке. Если данный предохранитель неисправен, это достаточно легко заметить по характерной копоти на нем. Также, во многих российских автомобилях наблюдается проблема с реле, отвечающим за включение вентилятора. Здесь проверка производится аналогичным способом с инжекторными моделями.

Если в карбюраторной модели наблюдается неисправность датчика установленного в радиатор автомобиля, нужно просто замкнуть между собой находящиеся на нем контакты. Как и в инжекторных моделях, вентилятор должен запуститься, что свидетельствует о поломке датчика.

Неисправность вентилятора

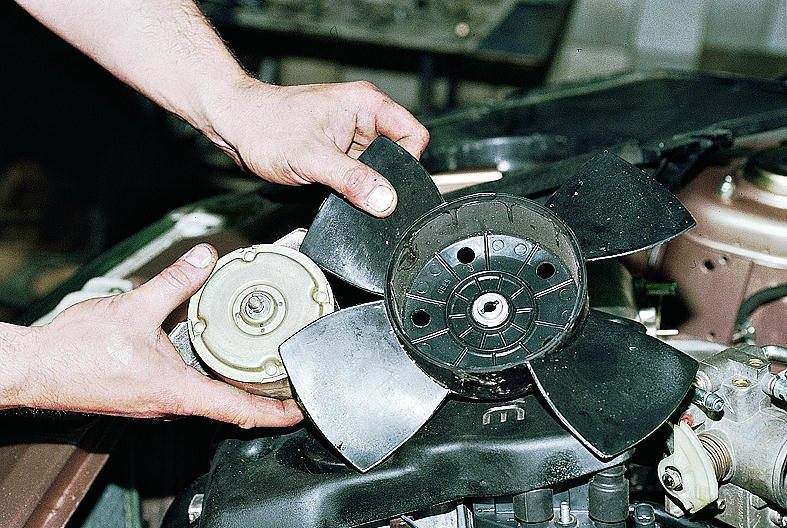

Если во время поиска неисправности, выяснилось, что все же сломался вентилятор, то его можно попробовать отремонтировать собственноручно. Обычно при такой поломке в первую очередь выходят из строя щетки или стираются подшипники, но иногда происходит замыкание или обрыв проводки внутри вентилятора. В этом случае если нет должной сноровки и знаний, лучше приобрести новый вентилятор.

Чтобы снять поломанный вентилятор, нужно в первую очередь:

1. Снять клеммы с аккумулятора.
2. Для большего удобства, демонтировать воздушный фильтр
3. Отсоединить провода, закрепленные в защитном кожухе вентилятора.
4. Открутить гайки, при помощи которых кожух крепиться к кузову и радиатору.
5. Снять кожух.
6. Извлечь вентилятор, немного наклонив его в сторону мотора.

Запрещено управлять автомобилем со сломанным вентилятором, так как в результате перегрева жидкости в радиаторе в лучшем случае выйдут из строя резиновые патрубки и шланги, а также клапанная крышка и прокладки ГБЦ. В худшем, из-за высокой температуры в двигателе деформируются элементы поршневой группы, что может привести к серьезному ремонту и дополнительным финансовым затратам.

После установки нового вентилятора, нужно запустить и прогреть двигатель до момента включения системы охлаждения. Если вентилятор так и не включился, нужно заглушить двигатель и повторить процедуру включения и выключения несколько раз.

Все описанные действия способен выполнить любой автолюбитель, но за ремонтом многих частей придется обратиться в специализированные автосервисы. Поскольку проблема в системе охлаждения автомобиля может таиться как внутри, так и из вне, найти ее порой бывает сложно. Поэтому если у автомобилиста нет должной сноровки и умений, лучше всегда воспользоваться советом специалиста и сделать грамотный ремонт.

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

1. всю цепь надо проверить
2. начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная.
   если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)

На ВАЗ 2109 почему машина не заводится? Что делать, если нет ключа

> В статье «» Мы подробно разобрали причины, по которым не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор . Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестал заводиться. Различия в поиске и устранении неисправности карбюраторных и инжекторных двигателей очень существенны.Таким образом, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить его на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: ТНВД, ЭБУ, связка датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца машины.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности. Итак, приступим, если не заводится двигатель ВАЗ 2108 2109 21099 Форсунка, то тут работает старое правило: «Либо гореть нечего, либо нечего поджигать». Нет искры или не поступает горючая смесь в цилиндры двигателя.
1)
Проверяем, есть ли искра. Для этого нужно открутить свечу от баллона, прижать к массе и повернуть стартер.Если искра рассыпалась по свече, значит проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая, и есть искра, необходимо проверить метки.

Табличка на распределительной коробке Vala ВАЗ 2109.

Метка на маховик ВАЗ 2109

Из-за того, что ремень ГРМ проскальзывает на один или несколько зубцов, фазы газораспределения и двигатель ВАЗ 2108 2109 21099 Не заводится форсунка.
Если искра не проскальзывает на свечу, то причиной могут быть: датчик положения коленвала (далее текст ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного единственного датчика — ДПКВ.Если какой-то другой датчик неисправен, двигатель запустится, только его работа будет некорректной — может трит, не развивать мощность, увеличивать расход топлива, но он обязан.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто проворачивает разъем ДПКВ, так как на него может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно удалить и легко проверить. Подать питание от аккумулятора и поднести к его рабочей зоне металл.При приближении к металлу выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, поменяйте его и попробуйте запустить. Не началось — продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.

Протравленная часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно не срабатывает ДПКВ при проворачивании вращения коленвала и ЭБУ не дает команду на искру на свече.Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает. Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности. По возможности можно взять модуль зажигания с другой машины и проверить, заводится двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно запустится.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но между ними в проводке контакта не будет, например, оборван провод или окислился разъем.
2)
Если искра есть, но двигатель не запускается, нужна система питания двигателя.
Проверяем, поступает ли топливо в форсунки:
2а) Топливный насос качает?

ВАЗ 2109 с инжектором Топливный электронасос

Топливный насос ВАЗ 2108 2109 21099 Форсунка — электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает он топливо или нет, можно ослабить одну из подающих топливопроводов, подставить под них емкость и включить зажигание — бензин нужно заливать из форсунки.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе, есть специальный съемник для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит, топливный насос не работает.
2B) Если топливный фильтр забит, насос не сможет обеспечить желаемую подачу топлива в форсунку автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, можно понять засорен фильтр или нет, можно воспользоваться манометром, подключенным к снятию регулятора давления на топливной рампе автомобиля.
2В) засорение форсунок.

Загрязненные форсунки Форсунки двигателя

При засорении форсунок они либо совсем не пропускают топливо, либо топливо идет в меньших количествах и не разбрызгивается, а капает. Из-за засорения форсунок может быть сложно запустить двигатель ВАЗ 2108 2109 21099 Форсунка на морозе. Во время езды такая машина обычно не развивает полную мощность.
2g) Запрещается распылять топливо из форсунок, если они не получают сигналов на открытие с ЭБУ. Необходимо проследить, чтобы на насадки были намечены фишки и все провода.
3)
При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как пробуксовка, или порезание ремня бревна. При этом нарушаются фазы распределения мотора двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывал, необходимо снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, пойдет дальше.
4)
Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече искра не образуется. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и закатать их на газ. Если они повторяются, необходимо искать причину в другом месте.
5)
Некоторые ВАЗ 2108 2109 21099 Форсунка не запускается на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что-то.Думаю какая-то микросхема датчика температуры, двигатель тяжело, но заводится. При подключении — нет.
Такая особенность может спросить любого в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Закинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109 лучше об этом знать.
6)
Тоже редкая ситуация, но бывает. Посев катализатора в глушитель автомобиля. В соответствии с требованиями экологии в глушителях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка установлена ​​катализатором, снижающим выбросы вредных газов в атмосферу.Если этот катализатор находится внутри глушителя, выхлоп выхлопных газов будет затруднен, и двигатель либо вообще не запустится, либо закроется. Чтобы исключить этот пункт, нужно просто ослабить клешню крепления между катализатором и глушителем, чтобы газы погасли вслед за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка не запускается, но следует помнить, что есть особые случаи, в которых поможет только сотня.

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом не редко возникают ситуации, когда двигатель вообще выходит из строя, либо плохо заводится на горячую.

Для решения такой проблемы вряд ли уйдет на несколько минут. Потому что в первую очередь подготовиться морально, настроиться на долгую работу со своим карбюратором.

Если не получается запустить карбюраторный мотор, попробуйте выполнить несколько действий. Так вы сможете найти ответ, почему двигатель не запускается.

1. Поднимите капот, осмотрите визуально состояние силового агрегата вашего карбюратора.
2. Посмотрите, все ли провода, клеммы надежно закреплены. Готовая клемма или провод редко становились причиной быстрых решений и значительных финансовых затрат на ремонт, которых на практике можно было избежать.
3. Оценить состояние топливного насоса. Не редко причиной выхода из строя при попытке завести автомобиль или отказе от работы является перегрев топливного насоса.Купи это. Если слишком жарко, велика вероятность его выхода из строя. Лучше заменить.
4. Параллельно проверяем состояние фильтров, масла. Возможно, им нужно давно измениться, и вы все с этим справитесь.

Прилавки на ходу

Если машина глохнет во время движения, нужно:

• Проверить состояние датчика Холла на карбюраторе;
• Оценить текущую производительность коммутатора;
• При необходимости заменяются оба элемента;
• Если после того, как машина на ходу заглохла, возникают проблемы при попытке запустить мотор, продуть топливные трубки;
• Не получив ответа при визуальном осмотре и проверке трубок, контактов, других имеющихся комплектующих, придется разобрать карбюратор для поиска причин;
• Обязательно отрегулируйте карбюратор.Довольно часто такая мера позволяет устранить все проблемы. Но не стоит делать это своими руками. Свяжитесь с вашим проверенным карбюратором.

На практике карбюратор может выйти из строя по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение — это полноценная диагностика на автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас карбюратор не заводится, постоянно глохнет на холостых оборотах, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот список мер, которые можно предпринять своими руками с карбюратором:

• Заменить иглу;
• Очистите форсунки электромагнитного клапана;
• Заменить датчик холостого хода при обнаружении в нем неисправности;
• Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не заводится на горячем, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
• Проверить состояние электрошока, блока его управления, проводки.Убедитесь, что у вас есть щелчок. Если они отсутствуют, элемент идет под замену. Хотя можно попробовать починить.

«>]

Пошаговая инструкция

Наблюдая определенную последовательность в их действиях, вы в конечном итоге сможете самостоятельно определить, почему двигатель не запускается или у вас есть проблемы с ним.

Если поэтапная проверка каждого узла ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается нормально, придется перейти на сотню.

Практика показывает, что детальный осмотр агрегатов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнем состоянии, он заведется как на холодном, так и на горячем.

С наступлением зимы большинство карбюраторных машин привозит своим хозяевам. Не исключение и карбюратор ВАЗ 2109, который нервничает до холода. Причин для такого старта может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на морозе.

Прежде чем делать определенные выводы, нужно убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют дроссельную заслонку с ручным управлением.Без использования этого механизма запустить машину, особенно в холодное время, довольно проблематично.

Вам необходимо запустить двигатель в следующей последовательности:

• Откройте капот и поверните вверх ручную педаль подачи топлива топливного насоса
• Потяните за рычаг ручки управления воздушной заслонкой
• Выпить бензин до коллектора педали акселератора
• Не нажимая на педали газа запустить двигатель

С первого раза может не работать мотор.Но второй раз должен. Также нужно сосредоточиться на прокачке бензина педалью бензина. Главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это произошло, и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Стартер плохо крутится на холоде ВАЗ 2109

Это одна из самых основных причин плохих дам. Боковых две: закрутил стартер или подмерзил аккумулятор.Если с первым случаем все ясно, то второй требует особого внимания.

При сильных морозах аккумулятор рекомендуется поставить в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, задача может усложниться. Для начала нужно включить на время средний свет — он прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска двигателя должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты.Иначе аккумулятор дойдет до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал При замерзшем масле становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла с вязкостью 5W40.

Еще одно решение этой проблемы — применение предпусковых подогревателей, которые включаются в сеть 220 В и нагреваются тосол.За счет теплопередачи металлических частей карбюратора двигателя ВАЗ 2109 масло становится жирным, и мотор может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холоде, но и на горячем, то проблема может коснуться системы. Неправильный угол опережения ухудшает стартовые свойства, из-за чего запуск становится проблематичным.

Обычно проблемы запуска наблюдаются на. При этом можно заметить черный дым из выхлопной трубы Электроды свечей покрыты черным нагаром, а при нажатии на педаль акселератора слышен хлопок в глушителе.Можно попробовать повернуть резину на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Удаление смеси.

Проблемы системы питания ВАЗ

В первую очередь нужно проверить воздушный и топливный фильтр. Если они сильно загрязнены, двигатель плохо заводится на холоде. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный.Если они целые, то проверьте работу бензонасоса.

Попробуйте прокачать бензин ручным приводом. Если он впрыскивается плохо, неисправность кроется в топливном насосе.

Далее в очереди — карбюратор. Неправильная регулировка может привести к тому, что машина плохо переохладится. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Нагар при зажигании свечей недопустим. В противном случае агрегату нужна грамотная настройка.

Газораспределительный механизм

Последний клапан.Перед настройкой карбюратора нужно проверить зазоры в клапанном механизме. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшает сжатие. В этом случае не только теряется мощность, но и выходят из строя пусковые установки автомобиля.

Это основные причины, по которым плохо от холода Ваз 2109. Если ни один из этих советов не помогает, лучше обратиться к специалистам.

Как часто случается такая ситуация, что горячая любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет на дороге? Не стоит сразу вызывать одаренных мастеров или тащить бедняжку в сервисе на веревке.Радостные новости остались одни. Скажу, что делать, но только если руки вырастут не из нужного :).

У стигнутого и не застенчивого двигателя может быть несколько причин. Вначале поверните ключ в замке зажигания и прислушайтесь к стартеру, если в этом нет повода, но это сказано и «понятно». Если закручивает стартер, идите дальше. Как бы глупо это не звучало, но надо проверить, есть ли бензин в баке.

Поверните ключ и посмотрите на контрольную лампу остатка топлива в баке.Если уверены, что идет бензин и проверяем наличие искры. Вытащу любую свечу, воткаем в высоковольтный провод и трогаем двигатель (на массу) …

Здесь нам нужен помощник. Сажаем за руль и даем ключу повернуть ключ. Есть ли искра на кончике свечи? Капюшон. Нет? плохо. Неисправен коммутационный блок или его проводка. Это сложно что-то сделать. Попробуйте поменять переключатель. Также следим за искрой на центральном проводе, идущей от катушки.Аналогичным образом проверьте свечи. Отсутствие искр может свидетельствовать о неисправности катушки.

Проверить систему питания. Если на улице Зима, в запас бензина могла попасть и замерзшая вода. Проверяем: откручиваем «воздух», и нажимаем кнопку бензонасоса несколько раз. Bulkaet? Хорошо бензин поступает в карбюратор. нет?

Или заморозила вышеупомянутую воду каким-либо образом, которая попала в систему, или, что, скорее всего, неисправно, чем заправочная станция. Обратите внимание на фильтр тонкой очистки.Его следует осмотреть на предмет трещин и повреждений. Еще можно посмотреть шланги, по которым идет бензин. Все проверили? Система питания в порядке?

Следующий шаг, свечи! Откручиваем свечи. Все. Смотрим, есть ли нагар. У обработанного драйвера всегда должен быть запасной комплект, рабочие, проверенные свечи. «Обжегся» (черные свечи с наигаром и залитые бензином) бесполезно чистить кожу и протирать. Их надо нанимать над газовой плитой.

Значит рабочие свечи вставили, не помогло? Обратимся к системе зажигания.Снимите с траверсы высоковольтные провода. Кстати из-за проводов машина может не заводиться, проверьте их. Смотрим на крышку траверса.

Если внутри чипсеты, обращайтесь, меняйте крышку. Далее убираем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоедините проводку от датчика Холла и замените сам датчик. Собираем все в обратном порядке с новыми запчастями.

Неправильное расположение высоковольтных проводов на крышке траверса.Первый провод (на крышке он обозначен цифрой 1) идет от 1 цилиндра (крайний левый), затем по часовой стрелке пойдет 2 цилиндр, 4 цилиндр и 3 цилиндр. Если машину запутать, то машина будет ужасно порваться или не будет вообще.

Осталось проверить ремень ГРМ. Он находится слева под кожухом. Снимите и посмотрите на зубья ремня. Если не хватило и ремень проскользнул, то его нужно поменять. Только вот вопрос в последствиях. Если у вас двигатель 1.3, то с клапаном можно гадать (даже не садитесь за руль).Если 1.5, то ничего страшного не может.

Ну в принципе и вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что смог) перетащить сторонними поделками. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в карбюратор с правой стороны. Снимите терминал.

Поверните ключ, включив зажигание, и несколько раз постучите по пневмоострову. Есть щелчки и искры? Что ж, работает. Просто открутите его и взорвите джиблера на конце.Обратный клапан нужно закручивать руками, желательно не перетягивая.

Также нестабильная работа на холостом ходу или движение рывков могут быть следствием нерегулируемого карбюратора, собственно как обратимого (от гнетущей смеси) свечи.

Удачи на дорогах.

Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, двигатель заведен и вам нужны три условия: воздух, бензин, искра.При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 происходит всасывание горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце цикла сжатия на свече появится искра, которая воспламеняет горючую смесь — двигатель запускается.
Считаем диагностикой определение неисправности цепи. Весь метод подробно описан на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки реле втягивающего устройства, все разъемы необходимо поставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, не попадает ли он в баллон, горючую смесь или искру. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, выведите на расстояние сантиметр до массы и поверните стартер.

3) Если ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не ищет искру, проверьте, есть ли искра на распределителе зажигания (резине). Для этого снимаем с трамблера центральный провод, доводим до массы 1 см и крутим стартер. От провода к массе — проблема в распределителе зажигания: проверить бегунок, почистить контакты.

4) Если на распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) Использование прибора диагностики бесконтактной системы зажигания.
Б) ручное определение неисправности.
А) У вас есть прибор, могут быть разные типы, но принцип работы тот же: питание и проверка датчика Холла и переключателя отображаются лампочками.

Устройство подключено к разрыву цепи переключателя. Снимите переключатель с переключателя и подключите к разъему устройства. Второй разъем устройства одет на выключатель. Включите зажигание: Должны гореть лампочка блока питания и лампочка питания датчика мощности.

При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: выключатель контрольной лампы, импульсная лампочка от датчика Холла.
Если контрольная лампа переключателя мигает — замените переключатель.

Если импульсы не идут от датчика Холла, разберите распределитель зажигания, убедитесь, что стартер вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет — порвался ремень ГРМ. Если ползунок крутится, а сигнала с датчика Холла нет, — замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.Выберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится — порвался ремень ГРМ. Если ползунок вращается, убедитесь, что барабан дозатора не касается датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме — поменяйте выключатель, самая частая причина, когда нет искры — выключатель сгорел.Если после замены переключателя искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по народному бабину) выходит из строя крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха, фильтр залит маслом.
6) не заводится — снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору от карбюратора. Крутим стартер — должен быть бензин. Не брызгает? Или бензонасос вышел из строя, или топливо из бака не является топливом, если оно конечно есть.
7) Если бензин разбрызгивается при вращении стартера, открутите топливопровод топливопровода от карбюратора. Выстрелите пальцем в ответ и погрузите рот в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора. Открутите, почистите. Не помогло? — Возможно, игольчатый клапан Zalip. Следуйте стороной карбюратора к гаечному ключу или залейте в питающее отверстие сжатым воздухом.
9) Если все равно не получается продуть воздух в поплавковую камеру — снимаем крышку карбюратора. Мы в руки и снова пытаемся взорвать. Не проходит воздух — поменяйте игольчатый клапан.
10) Если воздух проходит, когда крышка снята, а топливные жиклеры не забиты на карбюратор, то топливный жиклер.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Смотреть залито бензином или нет? Если они залиты, необходимо просушить. Включаем газовую плиту и держим плоскогубцы, капая свечу на огонь. Если свечи все-таки засохли — можно попробовать несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Вы можете сломать карбюратор образовавшимся разрежением, и двигатель заведется.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае сложных проблем ремень ГРМ не на несколько зубцов, плохая или отсутствующая компрессия в двигателе, карбюратор не регулируется) всего на сотню.

Холодные форсунки печки ваз 2109

С наступлением холодов многие владельцы сталкиваются с проблемами системы отопления автомобиля. Из воздуховодов при нормальной температуре охладитель уходит в салон немного теплый, а иногда и вообще холодный поток воздуха, другими словами печка не греет как следует.Таким образом, даже в холодную погоду прогреть машину изнутри будет сложно.

Из статьи вы узнаете, что делать, если печка ВАЗ-2109. Этот материал вам пригодится, в том числе, если вышла из строя и не работает печка ВАЗ-2109, также во избежание этой проблемы в будущем.

Самое простое решение

Если печь дует холодно, самое простое, что вы можете сделать, — это потянуть за кабель, который управляет заслонкой обогревателя. Для этого пару раз оберните его вокруг рычага управления заслонкой.Он расположен на корпусе отопителя возле педали газа.

Каждый стык воздуховода и край заслонки отопителя проклеены поролоном, что для рычага управления довольно проблематично сжать до конца. Поэтому при сжатии остается небольшой зазор и заслонка, направляющая потоки воздуха с улицы прямо или через нее, не может закрыться до конца. Он закрывается в верхнем положении, при этом воздух поступает в передние форсунки через радиатор печки, а в верхние и боковые форсунки с улицы через оставшуюся щель.При работающем вентиляторе отопителя, если машина тоже едет, достаточно небольшого зазора, чтобы внутри было холодно.

Чтобы было понятнее, о чем идет речь, вручную укоротите рычаг заслонки со стороны водителя при работающем вентиляторе отопителя. Затем вы можете заметить, как изменится звук и со временем будет повышаться температура воздушного потока, выходящего из дефлектора.

К сожалению, это не единственная причина, по которой из обогревателя дует холодный воздух. Ниже приведены еще несколько причин и способы их решения.

Кран не полностью открыт

Чтобы это проверить, по этой причине достаточно сравнить температуру на входе и выходе отопителя, если она разная, то есть велика вероятность того, что клапан закрыт не полностью.

Эту проблему можно решить, перетащив трос управления клапана и переведя рычаг управления в максимально открытое положение. Но есть опасность, что после этих действий клапан не закроется полностью и в салоне будет очень жарко.

Кроме того, у клапана есть большой недостаток — он «рассчитан» на определенное количество открытий и закрытий. Там, где ось рычага управления соединена, и заслонки внутри клапана, герметичность теряется и со временем образуется утечка. Решением может быть установка рычага в положение «тепло-холод» без дополнительной регулировки.

Обычно при попытке сдвинуть кран на печке каменки возникает течь, в этом случае протечку заверните через полоску ткани, пропитанной герметиком, и все это зафиксируйте «холодной сваркой».

Доработка системы отопления

Если на холостом ходу плохо дует печка ВАЗ-2109 и прогревается исправная печка и нет подачи воздуха в систему, значит, поток охлаждающей жидкости в системе недостаточно сильный. Решить эту проблему можно установкой дополнительной помпы от ГАЗели (помпа). Обычно после этого преобразования остается много тепла.

Отопитель кабины вышел из строя

Если перестала работать печка ВАЗ-2109, она не реагирует ни на какое положение рычага управления, то весьма вероятно, что вышел из строя моторчик системы отопления, его следует заменить.Но если это не так, то для обнаружения проблемы автовладельцу потребуется «прозвонить» все контакты электрической части системы отопления, для этого потребуется снять панель приборов.

Система обогрева автомобиля — одна из самых важных и серьезных систем в автомобиле. Особенно неприятны его неисправности в зимний период, поэтому постарайтесь вовремя провести его профилактику и ремонт, тогда он вас не подведет.

Лучшие цены и условия покупки новых автомобилей

Кредит 4.5% / Рассрочка / Trade-in / 95% согласования / Подарки в салоне

Mas Motors

Если при наступлении холодов после небольших манипуляций с органами управления отопителем салона ВАЗ-2109 вы не получили теплый воздух из форсунок, то, скорее всего, причиной этого события мог быть кран печка и воздушная заслонка обращены к радиатору отопителя. Хотя, в принципе, есть пара причин, по которым поступающий в салон воздух не нагревается.

Сначала рассмотрим возможные причины выхода крана из строя.Его конструкция представляет собой тонкий корпус, внутри которого движется заслонка, приводимая в движение осью, к которой она приварена. Учитывая, что добавки, содержащиеся в антифризе, со временем осаждаются, это означает, что они могут откладываться в зазоре между клапаном и корпусом клапана. Это приведет к его заклиниванию, в результате чего открыть его уже не удастся. Ну а если радиатор печки останется холодным , то воздуху, попадающему в салон, прогреться негде.

Если водитель в этом случае серьезно потянет за ручку управления краном, то он вообще может оторвать крепление заслонки клапана к оси.Тогда ось заслонки будет повернута, рычаг открывания крана будет стоять в открытом положении, и в кабине по-прежнему не будет теплого воздуха. Это можно определить по разнице температур на подающем шланге охлаждающей жидкости к крану отопителя и по температуре жидкости, стекающей из радиатора отопителя. Эти шланги легко найти под капотом автомобиля.

Заслонка управления воздушным потоком в крайних положениях должна: либо закрывать сердцевину радиатора, тогда холодный воздух будет поступать в кабину , либо перекрывать вход холодного воздуха в корпус отопителя, затем теплый воздух должен поступать в кабину.Эта заслонка управляется тросовым приводом, как кран отопителя. Если учесть, что трос при работе немного растягивается, то при переводе ручек управления в открытое положение удлиненный трос не сможет полностью открыть и воздушную заслонку, и кран отопителя.

В этом случае между корпусом печки и воздушной заслонкой будет зазор, через который будет поступать холодный воздух , так как сопротивление движению воздуха в этом месте будет меньше, чем при его движении через сердцевину радиатора .Воздушный поток всегда движется по пути наименьшего сопротивления. Есть только один способ исправить эту неисправность; нужно отрегулировать длину кабеля.

Причина попадания холодного воздуха в кабину также может быть засорение сердечника радиатора отопителя, в результате воздушный поток, проходящий через сердечник, значительно ослабляется. Засорение сердечника часто происходит осенью, если ваша машина какое-то время стояла под деревом. Желтея, лист падает на решетку воздухозаборника с вентилятором отопителя.И если водитель не снимал ее оттуда, то при включении вентилятора часть этих листочков будет засосана внутрь печки. В зависимости от положения воздушной заслонки эти створки либо упадут на сердцевину радиатора, забивая его, либо вылетят через форсунки в салон. Это происходит из-за того, что в салоне автомобиля нет воздушного фильтра, установленного перед вентилятором на ВАЗ-2109.

Многим владельцам автомобилей ВАЗ хорошо знакома ситуация, когда зимой отопитель неожиданно начинает работать неправильно или полностью выключается.В некоторых случаях печка летом прогоняет горячий воздух без нареканий, а на морозе еле теплый. Все это существенно снижает комфорт в салоне, что негативно сказывается на здоровье водителя и пассажиров.

Кроме того, возникает еще одно неудобство — запотевание лобового стекла, что в свою очередь приводит к снижению уровня безопасности при движении.

Когда печка, установленная на автомобиле ВАЗ-2109 (и карбюраторная, и инжекторная) плохо дует, нужно разобраться, в чем проблема.О наиболее частых причинах мы поговорим ниже.

Принцип действия

В состав обогревателя входят:

По сути, это теплообменник, подключенный к системе охлаждения электростанции с помощью крана нагревателя. Если открыть его, горячая охлаждающая жидкость попадет в радиатор. Там он остывает, отдавая тепло металлическим пластинам, и возвращается в контур.

Основным устройством, обеспечивающим тепло в салон, является вентилятор. Воздух, продуваемый через радиатор, нагревается и подается к форсункам, открывая и закрывая их, водитель и его пассажиры регулируют температуру и направление потоков.

Причины, неисправности и решения

Установлен отопитель на ВАЗ-2109, где имеется высокая панель, как показывает практика, чаще, чем на более старых моделях, работает некорректно. Имеет несколько существенных недостатков центральной заслонки. Еще — есть рукава для подачи тепла к ногам пассажиров, сидящих на задних сиденьях, которые тоже часто не работают должным образом.

Печки автомобилей, где есть невысокий щиток, лишены таких недостатков, но это не значит, что они никогда не ломаются.

В первую очередь при плохой работе ТЭН следует заподозрить неисправность в контуре охлаждения. Причин несколько:

• течь охлаждающей жидкости;
• забиты трубки радиатора;
• Образование воздушных пробок или другие неисправности в системе.

Избавиться от пузырей несложно — достаточно открыть крышку радиатора и на несколько минут включить двигатель на малые обороты.

Довольно часто выходит из строя и кран отопителя.Если он протекает, то его заменяют.

Дешевая охлаждающая жидкость разрушает резину труб — она ​​трескается и образуется течь.

Еще иногда ломается электронасос, в результате чего антифриз перемещается по охлаждающему контуру. Его тоже не ремонтируют, а просто заменяют.

Для того, чтобы печка хорошо дует, нужен хороший мотор вентилятора. Сторонние шумы, возникающие при его работе, свидетельствуют о его поломке. Иногда перегревается — в этом случае проверьте предохранители. На его неисправность указывает также отсутствие подачи теплого воздуха на малых оборотах.

Не менее важной частью системы является радиатор. Он может засориться, и тогда охлаждающая жидкость в принципе не может нормально циркулировать. Эту деталь довольно просто снять и сполоснуть.

Как отмечалось ранее, часто причиной плохого нагрева является плохо подогнанная заслонка. Из-за него часть холодного воздуха попадает в кабину с улицы. Обычно в этом случае тепло к ногам не подводится. В беде легко помочь:

• отрегулируйте его положение, потянув за приводной трос;
• уплотнить новым поролоном или пенополистиролом и загерметизировать стыки панелей.

Многие хозяева Самара, особенно зимой, рано или поздно сталкивались с тем, что от печки дует холодный воздух вместо горячего. Почему так происходит? Для начала нужно убедиться, что вся система обогрева находится в хорошем состоянии:

Уровень антифриза в расширительном бачке находится между отметками min и max. И не падает.

1. Термостат работает.
2. Радиатор отопителя не забит
3. Двигатель прогревается до рабочей температуры.
4. В системе охлаждения нет воздушных пробок.
5. Заслонка отопителя поворачивается тросиком и исправна
6. Насос рабочий.

Исправность термостата проверяли следующим образом. На холодном двигателе охлаждающую жидкость следует прогонять по небольшому кругу, т.е. в обход радиатора. Поэтому касаемся нижней патрубка радиатора, она должна быть холодной, пока двигатель не прогреется до рабочей температуры, после чего он станет горячим.

Радиатор отопителя сложно проверить.В идеале его следует снять и постирать. Но этим мало кто занимается, как правило от замены к замене проходит жидкость нормально.

От скопления воздуха избавляемся следующим образом. Снимите шланг с карбюратора и залейте антифриз в расширительный бачок и создавайте давление (можно использовать ртом), пока предварительный нагрев карбюратора не потечет из шланга.

Демпфер и трос проверены визуально.

Для модернизации отопителя ВАЗ 2108-09-099 нам потребуются планки.Далее залезаем под руль со стороны водителя и с правой стороны стены тоннеля видим демпфер и трос. Все, что нам нужно сделать, это согнуть его. Захватите плоскогубцами между рубашкой и защелкой клапана и поверните по часовой стрелке на 50-60 градусов. Должно получиться так:

Пока у новой машины таких проблем быть не должно, хотя они есть. Но со временем детали вылезают из строя и приходят в несовпадение. Кроме того, уплотнение из паралона каменки предотвращает плотное закрывание створок.

Вентилятор включает карбюратор ВАЗ 2109.Замена вентилятора охлаждения

Здравствуйте!
Особенно привет тем, кто подписан на девятку!
Итак, пришла идея, почему бы не перенести вентилятор из моторного отсека в другое место.
Зачем переносить, менять то, что делали на АвтоВАЗе?
И все для того, чтобы добавить хоть немного свободного места под капотом. В связи с установкой двигателя 16кл места под капотом стало совсем мало.При мелком ремонте руку никуда не сунешь …
Но, в большей степени напряг процесс самого вентилятора.
Напомню, что с карбюраторным ДВС вентилятор подключали к датчику температуры, расположенному в верхней части радиатора. Включение вентилятора зависело от датчика (90-100 градусов). В моем случае сенсор от классики, рабочая температура от 90 градусов.
Форсунка — работа вентилятора от мозга (у меня январь). На термостате есть датчик температуры, сигнал от него в мозги, и при достижении нужной температуры мозги включают вентилятор.В общем, тут все понятно. Но почему-то включение из мозга не всегда происходило при 105 градусах. Бывало и выше. В пробках это было очень тревожно. Пришлось на всю плиту включить! Закипал антифриз … Поэтому было решено перестроить конструкцию.
Идею двух вентиляторов на передке давно видел в интернете. Многие покупают вентиляторы от новой Нивы (21213 …) или от ШевролеНивы, но для меня это дороговато.Вот фото фанатов стоимостью более 3000 р.

новый с полей

Решено было приварить два вентилятора .
Сначала снимаем старый вентилятор с коробкой.

Пришлось немного помучить, не вылезла. Можно было снять защиту, подтянуть лицевую сторону и вытащить снизу, но … Просто открутил верхнюю трубу, идущую к радиатору, снял ее и вытащил вентилятор вверх.

Что с ним делать, что делать? ..
… По счастливой случайности друзья подарили мне две коробки для вентилятора от классики и сам мотор с лопастями.
Примерил коробку от 2108,

,

,

,

, коробку от 2108,

,

,

,

как я уже писал — от классики

, коробку 2103 сделал более изящной и подходящей.
Моторы одинаковые, как на классике, так и на девятке — от ВАЗ 2103. Лопостя тоже.
Снимаем лопасти, чтобы они не мешали и красим. Во-первых, и очистить двигатель от окисления, но смазать его.
Вот схемка.

как разобрать.

Купили ядовитую краску. Флуоресцентный.

Также обнаружена черная краска.
Процесс сварки описывать не нужно …
После сварки примеряем на станке углы и кромки вентканалов пересекаются. Берем болгарку и делаем все так, как нам удобно.
Примеряю, сидит остановился.

Теперь берем дрель, сверло на 6,5 и просверливаем отверстия для крепления конструкции к телевизору. Осторожно, не повредить радиатор!
Далее, как все подходит, красим конструкцию в несколько слоев.
Ах да, пришлось отрезать уши решетки радиатора, ну мешали они немного. Потом ставим решетку, это не так уж и важно)
Сухой

обновленный телик

собираем, устанавливаем.

Кейс для проводки .
Будем подключать вентиляторы так, чтобы один работал от датчика на радиаторе, другой — от мозга.
Немного повеселившись, помог со схемой besxes .
Присла есть такая схема.

Немного поменял, но на самом деле все осталось как прислал.

Для подключения нам потребуется:
колодок мама / папа;
проводов
4-х контактное реле; Блок предохранителей
, клеммы проводов;
изолента и немного мозгов.)))

С первых дней создания двигателя внутреннего сгорания у него была одна главная проблема — повышенное тепловыделение.Это явление сопровождается перегревом двигателя, ресурс которого можно быстро уменьшить. При перегреве двигателя может произойти деформация многих деталей поршневой группы, повреждение сальников, сальников и подшипников, а также возгорание топлива в системе питания.

Первая система охлаждения промыла водой стенки двигателя. При нагревании вода испарялась и «забирала» у двигателя некоторое количество тепла. Позже появились более совершенные замкнутые системы охлаждения двигателя, действие которых было усилено с помощью охлаждающих вентиляторов.

Изначально вентилятор крепился к водяному насосу или. Вращаясь, вентилятор работал непрерывно и охлаждал двигатель на заданном уровне за весь период работы. Недостаток такого вентилятора в том, что его вращение не прекращается даже зимой, когда двигатель прогревается дольше, чем летом. Таким образом, разминка длилась намного дольше.

Все недостатки насосов-вентиляторов перекрыл электропривод. Электрические вентиляторы появились во второй половине 20 века и значительно улучшили как охлаждение, так и нагрев двигателя до рабочей температуры.

Устройство и принцип работы вентилятора охлаждения ВАЗ 2109

Вентилятор состоит из электродвигателя, на валу которого установлено колесо с лопастями и специальный кожух с креплениями. Кожух предназначен для крепления вентилятора и имеет такую ​​конструкцию, которая позволяет вентилятору забирать воздух только спереди автомобиля. Кожух выполнен из металла, а его крепление осуществляется к радиатору автомобиля.

Вентилятор работает только при определенных значениях температуры охлаждающей жидкости и не дает температуре подняться выше нормы.Когда охлаждающая жидкость достигает в радиаторе определенной температуры (87 — 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь охлаждающего вентилятора. Вентилятор начинает вращаться и охлаждает двигатель.

После того, как температура упадет ниже уставки, датчик размыкает и отключает электрическую цепь охлаждающего вентилятора. Этот цикл продолжается на протяжении всей работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальных условиях эксплуатации.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считается его выход из строя. Проявляется в повышении температуры охлаждающей жидкости выше нормы. И как только капот открыли, оказалось, что вентилятор не работает.

Диагностика неисправностей начинается с проверки датчика. Для этого из датчика вытягиваются провода и замыкаются между собой (зажигание должно быть включено). Если вентилятор начинает вращаться, это означает, что проблема была в датчике, если нет, проблема коснулась вентилятора на все сто процентов.

Отказ вентилятора обычно происходит из-за отказа двигателя. Починить электродвигатель может только электрик, поэтому в вашем случае его нужно отнести в ремонт или заменить на новый. Процесс удаления и установки описан ниже.

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора.

2. Отсоедините штекер с проводами от разъема, ведущего к вентилятору.

3. Открутите болт крепления вентилятора и снимите его.

4. Перед установкой нового вентилятора проверьте его работу, подключив его напрямую к аккумулятору. Если он работает, установите его в порядке, обратном снятию.

На этом замена охлаждающего вентилятора завершена.

Как известно, на ВАЗ 2109 вентилятор охлаждения выполняет множество функций. Замена вентилятора охлаждения ВАЗ 2109 — необходимый и ответственный процесс, который можно провести самостоятельно.

Причины неисправности вентилятора

В автомобиле ВАЗ 2109 вентилятор охлаждения в процессе работы может издавать посторонние звуки.
Причин такого поведения может быть много:

• Возможно, болт, которым вентилятор крепится к двигателю, просто откручивается. Из-за того, что плохо держится, во время езды качается.
  На самом деле это приводит к образованию странных звуков.
• Радиатор установлен неправильно. То есть не на своем месте.Возможно, он лежит на поперечине подвески, что тоже не очень хорошо.
• Возможно, вентилятор треснул с одной стороны, что привело к разбалансировке.

Примечание: полностью менять не обязательно. Достаточно заменить поврежденную деталь.

• На крыльчатку попала грязь. Это, казалось бы, пустяк, но приводит к дисбалансу. В итоге — непонятное постукивание.

• Подушки плохо зажаты, поэтому плохо держат мотор.Возможно, подушки сдавлены (такое бывает после длительного использования). В результате двигатель вибрирует.

Примечание: эту проблему можно решить, заменив подушки или вставив резиновые прокладки.

• Если вентилятор сильно гудит, значит, ему не хватает смазки (необходимо срочно смазать двигатель маслом).
• Разбился подшипник. Эта проблема возникает из-за того, что рабочее колесо долгое время было повреждено, поэтому в системе наблюдался дисбаланс.

Примечание: есть только один способ решить эту проблему — заменить подшипник. Однако перед этим необходимо откорректировать положение крыльчатки, так как вскоре из-за нее может выйти из строя другой подшипник.

Как отрегулировать крыльчатку

Возможны два варианта балансировки:

• Первый — прикрутить тонкую проволоку к лопасти вентилятора. Посмотрите, с какой стороны дисбаланс проявляется больше.
  Плавным движением попробуйте выровнять крыльчатку до исчезновения посторонних звуков.
• Второй — вставить в отверстие ось, диаметр которой подобен диаметру отверстия. Установите крыльчатку на две опоры, расположенные в горизонтальном положении.
  Если есть дисбаланс, то вы можете избавиться от него, повернув более тяжелое лезвие или приклеив к лезвию небольшой груз с меньшим весом.

Примечание: в качестве оси может выступать обычное сверло. Роль двух горизонтальных опор могут выполнять два стола.

Можно заменить четырехлопастное рабочее колесо (это стандартная деталь) на восьмилопастное рабочее колесо.

Примечание: нельзя сказать, что последнее круто намного лучше первого, но уж точно не хуже. Часто при замене крыльчатки полностью пропадают посторонние звуки в охлаждающем вентиляторе.

В продаже можно найти как рабочие колеса индивидуальные, так и в комплекте с мотором. Вторые, конечно, намного дороже.
Поэтому не стоит выбирать второй вариант, если мотор исправен (обычно его нужно просто смазать, чтобы он стал лучше работать).
Не стоит покупать самые дешевые рабочие колеса. Обычно у них есть небольшие дефекты.

Примечание: есть модели стоимостью от 100 до 1000 руб.

Как заменить вентилятор

Если замена крыльчатки не помогла, то придется пойти на крайние меры — заменить сам вентилятор охлаждения.

Для этого выполните следующие действия:

Примечание: после этого будет достаточно места для проведения дальнейших работ.

• Чтобы легко снять корпус вентилятора, открутите 2 гайки и 2 болта (ключом на 10). Две гайки и первый болт откручиваются без труда.
  Однако с последним болтом придется повозиться. Дело в том, что он находится в не очень удобном месте.
  Доступ к нему затруднен перекладиной и прикрепленными к ней рычагами.

• Выколоть крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание: сама крыльчатка очень хрупкая, поэтому работать с ней нужно осторожно.

• Головкой на 13 отверните гайку крепления крыльчатки.
• Ни в коем случае нельзя терять шпонку, вставляемую в вал мотора. В противном случае вам придется скрафтить что-то похожее на нее самостоятельно, но это не так просто.
• Заменить лопасти рабочего колеса.

• Вставьте на место (при необходимости можно использовать новую крыльчатку). Гайку нужно затягивать максимально сильно, ведь если крыльчатка зависнет, то вскоре снова сломается.

• Перед установкой вентилятора на место необходимо установить две резиновые шайбы. Это поспособствует тому, что вибрация, исходящая от вентилятора, будет на нем менее заметна.
• Для того, чтобы застежка на шпильке легко надевалась, можно проделать небольшую прорезь в нижнем креплении рамы.

• Вставьте вентилятор. Затяните все гайки, которые его крепят.

Двойной вентилятор

Летом «девятка» особенно перегревается.Поэтому для обеспечения максимума можно установить два вентилятора вместо одного.
Для этого:

• В первую очередь нужно сделать еще одно крепление для вентилятора.
• Кроме того, в самом вентиляторе необходимо проделать небольшое отверстие, чтобы его можно было легко заменить.
• Разобрать мотор и снять магниты (лучше отверткой, чтобы они не потрескались).

Примечание: важно не перепутать, в каком порядке стояли магниты, поэтому их нужно промаркировать.

• Отрежьте предыдущие опоры цилиндра болгаркой и приварите на их место новые.
• Соберите двигатель в обратном порядке.
• Прикрутите раму к двигателю.
• Поставил лопасти.
• Подсоедините к лопастям два вентилятора.

Примечание: один вентилятор уже будет подключен (стандартно). Другой можно включить по мере необходимости, сделав в салоне специальную кнопку.

Стоимость ремонта вентилятора охлаждения в автосалоне не слишком высока.Однако, если вы сделаете эту работу самостоятельно, вам придется платить еще меньше.
Не забывайте, что перед этим стоит просмотреть различные фото и видео по этой теме. Возможно, предложенная нами инструкция тоже пригодится.

Схема включения вентилятора ВАЗ 2109 с помощью реле

Заставить вентилятор на ВАЗ 2109 несложно, нужно лишь немного подумать и понять принцип работы всей системы. Потребность в охлаждении радиатора возникает в те моменты, когда вы перемещаетесь по пробкам (и совершенно неважно, зимой это происходит или летом).В жаркую погоду перегрев, конечно, происходит сильнее.

Но при длительном движении в пусковом режиме и мгновенной остановке тосол в системе охлаждения просто закипает. Сегодня мы рассмотрим причины, по которым вентилятор ВАЗ 2109 не включается в автоматическом режиме, заменим датчик температуры, а также составим небольшую схему принудительного запуска обдува. Последнее пригодится, так как качество термовыключателей оставляет желать лучшего.

Почему не работает электровентилятор?

Причин не так много:

1. Перегорела обмотка двигателя.
2. Неисправен термовыключатель.
3. Нарушение электропроводки.

Так что же делать, если вдруг перестал включаться вентилятор? Первым делом откройте кран печки, это увеличит круг циркуляции теплоносителя. Не забудьте включить вентилятор нагнетателя радиатора, чтобы он быстрее остыл.

Когда температура начнет немного падать, заглушите двигатель. Открываю капот и картина не очень приятная — антифриз ушел, половина отсека мокрая.Необходимо долить жидкость в расширительный бачок. Если это случилось летом, то можно полить водой (главное перед зимой поменять на антифриз).

Проверить работу электродвигателя — отсоединить клеммную колодку и напрямую подать на нее питание от аккумулятора. Пропеллер крутится? Итак, с обмоткой все нормально, устанавливаем блок на место. За включение вентилятора ВАЗ 2109 на более поздних версиях отвечает только сенсорный выключатель.

Для проверки нужно вынуть из него два провода и соединить их.Если ротор начал вращаться, значит неисправность кроется именно в датчике. Выход из ситуации — продолжить движение, соединив эти два провода. Их изолировать не нужно, так как контроль включения вентилятора ВАЗ 2109 осуществляется массово (если оголенный провод зацепляется за часть корпуса, то ничего страшного).

И третья причина — обрыв провода. К датчику вентилятора ВАЗ 2109 идут два провода: напрямую от вентилятора и массы (кузова). Если раньше проблем не было, то постарайтесь сделать надежную массу, так как по умолчанию в минус девятке отрицательный провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите место возле радиатора, где можно подключить отрицательный кабель питания. Вот и все неисправности, которые могут поджидать вас. Теперь стоит поговорить о полезной кнопке принудительного обдува.

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Есть два варианта — через реле или с помощью одного переключателя. Схема подключения реле проста — нужно подключить два провода параллельно датчику. Оба они должны подойти к нормально разомкнутым клеммам электромагнитного реле.Такая схема позволяет избежать сильного тока в автоматическом выключателе.

Два тонких провода необходимо провести под панелью приборов и подключить к контактам кнопки (или переключателя). Таким образом, в салоне установлена ​​слаботочная катушка электромагнитного реле, а все сильноточные цепи расположены под капотом.

А теперь при выходе из строя датчика вентилятора ВАЗ 2109 достаточно нажать кнопку для охлаждения мотора. Для этого используется стандартное реле с нормально разомкнутыми контактами.Аналогичные установлены на легких, электродвигателях. Цена его в магазине порядка 50-70 рублей.

Стоимость вентилятора на датчике около 100 рублей. В результате, потратив пару сотен полчаса, вы создадите надежную систему, которая не подведет в трудную минуту.

Скажу сам: пару раз закипев в пробках, из-за невключения вентилятора пришлось ставить обычный выключатель и реле. К сожалению, ничего не нашел, кроме переключателя вентилятора печки от шестерки, поэтому поставил.А теперь, когда подхожу к джему, просто включаю вентилятор. И выключить после остановки. Это не влияет на маневренность и скорость. Даже с учетом того, что карбюраторная девятка (держит холостой ход 900-930), рывков и попыток заглохнуть нет.

Фильтр нулевого сопротивления на ваз 2109 (карбюратор) и

Не стоит недооценивать такие детали, как фильтры. Иногда, когда мы начинаем грешить на карбюратор, или двигатель, разбираем все до детали и проверяем, оказывается, что с агрегатом все в порядке, а причина неисправности, например, топливный фильтр ВАЗ 2109 (карбюратор).Такая, казалось бы, незначительная деталь может привести к тому, что у автомобиля возникнут серьезные проблемы.

Не менее важна правильная работа такой детали, как воздушный фильтр ВАЗ 2109 (карбюратор).

Проблемы в работе ВАЗ 2109 (карбюратор) связанные с фильтрами

Бывает, что машина начинает рывками двигаться. При проверке двигателя ничего не находят, но неисправность есть. В таких случаях нужно проверить топливный фильтр.

Необходимо снять (не потерять специальное уплотнительное кольцо).После этого фильтр промывают бензином и продувают под давлением.

Если проблем не обнаружено, проверьте также дополнительный фильтр. Если он неисправен, его лучше просто заменить.

Топливный фильтр «Девятка» способен доставить массу хлопот водителю

Еще одно — проверьте наличие масла ВАЗ 2109 (карбюраторное) в воздушном фильтре. Если в воздушном фильтре было обнаружено масло, вам необходимо проверить состояние маслосъемных колец на вашем автомобиле. Измерьте компрессию. Обычно это лучший способ определить причину проблемы.

Фильтр нулевого сопротивления на ВАЗ 2109 (карбюратор)

Обычно такой фильтр устанавливается на автомобили, участвующие в гонках. Такой фильтр несколько увеличивает мощность двигателей, компенсирует потери, которые дает воздушный фильтр. Но через него часто попадает пыль и это приводит к более быстрому износу поршней. Часто установка такой детали входит в тюнинг карбюратора ВАЗ 2109. Но нет совершенно убедительных доказательств того, что для обычного городского автомобиля имеет смысл устанавливать такой фильтр.

Рекомендуемая статья: Новый автомобиль до 800 000 рублей: обзор нескольких моделей

Вот он — виновник споров между владельцами авто. Тот самый «нулевик», ставший почти легендой.

Если вы решили купить на ВАЗ 2109 (карбюратор) фильтр нулевого сопротивления, то цена на него будет в пределах от 40 до 80 долларов.

Pro Sport, с внутренним диффузором, стоит 85 долларов. С ним максимальная мощность увеличивается до 102,2 л.с. Для сравнения — обычный ВАЗ выпускает 94 штуки.1 л.с. Однако сложно судить, насколько значительны 8 лошадей, если двигатель изнашивается быстрее.

Вернемся к топливному и воздушному фильтрам. Их проверка должна быть обязательным пунктом при любой диагностике автомобиля, в случаях возникновения различных проблем.

Например, во время этой процедуры можно почистить карбюратор ВАЗ 2109.

Часто в автосервисах люди, у которых автомобиль заводится исключительно на всасывании, а если его снять, просто глохнет. Это вызывает массу проблем.Ведь вряд ли кому захочется стоять на светофоре и ждать, пока машину отбуксирует эвакуатор.

Поэтому стоит заменить неисправный фильтр, как только вы заметите такие проблемы. Если глохнет двигатель, машина едет рывками, «выходит из строя» — проведите диагностику. Не ждите, пока вы заглохнете где-нибудь посередине трассы.

Ниже представлена ​​последовательность действий при снятии топливного фильтра, который используется в автомобилях ВАЗ 2109 с карбюраторными двигателями. Для большей наглядности и наглядности предлагаем вам рассмотреть процесс на карбюраторе, который ранее был снят.

Не пренебрегайте профилактикой. Это может не только помочь вам в будущем. Во-первых, расход топлива ВАЗ 2109 (карбюратор) также во многом зависит от работы фильтров.

Рекомендуемая статья: Сравнение Renault Duster и Nissan Terrano

А вот видео о том, как работает нулевик (фильтр нулевого сопротивления на ВАЗ 2109 (карбюратор):

Схема подключения форсунки

RHX ВАЗ 2109.

Известный российский автомобиль ВАЗ 21099 по праву считается народным. Во время серийного выпуска с 1990 года модель разошлась миллионными партиями. Эта машина идет и идет на экспорт, во всем мире знают знаменитую «девяносто девятую» под маркой Lada Forma. 21099 — это модернизация ВАЗ 2109 с общей технической и элементарной базой.

История ВАЗ 21099

Легендарная «девятка»

В начале 80-х перед конструкторами и конструкторами стояла задача создать самый дорогой и престижный автомобиль серии ВАЗ.Он должен был сменить ВАЗ 2106 и стать максимально унифицированным с 2108/09 поколения. Полноразмерные макеты из пластилина 1981 г. выпуска.

Спустя два года все необходимые испытания ВАЗ 2108/09 были проведены. Так как к тому времени новый седан был не готов и не связываться с разрешениями и долгосрочными согласованиями новой машине ему был присвоен индекс 21099. Из-за материальных проблем выпуск начался только в 1990 году, а в конце 90-х. началась эра принудительного впрыска и побочных компьютеров.Датчики холостого хода, коленвала и дроссельной заслонки ВАЗ 21099 Форсунка Стальная Головка Удовольствие автолюбителей.

Автомобиль представляет собой пятиместный переднеприводный четырехдверный седан. Это модификация ВАЗ 2109 с кузовом Хэтчбек. Автомобиль отличается от семейства Lada Samara. Только передняя решетка радиатора и наличие багажника. Автомобиль хорошо спроектирован и восстановлен, имеет лучшую управляемость в своем семействе, высокую динамику и устойчивость, а увеличение максимальной скорости передвижения очень понравилось потребителям, и до выхода «Дюжины» он считался лучшим автомобилем ВАЗа.

До 1997 года «девяносто девятый» выпускался исключительно с карбюраторными двигателями, в дальнейшем такие моторы стали расширять агрегатами с инжекторным оборудованием. Причем датчик начального холостого хода, коленвал и датчик дроссельной заслонки ВАЗ 21099 производились за рубежом или выпускались аналогичные иномарки. В последующие годы по лицензии началось производство отечественных запчастей с принудительным впрыском топлива.

Под капотом «девятки»

Стандартный двигатель 21099 имеет объем 1499 м3.Ведущие колеса — передние, рулевые — реечный, максимальная скорость движения — 160 км / ч. Этот автомобиль стал революционным экономичным, расход топлива на трассе составил 5,9 литра, а в смешанном цикле 8 литров на сотню.

В 2004 году АвтоВАЗ прекратил выпуск этой модели, перейдя на автомобили поколения САМАРА-2. Однако новые автомобили достались по наследству старому бортовому компьютеру и таким же датчикам ЭБУ. Так датчик детонации ВАЗ 21099 стоит на обновленной 210115. Некоторое время ВАЗ 21099 производили в Украине, на Запорожском автозаводе крупногабаритной сборки, из российских комплектующих.

Что нужно знать при покупке подержанного автомобиля

С 1998 года ВАЗ 21099 начали оснащать инжекторными двигателями, покупать то в приоритете. Став владельцем подержанного автомобиля, вам часто придется ремонтировать его самостоятельно. Ничего токсичного в нем нет, поменять датчик детонации ВАЗ 21099, инжектор которого стал капризничать, не составит особого труда. Большинство операций не потребуют специальной подготовки или специальных знаний — все можно сделать сам, просмотрев видео с Ютиуба или прочитав пошаговые инструкции онлайн.

Лучше всего проверить состояние мотора по компрессии в цилиндрах. Для 21099 лучшим будет результат 13 единиц, а если их меньше 10, то потребуется капремонт двигателя. Стоит учесть тот факт, что разница в показаниях при замерах в разных баллонах не должна превышать 1%. Нежелательно покупать машину с грязным, в масле двигателем, так как это говорит о серьезных поломках. Остерегайтесь автомобилей с проблемами ЭБУ, так как датчик дроссельной заслонки ВАЗ 21099 или 21115 может надолго испортить нервы, искать причину поломки вам надоест.

Клеммы B. моторный отсек Требуется дополнительный уход

После покупки ВАЗ 21099 желательно обработать все электрические контакты на выводах моторного отсека, включая блок предохранителей. Специалисты советуют при покупке б / у Ваза Тосол и масло сразу не менять, а посмотреть по сторонам, — может быть, купленному автомобилю это не нужно.

Преимущества покупки ВАЗ 21099:

• дешевизна запчастей;
• недорогой автомобиль;
• прочные и эластичные бамперы, выдерживающие не очень сильные удары;
• низкий расход топлива, особенно в инжекторных моделях;
• хорошая тяга на малых оборотах для такого объема двигателя.

Минусы 21099 тоже есть:

• Некачественное навесное оборудование двигатель, детали с дефектом;
• сильный хрип салона, низкая шумоизоляция;
• постоянные проблемы с системой охлаждения летом и с электроникой зимой;
• качество датчиков оставляет желать лучшего.

Таким образом, датчик дроссельной заслонки ВАЗ 21099 боится влаги и выходит из строя через 5000 км пробега, в частности датчик холостого хода — беда «девяносто девятый».

Учитывая, что данная модель в РФ выпускалась до 2004 года, а в Украине до 2011 года, найти подержанный автомобиль без проблем довольно сложно. Однако если вас не пугает перспектива сделать небольшой ремонт своими руками, такой бюджетный вариант будет идеальным.

Основные неисправности силовой установки

Многим автовладельцам известно, что часто выходят из строя датчик холостого хода и датчик детонации, написание нервов водителям: машина может просто заглохнуть или самопроизвольно увеличить обороты коленвала посреди оживленного перекрестка в городе, вызвав аварийную ситуацию. .

Снятие датчика дроссельной заслонки

Часто доставляет неисправности датчика дроссельной заслонки ВАЗ 21099, вызывающие боковые стороны ЭБУ, не говоря уже о неуправляемой езде и опасностях, с ней связанных. Как уже было сказано выше, неприятности с вазами часто возникают из-за заливки или других причин попадания влаги, что приводит к выходу из строя бортового компьютера, нарушению работы отдельных датчиков или всего управляемого электроникой моторного агрегата.

Необходимо знать, что регулятор холостого хода является важной частью системы впрыска топлива и служит для правильной работы двигателя на всех режимах, включая холостой ход.Конструкция этого регулятора основана на собранном в одно целое шаговом двигателе с конусообразной иглой, на пружине регулятор холостого хода (RXX) расположен в корпусе дроссельной заслонки. Он находится там, где и датчик дроссельной заслонки ВАЗ 21099, 2109.

Как работает датчик холостого хода в системе впрыска

После запуска зажигания датчик холостого хода подсвечивает свой стержень, который в максимальном состоянии упирается в отверстие дроссельной заслонки. Затем регулятор занят подсчетом шагов, возвращающих клапан в исходное положение.Это полностью зависит от версии прошивки. Например, прошивка Bosch рассчитана на 50 шагов. При этом дроссельная заслонка ВАЗ 21099 Форсунка подает сигнал управления открытием.

Регулировка оборотов двигателя

На момент регулировки двигатель должен быть прогрет, а датчик работает в режиме 30-50 шагов. В зависимости от количества ступеней датчика изменяется объем воздушной смеси, которая через калибровочное отверстие поступает в камеру сгорания.Нужно понимать: чем больше растягивается стержень датчика, тем больше шагов будет отдано датчику. При покупке выбирать регулятор холостого хода для ваз необходимо внимательно, обращая внимание на зазор между головкой штока и фланцем: он не должен превышать 2,3 см!

В его составе применены форсированные, распределительные системы впрыска топлива и датчик массового расхода воздушной смеси (ДМРВ), который через бортовой компьютер подает определенное количество воздуха в камеру сгорания.Затем компьютер определяет оптимальное количество топлива, которое необходимо использовать с воздушной смесью для надежного зажигания и равномерного сгорания, обеспечивая оптимальный режим работы ДВЗ. В этом случае датчик коленвала выдает информацию о количестве оборотов мотора, тем самым управляя бортовым компьютером регулятором холостого хода. По этой схеме двигатель всегда получает оптимальное количество топливовоздушной смеси в камеру сгорания и работает с максимальным КПД.Если двигатель холодный, то контроллер специально увеличит вращение коленчатого вала с помощью регулятора холостого хода, обеспечив быстрое срабатывание нужного теплового режима двигателя и возможность движения без длительной процедуры прогрева.

Работа двигателя внутреннего сгорания Имеет множество характеристик, но для «не вооруженных» знаний и приспособлений владельца автомобиля главный признак исправности мотора — оборот. При движении двигатель испытывает разные нагрузки.Какой из них выбрать в качестве ориентира?

Единственно возможный, вне зависимости от устройства и системы подачи топлива, режим, при котором трансмиссия отключена от двигателя. Устанавливая ручку скорости в нейтральное положение, мы обеспечиваем работу двигателя без нагрузки. Такой режим называется работа на холостом ходу — H.H.

.

Именно в этом режиме можно без специальных замеров определить исправность мотора. Напомним, работу системы подачи топлива контролируют заслонки, жестко привязанные к механике.В режиме H.H. Они закрыты. Говоря простым языком, двигатель не запускается, независимо от его типа. Для обогащения смеси в режиме H.H. Предусмотрено простое устройство. Автовладельцы называют эту бочку по-разному: регулятор, клапан, датчик Х.х. — дхх. Следует оплачивать его работу в ящиках:

• , когда переключатель скорости установлен в нейтральное положение, двигатель внезапно глохнет;
• при запуске холодного двигателя выход на повышенную реверсию вызывает затруднения;
• при работе на холостом ходу явно слышны «плывущие» повороты;
• падающих оборотов при: вкл.печки, вентиляторы, дальний свет фар и т.д .;
• внезапное резкое уменьшение или увеличение оборотов без видимых причин.

Сенсорное устройство.

Датчик прост: электрическая часть простейшего шагового электродвигателя. При подаче напряжения происходит движение в прямую или обратную сторону механической части — подпружиненной иглы или конического стержня через самолет. Двигаясь по ступеням (ступеням), игла изменяет диаметр зазора канала, регулируя объем воздушной смеси в топливо.

Проверить датчик.

Очевидное заблуждение: ни в впрыске, ни в производительности карбюратора и независимо от типа двигателя, dhh не регулируется механически — регулировочные винты топливной системы Не влияют на датчик. Его можно определить по мультиметру. В карбюраторе ВАЗ 2109 датчик установлен на патрубке карбюратора, в виде цилиндрической бочки с подходящими проводами. Если снять минусовую клемму АКБ, а затем колодку с проводами от датчика, на клеммах датчика видны обозначения обмоток: A, B, C, D.Внутреннее сопротивление между AB и CD должно быть в пределах 36-82 Ом, а выводы разных Обмоток: A-C или V-d не должны называться вообще. Если на снятом датчике снова надеть колодку с проводами и подключить клемму «-», включить зажигание, должны быть слышны слабые зажимы и игла иглы. Неисправности механической части: Снимите датчик и промойте (продуйте) самолет, проверьте визуально состояние иглы (конуса) и уплотнительных прокладок.

Значит, все работы напрасны: датчик не работает и его надо менять.

Замена dhh.

Для замены датчика холостого хода потребуется снять воздушный фильтр. Надо пошагово:

— снимаем воздушный фильтр;

— Найдите в районе заслонок карбюратора датчик идущих к нему проводов.

— Отсоединить «-» клемму АКБ, снять колодку с проводами, открутить два винта крепления датчика (в моделях с карбюратором Solex датчик откручивается ключом с резьбой на 8-12-13 в зависимости от модели), осторожно удалите дизельное топливо.

— Очистить поверхность настройки датчика, установить новый, сделав все в обратном порядке.

На «девятке» с ЭБУ (электронным блоком управления) — регулировка нового ДХН не производится. После замены следует завести машину. За 5-10сек. Номинальные параметры PAX будут установлены автоматически после установки электронного блока. ВНИМАНИЕ: Электроника не будет откалибрована автоматически, если клемма аккумулятора не отсоединится при замене!

Если возникнут проблемы в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть трудности.Чтобы определить поломку и научиться грамотно менять датчик, вы познакомите вас с основными позициями.

Принцип действия

Не совсем правильно называть датчик холостого хода именно датчиком. В конце концов, это измерительные устройства, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода с регулятором, или просто RXX. RXH играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение.силовой агрегат.

Увы, системы самодиагностики на ВАЗ 2109 не идеальны, ведь при выходе из строя регулятора холостого хода вы не оповестите вас даже при элементарном включении сигнальной лампы Check Engine. Поэтому необходимо ориентироваться на признаки поломки.

ПЧ работает следующим образом. При включении замка зажигания шток на датчике смещается до упора, выводится в специальное отверстие дроссельной заслонки. RXH начинает считывать шаги, и клапан возвращается в исходное положение.Когда двигатель работает, с увеличением или уменьшением количества шагов происходит изменение количества воздуха, проходящего через отверстие. Следовательно, в двигателе есть необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостом ходу.

Функции

RXX регулирует количество воздуха, поступающего в воздух, когда дроссельная заслонка закрыта. Это говорит о том, что RXX выполняет функции автоматической регулировки заданных крутящих оборотов на холостом ходу.

Также регулятор принимает участие в процессе прогрева двигателя до оптимальных рабочих температур зимой.Диапазон рабочих температур у RCH достаточно широк — от -40 до +130 градусов по Цельсию.

RHX с такими важными функциями имеет небольшие размеры и состоит из трех основных элементов:

• Электродвигатель шаговый;
• Spring;
• Стержень с конической иглой на конце.

Регулятор холостого хода установлен на корпусе дроссельной заслонки парой винтов.

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем впрыске или карбюраторе ВАЗ 2109 ни в коем случае нельзя.Сначала это доставляет дискомфорт при вождении, но вскоре может стать причиной серьезной аварии.

Есть несколько основных симптомов, которые могут указывать на проблемы с RXX:

• Оборот начинает спонтанно увеличиваться, затем снижаться;
• При включении холодного силового агрегата обороты не увеличиваются;
• При использовании дополнительных электрических зависимых устройств, таких как фары или обогреватель, скорости сразу начинают падать;
• При выключении передачи или на холостом ходу двигатель может споткнуться.

Это не полный список возможных симптомов, но все они косвенные. Поскольку необходимо убедиться, что проблема заключается в RXH, а не в других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего ЦРБ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Определив, что старый датчик холостого хода на ВАЗ 2109 уже отработал, требует замены.Процедура вполне проходит без посторонней помощи.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая очистка регулятора холостого хода позволяет восстановить его работоспособность. Поэтому советуем в первую очередь опробовать этот метод. А если не даст результата, то работы по замене прибора не будет.

1. Купить емкость с очистителем для карбюратора. В этом случае ваш двигатель вполне может быть инжекторным.Как раз этот состав отлично подходит для очистки RXH и не только.
2. Откручиваем колодку с проводами от датчика, откручиваем два фиксатора и снимаем непосредственно затронутый элемент управления.
3. Очистите регулятор от скопившегося мусора, загрязнений, очистите саму иглу и пружину. Это необходимо делать средством для чистки карбюратора. Используйте винтовые инструменты, чтобы привести в порядок довольно компактное устройство.
4. Обязательно очистите открывающийся патрубок регулятора холостого хода на дроссельном узле.Именно там находится конусообразная игла датчика ХХ.
5. Завершив очистку устройства, верните его на место и проверьте в работе.
6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новую ручку и установить ее на место старого датчика.
7. Обязательно задержите машину перед заменой, отключив минусовую клемму от АКБ, затем отсоедините колодку с проводами питания, открутите крепежные винты и снимите прибор.
8. Выполните сборку, действуя в обратном порядке.

Автомобили ВАЗ марки 2108, 2109, 21099 комплектуются карбюраторами марки Солекс. Карбюраторы этой разновидности оснащены электромагнитным клапаном, имеющим регулятор холостого хода. В повседневной эксплуатации автомобиля наиболее вероятной причиной пропадания холостого хода является датчик холостого хода карбюратора ВАЗ 2109.

Экономия Petrolich — это новое изобретение, которое призвано снизить расход автомобильного топлива по заявлению производителя на 10-25%, просто вставляя его в прикуриватель машины.
Заработная плата предназначена только для автомобилей с бортовым напряжением 12В, в некоторых автомобилях светодиоды горят даже после выключения двигателя.

Здесь могут возникнуть следующие неисправности:
одна). Преимущественно загрязнение толстой части электромагнитного клапана;
2). Выход из строя обмотки;
3). Нет питания на электромагнитном клапане (EMK).

Для исправления работы датчика холостого хода необходимо иметь гаечный ключ на 8, 10, 12, 13, 14, провода, компрессор, лампочку на двенадцать вольт.

Алгоритм проверки датчика холостого хода своими руками:
1. Необходимо снять крышку воздушного фильтра, ключом на десять отвернуть гайку крышки воздушного фильтра.
2. Далее нужно снять сам воздушный фильтр.
3. Откручиваем ключ на восьмерку
4. Гайки крепления нижней части воздушного фильтра.
4. Снимите нижнюю часть воздушного фильтра со шпильки.
5. Сядьте в машину, снимите клемму электромагнитного клапана и несколько раз коснитесь электромагнитного клапана, при этом вы должны услышать щелчки.
6. При наличии щелчков нужно заглушить двигатель и ключом выключить электромагнитный клапан. Отдельного внимания заслуживает топливный домкрат: необходимо с помощью насоса или компрессора изготовить топливный домкрат и поставить на место. Соберите все детали в обратном порядке.
7. Если щелчков нет, то окружите ключ тринадцатым электромагнитным клапаном. Специальным проводом подать плюс от АКБ на выводе ЕМК, корпусами которого нужно коснуться клеммы минус АКБ.
8. Если при этой проверке нет щелчков, это означает, что электромагнитный клапан не работает. Датчик холостого хода стоит от 100 руб.

Но можно прибегнуть к методам Дедова! Датчик холостого хода на карбюраторе ВАЗ 2109 можно доработать. Для этого необходимо сломать пластиковый наконечник ЭМК и установить на его место челюсть. Далее выставляем все детали в обратном порядке.

9. Если щелчки есть, необходимо поставить датчик холостого хода карбюратора ВАЗ 2109 на место.Проверьте двигатель и тестер, есть ли 12 вольт на подающем проводе EMK. Если нет питания, значит, это электронный блок холостого хода, который необходимо заменить.

2109 Форсунка может быть разобрана и заменена сама по себе. Это важный эффект, потому что без холостого хода автомобиль не будет «полным» и принесет массу неприятностей, особенно в крупных городах, где на каждом светофоре и пешеходном переходе приходится сбрасывать скорость. В этой статье пойдет речь о его проблемах и замене, а также замене датчика заднего хода, ведь это не менее важное устройство.

[Скрыть]

Характеристики контроллера XX

Этот пункт предназначен для уменьшения времени прогрева двигателя. Во время этой операции часто быстро трутся детали. Итак: DHH также разработан для уменьшения контакта и износа. Это устройство устанавливается в дроссельный узел, который находится в моторном отсеке в левой части мотора.

Назначение и принцип работы

Основные узлы устройства:

• шаговый электродвигатель;
• игла коническая совмещенная со стержнем;
• деталь пружины.

Датчик холостого хода

Как показано на фото, в устройстве есть колодки. Выделен основной механизм — датчик холостого хода форсунки ВАЗ 21099. Серый Видна регулировочная деталь, которая регулирует частоту ротора двигателя. Синий — устройство, предназначенное для считывания информации о скорости вращения коленчатого вала. Если работа идет на холостой ход, воздушный поток в главные цилиндры поступает по специальным каналам.

Зеленый цвет в этой схеме отвечает за сравнение в электронном блоке.Здесь частота вращения двигателя учитывается в соответствии с фактическим числом оборотов.

Датчик температуры охлаждающей жидкости тоже принимает нужный сигнал. Пока схема сравнения не получит необходимой информации, двигатель будет работать на высоких оборотах. В это время воздух регулируется с помощью конической части иглы. Пробой воздуха часто приводит к поломкам и полной остановке мотора.

Делая вывод, можно сказать, что в двигатель попадает определенное количество воздуха, — ровно столько, сколько нужно для работы в подходящем режиме.Этот объем учитывается особым расходом воздуха. Он передает информацию на контроллер, который в зависимости от значения готовит смесь с желаемой концентрацией. После этого через форсунки форсунок впрыскивается в автомобильную сеть. Узнать, где находится датчик холостого хода на форсунке ВАЗ 21099, можно на фото ниже.

Типичные неисправности

К популярным I. частые поломки Датчик холостого хода ВАЗ 2109 Карбюратор и форсунка следующие:

• неисправность мотора;
• отказ от действий при отпускании педали газа;
• неконтролируемый холостой ход Даже при прогретом двигателе;
• при выключении трансмиссии глохнет двигатель;
• при холодном моторе коленвал не увеличивает вращение (по автору видео — девяточка.ремонт).

Инструкция по замене датчика ХХ

Перед заменой необходимо провести диагностику с помощью специального прибора — мультиметра. Для этого нужно ввести в прибор значение измерения напряжения и провести диагностику автомобильной сети на предмет поломки узлов и других неисправностей. При этом щупы надеваются на клеммы Аккорд и показывают напряжение в 12В.

Выключив зажигание нужно отсоединить провода с дхх. В этом случае щуп-мультиметр подключается к основной части машины.Далее нужно включить зажигание, и с помощью второго щупа проверить наличие напряжения на выводах разъема. Если оно ниже 12В или отсутствует, значит произошел обрыв цепи.

Для демонтажа устройства нужно взять отвертку с крестообразным наконечником и вывернуть два стопорных винта.

Замена dhh крестообразной отверткой

Закрутив левый винт, осторожно затяните регулятор на себя и открутите второй винт.
После этого необходимо очистить воздушный канал от грязи и пыли, а также продуть установку для регулятора.

После этого деталь собирать в обратном порядке. При этом устройство лучше всего откалибровать, а уплотнительное кольцо разрешить смазывать моторным маслом. Расстояние между устройством и краями иглы должно быть 23 мм.

Характеристики датчика SK

При возникновении неисправностей с sq нужно сразу обращать внимание на лампочки и сам датчик.

Назначение и принцип работы

Основная задача этого устройства — включение сигнальных огней, подсказывающих людям, что автомобиль совершает движение задним ходом.Понятно, что при неподходящем устройстве возможны аварии.

Датчик заднего хода ВАЗ 2109 работает таким образом: при переключении трансмиссии штекер включения прижимается к устройству. Таким образом создаются провода и зажигается лампочка, информирующая о движении транспорта.

Типичные неисправности

Наиболее популярные неисправности:

1. Перегорели лампочки. Если это произошло, нужно его снять и проверить с помощью мультиметра.
2. Нарушение контактов.
3. Устройство не будет работать при плохом контакте контроллера, а также при плохой изоляции контактов. Нарушение изоляции грозит наступлением замыкания.
4. В случае поломки нужно убедиться, что предохранитель в монтажном блоке Нормально. Если он поврежден или расплавился, стоит ввести замену.
5. Если вышло из строя само устройство, и симптомы неисправности таковы, что все лампы не будут работать или, наоборот, будут работать непрерывно, необходимо заменить его на новый.

Обратная замена Руководство по замене

Перед заменой лучше всего убедиться, что датчик действительно неисправен и необходимо купить новый.

Для диагностики необходимо сделать следующее:

• поднять машину и оставить на бекапах;
• найти на коробке передач (кривошипа) датчик и включить заднюю передачу;
• проверьте проводимость между выводами 1-3 и 2-4 на задней коробке передач, а затем на нейтрали;
• в коробке передач не должно быть проводки, как в других положениях.

Заменить датчик заднего хода ВАЗ 2109 может любой автомобилист.

Для начала нужно приподнять машину и сложить «минусовую» клемму с аккумулятором. Затем слейте масло и снимите защиту с картера. По поводу коробки передач стоит желаемый регулятор. Необходимо отключить его блок от коробки переключателя скоростей, затем открутить зажимной болт, которым контроллер держится в картере. Он немного похож на свечу зажигания. Регулятор имеет провод и кнопку, замыкающие контакты.

Новый элемент необходимо установить на старое место, где был установлен регулятор. Закрепить необходимо сначала вручную, а потом специальными крепежными болтами. После этого соедините колодку проводами, обеспечив тем самым регулятор мощности.

После этого можно возвращаться в редуктор жидкости. Еще можно заменить смазку в картере. Далее верните защиту, и подключите минусовую клемму к аккумулятору.

ВАЗ 2109 — технические характеристики, фото, видео, полное описание

ВАЗ 2109 (в народе «девятка») — советский малолитражный переднеприводный автомобиль II класса в кузове хэтчбек.Модель разрабатывалась и серийно производилась на Волжском автозаводе с 1987 по 2004 годы. С 2004 года автомобиль (ВАЗ-21093) собирался из автокомплектов на украинском предприятии «ЗАЗ» до конца 2011 года. Этот автомобиль также является пятидверной версией ВАЗ-2108 модельного подразделения Lada «Спутник». На рынке подержанных автомобилей эту машину все еще можно купить сегодня. Весь модельный ряд — это Лада.

История автомобиля

В конце 1980-х на АВТОВАЗе было принято решение заполнить пустующую нишу комфортабельных и универсальных семейных моделей автомобилем ВАЗ-2109.Дебют отечественного переднеприводного серийного автомобиля на Волжском автозаводе явился знаменательным событием не только для Поволжья, но и для всего советского автомобилестроения.

Немного символично, но старт производства G8 пришелся на знаменательное событие, отмеченное осенью 1984 года — 60-летие автомобилестроения Союза Советских Социалистических Республик. Спустя два года с оригинального конвейера Тольяттинского автозавода была выпущена опытная партия из 159 моделей «девятки».

Новая версия долота унаследовала все технические новшества старой модели и мгновенно завоевала уважение автолюбителей. Среди всех моментов самым важным было «рациональное» количество дверей. Однако, несмотря на это, в серийное производство был запущен трехдверный вариант. Возникает закономерный вопрос, а почему?

Потому что в стране, где личный транспорт считался роскошью, а счастливые обладатели автомобилей чувствовали транспортные трудности своих родных и близких, стандартная 3-объемная версия седана в большей степени удовлетворяла потребности водителей.В таком кузове долгое время выпускались все советские серийные автомобили.

Более производительные универсальные агрегаты, которые выпускались небольшими партиями, начали продаваться только в конце 1960-х годов, и их считали дефицитными. О других вариантах кузова не было ни слова: директора автомобильных компаний даже не рискнули проводить эксперименты, считая, что эти программы не будут приветствоваться «наверху».

А вот в случае с G8 все сложилось в обратном порядке.В конце 1970-х годов вся Европа буквально захлестнула мода на хэтчбек. Руководители Тольяттинского автозавода, желая соответствовать современным тенденциям, решили при проектировании нового модельного ряда сделать его, кроме стандартного седана и принципиально свежих для советского промышленного оборота 3- и 5-дверными хэтчбеками.

Выход на рынок нового автомобиля, разработанного в соответствии с международными стандартами, должен был укрепить экспортные возможности ВАЗа.Минпром слегка охладил пыль инженеров из Тольятти, посчитав невозможность профинансировать установку всех 3-х версий конвейерной сборки.

Реально можно было выпустить только одну линию заводского конвейера для сборки 2-х типовых модификаций. В роли «счастливчиков», как выяснилось, выступил хэтчбек, у которого было много общих элементов кузова. В роли базовой версии решили выбрать более дешевую трехдверную машину, а спустя пару лет она «пришла на помощь» пятидверной.

Версия в кузове седан (ВАЗ-21099) была запущена в серийное производство только в конце 1990 года. Хотя эта задержка в некотором смысле пошла на пользу предприятию, так как при появлении седана возникла острая конкуренция с версией хэтчбек, которая в Как бы то ни было, это не входило в планы руководства Волжского автозавода.

Внешний вид

Внешне ВАЗ-2109 — это эволюция советской машины. Здесь можно заметить переход к прямоугольным линиям кузова, который четко выделяется носовыми фарами, получившими форму трапеции, а также плоской решеткой радиатора и слегка наклонным капотом.Индикаторы разместили на длинных передних крыльях.

Спустя время на всю «девятку» стали устанавливать гидравлический корректор фар, а на некоторых автомобилях имелся щеточный очиститель фар. В 1989 году состоялся дебютный рестайлинг экстерьера Девятки при переходе от маленьких передних крыльев к более длинным. Самой сомнительной частью экстерьера G8 и ВАЗ-2109 была так называемая маска для носа.

Это была довольно сложная часть кузова в своем роде, примыкающая к капоту и установленным впереди крыльям.Совмещенный участок маски имел клюв, выступавший вперед из корпуса радиатора. По бокам столь необычной конструкции были установлены блочные светильники. Такой наряд элементов уменьшен, поэтому малая изящность советской машины и четкие линии соединения обшивки с крыльями выглядели неприятно.

Решили использовать одинарное крыло, без всяких «ухищрений», что улучшило внешний вид ВАЗ 2109. После этого установили новую решетку радиатора, где в большой раме были две продольные полосы.Через некоторое время стали использовать новую версию, состоящую из 3-х массивных полос, лишенных какого-либо каркаса.

Боковая часть имеет такие же прямые линии дверей и крыши, колесные арки и среднюю высоту дорожного просвета. «Девятка» очень похожа на своего предшественника ВАЗ-2108, который носит название «зубило». У советского хэтчбека такая же форма носа. Необычно большие двери и толстая центральная стойка добавляют модели «спортивных качеств».

На «девятке» ширина передних дверей уменьшена с 1264 до 1025 миллиметров.Благодаря этому команда дизайнеров смогла внедрить задние двери шириной 885 миллиметров в боковую часть кузова. Прямоугольные задние фонари ограничены линией крышки багажного отделения, которая также имеет острый угол перехода к крыше.

Пятая дверь получила положение заднего стекла с дворником, а бампера вместе с порогами решили сделать пластиком черного цвета (спереди есть аналогичный бампер). В дизайне ВАЗ 2109 есть определенная стремительность линий, но он очень далек от спортивного автомобиля.

Здесь разработчики сделали большой упор на более практичные стороны автомобиля. Когда наступил 1987 год, на новой модели освоили производство бензобаков из пластика, которые намного проще и легче собрать, чем другие. ВАЗ-2108 и ВАЗ-2109 уже имели стальные и пластиковые бензобаки.

Стоит признать, что через некоторое время производство пластиковых баков было прекращено, так как возникли проблемы с проницаемостью паров бензина.

Интерьер

Интерьер ВАЗа напоминает минимализм 80-х годов.Панель приборов и торпеда образуют почти прямой угол. Всего существует 3 вида панелей: «низкие», «высокие» и «европанели». Если говорить о качестве пластика в роли отделки, то оно далеко не идеальное.

Конечно, установив пластик в салоне «девятки», можно было снизить вес машины, но с другой стороны, лишили ВАЗ той роскоши, которая запомнилась классическим агрегатом «Жигули». Если посмотреть по-другому, эргономика неплохая, так что не стоит отвлекаться от езды по дороге.

Отчасти это было достигнуто за счет компактного расположения элементов управления. Внутри руля находится один изогнутый поперечный элемент с кнопкой звуковой сигнализации. На заводе подушки безопасности не поставляются. В целом салон ВАЗ-2109 очень практичный с претензиями к уровню комфорта.

Несмотря на лаконичную «низкую» приборную «доску», она вполне удобна. Хотя многим понравилась высокая панель 2109. На передних сиденьях были подголовники.Кроме того, передние сиденья имеют регулируемые по высоте верхние точки крепления ремня.

Эластичные сиденья имеют хорошую фиксацию тела. А вот более высокому водителю не будет возможности выбора регулировки сиденья в продольной плоскости. Задний диван хоть и рассчитан на троих пассажиров, но с комфортом может разместиться только два человека.

Не забывайте, что их рост не должен быть больше 175 см. Объем багажного отделения у советского хэтчбека составляет довольно скромные 270 литров полезного пространства (более практичный соплатформенник получил аж 400 литров).

Технические характеристики

Двигатель

В роли двигателей отечественные инженеры использовали различные силовые агрегаты с разным объемом и мощностью. Самые первые модели советского производства оснащались двигателем объемом 1,1 литра.

Базовая версия «девятки» оснащалась 4-тактным восьмиклапанным четырехцилиндровым силовым агрегатом «восьмерка», рабочий объем которого составлял 1295 кубических сантиметров. Такой «мотор» развивал 64 лошадиные силы при 5 600 об / мин. Пиковая сила вращения (94 Нм) достигается после 3400 об / мин.

Ограничение скорости составляло 148 километров в час. Первая сотня была достигнута за 16 секунд. Такой скромный мотор потреблял около 8,7 литра на каждую сотню километров и 5,7 литра в городском режиме.

Вариант 21093 уже имеет карбюраторный двигатель 21083. Он получил объем 1499 кубических сантиметров. Максимальная мощность в 69 «лошадок» достигается после набора 5 600 оборотов в минуту. Максимальный крутящий момент составляет 106,4 Нм при 3500 об / мин. Советский хэтчбек может разогнаться до 155 километров в час, а первая сотня набирается за 15 секунд.

Логично сделать вывод, что с увеличением мощности расход бензина увеличивается. Так, в городе этот показатель держится на уровне 8,6 литра на каждую сотню, а на трассе падает до значения 5,9 литра на каждые 100 километров. Карбюратор ВАЗ 2109 назывался Солекс и представлял собой новую, более экономичную модель.

Самый компактный — 1,1-литровый двигатель, который развивает всего 54 «лошади», которые были доступны при 5600 оборотах в минуту. Максимальный крутящий момент 79 Нм доступен при 3600 об / мин.Максимальная скорость не превышает 155 километров в час, а расход топлива в смешанном режиме составляет около 6,7 литра на каждые 100 километров.

Кроме того, позже начали выпускать двигатель ВАЗ 2109 инжекторный. Он получил индекс 211180 и устанавливался на ВАЗ-21093и объемом 1,5 литра. Такой силовой агрегат способен производить 72 лошадиные силы, доступные при 5600 оборотах в минуту.

Пик крутящего момента 118 Нм достигается при 2800 об / мин. На каждые 100 км пути расход топлива ВАЗ 2109 равен 8.0 литров в черте города и 5,8 литров по трассе.

В инжекторном варианте двигателя форсунки часто выходят из строя, но их можно отремонтировать самостоятельно или отдать в ремонт специалистам. В этом видео показано, как самостоятельно чистить и ополаскивать форсунки.

Трансмиссия

КП для хэтчбека изначально была на четырех скоростях, но с 1989 года инженерный состав решил внедрить пятиступенчатую коробку на «механике». Эта трансмиссия имеет однодисковое простое сцепление, цилиндрическую главную передачу, конический дифференциал и приводные валы с ШРУСами.

Имеется также встроенная центральная пружина и тросовый привод. Коробка ВАЗ 2109 не очень сложная, поэтому некоторые берутся в ремонт даже сами.

Устройство советского переднеприводного хэтчбека имеет интересную особенность. Чтобы включить заднюю скорость, необходимо направить рычаг управления влево и вперед. Практически такой же принцип используется для включения первой скорости.

Ходовая часть

Мы решили установить полностью независимую подвеску типа McPherson, которую еще называют «плавающая свеча».Сзади установили полунезависимую подвеску с поперечной балкой, работающую на кручение.

По своей конструкции такая балка похожа на многочисленные переднеприводные машины прошлых лет. Используются гидроамортизаторы, цилиндрические пружины, а также нижние поперечные рычаги с растяжками и стабилизатор поперечной устойчивости.

В качестве тормозного устройства переднеприводной машины используются дисковые тормоза с подвижными передними суппортами и барабанными механизмами сзади.Расстояние между диском и колодкой устанавливается автоматически. Тормозной привод машины — гидравлический.

Безопасность

Панель приборов сильно пострадала. Органы управления вместе с подголовниками и другими элементами выполнены из мягкого пластика. На заводе установлены солнцезащитные козырьки, чтобы водитель не ослеплял обшивкой. Дополнительная защита от солнца обеспечивается простой регулировкой положения внутреннего зеркала.

На заводе имеется система взаимно перемещающихся, проглатывающих элементов в сочетании с односторонней скользящей тележкой, которая снижает энергию столкновения с рулевым колесом за счет регулируемой задержки.Асферическое вогнутое наружное зеркало увеличивает угол обзора.

Оценка расстояния до следующей задней части движущегося тренажера носит только символический характер, поскольку имеется небольшое искажение. Конструкторы ВАЗ 2109 предусмотрели ремни безопасности не только на передних сиденьях, но и на задних пассажирах. Такой элемент может спасти не одну жизнь!

Автомобиль получил трехточечные ремни безопасности, где он оборудован устройством автоматического закручивания и замком, обеспечивающим полную независимость активности в тихом скоростном режиме, при этом плотно и с натяжением обернутым вокруг торс.

При сильном ускорении или наклоне машины во всех направлениях ремень быстро блокируется. Этот вариант не тестируется с особыми движениями туловища.

Краш-тест

Цена и комплектация

Особым уровнем комфорта «девятка» не отличалась, поэтому в большей степени описывать нечего. Уже тогда он во многом превосходил иномарки. Но отечественный хэтчбек отличался ремонтопригодностью и наличием необходимых деталей.

Руль был без гидроусилителя, поэтому физически нужно было хорошо работать. Была стандартная печка, простой руль и штатные сиденья с установленными ремнями безопасности.

Наружные зеркала заднего вида можно было регулировать изнутри с помощью механического рычага. На сегодняшний день ВАЗ 2109 можно купить только на вторичном рынке. Обычно прайс-лист на эту машину невысок, поэтому купить машину на ходу можно от 939 долларов.

Отзывы владельцев

Несмотря на довольно устаревшую модель, внешний вид и небольшую динамику, а также невысокий уровень комфорта, многие автолюбители довольно хорошо отзываются о «зубиле».Нас радует простота и недорогое обслуживание. Детали можно приобрести за лучшие средства, помимо барахолки. Вы можете отремонтировать его самостоятельно. Автомобиль идеален для тюнинга.

Неприхотливость автомобиля известна многим. К положительным отзывам можно отнести вполне приемлемый расход топлива, на уровне 8-10 литров в смешанном цикле. Особенно дачников порадует хорошая высота дорожного просвета, позволяющая уверенно проходить по неровностям и не бояться ухабистой дороги.

Плохо, что нет гидроусилителя руля, поэтому приходится прикладывать физические усилия, чтобы управлять машиной, особенно стоя. Только передний ряд сидений может комфортно разместить людей внутри. Для второго ряда остается не так много места в ногах и над головой. Нам втроем неудобно сидеть, а трансмиссионный туннель в центре машины явно доставляет дискомфорт.

По отзывам владельцев ВАЗ 2109 печка у хэтчбека работает странно, сначала салон наполняется холодным воздухом, а уже потом начинает поступать теплый.Качество интерьера очень посредственное, пластик дешевый, повсюду слышны сверчки, между панелями большие зазоры. Силовому агрегату часто не хватает мощности, поэтому приходится раскручивать мотор до 4000 оборотов в минуту.

При желании можно было бы установить кондиционер, но двигатель очень слабый, поэтому вопрос отпадает. Безопасность тоже далека от идеала, поэтому при серьезной аварии можно в лучшем случае избавиться от травм. Лишь недавно отечественные автомобили стали оснащать множеством систем, обеспечивающих безопасность, но ВАЗ 2109 это, конечно, никак не повлияло.

Плюсы и минусы

Плюсы авто

• Недорогая машина советского производства;
• Передний привод, безусловно, можно считать плюсом;
• Допустимая высота дорожного просвета;
• Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
• Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение тепла воздуха в салоне;
• Допустимый расход топлива;
• Идеально для тюнинга;
• Наличие запчастей и хорошая ремонтопригодность.

Минусы авто

• Коррозия металла;
• Появления явно на любителя;
• Небольшой ресурс некоторых деталей;
• Промежуточная шумоизоляция салона;
• Низкая комплектация;
• Очень мало свободного места, особенно для задних пассажиров;
• Небольшое багажное отделение;
• Плохая проходимость;
• Некачественный салон;
• Низкий уровень безопасности;
• Блоку питания явно не хватает мощности.

Подводя итоги

После знакомства с советским хэтчбеком ВАЗ 2109 до сих пор остаются противоречивые чувства. С одной стороны, это машина, которая благополучно шагнула вперед в будущее, ведь раньше были только заднеприводные модели, но с другой стороны, качество советского автопрома хромает по многим параметрам и существенно уступает. иномарки.

Однако, помимо прочего, автомобиль идеален для новичков, которые только учатся водить машину, так как машину можно приобрести по «обоснованному» прейскуранту.К тому же запчасти на хэтчбек можно найти везде, и они не такие уж и дорогие, что является очевидным плюсом. Сделать ремонт в гараже можно самостоятельно, что тоже сильно упрощает.

Автомобиль выглядит довольно неоднозначно, поэтому внешне у него есть как сторонники, так и противники. Понятно, что свободного места внутри не так много, особенно для пассажиров на заднем сиденье, а объем багажного отделения явно желает лучшего.

Также качество материалов и пластика, использованного для отделки, очень хромает, везде слышны «сверчки» и видимые зазоры между панелями.Сами сиденья не самые удобные, поэтому при длительных поездках может появиться усталость. Судя по краш-тестам, хэтчбек — опасный автомобиль.

Мощности автомобилю явно не хватает, поэтому двигатель ВАЗ 2109 приходится откручивать практически всегда. Но не забывайте, что автомобилю уже много лет и в свои годы он был очень популярен в Советском Союзе. , так как за ним стояли очереди.

Да, модель не получила кондиционера, гидроусилителя руля и так далее, но любители тюнинга могут модернизировать и создавать машину по своим предпочтениям, делая из машины уникальное транспортное средство.«Зубило навсегда останется в памяти и в сердце тех, кто им владел, несмотря на частые поломки и низкий уровень комфорта.

Советуем прочитать статью: История АвтоВАЗа — автомобили LADA

ВАЗ-2109 фото

Тест-драйв

Видеообзор

Какие двигатели стоят на ВАЗ 2109. Воздушный фильтр нулевого сопротивления

Тюнинг — это не просто изменение внешнего вида автомобиля, как думают многие.На самом деле часто доработка касается технической составляющей. Кто-то вносит изменения в выхлопную систему, меняет элементы заводского двигателя.

Но есть более кардинальный, дорогой и интересный вариант — поменять двигатель. С новым двигателем вы получаете другие технические характеристики, увеличенную мощность, увеличенную максимальную скорость, лучшее ускорение.

Замена мотора — достаточно серьезный шаг, требующий продумывания каждого шага, от выбора нового мотора до последствий, к которым может обернуться такая работа.

Что ставить?

Действительно, самый главный вопрос владельцев ВАЗ 2109 — это гамма двигателей, которые могут находиться под капотом их машины.

Рассмотрим несколько популярных решений, которые чаще всего встречаются у тех, кто решил поменять двигатель на своем ВАЗ 2109.

Замена мотора — сложная операция, требующая участия опытного специалиста.Самостоятельно менять двигатель в гаражных условиях категорически не рекомендуется.

Подводные камни

Есть несколько важных, интересных и просто полезных факторов, которые необходимо учитывать при принятии решения о замене мотора на ВАЗ 2109.

1. Если подойти к вопросу с практической точки зрения и учесть идеальную совместимость деталей, то установка альтернативного двигателя станет вашим лучшим решением.Но часто замена проводится с целью увеличения производительности, увеличения мощности двигателя. В этом случае придется искать альтернативу среди ВАЗ, Лада или импортных автомобилей.
2. Поменяв двигатель с девятки на мотор более новый от этой же модели, нельзя поставить кондиционер. Нет, установка вполне возможна, только тогда мощность и без того не столь шустрого штатного двигателя заметно упадет. Помимо потери мощности придется менять генератор на более мощный, так как заводской генератор не сможет тянуть и климатическое оборудование.
3. Двигатель ВАЗ 2112 хорош тем, что отлично сочетается со штатной коробкой передач от ВАЗ 2109. То же можно сказать и о Приоре.
4. Увеличивая мощность двигателя, потребуется доработать тормозную систему. В противном случае тормозной путь значительно увеличится, вы не сможете вовремя остановить машину. Так что обязательным мероприятием является замена стандартных дисков и колодок на более прочные. По возможности замените барабанные задние тормоза на дисковые механизмы.
5. Придется внести изменения в систему охлаждения. Радиатор обязательно меняют на такой, который соответствует характеристикам нового силового агрегата. Если его мощность будет выше, чем у двигателя от «девятки», параметров штатного радиатора точно не хватит.
6. Документы. Не так давно в стране был принят закон, отменяющий необходимость указывать номер двигателя при регистрации. То есть отныне мотор — это просто запчасть, которая приравнивается к тому же генератору, воздушному фильтру или колесу, например.В связи с этим значительно возросла потребность в замене двигателя. Но для этого нужны документы на мотор. Покупая двигатель своими руками, убедитесь, что у владельца есть документ, подтверждающий право собственности.
7. Происхождение. Отсутствие бумаги делает мотор достаточно опасным для вас, поскольку его происхождение неизвестно. Нередко можно найти двигатели, снятые с угнанных автомобилей.
8. Моторы контрактные. Оптимальный вариант с точки зрения вашей безопасности купить новый двигатель.Контрактные двигатели предоставляют специализированные компании, где помимо самого агрегата вам предоставляется гарантия и все необходимые документы.
9. Перерегистрация. Будете ли вы регистрировать переоборудованную машину в ГИБДД, решайте сами. Специалисты советуют вам обратиться в соответствующий орган для приобретения нового мотора. Так вы сможете избежать множества проблем и недоразумений на дороге, когда вас останавливает инспектор.

Большинство «девяток», на которых сегодня ездит определенная часть автомобилистов, наделены карбюраторным двигателем.Мощность двигателя на ВАЗ 2109 многих в этом случае не устраивает, а некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать своими руками, если на ВАЗ 2109 двигатель не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

На сегодняшний день существует несколько способов увеличения мощности двигателя. Следующие самые популярные.

Карбюратор

Если у ВАЗ 2109 с инжекторным двигателем проблем с мощностью, то про карбюраторную версию точно не скажешь.
Как известно, автомобиль ВАЗ 2109 комплектуется карбюратором ДААЗ 2108 сборки на заводе в Димитровграде. Производители этих карбюраторов точно не срывают звезды с неба, и продукция выходит, честно говоря, с их завода другая.
Дело в том, что одни карбюраторы могут без проблем прослужить более 7-8 лет, а другие не могут прослужить 3 года.Кроме того, как было сказано выше, мощность двигателя зависит от карбюратора.
Если в штатный карбюратор попал некачественный бензин или грязь, либо стиль вождения начинающего автомобилиста не соответствует нормативам, карбюратор (см.) Не дает двигателю нормально работать. В этом случае мощность резко падает.

Примечание. Неродные жиклеры тоже могут стать причиной неэффективной работы карбюратора. Увеличить мощность двигателя за счет доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный существенно не повлияет на увеличение мощности двигателя.Только доработка поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит для ВАЗ 2109 и ДААЗ, разницы не дал. К тому же импортный карбюратор за время работы «съедал» больше топлива, чем отечественный.

Зато некоторые любители ставили стандартный карбюратор от Нивы, и разница в мощности чувствовалась. И это неудивительно, ведь калибровочных данных у карбюратора «Нивовский» больше.
Тюнинг штатного карбюратора ВАЗ 2109, если провести его правильно, даст ощутимый прирост динамики автомобиля, значительно увеличит мощность двигателя.
Поступить:

• Разбираем штатный ДААЗ и добираемся до его второй камеры.
• Снимаем пружину, которая помещается в вакуумный привод.

Примечание. Удаление этой же пружины поможет при небольшом увеличении расхода топлива гарантированно повысить динамические характеристики автомобиля.Просто, дешево, но «сердито».

• Другой метод предполагает доработку того же вакуумного привода. Самодельное кольцо из проволоки проталкивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
  Получается своеобразный выступ между тросом и рычагом. Затяните гайку.

Примечание. Данная модернизация дает прибавку в динамике при небольшом увеличении расхода топлива.

• Поменять диффузор первичной камеры карбюратора.Если стандартный диффузор имеет маркировку «3,5», смело устанавливайте его на «4,5» и наслаждайтесь увеличением мощности, хотя и в целях экономии.
• Заменить насадку насоса, которая имеет значение «30». Разобрать его и поставить пистолет-распылитель со значением «40».
• Некоторым мастерам удается установить на автомобиль дополнительный карбюратор. Сумев удачно синхронизировать открытие створок, обеспечивается увеличение мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Так называемый в народе «нулевик» способен помочь в увеличении динамики автомобиля ВАЗ 2109.
Легко приобрести на рынках автозапчастей по доступной цене и установить:

• Снимите корпус старого фильтра и воздуховода.
• Снять выхлопные трубы картера.
• Устанавливаем новый воздушный фильтр и получаем прибавку мощности на 3-5%.

Глушитель

Некоторые советуют не «заморачиваться» с карбюратором и фильтром, а сразу приступить к установке прямоточного глушителя.
Итак:

• Снимите резонатор и старый глушитель.
• Демонтировать выпускной коллектор, но оставить «штаны».
• Устанавливаем новый глушитель (см.), Выбирая диаметр трубы согласно своим предпочтениям.

Примечание. Установка прямоточного глушителя хоть и дает заметный прирост, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.

Увеличить степень сжатия

Итак:

• Головка блока цилиндров демонтирована.
• Головка блока цилиндров фрезеруется на специальном станке (изменения не должны превышать 0,5-1 мм).
• Таким образом, уменьшая объем камеры сгорания, мы увеличиваем степень сжатия.

Примечание. Прирост мощности в этом случае составляет еще 12-15%, что очень хорошо. Не забывайте, что после такой модернизации бак придется заливать уже не обычным топливом, а чистым бензином с октановым числом АИ95-98.

Установка спортивного распредвала обеспечит максимальный поток топливовоздушной смеси в цилиндры, а это увеличит высоту подъема клапана.
Не забудьте при этой модернизации установить доработанные кулачки, которые отличаются исключительной плавностью профиля. Такие тюнинговые кулачки обеспечат надежное время.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно отодвинута назад, что хорошо видно на низких оборотах коленчатого вала. Типы спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

• Распредвал Grassroots предназначен для езды по городу.
• Универсальный распределительный вал, предназначенный для езды в городских и автомобильных условиях.
• Конский распредвал предназначен для езды исключительно по трассе.

Трансмиссия

Если вышеуказанные методы дали только процент увеличения мощности двигателя, то улучшение коробки передач влияет на динамические характеристики, что является наиболее важным. Двигатель даже с самым мощным потенциалом может не проявить всех своих сил, если они не будут строго сочетаться с внешними условиями.
Принцип доработки коробки передач заключается в том, что нужно дать двигателю как можно дольше проработать в так называемой «правой» зоне шкалы тахометра.
Этого можно достичь, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

• В этом случае, если переключить скорости, скорость не упадет, как раньше, и двигатель не потеряет бодрость и быстро покажет резвый разгон.
• При переключении передач «вниз», даже на относительно высокой скорости, вы можете безопасно добиться более интенсивного ускорения, потому что вы больше не рискуете прыгнуть в красную зону тахометра.

Примечание. Заводской «брак» моделей ВАЗ — синхронизатор второй передачи, на который возложена задача выравнивания угловых скоростей первичного и вторичного валов.
Водителю автомобиля для обеспечения некоторого запаса тяги после переключения на 2-ю передачу заранее, на 1-й передаче, следует осторожно проворачивать двигатель, прислушиваясь к «реву» двигателя.

Типичная модернизация трансмиссии выглядит следующим образом:

• Изготовлены полностью оригинальные валы и шестерни.
• Устанавливаются на КПП взамен старых.
• Установлен короткоходный коромысло.
• Замена корзины и диска сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель всегда будет в тонусе и после того, как его «закрутят» на начальных оборотах, можно будет разогнаться так, что 4-я, 5-я и даже 6-я скорости станут подходящими (если бы такая была на ВАЗ 2109).
Приведенные выше инструкции и советы — это реальный и практичный способ самостоятельно обновить двигатель.В процессе работы рекомендуется использовать наглядные пособия: фото и видео материалы.
Как известно, цена тюнинга двигателя на СТО довольно высока. Получается, что на самостоятельной модернизации можно будет довольно много сэкономить.

Как и все другие механизмы автомобильной системы, двигатель также может сломаться.Это зависит от очень многих факторов, большинство из которых отнюдь не очевидны и обнаруживаются только специалистом после диагностики, основанной на «симптомах», описанных владельцем автомобиля.

Наиболее частые проблемы с двигателем, работающим на карбюраторной системе, мы рассмотрим далее.

Если вы не являетесь поклонником СТО и предпочитаете самостоятельно решать проблемы со своим автомобилем, вы легко определите проблему тройки без посторонней помощи.

Снимите наконечник свечи зажигания.При снижении холостого хода можно убедиться в исправности цилиндра. Но будьте осторожны: такими манипуляциями вы повредите переключатель или сломаете крышку слайдера, тумблера. Не волнуйтесь, поражение электрическим током от высоковольтных проводов автомобильной системы в этом случае невозможно. Но исключительно из соображений безопасности, по принципу «спасения Бога», наконечники следует снимать с помощью плоскогубцев с ручками, защищенными непроводящим материалом.

Причины утроения:

1. При движении свыше 1300 об / мин периодически прекращается тряска двигателя.В этом случае причины могут заключаться в форсажной камере или в энергосистемах. То, что отказов не происходит при повышении оборотов, объясняется включением элементов карбюраторной системы, а так как их много, при этом никто не сломается.
2. Не менее частой причиной утроения двигателя является неисправность карбюратора или, в некоторых случаях, форсунки. Это связано либо со слишком богатым, либо с некачественным топливом. Обеднение смеси встречается чаще, так как в основном экономится газ, особенно если машина отечественного производства.
3. Если смесь требуемого качества, но немного превышает допустимую норму, это свидетельствует о деформации кончика иглы, контролирующей подачу топлива, или об усталости.

Неисправности прочие

Если двигатель ВАЗ-2109 слишком горячий, проблема заключается в нестабильной работе одной из систем зажигания или охлаждения.

Игнорирование ситуации с течением времени приведет к:

• Образование отложений на поршневых кольцах;
• поломка головки блока;
• деформация головки блока.

Любое из вышеперечисленных повреждений повлечет за собой дорогостоящий ремонт.

Неисправности, при которых повышается температура мотора:

1. Уровень охлаждающей жидкости в расширительном бачке слишком низкий — долейте до необходимого уровня. Холодный двигатель — положения MIN и MAX. Если это не помогает, ищите утечку.
2. Сломан термостат — единственный выход — заменить эту деталь.
3. Воздушная пробка в системе охлаждения. Часто возникают после замены одного из элементов: крана ТЭНа, печки и т. Д.Поставьте автомобиль на наклонную плоскость и дайте двигателю поработать в этом положении. Через 15 минут все пробки исчезнут.
4. Использовано некачественное топливо с низким октановым числом.

Прочие неисправности:

• Износ двигателя — износ поршневых колец, что снижает компрессию, нарушая сгорание бензина. Неопытные автовладельцы в таких ситуациях часто начинают настраивать мотор на увеличение мощности, но только усугубляют ситуацию — механизм быстрее ломается, работает на износ;
• машина не тянет — проблема с промежуточным валом;

Двигатель

• работает не плавно — плохо настроен холостой ход в карбюраторе.

Если ваша машина глохнет или не заводится, это не значит, что двигатель сломан, суть может заключаться в других элементах и ​​механизмах, которые с ним связаны. Заправляйте машину только качественным бензином и подходящим маслом, и двигатель прослужит гораздо дольше, даже не будучи новым.

Двигатель ВАЗ 2109 вид сверху:

1 — колодки с проводами карбюратора, 2 — сливной шланг топлива, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора, 9 — тяга дроссельной заслонки, 10 — тяга дроссельной заслонки, 11 — провод контрольной лампы аварийного давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — генератор, 2 — опора передняя правая, 3 — двигатель, 4 — коробка передач, 5 — стартер, 6 — выключатель заднего света, 7 — удлинитель, 8 — опора передняя левая, 9 — привод передний левый, 10 — коробка передач маслосливная пробка, 11 — задняя опора, 12 — тяга привода переключения передач, 13 — масляный поддон, 14 — правый привод переднего колеса, 15 — сливная пробка моторного масла

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоедините провод от минусовой клеммы аккумуляторной батареи.Слейте охлаждающую жидкость из системы охлаждения, моторное масло и масло коробки передач. Демонтаж двигателя ВАЗ 2109 рекомендуется производить в сборе с коробкой передач и с помощью подъемника снимать его вниз.

Порядок разборки двигателя

Отверните болты крепления и снимите защиту картера

Снять переднюю выхлопную трубу

Снять воздушный фильтр

Ослабьте зажим и отсоедините вакуумный шланг усилителя тормозов от впускного патрубка двигателя.

Отверните болт и отсоедините провод «массы» от картера сцепления

Ослабьте зажимы и отсоедините шланги от термостата.

Отсоединить высоковольтный провод от центральной клеммы крышки распределителя зажигания

Отжать пружинный зажим отверткой и отсоединить блок низковольтного кабеля от клеммы распределителя зажигания

Ослабить хомут и отсоединить шланг подачи топлива от топливного насоса

Ослабьте гайки на конце троса выключения сцепления

Снимите конец троса с рычага сцепления

Отсоедините колодку с проводом от клеммы тягового реле стартера

Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера

Отсоединить колодку с проводом от вилки генератора

Откручиваем гайку и отсоединяем провода от клеммы генератора

Отсоедините блок с проводом от клеммы запорного электромагнитного клапана в карбюратор

Ослабьте хомут и отсоедините шланг возврата топлива от карбюратора

Ослабьте болт крепления штанги воздушной заслонки к рычагу воздушной заслонки

Ослабьте болт крепления крышки тяги привода воздушной заслонки к кронштейну и отсоедините трос

Снимите пружинный фиксатор троса привода акселератора с сектора привода дроссельной заслонки

Снять возвратную пружину привода дроссельной заслонки

Снимите трос привода акселератора с сектора привода дроссельной заслонки

Отверните гайку крепления и снимите кронштейн троса привода акселератора с клапанной крышки

Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода

Отсоедините провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабить хомут и отсоединить наливной шланг нагревателя

Ослабить хомут и отсоединить выпускной шланг отопителя

Ослабьте зажим и отсоедините тягу переключения от шарнирного конца

Отверните гайку крепления и отсоедините трос от привода спидометра

Отсоедините колодку с проводом от выключателя света фонарей заднего хода на коробке передач

Ослабьте гайки крепления левого и правого удлинителей к рычагам подвески

Отверните три болта крепления кронштейна удлинителя к кузову и приведите левое и правое удлинители в такое положение, чтобы они не препятствовали снятию силового агрегата.

Снимите шплинт, крепящий шаровой шарнир рулевой тяги к поворотному рычагу

Отверните гайку крепления шарового шарнира рулевой тяги

Выдавить палец шарового шарнира рулевой тяги из поворотного рычага рейки с помощью специального съемника

Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

С помощью крепления выдавить хвостовик одного из внутренних ШРУСов приводных валов из коробки передач и отвести в сторону

Вставить технологическую оправку вместо шарнира (например, старый внутренний ШРУС), чтобы полуосевая передача не проворачивалась.После этого отсоединяем второй шарнир равных угловых скоростей аналогично первому

Отверните три болта крепления и снимите щиток картера сцепления

Ослабьте три болта и гайки, которыми картер сцепления крепится к блоку цилиндров.

Подвесьте двигатель за рым-болты и потяните за подъемные тросы

Откручиваем две гайки крепления задней опоры силового агрегата к кузову

Ослабьте гайку, немного приподнимите двигатель и снимите болт с правой передней опоры силового агрегата

Отверните гайку и выньте болт левой передней опоры силового агрегата.Опустите двигатель на подставки, поднимите автомобиль и выньте двигатель из-под него. ВНИМАНИЕ: Перед тем, как опустить двигатель, убедитесь, что все провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 проводится в порядке, обратном его снятию. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых хвостовиках внутренних шарниров. Не устанавливайте старые стопорные кольца на шлицевые стержни шарниров — это может привести к отсоединению приводов передних колес от коробки передач во время движения.После установки двигателя на автомобиль отрегулируйте пневмопривод карбюратора и дроссельной заслонки, привод сцепления и углы установки передних колес.

Залить охлаждающую жидкость, моторное масло и трансмиссионное масло.

Запустите двигатель и проверьте на утечки топлива, масла и охлаждающей жидкости. Проверить давление масла. Послушайте двигатель, он должен работать ровно, без посторонних шумов и стуков. Проверьте работу контрольных ламп в комбинации приборов.

Наверняка каждый любитель быстрой езды мечтает о мощной машине с хорошей динамикой.Что делать, когда нет денег на покупку новой машины с желаемыми техническими характеристиками? Лучшее решение в этой ситуации — форсировать двигатель. Такой вид тюнинга часто используют для отечественных автомобилей, например, для ВАЗ 2109. Данная модернизация подразумевает полное раскрытие всего потенциала двигателя: позволяет улучшить характеристики двигателя за счет снижения потерь энергии ДВС на трение.

Методы принуждения

В большинстве случаев достижение требуемых характеристик достигается за счет увеличения объема двигателя автомобиля.Для выполнения задачи такого плана существует несколько вариантов:

Первый предполагает увеличение диаметра блока цилиндров до большего диаметра поршня путем растачивания. Называется «народным» из-за невысокой стоимости, так как в этом случае все, что требует затрат, — это покупка комплекта поршней и колес, а также оплата услуг токарной обработки.

Первый вариант скучно

Второй — замена заводского коленвала на другой, отличающийся большим радиусом кривошипа и, следовательно, большим ходом и большим объемом.Стоимость его намного выше, чем у первого способа, так как придется потратиться на коленчатый вал, комплект поршней, подходящих к новому коленвалу (так как высота блока цилиндров имеет определенные ограничения), специальные кольца для поршней. Кроме того, необходимо будет оплатить работы, связанные с растачиванием блока.

Пример замены стокового коленвала

Для многих может стать сюрпризом, что увеличенная мощность двигателя Девятки не всегда является наиболее выгодным методом форсирования.В некоторых ситуациях (все зависит от того, каким в итоге должен быть двигатель) намного проще и эффективнее доработать ГБЦ (ГБЦ), а затем установить подходящий распредвал. Такой вид наддува также позволит увеличить силовые показатели силового агрегата.

Конечно, для максимального раскрытия всех возможностей и резервов распредвала потребуется достаточно серьезная модификация ГБЦ, которая может даже коснуться перепрессовки седел и установки клапанов с большим диаметром.Например, двигатели, для которых характерно наличие восьми клапанов, подходят для аналогичных деталей от BMW, а для шестнадцатиклапанных двигателей — комплектующие от Opel и Volkswagen. При этом нельзя не заметить входные / выходные каналы, предназначенные для циркуляции топливовоздушной смеси — они также требуют доработки. Их усовершенствование заключается в увеличении диаметра сечения до максимального размера путем внутренней полировки.

Технические характеристики блока цилиндров ВАЗ 2109, как и других комплектующих, накладывают свой отпечаток на общие характеристики двигателя.Вы, конечно, можете более подробно изучить влияние типов и форм поршней, веса коленчатых валов и многого другого, что так или иначе отображается на двигателе, но эта статья не об этом.

Особое влияние на работоспособность ДВС оказывают следующие характеристики: отношение длины шатуна к ходу поршня и размеры (диаметр) кривошипа коленчатого вала.

Важность вышеперечисленных параметров обусловлена ​​тем, что двигатель по сути представляет собой насос, который прокачивает через себя определенное количество смеси за определенный период времени.Именно об этих характеристиках мы поговорим позже.

Влияние Р / С на двигатель ВАЗ 2109

Отношение длины шатуна к ходу поршня обозначается как R / S, и к его преобразованию относятся со всей серьезностью и ответственностью. Многие источники отмечают, что норма R / S составляет 1,75.

Таблица соотношения параметров

Показатели, отличающиеся от этого значения, по-разному влияют на работу ДВС:

R / S выше нормы.К его несомненным «преимуществам» можно отнести способность поршня дольше оставаться в верхней мертвой точке (ВМТ). Это обеспечивает отличное сгорание топливной смеси, а именно: полное сгорание топлива, повышение давления на поршень после ВМТ и температуры в камере, в которой происходит сгорание топлива. Результат — хороший крутящий момент на высоких скоростях и снижение трения в паре поршень-цилиндр за счет длинного шатуна, который важен для хода поршня.При этом мотор в сборе с избыточным числом R / S из-за уменьшения расхода воздуха не может обеспечить правильное наполнение цилиндров при работе на малых и средних оборотах коленчатого вала. Это существенный «минус», но, к сожалению, не единственный. Из-за высокой температуры камеры сгорания и длительного нахождения поршня в ВМТ существует большой риск детонации;

R / S ниже нормы. Преимуществами этого положения являются отличная скорость наполнения цилиндров при низких и средних оборотах коленчатого вала, за счет того, что поршень перемещается из ВМТ быстрее, и в результате также быстро происходит разгрузка.Увеличение скорости смеси топлива и воздуха положительно сказывается на ее качестве: она становится более однородной, что способствует лучшему горению. Добиться таких показателей намного проще, так как требования к такой доработке существенно отличаются от двигателей с высоким R / S. Низкий показатель R / S означает, что шатун имеет большой угол наклона, соответственно усилие будет наносится на поршень в горизонтальной плоскости. В результате это может привести к быстрому износу стенок цилиндра и колец, а также к ухудшению процесса смазки.

АвтоВАЗ при сборке двигателей отдает предпочтение шатунам длиной 121 мм, обеспечивающим оптимальную производительность.
