Обшивка каркасного дома ОСБ панелями – это мероприятие по раскрою и монтажу ОСБ плит на внешнюю и внутреннюю части силового каркаса дома, с целью увеличения его пространственной жесткости.

Алексей

Технолог

ОСБ плита (ОСП, OSB) – это многокомпонентный композиционный слоистый материал, с наполнителем из древесной стружки (мелкой щепы) сориентированной по слоям, в наружных слоях продольно, в внутренних поперечно. Связующее плит состоит из двух типов, снаружи меламиноформальдегидная смола, внутри фенолформальдегидная смола, модифицированная для безопасности меламином.

Содержание

• Применение ОСБ в каркасном доме
• Галерея
• Виды ОСБ панелей
• Сравнение ОСБ с фанерой и ЦСП
• Цементно — стружечная плита
• Фанера
• Внешняя обшивка каркасного дома ОСБ плитой
• Алгоритм обшивки каркаса ОСП
• Правильный порядок обшивки
• Отделка мокрый фасад
• Внутренняя обшивка каркасного дома ОСБ плитой
• Работа с ОСП
• Панели ОСБ под чистовую отделку
• Достоинства и недостатки ОСБ
• Недостатки панелей ОСП

Применение ОСБ в каркасном доме

Пространственная жесткость — это способность здания сохранять конструктивную стабильность при внешних и внутренних, деформационных воздействиях. Она образуется с помощью взаимного сочетания вертикальных несущих стен, перекрытий, формирующих ядро жесткости здания.

Фраза каркасный дом из ОСБ семантически и технически, чуточку не верна. Следует формулировать правильно, каркасный дом, обшитый ОСБ. Фраза каркасный дом ОСБ, не правильно сформулирована по тем же причинам. В рамках алгоритмов каркасного строительства, происходит обшивка каркасного дома ОСБ панелями. Облицовка строения плитами ОСБ несет ярковыраженую конструктивную функцию.

ОСБ в каркасном доме, применённые в виде обшивки на стенах, значительно увеличивают их пространственную жесткость. Панели в вертикальной плоскости стены, связывают воедино стойки, перемычки, укосины, ростверк, и тем самым усиливают прочность конструкции.

Галерея

Виды ОСБ панелей

ОСБ (OSB) (англ. oriented strand board) и ОСП (ориентировочно стружечная плита) — это один и тот же плитный материал. Аббревиатура ОСБ — это классический пример транслитерации английского языка — кириллицей. В результате практической транскрипции, английскую аббревиатуру OSB называют – OCБ.

ОСБ (OSB) классифицируются по месту применения, виду защитного покрытия плиты, и форме ее кантов. Применяются стандарты качества Евросоюза по нормативам EN 300 и EN 13986. EN 300 наиболее распространённый вид спецификации, поэтому ориентируемся на него.

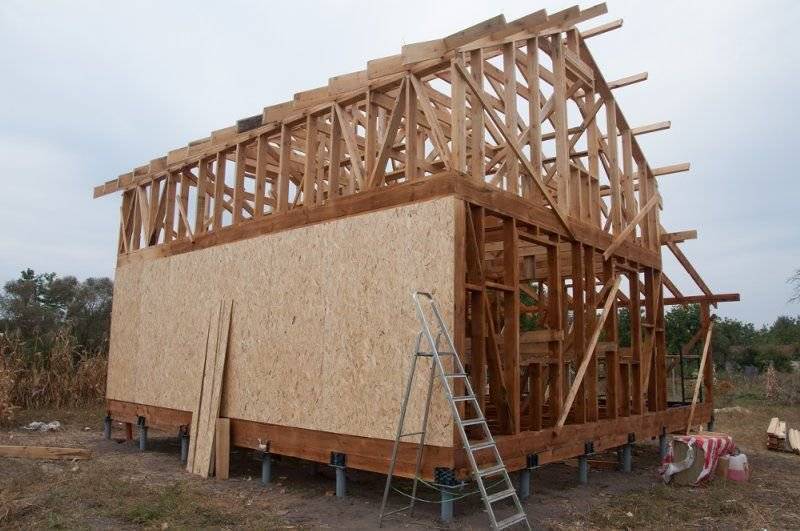

Фото 1. Дом с ОСБ плитами

Виды ОСП:

1. ОСБ – 1 – Плиты общего назначения с низкими несущими качествами, для использования исключительно в сухих условиях, внутри теплого контура круглогодично отапливаемых зданий.
2. ОСБ – 2 – Панели с средними несущими способностями, применяются только внутри зданий. Возможно использование, как части несущих конструкций в домах с сезонным проживанием — с нестабильным отоплением.
3. ОСБ – 3 – Плитный материал с выраженными несущими качествами, хорошей влагостойкостью и биологической защитой. Допустимо применение в наружных работах. Можно использовать в агрессивных средах с классами биологической опасности 1 и 2.
4. ОСБ – 4 – Панели для применения, в сложном режиме эксплуатации, снаружи зданий, на несущих конструкциях в влажных условиях.
5. Лакированная ОСБ – листы покрыты органическим полиуретановым влагостойким NZ лаком. Применяются для создания мебели различного назначения, и декоративной отделки
6. Ламинированная ОСБ – панели ламинированы с одной стороны, используются для отделки в помещениях с повышенной влажностью, и для создания многоразовой (от 10 до 20 раз) опалубки, под профессиональные бетонные работы.
7. Шпунтованное ОСБ – По 2 или 4 кантам плиты, нарезано пазогребневое соединение. Панели применяются для монтирования крупных площадей только внутри помещений, так как «шип – паз» не устойчив, к постоянному воздействию влажности.

ОСБ 3 и 4 успешно применяется для наружной обшивки каркасных домов. Это идеальные плиты ОСБ для наружной отделки.

Сравнение ОСБ с фанерой и ЦСП

Для получения более точного результата будем сравнивать материалы с близкими по значению уровнями влагостойкости. Листы ОСБ 3 и фанеру ФСФ. После, их свойства сравним с свойствами ЦСП.

Оба вида плит созданы из древесины. В ОСБ — используется древесная щепа, в ФСФ фанере — листовой древесный шпон. Оба вида панелей имеют многослойный конструктив. Анализ их структуры показывает — оба материала используют ортотропные и анизотропные свойства древесины для увеличения жесткости панелей. Поэтому, в обоих случаях волокна древесины каждого слоя расположены перпендикулярно предыдущему слою. ОСБ и ФСФ фанера имеют схожее связующее, клей на основе карбамидных и фенольных смол.

Фото 2. Дом обшитый ОСБ плитами

Изучая механические свойства плитных материалов из древесины, их прочность сравнивают, измеряя предел прочности на изгиб, вдоль основной оси, при нормальных условиях влажности, каждого изделия. Чем выше значение в МПа, тем большую нагрузку надо применить для разрушения материала путем его изгиба.

• ЦСП – предел прочности на изгиб с 9 МПа до 12 МПа.
• ОСБ – предел прочности на изгиб с 16 МПа до 22 МПа, столь широкий диапазон включает листы разной толщины.
• 3. ФСФ фанера — предел прочности с 25 МПа до 60 МПа.

Влагостойкость измеряется путем кипячения панелей в воде, и анализом его механических качеств после этого процесса

• ЦСП – предел прочности на изгиб 2.7 МПа – 3.6 МПа.
• ОСБ – предел прочности на изгиб становится 6 МПа – 9 МПа, то есть снижается в 2 раза.


ФСФ фанера – предел прочности не изменяется, он прежний с 25 МПа до 60 МПа.

Стойкость внутренней структуры панелей, характер признаков расслаивания, при воздействии на них влажности, является определяющим фактором в их прочности на изгиб. Фанера везде выигрывает за счет того, что ее создали из цельных листов древесного шпона. Шпон — это тонкий слой древесины в котором сохраняются структурные связи между клетками, присутствует целлюлоза. Свойства шпона в связке с конструкцией фанерных листов создают это решающее преимущество.

Специалисты компании «Домостроительные технологии Павла Усманова» деликатно напоминают. Паропроницаемость — это важный критерий строительных панелей в внутренней и наружной отделке, который равнозначно влияет на микроклимат дома. Чем меньше коэффициент, тем хуже (ниже) паропроницаемость у материала. Эталоном паропроницаемости считается воздух, его коэффициент — 1.

Фото 3. Каркасный дом полтора этажа

Согласно СНиП 2 – 3 -79 «Строительная теплотехника», коэффициент паропроницаемости у сравниваемых нами материалов следующий:

• ОСП — 3 и 4, — 0.0033 – 0.0040 мг/(м-ч-Па).
• Клееная фанера ФСФ, имеет коэффициент — 0.02 мг/(м-ч-Па).
• ЦСП листы, — 0.11 мг/(м-ч-Па).

Цементно — стружечная плита

ЦСП — это композитный плитный материал, состоящий из тонкой древесной стружки мелкой фракции, цементного раствора, гидратационных, минерализующих и модифицирующих добавок (сульфат алюминия, хлорид кальция, щелочной раствор силиката натрия).

Модификаторные элементы формируют легендарную биологическую стойкость ЦСП плит. Это материал успешно противостоит биопатогенной микрофлоре.

Состав ЦСП – 66% мелкая стружка, 21% цемент марки М 500, 10% вода, 3% химические добавки. ЦСП листы — это скорее бетонное изделие, чем деревянное. Модуль упругости у него не велик, для этого там малый % древесины, но свойства бетона, ЦСП проявляет — замечательно. При технически верном применении плит ЦСП на горизонтальных поверхностях, они превосходят по долговечности и биостойкости, ОСП и даже ФСФ фанеру.

Фото 4. Строительство каркасного дома

Фанера

Фанера — это многослойный композиционный материал, состоящий из склеенных листов шпона, сориентированных по направлению волокон, у последовательно идущих листов (слоев), перпендикулярно друг другу.

Свойства фанеры, как конструктивного и отделочного материала, были детально указаны выше, там, где происходило ее сравнение с ОСБ и ЦПС.

Внешняя обшивка каркасного дома ОСБ плитой

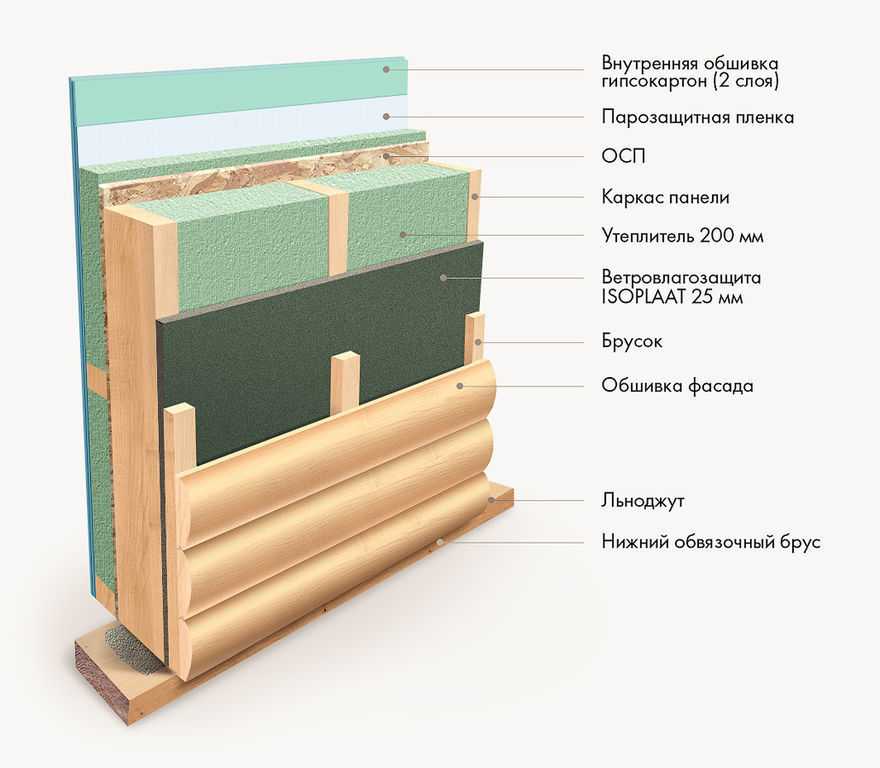

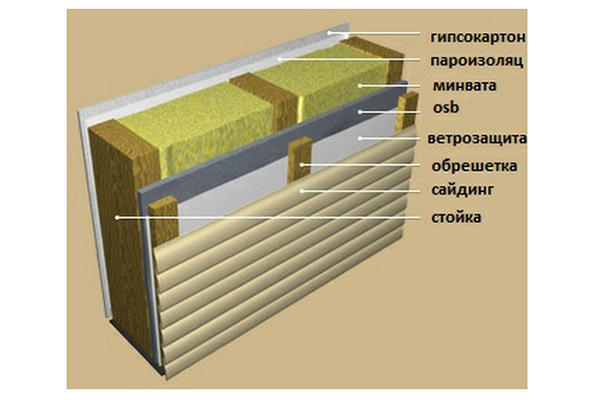

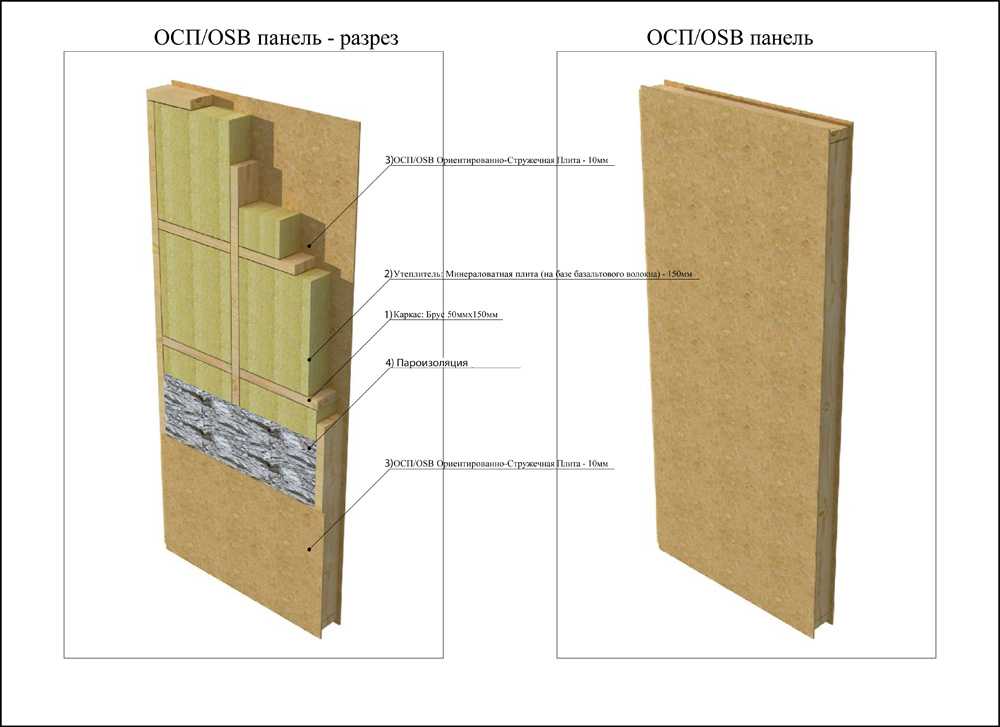

Пирог каркасного дома с ОСБ снаружи, чтобы понять его структуру, будем рассматривать изнутри. Внутри каркасного дома под внутренней черновой обшивкой из плит, находится слой пароизоляционной пленки. За пароизоляцией, между стойками каркаса лежат плиты утеплителя каменная вата. Далее, устроена гидроветрозащитная мембрана. В ее стыках, мембрана проклеивается двусторонними скотчем. В тех местах где вы будете ее крепить к обрешетке, предварительно, положите на лаги обрешетки, под гидроветрозащитную мембрану, бутил — каучуковую ленту. Тогда скобки строительного степлера пробив пленку гидроветрозащиты, вначале пройдут через бутил каучук, и только потом зайдут в бруски. Структура бутил — каучука герметизирует места крепежей, и защитит их от попадания влаги.

Поверх гидроветрозащитной мембраны, монтируется контрольная обрешетка. Для нее используется антисептированный калиброванный брусок 50х50 мм, из хвои, высушенный в термокамере. Его сечение формирует вентиляционный зазор между мембраной и листами. Расстояние между брусками 50 – 60 см, он смонтирован на обрешетку вертикально, его «шаг» повторяет «шаг» стоек силового каркаса дома. Бруски контрольной обрешетки, идут перпендикулярно брускам обрешетки. На бруски контрольной обрешетки монтируются панели. Так монтируется ОСБ на стены каркасного дома.

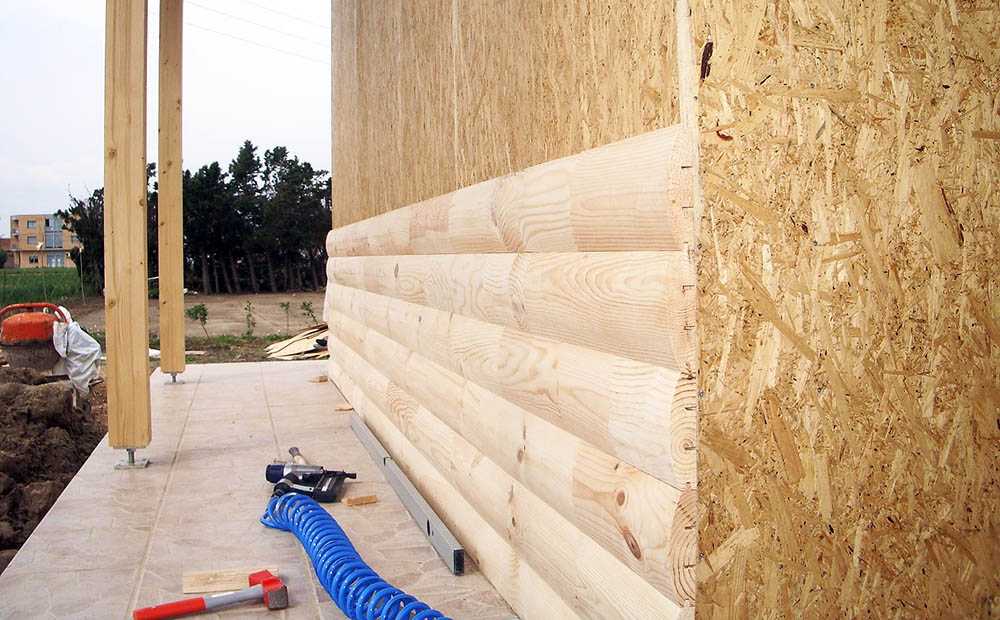

Далее, на панели можно выполнить обрешетку и монтировать на нее облицовочные фасадные панели того типа, который вы пожелаете, либо выполнить по этим плитам «мокрый фасад».

Панели крепятся к каркасу контробрешетки при помощи оцинкованных ершеных гвоздей. На стержне гвоздя выполнена накатка («ершение») из идущих последовательно друг за другом колец. Такой гвоздь за счет гребенчатого покрытия стержня, надежно фиксируется в панелях, и создает очень прочное соединение. Узел, скреплённый такими гвоздями, хорошо противостоит динамическим нагрузкам. Температурно влажностные изменения древесины панелей, которые зачастую выдавливают из себя обычные гвозди и саморезы, не могут выдавить ершеный гвоздь.

Гвоздь должен заходить в каркас — основание контрольной обрешетки минимум на 40 – 45 мм, поэтому с учетом толщины панели ОСП, длина, гвоздя необходима 60 – 65 мм.

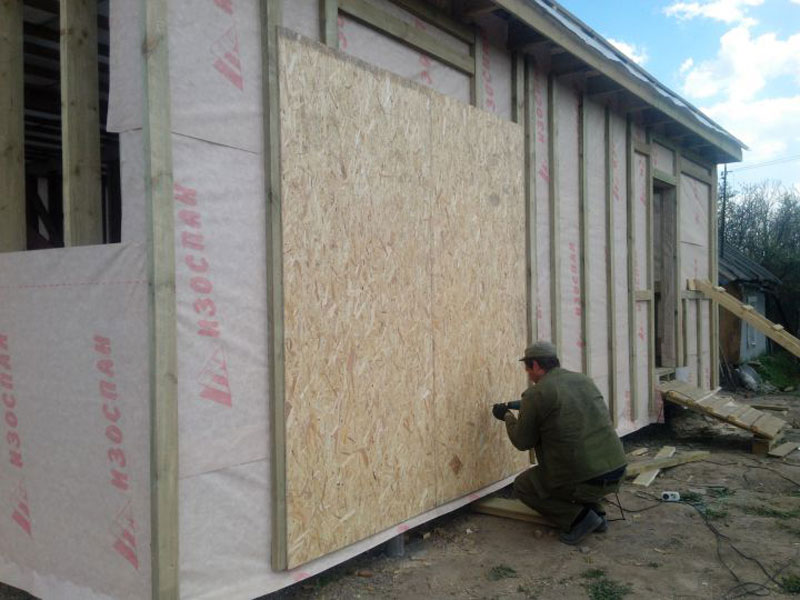

Фото 5. Монтаж ОСБ плит на фасад дома

Гвозди бьются на расстоянии в 10 мм от края листа. Ближе бить — нельзя, высока вероятность расколоть край панелей. Дистанция между гвоздями по кромке 15 см. При биении гвоздей по центру панели, когда она крепится к стойке, допустим «шаг» между гвоздями в 30 см. С применением таких гвоздей отделка каркасного дома ОСБ, будет технологически верной. ОСБ плита в каркасном доме надежный конструктивный элемент.

Толщина ОСБ для каркасного дома важный фактор. Для внешней отделки каркасного дома, лучше всего подбирать листы ОСП – 3 или ОСП 4, толщиной от 12 мм до 15 мм. Эта толщина ОСБ для стен каркасного дома подходит оптимально. Размер листа 2800х1250, или 3000х1250. Толщина и высота листа, увеличит их несущие способности и поможет при монтаже суммировать жесткость листов с жесткостью каркаса дома. Здесь видно, что обшивать каркасные дома ОСБ панелями – технологически выверенное решение. Внешняя обшивка каркасного дома ОСБ плитой, делает его прочнее и надежней. Плесень на ОСБ на стенах каркасного дома, может появится только в том случае, если плиты не обработаны антисептическим составом, который усилит заданную на производстве биологическую защиту.

Алгоритм обшивки каркаса ОСП

Правильное позиционирование листов ОСП на фасаде, ведет к небольшому увеличению обрезков, но позволяет максимально увеличить положительное конструктивное действие листов на каркас.

Жесткость конструкции — это ее свойство противостоять внешним деформирующим факторам, сохраняя размер, форму и функциональность.

Плита ОСП, увеличивает жесткость каркаса прибавляя к ней жесткость самой плиты ОСП. Значения жесткости каркаса и жесткости листов — суммируются. Когда это происходит, то при деформации, ей совместно противодействует жесткость каркаса и жёсткость связывающих его листов. Модули упругости использованных материалов так же суммируются, и совместно противостоят внешним нагрузкам. Это происходит согласно закону Гука в его обратной трактовке.

Фото 6. Каркас дома с ОСБ плитами

Обходя оконные и дверные проемы, следует располагать панели ОСП так, чтобы Г – образная часть листа, проходя под оконным или над оконным проемом, была единым целым одного листа ОСП, а не состояла из соединённых друг с другом, геометрически правильных обрезков. Тот же алгоритм применяется при обходе верхней части дверных проемов. В таком алгоритме к жесткости каркаса, там, где применен этот способ, добавится, 100%, жёсткость самого листа ОСП. Применяя алгоритм суммирования жесткости материалов, на практике обшивки дверных и оконных проемов, можно значительно увеличить жесткость этих мест в каркасе дома.

Применение технологии суммирования жесткости обшивочных материалов ОСП и каркаса, является системным алгоритмом обшивки каркасного дома ОСП.

Правильный порядок обшивки

Ответ на вопрос, как правильно обшивать каркасный дом ОСБ, мы увидим в правильном порядке обшивки. На стене где есть низкорасположенные оконные проемы, листы ОСП располагаются горизонтально, что бы снизу их край захватывал деревянную основу ростверка. Верхний край этого листа должен применяя алгоритм суммирования жесткости материалов обходить снизу Г – образно, (с обоих сторон или одной стороны), оконный проем.

Лист монтируется на ершенные гвозди к стене от угла. Часть закрепленного листа закроет оконный проем, потом «сабельной» электропилой в размер проема, аккуратно вырезается лишний материал. Следующий лист, над горизонтальным, примыкая к нему сверху, будет идти вертикально, с Г – образным вырезом под верхнюю часть оконного проема. Если каркасный дом мансардный или двухэтажный, этот лист по высоте, накроет верхнюю обвязку стены, и ее продолжение на втором этаже либо мансарде. Получится частный случай упрощенного варианта технологии «платформа».

Фото 7. Плиты ОСБ

В двухэтажных домах необходимо, чтобы по периметру верхней «обвязки» стены первого этажа, проходили листы ОСП, расположенные особым образом. Панели перекрывают своей плоскостью верхний край стены, верхнюю «обвязку» первого этажа, и идущую над ней нижнюю «обвязку» стены второго этажа, либо мансарды. Таки образом ряд листов ОСП по периметру дома, на всех стенах, дополнительно свяжет стены первого и второго этажей, увеличив общую пространственную жесткость конструкции дома. Для этого требуется размер листов 2800х1250 и 3000х1250, именно их высота в 2800 – 3000 мм, сыграет положительную роль. Так происходит обшивка ОСБ каркасного дома.

Отделка мокрый фасад

Выполнение мокрого фасада с утеплением, в каркасном доме состоит из следующих этапов

1. Монтажные работы. На стену из ОСП 3 или 4, устанавливаются Г – образные кронштейны, или цокольный профиль. Любой из этих крепежных элементов станет опорой для плит утеплителя.
2. Клеевой слой. На поверхность стены наносится штукатурно — клеевая смесь, Ceresit Thermo Universal или ее аналоги. Через 72 часа клей наберет допустимую адгезию, и приклеенные на него плиты утеплителя, можно будет крепить на тарельчатые дюбеля. По 5 дюбелей на плиту, 4 по краям, один по центру.
3. Утепляющие элементы. Панели каменной ваты, 140 – 175 кг/м3, — лучший вариант.
4. Штукатурение. На утеплитель наносится 1 слой штукатурно клеевой смеси Ceresit Thermo Universal, в него утапливается армирующая сетка, и поверх нее наносят слой той же смеси Ceresit Thermo Universal, применяя ее в виде базовой штукатурки.
5. Финишная штукатурка. Когда базовая штукатурка пройдет этап отвердевания (полимеризации) 72 часа, поверх нее, наносится финишная штукатурка. Ее тип, зернистость, структура и цвет, подбирается в зависимости от индивидуальной дизайнерской задачи заказчика.

Паропроницаемость материала — это его свойство пропускать через свою структуру водяной пар, оно измеряется коэффициентом паропроницаемости материала. Все просто. Чем выше коэффициент, тем лучше материал пропускает пар.

Когда речь идет о «дышащих» стенах дома, или «дышащих» стройматериалах, строители в поэтичном ключе, говорят о их коэффициенте паропроницаемости.

Алгоритм утепления стен подразумевает: паропроницаемость каждого слоя фасада в частности, и в продолжение этого — всей конструкции в целом. В идеале алгоритм выглядит, чтобы уровень паропроницаемости в многослойной структуре фасада, увеличивался от меньшей в основании стены, к большей ближе к его поверхности.

В мокром фасаде — алгоритм не идеален, но в основных самых важных моментах, — соблюдается. Минимальный коэффициент паропроницаемости панели ОСП 3 или 4, 0.0033 – 0.0040 мг/(м-ч-Па), далее идет минеральная вата 0.32 мг/(м-ч-Па), штукатурка 0. 12 мг/(м-ч-Па). Цифры говорят прямо — вся конструкция паропроницаема.

Фото 8. Строительство дома два этажа

Внутренняя обшивка каркасного дома ОСБ плитой

Пирог каркасного дома с ОСБ, внутри выглядит так. Вначале внутри дома монтируется пароизоляционная мембрана. Листы пароизоляции устраиваются с нахлестом в 10 см на стыках. Их тщательно проклеивают пароизоляционным скотчем. Пароизоляцию крепят на стойки, через прокладку в виде бутил каучуковой ленты, промышленным степлером. Эффект герметизации в местах крепления, будет такой же, как при устройстве гидроветрозащиты. Бутил каучук обожмет пробившие его скобки степлера, и не пропустит влагу сквозь отверстия в пароизоляции.

Утепление каркасного дома ОСБ панелями, полагает их использование и внутри дома. Расположение листов в внутренней отделке, лучше выбрать вертикальное. Если плиты ОСБ внутри каркасного дома высотой 2850х1250 или 3000х1250 — это очень удобно с технической и эстетической точки зрения. Панели такой высоты позволят связать всю внутреннюю стену, с пола до потолка, захватив все стойки, перемычки, и придать ей дополнительную пространственную жесткость. В эстетическом ключе это минимизирует количество стыков между плитами.

Там, где находятся оконные и дверные проемы, следует резать листы в размер для правильного цельноплитного Г – образного обхода этих мест, соблюдая алгоритм суммирования жесткости. Применяются те же оцинкованные ершеные гвозди. Точки крепления выбираются так же, как при монтаже панелей на наружной обшивке. Шаг от края 10 см, расстояние по краю между гвоздями 10 – 15 см, по центру шаг 20 – 30 см.

Работа с ОСП

ОСП имеет наполнителем фракции древесины, поэтому физические характеристики разбухания и усушки — в результате набора и отдачи влаги, ему свойственны. При монтировании необходимо обязательно сохранять компенсационные, 3 – 5 мм, зазоры между плитами. Когда начнется разбухание панелей, зазор это компенсирует своим размером, и листы, не будет коробить и выгибать. Влажностно компенсационные зазоры в 3-5 мм, необходимо соблюдать при монтаже ОСП, снаружи и внутри дома.

Торцы ОСП панелей слабое место, именно там происходит активный влагообмен материала с окружающей средой. Поэтому, канты панелей необходимо обрабатывать герметиком. Для листов, предназначенных на фасад подойдет Teknos Teknol JRM. Его эластичная структура будет стабильно защищать торцы листа, снизит до допустимого ее влагообмен, и не пустит туда вместе с влагой патогенную микрофлору.

Фото 9. Каркасное домостроение

Зазоры, между листами ОСП внутри и снаружи дома, обязательно шпаклюются. Применяются хорошие эластичные акриловые шпаклевки. Их акрилаты в связке с пластификаторами, делают составы эластичными. Поэтому, при цикличном разбухании – усыхании листов, такие шпаклёвки сохранят герметизацию швов в компенсационных зазорах и не потрескаются.

Панели ОСБ под чистовую отделку

1. ОСБ материал можно оклеивать виниловыми или флизелиновыми обоями. Они в отличие от бумажных хорошо клеятся на деревянные панели без предварительного оштукатуривания. В кухне и прихожей где часто происходят перепады температуры и влажности, лучше клеить виниловые обои. Спальню, детскую, гостиную, и кабинет, хорошо украсят флизелиновые обои.
2. Лакирование. Эксперты малярного искусства последовательно применяя морение панелей и лакирование, могут сделать панели чрезвычайно эстетичными. Помимо художественности, профессиональные ЛКМ для дерева, включая патинацию, имеют защитные функции, которые увеличат долговечность обшивочных листов. У них снизится влагообмен с окружающей средой, тем самым увеличится их размерная стабильность. Плюсом у панелей вырастут биозащитные качества.
3. Готовые плиты при правильном подходе к окрашиванию, можно сделать сказочно красивыми, если профессионально, нанести на них многослойную патинацию от «Renner» GM M408 / CO 1. Тот самый случай, когда скромная труженица ОСБ плита, одетая в элитную патину, из Золушки станет Принцессой.

Достоинства и недостатки ОСБ

1. Прочность. По механическим и физическим качествам материал значительно превосходит ДСП (ДСтП) (древесно стружечную плиту) и ЦСП (цементно — стружечную плиту). Предел прочности и модуль упругости при статическом изгибе сами о этом говорят.
2. Влагостойкость. Коэффициент разбухания у плит не высокий, это хороший дополнительный гарант их размерной стабильности, как на фасаде, так и внутри дома.
3. Гвоздимость. Свойство выражается тем, что у листов хороший коэффициент удерживания крепежа. Он примерно на 25% выше чем у ДСП, и хвойной фанеры. Это обеспечивает дополнительную прочность узлов в точках крепежа.
4. Эстетичность. После профессионального окрашивания в лаковой схеме или патинацией, листы, станут чрезвычайно красивыми.

Недостатки панелей ОСП

1. Низкая паропроницаемость материала. Технически, вопрос решаем без дополнительных расходов. В правильных каркасных домах, построенных по технологии, по умолчанию, монтируют приточно — вытяжную вентиляцию, с рекуперацией тепла. Приточно вытяжные вентиляционные установки, с рекуператором, имеющим целлюлозный теплообменник с защитой от обмерзания, успешно решают задачу вентиляции в каркасном доме, обшитом этими панелями.
2. Высокая стоимость. Качественный строительный материл, требующий для создания солидных производственных мощностей, не может быть дешевым. Это экономическая аксиома.
3. В некоторых случаях, у листов, может быть высокая эмиссия фенолформальдегида. В первую очередь — это значит технология производства была нарушена. Это не является минусом в полном смысле этого слова. Следует покупать панели у производителей с хорошей репутацией, которые соблюдают технологию производства, и проводят меланиновую модификацию фенольной смолы, приводя ее эмиссию к безопасному для человека уровню. Крупные дилеры и большие клиентоориентированые торговые площадки, покупают плиты только ответственных производителей, и проверяют СанПин сертификацию ОСБ. СанПин сертификат на ОСБ, следует проверять при покупке, и все будет хорошо.

Фото 10. Монтаж ОСБ плит на силовой каркас

Подытожим. ОСП (ОСБ, OSB) – это качественный композиционный материал, который успешно применяется для внешней и внутренней обшивки каркасных домов. Конструктивные качества каркасников, от применения ОСП панелей, значительно возрастают.

Мы компания «Домостроительные технологии Павла Усманова», уже больше 10 лет профессионально проектируем и строим, загородные малоэтажные дома и коттеджи. Мы строим из автоклавного газобетона, теплой керамики, кирпича. Мы строим в полном цикле, с фундамента до кровли. В случае «под ключ», от пустого «пятна застройки», до стоящего на нем дома с полным комплексом чистовой внутренней отделки. Каркасные дома мы тоже строим по «финской», «канадской» и «смешанной» технологиям. Листы ОСП мы много раз успешно применяли на практике, и до сих пор — применяем. Обращайтесь пожалуйста, мы с удовольствием, вам поможем спроектировать и построить дом. Мы работаем для вас в Москве и Санкт – Петербурге.

Написать комментарий

Обшивка стен OSB плитами. Как правильно крепить ОСБ плиты к стене снаружи дома.

OSB (ОСБ) или ОСП (ориентированно-стружчатая плита) — современный конструкционный материал, ставший серьезной альтернативой фанере, ДСП и нашедший широкое применение в строительстве каркасных домов и отделке зданий и строений. Плитами OSB обшивают внутренние и наружные стены помещений, полы и крышу. Обшивка стен плитами OSB имеет место в каркасном строительстве, когда плита выступает конструкционным материалом и служит для усиления стен здания, или когда выступает в качестве фасадного материала бетонных, кирпичных или деревянных домов, что вызвано небольшой ценой и высокой прочностью и долговечностью материала. В этой статье мы рассмотрим вопрос: как крепить ОСБ плиты к стене с внешней её стороны.

Для обшивки наружных стен, необходимо использовать плиты с маркой OSB-3, специально изготовленные для среды с повышенной влажностью. О том как различаются виды ОСП листов можно узнать на странице: ОСП листы, их виды, характеристики, размеры.

При монтаже ОСБ плит к наружным стенам, обрешетку используются для следующих целей:

• выравнивание плоскости стены;
• создание вентиляционного зазора для утеплителя под ОСБ плитой;
• предотвращение деформации плиты вызванное подвижками основания, особенно актуально для ОСБ плит толщиной 9 мм и менее.

Крепление ОСБ плит к стене поверх утеплителя с использованием обрешётки

Крепление плиты к стене осуществляется с использованием обрешётки, которую делают из деревянного бруска, или металлического профиля. Технологии монтажа ОСБ плит на стену с деревянной обрешеткой и обрешёткой из металлического профиля принципиально не отличаются. При выборе бруска, желательно выбирать сухой, строганный брусок 40-50 мм, тогда его не вывернет и не поведёт после высыхания, что положительно скажется на ровности всей стены.

Для крепления бруска и профиля к стене используют специальные металлические пластинки (подвесы). Прежде чем крепить подвесы, необходимо начертить на стене вертикальные полосы, расстояние между которыми должно быть вдвое меньше ширины листа, что в последующем, обеспечит стык плит прямо посередине бруска или профиля и даст возможность закрепить плиту OSB по центру по всей её длине. После того как начерчены линии, вдоль них крепят подвесы с шагом 30-40 см.

Металлический подвес используется для крепления обрешётки.По размеченным линиям крепятся подвесы. Подвесы позволяют закрепить обрешётку над утеплителем.

После этого укладывают утеплитель и накрывают его мембраной, защищающей утеплитель от попадания влаги, после чего монтируется обрешётка.

Следует учесть, что снаружи здания пароизоляция не нужна, так как она предотвращает попадание влажного воздуха в утеплитель изнутри помещения, а с внешней стороны строения избыток влаги должен свободно выходить наружу.

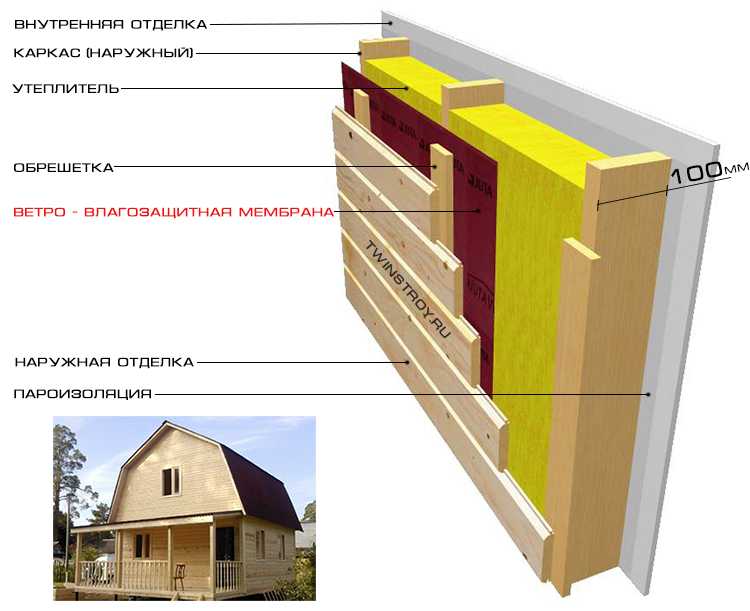

Стена с обрешёткой. Между обрешёткой и стеной уложен утеплитель.

После закрепления обрешётки можно приступать к монтажу OSB плит. Для обшивки стен чаще всего используется плита от 9 до 12 мм толщиной. Если поверх плиты не монтируется фасад, то плита должна быть влагостойкой. К обрешётке из деревянного бруса плиты OSB крепятся гвоздями длиной как минимум в 2,5 раза больше толщины листа ОСП. К обрешетке из металлического профиля — на саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

При таком монтаже обрешётка весит над утеплителем, и не создаёт мостиков холода в утеплителе между стеной и плитами ОСП. Благодаря такому решению достигается максимальная эффективность работы утеплителя. Кроме того, между брусьями обрешётки находится воздушный зазор, через который выводится влага из утеплителя, что также повышает его характеристики. Более подробная информация о технологии вентилируемого фасада есть в статье: вентфасады, виды вентилируемых фасадов.

Крепление ОСБ плит к деревянному каркасу

При строительстве каркасных домов рекомендации по выбору листов такие же, как и при обшивке ранее возведенных стен. Отличие лишь когда листы выступают в роли элемента жесткости. В этом случае их толщина должна быть не менее 12 мм. Рекомендуемая толщина обычно 15-18 мм.

При монтаже стен с деревянным каркасом применяют два основных подхода: крепление листов ОСБ к каркасу через обрешётку и крепление листов ОСБ непосредственно к каркасу без обрешетки. Рассмотрим оба.

Как крепить стены к каркасу с использованием обрешётки

Когда с внутренней стороны стены к каркасу крепятся прочные плиты, обеспечивающие хорошую жесткость конструкции стены, тогда снаружи между каркасом и ОСП плитой можно сделать обрешетку. Обрешётка образует воздушные полости для вентиляции утеплителя и снижает деформационные нагрузки от каркаса на ОСП плиту.

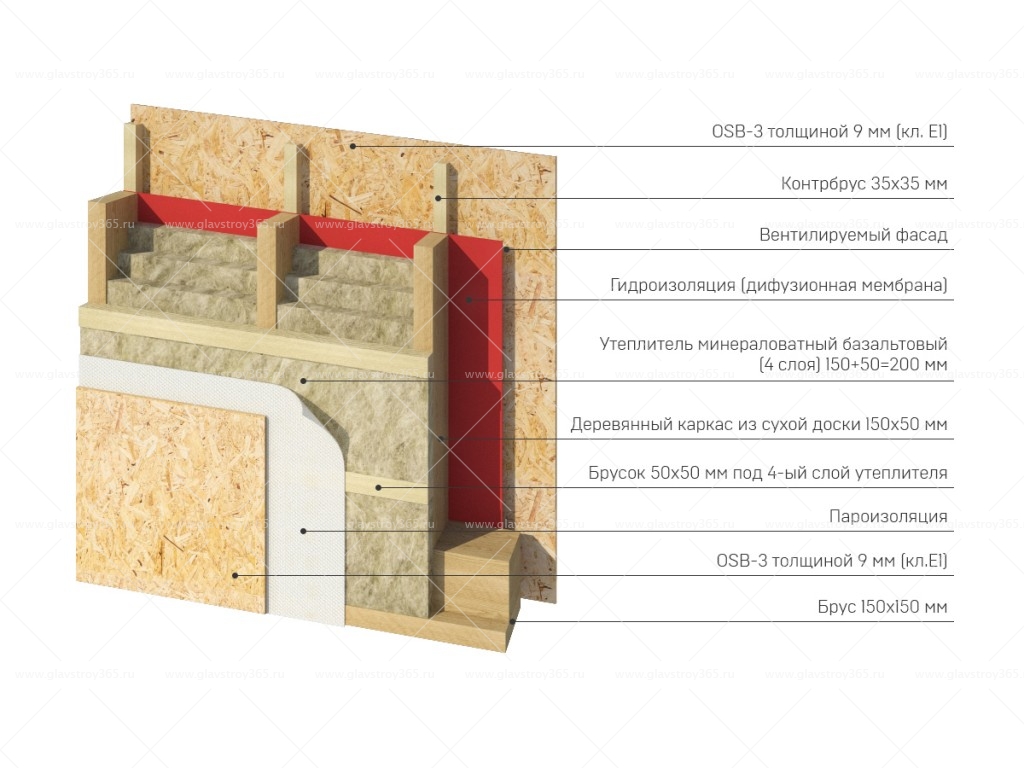

Между стойками каркаса укладывается утеплитель. Поверх стоек и утеплителя крепят ветро- и гидроизоялционную мембрану, легко пропускающую влагу. Далее крепится обрешетка и на неё ОСБ плиты.

Монтаж ОСБ плит на деревянный каркас с обрешёткой.

При таком исполнение плиты можно оставить без отделки, можно покрасить их, заштукатурить или закрепить на них практически любой фасадный материал.

При креплении ОСБ плит без  использования обрешётки достигается максимальная жесткость конструкции стены. В этом случае рекомендуется ветро- и гидрозащитную мембрану крепить за ОСБ плитой, далее монтировать обрешетку для создания вентзазора и на неё фасадный материал, например сайдинг, доски или декоративные панели. К деревянному каркасу плиты OSB крепятся на гвозди длиной как минимум 2,5 раза больше толщины листа ОСП.

Преимущество использования гвоздей перед саморезами при креплении ОСП с внешней стороны дома обосновано тем, что гвозди лучше переносят деформации OSB листов под атмосферными воздействиями.

Монтаж ОСБ на стены каркасного дома без обрешётки

Среди способов обеспечения каркасу жесткости оптимальными считаются три способа, которые можно комбинировать между собой:

Крепление листовых материалов к стойкам каркаса внутри дома;

Укосины между стойками каркаса;

Крепление листовых материалов к стойкам каркаса снаружи дома.

Когда листы ОСБ монтируются к стойкам каркаса снаружи дома, то обрешётка между листами и стойками каркаса приводит к снижению жесткости почти в два раза. Поэтому для обеспечения максимальной прочности конструкции из неё исключают эту обрешетку. Без обрешетки пропадает вентзазор, поэтому рекомендуется такую обрешетку крепить поверх листов ОСБ. На OCБ крепят гидроветрозащитную паропроницаемую плёнку, далее обрешетку, и сверху любой подходящий фасадный материал: сайдинг, профнастил, дерево, фасадные панели и так далее.

Технология крепления ОСБ листов к деревянному каркасу без использования обрешётки.

Так, например, при строительстве каркасного дома по финской технологии «Платформа» между каркасом и лисами ОСБ нет обрешетки. Более подробно об этой технологии можно узнать в статье: строительство каркасного дома по технологии «Платформа».

Описанный выше вариант предпочтителен. Но есть и другие способы. Когда нужно чтобы закрепленные к стойкам листы ОСБ выполняли роль фасада, и на них сверху ни чего не монтируется, то вентиляционный зазор можно организовать между стойками каркаса. Для это пространство между стойками каркаса заполняется утеплителем не полностью. Оставляют 2-3 см для вентиляционного зазора между утеплителем и листами ОСБ. Гидроветрозащитную паропроницаемую пленку крепят к каркасу с помощью реек. Так чтобы эти рейки оставались между стойками — по двум сторонам к каждой стойке.

Вентиляционный зазор при креплении листов ОСБ непосредственно к стойкам каркаса

Компромиссным вариантом служит использование косой обрешетки. Она укладывается под углом 45 градусов. Это способствует повышению жесткости по сравнению с прямой обрешеткой. Для увеличения жесткости в качестве такой обрешетки лучше подходят доски толщиной 25 мм. Доска крепится к каждой стойке каркаса двумя гвоздями. В связи с повышенным расходом материалов и сложностью работ такой способ применяется крайне редко, поэтому нет статистической информации об эксплуатационных характеристиках построенных домов.

Косая обрешётка.

Крепление ОСБ плит к металлическому каркасу

Крепление осуществляется аналогично варианту с деревянным каркасом. При креплении плит непосредственно к металлическому каркасу используют саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

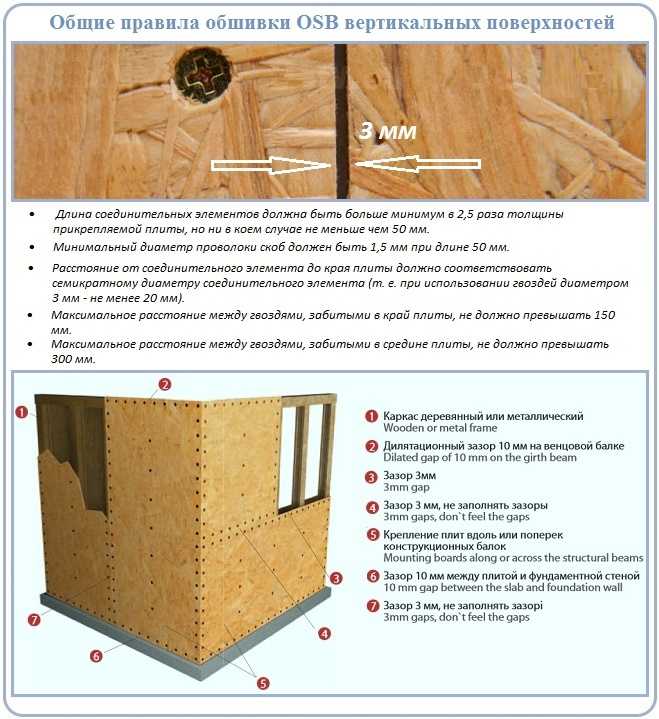

Общие правила монтажа ОСБ плит к стене

Не зависимо от выбранного способа крепления листов ОСБ есть общие правила, соблюдение которых обеспечит максимальную прочность, надёжность и долговечность конструкции обшивки.

• Саморезы следует вкручивать на расстоянии 10-15 см друг от друга и не меньше 1 см от края плиты.
• Между нижней плитой и фундаментом необходим зазор 10 мм для предотвращения скоплений воды.
• Плиты нельзя стыковать вплотную друг другу, между ними необходим зазор 2-3 мм, чтобы плита могла беспрепятственно расширяться от перепадов влажности.
• Все дверные и оконные проемы вырезаются лобзиком или циркулярной пилой, но если необходимы идеально ровные стыки и пропилы, то можно с готовыми размерами и листами OSB приехать в мебельный цех, где за небольшую плату распилят ваши листы на форматно-раскроечном станке ровно и точно по размерам.

Какой стороной крепить ОСБ листы

Все стороны ОСБ листов не отличаются по составу. Но есть отличия в поверхностях. Часто одна сторона гладкая, а другая шероховатая. В этом случае при монтаже плит на стены с внешней стороны здания листы лучше крепить гладкой стороной наружу. При такой ориентации дождевая вода не будет скапливаться в таких количествах в неровностях плиты. Вода способствует ускорению разрушения плиты. Защита листов от проникновения в них воды способствует увеличению их долговечность.

При монтаже плит на крыше под кровлей, в свою очередь, ОСБ листы рекомендуют располагать шероховатой стороной вверх для того, чтобы по ним было не скользко ходить во время работ по обустройству крыши.

При монтаже ОСБ плит в, защищенных от воздействия влаги, местах выбор их ориентации не оказывает существенного влияния на последующую эксплуатацию.

Защита стены от мышей, птиц и насекомых

В большинстве случаев монтажа OSB листов снаружи дома предусмотрен вентзазор. По нему движется воздух, который поступает снизу стены из окружающего пространства и выходит сверху обратно в атмосферу. Глухая заделка вентзазоров с какой-либо из сторон не допустима. Иначе вместо вензазора получается замкнутая воздушная полость.

В вентиляционный зазор могут проникать, осы, мыши, мелкие птицы и строить там гнёзда, нарушая тем самым характеристики стены. Поэтому рекомендуется предусмотреть защиту, на этапе её строительства или ремонта.

Есть несколько вариантов защиты стены от грызунов, птиц и насекомых, рассмотрим их.

1. Защита с помощью металлических сеток и листового метала с мелкими отверстиями. Лучше использовать нержавеющий метал, который не будет подвергаться коррозии. Сетку или полоски метала крепят снизу и сверху стены за ОСП листами, чтобы они не влияли на внешний вид дома.

2. Малярная сетка. Отличается от предыдущего варианта низкой ценой и меньшей прочностью.

3. Перфорированный фасадный материал в нижней и верхней части стены. Например, в случае сайдинга это перфорированные софиты.

Решетки или сетки монтируют на входе и выходе вентиляционных зазоров.

После монтажа ОСБ листов можно приступать к заделке швов и дальнейшей отделке. О том как правильно заделывать зазоры, какой материал заделки и в каких случаях выбирать можно узнать в отдельной статье: правильная заделка стыков ОСБ.

Толщина OSB для обшивки стен | Главная Руководства

Автор Мэг Джерниган Обновлено 15 декабря 2021 г.

Специалисты по строительству считают ориентированно-стружечные плиты (OSB) и фанеру одинаково эффективными в качестве обшивки стен, настила крыши и подстилающего слоя пола. Из-за производственного процесса OSB дешевле и более экологически безопасна, чем фанера. OSB, используемые для обшивки стен, должны иметь толщину 7/16 дюйма.

Обшивка стен OSB

OSB, инженерная деревянная панель, стала популярной альтернативой фанере в 1980-х годов, согласно расширению государственного университета Оклахомы. Поскольку он создан из быстрорастущих деревьев, таких как осина, клен и сосна, он является экологически чистой альтернативой другим материалам для обшивки стен. Практически каждая часть небольших деревьев, выращенных на устойчивых лесных фермах, используется, а это означает, что при производстве OSB образуется очень мало отходов. Старая древесина сохраняется.

После того, как деревья собраны, бревна промывают и окорывают перед подачей в лущильную машину, которая превращает древесину в пряди. Пряди различной длины сушат, а затем смешивают с водостойкими смолами, используемыми в качестве связующего, перед прессованием в плиты. Завершающим этапом производства является отверждение под давлением и нагреванием. Готовые доски охлаждают, шлифуют и нарезают на куски разной длины в зависимости от их использования.

OSB — широко используемый тип материала для обшивки, настила крыш и подстилающего пола. Он также используется при изготовлении мебели и транспортировочных ящиков, а также как более экономичная и гибкая альтернатива фанерным изделиям.

Толщина OSB для обшивки стен

Толщина OSB для обшивки стен варьируется от 1/4 дюйма до 1 1/8 дюйма, но некоторые из этих размеров трудно найти. Министерство энергетики США определило, что обшивка толщиной 7/16 дюйма является минимальной подходящей толщиной для обшивки несущих стен, за исключением фронтонных торцевых стен, где минимальная толщина составляет 3/8 дюйма. Строительные нормы и правила в некоторых областях требуют, чтобы наилучшая OSB для стен была толщиной 1/2 дюйма, если будет применяться штукатурка. Более толстые OSB рекомендуются для зон повышенного риска, где стены могут быть повреждены ураганами или торнадо. Обратите внимание, что спецификации крепежа, используемого с OSB, отличаются в зонах повышенного риска.

Большинство OSB изготавливаются с шероховатой стороной и гладкой стороной со штампом «этой стороной вниз» на гладкой стороне. Шероховатая сторона обеспечивает сцепление рабочих, устанавливающих крышу, и не имеет значения, когда OSB используется в качестве обшивки стен. Штамп класса на панели OSB включает информацию о приложениях, для которых он подходит; его толщина; и насколько широким должно быть расстояние между опорами, такими как шпильки и ось прочности. Согласно журналу SBC Magazine, ось прочности — это направление, параллельное волокнам и указывающее, каким образом следует устанавливать панель.

Плюсы и минусы OSB

Строительные нормы обычно считают фанеру и OSB взаимозаменяемыми в строительстве. OSB немного тяжелее фанеры, но дополнительный вес не означает дополнительной прочности и не делает OSB менее структурно прочной. Фанера немного дороже OSB, что делает ее менее экономичным выбором для крупных проектов. Основное преимущество OSB по сравнению с фанерой заключается в том, что она может быть изготовлена ​​​​в виде листов гораздо большего размера, поэтому для завершения стены требуется меньше панелей. OSB также не имеет мягких мест, которые иногда встречаются в фанере.

Фанера сохнет быстрее, чем OSB. Во влажном состоянии OSB набухает, что может привести к короблению кровельных материалов или внешней отделки. Производители обрабатывают края плит OSB и используют водостойкие смолы, но продукт не должен подвергаться воздействию погодных условий. Поскольку фанера изготавливается из шпона, который склеивается и спрессовывается, в отличие от OSB, она более привлекательна и может использоваться для отделочных работ. OSB имеет грубую текстуру, которая остается заметной даже после шлифовки и окраски.

Ссылки

• Расширение Университета штата Оклахома: Ориентированно-стружечная плита как строительный материал
• Министерство энергетики США: Конструкционная обшивка наружных стен (фанера/OSB)
• Журнал SBC: Ось прочности деревянных конструкционных панелей

Writer3 Bio

Уроженка Нью-Йорка Мег Джерниган жила по всей территории Соединенных Штатов, выращивая сады на северо-востоке, в Средней Атлантике, на западе и на юге. Ее статьи о садоводстве, обустройстве дома и путешествиях появляются как в Интернете, так и в печати.

Строительство стен без обшивки — GreenBuildingAdvisor

Изображение предоставлено Тай Келтнер, Исследовательский центр жилищного строительства для холодного климата

Больше вопросов и ответов в центре внимания

Джеремайя Соммер (Jeremiah Sommer) работает строителем в Онтарио почти 30 лет и всегда использовал для обшивки OSB или фанеру. Возможно, пришло время перемен.

«Последние пару лет моя компания двигалась в направлении строительства высокоэффективных и пассивных [домов], что привело нас на путь суперизолированных стен и всех хороших вещей, которые дает этот метод. строительства», — пишет Соммер в этом недавнем посте вопросов и ответов.

Компания Sommer признает, что многие строители отказались от традиционной обшивки и вместо этого выбрали жесткий пенопласт для крепления каркасной стены. Но их решения, похоже, в основном связаны с экономией денег, а не с какими-либо причинами, связанными со строительной наукой. Теперь, когда на рынке появились новые строительные материалы, имеет ли этот подход без обшивки какие-либо преимущества в производительности?

«С появлением таких продуктов, как Solitex Mento Plus от Pro Clima, которые можно наносить непосредственно на наружную часть каркасной стены для создания ограждения без обшивки и которые достаточно прочны, чтобы вместить плотно упакованную целлюлозу или стекловолокно, «холодная обшивка» по-прежнему актуальна для толстых стен с двойными стойками?» он спрашивает.
