Обжать провода: Обжим витой пары с описанием порядка действий и схемой

Как обжать сетевой кабель самому в домашних условиях

Все интернет провайдеры используют для построения своих сетей сетевой кабель (витая пара) и оптоволоконный оптический кабель. Принцип работы заключается в следующем: на все многоэтажные дома заводится оптоволокно, ставится распределительный ящик. От этого ящика каждому индивидуально бросается витая пара. Обжимается она с двух сторон специальными штекерами. Один конец вам заводит в квартиру и вставляется в компьютер, второй в распределительном ящике втыкают в маршрутизатор. Со штекером который вставляется в ПК, часто происходят неполадки. То кот играясь, перегрыз, то родители, делая уборку, оторвали случайно или банально вы часто его вытаскиваете. Конечно же, вызывать каждый раз мастера это финансово накладно. Поэтому в данной статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях, разными способами.

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

• Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
• Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Категории сетевого провода

Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

Сколько проводов в витой паре

Чаще всего вы можете встретить кабель lan состоящий из двух пар (это 4 провода), или из четырех пар (это 8 проводов). Отличие у них в пропускной способности, если 2 парный провод может пропустить до 100 Мб, то 4 парный может больше. Часто в 4 парном проводе используют 2 пары для питания оборудования (свитч, точка доступа). Однозначно рекомендуем брать сразу 4 парную витую пару, хоть для передачи интернета и необходимо лишь 2 пары, не стоит забывать об обрывах. Оборвется у вас один провод, не проблема, у вас есть запасные 4 провода.

Необходимые инструменты для обжатия витой пары

Берем ethernet кабель. Определиться с выбором можно почитав нашу статью выше.

Покупаем в компьютерном магазине коннекторы рж 45. Берите с запасом, не всегда получается с первого раза обжать.

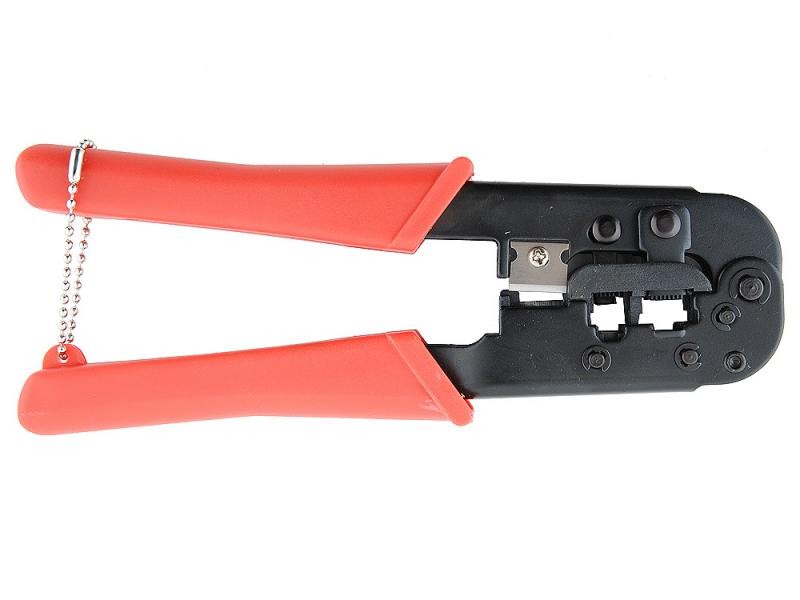

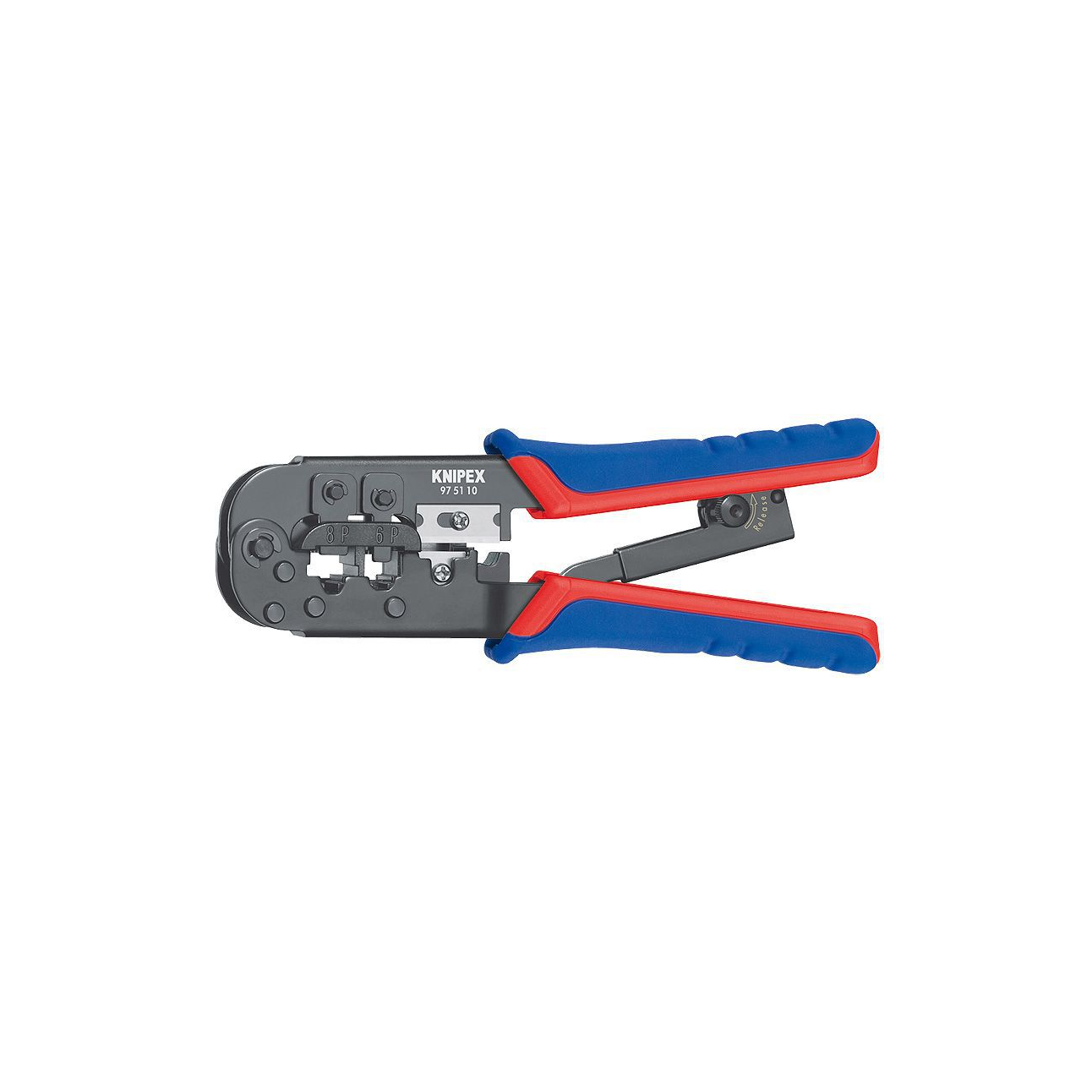

Клещи для обжима (Кримпер), необходимые для обжатия контактных разъемов. Есть кримперы которыми можно обжимать только определенные разъемы, а бывают многофункциональные. В таких клещах разъемов несколько, поэтому можно обжимать разные штекера. Приобрести такой кримпер, а также весь необходимый инструмент для обжима, можно в LANart перейдя по данной ссылке.

Защитные колпачки для разъемов RJ 45. Полезная вещь, они не дадут выскочить коннектору RG-45 при перепаде температуры(к примеру ночью -8 градусов, а днем +5) из гнезда в роутере, свитче, ноутбуке.

Схема расположения проводов

Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

Прямой способ подключения

Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.
Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

Перекрестный способ подключения

Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

Распиновка для двухпарного сетевого кабеля

Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

1. Замеряем от края 20 мм и удаляем изоляцию провода.
2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет.   Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

Заключение

В статье мы рассмотрели, как можно обжать кабель лан, все способы и варианты. Как после обжатия проверить работоспособность выполненной работы и на что обратить внимание, чтобы не допустить ошибок. Надеемся, статья была для вас полезная. Вы поняли как можно обжать интернет кабель, чтобы у вас это получилось с первого раза.

Вы также можете почитать:

Как обжать кабель витая пара в вике RJ-45 без клещей

Разделка кабеля витая пара для обжатия

Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии. От аккуратности и правильности его выполнения зависит надежность соединения проводников кабеля витых пар с вилкой RJ45, и как конечный результат, стабильность доступа к сети Интернет.

Главное при разделке не допустить надсечки проводников витых пар и исключить их перехлест в месте зажима фиксатором в вилке RJ-45. В клещах для обжима вилок RJ-11, RJ-45, как правило, есть специальные ножи для обрезания кабеля витая пара по длине и подрезки его внешней оболочки. Но я этими функциями клещей никогда не пользуюсь, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.

Дело в том, что кабель витая пара далек от идеальной окружности, так как все пары перевиты вокруг друг друга, при обрезке в клещах медные жилы проводников зачастую надсекаются и достаточно нескольких перегибов, чтобы они отломались. Гарантию надежности может дать только ручная подготовка конца кабеля для обжатия.

Разделка сетевого кабеля начинается со снятия внешней оболочки. Для этого одна губка бокорезов заводится внутрь кабеля. Нужно следить, чтобы на режущую кромку не попали проводники. В большинстве кабелей внутри проходит капроновая разрезная нить. После вскрытия пару сантиметров оболочки можно взяться за нее и отведя с натягом разрезать оболочку на 4-5 см. Далее оболочка загибается в сторону и срезается бокорезами. Многие рекомендуют снимать оболочку на 14 мм, но при такой длине практически невозможно хорошо развить и выровнять проводники витых пар.

Далее развиваются против часовой стрелки сами витые пары, обычно они свиты по часовой стрелке, если смотреть на торец кабеля. Развить их надо таким образом, чтобы на глубину оболочки до 5-8 мм пары были в одной плоскости. Это условие нужно соблюдать, чтобы исключить передавливание проводников фиксатором вилки при обжатии клещами. При этом надо сразу ориентировать пары по цветам, с учетом цветовой маркировки для обжатия.

Цветовая схема обжатия витой пары по варианту B, самый распространенный вариант.

Развиваются и выпрямляются проводники витых пар до тех пор, пока они не окажутся в одной плоскости в месте зажима фиксатором вилки RJ. Укорачиваются проводники витых пар до длины 14 мм, вставляются в вилку RJ-11, RJ-45. Обязательно нужно проверить, чтобы все проводники оказались под зубцами контактов и чередование их, соответствовало цветовой маркировке. Иногда в момент заправки проводов в вилку они меняются местами. Проводники при цветовой схеме В, расположены через один, белый с цветными полосками – цветной. Это позволяет одним взглядом быстро проверить правильность заправки проводов.

Как обжать RJ-11, RJ-45 клещами (кримпером)

Обжим utp кабелей компьютерных витых пар в вилке RJ-11, RJ-45 выполняют специальным обжимным инструментом — клещами для обжима вилок. Такие клещи профессионалы называют Кримпер. По конструкции они бывают двух типов, рычажные и прессовые. Рычажные клещи (на фото слева) стоят недорого и работают соответственно. Требуется прилагать большое усилие и обжатие получается с перекосом. Лучшими являются HT-500, на правом фото, они лишены отмеченных недостатков. Конструкция их такова, что при обжатии витых пар, утапливающая контакты в вилке гребенка, движется строго перпендикулярно к вилке.

Для обжатия сетевого кабеля клещами, необходимо разделать и заправить витые пары в вилку, вставить вилку RJ-11 или RJ-45 в требуемую ячейку клещей и руками свести их ручки до упора.

Прижать защелку вилки RJ-11, RJ-45 к ее корпусу и вынуть из клещей готовый для эксплуатации обжатый вилкой RJ-45 кабель витых пар.

Как обжать RJ-11, RJ-45 без клещей

Бывают необходимо срочно обжать кабель вилкой RJ-11 или RJ-45, а клещей под рукой нет. В таком случае можно сделать обжатие без специализированного инструмента вручную. Вставляете разделанные проводники витых пар в вилку, в соответствии с требуемой цветовой схемой, зажимаете RJ в тисках за фиксатор, и с помощью биты от отвертки маленьким молоточком простукивая по бите, углубляете ламели до нужной глубины. Защелкиваете зажим кабеля на корпусе вилки.

Толщина лезвия биты не должна превышать 0,55 мм, так как толщина ламели в вилках RJ составляет 0,56 мм. Иначе можно расплющить изолирующие бортики. Подпружиненные контакты розетки будут цепляться за эти места и контакта не будет. Если все же повредили бортики, нужно лезвием острого ножа срезать в местах повреждения свисающие края.

Как повторно обжать RJ-11, RJ-45

Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.

Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.

Обжать в вилку RJ-11 или RJ-45 новые витые пары по вышеописанной технологии.

Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой. Надежность паяного соединения превышает любые механические способы.

Правильный обжим сетевого кабеля витой пары Ethernet. Подробная инструкция

Далеко не всегда удобно использовать провода витой пары фиксированной длины с разъемами на концах. Очень часто приходится определять точную длину кабеля в процессе прокладки. Тоже касается и разъемов на концах провода. Не всегда разъем RJ-45 есть возможность провести через отверстие, сделанное чисто под кабель.

           Бухта кабеля Ethernet — категория 5e или CAT5e

         Коннекторы RJ45 для кабеля витой пары CAT-5e

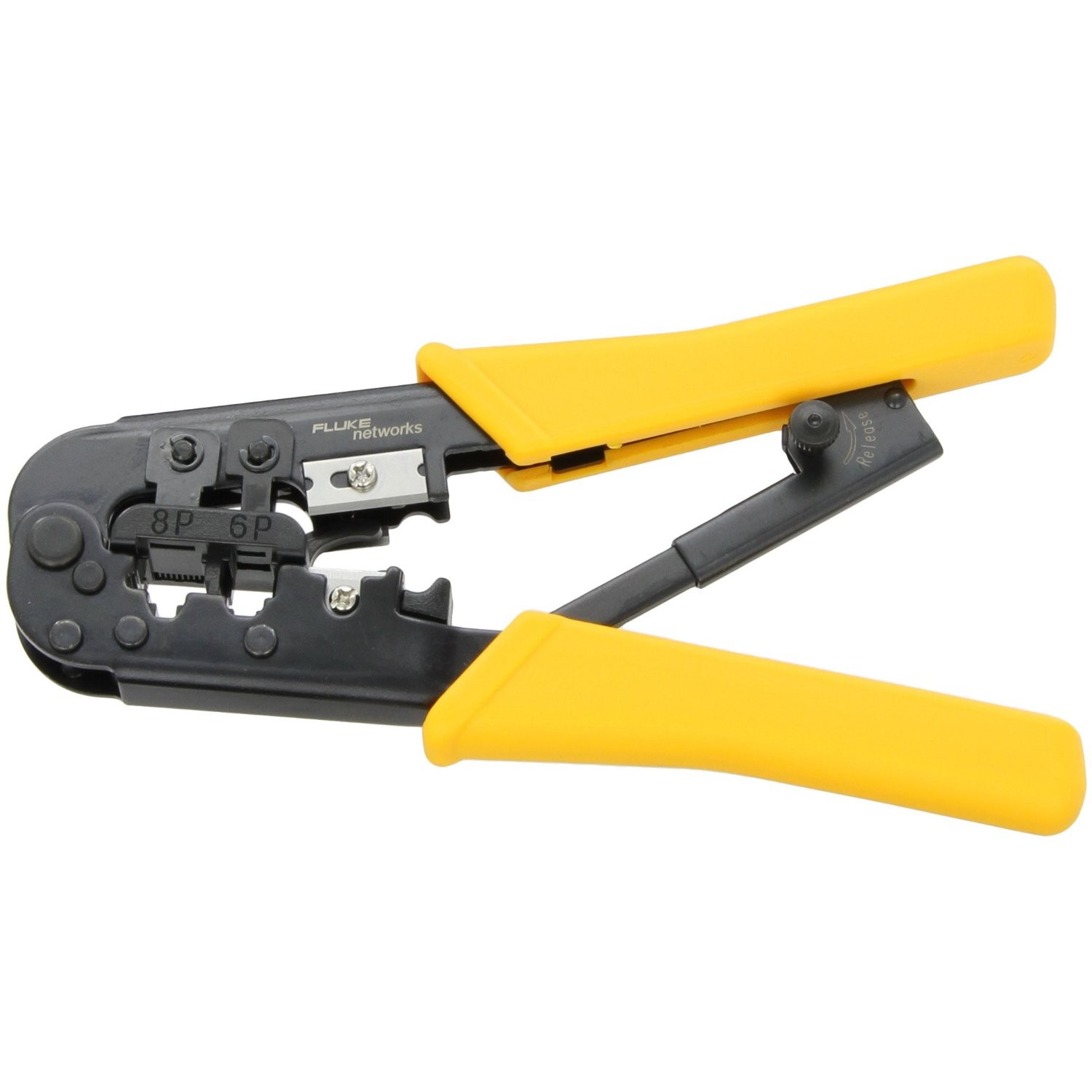

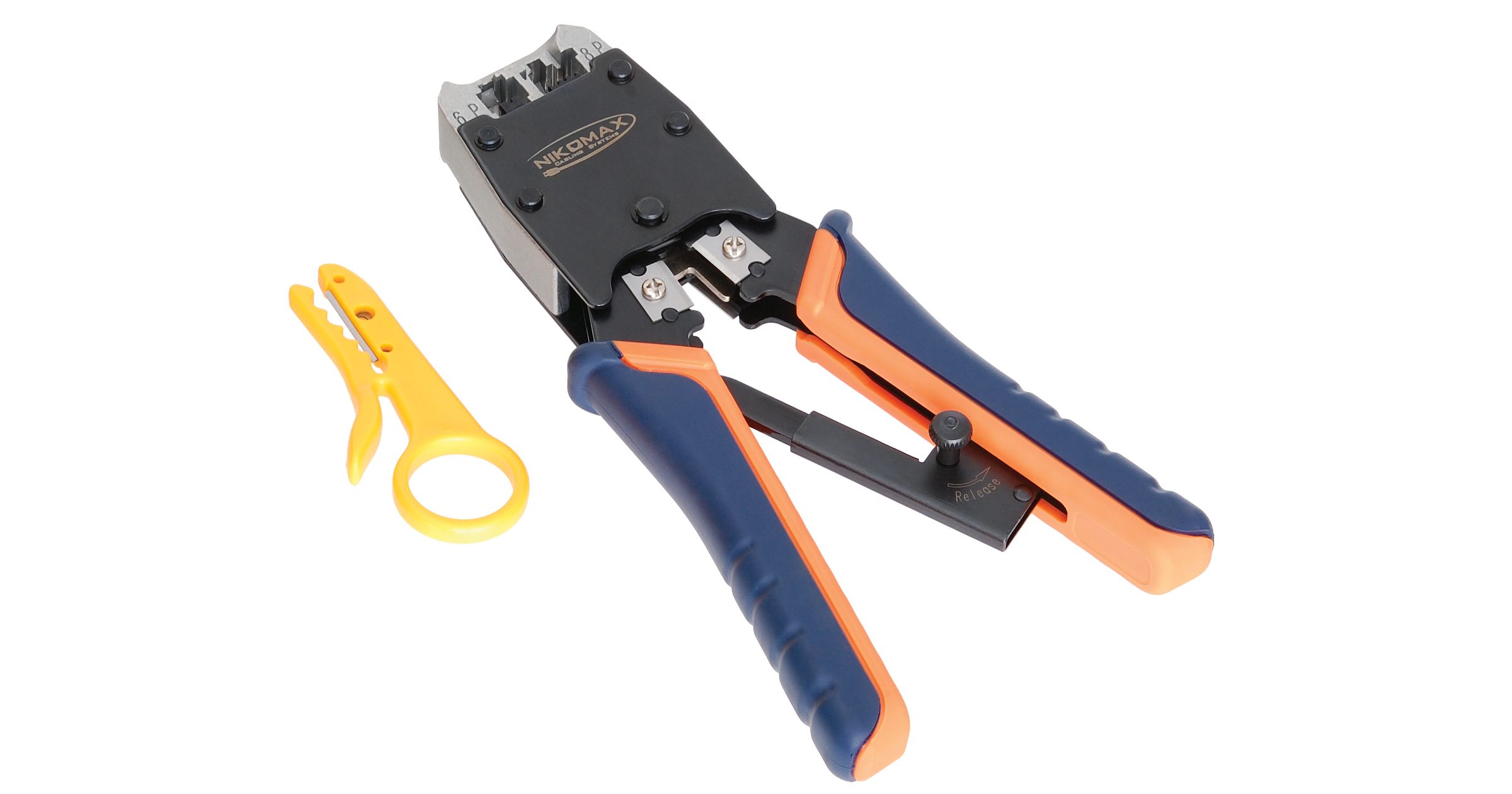

Инструмент для обжима RJ-45

Существует два типа обжима кабелей Ethernet: прямой и перекрестный.

    Кабели Ethernet с прямым обжимом разъемов являются стандартными кабелями, которые используются     почти  для всех целей, и их часто называют «коммутационными кабелями». Настоятельно рекомендуется    продублировать порядок цветов, как показано слева. Обратите внимание на то, что зеленая пара не находится    рядом, как все другие пары. Эта конфигурация позволяет использовать более длинные провода.

    Кабели Ethernet с перекрестным обжимом    предназначены для прямого подключения одного    компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.

Как осуществить правильное оконечивание кабеля витой пары разъемами RJ-45?

    Вырежьте пластиковую оболочку на расстоянии 2,5 см от конца отрезанного кабеля. Эти манипуляции можно осуществить при помощи    режущей части обжимного инструмента, либо кусачек.

    Разберите провода по парам.

    Распрямите и упорядочите провода, как показано на схеме. Порядок цветов очень важен. Ножницами сделайте прямой надрез    через 8 проводов, чтобы укоротить их до 1/2 дюйма (1,3 см) от края общей изоляции до конца проводов.

    Осторожно вставьте все 8 цветных проводов в разъем. Обратите    внимание на положение края синей изоляции провода в разъеме RJ-45.    Также обратите внимание, чтобы провода вошли до конца каналов    разъема.

    Вид сверху. Все провода полностью вставлены. Коротких проводов нет.

    НЕПРАВИЛЬНЫЙ СПОСОБ. Обратите внимание на то, что синяя изоляция провода не находится внутри разъема, где    ее можно зафиксировать на месте. Зачищенные провода слишком длинные. Провода должны выходить всего на 1,3 см от края синей изоляции.

    НЕПРАВИЛЬНЫЙ СПОСОБ. Обратите внимание на то, что провода не доходят до конца разъема.

    Непосредственно обжим кабеля Ethernet.

    Осторожно вставьте разъем нужной стороной в обжимной зажим инструмента и плотно затяните ручки. Медные выступы на разъеме входят в     каждый из восьми проводов. Также имеется пластиковый фиксатор, который удерживает синюю изоляцию провода на месте для     плотной     фиксации разъема. Когда вы вынимаете кабель из обжимного устройства, этот конец готов к использованию.

    Для стандартного прямого кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой цветовой порядок, как показано на изображении выше.

Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

Обратите внимание, что максимальная эффективная длина обжатого кабеля витой пары ограничивается 100 метрами.

Как обжать телефонный кабель — 2 и 4 жилы

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с  её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.

Что нам понадобится?

Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С  его обжимкой проблем тоже не возникает.
Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа.
В-третьих — обжимной инструмент.  Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля.
Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:

С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):

У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать.
После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз.
Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

один из самых надежных способов соединения

Вопрос, связанный со способом соединения проводов, может коснуться практически каждого владельца дома, дачи, гаража или автомобиля. Важность выбора этого способа напрямую зависит от выбранного способа, ведь от соединения проводов будет зависеть долговечность всей системы и качество ее работы в целом. Наиболее простым и надежным является соединение методом обжима.

Каковы бывают способы соединения и каковы их плюсы и минусы?

Помимо обжима, существуют и другие способы проделать с поводами ту же манипуляцию. У каждого из них есть свой набор положительных и отрицательных черт. Первым методом, который приходит на ум, является пайка – в электронике она до сих пор удерживает лидирующие позиции по частоте применения. Соединение этим способом имеет высокую механическую прочность, но в условиях повышенной влажности и перепадов температур не подойдет. Причина кроется в довольно быстром окислении, которое перерастает в дополнительное сопротивление между элементами схемы и планомерному ухудшению ее работы.

Другой метод – скрутка: его можно применять даже с минимальным набором инструментов. При этом, проводники сохраняются в целости – чтобы скрутить провода, необходимо лишь очистить небольшие их участки от изоляции. Демонтаж соединения также довольно прост, но мириться придется с небольшой площадью контакта и небольшой надежностью соединения.

Как видим, опрессовка проводов или, как ее часто еще называют, соединение методом обжима – способ, совмещающий преимущества аналогичных способов. Для этого понадобятся лишь гильзы и специальные клещи.

В чем преимущества и суть метода?

Важным показателем надежности обжима является его распространение среди крупных производителей: почти все компании, собирающие электрические схемы в готовом виде, используют именно этот способ в качестве основного. Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения.

Преимуществ у способа много: для того, чтобы приняться за соединение, нужно иметь при себе лишь клещи (т. н. “кримперы”) и гильзы. Кроме того, обжим довольно прост и не требует высокого уровня мастерства. Если же используются ряд специальных наконечников, то можно осуществить не только соединение, но и герметизацию – это может быть критически важно при работе в условиях перепадов влажности. Помимо клещей, здесь понадобится лишь зажигалка или фен. Сама конструкция при этом получается очень прочной: со временем она не теряет в надежности и будет исправно служить годами.

В чем состоит процесс соединения?

Для всех манипуляций стоит приобрести муфты под диаметр провода – это показатель должен вдвое превышать таковой у провода вместе с изоляцией. Комплектующие со стороны подобны цилиндрам с отсутствующими основами сверху и снизу – именно в эти отверстия устанавливаются провода (их наконечники) – дальше в ход идут клещи. Существует два вида муфт: с простой и усложненной изоляцией. Первые используют в качестве основного и единственного изолятора пластик, а вторые же снаружи имеют слой термоусадки, а внутри – слой клея с опциями герметика. Изначально подобные муфты изготавливались лишь Европе, но не так давно в Поднесесной довольно удачно начали копировать наработки компаний по ценам в несколько раз ниже. Сами же клещи (кримпер) стоит тоже выбирать с умом: оптимальный вариант имеет трещотку для фиксирования, которая значительно упрощает работу с изолированными и неизолированными проводами.

Процесс начинается с разрезания проводов кусачками. Далее провода необходимо очистить от изоляции на длину, которая составляет примерно половину гильзы – обычно достаточно убрать не более 5 мм. Если с одной стороны будет более одного провода, то необходимо выполнить их скрутку. Далее надеваем гильзу и немного зажимаем клещами. Если термоусадка имеется в комплекте, то ее стоит надеть до этого.

Клещи имеют с одной стороны овальные губки, с другой – такие же, только большего диаметра. Более узкая сторона должна зажимать изоляцию провода в гильзе, а вторая, соответственно – металлическую муфту. После того, как эта процедура выполнена для одного конца – необходимо использовать клещи тем же образом, чтобы обжать муфту с двух сторон. Далее устанавливаем на свое место тремоусадку (если она есть) и проводим от одного края до другого огнем от зажигалки. В случае, если соединение проводов происходит с одной стороны, то термоусадку стоит надеть заранее.

Описанный ниже способ обжима не включает герметизацию и для некоторых сценариев использования электроники не подходит. В случае, если монтаж наконечников происходит в гильзы DuraSeal – он происходит немного по-другому. Первые этапы (зачистка, обрезание с помощью клещей и обжимка) происходят аналогично. Далее необходимо усаживать изоляцию от центра к краям, пока со сторон не проступит клей. Обжим соединения работает как с медными, так и алюминиевыми соединениями любого сечения – важно лишь правильно подобрать диаметр гильзы.

Важно учитывать, что если наконечники алюминиевые, то и кольца на гильзах тоже должны быть из того же материала. Проблема в том, что медь и алюминий имеют свойство окисляться: со временем такое соединения начнет повышать сопротивление – металл будет покрываться слоем оксида, который является изоляторов. Даже если контакт не будет потерян полностью, то в участках соприкосновения в районе наконечников провода начнут нагреваться, а изоляция – плавиться. Ничем хорошим подобный спенарий для вашей электрической схемы не отличится.

Типичные ошибки при монтаже проводом методом обжима

1. Использование гильзы, которая по диаметру не превышает сечение провода. Для этого придется срезать часть проводника, что снизит надежность и долговечность соединения. Это чревато снижением сопротивления и пропускной способности участка цепи.
2. Использование гильз чрезвычайно большого диаметра. Использование гильзы, диаметр которой значительно больше – тоже не такая уж удачная идея. Даже сгибание провода пополам снизит прочность соединения – она также упадет в разы.
3. Разрезание гильзы пополам ради экономии на материалах – еще один способ, которым пользуются новички. В таких случаях стоит ждать повышения сопротивления на участке цепи, изменение геометрии наконечников,а о прочности соединения и говорить не придется.
4. Опрессовка гильзы, в которой используются другие инструменты. Для того, чтоб выполнить соединение должны применяться лишь клещи – другие инструменты не дадут нужного эффекта. Использование молотка или плоскогубцев повредит структуру наконечников и приведет к ухудшению качества работы.

Как обжимать провода

Обжим — это распространенный метод прижатия клеммы к проводнику без использования пайки. При правильном выполнении обжим создает механически прочное соединение, устойчивое к коррозии, газу и жидкостям.

Если вы когда-нибудь прижимали клемму к проводу, то знаете, что это не самая гламурная задача. Казалось бы, просто, все, что вам нужно сделать, это зачистить провод, надеть клемму на конец, схватить ближайший инструмент и зажать до тех пор, пока клемма не останется на проводе.Верно?

Не совсем так.

Один неудачный обжим может привести к серьезным сбоям оборудования, что приведет к длительным диагностическим испытаниям и дорогостоящему ремонту.

Мы собрали три простых шага для получения идеального обжима:

1. Подготовка
2. Обжим
3. Осмотреть

Выполните следующие действия, и вы убедитесь, что плохие обжимы и слабые соединения не помешают вашим проектам.

Как обжать клеммы за 3 шага

Шаг 1: Подготовка

Не пропустите подготовку! Подготовка делает ваш обжим успешным.Начните с использования подходящего инструмента для зачистки проводов, чтобы зачистить провод.

Не все клеммы созданы одинаковыми, поэтому мы рекомендуем уточнить у производителя клеммы рекомендуемую длину полосы для клеммы.

Настройте инструмент соответствующим образом и зачистите провод.

После снятия изоляции с внешней оболочки убедитесь, что жилы проводов не порезаны и не порезаны — это может снизить допустимую нагрузку на проводник и сократить срок службы соединения.

Шаг 2: Обжим

Основным преимуществом обжима является то, что он устраняет необходимость в пайке проволоки, что сокращает время установки. Это сокращение времени очень важно на сегодняшнем рынке, где время имеет существенное значение, и все меньше технических специалистов просят обслуживать все больше и больше оборудования. Кроме того, паяные соединения хрупкие и склонны к выходу из строя из-за постоянной вибрации, чего можно ожидать в суровых условиях.

Чтобы обеспечить плавность обжима, используйте инструменты, рекомендованные производителем клемм.У вас может возникнуть соблазн схватить любой инструмент, который окажется в пределах досягаемости, но каждый производитель проектирует свои клеммы так, чтобы их можно было опрессовать с помощью определенного набора инструментов. Использование неподходящих инструментов может привести к несоответствию обжима указанным спецификациям и стать причиной потенциальной поломки.

Многим клиентам нравится использовать инструменты для обжима с храповым механизмом, потому что они обеспечивают тактильную обратную связь, чтобы вы знали, когда клемма обжима полностью сжата. Обжимные инструменты с храповым механизмом также обеспечивают надлежащий обжим, обеспечивая визуальное подтверждение с цветовой кодировкой, что вы используете правильную полость для калибруемого провода, который вы обжимаете. Наконец, они не позволяют открывать зажимные губки до тех пор, пока вы не достигнете нужной высоты зажима.

После завершения обжима пора проверить надежность соединения.

Шаг 3. Осмотрите

Вы приложили все усилия, чтобы подготовить и правильно обжать, поэтому завершите это тестированием или осмотром, чтобы убедиться, что ваше соединение надежно.

Есть три различия между хорошими и плохими обжимами:

1. Место обжима
2. Сжатие прядей
3. Пустоты между прядями

Начните с визуального осмотра зажимов с помощью лупы на предмет каких-либо явных дефектов.

Обжим проводника должен быть отцентрирован на корпусе проводника, чтобы обеспечить равномерное давление по всей длине корпуса.

Убедитесь, что жилы провода не заходят за язычок наконечника или клеммы.

Убедитесь, что провода либо на одном уровне с концом цилиндра проводника, либо чуть-чуть выходят за корпус.

Затем используйте микрометр для обжима, чтобы измерить высоту и ширину обжима. Измеряя высоту обжима обжимных клемм в центре цилиндра с проводом и в центре изоляционного цилиндра, убедитесь, что обжим находится в пределах диапазона, указанного производителем.Это измерение высоты оконечного провода в зоне обжима является хорошим методом контроля качества, так как оно неразрушающее.

И наконец — и сохраните этот тест только для образца обжима — используйте тестер натяжения проволоки, чтобы убедиться, что обжим выдерживает предел прочности на разрыв, указанный производителем при правильном обжиме. Этот тест является разрушительным, поэтому его следует проводить только на образце обжима, чтобы доказать, что вы соответствуете требованиям.

Выполните описанные выше шаги, и вы овладеете идеальным обжимом.

Покупайте наши обжимные инструменты от Molex и многое другое на WaytekWire.com.

Работа с проводом — learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», он, скорее всего, имеет в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Проволока может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод — это основа нашего общества. В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует.Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами. Изоляция существует потому, что прикосновение к оголенному проводу может позволить току протекать через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный и одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь. Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Жесткий провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильного и многожильного сердечника

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота. И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, при создании прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень трудной в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу из строя соединения.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, который может безопасно выдержать провод. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существуют две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода. Как правило, более толстый провод может пропускать больший ток.

Приблизительная толщина провода в соответствии с таблицей допустимых значений

Здесь, в SparkFun, мы обычно используем провод 22 AWG для создания прототипов и макетов. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать проволочную обмотку 30 AWG , если вам нужно меньше.

Совет: Обмотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены должным образом

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы. Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии

ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

4

Инструмент для зачистки проводов — 20-30AWG

В наличии

ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30). Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может зачистить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и причинить серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет:
Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями.
>

Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине уже может быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии

TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками для резки проволоки. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение зажима с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции. Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для зачистки будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрезает внешнее кольцо провода, уменьшая общий диаметр провода и снижая прочность провода. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и недостающие жилы

Если на проводе случайно образовалась царапина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места сварки.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

По завершении термоусадка должна проходить по оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.

Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.

Для опытных пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, подобную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе. Справа разветвленный разъем (он же лопатка или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть штыревой лопаточный соединитель (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, подключенные к штыревым выводам микровыключателя.

Что такое обжим?

Слово «обжим» в данном контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима с храповым механизмом

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжиматься, это приведет к храповому механизму и не позволит челюстям снова открыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Инструмент для обжима быстроразъемных соединений с храповым механизмом

В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с храповым механизмом

На изображениях ниже показаны провода разного калибра, обжатые для разветвленного разъема, и обжимной штырь для поляризованного разъема.

Ручной обжимной инструмент

Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, у него есть возможность зачистки, разрезания и обжима при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!

Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если вы должны использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, разъем подходящего размера.

Хорошее соотношение длины провода к цилиндру

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока немного проходит мимо ствола

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если их пытались разъединить с большим усилием. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже представлена ​​военная таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в цилиндр или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.

Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может повысить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить существенной разницы.

Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками PTH 0,1 дюйма. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится штырь с внутренней резьбой, который используется для сопряжения с штифтом справа.

Процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать нестандартные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы будем использовать челюсть побольше.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если вы присмотритесь, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не будет в достаточной степени обжимать язычки.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет повернуть предохранительный фиксатор чуть выше рукоятки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его изолятор находился заподлицо с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Общие ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неподходящего размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно опасно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обертки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез вдоль стороны цилиндра.

Вставьте провод в штифт заголовка (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые контакты заголовка.

Примечание: Штыри разъема с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть проволоку вокруг штырьков вилки разъема.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со штифта. По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

Освободив проволочную обертку, потяните проволоку от штифта.

Управление проводами

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

• поддерживает организацию проекта
• предотвращает отрывание проводов от движущихся частей
• усиливает связь

Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения, провода в вашем проекте станут управляемыми и более простыми в обращении. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Электромонтажный комплекс

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit

Советы: Дополнительные идеи можно найти по ссылкам ниже.

How-To: Правильно обжимайте провода и клеммы

Сегодня я разместил картинку ниже на нашей странице в Instagram и Facebook…

Первые комментарии в значительной степени прибиты…

Можем ли мы победить мертвую лошадь? Я имею в виду, что это просто базовая проводка, верно? Похоже, в этом коне с плохой проводкой еще осталось немного жизни . .. Прикончите его!

Ваши электрические соединения выглядят так? Если так, продолжайте читать, мы исправим вас!

* Посмотрите на этот беспорядок.Я имею в виду, просто посмотри на это … Заставляет задуматься, почему это не сработало, а? Припаять все клеммы, обжатые шлакоблоком и старым деревом, просто ужасно … Чувак испортил свою систему зажигания за 600 долларов — не позволяйте этому случиться с вами!

Этот будет настолько простым, что вы удивитесь, почему вы сделали это раньше .

Необходимых инструментов:

Клещи для обжима с храповым механизмом RMStator

Кусачки / стрипперы хорошего качества

Различные провода и клеммы

* СЕЙЧАС В нашем магазине! Clicky Clickity Нажмите здесь:

Давай рок!

Электропроводка — самая большая проблема, которую мы видим на этих велосипедах, вы, вероятно, заметили ее на своей собственной машине, либо от предыдущего владельца, либо от вашей собственной работы, а иногда (к сожалению) даже в профессиональных магазинах. Мы не будем подробно останавливаться на всех плюсах и минусах Solder Vs Crimp — вы можете изучить 200 мнений об этом в Интернете. Все, что я знаю, это чертовски близко к тому, чтобы правильно паять грязный обжимной элемент…

Я обнаружил эти плоскогубцы некоторое время назад, RMStator отправил нам набор для тестирования и использования в нашем магазине. Они также использовались Pandemonium Customs, и вскоре они будут опубликованы в журнале Cycle Source. Они улучшили мою игру обжима с «Ммм, подержит, может, я добавлю немного припоя» на «Ого, это похоже на фабрику!» — они ТАК хороши…

Я настоятельно рекомендую использовать металлолом и клеммы из гаража, магазина и т. Д.… И привыкнуть к ним.Они не являются сложными, но вы не хотите, чтобы первый испорченный вами обжим оказался на вашем труднодоступном месте, входящем в наши системы CDI или PMA. Практика ведет к совершенству, и вы, вероятно, сможете добиться этого всего за несколько попыток.

* Вы заметите, что я написал, какая сторона является стороной «Проволока», карандашом на моих плоскогубцах. Упрощает запоминание, поскольку другая сторона предназначена для клемм

Многие ошибаются в том, что слишком сильно снимают изоляцию с провода.Снимайте только то, что вам нужно. При необходимости создайте макет терминала, который вы планируете использовать, и отметьте его маркером, как вы увидите, как это сделал я ниже:

Вышеупомянутый зажим имеет механический обжим как на изоляции, так и на медной проволоке. Я очень предпочитаю эти типы терминалов. Они включены в наши системы CDI и PMA.

Сделано для вас, чтобы вы получили представление. Дальнейшее превышение этого значения на любом терминале является слишком большим и может вызвать проблемы с непрерывностью при использовании.

Быстро отметьте острым маркером, какую часть изоляции я хочу переместить.

Зачистите изоляцию с помощью ножниц / ножниц. Вот где пара хороших инструментов стоит дополнительных денег. Вы можете видеть, что мы оставили изоляцию там, где будет больший обжим

Вставьте клемму в клещи с трещоткой, как показано выше. Возможно, вам придется немного подправить вкладки на самом терминале, они производятся серийно и не всегда идеально подходят.Слегка сожмите плоскогубцы ровно настолько, чтобы удерживать клемму на месте.

Со стороны «провода», которую мы ранее пометили, проденьте провод на место. Визуально убедитесь, что изоляция провода и медные жилы находятся там, где вы хотите, чтобы они были на клемме. Сфотографировать непросто, но вы можете довольно легко увидеть пик и сказать, где они должны быть.

После того, как вы нажмете плоскогубцы до высвобождения, у вас должен остаться зажим / обжим, который выглядит вот так… Не слишком потрепанный.Я мог бы оставить чуть больше Copper Strand выставленным, этот был достаточно ровным, чтобы не показываться на фотографиях. * ЕСЛИ вы хотите добавить припой, просто нанесите мазок на конец медной жилы там, где вы хотите, а не на всю клемму и не расплавьте изоляцию.

Вот и все … Ниже я покажу несколько различных клемм и зажимов. Некоторые из них есть в наших системах CDI и PMA, поэтому, если вам нужна ссылка, это хорошее место для поиска. Остальные — просто случайные терминалы, которые я нашел в магазине:

Изолированные клеммы? Нет проблем…

Погодостойкие клеммы? Также без проблем…

Эти тонкие терминалы погодозащищенного типа в наших системах CDI? Легко и без повреждения терминала или нарушения соединения.

Выглядит просто, правда? Это потому, что это так!

Теперь они есть в нашем магазине, что упрощает поиск необходимых инструментов для правильной работы…

Как всегда, большое спасибо за вашу поддержку! Нам нравится эта работа, мы с каждым днем ​​узнаем все больше и больше и передаем это вам, ребята…

Хью Оуингс

Хьюз ХэндБилт

Опрессовка кабеля — DIYWiki

В этой статье дается практическое описание опрессовки электрических кабелей в установках с фиксированной проводкой. Показанные методы обычно применимы к другим областям, таким как автомобильная электрика. Однако это не рекомендуемый метод удлинения гибких сетевых кабелей, подключенных к приборам.

Рекомендуется несколько раз попрактиковаться в этой процедуре перед ее развертыванием на реальной установке, чтобы убедиться, что создаваемые стыки являются механически прочными. Также неплохо попрактиковаться, когда вы не застряли вверх ногами в каком-то неудобном углу монтажного шкафа или в другой «реальной жизни».

Допустимые методы соединения

Существуют различные ситуации, когда может потребоваться присоединение электрического кабеля, например, при выполнении ремонта или модернизации установок. Нормы электромонтажа в основном разрешают несколько методов выполнения кабельных соединений, в том числе:

1. Винтовые клеммы
2. Пружинные клеммы (например, Wago)
3. Соединения, полученные с помощью обжимного инструмента (т. Е. Обжимные)
4. Соединения под пайку
5. Сварные соединения

1) чаще всего используется в электрических аксессуарах, таких как выключатели и розетки. Однако этот метод приемлем только в том случае, если соединение останется доступным для будущего осмотра и обслуживания (BS7671 (17-е издание), раздел 526.03), поскольку резьбовые клеммные соединения со временем могут ослабнуть.

2) могут — но не всегда — считаться необслуживаемыми. Конкретная комбинация клеммы и корпуса («коробка Wago») должна быть классифицирована как не требующая обслуживания.

5) Это не вариант, доступный во многих домашних условиях. Следовательно, если нужно сделать соединение, которое является прочным и может быть безопасно захоронено в здании, нам остается 3) и 4), поскольку оба из них подпадают под действие исключения, подробно описанного в части (iv) вышеупомянутого раздела правил электромонтажа. .

Почему обжим?

Обжим

— это быстрый и надежный метод соединения, который легко применять в полевых условиях, поскольку, в отличие от пайки, он не требует времени на ожидание нагрева паяльника и не представляет опасности ожога для оператора при работе в ограниченном пространстве. пробелы.

Необходимые инструменты и материалы

Для создания надежных обжимных соединений необходимо использовать правильный обжимной инструмент. Соответствующие обжимные инструменты имеют существенную конструкцию и включают механизм затяжки с храповым механизмом, который обеспечивает приложение адекватного давления к обжимному элементу перед его отпусканием.Нравится:

Подходящий инструмент можно приобрести в большинстве хороших инструментальных магазинов и розничных продавцов электрооборудования, таких как этот [[1]].

Обжимные клеммы доступны в нескольких размерах и двух основных типах: [Изолированные] и [Неизолированные]. Могут использоваться оба типа, но процедура разная, и неизолированные обжимы требуют использования другого обжимного инструмента по сравнению с изолированными. Для целей этой статьи мы будем использовать изолированные обжимы, так как они более доступны и требуют немного меньше работы.

В дополнение к обжимному инструменту вам понадобится несколько основных инструментов, таких как кусачки и инструменты для снятия изоляции. Вам также понадобится термоусадочная трубка подходящего размера для соединяемого кабеля.

Неправильный инструмент для работы

Обратите внимание, что такие дешевые обжимные инструменты без храпового механизма, как этот, не подходят:

Если у вас есть один из них, оставьте его для зачистки проводов и обрезки небольших болтов.

Порядок опрессовки

Предположим, нам нужно соединить отрезок кабеля.

Подготовьте провод

Первая работа — отрезать все поврежденные участки или провод, чтобы оставить звуковой провод, с которым можно работать:

Зачистите кабель на пару дюймов (около 50 мм) с каждой стороны, чтобы было место для работы.

Чтобы уменьшить общий размер обжима и сделать стык более аккуратным, можно расположить провода в шахматном порядке, чтобы обжимные клеммы не образовывали пучок:

(Лучше смещать стыки даже больше, чем показано на фотографии — так, чтобы не было перекрытия в положениях клемм обжима, что является идеальным)

Подходит для изоляции

Перед тем, как продолжить, установите изоляцию!

Отрежьте термоусадочную пленку до длины, достаточной, чтобы не только закрыть стык, но и выступить на 2,5 сантиметра вниз по кабелю. Это сделает окончательный шов более влагостойким. (Если важна гидроизоляция, можно использовать термоусадочную пленку с клеевым покрытием):

Для кабеля T&E 2,5 мм² используйте термоусадочную трубку диаметром 12,7 мм (0,5 дюйма), для кабелей меньшего диаметра, вероятно, лучше подойдет диаметр 10 мм.

Также не забудьте надеть гильзу на провода заземления. Сдвиньте термоусадочную трубку вверх по одному из проводов до упора:

Выберите подходящие обжимы

Для подобного соединения кабелей требуемый тип обжима известен как обжим или сращивание «встык».

Выбранный обжим должен не только соответствовать размеру провода, о котором идет речь, но и иметь достаточную допустимую нагрузку по току для схемы. Цвет обжима указывает только на его размер, они не предназначены для соответствия какому-либо конкретному цвету изоляции провода.

Три самых популярных размера / цвета:

Обжим

Поместите обжим в губки обжимного инструмента (в углубление, отмеченное тем же цветом, что и обжим), и осторожно сожмите, чтобы зажать обжим, не сдавливая его:

Обжим следует расположить так, чтобы активная часть зажимов находилась прямо над металлической частью обжима, оставляя пустую часть пластиковой изоляции торчащей.

Вы хотите, чтобы длина оголенного проводника была примерно равна половине длины внутренней металлической части обжимной клеммы (5-8 мм обычно примерно справа), чтобы каждый провод заполнял половину клеммы. Обратите внимание, что обжимные клеммы для стыкового сращивания, подобные показанным на рисунке, не всегда имеют центральный упор для предотвращения прохождения провода прямо через клемму. С более тонкими проводами не имеет значения, пересекаются ли провода, однако с более толстыми проводами может не хватить места в клемме для этого, поэтому, если вы вставите провод слишком далеко от одной стороны, вы не сможете получить другой провод достаточно глубоко вставлен в другой, чтобы сделать надежный обжим.

Вставьте провод так, чтобы изоляция находилась внутри закрытой части обжима:

После обжима проверьте обжим, чтобы убедиться, что он выглядит правильно сжатым, а провод все еще находится в правильном месте и не видны неизолированные участки.Попытайтесь вытащить провод из обжатого соединения, чтобы убедиться, что он правильно удерживается:

Повторите эти действия для остальных проводов кабеля:

Наконец, завершите обжим другого кабеля:

Тест

После подключения кабеля вы можете протестировать свою работу. Как описано выше, первое испытание является механическим: провод не должен вырываться из обжима при приложении разумной силы. Также необходимо провести визуальный осмотр, чтобы убедиться, что ни один проводник не обнажен на концах изоляции обжимного соединителя.

Для проверки электрически найдите, где отремонтированный кабель подключается к существующей цепи на обоих концах. Отсоедините оба конца. На одном конце скрутите вместе фазный, нейтральный и заземляющий провода. Теперь используйте мультиметр в диапазоне низких сопротивлений, чтобы измерить сопротивление между фазой и нейтралью, фазой и землей, а также нейтралью и землей на нескрученном конце кабеля. Два показания, снятые с заземляющего провода, должны быть равными, но больше, чем показания фазы / нейтрали, поскольку заземляющий провод обычно тоньше, чем провода фазы / нейтрали.

Сравните полученные результаты с ожидаемыми значениями сопротивления, приведенными в таблице в статье «Неисправности электрической цепи». Если все в порядке, раскрутите провода и снова подсоедините оба конца кабеля к цепи, убедившись, что винтовые соединения надежно и надежно закреплены.

Термоусадочная

Последняя работа — надеть термоусадочную пленку на стык и усадить ее:

Термоусадку лучше всего усадить с помощью небольшого специального термофена. Если его нет, можно использовать газовое пламя, но его нужно очень быстро и осторожно прокручивать по стыку, чтобы не поджечь его.

См. Также

Содержание вики

Вики-тематические категории

Как обжимать электрические соединители

Электрические соединители — это тип оборудования, которое прикрепляется к розетке для замыкания электрической цепи и подачи электричества к части оборудования. Это соединение может быть между двумя проводами или проводом к клемме. Обжим — это процесс, используемый для соединения провода с проводом или провода с клеммой. Как следует из названия, соединение происходит, когда один кусок металла деформируется и плотно прижимается к другому куску металла. Этот процесс не требует пайки и включает следующие этапы и оборудование:

Выбор подходящего оборудования

Вам понадобится специальный инструмент для обжима. Они могут быть похожи на плоскогубцы или трещотки. Обжимные инструменты с храповым механизмом обычно рекомендуются вместо плоскогубцев, поскольку они обеспечивают более надежный обжим. В любом случае обжимные машины не универсальны. Существуют десятки вариантов формы и механических характеристик. Выбранный вами обжимной инструмент будет зависеть от типа и размера клеммы, которую вы устанавливаете.Вам также понадобится:

• Качественные обжимные клеммы: электрическое соединение, в которое вы вставите провод.
• Многожильный провод (не сплошной): металлический провод, состоящий из нескольких проводов меньшего размера.
• Термоусадочная трубка: пластиковая трубка, используемая для изоляции стыка между электрическим разъемом и проводом.
• Инструмент для зачистки проводов: небольшой инструмент, который удаляет часть изоляции с внешней стороны электрического провода.

Обжим электрических разъемов

1. Зачистите провод: Используйте инструмент для зачистки концов многожильного провода, соблюдая осторожность, чтобы не повредить проводники. На упаковке обжимных клемм может указываться, какая часть провода должна быть зачищена.
2. Вставьте провод: Вставьте зачищенный провод внутрь обжимной клеммы и поместите обе части в обжимной инструмент. Иногда проще сначала вставить обжимной наконечник в инструмент, а затем вставить провод.Убедитесь, что проводка и клемма правильно совмещены.
3. Обожмите провод и клемму: При использовании трещотки циклически перебирайте инструмент, пока он не освободится. Если вы используете плоскогубцы, вам может потребоваться дважды обжать клеммы (сначала конец проводника, а затем изоляция), возможно, с разными настройками для надежного соединения.
4. Осмотрите соединение: Снимите провод и клемму обжима с инструмента и оцените обжим, чтобы убедиться, что обе части надежно соединены друг с другом.Небольшой рывок должен помочь.
5. Термоусадка соединения: Наденьте трубку на соединение и (при необходимости) воспользуйтесь термофеном для усадки пластика, герметизируя недавно обжатое соединение. Убедитесь, что оплетка не задевает концевой конец обжима.

Когда дело доходит до электропроводки, многое может пойти не так. Ваш самый безопасный и самый экономичный выбор — это приобретение гофрированных электрических разъемов в готовом виде или приобретение специально разработанных надежных OEM-производителей, таких как iCONN Systems.Мы предлагаем большой выбор электрических разъемов и специализируемся на разъемах, разработанных по индивидуальному заказу, которые выдерживают даже самые экстремальные условия эксплуатации.

Советы по обжиму проводов при производстве жгутов проводов

Обжим проводов в процессе производства жгутов проводов может показаться простым шагом, когда подойдет любой обжим. Тем не менее, мы покажем, как этот, казалось бы, простой процесс может сделать или разрушить ваш проект, и покажем лучшие методы, используемые лучшими производителями для обеспечения идеального обжима каждый раз.

Что отличает методы обжима, применяемые производителями жгутов проводов на заказ?

По сути, обжим — это просто присоединение проводов к какой-либо арматуре. Фитинги помогают проводам подключаться к другим компонентам жгута проводов или к самим другим проводам. Обжим на самом деле деформирует разъем, так что компоненты склеиваются. Существуют ручные инструменты для обжима, полуавтоматические инструменты и полностью автоматизированные машины для обжима, которые наша команда использует в проектах по изготовлению специальных жгутов проводов.

Производителей нестандартных жгутов отличает качество обжима. Это может показаться не точной наукой, когда мы деформируем компоненты, чтобы они оставались вместе; однако обжатие должно быть очень точным, чтобы гарантировать, что передача данных, мощности или сигнала по кабелю не ухудшится.

Как проверить качество обжима

Проверка качества выполняется различными способами и должна присутствовать на протяжении всего производственного процесса, и к этому в компании Meridian мы относимся очень серьезно.Мы действительно гордимся тем, что продолжаем поддерживать нашу сертификацию ISO 9001. Эта сертификация предназначена специально для оценки приверженности производителя качеству путем оценки как самой программы обеспечения качества / контроля качества, так и постоянной приверженности делу улучшения этого процесса. Такой уровень приверженности — это то, что действительно отличает качественный обжим и качественный продукт.

Вот несколько различных способов, которые мы используем для проверки качества обжима:

• Усилие обжима
• Высота и ширина обжима
• Усилие отрыва обжима
• Длина обжимной полосы

Для проведения этих испытаний требуется сложное испытательное оборудование, чтобы гарантировать достоверность данных испытаний. Чтобы обнаружить мелкие дефекты, вам понадобится машина, способная выполнять крошечные измерения. В нашем полностью автоматизированном терминале для обжима имеется встроенный монитор силы обжима, который очень чувствителен, чтобы обнаруживать даже малейшие ошибки в обжиме.

Лучшие советы для идеального обжима жгутов проводов

Независимо от того, использует ли ваша принцесса лучшие ручные инструменты для обжима вплоть до полностью автоматизированного обжимного станка, инженеры по-прежнему должны участвовать на протяжении всего процесса, чтобы гарантировать строгое соблюдение спецификаций проекта.Здесь мы выделили несколько областей, которым мы уделяем особое внимание при обжиме компонентов жгута проводов, чтобы создать идеальное решение для уникальных потребностей наших клиентов.

1. Убедитесь, что изоляция провода полностью находится внутри обжимного язычка

На обжиме язычок — это то, что плотно удерживает провод и гарантирует, что сам провод полностью закрыт. В случае зачищенного провода его должно быть достаточно, чтобы обжимной язычок полностью закрыл провод. Язычок помогает надежно удерживать провод, а также может немного захватить изоляцию провода, чтобы надежно закрепить соединение.Для незащищенных проводов мы используем зажимы, которые могут непосредственно контактировать с проводом. Это действительно предпочтительный маршрут, поскольку он экономит время и одинаково эффективен при сохранении целостности провода.

Инжиниринг на этом этапе делается с учетом конечного использования пользователя. Наши инженеры проектируют и тестируют наш продукт, чтобы он мог противостоять типу переменных, с которыми может столкнуться система. Обычно наши тесты доходят до крайности с такими вещами, как брызги воды, воздействие соли, экстремальные температуры и изгиб / растяжение.Мы делаем это, чтобы убедиться, что мы точно знаем, что продукт работает именно так, как должен, когда он соходит с конвейера окончательной сборки и еще до того, как он будет отправлен нашим клиентам.

2. Проверка отсутствия дефектов самого провода перед обжимом

Когда вы начинаете сравнивать варианты обжима, вам действительно следует начать с самого провода. Мы используем сертифицированные UL провода с известными техническими характеристиками, чтобы наши инженеры могли точно определить, как конечный продукт будет работать в заданном наборе обстоятельств.Использование качественного, проверенного продукта с самого начала — вот что помогает гарантировать, что жгут проводов будет работать должным образом. У вас может быть самый лучший в мире обжим, но если сами провода будут дефектными, конечный продукт будет не лучшим.

3. Как проверить разъемы, чтобы убедиться, что провод полностью удерживается

Любой вид ненадежного соединения будет самым большим ухудшением качества проводки для передачи источника питания, данных или сигнала. Когда к проводу подключаются клеммы, необходимо выполнить несколько проверок, которые помогут обеспечить надежное удержание провода.

4. Присмотритесь к углублениям обжима

Жгуты проводов обеспечивают инфраструктуру управления проводами, необходимую в современной сложной электронике. Обжимные вмятины помогают с планом прокладки проводов, а также с общим представлением. Правильное выравнивание также является неотъемлемой частью обеспечения хорошего контакта обжимного язычка и активного захвата провода. При наличии нескольких различных видов обжимных профилей правильное вдавливание, выполненное с точными требуемыми углами, — это то, что обеспечивает целостность соединения.

5. Следите за разрывом, разрывом или другими дефектами изоляции

Еще один способ, которым мы уделяем невероятно пристальное внимание качеству, — это использование микрофотографии. Это чувствительное оборудование снимает поперечное сечение обжатого вывода и анализирует его буквально под мощным микроскопом. Когда мы полируем и / или используем такие методы, как окрашивание электролита, наша группа по обеспечению качества может обнаружить даже самые незначительные дефекты изоляции и других составных компонентов. Этот уровень качества помогает нашим клиентам понять, что они могут положиться на получаемый продукт.Поскольку многие из наших жгутов проводов используются в медицинских, военных, промышленных системах управления и телекоммуникациях, мы знаем, что наши продукты слишком важны, чтобы когда-либо допускать преждевременный отказ.

6. Убедитесь, что выступы обжима не повреждают изоляцию провода.

Хотя мы показали, что использование изоляции внутри обжимного язычка может улучшить целостность соединения, как и в случае с нашим последним наконечником, инженерам необходимо убедиться, что изоляция проводов не повреждается. Очень легко случайно повредить хрупкие компоненты в жгуте проводов, поэтому так важно проводить постоянные проверки на протяжении всего процесса.

При использовании обжимного инструмента, особенно ручных инструментов, необходимо точно приложить усилие, чтобы правильно зажать провод, но не повредить изоляцию. Тот же принцип применяется на всех этапах производственного процесса. Если в изоляции есть дефекты, существует большая вероятность преждевременного повреждения и / или деградации ремня безопасности.

7. Проверка конечного продукта

Любая форма разделения проводов, повреждение проводов, повреждение изоляции или отклонения, присутствующие во множестве различных клемм, разъемов, проводов или любых других компонентов, просто недопустимы со стороны производителя качественных жгутов проводов на заказ.

Мы потратили много времени на обсуждение качества, потому что оно имеет решающее значение для успеха во всем, что мы делаем здесь, в Meridian. Как мы уже заявляли, когда ваши продукты используются, чтобы помочь нашим мужчинам и женщинам в военной форме, нашим врачам, работающим на переднем крае медицинской сферы, или жизненно важному коммуникационному оборудованию, на которое мы все полагаемся, чтобы оставаться на связи, вы, как правило, берете на себя обеспечение качества. шутки в сторону. Одним из самых больших преимуществ, которые мы приносим нашим клиентам, было появление и постоянное использование нашей лаборатории Advanced Life Testing Lab. Этот современный испытательный центр позволяет нашим инженерам подвергать продукт самым суровым условиям, которые только можно вообразить, чтобы измерить, насколько далеко эти продукты пойдут для наших клиентов. Когда мы достигли наилучшего сочетания различных компонентов для достижения желаемого результата, мы двигаться вперед в производственном процессе.

Контроль качества продолжается даже в течение конечного производственного цикла, поскольку каждый производимый нами продукт перед отправкой тестируется, поэтому, когда наши клиенты получают продукт, они могут быть спокойны, зная, что целостность, безопасность и функциональность были протестированы и повторно протестированы.

Выбор лучшего обжима для вашего жгута проводов по индивидуальному заказу

Обжим проводов может показаться простым делом, но производители более низкого уровня просто не в состоянии предложить такой уровень сложности в оборудовании или опыте, чтобы гарантировать безупречную работу обжима. В Meridian мы гордимся тем, что являемся производителями жгутов проводов на заказ. Спроектировав более 70% производимых нами сборок и жгутов, мы накопили невероятную базу знаний и возможностей. Фактически, у нас есть более 5000 существующих инструментов, соединений и компонентов, которые позволяют нашей команде разработчиков создавать идеальное решение вовремя и в рамках бюджета.

Когда вы будете готовы к новым впечатлениям от работы с изготовителем нестандартных жгутов, обратитесь к нашей команде профессионалов по кабельным и проводным жгутам.

Как правильно использовать обжимные клеммы

Проблемы с электричеством — одна из самых сложных проблем, которую нужно отследить в автомобиле. Часто проблема носит временный характер, когда иногда схема работает, а иногда нет, что означает, что вы должны иметь возможность отследить проблему, пока она не работает.Чаще всего эти проблемы возникают из-за плохого соединения. Как только вы обнаружите проблему, вам нужно ее исправить.

Отремонтировать провода можно двумя способами — припаять и обжать клеммы. В некоторых сценариях требуется обжать клеммы проводов, например, модульные клеммные соединения и съемные клеммы, в то время как другие можно обрабатывать любым способом. Пайка обычно является лучшим методом соединения двух проводов, но это не всегда возможно. Обжимные клеммы очень полезны при длительном ремонте, но они плохо отзываются о них из-за постоянной неправильной установки.Существует несколько различных типов обжимных клемм, для которых требуются разные инструменты, и они всегда должны быть опломбированы. Мы составили список советов по опрессовке проволоки. Используйте их, и вы никогда не ошибетесь.

Правильный инструмент для работы

Обжимные инструменты Cheapo хороши только для образования пузырей с кровью, они не используются для настоящих обжимов проводов. Хороший набор инструментов для обжима изолированного / неизолированного провода обойдется вам всего в 15-20 долларов и прослужит вам вечно. Для специализированных терминалов, таких как блоки Weather / Metri, вам понадобится специальный инструмент для обжима. Они более дорогие, но вы можете купить универсальный инструмент со сменными матрицами, который будет работать со всеми типами терминалов.

Различные ручные инструменты для электромонтажа имеют решающее значение для правильного выполнения работы. Слева — обжимные клещи Metri-pack / Weather-pack (2 комплекта), изолированные и неизолированные обжимные устройства, универсальный инструмент.

Один размер НЕ подходит для всех

Существует правильный размер для каждого калибра проволоки и подходящая матрица для обжима.Изолированные клеммы выбираются по размеру и цвету изоляции.

Красный — калибр от 22 до 16

Синий — калибр 16-14

Желтый — калибр 12-10

Для любого провода калибра более 10 требуется неизолированный зажим. Эти клеммы обычно поставляются со съемной силиконовой изоляционной втулкой, но не всегда.

Слева — 1/0, 4 га, 10-8 га, желтый, синий, красный.

Практика безопасного снятия изоляции

Для снятия изоляции с провода требуется пара хороших приспособлений для зачистки проводов.Некоторые стриптизерши требуют, чтобы вы протянули через них провод, в то время как другие выполняют всю задачу одним движением. Автоматические съемники работают очень хорошо, но они немного дороже, начиная с 25 долларов, а недорогой набор съемников стоит около 10 долларов. Ключ к хорошей заделке — это ровно достаточное количество провода в обжиме, не слишком много и не слишком мало. Конец проволоки должен быть заподлицо или слегка расширен через конец обжима. На некоторых клеммах есть ограничитель для провода, используйте его в качестве ориентира.Изоляция должна касаться задней стороны цилиндрической клеммы (внутри изоляции, если используется изолированная клемма), не должно быть оголенных проводов на обоих концах гильзы обжима.

Пара автоматических стрипперов — лучший выбор для идеального стриптиза.

Go All In

Не оставляйте отставших от терминала. Убедитесь, что весь провод входит в клемму. Самый простой способ сделать это — сделать пару скручиваний провода после снятия изоляции.

Убедитесь, что нет свободных жилок провода вне изоляции или обжима клемм.

Нет полумеров

Полностью обжат, но не перегибайте. Пережать клемму сложно, но возможно, и в результате металл разорвется пополам. Самая большая проблема — это полуобжим, когда цилиндр обжима сжимается, но недостаточно для посадки провода. Результатом этого является неплотное соединение, которое вызовет всевозможные головные боли, и провод может даже выйти, что может быть опасно, если на провод подано питание.Это отличный способ вызвать пожар. Всегда проверяйте обжим, дергая за провод и клемму. Если он двигается, отрежьте его и сделайте это снова.

Ориентация

Только одна сторона обжима должна быть сжата, а какая сторона зависит от клеммы. Для открытых терминалов, таких как погодные терминалы или терминалы Metri-pack, открытые ножки обжимаются. Для всех клемм цилиндрического типа, которые образуют полный круг, углубление обжима идет на сплошную сторону, а НЕ там, где встречаются два конца.

Убедитесь, что провод полностью обжат в клемме.

В случае сомнений используйте большой молоток

Провода малого диаметра до 8-го калибра легко обжимаются плоскогубцами. Как только вы приобретете калибр 4 и больше, вам понадобится лучшее решение. Провода 4-го калибра и 1/0 используются в автомобилях для подключения аккумуляторной батареи и заземления, а также для некоторых пользовательских стерео и электронных приложений. Вы можете приобрести специальный штамп, который устанавливает обжим с помощью молотка, но есть другой способ добраться до этого с помощью молотка и пробойника. Это тот же основной принцип, но без специального инструмента.Лучше всего использовать обжимной инструмент большого калибра, так как он имеет наименьший риск раздробления пальцев, но молоток и пробойник помогут вам исправить положение.

Пломба!

Хотя это не критично для работы, герметизация обжимных клемм является хорошей идеей, особенно если соединение открыто для элементов. Со временем открытый металл подвергнется коррозии, нарастая сопротивление, что приведет к разрыву цепи. Незапечатанные обжимные соединения имеют срок службы около 10 лет. Для герметизации клеммы используйте изоленту хорошего качества, термоусадочную или жидкую изоленту.

Используйте качественную изоленту 3M Super 33 или жидкий электроизолирующий герметик, чтобы не допустить попадания влаги и электричества.

Хорошая обжимка прослужит долго, но плохая обжимка всегда в конечном итоге приводит к его некрасивой головке и обычно оставляет вас на обочине дороги. Выполняйте работу правильно, используя правильные инструменты и правильный процесс, чтобы вам больше не приходилось делать это позже. Если вам нужна дополнительная помощь, посетите местный магазин автозапчастей NAPA.

Ознакомьтесь со всеми инструментами и оборудованием , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.Для получения дополнительной информации об обычных обжимных клеммах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.
