Обжим витой пары 4 жильной: соединение с 8-жильным кабелем, инструменты

Содержание

пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

  • Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка.
    Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.
  • Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен.
    Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

  • Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.
    Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

  1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.
    Снятие изоляции при помощи стриппера
  2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.
    Производите обрезку
  3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.
    Рис. 8. А – правильный обжим, В – неправильный
  4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска.
    Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.
https://www.youtube.com/watch?v=rNNckAnvFX4

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.
https://www.youtube.com/watch?v=ty7slfm7bzI

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

  1. Обжимка должна производиться с соблюдением цветовой схемы.
  2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
  3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
  4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
  6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • Кирюхин А. «Справочник домашнего электрика» 1996
  • Черничкин М.Ю., Степанов С.И., Екимов И.В. «Все об электрике. Современная иллюстрированная энциклопедия» 2016
  • Джексон Альберт «Электрика. Популярная энциклопедия» 2017

Схема опрессовки интернет кабеля из 4-х жил и необходимый инструмент для обжима

Витая пара — это кабель, состоящий из двух проводников, скрученных между собой (обжатых) и закрученных вокруг точно таких же пар. Каждая пара имеет свой номер, название и промаркирована цветом. Например, если один проводок коричневый, то парный будет бело-коричневым. Обжиматься могут только кабели, служащие для передачи низкочастотных сигналов.

Витая пара из двух проводников

Почему витую пару нужно обжимать

Кабель сетевой четырёхжильный (витая пара) начали широко использовать после повсеместного распространения проводного интернета. Популярность 4-жильного кабеля объясняется его дешевизной — он в два раза доступнее 8-жильного, более надёжного.

Обжим (распиновку) витой пары производят по ряду причин:

  • Внешний сигнал, проходящий по кабелю, кодируется с учётом того, что каждый положительный сигнал на одном проводнике сопровождается отрицательным импульсом на другом. Это значит, что на двух проводках генерируются магнитные поля — положительное и отрицательное, которые должны замещать друг друга, не создавая помех.
  • Если бы проводки располагались параллельно, витая пара носила бы другое название и имела другие свойства. Расстояние между проводниками, по которым передаётся сигнал, было бы неодинаковым, а магнитное поле и сигналы на обоих проводах отличались бы.

Скрученная пара кабелей обладает следующими характеристиками:

  • расстояние, отделяющее пары проводов, изменяется вдоль всей длины провода во избежание перекрёстных помех;
  • пары проводов разной длины скручиваются с неодинаковым шагом, благодаря чему перекрёстные помехи практически полностью исчезают.

Разница в несоответствии длины проводков, образующих витую пару, может составлять 5 и более процентов.

Важно! Основная особенность 4-х жильного онлайн-кабеля — низкая скорость передачи данных (до 100 Мбит в секунду). Эксперты рекомендуют использовать его для подключения 100-мегабитных адаптеров. Бесперебойную работу гигабитного оборудования способен обеспечить только 8-жильный патч-корд.

Правила обжима витой пары четыре жилы

Обжимка витой пары 4 жилы для интернета проводится после того, как кабель обрезан и освобождён от внешней изоляции. За неимением кримпера можно воспользоваться монтажным ножом или бокорезами. Места срезов проводков должны находиться на одном уровне относительно друг друга и внешнего изоляционного покрытия.

Монтаж витой пары жилы по стандарту EIA/TIA-568B

На следующем этапе пары проводков отделяют друг от друга — расплетают и выравнивают, а затем располагают согласно одному из стандартов. Специалисты советуют придерживаться стандарта EIA/TIA-568B как наиболее популярного. Обрезанные и выпрямленные проводники помещают вовнутрь коннектора.

Важно! Изоляцию удаляют с помощью клещей или канцелярского ножа, так, чтобы проводники оголились максимум на полтора сантиметра.

Расположив последний пластмассовой защёлкой книзу, проводники зажимают большим и указательным (средним) пальцами, медленно вставляют в разъём коннектора и распределяют по всей его ширине. Прежде чем вставить коннектор в гнездо обжимного прибора, необходимо убедиться, что первоначальное положение проводников относительно друг друга не изменилось и все до одного упираются в перегородку.

Подключение электронных устройств к сети Internet осуществляется с помощью двух типов кабеля — экранированного и неэкранированного. Все кабели, смонтированные из витых пар, делятся на 7 категорий. Для изготовления 4-жильных витых пар используют проводники 5-й категории.

Цветовая гамма маркирования проводников, входящих в состав 4-жильной витой пары, может несколько отличаться. Ниже приведена схема разводки бело-оранжевого, оранжевого, бело-зелёного и зелёного проводников.

Схема разводки проводников

Иногда вместо бело-зелёного и зелёного проводков используются бело-синий и синий, а вместо оранжевого и бело-оранжевого — коричневый и бело-коричневый. Если для передачи сигнала, скорость которого 1 гигабит, задействуют все проводники (4 пары), то для обеспечения мегабитной связи достаточно подключить 2 пары или, другими словами, 4-жильный кабель.

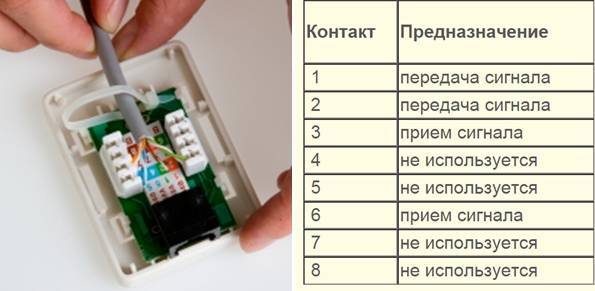

Передача сигнала осуществляется через 1 и 2 контакты, а приём — через 3 и 6. Четвёртый и пятый проводники для монтажа 4-жильного кабеля не используют.

Прямой и перекрестный обжим

Для подключения квартиры или дома к сети используют коммутационные шнуры двух видов, каждый из которых соответствует определённой группе коммуникационных устройств. Прямые патч-корды задействуют для сопряжения оборудования с сетевой картой. Концы кабеля соединяют с коннектором однообразно, по схеме Т568А или Т568В.

Посредством перекрестных или кроссовых патч-кордов соединяют однотипные электронные устройства. Чтобы соединить два компьютера, один конец соединительного кабеля обжимают по схеме Т568А, а для обжима второго применяют схему Т568В.

Обратите внимание! При прямом обжиме оба конца провода обжимают одним и тем же способом. Перекрёстный обжим подразумевает работу в соответствии с обоими общепринятыми стандартами.

Схемы обжима витой пары

Общепринятые схемы обжима проводников

Для подключения к интернет по 4 проводам схема обжима, приведенная выше, не совсем подходит. Для обжима 4-жильной витой пары используют проводники, соответствующие цифрам «1», «2», «3» и «6».

Существует две стандартные схемы обжима — прямая и перекрёстная. Обжим прямого типа «роутер-роутер» производят в соответствии со схемой «А». По мнению экспертов, в этом случае можно задействовать обе схемы — и прямую и перекрёстную, так как современные роутеры «умеют» распознавать оба стандарта.

Обжим типа «компьютер-компьютер» выполняется согласно перекрёстной схеме, обозначенной (на рисунке обозначена буквой «В»). Обжим типа «роутер-компьютер» принято осуществлять согласно схеме «А».

Как соединить 4 жильный и 8 жильный интернет-кабель

Соединение двух разнотипных проводов пройдёт успешно, если под рукой у мастера есть специальное оборудование. Наиболее удобным и простым считается стыковка проводов посредством проходного соединителя и обычного канцелярского ножа.

Сначала мастер, вооружившись ножиком, заклёпывает кабель из 8 жил, а затем, с противоположной стороны, монтирует 4-жильный кабель. При этом важно следить, чтобы цвета проводников, с помощью которого оба патч-корда соединены, соответствовали по цвету и маркировочной букве.

Важно! 4-жильный провод имеет одну особенность. Если одна пара проводников маркирована оранжевым, то другая — либо зелёным, либо другим цветом. Например, если вместо зелёного использован синий маркер, подключение 8-жильного кабеля следует производить через пару, отмеченную зелёным маркером.

Проходной соединитель для 8-жильного и 4-жильного кабеля

Инструменты и принадлежности

Обжим производится с помощью следующих принадлежностей:

  • кабеля витая пара необходимой длины;
  • коннекторов RJ-45 или 8P8C;
  • стриппера — инструмента для обрезки и освобождения витой пары от изоляционного покрытия;
  • кримпера (обжимных клещей).

Эксперты советуют выбирать инструмент помассивнее, так как лёгкий кримпер недолговечен. Также стоит обратить внимание на половинки пресса — они не должны быть смещены или искривлены.

Как обжать интернет кабель 4 жилы при помощи кримпера

Инструмент понадобится мастеру после того, как проводники будут вставлены в коннектор. Расположив конструкцию в соответствующем гнезде кримпера, мастер смыкает рукоятки до появления характерного хруста.

После обжатия необходимо проверить кабель на работоспособность, подсоединив его к оборудованию, используемому для сопряжения компьютера с сетью. Если кабель смонтирован правильно, в области уведомлений засветится соответствующий индикатор.

Обжим без специализированного инструмента

За неимением специального инструмента обжим можно произвести с помощью плоской отвёртки. Человеку, выбравшему этот способ, понадобится несколько коннекторов, на тот случай, если он не рассчитает силу нажима. Обжать провод вручную, без использования подручных средств, невозможно.

Если мастер малоопытен и не знает, как правильно обжать кабель для интернета 4 жилы, ему пригодится самообжимающийся коннектор. Воспользовавшись прибором, он самостоятельно оконцует и подсоединит экранированные кабели. Коннектор оснащён направляющими вставками, предназначенными для фиксации кабеля.

Как проверить качество обжима

Прежде чем включить самодельный провод в розетку, его нужно проверить на работоспособность. Выполнить проверку можно с помощью стрелочного тестера, мультиметра или прибора, предназначенного для измерения напряжения, сопротивления и мощности тока.

Тестер для проверки качества обжима 4-жильной витой пары

Тестер, по сравнению с другими инструментами, имеет явные преимущества:

  • во время проверки не нужно освобождать провод от внешней изоляции и зачищать проводники;
  • на выявление обрывов, распайки, замыканий и неправильного обжатия уходит несколько мгновений.

Наличие мультиметра, при условии, что оба конца провода можно свести вместе, позволяет провести тестирование жил по цветовым маркерам, а затем выяснить, есть ли сопротивление между щупами, другими словами, произойдёт ли короткое замыкание, если соединить одну жилу на одном конце провода со всеми жилами, находящимися с противоположной стороны.

Обратите внимание! При отсутствии возможности свести концы проводников, от неработающего кабеля отрезают коннектор и, зачистив жилы на одном конце, соединяют их между собой, после чего мультиметром прощупывают каждую витую пару на другом конце.

Альтернативный способ проверки витой пары

Жилы на одном конце провода зачищают на 5-сантиметровую длину и окунают в стеклянную (пластиковую) ёмкость, наполненную тёплой и очень солёной водой. Затем на одну из пар, расположенных на другом конце, подают напряжение (к проводам подсоединяют батарейку — обычную или извлечённую из материнской платы).

Если провод исправен, на отрицательном полюсе произойдёт выброс водорода (белые пузырьки), а на положительном — хлора (жёлтые пузырьки).

Ошибки, допущенные при обжатии

В числе распространённых причин, из-за которых кабель не будет правильно функцировать — неправильная обработка (обрезка и зачистка), расположение и фиксация внутри коннектора. Своевременно обнаружить и устранить неисправности поможет тестер.

Рекомендуется производить обжим, руководствуясь цветной схемой. Она постоянно должна быть у мастера перед глазами. Не стоит пренебрегать правилами разделки/фиксации кабеля и не экономить, приобретая некачественный инструмент. Все принадлежности должны быть наивысшего качества.

Специалисты не советуют использовать 4-жильный кабель, если в роли компании-провайдера выступает мобильный оператор (например, Билайн). Также не стоит экономить на кабеле, подключая одновременно интернет, онлайн-кинотеатр и интерактивное ТВ через крупную компанию, обслуживающую большую часть населения (например, Ростелеком). Сэкономив на кабеле, домашние только усложнят себе жизнь.

Схема

для 4 и 8 проводов, распиновка цветов RJ45

Витая пара – это пара изолированных проводов, скрученных вместе. Этот тип кабеля также называют RJ-45 или Ethernet 10/100, схема обжима витой пары своими руками рассказана в материале.

После прокладки интернет-кабеля необходимо закрепить на его конце разъем, чтобы можно было его подключить. Для этого нужно обжать кабель специальным инструментом. Затем вы можете подключить его к сетевой карте и произвести настройки для подключения к Интернету. В материале будет разбираться, как подключить витую пару к сетевой розетке и как обжать провод на 4 и 8 жилу.

Содержание

  • 1 Что такое витая пара
  • 2 Схема контактов
  • 3 Технология обжима
    • 3.1 Прямой тип
    • 3.2 Крестовый тип
  • 4 Четырехжильный кабель
  • 5 Обжим без инструментов

Что представляет собой витую пару

Название «витая пара» происходит от того факта, что кабель имеет 8 скрученных медных проводников в парах разных цветов.

Скрутка делается для уменьшения влияния внешних электромагнитных помех и взаимных помех при передаче сигналов.

С помощью витой пары можно создать соединение для передачи данных со скоростью до 1 ГБ в секунду. Для создания высокоскоростной сети необходимо иметь кабель с 8 жилами, т. е. 4 витыми парами. По этой причине рекомендуется обжимать все 8 проводов. Но есть и кабели, предусмотренные на 4 провода.

Схемы выводов

Распиновка витой пары включает два типа соединений:

  • Стандарт T568A;
  • Стандарт T568B.

Для простоты понимания необходимо запомнить следующую схему цветовой распиновки: первый стандарт предполагает бело-оранжевый и оранжевый, второй — бело-зеленый и зеленый.

Более популярна вторая схема обжима RJ45, но при формировании внутренней сети возможен обжим любым из этих способов.

Технология обжима

Пошаговая процедура обжима 8-жильного кабеля:

  • Снимите изоляцию и зачистите провод на 3 см;
  • Разделите провода так, чтобы они были отделены друг от друга;
  • вставьте провода в разъем;
  • При вставке проводов в разъем обращайте внимание на контактную группу. Стандартные методы обжима предполагают цветовую схему:
  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый
  4. синий
  5. бело-голубой;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый;
  • После вставки всех проводов по схеме необходимо проверить, что они вставлены до упора. Далее при правильном подключении обжимаем интернет-кабель;
  • Трос с оголенным 3-сантиметровым концом обрезается, чтобы он надежно фиксировался в фиксированном положении;
  • затем провода вставляются в разъем, и все это помещается в пассатижи. Единственное правильное положение коннектора предусмотрено конструкцией, так что вы сразу будете знать положение для установки. Нажмите, чтобы вставить до упора, после чего процесс считается завершенным.

Прямой тип

Прямой обжим используется для подключения порта сетевой карты к сетевому оборудованию (коммутатору или концентратору):

  • EIA/TIA-568A: компьютер к коммутатору, компьютер к концентратору;
  • EIA/TIA-568B является наиболее популярным и включает в себя схему: компьютер — коммутатор, компьютер — концентратор.

Перекрестный тип

Перекрестный тип предполагает, что две сетевые карты подключены друг к другу напрямую в соответствии с показанной цветовой схемой. Подходит для скоростей 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер к компьютеру, коммутатор к коммутатору и концентратор к концентратору.

Следует отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 наружных диаметров кабеля). Сильный изгиб может увеличить внешние шумы и помехи сигнала, а оболочка или экран кабеля могут быть разрушены.

Четырехжильный кабель

Обжим четырехжильной витой пары аналогичен восьмижильному кабелю, разница только в количестве проводов, которые используются для передачи данных.

Инструкция как обжать 4-жильный кабель для интернета:

  • Используются 1,2,3 и 6 каналы разъема RJ45. Первая пара проводов вставляется в каналы 1 и 2, вторая пара вставляется в каналы 3 и 6. Процедура выполняется с обеих сторон кабеля;
  • Снимите несколько сантиметров изоляции;
  • раскрутить и выпрямить все провода;
  • составляют по цвету: бело-оранжевый, оранжевый, бело-зеленый, зеленый;
  • для других цветов, правильно вставить первую и вторую пары в соответствующие каналы, указанные выше;
  • держите разъем RJ45 пластиковым зажимом вниз;
  • , затем сделайте то же самое на другом конце кабеля.

Используйте эти инструкции, чтобы самостоятельно обжать кабель и получить максимальную скорость передачи данных до 100 Мбит/с.

Обжим без инструментов

Обжать 8-жильную витую пару можно без специальных инструментов, но только с помощью следующих предметов, имеющихся в каждом доме:

  • Для обжима разъема RJ 45 используется обычная отвертка;
  • ножом можно зачистить витую пару на несколько сантиметров;
  • Кусачки для обрезки проволоки. Можно использовать кусачки на плоскогубцах или ножницах.

Процедура выполняется двумя способами:

  • Прямая обжимка витой пары включает способы Т568А и Т568В, когда обжим витой пары выполняется одинаково на обоих концах кабеля;
  • Возможен и перекрестный обжим, используется для соединения двух компьютеров без роутера.

Последовательность опрессовки следующая:

  • зачистите кабель ножом;
  • расправить провода и вставить их в соответствии с выбранными цветами, чтобы они не переплетались;
  • обрежьте провода кусачками и оставьте примерно 1 см;
  • Проверить правильность укладки проводов по схеме и вставить их в разъем, который необходимо держать защелкой от себя;
  • Вставьте провода до упора, чтобы они упирались в переднюю стенку разъема;
  • С помощью отвертки обжать, то есть один за другим с усилием вдавить контакты. Контакты должны быть слегка вдавлены в корпус разъема;
  • Нажмите на фиксатор шнура, протолкнув его внутрь и прижав внешнюю изоляцию;
  • Проделайте то же самое с другой стороны, после чего процедура обжима кабеля будет завершена.

Итак, обжим кабеля для интернета на 8 или 4 жилы можно сделать самому в домашних условиях. Основная задача – правильно соединить провода в зависимости от категории кабеля, а затем выполнить обжим отверткой или специальными пассатижами.

Статьи по теме:

Обжим кабелей Ethernet — HCC Learning Web

Сетевые кабели используются для подключения одного сетевого устройства к другим сетевым устройствам или для подключения двух или более компьютеров для совместного использования принтера, сканера и т. д. Различные типы сетевых кабелей такие как коаксиальный кабель, оптоволоконный кабель, кабели с витой парой используются в зависимости от топологии сети, протокола и размера.

Кабели с витой парой — это форма проводки, в которой два проводника (прямой и обратный проводники одной цепи) скручены вместе для подавления электромагнитных помех (ЭМП) от внешних источников. Этот тип кабеля используется для домашних и корпоративных сетей Ethernet. Витая пара состоит из двух изолированных медных проводов. Кабели с витой парой бывают трех типов: экранированные, неэкранированные и фольгированные. В отличие от 9Кабель 0189 FTP (фольгированная витая пара) и STP (экранированная витая пара), UTP (неэкранированная витая пара) не имеет экранирования.

В случае кабеля UTP (неэкранированная витая пара), который в настоящее время составляет 95% мировых корпоративных кабелей для передачи данных, четыре пары просто заключены в изолирующую оболочку.

В альтернативной экранированной конструкции, называемой F/UTP, четыре пары обертываются металлической фольгой перед наложением пластиковой оболочки. При заземлении это обеспечивает электрический «экран», который предотвращает введение внешних помех в пары, а также предотвращает излучение кабелем собственных сигналов.

В некоторых случаях дополнительный уровень экранирования достигается за счет обертывания четырех пар по отдельности металлической фольгой в дополнение к общему экрану – это называется S/FTP.

Изготовление кабелей UTP:

1- Используйте сетевой кабель UTP (неэкранированная витая пара) как минимум категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабитной (1000BaseT) работы, а Cat 6 или выше дает вам некоторую уверенность в будущем. Вы также можете использовать STP (экранированную витую пару) для дополнительной защиты от внешних помех, но я не буду рассматривать экранированные разъемы.

2- Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-контактный модульный разъем, внешне напоминающий большой телефонный штекер. Гнезда модульных разъемов бывают разных стилей, предназначенных для нескольких различных вариантов монтажа. Большинство гнезд снабжены маркировкой с цветовой маркировкой схем подключения либо для T568A, T568B, либо для обоих. Убедитесь, что вы в конечном итоге с правильным.



Вот схема подключения и распиновка (вывод штекера и разъема модульного разъема):



Контакты кабеля Ethernet:

Имеется два основных разъема кабеля Ethernet. Прямой кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора/коммутатора. Как правило, вся стационарная проводка должна быть проложена как сквозная. Некоторые интерфейсы Ethernet могут автоматически пересекать и разъединять кабель по мере необходимости, что является удобной функцией.

Вот НАПРЯМУЮ:



и далее КРОССОВЕРНЫЕ КАБЕЛИ:









  900 03







3 — врезать в пластиковую оболочку 1 дюйм от конца обрезанного кабеля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
