Обжим витой пары 4 жилы схема 100 мбит: Схема обжима витой пары в RJ45 коннекторе (4/8 жил)

Схема обжима витой пары в RJ45 коннекторе (4/8 жил)

Вы ещё не знаете как обжимать витую пару в коннекторе RJ45 для 100Mb/1Gb ethernet? Тогда вам сюда! Сейчас для кримперовки коннекторов используется стандарт EIT/TIA-568B  и он применяется очень часто. Раньше были коммутаторы которые не могли определять тип обжимаего кабеля и требовали обжатие кабеля по стандарту EIT/TIA-568B для соединения клиентов со свитчем с обоих концов.  Для соединения свитчей надо было использовать на одном из концов обжим по стандарту EIT/TIA-568A на втором EIT/TIA-568B. Сейчас все коммутаторы и сетевые карты на рынке понимают как кабели обжатые по  EIT/TIA-568B / EIT/TIA-568A так и EIT/TIA-568B / EIT/TIA-568B.

Для тех кто не хочет тратить своё дорогое время на изучение данного мануала предлагаем нашу платную помощь.

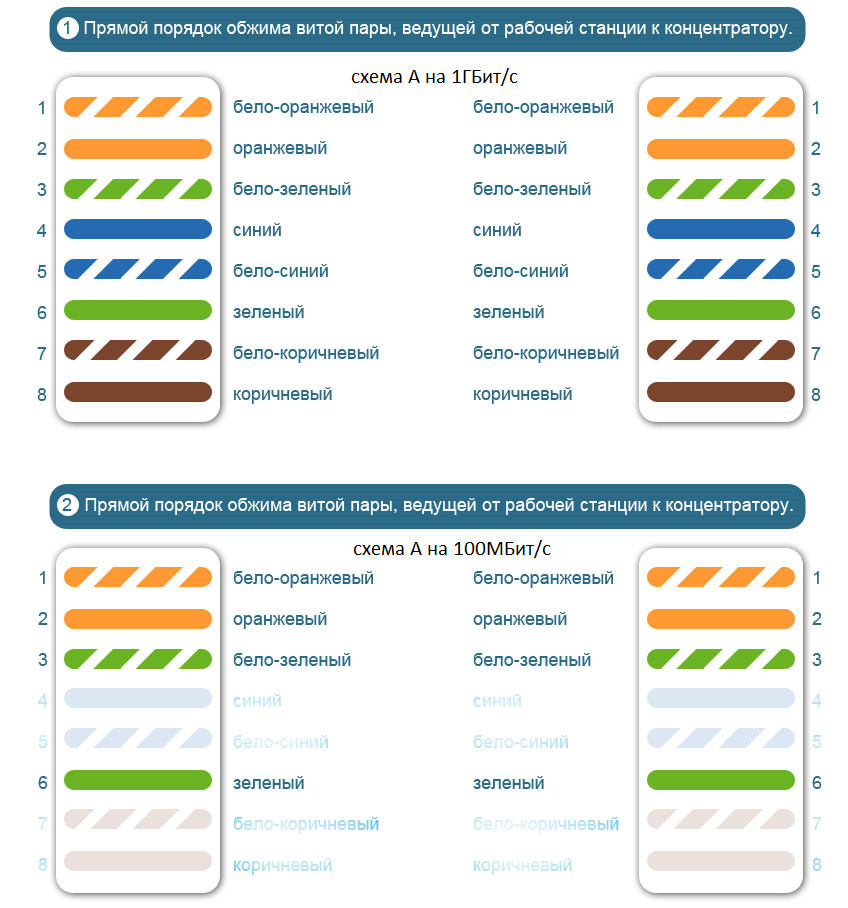

Схема обжима витой пары под 8-и жильный кабель

Для 1Gbps и 10Gbps сети необходимо использовать 8-и жильный кабель

Схема обжима витой пары под 4-ёх жильный кабель

Для работы с 100Mbps достаточно использовать и четырёх жильный кабель. Схема обжима при этом такая:

Схемы справедливы, если смотреть на контактные площадки коннектора сверху.

Обжимать можно как специальным инструментом — кримпером, так и плоской отвёрткой зажав коннектор в тиски.

Для тех у кого нет инструмента услуги обжима витой пары с выездом по Минску.

Маркировка витой пары. Как выбрать кабель для помещения?

На самом деле всё просто: Наружняя металическая оплётка защищает от электромагнитных помех и нужна если нужно проложить сеть вблизи силовых кабелей. Металическая оплётка каждой пары нужна в сетях 10Gbps, чтобы предотвратить наводки между парами. Иногда для сетей 10Gbps до 55 метров компромисным решением может быть кабель U/UTP.  Если нужно проложить кабель вдали от помех, снаружи помещения, нужно чтобы изоляция его была светостабилизированой (обычно чёрного цвета).

Категории витой пары. Как выбрать кабель по производительности?

Кате- гория	Полоса частот,  МГц	Применение	Примечания
4	20	token ring, сейчас не используется	кабель состоит из 4‑х скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
5	100	Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T)	4-парный кабель, используется при построении локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
5e	100	Fast Ethernet  (100BASE-TX),  Gigabit Ethernet  (1000BASE-T)	4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
6	250	10 Gigabit Ethernet  (10GBASE-T)	неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
6A	500	10 Gigabit Ethernet  (10GBASE-T)	состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
7	600	10 Gigabit Ethernet (10GBASE-T)	спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, но не ANSI/TIA-568-C. Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
7A	1000	10 Gigabit Ethernet  (10GBASE-T)	Международный стандарт ISO 11801, скорость передачи данных до 10 Гбит/с. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
8/8.1	1600-2000	100 Gigabit Ethernet  (40GBASE-T)	В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
8.2	1600-2000	100 Gigabit Ethernet (40GBASE-T)	В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Кардаш Александр

Автор статей по настройке ОС и сетевого оборудования. Отвечу на форуме на ваши вопросы. Добрый айтишник!

Сайт: https://netflow.by/forum/newtopic

Добавить комментарий

Наверх

Как правильно обжать витую пару на 8 и 4 жилы: пошаговая инструкция и схемы

Организация локальной сети невозможна без специального коммутационного шнура и разъема 8P8C. Шнур, с помощью которого соединяются коммутационные и компьютерные устройства в сети, представляет собой кабель типа «витая пара» c разъемом 8P8C на конце. Часто возникает потребность изменить конфигурацию локальной сети: перенести устройства, укоротить, удлинить кабель. Вот тут-то обжим или распиновка витой пары может стать камнем преткновения. Ведь раньше этим занимались только специалисты. Но, оказывается, несложно сделать это самостоятельно, если иметь нужный инструмент и знать, как произвести распиновку витой пары.

Необходимый инструмент

Для качественного выполнения данной работы желательно иметь такой инструмент:

• Кримпер. Специальные клещи, с помощью которых производится соединение кабельных жил и разъема.
• Стриппер. Инструмент для снятия изоляции и обрезки кабеля.
• Тестер витой пары. Можно обнаружить обрыв или не правильную обжимку.
• Коннектор для витой пары RJ-45 (8P8C).

Для того чтобы выполнить обжим, достаточно иметь кримпер, а, собственно, изоляцию можно снять аккуратно монтажным ножом. Ели кабель новый, то тестировать его не нужно.

Что такое витая пара?

Витая пара — это кабель, под изоляцией которого находится 8 или 4 медных жил, также покрытых изоляцией и сплетенных попарно. Изоляция каждой жилы имеет определенный цвет, а у пары эти цвета похожи. Например, красный и красно-белый, зеленый и зелено-белый. Четырёхжильные кабели могут обеспечить передачу данных со скоростью не более 100 Мбит, восьмижильные — до 1000 Мбит/с.

Витая пара бывает:

• UTP— неэкранированная. Применяется для домашних локальных сетей, наиболее используемый тип.
• FTP — неэкранированная, фольгированная. Используется для организации сетей в офисах, где передача информации нужна на расстояния до 100м.
• STP — экранированная. Защитный экран есть у жил и у внешней оплетки. Используется в офисах, где есть помехи для сигналов.
• S/FTP — у жил нет экранов, но внешний экран есть. Обычно применяется на промышленных предприятиях, где нужна передача сигнала на большие расстояния.
• SF/UTP — экранированная и фольгированная. Используется в зданиях, где есть большие наводки, помехи, а также нужна качественная передача сигнала на большие расстояния.

Устройство коннектора

Конструкция конвектора имеет 8 углублений, в которые укладываются жилы сетевого кабеля. Соединение их с разъемом и называют обжимкой. В результате этой операции, которая заключается во вдавливании с помощью инструмента жил во внутрь коннектора, создается качественное соединение. Останется только соединять нужные устройства и качественная передача сигнала будет обеспечена. Контакты можно распределять по-разному, в соответствии с типом соединения.

Последовательность выполнения работ по обжиму 8 жильной витой пары

Кабель для интернета из 8 жил используется для организации сетей, где возможна скорость передачи до 1000 Мбит/с. Существуют 2 схемы для обжима витой пары на 8 жил, Т568А (А) и Т568В(В). По ним можно смотреть расположение проводников в контактах в соответствии с цветом изоляции.

Схема T568B наиболее востребована, поскольку применяется для соединения ПК с роутером, Т568А используется, если нужно соединить устройства между собой.

При использовании любой из этих схем последовательность действий такая:

1. Подготовка кабеля к обжиму. С конца кабеля нужно снять внешний слой изоляции на 2,5—3см. Для этого используют стриппер или универсальный кримпер.
2. Выравниваем жилы в одной плоскости, отрезаем лишнее, до внешней изоляции останется примерно 1 см.
3. Расправляем провода в соответствии с выбранной схемой.
4. Вставляем провода в разъем 8P8C, причем каждая жила должна попасть в свой канал и доходить до упора.
5. Проверяем правильность расположения проводов в соответствии со схемой.
6. Вставляем разъем в кимпер и хорошо зажимаем рукоятку, пока не услышим характерный треск.
7. Повторяем процедуру со вторым концом провода.

Последовательность выполнения работ по обжиму 4 жильной витой пары

Если нужно выполнить обжим 4-х жильного кабеля, то берут тот же разъем 8P8C, но используют не все контакты, а только первый, второй, третий и шестой. Варианты распиновки представлены на рисунке ниже. Последовательность работ такая же, как и при распиновки восьмижильного кабеля.

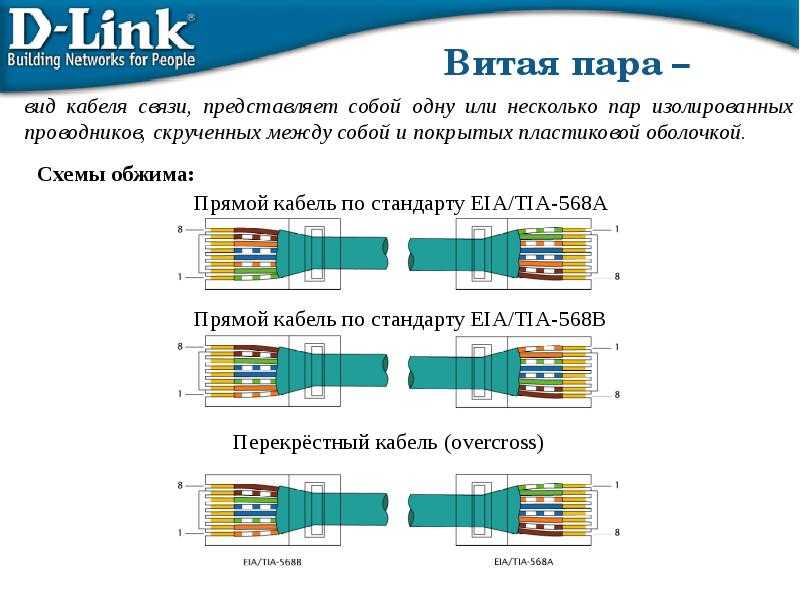

Когда используется прямой, а когда перекрестный обжим?

Необязательно оба конца витой пары распиниваются по одной схеме. Существует прямой вариант, когда оба конца кабеля обжимаются по одному стандарту. При перекрестном обжиме один конец может быть рапинован по варианту Т568А, а другой —  по Т568В.

А- прямой обжим, В- перекрестный

Существует 3 варианта:

• Роутер-роутер — распиновка производится по варианту Т568А с двух концов.
• Роутер-компьютер — обжим производится по прямой схеме.
• Компьютер-компьютер. Обжим производится по перекрестной схеме.

В заключение предлагаем посмотреть видео о том, как правильно обжать интернет-кабель.

Ethernet 4 ядра. Схема обжима витой пары.

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими разъемами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, которые используются для подключения компьютеров к коммутаторам и позволяют реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки цветов, используемых при использовании 8-ми жильного провода.

Введение

На самом деле сейчас даже для создания простой локальной сети на нескольких компьютерах можно использовать самые разные технологии. Нет необходимости использовать стандартный 100-мегабитный Ethernet. Это может быть и беспроводной вариант, с использованием Wi-Fi роутера и оптоволоконного доступа в Интернет. Но даже в этом случае, если для монтажа не используются провода rj45, то они точно пригодятся при настройке оборудования. Хотя бы для подключения роутера к персональному компьютеру, для первоначальной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока любой компьютер по-прежнему комплектуется сетевой картой с интерфейсом RJ45.

Поэтому нам нужно знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45 мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их также часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатор.

Что нам нужно

.

Варианты обжима кабеля

Существует два основных варианта.

1. … Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Самый распространенный вариант кабеля. Основной принцип — подключение двух интерфейсов, при котором для передачи и приема информации используются разные контакты.
2. Перекрестный кабель . Таким образом, мы можем соединить два маршрутизатора или коммутатора вместе. Используется для устройств, которые используют одни и те же контакты для передачи и приема на разных концах

Таким образом, если мы хотим подготовить прямой кабель, на обоих концах мы должны проложить контакты одинаково.

Здесь показан вариант с прямым кабелем.

В свою очередь крестовина будет иметь разное соединение проводников на концах.

Дополнительные варианты проводки

Необходимо знать об одной особенности. В сетях 100 Мбит для передачи информации используются только 4 из 8 жил провода UTP. Остальные зарезервированы для гигабитных сетей. Это дает дополнительные возможности для обжима сетевых кабелей.

Перекрестный кабель.

Обжимаем кабель своими руками

Берем обжимной инструмент и два разъема RJ45.

Отмерьте необходимую длину будущего кабеля, и отрежьте его, с небольшим запасом.

Теперь на конце кабеля сделайте небольшой надрез в защитной оболочке и отрежьте его. Вам нужно освободить 2-3 сантиметра жилок. Раскручиваем их.

После этого с каждой из жилок снимаем примерно по 2 сантимента защитного слоя. Для этого обрежьте его ножницами, ножом или специальным инструментом и затяните. В итоге у нас должно получиться 8 готовых зачищенных медных жил в кабеле.

Теперь берем разъем RJ-45 защелкой от себя и контактами вверх. Контактные номера в этой позиции будут считаться слева направо.

Оставляем в этом положении, и выбираем нужный вариант обжима кабеля из представленных выше. Теперь, исходя из схемы, следует подключить все провода к соответствующим гнездам на разъеме.

При этом следите за тем, чтобы каждая жила определенного цвета соответствовала своему месту, исходя из выбранной схемы подключения. Вставьте их до упора в пазы. По завершении поместите предварительно собранный разъем RJ-45 в обжимной инструмент и закрепите его. Это сделает сетевой кабель с разъемом RJ-45.

Сделайте то же самое для другого конца кабеля. После завершения обжима RJ-45 проверьте кабель в действии.

Видео к статье:

Заключение

При выборе сетевого кабеля учитывайте его комплектацию. Исходя из этого, нужно выбрать вариант обжима. Хорошей практикой считается маркировать кабель, указывая, как он был обжат — прямой или перекрестный. Это поможет вам избежать проблем с созданием сети.

В любом случае проверьте обжатые вручную провода с интерфейсами RJ-45. Для этого можно использовать специальные тестеры.

Необходим для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

• — описание, характеристики, принцип работы

Разводка кабеля для сетей 10/100 Мбит/с.

Составные сетевые устройства, выполняемые кабелем « витая пара » с прямым или перекрестным типом разводки. Прямое соединение используется для коммутации рабочей станции или сервера с хабом (hub), свитчем (switch). Кросс-соединение используется для коммутации устройств одного типа, т.е. это сетевые соединения:

• сервер сервер;
• рабочая станция рабочая станция;
• серверная рабочая станция;

ступица

• ступица;
• переключатель переключатель.

Продажа готовых патчкордов и компьютерных кабелей — Куплю сетевой кабель.

Обжим сетевой прямой и перекрестный кабель 10/100Мбит.

1. При подключении Компьютер-Хаб/Свитч (карта-хаб/свитч) используется следующая схема:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зеленый
4: Синий
5: Бело-синий
6: Зеленый
7: Бело-коричневый
8: Коричневый

По этой схеме разъемы обжимаются с обеих сторон «витой пары».

2. При соединении двух кроссоверных компьютеров (карта-карта) используется следующая схема обжима витой пары:

С такой обжимкой витой пары сеть будет работать на скорости до 100 Мбит/с. .

| |

Разводка пар проводов в разъеме RJ45 для обжима «витая пара».

Для соединений 10/100 Мбит:
Одинаковая распиновка для соединений 10 и 100 Мбит. Широко используется при построении сетей начального/среднего уровня, в том числе для подключения к интернет-розетке.

Разъем на сетевой карте (хаб, свитч)

Штифт Имя Описание ОВОС/ТИА 568А EIA/TIA 568B или AT&T 258A 1 ТХ + Трансивные данные + Белый с зеленой полосой Белый с оранжевой полосой 2 ТХ- Transive Data- Зеленый с белой полосой или сплошной зеленый Оранжевый с белой полосой или сплошной оранжевый 3 ПРИЕМ + Получение данных + Белый с оранжевой полосой Белый с зеленой полосой 4 н/с Не подключен Синий с белой полосой или сплошной синий 5 н/с Не подключен Белый с синей полосой Белый с синей полосой 6 RX- Получить данные- Оранжевый с белой полосой или сплошной оранжевый Зеленый с белой полосой или сплошной 7 н/с Не подключен Белый с коричневой полосой или сплошной коричневый 8 н/с Не подключен Коричневый с белой полосой или сплошной коричневый.

В статье приведены цветовые распиновки разъемов rj-45 для трех основных типов патчкордов — прямого, перекрестного и перекидного.

Тип разъемов rj-45

Прямой кабель

Самый распространенный тип кабеля, используемый для соединения сетевой карты компьютера и коммутатора (коммутатора).

Цветовая схема для обжима концов прямого патч-корда.

Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевого и зеленого цвета (мы используем пин 1,2,3,6), однако скорость соединения будет только до 100 Мбит/с. Для 1 Гбит/с должны использоваться все четыре пары.

Перекрестный кабель

Первоначально он использовался для подключения однотипного оборудования (например, коммутатора к коммутатору, компьютера к компьютеру и т. д.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознавания и подстройки под разный тип обжима кабеля (Auto MDI/MDI-X), т. е. если соединить два коммутатора прямым кабелем 99% что устройства согласятся и будут работа.

Цветовая схема обжима концов кроссового патч-корда.

Примечание. Все четыре пары всегда используются для создания перекрестного кабеля.

Перевернутый кабель

Перевернутый кабель часто называют консольным кабелем. в основном он используется для подключения к консольным портам устройств. Это самый редкий тип кабеля, и если вы не сетевой администратор, то, скорее всего, он вам никогда не понадобится.

Цветовая схема для обжима концов вывернутого патч-корда.

Вот и все. Мы рассмотрели три типа патч-кордов: прямой, перекрестный и перекрестный.

Патч-корд представляет собой электрический кабель, на концах которого имеются разъемы. С его помощью вы можете легко подключить один электрический прибор к другому. В этой статье мы покажем вам, как сделать патч-корд своими руками.

Вам потребуются следующие инструменты:

• клещи для обжима контактов и разъемов RJ-45
• кусачки для кабелей
• тестер
• катушка витой пары
• разъемы RJ-45 9 0029

Технология патч-кордов

Отсоедините конец витой пары от катушки. Отмерьте отрезок необходимой длины: кабель должен свободно доходить от компьютера до выключателя, не загораживая проход. Длину кабеля желательно рассчитать так, чтобы потом можно было уложить его в свой короб или спрятать за плинтусом.

Выбрав подходящую длину, отрежьте кабель. Используйте кусачки (рисунок).

Осторожно снимите верхний защитный слой (внешнюю изоляцию) с разрезанного кабеля. Если есть нить или изолирующая фольга, обрежьте ее. Изоляция снимается на длине примерно 30-40 мм от конца электрического шнура.

После того, как вы снимите верхнюю обмотку кабеля, вы увидите восемь прядей проводов, различающихся по цвету. Они скручены попарно (рисунок).

Разложите каждый провод. Все провода должны быть абсолютно ровными, прямыми и четко отделенными друг от друга.

Последовательность следующая (T568B), слева направо, как показано на рисунке:

Должен получиться следующий вид (рисунок):

Приступить к обжиму концов кабеля. Вам понадобятся обжимные клещи.

Аккуратно обрежьте концы проводов:

Возьмите разъем. Поверните его язычком вниз, а контактами вверх (рисунок):

Удерживая штифты, осторожно вставьте конец кабеля до упора во фланец коннектора, чтобы каждый провод вошел в свою дорожку на разъеме.

Убедившись, что контакты находятся в правильном положении, поместите разъем в обжимные клещи. У них есть специальный разъем, его не перепутаешь.

Удерживая кабель, сожмите плоскогубцы до упора — все контакты должны хорошо «сжать».

Освободите плоскогубцы и снимите с них готовый разъем.

Повторите шаги 3–15 для другого конца кабеля.

Когда закончите, вы получите свой первый коммутационный шнур. Теперь его нужно проверить на категорию 10BaseT и готовность к работе.

Возьмите тестер и патч-корд.

Включите тестер.

Вставьте патч-корд в тестер обоими концами.

Тестер покажет, исправен ли ваш патч-корд или нет. Если показатели на обоих устройствах совпадают, то результат положительный.

Если проверка прошла успешно, то вас можно поздравить! Однако, даже если проверка не удалась, не отчаивайтесь: попробуйте отрезать пассатижами разъемы от патч-корда и повторить попытку сначала.

сеть — Обжатие кабелей CAT6 приводит к более низкой пропускной способности, чем ожидалось

спросил
9 лет, 3 месяца назад

Изменено
2 месяца назад

Просмотрено
32к раз

Я пытаюсь сделать свои собственные кабели CAT6, потому что мне нужны определенные длины.

Мне удалось создать 2 «рабочих» соединительных кабеля, но когда я подключаю их к моему кабельному модему, им обоим требуется довольно много времени для установления соединения (чуть более 5 секунд). Их скорость также ниже ожидаемой: 90 Мбит, по сравнению с готовым кабелем, который достигает около 140 Мбит и подключается немедленно (теоретический максимум моего кабельного интернет-провайдера составляет 150).

У меня такой вопрос: можете ли вы сами создать кабели CAT6 и добиться таких же результатов в отношении пропускной способности, как и готовые кабели? Или это может сделать только человек с большим опытом?

Если это действительно возможно, есть ли у кого-нибудь советы? Ниже крупный план одного из кабелей. Гнезда RJ45 состоят из 2 частей, схема подключения — T568A.

У меня такое впечатление, что контакты не полностью соприкасаются с проводами, но я не могу понять, как это исправить. Я попытался повернуть держатель канала для проводов, прежде чем вставлять его в гнездо, но этот кабель вообще не работал. Я изо всех сил сжимал обжимной инструмент, но безрезультатно…

4

Ethernet проверяет соотношение сигнал/шум на кабеле перед подключением. Поскольку ваш самодельный кабель дает вам приблизительные результаты Fast Ethernet, вполне вероятно, что канал согласовал 100M вместо 1GE. Если это правда, это само по себе указывает на результаты подкатегории 6 (фактически результаты подкатегории 5e). На этой диаграмме показано, на что способны Cat5e и Cat6:

Требования к кабелям Gigabit Ethernet отличаются от требований FastEthernet. Для кабелей Cat5e и Cat6 требуется, чтобы все восемь контактов согласовывались на скоростях GigabitEthernet. Если хотя бы один из восьми контактов разъема мода RJ45 неисправен, вам придется использовать скорость 100 Мбит/с (FastEthernet).

Как видите, кабели Cat5e способны работать на скоростях GigE, и их несложно построить для любителя. Я бы переделал кабель; это видео Cat6 объясняет гораздо лучше, чем я мог бы. Имейте в виду, что из-за разницы в размерах проводников категории 6 настоящую категорию 6 подключить примерно в четыре раза сложнее, чем кабель категории 5e.

Я обычно разматываю и выпрямляю немного меньшую длину проводов, чем длина штекера мода, со стороны, если мои стриптизерши перед тем, как вставить в штекер. На вашей картинке видно хорошее заделывание куртки, но я просто упомяну, что куртка также должна быть обжата в штекер мода. Стандарты Cat5e и Cat6 требуют не более 1/2 дюйма (1,27 сантиметра) нескрученного кабеля в разъеме мода, когда вы подключаете его; имейте это в виду, когда будете обрезать кабель перед тем, как вставить его в штекер мода. Кроме того, убедитесь, что вы используете настоящие вилки и кабели для модов, сертифицированные Cat6; там — это , большая разница в оборудовании Cat5e и Cat6.

Ответ на ваш комментарий:

Дело в том, что лампочка «G» так и не загорается. Я думал, что Cat6 всегда GigE, так что, должно быть, я все еще делаю что-то не так… Провода работают и достигают прибл. максимальная скорость моего провайдера сейчас.

Кажется, есть небольшое недоразумение. ..

• И Cat5e, и Cat6 поддерживают GigabitEthernet; Cat6 дает лучший кабель с меньшим количеством ошибок, и вы можете использовать 10GE на коротких расстояниях.
• Ничто в Cat6 не требует подключения Ethernet для согласования с GigabitEthernet. Если аппаратное обеспечение поддерживает только FastEthernet, это максимум, что вы получите.
• Ваше оборудование может работать на двух возможных скоростях: FastEthernet (100 Мбит/с) или GigabitEthernet (1000 Мбит/с). Поскольку тарифы вашего интернет-провайдера превышают FastEthernet, и вы получаете эти скорости сейчас, похоже, что ваш канал работает на GigabitEthernet ; однако я не могу комментировать индикатор «G» на вашем переключателе.

2

Индикатор «G» обычно (по моему опыту) используется для проверки заземления в экранированной витой паре.

У вас также возникнут проблемы, если кабель, который вы пытаетесь обжать, имеет сплошную жилу, а не многожильный медный. Многожильный медный кабель используется для патч-кабелей, тогда как сплошной сердечник используется для структурированных кабелей (патч-панель к порту) и соединяется с пробивными блоками вместо наконечников RJ-45.

4

Я проголосовал за оба ответа, так как они многое прояснили. Однако проблема оказалась в том, что кабельный канал гнезда, в котором находились отдельные провода, не был до конца задвинут. Вы можете увидеть это немного на картинке; провода криво сидят.
Как только я это понял, я обрезал провода так, чтобы они не высовывались из кабельного канала, убедившись, что открытая сторона кабельного канала обращена к штырям, протолкнул кабельный канал до конца и обжал обжимным инструмент. Теперь все кабели работают 🙂
Спасибо всем за вашу помощь и вклад.

1

Если вы делаете свои собственные кабели, вы ДОЛЖНЫ подключать их в соответствии с T568-B. (гуглите, должна появиться картинка) У меня была такая же проблема. В своем высокомерии я подумал: «Если они совпадают на обоих концах, все должно быть в порядке». Мой тестер даже показал 8 зеленых индикаторов, что означает, что все соединения в порядке. Но по какой-то причине они должны быть в определенном порядке, чтобы работать оптимально. Не удалось получить более 100 Мбит/с, затем, когда я разрезал и поставил новые разъемы в соответствующем порядке, 340 Мбит/с. По крайней мере, мне не нужно прокладывать новые провода, только новые концы.

1

У меня была аналогичная проблема, когда скорость интернета составляла ~90 Мбит/с (100baseT). Даже имея Google Fiber 1 Gig и кабель CAT6. Кабель уже был на месте с момента постройки здания и шел из одной комнаты в другую примерно на 30 футов, по моим оценкам. Кабель проходит внутри стен, поэтому точных размеров у меня нет.
Ради любви ко мне, я не мог понять, что случилось.
