Соединение разъемов и кабеля методом обжима имеет свои преимущества. Во-первых, не требуются источник электроэнергии и расходные материалы, в отличие от соединения пайкой, во-вторых, времени уходит намного меньше, чем для того, чтобы спаять несколько проводов. Скрутка ненадежна, поэтому обжим во многих областях вытеснил другие способы многожильных соединений. Как научиться выполнять эту операцию самостоятельно — тема данного обзора.

Содержание

• Преимущества и принцип обжима
• Кримпер (клещи для витой пары)
• Стриппер
• Кабельный тестер
  • Простейшие тестеры
  • Продвинутые устройства
  • Многофункциональные приборы
  • Профессиональные устройства
• Кроссировочный инструмент
  • Как выбрать
  • Как пользоваться
• Готовые комплекты для опрессовки витой пары

Преимущества и принцип обжима

Организуя локальную компьютерную сеть, домашнюю или небольшую офисную, пользователь неизбежно сталкивается с проблемой обжима концевых разъемов на кабеле витая пара. В некоторых случаях готовый кабель с разъемами можно купить, но не всегда удается подобрать патч-корд нужной длины. Кроме того, зачастую требуется обжимать кабель только после его прокладки. Приходится прибегать к услугам сторонних специалистов и оплачивать им эти работы.

На самом деле обжать витую пару самостоятельно может любой, даже начинающий сетевой администратор. Все, что для этого нужно:

• инструмент для обжима интернет-кабеля;
• небольшая тренировка в выполнении подобных работ.

В первую очередь нужно определиться, как и для чего будут выполняться соединение.

Обратите внимание! В случае подключения компьютера к роутеру используют так называемый прямой линк.

В этом случае цвета проводов витой пары с двух сторон чередуются в следующем порядке:

• оранжевый — белый;
• оранжевый;
• зеленый — белый;
• синий;
• синий — белый;
• зеленый;
• коричневый — белый;
• коричневый.

Между собой компьютеры соединяются с помощью кросс-линка. При этом на одной стороне линии провода чередуются, как указано выше, а на другой следует делать так:

• зеленый — белый;
• зеленый;
• оранжевый — белый;
• синий;
• синий — белый;
• оранжевый;
• коричневый — белый;
• коричневый.

Важно! Стандартный коннектор для витой пары — RJ-45. Если нет опыта установки коннекторов на кабель, лучше купить их с запасом, так как в случае неудачи повторно воспользоваться разъемом не получится.

Кримпер (клещи для витой пары)

Если предполагается выполнять работы по обжиму кабеля часто, то есть смысл обзавестись собственным инструментом. Если работы носят разовый характер, можно попросить на время приспособления у профессионалов.

Обзор и настройка модема D-Link Dir-320

Кримпер (название от английского «to crimp» — обжимать) представляет собой клещи для обжима интернет-кабеля. Метод обжатия используется не только для витой пары и разъемов RJ-45. Различные типы клещей применяются и для других видов работ, в том числе для оснащения одножильных проводов наконечниками. Поэтому при заказе (особенно дистанционном) обжимного инструмента нужно обязательно обращать внимание на этот момент.

Важно! Если предполагается работа с разными типами разъемов для патч-корда, лучше выбрать многофункциональные клещи.

Инструкция по обжиму выглядит так: сперва следует снять с витой пары наружную изоляцию. Сделать это можно ножом или с помощью кримпера. На многих моделях клещей имеется такое приспособление. Изоляцию нужно снять на длину 3-4 см.

Далее следует расплести провода и расположить их в нужном порядке в зависимости от выбранного соединения (прямой линк или кросс-линк). Теперь провода можно укоротить до одинаковой длины, примерно до 1 см, и выровнять в одной плоскости. После этого их нужно аккуратно ввести в разъем, следя, чтобы каждый провод попал в свой желоб. Вставлять провода следует до упора. На этом этапе можно увидеть ошибки формовки пучка проводов, которые есть возможность исправить, вытащив кабель из разъема.

Если визуально все в порядке, можно вставить RJ-45 в рабочее отверстие клещей и медленно, но сильно сжать ручки инструмента до упора. С другим концом кабеля обжимка проводится аналогично.

Стриппер

Во многих случаях облегчит и ускорит работу применение инструмента для обрезки кабеля и снятия наружного слоя изоляции. Такой инструмент называется стриппером. Рекомендации по выбору те же: лучше покупать инструмент, пригодный именно под необходимые работы.

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Стрипперы в этом плане разделяют на:

• предназначенные для работы с витой парой;
• предназначенные для других видов работ;
• универсальные (многофункциональные).

Для работ с патч-кордом подойдет инструмент первого и последнего типов.

Обратите внимание! Неплохо, если стриппер имеет регулировку глубины реза изоляции.

Правильно выбранным инструментом можно:

• отрезать кабель необходимой длины;
• снимать наружную изоляцию.

Кабельный тестер

Антенна для компьютера для усиления сигнала вай фай

Если не получилось правильно установить коннекторы на кабель, это можно увидеть сразу по неработающему сетевому соединению. Но причин неработоспособности сети может быть множество, включая неисправность «железа» или неправильные сетевые настройки. Чтобы исключить из этого перечня нерабочий кабель, его нужно проверить. Для этого существуют кабельные тестеры (LAN-тестеры). Их делят на несколько классов:

Простейшие тестеры

Действуют по принципу прямой «прозвонки» соединений. Состоят из двух частей, подсоединяемых на обеих сторонах обжатого кабеля. Основное и единственное преимущество таких устройств — низкая цена.

Продвинутые устройства

Они могут показать тип повреждения, определить схему подключения. Оснащены встроенными тональными генераторами, повышающими удобство работы.

Многофункциональные приборы

Кроме кабельного тестера содержат еще одно или несколько устройств. Комплект может состоять из прибора обжима и лантестера или кабельного тестера и генератора для «прозвонки» отдельных жил.

Профессиональные устройства

Самые дорогие, но работать с ними одно удовольствие. Они покажут тип повреждения, расстояние до него, оснащены защитой от встречного напряжения. Информация отображается на экране.

Кроссировочный инструмент

Кроссировочный инструмент позволяет выполнить заделку витой пары в розетки, кросс-панели, плинты и другие коммутационные единицы. Простейшая кроссировочная вставка выглядит, как отвертка с раздвоенным лезвием или двузубая вилка с ручкой. Выемкой провод проталкивается в посадочное место. Дополнительно забивочный инструмент может быть оснащен лезвием для обрезки и крючком для доставания проводов.

Обратите внимание! Более продвинутые модели имеют механический сенсор, позволяющий при достижении заранее установленного усилия показывать, что провод вошел в посадочное место, автоматически обрезать элемент витой пары до нужной длины.

Как выбрать

Выбор, какой инструмент приобрести, несложен. Для редких домашних работ подойдет и простая «заделка». Если цена — не главный определяющий фактор или предстоит большой объем работ, инструмент нужен для профессиональной деятельности, можно выбрать дорогое приспособление с механическим сенсором и дополнительным функциональным набором.

Как пользоваться

Для заделки патч-корда, например, в розетку, следует:

• снять наружную изоляцию на длину 50-70 мм;
• расплести провода;
• вставить проводники в зажимы розетки, соблюдая маркировку по цвету;
• если используется простая заделка, вдавить провода поочередно, чтобы они сели на свои контакты розетки, потом излишнюю длину проводников обрезать;
• при использовании продвинутого инструмента, вдавить вставку до упора с небольшим усилием, провод сядет на контакт и будет обрезан до нужной длины.

Готовые комплекты для опрессовки витой пары

Если предполагается большой объем работ по прокладке компьютерных сетей, целесообразно приобрести готовый комплект для работы с витой парой. В него должны входить все упомянутые приспособления. Дополнительно комплект может включать:

• сумку или кейс для хранения набора;
• одну или несколько отверток;
• пассатижи, ножи, кусачки, монтажные ножницы и другие инструменты.

Обратите внимание! Можно подобрать кит, подходящий по цене и функциональному набору.

Работы по прокладке и обжиму интернет-кабеля не сложны. Их может освоить любой специалист. После определенной практики обустроить небольшую компьютерную сеть под силу каждому. Но не стоит забывать, что качественно выполнить эти работы практически невозможно без тщательного подбора инструментов.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Как обжать кабель для интернета в домашних условиях

Не секрет, что современные технологии стремительно развиваются, поэтому для того, чтобы мы, их потребители, шли в ногу с прогрессом, приходится разбираться в каждой мелочи. На сегодняшний день Интернет занял неотъемлемую часть жизни общества. Чтобы уметь настроить «связь с миром» у себя дома, требуются специальные знания.

Наверняка каждый из нас рано или поздно столкнётся с такой проблемой, как износ LAN-кабеля для Интернет-соединения, поломка Ethernet коннектора или нехватка длины сетевого провода. Для оперативного решения этой задачи от вас потребуется полчаса времени, знание алгоритма действий и минимальный набор составляющих.

Если вас интересует, как обжать кабель для Интернета при помощи специального инструмента — обжима или и вовсе без него, специальные схемы опрессовки и необходимые для этого детали — милости просим.

Что понадобится для опрессовки витой пары

Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:

• Интернет-кабель.
• Парочка разъёмов RJ-45. Понадобится для работы один, однако, их небольшая цена позволяет взять ещё один или несколько про запас.
• Обжим. Он же кримпер, он же пресс-клещи — специальный инструмент для существенного ускорения процесса опрессовки.
• Изолирующий колпачок. Необязателен, но он поможет предотвратить последующий перегиб провода и попадание мусора в коннектор RJ-45.

Схемы опрессовки сетевого кабеля

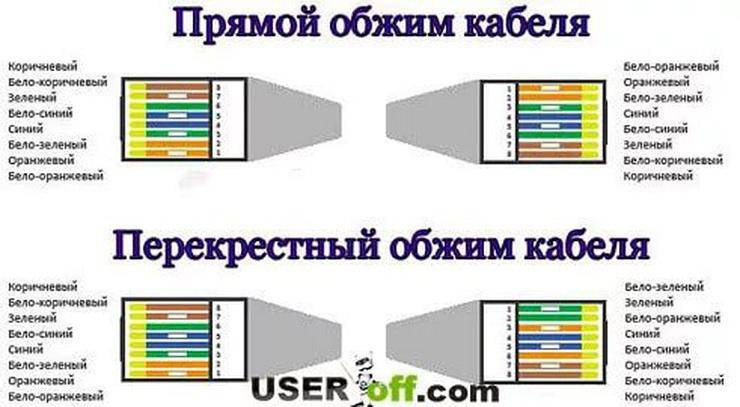

На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).

Обычно техника прямо проходящего кабеля используется для соединения:

• Компьютера и коммутатора.
• Компьютера и роутера.
• Телевизора и роутера.
• Роутера и коммутатора.

Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:

• Роутер и роутер.
• Коммутатор и коммутатор.
• ПК и ПК.

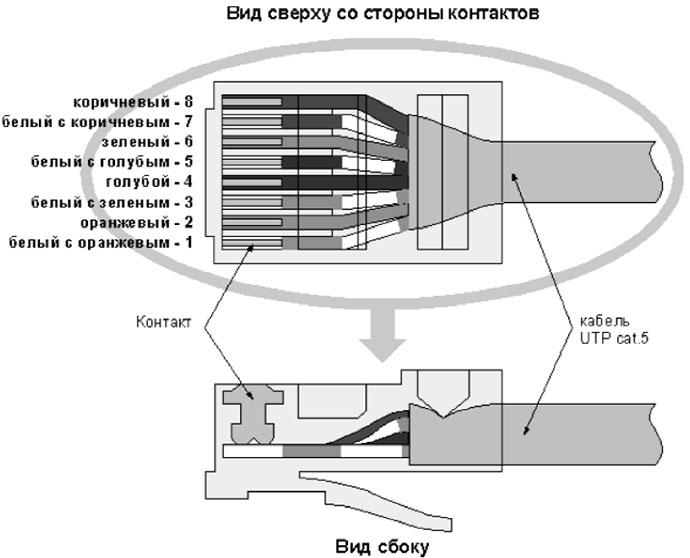

Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:

Что касается перекрестного кабеля, здесь оба конца витой пары будут разными, а схема распределения жил выглядит так:

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах, а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.

Следите за тем, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Обжим коннектора без пресс-клещей

Если у вас нет инструмента для обжима разъёма RJ-45, не отчаивайтесь. Пара прямых рук и простая отвёртка все сделают по высшему разряду. Не стоит скрывать, что работа без пресс-клещей продлится значительно дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но попробовав, мы ничего не потеряем.

Алгоритм действий схож с тем, что описан выше: мы оголяем кабель, сверяем длину проводков и коннектора, выравниваем и подрезаем жилы. Распределив согласно схеме цветные провода, мы помещаем их внутри разъёма RJ-45 так, чтобы часть изоляции витой пары попадала в коннектор. Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок расположения жил не нарушен и они вплотную сидят по направляющим каналам. Следующий наш шаг — мы придавливаем планку зажима коннектора отвёрткой. Полдела сделано! Осталось вдавить контакты разъёма RJ-45 в изоляцию жил сетевого провода. Рассчитывая силу, один за другим продавливаем провода планки зажима и «топим» их в оплётке цветных жил. Если получилось объединить контакты коннектора и жилы интернет-кабеля в сплошную линию, то работа выполнена успешно. Вот так просто, без специализированного инструмента и в домашних условиях можно качественно обжать витую пару.

Самообжимающийся коннектор

Уже не первый год на отечественном рынке в продаже присутствуют коннекторы, которые для подключения не предусматривают использования специальных инструментов. Да, чем-то снять верхнюю оплётку и обрезать провод придётся.

Ярким примером профессионального самообжимающегося коннектора выступает продукция компании Nicomax. Но их изделия стоят по несколько сотен рулей. Подходят для профессиональной сферы, но никак не для домашнего применения.

Дома можно задействовать аналогичные, но более бюджетные решения. К примеру, от компании СУПР. Это российский производитель, предлагающий собственные самообжимные коннекторы. Они ещё называются безинструментальными.

Корпус такого коннектора состоит из 2 частей. Это шарнирно открывающиеся половинки. С тыльной стороны крышек выполнены специальные матрицы-выступы. Они просаживают провода на контакты.

В центре находится модуль коммутации. Здесь имеются каналы-пазы, когда укладывается проводка обжимаемого кабеля. Каждая сторона такого модуля рассчитана на 4 провода. Чтобы мастеру было проще работать, тут даже предусмотрены цветовые подсказки. То есть даже новичок поймёт, проводок какого цвета в какой канал нужно уложить. Допустить ошибку действительно очень сложно.

Также каждая створка оснащается интегрированными половинками защитных колпачков. Когда узел собирается, часть кабеля оказывается внутри коннектора. Тем самым обеспечивается надёжная защита от возможного перелома.

Исходя из изложенной информации, можно заметить, что тут используется прямо противоположный принцип обжимки Интернет-кабеля. Ножки контактов расположены неподвижно внутри модуля коммутации. А матрицы, находящиеся на крышках, просаживают проводки ножек, чтобы обеспечить прорез изоляции и надёжную коммутацию элементов.

Чтобы выполнить сборку коннектора, стоит придерживаться следующей инструкции:

• зачистить Интернет-кабель своего провайдера от имеющейся оплётки;
• расплетите витые пары, выпрямите все проводки;
• составлять так называемый пакет на следующем этапе не нужно;
• открываются крышки коннектора;
• провода не нужно вставлять, просовывать;
• их необходимо завести сверху в соответствующие цветные пазы блока коммутации;
• поскольку в каждом гнезде имеется свой отдельный фиксатор, после установки провода выскакивать самопроизвольно не будут;
• уложив провода, закройте две половинки корпуса;
• прижмите их друг друга;
• прижимая части корпуса коннектора, дождитесь щелчка;
• это означает, что зажим прошёл успешно, кабель зафиксирован;
• при этом матрицы надвигают проводки к неподвижным ножкам контактов.

Всё, коннектор сделан, его можно проверять и запускать в работу.

Проверка качества обжима

Чтобы убедиться в правильности проведённой работы, обжимая Интернет-кабель тем или иным способом, его нужно протестировать.

Существует несколько способов проверки.

• LAN-тестер. Или просто кабельный тестер. Это профессиональное оборудование, которым обычно пользуются сотрудники сервисного центра, обслуживая клиентов. Этот тестер отличается тем, что может взаимодействовать с большим количеством разных коннекторов. Оба конца Интернет-кабеля нужно вставить в нужный разъём. Затем индикатор покажет, имеется ли между узлами соединение. Нет ничего сложного в том, чтобы разобраться с работой тестера. Но покупать его для личного пользования не особо выгодно.
• Мультиметр. Если вы автомобилист, либо электрик, и в вашем распоряжении имеется мультиметр, он станет отличным помощником и при проверке обжатого коннектора. Требуется приложить щупы мультиметра к соответствующим по цвету концам кабеля, и посмотреть на показатели прибора. В режиме прозвона устанавливается связь между линиями. Если она есть, прибор это покажет в виде звукового сигнала и соответствующих данных на дисплее. Во всех парах тестируемого кабеля показатели сопротивления должны быть примерно одинаковыми. Если разница большая или сопротивление слишком высокое, ищите ошибку в проделанной работе. Она где-то есть. И её придётся исправлять.
• Прямое подключение. Проще всего проверить работоспособность обжатого кабеля, подключив его напрямую к компьютеру или маршрутизатору. Если со значка сетевого подключения пропал крестик красного цвета и отображается компьютер с вилкой, тогда Интернет-подключение имеется, всё должно функционировать.

Как видите, обжать кабель в домашних условиях и восстановить работу Интернета, можно. Здесь ничего сложного нет.

Хорошо, когда в распоряжении имеется специальное приспособление. Но практика наглядно показывает, что во многих ситуациях вполне можно обойтись и без него.

Как вы успели заметить, обжать сетевой шнур самому не составляет большого труда. Также хочется отметить, что при правильном выполнении действий, результат работы как с пресс-клещами, так и с отвёрткой будет одинаковым. Поэтому выбор инструмента для обжима сетевого интернет-кабеля в домашних условиях зависит от вас.

Полное руководство по этому

Как обжимать кабели Ethernet ?

Готовые кабели Ethernet часто доступны определенной длины, обычно более 6 футов. Что делать, если вам нужен более короткий кабель Ethernet?

В этой статье приведены подробные инструкции по обжиму кабеля Ethernet до нужной длины.

Содержание

• Обжим кабеля Ethernet Общие сведения
• Что входит в набор для обжима?
  • Обжимной инструмент RJ45/кабельный стриппер
  • Разъемы RJ45
  • Колпачки RJ45
  • Кабельный тестер RJ45
• Как обжимать кабели Ethernet с помощью набора для обжима?
  • Подготовьте
  • Измерьте необходимую длину
  • Снимите внешнюю оболочку
  • Раскрутите и разделите все провода
  • Подготовьте провода к обжиму.
  • Обожмите разъем после его надевания
• Крепление разъемов RJ-45 без обжимного инструмента
  • Прорежьте внешнюю оболочку кабеля
  • Разделение и выпрямление тонких проводов кабеля
  • Размещение кабелей
  • Обрезка проводов
  • Вдавите каждый штифт с помощью небольшой плоской отвертки
• Заключение

900 25

Обжим кабеля Ethernet Общие сведения

Обжим включает заделку соединения с проводами внутри кабеля Ethernet. Эти разъемы, или RJ45, соединяют кабель Ethernet с портом Ethernet.

Вы можете использовать набор обжимных инструментов для вдавливания каждого провода по одному в V-образный металлический паз, создавая кабель любой длины.

Сетевой кабель rj45

Что входит в набор для обжима?

Перед обжимом кабеля Ethernet вам потребуется несколько предметов, в том числе следующие.

Инструмент для обжима/зачистки кабелей RJ45

Это уникальный инструмент для установки нескольких кабельных систем, помогающий обжимать и заделывать разъемы RJ45 plus.

RJ45 Инструмент для зачистки кабеля, доступный для проводов различного сечения, снимает изоляцию с нижних проводников, чтобы подготовить кабель к прокладке.

Разъемы RJ45

Это стандартный интерфейс, используемый в нескольких приложениях. Например, компьютер подключается к локальной сети с помощью 8-контактного разъема RJ45.

Ботинки RJ45

Ботинки RJ45, совместимые с кабелями Ethernet, улучшают соединение между кабелем и разъемами, обеспечивая дополнительную защиту от натяжения.

Кабельный тестер RJ45

Это устройство может определить, правильно ли подключены провода или повреждена изоляция.

Кабель локальной сети для подключения к Интернету

Как обжимать кабели Ethernet с помощью набора для обжима?

Хотя определение может показаться простым, процедура требует особого внимания к некоторым деталям.

Подготовка

Вот общий список инструментов и материалов, которые вам понадобятся, и ни один из них не является дорогим.

• Массовый кабель Ethernet (убедитесь, что он изготовлен из чистой меди, а не из алюминия с медным покрытием)
• Разъем RJ45
• Набор для обжима

Все есть? Давайте начнем.

Измерьте необходимую длину

Максимальное расстояние, на которое можно проложить один кабель Ethernet, составляет 300 футов. Вам нужно будет измерить длину кабеля Ethernet и отрезать его до нужной длины, оставив небольшой провис с помощью обжимного инструмента .

Вы можете измерить размах рук, взять кабель и протянуть его через грудь из рук в руки, что возможно, если вам нужно 60 футов кабеля для определенной длины. Затем вы вычисляете, сколько пролетов троса вам нужно, чтобы достичь 60 футов.

Не зацикливайтесь на достижении точной длины кабеля.

В большинстве случаев необходимо оставлять небольшой запас кабеля на конце, так называемые сервисные петли, чтобы облегчить обслуживание кабеля в будущем.

Они также учитывают любые неточности или ошибки.

Снимите внешнюю оболочку

Используйте обжимной инструмент , чтобы снять около 2 дюймов внешней оболочки кабеля с обоих концов.

Вставьте кабель в прорезь, затем медленно сожмите и поверните обжимной инструмент, чтобы обрезать оболочку. Затем вы можете снять оболочку, чтобы обнажить маленькие провода внутри.

Обычно лезвие обжимного инструмента имеет достаточно места, чтобы разрезать оболочку, не касаясь внутренних проводов.

Всегда существует опасность надрезать внутренние провода при использовании обжимного инструмента для обрезки внешней оболочки, что ослабит провод и приведет к разрыву кабеля.

К счастью, вы можете исключить возможность неисправности кабеля, надавив на жилы, чтобы снять большую часть внешней оболочки. Затем вы перерезаете внутренние провода непосредственно под потенциальным надрезом.

Раскрутите и разделите все провода

Вы можете увидеть несколько меньших проводов, скрученных вместе внутри кабеля. Вы должны правильно раскрутить и разделить скрученные провода, чтобы обжать провода Ethernet.

После обнажения внутренних проводов вы видите четыре пары, скрученные вместе, образующие восемь проводов. Один из этих проводов имеет сплошной цвет, а другой — белый провод с полосой, соответствующей сплошному цвету. Расположите провода в правильной последовательности.

Например, вы можете использовать формат распиновки T568B (O/W,O,G/W,Bl,Bl/W,G, BR/W, BR).

Также следите за тем, чтобы провода были как можно более плоскими, поскольку после раскручивания они все равно будут слегка волнистыми.

Подготовка проводов к обжиму.

Для этого возьмите заказанные пары между большим и указательным пальцами. Затем обрежьте провода до длины, при которой экран кабеля входит в разъем RJ45. Это позволяет проводам выходить из гнезда снизу.

Обожмите разъем после его надевания

На этом этапе подключите провода к штекерному разъему Ethernet, убедившись, что каждый провод входит в свое гнездо стороной с зажимом наружу.

При этом ни один из проводов не должен выйти из строя.

Если он выходит из строя, отсоедините разъем, отремонтируйте и повторите попытку.

Все восемь проводов должны касаться конца разъема при вставке кабеля. Вы должны покачать разъем и приложить небольшое усилие, прежде чем нажимать на него.

После этого вставьте разъем до упора в обжимной паз с помощью обжимного инструмента.

Если разъем не входит полностью с одной стороны, поверните инструмент и снова вставьте разъем, так как разъем будет проходить только в одном направлении и должен войти в обжимной инструмент.

После того, как вы вставите разъем, нажмите на инструмент, чтобы обжать его. Приложите немного силы к сжатию, но не слишком сильно, что возможно, если вы будете больше практиковаться.

Не забудьте проверить исправность кабеля. Конечным продуктом должен быть заостренный обжим по направлению к задней части разъема, прижимающий внешнюю оболочку, а не внутренние провода.

Патч-корд с изоляцией

Присоединение разъемов RJ-45 без обжимного инструмента

Иногда отсутствует обжимной инструмент для подключения разъемов RJ45. Не волнуйся; Вы можете добиться аналогичных результатов с помощью канцелярского ножа или ножниц.

Разрезание внешней оболочки кабеля

Разрежьте оболочку кабеля ножницами или канцелярским ножом. Не обрезайте внутренние провода, так как это может повредить кабель.

Прорезав пластиковую оболочку, поверните кабель и обрежьте его так, чтобы пальцы можно было просунуть под него и вытащить.

Разделите и выпрямите тонкие жилы кабеля

После снятия оболочки пальцем раскрутите оголенные жилы и выпрямите их в нужной последовательности.

Разложите кабели

Разместив кабели, вставьте их в разъем RJ45. Разместите провод в правильном порядке слева направо, что важно при правильном обжиме проводов к разъему RJ45.

Обрезка проводов

Соедините провода для облегчения обрезки и сделайте их одинаковыми, чтобы они вошли в канавку разъема. Если вы обрезаете провода неравномерно, опуститесь ниже и обрежьте их еще раз, чтобы выпрямить концы.

Надавите на каждый штифт маленькой отверткой с плоской головкой

Найдите маленькие металлические штифты на концах пазов разъема и надавите на них с помощью крошечной отвертки с плоской головкой.

Вставьте контакты в провода, не сломав и не сломав пластиковый разъем. Поместите штифты твердо на той же высоте для единообразия.

Сетевой кабель с разъемом rj45

Заключение

С помощью этого руководства вы сможете обжимать кабели Ethernet в соответствии с вашими потребностями.

Любой может эффективно прикрепить разъем RJ45 к кабелю Ethernet с помощью обжимного инструмента или без него.

Хотя вы можете обжимать их до любой длины, держите их не более 300 футов.

Как обжимать сетевые кабели

How_to_crimp_network_cables.pdf

Может быть удобнее обжимать собственные кабели
1. Определите, какие инструменты вам понадобятся (кримпер, кусачки, сетевой кабель, чехол, разъем RJ45)
2. Снимите оболочку с кабеля — не режьте слишком глубоко!
3. Обрежьте тяговую нить.
4. Разделите отдельные пары проводов, отрежьте новый открытый материал (обычно встречается в CAT6)
.
5. Раскрутите каждую пару.
6. Заказ проводов- Оранжевый белый оранжевый зеленый белый синий синий белый зеленый коричневый белый коричневый (Это не единственный заказ, но самый распространенный)
7. Выпрямите провода и соблюдайте порядок!
8. Обрежьте провод кусачками.
9. Вставьте кабель в разъем RJ45. Убедитесь, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.
10. Обожмите разъем RJ45.
11. Проверьте соединение.
12. Наденьте чехол на разъем.
13. Приступайте к тестированию!

Расшифровка:

[0m:4s] Привет, я Джош Блум, добро пожаловать в очередной видеоролик из серии образовательных материалов RSP Supply. Если вы обнаружите, что эти видео полезны для вас, это, безусловно, поможет нам, если вы поставите нам большой палец вверх и подпишитесь на наш канал
.
[0m:16s] В сегодняшнем видео мы поговорим о сетевых кабелях. Более конкретно, я хочу рассказать о том, как обжимать один из самых распространенных типов сетевых кабелей, которые мы видим сегодня. Кабели CAT5 или CAT6 с разъемом типа RJ 45.
[0m:34s] Важно понимать, что эти типы кабелей можно приобрести с уже прикрепленными к кабелю разъемами практически любой длины.
[0m:44s] Однако во многих случаях удобнее обжимать собственные соединения, особенно когда вы прокладываете несколько сетевых кабелей разной длины.
[0m:57s] Выполнить это задание очень просто, если выполнить несколько шагов.
[1 мин: 3 с] После того, как вы установили этот тип соединения несколько раз, вы почувствуете себя гораздо более уверенно, зная, что оно было сделано правильно и будет работать так, как вы ожидаете, поэтому первые шаги — определить, какие инструменты нам нужно использовать. когда мы обжимали сетевые кабели. Вы можете видеть здесь, у меня есть обжимной инструмент, у меня есть кусачки, нам, очевидно, нужно использовать любой сетевой кабель, который мы выберем, который будет CAT5, CAT6, CAT5E, у нас есть загрузочный элемент и у нас действительно есть разъем RJ 45. Первое, что нам нужно сделать, это снять изоляционную оболочку с нашего сетевого кабеля. В этом случае обжимной инструмент, который мы используем, имеет возможность снять эту оболочку, поэтому вы можете видеть здесь, что мы собираемся скрутить эту оболочку, стараясь не прорезать слишком глубоко, поскольку мы на самом деле обрезаем отдельные пары проводов. куртка. После того, как я снял эту оболочку, в этом конкретном сетевом кабеле появилась стержневая струна, которая очень распространена во многих сетевых кабелях. Так что я собираюсь пойти дальше и сократить это.

[2m:0s] Как только я перережу PullString, я начну разделять отдельные пары проводов в сетевом кабеле.

[2m:7s] В этот момент вы собираетесь показать еще один кусок материала. Обычно вы видите этот тип материала только в кабеле CAT6. Я собираюсь пойти дальше и сократить это.

[2m:16s] И в этот момент вы можете видеть, что я обнажил четыре разные пары проводов в этом сетевом кабеле.

[2m:23s] Итак, сейчас я начну раскручивать каждую из этих пар.

[2m:28s] Теперь, пока я раскручиваю эти пары, я начну смотреть порядок

[2m:33s] проводов
[2м:35с] пока я их раскручиваю. Когда вы обжимаете любой сетевой кабель, порядок проводов очень и очень важен.

[2m:43s] Заказ в порядке цвета: оранжевый, белый, оранжевый,
[2м:47с] зеленый, белый, синий, синий, белый, зеленый, коричневый, белый, коричневый. Теперь это не единственный заказ, который вы можете сделать. Это наиболее распространенный порядок сетевых кабелей. Есть и другие способы заказа кабеля, но это способ, который обычно используется в большинстве сетевых кабелей. Итак, вы можете видеть здесь, что я проверяю порядок этих кабелей, теперь, когда я их все раскрутил,

[3m:12s] и в этот момент я начну выпрямлять эти провода и следить за тем, чтобы порядок оставался постоянным. Причина, по которой я это делаю, заключается в том, что я должен подготовить эти провода для подключения к нашему разъему RJ 45.

[3m:26s] Как видите, я проверил правильность моего заказа, и провода были немного выпрямлены. Итак, я возьму свои кусачки

3м:33с] Я перережу этот провод,

[3м:35с] и это даст мне очень хорошее, чистое соединение

[3 м:39 с] до фактического

[3 м:40 с] переместите в часть соединения RJ 45.

[3m:43s] Итак, после того, как мы обрезали наши сетевые кабели, и у нас есть хороший чистый край, и мы убедились, что защитный чехол действительно находится на кабеле,

[3m:49s] вы можете видеть здесь I У меня прекрасный чистый край, и порядок моих проводников правильный. Я возьму свой разъем RJ 45, я очень осторожно вставлю

[4 м: 1 с] свой кабель,
[4м:2с] убедившись, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.

[4m:9s] Затем я возьму обжимной инструмент, предназначенный для обжима восьмиштырькового RJ 45, и вставлю разъем RJ 45, чтобы убедиться, что провод плотно вставлен,

[ 4m:19s], а затем я собираюсь плотно обжать,

[4m:21s], убедившись, что на этом разъеме образовался хороший прочный зажим.

[4m:25s] Я собираюсь сделать пробный тест, чтобы убедиться, что у меня надежное соединение. Я собираюсь удостовериться, что вижу все отдельные провода, идущие к самой верхней части этого разъема, и убедиться, что у меня хорошее соединение.

[4m:36s] Тогда я возьму свой ботинок

[4m:38s] и надену его на разъем.

[4m:40s] Это просто помогает защитить соединение RJ 45. На этом этапе вы сделали нам успешный обжим сети RJ 45, это восемь контактов,

[4m:49s], и на этом этапе вы можете перейти к тестированию соединения.

[4m:54s] Если вы уверены, что соединение выполнено правильно, рекомендуется протестировать кабель, чтобы убедиться, что он будет функционировать должным образом. для облегчения выполнения этого типа проверки рекомендуется использовать восьмиконтактный кабельный тестер, совместимый с разъемом RJ 45.

[5m:12s] Этот тип тестера гарантирует, что каждый штырек был обжат в нужном месте. Если была допущена ошибка, вы будете уведомлены о том, какие контакты не на месте или вообще не обеспечивают надлежащего соединения.
