Обжимка витой пары 4 жильной: Обжим витой пары 8 жил 4 жилы

Содержание

Обжим витой пары 8 жил 4 жилы

Обжим витой пары 8 жил 4 жилы.

Во время эксплуатации интернета, особенно если у вас отсутствует роутер, который обычно лежит, работает и где-то пылится, кабель витой пары интернета кочуя с одного устройства на другой приходит в негодность — ломается фиксатор коннектора, сползает оплетка кабеля витой пары, даже бывает такое, что коннектор каким-то образом побывал в варенье, после чего контакты забиваются, окисляются. Также бывает, что затеяли ремонт, перенесли кабель в другую комнату, замуровали в стену, удлинили и так далее. Во всех этих случаях необходимо переобжать коннектор на витой паре.

Думаю вы сейчас сидите и думаете, что-за коннектор? Что-за витая пара?

На фото ниже коннектор обжатый к витой паре:

Так вот именно коннектор необходимо поменять в подобных ситуациях.
Что для этого требуется?

Вместо множества слов предложу вам сразу посмотреть мой ролик — Обжим витой пары 8 жил 4 жилы:

Ниже все же опишу какие инструменты требуются и по какой схеме обжимается этот самый коннектор.

1. Как я уже писал выше, нам нужен сам коннектор

Его можно купить в любом электронном магазине города.

2. Нам нужен обжимной инструмент

Ясно, что не у каждого дома есть такой инструмент, это идеальный вариант. Если быть аккуратным и не торопиться, можно обжать коннектор подручными средствами, отверткой, ножиком, только не кухонным и не острой стороной, думаю у многих дома имеется ножик, который вышел из кухонной эксплуатации. И да, если вы собираетесь идти покупать коннектор, возьмите сразу несколько штук, стоят они копейки, и при неудачном обжатии коннектора подручными средствами не придется бежать за ним снова.

3. Далее что необходимо, знать схему обжатия. Существуют 2 типа кабеля витой пары — 8 жил и 4 жилы. Здесь все просто на первый взгляд, но на самом деле новичку стоит постараться распределить жилки кабеля по цветам и попасть в пазы контактов коннектора.

Обжим кабеля витой пары 8 жил

Обжим кабеля витой пары 4 жилы. Цвета жил витой пары могут быть другими, зависит от производителя.

Также хочу заметить, что некоторые работники провайдеров обжимают кабель по своему, меняя цвета, но главное соблюдают одинаковый обжим цветов как со стороны оборудования так и со стороны компьютера, поэтому ВАЖНО, обрезав коннектор не спешите выкидывать его, внимательно посмотрите по какой цветовой схеме был обжат старый коннектор.

На этом думаю все, данные схемы обжатия подходят только для интернета, схема обжатия для внутренней сети другая и расскажу о ней как-нибудь в другой статье.

Как правильно обжать интернет кабель витая пара:ликбез от дилетанта estimata

Обжим витой пары 4 жилы выполняют при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые гораздо чаще, чем гигабитные, создаются в квартирах и малых офисах.

Да, такие сети прекрасно работают и на восьмижильной “витушке”, но при стандартах передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.

Обжатый коннектор с 4 жильным проводом

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.
Снимаем изоляцию
Так как четырехжильный кабель в полтора раза тоньше восьмижильного, советуем обмотать часть внешней изоляции, которая будет входить в коннектор, несколькими слоями изоленты. Это повысит надежность крепления.
После этого расплетите скрутки и расположите проводники в нужном порядке. Крайний снизу (шестая жилка) немного отделите от остальных.
Зачищенный кабель UTP
Отмерьте 12-14 мм от среза внешней изоляции и на этом уровне подрежьте проводки. Линия среза должна получиться строго перпендикулярной оси кабеля.
Откусываем концы проводков витой пары
Вставьте проводки в коннектор, держа его к себе стороной, на которой расположены контакты. Проследите за тем, чтобы первые три жилки подошли к первым трем контактам, а последняя – к шестому. Концы проводников должны упираться в переднюю стенку коннектора.
Надеваем коннектор на контакты
Зажмите коннектор обжимными щипцами (гнездо “8Р”). Сдавливайте их до тех пор, пока не услышите щелчок.
Обжимаем RJ45 с помощью щипцов
После щелчка освободите патч-корд и проверьте крепость соединения: потяните разъем и кабель в разные стороны. Качественная опрессовка даже при значительном усилии не пострадает.
Проверяем надежность опресовки
В нашем случае четвертый, пятый, седьмой, восьмой контакты не подключены, поэтому индикации возле них не будет. Остальные должны мигать зеленым светом.
Кабельный тестер

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт – у нас еще большой запас полезной и интересной информации для вас.

Установка соединения между вашими отдельными компьютерами или даже с созданием полноценной домашней сети требует значительный перечень работ по монтажу и настройке. И как правило, ваш провайдер на данном этапе будет отвечать только за установленный модем или роутер. А если вы решили создать полноценную локальную сеть, то придётся нанять ещё мастеров для создания подключения или взяться это дело в свои руки.

Для прокладки интернет-кабеля часто применяется LAN-кабель. Купить подобный кабель не представляет особых проблем, но вот превратить его в патч-корд, который можно использовать для прямого подключения кабеля к прочим устройствам уже сложнее. Для создания патч-корда придётся обжать сетевой кабель на конце с помощью специального коннектора, что и представляет основную сложность при подключении. Однако данная работа не очень сложна и при желании можно без проблем самому научиться правильно обжимать сетевой кабель.

Какой сетевой кабель лучше применять?

Для правильного выбора сетевого кабеля под ваши нужды нужно иметь достаточно полное понятие о специфике имеющихся кабелей витой пары. Кабель витая пара в общем состоит из внешней изоляции и нескольких пар спирально свитых проводов, которые отличаются друг от друга с помощью цветовой маркировки. Обычно применяется кабель с четырьмя парами, но данный показатель может и отличаться для некоторых конструкций.

Подобные кабели витой пары могут разделяться на несколько стандартов в зависимости от уровня внешней защиты от помех.

Тип UTP – самый бюджетный вариант защиты кабеля. В данном стандарте не предусмотрено экранирование. Кабель состоит из пар проводов, которые находятся внутри внешней изоляционной-защитной оболочки. Данный кабель не рекомендуется использовать рядом с источником электромагнитных помех (например, возле электропроводки), поскольку это может привести к ухудшению качества передаваемых сигналов.
Тип FTP – В отличии от UTP в конструкции данного кабеля под оболочкой также размещается экран из фольги, благодаря которому у кабеля появляется дополнительная защита от возможных наводок. Такой кабель можно располагать возле некоторых источников помех (таких как электропроводка), и при этом качество передаваемых сигналов не пострадает. Цена данного кабеля немного выше чем у UTP.

Тип STP – Самый защищённый тип кабеля. Кроме внешнего общего экрана в данном кабеле также предусмотрена защита из фольгированной оплётки индивидуально для каждой витой пары. Обычно кабели с такой высокой степенью защиты используют возле промышленного оборудования, в крупных дата-центрах, узлах связи и т.д.

Также кабели витой пары можно разделить на несколько основных категорий в зависимости от их пропускной способности.

Cat 5 – значит, что кабель работает в диапазоне частот до 100 МГц и даёт возможность достичь скорости передачи данных до 100 Мбит/с.
Cat 5е – диапазон рабочих частот составляет до 125 МГц, со скоростью передачи данных до 1 Гбит/с.

Также есть более высокие категории (6, 6А 7 и т.д.) которые имею ещё более высокие показатели скорости и диапазона частот, но для домашней сети будет более чем достаточно категории 5 или 5е. Лучший вариант, ориентированный на будущее развитие вашей компьютерной сети считается кабель с категорией 5е.

Обжим кабеля витой пары

Для обжима кабеля витой пары используют коннекторы типа RJ-45. Обжим рекомендуется проводить с помощью специального инструмента – кримпер витой пары (ранее мы уже писали, Как правильно обжимать сетевой кабель RJ-45 с помощью кримпера). Однако за неимением такового на крайний случай можно также использовать отвёртку.

Схемы обжима

Имеется две основные схемы подключения интернет-кабеля: прямое и перекрёстное подключение.

Прямое подключение

Зачастую применяется прямое подключение, которое даёт возможность провести коммутацию разных устройств и приборов в различном сочетании. К примеру, используются подключения компьютер – маршрутизатор, компьютер – коммутатор, маршрутизатор – телевизор и т.д. В данном подключении используется одинаковое расположение проводов в контактах обоих коннекторов.

Также для скорости до 100 Мбит/с можно удешевить общую стоимость локальной сети используя кабель с двумя витыми парами.

Перекрёстное подключение

Данное подключение принято использовать при подключении однотипных устройств (роутер-роутер или компьютер-компьютер, например). Перекрёстное подключение на одном конце кабеля используется цвета «распиновки» как при прямом подключении, а на другом конце пара цветов меняются местами.

В остальном расположение проводов остаётся таким же.

Однако стоит отметить, что данная схема всё меньше используется при обжиме, поскольку многие современные устройства имеют интерфейс Auto MDI-X, который позволяет автоматически определять тип подключения и в дальнейшем перейти на требуемый тип коммутации. Поэтому для таких устройств можно просто делать обжим по прямой схеме и не париться.

Обжим интернет-кабеля в домашних условиях с помощью отвёртки

Для срочного проведения обжима кабеля можно использовать отвёртку с плоским жалом шириною не более 3-4 мм.Подготовьте отвёртку и нож для последующей работы. При выполнении работы старайтесь делать всё как можно аккуратней.
Делайте все действия по распрямлению и расплетению проводов, а также сборку «пакета» строго в соответствии со схемой.Перед заведением проводов в коннектор нужно обрезать проводы на требуемую длину с помощью бокорезов.
Далее нужно завести концы проводов в коннектор.
Теперь переходим непосредственно к обжиму. Для начала нужно зафиксировать фиксирующую планку возле хвостовика коннектора, чтобы во время работы кабель случайно не выпал из коннектора.
Далее уприте коннектор в жесткое основание и после жалом отвёртки нажмите на фиксирующую планку. Будьте при этом осторожны, чтобы случайно не сломать пластиковую защёлку на коннекторе!
Под усилием отвёртки планка должна переместиться вниз и зафиксироваться в нижнем положении.
Сейчас можно увидеть, как фиксатор переместился вниз и упёрся в оплётку кабеля. Поэтому теперь можно не беспокоится о том, что кабель может выпасть.
Следующим этапом станет обжим контактов. Для этого снова уприте коннектор в жесткое основание и после начните последовательно просаживать контакты вниз с помощью отвёртки. Далее вам нужно подвинуть металлический контакт вниз до самого упора таким образом, чтобы он пробил своими ножами изоляцию провода и немного вдавился в него. Все действия нужно проводить осторожно поскольку степень нажатия отвёртки нужна достаточно высокая и если отвёртка случайно соскользнёт на палец, то можно пораниться. Также внимательно следите за тем чтобы отвёртка попала именно на контакт, а не между контактами.
После того как вы закончили с прижатием одного контакта переходите ко второму. Будьте внимательны с этой работой и обязательно убедитесь, что контакт смог получить достаточно хорошее электрическое соединение с проводом.
Данную работу вам нужно проделать со всеми восемью контактами.
Внимательно осмотрите полученные результаты обжима (можно даже под лупой). Все контакты должны быть прижаты до упора на одном уровне, без какого-либо выпирания любого контакта снаружи (даже если контакт и не участвует в соединении).
Точно также вам нужно обжать и коннектор на другой стороне и далее приступайте к работе.

Достаточно сложный способ в сравнении с кримпером, да и вероятность успеха ниже, но за неимением лучшего способа можно использовать и этот вариант. Так что на первых порах рекомендую приготовить пару запасных коннекторов на случай неудачи.

Способы проверки качества обжима интернет-кабеля

Существует 3 основных способа проверки качества обжима:

Проще всего это просто подключить полученный патч-корд в место подключения и если все устройства стали работать как надо, то значит ваш обжим прошел успешно.
Специалисты же для проверки обычно используют LAN-тестеры, которые достаточно легко и точно позволяют оценить качество обжима.
Как вариант можно попробовать заменить LAN-тестер на обычный мультиметр, который установлен на прозвон (со звуковым сигналом) или на минимального сопротивление со значением, к примеру 200 Ом. Потом каждый провод с одинаковым цветом проверяют на двух коннекторах. Если провод не звонится, то значит обжим прозваниваемого контакта не удался.

Для подсоединения компьютера к интернету используют провод, который называется витая пара. Чтобы его подключить, нужно предварительно подготовить концы кабеля. Точнее — поставить на них специальные коннекторы, которые уже можно подсоединить в компьютер или роутер.

Иногда требуется развести провода интернета по дому или офису. В этом случае на конце витой пары ставят специальные розетки. В рамках данной статьи будут рассмотрены способы установки интернет розеток, а также основные правила обжима коннектора RJ-45 и подключения витой пары.

Обжим коннектора RJ-45

Второе его название: патч-корд. Это небольшой пластиковый коннектор прозрачного цвета, который является подобием «вилки» для гнезд сетевых карт, роутеров, свитчей и прочих коммуникационных устройств.

В зависимости от того, к чему будет подключен кабель, различают два типа коммутации:

Прямая. Для коммутации сетевой карты компьютера с роутером/свитчем.
Перекрестная. Для коммутации двух компьютеров напрямую, а также свитчей, роутеров или хабов.

Для использования конкретного типа коммутации, провод обжимают с двух сторон. Сам кабель состоит из нескольких цветовых жил, которые заводят в патч-корд в определенном порядке. Этот порядок и определяет функциональную нагрузку кабеля.

ВАЖНО: Обычно провод в квартиру заводит компания-провайдер. В этом случае не всегда возможно посмотреть, как он обжат в коммутационной коробке. Если вы решили поставить коннектор RJ-45 самостоятельно, стоит предварительно узнать у тех. поддержки компании, как изначально был обжат кабель в распределительной коробке.

Схема подключения интернет кабеля по цветам

Итак, витая пара состоит из 8 жил проводов. Каждая жила находится в изоляции определенного цвета. Перечислим все цвета:

Коричневый.
Синий.
Зеленый.
Оранжевый.
Коричнево-белый.
Сине-белый.
Зелено-белый.
Оранжево-белый.

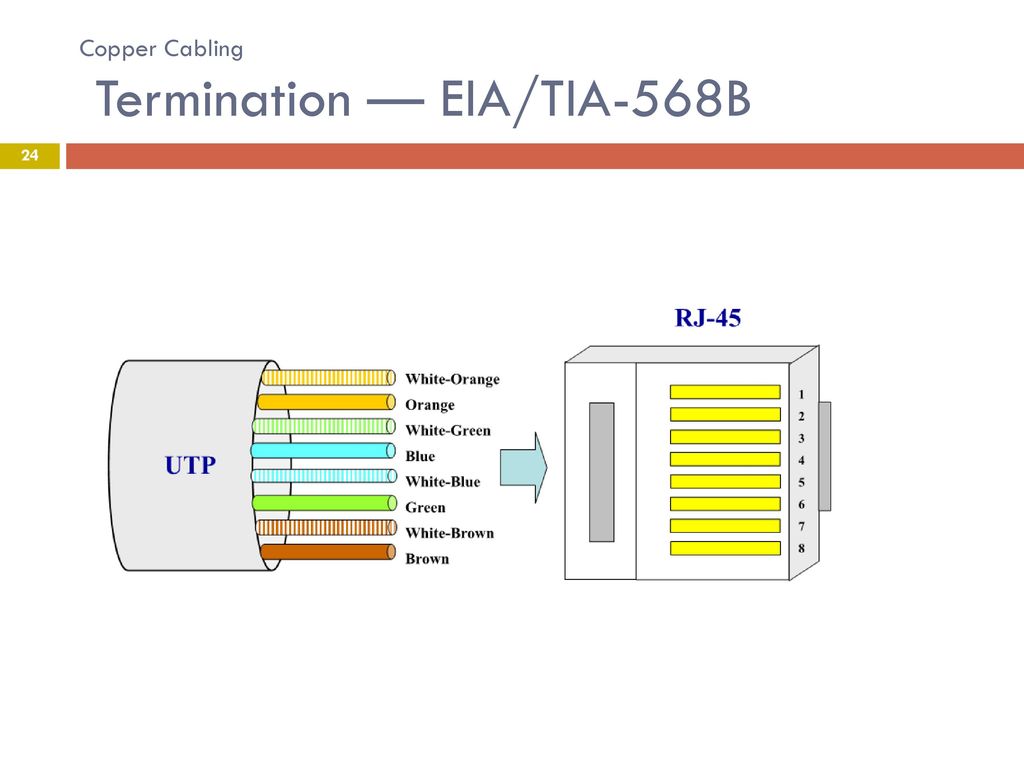

Теперь перейдем к самому коннектору RJ-45. В патч-корде также присутствуют 8 контактов (пинов), к которым подводят жилы витой пары. В зависимости от того, в какой последовательности заведены жилы, меняется функционал провода. Очередность установки жил в коннектор также называется «распиновкой».

Если взглянуть на коннектор снизу так, чтобы защелка фиксатор смотрела в пол, а медные контакты — на человека, получится, что контакты будут располагаться в порядке от 1-го до 8-го справа-налево. Важно не перепутать порядок!

Исходя из этого, схема подключения по цветам выглядит следующим образом:

Прямая:

Оранжево-белый.
Оранжевый.
Зелено-белый.
Синий.
Сине-белый.
Зеленый.
Коричнево-белый.
Коричневый.

Оба конца коннектора обжимаются по данной схеме.

Обратная (для перекрестного соединения). Один конец витой пары обжимается как при прямой схеме. Второй подсоединяется в следующе последовательности:

Зелено-белый.
Зеленый.
Оранжево-белый.
Коричнево-белый.
Коричневый.
Оранжевый.
Синий.
Сине-белый.

Чтобы скоммутировать провод, желательно иметь под рукой специальный инструмент, а также обладать минимальными навыками разводки проводов.

ИНФОРМАЦИЯ: Если в квартире или офисе находится сразу много проводов витой пары, причем все они скоммутированны разными способами, стоит разметить провода с обратной коммутацией. Это облегчит работу с кабелями в будущем.

Обжим витой пары в коннекторе

Для обжатия витой пары потребуется:

Два коннектора RJ-45.
Специальные обжимные ножницы — кримпер.

Рассмотрим пошаговый алгоритм обжимки провода:

Один конец витой пары зачищают от внешней изоляции при помощи кримпера. Для этого его вставляют в круглое отверстие ножниц, примерно на 1-5 см и снимают внешний резиновый слой провода. Данное действие схоже со снятием изоляции с электропроводки.
Расплетаем и выставляем жилы согласно коммутационной схеме. Выравниваем жилы по длине. Важно, чтобы каждый проводок был одного размера. После чего аккуратно вставляем жилы в 8 микроотверстий на кримпере и снимаем изоляцию с них.
Вставляем оголенные жилы согласно цветовой схеме в патч-корд. При этом не забываем про распиновку коннектора. Еще раз проверяем, чтобы каждая жила зашла в свой контакт. Важно чтобы на один пин не заходило несколько жил!
Аккуратно устанавливаем коннектор в прямоугольное отверстие кримпера и сжимаем рукояти ножниц.
Достаем обжатый провод.

Это правильный способ обжима кабеля. Однако существуют и кустарные методы установки коннектора.

Как обжать витую пару без кримпера

Не в каждом доме есть обжимные ножницы. Это, скорее, профессиональный инструмент, который не находит своего приспособления в обыденной жизни. Чаще всего их кримпер находится под рукой, поэтому приходится работать с тем, что есть в доме.

Итак, для домашнего монтажа коннектора RJ-45 нам понадобится:

Острый нож.
Маленькая прямая отвертка.

Последовательность действий точно такая же, как и при работе с обжимными ножницами. Только снятие всей изоляции с проводов будет производиться при помощи ножа, а зажим жил — при помощи отвертки.

Необходимо очень аккуратно поджимать каждую жилу в коннекторе. Для этого лучше всего зафиксировать патч-корд в тисках, а витую пару придерживать свободной рукой. Жилу зажимают медным язычком пина. Его фиксируют с помощью небольшой отвертки.

Проверка соединения

Стоит проверить все патч-корды на надежность. Существует три основных способа:

Подключение готового провода в сеть на проверку работоспособности. При этом проверяют скорость передачи данных и отклик сети.
Проверка провода на излом и качение. В этом случае коннектор чуть отгибают от провода или покачивают из стороны в сторону. Правильно обжатая витая пара не даст патч-корду болтаться, также коннектор не будет сильно гнуться, а все жилы провода останутся на своих местах.
Проверка мультиметром. Один из самых надежных способов, который можно использовать, как метод диагностики всего кабеля. Прозвон каждой жилы одного цвета с двух концов витой пары позволит определить разрыв провода, а также качество передачи сигнала на нем по показателям сопротивления жилы.

Перечисленные способы позволяют оценить качество коммутации в полной мере.

Разобравшись с обжимом витой пары, перейдем к главной теме статьи — подключение розетки к витой паре.

Установка интернет розетки

Розетка для витой пары позволяет спрятать все ненужные провода в стене, а на ее поверхности оставить вывод под интернет в любой комнате. Весь процесс монтажа можно разбить на несколько этапов:

Проектирование и разнос коммутационных узлов (розеток) по квартире или офису.
Подведение интернет кабеля к розеткам. Пробитие штробы и разъемов под коммутацию.
Прокладка кабеля и установка розеток.

Данный порядок подходит для установки розеток разных типов. Рассмотрим по порядку разные типы подключений.

Настенная розетка

Внешняя розетка напоминает по своей форме старые телефонные узлы. Это маленькие пластиковые коробочки с вводом кабеля с одной стороны и гнездом для провода с другой. Рассмотрим алгоритм установки данного узла:

Установка пластиковой подножки с клеммником на стену.
Ввод витой пары в розетку. Необходимо завести провод с запасом, примерно 10-15 см, на случай, если первичное подключение будет неверным.
Зачистка жил витой пары.
Подключение жил в клеммную коробку согласно цветовой схеме. Обычно в каждой розетке есть подсказки по коммутации жил в клеммник. Необходимо аккуратно распределить жилы по цветам и опустить каждое из них в зажимное отверстие. Обратите внимание, при проделывании данной операции снимать изоляцию с жил не обязательно. Ее прорезает внутренний механизм клеммника. При успешной установке провода вы услышите характерный щелчок.
После коммутации жил можно закрывать розетку пластиковым кожухом.

ПОЛЕЗНО: Если щелчка не было слышно, можно установить жилу до конца с помощью маленькой отвертки. Аккуратно опустите жилу до нижней части основания клеммника так, чтобы он попала на медный контакт.

Внутренняя розетка

Установки внутренней розетки в стену не отличается от монтажа обычной электрической розетки. При этом коммутация внутри устройства идентична подсоединению жил в настенном узле. Разница может заключаться только в техническом исполнении клеммников и внутренних зажимных устройств отдельных производителей.

ВНИМАНИЕ: Чтобы аккуратно разобрать розетку и ничего не сломать, внимательно читайте инструкцию пользователя. В ней указывается полный алгоритм сборки/разборки узла.

Заключение

Установка розетки в стену — это несложное мероприятие. Главное, не перепутать цветовую схему и действовать аккуратно и без спешки. Не заводите слишком короткие провода в узел. Качество сетевого соединения проверяйте перед тем, как вмонтировать розетку в стену.

Используемые источники:

https://o-vitoipare.ru/vse-stati/vypolnyaem-obzhim-vitoj-pary-iz-4-zhil.html
https://www.volta.com.ua/blog/kak-obzhat-internet-kabel-v-domashnikh-usloviyakh/
https://remboo.ru/inzhenernye-seti/net/podklyuchenie-internet-rozetki.html

Распиновка rg45 4 проводная. Инструкция по обжиму витой пары

Как правильно обжать витую пару? Как обжать витую пару, если забыли схемы? Как сделать патч-корд, что бы соединить 2 компьютера в сеть напрямую без свитча? Как обжать и сделать локальную сеть с помощью 4-х жильной витой пары? Далее с картинками и текстом разберём каждый случай в отдельности

Как правильно обжать витую пару

Существует 2 цветовые схемы обжима классической 8-ми жильной витой пары.
Не знаю, как везде, но в наших широтах наибольшей популярностью пользуется вторая схема обжима — попросту схема B.
Вы можете использовать любую — они взаимозаменяемы.
На пальцах:

Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
Выбираем схему.
В соответствии с ней располагаем жилы.
Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
Обжимаем один конец кабеля.
Второй конец кабеля обжимаем по схеме выбранной для первого конца.
Патч-корд готов.
Да, оба конца будут одинаковые
! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.

Как быстро обжать витую пару

Если вам нужно срочно сделать патч-корд, а вы не знаете в какой последовательности распологать жилы витой пары, а под рукой нет интернета и некого спросить — есть простой вариант:

Берём любую удобную вам последовательность жил
Обжимаем первый коннектор
Берём точно такую же последовательность жил из п. 1
Обжимаем второй коннектор
Готово!

Заметьте — это совершенно неправильный подход
. Так делать можно только в очень крайнем случае
. Т.е. когда вы забыли/не знаете про две общепринятые схемы обжима, спросить/узнать не у кого, а рабочий линк очень нужен.

Как только сеть заработала, интернет поднялся — заходим на эту страничку и переобжимаем сетевой кабель по схемам, которые были выше!

Локальная сеть из 2-х компьютеров

Обратная схема / Обратный патч-корд

Предположим у вас есть 2 компьютера, которые вы хотите соединить между собой.
Есть витая пара, но нет свитча.
Легко!

Кросс для сети 10Мбит/с и 100Мбит/с

Кросс для гигабитной сети 1000Мбит/с

Обжимаем один конец витой пары по схеме A
Обжимаем второй конец витой пары по схеме B
Подключаем один конец к первому компьютеру
Подключаем второй конец ко второму компьютеру
100 мегабитная локальная сеть

Обжимаем один конец витой пары по схеме B
Обжимаем второй конец витой пары:

Бело-зелёный
Зелёный
Бело-оранжевый
Бело-коричневый
Коричневый
Оранжевый
Синий
Бело-синий

Между компьютерами появляется гигабитная локальная сеть

Очевидно, что поскольку у кабеля два конца — таким образом можно соединить только два компьютера.

Как обжать 4-х жильную витую пару

Иногда попадается не 8-ми, а 4-х жильная витая пара. Патч-корды с её помощью так же можно сделать. Только имейте ввиду, что линк между сетевым устройством и сетевым оборудованием будет ограничен 100 Мбит/с.

Обжимается такой кабель по любой из схем A или B, просто контакты синих и коричневых пар оставляем пустыми.

Ранее, в первой части поста я уже говорил как верно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников
. Сейчас мы разглядим как обжать 2-х парный кабель

. Какая меж ними разница? По сути для подключения по витой паре
со скоростью 10
или 100 Mbit/s
довольно всего 2-ух пар проводков. А стопроцентно четыре пары употребляются только для 1Gbit/s (1000 Mbit/s)
. Выходит что при использовании 4-х парного кабеля в обыденных негигабитных сетях, 2 пары
из 4-х не употребляются. Для обыденного юзера, который кидает сеть и обжимает витую пару
раз в пару лет, разница в стоимости меж 2-х и 4-х парным кабелем особенной значимости не играет. А вот в масштабах больших провайдерских сетей разница уже осязаема. Ну и в конечном итоге, обыденных юзеров подключают более дешевеньким кабелем. Стоит правда отметить что обычным абонентам от этого не лучше, да и не ужаснее. На маленьких длинах (до 50-70 метров) в качестве они не теряют.
Как в таком случае верно обжать патч-корд?
Для начала нужно обусловится в какие каналы на разъеме употребляются для 100 Mbit/s
. Разглядим схему:

Слева изображена раскладка кабеля для обжима обыкновенной витой пары, а справа выделены 2 пары для 100 Mbit/s
— это 1 и 2 каналы для передачи — TX
, и соответственно 3 и 6 для приема —RX
.
Для обжима витой пары нам будет нужно:
1. Сама витая пара 5 категории
(cat 5) на 2 пары
проводников.
2. Стандартный коннектор RJ-45
.
3. Обжимной инстумент.

Типы соединения —кроссоверный
либо прямой
— я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, потому что витая пара на 4 провода
(2 пары
) в 99% случаев употребляется для подключения меж подъездным коммутатором провайдера и оборудованием абонента. Если Вам все таки придется обжимать кроссовер
, то на втором конце при обжимке патч-корда
просто поменяйте пары местами.
Итак, освобождаем конец кабеля от наружной изоляции приблизительно на пару см. Для зачистки можно пользоваться ножиком (к примеру, прорезным как у меня) или использовать лезвия на обжимном инструменте.
Потом расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре
употребляются пары другой раскраски — не пугайтесь. Главное просто верно вставить одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд
. Коннектор RJ45
держите пластмассовым фиксатором от себя и контактами к для себя.
Аккуратненько вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:

Видите ли, в моем кабеле употребляются пары — бело-оранжевый/оранжевый и бело-синий/голубий. После примерки, обрезаем лишнюю длину у проводков:

Должны остаться концы приблизительно по полсантиметра. Сейчас осторожно вставляем проводки назад в коннектор до упора. При всем этом нужно попытаться очень загнать внешнюю оплетку под коннектор. Должно получится приблизительно вот так:

Делается это потом, чтоб патч-корд
был как можно крепче и не повредился, если кто-либо за него дернет.
Аккуратненько, чтоб витая пара
не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:

Зажимаем до упора.
Повторяем все те же деяния с другого конца кабеля.
Все, наш патч-корд utp 5e

готов.

На сегодняшний день витая пара является самым надежным способом передачи информации. Благодаря большому количеству различных видов, возможно её применение в самых разных условиях – даже очень неблагоприятных. Многие разновидности оснащаются специальным экраном из толстой фольги.

Для некоторых IT-специалистов самым трудным этапом при прокладке проводной сети является не столько её настройка, сколько прессовка коннекторов. Данная операция не представляет собой ничего сложного.

Но, в то же время, требует определенных навыков работы с инструментом. Чтобы выполнить прессовку максимально быстро и качественно, необходимо помнить о большом количестве самых разных нюансов – все их обязательно соблюдать.

Виды витой пары

Витой парой сегодня называется вид кабеля, представляющий собой несколько проводников, попарно скрученных между собой. Кабель данного типа имеет двойную изоляцию.

Существует множество различных видов кабеля рассматриваемого типа.

Наиболее распространены следующие его модификации:

неэкранированный, UTP (Unshielded twisted pair)
– защитный экран полностью отсутствует;
фольгированный, FTP (Foiled twisted pair)
– присутствует специальный слой из металлической фольги, выступающий в качестве защиты от электромагнитных помех;
экранированный, STP (Shielded twisted pair)
– имеется два экрана, для каждой жилы в отдельности и общий;
фольгированный, экранированный, S/FTP (Screened Foiled twisted pair)
– присутствует экран, выполненный из медной оплетки, каждая жила также покрыта медной фольгой;
не имеющий защиты, U/STP (Unshielded Screened twisted pair)
– общий экран отсутствует, но каждая жила изолируется фольгой;
защищенный экранированный, F/UTP (Screened Foiled Unshielded twisted pair)
– имеется два защитных экрана (из обычной фольги и медной).

В зависимости от разновидности, каждый проводник может быть как многожильным, так и одножильным. Также рассматриваемый кабель делится не только по типу экранирования, но и по способу применения. Сегодня чаще всего можно встретить в продаже отдельные модификации (все они применяются для монтажа ЛВС):

CAT-6 – скорость передачи данных составляет 10 Гбит/с на расстояние до 55 м;
CAT-6a – скорость передачи данных до 10 Гбит/с на расстояние до 100 м;
CAT-7a – скорость передачи данных до 40 Гбит/с на расстояние до 50 м, до 100 Гбит/с на расстоянии до 15 м.

Особенностью всех рассматриваемых разновидностей является значение волнового сопротивления – оно составляет 100 Ом (+/- 15).

Схемы подключения

Существует две схемы обжимки рассматриваемого кабеля:

прямая – для соединения типа компьютер – роутер;
перекрестная (иногда называется «обратная») – применяется для соединения двух сетевых карт различных ПК.

Также перекрестная схема подключения используется для подсоединения персонального компьютера к старым моделям коммутаторов.

При использовании прямой схемы допустимо применение двух вариантов расположения жил:

При использовании перекрестной схемы имеется также два варианта расположения жил по цветам.

Отличаются они не только названием стандарта, но также скоростью работы:

Первый вариант используется очень часто в случае, когда требуется витая пара с внутренним кроссированием, так называемый «crossover». Он зачастую применяется для небольших локальных сетей, состоящих из пары ПК, соединенных напрямую друг с другом.

Инструменты и материалы

Для осуществления такого простого процесса, как обжимка витой пары, необходимы специальные инструменты и материалы:

Для удобства работы потребуется специальный монтажный нож – его можно приобрести в любом строительном магазине. При его отсутствии вполне допустимо использование обычного, канцелярского.

Данный предмет потребуется для того чтобы разделать общую изоляцию. Это необходимо для получения доступа к отдельным жилам. Выполнять разделку необходимо максимально осторожно, избегать перегиба проводников.

Случается, что специальные клещи по какой-либо причине могут отсутствовать. Это не является большой проблемой, обжимку можно выполнить при помощи обычного ножа, либо шлицевой отвертки или предмета, имеющего подобную форму.

Видео: Прямой и перекрестный обжим

Процесс обжима витой пары 4 жилы

Если в наличии имеются специальные клещи для обжимки витой пары, процесс прессовки становится незатруднителен. Состоит данная операция из нескольких этапов. Несмотря на простоту, необходимо выполнять их максимально аккуратно. Это позволит избежать впоследствии всевозможных проблем в процесс настройки.

Процесс обжима кабеля включает в себя следующие шаги:

При выполнении этой простой, но имеющей свои особенности работы, необходимо помнить о следующих нюансах процесса:

зачищать концы жил нет необходимости, контакты пробьют изоляцию самостоятельно, при достаточно сильном нажатии на рукояти клещей;
необходимо соблюдать целостность оболочки изоляции, её нарушение приводит к помехам и иным проблемам в сети;
при срезании верхнего слоя изоляции следует оставлять достаточное её количество для того, чтобы она вошла внутрь пластикового наконечника и была защелкнута специальным прижимным выступом.

Последний пункт очень важен. Особенно если провод постоянно перемещается по комнате вместе с ноутбуком.
Жесткая фиксация витой пары позволяет свести к минимуму вероятность перелома отдельных жил у основания коннектора. Таким образом, можно избежать повторного процесса обжима кабеля.

Обжим RG-45 отверткой или как обжать без инструмента

Качественный инструмент для обжимки коннектора RG-45 стоит довольно дорого. Поэтому приобретать его для одного или двух раз использования нет смысла. Но, в то же время, выполнить обжимку все же необходимо. Выходом из этого положения становится обычная шлицевая отвертка с тонкой, но очень прочной рабочей частью. Помимо отвертки также потребуется канцелярский, либо любой другой острый нож.

Процесс обжимки коннектора при помощи отвертки включает в себя следующие основные этапы:

зачистку витой пары от изоляции на достаточную длину;
разборку её по цветам, выбор необходимого порядка;
при помощи пинцета или же просто пальцами распределяются отдельные проводки по желобам;
расположив коннектор на твердой поверхности контактами вверх, следует вдавить их с максимальной силой (каждый в отдельности), соблюдая при этом осторожность.

Фото: прессовка при помощи обычной шлицевой отвертки

Когда все контакты хорошо прожаты, следует аккуратно вдавить в паз, расположенный на другом конце коннектора, отвертку. Таким образом, будет зафиксирована внешняя изоляция и все отдельные пары проводов. Очень важно осуществлять обжим крайне осторожно. Велика вероятность просто не рассчитать силы и сломать тонкий пластик коннектора. Во избежание порчи материала необходимо выполнять операцию очень аккуратно. Обжим коннектора RG-45 – процесс далеко не самый простой.

Несмотря на это, многие даже не очень опытные пользователи в состоянии осуществить его самостоятельно. Причем наличие специального инструмента совершенно не обязательно, можно воспользоваться подручными средствами (отверткой и очень острым ножом).

Стоимость расходных материалов (коннектора, а также кабеля) невысока. Тем не менее, необходимо соблюдать осторожность – так как неправильное расположение отдельных проводков не позволит правильно настроить локальную сеть, она попросту не будет работать. Также не следует подвергать материал чрезмерным механическим нагрузкам – при недостаточно бережном обращении можно запросто его повредить.

Соблюдая все правила и выполняя каждое действие максимально скрупулёзно, можно сэкономить большое количество времени. Правильно обжатый провод позволит затратить минимальное количество времени на корректную настройку ЛВС.

Соединение хаб компьютер распиновка. Распиновка коннектора RJ45 по цветам

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем , это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.

Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников
, то распиновка будет следующая:

1: Бело-оранжевый

2: Оранжевый

3: Бело-зелёный

6: Зелёный

В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый

2: Оранжевый

3: Бело-синий

6: Синий

На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1
,2
,3
и 6

Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару , читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

И вот тут возникает вопрос: как обжать витую пару 8 жил? Ведь непосредственно сам коннектор «намертво» закреплен на проводе. Что же теперь, снова вызванивать провайдера, вызывать специалистов, платить им за работу?

Как оказалось, схема обжима витой пары не так уж и сложна. Вполне возможно выполнить подобное подключение своими руками. К тому же, витая пара, подключение которой выполнено своими руками, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит понять, что представляет собой сам интернет-кабель и как подключить жилы к коннектору для его правильной работы.

Провод, разъем и кримпер

Интернет-кабель содержит в себе 8 медных жил, которые скручены попарно между собой. Именно поэтому и назван подобный провод витой парой. Сдвоенные жилы имеют похожий цвет. К примеру, в паре может быть синий и сине-белый либо коричневый и коричнево-белый цвета.

На прилавках имеются провода двух видов — это экранированный (STP) и неэкранированный (UTP). Но, в конечном счете, эти виды кабеля выполняют одну и ту же работу, а потому нет смысла переплачивать за экран. Поэтому наилучшим будет второй вариант, как более доступный для подсоединения. К тому же он имеет разные категории, среди которых и стоит выбирать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день можно выделить 5-ю категорию, которая неплохо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

Что касается коннектора, то в наше время практически во всех устройствах используется Rj-45. Его стоимость невысока, а потому стоит покупать эти детали коммутации с запасом, т.к. есть риск испортить их при работе по причине неопытности.

Также для работы может понадобиться инструмент, называемый кримпером, т.е. специальные клещи для обжима вилки. Хотя можно обойтись и без них при условии, что нужно обжать только один-два провода — в таком случае на него тратиться не стоит.

Способы обжимки витой пары

Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

Прямой на 4 и 8 проводов 568В

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:

оранжевый с белым;
оранжевый;
зеленый с белым;
зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек. Порядок расположения жил по цветам таков:

оранжевый с белым;
оранжевый;
зеленый с белым;
синий;
синий с белым;
зеленый;
коричневый с белым;
коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары. Получается распиновка витой пары 568;А:

зеленый с белым;
зеленый;
оранжевый с белым;
синий;
синий с белым;
оранжевый;
коричневый с белым;
коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Порядок действий при обжиме при помощи кримпера

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Обжим без инструмента

Порядок действий здесь такой же, как и в предыдущем методе, — снимается изоляция, располагаются в нужном порядке и подрезаются жилы, вводятся внутрь вилки по канавкам. После отверткой прожимается крепящая сам кабель часть, и только после этого можно приступать непосредственно к самим контактам.

Той же отверткой (или ножницами — кому как удобнее) аккуратно, по одному, обжимаются контакты до того момента, когда они проколют изоляцию и плотно упрутся в жилы проводников. Контакты при этом останутся притоплены в пазах пластика штекера.

Но все-таки, конечно, намного более качественным будет разъем, обжатый при помощи кримпера, даже самого бюджетного. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямым или перекрестным способом обжат разъем, т.к. эти модели уже сами подстраиваются под распиновку. Конечно, это не означает, что можно выполнить подобную процедуру как попало. Просто при необходимости подключения интернет-модема или другого компьютера можно выполнить посредством прямого обжима витой пары или витой пары 4 жилы (при низкой скорости трафика).

Подводя итог

Как стало, наверняка, ясно, вопрос, как обжать сетевой кабель, не настолько сложен, и выполнить подобную работу под силу каждому, даже не имея специального образования. Главное, как и в любой работе, — это внимательность, аккуратность и точное соблюдение инструкции (изображение различных распиловок имеются выше). А потому нет смысла вызывать мастера, ждать его и платить деньги за ту работу, которая может быть выполнена своими руками. Но если есть сомнения в своих силах, тогда, конечно, можно доверить это дело профессионалу, но все же попробовать самому сделать обжим не помешает. Ведь затраты на штекеры самые маленькие, а сэкономить можно прилично.

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой
витой пары обжата зеленая
, а на место зеленой
витой пары – оранжевая
.

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые
. Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой
пары обжимается синяя
.

Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой
пары обжимается синяя
, а вместо синей
– оранжевая
.

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделку сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи . Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей .

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45

по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802. 3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя
пара), а отрицательного – на 7 и 8 (коричневая
пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения , в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от выше приведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой
и зеленой
парам.

Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой
и оранжевой
парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой
и оранжевой
парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свичем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина пач-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, насколько всё в действительности просто. Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит/с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры представлены на картинках, и проблем с пониманием возникнуть не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевых шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем). Название говорит само за себя, прямой – это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Прямой метод обжима, патч-корд

Заметим, что цвет изоляции роли не играет – достаточно, чтобы последовательность на первом и на втором штекере не отличалась.

Типичные ошибки, допускаемые монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабеля выглядит вблизи:

Распиновка разъёма кабеля «патч-корд»

Здесь все провода разделены по парам (первая – четвёртая), аналогично будет выглядеть и ответный штекер. Какого цвета в результате окажутся провода первой пары, второй и так далее – это не важно, если речь идёт об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, то есть штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

Разъём RJ-45 и «телефонный»

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит/с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

Распиновка разъёма «100 Мбит/с»

Оба штекера при взгляде снизу должны выглядеть одинаково – как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит/с» ничего не меняется.

Разъём RJ-45 вживую выглядит так:

Штекер RJ-45 с контактами

Если разъём расположить верхней стороной к себе (а нижней к столу), а затем контакты направить вверх, то нумерация проводов будет идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Видите, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля. Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

RJ-45 + экран, без экрана

Классификация витых пар выглядит так:

UTP-2 – 4 проводника, свитых в 2 пары
UTP-4 – 8 проводников (4 пары)
FTP-4 – 8 проводников (4 пары) + общий экран из фольги
STP-4 – 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, а если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются редко. Тут всё выглядит логично: если расстояние не превышает двадцать метров, никакой «экран» Вам не нужен в принципе.

Обжимаем штекер RJ-45 самостоятельно

Суть понятия «обжим» очень проста – мы с силой вгоняем изолированный проводник в разъём, а затем зажимаем этот проводник зубцами контакта:

Как обжать разъём RJ-45

Выполняя подготовку кабеля, учитывайте следующие требования:

На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
Изолирующая трубка обязательно должна попасть под плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обходятся ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции – это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Данное требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника). Доказательство данного утверждения представлено на видео.

Мы рассматривали стандарты Ethernet, которые подразумевают использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарта 10Base-2 мало кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

Как обжать витую пару: Инструкция, фото, схема

Как правильно обжать витую пару

Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
Выбираем схему.
В соответствии с ней располагаем жилы.
Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
Обжимаем один конец кабеля.
Второй конец кабеля обжимаем по схеме выбранной для первого конца.
Патч-корд готов.
Да, оба конца будут одинаковые! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.

Схема B	Бело-оранжевый Оранжевый Бело-зелёный Синий Бело-синий Зелёный Бело-коричневый Коричневый
Схема A	Бело-зелёный Зелёный Бело-оранжевый Синий Бело-синий Оранжевый Бело-коричневый Коричневый

Как быстро обжать витую пару

Берём любую удобную вам последовательность жил
Обжимаем первый коннектор
Берём точно такую же последовательность жил из п. 1
Обжимаем второй коннектор
Готово!

Заметьте — это совершенно неправильный подход. Так делать можно только в очень крайнем случае. Т.е. когда вы забыли/не знаете про две общепринятые схемы обжима, спросить/узнать не у кого, а рабочий линк очень нужен.

Локальная сеть из 2-х компьютеров

Обратная схема / Обратный патч-корд

Кросс для сети 10Мбит/с и 100Мбит/с

Кросс для гигабитной сети 1000Мбит/с

Обжимаем один конец витой пары по схеме A
Обжимаем второй конец витой пары по схеме B
Подключаем один конец к первому компьютеру
Подключаем второй конец ко второму компьютеру
Между компьютерами появляется 100 мегабитная локальная сеть

Обжимаем один конец витой пары по схеме B
Обжимаем второй конец витой пары:

Бело-зелёный
Зелёный
Бело-оранжевый
Бело-коричневый
Коричневый
Оранжевый
Синий
Бело-синий

Между компьютерами появляется гигабитная локальная сеть

Очевидно, что поскольку у кабеля два конца — таким образом можно соединить только два компьютера.

Как обжать 4-х жильную витую пару

Обжимается такой кабель по любой из схем A или B, просто контакты синих и коричневых пар оставляем пустыми:

Схема A	Схема B
Бело-зелёный Зелёный Бело-оранжевый Пусто Пусто Оранжевый Пусто Пусто	Бело-оранжевый Оранжевый Бело-зелёный Пусто Пусто Зелёный Пусто Пусто

Интернет кабель 4 жилы подключить. Как обжать сетевой кабель (витую пару) самостоятельно

В чём отличие 100 Мбит/с витая пара (обжато все 8 проводков) и 100 Мбит/с (обжато 4 проводка), какие плюсы и минусы?

Немного теории

При использовании витой пары для поддержки скорости в 100 Мб/с используется ЧЕТЫРЕ провода. По умолчанию это оранжевая и зеленая пары. В большинстве случаев остальные провода не используются. По этому их применяют для: подключения еще одного ПК по тому же проводу, либо же двух аналоговых телефонов, либо подключения IP телефонов, либо в случае с PoE (Power over Ethernet) незадействованные пары используются для передачи электричества.
В 1000 Мб/с используются все 4 пары. То есть ВОСЕМЬ проводов. Там и кроссоверы совсем по-другому обжимаются.

Для 100 МБит используется 2 пары

: 1, 2, 3 и 6 контакты… для кроса меняются 1 с 3 контакты и 2 с 6.

Прямое соединение
(с обоих концов
):
1-белооранжевый
2-оранжевый
3-белозеленый
6-зеленый

Крос
(на одном конце остается как описано выше, а с другого конца меняется
):
1-белозеленый
2-зеленый
3-белооранжевый
6-оранжевый

Скорость 100 Мбит/с относится и применяется в сети Fast Ethernet (см. витая пара):
CAT5
(полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2-х пар.
CAT5e
(полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2-х пар и до 1000 Мбит/с при использовании 4-х пар.

Сертификацию проходит сеть сделанная на витой паре 5е (8 проводов). Но при этом и тот и другой кабель поддерживают полный дуплекс.

Хочу заметить, что 2-х пар кабеля, неважно(!), 5-ой или 5E категории, — вполне хватает для 100 мбитных сетей, т.е. для их 100 мбитных свитчей.

Всплывает вопрос: зачем в портах 100 мегабитных свитчей 8 контактов для подключения обжатого 8 жильного кабеля????

Натыкаюсь на это:

4, 5, 7, 8 присутствует в кабеле но не используется(!). Ищу дальше…

Натыкаюсь на это:
100BASE-TX, IEEE 802.3u — развитие стандарта 10BASE-T для использования в сетях топологии «звезда». Задействована витая пара категории 5, фактически используются только две неэкранированные пары проводников, поддерживается дуплексная передача данных, расстояние до 100 м. (см. вики).

Странно… Думаю… Ну ладно 2 пары так 2 — потому что даже конвейерное производство 4 парного кабеля 5E уже заставляет задуматься зачем использовать 8 проводников, что 5-ой, что 5E категории в 100 мбитных сетях, если даже вики говорит что фактически 2 пары работает на 100 мбитах, без проблем, но больше всего заставляет призадуматься почему 4, 5, 7, 8 проводник не участвует даже в 5-ой категории.

Итак, зачем делать 8 контактов в порту свитча который никогда не сможет работать с кабелем 5Е на скорость до 1000 мегабит?

Этот вопрос нужно задавать производителям. Думаю, это связано с тем, что на складе были только такие коннектора (гнезда) и оборудование для пайки настроено для них.

Выводы

1) По поводу вычисления реальной скорости смотреть надо в сторону команды ping.

2) Как правило, для того, чтобы раздать интернет четырем абонентам со скоростью в 1 Мб/с не обязательно провайдеру иметь у себя канал в 4Мб/с. Есть специальная формула для вычисленя оптимальной скорости. Это обьясняется тем, что далеко не всегда все 4 абонента одновременно будут качать/отдавать. Как правило, провайдер не гарантирует скорость, а говорит, что таковая возможна. Более детально полосу пропускания можно прочитать

Зажимаем до упора.
Повторяем все те же деяния с другого конца кабеля.
Все, наш патч-корд utp 5e

готов.

Провод, разъем и кримпер

Способы обжимки витой пары

Прямой на 4 и 8 проводов 568В

оранжевый с белым;
оранжевый;
зеленый с белым;
зеленый.

оранжевый с белым;
оранжевый;
зеленый с белым;
синий;
синий с белым;
зеленый;
коричневый с белым;
коричневый.

Кроссовый

зеленый с белым;
зеленый;
оранжевый с белым;
синий;
синий с белым;
оранжевый;
коричневый с белым;
коричневый.

Порядок действий при обжиме при помощи кримпера

Обжим без инструмента

Подводя итог

Виды витой пары

Существует множество различных видов кабеля рассматриваемого типа.

Наиболее распространены следующие его модификации:

неэкранированный, UTP (Unshielded twisted pair)
– защитный экран полностью отсутствует;
фольгированный, FTP (Foiled twisted pair)
– присутствует специальный слой из металлической фольги, выступающий в качестве защиты от электромагнитных помех;
экранированный, STP (Shielded twisted pair)
– имеется два экрана, для каждой жилы в отдельности и общий;
фольгированный, экранированный, S/FTP (Screened Foiled twisted pair)
– присутствует экран, выполненный из медной оплетки, каждая жила также покрыта медной фольгой;
не имеющий защиты, U/STP (Unshielded Screened twisted pair)
– общий экран отсутствует, но каждая жила изолируется фольгой;
защищенный экранированный, F/UTP (Screened Foiled Unshielded twisted pair)
– имеется два защитных экрана (из обычной фольги и медной).

CAT-6 – скорость передачи данных составляет 10 Гбит/с на расстояние до 55 м;
CAT-6a – скорость передачи данных до 10 Гбит/с на расстояние до 100 м;
CAT-7a – скорость передачи данных до 40 Гбит/с на расстояние до 50 м, до 100 Гбит/с на расстоянии до 15 м.

Схемы подключения

Существует две схемы обжимки рассматриваемого кабеля:

прямая – для соединения типа компьютер – роутер;
перекрестная (иногда называется «обратная») – применяется для соединения двух сетевых карт различных ПК.

При использовании прямой схемы допустимо применение двух вариантов расположения жил:

При использовании перекрестной схемы имеется также два варианта расположения жил по цветам.

Отличаются они не только названием стандарта, но также скоростью работы:

Инструменты и материалы

Данный предмет потребуется для того чтобы разделать общую изоляцию. Это необходимо для получения доступа к отдельным жилам. Выполнять разделку необходимо максимально осторожно, избегать перегиба проводников.

Видео: Прямой и перекрестный обжим

Процесс обжима витой пары 4 жилы

Процесс обжима кабеля включает в себя следующие шаги:

зачищать концы жил нет необходимости, контакты пробьют изоляцию самостоятельно, при достаточно сильном нажатии на рукояти клещей;
необходимо соблюдать целостность оболочки изоляции, её нарушение приводит к помехам и иным проблемам в сети;
при срезании верхнего слоя изоляции следует оставлять достаточное её количество для того, чтобы она вошла внутрь пластикового наконечника и была защелкнута специальным прижимным выступом.

Обжим RG-45 отверткой или как обжать без инструмента

Процесс обжимки коннектора при помощи отвертки включает в себя следующие основные этапы:

зачистку витой пары от изоляции на достаточную длину;
разборку её по цветам, выбор необходимого порядка;
при помощи пинцета или же просто пальцами распределяются отдельные проводки по желобам;
расположив коннектор на твердой поверхности контактами вверх, следует вдавить их с максимальной силой (каждый в отдельности), соблюдая при этом осторожность.

Фото: прессовка при помощи обычной шлицевой отвертки

Как правильно обжать витую пару

Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
Выбираем схему.
В соответствии с ней располагаем жилы.
Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
Обжимаем один конец кабеля.
Второй конец кабеля обжимаем по схеме выбранной для первого конца.
Патч-корд готов.
Да, оба конца будут одинаковые
! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.

Как быстро обжать витую пару

Берём любую удобную вам последовательность жил
Обжимаем первый коннектор
Берём точно такую же последовательность жил из п.1
Обжимаем второй коннектор
Готово!

Локальная сеть из 2-х компьютеров

Обратная схема / Обратный патч-корд

Кросс для сети 10Мбит/с и 100Мбит/с

Кросс для гигабитной сети 1000Мбит/с

Обжимаем один конец витой пары по схеме A
Обжимаем второй конец витой пары по схеме B
Подключаем один конец к первому компьютеру
Подключаем второй конец ко второму компьютеру
100 мегабитная локальная сеть

Обжимаем один конец витой пары по схеме B
Обжимаем второй конец витой пары:

Бело-зелёный
Зелёный
Бело-оранжевый
Бело-коричневый
Коричневый
Оранжевый
Синий
Бело-синий

Между компьютерами появляется гигабитная локальная сеть

Очевидно, что поскольку у кабеля два конца — таким образом можно соединить только два компьютера.

Как обжать 4-х жильную витую пару

Обжимается такой кабель по любой из схем A или B, просто контакты синих и коричневых пар оставляем пустыми.

Прямая обжимка витой пары 8 жил. Как обжать сетевой кабель LAN своими руками. Проверка надежности соединения

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

Цветовая схема обжима RJ-45 компьютер — компьютер

Цветовая схема обжима RJ-45

по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Цветовая схема обжима RJ-45 4 провода для Интернета

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой
и зеленой
парам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой
и оранжевой
парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное — запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент — маникюрные ножницы либо маленький ножик с тонким лезвием.

Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

Бело-оранжевый.
Оранжевый.
Бело-зеленый.
Синий.
Бело-синий.
Зеленый.
Бело-коричневый.
Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам — зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных
между собой. Используется данный тип кабеля для объединения
компьютеров в локальную сеть или подключения к интернету
. В некоторых случаях витая пара может использоваться для подключения
каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое
волокно, беспроводные
каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты
развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима
и специальные коннекторы
RJ
45
.

С провода необходимо снять
внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить
жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать
кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема
используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения
двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой
в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных
локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с
, используется следующий порядок прямого обжима:

Перекрёстная
(обратная) схема нужна для подключения двух компьютеров напрямую
, без использования хабов или коммутаторов. Гигабитная
витая пара перекрёстного типа обжимается следующим образом:

Обратная
схема провода для локальной сети, работающей на скорости 100 Мбит/с
.

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства
используют двухпарный
кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары
заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары
заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных
сетях или для перекрёстного
обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание
провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером
RJ 45. Это устройство представляет собой обычный переходник
с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества
такого метода наращивания провода: простота
соединения всех элементов, низкая стоимость
, достаточно высокая надёжность
(ломаться попросту нечему).

Недостатки
: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер
. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает
стабильность сигнала и уменьшает
потери пакетов.

К недостаткам
данного способа соединения можно отнести достаточно высокую цену
(потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически
не рекомендуется использовать скрутку
. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом
скрутки является её цена — это практически бесплатно
, в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций
:

Желательно не использовать скрутку с проводами, сделанными из разного металла
(например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
Места скрутки лучше тщательно изолировать
, это хоть немного защитит соединения от внешних наводок и иных сложностей.

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная — 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

UTP — витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
FTP — витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
STP — каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
SF/UTP — витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
S/FTP — каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый — самый широко используемый. Цвет красный или оранжевый — значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

Бело-изумрудный.
Изумрудный.
Бело-рыжий.
Голубой.
Бело-голубой.
Рыжий.
Бело-шоколадный
Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

Бело-рыжий.
Рыжий.
Бело-изумрудный.
Голубой.
Бело-голубой.
Изумрудный.
Бело-шоколадный.
Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ — прямой. распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами — поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ — кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой — путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 — значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

При выборе кримпера следует обращать внимание на следующие моменты:

Инструмент должен быть достаточно массивным
. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
Половинки пресса клещей
не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
Эргономичность
, инструмент должен быть удобен.

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

К основному и удаленному модулю подключается тестируемый кабель.
Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема – кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

Обжимка должна производиться с соблюдением цветовой схемы.
Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
Проверка кабеля тестером позволяет оперативно обнаружить проблему.
Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Почитайте статьи в тему на сайте:

Как обжать кабель Ethernet или RJ45

Загрузите PDF: Как сделать собственный кабель Cat5.

Это руководство предоставит вам пошаговые инструкции о том, как отрезать и обжать кабель Ethernet до нужной длины. Правильная прокладка и подключение сетевых кабелей может избавить вас от головной боли и устранения неполадок на более поздних этапах процесса установки, поэтому правильное решение этой задачи в долгосрочной перспективе сэкономит вам массу времени и денег.

Вам понадобятся эти предметы:

1 — Коробка для кабелей Cat5 / Cat6
2 — Инструмент для обжима RJ45
3 — Разъемы RJ45
4 — Ножницы электрические или инструмент для снятия изоляции

Когда у вас есть все необходимое, внимательно следуйте этим простым шагам:

Шаг 1: Отмерьте кабель и обрежьте его до нужной длины, чтобы немного провисать, и имейте в виду, что максимальное расстояние, на которое вы можете проложить один кабель, составляет 300 футов.Всегда рекомендуется оставлять дополнительный кабель в петле над стеной, прежде чем протянуть кабель к камере или настенной розетке или выйти из внешней стены. Эти петли обычно называются «служебными петлями» и обеспечивают возможность технического обслуживания кабеля в будущем.

Шаг 2: Отрежьте примерно 1,5–2 дюйма внешнего экрана, чтобы обнажить скрученные пары. Будьте осторожны, чтобы не надрезать и не надрезать витые пары, так как это может ослабить провод и сломать кабель.

Шаг 3: Раскрутите каждую витую пару и уложите кабели в правильном порядке.В этом случае мы используем формат распиновки T-568B (O / W, O, G / W, Bl, Bl / W, G, Br / W, Br).

Шаг 4: Удерживайте упорядоченные пары большим и указательным пальцами, чтобы провода были в правильном порядке и ровно. Обрежьте провода так, чтобы они были достаточно длинными, чтобы «выходить изнутри» внутри разъема, в то время как экран кабеля заходил в разъем RJ45.

Шаг 5: С зажимом разъема RJ45 вниз вставьте обрезанные пары в разъем RJ45, убедившись, что каждая пара встала в свой паз

Шаг 6: Вставьте разъем RJ45 с кабелем в соответствующий слот вашего обжимного инструмента.Сильно надавите, пока он не будет надежно закреплен. Некоторые обжимные инструменты будут щелкать, чтобы указать, что ваш разъем полностью обжат. Проверьте конец разъема. Вы должны увидеть блестящие концы каждой медной пары в каждой канавке напротив внутренней части разъема. Это хороший показатель успешного обжима. Также дважды проверьте порядок ваших пар, чтобы убедиться, что провод не попал в неправильную канавку.

Шаг 7: Если у вас есть кабельный тестер, проверьте его на возможность подключения. Если нет, подключите новый кабель к IP-камере или сетевому видеорегистратору и подождите около минуты, пока изображение с камеры не появится на вашем мониторе.Вы сможете определить, доходит ли до вашей камеры питание, если светодиоды ИК-подсветки загорятся красным или индикаторы связи начнут мигать на порте камеры видеорегистратора. Хотя не думайте, что ваш кабель исправен, если у вас есть световые индикаторы. Плохой кабель иногда может вести себя нормально. Если он включается, все готово!

Лучшее руководство по быстрому обжиму RJ45 на T568B Стандарт

Правильная разводка кабелей Ethernet Cat5 / Cat5e

Кабели могут передавать информацию по всей своей длине. Чтобы действительно получить эту информацию, вам нужно правильно подключить разъем RJ45.

Ваш кабельный участок должен заканчиваться в разъем, а для этого разъема необходимо гнездо для подключения.

Registered Jack 45 (RJ45) — стандартный тип физического разъема для сетевых кабелей. Разъемы RJ45 обычно используются в кабелях и сетях Ethernet.

Современные кабели Ethernet имеют небольшие пластиковые заглушки на каждом конце кабеля. Этот штекер вставляется в разъемы RJ45 устройств Ethernet. Термин «штекер» относится к кабелю или «штыревому» концу соединения, а термин «гнездо» относится к порту или «гнездовому» концу.

Обратите внимание на кабельные адаптеры и специальные разъемы, инструменты для электромонтажа и обжима с нашего сайта поддержки по адресу www.pcboard.ca

Штекеры RJ45 имеют восемь (8) контактов, с которыми жилы кабеля электрически сопрягаются. Каждая вилка имеет восемь мест (позиций), расположенных на расстоянии около 1 мм друг от друга. Отдельные провода вставляются с помощью специальных инструментов для обжима кабеля. В промышленности этот тип разъема называется 8P8C (Eight Position, Eight Contact). Кабели Ethernet

и разъемы 8P8C обжаты в схеме подключения для нормальной работы.8P8C может использоваться с другими типами соединений помимо Ethernet; он также используется, например, с последовательными кабелями RS-232. Потому что RJ45 является преобладающим использованием 8P8C. Профессионалы отрасли используют эти два термина как синонимы.

T568A или T568B Стандарт подключения

T568A и T568B — это два цветовых кода, используемые для подключения восьмипозиционных модульных вилок. И то, и другое разрешено стандартами проводки ANSI / TIA / EIA. Единственная разница между двумя цветовыми кодами состоит в том, что оранжевые и зеленые пары меняются местами.

Между схемами кабельной разводки T568A и T568B нет различий в передаче. Северная Америка отдает предпочтение T568B. Оба конца должны использовать один и тот же стандарт. Это не имеет значения для характеристик передачи данных.

T568B Схема подключения признана предпочтительной.

Подключение RJ45 к T568B Спецификация

При подключении разъема следуйте показанной схеме. Ваш разъем будет соответствовать стандарту T568B.

Используйте обжимной инструмент хорошего качества вместе с качественными разъемами.

Как обжать кабель RJ45 — Cat5e или Cat 6

Как построить перекрестный кабель

Телефон RJ11 к разъему RJ45

Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочтите мои раскрытия для получения дополнительной информации.

Кабель Cat5, Cat5e, Cat6 часто используется для подключения телефонных разъемов. Вы можете передать до 4 телефонных линий по одному 4-парному кабелю, который заканчивается разъемом RJ45 (8P8C).Проблема в том, что большинство телефонов, даже многолинейных, не подключаются напрямую к разъему RJ45. Мы обсудим некоторые варианты подключения телефонов с разъемами RJ11 к порту RJ45.

Конфигурация Джека

Прежде чем мы перейдем к разделению телефонных линий, давайте разберемся, что происходит в разъеме. Никто больше не использует старый четырехъядерный (зеленый, красный, черный, желтый) телефонный кабель в новой проводке. В основном это кабель Cat3 или лучше, который состоит из 4 витых пар проводов синего, оранжевого, зеленого и коричневого цветов, а также их белый провод с цветной полосой (бело-голубой, бело-оранжевый, бело-зеленый, бело-коричневый).Поскольку для стандартного телефона требуется только одна пара проводов на линию, мы можем отправить до 4 линий по каждому кабелю. Это обеспечивает большую гибкость и экономит время и трудозатраты на прокладку телефонных кабелей в многолинейной системе. Даже если вы собираетесь использовать только одну телефонную линию, у вас есть место для расширения.

Для обеспечения единообразия, возможности использовать все 4 линии и экономии места в настенной розетке, телефонные установки обычно заканчиваются разъемом 8P8C (8-контактный 8-проводной). Это тот же разъем, который используется для вашего кабеля Ethernet.Это больший разъем, чем вы обычно ожидаете от телефона, который обычно меньше 6P6C или аналогичный (RJ11, RJ12 и т. Д.). 6P6C поддерживает до 3 линий, 6P4C — 2 линии, а 6P2C — однолинейный разъем, но все они используют один и тот же штекер. Единственное отличие — количество жил в кабеле.

Есть три стандартных способа подключения телефонного разъема. T568A, T568B и USOC. Разница в том, какие цвета подключены к каким контактам на разъеме.

T568A — предпочтительный метод подключения телефонных разъемов и разъемов Ethernet, а также единственный метод, рекомендованный в спецификации TIA-570-B для жилых помещений.Каким-то образом T568B стал популярным в коммерческих установках в США, но T568A чаще используется за пределами США, и федеральное правительство определяет T568A для своих установок. Всем скептикам … Видите, иногда правительство может делать что-то лучше, чем частный сектор. 🙂 USOC больше не используется, но это тип схемы подключения телефонов.

Было бы разумно подключать порты в соответствии со спецификацией USOC, но с помощью T568A кабель впоследствии можно будет легко переключить с передачи голоса на данные или наоборот.Вы заметите, что строки 1 и 2 на T568A и USOC идентичны. Если у вас двухлинейный телефон, вы можете подключить его непосредственно к проводному разъему T568A, и обе линии будут работать. Штекеры меньшего размера RJ11 / 12 подходят непосредственно к разъему RJ45. Это не рекомендуется, так как вы можете повредить другие контакты, но он предназначен для работы таким образом.

Если вам не нужно соответствовать установленному в настоящее время плану распиновки, старайтесь всегда использовать T568A. В любом случае важно знать, как на самом деле подключены ваши разъемы.

Телефонный разъем

Сравните вышеуказанные разъемы со старыми 2-линейными телефонными разъемами, которые раньше использовались на стенах и все еще используются в телефонах. Они выглядят вот так.

Выше показано стандартное телефонное гнездо 6P4C, поддерживающее 2 телефонные линии. Линия 1 находится на центральных штырях, линия 2 — на следующем наборе внешних штифтов. Если используется витая пара, цвета будут бело-синими для зеленого, синими для красного, бело-оранжевыми для черного и оранжевыми для желтого.

Если вы подключите однолинейный телефон, он будет подключаться только к контактам 2 и 3 (линия 1).В двухлинейном телефоне вы будете использовать все 4 контакта.

Подключение стандартного телефона с 4 линиями к разъему RJ45

Джек поддерживает 4 линии, телефон поддерживает 4 линии, это должно быть легко, не так ли? Нет, обычно нет. Проблема в том, что в большинстве стандартных 4-линейных телефонов нет одного 4-линейного разъема RJ45, вместо этого у них обычно есть 2 разъема 6P4C (RJ11), каждый из которых поддерживает 2 линии.

Есть несколько способов справиться с этим правильно, но давайте сначала поговорим о том, как этого не делать. Вы можете подумать, что это упростит жизнь, если вы просто разделите пары кабелей за настенной пластиной и используете 2 гнезда для трапецеидальных искажений RJ11.Теоретически это будет работать, и, учитывая, что это просто телефон, возникнут минимальные проблемы с помехами при наличии множества открытых пар, но это может привести к проблемам. Очевидно, вы увеличите вероятность возникновения помех, провода будет легче повредить, вы займете дополнительное место в настенной пластине, и вы потеряете возможность легко изменить этот порт на сетевой порт в будущем. Это тоже запрещено в спец.

RJ45, 4 линии на 2, RJ11, 2 линии, адаптер

Существует ряд различных разветвителей (обычно называемых 400E), таких как разветвитель Suttle 400E Cat5, которые подключаются к разъему RJ45 и имеют 2 разъема RJ11, каждый с 2 линиями.Их довольно легко найти, но просто убедитесь, что у вас нет обычного телефонного разветвителя (с 1 RJ11 на 2 RJ11). У него должен быть мужской RJ45 с одной стороны и два женских RJ11 с другой.

Если внимательно присмотреться к схеме подключения, кажется, что он следует за T568B на стороне RJ45. Вы все еще можете использовать его с распиновкой T568A, но строки 2 и 3 будут поменяны местами. Если распиновка ваших телефонных разъемов соответствует USOC, этот адаптер работать не будет.

Разрыв кабеля

Если вы не можете найти сплиттер выше, вы можете сделать разрывной кабель из кабеля витой пары.

На одном конце вы обжмете разъем RJ45 в соответствии с распиновкой, используемой в вашей настенной розетке. С другой стороны, вы обжмете 1 или несколько разъемов RJ11. Если вы просто хотите вытащить одну линию для одного телефона, выберите пару проводов для нужной линии и вставьте их в центральные контакты RJ11. Вы также можете использовать 2 разъема RJ11 на 2 линии, 4 разъема RJ11 на 1 линию — все, что вам подходит.

Разрывная коробка

Производители структурированных систем электропроводки также имеют готовые разделительные коробки, которые позволят вам получить доступ к 4 линиям различными способами.Один из примеров — Leviton 47609-4×4 4×4 Breakout Module.

Поскольку системы Leviton предназначены для использования в жилых помещениях, Leviton 47609-4×4 подключается в соответствии с распиновкой T568A, в отличие от разветвителя, расположенного выше, T568B.

Сделай сам RJ45 — RJ11 Break Out Box

Если вы не можете найти разделительную коробку выше или у вас есть особые потребности, вы можете сделать свой собственный выходной ящик.

Вы можете сделать его в любом случае, но чтобы дать вам пример, давайте сделаем коробку с 4 портами, которая принимает входящий кабель и разделяет его на L1 и 2, L2 и 1, L3 и 4, L4 и 3, аналогично Leviton.

Нам понадобится:

Для инструментов нам понадобится:

Инструмент для пробивки с режущим и не режущим лезвием 110
Устройство для обжима модульных заглушек
Отвертка

Мы собираемся последовательно подключить 2 пары к 2 портам для линий 1 и 2, а затем сделать то же самое на 2 других портах для линий 3 и 4, так что у нас будет 4 разъема, подключенных следующим образом:

С помощью этой конфигурации мы можем подключить:

4 отдельных телефона с 1 линией к одному разъему RJ45 для доступа ко всем 4 линиям.
4 2-х линейных телефона
2 2-х линейных телефона
или некоторые другие варианты, такие как один 4-х линейный телефон, факсимильный аппарат и однолинейный телефон.

Идет снег, и у меня нет под рукой телефонных разъемов, поэтому я буду подключать его с помощью стандартных 8-проводных разъемов Cat5e. Тот же принцип, но я пробиваю провода к другим контактам, чем указано в инструкциях.

Шаг 1. Зачистите кабель

Зачистите внешнюю оболочку кабеля достаточно долго (может быть, 8–10 дюймов), чтобы у вас было много провода для работы.

Шаг 2: L2 и 1 Jack

Мы собираемся начать с одного из центральных домкратов (линии 2 и 1) и продвигаться по обеим сторонам. Раскрутите оранжевую пару проводов рядом с основанием (не раскручивайте пару полностью) и проткните их к контактам 3 и 4 (оранжевым и бело-оранжевым), используя неразрезной нож 110. Я использую пластиковый перфоратор, который идет в комплекте с домкратами. Повторите то же самое для синей пары на контактах 2 и 5 (бело-синий и синий).

Шаг 3: L1 и 2 Jack

Затем мы сделаем Гнездо линий 1 и 2, используя те же синие и оранжевые пары, за исключением того, что мы нанесем их на противоположные контакты, как и раньше.3 и 4 для синего и 2 и 5 для оранжевого. На этот раз, когда мы пробиваем проволоку, мы будем использовать режущее лезвие 110, чтобы обрезать излишки проволоки.

Взгляните на разъем и представьте, как вы хотите, чтобы он выглядел в коробке для поверхностного монтажа. Что касается меня, я хочу пробить следующий домкрат справа от первого. Ваши домкраты могут быть разными, поэтому остановитесь и проверьте. Помните, что при установке в коробку штифты будут сверху.

Кроме того, расположите следующий разъем достаточно далеко, чтобы у вас было достаточно проводов для размещения разъемов в портах на коробке для поверхностного монтажа.

Шаг 4: L3 и 4 Jack

Теперь с другой стороны разъема L2 и 1 мы собираемся добавить разъем для линий 3 и 4, используя зеленые и коричневые пары на контактах 3 и 4 и 2 и 5 соответственно, как показано на предыдущей диаграмме.

Используйте режущее лезвие и оставьте достаточно провода, чтобы можно было разместить домкрат в коробке для поверхностного монтажа.

Шаг 5: L4 и 3 Jack

Последний валет — это линии 4 и 3 валет. Мы проткнем зеленую пару к контактам 2 и 5, а коричневую пару — к контактам 3 и 4, используя режущее лезвие 110.

Шаг 6: Вставьте домкраты в коробку для поверхностного монтажа

Установите пылезащитные колпачки на гнезда, если они есть, затем установите гнезда в порты на корпусе для поверхностного монтажа. Отметьте коробку для поверхностного монтажа над разъемом, чтобы знать, что она работает (L1 и 2, L2 и 1, L3 и 4, L4 и 3 или какая-либо другая конфигурация, которую вы выберете).

Шаг 7: Обжать разъем RJ45

На другом конце провода обожмите разъем RJ45, используя соответствующую распиновку для настенной розетки.Либо T568A, T568B, либо USOC.

Инструменты для обжима и тестирования сетевого кабеля

В этом руководстве подробно описаны наиболее распространенные инструменты для тестирования и обжима сетевого кабеля витой пары. Изучите инструменты, которые можно использовать для обжима и тестирования сетевых кабелей на основе витой пары.

Кабели являются основой проводной сети. Стабильность, надежность и производительность проводной сети зависят от кабелей. Установка и обслуживание кабелей в проводной сети — сложная задача.

Чтобы облегчить эту задачу, доступны различные инструменты для опрессовки и тестирования сетевых кабелей.В этом руководстве мы не только обсудим некоторые из наиболее распространенных инструментов для обжима и тестирования сетевых кабелей, но также разберемся с их функциями и функциями.

Инструмент для обжима сетевых кабелей витой пары (STP и UTP)

Обжимные инструменты используются для следующих целей.

Отрезать сетевой кабель нужной длины из жгута.
Для снятия внешней и внутренней оболочки сетевого кабеля.
Для крепления разъемов на обоих концах кабеля.

Некоторые обжимные инструменты обеспечивают все функциональные возможности, в то время как другие обеспечивают одну или две функции. Наиболее распространенные инструменты для обжима сетевого кабеля витой пары описаны ниже.

Устройство для резки проволоки : — Чтобы отрезать сетевой кабель необходимой длины из жгута, вы можете использовать любой стандартный инструмент для резки проволоки или инструмент для резки проволоки, специально разработанный для кабеля витой пары. Кусачки для витой пары обычно включают в себя дополнительные лезвия для снятия изоляции с провода.

Инструмент для зачистки проводов : — Этот инструмент используется для удаления внешней и внутренней оболочки сетевого кабеля. Как правило, вам не нужно покупать этот инструмент отдельно, так как все стандартные кусачки для витой пары оснащены устройствами для зачистки проводов.

На следующем изображении показаны два инструмента для резки проволоки для витой пары, оборудованные устройствами для зачистки проводов.

Обжимной инструмент : — Этот инструмент используется для прикрепления разъемов к кабелю. Обычно этот инструмент также включает в себя кусачки и инструмент для зачистки проводов.Поэтому, если вы покупаете обжимной инструмент, вам не нужно покупать кусачки и инструмент для снятия изоляции отдельно.

На следующем изображении показано обжимное устройство, оснащенное устройством для зачистки проводов и кусачками.

Какой инструмент вам следует купить, зависит от ваших требований и бюджета. Например, если вы хотите установить дюжину сетевых кабелей, вы можете купить менее дорогие инструменты, такие как недорогой инструмент для зачистки проводов и дешевое устройство для обжима. Но если вы занимаетесь прокладкой сетевых кабелей или имеете сеть среднего или крупного размера, вам следует купить обжимной инструмент со встроенным устройством для зачистки проводов и кусачком.Высококачественный инструмент для обжима витой пары обойдется вам примерно в 100 долларов, но в долгосрочной перспективе избавит вас от многих головных болей.

Инструменты для тестирования и устранения неисправностей сетевого кабеля

Инструмент для тестирования и устранения неисправностей сетевого кабеля используется для следующих целей.

Для измерения длины сегмента или сетевого кабеля.
Для обнаружения ослабленных разъемов.
Для идентификации немаркированного сетевого кабеля от всех сетевых кабелей.
Найти обрыв сетевого кабеля.
Сертифицировать установку кабеля.

В следующем разделе описаны наиболее распространенные инструменты для тестирования и устранения неисправностей сетевого кабеля.

Сертификат кабеля

Это устройство тщательно проверяет сетевой кабель и удостоверяет, что установка кабеля соответствует специальным стандартам проводки, таким как Cat 5e, Cat 6, Cat 6a и т. Д. Это устройство может проверять и тестировать общую длину сегмента, перекрестные помехи, шум, схему разводки, сопротивление, импеданс и возможность передачи данных с максимальной номинальной частотой для кабеля.

На следующем изображении показан центр сертификации сетевого кабеля.

Поскольку это устройство выполняет полное тестирование и сертифицирует установку кабеля, оно будет стоить вам больше, чем все другие тестовые устройства, перечисленные в этом разделе. Если у вас сеть среднего размера или вы можете купить это устройство, вам всегда следует покупать и использовать это устройство для управления сетевыми кабелями.

Тестер кабеля Basic

Если вы не можете позволить себе сертификат сетевого кабеля, вы можете купить это устройство и использовать его для управления сетевыми кабелями.Помимо сертификации прокладки кабеля, это устройство обеспечивает все остальные функции сертифицирующего устройства сетевого кабеля. Он может проверить длину кабеля, перекрестные наводки и обрывы в кабеле. Он также может проверить, правильно ли подключены разъемы на обоих концах сетевого кабеля.

На следующем изображении показан базовый тестер сетевого кабеля.

Тональный генератор и зонд

Это устройство используется для отслеживания немаркированных сетевых кабелей. Это устройство состоит из двух частей: тонального генератора и пробника.Тональный генератор генерирует тональные сигналы или сигналы и помещает их в сетевой кабель. Зонд обнаруживает эти сигналы на другом конце кабеля.

Этот инструмент можно использовать для определения сетевых кабелей, идущих от центра к удаленным местам. Например, если вы работаете с патч-панелью или коммутатором и пытаетесь выяснить, какой сетевой кабель подключается обратно к конечному устройству (например, ПК), то вы можете использовать это устройство.

Разместите тон-генератор на одном конце соединения (оконечное устройство) и используйте пробник на другом конце (переключателе или коммутационной панели), чтобы определить, к какому сетевому кабелю подключен тон-генератор.

На следующем изображении показан пример тонального генератора и пробника.

Рефлектометр

Это устройство используется для измерения длины сетевого кабеля, а также его разрывов. Это устройство передает сигнал на одном конце и измеряет время, за которое сигнал достигает конца кабеля. Вы также можете использовать это устройство для поиска обрывов кабеля. Например, это устройство может приблизительно сказать, как далеко находится разрыв кабеля.

На следующем изображении показан рефлектометр во временной области.

Вот и все для этого урока. Если вам нравится это руководство, не забудьте поделиться им с друзьями в своей любимой социальной сети.

Tec-Alert Newsletter

Основные этапы и подходящие инструменты для медных IDC, оконечных устройств коаксиального кабеля и оптоволокна: Часть 1

Концевая заделка кабеля — это подключение провода или волокна к устройству, например оборудованию, панелям или розетке, которое позволяет подключать кабель к другим кабелям или устройствам.Мы обсудим три основных области: терминация, используемая в телекоммуникациях, сетях передачи данных и оптоволоконной связи. Это включает в себя организацию кабелей по назначению, формирование и перевязку кабелей, а также надлежащую маркировку, а также создание соединения с медным или оптоволоконным проводником.

Для начала необходимо провести планирование. Подготовьтесь к заделке, разработав стратегию начала и конца кабеля, убедившись, что у вас есть необходимые инструменты для выполнения работы. Помните, что кабельное соединение не будет завершено, пока все заделки не будут должным образом идентифицированы и промаркированы!

Подготовка:
Тщательная подготовка перед заделкой кабеля обеспечит правильное выполнение работы и сэкономит ваше время и деньги с самого начала.

Начните с определения, где находится конечная точка. Если неизвестно, убедитесь, что каждый кабель доходит до самой дальней точки коммутационного шкафа или аппаратной. Затем проложите кабели к этой области, убедившись, что длина кабеля правильная, а также пометьте каждый кабель по ходу движения, чтобы вы могли идентифицировать его позже. Затем сформируйте и закрепите кабель, убедившись, что все кабели параллельны друг другу, сформируйте их в аккуратные жгуты с помощью стяжек для кабелей, затянутых вручную, или оберток с крючками и петлями. Если кабель слишком длинный, обязательно отметьте новый конец так же, как и раньше.После того, как зона заделки настроена, используйте соответствующее оборудование для управления кабелями, которое будет служить опорой и облегчением. Это важно, поскольку некоторые кабели предъявляют особые требования к минимальному радиусу изгиба. Знание этого защитит целостность устанавливаемого кабеля.

Теперь вы готовы к работе!

ЧАСТЬ 1: Медный IDC и оконечное устройство коаксиального кабеля

Медное оконечное устройство IDC:
Соединение со смещением изоляции (IDC) — это рекомендуемый метод заделки медных кабелей, признанный ANSI / TIA / EIA-568-A для оконцевания кабеля UTP.

Ключевые шаги:

Шаг 1: Определите метод и длину удаления оболочки. При удалении оболочки можно выбрать один из нескольких типов инструментов. Какой инструмент вы будете использовать, будет зависеть от ваших личных предпочтений, вашего бюджета, типов кабелей, которые вы используете, и т. Д. Мы выделим некоторые варианты в разделе инструментов.

Шаг 2: Удалите только ту часть оболочки, которая необходима для заделки пар кабелей и убедитесь, что скручивание пар сохраняется. В зависимости от блока, типа, размера медного кабеля и типа производителя оконечного оборудования IDC требования будут различаться для удаления правильной длины.

Шаг 3. Разделите, определите и закрепите группы подшивки. Это относится к кабелям с числом пар 50 и более. Если каждая группа связующих будет отделена и привязана, это поможет в окончании работы и упростит ведение домашнего хозяйства.

Шаг 4: Разверните веером и сформируйте пары кабелей из каждой связующей группы. Пары не должны пересекаться или мешать другим парам. Кроме того, пары проводов должны быть параллельны, без натяжения в точке соединения и одинакового натяжения на всех соединениях.

Шаг 5: Теперь вы готовы закрепить клеммную колодку (a) или обжать модульную вилку (b).

Шаг 5a: Оконечные блоки — это оборудование, предназначенное для размещения кабеля, в основном, для приложений Telecom и Datacom. Хотя существует много типов оконечных блоков, наиболее распространенными оконечными блоками являются 66- или 110-стилейные. Блок 66 в основном используется для голосовых приложений в УАТС, ключевых телефонных системах и некоторых локальных сетях. Блок 110 используется в кабелях для передачи голоса и данных. Используя 66-блок, витые пары разветвляются одна за другой и пробиваются на блок для завершения.Используя блок 110, провода проходят через центр и разветвляются, пробиваясь вниз в каждый слот блока для завершения.

Шаг 5b: При подключении к модульным разъемам, таким как RJ11, RJ45 и Cat5, вы просто вставляете провода витой пары в разъем, удерживая каждый провод параллельно следующему, избегая перекрытия. Используя обжимной инструмент с храповым механизмом и подходящую обжимную матрицу, вы просто сжимаете ручку, пока не получите надежный обжим.

ПРИМЕЧАНИЕ: Tecra Tools настоятельно рекомендует использовать обжимные клещи с трещоткой для всех заделок разъемов! Это поможет обеспечить однородность, исключит чрезмерную или недостаточную обжимку и снизит нагрузку на руки.

Инструменты для кабелей с витой парой:

Инструменты для резки кабеля
В зависимости от размера кабеля, с которым вы работаете, вам потребуются различные инструменты для резки кабеля. Для небольших кабелей лучше всего подходят кусачки для диагонального заподлицо или для круглых кабелей. Для кабелей большего размера требуется режущий инструмент с большим рычагом или даже кабельный резак с храповым механизмом.

Инструменты для снятия оболочки
Инструмент для звона, ножницы для электриков и инструмент для резки — все это позволяет удалить оболочку с кабеля UTP, но каждый по-своему.Инструмент для кольцевания является наиболее надежным, поскольку он предварительно настроен на разрезание только тонкой внешней оболочки, не повреждая провода под ней. А ножницы для электриков — необходимый инструмент для обрезки любой работы по окончании работ.

Инструменты для перфорации
Выберите высококачественные инструменты для перфорации с лезвиями, подходящими для используемого типа клеммной колодки (66, 110, Krone, Bix и т. Д.). Не экономьте на этом инструменте! Вы обнаружите, что используете его постоянно.

Обжимные инструменты
Используйте только обжимную рамку с храповым механизмом с соответствующими обжимными матрицами для используемых вилок: RJ-11, RJ-45, Cat 5 и т. Д.

ПРИМЕЧАНИЕ. Вилки категории 5 часто отличаются от типичных разъемов RJ-45 тем, что вилки категории 5 не имеют вторичного углубления для снятия натяжения в корпусе вилки. Это сделано для сохранения скручивания пар проводов при их прохождении через корпус вилки. Если вы используете подобные штекеры категории 5, для обжима этих штекеров вам необходимо использовать наши обжимные матрицы категории 5. Несоблюдение правил использования матрицы Cat 5 приведет к раздавливанию корпуса вилки и повреждению разъема.

Концевая заделка коаксиального кабеля:

Коаксиальные кабели состоят из внутреннего проводника (одножильного или многожильного), отделенного диэлектриком (сердечником) от его внешнего проводника (одинарная или двойная оплетка) и покрытого внешней оболочкой из ПВХ или герметичной оболочки. .Этот тип кабеля в основном используется для аудио / видео, но может поддерживать данные. Преобладающими коаксиальными кабелями являются RG-6, RG-11, RG-58, RG-59 и RG-62.

Ключевые шаги:

Шаг 1: Определите правильный метод и длину удаления оболочки, оплетки, диэлектрика и центрального проводника. Начните с прямого надреза на конце кабеля. Затем наденьте наконечник соединителя на конец кабеля. Отрегулируйте двух- или трехступенчатый инструмент для зачистки коаксиального кабеля в соответствии с желаемым диаметром кабеля и требованиями к зачистке.Вставьте кабель в устройство для снятия изоляции, повернув его на 3-5 полных оборотов. Удалите разорванную оболочку, экранирующий и диэлектрический материал при проверке качества полосы, убедившись, что нет блуждающих жил плетеного экрана, зазубрин центрального проводника или поврежденной изоляции.

Шаг 2: Завершите кабель, вставив штырь соединительной системы в центральный провод. Обожмите штифт на центральном проводе, используя специальный инструмент для обжима центрального штифта или, что менее желательно, гнездо для штампа небольшого диаметра обжимного инструмента.

Шаг 3: Вставьте муфту и разъем на кабель. Сначала поместите корпус разъема на кабель, выровняв его так, чтобы его вал входил в контакт с центральным проводником и между диэлектриком и экраном оплетки. Сдвиньте наконечник соединителя вверх, чтобы закрыть оголенный экран оплетки. Поместите обжимной инструмент на наконечник соединителя и сжимайте его, пока матрица полностью не закроется. Разъем должен быть плотно затянут, поэтому проверьте соединение на аккуратность и надежность.

ПРИМЕЧАНИЕ: Использование правильного размера обжимной матрицы имеет решающее значение для правильной заделки коаксиального кабеля! Этот размер определяется только типом используемого разъема, а НЕ размером кабеля! При указании подходящей обжимной матрицы см. Рекомендуемый диаметр обжимной гильзы в спецификации производителя соединителя.

Инструменты, используемые для заделки коаксиального кабеля:

Режущие инструменты
При прокладке оконечной заделки коаксиального кабеля требуется хороший набор резаков для коаксиального кабеля и плоских резаков. Будьте осторожны, не пытайтесь разрезать стальные центральные проводники инструментом, предназначенным только для резки меди. Мы рекомендуем использовать резак для центрального проводника, специально разработанный для этой цели.

Инструменты для зачистки коаксиального кабеля
Существует большое разнообразие инструментов для снятия изоляции коаксиального кабеля; предустановленный, регулируемый, двухступенчатый, трехступенчатый и т. д. В большинстве случаев регулируемый трехступенчатый инструмент для зачистки лучше всего подходит для самого широкого диапазона типов кабелей и разъемов.

Коаксиальные обжимные инструменты

Правило 1. Всегда покупайте трещотки!

Правило 2: Приобретите щипцы для обжима со сменными матрицами. Не покупайте совершенно новый инструмент каждый раз, когда вам нужно обжать разъем нового типа!

Правило 3. Обожмите центральный штифт специальным приспособлением для обжима центрального штифта.Не используйте маленькое гнездо обжимного устройства для обжима гильзы! Он просто не сможет обеспечить надежность обжима с 8-точечным или 12-точечным обжимом.

Правило 4. Знайте правильный диаметр обжимной гильзы для вашего разъема и используйте соответствующую матрицу. Соединители с чрезмерным или недостаточным обжатием — это неисправности, которые ждут своего часа!

Щелкните здесь, чтобы увидеть Часть 2 нашей серии по заделке кабелей: заделка оптоволоконных кабелей.

Вернуться к Tec Alert

Вернуться к началу страницы

Прямые кабели UTP

В этой статье рассматривается широко известный кабель неэкранированной витой пары (UTP) и показано, сколько пар состоит из кабелей UTP Cat5 , Cat5e , Cat6 и Cat7 , цветовая кодировка, которой они следуют, различные Существующие стандарты проводки ( T-568A и T-568B ) плюс обозначения номеров контактов для обоих стандартов.

Мы в основном сосредоточимся на разводке кабелей CAT5e и 6, так как они являются наиболее популярными кабелями! Мы также рассмотрим проводку классических телефонных кабелей CAT1. Очень важно понимать стандарты кабельной разводки UTP и понимать, как правильно их подключать.

Кабельная разводка — это основа надежной сети, и ее правильное внедрение с первого раза поможет избежать многочасовых разочарований и поиска и устранения неисправностей. С другой стороны, если вы имеете дело с сетью с плохим кабелем, эти знания помогут вам найти проблему и более эффективно ее устранить.

Подключение кабелей UTP

Теперь посмотрим, как проложены кабели UTP. Сегодня существует две популярные схемы подключения: T-568A и T-568B . Они отличаются только тем, какие пары с цветовой кодировкой подключены — пары 2 и 3 поменяны местами. Оба работают одинаково хорошо, если вы их не смешиваете. Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабельной трассе, вы получите перекрещенные пары.

Кабели

UTP заканчиваются стандартными разъемами, гнездами и вставками. Гнездо / штекер часто называют «RJ-45», но на самом деле это обозначение телефонной компании для «модульного восьмиконтактного разъема», оканчивающегося распиновкой USOC, используемой для телефонов. Штекерный разъем на конце патч-корда называется «вилкой», а розетка на стенной розетке — «розеткой».

Рис. 1. Гнездо RG-45 и штекер / разъем RJ-45

Как уже было сказано, UTP имеет четыре витых пары проводов.На рисунке показаны пары и имеющийся у них цветовой код . Как видите, у f наши пары имеют маркировку:

Рисунок 2. Цветовые коды и пары кабеля UTP CAT 5, CAT 5e, CAT6, CAT7

Пары 2 и 3 используются для обычных сетей 10/100 Мбит / с, а пары 1 и 4 зарезервированы. В Gigabit Ethernet , используются все четыре пары .

На рисунке ниже показан конец кабеля CAT5e с разъемом RJ-45 , который обычно используется для подключения компьютеров к коммутатору.На нем также показан кабель CAT5e со снятой изоляцией и обозначены четыре витые пары :

Рис. 3. Кабель UTP CAT5e и зачищенные витые пары

Кабели

UTP теперь доступны в различных цветах, что позволяет использовать кабели разного цвета для различных применений.

Рис. 4. Кабели UTP разного цвета

T-568A и T-568B 4-парное подключение

Ethernet обычно передается в восьмижильных кабелях с восьмиконтактными модульными вилками и гнездами.Стандартный разъем называется «RJ-45» и аналогичен стандартному модульному телефонному разъему RJ-11, за исключением того, что он немного шире, чтобы иметь больше контактов.

Примечание. Имейте в виду, что схемы подключения, о которых мы будем говорить, предназначены только для прямых кабелей.

Восьмижильный кабель для передачи данных содержит четыре пары проводов. Каждая пара состоит из однотонного провода и белого провода с полосой того же цвета. Пары скручены вместе. Для обеспечения надежности по Ethernet не следует их раскручивать больше, чем необходимо (около 1 см).Пары, предназначенные для Ethernet 10 и 100 Мбит / с, имеют оранжевый и зеленый цвет. Две другие пары, коричневая и синяя, используются, когда поддерживается Gigabit Ethernet, или могут использоваться для второй линии 10/100 Ethernet или для телефонных соединений. Следует отметить, что прокладка второй Ethernet или телефонной линии через существующий кабель UTP не рекомендуется, поскольку UTP не был разработан для таких приложений.

Существует два стандарта разводки для кабелей UTP, которые называются «T568A» (также называемые «EIA») и «T568B» (также называемые «AT&T» и «258A»).Единственное различие между двумя стандартами — это подключение двух пар из четырех, которые меняются местами, как показано ниже.

Т-568А должен стать стандартом для новых установок, тогда как Т-568В является приемлемой альтернативой. Однако большая часть стандартного оборудования и кабелей для передачи данных, похоже, соответствует спецификации T568B. T568B также является стандартом AT&T. Совершенно правильно использовать любой из стандартов проводки, однако следует обратить особое внимание на то, чтобы один и тот же стандарт использовался во всей кабельной инфраструктуре.Для существующих установок лучше сначала проверить, какой из двух стандартов используется, и продолжить работу с этим стандартом.

Обозначение номеров контактов для T568B

Обратите внимание, что нечетные номера контактов всегда белого цвета с полосами (1,3,5,7). Провода подключаются к 8-контактным разъемам RJ-45, как показано ниже:

Рисунок 5. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568B

В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 6.T568B Конфигурация распиновки, цветовой код, пары и их функциональность

Настенная розетка может быть подключена в другой последовательности, потому что провода часто перекрещиваются внутри розетки. Разъем должен иметь схему подключения или, по крайней мере, обозначать номера контактов.

Обратите внимание, что синяя пара находится на центральных контактах; эта пара преобразуется в пару красный / зеленый для обычных телефонных линий, которые также находятся в центральной паре RJ-11 (зеленый = белый / синий, красный = синий).

Обозначение номеров контактов для T568A

Спецификация T568A меняет местами оранжевые и зеленые соединения, так что пары 1 и 2 находятся на четырех центральных контактах , что делает его более совместимым с голосовыми соединениями телефонной компании.(Обратите внимание, что в разъеме RJ-11 вверху пары 1 и 2 находятся на четырех центральных контактах.) На рисунках показан порядок цветов в T568A :

Рис. 7. Разъем и гнездо RJ-45 с распиновкой EIA / TIA 568A

В следующей таблице приведены цветовые коды, номера пар и их функции для спецификации электропроводки T568B:

Рисунок 8. T568A Конфигурация распиновки, цветовой код, пары и их функции

На диаграмме ниже показано сравнение 568A и 568B:

Рисунок 9.Сравнение схем подключения и распиновки T568A и T568B. Передняя сторона разъемов RJ-45 показана

Где они используются?

Наиболее распространенное применение прямого кабеля — это соединение между ПК и концентратором или коммутатором. В этом случае ПК подключается непосредственно к концентратору или коммутатору, который автоматически переключает кабель внутри с помощью специальных цепей. В случае кабеля CAT1, который обычно используется в телефонных линиях, используются только два провода.Для этого не требуется специального кроссовера, поскольку телефоны подключаются непосредственно к телефонной розетке.

Рис. 10. Распиновка прямого кабеля UTP CAT5 / CAT5e

На рисунке выше показан стандартный прямой кабель CAT5e, используемый для подключения ПК к концентратору или коммутатору. Вы можете ожидать, что TX + одной стороны будет подключаться к TX + другой стороны, но это не так. Когда вы подключаете ПК к концентратору, концентратор автоматически переключает кабель, используя свои внутренние цепи.В результате контакт 1 ПК (это TX +) подключается к контакту 1 концентратора (который подключается к RX +). Это происходит и с остальными выводами.

Если концентратор не перекрестил распиновки , используя свои внутренние схемы (это происходит, когда вы используете порт восходящей связи на концентраторе), то контакт 1 от ПК (который является TX +) будет подключаться к контакту 1 концентратора (в данном случае это будет TX +). Таким образом, независимо от того, что мы делаем с портом концентратора (восходящим или обычным), сигналы, назначенные на восемь контактов на стороне ПК, всегда останутся неизменными.Однако распиновка концентратора будет меняться в зависимости от того, установлен ли порт на нормальный или восходящий.

В этой статье рассматривается UTP Straigh-thru Распиновка кабеля и схемы подключения для стандартов T568A и T568B . Мы исследовали кабельные пары UTP вместе с их цветовыми кодами, а также разъемы RJ-45 и разъем jack .

Next — Перекрестный кабель CAT5 UTP или обратная связь с сетевым кабелем Раздел

Производство PI

> Направляющая для обжима модульных разъемов

Введение

Сетевые кабели и кабели для телефонной линии доступны заранее определенной длины.Однако иногда длины готовых кабелей просто слишком велики или слишком короткие. С помощью нескольких легко доступных расходных материалов и инструментов вы можете создать свой собственный телефонный или сетевой кабель. Обжим собственных кабелей также в целом дешевле, чем покупка большого количества готовых кабелей. Следуя этому пошаговому руководству, вы можете создать кабели нужной длины и сэкономить при этом деньги.

Существует множество типов сетевых или телефонных кабелей, но двумя основными компонентами являются модульные вилки и кабели витой пары.В этом примере мы построим простой прямой соединительный кабель CAT5 с модульными разъемами RJ-45, который обычно используется для соединений Ethernet. Однако существует множество других типов кабелей, поэтому обязательно найдите точный порядок проводов и тип модульной вилки, которая вам понадобится в этих случаях (некоторые примеры включают модульные вилки с 4, 6, 8 или 10 контактами). .

Список деталей

Для изготовления кабеля необходимы следующие детали:

Изображение	Деталь	Описание
	Модульные вилки	Концевые разъемы для кабеля, который подходит к розеткам устройств
	Кабель витой пары	Кабель со скрученными парами проводов, заключенными в слой изоляции

Кроме того, вам понадобятся следующие инструменты:

Изображение	Деталь	Описание
	Инструмент для зачистки кабеля	Инструмент для разрезания внешнего слоя изоляции кабеля витой пары, оставляя пары витых проводов внутри кабеля неповрежденными
	Кусачки	Инструмент для обрезки кабеля необходимой длины, а также обрезки внутренних проводов до соответствующей длины
	Инструмент для обжима	Инструмент для закрепления модульной вилки на конце кабеля витой пары

Руководство по установке

Шаг 1. Зачистите внешний слой изоляции кабеля. Поместите кабель в правильное место устройства для зачистки кабеля, затяните зажимы на кабеле и разрежьте изоляцию по всему периметру кабеля. Выбросьте лишнюю изоляцию.

Рисунок 1 : Поместите кабель в правильное положение в приспособлении для зачистки кабеля.	Рисунок 2 : Обрежьте изоляцию по всей длине кабеля.	Рисунок 3 : Удалите и выбросьте лишнюю изоляцию.

Шаг 2: Подготовьте провода. Разделите группы витых пар и раскрутите их. Провода следует располагать по порядку в зависимости от того, какой кабель вы хотите сделать. На рисунке 5 показана схема с порядком (TIA-T568B) проводов для создания прямого соединительного кабеля CAT5. На рисунке 6 показано, как схема соответствует реальной модульной вилке. Важно отметить, что зажим модульной вилки RJ-45 должен быть направлен от вас.

Рисунок 4 : Разделите пары проводов и затем раскрутите их.	Рис. 5 : Убедитесь, что провода следует заказывать. На представленной схеме показан транзистор T568B. Другие возможные схемы подключения — T568A и RJ61X.	Рис. 6 : Расположение штифтов показано с зажимом в сторону.

Шаг 3. Отрегулируйте и обрежьте провода. Отрегулируйте раскрученные провода так, чтобы они располагались в порядке, показанном на шаге 2 (или в порядке, соответствующем типу кабеля, который вы делаете, если он отличается от примера). Затем используйте кусачки, чтобы обрезать провода так, чтобы они были одинаковой длины и выступали примерно на 1/2 дюйма от изоляции.

Рисунок 7 : Разместите нескрученные провода в правильном порядке.	Рис. 8 : Равномерно обрежьте провода так, чтобы они выступали на расстоянии примерно 1/2 дюйма от изоляции.

Шаг 4. Поместите провода в модульную вилку. Вставьте провода в модульную вилку, убедившись, что они вставлены до упора. Важно убедиться, что зажим модульной вилки направлен от вас; порядок проводов также должен соответствовать рисунку.

Рисунок 9 : Провода должны быть вставлены в модульную вилку в правильном порядке.	Рис. 10 : Убедитесь, что провода вставлены как можно глубже, а зажим направлен от вас.

Шаг 5: Обожмите модульную заглушку. Вставьте модульную вилку (с проводами внутри) в обжимной инструмент. Важно, чтобы модульный штекер соответствовал прорези для обжимного инструмента.Затем крепко возьмитесь за ручку и сожмите ее, пока модульная вилка не зафиксируется на кабеле.

Рис. 11 : Вставьте модульную вилку и провода в обжимной инструмент.	Рис. 12 : Убедитесь, что модульный штекер полностью вставлен в обжимной инструмент.	Рис. 13 : Сильно сожмите рукоятку обжимного инструмента, пока модульный штекер не зафиксируется на кабеле.

Шаг 6. Повторите процесс с другим концом кабеля. Кабель с присоединенным модульным штекером следует вынуть из обжимного инструмента. Затем отрежьте кабель до желаемой длины, оставив немного больше, чтобы учесть сечение, которое вы будете обжимать. Затем шаги с 1 по 5 следует повторить на другом конце кабеля, чтобы создать прямой соединительный кабель.

Рис. 14 : Снимите конец кабеля с модульной вилкой с обжимного инструмента.	Рис. 15 : Отрежьте кабель немного длиннее, чем желаемая окончательная длина кабеля.	Рисунок 16 : Повторите шаги с 1 по 5 на другом конце кабеля.

Инструмент для снятия изоляции

Изображение	Номер детали	Описание
		Универсальный инструмент для снятия изоляции с круглого кабеля

Кусачки

Изображение	Номер детали	Описание
		Кусачки Bassic
		Кусачки и инструмент для снятия изоляции 0.Провода от 9 до 2,0 мм

Обжимные инструменты

Изображение	Номер детали	Описание
		Инструмент для обжима RJ-12, поддерживает модульные заглушки 6P6C
		Инструмент для обжима RJ-45, поддерживает модульные штекеры 8P8C
		Инструмент для обжима RJ-50, поддерживает модульные штекеры 10P10C
		Инструмент для обжима RJ-45 и RJ-12, поддерживает модульные штекеры 6P6C и 8P8C
		Обжимной инструмент RJ-45, RJ-11 и RJ-12, поддерживает модульные вилки 6P4C, 6P6C и 8P8C
		Обжимной инструмент RJ-45, RJ-11 и RJ-12, поддерживает модульные заглушки 6P2C, 6P4C, 6P6C и 8P8C

Модульные заглушки

Изображение	Номер детали	Описание
		6-контактный 4-контактный модульный штекер для круглых кабелей, в пакетах по 50
		6-контактный 6-контактный модульный штекер для круглых кабелей, в пакетах по 50 шт.
		8-контактный 8-контактный модульный штекер для круглых кабелей, в пакетах по 50

Кабели витой пары

Изображение	Ссылка	Описание
	CAT5E Многожильный	Многожильный кабель CAT-5E длиной 1000 футов
	CAT5E Solid	Жесткий кабель CAT-5E длиной 1000 футов
	CAT5E Экранированный сплошной	Экранированный жесткий кабель CAT-5E длиной 1000 футов
	CAT5E Камера статического давления сплошная	Жесткий кабель камеры статического давления CAT-5E, 1000 футов
	CAT6 Многожильный	Многожильный кабель CAT-6 длиной 1000 футов
	CAT6 Цельный	Жесткий кабель CAT-6 длиной 1000 футов
	CAT6, экранированный, сплошной	Экранированный жесткий кабель CAT-6 длиной 1000 футов
	CAT6 Камера статического давления сплошная	Жесткий кабель камеры статического давления CAT-6, 1000 футов

Информация о кабеле:

CAT5E vs.CAT6 кабель

CAT-5E — поддерживает скорость до 100 Мбит / с
CAT-6 — поддерживает скорость до 1 Гбит / с

Многожильные и одножильные провода

Многожильный — проводник из медной проволоки состоит из нескольких переплетенных проволочных жил меньшего размера
Одножильный — медный жила состоит из одного сплошного медного провода

Сравнение неэкранированного и экранированного кабеля

Неэкранированный — кабели не экранированы от магнитного поля и могут подвергаться помехам от внешних источников
Экранированный — кабели имеют магнитное экранирование и защиту от помех от внешних источников

Непленум vs.Кабель статического давления

Non-Plenum — кабели могут выделять токсичные газы в случае их сжигания
Пленум — кабели огнестойкие и не выделяют токсичных газов при сжигании

Заключение

Создание сетевых и телефонных кабелей несложно и может значительно улучшить настройку кабелей. Помимо того, что они более рентабельны, чем готовые кабели, производимые вами кабели также могут быть точно подогнаны под нужную длину.В этом руководстве рассказывается, как сделать прямой соединительный кабель CAT5, но многие другие типы модульных кабелей создаются с использованием того же процесса.

PI Manufacturing предлагает широкий выбор кабельных материалов, а также инструменты, необходимые для создания кабелей. Позвольте PI Manufacturing помочь вам со всеми вашими кабелями.

Обжимка витой пары 4 жильной: Обжим витой пары 8 жил 4 жилы

Обжим витой пары 8 жил 4 жилы

Обжим витой пары 8 жил 4 жилы.

Как правильно обжать интернет кабель витая пара:ликбез от дилетанта estimata

Схема обжима медного 4 жильного сетевого кабеля.

Необходимые инструменты для обжима

Порядок обжима витой пары из 4 жил

Заключение

Какой сетевой кабель лучше применять?

Обжим кабеля витой пары

Схемы обжима

Прямое подключение

Перекрёстное подключение

Обжим интернет-кабеля в домашних условиях с помощью отвёртки

Способы проверки качества обжима интернет-кабеля

Обжим коннектора RJ-45

Схема подключения интернет кабеля по цветам

Обжим витой пары в коннекторе

Как обжать витую пару без кримпера

Проверка соединения

Установка интернет розетки

Настенная розетка

Внутренняя розетка

Заключение

Распиновка rg45 4 проводная. Инструкция по обжиму витой пары

Как правильно обжать витую пару

Как быстро обжать витую пару

Локальная сеть из 2-х компьютеров

Обратная схема / Обратный патч-корд

Как обжать 4-х жильную витую пару

Виды витой пары

Схемы подключения

Инструменты и материалы

Видео: Прямой и перекрестный обжим

Процесс обжима витой пары 4 жилы

Обжим RG-45 отверткой или как обжать без инструмента

Рекомендуем также

Соединение хаб компьютер распиновка. Распиновка коннектора RJ45 по цветам

Разъем RJ45 распиновка

Цветная схема T-568A

Цветная схема T-568B

Как обжать витую пару 8 жил

Подробнее о сквозных и перекрестных соединениях

Провод, разъем и кримпер

Способы обжимки витой пары

Прямой на 4 и 8 проводов 568В

Кроссовый

Порядок действий при обжиме при помощи кримпера

Обжим без инструмента

Подводя итог

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

Цветовая схема обжима RJ-45 компьютер — компьютер

Цветовая схема обжима RJ-45

Цветовая схема обжима RJ-45 4 провода для Интернета

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Чем отличается патч-корда от кабеля витых пар

Типичные ошибки, допускаемые монтажниками

Делим число проводов пополам

Обжимаем штекер RJ-45 самостоятельно

Обжим всех жил отвёрткой

Как обжать витую пару: Инструкция, фото, схема

Как правильно обжать витую пару

Как быстро обжать витую пару

Локальная сеть из 2-х компьютеров

Обратная схема / Обратный патч-корд

Как обжать 4-х жильную витую пару

Интернет кабель 4 жилы подключить. Как обжать сетевой кабель (витую пару) самостоятельно

Провод, разъем и кримпер

Способы обжимки витой пары

Прямой на 4 и 8 проводов 568В

Кроссовый

Порядок действий при обжиме при помощи кримпера

Обжим без инструмента

Подводя итог

Виды витой пары

Схемы подключения

Инструменты и материалы
