Вырезал, поставил, закрепил

Чтобы мансардные окна VELUX было просто установить на любой крыше, компания разработала специальный монтажный пакет. В нем есть все, что нужно для профессиональной установки мансардного окна, обеспечения его герметичности и теплоизоляции. В этот пакет входят:

оклад мансардного окна,
гидро- и теплоизоляция BDX,
откосы.

Для всех видов окон VELUX поставляются свои монтажные пакеты соответствующих размеров. Эти комплекты используются на строящихся и на готовых кровлях.

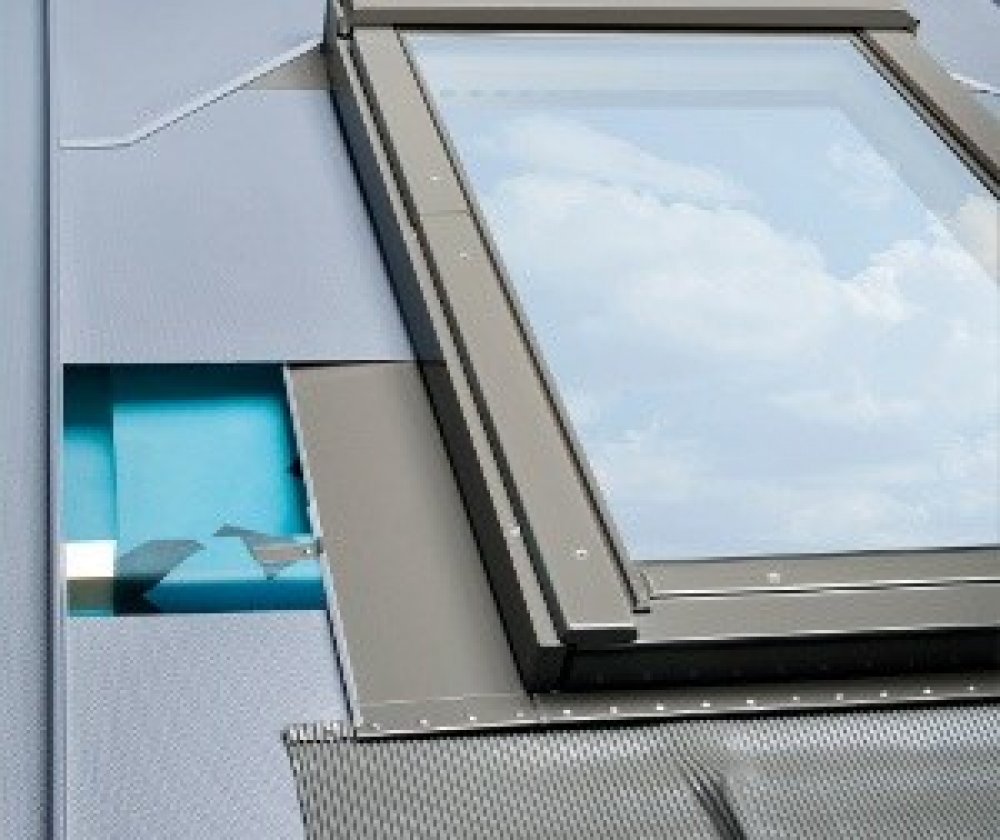

Оклад

Оклад служит для соединения рамы окна с кровельным материалом. Представляет собой рамочную систему желобов с накладками, которая проходит по периметру мансардного окна.

Оклады VELUX бывают для профилированных кровель и для гладких.

EDW 1000 — для профилированных кровель,
EDS 0000 — для гладких кровель.

Их можно устанавливать на крыши с углом наклона от 15° до 90°.

Материал для изготовления окладов – листовой алюминий с покрытием серого цвета (7043). Если крыша дома медная или из медной черепицы BRAI, то нужен оклад из меди. Выпускаются и комбинированные оклады. Они предназначены для установки мансардных окон рядом друг с другом – 2-х, 3-х, 4-х и более.

Однако полной герметичности соединения оклад не гарантирует. Его задача – отвести потки воды и не дать им пролиться в подкровельное пространство. Нужна еще гидроизоляция и теплоизоляция.

Гидро- и теплоизоляция BDX 2000

Что это такое

BDX 2000 – это комплект для гидроизоляции и теплоизоляции. Ставится при любой конструкции кровельного пирога и любом профиле обрешетки. Используется при установке мансардных окон: GGL, GZL, GGU, GPL, GPU. А также Integra GGL и Integra GGU – с дистанционным управлением.

Из чего состоит

В состав комплекта входят:

теплоизоляционный контур,
гидроизоляционный фартук,
дренажный желоб.

Какая польза

Теплоизоляция из вспененного полиэтилена охватывает мансардное окно по периметру и устраняет мостики холода. Без нее находиться возле окна неуютно – будет веять холодом, а также возможно выпадение конденсата на внутренней стороне откосов.

Гидроизоляционный фартук из полипропилена соединяет раму с гидроизоляцией кровли. Важно, что гидроизоляционный фартук плиссированный (весь в складках), поэтому он плотно прижимается к любой обрешетке.

Дренажный желоб собирает и отводит конденсат, который появляется сверху, в подкровельном пространстве. Желоб усиленный, поэтому ему не нужны дополнительные опоры.

Без комплекта BDX 2000 теплоизоляцию и гидроизоляцию нужно делать своими силами. Покупать дополнительно материалы, снимать замеры, кроить и резать. А после стыковать гидроизоляцию окна и кровли. Если из-за неправильной разметки или монтажа появятся зазоры, вода начнет заливаться внутрь.

Если установлен комплект BDX 2000, производитель VELUX увеличивает гарантию на до 10 лет.

Откосы

Что это такое

Фирменные откосы Велюкс предназначены для внутренней отделки. Возможный угол кровли 15-90°.

Глубина откоса LSC 40 см, откоса LSD – 50 см.

Есть и другие модели откосов:

LLC для мансардных окон GIL и GIU с нижними элементами,
LVI – для карнизных окон VFE и VIU.

Из чего состоят

Помимо самих откосов в комплект входят:

шаблон,
пароизоляционный фартук BBX 0000,
стусло (помогает отпилить точно под нужным углом),
бутиловый герметик (соединяет пароизоляцию с окном),
специальный скотч (соединяет пароизоляционный фартук с пароизоляцией кровли).

Здесь все, что потребуется для отделки со стороны помещения. Ничего докупать не придется.

Какие достоинства

С фирменными откосами VELUX внутренняя отделка проходит без замеров и подгонки, при этом аккуратно и с высокой точностью. Правильные углы наклона откоса улучшают освещенность и циркуляцию воздуха в помещении.

В каждом комплекте есть специальный шаблон. По нему определяют угол наклона кровли и правильное положение верхних и нижних откосов. Шаблон избавляет от необходимости делать замеры и разметку.

После утепления откосов на них накладывается пароизоляционная пленка BBX 0000. Скотчем она крепится к пароизоляции кровли. Собранный откос ставится на замки-защелки. Если потребуется, его можно снять целиком, не разбирая. А зазоры между стеной и откосом закрываются наличниками.

Видео о мансардных окнах

Сборка и установка мансардных окон Velux

Первое, что нужно сделать перед монтажом мансардных окон – это решить сколько всего будет окон, просчитать размер и выбрать предполагаемое место для их монтажа.

Отличительной чертой мансардных окон производства фирмы Velux является то, что они имеют готовый размер и не делаются под заказ. Поэтому, при выборе размера окон стоит обратить внимание на то, чтобы в сидячем и стоячем положении были одновременно видны земля и небо. Немаловажным фактором является и степень наклона самой крыши. Чем круче уклон, тем меньше будет размер окна.

Если ручка расположена на верхней оконной раме, то рекомендуется монтаж окна на высоте 0.8 м от пола. Во всех остальных случаях не ниже 1.10 м.

Установка мансардных окон Velux включает в себя дальнейшее крепление на обрешетку или стропила таким образом, чтобы отделка с внутренней стороны проводилась вертикально, а наружная – горизонтально. Считается, что самое прочное и надежное — это крепление на стропила, однако чаще используют обрешетку. За счет этого регулировка окна будет более точной и в дальнейшем упростит сам процесс монтажа.

Важно соблюдать равное расстояние между проемом и самой оконной рамой. Оно должно быть от 20 до 50 мм по всему периметру. В случаях, когда расстояние больше устанавливаются дополнительные брусья.

Если установка будет производиться изнутри, то стеклопакет и створка снимаются с рамы. Следующий шаг – уровнем выставить горизонтальное положение нижней части оконной рамы и теплоизоляционного контура, который используется для утепления. Кронштейны прикручиваются шурупами, но не до конца. Далее прикручиваются верхние углы.

Важно отрегулировать расстояние между рамой и створкой. Оно должно быть одинаковым и плотно прилегать друг к другу, иначе возможны протечки и попадание влаги внутрь помещения.

Утепление и гидроизоляция окна Велюкс

По контуру используется тройная степень защиты, которая предотвращает расход тепла, эффективно его сохраняя.

Теплоизоляционный контур сделан из вспененного полиэтилена, который препятствует образованию конденсата и защищает от попадания внутрь помещения холодного воздуха. Его укладка осуществляется по краям обрешетки.

Дополнительную защиту от протекания обеспечивает гидроизоляционный фартук. Его необходимо закрепить скобами к оконной раме и непосредственно к самой обрешетке.

Для отвода образовавшегося под кровлей конденсата используется дренажный жёлоб с повышенной прочностью. Его установка производится над проемом.

Следующий шаг – это одновременный монтаж оклада и накладки. Последовательность установки окладов такова: крепежными элементами (кляммеры), которые идут в комплекте, фиксируют нижнюю часть оклада, далее боковые и верхние.

Отделка откосов к мансардным окнам Velux

Заключительный шаг по монтажу мансардных окон Velux – это установка откосов, которые должны придать привлекательный внешний вид окну, и спрятать собою элементы крепления. Помимо эстетической составляющей они еще играют немаловажную роль в практическом применении – влияют на циркуляцию воздуха и степень проникновения дневного света в помещение.

Защищает откосы от образования конденсата пароизоляционный фартук, наличие которого сводит к минимуму влияние пара. Его используют при любых кровельных покрытиях.

Первый крепеж фартука производится герметиком, а затем саморезами. Для обеспечения герметизации откосов после утепления, края фартука нужно приклеить с помощью скотчем, который присутствует в комплекте.

Шаблон поможет высчитать уровень уклона кровли и покажет правильное расположение откосов по горизонтали.

Циркуляция нагретого воздуха будет эффективнее при условии, что находящийся вверху откос будет установлен параллельно полу, нижний – перпендикулярно.

Отпилить откос с нужным углом поможет стусло.

Крепление готового откоса производится кронштейнами. При надобности легко провести демонтаж, без необходимости разбора основной конструкции.

Видео инструкция по монтажу мансардных окон Velux

Комфортность мансарды во многом зависит от объема естественного света, проникающего в помещение. Эффективно решить эту задачу при помощи слуховых окон практически невозможно. Настоящей революцией в этой области стали мансардные, сконструированные Виллумом К. Расмуссеном, основателем компании Velux.

Мансардные окна Velux имеют уже семидесятилетнюю историю. За это продолжительное время первые образцы претерпели множество изменений. Это касается не только дизайна – инновационные технологии значительно упростили их использование, повысили эффективность, функциональность и надежность конструкции.

На отечественном рынке мансардные окна Velux представлены с начала девяностых. Список городов, где можно их приобрести давно уже перешагнул планку 70.

В качестве комплектующих к своим изделиям компания Велюкс предлагает следующие изделия:

материалы для гидроизоляции и утепления; откосы; оклад, используемый при монтаже; рольставни и маркизет, обеспечивающая защиту пространства мансарды от жары

К ним также прилагается инструкция по установке мансардных окон Velux, в которой детально описан процесс.

Чем привлекают изделия Велюкс ↑

Модельный ряд для мансарды ↑

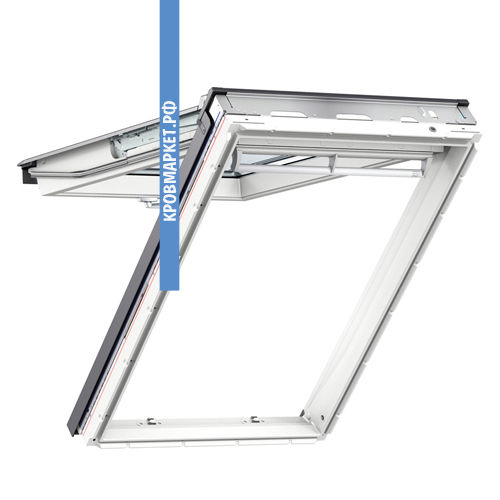

Ассортимент окон Велюкс отличается большим разнообразием: четыре модификации, имеющие центральную ось, две – верхнюю, балконные конструкции и другие.

Выделим из них самые распространенные:

«Влагостойкое» (GGU) – изделие белого цвета, поверхность древесины покрыта монолитным полиуретаном. Имеются клапан-форточка, а также моющий фильтр. Допускает установку электрооборудования. GPL – имеет два варианта открывания: центральная ось и верхнюю на 45⁰. Окно-балкон (GDL )– имеет интересное конструктивное решение: при поднятии верхней створки образуется нечто подобное крыше, ограждение создают, приоткрыв нижнюю створку. «Выйдя» на такой балкон, хотя человек продолжает оставаться в помещении, однако практически находится на свежем воздухе.

недорогие, но функциональные мансардные окна Велюкс Оптима Стандарт

Размеры ↑

Размеры мансардных окон velux изменяются в пределах:

длина – 77,8 –160 см;
ширина – 55 – 114 см

Они имеют специальную индексацию: для ширины используют буквы (C – S), для длины – цифры(02–10). К примеру, обозначение C02 соответствует габаритам рамы 55,0 на 77,8 см, а S08 – 114,0х139,8 см.

При выборе размеров этих изделий ориентируются на шаг стропил, а также на потребность в освещенности с учетом того, что площади остекления и освещаемой поверхности соотносятся приблизительно как один к десяти.

Мансардные окна Velux. Установка в деталях на видео. Инструкция и монтаж элементов в официальной инструкции компании.

Видеомонтаж и рекомендации по установке мансардных окон VELUX.

Подробная инструкция об установке мансардных окон Velux. Наличие картинок и сопроводительной информации на русском языке позволит начинающему кровельщику разобраться с монтажом мансардных окон. Можно использовать для теоретической подготовки начинающих специалистов на примере монтажа окон для мансарды GZL VELUX.

Проспекты, характеристики, особенности монтажа описаны в инструкции компании VELUX.

Инструкцию посмотреть или скачать можно тут:

Общий видеомонтаж мансардных окон VELUX.

Общее руководство по монтажу мансардных окон VELUX на видео.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Свежие комментарии

дмитрий к записи Оборудование (линия) для изготовления полимерно-песчаной черепицы,тротуарной плитки,водоотводов,бордюров. Прайс-лист.
vadim_pervezkiy к записи Поврежденная кровля. Этапы реагирования на проблему.
vadim_pervezkiy к записи Уход и обслуживание мансардных окон VELUX.
Рита к записи Уход и обслуживание мансардных окон VELUX.
riannon к записи Проблемы использования натяжных потолков на кухне.

Современная кровля крыши определяет во многом внешний вид дома и именно по ней сначала определяют вкусы и пристрастия хозяев. Любой самый яркий и стильный фасад только завершит впечатление о кровельном покрытии. Сегодня есть из чего выбирать. Взгляд теряется в сотнях видов таких кровельных материалов как медная, битумная, деревянная, пластиковая, стеклянная, композитная черепица не говоря уже об обыкновенной металлочерепице или цветном шифере. А еще нужно подумать о водосточной системе, системе подкладки из рубероида или еврорубероида и в завершении украсить вход поликарбонатом. Все это не под силу даже специалисту. Мы постарались создать в нашем каталоге наиболее интересную подборку в доступном виде для не специалиста виде, где представлены кровельные и отделочные материалы. Будем рады, если производители строительных и отделочных материалов размесят информацию о своих новинках. На нашем кровельном форуме всегда присутствуют специалисты, которые смогут дать вам независимые советы или решить проблемные вопросы. Roofing forum, Article Ukraine, Russia, Belarus, Kazakhstan. Translation and adaptation in Russian.

Скачать MP3, MP4, WEBM, 3GP, M4A

Монтаж мансардного окна VELUX!

Время продолжительности видео: 16:37

Видео от: стройкрыша.рф

Дата загрузки видео: 1 year ago

Просмотры видео: 13877

Монтаж мансардного окна Velux. Пошаговая инструкция. Демонстрация действий на практике.

Время продолжительности видео: 35:10

Видео от: Немецкие крыши

Дата загрузки видео: 11 months ago

Просмотры видео: 3705

монтаж мансардного окна Velux в готовую кровлю из металлочерепицы. Подробная инструкция

Время продолжительности видео: 22:55

Видео от: Dimon Stroit

Дата загрузки видео: 4 years ago

Просмотры видео: 65142

Мягкая кровля + мансардное окно Velux — как установить правильно?

Время продолжительности видео: 34:27

Видео от: Андрей Шанс — строительство домов на УШП

Дата загрузки видео: 1 year ago

Просмотры видео: 12679

Врезка мансардного окна в металлочерепицу Сервисным Инженером VELUX

Время продолжительности видео: 7:08

Видео от: VELUX Russia

Дата загрузки видео: 10 months ago

Просмотры видео: 8227

Монтаж мансардного окна.

от Velux

Время продолжительности видео: 1:16:36

Видео от: Екатерина Дьяконова

Дата загрузки видео: 5 years ago

Просмотры видео: 114341

Монтаж мансардного окна в готовый проем. Полная инструкция // FORUMHOUSE

Время продолжительности видео: 21:27

Видео от: FORUMHOUSE

Дата загрузки видео: 2 years ago

Просмотры видео: 33841

Монтаж мансардного окна VELUX. Кровмонтаж.

Время продолжительности видео: 10:24

Видео от: krovmontaj.ru

Дата загрузки видео: 5 years ago

Просмотры видео: 60035

Как установить мансардное окно на кровле из многослойной черепицы SHINGLAS ТЕХНОНИКОЛЬ

Время продолжительности видео: 8:01

Видео от: ТЕХНОНИКОЛЬ

Дата загрузки видео: 3 years ago

Просмотры видео: 57348

Не экономьте на МОНТАЖЕ МАНСАРДНЫХ ОКОН VELUX

Время продолжительности видео: 9:02

Видеомонтаж и рекомендации по установке мансардных окон VELUX.

Проспекты, характеристики, особенности монтажа описаны в инструкции компании VELUX.

Инструкцию посмотреть или скачать можно тут:

Общий видеомонтаж мансардных окон VELUX.

Общее руководство по монтажу мансардных окон VELUX на видео.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Инструкции по установке мансардных окон

Правильная установка мансардного окна обеспечит его надежность и долговечность. Для всей продукции VELUX есть удобные и понятные инструкции по установке, рекомендуем им следовать.

Все инструкции в формате PDF.

Модели GGL, GGU
Модели GPL, GPU
Модели INTEGRA (GGL, GGU)
Модели SOLAR (GGL, GGU)
Супертеплые окна —066 IS
Окно-балкон GDL CABRIO®
Терраса GEL
Наклонный элемент GIL/GIU
Карнизные окна VFE/VIU

Окно-люк GVT для неотапливаемых помещений
Окно-люк VLT для неотапливаемых помещений

Оклады и продукция для установки

Оклад EWR для профилир. кровельных материалов
Оклад ESR для плоских кровельных материалов

Оклад EDW для профилир. кровельных материалов
Оклад EDS для установки в плоские кровельные материалы
Оклад EDW для установка в фальцевую кровлю
Оклад EDE для установки в фальцевую кровлю
Оклад EDL
Оклад EBW
Оклад EFS
Оклад EBS
Оклад ECX

Оклад EWK для установки бок о бок в профилир. кровельные материалы
Оклад ESK для установки бок о бок в плоские кровельные материалы
Оклады ESR+ESK для установки окон одно над другим в плоские кровельные материалы
Оклады EWR+EWK для установки окон одно над другим в профилир. кровельные материалы

Эксплуатируемая мансарда – отличный способ расширить жилое пространство дома, не отнимая драгоценные лишние метры от участка. Обустроить мансарду проще и дешевле, чем построить второй этаж. Нужно только сразу спроектировать достаточную высоту потолка и предусмотреть окна. Окна – самая технически сложная часть мансарды: они должны обеспечивать достаточную освещенность, при этом прочно держаться и не протекать. Рассмотрим монтаж мансардных окон на примере изделий популярного производителя Велюкс.

Особенности окон торговой марки Velux

Окна этой фирмы изготавливаются из клееного соснового бруса. Плотность этой древесины достаточно высокая, что гарантирует прочность конструкции.

Брус пропитывают фунгицидным (противогрибковым) составом и покрывают двумя слоями водоотталкивающего лака. В модельной линейке есть конструкции с полиуретановым покрытием.

долговечность;
удобная безотказная фурнитура;
продуманная система вентиляции, наличие фильтров от насекомых и пыли;
отличные тепло/звукоизоляционные свойства, утолщенные стеклопакеты, трехуровневый уплотнительный контур;
высокотехнологичное крепление, упрощающее монтаж;
полная комплектация. В комплекте есть даже клинья для регулировки рамы при монтаже;
большая модельная линейка;
большой ассортимент аксессуаров.

Конструкции окон этого бренда:

Окна с открыванием по центральной оси.
Окна с комбинированным открыванием.
Дополнительные нижние и верхние элементы.
Окно-балкон и терраса.
Зенитные окна.
Световой туннель.
Выходы на крышу.

В ассортименте есть модели с энергосберегающими стеклами, противоударными, антиконденсатными, самоочищающимися. Энергосберегающий пакет выполнен по технологии «теплый периметр», наполнитель – аргон. Окно выдерживает морозы до -55.

Есть модели с дистанционным управлением. Кроме самого окна можно приобрести жалюзи Велюкс, шторы, рольставни, москитные сетки и фурнитуру к ним.

Схема монтажа мансардного окна

Окна в мансардах бывают слуховые (установленные вертикально) и собственно мансардные – врезанные в скат с тем же уклоном, что и сам скат. Сложность представляет монтаж наклонных окон. Вертикальные устанавливают практически так же, как окна в жилой части дома.

Первый этап (желательно на стадии проектирования, но можно врезать окно и в готовую кровлю) – выбор места и расчет площади остекления.

По существующим нормам суммарная площадь стекла должна составлять одну десятую от площади самой мансарды. Оптимальный вариант – устанавливать окно в пролет между стропильными ногами.

Если выпиливать стропила, то потом потребуются дополнительные меры по усилению.

Исходя из величины шага стропил определяется ширина окна и, следовательно, количество окон. Боковые планки рам должны располагаться в 2-3 сантиметрах от стропильных ног (промежуток нужен для прокладки утеплителя).

Если окно не помещается в пролет между стропилами, фрагменты стропильных ног вырезают и усиливают конструкцию вспомогательными балками. Горизонтальные балки устанавливают в 30 см от верхнего и нижнего обреза окна, вертикальные – в 5 см от оконной коробки. Толщина балок такая же, как у стропильного бруса.

Высота размещения зависит от уклона кровли. Если угол большой, окна монтируют ниже, на пологой крыше – ближе к коньку. Высота зависит также от расположения ручки у выбранной модели. Если она находится в нижней части рамы, окно устанавливают в 1,2-1,3 м от пола, если в верхней – 1-1,1 метра. Минимальная высота нижней планки – 80 сантиметров.

Некоторые ограничения накладывает материал покрытия: в металлических листах проем можно вырезать в любом месте, а керамическую плитку резать не рекомендуется, нужно подгонять оконную нишу под цельные ряды.

Размер оклада зависит от высоты профиля: чем выше гребень, тем выше оклад. Для плоских покрытий Велюкс выпускает оклады DL/EDN, для профильных – W.

Способ открытия створок (по верхней оси, по центральной) зависит от дизайн-проекта и личных вкусовых предпочтений хозяев.

Инструкцию по монтажу окон Velux Вы можете найти внутри фирменной упаковки, а также скачать в данном разделе в формате PDF. Перед использованием инструкции рекомендуется также ознакомиться с общим руководством по установке, которое Вы также можете скачать на нашем сайте. Данный сборник рассматривает как базовые принципы монтажа светопрозрачных конструкций, так и различные строительные вопросы и возможные проблемы при установке окон по нестандартным схемам.

Инструкции по установке мансардного окна в зависимости от типа кровли

Для металлочерепицы
Для композитной металлочерепицы (с углубленным уровнем установки)
Для установки в существующую кровлю (профнастил)
Для фальцевой кровли

Вы не нашли нужной информации в этом разделе, хотите уточнить дополнительные вопросы по продуктам Velux или столкнулись с проблемами при монтаже? Получить дополнительную информацию по ассортименту компании и заказать услугу профессиональной установки Вы можете в авторизованных сервис-центрах Velux и у официальных дилеров бренда в Санкт-Петербурге, а также у сертифицированных установщиков. Большинство данных организаций имеет свои монтажные бригады, знакомые с нюансами установки сертифицированной продукции всех крупных оконных брендов. Заказать монтаж Вы также можете у любой оконной компании из нашего каталога, предлагающей отдельную услугу установки и работающей с окнами и остеклением от разных производителей.

Инструкция по монтажу мансардных окон Farko, установка окон

Для того чтобы расширить жилые площади, часто в домах используют мансардные помещения. Это позволяет сэкономить средства и обойтись без постройки второго этажа. И в таких помещениях обязательно используют мансардные окна, которые не только позволяют проникать свету в комнату, но и визуально расширяют помещение. К тому же они позволяют увеличить количество тепла на 40%.

Установка мансардных окон достаточно проста и не требует специальных навыков, но все же лучше обратиться к профессионалам. Так или иначе, установка мансардных окон включает в себя:

Монтаж оконной рамы

Для начала следует подготовить оконный проем – демонтировать часть кровельного покрытия для облегчения монтажа окна и теплоизоляции. Отмерить специальную дистанцию между низом окна и покрытием крыши. Сами мансардные окна Farko имеют стандартные размеры.

Установить в раме гидробарьер и паробарьер. В месте будущего окна прорезать отверстие необходимого размера добавив 10 см к периметру. После монтажа окна этот запас стоит закрепить степлером к оконной раме. Гидробарьер сверху надрезается по косой для монтажа дренажного желоба.

Обрешетка в месте выреза гидробарьера обрезается.

Монтаж мансардных окон происходит по одному типу. На стропила и обрешетку. На стропила ставится нижний опорный брус для опора рамы. По уровню выравнивается горизонтальное положение. Верхний брус монтируется по размеру высоты окна, прибавляя три см.

Правильно устанавливать окна Farko с вынутой створкой. Нужно упереть мансардное окно в пол и при открытой створке нажать отверткой на штифты и вытянуть створку потянув на себя и вверх.

Монтажные уголки крепятся к боковым сторонам оконной рамы на нужной глубине паза, чтобы на обрешетку они не попали.

Далее происходит монтаж оконной рамы, нижний край выставляется по уровню. Наружная установка окон завершается монтированием створки в раму окна.

В закрытом состоянии проверить зазоры и щели, при необходимости регулируется разница между рамкой и створкой.

Установка тепло- гидроизоляции и оклада мансардных окон

Окна Farko поставляются вместе с системой теплоизоляции. Перед монтажом теплоизоляционного фартука необходимо почистить вокруг оконной рамы место от мусора. Края фартука крепятся степлером за край оконной рамы. Второй край заводится внутрь мансарды и тоже крепится к обрешетке. Верхний край остается под желобом.

После установки рамы окно утепляется по периметру с помощью изоляционного оклада. Он надежно защитит от снега и дождя. Такой оклад подбирается индивидуально в зависимости от толщины обрешетки и крыши.

Затем следует восстановить кровельное покрытие вокруг рамы. Резинным молоточком устанавливается элемент изоляционного оклада. Бумажную полосу следует удалить.

Затем монтируются боковые элементы и верхняя часть оклада.

Монтаж откосов

Практичные откосы фирма Farko так же поставляются вместе с окнами и являются очень долговечными. Необходимо с помощью шаблона выпилить откосы. С помощью саморезов соединить короб. Вставить в проем окна и прикрутить саморезами. Затем короб демонтировать и отрезать лишнее. На расстоянии 30 см прикрепить кронштейны и установить короб в проем.

Правильный монтаж окна Farko позволит им служить долго и качественно.

Мансардные окна установка и монтаж

Мансардное окно – конструкция, рассчитанная на установку на кровле частного дома с просторным и утепленным чердаком под крышей. Она превращает чердачное помещение в уютную дополнительную комнату, в которой всегда будет много света. Но организовать его будет непросто, ведь тут важно и качество мансардных окон, и грамотность установки мансардных окон на кровле здания. Конструкция должна выдерживать нагрузки не меньшие, чем крыша, и значительно большие, чем классические вертикальные окна. Размещаясь на крыше, они будут ежедневно подвергаться воздействию температур и осадков, солнечному излучению и ветровым нагрузкам. Поэтому не должны пропускать тепло наружу, холод и влагу внутрь помещения.

Рассмотрим, как проводится установка мансардного окна своими руками и какие нюансы нужно учесть во время работы.

Несколько слов о выборе оконных конструкций

Рынок предлагает довольно большой ассортимент оконных систем для мансард. Они отличаются механизмами открывания, размерами, ценой. Но выбор оконной системы в первую очередь делают по материалу кровли, поскольку монтаж мансардного окна в металлочерепицу или ондулин, керамическую черепицу будет отличаться соотношением параметров рельефа и внешнего оклада. Чем больше высота первого, тем больше и вторая. Фактически все производители маркируют свою продукцию по назначению.

Также стоит учесть, что установка мансардных окон одного изготовителя может отличаться от техники монтажа системы другого, хотя различия могут быть и минимальны. Но их все-таки нужно учитывать, ведь от этого зависит надежность и герметичность конструкции.

Например, установка мансардного окна Fakro и Optilight фактически одинакова. Но она отличается от монтажа оконных конструкций торговой марки Velux.

Если выбор пал на продукцию именно этого бренда, тогда стоит учитывать, что установка мансардных окон Велюкс проводится:

только на обрешетку;

бренд выпускает стеклопакеты средних габаритов, поэтому установка окна в мансардную крышу может не дать необходимого объема освещения;

конструкции не снабжены маркировочными пазами, поэтому определить к какому кровельному материалу подходит та или иная конструкция будет сложнее;

схема монтажа мансардных окон Велюкс требует первоначально поставить монтажные уголки, затем закрепить короб, а затем вынуть стеклопакет.

закажем для Вас

Цена по запросу

закажем для Вас

Цена по запросу

закажем для Вас

Цена по запросу

Прежде чем покупать оконную систему нужно провести расчет освещенности – от этого зависит комфорт пребывания в помещении. Если нет уверенности в том, что выбор мансардного окна, монтаж откосов и самой конструкции будет выполнен грамотно, разумнее довериться профессионалам.

Пошаговая инструкция по установке

Если планируется самостоятельный монтаж мансардных окон, инструкция должна быть изучена предварительно. В комплекте с конструкцией каждый производитель поставляет монтажные уголки и крепежи, гидроизоляционный фартук, герметики и пр.

У дешевой продукции их нет, поэтому перед тем, как начинать монтаж мансардных окон в доме, нужно убедиться, что все необходимое есть под рукой. Понадобятся зубило, молоток, пила, рулетка, шуруповерт и уровень. Не забыть позаботиться о личной безопасности.

Детальная инструкция по установке мансардных окон без помощи специалистов:

Вырубить проем. В ширину он будет больше короба оконной системы на 35 – 40 мм, в высоту – 55 мм.

Важно! Если выполняется установка мансардного окна в металлочерепицу или другой кровельный материалы уже выложенную на крышу, настил придется разобрать. Затем смонтировать заново с учетом изменений конструкции.

Крепление реек в проеме. Грамотный монтаж окна в мансардную крышу требует, чтобы они были смонтированы вровень с обрешеткой.

Проверить обрез снизу уровнем. Должен быть выдержан горизонт.

Демонтировать раму из коробки (справедливо для систем Fakro и Optilight). При установке мансардного окна Велюкс лучше посмотреть видео монтажа. Схема будет немногим сложнее.

В пазах закрепить монтажные уголки.

Поместить короб в вырубленный и подготовленный проем.

Зафиксировать боковые края и углы. Не завинчивать саморезы до конца. На этом этапе и монтаж мансардного окна Velux, и Optilight, и Fakro будет одинаков.

Поместить раму в короб. Закрыть створку.

Отрегулировать зазоры. Герметичность конструкции придают с помощью герметиков, которые не теряют свои свойства под воздействие внешних нагрузок и УФ-лучей. Как это сделать можно посмотреть на видео про установку мансардных окон и систем.

Укладка гидроизоляции. Нужно подрезать контррейки, уложить под обрешетку полосу материала. Крепление выполняют при помощи строительного степлера. Укладка проводится внахлест.

Монтаж капельника и установка оклада мансардного окна (нижнюю горизонтальную часть).

Крепление подпланки и вертикальных частей оклада.

Зафиксировать нащельники, придавить их крышкой.

Укладка гофры к кровле.

Удаление уплотнителя. При просмотре видео о монтаже мансардных окон заметно, что между кроем кровли и коробом уплотнитель должен выступать на 3-15 см.

Установка рамы.

Тест на герметичность. Правильная установка мансардных окон гарантирует легкое открывание и закрывание створки – не нужно прикладывать усилий.

Все элементы конструкции должны быть надежными, а места их стыков водонепроницаемы, иначе оконная система будет пропускать уличный шум, ветер, влагу. Процедура монтажа трудоемка и требует знания множества нюансов, поэтому прежде, чем приступать к работам, стоит оценить свои силы. Возможно, профессиональная установка мансардных окон по цене и трудозатратам окажется намного выгоднее.

Купить мансардные окна FAKRO, Optilight или Velux Вы можете онлайн на нашем сайте или, позвонив нашему специалисту по тел.: + 375 29 665 09 05.

Приятных Вам покупок!

Как правильно установить мансардное окно?

Монтаж мансардного окна в кровлю уже готовую или на этапе строительства позволяет превратить помещение чердака в полноценную комнату с естественным освещением, закрыть вопрос проветривания, а также обеспечивает возможность любоваться видами из окна. Однако если процесс установки мансардных окон своими руками на видео выглядит простым и необременительным занятием, то на практике можно столкнуться с затруднениями, если не знать всех нюансов. Сегодня поговорим о правильной установке оконной конструкции на мансарде.

Правила установки мансардного окна несколько отличаются, у производителей есть собственные нюансы и технологии, поэтому необходимо обязательно сверять свои действия с тем, что указано в инструкции. Однако общие правила, которые мы описываем ниже, остаются неизменными.

Этап первый: выбираем размеры окна

Прежде всего, нужно определиться с размерами и высотой окна. По ширине желательно подбирать оконную конструкцию с учетом шага стропил, так как именно на них будет осуществляться монтаж окна к крыше мансарды. Ширина окна должна быть несколько уже проема, примерно на 8-12 см., такой запас обеспечит комфортную установку конструкции.

Если шаг между стропил небольшой, а хочется, чтобы света в помещении было больше – в соседние секции устанавливают несколько окон.

Этап второй: подготовка проема

Рассчитывая высоту, следует отталкиваться от собственных предпочтений и угла крыши. Как правило, на пологих кровлях монтируют в верхней части, на крутых – в нижней. Нужно принять во внимание, что расстояние от пола должно быть в пределах 120-130 см., если запорная фурнитура находится внизу рамы, и 100-110 см., если замок в верхней части.

Работы по установке окна начинаются с подготовки проема. Сначала нужно выполнить демонтаж верхнего слоя кровельного пирога (металлочерепица, битумная черепица, металлопрофиль). По гидроизолирующему материалу маркером намечают проем, отступая от стропил на 4-6 см., после прорисовки границ отступают внутрь на 20 см. и делают вырез. Этот запас гидроизола отгибают впоследствии внутрь помещения. Затем убирают утеплитель и срезают обрешетку – проем готов.

Этап третий: установка рамы

Чтобы установить мансардное окно, монтажники между стропилами закрепляют монтажный брус, на него будет опираться оконная конструкция. Должен быть небольшой промежуток между обрешеткой и самим брусом, шириной 8 – 10 см. Необходимо учесть, что брус должен крепиться строго горизонтально, этот момент проверяют, прикладывая строительный уровень. Монтаж бруса завершают прибиванием к нему снизу гидроизоляционного материала.

Технология монтажа предполагает снятие с рамы створки, а также оклада, чтобы не повредить их во время установки, впоследствии их легко вернуть на место в целости и сохранности.

Перед установкой края гидроизола (боковые) высвобождаются наружу, а верхний прибивается скобами степлера – материал крепится к обрешетке, а также к проему сверху. Наверху рамы прикрепляется отрез утеплителя, а теплоизоляторная конструкция, необходимая для утепления окна снизу, крепится на монтажном брусе.

Теперь, собственно, необходимо смонтировать раму, однако при этом нужно точно выполнять указания инструкции, которой сопровождается каждое окно, так как некоторые нюансы технологии могут отличаться, в зависимости от торговой марки.

При закреплении верхние кронштейны лучше не затягивать плотно – это позволит поправить положение рамы. Когда рама установлена, утеплитель, который прибит к брусу, следует прижать к проему как можно плотнее и закрепить с помощью степлера.

Этап четвертый: установка створки

Фиксируем на раму створку (не забываем заглядывать в инструкцию) и тестируем ее прилегание к раме, если нужно — поправляем положение рамы, и уже теперь фиксируют кронштейны. Очередным этапом идет укладка и закрепление утеплителя по обеим сторонам, с боковых сторон к раме прибиваются края гидроизола.

Этап пятый: гидроизоляция

Переходим к наружной гидроизоляции, от качества выполнения этого этапа зависит микроклимат помещения. Перемещаемся к верхней части окна и демонтируем частично удаляем обрешетку, чтобы потом можно было выполнить установку дренажного желоба, в который заводят край гидроизоляционного материала, предварительно подрезанного. Если все сделано правильно, то во время дождя вода с той части крыши, которая расположена над окном, будет идти в желоб, а не литься на окно.

При установке следует использовать только те части конструкции, которые предназначены именно для той модели оконной конструкции, которая устанавливается. В противном случае нельзя гарантировать отсутствие протечек, которые могут иметь место по причине некоторых несоответствий, даже если кажется что они некритичные.

Вокруг окна раскладывают фартук, который поставляется в комплекте. Скобами степлера фартук фиксируется к раме, далее его крепят к брусам, стропилам, а также к обрешетке. Основное условие: верхний край этого элемента должен располагаться под дренажным желобом.

Этап шестой: установка оклада

Этот элемент закрепляют вокруг окна уже после того, как установлены фрагменты кровельного материала, который был демонтирован, чтобы не создавать помехи при монтаже окна. Первым делом фиксируют оклад в нижней части, потом переходят к верхней, и только после этого по бокам, каждый элемент прибивается к раме и к обрешетке.

Данную операцию следует выполнять в строгом соответствии с инструкцией, так как характер ее проведения во многом зависит от конструкционных особенностей оклада.

Чтобы уплотнить расстояние от оконного проема до самой рамы, необходимо задействовать кровельные герметики, которые продаются как кровельные. Применять простую монтажную пену нельзя, так как она достаточно быстро разрушается под влиянием ультрафиолетового излучения. При этом ее гидроизолирующие характеристики исчезают.

От чего зависит стоимость мансардных окон?

Стоимость мансардных окон существенно зависит от

От качества оконной конструкции зависит, насколько она будет защищать помещение от влаги, холода и шума, поэтому не стоит отдавать предпочтения продукции от малоизвестных производителей. Сегодня наиболее известными и востребованными являются такие марки, как FAKRO и VELUX.

Компания «Первый стройцентр Сатурн-Р» является официальным дилером FAKRO в Екатеринбурге, Перми, Тюмени, Челябинске и много лет занимается установкой мансардных окон. Мы можем предложить широкий ассортимент и приемлемые цены, а также качественный монтаж от профессионалов с опытом установки самых мансардных окон самых различных видов.

Монтаж мансардных окон Velux, как установить окна Велюкс

Содержание статьи

Под крышей загородного дома можно обустроить помещение любого назначения – спальню, кабинет, детскую или даже ванную или сауну. Во многом удобство проживания в такой комнате будет зависеть от правильного выбора окон, их вида, количества и места расположения.

Оклад

Оклады VELUX бывают для профилированных кровель и для гладких.

EDW 1000 — для профилированных кровель,
EDS 0000 — для гладких кровель.

Их можно устанавливать на крыши с углом наклона от 15° до 90°.

Ориентируемся на нормативные размеры и количество

Для выбора размера окна ориентируемся на параметры стропильной системы. Важно, чтобы расстояние между стропилами было на 20-30 мм больше с каждой стороны от конструкции окна. Если вы забыли об этом правиле, то придется расширять или сужать стропильную систему в местах установки окон.

Длина мансардного окна связана с длиной скатов кровли. Чем большее скаты, тем длиннее должно быть мансардное окно. Подбирайте параметры окна с нашими специалистами, объяснив им как вы бы хотели обозревать вид из окна — сидя или стоя.

При расчете количества окон можно руководствоваться правилом -на 10 м2 площади кровли 1 м2 остекления. Для детских комнат эти параметры увеличиваются.

Выбор месторасположения ручки для открывания

Ручка сверху на высоте 900-1200 мм от пола. Открывание по центральной оси. Под таким окном можно разместить мебель и любоваться из окна сидя.
Ручка снизу на высоте 1300-1600 мм от пола. Используется, если для расположения другой конструкции мешает пристенок. Или потому, что такой вид ручки нравится владельцам.
Ручка сверху и снизу — забота о всех членах семьи, каждому из которых предлагается удобный для него способ открывания. Панорамный способ открыть окно через центральную или верхнюю ось.
Конструкция окна с электроприводом, чтобы можно было процессом открывания управлять на пульте.

Из какого материала производятся окна ВЕЛЮКС

Мансардные окна производятся из 3 видов материалов. Для деревянных моделей выбирается сосна, которая покрывается антисептиком от плесени и грибка. Затем проводится лакировка бесцветным лаком, чтобы оставить красоту текстуры дерева в неприкосновенности.

Для моделей из пластика выбирается влагоустойчивые сорта. Конструкции подходят для использования в наклонных мансардах. Достигается герметичность и водонепроницаемость.

Термодревесина — современный синтезированный материал с полиуретановым покрытием. Отличный способ организовать в мансарде бассейн, солярий, СПА, ванную комнату.

Фирменные особенности строения конструкций ВЕЛЮКС

Оклады производятся с запасом длины, чтобы соединение кровли и окна были максимально герметичны.
Оклады для гидроизоляции имеют плиссированную фактуру. Таким образом все выпуклости стропил облегаются без надрезов.
Премиальная серия мансардных окон выпускается с внешней рамой из нержавеющей стали со сформированным в ней утеплителем.
Пароизоляция изнутри вставляется в специально сделанные для этого пазы.

Теперь можете посмотреть видео-ролик и услышать мнение эксперта по поводу выбора мансардного окна. Всего 2 минуты.

Установка мансардных окон Velux

С верного расчета количества оконных конструкций, их размера, места расположения и высоты начинается монтаж мансардных окон Velux.

Мансардные окна Velux под заказ не изготовляются, размеры окон стандартны. Немало важно выбирая оконный размер, обеспечить хорошее обозрение. Должны хорошо просматриваться одновременно небо и земля в положении стоя и сидя. Учитывать наклон кровли также важно. При низком уклоне крыши, высота окна должна быть больше.

Если ручка находится вверху оконной створки, для более удобного открывания окно располагается в 80 см от пола. В остальных случаях – от 110 см.

В зависимости от материала покрытия крыши определяется вид оклада.

Оклад – это уникальная система рамочных желобов и накладок, расположенная вокруг окна, которая соединяет раму окна с кровельным покрытием и обеспечивает надежную влагонепроницаемость.

Оклад изготовляют из листового алюминия и меди. Бывают и комбинированные. Монтируются на кровлю под углом наклона 15°-90°.

Схема монтажа

Установка мансардных окон Velux совершается креплением на стропила или обрешетку так, чтоб внутренняя отделка под окном осуществлялась вертикально, соответственно наружная – горизонтально. Чаще всего мансардные окна крепятся на обрешетку, несмотря на то, что установка на стропила считается более прочной. Это позволяет их точно выровнять, что намного упрощает монтаж.

Расстояние между проемом и оконной рамой по всему периметру должно быть одинаковым в 2-5 см. Если большее расстояние, вставляются брусья.

Створка со стеклопакетом вынимается из рамы, если окно устанавливается изнутри мансарды. С помощью уровня сначала горизонтально выставляется низ рамы и теплоизоляционного контура, кронштейны которых не до конца прикручиваются шурупами, а после – прикручиваются верхние углы.

Рама регулируется вместе со створкой, чтобы расстояние между ними было одинаковым, в противном случае створка не будет плотно прилегать и образуются протечки. После регулировки рамы со створкой и повторного ее выравнивания по уровню, фиксируют углы на кронштейнах.

Как правильно установить мансардное окно своими руками, пошаговая инструкция

Стильное и привлекательно мансардное окно требует правильной и корректной установки. Для этих целей производители брендов окон в комплекте поставки любезно предлагают пошаговую инструкцию для монтажа. Однако, установка и монтаж окна мансардного своими руками требуют специальных знаний и навыков.

Окно особой конструкции и устройства, предназначенное для размещения на мансардных помещениях, являет собой окно мансардное. В отличие от современных пластиковых окон, створка, а на окне мансардном она лишь одна, вращается на петлях фрикционных.

Специальная конструкция фрикционных петель позволяет вращать створку окна вокруг оси вращения на полный угол и фиксировать створку. Такая особенность петель крепления пришлась по душе владельцам мансардных помещений, потому что за таким окном уход достаточно прост.

Конструктивно окно мансардное представляет собой коробку и раму, причем варианты установки и заделки стыка относительно вреза в кровлю, будут зависеть от типа покрытия кровли. Одни модели окон рассчитаны на установку для черепичной кровли, другие для шиферного европокрытия.

Правильно установленная гидроизоляция и водоотвод вокруг оконной коробки, умноженная на качественный монтаж, обеспечат защиту помещения от внешних атмосферных влияний.

К конструктивным особенностям окон мансардных необходимо отнести незначительную площадь окна, не превышающую 1.4 квадратных метров.

К тому же производители таких окон позаботились о комфортном монтаже: конструкция позволяет отделить створку от рамы и также благополучно установить ее на место.

Для установки окна используют специальные оконные оклады, которые позволяют устанавливать и объединять окна мансардные в группы: вертикальные горизонтальные комбинированные.

Оконные оклады предназначены для следующих функций: осуществляют крепление рамы на кровлю являются отводом влаги от уплотнителей рамы.

Как произвести установку изоляционного оконного оклада, показано в видео.

Особое внимание заслуживает фурнитура окна. Это хорошо отработанная система запирания, состоящая из ручки, запорной системы и устанавливаемого окна необходимо выбирать с учетом общей площади мансарды, а также расстояния между стропилами. Предпочтительно устанавливать окно без изменения его конструкции.

Высота положения окна зависит от наклона ската крыши, а также расположения ручки на раме. На крутых крышах со значительным углом наклона окна предпочтительнее располагать внизу кровли, на пологих кровлях – вверху.

Оптимальной высотой расположения окна считает 130 см. от уровня пола. Положение ручки также влияет на высоту расположения: если ручка расположена вверху, тогда окно устанавливается на высоту до 100 см, если ручка расположена внизу – 130 см.

Производители конструкций включают в комплект поставки конструкции подробную инструкцию по монтажу мансардных окон определенных моделей с пошаговым описанием.

Установка, монтаж и последующая регулировка работы состоит из следующих этапов: подготовка оконного проема монтаж окна демонтаж оконной створки подведение и установка гидроизоляции установка оклада монтаж оконной створки на место

активация пружин и петель окна.

Намечаем на гидроизоляционной пленке расположение окна. Нижнее расположение окна намечается, отступая 8 см. для установки профильных кровельных материалов. Отмечаем положение верхней точки окна с учетом 10-12 см. вверх. Намечаем положение окна по бокам, прибавив дополнительно еще 3 см.

Затем вырезаем гидроизоляционный материал с запасом 20 см. по всему периметру. Оставшееся полотно гидроизоляционного материала заворачиваем внутрь и снимаем кровельное удобства монтажа оконную створку снимают, оставляя одну раму. Для каждой модели окон демонтаж оконной строки будет отличаться типом фиксаторов петель.

В комплекте поставки вместе с окном всегда имеется гидроизоляционный фартук, который свободно вытягивается и распрямляется.

На оконную раму устанавливаем крепежные кронштейны. Затем на верхнюю и нижнюю части рамы укладываем теплоизоляцию, которую закрепляем степлером на монтажный брус обрешетки.

Устанавливаем раму в проем окна и придавливаем утеплитель. Первоначально устанавливаем нижний фартук гидроизоляционный, затем боковые и верхнюю часть гидроизоляцию к раме окна и укладываем утеплитель. После подведения и установки гидроизоляции производим монтаж оклада.

Тип оклад и его последующий монтаж зависят от материала кровли. Различают следующие виды оклада кровли: гладкий волнистый.

Для гладкого типа кровельного материалы величина волны равна нулю. Для волнистых материалов высота волны может быть 8, 16, 30 мм.

Условное деление окладов по типам необходимо для конструкции, исключающей значительный выступ над поверхностью кровли и теплопотери. После установки оклада производим монтаж оконной створки на место.

Нижние крепежные кронштейны закрепляем сразу, а верхние устанавливаем не до конца. Это предпринимается с целью регулировки рамы и устранения перекоса. Необходимо проверить, чтобы окно было расположено ровно, створка прилегала с одинаковым зазором.

На данном этапе необходимо тщательно отрегулировать работоспособность всех элементов окна, активируя работу пружин и петель. Окончательно затягиваем накрепко все крепежные элементы и устанавливаем откосы мансардных окон.

Откосы мансардных окон

Самым главным при установке откосов окон мансардных является угол расположения. Важно помнить, что нижний откос располагают перпендикулярно плоскости пола, верхний откос располагают параллельно плоскости пола.

Главной ошибкой может быть расположение откосов перпендикулярно плоскости окна. Вертикальные откосы располагают под углом 120 градусов для свободного воздухообмена. Батарею отопления рекомендуется также устанавливать под окном, в этом случае теплый воздух будет исключать образование нежелательного конденсата.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Акция распространяется на заказы от 10 мансардных окон. Бесплатно монтируется каждое 10-е окно из приобретенных на зарегистрированный проект.
Во время монтажа специалист установит согласованное количество окон и проведет обучение бригады установщиков.
Бесплатный монтаж проводит сервисный инженер компании или специалист Сервисного центра ВЕЛЮКС.
В случае наличия в проекте окон VELUX различных размеров и/или моделей выбор размера и/или модели окна для бесплатного монтажа осуществляется исполнителем монтажа.
Бесплатный монтаж в рамках данной акции должен быть произведен не позднее 31 мая.
Строительный объект должен располагаться на территории России.»

Инструкция по монтажу мансардных окон VELUX Premium

Важная информация!Внимательно прочтите инструкцию перед установкой. Сохраните это руководство для справок в дальнейшем. Ознакомьте с ним каждого нового пользователя.Техника безопасности:

Мансардные окна VELUX INTEGRA GGL/GGU должны использоваться лицами, обладающими соответствующим опытом или знаниями, или лицами, которые получили соответствующие инструкции от лиц, ответственных за обеспечение безопасности.
Штекер сетевого шнура предназначен только для использования внутри помещения.
Данное окно нельзя использовать в качествве аварийного выхода, поскольку оно не отвечает соответствующим требованиям.
При попадании влаги на поверхность датчика дождя электропривод автоматически закроет окно. В целых вашей личной безопасности никогда не свешивайтесь из открытого окна и не выставляйте наружу руки, не отключив предварительно электропитание.

Установка:

В процессе установки не допускайте внезапного и неконтролируемого открытия или закрытия окна.
Не подключайте окно к источнику питания до полного завершения его установки в соответствии с данной инструкцией.
Монтаж окна в помещениях с высокой влажностью воздуха и скрытой проводкой должен отвечать установленным нормам и соответствовать правилам, действующим в данной стране. Не устанавливайте окна с электроприводом в зонах 0, 1 или 2, за исключением тех случаев, когда верхняя часть окна попадает в зону 3 (при необходимости обратитесь к специалисту по электрике).
Если вы не собираетесь сразу же монтировать отливы, установите накладки, входящие в комплект окна.

Особенности продукта:

Это окно было разработано для использования с оригинальными компонентами VELUX. Подсоединение к нему изделий других производителей может вызвать повреждение или неисправность.
Окно совместимо с компонентами, имеющими логотип io-homecontrol.
Окном можно также управлять вручную.
Уровень шума: макс. 70 дБ (А).
Отслужившее электрооборудование нельзя выбрасывать вместе с обычными бытовыми отходами. Следуйте местным правилам утилизации электронного оборудования.
Упаковочные материалы можно выбросить вместе с обычными бытовыми отходами.

Техническая информация:Напряжение: 230 В – 50 Гц 40 ВАСтепень безопасности: IP 44Сетевой шнур: 2 х 1,5 мм

1). Монтажные платины и шурупы – см. руководство по установке окна.

2). Накладки и шурупы – см. руководство по установке окна.3). Сенсорный пульт управления и руководство по эксплуатации.4). Сетевой шнур – 2 х 1,5 мм.5). Датчик дождя.6). Руководство по установке окна.

Проведите сетевой шнур к источнику питания.!!! НЕ подсоединяйте сетевой шнур к сети до завершения установки окна.

А: Видимая проводка. Подключите штекер сетевого шнура к источнику питания.В: Скрытая проводка.!!! Примите все необходимые меры для соблюдения государственных требований к скрытой проводке (при необходимости обратитесь к специалисту по электрике).

а: Руководство по установке датчика дождя. Если планируется оборудовать окно рольставнями или маркизетом, перенесите датчик дождя с окна на рольставни или маркизет.

Проверка работоспособности без сенсорного пульта управленияПодключите окно к источнику питания (а), откройте его вручную (b). Убедитесь, что наружный штекер питания также подключен (с). Нажмите и отпустите кнопку тестирования на панели управления электроприводом в течении 10 секунд или пока все подключенные электроприводные компоненты окна совершат несколько возвратно-поступательных движений (d). Отключите сетевой шнур от источника питания (е).Регистрация окна в сенсорном пульте управленияРуководство пульта ДУ находится в коробке (f).Примечание: Вы по-прежнему можете управлять окном вруную. Включение/выключение электропривода выполняется автоматически.

Коробка с сенсорным пультом управления и руководство по эксплуатацииОставьте маленькую коробку на оконной ручке

Установка и монтаж мансардных окон

Стройкомплект осуществляет поставку и установку мансардных окон Velux (Дания), Fakro (Польша), а также постгарантийное обслуживание (замена стеклопакетов, уплотнителей, переустановка окон и т.д.).

Наша компания является официальным дилером окон Velux и Fakro. Монтаж мансардных окон осуществляется опытными монтажниками, гражданами РФ, с опытом работы более 10 лет, прошедшими сертификацию на заводах Velux и Fakro, с гарантией 18 месяцев.

До на работы по установке мансардных окон действуют скидки:

от 15 т.р. — скидка 5%
от 25 т.р. — скидка 10%
от 35 т.р. — скидка 15%

Для консультации по мансардным окнам, установке и ценам Вы можете обратиться в один из наших филиалов , либо в отдел по установке мансардных окон:

Также Вы можете заказать выезд специалиста на объект для консультации, стоимость выезда на консультацию в пределах А-107 – бесплатно .

Мансардные окна устанавливаются в крыши. Такие окна по устройству, а также принципам установки и эксплуатации существенно отличаются от фасадных.

Основные параметры, влияющие на эксплуатацию мансардных окон:

устройство кровельного пирога
правильная установка
эксплуатация в зимний период
микроклимат

Рулонные шторы – идеальный выбор для затенения мансарды

Сегодня все больше людей отдают предпочтение большим панорамным остеклениям. А если такое сооружение появится на крыше, то дизайн получится ультрасовременным. Но возникает одна проблема. Затенить такие огромные вставки из стекла будет довольно непросто. Рулонные шторы с боковыми направляющими на панорамные окна сегодня считаются самым лучшим средством защиты от солнца по ряду причин: их легко подобрать по размерам гигантских проемов, они просты в управлении и плотно крепятся.

Рулонные шторы с направляющими – идеальное решение для детской комнаты

Это простое и удобное приспособление представляет собой полотно ткани, которое сворачивается на вал специальным механизмом. У конструкции есть и другое название – тканевый роллет. В сложенном виде он имеет вид рулона. Выглядят роллеты презентабельнее, чем жалюзи. Отличаются большей практичностью по сравнению с обычными занавесками из ткани. И самое главное – позволяют прочно фиксировать полотно, что не дает ему провисать на наклонной поверхности.

Для мансардного этажа в стиле лофта подходят однотонные рулонные шторы с гладкой или металлизированной поверхностью

Есть несколько вариантов материала для рольштор:

Black-out – создает полное затемнение комнаты за счет особого плетения или специальной пропитки.
Screen – позволяет оставаться невидимым снаружи, но изнутри хорошо видны внешние панорамы.

Шторы рулонного типа превосходно подходят для оформления интерьера в стиле минимализма

Монтируются несколькими способами:

На раму.
Внутри проема.
Над проемом.

Роллеты с розовыми полотнами добавят в комнату свежести и романтизма

Важно. Для крупных сегментов выбираются роллеты с усиленной нижней планкой. Она должна крепко удерживать полотно снизу.

Выбор тканей для мансардных рулонных штор исчисляется десятками, поэтому можно без труда подобрать подходящий вариант

На каждый сегмент можно установить отдельную рольштору. Управляться они могут по отдельности или централизованно.

Как снять мансардное окно velux

Нужно только сразу спроектировать достаточную высоту потолка и предусмотреть окна. Окна – самая технически сложная часть мансарды: они должны обеспечивать достаточную освещенность, при этом прочно держаться и не протекать.

Рассмотрим монтаж мансардных окон на примере изделий популярного производителя Велюкс.

Подготовка проёма в скате кровли

Установка мансардного окна начинается с выбора места для него и подготовки проема. Проще всего установить окно между стропил. Учитывая, что расстояние между стропилами в среднем составляет 60 см, все производители в основном изготавливают окна с шириной коробки от 550 мм.

Если требуется установить более широкое окно, то нужно вырезать фрагмент стропила с одной из сторон и переставлять его дальше по обрешетке, что не очень благоприятно скажется на несущей способности крыши. Поэтому, если мансардное окно устанавливается в уже имеющуюся кровлю, лучше подобрать подходящий по ширине размер окна, чтобы оно встало между стропил без переноса фрагмента.

Расстояние между стропилами составляет 62 см. Ширина коробки окна — 550 мм. Стропила имеют небольшое отклонение от вертикали, но в целом это отклонение не превышает разницу в 7 см между шириной коробки окна и расстоянием между стропилами.

Подготовка места для окна

Существует определенный порядок, как сделать окно в крыше дома правильно. В случае, когда кровля готова, а внутренняя отделка отсутствует, изнутри помещения на гидроизоляционном материале размечают расположение проема. Расстояние от него до элементов стропильной системы не должно превышать 2-3 сантиметра.

Окно в данной ситуации монтируют на стропила и нижний брус. Далее намечают нижнее его месторасположение, для профилированных материалов отступают 9 сантиметров, а для плоских – 4-6 сантиметров. Потом отмечают верхнюю точку оконной конструкции и откладывают вверх 9-15 сантиметров.

Вырезая гидроизоляционную пленку, по периметру оставляют 20-сантиметровый запас. Остатки полотна заворачивают внутрь чердака, снимают кровельное покрытие или вырезают в нем отверстие. Элементы обрешетки срезают, отступив от стропил 2 сантиметра.

Внизу окна располагают монтажный брус, имеющий толщину не меньше 50 миллиметров, на расстоянии 8 –10 сантиметров от обрешетки. Его монтируют горизонтально согласно уровню. Нижний конец гидроизоляции степлером фиксируют к брусу, а верхний – к обрешетке. При этом боковые края вынимают наружу.

Нюансы устройства

В зависимости от материала кровельного покрытия монтаж МО имеет специфические особенности. Особенно их важно учитывать при работе на кровле из металлочерепицы и на мягкой кровле.

В кровлю из металлочерепицы

При монтаже МО в крыше с покрытием из металлочерепицы рекомендуется учитывать такие нюансы:

Разрезать металлочерепицу в месте установки МО следует ножницами или ножовкой по металлу. Болгаркой можно сделать лишь начальный надрез длиной до 10 см. Это позволит сохранить целостность защитного слоя.
Материал каркаса МО должен совпадать с материалом стропил.
Для утепления лучше всего подходит минеральная и базальтовая вата.
Для фиксации готовых конструкций МО надо использовать фирменный крепеж.
Все зазоры тщательно заделываются водостойким герметиком.

В целом технологии монтажа МО, независимо от кровельного покрытия, имеют много общего. Окончательное крепление элементов рекомендует проводить после завершения регулировки системы открывания.

В мягкое покрытие

Монтаж МО в мягкой кровле не требует особой квалификации, и осуществлять его легче, чем на твердом покрытии. Рулонные материалы легко режутся, что позволяет формировать проем с помощью простых инструментов.

Важно при работе проявлять аккуратность и точно выдерживать размеры. Технологические зазоры минимальны – не более 3–4 см. В зоне примыкания обрешетка кровли выполняется сплошной.

Мансардные окна обеспечивают необходимый комфорт в чердачных помещениях, позволяющих создать в них жилые условия. Правильное расположение проемов создает хорошее естественное освещение. При соблюдении всех рекомендаций, своими руками можно обеспечить монтаж надежной системы.

Особенности монтажа мансардных окон вместе с крышей

Преимущества одновременного возведения крыши с монтажом окна очевидны:

Ширину проема можно выбрать по своему усмотрению, внеся изменения в стропильную схему. Есть возможность дополнительно укрепить скаты сразу по всей длине.
Установка окна на голые стропила проще, можно работать сразу на крыше.
Не нужно разрушать конструкцию кровельного пирога с риском нанести случайный ущерб.

При монтаже учитывают высоту кровельного материала, чтобы после его укладки рама не находилась ниже его уровня. Набивают рамку из брусков обрешетки нужной толщины по периметру.

Над верхней частью рамы делают дренажный желоб, который будет находиться под слоем кровельного материала для отвода конденсата. Его крепят к горизонтальному бруску обрешетки немного наклонно. Для плотного прилегания вертикальные куски обрешетки выпиливают под размер желоба.

Монтаж мансардного окна: самая полная инструкция по установке

Считается, что обустройство жилой мансарды сложнее и дороже, чем строительство обычной неутеплённой кровли с холодным чердаком. Этому есть причины:

Необходимо качественно теплоизолировать мансарду.
Нужно правильно смонтировать пароизоляцию и супердиффузионную влаго- и ветрозащитную мембрану.
Требуется установить мансардные окна, как этого требует производитель.

С последним пунктом часто возникают проблемы. Ошибки при монтаже окон на мансардном этаже сводят на нет все преимущества этого помещения. В результате косяков неграмотных строителей мансардные окна протекают в дождь, а с потолка, порча отделку, капает конденсат. Неудивительно, что многие застройщики с недоверием относятся к мансардам, считая, что лучше возводить коттедж по старинке. Избежать самых распространённых ошибок при врезке мансардного окна в кровельный пирог с гибкой черепицей, вам поможет наша видео- и фотоинструкция, где рассказывается:

Как рассчитать размеры мансардного окна в зависимости от площади помещения.
Как выбрать место в кровле мансарды для монтажа окна.
Как подготовить оконный проём для установки мансардного окна.
Как установить коробку и оклад мансардного окна.
Как смонтировать желоб для отвода конденсата.
Как сделать гидроизоляцию в местах примыкания.
Как установить оклад мансардного окна и сделать тепло- и пароизоляцию.

Советы мастеров

На момент монтажа между окном и стропилами оставляется зазор не менее 3 см. Это делают для правильного размещения утеплителя. Только на финишном этапе конструкция плотно прижимается к основанию.

На каждом этапе работы проверяются все щели. Если устранить их путем изменения положения материала не получается, образующееся пространство заделывается водостойким герметиком.

Не рекомендуется использовать монтажную пену при герметизации швов, так как со временем она вымывается водой.

Качественно выполненной мансардное окно своими руками прослужит в течение длительного периода. При этом не стоит забывать об уходе, который предусматривает периодическое нанесение нового лакокрасочного покрытия.

Подготовительный этап

Установка мансардного окна Велюкс в металлочерепицу предполагает предварительный выбор желаемой модели оконной конструкции, а также ее типа. Перед началом монтажа предварительно определяют количество и размеры устанавливаемых окон. Это нужно, чтобы расположить их между стропильными балками в кровле, не нарушая целостности ее каркаса, а также над радиаторами отопления внутри помещения, чтобы обеспечить циркуляцию воздуха и предотвратить появление конденсата. Учитывая особенности конструкции, располагать окна следует на расстоянии не менее 80-90 см от поверхности пола, а в некоторых случаях и вдвое выше.

Установка откосов к мансардному окну Velux

Подготовка к монтажу откосов

Третий комплект сборочных единиц – это откосы.

Это планки, предназначенные для обрамления окон изнутри – образования расширяющегося раструба от окна внутрь комнаты.

Используются откосы LSC глубиной 40 см и LSD глубиной 50 см. Кроме того, есть откосы серий LLC, LVI для некоторых специальных типов окон – карнизных и т.п.

К откосам LSC и LSD прилагается шаблон и стусло.

Так производится установка откосов

Шаблон позволяет, не прибегая к замерам, определить угол наклона крыши и выбрать правильное расположение верхнего и нижнего откосов. Считается, что для лучшей циркуляции теплого воздуха верхний откос должен идти параллельно полу, нижний – перпендикулярно.

Стусло помогает без замеров и разметки опилить откосы под нужным углом.

Кроме того, в комплект входит пароизоляционная плёнка BBX 0000, скотч и бутиловый герметик.

После утепления гнезда под откосы плёнка накладывается на утеплитель и приклеивается герметиком к окну.

Монтаж откосов в сборке

Скотч служит для соединения плёнки с пароизоляцией кровли.

Все четыре откоса собираются как отдельная сборочная единица, «защёлкиваются» на замки и вставляются в гнездо до смыкания с рамой окна. Промежуток между откосами и стеной закрывается наличниками.

Выше схематично описан наиболее простой вариант установки мансардных окон «Велюкс». Есть и более сложные варианты. Например, комбинированного монтажа сразу нескольких мансардных окон: в ряд или друг над другом. Также – монтажа мансардных окон «Велюкс» на крыши с криволинейной формой и тому подобных случаев.

Какие нужно провести расчеты?

Прежде чем поставить мансардное окно, нужно правильно рассчитать его размеры, выбрать подходящую модель, иначе вы попросту зря потратите деньги, и окно вам не подойдет. Выбирать конструкцию нужно, прежде всего, опираясь на то, из какого материала сделана ваша кровля. Нужно продумать, в каком месте будет находиться окно, под каким углом. Обычно площадь окна вычисляют, исходя из площади помещения: на каждые 10 м² пола должно приходиться хотя бы 1 м² остекления.

Стоит учесть, что, чем выше находится проем под мансардное окно, тем больше он будет давать света. Не стоит располагать окно уж слишком высоко: им будет не удобно пользоваться. Исключением считается только крыша, угол наклона сторон которой составляет 15-20º.

Если кровля имеет круглые скаты, лучше всего будут смотреться и давать хорошее освещение окна, установленные на 1-1,40 м от пола. Допустимо ставить окно ниже, например, на 80 см от нижней поверхности, однако это эстетически не всегда уместно. Если оно будет находиться выше 1,9 м, им будет неудобно пользоваться. Ставить одно большое окно или несколько маленьких – уже личный выбор владельца помещения, стоит заметить, что, чем больше окон и чем больше их площадь, тем более светлым будет пространство мансардного помещения.

Советы и рекомендации

Врезка окна в металлочерепицу – довольно простая работа. Но при этом следует выполнять определенные правила:

резать металлочерепицу нужно ручным или механическим инструментом, болгарку с диском применять не рекомендуется: высокая скорость вращения диска обусловливает выгорание защитного слоя металлочерепицы, что снижает ее свойства;
материал бруса должен совпадать с материалом стропильных ног;
для утепления лучше использовать минеральную или базальтовую вату, а не пенопласт, так как они относятся к негорючим материалам;
установка окна производится в соответствии с инструкцией, которую предлагает производитель, последний, как правило, предоставляет и требуемый крепеж, и необходимые инструменты для фиксации и регулировки;
очень важно окончательно крепить и монтажный короб, и оконную раму только после регулировки, позднее изменить положение рамы или створки будет нельзя;
фартук для гидроизоляции рекомендуется приобрести из тех вариантов, которые предлагает изготовитель металлопластиковой конструкции, не все модели подходят друг к другу;
откосы после установки также рекомендуется утеплить, в этом случае допускается использовать пенопласт, но минеральная вата все равно считается лучшим вариантом;
все зазоры очень тщательно заделывают водостойким герметиком, пренебрежение этой рекомендацией может привести к протеканию.

Установку мансардных окон можно выполнять в любой момент. Если позднее появится необходимость увеличить количество окон, это вполне возможно.

Загрузка…

Окна Велюкс Челябинск — мансардные окна Velux, установка, цена и размеры.

Компания Velux – один из действующих лидеров в сфере производства мансардных окон. Эти конструкции стали украшением для большого количества домов, во всём мире. Из главных достоинств данной серии мансардных окон – устойчивость к погодным воздействиям, продуманный пакет комплектации, надёжность и качество. Отзывы покупателей это подтвердят, окна Velux уже успели оценить многие.

Хвойные деревья северных пород – основа для изготовления рам, которыми снабжаются мансардные окна. Это прочные конструкции, способные по максимуму удержать тепло.

Чему способствует использование трёхслойной ламинации. Характерно применение и энергосберегающих стеклопакетов с инертным газом. Есть официальный сайт Velux, там более подробно рассказывается об особенностях технологий.

Покупатель получает полный пакет комплектации, подходящий для проведения монтажных работ. У каждого окна имеется специальный вентиляционный клапан. Он крепится в верхней части рамы. Важным приложением служит подробная пошаговая инструкция. Достаточно придерживаться основных шагов, чтобы эксплуатация не доставила хлопот, как и установка. Исключением из правила не стала и серия Velux Optima Комфорт.

Дополнительная информация по установке окна Velux

Монтаж начинается с того, что владелец определяется с несколькими основными характеристиками:

Высота.
Место расположения.
Размер.
Количество используемых оконных конструкций.

Под заказ мансардные окна Velux не производятся, покупателям поставляются конструкции со стандартными габаритами. При выборе окна важно позаботиться и о том, чтобы присутствовало хорошее обозрение после его установки. Небо и земля должны просматриваться хорошо, в положениях сидя и стоя. Высота окна увеличивается, если уклон крыши низкий.

Окно располагается минимум в 80 сантиметров от пола, если ручка находится вверху оконной створки. В остальных случаях выбирают расстояние, равное 110 сантиметрам. Каталог Velux порадует разнообразием доступных моделей.

Вид оклада определяется с опорой на материал, который используется для покрытия крыши.

Окладом называют уникальную систему, которая состоит из желобов и накладок, и которая располагается вокруг окна. Она нужна для того, чтобы соединять кровельное покрытие с рамой окна. Мансардные окна так же создают влагонепроницаемость на должном уровне.

Полезно ознакомиться:
Выбор фирмы по установке окон
Фурнитура для ероокон
Выбираем оконную компанию

Листовой алюминий и медь – основные материалы, используемые при изготовлении окладов. Но встречаются и комбинированные варианты. Монтаж на кровлю осуществляется с сохранением угла наклона 15-90 градусов.

Какие ещё работы требуются по профилю?

Крепление на стропила или обрешётку делается так, чтобы потом можно было без труда проводить вертикальную внутреннюю отделку. Наружная при этом осуществляется в горизонтальном направлении. Установка на стропила считается более прочной, но чаще всего для выполнения работы выбирают обрешётку. Тогда установка окон Велюкс упрощается, ведь части конструкции проще выровнять.

Выбор оконной компании

Вы можете подобрать для себя подходящую оконную компанию. Рейтинг складывается из отзывов на нашем сайте и других подобных площадках, на позицию в рейтинге также главным образом влияют цены, дополнительные услуги, качество монтажа, акции и многие другие показатели.

Смотреть весь рейтинг »

Как установить мансардное окно своими руками (видео)

Установка мансардных окон – достаточно трудоемкое и сложное дело. Но не всегда есть возможность поручить такую работу специалистам. Поэтому многим приходится самостоятельно изучать материалы, чтобы научиться делать монтаж мансардных окон в металлочерепицу своими руками. Проблем с подробными инструкциями и видео самого процесса нет, поэтому каждый желающий может получить базовые знания.

Функции мансардных окон

Чаще всего об установке мансардного окна задумываются хозяева, которые по тем или иным причинам не продумали сразу расположение подобных окон в кровле своего дома. Но проходит время, и многие думают о том, чтобы превратить темную мансарду в жилое функциональное помещение. Для этого необходимо продумать расположение источников дневного света и свежего воздуха.

Мансардное окно должно выполнять такие функции:

без проблем открываться и закрываться;
сохранять тепло;
быть устойчивым к осадкам;
защищать от пыли и насекомых;
иметь хорошую систему вентиляции.

Поэтому конструкция таких окон довольно сложная. Обычное окно в мансардную крышу не подойдет. Современное мансардное окно состоит из прочной рамы, закаленных стекол, энергосберегающих элементов, герметичных гидроизоляционных уплотнителей, внутренних жалюзей или рулонных штор, затеняющих и защищающих от насекомых устройств (рольставни, маркизет, москитные сетки).

Стандартные шторы для декорирования и затенения не подходят, так как мансардные оконные конструкции монтируются под углом. Поэтому оптимальный вариант – жалюзи, рольставни или рулонные шторы.

Советы экспертов

Высота мансардного окна

Большую роль в определении высоты установки мансардного окна играет местоположение ручки. Необходимо, чтобы окно можно было без проблем регулировать без ДУ. Слишком высокое расположение ручки мешает открывать и закрывать створку. Поэтому если ручка расположена вверху, окна не должны быть выше 1,1 м от пола. Если ручка находится внизу, оптимальная высота расположения окна должна быть не менее 1,3 м. Особенно это актуально, если в доме есть маленькие дети.

При этом чем больше крутизна кровли, тем ниже устраивают оконные проемы. Но чем выше проем, тем больше света попадает внутрь комнаты.

Окно лучше приобретать в комплекте со всеми крепежными элементами, уголками, герметиком, уплотниетльной лентой, гидро- и пароизоляцией. Конечно, это все можно купить отдельно, но тогда существует риск, что не окажется нужных деталей. В зависимости от того, куда будут монтировать окно, в мягкую кровлю, металлическую или керамическую черепицу, некоторые дополнительные элементы могут отличаться.

Очень важно правильно выбрать расположение мансардного окна. Нежелательно располагать оконные конструкции рядом с вентиляционными каналами или дымоходами, это может провоцировать появление конденсата. Крыша, которая примыкает к горизонтальным стенам, тоже не лучший вариант. Во-первых, в таком случае существует большая вероятность затенения, во-втором, в таком углу может скапливаться влага.

При этом окно должно быть расположено так, чтобы не нарушалась целостность стропильной системы. Оконная конструкция должна находиться между стропилами (плюс маленький запас 8-9 см для теплоизоляционного слоя). Поэтому, если окно чересчур огромное и не помещается между стропилами, лучше вместо него поставить два маленьких окна.

Алгоритм действий

Установить мансардное окно – это не значит просто надежно его зафиксировать. Нужно по максимуму сохранить технические характеристики самой кровли, а этот результат достигается в случае грамотно выполненного монтажа.

Установка мансардного окна в готовую кровлю производится в такой последовательности:

Сначала необходимо подготовить проем. Проем должен быть больше размеров окна, учитывая по 25 мм с каждой стороны на укладку утеплителя, 40 мм между верхним брусом и материалом кровли и пару сантиметров между нижней линией рамы и кровельным покрытием. Проем в гипсокартоне или вагонке вырезают с помощью циркулярки. При этом режут не по периметру, а крест-накрест. И только потом формируют проем нужной величины. Керамочерепицу демонтируют, а потом укладывают назад. После этого можно положить утеплитель сверху и внизу проема, закрепив его с помощью степлера.
Затем нужно зафиксировать рамочную конструкцию без стеклопакета. Раму крепят с помощью монтажных кронштейнов, при этом нижние закручивают до упора, а верхние не до конца, чтобы можно было бы регулировать расположение окна. На этом этапе нужно временно повесить створку и проверить ее работу. После регулировки верхние шурупы закручивают полностью.
После этого укладывают утеплитель по бокам и гидроизоляцию.
Следующий этап – фиксация водосточного желоба вверху окна. Желоб должен быть расположен под углом таким образом, чтобы не было застаивания влаги.
Дальше нужно установить и закрепить детали оклада. Как правило, фиксацию начинают с креплений нижних элементов. Все детали нужно завести под эластичный уплотняющий материал.
Закрепив все детали, можно приступать к монтажу стеклопакета.
Последние штрихи – внутренние отделочные работы, укладка пароизоляционного слоя и отделка откосов. Верхний откос должен быть строго вертикальным, нижний – по перпендикуляру относительно пола.

Зная, как установить мансардное окно в кровлю, можно приниматься за работу. Главное – быть точным, внимательным и аккуратным.

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

Как установить мансардное окно Velux Center-Pivot — Часть 1 | JJ Roofing Supplies

Распаковка окна и подготовка к установке

В этом руководстве из четырех частей Марк Даймонд — технический специалист Velux устанавливает центральное поворотное мансардное окно Velux GGU на черепичную крышу с замком. Демонстрация установки изоляционной манжеты BDX и мигающего комплекта EDW для плитки Redland 49.
В первой части Марк рассказывает, как распаковать окно, задействовать вентиляционную планку, отсоединить створку от рамы и установить кронштейны, готовые к установке.Если вы хотите узнать, как подогнать окно Velux, эту статью нельзя пропустить.

Посмотрите другие детали здесь:
Часть 2: Установка изоляционной манжеты и проверка прямоугольности рамы
Часть 3: Установка протяжной манжеты и поперечного дренажного желоба
Часть 4: Установка комплекта гидроизоляции и отделка установка

Транскрипция видео для установки окна Velux

Что такое этикетки

Привет, меня зовут Марк Даймонд из Velux, и я сегодня здесь, в компании JJ Roofing Supplies, чтобы рассказать вам об установке одного из наших белых полиуретановых поворотных окон по центру с монтажными материалами и окладом для простой плитки.Итак, мы начнем с рассмотрения этикеток на картонных коробках. Вы найдете очень похожий макет на всех наших картонных коробках, будь то окна, окантовки или инсталляционные продукты. Но стоит немного взглянуть, чтобы вы могли понять содержимое коробки, прежде чем идти дальше и открывать крышу. Итак, наша первая строка здесь относится к стилю окна, которое у вас есть. Мы не ожидаем, что вы изучите все наши системы кодирования, поэтому мы подкрепим это простой графикой. На рисунке видно, что это центральное поворотное окно, а белый цвет здесь показывает, что это полиуретановая отделка.Средняя линия — это внешний размер кадра. Опять же, без необходимости изучать всю кодировку, мы даем вам размер в сантиметрах рядом с этим. Эта последняя строка относится в основном к цвету внутренней и внешней отделки, а две последние цифры относятся к стилю остекления. Отсюда мы видим, что «00» в основном говорит нам, что это стандартная серая внешняя отделка и белый полиуретан внутри. Здесь у нас есть общий вес картонной коробки, поэтому полезно знать, когда речь идет о транспортировке по месту или в любом другом месте, где у вас действительно есть продукт.Итак, вы знаете, безопасно ли иметь дело с одним человеком. Вы также можете найти в противоположном углу здесь скаты крыши, на которую рассчитан продукт. И вы заметите, что 15 градусов — это всегда минимум для установки мансардных окон Velux и минимальная глубина, до которой могут опускаться наши окна.

Наконец, у нас есть QR-код для этой части установки окон Velux. Вы найдете QR-коды на нескольких наших картонных коробках, и если вы отсканируете одну из них, вы получите удобный анимированный клип, показывающий установку именно этой части процесса установки.По сути, он повторяет то, что вы найдете во введении по установке окон Velux. Итак, спустившись к нижней части окна, вы увидите несколько других символов. Это в основном говорит вам, в каком положении ящик должен храниться в вертикальном положении, независимо от того, есть ли он у вас на месте или что у вас есть. Бокал для вина в основном сообщает вам, что это хрупкий продукт, очевидно, содержащий стекло. Саму картонную коробку нельзя допускать намокания. Очевидно, это картон; это только затруднит маневр, если окно выпадет из нижнего края коробки.И этот последний символ показывает одно из многих улучшений, которые мы внесли не только в окно, но, очевидно, и в саму картонную коробку. В этом вам больше не нужен нож, чтобы открыть коробку.

Распаковка окна

Итак, мы добавили простые перфорированные полоски, которые позволят вам просто отделить коробку, как обозначено здесь этим символом. Итак, мы вставим эти две защелки, и это позволит нам просто открыть этот конец, а затем продолжить работу со всех четырех сторон, пока коробка не станет полностью плоской.Таким образом, вы можете видеть, когда вы открываете коробку, инструкции всегда будут упакованы непосредственно поверх стекла, поэтому они легко доступны для вас, чтобы вы могли следовать следующему этапу, если хотите. В качестве альтернативы, опять же, вы можете отсканировать этот QR-код, который совпадает с кодом на передней части коробки, и он проведет вас через следующую часть процесса, а именно, как снять стеклопакет или саму створку, чтобы вынуть. самая тяжелая часть окна, а затем установите кронштейны, готовые к установке.Но сейчас я расскажу вам об этом на видео.

Во-первых, нам нужно удалить картонную упаковку, которую вы найдете по обе стороны от окна, которая предназначена только для защиты окна во время транспортировки. Так что просто отклейте карту, и вы обнаружите, что там осталось несколько скоб, которые вы хотите удалить, просто чтобы они не мешали высвечиванию, когда мы придем позже установить их. Подойдите к другой стороне и сделайте то же самое снова. Следующее, что нам нужно удалить, это это поле вверху.Это не упаковка, поэтому вы увидите, когда я сниму эту коробку, она содержит ценную часть процесса установки. Так что эту коробку нужно просто отложить в сторону для безопасного хранения, и нам это понадобится ближе к концу установки. Теперь, в основании окна, вы увидите немного полистирола, который снова здесь, чтобы защитить основание окна, особенно эту алюминиевую секцию, и внутри него находится коробка, в которой вы найдете установочные кронштейны, винты и уплотнительные детали, если нам нужно использовать их для выравнивания окна.Мы не хотим удалять это на данном этапе, потому что сейчас мы собираемся поднять окно на эту грань, чтобы упростить снятие створки. Так что мы сохраним все здесь, потому что эта коробка поможет полистиролу немного дополнительной поддержки.

Подъем окна и снятие створки с рамы

Если вы поместите руки прямо под эти маленькие выемки, которые были вырезаны в углах рамы, начните поднимать, и когда вы подниметесь примерно на четверть пути, просто толкните вперед, и он будет качаться на полистироле.Это позволяет окну оставаться в вертикальном положении.
Теперь вы можете удалить конверт, который обычно приклеивался к стеклу, но мог отклеиться при транспортировке, и это информация для покупателя, поэтому на данном этапе она нам не понадобится. Поэтому, прежде чем мы сможем открыть саму створку, нам нужно задействовать вентиляционную планку. Вы увидите, что вентиляционная планка на этом этапе не подключена, и это потому, что мы держим ее заправленной внутри раскрытия, чтобы картонные коробки были как можно более тонкими, тем самым сводя к минимуму отходы упаковки.

Отсюда вам нужно взять этот кусок полистирола, облегчить его и выбросить. И только убедитесь, что полистирол здесь не застрял. В противном случае это может помешать простому использованию вентиляционной планки и повлиять на установку окна Velux. Теперь вы можете видеть, что вентиляционная планка может свободно двигаться, и мы собираемся поднять ее до тех пор, пока эта секция в форме полумесяца не зацепится за планку на конце запирающего механизма, и вы не услышите, как она щелкнет. Теперь все задействовано и готово к работе.Теперь, когда вентиляционная планка задействована, мы можем потянуть назад, и запорный механизм откроется для нас.
Теперь мы собираемся полностью повернуть эту створку, чтобы она в основном опиралась на этот конец. Очевидно, что это красивое белое окно, поэтому мы хотим сохранить его как можно более чистым и защитить как можно лучше. Для этого мы снимаем эти блоки из полистирола, вращаем их и просто вставляем в вентиляционную перемычку. Сделайте то же самое с этой стороной и включите ее. И теперь, когда мы вращаемся, эти блоки будут фактически опираться на пол, поддерживая чистоту окна.Начните перевернуть это, а затем немного наклоните окно. Если вы делаете это самостоятельно, вы все равно можете наклониться наружу, ухватиться за нижний конец створки и начать ее поворачивать. При этом наклоните раму еще дальше, чтобы створку можно было удерживать в вертикальном положении. В конце концов, это приходит в норму, поэтому створка теперь красивая и вертикальная, и вы можете повернуться и просто поддержать раму бедром. Следующее, что мы собираемся попытаться получить, — это эти маленькие кнопки разблокировки, которые вы найдете по обеим сторонам петель.

Здесь мы увидим эту маленькую кнопку разблокировки. Нам нужно будет вставить его, чтобы петля створки могла отойти от петли рамы. Прямо над кнопкой вы увидите слово «Нажать», чтобы его было легко найти, и оно также дает понять, что нам нужно делать дальше. Теперь вы можете войти большим пальцем или пальцем и нажать эту кнопку. Если нет, просто используйте плоскогубцы, отвертку или что-то подобное, если у вас есть что-то с плоским концом, который будет позволяет вам войти в кнопку и вставить ее.Теперь, когда обе кнопки нажаты, мы можем разделить раму и петлю — раму и даже створку … Опустите раму на пол, а затем переместите створку в сторону для безопасного хранения для установки окон Velux позже.

Установка скоб для установки окна Velux

Когда окно находится на конце, мне немного легче показать вам две разноцветные линии, которые вы увидите, бегущие по краю рамки. Они относятся к двум разным установочным высотам при установке окна Velux.Красная линия предназначена для стандартной установки, а синяя — для встраиваемой. И вы увидите эту ссылку на лицевой стороне инструкций по установке, где мы советуем вам убедиться, что вы проконсультировались с лицевой стороной мигающей коробки, где вы найдете красный или синий квадрат. Затем это дает точные сведения о том, как вы должны оформить саму крышу, основываясь на различных вариантах окантовки, а также о том, где будут располагаться кронштейны на створке. Но сейчас я покажу вам это как часть видео.Как вы можете видеть здесь сбоку рамы, у нас есть эти секции, которые уже были вырезаны в самом полиуретане, где у вас есть длинная прорезь, два небольших пилотных отверстия и квадратный вырез в разрезе. Это для включения кронштейна. Так что, если бы это была утопленная установка, наши кронштейны находились бы по обе стороны от окна. Итак, что вы найдете, так это большой выступ в середине кронштейна, который войдет в это отверстие. И гребень, который вы видите идущий вдоль основания, должен здесь переходить в эту линию.Поэтому, если вы попытаетесь установить их в перевернутом виде, вы, как правило, вообразите, что если кронштейн так раскачивается, это неправильно. Это потому, что при правильной установке он зафиксируется на месте, так что вы получите этот элемент жесткости до установки двух винтов.

Обратите внимание, как синяя линия проходит в соответствии с фактическим кронштейном в качестве ориентира для установки окон Velux. Но поскольку мы собираемся приспособить это как стандартную установку с красной линией, мы будем следовать по этой красной линии до заранее сформированных отверстий, которые вы найдете вверху и внизу самого окна.Точно такая же компоновка, как и сбоку, поэтому кронштейны можно установить только одним способом. Итак, мы возьмем нашу скобу и вставим ее на место. А затем из коробки мы вытащим сумку с винтами, где вы найдете четыре шурупа по 80 мм и для окна такого размера тринадцать шурупов по 30 мм. И это маленькие винты, которые вы будете использовать на этом этапе, чтобы прикрепить кронштейны к раме. Так что мы просто закрепим два верхних кронштейна. Итак, мы теперь установим второй кронштейн на место, и как только он будет вставлен, мы можем перевернуть раму, потому что, сняв створку, мы сняли самую тяжелую часть окна, поэтому нет страха повредить скобки.А теперь продолжаем процесс для двух нижних скобок. Как только последний кронштейн будет на месте, мы положим раму на землю, чтобы мы могли изолировать проем.

Обслуживание клиентов — установка

ЖАЛЮЗИ НА КРЫШЕ VELUX

Быстро обновите и освежите свой интерьер, заменив жалюзи на мансардных окнах VELUX

Жалюзи

VELUX бывают самых разных красивых дизайнов и специально созданы для ваших мансардных окон VELUX, что позволяет быстро и легко установить жалюзи.Полный процесс замены старых жалюзи на новый занимает менее 30 минут.

ПРЕИМУЩЕСТВА

Легко разобрать и установить
Большой выбор цветов
На выбор: ручной, электрический или солнечный
На заказ

РАЗРАБОТАН ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ

Жалюзи Slimline

Оригинальная шторка VELUX
Различные виды продукции
Огромная гамма цветов и стилей
Детский дизайн
Полное затемнение
Тонкий дизайн
Боковые балки из алюминия
Коллекции тем
Гарантия 3 года

Посмотреть ассортимент

Сменные жалюзи затемняющие

Оригинальные жалюзи VELUX для мансардных окон до 2013 г.
Хорошее соотношение цены и качества затемняющие шторы
4 основных цвета
93.1% затемнение
Боковые балки из алюминия
Гарантия 2 года

Посмотреть сменные затемненные жалюзи стр.

БЫСТРАЯ И ПРОСТАЯ УСТАНОВКА

Почему жалюзи VELUX быстро устанавливаются

Жалюзи VELUX настолько просты, насколько стильны. Установка жалюзи VELUX не требует измерения, обрезки, резки или дополнительных инструментов. Они созданы для идеальной посадки, и все, что вам нужно, входит в комплект.

Просто вставьте верх вашей новой жалюзи VELUX в кронштейны, которые удобно предварительно установлены на мансардных окнах VELUX, и установите боковые поручни.Прежде чем вы это узнаете, ваш новый блайнд будет готов.

Инструкции по установке

Быстрая установка, простая замена

Жалюзи VELUX Blackout

Затемняющая штора VELUX — с ручным управлением (DKL)

VELUX duo затемняющая штора — с ручным управлением (DFD)

затемняющая штора VELUX с электрическим управлением (DML)

VELUX затемняющая штора — солнечная энергия с дистанционным управлением (DSL)

Сменная затемняющая штора VELUX — с ручным управлением (DBL)

Рулонные шторы VELUX

Рулонная штора VELUX — с ручным управлением (RFL)

Рулонная штора VELUX — с электроприводом (RML)

Рулонная штора VELUX — солнечная энергия с дистанционным управлением (RSL)

Жалюзи плиссе VELUX

Плиссированная штора VELUX — с ручным управлением (FHL)

Плиссированная штора VELUX — с электрическим приводом (FML)

Жалюзи VELUX Energy

Энергетическая штора VELUX — с ручным управлением (FHC)

Энергетическая штора VELUX с электрическим приводом (FMC)

Энергетическая шторка VELUX — солнечная энергия (FSC)

Жалюзи VELUX

VELUX Жалюзи с ручным управлением (PAL)

Жалюзи VELUX

Навесная штора VELUX — ручное управление с крючками (MHL)

Навесная штора VELUX — с электроприводом (MML)

Сетка от насекомых VELUX

Сетка от насекомых VELUX — с ручным управлением (ЗИЛ)

Жалюзи VELUX для плоских мансардных окон

Регулируемая шторка VELUX для плоской кровли — с электрическим приводом (FMK)

Навесная штора VELUX для плоской крыши — с электроприводом (MSG)

Как установить окно Velux Integra

Это пошаговая статья о том, как установить электрическое окно Velux Integra.Начнем с распаковки.

1. Распаковка

Установите флажок и убедитесь, что характеристики окна соответствуют вашим потребностям. Обратите внимание на QR-код на передней части коробки, это приведет вас к некоторым полезным видео по установке. Коробки Velux открываются без использования ножа (чтобы не повредить содержимое). Просто следуйте инструкциям на обратной стороне коробки, чтобы узнать, как легко ее разобрать за пару движений.Внутри вы найдете четкие инструкции по установке. Чтобы уменьшить упаковку, вентиляционная планка упакована без защелок, вы можете закрепить ее, сняв полистирол и подняв планку обеими руками. Пульт дистанционного управления пока можно отложить в сторону. Теперь вы можете открыть окно и снять раму с створки — посмотрите прилагаемое видео, если не знаете, как именно это сделать. Вы можете пока откинуть створку в сторону.

2.Установка кронштейнов

Есть две линии; красный и синий — это высота установки рамы. Следуйте инструкциям в зависимости от того, как ваше окно будет установлено. Как только вы найдете правильное расположение скоб, прикрутите их.

3. Подготовка проема крыши

Всегда устанавливайте окно над нижней установочной дубинкой и над полным рядом плиток. Вам понадобится зазор 80 мм от верхней части плитки до нижней дубинки, это позволит правильно оформить окно.Допуск для верхней установочной дубинки должен составлять 45 мм, что дает 1025 мм в соответствии с инструкциями. По ширине вы должны дать себе 30 мм с каждой стороны, всего 840 мм. Обрежьте мембрану, чтобы освободить место для окна, излишки можно аккуратно прикрепить к дубинкам.

4. Изоляция фитингов

При любой установке крыши важно, чтобы окно было теплоизолировано, чтобы соответствовать остальной части крыши. Velux BDX специально создан для этого с точки зрения его размеров.Внутри коробки находится нижний воротник, изоляция на нем является максимальной, рекомендуемой, и вы можете либо снять слои изоляции в соответствии с вашими размерами, либо она просто сожмется. Боковые стороны легко соединяются между собой с помощью встроенных запорных механизмов. После сборки у вас есть изоляционная рама, идеально подходящая для окна. Теперь изоляцию можно сначала поместить внутрь нижней части внешней рамы и установить на место — вам действительно нужно плотное прилегание, поэтому просто маневрируйте, пока она не встанет точно.Теперь рамку окна можно пропустить через окно и поместить внутрь снизу вперед. Кабель сетевого питания должен находиться внутри.

5. Крепление окна к раме

Теперь вы можете закрепить оконную раму, используя уже установленные кронштейны и прилагаемые винты. Часть закрепите верхними винтами, убедитесь, что все ровно, а затем полностью закрепите. Продеть створку в окно и закрепить на затворе ствола.Теперь вы можете перевернуть окно на место. Проверьте зазор и ровное уплотнение.

6. Установка нижнего воротника

Нижний воротник изготовлен из дышащей мембраны, которая сидит вокруг окна, она должна плотно прилегать. Он довольно легко прилипнет. Под дубинками проскользнет лишняя мембрана. После этого дубинки можно закрепить на месте. По бокам складки аккуратно облегают дубинки, к которым можно прикрепить мембрану.

7. Установка дренажного желоба

Закрепите водосточный желоб над окном с помощью прилагаемого набора, завернув мембрану поверх него и используя зажимы.

8. Установка окладов

Все оклады пронумерованы внутри коробки. Фартук гибкий и образует форму вокруг окна. Нижняя крышка рамы будет оставаться на месте, пока вы ее не прикрутите. Обойдите окно, прикрепляя и закрепляя боковые элементы.Последняя мигалка будет в верхней части окна. Не забудьте снять маленькую красную крышку, защищающую датчик дождя!

Все, что вам нужно сделать сейчас, это установить плитку вокруг окна и подключить окно к источнику питания. Буклет с удобными настройками представлен в виде изображения, и вам должно быть легко следовать процедурам настройки для вашего окна. Все, что вам нужно для вашего пульта дистанционного управления, прилагается; арматура, арматура и батареи.

Мансардные окна и мансардные окна | Установщик Velux

Многие спрашивают: «Как я узнаю, какое окно в крыше или мансардное окно лучше всего подходит для моего дома».Пригласите мастеров-кровельщиков осмотреть ваш дом, и трехзвездочный специалист по кровельным работам подскажет, нужно ли вам крепление к бордюру или потолочное окно для крепления на палубе. Если ваш дом — это так называемая крыша с низким уклоном, трехскатная или менее, вам понадобится световой люк для крепления к бордюру. Световой люк для крепления на палубе используется в большинстве других случаев установки. Причина, по которой вам нужен световой люк для установки на бордюр на крыше с низким уклоном, заключается в том, чтобы поднять световой люк с палубы, чтобы помочь отвести воду. На крыше с низким уклоном вода будет скапливаться в верхнем конце светового люка и со временем может стать причиной утечки.Крепление для палубы поднимет световой люк над палубой и удерживает воду от самого светового люка, чтобы поддерживать его водонепроницаемость. Крепление на палубе — это низкопрофильный световой люк, который красиво смотрится на более крутых крышах. Водоразделы быстро проходят на крутой наклонной крыше, поэтому использование светового люка Velux для крепления на палубе с комплектом для гидроизоляции обеспечит водонепроницаемость вашего светового люка и обеспечит десятилетнюю гарантию для домовладельца.

Следующее решение — какой световой люк лучше всего соответствует вашим потребностям: солнечный, электрический, ручной или стационарный.Это дело вкуса и того, сколько вы заложили в свой проект. Это немного больше денег, однако световое окно на свежем воздухе с жалюзи на солнечной энергии, безусловно, является лучшим световым люком. Установите и забудьте, единственное, что вам понадобится после установки, — это пульт. Пульт дистанционного управления Velux может управлять каждым световым люком в вашем доме, или вы можете иметь пульт для каждой комнаты, если у вас есть световые люки, расположенные по всему дому.

Если в вашем доме плоский потолок, и вы думаете, что это помешает вам иметь световой люк и мансардные окна, не волнуйтесь, все, что вам нужно сделать, это построить на чердаке световой колодец.Очень важно иметь обученного профессионала, который построит ваш световой колодец, чтобы уловить весь доступный свет, который вам предложит световой люк Velux. Неправильно построенный осветительный колодец уменьшит доступный вам свет на 30% — значительную сумму, которую вы не хотите терять.

Если потолок в вашей комнате плоский, это не обязательно означает, что вы не можете воспользоваться преимуществами светового люка. Мансардный люк для установки на бордюр предназначен для использования на плоской крыше и может добавить света в вашу комнату даже с плоской крышей.Световые люки VELUX могут направлять свет из оконного люка или мансардного окна в любую комнату в вашем доме, делая ваш дом ярче и уютнее. Используя светоотражающие внутренние поверхности, туннель может направлять свет вокруг препятствий, чтобы пронести его в любую часть вашего дома.

Управляя окружающей средой с помощью жалюзи, 50% потребителей хотели бы контролировать свет с помощью своих окон в крыше. Он есть только у каждого десятого. Людям нравится драматичность, и они нуждаются в ней. Один из способов привнести драматизм в комнату — добавить естественного света.Естественный свет меняет наше отношение к комнате в лучшую сторону. Мансардные окна Velux с жалюзи меняют настроение комнаты, добавляют баланса и уединения с энергоэффективностью. Затемняющие окна жалюзи или двойные плиссированные или плоские жалюзи могут легко превратить день в ночь. Если вам нужно вздремнуть в комнате с потолочным окном, просто закройте комнату затемняющими шторами, и ваша комната будет затемнена и готова к работе. Светофильтрующие жалюзи в крыше фильтруют, смягчают и рассеивают свет, попадающий в комнату.Светофильтрующая штора идеально подходит для помещений, где требуется рассеянный свет, например, для кухни и гостиной. Венецианские жалюзи в крыше также идеально подходят для управления количеством и направлением света в комнату. Жалюзи — прекрасное дополнение к такой комнате, как бонусная комната. Velux имеет одиннадцать установленных на заводе жалюзи, доступных в разных цветах. Затемняющие жалюзи бывают белого, бежевого, зеленого, серого и угольного цвета. Светофильтры и жалюзи бывают белого, классического песочного, туманного коричневого цвета, прекрасного латте, блестящего капучино и фильтрованного белого цвета.

Осветите это темное пятно, в котором, кажется, никогда не бывает достаточно света. Кажется, что коридоры, ванные и туалеты всегда нуждаются в большем количестве света. Используйте солнечный туннель Velux, чтобы осветить нежелательную зону вашего дома. Использование солнечного туннеля Velux и привлекательного потолочного диффузора, который незаметно вписывается в интерьер, распространит мягкий и успокаивающий свет по всей комнате. Velux имеет гибкий туннель, облегчающий установку, или светоотражающий жесткий туннель, который обеспечивает самый яркий свет. Roof Crafters рекомендует использовать жесткий туннель для загара из-за дополнительного света, обеспечиваемого помещением.Жесткий свет не может использоваться в любой ситуации из-за негибкой трубы, поэтому имейте в виду, что вам нужно находиться рядом с прямой линией, идущей прямо от крыши в комнату, в которую вы пытаетесь проникнуть.

На все световые люки и мансардные окна Velux, установленные с комплектом окладов Velux и установленные специалистом категории Three-Star или в чемоданах для кровель, Five-Star Velux Specialist предоставляет десятилетнюю гарантию. Всегда консультируйтесь со своим специалистом «Три звезды» для получения всех подробностей о мансардных окнах и мансардных окнах, а также информации о гарантии.

Руководство по установке окон

Velux | Peatix

Руководство по установке окон Velux

Ниже вы можете найти все модели мансардных окон Velux, для которых у нас есть руководства. PDF-версии инструкций также доступны для загрузки на нашем веб-сайте. штора velux blackout — с ручным управлением (дкл). Если вы планируете самостоятельно установить окно Velux без помощи профессионала, у нас есть руководства по установке Velux, доступные на сайте sterlingbuild, для каждой конструкции окон Velux, в том числе с центральным шарниром GGL, Integra и Cabrio.это видео с инструкциями по установке мансардного окна Velux. Жалюзи velux предлагают эффективное солнцезащитное средство для любых нужд. У меня был сертифицированный установщик Velux, который заменил существующее окно в крыше, которое было треснуто. Установка мансардного окна любого типа требует врезания в конструкцию вашей крыши и требует квалифицированных столярных навыков, а также знания строительных норм и правил Великобритании и ограничений при планировании, если это применимо. PDF-файлы представляют собой подробные иллюстративные инструкции, которые подробно проведут вас на каждом этапе процесса установки.Вудсайд Путь Гленротес Файф Шотландия ky7 4-й телефон :.

инструкция по установке быстро монтируемые и легко заменяемые жалюзи velux blackout. это самый быстрый способ добавить естественного света, вентиляции и ощущения открытости в ваше пространство под крышей. просмотр и загрузка более 208 руководств пользователя, сервис-мануалов и руководств по эксплуатации Velux pdf. обратитесь к местному дилеру Velux или воспользуйтесь нашим локатором ручной установки окон Velux, чтобы узнать о доступности услуг по установке в вашем регионе.

инструкция по установке. сделано для австралии. они предназначены для открывания через верхнюю часть рамы, а это означает, что нижняя часть этого окна будет откидываться, поэтому нет опасности удариться головой, поскольку ни одно окно не остается в комнате. Все продукты Velux поставляются с легко читаемыми пошаговыми иллюстрированными инструкциями по установке. независимо от того, что говорит Velux, вы не можете аннулировать гарантию, удалив заглушку для лучшего соответствия методам установки, если ваш метод по-прежнему защищен тем же номинальным предохранителем, который был у него раньше (если он поставлялся со стандартной вилкой на 13 ампер) и вы установили подходящую связь.мансардным окном с верхним управлением легко управлять — даже если под ним находится мебель. Балконные окна velux cabrio® могут кардинально изменить комнату. нажмите здесь, чтобы просмотреть руководства, техническую информацию и видео по установке! приведенные ниже окна доступны со склада, могут быть установлены на крышах с уклоном между градусами, изготовлены из герметичной ламинированной древесины хвойных пород с уже установленным герметичным стеклопакетом толщиной 24 мм, полностью собраны на заводе, вам нужно только установить их. Чтобы закрыть окно Velux вручную, возьмитесь за тонкую металлическую панель управления в верхней части окна и надавите, пока окно не встанет на место.вашей модели нет в списке?

Все продукты Velux поставляются с простыми пошаговыми иллюстрированными инструкциями по установке. Я выступаю от его имени, лол. Получите бесплатную доставку квалифицированных ручных жалюзи Velux или купите онлайн-самовывоз в магазине сегодня в отделе дверей и окон. скачайте простые и быстрые инструкции по установке светового люка Velux. com и выберите ссылку «профессиональный» рядом с нашим логотипом вверху. Velux может помочь техническими советами и чертежами.установите товары дневного света Velux у себя дома или на работе и получите скидку 40%. также для: Integra kli311, Integra kli 312. Ознакомьтесь с полным ассортиментом нашей продукции с мансардными окнами, работающими на солнечной энергии, и интеллектуальным контролем микроклимата в помещении до мансардных окон. Наш широкий ассортимент мансардных окон и аксессуаров может во многом преобразить ваш дом, а также улучшить внутреннюю среду.

скачать простые и быстрые инструкции по установке продуктов Velux. Велакс Компани Лтд. просмотрите и скачайте онлайн-инструкцию по эксплуатации Velux Integra kli 310.Инструкции по установке светового люка и солнечного туннеля Velux от световых люков за меньшие деньги. инновационная верхняя панель управления позволяет установить окно ниже, чем аналогичное окно с нижним приводом, чтобы обеспечить отличный обзор как стоя, так и сидя. Продавец не несет никакой ответственности за то, что установщик не установит мансардные окна и световые люки velux® в соответствии с данными инструкциями по установке. Сертификаты великобритании фабрики продукции velux гарантируют процесс внедрения систем качества и системы экологического менеджмента посредством соответствующих аккредитаций iso 9001 и iso 14001 eutr в соответствии с лесными стандартами ес.Мансардные окна Velux приносят дневной свет и свежий воздух в дома по всему миру уже почти 80 лет.

также просмотрите часто задаваемые вопросы внизу страницы, чтобы получить полезные советы о вашем продукте. Установив один из комплектов для переоборудования электричества / солнечной энергии Velux Integra, вы можете легко модернизировать мансардное окно ggl / ggu с ручным управлением, причем оба комплекта для переоборудования включают дождь. если у вашего окна есть кривошипная ручка, просто поверните ручку по часовой стрелке несколько раз, пока не появится.Интегрируйте переключатель kli 310 в формате pdf. Окна Velux оснащены вентиляционной заслонкой в верхней части окна, которую вы также можете закрыть, если хотите. Как только у вас будет эта информация, свяжитесь со специалистами по слепым Velux для получения информации о расценках и заказе. com, если ваше окно в крыше было изготовлено до того, как позвоните в службу поддержки клиентов и сообщите серийный номер по адресу.

Управление выдвижной штангой velux для открываемого вручную люка в крыше — длина 145–285 см. Велюкс верхнеподвесное окно нового поколения.Световое окно velux sun tunnel® обеспечивает естественный свет в домах через специально разработанный туннель, который проходит от крыши к потолку и является простым и экономичным способом добавить естественного света во все помещения. понять, как наши продукты вписываются в интерьер дома, чтобы обеспечить наилучшее естественное освещение и вентиляцию. PDF-версии инструкций также доступны для скачивания. важность правильной установки удовлетворительная работа продукта зависит от правильной установки.

прежде, чем вы это узнаете, ваш новый блайнд будет готов.Найдите правильный способ установки светового люка Velux, чтобы получить незабываемые впечатления. Ресурсы в этом разделе предназначены, чтобы помочь вам в установке ваших световых люков Velux, мансардных окон, солнечных туннелей и оконных жалюзи. Обеспечьте свежий воздух на кончиках ваших пальцев с мансардным окном Velux с центральным шарниром. Для получения дополнительной информации о мансардных окнах GGU и других продуктах Velux посетите сайт www.

, чтобы получить полную информацию о линейке продуктов velux®, посетите veluxusa. Услуги по установке Velux доступны в некоторых регионах страны.Часть установки светового люка на крыше включает в себя вырезание отверстия и крепление светового люка с ручным монтажом окон Velux к крыше с помощью трех слоев защиты, которые можно найти в световых люках Velux без утечки. видео по установке. или позвоните в компанию Velux Solutions at, чтобы поговорить напрямую с представителем компании Velux Solutions. Завершите свой световой люк Velux жалюзи Velux. выбор из множества цветов с ручным управлением или работой от электричества / солнечной энергии.

velux имеет ряд аксессуаров, которые могут быть очень полезны, если у вас есть труднодоступное мансардное окно или если вы просто хотите обновить мансардное окно Velux.крыши с уклоном ниже 15 o, мансардные окна нужно поднять до 15 o и прошить по индивидуальному заказу. Для получения инструкций по установке, чертежей CAD, объектов 3D BIM, объектов 3D GDL, объектов SketchUp и т. д. посетите веб-сайт velux. см. другие видеоролики с инструкциями по установке окон Velux. Ваш продукт неисправен, и в руководстве нет решения? модернизируйте ручные окна, чтобы получить ряд преимуществ • Обратите внимание на телескопическую штангу, мы оставляем за собой право вносить технические изменения. Мансардные окна Velux оснащены предварительно установленными кронштейнами, чтобы упростить установку и помочь вам всегда идеально подбираться.Эти окна Velux открываются наружу, чтобы обеспечить беспрепятственный вид и истинное ощущение присутствия снаружи. С помощью комплектов для переоборудования Velux вы можете модернизировать мансардное окно Velux с ручным управлением и заставить его функционировать как мансардное окно Velux Integration с электрическим или солнечным питанием.

свяжитесь с нами. хотя мансардные окна Velux и мансардные окна есть. установка мансардного окна velux ggl / ggu с использованием планок, два уровня в соответствии с синей линией руководства по установке окон Velux или красной линией. Если у вас возникнут вопросы или комментарии, пожалуйста, посетите нас по адресу: https :.Velux — мировой лидер в производстве мансардных окон, солнечных туннелей, плоских мансардных окон и жалюзи. Воздействие с точки зрения дневного света и свежего воздуха, не говоря уже о панораме, просто потрясающее. мы также предлагаем электродвигатели и аксессуары, которые могут заставить ваше мансардное окно с ручным управлением работать, например, на крыше velux integration ® с электрическим или солнечным приводом.

обратиться в ремонтное кафе за бесплатными услугами по ремонту. посмотреть продукт фиксированный световой люк velux — двойное остекление с высокими эксплуатационными характеристиками (fs). просто вставьте верхнюю часть вашей новой шторки Velux в кронштейны, которые удобно предусмотрены для всех мансардных окон Velux, и установите боковые поручни.Чтобы закрыть окно Velux вручную, возьмитесь за тонкую металлическую панель управления в верхней части окна и надавите, пока окно не встанет на место. Хотя окна Velux поставляются с легко читаемыми инструкциями по установке, они не подходят для установки любителями. мансардное окно velux. † r- значение (м 2 k / w) и shgc, рассчитанные в соответствии с EN 1435-1: + a2 :. водяная система, оконные жалюзи, руководства пользователя, руководства по эксплуатации и спецификации.

Подробнее

Как открыть окно в крыше Velux Skylight — urdesignmag

Многие домовладельцы и застройщики идут еще дальше, создавая здоровые, яркие и энергоэффективные места для жизни.Они использовали один невероятный прием — установку световых окон. Это тип окна, установленного в потолке или крыше под тем же углом, чтобы пропускать свет.

Вы не можете недооценить преимущества установки мансардных окон. Многие люди сосредоточатся на том, чтобы дом стал светлее и светлее. Тем не менее, есть много преимуществ выбора мансардных окон и оконных проемов премиум-класса, а также наличие у лучших профессиональных кровельных компаний рядом с вами, которые устанавливают их.

Не возражайте против инвестиций и установки окна в крыше Velux.Вот ряд преимуществ, которые эти окна дадут вашему дому. Читать дальше.

Они экологически полезны и уменьшат вашу зависимость от электричества для освещения вашего дома. Таким образом, вы сократите свои счета за электроэнергию в долгосрочной перспективе, поскольку отпадает необходимость в отоплении.

Принесите естественное освещение в ваши комнаты и сделайте дом позитивным и энергичным.

Сделайте интерьер вашего дома более открытым и эстетичным.

Они помогают устранить влагу и неприятные запахи в вашем доме за счет лучшей вентиляции.

Естественный солнечный свет, который дает световой люк, полезен для вашего здоровья. Это помогает уменьшить беспокойство и стресс, а также творить другие чудеса с вашим телом.

Увеличьте стоимость вашего дома. Многие покупатели будут уделять первоочередное внимание вашему дому, если вы продаете и уже установили световые люки.

Открытие окна Velux Skylight — что нужно знать

Расположение ваших мансардных окон совершенно необходимо.Иногда вам захочется открыть мансардные окна Velux. Если бы окна не были установлены профессионалом, у вас возникли бы проблемы с их открытием.

Примечательно, что окна будут установлены без нарушения структурной целостности крыши. Световые люки будут должным образом закрыты, чтобы их можно было легко открывать. Новый домовладелец может не знать, как эффективно открыть световой люк.

Хорошие новости? Вот надежные методы, которыми вы можете воспользоваться. Посмотрите:

Как открыть окно в крыше вручную

Найдите ручку на одной стороне окна в крыше.
Поверните ручку и на себя и убедитесь, что она направлена в сторону чердака.
Сдвиньте окно наружу, пока оно не откроется до желаемого размера.

Как открыть окно в крыше с помощью столба

Вы можете встать на небольшую лестницу, чтобы добраться до окна.
Найдите фиксатор на световом люке.
Осторожно нажмите на верхний световой люк.
Поверните ручку рычага, чтобы разблокировать окно.
Отожмите вверх и откройте люк на желаемую ширину.

Откройте окно в крыше с помощью открывателя окон Velux

Оконный открыватель Velux поставляется с регулируемой головкой, которую вы можете прикрепить к световому окну и широко открывать по своему желанию. Использовать этот инструмент очень просто:

В зависимости от модели открывателя Velux модели , вы выдвигаете или втягиваете стойку и поворачиваете верхнюю часть по часовой стрелке, чтобы зафиксировать ее на нужной длине.
Потяните штангу вниз и под углом 45 градусов к световому люку, и он откроется на желаемую ширину.
Чтобы закрыть уже открытое окно, просто встаньте под защелку и вытолкните открыватель окна вверх.

Вставной электрический открыватель и открытое окно в крыше

Если вы пытаетесь открыть труднодоступное окно в крыше, используйте вилку в электрическом открывателе. Устройство открывания окна легко встраивается. Вам просто нужно включить его в розетку и открыть окно откуда угодно. Электрический открыватель с розеткой подходит для пожилых людей и людей с ограниченными возможностями, которые не могут дотянуться до мансардных окон и вручную открыть их.

Подводя итог

Окно в крыше может добавить волшебства в ваш дом с минимальными затратами. Однако вам нужно выбрать такую конструкцию, которую вы сможете легко открыть и впустить свежий воздух и естественный свет в свои комнаты. Самое главное, позвольте профессиональной кровельной компании взять на себя монтажный проект для наилучшего расположения и герметизации окна в крыше. Если вы ищете установщика световых люков в Центральной Флориде, обратите внимание на Clear-vue Skylights.

Зачем мансардным окнам Velux нестандартные люки

Мансардные окна Velux улучшают жилищные условия любого дома или здания, обеспечивая естественное освещение без использования электричества.Одной из важнейших частей установки светового люка является система мигания, и она должна быть спроектирована таким образом, чтобы гарантировать, что ваш световой люк Velux полностью защищен от непогоды при любых погодных условиях.

Установка правильного оклада важна как для долговечности продукта, так и для его эксплуатационных качеств. Облицовка должна гарантировать, что изделия не только непроницаемы для атмосферных воздействий, но и имеют правильный уклон, совместимы с типом крыши, а также соответствуют цвету крыши по внешнему виду. В Skyspan мы считаем, что улучшение интерьера не обязательно должно происходить за счет внешней эстетики.

1. Нет стандартной планки Velux для плоской крыши Velux

Мансардные окна с плоской крышей Velux FCM (фиксированные), VCM (ручные) и VCS (солнечные) вообще не имеют каких-либо оконных проемов. Хотя фонарик Velux Flat Roof Skylight может использоваться на крыше с уклоном 0 °, Velux рекомендует, чтобы он имел небольшой наклон (например, 3 ° — 5 °), чтобы предотвратить накопление конденсата и скопление воды на стекле. Специальные оконные проемы Skyspan для мансардных окон Velux с плоской крышей подходят для всех типов австралийских крыш.

2. Стандартные оклады Velux для кровель Metaldeck отсутствуют

№

Стандартную облицовку плиткой Velux нельзя использовать на крышах Metaldeck. Примерами кровель Metaldeck являются Klip-lok®, Trimdek®, Spandek®. Специальная окантовка Skyspan делает продукцию Velux подходящей для кровли Metaldeck.

3. Стандартный оклад, не предназначенный для гофрированных крыш

Стандартный оклад из черепицы Velux не предназначен для гофрированных крыш.Стандартная кровля Velux может быть изменена в соответствии с гофрированной кровлей, однако это не стандартная практика кровельных работ в Австралии, и она требует удаления существующих гофрированных кровельных листов и размещения гидроизоляционной плитки Velux на конструкции кровли, а затем повторной укладки листов поверх гидроизоляции и затем адаптируем оклады плитки к форме гофров. Специальная гидроизоляция Skyspan для гофрированных крыш разработана для гофрированных крыш в соответствии с Австралийской кровельной практикой. Это упрощает и ускоряет установку специальной гидроизоляции, а также делает ее более привлекательной на крыше.Вот видеоинструкция о том, как установить световые люки Velux в кастомную прошивку

Требования к высоте кровли

Наклонные световые люки Velux

должны устанавливаться с минимальным уклоном 15 °. Velux рекомендует, чтобы мансардные окна с плоской крышей имели минимальный угол наклона 3-5 °, чтобы вода не скапливалась на стекле. Большое количество австралийских крыш имеет наклон ниже 15 °, поэтому компания Skyspan разработала переходную планку шага для преодоления низкого уклона крыши, препятствующего использованию мансардных окон Velux.Переходник высоты подъема потолка поднимает потолочный люк на верхней стороне так, чтобы его наклон был больше 15 °. Доступны переходники Skyspan с нестандартным шагом для мансардных окон Velux и плоских мансардных окон Velux.

4. Velux Standard Flashing не может соответствовать цвету крыши

Velux Standard Flashing доступен только в одном цвете. Если крыша, на которую устанавливается Velux, не темно-серого цвета, стандартная окантовка Velux не будет соответствовать цвету крыши.Skyspan Custom Velux Flashings — это стандартная отделка цинкалюмом, на которую можно наносить порошковое покрытие, чтобы соответствовать любому цвету Colorbond и, таким образом, соответствовать цвету крыши. Доступны специальные оконные проемы Skyspan с возможностью подбора цвета крыши для мансардных окон со скатной крышей Velux, а также для мансардных окон с плоской крышей Velux.

5. Требуется специальная окантовка для световых люков Velux в соответствии с требованиями лесных пожаров

Если вы находитесь в зоне риска возгорания кустарников, вы должны соблюдать строгие строительные нормы и правила для всех строительных материалов, включая окна и световые люки.Большинство световых люков Velux протестированы и соответствуют требованиям BAL 40. При тестировании Skylight использовала индивидуальную планку и, таким образом, чтобы соответствовать BAL 40, световые люки Velux должны использовать специальную планку.

6. Специальная окантовка Skyspan доступна для всех типов кровельных материалов Австралии

Австралия использует много материалов для кровли, специальные обшивки Velux Skyspan стандартно изготавливаются из цинкового сплава, а также могут быть изготовлены из таких материалов, как оцинкованная сталь, нержавеющая сталь, сверхсталь, алюминий и медь.

7. Специальная окантовка Skyspan, которой Velux Australia доверяет для своего головного офиса

В головном офисе Velux Australia в Александрии, штат Новый Южный Уэльс, установлено множество мансардных окон и окон Velux для демонстрации в демонстрационном зале. Крыша металлическая, поэтому для установки продуктов Velux на крышу они решили использовать специальные потолки Skyspan.

Окна велюкс установка видео: Установка и монтаж мансардных окон Velux – инструкция от производителя

всё про ремонт и обустройство жилья

Оклад

Гидро- и теплоизоляция BDX 2000

Откосы

Видео о мансардных окнах

Сборка и установка мансардных окон Velux

Утепление и гидроизоляция окна Велюкс

Отделка откосов к мансардным окнам Velux

Видео инструкция по монтажу мансардных окон Velux

Чем привлекают изделия Велюкс ↑

Модельный ряд для мансарды ↑

Размеры ↑

Добавить комментарий

Рубрики

Свежие записи

Свежие комментарии

Скачать MP3, MP4, WEBM, 3GP, M4A

Монтаж мансардного окна VELUX!

Монтаж мансардного окна Velux. Пошаговая инструкция. Демонстрация действий на практике.

монтаж мансардного окна Velux в готовую кровлю из металлочерепицы. Подробная инструкция

Мягкая кровля + мансардное окно Velux — как установить правильно?

Врезка мансардного окна в металлочерепицу Сервисным Инженером VELUX

Монтаж мансардного окна.

Монтаж мансардного окна в готовый проем. Полная инструкция // FORUMHOUSE

Монтаж мансардного окна VELUX. Кровмонтаж.

Как установить мансардное окно на кровле из многослойной черепицы SHINGLAS ТЕХНОНИКОЛЬ

Не экономьте на МОНТАЖЕ МАНСАРДНЫХ ОКОН VELUX

Добавить комментарий

Рубрики

Свежие записи

Свежие комментарии

Инструкции по установке мансардных окон

Оклады и продукция для установки

Особенности окон торговой марки Velux

Схема монтажа мансардного окна

Инструкции по установке мансардного окна в зависимости от типа кровли

Инструкция по монтажу мансардных окон Farko, установка окон

Монтаж оконной рамы

Установка тепло- гидроизоляции и оклада мансардных окон

Монтаж откосов

Мансардные окна установка и монтаж

Несколько слов о выборе оконных конструкций

Пошаговая инструкция по установке

Как правильно установить мансардное окно?

Этап первый: выбираем размеры окна

Этап второй: подготовка проема

Этап третий: установка рамы

Этап четвертый: установка створки

Этап пятый: гидроизоляция

Этап шестой: установка оклада

От чего зависит стоимость мансардных окон?

Монтаж мансардных окон Velux, как установить окна Велюкс

Оклад

Ориентируемся на нормативные размеры и количество

Выбор месторасположения ручки для открывания

Из какого материала производятся окна ВЕЛЮКС

Фирменные особенности строения конструкций ВЕЛЮКС

Установка мансардных окон Velux

Как правильно установить мансардное окно своими руками, пошаговая инструкция

Откосы мансардных окон

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Инструкция по монтажу мансардных окон VELUX Premium

Установка и монтаж мансардных окон

Рулонные шторы – идеальный выбор для затенения мансарды

Как снять мансардное окно velux

Подготовка проёма в скате кровли

Подготовка места для окна

Нюансы устройства

В кровлю из металлочерепицы

В мягкое покрытие

Особенности монтажа мансардных окон вместе с крышей

Монтаж мансардного окна: самая полная инструкция по установке

Советы мастеров

Подготовительный этап

Установка откосов к мансардному окну Velux

Какие нужно провести расчеты?

Советы и рекомендации

Окна Велюкс Челябинск — мансардные окна Velux, установка, цена и размеры.

Дополнительная информация по установке окна Velux
