Перемычки для газобетонных блоков: виды и установка

Содержание

  • 1 Для чего используют?
  • 2 Какие бывают перемычки?
    • 2.1 U-образные изделия для газобетонного ячеистого строительного материала
    • 2.2 Из армированного газобетона
    • 2.3 Железобетонные
    • 2.4 Деревянные материалы в блоках
    • 2.5 Металлические прокатные профили
  • 3 Установка
    • 3.1 Армированные
    • 3.2 U-образные изделия
    • 3.3 Металлические
  • 4 Необходимые инструменты

Многие не слишком квалифицированные специалисты применяют для создания проемов в стенах железобетонные перемычки. Но ведь на сегодняшний день у многих производителей газобетонных ячеистых материалов в ассортименте присутствуют газобетонные перемычки. Их использование для создания проемов делает работу гораздо легче, внешний вид остается более эстетически приятным, не нарушает теплоизоляцию возведенной коробки. А порой можно и вовсе отказаться от применения от таких изделий. В данной статье мы разберем все тонкости использования перемычки из газобетона.

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами – это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Вернуться к оглавлению

Какие бывают перемычки?

U-образные изделия для газобетонного ячеистого строительного материала

Это особый вид ячеистых, которые необходимы для выполнения армопояса внутри стен из газобетона. Материалы такого типа помогают распределить нагрузку, которая поступает от плит перекрытия.

Блоки производят на особом оборудовании, на котором перемычка газобетонная склеивается. У них масса достоинств, в отличие от других методов армирования. Благодаря им можно значительно сократить сроки по возведению дома. Также они помогают удержать тепло внутри подобной конструкции.

Вернуться к оглавлению

Из армированного газобетона

Перемычка из газобетонной смеси данного типа используется для перекрытия проемов коробки, которая возведена из ячеистых бетонных блоков различных зданий, как жилых, так и общественных. Используют обычно в несущих стенах дома до четырех этажей, однако их высота не должна превышать 17 метров. Если она не является несущей, то их применение не ограниченно высотой.

Вернуться к оглавлению

Железобетонные

Это изделия, которые изготавливают из тяжелой бетонной смеси и арматурных прутьев. Применяют в качестве перекрытий в дверях, также часто применяется в возведении ограды и других различных типах строительства, где их можно практически использовать. Основное их достоинство – это невысокая цена. Недостатками стали их большая теплопроводность и большая масса.

Вернуться к оглавлению

Деревянные материалы в блоках

Чаще всего их используют в зданиях, изготовленных из дерева, реже – в домах из кирпича либо ячеистых бетонных материалов. Однако и в бетонных зданиях обязательно в таком случае должны быть потолки с деревянным перекрытием. Дерево обязательно должно быть сухим и пропитанным антисептиком. Преимущества в таких перемычка в том, что они мало весят, стоят и обладают высоким теплосохраняющим свойством. Их минусами является склонность к загниванию, деформация размера при влиянии различных внешних факторов.

Вернуться к оглавлению

Металлические прокатные профили

Металлическую перемычку можно охарактеризовать свойством обладание немалыми несущими свойствами. Перемычку такого типа не слишком охотно применяют из-за ее недостатков. Главные из них – это предрасположенность к коррозии метала и надобность дополнительного утепления.

Если необходимо выполнить перекрытие большого пролета, то используют двутавр. Перемычки для установки между данными строительными материалами производят из двух двутавров, но обязательно необходимо не забыть положить между ними утеплитель. Протяженность опирания на возведенную коробку с обеих сторон проема должна быть равна приблизительно 20 сантиметрам. Отдельные строители советуют высчитывать протяженность опирания с помощью приложения половины высоты перемычки 16 сантиметров. Впрочем, это относится к перемычке любого типа изготовления.

Вернуться к оглавлению

Установка

Армированные

Перемычка из газобетона такого типа отличается крепостью из-за объемного стального каркаса. Благодаря использованию подобных перемычек в период строительства газобетонными изделиями, выходит наилучшая основа для декорирования. Подобная перемычка газобетонная используется как балка на один пролет, который получает давление по всей своей протяженности. Чтобы в итоге получить подобную перемычку необходимого размера, необходимо выполнить несколько операций:

  • Для начала перемычка газобетонная должна быть поднята на необходимый уровень. Ее установка должна быть только стрелкой вверх. Опорная глубина должна равняться 30 сантиметрам, ширина должна быть как блок, а высота – равняться высоте нескольких таких изделий. Разрешается использование в газобетонном проеме сразу двух перемычек. Основания оконных проемов выполняется лишь монолитными изделиями.
  • В местах опирания и между собой, материалы склеиваются раствором. Категорически запрещается изменять изделие, каким либо способом, так как это ведет к таким последствиям – ухудшение теплоизоляции, деформирование изделия.
  • Следующая перемычка газобетонная укладывается вплотную к ранее установленной, при содействии резинового молотка.
  • Поверхность обязательно подлежит выравниванию посредством использования рубанка.
  • Итоговый этап это ожидание просыхания бетонной смеси.

Вернуться к оглавлению

U-образные изделия

Армирование перемычки из U-блоков.

U-образные блоки устанавливаются над окном либо дверью в четком, определенном порядке:

  • Установка U-образные материалов большей частью к наружной части возведенной коробки на предварительно сделанное основание глубиной около 2 метров. Если изделия монтируются над проемом, то временные подпорки делаются до их укладывания. Чтобы избежать прогиба изделия, опоры проема обязаны быть прочными.
  • Проемы обязательно следует проклеивать. Швы между блоками проклеиваются специальным раствором.
  • Периодически стоит проводить контроль ровности укладывания перемычек при помощи специального строительного уровня.
  • Чтобы проем был выполнен как следует, обязательно нужно сделать армирование. В полученное углубление устанавливается арматурный прут так, чтобы он перекрывался бетоном вокруг себя.
  • Далее происходят работы по теплоизоляции.
  • В области изделия проем необходимо смачивать водой.
  • Углубление блока наполняются специальной бетонной смесью.
  • Поверхность бетона выравнивается.
  • В конце всех операций удаляются временные подпорки, но только лишь после полного засыхания бетона.

Вернуться к оглавлению

Металлические

Самым оптимальным вариантом при укладывании ячеистых блоков является использование четырех металлических уголков, а не двух. Желательно, чтобы изделия налегали на коробку примерно на 30 сантиметров. Использование перемычек данного типа довольно сложное. Процесс монтирования металлических перемычек состоит из:

  • выбор необходимой высоты;
  • монтаж арматурных прутьев;
  • монтаж опалубка;
  • укрепление опалубка;
  • укрепление арматурных прутьев;
  • заливание арматурных прутьев бетоном.

Вернуться к оглавлению

Необходимые инструменты

  • резиновый молоток;
  • ковшик;
  • штроборез;
  • терка;
  • каретка;
  • ножовка газобетонная;
  • рубанок;
  • рулетка;
  • строительный уровень;
  • кельма;
  • трапеция;
  • шпатель;
  • ведро;
  • растворосмеситель;
  • промышленный миксер;
  • перчатки.

Применение перемычек даст вам возможность улучшить теплоизоляцию, укрепить дом и достичь качественной однородной поверхности возведенной коробки.

Перемычки из газобетона. Изготовление перемычек

После того, когда выполнена большая часть кладки стен из газобетона, наступает следующий этап строительства, когда необходимо выполнить перекрытия для дверных и оконных проемов. Наступает момент изготовления и монтажа перемычек.

Перемычки из газобетона

Наиболее простой вариант, кода используют готовые перемычеки из армированного газобетона. Готовые перемычки являются самостоятельными несущими элементами, и предназначены для перекрытия проемов шириной до 175 см. Перемычки из газобетона армированы стальным каркасом и не нуждаются в дополнительном утеплении.

Монтаж перемычек из газобетона выполняют на тонком слое клеевого раствора, симметрично относительно перекрываемого проема. Минимальная опорная зона на стене составляет 250 мм или 300 мм и зависит от ширины проема.

Преимуществом монтажа готовых перемычек является, безусловно, быстрота и получение в итоге гладкой, однородной и ровной поверхности стены, что облегчает штукатурные работы. Недостатком готовых газобетонных перемычек является их неоправданно высокая цена.

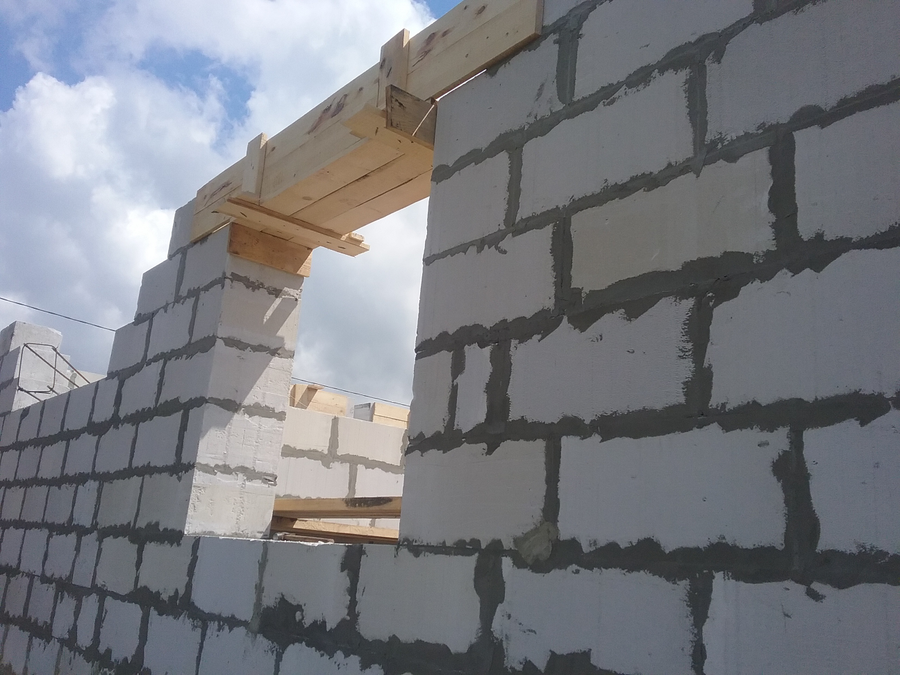

Перемычки из U – блоков

Второй вариант – изготовление перемычек прямо на строительной площадке с использованием, так называемых U– образных блоков (лотковых блоков).

U–блоки укладывают на подготовленное монтажное основание. Его можно выполнить, используя доску и брус . Основание под перемычку должно быть достаточно прочным, и не должно прогнуться при заливании бетоном собранной конструкции. Для этого основание доски следует подпереть, например, стойками, особенно это касается случаев с широкими проемами.

На изготовленном таким образом помосте U–блоки кладутся впритык, при этом вертикальные швы между ними заполняются тонким слоем клеевого раствора.

Во внутрь U–блоков , ближе к внешней стороне следует вложить теплоизоляцию (лист пенопласта или минеральной ваты), так как толщина стенки U–блоков составляет 60 мм и ее недостаточно для утепления бетонного монолита.

Далее внутрь перемычки устанавливается каркас из арматуры. Каркас состоит из четырех стержней арматуры, скрепленных между собой в поперечном сечении, с шагом ячейки 100 мм 150 мм. Для перемычек рекомендуется использовать стержневую арматуру диаметром 12 мм, для кольцевой обвязки проволоку диаметром 6 мм, а для скрепления каркаса вязальную проволоку.

В полость перемычки заливается бетон, который необходимо уплотнить и выровнять. Рекомендуемая марка бетона не менее, чем М200, т.е. стандартный фундаментный бетон.

Использование U–блоков здорово упрощает процесс изготовления перемычек, а полученные перекрытия имеют хорошую несущую способность. Единственным, пожалуй, недостатком лотковых блоков, как и в случае с готовыми перемычками, является их цена. В среднем стоимость одного U–блока составляет 10$.

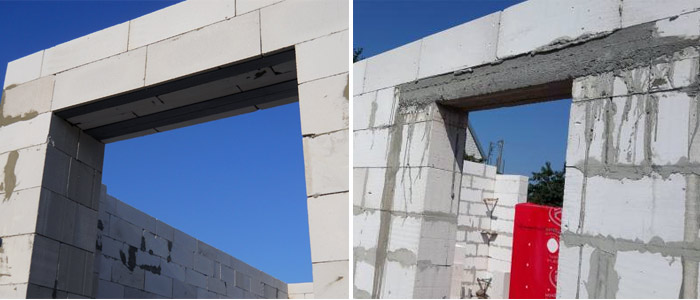

Перемычки с использованием металлических уголков

Третий способ изготовления перемычек для проемов в стенах из газобетонна, заключается в кладке блоков на перемычки из металлических уголков.

Важным условием является то, что уголок следует врезать в тело блока, отступив на расстояние 1/3 ширины от края блока. Не допускается устанавливать уголок с внутренней и наружной стороны блоков. Толщина уголка зависит от ширины пролета проема. При ширине проема до 1,2 м используют 50-й уголок, при ширине проема до 2 м – 75-й уголок.

Несущей способности уголка достаточно, чтобы выдерживать один ряд уложенных на клей газобетонных блоков. Газобетонные блоки кладутся впритык, а торцы вертикальных швов заполняются тонким слоем клеевого раствора.

После затвердения клея, полученная перемычка представляет собой конструкцию из монолитного газобетона, которая имеет прочность не ниже чем у газобетонного блока. После установки окон часть металлического уголка, находящуюся с наружной стороны обязательно следует утеплить (пенопластом или мин. ватой) и оштукатурить.

Недостатком этого метода является то, что при неправильной врезке уголков и неправильном утеплении их наружной части, возможно, появление конденсата на откосах внутри помещения.

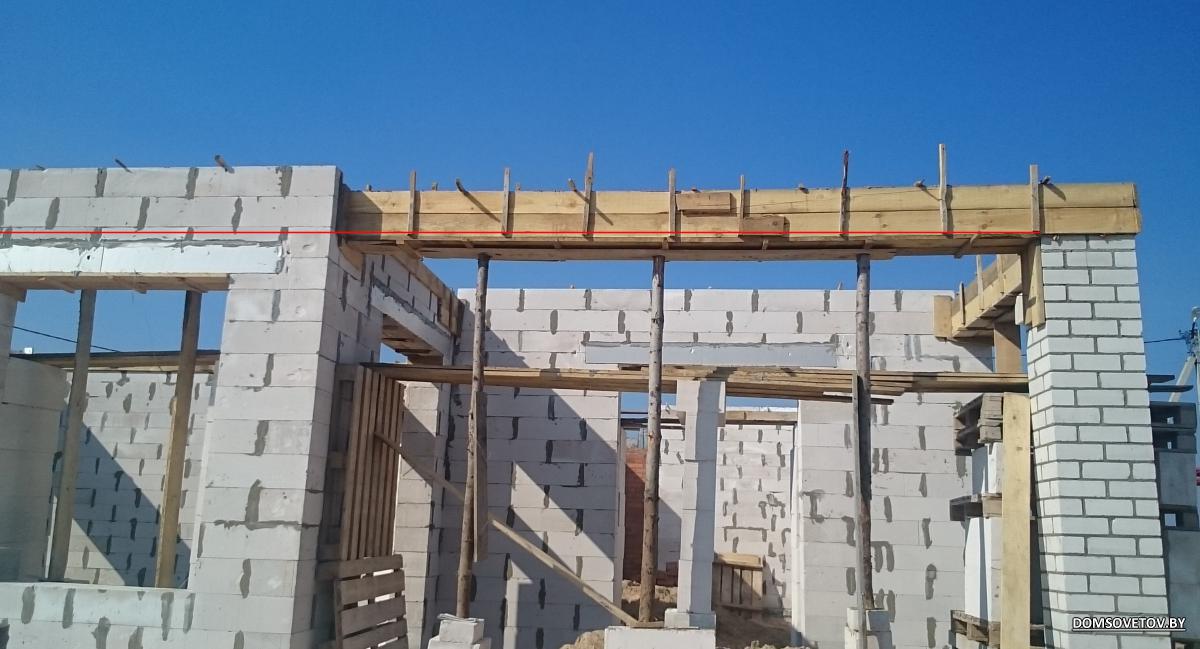

Перемычки из монолитного бетона

Четвертый способ, используемый в строительстве, нельзя назвать совсем простым, но зато он надежный и достаточно недорогой, по сравнению с использованием готовых перемычек из газобетона и U – блоков. Он заключается в изготовлении путем бетонирования с армированием и одновременном утеплении перемычек в деревянной опалубке, изготовленной над проемом. Данный способ напоминает второй вариант, только там U – блоки выполняли функцию несъемной опалубки.

Для этого после того, как будет выполнена кладка блоков, до границы опорной зоны будущей перемычки (составляет 250 мм или 300 мм. от оконного проема) необходимо возвести деревянную опалубку, используя доску, брус и OSB (либо ламинированную фанеру). Во внутрь с наружной стороны вставляется утеплитель 100 мм. С внутренней стороны утеплитель промазывают клеевым раствором, для лучшего приклеивания к бетону. Внутри опалубки устанавливается каркас из арматуры, все, как в случае с U – блоками.

Следующий шаг – выполняется заливка опалубки бетоном на уровень, равный высоте блока, то есть 200 мм.

После затвердения бетона опалубка снимается и в итоге получаем утепленную снаружи железобетонную перемычку.

Утепленную наружную часть перемычки необходимо заармировать и оштукатурить с применением щелочностойкой фасадной сетки.

Последний приведенный способ изготовления перемычек для проемов в стенах из газобетона, является наиболее целесообразным, с экономической и конструктивной стороны. Этот вариант будет намного дешевле первых двух, но дороже способа с использованием уголков. Зато мы получим полноценную армированную перемычку, которая никогда не даст предпосылок для возникновения трещин.
В следующих статьях читайте о том, как изготовить

  • Изготовления амапояса для стен из газобетона
  • Монтаж перегородок
  • Установка окон
  • Этапы строительства из газобетона

Преимущества автоклавного газобетона – личный опыт

Предыстория

В середине 1990-х годов два ведущих производителя газобетонных блоков в Европе, Hebel и Ytong, построили заводы в США, надеясь расширить рынок здесь. Компании изо всех сил пытались проникнуть в отрасль, где доминирует деревянное каркасное строительство, однако им не помогло то, что эти компании сосредоточили хотя бы часть своих маркетинговых усилий на недостатках своего конкурента, а не на рекламе преимуществ газобетона. вообще.

Появились и другие попытки создать автогаз с использованием летучей золы, отходов электростанций, но эти инициативы провалились. В 2002 году компания Aercon Industries, LLC приобрела завод Ytong в Хейнс-Сити, штат Флорида, и в настоящее время компания является единственным производителем сборных железобетонных изделий из газобетона в США.

Совершенно другая строительная система

В строительстве из газобетона большинство блоков сплошные и однородные, но некоторые обычно заказывают с круглыми сердечниками диаметром примерно 3,5 дюйма (90 мм). Путем выравнивания этих стержней по углам здания и у оконных и дверных проемов создаются непрерывные вертикальные каналы, в которые укладывается стальная арматура и заливается бетонный раствор. В верхней части стены используются специальные U-образные блоки, которые создают непрерывный канал или желоб, в который помещается арматура и заливается бетон, создавая структурную связующую балку.

Строительство из газобетонных блоков сильно отличается от строительства из стандартных пустотелых бетонных блоков. Начиная с ровного основания, тонкий раствор наносится с помощью специального зубчатого шпателя, в который помещается ложка раствора. Конец соседнего блока также смазывается раствором. Затем блок устанавливается на место и забивается резиновым молотком. Интересно, что Леви сказал мне, что каменщикам тяжело работать с газобетоном, потому что он сильно отличается от укладки бетонных блоков. «С ним намного легче работать, — сказал он, — но каменщикам трудно адаптироваться». Леви, построивший два дома из газобетона, говорит, что плотникам часто с этим легче, чем каменщикам.

Поскольку газобетон довольно мягкий и рыхлый, его необходимо защищать как внутри, так и снаружи. Можно использовать широкий спектр наружной отделки, в том числе обычную цементную штукатурку, акриловую штукатурку (Система внешней изоляции и отделки — EIFS), кирпич, а также деревянный или фиброцементный сайдинг поверх обшивки для создания детали защиты от дождя (воздушное пространство за сайдингом, которое сводит к минимуму миграцию влаги в сборку стены). При добавлении внешней изоляции детализация несколько сложнее, но важна в холодном климате.

При внутренней отделке некоторые строители используют штукатурку (цементную, гипсовую или известковую), в то время как другие устраивают проводку с деревянным или стальным каркасом и устанавливают обычный гипсовый гипсокартон.

В дополнение к блокам стандартных размеров, AAC доступен в широком ассортименте сборных панелей, которые производятся со стальным армированием для удовлетворения конкретных потребностей. Aercon производит конструкционные перемычки, которые могут перекрывать дверные и оконные проемы шириной до 18 футов (около 5,5 м), в зависимости от расчетов нагрузки для конкретного проекта. Усиленные, взаимосвязанные панели стен, пола и крыши обычно имеют ширину 24 дюйма (около 61 см) и длину до 20 футов (около 6,1 м).

Установка перемычки из газобетона

Почему газобетон может быть идеальным материалом для устойчивых зданий

Уязвимости, с которыми мы сталкиваемся сегодня, значительны, и с изменением климата эта уязвимость почти наверняка возрастет. Штормы становятся все более экстремальными, наводнения – более частыми, лесные пожары – более частыми, термиты – более распространенными. Во многих местах стандартная конструкция с деревянным каркасом просто больше не имеет смысла.

AAC не может решить все наши проблемы, но может помочь. Ниже я описываю, как свойства и характеристики газобетона делают его таким хорошим материалом для устойчивого строительства.

Огнеупорный газобетон

Едва ли нужно напоминать, что лесные пожары сегодня вызывают все большую озабоченность. В Калифорнии самым разрушительным пожаром в истории штата стал так называемый Camp Fire в 2018 году, хотя пять крупнейших пожаров в истории штата произошли в 2020 году, когда сгорело более 4 миллионов акров (1,6 миллиона га). В Колорадо три крупнейших лесных пожара в истории штата произошли в 2020 году. Другие штаты, в которых в 2020 году произошли серьезные лесные пожары, включают Орегон, Айдахо, Вайоминг и Юту.

AAC — негорючий материал. При отделке снаружи цементной штукатуркой или фиброцементным сайдингом система может помочь предотвратить возгорание конструкции. Стандартные стены из газобетонных блоков толщиной четыре дюйма и более, а также панели стен, пола и крыши толщиной шесть дюймов и более обеспечивают минимальную 4-часовую огнестойкость в соответствии со стандартами испытаний UL-U919, U920 и K909.

Согласно Aercon, уникальным свойством AAC является то, что он содержит воду в кристаллической форме, которая действует как теплоотвод; при нагревании эта вода образует пар, который выходит через пористую структуру газобетона, не вызывая растрескивания поверхности. Даже когда газобетон не используется в качестве конструкционной строительной системы, этот материал часто используется в качестве интерьер  противопожарные перегородки в таунхаусах, квартирах и других многоквартирных домах. Компания предлагает подробные спецификации для огнестойких соединительных систем, проходок и других монтажных деталей.

Короче говоря, если бы я сегодня строил в Калифорнии, Колорадо или других пожароопасных местах, я бы предпочел газобетон.

Кольцевая балка, включая арматуру Деревянные фермы крыши с выступом

Газобетон как строительная система для мест, подверженных наводнениям

Ни для кого не секрет, что риск наводнений увеличивается по мере потепления климата. В прибрежных районах повышение уровня моря увеличивает частоту наводнений, вызванных штормовыми нагонами. Более интенсивные осадки почти во всех частях США приводят к более частым наводнениям — как в прибрежных районах, как мы видели во время урагана «Майкл» в Хьюстоне в 2017 году, так и во внутренних районах, как мы видели в моем родном штате Вермонт во время тропического шторма. Ирэн в 2011 году. В 2020 году на Соединенные Штаты обрушился рекордный 31 названный тропический шторм, шесть из которых стали сильными штормами (категории 3 или выше), в результате чего погибло 430 человек.

В первую очередь следует избегать строительства в районах, подверженных наводнениям или подверженных риску из-за повышения уровня моря. Теперь имеет смысл избегать строительных площадок в пределах 500-летней поймы затопления — выходить далеко за пределы 100-летней зоны затопления, которую Федеральное агентство по чрезвычайным ситуациям (FEMA) обычно рекомендует избегать. По мере того, как прогнозы повышения уровня моря увеличиваются, становится все более целесообразным даже превышение отметок за 500 лет затопления.

Тем не менее, рекомендуется строить из материала, который может намокнуть и высохнуть. Это еще одна прелесть AAC. Материал будет впитывать влагу, но, следуя рекомендациям производителя по обработке поверхности, он высохнет без долговременных повреждений. Фактически, монолитный материал может хорошо работать в качестве сезонного буфера влаги, поглощая влагу летом с более высокой относительной влажностью, а затем выделяя эту влагу в более сухие зимние месяцы.

Согласно информации о продукте от Aercon, «материал AAC не имеет взаимосвязанной пористости, поэтому капиллярное действие быстро нарушается, и влага не может продолжать «втягиваться» очень глубоко в материал. Затрагивается только материал у поверхности, непосредственно контактирующий с водой».

Кроме того, газобетон полностью неорганический, поэтому нет ничего, что может разлагаться от влаги, и нет источника пищи для плесени и грибка, хотя, когда газобетон намокает, важно, чтобы он мог высохнуть. Это включает в себя проектирование сборок AAC с потенциалом сушки снаружи, внутри или и там, и там. В некоторых ситуациях, когда ожидается контакт с внешней влагой, например, в местах, подверженных наводнениям, может иметь смысл использовать гидроизоляционный или гидроизоляционный слой на внешней стороне, но в таких случаях чрезвычайно важно, чтобы сборка могла высохнуть до интерьер. Для обеспечения надлежащей детализации следует проконсультироваться со специалистом по строительным наукам.

Минеральные или гипсовые штукатурки рекомендуются в качестве внутренней отделки – избегайте гипсокартона с бумажным покрытием, когда возможно затопление. Снаружи используйте либо неорганическую штукатурку, либо детали от дождя с обвязкой и накладным сайдингом — например, фиброцементом, деревом или терракотой. (Для пожаробезопасных сборок следует избегать использования деревянного сайдинга.) С гипсовыми и штукатурными покрытиями можно использовать интегральные пигменты для удовлетворения архитектурных потребностей.

Окно запечатано до того, как штукатурка покрыла зажимыСамый первый сертифицированный пассивный дом дом AAC в Вудстоке, Нью-Йорк, США

Газобетон и ветровая нагрузка

При правильном армировании газобетон может обеспечить высокую степень ветроустойчивости. Большая часть этой прочности обеспечивается за счет усиленных вертикальных, заполненных цементным раствором сердечников и связующих балок. Блок с сердечником должен быть указан при заказе газобетона, поэтому важно заранее определить структурные требования, с которыми производитель должен быть в состоянии помочь.

Взаимосвязанные панели стен, крыши и пола из газобетона имеют соответствующую толщину и стальную арматуру для удовлетворения конкретных требований к конструкции. Работая с производителем и/или инженером-строителем, можно достичь практически любого уровня структурных требований. Учитывая прогнозы более сильных штормов в будущем, может иметь смысл выйти за рамки минимальных рекомендуемых структурных конструкций с AAC или любой другой строительной системой в этом отношении.

AAC и насекомые

Мы мало слышим о насекомых в дискуссиях о последствиях изменения климата, но это, вероятно, изменится. Ареалы термитов простираются на север. Во многих тропических регионах, таких как Гавайи, строительство из стандартной древесины сегодня становится все более редким явлением, особенно из-за формозских термитов. Если используется деревянный каркас, это должна быть обработанная древесина для защиты от повреждения термитами, а обработанная древесина несет в себе ряд опасностей для окружающей среды и здоровья. Ограничения для деревянного каркасного строительства, характерные для тропических регионов, будут все чаще проявляться в континентальной части США по мере потепления климата.

AAC представляет собой альтернативу деревянному каркасному строительству в районах, где ожидается повреждение термитами или может ожидаться в будущем. В то время как Дэниел Леви использовал деревянный каркас для внутренних перегородок в северной части штата Нью-Йорк, в местах, где риск термитов высок, можно использовать более тонкие блоки или панели из газобетона для внутренних , а также наружных стен.

Внутренний вид – большие окна и двери обеспечивают яркий интерьер

AAC и пассивная живучесть

Пассивная живучесть стала критерием проектирования после урагана Катрина, когда ураган вызвал длительные отключения электроэнергии. Совсем недавно калифорнийские коммунальные компании активно отключали электроэнергию для миллионов клиентов в периоды крайней пожароопасности, а в феврале 2021 года значительная часть юга США потеряла электроэнергию из-за зимних штормов.

Идея состоит в том, что здания должны проектироваться с высокоизолированными внешними оболочками и пассивными конструктивными элементами, чтобы в них сохранялись условия для проживания в случае отключения электроэнергии. Сам по себе газобетон не обеспечивает достаточно высокого уровня изоляции в более холодных регионах Северной Америки, чтобы удовлетворить этому критерию, хотя сборки газобетона, как правило, очень герметичны.

Для обеспечения пассивной живучести рекомендуется добавление внешней изоляции. Для дома AAC в Вудстоке, штат Нью-Йорк, в котором мы остановились, Леви установил шесть дюймов жесткой минеральной ваты (продукт Rockwool’s ComfortBoard, плотность которого составляет 8 фунтов на кубический фут). С монолитными стенами AAC толщиной 8 дюймов и жесткой минеральной ватой толщиной шесть дюймов стены Леви обеспечивают около R-35 с очень минимальным тепловым мостом.

Кроме того, газобетон с изоляцией снаружи обеспечивает большую тепловую массу внутри изолированной оболочки. Это помогает поддерживать обитаемую температуру во время отключения электроэнергии или потери топлива для отопления. В сочетании с пассивным солнечным дизайном (таким как окна, выходящие на юг, затенение и естественная вентиляция) эта тепловая масса может обеспечить безопасность такого здания в течение длительного времени без дополнительной энергии.

Другие соображения по поводу газобетона

Наряду с описанными выше преимуществами упругости газобетона, этот материал также обеспечивает отличные акустические характеристики, особенно в сборках, включающих другие компоненты, такие как изоляционный слой или кирпичная обшивка.

Материал хорошо подходит для людей с химической чувствительностью. У Леви был постоянный арендатор в квартире над его гаражом, который не мог оставаться здоровым в обычных домах; она была продана за преимущества материала. Для применений, где существует острая химическая чувствительность, может потребоваться внутренняя отделка цементом, известью или гипсовой штукатуркой, а не акриловыми покрытиями.

Самым большим недостатком газобетона может быть отсутствие знакомства с ним в строительной отрасли Северной Америки. Строители и подрядчики очень консервативны и устойчивы к новым или незнакомым материалам. Другим недостатком является необходимость в слое изоляции в большинстве климатических условий Северной Америки, хотя существует немецкий продукт AAC, который может стать доступным здесь с прослоенным слоем AAC с более низкой плотностью (более высоким значением R) в центре.

Готовый дом из газобетона – солнечные панели на крыше обеспечивают максимальную энергоэффективность

Заключительные мысли

Впервые я написал о газобетонном бетоне в середине 1990-х годов в журнале Environmental Building News. Многие из нас тогда, в том числе европейские производители, которые построили заводы по производству газобетона, думали, что он приживется и получит значительную долю рынка, но этого не произошло. Учитывая растущий сегодня интерес к устойчивости, я считаю, что у AAC блестящие перспективы; наконец, он мог бы стать обычным строительным материалом здесь.

Даниэль Леви, консультирующий по вопросам строительства газобетона и пассивного дома, поделился со мной своим энтузиазмом по поводу газобетона. «Я видел слишком много деревянных каркасных зданий, поврежденных влагой, термитами или другими насекомыми, сверлящими дерево, огнем, гнилью и плесенью», — сказал он мне. «АГБ выглядит как бетон, но легко режется деревообрабатывающими инструментами, поэтому я считаю, что он предлагает лучшее из всех миров».

Институт устойчивого дизайна

251 Leonard RD

VT 05301, Dummerston

Соединенные Штаты Америки

+1 8025794858

WWW.ResilientDesign.org 9000

AECCON

510591059105910105910101010101010101010101010101010101010101010101terS. 544 East

Florida, 33844 Haines City

United States of America

www.aerconaac.com

Ремонт перемычек – установка и ремонт оконных перемычек

Одной из распространенных, но более серьезных структурных проблем, которые могут повлиять на дом, является перемычка. отказ. Над большинством окон и дверей у вас будет какая-то форма перемычки. Обычно это кирпичные перемычки, стальные перемычки или бетонные перемычки. Первыми признаками проблемы с перемычкой обычно являются трещины в кладке над окнами и дверями.

Что делать, если вы заметили трещины над окном или дверью? Вы можете отремонтировать перемычки? Вам нужно заменить треснувшие перемычки?

В этом руководстве вы найдете ответы на эти вопросы и расскажете, как ремонтировать перемычки с помощью спиральных стержней.

Меню

  • Выявление поврежденных и вышедших из строя перемычек
  • Ремонт оконной перемычки
  • Использование спиральных стержней для ремонта перемычки
  • Установка спиральных стержней
  • Лучший раствор для ремонта перемычек
  • Создание перемычки со спиральными стержнями
  • Затраты на ремонт перемычки

Что такое перемычка?

Перемычка — это тип несущей конструкции, используемый в зданиях. Они устанавливаются горизонтально над проемами, такими как двери и окна, чтобы выдержать нагрузку конструкции выше. Перемычки могут быть выполнены из кирпича, бетона, дерева или металла. Они обеспечивают дополнительную прочность в более слабых местах — если несущая перемычка повреждена, она требует внимания.

Когда нужно ремонтировать перемычку?

При устранении любых трещин в стене важно установить первопричину образования трещин. Когда трещины находятся над дверями и окнами, первым делом необходимо найти доказательства того, что перемычка треснула или взорвалась.

Выявление поврежденных и вышедших из строя перемычек

Когда перемычки выходят из строя, они часто вызывают появление вертикальных трещин в окружающей кладке. Таким образом, вертикальные ступенчатые трещины в кирпичной кладке являются ярким свидетельством того, что ваша перемычка вышла из строя.

Обычно вертикальные трещины появляются по диагонали вверх и внутрь от верхних углов окон. Перемычки обычно изгибаются вниз, когда они выходят из строя, что заставляет кирпичную кладку подниматься и внутрь, что приводит к трещинам и вздутию кладки. При вышедших из строя перемычках трещины не должны выходить за ширину окна или двери.

Наиболее распространенными причинами выхода из строя перемычки являются дефекты перемычки, такие как коррозия стали. Важно отметить, что перемычки могут треснуть или взорваться из-за других структурных проблем, таких как движение стены или фундамента. Вам следует проконсультироваться с инженером-строителем, чтобы исключить более серьезную основную проблему.

Проблемы с перемычками часто возникают при замене деревянных окон, обычно на новые окна из ПВХ. Перед установкой новых окон подрядчики должны проверить состояние перемычек. Свидетельства трещин на этом этапе, очевидно, беспокоят домовладельца. В этих случаях перемычку необходимо укрепить (или заменить) перед тем, как снимать и устанавливать новые окна.

Если вы имеете дело с кирпичными плоскими арочными перемычками, вы можете легко выполнить ремонт перемычек с помощью винтовых спиральных стержней. Эти стержни из нержавеющей стали вставляются в пазы над существующей перемычкой. Это придает несущую способность и обеспечивает высокоэффективный ремонт с минимальным разрушением.



Типы ремонта перемычек

Кирпичные и каменные перемычки

Ремонт кирпичных перемычек и кирпичных плоских арок упрощается с помощью винтовых стержней. Это основное внимание в нашем руководстве — вы можете перейти к тому, как установить спиральные стержни , чтобы узнать больше.

Бетонные перемычки

Если на вашей бетонной перемычке появились горизонтальные трещины, вам необходимо заняться устранением самой трещины. Это связано с тем, что вода может попасть в трещину и вызвать ржавчину стальной арматуры в бетоне. Распространение ржавчины может привести к разрушению бетона. Вы должны рассмотреть различные продукты для ремонта бетона или полностью заменить перемычку.

Пример бетонной перемычки над окном

Металлические перемычки

Со временем металлические перемычки , в том числе изготовленные из стали , в некоторой степени подвержены коррозии. При коррозии металл расширяется, что приводит к растрескиванию штукатурки. Вам нужно будет заполнить эту трещину инъекцией смолы, чтобы защитить ее. Это должно предотвратить дальнейшее повреждение перемычки.

Деревянные перемычки

При использовании деревянных перемычек, часто в старых домах, существует риск гниения древесины (мокрой и сухой), а также жуков-древоточцев. Это может повлиять на структурную целостность древесины и означает, что вам потребуется заменить или отремонтировать их с помощью спиральных стержней, как описано в этом руководстве.



Ремонт оконных перемычек

Лучший способ выполнить ремонт оконных перемычек — использовать спиральные стержни. Эти арматурные стержни можно использовать с кирпичными или каменными перемычками. После установки эти стержни из нержавеющей стали повышают прочность с минимальным разрушением.

Спиралевидные стержни являются хорошей альтернативой установке новой перемычки. Установка новой перемычки требует снятия и замены кирпичной кладки, а кладка над проемом во время этого процесса должна поддерживаться подпорками. Это дорого и разрушительно.

Как использовать спиральные стержни для ремонта перемычки

Эти стальные стержни эффективно преобразовывают существующую кирпичную кладку в балку. Их можно использовать и на кирпичных перемычках арок с использованием дополнительных затирочных стяжек.

Как работают спиральные стержни?

При правильном монтаже винтовые стержни и цементный анкерный раствор настолько прочно связаны с кладкой, что эффективно создают единую кладочную балку. Эта балка обладает отличной несущей способностью и способна поддерживать кирпичную кладку наверху, а также распределять структурные нагрузки. Прорезь для стержня из нержавеющей стали вырезается на определенную глубину, чтобы обеспечить наилучшее непрерывное сцепление с цементным раствором.

При добавлении второго стержня силы напряжения, действующие на перемычку, еще больше перераспределяются. Прочность на растяжение перемычки, армированной спиральным стержнем, превосходит альтернативы, часто во много раз. Восстановив перемычку, вы устраните риск выхода из строя перемычки и любых опасных последствий.

Установка винтовых стержней для ремонта перемычки

Установка винтовых стержней выполняется относительно быстро и легко. Все работы проводятся снаружи, что сводит к минимуму неудобства для домовладельцев.

Мы разбили установку на простые и понятные шаги. Описанный ниже метод установки применим как к оконным, так и к дверным перемычкам. Настоятельно рекомендуется установить винтовые стержни на два уровня выше неисправной перемычки.

Спиральные стержни, используемые для ремонта перемычки, доступны в трех и семиметровой длине. Эти более длинные длины позволяют решеткам выходить за пределы окна или двери на требуемые 500 мм. Вы также можете отрезать более длинные отрезки до нужного размера.

Шаг первый – Вытесывание и очистка пазов

С помощью штробореза вырежьте или выбейте паз в горизонтальном слое раствора над первым рядом кирпичей, прямо над перемычкой.

Для кирпичных перемычек арки прорезь должна быть прорезана в горизонтальном слое раствора, который проходит непосредственно над вершиной арки.

Ремонт перемычки кирпичной арки — показано расположение первой винтовой планки

Вам необходимо вырезать чуть более 500 мм с каждой стороны проема и над окном или дверью. Вы должны вырезать щель на правильную глубину, в зависимости от толщины стенки. См. таблицу ниже:

Толщина стенки Глубина паза Глубина стержня
102 мм 30 мм 20 мм
215 мм 40 мм     30 мм



Перед промывкой шва чистой водой удалите раствор, включая любые незакрепленные материалы.

Два – Анкерный раствор

Тщательно перемешайте анкерный раствор с помощью лопастной мешалки. Загрузите раствор в указывая пистолет.

Закачивайте раствор к задней части паза непрерывным равномерным потоком приблизительно до двух третей глубины паза.

Три – Вставьте первый стержень

Плотно вставьте спиральный стержень в цементный раствор примерно на две трети глубины паза. Убедитесь, что планка выступает на 500 мм по обе стороны от окна или двери.

Четыре – Вставьте второй стержень

Нанесите второй слой анкерного раствора в паз, убедившись, что первый стержень полностью покрыт. Удалите излишки затирки перед добавлением второго спирального стержня. Этот стержень должен достигать примерно половины глубины паза и находиться на расстоянии не менее 10 мм от первого стержня.

Теперь вам нужно нанести еще один слой затирки, пока он не окажется примерно в 10 мм от поверхности. Убедитесь, что стержни и цементный раствор плотно упакованы.

ВЫ ДОЛЖНЫ ПОВТОРИТЬ ЭТОТ ПРОЦЕСС ДЛЯ ВТОРОГО УРОВНЯ. ВТОРОЙ УРОВЕНЬ СОЗДАЕТСЯ ОТРЕЗАНИЕМ ДРУГОЙ ПРОРЕЗИ НА ЧЕТЫРЕ РЯДА ВЫШЕ ПЕРВОГО ИСПОЛЬЗОВАНИЕМ ТАКОГО ЖЕ МЕТОДА.

Позиционирование второго спирального стержня для ремонта оконной перемычки

Пять – Приведение в порядок

Завершите ремонт, заполнив паз и заполнив вертикальную трещину подходящим шпаклевочным материалом. Используя правильный наполнитель, вы не должны оставлять следов ремонтных работ.

Какой раствор использовать для ремонта перемычки?

Вам понадобится цементный раствор, чтобы закрепить спиральные стержни на месте. В Permagard мы предлагаем анкерный раствор PermaCEM из-за его высокой прочности. Этот анкерный раствор на основе цемента обеспечивает прочное сцепление и придает долговременную стабильность, сохраняя максимальный контакт с кирпичной кладкой. Его можно смешивать в точном количестве, необходимом для экономии отходов.

Что делать внутри при ремонте перемычки?

Мы сосредоточились на том, как отремонтировать перемычку снаружи. Теперь посмотрим, что делать внутри. Наилучший план действий определяется тяжестью трещин и тем, проходят ли они до внутреннего листа стенки полости.

Трещины, проходящие к внутренней створке

Если трещины очевидны на внутренней створке полой стены, то необходимо повторить процесс и создать новую перемычку/балку внутри. Вы также должны убедиться, что между двумя створками достаточно стенных связей, чтобы обеспечить правильную и безопасную передачу нагрузки.

Лучший способ сделать это – провести осмотр, чтобы оценить наличие достаточного количества анкеров на стенах. При наличии полой стены вы должны иметь возможность проводить визуальный осмотр, глядя между внутренними и внешними листами. Если вы не можете хорошо рассмотреть существующие настенные крепления и их частоту, вы можете использовать металлодетектор или эндоскопическую камеру.

Вам потребуется добавить или заменить настенные стяжки, если их недостаточно или существующие связи подверглись коррозии для обеспечения устойчивости конструкции. Наше руководство по установке настенных стяжек поможет вам определить правильное расстояние и установку настенных стяжек.

Отсутствие трещин на внутренней створке

Если на внутренней створке нет признаков трещин, то внутренняя установка балки не требуется. Однако вам нужно будет осмотреть настенные связи, как указано выше. Если между двумя створками недостаточно стяжек, необходимо установить ремонтные стяжки по мере необходимости.

Создание перемычки

Нет перемычки

Иногда перемычки вообще не существует. Когда над окном нет перемычки, это обычно означает, что кладка была построена непосредственно на оконных рамах. В этом случае вы можете создать новую перемычку, используя винтовые стержни. Вы можете сделать это, установив два уровня винтовых стержней, используя метод, описанный выше.

Установка винтовых стержней таким образом позволяет сформировать перемычку внутри существующей кирпичной кладки. Это более дешевый и простой ремонт, чем установка новой бетонной или металлической перемычки, которая является дорогостоящей и очень разрушительной.

Стоимость ремонта перемычки

Использование винтовых стержней для ремонта перемычки или создание новой перемычки является наиболее рентабельным подходом. Стоимость ремонта перемычки резко снижается из-за простоты ремонта и скорости установки перекладин.

Альтернативы часто включают удаление кирпичной кладки и механическую поддержку окружающей кладки. Это делает его большой, дорогостоящей и часто сложной работой. Затем у вас возникают эстетические проблемы с заменой удаленной кирпичной кладки новыми рядами, которые могут выглядеть иначе. При использовании метода спиральных стержней нет необходимости заменять перемычку или восстанавливать какую-либо кладку, поскольку при этом используется существующая кирпичная кладка.

Permagard предлагает следующие варианты спиральных стержней (цены могли измениться):

Вы можете купить винтовые стержни для ремонта перемычек оптом, чтобы сэкономить.

  • 6 мм и 8 мм x 3 м — 50 шт. в упаковке спиральных стержней — от 445 фунтов стерлингов без НДС. чан
  • 6 мм x 7 м – 5 упаковок = 110 фунтов стерлингов без НДС. чан

Стержни также можно приобрести поштучно:

  • 6 мм x 3 метра — 9,75 фунтов стерлингов за стержень без учета НДС. НДС
  • 8 мм x 3 метра — 12,80 фунтов стерлингов за брусок без учета НДС

Стержни можно крепить с помощью анкерного раствора PermaCEM — 26,00 фунтов стерлингов без учета стоимости.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
