Калькулятор для расчета толщины стен

Расчёт толщины стен на калькуляторе не представляется сложным. Необходимо заполнить все поля калькулятора и нажать кнопку Рассчитать. Калькулятор автоматически выдаст рекомендуемую толщину однослойной стены в соответствии с введёнными данными.

В третьем разделе есть возможность указать материалы в соответствии со СНиП II-3-79 либо выбрать из списка современных строительных материалов. Для расчёта толщины стены сделанной из современных материалов, характеристики теплопроводности были взяты с официальных сайтов производителей.


1 Район проживания
МайкопАлейскБарнаулБеляБийскЗмеиного рскКатандаКош-АгачОнгудайРодиноРубцовскСлавгородТогулАрхараБелогорскБлаговещенскБомнакБратолюбовкаВыссаГошДамбукиЕрофей ПавловичЗавитинскЗеяНорский складОрогонПоярковоСвободныйСковородиноСредняя НожкаТыган-УрканТындаУнахаУсть-НожкаЧерняевоШимановскЭкиманАрхангельскБорковскаяЕмецкКой насМезеньОнегаАстраханьВерхний БаскунчакБелорецкДуванМелеузУфаЯнаулБелгородБрянскБабушкинБаргузинБагдаринКяхтаМондыНижнеангарскСосново-ОзерскоеУкаитУлан-УдэХоринскВладимирМуромВолгоградКотельниковоЭльтонВологдаВытеграНикольскТотьмаВоронежДербентМахачкалаИвановоКинешмаАлыгджерБодайбоБратскВерхняя ГутараДубровскоеЕрбогаченЖигаловоЗимаИкаИлимскИркутскИчераКиренскМамаМарковоНаканноНевонНепаОрлингаПеревозПреображенкаСлюдянкаТайшетТулунУсть-Ордынский — Бурятский АОНальчикКалининградЭлистаКалугаАпука — Корякский ДОИча — Корякский АОКлючиКозыревскКорф — Корякский АОЛопатка, мысМильковоНачикио. БерингаОссора — Корякский АОПетропавловск-КамчатскийСемлячикиСоболевоКронокиУкаОктябрьскаяУсть-Воямполка — Корякский АОУсть-КамчатскУсть-ХайрюзовоЧеркесскКемьЛоухиОлонецПанадыПетрозаводскРеболыКемеровоКиселевскКондомаМариинскТайгаТисульТопкиУстъ-КабырзаВяткаНагорскоеСовалиВендингаВоркутаОбъячевоПетруньПечораСыктывкарТроицко-ПечорскУсть-УсаУсть-ЦильмаУсть-ЩугорУхтаКостромаЧухломаШарьяКраснодарСочиТихорецкАгатаАчинскБайкит — Эвенкийский АОБоготолБогучаныВанавара — Эвенкийский АОВельмоВерхнеимбатскВолочанкаДиксон — Таймырский АОДудинка — Таймырский АОЕнисейскЕссей — Эвенкийский АОИгаркаКанскКежмаКлючиКрасноярскМинусинскТаимбаТроицкоеТура — Эвенкийский АОТуруханскХатанга — Таймырский АОЧелюскин, мыс — Таймырский АОЯрцевоАй-ПетриКлепининоСимферопольФеодосияЯлтаКурганКурскЛипецкСвирицаТихвинСанкт-ПетербургАркагалаБроховоМагаданОмсукчанПалаткаСреднеканСусуманЙошкар-ОлаСаранскДмитровКашираМоскваВайда-ГубаКандалакшаКовдорКраснощельеЛовозероМончегорскМурманскНиванкюльПулозероПялицаТериберкаТерско-ОрловскийУмбаЮкспорАрзамасВыксаНижний НовгородНовгородБарабинскБолотноеКарасукКочкиКупиноКыштовкаНовосибирскТатарскЧулымИсиль-КульОмскТараЧерлакОренбургОренбургЗеметчиноПензаБисерПермьАнучиноАстраханкаБогопольВладивостокДальнереченскМельничноеПартизанскПосьетПреображениеРудная ПристаньЧугуевкаВеликие ЛукиПсковМиллеровоРостов-на-ДонуТаганрогРязаньСамараВерхотурьеЕкатеринбургИвдельСаратовАлександровск-СахалинскийДолинскКировскоеКорсаковКурильскМакаровНевельскНогликиОхаПогибиПоронайскРыбновскХолмскЮжно-КурильскЮжно-СахалинскВладикавказВязьмаСмоленскАрзгирСтавропольТамбовБугульмаЕлабугаКазаньБежецкТверьРжевАлександровскоеКолпашевоСредний ВасюганТомскУсть-ОзерноеКызылТулаБерезово — Ханты-Мансийский АОДемьянскоеКондинское — Ханты-Мансийский АОЛеушиМарресаляНадымОктябрьскоеСалехардСосьваСургут — Ханты-Мансийский АОТарко-Сале — Ямало-Ненецкий АОТобольскТюменьУгутУренгой — Ямало-Ненецкий АОХанты-Мансийск — Ханты-Мансийский АОГлазовИжевскСарапулСурскоеУльяновскАянБайдуковБикинБираБиробиджанВяземскийГвасюгиГроссевичиДе-КастриДжаорэЕкатерино-НикольскоеКомсомольск-на-АмуреНижнетамбовскоеНиколаевск-на-АмуреОблучьеОхотскИм. Полины ОсипенкоСизиманСоветская ГаваньСофийский ПриискСредний УргалТроицкоеХабаровскЧумиканЭнкэнАбаканШираЧелябинскГрозныйАгинскоеАкшаАлександровский ЗаводБорзяДарасунКалаканКрасный ЧикойМогочаНерчинскНерчинский ЗаводСредний КаларТунгокоченТупикЧараЧитаПорецкоеЧебоксарыАнадырьМарковоОстровноеУсть-ОлойЭньмувеемАлданАллах-ЮньАмгаБатамайБердигястяхБуягаВерхоянскВилюйскВитимВоронцовоДжалиндаДжарджанДжикимдаДружинаЕкючюЖиганскЗырянкаИситьИэмаКрест-ХальджайКюсюрЛенскНагорныйНераНюрбаНюяОймяконОлекминскОленекОхотский ПеревозСангарСаскылахСреднеколымскСунтарСуханаСюльдюкарСюрен-КюельТокоТоммотТомпоТуой-ХаяТяняУсть-МаяУсть-МильУсть-МомаЧульманЧурапчаШелагонцыЭйикЯкутскВарандейИндигаКанин НосКоткиноНарьян-МарХодоварихаХоседа-ХардЯрославль
2 Комфортная температура в доме

3 Материал стенЖелезобетонБетон на гравии или щебне из природного камняКерамзитобетонГазо- и пенобетон, газо- и пеносиликатГлиняный обыкновенный на цементно-песчаном раствореСиликатный на цементно-песчаном раствореКерамический пустотный на цементно-песчаном раствореАрболит (минимальная теплопроводность)Арболит (максимальная теплопроводность)Сосна и ельДубМаты минераловатные прошивныеПлиты из стеклянного штапельного волокнаМедь (для сравнения)Стекло оконноеHEBEL D400HEBEL D500YTONG D400H+H D400H+H D500H+H D600КЗСМ D400КЗСМ D500КЗСМ D600EuroBlok D400EuroBlok D500EuroBlok D600ЭКО D400ЭКО D500ЭКО D600Bonolit D300Bonolit D400Bonolit D500Bonolit D600AeroStone D400AeroStone D500AeroStone D600AeroStone D700AeroStone D800ГРАС D400ГРАС D500ГРАС D600BRAER Ceramic Thermo 14,3 NFBRAER Ceramic Thermo 12,4 NF BRAER BLOCK 44BRAER Ceramic Thermo 10,7 NFBRAER Ceramic Thermo 10,7 NF тип 2 BRAER BLOCK 25Porotherm 8Porotherm 12Porotherm 25Porotherm 38Porotherm 44Porotherm 51Porotherm 51 PremiumISOVER ОптималROCKWOOL ЛАЙТ БАТТСROCKWOOL КАВИТИ БАТТСROCKWOOL РОКФАСАДKNAUF Insulation Термо Плита 037KNAUF Insulation Фасад Термо Плита 034KNAUF Insulation Фасад Термо Плита 032ISOVER Классик Плюс





Раздел будет постоянно пополняться. Если вы хотите добавить материал которого нет в списке просто отпишите в комментариях. Для онлайн расчёта используются данные из СНиП 23-01-99 «Строительная климатология» и СНиП II-3-79 «Строительная теплотехника»

SmartCalc. Расчет утепления и точки росы для строящих свой дом. СНИП.

JavaScript отключен

К сожалению Ваш браузер не поддерживает JavaScript, или JavaScript отключен в настройках браузера.
Без JavaScript и без поддержки браузером HTML5 работа ресурса невозможна. Если Вы имеете намерение воспользоваться нашим ресурсом,
включите поддержку JavaScript или обновите свой браузер.

Теплотехнический калькулятор ограждающих конструкций

Расчет утепления и точки росы для строящих свой дом

СНиП 23-02-2003

СП 23-101-2004

ГОСТ Р 54851—2011

СТО 00044807-001-2006

Старая версия калькулятора

Тепловая защита

Защита от переувлажнения

Ссылка на расчет.

Отчет по результатам расчета.

Представленный теплотехнический расчет ограждающих конструкций зданий является оценочным и предназначен для предварительного выбора материалов
и проектирования конструкций.

При разработке проекта для проведения точного расчета необходимо обратиться в организацию, обладающую соответствующими полномочиями и разрешениями.

Расчет основан на российской нормативной базе:

  • СНиП 23-02-2003 «Тепловая защита зданий»
  • СП 23-101-2004 «Проектирование тепловой защиты зданий»
  • ГОСТ Р 54851—2011 «Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче»
  • СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»

Добавьте ссылку на расчет в закладки:
Ссылка на расчет

Или скопируйте ее в буфер обмена:

Москва (Московская область, Россия)

Страна

РоссияАзербайджанАрменияБеларусьГрузияКазахстанКыргызстанМолдоваТуркменистанУзбекистанУкраинаТаджикистан

Регион

Республика АдыгеяРеспублика АлтайАлтайский крайАмурская областьАрхангельская областьАстраханская областьРеспублика БашкортостанБелгородская областьБрянская областьРеспублика БурятияВладимирская областьВолгоградская областьВологодская областьВоронежская областьРеспублика ДагестанДонецкая областьЕврейская автономная областьЗабайкальский крайЗапорожская областьИвановская областьРеспублика ИнгушетияИркутская областьКабардино-Балкарская РеспубликаКалининградская областьРеспублика КалмыкияКалужская областьКамчатский крайКарачаево-Черкесская РеспубликаРеспублика КарелияКемеровская областьКировская областьРеспублика КомиКостромская областьКраснодарский крайКрасноярский крайРеспублика КрымКурганская областьКурская областьЛенинградская областьЛипецкая областьЛуганская областьМагаданская областьРеспублика Марий ЭлРеспублика МордовияМосковская областьМурманская областьНенецкий АО (Архангельская область)Нижегородская областьНовгородская областьНовосибирская областьОмская областьОренбургская областьОрловская областьПензенская областьПермский крайПриморский крайПсковская областьРостовская областьРязанская областьСамарская областьСаратовская областьСахалинская областьСвердловская областьРеспублика Северная Осетия — АланияСмоленская областьСтавропольский крайТамбовская областьРеспублика ТатарстанТверская областьТомская областьТульская областьРеспублика ТываТюменская областьУдмуртская РеспубликаУльяновская областьХабаровский крайРеспублика ХакасияХанты-Мансийский автономный округ — ЮграХерсонская областьЧелябинская областьЧеченская РеспубликаЧувашская Республика — ЧувашияЧукотский АО (Магаданская область)Республика Саха (Якутия)Ямало-Ненецкий автономный округЯрославская область

Населенный пункт

ДмитровКашираМожайскМоскваНаро-ФоминскНовомосковский АОТроицкий АОЧерусти

Основные климатические параметры
Температура холодной пятидневки с обеспеченностью 0. 92-26˚С
Продолжительность отопительного периода204суток
Средняя температура воздуха отопительного периода-2.2˚С
Относительная влажность воздуха наиболее холодного месяца84%
Условия эксплуатации помещения
Количество градусо-суток отопительного периода (ГСОП)4528.8°С•сут
Средние месячные и годовые значения температуры и парциального давления водяного пара
МесяцТ, ˚СE, гПаМесяцТ, ˚СE, гПа
Январь-7. 83.3Июль19.115.7
Февраль-6.93.3Август17.114.6
Март-1.34.3Сентябрь11.310.9
Апрель6.56. 6Октябрь5.27.5
Май13.310Ноябрь-0.85.2
Июнь1713.3Декабрь-5.23.9
Год5.68.2

Жилое помещение (Стена)

Помещение
Жилое помещениеКухняВаннаяНенормированноеТехническое помещение

Тип конструкции
СтенаПерекрытие над проездомПерекрытие над холодным подвалом, сообщающимся с наружным воздухомПерекрытие над не отапливаемым подвалом со световыми проемами в стенахПерекрытие над не отапливаемым подвалом без световых проемов в стенахЧердачное перекрытиеПокрытие (утепленная кровля)

Влажность в помещении*ϕ%
Коэффициент зависимости положения наружной поверхности по отношению к наружному воздухуn
Коэффициент теплоотдачи внутренней поверхностиα(int)
Коэффициент теплоотдачи наружной поверхностиα(ext)
Нормируемый температурный перепадΔt(n)°С
* — параметр используется при расчете раздела «Защита от переувлажнения ограждающих конструкций» (см. закладку «Влагонакопление»).

Слои конструкции

Конструкция
ТипМатериалыТолщина, ммλμ (Rп)Управление
Внутри
СнаружиНаружный воздухВентилируемый зазор (фасад или кровля)Кровельное покрытие с вентилируемым зазором

Внутри: 20°С (55%) Снаружи: -10°С (85%)

Климатические параметры внутри помещения

Температура

Влажность

Климатические параметры снаружи помещения

Выбранные

Самый холодный месяц

Температура

Влажность

  • Тепловая защита
  • Влагонакопление
  • Тепловые потери

Сопротивление теплопередаче:

(м²•˚С)/Вт

Слои конструкции (изнутри наружу)
ТипТолщинаМатериалλRТmaxТmin
Термическое сопротивление Rа
Термическое сопротивление Rб
Термическое сопротивление ограждающей конструкции
Сопротивление теплопередаче ограждающей конструкции [R]

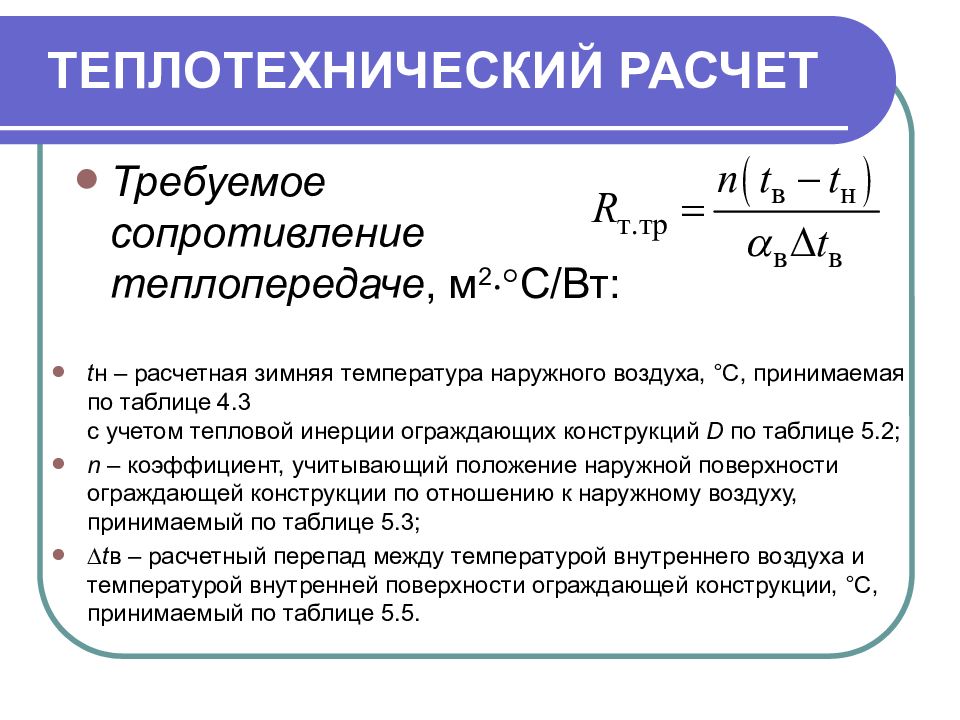

Требуемое сопротивление теплопередаче
Санитарно-гигиенические требования [Rс]
Нормируемое значение поэлементных требований [Rэ]
Базовое значение поэлементных требований [Rт]

Расчет защиты от переувлажнения методом безразмерных величин

Нахождение плоскости максимального увлажнения.

Координата плоскости максимального увлажненияX0мм
Сопротивление паропроницанию от внутренней поверхности конструкции до плоскости максимального увлажненияRп(в)0(м²•ч•Па)/мг
Сопротивление паропроницанию от плоскости максимального увлажнения до внешней поверхности конструкцииRп(н)0(м²•ч•Па)/мг
Условие недопустимости накопления влаги в ограждающей конструкции за годовой период эксплуатацииRп.тр(1)0(м²•ч•Па)/мг
Условие ограничения влаги в ограждающей конструкции за период с отрицательными среднемесячными температурами наружного воздухаRп. тр(2)0(м²•ч•Па)/мг

Образование конденсата в проветриваемом чердачном перекрытии или вентилируемом зазоре кровли

Сопротивление паропроницанию конструкцииRп0(м²•ч•Па)/мг
Требуемое сопротивление паропроницаниюRп.тр0(м²•ч•Па)/мг

Послойный расчет защиты от переувлажнения

Слои конструкции (изнутри наружу)
ТолщинаМатериалμRпXRп(в)Rп. тр(1)Rп.тр(2)

Тепловые потери через квадратный метр ограждающей конструкции

Потери тепла через 1 м² за один час при сопротивлении теплопередаче (Вт•ч)
Сопротивление теплопередачеR±R, %Q±Q, Вт•ч
Санитарно-гигиенические требования [Rс]0000
Нормируемое значение поэлементных требований [Rэ]0000
Базовое значение поэлементных требований [Rт]0000
Сопротивление теплопередаче ограждающей конструкции [R]0000
R + 10%0000
R + 25%0000
R + 50%0000
R + 100%0000

Потери тепла через 1 м² за отопительный сезон

кВт•ч

Потери тепла через 1 м² за 1 час при температуре самой холодной пятидневки

Вт•ч

Сайту 10 лет!
15 февраля 2013 года начала функционировать первая версия нашего калькулятора теплотехнического расчета ограждающих конструкций
Актуализация данных климатологии (СП 131. 13330.2020)
Внесены изменения в БД климатических параметров для России в соответствии с вступившим в действие СП 131.13330.2020 …
Актуализация климатических параметров для Казахстана
Внесены изменения в БД климатических параметров для Казахстана в соответствии с действующими нормативными документами …
Актуализация в соответствии с норматиными документами
Актуализированы изменения в СП 50.13330.2012 и СП 131.13330.2018 …
Добавлены проекты
Добавлены возможности хранения ссылок на расчеты и расчета тепловых потерь здания…
Добавлен калькулятор тепловой защиты полов по грунту
Калькулятор позволяет рассчитать уровень тепловой защиты и тепловые потери полов по грунту…
Открыта группа «В контакте»
В социальной сети «В контакте» открыта группа, посвященная проекту СмартКалк. ..
Для исследователей и экспериментаторов
Для экспериментаторов, исследователей и вообще всех, кому спокойно не сидится на месте, добавлен тип помещения: «Ненормированное» …
Расчет каркасных конструкций
Как рассчитать каркасную конструкцию?
Какие варианты каркасов можно использовать в калькуляторе?


Основной материал


Материал каркаса или швов


Материал:

Плотность ρ:

кг/м³

Удельная теплоемкость (c):

кДж/(кг•°С)

Коэффициент теплопроводности для условий А λ(А):

Вт/(м•°С)

Коэффициент теплопроводности для условий Б λ(Б):

Вт/(м•°С)

Коэффициент паропроницаемости μ:

мг/(м•ч•Па)

Предельно допустимое приращение расчетного массового отношения влаги в материале ограждающей конструкции Δwcp:

%

Сопротивление паропроницанию Rп:

(м²•ч•Па)/мг


Вставить после:

Калькулятор теплопроводности | Thermtest Inc.

Калькулятор теплопроводности | Термтест Инк.

  • Последние
  • В тренде
  • Наш выбор

Калькулятор теплопроводности учитывает тип теплопередачи между веществами, находящимися в непосредственном контакте друг с другом. Теплообмен за счет проводимости можно использовать для демонстрации потерь тепла через барьер. Для стены постоянной толщины скорость потери тепла определяется как:

\[ Q = \frac{KA(T_{горячий}{-}T_{холодный})}{d} \]

Где:
\(Q\) = Кондуктивная теплопередача ( Вт )
\(K\) = Теплопроводность материалов ( Вт/мК )
= \(A) Площадь поперечного сечения ( м² )
\(T_{Горячий}\) = Более высокая температура ( °C )
\(T_{Холодный}\) = Более низкая температура ( °C )
1
\(d\) = толщина материала ( м )



Как работает калькулятор теплопередачи?

Приведенный ниже калькулятор теплопроводности прост в использовании.

  1. Введите коэффициент теплопроводности вашего материала ( Вт/м•K )
  2. ИЛИ выберите значение из нашей базы данных материалов.
  3. Введите площадь поперечного сечения ( м 2 )
  4. Добавьте толщину ваших материалов ( м )
  5. Введите температуру горячей стороны ( °C )
  6. Введите температуру холодной стороны ( °C )
  7. Нажмите «РАССЧИТАТЬ», чтобы решить кондуктивную теплопередачу
Теплопроводность материала ( Вт/мК ) или
Площадь поперечного сечения ( м 2 )
Толщина ( м )
Температура горячей стороны ( °C )
Температура холодной стороны ( °C )
Кондуктивный теплообмен ( Вт ):
Щелкните здесь, чтобы прочитать заявление об отказе от ответственности

Thermtest предоставляет этот товар «как есть». Thermtest не предоставляет никаких гарантий на товар, будь то явных, подразумеваемых или предусмотренных законом, включая, помимо прочего, какие-либо гарантии товарного состояния или пригодности для определенной цели или какие-либо гарантии того, что содержимое товара не будет содержать ошибок. . Ни в каком отношении Thermtest не несет никакой ответственности за любой ущерб, включая, помимо прочего, прямой, косвенный, особый или последующий ущерб, возникающий в результате, в результате или каким-либо образом связанный с использованием изделия, независимо от того, основано оно или нет на гарантия, договор, правонарушение или иное; был ли нанесен ущерб лицам, имуществу или иным образом; а также независимо от того, был ли убыток понесен или возник в результате использования изделия или любых услуг, которые могут быть предоставлены Thermtest.

Назад к ресурсам

Дополнительная литература

Википедия – теплопередача

Кондуктивная теплопередача

Теплопроводность как теплопередача имеет место при наличии температурного градиента в твердой или стационарной жидкой среде.

С передачей энергии проводимости от более энергичных молекул к менее энергичным при столкновении соседних молекул. Тепло течет в направлении уменьшения температуры, поскольку более высокие температуры связаны с более высокой молекулярной энергией.

Кондуктивная теплопередача может быть выражена с помощью « Закона Фурье »        (1)

где

q = теплопередача (Вт, Дж/с, БТЕ/ч)

k = Теплопроводность материала (Вт/м·К или Вт/м o C, БТЕ/(ч o F ft 2 /фут))

s = толщина материала (м, фут)

A = площадь теплопередачи (м 2 , фут 2 )

U = k/s 068 К), БТЕ/(фут 2 ч o F)

dT = t 1 — t 2

067 о С, о F)

  • Расчет общего коэффициента теплопередачи — значение U
Пример — кондуктивная теплопередача

Плоская стена изготовлена ​​из твердого железа с теплопроводностью 70 Вт/м o C. Толщина стенки 50 мм , длина и ширина поверхности 1 м на 1 м. Температура 150 o C с одной стороны поверхности и 80 o C с другой.

Можно рассчитать кондуктивную теплопередачу через стену

q = [(70 Вт/м o C) / (0,05 м) ] [(1 м) (1 м)] [(150 o C) — (80 o C)]

    = 98000 (Вт)

    = 98 (кВт)

Калькулятор кондуктивной теплопередачи.

С помощью этого калькулятора можно рассчитать кондуктивную теплопередачу через стену. Калькулятор является универсальным и может использоваться как для метрических, так и для имперских единиц, если использование единиц согласовано.

  • Расчет общей теплопередачи с учетом конвекции

k — теплопроводность (Вт/(мК), БТЕ/(час o F ft 2

9020 /ft))

А — площадь 2 , фут 2 )

т 1 — температура 1 ( 0067 или F)

т 2 — температура 2 ( o C, o F)

s — толщина материала (м, фут)

Кондуктивная теплопередача через плоскую поверхность или стену тепло, отводимое через стенку со слоями, находящимися в тепловом контакте, может быть рассчитано как

q = dT A / ((s 1 / k 1 + 9024 ) (0 9024 ) (0 9024 ) 2 / к 2 ) + . .. + (с н / к 7 н 7 ))                              (2)

где

dT = t 1 — t 2

    = разница температур между внутренней и наружной стеной ( o 7 или F)

Обратите внимание, что тепловое сопротивление за счет поверхностной конвекции и излучения не включено в это уравнение. Конвекция и излучение в целом оказывают большое влияние на общие коэффициенты теплопередачи.

Пример — Кондуктивная теплопередача через стенку печи

Стенка печи из 1 м 2 состоит из 1,2 см толщиной внутреннего слоя из нержавеющей стали, покрытого 5 см внешним изоляционным слоем из изоляционной плиты. Температура внутренней поверхности стали составляет 800 K и температура наружной поверхности изоляционной плиты 350 K .
