Детектор скрытой проводки, как выбрать или сделать своими руками

Сегодня мы поговорим про детекторы скрытой проводки, какие они бывают, как выбрать такой прибор и как правильно им работать.

СОДЕРЖАНИЕ:

Назначение детекторов скрытой проводки

Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.

Ведь при надобности сверления стен существует возможность попадания в проводку.

А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.

В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.

На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных инструментов электрика.

Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.

Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.

Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.

Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.

Популярное у читателей: Замена электрики в однокомнатной и двухкомнатной квартире.

Виды детекторов, их особенности

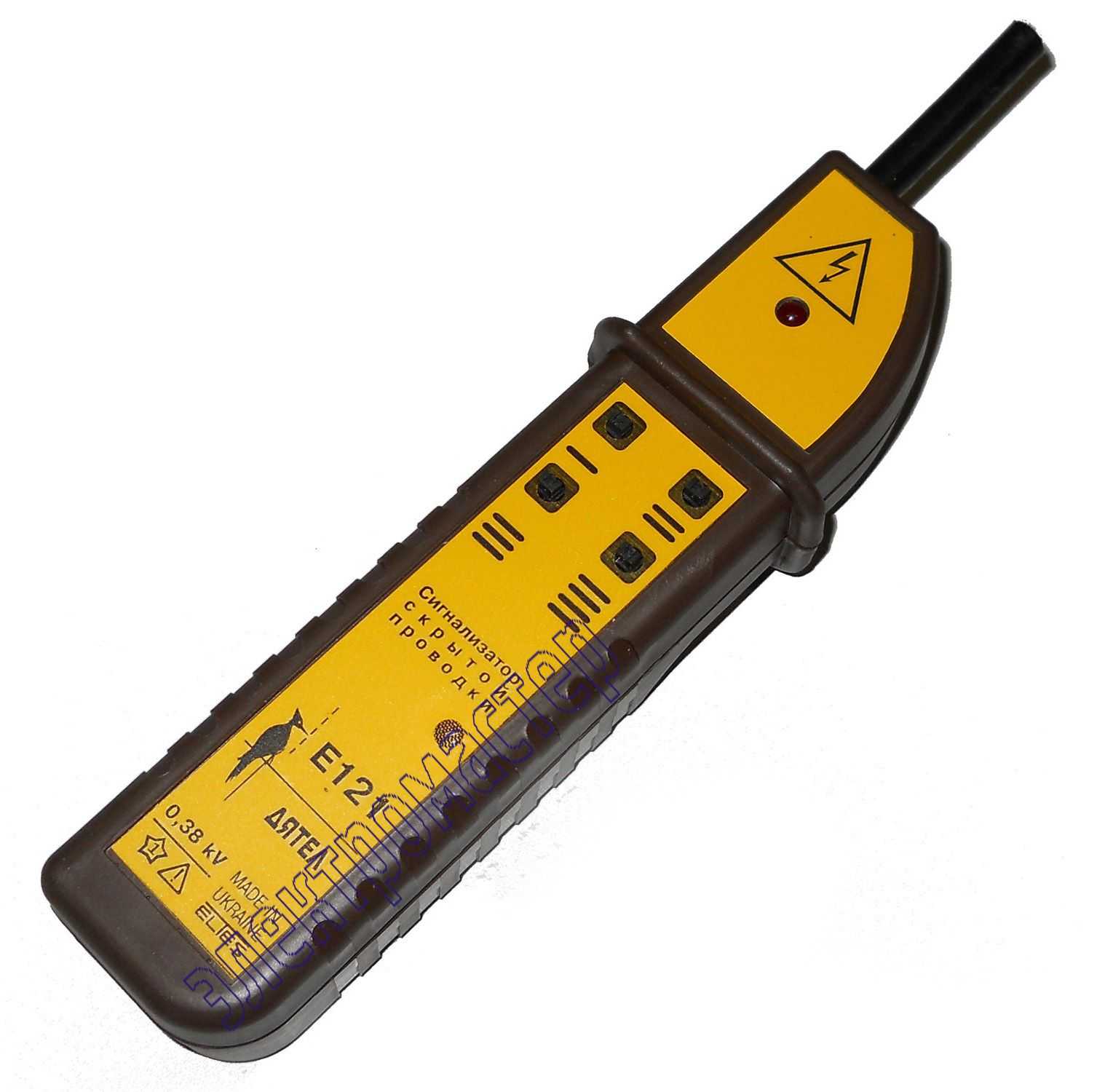

Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.

Один из видов данного прибора – электростатические индикаторы.

Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.

Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.

Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.

Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.

К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.

Второй вид детекторов – электромагнитные.

В них датчики реагируют на электромагнитное поле.

Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.

Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.

При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.

И третий вид.

Ничто иное, как обычные металлоискатели, но только очень компактные.

Конструктивно он отличается от двух предыдущих.

В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.

Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.

Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.

Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.

Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.

Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.

Они и являются сейчас самыми распространенными.

Читайте также:

Основные и второстепенные функции

Основными функциями данных приборов считаются:

• Выявление напряжения в проводке бесконтактным способом;
• Обнаружение электромагнитного поля в проводах под напряжением;
• Проверка целостности проводки;
• Идентификация полярности сетей с постоянным током.

И это не все первостепенные функции, которыми может обладать индикатор.

Количество же их зависит от конструктивных особенностей самого прибора.

Также современный комбинированный детектор скрытой проводки способен:

• Выявить деревянные и пластиковые вставки в стенах;
• Выявить пустоты;
• Обнаружить все металлические элементы в стене, причем даже мелкие;
• Определить глубину залегания всех обнаруженных элементов.

Все это дает возможность составить полную карту стены перед проведением ремонтных или других работ.

Советы по выбору

Положительных качеств у такого прибора вполне достаточно, однако не все модели ими оснащаются, поэтому при выборе нужно учитывать некоторые нюансы:

• Сразу следует определиться с функционалом прибора. Если требуется только обнаружить проводку – достаточно приобрести простой детектор, возможно даже относящийся к определенному типу, а не являющийся комбинированным;
• В процессе выбора нужно провести полную проверку работоспособности прибора. Для этого вначале нужно проверить его на открытой запитанной проводке, затем уже – проверить на стене;
• Нужно в техдокументации к прибору посмотреть его характеристики и в процессе проверки узнать, совпадают ли они с заявленными;
• Если прибор простой и не оснащен дисплеем, следует обратить внимание на сигнализацию при обнаружении проводки – она должна хорошо просматриваться, а звуковые сигналы – отчетливо слышны;
• Поинтересоваться сертификатами качества, к оригинальному прибору хорошего производителя всегда будет идти сопровождающая документация.

Популярное у читателей: Правила монтажа электропроводки в деревянном частном доме.

Основные характеристики детекторов

Что касается характеристик данных приборов, которые следует учитывать при выборе, то главной из них является глубина обнаружения.

Но перед этим нужно поинтересоваться, на что он вообще будет реагировать.

К примеру, комбинированный прибор Bosh GMS 120 Prof способен обнаружить черный металл (сталь, чугун) на глубине до 120 мм, медь – на глубине до 80 мм, дерево – до 38 мм, проводку, на которую подается напряжение – до 50 мм.

А вот другой прибор — Black and Decker BDS200 на обнаружение дерева не рассчитан, зато металлы и проводку обнаруживать можно.

При этом черный металл он обнаружит на глубине до 50 мм, медь – до 25 мм, а проводку под напряжением – до 50 мм.

В целом, остальные характеристики, вроде температурного диапазона, в котором можно использовать детектор, способ питания его можно отнести к второстепенным, ведь они особой роли на использование не влияют.

Советы по использованию

Расскажем немного об инструкции по пользованию данными приборами.

Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.

Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.

Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.

Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.

Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.

С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.

Сводятся они к подключению к сети потребителя мощностью от 1 кВт.

Самыми легкими в использовании являются комбинированные приборы.

Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.

К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.

При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.

И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.

Самодельные приборы

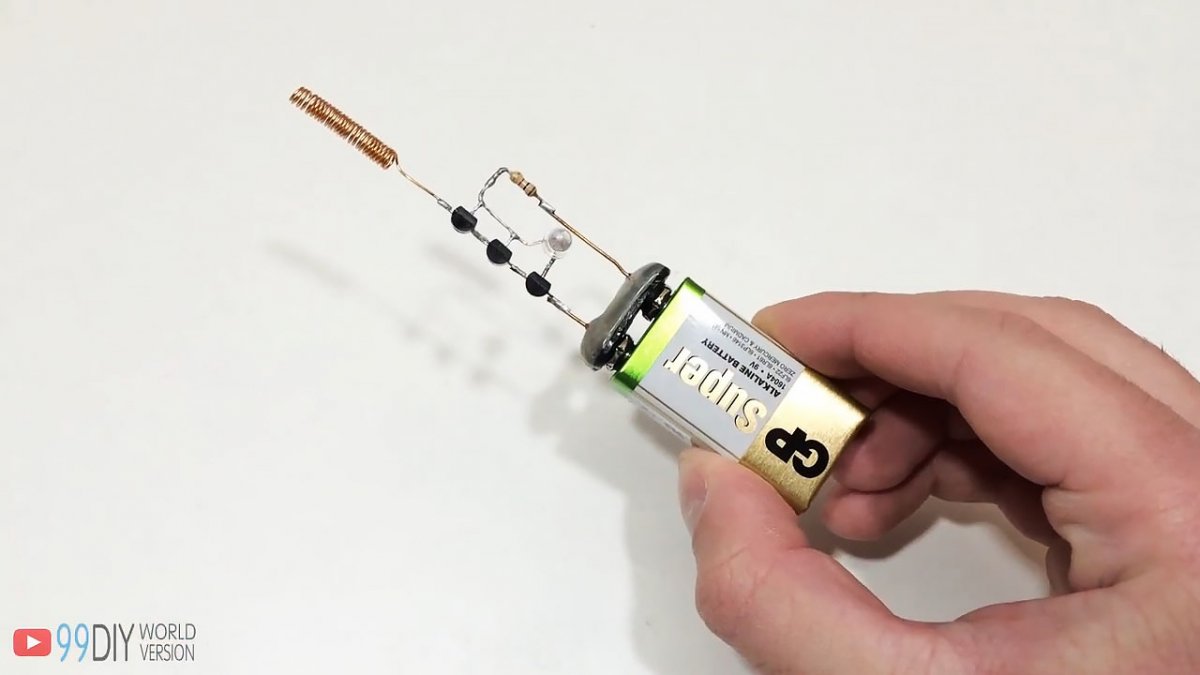

Напоследок бы хотелось упомянуть о том, что некоторые радиолюбители делают детектор для обнаружения скрытой проводки своими руками, причем некоторые схемы данных приборов не особо и сложны.

Простейший прибор для обнаружения скрытой проводки состоит всего из полевого транзистора и мультиметра, работающего в режиме омметра.

Подключенным к мультиметру транзистором водят по поверхности стены, в месте наибольшего отклонения показателей мультиметра и будет располагаться проводка.

Следует указать, что выявить таким способом можно только сеть, находящуюся под напряжением.

Популярное у читателей — как проверить транзистор на исправность мультиметром.

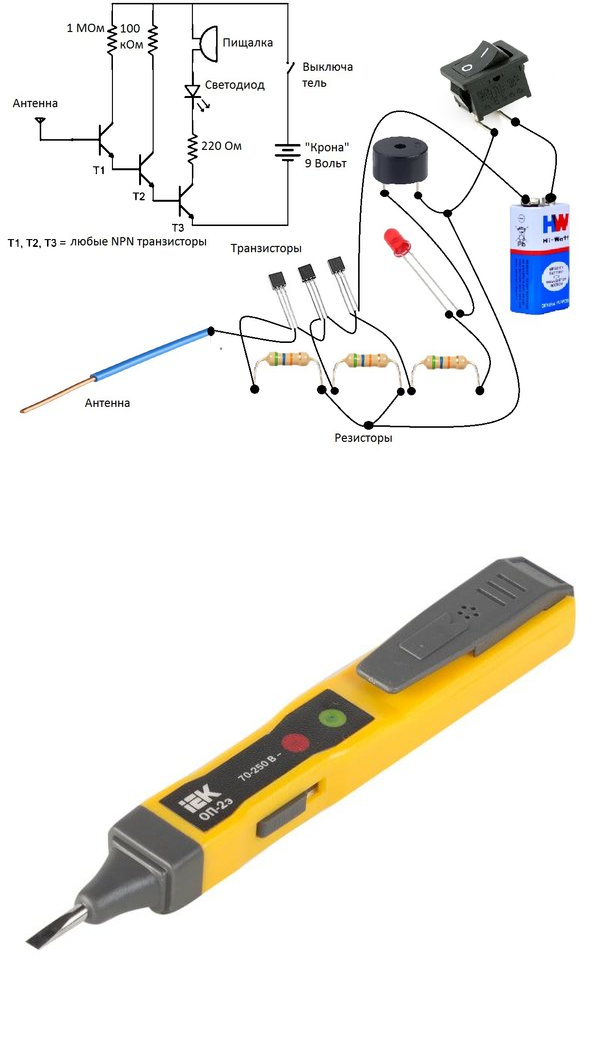

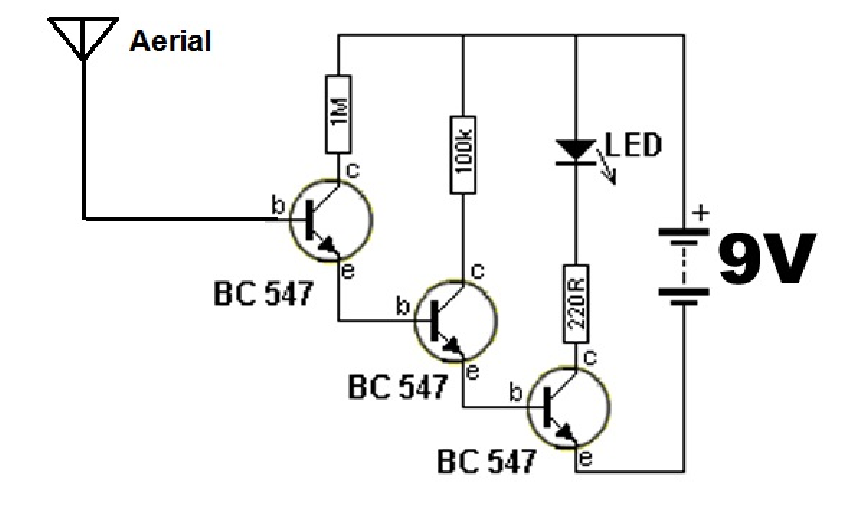

Помимо этого, существует еще достаточно много схем индикатора скрытой проводки, которые можно собрать самому, имея хоть небольшие знания в радиоэлектронике.

Так что необязательно приобретать прибор, особенно если он нужен всего для единоразового использования.

Лучшие Детекторы Скрытой Проводки — Рейтинг 2023 года

Детектор скрытой проводки – это прибор, предназначенный для ее безопасного поиска в стенах и конструкциях из бетона, дерева и других материалов. Он призван исключить нарушение целостности телефонных, интернет-, кабелей электросети. Также с его помощью можно установить местонахождения металлических и деревянных конструкций, в зависимости от модели. Опираясь на отзывы опытных пользователей, мы отобрали лучшие детекторы проводки, которые можно купить без сомнений в их качестве и функциональности.

Содержание

Детектор скрытой проводки какой фирмы лучше выбрать

В наш ТОП вошла продукция 7 наиболее известных брендов, заслуживших доверие покупателей:

• Precision Mastech Enterprises Co. – гонконгский производитель измерительного оборудования разнообразного назначения. Его тестеры интересны тем, что не повреждают изоляцию и обнаруживают даже неисправную проводку. С их помощью не приходится ломать стены при ремонтных работах, результаты выдаются на экран и с помощью звукового сигнала. Трассоискатели фирмы имеют компактные размеры и долго работают от одного комплекта батареек.
• Зубр – российский производитель электро-, бензо-, сварочного оборудования. Сигнализаторы скрытой проводки этой компании находят ее на глубине до 40 мм. Они удобны в использовании благодаря подсвечиваемому экрану, звуковой и графической индикации поиска, эргономичной форме и небольшому весу (около 200 г).
• Bosch – немецкий производитель электрооборудования, бытовой и строительной техники. Детекторы компании просты в управлении, осуществляемом с помощью одной кнопки, определяют не только электропроводку, но и металлы (цветные и черные). Они сканируют стены на глубину до 7 см и имеют гарантию сроком до двух лет.
• Allsun – китайское предприятие, выпускающее измерительные приборы. Его искатели скрытой проводки имеют глубину обнаружения примерно в 50 мм и работают в условиях широкого диапазона температур – от -7 до +40°C. Их вес составляет около 150 г, корпус делается из пластика, питаются они от батареек, которые обычно входят в комплект. Сканеры детектируют кабеля питания переменного и постоянного тока.
• Elitech – российская компания, выпускающая с 2008 года широкий спектр электроинструмента. Продукция сертифицирована по европейским стандартам. Кроме ручного строительного инструмента выпускает мотоблоки, пневмотехнику, опрыскиватели, станки. Оборудование отличается низкой ценой, хорошим качеством, подходит для профессионального и полупрофессионального применения.
• ADA Instruments – международный холдинг, созданный в 2008 году. Занимается производством диагностического, измерительного, лазерного оборудования, которое соответствует международным стандартам. Используется техника при геодезических работах, неразрушающего контроля и для поиска подземных коммуникаций.
• Kraftool – немецкая компания, выпускающая полупрофессиональный инструмент высокого качества. Производит электроинструмент, крепёж, инженерную сантехнику, пневмооборудование.

Рейтинг лучших детекторов скрытой проводки

При составлении рейтинга мы выбирали детекторы проводки как, по отзывам покупателей, так и опираясь на технические характеристики товаров. В качестве параметров отбора были использованы:

• Глубина сканирования – влияет на сферу применения;
• Точность показаний – обеспечивает максимальную безопасность сверления;
• Размеры и вес – оказывают влияние на комфорт во время работы;
• Чувствительность и возможность ее настройки – определяет точно работы.

Также на выбор оказывали влияние такие факторы, как универсальность приборов, возможность обнаружения цветных и черных металлов, их пригодность для профессионального использования и доступность по стоимости. Все модели представлены в трёх ценовых сегментах.

Лучшие недорогие детекторы скрытой проводки

Из 9 востребованных моделей бюджетных индикаторов скрытой проводки были выделены 3 самые популярные. Основанием для их выбора послужили положительные отзывы, надежность, доступность и узнаваемость сканеров.

Elitech Д 80

Российский детектор скрытой проводки в стене разработан для строительных бригад. С его помощью можно проверить стены и потолок на наличие электропроводки на глубине до 5 см и металла в 10 см от поверхности. При изучении конструкций из гипсокартона определяет армирующие системы на глубине 25 мм. При выявлении металла и проводов срабатывает звуковая или световая индикация.

Удобный кнопочный интерфейс интуитивно понятен, разобраться в особенностях работы прибора можно без инструкции. Питание от батареи типа «Крона», уровень заряда выводится на экран, что позволяет своевременно сделать замену. Корпус имеет прорезиненные накладки, которые делают хват надёжным. Светодиод имеет светофорную систему, что упрощает поиск скрытой арматуры или кабеля.

Достоинства:

• Удобно лежит в ладони;
• Есть чехол для транспортировки;
• Низкая цена;
• Точность измерений 1 см.

Недостатки:

• Не обнаружены.

На одной батарее прибор работает 6 часов без перерывов. После 5 минут простоя устройство отключается от питания автоматически, что позволяет экономить заряд.

MS8902B Mastech

Индикатор MS8902B – это компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно найти скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и определить в ней кабеля с переменным напряжением от 12 до 600 В. Устройство также можно использовать в качестве узконаправленного металлоискателя, но глубина определения тут уменьшается до 2.5 см.

Сканер имеет хорошую чувствительность, которую можно регулировать. При ее уменьшении без проблем определяется фаза и ноль в розетке. Детектор для поиска скрытой проводки имеет регулируемую чувствительность по напряжению. Индикатор заряда своевременно оповестит о необходимости заменить батарею. Автоотключение срабатывает после 15 минут простоя.

Достоинства:

• Лёгкий и компактный, сделан в форме фломастера;
• Два режим работы;
• Находит обесточенную проводку;
• Большой диапазон поиска;
• Доступная цена.

Недостатки:

• Настройки не сохраняются после выключения тестера;
• Не предназначен для использования в профессиональных целях.

Прибор для поиска электропроводки MS8902B отлично зарекомендовал себя как простое и многофункциональное устройство, предназначенное для домашнего использования. Однако опытные пользователи отмечают, что данный детектор не предназначен для поиска обрыва в проводах, так как сигнал сканера наводится на остальные кабеля и звенит вся «коса» проверяемой электропроводки.

Зубр Профессионал DX-750

Российский электрический тестер для скрытой проводки поможет обнаружить в стене кабель под напряжением, арматуру, деревянную балку. Корпус изготовлен из ударопрочного пластика, а резиновые накладки делают устойчивым прибор к механическому воздействию при падении. Яркая окраска делает инструмент заметным на строительной площадке.

Световой индикатор светофорного типа упрощает поиск электропроводки. Данные исследований выводятся на экран. Управление интуитивно понятное, благодаря информативным пиктограммам на кнопках. Обнаружение кабеля и арматуры сопровождается звуковой, световой индикацией. Фиксация черных металлов на глубине 10 см, цветных – 80 мм. По отзывам пользователей провода обнаруживает только под напряжением.

Достоинства:

• Низкая цена;
• Индикация глубины залегания;
• Подсветка экрана;
• Автоматическая калибровка;
• Чехол с креплением на ремне.

Недостатки:

• Нет в комплекте батарейки.

Хорошо справляется с поставленной задачей обнаружения электропроводки, арматуры в кирпичных, деревянных стенах. Не подходит для профессионального использования в домах из железобетона.

Лучшие детекторы скрытой проводки в среднем ценовом диапазоне

В среднем ценовом сегменте рассматривались 8 моделей. По результатам тестирования и анализа отзывов покупателей были выбраны 4 самых качественных прибора для обнаружения скрытых электропроводок. Они оснащены ЖК-дисплеями, обладают большой глубиной поиска и позволяют находить не только провода, но и конструкции из различных материалов.

Bosch Truvo

Немецкая компания выпускает лучшие детекторы скрытой проводки в средней ценой категории. Модель имеет компактный корпус, который удобно лежит в ладони, отличается небольшим весом для своего класса. Мягкие накладки упрощают удержание. Инженеры концерна предложили оригинальное решение для управления – на панели есть только одна большая кнопка. Определить место сверления помогает светодиодная индикация системы «светофор».

При обнаружении кабеля или арматуры срабатывает звуковая сигнализация. Питание от 3 батареек «мизинчикового» типа. Для экономии заряда есть автоматическая система отключения, которая срабатывает после 10 минут простоя. Перед началом использования рекомендуется выполнить калибровку.

Достоинства:

• Обнаруживает кабель на глубине 50 мм;
• Удобное управление;
• Стабильная работа;
• Высокая точность показаний.

Недостатки:

• Нет экрана с данными.

Оригинальный дизайн, яркий светодиод привлекают к модели покупателей. Пользоваться легко, что делает детектор скрытой проводки удобным при проведении ремонта в частном доме или городской квартире.

TS79 Stud Finder

Мультисканер TS79 представляет собой универсальный детектор, применяемый в строительстве для обнаружения проводников электрического тока переменного напряжения, металлических предметов: гвоздей, штифтов, распорок и деревянных конструкций. Глубина поиска разнится в зависимости от типа определяемого материала и составляет 50 мм, 30 мм и 18 мм соответственно. При обнаружении срабатывает звуковая и световая сигнализация.

Производитель сократил количество элементов управления, что значительно упрощает его использование, а результаты быстро выводятся на жидкокристаллический дисплей. Точность измерений обеспечивается за счёт автоматической калибровки. Индикация заряда батареи поможет вовремя заменить источник питания.

Достоинства:

• Понятен в использовании;
• Удобно лежит в руке;
• Широкий спектр поиска;
• Несколько режимов сканирования;
• Есть функция автоматического выключения.

Недостатки:

• Не сможет обнаружить обрыв провода под изоляцией.

Согласно отзывам, TS79 Stud Finder – качественный и простой в управлении прибор. Но некоторые пользователи отмечают, что более точные данные он даёт при поиске проводов под напряжением, а вот при работе без фазы возникают трудности.

ADA instruments Wall Scanner 80

Компания из Гонконга предлагает детектор для обнаружения скрытой электропроводки, который работает в 4 режимах, для каждого из которых есть автокалибровка. Корпус из прочного пластика и накладки на уязвимых местах обеспечивают защиту электроники при случайном падении. Обнаружение кабеля или арматуры сопровождается звуковым и световым сигналом. Индикация цветная, работает по принципу светофора.

На большом дисплее визуализируется информация. Символы крупные, хорошо читаемые. Клавиши панели управления снабжены пиктограммами, которые помогают быстро освоить все особенности работы. Сканер работает от батареи типа «Крона», для экономии заряда есть функция автоматического отключения, срабатывающая через 5 минут простоя.

Достоинства:

• Удобный для работы формат;
• Хорошая глубина обнаружения;
• Широкий температурный диапазон применения;
• Соотношение цены и качества.

Недостатки:

• Кабель обнаруживает только под нагрузкой.

Компания из Гонконга предлагает сканер классического формата, который отличается хорошей точностью, стабильностью и привлекательной ценой.

Kraftool GMS 120

Хорошие отзывы на детектор скрытой проводки немецкой компании связаны с функционалом и стабильностью в работе. Оборудование находит арматуру в бетоне на глубине до 120 мм. Это лучший результат в своём классе. Световая индикация упрощает поиск, а все данные сканирования выводятся на дисплей. Пользователь может выбрать цифровую, графическую, звуковую индикацию.

Управление с помощью двух кнопок с пиктограммами. Питание от батареи 9 В. Автоматическое отключение от электропитания срабатывает через 5 минут простоя. Калибровка прибора выполняется в автоматическом режиме. Для фиксации на запястье есть эластичный шнур, а для хранения и переноски – мягкий чехол.

Достоинства:

• Прочный корпус;
• Стабильность и точность показаний;
• Яркий индикатор;
• Хорошо выявляет скрытые деревянные конструкции.

Недостатки:

• Сложная инструкция.

Полупрофессиональный прибор выдаёт довольно точные показания. Информации достаточно для выполнения самостоятельного ремонта.

Лучшие премиальные детекторы скрытой проводки

Представленные ниже 3 прибора для определения скрытой проводки, выбраны из 7 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

Bosch Universal Detect

Немецкий концерн – лидер обзора по количеству представленных моделей. Это ТОП устройство разработано для быстрого сканирования стен, потолков и полов на глубину до 10 см. Имеет удобную форму рукоятки, которая обеспечивает плотное прилегание к поверхности и надёжную фиксацию при работе над головой. При обнаружении кабеля, арматуры срабатывает световая индикация и раздаётся звуковое предупреждение.

На экран выдаются советы по детектированию. Точную разметку для безопасного сверления обеспечивает маркировочное отверстие, которое находится по центру зоны измерения. Работает в трёх режимах, пользователь одновременно может выбрать два из них. Для управления есть только одна кнопка, что упрощает детекцию и сокращает вероятность случайного включения ненужных функций.

Достоинства:

• Яркий индикатор;
• Автоматическая калибровка для всех режимов;
• Отключение после 5 минут простоя;
• Низкое энергопотребление.

Недостатки:

• Встроенная инструкция не переведена на русский язык.

Bosch GMS 120 Professional

Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения. Корпус отличается высоким качеством защиты от пыли и влаги, соответствует классу IP54.

Достоинства:

• Компактные размеры;
• Хорошо «видит» провода;
• Многофункциональный;
• Простой и понятный в управлении;
• В комплект входит аккумулятор;
• Есть отверстие для нанесения разметки;
• Предусмотрена возможность отключения звукового сигнала.

Недостатки:

• Высокая стоимость.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.

Mastech MS6818

Самый точный прибор для обнаружения скрытой проводки в стене в своём классе разработан компанией из Гонконга. Состоит из приёмника и передатчика. В комплекте есть все необходимые измерительные провода, щупы и зажимы. Определяет напряжение в диапазоне от 12 до 400 В. Данные выводятся на большой дисплей, на котором можно прочитать информацию об уровне мощности, код и оставшийся заряд батарей.

Графическое изображение упрощает идентификацию обнаруженного объекта. Для управления используются клавиши с нанесёнными на них пиктограммами. Питание передатчика – батарея типа «Крона». В приёмнике установлены 6 элементов класса ААА. В автономном режиме прибор будет работать до 6 часов.

Достоинства:

• Определяет место порыва проводки;
• Выявляется короткие замыкания в тёплых полах;
• Невысокая для своего класса цена;
• Удобный чехол для оборудования и аксессуаров.

Недостатки:

• Быстро садятся батарейки.

Как выбрать детектор скрытой проводки

Чтобы купить точный и удобный сканер, стоит изучить технические характеристики. Стоит обратить внимание на глубину обнаружения, тип индикатора, чувствительность поиска и продолжительность автономной работы. Только в этом случае можно выбрать прибор, способный решить поставленные задачи.

Глубина обнаружения

Приборы используют для обнаружения проводки, арматуры, деревянных элементов конструкции. Они могут находиться в стене на разной глубине. Не все строения стандартизированы, особенно старые здания. Для работы в них рекомендуется выбирать устройства, способные обнаружить проводку на глубине в несколько десятков сантиметров. При ремонте в городской квартире достаточно сканера, который может найти кабель, спрятанный в 40-50 мм от поверхности. Если прибор нужен для поиска арматуры, то находить железо детектор должен на глубине 100-120 мм.

Типы индикаторов

Выпускают следующие виды сканеров:

• Электростатические – реагируют на электрическое поле, которое формируется вокруг проводника. Имеют низкую цену, просты в применении и обслуживании, но надёжность сканирования зависит от отсутствия помех;
• Электромагнитные – выявляют электромагнитное поле. Работают с высокой точностью – до 1 см. Недостаток – устройство реагирует на проводник, по которому протекает электрический ток;
• Металлодетекторные – работают на принципах электромагнитной индукции. Создают собственное наведённое электромагнитное поле, которое улавливается приёмником. Имеют сложную конструкцию;
• Ёмкостные – имеют собственный источник тока. Анализируют диэлектрическую проницаемость. Отличаются высокой точностью и не зависят от помех;
• Ультразвуковые – анализируют ультразвуковые волны. Отличаются повышенной точностью и высокой ценой.

Для домашнего мастера подойдёт электромагнитный электромагнитный сканер. Профессионалам лучше остановиться на ультразвуковом или ёмкостном детекторе.

Чувствительность поиска

Конструкция стены, глубина залегания проводов и арматуры могут отличаться. В этой ситуации необходимо иметь возможность настраивать чувствительность поиска. Если она будет низкой, то пользователь не сможет обнаружить кабель, заложенный в нескольких сантиметрах от поверхности. Если чувствительность будет очень высокой, то постоянный шум будет мешать поиску. Перед работой рекомендуется настраивать чувствительность с учётом особенностей конструкции стены.

Индикация детектора

Система оповещения информирует об обнаружении скрытой электропроводки. Приборы могут иметь световую и звуковую индикацию. Светодиоды, встроенные в устройства, работают по принципу светофора. Если источник электромагнитного или электрического поля находится близко – загорается красный индикатор, на небольшом удалении – жёлтый. Об отсутствии поля свидетельствует зелёный цвет. Дополнительно при обнаружении источника электромагнитного излучения может оповещать звуковой сигнал.

Время автономной работы

Источник питания сканера – батарея. Продолжительность работы в автономном режиме зависит от энергопотребления и ёмкости источника. При ремонте в частном доме, городской квартире своими руками приборы используют периодически при необходимости выполнить сверление. На поиск безопасного места уходит несколько минут. В этом случае время автономной работы не критично. При использовании сканера в профессиональных целях анализ конструкций выполняется в течение дня. В этой ситуации рекомендуется применять приборы, способные работать 4-6 часов без перерыва.

Вопрос-ответ

Что такое детектор скрытой проводки?

Это оборудование относится к неразрушающим средствам контроля. С помощью прибора выявляют место расположения в стене под слоем штукатурки электрического провода или арматуры в глубине конструкции. Некоторые модели могут выявить место порыва электрокабеля.

Как пользоваться детектором скрытой проводки?

В предполагаемом месте работы необходимо пройтись медленно сканером или щупом по поверхности. При обнаружении скрытого кабеля или арматуры прибор издаст звуковой сигнал или сработает световая индикация.

Какой детектор скрытой проводки лучше купить

Особое внимание следует уделить глубине поиска прибором скрытых проводок. Для рядового квартирного ремонта большие показатели не нужны, а вот для качественных профессиональных работ лучше выбрать сигнализатор с максимальным уровнем чувствительности. Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции. В завершение рейтинга 10 лучших детекторов скрытой проводки можно сделать следующие выводы:

• Самой бюджетной, но в то же время качественной моделью является детектор MS8902B Mastech.
• Для небольшой бригады отделочников подойдёт Elitech Д 80.
• Широким спектром обнаружения и возможностью определения не только проводки, но и месторасположения деревянных и металлических конструкций обладает детектор Зубр.
• Если основная цель – поиск металлических предметов и крепежных элементов, то с этой задачей качественно справится мультисканер TS79.
• Хорошее решение для домашнего ремонта Зубр Профессионал DX-750 и Kraftool GMS
• Для точной маркировки места сверления лучше использовать Bosch UniversalDetect.
• Для профессиональных работ любой сложности подойдёт сигнализатор Bosch GMS 120 Professional или Mastech MS6818.

Решая, какой же в итоге детектор скрытой проводки купить, в первую очередь следует оценить бюджет, а уже потом подбирать подходящую по характеристикам модель в нужном ценовом сегменте.

Поиск скрытой проводки своими руками

Иногда проблема поиска скрытой проводки при ремонте квартиры становится настоящим мучением. Чтобы этого избежать, необходимо иметь в домашнем наборе инструментов детектор настенной электропроводки. Такие устройства есть в продаже, но если вы любите создавать самодельные устройства и не хотите тратиться на покупку фабричного изделия, вы можете собрать аппарат, который поможет узнать, при необходимости, где проходит замурованная проводка, самостоятельно. Из этого материала вы узнаете, что такое искатель скрытой проводки, какие виды этих устройств существуют и как можно сделать такой детектор своими руками.

Содержание

• Разновидности искателей проводки
• Как найти электропроводку в стенах с помощью индикатора напряжения?
• Сборка искателя электропроводки на полевых транзисторах
• Детектор с полевым транзистором: принцип работы
• Обнаружение электропроводки в стене по электромагнитному излучению
• Усовершенствованные самодельные классификаторы
• Поиск оборванных проводов
• Поиск скрытых провода с Android
• Вывод

Разновидности электроискателей

Существует четыре типа этих устройств, которые отличаются друг от друга принципом работы. Каждый из них обнаруживает скрытую электропроводку в стене по различным физическим параметрам, и именуется соответственно:

• Электростатический. Их работа основана на поиске электрического поля, которое создается напряжением. Эта конструкция самая простая, и сделать ее в домашних условиях несложно.
• Электромагнитный. Такие устройства обнаруживают магнитное поле, создаваемое потоком электронов в проводке.

• Индуктивные металлодетекторы. Эти приборы сами создают электромагнитное поле и по возникшим в нем изменениям обнаруживают металл обесточенных кабелей.
• Комбинированные фабричные приборы. Это самые лучшие, чувствительные и точные приборы, используемые для профессиональной работы, но их цена самая высокая по сравнению с другими типами детекторов проводки.

Искатель скрытой в стене проводки часто встраивается в схему многофункциональных устройств, предназначенных для обслуживания электрических сетей. Самый известный из них — Дятел. Это устройство сочетает в себе несколько полезных приспособлений одновременно.

Разновидности приборов для поиска скрытой проводки и их проверки на видео:

Как найти электропроводку в стенах с помощью индикатора напряжения?

Легче всего определить, где проходит скрытая проводка, с помощью улучшенного индикатора напряжения (звуковая отвертка). Это устройство имеет автономное питание, кроме того, оно включает в себя звуковую сигнализацию и средства усиления сигнала.

Если у вас есть такой инструмент, то вам не нужно самостоятельно изготавливать индикатор скрытой проводки или вносить какие-либо изменения в схему устройства. С его помощью несложно найти скрытую электропроводку.

Просто проведите кончиком отвертки по стене. Прибор будет реагировать на электромагнитные импульсы, излучаемые электропроводкой, и уведомлять вас звуком о том, что он находится там, где они присутствуют.

Сборка детектора скрытой проводки на полевых транзисторах

Проще всего собрать своими руками детектор скрытой проводки, в схеме которого присутствует полевой транзистор. Принцип работы этого аппарата основан на регистрации электрического поля.

Чтобы собрать такой определитель, не нужно быть профессионалом; достаточно иметь минимальные познания в электрике.

Эта схема соединяет следующие элементы:

• Транзистор полевой (КП103, КП303).
• Динамик с показателем сопротивления 1,6-2,2 кОм. Подойдет деталь от стационарного телефонного аппарата.

Батарея

• (1,5-9 В).
• Переключатель.
• Соединительные кабели.

Схема собрана пайкой. В качестве корпуса для навесного устройства можно использовать простую пластиковую емкость небольшого объема.

На видео пример сборки самодельного искателя проводов:

Необходимо иметь в виду, что полевой транзистор легко подвергается электростатическому пробою. Поэтому при подключении его к цепи не прикасайтесь пальцами к выводам.

Кроме того, пинцет и паяльник должны быть заземлены.

Детектор с полевым транзистором: принцип работы

Прибор работает по следующему принципу. Электрическое поле, действующее на n-p-переход, приводит к изменению толщины последнего, вследствие чего изменяется и его проводимость. Поскольку изменение электрического поля совпадает с частотой сети (50 Гц), то при приближении к проводке из динамика будет слышен нарастающий гул. Чтобы не перепутать выводы полевого транзистора, необходимо проверить их маркировку.

Желательно, чтобы корпус транзистора был металлическим, соединенным с затвором, выполняющим в этой схеме роль управляющего выхода. Часть тела будет действовать как приемная антенна, улавливающая сигнал, излучаемый проводкой.

Сборка спрятанного в стене искателя проводки по этой схеме не сложнее простейшей электрической схемы, которую делают школьники на уроках физики, поэтому такая работа вряд ли вызовет затруднения даже у неопытного мастера.

Для наглядного отображения процесса определения существующей проводки в стене подключите коммутационное устройство параллельно электрической цепи исток-сток. Индикатор должен включать балластный резистор. Номинал элемента сопротивления может варьироваться от 1 до 10 кОм.

По мере закрытия транзистора, что происходит при приближении его к проводке, будет заметно увеличение показаний индикатора. Это будет свидетельствовать о том, что в кабелях внутри стены есть напряжение, а значит, и электрическое поле.

Обнаружение электропроводки в стене по электромагнитному излучению

Еще один вид самодельного искателя электропроводки – миллиамперметр, соединенный с высокоомным индуктором. Последнюю можно сделать самостоятельно в арочной форме. Также в качестве нее можно использовать первичную обмотку трансформатора, убрав часть магнитопровода.

Этот счетчик не нуждается в питающем элементе — входящий в его состав дроссель будет способствовать появлению переменного тока, а миллиамперметр покажет его наличие.

Часто роль приемной антенны играет головка звукоснимателя, снятая со старого магнитофона, которая для облегчения поиска подключается с помощью экранированного провода. Частота звуковых колебаний в этом случае тоже будет 50 Гц, а на интенсивность гула, исходящего из динамика, будет влиять величина тока, проходящего по проводам, и расстояние от искателя до проводки.

Классификатор самодельный улучшенный

Высокой избирательностью и чувствительностью обладают устройства для поиска проводки, собранные на основе биполярных транзисторов, а также операционные усилители, в состав которых входят части логических микросхем.

Для изготовления аппарата по этим схемам необходимо хотя бы на базовом уровне разбираться в модели радио, чтобы понимать, как используемые элементы взаимодействуют друг с другом.

Есть два основных принципа работы этих устройств:

• Использование силы магнитного поля, создаваемого проводкой. В соответствии с ним изменяется звуковой тон сирены, а также частота видимого сигнала. Приемным элементом такого устройства является составная часть схемы управления частотой одновибратора (мультивибратора), генерирующего электрические импульсы. Этот детектор может быть собран на основе операционной, логической микросхемы или биполярных транзисторов.
• Усиление сигнала оповещателя с одновременным отклонением стрелки указателя. В этом случае совершенствуется схема, основой которой является полевой транзистор или приемная антенна. Роль последнего играет индуктор с добавлением повышающих каскадов.

Хотя сделать такой определитель не очень сложно, его работа связана с определенными недостатками. К ним относятся, во-первых, узкая дальность обнаружения скрытой проводки, во-вторых, необходимость наличия напряжения в кабелях.

Поиск оборванных проводов

Для поиска кабелей в толстых стенах или состоящих из очень плотного материала (например, железобетона), при невозможности подачи на них напряжения следует использовать точный детектор, работающий как металлоискатель.

Такие устройства имеют сложную конструкцию, и сделать хороший искатель можно только при условии профессионального понимания радиотехники, а также наличия измерительного оборудования и всех необходимых элементов для сборки схемы. К тому же такая работа не оправдана с экономической точки зрения. Если у вас нет должного опыта и элементной базы, лучше купить в магазине что-нибудь из популярных и проверенных устройств, например, BOSCH или «Дятел».

Найти скрытые провода с Android

Знаете ли вы, что если у вас есть планшетный компьютер или хотя бы Android-смартфон, то с его помощью можно обнаружить проводку в стене? Для этого на устройстве должно быть установлено соответствующее программное обеспечение, которое можно скачать из приложения GooglePlay.

Эти устройства оснащены встроенным модулем, выполняющим функции навигационного компаса. Установка нужной программы позволяет использовать ее как металлоискатель. Конечно, если вы ищете зарытый в земле клад, Android будет бесполезен, но с его помощью вполне можно найти спрятанные в стене кабели, если они не слишком глубоко залегают в ее толще.

Принцип работы устройства на видео:

Нет смысла использовать Android-устройство для поиска проводов в толстых стенах, а также в железобетонных панелях. В этом случае без профессионального металлоискателя не обойтись.

Заключение

Теперь вы знаете, что такое детектор проводки, какие бывают виды этих устройств и как они работают, а также как сделать спрятанный в стене детектор проводки своими руками. Если вы увлекаетесь радиотехникой и любите самостоятельно собирать электрические схемы, вас наверняка заинтригует возможность изготовить такое интересное устройство. Если сборка электрических схем не является вашим хобби, то вы можете приобрести такой детектор в специализированном магазине.

STEINEL HF 360 COM1 — Скрытая проводка — Датчик присутствия

Ничего не упускает. ВЧ-датчик присутствия Presence Control PRO HF 360 COM1 для помещений, идеально подходит для санузлов с туалетными кабинками, раздевалок, лестничных клеток, многоэтажных парковок, кухонь, высота установки до 3,5 м, для включения и выключения света , 1 ≥ 12 м, радиус действия регулируется с помощью электроники и может быть ограничен в двух направлениях, обнаружение независимо от температуры, технология ВЧ-сенсора также обнаруживает движение сквозь стекло, дерево и стены с опорами.

Информация о доставке

БЕСПЛАТНАЯ доставка для всех заказов на сумму свыше 100 фунтов стерлингов + НДС

Зарегистрированные сборы за доставку Royal Mail (в процессе работы некоторые продукты имеют дополнительные в пути, если вы считаете, что ваш продукт не так много весит, позвоните по телефону 01752 261211

Для товаров весом более 2000 грамм взимается курьерская плата в размере 6,85 фунтов стерлингов + НДС

Эти цифры действительны только для заказов на материковую часть Великобритании

Для заказов в другие страны, кроме Великобритании, пожалуйста, позвоните по телефону 01752 261211, поэтому мы может дать вам точную цену доставки.

Политика возврата

При отправке товаров обратно к нам, пожалуйста, укажите свои данные в или на коробке и причины, по которым вы отправили его обратно. Также убедитесь, что вы отправляете товары с записью о доставке.

Товар без дефектов

Мы принимаем возвраты для обмена или полного возмещения в течение 14 дней после
доставка. Мы не можем принять товар обратно через 14 дней после доставки.
товар должен быть в неповрежденной оригинальной упаковке плюс сам товар
должны быть в новом состоянии. Полная стоимость исходящих почтовых отправлений составит
выданный в вашем возмещении, однако почтовые расходы по возврату не будут возмещены.

При отмене покупки по Потребительским договорам
Правила, ваш продукт должен быть укомплектован и находиться в состоянии «как новый». Если
вы открыли коробку, чтобы изучить продукт, вы должны были это сделать
без повреждения или маркировки продукта или упаковки. Продукт должен
не использовались и не устанавливались, и данные не должны были быть введены. Это
должны быть возвращены с оригинальной коробкой и упаковкой вместе с любым
аксессуары, которые вы получили вместе с ним.

Мы не можем отменить вашу покупку, когда:
Вы возвращаете нам свой товар без подтверждения покупки

Товар был поврежден во время доставки

При отправке товара нам, пожалуйста, отправьте ЗАПИСАННУЮ доставку, чтобы он
можно отследить. Если курьер потеряет товар, нас не задержат
ответственный.

Товар с дефектом

Ваш товар должен быть доставлен вам в идеальном состоянии, но в маловероятном случае неисправности вашего продукта вы можете вернуть его нам в течение 7 дней с момента доставки для полного возмещения стоимости.

Неисправные товары будут зачислены только после удовлетворительного отчета производителя о том, что неисправность связана с товаром, а не с установкой.

При отправке товаров обратно к нам, пожалуйста, отправьте их ЗАПИСАННЫМИ доставкой, чтобы их можно было отследить. Если курьер потеряет товар, мы не несем ответственности.

Адрес для отправки ваших возвратов, обратите внимание, что они должны быть отправлены ЗАПИСАННОЙ ДОСТАВКОЙ и включать причину возврата.

ПОСТАВКИ ДЛЯ ПРЯМОЙ ТОРГОВЛИ

БЛОК 4, DRAKES COURT EAGLE WAY

LANGAGE INDUSTRIAL ESTATE

PLYMOUTH

DEVON

PL7 5JY

Мы всегда готовы помочь нашим клиентам, и вы всегда можете обратиться к нам за помощью, советом или руководством, которые вам нужны.
