Отделка дымохода на крыше профнастилом: Отделка дымохода профнастилом — masterprofnastila.ru

Содержание

Отделка дымохода профнастилом — masterprofnastila.ru

Выступающая часть дымоходной трубы легко подвергается негативным воздействиям окружающей среды: перепадам температуры, дождям, снегу, ветру.

Устройство дымохода.

Разрушающее действие на дымоход оказывает конденсат, который образуется в результате перепада температур у воздуха и трубы.

Чтобы сохранить дымоход в целостном состоянии, его следует обшить отделочными материалами.

Способы отделки дымохода на крыше

Крепление трубы дымохода на крыше в разрезе.

Когда завершено возведение трубы из кирпичной кладки, то, согласно правилам строительства, необходимо перекрыть пространство между кровлей и дымоходом негорючим кровельным материалом. Для этого выполняют защитный фартук.

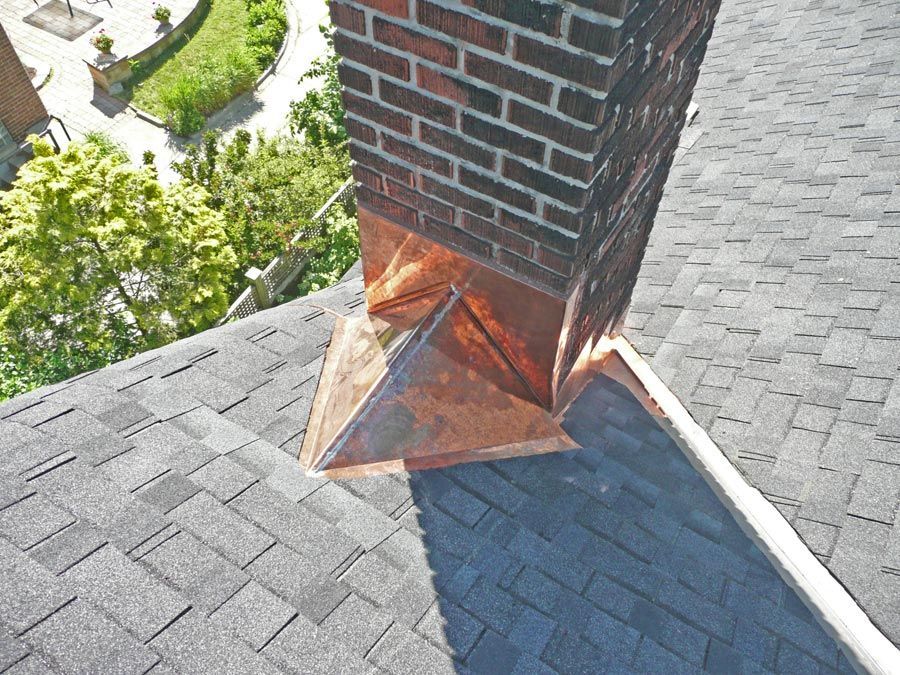

Защитный фартук делается по периметру трубы в месте ее стыка с кровлей. Фартук выполняется из стального или оцинкованного листа в два слоя. Первый слой крепится под кровельный материал, а второй слой укладывается поверх кровельного покрытия. Стыки фартука и трубы необходимо герметизировать.

Защитный фартук называют еще воротником или окладом. Его можно изготовить самостоятельно или приобрести в готовом виде.

Далее, по необходимости, дымоход снаружи облицовывают. Обивка трубы выполняется в таких случаях:

  • если кладка дымохода выполнена из некачественного материала;
  • если требуется дополнительное утепление трубы, чтобы обеспечить хорошую тягу;
  • если внешний вид дымохода не соответствует внешнему облику дома.

Прежде чем облицовывать дымоход, необходимо сделать каркас для обшивочного материала. Каркас изготавливается из металлических направляющих или брусьев, покрытых антисептиком.

Таблица видов профнастила.

Для обшивки используются различные материалы, которые обладают негорючими свойствами:

  • профнастил. Представляет собой оцинкованный металл, покрытый полимерной краской. Бывает гладким или профилированным;
  • клинкерный кирпич. Он прочен, устойчив к погодным условиям и сочетается с многими материалами для кровли;
  • искусственный или натуральный камень. Его часто используют при отделке фасадов;

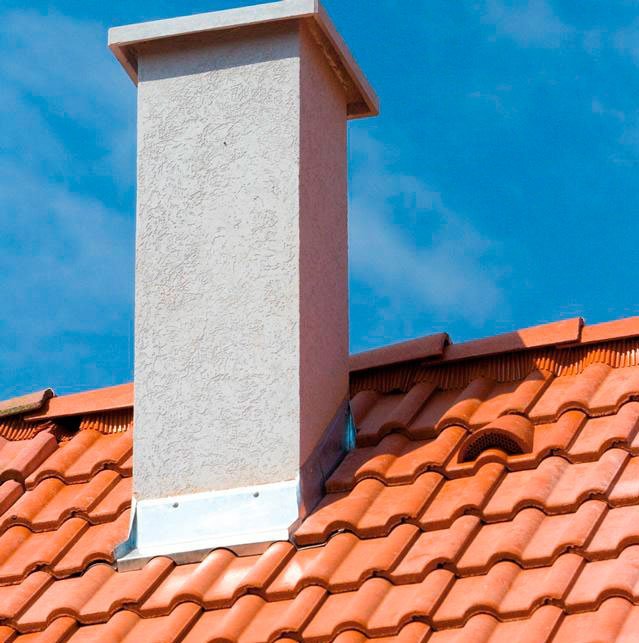

  • известково-цементная штукатурка. Этот метод применим, когда фасад дома оштукатурен и здание представляет собой цельную конструкцию;
  • цементно-волокнистые плиты. Данный материал имеет привлекательный внешний вид, и его ассортимент выпускается в различной цветовой гамме.
  • готовая двухконтурная конструкция. Она представляет собой часть трубы, оснащенную стальным каналом. Готовые конструкции могут быть облицованы кирпичом, штукатуркой или армированной сеткой. Они достаточно удобны и имеют привлекательный внешний вид.

Вернуться к оглавлению

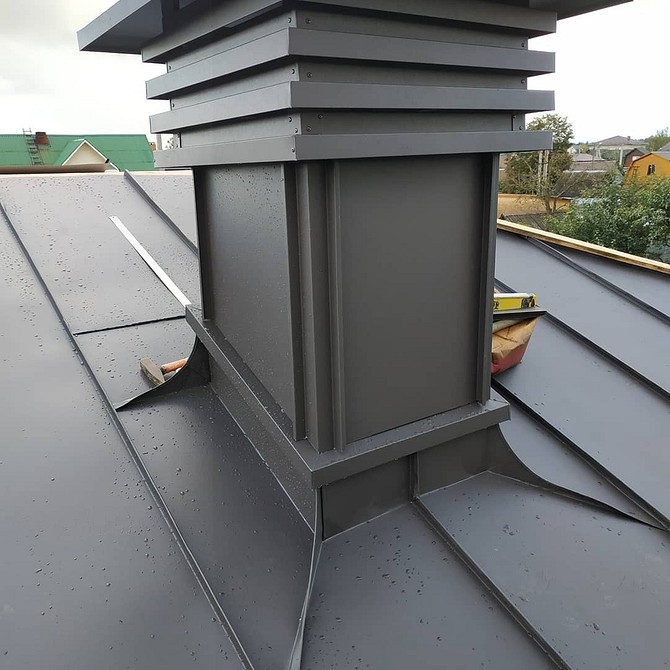

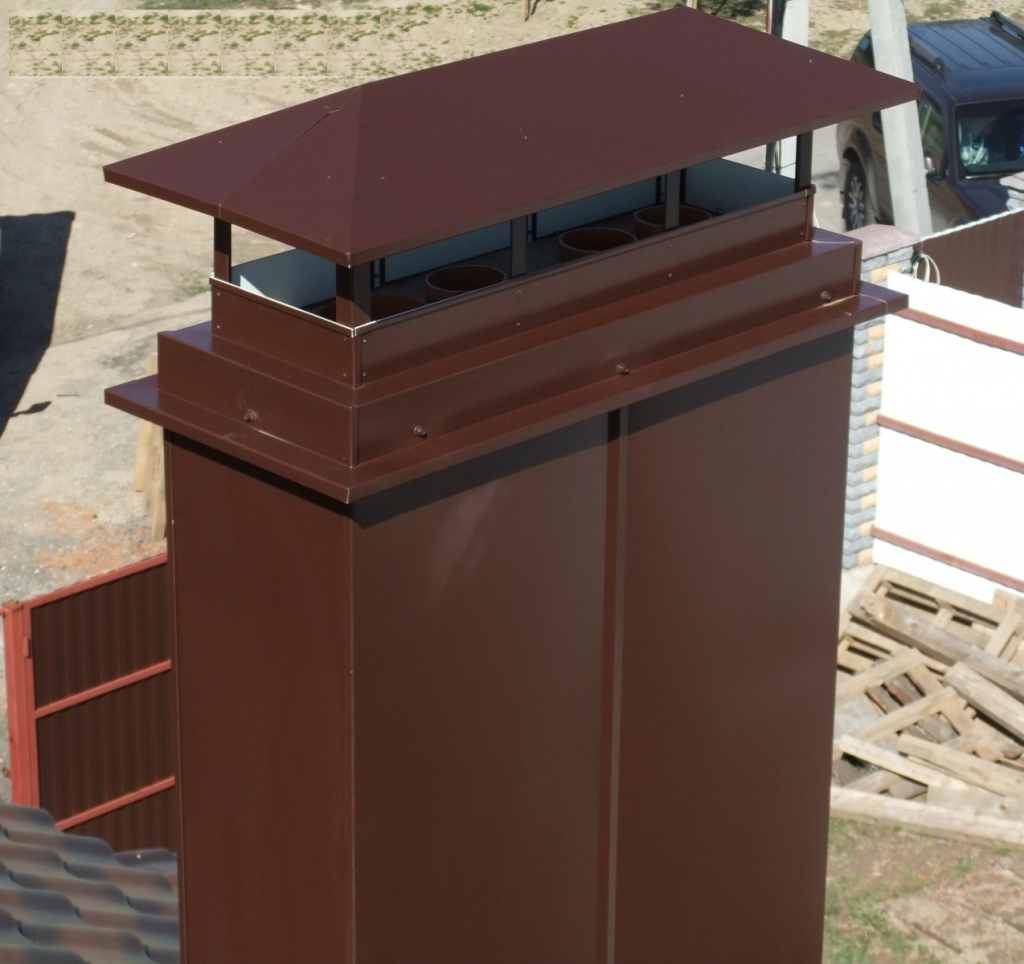

Обшивка дымохода профнастилом

Схема установки дымохода на крыше из металлочерепицы.

Профильный лист широко применяют для отделки фасадов, кровли, а также для возведения ограждений. Обшивка дымохода профнастилом считается самой популярной благодаря хорошим характеристикам данного материала:

  • простой монтаж и легкость обслуживания;
  • долговечность;
  • небольшой вес;
  • устойчивость к перепаду температур;
  • негорючесть;
  • экологическая безопасность.

Профнастил представляет собой стальной лист профильного сечения. Сечение профильного листа представлено разной формы, в зависимости от сферы применения материала.

Материал чаще всего выпускается оцинкованный либо стальной, покрытый полимерной краской.

Таблица технических характеристик профнастила.

Структура данного отделочного материала представляет собой некий «сэндвич»:

  • тонкий стальной прокат;
  • антикоррозионное цинковое покрытие;
  • хроматный слой;
  • грунтовка;
  • лакокрасочное покрытие.

Профнастил отличается огромным ассортиментом, так как спектр его использования достаточно обширный. Основные виды профлиста такие:

  • комбинированный. Данный материал универсален, так как предназначен для различных конструкций;
  • оцинкованный. Используется для кровли;
  • окрашенный;
  • алюминиевый. Он обладает высокой влагоустойчивостью и долговечностью;
  • кровельный. Используется для покрытия крыш и облицовки фасадов;
  • облицовочный. Предназначен для обшивки дымохода и защиты конструкций от разрушающего воздействия окружающей среды;

Профнастил — один из самых востребованных материалов в современном строительстве.

Вернуться к оглавлению

Особенности монтажа профлиста

Схема крепления профнастила.

Перед началом монтажных работ необходимо соблюсти все правила хранения профнастила. Профильный лист должен храниться в сухом месте и в горизонтальном положении. По возможности профлисты укрывают полиэтиленовой пленкой во избежание попадания влаги.

Сначала изготавливают металлический каркас, на который крепится обшивка. Крепление профильного листа выполняется нахлестом угла одного листа на другой. Профлисты крепятся саморезами, а стыки отделываются специальными уголками.

Для резки данного материала необходима циркулярная пила или электрический лобзик. Использование болгарки считается нежелательным, так как при ее нагреве может повредиться покрытие листа.

Если существуют погрешности в геометрии листа, то их необходимо поправить при монтаже доборными компонентами. Листы по нижнему краю должны быть выложены в одну линию. От качества монтажа зависит прочность конструкции и внешний вид.

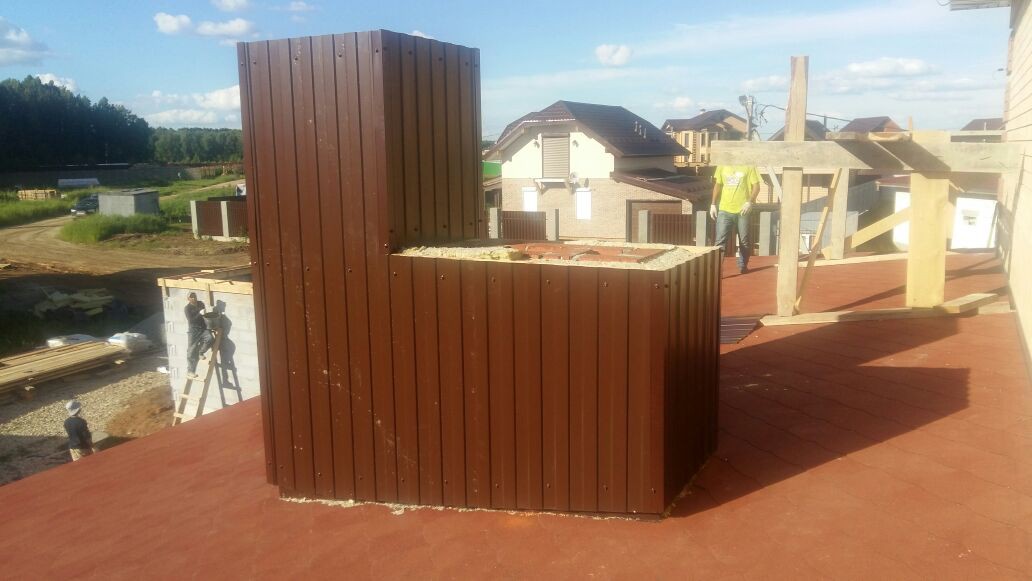

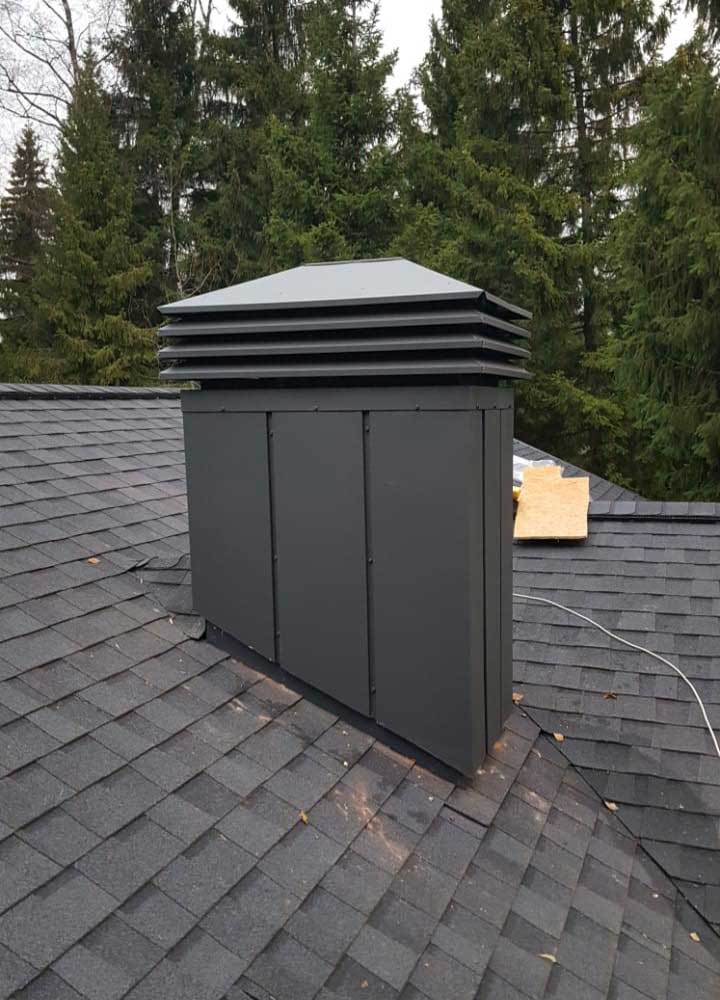

Обшивка дымохода нередко выполняется из эстетических соображений. Ведь если кровля дома красиво отделана профнастилом, а труба выполнена обычной кирпичной кладкой, то портится весь внешний вид дома. Облицовочный материал дымохода должен соответствовать цветовой гамме и стилю крыши. Труба должна быть завершающим элементом конструкции кровли.

http://masterprofnastila.ru/youtu.be/7xp5D02BTps

Обшивка дымохода профнастилом не только сохранит его целостность, но и придаст трубе эстетический вид.

Труба на крыше — чем можно обшить и загерметизироватьСтройкод

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

  • На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
  • Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
  • Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

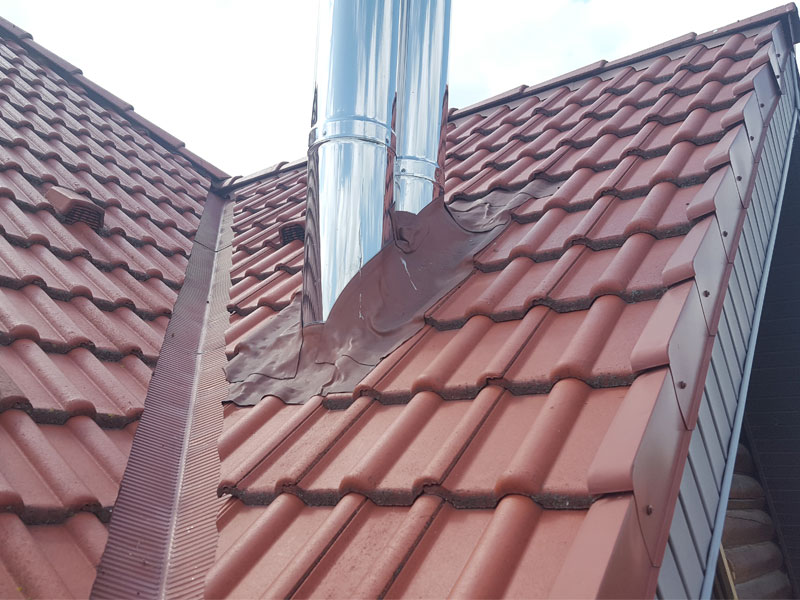

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

  • Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
  • Потом одевают прокладку.
  • Для фланца выбирают нужную форму.
  • Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Важно: главное требование к отделке дымоходов – использование пожаростойких материалов.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

  1. Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
  2. Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

  • Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
  • Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.

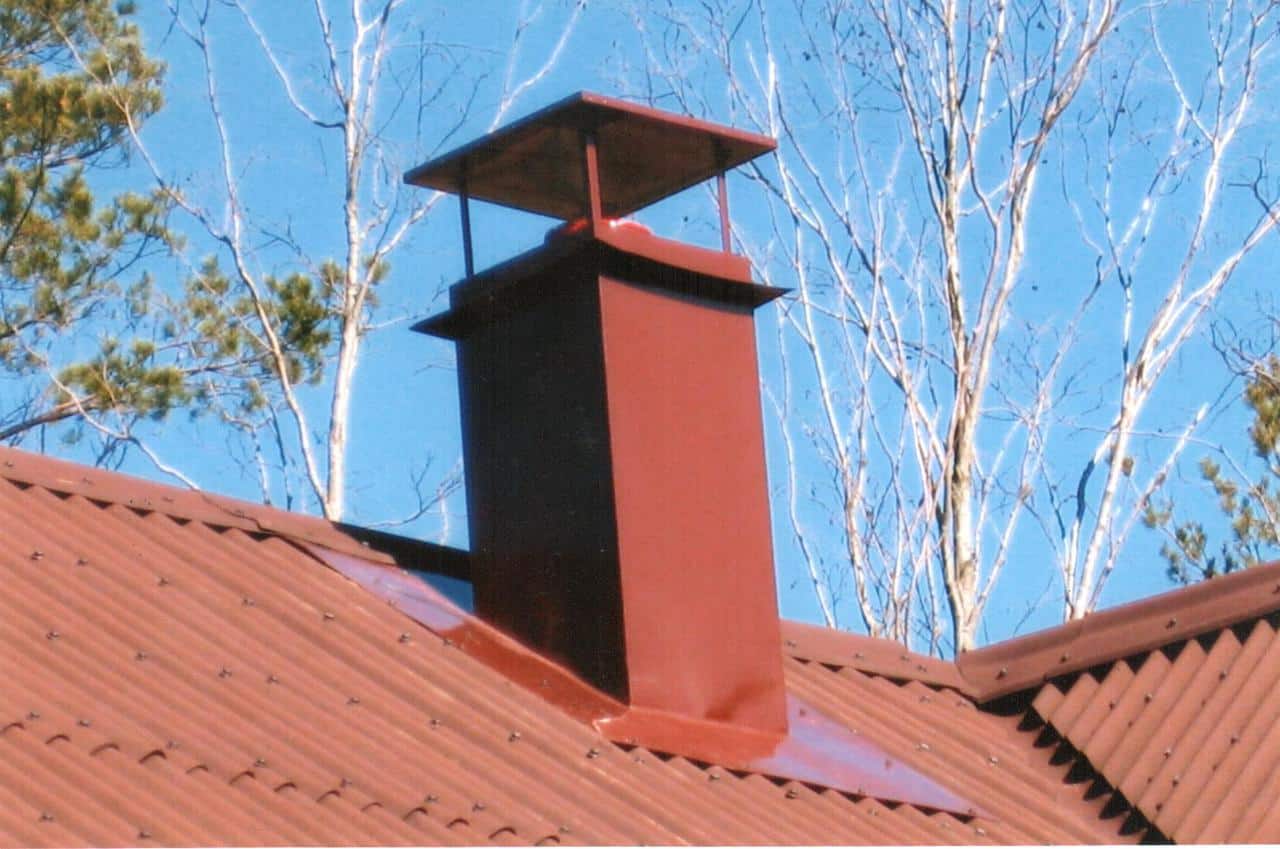

  • В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
  • Элементы короба (воротник) соединяют способом внахлестку и припаивают.
  • При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
  • Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями.  Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Современный метод герметизации предполагает защиту способом фартука с использованием оцинкованного металла с полимерным покрытием.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Смотрите видео о том, как правильно герметизируется труба на крыше.

как обшить дымоход, печную трубу, чем закрыть дымоходную трубу, металлопрофилем, профнастилом


Содержание:


Часть труб, которая возвышается над поверхностью кровель, постоянно подвергается внешним нагрузкам, поэтому им нужно обеспечить защиту. Для недопущения снижения функциональности кровельного пирога, герметизацию крыши следует сделать качественно. Также значение имеет внешний вид труб, который должен соответствовать архитектурному облику домовладения.


На каждой кровле частного дома можно увидеть несколько типов труб – дымовых и вентиляционных. Отделка трубы на крыше предполагает выполнение обязательной герметизации в точках соприкосновения кровельного покрытия с вертикальными поверхностями, защиту каналов от атмосферных осадков и термоизоляцию дымохода. Кроме этого, имеет значение эстетическое оформление мест вывода на кровлю.

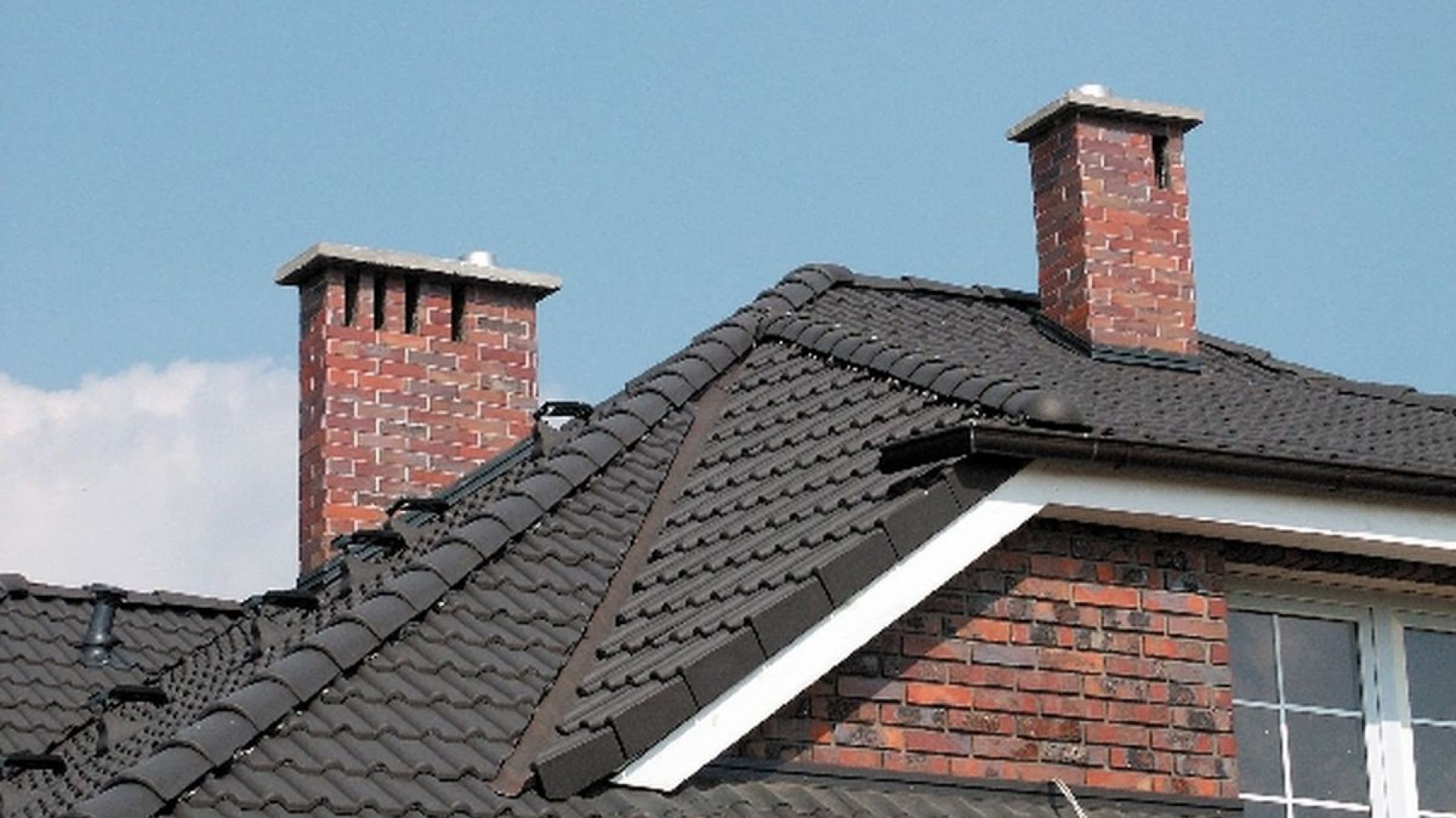

Где следует расположить трубу на крыше


По мнению профессионалов, место, в котором труба выходит на крышу, должно располагаться как можно выше. Идеальным решением является конек, поскольку это наивысшая точка на кровле. Здесь тяга будет максимальной, а монтаж гидроизоляции проще.


Также важен следующий момент – чем дальше от конька находится дымоход, тем его нужно делать выше. Это обстоятельство не украшает крышу и в тоже время усложняет конструкцию.


Дымоходы могут иметь весьма затейливую форму. Примером служит крыша замка Шамбор, расположенного на Луаре. Она представляет собой настоящий шедевр, поскольку на ней установлено большое количество невероятно красивых дымоходов.


Форма труб влияет на аэродинамические характеристики. Установленные на их оголовок колпаки немного понижают силу тяги. Любые выступы, имеющиеся на обшивке труб, находящиеся в их верхней части, препятствуют созданию нормального уровня вентиляции.



Идеальной формой трубы считается конструкция, сужающаяся кверху, при этом на нее нужно устанавливать не слишком большой и низкий колпак. Для сохранения силы тяги на оголовке труб не должно быть большое расширение.


Нередко возникает потребность в выводе над кровлей одиночной вентиляционной трубы. Например, вентиляцию, идущую от канализационного стояка, следует размещать отдельно. Это нужно, чтобы не допустить перехлеста с потоками воздуха от жилых помещений в результате возникновения обратной тяги.


В данном случае лучшим решением будет использование вместо кирпичной кладки вентиляционных пластиковых либо металлических выходов, которыми укомплектовывают многие виды новых кровельных систем.


Эти выходы:

  • выглядят эстетично;
  • отличаются герметичностью и надежностью,
  • регулируются по высоте;
  • хорошо защищают от осадков.


Герметизация кирпичных дымоходов


После того, как выполнено гильзование кирпичного дымохода, прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.


Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.


В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется. Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.


Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту — это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.



Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.


Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты. Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.


Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить

под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.

Зашивка труб над кровлей


Выполняют ее в определенных случаях:

  1. Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
  2. При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
  3. Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.

Материалы для зашивки печных труб


Особенности выполнения такой работы заключаются в следующем:

  1. До того, как обложить трубу дымохода, нужно соорудить каркас, предназначенный для крепления материалов и монтажа теплоизолятора. Для вентиляционных труб подойдет деревянный брусок сечением 4х4, 5х5 сантиметров, обработанный антисептиками, или металл, а для дымоходов используют металлический профиль, который обычно задействуют при работе с гипсокартоном. Применяют дюбеля из металла, а не из пластика.
  2. В работе удобно использовать оцинкованный профиль для ГКЛ. Дело в том, что утеплитель хорошо ложится в промежутки, имеющиеся между профилями.
  3. Самым недорогим и аккуратным материалом при выборе, чем закрыть дымоходную трубу на крыше, можно назвать оцинкованный лист металла, покрытый полимером.
  4. Металлическая обшивка дымоходной конструкции является дешевым и аккуратным решением. Для крепления в этом случае используют шурупы с шестигранной головкой и прокладкой из резины.
  5. Даже сайдинг можно задействовать для зашивки, но только труб вентиляции, поскольку это горючий материал.
  6. Если на кровле уложена гибкая черепица, ею же можно и облицевать обшивку. Сначала делают каркас, после чего используется ОСП или ЦСП, и только потом клеят черепицу. Но для дымоходов этот вариант не подойдет.

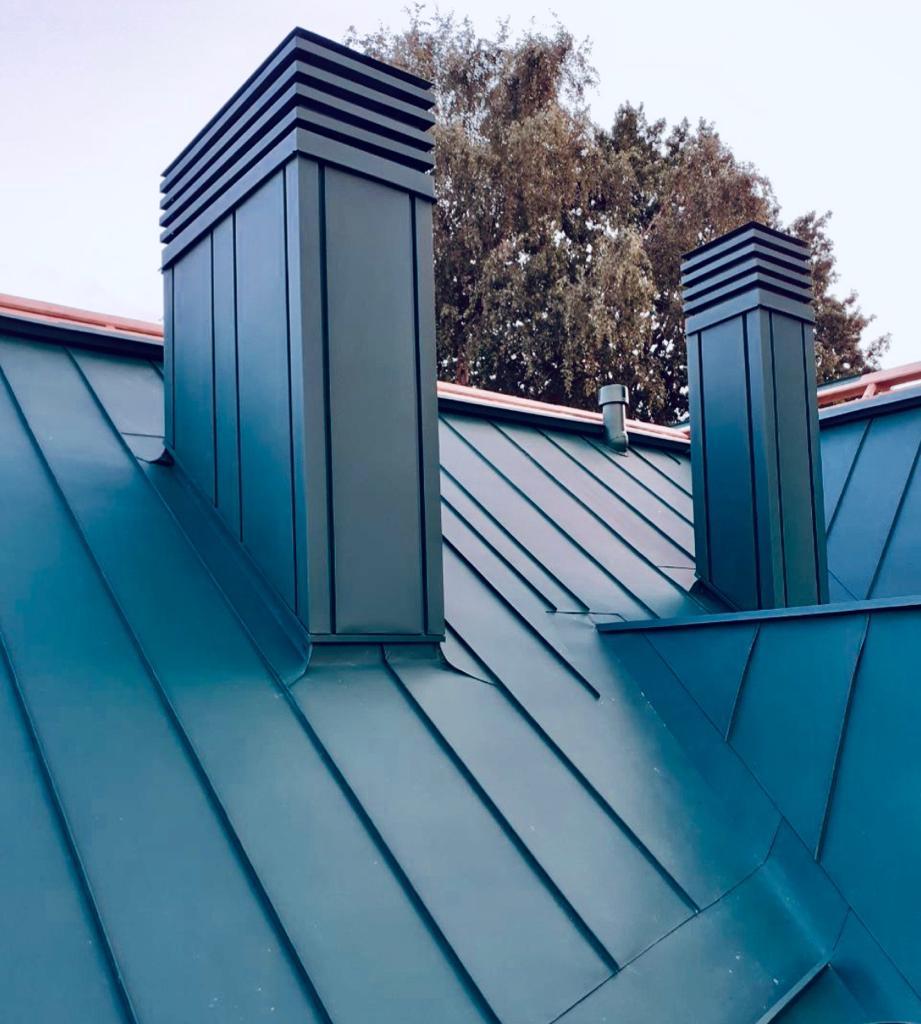

Специалисты едины во мнении: отделка дымохода на крыше профнастилом наиболее оптимальный вариант.

Облицовка дымоходных труб и специальные колпаки


Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.


Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель — гвозди напрямую через каменные плитки.



Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.


Чтобы защитить коммуникации от попадания в них птиц в отверстиях труб желательно поместить решетку или сетку.

Отделка дымоходов — как правильно обшить


При выполнении отделочных работ необходимо придерживаться противопожарных норм. Газы, выходящие из дымоходных конструкций, имеют очень высокие температуры. Обязательным для всех типов дымоходов является обеспечение достаточной силы тяги.


Одно из главных требований, предъявляемых к отделке дымоходов – применение исключительно негорючих материалов. Поэтому такое решение, как обшить трубу на крыше металлопрофилем, считается лучшим. Когда дымоход установлен рядом с вентканалами, его нужно выводить выше общего колпака.



Сегодня большое распространение получили дымоходы из нержавеющей стали, имеющие внутреннюю термоизоляцию. Их разрешается выводить на крышу без кирпичной кладки, с применением металлического фартука.


Способы отделки каналов, выходящих на кровлю, разнообразны и во многом зависят от предпочтений домовладельцев. Можно обшить трубу профлистом, клинкерным кирпичом, цементно-волокнистыми плитами, известково-цементной штукатуркой, искусственным или натуральным камнем, готовой двухконтурной конструкцией. Последний вариант удобен и имеет привлекательный вид.


Отделка дымохода на крыше профнастилом —

Отделка дымохода профнастилом

Выступающая часть дымоходной трубы легко подвергается негативным воздействиям окружающей среды: перепадам температуры, дождям, снегу, ветру.

Разрушающее действие на дымоход оказывает конденсат, который образуется в результате перепада температур у воздуха и трубы.

Чтобы сохранить дымоход в целостном состоянии, его следует обшить отделочными материалами.

Способы отделки дымохода на крыше

Крепление трубы дымохода на крыше в разрезе.

Когда завершено возведение трубы из кирпичной кладки, то, согласно правилам строительства, необходимо перекрыть пространство между кровлей и дымоходом негорючим кровельным материалом. Для этого выполняют защитный фартук.

Защитный фартук делается по периметру трубы в месте ее стыка с кровлей. Фартук выполняется из стального или оцинкованного листа в два слоя. Первый слой крепится под кровельный материал, а второй слой укладывается поверх кровельного покрытия. Стыки фартука и трубы необходимо герметизировать.

Защитный фартук называют еще воротником или окладом. Его можно изготовить самостоятельно или приобрести в готовом виде.

Далее, по необходимости, дымоход снаружи облицовывают. Обивка трубы выполняется в таких случаях:

  • если кладка дымохода выполнена из некачественного материала;
  • если требуется дополнительное утепление трубы, чтобы обеспечить хорошую тягу;
  • если внешний вид дымохода не соответствует внешнему облику дома.

Прежде чем облицовывать дымоход, необходимо сделать каркас для обшивочного материала. Каркас изготавливается из металлических направляющих или брусьев, покрытых антисептиком.

Для обшивки используются различные материалы, которые обладают негорючими свойствами:

  • профнастил. Представляет собой оцинкованный металл, покрытый полимерной краской. Бывает гладким или профилированным;
  • клинкерный кирпич. Он прочен, устойчив к погодным условиям и сочетается с многими материалами для кровли;
  • искусственный или натуральный камень. Его часто используют при отделке фасадов;
  • известково-цементная штукатурка. Этот метод применим, когда фасад дома оштукатурен и здание представляет собой цельную конструкцию;
  • цементно-волокнистые плиты. Данный материал имеет привлекательный внешний вид, и его ассортимент выпускается в различной цветовой гамме.
  • готовая двухконтурная конструкция. Она представляет собой часть трубы, оснащенную стальным каналом. Готовые конструкции могут быть облицованы кирпичом, штукатуркой или армированной сеткой. Они достаточно удобны и имеют привлекательный внешний вид.

Обшивка дымохода профнастилом

Схема установки дымохода на крыше из металлочерепицы.

Профильный лист широко применяют для отделки фасадов, кровли, а также для возведения ограждений. Обшивка дымохода профнастилом считается самой популярной благодаря хорошим характеристикам данного материала:

  • простой монтаж и легкость обслуживания;
  • долговечность;
  • небольшой вес;
  • устойчивость к перепаду температур;
  • негорючесть;
  • экологическая безопасность.

Профнастил представляет собой стальной лист профильного сечения. Сечение профильного листа представлено разной формы, в зависимости от сферы применения материала.

Материал чаще всего выпускается оцинкованный либо стальной, покрытый полимерной краской.

Таблица технических характеристик профнастила.

Структура данного отделочного материала представляет собой некий «сэндвич»:

  • тонкий стальной прокат;
  • антикоррозионное цинковое покрытие;
  • хроматный слой;
  • грунтовка;
  • лакокрасочное покрытие.

Профнастил отличается огромным ассортиментом, так как спектр его использования достаточно обширный. Основные виды профлиста такие:

  • комбинированный. Данный материал универсален, так как предназначен для различных конструкций;
  • оцинкованный. Используется для кровли;
  • окрашенный;
  • алюминиевый. Он обладает высокой влагоустойчивостью и долговечностью;
  • кровельный. Используется для покрытия крыш и облицовки фасадов;
  • облицовочный. Предназначен для обшивки дымохода и защиты конструкций от разрушающего воздействия окружающей среды;

Профнастил — один из самых востребованных материалов в современном строительстве.

Особенности монтажа профлиста

Схема крепления профнастила.

Перед началом монтажных работ необходимо соблюсти все правила хранения профнастила. Профильный лист должен храниться в сухом месте и в горизонтальном положении. По возможности профлисты укрывают полиэтиленовой пленкой во избежание попадания влаги.

Сначала изготавливают металлический каркас, на который крепится обшивка. Крепление профильного листа выполняется нахлестом угла одного листа на другой. Профлисты крепятся саморезами, а стыки отделываются специальными уголками.

Для резки данного материала необходима циркулярная пила или электрический лобзик. Использование болгарки считается нежелательным, так как при ее нагреве может повредиться покрытие листа.

Если существуют погрешности в геометрии листа, то их необходимо поправить при монтаже доборными компонентами. Листы по нижнему краю должны быть выложены в одну линию. От качества монтажа зависит прочность конструкции и внешний вид.

Обшивка дымохода нередко выполняется из эстетических соображений. Ведь если кровля дома красиво отделана профнастилом, а труба выполнена обычной кирпичной кладкой, то портится весь внешний вид дома. Облицовочный материал дымохода должен соответствовать цветовой гамме и стилю крыши. Труба должна быть завершающим элементом конструкции кровли.

Обшивка дымохода профнастилом не только сохранит его целостность, но и придаст трубе эстетический вид.

Производим отделку дымохода на крыше

Любой частный дом оборудован системой отопления. Это может быть котел газовый или твердотопливный, а может быть камин или русская печь. Обязательно предусматриваются вентиляционная система и система отвода дыма или продуктов горения. Для этого устанавливается на кровле дымоотводная труба.

Дымоход — это часть кровли, которая должна быть эстетичной и гармонировать с общим обликом дома, а вместе с тем безупречно выполнять свое предназначение, несмотря на все негативные воздействия окружающей среды. Поэтому отделку дымохода на крыше необходимо производить, руководствуясь принятыми нормами СНиП.

В случае если работы будут выполнены некачественно, могут возникнуть серьезные проблемы.

  • Незаделанные совсем или плохо заделанные щели между кровельным материалом и печной трубой могут дать течь в крыше. В большинстве случаев именно это место в кровле самое уязвимое.
  • Влага, попадая на деревянную стропильную систему, приводит к загниванию, гниению и быстрому разрушению балок.
  • Значительно ухудшается тяга в дымоотводе из-за плохой герметизации зазоров и скопления большого количества конденсата.

Рекомендации по выбору места для установки дымохода

Любые строительные работы, тем более те, которые подразумевают вывод из помещения дыма и продуктов горения, проводятся после согласования с пожарными службами и архитекторами. Где установить дымоотводную трубу, решает по итогу заказчик, но руководствоваться некоторыми правилами все же стоит.

  • Самый лучший вариант — установить рядом с коньком. На этом месте меньше всего скапливается снег, поэтому примыкание кровли к дымоходу будет меньше подвергаться атмосферным осадкам и вероятность протечек снижается в разы. К тому же чем выше к коньку крыши будет располагаться труба, тем ниже ее необходимо устанавливать.
  • Не стоит устанавливать в ендовах, местах скопления атмосферных осадков. Даже если очень хорошо провести заделку дымоотвода гидроизоляционными материалами, герметиками, все равно нет гарантии, что кровля не даст рано или поздно течь.
  • Для того чтобы не задувался ветром дым из трубы в окно мансарды, дымоход следует устанавливать как можно дальше от таких окон.
  • Не рекомендуется делать примыкание трубы к кровле жестким, иначе при разрушении кровельной системы разрушится и дымоотвод.

Примыкание дымоотвода к кровле

Труба для дымоотвода может быть изготовлена из разных материалов — металла, кирпича или асбестового цемента. На материал, из которого будет изготовлена труба, влияют технические характеристики используемого для отопления котла и топлива. Так, например, нормативной документацией запрещено использовать металлические дымоотводы при сжигании угля и дерева.

Материалы для герметизации дымохода на любой кровле используются в зависимости от материала самой трубы и имеют каждый свои особенности укладки.

Отделка круглого дымохода на крыше происходит следующим образом:

  • монтируется по периметру короб;
  • укладывается негорючий и не подвергающийся воздействию высоких температур утеплитель.

По нормам СНиП в целях безопасности запрещено укладывать любой горючий кровельный материал на расстояние менее чем 15—25 см.

В верхней части трубы для защиты от попадания птиц устанавливаются сетки или металлические прутья.

Материалы для отделки дымоходной трубы

От всех негативных воздействий, которым подвергается дымоход, будь то атмосферные или тепловые, защитит облицовка дымохода. Ко всему прочему отделка разными материалами сделает его более привлекательным.

  • Огнеупорный кирпич или плитка. Облицованные таким способом трубы будут гармонировать с любым кровельным материалом и, что привлекательно, на кирпиче или плитке почти незаметно загрязнений. Материал хорошо выдерживает перепады температур. Все швы замазываются специальным составом.
  • Отделка труб штукатуркой. Применяется акриловая, минеральная или силиконовая, но может применяться и обычная. Техника нанесения штукатурки не отличается от техники шпаклевания стен. Преимуществами материала можно назвать доступность, возможность окрашивания в любой цвет, простоту в нанесении и универсальность.
  • Цементно-волокнистые плиты легко справляются с большими колебаниями температур, не поддаются воздействию солнечных лучей и являются экологически чистым негорючим материалом.
  • Дымоход на крыше может быть отделан тем же материалом, что и сама кровля, например профнастилом. В таком случае за достаточно низкую стоимость можно получить привлекательного вида трубу.

Примеры герметизации дымохода

Использование подручных средств для герметизации дымохода давно неактуально. Рынок стройматериалов переполнен разными готовыми решениями данного вопроса.

  • Для квадратных или прямоугольных форм труб можно приобрести или сделать самостоятельно металлический фартук, представляющий собой уголки из оцинкованной металлической, свинцовой или алюминиевой ленты. На рисунке наглядно показаны его формы. Он крепится к дымоходу и под кровельным материалом — профнастилом, шифером или металлочерепицей.
  • Круглый дымоход на кровле легко загерметизировать при помощи резинового уплотнителя. Он плотно прилегает к окружности трубы любого диаметра, а его основание крепится саморезами к любому кровельному материалу.
  • Существуют другие материалы для герметизации дымохода, но менее элегантные и эстетичные, как первые два варианта. К таким относятся мембранные ленты. Они приклеиваются к трубе и кровле, защищая от попадания влаги внутрь кровельного пирога через щели.
  • Для лучшей изоляции от протекания следует воспользоваться несколькими изоляционными материалами одновременно.

Установка и отделка дымохода на крыше — непростое и трудоемкое занятие. Только имеющий опыт и квалификацию печника мастер может установить дымоход по всем правилам нормативной документации СНиП, пожарной безопасности и здравоохранения.

Как сделать отделку трубы на крыше – варианты обшивки

Часть труб, которая возвышается над поверхностью кровель, постоянно подвергается внешним нагрузкам, поэтому им нужно обеспечить защиту. Для недопущения снижения функциональности кровельного пирога, герметизацию крыши следует сделать качественно. Также значение имеет внешний вид труб, который должен соответствовать архитектурному облику домовладения.

На каждой кровле частного дома можно увидеть несколько типов труб – дымовых и вентиляционных. Отделка трубы на крыше предполагает выполнение обязательной герметизации в точках соприкосновения кровельного покрытия с вертикальными поверхностями, защиту каналов от атмосферных осадков и термоизоляцию дымохода. Кроме этого, имеет значение эстетическое оформление мест вывода на кровлю.

Где следует расположить трубу на крыше

По мнению профессионалов, место, в котором труба выходит на крышу, должно располагаться как можно выше. Идеальным решением является конек, поскольку это наивысшая точка на кровле. Здесь тяга будет максимальной, а монтаж гидроизоляции проще.

Также важен следующий момент – чем дальше от конька находится дымоход, тем его нужно делать выше. Это обстоятельство не украшает крышу и в тоже время усложняет конструкцию.

Дымоходы могут иметь весьма затейливую форму. Примером служит крыша замка Шамбор, расположенного на Луаре. Она представляет собой настоящий шедевр, поскольку на ней установлено большое количество невероятно красивых дымоходов.

Форма труб влияет на аэродинамические характеристики. Установленные на их оголовок колпаки немного понижают силу тяги. Любые выступы, имеющиеся на обшивке труб, находящиеся в их верхней части, препятствуют созданию нормального уровня вентиляции.

Идеальной формой трубы считается конструкция, сужающаяся кверху, при этом на нее нужно устанавливать не слишком большой и низкий колпак. Для сохранения силы тяги на оголовке труб не должно быть большое расширение.

Нередко возникает потребность в выводе над кровлей одиночной вентиляционной трубы. Например, вентиляцию, идущую от канализационного стояка, следует размещать отдельно. Это нужно, чтобы не допустить перехлеста с потоками воздуха от жилых помещений в результате возникновения обратной тяги.

В данном случае лучшим решением будет использование вместо кирпичной кладки вентиляционных пластиковых либо металлических выходов, которыми укомплектовывают многие виды новых кровельных систем.

  • выглядят эстетично;
  • отличаются герметичностью и надежностью,
  • регулируются по высоте;
  • хорошо защищают от осадков.

Герметизация кирпичных дымоходов

После того, как выполнено гильзование кирпичного дымохода, прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.

Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.

В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется. Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.

Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту — это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.

Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.

Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты. Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.

Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить
под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.

Зашивка труб над кровлей

Выполняют ее в определенных случаях:

  1. Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
  2. При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
  3. Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.

Материалы для зашивки печных труб

Особенности выполнения такой работы заключаются в следующем:

  1. До того, как обложить трубу дымохода, нужно соорудить каркас, предназначенный для крепления материалов и монтажа теплоизолятора. Для вентиляционных труб подойдет деревянный брусок сечением 4х4, 5х5 сантиметров, обработанный антисептиками, или металл, а для дымоходов используют металлический профиль, который обычно задействуют при работе с гипсокартоном. Применяют дюбеля из металла, а не из пластика.
  2. В работе удобно использовать оцинкованный профиль для ГКЛ. Дело в том, что утеплитель хорошо ложится в промежутки, имеющиеся между профилями.
  3. Самым недорогим и аккуратным материалом при выборе, чем закрыть дымоходную трубу на крыше, можно назвать оцинкованный лист металла, покрытый полимером.
  4. Металлическая обшивка дымоходной конструкции является дешевым и аккуратным решением. Для крепления в этом случае используют шурупы с шестигранной головкой и прокладкой из резины.
  5. Даже сайдинг можно задействовать для зашивки, но только труб вентиляции, поскольку это горючий материал.
  6. Если на кровле уложена гибкая черепица, ею же можно и облицевать обшивку. Сначала делают каркас, после чего используется ОСП или ЦСП, и только потом клеят черепицу. Но для дымоходов этот вариант не подойдет.

Специалисты едины во мнении: отделка дымохода на крыше профнастилом наиболее оптимальный вариант.

Облицовка дымоходных труб и специальные колпаки

Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.

Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель — гвозди напрямую через каменные плитки.

Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.

Чтобы защитить коммуникации от попадания в них птиц в отверстиях труб желательно поместить решетку или сетку.

Отделка дымоходов — как правильно обшить

При выполнении отделочных работ необходимо придерживаться противопожарных норм. Газы, выходящие из дымоходных конструкций, имеют очень высокие температуры. Обязательным для всех типов дымоходов является обеспечение достаточной силы тяги.

Одно из главных требований, предъявляемых к отделке дымоходов – применение исключительно негорючих материалов. Поэтому такое решение, как обшить трубу на крыше металлопрофилем, считается лучшим. Когда дымоход установлен рядом с вентканалами, его нужно выводить выше общего колпака.

Сегодня большое распространение получили дымоходы из нержавеющей стали, имеющие внутреннюю термоизоляцию. Их разрешается выводить на крышу без кирпичной кладки, с применением металлического фартука.

Способы отделки каналов, выходящих на кровлю, разнообразны и во многом зависят от предпочтений домовладельцев. Можно обшить трубу профлистом, клинкерным кирпичом, цементно-волокнистыми плитами, известково-цементной штукатуркой, искусственным или натуральным камнем, готовой двухконтурной конструкцией. Последний вариант удобен и имеет привлекательный вид.

Самостоятельная отделка дымохода на крыше в 3 вариантах

Многие считают, что отделка дымохода на крыше нужна только для красоты, отчасти это верно, но эстетическая составляющая стоит здесь далеко не на первом месте. Облицовка нужна, прежде всего, для защиты печной трубы, причем как изнутри, так и снаружи. Далее мы разберем 3 наиболее популярные способа обустройства дымохода, плюс вы узнаете, зачем это нужно и как обшить трубу своими руками.

Обустроить дымоход самому вполне реально.

Зачем отделывать трубу

Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

  1. Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;

Клинкерный кирпич не требует дополнительной отделки.

  1. 222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;
  2. Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

Нормативы и возможные варианты отделки

Дымоходная система, как, впрочем, и все печное хозяйство относятся к важным пожароопасным объектам, соответственно все моменты обустройства строго регламентируются.

Нормы и правила

Все важные моменты, касающиеся обустройства отопления, вентиляции и системы кондиционирования подробно расписаны в СНиП 41-01-2003. Труд довольно объемный, поэтому я перескажу только те нормы, которые относятся к печным трубам:

  • Температура воспламенения теплоизоляции и отделочных материалов трубы должна быть на 20 ºС выше, чем максимальная температура дымохода снаружи, но в идеале дымоход желательно облицовывать негорючими материалами;
  • Обшивка трубы металлом допускается, но металл должен иметь антикоррозийное покрытие;
  • Кирпичная труба должна иметь стены толщиной от 120 мм;
  • Бетонные дымоходы в частных домах монтируются редко, но если вы решите ставить такую трубу, то бетон должен быть армированным, жаропрочным и иметь толщину стенок от 60 мм;
  • Минимальный зазор между дымоходом и деревянной кровельной обрешеткой составляет от 130 мм;
  • Для керамических дымоходов, не защищенных теплоизоляцией, зазор между трубой и деревянными конструкциями кровли составляет от 250 мм;

Чем можно отделать дымоходную трубу

ИллюстрацииРекомендации
Клинкерная плитка.

Выше упомянутый клинкерный кирпич штука хорошая, но дорогая. Поэтому многие выкладывают трубу из обычного кирпича, а сверху облицовывают ее клинкерной плиткой.

Материал способен выдержать любые капризы погоды, плюс такой плиткой можно облицовывать не только дымоходы, но и сами печи внутри дома.

Штукатурка.

Вариант не такой прочный, как клинкерная плитка, но если на поверхности трубы закрепить армирующую сетку из стеклопластика или оцинкованного металла, то держаться штукатурка будет хорошо.

Но имейте в виду, своими руками качественно оштукатурить поверхность, стоя на склоне крыши способен далеко не каждый.

Сайдинг.

Для облицовки дымохода можно использовать любой вид сайдинга, кроме пластикового.

Как металлический, так и цементный сайдинг одинаково хорошо подходят для облицовки дымоходов. Более того, данный материал монтируется на обрешетку, а значит, есть возможность заложить под него утеплитель.

Профнастил.

Отделка дымоходов профнастилом сейчас одна из самых распространенных. Особенно хорошо этот вариант гармонирует с металлочерепицей.

Но если подобрать цвет, то стальные дымоходы на кровлях из шифера, ондулина или керамической черепицы также впишутся в общий дизайн.

Битумная черепица.

Так как материал производится с добавлением битума, отделывать им настоящую печную трубу категорически запрещено.

В данном случае речь может идти только о монтаже вокруг трубы декоративного кокона из огнестойкой фанеры, на который и набивается битумная черепица.
Но этот вариант подходит только для сэндвич-труб оборудованных оголовком с искрогасителем.

Три варианта самостоятельного обустройства дымохода снаружи

Существует 3 варианта, где человек без особой подготовки сможет все сделать своими руками. Первый вариант касается кирпичных труб, которые в облицовке не нуждаются, но вам нужно загерметизировать стык с кровлей. После этого идет каркасный вариант и вариант с готовыми заводскими решениями.

Вариант №1: обустраиваем кирпичную трубу

Гидроизоляция трубы на крыше должна проводиться до укладки кровельного материала. Если кровля уже лежит, то придется ее частично разбирать. Снимается весь периметр на 50–70 см вокруг, плюс нужно снять нижнюю часть кровли от трубы и до края ската.

Схема герметизации периметра кирпичной трубы на скатной кровле.

Из материалов нам понадобится пристенный металлический профиль. Его можно согнуть из оцинковки своими руками или купить готовый. Профиль состоит из 4 частей, которые при монтаже накладываются друг на друга.

Наружный фартук для трубы однозначно лучше покупать, причем покупать желательно вместе с кровельным материалом, так проще подобрать цвет.

Так называемый галстук представляет собой лист кровельного железа с загнутыми по бокам бортами. Он укладывается от нижней части трубы до края ската и заводится под нижнюю секцию пристенного профиля.

Для того чтобы герметично соединить кирпичную трубу с пристенным профилем нам нужно прорезать болгаркой на трубе штробу глубиной порядка 20–30 мм. В эту штробу вставляется загнутый край профиля.

Под пристенный профиль на трубе прорезается штроба по всему периметру.

Дальше вставляем загнутый край профиля в штробу и заполняем штробу герметиком. После чего фиксируем все 4 части профиля и галстук, заведенный снизу саморезами с прессшайбами. Поверх всей этой конструкции укладывается кровельный материал.

Схема обустройства верхнего фартука для печной трубы.

Верхний фартук крепится к трубе саморезами по всему периметру. На трубу он должен заходить не менее чем на 100 мм. Нижняя часть фартука зачастую делается из мягких битумных материалов. Ее обжимают вокруг рифленой кровли и приклеивают к этой кровле мастикой или специальным клеем.

Фартук обязательно приклеивается к кровле.

Схема работает примерно так: основное количество влаги отводит от трубы верхний фартук, но если этот барьер не справился со своей задачей и влага, попала под кровлю, то ее соберет пристенный профиль и вода стечет по галстуку с крыши.

Вариант №2: монтаж каркаса

Этот способ хорошо подходит для утепления и облицовки дымохода профнастилом, сайдингом и прочими подобными материалами. Для начала основа обшивается металлопрофилем, на него позже мы будем крепить профнастил. Каркас лучше делать из стенового профиля под гипсокартон, он шире, чем потолочный.

Каркас из металлического профиля более долговечный.

С металлопрофилем работать несложно, но если вы не уверены в своих силах, то можно соорудить каркас из деревянных брусков. Правда деревянный каркас нужно будет хорошо пропитать антипиренами, антисептиками и водоотталкивающим составом. Между рейками каркаса, для утепления трубы закладываются плиты плотной минеральной ваты.

Дымоходы утепляются только плитами плотной минеральной ваты.

Профнастил или любой другой листовой материал к рейкам каркаса прикручивается саморезами с прессшайбами. Венчает всю эту конструкцию зонтик для защиты от дождя.

Схема утепленной и облицовки трубы в разрезе.

Вариант №3: готовые решения

С круглыми трубами сейчас вообще никаких проблем нет. Для них выпускаются специальные гибкие фартуки. По опыту смонтировать такой фартук можно максимум за пару часов. Фото-инструкция по монтажу такого фартука дана ниже.

Пошаговая инструкция по монтажу гибкого узла примыкания для круглой трубы.

  1. Выбираете нужный вам диаметр трубы и вырезаете в мягком полимерном конусе отверстие;
  2. Натягиваете конус на трубу, примыкание должно быть плотным;
  3. Обжимаете нижнее кольцо из мягкого металла по форме кровли;
  4. Густо смазываете периметр под кольцом герметикам;
  5. Прикручиваете кольцо к кровельному материалу саморезами с прессшайбами.

Вывод

Подробно рассказать обо всех способах отделки печных труб в одной публикации довольно проблематично, поэтому я попытался подобрать для вас 3 наиболее доступные для домашнего мастера варианта. Если после прочтения статьи и просмотра видео в этой статье остались вопросы, пишите в комментарии, постараюсь помочь.

Герметизация трубы на крыше из профнастила — технология монтажа

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

  • Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
  • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
  • Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
  • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

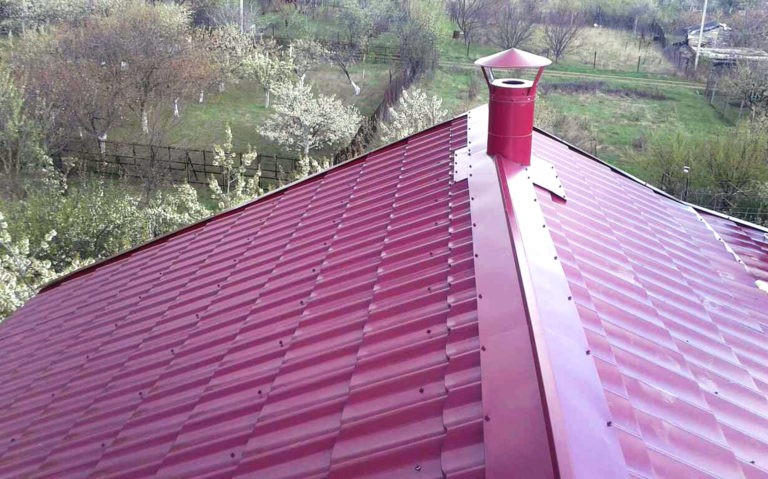

  • На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
  • На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

  1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
  2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
  3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
  4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
  5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

  1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
  2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
  3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
  4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

Видео-инструкция

Как сделать герметизацию трубы на крыше из профнастила — пошаговое видео и фото

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Содержание статьи

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

  • Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
  • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
  • Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
  • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

  • На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
  • На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

  1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
  2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
  3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
  4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
  5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубы

Схема сборки фартука

Элементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

  1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
  2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
  3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
  4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходка

Схема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

Видео-инструкция

Отделка дымохода на крыше. Выбор материалов для отделки дымохода на крыше

Часть дымохода, возвышающаяся над крышей, подвергается воздействию внешних неблагоприятных факторов окружающей среды. Поэтому хозяину дома приходится задумываться о её защите. Чтобы кровельный пирог не снизил свою функциональность, герметизацию крыши вокруг дымохода следует выполнять качественно. Кроме того, немаловажное значение имеет внешний облик дымоотводной конструкции. Он не должен диссонировать с архитектурной концепцией сооружения.

Отделка дымохода декоративным камнем или другим материалом — это не только вопрос эстетики, но и важная составляющая тепло- и гидроизоляции трубы

Выбор материалов для отделки дымохода на крыше

Выбирать материал для отделки дымохода необходимо с учётом его защитных возможностей. Срок службы системы дымоотвода сокращают следующие негативные факторы:

  • высокая рабочая температура;
  • осадки;
  • перепад температуры окружающей среды в разные времена года;
  • ультрафиолетовое излучение.

Главная проблема – это значительная разница между наружной атмосферной и высокой рабочей температурой, из-за чего в трубе образуется конденсат. Это приводит к неизбежному разрушению конструкции дымохода. Снизить количество в данном случае губительной влаги способно хорошее утепление системы дымоотвода с использованием облицовочных материалов. Они должны быть устойчивы к атмосферным явлениям, а также обладать износостойкостью.

В настоящее время отделка дымохода на крыше выполняется с помощью следующих материалов:

  • плитка;
  • декоративный кирпич;
  • кровельный материал;
  • цементные плиты;
  • готовые решения.

Отделка дымовой трубы под камень или кирпич очень популярна и подходит к большинству домов

Клинкерной плитке присуща высокая механическая прочность и стойкость к атмосферным воздействиям. Чаще всего ею облицовываются высокие тонкие трубы.

Самый практичный вариант – отделка дымоходной трубы декоративным клинкерным кирпичом. Этот материал хорошо сочетается с кровлей любого вида, а образующееся на нём в ходе эксплуатации загрязнение мало заметно.

В качестве кровельного материала чаще используют профнастил. Это ни что иное, чем изготавливаемый методом холодного проката стальной профилированный лист. Интерес к профнастилу обусловлен следующими факторами: высокие защитные свойства, долговечность, доступная стоимость в сочетании с достаточным уровнем декоративности. Конструкция из металла не обладает большим весом, легко монтируется, обеспечивая при этом привлекательный эстетический вид.

Цементные плиты пользуются популярностью благодаря относительно небольшому весу и различным вариациям фактуры.

Обратите внимание! Последнее свойство предоставляет возможность воссоздать любую поверхность.

А сам материал негорюч и экологичен.

Готовые фартуки легко и быстро монтируются и дают эффективную защиту от влаги

Применение готовых конструкций является оригинальным решением. Чаще это продукция из резины, обеспечивающая гидро- и теплоизоляцию. Широкий защитный фартук препятствует попаданию в кровельный пирог грязи и предохраняет конструкцию системы дымоотвода от попадания влаги. Помимо того, такой фартук можно рассматривать в качестве хорошего элемента дизайна. Подходит он больше для наружных дымоходных труб, изготовленных из нержавеющей стали.

Подбор материала для декорирования дымоходной трубы внутри дома

В загородном коттедже печь или камин сооружаются, как правило, в гостиной. При этом дымоход нередко проходит через все помещения и сквозь потолочные перекрытия. В таком случае необходимо гармонично вписать все выступающие части в интерьер. Делается это в такой последовательности:

  • вначале из металлического профиля сооружают каркас. Затем его покрывают гипсокартонными листами. Причём не обычными, а огнестойкими, маркируемыми ГКЛО;
  • чтобы обеспечить теплоизоляцию, внутрь каркаса вкладывают стекловолоконную или минеральную вату. Применение такого теплоизолятора обеспечивает возможность отделки поверхности листа любым материалом, причём не исключена даже простая поклейка обоев;
  • на завершающей стадии отделки рекомендуется использовать гипсовую лепнину или керамическую плитку. Они будут подчёркивать особенности интерьера любого стиля. Целесообразно выполнить некоторые элементы в виде мозаики, в частности из стекла различных цветов.

Внутри дома дымоход можно спрятать под каркас из гипсокартона, устойчивого к высокой температуре

Наиболее долговечным и прочным для внутренней отделки является клинкерный кирпич. Он отлично подходит под интерьер, выполненный в стиле минимализма, при этом зачастую необходимость в дополнительном декорировании отсутствует.

Чтобы создать внутреннюю отделку под старину и простоту, часто применяется штукатурка. У этого самого старого способа и поныне сохранилось много приверженцев.

Необходимо подчеркнуть, что правильная теплоизоляция дымохода предоставит возможность произвести внутреннюю отделку любым материалом. А выбор способа декорирования определяется вкусовыми предпочтениями.

Какими правилами и нормами нужно руководствоваться

Прежде чем приступать к отделке дымохода, необходимо проверить, соответствует ли готовая конструкция нормам СНиП. Для вентиляции и отопления требования предусматривают такие пункты:

  • толщина дымоходных труб, для изготовления которых использовался жаростойкий бетон, должна составлять 60 миллиметров, глиняный кирпич – не меньше 120 миллиметров;
  • устья труб дымохода не должны быть препятствием для свободного выхода дыма из системы дымоотвода;
  • трубы, выполненные из нержавеющей стали, нельзя использовать для оборудования дымохода, когда печь отапливается углём;
  • применение асбестовых материалов не допускается;
  • свободнее пространство между кровлей и трубами необходимо перекрыть негорючими материалами;
  • для изготовления воздуховодов и трубопроводов должны использоваться материалы, имеющие антикоррозионное покрытие.

Для отделки лучше всего выбирать материалы, на которые не действует коррозия

На заметку! Допускается также применение тех материалов, которым присуща естественная коррозионная стойкость.

Кроме того, изолировать горячие поверхности необходимо теплоизолятором, обеспечивающим разницу температур на внутренней части и поверхности облицовки до 20ºС.

Этапы отделки. Герметизация

Облицовочная отделка трубы дымохода на крыше начинается с обустройства защитного фартука в месте выхода её на кровлю. Укладывается он в 2 слоя: один поверх покрытия, а второй заводится под кровлю. Места примыкания следует тщательно загерметизировать.

Необходимость в дополнительной отделке возникает в таких случаях:

  • используемые для дымохода материалы выделяются из общего вида, внося  дисгармонию в стилистку дома;
  • когда для облицовки использовался простой кирпич, не обладающий должным уровнем эстетичности;
  • для декорирования элементов дымохода, выходящих на крышу;
  • недостаточная тяга в системе дымоотвода.

Обеспечение герметизации выхода трубы – первый этап отделки дымохода на крыше. Сравнительно недавно нормы СНиПа предписывали сооружать в месте, где труба выходит на кровлю, расширенную кирпичную кладку. Цель этого требования – выполнение герметизации путём подведения кровельного материала под фартук. В результате конструкция получалась громоздкой и с точки зрения эстетики непривлекательной.

Гибкий кровельный материал нужно завернуть на кладку дымохода, чтобы обеспечить герметичность стыка трубы и крыши

Современные материалы позволяют исключить подобные требования не в ущерб эффективности герметизации. Любой кровельный материал заворачивается на кладку трубы дымохода, после чего обустраивается защитный фартук. Для изготовления самого фартука используется оцинкованный металл, толщиной 2-4 миллиметра. При этом, чтобы обеспечить стойкость к атмосферному воздействию, требуется наличие на нём полимерного покрытия. Фартуки всегда производятся из негорючих материалов, способных выдержать высокие температуры.

Наиболее оптимальным вариантом реализации качественной герметизации является сочетание металлического фартука с защитным полимерным покрытием и гибкой герметизирующей лентой. Изготавливается такая лента из алюминиевой фольги, а в качестве самоклеящегося слоя используются добавки полимерных и битумных материалов. Прокладывают её под фартуком там, где дымоход выходит на кровлю. После обустройства фартука на швы наносится силиконовый прозрачный герметик. Собственно, этим герметизация и завершается.

Выполнение зашивки

При отделке кирпичного дымохода зачастую требуется дополнительная зашивка. Как правило, нужна она в таких случаях:

  • когда кладка выполнялась из простого кирпича;
  • если труба возвышается над поверхностью кровли на высоту более двух метров, но при этом обеспечивается слабая тяга.

При отделке дымохода можно использовать древесину, но есть риск, что материал будет впитывать конденсат

Необходимо отметить ещё один момент. Касается он воздуховодов, имеющих лёгкую пластиковую основу. Такое техническое решение предполагает отсутствие необходимости в обустройстве кирпичной кладки. В данном случае обшивка трубы дымохода просто закрывает каркас, сквозь который эта коммуникация и проходит. Для сборки самого каркаса используются металлические профили либо деревянный брус толщиной, не превышающей 5×5 сантиметров.

Важно! При этом древесину необходимо предварительно подвергнуть обработке антисептиком. Многие современные препараты такого типа способны придать ей защиту не только от погодных условий, но и от паразитов, а также повысить её огнестойкость.

Однако эксперты расценивают использование древесины, как спорное решение. Ведь дерево хорошо впитывает конденсат, который образуется при значительных температурных перепадах.

Одним из наиболее практичных способов является обшивка трубы дымохода листовым металлом. Монтаж осуществляется достаточно просто, а затраты по цене материала и трудоёмкости минимальны. Если теплоизоляция выполнена на должном уровне, сильный нагрев обшивки будет исключён. Это позволит покрыть металл резиновой краской, что защитит его от воздействия негативных погодных факторов и от УФ-излучения. И ещё один плюс – конструкция получит дополнительную эстетичность.

Возвращаясь к вопросу отделки кирпичного дымохода, элементы изыска ей придаст использование декоративного камня натурального либо искусственного происхождения. Понятно, что вес облицовки при этом значительно увеличивается. В этом случае необходимо обеспечивать прочность крепления с помощью надёжных соединительных материалов, иначе она может просто сорваться с трубы. Например, помимо клеевого состава, края обшивки фиксируются дюбельным или метизным крепежом.

Достоинства и недостатки облицовочных материалов

На рынке присутствует широкое разнообразие материалов для отделки дымохода. Чтобы сделать корректный выбор, необходимо знать их отличия и качества.

Профнастил — простой и доступный материал, которым можно обшить дымоход на кровле

Профнастил входит в число лучших материалов для отделки, как кровли, так и дымохода. Его отличает лёгкий вес, устойчивость к нагрузкам и к погодным неблагоприятным факторам. При этом производители предлагают широкую цветовую гамму. Как и у металлочерепицы, минус профнастила – слабая звукоизоляция.

Металлочерепица хороша своей долговечностью и простотой монтажа. Отделка дымохода металлопрофилем придаст конструкции устойчивость к атмосферным воздействиям и обеспечит ей эстетичность. Недостаток – невысокий уровень звукоизоляции. Впрочем, для системы дымоотвода это некритично.

Керамическая плитка подходит только для внутренней отделки. Она очень требовательна к качеству проведения подготовительных работ. Так, её монтируют на плоские и ровные поверхности. Плитке присуща доступная цена и высокая эстетичность.

Клинкерный кирпич в почёте у домашних мастеров по причине его долговечности и прочности. При этом и к декоративным качествам претензии обычно не возникают. Из недостатков стоит выделить относительно высокую стоимость и большой вес. Поэтому без дополнительного упрочнения конструкции не обойтись.

Штукатурка характеризуется устойчивостью к воздействию атмосферных осадков и долговечностью. Но в некоторых случаях эти достоинства нивелируются сложностью укладки.

На заметку! Кроме того, нанесение штукатурки нередко предполагает покраску либо  формирование последующего слоя в декоративном стиле.

Сайдинги устанавливаются на дымоход для наружной отделки только в случае наличия качественной теплоизоляции. Причина данного требования заключается в том, что изготавливаются они из пластика. Материал устанавливается на жёсткое  основание. Плюсы — не боится воды и нетоксичен. Минусы – плавится при воздействии повышенной температуры и пламени, невысокая морозостойкость и прочность.

В заключение следует назвать основное правило, которым необходимо руководствоваться при выполнении отделки дымохода: для здоровья и жизни проживающих в доме людей она должна быть безопасной.

Облицовка дымохода своими руками: инструкция

Гусевский Андрей Анатольевич

Чем отделать дымоход

Облицовка дымохода может быть выполнена любыми современными отделочными материалами. Их выбор зависит от того, какие именно функции выполняет данная конструкция.

Содержание статьи

Разновидности дымоходных конструкций

На сегодняшний день есть два вида дымоходов:

  • Действующие.
  • Декоративные.

Рассмотрим подробнее:

  • Первый вариант конструкции может быть только в том случае, если в доме есть камин или печь(см.Декоративная облицовка печей: выбор материала). Он служит для нормальной вентиляции, чтобы дым свободно выходил наружу.
  • Декоративный дымоход служит простым украшением строения и не несет никаких функциональных свойств. Для того и для того типа конструкции используются аналогичные материалы для отделки.

Совет. Действующий дымоход сооружается из огнеупорного красного кирпича, декоративный — из гипсокартона или другого подобного материала.

Отделочные материалы для дымоходной конструкции

Какие отделочные материалы применяются для дымоходной конструкции

Облицовка дымоходов над крышей может выполняться:

Смотрите фото оформления дымохода.

Совет. При выборе способа отделки дымоходов стоит обратить особое внимание на свойства и характеристики материалов.

Керамогранитная плитка для отделки дымохода

Такая облицовка плиткой дымохода выполняется как на действующей, так и на декоративной конструкции. Керамогранит является самым подходящим материалов для такой отделки.
Итак:

  • Формы керамогранита могут быть различные. Размеры также разнообразны.
    Есть очень маленькие плитки, которые имеют параметра 10х20 см, а есть и большие 90х60 см, но они не применяются в отделочных работах на дымоходе.

Поверхность керамогранитной плитки может быть:

  • Гладкой и структурной, рельефной.
  • Глянцевой, матовой или глазурованной.

Подробнее:

  • Изготавливается материал из нескольких видов глин и полевого шпата, которые обеспечивает высокую прочность керамогранита. Плитка подвергается двойному обжигу, что делает ее более надежной и практичной.
  • В процессе первого воздействия высокой температуры закаливается глиняное тесто, а во время второго — наносится декоративное оформление поверхности и защитные слоя.
  • Есть большой ассортимент керамогранитной плитки и за счет этого можно создать уникальное оформление любой конструкции.

Основными свойствами материала являются:

  • Влагостойкость, что дает возможность применить керамогранит в любых климатических и погодных условиях.
  • Поверхность его не впитывает грязь и довольно просто очищается. Использовать для этого можно любые моющие средства.
  • Огнестойкость, так как материал не горит и не деформируется под воздействием высоких температур. Особенно важен этот технический показатель для действующих дымоходов(см.Отделка дымохода снаружи и внутри дома).
  • Морозостойкость, так как может выдержать очень низкие температурные режимы.
  • Износостойкость и долговечность. На протяжении всего срока эксплуатации керамической плитки она не теряет своего внешнего оформления и технических свойств.

При этом цена на керамогранитную плитку довольно низкая, что придает еще большую популярность материалу. Также стоит учесть, что керамогранит имеет довольно значительный вес, который нужно учесть при выборе его кладки на поверхности.

Монтаж керамогранитной плитки

Установка керамогранита

Для облицовки дымоходов керамогранитной плиткой используется раствор бетона или специальный клей, который предназначен для применения в наружных отделочных работах.
Также понадобится:

  • Плиткорез, с помощью которого разрезается материал.
  • Строительный уровень для более ровной отделки дымохода.
  • Рулетка и декоративная замазка.

Совет. Стоит учесть, что плитка из керамогранита может быть закреплена только на ровной поверхности.

Поверхность дымохода действующего должна быть выравненной при помощи асбестового цементного раствора. После его высыхания поверхность грунтуется. На видео показан процесс монтажа плитки из керамогранита.

Профнастил для отделки дымохода

Технология монтажа


Облицовка трубы дымохода профнастилом стала выполняться довольно часто. Поверхность материала может быть с блеском и иметь различное оформление.
Есть имитации современных отделочных средств. Как правило, поверхность профнастила покрывается полимером, который надежно защищает ее от погодных и климатических условий.
Изготавливается профнастил из нержавеющей стали, которая под воздействием влажной среды не подвергается коррозии.
Профнастил:

  • Не горит и не плавится.
  • Влагостойкий и практичный.
  • Морозостойкий и износостойкий.
  • Выдерживает высокие и низкие температурные режимы.

Совет. Благодаря своей структуре профнастил является очень холодным материалом и чтобы использовать его для отделки действующего дымохода нужно провести утепление конструкции.

Размеры листов могут быть различные:

Встречаются декоративные панели из профнастила с размерами 30х60 см или 60х60 см.
Поверхность может быть гладкой или рельефной. И тот, и тот вид материала очень широко используется в отделке.

Монтаж профнастила на поверхность

Обшивка дымохода профнастилом

Все работы довольно просты и легко выполнимы своими руками. Изначально нужно будет на поверхности дымохода соорудить обрешетку небольшой высоты.
Она изготавливается из деревянных планок или профилей маленького диаметра. Обрешетка крепится при помощи дюбелей.
Для монтажа листов профнастила понадобится:

  • Ножовка или ножницы по металлу для разрезания материала.
  • Строительный уровень для обеспечения ровного монтажа каждого листа.
  • Саморезы и шуруповерт.

Совет. Для большей герметичности все стыки листов профнастила обрабатываются герметиком.

Класть листы можно стык-в-стык или внахлест. Лучше всего отдать предпочтение последнему способу монтажа.

Штукатурка в отделке дымохода

Оформление конструкции при помощи штукатурки

Облицовка дымохода камина выполняется штукатуркой уже давно. Для этого есть несколько вариантов такого средства.
Можно применить обычную штукатурку, которая в основном используется для выравнивания поверхностей. А можно использовать декоративную, которая позволит создать уникальное оформление внешним стенам дымохода.
Особенности декоративной штукатурки:

  • Декоративная штукатурка имеет большой выбор своих разновидностей. Она может быть с элементами крошки природного агломерата или других элементов.

Совет. Самое главное — декоративная штукатурка должна быть для наружной отделки. Только в этом случае она может иметь определенные свойства и характеристики.

Декоративная штукатурка:

  • Практичная, так как после ее нанесения поверхность не требует определенного ухода.
  • Влагостойкая и износостойкая. На протяжении всего срока использования на поверхности средства не теряет своих свойств и не деформируется под воздействием влаги или других погодных и климатических явлений.
  • Не горит и способна выдержать высокие температурные режимы.

Другие особенности:

  • Сказать о том, что штукатурка долговечная нельзя, так как срок эксплуатации такого средства составляет не более 5 лет. По истечению этого периода времени она начнет отслаиваться от поверхности.

Совет. Наносится декоративная штукатурка на подготовленную поверхность, которая изначально выравнивается и грунтуется.

Для того, чтобы выровнять поверхность используется стартовая штукатурка, которая должна быть определенной консистенции. На упаковке такого средства есть инструкция, в которой написано, сколько жидкости нужно добавить в емкость для замешивания раствора.

Нанесение на поверхность дымохода декоративной штукатурки

Облицовка дымохода на крыше с применением декоративной штукатурки выполняется при помощи:

  • Двух шпателей разного размера.
  • Строительного уровня.

Проведение работ:

  • Принцип нанесения средства похож на использование стартовой штукатурки, только в этом случае не используется наждачная бумага.

Совет. Перед выбором декоративной штукатурки стоит уточнить у продавца какой именно оттенок будет иметь поверхность после использования средства, так как может понадобится накладывание нескольких слоев для большей насыщенности цвета.

Перед нанесением средства поверхность грунтуется для обеспечения лучшей связки декоративного раствора со стартовым.

Декоративный или природный камень в отделке дымохода

Оформление дымохода камнем

Облицовка для дымохода с применением натурального или искусственного камня смотрится очень оригинально.
По внешнему виду эти материалы аналогичны. Также их технические характеристики и свойства похожи.
Итак:

  • Необходимо отметить, что природный агломерат стоит в несколько раз дороже искусственного камня.
  • Эти виды отделочного средства не воспринимают воздействие высоких и низких температурных режимов.
  • Они оба влагостойкие и очень практичные. Они не способны впитывать грязь и довольно просто очищаются влажной ветошью.

Масса декоративного камня отличается от натурального. По этой причине есть небольшие отличия в монтаже материалов.

Монтаж природного и искусственного камня на поверхности

Для закрепления на поверхности натурального агломерата выравнивать ее не потребуется, так как его тыльная сторона не всегда ровная. Самое главное — сделать усиление, чтобы поверхность смогла выдержать большую массу камня.

Совет. Использовать для усиления поверхности лучше всего специальную сетку из арматуры с небольшими ячейками.

Проведение работ:

  • Она монтируется при помощи специальных креплений или раствора штукатурки, бетона.
  • Усиливать поверхность для монтажа декоративного камня не нужно будет, так как материал довольно легкий и не создаст дополнительную нагрузку.
  • Чтобы выровнять поверхность используется бетонный раствор или штукатурку. После таких работ она грунтуется.

Монтаж природного или искусственного камня очень похож на монтаж керамогранитной плитки. Все швы кладки материала можно оформить при помощи декоративной замазки.

Примыкание профнастила к кирпичной трубе. Обвязка дымохода: гарантия герметичности

Приоритет автономного отопления частного дома становится все более очевидным. Помимо значительной экономии, это возможность самостоятельно выбирать альтернативные способы обогрева. Среди достаточного количества доступных вариантов по-прежнему популярно печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.

Любое автономное отопление, кроме электрического, требует отвода продуктов сгорания через дымоход. На сегодняшний день достаточно материала, с помощью которого это можно организовать. В том случае, если это огнеупорный кирпич, лучше всего защитить его от негативного воздействия агрессивных факторов окружающей среды с помощью облицовки.

При строительстве дома часто возникает вопрос: как обшить дымоход профнастилом?

Облицовка дымохода — это своего рода щит, предотвращающий образование конденсата в результате взаимодействия разницы температур окружающей среды и дымохода.

Отделка дымохода — начало отделочных работ кровли, иначе можно повредить готовую кровлю или испачкать ее. Визуально и сам дымоход, и кровельное покрытие должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего выбирать одинаковые материалы.

В зависимости от того, какие материалы предполагается использовать для отделки, предусмотрено несколько вариантов облицовки. Каждый из них имеет ряд положительных характеристик, однако у каждого есть свои недостатки.

Готовый заводской проект дымохода

Клинкерный кирпич и плитка

Довольно распространенный способ — использование в отделке клинкерной плитки или кирпича. Достаточная степень прочности, устойчивость к погодным условиям и перепадам температур — основные его преимущества. К тому же это облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Один минус: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, определяет дороговизну работ.Поэтому этот метод в большинстве случаев недоступен широкому кругу потребителей.

Сборные конструкции

Можно обшить дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, имеющий стальной швеллер. С помощью кирпича, армированной сетки, штукатурки дымоходы доведены до идеального состояния.

Гипс

Говоря о дымоходе, который подразумевает бюджетный вариант облицовки, стоит вспомнить старый проверенный способ штукатурки лепниной.Несмотря на то, что этот способ считается самым бюджетным, он не менее прочен и надежен.

В качестве альтернативных методов можно рассмотреть использование цементно-волокнистых плит, шифера и др.

Профнастил — приоритет выбора облицовочного материала

Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того или иного варианта, являются надежность, прочность, долговечность. Однако не менее важна цена материала и простота его монтажа.

Схематическое изображение кожуха дымохода

Профнастил

наиболее полно отвечает всем вышеперечисленным требованиям, благодаря своим высоким техническим характеристикам:

  • Устойчивость к перепадам температур,
  • Продолжительность эксплуатационного периода,
  • Легкость и быстрота установки,
  • Простота обслуживания
  • Низкий удельный вес
  • Низкая стоимость.

Профнастил одинаково хорошо подходит для облицовки кровли и облицовки дымохода.К тому же он выглядит довольно эффектно, добавляя конструкции респектабельности, солидности, подчеркивая стиль.

Профнастил

имеет достаточно широкую цветовую палитру, что позволяет реализовать любое дизайнерское решение.

Разновидности профнастила для облицовки дымохода

Широкий ассортимент профилированных листов значительно расширяет границы доступных облицовочных решений. Среди выпускаемых типов можно выделить:

Как обойти дымоход с гофрокартоном

  • Листы комбинированного типа, применяемые при организации различных конструкций ограждающего и отделочного характера,
  • Профнастил опорного типа повышенной прочности,
  • Профлист алюминиевый, отличается долгим сроком службы и повышенной влагостойкостью,
  • Окрашенные листы профилированного пола,
  • Оцинкованный
  • Кровля
  • Облицовка.

Каждый из видов может использоваться как отделочный материал, поэтому приоритет выбора определяет цену вопроса.

Тонкости облицовки дымохода

Обшивка дымохода профнастилом — лучший вариант отделки. Однако прежде чем приступить к его покупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.

Приобретая профнастил, необходимо позаботиться о соблюдении условий хранения.Для этих целей больше всего подходит сухое, хорошо проветриваемое помещение. Материал крепится в строго горизонтальном положении на ровной поверхности. Принудительное хранение на открытом воздухе обязательно должно включать покрытие плотной водонепроницаемой пленкой.

Изначально необходимо сделать каркас из металла. Именно он является основой, к которой будет непосредственно крепиться кожа. Механизм крепления обеспечивает нахлест одного угла листа на другой. Долговечность монтажа достигается за счет использования шурупов.Эстетическую привлекательность стыкам придают специальные уголки, используемые для декорирования.

От того, насколько качественно будет проведен монтаж, будет зависеть совершенство внешнего вида, его прочность, долговечность. Принципиально важно обеспечить максимально ровное расположение листов нижнего ряда. Возникающие погрешности в геометрии листа легко исправляются дополнительными компонентами в процессе установки.

Учитывая негативное отношение профлистов к высокотемпературным условиям, следует сразу отказаться от мысли об использовании болгарки при проведении этапов снятия шкуры.Идеальные инструменты — электрический лобзик и циркулярная пила со специальным полотном.

Строгое соблюдение требований гарантирует правильность работы. В результате дымоход не только останется довольным, но и заслужит множество обнадеживающих отзывов.

Дымоход необходим в любом доме, где установлен отопительный котел или печь, даже после установки котла необходимо будет решить вопрос с отводом продуктов сгорания. Кроме того, существуют декоративные дымоходы, не обладающие какими-либо функциональными свойствами, но являющиеся важным элементом дизайна кровли.Для декоративной отделки дымохода можно использовать самые разные материалы, и выбор постоянно расширяется.

Варианты и особенности экстерьера

Отделка дымохода на крыше выполняет декоративную роль. Чтобы избежать максимального дымоудаления и предотвращения образования конденсата, внешняя часть трубы должна быть изолирована, а изоляционные материалы нуждаются в обязательной внешней защите. Отделка трубы дымохода должна гармонировать с дизайном крыши, и это сделает конструкцию дымохода законченным элементом декора.

Вариантов отделки очень много, можно назвать самые актуальные из них:

Отделка дымохода с металлическим профилем снаружи

Отделка дымохода на крыше профнастилом — один из простых вариантов, с такой работой справится даже начинающий домашний мастер. Оцинкованный лист, оснащенный антикоррозийным покрытием, станет прочным и долговечным решением: он не горит, не разрушается под воздействием высокой температуры или сильных вибраций, а монтаж такой облицовки не занимает много времени.Однако это холодный материал, поэтому дымоход придется утеплить.

Отделка дымохода металлическим профилем выполняется после возведения металлического каркаса. На него накладываются металлические листы, чтобы обеспечить максимально прочное соединение. Чтобы листы были ровными, используют строительный уровень.

Металлический профиль крепится саморезами, удобнее выполнять эту работу отверткой. Между металлическим листом и дымоходом располагается слой негорючего утеплителя.

Отделка дымохода внутри дома

Камин или печь обычно монтируют в гостиной или офисе, поэтому необходимо провести дымоходы через второй этаж и чердак или чердак. Отделка дымохода внутри дома может быть очень разнообразной по внешнему виду, но в любом случае устанавливается на общей основе. Внутренняя отделка дымохода выполняется по следующей схеме:

  1. Для облицовки дымохода вокруг него делается каркас из металлического профиля, который обшивается специальными гипсокартонными листами.Они должны быть огнестойкими, это обеспечит пожарную безопасность дома. Такие листы обозначаются специальной аббревиатурой ГКЛО.
  2. Каркас утеплен: вокруг дымохода укладывается слой минеральной ваты или другого негорючего изоляционного материала.
  3. Гладкие листы гипсокартона отделываются любыми выбранными материалами: это могут быть обычные обои, керамическая плитка, штукатурка и многое другое. Такая отделка дымохода камина позволяет гармонично интегрировать его в пространство комнаты, а выбор материала зависит от стиля оформления интерьера.

Внутренняя отделка дымохода может иметь самые разные цвета, поэтому ее можно подобрать на любой вкус. Однако в любом случае рекомендуется выбирать негорючие материалы, чтобы не повышать риск возгорания. Это особенно важно в деревянном доме: стены, расположенные возле дымохода, а особенно все участки изгиба необходимо обработать антипиренами.

При устройстве дымохода неизбежно возникает вопрос, чем закрыть отводной патрубок.Перепад температур, влияние внешней среды и погодных условий — все это влияет на долговечность дымохода. Важная часть системы — ее декоративность. Красивая облицовка поднимет уровень эстетического восприятия кровли и придаст ей законченный вид.

Содержание:


Выбор материалов для отделки

Изначально при выборе материала для отделки дымохода необходимо учитывать его защитные возможности.Из негативных факторов, сокращающих срок эксплуатации дымохода — выделяют следующие:

  • Влияние погоды
  • перепад температур в течение года,
  • высокая рабочая температура
  • ультрафиолетовое излучение.

Основной проблемой остается разница между высокими рабочими температурами и температурами наружного воздуха. Из-за этого в дымоходе образуется конденсат, который попадает в конструкцию и постепенно ее разрушает.Хорошая изоляция дымохода с помощью облицовочных материалов позволяет значительно снизить образование конденсата. Кроме того, важно следить за тем, чтобы облицовочные материалы соответствовали кровле. Используемый материал должен отличаться высокой степенью устойчивости к атмосферным явлениям и износостойкости.

Отделка дымохода выполняется такими материалами:

  • Кирпич декоративный
  • плитка,
  • плиты цементные
  • рубероид
  • готовых решений.

Отделка дымохода декоративным кирпичом — наиболее практичный вариант. Особенно хорош в этом плане клинкерный кирпич. Не замечает загрязнений при эксплуатации и отлично сочетается с любым типом кровли. Клинкерная плитка отличается высокой механической прочностью и устойчивостью к атмосферным воздействиям и чаще применяется для облицовки высоких тонких труб. Для мощной конструкции дымохода используется полнотелый кирпич, уложенный в шахматном порядке на специальный клей.

Штукатурка часто используется для декоративной отделки.Благодаря универсальности и доступной стоимости этот способ отделки применяется часто. Сам процесс нанесения материала аналогичен отделке фасадных стен, при этом выбор в сторону минеральных или акриловых разновидностей значительно увеличит срок службы.

Цементные плиты

хороши тем, что имеют небольшой вес и различные вариации текстуры, благодаря чему их можно использовать для воссоздания любой поверхности. При этом материал экологически чистый и негорючий.

Под рубероид часто используют профнастил. Представляет собой профилированный металлический лист, изготовленный из стального шлама методом холодной прокатки. Профнастил интересен тем, что помимо высоких защитных свойств и долговечности, он также имеет невысокую цену и достаточно декоративен. Металлоконструкции легкие и простые в установке, при этом они имеют привлекательный эстетический вид.

Оригинальное решение — использование сборных конструкций. Чаще всего это резиновые изделия, обеспечивающие тепло и гидроизоляцию.Широкий защитный фартук предохранит дымоход от попадания влаги и грязи в кровельный пирог, но он не является хорошим элементом дизайна. Он больше подходит для наружных дымоходных труб из нержавеющей стали.

Какие правила и нормы нужно соблюдать

Перед изготовлением облицовки важно обратить внимание на соответствие готовой конструкции нормам СНиП. Требования к отоплению и вентиляции включают следующие позиции:

  • Изоляция горячих поверхностей предусматривает укладку теплоизоляции, способной обеспечить перепад температур на поверхности облицовки и внутренней части до 20 ° С,
  • трубопроводы и воздуховоды должны быть выполнены из материалов, имеющих защитное антикоррозионное покрытие.Или из тех, которые сами по себе характеризуются коррозионной стойкостью,
  • свободное пространство между трубами и крышей необходимо покрыть негорючими кровельными материалами,
  • использование асбестовых материалов не допускается,
  • если топка отапливается углем, то в этом случае нельзя устанавливать дымоходные трубы из нержавейки,
  • отверстия дымохода не должны препятствовать свободному выходу дыма из дымохода,
  • Толщина дымовых труб из глиняного кирпича должна быть не более 120 мм, из жаропрочного бетона — 60 мм.

Ступеньки для обрезки кровли

  • Облицовочная отделка начинается с установки специального защитного фартука на выходе дымоходной трубы на крышу. Фартук укладывается в два слоя: один накручивается под кровлю, второй слой защитного фартука укладывается поверх покрытия. Контактные точки тщательно опломбированы.
  • Дополнительная отделка трубы требуется в таких случаях:
    • недостаточная тяга в дымоходе,
    • оформление элементов дымохода, выходящих на крышу,
    • футеровка дымохода из простого кирпича, не имевшего должной эстетичности,
    • материалы, из которых сделан дымоход, не соответствуют стилю дома, выделяясь из общего вида,

Уплотнение трубы

Отделка дымохода на крыше в первую очередь начинается с обеспечения должной степени герметичности выхода трубы.Еще совсем недавно правилами предписывалось устройство на выходе из трубы расширенной кирпичной кладки. Это требовалось для того, чтобы провести рубероид для заделки стыка. В итоге дизайн получился довольно громоздким и непривлекательным с эстетической точки зрения. Современные материалы могут избежать таких требований и в то же время обеспечить эффективную герметизацию. Любой рубероид необходимо завернуть в прокладку дымоходной трубы. Далее вокруг трубы устанавливается защитный фартук.Сам фартук часто делают из оцинкованного металла толщиной 2-4 мм, но для устойчивости к атмосферным воздействиям требуется полимерное покрытие. Для фартуков всегда используются негорючие материалы, выдерживающие высокие температуры.

Самый оптимальный вариант обеспечения качественной герметизации — сочетание гибкой ленты для герметизации и металлического фартука с полимерным покрытием. Лента изготовлена ​​из алюминиевой фольги с добавлением битума и полимерных материалов в качестве самоклеящегося слоя.Прокладывается под фартуком, при выходе дымохода на крышу. После укладки фартука на швы наносится прозрачный силиконовый герметик, который завершает герметизацию.

Шитье

Отделка дымохода кирпичом часто требует дополнительной облицовки. Как правило, в таких случаях требуется:

  • Кладка из простого кирпича,
  • при большой высоте трубы более двух метров над поверхностью кровли обеспечивается слабая тяга,
  • эстетических вкусов.

Кроме того, если воздуховоды имеют легкую пластиковую основу, то зачастую в кладке нет необходимости. В этом случае кожух просто закрывает раму, через которую проходят такие коммуникации.

В качестве материала каркаса часто используется профиль той же толщины и текстуры, что используется для гипсокартона. Причем все соединения производятся с помощью металлических дюбелей.

Обшивка дымохода листовым металлом — один из самых практичных методов.Затраты на оплату труда и стоимость материала минимальны; установка довольно проста. Обеспечивая надлежащую теплоизоляцию, поверхность кожи не будет подвергаться сильному нагреву, что позволит покрыть ее резиновой краской для дополнительной защиты от воздействия ультрафиолетового излучения металла и погодных условий. Также расцветка придаст дизайну дополнительную эстетичность.

Футеровка для труб

Красивая отделка дымохода из кирпича часто подразумевает облицовку труб декоративным камнем искусственного или природного происхождения.В этом случае требуется изготавливать футеровку труб качественным декоративным кирпичом и обеспечивать прочность креплений надежными соединительными материалами. В противном случае при воздействии температур футеровка может отломиться от трубы. Но при этом стоит помнить, что качественный декоративный кирпич уже имеет должную степень эстетичности. Часто он не нуждается в дополнительной подкладке, так как не нарушает целостность выбранного состава. Если элементы обшивки имеют значительный вес, то в этом случае потребуется дополнительное усиление.Помимо клеевого состава по краям плитки часто используют метизы или дюбель.

Отделка дымохода внутри дома: выбор материала

В загородном доме камин или печь чаще встраивают в гостиной. Дымоход часто проходит через потолок и часто через все комнаты. В этом случае возникает необходимость гармонично вписать выступающие детали в интерьер.

  • Сначала делается каркас из металлического профиля, который затем покрывается листами гипсокартона.Обычный материал для этого не подходит, поэтому потребуется лист огнестойкого гипсокартона, имеющий обозначение ГКЛО.
  • Для обеспечения теплоизоляции внутрь каркаса вставляется минеральная или стекловолоконная вата. Благодаря этому материалу поверхность листа готова к отделке любым материалом, в том числе даже простым наклеиванием обоев на лист.
  • Отделка дымохода внутри дома не требует особых затрат. Например, керамическая плитка или гипсовая лепнина прекрасно сочетаются со многими стилями интерьера.Некоторые элементы желательно выполнять в виде мозаики, особенно ее сочетания из стекла разных цветов.

Самый прочный и долговечный материал для внутренней и внешней отделки — клинкерный кирпич. Он хорошо подходит для интерьеров, оформленных в стиле минимализм, и зачастую не требует дополнительной отделки.

Штукатурка часто используется для внутренней отделки помещений в простоте и старине. Это древнейший способ, до сих пор сохраняющий множество приверженцев.

Выбор способа отделки в большей степени зависит от вкусовых предпочтений, так как правильная теплоизоляция дымохода позволит выполнить внешнюю отделку любым материалом.

Преимущества и недостатки облицовочных материалов

На рынке представлено огромное количество разнообразных материалов для отделки. Чтобы не запутаться в этом ассортименте, важно знать их отличительные виды, а также качества:

  • Сайдинг — это пластиковая панель для внешней отделки.Их устанавливают в дымоход, если была предусмотрена качественная теплоизоляция. Материал требует установки на жесткую основу, не токсичен и не боится воды. В то же время он плавится при воздействии пламени или высокой температуры и отличается невысокой прочностью и морозостойкостью.
  • Штукатурка отличается прочностью и устойчивостью к атмосферным условиям, но при этом достаточно трудоемка в укладке и отличается высокой стоимостью. Также нанесение штукатурки часто подразумевает последующий слой декоративного стиля или покраски.

  • Клинкерный кирпич ценится за прочность и долговечность. При этом его декоративные свойства тоже на высоте. Из его недостатков выделяется высокая цена: от 1000 руб за 1 м2, и его вес. Часто конструкция дымохода в этом случае потребует дополнительного усиления.
  • Керамическая плитка подходит исключительно для внутренней отделки. Он устанавливается на ровных и плоских поверхностях, и в то же время требует предварительных подготовительных работ.Плитка отличается своей эстетичностью и невысокой ценой.
  • Профнастил — один из лучших материалов для отделки кровли и дымохода. Материал легкий, устойчивый к нагрузкам и погодным условиям. При этом производители предлагают широкую цветовую гамму. Из минусов профнастила выделяется его слабая звукоизоляция.
  • Металлочерепица хороша простотой монтажа и долговечностью. Отделка дымохода металлическим профилем обеспечит эстетичность конструкции и ее устойчивость к воздействию климата.Как и профнастил, металлочерепица не способна обеспечить хорошую звукоизоляцию. В принципе, при отделке дымохода это не так важно.

Любой частный дом оборудован системой отопления. Это может быть газовый или твердотопливный котел, а может быть камин или русская печь. Обязательно наличие вентиляционной системы и системы отвода дыма или продуктов сгорания. Для этого на крыше устанавливается дымоход.

Дымоход — это часть кровли, которая должна быть эстетичной и гармонировать с общим видом дома, и в то же время безупречно выполнять свое предназначение, несмотря на все негативные воздействия окружающей среды.Поэтому отделку дымохода на крыше необходимо производить согласно принятым нормам СНиП.

При некачественной работе могут возникнуть серьезные проблемы.

  • Незаконченные полностью или плохо заделанные зазоры между кровельным материалом и дымоходом могут протекать в кровлю. В большинстве случаев это самое уязвимое место на крыше.
  • Влага, попадая на деревянную стропильную систему, приводит к гниению, гниению и быстрому разрушению балок.
  • Существенно ухудшает тягу в дымоходе из-за плохой герметизации зазоров и скопления большого количества конденсата.

Любые строительные работы, особенно те, которые связаны с удалением дыма и продуктов горения из помещений, выполняются после консультации с пожарными службами и архитекторами. Где установить дымоход, решает заказчик, но все же стоит соблюдать некоторые правила.

  • Оптимальный вариант — установка рядом с коньком. В этом месте меньше всего скапливается снег, поэтому примыкание кровли к дымоходу будет меньше подвергаться воздействию атмосферных осадков и вероятность протечек значительно снижается.Кроме того, чем выше будет располагаться труба до конька кровли, тем ниже ее необходимо установить.
  • Не требуется устанавливать в долинах, местах скопления осадков. Даже если очень хорошо заделать дымоход гидроизоляционными материалами, герметиками, все равно нет гарантии, что крыша рано или поздно не протечет.
  • Чтобы дым из дымохода не попадал в мансардное окно, дымоход следует устанавливать как можно дальше от таких окон.
  • Не рекомендуется делать примыкание трубы к кровле жестким, иначе дымоход также обрушится при разрушении кровельной системы.

Присоединение дымохода к крыше

Труба дымохода может быть из разных материалов — металла, кирпича или асбестоцемента. На материал, из которого будет изготовлена ​​труба, влияют технические характеристики котла и топливо, используемое для отопления. Так, например, нормативные документы запрещают использование металлических дымоходов при сжигании угля и дров.

Материалы для уплотнения используются в зависимости от материала самой трубы, и каждый имеет свои стилистические особенности.

Квадратная и прямоугольная формы дымохода наиболее удобны для гидроизоляции, так как в продаже всегда есть детали отделки для отделки.

Отделка круглого дымохода на крыше выглядит следующим образом:

  • монтируется по периметру ящика;
  • негорючий и не подлежащий высокотемпературной изоляции.

Согласно нормам СНиП, из соображений безопасности запрещается укладывать любой горючий рубероид на расстоянии менее 15-25 см.

При строительстве дымохода по его периметру устанавливают стропильную систему отдельно от основной кровельной системы. В качестве утеплителя можно использовать любой теплоизоляционный негорючий материал, но лучше всего минеральная вата.

В верхней части трубы устанавливаются сетки или металлические стержни для защиты от птиц.

Отделочные материалы для дымохода

От всех негативных воздействий, которым подвергается дымоход, будь то атмосферное или термическое, футеровка дымохода защитит.Ко всему прочему, отделка разными материалами сделает его более привлекательным.

  • Огнеупорный кирпич или плитка. Выложенные таким образом трубы будут гармонировать с любым кровельным материалом и, что привлекательно, на кирпич или черепицу практически незаметно. Материал выдерживает перепады температур. Все швы промазаны специальным составом.
  • Штукатурные трубы. Используется акрил, минерал или силикон, но можно использовать и обычный. Техника нанесения штукатурки не отличается от техники шпаклевки стен.К достоинствам материала можно отнести доступность, возможность окрашивания в любой цвет, простоту нанесения и универсальность.
  • Цементно-волокнистые плиты

  • легко справляются с большими перепадами температур, не подвержены воздействию солнечных лучей и являются экологически чистым негорючим материалом.
  • Дымоход на крыше можно отделать тем же материалом, что и сама кровля, например, профнастилом. В этом случае за достаточно небольшую стоимость можно получить привлекательный вид трубы.

Примеры уплотнения дымохода

Применение подручных средств для герметизации дымохода давно неактуально. Рынок строительных материалов пестрит различными готовыми решениями этого вопроса.

Следует помнить, что заделку щелей между дымоходом и кровлей нельзя проводить обычным силиконовым герметиком, специальным для этих целей, выдерживающим высокие температуры.

  • Для труб квадратной или прямоугольной формы вы можете приобрести или сделать себе металлический фартук, который представляет собой уголок из оцинкованного металла, свинцовой или алюминиевой ленты.На рисунке хорошо видна его форма. Крепится к дымоходу и под рубероид — профнастил, шифер или металлочерепицу.
  • Круглый дымоход на крыше легко закрыть резиновым уплотнением. Она плотно прилегает к окружности трубы любого диаметра, а ее основание крепится саморезами к любому рубероиду.
  • Существуют и другие материалы для герметизации дымохода, но менее изящные и эстетичные, как и первые два варианта. К ним относятся мембранные ленты. Они прилипают к трубе и крыше, защищая от попадания влаги в кровельный пирог через щели.
  • Для лучшей изоляции от протечек следует использовать одновременно несколько изоляционных материалов.

Всего

Монтаж и отделка дымохода на крыше — задача сложная и трудоемкая. Монтаж дымохода по всем правилам нормативной документации СНиП, пожарной безопасности и охраны труда может выполнить только прораб, имеющий опыт и квалификацию.


Отделка дымохода — это не столько стремление к красивому внешнему виду вашей крыши, сколько необходимость полностью защитить всю конструкцию от не слишком благоприятных воздействий окружающей среды.Ветер, дождь, птицы, в конце концов, могут вызвать неисправность в топке.

Но, с другой стороны, крыша и дымоход над ней — своеобразное представление всего мира о вашем доме. Отсюда желание отделки дымохода по дизайну. Это гармония «нужно» и «хочу».

Гармония функциональности и дизайна

Отделку дымохода можно разделить на три независимых этапа:

  • отделка внутри — перед выходом на чердак;
  • отделка внутри — по ходу выхода на крышу, а
  • снаружи уже на крыше.

Самый ответственный этап — последний.

Именно здесь мы говорим о влиянии внешних факторов на отделку, а это:

  • постоянное воздействие окружающей среды;
  • высокая температура внутри дымохода;
  • значительный перепад температур и на достаточно короткие промежутки времени.

Этапы работ наверху

Выполняя отделку вверху, ориентируемся на все три взаимосвязанных элемента дымохода:

  • основание — площадь стыка трубы с плоскостью кровли; здесь основная цель — обеспечить полную герметичность стыка и недопустимость проникновения влаги и мусора во внутрь;
  • Само тело трубы — здесь в первую очередь мы делаем упор на теплосбережение, надежность и, хороший внешний вид;
  • выход на крышу — помня, что «конец — это корона», мы не забываем об эстетической стороне вопроса, но здесь главное оградить проем дымохода от попадания дождевой воды и мусора из снаружи без повреждения тяги.

Материалы

Если говорить о материалах, мы имеем в виду один очень важный момент, который позволяет превратить всю работу просто в легкий осмотр кровли, но при одном условии:

  • вы тщательно рассчитали параметры печи и трубопровода заранее;
  • Вы исследовали рынок строительных материалов в области отделки дымоходов;

  • и обнаружил, что, оказывается, уже есть прекрасные готовые конструкции — металл (фото «Б», «Г» и «Д»), полимер (фото «А»), которые решают проблему в сложны и обеспечивают формирование и защиту всех трех конструктивных элементов дымохода снаружи;
  • так что вам остается, помня будущее, просто рассчитать габариты своего дымохода в соответствии с габаритами предложенных конструкций;
  • и это будет лучший и идеальный вариант облицовки дымохода, а, глядя на примеры, скажем прямо и определенно — сказочный вариант этой ответственной работы;

  • инструкция по установке и все крепления прилагаются к готовой конструкции, что позволяет сделать акцент на самой кровле, а не на дымоходе;
  • Единственная проблема одна — правильный расчет размеров.

Если вам судьба отделать каждую из трех составляющих по отдельности, то вот вам в ваше распоряжение:

  • штукатурка традиционная , но с характеристикой устойчивости к повышенным температурам, и, что очень важно, ее постоянной и резкой бросает;
  • порода — очень часто используемый материал;
  • кирпич — а этот уже давно «поселился» в дымоходах;
  • керамика , известная своей устойчивостью к любым внешним воздействиям.

Нормы и правила

Все работы по работе с дымоходом регламентируются «Строительными нормами и правилами» (СНиП).

Отметим основные положения настоящих правил под номером 41-01-2003 («Отопление, вентиляция и кондиционирование»), которые касаются отделки дымоходов:

  • все горячие поверхности должны быть изолированы, при этом розжиг температура используемого утеплителя должна быть не менее чем на 20 градусов выше предполагаемой температуры точки соприкосновения с поверхностью;
  • все используемые материалы должны обладать антикоррозийными свойствами;
  • если труба из кирпича, ее толщина должна быть 120 мм и более;

  • если для изготовления трубы использовался бетон, то здесь толщина должна быть от 60 мм;
  • стандарты допускают использование заводской готовности из асбестоцемента или нержавеющей стали, однако, если топка топки не углем;
  • защита выходов труб обязательна, в виде всевозможных зонтов и дефлекторов, но недопустимо, чтобы эта защита даже в малейшей степени препятствовала выходу дыма из трубы и тем самым уменьшала ее тягу;
  • зазор между телом трубы и горючими элементами кровли должен быть не менее 130 мм;

  • если труба керамическая и без изоляции, то это расстояние уже увеличивается до 250 мм;
  • Утепление пространства между трубами и негорючими материалами кровли еще требуется проводить негорючими материалами.

Прогресс

Сначала дадим общий план будущей работы.

Схема

Все работы будут заключаться в проектировании четырех элементов:

  • А — дымоход, как «виновник» всех работ;
  • B– гибкая лента, наложенная на плитку и повторяющая ее профиль;
  • C — металлический профиль;
  • D — эластичная лента, скрытая под плиткой.

Полезный совет!
Надо понимать, что способов облицовки стыка дымохода и кровли существует огромное количество.
У всех одна цель — надежная герметизация стыков.
Но способы достижения этой цели могут существенно различаться. Поэтому советуем перед началом работы очень осторожно «потерять» весь алгоритм работы.

Действующий

Работа будет состоять из следующих этапов:

  • во-первых, вся труба очень аккуратно и по всему периметру покрываем рубероидом;
  • далее по всему периметру трубы для крепления утеплителя завершаем монтаж обрешетки, как продолжение обрешетки всей кровли, дальше на нее будет укладываться черепица;
  • укладываем плитку на обрешетку — обшивка дымохода пойдет сверху;

  • далее замеряем весь облицовочный материал и подготавливаем его к установке;
  • далее, начиная снизу, закрепляем на поверхности трубы;
  • В качестве финального пояса все стыки тщательно обработаны герметиком.

Недостатки на примерах

А теперь немного критически рассмотрим доступные варианты.

Другими словами, мы учимся смотреть, анализировать и делать выводы:

  • фото «С» — здесь вроде бы размер плоскости обшивки, идущей на крышу, слишком мал, что неминуемо приведет к попаданию влаги. внутри; (См. Также статью.)

  • фото «Б» — здесь все можно было сделать в принципе аккуратнее и не тянуть вверх металл облицовки дымохода;
  • фото «А» — поверхность стыка тоже мала, но самое главное, что выход трубы недопустимо закрыт, возможны проблемы с тягой.

Полезный совет!
Если у вас дымоход выполнен в виде круглой трубы, то советуем обратить внимание на так называемые мастер-плафоны.
Работа с ними прекрасно иллюстрирует прилагаемый чертеж: готовим к работе, вставляем трубу, выравниваем, фиксируем на плоскости крыши герметиком и не забываем про саморезы.
Часто такой новаторский подход может оказаться просто спасением.

Внутренняя облицовка

Когда мы говорим об облицовке дымохода ниже, мы согласовываем ее с общей облицовкой печи — тот же материал и те же требования:

  • экстремальная устойчивость к высоким температурам;
  • но вместе с высокими дизайнерскими качествами.

выводы

Если вы выбрали вариант расположения каждой составляющей дымохода по отдельности, то сначала займитесь изоляцией трубы, затем перейдите к стыку с кровлей, затем закройте выпускное отверстие, и наконец устраивайте конструкция самой трубы. Этот эпизод еще раз напомнит вам и дополнительное видео в этой статье.

Установить гофрированную кровлю — Экстремальные инструкции

Мэтт Вебер

Гофрированные кровельные панели изготавливаются из металла, стекловолокна или поликарбоната и обычно устанавливаются поверх системы прогонов.Они популярны для мастерских, сараев, лодочных домов и других хозяйственных построек благодаря своей долговечности и простоте установки. Панели бывают стандартной ширины и длины и крепятся винтами с гибкими шайбами.

Материальное преимущество

Персонал EHT выбрал металлическую версию панелей в основном черном цвете для крыши эллинга прошлым летом. В зависимости от кровельного продукта металлическая кровля может прослужить 40 лет и более. Металлическая кровля легко сбрасывает снег и лед, не впитывает воду.Он не гниет, не раскалывается и не трескается, его не могут повредить термиты и вредители. И, в отличие от любого другого типа кровли, цвет предварительно окрашенной металлической кровли можно изменить в соответствии с новыми цветовыми схемами экстерьера. Фактически, перекраска продлит общий срок службы крыши, исключив при этом затраты на замену.

Один из приемов отделения панелей от жгута — это «взбить» панель, чтобы воздух под ней (чтобы они не слипались).

Еще одним преимуществом является небольшой вес гофрированной металлической панели.По сравнению с битумной черепицей, которая в среднем весит 2,5 фунта. на квадратный фут металлические кровельные панели весят всего от 0,7 до 1,3 фунта на квадратный фут, что позволяет устанавливать панели поверх существующих кровельных материалов. Это экономит дорогостоящие расходы на утилизацию и демонтаж, а также упрощает подъем и установку панелей. (В конечном итоге местные строительные нормы и правила и состояние основания вашей крыши определят, можете ли вы установить металлические панели поверх существующей крыши.)

В составе этой строительной бригады один человек доставляет панели двум установщикам на крыше.

Металлическая кровля может отражать до 70 процентов солнечной энергии. Это сводит к минимуму сохранение тепла, поэтому меньше тепла передается в здание.

Закрепите панели с выступом 2 дюйма.

Plus, металлическая кровля является предпочтительным вариантом кровли в районах, подверженных граду. Град вызывает разрушение и раскалывание обычных кровельных материалов. Град не проникает через металлическую крышу.

Безопасность

Как правило, все, кто работает на крыше, должны использовать страховочные ремни и страховочные стропы.Также разумно надевать защитные очки при резке и перчатки при установке или обращении с листами, чтобы предотвратить порезы металла. Надевайте гибкую резиновую обувь, которая сжимает металл при наступлении на него. Никогда не устанавливайте металлическую кровлю под дождем, потому что гладкая влажная поверхность панелей практически гарантирует, что вы поскользнетесь и упадете. И никогда не работайте с металлическими панелями при сильном ветре, потому что ветер может унести отстегнутую панель в воздух, и в этом случае она становится большим летающим ножом и очень опасна.

Установщики, указанные в этой статье, не использовали соответствующие ремни безопасности, предполагая, что в случае падения они просто упадут в воду.Не следуйте их примеру!

Если вы упадете с крыши и приземлитесь на землю, вы можете сломать себе шею. Всегда носите соответствующую защитное снаряжение.

Хранилище

Если связки металлических панелей хранятся на открытом воздухе на земле, используйте пластиковую пленку под пучком, чтобы минимизировать конденсацию воды с земли на панели. Жгуты должны быть приподняты над пластиком, чтобы избежать контакта с лужами с водой и позволить воздуху циркулировать вокруг жгутов для сушки конденсата.Храните панели под углом, чтобы обеспечить дренаж из пучка. Защитите хранящиеся панели неплотно прилегающим брезентом, чтобы защитить их от дождя или снега, а также обеспечить циркуляцию воздуха.

Резка

Для резки панелей рекомендуется использовать ножницы для жести, механические ножницы или электрический высекальный инструмент. При резке стали образуются осколки и металлическая стружка, которые следует удалять, чтобы не поцарапать окрашенное покрытие.

Для резки различных панелей, отделки и окладов требуются составные ножницы.Вам будет полезно иметь три пары для разрезов по левому, правому краю и по средней линии.

Чтобы измерить свес, прикрепите тесьму параллельно карнизу в качестве ориентира.

Крепление

Аккумуляторная дрель-шуруповерт с регулируемой скоростью — это все, что вам нужно для заворачивания шурупов.

Предлагаемый образец крепления.

Для крепления металла к деревянному каркасу используйте остроконечные шурупы с цветным покрытием, которые легко проникают в металл, чтобы войти в деревянную конструкцию.Саморезы с цветным покрытием защищают от коррозии и смешиваются с кровлей, делая их почти незаметными. Винты с шестигранной головкой помогают надежно удерживать крепежные детали при их завинчивании. Все винты должны иметь шайбу, вулканизированную EPDM, чтобы предотвратить утечки и повреждение панелей во время установки.

Боковые круги должны быть направлены в сторону от преобладающего ветра. Если вы не можете использовать полные панели на крыше, следуйте последовательности установки (слева) для правильной конструкции.

Забейте крепежные детали через металлическую кровлю так, чтобы они плотно вошли в каркас.По возможности забивайте впадину между гребнями, где кровля ближе всего к дереву.

В качестве крепежа можно выбрать винты с цветным покрытием с острыми концами и шайбы из вулканизированной этилен-пропиленового каучука для защиты от воды.

Установка

Крыши двускатные. Для двускатной крыши поместите металлический лист в одном углу крыши, выступая за край на 2 дюйма. Это может помочь прикрепить шнур вдоль карниза, который будет служить ориентиром для разметки свеса.Закрепите примерно 20 шурупами на лист.

Работайте по направлению к сторонам настила крыши, при необходимости обрезая панели по размеру.

Поместите второй гофрированный лист рядом с первым так, чтобы кромка панели перекрывалась. Для более надежной крыши нанесите герметик / герметик между двумя перекрывающимися листами. Второй лист вкрутите через первый в обрамление. Завершите закрепление второго листа и затем повторите процедуру, чтобы завершить нижний ряд.

Эта бригада строит много вальмовых крыш с одинаковым уклоном, и они сделали деревянное приспособление, чтобы направлять разрезы соответствующих панелей.

Для второго ряда поместите первый лист над первым листом первого ряда. Верхний лист должен перекрывать первый на 6 дюймов. Закрепите лист и завершите второй ряд так же, как и первый. Каждый лист должен перекрывать как лист под ним, так и лист сбоку.

После разметки угла с помощью приспособления панели обрезаются по форме. Для резки панелей рекомендуется использовать ножницы, механические ножницы или электрический высекальный инструмент.

Вальмовые крыши. Для шатровой крыши, такой как эллинг на фотографиях, определите центральную линию крыши и начните установку панели посередине, двигаясь наружу к сторонам настила крыши и обрезая наклонные набедренные панели по размеру. Проведите вертикальную меловую линию, чтобы направить размещение первой центральной панели. Панели по-прежнему должны быть установлены так, чтобы боковые перехлесты были обращены в сторону от преобладающего ветра.

Установка гофрированных панелей на двускатных крышах обычно начинается с одной стороны крыши, работая в направлении, противоположном преобладающему ветру.На шатровых крышах эта бригада предпочитает начинать с центра и работать в направлении наружу. Боковые круги должны быть направлены в сторону от ветра.

Металлическая кровля обычно продается с подходящими металлическими элементами отделки, включая коньковые заглушки, кромки капель, W-образную выемку, грабли и т. Проконсультируйтесь с инструкциями производителя, чтобы узнать о рекомендуемых местах крепления планки.

После сборки кровельных панелей необходимо закрыть коньковые швы на прилегающих участках кровельного настила.

На показанной крыше не было впадин, но монтажники закрыли швы каждого конька соответствующей черной отделкой.

Поставщик металлической кровли должен предоставить инструкцию по деталям отделки. Концы этих коньковых заглушек измерены на углы сгиба.

Плоскогубцы используются для выполнения прямых загибов по углам среза.

Загнутые концы коньковой накладки скроют углы крыши для более законченного вида.

После завершения строительства новая гладкая металлическая крыша значительно улучшит декор лодочного дома и будет затенять солнце и защищать от дождя на долгие годы.

Начиная с нижней части, закрепите коньковый колпачок поверх открытого конькового шва, чтобы предотвратить проникновение воды и завершить крышу. Поставщики кровельных материалов также предлагают водосточные кромки, W-образную выемку, торцевые заглушки и различные другие элементы отделки, чтобы завершить практически любую общую конструкцию крыши.

Боковое примечание

Кровля закрытого дома

Для закрытых зданий вы можете нанести рубероид перед добавлением панелей, скрепив скобами каждые 3 дюйма снаружи фетра и примерно 5-7 дюймов внутри.Однопузырьковая изоляция с фольгой также может использоваться под металлической кровлей. Изоляция из пузырчатой ​​пленки с фольгой имеет R-значение прибл. 9.2 и блокирует 97 процентов лучистой тепловой энергии.


Рекомендуемые статьи

Вопросы и ответы: Обшивка дымохода для металлических крыш

A. Карл Хагстром отвечает: Равномерно расположенные гребни кровельного профиля представляют собой серьезную проблему. При визуализации стратегии гидроизоляции для наклонной поверхности дымохода изобразите плоскость крыши на вершине гребней, а не на нижней плоской части кровельного профиля.По бокам дымохода вытяните гидроизоляцию за ближайший сформированный коньк, загните его через конек, а затем закрепите через гидроизоляцию в верхней точке конька кровельными винтами с прокладками из неопрена.

Это противоречит рекомендациям производителей кровельных материалов по установке шурупов в плоские части кровли, но я успешно использовал этот подход.

Заполните области, где основание перекрывает плоскую часть кровельного профиля, теми же закрывающими планками, которые используются для герметизации металлических коньковых крышек.Это проклеенные пенопластом полосы, соответствующие профилю металлической кровли (см. Рисунок ниже).

Когда дымоход проходит через крышу ниже конька, используйте сверчок на склоне, чтобы отвести воду вокруг дымохода. Кровля, крикетная долина и гидроизоляция основания дымохода — все они соединяются в углах дымохода и должны перекрываться в правильном порядке. Сначала закрепите нижний лист кровли рядом с дымоходом, затем установите опорные плиты внизу и по бокам дымохода.По мере приближения бокового основания к фартуку ендовы, ему необходимо будет придать форму, чтобы он лежал в нижней, «желобчатой» части кровли, чтобы второй лист кровли лежал ровно. Это приводит к получению куска основного отлива странной формы, который я формирую, используя окрашенную алюминиевую катушку и подход «не подгоняй». Это не самый элегантный элемент гидроизоляции, но он герметичен и подходит для зданий, в которых я устанавливаю металлические крыши.

Затем установите гидроизоляцию долины сверчка так, чтобы она перекрывала боковую планку основания.Наконец, уложите верхний лист кровли над листом ендовы.

Производитель кровли может предоставить стальные плоские листы, которые будут соответствовать цвету кровли. Однако, скорее всего, это будет закаленная сталь (например, кровля), и ее трудно формовать даже при использовании тормоза. Иногда я использовал окрашенную алюминиевую катушку в качестве материала для обшивки. Его гораздо легче формовать, и его можно покрасить в тон кровельной стали.

Карл Хагстром — помощник редактора журнала Journal of Light Construction.

Как установить комплект металлического дымохода: 3 шага

Добавление отопительного прибора в ваш дом часто может стоить дороже, чем цена прибора и его установки. Если вы не говорите о плинтусах с электрическим сопротивлением, ваш новый обогреватель будет создавать тепло за счет сгорания и, при этом, отводить отработанные газы, которые необходимо удалить из жилого помещения. Итак, в дополнение к камину, печи или обогревателю вам понадобится дымоход, и здесь все может быть затруднительно.Кладка дымоходов — дело серьезное.

Принимается во внимание не только стоимость материалов — кирпича или блока, раствора и облицовки, но и трудозатраты, затрачиваемые на прокладку дымохода, — это больше, чем то, что большинство домовладельцев имеет в виду для проекта на выходные. Дымоходы из каменной кладки требуют фундамента и могут потребовать значительных изменений в доме, особенно если дымоход находится внутри. К счастью, есть альтернатива.

Металлические дымоходы специальной конструкции доступны для работы с широким спектром отопительных приборов — от дровяных печей до обычных печей.Столкнувшись с необходимостью переоборудовать дымоход в гараж / мастерскую, мы остановили свой выбор на дымоходе из нержавеющей стали с изоляцией Metalbestos, произведенном Selkirk Inc., 14801 Quorum Dr., Даллас, Техас 75240; www.selkirkusa.com. Система Metalbestos, которую мы использовали, модель SSII типа HT, представляет собой двухслойную изолированную трубу из нержавеющей стали, доступную с внутренним диаметром 6, 7 и 8 дюймов. Эти отрезки просто соединяются между собой для быстрой сборки.

Помимо трубы, вам понадобятся различные компоненты для поддержки и отделки дымохода.Они доступны в наборах, адаптированных к конкретным типам установки. Мы использовали комплект для плоского потолка, с помощью которого дымоход опирается на балки потолка. Другие комплекты включают комплект для наклонного потолка, который предназначен для работы с соборными потолками, и комплект для прокладки дымохода через внешнюю стену и вверх по стене здания.

Большим преимуществом металлического дымохода является простота монтажа с минимальной модификацией на месте. Однако это удобство имеет свою цену. 36 дюймов длина 6 дюймовтрубы, которые мы использовали в розницу, стоили около 118 долларов — это немногим более 3 долларов за дюйм. А также стоимость крыши и вспомогательных принадлежностей. На дымоходные системы Metalbestos SSII распространяется 10-летняя ограниченная гарантия.

Этот проект был первоначально опубликован в декабрьском выпуске журнала Popular Mechanics за 2000 год. Больше замечательных проектов можно найти на сайте Popular Mechanics DIY Central.

Крис любит Джулию Сделай сам: уличный камин

Этим летом наш задний двор претерпел серьезные изменения.Мы добавили просторную террасу к нашему заднему двору и мебели и, наконец, построили уличный камин в качестве последнего штриха.

Мы пошли между идеей костровой ямы и камином, но в итоге у камина были архитектурные элементы, которых не было в костровой яме; высота и тот факт, что даже когда он не используется, он по-прежнему выглядит великолепно и намеренно, особенно нам понравилась идея. Мне понравился вид нескольких бетонных каминов из досок, которые я видел, поэтому с вдохновением мы построили наш собственный за неделю примерно за 1200 долларов.Вот как мы это сделали:

Во-первых, Строительные нормы и правила могут отличаться от района к району, поэтому всегда следите за тем, чтобы ваши планы соответствовали требованиям того места, где вы живете. Нашему городу не требовалось разрешение, но они дали нам рекомендации относительно ближайших ветвей, которые нужно обрезать, и т. Д. В итоге наш камин оказался примерно 7 футов в ширину X 2 фута в глубину X 7,5 футов в высоту, поэтому все указанные количества материалов могут варьироваться в зависимости от размера камина.

Шаг 1: Бетонный фундамент

Стоимость необходимых материалов: 175 долларов

  1. Измерьте площадь вашего фундамента и разместите колья в четырех углах, используя квадрат, чтобы углы были точно под углом 90 градусов.Фундамент будет покрыт шлакоблоками, поэтому убедитесь, что размер вашего фундамента будет соответствовать размерам шлакоблоков, которые вы планируете использовать, чтобы вам не пришлось резать шлакоблоки.
  2. Выкопайте несколько дюймов и выровняйте поверхность фундамента лопатой, пока она не станет ровной, гладкой и компактной. Если почва рыхлая, ее нужно уплотнить, пока она не станет твердой и устойчивой.
  3. Измерьте и обрежьте внешние формы, используя гладкие доски 2 × 6. Выровняйте каждую форму, чтобы все углы составляли 90 градусов, и закрепите доски на месте, как только они будут на одном уровне.Если вы прикручиваете колья к формам, убедитесь, что винты прикреплены снаружи, если это возможно.
  4. Добавьте 1,5-2 дюйма камня на дно фундамента и равномерно распределите его.
  5. Отмерьте и отрежьте секции бетонной проволочной сетки по площади фундамента. Установите их на место, используя подставки из проволочной сетки, надежно соединив их вместе.
  6. Если фундамент вокруг него будет возвышаться над землей, добавьте 2–3 куска арматуры по углам в виде гусиных лапок и закрепите их проволокой.Это укрепит бетон и предотвратит появление трещин в углах.
  1. Следуя инструкциям на мешке, рассчитайте, сколько мешков с бетонной смесью вам понадобится для фундамента. Для более крупных работ аренда бетономешалки может быть хорошей идеей, но обычно достаточно использовать цементную ванну и лопату для небольших плит. Если вы используете таз и лопату, рекомендуется смешивать по одному пакету за раз.
  2. Следуя инструкциям на пакете, перемешайте и залейте цемент до заполнения фундамента.Протяните длинную плоскую доску (или бетонную стяжку) поверх бетона, укладывая ее на края доски, чтобы доска оставалась ровной. Перемещайте доску взад и вперед, двигая ее по бетону, добавляя больше бетона, чтобы заполнить любые зазоры по краям. Постучите по бокам молотком, чтобы выпустить пузырьки, которые могут застрять в бетоне.
  3. Используя магниевую терку, выравнивайте поверхность бетона каждые 45 минут или около того в течение 3-4 часов.
  4. Дайте бетону затвердеть в течение времени, указанного на упаковке (разные виды бетона будут иметь разное время затвердевания).

Шаг 2: Основание из шлакоблока

Стоимость необходимых материалов: 68 долларов США

  1. Рассчитайте, какой ширины будет ваше основание из шлакоблока после установки (из расчета, что расстояние между каждым блоком составляет примерно 3 / 8-1 / 2 дюйма для раствора), и убедитесь, что оно не шире, чем ваш бетонный фундамент.
  2. Смешайте кладочный раствор, следуя инструкциям на пакете.
  3. Работайте быстро, чтобы уложить шлакоблоки, убедившись, что строительный раствор находится вдоль всего основания и между каждым блоком.Используйте шлакоблоки с сердечником для первого слоя, затем уложите второй слой цельнолитых шлакоблоков. Выбирайте блоки, которые соответствуют по размеру, чтобы они покрывали одну и ту же площадь, но кладите заглушки поперек основных блоков, чтобы предотвратить растрескивание по швам. Выровняйте каждый блок по мере его укладки, потому что потом этого уже не делать.
  4. Дайте блокам высохнуть на месте в течение 48 часов.

Шаг 3. Тепловой экран шлакоблока

Стоимость необходимых материалов: $ 43

Из-за открытости готового камина шлакоблоки служат только для того, чтобы блокировать прямое попадание на деревянную раму, которая будет добавлена ​​позже.

  1. Установите каминную топку на место, убедившись, что она точно отцентрирована на основании из шлакоблока.
  2. Dry уложите окружающие шлакоблоки теплозащитного экрана на место, смещая верхний блок на глубину прорезанного уголка. Установите перекладину на место, чтобы камин плотно прилегал к ней. Имейте в виду, что после укладки блоков угловая планка будет располагаться выше, так как раствор будет немного приподнимать каждый блок. Снимите каминную топку и отметьте место расположения шлакоблоков.
  3. Застелите шлакоблоки раствором, выравнивая по ходу движения.Равномерно бросьте излишки раствора в центр блоков, чтобы обеспечить дополнительную устойчивость. После того, как блоки будут на месте, измерьте место установки уголка, чтобы убедиться, что есть место для каминной топки. Если штанге необходимо поднять, добавьте раствор, чтобы она достигла нужной высоты. Дайте ему высохнуть в течение 24 часов.

Шаг 4: каминная вставка

Стоимость необходимых материалов: 645 долларов США

Вы определенно можете построить свою собственную вставку из кирпича, но поскольку мы не профессиональные каменщики (или даже близко к этому), эта вставка значительно упростила весь проект.

  1. Нанесите полоску клея Quickrete по краям, где камин будет прилегать к шлакоблокам и уголку. Также нанесите полоску клея Quickrete на ножки каминной топки.
  2. Установить топку на место. Если угловая штанга выбита, установите вставку на место, затем верните угловую штангу на место и закрепите ее с помощью клея Quickrete.
  3. Нанесите небольшую полоску клея по бокам и сверху каминной топки, чтобы создать уплотнение.
  4. С помощью торцовочной пилы с режущим полотном по металлу обрежьте части дымохода до желаемой высоты. Вы хотите, чтобы дымоход был примерно на 1 дюйм короче, чем общая общая высота передней части готовой конструкции (крыша будет наклоняться к задней части, поэтому дымоход все равно будет выступать из крыши, не будучи видимым). Обязательно обрезайте правильные концы каждой секции дымохода, чтобы она по-прежнему собиралась вместе после того, как все части будут разрезаны.

Шаг 5. Структура

Стоимость необходимых материалов: 130 долларов США

Внутренняя структура камина, вероятно, будет подвергаться воздействию элементов круглый год, даже после того, как сайдинг будет установлен.По этой причине для строительства конструкции рекомендуется использовать пиломатериалы, обработанные под давлением.

  1. Измерьте и постройте переднюю стену конструкции. Оставьте около 6 дюймов свободного пространства над верхней частью камина, чтобы предотвратить возгорание. Опять же, традиционные камины в помещении — это недопустимо, но этот камин очень открытый и будет удерживать меньше тепла. Расстояние между шпильками не должно превышать 16 дюймов.
  2. Чтобы прикрепить стену к основанию из шлакоблока, просверлите по 1 отверстию (3/4 дюйма) в нижней пластине с каждой стороны камина.Установите стену на место и карандашом отметьте шлакоблоки, где находится отверстие. Используйте перфоратор и сверло для кирпичной кладки 1/2 дюйма, чтобы просверлить отверстие глубиной около 2 дюймов в том месте, где вы отметили шлакоблок. Забейте в отверстие анкерный болт с бетонным клином диаметром 1/2 дюйма, стараясь не ударить слишком сильно, иначе шлакоблок может треснуть. Поднимите стену и установите ее на место, продев болты в отверстия в нижней пластине. Закрепите шайбой и гайкой. Если стена сама по себе нестабильна, сделайте подставку для стены, ввернув в нее более длинную доску и поставив эту доску на землю, чтобы обеспечить устойчивость, пока вы строите другие стены.
  3. Постройте боковые стенки такой же высоты, как и передняя, ​​и закрепите их на месте аналогичным образом. Выровняйте и выровняйте каждую стену по мере их добавления и скрепите их одним винтом, чтобы удерживать их на месте, пока все стены не поднимутся.
  4. Постройте заднюю стенку на 6 дюймов короче передней (это значит, что когда вы добавляете крышу, она будет наклонена, чтобы способствовать стеканию воды), следя за тем, чтобы никакие шпильки не выходили на заднюю часть каминной топки — они должны быть за шлакоблоками, которые вы кладете на место.Для этой конкретной части стены нормально, если стойки расположены на расстоянии более 16 дюймов (скорее всего, так и будет).
  5. После того, как все стены закреплены на месте, выровняйте и выровняйте их квадратной формы, прикрутите их 4 винтами сверху вниз в месте соединения стен.

Сделайте опоры для крыши, разделив доски таким образом, чтобы они соответствовали углу наклона крыши при привинчивании от передней стены к задней.

Шаг 6: Крыша

Стоимость необходимых материалов: 87 долларов США

В этом камине никто не живет, поэтому не думайте, что крыша должна быть похожа на дом или даже сарай.Тем не менее, вы хотите, чтобы конструкция была достаточно защищена от дождя, поэтому следите за тем, чтобы края были плотно прилегающими, а материалы должным образом перекрывались.

  1. Прибейте водосток из оцинкованной стали по краям крыши.
  2. Обрежьте гофрированную стальную панель крыши так, чтобы гребни направляли воду вниз по задней части конструкции. Оставьте на спине несколько дюймов свисания.
  3. Закрепите панели крыши на месте, прорезав дымоход так, чтобы передняя часть попала под край водостока.
  4. Установить искрогаситель над отверстием дымохода.
  5. Оберните боковые края кровельной черепицей и обрежьте по размеру.
  6. Уплотнение вокруг дымохода и искрогасителя из жаростойкой, устойчивой к атмосферным воздействиям расширяющейся пены.

Шаг 7: Бетонные доски из плит

Стоимость необходимых материалов: 147 долл. США

Сайдинг James Hardy — это композитный материал на основе бетона, который хорошо выдерживает экстремальные погодные условия и является огнестойким, что делает его идеальным сайдингом для наружного камина.Кроме того, это очень похоже на доски из бетона на наших вдохновляющих фотографиях. Вы можете положить его традиционным способом, но в этом уроке мы будем укладывать его в виде досок с обратной стороной наружу (на лицевой стороне есть текст с отступом по краю).

  1. Отмерьте и отрежьте первый кусок сайдинга для фасада. Эта первая деталь будет размещена прямо над каминной топкой и будет служить ориентиром для остальных деталей.
  2. Чтобы закрепить первую деталь сайдинга на месте, нанесите клей Quickrete на металлический уголок, где будет располагаться нижний край сайдинга.Толщина сайдинга составляет 1/4 дюйма, поэтому убедитесь, что вы обрезали кусок сайдинга на 1/2 дюйма длиннее и позволили ему выступать на 1/4 дюйма с каждой стороны (чтобы боковые части были заправлены за переднюю часть). Поместите первую деталь на место и прибейте ее гальванизированными гвоздями калибра 15 (используйте угловой гвоздезабиватель при давлении около 100 фунтов на кв. Дюйм).
  3. Обрежьте и закрепите остальные детали сайдинга на месте.
  4. Чтобы закрепить нижнюю часть на шлакоблоках, используйте маленькую сверло по камню 3/16, чтобы просверлить отверстие и закрепить на месте жидкими гвоздями и шурупами.

Шаг 8: (Необязательно) Покрасьте камин

Хотя нам понравилась вариативность досок, нам не понравился штрих-код, нанесенный на некоторые из них. Мы попробовали несколько способов удалить чернила, но безуспешно, и в конце концов остановились на том, чтобы нарисовать все, что мне в итоге понравилось еще больше. С помощью небольшого поролонового валика я нарисовал тонкий слой Winterwood Бенджамина Мура на внешней ровной поверхности. Он сохнет до цвета теплого бетона и выглядит очень естественно.

ОБЩАЯ СТОИМОСТЬ: 1 295 $

Камин, конечно, функциональный, но даже когда он не горит, он так много добавляет к нашему открытому пространству.Днем или ночью вы можете застать нас здесь за едой, отдыхом или болтовней.


Homes.com — это место, где можно мечтать и найти свой идеальный дом! Вы начинаете испытывать желание искать свой первый или следующий дом, но не знаете, с чего начать? Вы пришли в нужное место! Просмотрите наш блог о недвижимости и образе жизни, чтобы найти советы по покупке дома, руководства по ипотеке, идеи DIY, дизайн интерьера, темы образа жизни, общие идеи для дома или просто некоторые домашние развлечения. Мы уверены, что вы сможете избавиться от этого зуда и найти всю информацию и инструменты, которые помогут вам в поиске дома.Хотите прямо сейчас начать поиски доступной недвижимости? Перейдите на нашу домашнюю страницу и проверьте дома на продажу или в аренду по всей стране.

Удачной домашней охоты!

Джулия и Крис Маркум из популярного DIY-блога ChrisLovesJulia.com купили свой первый дом в 2009 году и с тех пор пишут о своих приключениях в области ремонта.Теперь в своем втором доме Крис (маркетолог по профессии) и Джулия (энтузиаст цвета и дизайна, изучавший искусство в колледже) расширили свои ноу-хау в проектах, чтобы показать читателям полезные советы по дизайну и сделай сам. во что-то незабываемое.

Вы можете следить за их прогрессом на chrislovesjulia.com или в социальных сетях через Facebook, Instagram, SnapChat и Pinterest.

Как установить вентиляционную вытяжку (полное руководство!)

Перед установкой: осмотр вентиляционной вытяжки

Перед началом установки необходимо помнить о нескольких вещах.После получения вытяжки в течение 24–36 часов обязательно достаньте ее из коробки, чтобы осмотреть ее на предмет повреждений. Убедитесь, что у вас есть все детали и что они в хорошем состоянии. Самое главное, подключите вытяжку к сети и убедитесь, что она работает должным образом. Меньше всего вам захочется тратить время на установку неисправной вытяжки.

Для правильной вентиляции — что можно и нельзя

Дозировка

  • Оставьте расстояние 28–36 дюймов между верхней частью варочной поверхности и нижней частью вытяжки.
  • Позвольте 36-42 дюйма для вентиляции над грилем барбекю.
  • Наилучший вариант — по возможности сделать вентиляцию вертикально через крышу. Выполните вентиляцию через боковую стенку, если вы не можете вентилировать прямо над капюшоном.
  • Используйте только воздуховоды из оцинкованной стали или металла.
  • Для наилучшей производительности используйте как можно меньше колен, но не более трех колен на 90 °. Прежде чем использовать колено в воздуховоде, сделайте не менее 18 дюймов прямо от переходной детали и убедитесь, что между любыми другими коленами имеется не менее 24 дюймов прямого вентиляционного отверстия.
  • Используйте ленту HVAC для герметизации всех стыков в вентиляционной системе.
  • Используйте герметик, чтобы закрыть внешние отверстия вокруг крышки.
  • Всегда содержите воздуховод в чистоте, чтобы обеспечить надлежащий воздушный поток.

Нельзя

  • Прервать вентиляционную систему на чердаке или другом закрытом помещении.
  • Установите вытяжку за пределами высоты 28–36 дюймов над варочной поверхностью. Слишком низко установленные вытяжки могут быть повреждены нагреванием или огнем. Вытяжки, установленные слишком высоко, будут плохо работать и станут неэффективными.
  • Используйте крышки 10,2 см (4 дюйма) для стирки.
  • Используйте пластиковый вентиляционный канал или пластиковый воздуховод.
  • Установите вытяжку ниже 36 дюймов над барбекю.
  • Используйте воздуховоды длиной более 35 дюймов.
  • Уменьшите диаметр воздуховода по сравнению с размером выпускного отверстия вытяжки.

Вертикальная вентиляция крыши

Вертикальная вентиляция крыши — наиболее эффективный способ вентиляции и предпочтительный вариант вентиляции для всех настенных или островных вытяжек. Крышка необходима для защиты воздуховода снаружи.Закройте крышу крышкой герметиком.

Горизонтальная вентиляция в стене

Опция 1

Это вариант, альтернативный вертикальной вентиляции. Воздуховод проходит горизонтально от вытяжки через боковую стену дома. В зависимости от модели вытяжки, вентиляция может проходить прямо через внешнюю стену с задней стороны вытяжки, если вытяжка имеет возможность поворота панели вентилятора (Вариант 1). Эта опция доступна только на определенных моделях.

Вариант 2

Второй вариант — вентиляция через верхнюю часть воздуходувок и колено через стену (Вариант 2).Для правильной вентиляции оставьте не менее 18 дюймов по вертикали от верхней части переходной детали перед тем, как прикрепить колено. Заглушка боковой стенки необходима для защиты воздуховода снаружи. Закройте заглушку боковой стенки герметиком.

Вариант дополнительной вентиляции 1 — Настенная вытяжка Дополнительный вариант вентиляции 2 — Островная вытяжка

Дополнительные опции
  • Это варианты, альтернативные вертикальной вентиляции. Воздуховод проходит через кухонный потолок сверху вытяжки, а затем через ближайшую внешнюю стену.
  • Для настенных вытяжек рекомендуется выпускать воздух из стены, на которой установлена ​​вытяжка, чтобы использовать наименьшее количество воздуховодов. Для островных вытяжек рекомендуется вентиляция ближайшей наружной стены в любом направлении.
  • Крышка боковой стенки необходима для защиты воздуховода снаружи. Закройте заглушку боковой стенки герметиком.

Установка вытяжки на стену

Что вам понадобится

  • Электродрель
  • Отвертки
  • Сверла
  • Рулетка
  • Малярная лента
  • Карандаш / маркер
  • Металл или алюминий HVAC
  • Лента
  • Уровень
  • Стеновые анкеры *
  • Ножницы / Ножницы для резки коробок

ПРИМЕЧАНИЕ : Вытяжку необходимо установить для закрепления шпилек или опор.Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать в зависимости от конкретной модели вытяжки :

  1. Крепежный кронштейн для вытяжки на стене или потолке
  2. Дымоход
  3. Опорные кронштейны
  4. Переходной воздуховод

При осмотре вытяжки:

  • Заглушка и проверьте элементы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки клиентов Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ. Не устанавливайте вытяжку, если вытяжка повреждена или она вас не устраивает.

Подготовка воздуховодов

Спланируйте расположение воздуховодов. Установите воздуховоды подходящего размера и внешнюю крышу или заглушку, в зависимости от того, где вы будете выводить вытяжку наружу.Воздуховод должен быть уже пробит через потолок (или стену, если потолок не предусмотрен) и готов к подключению к вытяжке перед началом установки. См. Требования к вентиляции выше.

Установка вытяжки на стену — размеры

Перед началом установки нанесите следующие отметки на стене области установки:

  • Центральная линия области установки.
  • Расположение стоек, ближайших к центральной линии. (По одному с каждой стороны)
  • Горизонтальная линия на высоте 28–36 дюймов над поверхностью варочной панели.Здесь будет нижняя часть вытяжки.

Шаг 1 — Найдите место для установки вытяжки

  • Обведите контур вытяжки на панели ее картонной коробки.
  • Найдите монтажные отверстия и центральную точку вытяжки (непосредственно между монтажными отверстиями) и отметьте их на картонной панели.
  • Осторожно вырежьте картонный контур.
  • Приклейте картонную вырезную панель к стене, выровняв ее по горизонтальной линии (нижняя часть расположения вытяжки) и совместив центральную точку с осевой линией области установки.
  • Проделайте отверстия в точках крепления на картоне, отмечая места на стене, и удалите картон.
  • При использовании настенных анкеров предварительно просверлите монтажные отверстия в местах ваших меток с помощью сверла правильного размера и вставьте стенные анкеры.
    • ПРИМЕЧАНИЕ : Вытяжку необходимо установить на надежные шпильки или опоры. Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.
  • Прикрутите монтажные винты к отмеченным стойкам и / или стеновым анкерам, оставляя зазор примерно 1/4 дюйма .Этот зазор будет использован для подвешивания вытяжки на шаге 3.

Шаг 2 — Установка потолочного кронштейна дымохода

  1. Приложите кронштейн дымохода к потолку, совместив центральную точку кронштейна с осевой линией области установки.
  2. Отметьте места отверстий для кронштейнов на стене и просверлите отверстия в отмеченных местах.
  3. Вставьте анкеры в просверленные отверстия и прикрутите кронштейн. Дымоход крепится к кронштейну.

Шаг 3 — Подвесьте вытяжку

  1. Повесьте вытяжку на монтажные винты, начиная с шага 1. Затяните крепежные винты, чтобы закрепить вытяжку. Низ вытяжки должен совпадать с горизонтальной линией на стене.
  2. Просверлите отверстия в задней части вытяжки, совместив их со стенными стойками, которые были ранее отмечены.
  3. Прикрепите вытяжку к стойкам стены с помощью винтов, входящих в комплект для оборудования.
  4. Прикрепите ранее установленный воздуховод к вентиляторам вытяжки, закрепив его на месте изолентой или лентой для ОВК.
  5. Включите вытяжку, подключив трехконтактную вилку к ближайшей электрической розетке или подключив вытяжку к источнику питания жестким проводом.
    1. ПРИМЕЧАНИЕ: Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

Шаг 4. Установка дымохода

ПРИМЕЧАНИЕ: Не все вытяжки для настенного монтажа имеют дымоходы. Под шкафами и вставками обычно отсутствует дымоход. Дымоходы обычно состоят из двух телескопических частей равного размера, если они не вырезаны на заказ.

  1. Поместите две части дымохода на верхнюю часть вытяжки, убедившись, что вентиляционное отверстие в верхней части направлено вверх, а верхняя часть скользит внутри нижней части телескопически.
  2. Прикрепите верхнюю часть дымохода к монтажному кронштейну, чтобы нижняя часть дымохода надежно опиралась на верхнюю часть вытяжки.
  3. Прикрутите основание дымохода к верхней части вытяжки (при наличии монтажных отверстий).

Островная установка вытяжки

Что вам понадобится

  • Электродрель
  • Отвертки
  • Сверла
  • Рулетка
  • Малярная лента
  • Карандаш / маркер
  • Металлическая или алюминиевая лента для отопления, вентиляции и кондиционирования воздуха
  • Отвес / Лазерный уровень
  • Ножницы / Резак для коробок
  • 2×4 или соответствующий материал для обрамления *

ПРИМЕЧАНИЕ: * 2×4 и другой дополнительный материал для обрамления может потребоваться, если вы устанавливаете дополнительные опоры или если потолочные балки находятся не близко к диапазону капюшон.

В течение 14 дней после получения вытяжки полностью осмотрите ее и убедитесь, что она работает правильно. По прошествии 14 дней вы, , уже не сможете вернуть свой капюшон .

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать:

  • Вытяжка
  • Кронштейн для крепления на потолке
  • Сумка для оборудования
  • Кронштейны для опоры дымохода
  • Переходной канал (относится к конкретным моделям)

Перед установкой:

  • Подключите и проверьте элементы управления, освещение, и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки клиентов Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ : Не устанавливайте вытяжку, если вытяжка повреждена или вы не удовлетворены ею.

Подготовка воздуховодов

Спланируйте расположение воздуховодов. Установите воздуховоды подходящего размера и внешнюю крышку крыши, в зависимости от того, где вы будете выводить вытяжку наружу.Перед началом установки воздуховоды должны быть готовы к подключению к вытяжке. См. Требования к вентиляции выше. * Размеры

Сначала нарисуйте эти отметки на потолке зоны установки:

  • Центральный квадрат зоны установки
  • Расположение потолочных балок ближе всего к месту установки. (По одному с каждой стороны)

Шаг 1 — Завершите разметку потолка

  1. Найдите балки в потолке.
  2. Найдите и отметьте центральную точку прямо над варочной панелью, используя отвес или лазерный уровень, чтобы точно выровнять их.
  3. Поместите потолочный кронштейн на потолок вокруг центральной точки. (Убедитесь, что он перпендикулярен вашей варочной панели.) Убедитесь, что кронштейн пересекает балки потолка. Если это не так, вы должны каркасные опоры для крепления потолочного кронштейна. Для достижения наилучших результатов проконсультируйтесь со специалистом по строительству.
  4. Обведите контур потолочного кронштейна на потолке.
  5. Обведите кружком, где будет проходить воздуховод.
  6. Отметьте четыре угла, в которых вы будете просверливать отверстия.

Шаг 2 — Установите потолочный кронштейн

  1. Просверлите отверстия в четырех отметках на потолке из шага 1. Эти отверстия должны попасть в балки потолка или дополнительный каркас.
  2. Вырежьте в потолке отверстие, где будет проходить воздуховод, и закончите подготовку воздуховода.
  3. Приложить кронштейн дымохода к потолку и надежно закрепить его винтами.
  4. Пропустите воздуховоды и электрические работы через потолок.

Шаг 3. Установите опорные кронштейны

  1. Поместите кронштейны вертикально внутри четырех углов потолочного кронштейна.
  2. Вытяните кронштейны до нужной длины. (Нижняя часть вытяжки должна быть на 28–36 дюймов над варочной панелью).
  3. Прикрутите все опорные кронштейны к потолочному монтажному кронштейну, надежно закрепив их.

Шаг 4 — Установка дымохода

  1. Наденьте внутреннюю втулку дымохода на опорные кронштейны, закрывая потолочный кронштейн.
  2. Прикрутите к верхней части потолочного кронштейна.
  3. Надеть наружную муфту дымохода на внутреннюю.
  4. Отрегулируйте так, чтобы нижняя втулка дымохода оказалась на несколько дюймов выше нижней части опорных кронштейнов.
  5. Вы можете использовать малярную ленту, чтобы удерживать дымоход на месте, пока вы переходите к шагу 5.

Шаг 5 — Прикрепите вытяжку

  1. Если ваш вытяжной шкаф поставляется с переходной частью воздуховода, прикрепите его к основанию капюшон перед установкой.
  2. Подставьте основание вытяжки прямо под дымоход.
  3. Прикрутите кожух к опорным кронштейнам по всем четырем углам.
  4. Провести электрические и воздуховодные работы через дымоход. • Включите вытяжку, подключив ее к источнику питания или подключив ее к ближайшей электрической розетке, если таковая имеется.

ПРИМЕЧАНИЕ : Перед непосредственным подключением вытяжки к источнику питания обязательно проконсультируйтесь с электриком.

  1. Сдвиньте наружную втулку дымохода на место, совместив ее с верхней частью вытяжки.

На этом установка островной вытяжки завершена. Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Установка под вытяжкой шкафа

Что вам понадобится

  • Электродрель
  • Отвертки
  • Сверла
  • Рулетка
  • Малярная лента
  • Карандаш / маркер
  • Металлическая или алюминиевая лента для ОВКВ
  • Уровень
  • Стена Анкеры *
  • Ножницы / Ножницы для резки коробок

ПРИМЕЧАНИЕ : * Вытяжку необходимо установить для закрепления шпилек или опор.Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать:

  • Вытяжка
  • Кронштейн для настенного монтажа
  • Сумка для оборудования
  • Переходной воздуховод (относится к определенным моделям)
Перед установкой вытяжки
  • Подключите и проверьте элементы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки клиентов Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ : Не устанавливайте вытяжку, если вытяжка повреждена или вы не удовлетворены ею.

Подготовка воздуховодов

Спланируйте расположение воздуховодов. Установите воздуховоды подходящего размера и внешнюю крышу или заглушку, в зависимости от того, где вы будете выводить вытяжку наружу.Воздуховод должен быть уже прошит через потолок и над шкафом или за задней стенкой и готов к подключению к вытяжке перед началом установки. См. Требования к вентиляции выше.

Размеры

Сначала нарисуйте эти отметки на стене зоны установки:

  • Центральная линия зоны установки
  • Расположение настенных стоек ближе всего к центральной линии (по одной с каждой стороны)

Шаг 1 — Найдите место для установки Вытяжка Range

  1. Обведите контур своей вытяжки на картонной коробке.
  2. Найдите монтажные отверстия и центральную точку вытяжки (непосредственно между монтажными отверстиями) и отметьте их на картонной панели.
  3. Осторожно вырежьте картонный контур.
  4. Приклейте картонную панель с вырезом к стене, оставив небольшой зазор (примерно 1/8 дюйма) под дном шкафа. Совместите центральную точку с центральной линией области установки.
  5. Проделайте отверстия в точках крепления на картоне, отмечая места на стене, и удалите картон.
  6. Предварительно просверлите монтажные отверстия там, где есть ваши отметки, сверлом правильного размера.
  7. Вкрутите крепежные винты, оставив зазор примерно 1/4 дюйма. Этот зазор будет использован для подвешивания вытяжки на шаге 3.

Шаг 2 — Повесьте и закрепите вытяжку на монтажной пластине

  1. Осторожно повесьте вытяжку на монтажных винтах на шаге 1. Затяните крепежные винты, чтобы закрепите капюшон. Низ вытяжки должен совпадать с горизонтальной линией на стене.
  2. Используя отверстия в верхней части вытяжки, прикрутите верхнюю часть вытяжки к нижней части шкафа наверху.
  3. Просверлите отверстия в задней части вытяжки, совместив их со стенными стойками, которые были ранее отмечены, если вырезы в задней части вытяжки не совпадают.

ПРИМЕЧАНИЕ : Используйте подходящее сверло для крепежных винтов, входящих в пакет с оборудованием.

  1. Прикрепите вытяжку к стойкам стены с помощью винтов, входящих в комплект для оборудования.Кроме того, вы можете использовать выбивные отверстия на задней части вытяжки, чтобы добавить больше винтов.
  2. Прикрепите ранее установленный воздуховод к вентиляторам вытяжки, закрепив его алюминиевой лентой или лентой для вентиляции и кондиционирования.
  3. Включите вытяжку, подключив трехконтактную вилку к ближайшей электрической розетке или подключив вытяжку к источнику питания жестким проводом.

ПРИМЕЧАНИЕ : Перед непосредственным подключением вытяжки к источнику питания обязательно проконсультируйтесь с электриком.

На этом установка вытяжки под шкафом завершена.Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Подготовка комплекта рециркуляции воздуха

Что вам понадобится

  • Электродрель
  • Шурупы по дереву
  • Рулетка
  • Самонарезающие винты по металлу 6-8
  • Двусторонняя лента из пеноматериала
  • Карандаш

Проверьте комплект рециркуляции

  • Проверьте содержимое коробки.Они должны включать:
  • Комплект рециркуляции
  • Угольный фильтр (предварительно установлен)
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки клиентов Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ. Не устанавливайте комплект рециркуляции, если он поврежден или вы не удовлетворены им.

Установка под шкафом

Комплекты рециркуляции можно устанавливать только над кожухом шкафа.Прочтите приведенные ниже шаги, чтобы узнать, как установить рециркуляционный комплект.

  • Установите рециркуляционный комплект (A) в желаемом месте в нижней части шкафа, используя шурупы для дерева или другое подходящее оборудование.
  • Прикрепите верхнюю часть вытяжки (B) к нижней части комплекта рециркуляции (A) с помощью 6-8 саморезов (C), расположенных на равном расстоянии друг от друга.
  • Присоедините верхнюю панель вытяжки к нижнему фланцу рециркуляционного комплекта, просверлив и поместив эти винты с нижней стороны вытяжки.
  • Дополнительно: Наклейте полоски самоклеящейся двусторонней ленты из вспененного материала (D) по нижнему периметру рециркуляционного комплекта перед соединением с винтами, чтобы обеспечить лучшее сцепление, минимизировать дребезжание и уменьшить шум.
  • Завершите установку, закрепив вытяжку и комплект рециркуляции через заднюю часть вытяжки в желаемом месте на стене. Следуйте подробным инструкциям в предыдущем разделе, Установка под вытяжкой шкафа, стр. 20.

На этом установка встроенного вентилятора завершена.Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посмотрите наши обучающие видео для получения дополнительной информации.

Установка встроенного вентилятора

Что вам понадобится

  • Электродрель
  • Отвертка
  • Сверла
  • 2 шурупа по дереву или стопорные болты *
  • 2 переходные детали для воздуховодов **
  • 12 Самонарезающие винты по металлу
  • Алюминий Лента для систем отопления, вентиляции и кондиционирования воздуха 2×4 или соответствующий материал для обрамления ***

* Используйте винты с шестигранной головкой диаметром 1/4 дюйма или шурупы №14 для крепления монтажного кронштейна вентилятора к стене.Длина будет варьироваться в зависимости от материала, к которому вы пристегиваете.

** Могут потребоваться переходы воздуховодов для уменьшения впускных и выпускных отверстий нагнетателя, чтобы они соответствовали размеру используемого воздуховода. Переходные элементы можно приобрести в любом магазине HVAC или магазине товаров для дома.

*** При установке дополнительных опор могут потребоваться 2х4 и другой дополнительный материал для каркаса.

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать:

  • Встроенный вентилятор
  • Монтажный кронштейн
  • Сумка для оборудования
Перед установкой вытяжки
  • Подключите и проверьте органы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки клиентов Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ: Не устанавливайте, если вытяжка повреждена или вы не удовлетворены ею.

Найдите место для установки воздуходувки

Найдите место вдоль желаемого пути вашего воздуховода, где у вас будет достаточно места для установки встроенного нагнетателя и которое будет достаточно прочным, чтобы выдержать вес вашего нагнетателя.Это должна быть либо сплошная стена, либо каркас, либо часть конструкции вашего дома, либо достаточно прочная конструкция на чердаке, на которую можно установить воздуходувку. Обе точки на монтажном кронштейне должны быть прикреплены к шпильке,

Подготовка воздуховодов

После определения места установки встроенного вентилятора спланируйте, где будет проходить рабочий путь воздуховода. Это включает в себя место, где он выйдет из вытяжки, пройдет через встроенный вентилятор и выйдет из дома. Установите воздуховод надлежащего размера вдоль запланированного маршрута и на внешней крыше или крышке стены, в зависимости от того, где вы будете выводить вытяжку наружу.Воздуховод должен быть проложен через потолок или заднюю стену за вытяжкой и готов к подключению к вытяжке и вытяжному вентилятору перед началом установки на них. См. Требования к вентиляции выше.

Шаг 1. Вставьте крепежные винты в стену

  1. После того, как вы найдете место, где вы собираетесь установить встроенный нагнетатель, найдите конкретное место, где будет располагаться монтажный кронштейн для встроенного вентилятора. Помните, что монтажный кронштейн необходимо крепить к прочным шпилькам или стропилам в каркасе вашего дома или чердака.
  2. Отметьте положение большого круга в двух каналах плоской стороны монтажного кронштейна на стене. Здесь кронштейн будет крепиться к шурупам. См. Иллюстрацию для шага 1 (места, отмеченные красным).
  3. Используя сверло, подходящее для используемого оборудования, предварительно просверлите и вставьте винты в отмеченные места. Оставьте пока головку винта на расстоянии 1/4 дюйма от стены. Этот зазор будет использован для подвешивания воздуходувки и кронштейна при их креплении к стене на шаге 3.

Шаг 2 — Прикрепите монтажный кронштейн к воздуходувке

Совместите два отверстия на воздуходувке с двумя изогнутыми каналами на монтажном кронштейне, которые обращены в сторону от стены. Сориентируйте воздуходувку так, чтобы более длинная коническая сторона была обращена вверх и в направлении, в котором будет вытесняться воздух. См. Рисунок к шагу 2.

Прикрепите воздуходувку к монтажному кронштейну с помощью крепежных винтов, прилагаемых к воздуходувке.

Шаг 3 — Закрепите воздуходувку и кронштейн на стене

  1. После того, как монтажный кронштейн надежно прикреплен к воздуходувке, повесьте воздуходувку за скобу на винты, которые были установлены в месте установки из шага 1.См. Иллюстрацию к шагу 3 (вентилятор опущен для ясности).
  2. Сдвиньте воздуходувку и кронштейн на его канале влево и завершите затяжку двух винтов, чтобы надежно зафиксировать воздуходувку в месте установки.

Шаг 4 — Присоедините воздуховод к нагнетателю

После установки нагнетателя на кронштейн теперь пора установить ранее установленный воздуховод на нагнетатель. Для этого могут потребоваться переходники (B), если ваш встроенный нагнетатель (A) не соответствует размеру диаметра воздуховода (C), который вы используете.См. Схемы для шага 4.

Если для настройки вашего воздуховода не требуются переходные элементы, переходите к следующему пункту. Поместите переходники (B) на оба конца воздуходувки (A). С помощью дрели ввинтите три самореза, равномерно расположенных по окружности переходов, через переходы в воздуходувку. Оберните швы соединений алюминиевой лентой для вентиляции и кондиционирования, чтобы предотвратить выход воздуха.

Поместите воздуховод (C) на оба конца нагнетателя (A) или нагнетателя с предварительным переходом.С помощью дрели вверните три самореза, равномерно распределенных по окружности воздуховода, через воздуховод и в воздуходувку или переходные детали. Оберните швы соединений алюминиевой лентой для вентиляции и кондиционирования воздуха, чтобы предотвратить утечку воздуха.

Шаг 5 — Подайте питание на нагнетатель

  • После того, как нагнетатель установлен, последний шаг — это подключение линейного нагнетателя к вытяжке и подача питания на них обоих.
  • Этот процесс будет зависеть от того, где вы живете и какие электрические правила в вашем доме предусмотрены.Перед включением вытяжного вентилятора и вытяжки обязательно проконсультируйтесь с профессиональным электриком.
  • Встроенный вентилятор поставляется с вилкой на 110 В, которую следует подключать к соответствующей розетке на задней стороне вытяжки. Протяните шнур снаружи по воздуховоду и к задней части вытяжки, которую нужно подключить.

На этом установка встроенного вентилятора завершена. Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки клиентов Proline по телефону 877.901.5530 или просмотрите наши обучающие видеоролики для получения дополнительной информации.

Установка ProV

Вариант 1 — Установка местного нагнетателя

  • Установите местный нагнетатель и пластину нагнетателя на внутреннюю часть верхней части вытяжки с помощью прилагаемого оборудования. (Если нагнетатель ранее не устанавливался.)
  • Подсоедините воздуховод, используя входящий в комплект переходник и заслонку с предоставленным оборудованием.
  • Подключите шнур питания местного вентилятора к разъему, расположенному на задней стороне панели управления внутри вытяжки.
  • Используя предыдущие разделы данного руководства, завершите установку Pro-V для настенной или островной вытяжки.

Вариант 2 — установка линейного нагнетателя

  • Обратитесь к предыдущему разделу на стр. 23 «Установка линейного нагнетателя», чтобы завершить установку линейного нагнетателя.
  • Подключите воздуходувку Inline к разъему, расположенному на задней стороне панели управления внутри вытяжки.
  • Используя предыдущие разделы этого руководства, завершите установку PRO-V для настенной или островной вытяжки.

Вариант 3 — Установка внешнего вентилятора

  • Установите внешний или крышный вентилятор в соответствии со спецификациями производителя.
  • Подсоедините воздуховод от внешнего вентилятора к вытяжке Pro-V.
  • Используя предыдущие разделы этого руководства, завершите установку PRO-V для настенной или островной вытяжки.

Уход и очистка

Предупреждение

  • Никогда не засовывайте руки в область, в которой находится вентилятор, когда он работает.
  • Отключите питание вытяжки перед чисткой.
  • Перед чисткой убедитесь, что варочная панель и вытяжка остыли.
  • Полностью высушите фильтр (-ы) сразу после очистки.

California Proposition 65 Предупреждение

ДАННЫЙ ПРОДУКТ МОЖЕТ ПОДВЕРГНУТЬ ВАС ХИМИЧЕСКИЕ ВЕЩЕСТВА, ВКЛЮЧАЯ ХРОМ (ГЕКСАВАЛЕНТНЫЕ СОЕДИНЕНИЯ), КОТОРЫЕ ИЗВЕСТНО В ГОСУДАРСТВЕ КАЛИФОРНИИ ВЫЗЫВАТЬ РАК, ПОВРЕЖДЕНИЯ РОЖДЕНИЯ ИЛИ ДРУГИЕ ВОСПРОИЗВЕДЕНИЯ. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ: www.P65Warnings.ca.gov .

Очистка внешних поверхностей — что можно и что нельзя делать

Dos
  • Регулярный уход поможет сохранить внешний вид вытяжки.
  • Всегда протирайте поверхности из нержавеющей стали зернистостью, чтобы не поцарапать.
  • Периодически очищайте горячей мыльной водой и чистой хлопчатобумажной тканью.
  • Для более тяжелых почв используйте жидкий обезжириватель, такой как 409 ™ или Fantastic ™, и раствор ацетона.
  • Если на вытяжке есть пятна воды или грязи, используйте очиститель для нержавеющей стали.Быстро и аккуратно удалите очиститель мягким полотенцем или салфеткой.
  • После очистки вы можете использовать неабразивный полироль для нержавеющей стали (например, 3m ™ или ZEP ™), чтобы отполировать нержавеющий блеск. Всегда аккуратно протирайте чистой хлопчатобумажной тканью.
Нельзя
  • Используйте едкие или абразивные моющие средства (например, Comet Power Scrub ™ или EZOff ™ для чистки духовки).
  • Используйте стальную мочалку или мочалки, они поцарапают и повредят поверхность из нержавеющей стали.
  • Утечка чистящего раствора на панель управления или внутрь нее.
  • Позвольте отложениям накапливаться или оставаться на капоте.
  • Позвольте солевым растворам, дезинфицирующим средствам, отбеливателям или чистящим средствам оставаться в контакте с нержавеющей сталью в течение длительного времени.

Очистка фильтра

Все вытяжки Proline поставляются с перегородкой из алюминиевой сетки или нержавеющей стали. Оба типа фильтров можно мыть в посудомоечной машине, что упрощает очистку. Если вы моете фильтр вручную, следуйте инструкциям в разделе «Очистка внешних поверхностей» выше.

Поиск и устранение неисправностей

Ничего не работает

  • Включите питание на панели автоматического выключателя или блоке предохранителей. Проверьте, не сработал ли прерыватель или перегоревший предохранитель.
  • Убедитесь, что главный выключатель питания вытяжки включен.
  • Проверьте проводку капота.
  • Убедитесь, что ничего не отключено.

Свет не включается

  • См. Раздел «Ничего не работает».
  • Поменяйте фары, чтобы определить, неисправны ли лампы.

Вытяжка вибрирует при включенном нагнетателе

  • Убедитесь, что вытяжка правильно прикреплена к стене.
  • Убедитесь, что вентилятор включен.

Система нагнетания кажется слабой

  • Увеличьте скорость вентилятора, убедитесь, что она установлена ​​на достаточно высоком уровне.
  • Убедитесь, что размер воздуховода правильный. Вытяжка не будет эффективно работать с воздуховодом недостаточного размера (например, воздуховод 9 дюймов над отверстием 8 дюймов).
  • Проверьте, не забит ли воздуховод или неправильно установлен блок заслонки (полукруглая заслонка). Плотная сетка на крышке боковой стенки также может препятствовать воздушному потоку.

Воздух не выходит должным образом

  • Убедитесь, что между верхней частью печи и нижней частью вытяжки существует не менее 28 дюймов (71 см).
  • Уменьшите количество колен и длину воздуховодов. Убедитесь, что все стыки правильно соединены, герметизированы и заклеены лентой.
  • Убедитесь, что питание установлено на высокой скорости для тяжелого приготовления.
  • Убедитесь, что воздушная заслонка не застряла в воздуховоде.
  • Проверьте, выходит ли воздух из верхней части крышки крыши.

Гарантия

Трехлетняя гарантия

Детали — три года

В течение трех лет с даты первоначальной покупки мы заменим любые детали или компоненты, вышедшие из строя из-за производственных дефектов.

Кто покрывается страховкой

Только первоначальный покупатель товаров для дома, приобретенных в континентальной части США (ограниченная гарантия в Канаде, на Гавайях и на Аляске).

На что не распространяется

  • Расходные материалы, такие как лампочки и фильтры (нержавеющие, алюминиевые или угольные).
  • Повреждения из-за естественного износа, неправильного монтажа, неправильного обслуживания или использования абразивных чистящих средств.
  • Сколы, вмятины или трещины из-за неправильного обращения, неправильного использования или неправильной установки.
  • Ущерб, причиненный аварией, пожаром, наводнением или стихийным бедствием.

Возврат и обмен

При получении вытяжки

  • Осмотрите вытяжку на предмет повреждений при транспортировке.
  • Подключите и проверьте органы управления (освещение, вентилятор).
  • Сообщите о любых повреждениях в службу поддержки клиентов Proline в течение 14 дней с момента получения воздуходувки, позвонив по телефону 877.901.5530.

ПРИМЕЧАНИЕ. Не устанавливайте вытяжку, если вытяжка повреждена или она вас не устраивает.

Возврат

Возврат с повреждением
  • Вы должны сообщить о повреждении напрямую в Proline в течение 14 дней, чтобы получить полный возврат средств.
  • Отправьте фото или видео с изображением повреждений по электронной почте. Это необходимо нам, прежде чем мы сможем утвердить ваше требование о возмещении ущерба.
  • Как только ваша претензия будет одобрена, мы позаботимся о возмещении ущерба.
  • Новый капюшон для замены будет отправлен вам после того, как поврежденный капюшон будет забран и отправлен нам в пути.

ПРИМЕЧАНИЕ. Бесплатная обратная доставка действует только в 48 континентальных Соединенных Штатов.Гавайи, Аляска и Канада должны платить обычные ставки доставки.

Возврат без повреждений

Обратитесь в службу поддержки клиентов Proline в течение 30 дней и сообщите о намерении и причине возврата.

Вы заплатите 20% заводской комиссии за возврат. Вы несете ответственность за все расходы по доставке. По запросу мы можем помочь организовать трансфер.

Обмен

  • Вы должны запросить обмен напрямую в Proline в течение 14 дней.
  • Сообщите нам причину обмена.Предоставьте фотографию, если капюшон поврежден.
  • Поможем организовать обратную доставку вытяжки.
  • Как только мы получим вашу оригинальную вытяжку, мы отправим вам новую вытяжку.

ПРИМЕЧАНИЕ: Мы разрешаем только один неповрежденный обмен на каждую покупку. Сменный капюшон должен иметь такую ​​же или меньшую ценность. Если стоимость замененной вытяжки выше, вы должны будете оплатить разницу в цене.

Претензии по возврату не принимаются, если…

  • Вытяжка была установлена.
  • Капюшон был изготовлен по индивидуальному заказу или изменен иным образом.
  • Сообщение о повреждении поступает через 14 дней.
  • Оригинальная упаковка или комплектующие отсутствуют.

Последние советы по правильной установке вытяжки

  • Попросите кого-нибудь помочь вам с поднятием тяжестей при установке вытяжки.
  • Сделайте шаг назад и проверьте работу по установке вытяжного кожуха. Убедитесь, что вытяжной колпак работает правильно и расположен по центру и прямо.
  • Вернитесь на улицу и проверьте наличие открытых воздуховодов.Обязательно используйте вертикальную крышку для установки на любые воздуховоды, которые не закрыты.
  • Если у вас особые требования к вентиляции, не забудьте проконсультироваться у профессионала перед установкой вытяжки.

Мы надеемся, что эта информация помогла вам лучше понять, как установить вытяжной колпак. В Proline Range Hoods мы упрощаем установку вытяжек и вытяжек на любом этапе производственного процесса. У нас также есть много видеороликов о том, как установить вытяжки на нашем сайте. Также не забудьте сфотографировать свою вытяжку и отправить ее в службу поддержки @ prolinerangehoods.com за шанс быть представленным в нашем блоге и в социальных сетях!

Corten Roofing. Купите MFG Direct и сэкономьте на CortenRoofing.com.

A606-4 ВЫВОДНАЯ СТАЛЬ И ГОЛЫЙ ХОЛОДОКАТАНОЙ СТАЛЬ КРОВЛЯ, ОБОЛОЧКА, МЕТАЛЛИЧЕСКИЕ СТЕНОВЫЕ ПАНЕЛИ, КАТУШКИ, ПЛОСКИЕ ЛИСТЫ

Corten Roofing — это последняя тенденция в кровельных изделиях и архитектуре. Его уникальный внешний вид и покрытие с естественным окислением обеспечивают красивый цвет и текстуру. Это идеальный продукт, не требующий ухода, потому что никому не нужно красить или царапать ржавчину.Cor-ten — торговая марка, принадлежащая US Steel. Это недоступно. Доступна сталь с отделкой A606-4. Когда кому-то нужен кортен на западном побережье, они обычно обращаются к A606. Если вам нужна сталь кортен, это будет лучший доступный вариант. Погодостойкие стали, такие как ASTM A588, A242, A606 и Corten, демонстрируют превосходную коррозионную стойкость по сравнению с обычной углеродистой сталью в результате образования защитной оксидной пленки на металлах. поверхность, которая замедляет дальнейшую коррозию.Мы также продаем холоднокатаную металлическую кровлю без покрытия. Холоднокатаная сталь без покрытия даст вам очень похожий вид по более низкой цене, но будет иметь меньший срок службы.

Продукты

7/8 «гофрированный

Гофрированная металлическая кровля 7/8 дюйма имеет глубокие волнистые гофры, которые потрясающе смотрятся на вашей металлической крыше. Конструктивно прочная, невероятно ударопрочная. Наша самая популярная панель.

Стоячий шов

Стоячий шов доступен с рейкой или без нее. Застежки скрыты для защиты от атмосферных воздействий и обтекаемого вида.

Western Reveal®

Комбинируйте разные обнажения, размеры лица и ширину.
Современный дизайн с открытием 1 «, 2» или 3 «.
Горизонтальная или вертикальная установка.

Панель R / Панель PBR

Это самая красивая панель за наименьшие деньги. Нет потерь для бокового нахлеста панели. Идеально подходит для кровельных или стеновых панелей.

Western Rib® (панель 7.2)

Трапециевидная форма делает эту панель самой прочной.Идеально подходит для забора, стены или крыши.
Шаг 7,2 дюйма и глубина 1,5 дюйма

Западная волна®

Эта жесткая стеновая панель со скрытыми крепежными деталями имеет характерный вид с яркими теневыми эффектами, которые подчеркивают уникальный профиль ребер панелей. Идеально подходит для мансард, экранов оборудования и стен. Горизонтальная или вертикальная установка.

Rustwall®

Панель для скрытой стены и перекрытия из Rustwall®. 1 дюймовая панель.
Скрытые крепления
Горизонтальная или вертикальная установка.

Перфорированный кортен

Кортен перфорированный гофрированный, плоский и катушечный. .127 Round & 7/32 «, смещение, 30,58% открытой площади, калибр 22. Доступен в A606-4 (также известный как Corten). Малые и большие заказы.

Кортен Пейзаж Кромка

Улучшите внешний вид вашего газона или сада, добавив ландшафтную окантовку и стойки Corten. Доступен из стали Corten A606-4.

Плоские листы Corten

Плоские листы Corten поступают ненадежными и приобретают великолепную патину после воздействия погодных условий.В наличии есть квартиры A606-4 и A588 шириной 48 или 60 дюймов. Возможно изготовление на заказ.

Катушка Кортена
Рулоны стали Corten

разной толщины и ширины имеются в наличии. Катушку A606-4 можно разрезать на любой вес и разрезать на любой размер. Немедленная доставка в большинстве случаев.

Corten® (A606-4)

Обзор металлических кровельных панелей с отделкой A606-4. Мы предлагаем панели с открытыми и скрытыми застежками. Кровля Corten имеет уникальный внешний вид и естественно окисляющуюся поверхность, что делает ее особенно востребованной для многих архитектурных проектов.Доступны калибры 20 и 22. Для получения более подробной информации щелкните панель Corten® (a606-4) ниже.

Голый холоднокатаный

Экономия затрат примерно на 25% по сравнению с Corten. Меньшая продолжительность жизни. Похож на Кортен после выветривания. Обычно у Corten больше оранжевой патины, чем коричневой. Идеально подходит для заборов и металлического сайдинга. Просмотрите металлические кровельные панели с холоднокатаным покрытием. Мы предлагаем панели с открытыми и скрытыми застежками.

Покрашенная ржавая кровля

Мы являемся ведущим поставщиком окрашенных металлических кровельных панелей, которые выглядят как настоящая ржавая кровля без пятен ржавчины.

Предварительно окрашенный металл, похожий на патинированную медь

Зачем платить за дорогую медную кровлю? Металлическая кровля и сайдинг, предварительно окрашенные под патинированную медь, становятся все более популярными среди архитекторов и строителей. Огромная экономия затрат по сравнению с настоящей медью.

Предварительно окрашенный металл, который выглядит выветрившимся серым

Металлическая кровля, выглядящая потрепанной и серой.Этот предварительно окрашенный металл выглядит как состаренный цинк или тускло-серая оцинкованная поверхность. Значительная экономия затрат по сравнению с настоящим цинком.

Черненая сталь Series®

Окрашенные панели, похожие на почерневшую сталь и другие темные состаренные металлы. Доступен в металлической кровле / стеновых панелях, квартирах и рулонах. Калибр 24 / Кынар

Матовая отделка, черный, бронзовый и серый цвета

Последняя тенденция в архитектуре — использование матовой отделки и темных тонов для металлической кровли / сайдинга.Два наших новейших цвета Black Ore Matte и Matte Midnight Black придадут вашему дому красивый и неповторимый вид.

Бондеризед®

Надежная альтернатива устаревшей крыше. Доступен с металлической кровлей, квартирами и рулонами.

Резибонд®

Покрытие ReziBond® выглядит как серый оружейный металл. Это НЕ покраска. Доступен в металлической кровле, плоской и рулонной.

Металл, похожий на дерево
Сэкономьте до 75% затрат на материалы по сравнению с реальным вторичным пиломатериалом.

Отсутствие обслуживания и ограниченная 40-летняя гарантия на краску.

Вари-Cool®

Панели Duranar VARI-Cool обработаны многослойной системой, которая обеспечивает яркую смену цвета и уникальный внешний вид. В их полихроматических покрытиях используется энергосберегающая технология ULTRA-Cool от PPG. Экзотический внешний вид VARI-Cool обеспечивает отличный выбор для архитектурных и коммерческих применений, монументальных зданий и памятников архитектуры. Доступны 9 стандартных цветов в шести цветовых семьях.

Стандартное окрашивание и Galvalume®

Большой выбор цветов.Отличная гарантия на покраску. Отличные цены и быстрые сроки выполнения. Доступен с металлической кровлей, квартирами и рулонами.

Аксессуары

Найдите подкладку для кровли, винты, заклепки, зажимы, затворы из пеноматериала, герметизирующую ленту, оклады труб, отделку, гидроизоляцию, оцинкованные квадратные трубы и многое другое. Все товары в наличии и доступны для немедленной доставки.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
