Отопительно-варочная печь «Шведка»
Добавил(а) Administrator | |||||||||||||||||||
10.05.12 10:55 | |||||||||||||||||||
В данной статье Вы найдете описание и проект отопительно-варочной печи типа «Шведка». Данная печь является, наверно, одной из самых распространенных по своей конструкции. По своим габаритам она довольно компактна, но при этом может производить обогрев помещения площадью до 30 м2. Размеры печи 1020х885х2030мм. Мощность печи не менее 3,2 кВт или 2750 ккал/час.
Конструкция печи такова, что ее удобно располагать в двух смежных помещениях. При этом топочная часть с плитой и духовым шкафом будет обращена в сторону кухни, а задняя часть, где проходят основные обогревательные каналы, в сторону жилого помещения. Такое разделение позволяет сделать всю конструкцию печи визуально еще более компактной.
В Интернете имеется великое множество описания печей такого типа, однако, при реальном создании данного проекта, заказчиком были выдвинуты следующие условия:

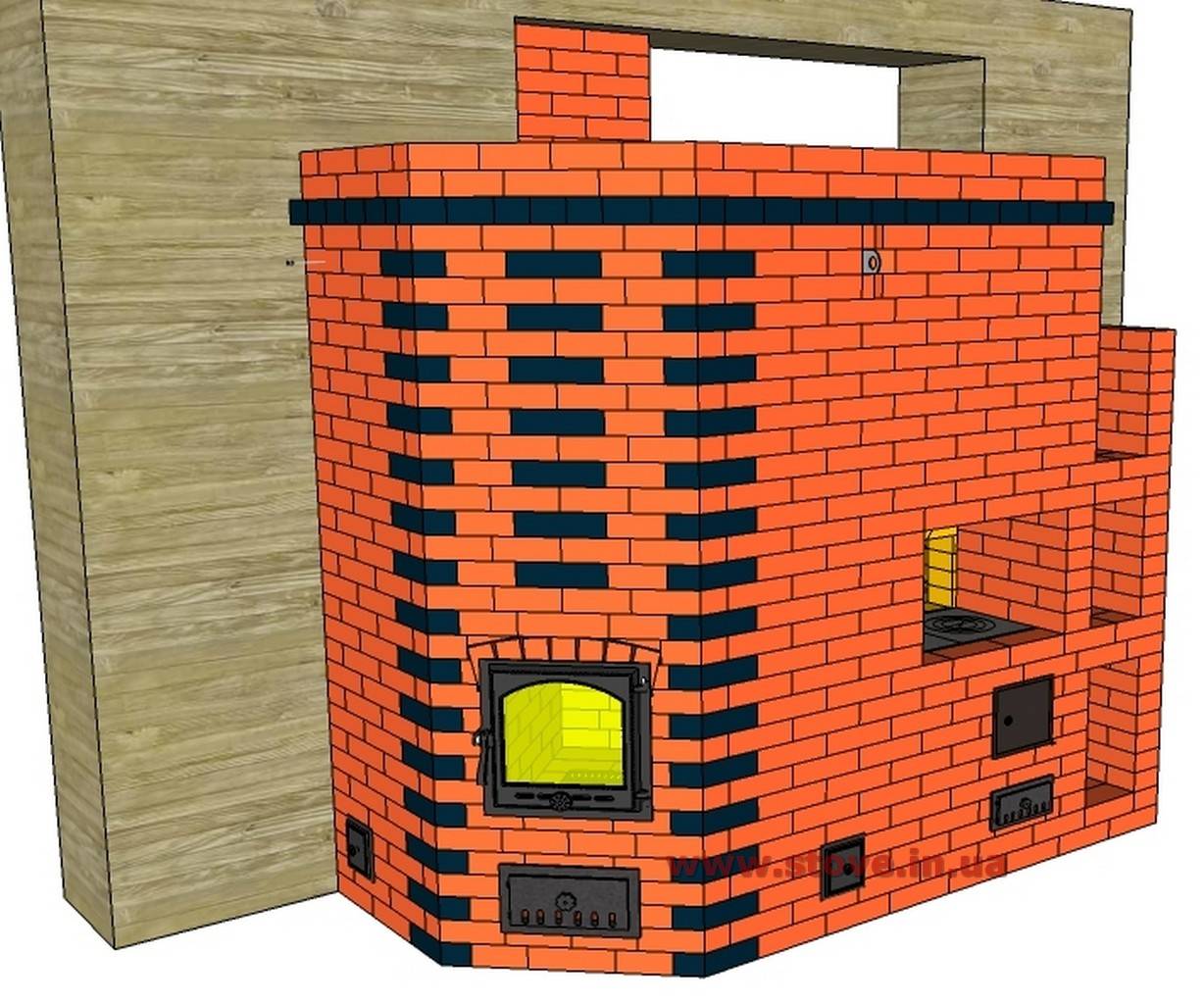

То, что получилось в результате проектирования можно увидеть на фото в начале статьи и в 3D-порядовке печи.
Откройте 3D-порядовку печи
Чтобы более подробно ознакомиться с устройством печи, посмотрите приведенный тут видеоролик.
Из-за того, что, как указывалось в начале статьи, вариантов подобных печей в Интернете очень много и все они очень похожи друг на друга, как общим описанием, так и допущенными в них ошибками, истинный первоисточник я указать не могу. Однако при этом отмечу, что в основе конструкции все же лежит печь разработанная К.Я. Буслаевым.
Информация, необходимая для постройки данной печи находится в проекте, который можно открыть и скачать, нажав на одну из ссылок расположенных ниже.
Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.
По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.
Скачать проект печи «Шведка».
Также в работе с проектом можно пользоваться электронной сборкой выполненной в программе SolidWorks. Однако, для этого придется скачать специальную программу SolidWorks eDrawings. Но это, как говорится, на любителя.
Скачать электронную сборку.
При наличии не работающих ссылок просьба сообщить об этом в комментариях.
| |||||||||||||||||||
Последнее обновление 02.04.22 14:11 |
Политика конфиденциальности
Статьи по теме
преимущества, порядовка, фото галерея удачных вариантов печи шведки
Считается, что наиболее оптимальный метод утепления маленького загородного дома – это установка отопительно-варочной печи. Наиболее доступный вариант такой печи – это печь-шведка. Порядовка такой печи включает в себя установку камина и соблюдение определенных правил.
Отопительно-варочная печь «шведка», оснащенная камином, может быть собрана как своими руками, так и приобретена. Однако, сделать ее самостоятельно не так уж и сложно. Даже неопытный умелец в печном деле, при соблюдении правил и порядовки, сможет сделать надежную и безопасную отопительно-варочную конструкцию.
Сегодня мы расскажем, какова порядовка печи-шведки своими руками и что потребуется для ее сооружения. Фото готовых печных конструкций вы сможете посмотреть ниже.
Преимущества печи-шведки
Несомненно, одним из ключевых преимуществ печи-шведки является ее комбинированная структура. Отопительно-варочная печь применяется не только для обогрева небольшого помещения, но и для приготовления пищи. Также можно сделать своими руками печь с интересующими вас теми или иными функциями. Например, в такую отопительно-варочную конструкцию можно встроить духовой шкаф или же поставить нишу для хранения еды.
Печь-шведка
По желанию, печку можно оснастить лежаком и другими конструкциями. Эта отопительно-варочная модель имеет ряд таких преимуществ, как:
- мультифункциональность и компактность в плане габаритов;
- возможность сборки конструкций разного типа, возможность добавки дополнительных функций печи, а не только отопительно-варочных;
- высокий уровень КПД шведки;
- возможность установки заслонки, которая может быть отрегулирована;
- простая кладка, все мероприятия по сборке можно выполнить своими руками без привлечения специалиста;
- если вы не знаете, как проектировать, то порядовку отопительно-варочной шведки и чертежи без труда можно отыскать в Интернете на профильных ресурсах.
Однако, стоит помнить, что собрать печь-шведку из подручных материалов нельзя. Они должны быть высокого качества, чтобы печь в будущем хорошо и долго могла вам прослужить.
youtube.com/embed/U6wB6xI4DsQ»>
Печь-шведка своими руками: порядовка, материалы и особенности установки
Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики. Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.
Также приготовьте такой набор материалов для работы:
- топочная конструкция;
- поддувало;
- дверцы для прочистки;
- духовка;
- колосники и задвижки;
- полоска из стали.
Количество указанных материалов и их размеры следует выбирать в зависимости от типа самой печи, ее габаритов и в соответствии с выбранной порядовкой.
Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить. Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.
Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном. Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.
При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки. Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.
Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.
Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности.
После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать. Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются.
Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра. Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.
youtube.com/embed/5mYRQhMF91M»>
Технические характеристики печи-шведки
Итак, мы выяснили, что шведка оснащена такими функциями:
- может служить отопительным прибором для помещения с небольшой площадью;
- при наличии варочной плиты на ней можно готовить еду;
- можно использовать духовку для приготовления пищи.
Если ваш загородный дом имеет площадь более 30 квадратных метров, то лучше устанавливать не обычную шведку, а ее усовершенствованную модификацию, предназначенную для более крупных помещений. В частности, двухэтажный дом отопить при помощи классической модели будет непросто.
Даже если вы выберите печь разной конструкции или модификации, ее габариты не будут большими. Кроме того, шведки невероятно экономичны в плане расхода топлива. Например, если вы для отопления используете уголь, то в сезон вы потратите не более полутора тонн этого топлива. Также в качестве топлива применяют такие материалы, как:
- дрова;
- торф;
- пеллеты;
- другие виды твердого топлива.
Все зависит от конструкции печи и ее особенностей.
Чаще всего печь-шведку ставят рядом со стеной, которая разделяет комнаты и кухню. Лицевая часть выходит на кухню, где стоит плита и духовка, а задняя – в комнату. Там на ней можно установить лежак либо добавить камин.
Как правильно вводить печь-шведку в эксплуатацию?
Запускать печку данного типа в работу лучше всего летом или когда достаточно тепло. Таким образом, кладка сможет высохнуть естественным путем. А если все работы выполнялись зимой, то сушить кладку придется при помощи всевозможных приспособлений, например, тепловентиляторов или тепловых пушек.
После того как кладка полностью высохла, можно пробовать запускать печку в работу. Пробный запуск включает в себя такие действия:
- огневая сушка – протопите мелко нарубленные дрова дважды в сутки, запуская с каждым разом не более пяти килограмм одновременно. Желательно выбирать древесину, которая не выделяют сажу при горении, например, осину;
- печь просушивается, если при топке на дымовых задвижках нет влаги.
Для отопительных целей или приготовления еды применять печку до полной просушки нельзя, иначе она преждевременно разрушится. После того как вы ее просушили, протапливайте печку каждый день с небольшим количеством топлива.
Как вы смогли убедиться из вышесказанного, собрать печь-шведку своими руками – это очень просто. Так вы избавите себя от необходимости вкладывать крупные средства в отопление дачного домика и вызов мастеров. Главное, четко следовать порядовке и у вас получится надежная конструкция, которая прослужит вам очень длительный период.
