Отверстия под вентиляцию в стене: Бурение отверстий в стене под вентиляцию

Содержание

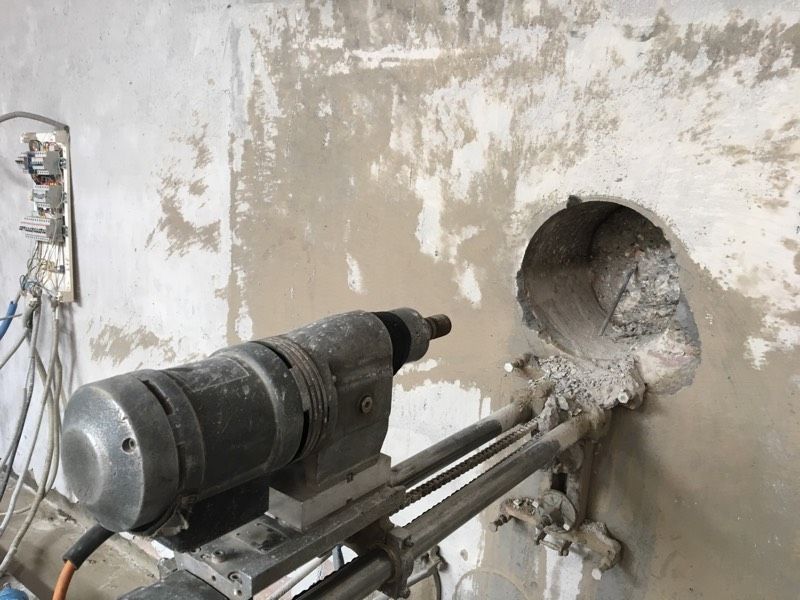

Бурение отверстий в стене под вентиляцию


Бур одинаково легко проходит любой материал: — бетон, кирпич, древесину. Сам технологический процесс требует профессионализма и компетентности исполнителя. Иначе можно только зря потратить силы. Велики риски попасть под штрафные санкции жилищной инспекции. Перед началом работ рекомендуем разобраться, какие существуют технологические ограничения для работы алмазной установки? Где разрешается сверлить дыры, а где строительные нормы запрещают это делать?

Классификация и назначение отверстий ограждающих конструкций


Для притока свежего воздуха, необходимо просверлить стену насквозь. Образующийся при этом канал будет соединять пространство квартиры с улицей. В быту чаще приходится иметь дело с глухими отверстиями. В этом случае глубина бурения ограничивается длиной, необходимой для установки дюбель-гвоздя. Для проделывания таких дыр необходимо иметь электродрель или перфоратор. Для сверления используются буры диаметром 4-15 мм. Технология широко используются для крепежа картин, полок, шкафчиков, других предметов мебели. Для монтажа электрических подрозетников необходимо глухое отверстие диаметра 65-70 мм. В этом случае, на дрель или перфоратор надевается специальная коронка, соответствующего размера. Для устройства вентиляции приходится просверливать стену насквозь. Коронки здесь используются пошире, длиной не менее толщины стены. Устанавливаются они на специальный буровой станок. Перечислим случаи, когда в этой технологии возникает необходимость:

  • При монтаже сплит-системы (кондиционера) потребуются сквозные каналы диаметром 45-60 мм. Они необходимы для размещения трубопроводов рециркуляции хладогента между уличным и квартирным блоками кондиционера;
  • Для устройства приточно-вытяжных систем вентиляции нужны более широкие каналы. Любая вентсистема (не берутся в расчет оконные приточные клапана) работает благодаря каналам притока/вытяжки воздуха. Различаются они количеством и диаметром сечения. Рекуператорная установка потребует устройства сразу двух каналов (80-90 мм диаметром) или единственного, но широкого, диаметром 225 мм. Для обустройства приточных клапанов или проветривателей потребуется единственная дырка, размером 90-150 мм. Для бризера также необходимо одно отверстие — 132 мм;
  • Стены бурят насквозь при решении других вопросов инженерного обеспечения зданий, для выпусков водопровода, канализации, газа, электрических и информационных коммуникаций. Наиболее востребованы услуги бурения при ведении коттеджного и частного строительства.

Как проделываются сквозные отверстия


 В перегородках, дыры диаметром до 70 мм бурятся обычным твердосплавным сверлом, за несколько проходок. При наличии, используется обычный перфоратор. Коронки соответствующего диаметра покупаются в строительном магазине. Для бурения толстых наружных стен целесообразнее использовать бурильную установку с алмазной режущей коронкой. Вырезая в стенке ровный цилиндр, она работает быстро и чисто, не имеет ограничений по толщине стены, легко справляется с бетоном, кирпичом и другими материалами. Выполнение бурильных работ лучше доверять монтажникам, профессионально занимающихся установкой бытового вентиляционного оборудования. Обладая необходимым опытом, они используют самое современное оборудование и инструмент. Их бурильная техника не пылит, когда быстро вырезает в стенах аккуратные круглые отверстия. Они не повредят вам электропроводку во время работы. Поводов для последующего ремонта профессионалы как правило не дают.

Законодательные ограничения бурения стен многоквартирного дома


Оформив права собственности на квартиру, некоторые хозяева полагают, что они вправе сверлить стены, как заблагорассудится. Знатоки жилищного законодательства считают иначе. Стены и железобетонные конструкции здания относятся к общедомовому имуществу. Их несущая способность может быть ослаблена вентиляционными каналами. Выведенные на фасад, отверстия могут нанести ущерб архитектурному облику. Безопасность проживания и сохранение архитектурной выразительности многоквартирного дома обеспечивает жилищное законодательство. Оно ограничивает наши возможности бурить стены определенными нормативами.  Эти нормы прежде всего касаются сквозных каналов. Глухие отверстия — крепежные и электромонтажные, не снижают несущую способность конструкций. Располагаясь на внутренних стенах, они не могут испортить архитектурную выразительность здания. Чтобы оценить возможности бурения сквозных отверстий в стенах вашей квартиры, необходимо уточнить следующие обстоятельства планируемых буровых работ:

  • Диаметр требуемого канала;
  • Воспринимает ли стена нагрузку перекрытий или она самонесущая;
  • Является ли ваш дом памятником архитектуры или объектом культурного наследия.


Каждое обстоятельство потребует детального рассмотрения.

Выбираем буровую головку под диаметр приточного канала


Российскими строительными нормами допускается бурение сквозных отверстий шириной до 200 мм. Это общероссийский норматив находит свое подтверждение во многих местных законодательных актах. Например Правительство Санкт-Петербурга утвердило аналогичную норму постановлением №40, от 31.01.2017г. Текст постановления гласит, что отверстия систем кондиционирования и вентиляции, диаметром меньше 200 мм, разрешается делать на всех фасадах, без дополнительной переработки архитектурных чертежей фасадов зданий. Рассмотрим, каналы каких диаметров могут вам потребоваться для установки наиболее популярных систем приточной вентиляции:

  • Обычный диаметр приточного клапана — 100 мм. У клапана КИВ диаметр 132 мм;
  • В схожем размерном диапазоне находятся проветриватели. Для модели торговой марки Aeropac потребуется канал шириной – 82 мм, для бренда iFresh чуть шире, 125-150 мм 82 мм;
  • Большинство бризеров используют достаточно узкие каналы. Их  ширина 132 мм;
  • Самые большие размеры имеют каналы рекуператоров. Для установки модели УВРК необходимо пробурить круглую дыру диаметром 215-225 мм.


Подводя итоги сказанному, можно заявить: — установка большинства моделей приточных установок может производиться без согласований с властными структурами. Установка рекуператора напротив, потребует обращения в контролирующие инстанции. Разрешение на производство работ выдает районный отдел архитектуры и градостроительства или специально учрежденное ведомство. В больших городах, где разрабатываются собственные правила ремонта и содержания фасадов зданий, архитектор будет принимать решение, руководствуясь их положениями.

Обязательно учитываем несущие характеристики стены


Не дожидаясь вердикта архитектуры, можно самостоятельно спрогнозировать вероятность положительного решения. Решающую роль здесь играет то, к какой категории несущих конструкций относится ваша стена. Тут возможно всего три варианта нагруженности:

  • Несущие стены, наружные и внутренние, воспринимают вес перекрытий, выше расположенных стеновых конструкций, а в конечном итоге — вес всего здания. Представляя собой опорный костяк дома, они передают все нагрузки фундаменту отвечая за целостность и прочность всего здания. В панельных домах наружные стены традиционно проектируются несущими;
  • Менее нагружены самонесущие стены. Они воспринимают вес собственной конструкции от первого до последнего этажа, а нагрузки перекрытий и балок передаются на колонны опорного каркаса. Конструктивно, они связаны с каркасом лишь закладными деталями;
  • Ненесущая стена несет чисто ограждающие функции. Такие стены характерны для каркасных зданий. Скелетом такого дома является каркас железобетонных колонн и балок. Достаточно часто такая схема используется в конструктивах монолитных зданий. Стены этого варианта воспринимают нагрузки только собственного веса, в пределах одного этажа;


Бурение несущих стен строго регламентируется жилищным кодексом РФ. Их целостность контролируют структуры жилищной инспекции, Архстройнадзора, районной архитектуры. Убедившись, что наружная стена вашего дома является несущей, можно с большой долей уверенности ожидать, что архитектурное разрешение для отверстия шириной более 200 мм вы вряд ли получите. Это означает, что оборудование квартиры рекуператором — не ваш случай. Используйте в качестве приточного оборудования бризер и ничего согласовывать не придется. Маленькую дырочку, менее 20 см диаметром, вы можете пробурить без без разрешения специалистов. Что касается самонесущих стен, архитектура идет на согласование отверстий в них более охотно и редко возражает, если дело касается ненесущих стен.

Как статус здания ограничивает ваше право на установку бризера


Если вам повезло жить в доме, считающемся городской достопримечательностью, а точнее, объектом нашего культурного наследия, не спешите дырявить его стены буровыми установками. Привилегированная статустность вашего дома защищает его стены от произвольных нарушений целостности. Это требование Федерального Закона “Об объектах культурного наследия…” всегда находится на контроле у райархитектора. Принятый 25.06.2002 года ФЗ в обязательном порядке, под роспись, доводится до всех жителей дома-памятника. Собственники его жилплощади должны подписать охранное обязательство, подтверждающее их обязанность сохранять архитектурный облик здания. В обязательстве перечисляются элементы здания, обеспеченные охраной государства. Если таким элементом считается фасад, любые нарушения привычного облика дома потребуется согласовывать с архитектурой, Минкультуры, обществом охраны памятников или другими заинтересованными ведомствами. В крупных культурных центрах, таких как Санкт-Петербург, изменения архитектуры фасадов согласовывает специальный комитет госконтроля, в ведомстве которого находятся вопросы использования и охраны памятников культуры. В Москве следует обращаться в Департамент культурного наследия.

Выбор места установки приточной вентиляции


Технологически, такие системы приточной вентиляции как бризеры или проветриватели, идеально соответствуют действующему законодательству и могут быть установлены на любом участке наружной стены. Исключение  может касаться только домов, считающихся памятниками культуры. Для них обязательно проводится процедура согласования. Участок стены под окном практически не воспринимает конструктивных нагрузок здания, поэтому его легче согласовывать, даже если вы хотите бурить большую дыру под рекуператор. Современный буровой станок бурит аккуратно, без пыли, уверенно справляясь с высокопрочным бетоном и стальной арматурой. Но, получив желаемое разрешение, не спешите делать работу самостоятельно. Профессионализм и опыт востребованы при бурении стен не меньше чем в любом другом серьезном деле. Просверливая стену, можно повредить проводку, спрятанную под штукатуркой. Чтобы электрические кабели остались неповрежденными, опытный мастер сначала убедится в отсутствии проводов на участке стены, прежде чем приступать к работе. Профессиональный бурильщик находит провода используя специальный прибор. Для определения оптимального места установки прибора, также необходимо проявить компетентность. Каждое устройство приточной вентиляции должно располагаться с учетом особенностей конструкции:

  • Приточный клапан не должен устанавливаться ближе 30 см к окну. Зимой он может промерзнуть, что неизбежно спровоцирует образование наледи на стене и появление конденсата на стеклах. Желательно располагать клапан напротив втяжки. Тогда его производительность заметно возрастет. Зимний холодный воздух не должен доставлять дискомфорта обитателям квартиры. Располагая клапан повыше, на уровне верхней трети окна, постарайтесь выбрать место над отопительными приборами. Тогда уличный воздух будет нагреваться восходящими от батарей воздушными потоками;
  • Рекуператоры, из тех же соображений выносятся из зоны нахождения людей. Приток у них теплее уличного, но не настолько чтобы получать ощущение комфорта. Поэтому не рекомендуется размещать это оборудование в спальне, прямо возле кровати. Установите его в верхей части стены, под перекрытием, отступив 5-10 см от потолка. перемычек и углов оконных проемов;
  • Проветриватели необходимо размещать, с учетом направления воздухозаборных отверстий. Различные модели оборудования могут иметь их сверху, снизу или на боковине прибора. Если в проветривателе отсутствует опция нагрева воздуха, допускается размещать его возле отопительной батареи. Нельзя устанавливать его вплотную. Обеспечьте минимальное расстояние — 5-8 см, необходимое для того, чтобы холодный воздух прибора естественно подмешивался в теплый. Чтобы не простужаться, выбирая место установки проветривателя отдавайте предпочтение тому участку квартиры, где вам не придется находиться длительное время. При отсутствии пульта управления, не вешайте проветриватели слишком высоко. В противном случае придется каждый раз запрыгивать на стул, когда приспичит запускать и останавливать прибор, закрывать шибер, регулировать обороты вентилятора;
  • Бризер приводит температурные параметры поступающего воздуха в норму автоматически. У него есть функция климат-контроля, для поддержания требуемой температуры помещения. Благодаря дистанционному управлению с пульта или смартфоном (управление смартфоном возможно при комплектации станцией MagicAir), можно устанавливать этот прибор в недоступных местах. Рекомендуемые ограничения расположения — не меньше 5 см до стен, пола. потолка. Не ближе 30 см до окна. Чтобы прибор плотно прилегал к каналу воздуховода, стена на месте установки должна иметь качественную ровную поверхность. Производительность бризера обеспечит потребности вашей квартиры в чистом воздухе. В отличии от приточного клапана, его не следует устанавливать напротив вытяжки, чтобы поступающие воздушные потоки равномерно распределялись по всей квартире.

Зима — не повод отказываться от свежего воздуха


Обитатели многоэтажек любят тепло. Полагая, что бурение отверстий выстудит их квартиру, они откладывают установку бризера на лето. Постоянно занимаясь монтажом приточных систем вентиляции, наши специалисты утверждают: — зимой, процесс бурения и установки вентоборудования никак не повлияет на температурный режим квартиры.


Зима — как раз то время года, когда недостатки естественной системы вентиляции проявляются наиболее очевидно. Летом, ощущая духоту, мы грешим на жаркую погоду, а включив кондиционер, окончательно запутываемся, принимая прохладу сплит систем за свежий, наполненный кислородом воздух. Зимой духота проявляется как очевидный дискомфорт и ощущается немедленно. Проветривание квартиры в холодное время года повышает риски простудных заболеваний, особенно актуально это, когда в квартире проживает маленький ребенок. Поэтому, решение оборудовать квартиру приточной вентиляцией приходит к обитателям многоэтажек зимой чаще чем летом. Но нужно ли ждать наступления летнего времени года, задыхаясь нездоровой воздушной смесью, наполненной углекислым газом? Не продлевайте себе срок душного существования еще на несколько месяцев. Зима — самое подходящее время для установки бризера. Чтобы понять это, придется опровергнуть несколько расхожих стереотипов о практике установки систем приточной вентиляции:

  • Технология зимнего бурения не отличается от летних способов проделывания отверстий. Используется та же алмазная установка. Так как работа производится внутри помещения, ее результат не может зависеть от погодных условий улицы;
  • Многие хозяева полагают, что через сквозное отверстие квартира мгновенно наполнится морозным воздухом, цветы завянут, аквариумные рыбки погибнут. Но маленькое, 132 мм отверстие будет оставаться раскрытым считанные минуты, и температура помещения сохранится на обычном уровне. Как только из отверстия удаляется вырезанный цилиндр, образовавшийся канал немедленно утепляется, после чего на стену вешается бризер. Процесс занимает не более 15 мин, а весь монтаж происходит в течении часа;
  • Люди путают бризеры с приточными клапанами, опасаясь возможных сквозняков. Это напрасные опасения. Большинство моделей имеет опцию подогрева воздуха. Это позволяет использовать устройства при температуре наружного воздуха до минус 40°C, поддерживая необходимый уровень комнатной температуры;
  • Длительных пусконаладочных работ не потребуется. Прибор включается в сеть и начинает функционировать сразу после установки. Единственным исключением может быть случай, когда оборудование длительное время хранилось на морозе. В этом случае после навешивания переждите два часа, пока бризер успеет нагреться, а затем включайте;
  • Зимой на многих приточных установках появляется конденсат. Благодаря функции подогрева воздуха, бризеры не конденсируют. Даже небольшой, до 10°C подогрев, полностью исключает возможность образования конденсата.


Подводя итоги, сделаем вывод — зимняя установка абсолютно безопасна для Вас, вашей квартиры и самого бризера. Монтаж происходит в той же последовательности, так же быстро, как летом. Выбирая между свежестью и духотой, не откладывайте монтаж приточной установки на потом, только потому, что на улице зима. Повышая самочувствие во все времена года, весной бризер защитит аллергиков от пыльцы, а летом поможет благополучно пережить жару.

Вентиляция через стену частного дома и квартиры с выходом на улицу

На чтение 6 мин Просмотров 2к. Опубликовано Обновлено

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

  • прямоугольной;
  • овальной;
  • круглой.

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 — провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

  • для кухни 15 крат;
  • для туалета 8 крат;
  • для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

  1. первые этапы работы

    Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

  2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
  3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
  4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

    и вот вентилятор установлен

  5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
  6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
  7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

Как вывести вентиляцию в стене и на крыше: рекомендации, диаметры отверстий

Создание здорового макроклимата в доме сегодня актуальная задача. Герметизация жилья с помощью теплозащитных и гидроизоляционных слоев, установкой пластиковых окон вместе с несомненными преимуществами привносит в быт и некоторые неудобства. Состав воздуха не отвечает необходимым требованиям. Климатическая техника не решает проблемы, она обеспечивает лишь охлаждение или обогрев.

Проветривать помещения, открывая окна, не всегда удобно и комфортно. Необходимо гарантировать в жилье приток свежего и удаление отработанного воздуха. Как вывести вентиляцию, когда возникает насущная необходимость в этой процедуре? Какой из возможных вариантов выбрать в конкретной ситуации? Ответить на эти и другие вопросы поможет информация о способах и технологиях установки систем вывода воздуховодов и организации качественного притока свежего воздуха.

Как вывести вентиляцию через стену

В некоторых случаях удобно делать воздуховод независимым, особенно если встраивание в основную систему связано с техническими сложностями или таковая вообще отсутствует. Например, когда необходимо смонтировать вентиляцию или вытяжку:

  • На кухне;
  • В бане;
  • В спортзале;
  • В мастерской.

Гораздо удобнее вывести воздуховод через ближайшую стену. При этом следует учитывать, что горизонтальное расположение трубы существенно снижает естественную тягу. Поэтому чаще всего выбирается устройство с принудительной подачей воздуха. Система будет работать эффективнее, если имеется приточное отверстие, которое гарантирует поступление свежего воздуха. В противном случае производительность будет снижена.

Оптимальное расположение отверстий

Проектирование системы проводят с учетом знаний некоторых аэродинамических законов, главный из которых заключается в том, что горячий воздух поднимается вверх, а холодный стремится вниз. Если вытяжные отверстия под вентиляцию будут расположены по возможности высоко, а приточные максимально низко, то возникающая разница в температуре создаст конвекционные потоки, достаточные для естественной тяги. Активное движение воздушных масс позволит эффективно решить следующие проблемы:

  • Удалить дым, запахи, взвесь;
  • Снизить влажность в помещении;
  • Нормализовать качественный состав воздуха по содержанию кислорода;
  • Снизить температуру при превышении комфортных значений.

Если вентиляция устроена по принципу естественной тяги, то воздуховод не должен иметь горизонтальных участков и большого количества поворотов. В таких случаях лучше встроить в систему вентилятор, обеспечив принудительную подачу воздуха.

Алмазное бурение

Жители панельных и монолитных домов сталкиваются с серьезной проблемой при необходимости сделать отверстие в стене или плите перекрытия. Небольшая отдушина для вентиляции на кухне, которая крайне желательна, может при самостоятельном ее выполнении превратиться в сложную и трудоемкую операцию. Одним из самых производительных способов сделать отверстие в стене является алмазное бурение. Для городских квартир оптимальное решение, поскольку технология имеет следующие преимущества:

  • Скорость работы. Считается самым быстрым способом выполнить отверстие в бетонной стене;
  • Отсутствие вибрации и ударной нагрузки и как следствие стена и отделка помещения не пострадают;
  • Тишина. Принцип работы отличается от функций перфоратора и при выполнении работы шума для обитателей жилья и их соседей не будет;
  • Чистота. Мусора и пыли при использовании оборудования алмазного бурения почти нет.

Выполнение работы проводят с помощью специального инструмента. Профессиональное оборудование стоит достаточно дорого и для разовой работы приобретать его неразумно. Небольшие отверстия можно выполнить самостоятельно, имея мощную дрель или перфоратор с режимом сверления. Но и в этом случае покупка алмазных коронок обойдется недешево. В большинстве случаев выгоднее пригласить специалистов.

Отверстие под вентиляцию с помощью перфоратора

Если у домашнего мастера есть перфоратор, то сделать проем для установки вентиляционного воздуховода можно самостоятельно. Выполнить приточное отверстие можно несколькими способами:

  • При помощи коронок нужного диаметра;
  • Стандартным буром небольшого диаметра, высверливая отверстия по контуру с последующим удалением середины при помощи молотка, кувалды и дополнительных приспособлений их комплекта перфоратора;
  • С помощью штатных пик и долот.

Последний способ самый трудоемкий, грязный и шумный. Сделанное таким образом отверстие в стене своими руками получится неаккуратным, с многочисленными сколами и дефектами. Лучше приобрести коронку. Края получатся намного ровнее, диаметр точнее, что облегчит дальнейшие операции.

Как вывести вентиляцию через крышу

Оптимальная конфигурация воздуховода вертикальная. Обеспечивается максимальная производительность. В этом случае вывести трубу воздухообмена предстоит через крышу. В зависимости от конструкции дома выбирается технология и инструмент. Проще всего сделать вентиляционный маршрут в деревянном строении. Однако следует изолировать воздуховод от несущих конструкций. Разница температур и влажности не лучшим образом сказываются на дереве. Теплоизоляционный слой защитит от возможных неприятностей.

С бетонными перекрытиями работа несколько сложнее, но при наличии соответствующего инструмента выполнить ее можно даже быстрее чем при деревянном потолке. Трудности могут возникнуть при установке участка выше потолка. Необходимо бережно отнестись к кровельному покрытию и при монтаже особое внимание уделить гидроизоляции. Не менее важно гарантировать прочность конструкции. Вибрации от ветра и осадков не должны влиять на геометрию устройства. Для герметизации применяются материалы на битумной, полимерной и силиконовой основе. На выходное отверстие вентиляции обязательно устанавливается защитный зонтик.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий имеются особенности и нюансы, знать о которых для достижения желаемого результата необходимо. Например, как правильно определить размер отверстий. Выбор зависит от материала, в котором они выполняются. Если отверстие делается в дереве, то оставляется зазор, который определяется толщиной теплозащитного и гидроизолирующего слоя. Не рекомендуется делать слишком большие, более 10 см припуски, их потом сложно заделывать. В дереве домашнему мастеру иногда сложно выполнить круглое отверстие. Допускается делать квадратный проем, который гораздо проще изготовить на практике.

Отверстия в бетонных стенах и потолках, напротив, лучше делать точными по диаметру. Материал устойчив к температурным и влажностным перепадам. Одними их характерных ошибок в работе могут стать следующие особенности конструкции дома:

  • Проводка. Не зная точно схемы подключения электросети нежелательно начинать работу. Восстановление займет много времени и средств;
  • Арматура. Не имея специального оборудования сложно найти место, где гарантированно ее нет. Если вдруг бур уперся в преграду, следует остановить операцию, попытаться сделать отверстие в другом месте или разрезать металл;
  • Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опаски. Однако, кирпичная или блочная кладка менее прочна. Работая перфоратором, кувалдой можно легко нарушить целостность участка над отверстием, который может растрескаться, а в некоторых случаях разрушиться.

Все работы проводятся в соответствии  с действующим законодательством. Отверстия, диаметром менее 200 мм не подлежат регламентации и могут выполняться владельцами недвижимости по своему усмотрению. Когда по плану приходится делать проем с большими значениями, то необходимо эту операции согласовать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до немаленького штрафа и восстановления сделанного отверстия.

Вытяжка в квартире через отверстие в стене: вывод вентиляции на улицу

Вентиляция через стену

Вытяжная и приточная вентиляция

Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах — залах и спальнях, но также и в подсобных помещениях — санузлах и кухнях.

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.

Вытяжная-приточная вентиляция

Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.

Это важно! Проверить эффективность работы вашей внутридомовой вентиляции достаточно просто: следует лишь поднести к решётке зажженную зажигалку или спичку. Если огонёк активно втягивается внутрь решётки, значит с вытяжкой всё нормально, в противном случае огонь горит ровно, либо отклоняется чуть заметно.

К чему приводит плохо работающая вентиляция в квартире

С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.

Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.

Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

  • Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
  • Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
  • Влажная, затхлая атмосфера — идеальная среда для размножения множества болезнетворных микроорганизмов.

Обратите внимание! Недействующая или отсутствующая вентиляция неизбежно сказывается на здоровье и ежедневном самочувствии жильцов дома, прежде всего детей и пожилых людей.

Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.

Варианты организации приточной вентиляции

Увеличить приток воздуха в квартиру можно естественным или принудительным способом.

Естественная приточная вентиляция организовывается посредством клапанов, вставляемых в окна, балконные двери или непосредственно в стену дома через вентиляционное отверстие:

  • Оконный клапан вставляется в пластиковые окна либо на этапе изготовления, либо врезается специалистами уже в имеющиеся оконные рамы и позволяет обеспечить доступ воздуха через герметично закрывающиеся створки.
  • Стеновой клапан монтируется в специально проделанном технологическом вентиляционном отверстии в стене. На отечественном рынке строительных материалов имеются многочисленные варианты стеновых клапанов, предназначенных для естественной вентиляции. Конструкционно они состоят из трубы с теплоизоляцией, наружной защитной решетки и фильтра, регулятора объема притока воздуха. Регулятор позволяет простым поворотом увеличивать приток наружного воздуха в теплое время, либо снижать его до минимума зимой или в дождливую погоду.

Обратите внимание! Чтобы установить стенной клапан потребуется просто проделать отверстие в стене, достаточное по диаметру.

Принудительные приточные вентиляционные приспособления более многочисленны и разнообразны. Отличительная их черта — наличие вентилятора, создающего принудительный приток воздуха через вентиляционное отверстие. Устройства делятся на несколько видов:

  • Механические вентиляционные устройства. Представляют те же стенные фильтры, только снабженные внутри вентилятором, подключенным к электропитанию. В случае необходимости они снабжаются подогревом внешнего воздуха и фильтрами для его очистки. Оконный вентилятор
  • Бризеры. Эти установки представляют собой готовый механизм, снабженный вентилятором принудительного нагнетания и фильтром тонким очистки, позволяющим задерживать не только крупный мусор, но и пыль, пыльцу, и т.д. Бризер
  • Приточные воздуховоды. Самая сложная конструкция, состоящая из разветвленной системы рукавов. Позволяет распределить свежий воздух по всем комнатам квартиры. Воздуховоды прокладываются под потолком и маскируются подвесными потолками или декоративными коробами. Нагнетание воздуха производится вентиляционными установками, монтируемыми близ входных отверстий.

Выбор того или иного варианта производится исходя из объемов проветриваемого помещения, финансовых возможностей заказчика и прочих нюансов.

Особенности сооружения вытяжной и приточной вентиляции в стене

При самостоятельной установке вентсистемы в квартире, следует особое внимание уделить расчету ее производительности. Согласно положениям СНиП, для жилья нормы воздухообмена составляют:

  1. В расчете на 1 м² жилплощади в час должно поступать не меньше 3 кубометров свежего воздуха. Соответственно, аналогичное количество отработанного воздуха за час должно удаляться изнутри.
  2. На каждого жильца должно приходится не менее 30 м³ притока свежего воздуха ежечасно.
  3. На кухнях с электрическими варочными плитами норма воздухообмена — 60 кубометров воздуха в час. Для кухонных помещений, где в качестве энергоносителя используют магистральный газ или газовые баллоны, этот показатель составляет уже 90 м³ в час.
  4. Для ванных комнат норматив воздухообмена — 25 м3, для туалетов — 50 кубометров.

Выбирать место для отверстия в стене следует с учетом ряда факторов. Приточный клапан или бризер должен стоять как можно дальше от вытяжного отверстия. В таком случае появляется возможность охватить потоком воздухообмена все уголки помещений, избежать образования мертвых зон с застоявшимся воздухом.

Внимание! Если и вытяжное, и приточное отверстие находятся в одной комнате, то приточное следует располагать вблизи пола, на высоте 10-20 см. Этим создается естественная вентиляция в помещении за счет перепада высоты.

Также следует учитывать, что в холодное время года через приточное отверстие в квартиру с улицы будет поступать холодный воздух. Поэтому не рекомендуется устанавливать клапаны в детских комнатах, спальнях или гостиных — в тех помещениях, где жильцы проводят больше всего времени.

Лучше, если отверстие сделано в каком-нибудь техническом помещении (кухня, санузел, кладовка). Если это невозможно сделать в связи с особенностями внутренней архитектуры квартиры, то приточные клапаны рекомендуется снабдить воздухонагревателями.

Как сделать сквозное отверстие в стене

Чтобы не устанавливать в приточный клапан воздухонагреватель отверстие для него можно проделать за отопительным радиатором, если такое возможно с технической точки зрения. Такой вариант выполним, если отопительная батарея легко снимается, или квартира находится на первом этаже.

Например, она снабжена кранами для перекрытия воды, а трубы с теплоносителем крепятся к ней при помощи резьбового соединения, а не сваркой.

Расчет диаметра приточного воздуховода делается исходя из нормативов СНиП. Вентканал естественной приточной вентиляции способен обеспечивать в среднем поступление в квартиру порядка 30 м³ свежего воздуха извне. Пробить отверстие в стене можно при помощи перфоратора или небольшого электрического отбойного молотка.

Наиболее просто это сделать в кирпичной стене благодаря невысокой сопротивляемости кирпичной кладки перфоратору.

Гораздо сложнее делать отверстие в стене, состоящей из монолитного бетона. Помимо того, что бетон сам по себе гораздо прочнее кирпича, внутри монолита обычно проходит металлический каркас. В этом случае отверстие придётся долбить отбойным молотком или мощным перфоратором, а арматуру срезать болгаркой или перекусывать гидравлическими кусачками.

С помощью ударного приспособления:

Сухое сверление:

Специальное приспособление для сверление:

Рассверливание нескольких отверстий по кругу:

Источник: https://TopVentilyaciya.ru/ventilyaciya/otverstie-v-stene.html

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по устроенным в строительных конструкциях вентиляционным каналам.

Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Регулярное обновление воздушной массы, происходящее естественным образом через неплотное прилегание оконных створок и дверных полотен, а также путем проветривания, формирует оптимальный для жизнедеятельности микроклимат, удаляет избыток влаги, углекислоту и прочие вредные токсичные вещества

Неправильный воздухообмен в доме – проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Вентиляционные приточные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно.

Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

Отсутствие вентиляции или неправильная ее организация опасна не только для жизни людей. Конденсирующаяся на поверхностях влага, не устраненная в результате вентилирования, становится причиной преждевременного выхода из строя конструкций, коммуникаций, отделки

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи.

В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Застоявшийся затхлый воздух и излишне влажная среда способствуют расселению грибковых колоний, угрожающих проживающим серьезными заболеваниями и разрушением стройматериалов (+)

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности.

В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью (+)

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент – уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

  • фланца;
  • заслонки;
  • декоративной решетки.

Круглый фланец – это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции – заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Установка осевого вентилятора для вытяжного типа вентиляции производится по единой для всех систем схеме:

Галерея изображений Фото из Шаг 1: Покупка вытяжного вентилятора Шаг 2: Подводка электролинии к устройству Шаг 3: Отметка точек для крепления корпуса прибора Шаг 4: Сверление отверстия для дюбелей крепежа Шаг 5: Фиксация нижней части корпуса вентилятора Шаг 6: Подключение вентилятора к проводке Шаг 7: Установка защитно-декоративной панели Потолочный вариант установки вентилятора

Такой вентилятор часто монтируют в санузлах, ванных комнатах.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях.

Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель – скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.

Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.

Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку – с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

  • М – необходимая мощность вентилятора;
  • О – объем помещения, в котором будет установлено устройство;
  • В – повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.

Этот показатель должен составлять:

  • для отдельного туалета – 8;
  • для кухни – 15;
  • для ванной комнаты или совмещенного санузла – 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Отверстие для вытяжного клапана лучше всего делать в верхней части наружной стены, такая позиция способствует эффективному отведению отработанного воздуха

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная.

Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Диаметр и форма отверстия в стене для установки вытяжного клапана должны соответствовать характеристикам вентилятора, которым комплектуется устройство

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Для сверления толстых стен при монтаже вытяжного клапана принудительной вентиляции можно арендовать аппарат колонкового бурения, который может справиться практически с любым материалом

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ.

После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид.

Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала. Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан.

Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Конструкция вытяжной вентиляции должна быть герметичной, поэтому после установки основных элементов устройства щели необходимо задуть монтажной пеной

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно.

Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете, ванной электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

Вытяжной вентилятор закрепляют на стене с помощью дюбелей, которые входят в комплект, а затем закрывают специальной решеткой

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора.

Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Выводы и полезное видео по теме

Подробно процесс монтажа вентилятора и обратного клапана через стену описан в этом видеоматериале:

Здесь продемонстрирована работа высокомощного вытяжного вентилятора с обратным клапаном. Устройство отличается повышенной прочностью и низким уровнем шума во время работы:

Вытяжная вентиляция – необходимый элемент для нормального воздухообмена в доме. Если она установлена правильно, то в жилых помещениях будет поддерживаться нормальная влажность и благоприятный для здоровья людей микроклимат.

Источник: https://sovet-ingenera.com/vent/montazh/vytyazhnaya-ventilyaciya-cherez-stenu-na-ulicu.html

Обилие герметичных пластиковых окон в квартирах и домах сделали проблему вентилирования жилых помещений актуальной как никогда ранее. Но обеспечить жилище притоком свежего воздуха — это решение только части задачи. Чтобы создать в доме пригодный для жизни микроклимат, нужно позаботиться и о правильном удалении отработанных воздушных масс. Отличным выходом может стать вытяжная вентиляция через стену на улицу.

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по специальным вентиляционным каналам. Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Как устроено такое изделие

Обычный вытяжной клапан состоит из трех основных частей:

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Как выбрать подходящий вариант

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с. Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Вытяжная вентиляция в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются специальные модели вытяжных клапанов с вентилятором, который вставляют в специальную муфту. Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство. Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

При расчетах обычно пользуются простой формулой:

  • М — необходимая мощность вентилятора;
  • О — объем помещения, в котором будет установлено устройство;
  • В — повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения. Этот показатель должен составлять:

  • для отдельного туалета — 8;
  • для кухни — 15;
  • для ванной комнаты или совмещенного санузла — 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная. Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ. После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид. Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала.

Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан. Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно. Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора. Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Вытяжная вентиляция через стену на улицу: вытяжной клапан
Для чего нужна вытяжная вентиляция. Установка клапана в стене. Рекомендации по выбору подходящей модели. Порядок монтажа. Фото и видео.

Источник: https://luchiefasady.ru/vyityazhnaya-ventilyatsiya-cherez-stenu-na-ulitsu.html

Бурение отверстий под воздуховоды вентиляции

В настоящее время, алмазное бурение под вентиляцию получило достаточно широкое распространение и популярность, несмотря на то, что его используют для прокладки линий коммуникаций в кирпичной или бетонной стене в самых разных случаях. Ниже предлагается проанализировать, что собой представляет алмазное бурение вентиляция, с описанием нюансов.

Основные моменты бурения

Прокладывается отверстие в стене под вентиляцию, как в частном доме, так и в квартире, вне зависимости от конструктивных особенностей и материале, из которого и построен объект недвижимости. Среди основных моментов, которые необходимо учитывать, стоит выделить следующее:

  • Осуществляется сверление в непосредственной близости к потолку, это обязательно условие, зазор не должен быть оставлен. Это принципиальное правило, благодаря которому вентиляционные отверстия в стене станут оптимальными для последующей установки воздуховодов и выводов вентиляции;
  • Согласно статистике, скорость, с которой прокладывается вентиляционное отверстие в стене дома, составляет порядка одного часа (это затраченное время на весь процесс, начиная от подготовки поверхности к последующей процедуре и заканчивая окончательной проработкой и чистовой доработкой). Следовательно, процесс отличается быстротой и позволяет получить отверстие высокой точности;
  • Наиболее часто запрашиваемым диаметрами отверстия, которые требует алмазное сверление вентиляции, являются показатели в 120 и 130. Если ставится задача просверлить отверстие в нежилых помещениях, для этих целей принято прокладывать диаметр в пределах 160, 200, 220, что зависит от конструктивного расположения стены, последующих монтажных работ;
  • В большинстве случаев, это будет непосредственно отверстие в стене для вентиляции круглой формы, которая и предусматривает установку соответствующей трубы, в строгом соответствии с конкретным проектным планом, предварительно разработанным и утвержденным на этапе начала разработки.

Технологические особенности

Вне зависимости от ситуации используется тепловизор при проведении таких работ. Это необходимо с той целью, чтобы обнаружить и не нарушить целостность различных элементов систем отопления, которые в старых домах располагались в хаотичном порядке. Следовательно, не стоит это делать самостоятельно, ведь можно не прочувствовать расположение другого оборудования в указанном месте, а это уже чревато определенными дополнительными затратами средств на выполнение работ. Особенно проблематичным станет вытекание теплоносителя из пластиковых труб, которые очень сложно обнаружить, нужно прибегать к использованию дополнительных методик ремонта и соответствующему оборудованию.

В зависимости от того, какой диаметр просверливается, может использоваться и дополнительное оборудование. Вполне заслуженно считается, что алмазное бурение является точным и практичным, когда необходимо выполнить работы по установке систем вентиляции в указанном помещении.

Если вы хотите отдать на откуп профессионалам сверление отверстия под вентиляцию, то вы можете обратиться в нашу компанию. Мы работаем на территории Санкт-Петербурга, а также выезжаем на объекты в Ленинградскую область. Поэтому если вам необходимы наши услуги в квартире, промышленном помещении или в загородном доме, то обратитесь к нам, а наши цены вас приятно удивят.

Смотрите также:

Алмазное бурение под трубы

Алмазное бурение под установку ограждений







Вытяжная вентиляция через стену на улицу



Секреты обустройства вентиляции с выходом на улицу в стене частного дома или квартиры

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

  • для кухни 15 крат;
  • для туалета 8 крат;
  • для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

  • В готовое отверстие вставляется муфта, которая прилагается в комплекте.
  • Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
  • Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.



Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала.

Вентиляция через стену частного дома и квартиры с выходом на улицу

Вентиляция с выходом на улицу: механическая и естественная схемы, монтаж приточного клапана, а так же вытяжные и приточный устройства.

Источник: strojdvor.ru



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч

Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

Вытяжная вентиляция через стену на улицу: установка клапана через отверстие в стене

Обилие герметичных пластиковых окон в квартирах и домах сделали проблему вентилирования жилых помещений актуальной как никогда ранее. Но обеспечить жилище притоком свежего воздуха — это решение только части задачи. Чтобы создать в доме пригодный для жизни микроклимат, нужно позаботиться и о правильном удалении отработанных воздушных масс. Отличным выходом может стать вытяжная вентиляция через стену на улицу.

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по специальным вентиляционным каналам. Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Как устроено такое изделие

Обычный вытяжной клапан состоит из трех основных частей:

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Как выбрать подходящий вариант

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с. Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Вытяжная вентиляция в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются специальные модели вытяжных клапанов с вентилятором, который вставляют в специальную муфту. Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство. Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

При расчетах обычно пользуются простой формулой:

  • М — необходимая мощность вентилятора;
  • О — объем помещения, в котором будет установлено устройство;
  • В — повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения. Этот показатель должен составлять:

  • для отдельного туалета — 8;
  • для кухни — 15;
  • для ванной комнаты или совмещенного санузла — 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная. Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ. После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид. Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала.

Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан. Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно. Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора. Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Вытяжная вентиляция через стену на улицу: вытяжной клапан

Для чего нужна вытяжная вентиляция. Установка клапана в стене. Рекомендации по выбору подходящей модели. Порядок монтажа. Фото и видео.

Источник: sovet-ingenera.com



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч

Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

Как монтировать вентиляцию через стену на улицу

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

  • определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
  • рассчитываются размеры необходимого воздуховода;
  • далее выбирается оптимально подходящая схема вентиляции в несущей стене;
  • готовится план для устройства воздушных каналов;
  • определяется место монтажа вентиляции;
  • монтируются устройства, обеспечивающие приток и вывод воздуха;
  • строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

  • естественное вентилирование;
  • принудительная с помощью вентиляторов;
  • смешанная система.

Устраивается принудительная система несколькими способами:

  • с помощью вентилятора через окно;
  • продухов и выводящих каналов;
  • вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Вытяжная вентиляция через стену на улицу

Как правильно выполняется вытяжная вентиляция через стену на улицу в помещениях различного назначения.

Источник: ventkam.ru



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч

Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

Советы по тому, как вывести вентиляцию через стену

Вентиляция помогает обеспечить помещению нормальную атмосферу для жизнедеятельности. А для нормальной жизни в вашем доме нужно не просто обеспечить хороший приток свежего воздуха, но и добиться движения воздушных потоков при помощи приточно-вытяжных методов. И дабы осуществить комфортные условия для деятельности оборудования делают выход вентиляции через стену. А чаще всего на улицу выводят вентиляцию в таких помещениях, как кухня и ванная в многоэтажках. Безусловно, в данных комнатах простого присутствия хорошей естественной вентиляции будет недостаточно, так как перепады температур вызывают образование конденсата, в комнате начинает появляться неприятный запах, что часто приводит к дискомфорту жильцов дома.

Какие существуют виды вентиляции?

Все вентиляционные системы можно разделить на три основных типа, а именно:

При этом первый тип относится к полной автономной вентиляции. То есть циркуляция воздуха осуществляется без каких-либо дополнительных приборов или механизмов, без применения электричества. Она представляет собой установку в помещении каналов и продухов, которые чаще всего выводят вентиляцию через стену. В силу разницы давления и температуры между началом такой системы и ее концом осуществляется самый обычный природный процесс движения воздуха. Это все делается по принципу сквозняка.

Какой вариант вентиляции через стену самый лучший?

Естественно, если вы не хотите заморачиваться по этому поводу и тратить время на восстановление старой системы дома, то здесь есть крайне простое решение. В частности вы можете часто открывать дома все окна и двери, дабы квартира проветривалась. Такую «процедуру» нужно делать каждый день минимум по 15 минут. Еще одним способом является установка дорогих окон из пластика, которые обладают функцией микропроветривания. Они помогут вам поддерживать нужный микроклимат в квартире. Кроме этого, сегодня также можно приобрести современный кондиционер, который способен обсушивать или же увлажнять воздух в вашем доме, в зависимости от надобности. Также такие устройства сейчас могут вентилировать или дозировать воздух. И хотя данное устройство является крайне полезным, оно не может полностью справиться с вентиляцией квартиры.

Так, систему вентиляции в вашем доме можно устроить при помощи нескольких клапанов, которые встраиваются в стену. Мощность таких клапанов нужно подбирать в зависимости от размера комнат. На рынке сегодня можно также выбирать и между несколькими видами данных вентилируемых устройств. К самым простым можно отнести наиболее экономичные клапаны с наличием заглушки, которая открывается вручную. Они отличаются негабаритными размерами и общей бесшумностью. Для их монтажа нужно сделать отверстие в стене на 135 мм в диаметре. Такую вентиляцию через стену на улицу лучше всего устанавливать за батареями.

Это никак не испортит интерьер комнаты, и при этом свежий воздух будет прогреваться перед тем, как попасть в ваш дом. Тем не менее, климат квартиры будет зависеть от погоды на улице.

В основном, многофункциональные клапаны работают на базе вытяжных вентиляторов, которые встраиваются в форточку. Такие изделия включают в себя фильтра, решетку и калорифер. Но при этом нужно позаботиться об установке дополнительной звукоизоляции.

Данные устройства являются довольно-таки мощными и в то же время стоять не много. Кроме этого, температуру свежего воздуха, который поступает в дом, можно регулировать. Тем не менее, наиболее оптимальным вариантом для системы вентиляции через стену является устройство по типу приток-вытяжка, который будет установлен вместе с воздуховодом.

Здесь важно правильно выбрать мощность системы, для чего сперва нужно определиться с количеством воздухообмена. Так, нормальным считается приток 70 м3/час для одного человека. Воздушные массы должны идти от более чистых помещений, например, таких как зал или спальная, к более «грязным», к примеру, на кухню или ванную. Согласно с назначением помещения можно устанавливать такие значения притока-вытяжки в в м3/час:

  • для спальни нужно 250/200
  • для кухни 100/150
  • для ванны 50/50
  • для гостиной 200/250
  • для коридора 20 (так как здесь требуется только одна вытяжка).

А дабы снизить уровень шума от такой вытяжки нужно ее расположить как можно дальше от жилых комнат, а именно на балконе или на стене здания снаружи. Также в ванной или на кухне можно установить вытяжной вентилятор через стену, он избавиться от влажного воздуха и разных неприятных запахов. Таким образом, теперь вы знаете, как вывести вентиляцию через стену и, какой способ вентилирования наиболее подходит вам.

Как вывести вентиляцию через стену: выбираем наилучший способ

Вентиляция помогает обеспечить помещению нормальную атмосферу для жизнедеятельности. А для нормальной жизни в вашем доме нужно не просто обеспечить хороший

Источник: stroy-king.ru



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч

Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

Сквозь стены: вентиляция на улицу

Сквозь стены: вентиляция на улицу

Даже если между Вами и свежим воздухом встала стена – и мы сейчас выражаемся не фигурально, – выход есть, и не один. Как сделать приточную вентиляцию через стену на улицу и как сделать это хорошо?

Приток и вытяжка – вот инь и ян любой вентиляции. Каким образом можно организовать то и другое? Куда впускать и откуда выпускать воздух? Кому подходит клапан в окне, а кому не обойтись без механической вентиляции через стену? Как сделать монтаж вентиляции в стене? Разбираемся.

Приточная вентиляция в квартире на улицу

Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.

В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.

В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.

Вентиляция через окна

Самое очевидное – открывать окна на проветривание . Самое очевидное, но и зачастую самое неудобное. Вместе со свежим воздухом в квартиру попадает пыль и грязь, шум и запахи с улицы, а в холодное время года открытое окно чревато сквозняками и простудами.

Другой способ вентиляции через окно – приточный клапан , который устанавливается в раму окна. Так можно усилить естественный приток, создав дополнительное отверстие для притока воздуха. Это до некоторой степени улучшит ситуацию с притоком, но не изменит ее кардинально, потому что объем поступающего воздуха будет, как и раньше, зависеть от погодных условий.

Вентиляция в стене квартиры

Все прочие способы организации притока подразумевают поступление свежего воздуха через стену. Существуют два типа вентиляции через стену – естественная и механическая.

Естественная приточная вентиляция в стене организуется при помощи стенового приточного клапана . Принцип его действия в точности повторяет принцип работы оконного клапана: по сути, мы просто создаем дополнительное сквозное отверстие для прохождения воздуха, но контролировать его объем мы не можем.

При установке приточного клапана в стене здания необходимо учитывать климатические условия: в регионах с холодными затяжными зимами (большая часть России) стеновые клапаны промерзают сами и приводят к промерзанию стены вокруг.

Механическая приточная вентиляция через стену позволяет следить за объемом поступающего воздуха и регулировать его в соответствии со своими пожеланиями. Механическая вентиляция – это устройства с вентиляторами, которые принудительно нагнетают воздух снаружи.

Основные виды таких устройств:

Имеют несколько скоростей притока. Для холодных регионов желательно выбирать модели с функцией подогрева воздуха, иначе можно столкнуться с проблемой обмерзания, как и в случаях с клапанами.

Строго говоря, это не приточная, а приточно-вытяжная вентиляция. В корпусе рекуператора входящий уличный воздух до некоторой степени нагревается выходящим наружу воздухом. Правда, диапазон рабочих температур такого устройства ограничен. Например, работу рекуператора Mitsubishi Lossnay производитель рекомендует останавливать, если температура за окном опускается ниже 10°С, а влажность в помещении поднимается выше 40% (напоминаем, что 40% — нижняя граница нормы; для детских, например, рекомендуется даже более влажный воздух).

Такие устройства эффективны в наиболее широком диапазоне температур: от -40°С до +50°С благодаря нагревательному элементу. Входящий воздух попутно очищается от различных загрязнений.

Сквозные отверстия под приточную вентиляцию в стене

Для поступления воздуха снаружи необходимо проделать сквозное отверстие в стене – воздуховод. Для разных устройств понадобятся разные отверстия.

Диаметры вентиляционных отверстий в стене для распространенных устройств:

  • Приточные стеновые клапаны – 100-132 мм (клапан КИВ – 132 мм).
  • Проветриватели – 82-150 мм (Aeropac – 82 мм, iFresh – 125-150 мм).
  • Рекуператоры – одно отверстие 215-225 мм (рекуператор УВРК) либо два отверстия (для притока и вытяжки) по 80-90 мм с расстоянием 200-350 мм между ними (Mitsubishi Lossnay).
  • Бризеры – 132 мм.

Согласование сквозного отверстия под вентиляцию в стене

Действующие строительные нормы не предусматривают получения разрешительных бумаг на бурение в наружной стене сквозного отверстия диаметром менее 200 мм . Если же Вам требуется более широкое отверстие, то правильно будет обратиться в местную администрацию и согласовать работы с отделом архитектуры и градостроительства Вашего района. Предварительно вооружитесь документацией: попробуйте найти официальные правила содержания и ремонта фасадов зданий, разработанные для Вашего города.

Как сделать сквозное отверстие для приточной вентиляции в стене

Существует несколько способов бурения в зависимости от материала и толщины стены.

В тонкой деревянной стене можно проделать отверстия по периметру будущего воздуховода обычным сверлом, а потом аккуратно пробить или выпилить промежутки между отверстиями. Правда, этот способ не самый быстрый, и сквозное отверстие может получиться неаккуратным.

При работе с тонкой кирпичной кладкой (до 1 кирпича толщиной, 25 см) можно использовать перфоратор или мощную ударную дрель с коронками требуемого размера. Будьте готовы к тому, что работа эта долгая (возможно, придется выбивать какие-то фрагменты стены, если коронка «забуксует») и грязная – в самом прямом смысле, пыли и мусора будет очень много.

Для более толстых стен и стен из бетона оптимальный способ бурения – алмазная установка.

Толщина стен в типовом панельном жилом доме – от 30 до 38 см. В кирпичной многоэтажке стены обычно не тоньше полутора кирпичей – 38 см, а в холодных регионах достигают 64 см. Отделочный слой и утеплители добавляют еще несколько сантиметров.

Впрочем, и для тонких стен алмазное бурение подходит идеально. Во-первых, это намного быстрее, чем указанные способы. Например, стандартный монтаж бризера в стене типовой многоэтажки занимает не больше часа. Во-вторых, при алмазном бурении используются промышленный пылесос и водосборник, чтобы удалять пыль, грязь и воду (она необходима по технологии) во время работы. Алмазное бурение оставляет помещение чистым.

Бурение в стене отверстия под вентиляцию требует не только неплохих навыков обращения с инструментом, но и специального оборудования для проверки намеченной для сверления стены на предмет наличия арматуры и электропроводки.

Поэтому мы настоятельно рекомендуем доверить бурение сквозного вентиляционного отверстия в стене специалистам.

Воздуховод в стене обязательно нужно оснащать тепло- и шумоизоляционным материалом. Это, во-первых, предотвращает обмерзание стены, во-вторых, сокращает входящие шумы. Следите за тем, чтобы монтажная бригада не игнорировала этот важный шаг – вне зависимости от того, какое устройство Вам устанавливают.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Приточный клапан

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператор

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

Сквозь стены: вентиляция на улицу

Вентиляция через стену на улицу: как выбрать, 3 основных типа, особенности монтажа, в каких квартирах и домах можно установить вентиляцию с отверстием в стене

Источник: tion.ru



Интересные товары:

Вентилятор вытяжной TDM Electric SQ1807-0002 без выключателя, 120 мм, 20 Вт, 150 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0106 без выключателя бук, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0105 без выключателя сосна, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric С-1 SQ1807-0003 без выключателя белый, 150 мм, 25 Вт, 280 куб.м/ч

Вентилятор вытяжной TDM Electric SQ1807-0104 без выключателя бук, 120 мм, 20 Вт, 150 куб.м/ч

Приточно-вытяжная установка Blauberg Blauberg FRESHBOX E1-100 ERV WiFi

обеспечиваем доступ воздуха в помещение

Поступление в помещение свежего воздуха является одним из обязательных условий формирования микроклимата, способствующего поддержанию хорошего самочувствия находящихся в доме людей. Вот почему вентиляционные отверстия в фундаменте, кровле, а иногда и в толще стен являются неотъемлемым элементом практически любой конструкции.

Ниже мы опишем основные функции, которые выполняют такие технологические пазы, а также приведем ряд советов по их обустройству.

Такие элементы конструкции регулируют не только состав и температуру воздуха, но и его влажность

Основные функции

Проектируя систему воздухообмена жилого дома, необходимо позаботиться о том, чтобы поступление воздуха (приток) и его выход во внешнюю среду (вытяжка) находились в относительном равновесии. Именно для этих целей в несущих конструкциях обустраиваются отверстия для вентиляции.

Такие отверстия представляют собой сквозные полости, обеспечивающие транспортировку воздушных масс.

При этом выполняются следующие функции:

  • Во-первых, в помещение поступает наружный, обогащенный кислородом воздух. Одновременно с этим за счет выравнивания давления и температуры через отверстия выходит отработанный воздух, насыщенный углекислотой.

Обратите внимание! Как правило, в помещении воздушные массы нагреваются. Соответственно, отверстия для притока делаются в нижней части стен, а для вытяжки – в верхней.

Приток – снизу, вытяжка – вверху!

  • Во-вторых, поступление и вытяжка обеспечивают внутреннюю циркуляцию воздушных масс. Это препятствует образованию застойных зон с повышенным содержанием углекислого газа.
  • В-третьих, за счет вентиляции осуществляется регулировка естественной влажности помещения. Через вытяжку удаляется значительное количество водяного пара, что способствует осушению внутреннего воздуха и препятствует развития грибковых инфекций.

Кровельная конструкция

Конечно, сами по себе отверстия для проветривания с поставленными задачами справляются далеко не всегда. Иногда необходимо дополнительно устанавливать вентиляторы, нагнетающие воздух, а также устройства для принудительной вытяжки. Но в любом случае инструкция требует закладывать в стены технологические пазы для поступления воздуха, и ниже мы расскажем, как это можно сделать.

Методика обустройства

В фундаменте

Чаще всего отверстия для вентиляции, так называемые продухи, обустраивают в цокольной части фундамента. Эти полости предназначаются для поступления воздуха в помещение или подпольное пространство, и потому их размещают в нижней части стены.

Решетка должна защищать от мусора и проникновения животных

Обратите внимание!  В ряде случаев допускается отсутствие цокольных продухов. Однако при этом на полу подпола должна быть обустроена многослойная гидроизоляция с применением полимерной пленки, а стены – утеплены не менее чем 20 см минваты.

При проектировке подпола нужно учитывать следующее:

  • Согласно требованиям СНиП 2.08.01-89 общая площадь вентиляционных каналов в стенах подвала или подземной части здания должна составлять не менее 1/400 от площади подпольного помещения.
  • В радоноопасных районах (т.е. там, где в почве отмечено высокое содержание газа радона) это соотношение увеличивается до 1/100 – 1/150. В противном случае эффективность удаления газа будет недостаточной, и он будет накапливаться в подвале, постепенно просачиваясь в жилые комнаты.

Процесс обустройства продухов своими руками особой сложности не представляет:

  • Проще всего заложить отверстие на этапе кладки цоколя, убрав один или несколько кирпичей в выбранном месте.
  • При монтаже круглого паза в кладку или в опалубку перед задивкой устанавливаем отрезок пластиковой трубы. Чтобы избежать деформации, трубу заполняем песком и закрываем деревянными пробками, которые затем вынимаем.

Фото трубы, заложенной в опалубке фундамента

  • Если в процессе эксплуатации здания оказалось, что проветривание идет недостаточно эффективно, вентиляционные отверстия можно прорезать и в капитальной стене. Проще всего использовать для этой цели бурильный аппарат с алмазной коронкой.

Перед наступлением зимы многие интересуются, чем заделать вентиляционное отверстие в цоколе или фундаменте для сохранения тепла.

Делать этого не стоит:

  • во-первых, экономия будет незначительной;
  • а во-вторых, растущая влажность создаст куда больше проблем.

Так что оптимальным выходом будет монтаж снегозащитной решетки, препятствующей попаданию осадков в подпол.

Фото продуха, просверленного в кирпичной кладке

В кровле и стенах

Если нижний ярус проветривания обеспечивает поступление воздуха в дом, то верхний  отвечает за его выведение.

Для этой цели в стенах под самым потолком, а также в кровле проделывают практически такие же продухи, как и в фундаменте:

  • Вентиляционное отверстие на кухне обычно соединяют не с внешней средой, а с вентиляционным каналом, который выводится на крышу. Вообще, стеновые пазы редко делают сквозными, поскольку это приводит к снижению температуры в помещении.

Соединение канала с шахтой

Обратите внимание! Исключение составляют стеновые клапаны, снабженные вентиляторами для принудительного нагнетания/выведения воздуха. За счет особой конструкции они предотвращают охлаждение помещения, но цена таких устройств довольно высока.

  • Что касается кровли, то здесь вентиляция может размещаться на фронтоне, на гребне (под коньковой планкой), на софите (под свесом стропил) или на самих скатах.
  • Монтаж обычно производится просто: в выбранном месте прорезается обрешетка, и по периметру паза набивается рамка из брусьев, которая служит каркасом. В любом случае проделанные отверстия закрываются защитными решетками, которые предотвращают попадание мусора в воздуховоды.

Если в проекте не были заложены вентиляционные каналы изначально, придется прорезать уже готовую кровлю

Обратите внимание! Для обработки капитальных фронтонов так же, как и для бурения цоколя, может использоваться алмазный инструмент.

  • Также на крышу выводятся трубы внутренних вытяжных каналов. Иногда для повышения эффективности на этих трубах устанавливаются специальные вентиляторы или дефлекторы, которые способствуют более эффективному удалению воздуха.

Заключение

Прорезая пазы в стенах и монтируя решетки на вентиляционные отверстия, мы обеспечиваем оптимальный воздухообмен в нашем доме. Герметичная конструкция явно непригодна для жилья, потому очень важно, чтобы естественное проветривание было рационально организовано.

Видео в этой статье поможет разобраться в нюансах темы мастерам, которые ранее не сталкивались с вопросами обустройства таких систем.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
Источник gidroguru.com

Почему вентиляция? — BrickVent — вентилирует кирпичи как систему контроля влажности

Достижения в технологии строительства зданий привели к созданию конструкции, которая стала значительно более энергоэффективной и воздухонепроницаемой , чем в прошлые годы. В результате влага больше не может свободно перемещаться по ограждающей конструкции здания. Захваченная влага в каменной кладке, если ее не устранить, может привести к таким проблемам, как отслоение , высолы, плесень, и повреждение компонентов здания .Контроль влажности, который включает в себя надлежащую вентиляцию , является ключом к устранению этих проблем.

Важность надлежащей вентиляции как важного элемента контроля влажности признана Ассоциацией кирпичной промышленности, Masonry Canada и экспертами в строительной отрасли. По мере того как лидеры отрасли призывали к дополнительной вентиляции, были выявлены недостатки существующих и прошлых стратегий контроля влажности. Другие системы обеспечивают минимальной вентиляции с по очень маленькие дренажные отверстия (примерно 3/8 дюйма открытого пространства между кирпичами) Обычными типами дренажных отверстий являются просверленные отверстия или трубы, полые стыки и дренажные вставки…

Открытые трубы и полые стыки могут создавать дополнительные проблемы , потому что они обеспечивают открытый путь внутрь конструкции.Вредители, такие как грызунов или насекомых, могут воспользоваться этой уязвимостью и беспрепятственно проникнуть в здание. Все дренажные отверстия также подвержены воздействию мусорного раствора . Мусорный раствор состоит из помета раствора, который падает за стену, когда раствор выдавливается между последовательными укладками кирпича. Это накопление является значительным при добавлении слоя за слоем. Отверстия для дренажа будут частично, если не полностью, заблокированы мусорным раствором.Меры, включающие установку устройств для сбора строительного раствора, оказались умеренно эффективными в блокировании строительного раствора. Однако , очень маленький размер этих дренажных отверстий не обеспечивает необходимый поток воздуха для надлежащей вентиляции кирпичных конструкций.

Бесполезность попыток вентиляции полости за кирпичной стеной через дренажные отверстия иллюстрируется следующим примером:

В этом случае для дренажа и вентиляции этой большой кирпичной стены оставлено 30 небольших дренажных отверстий, расположенных с интервалом в 2 фута вдоль нижнего ряда стены.Площадь поверхности стены составляет приблизительно 1100 квадратных футов, в то время как общая площадь поверхности всех отверстий вместе составляет 0,18 квадратных футов! Использование дренажных отверстий для вентиляции сродни попытке высушить мокрого слона, используя только трубочку для питья!

BrickVent обеспечивает гораздо больший канал для воздушного потока, тем самым значительно увеличивая сушильную способность стен, облицованных каменным шпоном. Кроме того, дефлектор миномета предохраняет агрегаты от засорения минометом.

Создайте воздушный поток, который вытягивает влажный воздух, скопившийся за кирпичом

Как и в случае с дымоходом, полость за кирпичом вентилируется за счет нагнетания воздуха вверх и через чердак наружу.Это высокоэффективное средство от влаги. Индукция возникает естественным образом, когда полость открыта для чердака — так бывает в большинстве домов на заказ. (см. рисунок 2)

В других случаях индукционная вентиляция может быть достигнута за счет использования дополнительных вентиляционных отверстий в верхней части кирпичной стены или путем сверления отверстий для открытия пространства до чердака. (см. рисунок 3)

Как установить вентиляционное отверстие вытяжки через стену (5 шагов)

Хотите узнать, как установить вытяжку через стену?

Большинство вентиляционных отверстий вытяжки устанавливаются с помощью кольцевых или сабельных пил, но если у вас есть кирпич, вам также может понадобиться молоток.

Я приглашаю вас также прочитать мое руководство по , как установить настенную вытяжку , в котором подробно описано, как установить саму вытяжку. А если ваша вытяжка должна быть установлена ​​на внутренней стене, вы можете прочитать мое руководство по установке вытяжки на внутренней стене прямо здесь.

В этом руководстве я рассмотрю…

  • Как вырезать вентиляционное отверстие вытяжки
  • Соединение вентиляционного трубопровода лентой
  • Закрепление герметика за крышкой капота
  • И как справиться с неровной поверхностью

Приступим…

Установка вытяжки через стену

Чтобы установить вытяжку в стене, вам понадобится кольцевая пила, сабельная пила или мини-дисковая пила, чтобы прорезать стену.Если у вас кирпичная или каменная стена, возможно, вам даже понадобится молоток, чтобы пройти через нее.

Перед установкой внешней крышки капота необходимо соединить вентиляционные детали алюминиевой лентой и закрепить ее на воротнике капота. После прикрепления вентиляционной трубы к вытяжке вам просто нужно будет прикрутить внешнюю крышку вытяжки к стене и нанести силиконовую герметизацию, чтобы предотвратить утечку воздуха и воды.

Если у вас есть какие-либо вопросы по строительным нормам для установки вытяжек, вам может быть интересно ознакомиться с моим руководством по требованиям правил для вентиляции вытяжек.

Для получения дополнительной информации об этих шагах продолжайте читать…

Шаг 1. Отметьте вентиляционное отверстие вытяжки

Последнее, что вам нужно сделать, это разрезать внешнюю стену только для того, чтобы обнаружить, что ваше вентиляционное отверстие расположено не так. Вы должны определить наилучшее место для вытяжки и вентиляционного отверстия, которое будет по центру вашей варочной панели.

И не забывайте, что вытяжки должны находиться на высоте от 24 до 36 дюймов над варочной панелью или плитой.

Произведите некоторые измерения, установите вытяжку без смазки и отметьте карандашом на стене место, где должно идти вентиляционное отверстие.

Шаг 2. Вырежьте небольшое отверстие для доступа

Перед тем, как полностью вырезать вентиляционное отверстие, рекомендуется вырезать небольшое отверстие для доступа длиной всего в пару дюймов где-нибудь в месте вентиляционного отверстия. С помощью небольшого отверстия для доступа вы можете убедиться, что вы не будете прорезать газовые, водяные или электрические трубы, прежде чем приступить к кольцевой пиле (или пробить кирпич молотком).

Вы также можете обнаружить, что на пути есть деревянный стержень или какой-то элемент конструкции.

Если вы видите электрическую проводку, надеюсь, вы легко сможете отодвинуть ее в сторону или перенаправить. Но если есть газопровод или водопровод, вам может потребоваться найти квалифицированного подрядчика, чтобы правильно переместить трубу.

По поводу структурных проблем вам, вероятно, придется либо обратиться к квалифицированному подрядчику, либо вам нужно будет изменить маршрут вентиляционного отверстия.

Будьте очень осторожны перед изменением несущей наружной стены.А если вам нужно изменить направление вентиляционной трубы с помощью изгиба, постарайтесь, чтобы участки воздуховода были как можно короче, чтобы обеспечить максимальный поток воздуха.

Читайте также: Как установить вытяжки под шкафом?

Шаг 3. Просверлите пилотное отверстие в стене

Самый простой способ выровнять отверстие изнутри и снаружи — это вырезать пилотное отверстие прямо через середину вентиляционного отверстия вытяжки. Вы можете сделать это с помощью длинного сверла по дереву или металлу.

Во многих случаях невозможно полностью вырезать вентиляционное отверстие вытяжки изнутри, поэтому вам нужно будет сделать половину изнутри и половину снаружи.

Но практически невозможно разметить периметр вентиляции на внешней стене без просверливания пилотного отверстия изнутри.

Контрольное отверстие позволит вам отметить периметр и оставаться на одном уровне с разрезом.

Кроме того, если вы используете кольцевую пилу для резки, многие из этих коронок поставляются с пилотными сверлами посередине. Но эти пилотные коронки не предназначены для полного прорезания стены (они слишком короткие), они просто помогают кольцевой пиле запускаться и выравниваться.

Читайте также: какие вытяжки под шкафом лучше всего?

Шаг 4. Прорезание стены

После разметки вентиляционного отверстия и полного просверливания пилотного отверстия в стене вы готовы вырезать внешнюю стену.

Порядок выполнения этого шага будет зависеть от того, какой у вас воздуховод — круглый или квадратный, а также от твердой поверхности наружных стен, например из кирпича или камня.

Если у вас виниловый сайдинг, вы можете полностью прорезать отверстие изнутри.Но если у вас есть кирпич, вам придется сделать часть разреза внутри, а затем часть разреза снаружи. Вам, вероятно, также придется использовать молоток, чтобы пробить кирпич после того, как вы прорежете несколько отверстий по периметру.

Вот два основных метода резки стены для вытяжки вытяжки…

Метод №1: просверлить несколько небольших отверстий по периметру

Существует два основных способа вырезания вентиляционного отверстия вытяжки. Первый метод — просверлить несколько небольших отверстий по периметру вентиляционного отверстия.

В зависимости от того, квадратное или круглое вентиляционное отверстие, вы просверлите 7+ ​​пилотных отверстий по периметру отверстия, что даст вам контур вентиляционного отверстия. Затем вы будете использовать либо сабельную пилу, либо мини-циркулярную пилу, чтобы вырезать вентиляционное отверстие, просто соединяя «точки» сверла.

Если внешняя стена облицована кирпичом или камнем, вам, вероятно, понадобится молоток, чтобы протолкнуть камень.

При вырезании изнутри вы можете пропустить этот шаг, поскольку это просто гипсокартон, и вы можете использовать мини-дисковую пилу или сабельную пилу, чтобы вырезать прямо по контуру вентиляционного отверстия.

Метод № 2: Используйте круговую кольцевую пилу

Если у вас круглое вентиляционное отверстие вытяжки, вы можете использовать кольцевую пилу для просверливания наружной стены. Кольцевые пилы в основном представляют собой круглые или круглые сверла с полым центром. Эти кольцевые пилы позволяют быстро просверлить отверстие для круглого вентиляционного отверстия вытяжки.

Некоторые кольцевые пилы также имеют направляющие сверла в центре кольцевой пилы. Пилотное сверло позволяет центрировать кольцевую пилу и помогает начать резку.

Возможно, вам нужно будет вырезать половину отверстия изнутри, а вторую половину — снаружи.

Читайте также: Какие вытяжки с настенным креплением самые популярные?

Шаг 4. Установите крышку вентиляционного отверстия вытяжки

После того, как вы прорежете отверстие в стене и пропустите вентиляционную трубу, вам нужно будет установить внешнюю крышку вытяжки. Вентиляционная крышка — это то, что предотвращает попадание дождя, вредителей и проникновения воздуха внутрь дома.

Наружные вытяжки имеют круглые или квадратные створки, которые открываются, когда вытяжка включена, но закрывается, когда она выключена.

Сначала вам нужно соединить конец вентиляционной трубы с воротником внешней крышки капота — вы можете использовать алюминиевую ленту, чтобы закрепить ее. Вы можете использовать винты для соединения вентиляционной трубы, но они не должны выступать более чем на 1/8 дюйма в воздуховод.

После прикрепления трубы к вытяжке, вам нужно будет использовать винты, чтобы прикрепить вытяжку к внешней стене.Перед тем, как полностью вкрутить вытяжку, убедитесь, что за крышкой вытяжки тщательно заделаны, чтобы предотвратить утечку воздуха и воды.

Как бороться с неровным сайдингом

Если вы устанавливаете вентиляционное отверстие вытяжки через сайдинг, будет сложно или невозможно получить герметичное уплотнение на наружном вентиляционном кожухе. В основном, поскольку сайдинг не идеально ровный, будет сложно правильно установить уплотнение между вытяжкой и сайдингом.

Чтобы решить эту проблему, вам нужно вырезать квадратную часть сайдинга и вставить квадратный кусок дерева или ПВХ.В середине вам нужно будет вырезать отверстие для вентиляционного отверстия.

После того, как вы прикрутите эту деревянную основу, у вас будет плоская поверхность для установки вентиляционного отверстия вытяжки и для надлежащего уплотнения за ним.

Шаг 5. Добавление изоляции

Перед тем, как полностью закрыть стену, вы можете поместить изоляцию между вентиляционным отверстием и полостью стены.

Вы можете набить немного рыхлой стекловолоконной изоляции или вставить вспененный материал в баллончик, например GreatStuff .

Читайте также: Как выбрать CFM для вашей вытяжки?

Последние мысли

Установка вытяжки через стену не обязательно для слабонервных, и при ее установке вы можете столкнуться с множеством проблем.

Если у вас облицовка камнем или кирпичом, это еще больше усложнит задачу. Вероятно, вам нужно будет вырезать несколько отверстий по периметру с помощью сверла, а затем пробить кирпич.

Кроме того, вы можете открыть стену кухни только для того, чтобы обнаружить, что вам нужно переместить некоторые трубы, внести структурные изменения или использовать гибкую трубу, чтобы обвести их.Вот почему я всегда рекомендую вырезать очень маленькое отверстие для доступа (всего несколько дюймов), чтобы вы могли заглянуть в стену, прежде чем вырезать большой кусок.

отзывов о вентиляции — passivehouseplus.ie

В то время как большие успехи были сделаны в повышении требований к энергоэффективности в соответствии с Частью L Строительных норм, вопрос вентиляции оставался в значительной степени игнорированным законодателями в течение многих лет, в результате чего проектировщикам приходилось работать с устаревшими стандартами. В худшем случае усилия по герметизации и повышению теплоизоляции домов подрываются абсурдной практикой пробивания отверстий в стенах. John Hearne выясняет, какие изменения необходимо внести для модернизации Части F.

Вентиляция — это здоровье. Когда 1 июля вступают в силу изменения в Части L Строительных правил, а Часть F еще не вступила в силу, мы находимся в потенциально опасной ситуации. «Текущая часть F допускает отверстия в стене в качестве якобы достаточной вентиляции для жилых помещений». говорит архитектор Джей Стюарт. «Современная версия этого — это вентиляционные отверстия в оконных рамах, которые позволяют ветру напрямую дуть холодным воздухом зимой, вызывая сквозняки и дискомфорт, а также потери тепла, что означает, что люди склонны закрывать их.Тогда у вас нет вентиляции, затем вы получаете высокую влажность, и на холодных поверхностях вы получаете конденсат, а затем у вас начинает расти плесень, из-за которой вы получаете потенциально очень опасные споры, такие как аспериллигус, которые могут вызывать аллергические реакции у людей, и смерть. Здесь мы говорим о смерти ». Это суровое предупреждение, но оно ставит важнейшую проблему в центр внимания. Даже если предположить, что минимальный уровень соблюдения нормативных требований вступит в силу с июля, в новых зданиях в Ирландии в большинстве случаев, вероятно, будет наблюдаться очень существенное повышение степени герметичности.Пробить дыру в стене, как предписывают действующие правила, сделает бессмысленными уже достигнутые успехи. Запечатать здание тоже не получится.

Ничего из этого не означает, что текущий код является ошибочным только в свете предстоящих изменений. Часть F уже потерпела неудачу по целому ряду направлений. В существующем виде в справочных документах части F SI 581 (2002) и TGDF (2002) говорится: «Людям в зданиях должны быть предоставлены соответствующие средства вентиляции, включая соответствующие меры по удалению водяного пара из кухонь, ванных комнат и других мест, где образуется водяной пар.TGDF далее признает в параграфе 1.3, что «Вентиляция для достижения целей, изложенных в параграфе 1.1, может быть достигнута за счет естественной вентиляции, или путем подачи или вытяжки воздуха механическими средствами, или сочетанием этих методов. Рекомендации в этом документе относятся только к несложным зданиям нормального проектирования и строительства, где естественная вентиляция является основным средством вентиляции ». Шейн Миллер, управляющий директор Quality HRV, говорит, что эти протоколы привели к ситуации, когда подавляющее большинство Новые дома в сельской местности были спроектированы и построены с отверстиями в стенах для поступления свежего воздуха и механической вытяжки в ванные комнаты.«Эта стратегия обходится Ирландии как экономике в неисчислимую сумму денег каждый день. Произвольно внесите холодный воздух, нагрейте и выбросьте на улицу. Все инструкции, приведенные в документе, касаются того, насколько большими должны быть отверстия для свежего воздуха и мощностью механических вытяжных вентиляторов ».

Симус Хойн из энергетического агентства Типперэри каждый день видит последствия этих технических руководящих документов. «У вас могут быть проекты, в которых они пошли и повысили уровень изоляции выше нормы, а затем они войдут и проделают отверстие в стене.Они не понимают, что потери тепла через вентиляцию так же велики, как через уровни тканевой изоляции ». Джей Стюарт утверждает, что традиционные решения по вентиляции, указанные в технических инструкциях, не будут работать вообще при определенных обстоятельствах. «Я не думаю, что следует допускать дыры в стенах. Они не работают, и если вы посмотрите на физику этого, вы поймете, почему они не могут работать в односторонней квартире. Будет только положительное или отрицательное давление, так что воздух будет выталкиваться только в одно отверстие или из него.Это не работает. Тебе нужно входить и выходить ».

Утвержденный установщик Proair Яна Хутирова завершает работу над вентиляционной установкой с рекуперацией тепла в доме в Голуэе.

В отрасли сходятся во мнении, что радикальные изменения жизненно необходимы как в общем подходе к вентиляции, так и в деталях самих спецификаций.

Речь идет о качестве воздуха
В то время как ирландские регуляторы сосредотачиваются на свежем воздухе и водяном паре, многие европейские юрисдикции вместо этого сосредотачиваются на этом центральном вопросе; здоровье.«В любой из скандинавских стран, — говорит Шейн Миллер, — первоочередной задачей правил было бы обеспечение комфортного и здорового климата в помещении для жителей здания». Киаран Кинг из MTD Solutions также считает, что этот подход — путь вперед. «Мы считаем, что это должно касаться качества воздуха в помещении, а не только вентиляции. Вот как это следует указать ». Так в каком же направлении мы должны двигаться? Определите минимальное качество воздуха — скажем, частей на миллион загрязняющих веществ — и оставить все как есть? «Это не так просто, — говорит Кинг.Качество наружного воздуха варьируется настолько широко, что мы не можем принимать законы с помощью такого грубого инструмента. Мы должны перейти к деталям.


Сначала надо изменить образ мышления

Вентиляция не экономит ваши деньги. «Мы заметили изменения за последние шесть месяцев, — говорит Кинг, — когда люди слышали о рекуперации тепла и хотят знать, что это такое. Ирония заключается в том, что все сосредоточены на одном вопросе: насколько это меня спасет? Мы говорим всем, абсолютно ничего. Ваша изоляция дает вам экономию энергии; необходима вентиляция.Чем больше у вас утеплитель и чем сильнее воздухонепроницаемость, тем больше вам потребуется вентиляции ». Если вы утепляете, вы должны проветривать. Сложность для промышленности заключается в том, что механическая вентиляция с рекуперацией тепла стоит недешево. «Вы потратите больше на MVHR, чем на изоляцию, чтобы достичь Части L.» — говорит Джей Стюарт. «Только на этом основании сопротивление со стороны отдельных элементов отрасли будет очень сильным». Однако хорошие новости заключаются в том, что доступны системы пассивной вентиляции, они дешевле и представляют собой жизнеспособную альтернативу MVHR.

Innovation
В существующей части F не рекомендуется строительство высококачественных зданий. «Было время, — говорит Шейн Миллер, — когда обсуждение механической вентиляции с рекуперацией тепла было сосредоточено на том, действительно ли она соответствует строительным нормам или правилам. Все, что сказано в инструкциях, — это проделывать отверстия в стенах, поэтому, когда вы предлагали проделать отверстия в стенах, люди говорили: нет, они никогда не подпишут это ». Одной из ключевых характеристик нынешних технических руководств является то, что их не так уж и много.Эквивалентный британский документ занимает 54 страницы. Наши выдыхаются после двенадцати. Хотя легко найти критиков технических спецификаций Великобритании, большинство признает, что они, по крайней мере, признают существование вентиляции с механической рекуперацией тепла и дают конкретные рекомендации о том, как заставить ее работать, чтобы удовлетворить инженеров. «У нас есть ситуация, — говорит Миллер, — когда стратегии вентиляции были опробованы на основе храбрости / интеллекта отдельных дизайнеров с лучшими советами отрасли.Без конкретных руководящих принципов отрасли в целом трудно уверенно внедрять новые технологии. Мы также создали ситуацию, когда зацепить здание сложно, поскольку независимый инженер, представляющий своего клиента, не имеет справочного материала, на который можно было бы продолжить, только свою профессиональную компенсацию, интуицию и профессиональный опыт.

Разработанная пассивная вентиляция с рекуперацией тепла, такая как система Dwell-Vent, представленная здесь в жилищном проекте Джея Стюарта в Истон-Мьюз, имеет большой потенциал.Система сочетает в себе (внизу страницы) окна приточного воздуха и (вверху) эффект пассивного стеклопакета с использованием ветрозащитных кожухов.

В частности, он выделяет четыре формы вентиляции, которые должны быть подробно указаны в любых новых правилах.

• Естественная вентиляция с механической вытяжкой

• Пассивная вытяжная вентиляция

• Гибридная естественная вентиляция

• Механическая вентиляция с рекуперацией тепла

По сути, нам нужны технические инструкции, которые определяют спроектированные системы вентиляции, исключая все остальное.«Мы должны были спроектировать системы, — говорит Джей Стюарт, — и для того, чтобы обеспечить их энергоэффективность, в них должна быть предусмотрена рекуперация тепла. Это не обязательно означает, что это должен быть вентилятор с рекуператором тепла. Существуют пассивные варианты и разные способы рекуперации тепла. Правительство при пересмотре Части F должно держать дверь открытой для инноваций и альтернативных методов обеспечения надлежащей вентиляции ». Он снова подчеркивает важность деталей и приводит в качестве примера то, как можно определить правила подачи воздуха в спальню.«Застройщик мог бы сократить свои расходы, разместив только воздуховоды в коридоре и установив решетку, которая сбрасывает воздух прямо над входной дверью в спальню. При вытяжке в ванной может произойти короткое замыкание. Воздух на самом деле не будет вентилировать комнату … поэтому вам нужно иметь требования к фактическому движению воздуха, и должен быть какой-то способ проверить это или убедиться, что конструкции соответствуют минимальным стандартам. Это может означать, что входные и выходные отверстия должны находиться в крайних концах помещений, вдали от точки извлечения.Он советует проявить циничную дотошность при составлении правил. «Что собирается сделать застройщик / разработчик, чтобы сократить свои расходы? Что будет делать тот, кто не понимает, чего мы пытаемся достичь? Мы должны предотвратить это, сказав, что вы не можете этого сделать ».

Практически каждый участник неоднократно заявлял о том, что необходимо соблюдать отдельные наборы руководящих принципов для энергетических, вентиляционных и нагревательных приборов, соответственно, частей L, F и J. «F гласит, что у нас должна быть соответствующая вентиляция», — говорит Дэвид МакХью из Proair, «в основном это дыры в наших стенах или окнах, и J утверждает, что приборы для сжигания топлива должны иметь постоянные отверстия в стенах для подачи воздуха для горения.Все это очень похвально, но обе они противоречат Части L, в которой говорится, что мы должны строить наши здания как можно более герметичными, поскольку герметичность является ключом к экономии энергии. Нет смысла идти на компромисс, пробивая дыры во внешних стенах. Пришло время по-новому взглянуть на проблемы с воздухом для горения и вентиляцией ».

Без надлежащей вентиляции, особенно во влажных помещениях, рост плесени может произойти.

Опыт Киарана Кинга по нелогичному разделению этих трех взаимозависимых элементов правил красноречив.«Нам звонили тестеры BER и говорили, что мы разговариваем с одним из ваших агентов, мы собирались использовать одно из ваших устройств, но, честно говоря, мы не собираемся этого делать, потому что мы потеряем рейтинг на дом. Хорошо, говорю я им, так что пробейте свои четыре дыры в доме, увеличьте систему отопления на 40%, чтобы справиться с этим, и посмотрите, получите ли вы такой же рейтинг. Они не осознали, что, когда они разрабатывали программное обеспечение для расчета потребности в энергии в доме, предполагалось, что дом герметичен, затем они устанавливали блок, и если дом, в зависимости от его размера, находится на границе, любой небольшое количество энергии, производимой в год, может подтолкнуть его к следующему рейтингу … Что случилось с частью L, так это то, что они забыли об этом отверстии в расчете стены, поэтому все проектируют свою систему отопления, предполагая, что дом является воздухонепроницаемым, а затем, когда они добавить этот дополнительный непрерывный электрический компонент, он может снизить их энергоемкость, но если они вынут его и вставят в отверстия в стене, им придется увеличить тепловую нагрузку, чтобы обогреть негерметичный дом, и с таким же успехом они могут выбросить большую часть изоляции, потому что в ней нет смысла.Вот где частично пересекаются части L и F, и это происходит только в Ирландии и Великобритании ». Многие в отрасли также недовольны решением о пересмотре части L, чтобы установить минимальную воздухопроницаемость на уровне 10 м3 / (час.м2). Многие компании MVHR указывают минимальное значение 4 м3 / (час.м2), хотя по крайней мере один откажется установить систему в жилище, которое не соответствует этому минимальному стандарту. Какой бы ни была цифра, жизненно важно, чтобы она была известна и использовалась в расчетах, которые в конечном итоге определят используемую стратегию вентиляции.

«Мы бы увидели смысл, — говорит Кинг, — в сочетании частей F и L, даже если бы это было сформулировано так просто, как: вы изолировали до определенного уровня и это герметичная конструкция, вы должны иметь механический система вентиляции или пассивная система с рекуперацией тепла минимум до 80% ». Отсутствие связи между двумя наборами нормативных требований еще раз запутывает воду и затрудняет достижение баланса между потреблением энергии системой MVHR и ее способностью регенерировать тепло, которое в противном случае было бы потеряно.Кинг также критически относится к способу, которым Приложение Q SAP, которое будет получено до тех пор, пока не будет разработано Приложение Q DEAP, касается центрального вопроса оценки энергетических характеристик новых технологий для включения в оценки DEAP. «Это дает вам ватт на литр в секунду при использовании вентилятора. По сути, это бесполезно, это то же самое, что сказать, что машина едет со скоростью 40 миль на галлон. Это езда по городу? Это буксировка грузовика? Каждый дом индивидуален. Но это только начало и руководство … Они должны указать, что система HRV или система пассивной вентиляции находится в диапазоне от 0.3 и 0,5 смены воздуха в помещении в час. Это проектные параметры, которые использовались в остальном мире при определении размеров системы ».

Конденсация на крышах
Действующие правила посвящают целый раздел предотвращению чрезмерной конденсации на крышах. «Этот раздел может быть исключен при любом пересмотре, если мы выполним часть L до его пределов». — говорит Дэвид МакХью. «Благодаря доступности дышащего войлока в наши дни любой водяной пар, присутствующий на холодных крышах, может улетучиваться в солнечные дни.Если чердак имеет необходимую теплоизоляцию, то воздух на чердаке будет таким же холодным, как и снаружи, и не достигнет точки росы. Если здание под ним герметично, то влага, создаваемая жильцами, не сможет проникнуть на чердак. В настоящее время у нас есть большая проблема с избыточной вентиляцией крыш, а в ветреную погоду во многих крышных пространствах возникает чрезмерное движение воздуха. Мы обычно вентилируем потолки на расстоянии около 1 метра от центра. В результате ветреными зимними ночами движение холодного воздуха вызывает сквозняки в менее чем полностью герметичных помещениях.«Это, — отмечает он, — вводит холодный воздух в комнаты, обычно через осветительные приборы (известные как даунлайтеры). Кроме того, изоляция обычно зависит от ее способности удерживать воздух или изолирующий газ, чтобы дать положительный эффект. Движение воздуха над изоляцией отрицательно сказывается на характеристиках изоляции.

Качественная система вентиляции HRV с двумя полиэтиленовыми воздуховодами на месте во время установки в доме в Блэкрок, графство Дублин.

Открытые пожары
Мы снова переходим к Части J, но, учитывая действующие правила в отношении открытых пожаров, не говоря уже об их популярности, их существование не может игнорироваться стратегией функциональной вентиляции.«Пришло время по-новому взглянуть на проблемы с воздухом для горения и вентиляцией». — говорит Дэвид МакХью. «Теперь можно купить дровяные печи и газовые камины с независимыми воздушными соединениями и / или сбалансированными дымоходами. Даже газовые камины с эффектом пламени теперь доступны со сбалансированными дымоходами. Это оставляет твердое топливо горящим открытым огнем. Возможно, пришло время перекусить и запретить их вовсе. Ведь что в них можно сжечь? Ни мусора, ни угля, ни дерна — у всех есть очевидные недостатки.

«Думаю, в принципе нет. У нас их больше не может быть «. — говорит Симус Хойн из Энергетического агентства Типперэри. «Вы получаете 80% потерь тепла через открытый огонь, а также дополнительные потери на вентиляцию. Мы еще не рассматривали это в контексте новых строительных норм и правил, но будет очень сложно иметь открытый огонь и соответствовать требованиям. Если мы ужесточим теплопотери вентиляции, то это будет невозможно ». Это проблема, которая, скорее всего, вызовет негативную реакцию общественности.Хотя можно указать открытый огонь, который не будет противоречить основным амбициям частей L и F, одна из трудностей здесь снова связана с бесполезным разделением правил.

«Принцип мертв». говорит Шейн Миллер. «Так должно быть по нескольким причинам. Если вы возьмете кого-то из моих клиентов, они строят герметичные дома, мы придерживаемся системы вентиляции, и для того, чтобы получить разрешение инженера, чтобы сказать, что это соответствует правилам, им нужно иметь большой дыра в стене в комнате, где находится камин … Проблема с открытым дымоходом — это день, когда он зажжен, его эффективность составляет 15%, а в день, когда он не зажигается, это минус 100% из-за дыры.Он считает, что мы должны довести все пожары до стадии внутреннего сгорания, используя, например, сбалансированный дымоход. Существуют решения для открытого огня, включающие более сложную систему вентиляции вместе с высокой степенью герметичности, когда они не используются. Но еще предстоит выяснить, могут ли они быть указаны в соответствии с действующей частью J.

Отсутствие строительного контроля
Это факт, который может выходить за рамки самих нормативных требований, но отсутствие какого-либо значимого строительного контроля в Ирландии снижает эффективность самых далеко идущих технических руководств.«Я бывал во многих недавно построенных домах, где воздуховоды находятся на расстоянии многих метров от внешних стен в однокомнатных квартирах». — говорит Джей Стюарт. «Вентилятор является самым дешевым и не может нагнетать воздух так далеко. Воздуховоды поднимаются и опускаются повсюду и, вероятно, протекают, это не проверено, и я не думаю, что у вас вообще есть какая-либо реальная вентиляция. Я был на двух крупных объектах крупных разработчиков и известных подрядчиков, где у них были такие невероятно серьезные проблемы с конденсацией, и они не знали, что делать…. Я присутствовал при испытании этих вытяжных вентиляторов, и они на самом деле генерируют 15% воздушного потока от того, что указано в паспорте производителя ».

Открытый огонь не только является одним из наименее эффективных способов обогрева здания, но и вносит свой вклад в проблему, которую они не могут решить, требуя для функционирования отверстия в оболочке здания.


Чем они занимаются в других странах — Великобритания

В Великобритании базовые требования еще более устарели, чем в Ирландии.UK ADF 2006 гласит: «В зданиях должны быть предусмотрены соответствующие средства вентиляции для людей». Однако это значительно более полный документ по ряду причин. В Разделе 0:07 говорится, что «Вентиляция также обеспечивает средство управления тепловым комфортом, и это, наряду с другими, рассматривается в Части L». В разделах 0:10, 11 и 12 проводится различие между инфильтрацией и целевой вентиляцией, указывая, что первая должна быть минимизирована, где это возможно, а вторая должна быть должным образом спроектирована.Уровни инфильтрации 3-4 м3 / ч на м2 при 50 Па признаны достижимыми целями, и что рекомендации по вентиляции, приведенные в ADF2006, соответствуют этим уровням воздухонепроницаемости. Техническое руководство охватывает основные принципы вентиляции. Интересно отметить, что три из принятых методов работают по одному и тому же принципу, изложенному в Ирландском TGDF, хотя дано хорошее руководство по расчету интенсивности вентиляции для каждой из технологий на основе эффективности вентиляции.

Чем они занимаются в других местах — Финляндия
Из-за более сурового климата финнам с самого начала стало очевидно, что вентиляция — это больше, чем просто поступление и выход воздуха. D2 NBCF заявляет: «В целом, здания должны быть спроектированы и построены таким образом, чтобы можно было достичь здорового, безопасного и комфортного микроклимата в помещении в оккупированной зоне при всех нормальных погодных условиях и рабочих ситуациях». Это существенно другой подход к вентиляции, поскольку он определяет гораздо больше, чем просто условия вентиляции микроклимата в помещении.Он учитывает тепловые условия, качество воздуха в помещении, акустические условия, условия освещения и требования к вентиляции. Опять же, из-за климата особое внимание уделяется воздухонепроницаемости, хотя ссылка на воздухонепроницаемость сделана исключительно в другом документе под названием «Теплоизоляция зданий» (2003 г.). «Герметичность оболочки здания должна быть достаточно хорошей, чтобы система вентиляции в здании могла функционировать в соответствии с проектом. При необходимости конструкции должны иметь отдельную воздушную преграду.Особое внимание следует уделять проектированию переходов и вводов в конструкции, а также тщательному выполнению строительных работ ». Далее он поясняет это утверждение, говоря: «Что касается функционирования системы вентиляции, воздухонепроницаемость здания должна быть предпочтительно близкой к значению n50 = 1 л / ч» (один объем воздуха в здании проходит через через ограждающую конструкцию здания за час при разнице давлений между внутренним и наружным воздухом 50 Па).

Итак, что дальше
Проект новой части F был разработан и будет передан Консультативному органу по строительному регулированию — установленному законом органу — перед встречей с Министерством окружающей среды, наследия и местного самоуправления, назначенной на состоится 10 марта.Процесс общественных консультаций должен начаться сразу после этой встречи. Около сорока семи представлений было получено в течение периода публичных консультаций, предшествовавшего принятию новой Части L. Согласно закону ЕС о конкуренции, правила не могут быть приняты в закон до истечения трехмесячного периода. «Мы надеемся, — говорит представитель, — что буквально по истечении трехмесячного срока министр будет готов подписать. Наши обсуждения предстоящих представлений должны были принести плоды…. Когда мы вносим наши предложения, мы всегда обращаем его внимание на то, какие вопросы были подняты в процессе общественных консультаций, мы отмечаем, что, по нашему мнению, следует принять во внимание, что, по нашему мнению, не должно быть, и если мы так не думаем, почему мы так не думаем, а министр обсуждает и расписывается ».

Будет ли переходный период? «Если в конце процесса предполагается, что все, что требуется, — это подробные дополнительные указания, тогда не будет необходимости в переходном периоде. Если мы говорим, что нужно сделать что-то новое, то наш подход всегда заключался в том, что мы позволим отрасли отреагировать и адаптироваться посредством переходного периода, но еще слишком рано делать этот призыв.

Последнее слово
Дэвиду МакХью из Proair: «Часто можно слышать, как люди жалуются на изменения и новые вещи, такие как рейтинг энергопотребления зданий и то, как это делается. Это нормально, потому что люди должны жаловаться, если думают, что есть лучший способ. Что многие люди склонны забывать об изменениях в строительных нормах и правилах, так это то, что несколько лет назад правил вообще не было. Теперь, когда они у нас есть, мы можем изменить их и, надеюсь, в результате улучшить стандарты наших зданий.”

Для установки вытяжного вентилятора необходимо вырезать потолок, отверстия в стене

Q: Я только что купил дом, и мне посоветовали установить какую-нибудь вентиляцию в ванной, в которой нет окна или вентилятора. В ванной комнате есть внешняя стена. Как проще всего этого добиться?

A: Самый простой способ — заплатить кому-нибудь за выполнение работы. Если не считать этого, вытяжной вентилятор для ванной, вероятно, проще, чем проделать дыру в стене и установить окно.Кроме того, чтобы проветрить комнату, вам не нужно будет открывать окно в летнюю жару или зимой.

Многие вентиляторы доступны по цене от 25 долларов. Подходящий размер вентилятора для вашей ванной должен быть таким, чтобы он мог вырабатывать кубический фут в минуту на квадратный фут ванной комнаты. Кроме того, более дешевые вентиляторы обычно самые громкие. Если вы не хотите, чтобы каждый раз при нажатии переключателя он звучал как двигатель самолета, то планируйте потратить немного больше денег.

Вам нужно будет забраться на чердак, чтобы оценить ситуацию.Во-первых, вы должны найти место для вентилятора, вывести его наружу, затем проложить электрическую линию и выключить.

Выберите место на потолке и с помощью шаблона из коробки вентилятора вырежьте отверстие. Используйте пилу для гипсокартона и обрежьте шаблон. Затем положите толстую каплю герметика и вставьте вентилятор и его коробку в отверстие, вдавив его в герметик для герметичного соединения. Затем вы можете прикрепить коробку к потолку шурупами для гипсокартона.

Поскольку ваша ванная комната находится у внешней стены, я бы пропустил выхлоп через боковую стену, а не через крышу.По возможности всегда избегайте прорезания крыши, потому что ничего хорошего из этого не выйдет. Лучшее, на что вы можете надеяться, — это то, что крыша останется водонепроницаемой после того, как вы закончите. Итак, выпустите выхлоп через боковую стену чердака.

Когда вы прикрепляете вентилятор к потолку, ориентируйте его так, чтобы выпускное отверстие было обращено к боковой стене. Таким образом вы минимизируете расстояние, которое должен пройти выхлоп. Вы хотите, чтобы воздуховод был как можно короче и прямее, а воздуховод должен быть немного наклонен к точке выхода.

Отметьте место на боковой стене, где будет выходить вентиляционное отверстие, и прорежьте отверстие в боковой стене. Вы можете использовать сабельную пилу с отрывным лезвием, чтобы прорезать внутреннюю часть стены, и использовать каменное лезвие в циркулярной пиле, чтобы прорезать штукатурку снаружи.

Подсоедините воздуховод к порту сбоку вытяжного вентилятора и оберните соединение фольгированной лентой. Там, где воздуховод выходит из стены, можно установить вентиляционную решетку для сушилки. Это защитит вас от непогоды и вредителей, когда вентилятор не используется.

Теперь нужно подать питание на агрегат. Вы должны иметь возможность нажать на выключатель света, чтобы включить и свет, и вентилятор одновременно — было бы разумно проконсультироваться здесь с электриком — или вы можете включить второй выключатель, чтобы вентилятор работал независимо от света. Просто выключите питание на главной панели, прежде чем начинать играть с проводами.

Если вы хотите, чтобы вентилятор и свет работали вместе, вам нужно будет включить электрическое соединение либо на светильник, либо на выключатель.Просто убедитесь, что схема может выдержать дополнительную нагрузку — она ​​небольшая. Вы можете использовать кабель NM соответствующего размера (Romex) и соединить черный с черным, белый с белым, а медный (или зеленый) с медью.

Протяните кабель к вентиляторному блоку и выполните те же подключения. Используйте проволочные гайки для плотных соединений, а затем закрепите крышку коробки.

Майк Климек — лицензированный подрядчик и владелец Las Vegas Handyman. Вопросы можно отправлять по электронной почте на адрес [email protected]. Или отправьте письмо на номер 4710 W.Dewey Drive, No. 100, Las Vegas, NV 89118. Его веб-адрес: www.handymanoflasvegas.com.

6 лучших способов звукоизоляции вентиляционных отверстий

Как окна и двери, вентиляционные отверстия — это всего лишь еще один способ проникновения шума в комнату. Так что, если вы уже работаете над звукоизоляцией комнаты, вам нужно уделить особое внимание звукоизоляции вентиляционных отверстий .

Сегодня я составил список способов улучшить эту зону наших комнат. Если вы хотите полностью отказаться от вентиляции или по-прежнему хотите иметь некоторый воздушный поток , есть несколько способов достичь обоих результатов.

Лучше всего то, что вы можете использовать эти методы с любыми другими методами звукоизоляции, которые вы решите применить. Но прежде чем мы поговорим о способах звукоизоляции вентиляционных отверстий, давайте ответим на очевидный вопрос.

Звукоизоляция вентиляционного отверстия повлияет на воздушный поток

Можете ли вы сделать звукоизоляцию вентиляционного отверстия, не препятствуя воздушному потоку? Чтобы ответить на этот вопрос одним словом: нет. Вы не можете рассчитывать на установку каких-либо звукоизоляционных материалов поверх вентиляционных отверстий, если они не будут мешать воздушному потоку.В конце концов, чем больше открытого вы покидаете это пространство, тем больше шума сможет проникнуть внутрь. И чем больше вы будете пытаться закрыть это пространство, тем тише будет.

Даже методы, которые предназначены для удержания воздуха в помещении и выхода из него, будут немного препятствовать воздушному потоку. Большая часть шума, который мы слышим ежедневно, — это воздушного потока . Итак, как вы понимаете, означает, что мы на самом деле пытаемся уменьшить воздушный поток .

Тем не менее, в зависимости от ваших предпочтений и целей звукоизоляции, вы можете даже захотеть полностью закрыть вентиляционное отверстие.Как и в случае с любым другим проектом звукоизоляции, самое важное, что вы можете сделать, — это точно определить, чего вы хотите достичь . В идеале вы должны найти золотую середину между вашими потребностями в звуке и потребностями комнаты.

Например, , если вы хотите, чтобы в комнате было абсолютно тихо, лучшим вариантом будет закрыть вентиляционное отверстие . Однако, если в комнате только одно окно, потребуется дополнительный поток воздуха, исходящий из вентиляционного отверстия. Итак, вам понадобится решение, которое снижает шум, идущий через вентиляционное отверстие, но по-прежнему пропускает воздух через .Но, естественно, это легче сказать, чем сделать.

Этот компромисс невероятно важен, особенно когда мы говорим о воздушном потоке и тишине. Одно не лучше другого. Очевидно, я твердо верю в то, что тихий дом — это счастливый дом. Но я также верю в силу свежего воздуха, поэтому не нужно жертвовать одним ради другого.

Осмотр вентиляционного отверстия

Когда вы узнаете, чего хотите от помещения, над которым работаете, выбрать метод, который вы хотите реализовать, будет несложным.Вот как подготовить комнату с вентиляционным отверстием для работы, которую вы собираетесь выполнить. :

  1. Для начала вам нужно очистить область вокруг вентиляционного отверстия .
  2. Если он находится высоко на стене или потолке, получит лестницу . Если он ниже, устройтесь поудобнее на полу. Вы даже можете взять подушку и встать на колени, если думаете, что будете над ней работать долгое время.
  3. Вы, вероятно, увидите металлическую решетку над вентиляционным отверстием, поэтому вам также понадобится отвертка или дрель с соответствующими битами, чтобы вывернуть винты .
  4. После того, как вы удалите решетку, вы можете проверить внутреннюю часть вентиляционного отверстия с помощью фонарика . Хотя через решетку тоже можно заглянуть.

Но что указывает на то, что ваше вентиляционное отверстие пропускает больше шума от ваших соседей или соседей по дому, чем должно?

Пропускает ли вентиляционное отверстие больше шума, чем должно?

Существует трех основных причин, по которым все слышно через вентиляционное отверстие:

  • Форма воздуховода, соединяющего вентиляционные отверстия в двух разных комнатах друг с другом, обеспечивает прохождение звука .Обычно это происходит, если вентиляционные отверстия расположены прямо напротив друг друга, поэтому звуку не нужно поворачивать по углам на пути между двумя комнатами.
  • Внутри воздуховода недостаточно препятствий, чтобы звук мог отражаться от , поэтому шум не прерывается. В отличие от предыдущего пункта, этот довольно легко решить, как вы увидите далее в этой статье.
  • Вентиляционное отверстие громкое, потому что оно не изготовлено из особо впитывающих материалов .Конечно, металл — не лучший материал, если вы хотите заглушить звук.

Поэтому, когда вы смотрите на вентиляционное отверстие, обратите внимание на эти потенциальные проблемные области. Таким образом, вы будете точно знать, чего не хватает в вентиляционном отверстии и даже как это исправить. С этого момента это будет проект, основанный на здравом смысле. Тем не менее, давайте рассмотрим несколько идей о том, как уменьшить шум, идущий через вентиляционные отверстия.

6 лучших способов звукоизоляции вентиляционных отверстий

Поскольку самые простые и эффективные решения по предотвращению проникновения шума через вентиляционные отверстия включают полное закрытие отверстий, я начну с предложения трех способов сделать это.Они варьируются от постоянной блокировки вентиляционного отверстия до использования временных и съемных мер. И после того, как я расскажу вам об этом, мы сможем обсудить некоторые методы звукоизоляции, которые позволят воздуху проходить через вентиляционное отверстие.

1. Полностью закройте вентиляционное отверстие гипсокартоном

Первое, что вы можете сделать, чтобы навсегда закрыть вентиляционное отверстие, — это относиться к нему как к стене . Вы можете заполнить воздуховод полностью или просто вставить деревянные шпильки в самом начале канала , после того, как снимете решетку.Затем вы можете набить изоляцией или просто закрыть гипсокартоном . Наконец, вы заклеите область вокруг гипсокартона клеем для настенной основы , чтобы он смешался.

После того, как все высохнет, вы можете отшлифовать поверхность и протереть ее, а затем покрасить в тон стене. Как вы можете видеть из видео ниже, эта техника очень чистая и эффективная, а также довольно простая в использовании. Однако, если в вашем распоряжении не так уж много средств, я рекомендую попробовать один из других советов.

Конечно, более простой и небрежный вариант этого метода — это сплющивать решетку и начинать ее непосредственно гипсом . После того, как вы оштукатурили решетку, вы можете продолжить, как они делали в видео, сглаживая штукатурку до тех пор, пока она не станет однородной. Хотя я действительно видел, как некоторые люди успешно использовали этот метод, я бы предпочел выполнить работу правильно. впервые. Но если вы предпочитаете просто покончить с этим, это один из способов сделать это.

Однако слово для мудрых: вы захотите сделать это, только если кондиционер не включен . Если кондиционер активно работает через систему вентиляции, это вызовет скопление конденсата. В этом случае вы можете адаптировать этот метод, используя водонепроницаемые материалы или положив водостойкий брезент перед стойками и изоляцией.

2. Заполните проем звукоизолирующим герметиком

Если вы хотите результатов, аналогичных тем, которые вы получили бы с гипсокартоном и гипсом, вы можете использовать акустический герметик для закрытия вентиляционного отверстия.Я не говорю об акустическом герметике , которым вы бы заделали щели вокруг окон. Вместо этого подойдет что-то вроде Great Stuff Big Gap Filler .

Этот продукт представляет собой вспененный герметик , поэтому он фактически расширяется, заполняя поверхность, на которую вы нанесли его . После застывания он будет воздухонепроницаемым и водонепроницаемым . Кроме того, вы также сможете отшлифовать его , чтобы он вписался в остальную часть стены , и покрасить поверх нее.

Если вы собираетесь заполнить этим продуктом весь воздуховод, вы можете это сделать. Однако вам должно быть достаточно изоляционной пены, чтобы заполнить объем пространства, с которым вы работаете.

Прежде чем приступить к работе, наденьте перчатки. Затем вы можете снять вентиляционные крышки с обеих сторон воздуховода, если вы планируете заполнить все пространство. Затем вы можете заполнить пространство и даже поставить вентиляционные решетки обратно на , чтобы ваша комната выглядела так, как раньше.Весь проект должен занять всего несколько минут на нанесение и несколько минут на схватывание и отверждение.

С другой стороны, вы также можете заполнить пространство только возле самого вентиляционного отверстия. Поскольку изделие водонепроницаемо, оно должно выдерживать конденсацию, которую может образовывать работающая система вентиляции. Так что вы также можете нанести пену и растушевать ее со стеной или даже оштукатурить, чтобы получить нужную консистенцию.

3. Закройте вентиляционное отверстие звуконепроницаемыми занавесками или одеялами

Конечно, один из самых простых способов звукоизоляции ваших вентиляционных отверстий — это закрыть их звукоизолирующими одеялами или занавесками.Я уже писал о том, насколько волшебны оба этих продукта. По сути, они толще и плотнее тканых, чем обычные одеяла или шторы (хотя в крайнем случае подойдет и обычное толстое одеяло).

Хотя все эти советы было бы легче применить к стенным вентиляционным отверстиям, вы можете даже сделать их для потолочных вентиляционных отверстий. Если вы устанавливаете обычное звуконепроницаемое или подвижное одеяло, вы можете прибить его к стене или потолку . Однако одеяла с люверсами легче повесить, как занавески.

Или вы можете избавить себя от хлопот и просто приобрести звукоизолирующие шторы . Установите карниз на стене над вентиляционным отверстием или вдоль потолка и повесьте занавеску, убедившись, что она ложится на пол . Это гарантирует, что вы полностью укрыты, а также утолщает ваши стены. Тем не менее, я бы использовал этот совет с одним из следующих двух методов звукоизоляции вентиляционных отверстий.

4. Постройте шумоподавляющий лабиринт внутри вентиляционного отверстия

Существует множества причин, по которым вы можете захотеть или даже нуждаться в том, чтобы свежий воздух поступал в комнату .Наиболее очевидные причины, по которым вам может понадобиться дополнительный воздушный поток, — это то, что в самой комнате есть только одно маленькое окно. Однако, если есть вероятность роста плесени в комнате, вам обязательно нужно поддерживать вентиляционное отверстие в рабочем состоянии. И, конечно же, вы также можете использовать эту технику по своим причинам.

Если вы никогда раньше не слышали о методе лабиринта, это может показаться немного безумным. Но оставайся со мной. Создание лабиринта внутри вентиляционного отверстия — отличный способ добавить поглощающие материалы и стены, чтобы звуки отражались от .

Вы прикрепите эти стенки по бокам воздуховода, чтобы воздух перемещался зигзагообразно. Это, конечно, заставит звуковые волны отразиться несколько раз, что приведет к потере импульса и более быстрому рассеянию. Поскольку воздух все еще может проходить, этот метод приведет к тому, что в комнате будет достаточный воздушный поток . Тем не менее, у вас все равно будет значительного снижения шума .

Материалы, которые вам понадобятся

Если вы хотите опробовать эту технику, вы можете начать со сбора необходимых вам инструментов.В конце концов, подготовка — это половина дела. Итак, если вы хотите добиться успеха, вы можете приобрести:

  • Стремянку , если вентиляционное отверстие находится высоко на стене или даже на потолке.
  • Отвертка или дрель с соответствующими битами. Ты будешь использовать их, чтобы открутить решетку вентиляционного отверстия.
  • Пила по дереву или лобзик для распиливания досок.
  • Тонкая фанера толщиной не более полдюйма .Можно разрезать несколько досок, чтобы они были немного уже ширины воздуховода. Они также должны быть немного длиннее половины высоты воздуховода.
  • Клей , например, Gorilla Wood Glue .
  • Тонкая акустическая пена — не та, которую вы бы использовали для облицовки стен. Вместо этого вы захотите использовать более тонкую альтернативу, например, , который делает Silverstone . Их продукт толщиной всего 0,15 дюйма , поэтому он не займет слишком много места в вентиляционном отверстии.
  • Универсальный нож или ножницы для разрезания поролона.
  • Линейка или другой измерительный инструмент .

Наконец, вы также захотите убедиться, что у вас есть рабочая станция. Если у вас есть опыт работы с подобными домашними проектами, возможно, вы сможете использовать пилу, не повредив другую поверхность. Однако всегда полезно прикрыть свои базы.

Пошаговые инструкции

Построение шумоподавляющего лабиринта внутри вентиляционного отверстия

  1. Измерьте воздуховод

    Когда у вас есть все материалы, вы можете подготовить стены лабиринта.Как я уже упоминал, они должны быть на уже, но такой же высотой, как ваш воздуховод . Таким образом, вы можете использовать рулетку, чтобы измерить размеры воздуховода, а затем перенести их на фанеру.

  2. Разрежьте доски

    Отрежьте первый кусок и проверьте, входит ли он в воздуховод. Если это так, вы можете обрезать остальную фанеру до этого размера. Чем больше досок вы сделаете, тем больше препятствий встретят звуковые волны.

  3. Приклейте акустическую пену к доскам

    Приклейте тонкую акустическую пену к доскам с помощью клея для дерева.Вы можете обрезать поролон до нужного размера, прежде чем приклеить его, или обрезать излишки после того, как он окажется на доске.

  4. Откройте вентиляционную крышку

    Теперь, когда у вас есть стены лабиринта, вы можете открыть вентиляционную крышку или решетку. Вот где вам может понадобиться лестница.

  5. Установите первую стену лабиринта

    Количество деревянных и пенопластовых стен лабиринта, которые у вас получатся, определит, как далеко в воздуховоде вы разместите свою первую стену. Нанесите клей на одну или две стороны планки и поместите первую в воздуховод, затем немного подержите, пока клей не схватится.

  6. Создайте зигзагообразный узор

    Следующая деталь, которую вы разместите, будет на противоположной стороне воздуховода. Так что, если вы приклеили первую стену к левой стороне воздуховода, вы можете поставить следующую в правом углу. Это придаст лабиринту зигзагообразный узор. Оставьте хотя бы дюйм пространства между каждой стеной. — вы можете сделать лабиринт более узким, но это будет больше препятствовать воздушному потоку.

  7. Установите вентиляционную решетку на место

5.Закройте вентиляционное отверстие акустической пеной

Если у вас уже есть кусочки акустической пены с рисунком для яиц , вы можете использовать их, чтобы закрыть вентиляционное отверстие. Возьмите немного аэрозольного клея 3M и нанесите его на плоскую сторону одной из частей акустической пены. Затем прижмите эту деталь вплотную к другой .

Когда клей высохнет, вы можете отрезать пену примерно до размера вашего воздуховода . Ничего страшного, если получится кусок, который немного больше воздуховода.Пена немного погнется и закроет пространство.

Наконец, есть еще один способ сделать заглушку для вентиляционного отверстия.

6. Заглушите вентиляционную решетку

Если ваша вентиляция пропускает много шума, это, вероятно, также вызывает сквозняк или даже препятствует равномерному обогреву вашей комнаты. Ну, установка временной заглушки может помочь со всеми этими проблемами.

Один из способов сделать это — сделать заглушку из самой крышки решетки. Отвинтите крышку и перенесите ее на свою рабочую станцию.Измерьте реальные решетки изнутри и перенесите эти измерения на кусок фанеры толщиной четверть дюйма. Отрежьте кусок до нужного размера и положите его на решетку изнутри, затем скотчем.

Вы можете использовать жидкий клей, чтобы удерживать его, если вы планируете сделать это надолго. Тем не менее, я считаю, что временные решения всегда предпочтительнее, пока не будут известны результаты. Таким образом, вы даже можете использовать водонепроницаемую ленту , чтобы приклеить древесину к решетке и покрыть всю доску, если конденсация переменного тока является проблемой.

При необходимости, , вы также можете наклеить уплотнительную ленту по внутренним краям вентиляционной крышки , чтобы убедиться, что сквозь нее не проникает шум. Наконец, вы можете снова прикрутить крышку к вентиляционному отверстию. Если вы в большей степени наглядно учитесь, вы можете увидеть, как это делается, в этом видео.

Это решение все равно оставит вам работоспособное вентиляционное отверстие. Все, что вам нужно сделать, чтобы изменить результаты, — это снять доску с решетки. Вы даже можете держать ленту и доску под рукой, чтобы в следующий раз закрыть вентиляционное отверстие.

Заключительные мысли о шумоподавлении вентиляционного отверстия

Надеюсь, один из этих методов решит вашу проблему с шумным вентиляционным отверстием. В конечном итоге вам нужно будет выбрать подходящее решение в зависимости от ваших потребностей и потребностей помещения.

Если вы больше не используете вентиляционное отверстие, лучше его полностью закрыть. Однако, если вам все еще нужен воздушный поток, вы можете использовать один из последних методов, чтобы получить тихую комнату своей мечты.

СВЯЗАННЫЕ ПОСТЫ:

Сливные отверстия и вентиляционные отверстия

Сливные и вентиляционные отверстия

Сливные отверстия и вентиляционные отверстия — это компоненты кирпичной конструкции, предназначенные для облегчения дренажа и вентиляции внутри кирпичной полости.

КОНДИЦИОНЕРНЫЕ ОТВЕРСТИЯ

Важно помнить, что, хотя кирпичный шпон является отличным защитным слоем от дождя, он не является водонепроницаемым. Потребуется значительное количество воды, прежде чем влага может стечь по обратной стороне шпона.

В случае, если это насыщение действительно происходит, необходимо разместить ряд зазоров или «сливных отверстий» вдоль нижнего ряда.

Необходимо разместить дренажное отверстие 75 мм x 10 мм через каждые 800 мм вдоль основания или, альтернативно, 1000 мм2 / погонный метр стены.

Любое дренажное отверстие шириной более 13 мм требует защиты от паразитов.

Требования к выпускным отверстиям также должны быть выполнены в головках дверей, окон и проемов.

ВЕНТС (ВЕНТИЛЯЦИЯ)

Вентиляция — это процесс замены воздуха в любом помещении с целью улучшения качества воздуха. Для кирпичной полости это означает замену влажного воздуха внутри полости более сухим воздухом снаружи.

E2 / AS1 предлагает два приемлемых метода вентиляции кирпичного шпона:

  • Вертикальные вентиляционные отверстия, установленные в соответствии с предыдущими выпускными отверстиями; или
  • Оставляем зазор 5 мм вокруг верхней части фанеры.

Вы можете просмотреть эти требования E2 / AS1 в , раздел 9.2.6 (d) и на рис. 73E здесь: E2 / AS1 (part4).

T h e Федерация строителей кирпичей и блоков рекомендует при установке вертикальных вентиляционных отверстий устанавливать их во втором блоке сверху.

Это гарантирует, что связь кирпичей в верхнем ряду не будет ослаблена.

Вентиляционные отверстия под подоконниками обычно не требуются, так как воздух может свободно перемещаться по раме.

Федерация укладчиков кирпича и блоков рекомендует, чтобы в тех случаях, когда длина окон превышает 2,4 м, одно или два вентиляционных отверстия равномерно располагались под подоконником.

КИРПИЧНЫЙ ШПОН ГЛИКИРОВАННЫЙ ИЛИ КРАШЕННЫЙ

Если облицовка кирпича оштукатурена или окрашена, внешняя облицовка кирпичной облицовкой представляет собой эффективную водонепроницаемую систему. Это означает, что необходимость в циркуляции воздуха для сушки полости и дренажных отверстий для дренажа шпона становится менее важной.

Приемлемым подходом к дренажным отверстиям в этом сценарии являются дренажные отверстия 50 мм x 10 мм с центрами 1 м или 500 мм2 / погонный метр стены.

Вентиляционные отверстия по-прежнему необходимы в верхней части оштукатуренного или окрашенного шпона, однако дизайнеры должны проконсультироваться со своим местным советом, поскольку требования меняются.

Федерация строителей кирпича и блоков просит при выборе вентиляционных отверстий, которые вы поддерживаете, наших членов:

Виктор Вентс: http://www.victorvents.co.nz/

Следующий раздел вы можете прочитать здесь:

Кирпичная облицовка из шпона

Запечатайте чердак, чтобы не допустить проникновения зверюшек

Время: 4 часа

Что здесь тепло, сухо и уютно, что лучше дырки в дереве? Верно, это твой чердак.Животные — эксперты в том, чтобы найти дорогу и почувствовать себя как дома. Это означает шум, испорченные воздуховоды, помет (фу) и пережеванную проводку — теперь , это опасность пожара. Закройте чердак, чтобы не пустить тварей — ваш дом будет вам благодарен.

Что это для вас?

  • Защитите вещи на чердаке
  • Остановите беспорядки с животными до того, как они произойдут
  • Защитите вашу сантехнику и электропроводку

Запечатайте чердак, чтобы не допустить проникновения зверюшек

  1. Осмотрите внешний вид своего дома на предмет дырок. Посмотрите на свою крышу, свесы крыши и пространство под ними на предмет дыр или щелей. Присмотритесь, дыры не обязательно должны быть большими, чтобы быть проблемой. Некоторым летучим мышам нужно всего дюйма, чтобы попасть внутрь — жутко!

  2. Заделайте меньшие внешние отверстия стальной мочалкой. Возьмите лестницу (если нужно) и немного стальной ваты, чтобы заткнуть любые отверстия, достаточно маленькие, чтобы в них поместилось меньше горстки вещей. Заполните отверстия стальной мочалкой и заклейте края герметиком, чтобы он держался на месте.Выполнено.

  3. Заплатить большие наружные отверстия с помощью гидроизоляции. Если вы видите отверстия побольше, отправляйтесь в местный строительный магазин и купите цветной листовой металл, сделанный специально для кровельных работ — просто попросите «прошить». (Psst … возможно, вы захотите подобрать несколько вентиляционных крышек, пока будете там, для следующего шага.) Измерьте отверстие и используйте ножницы, чтобы вырезать кусок гидроизоляции, оставив примерно дюйм нахлест по краям. Возьмите несколько гвоздей и прибейте планку на месте, используя ровно столько, чтобы края были плотно затянуты.

  4. Отремонтировать поврежденные крышки вентиляционных отверстий на потолке. Поднимитесь по лестнице и проверьте пространство под ней, где ваша крыша нависает над стенами (читай: софит). Если вы видите сломанные или отсутствующие крышки вентиляционных отверстий на потолке, замените их на замену правильной формы и размера. Снимите сломанные крышки вентиляционных отверстий на потолке (прямоугольные необходимо открутить, а круглые можно снять) и замените новыми блестящими крышками. Не забудьте уплотнить края, если вы открыли круглую крышку.

  5. Заберитесь на чердак. Нет лестницы на чердак? Найдите люк в потолке наверху и заберитесь в него по лестнице. Возможно, вам придется принести доски размером 2 на 12, чтобы сделать передвижной пол. Разместите доски на деревянных балках, пересекающих чердак, и перемещайте их вместе с собой во время работы. Они образуют платформу, на которой вы будете сидеть, когда будете перемещаться по чердаку.

  6. Закройте все оставшиеся дыры на чердаке. Видите оставшиеся дыры снаружи? Заклейте их стальной ватой или оклейкой (дежавю, кто-нибудь?).Не забудьте проверить крышу, пока вы там наверху. Если у вас возникли проблемы с поиском отверстий, пусть свет будет вашим проводником. Солнце будет светить сквозь крышу везде, где есть дыра. Та-да!

  7. Добавить или отремонтировать вентиляционные решетки чердака. Вы починили вентиляционные отверстия в потолке (хорошая работа), но теперь вам нужно проверить вентиляционные отверстия в стенах чердака на предмет отсутствующих или поврежденных экранов. Наденьте рабочие перчатки и возьмите ножницы. Приложите кусок проволочной аппаратной ткани диаметром ⅛ дюйма к вентиляционному отверстию и отрежьте его так, чтобы он закрыл вентиляционное отверстие с дополнительным дюймом по краям.Возьмите степлер и прикрепите ткань скобами к дереву вокруг вентиляционного отверстия. Вам понадобится примерно одна скоба на дюйм. Извините, пушистые друзья, вам нужно найти другое место для ночлега на зиму.

Совет для профессионалов: Если вы обнаружите вентиляционные отверстия на потолке без крышки, вы захотите их добавить. Измерьте отверстия вентиляционных отверстий и купите крышки, которые подходят к ним — круглые отверстия требуют точно подогнанной крышки, чтобы выступы подходили к отверстию, а крышки для прямоугольных отверстий прикрепляются к потолку, чтобы они могли немного перекрывать края отверстия.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
