Парогидроизоляция кровли: способы устройства и виды материала

способы устройства и виды материала

Пленки для пароизоляции применяются в случае утепленной конструкции крыши. Предназначены для защиты слоя теплоизоляции от образования влаги внутри него в виде пара и способствует созданию комфортного климата внутри мансардного этажа. В случае устройства кровельного «пирога» без пароизоляционной мембраны утеплитель со временем может быть поврежден от воздействия излишней влаги, что, в свою очередь, приведет к ухудшению теплоизоляционных свойств крыши и дальнейшей замене утеплителя.

Рассмотрим в статье, как избежать подобных последствий, выбрать подходящий материал для пароизоляции и своими руками осуществить правильное устройство пленки.

[—ATOC—]

[—TAG:h3—]

Содержание

1. Материалы для пароизоляции кровли
2. Устройство пароизоляционной пленки
3. Монтаж пароизоляции изнутри дома
4. Установка пароизоляционной пленки снаружи дома
5. Заключение

Материалы для пароизоляции кровли

Пароизоляционные пленки, как и материалы для гидроизоляции, имеют различные виды, которые отличаются по назначению (крыши, стены) и составу, влияющему на показатели надежности и эффективности мембран.

Отметим, что достижение оптимального показателя теплоизоляции возможно только в случае применения качественных пленок как для паро-, так и для гидроизоляции кровли.

Различия пароизоляционных пленок друг от друга можно свести к трем основным характеристикам:

• виды армировки материала;
• плотность пленок;
• наличие или отсутствие дополнительного алюминиевого слоя;
• производители пароизоляции

Второй пункт является производной первого. Поскольку качество армированного слоя, выполненного из полипропилена, непосредственно влияет на показатели поверхностной плотности пленки. Некоторые производители предлагают материалы с дополнительной сеткой для предания большей прочности пленки.

Есть виды пленок, где одна из сторон шероховатая. Это необходимо для сдерживания конденсата на поверхности пароизоляции для последующего его испарения. Монтаж таких пленок производится гладкой стороной к утеплителю.

Виды пароизоляционных пленок

Соответственно, чем выше плотность материала, тем надежнее будет пленка. Данная характеристика измеряется в г/м2 и может варьироваться от 70 до 200, а цена более плотной пароизоляции будет выше менее качественного аналога. Зачем нужен этот показатель? Дерево имеет особенность незначительного смещения, обусловленного перепадами температуры и изменению влажности воздуха. Тем самым возможен разрыв менее плотной пленки.

Рекомендуется использовать пароизоляционную пленку для крыши поверхностной плотностью не менее 100 г/м2.

Вид пароизоляционных пленок с алюминиевым слоем дополнительно выполняет теплоотражающую функцию, тем самым позволяя повысить эффективность теплоизоляционных свойств кровли. Зачастую цена таких пленок значительно выше, поэтому при утеплении крыши возникает вопрос: увеличить толщину слоя теплоизоляции или использовать отражающую пленку с алюминием? Конечный итог зависит от личных предпочтений и возможностей бюджета, а также конструктивных особенностей крыши. И в том и в другом случае помните, слой утепления для центрального региона должен быть не менее 150мм, а оптимальным значением принято считать толщину — 200мм.

Среди зарекомендовавших себя производителей качественных пароизоляционных пленок для крыши и стен относятся материалы Tyvek торговой марки DuPont (Люксембург), Delta (Германия) и JUTA (Чехия). Также существуют неплохие отечественные материалы. В любом случае выбор следует производить, основываясь на главной технической характеристике — плотности пленки.

Показатель плотности пароизоляции можно узнать на упаковке (рулоне). Иногда значение указывается в самом названии. Например, пароизоляционная пленка Н96 имеет плотность 96 г/м2 и т.д.

Устройство пароизоляционной пленки

Сразу начнем с важного момента во время монтажа пароизоляции для кровли: сторона укладки пленки у большинства производителей не имеет значения, поскольку, в отличие от гидроизоляционных мембран, данный вид изоляции не имеет паропроницаемых свойств, а используется в качестве парового барьера между внутренним пространством дома и слоем теплоизоляции.  Исключение составляют пароизоляционные материалы с отражающим слоем и двухслойный пленки класса В с шероховатой и гладкой поверхностями. В таком случае пленка укладывается алюминиевой или шероховатой стороной внутрь дома, соответственно.

Существует два способа устройства пленок для пароизоляции: внутренняя и наружная укладка. Оба варианта можно без труда сделать своими руками, следуя изложенным ниже инструкциям.

Монтаж пароизоляции изнутри дома

Такой способ укладки довольно распространен в частном строительстве. Связано это с тем, что на начальном этапе возведения конструкции крыши владелец дома не считает необходимым утеплять крышу. Но через некоторое время возникает потребность в увеличении жилой площади за счет теплого мансардного этажа.

Этапы монтажа:

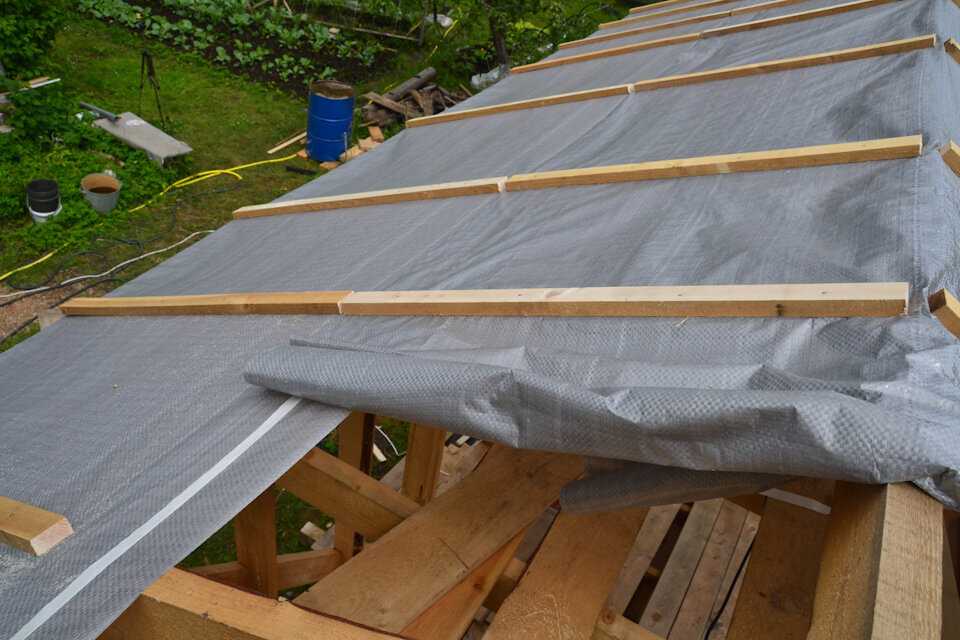

Монтаж пароизоляционной пленки

1. Между стропилами укладывается утеплитель, толщина слоя которого 150-200мм. При необходимости крепим теплоизоляцию при помощи специальных тарельчатых дюбелей.
2. Раскатываем рулон пароизоляции и закрепляем его на внутренней стороне стропильной системы или «чернового» потолка при помощи строительного степлера. Материал необходимо монтировать горизонтально снизу-вверх внахлест, равный примерно 150мм.
3. Для герметичного соединения швов следует обязательно использовать специальный односторонний или двухсторонний скотч. В первом случае лента для пароизоляции приклеивается с наружной стороны нахлеста, во втором — с внутренней. Скотч бывает битумный, полипропиленовый или фальгированный.
4. Примыкания пленки к стене или вентиляционной трубе также необходимо изолировать скотчем изначально завернув вовнутрь.
5. В случае пленки плотностью более 100 г/м2 крепим ее с небольшим натягом без провиса.
6. Между пароизоляцией и материалом для внутренней отделки должен быть вентиляционный зазор. Для этого поверх пленки набиваем бруски 40х40 или 50х50 мм с шагом 500-600мм. Это делается по аналоги с устройством гидроизоляционной пленки и кровли: для выветривания излишних паров.

Установка пароизоляционной пленки снаружи дома

Внешнее устройство пароизоляционной пленки осуществляется снаружи здания в процессе монтажа кровельного «пирога». Такой вариант часто используют кровельщики при комплексном утеплении крыши и монтаже кровли. Теплоизоляция закладывается прямо на пленку между стропильных ног. В остальном инструкция по укладке аналогична изложенной выше.

Заключение

Пароизоляционная мембрана для кровли обязательно должна быть установлена при утепленной верхней конструкции дома (мансарды). Ее использование способствует не только сохранению теплоизоляционных свойств крыши, но предотвращению возникновения грибка и плесени внутри помещения и на деревянных элементах здания: обрешетка и стропильная система.

Не рекомендуется использовать в качестве пароизоляции пергамин или обычную ПВХ пленку. Подобные материалы недолговечны и их легко повредить при монтаже, что, в свою очередь, приводит к нарушению герметичности всей системы изоляции крыши. Поэтому правильный выбор и укладка пароизоляционной пленки крайне важна в частном строительстве.

Пароизоляция кровли, какую выбрать, фото, видео

Содержание:

Сырость под кровлей: источники появления и способы защиты
Что такое пароизоляция, отличия от гидроизоляции
Устройство пароизоляции кровли

Монтаж пароизоляции кровли

Вопреки распространенному мнению злейшими врагами кровли является не дождь и снег, а сырость, накапливающаяся в деревянных элементах стропильной системы. Именно внутреннее испарение является причиной коррозии металла и гниения дерева. Разберем причины возникновения излишней сырости и рассмотрим методы борьбы с этим явлением.

Сырость под кровлей: источники появления и способы защиты

Для проникновения влаги в подкровельное пространство есть два пути: через крышу и изнутри дома. Защиту сверху обеспечивает герметизация швов и стыков кровельных листов, а также переходов от кровли к строительным элементам. Но и при самой тщательной герметизации вода может проникнуть в подкровельный слой. Вторым рубежом защиты от нее служит гидроизоляция. Именно она гарантирует, что подкровельное пространство будет надежно изолировано от дождевой или талой воды.

Еще одним источником влаги являются испарения внутри дома, которые впитываются в сухое дерево, как в губку, и создают там идеальные условия для развития плесени, грибка и гнили. Кроме сухого дерева влагу также отлично впитывает слой строительной ваты, используемой в качестве теплоизоляции.

Для чего нужна пароизоляция кровли — защита от сырости

Также, влага очень сильно снижает теплоизоляционные свойства пористого утеплителя:

• при увеличении его влажности всего на 1% теплопроводность увеличивается на 32%;
• 2,5% дополнительной влажности увеличивает теплопроводность утеплителя на 55%;
• всего 5% (по массе) влаги в слое ваты практически вдвое снижает теплоизолирующие свойства этого строительного материала.

К чему приводит некачественный монтаж пароизоляции кровли

Даже если в качестве теплоизолятора используется пенопласт или другой влагонепроницаемый материал, влага все равно найдет возможность конденсироваться и нанесет вред строительным материалам.

Борьба с влажностью от испарений сводится к двум направлениям:

• пароизоляция крыши от жилого пространства;
• организация естественного проветривания подкровельного пирога.

Что такое пароизоляция, отличия от гидроизоляции

Если до недавнего времени выбор подкровельной гидроизоляции был ограничен рубероидом и полиэтиленовой пленкой, то сегодня промышленность предлагает строителям очень широкий ассортимент продукции с очень богатым перечнем полезных свойств. Называть конкретные марки не имеет никакого смысла, поскольку у каждого производителя найдется продукт, не хуже, чем у конкурентов.

Начнем с гидроизоляции. Современные гидроизоляционные мембраны обладают очень высокой механической прочностью, большой стойкостью к температурам и к действию солнечной радиации. Срок службы такой гидроизоляции исчисляется десятилетиями.

При выборе пленки нужно обращать внимание на ее толщину (прочность) и паропроницаемость, выраженную, как правило, в г/кв.м за сутки. Данная цифра указывает, сколько грамм пара проникает через один квадратный метр мембраны за одни сутки при нормальных условиях. Чем выше данный показатель — тем лучше мембрана «дышит». Но ее гидроизоляционные и механические свойства ухудшаются обратно пропорционально проницаемости.

Пароизоляция для крыши — это абсолютная преграда для воды, пара и воздуха. Но, поскольку обычная полиэтиленовая пленка не отличается прочностью — пароизоляцию делают из синтетических полотен, обработанных водонепроницаемым составом.

Пароизоляция кровли, материалы

К слову сказать, пароизоляционные материалы можно использовать в качестве тентов для временного укрытия строительных материалов, организации легких навесов и т.п. Для защиты от конденсата нижнюю поверхность пароизоляции спаивают с тонким слоем нетканого пористого материала. Он играет роль губки, накапливая влагу при низкой температуре и испаряя ее при нагреве.

Пароизоляция крыши в деревянном доме с мансардой

Устройство пароизоляции кровли

Еще совсем недавно большинство зданий оборудовалось так называемыми холодными чердаками. Это вентилируемое нежилое пространство нуждалось только в защите от снега, дождя и талой воды, поскольку температура под кровлей мало отличалась от наружной, а конденсат на чердаке отсутствовал. Этому способствовало надежное утепление жилых помещений, смонтированное на полу чердачного помещения.

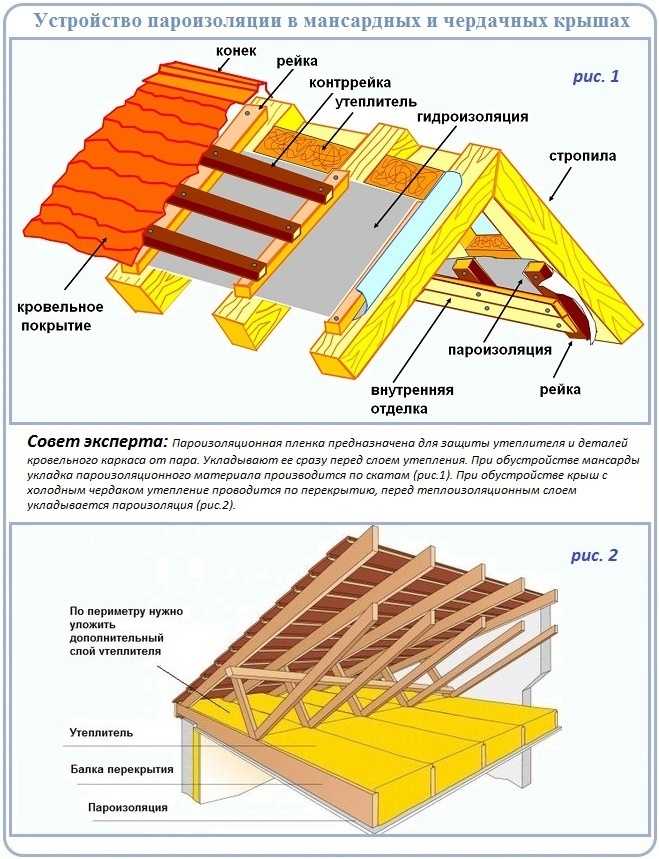

Устройство пароизоляции кровли с мансардой и чердаком

Сейчас такое расточительство не приветствуется и не только в новых, но и во многих старых домах, чердаки оборудуются под утепленное жилое или офисное пространство. При этом утеплитель монтируется под кровлей в виде «кровельного пирога», позволяющего получить максимальную защиту от холода при минимально занимаемом месте. Конструкция такой кровли представляет собой верхний и нижний защитный слой, между которыми размещается утеплитель.

«Пирог» состоит из следующих слоев:

• кровельный слой;
• обрешетка и элементы прокладки для обеспечения естественной вентиляции;
• гидроизоляция;
• слой утеплителя;
• внутренняя пароизоляция.

Чтобы лучше понять, почему слои следуют именно в таком порядке и как они между собой связаны — разберемся в физике процесса возникновения подкровельного «круговорота влаги». Основной защитой от открытой дождевой и талой воды является верхняя гидроизоляция, отделяющая кровельный слой от остальных слоев кровельного пирога. Попадая на нее, вода просто стекает в сторону наклона кровли, утилизируясь через водосточные желоба и водостоки.

Принцип работы пароизоляции кровли

Но, поскольку кровля во время суточных перепадов температур работает, как большой конденсатор пара, в области утеплителя всегда присутствует какое-то количество пара. Ночью он конденсируется, а днем — снова испаряется. Чтобы влага не застаивалась в утеплителе, особенно в пористом, нужно заставить его «дышать». Именно это и обеспечивает полупроницаемая полимерная мембрана. Она имеет микропористую структуру с порами такого размера, который препятствует проникновению воды, но обеспечивает прохождение пара. Таким образом, при нагреве теплоизоляции, пар беспрепятственно выходит наружу, а вода, просочившаяся сверху, просто скатывается с мембраны по направлению уклона крыши.

Мембраны такого типа принято называть гидроизоляционными, в отличие от совершенно непроницаемых пленок, которые принято называть пароизоляцией. Пароизоляция для кровли полностью защищает утеплитель от проникновения влажности из внутренних помещений.

Потолочная пароизоляция в доме с чердаком

Для гарантированной защиты от конденсата нужно исключить любые «потоки холода»:

• сквозные отверстия в теплоизоляторе;
• теплопроводящие конструкции, соединяющие теплую и холодную части;
• разрывы между плитами теплоизоляционного материала.

Итог

Понимая, для чего нужна гидро и пароизоляция, вы легко сможете выбрать схему строения кровельного пирога. А понимание физики протекающих процессов помогут решить какую пароизоляцию выбрать для кровли в вашем конкретном случае.

Пароизоляционная мембрана V-Force | Кровельные системы

• Особенности и преимущества
• Документы
• Галерея
• ДОПОЛНИТЕЛЬНЫЕ ПРОДУКТЫ

Почему вы можете положиться на парозащитную мембрану Elevate V-Force?

Крыша является значительной частью ограждающей конструкции здания и, следовательно, оказывает значительное влияние на поток энергии внутрь и наружу здания. Следовательно, для создания энергоэффективной и комфортной среды обычно требуется нечто большее, чем просто установка теплоизоляции.

В то время как теплоизоляция снижает теплопередачу, пароизоляция в первую очередь служит для контроля миграции влаги через кровельный узел. Это устраняет риск накопления влаги из-за конденсата и, таким образом, обеспечивает тепловые характеристики изоляции. Кроме того, правильно установленный замедлитель пара также может обеспечить герметичность и, таким образом, помочь в контроле потерь энергии.

В холодном климате пароизолятор обычно располагается на теплой стороне кровельного узла, непосредственно на настиле с изоляцией и кровельной мембраной над ним. Есть исключения, например, в холодильных камерах.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Хорошая паронепроницаемость

Мембрана V-Force обеспечивает хороший барьер для пара с Sd 160 мкм. Поэтому он подходит для большинства крыш.

Устойчивость к атмосферным воздействиям

Верхний слой из полиэтилена обеспечивает временную защиту от УФ-излучения и может храниться до 30 дней. Мембрана V-Force может служить в качестве временной гидроизоляции при условии, что все перехлесты пролиты водой, загрунтованы грунтовкой Elevate SA Primer, правильно установлены и укатаны. Это позволяет внутренней части здания оставаться сухой, пока крыша не будет полностью завершена.

Устойчивость к пешеходному движению

Специально разработанная композиция мембраны V-Force обеспечивает высокую устойчивость к статическим нагрузкам и динамическим воздействиям. Высокая прочность на растяжение и удлинение делают мембрану пригодной для нанесения непосредственно на стальной настил, ограничивая риск разрывов, вызванных пешеходным движением.

Светлый и нескользкий

Полиэтиленовая пленка представляет собой нескользкую поверхность, повышающую безопасность. Его светлый цвет помогает содержать кровельную мембрану в чистоте.

Превосходная адгезия

V-force на грунтованном стальном настиле (106/250/3) обеспечивает сопротивление ветровой нагрузке 4600 Па при испытаниях в соответствии с европейскими стандартами.

Единый поставщик

Использование мембраны V-Force обеспечивает совместимую конструкцию и высокое качество работы, поскольку все компоненты кровли поставляются и обслуживаются одним производителем.

ДОКУМЕНТЫ

ГАЛЕРЕЯ ИЗОБРАЖЕНИЙ

ДОПОЛНИТЕЛЬНЫЕ ТОВАРЫ

RubberGard EPDM

Ультрапластичный ТПО

Изоляция

Вам нужен замедлитель пара?

Многие конструкции крыш с малым уклоном проектируются без должного учета того, необходим ли непроницаемый слой замедлителя испарений для предотвращения скопления влаги. В некоторых случаях это приводит к непреднамеренному накоплению влаги внутри и возможному преждевременному износу кровельной системы.

Ниже приведены рекомендации, которые проектировщики должны учитывать при рассмотрении вопроса о том, следует ли включать слой замедлителя парообразования в конструкцию своей кровельной системы для предотвращения нежелательного накопления влаги.

Самосохнущие крыши

Независимо от того, спроектированы ли они как самосохнущие, многие конструкции крыш с малым уклоном на самом деле являются самосохнущими; они проектируются и монтируются без непроницаемого парозащитного слоя в поперечном сечении кровельного узла. В результате практически отсутствует защита от скопления влаги внутри здания. Кроме того, при подходящих условиях кровля практически не препятствует высыханию.

Крыша в сборе без правильно размещенного слоя пароизолятора, как правило, будет аккумулировать некоторое количество влаги, когда внешние условия снаружи здания холоднее, чем внутри здания. В этом сценарии направление давления пара и потока паров влаги — от внутренней части здания к его внешней стороне во внешнюю тепловую оболочку здания, включая кровельную систему. В Северной Америке эти условия наиболее распространены зимой.

При обратном изменении условий (когда внутренняя температура ниже, чем внешняя температура), давление пара и поток водяного пара направляются снаружи внутрь здания. Эти условия наиболее распространены летом, особенно если в здании есть кондиционер.

Для правильного функционирования самосохнущей кровли она должна высушивать влагу, накопленную в периоды накопления. Если условия таковы, что крыша в сборе со временем накапливает больше влаги, чем высыхает, NRCA не рекомендует концепцию самосохнущей крыши и предпочитает правильно размещенный слой пароизолятора в поперечном сечении кровельной системы.

Руководство NRCA

NRCA предлагает следующие дополнительные соображения:

• NRCA предлагает рассмотреть возможность использования парозащитного слоя для крыш с малым уклоном, установленных в климатических зонах 6A, 7 и 8.
• NRCA предлагает рассмотреть возможность использования парозащитного слоя для крыш с малым уклоном, если ожидается, что относительная влажность внутри помещения будет относительно высокой, например, в бассейнах, музеях и на определенных производственных объектах.
• NRCA предлагает рассмотреть возможность использования парозащитного слоя для крыш с малым уклоном, если средняя температура наружного воздуха в самый холодный месяц ниже 40 F, а ожидаемая относительная влажность внутри зимой составляет 45% или более. Карта, показывающая общий регион континентальной части США, где средняя температура наружного воздуха в январе ниже 40 F, представлена ​​в разделе «Контроль за конденсацией и утечкой воздуха» раздела 9.0124 Руководство NRCA по кровельным работам: архитектурная металлическая обшивка, контроль конденсации и утечки воздуха — 2018 г.

Руководящие принципы CRREL

Исследовательская и инженерная лаборатория Инженерного корпуса армии США разработала критерии для замедлителей испарения, частично основанные на критериях NRCA ниже 40 F и относительной влажности выше 45%.

Критерии CRREL представляют собой карту относительной влажности внутри помещений США, выше которой элементы крыши с малым уклоном должны включать правильно размещенный слой пароизолятора в поперечном сечении кровельной системы. На этой карте показан пороговый диапазон от 80% относительной влажности в помещении на крайнем юге до 30-40% относительной влажности в помещении на севере.

Карта CRREL основана на температуре в помещении 68 F. Для внутренних температур, отличных от 68 F, CRREL предоставляет график поправочного коэффициента.

Конструкторское решение

Вопрос о том, нужен ли парозащитный слой в качестве компонента системы крыши с малым уклоном, лучше всего должен определить проектировщик механических систем здания. При определении размеров и проектировании оборудования HVAC здания разработчик механической системы должен учитывать внешние условия, характерные для географического положения здания, климатических условий и желаемых условий внутреннего дизайна. Эти же соображения лежат в основе определения того, необходим ли парозащитный слой для внешней оболочки здания, включая кровельную систему.

Если проектировщик механических систем здания не решает, необходим ли слой пароизолятора, это решение должно оставаться за проектировщиком здания или кровельной системы. Руководящие критерии NRCA и CRREL предназначены для предоставления проектировщикам некоторых рекомендаций по кровле.

Если считается, что слой пароизолятора необходим для сборки наружной стены здания, проектировщик также должен предусмотреть слой пароизолятора в качестве компонента кровельной системы.

Проектное решение о включении слоя пароизолятора в качестве компонента сборки крыши обычно не принимает подрядчик, выполняющий монтаж кровли.

Дополнительная информация о рекомендациях NRCA и CRREL по использованию парозащитного слоя приведена в главе 2 раздела «Контроль за конденсацией и утечкой воздуха» документа «Руководство по кровле NRCA: Architectural Metal Flashing and Condensation and Air Leakage Control—2018 ». загружены или приобретены на сайте nrca.net/shop.

МАРК С. ГРЭМ — вице-президент NRCA по техническим услугам.

@MarkGrahamNRCA

Информация о правильном размещении слоя пароизолятора в поперечном сечении кровельного узла представлена ​​в выпуске «Расположение решает все», выпуск за май 2021 г.
