Печи Кузнецова своими руками порядовка и советы по кладке

Игорь Викторович Кузнецов – широко известный российский инженер-изобретатель, который занимается разработкой новых моделей печей и их постоянным усовершенствованием с 1962 года. За это немалое время появилось более 150 различных моделей, всесторонне опробованных практически и заслуживших широчайший спрос у собственников частных домов. Конструкции этого изобретателя отличаются не только своей эффективной работой по обогреву жилых строений, но и возможностью придать интерьеру помещений уют и оригинальность.

Печи Кузнецова своими руками порядовка

Возвести печи Кузнецова своими руками порядовка которых, надо сказать, достаточно сложна, не так-то и просто. Однако, при желании сэкономить приличную сумму, а также при наличии определенных навыков и умения читать соответствующие схемы, это вполне возможно. Поэтому, если решено выполнить эти работы самостоятельно, нужно не только выбрать подходящую конструкцию, но и очень внимательно изучить ее порядовку и рекомендации по кладке.

Особенности конструкций И.В. Кузнецова

Содержание статьи

Судя по конструктивным особенностям отопительных приборов, инженер при проведении своих разработок ставил перед собой две цели – это эффективность и продуктивность печей. Именно поэтому большое внимание изобретатель уделяет расположению внутренних каналов печи, по которым идет интенсивное движение продуктов горения вместе с нагретым в топке воздухом. Работая над конструкциями, мастер в каждой из своих моделей пытается добиться более длительной задержки нагретой газовой массы внутри конструкции печи, что способствует экономии топлива при сохранении тепла на долгое время.

Таким характеристикам соответствуют печи, имеющие название «колпаковые», то есть имеющие специальные камеры для задержки тепла. Обычно конструкции Кузнецова имеют два «колпака» — нижний, объединенный с топочной камерой, и находящийся в верхней части печи. Принцип работы нижнего «колпака» заключается в разделении, выработанных газов на горячие и холодные. Так, продукты горения, поднимаясь к потолку колпака, задерживаются и аккумулируют тепло, в то время, как во многих конструкциях нагретый воздух не встречает особых препятствий для выхода в дымоход.

Принцип действия двух «колпаков»

В верхнем «колпаке» газы также задерживаются, потому что выход из нее находится у его основания. Таким образом, прежде чем попасть в дымоход, горячие газовые потоки поднимаются к потолку, нагревая всю камеру.

Благодаря такой системе, внутренняя температура печи значительно повышается и удерживается длительное время, что дает высокий КПД отопительного прибора, доходящий до 95%. Разницу можно увидеть, если сравнить этот параметр, например, с КПД русской традиционной печи, который, увы, составляет всего 45÷50%.

Кроме рационального движения воздуха, сохранению тепловой энергии способствуют и установленные в нужных местах задвижки, которые также могут по мере необходимости задерживать или перенаправлять движение газов. Эти элементы также способны регулировать циркуляцию тепла. Так, при открытии задвижки «летнего» хода, печь будет настроена только на приготовление пищи, потому что нагретый воздух будет уходить в дымоход по пути наименьшего сопротивления, нагревая только топку и варочную плиту, не попадая в верхнюю колпаковую часть конструкции.

Такая печь может работать в двух режимах: «летнем» и «зимнем»

Благодаря такой рабочей системе печей, можно выделить ряд преимуществ конструкций, разработанных И.В. Кузнецовым:

  • Прогревание печи и отдача тепла происходит естественно и равномерно.
  • Появляется возможность выделения большего места для установки нагревательного элемента – варочной панели.
  • Горение осуществляется без образования сажи и дыма, так как происходит почти полное уничтожение продуктов горения.
  • Тепловые потери сводятся к минимуму.
  • Благодаря равномерности прогрева конструкции, практически полностью отсутствует деформация кладки и образование трещин в швах.
  • Такая внутренняя конструкция позволяет создавать различные формы печей и с разнообразным дизайнерским оформлением.
  • Кроме этого, печи, разработанные И.В. Кузнецовым, могут быть оснащены водяным контуром или встроенным нагревательным баком, что позволит обеспечить в доме горячее водоснабжение или даже водяное отопление других комнат.

Можно оснастить печь Кузнецова и водяным контуром для локальной системы отопления

При использовании принципа работы подобной печной конструкции, появляется возможность создавать различные бытовые печи, в зависимости от их назначения:

  • Отопительный тип печи, рассчитанный только на эффективное отопление жилого одноэтажного или двухэтажного строения.
  • Варочные печи, предназначенные, в основном, для качественного и быстрого приготовления пищи.
  • Банные варианты печей – для эффективного нагрева банных помещений.
  • Уличные печные комплексы-барбекю, с грилем и коптильнями.
  • Печи-камины, которые предназначаются не только для основного отопления, но и для создания уютной обстановки и эстетически привлекательного интерьера в доме.
  • При желании, можно создавать многофункциональные варианты печей, включающие отопительные, варочные и эстетические функции.

Как сложить печь И.В. Кузнецова

Возведение настоящей кирпичной печи — это всегда достаточно трудоемкий и сложный процесс, требующих определенных знаний, технологических навыков, владения определенными секретами мастерства. Поэтому, чтобы получить качественный отопительный прибор, нужно заранее получить определенный опыт в этой работе. Мастера, занимающиеся этим, без преувеличения, искусством длительное время, советуют начинающим печникам перед капитальной кладкой производить предварительную – без раствора, то есть насухо.

Возведение любой кирпичной печи — достаточно сложный и трудоемкий процесс

Кроме этого, если выкладывается первая печь, не стоит экспериментировать, стараясь добавить к уже составленной порядовке свои новшества. В этом случае рекомендуется четко придерживаться выбранной схемы и выполнять ее без каких бы то ни было отступлений. Поэтому следует сразу определиться с функциями, которые должна выполнять печь. Так как, И.В. Кузнецовым было разработано и составлено более 150 порядовок конструкций, из них всегда можно выбрать подходящий вариант.

Если возведение печи планируется на этапе постройки дома, то ее установку следует проектировать таким образом, чтобы она обогревала сразу два или даже три помещения.

Сложнее встраивать печи в уже построенный дом, так как придется произвести точные расчеты по удалению части стены. В этом случае обычно выбираются пристенные варианты, но они способны качественно обогреть только лишь одну комнату. Однако, при желании, возможно решить любую проблему, безусловно, приняв в расчет расположение балок перекрытия и несущих стен.

Кирпичную печь при желании можно встроить в межкомнатную стену

Немаловажно обезопасить горючие поверхности от перегревания, поэтому, если печь устанавливается в деревянном строении, то на стыках стен дома и печи необходимо сделать прокладки из негорючего материала, например, асбеста.

Кроме этого, на стыках конструкций зазоры, заполненные таким материалом, необходимы и для свободного расширения кирпичной кладки при ее нагревании, иначе раствор в швах может покрыться трещинами, а само строение печи претерпеть деформацию.

Очень важно устроить качественную основу-фундамент под конструкцию печи. Его обычно изготавливают из бетона с применением гидроизоляции. Фундамент печи не должен быть соединен с фундаментом основного строения, так как усадку они будут давать разную, и не должны «тянуть» друг друга за собой.

Линейные размеры бетонного фундамента должны быть больше габаритов основания печи, как минимум на 100 мм с каждой стороны сооружения. Заглубление фундамента рассчитывается в зависимости от массивности конструкции печи и состава грунта, на котором производится постройка. В среднем, глубина отрываемого котлована для фундамента варьируется от 400 до 600 мм, и на дне обязательно выкладывается гидроизоляционная песчаная подушка и упрочняющий слой из щебня. Ну а боковые стенки формируются с помощью установки деревянной опалубки.

Процесс обустройства фундамента достаточно трудоемок, однако, он должен быть проведен в полном объеме и с высоким качеством, так как от его надежности и ровной поверхности будет зависеть аккуратность и долговечность всей конструкции печи. Никогда не следует спешить с постройкой – залитому бетонному основанию необходимо дать не менее месяца на полное созревание и упрочнение.

Переходя к дальнейшим работам, при кладке печи нужно учесть следующие моменты:

  • Перед началом кладки первого ряда на фундамент настилаются один-два слоя гидроизоляционного материала – рубероида, который далее рекомендовано разметить с помощью мела по размеру основания печи. Так будет проще выполнять кладку первого ряда.

Кирпичная печка обязательно потребует надежного фундамента

  • Если печные работы по кладке планируются из красного кирпича, то рекомендовано топочную камеру обложить огнеупорным шамотным материалом. Он дольше держит тепло и устойчив к высоким температурам.
  • Очень важно соблюдать тепловые зазоры в 5 мм между шамотным и красным кирпичом – коэффициент линейного расширения у них существенно различается, и материалу необходимо предоставить возможность свободного расширения при нагревании.
  • Рекомендовано, после поднятия каждых очередных двух рядов, усиливать стенку печи проволокой, которая укладывается в шов по всей длине ряда.
  • Чугунные и стальные элементы, которые будут соприкасаться с открытым огнем, по периметру обматываются асбестовой веревкой или фрагментами, вырезанными из цельного листа. Этот материал не только защитит металл от прогорания, но и создаст нужный зазор для теплового расширения.
  • Сложенную печь перед началом эксплуатации подвергают длительной просушке. Для этого открываются все дверцы и задвижки для свободной циркуляции воздуха по всем отделам сооружения. Просушку часто производят, установив в топку обычную лампочку накаливания мощностью 200÷400 Вт. Тепло, отдаваемое лампочкой и создаваемый от этого сквозное движение воздуха поспособствуют более быстрому просыханию конструкции.
  • Просохшую печь сначала протапливают небольшим количеством топлива, пламя от которого закалит огнем стенки топочной камеры.
  • Если планируется проводить внешнюю отделку строения, то ее стоит делать после хотя бы одного сезона эксплуатации отопительного прибора, когда сложенная печка даст практически полную усадку.

Возможно, вас заинтересует информация о том, что собой представляет печь камин с водяным контуром отопления

Порядовая схема и материалы для строительства

Порядовкой называют схему, которую разрабатывается для каждой печи. Этот графический план подробно показывает конфигурацию и количество материалов для каждого ряда. Прежде чем приступать к работе, необходимо тщательно разобраться в порядовой схеме, и если она непонятна, то стоит обратиться за разъяснениями к специалисту. Как правило, понять чертежи порядовки для «подкованного» технически человека бывает достаточно просто, тем более что к ним, обычно прилагается еще и подробное описание.

Так обычно выглядит схема-порядовка

Порядовая схема должна выглядеть примерно следующим образом. Оптимальный вариант, если в схеме порядовки будет присутствовать еще несколько вариантов разрезов печи — это поможет увидеть внутреннюю конструкцию сооружения и значительно облегчит работу.

В разных отделах печей могут использоваться как целые кирпичи, так и обтесанные или колотые на несколько равных частей. В некоторых случаях кирпич даже может быть разделен на 8 частей, и для формирования некоторых отделов печи используются ⅛, ⅜, ¼ кирпича и т.п. Применение этих частей всегда обозначено на порядовой схеме.

Кроме этого, нужно знать, что в некоторых кирпичах необходимо будет сделать вырезы для установки металлических элементов, например, варочной панели или задвижки. В некоторых случаях придется стесывать или срезать кирпич под определенным углом, что также показано в порядовке.

Для каждой конкретной модели требуется определенное количество материала, которое может быть рассчитано самостоятельно на основе порядовки, или же перечень прикладывается к ней в уже готовом виде.

Для возведения любой печи нужно будет приобрести следующие материалы:

  • Для внутренней кладки топки рекомендовано подготовить шамотный кирпич (ША-8). Если же он недоступен, то можно заменить его другим огнеупорным кирпичом.
  • Для основной кладки строения потребуется обычный керамический кирпич, имеющий марку прочности не менее, чем М150.
  • Для раствора потребуется один или два вида глины, один из которых должен отличаться тугоплавкостью и пластичностью. Этого материала потребуется 100÷150 килограмм, в зависимости от массивности строения.
  • Кроме глины, для раствора потребуется просеянный песок. Его объем должен превышать количество глины в 2÷2,5 раза. В общей сложности для кладки, состоящей из 500 кирпичей, необходимо подготовить 0,2 куб. м. глиняно-песчаной смеси. Впрочем, многие современные печники уже успели оценить и готовые кладочные смеси для печей, которые можно приобрести в специализированном магазине.
  • Металлические и чугунные элементы строения подбираются для каждой модели индивидуально. Количество проволоки для армирования рядов будет зависеть также от выбора модели печи и ее периметра.

Цены на керамический кирпич марки прочности М150

керамический кирпич м150

Подробная порядовка отопительно варочной печи Кузнецова ОВИК-9

Отопительно-варочная печь, представленная ниже, сконструирована на основе модели ОВИК-9, разработанной инженером В.И. Кузнецовым. Единственным отличием этих сооружений является взаимное расположение топочной и поддувальной дверцы, а в остальном конструкции совершенно идентичны.

Отопительно-варочная печь на базе разработки И.В. Кузнецова ОВИК-9

Этот вариант печи предназначен как для отопления дома, так и для приготовления пищи, поэтому вполне подходит для установки в любых загородных частных домах.

Для приготовления пищи в модели предусмотрена варочная камера с двухкомфорочной плитой и закрывающимися металлическими дверцами. Она оснащена собственным вытяжным каналом с задвижкой, с помощью которой можно регулировать температуру внутри закрытой ниши. Благодаря тому, что камера может быть полностью закрыта, она может послужить духовкой, поэтому в ее стенки часто вмуровывают кронштейны для установки противней.

При необходимости быстрейшего обогрева помещений, дверцы шкафа оставляют открытыми, но и в этом случае, можно производить приготовление пищи на самой варочной панели.

Печь имеет двухколпаковую конструкцию, поэтому может работать в двух режимах – «летнем» и «зимнем», то есть ее можно затопить только для приготовления пищи летом или обогрева дома и готовки зимой.

Глубина топливной камеры составляет 450÷470 мм и имеет «сухой» шов для свободного расширения материала при нагревании. При желании, размеры топочной камеры может быть увеличены до 510÷530 мм – для этого заднюю стенку топки нужно будет выложить не в полкирпича, как указано в порядовке, а в четверть кирпича. Однако, в этом случае, не рекомендовано использовать «сухой» шов, так как стенка будет неустойчива, и кирпичи в ней могут быть смещены при закладке дров.

Такая печка имеет размеры 1015×630×2100 мм, обладает теплоотдачей в 3600 Вт, при условии двухразовой протопки. Она вполне способна обогреть комнату или смежные помещения площадью в 30÷35 м².

Необходимые материалы

Для возведения этого отопительного сооружения потребуются следующие материалы (без учета возведения трубы и обустройства фундамента):

  • красный кирпич – 430 шт.;
  • шамотный огнеупорный кирпич (ША-8) для топки – 22 шт.;
  • топочная дверца (ДТ-3) 210×250 мм – 1 шт.;
  • поддувальная дверца (ДПК) 140×250 мм – 1 шт.;
  • колосниковая решетка 250×252 мм – 1 шт.;
  • двухконфорочная чугунная варочная плита 586×336 мм – 1 шт.;
  • дверцы варочной камеры 510×340 мм – 2 шт.;
  • задвижка для варочной камеры 130×130 мм – 1 шт.;
  • задвижка «летнего» режима работы 130×130 мм – 1 шт. ;
  • задвижка дымохода 130×250 мм – 1 шт.;
  • стальной уголок 36×36×4×600 мм – 4 шт.;
  • стальная полоса 40×4×600 мм – 1 шт.;
  • стальной лист 600×550×3 мм – 1 шт.;
  • стальной предтопочный лист 500×700×3 мм — 1 шт. Он может быть заменен другим жаростойким материалом, например, керамической плиткой.

Цены на шамотный огнеупорный кирпич (ША-8)

Шамотный огнеупорный кирпич ша-8

Процесс возведения печи

Иллюстрация с порядовкой кладки печи Краткое описание выполнения кладочных операций
Первый ряд – полностью сплошной, так как является основой всей остальной порядовки, поэтому он должен быть выложен с точным соблюдением горизонтальности кладки и с идеально выведенными прямыми углами.
На схеме даны стандартные размеры, и они могут быть немного изменены, так как параметры кирпича и толщины швов между ними могут несколько разниться.
Как правило, толщину швов обычно принимают в 5 мм, но следует учесть, что углы кладки остальных рядов должны идеально совпадать с основой. Поэтому их необходимо промерить с помощью строительного уголка, а затем сравнить размеры диагоналей получающегося прямоугольника — они должен быть равны между собой.
Для этого ряда потребуется 20 красных кирпичей.
На втором ряду начинается формирование поддувальной камеры и нижнего колпака печи.
Так как основание колпака после завершения кладки необходимо будет очистить, устанавливаются две половины кирпича, которые выступают из общего ряда наружу.
Во время прочистки эти элементы достаются из стены, что позволяет без проблем провести этот процесс.
При кладке второго ряда эти кирпичи не закрепляются на раствор — это будет сделано после того, как печь будет полностью возведена и очищена от упавшего раствора и другого строительного мусора.
На этом же ряду устанавливается поддувальная дверца, которую временно, для устойчивости, можно подпереть стопками кирпичей.
На этот ряд используется 14 красных кирпичей.
Третий ряд выкладывается согласно схеме.
В процессе его укладки на нем плотно закрепляется дверца поддувала.
Четвертый ряд частично выкладывается из шамотного огнеупорного кирпича – из него формируются боковые и задняя стенки топливной камеры.
Дверца поддувальной камеры перекрывается двумя красными кирпичами, которые выпускаются над ней и стесываются наискосок.
Точно так же с задней стороны поддувальной дверцы укладываются два стесанных огнеупорных кирпича.
Между красным и шамотным кирпичом оставляется тепловой зазор, составляющий 5 мм. Чтобы выполнить это условие, мастера используют маленькую хитрость, и вместо раствора укладывают между этими видами кирпичей обычный упаковочный гофрированный картон, который имеет нужную толщину. После его выгорания остается идеально ровный тепловой зазор.
Такие зазоры должны быть предусмотрены и в последующих рядах, где стыкуется красный и шамотный кирпичи.
Для этого ряда необходимо подготовить 11½ красных и 3½ шамотных кирпичей.
Продолжается четвертый ряд.
После кладки боковых кирпичей над дверцей поддувала, перекрывается середина дверцы шамотным и керамическим кирпичами, стесанными по бокам с двух сторон, такая система кладки называется в «замок».
Для этого потребуется 1 красный и 1 шамотный кирпич.
На пятом ряду формируется топливная камера.
Шамотный кирпич, устанавливаемый на переднюю стенку топки, срезается наискосок.
Пространство внутри топки между шамотными кирпичами должно соответствовать размеру колосниковой решетки, так как она должна свободно встать в сформированный кирпичами прямоугольник, на выступающие на 10÷15 мм кирпичи нижнего 4 ряда.
При этом, между боковыми стенками из огнеупорного кирпича и решеткой необходимо оставить тепловой зазор в 5 мм, который позволит без проблем расширяться металлу при нагревании.
В пространстве за топкой, где находится нижний колпак печи, формируется отдельный вертикальный канал, имеющий размер в полкирпича. Этот канал соединит нижний и верхний колпаки печи.
Количество используемых кирпичей в этом ряду составляет 12 ½ красных и 4 шамотных.
На пятом же ряду, без раствора, на выступающие кирпичи 4 ряда укладывается колосниковая решетка.
Пятимиллиметровые зазоры между кирпичом и решеткой засыпаются песком.
Шестой ряд.
На этом этапе устанавливается топливная дверка.
Между стенками ее рамки и примыкающими к ней кирпичами должен оставаться зазор в 5 мм, который заполняется негорючим материалом.
Для этого чаще всего рамку обматывают веревкой или отрезками из асбеста.
Для кладки этого ряда необходимо подготовить 12 красных и 3 шамотных кирпича.
Седьмой ряд.
При кладке задней стенки топливной камеры в этом ряду с левого края кирпича оставляется зазор в 20÷30 мм — это и будет «сухой» шов. Он необходим для отвода из топки несгорающих газов и создания условий для более интенсивного горения пламени.
Для этого ряда потребуется 12 красных и 3 шамотных кирпичей.
Восьмой ряд.
Кладка производится строго по схеме с использованием 12 красных и 3 шамотных кирпичей.
Девятый ряд.
Выводятся стенки топочной камеры, а между ней и нижним колпаком формируется проход для отвода продуктов горения.
Боковые шамотные стенки топки должны быть ниже остального ряда на 10 мм, (на схеме эти стенки выделены сиреневым цветом).
Шамотные и красные кирпичи, укладываемые над топочной дверцей, несколько сдвигаются, чтобы перекрыть часть ее рамки. Предварительно эти кирпичи стесываются наискосок и таки образом формируют своеобразную «чашу», в которую будет укладываться центральный кирпич.
Для ряда используются 12 красных и 2½ шамотных кирпича.
На девятом же ряду между передними боковыми кирпичами над дверцей укладывается центральный перекрывающий рамку топочной дверцы кирпич, предварительно стесанный с двух сторон наискосок под тем же углом, что и боковые, образующие «чашу».
Левая боковая стенка топки из шамотного кирпича накрывается асбестовой полоской толщиной в 10 мм, которая сравняет эту сторону с высотой всего ряда.
Десятый ряд.
На этом ряду на шамотные кирпичи, накрытые асбестом, насухо, то есть без раствора, укладывается красный кирпич.
В красном кирпиче, обрамляющим топку, устраивается небольшой вырез размером, примерно, в 10 мм, на который будет уложена варочная панель. Причем, между плитой и стенками кирпича со всех сторон должен обязательно оставаться зазор для расширения металла при его нагревании, размером в 5 мм.
Огнеупорные кирпичи, устанавливаемые с передней и правой стороны топливной камеры, стесываются наискосок — на схеме они показаны оранжевым цветом. При этом, нужно обязательно обеспечить, чтобы между шамотными кирпичами и варочной плитой оставался зазор в 10 мм.
Для этого ряда потребуется 14½ красных и 1½ шамотных кирпича.
После завершения предыдущих работ по выкладке 10 ряда, на вырезы в уложенных кирпичах распределяется асбестовая веревка, пропитанная глиняным раствором.
Сверху асбестового слоя укладывается варочная панель.
Зазоры между плитой и кирпичами засыпаются песком.
Если приобретена панель, имеющая на обратной стороне ребра жесткости, то под них делаются дополнительные вырезы.
Варочная панель должна лежать только на своих краях, но не на ребрах жесткости, и быть «утоплена» относительно поверхности всего ряда на 5 мм.
11-й ряд.
С этого ряда начинают формироваться стенки варочной камеры и устанавливаются рама с дверцами. Причем, нужно учитывать, что между металлической рамой и кирпичами должен соблюдаться пятимиллиметровый зазор.
Чтобы было проще его формировать, раму рекомендовано обмотать асбестовой веревкой.
Для 11-ого ряда потребуется 11 красных кирпичей.
12-й ряд выкладывается по схеме, и для него используется 11 красных кирпичей.
13-й ряд.
Продолжается формирование варочной камеры и вертикальных боковых каналов.
14-й ряд – работа идет строго по данной схеме.
15-й ряд кладется в два этапа.
Первым шагом стенки варочной камеры и вертикальных каналов поднимаются на уровень металлической рамы дверец.
Далее, необходимо устроить перекрытие варочной камеры.
Для этого на кладку 15 ряда укладывается стальной лист 600×550 мм, в котором делается вырез под канал вытяжки.
Металлический лист необходим, чтобы потолок варочной камеры был более чистым, и во время приготовления пищи на продукты сверху не сыпался различный мусор в виде раствора из кладочных швов.
Для жесткости сверху листа устанавливаются четыре металлических уголка и стальная полоса.
16-й ряд.
На металлические уголки и полосу укладывается красный кирпич – порядок показан на схеме. Оставляются открытыми только отверстия вертикальных каналов.
Перед кладкой, на кирпичах, обрамляющих ближний вертикальный и вытяжной каналы, делаются вырезы для установки дымоходных задвижек. Задвижки будут обеспечивать «летний» ход печи и, при необходимости, герметичность варочной камеры.
Вырезы делаются таким образом, чтобы между кирпичной кладкой и задвижкой оставался зазор в 5 мм.
В этом ряду кладка состоит из 20 красных кирпичей.
На 16-ом же ряду на подготовленные площадки с вырезами устанавливаются две задвижки.
На 17-ом ряду варочная камера и установленные задвижки перекрываются красным кирпичом, так, чтобы остались открытыми дымоотводные каналы.
Для кладки нужно подготовить 19 красных кирпичей.
На 18-ом ряду идет формирование верхнего колпака конструкции.
Для этого насухо устанавливаются два полкирпича, которые поднимаются выше основной кладки – они необходимы для прочистки основания колпака.
Эти кирпичи закрепляются на раствор после завершения кладки печи и очистки основания от раствора и мусора.
Для ряда используется 13½ красных кирпичей.
19-й ряд кладется по схеме с использованием 12½ красных кирпичей.
20-й ряд также выкладывается по схеме и для него потребуется 13½ красных кирпичей
21-й ряд.
Кладка ведется по представленной схеме, и для нее используется 14 кирпичей.
Далее довольно таки длительный участок постройки выкладывается по единой схеме, только с чередованием четных и нечетных рядов.
22-й, 24-й и 26-й ряды.
Работа ведется по одинаковой схеме, ряды состоят из 14 кирпичей.
23-й и 25-й ряды выкладываются также по общей схеме и состоят тоже из 14 кирпичей.
27-й ряд.
В данном случае также используется 14 кирпичей, но конфигурация их расположения несколько отличается от предыдущих рядов, так как подготавливают основу для последующих почти сплошных рядов.
На 28-ом ряду в кирпичах, обрамляющих канал дымохода, делаются вырезы для установки основной дымоходной задвижки.
На схеме места вырезов, на глубину в 10 мм, выделены сиреневым цветом.
Делая вырезы, нужно периодически примерять саму задвижку, так как она должна находиться на расстоянии в 5 мм от кирпичных стенок, то есть должна свободно входить в вырезанный зазор.
На этом же ряду в вырез на раствор устанавливается и сама задвижка.
Для 29-го ряда потребуется 19 красных кирпичей, так как выполняется почти полное перекрытие поверхности сооружения.
Открытым остается только дымоходное отверстие с уже установленной задвижкой.
30-й ряд вторично перекрывает практически всю поверхность.
Для него также необходимо 19 кирпичей.
31-й ряд — закладывается основание насадной трубы с сечением дымоходного отверстия, размеров в один кирпич.
Состоит ряд из 5 кирпичей.
Далее, формируется сама дымоходная труба.
Для каждого из рядов при ее выкладке потребуется также по 5 красных кирпичей.

Подробная инструкция и данные схемы помогут поднять самостоятельно эту достаточно компактную модель печи. Чтобы она выглядела более изящно и аккуратно, рекомендовано для кладки углов купить скругленные фигурные кирпичи или же обработать их самостоятельно. Так, кроме аккуратности, печь приобретет и большую безопасность. Особенно это важно предусмотреть в тех случаях, когда в доме есть маленькие дети.

Если порядовая схема разобрана и понятна, то возвести печь конструкции И.В. Кузнецова будет достаточно просто. Правильно подобранная модель вполне способна украсить интерьер, выполненный в любом стилевом решении. Чтобы она получилась аккуратной и эстетичной, не стоит торопиться – лучше делать всю работу размеренно, просчитывая каждый шаг и строго следуя приложенной схеме. Автоматические котлы на угле читайте у нас на сайте.

И в завершение публикации – видео-сюжет о кладке еще одной отопительно-варочной печи конструкции И.В. Кузнецова:

Видео: Отопительно-варочная печь Кузнецова ОВИК-4

чертежи и порядовки печей из кирпича

Русская печь всегда славилась в своем Отечестве, но и далеко за его рубежами. Настоящие мастера-печники создавали не просто кладку для обогрева дома и приготовления пищи, они выкладывали изразцами целые произведения искусства, вкладывая в них свою душу.

Где-то к середине прошлого столетия, в связи с приходом в наши дома парового отопления и газовых плит, профессия печника практически исчезла. Но, что интересно, именно в это время, в шестидесятые годы 20-го века начал свою деятельность уникальный конструктор и проектировщик печей И.В. Кузнецов. Всю свою жизнь мастер посвятил разработке и усовершенствованию печей. Им была создана особая технология, которая пользуется большим спросом и в наши дни.

Создание печей по этой технологии и чертежам обеспечивает великолепный прогрев современному жилищу и придает ему неподражаемый шарм. Давайте подробнее разберемся в его авторских печах в этой статье на нашем сайте.

Главное, к чему всегда стремился Кузнецов — это повышение эффективности работы своих печей. У одних печей он повышал теплосбережение, у других совершенствовал топку, к третьим добавлял какое-то новое оборудование. В результате именно печь Кузнецова доказала временем высокое качество своей конструкции, ее надежность и безупречность внешнего вида.

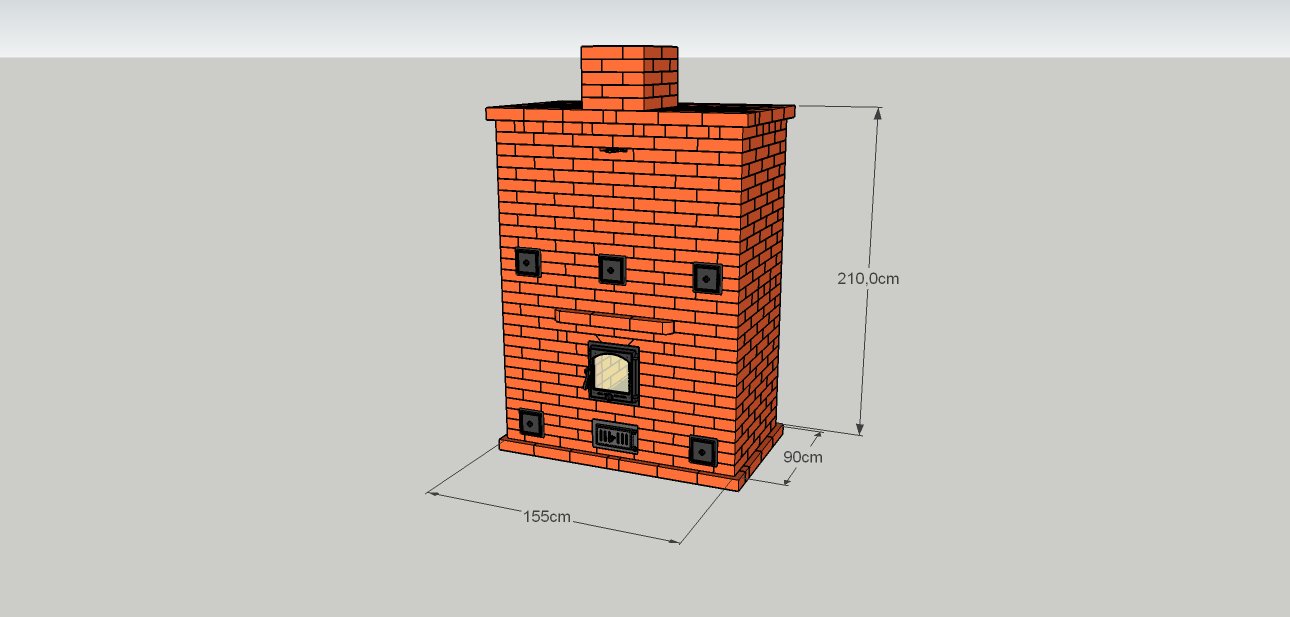

Печь Кузнецова из кирпича

Особенность печей Кузнецова

В печках мастера была усовершенствована система движения газов. Теплый воздух должен сохранить тепло, а холодный выйти наружу. Данные печки стали называть «колпаковыми», поскольку внутри них образовывался, так называемый колпак — тепло выделяемое пламенем и нижними деталями печи.

Этот колпак, можно сказать, производил разделение газа на холодный и горячий. Последний удерживался в колпаках, сберегая теплый воздух. За счет этого повышается температура горения в колпаках и коэффициент полезного действия доходит до 95%, тогда как у обычной простой печи этот показатель не превышает 40%.

Созданная Кузнецовым система движения газов препятствует возникновению сажи и способствует прогреву печи равномерно по всему объему.

Свободное движение газов в печи

Процессы и условия работы системы свободного движения газов по Кузнецову выглядят следующим образом:

1. Форма и объем колпака может быть любой
2. Перенос тепловой энергии происходит естественным путем
3. Процесс турбулентного движения газов в колпаке
4. Горячие газы поднимаются в самую верхнюю точку внутри колпака
5. Холодные газы собираются в нижней точке колпака
6. При повышении температуры в колпаке, поднимается и давление в нем
7. Равномерный нагрев стенок колпака
8. Сам источник нагрева колпака должен обязательно располагаться снизу него
9. Источников нагрева колпака может быть несколько
10. Способность колпака создавать эффект «газовой вьюшки»

Какие достоинства имеют печи Кузнецова:

— равномерный прогрев дома или другого помещения
— существует больше пространства при монтаже стального нагревательного элемента
— процесс горения происходит без копоти и дыма
— не нужно постоянно чистить печь
— небольшие теплопотери
— экономичное расходование топлива
— устойчивость к проявлению трещин
— можете изменить внешний облик вашей печи

Все известные нам бытовые печи подразделяются на несколько видов:

— варочные (для разогрева или приготовления еды)
— отопительные (обогрев помещения)
— банные
— уличные (барбекю, духовки)
— хлебные

Необходимо подчеркнуть, что печи конструкции Кузнецова позволяют производить многофункциональные устройства, например, отопительно-варочные печи.

Кузнецов в своих работах сумел создать не только варочную панель, а и духовку. Отопительно-варочную печь отличает достаточно замысловатое строение, и далеко не любой специалист решится на ее изготовление самостоятельно.

Тут просчитан буквально каждый кирпич, учтена жирность глиняного раствора. Из-за появления дополнительного духового шкафа усложнилась система колпаков, которых стало не один, а целых три штуки.

Печь-камин — это уже изобретение для большой комнаты или гостиной в доме. Такой вариант печи способен обогреть большой объем помещения. И пусть в нем нет специального приспособления для приготовления еды, наличие особого лежака сделает ваше времяпрепровождение у такого печи-камина приятным и полезным.

Банные печи Кузнецова отличаются очень высоким уровнем теплоотдачи. Поэтому одна печь согревает сразу три помещения: саму парилку, помывочную и помещение для отдыха. Такие печи в наше время используются для получения эффекта русской бани.

Они долго удерживают тепло и в процессе данных процедур, уже нет необходимости в дополнительной подкидке дров. По чертежам и схемам Кузнецова дымоотвод отработанных газов происходит благодаря естественной тяге. Чем больше сам колпак, тем лучше прогревается печь.

Основной эффект получается общей площадью стен колпаков и внешнего пространства. Поэтому печь Кузнецова никогда не ставится ко внешней стене дома. При возведении такой печи необходимо учитывать внутреннюю замкнутость и максимальный доступ ко всем колпакам для чистки.

Как собрать печь Кузнецова своими руками

Это вполне реально, только сначала определитесь, для решения каких задач будет использоваться эта печь в вашем доме. Ведь автором разработано более полутора сотен разных печей и чертежей к ним. Выберите вариант, необходимый вам.

Схема отопительно-варочной печи Кузнецова

Конструкция наиболее простой печи Кузнецова

Внимательно рассмотрите схему помещения, где вы предполагаете установить печь. Если дом находится в состоянии проектирования, спланируйте ее расположение так, чтобы все помещения в доме были прогреты в итоге одинаково. Делать такое отопление в уже существующий дом не рекомендуется, хотя и возможно.

Обязательно заранее позаботьтесь о фундаменте. Он должен быть выполнен из бетона, и должен выступать по краям на 100 мм от габаритов вашей будущей печки. Возложение фундамента — задача не из легких, поэтому целесообразней все-таки пригласить профессионала.

При самостоятельном изготовлении печи конструкции Кузнецова, необходимо запомнить
главные условия по ее сборке:

1. Внутренняя огнеупорная оболочка печки должна как будто бы зависнуть в воздухе и быть абсолютно свободной с любой стороны. Обязательно сделайте это, т.к. всем нам известно свойство кирпича расширяться при нагревании

2. При использовании шамотного кирпича огнеупорная кладка внутри печки производится только «на ребро». Кладка кирпичом из глины не регламентируется.

3. При помощи стальной проволоки необходимо усиливать связку через каждые 2 ряда кирпича

4. На заключительном этапе работ нужно обработать кирпич специальным огнеупорным составом

5. Первую топку печки производить, начиная с небольшой температуры, разогревая печь постепенно

Принцип работы печи Кузнецова понять не сложно, просто при изготовлении качественного сооружения нужно безоговорочно использовать чертежи, схемы и, так называемые, порядовки.

Порядовка для печи — это набор чертежей, показывающих мастеру поэтапную выкладку каждого ряда кирпича отдельно. Автор методики трудился над этим много лет, вам предстоит выбрать лишь нужный чертеж и строго ему следовать.

Порядовка кладки печи с 1-го по 20-й ряд

Материал для сборки печи своими руками

1. Кирпич шамотный огнеупорный для внутренней кладки. Его количество необходимо просчитать самим по чертежу.

2. Кирпич из глины для наружной кладки марки М150. Не рекомендуем покупать низкокачественный кирпич.

3. Глина (около 100 кг), тоже лучше купить качественный, тем более, что ассортимент ее в магазинах позволяет это сделать. Дело в том, что приобретение низкокачественного товара негативно скажется уже при первом обжиге новой плиты — раствор просто потрескается.

4. Песок. Его необходимо в два раза больше, чем глины. Или замените его на уже готовый глинопесчаный раствор. На 1000 кирпичей надо порядка 0,4 м3 глины и песка.

5. Металлическая фурнитура для печей (задвижки, дверки, колосники, проволока из стали и 2 уголка)

Отличие печей Кузнецова от других печек

Таких отличий при сборки печи по конструкции Кузнецова совсем не так и много. Канал между первым и вторым ярусом собирается в четверть кирпича для удлинения топки. На 21-ом ряду надо оставить два небольших прохода по бокам внутренних стенок. Они необходимы для розжига печи. Собрав печь Кузнецова своими руками по чертежам вы поймете, как это несложно и необычайно приятно.

Смотрим видео про сборку печи из кирпича

Читайте также:

Колпаковая печь Кузнецова: порядовка, фото, схема

Большой вклад в развитие печного дела внес И.В. Кузнецов, посвятивший практически всю свою жизнь изобретению и совершенствованию большого количества новых конструкций печей. Он целенаправленно трудился над тем, чтобы его разработки эффективно работали и приносили пользу людям.

Усовершенствование спроектированных ранее тепловых конструкций основывается на оснащении их более рационализованными возможностями. Таким образом, у некоторых моделей претерпевала изменения топка, повышалась сохранность тепла, добавлялось определенное оборудование и прочее. То, что конструкции, созданные Кузнецовым, работают качественно, уже давно доказано их большой популярностью и многими годами эксплуатации. Положительные отзывы о печах Кузнецова мотивируют многих на самостоятельное изготовление бытовых тепловых устройств. В таком случае можно немного сэкономить, но нужно правильно подбирать материалы и неукоснительно выполнять схему порядовки печей Кузнецова.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера. При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.

Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Разновидности печей

Колпаковые печи Кузнецова, спроектированные в основном с целью использования в быту, сооружаются для выполнения определенных функций. Различают следующие виды таких конструкций:

  • варочного типа – для приготовления пищи;
  • отопительные – для обеспечения жилого помещения теплом;
  • банные печи Кузнецова – для обогрева бань;
  • уличные печи имеют вид простых барбекю или целых печных комплексов;
  • для выпекания хлеба часто совмещаются с другими видами печей;
  • печи-камины, выполняющие скорее эстетическую роль.

Здесь названы лишь наиболее распространенные виды кузнецовских печей. Часто специалисты создают комбинированные варианты таких конструкций, отличающихся своей многофункциональностью. Хорошо всем знакома, например, отопительно-варочная печь, благодаря которой можно и дом обогреть, и пища приготовлена.

Сильные стороны кузнецовских печей

Более конкретно можно выделить следующие преимущества конструкций Кузнецова:

  1. Колпаковая печь кузнецова с котлом и хлебной камерой. Источник

    Коэффициент полезного действия достигает 80%.

  2. Не требуется использование промышленных технологий и уникальных материалов для обеспечения высокой температуры сгорания топлива.
  3. В колпаковой печи любой вид топлива превращается в золу с образованием минимального количества сажи.
  4. Уход за колпаковой отопительной печью Кузнецова совсем несложен из-за практически полного сгорания сажи. Чистку конструкции можно проводить раз в несколько лет.
  5. По сравнению с централизованной системой отопления, обладающей такой же теплоотдачей, как и кузнецовская отопительная печь, в доме, где она установлена, температура воздуха более стабильна. При этом нормальное суточное функционирование конструкции Кузнецова обеспечивается всего лишь двумя топками.
  6. Экономия средств, идущих на приобретение материала для обустройства короткого дымохода (поскольку тяга и так хороша), а также удобство монтажа такого элемента конструкции.
  7. Водогрейный контур встраивается в печь без какого-либо ущерба для технических параметров сооружения.
  8. Внешний вид и изящность двухколпаковой печи Кузнецова позволяет решать различные задачи, стоящие перед дизайнером и касающиеся стилистического оформления помещения.

Самостоятельное изготовление

Пример работы. Источник

Прежде чем начать строительство колпаковой печи Кузнецова своими руками, нужно четко знать, какую роль в доме или на приусадебном участке она будет выполнять. Во всеобщее пользование представлено более 150 чертежей печей, разработанных Кузнецовым. Каждый может выбрать себе наиболее приемлемый вариант, но здесь мы рассмотрим технологию строительства достаточно простой колпаковой печи Кузнецова своими руками для отопления жилого помещения.

Проектируя установку двухколпаковой печи Кузнецова своими руками на первых этапах строительства дома, позаботьтесь о том, чтобы она смогла равномерно обогреть все помещения жилого назначения. Не совсем удобно сооружать такую конструкцию в уже выстроенном полностью доме. Тем не менее, если возникла такая необходимость, то почему бы и не постараться над таким проектом. Важно только при определении места обустройства дымохода обратить внимание на расположение несущих конструкций и балок.

Фундамент под печь нужно планировать или вместе с возведением основы для дома, или в уже готовом здании, но следует подготовиться к тому, что процесс будет трудоемкий и затратный по времени.

Подготовительные работы

Колпаковая печь Кузнецова своими руками на начальном этапе возведения предполагает закладку фундамента. Для выполнения этого процесса нужно запастись штыковой и совковой лопатой, а также следующими материалами:

  • песком (3 части), цементом (1 часть) и водой для приготовления раствора;
  • армирующим прутом среднего сечения;
  • полиэтиленовой пленкой;
  • доской для сооружения опалубки.

Работы по обустройству фундамента должны выполняться в следующем порядке:

  1. нужно выкопать котлован с ровными стенками на глубину до 1 м. Минимальные размеры должны составлять: в ширину 1 м, в длину 1,5 м. При необходимости увеличения периметра ямы следует соблюдать пропорции.
  2. Дно котлована нужно засыпать слоем песка (высота 15 см) и оставить в таком виде на пару дней для свободного оседания.
  3. Соорудить опалубку можно как из досок и фанеры, так и из подходящих изделий из древесины (старых дверей, отдельных элементов отжившей свой век мебели и прочее).
  4. Из-за того, что конструкция печи Кузнецова отличается небольшим весом, армирующий прут можно брать не особо толстый.
  5. Заливать раствор нужно медленно, по ходу выпуская пузырьки воздуха за счет перекапывания его лопатой. Такие действия приведут к укреплению фундамента. В итоге поверхность фундамента должна иметь вид ровной гладкой плиты, уровень которой на 2 кирпича не доходит до пола.

После заливки свежеприготовленный фундамент нужно оставить в покое на 5-7 дней, а то и более (на 20-25). Время, отведенное для полного застывания и высыхания основы, важно предусмотреть заранее. В этом случае не стоит торопиться. Чем дольше выстоится фундамент, тем выше будет его прочность и устойчивость всей конструкции печи.

Выполнение основных требований

Некоторые моменты при возведении:

  1. Кирпич, из которого сооружается внутренняя огнеупорная оболочка, при нагревании склонен к расширению. Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
  2. Огнеупорную оболочку внутри печи создает шамотный кирпич, установленный на ребро. Чертежи не всегда передают этот момент, однако его следует учесть. При установке простых кирпичей из глины допускается свобода действий со стороны мастера.
  3. Используя проволоку, нужно в каждом 3 ряду кирпичей выполнять их связку.
  4. При установке всех металлических приспособлений важно оставить место с учетом их возможного расширения. Специальной прокладкой ограничивают касание изделий из металла к кирпичной кладке.
  5. По окончании сооружения печи Кузнецова своими руками рекомендуется использовать огнеупорный состав для обработки кирпичей.
  6. Запускать колпаковую печь в работу нужно постепенно, начиная с разогрева на минимальной температуре, а затем ее повышая.

Подготовка инструментов и основных материалов

Основательно подготовиться к сооружению печи Кузнецова своими руками можно только тогда, когда под рукой будет в наличии болгарка, оснащенная алмазными дисками, и перфоратор с насадкой в виде миксера. Кроме того, к месту установки отопительного устройства нужно доставить следующие материалы:

  1. кирпич двух видов: огнеупорный (шамотный) и простой глиняный марки М150. Количество этого материала рассчитывается в соответствии с чертежом, разработанным специалистом.
  2. Глина хорошего качества – в пределах 100 кг.
  3. Песок, очищенный от камушков и различных примесей. Его потребуется в 2 раза больше, чем глины.
  4. Вместо предыдущих двух компонентов можно воспользоваться уже готовой сухой смесью, предлагаемой строительными магазинами, для приготовления раствора. Такой вариант заготовки песка и глины удобен тем, что производители товара уже предусмотрели нужные пропорции этих материалов. Готовую смесь можно брать из расчета примерно 0.2 куб. м на 500 штук кирпича.
  5. Различная фурнитура, изготовленная из металла, представлена поддувальной и топочной дверкой, задвижкой, колосником, обычной стальной и заборной пластиной. Кроме этих изделий нужно еще запастись проволокой длиной 5 м, а также стальными уголками в количестве 2 штук.

Важные моменты

Правильная порядовка колпаковой печи Кузнецова позволит добиться равномерного прогревания стен и обеспечить отличную тягу.

Перед тем как начать кладку, многие мастера стелят рубероид. Однако мы рекомендуем уложить слой фольги, которая, обладая способностью к отражению, позволит лучше сохранить тепло.

Теплоотдача устройства во многом зависит от количества отделений, созданных в нем. Однако, для сооружения самой теплой колпаковой печи при их выстраивании важно соблюсти порядок кладки и условия объема.

Как выглядит. Источник

Чтобы сохранить эстетичность внешнего вида и физические параметры конструкции, которые изначально заданы на чертеже, следует своими руками шлифовать каждый кирпич перед тем, как выстраивать из него кладку.

Не допускается никаких изменений в порядовке. Однако от 23 до 27 уровня можно применить свою фантазию для декорации сооружения.

Выполнение кладки колпаковой печи

После окончательного застывания фундамент покрывается фольгой, отражающей вверх нисходящий поток тепла. Такое покрытие может слегка выступать за периметр фундамента. По окончании строительных работ излишек фольги уберется.

Как уже не раз упоминалось, кладка колпаковой печи Кузнецова выстраивается со схемой, предложенной изобретателем конструкции:

Порядовка колпаковой печи Кузнецова

  1. при возведении боковых стенок используется ложковый способ выкладывания кирпича. Работа выполняется справа налево. Таким образом, начало передней и задней стенок представлено четырьмя, левой – тремя, а правой – двумя кирпичами. Последняя пара располагается между крайними кирпичами фасадной и задней стороны печи.
  2. В этот ряд вставляется поддувальная дверца и закладывается проем для чистки печи от сажи. Такое окошко можно располагать с любой стороны конструкции, но только ниже уровня топки.
  3. Этим рядом продолжается выстраивание стенок по примеру предыдущего уровня.
  4. Пространство над поддувалом суживается и достигает в ширину размеров 1,5 кирпича.
  5. Отдаленный от топки угол обустраивается перегородкой, которая будет выполнять роль трубы, ведущей из нижнего в верхний отсек.
  6. Кладка боковых стенок продолжается равномерно, а для сброса продуктов горения в поддувало делается ободок из огнеупорных кирпичей и укладывается колосник.
  7. Следующим рядом образуется начало топки, из которой дымоход выводится в соседнее пустотное отделение.
  8. Аналогичный предыдущему ряду.
  9. Огнеупорная оболочка создается из выложенного в полкирпича шамота и выполняется накрытие топки.
  10. Выполняется аналогично.
  11. Происходит смена кладки в полкирпича на целую единицу.
  12. В полкирпича из огнеупорного материала выполняется решетка.
  13. Кладка продолжается без изменений.
  14. На месте решетки образуются 2 дымохода.
  15. Кладка продолжается аналогично предыдущему ряду.
  16. Боковые стенки огнеупорной оболочки продолжают выстраиваться в целый кирпич, и выполняется перекрытие дымоходов, ведущих в воздушное отделение.
  17. Плотно устанавливается стальная пластина, перекрывающая допуск дыма на верхний уровень. Выход к нижнему дымосборнику закрывается с помощью кирпича. Теперь дым может выйти наверх только через ход, заложенный в 5 ряду.
  18. Этим рядом начинается верхний уровень конструкции и фиксируется стальная пластина с трех сторон кирпичом, а с четвертой – раствором.
  19. В дымосборник укладывается кирпич в качестве опоры для верхнего покрытия печи. В один кирпич выкладывается пазуха для выхода дыма в трубу из верхнего дымосборника.
  20. Продолжение кладки.
  21. Закладывается выход в трубу.
  22. Стальной пластиной, которой предназначена роль поддержки кирпича под паросборник, накрываются передние стенки духовки.
  23. Выкладывается в четверть кирпича вытяжка для паросборника, а для остальной части потолка делается перекрытие.
  24. Идет ровная кладка.
  25. Между дымоходом и паросборочной трубой устанавливается закрытое соединение.
  26. Последующие два ряда аналогичны 24 и 23.
  27. Труба оснащается пластиной-заборником.
  28. Создается сплошное перекрытие из кирпича.
  29. Этот ряд аналогичен предыдущему и усиливает его кладку.
  30. Последующими рядами выкладывается труба сечением в 1 кирпич.

Похожие статьи:

порядовка колпаковой, двухколпаковой, отопительно варочной, для бани, схемы и чертежи

Вы просматриваете раздел Кузнецова, расположенный в большом разделе Виды печей.

Начиная с 1962 года И. В. Кузнецов разработал около 150 разновидностей моделей печей особенной экономичной конструкции.

Высокая эффективность (КПД до 80–90%) его изобретений помогла им получить популярность в целом мире.

Печки авторства Кузнецова применяются во всех сферах жизни человека – для отопления, нагрева воды, приготовления пищи.

Существуют специальные конструкции для бани, уличные варианты для установки в летней кухне. Данные приборы отличаются довольно сложным устройством, но, если внимательно следовать инструкции и рекомендациям, их вполне можно сделать самостоятельно.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Двухколпаковая печь

Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.

Его КПД значительно выше за счет более длительного удержания горячего воздуха.

Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.

Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м. Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.

Справка. В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года, когда уже не требуется большой мощности обогрева.

При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность, чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

Вам также будет интересно:

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.

Печь Кузнецова для бани

По принципу действия банная печь не отличается от описанных выше вариантов. Но всё же она имеет несколько особенностей:

  • в нижний колпак устройства вмонтирован поддон с камнями;
  • в устройстве предусмотрен доступ для воды и отверстия для выхода пара;
  • обладает более толстыми стенками для максимального прогрева камней и во избежание перегрева помещения.

Чертежи печей

Фото 2. Чертёж и порядовка двухколпаковой печи Кузнецова. Устройство представлено в цельном виде и в разрезе.

Фото 3. Чертёж колпаковой печи Кузнецова. Также устройство оснащено системой дымоходных каналов.

Постройка своими руками, порядовка устройства

Прежде чем браться за выполнение работ, необходимо правильно рассчитать проект устройства, для этого учитываются следующие факторы:

  1. Мощность печи — зависит от общей площади помещения и качества его теплоизоляции.
  2. Количество колпаков — в печах Кузнецова их нередко делают три и больше, что значительно увеличивает КПД обогрева, почти не требуя лишнего расхода топлива. Учитывается только изменение массивности устройства.
  3. Основная функция печи — будет ли прибор использоваться только для отопления или понадобятся дополнительные возможности: приготовление пищи, нагрев воды.

Фото 4. Пошаговая порядовка печи Кузнецова. Также показано устройство в готовом виде с разных ракурсов.

Частый вариант для постройки — двухколпаковая печь с варочной плитой. Она функциональна при довольно компактных габаритах и хорошо подходит для размещения в небольших загородных домах.

Материалы

Внутри области колпаков образуется очень высокая температура, поэтому для кладки прибора подойдет только огнеупорный кирпич и шамотная глина с мелкофракционным песком для кладочного раствора. Смесь собственного приготовления часто рекомендуется заменить готовыми смесями из строительных магазинов — так уменьшается риск того, что колпак растрескается при эксплуатации и потеряет герметизацию.

Для выкладки внешних стен и верхних ярусов достаточно будет обыкновенного керамического кирпича с плотностью М150 и цементного раствора.

При работе нельзя забывать, что укладка обычного и шамотного кирпича в один ряд исключена — они имеют разные показатели расширения и при эксплуатации кладка разрушится.

Помимо материалов для кладки, понадобится приобрести дополнительные элементы — металлические уголки, дверцы и петли, задвижки, варочную поверхность. Все это доступно для покупки в специализированных магазинах. Понадобится армированная проволока для выполнения связывания кладки.

Инструменты

Для выполнения всех типов работ требуется заранее подготовить набор инструментов:

  • емкость для приготовления раствора и лопата для его перемешивания;
  • печной молоток-кирка для разбивания кирпичей;
  • болгарка с отрезным диском по камню;
  • плоскогубцы и ножницы по металлу для нарезки проволоки;
  • мастерок для накладывания раствора;
  • правило для разравнивания;
  • защитные перчатки и очки.

Для проверки правильности кладки понадобятся также различные измерительные инструменты: рулетка, строительный уровень, отвесы, шнуры и т. д.

Подготовка места

Сооружение кирпичной печи всегда начинается с оборудования основания. Под кузнецовку подойдет фундамент стандартного типа — глубиной полметра и со сторонами, выходящими за границы периметра будущей кладки на 10 см. Порядок работы:

  1. Подготавливается котлован, дно на 15—20 см закрывает дренаж — слой песка и битого щебня.
  2. На хорошо утрамбованный дренаж ставится деревянная опалубка, выступающая над поверхностью на 20 см.
  3. Фундамент заливается бетонной смесью и оставляется для застывания.
  4. После правильной закладки фундамента получается ровная площадка, выступающая над поверхностью пола на 10—15 см (зависит от усадки).

Поверхность основания закрывается слоем гидроизоляции (хорошо подойдет рубероид), затем укладывается отражающий слой металлической промышленной фольги. В случае с постройкой кузнецовки жар от печи будет сильнее, чем от обычных приборов, особенно в нижнем ярусе, поэтому фундамент защищают от перегрева.

Соседние с будущим местом расположения устройства стены закрываются термоизоляционным материалом, на пол перед топкой рекомендуется набить металлический лист, чтобы избежать риска возгорания от выпадающих угольков. Заранее рассчитывается местоположение дымохода — его не рекомендуется располагать рядом с коньком крыши.

Выполнение кладки

После того как подготовлен фундамент, начинаются работы по возведению самого устройства:

  1. Замешивается раствор в приготовленной емкости — перед началом работ глину замачивают на двое суток. Помимо лопаты, для перемешивания эффективным будет использование строительного миксера.
  2. При выполнении кладки рекомендуется каждый ряд сначала класть на сухую поверхность для точного определения размеров нарезки кирпичей. Первый ряд основания делается сплошным.
  3. Начиная со второго ряда выкладывается поддувало, а затем область первого колпака. По мере необходимости устанавливаются петли для топочной дверцы. Каждый третий ряд кладки связывается проволокой, нарезанные куски которой закладываются в раствор.
  4. Внутренняя часть топки выкладывается шамотным кирпичом, наружная — обычным керамическим. Между этими слоями нет связующего раствора, оставляется небольшой зазор. Кирпичи из двух рядов также не должны выступать, пересекаться с соседним слоем.
  5. Внутри свода первого колпака на опоры из шамотного кирпича устанавливается варочная чугунная поверхность, которая герметично фиксируется раствором.
  6. После выполнения свода первого колпака, начинается выкладка основания для второго с небольшим смещением (на ширину варочной плиты).
  7. Выкладывается второй колпак, колонна дымохода, устанавливаются задвижки для изоляции второго уровня в летнее время года.

После выкладки навершия и установки трубы дымохода, готовую печь оставляют на просушку, которая занимает не менее месяца. Первые две недели устройство просушивается при открытых окнах и дверях, начиная с третьей недели производят постепенное протапливание, увеличивая объем топлива, пока он не дойдет до полноценной закладки.

Возможные сложности

Кладка кузнецовки отличается некоторой спецификой, поэтому при отсутствии опыта часто допускаются ошибки:

  • Не оставляется зазор между стенами топки и наружными — шамотный кирпич расширяется при нагреве, поэтому может разрушить кладку.
  • Не используется проволока для связки кладки — из-за большей степени нагрева стены печи могут растрескаться.
  • Не оставлен зазор при установке металлических деталей — также приводит к расширению металла при сильном нагреве и появлению трещин.
  • Неправильный прогрев нарушит процесс просушки кладки и приведет к возникновению деформаций, трещин.
  • Не проведена правильная термоизоляция стен и перекрытий (в месте установки дымохода) — из-за большой температуры нагрева риск возгораний в случае использования кузнецовки выше, чем у простой печи.

Внимание! Из-за высокой теплоотдачи готовую печь необходимо снаружи покрыть огнеупорным составом, это поможет снизить риски возникновения пожароопасной обстановки, а также улучшить декоративные качества устройства.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс кладки печи Кузнецова на заранее залитый фундамент.

Преимущества печей Кузнецова

После завершения всех работ получается высокоэффективное устройство, идеально отвечающее условиям жизни за городом. Многофункциональность, простота в эксплуатации и ухода будут выгодным дополнением к отличным отопительным качествам.

Благодаря очень высоким температурам внутри топочной камеры, большая часть золы и сажи прогорает, позволяя снизить периодичность чисток.

Одно из достоинств кузнецовки — возможность выбора любого доступного на данный момент твердого топлива: дров, сухих кусков торфа, опилок.

При небольших изменениях конструкции существует возможность установки системы нагрева газом или электричеством. Доступно подключение печи к водяному контуру, что позволит качественно прогревать отдаленные помещения. Несомненным плюсом будет сравнительно невысокая стоимость материалов, возможность выполнить все этапы работ самостоятельно.

что это, каков их принцип работы. В чем особенности колпаковых печей Кузнецова, чертежи и порядовки

И. В. Кузнецов — человек, который посвятил всю свою жизнь проектированию печей. Он изобрел огромное количество новых конструкций, а также занимался их совершенствованием. Его деятельность в этой сфере началась еще в 1962 году. В начале работы ему не требовалось практически никакой рекламы. Известность приходила благодаря положительным отзывам заказчиков. На сегодняшний день у Кузнецова есть собственный сайт и команда единомышленников. На сайте представлены многочисленные конструкции, разработанные лично И. В. Кузнецовым по его особенной технологии. Рассмотрим подробнее эту технологию, ведь она великолепно подходит для возведения печей в современных жилищах, поскольку обеспечивает и качественный оборгев помещения, и придает некую изюминку его внешнему виду.

Основной показатель, к которому стремился И. В. Кузнецов в своих разработках, это повышение эффективности работы печи. В зависимости от назначения тепловых устройств, они оснащались улучшенными возможностями. У одних повышено тепло-сбережение, другим изменили топку, или добавили оборудование. Качество данных конструкций доказывается известностью и многолетней эксплуатацией. Многие, в целях сэкономить, но зная о положительных отзывах печей Кузнецова, берутся делать их своими руками. Это возможно, если строго следовать порядовкам и использовать правильные материалы.

Особенности печей Кузнецова

Как ранее говорились, главное в разработках Кузнецова — эффективность и продуктивность. Говоря научным языком это высокое значение КПД. Отличие этих печей заключается в принципиально новой и совершенной разработке. Внутренняя система движения газов продумана наиболее грамотно. Горячий воздух дольше задерживается в печи и хранит тепло, а холодный по специальному углублению быстро улетает в дымоход. Эти печи называют «колпаковыми». Такое имя образовалось потому, что внутри нее по проекту делают как бы «колпак» — объединение очага и нижней части печи. Он выходит в роли разделителя газов на горячие и холодные. Горячие поднимаются в колпак и задерживаются в нем концентрируя тепло. Температура горения в таком колпаке получается значительно выше, за счет чего и выходит 95% КПД. Для простого сравнения нужно отметить, что традиционная русская печь имеет значение 25−40%. Используемая в печах И. В. Кузнецовасистема «свободного движения газов», более естественна, ограничивает образование сажи, и оптимизирует равномерный нагрев и работу печи.

Отсюда вытекают и другие преимущества:

  • равномерное прогревание и отдача тепла;
  • больше мест для установки стального нагревательного элемента;
  • горение без сажи и дыма;
  • необходимость в чистке сокращается в десятки раз;
  • низкий уровень потери тепла;
  • экономичность;
  • стойкость к возникновению трещин;
  • возможность экспериментировать с формой и дизайном печи.

Проекты печей Кузнецова

В зависимости от главного своего назначения бытовые печи бывают разными.

  1. Варочные печи созданы для приготовления пищи.
  2. Отопительные используют в первую очередь для отопления жилого помещения.
  3. Печи для бань соответственно устанавливают в баню.
  4. Уличные бывают как в виде комплексов, так и простые барбекю.
  5. Хлебные. Их часто совмещают с варочными и другими.
  6. Назначение каминных печей в первую очередь эстетическое.

И это не весь перечень многообразия печей разного специального назначения, проекты которых разработаны Кузнецовым. Кроме того, существует удобная возможность создавать смешанные виды с использованием нескольких функций. И даже создание целых многофункциональных комплексов. Например, очень популярны в быту отопительно-варочные печи.

Как построить печь Кузнецова самостоятельно

Перед реализацией идеи сделать печь Кузнецова своими руками, вам нужно определиться с тем, какую функцию она должна выполнять. Кузнецовым разработано более 150 чертежей отопительных приборов, поэтому определиться и выбрать вариант, подходящий именно вам, не составит труда. Мы будем рассматривать вариант простой отопительной печи.

Изучите план помещения, в котором собираетесь ее устанавливать. Если дом еще не построен, планируйте размещение так, чтобы каждая комната была в равной степени обогрета. Встраивать отопление в готовый дом не желательно, но при необходимости возможно. В таком случае нужно учесть расположение балок и несущих конструкций во время организации места для дымохода.

Затем подумайте о подготовке фундамента. Его делают из бетона, шириной на 10 см больше запланированного размера печи. Если есть такая возможность, лучше планировать фундамент под печь заранее в процессе постройки дома. Операция закладки фундамента трудоемка. Поэтому если вы не уверенны в своих силах — пригласите на этот этап специалиста.

Основные правила, которые надо знать

  • Огнеупорная оболочка внутри печи должна как бы висеть в воздухе, быть свободной со всех сторон. Это необходимо потому, что кирпич расширяется во время нагрева.
  • На чертежах не всегда видно, но внутренняя огнеупорная кладка делается обязательно на ребро. Это касается шамотного кирпича. Глиняный кирпич на столбиках и внутренних стенках кладется на усмотрение мастера.
  • Через каждые два ряда кирпича нужно усилить связку проложив проволоку.
  • Металлические элементы, дверцы и другие приборы нужно устанавливать, оставляя место на возможное расширение. Между кирпичом и металлическим элементом кладут специальную прокладку.
  • Желательно обработать кирпич по окончании постройки огнеупорным составом.
  • Первая растопка начинается с минимальной температуры и с дальнейшим постепенным подогревом.

Порядовка

Выкладка печи самостоятельно для человека с руками посильная задача. Принцип работы печи может понять любой человек, это нетрудно. Но для создания качественной печи следует все-таки беспрекословно пользоваться чертежами и порядовками. Порядовка — это комплекс чертежей, изображающих пошаговую выкладку печи, по каждому ряду кирпича в отдельности. Что-то изменять в чертежах произвольно не рекомендуется. И тем более не стоит этого делать, если вы беретесь за такую работу впервые. Кузнецов потратил многие годы усердной работы и кропотливого труда для создания сотен идеальных и проверенных чертежей. Вам остается только выбрать и приступать к делу.

Какие материалы вам понадобятся

  1. Кирпич для внутренней кладки. Используется огнеупорный шамотный кирпич. Нужное количество его лучше всего посчитать самостоятельно по чертежу. Его надо для простой конструкции не так уж и много. Некоторые, по причине ограниченных финансовых возможностей, не используют шамотный кирпич. Это допустимо.
  2. Кирпич для наружной кладки. То есть обычный глиняный кирпич, допустимая марка — М150. Кирпич более низкого качества для постройки тепловых приборов лучше не использовать.
  3. Глина (100−130 кг). Ее желательно приобрести хорошего качества, тем более в магазинах сейчас широкий ассортимент достойного материала. Выбор некачественных материалов может негативно отразиться при первом же обжиге готовой печи. Такой раствор запросто растрескается.
  4. Очищенный песок. Обычно песка берут вдвое больше чем глины. Можно купить готовый глинопесчаный раствор в магазине. Так вы не прогадаете с пропорцией. Смеси глины и песка на 500 кирпичей нужно около 0,2 куб. м.
  5. Металлическая фурнитура. Это задвижка, дверки топочная и поддувальная, колосник, 5 метров проволоки и два стальных уголка.

Образец порядовки

Здесь представлен вариант порядовки «колпаковой» печи Кузнецова. Его можно использовать для самостоятельной выкладки бытовой отопительной печи в домашних условиях без специальной подготовки. Каждый ряд кирпичей нужно выкладывать в соответствии с изображениями в пронумерованном порядке. При этом не стоит забывать о ранее описанных правилах. Эта печь одна из самых несложных в исполнении и универсальна в ежедневном домашнем использовании.

Особенностей для построения именно этого проекта немного. Здесь канал между первым и вторым ярусом делается в четверть кирпича, для удлинения топки. А на 21 ряду нужно оставить два нешироких прохода по бокам внутренних стенок. Они нужны для розжига печи. Вот и все, что нужно знать начинающему мастеру. А сделав свою первую работу, вы поймете, что это просто и понятно. Главное — не бояться приступить, и дело пойдет само собой.

Потом вы сможете сделать более усложненную конструкцию самостоятельно. Кузнецов разработал такое количество разнообразных интересных вариантов, что вы непременно захотите воплотить в жизнь не один из них.

Оцените статью: Поделитесь с друзьями!

теория и устройство, кладка своими руками, примеры конструкций

Печи Кузнецова хорошо известны не только печникам – они обогревают множество домов в России и за ее пределами. И. В. Кузнецов работает над усовершенствованием печей с 1962 г. и собрал вокруг себя крепкий коллектив единомышленников. В активе команды – более полутораста разработок, охватывающих едва ли не весь диапазон бытовых печей, см. рис.

Некоторые из печей И. В. Кузнецова

Многие хотели бы сложить какую-то из печей Кузнецова своими руками, и эта статья – им в помощь. Но мы не собираемся раскрывать некие потаённые секреты «кузнецовок» – их просто нет. На сайте Игоря Викторовича stove.ru желающие бесплатно найдут огромный массив печной информации: от сведений по конструированию и строительству печей до подробных чертежей и рекомендаций по установке печи в доме и устройстве отмостки вокруг здания с печным отоплением. Не намерены мы также что-то в этой домашне-печной энциклопедии критиковать или поправлять: нам до И. В. Кузнецова по печному делу, мягко говоря, далековато.

Цель настоящей статьи – дать к своду сведений Кузнецова своего рода введение, позволяющее свободнее ориентироваться в исходном материале. Поясним на примере, зачем это нужно.

Допустим, я автомеханик-универсал с большим опытом и хочу передать его другим интересующимся. Автомобиль – штука сложная. Если я начну по ходу изложения отвлекаться, подробно объясняя, что как обкат и кастер (положим, читатели не совсем уж чайники, ездят-то теперь все) влияют на управляемость и путевую устойчивость машины, а диаграмма газораспределения – на расход топлива в зависимости от дорожных условий, и прочее в том же духе, я в конце концов запутаюсь до того, что сам перестану понимать, как работает автомобиль, на котором я езжу. Волей-неволей мне придется излагать материал пусть и «на пальцах», но по-профессиональному бегло.

Однако читать его будет тяжеловато даже таким же, как и я, специалистам, а у дилетанта вообще голова кругом пойдет. Поэтому мне в помощь понадобится некто, кого можно условно назвать «получайником». На самом деле он вовсе не чайник, может сам и подвеску отрегулировать, и толкатели клапанов выставить. Но в данном случае его задача – описать, как вся начинка машины собирается в одно целое, управляемое по принципу: «Рулем рулить, газом газовать, тормозом тормозить».

В автомобилестроении СССР подобная ситуация возникла в конце 50-х – начале 60-х, когда промышленность начала выпуск автомобилей для широкой продажи населению. Тогда вышел в свет супербстселлер того времени – «Как работает автомобиль». Под редакцией не кого иного, как самого главного конструктора легендарной «Победы» А. А. Липгарта.

Информация «от получайника» еще не позволит приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно прикидывать по ходу дела нужные значения численных параметров. Но она по сути своей фундаментальна: владея ею, профессиональный текст читается уже с пониманием и быстрее. И, если где-то что-то в нем непонятно еще, это уже не вызывает потерянности и метаний, а просто отметку в уме: вот об этом нужно разузнать подробнее.

О печах и печном отоплении правительство пока никаких эпохальных постановлений не принимало. Но их роль в бытовой теплоэнергетике во времена дефицита энергоресурсов несомненна: уже отопительная печь с КПД 70% при массовом использовании даст экономию топлива в масштабе государства, т.к. в проекты новеньких теплоцентралей закладываются потери тепла в магистралях в 35%, и уменьшить их пока нет возможности. Так что с популяризацией печных знаний приходится выкручиваться самому, не будучи ни Липгартом, ни Кузнецовым. Что ж, попробуем.

Почему – кузнецовки?

Но стоит ли останавливаться особо на печах именно Кузнецова? Стоит, потому что они того стоят. Игорь Викторович с самого начала рассматривал печи русского образца не как охраняемый реликт прошлого или дорогой предмет роскоши, но как непременный атрибут экономичной энергетики будущего, которое ныне – настоящее. Остальные спохватились, что называется, когда жареный петух клюнул.

В результате – кузнецовка на 4 кВт обогревает дом в 100 кв. м. так же, как фирменная «оттуда» топка на 12 кВт. Что, кстати, говорит не об изобретении вечного двигателя, а о том, что фирменные рекламисты свои проспекты творят, пожалуй, вынюхав «дорожку счастья». Во всяком случае, факт, что Кузнецову постоянно поступают заказы из США, Канады, Швеции, Финляндии, которые по печам сами не в хвосте плетутся. Конкретно же преимущества кузнецовок заключаются в следующем:

  • Высокий КПД – 80% для печей Кузнецова не диво.
  • Высокая температура сгорания топлива без использования технологий и материалов, требующих промышленного производства.
  • Как первое следствие из предыдущего – всеядность. В кузнецовках до золы сгорает любое топливо, а осаждение сажи минимально.
  • Второе следствие – несложный уход: т.к. сгорает и сажа, печи Кузнецова можно не чистить годами.
  • Меньшая материалоемкость в сочетании с равномерной теплоотдачей между топками: в городской квартире с центральным отоплением температура в течение суток колеблется больше, чем в доме, отапливаемом кузнецовкой при 2-х топках в сутки.
  • Широкие возможности встраивания водогрейного контура без ухудшения технических параметров печи.
  • Хорошая тяга при коротком дымоходе, что удешевляет и упрощает строительно-монтажные работы при ее постройке.
  • Пластичность конструкции и внешнего вида как следствие двухколпаковой схемы (см. далее): не ухудшая печи, ее можно сконструировать практически под любое помещение и требования дизайна.
  • Автоматическое перераспределение тяги по каналам при переходе от протопки к остыванию, что гарантирует от угара: вьюшку почти никогда не требуется закрывать, она предусмотрена более для нештатных режимов работы.

Примечание: изобретенный И. В. Кузнецовым способ перераспределения тяги в корне отличается от известной газовой вьюшки. По нему поток, создаваемый тягой, пропускается мимо нагретых частей тела печи специальными низовыми каналами, а когда в топке горит пламя, конвекция от него оттягивает поток воздуха на себя. В результате не требуется отдельная система вентиляции помещения. Кроме того, газовую вьюшку может выдуть обратной тягой при задувании в трубу, или, наоборот, вытянуть при сильном ветре, а в кузнецовке любой поток воздуха пройдет мимо всего, что он мог бы выстудить.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную голландку. В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Первое: колпак на колпаке

Принцип построения печи, позволяющий реализовать преимущества свободного хода газов, известен давно. Это – двухколпаковая печь, схема устройства которой показана на рис. Начнем разбор с левой его поз.

Схемы двухколпаковых печей

Наружный воздух поступает через поддувало 1 в топку 2. Топка может быть снабжена сужающимся соплом – хайлом – в котором в одноколпаковой печи образуется газовая вьюшка: легкие нагретые газы под колпаком своим давлением не пускают «на продув» тяжелый наружный холодный воздух, как воду в опрокинутый стакан. Но в двухколпаковых печах газовая вьюшка из-за тяги со стороны второго колпака часто оказывается неустойчивой. Поэтому двухколпаковые печи до Кузнецова строили редко.

Сразу после растопки, когда горят самые легкие и энергичные фракции топлива, горение происходит в режиме, близком к наиболее эффективному пиролизному. В печах Кузнецова – в пиролизном режиме, они специально так и сконструированы. Пиролизные газы догорают под сводом 4 первого колпака 3. Подсводное пространство первого колпака аналогично дожигателю чисто пиролизной печи.

Пиролизное горение под колпаком получается саморегулирующимся: если топливо очень уж разгорелось, «подушка» догорающих газов расширяется вниз; вверх не дает свод колпака. Из-за этого затрудняется отток дымовых газов, он ведь идет вниз. Соответственно, слабеет и тяга, горение немного утихает. Если же горение ослабевает, все происходит наоборот.

При переходе горения в малоактивный режим или дотлевание углей оба колпака работают уже просто как теплоприемники канальных печей, добирая остаточное тепло топлива. Но в голландках и шведках оно большей частью «просвистывает» в трубу: согласно всем известному гидродинамическому закону Бернулли, в узком канале скорость потока будет больше. А под колпаками остаточные газы будут неторопливо ворочаться, пока их тепло не уйдет в кирпич.

Примечание: в канальных печах при сильном ветре снаружи часто приходится выгребать из топки еще тлеющие уголья и закрывать вьюшку, иначе все тепло «высвистит», пока топливо догорит до золы. В колпаковых печах этого вредного эффекта нет – резкое расширение от дымохода в колпак не позволяет ветру разгуляться в печи, и можно спокойно ждать, пока топливо не отдаст свой запас энергии до последней калории.

Идеальная двухколпаковая печь – круглая в плане. Тогда ее тело 5 является одновременно и вторым колпаком. В нем также есть невидимая зона термохимических реакций 6 под сводом. В ней нейтрализуются остатки моноокиси углерода (угарного газа) и окислов азота, образующихся в топке вследствие значительно более высокой, чем в пламенной печи, температуры сгорания. В дымоход 7 уходят только углекислый газ и пары воды.

Хотя круглую кирпичную печку обычного типа сложить можно, но, если она двухколпаковая, устроить в ней прочистные дверцы сложно, а чистить ее (когда-то же, да придется) трудно. Поэтому на практике двухколпаковые печи выполняют, если привлечь аналогию с электроникой, не по параллельной, а по каскадной последовательной схеме: второй колпак водружают на первый и соединяют колпаки между собой дымоходами (или одной сплошной широкой щелью) с тыла печи, правая поз. на рис. КПД кирпичной печи при этом падает всего на 1-2 процентных пункта.

Примечание: чтобы в круглой двухколпаковке газовая вьюшка была устойчивой, кроме ураганных ветров, кольцевой зазор L2 между первым и вторым колпаками должен быть шире такого же L1 между топкой и первым колпаком.

В том и другом случае во второй колпак можно безо всяких опасений встраивать водогрейный регистр любого типа. Основное тепло телу печи передается под сводом первого колпака. Это, кстати, тоже одна из причин, почему раньше двухколпаковки не были в употреблении: при дешевом топливе небольшое повышение КПД не окупало сложности работы, а мыться на кухне в корыте тогда было делом обычным.

Теперь и топливо дороже, и требования к качеству жизни выше. И тут второй колпак пришелся как раз кстати. Сколько бы тепла под ним не ушло в водогрейку, режим горения не нарушится: первый колпак из плохо проводящего тепло кирпича надежно изолирует высокотемпературный каскад от паразитных теплопотерь.

И в то же время газы под второй колпак подходят, с одной стороны, достаточно остывшие и прореагировавшие, чтобы теплообменник можно было выполнять из обычных конструкционных материалов, не опасаясь его прогорания и осаждения сажи на нем. С другой – температура во втором колпаке при КПД печи в 80% будет в пределах 200-400 градусов, что дает как раз достаточный температурный градиент для эффективной передачи тепла воде.

О многоколпаковках

В принципе возможно круглую колпаковую печь выполнить многокаскадной; каждый каскад – 2 колпака, с отверстием в своде и глухой сверху, как показано на рис. При трех каскадах (6 колпаков), конструкцию, которую можно условно назвать печью со свободным ходом газов (левая поз. на рис.) возможно сделать самонастраивающейся под любое топливо, от мазута до кизяка, с КПД до 97-98% в любом режиме топки. Однако точному аналитическому расчету она не поддается, а компьютерное моделирование требует достаточно мощной аппаратной и программной платформы.

Схемы многоколпаковых печей

Печь с четными (с отверстием в своде) колпаками, доведенными до ее пода (правая поз. на рис.), способна, в принципе, показать КПД в 85-90%, в зависимости от режима горения и вида топлива. Но и ту, и другую, во-первых, очень сложно чистить. Во-вторых, первый колпак получается очень маленьким, и температура под ним будет вполне пиролизной, около 1500 градусов. Никакой металл ее не выдержит, разве что платина. Вольфрам и тот сгорит, как нитка лампочки с разбитой колбой. А будет ли держаться на весу футеровка для пиролизных печей, на опыте пока никто не определял.

Примечание: черные пунктирные линии на рисунках – не металлоконструкции. Это образующие (параболы и прямые) соответствующих размеров: диаметров дымовых отверстий и расстояний нижних обрезов колпаков от пода.

Видео: пример проекта двухколпаковой отопительно-варочной печи

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной, отопительно-варочной, двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание: И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного кирпича марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т.п.

Несвязанные и связанные строительные модули

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

О последователях

Чертеж самодельной печи Кузнецова

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

Порядовка самодельной печи Кузнецова

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.

Видео: процесс кладки печи 3 х 3,5 кирпича

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать из металла. Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Загрузка…

Обсуждение темы «Печь Кузнецова»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Главная — Печи Кузнецова

На фотографии Кузнецов Игорь Викторович (слева) и Кузнецов Виктор Игоревич.



Кузнецовым Игорем Викторовичем разработаны сотни  печей различного назначения и разной тепловой мощности из кирпича: отопительные, отопительно-варочные, русские печи — теплушки, печи для бань с регулированием нагрева воды и регулированием температурно-влажностного режима в парилке бани. Кроме того, изобретены печи выше указанного назначения, совмещённые с каминами, при этом стенки камина обогреваются и являются частью печи. Автор предоставляет доступ ко всем своим разработкам на этом сайте

Мы — группа единомышленников, высококвалифицированных специалистов печников, строим выше указанные печи, а так же понимаем их работу. Совместно с руководителем занимаемся разработкой новых конструкций печей, от проекта до испытания и внедрения. Будем рады видеть Вас среди нас!





Как найти хорошего печника и не попасть к дилетанту.

Интернет заполнен сайтами с указанием в названии фамилии Кузнецова. С красивой рекламой о строительстве печей Кузнецова, с указанием как построить, принцип работы, основные правила, продают или размещают на сайте фальсифицированные чертежи печей Кузнецова, дают рекомендации, улучшения, изменения, прикладывают чужие фотографии и прочее.

Такая реклама уравнивает квалифицированных печников с людьми умеющими делать красивую рекламу, но не умеющими делать печи. На сайте нет контактной информации, какой системы делают печи, не могут приложить чертежи требуемой печи. От этого страдают много людей, получивших не работоспособные печи.

То же касается работы сайта Авито (Avito). В разделе печник вначале разместили сотни тысяч адресов печников, разобраться в их квалификации было нельзя. Там размещали любые чужие фотографии печей, не имея на это право и не имея возможности ее построить. Сейчас на сайте размещается платная реклама. Результат тот же.

Что касается печей системы СДГ (Свободного Движения Газов) Кузнецова. Самое квалифицированное решение, это выполнение печи по индивидуальному техническому решению (Это проект отопления в эскизном виде). По нему можно определиться с материалами, их количеством, стоимостью, условиями работы. Наши печники по нему могут построить печь.

Трудно определиться, кто делает наши печи, хотя возможно и прошел у нас обучение. У него должен быть наш сертификат, подписанный Кузнецовым и заверенный печатью НП Развитие Системы Печей Кузнецова, действующий в течении одного года. Надо спросить у печника, печь какого автора или из каталога будет делать. Если печи Подгородникова И.С., типовые печи ПТО, указанных в книге А.Е. Школьник «Печное отопление малоэтажных зданий», авторских печей признанных авторов, то это хорошие печи. Печник должен сказать и показать чертеж печи, которую будет делать из указанных материалов без ИЗМЕНЕНИЯ. Не годятся чертежи из интернета, хотя там утверждается что это печь Кузнецова. Там приводится в большей части фальсификация. Это рекламный обман и дискредитация печей нашей системы.

На сайте http://stove.ru есть много бесплатных чертежей печей. Эти печи с сухим швом, уже значительно лучше в теплотехническом отношении, печей системы ПДГ (принудительного движения газов)
Или в каталогах платных печей, улучшенных конструкций, http://www.stove.ru/katalogi .

Есть платные чертежи современных новых печей, http://stove.ru/katalogi/osobo_tsennyie_proektyi .

Есть статья, В помощь людям делающим наши печи http://www.stove.ru/stati/v_pomosch_lyudyam_delayuschim_nashi_pechi  .
Можете подобрать себе печь для личного пользования. Делать надо СТРОГО по чертежам.

БЕРЕГИТЕСЬ ПОДДЕЛОК.



Подробнее

заказ, укладка, материалы и исполнение. Строительство нагревательной полой печи руками Кузнецова печь Кузнецова заказ

Так называемая «Кузнецовка» появилась еще в 1962 году. Их разработкой и усовершенствованием занимается Игорь Кузнецов — изобретатель этих печей. В настоящее время насчитывается около 50 изобретений, охватывающих практически весь спектр бытовых печей. Рассмотрим подробнее, что такое печи Кузнецова. Квартиры популярны и сегодня, поэтому тема крайне актуальна.

Чем «Кузнецовка» лучше других?

Потребителя всегда спрашивают: почему стоит покупать именно этот товар, а не тот, что стоит рядом. Полностью опубликованный и логичный вопрос. Мы всегда смотрим на сильные и слабые стороны продукции перед покупкой, и только потом делаем соответствующие выводы. Что касается духовок Кузнецова, то они славятся высоким КПД. Как правило, бывает спектакль таких цифр, как 80% и более. Например, стандартная карета на 4 кВт способна утеплить дом площадью 100 квадратных метров.При этом печи западных брендов должны иметь мощность не менее 10-12 кВт. Кстати, заказы на «Кузнецовку» из США, Швеции, Канады и ряда других стран не редкость. Нельзя не упомянуть, что печи Кузнецова (апоары) «всеядны», то есть в качестве топлива можно использовать низкосортные горючие материалы, например, опилки. Также есть возможность подачи ГВС. При этом эксплуатационные характеристики не ухудшаются.

Основа в первую очередь

Кузнецов впервые применил автоматическое распределение тяги по каналам.Этот метод хорош тем, что исключен avgar, поэтому представление можно оставить открытым. Система таких дымоходов отличается не только уникальностью, но и простотой. Если у духовок со сложной конфигурацией дымохода обычно КПД около 60%, то «Кузнецовка» — 80% и выше. Кроме того, он следует принципу свободного прохождения газов. Вот почему заказы часто сравнивают с тем, что энергия газов, в отличие от газового типа, не закручивается в вихрь, а сразу поражает печь.Естественно, что выделяемое тепло идет либо на обогрев помещения, либо на ГВС, в зависимости от потребности.

Двухзаходные печи Кузнецова: порядок и его особенности

Принцип построения печей, в которых можно реализовать закон свободного хода газов, известен давно. Самый распространенный и известный вариант — печь двойной плавки.

Принцип его работы заключается в том, что воздух из окружающей среды попадает через ссадину в топку.На первом этапе горения, когда сгорают легчайшие фракции топлива, процесс чем-то напоминает пиролиз. Этот режим самый эффективный. Но для Кузнецова этими преимуществами мало кто пользовался. Но у друзей есть конструкция, позволяющая работать в режиме пиролиза. В результате под куполом третьего колпака горят пиролизные газы. Интересен сам процесс. Его особенности в том, что горение саморегулируется. Если пламя было слишком разделенным, то тяга ухудшается, а процесс горения замедляется, если тепла недостаточно — тяга увеличивается, и процесс горения усиливается.Двухзаходные печи Кузнецова (заказ) имеют второй купол, чтобы не нарушать процесс горения. Температура во втором колпаке при КПД около 80% достигает 300-400 градусов, и этого достаточно для передачи тепла теплоносителю.

Multicolp peeks

Часто делается обычная многоадресная рассылка. Каждый каскад представляет собой две заглушки с отверстием наверху. Наличие трех каскадов позволяет называть эту печь классической косой, так как идет свободный поток газов.Практически в любом режиме топки такое оборудование имеет очень высокий КПД, достигающий 97%. Он практически не играет роли используемого топлива. Это может быть мазут, уголь и еще что-то.

Обычно даже количество крышек позволяет достичь эффективности 90%. Это зависит от режима горения и используемого топлива. Однако главный недостаток этого метода в том, что печи достаточно сложны в обслуживании. Часто проблемы возникают при чистке колпачков от нагара.К тому же первая крышка (при четном количестве) очень маленькая, температура под ней будет порядка 1500 градусов, в результате чего металл не выдержит, а накладка на весу ненадежная.

Ну мы уже разобрались, что такое Кузнец Кузнецова. Порядок часто строят дома. Посмотрим, как это сделать и обратим внимание на.

Кузнецова: мои руки мои

Перед тем, как приступить к выполнению работ, необходимо определиться с основным назначением печи.Рассмотрим обычное отопительное оборудование самой простой конструкции. Хочу отметить, что вместе с домом желательно сразу построить печи Кузнецова своими руками. Заказ можно возвести и в том случае, если постройка уже стоит — это, конечно, нежелательно, но возможно.

На первом этапе необходимо подготовить фундамент. Он должен быть бетонным и иметь ширину на 10-15 см больше размеров топки. Это одна из самых трудоемких работ, которые вам предстоит выполнить, поэтому в некоторых случаях имеет смысл вызвать специалиста.Фундамент не должен сообщаться с фундаментом дома, не забывайте об этом. Также недопустимо его отсутствие, так как полы не выдержат большой нагрузки. Далее крайне важно оборудовать дымоход на крыше дома. Для выполнения этих работ желательно воспользоваться смехом и советами профессионалов. Посмотрим, как возводятся печи Кузнецова. Блестки в простейшем исполнении изготавливаются довольно просто и быстро.

Необходимый материал

Обязательно выбирать качественный материал, в частности, он должен выдерживать высокие температуры.Итак, для внутренней кладки ее количество определяется по чертежу. Часто встречаются конструкции из обычного кирпича, что делается в целях экономии. Это допустимо, но прочность кладки снижается. М150 подходит для внешней кладки — глиняного кирпича.

Не обойтись без 100-130 килограммов глины. Лучше потратить немного больше средств и заплатить за качественный материал. В этом случае при зажиме глина не трескается и прослужит довольно долго. В два раза больше, чем глины, понадобится песок.Примерно на 500 кирпичей необходимо сделать смесь глины с песком в объеме 0,2 кубометра.

Есть только металлическая фурнитура. Сюда входят клапан, стальные уголки, зерно и две двери. Что ж, а теперь посмотрим, как изготавливается тренер Кузнецова.

Укладка и проверка

Если у вас уже есть опыт работы с каменными печами, у вас не будет проблем. Единственное, на что стоит обратить внимание, так это на качество комплектаций.Для улучшения этой характеристики в каждый 2-й ряд кирпичей необходимо уложить проволоку. Чтобы проложить канал от первого яруса, лучше положить на ¼ кирпич. Это позволит немного увеличить длину топки. При этом верхнее перекрытие ярусов организовано на 17-18 ярусах.

По окончании кладки необходимо подождать некоторое время, пока раствор не застынет. Затем можно смонтировать двери и другие изделия из металла. Только после этого приступайте к первому отрывку. На этом этапе проверяется, насколько хорошо работает плита.Смотрят на тягу, герметичность задвижек, дверей и т. Д. В принципе, это все, что можно рассказать о том, как устроены печи Кузнецова. Приказы, сделанные на вертеле, могут иметь разную силу.

Еще кое-что о кладке

Часто изготавливаются печи Кузнецова для бани. Заказ этой цели очень редко возводится лично. Ведется эта довольно сложная конструкция. Но стоит понимать, что грамотно сделанная печь для бани выполняет огромное количество задач.Например, он обеспечивает обогрев нескольких помещений: парилки, предбанковские, моечные. Кроме того, он готовит пар, обеспечивает вентиляцию и теплую воду.

Как ни странно, но со всем этим справляется только одна банная печь Кузнецова. Заказ практически не имеет принципиальных отличий, но важна точность изготовления.

Заключение

Итак, мы посмотрели на двухконьковые и колпаковые печи Кузнецова. Совместный заказ, сделанный своими руками, встречается не так часто, как хотелось бы.Часто такие печи можно увидеть на дачах и в деревнях. Иногда они носят исключительно декоративный характер, так как выполняются в виде камина.

Тем не менее, игнорировать такое отопительное оборудование нельзя. Учитывая его высокий КПД по сравнению с некоторыми другими печами, имеющими более высокую стоимость, это лучшее решение для загородного дома. Более того, построить такую ​​печь можно, а иногда и нужно. Так вы сможете не только эффективно обогреть свой дом, но и получить бесценный опыт.

Это все, что можно рассказать о том, чем они известны и как ставятся печи Кузнецова. Тренеры хорошие и, несомненно, будут пользоваться популярностью еще долго.

По чудакам, как известно, весь прогресс держится. Кто знает, как мы жили сегодня, если бы не Чудак Леонардо, если бы Тесла не был столь настойчив в своих чудаках. Есть весовые примеры, но сегодня мы заинтересованы в разработке одного человека, который посвятил жизнь печам, их глубокому изучению и разработке новых, принципиально не похожих друг на друга конструкций.И.В. Кузнецов начал свою деятельность с 1962 года, речь шла о том, как долго его разработки теряют актуальность.


Духовка Кузнецова и ее особенности

Кузнецов стремился достичь максимальной производительности, эффективности и экономичности в работе своей печи. Каждое представленное им устройство отличалось улучшенными возможностями — теплосбережением, производительностью, оснащением и конструктивными особенностями. Тем более, что в изготовлении таких печей нет ничего сверхъестественного.Все гениальное просто, поэтому построить печь Кузнецова по чертежам вполне возможно, устройство и основные правила следует изучить досконально.

Все печи Кузнецова отличаются повышенным КПД. Это было достигнуто благодаря совершенно новой и уникальной разработке. В печи очень точно продумано движение газов, горячий воздух не расходуется зря и не обогревает улицу, а холод по специальной системе уходит в дымоход. Такие печи принято называть колпаками в связи с конструктивными особенностями, которые мы кратко рассмотрим.

Печь сцепления Кузнецова

Заглушки названы потому, что внутри топки по проекту сооружается своеобразная заглушка, совмещающая непосредственно очаг и нижнюю часть топки. Колпачок служит сепаратором газов, и разделяет их на горячие и холодные, что позволяет удалить холодные газы, а горячую муку оставить как можно больше. Горячие газы просто поднимаются под колпак и остаются там долго, не летя в трубу, как в обычной русской печи, а наоборот накапливая тепло.

Естественно, что в топке за счет этого повышается температура горения, в результате КПД возрастает до 80-90%. К тому же система свободного движения газов помогает сделать нагрев печи намного более равномерным, а образование сажи не таким интенсивным. В результате использования всех этих структурных тонкостей такие преимущества Кузнецовкова плавают:

  • огромная эффективность;
  • КПД

  • ;
  • высокая стойкость печи к образованию трещин;
  • свободное отношение к форме и конструкции печи;
  • очень равномерный нагрев;
  • минимальное курение;
  • Инвентарный дизайн к обслуживанию.

Типы печей Кузнецова

Огромное значение имел дизайн благодаря удивительной универсальности. Духовка Кузнецова, чертежи которой представлены более чем в 150 вариантах, может максимально эффективно использоваться в любом помещении. Каждый из чертежей учитывает особенности помещения того или иного назначения, поэтому печь и работает с таким высоким КПД для определенного типа построек.

Все печи Кузнецова перечислять не имеет смысла, вот лишь некоторые варианты, которые наиболее востребованы:

  • печи хлебопекарные, совмещенные с варочными поверхностями;
  • банных печей;
  • каминных печей;
  • отопительных печей.

Это далеко не полный перечень специализированных печей Кузнецова. Возможно создание комбинированных видов, что очень удобно, если использовать их в быту.

Покрытия печей Кузнецова

Строительство печей Кузнецова не требует особых знаний и навыков. Если руки заточены под самый простой инструмент, достаточно соблюдать порядок и несколько простых правил, чтобы успешно построить конструкцию. Заказ — это всего лишь система чертежей и инструкций, описывающих процесс кладки печи поэтапно, вплоть до каждого ряда кирпичей отдельно.Что такое точность? Дело в том, что у Кузнецова потрачены десятки лет на то, чтобы конструкция работала идеально, и если пропустить какую-то мелочь, печь не будет работать правильно. Вот образец друга:

Духовки Кузнецова банные

Довольно много Кузнецовок и для бани. Только в обычных банных печах всего 17 видов. Все они могут быть разными по размеру, по расположению топки, месту для камней, наличию камина, варочной поверхности, и для каждого из видов есть свой порядок.Даже из готовых печей можно легко подобрать наиболее подходящий перетяжку под ту или иную планировку бани, практически не внося никаких изменений. Вот лишь несколько примеров:

Использование печей Кузнецова в бане дает целый ряд преимуществ:

Никакой художественной литературы. Просто внимательно изучив дружище, можно поставить красивую печь своими руками как для бани, так и для обогрева или печи для барбекю.

Экология потребления. Усадьба: Печи инженеров Кузнецова известны не только на своей родине, но и во всем мире с 60-х годов прошлого века.Причем актуальность разработки полувековой давности не стала меньше, а наоборот — печи Кузнецова пользуются все большей популярностью.

Духовые шкафы Кузнецова известны не только на своей родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработки полувековой давности не стала меньше, а наоборот — печи Кузнецова пользуются все большей популярностью. Целью модернизации старой конструкции русской печи с не столь значительным изменением ее внутреннего устройства было создание нагревательного агрегата с более высоким КПД при экономии топлива.Возможно, это было предвкушение — ведь тенденция к удорожанию всех видов энергоресурсов, в том числе биологического топлива, упорно предполагает, что нам придется экономить ресурсы, причем со всей серьезностью? Но полвека назад слова «энергоэффективность» и «энергонезависимость» в контексте жилого дома были не так привычны, как сегодня.

Внешний вид проходной печи Кузнецова практически ничем не отличается от моделей традиционных русских печей.Но теплотехнические параметры несколько другие — только один пример:

.

  • для отопления дома площадью до 100 м2, одна печь Кузнеца Кузнецова мощностью около 4-5 кВт
  • по справочным данным: для обогрева такого объема необходим агрегат с показателем не менее 10 кВт тепловой мощности.

Плюсы печей Кузнецова:

  • Очень высокий КПД, применяется для печей, работающих на древесном топливе — не менее 80%
  • Топливные комбайны при высоких температурах
  • Печь работает на всех видах твердого топлива — дровах, каменном и буром угле, брикетах и ​​др.
  • Сжигание топлива до минимального остатка золы, как следствие — не только экономия топлива, но и упрощение эксплуатации, так как очистить печь от золы необходимо гораздо меньше
  • При частоте закладки топлива в Кузнецовке только два раза в день можно иметь тепловой режим в доме, это выгодно даже из режима квартир с центральным отоплением. В квартире в многоэтажном доме перепады температур более часты, чем в частном доме, отапливаемом топкой Кузнецова, что дает равномерную тепловую отдачу между топками
  • Совмещение печи Кузнецова и водяного отопления несложно и часто применяется на практике.Внутри топки устанавливают трубчатый теплообменник и совмещают его с трубопроводом отопительного контура. Главный плюс — теплотехника и теплоотдача в печи при модернизации остаются неизменными, без малейшего снижения КПД
  • Конструкция Кузнецовки позволяет устраивать низкие дымоходы, при этом снижения тяги не происходит. Этот факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой этих печей
  • .

  • Особенности внутреннего устройства печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего они предназначены.И на кухне, и в общих помещениях печь выглядит солидно и эстетично, органично вписывается во многие интерьеры
  • Самая интересная и необычная особенность кузнецовской фишки в контексте домашней печи: нельзя закрывать вид. Это важнейшая деталь печи и одно из условий безопасного повседневного использования — для печи Кузнецова только в том случае, если наступит внештатная ситуация. Дело в том, что когда процесс сгорания топлива подходит к завершению и остывает, тяга в каналах топки самопроизвольно перераспределяется, «автомат»

Распределение тяги по специальной схеме является уникальной особенностью конструкции печи.В устройстве введены каналы, которые называются нижними. В этих нижних каналах потоки воздуха, подчиняясь тяге, проходят рядом с нагретыми частями топки. При пожаре в топливном отсеке топки этот огонь «притягивает» часть воздушного потока

По материалоемкости топки данной конструкции также есть интересный факт: у печи колпака Кузнецова больше свободного места внутри, она более «пустая» по сравнению с большинством многоканальных моделей. В заказах могут быть вариации, но по расчетам видно, что печь Кузнецова требует меньше стройматериала для постройки, около 1.4-1,5 раза на единицу выделяемого тепла.

Особенности устройства печи Кузнецова

Известно, что устройство дымоходных труб в виде длинных и узких канальных конструкций преследует одну из целей — экономию. Вихревой поток горячих дымовых газов не достигнет выхода дымоходной трубы, пока вся энергия и тепло не уйдут в топку. Все классические печи со сложными многооборотными коптильными каналами (например, пятиводные голландские печи) имеют в своих сложных трубах турбулентность потока до одной степени или более.Печка зимой часто гудит, эту «музыку» слышат все, кто топит большими печами.

Теоретически конструкция вращающихся удлиненных дымоходных каналов и длинных дымоходов заставляет дымовые газы отдавать все тепло внутри печи. Но на практике часто бывает не совсем так, и в результате отклонения КПД печи дает процент меньше ожидаемого — до 55-60%. Причина одна — большая часть энергии по-прежнему улетает в атмосферу через дымоход.Тепловыделение огромно, но в канальной конструкции только его часть идет на нагрев теплоносителя в теплообменнике и на обогрев воздуха в помещении. Другая часть влетает в трубу, по разным схемам, но ни одна из этих схем не может устроить:

  1. В трубу влетает горячая турбулентная струя, практически не успевая остыть
  2. Дымовой газ остывает, но слишком быстро — и остатки дымовых газов в виде твердых частиц просто огромны, а слои сажи вынуждены чистить дымоход чаще, чем планировалось

Даже не понятно, какой из вариантов менее желателен.Когда инженеры-теплотехники шутят, можно услышать сравнение печного канала не мало, а с ядерным реактором. Но Кузнецовку сравнивают с термоядерной, вся энергия, выделяемая топливом, и все тепло уходит в отапливаемое помещение. Но важнее, чтобы тепловая энергия выделялась нужным количеством — столько, сколько нужно, и не более того. Такая схема возможна благодаря особой организации движения дымового газа — он не закручивается повторно в каналах, а сразу подается в корпус топки.

Заглушка модель печи, сравнение

Заглушка как модель известна давно, и в печах Кузнецова используется такая же схема — внутренняя полость печи устроена таким образом, что топочный газ свободно перемещается. Но при этом организуется пиролиз, и в результате топливо сгорает до мельчайших частиц.

Если рассматривать на примере двухкасковой печи Кузнецова, то пиролизный процесс и саморегулирующийся идет сразу под первым колпаком.Схема «регулировки» следующая: как только топливо в топливном элементе становится сильнее, заправочная крышка перемещает стрелу. Газ, сдерживаемый колпачком, не может выйти, и не просто увеличивается в количестве, но становится более плотным и сжимает всю массу, которая не должна терять часть своей интенсивности. В результате процесс горения спадает до определенного значения, и давление газа ослабевает, затем весь процесс повторяется.

По мнению специалистов, в идеале двухконтурные печи должны иметь круглое сечение.Тогда второй колпак будет обслуживать внешнюю арку, или стенку агрегата, где будут нейтрализоваться генераторные газы — газообразный оксид углерода и оксид азота. В дымоходе будет только водяной пар и углекислый газ. Но в то же время круглое сечение печи создает определенные проблемы при строительстве и эксплуатации:

  1. Чистка круглой печи — неудобство, это отмечают владельцы таких печей
  2. Двери установить сложнее, чем в плоскую стену

В результате они практичнее — совместить обе заглушки дымохода, установив их друг на друга.CPD будет менее 2-3%. Если вы желаете интегрировать печь в систему отопления дома или получать горячую воду из печи — проточные теплообменники устанавливаются под вторым колпаком, а не под первым, что дает основную отдачу тепловой энергии. Вторая арка имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирают относительно попроще, в том числе по материалу. К тому же под второй аркой не будет прослойки твердых частиц, а металл встроенного теплообменника прослужит дольше.

Модификации печей Кузнецова разработано много — и не только домовые печи для отопления жилья. Существует ряд моделей бань, печей со слоями. Особое место занимает популярная линейка отопительных и варочных печей. Но по принципу внутреннего устройства — все варианты аналогичны.

Некоторые нюансы строительства печи Кузнецова:

  • Корпус печи возведен из красного дымоходного кирпича, марка не ниже М150
  • Для топливного цеха нужен термостойкий и огнеупорный кирпич, практически единственный вариант — профильный.Штамп ш-5; СБ-8, габариты значения не имеют, так как топка конструктивно не связана с корпусом топки
  • Вся конструкция печи должна быть отделена от корпуса печи, вариант — плавающая конструкция. Более того, здесь не просто отсутствуют хлебобулочные и шамотные кирпичи, и оба модуля принципиально разделены — никакие крепежи, выступы или опорные части не являются недопустимыми. Раствора между фаской кладкой и дымоходным кирпичом быть не должно, а только компенсационные зазоры, заполненные термостойким материалом (базальтом, каолином или другими видами картона или шерсти).Причина — слишком большая разница в характеристиках теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта нагретого до высоких температур шамота и керамического кирпича настолько велики, что приводят к пробоям кладки стен печки. Разделение и устройство по плавающему принципу решают эту проблему.

Небольшой минус печей cabic — при уменьшении их объема немного снижается КПД, даже при выборе идеальной формы печи — круглой в сечении.В маленьких помещениях обычно бывают небольшие печи, поэтому некоторое снижение КПД неизбежно. Интересная альтернатива изготовлению печи Кузнецова из металла пока не имеет достойного воплощения. Конструкция и форма кузнецовки не вызывают касательных напряжений, и это лишь один аргумент в пользу сварного металлического корпуса печи. Стоимость материала, конечно, ломается, но более дешевый чугун невозможен из-за массивности и хрупкости, в том числе некоторой термической хрупкости.

Модель Кузнецовки из стального листа, окрашенного порошковой краской — перспектива заманчивая, но есть и технические проблемы, и одна из них — сложность выполнения эффективной футеровки печейки. А у первого колпака Кузнецовка очень высокие температуры под сводом, топочные газы слишком горячие и металл без футеровки долго не простоит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции. Опубликовано

Если у вас возникнут вопросы по данной теме, задавайте их специалистам и читателям нашего проекта.

При строительстве или покупке загородного дома в первую очередь учитывается вопрос отопления. Все зависит от того, как часто планируется комната для проживания. Рассмотрим только один пример, когда в загородном доме были только выходные, в остальных случаях предложенные варианты неактуальны.

Содержание:


Духовка-камин

Классический вариант — печь Кузнецова. Печь применяется повсеместно, ее многофункциональность, дизайн и исполнения проверены временем.Обслуживание печи предполагает двухразовую топку в сутки. Утренняя печь-печь для обеспечения тепла в доме на целый день, предназначена для возможного приготовления пищи. Вечером печь лепят для ночного обогрева. Средний деревенский домик на зимний период требует заготовки примерно 5-10 кубиков дерева. Подаем рабочие дни, в итоге результат — два кубика дров на зиму. В общем, немного.

Отличия печей

Особых принципиальных отличий печь Кузнецова от других печей не имеет.Традиционная облицовка плиткой обуславливает ее привлекательный внешний вид и постоянное напоминание о рождественских праздниках. Плитка изготавливается вручную, штучно — стоимость такой печи соответственно на порядок выше.

Нагревательная печь

Любая грамотно сложенная духовка дает ровный и комфортный обогрев во всем доме. Процесс топки в печи добавляет положительных эмоций, находясь в загородном доме.

Функции камина

Камин — как вид отопления, следует рассматривать только отдельно занесенный.Несомненно, он является частью интерьера гостиной и не способен утеплить весь дом. Камины бывают двух типов: с открытой топкой и защищенные огнеупорным стеклом. Тепловой эффект камин дает практически сразу, но остывает и без дополнительной заправки горючим уже через час. Сухая древесина горит хорошо и быстро. Есть еще Кузнецов.

Описание камина Кузнецова

Печи и камины обычно состоят из печно-керамического кирпича без использования цемента, который улучшает их буферные свойства по аккумулированию и равномерной отдаче тепла.Дополнительно в печах установлена ​​многоточечная система отвода горячего газа, снижающая тепловые потери.

Дымоход

Любой твердотопливный прибор предусматривает отвод дымовых газов, то есть дымоходов. Это касается и малогабаритных трубок под общим популярным названием «Буржуйские». В самодельном варианте они режут трубы большого диаметра и снабжены топочной атрибутикой. Также доступны в чугунном исполнении, с хорошей литой конструкцией.Крайне прожорлив и пожаров.

Следует отметить, что при использовании открытого огня необходимо усилить меры пожарной безопасности. Элементарные навыки использования печей — безусловные.

Схема строительства

Видео

© При использовании материалов сайта (цитата, изображения) указание источника обязательно.

Печи Кузнецова хорошо известны не только горением — они обогревают многие дома в России и за ее пределами.И. В. Кузнецов работает над усовершенствованием печей с 1962 года и собрал вокруг себя сплоченный коллектив единомышленников. В активе коллектива — более полутора сотен разработок, охватывающих далеко не весь спектр бытовых печей, см. Рис.

.

Многие хотели бы сложить некоторые печи Кузнецова своими руками, и эта статья им в помощь. Но мы не собираемся раскрывать какие-то скрытые секреты «Кузнецовка» — их просто нет. На сайте Игоря Викторовича Печка.ru бесплатно найдет огромный массив информации о печи: от информации о конструкции и конструкции печей до подробных чертежей и рекомендаций по установке печи в доме и устройства сцены вокруг здания с печным отоплением. Мы также не собираемся что-то критиковать в этой домашней печной энциклопедии или поправлять: мы до И. В. Кузнецова на дымоходе, мягко говоря, далеко.

Цель этой статьи — оказать некое влияние на информацию Кузнецова, позволяя вам свободно ориентироваться в исходном материале.Поясним на примере, зачем это нужно.

Допустим, я автомеханик-универсал с большим опытом и хочу передать его другому желающему. Автомобиль — штука сложная. Если я начну отвлекаться по ходу, подробно объясняя, что это не совсем чайники, подробно что читатели не совсем кетчаки, то теперь все) влияют на управляемость и отслеживают устойчивость машины, а на сроки газораспределения — на расход топлива в зависимости от дорожных условий и др.В том же духе меня со временем путают с тем, что я сам перестаю понимать, как работает машина, на которой я езжу. Придется материал излагать, чтобы мне пришлось раскладывать материал и «на пальцах», но уже на профессиональном уровне.

Впрочем, читать будет тяжело даже мне, специалистам, а у любителя вообще голова пойдет. Поэтому мне нужно помочь тому, кого можно назвать «квитанцией». На самом деле он совсем не чайник, может и сам регулировать подвеску, и толкатели клапана ставить.Но в данном случае его задача — описать, как вся начинка автомобиля собирается в единое целое, управляемое по принципу: «рулевое колесо, газ, газ, тормозной тормоз».

В автомобильной промышленности СССР такая ситуация зародилась в конце 50-х — начале 60-х годов, когда промышленность начала выпуск автомобилей для широкой продажи населению. Потом был опубликован супербестселлер того времени — «Как работает машина». Редактировал никто другой, как главный конструктор легендарной «Победы» А.А. Липгарт.

Информация «из квитанции» не позволит приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно привязать нужные значения числовых параметров по ходу дела. Но она по сути его фундаментальная: при наведении на нее профессиональный текст читается уже с пониманием и быстрее. И, если где-то в нем что-то еще не ясно, это уже не вызывает проигрыш и бросок, а просто отметка в уме: это необходимо, чтобы узнать о нем побольше.

По поводу печей и печного отопления никаких эпохальных постановлений правительство еще не приняло. Но их роль в бытовой теплоэнергетике в период энергодефицита несомненна: уже отопительная печь с КПД 70% при массовом использовании будет экономить топливо в масштабах государства, т.к. заложены проекты новых тепловых пунктов. за счет потерь тепла на магистралях на 35%, а возможности их снизить пока нет. Так что с популяризацией печных знаний нужно выйти наружу, не будучи ни липармитом, ни Кузнецовым.Ну, давайте попробуем.

Почему — Кузнецовка?

А стоит ли останавливать Кузнецова особенно в топках? Стоит того, потому что они того стоят. Игорь Викторович с самого начала рассматривался не как охраняемый пережиток прошлого или дорогой предмет роскоши, а как непременный атрибут экономной энергии будущего, которая присутствует сейчас. У остальных есть аптив, который вызывается, когда жареный петух достигнет пика.

В итоге — Кузнецовка на 4 кВт отапливает дом 100 кв.м. Так же фирменная топка «оттуда» на 12 кВт. Как, кстати, он говорит не об изобретении вечного двигателя, а о том, что брендовые рекламодатели создают свои проспекты, возможно дистанционный «путь счастья». Во всяком случае, дело в том, что на Кузнецова постоянно поступают заказы из США, Канады, Швеции, Финляндии, которых перед самими печами нет в хвостовом переплетении. Конкретно преимущества Кузнецовки следующие:

  • Высокий КПД — 80% для печей Кузнецова не свидетельствует.
  • Высокотемпературное сжигание топлива без применения технологий и материалов, требующих промышленного производства.
  • Как первое следствие предыдущего — ладно. В Кузнецове любое топливо сгорает дотла, а отложение сажи минимально.
  • Второе следствие — это простой уход: т.к. расточка и копоть, кузнецовские печи можно годами не чистить.
  • Меньший расход материала в сочетании с равномерной теплопередачей между топками: В городской квартире с центральным отоплением температура днем ​​колеблется больше, чем в доме, отапливаемом на Кузнецовке по 2 печи в сутки.
  • Обширные возможности встраивания водяного контура без ухудшения технических параметров печи.
  • Хорошая тяга с коротким дымоходом, что удешевляет и упрощает строительно-монтажные работы при его возведении.
  • Пластичность конструкции и внешний вид как следствие двухколоночной схемы (см. Ниже): не деградированная печь, ее можно построить практически по любому помещению и требованиям дизайна.
  • Автоматическое перераспределение тяги по каналам при переходе от протока к охлаждению, что гарантирует от Угона: практически никогда не нужно закрывать обзор, это предусмотрено еще для нестандартных режимов работы.

Примечание:
изобретен И. В. Кузнецовым, способ перераспределения тяги в корне отличается от известного газового типа. По нему поток, создаваемый шихтой, пропускается нагретыми частями корпуса топки со специальными нижними каналами, а при горении пламени в топке конвекция от него вытягивает поток воздуха на себя. В результате не требуется отдельная система вентиляции. К тому же газовый титул может задуть обратную нагрузку при пятне в трубу или, наоборот, натянуть при сильном ветре, а в Кузнецовке любой воздушный поток пройдет мимо всего, на что он способен.

Фундаментальная база

Большинство преимуществ печей Кузнецова дает принцип свободного прохождения газов. Поясним еще раз на примере.

Представьте себе печь со сложной системой дыма: метки, четыре-пять, с возможностью повторного просмотра. В этом тесном лабиринте неизбежно возникнут сильные водовороты. Першед, как жужжала печь? Это лишь незначительное проявление бушующей энергии вихря. И взять его негде, кроме закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд здесь нет ничего страшного: вихри, пока вы доберетесь до трубы, они рассеются, охладятся, а еще отдадут нашу энергию корпусу топки, а она в комната.Но на самом деле появляются нюансы, о которых будет рассказано далее по тексту. Из-за них КПД канальной печи более 60% — исключительная редкость.

В канальной печи, пока это жетон, несется огромный поток энергии, и можно, не разбивая его, можно взять лишь небольшую ее часть. Такая печь похожа на ядерный реактор. Не бойтесь только синергетики, т.е. путей циркуляции в ней энергии. Ядерный реактор должен закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектных энергетических целей.В противном случае нейтроны просто вылетят, не успев встретить свои готовые принять атомы урана. В канальной печи — горячие вихри, не успевая остыть, вылетают в трубу или, наоборот, сразу остывают, дают дым и копоть.

Но Кузнецовка (подробности ниже) по синергетике ближе к термоядерным реакторам будущего. «Термоад» звучит ужасно, но это только на ассоциации с водородной бомбой. На самом деле тепловые реакторы вполне безопасны.

Почему? Потому что энергии вырабатывается ровно столько, сколько потребитель должен выйти, а технологический резерв мощности для разреженной плазмы необходим член. Если вдруг камера токамака или стелларатора внезапно полностью схлопнется, плазма окажется совсем высокой (нет тяжелых атомов) и охладит ее, прежде чем дойдет до стен комнаты. Ремонтники вырезали — точить ли его дежурно в дежурной части — но через 5 минут. Будет кормить на ликвидацию без защитных средств.

Так что же общего в печах Кузнецова с термоядерными реакторами? Дело в том, что энергия дымовых газов не прокручивается по принципу свободного прохода много раз в потоке, пока не запрыгнет в корпус топки, а сразу вздымается. И деваться оттуда, кроме комнаты и / или водонагревателя, некуда.

Первое: Колпачок на колпачок

Принцип построения печи, позволяющей реализовать преимущества свободного газового хода, известен давно.Это двухскатная печь, схема устройства которой представлена ​​на рис. Начнем анализ с левой его поз.

Наружный воздух проходит через мочу 1 в печи 2. Печь может быть оборудована сужающимся соплом — Hylom — в котором формируется вид газа в одновалковой печи: легкие нагретые газы под крышкой не допускаются. быть «на выдувании» тяжелого внешнего холодного воздуха, как вода в наклонном стакане. Но в двухкомпонентных печах газовый мастер из-за тяги от второго колпака часто оказывается неустойчивым.Поэтому двухконьковые печи Кузнецову были редкостью.

Сразу после экстрактов, когда горят более легкие и энергетические фракции топлива, горение происходит в режиме, близком к наиболее эффективному пиролизу. В печах Кузнецова — в режиме пиролиза, они специально сконструированы. Пиролизные газы проходят под сводом 4 первой крышки 3. Подходящее пространство первой крышки похоже на мыслителя.

Пиролизное горение под колпаком получается саморегулирующимся: если топливо вспыхнуло очень сильно, «подушка» горящих газов расширяется вниз; Ап не дает заминки из шапки.Из-за этого затрудняется отток дымовых газов, он выходит из строя. Соответственно ослабевает и тяга, немного стихает жжение. Если жжение ослабевает, все происходит наоборот.

При переводе горения в малоактивный режим или уголь обе крышки уже работают просто как тепловые переходы канальных печей, которые выделяют остаточное тепло топлива. А у голландцев и в основном «вонзается» в трубу: согласно известному гидродинамическому закону Бернулли, в узком канале расход будет больше.А под крышками остаточные газы будут медленно двигаться в обратную сторону, пока их тепло не уйдет в кирпич.

Примечание:
В каналах, при сильном ветре, на улице часто приходится выскакивать из печей еще тлеющие угли и закрывать вид, иначе все тепло будет «наслаждаться», а топливо превращается в пепел. В колпаках этого вредного воздействия нет — резкое расширение от дымохода в колпаке не позволяет ветру рычать в топку, и можно спокойно ждать, пока топливо не отдаст свой запас энергии в топку. последняя калория.

Идеальная печь с двумя обжимами — это круглая по размеру. Тогда ее тело 5 одновременно является второй шапкой. Он также имеет невидимую зону термохимических реакций 6 под аркой. Он нейтрализуется остатками окиси углерода (окиси углерода) и окислов азота, образующихся в топке из-за гораздо более высокой, чем в огненной печи, температуры горения. В дымоходе 7 уходит только пара углекислого газа и воды.

Хотя круглого обычного типа можно сложить, но если это двухконек, то устроить в нем щели дверцы сложно, а вот почистить (один раз, придется) сложно.Поэтому на практике двухкиповые печи выполняют, если проводить аналогию с электроникой, не параллельно, а по каскадно-последовательной схеме: второй колпак орошают первый и совмещают колпаки между собой дымоходами (или одним сплошная широкая щель) от печки сзади, правая поз. На рис. КПД кирпичной печи вообще падает на 1-2 процентных пункта.

Примечание:
для того, чтобы в круглом двухзвездочном газе, название газа было стабильным, помимо ураганных ветров, кольцевой зазор L2 между первой и второй крышками должен быть шире того же L1 между печью и первой крышкой.

В противном случае, во второй колпак можно без забот встраивать регистр горячей воды любого типа. Основное тепло в теле печи передается под сводом первого колпака. Это, кстати, тоже одна из причин, почему раньше не было двух убийц: при дешевом топливе небольшое повышение КПД не окупало трудоемкость работы, а помыть на кухне в корыте. тогда было обычным делом.

И в то же время газы под второй крышкой подходят, с одной стороны, достаточно охлажденными и прореагировавшими, что теплообменник можно выполнить из обычных конструкционных материалов, не опасаясь его преувеличения и отложений на нем сажи.С другой стороны, температура во втором колпаке при КПД печи 80% будет в пределах 200-400 градусов, что дает как раз достаточный температурный градиент для эффективной передачи тепла воде.

О мультиколпаках

В принципе возможно выполнение круглого ограничения мультисконта; Каждый каскад состоит из 2 крышек, с отверстием в своде и глухой сверху, как показано на рис. С тремя каскадами (6 крышек) конструкция, которая может быть посвящена печи со свободным ходом газа (левый плакат.Рис.) Возможно производить автосопровождение под любое топливо, от мазута до Кизяка, с КПД до 97-98% на любом месторождении. Однако он не поддается точному аналитическому расчету, а компьютерное моделирование требует довольно мощной аппаратной и программной платформы.

Топка с ровными (с отверстием по краю) заглушками, доведенными до нее (правый плакат. На рис.), В принципе, показывает КПД 85-90% в зависимости от режима горения и вида топлива. Но и то, и другое, во-первых, очень сложно чистить.Во-вторых, первая крышка очень маленькая, и температура под ней будет вполне пиролизная, порядка 1500 градусов. Ни один металл этого не выдержит, кроме платины. Вольфрам и он горит, как лампочка накаливания с разбитой колбой. Будет ли сохранена масса футеровки для печей пиролиза, по опыту никто не определил.

Примечание:
Пунктирные линии черного цвета на чертежах — не металлические конструкции. Они образуют (параболические и прямые) соответствующие размеры: диаметры дымовых отверстий и расстояние между нижними прорезями заглушек и питанием.

Видео: Пример черновой двухзвездочной отопительно-варочной печи

Секунда: тепловая нагрузка

По голым принципам ничего не работает. Чтобы теоретически абсолютно правильная печь разогревала, сушила и варила, также необходимо правильно выполнить в материале. Применительно к хаббекам (и особенно — к двуколлису) это означает, что тепловая нагрузка на материал должна быть высокой. Сделать вытяжку массивной, с толстыми стенками — это все равно, что разжечь костер в пещере.Чтобы согреться, нужно посидеть у самого костра, и сажа будет …

Взгляните на рис. На нем — чертежи и чертежи некоторых печей Кузнецова:, двухконтурный водогрейный котел и улучшенный русский с кроватью. Не будучи опытным поваром, видно, что материала на единицу выделяемой мощности (500 Вт * кв. М внешней поверхности) в печи Кузнецова в полтора-два раза меньше, чем в традиционной. В общем, любая кабина «пустая» внутри равна мощности канала.

С одной стороны это хорошо, кирпич своих денег стоит.Но с другой — требует тщательной проработки и соблюдения технологии строительства (см. Ниже). Тепловую нагрузку, от которой мин-буст не будет вредить, тонкая кирпичная стена разрушит уже во время разгона топки.

Строительная механика важна для печей Кузнецова. Прочность стены на глиняном растворе с уменьшением его толщины падает намного быстрее, чем на цементно-песчаном. Поэтому фундамент под эти духовые шкафы нужно выполнять с особой тщательностью в точном соответствии с рекомендациями автора.Также необходимо неуклонно следовать при строительстве.

Примечание:
И. В. Кузнецов позволяет свободно копировать ваши материалы для себя, для строительства, но объекты для переиздания. Однако картинки на рис. Small. Любитель ничего строить на них не будет, а мастер знает, где взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам этот маленький заем в пользу дела.

Третий: Шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не только тщательного проектирования, но и соблюдения некоторых фундаментальных уже конструктивных принципов. Основная — плавучая печь из шамота марки СБ-8 или В-5. Корпус печи выложен из керамического кирпича марки не ниже М150.

Что означает плавающая топка? Во-первых, вокруг него целиком или в точно рассчитанном автором месте должен быть сухой шов. Сделать это не так-то просто: на выкладке последнего ряда шамота (если иное не указано в спецификации на печь) развевается глиняный раствор из швов между камматорным и обыкновенным кирпичом, а прокладки из минерального картона. — вместо него вставляются базальт, каолин и т.п..

Во-вторых, необходимо строго соблюдать принцип незавершенности модулей. Что это такое, показывает рис. Никаких выступов шамота не должно быть в пазах обычного кирпича, и наоборот, даже при демпфирующих швах. ТКР и теплоемкость ромашки существенно отличаются от «кирпичной», а топка, связанная с корпусом топки, рвет кладку во время вытяжки. Печь «Кузнецовка» должна быть компактным модулем, установленным в гнезде из обычного кирпича.Как устроить его выход в дымоход, подробно автор объясняет на сайте.

Также необходимо строго следовать его рекомендациям по выбору и подготовке материалов. «Кузнецовка» хоть и кирпичная, но высокотехнологичная, и терпит замену эрзацам и халатность не более чем ракета или подводная лодка — замена титана и олова композитами. Последствия, правда, не будут такими катастрофическими, но и видеть их придется дома, а не вычитать в новостях.И плати из своего кармана.

В целом технология: печь Кузнецова может построить старательный, внимательный и аккуратный новичок. Но действительно опытный повар, с полу-человеком, но бездумно выложенный действительно очень хорошей тарелкой или голландцем, определяется печь Кузнецова.

О подписчиках

Тем не менее, «Кузнецовка» не является неким чудом из безупречных. Уже было немало любителей и мастеров-профессионалов, которые не только повторяли оригинальные разработки Игоря Викторовича, но и создавали свои.На рис. Справа — рисунок, а на рис. В разделе — заказ одного из них.

У нее две особенности. Первый — демпфирующие ходы на 21-м ряду. Они очень похожи на холостые воздушные ходы Кузнецова, но включаются в работу при переправе, ускоряя и облегчая ее. На пламени или дренаже их пропускная способность не позволяет обеспечить выход газов, и эти трубки напиваются газовыми пробками.

Вторая — пропиленные вдоль и даже под углом кирпичи в 17-м, 28-м и некоторых других рядах.Собственно, печенье и просто строители знают, что кирпичи не распиливают. Но это убеждение сложилось в те времена, когда понятия «угловая дрель», она тоже была болгаркой, не было. Об алмазном инструменте тогда только слышал, что, мол, его где-то используют в секретных мастерских военных заводов.

А вот разрезать кирпич вдоль шпика на весу все равно нельзя, его прочность упадет ниже максимальной из-за ударов инструмента в руках. Есть два варианта, первый: установить инструмент в станине с рычагом, идущим в вертикальной плоскости, чтобы получить отрезной станок.Такое можно сделать самому, есть и готовые к продаже.

Другой способ подойдет, если есть циркуляр на эконом не менее 1500 обмин, а лучше — на 2500-3000. Тогда в него заправляется алмазный кружок на камне вместо обычного пильного полотна. Этот вариант предпочтительнее: эталонная плата с угловым фокусом обеспечивает намного более чистую и точную поверхность. А при необходимости можно добить с другой стороны, не рискуя получить высокую ступеньку на копье.

Видео: Кладка печи 3 x 3.5 кирпич

Подробнее о раунде

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень удобно. Однако существует большой спрос на компактные передвижные печи, и здесь решающим фактором может быть чрезвычайно высокий КПД круглых мультивольпок, поскольку при уменьшении размеров печи ее КПД резко падает из-за закона Кубы. .

Таких печей, конечно, не обойтись. Решает проблему чистки, плита может быть разборной.Но выбор металлов, подходящих по соотношению тепла и теплопроводности, крайне ограничен. Из недорогих — только чугун, но он твердый и хрупкий.

Однако есть более легкий и омолаживающий металлический материал с аналогичными свойствами. Это продукция порошковой металлургии. Что касается ножниц, то «пороховой мусор» вполне оправдан, а вот для печи, в которой за смену ничего не работает, пороховые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось — термостойкая накладка на первом колпачке.Если удастся ее решить, то, возможно, труды и усилия Игоря Викторовича Кузнецова дадут более масштабные и весомые плоды, чем кажется сейчас.

Консультации для людей, строящих наши печи

Консультации для людей, строящих наши печи.

Перевод Алексея Чернова.

Как выбрать печь?

Вам нужно будет выучить и понять некоторые правила, и вам придется проделать определенную подготовительную работу, прежде чем вы начнете фактическое строительство.Прежде всего, вы должны сделать эскиз с планом этажа, показывающим предполагаемое расположение печи. Печь должна идеально обогревать все комнаты. Расположение печи следует выбирать таким образом, чтобы в каждой комнате была открыта некоторая площадь поверхности печи. Эта конкретная область поверхности должна производить достаточно тепла, чтобы покрыть теплопотери в соответствующем помещении. Перегородки должны быть прикреплены к печи в соответствии с правилами безопасности, указанными в стандарте ASTM, и только по углам или в местах расположения внутренних стен печи.Вам также необходимо предусмотреть надлежащие зазоры вокруг дымохода и его расположение. В случае переоборудования существующего здания, расположение несущих балок или ферм, а также расположение существующего дымохода (если применимо) также должны быть определены заранее. Если для приложения требуется зеркальный дизайн существующей печи, вы можете прочитать чертежи с помощью зеркала или перевернуть чертежи с помощью компьютерного программного обеспечения. Расположение патрубка дымохода может быть изменено методом «дымовой камеры», учитывая, что высота потолка, конечно, допускает безопасное изменение.

О тепловой мощности.

Многие из моих печей не рассчитывают общую мощность и производительность каждой забойки из-за нехватки времени, поскольку всю работу выполняю только я. При необходимости эти расчеты могут провести специалисты. Для приблизительных расчетов существует эмпирическое правило, согласно которому 1 кв. М поверхности печи генерирует в среднем 500 Вт / ч при двух сжиганиях в день (верх печи обычно не учитывается, потому что часто верх утеплен и, следовательно, выделяет незначительное количество тепла).Например, печь размером 1x1x2 м имеет мощность 1000 Вт-ч на каждой стороне и, следовательно, 4000 Вт-ч в целом. Другими словами, в среднем эта плита вырабатывает 4 кВт-ч каждый час в течение 24-часового периода. (Для справки, 1 кВт = 3450 БТЕ). Тепловая мощность одной и той же печи при однократном топке в сутки может быть оценена как 0,6-0,7 тепловой мощности при двух нагрузках в сутки.

Теперь мы получаем запросы на проектирование и строительство печей из США, Канады, Франции, Германии, Нидерландов, Швеции, Испании и других стран.Нам часто задают вопрос, почему у наших печей такая низкая «производительность»? Например, шведская каминная топка «KEDDY 520» имеет мощность 14 кВт, а наша печь, например, всего около 4 кВт? У нашей печи мощность в 3,5 раза ниже, чем у «KEDDY»? Это неправильно. Попробуем найти ответ на этот вопрос. В разных книгах представлены разные способы выражения продукции: —

В книге, написанной Сосниным Ю. П. и Бухаркиным Е. Н., Стройиздат 1985, стр. 296, мощность рассчитывается на основе практического правила: 520-580 Вт / кв.м при двух обжигах в день (без комментариев).-

Книга Ковалевского И. И. «Печные работы», Москва, 1977, с. 13-14, говорится, что «нормальная тепловая мощность печи — это среднее количество тепла, выделяемого печью в течение 1 часа при двух сжиганиях в день» (без указания единиц измерения). В книге также приводится среднее значение выработки в ккал / кв. М-час (т.е. умноженное на период времени в часах — почасовая производительность). —

Школьник А.Е. «Отопление малоэтажных домов каменными печами», Москва, 1991, с. 9, таблица 2, говорит, что выработка измеряется в Вт / кв.м, не указывая, что это средняя почасовая производительность за период 24 часа.

Ковалевский И. И. говорит о теплопроизводительности за некоторый период времени, которая на самом деле является энергией или почасовой выработкой, которая отражает способность печи правильно отдавать тепловую энергию в течение 24 часов. Так определяют тепловую мощность печей в России (кВт * ч, МДж, ккал, кДж).

1 кВт * ч = 3,6 МДж = 860 ккал; 1000 ккал = 1163 кВт * ч; 1 МДж = 0,278 кВт * ч = 239 ккал.

1 ккал = 0,0012 кВт * ч = 0,0042 МДж; 1 кДж = 0,239 ккал; 1 ккал = 4,18 кДж.

Металлические топки и металлические печи западного производства по сути являются отопительными приборами, рассчитанными на разовую загрузку расчетного количества дров.Их обычно используют как дополнительный источник тепла в самый холодный период. Использовать такое металлическое отопительное устройство в качестве основного источника тепла — значит стать его «рабом». Ночью вставать для загрузки агрегата очень неудобно, и невозможно поддерживать комфортную атмосферу, если жильцам дома приходится на какое-то время покинуть дом. Значение тепловой мощности такого металлического изделия, указанное на упаковке, не может дать представления о том, какую площадь оно может обогреть. Я считаю, что указывать на упаковке площадь, которую отопительное устройство может нагреть, — это просто уловка продавца и несправедливая практика.Тепловая энергия может выделяться только при срабатывании такого устройства, а размер отапливаемой площади будет зависеть от ее теплопотерь. Я думаю, что для таких устройств мощность выражается как «номинальная / максимальная» без учета времени на размышления, просто для времени, в течение которого сжигается расчетная загрузка дров. Другими словами, это мощность топки (Вт) Qt = QdNt /3.6, где Qt — количество тепла, выделяющееся при сжигании расчетного количества дров за один час. Qd — количество тепла, выделяющееся при полном сгорании 1 кг дров.Nт — КПД. В руководствах к таким устройствам также сказано, что их можно использовать в двух режимах: максимальная мощность и медленное горение. Это объясняет, почему даны два разных числа для эффективности. Однако неизвестно, как можно увязать почасовые потери тепла в отапливаемом помещении со средней часовой производительностью от устройств за 24 часа.

Используя российские методы расчета мощности, наша печь, описанная выше, может выдавать 24×4 = 96 кВт * ч в течение 24 часов при двух нагрузках в день.Этот расчет по «практическому правилу» не привязан к количеству сожженных дров и мощности топки. Это усредненное значение тепловой мощности для печи, которая была сконструирована и правильно эксплуатировалась. В этом случае очень легко увязать почасовые потери тепла отапливаемой площади со средней часовой производительностью от печи за 24-часовой период времени. Если мы посмотрим на определения в книгах по физике, мощность определяется работой, выполненной в заданную единицу времени, и выражается в кВт. В то же время кВт описывается как единица мощности, которая равна энергии, выделяемой за один час.Мощность (выход) — это способность системы выполнять работу в заданной единице времени. Если мощность системы определяется в кВт, мы не можем ничего сказать о ее мощности, не указав количество времени, в течение которого система проработала (если, конечно, это количество больше одной единицы времени).

Например, если электрический нагреватель имеет номинальную мощность 2 кВт, это говорит нам, что он способен выделять 2 кВт * ч тепловой энергии в течение 1 часа. Соответственно, он будет выделять 1 кВт * ч за 1/2 часа и 24 кВт * ч за 12 часов работы.Напротив, маломощная металлическая система отопления, работающая на дровах, представляет собой нагреватель с одной загрузкой и не может работать в течение 24 часов без необходимости перезагрузки несколько раз в течение определенного периода времени. Он способен выделять энергию только в то время, когда горит огонь. В книге Миакелии К., Стройиздат 1987, стр. 14, говорит о потребности в тепле жилого дома площадью 1200 кв. Футов, что составляет от 3 до 4 кВт энергии, которую необходимо равномерно отпускать в течение длительного периода времени, т.е. для производства энергии в течение времени больше одного.

Информация о мощности печей для сауны и печей, которые обычно «перегреваются» из-за своей функции.

Печи для сауны — это, по сути, печи, которые по своему назначению нагреваются до гораздо более высоких температур, чем обычные бытовые печи. Все они имеют показатели эффективности, которые значительно ниже, чем у обычных бытовых печей. Печи для сауны необходимо топить в течение длительного времени, чтобы камни внутри печи и сауны были нагреты до желаемой температуры. По мере нагрева печи разница между температурой ее стенок и температурой газов уменьшается i.е. скорость теплоотдачи через стенки печи снижается. Это приводит к повышению температуры выхлопных газов в дымоходе, что снижает КПД. Это причина падения эффективности любой печи, которая «перегрета» — то есть топится чаще, чем была предназначена. Следует отметить, что в двухкапальных печах такое падение менее быстрое, чем в системах с принудительным движением, поскольку второй колпак действует как дополнительный теплообменник.

Дровяные котлы постоянного горения могут быть отнесены к тому же классу печей, поскольку они находятся в одинаковых условиях.На практике температура поверхности печи для сауны может достигать 160 ° C (320 ° F). В этом случае мощность 1 кв.м поверхности печи может быть более 1000 Вт / ч (точные данные отсутствуют). Утилизировать избыточное тепло выхлопных газов можно, установив дополнительное теплообменное устройство (одинарный или двойной колпак). В случае установки такого устройства необходимо установить перепускную заслонку, чтобы облегчить плавный запуск с холодной стадии.

Как читать наши рабочие чертежи.

Для создания рабочих чертежей мы используем программу ArchiCAD 5.0. Мы добавили более 100 конкретных элементов печи в библиотеку элементов, включая оборудование, теплообменники, специально вырезанные кирпичи и другие элементы печи. Однако эта созданная библиотека не может охватить все необходимые элементы из-за того, что наши печи часто сильно настраиваются, и очень сложно создавать новые элементы для каждого нового проекта. Поэтому вы можете заметить небольшое расхождение между планами и 3D-разрезами.Например, некоторые элементы библиотеки красного цвета (что обычно означает, что они представляют собой красный глиняный кирпич) могут использоваться в чертежах огнеупорных деталей. В этом случае такие элементы обычно отображаются на плане как огнеупорный кирпич, но на трехмерных сечениях выглядят красными.

Изначально я не планировал делать какие-либо из моих рисунков общедоступными. По этой причине я иногда использовал разные методы отображения одного и того же элемента. Кроме того, рисунки разрабатывались в течение длительного периода времени, иногда с разницей в несколько лет, и в различных средах.По этой причине часто невозможно изменить даже самую маленькую деталь на чертежах. Я не могу исправить все чертежи, чтобы они соответствовали определенному стандарту, так как это заняло бы огромное количество времени. Кроме того, подобное несоответствие существенно не меняет сути проекта.

В описываемой программе мы создаем чертежи с использованием сетки, равной ширине обычного российского кирпича с швом из раствора. Дополнительно каждая ячейка (полкирпич) делится на 4 части.Все размеры кирпичей, части кирпича, размеры между стенами, размеры проемов и т.д. являются модульными до ячейки (1/4 половины кирпича или 1/8 полного кирпича). Поэтому все размеры на чертежах установлены и читаются как 1/8, 1/4, 3/8, 1/2, 5/8, 3/4 и 1 от полного кирпича. Это позволяет использовать чертежи в разных странах, где габариты кирпичей отличаются от российских на 10-15% по любому размеру. Для российских условий мы устанавливаем один кирпич размером 26×13см, включая шов из раствора (сетка 13×13см), и высотой 7см, включая шов в наших чертежах.Поэтому реальные габариты будут немного меньше.

Иногда некоторые блоки отсутствуют на трехмерных сечениях из-за особенностей программы ArchiCAD. Каждый кирпич рисуем как стену сеткой 13х13см. Жирная линия на краю кирпича представляет собой линию рисунка на кирпичной стене. Эти жирные линии должны быть разделены, чтобы избежать непредсказуемого отображения на трехмерных видах. Кроме того, если разрез снимается по жирной линии, этот кирпич становится невидимым на 3D-разрезе. Я должен проявить творческий подход, чтобы избежать таких искажений, которые требуют много времени и временами являются сложными или вообще невозможными.К сожалению, у меня нет возможности исправить саму программу CAD, чтобы избежать этой проблемы.

Печное строительство.

В печах двустенной конструкции облицовка выполнена из обыкновенного русского красного глиняного кирпича размером 250х120х65 мм. Активная или огнеупорная футеровка топок одностенных печей выполняется из российского огнеупорного кирпича размером 250х120х65 мм. Толщина шва в облицовке составляет 5 мм. Общее количество кирпичей, необходимых для печи, можно определить с помощью практического правила: количество кирпичей в первом ряду умножается на количество рядов, а затем на 0.8 коэффициент. Этого количества будет достаточно для проекта, включая битые / поврежденные кирпичи. Огнеупорный кирпич можно посчитать по чертежам. Следует обратить внимание, почему выбирают огнеупорный кирпич. По возможности следует просмотреть сертификат продукта, чтобы убедиться, что этот конкретный кирпич подходит для вашего применения. Огнеупорные кирпичи создаются с учетом определенных химических / температурных требований и должны использоваться в соответствии с указаниями.

Некоторые из наших печей сконструированы только из красного глиняного кирпича.Такие печи обычно предназначены для периодического использования, например, дачные / садовые. Для увеличения срока службы таких печей рекомендуется выбирать глиняный кирпич лучшего качества. Я видел несколько проектов, в которых рассматривалось использование огнеупорного и глиняного кирпича в одной конструкции, не разделенных компенсационным швом. Скорость расширения огнеупорного и глиняного кирпича различна, что приводит к потенциальному растрескиванию. Поэтому мы никогда этого не делаем и также не рекомендуем смешивать кирпичи.

Не разрешается строительство однослойной печи из огнеупорного кирпича.Огнеупорные кирпичи имеют более высокую теплопроводность и более высокую скорость расширения, что приводит к повышенной пожарной опасности. Между огнеупорным сердечником и облицовкой должен быть образован расширительный шов 4-6 мм. Для этой цели можно использовать как стандартный упаковочный картон, так и минеральную вату. Вокруг металлических деталей (дверей и т. Д.) Используется минеральная / керамическая вата, что также способствует расширению.

Огнеупорные футеровки и сердечники изготавливаются из огнеупорного кирпича, уложенного по краю, без учета расположения глиняных кирпичей в облицовке и с соблюдением общих правил склеивания.Огнеупорный кирпич разной толщины может использоваться в различных областях (2 ½ дюйма, 2 дюйма или 1 ¼ дюйма). Отметки высоты для каждого ряда, в сердцевине или на облицовке, не указываются. Каждый следующий ряд кладется поверх предыдущего. Важно сохранять разницу между верхней и нижней отметками, указанными на рисунках. Также очень важно соблюдать все указанные значения высоты. Отметка высоты огнеупорного сердечника указана над стрелками; Высота облицовки рассчитывается умножением количества рядов на 7 см (высота ряда с заделкой раствором).Разница в высоте между сердцевиной и облицовкой важна, если предполагается, что сердцевина будет покрыта обычным кирпичом сверху. Это облегчает необходимый компенсатор. В таких случаях, например, красная заливка в следующем ряду означает компенсационный материал в таком компенсаторе.

Основное правило для конструкции с двойной обшивкой гласит, что огнеупорный сердечник должен иметь компенсационный шов по всему периметру, чтобы позволить сердечнику свободно перемещаться во всех направлениях без разрушения / растрескивания облицовки.Внутренние стены шириной ¼ кирпича можно класть ровно или по краю, как вам удобнее. Необходимо разрезать несколько кирпичей, если кирпичи показаны уложенными ровно, и на краю в одном ряду, если необходимо поддерживать связь. Огнеупорный кирпич кладется по краю над дверцей топки в печах ОИК (высота ряда 124 мм или 118 мм). В этом случае между дверью и верхом ряда остается зазор. Щель заполняется обрезным огнеупорным кирпичом. Печи с огнеупорной футеровкой и варочной панелью также имеют ряд огнеупорных кирпичей непосредственно над дверцей топки.Эти кирпичи в трехмерном сечении показаны красным цветом, что на самом деле представляет собой огнеупорный кирпич. Причины такого несоответствия подробно описаны в начале статьи. Чугунная фурнитура (двери и т. Д.) Устанавливается с компенсационным зазором 5 мм по периметру. Стык заполняется минеральной / керамической ватой или любым другим подходящим минеральным материалом. Такой компенсатор необходимо также установить вокруг варочных панелей.

Варочная панель устанавливается в прорези в кирпичах непосредственно под ней. Варочную панель устанавливают в глиняную ступку, чтобы выровнять ее.Затем раствор выскабливают из зазоров между варочной панелью и кирпичами, и зазоры заполняют минеральной / керамической ватой. Следующий ряд укладывается частично поверх варочной панели с прослойкой минеральной ваты между чугуном и раствором. Таким образом, варочная панель будет свободно перемещаться при тепловом расширении в любом направлении. Если вырезать верхний кирпич вместо нижнего, то расширительные щели будут заполнены строительным раствором, от которого будет невозможно выбраться.

Огнеупорный кирпич над дверями топки может поддерживаться несколькими способами: путем сооружения арки, с помощью огнеупорной перемычки, отлитой на месте или изготовленной заранее.Практически во всех наших печах используется стандартная русская печная фурнитура. Размер и количество метизов определяется по чертежам. Перечень материалов по каждой модели не предоставляется из-за нехватки времени.

Облицовку каменки из глиняного кирпича необходимо армировать оцинкованной сеткой, уложенной через каждый второй ряд. Такая проволочная полоса укладывается примерно на ½ дюйма от внешней поверхности. Наружную поверхность облицовки глиняным кирпичом в наших печах можно загерметизировать специальным герметиком SUPI SAUNASUOIA производства финской фирмы TIKURILLA.Герметизировать можно только полностью затвердевшую и сухую печь. Перед нанесением герметика убедитесь, что кирпичи тщательно очищены. Чтобы заделать кирпичную кладку, начните сверху с наименее открытой стены и двигайтесь вниз. В кирпичной кладке оставляются промывные отверстия для очистки камер и каналов печи при строительстве и эксплуатации. Эти отверстия можно закрыть кирпичом, уложенным по краю, или закрыть специальными дверцами для сажи, доступными от некоторых финских производителей. Колокольные печи могут не нуждаться в чистке годами при условии правильного использования.

Кирпич глиняный снаружи облицовки уложен на глиняный раствор. В глине для раствора можно копать (как это всегда делали раньше). Существуют специальные методы для определения его пригодности, и строителю-любителю может быть непросто следовать им. Хотя можно выкопать собственную глину и замешать хороший раствор, добавив необходимое количество чистого песка, покупка сухой чистой глины в мешках в магазине керамических изделий / каменной кладки может быть предпочтительнее для строителя-любителя. Сухая глина в мешках, подходящая для приготовления раствора, должна быть максимально приближена к естественному состоянию (без добавок) и должна быть достаточно липкой.Красная арт-глина, производимая Resco Co. в США, является хорошим примером. Такая глина смешивается с чистым кирпичным песком в соотношении 1 часть глины на 3-3,5 части песка. Приблизительное количество глиняного раствора, необходимое для укладки 500 кирпичей, составляет 0,18-0,2 м3 (1 м3 = 41 фут3). Рекомендуется укладывать огнеупорный кирпич в специальный огнеупорный раствор, доступный у большинства поставщиков кладки.

Кирпич перед кладкой не окунаем в воду. Вообще говоря, этой практики следует по возможности избегать. Глиняный раствор — это мягкий раствор, затвердевающий при высыхании.Это позволяет успешно класть большинство кирпичей без окунания. Для мягкого кирпича (регенерированного кирпича), уложенного в растворах на цементной основе, может потребоваться погружение. Глиняный раствор из швов в печи, который не обжигался, можно использовать снова, добавив необходимое количество воды. «Обожженный» раствор не подлежит переработке, так как обожженная глина навсегда меняет свои свойства. Восстановленный кирпич со следами обожженной глины необходимо тщательно очистить, чтобы обеспечить хорошее сцепление с новой кирпичной кладкой. Погруженные кирпичи впитывают сотни литров воды.Вся эта вода должна быть испарена во время отверждения и высыхания позже. Это значительно увеличивает время высыхания. Если топка топится с большим количеством воды, внутри активной зоны может скопиться излишнее количество сажи. После сушки такой печи может потребоваться полная очистка. Если в кирпичной кладке много воды, рекомендуется сушить печи с помощью электронагревателей или аналогичных устройств вместо сушки путем пожара.

Принципы устройства печей в системе свободного движения газа ».

Печи, построенные по принципам Системы свободного движения газа, очень просты. Это один или два колокола (камеры), поставленные один на другой или один рядом с другим. Колокол — это, по сути, перевернутая кирпичная «шапка», в которой кирпичные стены и / или колонны поддерживают потолок. В нижней части колпака расположены два отверстия: одно — вход, где горячие газы входят в колпак, а другое — выход, где выхлопные газы живут в колпаке. По этой схеме построен верхний колокол, где выход — это выход в дымоход.В нижнем колпаке такой выход представляет собой вход в восходящий канал (каналы), по которому газы проходят из нижнего колпака в верхний. Нижняя часть печи представляет собой топку, размещенную в колпаке по определенным правилам. Такие правила перечислены в статьях «Основы строительства печей», «Строительство многоярусных печей», «Основы строительства котлов», «Банные печи», «Пиролизные котлы» и других, доступных на нашем сайте.

Печник-любитель обычно приходит к пониманию принципа работы печи уже после того, как построил свою первую.Желание что-то изменить, улучшить может возникнуть как у строителя-любителя, так и у профессионала, еще не знакомого с нашей Системой. Однако ни у одного из них нет полного понимания всех причин для конкретного решения. Как правило, любое изменение конструкции печи отрицательно сказывается на ее работе. Сейчас хорошо известно, что если есть какие-то места, где что-то не до конца понято, эти места будут потенциальными целями для ошибки. Поэтому все изменения нужно согласовывать со мной.Изменения будут приняты и использованы в нашей работе, если они принесут пользу. Объясню, в чем проблема, если предложенная переделка ошибочна.

Фундамент

Фундамент для печи должен быть выполнен в соответствии с существующими местными строительными нормами и правилами, с соблюдением необходимой глубины, толщины, усиления и выступа. Фундамент для конкретных условий (высокий уровень грунтовых вод, насыпные грунтовые условия, дополнительный вес и т. Д.) Должен быть спроектирован квалифицированным инженером. Недопустимо строительство печи на фундаменте, состоящем из нескольких независимых опор, так как это может привести к неравномерной установке печи и ее растрескиванию.Фундамент печи следует отделить от фундамента здания по той же причине.

Несколько слов о выборе каменной печи отопления

Когда кто-то решает выбрать каменную каменную печь на дровах в качестве основной системы отопления в своем доме, необходимо уделить особое внимание тому, чтобы система была спроектирована. соответствовать их требованиям и обеспечивать желаемый уровень комфорта. Клиент и его семья должны участвовать в выборе системы и ее компонентов для своего дома.В русском языке есть поговорка, которая гласит, что дом нужно строить, начиная с печи, а это означает, что дом должен быть построен вокруг каменной печи, а не наоборот. Это лучший подход, если система обогрева кирпичной кладки будет основным источником тепла.

Система свободного движения газа позволяет создавать комплексные системы печного отопления практически для любого здания с любыми требованиями. Такой проект идеально делается, согласовывая усилия заказчика, его архитектора и дизайнера.В таком проекте могут быть как одноуровневые, так и многоярусные печи разного функционального назначения. Печи можно строить как со встроенным камином, так и без него. Один из наших высокоэффективных дровяных котлов может использоваться для нагрева воды в гидравлических системах, в проект можно включить печь для сауны или открытый комплекс и т. Д. Ответственность за то, чтобы система была спроектирована для лучшая производительность. Если клиент настаивает на решении, которое создаст проблемы, и не хочет прислушиваться к советам проектировщика печи, лучше отказаться от построения неисправной системы, чем слепо следовать желанию клиента.Всегда ценится отличная производительность, а неисправная система никогда никого не удовлетворит; и не имеет значения, что именно идея клиента, а не дизайнера, стояла за решением, привела к проблеме, которую очень трудно или невозможно исправить.

Условные обозначения.

Игорь Кузнецов.Екатеринбург, (343) 3077303 e-mail: [email protected]; http://stove.ru

17/04/2006 © Игорь Кузнецов «Печи Кузнецова»

устройство и принципы работы, преимущества, варианты, чертежи. Стр. 1

Девять миллионов двести четырнадцать тысяч семьдесят два

Печь Кузнецова хорошо известна не только гончарам — они обогревают множество домов в России и за рубежом. И. В. Кузнецов работал над усовершенствованием печей 1962 года и собрал вокруг себя сплоченный коллектив единомышленников.В команде — более ста пятидесяти разработок, охватывающих практически весь ассортимент бытовых обогревателей.

Некоторые печи И. В. Кузнецова

Многие хотели бы сложить некоторые печи Кузнецова своими руками, а эта статья — в помощь им. Но мы не собираемся раскрывать какие-то глубокие, темные секреты «Кузнецова» — их просто нет. На сайте Игоря Викторовича плита.ру желающие бесплатно найдут огромный массив информации о печи: от информации по проектированию и постройке печи до подробных чертежей и рекомендаций по установке печи в доме и обустройству отмостки вокруг здания. с печным отоплением.Мы также не собираемся ничего критиковать или исправлять в этой домашней печной энциклопедии: мы до И. В. Кузнецовой по корпусу печи, мягко говоря, далеко.

Цель данной статьи — дать сборнику информации Кузнецова своеобразное введение, позволяющее свободно ориентироваться в исходном материале. Разрешите пояснить на примере, почему это необходимо. Например, я механик-универсал с большим опытом и хочу передать его другим следователям.Автомобиль — штука сложная. Если я начну ход презентации отвлекся, подробно объяснив, что обкатка и заклинание (скажем, читатели не совсем такие чайники, давай-ка все) влияют на управляемость и курсовую устойчивость машины, а диаграмма фаз газораспределения от расхода топлива зависит по дорожным условиям и так далее в том же духе, я в итоге запутаюсь до такой степени, что перестану понимать, как машина, в которой я езжу. Волей-неволей приходится преподносить материал и пусть «пальчиками», но профессионально бегло.

Впрочем, читать будет тяжеловато даже мне, профессионалам, да и любителю вообще голова кругом ходит. Так что мне нужен кто-то, кого можно назвать «полочанкой». На самом деле он не сам чайник, а подвеску отрегулировали и толкатели выключали. Но в данном случае его задача — описать, как вся сальниковая машина собирается в одну, руководствуясь принципом: «Колесо рулевое, газ газ, тормозной тормоз».

В автомобильной промышленности СССР похожая ситуация имела место в конце 50-х — начале 60-х годов, когда промышленность начала выпуск автомобилей для широкой продажи населению.Потом вышел супербестселлер того времени — «Как тачка едет». Редактировал не кто иной, как сам главный конструктор легендарной «Победы» А. А. Липгарта.

Информация «от полочанка» все равно не даст вам приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно разобраться в процессе, нужные значения числовых параметров. Но это принципиально принципиально: владея собственностью, профессиональный текст уже читается с пониманием и быстрее.И если где-то что-то еще непонятно, это не вызывает недоумения и спешки, а просто отметка в уме: это то, что нужно, чтобы узнать больше.

По поводу печей и печного отопления правительством никаких эпохальных решений не принималось. Но их роль в бытовой энергосистеме в периоды нехватки энергии бесспорна: уже отопительная печь с КПД 70% при той массе, которую вы используете, даст экономию топлива в национальном масштабе, поскольку проекты новых теплоцентралей приводят к потерям тепла в трубопроводах — 35%, и их тоже сокращают.Так что с популяризацией печных знаний нужно выпутываться, не будучи ни Липгартом, ни Кузнецовым. Ну, давайте попробуем.

Почему — кузнецовка? Но разве стоит останавливаться на печи Кузнецова? Стоит, потому что они того стоят. Игорь Викторович с самого начала рассматривал топку русского дизайна не как охраняемую реликвию прошлого или дорогой предмет роскоши, а как непременный атрибут экономичной энергетики будущего, которое есть сейчас — настоящее.Остальные проснулись, то есть когда клюнул жареный петух.

Результат — кузнецовка 4кВт отапливает дом 100 кв. а также фирменная печь «там снаружи» 12 кВт. Что, кстати, не говорит об изобретении вечного двигателя, а о том, что рекламодатели марки делают свои проспекты, пожалуй, винухой «Путь счастья». Во всяком случае, тот факт, что Кузнецов постоянно получает заказы из США, Канады, Швеции, Финляндии, где печи не на хвосте, крутится. Конкретно преимущества Кузнецова следующие:

  • Высокий КПД 80% для печей Кузнецова не чудо.
  • Высокотемпературное горение без применения технологий и материалов промышленного производства.
  • Как первое следствие предыдущего — всеядность. В кузнецовке к золе сгорает любое топливо, а отложение сажи минимально.
  • Второе следствие — простота обслуживания: из-за ожогов и технического углерода печь Кузнецова не может чистить.
  • Меньший расход материала в сочетании с равномерным теплообменом между топками: в городской квартире с центральным отоплением температура днем ​​меняется больше, чем в доме, отапливаемом кузнецовкой, с 2 печами в сутки.
  • Широкие возможности интеграции водяного контура без ухудшения технических параметров печи.
  • Хорошая тяга с коротким дымоходом, что удешевляет и упрощает строительно-монтажные работы при его возведении.
  • Пластичность дизайна и внешнего вида как следствие двухламповой схемы (см. Ниже): без ущерба для топки можно построить практически любое помещение и любые требования к дизайну.
  • Автоматическое перераспределение тяговых каналов при переходе от пуска к охлаждению, что обеспечивает опьянение: вид, который практически не нужно закрывать, она предусмотрена еще для нестандартных режимов работы.

Примечание: изобретенный И. В. Кузнецовым способ перераспределения тяги принципиально отличается от известного газового взгляда. В нем поток, создаваемый тягой, пропускается мимо нагретых частей корпуса топки по специальным низовым каналам, и когда в топке горит пламя, конвекция сама вытягивает его из воздушного потока. В результате не требуется отдельная система вентиляции. Кроме того, газовая заслонка может задувать обратную тягу при дутье в трубу или, наоборот, тянуть при сильном ветре, а в кузнецовке любой воздушный поток пропустит все, что он мог выступить. Основа цоколя Большинство преимуществ печей Кузнецова дает принцип свободного прохождения газов. Снова объясните на примере.

Представьте себе топку со сложной системой дымовых ходов: ермаковка, четыре-пять обратных голландцев. В этом небольшом лабиринте обязательно встретятся сильные турбулентности. Слышно жужжание духовки? Это лишь незначительное проявление, бушующее в ее вихре энергии. И брать некуда, кроме вкладки топлива. Если каналы длинные и узкие, то на первый взгляд в этом нет ничего плохого: водовороты, пока вы не доберетесь до трубы, рассеиваются, остывают и все равно отдают свою энергию корпусу духового шкафа, и она находится в комнате.Но на самом деле появляются нюансы, о которых будет сказано далее по тексту. У них КПД канала более 60% встречается крайне редко.

В канальных печах, пока не горит, рвется огромный поток энергии, а для отопления или нагрева воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Эта печь для пиццы — что-то вроде ядерного реактора. Не волнуйтесь, только синергетика, то есть способы циркуляции энергии в ней. В ядерный реактор необходимо закладывать топлива в десять раз больше, чем необходимо для обеспечения конструкции энерговодов.В противном случае нейтроны просто вылетят, прежде чем мы будем готовы встретиться с ними, из атомов урана. В канальной печи — горячие водовороты, не успев остыть, снимут трубу или наоборот, сразу же остынут, давая дым и копоть.

Но кузнецовка (подробности ниже) по синергии ближе к термоядерным реакторам будущего. «Фьюжн» звучит устрашающе, но это только ассоциация с водородной бомбой. На самом деле реакторы на основе эромагинов вполне безопасны. Почему? Потому что они производят энергии столько, сколько должно идти потребителю, а технологический запас мощности для разреженной плазмы нужен мизерный.Если камера токамака или стелларатора внезапно полностью исчезла, плазма полностью отображается (в ней тяжелые атомы) и остывает, прежде чем вы достигнете стен комнаты. Ремонтники ругались — в дежурной части при разговоре — но уже через 5 мин тупить устранение защитных средств смогут.

Так что же общего в печах Кузнецова с термоядерными реакторами? В этом случае дымовой газ, имеющий общую энергию, из-за принципа свободного прохода не прокручивается много раз в резьбе, пока вы не вдавитесь в корпус печи, и сразу пропитает его.И подойти к ней некуда, кроме как в номере и / или на счетчике горячей воды.

Во-первых, колпак на колпак Принцип устройства печи, позволяющий реализовать преимущества свободного движения газов, известен давно. Это двухколончатая печь, схема устройства которой представлена ​​на рис. Начнем анализ с левого ПОС.

Шестьдесят пять миллионов триста девять тысяч сто девяносто три

Схема двухдолларовых топок Окружающий воздух втягивается через зольную яму 1 в топку 2.Печь может быть укомплектована сужающимся патрубком с ЯП — в одностолпной топке образуется газ, вид: легкие и нагретые газы под колпаком своим давлением не позволяют «выдувать» тяжелый внешний холодный воздух, как воду в перевернутый стакан. А вот с двухдолларовыми газовыми печами вид из-за тяги от второй крышки часто бывает нестабильным. Так что двухдолларовыми печками до Кузнецова строили редко.

Сразу после пожара, при горении легкой и энергетической фракции топлива, горение происходит в режиме, близком к наиболее эффективному пиролизу.В печах Кузнецова в режиме пиролиза они специально так сконструированы. Пиролизные газы выгорают под сводом 4 первой крышки 3. Подводное пространство первой крышки аналогично дожигателю чисто пиролизной печи.

Пиролиз, горение под капотом оказывается саморегулирующимся: при сильном воспламенении топлива подушка горящего газа расширяется вниз; отказывается от арки капюшона. Из-за этого тяжелого оттока дымовых газов он выходит из строя. Соответственно ослабевает тяга и немного утихает горение.Если горение ослабевает, происходит обратное.

При переходе горения в неактивный режим или катлевании угольной крышки оба работали так же, как и теплопроводные печи, добиваясь остаточного тепла топлива. Но голландцы и шведы по большей части «свистели» в трубе: согласно всем известному гидродинамическому принципу Бернулли, в узком канале скорость потока будет больше. А под колпаками будут потихоньку метаться остаточные газы, пока их жар не уйдет в кирпич.

Примечание: канальные печи при сильном ветре на улице часто удаляют из топки еще несколько тлеющих углей и закрывают вид, иначе все нагревают «WinVista», пока топливо не сгорит дотла. В колпаковых печах это вредное воздействие — резкое удлинение дымохода до колпака, не позволяющее ветру бродить в духовке, и вы можете спокойно ждать, пока топливо не отдаст вашу энергию до последней калории. Идеальная двухколончатая печь, круглая в плане. Тогда ее тело 5 — это и вторая шапка.Он также имеет невидимую зону термохимических реакций 6 под аркой. Он нейтрализует остатки окиси углерода (окиси углерода) и окислов азота, образующихся в топке из-за гораздо более высокой, чем в пламенной печи, температуры горения. В воздуховоде 7 уходит только углекислый газ и водяной пар.

Хотя круглую кирпичную печь обычного типа можно складывать, но если она двухколончатая, сделать ее чистку дверцы жесткой, а чистить ее (один раз, да у вас) сложно. Поэтому на практике двухдолларовую печь выполняют, если проводить аналогию с электроникой, а не по параллельной, а по последовательной каскадной схеме: вторая заглушка на первом подъемнике и соединение заглушек между дымоходами (или одной непрерывной широкой щелью) с тыльной стороны печи , правильные позы.для риса. КПД кирпичной печи при этом падает всего на 1-2 процентных пункта.

Примечание: для круглого двухлампового газа, вид был стабильным, за исключением ураганного ветра, кольцевой зазор L2 между первым и вторым колпаками должен быть шире, чем такой же L1 между топкой и первым колпаком. В любом случае из второго колпака можно без всяких опасений построить регистр горячей воды любого типа. Тепло основного корпуса топки проходит под первой аркой колпака. Это, кстати, тоже одна из причин, почему раньше двухдолларовые не использовались: при дешевом топливе небольшое повышение КПД не перекрывало сложности работы, и купаться на кухне в корыте тогда было обычным делом.

Сейчас топливо дороже, и требования к качеству жизни выше. И тут как раз вовремя пришла вторая кепка. Сколько тепла под левой фотограммой, режим горения не будет нарушен: во-первых, колпак из плохо теплопроводного кирпича изолирует высокотемпературный каскад от паразитных тепловых потерь.

И в то же время газы под второй крышкой подходят, с одной стороны, достаточно охлаждаются и реагируют на теплообменник, могут запускаться из обычных конструкционных материалов, не беспокоясь о выгорании и отложении на нем сажи. .С другой — температура во втором колпаке для КПД печи 80% будет в диапазоне 200-400 градусов, что дает ровно достаточный температурный градиент для эффективной передачи тепла воде.

О многоголовковым

В принципе можно печь с круглым колпаком выполнять многоступенчатую; каждая ступень — 2 колпака, с отверстием в своде и глухое сверху, как показано на рис. В трех ступенях (6 колпаков) конструкция, которую можно назвать топкой со свободным газом во время (левый поз.за рис.) можно сделать самонастройку на любое топливо, от мазута до навоза, с КПД до 97-98% на любом режиме топки. Однако для точного аналитического расчета это не подходит, компьютерное моделирование требует достаточно мощной аппаратной и программной платформы.

Сорок семь миллионов семьсот пятьдесят восемь тысяч триста сорок девять

Схема многоголовковой печи

Печь четная (с отверстием в своде) заглушками вынесена на ее каркас (правый поз.для рис.), способен в принципе показывать КПД 85-90% в зависимости от режима горения и вида топлива. Но и то, и другое, во-первых, очень сложно очистить. Во-вторых, первая крышка окажется очень маленькой, и температура под ней будет вполне пиролизная, порядка 1500 градусов. Никакого металла он не выдержит, кроме этой платины. Вольфрам, и он будет гореть, как лампочка с разбитой лампочкой. И останавливаться ли на весу футеровка для печи пиролиза, пока никто не определил.

Примечание: черные пунктирные линии на рисунках — не металл. Это форма (параболическая и прямая) соответствующих размеров: диаметра дымохода и расстояния нижней накладки заглушки от очага.Видео: образец проекта двухламповой отопительно-варочной печи

Во-вторых, тепловая нагрузка На голых принципах ничего не работает. Чтобы теоретически правильно духовка хорошо прогревалась, просушивалась и кипятилась, она также должна правильно работать в материале. Применительно к колпаковым печам (а особенно к двухдолларовым) это означает, что тепловая нагрузка на материал должна быть высокой.Сделать печь с капюшоном массивную с толстыми стенками — это все равно, что в пещере разжечь огонь. Чтобы почувствовать тепло, нужно сесть у костра, а дым будет…

Взгляните на рис. На нем — чертежи и порядовки некоторых печей Кузнецова: баня, отопление и приготовление пищи, водогрейный котел Комби и продвинутый русский язык. с диваном. Не будучи опытным строителем, видно, что материала на единицу излучаемой мощности (500 Вт * кв.м внешней поверхности) в печи Кузнецова в полтора-два раза меньше, чем в традиционной.В общем, любая закрытая духовка «пустеет» изнутри равного силового канала.

Двадцать четыре миллиона пятьсот девяносто одна тысяча пятьсот пятьдесят пять

Порядовки какие-то печи Кузнецова С одной стороны, это хорошо, кирпич на растворе стоит денег. Но с другой — требует тщательного проектирования и соблюдения технологий строительства (см. Ниже). Тепловая нагрузка, которая не сдвинет груду камня, тонкая кирпичная стена разобьется уже на верхней ступени печи.

Для печей Кузнецова важна и строительная механика.Прочность стены на глиняном растворе при уменьшении ее толщины падает намного быстрее, чем на цементно-песчаном. Так что фундамент для этих духовых шкафов должен выполняться основательно в строгом соответствии с рекомендациями автора. Их необходимо строго соблюдать при строительстве.

Примечание: И. В. Кузнецов разрешает свободно копировать свой материал для себя, для строительства, но не допускает перепечаток. Однако картинки на рис. Небольшие. Любитель в нем ничего не придумает, а мастер знает, где взять полноценные рисунки.Так что я надеюсь, что Игорь простит нам этот небольшой заем для использования в бизнесе. Третий: шаг вправо, шаг влево… Высокая нагрузка на материал в печах Кузнецова требует не только тщательного проектирования, но и соблюдения уже определенных фундаментальных принципов проектирования. Главный из них — плавучая печь из шамотного кирпича марки ШБ-8 или В-5. Корпус печи выложен керамическим кирпичом марки не ниже М150.

Что значит плавучая топка? Во-первых, вокруг него полностью или точно рассчитанный автором должен быть сухой стык.Сделать это не так-то просто: на выкладку последнего ряда шамота (если иное не указано в технических характеристиках печи) глиняный раствор из швов между огнеупорным кирпичом и обычным кирпичом выковыривают, а вместо него вставляют полосы минерального картона — базальта, каолин и др.

Восемь миллионов пятьсот тысяч восемьдесят один

Несвязанные и связанные строительные модули Во-вторых, необходимо строго соблюдать принцип отключения модулей. Что это такое, показывает рис.Никакие выступы шамота не должны входить в пазы обычного кирпича и наоборот, даже при увлажнении швов. ТКР и теплоемкость шамота существенно отличаются от кирпичного, а топка, связанная с корпусом духовки, рвет стенки при нагреве. Вставка «кузнецовка» должна быть компактным узлом для установки в розетку из обычного кирпича. Как пробиться в дымоход, автор подробно объясняет на сайте.

Также нужно неукоснительно выполнять его рекомендации по подбору и подготовке материалов.«Кузнецовка» хоть и кирпичная, но высокотехнологичная, и выдержит замену эрзацу и по халатности не более чем ракета или подводная лодка — замена титановых и оловянных композитов. Последствия, однако, будут не такими катастрофическими, кроме как видеть их в доме, а не читать в новостях. И платите из своего кармана.

В целом технология: печь Кузнецова может построить старательный, внимательный и внимательный новичок. Но очень опытный сеттер, с полупьяным, но бездумно выкладывающим действительно очень хорошую плиту или голландскую печь Кузнецова отделится.

О подписчиках Семьдесят один миллион шестьсот тринадцать тысяч шестьсот шестьдесят два

Чертеж самодельной печи Кузнецова Однако «кузнецовка» — это не какое-то невыразимое чудо. Уже появилось много поклонников и художников-профессионалов, не только повторявших оригинальную конструкцию Игоря Викторовича, но и создававших свою. Для риса. справа — рисунок, а на рис. под подкладкой одного из них.

У нее две особенности. Первый — ходы начиная с 21-го ряда.Они довольно похожи на холостые воздуховоды Кузнецова, но включаются в работу при нагреве, ускорении и облегчении его. При пламени или порче их емкости не допускается выход газов и эти штуковины заглушаются газовыми трубками.

Второй — пиленый вдоль, но еще по угловым кирпичам 17, 28 и некоторых других рядов. Собственно гончары и строители знают, что кирпичи по распилу. Но это убеждение сформировалось в то время, когда не существовало понятия «угловая дрель», также известная как шлифовальный станок.Про алмазный инструмент только что слышал, что, мол, используют такой где-то в секретных цехах военных заводов.

А вот разрезать кирпич вдоль болгарки при весе всей его силы упадет ниже предельно низкого уровня из-за отбивающего инструмента в руках. Возможны два варианта, первый — установка инструмента в опорную раму с прогулкой в ​​вертикальной плоскости рычага для получения отрезного станка. Это можно сделать самому, есть в продаже готовые.

Три миллиона девятьсот восемьдесят восемь тысяч пятьдесят один

Футеровка самодельной печи Кузнецова Другой способ хорош, если в хозяйстве есть циркулярная пила не менее 1500 обмин, а лучше 2500-3000.Затем вместо обычной пилы загружается алмазный шлифовальный камень. Этот вариант предпочтительнее: базовая доска с рефлекторным упором обеспечивает более чистый и точный разрез. А при необходимости кончил с другой стороны, не рискуя на высокой ступеньке.

Видео: процесс кладки печи 3 х 3,5 кирпич

Подробнее о приборке Круглая печь теоретически вообще имеет массу преимуществ, только в доме не очень удобно. Однако немалый спрос на компактную мобильную печь, а здесь очень высокий КПД круглого новокондакова может стать решающим фактором, поскольку при уменьшении габаритов печи ее КПД резко падает из-за закона квадрата-куба..

Такие печи, конечно, придется делать из металла. Это решает проблему чистки, печь можно запускать переносной. Но выбор металлов, подходящих по теплоемкости и теплопроводности, крайне ограничен. Из дешевых — только чугун, но он тяжелый и хрупкий.

Однако есть более легкий и прочный металлический материал с аналогичными свойствами. Это продукция порошковой металлургии. По отношению к ножницам-ножницам «присыпка» оправдана, но для печи, в которой на смену ничего не работает, пороховые детали могут быть находкой.

Вторая проблема, о которой уже говорилось — термостойкая облицовка свода первой цоколя. Если удастся ее решить, то, может быть, труд и усилия Игоря Викторовича Кузнецова дадут плоды более масштабные и значимые, чем кажется сейчас. опубликовано

P. S. И помните, только изменяя их потребление — вместе мы меняем мир! ©

Источник: clubpechnikov.ru/pech-kuznecova/

Кладка печи своими руками заказать — чертежи, схемы и рекомендации

Домашняя духовка привлекает пользователей своими разнообразными возможностями.Помимо использования в качестве системы отопления, он выполняет и другие функции. Например, конструкция старой «дедушкиной» печи содержала множество функций. Это включает выпечку хлеба, приготовление пищи, нагрев воды и сушку фруктов.

Материалы для печи

Хорошая и качественная печь требует серьезных инвестиций и качественных материалов. Для не очень дорогого варианта требуемые материалы составляют большую часть цены. Кладка печей, сделанная вручную, вмещает около 400 кирпичей.В основном используется пустотелый керамический кирпич марки М-175. Для топки потребуется 20 огнеупорных кирпичей марки ШБ-8.

Кроме кирпичей вам понадобится посуда. Принадлежности бывают одно- и двухконфорочные. Для вентиляционных шахт требуются два клапана. Также потребуются две нагнетательные дверцы марки ДП размером 15 × 16 см и топочная дверца марки ДТ размером 27 × 30 см. В качестве раствора для кладки кирпича всегда используется глина и песок с известью. Глина удобнее всего, так как она устойчива к высоким температурам.А для кладки топочного кирпича из огнеупорного кирпича требуется цементно-песчаный раствор с добавлением извести. Можно приступить к кладке печи своими руками. Ниже приведены пошаговые инструкции.

Шаг №1 — выбор места

Плита должна давать максимальную пользу как для обогрева помещения, так и для приготовления пищи — и даже для сушки одежды. Он должен обогреть несколько комнат.

Шаг №2 — подготовка основания

Все сводится к выравниванию поверхности.Место должно иметь высокую степень твердости, чтобы после работы печь не проседала. Поэтому, если основание слишком мягкое, нужно создать каменно-песчаную смесь или залить основание бетоном. Чтобы защитить основание печи от сырости, под фундамент укладывается слой битумной гидроизоляции. На основании кладки 1-й ряд кладки. Монтаж световозвращающей изоляции также производится таким образом, чтобы тепло не уходило на землю.

Нет типоразмеров.Например, основание небольшой отопительной печи составляет 3 × 2,5 кирпича. Для типоразмера без грядки возьмите кирпич 3х3. Для укладки основания используют глиняно-песчаный раствор. Если при приготовлении раствора используются ведра, пропорции глины и песка будут такими: для маслянистой глины потребуется 2,5 ведра песка на 1 ведро материала; для скинни — на 1 ведро глины 1 ведро песка. А чтобы приготовить раствор, нужно сначала замочить глину на сутки.

Первые ряды кладки (шаг № 3)

При кладке 1-го ряда необходимо соблюдать точные размеры, толщину швов и схождение диагоналей, чтобы не было перекосов.Толщина швов 1-го ряда не должна превышать 0,6–0,8 мм. Кладка печей своими руками производится из полнотелого типоразмера кирпича. Он должен быть ровным, чтобы сохранять строго горизонтальное положение.

Во 2-м ряду кирпич выкладывают таким образом, чтобы 1-й ряд перевязать на полукирпич. Кладка начинается с крайних рядов. Также во 2-м ряду уложить огневую рубку 120х250 мм.

В 3-м ряду тоже делаем перевязку на полукирпич.Здесь начинается выкладка нагнетательной дверцы камеры. Также производим прокладку дверцы выдувной камеры.

Иногда для кладки своими руками в жилом массиве внутри помещения габариты можно изменить на полкирпича, чтобы подогнать под уже установленный дымоход. Кладка 3-го ряда предусматривает усиление дверцы продувочной камеры.

Камера двойной двери (ступень №4)

В следующем, 4-м ряду продолжается формирование камеры двойной двери с увеличенным расстоянием на толщину кирпича, для возможности перекрытия камеры сгорания шамотным огнеупорным кирпичом. .Здесь начинается формирование нижнего горизонтального канала. Они образуют отдельный противопожарный ряд между печью и стенами при простой кладке топок своими руками.

Кладка 5-го ряда копирует кладку 4-го ряда, за исключением того, что отверстие пепельницы немного сужается. На кирпич 5-го ряда кладут колосниковую решетку. Для контроля вертикальности нужно своими руками установить вертикальные отвесы по углам кладки печей. Порядок предусматривает точное соблюдение горизонтальной

5 ступени.Формирование камеры сгорания

Следующий, 6-й ряд кладки печи образует два вертикальных дымоходных канала. Для этого перекройте горизонтальный канал кирпичом. Таким образом создают камеру сгорания, соединяющуюся вертикальными каналами. На дне топки установлена ​​чугунная решетка для создания тяги от выдувной камеры и золы от топки. В 6-м ряду начинается кладка огнеупорного кирпича камеры сгорания. Для установки своими руками в кладку печи плиты необходимо точное соблюдение размеров до сантиметра.В кладке камеры сгорания необходимо создать прорези дна камеры сгорания между кирпичами 1-1,5 см. Они будут служить компенсаторами расширения при нагревании.

Далее 7-й ряд продолжает формирование топочных камер с установкой топочной дверцы. Устанавливается на 6 ряд кладки печей своими руками. Заказ в этом случае предусматривает необходимые габариты под дверь. Вам также необходимо перекрыть U-образные каналы, чтобы создать три канала дыма.

После этого 8-я и 9-я строки выкладываются поровну. 9 числа перекрывается дверца топки. Кирпичи немного стесняются с обеих сторон с левой стороны топки, чтобы сделать проходы газа из топки в левый канал.

Следующий, 10-й ряд кладки выложен из огнеупорного кирпича. Он перекрывает топку. Для хорошей циркуляции газа необходимо строго соблюдать вертикальность и горизонтальность кладки.

Варочная плита (шаг № 6)

В 11-м ряду кирпичной кладки руками также необходимо использовать огнеупорные кирпичи для создания варочной поверхности печи.По краям, которыми кирпич касается варочной поверхности, отрежьте края кирпича на 2 см. В 11-м ряду варочную дверцу устанавливают на предыдущий ряд кладки. Кладка печей своими руками, в частности кладки варочной плиты, говорят о том, что в 12-м ряду два левых канала соединены в один, а следующий — разделение на два канала.

В 14 ряду, который выкладывается идентично 13-му, установлена ​​заслонка. Он может перекрывать варочную поверхность. Это позволяет отключать летом плиту от отопительной печи.В 15-м ряду печей из кирпичной кладки створка перекрывается своими руками, а в 16-м закрывается дверца варочной камеры. Между варочной камерой и передней камерой слева установлен вентиляционный люк, через который удаляется пар.

В 17 ряду закрывается вентдверка. Выше варочной камеры в кладку вбиваются два стальных стержня, которые перекрывают варочную камеру. Далее 18-й и 19-й ряды полностью перекрывают варочную камеру.

7 ступень. Формирование дымоходов

В 20 ряду на задней стенке в месте перекрытия Варочная камера устанавливается на краю двух кирпичей на расстоянии 4 см от задней стенки камеры. Для самоварной трубы и чистки установлены две дверцы. Кладка 21 ряда идентична.

В 22-м ряду все двери перекрываются. Над варочной частью формируются три канала — два по 11 см и один по 5 см.

В 23 и 24 рядах две длинные дырочки перекрывают установку кирпича по краю.

Следующие ряды кладки, 25-й и 26-й, повторяют кладку 22-го ряда, а 27-й и 28-й ряды состоят из трех кирпичей, которые кладутся по краю на одинаковом расстоянии между собой и стенами.

Зона огнестойкой кладки (шаг № 8)

Чертежи кладки печи своими руками предполагают, что в 29 ряду идет формирование двух каналов из одного. Спереди устанавливаются два кирпича, соединяющиеся с кирпичиками, установленными по краю.

В 30 ряду все каналы перекрывают проем дымохода.Последние ряды топки, 31-й и 32-й, устанавливаются над топливной камерой, образуя пожаробезопасную зону.

Последней в кладке кирпичной печи является кладка дымохода, при которой необходимо соблюдать все меры пожарной безопасности, чтобы дымоход был максимально изолирован от горючих частей дома.

Таким образом изготавливается плита с духовым шкафом, которая может служить и плитой для приготовления пищи, и обогревателем, и духовкой.

Экономная печь в доме

Когда мы говорим о домашнем уюте, то непременно вспоминаем и тепловые характеристики квартиры или помещения в доме.Для создания наиболее оптимальных условий требуется теплоизоляция наружных стен, окон и дверей. Но иногда даже при качественном утеплении в доме не хватает тепла. А чтобы она постоянно наполняла наши комнаты, есть возможность построить в доме экономичную автономную печь. Она, как никакое другое отопление, может создать залог тепла, а вместе с тем и атмосферу домашнего уюта.

Строительство печи — дело непростое. Он должен быть не только очагом тепла, но и не представлять опасности для дома.Главное помнить, что пожарная безопасность требует надежной изоляции очагов возгорания от легковоспламеняющихся предметов в доме.

Укладка печей и растворов

Строительство начинается, как обычно, с фундамента, чтобы он, как говорят, «не плавал» и не растрескивался, фундамент фундамента заполняется каменно-песчаной подушкой с обязательной цементной заливкой и гидроизоляция фундамента. Выкладка рядов осуществляется в несколько этапов. Первый этап кладки печей своими руками — это кладка цоколя, на котором будет располагаться ее топочная часть.В качестве материала используется обычный красный кирпич и раствор из глины, песка и цемента.

Глина — самый удобный и качественный материал для возведения различного рода отопительных конструкций. Для придания раствору более высокого качества вместо песка можно добавить шлак или металлическую стружку, что сделает раствор более прочным. Для кладки топки необходимо использовать огнеупорный кирпич с высокими значениями теплопроводности. Для увеличения теплоотдачи топки ходы в топке должны выполняться с помощью всевозможных карманов и зигзагообразных горизонтальных каналов для сохранения тепла.Также важно, чтобы тепло огня максимально согревало.

Летом, когда дом не нужно отапливать, глиняный раствор впитывает влагу — и печь немного провисает. Поэтому для предотвращения раскисления, особенно топливной камеры, для укладки используется цементно-песчаный раствор. Для этого нужно приобрести качественный портландцемент М400 и чистый горный песок без примесей.

Облицовка комнаты духовкой керамической плиткой

В современном цивилизованном мире старинная печь в доме с элегантным интерьером может только испортить репутацию хозяина.Чтобы старую печь вписать в современный дизайн, можно прибегнуть к более интересному способу облицовки керамической плиткой или отделочным кирпичом.

Для надежности приклеивания плитки поверхность печи очищается от пыли, грязи и жирных пятен. Все трещины и бороздки заделываются, штукатурка производится на цементном растворе марки не ниже М400. Для печной штукатурки также можно приобрести специальный термоклей.

Армирование топки

Иногда в обогреваемых местах вокруг топки используется металлическая сетка для армирования штукатурки.Сетка крепится к стене металлическими дюбелями. На сетку наносится слой штукатурки так, чтобы она покрывала ее на несколько миллиметров. После полного высыхания штукатурки на термостойкий клей укладывают термостойкую керамическую плитку.

Каждая деталь имеет свою температуру нагрева, при которой происходит процесс расширения облицовочной плитки. Поэтому укладывается с расшивкой. Для заделки швов используется шпатлевка с высокой эластичностью, чтобы она не растрескалась при нагревании.

Кладочная печь шведка

Поговорим о шведской варочно-отопительной печи, которая немного уступает русской, но практичнее то, что она быстро прогревается.Возможна установка шведской печи в стене между кухней и комнатой. Только в период готовки он быстро обогреет и кухню, и комнату. В кладке шведской духовки заказом своими руками предусмотрено несколько ниш. Верхний используется для сушки одежды. Он нагревается и во время варки и продолжает нагреваться от тлеющих углей.

Ниша над плитой служит духовкой для хранения горячей пищи во время зимних холода. Ночью ниша над плитой может согреть еду утром для быстрого приготовления.Иногда, но не во всех случаях, шведа успокаивали каблуком или просто дымом, который от дыма дает довольно много тепла. А вот дымка кладки шведской печи своими руками сложна по конструкции и заметно сказывается на цене.

В шведской духовке есть еще одна духовка, которая дает много тепла. Единственный недостаток — очень сильно греет пол. Чтобы не терять тепло, нужно обеспечить прочную изоляцию основания печи от пола.Базальтовый картон — сегодня для шведа очень хороший изолятор.

Изоляция сделана таким образом, чтобы тепло от печи не попадало в землю, а отражалось вверх. Для этого нам понадобится три слоя базальтового картона. Первый слой кладки печи для дома своими руками укладывают прямо на землю под основание фундамента. Среда состоит из базальтового ДВП с отражающей фольгой, которая будет отражать тепло обратно в печь.

Для топки понадобится шамотный кирпич и шамотная глина для раствора.Следует отметить, что кладка огнеупорного кирпича не должна соприкасаться с кладкой обычного кирпича. Зазор между шамотной и обычной кирпичной кладкой должен быть до 6 мм. Исходя из того, что термокирпич намного дороже, выкладывают только внутреннюю стенку печи. В остальной части кладки используют обычный кирпич.

Отопление с помощью старой печи Octopus

Я живу в Детройте, и у меня есть две гравитационные печи Sunbeam в моем двухэтажном здании, построенном в 1914 году.Эти печи были переведены с угля на газ где-то после середины 1920-х годов. В городе много таких домов с идентичным дизайном печей. В отличие от всего, что я читал в Интернете, эти топочные системы работают без возврата холодного воздуха. В них используется большой воздуховод диаметром 16 или 18 дюймов, по которому воздух подается снаружи непосредственно в основание печи, а наружный воздух подается для горения и обогрева. Горячий воздух поднимается вверх и нагнетает давление в комнатах квартир, просачиваясь через все трещины в жилищном строительстве той эпохи — но с массивными оштукатуренными стенами и хорошо продуманной оригинальной защитой от атмосферных воздействий на окнах с прорезями, которая не такая большая утечка, как я изначально бы подумал.Я никогда не испытывал такой комфортной системы отопления. Отсутствие шума, мало пыли и постоянный нагрев с очень незначительными колебаниями температуры. При полностью открытых регистрах сквозняков в комнатах квартир почти нет. Комнаты просто полностью нагнетаются теплым воздухом, и он медленно выходит наружу, где только может. Воздух в комнатах всегда свежий.

Когда я купил недвижимость 26 лет назад, подрядчики сразу сказали мне заменить печи, но городская инспекция показала, что они функционируют нормально.Для меня было странно, что мне нужно было заменить печные системы, которые тогда работали нормально в течение 78 лет, но мне сказали, что 50% тепла уходит в дымоход и что новые печи приведут к значительной экономии средств. Я исследовал это в нашей впечатляющей городской библиотеке и обнаружил, что действительно значение 50% в задней части гравитационной печи против 95% в задней части современной печи оказалось правильным. Однако исследования показали, что ценность печи с самотечным воздухом в верхней части дымохода также составляла 95%.Стоимость, указанная для каменного дымохода в сочетании с гравитационной печью, почти полностью соответствует моей ситуации — подвальные печи с большим каменным дымоходом, идущим прямо через середину здания, примерно 35 футов высотой. Дымоход нагревает и нагревает обе квартиры вместе с сжатым воздухом, оставляя тепловую ценность в пределах структуры. Учитывая стоимость замены печи и возврат холодного воздуха как из верхнего, так и из нижнего блоков, что намного больше, чем я хотел заплатить, я думал, что мало что потеряю, попробовав первую зиму и увидев то, с чем я столкнулся.Оказалось, что старые конструкции этой системы отопления, найденные в нашей библиотеке, кажутся правильными с точки зрения конкурентоспособных цен. При обсуждении с соседями замененных систем отопления их стоимость отопления была в основном такой же, как и у меня, а комфорт комнаты от этой старой системы был значительно выше.

Единственная проблема, с которой я сейчас сталкиваюсь, — это необходимость найти некоторые из огнеупорных теплоотводов, которые входят в блоки преобразования газа и отводят пламя от кольца возгорания вверх по внутренним стенкам печи.Кажется, что огнеупорные детали и направляют тепло непосредственно на стенку печи, а затем удерживают и излучают тепло, когда термостат отключает подачу газа. Я могу в конечном итоге использовать их, но я надеюсь найти некоторых.

Я жил в зданиях с гравитационными печами и возвратным потоком холодного воздуха, а также в конструкциях, которые были преобразованы в печи с принудительной циркуляцией воздуха с возвратом холодного воздуха, и ни один из этих типов систем не может сравниться с комфортом подхода с использованием сжатого гравитационного воздуха. Системы горячего водоснабжения, которые я испытал, обеспечивают многие из удобств сжатого воздуха под давлением, но не постоянную теплую свежесть в середине зимы.

Возможно, это был дизайн Детройта, но он часто использовался здесь в то время. Я думаю, что уникальность этой системы заключается в использовании наружного воздуха для горения и отсутствии возврата холодного воздуха. Когда горелки выключаются, внутренний нагретый воздух не выходит из дымохода, а нагретый внутренний воздух не возвращается через систему, которая создает сквозняки. Никогда не нужно открывать окно, чтобы подышать свежим воздухом посреди зимы.

Венера превзошла Кузнецову в жестоком U.S. Открытая течка

Канадская пресса

Обзор прививок от COVID-19 в Канаде в субботу, 15 мая 2021 г.

Последние данные о вакцинациях от COVID-19 в Канаде по состоянию на 4:00 утра по восточному времени в субботу, май 15, 2021. Провинции Канады сообщают о 494 638 новых вакцинациях, в результате чего было проведено 17 734 225 доз. По всей стране 1 370 327 человек, или 3,6 процента населения, были полностью вакцинированы. В провинциях было введено 46 793 дозы.043 на 100 000. На данный момент не было доставлено новых вакцин в провинции и территории, всего было доставлено 20 355 204 дозы. Провинции и территории использовали 87,12% имеющихся запасов вакцины. Обратите внимание, что Ньюфаундленд и Лабрадор, P.E.I., Новая Шотландия, Нью-Брансуик и территории обычно не отчитываются ежедневно. Ньюфаундленд и Лабрадор сообщают о 34 329 новых вакцинациях, проведенных за последние семь дней, в общей сложности 225 459 доз.В провинции было введено 430,568 доз на 1000 человек. В области полностью вакцинировано 1,88% (9870) населения. В Ньюфаундленд и Лабрадор не было доставлено новых вакцин, всего на данный момент доставлено 279 010 доз. Провинция получила достаточно вакцины, чтобы дать 53 процентам населения однократную дозу. Провинция израсходовала 80,81 процента имеющихся запасов вакцины. P.E.I. сообщает о 8000 новых вакцинациях, проведенных за последние семь дней, в результате чего было проведено 67 758 доз.В провинции было введено 427 148 доз на 1000 человек. В провинции полностью вакцинировано 7,20% (11 429) населения. В P.E.I. не было доставлено ни одной новой вакцины. на данный момент доставлено в общей сложности 84 915 доз. Провинция получила достаточно вакцины, чтобы дать 54% населения однократную дозу. Провинция израсходовала 79,8% имеющихся запасов вакцины. Новая Шотландия сообщает о 58 592 новых вакцинациях, проведенных за последние семь дней, в общей сложности 415 570 доз.В провинции было введено 425,833 дозы на 1000 человек. В области полностью вакцинировано 3,98% (38 830) населения. В Новую Шотландию не было доставлено новых вакцин, всего на данный момент доставлено 498 490 доз. Провинция получила достаточно вакцины, чтобы дать 51% населения однократную дозу. Провинция израсходовала 83,37 процента имеющихся запасов вакцины. Нью-Брансуик сообщает о 44 577 новых вакцинациях, проведенных за последние семь дней, в общей сложности 338 127 вакцинах.В провинции было введено 433,474 дозы на 1000 человек. В области полностью вакцинировано 4,12% (32 130) населения. Всего на сегодняшний день в Нью-Брансуик не было доставлено новых вакцин, всего 415 935 доз. Провинция получила достаточно вакцины, чтобы дать 53 процентам населения однократную дозу. Провинция израсходовала 81,29% имеющихся запасов вакцины. Квебек сообщает о 112 925 новых вакцинациях, в результате чего было проведено 4 127 768 доз.В провинции было введено 482,405 доз на 1000 человек. К настоящему времени в Квебек не было доставлено новых вакцин, всего было доставлено 4 578 079 доз. Провинция получила достаточно вакцины, чтобы дать 54% населения однократную дозу. Провинция израсходовала 90,16% имеющихся запасов вакцины. Онтарио сообщает о 141 765 новых вакцинациях, в результате чего было проведено 6 771 128 доз. В провинции введено 460 964 дозы на 1000 человек.В провинции полностью вакцинировано 2,83% (415 531) населения. В Онтарио не было доставлено новых вакцин, всего на данный момент доставлено 7 843 825 доз. Провинция получила достаточно вакцины, чтобы дать 53 процентам населения однократную дозу. Провинция израсходовала 86,32 процента имеющихся запасов вакцины. Манитоба сообщает о 19 849 новых вакцинах, в общей сложности проведенных 625 404 дозах. В провинции было введено 454 дозы.177 на 1000. В провинции 5,80% (79 898) населения были полностью вакцинированы. На данный момент в Манитобу не было доставлено новых вакцин, всего было доставлено 759 870 доз. Провинция получила достаточно вакцины, чтобы дать 55% населения однократную дозу. Провинция израсходовала 82,3% имеющихся запасов вакцины. Саскачеван сообщает о 7930 новых вакцинациях, в результате чего было проведено 553 389 доз. В провинции было введено 469 доз.31 на 1000. В области полностью вакцинировано 4,05% (47 758) населения. В Саскачеван не было доставлено новых вакцин, всего на данный момент доставлено 637 115 доз. Провинция получила достаточно вакцины, чтобы дать 54% населения однократную дозу. Провинция израсходовала 86,86% имеющихся запасов вакцины. Альберта сообщает о 66 876 новых вакцинациях из общего числа введенных 2 086 589 доз. В провинции было введено 474 дозы.004 за 1000. В области полностью вакцинировано 7,39% (325 409) населения. В Альберту не было доставлено новых вакцин, всего на данный момент доставлено 2 355 255 доз. Провинция получила достаточно вакцины, чтобы дать 54% населения однократную дозу. Провинция израсходовала 88,59% имеющихся запасов вакцины. Британская Колумбия сообщает о 115 947 новых вакцинациях, в результате чего было проведено 2 393 265 доз. В провинции было введено 466 доз.38 на 1000. В области полностью вакцинировано 2,43% (124 880) населения. В Британскую Колумбию не было доставлено новых вакцин, всего на данный момент доставлено 2 740 590 доз. Провинция получила достаточно вакцины, чтобы дать 53 процентам населения однократную дозу. Провинция израсходовала 87,33% имеющихся запасов вакцины. Юкон сообщает о 382 новых вакцинациях, в результате чего было проведено 50 652 дозы. На территорию введено 1 213 доз.774 на 1000. На территории полностью вакцинировано 56,73% (23 673) населения. На Юкон не было доставлено ни одной новой вакцины, всего на данный момент доставлено 57 020 доз. Территория получила вакцины в количестве, достаточном для однократного введения 140% населения. На территории освоено 88,83% имеющихся вакцин. Северо-западные территории сообщают об отсутствии новых прививок, проведенных в общей сложности 49 811 доз. На территорию введено 1 103 дозы.992 на 1000. На территории полностью вакцинировано 49,87% (22 501) населения. На данный момент в Северо-Западные территории не было доставлено новых вакцин, всего было доставлено 60 000 доз. Территория получила вакцины в количестве, достаточном для однократного введения 130% населения. На территории освоено 83,02% имеющихся вакцин. Нунавут сообщает о нулевых новых вакцинациях из 29 305 введенных доз. На территорию введено 756 доз.727 на 1000. На территории полностью вакцинировано 33,26% (12 879) населения. В Нунавут не было доставлено новых вакцин, всего на данный момент доставлено 45 100 доз. Территория получила вакцины в количестве, достаточном для однократной вакцинации 120% населения. На территории освоено 64,98% имеющихся вакцин. * Примечания к данным: цифры составлены Рабочей группой по открытым данным COVID-19 на основе последних общедоступных данных и могут быть изменены.Обратите внимание, что некоторые провинции предоставляют отчеты еженедельно, а другие — в тот же день или цифры за предыдущий день. Введенные дозы вакцины не эквивалентны количеству привитых людей, поскольку утвержденные вакцины требуют двух доз на человека. В настоящее время вакцины не вводятся детям до 18 лет и детям с определенными заболеваниями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
