Как выполнить монтаж печи Кузнецова с водяным отоплением своими руками- Инструкция +Видео

В этой статье расскажем об особенностях установки и работы кирпичных печей Кузнецова. Узнаете, какие виды данных печей существуют, почему в конструкции именно два колпака, и для какой цели они устанавливаются.

От чего зависит прочность кладки, какие материалы используются для порядовки печи Кузнецова.

Также, расскажем о типах теплообменников, используемых в кузнецовках.

[contents]

Содержание:

  • 1 Печи в домах
    • 1.1 Истории создания
    • 1.2 Дымоходы
  • 2 Печь Кузнецова
    • 2.1 Особенности конструкции
      • 2.1.1 Тяга
      • 2.1.2 Роль заслонки
    • 2.2 Схема
      • 2.2.1 Принцип работы на простом примере
      • 2.2.2 Продукты горения
      • 2.2.3 Метод деления потоков
    • 2.3 Виды печей Кузнецова
      • 2.3.1 Печи Кузнецова для бани
      • 2.3.2 Печь Кузнецова с водяным отоплением

Печи в домах

Истории создания

В истории создания домашних кирпичных печей, особенно известны мастера и разработчики Кузнецов И. В., Грум-Гржимайло, Подгородников И.С. Кузнецов является автором 150 разработок, которые были воплощены в реальность.

Особую популярность приобрели печи Кузнецова с водяным отоплением. Они признаны не только в постсоветских странах, но и заграницей.

Дымоходы

Классические печи в домах в комплекте с варочными панелями, несмотря на отличия в конструкции, имеют одну особенность, которая их объединяет – естественная тяга дымоотвода.

Эта особенность имеет непосредственное влияние на эффективную работу печи. Без природной тяги, печь не сможет работать, даже современные котлы на твердом топливе нуждаются в этом.

Печь Кузнецова

Особенности конструкции

Но это не относится к кирпичной печи Кузнецова, ведь она сконструирована таким образом, что естественная тяга ей не нужна.

Важно! Главный секрет работы отопительной печи Кузнецова – в свободном перетекании газов, которые не нуждаются в дополнительной энергии.

В печи канальной или обычной, движение газов и воздуха продиктовано присутствием тяги в трубе дымохода.

Тяга

Естественная тяга – внешний фактор, который действует исходя из:

  • перепадов высоты между входом в отверстие печи ниже топки и верхним торцом трубы;
  • показателей температур внешнего воздуха и продуктов горения;
  • нагрузки ветром.

Учитывая эти нюансы, делаем выводы, что тяга есть даже тогда, когда печь не работает, только бы заслонка оставалась открытой. Во время функционирования печи тяга становится сильнее в несколько раз, а скорость циркуляции газов увеличивается.

Таким образом, в топку заходит большое количество воздушных масс, снижается температура горения, коэффициент сжигания топлива стает меньшим.

Роль заслонки

Сдерживая поступление воздуха при помощи заслонки, мы провоцируем процесс тления топлива при нехватке кислорода. Такой режим не самый оптимальный для получения энергии тепла из дров.

Хорошая колпаковая печь Кузнецова с высоким коэффициентом сжигания топлива должна получать максимальный показатель тепла от газов, дабы оно не улетучивалось через дымоход.

Добиться таких результатов в реальности сложно, а именно потому, что:

  • благодаря открытой заслонке, накаленные газы начинают быстрое движение по каналам из кирпича, не успевая нагреть стенки;
  • прикрытая заслонка способствует уменьшению скорости движения газов, но кирпич также не успевает вобрать в себя выделяющееся тепло и нагреть комнаты, часть энергии также покидает печь через дымоход.

Учитывая данные особенности, КПД практически всех печей не дотягивает и до 60%. Разработки Кузнецова позволили решить все эти проблемы. Коэффициент сжигания топлива сжигания топлива и расходование тепла, которое выделяется, достигают уровня около 80%.

Схема

Принцип работы на простом примере

Для того, чтобы вы могли представить принцип работы печи, рассмотрим элементарный пример. Попробуйте представить костер небольшого размера, который находится на улице. Доступ воздуха непрерывен, а температура горения низкая.

Тепло имеет возможность без определенного направления растекаться в разные стороны.

Если костер накрыть большой емкостью как колпаком, и оставить внутри промежуток, костер не потухнет, но сам процесс горения изменится.

Накаляясь, продукты горения поднимаются природным способом в верхнюю часть чана, препятствуют поступлению не контролированному потоку воздуха снаружи.

Лишь при условии отдачи тепла чану, газы будут проходить процесс охлаждения, опускаясь к проему, проникать наружу, давая место теплому потоку. При таких условиях, в область горения проникает то количество воздуха, которое необходимо для сжигания дров.

Продукты горения

Нагретые продукты горения не вытесняются охлажденным воздухом, до той поры пока не охладятся самостоятельно. Таким образом, процесс входит в стадию саморегуляции.

Особенность печей Кузнецова для дома в том, что их строительство происходит при использовании двух колпаков, а не одного. Они соединяются с помощью вертикального канала.

Данное усовершенствование применяется с целью передачи тепла от сжигания топлива в помещение. Горячие газы совершают путь вверх под купол 1-го колпака, и отдают тепло стенкам.

Таким образом, газы проходят процесс охлаждения и опускаются вниз под тяжестью своего веса и давления поднимающегося раскаленного потока из печи.

Метод деления потоков

Для улучшения данного процесса, Кузнецов разработал метод деления потока продуктов горения по температуре в начале алгоритма работы печи, а именно, вмиг за топливником.

С этой целью, внутренняя зона колпака изолируется от топки при помощи перегородки, которая не достигает свода. За счет этого раскаленный поток проникает в верхний участок.

В отопительных печах Кузнецова для газов с низкой температурой создан специальный сухой шов, который располагается в перемычке, имеет вид отверстия определенного размера.

Таким образом, под 1-м колпаком создастся устойчивое беспорядочное передвижение газов с одинаковым разделом по температурным показателям.

Результат такого процесса таков – в печь не попадает воздуха больше, чем нужно, поскольку его не пускают горячие газы под куполом и перегородкой. Таким образом, дрова сгорают полностью и оставляют отход по зонам.

В колпаке под номером 2, который расположен вверху процесс движения газов такой же. Продукты горения с низшей температурой двигаются внизу, раскаленные двигаются вверх под купол и остывая передают тепло стенкам из кирпича. После охлаждения газы опускаются впродоль отвесной перегородки, затем проникают в трубу дымохода.

Важно! В двух колпаках кирпичной печи Кузнецова есть неизменное давление продуктов горения. Именно давление способствует процессу естественно тяги, поэтому притяжение дымохода не требуется.

Виды печей Кузнецова

Порядовка печей Кузнецова подразделяется на следующие виды:

  • печи для бани;
  • котлы из кирпича для обогрева дома и воды;
  • печи отопления;
  • печи отопления с варочной поверхностью;
  • печи для выпечки хлеба, тепличные, русские, калориферные.
Печи Кузнецова для бани

Особенности работы печей Кузнецова для бани неизменны – естественное движение газов через 2 колпака. Важно также то, что конструкция бани предусматривает наличие каменки, которую необходимо тщательно нагревать, дабы получить пар.

Кузнецов И. В. предложил использовать такую технологию работы печи, при которой заслонка их камня размещается в духовом шкафу из стали устойчивой к жару. Духовку размещают над самим топливником.

Энергия тепла, собирающаяся в двух колпаках, необходима для нагрева воды и обогрева бани, и сопутствующих помещений.  Батарею для воды размещают под колпаком номер 1 так, чтобы можно было быстро к ней подобраться в случае поломки.

Кузнецов И.В., кроме разработки готовых печей, предлагает и способы правильной укладки печи своими руками. Рассказывает, как правильно сделать планировку в доме, чтобы подобрать правильный вариант установки печи отопления.

Печь Кузнецова с водяным отоплением

Печи Кузнецова с водяным отоплением современного типа с присвоенной им серией КИК (котлы из кирпича) пользуются большой популярностью.  По конструкции это котел с колпаком, который выкладывают из кирпича.

Он обладает высоким коэффициентом полезного действия – около  70 – 80%, и ничем не уступает печам схожего типа. Про то, каким образом можно этого достичь, мы рассказали выше.

В печь встраивают 1 – 2  регистра труб из стали, учитывая мощность. Готовые виды таких котлов различают по мощи – 17, 34 и 63 кВт.

Кузнецов предлагает к использованию печи с двумя контурами, которые используют для подогрева воды и других потребностей хозяев.  Автор настаивает, для того, чтобы повысить экономичность и эффективность работы печь необходимо утеплять при помощи базальтового полотна.

Современные модели кирпичных печей Кузнецова с куполами оснащены по последнему слову технологий, что способствует догоранию газов до конца.

Для достижения этой цели, под купол второго колпака организовывают подачу второстепенного воздуха. Если в качестве топлива используют дрова хорошего качества, то печь такого типа будет работать как пиролизная.

Для того, чтобы соорудить  колпаковую печь Кузнецова своими руками, вам необходимо проконсультироваться с профессионалами своего дела, изучить литературу и чертежи. Ведь, кажущаяся на первый взгляд простота обманчива.

Печь Кузнецова для отопления дома своими руками чистится довольно просто, ведь из-за предельно допустимых температур в топке дотлевает до конца даже зола, а это снижает частоту уборки.

Кузнецовка отличается многофункциональностью, ее часто оснащают варочной панелью, духовкой, котлом для воды. Конструкция дает возможность возводить печи разной формы и размеров, обеспечивать подходящее размещение в доме. К тому же украсить печь внешне можно на любой лад.

При установке отопительной печи Кузнецова, котел устанавливают над топкой в районе колпака № 1. Подогрев воды осуществляется при помощи горячих газов, которые обволакивают стенки из металла.

Кипяток поступает в радиатор через верхние трубы, а через нижние подается ледяная вода. Охлажденный воздух после нагрева во второй раз, поступает во второй колпак, таким образом, поддерживается теплоотдача печи.

Теплообменники в печи делятся на два вида:

  • с одной камерой – отделение для воды плоской формы или в виде котла;
  • трубчатый – вода в нем все время двигается по трубам, которые размещены параллельно.

Самым эффективным принято считать второй вид, а именно за счет малого объема труб, в которых происходит быстрый нагрев воды и продвижение ее по радиатору.  Диаметр труб должен быть не менее 50 мм, в противном случае, вода закипит слишком быстро.

Размер печи Кузнецова с водяным отоплением зависит от того, сколько в ней колпаков, а также вспомогательных функций. В случае, если печь будет использоваться лишь в качестве отопления, хватит и небольшой отвесной конструкции размерами 1м х 1,2м х 2м.

Для успешной порядовки печи Кузнецова, необходимо обратить внимание на выбор материала.

Причиной этому служит высокая температура в топке, которая в разы превышает нормы.

Поэтому обычный кирпич для этой цели не подойдет. Лучшим выбором станет материал из шамотной глины, который способен выдерживать критично высокие температуры. Также, вам понадобится особая смесь для кладки.

Раствор для выкладки шамотного кирпича можно приготовить своими руками только в том случае, если у вас уже есть достаточный опыт и знания технологии. При неправильном приготовлении, даже с малейшими погрешностями, через определенное время кладка начнет растрескиваться и деформироваться.

Важно! Для наружных стен печи нет необходимости использовать с высоким уровнем огнеупорности, поскольку это лишь сократит срок эксплуатации устройства. Объясняется это тем, что при недополучении достаточного нагрева, данный кирпич начнет быстро рушиться.

Теплообменник для кирпичной печи Кузнецова можно купить в спецмагазине. Для его изготовления используют прочную сталь, определенной толщины или чугун. Также, для установки печи Кузнецова вам понадобятся дверцы, задвижки, ручки, петли, крепежные элементы.

Прочность кладки зависит от того, насколько равномерно будут прогреваться стены печи. Именно поэтому печки кузнецовки считаются самыми прочными. Если вы решили построить такую печь самостоятельно, следуйте рекомендациям и не изменяйте порядовку конструкции самовольно.

Печь Кузнецова с водяным отоплением – как выглядит, как работает, из чего сделать

Созданная технология обогрева помещения И. В. Кузнецовым еще в 1962 году до сих пор актуальна и регулярно совершенствуется. Максимальная польза достигается за счет того, что холодный и горячий воздух никуда не выходят, а по мере нагрева или остывания меняются местами. Холодные потоки стелются по низу, а нагретые поднимаются.

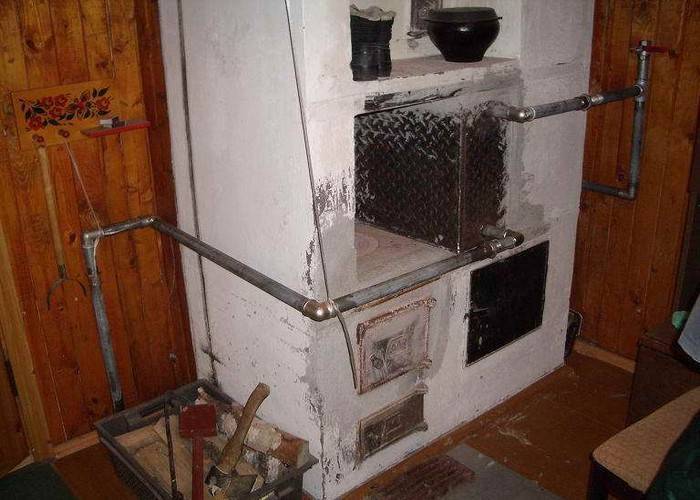

Печь водяного отопления Кузнецова

Особенности печки Кузнецова

Обогревательная установка печь Кузнецова с водяным отоплением помимо максимального коэффициента полезного действия в сравнении с иными печными конструкциями имеет еще несколько отличительных параметров.

От того, что весь воздух удерживается внутри системы обогрева, достигаются максимальные температурные показатели, от которых перегорает все, даже зола. Поэтому печь не нужно часто чистить или переживать за засорение продуктами сгорания.

Мощность установки помогает прогреть даже просторное помещение, что дает волю фантазии хозяина дома и печника: возможно выложить практически любые форму, размер.

Выложить сооружение своими руками вполне реально, но за чертежами стоит обратиться к опытному специалисту.

Подробный обзор печки водного нагрева Кузнецова представлен ниже:

Плюсы и минусы водяного отопления

По сравнению со стандартной деревенской печью, модель Кузнецова выделяет больше тепла почти в три раза. Что позволяет использовать ее для отопления больших домов, просторных дач, при том, что итоговая сумма расходов на топливо будет одинаковой.

Расходным материалом для сгорания являются древесина и уголь, которые продаются по достаточно удобной цене, могут быть доставлены на дом, а хранить их можно в ближайшей постройке. Также допускается постройка специального навеса, но тогда лучше его выполнить так, чтобы было как минимум три стены, а через четвертую дрова или угольки не мочили осадки.

КПД печи Кузнецова выше почти вдвое, а постоянный нагрев не испортит, а будет только на пользу кирпичной клади.

Качественный кирпич, цементный раствор – не самые дорогие материалы, поэтому вполне реально сделать хорошую, бюджетную печку.

Преимущества и недостатки конструкции

С другой стороны, для согрева небольшого домика такой вариант совершенно не подойдет – будет слишком жарко.

В период с поздней весны до ранней осени использовать агрегат для готовки не получится, поэтому придется поискать альтернативное решение проблемы питания.

Установленный внутри водяной котел необходимо периодически менять, так как при постоянном нагреве до экстремальных температур нарушается целостность металлического резервуара.

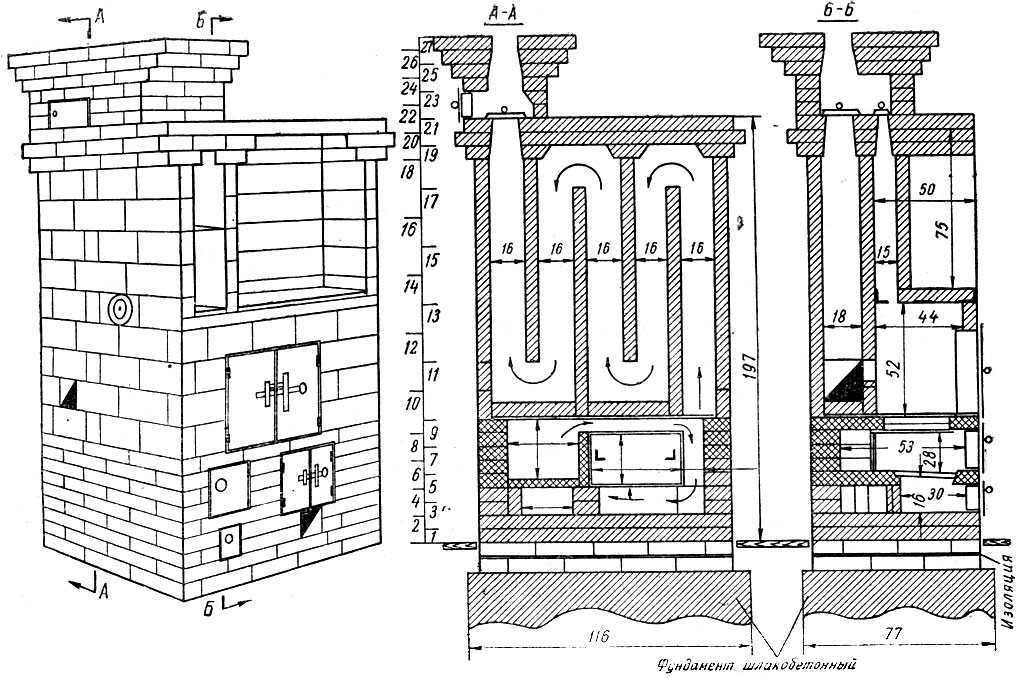

Схема печки с водным контуром

Подключение печки к водяному контуру позволит существенно увеличить эффективность работы установки, что достигается за счет лучшего распространения тепла по дому без повышения мощности горения. В этом деле очень поможет подробная схема.

При формировании данного типа системы, котел под воду устанавливают по центру печи, как можно ближе к топке или прямо над ней. Через нижнюю трубу происходит подача холодной воды, которая, пройдя сквозь весь контур, нагревается, а сверху, под давлением движения потока, направляется обратно по трубам.

Схема движения воздушного потока

Отсек для теплообмена возможно установить один из двух типов. Однокамерная модель – это прямой резервуар, сформированный котлом или плоским ящиком. Трубчатый вариант предполагает передвижение по размещенным друг над другом трубным каналам.

Большую ценность представляет собой второй способ, так как за счет малого объема наполняемого пространства водный поток постоянно движется по трубам. Следует брать полые направляющие с диаметром не менее 5 см, чтобы вода внутри не закипала.

Вне зависимости от выбора, габариты печи напрямую зависят от того, сколько будет колпачков теплообменного участка, а также какие дополнительные участки нужно встраивать.

Как сделать своими руками

Если решено возводить печку собственными силами, то необходимо особое внимание уделить качеству используемых материалов, подготовить полный набор инструментов, сделать чертеж будущей конструкции или заказать таковой у специалиста.

Материал

В отличие от стандартного отопительного построения, вариант Кузнецова разогревается до экстремальных температур, поэтому простой печной кирпич уже не подойдет.

Нужно выбрать варианты с шамотной добавкой, которая придает кирпичам жаропрочность, огнеупорность. Огнестойкие варианты для всей печи использовать не обязательно, достаточно высоких показателей жаростойкости, а данными изделиями выкладывают топку. Для самой кладки лучше подобрать наиболее адаптированные смеси, способные выдерживать подобную нагрузку.

Какой кирпич нужен

Теплообменный агрегат приобретают в строительном магазине, из высокопрочной стали большой толщины, либо чугуна.

Далее остается найти дверцы, заслонки, ручки, крепежные элементы и прочие вставки.

Инструмент

Помимо закупки материалов, необходимо сразу подготовить все требующиеся инструменты.

Обязательно нужно позаботиться о достаточно большой таре для наведения раствора, но не слишком большой, чтобы получались небольшие партии. Тогда смесь не успеет отвердеть до следующего этапа работ.

Вымешивать лучше при помощи строительного миксера – электродрели со специальной насадкой. Тогда будет достигнута максимальная однородность, разобьются все комочки.

Нанесение сырья производится посредством мастерка, который имеет второе название – кельма. Форму выбирают наиболее удобную для конкретного случая.

Строительный уровень – главный помощник при сооружении ровной, аккуратной печки.

Также потребуются рулетка, правило (очень длинная рейка/профиль/уровень), сварочное оборудование и пила-болгарка с дисками по металлу.

Для личной защиты требуется одеть одежду из плотной ткани, закрытую обувь, рабочие перчатки. Желательно защитить голову и глаза от загрязнений кепкой или шапку, специальные очки. Работа со сваркой потребует специальной маски, защищающей зрение.

Подготовительные работы

Установка отопительного оборудования возможна только с соблюдением правил пожарной безопасности. То есть, необходимо сделать отступ от 30 см от ближайших стен, перегородок, потолка. При монтаже водного контура потребуется предусмотреть удобное подключение к системе отопления дома.

Близлежащую поверхность рекомендуется сразу обшить негорючим материалом, чтобы предотвратить возгорание от внезапно выскочивших угольков.

Главное, что нужно сделать – это качественный фундамент, который примет полную нагрузку сырого сооружения, будет опорой обогревательной системы.

Под основание выкапывают пространство, глубиной от 15 до 25 см, шириной немного больше, чем будущая печь. На дно насыпают песчаную подушку, тщательно трамбуют, всыпают среднего размера щебень. Получается, что почти вся ямка уже заполнена, но остается еще сантиметров 5.

Фундамент под печь Кузнецова

Строительная смесь заливается таким образом, чтобы сверху покрывала щебенку. После отвердевания базу укрывают двумя слоями рубероида для гидроизоляции.

В конечном итоге, фундамент должен немного возвышаться над уровнем пола, приблизительно на 10 см.

Пошаговый алгоритм кладки печи Кузнецова

После того, как поверхность застелили рубероидом, начинают кладку первого ряда прямо на гидроизоляцию. Каждый кирпич должен быть выровнен по строительному уровню, а между блоками выдерживают расстояние 3 мм, которое будет швом. Не следует простукивать кирпичики для плотного прилегания, их нужно плавно прижимать, слегка смещая из стороны в сторону для того, чтобы выпустить оставшийся воздух.

Следующий ряд выполняют со смещением каждого кирпича таким образом, чтобы блок располагался над межкирпичным швом предыдущего яруса.

Для контроля ровной кладки на всех этапах работ используется специальное приспособление – порядовка. Это может быть деревянная рейка или угловой металлопрофиль, который будет помогать выкладывать печь максимально ровно.

На местах установки дверок их рамки обматывают асбестовой проволокой и «сажают» на раствор, продолжая движение кирпичиками.

Трубные части водяного контура монтируются на постоянное место с оставлением зазора не менее 1,5 см от кирпичей. Далее выкладывают топку.

Размещение теплообменника

Топку делают двухслойной: снаружи идет красное изделие, а внутри белое огнеупорное с добавлением шамота. Нижняя часть закрывается железной решеткой, которая будет дном. Обязательно должно быть достаточное расстояние для отделения золы в поддувало.

Закладывается второй колпак, от которого также выдерживают зазор до кирпичных блоков.

Дымоход должен быть выложен максимально аккуратно, чтобы не допустить утечек гари или дыма. Новичкам рекомендуется использовать трубы из плотной нержавеющей стали, а снаружи, по желанию, можно выполнить кладку.

Чтобы правильно подключить водный нагревательный элемент, чаще всего применяют циркуляционный насос, повышающий скорость и свободу передвижения жидкости.

В местах вывода труб ставят краны, обматывают их изолирующим жароуплотнителем. Теперь от выведенной трубки проводят ветвление системы для подключения батарей, радиаторов по заранее выбранному плану.

Входящий участок контура соединяют с отводом под холодную влагу, насосом для перекачки воды по системе отопления.

Общий вид в процессе кладки

Чтобы предотвратить разрыв труб, обязательно устанавливают расширительный бак. Большим спросом пользуется расширитель мембранный закрытого типа. Принцип работы установки заключается в том, что при повышении давления внутри тру горячая вода вбирается внутрь бачка, а когда все регулируется, сверху на мембрану давит воздух, выталкивая жидкость обратно в трубы. На случай экстремального повышения нагрузки следует установить краны Маевского.

Регулирование внутритрубного давления проводят, сверяясь с показаниями термостата. Поэтому его монтаж важен для нормальной работы системы.

Какие могут быть трудности

При выполнении строительных работ впервые могут возникнуть некоторые сложности, напрямую связанные с малым количеством опыта.

При неправильно наведенной строительной смеси существенно понижается срок эксплуатации печи, повышается риск появления трещин, осыпания швов, выпадения блоков.

Если не оставить между теплообменником и кирпичной кладки 1,5-сантиметрового зазора, то в процессе нагрева и расширения металла стенки печки будут подвергаться давящей изнутри силе. Из-за этого возможно растрескивание швов, их крошение.

Участки вывода труб не бетонируют, лучше оставить немного свободного пространства и вложить уплотнитель.

Между стенами топочной камеры и печки также требуется выдерживание пустого места под изменение размеров кирпичей во время нагревания. Сама топка выкладывается шамотными огнеупорными блоками, расширительные показатели которых сильно отличаются от своих керамических или иных жаростойких аналогов.

Обогревательная конструкция с водным контуром является достаточно сложным в исполнении процессом, требующим постоянного контроля действий. Малейшие нарушения способны свести все усилия на нет, а невидимые дефекты могут угрожать жизни и здоровью.

Техника безопасной эксплуатации водяного котла

Исправная работа отопительной установки, большой срок эксплуатации напрямую зависят от обращения с печкой с первых дней после создания.

Нельзя пытаться отапливать дом, если из теплообменника была слита вода. Полученные повреждения исправить уже не получится.

Также нельзя вливать жидкость в трубы, если печь уже нагревается, а собственник потом вспомнил об этом, так как контур начнет трескаться от перепада температур.

Допускается закачка влаги без использования циркуляционного насоса, но тогда скорость водного перемещения значительно снизится. Это повлечет уменьшенную теплоотдачу системы обогрева.

Если в холодное время планируется перерыв отопительных работ, то предотвратить промерзание труб возможно, если залить внутрь труб специализированный антифриз.

Не допускается перекрытие тока воды во время горения печки, так как без полного остывания появляется риск разрыва перегревшегося теплообменника.

Отопительная печь конструктора Кузнецова несет большую потенциальную пользу для быта, особенно в условиях холодного климата. Но сложность исполнения, наличие множественных нюансов кладки, потребуют обязательной консультации с опытным мастером печных дел.

Пошагово процесс сборки печки Кузнецова показан в нижеследующем видео:
