Печь для бани из металла своими руками: чертежи, фото, видео

Металлических печей для бани в продаже много, но  хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Содержание статьи

• 1 Печь из металла для бани и сауны — в чем разница
• 2 Самодельные печи для русской бани
  • 2.1 Каменка: какого размера и где
  • 2.2 Чертежи самодельных банных печей из металла
• 3 Как сделать печь для сауны
  • 3.1 Чертежи и схемы

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м³. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м³, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания  надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

сварка печки своими руками, как правильно сделать из металла, фото и видео

Содержание:

Конструкция печи
Как изготовить металлическую печь
Тонкости установки самодельной печи для бани

Традиционная русская баня имеет очень много поклонников, ведь она не только полезна для здоровья, но и позволяет приятно провести время и расслабиться. Вот почему в последнее время все большее количество хозяев загородных домов стремятся оборудовать у себя на территории баню. Дальше в статье с фото мы подробно расскажем, как правильно сварить печку для бани, а также каковы особенности ее конструкции и установки.

Как правило, масса печи составляет порядка 800 кг. Поэтому ее установка должна производиться на предварительно залитый на глубину 0,5 м фундамент, который по ширине должен превышать размеры печки на 5 см. Для более легких конструкций заливка фундамента необязательна, их можно устанавливать непосредственно на бетонный пол.

Для дровяных печей требуется наличие колосниковой решетки. Ее можно приобрести в готовом виде или сварить самостоятельно и уложить на уровне дверки топки. Располагают решетку в углу топливного отсека в 30 см от дверцы. Толщина внешней стенки топливной камеры составляет ½ кирпича. Отметим, что внутри топливника со всех сторон делают небольшие скосы, чтобы древесный уголь, образующийся в результате горения дров, скапливался на колосниковой решетке.

Конструкция печи

Любая печь для бани состоит из нескольких обязательных элементов:

1. Зольник. Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
2. Поддувало. Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
3. Задвижка в дымоходе. Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
4. Змеевик или котел. В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

• На дровах. Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
• Чугунные. По технологии работы такие печи бывают постоянного и временного горения. Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
• Электрические. Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
• Для финских саун. Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: «Какая финская печь для бани подойдёт лучше всего»).

Стоит обратить внимание на ряд особенностей, которыми обладают печи различных конструкций.

В частности, дровяные печи допускается топить и другими видами твердого топлива, например, углем или брикетами. Качественный чертеж печи для бани из металла позволит создать долговечную и надежную печь.

Чугунные установки, работающие на газу, должны быть подключены к централизованной системе газоснабжения. Не рекомендуется использовать газовые баллоны из-за высокого риска взрыва или возгорания.

Кроме того, у печей на жидком топливе есть специфический запах, выделяемый при сгорании. А пожарная опасность у них так же велика, как и у газовых.

Если вы планируете установку электрооборудования, стоит проверить состояние электропроводки и толщину кабеля. Да и с точки зрения экономии, из-за высоких цен на электроэнергию лучше использовать такие печи лишь в небольших помещениях.

А вот если прикидывать, сколько стоит сварить печь для бани, все будет зависеть от размеров печи и количества необходимых материалов

Как изготовить металлическую печь

Поскольку никаких сложных вычислений и чертежей для создания банной печи не требуется, многие предпочитают произвести эту работу самостоятельно. Готовая самодельная конструкция по своим функциональным особенностям не будет ничем отличаться от фабричного аналога. Как правило, от такой печи требуется обогрев мойки, предбанника и парилки.

Перед тем, как сварить печку для бани своими руками, следует лишь закупить материалы и проконсультироваться со специалистами.

Для сварки печи потребуются следующие элементы:

• листовая сталь толщиной 8 мм либо металлическая труба сечением 50 см;
• дымоходная труба сечением более 10 см;
• прутья арматуры сечением 1 см или больше;
• колосники;
• металлический резервуар для воды емкостью 1000 л;
• дверцы для топки и зольника;
• аппарат ля сварки;
• болгарка с набором кругов для резки и шлифовки.

Чтобы понять, как правильно сварить печь для бани, предлагаем изучить подробную инструкцию с фото.

Итак, последовательность действий, как сварить печь в баню, такова:

1. Сначала нужно отрезать участок трубы около 1 м высотой, который нужен для выкладки каменки.
2. Для бака печи потребуется еще кусок трубы длиной 70 см.
3. В первом отрезке трубы в нижней части следует прорезать окошко для поддувала размерами 20×6 см.
4. Далее к верхней части окошка для поддувала нужно приварить металлическую планку.
5. В планке прорезают несколько отверстий для фиксации колосников в поддувале.
6. В центральной части проделывают окно размерами 30×30 см для доступа к топке.
7. На следующем этапе фиксируют завесы, дверцы и запоры для них.
8. Сверху над топкой располагают место для каменки, а также приваривают трубу перпендикулярно топке.
9. В каменке выкладывают камни.
10. Дымоход приваривается и проходит через бак и каменку, либо выводится отдельно.
11. Над каменкой на высоте 10-15 см располагается бак для нагрева воды, в котором предусмотрена съемная крышка, а внизу кран для слива воды.
12. Финишный этап – это зачистка и шлифовка всех сварочных швов.

Так как сварить печку для бани не составляет труда, очень многие предпочитают именно такие конструкции.

У них есть ряд достоинств:

• наличие недорогих материалов;
• малые габариты;
• высокая скорость нагрева;
• пожарная безопасность;
• нет необходимости в технической документации;
• возможность самостоятельного монтажа;
• долговечность.

Однако стоит указать и ряд недостатков самодельных печей:

• менее презентабельный внешний вид;
• необходимость в защитных экранах;
• зависимость размеров помещения и объема каменки;
• пожароопасность выше, чем у кирпичной конструкции;
• необходимость в поддержании огня, если металл топки тонкий.


Тонкости установки самодельной печи для бани

Можно выделить ряд таких советов:

1. Подходы к металлической топке должны быть покрыты теплоизоляцией и листовой сталью.
2. Категорически запрещено размещать печь вблизи деревянных стен и перекрытий, склонных к возгоранию.

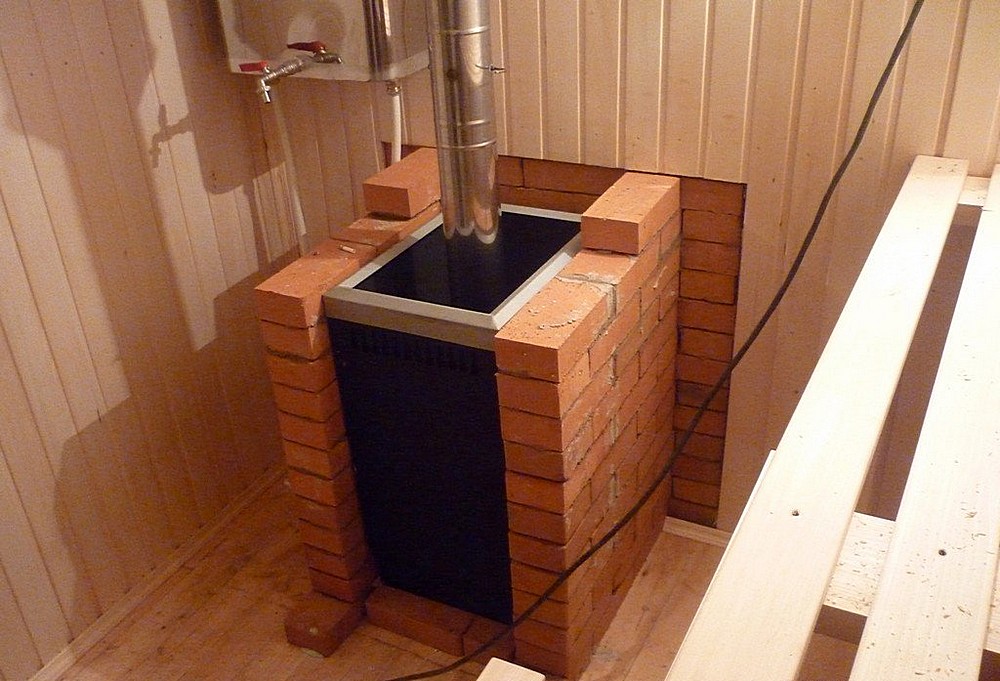

3. Самодельную печь можно обложить кирпичом, который повысит безопасность эксплуатации, теплоотдачу и улучшит внешний вид. Толщина стенок может составлять ½ кирпича.
4. Перед установкой в бане сваренную печь нужно вхолостую протопить несколько раз, чтобы она приобрела окончательную форму.
5. Топка должна открываться напротив входной двери.
6. Дымоходная труба должна быть выше крыши, как минимум, на 50 см. В месте прохода сквозь крышу дымоход штукатурят и покрывают известью.
7. В горизонтальной топке дрова сгорают без остатка, так что тепла такая печь отдает больше.
8. Желательно использовать не склонную к разрушению и коррозии толстую трубу для сварки печи в баню.
9. В последнее время довольно часто изготавливают двухкамерные печи для полного сгорания топлива. Они намного эффективнее и экономичнее.
10. По размеру печь должна соответствовать габаритам банного помещения.

инструкция по установке и подключению газовой банной печи

Традиция посещения бани существует с древних времен. Многие люди строят баню в частном доме, во флигеле, на даче или на даче. Чтобы время от времени хотелось возвращаться в баню, нужно правильно ее обустроить и провести все коммуникации.

Одной из важнейших систем является отопление. Если сделать печь для газовой бани своими руками, то можно эффективно обогреть это помещение. На рынке представлен широкий выбор разнообразного газового оборудования. Но покупка может обойтись слишком дорого.

Зачем тратить столько денег на отопление бани, которую посещаешь не так часто? Эта проблема решается простым способом. Существует множество различных схем самодельных печей, по которым можно самостоятельно собрать в домашних условиях качественный прибор.

Содержание статьи:

• Подготовка бани к установке оборудования
  • Выбор места установки газовой печи
  • Пожарная безопасность
  • Фундамент под установку печи
• Особенности самодельных газовых плит
• Газовая баллонная печь
• Металлическая банная печь
• Выводы и полезное видео по теме

Подготовка бани к установке оборудования

Какую печь ставить? Это один из первых вопросов, который задает себе хозяин, когда у него возникает желание построить и установить газовую плиту для любимой бани своими руками.

Любой нормальный владелец хочет обеспечить безопасную и комфортную эксплуатацию используемых устройств. Собрать печь можно из самых разных материалов: как дорогих, так и более дешевых.

Газовые печи для бани составляют прямую конкуренцию дровяным печам. Это связано с простотой использования, отсутствием необходимости постоянного ухода, экономичностью. Нагреть и подготовить к работе такое устройство можно гораздо быстрее, чем твердотопливный агрегат

Чаще всего собирают металлические, каменные или кирпичные конструкции. Это связано с высокой надежностью, небольшими финансовыми затратами на приобретение необходимых деталей, простотой сборки и установки. Сначала может показаться, что сборка — сложный процесс, но на самом деле это не так.

Прежде чем газифицировать баню, убедитесь, что она хорошо держит тепло. Помещение должно быть полностью теплоизолировано и утеплено как снаружи, так и внутри. Только в этом случае потери тепла будут минимальными, а печь будет выполнять свои функции максимально эффективно.

Выбор места установки газовой печи

Если баня уже построена и осталось только выбрать удобный способ отопления, то стоит выбрать подходящую конструкцию газовой печи. С другой стороны, вы можете выбрать подходящий вариант устройства и немного скорректировать ванную комнату при установке.

То есть желательно изначально выбрать будущий вариант отопления и строить здание в соответствии с этим выбором.

Процесс установки самодельной газовой печи достаточно прост. Необходимо лишь придерживаться элементарных правил техники безопасности. Качественно сделанная печь при своевременных ремонтных работах может прослужить владельцу пять и более десятков лет

Монтаж и установка газовой банной печи производится, как правило, в парилке, в примыкающей к ней помывочной или частично в остальных номер. Основная задача печи – обеспечить полный прогрев всей бани и поддерживать постоянную температуру.

Для снижения теплопотерь самодельную газовую плиту лучше разместить в центре бани. Установлено, что если источник тепла не контактирует непосредственно со стенами, то наблюдается значительное снижение теплопотерь за счет теплового колпака. Тепло не уходит из здания через стены.

Теплый воздух циркулирует по парилке. Он поднимается от центра помещения к потолку, где отражается от пароизоляции со светоотражающим слоем и распространяется по всей площади парилки.

Таким образом, париться в комнате можно будет как можно дольше. Однако не всегда удобно устанавливать газовую печь прямо в центре парилки.

Кирпичные и каменные печи имеют длительное время нагрева. Итак, если вы хотите попариться, начинать топить печь нужно примерно за 8 часов до посещения парилки. Однако такие печи сохраняют тепло в несколько раз дольше, чем металлические

Выбор места установки печи из различных вариантов подразумевает ее преимущества и недостатки. Если вы устанавливаете самодельную газовую плиту в парилке, вам потребуется дополнительно провести систему вентиляции.

Это связано с ускоренным потреблением кислорода. К преимуществам такого способа установки можно отнести возможность регулирования температуры, не выходя из парилки.

Установка газовой печи в баню своими руками в комнате отдыха дает следующие преимущества:

• Отсутствие ускоренного сжигания кислорода, следовательно, нет необходимости в усиленной вентиляции помещения.
• В парилке пространство, полезное для посетителей, не занято, следовательно, в ней поместится больше людей.
• Парилка не будет загрязняться горением и другими отходами, связанными с работой печи.
• установленный в соседней помывочной или в комнате отдыха, обычно обогревает не только парилку, но и все остальные помещения.

Этот тип установки потребует дополнительных манипуляций, таких как создание отверстий в стене, ведущих в парилку. Однако, если этот тип установки предусмотрен заранее, никаких дополнительных работ не потребуется.

Пожарная безопасность

Во избежание негативных последствий после установки газовой печи стоит позаботиться о пожарной безопасности.

Все горючие и легковоспламеняющиеся материалы или предметы должны располагаться на определенном расстоянии от устройства. Дистанции в полметра будет достаточно. Также следует выдерживать расстояние печи от стены в пределах от 5 до 15 сантиметров.

Установка банной печи требует серьезного подхода и техники безопасности. В частности, необходимо соблюдать расстояния между легковоспламеняющимися предметами и печью. Горелка должна быть оборудована предохранителем.

В месте установки и монтажа самодельной газовой банной печи также следует выложить теплоизоляционные листы из огнеупорного материала или выполнить кирпичную кладку.

Также необходимо защитить потолок огнеупорными листами с базальтовым картоном или другим материалом. Следует учитывать, что площадь защиты должна быть больше габаритов печи примерно на тридцать процентов.

Конструкцию рекомендуется располагать так, чтобы дверца, обеспечивающая доступ к горелке, открывалась в дверной проем, а дверца каменки открывалась в стену. В помещении, отапливаемом газом, должны быть средства для быстрого тушения пожара в случае пожара. В гардеробной должно быть хотя бы одно маленькое окошко.

Строительство банной каменной или кирпичной газовой печи осуществляется по заранее разработанной схеме. Такая схема предполагает определенную логику и последовательность действий при кладке очередного ряда огнеупорного кирпича и монтаже доборных элементов

При возведении стен печи для бани стоит использовать огнеупорный кирпич, а для кладки топки камерный кирпич из шамотной глины.

Кладочный раствор смешивают с глиной и просеянным песком. Для фундамента печи и наружной части дымохода вместо глины в растворе используется цемент. Для укрепления фундамента будущей печи необходимо усилить арматуру фундамента и использовать оцинкованный металлический лист для защиты пола перед дверцей топочной камеры и закрытой каменки.

Для обустройства кирпичной печи потребуется приобрести колосник, топочную дверку и поддувальную дверку. Также, если планируется установка газовой печи, следует позаботиться о месте, в котором будет располагаться твердое топливо, чтобы на него не попадала влага.

Чтобы дымоход от газовой печи служил долго, для его прокладки применяют асбестоцементные или металлические нержавеющие трубы. Высота дымохода обычно планируется на пять метров выше уровня горелки.

К кладке дымохода следует подойти с особой ответственностью. В печном массиве и в дымоходе не должно быть отверстий, щелей и щелей. Их присутствие может вызвать попадание угарного газа в помещение и отравить людей.

Также необходимо будет обеспечить подачу воды и газа. Подача воды может осуществляться путем подключения водопровода или из баков с помощью компрессора. Для подачи газа используются все варианты: от подключения к газовой магистрали, и использования газгольдера или баллонов.

Фундамент для установки печи

В зависимости от веса будущей печи меняются необходимые требования к поверхности, на которой она будет стоять. Самодельные металлические газовые плиты удобнее всего устанавливать на ровную бетонную поверхность, предварительно покрытую плиткой, керамогранитом или другими отделочными материалами.

В самом первом ряду кирпичей при строительстве кирпичной газовой печи важно соблюдать толщину шва. Каждый кирпич верхнего ряда должен перекрывать стык двух нижележащих кирпичей. Высота фундамента не доходит до чистового пола примерно на 20 сантиметров

Если пол в бане деревянный, то он должен быть покрыт огнеупорным настилом. Когда планируется установка действительно большой печи, весом более 700 килограммов, стоит добавить дополнительный бетонный фундамент. Его устраивают отдельно от фундамента бани.

Вес рассчитывается исходя из суммы следующих параметров:

• вес самой газовой печи;
• масса камней;
• вес заполненных баков для воды;
• масса дымохода;
• Масса защитного экрана, устанавливаемого перед газовой печью.

В большинстве случаев для установки газовой печи в бане планируется бетонное основание.

При заливке бетона выделяют следующие нюансы:

• площадь фундамента должна быть больше площади основания печи по окружности примерно на 20 сантиметров;
• глубина фундамента под печь должна быть не менее глубины фундамента под всю баню;
• усадка бани и печи должна быть независимой, поэтому увязывать фундамент здания и фундамент печи не нужно;
• фундамент печи не должен доходить до уровня пола примерно на 20 сантиметров, эта полость закладывается кирпичом.

Итак, учитывая все рекомендации, заливка фундамента будет состоять из следующих действий. Сначала готовится котлован. Затем проводятся работы по установке опалубки и укладке армирующей сетки и других армирующих материалов.

Затем непосредственно заливается бетон. Расстилается огнеупорный материал, рубероид или рубероид, а на него укладывается несколько рядов кирпича.

Для установки печи на деревянный пол необходимо убедиться в ее прочности. После этого покройте древесину огнеупорным покрытием: базальтовым картоном и асбестом. Сверху укладывается металлический лист, огнеупорный кирпич, натуральный камень или керамогранит.

Если задумка владельца предполагает врезку печи, необходимо пространство между деревянной стеной и печью, а также дорожку дымохода выложить огнеупорными материалами или шамотным кирпичом. Однако стоит помнить, что между топкой и огнезащитой необходимо оставлять воздушный зазор. Это пространство обычно заполняется каменной ватой или базальтовым картоном.

Особенности самодельных газовых плит

Газовая печь отличается от дровяной тем, что для растопки в ней используется газ. Поэтому в таком устройстве вместо окна для закладки дров монтируется полость для горелки. Однако сделать газовую печь на дровах можно и своими руками.

Металлическая банная печь часто обкладывается кирпичом. Футеровка производится с целью увеличения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает значительно медленнее.

Большинство газовых печей имеют следующую конструкцию. В корпусе устройства монтируется напорная или атмосферная газовая горелка. Подача топлива осуществляется через герметично подсоединенный газовый шланг или трубу.

Вверху находится закрытая каменка или открытый лоток с камнями, которые нагреваются горелкой, а также устройство, отводящее продукты горения.

При самостоятельном монтаже обязательно позаботьтесь об установке термостата и предохранителя, перекрывающего подачу газа в случае погасания горелки. Газовая камера, содержащая горючий газ, обычно располагается под поддоном из камней.

К достоинствам самодельных газовых печей для бани относятся:

• компактные размеры, т. к. газовые плиты не имеют топки и зольника;
• быстрый нагрев до необходимых температур;
• экономное потребление ресурсов;
• нет необходимости в постоянном уходе за устройством;
• при установке бака для воды можно еще и нагреть воду.

К недостаткам можно отнести необходимость наличия источника газа. Например, если баня находится за городом в негазифицированном районе, некоторым собственникам придется покупать или устанавливать . Однако в этом есть и плюс – нет необходимости получать разрешительные документы.

Стоит помнить, что при работе с газом всегда нужно соблюдать технику безопасности.

При выборе газовой горелки для банной печи следует учитывать, что КПД атмосферных горелок не превышает 90%, а КПД напорных горелок более 95%. Однако по независимости от электричества выигрывает первый вариант

При установке печи открытого горения необходимо спроектировать и установить систему вентиляции и дымоход. Также при сжигании кислорода воздух становится суше, поэтому нужно позаботиться об увлажнении.

Плита газовая баллонная

Для самостоятельного монтажа банной газовой печи потребуется собрать и приобрести следующие материалы:

• На строительном рынке или в магазине с газовым оборудованием необходимо купить атмосферную горелку.
• Найдите старый, но не ржавый газовый баллон. Также подойдет новый баллон, труба большого диаметра или лист металла толщиной от 8 до 16 миллиметров.
• Для основы отопителя понадобится толстый металл, например, тормозной диск от автомобиля. Он прослужит как минимум несколько лет.
• Газовая труба диаметром 5 сантиметров и длиной около 3 метров.
• Труба диаметром 10 сантиметров, которая будет использоваться для выхода газа.
• Некоторые элементы из меди или бронзы для соединения деталей.
• Кроме того, вам потребуется приобрести следующие инструменты: болгарку, сварочный аппарат, дрель, измерительные инструменты.

После сборки полного набора инструментов необходимо срезать крайнюю часть цилиндра болгаркой так, чтобы диаметр среза был равен внешнему размеру тормозного диска. Затем при помощи сварки или дрели с болтами нужно прикрепить диск к цилиндру.

Следующим шагом является подготовка трубы подачи воздуха. В трубе диаметром 5 сантиметров нужно просверлить около десяти пятимиллиметровых отверстий.

Также в нижней части баллона сделано отверстие диаметром примерно 55 миллиметров. Целая, то есть не просверленная, часть пятисантиметровой трубы должна выходить из емкости примерно на два метра. Он должен быть приварен к цилиндру.

Сначала нужно вырезать заготовку болгаркой по эскизу. Затем сварите все компоненты с помощью сварочного аппарата. После выполнения этих процедур необходимо также отшлифовать все сварные швы. Та же болгарка хорошо справляется с этой задачей

Таким же образом сваривается труба, по которой будет подаваться газ. На втором конце этой трубы крепится переходник, с помощью которого можно будет подключить устройство к газовой трубе или газовому баллону.

На цилиндре вырезается отверстие под дымоход и приваривается соответствующая труба. С помощью болгарки также вырезается прямоугольное отверстие для двери. Петли привариваются и дверь навешивается прямо на них. Также необходимо прикрепить ручку к двери.

Таким образом будет изготовлена ​​простая модель газовой печи. Через трубу газ подается на горелку. Процесс горения запускается, в зависимости от горелки, пьезорозжигом или электрическим импульсом.

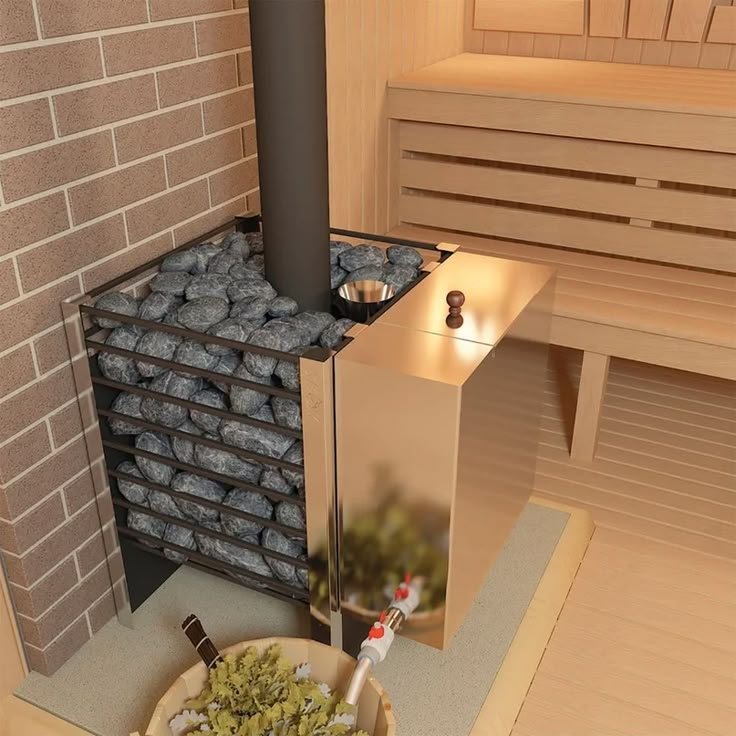

Металлическая банная печь

Чтобы получить хороший пар в бане, нужен хороший . Это позволит сохранить тепло как можно дольше. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных затрат и времени.

Чтобы не тратиться на заливку фундамента, можно сделать металлическую печь своими руками. Создание такой печи не требует глубокой проработки схем, а ее эффективность доказана практикой.

Несмотря на то, что металлическая печь быстро нагревается, она также быстро и остывает. Это его главный недостаток.

Для того чтобы собрать такую ​​конструкцию вам понадобится металлическая емкость, листы металла или трубы различного диаметра, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут сделать корпус из обычной трубы. Эта печка хуже не станет.

Газовые баллоны и трубы можно выбрать других размеров. Размер необходимых деталей зависит от размера отапливаемой парилки. Если его площадь большая, то и печь стоит сделать больше. Она справится со своей задачей максимально эффективно.

В результате получается печь шириной около 80 сантиметров и высотой около полутора метров. Сверху монтируется нагреватель и площадки для установки емкости с водой. Таким образом, для формирования атмосферы парения в парилке необходимо будет поливать камни водой.

При составлении условного чертежа необходимо учитывать точные размеры всех деталей. Изначально нужно найти трубу или баллон с газом высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми – от 0,4 см и более.

Вам также понадобится металлический лист толщиной один сантиметр, стальной стержень диаметром один сантиметр, чугунные или стальные дверцы, дымоходная труба, газовая горелка и кран. Все материалы можно приобрести в строительном магазине. Еще нужен инструмент: болгарка и сварочный аппарат. Их можно взять напрокат или одолжить у друзей.

В первую очередь в месте, где будет установлена ​​металлическая печь, подготавливается основание. Это нужно сделать ровно по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выложены два ряда огнеупорного кирпича. Не забывайте, что потолок и все стены на расстоянии метра от топки должны быть покрыты несгораемым материалом.

Изготовление печи осуществляется в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для нагрева бочки с водой.

В нижней части первой секции трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Этот способ обеспечивает доступ к газовой горелке.

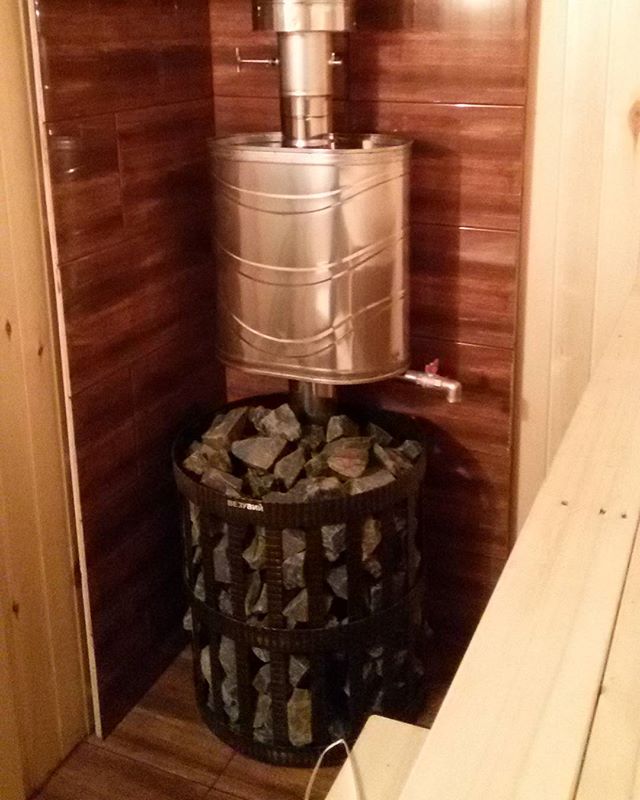

Подавляющее большинство газовых печей имеют примерно одинаковое устройство и последовательность сборки и установки. Резервуар для воды устанавливается сверху или приваривается сбоку. При желании установить усовершенствованную модель можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие такого же размера. Привариваются скобы, на которых будет держаться сетка. Ячейки сетки должны быть меньше размера камней, которые будут на нее укладываться.

Внизу второй трубы приваривается отвод. Затем к нагревателю присоединяется второй отрезок трубы. В этом случае необходимо проверить шов на герметичность. Далее нужно приварить одну дверь, а вторую навесить на петли.

Труба изолирована огнеупорным кирпичом или другим материалом. После сварки всех элементов устанавливается горелка и печь готова к эксплуатации. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому все близлежащие поверхности нужно обязательно покрыть огнеупорным материалом.

Собрать газовую плиту для бани своими руками несложно. Для реализации этой идеи необходимо соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно значительно сэкономить, а по эффективности такая конструкция мало чем уступает магазинным моделям. Прежде чем приступить к сбору печи, нужно тщательно подготовить помещение.

Выводы и полезное видео по теме

Банная печь из газового баллона:

Как сделать газовый котел для бани:

Рассматриваемые самодельные газовые плиты могут работать непосредственно от газопровода или при подключении к газгольдерам. При использовании газовых баллонов вряд ли потребуется разрешение.

Помните, что при работе с газовыми приборами необходимо всегда соблюдать технику безопасности. Обязательно устанавливайте предохранитель на свои самодельные конструкции!

Хотите рассказать о том, как построили и установили газовую плиту в собственной бане? У вас есть полезная информация по теме статьи? Пожалуйста, оставляйте комментарии в форме под блоком, публикуйте фотографии, задавайте вопросы по интересующим вас местам.

Чертеж печи для бани черного цвета | Своими руками

Содержимое ✓

• ✓
  Как растопить печь в бане «по-черному»
• ✓
  Баня по-черному — чертеж печи

Лучший врач — баня. И лучший тот, что утоплен в черном! Но мои дети этого не хотели, пришлось сделать так, чтобы грелся и по белому и по черному.

Технические данные моей бани: бак для воды 250 л, на печь-каменку ушло 50 ведер голой рыбы, расход топлива летом 25-30 кг, зимой — 30-40 кг, время топки 3 часа.

Теперь о том, как устроена печь (см. рисунок). Уложил гидроизоляцию, соорудил цоколь, из трех слоев цокольного кирпича (последний клали на ребро) сделал под ним, ниже уровня пола на 5-7 см, и выложил топку высотой 40 см. Обрамил железным уголком, а для бака сделал отдельный постамент.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Поверх топки уложили лист железа толщиной 10 мм, по углам его у лба топки вырезали два отверстия и вварили в них два стакана для дымоходов.

А затем по его периметру с помощью уголков 80×80 мм вертикально приварили еще три листа железа толщиной 4 мм, оставив свободное пространство только сзади, где был установлен бак (под него подложили асбестовую прокладку толщиной 50 мм ). Печка имеет два канала.

Тот, что слева от челы, напрямую связан с трубой, выходящей на улицу. А тот, что справа, проходит первым под баком с водой.

Как растопить печь в бане «по-черному»

Я засыпаю всю печь дровами, поджигаю их и плотно закрываю лоб. Все дело в том, что печь имеет обороты и поэтому очень экономична: огонь направляется из бака в челку, поднимается вверх и уходит обратно, а дым выходит по трубам. Под потолком на них устанавливаются вентили.

Для чего? И для той же экономии — с их помощью регулирую процесс горения: огонь в моей топке не бушует, а «работает» медленно, максимально отдавая тепла.

Остается только вовремя не поджечь дрова к задней части топки, под бак, постепенно прикрывая вентили. Когда угли начинают темнеть, челно полностью открывается, а клапаны, наоборот, полностью закрываются, и весь теплый воздух идет прямо в баню.

Перед мытьем все делается наоборот, чтобы в бане не заболеть.

Пол сделан из досок, а под ним яма 1,5×1,5 м засыпана щебнем для утепления. У меня две полки: одна у стены, а другая над каменкой (дымоходы оголены до потолка). Дом из осинового сруба, тепло держится 2-6 дней. В предбаннике сложил печку с лежанкой.

Читайте также: Баня по-черному — чертежи и топки печи

Баня по-черному — чертеж печи

© Автор: В.М. Треплеяков, г.Киев, Самарская область

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подписывайтесь на обновления в наших группах и делитесь.
