Инструкция по установке и эксплуатации печи-калорифера «БРЕНЕРАН»

ИНСТРУКЦИЯ

по установке и эксплуатации печи-калорифера «БРЕНЕРАН»

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! ПОЗДРАВЛЯЕМ ВАС С УДАЧНЫМ ВЫБОРОМ!

ПЕЧЬ «БРЕНЕРАН» — уникальная конструкция, идеально подходящая для нашей зимы. «Бренеран» идеален для нашей зимы. Внимательно изучите данную инструкцию и правильно пользуйтесь печкой. Установку печи и монтаж дымохода необходимо проводить с соблюдением общих Правил пожарной безопасности. При соблюде­нии всех требований инструкции и Правил пожарной безопасности фирма «ЛАОТЕРМ» дает гарантию на печь «Бренеран» сроком на 2,5 года.

При правильной эксплуатации печи «Бренеран» срок ее службы НЕОГРАНИЧЕН.

НАЗНАЧЕНИЕ. Печь «Бренеран» предназначена для обогрева бытовых и промышленных помещений, це­хов, дачных домиков, коттеджей, изб, теплиц, мастерских, гаражей, строек, для сушки грибов, фруктов, зерна, пиломатериалов и т.д.

УСТАНОВКА. Устанавливать печь рекомендуется не ближе 1 м от стен и горючих поверхностей (дерево, обои и т. д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние перед топкой должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм, ес­ли горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизо­ляционного материала. В случае установки печи «Бренеран» в помещениях организаций или юридических лиц установку необходимо сдать представителю пожарной охраны.

ФУНДАМЕНТ. Для лучшей циркуляции воздуха через систему труб «Бренерана» приподнимите печь минимум на 200 мм от уровня пола и установите на основании из кирпича, плит, камня или другого негорючего материа­ла. Для удобства обслуживания возможна установка печи на высоте 200 — 400 мм на металлических конструкци­ях. Перед топкой для обеспечения пожарной безопасности должен находиться металлический лист размерами 500×700 мм, толщиной 0,5 мм, расположенный широкой стороной к печи.

ДЫМОХОД. Дымоходы могут быть выполнены из кирпича, металлических труб или жаростойкого бетона. Тол­щина стенок кирпичных дымоходов — не менее 120 мм, бетонных — не менее 60 мм, металлических — 1 мм. Рас­стояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других де­талей кровли из горючих или трудногорючих материалов следует предусматривать в свету не менее 130 мм, от ке­рамических труб без изоляции — 250 мм, а при наличии негорючей теплоизоляции с сопротивлением передачи 0,3 кв. м х град. С/Вт — 130 мм. Металлический и асбоцементный дымоходы должны иметь теплоизоляцию из минеральной ваты или подобных материалов толщиной не менее 150 — 200 мм. Размещать дымоходы следует в удобных для потребителя местах внутри или снаружи здания согласно прилагаемой схеме. Допускается разме­щение дымохода в несгораемых стенах.

ВНИМАНИЕ! ТРУБА ВАШЕГО ДЫМОХОДА ДОЛЖНА ВСЕГДА БЫТЬ ВЫШЕ КОНЬКА КРЫШИ ВАШЕГО ДОМА. ЕСЛИ КРЫША ПЛОСКАЯ, ТРУБА ДОЛЖНА ПОДНИМАТЬСЯ НА 0,5 м НАД НЕЙ.

Дымоход печи не должен иметь горизонтальных участков длиной более 1 м. Минимально рекомендуемая высо­та дымоходов для печей «Бренеран» составляет: тип 00 — 4 м; тип 01 —6 м; тип 02 — 7 м; тип 03 — 8 м; тип 04 — 10 м. Внешний диаметр дымоотводящего патрубка для типов 00, 01 — не менее 120 мм, типов 02, 03, 04 — не менее 150 мм. Дымоход должен быть плотным (при применении металлических труб стыки должны уплотняться него­рючим герметиком). Для чистки дымохода в его основании следует предусмотреть съемную часть (стакан) или отверстие с дверцей. Минимум 2 раза в год проводите чистку дымохода.

УСТРОЙСТВО. Печь «Бренеран» — это цельносварная конструкция из стали, покрытая жаропрочной краской (при первой протопке происходит полная ее полимеризация, которая сопровождается характерным запахом). Печь «Бренеран» состоит из двух камер сгорания: нижней камеры — камеры газификации и верхней камеры — камеры дожигания газов. В передних трубах имеются инжекторы – дожигатели. ЕСЛИ У ВАС ПОЯВИЛОСЬ ЗАДЫМЛЕНИЕ ЧЕРЕЗ ЭТИ ТРУБЫ, ВАШ ДЫМОХОД ЛИБО НЕ СООТВЕТСТВУЕТ ПО ВЫСОТЕ, ЛИБО ЗА­СОРЕН. Печь оборудована двумя регуляторами: на дверце (регулятор мощности) и на дымоходном патрубке сзади печи (регулятор-газификатор).

ЭКСПЛУАТАЦИЯ. Перед разжиганием установите регулятор мощности и регулятор-газификатор в полностью

открытое положение. Затем, используя бумагу и щепу, растопите печь. После того как огонь разгорелся, вы за­кладываете основное топливо, стараясь максимально заполнить объем нижней камеры. ПОСЛЕ ТОГО КАК ОС­НОВНОЕ ТОПЛИВО РАЗГОРЕЛОСЬ, ВЫ ОБЯЗАНЫ ЗАКРЫТЬ РЕГУЛЯТОР-ГАЗИФИКАТОР, КАК МИ- НИМУМ, НА 45 ГРАДУСОВ ОТ ЕГО ПРОДОЛЬНОГО ПОЛОЖЕНИЯ. Тем самым вы переводите печь в ре­жим газификации. Положение регулятора-газификатора, обеспечивающее наилучший процесс газификации, индивидуально для каждой высоты дымохода. При дымоходе, превышающем вышеуказанные минимальные значения, регулятор можно закрывать более чем на 45 градусов от продольного положения. Только в этом режи­ме печь обладает максимальным КПД и теплоотдачей, и только в этом режиме разрешена ее эксплуатация. ПО­МНИТЕ: ЭКСПЛУАТИРОВАТЬ ПЕЧЬ ПРИ ПОЛНОСТЬЮ ОТКРЫТОМ РЕГУЛЯТОРЕ-ГАЗИФИКАТОРЕ ЗАПРЕЩАЕТСЯ!

Регулятором мощности, после того как печь нагрела все помещение, вы можете устанавливать желаемую темпе­ратуру, прикрывая заслонку регулятора. Закрывать регулятор полностью не рекомендуется. Для того чтобы погасить печь, необходимо установить регулятор-газификатор в продольное (открытое) положение, регулятор мощности поставить в вертикальное (закрытое) положение — печь медленно погас­нет.

Печь легко регулируется, и вы быстро освоите этот процесс. Следует учитывать, что каждый тип печи от­вечает за обогрев своего объема помещения при так называемой жилой изоляции (двойные рамы окон, утепленные стены, полы и потолки).

При эксплуатации печи «Бренеран» запрещается: растапливать печь легковоспламеняющимися и горючи­ми жидкостями, применять в качестве топлива жидкости и газы, а также коксующийся каменный уголь без смеси с другим твердым топливом, сушить одежду и иные горючие предметы, удалять золу и угли из неостывшей топки.

ДОБАВЛЕНИЕ ТОПЛИВА. Перед тем как открыть дверцу уже работающей в режиме газификации печи,

ОБЯЗАТЕЛЬНО ПОЛНОСТЬЮ ОТКРОЙТЕ ОБЕ ЗАСЛОНКИ И ПОДОЖДИТЕ 5 МИНУТ. Только после этого открывайте дверцу, подкладывайте топливо, а затем возвращайте заслонки в первоначальное поло­жение.

ЗОЛА. Образование золы незначительно. Полностью удалять ее из печи не надо. НАОБОРОТ, ВЫ ОБЯ­ЗАНЫ СЛЕДИТЬ, ЧТОБЫ НИЖНИЕ ТРУБЫ В ТОПКЕ ВСЕГДА БЫЛИ ПОКРЫТЫ ЗОЛОЙ, что необ­ходимо для нормальной газификации топлива.

ТОПЛИВО. Печь «Бренеран» работает на всех видах твердого топлива: дерево, древесные отходы, картон, тор­фяные брикеты, бурый уголь и т.д. При использовании каменного угля рекомендуется смешивать его с выше­указанными видами топлива. Лучше всего применять крупные круглые поленья длиной с саму печь (колоть дро­ва не надо!). Во всех случаях НАДО СТРЕМИТЬСЯ ЗАПОЛНИТЬ ВЕСЬ ОБЪЕМ НИЖНЕЙ КАМЕРЫ СГОРА­НИЯ — ТОЛЬКО ПРИ ЭТОМ УСЛОВИИ ДОСТИГАЕТСЯ ПЕРИОД БЕСПРЕРЫВНОЙ РАБОТЫ НА ОД­НОЙ ЗАКЛАДКЕ ТОПЛИВА В 8 — 12 ЧАСОВ.

ЭКОНОМАЙЗЕР. Дополнительная установка экономайзера на типах печей 00, 01 после тройника дымо­вой трубы увеличит КПД печи на 5% за счет дополнительного использования тепла уходящих через дымо­ход газов. Сам дымоход после экономайзера охлаждается, но требует увеличения высоты дымохода на 1 — 2 метра.

БРЕНЕРАН СО СМОТРОВЫМ СТЕКЛОМ. Если вы приобрели модель со смотровым стеклом, вы долж­ны, сняв дверцу печи, заменить транспортировочный щиток на жаропрочное стекло. В процессе работы на стекле оседает копоть. После полного остывания копоть смывается горячей водой с добавлением моющих средств. ВНИМАНИЕ! СТЕКЛО НЕОБХОДИМО ТОЛЬКО УСТАНОВИТЬ В КРЕПЛЕНИИ, ИСКЛЮЧИВ ЕГО СИЛЬНОЕ ЗАЖАТИЕ. ПРИ ЗАКЛАДКЕ ТОПЛИВА СЛЕДИТЕ, ЧТОБЫ ОНО НЕ КА­САЛОСЬ СТЕКЛА.

Установка печи Булерьян: требования и рекомендации

Быстро решить проблему отопления поможет конвекционная печь булерьян. Она идеальна для обогрева ангаров, складов, подсобных помещений. Хорошим решением станет установка печи булерьян в загородном доме.

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Свернуть

• Как правильно поставить булерьян на даче?
• Этапы
• Выбор места
• Материалы и инструменты
• Нормы пожарной безопасности
• org/ListItem»>Фундамент и подставка
• Варианты монтажа дымохода
• Как развести тепло по комнатам?
• Можно ли обложить кирпичом и как это сделать?
• Вывод

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м³. Существуют системы и для отопления многоквартирного дома.

Как правильно поставить булерьян на даче?

Pechnoy.guru поможет вам разобраться, как установить печь булерьян своими руками.

к содержанию ↑

Этапы

Установка системы отопления включает следующие этапы:

1. выбор места
2. подготовка основания;
3. изготовление подставки;
4. сборка системы дымохода;
5. монтаж котла на подставку;
6. подключение к дымоходу;
7. пробный розжиг.

к содержанию ↑

Выбор места

Как установить печь булерьян правильно? Важнейшее требование — обеспечить свободную циркуляцию воздуха в помещении. В противном случае, неизбежно появление неотапливаемых зон. Учитывая этот критерий, будем выбирать место для монтажа печи.

Вот ряд правил:

1. Должна располагаться на первом этаже, в самом просторном помещении.
2. Корпус печи нагревается свыше 300 градусов Цельсия. Следует максимально обезопасить себя и близких от возможных ожогов, установив защитный кожух.
3. В стесненных условиях установку можно произвести в углу комнаты. Если места достаточно и конвекционная печь не будет мешать передвижению, ее располагают в центре помещения.
4. Минимальное расстояние до стен — 300 мм. Стены надо защитить несгораемым материалом.
5. Перед топкой должен остаться пяточок 1,5х1,5 метра. Во избежание пожара, положите на него металлический лист.

Вот удачные примеры правильной установки булерьяна:

Пример установки 1

Здесь она расположена в центре просторного помещения. Защитный кожух обеспечивает должную безопасность. Благодаря отверстиям в кожухе, обеспечена оптимальная циркуляция воздуха.

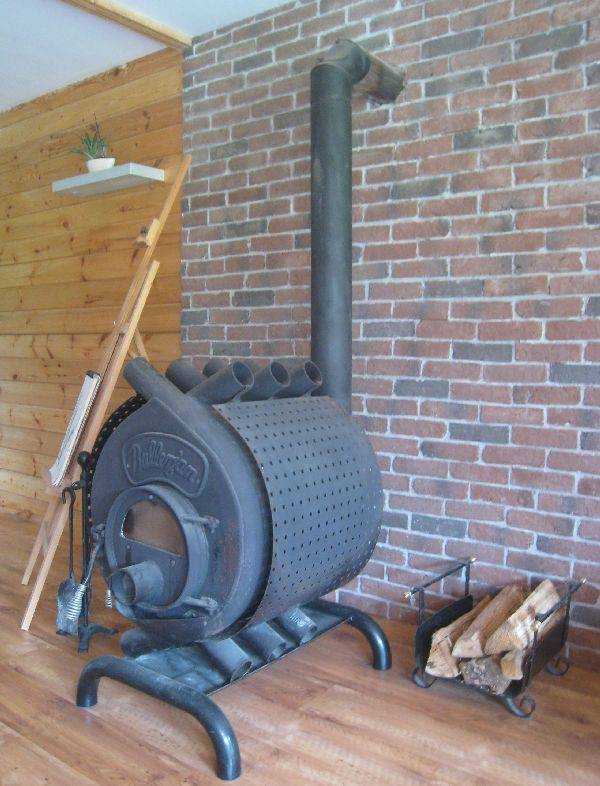

Пример установки 2

А эта конвекционная печь уютно расположилась у стены. Установка произведена на оптимальной высоте от уровня пола. Выдержаны необходимые расстояния до стены и ближайших предметов. Покрытие пола не сгораемое, поэтому металлический лист перед топкой не обязателен.

В этом примере пол и стены защищены специальными листами. Дымоход выводится через крышу.

к содержанию ↑

Материалы и инструменты

Чтобы самостоятельно смонтировать отопительную систему булерьян, нам понадобятся следующие инструменты:

• сварочный инвертор;
• угловая шлифмашинка 125 мм;
• разный подсобный инструмент.

Список материалов более длинный:

• лист металлический, толщиной 10 мм;
• уголок металлический 50х50х5;
• сварочные электроды или проволока;
• диски отрезные и шлифовальные для угловой шлифмашинки;
• ветошь, другие подручные материалы.

к содержанию ↑

Нормы пожарной безопасности

• Перед топкой оставить свободное пространство 1,5х1,5 м, защищенное несгораемым материалом (рекомендуем использовать металлический лист толщиной 3-6 мм).
• Расстояние до стен, защищенных несгораемым материалом — не менее 300 мм, до любых воспламеняющихся предметов — не менее 600 мм.
• Корпус печи укрыть защитным кожухом.

к содержанию ↑

Фундамент и подставка

Дополнительный фундамент не требуется. Оптимальный забор холодного воздуха снизу будет обеспечен при установке печи на расстоянии не менее 200 мм от пола. Это позволит максимально использовать КПД от процесса пиролиза.

Сначала изготовим подставку. Следуем пошаговой инструкции:

• Тщательно замеряем габариты самой печи. К полученным значениям прибавляем 6 см к длине, 6 см к ширине (диаметру булерьяна). Получаем габариты подставки.
• Отрезаем 6 кусков уголка по размеру «длина + 6 см» и 2 куска по размеру «ширина + 6см».
• Высоту принимаем 30 см. Отрезаем 4 «ножки».
• Отрезаем 2 куска по размеру «ширина + 10 см»
• С помощью сварочного аппарата собираем подставку.

Выглядит это примерно так:

Также можно использовать кирпичную подставку:

к содержанию ↑

Варианты монтажа дымохода

Существуют два варианта установки дымохода для печи булерьян:

1. Традиционный – применяется непосредственно при постройке дома. Труба дымохода проходит вертикально, через все перекрытия. Расположение дымохода не может быть изменено без капитальных разрушений. Плюс заключается в отсутствии горизонтальных участков.

2. Коаксильный — основное преимущество в том, что такая система отопления может быть смонтирована после постройки дома. Обеспечивает более эффективный, по сравнению с традиционным, отвод продуктов горения. С точки зрения пожарной безопасности, является более предпочтительным. Существенно экономит место.

к содержанию ↑

Как развести тепло по комнатам?

Качественно спроектировать, рассчитать и выполнить сложную систему отопления для большого загородного особняка могут только профессионалы. Нам же нужно обогреть несколько соседних комнат в небольшом дачном домике. С этим вполне справимся своими силами.

Разводить тепло по комнатам будем с помощью металлических гофрорукавов. Следуем простой инструкции:

• замеряем внешний диаметр труб булерьяна;
• закупаем нужное количество гофрорукавов из аллюминия, внутренний диамметр которых на пару миллиметров больше внешнего диаметра труб булерьна;
• соединяем гофрорукава между собой будем с помощью специального термостойкого скотча;
• перфоратором со специальной насадкой (фрезой) делаем отверстия нужного диаметра в стене комнаты, куда мы должны подвести обогрев;
• подводим гофрорукава к отвертиям, с противоположной стороны закрываем металлическими решетками.

Разведение тепла

Еще вариант

Разводка большого булерьяна

Планировать систему отопления нужно еще на стадии проектирования дома. Это позволит предусмотреть необходимые вентиляционные каналы для прокладки воздуховодов. Таким способом можно обогреть дом любой площади. Особенно актуально это для дома в несколько этажей.

к содержанию ↑

Можно ли обложить кирпичом и как это сделать?

Устройство защитного кожуха для печи — трудоемкий, затратный процесс. Можно обложить конвекционную печь кирпичом. У такого способа есть очевидный минус – любые преграды препятствуют свободной конвертации воздуха.

Два простых способа этого избежать:

1. Отверстие под топку должно находится на 40 см выше пола.
2. Обязательно оставляйте достаточное количество отверстий, чтобы обеспечить циркуляцию воздуха.

Обкладка печи кирпичом, с точки зрения увеличения КПД, бесполезна. Кирпич не будет аккумулировать тепло. Периодически придется добавлять топливо, чтобы поддерживать пиролиз в печи. Иначе помещение быстро остынет. Традиционная печь прогорает, но потом еще несколько часов отдает накопленное тепло. Булерьян остывает сразу.

Облицовка кирпичом – чисто архитектурный прием, который позволяет наиболее удачно вписать конвекционную печь в интерьер жилого помещения. С помощью кирпича удобно стилизовать печь под камин. Это преобразит интерьер, сделает его более роскошным и пафосным. Благодаря отделке, дизайнер может сделать камин центром композиции.

к содержанию ↑

Вывод

Преимущества печи булерьян перед другими источниками очевидны:

• высокий КПД (около 80%)
• увеличенный срок сгорания топлива и, как следствие, его экономия
• небольшие габаритные размеры
• не требует устройства сложной системы дымохода
• можно смонтировать самостоятельно, после постройки дома
• достаточно высокая мощность
• быстрая теплоотдача

Но есть и минусы:

• Работает только на твердом топливе. Жидкое и газ использовать не получится.
• Не способна аккумулировать и накапливать тепло, в помещение будет поступать теплый воздух пока печь не прогорит. Потом снова нужно будет добавить топливо.
• Относительно высокая стоимость.

Конвекционную печь булерьян нужно использовать, когда:

1. Вы присутствуете на даче не постоянно;
2. Отопление вам требуется время от времени;
3. Обогреть холодное помещение нужно как можно быстрее.

С этими задачами булерьян справится успешно. Конвекционная печь способна обогреть просторную комнату, а также несколько соседних. Очень поможет для обогрева склада, теплицы, бани, сарая.

Лучше приобретать заводской вариант немецкой сборки. Он достаточно надежен, безопасен и эстетичен. Толстый металл не прогорит, прослужит десятилетия. Эконом-вариант такой печи можно изготовить самостоятельно.

Система отопления вполне конкурентоспособна в самых жестких климатических условиях. Благодаря экономии топлива и высокому КПД, не требует больших затрат при эксплуатации.
