Печи с водяным контуром порядовка: Кирпичная печь с водяным контуром своими руками: порядовка,схема кладки, принцип работы

Особенности кладки печи с водяным отоплением

Кирпичная печь с водяным отоплением совмещает в себе особенности двух отопительных систем. Подобная конструкция имеет достоинства и недостатки, однако ее эффективность для большого дома бесспорна.

Перемываем косточки печи с водяным контуром, или «плюсы» и «минусы» системы

К главным достоинствам такой печи относят…

Способность обогреть дом большой площади. Обычная кирпичная печь за один раз выделяет примерно 6500 Ккал тепла. А эффективность конструкции с водяным отоплением выше этого показателя примерно в два с половиной раза. И это при одинаковом количестве топлива! Так что еще один «плюс» этой печи – невероятная экономичность.

Среди недостатков этого варианта отопления в доме числятся…

• Принципиальная важность контроля над печью. Это касается и загрузки топлива, и очистки камеры, где скапливается зола. Также внимания требуют и дымовые каналы: перед тем как затапливать печь, необходимо убедиться, что задвижки этих каналов открыты.
• Нецелесообразность использования для приготовления пищи. Летом вы вряд ли будете готовить кушать на печи с водяным контуром, так как это экономически нецелесообразно. Для «кулинарных» целей, скорее всего, придется завести альтернативный источник тепла.
• Сложность ремонта. Со временем котел прогорает. От этого не застрахована ни одна печь. А вот замена теплообменника довольно сложный процесс. Чтобы осуществить это, придется разобрать внушительную часть конструкции.

Устанавливаем котел

Котел размещается так, чтобы он полностью находился в топочном отсеке и в самом центре очага. Форма котла должна напоминать букву «П». Именно такая форма и месторасположение позволяет добиться максимальной эффективности печи. Идеальным материалом для изделия считается листовое железо или труба. Все компоненты водонагревательного котла делаются пустотелыми, так как они предназначены для отбора теплоэнергии.

Если вы стоите перед выбором, купить котел из листового металла или из труб и цена для вас не имеет большого значения, отдайте предпочтение второму варианту. Среди «Плюсов» этого оборудования — большая площадь конвекции, а также возможность готовить на такой печи пищу, потому что пламя будет достигать варочной поверхности.

Котел ни в коем случае не должен соприкасаться с кладкой. Зазор, который оставляется в передней части компенсируется за счет расширения материала во время нагрева.

ВАЖНО! Неверно считать, что для отопления большого дома необходимо приобретать котел больших габаритов.

Вот лишь один пример: для дома с площадью в 200 м.кв. вполне подойдет оборудование с размерами 75х50х30 см. Но если нужно повысить его производительность, лучше докупить насос для принудительной циркуляции теплоносителя.

Особенности кладки

На вопрос, как сделать кирпичную печь с котлом своими руками, невозможно дать однозначного ответа, так как существует множество схем изготовления. Однако приведем для вас объяснения для одной из популярных порядовок.

1-й ряд выполняется сплошной кладкой за исключением одного стесанного кирпича, необходимого для образования незначительного уклона к зольнику.

Во 2-м ряду (и во всех последующих) аккуратно выполняется перевязка швов, а также монтируется дверца поддувала.

3-й ряд – это уровень, на котором устанавливается первая дверка поддувала.

4-й ряд сложно выложить, опираясь лишь на порядовку. Во-первых, тут устанавливается еще одна прочистная дверца с правой стороны печи. Во-вторых, здесь необходимо сделать опору под духовой шкаф из половинки кирпича, а также монтировать пару колосниковых решеток.

На 5-м ряду оставляются прочистные отверстия или даже дверцы. Если вы остановились на прочистных дверцах, то они закрепляются в кладке одновременно с установкой котла. Вершина котла должна приходиться на место выхода трубы, через которую «подается» горячая вода. Это месторасположение не случайно: так вы сможете снизить риск завоздушивания системы.

На 6-м ряду закрепляется топочная дверца, а на 7-м перекрываются прочистные дверцы.

8-й ряд кладется с чередованием швов и он же закрывает два дымохода, находящиеся за котлом.

С 9-го по 12-й ряды кладутся одинаково. Единственное, о чем вам стоит помнить, — это перевязка швов.

13-15-й ряды выкладываются из огнеупорного кирпича. Это условие обязательно! Эти три ряда кладки перекрывают камеру отопления, а 16-й ряд служит дополнительным перекрытием.

На 17-м ряду стоит определиться с размерами горизонтальных рядов верхней камеры отопления. И на этом же уровне нужно монтировать четыре прочистных дверцы.

18-м рядом окончательно перекрывается горизонтальный канал.

А 19-й ряд прикрывает ранее монтированные прочистные дверцы.

Важность 20-го ряда в том, что тут определяются габариты дымохода.

Далее вплоть до 30-го ряда кладка выполняется согласно предложенной порядовке с перевязкой швов.

На 37-м или 38-м ряду нужно перекрыть перекрышу печной конструкции и монтировать дымовую задвижку.

С 39-го ряда можно начинать класть дымовую трубу.

Отлично зарекомендовали себя печи с двухтрубными системами водяного отопления, в которых в верхней точке монтируется расширительный бак. Дело в том, что расширительный бак компенсирует увеличение объема теплоносителя при температурных скачках в нем.

Особенности кладки, о которых вам нужно знать

• Соблюдение порядовки – обязательное условие при возведении кирпичной печи с водонагревательным котлом. В противном случае вы можете некачественно перекрыть те или иные каналы и т.д.
• Толщина швов должна составлять от 3-х до 5мм. Важно, чтобы эта толщина была одинаковой везде. Кроме того, следите, чтобы швы располагались строго по горизонтальной прямой.
• Выполнение перевязки швов – такое же обязательное условие, как и четкое следование порядовке.
• Все элементы печи из металла монтируются одновременно с кладкой кирпича. Если оставить это на потом, то есть попытаться сделать это после окончания кладки ряда, у вас может не получиться установить те или иные детали.
• Закрепление дверцей в кладке осуществляется с помощью металлической проволоки. Протянув ее через отверстия в самой дверце, концы монтируются прямо в шов кирпичной кладки. Когда раствор застынет, соединение будет максимально прочным.
• Уложив 2-3 ряда, оставьте их на сутки для высыхания. Лучше не торопиться и сделать все качественно, чем сложить печь за сутки, а затем обнаружить в ней массу изъянов.

На финишной прямой: возводим дымоход

При возведении дымохода учтите, что расстояние от этой части печи до деревянных стен постройки (дома и т.д.) должно превышать 40 см. Это обусловлено требованиями противопожарной безопасности.

Размер части дымохода, выходящей за пределы крыши, составляет примерно 38х38 см. А его внутренний диаметр равен половинке кирпича.

Кстати, допускается заменить выступающую над крышей часть дымохода обычной трубой. Это существенно облегчит задачу печнику, ускорит процесс кладки печи и даже снизит стоимость работ.

Еще один важный нюанс: места, где кровля соприкасается с нагревающимися элементами, нужно обработать асбестосодержащими составами.

Разобраться с особенностями кладки кирпичной печи с водяным нагревательным котлом поможет видео. Обязательно посмотрите его перед началом работ.

Кирпичная печь с водяным контуром для отопления дома 👉 пошаговая инструкция

Обновлено: 15.12.2019

Дмитрий Черкасов
7 мин.

Печные отопительные контуры используют давно. Конструкция обогревает дом, состоящий из нескольких помещений. Но дальней комнате достается меньше тепла. Чтобы реализовать равномерное распределение тепловой энергии, дополнительно используют водяной контур с регистрами отопления. Организовать обогрев можно своими силами, главное, следовать инструкции.

Кирпичная печка с жидкостным контуром

Механизм работы

В обогревательном агрегате нагревательные элементы — теплообменник, скрытый в топочную или дымоход, непосредственно печная конструкция. Жидкость, пересекая регистр, поддается нагреванию. Вода по трубам достигает батарей. Отдает тепловую энергию. Циркуляция обеспечивается разницей температуры на входе, выходе.

Для равномерного распределения воды в отопительном контуре дополнительно устанавливают циркуляционный насос.

Водяной контур опрессовывается. Обеспечивается удаление пузырьков воздуха. После нагрева объем жидкости увеличивается. Во избежание взрыва обустраивают расширительный бак. Схемы обогрева закрытого типа могут иметь бачок в любом месте. Открытый тип отопления нуждается в высоком расположении бака.

Принцип работы печи с жидкостным контуром

Чтобы стравить давление, в системе используется автоматический воздухоотводчик. Через предохранительный клапан выпускаются излишки газа из теплового носителя. Для объединения агрегата, в комплекс безопасности включается манометр.

Печь с контуром циркуляции воды помогает экономить энергоресурсы.

Использование водяного контура с печью должно рассматриваться при проектировании здания.

Положительные, отрицательные стороны

Преимущества печного обогрева:

• отопление реализуется старинным российским сырьем — дровами. Не требуется поставка газа, подведение электричества;
• универсальность. Агрегат обогреет дом, подогреет воду;
• можно применять устройство в виде камина.

Положительные стороны водяного контура:

• равномерное распределение тепловой энергии;
• объем тепловой отдачи воды больше конвекционного обогрева воздухом;
• тепловой носитель можно доставить на любое расстояние, даже в удаленные помещения;
• вода не причиняет урон организму;
• вода не воспламеняется, безопасна.

Отрицательные стороны:

• инертность отопительного контура;
• сложно регулировать температуру в комнате;
• нужно постоянно закладывать топливо;
• если нет воды, печь не работает;
• высокая вероятность замерзания жидкости в контуре, если отопление отключено;
• насыщенность теплоносителя кислородом вызывает повышение коррозийности. Образуется накипь внутри трубопровода.

Этапы работ

Чтобы самостоятельно сделать отопительную печную конструкцию из кирпича с водяным контуром, необходимо:

1. Сделать проект системы. Определить место расположения печи, трубопроводов, регистров отопления. Рассчитать мощность теплового обменника.
2. Приобрести, изготовить батареи.
3. Делать кирпичную печь с одновременным обустройством теплового обменника.
4. Монтировать водяной узел, включая трубопроводы, батареи, комплекс безопасности.
5. Проверить надежность работы системы отопления.

Про теплообменник

Самостоятельное обустройство кирпичной печи с водяным котлом отопления вынуждает учитывать много факторов. Грамотно рассчитать проект системы.

Обустроить жидкостный регистр в печи можно в:

• полости очага;
• дымоходе;
• теле печи около очага.

Место теплообменника определяет форму, расходный материал:

• медь. Эффективность достигается теплопроводностью. Медь плавится при низкой температуре, жидкость в контуре должна регулярно циркулировать;
• жаропрочная сталь. Толщина 4-6 мм. Достижение долгой эксплуатации выполняется путем постоянного наличия воды в контуре;
• нержавеющая сталь. Сложности возникают на этапе обработки материала.

Если расположить водяной контур в очаге, летом система будет постоянно поддаваться нагреву. Придется вывести регистры для снятия излишка тепловой энергии. Монтаж в дымоходе требует дополнительных заслонок, исключающих нагревание котельного оборудования летом. Тепловой обменник должен быть больше, чем встраиваемый аналог в очаг печи. Котел не должен способствовать снижению пропускных возможностей канала выведения угарного газа наружу.

Расчет мощности, размеров

Для эффективной работы отопительной печной системы нужно правильно рассчитать площадь, мощность батарей. Печь с водяным контуром требует только приблизительных расчетов.

Исследования показали, что для обогрева 10 кв. м площади потребуется 1 кВт мощности радиатора. С 1 кв. м теплообменника получаем 5-10 кВт тепловой энергии. Для определения мощности батареи берется в учет:

• расположение змеевика;
• топливо: уголь, дрова, паллеты. Уголь в процессе сгорания выделяет существенно больше тепловой энергии;
• приблизительные температурные отметки очага, теплообменника;
• средний температурный режим водяного контура;
• коэффициент тепловой отдачи стройматериала змеевика.

После приведенного расчета, площадь змеевика рекомендуется повысить на 10-15 %. При сгорании топливного сырья мощность теплового обменника начинает понижаться.

Кладка отопительно-варочной печки

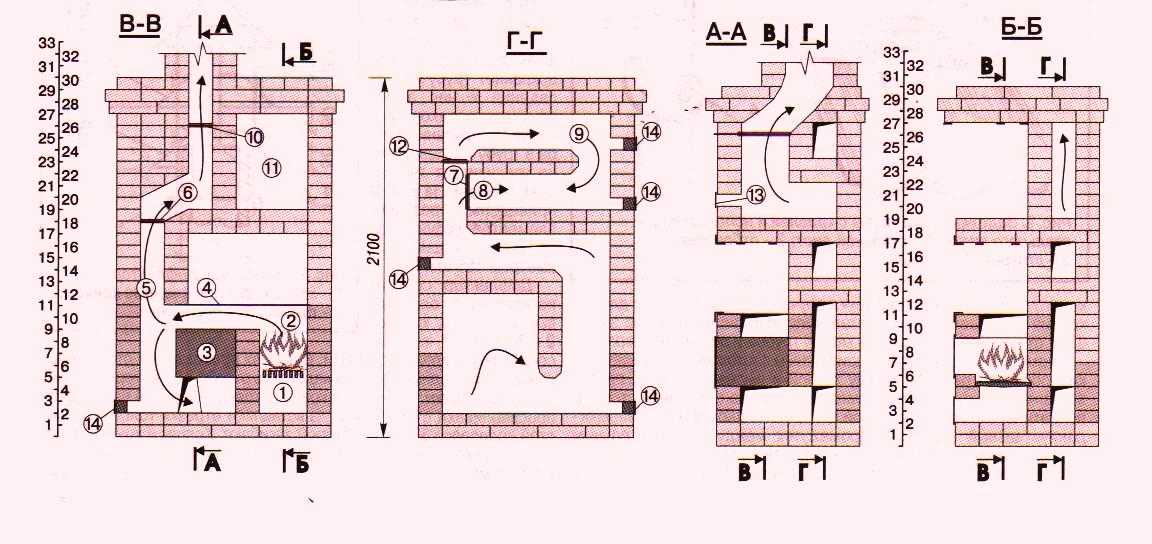

Перед работой необходимо сделать чертеж печи, подробный план-порядовку. Можно использовать готовые схематические решения. Популярна печка Кузнецова с радиатором, скрытым в дымоходный канал сбоку печи.

Печь Кузнецова

Печь Кузнецова:

Стройматериалы

Для создания кирпичной печи подготавливаются:

• бетон;
• раствор;
• огнеупорный шамотный, красный кирпич;
• задвижки;
• дверца для топки;
• колосниковая решетка;
• зольник.

Для теплового обменника потребуется:

• металлический трубопровод сечением до 5 см, листовая сталь толщиной 3 мм.

Отводящие, подводящие коммуникационные линии выполняются из металлического трубопровода. Линии водяного контура подачи горячей воды по дому делают из полипропиленовых труб, батарей.

Схема, габариты печного агрегата

Технические параметры агрегата обогрева:

• длина/ширина/ высота — 102х116х238см;
• габариты теплообменника — 75х50х35 см;
• мощность батареи — 6 кВт. Закладывать топливо придется дважды в день. Обогреть можно 60 кв. м дома.

ПечьВнешнее исполнение печи в разрезе

Пошаговая инструкция кладки печи

Подробная инструкция по монтажу кирпичной печи:

• Выполняется разметка печи. Заливается фундамент на 50 мм ниже будущего чистового полового покрытия. Для повышения надежности стоит выполнить армирование прутками. Нужно исключить соприкосновение печного фундамента и основания дома.
• Как только фундамент полностью высохнет. Будет готов. Можно приступать к кладке кирпича по схеме-порядовке. Первые два шара выполняются из красного полнотелого материала на цементную смесь. Кладка призвана выровнять получившиеся неровности фундамента. Закладывается основание.

Фундамент

• Соединение слоев выполняется глиняным раствором.

Правильно сделанный раствор не должен отличаться чрезмерной пластичностью, рассыпчатостью. Проверить смесь просто. Слепите небольшой шарик. Положите на ровную поверхность. Он должен слегка изменить форму, пойти мелкими трещинами. Рассыпаться не должен.

• Толщина шовных соединений между отдельными рядами не должна превышать 5 мм. Чем меньше, тем поверхность конструкции будет однороднее. Теплоотдача лучше.
• Расшивка выполняется сразу после укладки кирпича.

Кладка

• Обустройство дверцы в топочную: перед установкой дверцы на кирпич, укладывается асбестовая плоска. В углах рамы располагается отожженная проволока длиной 0,4 м. Закрепление выполняется между кирпичными рядами. Схема сделает дверцу более надежной, иначе раствор раскрошится. Она выпадет из печи. Нужно проверить расположение дверцы строительным уровнем. Поверх кладется асбестовая полоска.
• Топочная выкладывается шамотным огнеупорным кирпичом. Простой кирпич потрескается, распадется. Схематическое изображение шамотного стройматериала на эскизах выполняется желтым цветом.
• Если нужна установка варочной поверхности, под плиту оставляют пазы. Сводятся к минимуму тепловые потери. Предотвращается задымление. Укладка плитки выполняется на раствор.
• Собственноручно созданный тепловой обменник укладывается в дымоход на этапе кладки кирпичного слоя, который снабжается нижним штуцером. В топочную монтируется, когда выполняется укладка последнего шара топки. Расстояние между теплообменником и кирпичной кладкой должно быть в пределах 5-6 мм.
• В дымоходе обустраиваются прочистные дверцы. Они удаляют накопившуюся сажу, иначе ухудшится нагрев. Дверей должно быть столько, чтобы обеспечить доступ к каждому участку дымоходного канала.
• Вверху дымохода делается заслонка, шибер. Конструкция дымохода может выполняться из кирпича, что и печь. Можно приобрести готовые сендвич-панели. Нужно соблюдать правила соприкосновения трубопровода и крыши. Кирпичный дымоход делается с распашкой.

Промежуток между металлическими деталями, склонными к нагреву, и сгораемой конструкцией — не менее 0,25 м. При пересечении перекрытий укладывается изоляционный материал (базальтовое волокно).

• После полного высыхания отопительной конструкции, необходимо несколько раз прогреть, не достигая высоких температурных режимов. Контролируется тяга, устойчивость горения деревянного сырья, отсутствие задымления, утечек. Можно приступать к монтажу внешнего водяного контура. После пуска жидкости печь пригодна к работе.

Печное отопление используют много веков. Системы отопления усовершенствовали. Для равномерного прогрева дома используют водяной контур с батареями отопления. Сделать обогрев для частного дома можно своими силами. Главное, следовать инструкции.

Изготовление кирпичной печи с водяной системой обогрева:
