Перекладина (турник) – как изготовить и закрепить на стене в квартире

Всем не понаслышке известно, что самой большей ценностью человека является здоровье, которое не в последнюю очередь зависит от физической формы тела. А чтобы тело было в отличной форме, мышцам нужна регулярная физическая нагрузка. Не каждый мужчина является заядлым спортсменом или любителем посещать тренажерный зал. Иногда занятию спортом препятствуют отсутствие средств или просто лень.

Но если в квартире имеется спортивный снаряд – турник или простейшая перекладина, то проходя мимо нее, не составит большого труда повисеть на ней, заодно и подтянуться несколько раз. Всего несколько подходов к перекладине в день обеспечат отличный тонус мышц груди и спины, плеч, бицепсов и трицепса. А если еще и поднять ноги до прямого угла, то и жирок на животе можно преобразовать в рельефные мышцы. Достаточно всего один раз немного потрудиться, установив перекладину, и появится возможность поддерживать свое здоровье в хорошем состоянии. Наличие перекладины в квартире особенно актуально, если в семье подрастают сыновья. Жизненно необходима перекладина и для людей, у которых имеются проблемы с позвоночником.

Практически у каждого мужчины есть тайное желание иметь в квартире турник или перекладину. Тем не менее многих останавливает кажущаяся на первый взгляд сложность установки этих спортивных снарядов, особенно если стены в квартире сделаны из гипсокартона и потолок подвесной. Но даже при наличии самых элементарных слесарных навыков, перекладину можно не только надежно подвесить, но и сделать своими руками.

На турнике, установленном в дверном проеме, заниматься физическими упражнениями взрослому мужчине неудобно, так как ноги приходится поджимать из-за небольшой высоты между полом и перекладиной. Такой вариант подходит только для детей и подростков. Поэтому если есть в квартире помещение, в котором расстояние между стенами не превышает 1,2 метра, то лучше перекладину установить в этом месте. Оптимальная высота установки турника, – когда при висе на нем, ноги не касаются пола, даже если вытянуть пальцы ног в его сторону.

Перекладину распорного типа я сделал самостоятельно. Крепить ее надо было на стене из гипсокартона, для чего концы перекладины необходимо было углублять в стену на 8 см. Этим и были обусловлены особенности ее конструкции. Перекладина состоит из двух отрезков стальной трубы длиной 45 см и одной резьбовой шпильки М24 длиной 25 см с внешней правой и левой резьбой равной длины. Стальные трубы имеют внутренний диаметр 22 мм и наружный – 28 мм (требования международного стандарта FIG). На концах трубок, которые предназначены для упора в стены, для более надежной фиксации, с помощью трехгранного напильника сделаны остроконечные шипы.

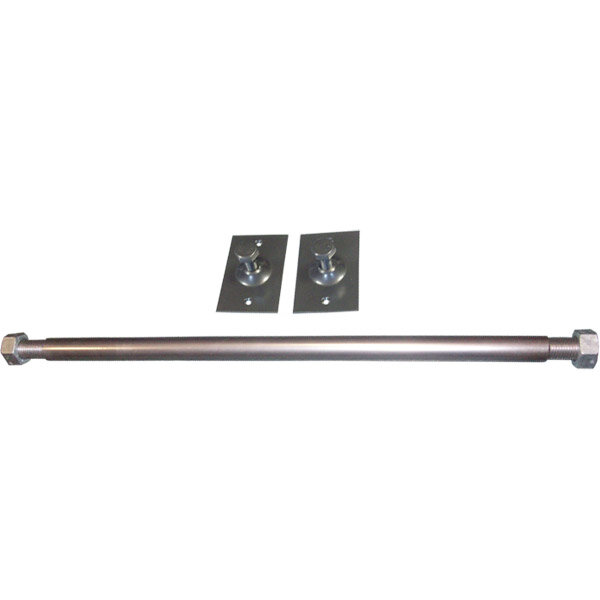

Распорный механизм перекладины работает за счет наличия резьбы внутри трубок, в одной с левой нарезкой, а в другой – с правой. На шпильке тоже с одной стороны до середины нарезана правая резьба, а с другой – левая. Поэтому, при вращении шпильки в одну из сторон, трубки на нее наворачиваются, и длина перекладины уменьшается, а при вращении в противоположную сторону длина перекладины увеличивается.

Для того чтобы установить турник, достаточно накрутить трубки на шпильку, расположить перекладину в нужном месте и, вращая шпильку с помощью гаечного ключа, упереть концы трубок в стенки. Таким способом можно надежно закрепить перекладину между кирпичными или бетонными стенами.

Не у каждого есть доступ к токарному станку, чтобы нарезать внутреннюю резьбу в трубках и изготовить специальную шпильку. Но перекладину такой конструкции можно сделать из обыкновенной трубы и простой шпильки с внешней резьбой, диаметр которой равен внутреннему диаметру трубки, а разжимать перекладину для закрепления на стенах с помощью двух гаек. Тут главное, чтобы длина шпильки, входящая в трубки при установленном турнике была не менее 10 см.

Однако главной темой статьи является не изготовление перекладины, а ее крепление на стене из гипсокартона или тонкой стене в полкирпича (толщина 10-15 см).

Кирпичные или бетонные стены, отделанные листами гипсокартона, не могут служить основанием для крепления перекладины, так как гипс непрочный и хрупкий материал. Поэтому много лет назад, устанавливая перекладину на гипсокартонную стену, я вырезал в гипсокартоне отверстия размером в диаметр трубы перекладины и закрепил ее, за счет упора трубок в кирпичные стены. Прилагать большую силу разжима не хотелось, так как можно было продавить стены, одна из которых была соседской. Поэтому крепление турника периодически ослабевало и приходилось подтягивать шпильку. Когда делал ремонт в прихожей, решил закрепить перекладину основательно, чтобы больше не приходилось бегать с гаечным ключом.

Для этого с помощью небольшого зубила и молотка, в кирпичной стене, где раньше была установлена перекладина, выдолбил отверстия глубиной около 2 см. Далее, через отверстие в гипсокартоне, набил в зазор между стеной и листом гипсокартона столько ротбанда, сколько влезло (вошло около одного литра). Ротбанд является самым удобным для работы раствором, и он как раз был у меня под руками, так как им я выравнивал стены. Можно также использовать цемент, гипс, алебастр и любой другой выравнивающий раствор. При использовании цементного раствора, чтобы он не проваливался вниз, нужно через отверстие натолкать вниз кусочки пенопласта или картона на глубину нескольких сантиметров.

Прежде чем затворить раствор необходимо подготовить перекладину к установке. Для этого один из ее концов нужно обвернуть полиэтиленовой пленкой. Для этого надо взять кусок тонкого полиэтилена, приложить его к торцу трубки, аккуратно сложить вдоль нее и зафиксировать резиновым кольцом или любым другим способом. Прокладка из полиэтилена позволит после затвердевания раствора без труда вынуть перекладину из отверстия.

Нужно также подумать и о креплении противоположного конца перекладины. Для этого я использовал кусок трубы, а для выравнивания по высоте подложил под нее кусок фанеры.

После заполнения отверстия в гипсокартоне ротбандом, останется с силой вставить в него перекладину, зафиксировать ее противоположный конец, удалить выдавленный раствор и подождать сутки.

Когда раствор полностью затвердеет, перекладину надо вынуть и таким же образом подготовить второе отверстие. На фотографии Вы видите, какое отличное отверстие получилось в стене из гипсокартона.

Для закрытия небольшой щели между перекладиной и поверхностью стены можно вырезать из любого материала декоративные кольца. На фотографии кольца из белой пластмассы.

Хотя до окончания ремонта прихожей было еще далеко, перекладина все равно была установлена и проведены испытания. Держался турник в стенах отлично. Надежность такого способа крепления подтвердило и время. Несколько лет перекладина подвергается регулярной нагрузке и за это время никаких люфтов не появилось.

По предложенной технологии крепления можно закрепить перекладину на стенах из гипсокартонных плит не только во время ремонта, но и на уже отремонтированные стены, соблюдая аккуратность. Для исключения порчи поверхности при работе с раствором, можно стены в зоне возможного загрязнения обклеить строительным скотчем, а небольшая испорченная зона около трубы перекладины закроется декоративным кольцом.

В дополнение этот способ подготовки стены из гипсокартона пригоден и для крепления предметов на стене с помощью дюбелей и саморезов, например телевизора или полок. В сделанное отверстие в месте установки дюбелей набивается максимально возможное количество раствора. После его застывания стена сверлится как обычно, устанавливаются дюбеля, и саморезами закрепляется изделие. Только сверлить отверстие под дюбель нужно на такую глубину, чтобы не менее трети его оказалась в кирпичной или бетонной стене.

чертежи, размеры, как закрепить на стене

Главная » Комнаты » Другие комнаты

Опубликовано: 07.07.2017Рубрика: Другие комнатыАвтор: Andrey Ku

Гимнастические снаряды стоят очень дорого, поэтому доступны не каждому. Однако нехватка средств не должна встать на пути к поддержанию хорошей физической формы. Поэтому мы предлагаем самостоятельно сделать турник и установить его в квартире, это несложно.

Несколько слов о видах турников

Прежде чем приступить к изготовлению домашнего турника, давайте рассмотрим какие существуют их конструкции. По сути, их всего три. Турник, устанавливаемый в дверной проем, представляет собой предельно простую конструкцию в виде перекладины, которая крепится к дверной коробке или к стенам. Сделать его самостоятельно под силу каждому. Правда, обычно такие турники устанавливают только для детей, так как высота ограничена размерами проема. Кроме того, не каждая дверная коробка может выдержать вес взрослого человека. Если же проем достаточно высокий и пользоваться турником будет взрослый человек, то крепить перекладину следует к стене, а не дверной коробке.

Каждый выбирает наиболее удобный для себя вариант установки перекладины

Межстенный турник от описанного выше отличается тем, что устанавливается не в проеме, а между двух, расположенных рядом параллельных стен. Как правило, ему находится место в коридоре. Расположение перекладины между стенами позволяет надежно ее закрепить, благодаря чему пользоваться турником может даже взрослый человек. Единственное, стены должны быть прочными, подробней о требованиях к стенам поговорим ниже.

Настенный турник крепится к одной стене, благодаря чему может быть установлен в любом удобном для вас месте и на любом уровне. Сама конструкция относительно сложная. Как правило, она представляет собой снаряд с брусьями, т.е. 3 в 1. Он позволяет подтягиваться широким и узким хватом, а также выполнять упражнения на брусьях.

Делаем межстенный турник

Сделать межстенный или устанавливаемый в проеме турник под силу каждому домашнему умельцу, так как для этого понадобится простейший набор инструментов:

электродрель;
болгарка или ножовка по металлу;
напильник.

Набор материалов тоже требуется минимальный:

труба диаметром ~25–40 мм с толщиной стенки не менее 2–3 мм;
металлический уголок толщиной стали не менее 3 мм;
U-образные хомуты (должны соответствовать наружному диаметру трубы).

Вариант размещения распорного турника в межкомнатном проеме

Начинаем изготовление с подготовки перекладины – обрежьте трубу по ширине проема или расстоянию между стенами. Отрезок тщательно отшлифуйте наждачкой «нулевкой», а затем обработайте пастой ГОИ и куском войлока.

Затем сделайте крепление для перекладины – разрежьте уголок, чтобы получить два отрезка длиной сантиметров 10-15. В полученных отрезках просверлите на одной из стенок 3–4 отверстия под шурупы или дюбеля. На второй стенке уголков просверлите два отверстия под подковообразные хомуты, обязательно по центру уголков.

Чтобы облагородить получившиеся крепежи, обработайте срезы уголков напильником, а затем покрасьте обе детали. Для этих целей можно использовать молотковую краску, чтобы придать изделию «фирменный» вид.

На этом турник готов, теперь осталось только правильно его закрепить. Чтобы перекладина располагалась ровно, нанесите на стены разметку, обозначив горизонтальными линиями уровень ее расположения. Обе линии должны находиться в одной горизонтальной плоскости. К полученным линиям приложите уголки и просверлите в стене отверстия. Сразу же закрепите уголки на стенах дюбелями или шурупами (если стены деревянные).

Теперь возьмите перекладину и положите на установленные «полки», чтобы она оказалась между двух отверстий. Сразу же набросьте на трубу хомуты, проденьте их края через отверстия и затяните снизу гайками.

Надо сказать, что детский турник в проеме можно сделать еще проще. Для этого понадобится одна лишь труба. Ее длина должна быть на 40 мм больше ширины проема. С каждой стороны трубы нужно сделать крестообразные надрезы глубиной в 20 мм. В результате должны получиться четыре лепестка одинаковых размеров.

В каждой паре лепестков просверлите сквозные отверстия. После этого просто отогните лепестки в стороны под 90 градусов по отношению к трубе. Срезы слегка обработайте напильником и наждачкой, чтобы не было острых краев и заусенцев. В результате у нас получилась перекладина с готовым креплением. В завершение работы разметьте проем и закрепите перекладину шурупами или дюбелями.

Изготовление турника три в одном

Теперь сделаем настенный турник 3 в 1. Сразу отметим, что процесс изготовления достаточно сложный и сделать его в домашних условиях не получится, так как для этого требуется сварочный аппарат. Правда, если у вас нет сварочного аппарата – не беда. Вы можете подготовить детали и зайти с ними в ближайшую мастерскую или к знакомому сварщику.

Так как конструкция достаточно сложная, прежде чем приступить к ее изготовлению, обязательно подготовьте чертежи. За основу возьмите готовый проект, который представлен вашему вниманию ниже. Единственное, подкорректируйте под себя размеры перекладины. Для этого станьте ровно, вытяните в сторону правую руку параллельно полу и померяйте расстояние от левого плеча до пальцев вытянутой правой руки. Полученное значение – это и будет длина перекладины.

Сама конструкция имеет Г-образную форму. На одном ее конце крепится перекладина с рукоятками под узкий хват, а второй конец является брусьями. Иногда к брусьям приваривают перпендикулярные рукоятки длиной около 200 мм.

Чтобы сделать своими руками турник для дома 3 в 1, вам необходимо иметь следующие материалы:

круглую трубу диаметром 30 мм;
квадратный профиль 30х30 мм;
два крюка из листовой стали толщиной не менее 5 мм;
термоусадочную трубку с внутренним диаметром 30 мм.

Если у вас нет профильной трубы 30х30 мм, можно использовать для изготовления турника и круглые трубы. Единственное, толщина их стенок должна быть не менее 3 мм. Изготовление изделия начнем с нарезки заготовок:

Отрезаем круглую трубу, которая будет служить перекладиной. Длина, как мы уже сказали выше, подбирается индивидуально;
Далее из такой же трубы отрезаем шесть рукояток – 2 для узкого хвата, 2 рукоятки будут закреплены параллельно брусьям на их торцах, и 2 будут располагаться перпендикулярно брусьям. Длина рукояток должна составлять 200 мм;
Из профиля подготавливаем кронштейны для перекладины – делаем 2 отрезка длиной 600 мм;
Затем отрезаем два отрезка профильной трубы, которые будут служить брусьями. Их длина должна составлять 850 мм;
Отрезаем от профиля два отрезка длиной 700 мм – это будут перемычки между кронштейнами и брусьями;
Теперь подготавливаем раскосы – отрезаем от профильной трубы два отрезка длиной 400 мм.

Сварку турника 3 в 1 можно произвести без посторонней помощи

Вначале делаем перекладину – от краев отмерьте 205 миллиметров, нанесите метки и по ним согните края перекладины под углом 195 градусов. Для этих целей нужно воспользоваться трубогибом. Если последнего у вас нет, можно сделать широкие надрезы вдоль меток, после чего согнуть рукоятки вручную, и затем места надрезов заварить.

Края кронштейнов, к которым будет приварена перекладина, следует расточить круглым напильником. В результате должны поучиться полукруглые выемки по диаметру трубы. Это позволит надежно приварить перекладину к кронштейнам и обеспечить аккуратное место стыка. Если у вас имеется сварочный аппарат, можете сразу приварить перекладину к кронштейнам.

В процессе соединения деталей следите, чтобы угол между трубой и кронштейнами составлял 90 градусов. В результате должна образоваться П-образная конструкция. Кроме того, правильно расположите перекладину, чтобы в рабочем положении турника, т. е. когда он будет висеть на стене, рукоятки были направлены к стене. Другими словами, их плоскость должна быть параллельна плоскости кронштейнов, что хорошо видно на чертеже.

По центру перекладины приварите две рукоятки параллельно кронштейнам на расстоянии 250 мм друг от друга. Предварительно подготовьте края рукояток круглым напильником также, как и края кронштейнов, для стыковки с перекладиной. Сразу же можно приварить к кронштейнам и профили, которые будут служить брусьями. Угол между ними и кронштейнами должен составлять 90 градусов.

Чтобы укрепить каждую Г-образную деталь, приварите между брусьями и раскосами кронштейны. Предварительно обрежьте края раскоса под углом, которым он будет примыкать к брусу и кронштейну. Для этого положите его в рабочее положение и отметьте линию среза.

После этого надо дополнительно связать Г-образные детали двумя перемычками. Одна перемычка соединяет брусья, а вторая – кронштейны. Планки должны располагаться на расстоянии около 250-300 мм от угла. Надо сказать, что именно за эти перемычки вы сможете повесить конструкцию на стену.

Не в угоду изяществу, но в угоду практичности — простой самодельный турник три в одном

На этом турник практически готов, осталось только приварить четыре рукоятки к брусьям, согласно чертежу. Когда все детали будут на месте, обязательно напильником и наждачной бумагой обработайте сварочные швы, после чего покройте конструкцию краской. Затем на все рукоятки нужно надеть термоусадочные трубки и нагреть их строительным феном или любым другим способом. Теперь многофункциональный домашний турник готов.

По такой же схеме изготавливаются и складные турники 3 в 1, с той лишь разницей, что перемычки крепятся к Г-образным деталям на болтах. Для этого к торцам перемычек привариваются площадки из листовой стали, в которых просверливаются отверстия под болтовые соединения. Перекладина при этом крепится к кронштейнам при помощи U-образных хомутов. Такой турник вы сможете перевозить с собой, к примеру, при поездках на дачу.

Чтобы повесить в квартире такую конструкцию, закрепите на стене два крюка при помощи анкеров. Для надежности можно установить дополнительный третий крепежный элемент. В процессе монтажа крюков на стену следите чтобы они располагались на одной горизонтальной линии. После этого вы сможете подвешивать конструкцию за перемычки в нужном вам положении.

Несколько слов о прочности и безопасности

При изготовлении спортивных снарядов вы должны понимать, что вся ответственность за возможные негативные последствия, а это могут быть как ушибы, так и серьезные увечья, ложится на вас. Поэтому конструкцию необходимо выполнять с большим запасом прочности. Дело в том, что даже при обычном подтягивании нагрузка на перекладину увеличивается в два с половиной раза от веса человека.

Поэтому домашний турник для взрослого должен выдерживать нагрузки не менее чем в 250 кг. В предложенных материалах уже заложен необходимый запас прочности, поэтому не пытайтесь их заменить менее прочными деталями.

Еще один важный момент – это прочность стен. Самодельный турник для взрослогочеловека можно закрепить только на бетонных, кирпичных или деревянных стенах. Пеноблочные и тем более гипсокарторнные стены для этого совершенно не годятся. Кроме того, желательно не крепить конструкцию к несущим стенам, так как занятия на турнике могут привести к появлению в них трещин. По этой причине в некоторых странах монтаж турника на несущие стены вовсе запрещен.

Если турник предназначен для ребенка, его разрешается крепить к пеноблочным стенам и перегородком. Но для этого следует использовать специальные химические дюбеля или анкеры «бабочки».
