Петли бабочка: Накладные петли без врезки бабочки для межкомнатных дверей – особенности и установка

Что такое петля-бабочка. Преимущества и недостатки петель-бабочек. Отзывы

Накладные карточные петли-бабочки получили довольно широкое распространение. Причина проста — эти петли относятся к классу безврезных петель, что подразумевает их относительно легкую установку, если сравнивать ее с монтажом классических врезных вариантов петель.

Большинство межкомнатных дверей продаются с установленными петлями, поэтому вопрос установки в таких случаях не стоит на первом плане — более важным представляются особенности пользования дверей с петлями-бабочками. Для людей, предполагающих самостоятельную установку петель, не менее важны особенности установки. Все моменты будут рассмотрены — давайте разбираться, что к чему.

Что такое петли «бабочки»

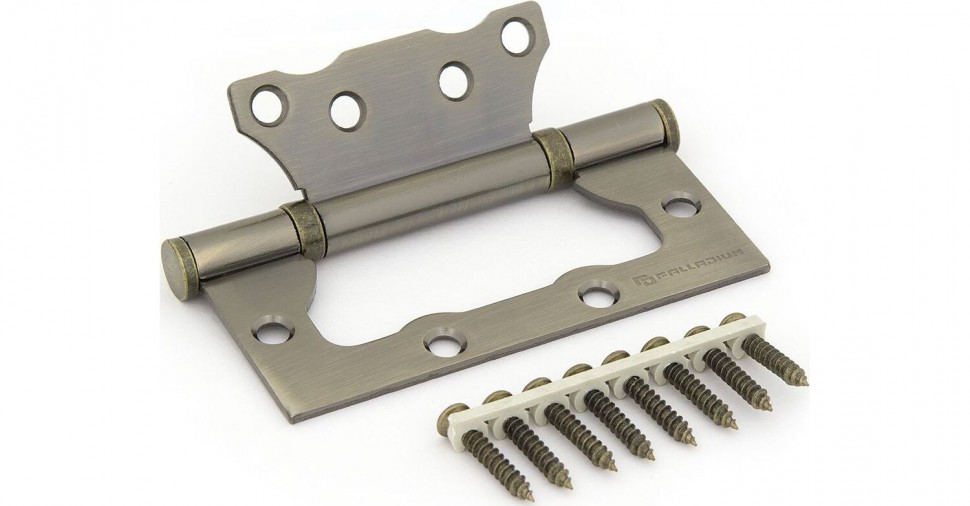

Петля-бабочка относится к классу петель, установка которых не требует врезки — вырезать пазы в дверном полотне и коробке не требуется. Карты (стороны) петель в развернутом виде напоминают крылья бабочки, что и послужило названием. В сложенном виде одна половинка петли вкладывается в другую, за счет чего зазор между дверью и дверной коробкой получается небольшим.

Петли-бабочки могут быть в исполнении как для дверей без притвора, так и с притвором (четвертью) — у последних есть дополнительный изгиб (см. рис.). Конструкция петель-бабочек НЕ ПРЕДУСМАТРИВАЕТ СНЯТИЯ дверей — петли придется выкручивать, что во время ремонта или переноса мебели радости не доставит. Особенность достаточно серьезная, чтобы не обращать на нее внимания.

Особенности установки петель-бабочек

Во всех описаниях говорится о легкости установки петель-бабочек. Это бесспорно, но у легкости есть обратная сторона медали — даже небольшое отклонение в плоскости (из-за конструктивных особенностей либо дефектов петель или дверного полотна) может привести к тому, что дверь не закроется до конца. Понять, о чем идет речь, помогут изображения.

На первом рисунке внутренняя часть петли прикручена к полотну и видно, что карты петель не входят полностью друг в друга — мешает дверное полотно. Если оставить все как есть и прикрутить дверь к коробке, то полотно будет вырывать шурупы, а дверь будет пружинить — «играть», как говорят многие мастера установки.

Во врезных петлях такой недостаток легко устранить, углубив в нужной точке посадочное место, но ведь нам нельзя нарушать целостность дверного полотна. В этом случае принято использовать разного рода подкладки (из плотного картона, к примеру), которые приподнимут петлю над полотном, обеспечив ее полное складывание (на правом рисунке та же петля установлена на прокладке).

Использование прокладок не облегчает установку, и если вы считаете это существенной проблемой, то стоит поискать петли-бабочки, в которых за счет небольшого развода сторон обеспечивается гарантированное полное складывание безо всяких прокладок. Следует также обращать внимание на петли с подшипниками — их наличие делает ход дверей мягким и обеспечивает длительный срок работы петель.

Отзывы о петлях-бабочках

В сети интернет достаточно часто возникают вопросы об отзывах и пользовательских характеристиках петель-бабочек. Не вдаваясь в подробности, можно с полной уверенностью заявить, что отзывы делятся примерно поровну — с одной стороны мастера, владеющие многими инструментами, с другой — люди, владеющие только отверткой. Нетрудно догадаться, кто на какой стороне. Мнения зачастую переходят в споры — одни утверждают, что петли-бабочки проигрывают в красоте классическим петлям и используя их, двери нельзя снять с петель. Оппоненты чаще всего в качестве контраргумента приводят легкость установки — единственное, пожалуй, достоинство петель-бабочек.

Красота — важная вещь, хоть и субъективная величина. Легкость установки — также важный аргумент, но не менее важным является и прочность, с которой петли удерживают дверь. Странно, что на этот момент никто не обращает внимание, а был просмотрен не один форум. Между тем, даже неискушенному в технике человеку видно, что классические петли предполагают более прочное соединение — количество отверстий и расстояние между ними больше, чем в петлях-бабочках. Найти сведения или отзывы об отрыве петель найти не удалось, возможно потому, что профессиональные мастера, что ни говори, предпочитают классические варианты петель.

И напоследок выводы. Если двери изготовлены из цельного массива, обладают большим весом, то стоит подумать об использовании все-таки классического варианта петель. Если же у вас легкие двери и нет желания возиться с монтажом петель, то бабочки в этом случае будут оптимальным и единственным вариантом.

Петли-бабочки «НОРА-М»

Как правило, монтаж дверных петель – дело довольно хлопотное. Оно требует от мастера не только наличия специальных инструментов, но и некоторых навыков. Но только не в случаях, когда на двери нужно установить петли без врезки. У этого вида дверных навесов есть ещё одно прочно закрепившееся среди обывателей красивое название – петля «бабочка». Дело в том, что из-за своих конструктивных особенностей в развёрнутом виде такая петля действительно напоминает крылья бабочки.

Особенности конструкции петли типа «бабочка»

Одна из карт петли-бабочки, как уже было сказано, напоминает формой крыло насекомого. А во второй карте петли имеется вырез, в точности повторяющий форму первой карты. Таким образом, при закрывании двери одна карта навеса вкладывается во вторую. За счёт этого уплощения всей конструкции и появилась возможность обойтись без врезки при монтаже петель. Конечно, некоторый зазор, равный толщине сложенных вместе петельных карт, остаётся. Но он настолько мал, что в большинстве случаев применения петель-бабочек будет незаметным.

Удобство установки и сфера применения

Петли без врезки «бабочка» применяются в случаях, когда требуется навесить достаточно лёгкую – до 25 кг – дверь. На сегодняшний день такие двери (шпонированные, ламинированные) ставятся очень часто в жилых, административных, офисных помещениях. Такими дверями часто комплектуются строительные объекты. Кроме того, петли без врезки применяются при производстве мебели или при замене старых мебельных петель.

Основное достоинство петель без врезки записано в их названии. Карты этих петель не врезаются в полотно и дверную коробку, а просто прикручиваются к ним. Вот почему тонкие лёгкие двери зачастую показано навешивать только на петли конструкции «бабочка»: некоторые из них просто не предназначены для того, чтобы вырезать в них пазы под навесы. Петли-бабочки в таких случаях помогут максимально сберечь поверхности дверной конструкции.

Кроме того, что установка «бабочек» не влечёт за собой изменений в полотне и коробке двери, она также является довольно простой, в сравнении с установкой врезных петель. Чтобы прикрутить петли-бабочки, понадобятся только саморезы и шуруповёрт. Справиться с монтажом этих навесов сможет человек, владеющий определёнными хозяйственными навыками. Самое важное при установке этих петель – точность разметки и плотное прилегание петельных карт к поверхности. Наконец, установка петель конструкции «бабочка» значительно экономит время.

Ещё раз обращаем ваше внимание на то, что петли-бабочки предназначены именно для лёгких дверей, вес которых не более 25 кг. Попытки навесить на них дверное полотно большего веса могут закончиться выходом из строя всей дверной конструкции. Поэтому помните о необходимости выбирать петли, соответствующие весу и размерам двери!

Петли-бабочки «НОРА-М»

На нашем сайте можно купить оптом разнообразные дверные петли от производителя, в том числе петли конструкции «бабочка».

Размерный ряд петель без врезки «НОРА-М»

Под торговой маркой «НОРА-М» выпускаются дверные петли бабочки в трёх основных размерах:

• 3 дюйма (75 мм),
• 4дюйма (100 мм),
• 5 дюймов (125 мм).

Толщина карты составляет 2,5 мм. Размеры 4 и 5 дюймов являются стандартными для этого типа дверных навесов. Они используются практически повсеместно. Однако изучение рынка и запросов наших клиентов побудило нас выпустить также петли-бабочки в размере 3 дюйма – купить эти петли без врезки оптом можно, обратившись к нашим менеджерам. Такое размерное решение позволило расширить и без того разнообразную сферу применения петель.

Материалы и конструктивные особенности петель «НОРА-М»

Навес дверной, не требующий врезки, традиционно считается фурнитурой бюджетной, простой, использующейся в сегменте «эконом». И потому часто производители предлагают петли-бабочки невысокого качества, экономя даже на основных материалах, не говоря уже о покрытии и цветовых решениях.

Бренд «НОРА-М» ценится потребителями за то, что даже в среднем ценовом сегменте мы предлагаем высокое качество и достойные стилевые решения. Петли без врезки конструкции «бабочка» не стали исключением. Изготовленные из стального сплава, они имеют пятислойное гальваническое покрытие. Оно не только защищает продукт от истрирания, царапин, перепадов влажности и прочих внешних воздействий. Гальваника позволяет придать петлям красивый и стойкий цвет. Вот почему вы можете выбрать и купить наиболее подходящий для вариант из линейки, в которой представлено 6 цветов. Такое цветовое разнообразие позволяет подобрать петли без врезки оптом к любому интерьеру помещения.

Ещё одна особенность изделий «НОРА-М» – это наличие подшипников скольжения в петлях серии Стандарт. Каждый подшипник содержит 11 шариков из закалённой стали. Подшипники имеют полузакрытую конструкцию (с бортиком), которая сохраняет смазку внутри максимально долгое время. Петли без врезки оптом на подшипниках не деформируются под тяжестью дверного полотна, не скрипят и служат дольше, чем петли, в которых вместо подшипников используются стальные кольца.

Комплектация и упаковка петель серии Стандарт

Дверные петли оптом конструкции «бабочка», представленные на нашем сайте, продаются упаковками по 2, 20 или 100 штук. Каждая петля дополнительно упакована в целлофановый пакетик и укомплектована саморезами (7 или 8 штук для каждой петли, в зависимости от размера).

Наиболее удобная и популярная в розничной торговле картонная упаковка по 2 петли выполнена в фирменных цветах «НОРА-М» – синем и оранжевом. За годы работы бренда на российском рынке эта упаковка стала узнаваемой, она традиционно обращает на себя внимание на полках. Ресурс работы петель без врезки серии Стандарт составляет не менее 1 000 000 открываний/закрываний. На работу петель-бабочек бренда «НОРА-М» предоставляется гарантия производителя в течение 5 лет.

Комплектация и упаковка петель серии ECO

«НОРА-М» представляет также серию ECO – бюджетный вариант петель-бабочек. Петли без врезки этой серии оснащены стальными кольцами, а не подшипниками. Это отражается на ресурсе работы петель, и тем не менее, он составляет 850 000 циклов – это весьма высокий показатель для изделий класса «эконом». Комплектация петель ECO аналогична серии Стандарт: фирменная картонная упаковка (в данном  случае – оранжевая с голубым), наличие в комплекте крепежа (шурупы), индивидуальная упаковка каждой петли в целлофан для большей сохранности. Гарантия на петли без врезки оптом серии ECO составляет 1 год.

Полное руководство по петлям-бабочкам

Делиться:

6 апреля 2021 г.

Мартини Буроу

Альпийская петля-бабочка, также известная как петля обходчика, наездник обходчика и узел-бабочка, представляет собой симметричную петлю, созданную посередине веревки. Сегодня мы обсудим множество способов использования петли «бабочка», как завязать петлю «бабочка» и какая веревка лучше всего подходит для создания прочной и надежной петли «бабочка».

Для чего используется альпийская петля-бабочка?

Альпийская петля-бабочка выдерживает нагрузку в любом из трех направлений по отдельности или вместе. Его относительно легко развязать после погрузки, а его симметричная конструкция делает его относительно легким для осмотра. Чаще всего альпийская петля-бабочка используется для:

Альпинизма

Альпийская петля-бабочка чаще всего используется альпинистами, что показывает, что ей можно доверять в ситуациях жизни и смерти. Он используется специально для привязки среднего альпиниста при путешествии втроем к альпинистской веревке.

Применение в воде

Петля «Альпийская бабочка» также очень полезна, когда вы пытаетесь удержать группу вместе во время плавания по рекам или озерам. На изображении ниже изображена петля-бабочка, завязанная с помощью вспомогательной веревки SGT KNOTS 1/4 дюйма, прочной, но мягкой веревки, которую легко завязывать и которая обладает плавучестью для легкого извлечения. Используйте эту веревку с некоторыми карабинами, чтобы ее было легко отсоединить и снова прикрепить.

Спасательные работы

Альпийская петля-бабочка необходима при спасении на воде, поскольку рабочим нужны нескользящие петли в середине веревки для крепления карабинов и точек крепления других строп.

Quick Fixes

Альпийская петля-бабочка также может использоваться для изоляции поврежденного или изношенного участка веревки. Имейте в виду, что этот поврежденный участок веревки никогда не будет использоваться в качестве несущей петли.

Недостатки петли Alpine Butterfly

Как и большинство узлов, петля Alpine Butterfly имеет свои недостатки. Например, петлю «бабочка» может быть трудно завязать вокруг твердого кольца или подобного предмета, а неправильное завязывание или «ложная бабочка» может привести к узлу, который выглядит как узел «бабочка», но не имеет тех же преимуществ и в конечном итоге может быть небезопасным в использовании.

Как завязать петлю альпийской бабочки

Шаг 1: Дважды оберните веревку вокруг руки.

Шаг 2: Оберните верхнюю петлю под двумя другими.

Шаг 3: Снимите узел с руки и туго затяните!

Лучшие веревки для завязывания петли для альпийской бабочки

Завязывать петлю для альпийской бабочки лучше всего с помощью более мягких веревок, таких как веревка Utility Rope 1/4 дюйма, используемая в видео, которая является универсальной и всепогодной веревкой. Это также очень доступно по цене. Многие альпинистские веревки, хлопчатобумажные веревки, паракорд, нейлоновая веревка, дакрон-полиэстер, полиэтилен и полиэфирные веревки также отлично подходят для удержания узлов. SGT KNOTS предлагает невероятный выбор прочных, всепогодных и долговечных веревок. идеально подходит для завязывания всех видов узлов, включая петлю-бабочку.

Будьте в курсе!

Для чего вы используете альпийскую петлю-бабочку? Обязательно поделитесь с нами своими любимыми способами использования альпийской петли бабочки на Facebook (SGT KNOTS Supply Co) и Instagram (@SGTKNOTS), а также посетите блог SGT KNOTS, чтобы быть в курсе последних проектов DIY и руководств по узлам!

Подано в:

сделай сам,

гид,

Как,

морской узел,

учебник по узлам,

узлы,

учиться,

подготовка,

подготовить,

веревка,

шаг за шагом,

выживание,

руководство

Делиться:

Предыдущая статья

Как завязать узел «восьмерка» и стопорный узел «восьмерка»

Следующая статья

Как завязать узел булинь и использование узла булинь

Комментарии

Боди Э Лофтис — 23 июля 2019 г.

Спасибо за узел бабочка,

Как завязать узел-петлю в виде альпийской бабочки

Джо Эпплтон
Обновлено 12 июля 2022 г.
В морских узлах

Boat Safe — сайт, поддерживаемый сообществом. Мы можем получать комиссию за ссылки на этой странице, но мы уверены во всех рекомендуемых продуктах.

Зеркало
Flip

Знание того, как завязать узел «Альпийская бабочка-петля», является важным навыком, особенно если вы ищете прочный узел, который более устойчив, чем узел «Булинь на бухте» или петля «восьмерка». Alpine Butterfly Loop — это прочный и надежный узел, который дает пользователям надежную петлю посередине веревки.

В «Книге узлов Эшли» этот узел упоминается дважды. Сначала она описывается как петля обходчика (#1053), а также как петля ремня безопасности (#532). Сегодня он более известен как петля альпийской бабочки, и это надежный узел, который может выдержать большую нагрузку, и при этом его сложно развязать.

Он не будет соскальзывать после установки, выдерживает трехстороннюю нагрузку, его легко завязывать и развязывать. Вот почему у этого узла так много практических применений.

Применение

Узел Alpine Butterfly Loop Knot чаще всего используется в практике скалолазания. Например, альпинисты, ищущие способ прикрепить свои карабины к своим альпинистским снастям, будут использовать этот узел. Точно так же для альпинистов, путешествующих с тремя альпинистами к веревке, этот узел можно использовать для закрепления среднего альпиниста.

Его также можно использовать для добавления нескользящих петель в середине лески. Это может быть важно для спасательных операций, что делает его практичным узлом для яхтсменов, альпинистов, байдарочников и многих других.

Этот узел также используется, когда важно изолировать участок поврежденной веревки. Это более безопасный вариант, чем узел овчарки, с большим отрывом.

Поскольку узел «Альпийская бабочка» имеет множество применений, было бы разумно научиться его завязывать. Вот как.

Как завязать петлевой узел альпийская бабочка

Преимущество альпийского узла «бабочка-петля» в том, что для его завязывания требуется только один отрезок веревки, а если вы достаточно ловки, то и одна рука, чтобы связать его! Вот как это делается:

Шаг первый: Используя веревку, сделайте петлю в виде восьмерки на участке лески.

Шаг второй: Сложите верхнюю половину восьмерки поверх нижней.

Шаг третий: Теперь протяните перевернутую верхнюю часть восьмерки через нижнюю петлю.

Шаг четвертый: Потяните эту часть полностью вверх, чтобы затянуть и закрепить узел.

Примечание: осторожно протяните правую часть петли через нижнюю часть на третьем шаге.

Что еще нужно учитывать

Alpine Butterfly Loop — прочный, безопасный и надежный узел. Однако, как и многие узлы, он не совсем совершенен. У него есть несколько особенностей, которые вам нужно понять, прежде чем развертывать его в полевых условиях. Также стоит иметь в виду несколько вариаций и альтернативных узлов на тот случай, если альпийская бабочка не лучший узел для поставленной перед вами задачи. Вот несколько дополнительных вещей, которые следует учитывать:

Предупреждения

Хотя этот узел очень прочный и надежный, у него есть одна проблема. Его очень легко неправильно завязать. Если вы не сделаете это правильно, вы можете в конечном итоге завязать случайный «узел ложной бабочки». Этот узел очень похож на петлю альпийской бабочки и, похоже, способен выполнять ту же задачу. Однако он не так силен, и ему не следует доверять. Кроме того, у Alpine Butterfly Loop Knot очень мало недостатков.

Вариации

Одним из популярных вариантов альпийской петли «бабочка» является двойной узел «бабочка». Этот узел похож на обычный изгиб альпийской бабочки, но он создает две петли рядом друг с другом вместо одной. Короче говоря, это двойная версия описанного выше, которая так же прочна и стабильна, как и оригинал.
