» Как сделать подпорную стенку из бетона своими руками

Наилучшим решением обустройства приусадебного участка со сложным ландшафтом становится подпорная стенка из бетона. С ее помощью удается остановить сползание грунта, а также надежно укрепить откосы и крутые склоны. Примечательно то, что такая массивная конструкция помимо основных защитных функций несет в себе отличные декоративные решения.

Виды конструкций

Стены-опоры нередко служат основой для встраивания различных элементов декора, в том числе террас, цветников и клумб, которые на многоуровневом участке смотрятся особенно привлекательно и необычно, усиливая эффект перепада.

Иногда искусственные сооружения монтируют на абсолютно ровной поверхности только ради того, чтобы участок обрел индивидуальность и неповторимость. В городском строительстве при помощи монолитных стен укрепляют траншеи, котлованы, ограждения и противооползневые инженерные элементы.

Применяемые материалы

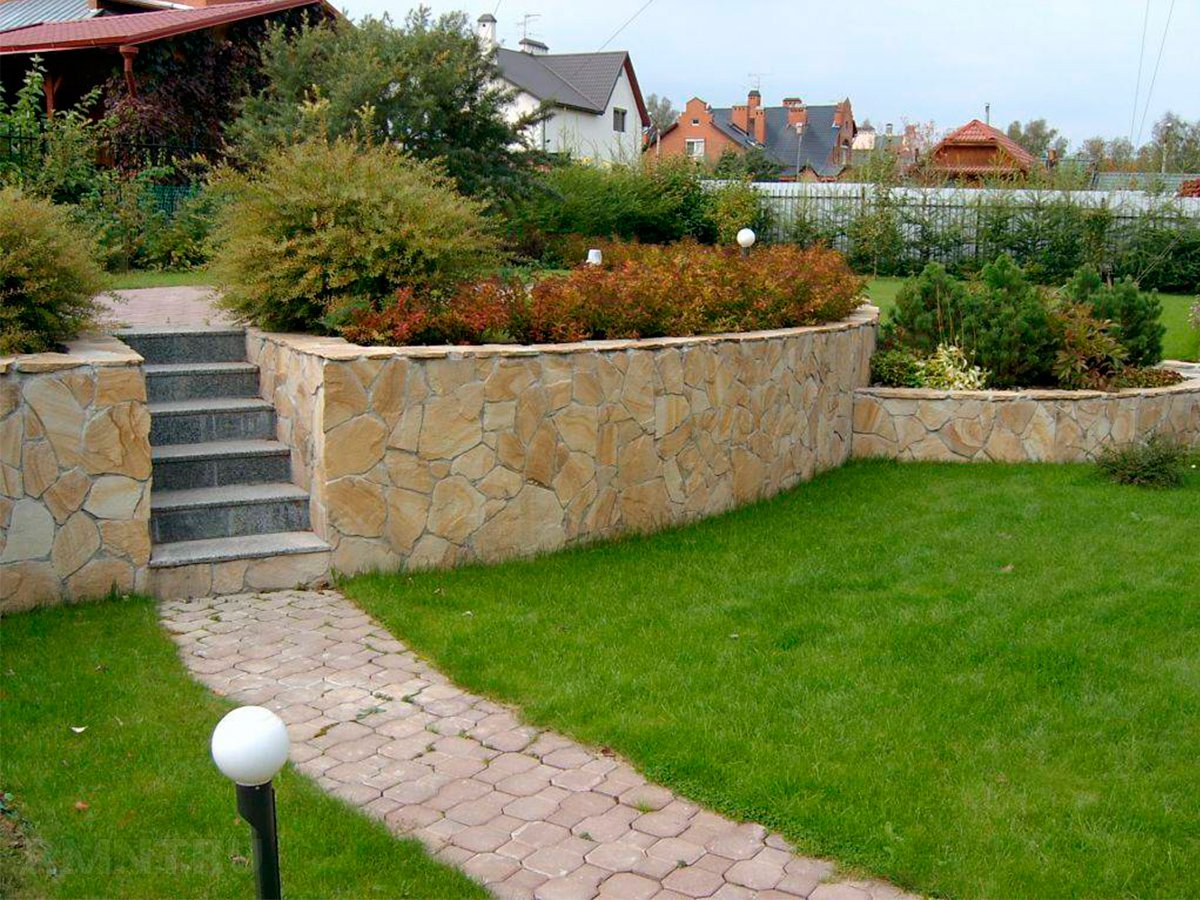

Если говорить о внешнем виде защитного сооружения, то в случае с частным строительством нужно отталкиваться от личных предпочтений хозяев участка и их финансовых возможностей. Обычно подпорная стена возводится из бетона, а также других материалов:

• готовых бетонных блоков;
• кирпича;
• натурального камня;
• деревянных бревен.

Всю эту красоту вполне реально сделать своими руками, достаточно лишь подробно изучить тематические статьи и провести точный технологический расчет. Этапы строительства, их длительность и сложность процессов будут напрямую зависеть от выбранного материала и особенностей ландшафта.

Чертежи бетонных подпорных стен:

Правила создания укрепления

Существует определенная технология, без соблюдения которой не обойдется устройство качественной конструкции любого типа. В большинстве случаев на приусадебных участках возводится подпорная стена из камня или бетона не выше 2 метров.

Если ландшафтные уступы не очень большие, (шириной до 4 м и высотой до 1,5 м), то готовый вертикальный элемент не превышает полутора метров в высоту и строительство можно выполнить своими руками, опуская сложный технологический расчет, который под силу только специалистам. Чтобы защитное сооружение служило долгие годы, нужно правильно проводить все этапы, из которых состоит строительство.

Технические особенности

Укрепление из блоков или бетона является наиболее доступным вариантом, поэтому далее будет рассмотрено устройство данного типа инженерного элемента. Расчет материала производится исходя из нескольких факторов:

• высоты стены;
• водопроницаемости;
• сейсмической устойчивости.

Раствор должен хорошо удерживать влагу и быть пластичным, поэтому в его состав нередко добавляют пластификаторы. Бетонные стены, исключая готовые блоки, обычно подразумевают сплошное соединение из фундамента и основной части конструкции. В таком случае необходимо сделать котлован, ширина которого обязательно включает запас для опалубки.

Размеры

Очень важно подобрать правильную толщину стены, которая выдержит соответствующие нагрузки и не будет подвержена опрокидыванию. Для самостоятельного планирования существует стандартный расчет параметров, зависящий от типа грунта и высоты тела сооружения.

Фундамент

Если декоративная конструкция на приусадебном участке будет не выше 30 см, можно не заливать фундамент, а сделать небольшое заглубление в грунт. В таком случае устройство опоры ограничивается посадкой на подушку из гравия и песка. В случае с более массивной стеной понадобится монтаж основы, расчет параметров которой будет зависеть от характера грунта и размера возводимого объекта.

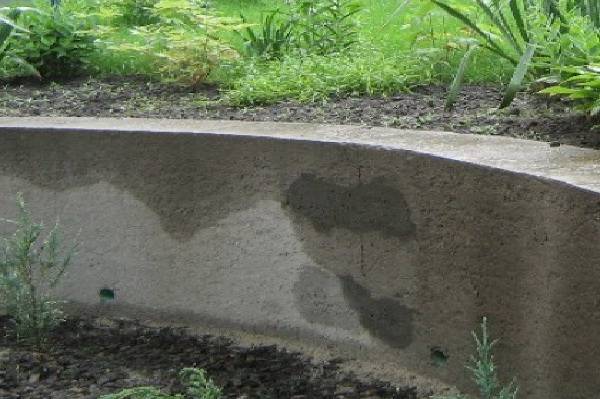

Дренаж

Чтобы избежать накопления влаги за задней стенкой подпорки и вымывания грунта, организовывают дренаж и водоотвод. Дренаж бывает трех видов:

1. Продольный.
2. Поперечный.
3. Комбинированный.

В первом случае на одном уровне с фундаментом протягивается труба, обмотанная геотекстилем. Такую систему можно сделать с применением гофрированной трубы с перфорацией, изготовленной из пластика или асбоцемента. Геотекстиль впитает влагу и не пропустит частицы песка, а трубы обеспечат ее отвод.

При обустройстве поперечного дренажа во время строительных работ в подпорную стену закладывают трубки или оставляют отверстия (диаметр 10см). Такие водоотводы необходимо монтировать с уклоном, который обеспечит вывод воды за пределы террасы. Шаг дренажа должен быть равен 1 м.

Процесс монтажа

Чтобы правильно сделать бетонную подпорную стенку из раствора или блоков на своем участке, необходимо не только провести грамотный расчет параметров, но и выполнить все технологические этапы. Если все процессы будут проведены без нарушения технологии, защитно-декоративный ландшафтный элемент прослужит своим хозяевам долгие годы.

Траншея

На первом этапе необходимо выкопать траншею, которая будет пролегать по контуру будущего сооружения. Чтобы ускорить процесс, обычно прибегают к помощи экскаватора, однако заключительную подчистку стенок и выравнивание рва проводят лопатами вручную. Глубина своеобразного котлована зависит от размеров подпорки, и если ее высота не более 1 м, то достаточно будет углубиться на 40 см.

Если решено обойтись без траншеи, и это позволяет будущая конструкция, перед монтажом опалубки необходимо тщательно подготовить грунтовую поверхность. Подготовка состоит в очистке площадки от сорняков и ее выравнивании (срезаем лопатой все кочки и неровности).

Подушка и армирование

На дно траншеи или подготовленную поверхность грунта укладывают слой гравия и щебня. Для придания фундаменту особой прочности поверх щебневой подушки помещают прутья арматуры или специальную металлическую сетку. Также вдоль всего контура вертикально расставляются прутья арматуры, которые будут прочно связывать бетонную массу.

Опалубка

Опалубочная конструкция для подпорной стенки должна быть массивной, так как ей нужно выдерживать давление тяжелого бетона. Для такой цели подойдут щиты из доски 30 мм, которые горизонтально соединяются деревянным брусом 50×100 и крепятся на колья, вкопанные с шагом 0,5 м.

Строительство опалубки начинают с задней стенки. Чтобы деревянный каркас не прогибался, вдоль стенки вкапывают металлические прутья. На данном этапе необходимо обеспечить дренажную систему по вышеприведенному примеру.

Раствор

Для того чтобы подпорная декоративная стена из бетона была крепкой, и не разрушалась под воздействием перепада температур, необходимо использовать качественный цемент морозостойких марок.

Расчет компонентов для раствора проводится в пропорции: 1 ведро воды, 1 ведро цемента, 1 ведро щебня и 3 ведра песка. Все составляющие материалы смешивают в бетономешалке или корыте, и полученный состав аккуратно заливают внутрь опалубки.

Высыхание

Очень важно обеспечить правильную сушку залитой конструкции. Чтобы раствор не пересыхал, и влага уходила из него постепенно, стенку накрывают пленкой, которую периодически приподнимают и контролируют, насколько схватился бетон.

В жаркую погоду стяжка поливается водой, иначе может произойти растрескивание основы и дальнейшая ее деформация. Снять деревянные щиты можно будет не ранее, чем через 5 – 7 дней. После полного высыхания (через 28 дней) поверхность бетонной стяжки очищают от наплывов и бугорков при помощи шпателя или силикатного кирпича.

Отделка

В настоящее время, по мнению дизайнеров, очень популярны брутальные, необработанные поверхности, к которым, без сомнения, относится защитное устройство из бетонной стены. Однако не всем хозяевам приусадебного участка может прийтись по душе такой ландшафтный элемент, и тогда выходом из ситуации может стать ее декорирование. В качестве отделочных материалов для лицевой поверхности защитного сооружения подойдет плитка для наружных работ, камень или краска по бетону повышенной устойчивости.

Подпорная стена из бетона — технология изготовления своими руками

Чистый воздух, зеленые насаждения, отсутствие городского шума – причины, по которым строительство загородного жилья в последнее время приобретает все большую популярность. Однако ровные участки под индивидуальную застройку достаются далеко не всем желающим. Что же делать тем хозяевам, которые получили участки в местностях с довольно большими перепадами высот? В этом случае поможет подпорная стена из бетона, технология возведения которой отработана на протяжении уже не одного десятилетия. Такие сооружения находят широкое применение и при городской застройке, так как города растут, а ровных участков для строительства новых зданий не хватает.

Назначение подпорных стенок

По назначению подпорные стенки делят на два основных класса:

• Декоративные. Основное назначение таких построек – придание ландшафту участка с небольшим уклоном более привлекательного эстетического вида.

• Укрепительные. Такие стенки выдерживают значительное давление грунта и предназначены для предотвращения его сползания по склону и вымывания плодородного слоя с поверхности участка.

Разновидности бетонных подпорных стенок

Укрепительные подпорные стены из монолитного железобетона делят на три вида:

• массивные;
• комбинированные;
• тонкостенные.

Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.

Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).

Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.

Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
• Затем засыпаем эту трубу щебнем.
• Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
• Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц.

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

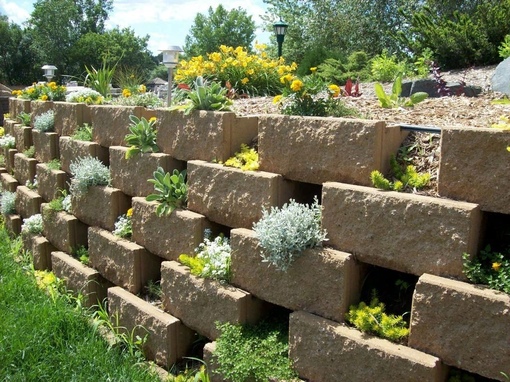

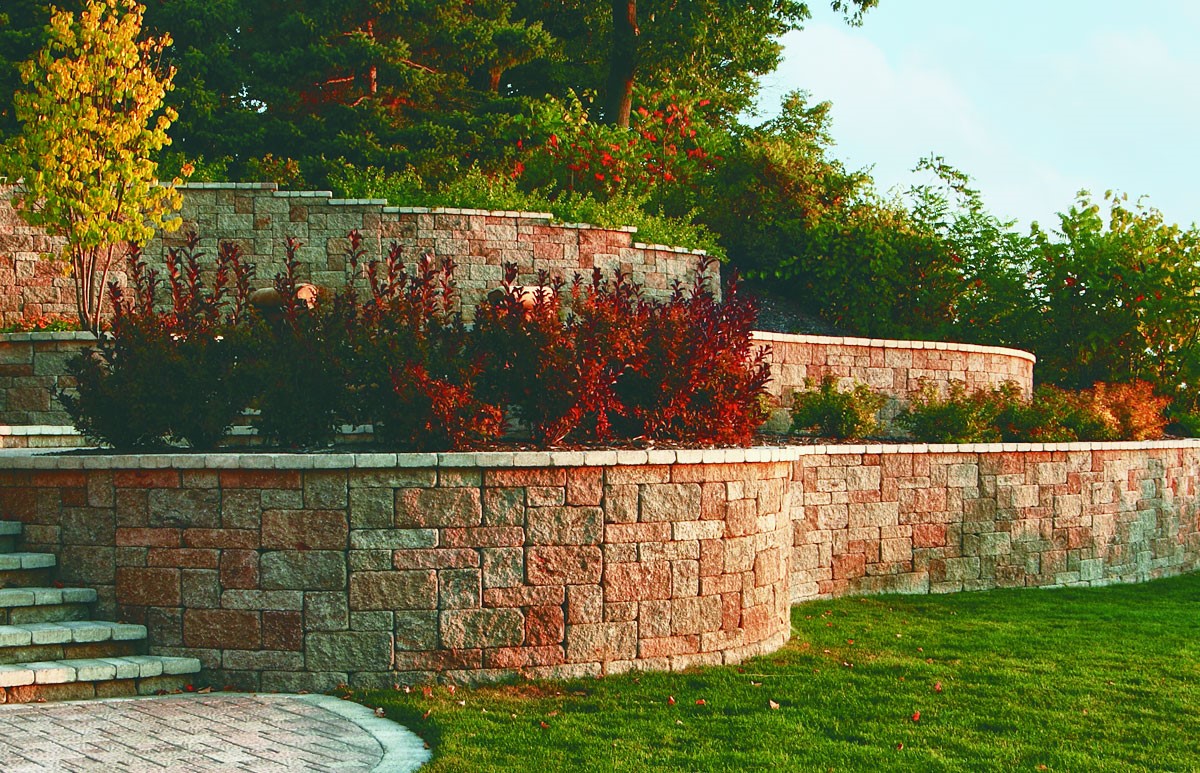

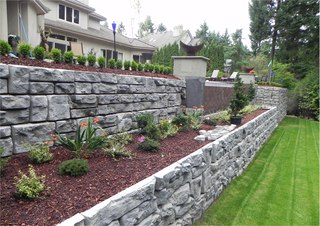

Подпорная стенка из бетонных блоков

Для устройства декоративных подпорных стенок с успехом используют блоки из легких пористых бетонов. Укрепительные подпорные стенки из бетонных блоков изготавливают из ФБС (фундаментных блоков сплошных), шириной не менее 400 мм (кстати, эта величина и будет являться толщиной стенки). Их изготавливают в заводских условиях. Высокие прочность и плотность (2000÷2300 кг/м³) материала обуславливают их широкое применение при строительстве массивных подпорных стенок.

Алгоритм обустройства подпорной стены из бетонных блоков:

• Производим разметку, земляные работы и обустройство подушки из песка и щебня (все работы аналогичны сооружению железобетонной стенки).
• После этого приступаем к укладке блоков, которые скрепляем между собой песчано-цементным раствором.
• Ряды блоков укладываем «вразбежку» (то есть, каждый последующий ряд обустраиваем со сдвигом на пол блока по отношению к предыдущему).

• Для увеличения несущей способности и прочности стены в горизонтальные растворные швы укладываем армирующие элементы (металлическую сетку или прутки арматуры).

Внимание! Вес стандартного блока с размерами 800 х 400 х 580 мм составляет 470 кг, поэтому для обустройства подпорной стенки из таких изделий понадобится применение грузоподъемной техники.

В заключении

Выбор конструкции подпорной стенки зависит от ее назначения (декоративного или укрепительного) и особенностей конкретного участка: перепада высот, характеристик почвы, уровня залегания грунтовых вод и так далее. Правильно спроектированная и обустроенная подпорная стена, прослужит без ремонта не один десяток лет.

Подпорная стенка своими руками: расчет и устройство

Абсолютно ровный участок под строительство – большая удача. Но большинство из них всё же имеют уклон. Хорошо если незначительный, можно решить проблему невысокими террасами – устроить ступенчатый ландшафт с подпорными стенками. С большими перепадами высоты уже сложнее – поддерживающие грунт конструкции нужны более серьёзные.

Можно просто приобрести материал для их строительства: готовые блоки для подпорных стенок, габионы. Или использовать для строительства менее специфичные, но уже более доступные материалы: бетон, камень, в отдельных случаях кирпич или даже дерево. Рассмотрев функциональное назначение подпорных стенок сам собой напрашивается вывод:

• Низкие подпорные стенки высотой до полуметра можно строить из подручных материалов, чаще всего они выполняют декоративную функцию, словно ограждение клумбы. При этом зачастую используется просто собственный вес, например, невысокие стенки из крупного камня могу быть выложены «на сухую», без кладочного раствора.
• Стены высотой около метра устраиваются с заглублением в землю. Обычно это треть высоты, здесь уже определённые требования к прочности, предполагается обязательное наличие дренажа.
• Для подпорных стен высотой более метра в самостоятельном исполнении более технологично использовать такие материалы как бетон и железобетон.

Понятно, что в этом случае без расчётов уже не обойтись. Необходимо определить общие размеры сооружения более точно, чтоб заложить гарантию надёжности и долговечности, одновременно оптимизировать расходы на материалы, технику и людские ресурсы. Причём по окончанию строительства обязательно потребуется защита бетонной конструкции или облицовка отделочным материалом.

Содержание статьи

Расчет для подпорной стенки

При более детальном погружении в тему выясняется, что существуют стандарты, допуски и ограничения. А самое главное – методики и расчёта. Литература, откуда можно черпать информацию:

• Это в первую очередь СНиП – регламентированию подпорных стен отведён целый раздел.
• Его дополняет Справочное пособие к СНиП – это уже более развёрнутая информация, на которую ориентируются проектировщики, основа для программ и калькуляторов. Называется «Проектирование подпорных стен и подвалов».
• Хорошо подана информация в «Технических указаниях по проектированию подпорных стен для транспортного строительства» и учебнике «Расчёт подпорных стен» Клейна за 64 год.

Всё остальное это сайты по ландшафтному дизайну – для начала самостоятельного строительства это поверхностная, нередко противоречивая информация. В основном она касается декорирования рельефа и «обыгрывания» незначительных перепадов высоты – больше про дизайн подпорных стенок.

Выбор оптимального вида опорной стены

Вообще для организации укрепления перепадов высоты рельефа местности применяются различные виды опорных стен и устроены они принципиально разными способами:

• Свайным методом.
• Массивные стены – армированные, неармированные.
• Уголковые консольные.

Однако для устройства бетонных свай и шпунтов требуется спецтехника. Нам же нужна конструкция подпорной стенки для изготовления своими руками.

Железобетонные конструкции конечно «изящней» массивных, тоньше – их поперечный разрез похож на угол. При поверхностном осмотре создаётся впечатление, что изготовление потребует значительно меньших затрат. При повышенной степени механизации так и есть. Но для собственного изготовления ситуация несколько иная:

• Расчёты для них требуются более объёмные – необходимо очень точно рассчитать возможности экономии бетона за счёт арматуры. Если закладывать большой запас прочности именно в бетон – теряется смысл её использования.
• Кроме того, сильно повышаются требования к качеству работ – обязательный контроль защитного слоя, тщательная штыковка или вибрирование.
• Как следствие – получаем повышенные требования к устройству опалубки.

Это только то, что «на поверхности», устройство подпорных стенок только с виду кажется простым. Несоблюдение даже одного из этих требований – критично, при этом ещё и не всегда возможно в самостоятельном исполнении. Поэтому нами и выбрана массивная стена.

Некоторые требования СНиП

Для ведения подобных работ кроме экономической целесообразности важнейшее условие – прочность. Потому основа расчёта – требования норм и правил строительства. Ими регламентированы отдельные минимальные параметры подпорных стен и положение элементов:

• Минимально допустимая глубина заложения основания – так называемой подошвы – 60 см.
• Её ширина для начала расчётов предполагается в рамках 0.5 – 0.7 от полной высоты всей стены.
• Уклон нижней плоскости основания – заглубление в сторону «горы» – 12.5 см на погонный метр (способствует устойчивости стены к сдвигу).
• Любой наименьший размер ширины, толщины для поперечного сечения «массивной» бетонной конструкции, например, верхний срез – не тоньше 40 см.

Кроме того, регламентируется устройство дренажа – их 3 вида: продольный, поперечный и комбинированный.

Исходные данные

Начнём с того, что стоит задача установить подпорную стену, средняя высота перепада уровня почвы 130см. Для подобных условий, отталкиваясь от минимальной глубины залегания основания, рекомендуемая общая высота стены – 2 м (надземная и подземная части вместе). Таким образом определились основные габаритные размеры.

Сразу нужно отметить, что самостоятельный расчет подпорной стенки происходит методом подбора – принимаются оптимальные размеры, считаются параметры стены. Если не соблюдается условие устойчивости – увеличиваются необходимые размеры и проводится новый расчёт. Если запас устойчивости слишком большой – размеры уменьшаются и всё перещитывается вновь. Понятно, что на устойчивость влияют размеры основания стены.

Габаритные размеры подпорной стены, затраты на их создание, в целях оптимизации расходов просчитывались отдельно и для железобетонной, и для бетонной – массивной конструкции без арматуры. Их устойчивость к сдвигу, изменению положения – одинакова. Для каждого вида стен нужен разный объём земляных работ. Хотя справедливости ради нужно отметить – если точное, конкретное положение стены ничем не ограничено, то в начальном этапе затраты на земляные работы можно понизить, выбирая чуть меньше грунта. В этом варианте предполагается дополнительная подсыпка после проведения работ.

Кроме того, вычислены экономические затраты для возведения 1 погонного метра стены.

Очевидно, что в конкретном случае массивная подпорная стенка из бетона не только значительно проще в изготовлении, но и дешевле. Это особенно заметно при большой длине всей конструкции.

Однако ещё ни разу не упоминалось о грунтах, точнее об их свойствах и параметрах. Возводится подпорная стенка на даче, где инженерно-геодезические изыскания проводились ранее, ещё при строительстве фундамента дома. Конечно, не конкретно в этом месте, но на незначительном удалении основная часть грунта – суглинок. Поэтому, руководствуясь справочной таблицей пособия СНиП, находим характеристики для соответствующего вида грунта.

Нормативные и расчётные показатели грунта

Далее по формулам из этого же пособия указанные нормативные значения необходимо пересчитать под свой грунт. Получить значения для предельных состояний – то есть с учётом коэффициентов запаса:

Для повышения точности расчёта сторона стены, которая в последствии будет опорой для грунта условно делится на 2 плоскости:

• Опорная плоскость тела стены – вертикальная, это положение удобно для правильного монтажа и контроля положения опалубки.
• Боковая плоскость основания – наклонная, это запланировано против самопроизвольного осыпания грунта во время работ.

Для основной опорной плоскости считаем коэффициент непосредственного давления грунта на подпорную стенку в горизонтальном направлении. Следом, угол уклона для поверхности скольжения с учётом препятствующего трения, которое снижает активное действие грунта на стену и как следствие повышает её устойчивость.

Для актуализации расчётов в регионах с разной сейсмичностью учитывается коэффициент горизонтального давления грунта. И вычисляется интенсивность воздействия горизонтального активного давления грунта в нижней части опорной стены – там, где бетонная стенка установлена на фундамент.

Основная опорная плоскость тела стены принимает на себя основные нагрузки. Опорная плоскость основания стены значительно меньшей площади, но её глубина залегания безусловно тоже имеет значение. Исключать её из расчётов нельзя, поэтому считаем всё также, как это делали для основной опорной плоскости стены.

По итогам расчётов можно наглядно отобразить влияние глубины на силу горизонтального давления грунта:

• Красная составляющая графика – зависимость для основной опорной плоскости стены. Причём довольно значительная его часть в отрицательной области значений. Обратного эффекта конечно нет – грунт не способен «тянуть» за собой стенку. Это обусловлено свойствами конкретного грунта – суглинка. Глубина залегания влияет на его устойчивое состояние посредством собственных связных сил. Естественно, что для любого другого грунта зависимость будет другой.
• Синяя часть графика – иллюстрация влияния на ещё более заглублённую часть стены – её основание.

Возможно, процесс предыдущих расчётов кажется несколько размытым, а мотивация неясной, однако они необходимы для вычисления более понятного значения – сдвигающей силы, действующей на подпорную стенку, зависящей от массы грунта.

Для хоть какого-то упрощения расчётов условно принято отсутствие дополнительной нагрузки на грунт сверху. То есть рассчитана сдвигающая сила только веса самого грунта. Результат – 21.69 кН. получается, что к 1 погонному метру стены высотой 1.3 м приложено давление 2.1 тонны.

Вычислив сдвигающую силу, далее нужно получить значение силы, удерживающей подпорную стену. И понять актуальность параметров стены, их соответствие и достаточность для её устойчивости. Один из основополагающих параметров – масса стены. Для этого нужно вычислить площадь поперечного сечения подпорной стенки (разбив её чертеж на простые геометрические фигуры, вычисление площади которых элементарно), и умножить на среднее значение плотности для тяжёлого бетона – 2300кг/ м³. Получим массу одного погонного метра подпорной стенки.

Далее высчитаем удерживающую силу. Она создаётся пассивным сопротивлением грунта, ведь основание заглубляется в грунт по норме СНиП как минимум на 60 см, а значит в какой-то мере сдерживается им от сдвига.

Необходимо получить комплексное значение – полную, суммарную удерживающую силу подпорной стены, для сравнения с полученным значением сдвигающей силы, учитывая и коэффициенты запаса.

Как говорится – наступил момент истины. Расчёты показали, что силы, способствующие сдвигу стены меньше удерживающих её сил. Значит стена устойчива – не подвержена сдвигу. Что и должно быть непременным результатом, иначе начинать строительство по этим параметрам и смысла не имеет – нужно снова подбирать более подходящие размеры для основания.

Однако СНиП и пособие по проектированию предполагает и дальнейшие вычисления:

• Проводится расчёт возможного изменения положения стены – сдвигов, вызванных другими причинами, речь идёт о наклоне, заваливании, предпосылках к опрокидыванию. Но в этом случае возрастает пассивное давление грунта, способствующее устойчивости стены.
• Рассчитывается прочность конструкции. В нашем конкретном примере запас прочности оказался довольно значительным, даже создающим общее впечатление, что в некоторой степени можно «облегчить» конструкцию.

Разбираясь дальше уже велик соблазн провести полный расчёт для железобетонной конструкции. Но от неё мы изначально отказались по причине повышенных требований к качеству исполнения. Это не значит, что заранее планируется «халатное» отношение к работе. Просто небольшая случайная неточность, например, в положении арматуры поспособствует началу необратимого разрушения подпорной стены.

Подводя итоги расчёта отметим, что при наших условиях и принятых габаритных размерах: высота подпорной стенки до 2 м, а ширина основания не менее половины стены – при соблюдении остальных регламентированных параметрах оно проходит по прочности.

Верхняя часть стены – не менее 40 см, при этом утолщается к основанию с уклоном 3:1 (3 части высоты на 1 часть в горизонтали) – элемент также соответствует необходимой прочности.

Подпорная стенка из бетона – изготовление

Подобрав геометрические размеры стены и подтвердив расчётами их актуальность начинаем её возведение. Подпорную стенку из бетона целесообразно строить секциями. Это в значительной мере облегчает монтаж, и снижает расходы на опалубку – одну и туже мы будем многократно переставлять.

Выемка грунта

Как и предполагалось, при ручной копке грунт не осыпается при соблюдении небольшого уклона от отвеса. Попытки срезать земляной откос круче заканчивались обвалом.

Выкопав котлован, к нему желательно сделать удобный подход, а чтоб предотвратить осыпание земли, его можно опалубить по периметру. При этом установка опалубки в горизонт автоматически задаёт «правильную» поверхность основания. Это очень удобно, когда подпорная стенка на уклоне.

Начинаем подготовку к укладке бетона. Так как грунт – суглинок, необходимо выстелить геотекстиль с запасом на откос, и щебнем отсыпать подушку.

Укладка бетона

Конечно, бетонировать основание и стену лучше за 1 раз. Толща бетона большая, поэтому позволяет существенно снизить количество воды для замеса. Это даёт возможность залить фундамент, выждать время чтоб захряс бетон и сразу продолжить заливку тела стены – не откладывая на последующие дни, итог – монолитная подпорная стенка. Но в разы повышаются требования к прочности опалубки. Её пришлось значительно укрепить, снизу смонтировать подобие «обвязки», чтоб получит возможность установить и задавить грузом – темп работ существенно увеличился.

Но к этому пришли не сразу, на первых секциях в основание вязали арматуру, для прочной связи со стеной – она заливалась отдельно.

Определимся с опалубкой

В качестве материала для щитов лучше всего подходит фанера, даже стандартные размеры позволяют опалубить значительные площади.

Располагая её в горизонтальном или вертикальном положении можно получить практически любую высоту стены, разумную для самостоятельного строительства. Размер 152.5 х 152.5 см. применялся в нашем случае, как достаточный по высоте и наиболее удобный для работы формат – толщина подпорной стенки тоже значительная. Сразу отметим, что для удобства загрузки, штыкования при высоте более 1.5 м. – фронтальную стенку лучше наставлять по мере заполнения опалубки бетоном. Что ещё необходимо предусмотреть:

• Собирая опалубку тела стены внизу крепим «закладную» – пластиковую трубу d-50 мм. Одной на секцию шириной 1.5 м ориентируясь на нормы СНиП более чем достаточно.
• Для устойчивой связи с последующей секцией, в основание и тело стены по мере заполнения бетоном нужно выполнить армирование – заложить прутки арматуры длиной от 0.5-1 м. Отверстия под них в боковой стенке опалубки должны быть достаточными для её демонтажа.

Сняв опалубку необходимо выполнить гидроизоляцию бетона – всех доступных на данный момент поверхностей, но в последствии контактирующих с грунтом.

Дренаж и отсыпка

В принципе секция готова к обратной отсыпке, но нужно создать условия для дренажа. Мы уже предусмотрели в теле стены окна – поперечный дренаж подпорной стенки. Чтоб обеспечить его эффективность разворачиваем и достилаем геотекстиль, отсыпку начинаем достаточными слоями песка и щебня.

Продолжаем обратную отсыпку песком, щебнем или песчано-гравийной смесью. Чтоб предотвратить давление на стену нужны именно инертные, не зависимые от влаги материалы. Не используем для этого вынутый грунт, тем более, что у нас это неудачный для дренажа суглинок.

Подводя итоги нужно отметить, что из бетона строить подпорные стены сравнительно дорого. Поэтому для менее ответственных случаев и участков, например, при меньшей высоте, можно рассмотреть альтернативу – это кладка из камня. Тем более, если он легко доступен.

Опорная стенка из камня

Однако, чтобы не строить наугад, а ориентироваться на стандарты применим принцип расчёта для массивной подпорной стенки. В какой-то степени технологии схожи – отсутствие арматуры в бетоне, ставка на массу сооружения. При этом основание целесообразно выполнить всё же бетонным, а тело стены – из камня. В таком случае условие устойчивости подпорной стены хотя и с погрешностью, но можно считать аналогично, но прочность будет отличаться уже значительно – нужно заложить запас:

• Увеличить толщину стены. В разумных пределах, но это не повредит.
• Использовать арматуру. В основание уже обязательно монтировать арматурный каркас для связи с телом стены.

При соблюдении условий качественной укладки камня: обеспыливание, смачивание поверхности, соблюдение перевязки – подпорная стенка из камня получается достаточно прочной. И с высокой долей вероятности сможет противостоять нагрузкам.

Остальные условия: использование геотекстиля, подушка под основание, устройство дренажа, гидроизоляция, материалы обратной отсыпки – не меняются.

От начала до результата

Очевидно, что подпорная стенка на участке удовольствие недешёвое. Смета в любом случае будет значительной. Частично вопрос решается самостоятельным выполнением работ. Но для этого нужна тщательная подготовка – даже методика расчётов непростая, не говоря уже об общем объёме работ.

Но усилия стоят того. Кроме визуальной привлекательности значительно повысится уровень комфорта на участке, а главное исчезнут предпосылки для разрушения построек – ведь в основном для этого всё и затевается.

Бетонные подпорные стены — Сеть ландшафтного дизайна

Многие подрядчики избегают заливного бетона, предпочитая использовать блоки CMU с оштукатуренными поверхностями. Риск появления трещин в залитых стенах и сложность их ремонта делают блоки и штукатурку более щадящим выбором. Эта простая подпорная стена использует красивую модернизацию крышек из травертина.

Пожалуй, лучшие образцы бетонных стен можно увидеть каждый день вдоль автострад, где эти сооружения возводятся в массовом масштабе.Наблюдайте за любым из них в процессе, и вы по-настоящему оцените навыки, необходимые для формирования и заливки идеальной стены. В этом процессе может случиться так много вещей, что это сложное решение для подпорных стен жилого ландшафта.

•
  Профессиональный совет:
  С заливным бетоном вы должны формировать негатив, что может быть визуальной проблемой. Блочные стены всегда строятся в позитивном ключе. Если возникнет проблема, мы сразу ее увидим. — Джозеф Хейттль, Huettl Landscape Architecture, Уолнат-Крик, Калифорния

Бетонная подпорная стена

Бетонная подпорная стена (PDF)

Наливные бетонные стены сложно установить, но они прекрасно сочетаются с архитектурными элементами современного дома.

Большинство ландшафтных подрядчиков в районах с сильными дождями или экстремальными погодными условиями избегают работ с мелким бетонным покрытием из-за их проблем. Вуди из компании Woody’s Custom Landscaping в дождливом Ванкувере, штат Вашингтон, не рекомендует их для своих проектов.«Когда бетонная стена выходит из строя, все кончено. Вам нужно построить новую стену с нуля. Трещины — огромная проблема — конечно, вы можете их залатать, но это сложно сделать. Мы считаем всю стену потерей, потому что долгосрочного решения нет . » Однако они растут в отдельных анклавах с умеренным климатом, таких как южная Калифорния, где современный дизайн вызвал новую волну интереса к этому типу подпорной стены.

Woody также подчеркивает важность квалифицированных подрядчиков по бетону. «Формы должны быть безупречными.В противном случае вы рискуете вызвать волну или выпуклость в стене. Там, где требуются строгие геометрические формы, такие вариации могут иметь катастрофические последствия. Кроме того, сам бетон должен быть идеально утрамбован, чтобы стена имела гладкую поверхность. Это сложно сделать с подпорными стенами, потому что внутри так много стали — это огромное количество арматуры, привязанной к огромным опорам ».

Эта неумолимая природа заливного бетона объясняет, почему их не так часто можно увидеть в жилых ландшафтах. Развитие более надежных систем подпорных стен и использование сердцевины CMU позволяет ландшафтному дизайнеру добиться великолепного внешнего вида без затрат и риска. Однако некоторые ландшафтные архитекторы и их клиенты, которые расширяют архитектурные элементы из литого бетона в современном доме, должны использовать этот материал в своих наружных стенах и подпорных стенах.

Ландшафтный архитектор Джозеф Хюттл из Уолнат-Крик, Калифорния, использует оба этих метода. «Нет никаких сомнений в том, что бетонная стена 8 дюймов прочнее, чем стена из 8-дюймовых блоков. Вы можете использовать добавки, которые помогут приспособиться к климатическим условиям для лучшего контроля проникновения влаги. Для стен ниже четырех футов мы используем систему стяжек Simpson, которую мы бригады освоили возможность быстро с высокой степенью успеха заливать стены.Обратной стороной является то, что на создание форм уходит много времени, но когда они подняты и заливка завершена, делать больше нечего. Кроме того, вы не увидите ошибку, пока не загрузите формы ».

В этом красивом небольшом домашнем прихожей штукатурка сочетается с травертиновым покрытием и настенными крышками. Это демонстрирует, насколько элегантными могут быть простые решения, которые со временем могут оказаться более устойчивыми. Стену из блоков с штукатуркой можно легко отремонтировать или заменить штукатуркой, если произойдет обесцвечивание или просачивание воды из горшков наверху.Саженцы, находящиеся в непосредственном контакте с подпорными стенками, могут быть рискованным выбором из-за опасности просачивания воды через стену, нарушающей ее структурную основу и обесцвечивания поверхности.

Большинство озеленителей сегодня могут добиться подобного вида с блочной сердцевиной CMU, оштукатуренной так, чтобы она напоминала заливной бетон. «Мы используем блок с твердой штукатуркой, которая выглядит идентично заливному бетону. Нам также нравится использовать гладкую штукатурку, которая также выглядит так же хорошо. Но у нас были некоторые трудности с растрескиванием этих покрытий на стенах блоков в местах стыков раствора под ними. если кладка не на высшем уровне.«

Если будет использоваться заливной бетон, его должен спроектировать ландшафтный архитектор, чтобы обеспечить наличие подходящих опор и стали. Например, если гидроизоляция не работает и влага вызывает обесцвечивание поверхности стены, пусть даже незначительно, штукатурка может быть снята, утечка устранена, а стена восстановлена, чтобы она выглядела как новая. Сравнительно с заливным бетоном такая проблема губительна. Наливные бетонные стены также дают возможность создать вид отделки в форме доски. Узнайте больше о том, как получить картонный бетон.Также возможно добиться очень органичной и креативной отделки, такой как эта уникальная вертикальная бетонная стена.

Фундамент будет выступать наружу от лицевой стороны стены или сзади, в зависимости от типа, указанного архитектором или инженером. Это действительно имеет некоторое влияние на прилегающие насаждения у основания стены. Чрезмерно большие опоры, выступающие на значительное расстояние от стены, могут создать проблемы с дренажем газона. Также предотвращает выкапывание посадочных ям кустарников и деревьев.По этой причине ваш дизайнер согласует размер и размеры фундамента с мощением или посадкой, которые проходят вдоль поверхности подпорной стены, чтобы учесть любые ограничения.

Подпорные стены 101 — Боб Вила

Фото: istockphoto.com

Есть ли в вашем дворе уклоны, уклоны и уклоны? Тогда у вас, вероятно, есть подпорная стена где-то на вашем участке. Используемые повсюду, от строительства шоссе до ландшафтного дизайна, подпорные стены удерживают землю, которая в противном случае могла бы разрушиться или разрушиться.Домовладельцы часто полагаются на подпорные стены, чтобы поддерживать устойчивость почвы в приподнятом дворе, но они также могут использовать искусственные конструкции при посадке многоярусных садов на наклонной части двора, борьбе с эрозией на уклоне или создании возвышенного места для сидения. Если вы думаете о строительстве подпорной стены, вот все, что вам нужно знать о поддерживающих конструкциях.

Основы подпорных стен

Подпорные стены используются во дворе в самых разных сферах, включая предотвращение просыпания земли с крутых склонов.Они незаменимы при создании затонувших патио, подвальных помещений и любых других сложных ландшафтов с резким разделением возвышенностей. Вы также найдете подпорные стены в парках и скверах, где они служат фиксаторами для растений, статуй и декоративных элементов ландшафта.

Подпорные стены часто строятся из бетона, камня или кирпича. Но если вы хотите заняться своими руками, лучше всего подойдут подпорные стеновые блоки (их можно купить в большинстве магазинов товаров для дома).Эти блоки стоят от 1,25 до 4 долларов за блок, в зависимости от их размера и текстуры, и они имеют фиксирующие фланцы, которые соединяют каждый ряд блоков вместе. Небольшая подпорная стена высотой менее трех футов будет стоить в среднем от 5 до 8 долларов за квадратный фут, если вы построите ее самостоятельно. Подпорные стены большего размера, которые не подходят для использования в домашних условиях, более дорогие из-за затрат на рабочую силу. Подпорная стена из натурального камня или кирпича, заложенная каменщиком, может стоить более 20 долларов за квадратный фут, а подпорная стена из заливного бетона обойдется вам от 13 до 18 долларов за квадратный фут. Подрядчик также может взимать дополнительную плату за рабочую силу и материалы, если ему необходимо залить основание из глубокого мороза (поясняется ниже) или удалить корни деревьев, которые мешают опоре.

Если вы планируете построить подпорную стену, заранее обратитесь в местную строительную администрацию. Подпорные стены могут изменить поток воды и повлиять на ваших соседей, поэтому вам может потребоваться разрешение на зонирование или разрешение на строительство. Местные строительные нормы и правила различаются в зависимости от сообщества, поэтому не пропускайте этот шаг.Вы также можете позвонить в DigSafe (811), чтобы представители местных коммунальных предприятий вышли и проверили, не будут ли вам мешать какие-либо подземные электрические линии.

Фото: istockphoto.com

Строительство подпорной стены

Если вы планируете построить подпорную стену, примите во внимание следующие факторы, касающиеся поддержки, фундамента, обратной засыпки и дренажа.

Найдите надежных местных профессионалов для любого домашнего проекта

+

Поддержка

При строительстве подпорной стены ландшафтные дизайнеры часто слегка наклоняют ее к земле, которую они содержат. Эта конструкция, известная как «конструкция с отступом», создает прочную конструкцию стены, которая противодействует боковому давлению почвы позади нее. Отступающие стены могут быть построены любым, кто имеет сильную спину и базовые знания в области строительства, при условии, что в них есть блоки, предназначенные для сборки подпорной стены.

Некоторым типам подпорных стен требуется дополнительная структурная опора для предотвращения их опрокидывания. Это включает в себя вертикальные стены, которые не имеют уклона в сторону удерживаемой земли, а также стены выше трех футов.В зависимости от высоты стены и давления земли за ней дополнительные опоры могут быть в виде подземных опор, стальной арматуры, консольной конструкции или анкерных креплений, которые уходят глубоко в землю за стеной и соединяются с ней. закопанные якоря называли «мертвыми людьми». Вы также можете добавить дополнительную прочность с помощью «гравитационной стены», которая настолько широка, что ее вес служит опорой против давления почвы позади нее. Однако этот тип стен не является распространенным, потому что для его строительства требуется большое количество камня или бетона.

Фундамент

Траншея, заполненная гравием, обеспечивает подходящее фундаментное основание для короткой ступенчатой ​​подпорной стены с тремя-пятью рядами (каждый слой блоков называется «ряд»). Для подпорных стен большего размера обычно требуется подземный фундамент. Для этого ландшафтный дизайнер заливает бетон ниже уровня мороза (глубины, до которой земля промерзнет зимой). Слишком мелко залитые опоры склонны к смещению и перемещению, если влага в почве замерзает и поднимается.Поскольку уровень заморозков варьируется от одного региона к другому, обратитесь в местную строительную администрацию, чтобы определить детали, прежде чем строить большую подпорную стену.

Обратная засыпка

Пространство непосредственно за вновь построенной подпорной стеной должно быть заполнено гравием или песком, а не грязью. Грязь впитывает воду и разбухает при намокании, оказывая нежелательное давление на обратную сторону стены. Между тем, гравий и песок не набухают и не удерживают воду, поэтому стена будет подвергаться меньшему давлению.Это снижает риск появления трещин и повреждений.

Детали дренажа

Стенки из штабелируемых подпорных блоков с гравийной или песчаной засыпкой обычно не имеют проблем с дренажем, поскольку вода просачивается через засыпку и стекает между отдельными блоками. Но если у вас есть прочная подпорная стена, такая как бетонная стена подвала, необходимо принять меры для отвода воды (иначе она может скапливаться за стеной и вызывать трещины). Многие ландшафтные дизайнеры предпочитают устанавливать дренажную плитку, которая направляет грунтовые воды к водостокам, откуда они могут безопасно стекать.

Фото: istockphoto.com

Советы по созданию подпорных стен своими руками

При строительстве подпорной стены следуйте этим советам, чтобы обеспечить лучшую конструкцию и надежную опору.

• Выберите материал, с которым легко работать. Если у вас нет опыта работы с несущими конструкциями, лучше всего подойдут стеновые блоки. Они также широко доступны в большинстве домашних центров.
• Чтобы нижний ряд блоков не выдвигался наружу, закопайте нижнюю часть подпорной стены. Общее практическое правило — закапывать примерно одну восьмую высоты стены.Например, если ваша стена будет три фута (36 дюймов) в высоту, первый ряд блоков должен начинаться на пять дюймов ниже уровня почвы. Основание из гравия должно начинаться на три дюйма ниже этого.
• Для достижения наилучших результатов убедитесь, что первый ряд блоков идеально ровен. Если он неуравновешен, вся ваша готовая стена также будет некорректной.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Выбор геометрии подпорной стены из железобетона

Выбор геометрии подпорной стены из железобетона

Денудация местности должна быть обеспечена стабильной геометрией склона или конструкцией подпорной стены. Из-за недостатка места для достижения стабильной геометрии откосов часто возводятся подпорные стены из железобетона.

Для важных проектов проводятся разведка и исследования с целью определения данных, необходимых для проектирования. Изучение и исследование, которые должны быть выполнены до подготовки геостатических расчетов и размеров, зависят от происхождения нагрузки на подпорную стенку.

Если подпорная стена удерживает боковой разрез в естественной почве, она несет нагрузку от почвы как таковая.В таком случае необходимо узнать о составе и свойствах природного грунта. Подпорная стена должна быть рассчитана на нагрузки, создаваемые таким грунтом.

Если подпорная стена поддерживает насыпь, можно выбрать засыпной материал за конструкцией и задать его геотехнические свойства. В этом случае это контролируемый материал, и можно выбрать тот, который обладает наиболее благоприятными свойствами. Это влияет на экономичность строительства.

Нагрузки на железобетонную подпорную стену

Силы, действующие на подпорную конструкцию:

• Вес стены (Вт)
• Активное давление насыпи и грунта за стеной (Fa)
• Гидростатическое давление (Fh)
• Гидродинамические силы (Fu)
• Пассивное сопротивление грунта перед основанием (Fp)
• Реакция грунта на уровне фундамента (Ff)
• Сейсмически индуцированные силы (Fs)

Вес стены — это объем стены, умноженный на стену объем материала.
Активное давление — это любая нагрузка, оказывающая давление на стену и пытающаяся сдвинуть ее.

Когда уровень грунтовых вод находится выше основания стены, гидростатическое давление и гидродинамические силы увеличивают общее давление на стену и требуют более прочных конструкций. На практике для устранения их воздействия используются разные дренажные системы.

Передняя часть подпорной стены из железобетона часто закладывается. Перемещение стены в этой зоне приводит к увеличению давления, граничным значением которого является пассивное сопротивление грунта.

Для определения сейсмических сил необходимо определить зону землетрясения по сейсмологической карте Хорватии. Карта предлагает информацию о силе землетрясения. Цель состоит в том, чтобы добиться структурированной геометрии, которая обеспечит равномерное распределение напряжений на элементах, пострадавших от землетрясения.

Рисунок 1. Воздействие на подпорную стену из железобетона

Геометрия подпорной стены из железобетона

Форма подпорной стены из железобетона выглядит как перевернутая буква T или буква L. Основная форма этой стены — железобетонная консоль, зажатая в железобетонной плите. На большей высоте перед подпорной стеной из железобетона или за ней добавляются контрфорты.
Устойчивость стены, то есть требуемый баланс сил, достигается за счет проектирования стены и веса насыпи на фундаментной плите, которая становится неотъемлемой частью конструкции. Активная нагрузка давления вызывает максимальный изгибающий момент в точке защемления консоли в опорной плите.Из-за больших моментов здесь требуется большее бетонное сечение и большее количество арматуры.

При выборе геометрии подпорной конструкции мы начинаем с высоты, и следует учитывать ожидаемую высоту от верха стены до низа фундамента. Также необходимо учитывать минимальную глубину заделки, которая должна быть не менее 50 см, или минимальную глубину фундамента из-за промерзания.

Ширина стены может быть от 0.Затем выбирается значение от 4 до 0,7 H. Тем не менее, 0,5 H можно выбрать в качестве начальной высоты и при необходимости увеличивать или уменьшать.

Рекомендуется сделать выступ перед стеной размером не менее 30 см или H / 10. Для простоты конструкции рекомендуется, чтобы задняя сторона стены была вертикальной, а передняя — вертикальной. или наклонный. Минимальная толщина стенки в верхней части ствола стены должна составлять 20 см.

После выбора исходной геометрии производится расчет и, при необходимости, геометрия корректируется на основе полученных результатов.

Рис. 2. Рекомендуемая геометрия железобетонной подпорной стены

Расчет предельного состояния железобетонной подпорной стены

Подпорные конструкции должны контролироваться на предмет предельного предельного состояния. Цель расчета — определить коэффициент безопасности (Fs) для каждого предельного состояния. Коэффициент безопасности не должен быть меньше Fs = 1, что означало бы, что наблюдаемая система нестабильна.

Для железобетонных подпорных конструкций необходимо учитывать следующие условия предельного состояния:

• Падение вокруг точки A
  Падение подпорной стены контрастирует с весом самой подпорной стены и пассивным сопротивлением перед ней. стена.
• Потеря несущей способности грунта
  Стена принимает на себя нагрузки на обратную сторону стены, а также трение между стеной и почвой. Конструкция подпорной стены из железобетона должна обеспечивать, чтобы грунт под фундаментом стены мог надежно выдерживать эту нагрузку, не разрушаясь. Поэтому следует проверить несущую способность грунта под фундаментом стены.
• Разрушение скольжения
  Фундамент подпорной стены должен надежно передавать нагрузку стены на грунтовый фундамент.Для этого есть два существенных условия. Первое — это удовлетворительная несущая способность грунтового основания. Второе условие — это правильный выбор размеров фундамента подпорной стены из железобетона для предотвращения скольжения.
• Общая устойчивость
  Подпорная стенка не участвует в сопротивлении этому граничному условию. Обрушение грунта может повлиять на грунт ниже, позади и перед подпорной стеной. Общая устойчивость проверяется с помощью методов проверки устойчивости откосов.

Рисунок 3. Механизмы разрушения железобетонной подпорной стены Фото 1. Строительство железобетонной подпорной стены для детского сада в городе Опатия

Подход к определению размеров стен зависит от нагрузок (сил и моментов, действующих на бетонное сечение). Необходимо проверить предел бетонного сечения, как фундамента, так и стены ствола. Особое внимание следует уделить перекрытию и анкеровке арматуры на контакте фундамента и ствола стены.В высоких стенах можно постепенно уменьшать толщину стенки ствола с высотой, т.е. постепенно уменьшать толщину стенки ствола за счет уменьшения момента для достижения экономии количества бетона.

Пример железобетонной подпорной стены с ее характерным профилем и армированием показан ниже:

Заключение

При выборе подпорной конструкции с обратной засыпкой, в настоящее время наиболее распространенным выбором являются подпорные стены из железобетонных консолей.
Это также самая простая и экономически приемлемая подпорная конструкция.

При выборе геометрии следует учитывать некоторые из приведенных выше значений опыта и рекомендаций. Для более крупных и серьезных подпорных конструкций мы рекомендуем более детальную проверку у опытного проектировщика.

При потере несущей способности подпорной конструкции или ее частей восстановление становится очень трудным.

Если у вас есть вопросы, свяжитесь с нами!

Плюсы и минусы бетонной подпорной стены

Подпорные стены из камня или кирпича являются традиционным стилем и обычно хорошо вписываются в окружающий ландшафт.Однако возникает вопрос: действительно ли это лучшие материалы для работы на сегодняшний день?

Назначение подпорной стены в жилом районе — «скорректировать» естественный уклон территории, оставив ровную площадку для садоводства, строительства патио или получения большей части вашего имущества, чем вы могли бы в противном случае. Эта функция требует огромной силы, выносливости и устойчивости к погодным условиям. В настоящее время бетон может быть лучшим материалом. Давайте посмотрим на плюсы и минусы установки бетонной подпорной стены на вашем участке.

Преимущества бетонных подпорных стен

Выбор . Существует три основных типа конструкции бетонных стен: бетонные блоки, сборные железобетонные панели или заливной бетон. Это дает вам гибкость в выборе метода, наиболее подходящего для вашей ситуации.

Прочность . Бетон чрезвычайно прочен, это жизненно важное качество, когда вы говорите о том, чтобы выдерживать тонны земли и воды. После установки ваша бетонная подпорная стена продолжит застывать на месте, что еще больше повысит ее прочность.

Прочность . Бетонная стена может выдержать испытание временем, часто на протяжении столетия или дольше.

Сопротивление . Вы хотите, чтобы подпорная стена была огнеупорной, устойчивой к гниению и ржавчине? Бетон подходит для работы. Сборный бетон также имеет тенденцию быть исключительно устойчивым к дорожным солям и циклам замерзания-оттаивания в суровых зимних климатических условиях.

Простота установки . Обычно бетонную подпорную стену установить быстрее и проще по сравнению с гораздо более трудоемкими каменными конструкциями.

Гибкость . Concrete позволит вам с минимальными трудностями встроить в конструкцию подпорной стены изгибы, углы или лестницы.

Приятно выглядит . Попрощайтесь со скучным серым бетоном прошлых лет. Сегодняшний бетон предлагает множество вариантов дизайна и цвета. Он может быть выполнен в виде различных материалов, например, камня, или облицован шпоном из натурального камня. Покрасьте бетон в оттенок на ваш выбор специальными морилками.

Низкие эксплуатационные расходы . Бетонные стены, не требующие особого ухода, потребуют простой очистки только один раз в год, а также периодической проверки на наличие трещин или других признаков износа. Их легко залатать строительным раствором.

Экологичность . Бетонные подпорные стены нетоксичны и не выделяют аллергенов газа или опасных химикатов. Конструкция бетонных стен включает большой процент натуральных материалов, таких как глина, известняк, летучая зола или шлак, которые обычно поступают из местных источников или повторно используются в производственных процессах.

Доступность . Стоимость установки бетонной подпорной стены находится в среднем диапазоне, что обеспечивает отличное соотношение цены и качества.

Недостатки бетонных подпорных стен

Требования к конструкции . Подпорная стена, построенная из бетона, должна быть тщательно спроектирована, иметь эффективную опору и соответствующий дренаж. Это , а не — выполнимый дизайн-проект своими руками.

Проблемы установки . Заливка и заливка бетона — тоже не работа своими руками.Нанять опытного подрядчика, обладающего ноу-хау, чтобы избежать растрескивания или вздутия, которые могут ослабить конструкцию в будущем и потребовать сложного капитального ремонта. Если вы собираетесь по маршруту сборных панелей, потребуется специальное оборудование для подъема и установки тяжелых панелей.

Ограничения . Есть два ограничения для бетонных стен: 1) Подпорные стены из бетонных блоков не имеют опор и, следовательно, могут быть построены только до максимальной высоты в четыре фута (хотя это не относится к другим бетонным стенам).2) Если в будущем вы решите изменить расположение стены или дизайн ландшафта, такую ​​подпорную стену будет сложно удалить. Вам понадобится тяжелое оборудование, чтобы его сломать и вытащить мусор.

Лаура Фирст пишет для networx.com.

Обновлено 3 января 2018 г.

Сборные железобетонные блоки подпорных стен | Текстуры стен

Наши блоки подпорных стен из сборного железобетона играют центральную роль в подпорных стенах, которые мы проектируем и производим. Высокопроизводительные системы подпорных стен из сборного железобетона Shea Concrete отлично подходят для активного климата Новой Англии и благодаря своей долговечности остаются основным продуктом наших бетонных изделий.

Обширный перечень бетонных блоков для подпорных стен

Shea Concrete можно найти в нашем онлайн-каталоге. Имея на выбор более десятка типов блоков, мы отвечаем требованиям для многих применений подпорных стен. Если вы хотите увидеть предыдущие работы, которые обслуживали наши системы подпорных стенок, просмотрите нашу онлайн-галерею (ниже).

Хотите, чтобы ваша система подпорных стенок имела эстетичный вид? Shea Concrete поможет вам. Наши текстуры блоков подпорной стены включают Старый Свет, Рустик, Гранит и Известняк. Наше широкое разнообразие форм, дизайнов и уникальных текстур дает множество вариантов для удовлетворения любых ваших потребностей в проекте подпорной стены. Наши блоки для подпорных стен из сборного железобетона рассчитаны на длительный срок службы и соответствуют самым высоким стандартам прочности и долговечности. Вы можете быть уверены, что подпорная стена будет стоять долгие годы.

Позвоните в компанию Shea Concrete Products по телефону (800) 696-SHEA, чтобы продвигаться вперед по проекту подпорной стены из сборного железобетона.

Формы и текстуры

Блоки подпорной стены с дизайном и формой

Бетонные блоки подпорной стены от Shea Concrete Products собраны в коллекции форм, которые предлагают идеальное сочетание функции и формы для вашего проекта подпорной стены.Формы наших блоков подпорных стен позволяют включать в дизайн углы и изгибы под углом 90 градусов, что дает дизайнерам больше возможностей для работы. Креативность и гибкость имеют большое значение для создания эстетически привлекательной подпорной стены, и наши обширные типы стеновых блоков помогут вам в этом.

Новые блоки для ограждений и ограждений

Shea Concrete также предоставляют архитекторам и инженерам достаточные возможности, позволяя подпорным стенам проходить по уникальным дорожкам. Такие конструкции подпорных стен придают существующей собственности структурно приятный вид.Просмотрите наши варианты блоков бетонных подпорных стен ниже или загрузите наш полный каталог форм блоков в формате PDF для получения информации о размерах и технических характеристиках.

Стандартная текстура

• Гранит

Текстуры специального заказа

Установщики

Построй свою стену

Экономичные и простые в установке подпорные стены Shea Concrete имеют уникальную систему фиксации, которая позволяет использовать стены до 12 футов без георешетки.Каждый блок сделан из бетона, полученного методом мокрого литья, с воздухововлекающими добавками с минимальным давлением 3000 фунтов на квадратный дюйм, что обеспечивает невероятную прочность и долговечность, превосходящие промышленные стандарты. При стандартном размере фасада 48 дюймов на 16 дюймов поместите только один блок, и вы установили 5,33 кв. Фута подпорной стены. А поскольку раствор не нужен, блоки быстро складываются.

Обзор настенной установки ReCon

Надлежащие процедуры установки подпорной стены ReCon точно соответствуют процедурам, используемым для большинства модульных сегментных подпорных стен без раствора.Однако разница в том, что блоки подпорных стен ReCon устанавливаются не вручную, а с помощью оборудования, которое обычно принадлежит и используется большинством опытных монтажников подпорных стен или ландшафтных дизайнеров.

Бывают случаи, когда на конкретной площадке проекта необходимы уникальные решения. Специальные процедуры, такие как забивание грунтом или облицовка двутавровой сваи, могут решить сложные проблемы на стройплощадке. ReCon специализируется на оказании помощи своим клиентам в поиске уникальных решений, которые экономят время, деньги и ценную недвижимость.

Чертежи и спецификации

Ресурсы по спецификации блоков

Архитекторы и инженеры могут просмотреть нашу базу данных чертежей строительных деталей, Google Sketch-Ups, руководства по проектированию и строительству, а также спецификации блоков ограждений и ограждений, чтобы полностью спланировать проект подпорной стены. Используя конкретные схемы и размеры каждого из наших бетонных блоков, архитекторы и инженеры смогут более точно спроектировать схемы подпорных стен. Используйте указанные ниже ресурсы при планировании своих проектов. Есть эскизы в формате PDF, эскизы Google, файлы DWG и многое другое.

Детальные чертежи конструкции

• Типы блоков разведки

• Размещение базового блока

• Типичное сечение гравитационной стены

• Типичное сечение стены из георешетки

• Георешетка Ориентация изогнутых стен

• Полный блок внутреннего радиуса

• Полный блок внешнего радиуса

• Базовая строчка, шаг вперед

• Шаг вверх от стены

• Переход к верхней части стены

• Деталь внешнего угла

• Деталь внутреннего угла

• Деталь внешнего угла — фиксированные концы

• Деталь ограждения

• Деталь перил

• Применение водоснабжения

• Деталь дренажа

• Детали блока Capstone

• Детали шагового блока

• Блок полностью высокой крышки

Руководства по проектированию и изготовлению

• Полное руководство по проектированию и строительству

• — Расчетные параметры

• — Конструкция стен

• — Изогнутые стены

• — Обработка стен и ступеньки для верха

• — Углы 90 градусов и абатменты

• — Перила, ограждения и окрашивание

• — Спецификация основного формата CSI

Технические характеристики блока ограждений и ограждений

• Чертеж 300 Типы блоков заборов

• Чертеж 301 Full High Cap

• Чертеж 302 Проверка перекрытия блока ограждения от конца до конца (радиус 15 футов)

• Чертеж 303 Блокировка ограждения Сквозная проверка на пересечение (радиус 20 футов)

• Чертеж 304 блоков ограждения Проверка на взаимное столкновение (радиус 25 футов)

• Технические характеристики блока забора

• Чертеж 400A Блок ограждения (вид сверху вниз)

• Чертеж 400B Блок ограждения (вид с торца)

• Чертеж 402 Блок ограждения (внутренний изгиб, радиус 35 футов)

• Чертеж 403 Блок ограждения (внешний изгиб, радиус 40 футов)

• Спецификация блока ограждения

Настенные классы

Shea Concrete регулярно предлагает занятия и мероприятия с инструкциями и информацией по проектированию и установке подпорных стен. Уроки учат подрядчиков и инженеров особенностям и преимуществам системы подпорных стен Shea, основам планирования и проектирования стен, деталям конструкции и установки стен, а также способам реализации индивидуальных и сложных стеновых конструкций. Взгляните на наш список событий, которые открыты для регистрации, и обязательно следите за новостями о предстоящих занятиях и мероприятиях.

Узнайте о

• Особенности и преимущества системы подпорных стенок Shea
• Проектирование и дизайн
• Детали конструкции и монтажа стены
• Индивидуальные и сложные приложения

Присоединяйтесь к нам на нашем предприятии в Эймсбери (87 Haverhill Road), чтобы узнать об эффективности монтажа от стадии проекта до строительства стены от команды Shea Wall.В класс входит обед. Ограниченное количество мест — забронируйте места сегодня!

В настоящее время нет запланированных занятий.

Стоимость бетонных и каменных стен

Укладка камня подпорной стены против бетона

Как и все остальное, когда вы беретесь за такой проект, как установка подпорной стены, вы должны учитывать плюсы и минусы материалов… не последним из которых является их стоимость. При сравнении двух наиболее часто используемых материалов для подпорных стен — бетона и натурального камня — есть определенные факторы, которые играют роль помимо простого взгляда прямо на цифры, выделенные черным и белым.

Естественно, важным фактором является стоимость материала. Во-вторых, большую роль играют и затраты на рабочую силу. Наконец, вы должны смотреть на свои инвестиции с точки зрения долгосрочной перспективы, а не с точки зрения краткосрочной перспективы самого дешевого варианта.

Расчет стоимости бетонных подпорных стен

Итак, в самом деле, каковы затраты на подпорные стены из бетона? Преимущество бетона в том, что он дешевле в материальном отношении.Кроме того, они, как правило, просты в установке, что снижает затраты на рабочую силу. И хотя они чрезвычайно универсальны из-за их доступности в широком разнообразии цветов, форм и размеров, у них есть расходы, которые можно легко упустить из виду, посмотрев на их недорогие амулеты: затраты на обслуживание и их склонность к растрескиванию который требует более частого ремонта.

Бюджетность подпорных стен из натурального камня

Натуральный камень, хотя и является более дорогим материалом, чем бетон, имеет основания для такой стоимости.Будучи натуральным продуктом, он требует определенного количества источников и обработки, которые не требуются при производстве бетонных блоков. Но естественная красота компенсирует стоимость. И бетонный блок не может повторить это. Кроме того, это также обеспечивает более единственный в своем роде уникальный вид подпорной стены. К сожалению, стоимость прямых материалов из натурального камня усугубляется еще и тем, что его сложнее правильно установить. Поскольку каменная стена требует большей точности, чем бетонная, требует более высоких затрат на рабочую силу, чем стена из бетонных блоков.В сумме этот фактор может выходить за рамки вашего ценового диапазона.

Однако, прежде чем снимать натуральный камень со штабеля, важно знать, что он может служить дольше, чем бетон. Камни тверже, прочнее и плотнее, а это означает, что подпорная стена, построенная из натурального камня, может иметь более длительный срок службы, чем стена из искусственного камня. С точки зрения стоимости, один только этот факт может немного ослабить вашу настороженность и вернуть удар в ход.

Время принимать решения

Затраты варьируются от района к району, а также индивидуально от подрядчика к подрядчику, поэтому важно получить совет профессионала и проконсультироваться с несколькими подрядчиками, чтобы получить предложения, прежде чем вы выберете один.Вам также необходимо подумать о внешнем виде, который вы хотите достичь, о размере вашего проекта и о функции, которую будет выполнять ваша стена — будь то только для добавления визуальной привлекательности или для защиты вашего ландшафта от эрозии.

Позвоните команде экспертов Executive Landscaping, Inc. сегодня, чтобы узнать больше о стоимости подпорных стен и о том, как мы можем создать для вас Executive Masterpiece!

Связанные

Сегментарный бетон против материалов подпорных стен из валуна для вашего ландшафта

Подпорные стены — это практичные и эстетичные элементы, которые можно включить в ландшафт вашего заднего или переднего двора.

Они могут помочь решить множество проблем в вашем ландшафте, а также создать уникальные возможности для посадки. Подпорные стены чаще всего используются на наклонной поверхности, чтобы удерживать почву и повысить ценность вашего пространства.

С помощью подпорных стен ландшафтные дизайнеры и архитекторы могут обеспечить закрепление почвы между уровнями склона холма, а также создать живописные виды на вашем ландшафте.

Врезавшись в откос, подпорная стена может освободить пространство и сделать его более подходящим для патио или дорожки.

Или подпорная стена может прорезать лужайку и образовывать углубленную садовую комнату, чтобы расширить ваше внутреннее жилое пространство на открытом воздухе. Задний двор с односкатным уклоном можно даже преобразовать с помощью ряда террас подпорных стен, превратив склон холма в многоуровневый ландшафт.

Подпорные стены — это тщательно спроектированные ландшафтные элементы, обеспечивающие одновременно форму и функциональность.

Прежде чем вы решите добавить один в свой ландшафт, вы можете рассмотреть два основных материала подпорных стен, чтобы определить, какой тип конструкции вам понадобится, а также оценить плюсы и минусы и стоимость каждого типа.

Блоки для сегментных бетонных подпорных стен

Сегментные подпорные стены состоят из модульных бетонных блоков, которые сцепляются друг с другом. Они используются для сдерживания наклонной поверхности почвы, чтобы обеспечить прочный вертикальный фронт.

Без этого типа адекватной фиксации склоны и холмы могут обваливаться или скользить.

Поскольку сегментные подпорные стены чрезвычайно прочные, вы можете строить более высокие и крутые стены, сохраняя при этом силу почвы позади них.

Они также будут немного сгибаться и немного двигаться при движении земли и, таким образом, не будут иметь трещин, как бетонная конструкция.

Сегментные подпорные стены могут быть построены в ограниченном пространстве на вашем участке. Нам просто нужно привезти поддоны из камня.

Установка основного курса подпорной стены — всегда самая длинная и сложная часть. Как только базовый курс закончен, остальная часть стены быстро поднимается вверх.

Эти стены также бывают разных цветов и текстур.Самая дешевая стена — серый трехгранный блок, не отделанный с обратной стороны.

Стоимость установки сегментной бетонной подпорной стены начинается примерно от 35 долларов за 1 фут . Декоративные или цветные блоки могут быть разных цветов и смешиваться с обработанными лицевыми и оборотными сторонами. Эти стены стоят до 75 долларов за фут, включая подготовку, установку и дренаж.

Плюсы сегментных железобетонных подпорных стен

• Сегментные бетонные блоки подпорных стен являются наиболее прочными стеновыми материалами, и эти стены можно построить выше, чем любые другие стены.
• Сегментные бетонные блоки подпорной стены сдвигаются и перемещаются вместе с землей для предотвращения растрескивания.
• Эти стены можно возводить в ограниченном пространстве.
• Эти блоки бывают самых разных текстур и цветов.
• Сегментная подпорная стена из бетона придает формальный вид.
• Сегментные бетонные блоки подпорной стены настолько универсальны, что их можно использовать для удержания склонов или склонов холмов или для создания нескольких террасных стен.

Минусы сегментных бетонных подпорных стен

• Сегментные подпорные стены из бетона традиционно дороже валунных.
• Эти стены нуждаются в прочном основании, чтобы выдержать долгие годы.

Подпорные стены из валуна

Каменные стены и стены из валунов естественно сочетаются с деревенским стилем ландшафтного дизайна, который очень популярен в Айдахо-Фолс. Он обеспечивает естественный вид, уникальный для вашей собственности.

Валуны чрезвычайно легко достать в Айдахо-Фоллс — мы можем получить валуны серого и ржавого цвета в Монтане, а валуны красного и коричневого цвета — в Юте.

Установка стен из валунов довольно проста по сравнению с подпорными стенами из сегментного бетона, потому что каждый валун высотой от 3 до 4 футов может быть установлен с помощью оборудования, а блоки должны укладываться вручную.По этой причине, стоимость подпорных стенок для валунов может варьироваться от 25 долларов за лицевую ногу до 55 долларов за лицевую ногу .

Однако, чтобы сделать это правильно, участок должен быть достаточно большим для доступа мини-экскаватора. Сами стены также занимают намного больше места. Например, 16-футовая стена может занять от 30 до 40 футов на вашем участке.

Хотя это сплошная стена, стены из валунов обычно укладываются короче, чем подпорные стены из сегментного бетона.

Плюсы подпорных стен Boulder

• Стены из валуна создают естественный вид, который отлично сочетается с деревенскими домами и ландшафтным дизайном.
• Они построены просто с использованием оборудования, а не с лишним ручным трудом.
• Валуны всех цветов и размеров очень легко достать в Айдахо-Фолс.
• Валуны предлагают менее дорогую альтернативу подпорной стене.

Минусы подпорных стенок Boulder

• Вам нужно больше места на вашем участке для установки подпорной стены из валуна.
• Стены из валуна не могут быть построены на такой же высоте, как подпорные стены из сегментного бетона.

Возникли проблемы с эрозией почвы или нужно переконфигурировать пространство с подпорными стенами?

Если вам нужно укротить непослушный склон на своем участке, поддержать бассейн или очертить многоярусный сад с помощью подпорных стеновых блоков, у вас есть множество решений, к которым вы можете обратиться.

Валунная стена может быть декоративной и вписываться в склон холма с бассейном произвольной формы.

Сегментные бетонные блоки подпорной стены могут быть обработаны в различных формах и размерах и быть построены достаточно высокими, чтобы удерживать почву на месте, или построены ярусами, которые можно благоустроить, превращая скучный холм в более удобное и эстетичное пространство.
