Поиск скрытой электропроводки в стене: 6 способов найти скрытую проводку под штукатуркой

Обрыв скрытой проводки — как самостоятельно найти место обрыва скрытой электропроводки в стене

В случае прокладки скрытой проводки обнаружить обрыв достаточно проблематично. Но, имея в своём распоряжении надёжные приборы, можно найти место в стене, где произошла неисправность.

Основные причины, по которым чаще всего случаются обрывы в электропроводке квартиры

При соблюдении условий правильной эксплуатации проводка может исправно служить десятки лет. Но если имеет место

повышенная токовая нагрузка

или при включении электроприборов

защитная система не срабатывает

, проводка не сможет функционировать должным образом. И чтобы осуществить поиск обрыва, потребуется провести тест через распределительный короб. Участок, на котором обнаруживается неисправность, подлежит замене.

При использовании розеток для штепселей зачастую имеет место нагар, оплавление контакта и нагрев соединений. Это происходит в результате

ослабления пружины

.

Сбои в скрытой электропроводке провоцирует

сильно нагретый тройник

, когда от него работает несколько единиц бытовой техники высокой мощности. Категорически запрещается допускать такое, так как находящиеся возле розетки кабели перегреваются и подвергаются перегрузке. И это отражается на изоляции.

Иногда при нажатии на выключатель заедает реле или клавиша. Это происходит из-за трещин в корпусе и поломанных контактов или оплавившихся пластин. В данном случае понадобится

заменить выключатель

.

Если замена перегоревшей лампы накаливания не разрешила проблему, то сущность неисправности кроется в патроне. Если нет контакта с цоколем лампы, его слегка отгибают. Наиболее распространённые виды повреждений в проводке следующие:

•
  обрыв и излом жил в шнуре. Для исправления неполадки провод разрезают и зачищают соединения
•
  возникают нарушения в оболочке изоляции. Чтобы не допускать подобных явлений, провода от электрооборудования нельзя перекручивать, завязывать в узлы и сгибать. Место оголённых жил следует заклеить липкой лентой

Воспользовавшись транзисторным приёмником, вы сможете легко найти линию скрытой электропроводки. Для этого достаточно к розетке подключить источник помех. Приёмник настраивается на диапазон со средними волнами и проводится по стене. Когда динамик сильно затрещит, значит, место срыва найдено. Определение обрыва обычно производится при помощи специального оборудования – бесконтактными индикаторами. Такое название они получили потому, что они не соприкасаются с проводами, по которым течет ток.

Как найти неисправность скрытой электрики?

Обнаружить разрыв проводки можно, применив такую методику: вам понадобится индикаторная отвёртка, тестер и бесконтактный индикатор для поиска скрытого электрического провода. А также подсобные инструменты – пассатижи, изолента.

Первоначально потребуется узнать, какой проводник сорван – по нулю или фазный. Чтобы его найти, отвёрткой прощупываем контакты вышедшей из строя розетки. Если имеет место фаза – соответственно, сорван ноль. Если нет сопротивления в процессе прощупывания прибором – значит, здесь неисправность. Поиск точки обрыва в стене из бетона производится посредством индикатора скрытой электропроводки таким путём:

•
  провода от распределительной коробки укладываются по горизонтали или вертикали, изгибы при этом располагаются под прямым углом, поэтому прибор, перемещаемый вдоль стенки, подаст сигнал
•
  если индикатору удалось найти срыв в проводе – звук пропадает

Можно воспользоваться трассоискателем для поиска неисправности скрытой проводки. Данное устройство – быстродейственное и высокоточное. Он может зондировать электрическую сеть под напряжением и обесточенную. Если в проводах нет тока, используйте дополнительно генератор. Его подключают к точке нахождения кабеля, и тот подаёт сигнал, который постепенно затихает, как только завершится поиск места обрыва проводки в стене.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом. Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

приборы, позволяющие найти скрытые провода

Во многих современных помещениях электрические провода и коммуникации спрятаны непосредственно в стенах. Такой вариант монтажа позволяет сохранить эстетическую привлекательность интерьера, а также сэкономить свободное пространство. Но при желании провести ремонтные работы или заменить старые провода придется разобраться, как найти скрытую проводку.

• Общая информация
• Особенности скрытого монтажа
• Приборы для поиска
• Популярные модели
• Использование мультимера
• Альтернативные методы
• Полезные советы

Общая информация

Вряд ли сегодня найдется квартира или частный дом, в котором присутствует наружная прокладка электропроводки. Такие схемы могут использоваться только в тех случаях, когда нет возможности осуществить внутренний монтаж или отсутствует желание пилить стеновую конструкцию. Однако, если провода расположены глубоко под слоем штукатурки и появились какие-либо проблемы в их работе, у многих людей возникает логичное желание понять, как найти скрытую проводку в стене.

Это нужно для быстрого устранения неисправностей, а также сохранения проводов в целости и сохранности. Для решения задачи можно задействовать специальные профессиональные приборы или домашние изобретения, указывающие на расположение линии.

Открытые схемы монтажа электропроводов давно перестали пользоваться спросом и вышли из обихода. Они встречаются в одиночных постройках старого образца, которые не подвергались реставрационным работам. При наружном монтаже проблем с поиском проводов не будет. Однако такой вариант существенно портит эстетичную привлекательность постройки и к тому же становится уязвимым к различным повреждениям. А если в доме живут маленькие дети или домашние животные, они могут банально задеть проводку и получить удар током, что очень опасно.

Особенности скрытого монтажа

При возведении современных жилищ, а также при выполнении реставрации старых домов практикуется скрытая прокладка электропроводки.

Она характеризуется двумя основными плюсами:

1. Повышенная безопасность.
2. Эстетичность.

Для успешного монтажа необходимо установить кабель в специальные штробы, а затем заделать штукатуркой. Но при необходимости осуществить поиск проводов у владельца постройки могут возникнуть всевозможные трудности. Поэтому перед тем как приступить к ремонту домашней электросети, важно уточнить, как найти проводку в стене, и только после этого начинать какие-либо работы. В противном случае, в дальнейшем могут возникнуть неоправданные трудности и проблемы.

Умение определять расположение проводов может быть полезным при таких обстоятельствах:

1. Если необходимо зафиксировать элементы мебели, предметы интерьера или картин на стеновой конструкции.
2. Если в электросети произошел какой-либо сбой, например, короткое замыкание, обрыв фазы и так далее.
3. Если запланирована реставрация дома и перепланировка всей цепи электроснабжения.
4. Если в здании проводятся ремонтные работы.
5. Если необходимо подвести заземление.

В общем, такие навыки будут полезными при любых работах, включающих в себя сверление или частичное нарушение целостности перегородок. Они позволят избежать повреждения линии и предотвратить массу неприятностей.

Приборы для поиска

В настоящее время на рынке технических устройств и вспомогательного оборудования можно найти массу приборов для определения проводки в стене. Они работают на основе простых физических принципов и позволяют эффективно найти размещение проводов под слоем штукатурки. Однако у таких электроприборов могут присутствовать не только плюсы, но и минусы.

Значительная часть подобных изобретений способна реагировать на электромагнитное поле, которое создается возле проводника, когда по нему проходит ток. Другие модели работают наподобие металлоискателя и определяют скрытый металл. В этом случае они распространяют специальные волны и улавливают возвращающий измененный сигнал. В обоих типах задействуются базовые законы физики, но по продуктивности работы они существенно уступают промышленным, а особенно профессиональным аналогам.

В зависимости от принципа работы и конструкционных особенностей приборы для нахождения проводки в стене могут разделяться на следующие категории:

1. Электростатические — работают за счет определения электромагнитного поля в проводе.
2. Электромагнитные — способны функционировать только в тех случаях, если проводка находится под нагрузкой от 1 кВт.
3. «Металлоискатели» — представляют собой профессиональное оборудование, которое ищет конкретный металлосодержащий материал под штукатуркой.
4. Совмещенные — являются комбинированным вариантом и совмещают в себе возможности разных типов, что серьезно улучшает их точность.

Наиболее популярным типом приборов для поиска проводки являются электростатические модели. Это не странно, ведь они намного дешевле, чем остальные устройства, и при этом эффективно определяют размещение проводов под стеной.

Но если сеть обесточена, то такой вариант бесполезен и необходимо задействовать металлоискатели. Комбинированные модели продаются по высоким ценам, но это оправдывается их функционалом и качеством работы.

Популярные модели

На рынке электроприборов доступны разные модели устройств для поиска проводки. Каждый производитель желает чем-то отличиться, поэтому внедряет в своей продукции дополнительные функции и передовые принципы работы. Естественно, это влияет на глубину обнаружения и другие рабочие свойства оборудования.

Модели профессионального типа быстро указывают на местонахождение найденного кабеля и позволяют определить скрытую проводку в стене. Кроме того, они могут находить места обрывов сети, что делает их незаменимым инструментом.

В числе наиболее популярных моделей находятся следующие приборы:

1. Сигнализатор Е121 («Дятел»). Устройство находит обрывы и местонахождение линии, которая находится под напряжением и скрыта под слоем штукатурки толщиной не больше семи сантиметров.
2. ПОСП-1 — обнаруживает скрытую электропроводку и поврежденные участки.
3. STANDARD LA — 1012 — реагирует на электромагнитное поле и быстро находит обрывы.
4. Датчик ExtechDA30 — характеризуется высокой чувствительностью к линиям, которые находятся под воздействием переменного напряжения. Они находят даже экранированные провода.

Не секрет, что ремонтные работы, затрагивающие цепь электросети, розетки и выключатели, осуществляются совсем не часто. После капитальной отделки здания такие действия выполняются нескоро. Поэтому, если возникли какие-либо единичные проблемы с электрической сетью, не обязательно покупать дорогостоящий детектор — можно обойтись обычной отверткой-индикатором. Стоит подобное изобретение совсем недорого, но его функционал сильно ограничен.

В любом случае, на рынке представлен широкий ассортимент вспомогательных приборов, поэтому подобрать подходящий вариант не составит большого труда.

Однако, если речь идет о профессиональном устройстве, необходимо понимать, что оно требует соответствующего опыта и навыков в правильном анализе получаемых сигналов.

Использование мультимера

Для диагностики домашней цепи электропитания используются мультимеры, которые подключают к полевому транзистору.

Чтобы определить проводку с помощью такого устройства, нужно следовать такой инструкции:

1. В первую очередь необходимо поставить режим измерения сопротивления на 200кОм.
2. Затем нужно присоединить щупы к среднему и левому выводам транзистора, а правый оставить в роли антенны.
3. Устройством нужно провести вдоль стеновой конструкции.
4. Если мультиметр определяет изменение внутреннего сопротивления полупроводникового элемента в электромагнитном поле, значит проводка найдена.

Обычные мультиметры китайского производства находят не только расположение провода, но и определяют, в каком месте произошел обрыв. Чтобы повысить его чувствительность, можно применить простую хитрость: закрепить на свободном выходе транзистора небольшой отрезок медной проволоки.

Альтернативные методы

Кроме профессиональных и специализированных устройств для поиска линий электропроводки, можно задействовать подручные средства. Их функционал определяется схемой сборки и классом модели.

В большинстве случаев для базовых задач хватает обычной индикаторной отвертки, но обладая простыми навыками, можно самостоятельно изготовить искатель проводов с неплохой чувствительностью. Для этого следует подготовить такие компоненты:

1. Телефонный динамик (от стационарного устройства).
2. Стрелочный омметр.
3. Полевой транзистор.
4. Источник электропитания.

Существует множество схем таких изобретений. Главное — найти такой вариант, который будет несложно изготовить своими руками, а эффективность определения проводов окажется достаточно высокой.

Кстати, в настоящее время для изготовления искателей проводов можно использовать обычный смартфон под управлением iOS или Android. Все, что может понадобиться для преобразования устройства в высокоэффективный искатель проводов — телефон со специальной программой наподобие «Metall Detector» (или любой другой аналог), а также небольшой магнитный датчик.

Оснащенный таким элементом смартфон становится полноценным металлоискателем, который сможет определить расположение кабельных жил и других изделий из металла. Еще одним полезным инструментом для поиска проводки в стене может стать обычный радиоприемник. Для этого нужно выставить частоту на значение 100 кГц и начать водить приемником возле стены. По мере приближения к проводке шум будет становиться очень интенсивным.

Также для решения такой задачи можно воспользоваться старым кассетным плеером или магнитофоном, обычными наушниками, а также катушечным микрофоном. Подобные девайсы способны реагировать на любые электромагнитные помехи, но характеризуются невысокой чувствительностью. Однако базовых рабочих свойств вполне хватает для того, чтобы найти место прокладки кабеля, поэтому для единичных случаев такие альтернативные средства вполне актуальны.

Полезные советы

Если поиск скрытой проводки становится слишком сложным, а под рукой нет подходящих приборов, можно обойтись простыми способами и попытаться определить местонахождение кабелей по местам заделки и незначительным выступам. Также можно сделать предположение, что разводка выполнялась по ПУЭ, а все ответвления расположены под прямым углом.

В первом случае на стене должны присутствовать оставшиеся следы от проводки, и можно будет отследить всю схему. Второй вариант является рискованным и подразумевает предположительную ориентацию в размещении проводов. Альтернативные способы поиска являются довольно простыми, поэтому высокой точности от них ждать не нужно. Тем не менее, для большинства домашних задач их вполне хватает.

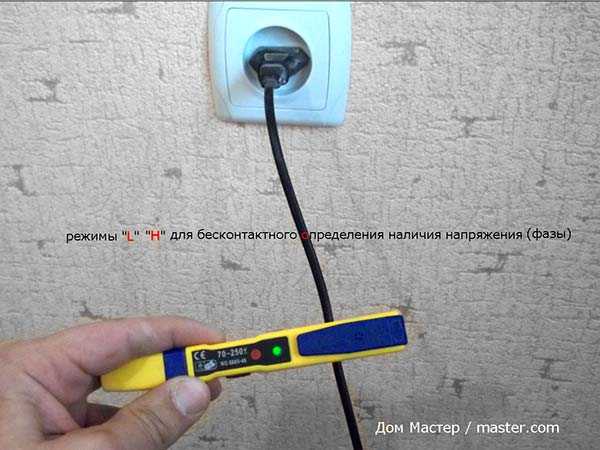

Наиболее доступным вариантом детектора проводки является отвертка-индикатор. Но она эффективна лишь в тех случаях, если неэкранированный кабель залегает под тонким слоем штукатурки и находится под напряжением. В противном случае придется задействовать более глубокий поиск, заключающийся в определении металла или электромагнитного поля.

Разбираясь, как узнать, где в стене проходит проводка с помощью какого-нибудь прибора, можно быть уверенным, что конечный результат будет соответствовать действительности. Передовые устройства отлично реагируют на любые электромагнитные изменения или на металлические поверхности. Правда, стоят они недешево, и покупка таких приборов оправдает себя только в тех случаях, если они будут часто применяться для электротехнических работ.

На самом деле, поиск проводки в квартире — это вполне реализуемая задача, которую может выполнить любой желающий. И для этого необязательно обладать профессиональными навыками или покупать дорогостоящее оборудование. Достаточно следовать за простой инструкцией и знать общие принципы процедуры.

Как найти электрические провода в ваших стенах?

Неосторожное сверление любых стен чрезвычайно опасно, так как в ваших стенах есть электрические провода по всему дому, найдите их!

Даже подвешивание рамы для картины может быть опасным, если вы забьете гвоздь не в том месте.

Любая электрическая авария, которая приводит к поражению электрическим током, короткому замыканию или возгоранию, подвергает опасности всех в доме.

Как подключить электрическую розетку?

Включите JavaScript

Как подключить электрическую розетку?

Чтобы свести к минимуму риск поражения электрическим током и повреждения электропроводки, всегда используйте индикатор для проводов или электрических цепей, прежде чем сверлить стену в вашем доме.

В этой статье вы также научитесь использовать трассировщики на основе розеток и свинца, чтобы защитить себя при ремонте дома.

Мы обсудили, как найти электрические провода в ваших стенах и как избежать ударов по проводам во время сверления или работы над любым проектом «сделай сам», но как вы можете найти провод в стене?

Мы здесь, чтобы помочь вам!

Поехали!

1. Используйте магнитный искатель стержней:

Искатели стержней определяют провода, на которых держится стена.

Магнитные искатели шипов пользуются большой популярностью как среди домовладельцев, так и среди профессионалов.

Магнитный искатель стержней использует магнит для обнаружения гвоздей и шурупов, которые скрепляют вашу стену.

Просто сдвиньте искатель стоек горизонтально, прижав его к выбранной стене.

Провода обычно размещаются в таком положении, чтобы их было легче найти.

Каждый раз, когда магнитный искатель срабатывает, используйте малярную ленту, чтобы отметить место.

Пока вы закончите, у вас будет отличное представление о том, каких мест следует избегать при сверлении стены.

2. Используйте детектор электрических проводов для поиска проводов:

Детектор электрических проводов — еще один инструмент, который можно использовать для поиска скрытых электрических линий.

При обнаружении активного электрического тока это устройство посылает сигнал.

В то время как некоторые детекторы могут обнаруживать провода только через гипсокартон, другие могут обнаруживать провода даже через бетон.

Подключите проводной детектор к розетке, расположенной рядом с областью, которую вы хотите проверить.

Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.

Передатчик и приемник составляют единое целое.

Передатчик подключен к розетке и посылает сигнал по сети проводов, проходящих через стену.

Приемник поймает этот сигнал и покажет расположение проводов.

Чтобы найти кабели внутри стены, наклоните приемник горизонтально, лучше всего начать с розетки и двигаться наружу.

Держите приемник у стены в идеальном положении для точного считывания.

Малярную ленту можно использовать, чтобы указать, где был обнаружен электрический сигнал, чтобы вы знали, где не сверлить.

3. Использование электрического искателя:

В отличие от магнитного искателя, электроника создает изменяющееся электрическое поле, когда проходит по стенной стойке.

Детектор шпилек с функцией обнаружения проводов переменного тока — это самое простое оборудование для поиска электрических проводов в ваших стенах.

Вы можете использовать эти искатели шипов для поиска электрических токов внутри стен.

Вы сможете определить расположение и направление кабелей.

Электронный искатель стоек следует перемещать горизонтально вдоль стены.

При обнаружении стойки в стене раздается звук или мигает свет.

Отметьте место всякий раз, когда вы получаете сигнал от искателя, чтобы вы знали, какие области вашей стены следует избегать.

4. Воспользуйтесь видеокамерой:

Несмотря на то, что искатели шпилек могут быть весьма полезными для поиска шпилек и, в конечном счете, электропроводки за стенами, вы можете поискать их.

Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент будет вам очень полезен.

Вы можете заглянуть внутрь своей стены с помощью камеры с гибким прицелом.

Когда будут известны точные места и маршрут, вы можете быть уверены, что места, которые вы решите пробурить или забить, полностью безопасны.

Имейте в виду, что внутри ваших стен абсолютно темно. Купите телескопическую камеру с установленным на ней мощным светом.

Вы можете приобрести камеру с ночным видением, если хотите потратить немного больше денег.

Перед покупкой видеокамеры подумайте о качестве видео: размытое видео не поможет обнаружить проводку за стенами.

Чтобы сфотографировать вашу сложную систему электропроводки, ваша камера должна быть достаточно проворной, чтобы преодолевать препятствия и огибать крутые повороты.

5. Используйте чертеж:

Получение текущих электрических схем вашего дома — это самый быстрый и практичный способ найти электрические провода в ваших стенах.

Благодаря этим планам вы получите точную карту расположения проводов. Вы также будете знать, какой автоматический выключатель назначен каждой комнате в вашем доме.

Эти чертежи потребуются, если вы собираетесь настраивать свои электрические цепи или проводить значительные модификации дома в каждой комнате.

Вы не сможете получить полное представление о своей электрической системе только с помощью искателей шпилек и детекторов проводов.

Эти чертежи можно получить в вашей строительной компании или в органах местного самоуправления.

6. Введите идентификацию:

Другая стратегия заключается в логическом рассмотрении электромонтажных работ.

Как вы знаете, розетка находится рядом, а проводка в стене проходит горизонтально.

Благодаря наличию поблизости розетки можно предположить примерное расположение проводов.

Выключите питание, прежде чем начать сверлить стену, на случай, если ваша оценка была ошибочной.

Некоторые меры безопасности при поиске электрических проводов:

• Обычно при работе с электрическими компонентами существует некоторый риск.
• При поиске проводов внутри стен не забывайте соблюдать меры предосторожности, основанные на здравом смысле.
• И прежде чем вы начнете сверлить или стучать в свои внутренности, убедитесь, что вас заметят.
• Перед отключением автоматического выключателя в месте, где вы собираетесь проверить электрическую проводку, отключите все оборудование.
• На случай, если во время работы будет недостаточно света, держите рядом фонарик.
• Обязательно используйте инструменты в перчатках и защитных очках, если вы планируете просверлить небольшое отверстие в стене для видеокамеры.
• Если вы не уверены, находятся ли провода под напряжением, избегайте контакта с внутренней частью стены.
• Если у вас есть какие-либо вопросы о процедуре, обратитесь к квалифицированному электрику.

Часто задаваемые вопросы: как найти электрические провода в стенах?

Q1. Как определить оборванный электрический провод?

К счастью, при проверке целостности цепи прибор, известный как стандартный мультиметр, может работать как определитель обрыва провода.
Провод можно отремонтировать или заменить после определения места обрыва.

Q2. Как можно отследить провод без питания?

Чтобы найти провода в стенах, используйте магнитный или электрический искатель.
Вы также можете использовать детектор напряжения или тестер неоновой цепи, чтобы определить, находится ли конкретный провод под напряжением.
Если определенные кабели в вашей стене запутались с другими, эти инструменты также могут помочь вам отследить эти провода.

Q3. Как размещаются электрические провода внутри кирпичных стен?

Вы можете обнаружить провода в стене с помощью электрического или магнитного искателя.
Металлические гвозди можно найти в стенных стойках с помощью магнитного искателя.
Когда электронный искатель гвоздей входит в более плотную область стены, небольшое электрическое поле вызывает изменения.

Заключение:

Существуют различные методы поиска электрических проводов в стенах. Также можно выбрать камеру с оптическим прицелом, детектор электрических проводов или различные искатели шипов.

Очень важно знать, какой гаджет лучше всего соответствует вашим требованиям и уровню опыта.

Соблюдайте осторожность и надевайте защитное снаряжение при использовании того или иного метода.

Вы можете выполнять ремонтные или отделочные работы, не беспокоясь о схеме проводов в ваших стенах.

Лучший трассировщик проводов (обзор и руководство по покупке) в 2023 г.

Преимущества детекторов проволоки

• Эффективный. Трассоискатели специально разработаны для поиска проводов в труднодоступных местах. В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание. С помощью подходящего трекера вы сможете легко найти провода, будь то дома или в коммерческом помещении.
• Экономия времени. Трассировщик проводов также сэкономит вам много времени, которое вы потратили бы на то, чтобы выяснить, куда идут провода. Он может найти провода как под землей, так и в стенах за несколько минут, что позволяет достаточно быстро выполнить любой ремонт.
• Легко для бюджета. Электроискатели — разумное вложение, поскольку они служат в течение длительного времени. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других сопутствующих расходах. Трассировщики проволоки не дорогие, поэтому вам не придется тратить целое состояние, чтобы получить их в первую очередь.

Типы трассировщиков проводов

Почему доверяют нам

Наши обзоры основываются на сочетании практических испытаний, мнений экспертов, оценок реальных покупателей и нашего собственного опыта. Мы всегда стремимся предлагать подлинные и точные руководства, которые помогут вам найти лучший выбор.

Подробнее

Активная трассировка

Существует два метода проверки проводов и кабелей с помощью трассировщиков проводов. Первый касается активной локализации, которая удобна для тех, кому нужно локализовать конкретные линии, трубы и т. д. Детектор проводов заряжает определенную линию электричеством и использует приемник для приема генерируемого сигнала. Он делает это, используя прямое соединение или посылая сигнал. Некоторым устройствам требуется прямое крепление к линии, в то время как другие должны быть хорошо расположены на земле над конкретной линией.

Пассивная трассировка

Второй метод называется пассивной локацией проводов. Используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника. Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими действиями.

Лучшие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем. Его основная цель – оснастить надежной и качественной экипировкой как профессионалов, так и домашних мастеров. Extech охватывает целый ряд инструментов, от электроники до лабораторных инструментов, а комплект для устранения неполадок электрооборудования Extech является одним из самых популярных продуктов.

Amprobe

Amprobe — одна из самых популярных компаний, когда речь идет об инструментах для электриков и специалистов по системам вентиляции и кондиционирования. Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Вот уже более 70 лет Amprobe пользуется доверием как профессионалов, так и разнорабочих. Она стоит за первыми токоизмерительными клещами и первыми искателями проводов и всегда предлагает на рынке новые и инновационные инструменты. Примером этого является усовершенствованный детектор проводов Amprobe AT-6020 с 8 режимами чувствительности.

Цены на трассировщики проводов

• $30-$40: В этом ценовом диапазоне есть множество надежных и качественных копировальных аппаратов. Хотя они могут быть специально разработаны для некоторых ситуаций, таких как трассировка под землей или стенами, они очень эффективны и точны.
• $50 и выше: Более дорогие копировальные устройства имеют более прочный корпус и множество дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании в профессиональных и сложных задачах. За дополнительные деньги вы также можете приобрести наборы для устранения неполадок в электрооборудовании с множеством аксессуаров и универсальных устройств, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

В первую очередь подумайте, какой тип кабеля вам нужен. Некоторые из них специально разработаны для определенных условий и сред и могут не работать для всех целей. Наряду с двумя основными типами трассировщиков проводов (активное или пассивное трассирование) существует также несколько других моделей. Существует подземный искатель проводов, который может помочь вам найти провода, спрятанные глубоко под землей, или автоматические выключатели для определения проблем с питанием. Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Приложение

Наряду с выбором между активной или пассивной трассировкой проводов, вы также можете выбрать определенный тип приложения. Некоторые проводные трекеры должны быть подключены к сети напрямую, и только тогда они смогут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое. Другие, однако, используют зажимы или зажимы типа «крокодил» для передачи сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, профессионал вы или любитель, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона, а следовательно, быстрее и точнее обнаруживать и локализовать провода. Лучшие средства обнаружения проводов имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в соответствии с ситуацией и окружающей средой.

Прочие соображения

• Диапазон. Не все искатели линий имеют одинаковый диапазон. Хотя большинство из них обнаруживают сигнал на глубине около трех футов и на расстоянии 100 футов, это может сильно различаться в зависимости от модели. Эти стандартные трассировщики провода отлично подходят для домашних целей, но вам может понадобиться более широкий диапазон для профессиональных целей.
• Строительство. Также важно искать устройство с прочным корпусом, обеспечивающим большую надежность. Домашние инспекторы могут использовать менее прочный искатель проволоки, но профессионалы могут захотеть получить более прочную модель. Скорее всего, они будут часто использовать устройство и хранить его вместе с другими инструментами, что может привести к повреждению и сокращению срока службы искателя проводов.
• Дополнительные принадлежности. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем. В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете инвестировать в универсальный трассировщик, который будет работать со всеми типами кабелей и прослужит много лет.

Лучшие устройства для обнаружения проводов Обзоры и рекомендации 2021

Лучший в целом

Kolsol Wire Locator

Проверить последнюю цену

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять проблемы с электричеством, трекер проводов Kolsol — отличный выбор. Это эффективное устройство, которое отслеживает все виды скрытых проводов, от заборов для домашних животных до металлических труб.

Трассировщик проволоки Kolsol имеет впечатляющий диапазон до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до самодельных. Трассировщик также точно отслеживает цепи и провода, проложенные под землей и за стенами. Кроме того, он компактен, легок и удобен в транспортировке.

Основным недостатком этого искателя проволоки является хрупкая внешняя оболочка. Он сделан из пластика, выглядит немного хлипким и может легко сломаться. Таким образом, устройство не является идеальным вариантом для повседневного использования, поскольку оно может быть сильно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может находить и различать отдельные провода в группе.

Лучшее соотношение цены и качества

Устройство для отслеживания проводов Meterk

Проверить последнюю цену

Этот инструмент для обнаружения проводов и кабелей идеально подходит для тех, кто ищет универсальное, но недорогое устройство, которое поможет им отслеживать линии за стенами или под землей. Это также удобно для проверки состояния сети и телефонных линий. Благодаря удобному дизайну он подходит для всех — даже начинающие пользователи смогут его освоить.

Тестер проводов и кабелей удобен в обращении, к нему прилагается подробное руководство, содержащее всю необходимую информацию. Что делает его еще более привлекательным, так это дальность сигнала до 3000 метров. Трассировщик довольно мощный и может обнаруживать провода в различных средах. Он даже имеет громкий звуковой сигнал и многоцветный световой индикатор для облегчения координации. Дополнительно в комплект входят пара берушей и сумка для хранения.

Важно отметить, что это устройство не является идеальным вариантом для коммерческого использования, хотя и дает точные результаты. К сожалению, трассировщик может сломаться или выйти из строя, если он используется ежедневно или с ним неаккуратно обращаются. Кроме того, кнопка на зонде хлипкая и может случайно включить трассировщик. Входящие в комплект беруши тоже не самого лучшего качества.

Поощрение

Комплект для устранения неполадок электрооборудования Extech

Проверить последнюю цену

Компания Extech предлагает высококачественный комплект для обнаружения неисправностей электрооборудования. Наряду с обнаружением проводов, этот комплект также может помочь вам найти цепи, дефекты монтажа и другие неисправности в доме. Он также очень удобен для профессионалов, потому что он очень мощный и высокоэффективный.

Тестер проводов и цепей имеет уникальную защелкивающуюся конструкцию. Передатчик и приемник соединяются вместе для облегчения транспортировки и хранения. Трассировщик имеет эргономичный дизайн и довольно прост. Он оснащен светодиодной подсветкой и звуковым сигналом, поэтому результаты легко читаются. Также имеется кнопка регулировки чувствительности, которая позволяет настроить сигнал и обнаружить провода в любой ситуации.

Кнопка, однако, не имеет маркировки приращения, так что ее установка может быть довольно сложной задачей. Он также чувствует себя немного свободно. Еще одна вещь, требующая аккуратного обращения, — это внешняя оболочка в целом. Он довольно хрупкий и может сломаться при падении или любом другом повреждении.

Лучший инструмент среднего класса

Кабельный трассировщик Klein Tools

Проверить последнюю цену

Кабельный трассировщик Klein Tools — это высококачественный инструмент для поиска и проверки проводов. Он имеет прочный пластиковый корпус и включает в себя прочные зажимы ABN (угловые гвозди), которые надежно захватывают провода, не защемляя и не повреждая их. Он прост в использовании и помогает сэкономить время в долгосрочной перспективе.

На сегодняшний день одной из его лучших функций являются звуковые оповещения. Устройство поставляется с пятью различными частотами тонов, которые предупреждают вас о различных типах проводов. Он также может обнаруживать провода на расстоянии до 1000 футов. Это точное устройство, компактное, легкое, его легко носить с собой в кармане или в коробке.

Хотя этот инструмент может быть и не слишком дорогим, он находится в среднем ценовом диапазоне. Могут быть проблемы с тем, что динамик недостаточно громкий, чтобы его можно было услышать без наушников, но он имеет разъем для наушников для дополнительной универсальности. Кроме того, кнопки можно довольно легко включить, если оставить его в сумке или кармане.

Best Premium

Тон-генератор Fluke Networks

Проверить последнюю цену

Тон-генератор Fluke Networks разработан ведущим производителем. Это высококачественный копировальный аппарат, ультратонкий и компактный, но мощный. Он предназначен для проверки проводов в неактивных сетях и настроен на пять тонов для нескольких способов идентификации проводов и кабелей в доме или мастерской.

Также включает полностью сменный наконечник. Он имеет отличный захват и эргономичную ручку, поэтому его легче держать. Кроме того, возможно, его лучшим аспектом является громкий и чистый динамик. Но если это не сработает, вы всегда можете воспользоваться встроенным 3,5-мм разъемом для наушников. Это экономит ваше время, позволяя отслеживать провода за считанные минуты.

Это дорогое устройство для обнаружения проводов, но оно не абсурдно дорогое. Были жалобы на то, что порт RJ11 нельзя адаптировать к разъему RJ45. Кроме того, батарейки могут не входить в комплект инструмента. Кнопки также могут включиться, если вы оставите его в сумке для инструментов и будете перемещать. Он маленький и его легче раздавить внутри сумки.

Самый простой

PTE Wire Tracer and Circuit Tester

Проверить последнюю цену

PTE Wire Tracer and Circuit Tester отличается простым, но элегантным дизайном. Это еще один отличный бюджетный выбор для точного и простого в настройке и использовании комплекта для отслеживания проводов. Он способен обнаруживать провода через потолки, полы и стены с помощью сильного тонального сигнала. Он работает быстро и работает на глубине до 10 футов.

Продолжая говорить о простоте инструмента, он имеет шкалу переменной чувствительности, которая позволяет переключаться между различными проводами, пока не будет найден правильный. Он достаточно точен и удобен, чтобы поместиться в вашем кармане, ящике или ящике для инструментов.

Конечно, этот инструмент не получит наград за внешний вид, но он функционален. Это дешевый искатель проводов, предназначенный для повседневного домовладельца, а не для механика или электрика. Это лучше для небольших проектов и может быть не лучшим для больших зданий. Звук через динамик также может быть не самым громким.

Лучшая средняя цена

Sperry Instruments Wire Tracker Wire Tracer

Узнать последнюю цену

Wire Tracker Sperry Instruments Wire Tracer — это инструмент, разработанный для помощи всем, у кого есть проблемы со звуком и зрением. Отслеживание кабелей может быть утомительным, и этот небольшой инструмент помогает отслеживать RJ45, RJ11 и коаксиальные кабели за стенами и полами. Нетрудно отрегулировать уровни чувствительности, и он прост в использовании.

Когда дело доходит до цены, кабельный искатель находится в нижней части спектра. Он даже плотно и надежно помещается внутри слота, предусмотренного в самом устройстве. Слышимые тоны громкие, пластиковый корпус прочный, и он способен обнаруживать кабели на глубине нескольких футов. Кроме того, несмотря на то, что это не трассировщик премиум-класса, он может быстро и удобно различать несколько типов.

Аккумуляторы не входят в комплект поставки устройства, поэтому вам придется потратить несколько дополнительных долларов на аккумуляторы. Возможно, он не сможет найти кабели, которые находятся очень далеко — точно не 1000 футов, — но он отлично подходит для тех, кто находится сразу за гипсокартоном или изоляцией.

Наконечники

• Цена проводных трекеров может сильно различаться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и случайного обнаружения проводов. Однако, если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
• Перед использованием определителя провода проверьте напряжение питания. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
• Выполните необходимые тесты, чтобы проверить, хорошо ли работает искатель проволоки. Перед началом трассировки важно знать, что датчик и трансмиттер находятся на пиковой мощности. Как только вы установите чувствительность зонда на максимальный уровень, переместите его к передатчику. Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

В: Что такое искатель проволоки?

Это устройство, которое отслеживает провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также идентифицирует определенные провода в наборе или группы других проводов в том же соединении. Детектор проводов идеально подходит для обнаружения проблем с проводкой и неисправностей в домах. Это также полезно в профессиональных электрических задачах.

В: Как работают средства обнаружения проводов?

У каждого детектора проволоки есть передатчик, приемник и зонд. Сам зонд имеет три датчика. Они предназначены для обнаружения провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик производит уникальный сигнал, который обнаруживается приемником. Наконец, приемник предоставляет числовое значение, которое будет зависеть от силы сигнала.

В: Каковы наиболее распространенные типы трассировщиков проводов?

Основное различие между детекторами проводов заключается в способности каждого обнаруживать провода под напряжением или без него.
