Как обжать витую пару. Схема

В наши дни в кругах IT специалистов вряд ли остались те, кто не знает, как обжимать витую пару, но, судя по статистике поисковых систем, запросы на подобие «обжим витой пары» пользуются огромным спросом (десятки тысяч ежемесячно). Это значит, что вопрос этот остается актуальным. Большинство людей не знают как обжать витую пару, либо забывают правильный порядок проводов-терморегуляторов.

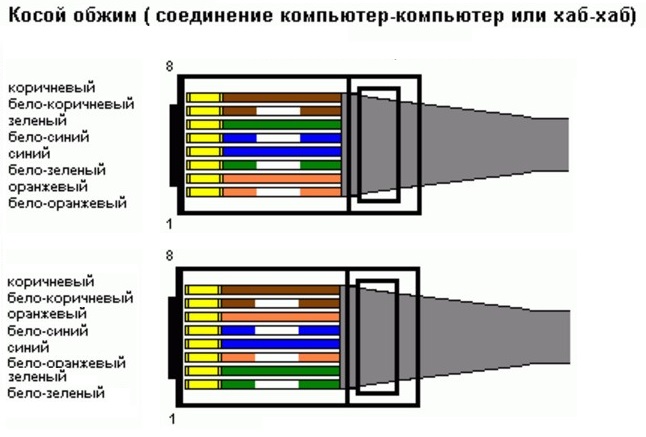

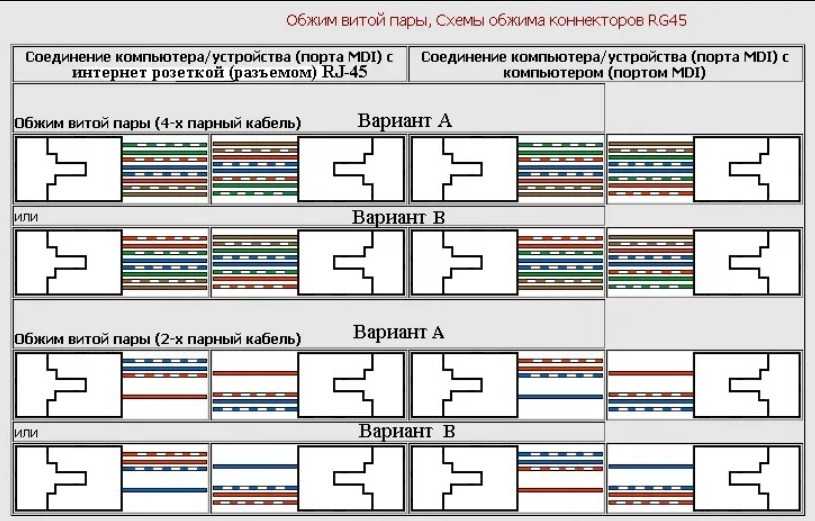

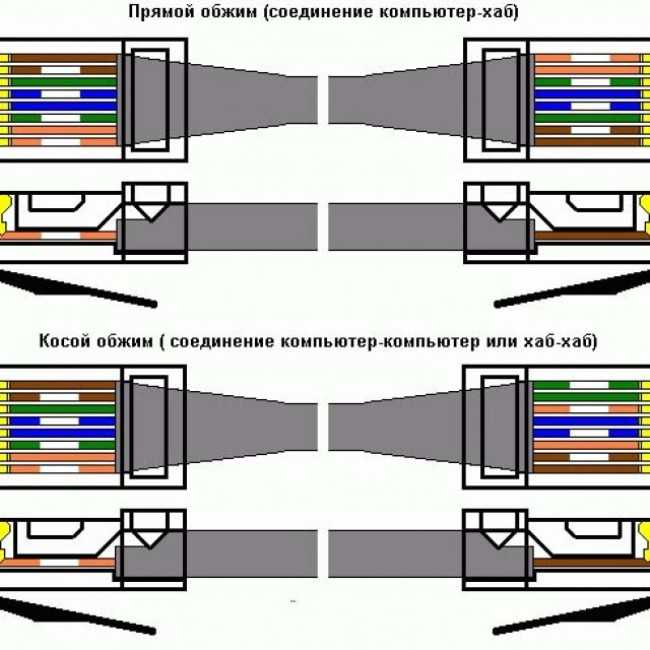

На изображении выше проиллюстрированы 2 варианта обжимки витой пары: прямой и кроссовый. Обычно нужна прямая обжимка. Это тот случай, когда идет соединение коммутатора с сетевой картой Вашего компьютера. Чтобы запомнить последовательность проводов витой пары, существует несколько простейших правил:

•
  провода одного цвета и полосатые идут по очереди
•
  начинать нужно с провода, который имеет бело-оранжевые цвета
•
  в середине располагается синяя пара
•
  исключительно все пары должны быть рядом, кроме зеленой

Эту последовательность нужно просто запомнить и попрактиковать на деле. После 1-2 раз правильного обжима последовательность уложится в Вашей голове, и далее Вы уже будете все делать на автоматизме. Итак, еще раз:

1.
   Оранжевая пара,
2.
   Зеленый провод,
3.
   Синяя пара
4.
   Бело-зеленый провод
5.
   Коричневая пара.

Каким образом обжимают кабель «витая пара»?

Для того, чтобы обжать витую пару, Вам будут нужны специальные клещи для обжимки (их часто называют просто — обжимка). В них есть специальный разъем RJ45, чтобы сжимать каждый пин.

Сначала нужно снять защитную оболочу кабеля с помощью тех же клещей — «обжимки»: у нее есть специальные два лезвия у основания. Далее нужно слегка прижать клещи и потянуть вверх — в результате этих действий оболочка снимается. Должно остаться около одного-полтора сантиметра чистого открытого кабеля.

Далее нужно разделить витую пару сначала на 4, потом на 8 и попробовать расположить проводах в указанном выше порядке. Здесь важно, чтобы эти провода были по максимуму прямыми и располагались близко друг к другу, потому что они могут перепутаться во время вставки в разъем. Далее нужно вставить провода в джек RJ45. Обычно первый раз ничего не получается, и все провода будут путаться и залезать не на свое место. Здесь нужно набраться терпения. При постоянной практике Ваши навыки и ловкость будут совершенствоваться и будет получаться намного лучше.

Когда полностью все провода витой пары стали на свои места в коннекторе, нужно вставить его в слот RJ-45 в обжимке (обжимных клещах) и сильно прижать до упора. Далее нужно зажать обжимной инструмент специфического щелчка, который издается фиксатором (это не что иное как пластиковая клипса на разъеме, удерживающем кабель).

Поздравляем! Вы обжали свою первую витую пару

Кстати, купить витую пару, обжимной инструмент, коннеторы RJ-45 и все аксессуары и комплектующие Вы можете в нашем интернет-магазине ua. setevoe.com.ua

Обжим кабелей Ethernet | Seattle Community Network Docs

В этой статье вы узнаете все об обжиме кабелей Ethernet!

Что такое обжим кабеля Ethernet?

Обжим кабеля Ethernet — это процесс прикрепления разъемов к концам кабелей Ethernet. Этот процесс также называется «обжим RJ45», потому что RJ45 — это название разъемов, которые используются для кабелей Ethernet, и именно они обжимаются.

Почему?

Настройка сетей включает установку длинных кабельных соединений Ethernet между различными устройствами. Вместо того, чтобы покупать готовые кабели Ethernet различной длины (например, 5 футов, 10 футов, 50 футов и т. д.), более практично просто иметь большую катушку кабеля, которую мы можем свернуть и обрезать до нужной нам длины.

Поэтому нам нужно иметь возможность присоединить разъемы RJ45 к концам этих обрезанных кабелей, чтобы мы могли их действительно подключить!

Набор для обжима

Вот некоторые инструменты, которые должны быть в вашем наборе для обжима!

Обжимной инструмент RJ45

Обжимной инструмент RJ45 является наиболее важным инструментом. Хотя технически возможно обжимать кабели Ethernet без этого специализированного инструмента, это не очень практично для обжима большого количества кабелей.

Его основная функция заключается в том, чтобы выполнять фактическую «обжимную» часть сжатия/обжатия крошечных золотых контактов в разъеме RJ45 на кабелях Ethernet. Он также имеет лезвия, которые можно использовать для резки или зачистки проводов.

Инструмент для зачистки кабелей

Инструмент для зачистки кабелей используется для снятия защитного экрана с кабелей и обнажения внутренних проводов. Вы также можете сделать то же самое с помощью простого лезвия или ножниц. Самое сложное в зачистке кабелей — не перерезать внутренние провода!

Разъемы RJ45

Разъемы RJ45 необходимы для обжима, поскольку они имеют 8 золотых контактов, которые обжимаются на 8 проводах кабеля Ethernet. Это то, что подключается к портам Ethernet! Они также оснащены защелкой/зажимом, который фиксирует кабель Ethernet в порту после его подключения.

Колпачки RJ45

Колпачки RJ45 можно дополнительно использовать для защиты разъема RJ45. Он обеспечивает изоляцию и предотвращает легкий разрыв кабеля. Они должны быть надеты на кабель, прежде чем вы наденете разъемы RJ45!

Кабельный тестер RJ45

Кабельные тестеры RJ45 позволяют гарантировать правильность выполнения работы!

Они состоят из двух частей, которые отделены друг от друга, и вы подключаете каждый конец обжатого кабеля Ethernet к порту на каждой части. Затем вы включаете его, и кабельный тестер проверит соединение для всех 8 контактов. Если на каком-либо из контактов есть отсутствующие огни, это означает, что вы где-то напутали и должны перезапустить!

Как обжать кабель Ethernet

Предполагая, что у вас есть набор для обжима и кабель Ethernet, который необходимо обжать, вот все шаги!

Шаг 0) Наденьте кожух RJ45 (дополнительно)

Шаг 1) Зачистите кабель

• Вставьте кабель в прорезь инструмента для снятия изоляции и поверните его вокруг кабеля, чтобы сделать ровный разрез вокруг оболочки. Будьте осторожны, чтобы не порезать провода внутри!
• Разверните экран из синей фольги и пластик, чтобы открыть витые пары проводов.
• Отодвиньте медный заземляющий провод в сторону. (Не обращайте внимания на белую нить.)

Шаг 2) Организуйте провода

На этом этапе вы возьмете 8 цветных проводов внутри кабеля Ethernet и расположите их в правильном порядке цветов.

ПРИМЕЧАНИЕ Это самая сложная часть обжима! Провода маленькие и их трудно контролировать. Не торопитесь и убедитесь, что вы делаете этот шаг правильно! В противном случае вам, возможно, придется вернуться и перезапустить.

Шаг 2.1) Раскрутите провода

Должно быть 4 пары проводов: зеленый, коричневый, оранжевый и синий. Каждая пара имеет провод сплошного цвета и провод полосатого цвета. Раскрутите эти пары и разделите их на 8 проводов.

Шаг 2.2) Выпрямите провода

После раскручивания проводов они, вероятно, все еще перекручены и выглядят так, как будто их хотят скрутить. На этом этапе вы должны аккуратно схватиться за все провода и попытаться выпрямить их, потянув за них. Это предотвратит перемещение проводов в дальнейшем.

ВНИМАНИЕ Не обрывайте провода!

Шаг 2.3) Разложите провода по порядку

Выпрямив провода, расположите их в правильном порядке! Убедитесь, что все провода плоские и находятся на одной линии друг с другом.

Заказ этих проводов:

1. Оранжевые полосы
2. Оранжевые сплошные
3. Зеленые полоски
4. Однотонные синие
5. Полосатые синие
6. Однотонные зеленые
7. Коричневые полоски0066
8. Однотонный коричневый

СОВЕТ Разложив их по порядку, снова распрямите их вместе! Это поможет держать провода вместе.

Шаг 2.4) Обрежьте провода

Равномерно обрежьте провода до длины примерно 1/2 дюйма с помощью ножниц или лезвия обжимного инструмента. Вы хотите убедиться, что у вас достаточно места для проводов, чтобы дойти до конца разъема RJ45. Но также постарайтесь оставить место для экрана кабеля, который будет вставлен в разъем.

СОВЕТ Вы можете положить провода бок о бок к разъему RJ45, чтобы увидеть, как долго вы должны его обрезать. Посмотрите на следующий шаг, чтобы увидеть, как выглядит конечный продукт.

СОВЕТ Если у вас нет экрана внутри разъема, провода могут позже отломиться, а это плохо.

СОВЕТ Убедитесь, что вы обрезали провода ровно!

Шаг 3) Вставьте провода в разъем RJ45

Аккуратно вставьте 8 проводов в разъем. Убедитесь, что зажим обращен от вас! Если его действительно сложно вставить в разъем, возможно, вы недостаточно распрямили провода на шаге 2.2 или 2.3.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Вставка проводов зажимом от себя является стандартным. Однако технически вы можете сделать это «наоборот» и вставить провода с зажимом, обращенным к вам, если вы делаете это на обоих концах кабеля. Вы не должны делать этого на практике, потому что другие могут запутаться, глядя на ваш кабель.

Шаг 4) Обожмите

Вставьте разъем RJ45 в слот обжимного инструмента для разъемов RJ45. Слот должен быть помечен примерно как «8P» для 8-контактного разъема RJ45, который вы используете.

На этом этапе вы выполняете настоящую часть «обжима» и обжимаете/сжимаете/втыкаете 8 золотых контактов на разъеме RJ45 в 8 цветных проводов.

СОВЕТ Сожмите изо всех сил! Вы должны убедиться, что все 8 контактов обжаты.

Шаг 5) Проверка

Раздвиньте две части тестера и вставьте каждый конец кабеля в любую часть. Поверните переключатель в положение «Вкл.» или «Медленно». Если он работает, все 8 цифр должны мигать зеленым.

Если какой-либо из них не горит зеленым, значит, что-то не так, и вам нужно переделать! Разъем RJ45 нельзя использовать повторно после обжима, поэтому вам следует просто отрезать конец и вернуться к шагу 1.

Если все горит зеленым цветом, все готово! Если у вас был чехол для кабеля, теперь вы можете надеть его на разъем RJ45.

Ресурсы

Слайды семинара

• Учебный семинар ISOC ICS

Видео

• Учебное пособие по обжиму (2 минуты)
• Тестирование кабеля
  • Для изучения основ нужны только первые 7 минут судомеш

Покупки

• Набор для обжима (23 долл. США)
  • Поставляется с красивым футляром
  • Возможно, потребуется купить собственные батареи для тестера кабеля
• Набор для обжима (17 долл. США)
  • Возможно, потребуется приобрести собственные батареи для тестера кабеля

Как установить разъемы на кабеле витой пары

08 апреля Установка разъемов на кабеле витой пары
в Установка сетевого кабеля
by admin

Витая пара является наиболее часто используемым типом кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этими сетевыми кабелями, — это разъемы RJ-11 и RJ-45. RJ просто означает зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.

Эти два типа разъемов очень похожи и сделаны из пластика с тонкими металлическими штырями. Более простая меньшая версия из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом разъем RJ-11 использовался при установке телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас он обычно используется только в последнем из двух.

Разъем RJ-45 в настоящее время является широко устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводников.

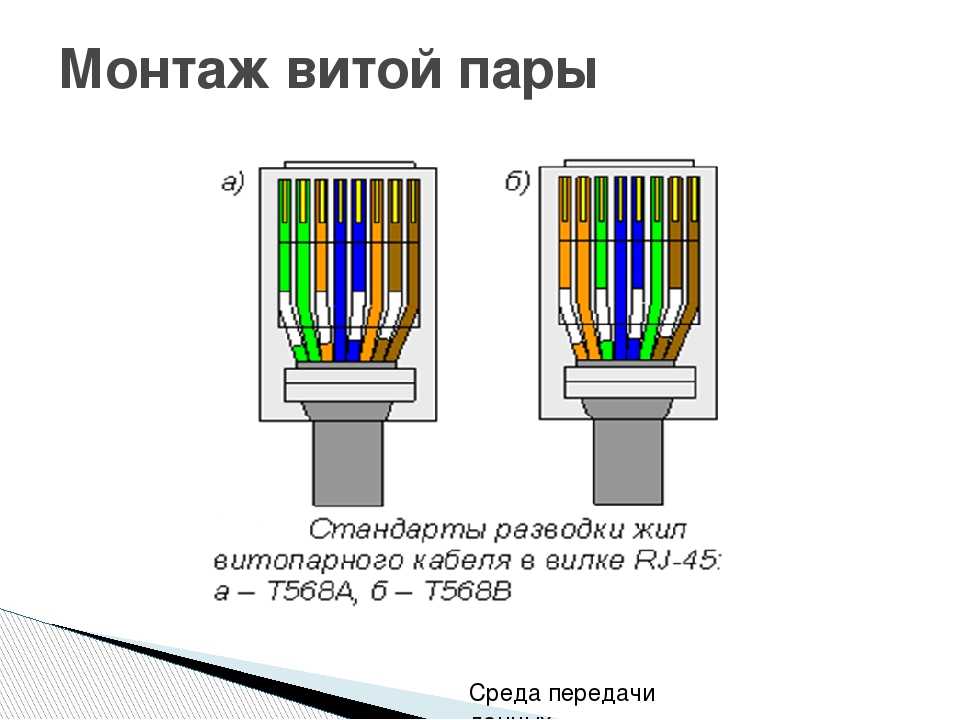

Стандарты проводки витых кабелей

Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета: зеленый, оранжевый, синий или коричневый. В каждой паре один сплошной цвет, а другой с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два различных стандарта проводки:

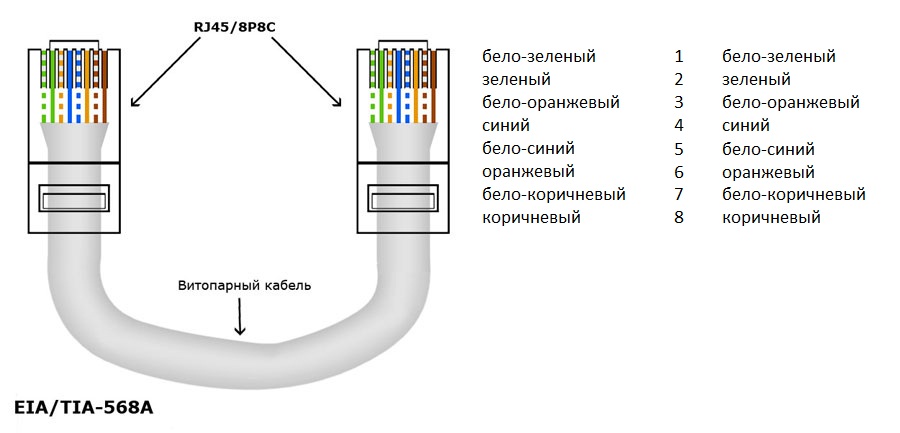

568A

1. белый/зеленый
2. Зеленый
3. Белый/оранжевый
4. Синий
5. Белый/Синий
6. Оранжевый
7. Белый/Коричневый
8. Коричневый

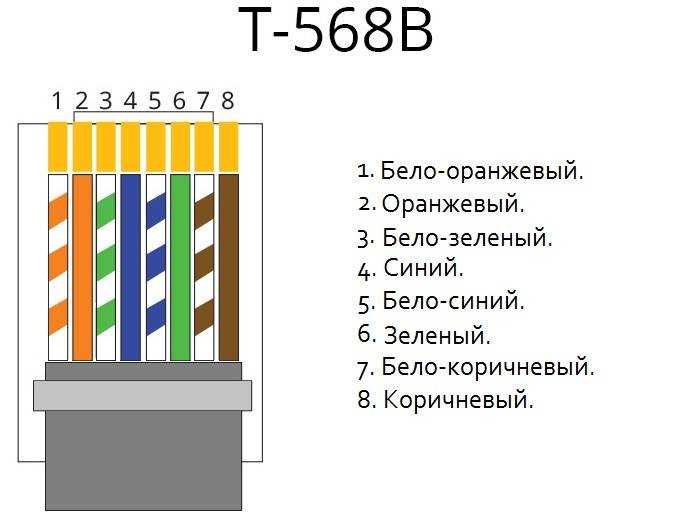

568B

1. Белый/оранжевый
2. Оранжевый
3. Белый/зеленый
4. Синий
5. Белый/Синий
6. Зеленый
7. Белый/Коричневый
8. Коричневый

Установка соединителя кабеля витой пары

Основным методом, используемым для соединения этих соединителей с кабелем витой пары, является обжим, и хотя процедура довольно проста, это важный навык, который должен знать каждый установщик сетевых кабелей. Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, а также инструмент для зачистки, пара обжимных инструментов и кабельный тестер для проверки качества соединения.

Инструмент для зачистки оболочки кабеля снимает внешнюю оболочку с кабеля, а обжимной инструмент для кабельных разъемов соединяет кабель, нажимая металлические контакты внутри разъема на жилы кабеля.

Во-первых, вы измеряете и отрезаете кабель, к которому вы хотите добавить разъем, убедившись, что вы отрезали его примерно на 3 дюйма длиннее, чем необходимо.

Далее вам нужно снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в инструмент для зачистки и дважды поверните его вокруг кабеля, чтобы прорезать оболочку. Затем осторожно стяните отрезанный кусок оболочки кабеля, чтобы обнажить внутренние проводники. Если на куртке есть разрезной шнур белого цвета, обрежьте его по спинке.

Теперь, когда вы оголили жилы скрученного кабеля, вам нужно раскрутить пары и разделить каждый из восьми цветных проводов. Затем выровняйте каждый из отдельных проводов так, чтобы цветовой код соответствовал стандарту, который вы используете.

Затем обрежьте концы всех разъемов так, чтобы они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.

Наконец, точно вставьте проводники, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и сильно сожмите ручку вниз, удерживая ее около трех секунд. Пластины внутри инструмента затем вдавливаются в разъем, вдавливая штифты в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.

После того, как вы обжали разъем, еще раз проверьте правильность обжима всех проводников и штырьков. Если это не так, вам придется отрезать разъем и повторить процесс снова.

И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа используемого тестера необходимо следовать другой процедуре…

Посмотрите небольшой обучающий видеоролик о один из наших специалистов по мостовому кабелю подключает разъем RJ45 к концу кабеля категории 6.
