Как правильно обжать интернет кабель коннектором (вилкой) RJ-45. Обжим кабеля коннектором RJ45.

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь произвести самостоятельно обжимку кабеля не составляет особого труда.

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.

Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

Бело-оранжевый

Оранжевый

Бело-зеленый

Синий

Бело-синий

Зеленый

Бело-коричневый

Коричневый

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

Бело-зеленый

Зеленый

Бело-оранжевый

Синий

Бело-синий

Оранжевый

Бело-коричневый

Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.

Приглашаем к сотрудничеству партнеров!

Последовательность проводов и интернет кабеле: разновидности цветовых схем

Иногда пользователям персонального компьютера или ноутбука требуется произвести распиновку интернет-кабеля в домашних условиях (из-за проблем с имеющимся штекером). Это можно сделать, используя несколько схем и инструментов. В статье будет подробно рассказано, что такое распиновка интернет кабеля, и какие методы можно использовать для проведения операции в зависимости от конкретной ситуации.

Кабель для интернета

Методы обжатия

В кабеле для интернета используется витая пара, которая состоит из 8 жил (или меньше — 4). Поэтому необходимо применять особые методы соединения (желательно со специальным оборудованием), поскольку, если контакт будет некачественный, то работа с интернетом станет недоступной.

Для проведения операции желательно использовать специальный обжиматель для гнезд интернет разъема RJ-45. Также можно использовать специальные клещи, которые называются «обжимкой». В экстренных ситуациях знатоки могут воспользоваться и обычной плоской отверткой или плоскогубцами, но такая процедура будет являться одной из самых ненадежных (есть риск повредить кабель и сам штекер).

Важно! Сам метод обжимки довольно прост: необходимо просто вставить провод в гнездо и применить специальные клещи, нажав на них до упора. Куда сложнее определиться со схемой.

С помощью клещей можно не только проводить вышеописанную операцию, но также очищать изоляцию, откусывать лишний кабель, или ровнять провода перед обжимкой.

Если специального устройства нет, то, как уже было сказано выше, можно использовать и «домашний метод» обжимки — применив отвертку и нож:

аккуратно зачистить кабель, не повредив его;
поставить жилы в коннектор по нужной схеме;
надавить на каждый контакт поочередно, проведя таким образом фиксацию.

Домашний метод имеет ряд недостатков, например, отвёртка будет постоянно соскальзывать, и есть вероятность повредить провод.

Для проведения операции также можно использовать метод с плоскогубцами. Но проводить такую операцию очень неудобно, поскольку можно повредить пластмассовый корпус коннектора. Требуется проводить обжим с каждой стороны кабеля. Если в середине несколько поводков не будут прижиматься полностью, то желательно вернуться к методу с отвёрткой.

Основные схемы распиновки

Чтобы завершить операцию успешно, необходимо правильно располагать имеющиеся провода в коннекторе RJ-45. Существует несколько схем разводок: прямая (распиновка интернет кабеля на 8 проводов) и перекрестная.

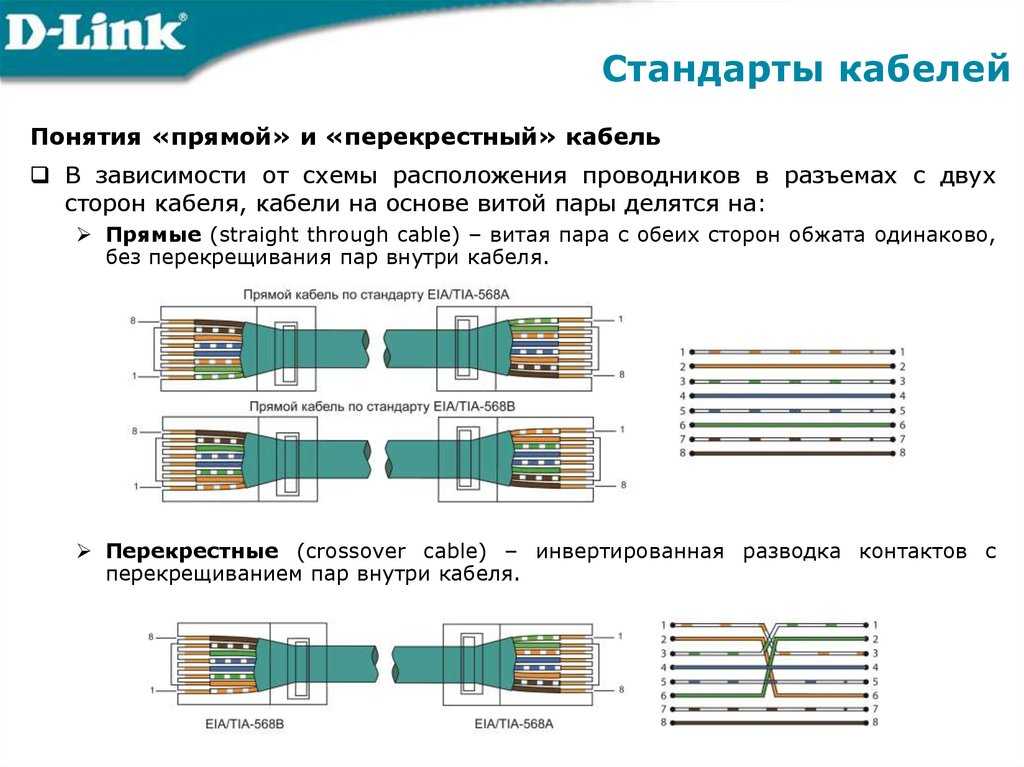

Схема прямой распиновки на 8 проводов

Первая обозначается маркировкой 568В, вторая — 568А. Используя прямой метод, можно соединить роутер с персональным компьютером или другим устройством. Вторую схему желательно применять для соединения нескольких компьютеров (или ноутбук-ПК) напрямую.

Важно! Обычно используется прямой метод соединения кабеля с коннектором.

Выбор схемы распиновки проводов

Схему распиновки нужно выбирать, основываясь на фактически имеющемся кабеле и вариации соединения нескольких устройств.

Важно! Если проводники будут перепутаны в процессе распиновки, то сетевой адаптер может выйти из строя, поскольку к нему подводится питание и возможна перегрузка.

Прямая схема витой пары для интернета используется для связи с коммутатором сетевой карты. Перекрестная — для соединения нескольких сетевых карт (ПК-ПК), и является довольно устаревшей.

Перекрестная схема

Еще можно использовать схему для витой пары с 4 жилами. Она применяется для связи с периферийным аппаратом, а потому схема исключительно прямая (цифры на рисунке обозначают номера контактов — они должны быть и на корпусе при фактическом подключении).

Порядок распиновки на 4 жилы

Виды цветовых схем для LAN-провода

Существует специальный сертификат EAI/TIA-568, где указывается наличие цветовой схемы, которую можно использовать для обжима LAN кабелей. Желательно узнать о каждом из них подробнее, чтобы не совершить ошибок при совершении рассматриваемой операции.

«Ленивая» обжимка при наличии 2 пар

Это один из самых простых методов, а потому используется довольно часто, несмотря на некоторые недостатки. Схема подходит для подключения тех устройств, скорость передачи интернета которых не превышает 100 Мбит в секунду.

Порядок ленивого обжима кабеля

Важно! Схема выходит из обихода, поскольку скорость передачи данных растет, соответственно, данной распиновки просто скоро уже будет не хватать пользователям.

Локальная сеть, где используются больше двух ПК

Порядок действий для совершения распиновки:

Имеющейся пары раскрутить, чтобы разложить в определенной последовательности.
Далее необходимо разместить все провода по одной плоскости, и порезать слишком длинные пары, чтобы каждый из них составлял примерно по 1 см до изоляции.
Теперь нужно использовать имеющиеся коннектор (например, 8P8C), вставить в него провода, каждый из которых попадает в определенную ячейку.

Осталось только использовать специальные клещи, чтобы обжать провода. Такую же операцию необходимо проделывать со вторым концом кабеля.

Последовательность проводов

Обжим для RJ-45 (ПК-ПК)

Схема используется, если предстоит создать сеть из двух компьютеров, к примеру, для создания коллективных игр. Распиновка RJ-45 для интернета начинается с подключения к сетевому порту имеющимся кабелем типа витой пары.

Чтобы понять правильность подключения, желательно посмотреть на изображение ниже.

ПК-ПК

Важно! Оба конца провода обжимаются по неодинаковым схемам, что подробно изображено на примере выше.

RJ-45 ПК-хаб (для интернета)

В данном случае можно использовать несколько схем обжима. Но, в каждом варианте требуется обжимать кабель по идентичной электрической схеме, и нельзя забывать: придётся менять несколько витых пар местами. Вместо оранжевого необходимо поставить зелёный, вместо зелёного — обжать оранжевую пару.

Важно! Варианты А и Б взаимозаменяемые, а потому можно использовать тот, который больше понравится. Это совершенно не отобразится на параметрах сети.

Схема А и Б — на выбор

Прямая распиновка с обозначением 568В

Подобный метод соединения проводов используют, если необходимо связать с компьютером свитч, хаб или маршрутизатор. Это один из самых распространенных методов, которые используются на территории страны.

Распайку требуется проводить по довольно стандартной схеме, начиная с бело-оранжевого проводника. Последний будет коричневым.

568В

Перекрестная распиновка с обозначением 568А (Crossover)

Ещё один довольно распространенный способ, который можно использовать для соединения витых пар. Подходит для связи однотипных агрегатов друг к другу.

В таком случае штекер № 1 будет подключаться по стандартной схеме, а № 2 необходимо подключить с заменой определенных цветов: оранжевый на зеленый, белый с оранжевым на бело-зеленый (расцветка крайне важна). Таким образом проводники будут переворачиваться, что и дало название подключению.

Прямой обжим при наличии витой пары с 4 жилами двухпальных кабелей

Кабель, имеющий 4 жилы, обычно применяется для настройки внутренних сетей, которые имеют довольно низкие показатели. Если есть большие объемы информации, можно значительно сэкономить, поскольку кабель дешёвый, если сравнивать с 8-мижильными.

У этого метода имеется серьезное ограничение, в первую очередь по скорости. К тому же, к устройству нет возможности подать питание, если в этом есть необходимость.

Вариант на 4 жилы

Метод связи для пары RJ-45 при стандарте IEEE 802 3AF с POE

Это схема подключения работает по технологии PoE, то есть, не только передаёт информацию, но также подводит питание к свичу, роутерам или другим типам устройств. К примеру, если необходимо подключить видеокамеру, то дополнительного питающего провода искать не нужно.

Коннектор становится очень популярным из-за совмещения нескольких функций: передача данных, а также питание устройства, которое будет поступать по проводникам коричневого и синего цвета.

Важно! Такую витую пару категорически нельзя использовать для подачи 220В, поскольку могут возникнуть непредсказуемые последствия. Сечение провода составляет примерно 0,5 мм², то есть рассчитано только для прохождения тока до 1,5 А. Если пользователю необходимо увеличить силу тока, то придется произвести параллельное соединение проводников, чтобы увеличить показания 3А.

Для стандарта IEEE 802 3AF

Перекрестная система для скорости 1 Гбит/с

Подробную схему можно использовать, если дома используется высокоскоростная сеть, доходящая до 1 Гбит/с. В этом варианте необходимо обжать восемь проводов следующим способом.

Подключение для высокоскоростной сети

Rollover — консольный кабель

Важная особенность, которую необходимо соблюдать при подключении подобного кабеля: каждый конец требуется обжимать зеркально по отношению друг к другу. Можно использовать для соединения коммутатора или модема через компьютер.

Обжатие консольного кабеля производится по следующей схеме.

Метод связи для консольного провода

Цветовая схема при ремонте (ПК-хаб)

Бывают ситуации, когда несколько жил кабеля обрываются, но их всё равно можно использовать для надежного функционирования сети (нужно знать распиновку rj45 по цветам для интернета). Подобная ситуация наблюдается, когда произошел обрыв зеленой или оранжевой пары, но коричневая и синяя остаются исправными. В таком случае не придется заменять кабель, достаточно просто произвести некоторые перестановки в имеющейся схеме.

Для своеобразного ремонта можно использовать одну из следующих схем.

Схемы для ремонта

Как видно из рисунков, неисправные витые пары можно довольно просто заменить на те, которые прежде были неиспользуемыми.

RJ-45 по одному кабелю для связи двух ПК к хабу

Подобную схему можно использовать для соединения двух компьютеров, используя единый кабель. Руководствоваться нужно следующей схемы.

Схема

На RJ-45 есть несколько левых вилок, которые необходимо поместить в сетевые компьютерные карты. Правые же вилки идут в розетки, которые являются активными в данный момент. Или же эту схему можно использовать наоборот, поскольку кабель полностью симметричен.

RJ-45 для витой пары из 4 проводов по одному кабелю для связи с телефоном и ПК

Иногда пользователям ПК необходимо использовать дополнительную низковольтную проводку, которая проводится в комнату. К примеру, используя этот метод, можно протянуть провод от подъездного плинта для подключения обычного телефона, или создать постоянное напряжение для усилителя антенны телевизора. Есть довольно много возможностей. Для использования подобной схемы можно применять свободные пары, которые находятся в имеющемся дома проводе.

Важно! Подавать напряжение 220В с бытовой техники категорически запрещено, поскольку кабель просто не рассчитан на подобные нагрузки. Таким образом можно сильно повредить персональный компьютер.

В последнее время в магазинах можно найти довольно дешевые кабели со стальными жилами. Они покрыты тонким слоем меди. Такой кабель можно успешно использовать для передачи высокочастотного сигнала, но, только если расстояние довольно маленькое. Надежность сети будет пониженная, но применять устройство всё равно можно.

Когда происходит раскладка кабеля от стальных жил для передачи напряжения необходимо учитывать, что нагрузочная способность будет уменьшена, если сравнивать с проводом, который состоит из чистой меди.

Для реализации операции используют эту схему.

Подходящая схема

Коричневые и синие пары не обжимаются, поскольку их нужно будет использовать в дальнейшем — по своему усмотрению. В таком варианте придётся удлиннить те проводники, которые не приходится задействовать для передачи данных интернета.

Как только операция будет выполнена, необходимо произвести проверку (независимо от того метода, который был выбран). Для этого требуется применять специальные тестеры, которые состоят из дополнительного и основного модуля.

Коннекторы соединяют с каждым модулем, и после этого защелкивают в своем гнезде. С лицевой стороны агрегата есть индикаторы. Для каждой жилы соответствует собственная лампочка. Если каждый индикатор горит зеленым цветом, значит, операция проведена успешно. Если лампочка не зажигается и начинает моргать (красным), то процедуру необходимо повторить.

Предоставленной информации достаточно, чтобы понять, что такое распиновка витой пары для интернета, и как провести эту операцию дома. Теперь читатель легко создаст кабельный патч-корд при необходимости.

Как подключить кабели Ethernet

Как подключить собственные кабели и разъемы Ethernet.

Что вам нужно:

Требуется:

Ethernet-кабель — оптом Категория (Cat) 5, 5e, 6, 6a или выше Ethernet-кабель
Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
Для соединительных кабелей:
- Вилки модульных разъемов 8P8C («RJ45»)
- Устройство для обжима модульных разъемов («RJ45»)
Для стационарной проводки:
- Модульные разъемы 8P8C («RJ45»)
- 110 Пробивной инструмент

Рекомендуется:

Инструмент для зачистки проводов
Кабельный тестер

О кабеле:

Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве
электрические или бытовые центры. Вы хотите UTP (неэкранированная витая пара)
Ethernet-кабель не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для
гигабитная (1000BaseT) работа и Cat 6 или выше дают вам представление о будущем
проверка. Вы также можете использовать STP (экранированную витую пару) для дополнительной защиты от внешних помех, но я не буду рассматривать экранированные разъемы. Оптовые кабели Ethernet бывают разных типов, есть 2 основные категории:
одножильный и плетеный многожильный кабель. Многожильный кабель Ethernet лучше работает в
исправления приложений для настольного использования.
Он более гибкий и надежный, чем сплошной кабель Ethernet, и с ним проще работать.
с, но на самом деле предназначен для более коротких длин.
Сплошной кабель Ethernet предназначен для более длинных участков в фиксированном положении.
Кабель Ethernet класса Plenum должен использоваться всякий раз, когда кабель проходит через
пространство для циркуляции воздуха. Например, над подвесным потолком или под фальшполом.
пол. Это может быть трудно или
невозможно определить по упаковке или маркировке тип сетевого кабеля, поэтому вытащите
закончить и исследовать.

Вот как выглядят внутренности кабеля Ethernet:

Внутренняя структура кабеля и цветовая маркировка

Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой. Эти провода скручены
на 4 пары
проводов, каждая пара имеет общую цветовую схему. Один провод в паре
сплошной или в основном сплошной цветной провод, а другой
преимущественно белый провод с цветной полосой (иногда
кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное
способ узнать, что есть что, это проверить, вокруг какого провода он скручен). Примеры
из используемых схем именования: Оранжевый (альтернативно Оранжевый/Белый) для
однотонный провод и белый/оранжевый для полосатого кабеля.
Повороты очень важны. Они существуют для противодействия
шум и помехи. Важно провести проводку в соответствии со стандартом
для получения надлежащей производительности от кабеля Ethernet. TIA/EIA-568-A определяет две проводки
стандарты для 8-контактного модульного разъема, такого как RJ45. Две проводки
стандарты, T568A и T568B различаются
только в расположении цветных пар. Том пишет, чтобы сказать: «…источники
рекомендуется использовать кабели T568A, так как T568B является
Стандарт AT&T, но правительство США указывает T568A, поскольку он соответствует USOC.
кабели для пар 1 и 2, что позволяет работать с 1/2-линейными телефонами…».
Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или
личные предпочтения, но вы должны соблюдать последовательность. Я показал оба ниже для прямого
через кабели и только T568B для перекрестных кабелей.

О вилках и разъемах модульных разъемов:

Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Вилка представляет собой 8-контактный модульный разъем, внешне напоминающий большой
штекер телефона. Доступна пара вариаций.
Основное изменение, на которое следует обратить внимание, заключается в том,
разъем предназначен для плетеного или сплошного провода.
Для плетеных/многожильных проводов разъем имеет острые контакты, которые фактически протыкают провод. Для одножильных проводов разъем имеет выступы, которые прорезают
изоляции и дотроньтесь до провода, взявшись за него с обеих сторон.
Разъем — слабое место в кабеле Ethernet, неправильный выбор
один часто причиняет горе позже. Если вы просто зайдете в компьютерный магазин, почти невозможно сказать, что это за штекер. Вы можете определить, какой это тип, обжав один без кабеля.

Гнезда модульных разъемов бывают разных стилей, предназначенных для различных видов монтажа.
параметры. Выбор зависит от требований и предпочтений. Валеты
предназначен для работы только с жестким кабелем Ethernet. Большинство разъемов имеют цветную маркировку.
закодированные схемы подключения для T568A, T568B или обоих. Убедитесь, что вы в конечном итоге с правильным.

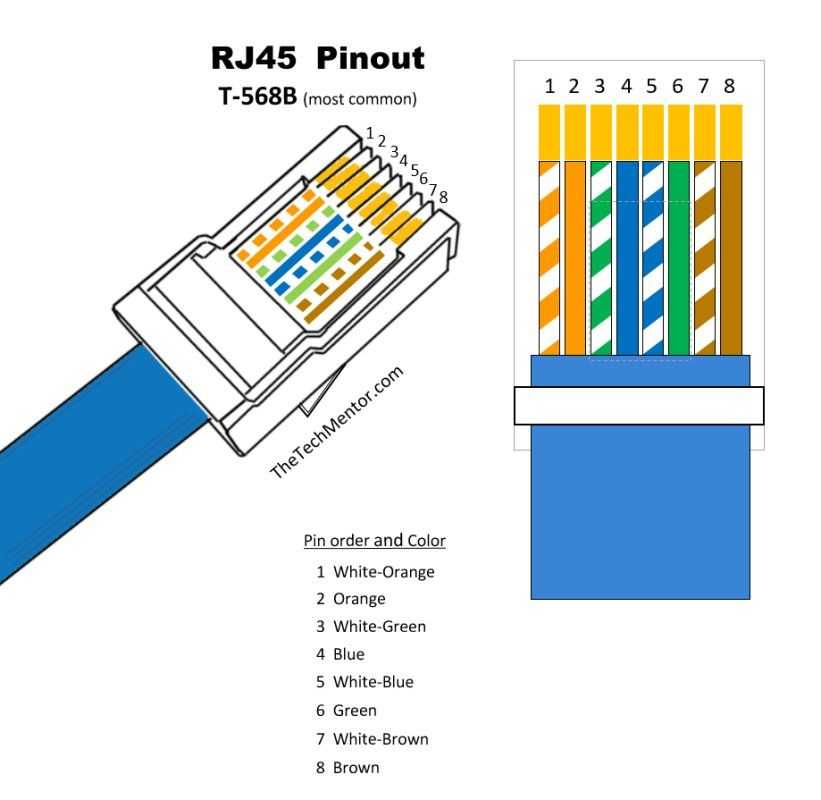

Вот схема подключения и распиновка:

Модульный соединительный штекер и контактный разъем

Количество контактов кабеля Ethernet:

Есть два основных выхода кабеля Ethernet. Прямо
через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и
перекрестный кабель Ethernet, используемый для работы в одноранговой сети
без концентратора/коммутатора. Как правило, вся стационарная проводка должна быть проложена как прямая.
через. Некоторые интерфейсы Ethernet могут пересекаться
и автоматически разъединять кабель по мере необходимости, удобная функция.

Стандартная схема прямого подключения (оба конца одинаковы):

Разъем RJ45 № контакта	Цвет провода (T568A)	Сигнал 10Base-T Сигнал 100Base-TX	Сигнал 1000Base-T
1	Белый/зеленый	Передача+	BI_DA+
2	Зеленый	Передача-	БИ_ДА-
3	Белый/оранжевый	Получить+	BI_DB+
4	Синий	Неиспользованный	BI_DC+
5	Белый/Синий	Неиспользованный	BI_DC-
6	Оранжевый	Получить-	БИ_БД-
7	Белый/Коричневый	Неиспользованный	БИ_ДД+
8	Коричневый	Неиспользованный	БИ_ДД-

Выводы прямого кабеля Ethernet для T568A

Контакт RJ45 #	Цвет провода (T568B)	Сигнал 10Base-T Сигнал 100Base-TX	Сигнал 1000Base-T
1	Белый/оранжевый	Передача+	БИ_ДА+
2	Оранжевый	Передача-	БИ_ДА-
3	Белый/зеленый	Получить+	BI_DB+
4	Синий	Неиспользованный	BI_DC+
5	Белый/Синий	Неиспользованный	BI_DC-
6	Зеленый	Получить-	БИ_БД-
7	Белый/Коричневый	Неиспользованный	БИ_ДД+
8	Коричневый	Неиспользованный	БИ_ДД-

Вывод прямого кабеля Ethernet для T568B

Схема подключения перекрестного кабеля:

Номер контакта RJ45 (КОНЕЦ 1)	Цвет провода	Номер контакта RJ45 (КОНЕЦ 2)	Цвет провода
1	Белый/оранжевый	1	Белый/зеленый
2	Оранжевый	2	Зеленый
3	Белый/зеленый	3	Белый/оранжевый
4	Синий	4	Белый/коричневый
5	Белый/Синий	5	Коричневый
6	Зеленый	6	Оранжевый
7	Белый/коричневый	7	Синий
8	Коричневый	8	Белый/Синий

Контакты перекрестного Ethernet-кабеля

+Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T.
операции, все 4 пары пересекаются.

Как подключить соединительные кабели Ethernet:

Снимите примерно 2 дюйма оболочки кабеля Ethernet.
Раскрутить пары — не раскручивать
сверх того что вы выставили, чем больше у вас раскручен кабель тем хуже
проблемы, с которыми вы можете столкнуться.
Совместите цветные провода в соответствии с приведенными выше схемами.
Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма.
оставить открытым из ножен.
Вставьте провода в разъем RJ45 — убедитесь, что каждый провод
полностью вставлен в переднюю часть штекера RJ45 и в правильном порядке.
Оболочка кабеля Ethernet должна заходить в вилку примерно на 1/2 дюйма и
будет удерживаться на месте обжимом.
Обожмите вилку RJ45 обжимным инструментом.
Убедитесь, что провода подключены в правильном порядке и что они вытянуты.
к передней части вилки RJ45 и обеспечить хороший контакт с металлом
контакты в штекере RJ45
Обрежьте кабель Ethernet до нужной длины — убедитесь, что
это более чем достаточно для ваших нужд.
Повторите вышеуказанные шаги для второго разъема RJ45.

Как подключить фиксированные кабели Ethernet:

Протяните кабель Ethernet на всю длину от одной конечной точки к другой, убедившись, что
оставить лишнее.
С одного конца отрежьте провод по длине, оставив достаточную для работы длину, но не слишком большую.
избыток.
Снимите примерно 2 дюйма оболочки кабеля Ethernet.
Совместите каждый из цветных проводов в соответствии с расположением разъема.
Используйте перфоратор, чтобы вставить каждый провод в гнездо.
Повторите вышеуказанные шаги для второго разъема RJ45.

Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля.
Так и должно быть, если у вас не получается кабель ethernet, смотрите внимательно
на каждом конце и посмотрите, сможете ли вы найти проблему. Часто
провод оказался не в том месте, или один из проводов не имеет контакта, или
плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она верна. Если вы видите ошибку или проблему, отрежьте конец и начните заново. Тестер кабеля Ethernet незаменим при выявлении и выявлении этих проблем.

При выборе кабеля Ethernet помните, что
соединение не должно превышать 100 м (~328 футов).
Старайтесь минимизировать длину кабеля Ethernet,
длиннее становится кабель, тем больше это может повлиять на производительность. Обычно это
заметно как постепенное снижение скорости и увеличение задержки.

Примечания:

Power over Ethernet (PoE):

Питание через Ethernet было реализовано во многих вариантах до того, как IEEE стандартизировал 802.3af. IEEE 802.3af определяет
возможность питания конечного устройства напряжением 48 В постоянного тока при токе до 350 мА или примерно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE, обеспечивая мощность до 600 мА или примерно 28,8 Вт, часто называемую PoE+. Питание подается по двум парам кабеля Ethernet. Устройство должно быть способно получать питание от
пары данных [режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для доставки до 90Вт мощности. PoE можно использовать с любым ethernet
конфигурации, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только при наличии действительной конечной точки PoE.
обнаружено с помощью датчика низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается
одним из двух способов: либо хост-коммутатор Ethernet обеспечивает питание, либо промежуточное устройство подключается между ними.
коммутатор и конечные точки и подает питание. Специального кабеля нет
необходимый.

Разъем RJ45 № контакта	Цвет провода (T568A)	Сигнал 10Base-T Сигнал 100Base-TX	PoE
1	Белый/зеленый	Передача+	Режим А +
2	Зеленый	Передача-	Режим А +
3	Белый/оранжевый	Получить+	Режим А —
4	Синий	Неиспользованный	Режим B +
5	Белый/Синий	Неиспользованный	Режим B +
6	Оранжевый	Получить-	Режим А —
7	Белый/Коричневый	Неиспользованный	Режим B —
8	Коричневый	Неиспользованный	Режим B —

Подача питания через Ethernet

Детали протокола:

250090 090 IEEE 802.3bz

091

В/65В, CRC8

Скорость передачи данных

x Бит данных на символ x Пар на канал
Комбинация символа Кодирование и кодирование данных определяют, как
много битов данных на символ.
1. Предназначен для работы с большинством кабелей Ethernet категории 5, спецификации категории 5e.
обеспечить работу 1000Base-T.
2. Несмотря на то, что они предназначены для Cat 5e/6, не все кабели можно использовать на полном диапазоне, особенно для 5GBase-T на Cat 5e.
3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на уменьшенном расстоянии.
4. Дальность действия 30 м.

Сведения о категории кабеля:

Протокол	Стандартный	Символ Кодирование	Символьная скорость (Мбод)	Кодирование данных	Бит данных на символ	Пар на канал	Используемые пары	Полоса частот Найквиста (МГц)	Минимальная4 категория кабеля
10Base-T	IEEE 802. 3i	Манчестер	10	Нет	1 2		091	10	3
100Base-TX	IEEE 802.3u	МЛТ-3	125	4B5B	4/5	1	2	62,5	5	9 0	000Base-T	IEEE 802.3ab	4D-PAM5	125	Нет	2	4	4	62,5	5e (5) ¹
DSQ128 (2D-PAM16)	200	LDPC(1723,2048), 64B/65B, CRC8	3,125	4	4	100	5e ²	-9GBase	IEEE 802.3bz	DSQ128 (2D-PAM16)	400	LDPC(1723,2048), 64B/65B, CRC8	3.125	4	4	200	6 (5e) ²
10GBase-T	IEEE 802.3an	DSQ128 (2D-PAM16)	800	LDPC(1723,2048), 64B/9020 9020	4	4	400	6а (6) ³
25GBase-T	IEEE 802. 3bq	DSQ128 (2D-PAM16)	2000
3.125	4	4	1000	8 ⁴
40GBase-T	91	DSQ128 (2D-PAM16)	3200	LDPC(1723,2048), 64B/65B, CRC8	3,125	4	4	1600	8 ⁴

086

90 1

90GBase-T 1 9008-T 1

Категория кабеля	Номинальная частота Найквиста Полоса пропускания (МГц)	Общее использование
1	Нет	Телефонная проводка
2	9 Телефонная проводка 1
3	16	Телефонная проводка, 10Base-T
4	20	Token-Ring, 10Base-T
5	100	100Base-TX, 10Base-T	100	1000Base-T, 100Base-TX
6	250	1000Base-T, 100Base-TX
6a	500	6
7 ¹	600	>10GBase-T
7a ¹	1000	>10GBase-T
8	2000	1 90GBase8-T, 40GBase-T, 40GBase-T 185

Возрастающие уровни категорий обратно совместимы.
Производители часто тестируют и сертифицируют свои кабели Ethernet далеко за пределами
стандарты.
1. В проводке спецификации категории 7/7a не используются разъемы RJ45.

Связанные материалы для чтения

Получить IEEE 802 — стандарты Ethernet
Ethernet-сайт Чарльза Сперджена
Справочник по скорости сетевого подключения
Оптоволоконный коннектор, номер
Ethernet:
Полное руководство
Взаимосвязи: мосты, маршрутизаторы, коммутаторы и межсетевые протоколы (2-е издание)
Абсолютно новая книга о коммутаторах: полное руководство по коммутации в локальной сети
Технология
TCP/IP Иллюстрировано
- TCP/IP в иллюстрациях, том 1 — протоколы
- TCP/IP
  Иллюстрированный том 2 — Реализация
- TCP/IP
  Иллюстрированный том 3 — TCP для транзакций, HTTP, NNTP и UNIX
  Протоколы домена
Сетевое программирование UNIX
- ЮНИКС
  Сетевое программирование, том 1: Сетевой API сокетов
- ЮНИКС
  Сетевое программирование, том 2: Межпроцессное взаимодействие

Изготовление кабелей Ethernet – просто и легко

Кабели Ethernet могут быть довольно дорогими, а предварительно изготовленные кабели не всегда соответствуют необходимой вам длине. Изготовление Ethernet-кабелей очень просто с помощью коробки с кабелями Ethernet категории 5e и разъемами RJ-45, которые крепятся к обрезанным концам кабеля выбранной вами длины.

Как сделать кабель Ethernet — что вам понадобится

Массовый кабель Ethernet — категория 5e или CAT5e (Вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие технические характеристики и примерно на 20 % дороже, чем CAT5e.)

Обжимные разъемы RJ45 для CAT-5e или Обжимные разъемы RJ45 для CAT-6

Инструмент для обжима RJ-45

9000 046 Есть два типы кабелей Ethernet, которые вы можете изготовить: прямой и перекрестный .

Прямые кабели Ethernet являются стандартными кабелями, используемыми практически для всех целей, и их часто называют «соединительными кабелями». Настоятельно рекомендуется продублировать порядок цветов, как показано слева. Обратите внимание, что зеленая пара не расположена рядом, как другие пары. Эта конфигурация позволяет использовать более длинные провода.

Перекрестные кабели Ethernet напрямую соединяют один компьютер или устройство с другим без использования маршрутизатора, коммутатора или концентратора.

Как сделать стандартный кабель

Разрежьте пластиковую оболочку

примерно на один дюйм (2,5 см) от конца обрезанного кабеля. Инструмент для обжима имеет лезвие бритвы, которое поможет с практикой.

Расслабьтесь и соедините одинаковые цвета.

Зажмите провода между пальцами и выпрямите их, как показано на рисунке. Порядок цветов важен, чтобы получить правильный.

Используйте ножницы, чтобы сделать прямой разрез на восьми проводах, чтобы укоротить их до

полдюйма (1,3 см) от обрезанной втулки до конца проводов.

Осторожно вставьте все восемь незачищенных цветных проводов в разъем. Обратите внимание на положение синего пластикового рукава. Также обратите внимание, как провода идут до конца.

Вид сверху. Все провода вставлены до упора. Коротких проводов нет.

Это неверный путь. Обратите внимание, что синяя пластиковая втулка не находится внутри разъема, где ее можно зафиксировать на месте. Провода слишком длинные. Провода должны выходить только на полдюйма из синей втулки.

Это неверный путь. Обратите внимание, что провода не доходят до конца разъема.

Обжим кабеля. Осторожно поместите разъем в обжимной инструмент Ethernet и плотно затяните ручки. Медные лепестки на разъеме втыкаются в каждый из восьми проводов. Также есть запирающий язычок, который удерживает синюю пластиковую втулку на месте для плотной посадки. Когда вы удалите кабель из обжимного устройства, этот конец готов к использованию.
