Правила установки газового котла в частном доме

Занимаясь решением задачи по обеспечению частного дома индивидуальным отоплением и системой снабжения горячей водой, владельцы недвижимости все чаще отдают предпочтение газовым котлам. Являясь популярным способом обогрева, автономное отопление на газу позволяет поддерживать комфортный микроклимат помещений и экономить денежные средства по сравнению с централизованной подачей тепла. Необходимо знать правила установки газового котла в частном доме, чтобы минимизировать риск проблемных ситуаций и безопасно использовать газ, являющийся взрывоопасным веществом.

Требования к помещению для установки газового котла

Учитывая повышенную взрывоопасность применяемого теплоносителя, выбор помещения для установки отопительного агрегата – серьезная задача, решение которой необходимо осуществлять на проектной стадии. Действующими нормативными документами регламентированы следующие требования к помещению:

• минимальная площадь, которая должна превышать 4 кв. м;
• наличие входной двери шириной более 80 см;
• расстояние до потолка, составляющее более 250 см;
• уровень освещенности из расчета 0,03 м² на квадратный метр площади.

В отличие от расположенной в многоэтажном здании обычной квартиры, частный дом обладает существенным преимуществом, позволяющим выделить для размещения отопительного агрегата отдельное помещение. Строительные нормы и правила обращают внимание на то, что место для котла в доме должно соответствовать специальным требованиям. Главные моменты:

• обеспечение притока воздушных масс за счет эффективной вентиляции. Площадь сечения приточной магистрали, по которой естественным путем поступает воздух, зависит от мощности отопительного агрегата и составляет на каждый киловатт по 8 кв. см. Это обеспечивает трехкратную смену воздуха на протяжении часа;
• пожаробезопасность. Планировка не должна позволять огню распространяться по дому в пожароопасной ситуации, а капитальные стены и внутренние перегородки должны изготавливаться из огнеупорных материалов с повышенным уровнем огнестойкости, составляющим не менее 3/4 часа.
• Нормативы предусматривают зависимость между теплопроизводительностью (мощностью) отопительного устройства и площадью помещения:
• агрегаты мощностью менее 30 кВт монтируются при объеме свободного пространства до 7,5 м куб.;
• устройства теплопроизводительностью до 60 кВт требуют увеличенного до 13,5 м куб. помещения;
• объем котельной для установки мощных агрегатов производительностью более 60 кВт и до 200 кВт регламентирован в паспорте и составляет более 15 м куб.

Планируя отопление помещения газовыми котлами в собственном доме, следует руководствоваться указанными критериями.

Монтаж газового котла в частном доме – настенный агрегат

Вариант крепления на стене помещения, например, кухни, обладает некоторыми преимуществами:

• снижает объем расходов на подключение магистралей водоснабжения;
• позволяет рационально распорядиться полезным объемом.

Производя установку навесного агрегата, предназначенного для отопления и горячего водоснабжения, придерживайтесь следующей очередности операций:

• Обеспечьте защиту контактирующей с корпусом стены с помощью огнеупорного материала толщиной более 3 мм, обеспечив гарантированный зазор.
• Подготовьте устройство к монтажу, руководствуясь указанными в техническом описании рекомендациями изготовителя.
• Проверьте при установке отсутствие перекосов, отрицательно влияющих на функционирование агрегата.
• Смонтируйте на подающей магистрали фильтр и подключите на входе и выходе к нему запорное устройство.
• Подключите газоход, диаметр которого соответствует размером канала в устройстве, а возвышение над коньком здания превышает 50 см.
• Проконтролируйте силу тяги, при уменьшении которой прекращается подача теплоносителя к горелке.
• Произведите подключение к питающим магистралям, пригласив сотрудников газовой службы.
• Подключите электрическое питание через стабилизатор, который также может выполнять функции защитного устройства.

Помните, что правила запрещают осуществлять установку котла, работающего на газу, при повышенной влажности воздуха:

• в ванной комнате;
• в коридоре;
• на балконе.

Если имеются соответствующие навыки, можно своими силами выполнить подключение к внутренним трубам отопительного контура. Подсоединение к трубе, подающей газ, выполняют только уполномоченные представители газовой службы, после проверки правильности подключения согласно требованиям строительных норм.

Установка газового котла в частном доме – напольное размещение

В ряде случаев владельцы частных домов отдают предпочтение напольному размещению. Алгоритм действий по монтажу:

• Подготовьте отдельное помещение, оборудованное системой приточно-вытяжного воздухообмена.
• Соорудите надежный бетонный или металлический постамент, который выдержит массу тяжелого оборудования.
• Зафиксируйте корпус на основании, проверив правильность его расположения с использованием строительного уровня.
• Подключите выходной патрубок к дымовой трубе и, если он не оснащен принудительной вытяжкой, проверьте силу тяги в дымоходе.
• Соедините агрегат с отопительными магистралями, предусмотрев на входе монтаж фильтра.
• Подсоедините устройство к водопроводной линии, выполнив соответствующую врезку в имеющуюся магистраль.
• Обеспечьте подключение газа путем соединения отопительного устройства с магистралью при помощи стальной трубы или специального шланга.
• Проверьте наличие заземления и автоматического устройства, осуществляющего аварийное отключение.

Обратите внимание на следующие моменты:

• наличие в дымоходной магистрали лючка для чистки трубы от сажи;
• удобство доступа к нагревательному устройству для обслуживания ремонта;
• выполнение пола из материалов, не подверженных горению – бетона или камня.
• Специалисты газовой службы не дадут разрешение на установку котла, если он смонтирован с нарушением требований:
• установлен во влажном подвале или прачечной;
• подключен в котельной без вентиляции;
• смонтирован на легковоспламеняющемся основании.

Категорически запрещается выполнять мероприятия по подключению устройств к магистралям газоснабжения своими силами. Работы осуществляются только специалистами, имеющими допуск на выполнение специальных видов работ.

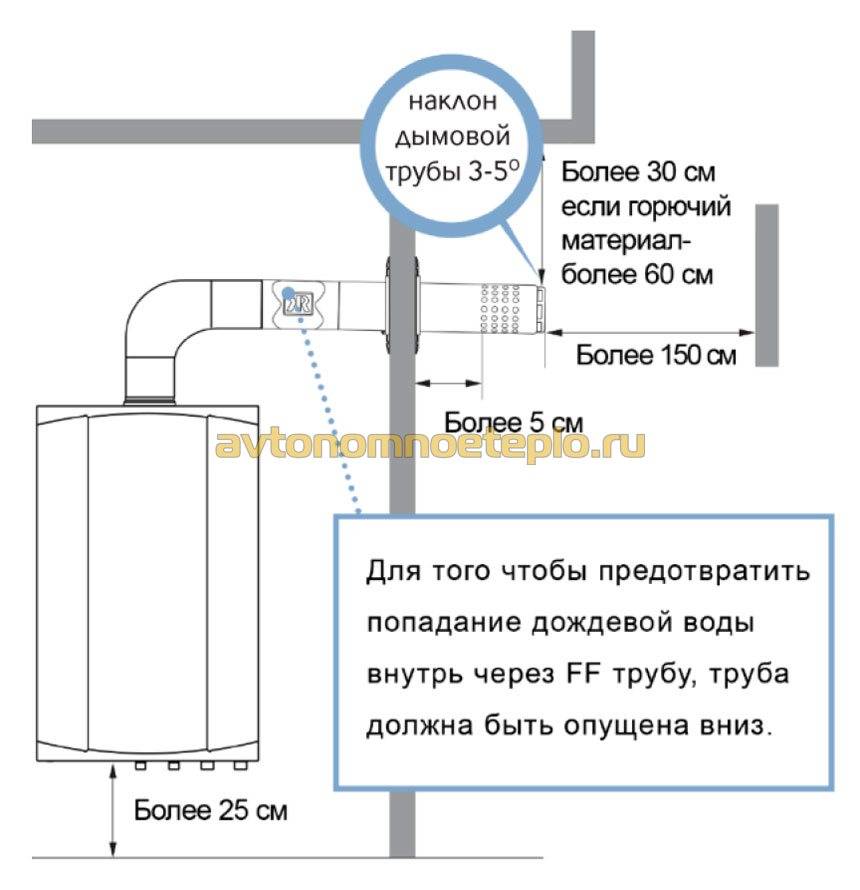

Нормы установки газового котла в частном доме

Требования, указанные в строительных нормах и правилах, направлены в основном на безопасную эксплуатацию взрывоопасного оборудования и предусматривают:

• установку котла на удалении более 0,2 м от легко возгораемых материалов и других отопительных агрегатов;
• соблюдение безопасного расстояния от корпуса до стены, составляющее 0,3–0,5 м;
• размещение крепежных планок, предназначенный для фиксации корпуса, выше уровня пола на 80–160 см.

Электропитание

Безостановочная подача электрической энергии и соответствие питающего напряжения гарантируют стабильную работу оборудования. Для решения поставленной задачи выполните следующие мероприятия:

• подключите питание через стабилизатор питания;
• установите источник бесперебойного энергоснабжения.

Выполнение указанных рекомендаций позволит избежать форс-мажорных ситуаций, продлит срок эксплуатации отопительного устройства и обеспечит стабильный температурный режим.

О газоходе

Дымовыводящая труба является ответственной частью отопительного устройства, к которой предъявляются следующие требования:

• сечение – цилиндрической формы;
• материал – обычная сталь или нержавейка;
• высота – выше уровня конька крыши строения.
• Главные конструктивные особенности газохода:
• наличие специального люка для прочистки магистрали и удаления сажи;
• возможность вывода скопившейся влаги через конденсатосборник;
• длина вертикальной магистрали должна превышать удвоенный диаметр газохода.

Для обеспечения тяги естественным путем и нормального удаления дыма следует предусмотреть восходящий наклонный участок, расположенный за вертикально расположенным отрезком дымохода.

Документы на котел

Даже если место для котла в доме определено, и оно соответствует требованиям нормативных документов не стоит спешить приобретать оборудование. Подготовьте следующие документы, связанные с газоснабжением:

• договор на поставку теплоносителя;
• акт установки счетчика.

Очередность дальнейших мероприятий:

• Внесите соответствующие изменения в имеющийся технический паспорт частного дома, если для установки отопительного агрегата выделено отдельное помещение.
• Подайте заявление в службу газоснабжения на разработку технических условий, являющихся официальным документом, разрешающим выполнение монтажных работ в доме.

Имея на руках технические условия, с целью рационального использования времени до разработки и утверждения проекта, можно выполнить следующие работы:

• Монтаж газового котла в частном доме.
• Обвязку устройства отопительными магистралями.

Одновременно необходимо:

• Обратиться в специализированную организацию с заявлением на разработку проекта прокладки труб и схемы подключению магистралей к частному дому.
• Согласовать разработанный проект газификации в городском управлении газового хозяйства, представить необходимые документы.

Перечень документации, предъявляемой для согласования с контролирующими инстанциями:

• технический паспорт;
• руководство по эксплуатации устройства;
• сертификат соответствия требованиям безопасности;
• заключение о соответствии оборудования санитарно-гигиеническим требованиям.

Одобренный проект заверяется печатью, а если имеются замечания, – выдается на руки перечень вопросов, подлежащих корректировке и уточнению.

Имея на руках все необходимые документы, и выполнив предусмотренные техническими условиями и проектом работы, необходимо:

• Подать заявление в газовую службу на ввод оборудования в эксплуатацию.
• Дождаться визита представителя службы, который составит акт и разрешит эксплуатацию отопительной системы.

Правила эксплуатации газовых котлов

С целью безопасного функционирования агрегатов соблюдайте следующие правила эксплуатации:

• эксплуатируйте оборудование только при нормальной влажности;
• установите фильтр, защищающий теплообменник от грязи;
• контролируйте техническое состояние не реже двух раз в год;
• производите техническое обслуживание только силами специалистов.

Выполнение указанных рекомендаций обеспечит длительный ресурс эксплуатации отопительной системы.

Техническое обслуживание

Регламентные мероприятия по техническому обслуживанию, предусмотренные производителем агрегатов, предусматривают следующие виды работ:

• контроль состояния газохода;
• проверку работы вентиляции;
• промывку фильтровальных элементов;
• чистку магистралей;
• удаление налета на горелке.

Детали, вышедшие из строя в процессе работы, необходимо заменить. После выполнения ремонта, перед пуском отопительного контура в эксплуатацию, следует проконтролировать герметичность всех стыков. Профессиональный подход к выполнению технического обслуживания не только повысит ресурс использования отопительной системы, но и уменьшит объем потребляемого газа.

Итоги

Задавшись целью осуществить монтаж в собственном доме системы автономного отопления, следует тщательно изучить правила установки газового котла в частном доме. Особое внимание необходимо уделить требованиям, которые предъявляются к помещению для монтажа. Нецелесообразно самостоятельно производить установку и подключение оборудования. Это сложные операции, которые должны производить представители специализированной организации. Для обеспечения долговечности оборудования и взрывобезопасности, повышения эффективности работы необходимо соблюдать нормы установки газового котла в частном доме.

требования норм и правила монтажа

Требуется замена газового котла? Это решение принимается по разным причинам, но если вы задумали провести работу самостоятельно, тогда вам поможет наша статья. Мы расскажем, какие нормативы соблюдать, какие документы собирать для эффективной замены старого отопительного оборудования.

Нормативная база

Монтажу оборудования предшествуют мероприятия по адаптации помещения согласно действующим требованиям. Они подробно излагаются в Технических Условиях, выдаваемые Облгазом или Горгазом. Это актуально для организации отопления на сжиженном или природном газе. Но обычно, в последнем случае пренебрегают оформлением официального разрешения, что может повлечь за собой серьезный штраф и запрет на использование действующей системы теплоснабжения.

Документ, регламентирующий требования к помещению для установки газовых отопительных котлов, разрабатывается на основе следующих нормативных актов:

• СНиП 31-02-2001. Предназначен для контроля строительных работ и проектирования зданий.
• СНиП 42-01-2002. Описывает правила организации газораспределительных систем.
• СНиП II-35-76 в последней редакции от 2012 г. Им руководствуются при выборе котлов и аналогичного газового оборудования.
• СНиП 42-01-2002 и СП 41-104-2000. Нужны для соблюдения норм при проектировании автономных источников теплоснабжения.

На изучение этих документов может уйти много времени. Фактически около 20% их содержания посвящено организации бытового теплоснабжения с помощью газовых котлов. Чтобы избежать траты времени, рекомендуем ознакомиться с полезными выдержками из нормативных актов.

Оборудуем подходящее помещение для котла

Газовый котел – главный элемент отопительной системы. Для его установки потребуется грамотно оборудовать помещение. Оно должно соответствовать целому ряду строгих требований, нарушение которых влечет за собой значительные штрафные санкции и провоцирует несчастные случаи с самыми тяжелыми последствиями. Газ – взрывоопасная и горючая субстанция. Нужно быть с ним крайне осторожным.

Помещение, в котором устанавливается газовое оборудование, должно отвечать целому ряду требований. Основные характеристики комнаты-котельной представлены в виде схемы

Выбирая место для установки отопительного газового котла нужно учитывать следующие требования к помещению:

• в одной из стен должен быть оборудован канал для вывода продуктов сгорания;
• обязательное наличие естественного освещения. Минимальная площадь окна рассчитывается по формуле: на кубический метр объема комнаты – 0,03 кв. метра оконной поверхности;
• высота потолка минимум 2,5 м;
• планировка, обеспечивающая беспрепятственный доступ к котлу и вспомогательному оборудованию;
• наличие вентиляционной решетки, расположенной в нижней половине стены или двери. Площадь конструкции рассчитывается исходя из соотношения 8 кв. см решетки на каждый 1 кВт котла;
• объем – минимум 15 кв. м;
• огнестойкость стеновых конструкций – не менее 0,75 часа;
• наличие газоанализатора и реагирующего на его сигналы автоматического клапана, который перекроет подачу топлива в случае утечки газа;
• грамотно организованный дымоход, сечение которого должно соответствовать мощности оборудования;
• ширина двери не должна составлять меньше 80 см.

Нужно помнить, что установка газовых котлов мощностью менее 60 кВт разрешена в любом помещении, кроме тех, которые предназначены для проживания. Так же не рекомендуется устанавливать газовое оборудование в ванной комнате или санузле.  Двухконтурные приборы запрещено монтировать в кухнях. Если суммарная мощность оборудования не выше 150 кВт, его можно поставить на любом этаже здания. Приборы большей мощности могут располагаться только на первом этаже или в цоколе.

Многие предпочитают размещать газовое оборудование на кухне. В этом случае нормы, регламентирующие установку газовых котлов, требуют рассчитывать необходимую минимальную площадь исходя из того, чтобы на 1 кВт мощности приходилось как минимум 0,2 м2 помещения. Если кухня совмещена с гостиной, обязательным становится и наличие газоанализатора, который сможет вовремя заметить возможную утечку газа.

Если позволяет мощность котла, газовое оборудование часто устанавливают на кухне, даже если это совмещенное с гостиной помещение. В этом случае наличие газового анализатора становится обязательной мерой предосторожности

Приготовления к монтажу котла – нормативные положения и проектная документация

Для грамотной установки газового котла в коттедже, на даче или в частном доме предварительно необходимо ознакомиться с существующей нормативной документацией, регламентирующей правила выполнения таких работ. В нормах описываются особенности монтажа газового оборудования для создания автономной отопительной системы.

В первую очередь вам следует изучить СНиП 31-02-2001 о газоснабжении загородных домов. Здесь указаны все законодательные требования, предъявляемые к устанавливаемому газовому оборудованию. Кроме того, информация о требованиях к устройству автономной системы отопления содержится также в документах:

• СНиП 41-01-2003 о вентиляции, отоплении и кондиционировании воздуха;
• СНиП об устройстве внутреннего водопровода;
• СНиП 21-01-97 о пожарной безопасности;
• СНиП об устройстве котельной.

Согласно этим требованиям, для установки котла в доме необходимо предварительно получить технические условия, являющиеся основанием для организации работ по подключению домашнего оборудования к центральной магистрали газоснабжения. Для получения ТУ вам нужно обратиться в местную газовую службу и подать заявление, указав в нем предполагаемый расход газа на отопительные нужды. В центральной России на газовое отопление расходуется от 7 до 12 м3 газа в сутки.

Поданная заявка будет рассмотрена специалистами компании, если организовать подключение возможно, собственник получит технические условия, если же по каким-то причинам обеспечить подачу газа в дом невозможно, владельцу объекта выдадут мотивированный отказ. Процедура рассмотрения заявки проходит в течение одного месяца, но ответ собственник может получить и гораздо раньше.

Техусловия являются официальным разрешением на монтаж газового оборудования. Выполнение работ без ТУ считается незаконным и опасным для пользователей дома.

Получив техусловия, можно переходить к созданию проекта на подключение объекта к газоснабжению. В проекте должна присутствовать схема монтажа газовых коммуникаций – труб газоснабжения от центральной магистрали на частный земельный участок и от места подключения участка внутрь дома.

Проектированием газоснабжения разрешено заниматься только квалифицированным специалистам, имеющим все соответствующие разрешения и лицензии на выполнение таких работ. Самостоятельно подготовить проект на подключение к сети невозможно. Готовый проект передается на согласование в отдел организации, контролирующей газоснабжение в населенном пункте. Согласование осуществляется в течение 90 дней с момента подачи собственником заявления.

При подаче заявки на согласование проекта необходимо приложить к ней следующие документы:

• техпаспорт и инструкцию по использованию устанавливаемого котла;
• сертификаты соответствия;
• подтверждение соответствия газового агрегата требованиям безопасности.

Если по каким-то причинам в газовой службе примут решение отказать собственнику в согласовании проекта, ему выдадут мотивированный отказ и перечень действий, необходимых для получения разрешения на подключение дома к газоснабжению и установки газового оборудования.

Правильно оборудованная котельная Рекомендуем

• Вытяжка для газового котла – как сделать своими руками в частном доме
• Настройка газового котла – советы по выбору и регулировке оборудования
• Схема газового отопления частного дома – самостоятельное подключение настенного котла

Особенности проектирования мебели при наличии газового котла

При проектировании кухонной мебели важно помнить о безопасном расстоянии до боковых стен корпусов – порядка 10 см с каждой стороны. Здесь правило “красота требует жертв” однозначно не действует.

Кроме этого, необходимо предусмотреть вентиляцию и постоянный приток свежего воздуха в комнату. И что еще немаловажно – удобный доступ для ежегодного обслуживания оборудования. Также разумно предусмотреть возможность быстрого разбора мебели, если что-то не так и нужен ремонт.

Правила установки газового котла в частном доме: монтаж двухконтурного газового оборудования, как установить отопительный котел, нормативы, параметры, порядок работ – Теплый Дом Установка газового котла в частном доме: требования к помещению, месту расположения, вентиляции и дымоходу, можно ли разместить котлоагрегат на кухне, в ванной комнате, в гараже или студии Правила установки газового котла в частном доме: монтаж двухконтурного газового оборудования, как установить отопительный котел, нормативы, параметры, порядок работ – Теплый Дом Правила установки газового котла в частном доме: монтаж двухконтурного газового оборудования, как установить отопительный котел, нормативы, параметры, порядок работ – Теплый Дом Нормы установки газового котла в частном доме: расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел –

Подробнее о том, как проектировать мебель при наличии газового оборудования, можно прочитать здесь.

Требования к монтажу

При установке напольного котла, сжигающего природный газ, рекомендуется соблюдать минимальные расстояния до стен и прочих строительных конструкций:

• ширина свободной площадки перед фронтальной частью отопителя – 1250 мм;
• боковые проходы для обслуживания и устранения неисправностей – 700 мм;
• минимальный просвет сзади агрегата – 50 см.

К навесным газовым котлам требования мягче – впереди нужно оставить не менее 1 м свободного пространства, по бокам – 20 см, снизу – 300 мм. Нависающая над теплогенератором конструкция должна располагаться не ближе 45 см, как показано на схеме.

Перед тем как установить стационарный котел на деревянные полы, обязательно подложите несгораемую прокладку из базальтового картона и кровельной стали, выступающей за габариты корпуса на 100 мм, впереди – на 70 см. Если в силу различных причин отопитель стоит близко к стенам деревянного дома, их следует обшить негорючими материалами:

• листы базальтового картона;
• плиты минерита;
• сталь оцинкованная 0,8—1 мм в толщину;
• асбестовые листы.

Рекомендация. Не применяйте асбест, когда устанавливаете газовый котел на кухне, – он выделяет вредную пыль.

Порядок монтажа газового оборудования в частном доме

Монтаж газового оборудования требует перед началом непосредственно самих работ проверки строительной готовности объекта и оформления соответствующих актов. Объект будет считаться подготовленным под монтаж оборудования тогда, когда выполнены на нем все строительные работы. Такие работы включают в себя: установку межэтажных перекрытий, перегородок, стен, на которые будут непосредственно монтироваться газовый аппарат, газопровод и арматура.

Должны быть проделаны отверстия для прокладки газопровода в фундаменте здания, стенах, оштукатурены стены ванн и кухонь, там, где запланирован монтаж аппарата, окончательно закончены полы, установлены ванна, раковина и иные приборы к которым будут проводиться трубопровод от газовых приборов. Если все это в помещении не проведено или что-то не закончено в проведении монтажных работ, то установка газового оборудования запрещена.

Монтаж газового оборудования производиться по типовым проектам, а так же по замерным схемам. Такие схемы используют в процессе строительства не типовой постройки, при газификации объекта, а так же в тех случаях, когда отсутствует проект при новом строительстве объекта типовой серии.

Монтаж газового оборудования – это очень ответственная и требующая особого внимания работа, специалист при проведении работ должен обязательно проверять реконсервацию смазки, прокладки и сальники, проводить выборочные испытания арматуры на ее герметичность до установки аппаратуры на объекте.

Запорно-отсекательная арматура устанавливаемая на газопроводе низкого давления, должна проходить проверку на прочность деталей и герметичность водой или воздухом имеющим давление 2 кгс/см2.

доставлять газовое оборудование необходимо после того как устроен газопровод, а подъем на верхние этажи требует использования мягких захватов во избежание повреждения аппарата.

Установка газового оборудования в частном доме осуществляется путем монтажа газовой разводки, после чего устанавливаются комплектующие детали и узлы. Не допускается отдельное хранение легкосъемных деталей и комплектующих. Краны на опусках, а так же краны управления аппаратом необходимо ставить в закрытое положение.

После проведения монтажных работ, полагающихся проверок на прочность и плотность установленное монтажной организацией газовое оборудование и газопровод сдаются генеральному подрядчику. Согласно РДИ 204 РСФСР 3-2-79, при сдаче оборудования в эксплуатацию необходимо соблюдение некоторых требований:

1. Во-первых. Смонтированные газопровод и газовые аппараты принимаются в эксплуатацию специальной приемочной комиссией состоящей из заказчика, предприятия газового хозяйства и организации проводящей монтаж оборудования.
2. Во-вторых. После проверки технической документации, комиссия осматривает всю смонтированную систему, это делается для того, что бы установить ее соответствие по проекту и правилам безопасности СниП П-37-76, резьбовых и сварных соединений газопроводов и арматуры в стенах и прокладка газопровода в футлярах, способы монтажа, и расположение электропроводки по отношению к газопроводу.

После того как инженерно-технический работник от газового хозяйства закончит пуско-наладочные работы, газовое оборудование сдается заказчику или жилищной организации.

Заключение

Каждый владелец жилья сам решает, нужен ли ему газовый котёл или нет, ставить его в отдельное помещение – котельную ‒ или разместить в углу кухни. Учитывается при этом размер дома, назначение котла, доступность газа – магистраль или баллоны. Но если принято решение котёл устанавливать – то установка должна выполняться в строгом соответствии с законами и правилами. С газом шутить нельзя.

Обсудить0Предыдущая

Бытовая техникаБудущее на пороге: робот-газонокосилкаСледующаяБытовая техникаМожно ли установить стиральную машину в доме без водопровода

Монтаж напольного агрегата

Рассмотрим, как правильно установить напольный газовый котел в специально оборудованном помещении. На этапе проектирования котельной предусматривают обустройство отдельного фундамента под котел высокой мощности. Фундаментное основание выполняется из железобетона, и оно должно быть строго горизонтальным. Это позволяет избежать вибраций и шумов при работе оборудования.

Если под котельную выделено помещение на первом этаже дома, и пол в нем деревянный, необходимо подготовить ровное негорючее основание. Для этого подходит кирпичная кладка на ложок (плашмя широкой стороной) или укладка толстой керамической плитки (под нее кладут «сэндвич» из металлического, а затем асбестового листа, который приклеивают к металлу). Размер основания подбирается в зависимости от габаритов котла — с каждой стороны оно должно выступать минимум на 10 см.

Схема установки напольного газового котла

Если стена дома за котлом выполнена из сгораемого или трудносгораемого материала, ее рекомендуется защитить по тому же принципу, что и в случае с установкой настенного теплогенератора.

После того, как основание наберет прочность, можно установить котел на место и подсоединить его к дымоходу, к контуру отопления. Двухконтурный агрегат также подключается к системе горячего водоснабжения. Обеспечивается электропитание для автоматических устройств.

Завершив монтаж напольного газового котла, следует вызвать представителей газовой службы. Специалисты в обязательном порядке проверяют соответствие помещения и оборудования требованиям ТУ. Если все в норме, выполняется подключение оборудования, пуско-наладочные работы, оформляется договор об оказании услуг подачи газа.

Дымоходы для газовых котлов из нержавеющей стали

Дымоотводы из стали могут иметь одностенную и двухстенную конструкцию. Однослойные вытяжные трубы можно устанавливать в отапливаемых помещениях и использовать для гильзования кирпичных дымоходов. В трехслойных системах между двумя трубами есть теплоизоляционная прослойка, что дает возможность применять их как для внутреннего, так и для наружного монтажа.

Ввиду того, что в газовом топливе содержатся примеси серы, при выводе отработанных продуктов ее пары оказывают агрессивное воздействие, разъедая стенки дымоотводных каналов. Поэтому при производстве дымоходов из нержавеющей стали для газовых котлов используют жаропрочный и кислотостойкий материал марки AISI 316L. Его применение во многом увеличивает срок эксплуатации систем дымоотвода.

Дымоходы из нержавеющей стали обладают множеством преимуществ, среди которых такие, как низкий вес, устойчивость к возгоранию и агрессивным химическим воздействиям

Из слабых сторон нержавеющей трубы дымохода для газового котла можно отметить не совсем эстетический внешний вид. К преимуществам относят:

• стойкость к коррозии и агрессивному химическому составу;
• легкий вес, отсутствие необходимости в устройстве основания;
• негорючесть материала — нержавейка не плавится даже при температуре 500 ºС;
• модульность конструкции — заводской выпуск большого количества тройников, переходников и колен позволяет встроить дымоход в любой дом;
• заводской выпуск всех элементов стального дымоотвода позволяет собрать и вывести его под любым удобным углом;
• абсолютно гладкая круглая внутренняя поверхность — обеспечивает минимум препятствий на пути вывода продуктов сгорания;
• возможность монтажа в уже построенном доме;
• вполне доступная цена дымохода для газового котла.

При устройстве наружного дымохода из стали высока вероятность образования точки росы: если температура снаружи низкая, отводимые пары образуют конденсат и создается водяная пробка. Она закупоривает канал, не давая продуктам выйти, и тем самым блокирует процесс горения. Избежать этого можно, если разместить трубу в выложенном канале дымохода из кладки кирпича. Этот прием решит и эстетическую сторону сооружения.

Конструкции дымоотводов из нержавеющей стали просты в обслуживании

Другой вариант избежать образования водяной пробки — использовать сэндвич-конструкцию из двух труб, одна из которых защищена слоем базальтовой ваты. Такая система выносного дымохода уже не нуждается в дополнительном утеплении. Диаметр дымохода для газового котла подбирают таким образом, чтобы он совпадал с сечением выводного отверстия оборудования.

Полезный совет! Дымоходы из нержавеющей стали легко обслуживаются, однако один раз в 3 года необходимо, чтобы систему осмотрел специалист.

Основные виды

Газовые котлы классифицируются по различным признакам: назначению, производимой мощности, типу тяги и способу монтажа. Одноконтурные котлы устанавливаются исключительно для обогрева дома, двухконтурные позволяют не только прогреть помещения, но и обеспечить дом водой с возможностью ее подогрева.

Маломощные котлы регулируются по одноступенчатому принципу, агрегаты средней производительности – по двухступенчатому. В высокопроизводительных котлах обычно предусматривается модулированная регулировка мощности.

Котлы закрытого типа работают на вентиляционной тяге. Существуют также газовые котлы с естественной тягой – открытого типа, или атмосферные.

Установка газовых котлов в частном доме производится либо путем монтажа на стену, либо на пол. В первом случае используются медные теплообменники, а во втором – чугунные или стальные.

Оптимальным решением для применения в частном доме считается проточный двухконтурный котел с бойлером, работающий на автоматике. Он обеспечивает обогрев помещений в холодное время года и подогрев воды для приготовления пищи, мытья посуды, принятия душа.

Автоматическая система, включающая в себя двойной термостат и микропроцессор, значительно упрощает процесс регулировки оборудования, позволяет отслеживать температуру в помещениях и на улице, задавать программу для уменьшения подогрева до минимума, если в доме отсутствуют люди (например, в дневное время, когда все ушли на работу).

Установка котла с полностью автоматическим управлением поможет вам сэкономить от 30 % до 70 % топлива по сравнению с оборудованием на ручном или полуавтоматическом управлении.

В то же время при отсутствии электричества автоматическая домашняя котельная не сможет обеспечивать полноценный обогрев дома, поэтому при монтаже котла нужно предусмотреть и форс-мажорные ситуации.

При покупке газового котла обязательно проверьте наличие сертификата и комплектацию. Если необходимо, дополнительно приобретите крепежные элементы для монтажа агрегата на стену.

Замена газового котла в частном доме: правила, нормы и порядок оформления

При эксплуатации котла постепенно снижается его мощность, уровень КПД. Оборудование устаревает и уже не соответствует современным нормам.

Самые распространенные причины замены техники:

• Производительность котла больше не устраивает. Если вы сделали пристройку или подключили к контуру дополнительные приборы (например, бойлер), то старый агрегат может не потянуть нагрузки.
• Неподходящая функциональность. Установка двухконтурного прибора вместо одноконтурного позволяет не только отапливать помещение, но и пользоваться горячим водоснабжением (ГВС).
• Вопросы рациональности. Стандартные котлы потребляют немало газа. А вот более современные, конденсационные устройства используют не только газ, но и пар. Такой подход увеличивает КПД на 110%.
• Износ или поломка техники.

Поэтому если ваш старый «АОГВ» работает «на последнем вздохе», если стоимость обслуживания приравнивается к покупке нового устройства, тогда замена просто необходима.

Какие конструкции предлагает рынок:

• С закрытой камерой сгорания. Это более безопасная разновидность, потому что горелка закрыта от внешнего воздействия. Отвод дыма происходит благодаря вентилятору. Подключаемый коаксиальный дымоход содержит две трубки, через которые заходит воздух и выводится гарь. Требуют подключения к сети.
• С открытой камерой. Открытая горелка требует забора воздуха из помещения для поддержания пламени. Необходима хорошая вентиляция и подключение к дымоотводной шахте.

Нормативные документы по замене

Газовое отопительное оборудование, в случае неправильной установки, эксплуатации или обслуживания, является источником опасности. Поэтому его замена представляет собой не просто покупку и установку нужного агрегата, а целую процедуру, которая регламентируется рядом документов.

Вся необходимые сведения о замене газовых котлов имеются в свободном доступе. Но найти их иногда не просто, так как тему газового оборудования регламентируют десятки отечественных профильных документов. Среди которых законы, базирующиеся на их основе СНиПы, постановления правительства и прочее.

Но среди них есть ряд документов, которые потребителю важнее, чем все остальные. Так как изложенная в них информация поможет разобраться в нюансах замены колов, а также защитить свои интересы от возможных неправильных действий представителей горгазов.

К наиболее востребованным документам относятся:

• СНиП , который называется «Газоснабжение»;
• СНиП 42-41-2002 под названием «Газораспределительные системы».

Схема обвязки настенного двухконтурного газового котла

1. Обвязка газового котла в системе отопления
2. Подключение настенного котла к электросети
3. Выбор дымохода для газового котла
4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ.

Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла.

Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки».

На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости.

Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Блиц-советы

1. У всех «солидных» фирм, копии сертификатов на оборудование выложены на официальных сайтах. То есть, появилась возможность заранее проверить наличие этих документов.
2. Для получения актуальной информации, учитывающей местную бюрократическую «специфику» желательно обратиться в ГРО за консультацией еще до начала всех работ.
3. Если потребителем газа будет только котел, расчет расхода, видимо, не представляет сложности. Однако, при наличии других газовых приборов, рациональней доверить расчет сотрудникам этой же ГРО. Услуга платная, но, как показывает практика, это не тот случай, когда нужно экономить.
4. Сейчас на рынке проектных услуг множество предложений, и выбор сделать нелегко. Поэтому возможно, правильным подходом к решению этой проблемы, будет личное неофициальное обращение в ГРО с просьбой посоветовать местную надежную проектную организацию. Как показывает практика, такой подход дает значительный эффект по сокращению времени на прохождение согласований.
5. Для того, чтобы в дальнейшем избежать проблем «бюрократического» свойства, нужно обратить внимание, что помещение с котлом называется «топочной» или «котельной». Именно такое название должно быть зафиксировано в техническом паспорте после приемки газового оборудования.
6. Необходимо понимать, что собственноручное подключение оборудования, помимо наложения штрафных санкций, приведет к аннулированию гарантийного обязательства производителя.

Нормы помещения для котлоагрегата с открытой топочной камерой

Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.

Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.

Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:

1. Необходимость отдельной двери топочной с выходом на улицу.
2. Забор воздуха обязан выполняться не из внутренних комнат.
3. Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.

Устанавлеваем напольный котел

Пример установки напольного котла в котельном помещении. Теперь он снабжает весь дом горячей водой.

Учитывая довольно значительный вес напольного котла необходимо обеспечить его прочным основанием. Если пол в вашей котельной деревянный, но достаточно прочный, заливать под котел бетонную стяжку не обязательно. Достаточно уложить лист оцинкованного железа, размером немного больше основания котла. По бокам он может совпадать с габаритами устройства, а с фронтальной стороны должен выступать минимум на 30 см.

Установка котла своими руками требует внимания и тщательности. Обязательно проверьте его расположение уровнем и выставьте максимально ровно. Для этого под одну из ножек можно подложить твердый негорючий материал, например кусочки пластмассовой линейки.

Подключите котел к дымоходу, если ваш прибор не оборудован принудительной тягой, обязательно проверьте тягу в дымоходе.

Подключите котел к внутридомовой системе отопления. Перед входом обратного трубопровода, но после отвода для заполнения системы установите фильтр жесткой очистки. Это поможет предотвратить преждевременное засорение теплообменника.

Особенности подключения котла к системе отопления — клик для увеличения

Двухконтурный котел помимо врезки в отопительную систему требует еще подключения к подаче холодной воды. Делая врезку в водопровод для подключения к котлу, постарайтесь, чтобы она находилась как можно ближе к месту входа трубы в дом. Если же по каким-то причинам не получится, то  расположите врезку до разветвлений трубы. Тем самым вы обеспечите наиболее высокое давление холодной воды в котле и бесперебойную подачу горячей воды. Теперь подключите к соответствующему патрубку трубу горячей воды.

Важно! Установка газовых котлов отопления должна производиться так, чтобы в любой момент устройство можно было достаточно легко снять. Для этого, на каждой трубе, входящей или выходящей из котла, должны быть установлены вентили, которые позволят демонтировать котел без сброса воды из системы отопления. Особенно это актуально для систем, работающих на химически очищенной воде.

Осталось только подключить котел к газопроводу. Как и в случае с настенным котлом делать это нужно только стальной трубой. Открывать газовый вентиль можно только с разрешения специалиста, который проверит качество выполненных работ и подпишет акт пуска котла в эксплуатацию.

Как правило, соблюдая все требования к установке газовых котлов, домашние мастера справляются с работой всего за несколько часов. Еще пара дней уходит на ожидание инспектора из Горгаза. А уж когда документы подписаны, и газовый вентиль торжественно открыт, можно наслаждаться теплом и радоваться отлично проделанной работе и сэкономленным средствам.

Установка коаксиального дымохода своими руками

Двустенный коаксиальный дымоход применяется для отвода продуктов сжигания от газовых котлов и колонок, оборудованных закрытой камерой сгорания. Он существенно упрощает монтаж водогрейных аппаратов по части дымоудаления, строить классическую трубу из модульного сэндвича либо керамических блоков вам не придется. Порядок действий такой: знакомимся с конструкцией, изучаем требования норм к установке коаксиального дымохода и делаем монтажные работы своими руками, пользуясь этим руководством.

Заключение

Установку газового котла можно выполнить самостоятельно, но подготовку проекта важно доверить профессионалам. Надзорные органы вправе требовать соблюдения всех технических условий, поэтому любая ошибка приведет к отказу в подключении газа.

Установку газового котла выбирает множество владельцев частных домов и коттеджей. Такой выбор вполне оправданный, если учитывать уровень КПД оборудования, размеры затрат на топливо, отсутствие необходимости его ручной загрузки, возможность точной настройки температуры в сооружении. Однако для монтажа нужно соблюдать требования к установке газового котла и изучить правила (об этом дальше).

Правила установки газовых котлов отопления

В соответствии с правилами установки газового котла в частном доме в табличке ниже приведены расстояния между ключевыми точками, в рамках которых производится позиционирование отопительного оборудования.

Напольные котлы устанавливаются на предварительно подготовленное жесткое и ровное основание. Агрегат должен располагаться на всех штатных ножках одновременно. При этом, контролируется его положение относительно горизонтали и вертикали.

Настенные котлы по умолчанию навешиваются на специально предусмотренные комплектацией кронштейны. Использовать внештатные крепления для этих целей категорически не рекомендуется. Особое внимание следует уделять надежности и грузоподъемности устанавливаемых навесов. Для их фиксации на стене нужно использовать дюбели с ударными шурупами или анкерные болты соответствующего диаметра и длины.

После установки котла к нему подводятся все необходимые коммуникации – водопровод, канализация, ветки системы отопления, электропитание (при необходимости).

Вам будет интересно

6 лучших стабилизаторов напряжения для газового котла

Выбор газового котла для отопления дома – подробная инструкция

Солнечные коллекторы: виды, принцип работы, устройство системы

Какой котел лучше: настенный или напольный – подробное сравнение

Тепловой насос для отопления дома: принцип работы, разновидности и использование

Как выбрать стабилизатор напряжения для газового котла — подробная инструкция

Какой газовый котел лучше использовать – обзор типов и моделей оборудования

Конденсационные газовые котлы – принцип работы, достоинства и недостатки

Виды и особенности подключения газового оборудования

На рынке газового оборудования котлы представлены в широком ассортименте, собственникам частных домов остается только правильно подбирать устройства, соответствующие своими характеристиками месту установки и требованиям к интенсивности отопления. Существует несколько вариантов классификации котлов, такие устройства разделяются по следующим критериям:

по методу монтажа;по конструкции;по мощности;по способу розжига;по методу отвода продуктов горения.

По конструктивным характеристикам котлы разделяют на одно- и двухконтурные. Устройства с одним контуром предназначены исключительно для отопления. При необходимости организовать в доме также горячее водоснабжение, придется использовать дополнительное устройство – бойлер. Двухконтурные модели могут обеспечивать работу систем горячего водоснабжения и отопления одновременно. Они работают по проточному нагревательному принципу либо имеют встроенный бойлер, который нагревает воду до необходимой температуры. Благодаря этому, двухконтурные устройства считаются более универсальными, но и стоят дороже.

По методу монтажа приборы разделяют на настенные и напольные. Напольные устройства отличаются от настенных большими размерами и мощностью, из-за этого порой требуют монтажа в специальной котельной. Настенные котлы становятся более популярными в последнее время, ведь их использование возможно и в частных домах, и в квартирах. Настенные приборы хороши тем, что не требуют монтажа полноценного дымохода, удаление продуктов горения может осуществляться через внешнюю стену через коаксиальный дымоход.

Очень важный параметр при выборе котла – его мощность. Чтобы гарантировать качественное отопление всех внутренних помещений жилого объекта, необходимо предварительно провести расчет мощности газового оборудования. Для эффективного отопления каждых 10 м2 площади дома необходимо минимум 1 кВт мощности котла. Очень желательно выбирать устройство с запасом мощности в 20%!,(MISSING) чтобы в процессе эксплуатации ему не приходилось работать на пределе возможностей.

Следует учитывать, что удельная мощность для обогрева 10 м2 площади дома различается для разных регионов России. Если в средней полосе 1 кВт вполне достаточно, то для севера лучше проводить расчет, беря в качестве удельной мощности величину в 1,5 или даже в 2 кВт. В южных регионах такая мощность не нужна, вполне достаточно проводить расчет с показателями удельной мощности на уровне 0,7-0,8 кВт.

Наиболее распространены напольные и настенные модели.

Проектирование установки газового котла в частном доме

Когда владельцем объекта получены на руки технические условия, он может приступать к составлению проектной документации. Ее разрабатывают на основании требований, изложенных в техусловиях.

Проект на установку газового котла должен содержать схему, описывающую прокладку газовых коммуникаций, причем для частного домовладения — по участку до входа в жилую постройку с указанием этого места на чертеже.

Разрабатывать проект должны исключительно инженеры — проектировщики, которыми получена лицензия на проведение такого вида работ. Обычно в организации, контролирующей газоснабжение в населенном пункте или регионе, функционирует проектный отдел, сотрудники которого выполняют необходимые изыскания, соответствующие расчеты и оформляют их в виде проектов с чертежами и схемами.

Почему необходимо заменять газовый котел?

Для замены газового котла есть несколько факторов. Например, на основании КПД и номинальной мощности рассчитывается генератор теплоэнергии для водяного отопления дома. Если эти параметры будут снижены, то это указывает на замену газового котла. Кроме этого есть и другие мелкие факторы. Рассмотрим самые основные причины:

• Необходимость в дополнительных функциях;
• Маленькая производительность;
• Если была произведена пристройка или подключены новые приборы к водяному контуру;
• Если у вас одноконтурный котел, а вы хотите заменить его на двухконтурный. Ведь он обеспечивает подачу горячей воды на выгодных условиях;
• Замена атмосферного котла на конденсационный котел;
• Если КПД прибора превышает 110%. Это говорит об износе оборудования.

Если своевременно не заменить газовый котел, то придется ремонтировать оборудование. Стоимость ремонта очень высока, поэтому лучше не допускать такой ситуации и заменить газовый котел.

Правила установки газового котла в частном доме

Автор Евгений Апрелев На чтение 6 мин Просмотров 2.8к.

Наверное, ни кто не будет спорить об утверждении, что газовые системы наиболее предпочтительны для использования в частных домах и коттеджах. Газовые котлы достаточно надежны и эффективны, имеют сравнительно невысокое потребление топлива и дают возможность регулировать температуру воздуха в помещении, которая напрямую зависит от мощности котла в закрытых отопительных системах. О том, что нужно знать перед монтажом данного оборудования и пойдет речь в этой публикации.

Общие требования

Правила установки газового котла в частном доме жестко регламентированы. Именно поэтому перед созданием автономного отопления на основе газового котлоагрегата необходимо ознакомиться с нормативными документами, которым нужно следовать на всех этапах проведения работ. Прежде всего это: СНиП 2.04.08-87; СНиП 2.04.01-85; СНиП 2.04.05-91; СНиП 41-01-2003; СНиП 21-01-97.

Газовые отопительные установки, различаются по многим показателям. При установке, важным моментом является количество контуров, расположение и способ отвода отработанных газов. Одноконтурное котельное оборудование служат для обогрева помещений частного дома. Многие модели могут работать с бойлерами косвенного нагрева, для создания ГВС. Двухконтурные котлоагрегаты предназначены для создания отопления и ГВС одновременно.

Отопительное оборудование для частного дома может иметь настенное или напольное расположение. Напольные котлы, как правило, имеют большую мощность и габариты, благодаря размещенному в них бойлеру. Такие установки требовательны к системе вентиляции помещения, в котором установлены, наличию дымохода с естественной тягой, пожаробезопасности ограждающих конструкций и качеству основания, на котором будет установлено оборудование. Навесные котлы менее требовательны, и поэтому более востребованы среди наших соотечественников.

Перед установкой газового котла в частном доме вы должны подготовить место его будущего расположения. Законодательством запрещено размещать газовые миникательные в жилых комнатах. Для этих целей идеально подходит отдельное помещение с соответствующими размерами, надлежащей системой проветривания, освещения и противопожарной безопасности.

Существует прямая зависимость между мощностью котлоагрегата и объемом топочной комнаты.

• Мощность ≤ 30 кВт требует объема помещения ≥ 7,5 м³.
• Мощность 30 — 59 кВт требует объема помещения ≥ 13,5 м³.
• Мощность ≥ 60 кВт требует объема помещения ≥ 15 м³.

Если в замкнутой системе отопления используется каскадное подключение газовых котлоагрегатов, то необходимая площадь котельной рассчитывается исходя из требований: на одну установку 4 м² пола, при высоте потолков не менее 2 м.

Касательно стен и потолка топочной: они должны быть выполнены из материала, обладающего пределом огнестойкости 45 минут.

Что касается вентиляции: помещение, предназначенное для установки газового котельного оборудования, должно быть оснащено приточно-вытяжной системой вентиляции с кратностью не менее 3. Размер приточного воздуховода (при подаче воздуха с улицы) рассчитывается из расчета 8 см² на 1 кВт мощности котла. Если приток производится из коридоров и нежилых помещений дома, то диаметр воздуховода должен рассчитываться в соотношении 30 см² на 1 кВт мощности оборудования.

Кроме этого, в данном помещении обязательно должно находиться окно, с площадью остекления не менее 0,3 м² на каждые 1 м² пола.

Двери в котельную также должны соответствовать строго определенным требованиям: ширина проема не менее 0,8 м. Для компенсации отрицательного давления, в случае проблем с притоком воздуха, между порогом и дверью необходим зазор, высотой не менее 2.5 см.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

Коммуникации

Перед тем, как подключить газовый котел к системе отопления и начать пользоваться всеми благами цивилизации, необходимо позаботиться о наличии в топочном помещении инженерных коммуникаций. Помимо труб системы отопления и газоснабжения нужно позаботиться о следующих коммуникациях.

1. Электричество необходимо для работы насосного оборудования, запальника и автоматики. Кроме этого, в котельной нужен свет и дополнительная розетка для возможного подключения стабилизатора или бесперебойника. Специалисты рекомендуют организацию электроснабжения в котельной сделать трехжильным кабелем, с сечением проводника 2 мм². На линии должен быть автоматический выключатель. Свет делается посредством использование нужного количества светильников с закрытыми плафонами. Напомним, все электрооборудование должно быть заземлено.
2. Водопровод. Тут все просто: несмотря на то, что система отопления замкнутая, со временем происходит уменьшение в ней количества теплоносителя. Для подпитки и нужен водопровод. Если предполагается подключение двухконтурного газового котла, то водопровод необходим для создания ГВС в доме.
3. Канализация. О необходимости системы канализации задумываются обычно только после срабатывания подрывного клапана, вследствие чего массы теплоносителя оказываются на полу. Лучшим вариантом является наличие слива, организованного в полу.

Система дымоудаления

Дымоход является неотъемлемой частью любого газового (и не только) отопительного оборудования. Для турбированных котлоагрегатов применяют коаксиальные дымоходы, которые имеют небольшие размеры и выводятся на улицу через отверстие в несущей стене. Другое дело установки с атмосферными горелками: температура отработанных газов на выходе из них достигает 800 °С. Именно такие устройства требуют капитального дымохода, сделанного по всем правилам противопожарной безопасности.

Еще одним важнейшим качеством должны обладать дымоходы – создавать естественную тягу. Для этого они должны проходить строго вертикально, иметь соответствующий мощности котлоагрегата диаметр и правильно выводиться через  крышу. На рисунке показана высота оголовка дымохода, в зависимости от месторасположения на крыше.

Что касательно зависимости диаметра дымохода от мощности котлоагрегата: тут следует ориентироваться на данные, которые указываются в паспорте к установке.

Схема и этапы подключения газовых котлов

Лучше всего, если подключением будут заниматься профильные специалисты или службы, которые будут заниматься обслуживанием вашей отопительной системы. Если ваша инициатива по самостоятельной установке котельного оборудования найдет поддержку в соответствующих инстанциях (что очень сомнительно), то после подготовки проекта и необходимых разрешительных документов и закупки оборудования можно приступать к монтажу котлоагрегата.

1. Монтаж. Навесной котел монтируется на стену при помощи специальных креплений или планок, которые, обычно, поставляются в комплекте. Напольный монтируется на ровную пожаробезопасную поверхность. В отличие от настенного оборудования, напольные котлоагрегаты устанавливаются на расстоянии 25 – 30 см от стены. Важно знать, что доступ к установкам должен быть со всех сторон.
2. Подключение к дымоотводящей системе. Важно! После подключения необходимо убедиться, что в дымоходе есть тяга. Обязательно проверьте герметичность соединения отводного патрубка с дымоходом.
3. Подключение к системам коммуникации. Типовая схема подключения газового котла к системе отопления при двухтрубной обвязке выглядит так, как показано на рисунке.

Далее представлена классическая схема подключения настенного двухконтурного газового котла.

Слева на право: выход теплоносителя в систему отопления; вход водопроводной воды; подключение газовой магистрали; горячая вода в систему ГВС; вход охлажденного теплоносителя из системы отопления.

Прежде всего следует позаботиться об  установке кранов на систему водопровода, отопления и газа, которые будут отвечать за отключение данных систем от котла, при его обслуживании и ремонте, а также при необходимости экстренного отключения. Далее, следует установить фильтр грубой очистки на ввод водопроводной системы и «обратку» системы отопления, используя до и после него запорные элементы. Заключающим этапом будет подключение котлоагрегата к системе отопления и пробный запуск установки. Его следует проводить в присутствии специалистов газового хозяйства.

Совет: Для проверки герметичности рекомендуется создать в отопительном контуре давление в 2 кг/см².

Правила и нормативы установки газового котла

При установке газовых котлов важно придерживаться норм, которые прописаны в СНиПе-II-35-76 «Котельные установки» и своде правил по проектированию автономных систем теплоснабжения СП-41-104-2000. Иначе, если их не соблюсти, проверяющие органы не дадут разрешение на эксплуатацию газового оборудования. Рассмотрим, какие существуют нормы установки газового котла.

…

Общие требования к установке газового агрегата

Первый норматив, который нужно учесть при выборе газового котла, — это соответствие мощности устройства площади отапливаемого помещения. Расчет оптимальной производительности выполняют по специальным формулам.

Существуют модели газовых котлов с различными характеристиками: напольные, настенные, с открытой или закрытой камерами сгорания.

Для установки агрегатов с открытой топкой (атмосферных) необходим полноценный дымоход, поэтому в основном такие модели применяют для обогрева частных домов. Котлы с открытой камерой разрешается устанавливать только в отдельном специально оборудованном помещении – котельной или топочной.

Газовому устройству с закрытой топкой (турбированному) для вывода дыма достаточно лишь подвести коаксиальный дымоход. Он состоит из двух труб и одновременно обеспечивает вывод дыма и приток воздушных масс к горелочному устройству. Такой агрегат можно устанавливать в любом нежилом помещении, например, кухне, прихожей или ванной комнате. Главное, чтоб оно соответствовало всем требованиям СНиПа. Однако если Ваше устройство с закрытой камерой сгорания имеет мощность более 60 кВт, то для него придется также искать отдельное помещение — котельную.

…

Обратите внимание! Для квартиры многоквартирного дома допускается установка газовых устройств общей мощностью до 150 кВт.

Требования к помещению, где расположен газовый котел

В зависимости от мощности и типа камеры сгорания нормы помещения для установки газового котла могут отличаться.

Нормы помещения для агрегата с открытой камерой сгорания

Как уже было сказано, газовый котел с открытой топкой должен располагаться в отдельном помещении, которое оснащено и оборудовано по всем нормам. Котельная должна соответствовать следующим требованиям:

1. Помещение для установки агрегата можно выделить на любом этаже частного дома, в подвале или на чердаке. Запрещается монтировать такой агрегат в ванной комнате или санузле.
2. Если мощность газового котла не превышает 30 кВт, то объем котельной должен быть минимум 7,5 м³. Если производительность устройства от 31 до 60 кВт, то необходимый размер – от 13,5 м³. При мощности от 61 до 200 кВт – 15 м³.
3. Высота потолка – 2-2,5 м.
4. Ширина дверей – не меньше 0,8 м.
5. Дверь в котельную не должна герметично закрываться. Необходимо оставить зазор между дверным полотном и полом шириной 2,5 см.
6. Следует предусмотреть открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Оно обеспечивает достаточную освещенность котельной.
7. Иметь вентиляционный канал.
8. Электрические выключатели, размещаемые снаружи котельной.

Нормы помещения для котла с закрытой топкой

Технические нормы для установки газового котла с закрытой камерой сгорания не такие строгие. В данном устройстве вывод дымовых газов осуществляется из закрытой топки в коаксиальный дымоход, а также обеспечивается принудительный приток воздуха через ту же трубу. Поэтому газовые котлы с закрытой камерой сгорания мощностью до 60 кВт разрешается устанавливать в любом нежилом помещении, которое удовлетворяет следующим требованиям:

• высота потолка более 2 м;
• объем — не менее 8 м²;
• хорошо проветривается;
• поверхность стен выполнена из пожаробезопасных материалов.

Допускается даже встраивать турбированные агрегаты в кухонную мебель.

…

Требования к вентиляции в котельной

В котельной или другом помещении, в котором находится газовый котел, необходимо предусмотреть принудительную и естественную вентиляцию. Показатели воздухозамещения рассчитывают исходя из мощности агрегата.

Естественная вентиляция предотвращает скопление угарного газа, что может быть опасным для здоровья и жизни жильцов. Естественный приток воздуха обеспечивается за счет окон, форточек и дверей.

Газовые котлы с закрытой камерой сгорания не нуждаются в принудительной вентиляции. Она обеспечивается за счет коаксиального дымохода, оснащенного вентилятором, посредством которого выполняется забор воздуха с улицы и выведение дыма.

В котельных с атмосферным агрегатом придется установить приточно-вытяжную вентиляцию в виде нескольких вентиляторов, которые подключены к датчикам дыма. При увеличении концентрации углекислого газа датчики подают сигнал, и вентиляторы начинают работать.

Обратите внимание! Хорошая вентиляция должна обеспечивать трехкратное замещение воздуха в помещении в течение 1 часа.

Нормы пожарной безопасности

Чтобы газовая система отопления соответствовала противопожарным нормам, следует выполнять определенные условия:

1. Атмосферные устройства можно располагать на чердаке, цокольном или любом другом этаже дома. Запрещается размещать данные агрегаты в подвале.
2. Турбированные газовые котлы разрешено устанавливать в любом нежилом помещении, а также на чердаке и в подвале.
3. Двери помещений, где находятся газовые устройства, должны открываться наружу.
4. Котельная отделывается огнеупорными материалами с минимальным пределом сопротивляемости огню — не менее ЕI45.
5. Турбированные навесные газовые котлы отгораживают от стены примыкания щитом, выполненном из негорючего материала. Напольные модели ставят на огнеупорную подкладку.

Воспламеняющиеся элементы интерьера разрешается устанавливать рядом с котлом не ближе 30 см.

Правила энергообеспечения

Энергообеспечение газового котла включает следующие условия:

1. Обязательное заземление агрегата — это исключает возможность того, что искра статического электричества станет причиной возгорания.
2. Энергозависимые устройства рекомендуется подключать к стабилизатору напряжения и источнику бесперебойного питания. Иначе, при отключении электричества, хозяева останутся не только без света, но и без отопления.
3. Розетка для газового котла должна находиться вблизи от него, чтобы была возможность подключить устройство напрямую. Использование переносок не допускается.

Требования к устройству дымохода

Нормы установки газового котла в частном доме дополняются правилами монтажа дымохода, если агрегат имеет открытую камеру сгорания. К устройству дымохода предъявляются такие требования:

1. Труба не может иметь более 3 поворотов.
2. Участок, соединяющий патрубок котла и дымоход, имеет длину не более 25 см.
3. Диаметр трубы должен соответствовать мощности агрегата.
4. Край дымохода устраивают минимум на 50 см выше конька крыши.
5. Отверстие для прохода трубы через перекрытие делают больше, чем диаметр дымохода. Между ним и материалом перекрытия располагают огнеупорный материал.
6. Чтобы обеспечить сбор конденсата и сажи при чистке, следует предусмотреть конденсатосборник в нижней части трубы.

При установке газового котла своими руками важно соблюсти все требования, предъявляемые к размещению определенной модели агрегата. Иначе газопоставляющая компания не даст разрешение на эксплуатацию неправильно установленного оборудования.

Правила и требования установки газового котла

Комфортное проживание в частном доме невозможно без индивидуального отопления и водоснабжения. Наличие индивидуального отопления несет в себе массу плюсов и преимуществ, одним из основных выделяется экономия и возможность самостоятельно регулировать температурный режим в помещении. Многие собственники стремятся все делать в своем доме своими руками, в том числе и монтаж отопительной системы. Установка газового котла не простая техническая задача, но если учесть все требования и иметь определенные навыки выполнения работ, это дело под силу каждому.

Монтаж газовой системы отопления требует наличия соответствующего оборудования. Техника должна быть качественной, корпус котла должен быть без дефектов и сколов, в полной комплектации. Прежде чем приступить к монтажным работам необходимо убедиться в наличии инструкции по сборке оборудования и всех сопутствующих деталей. Самостоятельно установить можно только простой отопительный газовый котел, с более сложным оборудованием должны заниматься специалисты.

Неоспоримые, четкие правила установки применяются как для простого так и газового оборудования с ГВС.

После как будет получено разрешение от газовой компании, можно приступить к монтажу. У любого газового котла должен быть сертификат, по которому будет регистрироваться оборудование в специальных контролирующих структурах.

К помещению, где будет устанавливаться газовой котел предъявляются особенно строгие требования. За не соблюдение которых могут быть выставлены штрафные санкции от проверяющих газовых служб. Неправильно установленный котел, не соблюдение основных параметров расположения оборудования может привести к трагедии, ведь — взрывоопасное вещество.

Требования к помещению:

• Устанавливать отопительный газовый котел можно в помещении площадью не более 4 кв.м с высотой потолка более 2,5 м., также его можно разместить в подвале или специальной пристройке, но категорически запрещено устанавливать газовый котел в жилых комнатах, кухне, ванной комнатах.
• В помещении с газовым котлом необходимо обязательное наличие окна.
• При монтаже настенного котла, участок стены должен быть отделан огнестойкими материалами.
• Напольный аппарат устанавливается на стальной или цементный лист размером до 50 см.
• На расстоянии не менее 30 см от котла не должно быть никаких газовых и легковоспламеняющихся приборов.
• Выбор этажа в доме, где будет устанавливаться котел, зависит от мощности оборудования. При общей мощности котла 150 кВт, разрешена установка на любом этаже. Более мощные котлы от 150 — 300 кВт, устанавливаются только на первых и цокольных этажах дома. При этом подвал или цокольный этаж необходимо оборудовать дополнительным выходом на улицу.
• Если газовый котел будет установлен в пристройке, то она должна быть отделена от дома глухой стеной, располагаться котел должен на расстоянии не более 4 м. до ближайшего окна и на высоте 8 метром от окна до перекрытия.
• Помещение для обустройства газового отопительного оборудование должно иметь стены предел огнестойкости которых не менее 0,75ч. Отопительный газовый котел и все оборудование необходимо установить так, чтоб был к нему доступ для регулировки и обслуживания.
• Ширина дверного полотна в котельной с газовым оборудованием — минимум 80 см. Нижняя часть двери оснащается вентиляционной решеткой. Сечением вентиляционной продушины рассчитывается с учетом мощности котла ( 8 см2 на 1 кВт).

Требования к дымоходу для газового отопительного котла

Диаметр дымохода должен соответствовать всем показателям, которые указаны в инструкции к котлу. При выводе дымохода через крышу, он должен быть выдвинут вверх на 50 см над коньком, сечение дымохода должно полностью соответствовать дымоходному отверстию. Труба по которой будут выводиться продукты горения не должна иметь изгибов и вмятин.

Порядок проведения монтажных работ

Когда готово помещение для установки газового котла и на руках есть все необходимые документы ( разрешение от газовой компании), можно приступать к монтажным работам. Установка котла любого типа (напольный или настенный) требует четкого пошагового выполнения инструкции.

Установка настенного котла

Для настенного газового котла в первую очередь обшивается участок стены слоем огнеупорного материала., на котором будет он размещен. Оставляем зазор в 4.5 см. между стеной и материалом. Стенки входных трубок котла необходимо прочистить большим напором воды, от мусора, который остается после сборки оборудования. На трубке подачи воды устанавливается фильтр. До и после фильтра устанавливаем запорную арматуру.

Установка дымохода. К монтажу и самому дымоходу предъявляются особые строгие требования — сечение должно полностью соответствовать отверстию котла, возвышение над коньком крыши не меньше чем на 500 см. Специалисты рекомендуют использовать стальной цилиндрический дымоход с отверстием для прочистки.

Проводится проверка тяги. Современные и практичные котлы должны прекратить подачу газа , при ухудшении тяги.

Установка газового котла все равно требует присутствия специалиста газовой службы, для выполнения одного пункта монтажных работ — врезка котла в газопровод. После как оборудование будет подсоединено к газопроводу, подключить котел к электропитанию, а также регулируем работу автоматического устройства защиты от перегрузок.

Схема монтажа настенного газового котла


Установка напольного котла

Напольный газовый котел устанавливается строго на специальный постамент из цемента или тонкого листового железа. Котел должен быть установлен идеально прямо и ровно, регулируется положение газового котла при установке при помощи уровня.

Также напольный газовый котел присоединяется к дымоходу и проверяется тяга.

Котел соединяем с внутридомовой отопительной системой. Для защиты аппарата от засорения необходимо установить фильтр грубой очистки, который располагают после отводной линии, заполняющей отопительную систему водой.

Двухконтурный газовый котел присоединяется к водопроводу . Врезка котла в трубопровод производится ближе к дому, до начала разветвления.

Газовое отопление, безусловно, очень выгодно. Система газового отопления достаточно проста в эксплуатации и безусловно финансово выгодна. Обустройство котельной, установку котла легко можно сделать самостоятельно следуя определенным нормам и правилам, но подключение приборов должны проводить только специалисты. Газ взрывоопасное вещество, поэтому не нужно пытаться произвести самостоятельно установку газового котла без специальных умений и навыков. Независимо от того самостоятельно, или при помощи профессиональных монтажников были проведены установочные работы, подключение и проверку правильности установки и работы оборудования проводят специалисты газовой компании.

Схема монтажа напольного газового котла

Заказать монтаж газового отопления Вы можете по телефонам:

+7 (495) 108-06-41 Москва

+7 (910) 846-08-22 Тверь

Неперехваченное исключение

Для установки твердотопливного, газового или электрического котла необходимо оборудовать котельную. К бойлерной предъявляется ряд норм и правил, так как любое топливо является небезопасным. Рассмотрим в нашей статье как правильно устроить котельную в частном доме.

Содержание:

1. Нормы и правила установки газового котла в частном доме
2. Нормы и правила установки твердотопливного котла в частном доме
3. Нормы и правила установки электрического котла в частном доме

Нормы и правила установки газового котла в частном доме

В зависимости от мощности газового котла необходимо выбрать место установки:

1. Если мощность отопительного котла 150-350 кВт, то необходимо его устраивать в цокольном или первом этаже, а также можно установить в отдельно стоящем здании или же пристройке.
2. Если мощность газового котла равна 60-150 кВт, то устроить оборудование можно на любом этаже, но в отдельном помещении. Такой котел можно установить еще в подвале или цокольном этаже.
3. Если мощность оборудования менее 60 кВт, то установить его можно даже на кухне, но необходимо соблюдать все требования установки.

Котел, который имеет небольшую мощность можно устанавливать в отдельной котельной. Но обычно в отдельном помещении такие котлы устраивают вместе с остальными системами. Для каждого котла необходимо оборудовать помещение соответствующие его мощности:

1. Мощность 60-200 кВт – 15 м3.
2. Мощность 30-60 кВт – 13,5 м3.
3. Мощность менее 30 кВт – 7,5 м3.

Если вы решили установить газовый котел на кухне, то минимальный объем помещения должен быть 15 м3, а высота до потолка более 2, 5 м.

К любому из помещений предъявляются нормы и правила. Рассмотрим самые основные требования:

• В случае утечки газа должна быть оборудована форточка для аварийного проветривания;
• В любую котельную необходимо провести воду и канализацию. Вода необходима для подпитки системы, а канализация для стока теплоносителя;
• Каждая котельная должна быть оборудована естественным освещением. На каждый 1 м3 необходимо устроить 0,03 м2 остекления. Окно должно быть распашное, а открываться должно наружу;
• Устройство дымохода. Через него должно проходить удаление продуктов сгорания газа, а также должна проводиться вентиляция. Если котел имеет мощность меньше 30 кВт, то выхлоп можно вывести через стену.

В системе отопления с газовым котлом мощностью больше 60 кВт нужно установить контроль загазованности. В таком случае протечки газа будет автоматически срабатывать контроль и подача газа будет прекращена.

Нормы и правила установки твердотопливного котла

По сравнению с газовыми котлами твердотопливные имеют меньше требований к установке. Связано это с тем что твердотопливный котел не является взрывоопасным оборудованием в отличие от газового. Именно поэтому устанавливать такой отопительный котел можно самостоятельно без помощи специалистов.

Установить такой котел можно в подвале или на цокольном этаже.

При установке твердотопливного котла необходимо следовать следующим правилам:

1. Необходимо уложить стальной лист на полу перед твердотопливным отопительным котлом поверх негорючей подложки. Поверхность пола должна быть выполнена из негорючих материалов. Необходимо устроить основание из бетона или огнестойкого покрытия.
2. От мощности твердотопливного котла зависит площадь котельной. Но минимальная площадь помещения должна быть 8 м2.
3. Для твердотопливного котла необходимо устанавливать вертикальный дымоход. Размер котельного выходного патрубка должен быть равен диаметру дымоходной трубы. Необходимо устроить в дымоходе ревизионное отверстие. Оно нужно для очистки и контроля канала отведения продуктов сгорания.
4. В топочной должны быть все противопожарные средства: щит с огнетушителем и т.д.
5. Необходимо установить качественную вытяжную систему. Для того чтобы происходило сжигание твердого топлива необходимо поступление воздуха в камеру сгорания открытого типа. Но в таком случае может проникать угарный газ в воздух помещения. Поэтому по плану должна быть устроена вытяжная система. Сечение вытяжки должно быть следующим: если топочная устроена на первом этаже, то на 1 кВт мощности котла необходимо 8 см2. Если котел установлен в подвале, то на 1 кВт мощности необходимо 24 см2.

Для того чтобы сделать дымоход пожаробезопасным нужно оштукатурить дымоход, если он кирпичный. Если же дымоход металлический, то необходимо использовать сэндвич-трубу. В такой трубе между двойными стенками устроен теплоизолятор. Когда температуры дымовых газов превышает 1000оС, то может произойти возгорание. Воспользовавшись такими советами можно предотвратить возгорание дымохода.

Нормы и правила установки электрического котла

Если в качестве отопительного оборудования для системы вы выбрали электрический котел, то не нужно обустраивать отдельную котельную для его установки. В такой отопительной системе не нужно устраивать дымоход или устанавливать дополнительную вентиляцию, так как продукты сгорания не выделяются в электрическом котле. А установить электрический котел можно в любом удобном месте частного дома.

При установке котла необходимо провести электромонтажные работы, которые нуждаются в рекомендации производителя оборудования. Рекомендации нужны по кабельной продукции для подключения отопительного котла к электросети.

Необходимо устанавливать отдельный автомат в электрощите. Если у вас случаются перебои электричества, то необходимо установить стабилизатор. Таким образом вы обеспечите бесперебойную качественную работу отопительного котла. А также увеличится срок службы оборудования.

Читайте также:

Проекты домов и коттеджей в Уфе

Помимо требований Газнадзора, установка газового котла в деревянном доме, должна соответствовать правилам пожарной безопасности и действующим строительным нормам. Существуют ограничения, действующие исключительно на здания из дерева.Так как же разместить котел деревянном доме?

Существующие СНиП, разрешают обустройство газовой котельной в частном деревянном доме. Исключение составляют многоквартирные постройки старого образца.

Требования к помещению для установки газового котла в деревянном доме, включают в себя следующее:

Котельную располагают на цокольном этаже или в одной из комнат. В деревянном доме, запрещается монтировать газовый котел в подвале, кроме специально оборудованного, отдельно стоящего помещения.

Помещение должно соответствовать требованиям, описанным в ППБ и санитарным нормам.

Запрещается размещение отопительного оборудования в жилых комнатах. Не допускается установка в кухне-гостиной, условно запрещен монтаж в ванной комнате и туалете.

Обязательно наличие средств индивидуальной защиты и пожаротушения, а также датчиков дыма и пожарной сигнализации.

Перед вводом в эксплуатацию, проводится проверка работоспособности системы отопления, а также наличия всех необходимых узлов безопасности. Инспектор Газнадзора убедится, что соблюдены требования, касающиеся установки котельного оборудования.

Отдельно проводится аудит на наличие всех документов, необходимых для ввода котла в эксплуатацию. Минимальный пакет документов включает в себя:

Результаты исследований электролаборатории, проверяющей параметры установленного заземления.

Разрешение Ростехнадзора.

Проект газоснабжения дома.

Полный список документов согласовывают в местном управлении Газового хозяйства.

Требования к газовой котельной в доме из дерева

Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:

Нормы, оговаривающие минимальные требования к котельной.

Правила подключения системы дымоудаления и вентиляции.

Существующие правила пожарной безопасности.

Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.

Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.

Нормы помещения котельной

Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:

Объем помещения котельной рассчитывается, исходя из общей производительности отопительного оборудования. Газовый котел до 30 кВт, устанавливают в изолированном помещении не менее 9 м³. При условии, что высота потолков будет не менее 2,5 м.

Разрешается расположение газового котла в любом техническом помещении деревянного дома. Санитарные нормы запрещают устанавливать отопительное оборудование в жилых комнатах, а также кухнях-гостиных. Некоторые ограничения затрагивают месторасположение котла в доме. Нормы ППБ запрещают оборудовать помещение котельной в подвале, но допускают, с несколькими оговорками, установку газового котла в цокольном этаже.

Котельная огораживается от жилых комнат стеной. Для увеличения огнестойкости, стены покрывают специальными пропитками. В котельной устанавливают дверное полотно с минимальной шириной 80 см, не прилегающее внизу к коробу, для постоянного притока свежего воздуха.

Обязательно наличие естественного освещения, а также форточки для проветривания.

Если согласовать проект будущего дома с представителями газового хозяйства еще на этапе изготовления рабочих схем, можно избежать ненужных материальных затрат на переделку здания.

Организация вентиляции и дымоудаления

В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:

Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности.

Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.

Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.

Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.

Пожарные нормы для котла на газе в доме из дерева

Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:

Размещение котла – оптимально использование под нужды котельной, отдельно стоящего здания, изготовленного из негорючих материалов: керамического или силикатного кирпича, пеноблоков, газобетона и т.п. Допускается установка котельной в доме, при условии, соблюдения условий ППБ.

Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода. Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости.

При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.

Огнестойкие материалы для стен, которыми рекомендуется облицевать поверхность – это штукатурные гипсовые растворы, ГВЛ плиты и др.

Как повесить котел отопления на газе в доме из дерева

Технические условия монтажа газового котла в каркасном или рубленном доме, существенно отличаются.

В первом случае, речь идет о пустотелом материале, поэтому, для фиксации используются специальные крепежные шины. При большом весе котельного оборудования, газовый котел в каркасном доме, рекомендуется устанавливать на сквозные шпильки, фиксирующиеся снаружи здания.

Навеска котла в каркасном доме, существенно увеличивает нагрузку на стену. Существуют ограничения по весу оборудования. Если планируется установка модели с встроенной буферной емкостью, предпочтение стоит отдать котлам в напольном исполнении.

Методы крепления котла на деревянную стену бревенчатого или брусового дома, отличаются простотой фиксации. Для монтажа применяют специальные болты по дереву, обеспечивающие надежное крепление.

При монтаже навесного оборудования, потребуется соблюдать нормы ППБ и выдерживать минимальные расстояния до дверных и оконных проемов.

Какую подложку использовать на деревянную стену

Если котельная облицована деревом, предусматривают защиту от возгорания. Подложка на деревянную стену под газовый котел, выполняется несколькими способами:

На стену вешают слой базальтового утеплителя, после чего обшивают его стальным листом.

Используют специальные базальтовые огнезащитные листы. Преимущество данного решения – минимальная толщина защитного слоя, с одновременным обеспечением максимальной огнезащиты.

Монтаж навесного котла в деревянном доме без предварительного изготовления защитного слоя – запрещен!

Расстояния от котла до потолка, окон и дверей

При планировке дома, учитывают будущее расположение котельной и продумывают точное место установки с учетом минимальных требований, относительно расстояний до потолка, оконного и дверного проема.

Котел размещают с учетом следующих требований: Котел располагается на глухой стене, без оконных и дверных проемов.

Для оптимального притока воздуха и воздухообмена помещения, котел устанавливают напротив дверного проема. Минимальное расстояние 2-3 м.

Расстояние до пола, выдерживают в пределах 0,8-1,8 м. В этом промежутке, допускается установка котла. Минимальное расстояние до потолка, не менее 0,8 м.

Потолки обшивают негорючим материалом. Оптимально подходит ГВЛ плита. Допускается дальнейшая отделка гипсовыми смесями.

Если все требования соблюдены, газовая котельная в деревянном доме, будет отличаться высокой безопасностью. После обследования, инспектор Газнадзора выдаст все необходимые документы и заполнит акт о вводе отопительного оборудования в эксплуатацию.

Установка газовых котлов своими руками. Требования и правила установки газового котла в частном доме

Установка настенного котла. Установка газовых отопительных котлов. Общие правила установки

Использование газового напольного котла для отопления дома или квартиры считается самым дешевым и качественным вариантом.На данный момент этот вопрос достаточно актуален, поэтому на рынках представлен широкий выбор модификаций как отечественных, так и зарубежных производителей, различающихся не только ценой, но и наличием различных функций и дополнительных опций.

Чтобы самостоятельно разобраться в предложениях и выбрать хороший, экономичный напольный газовый котел, необходимо проанализировать много информации, которая поможет выбрать оптимальный вариант.

Принцип действия

Газовое отопительное устройство

Практически все напольные газовые котлы работают идентично.Для их работы в качестве источника энергии используется природный или сжиженный газ, который при сгорании нагревает находящийся внутри теплообменник.

Последний содержит воду, которая нагревается и циркулирует по системе. В этом случае для качественного обогрева помещения нужно выбирать прибор с качественным теплообменником.

Условно их можно разделить на несколько категорий, различающихся материалом, из которого он изготовлен:

1. Чугун.Он признан наиболее прочным, так как не подвергается коррозии и обладает высокой устойчивостью к выгоранию. Известно много случаев, когда такой элемент отработал 50 лет. К недостаткам можно отнести то, что чугун считается хрупким материалом. Резкое падение температуры жидкости внутри него или механическое воздействие могут повредить корпус.
2. Сталь. Напольные котлы со стальным теплообменником значительно легче и устойчивее к возможным ударам. Но существенный недостаток снижает их положительные характеристики… Это в первую очередь связано с тем, что металл выгорает намного быстрее, чем чугун, к тому же он подвержен коррозии. Поэтому средний срок службы таких устройств значительно ниже и составляет всего 10 лет.

Для сравнения КПД газовых напольных котлов приведена таблица, в которой анализируется использование отопительных приборов, работающих на разных видах топлива.

Информация представлена ​​на примере отопления для частного дома площадью 350 м2.Данные представлены в среднем за 6 месяцев отопительного сезона.

Одноконтурный

Самым распространенным считается напольный одноконтурный котел. Преимущество использования заключается в следующих характеристиках:

• рентабельность. Стоимость таких котлов отечественного производства колеблется от 20 000 до 30 000 рублей. Кроме того, длительная эксплуатация подтверждена отзывами;
• ремонтопригодность.Если под какие-то типы импортных приборов найти интересную деталь может быть проблематично, запчасти на российский котел отопления есть в каждом городе. А небольшой ремонт можно сделать самостоятельно;
• отсутствие сложной электроники. Это упрощает обслуживание и использование без обучения;
• низкий расход газа.

Газовые котлы для отопления частного дома бывают с открытой или закрытой камерой сгорания. Разница в том, что в первых для работы используется свежий комнатный воздух, а угарный газ выводится через дымоход.

Второй — с помощью вентиляторов забирают воздух с улицы и аналогично выводят выхлопные газы наружу. Открытый котел работает по принципу газовой горелки: нагревают и нагревают окружающий воздух. Из этого можно сказать, что их КПД значительно ниже, чем у закрытого, от которого все тепло уходит в теплообменник.

Двухконтурный

Стоимость такого устройства будет отличаться от одноконтурных на 20-30% и выше.Но это связано с рядом причин, характеризующих его с положительной стороны:

• высокая теплоотдача;
• двойное назначение: отопление и горячее водоснабжение;
• оснащен широким спектром опций, оснащенных электроникой, что дает возможность говорить о надежности и самостопе при обнаружении неисправности.

Монтаж напольного газового котла двухконтурного типа своими руками не представляет особой сложности. Для этого нужно подключить его к трубопроводу отопления и подключить к водосмесителю.После этого обратитесь в специализированную мастерскую для вызова мастера, который подключит котел к газопроводу и впервые запустит устройство.

По принципу действия можно выделить 2 основных действия:

• при открытии горячего отвода отключается подача газа в теплообменник;
• в этом случае горелка переключается на обогрев контура, связанного с подогревом водопровода. В этом случае сама процедура нагрева проводится в проточном режиме без использования накопительных емкостей.

Отдельно стоит отметить, что автоматическое отключение на базе электроники сработает только при наличии питания. При отключении питания функциональность такого оборудования резко упадет.

Особые требования

Современные газовые напольные котлы соответствуют всем требованиям безопасности и нормам. В некоторых случаях практикуется использование комбинированных устройств, в которых при отключении подачи газа система автоматически закрывает вентиль и запускает его от электрической сети.Обо всех плюсах и минусах установки двухконтурного котла смотрите в этом видео:

Самые простые модели автоматикой не оснащены, поэтому переключать их нужно самостоятельно. Поэтому рекомендуется периодически проверять его работоспособность на случай возможных отключений.

Доверить монтаж котла специалистам

Газ считается источником повышенной опасности, поэтому для подключения газового котла в частном доме необходимо обязательно пригласить специалиста, имеющего лицензию на осуществление данной деятельности.

При строительстве частного дома нужно очень серьезно отнестись к вопросу планировки. Дело в том, что установка газового напольного котла допускается только при соблюдении всех условий. Они регулируются требованиями, прописанными в СНиПах и мерах пожарной безопасности. Любое несоблюдение или отклонение от них приведет к тому, что в лучшем случае при периодической проверке собственник получит административный штраф, а в худшем — приведет к взрыву или пожару.

Данные требования не распространяются на электрические котлы; их можно установить где угодно.Но чтобы добиться нарушения эстетики помещения, рекомендуется использовать для этих целей специальное помещение.

Преимущества и недостатки АОГВ

АОГВ оптимальна по расходу топлива и теплоотдаче

Напольный газовый котел для отопления частного дома считается самым популярным для новостройки или реновации.

При обращении в специализированную организацию с вопросом, какое оборудование установить для обогрева дома, скорее всего, вы получите ответ, что это напольный АОГВ.В первую очередь это связано с тем, что по соотношению материалоемкости и теплоотдачи в данном рейтинге лидирует газ.

Преимущества

Основная проверка установленного газового котла состоится зимой

Широкая популярность газовых напольных котлов для отопления жилых и нежилых помещений объясняется тем, что такое оборудование обладает целой линейкой преимуществ, выгодно отличающихся от основных конкурентов.

В первую очередь, это значительная экономия, возможность выполнить частичный монтаж своими руками, удобство дальнейшего обслуживания и удобство использования.Кроме того, есть ряд других преимуществ такого оборудования:

недостатки

Если боитесь возгорания, не выбирайте устройства с открытой горелкой

Несмотря на то, что напольный газовый котел обладает столь существенными достоинствами, прежде чем отдавать ему предпочтение, следует ознакомиться с особыми условиями его устройства и эксплуатации, которые можно отнести к недостаткам такого оборудования.

Для кого-то они могут показаться незначительными, а для других, наоборот, значимыми.Вот основные из них:

1. Перед установкой напольных газовых котлов отопления нужно собрать много разрешительной документации. Например, договор от службы ГосТехнадзора, предоставить проект предстоящего монтажа, акт проверки дымохода, план помещения, в котором отведено определенное место для его установки.
2. Слабое давление в газопроводе может привести к тому, что они начнут дымить, в результате чего дымоход забивается и КПД оборудования снижается.
3. Людям, опасающимся открытого огня, нежелательно выбирать приборы с атмосферной горелкой. Это связано с тем, что в таких котлах пламя находится на виду.

Столкнувшись с вопросом, как выбрать оптимальный вариант для своего дома, следует отдать предпочтение котлам, оборудованным для эксплуатации в России.

Это связано с тем, что давление в системе может существенно измениться, поэтому, упав до минимального уровня, импортная горелка может начать гореть сама, что приведет к выходу из строя всего котла.

Выбор котла

Какой напольный газовый котел лучше купить для дома? Этот вопрос задают практически все, кто сталкивается с его приобретением. В этом случае возникают следующие вопросы:

• одно- или двухконтурные;
• импортные или отечественные;
• с открытой горелкой или закрытой.

Решив все эти вопросы, возникнет проблема определения мощности устройства.Следует отметить, что эта величина напрямую зависит от площади вашего дома, наличия в нем теплого плова, обогревающего некоторые комнаты, количества проживающих и целого ряда причин. Подробнее о выборе устройства для дачи смотрите в этом видео:

Для примерного ознакомления с методикой расчета вы можете воспользоваться таблицей ниже.

Сокращенные термины в последнем столбце, отмеченные знаком *: HC — настенный котел, A — напольный котел с атмосферной грелкой, LP — напольный котел с вентиляторной горелкой.

Соблюдать меры безопасности при работе с газовым оборудованием

Решив поставить своими руками такую ​​технику, чтобы она могла качественно и экономично выполнять обогрев помещения, следует учитывать, что природный газ является взрывоопасным и горючим веществом.

Поэтому, даже зная, как установить напольные газовые котлы для отопления, самому сделать это не получится. Как уже говорилось ранее, для этого есть специально обученные лицензированные специалисты, которые сделают эту работу правильно, а главное с соблюдением техники безопасности.

В современном частном доме без газового котла не обойтись. Он прост и безопасен в эксплуатации. Да, его установка очень трудоемкая и дорогостоящая, но в итоге газовый котел — это наиболее экономичное решение для отопления дома и нагрева воды. По сравнению с электронагревателями окупается за одну зиму.

Газовые котлы бывают одноконтурными и двухконтурными. Одноконтурные предназначены только для отопления, двухконтурные — для отопления и нагрева воды. Также газовые котлы различаются мощностью и типом установки.

Очень важно правильно определить необходимую мощность оборудования. Минусы недостаточной мощности очевидны. Избыточная мощность, помимо экономической составляющей, тоже опасна. В результате частых перепадов температуры в камере сгорания образуется кислый конденсат, который может вызвать коррозию металлических частей котла.

Мощность котла напрямую зависит от размера помещения. Также нужно делать поправку на климатические условия, в которых вы живете. Площадь отапливаемого помещения разделите на 10, а умножьте на коэффициент 1.2 — 1,5 для Подмосковья, 0,7 — 0,9 для южных регионов, 1,5 — 2 для северных регионов — и вы получите необходимую мощность. Таким образом, для дома площадью 100 квадратных метров, расположенного в Центральном районе, установка мощностью не менее 12-15 киловатт .

Мощность регулируется. Котлы малой мощности имеют одноступенчатое регулирование мощности. Отопительные приборы средней мощности оснащены двухступенчатой ​​регулировкой. Высокопроизводительные котлы оснащены модулированной регулировкой мощности.

По типу установки различают котлы настенные и напольные. У каждого типа установки есть свои особенности. Но, какой бы котел мы ни устанавливали, перед его непосредственной установкой необходимо выполнить ряд требований, которые устанавливаются определенными СНиПами.

Для устройств, которые устанавливаются на территории РФ, требования определены СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиПом 31-01-2003 «Жилые и многоквартирные дома», СНиПом 42-01-2002 «Системы газораспределения» и др. Положение.

Правила установки газовых котлов в частном доме

Помещения

Требования к деталям и деталям оборудования

Газоотводные отверстия (или, как их часто называют, дымоходы)

1. Путь отвода продуктов сгорания должен быть отдельный от обычного дымохода.
2. По горизонтали его длина в котельной не должна превышать трех метров.
3. Выходное отверстие для газа может иметь не более 3-х колен.
4. Диаметр отвода дымовых газов и мощность котла должны соответствовать (при мощности до 30 кВт D = 130 мм., При мощности 40 кВт D = 140 мм.)
5. Диаметр дымохода не должен быть меньше диаметра отверстия для подключения дымохода.
6. Внешний конец дымохода должен быть не менее чем на полметра выше уровня конька крыши.

В современных котлах с закрытой камерой сгорания используются так называемые коаксиальные дымоходы , которые продаются и устанавливаются вместе с отопительным прибором. При установке таких котлов не важны и габариты помещения, так как воздух для горения идет не с него, а с улицы.

Эти общие требования могут незначительно отличаться в разных регионах, они постоянно совершенствуются и уточняются. Кроме того, есть нюансы, что газоснабжение в доме не центральное, а баллонное. В этом случае правила и требования по установке газового котла будут отличаться некоторыми особенностями. Также есть разница в том, из какого материала построен дом, какие перекрытия. Чтобы избежать проблем на этапе утверждения проекта, лучше пригласить специалиста и заранее осмотреть дом на предмет возможных недостатков.

Какие действия необходимо предпринять для получения разрешения на установку газового котла:

Согласованный проект и является разрешительным документом на установку газового котла.

Установка

Последовательность установки напольного котла

• Котел устанавливается на прочный фундамент, выдерживающий его вес. Для этого либо заливается бетонная стяжка, либо на пол укладывается лист оцинкованного железа.
• При установке устройства на основание убедитесь, что оно точно параллельно земле.
• Подсоедините к дымоходу и проверьте тягу.
• Подсоединить к трубам системы отопления, при установке фильтра очистки жесткой воды (после напорной линии перед входом обратной магистрали в котел). Установите с обеих сторон запорные механизмы фильтра (например, шаровые краны). Установите шаровые краны на все соединения.
• Двухконтурный котел подключить к водопроводу … Вставку в водопровод лучше делать как можно ближе ко входу трубы в здание или к месту ответвления трубы. Патрубок подачи воды лучше подключать сверху, патрубок возврата воды снизу.
• Подключить к газопроводу. Это может сделать только мастер-газовщик; вы не можете сделать привязку самостоятельно.
• Подключить к источнику питания.

В обеих установках система должна быть заполнена водой перед первым запуском.Для этого устройство необходимо выключить. Воду нужно набирать очень медленно — это единственный способ избавиться от воздушных «пузырей» в системе отопления.

Также следует помнить, что монтаж любого газового оборудования нельзя проводить при минусовых температурах, температура должна быть от 5 до 35 градусов .

Техническое обслуживание газового оборудования

Техническое обслуживание газового оборудования должно проводиться регулярно, не реже двух раз в год. Обязательно сделайте это перед началом отопительного сезона.Специалист должен проверить герметичность, состояние дымохода и системы вентиляции, очистить фильтры и горелку, а также заменить изношенные детали.

Магистр архитектуры, окончил Самарский государственный архитектурно-строительный университет. 11 лет опыта в проектировании и строительстве.

Природный газ — наиболее удобное и доступное топливо для работы отопительных котлов в частных домах. Система трубопроводов подачи газообразного топлива в горелку, простой розжиг, контроль параметров и отключение делают эксплуатацию газовых систем отопления простой и не требует специальной подготовки.Возможность немедленного прекращения горения в аварийных ситуациях обеспечивает повышенный уровень безопасности при эксплуатации установленного оборудования.

В то же время к установке газового котла в частном доме предъявляются особые требования. Их выполнение обязательно для всех типов оборудования, чтобы обеспечить минимальную степень риска при сжигании взрывоопасного топлива в жилых домах и индивидуальных сооружениях.

Требования к помещению и воздухообмену

Важным преимуществом частного дома, в отличие от городских квартир, является возможность выделения нежилых помещений для установки отопительного оборудования… Действующие нормативные документы предусматривают ряд требований к размерам и расположению таких помещений. Основными из них являются:

• общей площадью 4 м 2 и более должны обеспечивать возможность размещения котла на расстоянии 350 мм от внешней стены;
• высота потолка не менее 2,5 метров;
• уровень пола в топке не ниже нулевой отметки здания;
• Ширина входной двери от 800 мм, при этом створка должна открываться наружу;
• Обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловых характеристик газового котла;
• Скорость освещения установлена ​​на 0.03 л / м 2;
• Минимальная площадь сечения приточного воздуховода естественной вентиляции — 8 см 2 на каждый кВт мощности теплового агрегата.

При организации подачи воздуха необходимо учитывать его количество, расходуемое на сжигание газа, а также прибавлять трехкратный воздухообмен в объеме помещения.

Все стены и внутренние перегородки должны быть построены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут.Планировка помещения и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободной площади, не занятой установленным оборудованием, нормируется в зависимости от мощности установленных котлов:

• для тепловых узлов до 30 кВт — менее 7,5 м 3;
• 60 кВт — 13,5 м 3;
• более 60 кВт — 15 м 3.

Запрещается установка газового котла в частном доме общей тепловой мощностью более 200 кВт.При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для отвода продуктов сгорания газа, должны обеспечивать нормальное горение в топке котла. По:

• поперечное сечение дымохода не должно быть меньше размеров соединительной трубы котла; №
• допускается уменьшение площади сечения дымохода, если конструкция отопительного агрегата предусматривает принудительный отвод продуктов сгорания и подачу воздуха;
• каналы могут располагаться внутри капитальных стен и перегородок соответствующей толщины или прикрепляться к ним; №
• материал для изготовления дымоходов должен быть пожаробезопасным и не подверженным активной коррозии; №
• В конструкции дымохода должен быть предусмотрен специальный люк для очистки канала от сажи и устройство для слива образующегося конденсата;
• Высота дымохода над коньком крыши или линия под углом 15 ° на расстоянии от него.

Все стыковые соединения элементов выполнены герметичными и исключают не только выход продуктов сгорания в помещения, но и возможность протечек воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по размещению вспомогательного оборудования, технических характеристик и условий эксплуатации. внутреннее устройство котла.

Для получения разрешения на подключение отопительного котла к газопроводу и подачу газа в жилой дом собственник дома должен подать заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

После этого заявителю предоставляются технические условия на подключение или мотивированный отказ до полного устранения имеющихся замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность собственника дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной печи разработан с учетом всех технических требований и правил, изложенных в условиях. Рассчитываются тепловые потери здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован со службой специального надзора газоснабжающей организации. Для этого вместе с ним в надзорный орган отправляются:

• технический паспорт котла;
• Инструкция производителя по монтажу и эксплуатации теплового агрегата;
• Копия сертификата соответствия действующим нормативным документам.

Следующий этап работ — укомплектование оборудования и необходимых материалов … Здесь следует обратить внимание на соответствие присоединительной арматуры по размерам и шагу резьбы ответным штуцерам котла, насосов, резервуаров и прочего предоставленного оборудования. в дизайнерских решениях.

Необходимо понимать, что топочное оборудование является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Установка котлов в индивидуальных домах

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным.Следует отметить, что напольные модели в большинстве случаев превосходят навесные источники тепла по тепловой мощности.

Кроме того, более свободная циркуляция теплоносителя в таких устройствах позволяет устанавливать их для работы в автономных системах отопления с естественной циркуляцией.

Установка напольных котлов в отдельной камере сгорания

При необходимости установки источника тепла мощностью более 32 кВт выбираются газовые котлы с напольной установкой, так как тепловые характеристики серийно навесных моделей не имеют превышают указанное значение.Разработанные по типовым схемам печи для частных домов предусматривают наличие:

• расширительного бака;
• водонагреватель бытовой;
• сепаратор емкостной или скоростной;
• гребенка распределительная;
• минимум два циркуляционных насоса.

Дополнительно требуется установка линий аварийного сброса и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Монтажные работы котла начинаются с подготовки кирпичного или бетонного фундамента не только под него, но и под все резервуары, которые после заполнения водой станут довольно тяжелыми.После этого необходимо собрать распределительные коллекторы и насосные агрегаты с запорной арматурой, и закрепить их на стене согласно расчетной схеме.

Трубопровод котла

Установите резервуары и котел на основания и, если есть монтажные отверстия, закрепите их анкерными болтами. Теперь можно приступать к работе по устройству дымохода и монтажу трубопроводов.

Один из циркуляционных насосов установлен в обратной магистрали между котлом и сепаратором.Второй находится на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На выходе горячей воды из котла необходимо установить предохранительный клапан, который защитит установленное оборудование при повышении давления.

Возврат.

Линии аварийного слива нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена сливом кипящей воды. Материал должен быть металлическим. При подключении к водопроводу устанавливается регулятор подпитки системы отопления, который в простом исполнении представляет собой обратный клапан, регулирующий давление за собой.

Длина горизонтального участка дымохода на выходе не должна быть больше двух диаметров заводской трубы. После этого дымоход необходимо перевести в вертикальное или наклонное положение под углом не менее 30 °. Если температура отходящих дымовых газов в паспортных данных агрегата превышает 85 °, металлические дымоходы необходимо покрыть теплоизоляцией.

Подключение газового котла в частном доме к газопроводу, продувка топливопровода и пробный пуск газа производятся сотрудниками газоснабжающей организации.Эти работы разрешается проводить силами монтажной организации, но только в присутствии представителя контролирующей организации.

Установка настенных котлов

В отличие от напольных конструкций, подвесные модели не требуют такой сложной прокладки трубопроводов и монтажа вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева ГВС и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-печь.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме площадью до 300 м 2. При этом, если учитывать расход горячей воды. в двухконтурных устройствах тогда отапливаемую площадь нужно уменьшить на 25-40%. Но для небольших построек настенные газовые котлы — наиболее оптимальное решение вопроса организации стабильной работы отопления.

Место установки котла

На массовом рынке представлены навесные газовые котлы двух типов, различающиеся способом организации подачи воздуха для горения и отвода дымовых газов.Их называют атмосферными и закрытыми топочными котлами. Во втором случае конструкция агрегата предусматривает наличие осевого вытяжного вентилятора и двойного коаксиального дымохода. Конструктивно трубопроводы обоих типов одинаковы.

Дымоход коаксиальный.

Место для установки котла выбирается в зависимости от его конструкции. Модели с атмосферной топкой необходимо монтировать как можно ближе к вертикальному дымоходу, проходящему внутри стены. Установки с закрытой топкой можно устанавливать только на внешней стене или на прилегающей к ней перегородке, чтобы можно было вывести коаксиальную трубу на улицу.

Краткая инструкция по установке

В каждую упаковку производители кладут монтажный или маркировочный лист, на котором нанесены контуры котла, разметка всех подключений и точек установки крепежа. Его наличие значительно упрощает работу. Порядок монтажа следующий:

1. закрепить на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
2. монтажный лист необходимо приклеить к поверхности листа; №
3. просверлить отверстия в метках крепления и установить анкерные крюки, на которые будет подвешиваться отопительный агрегат;
4. Повесить котел на стену;
5. проверить зазор между котлом и стеной, при необходимости снять прибор и подтянуть или открутить крепеж;
6. ориентируясь на разметку монтажного листа, подключить газовый котел к системе отопления и горячего водоснабжения; №
7. установить дымоход на отводящую трубу и вывести в дымоход или вывести наружу;
8. подключить котел к электросети через стабилизатор напряжения или источник бесперебойного питания;
9. пригласить газовиков и в их присутствии подключить агрегат к газопроводу.

Нормальную работу нагревательного оборудования можно обеспечить только при стабильном электроснабжении. Даже кратковременные сбои приведут к остановке котла и возможному выходу из строя электронного блока управления. Следовательно, наличие защиты просто необходимо.

Правила эксплуатации и обслуживания газового котла

Эксплуатация отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность системы вентиляции и дымоходов.К основным мероприятиям при эксплуатации котла обязательно должны относиться:

• ежегодная чистка всех установленных фильтров;
• Контроль технического исправности блока управления;
• проверка теплообменника на наличие сажи;
• проверка герметичности стыков и соединений газопровода намыливанием;
• Очистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не восстанавливать их.Добросовестное отношение к выполнению всех необходимых технических мероприятий продлит срок эксплуатации оборудования и обеспечит вашу безопасность.

Видео по теме

Для отопления частного дома, безусловно, лучший вариант — газовый котел. Этот отопительный агрегат имеет высокий КПД и позволяет плавно и гибко регулировать интенсивность обогрева жилых помещений, иногда даже без применения дополнительных термостатических устройств. На сегодняшний день газ считается наиболее выгодным топливом с точки зрения КПД, поэтому затраты на такой котел быстро окупят затраты на его покупку и установку.

Если вы планируете установить газовый котел в частном доме, необходимо заранее уточнить требования к помещению и самому отопительному прибору. Получив общую информацию, вы можете быть уверены, что вам придется собрать много разных документов и обойти несколько инстанций. Поэтому к этим довольно неприятным, но, увы, необходимым мерам стоит готовиться не только теоретически и технически, но даже психологически.

Последовательность подготовительных мероприятий

Основная нормативная документация на установку котла

Все эти данные можно найти в СНиП 31.02.2001 «Газоснабжение загородного дома.Требования и правила установки газового оборудования ».

Кроме этого документа, необходимо просмотреть дополнительные, содержащие информацию об устройстве котельных и правилах установки котла. Их также можно найти в «Строительных нормах и правилах»:

.

• СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование».
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
• СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме необходимо изучить СНиП 2.04.08-87.

Как оборудована котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяют отдельную комнату. Каким требованиям должна соответствовать котельная?
— подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того, чтобы установить газовый котел в частном доме или квартире, будет недостаточно изучить документы СНиП.Во-первых, необходимо получить технические условия, которые станут основой для организации дальнейших работ по подключению оборудования к газовой сети.

Для этого домовладелец подает в местную службу газоснабжения заявку, в которой указывается расчетный расход газа, необходимый для использования в конкретном здании для отопления и других нужд. Этот параметр рассчитывается ориентировочно на основании СНиП 31-02 п. 9.1.3, в котором указан среднесуточный объем газа для одноквартирного дома:

— плита газовая (варочная) — 0.5 м³ / сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя () — 0,5 м³ / сутки;

— отопление бытовой газовой установкой с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³ / сут.

В местной организации, контролирующей газоснабжение и монтаж котельного оборудования, запрос рассматривается специалистами. На соискателя оформляется документ с техническими характеристиками или с мотивированным отказом. Процесс проверки может занять от одной недели до месяца, в зависимости от эффективности работы этой службы мониторинга.

В случае удовлетворения заявки будут переданы технические условия, которые необходимо полностью реализовать при установке газового оборудования. Этот документ одновременно будет разрешением на проведение соответствующих работ.

Необходимо точно знать, что установка газового оборудования без получения технических условий — незаконна. К тому же несогласованная самостоятельная установка котла очень небезопасна, особенно в тех случаях, когда аналогичные работы будут проводиться в многоэтажном доме.К сожалению, печальных примеров тому немало.

Разработка проекта установки

После получения технических условий можно переходить к составлению проекта установки.

Проект разработан с учетом всех требований, указанных в технических условиях … Сюда же входит схема прокладки газовых коммуникаций: для частного дома — по участку до входа в жилой дом с указанием этой точки на чертеже , а для квартиры — от входа в нее газопровода до точки подключения к отопительному котлу

.

Разработка проекта должна осуществляться только специалистами-проектировщиками, имеющими лицензию на выполнение работ данного типа.Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте), предусмотрен проектный отдел, где и проводятся все такие изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее готовый проект отправляется на согласование в отдел организации, контролирующей газоснабжение дома, где он будет установлен. Срок согласования представленных документов зависит от сложности схемы проекта и может занимать от одной недели до трех месяцев.

К представляемому на согласование проекту установки котла и подводки газопровода должны быть приложены следующие документы с характеристиками котельного оборудования:

• Технический паспорт на газовый котел.
• Инструкция по его эксплуатации.
• Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
• Экспертные данные о соответствии данного агрегата всем требованиям безопасности.

Данные документы выдает покупателю продавец вместе с котлом, и их оформляет производитель котельного оборудования.

Если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо выполнить для получения положительного заключения.

Цены на газовый котел

газовый котел

Если проект одобрен, то он сертифицирован соответственно, а это значит, что уже можно производить практические работы по установке газового отопительного оборудования.

Основные требования к котельной

Для установки газового оборудования мощностью 30 кВт и более необходимо предусмотреть отдельное помещение.Он должен соответствовать всем существующим стандартам и инструкциям. Довольно часто под котельную пытаются выбрать одно из помещений в подвале или цокольном этаже, но нужно знать, что установка такого газового котла разрешена только для односемейных частных жилых домов.

В частном доме можно установить котел любой мощности, так как он обычно размещается в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные помещения.

Общие требования

Основные требования к котельной следующие:

• Площадь помещения для установки одного котла должна быть не менее 4 м². Причем общее количество котлов в одном помещении никогда не может быть больше двух.
• Высота потолка помещения не менее 2200 ÷ 2500 мм.
• Окно, обязательное для естественного освещения в котельной, должно быть рассчитано на каждые 10 м³ объема 0 помещения.3 м² площади окна, но в любом случае не менее 0,5 м².
• Ширина дверного проема должна быть не менее 800 мм.
• Расстояние между входной дверью и котлом не может быть меньше 1000 мм, но лучше 1300 ÷ 1500 мм.
• Для проведения ремонтных и профилактических работ перед котлом должно быть предусмотрено свободное пространство не менее 1300 мм.
• Котел должен быть установлен устойчиво и строго горизонтально — это минимизирует возможные вибрации и шум.
• Пол в котельной должен быть из негорючего материала и быть идеально ровным.
• Стены также должны быть из негорючих материалов, а поверхности у стен котла можно дополнительно утеплить термостойкими материалами.
• В котельную необходимо подавать холодную воду. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
• Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключены к источнику питания.
• Необходимо обеспечить доступ к дымоходу — в частности — к смотровому окну — для контроля прохождения канала и возможности очистки.

Системы вентиляции и дымохода

Системы вентиляции и продуктов сгорания газа в котельной должны устанавливаться с соблюдением правил установки газового оборудования, так как неисправность или неэффективная работа этих систем может привести либо к выходу оборудования из строя, либо, что еще хуже, к аварийной ситуации и даже взрывоопасная ситуация.

Дымоходы и трубы цены

дымоходы

Нормативные документы предъявляют к вентиляции и дымоходу следующие требования:

• Вентиляционные и дымоходные каналы должны быть разделены.

• Для впуска свежего воздуха в котельную необходимо предусмотреть приточную вентиляцию … Входное окно делается внизу внешней стены или входной двери. Размер вентиляционного окна должен быть не менее 1/30 общей площади помещения, но не менее 80 мм² на 1 кВт установленной мощности — для потока воздуха с улицы, и не менее 300 мм² на 1 кВт, если воздух поступает из другого помещения.
• Вентиляционные каналы должны быть всегда открыты, так как воздух должен постоянно циркулировать.
• Котел рекомендуется устанавливать как можно ближе к дымоходу.
• Дымоход, установленный в стене, должен иметь два входных канала:

— основной, для устройства дымохода;

— ревизия, расположена ниже первой не менее чем на 250 мм — этот канал предназначен для технологической очистки.

• Выходное отверстие дымохода не должно иметь меньшее поперечное сечение, чем выходное отверстие котла.
• Дымоход не должен иметь более трех изгибов или изгибов.
• Дымоход изготавливается из нержавеющей или углеродистой стали. Использование асбестобетонных труб или других труб из ламинированных материалов допустимо только на расстоянии не менее 500 мм от дымовой трубы котла.

• Чтобы работа котла была безопасной, а сама система отопления работала, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать как общую высоту дымохода, так и его расположение над поверхностью крыши, чтобы голова не попала в зону так называемой ветровой опоры.

Нередко во многих частных домах отсутствует централизованное отопление и водоснабжение. По этой причине решать такие вопросы приходится самим владельцам. На помощь могут прийти настенные газовые котлы. Как правильно установить настенный газовый котел своими руками ? Сколько стоит установка газового котла?

Сегодня они представлены на рынке огромным количеством и разнообразием торговых марок. С их выбором проблем возникнуть не должно.Однако стоит определиться, как смонтировать котел — самостоятельно или с помощью квалифицированных специалистов? Последний вариант неплох, но придется потратиться на оплату труда сотрудников.

Помещение, в котором будет располагаться котел, должно иметь окно для вентиляции. Дверь в комнату должна открываться наружу. Помещение должно иметь площадь более четырех квадратных метров. Потолок должен быть два метра и более. Что касается дверного проема, то его ширина должна быть не менее 800 миллиметров.Обязательным условием для котельной является наличие работающего вентиляционного канала … Настенные котлы часто располагаются в подсобных помещениях, кухнях или кладовых.

Еще одно важное условие — оклейка стены там, где будет висеть агрегат, негорючими материалами. Это устранит вероятность возгорания, которое может возникнуть из-за попадания искры в горючие материалы. Современные негорючие изделия гармонично впишутся в дизайн комнаты, не испортив интерьер.

При покупке котла необходимо получить официальный сертификат, так как без этой документации регистрация отопительного оборудования станет практически невозможной. Также сертификат позволит подключить оборудование к системе газоснабжения.

Еще при выборе места для агрегата нужно учитывать установку вытяжки для газового котла. Можно использовать старые дымоходы, а если их нет, нужно будет установить новые дымоходы. Чаще всего система отвода продуктов сгорания идет в комплекте с самим котлом.

Соблюдение этих правил при установке газового котла жизненно необходимо.

Несколько советов по установке котлов

Одним из важнейших этапов установки газовых отопительных котлов является их подключение к системе газоснабжения. Чтобы контролирующие органы дали на это разрешение, необходимо провести монтаж и монтаж газового котла строго в соответствии с рекомендациями и требованиями, которые есть в техническом паспорте.Иначе придется что-то переделывать, если не все.

При установке газового котла «Навьен »
, а также при установке газового котла Иммергаз важно проверить, соответствует ли его мощность мощности всей системы отопления. При подключении котла к старой системе отопления в обязательном порядке необходимо прочистить и промыть все трубы, что исключит возможность засорения в ближайшее время.

Необходимо заранее продумать всю схему установки настенного газового котла.Следует предусмотреть водоподготовку для подачи в систему горячего водоснабжения. Вход в установку должен быть оборудован очищающим и улавливающим металлы магнитным фильтром.

Один из злейших врагов газового котла, да и всей системы отопления, — это коррозия. Поэтому во избежание его появления лучше начать установку замкнутого контура, который не даст воздуху беспрепятственно попадать в систему.

Правила монтажа

1. Настенный газовый котел необходимо закрепить на несущей или сплошной стене.
2. При установке газового котла Аристон нужно следить за тем, чтобы вытяжка и дымоход были соразмерны.
3. Устройство должно быть легко доступно, чтобы можно было своевременно проводить техническое обслуживание и свободно производить замену деталей в случае поломки.
4. В случае установки котла внутри шкафа необходимо предусмотреть пятисантиметровое расстояние над оборудованием от перегородки шкафа. Это свободное пространство сделает узлы наверху доступными, так что любые работы по техническому обслуживанию возможны.

Монтаж настенного газового котла своими руками — видео

Технология монтажа котла

Перед тем, как непосредственно установить газовое оборудование, необходимо заняться дымоходным отверстием.

Монтаж будет намного удобнее выполнить, если использовать специальный картонный шаблон. С его помощью легко и без усилий наносятся разметки на все приспособления и дымоход. Когда место для котла окончательно выбрано, шаблон следует прикрепить к стене.На нем должны быть точки линий крепежа и места, где будут соединяться провода. Эти важные отметки следует перенести на стену маркером или цветным карандашом. Затем шаблон можно удалить.

Следующим шагом будет сверление отверстий под дюбели. Для этого подбираем сверло нужного диаметра. Каждый дюбель должен соответствовать материалу и толщине стены. После того, как отверстия будут готовы, к стене крепятся металлические уголки.

Затем нужно снять верхнюю крышку блока.Теперь вы можете смело прикреплять технику к навесным уголкам на стене. Перед установкой кронштейнов необходимо убедиться, что вся фурнитура дымохода имеет правильные размеры точно по инструкции, иначе в дальнейшем возникнут проблемы. Кронштейн, к которому крепится газовый котел, должен сам очень надежно крепиться к стене. Это самый важный момент.

Важно помнить, что в зависимости от типа стены бывают разные способы крепления.Существуют разные типы крепежных установок, каждая из которых рассчитана на установку определенного типа агрегата и типа нагрузки.

Во время установки важно следить за тем, чтобы внутрь вентилятора не попал мусор. Патрубок, через который будут отводиться продукты горения, должен отступать от поверхности стены не менее чем на два сантиметра.

Инструмент для установки котла

Перед установкой настенного агрегата необходимо заранее приобрести:

отвертки
• крепежные детали,
• клей,
• паклю,
• ключи
• дрель, перчатки
• ,
• муфта резьбовая,
• негорючий отделочный материал.

Для начала нужно перекрыть подачу воды с помощью крана. После этого котел и трубопровод можно соединить с помощью резьбового штуцера. Чтобы добиться максимально плотной фиксации, обязательно использовать паклю. Агрегат необходимо подключать в первую очередь с лицевой стороны. Подача горячей воды подключается к верхней трубе агрегата, а обратка — к нижней.

Распределительная коробка устройства должна быть подключена к кабелю питания, а предохранительный контакт должен быть отключен от переключателя.

Благодаря кабелю питание подается на мощный котел, поэтому каждый предохранитель не должен превышать трех ампер по мощности, или предохранитель должен иметь номинал меньше номинального тока, необходимого для качественного использования котла. По окончании данного вида работ необходимо подключить газовое оборудование с надежным заземлением.

Как видите, установить газовый котел своими руками вполне осуществимо в кратчайшие сроки без потери времени, сил и средств. Монтаж настенного газового котла своими руками на видео можно изучить более подробно.Например, самые частые вопросы были связаны с установкой набирающего популярность газового котла Данко.

Стоимость установки газового котла намного ниже стоимости вызова специалиста. К тому же работа выполняется быстро, а навыки, полученные при установке, пригодятся в будущем.

когда допустима независимость? Настенная газовая котельная установка

До сих пор самым дешевым видом топлива остается газ.Соответственно, самое дешевое отопление получается на природном газе. Правда, установка газового котла связана с определенными трудностями — помещения должны соответствовать нормам пожарной безопасности.

Для установки мощных газовых котлов требуется отдельное помещение

Нормы установки газовых котлов

Чтобы избежать неприятностей при вводе газового котла в эксплуатацию, необходимо выбрать место установки в соответствии с действующими нормами.Установка газового котла в частном доме (одноквартирном или закрытом) регулируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

• на первом этаже дома;
• в цокольном или цокольном этаже;
• на чердаке:

Газовые котлы

• мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно установить на кухне.

Что касается установки бойлера на кухне, то в настоящее время действуют сразу два стандарта. По одному документу можно размещать отопительные приборы мощностью не более 35 кВт, по другому — не более 60 кВт. И речь идет только об отопительных приборах. Газовые плиты или другое оборудование, работающее на газе, не учитываются.

Как действовать? Вам нужно узнать, каких стандартов придерживаются в вашем ГорГазе.Ведь именно их представители будут вводить оборудование в эксплуатацию. Собственно, все тонкости вам должен рассказать дизайнер, но это тоже желательно знать — вам нужно будет подготовить комнату к установке.

Куда девать

Теперь о том, где и как разместить газовое оборудование разной мощности. Речь пойдет о газовых котлах и их мощность суммируется:

• мощностью до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвале и цокольном этаже;
• от 151 кВт до 350 кВт включительно — в отдельном помещении первого, цокольного или цокольного этажей, а также в отдельно стоящем пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых установлен газовый котел

При размещении в кухне газового водонагревателя или отопительного котла на газе мощностью до 60 кВт помещение должно соответствовать следующим нормам:

Еще один, не прописанный в нормах, но существующий: установка газового котла разрешается только в помещении с дверьми. В свете последних тенденций — убрать перегородки и сделать вместо дверей — это может стать проблемой.Без двери разрешение не будет подписано. Выход — поставить или. Другой вариант — стеклянные двери. Они не «нагружают» интерьер, но воспринимаются именно как двери.

Все эти требования должны быть выполнены. При нарушениях акт приема-передачи просто не подпишут.

Требования к индивидуальным помещениям

Они похожи, но есть отличия:

• Высота потолка — не менее 2,5 м;
• Объем и площадь помещения определяются удобством обслуживания, но не должны быть менее 15 м 3.
• Стены, ведущие в соседние помещения, должны иметь предел огнестойкости 0,75 часа и нулевой предел распространения огня по конструкции (кирпич, бетон, строительные блоки).
• Вытяжной колпак с теми же требованиями: для оттока — трехкратная замена, для притока в том же объеме, плюс воздух для горения.
• В комнате должно быть окно. Площадь остекления — не менее 0,03 м 2 на кубический метр объема.

При установке оборудования мощностью 150 кВт и более одним из обязательных условий является выход на улицу.Можно оборудовать второй выход — в подсобное помещение (не жилое). Это может быть кладовая или прихожая. Двери должны быть пожаробезопасными.

Обратите внимание, что при расчете окон учитывается площадь остекления, а не размеры оконного проема. Причем в некоторых случаях требуется хотя бы одно стекло площадью не менее 0,8 квадратных метров. Если увеличить окна проблематично, можно сделать подобное окно в двери (в регламенте не сказано, что оно должно быть в стене).

Как прикрепить котельные

Иногда в доме невозможно выделить отдельную комнату. В этом случае пристраивают котельную. Нормы высоты потолков, объема, остекления и вентиляции остаются такими же, как и для отдельных помещений, только добавляются специальные нормы:

Обратите внимание, что добавочный номер должен быть зарегистрирован. Без официальных документов вам никто не будет поставлять газ. И еще: при проектировании закладывайте все нормы без отклонений, иначе не примут.Если в существующем помещении планируется установка газового котла, могут закрыть глаза на какие-то отклонения или предложить некоторую компенсацию (при недостатке объема или высоты потолка могут попросить увеличить площадь остекления). На новостройки (да и хозяйственные постройки) таких скидок нет: они должны соответствовать всем стандартам.

Объединенные кухни

Сегодня стало модно иметь или. Получается единое большое пространство, в котором легко воплощать дизайнерские задумки… Но газовая служба считает такое помещение жилым и запрещает установку газового оборудования.

С однокомнатной квартирой решить проблему не удастся, а вот с совмещенной выход есть. Если вы только планируете совместить кухню и гостиную, при оформлении документов назовите получившееся помещение кухней-столовой. Этот район не жилой, поэтому ограничений не будет. Если бумаги уже выполнены, можно попробовать их переделать или пойти другим путем — установить раздвижную перегородку… Правда, в этом случае потребуется доработка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то в них устанавливают газовые котлы. по большей части на кухнях. Здесь все необходимые коммуникации: водопровод, газ, есть окно, вытяжка. Осталось только определить подходящее место для котла. Для такой установки используются настенные (навесные) котлы. Они крепятся на несколько крючков, прикрепленных к стене (обычно в комплекте).

Что касается установки в других помещениях квартиры или дома, как правило, ни одно из них не соответствует требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не влезает по размерам — не хватает допусков от углов или до противоположной стены, вентиляции обычно нет или она недостаточна. Та же проблема со шкафами — нет вентиляции и окон, не хватает объема.

Если в доме есть подъезд на второй этаж, часто хозяева хотят поставить котел под лестницей или в этом помещении.По объему он обычно проходит, но с точки зрения вентиляции его придется сделать очень мощным — объем считается двухступенчатым и необходимо обеспечить его трехкратную замену. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

Определившись с помещением для установки газового котла, осталось найти для него место. Его выбирают исходя из типа котла (настенный или напольный) и требований производителя.В техническом паспорте обычно указываются расстояния от стены вправо / влево, высота установки относительно пола и потолка, а также расстояние от передней поверхности до противоположной стены. У разных производителей они могут отличаться, поэтому стоит внимательно прочитать инструкцию.

Нормы монтажа по СНиП

• Газовые котлы можно устанавливать на противопожарных стенах на расстоянии не менее 2 см от них.
• Если стена трудногорючая или горючая (деревянная, каркасная и т. Д.)) он должен быть защищен негорючим материалом. Это может быть трехмиллиметровый лист асбеста, поверх которого закреплен лист металла. Также для защиты учитывается штукатурный слой слоем не менее 3 см. В этом случае котел необходимо подвесить на расстоянии 3 см. Размеры негорючего материала должны превышать габариты котла. по 10 см с боков и снизу, а сверху должна быть на 70 см больше.

По асбестовому листу могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом.Можно заменить ее слоем картона из минеральной ваты … А также учтите, что огнеупорная основа тоже считается керамической плиткой, даже если она уложена на деревянные стены: слой клея и керамики просто дает необходимый огнестойкость.

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая, расстояние не может быть меньше 10 см. Для легковоспламеняющихся и трудновоспламеняющихся материалов это расстояние составляет 25 см (без дополнительной защиты).

При установке напольного газового котла основание должно быть негорючим. На деревянном полу делается негорючая подставка. Он должен обеспечивать предел огнестойкости 0,75 часа (45 минут). Это либо кирпичи, уложенные на ложки (1/4 кирпича), либо толстая керамическая плитка для пола, которую кладут поверх листа асбеста, прикрепленного к металлическому листу. Размеры негорючей основы на 10 см больше габаритов установленного котла.

Установка настенного газового котла включает несколько логических шагов.На первом этапе приобретается и доставляется котел, необходимый материал для монтажа и сбора необходим инструмент.

Монтажный материал настенного газового котла

В магазине начинается установка настенного газового котла. Конечно, это не сама установка, а подготовка к ней. При покупке или заказе настенного газового котла нужно узнать или осмотреть, оборудован ли котел крепежом. Обычно это крючки и дюбели.Если этот крепеж не входит в комплект поставки котла, его необходимо приобрести.

Следует отметить, что «солидные» производители котлов комплектуют котел специальными установочными шаблонами, которые используются для разметки и сверления отверстий для крепления котла.

Примечание: Напомню, что при выборе настенного газового котла и его покупке вы должны быть заинтересованы и требовать сертификат соответствия на выбранную модель котла. Без этого сертификата легализовать (получить разрешение на подключение) будет очень проблематично.

Приспособление для монтажа газового котла настенное

Для работы необходимо подготовить следующий инструмент:

• Электродрель или перфоратор. Сверло нужно для просверливания отверстий под крепление газового котла.
• Строительный уровень длиной более 1 метра.

Строительный уровень играет важную роль при установке газового котла, особенно конденсационного газового котла. Любой наклон конденсационного газового котла приведет к его выходу из строя в кратчайшие сроки.Неплохо, замените строительный уровень, лазерный уровень, это повысит точность установки.

Подготовка стены под установку газового котла

Помещение, в котором будет стоять настенный газовый котел, должно соответствовать целому перечню требований к камере сгорания. Часто на кухне устанавливают настенные газовые котлы и место на кухне необходимо подготовить для установки котла.

Помимо правил вентиляции, проветривания и других, особое внимание следует уделить стене, на которой будет установлен котел.

1. Стенка для навешивания газового котла должна быть прочной. Материал или конструкция стены должны подходить для установки силовой арматуры, на которой будет висеть котел.
2. Если стена для навешивания котла из гипсокартона, то заранее в каркасе гипсокартонной конструкции необходимо предусмотреть и уложить прочно закрепленные деревянные бруски в месте установки крепежа.
3. Если материал стены или ее отделки потенциально легковоспламеняющийся, между стеной и корпусом котла устанавливается негорючая прокладка толщиной 3 мм и на 10-15 см больше размера котла.
4. По нормам настенный газовый котел должен находиться на расстоянии 40-45 мм от стены. Поэтому газовый котел монтируется не на стену, а на предварительно прикрепленные к стене бруски.

Подвешивание газового котла на стену

• Отметить уровень установки газового котла. Высота от пола от 800 до 1600 мм.
• На деревянную стену закрепить негорючий материал (асбест) и кусок листового металла (оцинкованный лист).
• Остальные стены покрыть керамической плиткой для эстетического оформления котла.
• Если котел не оборудован специальным кронштейном, установите штанги на уровне крепления газового котла, чтобы обеспечить расстояние между котлом и стеной.
• Разметить точки крепления газового котла. Обычно в упаковке или инструкции указаны точные размеры точек крепления котла или установочный шаблон. Важно выдерживать точный горизонтальный уровень газового котла.

Важно! Конденсационный газовый котел должен свисать с небольшим наклоном «в сторону от вас», то есть расстояние от котла до стены вверху должно быть меньше расстояния до стены внизу.

Важно помнить! Из какого бы материала ни была сделана система отопления в доме (квартире), бойлер подключается только металлическими трубами.

Подготовка газового котла к вывешиванию

Перед сараем газовой котельной:

• Котел извлечен из упаковки;
• Маркировочная табличка на корпусе котла сверяется с сертификатом и накладными;
• Кронштейн, входящий в комплект котла, или другой подобранный крепеж прикручивается к месту установки на стене;
• На котле сняты заводские заглушки;
• ВСЕГДА промывайте систему внутренних труб.
• Газовый котел навешивается на место.

После подвешивания проверяется горизонтальное положение котла, при необходимости производится регулировка. Все! Навесной, а точнее установка настенного газового котла завершена. Следующим шагом будет подключение газового котла к системе.

В большинстве современных частных домов газовые котлы. Это устройство можно назвать доступным, безопасным и экономичным, но оно относится к группе дорогих и сложных в установке товаров.

Газовые котлы

делятся на две группы: одноконтурные и двухконтурные. Первый тип используется для обогрева помещения, второй тип может одновременно обогревать помещение и нагревать воду. Поэтому важно знать правило, как установить в доме двухконтурный газовый котел. Также оборудование отличается мощностью и типом установки.

Как выбрать котел

Важное правило установки газового котла в частном доме — определение необходимой мощности.Низкая производительность не позволяет получить требуемый эффект. Слишком большая мощность невыгодна с экономической точки зрения и опасна, поскольку кислотный конденсат, образующийся в результате постоянных перепадов температуры, негативно влияет на некоторые части аппарата.

Для определения мощности котла площадь дома необходимо разделить на 10 и умножить на соответствующий коэффициент, значение которого зависит от региона проживания. Например, для центральных регионов значение 1.2-1,5, для южных регионов — от 0,7 до 0,9, в регионах с преобладанием холода — 1,5-2. Из этого можно сделать вывод, что для дома площадью 120 м 2, расположенного на юге страны, достаточно приобрести аппарат мощностью 8-10 кВт.

С помощью специальных приспособлений можно изменить значение мощности котла. При этом маломощные устройства имеют регулятор одноступенчатого типа, отопительные приборы среднего класса характеризуются двухступенчатым регулированием, котлы большой мощности имеют модулируемый регулятор.

Газовые котлы могут быть настенными и напольными. В зависимости от этого установка устройства имеет свои тонкости. Кроме того, непосредственная установка газового оборудования в частном доме требует обязательного соблюдения определенных правил согласно Санитарным нормам и Правилам.

В частности, речь идет о следующем:

• СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование».
• СНиП 31-01 от 2003 г. «Жилые и многоквартирные дома».
• СНиП 42-01-2002 «Системы газораспределения».

Правила установки газовых приборов

Для помещения представлены следующие правила газовых котельных:

• Для установки котла требуется отдельное помещение, которое может располагаться на одном из этажей дома, в подвале или на чердаке. Не допускается установка оборудования в жилых помещениях и санузле.
• котельная, в которой будет установлен газовый котел, должна иметь определенные размеры.Например, для котлов мощностью менее 30 кВт, способных покрыть все тепловые потребности частного дома, требуется помещение площадью более 4 м 2. Котлы мощностью более 30 кВт, но не более 60 кВт, могут быть установлены в помещении площадью 13,5 м 2. Для оборудования мощностью более 60 кВт — площадью до 15 м 2. требуется для. Котлы с закрытой камерой сгорания можно устанавливать в помещениях любой площади, начиная с установленного минимального значения.
• Потолки в котельной должны быть достаточно высокими, не менее 2,5 метров.
• В помещении с газовым оборудованием обязательным условием является наличие окна, 30 см которого приходится на каждые 10 м 2.
• Дверь в котельную должна иметь ширину более 0,8 метра (читайте также: «Обустройство газовой котельной в частном доме — требования, нормы»).
• Между верхним уровнем двери и основным проемом должен быть зазор 2,5 см.
• В котельной нельзя использовать горючие отделочные материалы.
• В помещении с газовым оборудованием запрещается установка фальшпола или подвесного потолка.
• Должно быть отверстие для естественного потока воздуха. Причем на одну единицу мощности котла требуется не менее 8 см 2 отверстий.
• В котельную необходимо подать воду для установки двухконтурного газового котла.
• Поддержание оптимального значения влажности, так как при избытке влаги в котельной затруднен выход паров газа.
• Монтаж вентиляции в верхней части котельной. Читайте также: «».

Детали и части оборудования также должны соответствовать нормам для установки газового котла в частном доме:

• Свободный доступ к устройству с любой стороны.
• Используйте только металлические газовые трубы.
• Обязательное наличие газового счетчика.
• Для электрокотлов необходимо обязательное заземление.
• Параллельная установка газоанализатора и автоматического клапана… Первое устройство предупредит о возможной утечке газа, второе прекратит подачу газа при обнаружении утечки.

Требования к дымоходу

Монтаж дымоходов или газоотводов необходимо производить с соблюдением параметров для установки газового котла в частном доме:

• Продукты сгорания газа необходимо отводить через отдельный канал.
• Горизонтальное сечение дымохода должно быть не более 3 метров.
• В конструкции дымохода не может быть более 3-х колен.
• Для данной мощности котла требуется подходящий диаметр дымохода.
• Сечение дымохода должно соответствовать диаметру отверстия, к которому подсоединяется дымоход.
• Верх дымохода должен быть на 0,5 метра выше уровня конька.

Большинство современных котлов с закрытой камерой сгорания, продаются в комплекте с коаксиальным дымоходом. Такие устройства можно устанавливать в помещении любого размера, так как воздух для горения забирается с улицы.

Перечисленные требования к установке газового оборудования, включая установку двухконтурного котла в частном доме, могут быть дополнены и уточнены в зависимости от региона использования. К тому же подача газа может быть не центральная, а баллонная. Также правила можно корректировать в зависимости от материала, из которого построены дом и перекрытия.

Проект

Все это приводит к тому, что перед установкой газового котла лучше проконсультироваться со специалистом, который осмотрит конструкцию и выявит соответствующие недостатки.

Для получения разрешения на установку газового котла необходимо сделать следующее:

• Напишите заявление соответствующей формы в организацию, поставляющую газ. Этот документ становится своеобразным разрешением на ведение подготовительных строительных работ … В большинстве случаев разрешение выдается не позднее, чем через две недели с момента регистрации заявки.
• После этого нужно составить проект, его изготовлением занимаются лицензированные специалисты.
• Готовый объект подлежит обязательному согласованию с газоснабжающей организацией.Полный пакет включает в себя ведомость, проектную документацию и документы на газовое оборудование. Утверждение может занять до 3 месяцев.

Установка в частном доме

Монтаж напольного и настенного оборудования выполняется по разным схемам.

Технология установки напольного котла включает следующие этапы:

• Подготовка прочного фундамента, способного выдержать вес котла. Можно залить бетонную стяжку или уложить лист оцинкованного железа.
• Проверить уровень установленного оборудования … Котел должен стоять ровно параллельно полу.
• Подключение к газовыпуску и проверка тяги.
• Подключение труб системы отопления с обязательной установкой фильтра очистки жесткой воды. Кроме того, требуется установить шаровые краны на всех патрубках и запорную арматуру по обе стороны от фильтра.
• При установке двухконтурного котла в частном доме производится подключение к водопроводу.При этом подающая труба должна располагаться вверху, обратная труба — внизу.
• Подключение газа. Этот пункт выполняется только мастером-газовщиком, самостоятельная работа такого плана категорически запрещена.
• Подключение к электросети.

Существуют определенные правила установки настенного газового котла:

• Выберите самую прочную стену или перегородку и защитите ее огнестойким материалом.
• Закрепите котел на расстоянии около 5 см от плоскости стены.Также следует отступить от других стен и потолка на 50 см, от пола — на 80 см. Котел должен располагаться параллельно уровню пола.
• Перед установкой очистить стенки входных патрубков от мусора путем подачи воды под давлением.
• Установить фильтр на трубу подачи воды. Установите запорные механизмы с обеих сторон фильтра.
• Установить дымоход, если это предусмотрено проектом, и проверить тягу.
• Подключить прибор к газопроводу, пригласив для этого мастера газовой службы.
• Подключить к источнику питания.

Оба варианта предусматривают заполнение системы водой перед запуском с предварительным отключением устройства. Чтобы избежать образования пузырьков воздуха, воду нужно вводить в систему очень медленно.

Кроме того, порядок установки газового котла в частном доме предусматривает температурные ограничения. Монтаж газовой колы можно проводить при температуре от +5 до +35 градусов.

Техническое обслуживание газовых котлов в процессе эксплуатации

Газовое оборудование необходимо проверять не реже двух раз в год.Причем один из них приходится на период перед отопительным сезоном. Специалисты газовой службы проверяют герметичность дымохода и его работоспособность, состояние вентиляционной системы, проводят профилактические и ремонтные работы.

В доме по определению должно быть тепло. Есть много способов сделать это. Однако каждый хозяин стремится сделать это максимально экономно и практично. Один из таких вариантов — установка газового котла. Отопление газом выгодно и достаточно просто в установке и эксплуатации.Подключение приборов должно осуществляться только специалистами, а вот обустройство котельной, установку котла и т. Д. Вы можете сделать своими руками, сэкономив при этом приличную сумму.

Монтаж газового оборудования следует начинать с получения разрешительной документации и согласований. Необходимо заказать проект газификации помещения, установки газового оборудования. Документ разработан и согласован специалистами поставщика газа. Ознакомившись с проектом, можно приступать к покупке необходимого оборудования, основные характеристики которого должны быть указаны в документе.Кроме того, следует заключить договор на подачу природного газа … После этого можно заняться непосредственно установкой системы.

Обустраиваем подходящую котельную

Газовый котел — главный элемент системы отопления … Для его установки потребуется правильно обустроить помещение. Он должен соответствовать ряду жестких требований, нарушение которых влечет за собой значительные штрафные санкции и провоцирует аварии с самыми тяжелыми последствиями. Газ — взрывоопасное и легковоспламеняющееся вещество.С ним нужно быть предельно осторожным.

Помещение, в котором устанавливается газовое оборудование, должно соответствовать ряду требований. Основные характеристики котельной представлены в виде схемы

.

При выборе места для установки газового котла отопления необходимо учитывать следующие требования помещения:

• одна из стен должна быть оборудована каналом для отвода продуктов сгорания;
• Обязательное наличие естественного света.Минимальная площадь окна рассчитывается по формуле: на кубический метр объема помещения — 0,03 кв.м оконной поверхности;
• высота потолка не менее 2,5 м;

Макет

• , обеспечивающий удобный доступ к котлу и вспомогательному оборудованию;
• Наличие вентиляционной решетки, расположенной в нижней половине стены или двери. Площадь конструкции рассчитывается из расчета 8 кв. См колосниковой решетки на 1 кВт котла;
• объем — не менее 15 кв.м;
• огнестойкость стеновых конструкций — не менее 0.75 часов;
• наличие газоанализатора и автоматического клапана, реагирующего на его сигналы, который отключит подачу топлива в случае утечки газа;
• — правильно организованный дымоход, сечение которого должно соответствовать мощности оборудования;
• ширина двери не должна быть меньше 80 см.

Необходимо помнить, что установка газовых котлов мощностью менее 60 кВт допускается в любом помещении, кроме предназначенных для проживания.Также не рекомендуется устанавливать газовое оборудование в ванной или туалете. Запрещается устанавливать на кухнях двухконтурные устройства. Если общая мощность оборудования не более 150 кВт, его можно установить на любом этаже здания. Устройства большей мощности можно размещать только на первом этаже или в подвале.

Многие предпочитают размещать на кухне газовое оборудование. При этом нормы, регулирующие установку газовых котлов, требуют расчета необходимой минимальной площади исходя из того, что не менее 0.На 1 кВт мощности приходится 2 м 2 помещения. Если кухня совмещена с гостиной, обязательно наличие газоанализатора, который сможет вовремя заметить возможную утечку газа.

Если мощность котла позволяет, на кухне часто устанавливают газовое оборудование, даже если это комната, совмещенная с гостиной. В этом случае наличие газоанализатора становится обязательной мерой предосторожности.

Технология монтажа газового оборудования

Чтобы установка котла прошла без осложнений, следует обратить внимание на способ его крепления еще при покупке оборудования.Следует проверить комплектацию устройства и выяснить наличие застежек. Если их нет, нужно сразу покупать подходящие. Кроме того, покупая оборудование, обязательно проверьте, есть ли на него сертификат. При отсутствии документа возможны серьезные проблемы с регистрацией. Характеристики устройства и серийный номер, нанесенный на внутренней дверце устройства, должны совпадать с данными, указанными в паспорте.

Вариант №1 — установка напольного котла

Перед установкой напольного прибора подготовьте для него место.Начнем с пола. Поскольку оборудование имеет большой вес, основание должно быть прочным. Возможно, потребуется залить стяжку. Пол, на котором будет установлен котел, должен быть из материала с негорючим покрытием. Если это не так, поверх пола укладывают пустотелые секции. бетонные блоки высотой 100 мм и покрытые сверху листом металла толщиной 0,8 мм. В качестве альтернативы, рассмотрите возможность использования огнеупорных плит, одобренных для таких целей.

Устройство должно располагаться на минимальном расстоянии 0.1 м от стены при условии, что покрытие выполнено из негорючих материалов. Если необходимо приблизить прибор, стена должна быть огнестойкой. В этом случае основание утепляется кровельной сталью, которая накладывается на лист асбеста толщиной не менее 0,3 см. Утеплитель должен перекрывать размеры корпуса устройства не менее чем на 0,1 м по периметру. Все выступающие части арматуры котла или газовых горелок должны находиться на расстоянии не менее 1 м от стен.

Оборудование устанавливается на подготовленное основание по возможности равномерно.Строительный уровень используется для проверки. При необходимости под ножки устройства кладут твердый негорючий материал. Котел подключен к дымоходу и внутренней системе отопления. Для предотвращения быстрого засорения теплообменника перед входом обратного потока установлен жесткий фильтр. Если котел двухконтурный, его подключают к трубопроводу холодной воды.

Напольный газовый котел необходимо установить на подготовленное основание. При необходимости пол армируется и устанавливается основание из негорючих материалов.Чаще всего это пустотелые бетонные блоки высотой 100 мм, покрытые листом металла

.

Специалисты рекомендуют устанавливать котел так, чтобы его можно было легко демонтировать. Запорная арматура установлена ​​на всех трубах, подводимых к аппарату. Они дадут возможность при необходимости произвести демонтаж оборудования без нежелательного слива воды из операционной системы.

Необходимо помнить, что полный монтаж газовых котлов не может быть выполнен своими руками.Необходимо пригласить сертифицированного специалиста для проверки правильности монтажа, проведения остальных необходимых мероприятий и запуска системы.

Вариант №2 — насадки присоединительные

Грамотный монтаж газовых настенных котлов начинается с промывки внутренних трубок. Во время сборки в них вполне мог попасть различный мелкий мусор, который необходимо удалить. Для этого необходимо снять с прибора заглушки, необходимые для транспортировки, и пропустить через него воду под низким давлением.После промывки оборудование готово к установке.

Стена, на которой вы планируете установить прибор, должна быть очень плоской и достаточно прочной, чтобы выдержать бойлер и связанные с ним приборы. Если основание выполнено из горючих материалов, к нему крепят негорючую прокладку шириной не менее 3 мм. В этом случае котел закрепляют на расстоянии не менее 4,5 см от стены. Установленное устройство должно находиться на расстоянии не менее 20 см от другого оборудования или легковоспламеняющихся материалов. Не рекомендуется размещать котел возле окна или в небольшом проеме в стене.Источник питания должен находиться рядом с устройством.

Устройство закрепляется на планках, которые крепятся к стене на нужной высоте. Обычно он находится в пределах от 0,8 до 1,6 метра от пола. После закрепления устройства уровнем проверяется горизонтальность установки. Все выявленные несоответствия исправляются, иначе это может негативно сказаться на работе оборудования. Произведено подключение к водопроводу. Перед этим необходимо снять заглушки с форсунок.На впусках воды желательно установить фильтры, так будет меньше засоряться теплообменник.

Настенный газовый котел необходимо устанавливать горизонтально, точность установки проверять уровнем. В противном случае могут возникнуть проблемы с работой оборудования, вплоть до возникновения аварийных ситуаций.

Газопровод к котлу подключается только металлической трубкой с жестким соединением или через специальный ракель.Прокладка из паронита обязательна. Прямое подключение системы осуществляется только сертифицированными специалистами, которые проверят правильность установки котла и запустят оборудование.

Газовое отопление эффективно и экономично. Однако не забывайте, что газ потенциально опасен. Не нужно пытаться производить самостоятельную сборку газовых приборов без специальных знаний и навыков. Цена ошибки может быть слишком высокой. Независимо от того, кто устанавливал оборудование, подключение осуществляется только специалистами газовой компании.Также проверяют правильность установки. Не стоит экономить на услугах профессионалов. Даже если может показаться, что стоимость их работы слишком высока, считают, что жизнь и безопасность каждого, кто живет в доме, намного дороже.

Нередко во многих частных домах отсутствует централизованное отопление и водоснабжение. По этой причине решать такие вопросы приходится самим владельцам. На помощь могут прийти настенные газовые котлы. Как правильно установить настенный газовый котел своими руками ? Сколько стоит установка газового котла?

Сегодня они представлены на рынке огромным количеством и разнообразием торговых марок.С их выбором проблем возникнуть не должно. Однако стоит определиться, как смонтировать котел — самостоятельно или с помощью квалифицированных специалистов? Последний вариант неплохой, но придется потратиться на оплату труда сотрудников.

Помещение, в котором будет располагаться котел, должно иметь окно для вентиляции. Дверь в комнату должна открываться наружу. Помещение должно иметь площадь более четырех квадратных метров … Потолок должен быть два метра и более. Что касается дверного проема, его ширина должна быть не менее 800 миллиметров.Обязательным условием для котельной является наличие работающего вентиляционного канала … Часто настенные котлы располагаются в подсобных помещениях, кухнях или кладовых.

Еще одно важное условие — оклейка стены там, где будет висеть агрегат, негорючими материалами. Это устранит вероятность возгорания, которое может возникнуть из-за попадания искры в горючие материалы. Современные негорючие изделия гармонично впишутся в дизайн комнаты, не испортив интерьер.

При покупке котла необходимо получить официальный сертификат, так как без этой документации регистрация отопительного оборудования станет практически невозможной. Также сертификат позволит подключить оборудование к системе газоснабжения.

Еще при выборе места для агрегата нужно подумать об установке вытяжки для газового котла. Можно использовать старые дымоходы, а если их нет, нужно будет установить новые дымоходы. Чаще всего система отвода продуктов сгорания идет в комплекте с самим котлом.

Соблюдение этих правил при установке газового котла жизненно необходимо.

Несколько советов по установке котлов

Одним из важнейших этапов установки газовых отопительных котлов является их подключение к системе газоснабжения. Чтобы контролирующие органы дали на это разрешение, необходимо провести монтаж и монтаж газового котла строго в соответствии с рекомендациями и требованиями, которые есть в техническом паспорте.Иначе придется что-то переделывать, если не все.

При установке газового котла «Навьен »
, а также при установке газового котла Иммергаз важно проверить, соответствует ли его мощность мощности всей системы отопления. При подключении котла к старой системе отопления в обязательном порядке необходимо прочистить и промыть все трубы, что исключит вероятность засорения в ближайшее время.

Необходимо заранее продумать всю схему установки настенного газового котла.Он должен предусматривать водоподготовку для подачи горячей воды в систему … Вход в агрегат должен быть оборудован магнитным фильтром очистки и улавливания металлов.

Один из злейших врагов газового котла, да и всей системы отопления, — это коррозия. Поэтому во избежание его появления лучше начать установку замкнутого контура, который не даст воздуху беспрепятственно попадать в систему.

Правила монтажа

1. Настенный газовый котел необходимо закрепить на несущей или сплошной стене.
2. При установке газового котла Аристон нужно следить за тем, чтобы вытяжка и дымоход были соразмерны.
3. Агрегат должен быть легко доступен для своевременного обслуживания и беспрепятственной замены деталей в случае поломки.
4. В случае установки котла внутри шкафа необходимо обеспечить расстояние пять сантиметров от перегородки шкафа над оборудованием. Это свободное пространство сделает узлы наверху доступными, так что любые работы по техническому обслуживанию будут возможны.

Монтаж настенного газового котла своими руками — видео

Технология монтажа котла

Перед тем, как непосредственно установить газовое оборудование, необходимо заняться дымоходным отверстием.

Монтаж будет намного удобнее выполнить, если использовать специальный картонный шаблон. С его помощью легко и без усилий наносятся разметки на все приспособления и дымоход. Когда место для котла окончательно выбрано, шаблон следует прикрепить к стене.На нем должны быть точки линий крепежа и места, где будут соединяться провода. Эти важные отметки следует перенести на стену маркером или цветным карандашом. Затем шаблон можно удалить.

Следующим шагом будет сверление отверстий под дюбели. Для этого подбираем сверло нужного диаметра. Каждый дюбель должен соответствовать материалу и толщине стены. После того, как отверстия будут готовы, к стене крепятся металлические уголки.

Затем нужно снять верхнюю крышку блока.Теперь можно смело прикреплять технику к навесным уголкам на стене. Перед установкой кронштейнов необходимо убедиться, что вся фурнитура дымохода имеет правильные размеры точно по инструкции, иначе в дальнейшем возникнут проблемы. Кронштейн, к которому крепится газовый котел, должен сам очень надежно крепиться к стене. Это самый важный момент.

Важно помнить, что в зависимости от типа стены бывают разные способы крепления.Существуют разные типы крепежных установок, каждая из которых предназначена для установки определенного вида агрегата и типа нагрузки.

Во время установки важно следить за тем, чтобы внутрь вентилятора не попал мусор. Патрубок, через который будут отводиться продукты горения, должен отступать от поверхности стены не менее чем на два сантиметра.

Инструмент для установки котла

Перед установкой настенного агрегата необходимо заранее приобрести:

отвертки
• крепежные детали,
• клей,
• паклю,
• ключи
• сверло, перчатки
• ,
• втулка резьбовая,
• негорючий отделочный материал.

Для начала нужно перекрыть подачу воды с помощью крана. После этого котел и трубопровод можно соединить с помощью резьбовой втулки. Чтобы добиться максимально плотной фиксации, обязательно использовать паклю. Агрегат необходимо подключать в первую очередь с лицевой стороны. Подача горячей воды подключается к верхней трубе агрегата, а обратка — к нижней.

Распределительная коробка устройства должна быть подключена к кабелю питания, а предохранительный контакт должен быть отключен от переключателя.

Благодаря кабелю питание подается на мощный котел, поэтому каждый предохранитель не должен превышать трех ампер по мощности, либо предохранитель должен иметь номинал меньше номинального тока, необходимого для качественного использования котла. По окончании данного вида работ необходимо подключить газовое оборудование к надежному заземлению.

Как видите, установка газового котла своими силами вполне осуществима в кратчайшие сроки без лишних затрат времени, сил и средств.Монтаж настенного газового котла своими руками на видео можно изучить более подробно. Например, самые частые вопросы были связаны с установкой набирающего популярность газового котла Данко.

Стоимость установки газового котла намного ниже стоимости вызова специалиста. К тому же работа выполняется быстро, а навыки, полученные при установке, пригодятся в будущем.

Монтаж двухконтурного газового котла

Сегодня газовые котлы и водонагреватели используются повсеместно как для нагрева воды, так и для отопления домов.В большинстве своем для отопления и горячего водоснабжения используются отдельные одноконтурные котлы или один одноконтурный котел и бойлер косвенного нагрева, что создает определенные неудобства в их размещении. Поэтому в домах и квартирах с низким расходом горячей воды набирает популярность установка двухконтурных газовых котлов, совмещающих водяное отопление, как для бытовых нужд, так и для отопления. Монтаж газовых котлов сопряжен с рядом определенных трудностей, связанных в большей степени с соблюдением норм и требований к котлам, чем с процессом их установки..

Устройство двухконтурного котла

Конструкция двухконтурных газовых котлов по своей сути аналогична конструкции обычного одноконтурного, где газовая горелка нагревает теплообменник теплоносителем. Основное отличие — возможность двухконтурных котлов одновременно нагревать воду для отопления дома и для хозяйственных нужд. Это достигается за счет совмещенного размещения в теплообменнике труб отопления и горячего водоснабжения..

На первый взгляд теплообменник двухконтурного котла представляет собой обычный змеевик с решеткой радиатора. Но следует отметить, что змеевик двухконтурного котла чаще всего представляет собой комбинацию труб 2 в 1. Внутри основной трубы, по которой течет вода на отопление, есть еще одна для горячего водоснабжения. Вместе с тем следует отметить еще один очень важный момент. Вода в таком двойном теплообменнике циркулирует в противоположных направлениях в каждом из контуров.Это было сделано специально для улучшения теплоотдачи и это необходимо учитывать при проектировании и подключении системы водоснабжения и отопления к двухконтурному котлу.

Наличие сразу двух отопительных контуров сказалось на количестве подключаемых труб. В отличие от одноконтурного, где было всего три трубы для подачи и отвода воды и одна для подачи газа. Таких труб в двухконтурном котле пять. На схеме двухконтурного газового котла можно увидеть (справа налево):

• труба с входящим теплоносителем для отопления;
• труба подающая на горячее водоснабжение;
• труба газоснабжения;
• труба с отводом горячей воды для водоснабжения;
• Трубка исходящего теплоносителя.

Важно! Перед тем, как использовать приведенную выше схему при подключении собственного котла, внимательно изучите инструкцию к нему. Не исключено, что подключение вашего котла будет происходить несколько иначе. Например, обе подающие трубы находятся с правой стороны, а обе отводящие — с левой.

Также стоит отметить, что сегодня на рынке можно найти двухконтурный газовый котел, как настенный, так и напольный. Разница между ними, помимо способа установки, заключается в том, что напольному требуется обязательное отдельное помещение — котельная, а настенному можно установить на кухне или в отведенном для котла месте.Где именно и как установить газовые котлы отопления, мы рассмотрим далее.

Нормы и требования к установке газовых котлов

Сразу необходимо оговориться, что установку и подключение двухконтурного газового котла могут проводить только специализированные организации, имеющие разрешение и лицензию на эту деятельность. Самостоятельная сборка и подключение чреваты довольно высокими штрафами. Но все же некоторые работы по подготовке к подключению котла и получению необходимых разрешений придется провести самостоятельно.

Следующие ниже рекомендации и правила являются выдержкой из основных нормативных документов, таких как СНиП 42-01-2002 «Системы газораспределения», а также СНиП II-35-76 «Котельные установки», Свод правил проектирования системы автономного теплоснабжения СП-41-104-2000. В этих нормативных документах подробно описано, что можно, а что нельзя делать при установке газового оборудования. Рассмотрим основные важнейшие требования к установке газовых котлов.

1.Помещение, где будет установлен газовый котел, должно быть не менее 4 м2 с потолками не менее 2,5 м;

2. Дверной проем в комнате должен быть шириной не менее 80 см;

3. В помещении должен быть оконный проем. Размер окна рассчитывается исходя из следующих требований — на площадь 10 м2 окно площадью 0,3 м2;

4. В помещении обязательно должна быть качественная вентиляция для постоянного горения газа. Площадь отверстия должна составлять 8 см2 на 1 кВт мощности котла.Это касается и котлов с закрытой камерой сгорания, для которых используются коаксиальные дымоходы, совмещающие в себе функции отвода продуктов сгорания и подачи воздуха в котел;

5. Диаметр дымохода подбирается по мощности самого котла и рассчитывается по специальной формуле. В целом для отопления дома чаще всего используют котлы от 30 кВт до 40 кВт. Соответственно устанавливаются дымоходы диаметром 130 мм и 170 мм;

6.Верхний конец дымохода должен выступать над коньком крыши на 50 см. Если используется коаксиальный дымоход, то его выходной конец должен выступать из воздухозаборника не менее чем на 20 см;

7. Газопровод в доме должен быть металлическим. Но для подключения котла к магистрали можно использовать гибкие гофрированные трубы;

8. Котел должен быть оборудован специальной автоматикой максимальной токовой защиты и тепловой защитой;

9. Помещение с котлом должно быть оборудовано газоанализатором;

10.Установка газовых котлов в подвалах допускается только для частных домов. Для многоквартирных домов установка газовых котлов допускается только на кухне или в специально отведенных под котельную помещениях;

11. Каждый котел должен быть оборудован счетчиком газа;

12. В помещении должен быть водопровод холодной воды;

13. В помещении, где будет установлен котел, стены необходимо выровнять и оштукатурить;

14. Котлы нельзя устанавливать на горючие поверхности, в коридорах, в ванной, в общежитии, на балконе, в помещениях без окон и форточки, в подвалах многоквартирных домов;

15.Котел должен располагаться на расстоянии не менее 15 см от стены. От верхнего края дымохода до потолка должно быть не менее 20 см. Наружная часть дымохода должна выступать из стены дома на 30 см. Высота установки настенного котла должна составлять 0,8 — 1 см. м от пола, а между стеной и котлом необходимо положить теплоизоляционную панель.

Важно! Если двухконтурный котел с закрытой камерой сгорания, то наличие окон в помещении необязательно.

Соблюдая эти простые правила, можно легко получить разрешение на установку двухконтурного котла в домашних условиях. Конечно, не будет лишним более подробное знакомство со СНиП, так как приведенные выше правила являются общими и для каждого конкретного случая возможны определенные ограничения.

Согласование установки в органах власти

При установке двухконтурных котлов соблюдение СНиПов — лишь малая часть хлопот, с которыми вам придется столкнуться. Больше всего времени уйдет на получение необходимых разрешений и согласование монтажа.Для получения разрешения необходимо сделать следующее:

1. Для подключения частного дома или квартиры к городскому газоснабжению необходимо получение технических условий на подключение. Для этого пишем заявление в городскую газовую службу. В заявке обязательно указать расчетный объем потребляемого газа за час. На рассмотрение вашего заявления уйдет 1-2 недели. После этого вам на руки будут переданы технические условия установки ..

2. После получения ТУ разработать проект газоснабжения.По сути, это схема котельной установки, прокладки газопровода и точек подключения. В частном доме это также включает схему прокладки газовых коммуникаций вокруг участка. Проект разрабатывается в специализированном бюро инженерами-конструкторами, имеющими лицензию на проектирование газовых коммуникаций. Контакты компаний, выполняющих дизайн, можно легко найти в Горгазе.

3. После создания и доработки проект отправляется в Горгаз или другую компетентную службу (Райгаз, Облгаз, Мингаз).Утверждение проекта может занять от 1 недели до 3 месяцев. Срок согласования зависит от сложности самого проекта. Вместе с проектом необходимо также предоставить ряд сопутствующих документов:

• паспорт котла;
• инструкция по эксплуатации;
• сертификат соответствия технико-санитарным требованиям;
• заключение экспертизы на соответствие котла всем необходимым требованиям.

Эти документы идут в комплекте с котлом от производителя, поэтому важно проверять их наличие при покупке котла..

Конечно, возможен вариант отказа от проекта. В этом случае вы должны получить официальный документ с отказом и причинами отказа, а также список правок по проекту. После внесения исправлений и повторной подачи на согласование вы получите разрешение на установку котла.

Монтаж двухконтурного газового котла

Определившись с местом установки двухконтурного газового котла, а также подведя к нему все коммуникации от горячего водоснабжения (горячего водоснабжения) и отопления, можно переходить к монтажу самого котла.Следует сразу оговориться, что независимо от того, настенный это или напольный котел, для его монтажа и обвязки потребуются одни и те же материалы и комплектующие. Ниже приведен общий список того, что потребуется для надежной работы:

• Краны шаровые;
• фильтр грубой очистки;

Магнитный фильтр

• ;

Сетчатый фильтр

• ;

Газовый фильтр

• ;
• дисков;
• гибкий гофрированный шланг;

Манометр

• ;

Термостат

• ;

Дымоход коаксиальный

• ;
• предохранительный клапан 3 бар.

Важно! Количество и комплектность сопутствующих материалов зависит от схемы подключения газового котла.

Двухконтурный настенный газовый котел устанавливается практически в любом отведенном для этого помещении. Его установку можно произвести самостоятельно, но прямое подключение газового оборудования проводит специалист, имеющий соответствующий сертификат на данный вид работ. Самостоятельное подключение котла повлечет наложение штрафа.

Подключение двухконтурного газового котла начинается с подготовки участка под его установку.В первую очередь это касается подвода труб для горячего водоснабжения и отопления, а также подготовки проема под дымоход и облицовки стен огнеупорным материалом. Как только все готово, приступаем к установке котла:

1. Первый шаг — промыть систему трубопроводов котла, чтобы удалить из системы возможные частицы грязи, которые могли попасть туда во время сборки котла на заводе. Затем надеваем на них снятые ранее заглушки.

2. Настенный котел крепится на специальные планки, которые идут в комплекте.Высота установки настенного котла должна составлять 0,8 — 1 м от пола. Просверливаем в стене отверстия для досок и крепим их к стене саморезами. Для надежности вместо саморезов можно использовать анкеры.

Важно! Необходимо следить за горизонтом устанавливаемых досок. От этого зависит правильное размещение самого котла. Малейший перекос может привести к быстрому выходу из строя системы отопления котла..

3. Установить котел на крепежные планки. Проверяем, как именно стоит. Исправьте и при необходимости исправьте.

4. Находим входящие трубы и подключаем к ним сначала шаровые краны, а потом фильтры грубой или тонкой очистки воды. Это позволит при необходимости отключить всю систему промывки и очистки фильтров.

5. Далее подключаем шаровые краны на входе и выходе. Их наличие обязательно, так как это значительно облегчает обслуживание и ремонт котла, горячего водоснабжения и системы отопления..

6. Следующим шагом будет установка ракелей. Именно они подключат котел трубами от горячего водоснабжения к отоплению.

Важно! Трубку подачи газа котла не трогаем. Монтаж счетчика, арматуры, а также его подключение и опрессовка будет производиться специалистом газовой компании, имеющим разрешение на проведение данного вида работ.

7. Переходим к подключению системы отопления.Если вы подключаете котел к старой системе, то сначала необходимо несколько раз промыть его, чтобы удалить накипь и соль.

8. Соединяем ракель с подводящей к котлу трубой отопления. При необходимости между шваброй и трубой можно установить циркуляционный насос.

Важно! Следим за тем, чтобы стрелки на кранах, скребках и фильтрах указывали в сторону движения воды из системы в котел.

8.Процедура подключения к отоплению завершается подключением отходящей трубы от котла к системе отопления. При этом следим за тем, чтобы направление движения воды по арматуре соответствовало реальному.

9. Подключаем горячее водоснабжение. Вся работа, по сути, идентична подключению отопления, с той разницей, что вместо фильтра грубой очистки установлен фильтр тонкой очистки или магнитный фильтр.

10. Прикрепляем дымоход к котлу.Для этого в заранее подготовленное отверстие вставляется дымоходная труба и затем через колено соединяется с патрубком дымохода в самом котле.

Важно! Если вы купили котел с открытой камерой сгорания, то труба дымохода должна соответствовать следующим условиям:

• труба должна быть из металла, стойкого к кислой среде;
• дымоход выведен над коньком дома;

№

• люк для чистки должен быть установлен в самом дымоходе;
• сам дымоход должен состоять не более чем из трех колен;
• Детали дымохода от котла наружу не должны превышать 25 см.

Описанным способом устанавливается газовый двухконтурный напольный котел. Ключевыми отличиями при установке напольного котла являются выделение для котла специального помещения, где на полу и стенах устанавливается противопожарная защита. Кроме того, сам котел не крепится к стене скобами, а чаще всего крепится к полу.

По окончании монтажа двухконтурного котла остается дождаться его подключения к газовой трубе и ввода в эксплуатацию.Этот этап установки котла выполняет специалист газовой компании. Следует отметить, что если вы никогда раньше не занимались подобными работами, лучше обратиться за помощью к мастерам. Конечно, все работы обойдутся в копеечку, но безопасность и надежность подключенного котла тоже будет на порядок выше.

навес газового котла и подготовка к подключению Газовый котел настенный монтаж своими руками

В современном частном доме без газового котла не обойтись.Он прост и безопасен в эксплуатации. Да, его установка очень трудоемкая и дорогостоящая, но в итоге газовый котел — это наиболее экономичное решение для отопления дома и нагрева воды. По сравнению с электронагревателями окупается за одну зиму.

Газовые котлы бывают одноконтурными и двухконтурными. Одноконтурные предназначены только для отопления, двухконтурные — для отопления и нагрева воды. Также газовые котлы различаются мощностью и типом установки.

Очень важно правильно определить необходимую мощность оборудования.Минусы недостаточной мощности очевидны. Избыточная мощность, помимо экономической составляющей, тоже опасна. Из-за частых перепадов температуры в камере сгорания образуется кислый конденсат, который может вызвать коррозию металлических частей котла.

Мощность котла прямо пропорциональна размеру помещения. Также нужно делать поправку на климатические условия, в которых вы живете. Разделите площадь отапливаемого помещения на 10, а умножьте на коэффициент 1.2 — 1,5 для Подмосковья, 0,7 — 0,9 для южных регионов, 1,5 — 2 для северных регионов — и вы получите необходимую мощность. Таким образом, для дома площадью 100 квадратных метров, расположенного в Центральном районе, установка мощностью не менее 12-15 киловатт .

Мощность регулируется. Котлы малой мощности имеют одноступенчатое регулирование мощности. Отопительные приборы средней мощности оснащены двухступенчатой ​​регулировкой. Высокопроизводительные котлы оснащены модулированной регулировкой мощности.

По типу установки различают котлы настенные и напольные. У каждого типа установки есть свои особенности. Но, какой бы котел мы ни устанавливали, перед его непосредственной установкой необходимо выполнить ряд требований, которые устанавливаются определенными СНиПами.

Для устройств, устанавливаемых на территории РФ, требования определены СНиПом 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиПом 31-01-2003 «Жилые и многоквартирные дома», СНиПом 42-01-2002 «Системы газораспределения» и др. Положение.

Правила установки газовых котлов в частном доме

Помещения

Требования к частям и частям оборудования

Газоотводные отверстия (или, как их часто называют, дымоходы)

1. Путь отвода продуктов сгорания должен быть отдельно от обычного дымохода.
2. По горизонтали его длина в котельной не должна превышать трех метров.
3. Отвод газа может иметь не более 3-х колен.
4. Диаметр дымохода и мощность котла должны соответствовать (при мощности до 30 кВт D = 130 мм., Мощностью 40 кВт D = 140 мм.)
5. Диаметр дымохода не должен быть меньше диаметра отверстия для подключения дымохода.
6. Внешний конец дымохода должен быть не менее чем на полметра выше уровня конька крыши.

В современных котлах с закрытой камерой сгорания используются так называемые коаксиальные дымоходы , которые продаются и устанавливаются вместе с отопительным прибором. При установке таких котлов не важны и габариты помещения, так как воздух для горения идет не с него, а с улицы.

Эти общие требования могут незначительно отличаться в разных регионах, они постоянно совершенствуются и уточняются. Кроме того, есть нюансы, что газоснабжение в доме не центральное, а баллонное. В этом случае правила и требования по установке газового котла будут отличаться некоторыми особенностями. Также есть разница в том, из какого материала построен дом, какие перекрытия. Чтобы избежать проблем на этапе утверждения проекта, лучше пригласить специалиста и заранее осмотреть дом на предмет возможных недостатков.

Какие действия необходимо предпринять для получения разрешения на установку газового котла:

Согласованный проект и является разрешительным документом на установку газового котла.

Монтаж

Последовательность монтажа напольного котла

• Котел устанавливается на прочный фундамент, выдерживающий его вес. Для этого либо заливается бетонная стяжка, либо на пол укладывается лист оцинкованного железа.
• При установке устройства на основание убедитесь, что оно точно параллельно земле.
• Подсоедините к дымоходу и проверьте тягу.
• Подключается к трубам системы отопления при установке фильтра жесткой воды (после напорной линии перед входом в обратную линию котла). Установите запорные устройства (например, шаровые краны) с обеих сторон фильтра. Установите шаровые краны на все соединения.
• Котел двухконтурный подключаем к водопроводу … Вводку в водопровод лучше делать как можно ближе ко входу трубы в дом или к месту ответвления трубы.Патрубок подачи воды лучше подключать сверху, патрубок возврата воды снизу.
• Подключить к газопроводу. Это может сделать только мастер-газовщик; вы не можете сделать привязку самостоятельно.
• Подключить к источнику питания.

В обеих установках система должна быть заполнена водой перед первым запуском. Для этого устройство необходимо выключить. Воду нужно набирать очень медленно — это единственный способ избавиться от воздушных «пузырей» в системе отопления.

Также следует помнить, что монтаж любого газового оборудования нельзя проводить при минусовых температурах, температура должна быть от 5 до 35 градусов .

Техническое обслуживание газового оборудования

Техническое обслуживание газового оборудования должно проводиться регулярно, не реже двух раз в год. Обязательно сделайте это перед началом отопительного сезона. Специалист должен проверить герметичность, состояние дымохода и системы вентиляции, очистить фильтры и горелку, а также заменить изношенные детали.

Нередко во многих частных домах отсутствует централизованное отопление и водоснабжение. По этой причине решать такие вопросы приходится самим владельцам. На помощь могут прийти настенные газовые котлы. Как правильно установить настенный газовый котел своими руками ? Сколько стоит установка газового котла?

Сегодня они представлены на рынке огромным количеством и разнообразием торговых марок. С их выбором проблем возникнуть не должно.Однако стоит определиться, как смонтировать котел — самостоятельно или с помощью квалифицированных специалистов? Последний вариант неплох, но придется потратиться на оплату труда сотрудников.

Помещение, в котором будет располагаться котел, должно иметь окно для вентиляции. Дверь в комнату должна открываться наружу. Помещение должно иметь площадь более четырех квадратных метров. Потолок должен быть два метра и более. Что касается дверного проема, то его ширина должна быть не менее 800 миллиметров.Обязательным условием для котельной является наличие исправного вентиляционного канала. Часто настенные котлы располагаются в подсобных помещениях, кухнях или кладовых.

Еще одно важное условие — оклейка стены там, где будет висеть агрегат, негорючими материалами. Это устранит вероятность возгорания, которое может возникнуть из-за попадания искры в горючие материалы. Современные негорючие изделия гармонично впишутся в дизайн комнаты, не испортив интерьер.

При покупке котла необходимо получить официальный сертификат, так как без этой документации регистрация отопительного оборудования станет практически невозможной. Также сертификат позволит подключить оборудование к системе газоснабжения.

Еще при выборе места для агрегата нужно подумать об установке вытяжки для газового котла. Можно использовать старые дымоходы, а если их нет, нужно будет установить новые дымоходы. Чаще всего система отвода продуктов сгорания идет в комплекте с самим котлом.

Соблюдение этих правил при установке газового котла жизненно необходимо.

Несколько советов по установке котлов

Одним из важнейших этапов установки газовых отопительных котлов является их подключение к системе газоснабжения. Чтобы контролирующие органы дали на это разрешение, необходимо провести монтаж и монтаж газового котла строго в соответствии с рекомендациями и требованиями, которые есть в техническом паспорте.Иначе придется что-то переделывать, если не все.

При установке газового котла «Навьен »
, а также при установке газового котла Иммергаз важно проверить, соответствует ли его мощность мощности всей системы отопления. При подключении котла к старой системе отопления в обязательном порядке необходимо прочистить и промыть все трубы, что исключит вероятность засорения в ближайшее время.

Необходимо заранее продумать всю схему установки настенного газового котла.Следует предусмотреть водоподготовку для подачи в систему горячего водоснабжения. Вход в установку должен быть оборудован очищающим и улавливающим металлы магнитным фильтром.

Один из злейших врагов газового котла, да и всей системы отопления — это коррозия. Поэтому во избежание его появления лучше начать установку замкнутого контура, который не даст воздуху беспрепятственно попадать в систему.

Правила монтажа

1. Настенный газовый котел необходимо закрепить на несущей или сплошной стене.
2. При установке газового котла Аристон нужно следить за тем, чтобы вытяжка и дымоход были соразмерны.
3. Устройство должно быть легкодоступным, чтобы можно было своевременно проводить техническое обслуживание и свободно производить замену деталей в случае поломки.
4. В случае установки котла внутри шкафа необходимо обеспечить расстояние пять сантиметров от перегородки шкафа над оборудованием. Это свободное пространство сделает узлы наверху доступными, так что любые работы по техническому обслуживанию будут возможны.

Монтаж настенного газового котла своими руками — видео

Технология монтажа котла

Перед тем, как непосредственно установить газовое оборудование, необходимо заняться дымоходным отверстием.

Монтаж будет намного удобнее выполнить, если использовать специальный картонный шаблон. С его помощью легко и без усилий наносятся разметки на все приспособления и дымоход. Когда место для котла окончательно выбрано, шаблон следует прикрепить к стене.На нем должны быть точки линий крепежа и места, где будут соединяться провода. Эти важные отметки следует перенести на стену маркером или цветным карандашом. Затем шаблон можно удалить.

Следующим шагом будет сверление отверстий под дюбели. Для этого подбираем сверло нужного диаметра. Каждый дюбель должен соответствовать материалу и толщине стены. После того, как отверстия будут готовы, к стене крепятся металлические уголки.

Затем нужно снять верхнюю крышку блока.Теперь можно смело прикреплять технику к навесным уголкам на стене. Перед установкой кронштейнов необходимо убедиться, что вся фурнитура дымохода имеет правильные размеры точно по инструкции, иначе в дальнейшем возникнут проблемы. Кронштейн, к которому крепится газовый котел, должен сам очень надежно крепиться к стене. Это самый важный момент.

Важно помнить, что в зависимости от типа стены бывают разные способы крепления.Существуют разные виды крепежных установок, каждая из которых предназначена для установки определенного типа агрегата и типа нагрузки.

Во время установки важно следить за тем, чтобы внутрь вентилятора не попал мусор. Патрубок, через который будут отводиться продукты горения, должен отступать от поверхности стены не менее чем на два сантиметра.

Инструмент для установки котла

Перед установкой настенного агрегата необходимо заранее приобрести:

отвертки
• крепежные детали,
• клей,
• паклю,
• ключи
• сверло, перчатки
• ,
• втулка резьбовая,
• негорючий отделочный материал.

Для начала нужно перекрыть подачу воды с помощью крана. После этого котел и трубопровод можно соединить с помощью резьбовой втулки. Чтобы добиться максимально плотной фиксации, обязательно использовать паклю. Агрегат необходимо подключать в первую очередь с лицевой стороны. Подача горячей воды подключается к верхней трубе агрегата, а обратка — к нижней.

Распределительная коробка устройства должна быть подключена к кабелю питания, а предохранительный контакт должен быть отключен от переключателя.

Благодаря кабелю питание подается на мощный котел, поэтому каждый предохранитель не должен превышать трех ампер по мощности, либо предохранитель должен иметь номинал меньше номинального тока, необходимого для качественного использования котла. По окончании данного вида работ необходимо подключить газовое оборудование к надежному заземлению.

Как видите, установить газовый котел своими руками вполне осуществимо в кратчайшие сроки без потери времени, сил и средств.Монтаж настенного газового котла своими руками на видео можно изучить более подробно. Например, самые частые вопросы были связаны с установкой набирающего популярность газового котла Данко.

Стоимость установки газового котла намного ниже стоимости вызова специалиста. К тому же работа выполняется быстро, а навыки, полученные при установке, пригодятся в будущем.

Вы приобрели новый газовый котел для частного дома и пора занять его место в топке.Для этого можно нанять специализированную компанию или обратиться в соответствующую службу. Но стоимость установки в этом случае существенно ударит по кошельку, при этом есть возможность удешевить процесс. Да, некоторые операции разрешено выполнять только лицензированным организациям, но это только половина работы, остальное можно выполнять самостоятельно. Здесь мы расскажем, как от начала до конца установить газовый котел в частном доме.

С чего начать?

Поскольку установка нового газоиспользующего оборудования требует соблюдения определенных правил, все работы, требующие лицензии, стоит заказывать в газовой службе:

• Выдача технических условий.
• Разработка конструкторской документации.
• Работы по подключению к магистрали природного газа.

Остальные действия вы можете выполнить самостоятельно. Во-первых, необходимо получить в газовой службе технические условия на установку газового оборудования. Ознакомьтесь с ними или сделайте копию и сразу же закажите у них проектную документацию. Когда он будет готов, его нужно будет согласовать с газовой службой. Как нетрудно догадаться, эта процедура является чистой формальностью, после ее завершения к вам домой приедет бригада и установит газовый котел в части подключения его к топливной магистрали, о чем будет составлен соответствующий акт.

Все, что вам остается сделать, это завершить прокладку трубопроводов и подключение к системе отопления, прокладку электрических сетей. Здесь можно будет сэкономить, сделав все своими руками или с помощью знакомых сантехников. Последний этап — оформление финальных документов.

Это лишь краткое описание одного из возможных алгоритмов решения проблемы, но на самом деле не все так просто, ведь газовые котлы нужно устанавливать с соблюдением нормативных требований, с ними не помешает даже познакомиться на этапе выбора теплогенератора.

Требования к установке котла

Прежде всего, необходимо учесть все требования к помещению, в котором предполагается разместить источник тепла. Возможные варианты:

• кухня;
• Помещение внутри дома, прилегающее к одной из внешних стен и имеющее окна;
• помещений в подвале или цокольном этаже;
• во внешнем приложении.

На кухне нормы монтажа позволяют разместить напольный или настенный агрегат с теплопроизводительностью до 60 кВт.Оборудование с показателями от 60 до 150 кВт может быть установлено в отдельном помещении на любом этаже, а от 150 до 350 кВт — только на первом или цокольном этаже, в подвале или пристройке. При этом важно соблюдать габариты отдельного помещения или пристроенной части, они не могут быть меньше прописанных в стандартах. Минимальная стандартная высота такого помещения — 2,5 м для любой мощности в заданных пределах.

Примечание. Значения тепловой мощности, прописанные в нормах и влияющие на условия установки котла, — это суммарная мощность всех агрегатов в котельной, в том числе работающих на нужды горячего водоснабжения.

Для теплогенераторов мощностью до 150 кВт согласно нормам наименьший объем помещения для установки газового котла составляет 15 м3, дополнительно на каждый кВт оборудования горячего водоснабжения добавляется 0,2 м3. этот том. Если суммарный показатель всех агрегатов превышает 150 кВт, то габариты помещения не нормируются. Но действуют правила установки и безопасной эксплуатации котлов, согласно которым необходимо выдерживать технологические зазоры между агрегатами и стенами помещения, они приняты из соображений удобства обслуживания и доступа ко всем системам в котле. комната.Размеры проходов в соответствии с правилами следующие:

• От выступающей части газогорелочного устройства до стены на лицевой стороне теплогенератора — не менее 1 м.
• Если в инструкции по эксплуатации агрегата сказано, что его нужно обслуживать сбоку или сзади, то вам придется выдерживать ширину прохода 1,5 м, когда такой записи нет, но нужно обеспечить доступ к другому оборудованию или фурнитуры, тогда достаточно сделать зазор 700 мм.В остальных случаях требования к установке выдвигаются в документации на изделие от производителя.
• Если в топке планируется установить 2 источника тепла, то не стоит размещать их друг напротив друга, так как придется обеспечить зазор между выступающими частями конфорок не менее 2 м.
• Ничего нельзя прокладывать через переходы на высоте менее 2 метров.

Для кухни, где разрешено размещать не слишком мощное отопительное оборудование (до 60 кВт), к установке газовых котлов предъявляются не самые строгие требования.Достаточно просто соблюдать норму объема, указанную выше, а также обеспечить воздухообмен в количестве 3-х раз за 1 час. Дополнительно требуется подача свежего воздуха для сжигания топлива, его расход на каждый агрегат указан в ТУ. Этот стандарт действует для всех типов котельных.

Примечание. Для теплогенераторов с закрытой камерой нормы монтажа газовых котлов не обязывают предусматривать воздушную смесь для горения, так как они забирают воздух прямо с улицы через коаксиальный дымоход, о чем будет сказано ниже.

В нормативных документах предлагается организовать вентиляцию котла на кухне с помощью вытяжной шахты и приточной решетки, встроенной в входную дверь. Сечение этой решетки также стандартизировано, ее площадь не может быть меньше 0,025 м2. Таким же образом можно организовать воздухообмен в отдельных печах. Трудности с подачей свежего воздуха могут возникнуть в цокольном или цокольном этажах, не исключено, что потребуется установка специального приточного вентилятора для соблюдения технических условий.

В котельных, расположенных на первом, цокольном этаже или в пристройке, оконные проемы с площадью остекления не менее 0,03 м2 необходимы на каждый кубический метр объема помещения. Требования к огнестойкости стен, раздельных фундаментов и входных дверей выдвигаются и к пристроенным помещениям. К тому же пристройку нельзя строить на лицевом фасаде здания, а при строительстве необходимо отступать от ближайшего окна или двери на 1 м по горизонтали.

Следует отметить, что требования к газовой котельной, расположенной в деревянном доме, идентичны нормативам для построек из других материалов, то есть правила установки котельных одинаковы для всех построек.

Котельно-монтажные работы

После того, как выбрано подходящее помещение и подготовлена ​​проектная документация на него, можно приступить к самостоятельной установке теплогенератора на место. Для этого вам понадобится схема подключения газового котла в частном доме, которая обязательно должна присутствовать в проекте.На нем указано место установки, расстояние до всех ограждающих конструкций и технические требования к производству работ.

Часто для установки напольных газовых котлов требуется фундамент. Во многих случаях это не нужно, например, когда в помещении устраивается качественная стяжка, а вес агрегата не превышает 50 кг. Если вес оборудования больше этого значения, то придется подготовить основание. Для этого необходимо разрушить имеющуюся стяжку, насыпать подушку из щебня и тщательно ее утрамбовать.Затем свяжите сетку из арматуры периодического профиля диаметром от 8 до 12 мм, уложите ее на готовое основание и залейте бетоном.

Чтобы выдержать технологию установки газовых котлов, размеры фундамента в плане должны превышать габариты оборудования на 50 мм, а по высоте он делается выступающим на 50-100 мм над уровнем стяжки. На полное застывание бетонной плиты у вас уйдет не менее 2 недель, это необходимо учитывать при планировании работ.

Далее сверху на фундамент кладут огнестойкую прокладку из асбеста или металла и на нее ставят теплогенератор, регулируя ножки агрегата таким образом, чтобы сохранять четкую горизонтальность. После этого по схеме установки газового котла его подключают ко всем инженерным сетям, кроме топливопровода. Это подключение, как уже было сказано выше, осуществляется лицензированной организацией.

Для установки настенного газового котла в частном доме нужен не фундамент, а прочный фундамент в виде наружной стены, способный выдержать вес агрегата.В первую очередь на нем делается разметка, показывающая, где будет подвешиваться сам теплогенератор и где будет выходить дымоход. Затем при помощи пробойника в этом месте просверливается сквозное отверстие, в которое вставляется металлическая втулка.

Повесить настенный газовый котел не составляет особого труда. Если действие происходит на кухне в квартире или доме, необходимо принять меры по защите мебели от мусора и затем приступить к процессу крепления.Сложности могут возникнуть при установке тяжелых агрегатов, мощность которых достигает 120 кВт, здесь без помощника не обойтись.

Примечание. При креплении настенного котла к стене из горючего материала необходимо сделать специальный кронштейн, чтобы между поверхностью стены и задней стенкой каменки был зазор 45 мм. Также к стене следует прикрепить лист из негорючего материала, играющий роль защитного экрана.

Последний этап — это обвязка газового котла и устройства дымохода.Здесь необходимо компактно разместить краны и прочую арматуру под корпусом теплогенератора, чтобы все выглядело аккуратно и при этом можно было разобрать или поменять любой элемент. Поэтому, когда отопительный контур в доме выполнен из полипропиленовых труб, лучше использовать бронзовые краны и отстойник, а пластиковые трубы соединять через переходники с резьбой. В связи с этим несколько сложнее установка двухконтурного газового котла, где нужно будет проложить трубы для горячего водоснабжения и правильно подключить их к соответствующим патрубкам.

Требования к дымоходу

По сути, требования к дымоходам напольных и настенных газовых котлов идентичны, отличие может заключаться в конструкции самого дымохода. Зависит от устройства источника тепла:

• Теплогенераторы с открытой камерой сгорания забирают воздух из помещения и отводят продукты сгорания через традиционный дымоход с естественной тягой.
• Агрегаты с закрытой камерой засасывают воздух с улицы принудительно, с помощью вентилятора, через двустенную трубу, одновременно выполняющую роль газохода (коаксиального дымохода).

Традиционный дымоход для газового котла устанавливается в толщину стены или подвешивается снаружи здания. Сечение выхода от агрегата определяет диаметр всего дымохода, он должен быть такого же размера, а лучше — на 20-50 мм больше. Горизонтальный участок, соединяющий котел с дымоходом, в идеале имеет длину 1 м, максимально допустимая длина — 2 м.

Ниже точки вставки требуется дверца для очистки и внутреннего осмотра, а глухой конец вертикальной трубы оборудован системой отвода конденсата.Устанавливая дымоход газового котла, нужно помнить, что выход трубы нельзя закрывать зонтами, дефлекторами, флюгером и так далее. Только ограничительная форсунка может быть поставлена ​​в соответствии с предписаниями.

В отличие от традиционных дымоходов дымохода для теплогенераторов с закрытой камерой намного проще установить двустенный дымоход. Проделав во внешней стене отверстие необходимого диаметра и встроив в него металлическую гильзу, устанавливается коаксиальный дымоход, представляющий собой горизонтальную двустенную трубу определенной длины.Единственное условие, которое необходимо соблюдать — это небольшой уклон в сторону дымоотвода. Это сделано для того, чтобы конденсат, образующийся в воздуховоде, не попал в котел.

Заключение

Итак, выполнить монтаж и обвязку котла своими руками — задача сложная, но вполне выполнимая. На оформление всей документации уйдет много времени и терпения, но сама установка займет максимум 3-4 дня, а то и меньше. Важно хорошо подготовиться и заранее закупить все недостающие элементы схемы обвязки, а также крепеж.

Это непростая задача. Котел как-то не повесить, так как от того, насколько правильно установлен настенный котел, зачастую зависит безопасность проживающих в доме людей.
Это связано с тем, что установка данного устройства осуществляется в строгом соответствии с техническими требованиями и стандартами, принятыми в России на законодательном уровне.

Именно поэтому установка настенного котла своими руками — крайне трудоемкий и сложный процесс для новичка.

Этапы подготовки к установке котла

Перед тем, как начать владение домом, вам необходимо собрать некоторые документы:

• Договор газоснабжения дома;
• техническое задание и монтажная схема газовой системы, утвержденные соответствующими органами;
• Письменное разрешение газового инспектора на установку оборудования.

Правила и правила установки котла

Газовое отопительное оборудование установлено по разработанным и апробированным технологиям, обеспечивающим безопасность его эксплуатации.

1. Вопрос, как установить настенный котел, начинается с подготовки под него помещения. Помещение должно соответствовать определенным требованиям: котельная может располагаться в любом месте дома, кроме ванной комнаты, жилых комнат и туалета. Однако при установке стеновых блоков это требование может быть ослаблено в зависимости от типа котла. Объем помещения от четырех квадратных метров, высота потолков от двух метров. Ширина дверного проема не менее 800 мм.Также в помещении должно быть предусмотрено естественное освещение котла через окно. При этом размер окна должен соответствовать 0,3 кв. На каждые 10 кв. Помещения.
2. Правила установки настенного газового котла регулируют подачу определенного количества свежего воздуха с помощью принудительной вентиляции к месту использования котла. Недостаточное количество поступающего воздуха может быть связано с скоплением в помещении опасного для здоровья и жизни вещества.
3. : нормы его размещения таковы, что расстояние от стены до поверхности котла должно быть более 10 см. Если это расстояние меньше установленного, стену необходимо защитить огнестойким покрытием.
4. Газовые трубы могут быть металлическими, но не пластиковыми.
5. Проем дымохода должен соответствовать мощности котла. Причем его высота должна быть не менее 5 м при условии, что дымоход установлен над коньком на крыше дома.При установке дымохода он может иметь не более трех изгибов.
6. При организации системы электроснабжения необходимо предусмотреть наличие автомата с токовой защитой и тепловой защитой.
7. В помещении, где будет стоять котел, должен быть датчик газа, подключенный к реле. В случае утечки газа датчик должен послать сигнал реле, чтобы заблокировать подачу газа. Кроме того, должен прозвучать звуковой сигнал.
8. Монтаж настенного газового котла, нормы его запуска обязывают снабдить прибор счетчиком газа.
9. Если рядом с котлом есть другие газовые приборы, то расстояние между приборами устанавливают не менее 20 сантиметров.
10. При установке требования затрагивают даже предмет полной комплектности оборудования. Комплектация котла должна соответствовать стандартам и содержать: инструкция, крепеж, шаблон из бумаги для установки, специальные ключи и крепеж.
11. Монтажная высота настенного котла составляет 80 см — 160 см от поверхности пола.

Если все эти требования соблюдены, то в надежности и пожарной безопасности системы газового отопления сомневаться не приходится. При этом следует учитывать, что обслуживание системы отопления должны регулярно обслуживать сотрудники городской газовой службы.

Простую обвязку настенного двухконтурного газового котла, фото которого вы видите на этой странице, может сделать ваш мастер, а можно …

При установке системы отопления рано или поздно вы попадаете на установку котельной. Очень часто в России и странах СНГ устанавливают настенные газовые котлы в частных домах и не только. Это связано в первую очередь с хорошей газификацией и простотой использования таких котлов по сравнению с твердотопливными.

В идеале при установке настенного газового котла должен привлекаться сертифицированный специалист.Но что, если с такими кадрами возникла проблема? Давайте разберемся в этом вопросе подробнее.

Многие компании, занимающиеся производством газового оборудования, предлагают пользователям различные типы отопительных котлов, конструкции которых предусмотрены исключительно для работы на голубом топливе. Их можно использовать абсолютно для любого масштаба и площади.

По типам установки котлы делятся на:

Этаж

Для них характерны такие показатели, как высокая мощность, долговечность и надежность.Их предназначение — установка в конструкциях с площадью выше средней по размеру и площади. Однако у флагманских моделей есть и свои недостатки: необходимость отдельно устанавливаемого и оборудованного помещения.

Настенный

Котлы этого типа — отличная вариация для небольших частных домов. Поэтому в них не нужно строить отдельную комнату, и они являются многофункциональными моделями. В них есть встроенный расширительный бак, циркуляционный насос, группа безопасности, сложная автоматика.Сборка и установка не требуют особых повышенных условий.

Этот тип котлов устанавливается повсеместно и широко применяется в современных квартирах, дачных участках, домах и коттеджах, что происходит за счет обеспечения максимально комфортных условий окружающей среды и минимальных усилий и затрат на сборку и установку. На данный момент они созданы с использованием дизайнерских решений и компактных разрешений. Мы тоже писали эти типы котлов.

Также существует разделение по типам топочных камер котла.

Открытая камера сгорания

Эта модель склонна к естественной тяге. Так или иначе воздух продуцируется и поступает изнутри помещения, а сами продукты сгорания выводятся исключительно через дымоход. Если вентиляции недостаточно, будет недостаток кислорода. Производительность отопительных агрегатов с открытой камерой сгорания зависит от тяги. Важно правильно установить дымоходы и не экономить на их утеплении. При этом велика вероятность попадания продуктов горения внутрь помещения.Исходя из этого, ценовые категории намного ниже среднего.

Камера закрытая

Для них характерна принудительная тяга. В них устанавливаются электровентиляторы (дымососы), с помощью которых появляется возможность удалить вещества, образующиеся при горении дымоходом. Воздух поступает в камеру, всасывая его через внешнюю, внешнюю трубу, а выходное отверстие — через внутреннюю.

Разница между внутренними и внешними камерами

Ответ довольно прост и понятен: по своим особенностям устройства, по способу поглощения кислорода.

Следует понимать, что в жилом доме нужно прибегать к такому варианту, как закрытый, так как только он будет приемлем для использования в частных постройках. Для открытых требуется отдельная комната

Изучая технологическую схему, можно отметить, что воздух, обеспечивающий нормальную и стабильную работу, всасывается через коаксиальный дымоход из внешнего пространства. В дальнейшем уже переработанные вещества также попадают из помещений на улицу.Таким образом, нет необходимости в дополнительных затратах и ​​затратах на дополнительные вентиляционные устройства.

К покупке открытого варианта стоит прибегать только для их установки в котельных. Его принцип действия заключается в поглощении кислорода из кислорода, содержащегося в помещении. Поэтому важно, чтобы в здании была обеспечена регулярная и стабильная вентиляция.

Главное правило — установка газового котла полностью отдельно от дома, что обеспечивает безопасность, так как вероятность утечки газа и веществ, образующихся при горении, сводится к минимуму, что вызвано неиспользованием воздуха из дома. .Чтобы полностью исключить возможность возникновения аварийных ситуаций, стоит предварительно пройти тщательную проверку трубопровода на наличие разного рода перекосов, царапин и повреждений.

Посмотрите на пример преобразования котельной из открытой котельной в закрытую:

Преимущество установки котла с закрытой камерой

1. При избавлении от продуктов, израсходованных в изотермическом процессе, происходит обратная реакция — охлаждение, что резко повышает безопасность и надежность таких котлов.
2. Помещение, оборудованное для данного устройства, не перегревается и защищено от различных и многочисленных загрязнений воздуха, так как горение происходит только на улице, то есть не внутри дома.
3. Высокая эффективность
4. Воздух попадает в помещение, повышается давление, в результате чего повышается его температура. Таким образом, закрытая камера является экологически чистой и чистой.

Есть и минусы:

Установленный газовый котел с закрытой камерой не сможет работать без наличия электричества.Но как только появляется электричество, все работы запускаются автоматически.

Требования к котельной с газовым котлом

Многое зависит от производительности котла: если она достигает более 30 киловатт, то возникает необходимость в отдельном помещении. Именно на основании положений «Строительных норм и правил» строятся и создаются конкретные заказы на устройство котельной, специализирующейся на отоплении за счет сжигания продуктов.

• возможно на чердаках, подвалах, то есть в специальных помещениях домов.Но стоит учесть, что необходим пустой коридор, достаточное освещение.
• Установленный объем не менее 14 квадратных метров с учетом мощности 30-60 киловатт и более 15 квадратных метров предназначен для котлов повышенной производительности.
• Комфортный и беспрепятственный доступ к устройству.
• Обшивка стен негорючим материалом.
• Обеспечивает процесс вентиляции с трехкратным воздухообменом.

Три варианта установки газового котла

При установке настенного газового котла в частном доме у вас есть три способа:

1.Вы сами обращаетесь в компанию и заказываете услугу по установке газового котла дома. Сотрудники компании не только устанавливают котел, но и оказывают послегарантийное обслуживание, а также сдают котел в сервис.
2. В случае, если у Вас нет возможности заказать обслуживание котла и его установку напрямую у компании, заказывается специалист для установки котла. Затем компания, продавшая вам котел, сама отправляет услугу. Осуществляет пусконаладочные работы, а также ставит оборудование в сервис.
3. Если вы живете в сельской местности, и поблизости нет сервисных центров, то вы можете произвести установку самостоятельно, следуя инструкции. Причем инструкция по установке настенного газового котла в частном доме должна быть исключительно от производителя. Это также необходимо учитывать при установке вашей системы отопления.

Установка газового котла своими руками

Одним словом, установка газового котла в частном доме под силу каждому.Соблюдайте схему установки, правила установки и все будет работать исправно. Но исключением является как раз ввод, который должны проводить специалисты газовой службы. Так же испытание котла проводит только специализированная компания, так как у них есть на это сертификаты и лицензии.

Однако безопаснее полагаться на квалифицированных сотрудников профессиональной компании. Ведь только они смогут с отменной точностью и грамотностью провести необходимые работы и обеспечить необходимую безопасность при эксплуатации оборудования.

Шаги установки газового котла

Отверстие для дымохода

Перед установкой трубы под дымоход обязательно нужно проделать отверстие точного размера (обычно 120 мм) и поставить специальный защитный и герметизирующий фартук, к которому присоединяется дымоход.

Котельная установка

В комплект котла обычно входят, прежде всего, сам котел и инструкция по эксплуатации, гарантийный талон, планка крепления, схема установки.

В первую очередь нужно определиться с местом установки котла. В европейских странах бойлеры обычно устанавливают на кухне. Они не нарушают гармонию и вписываются практически в любой интерьер кухни. Оборудование работает тихо.

Настенный газовый котел можно смонтировать в цокольном или цокольном помещении. В этом случае необходимо соблюдать определенные стандарты. Установку котла занимают не менее двух человек, даже если он не слишком тяжелый. Со всех сторон котла должно быть расстояние не менее 30 см.Что касается высоты котла: важно, чтобы панель управления располагалась в соответствии с ростом владельца.

Важно! Хранить панель управления в недоступном для детей месте. Не стоит размещать котел заведомо высоко над полом, так как при проведении ремонтных или сервисных работ специалистам будет неудобно, придется использовать стремянку или табуретку.

Далее берем монтажный шаблон (он крепится к котлу), который разрабатывается для нескольких типов котлов.С помощью шаблона можно разметить выходы труб, дымоходов и арматуры, а затем без проблем установить настенный газовый котел. В Европе в процессе строительства дома прокладывают трубы в соответствии с заранее выбранным газовым котлом.

Дымоходная установка

Коаксиальный дымоход имеет диаметр около 100 мм, но отверстие делается диаметром 120 мм и более. Люфт необходим, чтобы дымоход был направлен в сторону улицы под углом примерно 5 градусов.Конденсат, образующийся при эксплуатации, необходимо сливать на улицу. После установки дымохода отверстие можно запенить пенополиуританом. Коаксиальная труба состоит из двух труб. Труба диаметром 60 мм удаляет продукты сгорания, а воздух из атмосферы засасывается в пространство от 60 до 100 мм. Поэтому стенки трубы слегка теплые.

Крепежные болты имеют пластмассовые дюбели. Их можно использовать для самых разных стен.

Патрубки для подключения к котлу

Для трубопроводов горячего и холодного водоснабжения, а также систем отопления возможны два варианта.Во-первых, трубы вносятся на этапе строительства или ремонта с учетом выбранного вами котла. Однако может возникнуть необходимость в установке настенного газового котла в том случае, если система отопления уже существует.

Подводящий трубопровод подключается к подаче котла, напротив обратной. При установке двухконтурного котла к котлу необходимо подключить контур холодного водоснабжения. К оставшемуся штуцеру подвести горячий трубопровод и смонтировать в стояке горячего водоснабжения.

Не забудьте установить грязевой фильтр на обратной линии, обратный клапан на подающей, а также шаровые краны на каждое подключение.

Грязевой фильтр необходим для предотвращения попадания крупного мусора в котел. Обратный клапан нужен для защиты от внезапного выдавливания теплоносителя в подающую. Краны пригодятся при обслуживании котла.

Как вы понимаете, в установке настенного газового котла нет ничего сложного и вы можете произвести установку самостоятельно.

Подключение газа

Это действие может выполнить только сотрудник газовой службы. Он принесет вам трубу по проекту, а газовый шланг от трубы до котла собирается самостоятельно.

Желательно использовать картонные прокладки. Резиновые прокладки могут сломаться при зажатии, что очень небезопасно. Сегодня повышенным спросом пользуются прокладки из паронитового картона.

Электромонтаж

Выпускается для котлов с современной автоматикой и для моделей с закрытой камерой сгорания, так как они оснащены электронными устройствами.Обычно ограничивается подачей электричества ближе к котлу и установкой вилки на провод котла. Не забывайте о фазовой зависимости. Если вдруг котел не включается, просто попробуйте вывернуть вилку и снова воткнуть в розетку.

Розетки и другие соединения должны располагаться на удалении от котла, чтобы в случае нештатной ситуации брызги не попадали на электропроводку. Газовый шланг необходимо накрыть желтой металлической оплеткой. Это необходимо для того, чтобы не произошло обрыва шланга при ударе молнии или при перенапряжении.

Для обеспечения безопасной работы газового котла лучше установить стабилизатор сетевого напряжения.

Пуск газового котла

После монтажа настенного газового котла его необходимо залить теплоносителем. Если система новая, давление должно составлять примерно 1,8 бар. При первом запуске установите температуру 45-50 градусов. Современные котлы быстро ускоряют работу системы. Постарайтесь повышать температуру постепенно, чтобы избежать теплового удара.Если мощность котла составляет 24 киловатта, то этого достаточно для обогрева дома площадью 300 квадратных метров, если дом хорошо утеплен. Старайтесь не покупать котлы меньшей мощности, так как даже если площадь дома около 160 кв. Метров, но он плохо утеплен, то даже 24 киловатт может не хватить. Также следует учитывать, что газ имеет разную теплотворную способность.

Стоимость установки

При обращении к специалистам по установке газовых котлов многие заказчики интересуются стоимостью работ.Важно понимать, что в разных регионах ценовая политика может отличаться.

Комплексное подключение котла с дырой и пуском от 5000 руб. Эта сумма будет запрошена у вас при условии, что дополнительных работ не будет. Если система отопления будет сделана из металлических труб, то стоимость установки настенных газовых котлов будет выше. В районе 6000-8000 руб.

Также выложите 3000-4000 рублей на закупку материалов (шланг, трубы, краны, фитинги и т. Д.).)

Газовый котел может быть установлен только грамотными людьми, имеющими разрешение на выполнение данного вида работ. Даже если котел установлен специалистами компании, необходимо знать систему его работы. Сам котел максимально безопасен в эксплуатации, так как имеет множество степеней защиты.

Полезные видео по установке

Требования, законы и правила к детектору угарного газа

№

Требования к проекту — Профессиональный дизайнер — Котел

Применимость кодекса и зонирование

Котельные работы должны соответствовать Строительным нормам Нью-Йорка: строительный, водопроводный, топливный газ, механический и административный кодексы. Согласно Разделу 28-101.4.3 Административного кодекса 2014 года, дополнения, изменения, обновления или ремонт установленных систем должны соответствовать требованиям, предъявляемым к новым установкам, при этом существующая установка не должна соответствовать всем требованиям настоящего Кодекса.Дополнения, изменения или ремонт не должны делать существующую установку небезопасной, опасной или перегруженной. Могут применяться другие коды, например:

* Примечание: Хотя ниже приводится список основных зон зонирования, Кодекс и другие правила могут иметь отношение к дизайну проекта; он не распространяется на ВСЕ применимые правила. *

Применимые коды

Механические работы могут потребовать соблюдения следующих разделов Строительного кодекса, Механического кодекса, Кодекса пожарной безопасности или Кодекса энергосбережения:

* Примечание: Новые приложения для зданий, построенных в соответствии с Кодексом 2008 года. должны соответствовать Кодексу 2014 года, как того требует AC §28-101.4 и 102.4.3 *

Зонирование

Котлы, новое или измененное оборудование или вспомогательные конструкции должны соответствовать положениям о разрешенных препятствиях на требуемых дворах, открытом пространстве, высоте и / или при воздействии неба. При установке на крыше соблюдайте требования пожарной охраны к зданиям высотой 100 футов или меньше. (Включая, но не ограничиваясь, ZR 23-44, ZR 23-62, ZR 24-33, ZR 33-23, ZR 33-42 и ZR 43-23 и ZR 43-42.

Руководство по представлению планов работ по котельным системам

Предпроектная проверка должна охватывать все существующие котельные системы и компоненты, а также другие элементы здания, на которые распространяется предлагаемый объем работ, для проверки работоспособности котла на соответствие нормам или модификаций котельных систем.Исходя из сложности и масштаба проекта, информация, представленная на чертежах котла, должна содержать четкое описание работ, необходимых для реализации проекта. (См. Раздел 28-104.7.1 Административного кодекса Нью-Йорка.

Хотя DOB не требует организации и стиля строительной документации, руководящие принципы, изложенные в этой главе, должны обеспечивать последовательный подход к подготовке строительной документации, который облегчит процесс рассмотрения плана. Во многих случаях проект может включать в себя документацию существующих котлов или котельных систем и компонентов, которые должны быть четко обозначены как новые по сравнению с существующими системами.

Проекты могут быть сертифицированы профессионально в соответствии с AC 28-104.2.1

Подача рабочих чертежей котельных систем

Строительная документация представляет собой работу, которая тесно координируется со многими другими дисциплинами, такими как архитектурные, структурные, электрические и сантехнические. Чтобы обеспечить координацию с другими дисциплинами, подробности, необходимые для полной подачи чертежей, можно найти в разделах AC 28-104.7 и BC 107 Кодекса механики Нью-Йорка.2 для получения информации о подаче и необходимой строительной документации.

Полный комплект чертежей должен включать:

Строительная документация . Чертежи, необходимые для передачи важной информации, такой как графики, схемы стояков, план этажа, детали монтажа и схемы управления. Титульный лист должен четко определять местоположение проекта и окрестности с помощью графических средств. Соответствующие строительные нормы и правила и примечания должны быть указаны на чертежах. Указатель чертежей рекомендуется для четкого определения всех уникальных систем, которые могут быть задействованы.

• План участка . Если проект включает внешние или подземные работы, такие как хранилище для размещения котла или хранилища топлива, подземный резервуар, топливный терминал наливной трубы, которые находятся вне здания, то они должны быть четко задокументированы.
• Планы этажей / крыши . Планы этажей с указанием существующих и предлагаемых условий с указанием расположения всего оборудования, газа, масла, вентиляции, дымохода и дымохода должны быть указаны на чертежах.Важно четко определить назначение помещения, расположение оборудования, огнестойкие стены и их проходы, средства вытяжки и другие узлы, регулируемые нормами. На планах крыши должны быть показаны котельные, механические помещения, хранилище топлива, вентиляция и любые связанные с ними компоненты. Рекомендуется следовать архитектурной номенклатуре плана этажа / крыши для порядка листов и нумерации, чтобы упростить логическую последовательность согласования со всеми профессиями и дисциплинами
• Фасады зданий . Требуется, если проект предусматривает расположение воздуха для горения, воздухозаборников, расположение вытяжки снаружи здания по отношению к работающим окнам и дверям.
• Строительные секции . Может потребоваться для проектов реконструкции и может включать в себя поперечные сечения дымохода или дымохода.
• Схемы стояка . Если проект предусматривает изменение существующих или установку новых трубопроводов (нефть / газ), каналов для сжигания и вентиляции, необходимо предоставить соответствующую схему стояков.Диаграмма стояка должна отображать детали новых и существующих условий, высоты этажей, размерные характеристики каждого элемента и идентифицировать устройства, которые он обслуживает.
• Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого обозначения объема работ в увеличенном виде. Кроме того, эти чертежи могут также включать несколько возвышений и разрезов, чтобы передать предлагаемый объем работ.
  • Рабочее давление оборудования
  • Воздух для горения / вентиляции / разрежения
  • Монтаж оборудования
  • Дренаж
  • Битое стекло
• Таблицы строительных систем. График оборудования с указанием марки, модели, мощности, типа топлива, ввода / вывода тепла, эффективности, максимального давления, галлонов в минуту, числа оборотов в минуту и ​​электрических характеристик.
• Энергетический анализ. Если объем проекта включает в себя одно из следующего, в планах требуется энергетический анализ: изменение существующих или установка новых трубопроводов, по которым проходит жидкость с механическим подогревом, проникновение через тепловую оболочку, замену оборудования, замену элементов управления оборудованием и / или демпферов. Ввод в эксплуатацию требуется, когда разрешенная замена оборудования превышает общую входную мощность 600 кБТЕ / ч

Некоторые ключевые элементы, необходимые в планах для всех проектов, включают:

• Подтверждение соответствия существующего оборудования и услуг распределения требованиям к размерам согласно ECC C403.2
• Количество критериев размера котла (-ов), включая новые или измененные, тип топлива газ / масло / сдвоенный трубопровод, на планах этажа / крыши и схемах стояков
• Укажите номера одобрений устройства / оборудования / устройства (UL, другие списки и / или для конкретного объекта — укажите, устанавливаются ли они на месте, утверждены OTCR), рейтинг эффективности и расположение деталей для монтажа
• Номер модели, если модульная, указать количество единиц
• Надлежащая идентификация помещений, трубопроводов, клапанов, сигнализаций, оборудования, средств управления, блокировок и устройств
• Коммерческое или жилое помещение
• Графики оборудования с температурой распределения горячей воды
• Расположение (а) резервуаров для хранения топлива, количество резервуаров, вместимость, сорт масла
• Укажите размер существующего дымохода / дымохода, материал и предлагаемые изменения, включите заявление, если требуется специальный осмотр — см. Ниже
• Проникновения через огнестойкие агрегаты и места
• Если применимо, указать особые требования к осмотру
• Там, где это применимо, четко указать положения о требованиях к вводу в эксплуатацию и завершению работ в соответствии с ECC C408
• Где применимо, указать крепление оборудования к конструкции
• Класс изоляции трубопровода Расположение и толщина изоляции трубопровода согласно ECC C403.2,10
• Места срабатывания сигнализации температуры воды и верхнего предела
• Проникновения через тепловую оболочку — расположение и детали уплотнения, согласно ECC C402.5.1.1
• Сертификат сейсмостойкости / расширения
• Детекторы дыма / угарного газа

* Примечание: Специальная проверка дымохода требуется, когда речь идет о новых или измененных работах с дымоходом. *

Подача строительной документации

1. Чертежи .Чертежи котла должны четко отражать объем работ и включать все затронутые системы. Примеры этого:

Номер листа:	Описание листа:
Т-001.00	Титульный лист, план участка с расположением котла, указатель чертежей, обязательные примечания, список требуемых специальных / текущих проверок и легенды
А-100.00	Планы этажей с изображением котла, схемы расположения трубопроводов и воздуховодов
А-201.00	Планы этажей с изображением котельной и склада топлива
М-101.00	Таблицы и примечания для котлов и оборудования
М-201.00	Схемы стояка для газа, масла и / или вентиляции и подробности
EN-001.00	Анализ энергетического кодекса и примечания (если применимо)

Обозначение котла включает: символы, сокращения, примечания и определения.

Рекомендуемые обозначения на чертежах
A: Архитектура: Обязательное обозначение для архитектурных работ.
M: Механические: Обязательное обозначение, если котельные работы оформляются отдельно от других работ.
EN: Энергетический анализ: Обязательное обозначение, если требуется энергетический анализ.

2. График строительных систем . Новый график, который позволяет Департаменту лучше регистрировать и отслеживать ключевые системы и устройства здания, разрабатывается взамен нынешнего Графика C и других графиков, представленных вместе с документами о вакансиях. Это предоставит Департаменту и другим городским учреждениям, включая коммунальные службы, соответствующие сведения о системе или устройстве.Для работы котла используются две системы: Котел, Горелка и Хранение мазута. Для этих систем применимые детали могут включать:
   • Кол-во котлов
   • Низкое / высокое давление в котле
   • Используемое топливо
   • Емкость ввода / вывода
   • Котел паровой / водогрейный
   • Детали горелки
   • Количество резервуаров и вместимость
   • Масло марки

   Модель

   • и детали UL (установка на месте)
   • Подробная информация о местонахождении
3. Необходимые документы .В зависимости от объема проекта к чертежам при приемке могут потребоваться следующие документы:
   • Дымоход
   • Отчет о проверке существующих дымовых труб, которые будут использоваться
   • Обследование дымовых труб существующего соседнего здания
   • План защиты арендатора / пассажира (если применимо)
   • Контрольный список по борьбе с домогательствами СРО MD
   • Переход с центрального отопления на индивидуальное (ножка)
   • MTA или другие требования или ограничения в отношении общественного транспорта
   • Особая опасная зона наводнений (SFHA)
4. Обзор плана или аудит для утверждения или принятия .После подачи полного комплекта строительной документации заявка передается на рассмотрение эксперту по плану DOB. При наличии профессиональной сертификации приложение подлежит аудиту. Рассмотрение плана или аудит представления, предоставленный специалистом по проверке плана или аудитором, может привести либо к одобрению / неодобрению, либо к принятию / отклонению, соответственно. После отклонения обзора плана или неудачи аудита уведомление о возражениях направляется Заявителю записи и Владельцу. Возражения должны быть разрешены путем встреч с сотрудниками отдела проверки или аудита плана DOB.После успешного разрешения возражений заявка одобряется или принимается.
5. Поправки к утверждению после публикации. Любые изменения в утвержденном объеме работ, которые являются значительными и существенными, потребуют представления пересмотренных планов для Поправки к утверждению после утверждения (PAA). Утверждение на изменение должно быть получено до завершения работы или установки оборудования. Несущественные изменения не требуют PAA; однако эти изменения должны быть отображены на планах и включены в представление «Как построено» в конце проекта (§28.104,3). Существенные изменения, которые соответствуют следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
   • Установите дополнительные котлы или замените их двумя или более котлами меньшего размера.
   • Изменения конструкции — новое расположение, изменение типа котла, высокого / низкого давления, с пара на горячую воду или с жидкого топлива на газ или с газа на жидкое топливо и преобразование масляной горелки в двухтопливную горелку.
6. Как построено представление .Все изменения должны быть представлены в чертежах «Как построено» в конце проекта.

Специальные проверки

Котельные работы могут потребовать, в соответствии с Главой 17 Строительного кодекса, определенных специальных и текущих осмотров, а также других строительных требований, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну отвечает за указание, какие специальные проверки требуются при приеме заявки. Владелец должен привлечь Специальное инспекционное агентство, как того требует Раздел 406 Кодекса топливного газа, для таких Специальных и текущих инспекций.

Прочие требования

• FDNY . Установки для хранения топлива / модификации резервуаров требуют уведомления FDNY. FDNY требует ежегодного разрешения на резервуары для хранения топлива.
• ДЭП . Требования к подаче.
• ДЕКАБРЬ . Требования к заполнению топливного бака

Ссылки Design Professional

Полезные ссылки

.
