Правила установки настенных газовых котлов в частном доме: Требование к установке газовых котлов.

Требование к установке газовых котлов.

Правила установки газового котла в квартире и частном доме: нормы СНиП

Газовые отопительные котлы являются отличным способом создания системы обогрева помещений.

правила установки газового котла

Они достаточно экономичны и способны демонстрировать приличный коэффициент полезного действия. Однако такие системы обогрева являются источниками повышенной опасности и, поэтому при процессе строительства необходимо соблюдать правила установки газового котла.

Содержание

• Требуется ли специалист?
• Единые правила установки газовых котлов в домах
  • Требования к помещению под котельную
  • Требования к дымоходам газовых котлов
  • Получение разрешительных документов
  • Правила установки настенного газового котла
  • Правила установки напольного газового котла
  • Правила установки газового котла: обучающее видео

Требуется ли специалист?

Прежде всего учтите, что все оборудование, предназначено для работы с газом (будь это котел, трубы, соединительные фитинги или другие устройства) должно иметь соответствующий сертификат. Нельзя использовать для создания газовых коммуникаций оборудование, предназначенное, например, для водопроводных систем. Как правило, для установки газовых котлов и систем отопления на основе таких устройств также требуется привлекать работников, имеющих соответствующий допуск и прошедших обучение. Но в крайнем случае вы сможете установить систему обогрева на основе газового котла и самостоятельно.

Единые правила установки газовых котлов в домах

газовая котельная

Чтобы обеспечить безаварийную и безопасную работу газового отопительного оборудования необходимо соблюдать ряд строгих, но достаточно простых в выполнении правил.

Требования к помещению под котельную

Прежде всего помните, что природный газ является чрезвычайно пожароопасным веществом и его использование в неподготовленных и несоответствующих помещениях может привести к очень неприятным последствиям.

Впрочем, газовые отопительные котлы с мощностью до 60 киловатт можно устанавливать в любых, даже неподготовленных помещениях. Но при этом котлы должны быть одноконтурными. В том случае, если в обогревательном котле имеется второй контур – его установка в кухонном помещении запрещена.

подключение дымохода

Тем не менее, не рекомендуется устанавливать газовое оборудование в жилых помещениях. Желательно в частном доме выделить под котельную отдельную комнату и предусмотреть, чтобы она имела окно в наружной стене здания.

Для установки газовых отопительных котлов мощностью до 150 киловатт можно выбрать любой этаж вашего жилища. Однако, если вы планируете установить более мощную отопительную систему, то ее можно будет разместить только в подвале или в цокольном этаже.

Учтите, что по существующим нормативам на 1 киловатт мощности газового котла должно приходиться 0,2 кубометра объема помещения, в котором он установлен. Также помещение газовой котельной в частном дому должно иметь высоту потолков не менее 2,5 метров и обеспечивать удобный доступ к любому из элементов системы отопления. Стены газовой котельной должны быть огнестойкими с показателем не менее ¾ часа. Также как и при других вариантах размещения – в помещении отдельной газовой котельной должно иметься естественное освещение, то есть она должна иметь окно в наружной стене дома.

Требования к дымоходам газовых котлов

Дымоходы газовых котлов систем отопления также имеют свои правила установки. Неправильная их работа может привести к накоплению продуктов сгорания и к трагическим последствиям.

Необходимый минимальный диметр дымохода указан в спецификации к вашему газовому котлу. При этом его входное сечение должно совпадать с сечением выходного отверстия газового котла.

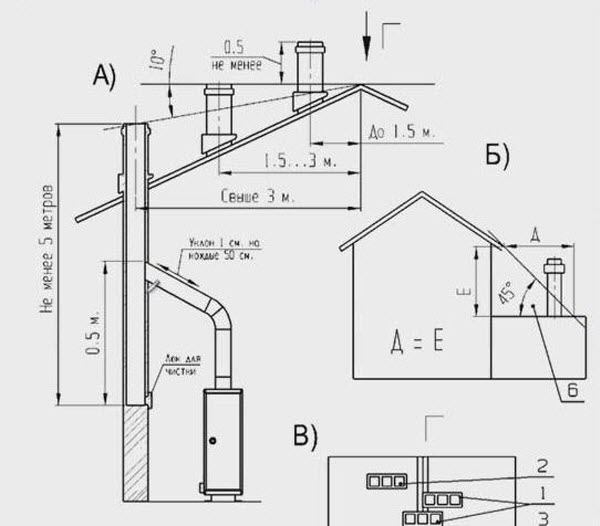

Для обеспечения удаления продуктов сгорания верхний обрез дымохода необходимо разместить не ниже полуметра от конька крыши. Как правило, для газового отопления используются дымоходы круглого сечения, стенки которых изготовлены из черного металла или нержавеющей стали.

При создании проекта системы отопления необходимо предусмотреть, чтобы дымоход газового котла имел не более трех изгибов или поворотов. Начальный отрезок дымохода, непосредственно примыкающий к газовому котлу должен быть не менее 25 сантиметров.

Получение разрешительных документов

Из-за того, что газовое отопления является источником повышенной опасности – перед его монтажом необходимо получить ряд разрешительных документов.

На начальном этапе нужно закрепить договором подключение к трубе газоснабжения. Перед строительством системы отопления разрабатывается и утверждается проект газификации. Только после утверждения проекта в уполномоченной организации можно приступать к приобретению оборудования и непосредственно к монтажу.

Правила установки настенного газового котла

После утверждения проекта, на этапе покупки обязательно проверьте наличие крепежных устройств в комплекте поставки. Если производитель не вложил их в комплект – их необходимо приобрести отдельно. Обязательно потребуйте сертификат на приобретаемый газовый котел. Проведите сверку маркировки котла и сведений, указанных в сертификате безопасности.

настенный газовый котел

На предварительном этапе установки тщательно продуйте внутреннюю трубопроводную систему котла. Уберите все транспортные заглушки. Трубы прочищаются водяным потоком с малым давлением, вода уберет мелкий мусор и пыль.

Убедитесь, что материал стены, на которой вы планируете разместить газовый котел выполнена из негорючего материала. В противном случае ее необходимо усилить пожаробезопасным покрытием толщиной более 3 мм. Сам котел при таком размещении должен быть вынесен не менее, чем в 45 мм от поверхности стены.

Высота установки газового котла составляет то 80 до 160 см. На расстоянии не менее 20 см от него не должно находиться другое электрическое или газовое оборудование, либо любых легковоспламеняющихся материалов..

При установки монтажных кронштейнов проверьте строительным уровнем их горизонтальное и вертикальное положение.

В том случае, если конструкция газового котла требует тягу в дымоходе – формируем и проверяем пути вывода продуктов сгорания. Существуют и так называемые «не дымоходные» котлы, в которых продукты сгорания удаляются принудительной циркуляцией воздуха через вытяжной вентилятор.

Подключение газа к котлу проводится с обязательным участием сертифицированного специалиста. При монтаже используются только металлические трубы и специальные соединительные устройства.

Если на вашем газовом котле имеются электрические приборы – подключаем его к электросети через отдельный автомат защиты от короткого замыкания и перегрева.

Первый запуск газового обогревательного котла необходимо проводить в присутствии специалиста из газовой компании, после тщательной проверки соблюдения всех правил установки.

Правила установки напольного газового котла

Напольные газовые котлы имеют большую мощность по сравнению с настенными и требуют соблюдения более строгих правил при установке.

котельная с напольным котлом

При установке напольного котла, как правило, монтируется и разветвленная отопительная система, распределяющая тепло в несколько помещений или на несколько этажей. Следовательно, еще до покупки котла необходимо составить проект отопительной системы и уяснить расположение всех ее элементов, в том числе соответствие расположения выходных патрубков напольного котла входным патрубкам отопительной системы.

Напольный котел можно устанавливать и на прочный деревянный пол, однако (в отличие от бетонного) его необходимо защитить оцинкованным железом или клинкерной плиткой. При этом негорючее основание должно выходить за фронтальную сторону котла не менее, чем на полметра.

Как и настенный вариант – напольные газовые котлы при установке тщательно выверяются по строительному уровню. При установке таких котлов обязательно оборудуется качественная дымоходная система

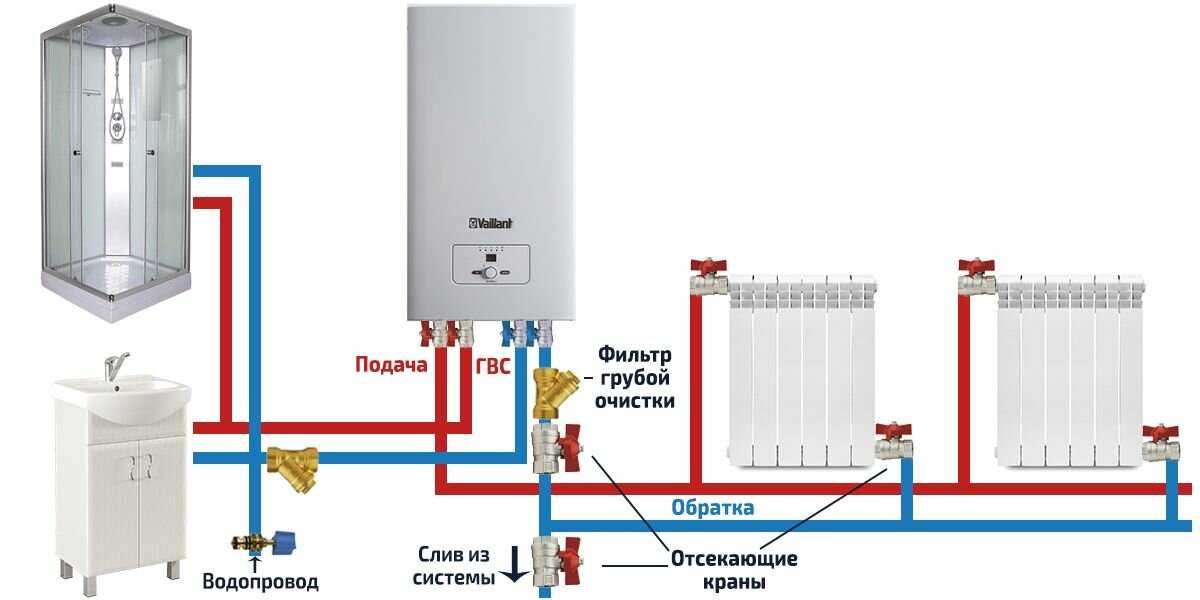

Системы водяного отопления на основе газовых котлов требуют установки фильтра жесткости для входящего водяного потока.

система газового отопления

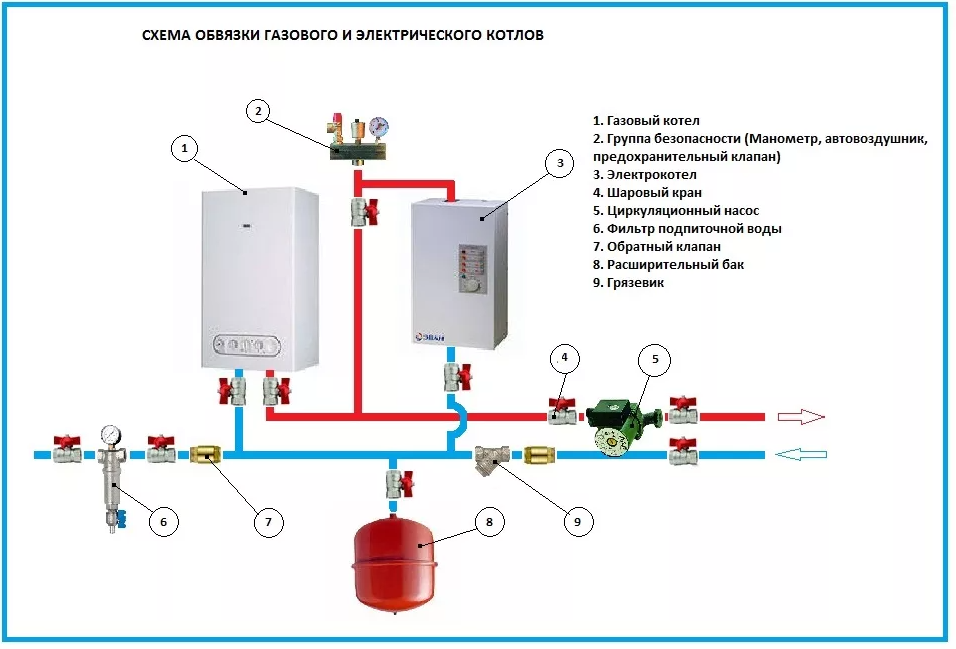

Учтите, что каждый патрубок подвода и забора воды должен быть оборудован устройствами, облегчающими их демонтаж. Это делается для того, чтобы заменять в случае ремонта любой из элементов системы. Также на всех патрубках устанавливаются вентили.

Правила установки газового котла в напольном исполнении также требуют его подключения и первого запуска только с участием специалиста из газовой компании.

Правила установки газового котла: обучающее видео

Газовый котел на кухню частного дома: идеи дизайна

Котел на кухню: газовая установка, напольный для частного дома, как спрятать в кухонный гарнитур, дизайн для квартиры

Применение различных видов и источников тепла в доме и на кухне в частности требует от хозяина соблюдения различных норм, как строительного законодательства, так и правил техники безопасности. Газовое оборудование считается одним из самых надежных, а использование природного газа – наиболее экономичным способом нагрева воды или отопления помещений. А вот каким может быть дизайн кухни со столешницей-подоконником и как происходит монтаж на месте, здесь очень подробно указано.

Содержание

Как установить газовый котел на кухне

Чтобы установить газовый котел на кухне, необходимо соблюдать ряд правил и положений. Кроме того, использование газового оборудования несет в себе массу преимуществ для владельца, которые выражаются в:

• низкая стоимость обслуживания . В целом стоимость газового оборудования с учетом других экономических факторов окупится быстрее, чем другие виды отопительного оборудования;
• газовое топливо  сам по себе является наиболее экономичным и экологически чистым видом для отопления помещений и нагрева воды;
• с помощью котла можно отапливать большую площадь дома или квартиры, при этом КПД тоже высокий;
• кроме того, стоимость оборудования даже в сочетании с услугами связи не так высока.

Опасность и минус от использования газового оборудования состоит только в безопасности подключения и эксплуатации, так как газ является горючей смесью, которая в случае утечки имеет свойство скапливаться в помещении, в результате из которых вполне возможны пожар и взрыв.

А вот какой может быть дизайн кухни в хрущевке с газовой колонкой, очень подробно указано в статье по ссылке.

Перед установкой газового котла потребителю необходимо определиться с его типом и основными задачами, так как во многом схема установки будет зависеть от типа такого оборудования. Также монтаж оборудования в частном доме при его строительстве и подключение котла в многоквартирном доме, оборудованном центральным водопроводом, вытяжкой и дымоходом, также отличаются трудоемкостью и материальными затратами.

Основными типами котлов на внутреннем рынке являются:

• устройства, оборудованные бойлером для нагрева поступающей воды . Такие агрегаты позволяют эффективно нагревать воду до необходимой температуры и поддерживать ее в таком состоянии длительное время, что приводит к экономии на нагреве и экономному расходу жидкости;
• В зависимости от способа установки котлы различаются навесными, напольными или стеновыми панелями . В зависимости от задач и размеров, а также отапливаемой площади такие котлы могут устанавливаться напольными (к ним относятся крупногабаритные изделия, предназначенные для отопления и подогрева воды в больших частных домах) и настенными, которые чаще всего устанавливаются в обычные многоквартирные дома; такой котел можно установить в навесном шкафу
• с электрическим или обычным открытым зажиганием . Эта небольшая разница влияет и на конечную стоимость изделия, так как, соответственно, электроподжиг не предполагает открытого пламени и удобен в эксплуатации;
• одноконтурные или двухконтурные. Эти типы котлов отличаются принципами работы и нагрева воды. Так, одноконтурный котел греет воду для системы отопления и приготовления пищи, причем котел не включается в общий контур и не зависит от работы самого котла. В двухконтурной конструкции оба элемента выполнены в едином корпусе и работают, планомерно осуществляя и обогрев, и поддержание температуры. Лучше всего, конечно, выбирать двухконтурные котлы, но можно обойтись и обычными

Для безопасной установки газового оборудования потребитель должен строго соблюдать правила техники безопасности, установленные градостроительными нормами. В этих правилах описываются нормы, при которых должен быть установлен котел, мощность прибора в соответствии с размерами и объемом помещения, условия вентиляции и устройство вытяжки, а также расстояние до тех или иных объектов при ее установке. В любом случае перед проведением всех работ важно все правильно организовать и самостоятельно спроектировать кухню.

Также при выборе котла исходя из собственных нужд необходимо ориентироваться на расход воды в единицу времени и норму потребления электроэнергии. В случае электричества чрезмерный КПД может привести к неудовлетворительной работе котла.

А вот какие есть идеи для дизайна кухни и как самостоятельно организовать идеальную обстановку, подробно здесь.

Важнейшим условием установки является условие, при котором кухонное помещение не должно быть жилым помещением, а принадлежать жилому помещению; законодатель также устанавливает максимальную и рекомендуемую мощность котлов в зависимости от объема помещения. Так помещение объемом 7,5 куб.м оборудуется котлом мощностью 30 кВт, при увеличении объема с 7,5 до 15 метров мощность увеличивается до 80 кВт и соответственно до 200 кВт установки могут использоваться при превышении объема 15 куб.

Также важными параметрами являются нормы безопасности, согласно которым при установке газового котла в помещении необходимо:

• обязательно наличие вентиляционно-вытяжной системы на кухне . Это необходимо в случае утечки, так как газ имеет свойство скапливаться в помещении до опасной концентрации, что может привести к взрыву; Вытяжка с газовым котлом обязательна по инструкции
• наличие открываемой окна общей площадью не менее 0,25 кв. Это требование также необходимо для осуществления вентиляции в случае опасного скопления газа;
• расстояние до входной двери от самого котла не менее 1 метра и высота потолка от 2 метров.

При соблюдении всех требований в помещении установка вполне возможна, так как после переделки котел должны будут ввести в эксплуатацию сотрудники управляющей компании газоснабжения. Чтобы безопасно установить такое оборудование, необходимо обратиться к специалисту, обладающему специальными навыками и инструментами, оставить заявку в газоснабжающей организации и уведомить ее о проведении работ.

Также, если у вас есть старое оборудование, его необходимо предварительно демонтировать, но перед этим отключить помещение от газоснабжения. Только после демонтажа можно приступать к установке нового котла.

А вот какая вытяжка для кухни с воздуховодом лучше, вы можете посмотреть здесь.

для этого в зависимости от типа прибора необходимо поочередно подключить котел и бойлер к системе отопления и нагрева воды. Подключение производится в зависимости от типа котла – одноконтурный или двухконтурный. После подключения к системе водо- и теплоснабжения необходимо вызвать комиссию из подразделений газовой службы, которая должна составить акт о соблюдении всех норм и правил безопасности, после получения акта подключение к центральному газоснабжению система сделана.

Как спрятать газовый котел в помещении

Чтобы эстетично скрыть котел на кухне, используются два основных метода:

• покупка и последующая установка оборудования, идущего в комплекте с декоративным элементом в виде панель . Такое решение поможет сэкономить и не заниматься подбором оборудования для скрытия котла. При этом многие производители не просто оснащают этот котел обычной панелью, а изготавливают такие элементы по индивидуальным заказам с разным рисунком и из разных пород дерева; газовый котел можно спрятать в навесной шкаф
• при обустройстве кухни также возможна установка газового котла в деревянном ящике, который полностью закроет корпус котла от посторонних взглядов. Такой ящик можно приобрести сразу после покупки котла или заказать при монтаже и оформлении кухни. Стоимость короба дороже фасадной панели, как обычно, так как она изготовлена ​​из материалов для отделки фасадов кухни. Такой короб можно сделать в общем виде кухонной мебели.

Вас также может заинтересовать информация о том, каким может быть сочетание цветов в интерьере кухни и правила поведения на кухне.

В целом установка газовых котлов потребует от владельца специальных навыков, инструментов и знаний техники безопасности, поэтому лучшим вариантом при установке такого оборудования будет обращение к специалистам.

Установка настенного газового котла: Установка своими руками

Дома по определению должно быть тепло. Она может быть обеспечена различными способами. Однако предусмотрительный хозяин стремится сделать это максимально эффективно и экономично. Среди таких вариантов – установка настенного газового котла. И это вполне оправдано, так как газовое отопление очень выгодно, а оборудование довольно просто в эксплуатации и монтаже.

Если вы тоже стали задумываться о приобретении настенного котла, то обязательно прочитайте наш материал. В нем мы постараемся максимально подробно рассказать вам о принципах работы такого оборудования и видах настенных устройств. А также рассмотрим все нюансы подключения такой системы.

Содержание статьи:

• Принцип работы настенного газового котла
• Разновидности настенных устройств
  • Группа №1 — устройства с открытой камерой сгорания
  • Группа №2 — аппараты с закрытой камерой сгорания
• Возможен ли самостоятельный монтаж?
• С чего начать установку?
• Требования котельной
• Поэтапный монтаж оборудования
  • Этап №1 — Подготовка настенного крепления
  • Этап №2 — подключение труб отопления
  • Этап №3 — подключение к водяному контуру
  • Этап № 4 — подключение к газовой магистрали
  • Этап №5 — подключение к электрической сети
  • Этап №6 — обустройство выхода дымохода
  • Этап №7 — подготовка к первому запуску
• Выводы и полезное видео по теме

Принцип работы настенного газового котла

установка и подключение нагревателя зависит от его типа. Поэтому нужно точно понимать, как работает устройство и с какими его разновидностями иметь дело.

Any представляет собой компактное устройство с максимальной мощностью 42 кВт.

Настенные газовые котлы — мощные малогабаритные устройства, обеспечивающие помещения теплом и горячей водой

К основным элементам системы относятся:

1. Горелка газовая . Он подает газ в камеру, где происходит процесс горения. С помощью форсунок топливо распределяется максимально равномерно. Современные модулируемые горелки могут поддерживать заданную температуру и регулировать мощность пламени.
2. Теплообменник , по которому движется теплоноситель. Лучший КПД медного устройства. В конденсационных котлах таких элементов может быть два.
3. Расширительный бачок . Предназначен для компенсации избытка воды в результате нагрева.
4. Циркуляционный насос . Мощные модели могут иметь два таких элемента.
5. Автоматика котла или система устройств, задачей которых является поддержание заданной температуры в отапливаемом помещении. Может включать приборы, работающие от электричества или энергонезависимые.
6. Устройства, контролирующие и регулирующие работу котла .
7. Вентилятор . Используется только в турбированных моделях.
8. Система безопасности . Останавливает котел в опасных ситуациях.

Современные модели дополнительно оснащены системами самодиагностики, способными определить около 90% неисправностей котла. Отображается номер диагностированного сбоя, который оперативно исправляет мастер из сервиса.

На рисунке представлена ​​схема двухконтурного настенного газового котла с закрытой камерой сгорания

Разновидности настенных устройств

По функциональному назначению газовые отопительные агрегаты делятся на две группы:

• Одноконтурные. Предназначен только для обогрева. Они подключаются к контуру отопления и нагревают теплоноситель. Организация подачи горячей воды в этом случае осуществляется путем установки электрического или газового водонагревателя любого типа.
• Байпас. Отапливают помещение и дают горячую воду. В котел встроен дополнительный контур для нагрева воды. Технологическая особенность устройства – невозможность одновременного нагрева воды и обогрева помещений.

Приоритетное действие — нагрев воды, нагрев в это время прекращается. Учитывая, что воду можно нагреть быстро, котел довольно эффективно отапливает здание.

Если в задачи газового агрегата планируется включить и нагрев теплоносителя, и подачу горячей воды, то лучше приобрести двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживаться два контура

По способу сжигания топлива все устройства делятся на следующие две группы.

Группа № 1 — приборы с открытой камерой сгорания

Такие приборы еще называют обогревателями с естественной тягой. Кислород, необходимый для горения, берут из помещения, в котором находится аппарат.

Для отвода продуктов сгорания им необходим традиционный дымоход. Таким образом, обязательным требованием при установке такого котла является обустройство хорошей вентиляции.

Если обогреватель монтируется в жилом доме, здесь должна быть оборудована высокопроизводительная приточная вентиляция.

Лучшим вариантом установки каменки с открытой топкой считается наличие отдельного помещения, так называемой топки, где она размещается.

Системы с естественной вентиляцией довольно популярны благодаря своей дешевизне и энергонезависимости.

На рисунке схематически изображены котлы с открытой и закрытой горелками

Группа № 2 — аппараты с закрытой камерой сгорания

Турбированные аппараты оснащены закрытой камерой сгорания. Воздух, без которого процесс горения невозможен, берут с улицы. Для этого устройства оснащаются дымоходами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. Через внутреннюю трубу продукты сгорания выводятся наружу.

При этом уличный воздух поступает в обратном направлении через зазор между двумя трубами. Понятно, что котлы с закрытой топкой не влияют на состав воздуха в помещении, что позволяет оборудовать их даже в жилых комнатах.

В этом случае необходимо оборудовать коаксиальную дымоходную систему, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с отдельным традиционным дымоходом.

Возможна ли самостоятельная установка?

Своими руками можно осуществить монтаж настенного газового котла самых простых модификаций. Такие как одноконтурные устройства с открытой камерой сгорания.

Для их установки потребуется подключить систему отопления, провести газ и организовать дымоход. Однако некоторые производители котлов в технической документации на свою продукцию указывают, что монтаж должен производиться только специалистами.

Установка и подключение газового котла – ответственная и достаточно сложная работа. Многие производители отопительного оборудования требуют для этого профессионалов.

В этом случае запрещается самостоятельная сборка даже самых простых моделей. Таким образом, если планируется, что оборудование будет установлено самостоятельно, перед его приобретением необходимо убедиться, что производитель разрешает это.

Проверку правильности установки и подключение устройства к газопроводу должен проводить только специалист со специальным допуском.

Кроме того, представитель газовой службы должен также оформить разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленной и работающей техники ждут серьезные штрафы.

Таким образом, без приглашения специалистов можно только подключить устройство к системе отопления и к водопроводу. Причем делать это желательно только при наличии определенного опыта.

Настенные газовые котлы устанавливаются в автономных схемах отопления принудительного типа с естественной циркуляцией теплоносителя

С чего начать установку?

В первую очередь необходимо подготовить документацию, которая необходима для установки . Начните с инициализации. Его можно запустить только в том случае, если к нему подведен газопровод.

Затем собственник подает заявление в соответствующие службы, в котором указывает необходимый ему объем потребления газа в месяц или год. В случае удовлетворительного ответа на заявление подходящий к помещению газопровод обязательно оборудуется счетчиком.

Прежде чем приступить к монтажу оборудования, необходимо разработать и утвердить проект монтажа. Все пункты, которые должны соблюдаться в точности

Собственник получает разрешительную документацию и технические условия, на основании которых должен быть разработан проект на подключение оборудования.

Последняя включает в себя схему прокладки газовых труб от нагревателя до места ввода в магистраль и все условия монтажа оборудования. Разработанный проект должен быть одобрен газовой службой.

Вместе с проектом собственник помещения, в котором будет установлен котел, предоставляет сертификат соответствия и техпаспорт приобретаемого оборудования, экспертное заключение о его соответствии всем требованиям безопасности и инструкцию по эксплуатации.

Только после утверждения проекта можно приступать к установке обогревателя. При этом должны быть четко соблюдены все пункты проектной документации.

Фотогалерея

Фото

На трубе подачи газа к оборудованию должен быть установлен запорный вентиль, перекрывающий подачу голубого топлива после остановки установки

Перед каждой трубой, входящей в настенный газовый котел, должна быть установлена ​​запорная арматура для перекрытия подачи воды

Настенный газовый агрегат может быть установлен в котельной, температура в которой не должна ниже 5º

Стены, прилегающие к блоку, должны быть выполнены из огнеупорных материалов. Котел подвешивается на кронштейны так, чтобы между кожухом и стеной оставалось не менее 2 см, включая боковые стороны

Непосредственный контакт настенного котла с горючими стенами запрещается. Если другого выхода нет, то стену за котлом необходимо оборудовать негорючей панелью

Между газовой плитой и установленным проточным настенным оборудованием должно быть не менее 10 см

Расстояние между мойкой и проточным настенным газовым котлом не может быть менее 30 см. Расстояние до смесителя от выхода котла через трубу не менее 1 м

В помещении с установленным газовым котлом должна эффективно работать система естественной или искусственной вентиляции

Запорный кран подачи газа котел

Расположение газового котла в котельной

Стена, прилегающая к котлу

Настенный котел в деревянном доме

Регулируемое расположение относительно печи

Особенности установки мойки

Решетка вентиляционная внутренняя

Котел требования к помещению

Газовое оборудование классифицируется как взрывопожароопасное. Поэтому к помещению, в котором он будет установлен, предъявляются особые требования.

В первую очередь должно быть естественное освещение. При этом на каждый кубометр помещения должно приходиться не менее 0,03 кв. м оконных проемов без рамы, то есть только остекление. Окно должно быть оборудовано форточкой.

Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Еще одним обязательным условием является наличие , который может обеспечить изменение объема воздуха помещения в пределах 3-х раз за один час. Таким образом, загазованность помещения можно свести к минимуму.

Также от объема помещения, в котором он будет установлен, зависит. Оборудование мощностью 30 кВт и ниже можно разместить в 7,5 куб. м котельная.

Фотогалерея

Фото

Газовые котлы для настенного монтажа оборудованы собственной группой безопасности, циркуляционным насосом и малым расширительным баком

За счет наличия группы безопасности, прерывающей подачу газа в случае нарушения нормального режима работы, для этого типа оборудования нет необходимости выделять отдельное помещение

Настенные разновидности газовых котлов обычно устанавливаются в санузлах, совмещенных санузлах, кухнях, холлах загородных домов и т. д.

Однако следует учесть, что помещение должно свободно проветриваться. В квартирах дымоход должен быть подключен к коллективному дымоходу, а в частном доме должен быть выведен за пределы здания

Настенный газовый агрегат на кухне

Отдельное помещение для агрегата

Настенный газовый котел в ванной комнате

Правильно установленный агрегат

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочный объем 13,5 м. куб. м и выше. Если обогреватель будет размещаться в квартире, то обычно его устанавливают на кухне.

Это возможно при соблюдении всех требований СНиП. Важный нюанс: в этом случае суммарная теплоотдача от всех отопительных приборов на кухне не должна превышать 150 кВт.

Согласно нормам установки настенных газовых котлов, для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не менее 0,02 кв.м и закрыть его решеткой.

Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оборудованной . В кухнях 7,5 куб. м и меньше запрещается устанавливать более одного отопительного прибора.

Требования к установке газового отопительного оборудования регламентируются СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм монтажа обеспечивает безопасную эксплуатацию

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых помещений несгораемыми сплошными перегородками.

Оптимально, чтобы материалы, используемые для отделки помещений, имели огнестойкость не менее 45 минут. Желательно, чтобы планировка помещений препятствовала быстрому распространению пламени на жилые помещения.

Газовый котел можно крепить только на прочном основании. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет располагаться обогреватель, должна быть отделана огнеупорными материалами.

Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от устройства до несущих конструкций 0,5 м до потолка или стен и 0,8 м до пола.

На фото один из вариантов подключения настенного газового котла

Пошаговая установка оборудования

Перед установкой необходимо распаковать новенький котел и сделать проверку комплектности поставки. Наличие деталей проверяется по инструкции по эксплуатации, которая должна быть приложена к устройству.

Если какой-либо элемент отсутствует, немедленно свяжитесь с поставщиком. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и следов ремонта. Если это не так, нужно звонить продавцам.

Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, в точности совпадают с данными на самом приборе. Кроме того, они должны соответствовать номерам, указанным в инструкции по эксплуатации устройства.

Непосредственно перед началом монтажа необходимо промыть трубы котла, в которых может находиться различный мусор, попавший внутрь при изготовлении устройства и его транспортировке.

Монтаж газового котла предусматривает подключение труб отопления, водопровода и газопровода, а также обустройство дымохода

Также рекомендуется промыть и . После завершения подготовки можно приступать к установке.

Особенности и порядок его проведения определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания.

Чаще всего в домах ставят двухконтурные устройства с закрытой топкой. Мы подробно рассмотрим установку именно такой модификации.

Этап № 1 — Подготовка настенного крепления

Для крепления газовых котлов используется специальный кронштейн, который должен быть в комплекте с устройством. Для крепления к стене используются надежные крепления. Их следует подбирать под материал, из которого сделана стена.

Возможно, те, что поставляются производителем вместе с обогревателем, не подойдут. Тогда вам нужно будет выбрать и приобрести другие.

Задача кронштейна – выдержать вес котла и дополнительного оборудования, а также обеспечить ему ровное, точно выверенное положение без перекосов.

Для точной разметки стены можно использовать бумажный трафарет, который обычно идет в комплекте с котлом. С ее помощью можно легко наметить отверстия для крепежа.

После этого крепится кронштейн и на него подвешивается котел.

Трубы отопления присоединяются к соответствующим трубам газового оборудования. Определить их расположение можно по фото

Этап №2 — подключение труб отопления

В зависимости от типа системы отопления, а она может быть или , количество труб, подключаемых к котлу, может варьироваться. В любом случае начнем со снятия заглушек с патрубков устройства.

Для защиты котла от попадания частиц грязи из теплотрассы рекомендуется установить сетчатый фильтр на входе обратки.

Если вода в системе жесткая или по другим параметрам не соответствует требованиям, заявленным производителем отопительных приборов, стоит позаботиться об установке дополнительного очистного оборудования.

Это могут быть, например, дозаторы полифосфатов. Если этого не сделать, устройство быстро сломается. Все соединения должны быть выполнены с соблюдением всех норм и правил.

Требуется герметизация. Для этого используются специальные герметики: традиционная краска или пакля или современные резьбовые уплотнители. Кроме того, специалисты рекомендуют обязательную установку запорной арматуры на подаче и обратке.

Это необходимо для облегчения ремонта котла в случае его выхода из строя. Кроме того, фитинги помогут предотвратить возможное завоздушивание радиаторов.

Фильтр для воды — элемент, который необходимо установить при подключении газового котла к водяному контуру

Этап №3 — подключение к водяному контуру

Эти работы практически аналогичны подключению труб отопления. Основное отличие заключается в используемых кранах и диаметре труб.

Подача холодной воды должна быть оборудована фильтром, что исключит возможность попадания загрязнений в водонагреватель. В противном случае оборудование испортится.

Краны для отключения котла от подачи воды должны быть с разъемными соединениями.

Такие модели еще называют «американками». Они значительно упрощают монтаж, а в случае непредвиденных ситуаций дают возможность быстро заменить изношенный кран.

Необходимо помнить, что трубы подачи холодной воды расположены на отопительном приборе с левой стороны относительно центра, трубы подачи горячей воды — справа.

Этап №4 — подключение к газовой магистрали

Эту часть работ должен выполнять только специалист с допуском, так как цена ошибки может быть очень высокой. В любом случае по окончании подключения представитель газовой службы должен проверить его правильность. Он же проведет первый пуск оборудования.

Все операции при самостоятельной работе следует выполнять крайне осторожно. Начинают с соединения ответвлений газовой магистрали с соответствующей трубой на котле.

При подключении котла к газопроводу для герметизации резьбового соединения можно использовать только паклю, иначе не будет достигнута требуемая герметичность

На кран необходимо установить специальный фильтр, отсекающий подачу газа от линия. Специалисты настоятельно рекомендуют не экономить на этой детали.

Дешевый некачественный фильтр прослужит недолго, что может привести к выходу из строя газового котла. При обустройстве соединения особое внимание следует уделить его герметизации.

Следует понимать, что вес газа намного меньше воздуха, и при недостаточно герметичном соединении он будет сочиться из трубопровода. Последствия могут быть самыми плачевными. Поэтому требуется тщательная герметизация.

Основными материалами для герметизации резьбовых соединений являются краска и пакля, применение уплотнителей типа фум-ленты недопустимо.

После фильтрующего элемента устанавливается специальное гибкое соединение. Нужно знать, что использовать для его обустройства резиновые шланги категорически запрещается.

Это связано с тем, что со временем материал, из которого изготовлена ​​деталь, рассыхается и покрывается трещинами, через которые начинает просачиваться газ. Поэтому лучшим выбором для обустройства такого соединения является гофрошланг.

Гофрированный шланг – хороший выбор для подключения устройства к газовой магистрали. Он достаточно прочен, долговечен и не разрушается под действием газа

Для его изготовления берется качественная прочная нержавеющая сталь. Это очень прочный и долговечный материал, который особенно устойчив к повышенной влажности и неблагоприятному воздействию газа.

Шланг крепится к трубе отопителя с помощью накидной гайки. При этом обязательно используется паранитовая прокладка, обеспечивающая необходимую герметизацию соединения.

Этап №5 — подключение к электрической сети

Такая операция необходима только для приборов с закрытой топкой, нуждающихся в электричестве. Она питает вентилятор, отводящий продукты горения и автоматику, управляющую системой.

Обычно используется стандартная трехпроводная схема подключения. Специалисты рекомендуют подключать котел к сети только через стабилизатор, что позволит избежать скачков напряжения и тем самым продлить срок службы котла.

Если вы живете в районе, где часто случаются перебои с электричеством, то дополнительно
желательно приобрести источник бесперебойного питания — это защитит оборудование от резких скачков напряжения

Этап №6 — обустройство выхода дымохода

Проще всего подключить каменку с закрытой топкой к дымоходу. Для них используются специальные коаксиальные трубы. В многоквартирных домах котел должен быть подключен к коллективному дымоходу.

В индивидуальных зданиях дымоход коаксиального типа выводится наружу через стену. Высота подвеса трубы в данном случае большого значения не имеет, так как встроенный вентилятор создает необходимую тягу.

Устройства с открытой топкой необходимо подключать к индивидуальному дымоходу. Котел соединяется с ним трубой нужного сечения.

Материал для ее изготовления выбирается таким образом, чтобы деталь была устойчива к воздействию продуктов горения, высокой температуры и механического износа.

Проверить герметичность соединения газовой трубы можно с помощью мыльного раствора. Утечка газа будет проявляться появлением пузырей

Перед началом работ необходимо убедиться в отсутствии в дымоходе копоти, монтажного мусора и т.п. При установке дымохода его следует располагать с небольшим уклоном в сторону газового котла.

На выходе из устройства устанавливается вертикальный отрезок трубы, длина его до поворота должна быть равна не менее чем двум диаметрам трубы. Общая длина соединения с дымоходом должна быть минимальной.

Этап №7 — подготовка к первому пуску

Перед пробным пуском система отопления заполняется водой. Жидкость нагнетается до давления 2 атмосферы. Вода перекачивается как можно медленнее, чтобы удалить максимальное количество воздуха, скопившегося внутри.

Кроме того, система проверяется на герметичность. Все негерметичные соединения должны быть немедленно герметизированы.

Для выявления недостаточно герметичных соединений на газопроводе разведите мыльный раствор и смажьте им все соединения. Тогда смотри.

В некачественных участках появятся пузырьки воздуха. Все обнаруженные неисправности следует устранить и провести повторную проверку. Первый пуск оборудования должен производиться только в присутствии представителя газовой службы.

Выводы и полезное видео по теме

В видео подробно описаны нормативные требования к установке газовых настенных котлов:

В видео рассказывается о схеме подключения настенного котла:

В видео демонстрируется процесс установки настенного котла :

Установка газового отопительного агрегата – ответственная и достаточно сложная операция, от качества ее выполнения зависит безопасность всех проживающих в доме.
