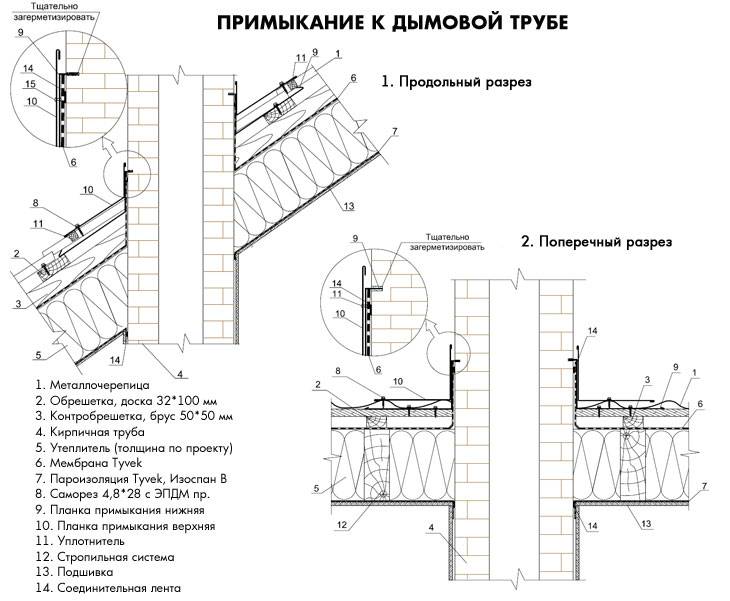

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
Шаг 2. Лист нужно загнуть наверх на 5 см.
Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
Шаг 7. Растяните ленту руками по поверхности и прикатайте при помощи ролика.
Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
Шаг 7. На верхней части просверлите отверстия с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:

Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

Будьте в курсе!

Подпишитесь на новостную рассылку

Примыкание трубы к кровле — как сделать обход, правильно изолировать и герметизировать, устранить протечку, подробно на фото и видео

Содержание статьи:

1. Расположение примыкания

2. Как герметизировать трубу на крыше

3. Дымоход и кровельный материал

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;

если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;

если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

в этом месте намного проще организовать примыкание трубы к кровле;

благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

стропильных ног по сторонам от трубы дымохода;

крепления поперечных балок на стропила.

Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:

полотна надрезают в форме конверта;

их края доводят к поперечным балкам или стропилам;

фиксируют материал скобами или гвоздями;

гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;

пароизоляцию прижимают основанием каркаса под материал отделки чердака.

В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.

Перед тем как изолировать трубу на крыше дома, необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей.

Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком. Читайте также: «Как сделать отделку трубы на крыше – варианты обшивки».

В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли.

Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода. Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам.

Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить.

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.

Монтаж планок примыкания, подробная инструкция на видео:

Кроме того, проход дымохода через кровлю можно накрыть изготовленным самостоятельно элементом из плоского металлического листа (читайте: «Как обустроить проход трубы через крышу»). В обоих случаях этот элемент закрепляют жестко к кровельной конструкции. К дымоходу его нельзя крепить намертво, так как это в будущем может привести к повреждению трубы (процесс усадки, расширения-сужения дымохода). В точке стыка трубы и фартука на дымоход надевают стальной хомут-юбку, который препятствует попаданию воды под кровлю. Вот и все, что необходимо знать о том, как устранить протечку трубы. Прочтите также: «Вывод дымохода через стену — инструкция».

Соединитель дымохода для водонагревателя и печи

Дом

Новые сообщения
Часто задаваемые вопросы
Календарь
Поиск

Новые сообщения
Подрядный бизнес

Форум
Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению даваться не будет.
AOP Жилой HVAC (Зона Beenthere)
Соединитель дымохода для водонагревателя и печи

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:
- Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
- Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
- Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

01.05.2005, 21:00
#1
Продам свой пятилетний таунхаус. Я второй владелец. Недавно у будущих покупателей был инспектор, чтобы проверить это место. Инспектор установил, что у меня неправильно настроены дымоходы для моей печи и водонагревателя. Имейте в виду, здесь 300 таунхаусов, все с одинаковой конфигурацией дымохода.
В настоящее время мой водонагреватель и печь имеют один и тот же дымоход. Дымоход печи и водонагревателя соединяется с чем-то вроде буквы «Y», которое, в свою очередь, соединяется через стену с дымоходом.
Инспектор написал следующее: «Дымоходные патрубки для отопительного агрегата и водонагревателя необходимо изменить в том, где они соединяются с дымоходом. Большая дымовая труба для отопительного оборудования должна проходить под меньшим дымоходом водонагревателя, чтобы предотвратить возможные проблемы с оформлением».
Покупатели просят исправить это, но я не знаю, с чего начать и в чем именно заключается проблема. Кто-нибудь знает, что имеет в виду этот инспектор?
Ответить
Ответить с цитатой
01. 05.2005, 21:20
#2
Инспектор прав. Вентиляционное отверстие водонагревателя должно входить в дымоход в отдельном проеме, который находится выше проема топки.
Ответить
Ответить с цитатой
01.05.2005, 09:45 вечера
#3
Вы уверены, что он выходит в дымоход? Металлический вкладыш установлен? Должно быть, так как это был код задолго до того, как было построено 5-летнее место.
Ответить
Ответить с цитатой
02.05.2005, 08:38
#4
Я не уверен, дымоход это или нет. В отчете об инспекции сказано «дымоход», но теперь, когда вы это упомянули, я не уверен.
Ответить
Ответить с цитатой
02. 05.2005, 09:32
#5
Дымоход

Никогда не рекомендуется иметь печь с принудительной тягой, подключенную к тому же дымоходу, что и водонагреватель. оба должны иметь отдельные вкладыши. Если дымоход по какой-либо причине засорится, то топочный дым пойдет по пути наименьшего сопротивления — в вытяжной колпак водонагревателя. Лучше всего подойдет водонагреватель с боковой вентиляцией, хотя и более дорогой.
Ответить
Ответить с цитатой
02. 05.2005, 10:19
#6
Брайанли, лучший совет здесь — позвонить местному инспектору по механике, который одобрил это в первую очередь. Он / она сможет точно сказать вам, что у вас есть и почему это так. Коды радикально изменились при вентиляции в 2000 году, раньше это был тройник на выпуске «B» с WH над печью, но с появлением печей с принудительной вентиляцией он изменился на Y-образные соединения. Если у вас был каменный дымоход с вкладышем, Y-образное соединение по-прежнему является совместимым методом в соответствии с большинством кодов, использующих основу IFGC.
Не уверен насчет Нью-Джерси, но в большинстве мест эти жилищные инспекторы изначально не имеют лицензии, и они служат по прихоти агентов по недвижимости. Свяжитесь с профессионалом в этом случае, который просто оказался в мэрии.
Верн П: 2003 MBC, MRC, IFGC, IFC
Инспектор по механике отделения HVAC-Talk в Мичигане, юрисдикция — Анн-Арбор
Ответить
Ответить с цитатой
02.05.2005, 15:19
#7
Спасибо за совет. Я позвонил в местное управление строительной инспекции, и мне сказали, что конфигурация моего дымохода соответствует нормам. Передам новым владельцам. Еще раз спасибо.
Ответить
Ответить с цитатой
03.05.2005, 08:57
#8
Одна вещь, которая не была упомянута здесь, что я часто вижу, — это неправильная конфигурация звездочки. С более новыми приборами часто можно увидеть такие вещи, как звездочки 4x4x4. Более крупный прибор должен проходить прямо через тройник — водонагреватель должен проходить сбоку, иначе у него будут проблемы.
brentplumb сделал правильное замечание — неплохая идея иметь переключатель пролива на водонагревателе.
Ответить
Ответить с цитатой
03.05.2005, 21:30
#9
7x, я не вижу у Брента упоминания о переключателе разлива. Это я или я не вижу надпись на стене здесь?
Если это Y-образное соединение, то как большее или любое соединение может проходить прямо, когда это 45 в обоих направлениях? Пожалуйста, просветите нас, которые, кажется, не видят света!!!
Верн П: 2003 MBC, MRC, IFGC, IFC
Инспектор по механике отделения HVAC-Talk в Мичигане, юрисдикция — Анн-Арбор
Ответить
Ответить с цитатой
04. 05.2005, 08:01
#10
Извините, я должен был быть более ясным. Брентпламб упомянул, что печь могла выводить воздух из вытяжного колпака водонагревателя, если вентиляционное отверстие было заблокировано. Кроме того, если вентиляционное отверстие имеет неправильный размер или настроено, это может привести к постоянным утечкам воды из водонагревателя. Установка реле пролива на вытяжной колпак водонагревателя может отключить печь, если это так. Я видел множество примеров подобных ситуаций. У меня даже была пара за последний год, когда вы могли положить руку над тройником при работающих приборах, и было холодно, когда оба прибора выпускали воздух из вытяжного колпака водонагревателя из-за проблем с разгерметизацией. Я разговаривал с людьми из Канады, которые говорят, что там есть код, чтобы добавить переключатель разлива, когда печь с вытяжкой имеет общую вентиляцию с водонагревателем, оборудованным вытяжным колпаком.
Тройник на самом деле не тройник, а тройник с боковым отверстием под углом. Теперь они доступны во всех размерах — они сильно отличаются от того, что было раньше. Нередко можно найти печь, прикрепленную сбоку от тройника, и водонагреватель с вентиляцией прямо через нее. В зависимости от остальной части вентиляционного отверстия, печь может создавать давление на тройник или тройник и вызывать разлив воды в водонагревателе. Особенно в печах с принудительной тягой.
Ответить
Ответить с цитатой

Сообщение vBulletin

Отменить изменения

«
Предыдущая тема
|
Следующая тема
»

Разрешения на публикацию

Почему в некоторых системах HVAC и водонагревателях используются дымоходы и дымоходы

Системы HVAC, в которых используются печи или котлы, работающие на газе или жидком топливе, оснащены дымоходами для безопасного отвода вредных газов сгорания топлива из помещения при их выходе из помещения. отопительное оборудование. Газовые и масляные водонагреватели также подключаются к дымоходам. Для аджастеров очень важно понимать, как они работают и когда они могут получить поддержку оценки претензий с этими компонентами.

Дымоходы обеспечивают дополнительную изоляцию для предотвращения конденсации выхлопных газов.

Дымоходы начинаются от соединения с котлом или топкой, где дымовые газы выходят из корпуса двигателя индуктора. Газовые и масляные водонагреватели имеют дымоход, соединенный сверху. Выхлопные газы внутри дымохода должны оставаться теплыми во время движения наружу, чтобы газ не конденсировался в коррозионную жидкость и не попадал обратно в систему.

Некоторые системы расположены достаточно близко к крыше или стене, через которую они проходят, поэтому им не требуются дымоходы для предотвращения конденсации дымовых газов. Тем не менее, дымоходы часто подключаются к отопительному оборудованию, установленному в самых нижних частях дома или здания, например, в подвале или подвале, но выхлопные газы выводятся из верхней части здания, которая может быть высотой в несколько этажей. Точно так же некоторые дымоходы достаточно длинные, чтобы даже температура в помещении была достаточно низкой для конденсации дымовых газов, если они не изолированы дымоходом.

Заглушки дымохода предотвращают попадание воды обратно в дымоход или дымоход.

Дымоходы обычно имеют внутреннюю облицовку для дополнительной изоляции от низких температур окружающего воздуха и ветра, которые в противном случае могли бы охладить дымоход и позволить газам конденсироваться. Дымоходы также способствуют притоку воздуха и вентиляции поднимающихся газов. Дымоходные трубы заканчиваются там, где они соединяются с вкладышем дымохода, который обычно изготавливается из различных форм металла или глины и проходит по всей длине дымохода из кирпича и раствора. Вкладыши дымохода заканчиваются колпачком сверху, чтобы предотвратить попадание воды. При урегулировании претензий по этим предметам оценщики должны обязательно провести тщательную оценку для определения точной причины потери и объема ущерба.

HVACi — это комплексная система HVAC, решение для требований по урегулированию холодильного оборудования и вариант ценообразования для настольных компьютеров для страховых компаний. В то время как HVACi не проверяет кирпичные и минометные конструкции дымоходов, группа экспертов оценивает элементы системы HVAC, связанные с ними, включая всю дымоходную трубу, облицовку дымохода и верхнюю крышку. Для оценки дымохода и проверки цены необходимо проконсультироваться со специалистом по каменной кладке. HVACi также проверяет газовые и масляные водонагреватели, когда они являются частью задания оценщика. Национальная сеть технических специалистов HVACi включает в себя тех, кто специализируется на облицовке дымохода, и тех, кто оснащен соответствующими инструментами, которые могут входить и перемещаться по длине дымохода для осмотра облицовки дымохода. Команда HVACi сопоставляет каждую претензию со знающим, проверенным техническим специалистом на месте потери, чтобы обеспечить точную, всестороннюю и своевременную оценку.
