Примыкание кровли к стене: Примыкание кровли к стене здания: варианты и технологии проведения

Как правильно сделать узел примыкания кровли к стене, фото и видео примеры

Содержание статьи:

1. Необходимость устройства примыканий кровли

2. Кровельное примыкание к другим элементам сооружения

Как известно, наиболее подвержены негативному воздействию влаги те участки кровли, где покрытие непосредственно соприкасается со стеной. Поэтому именно в том месте, где располагается примыкание кровли к стене, герметизация стыка и его защита должны быть выполнены на максимально высоком уровне.

Принято выделять две основные разновидности примыканий – верхнее и боковое, причем устройство каждого из них требует применения стыковых планок ПС-1 и ПС-2.

Необходимость устройства примыканий кровли

Очень важно, чтобы все элементы строения, так или иначе примыкающие к кровле (вентиляционные и печные трубы, козырьки, стены, навесы и др.), были устроены согласно специально плану. Как известно, эти места наиболее подвержены активному скапливанию любой влаги.

Неудобство зачастую также доставляют мусор, ветки и листва деревьев, скапливающиеся в тех местах, где ветер дует наиболее сильно. В зимний период времени узел примыкания кровли к стене под воздействием снега испытывает сильнейшие нагрузки.

После того как устройство стропильной системы крыши окончено, необходимо лишь оснастить кровлю необходимым покрытием.

Металлочерепичный настил необходимо укладывать с сохранением возле стен небольшого зазора. Делается этого для того, чтобы обеспечить всю конструкцию нормальной вентиляцией, при этом сделав правильное примыкание металлочерепицы к стене. После этого в полотне стены посредством штробления нужно создать канавку, имеющую глубину примерно 2,5 сантиметра. Стыковая планка при этом оснащается особым уплотнителем, а затем плотно укрепляется в пазу и крепится дюбелями. Затем место штробления обрабатывается специальным герметиком на силиконовой основе. Планка примыкания фиксируется на верхних точках черепичных волн при помощи саморезов или шурупов.

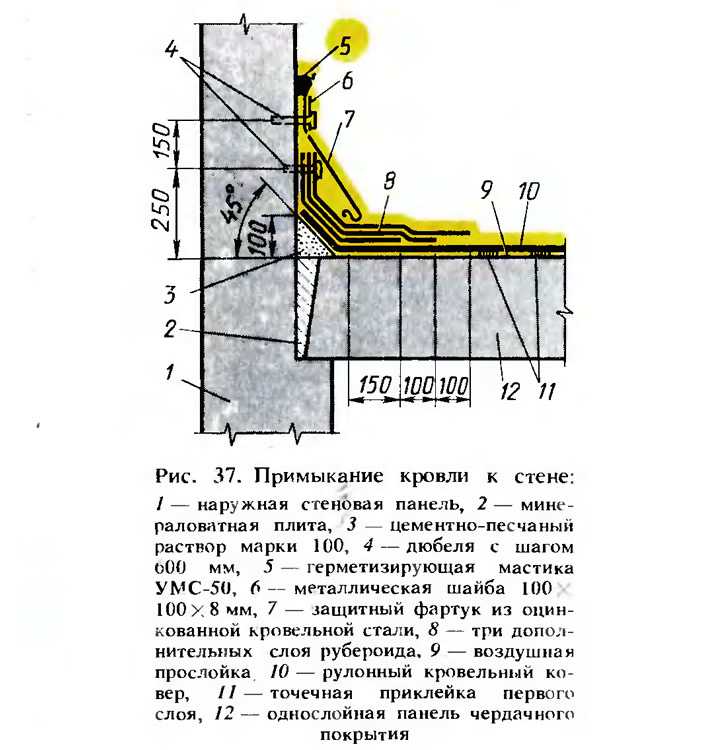

В том случае, если покрытием кровли выступает рулонный материал, например, покрытие из битума или битума с полимерами, то примыкание кровли к стене должно обрабатываться по следующему принципу:

1. На участки стыков покрытия со стеной накладываются прижимные рейки.
2. Наложенные рейки нужно крепко зафиксировать с помощью саморезов.
3. Стыковые участки обрабатываются герметиком на основе силикона.
4. Как вариант – наложение эластичной мастики наряду с армирующим геотекстилем, а сверху – второй слой мастики. Этот метод именуется флэшинговым. Он приобрел довольно широкую популярность ввиду хорошего конечного результата работы – швы получаются эластичными, прочными и прекрасно герметизированными. Такой способ является относительно недорогим, к тому же его можно выполнять и собственноручно, не привлекая лишнюю рабочую силу и не тратя материальные средства на оплату труда специалистов.

Наносить мастику на стыки следует при помощи кисти или валика. Этот материал застывает быстро, но необходимая эластичность, тем не менее, сохраняется. Сцепление мастики практически с любым материалом проходит без каких-либо проблем.

Благодаря входящему в состав материала полиуретану покрытие приобретает дополнительную пластичность и стойко переносит воздействия абсолютно любого рода. Эксплуатационный срок такого настила может достигать более 20 лет, а качество не страдает даже при такой больше амплитуде температур, как от -40 до +75 градусов.

К флэшинговому методу стыки готовятся по-разному в зависимости от материалов, используемых для устройства кровельных примыканий, а также от их конфигурации. Делается это следующим образом:

1. Каждую из поверхностей необходимо тщательным образом очистить от пыли и грязи.
2. Оснащенный обсыпкой рулонный материал нужно очистить в тех местах, куда будет наноситься мастика.
3. Поливинилхлоридные кровельные мембраны ПВХ следует очистить от пыли и обезжирить их.
4. Бетонные поверхности надо промазать праймером для того, чтобы снизить их влажность.
5. Отштукатуренную кладку кирпича необходимо оставить до окончательного высыхания.
6. Трещины и щели больших размеров нужно обработать герметиком еще до начала основного процесса работы.
7. Мастику на уже подготовленный участок следует наносить валиком или кистью.
8. Поверх мастики необходимо уложить геотекстиль.
9. На геотекстиль снова должна наноситься мастика.
10. Интервал, между которым следует наносить каждый из слоев, может составлять от трех часов до суток.
11. После высыхания при желании можно нанести еще один мастичный слой, но уже желаемого цветового оттенка.

Всего на 1 м² мест стыков в среднем требуется использовать около 1 килограмма мастики. Объем расхода праймера приблизительно равен 0,3 килограмма на 1 м². Рассчитывать расход геотекстиля необходимо еще до его приобретения.

Монтаж планок примыкания, детальное видео:

Кровельное примыкание к другим элементам сооружения

Если нужно герметизировать стыки кровельного покрытия с другими поверхностями всего сооружения, то технология должна быть несколько другой. Например, если кровля примыкает к парапету, то этот элемент должен быть утеплен.

Утепление стен при такой герметизации выполняется с помощью минеральной ваты. На том участке, где кровля соединяется с парапетом, следует наплавлять еще один слой.

Листы теплоизоляции необходимо закрыть стружечно-цементными плитами либо шифером, как правило, плоским. Плотная плита минеральная ваты служит основой для создания наклонного бортика, который вклеивается прямо в угол поверх горячего битума. Самый первый из слоев покрытия кровли должен загибаться на горизонтальную поверхность на расстояние, равное 15 сантиметрам, а второй слой обязан перекрывать предыдущий на расстояние в 5 сантиметров.

После этого следует приступать к обустройству стального фартука, основная функция которого – отвод дождевой воды. После этого узел примыкания кровли к стене будет иметь надежную и долговременную герметизацию.

Стыки в районе потолка и чердака можно обрабатывать силиконовым герметиком, а в месте прохода через кровельное покрытие печной трубы необходимо использовать планки.

Труба печи должна находится как можно ближе к планке конька. Запрещается выводить трубу в ендове, поскольку при таком ее расположении обеспечить кровле герметичность в этом месте будет почти невозможно.

Если крыша покрыта черепицей на основе битума, то наилучшим решением станет использование примыкающей планки, которая крепко соединит узлы и не пропустит влагу внутрь конструкции.

Сложнее дело обстоит с торцевыми стенами, так как кровля к ним примыкает под углом. В этом случае герметизация швов торцевой планки для кровли должна выполняться особенно осторожно и аккуратно.

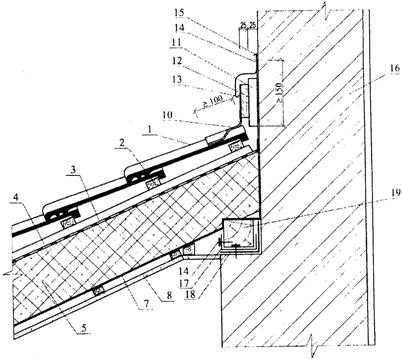

Чтобы обработать стыки покрытий из керамической черепицы, специалисты советуют употреблять ленты, основу которых составляет гофрированный алюминий.

Благодаря волнистой форме этого материала он способен повторять форму самого покрытия, то есть черепицы, а последующая заливка битума окончательно придаст стыкам полную герметичность. Применять ленты подобного рода можно также и на битумной черепице. Еще одно их достоинство – богатая цветовая гамма, поэтому подобрать нужный оттенок под окраску кровельного покрытия труда не составит.

При возникновении любых вопросов относительно того, как должны выполняться примыкания кровли к стене и иным поверхностям, подробную информацию с фото и видео всех работ всегда можно найти в Интернете.

Примыкание кровли к стене

Содержание

• Как правильно заделать место примыкания кровли к стене
• Варианты заделки места примыкания материала кровли к стене
  • Герметизация стыка в месте примыкания профнастила к стене
  • Заделка места примыкания мягкой кровли
  • Заделка стыка края кровли в месте примыкания к поверхности дымовой трубы
• Заключение

Линия сопряжения кровельного покрытия и вертикальной поверхности стены всегда считается зоной повышенного риска протекания дождевой влаги и талой воды. Нередко при проведении укладки материала на обрешетку крыши рабочие просто задувают узел примыкания кровли к стене пенополиуретаном и закрывают декоративным козырьком. А через пару месяцев ветреной погоды появляются первые признаки протекания. И чем больше длина линии, по которой происходит примыкание кровли к стене, тем быстрее проявятся недоделки.

Как правильно заделать место примыкания кровли к стене

Наиболее проблемным считается торцевое сопряжение вертикальной кирпичной кладки и края листа кровельного материала. Линия стыка подвергается более интенсивному воздействию дождевой и талой воды, чем остальная крыша. Даже небольшой дождик чаще всего приводит к тому, что вода стекает по вертикальной стене и обрушивается на линию примыкания кровли к стене здания.

Чаще всего место примыкания заделывают следующими способами:

• Декоративным накладным козырьком с достаточно широкими полями перекрытия;
• Если используется мягкий кровельный материал, край заворачивают на стену и заклеивают мастикой;
• Используют специальный уплотнитель из гофроалюминия, такой вариант часто применяют для волнистого шифера или металлопрофиля, если необходимо работать с высокой «волной».

Важно! Основной причиной, по которой обустройство и заделку места примыкания необходимо выполнять особенно тщательно, являются температурные деформации стены и кровли.

В подавляющем большинстве кровельное покрытие и стена изготовлены из разных материалов, поэтому даже самый прочный и жесткий шов в зоне примыкания кровли к стене неизбежно разрушится из-за температурных напряжений.

Варианты заделки места примыкания материала кровли к стене

Из-за микроскопических подвижек главным материалом для герметизации линии примыкания считаются:

1. Силиконовые герметики и уплотнители на органо-кремниевой основе. Они обладают прекрасной адгезией и дают высокую эластичность шва, при отсутствии воздействия ультрафиолета солнца шов из силикона в зоне примыкания кровли способен простоять не менее десятка лет;
2. Битумные и полиуретановые мастики используют для наклейки мягкой кровли и стыковых лент, при правильном применении дают очень плотное и нежесткое соединение;
3. Полимерные и резиновые уплотнители плохо переносят высокие температуры и солнечные лучи, но в ряде случаев незаменимы для уплотнения козырьков в местах примыкания кровли на стене;
4. Композитные алюминиевые или медные ленты, выдерживающие относительно высокую температуру. Являются специально разработанным материалом для уплотнения участка стенки дымохода и примыкания материала кровли.

Герметизация стыка в месте примыкания профнастила к стене

Наиболее сложной ситуацией считается схема, при которой кровельный материал имеет примыкание боковым краем профнастила или металлочерепицы к вертикальной поверхности стенки. Для заделки шва используют накладной карниз, закрепляемый на стене одной полкой, а второй полкой прижимающей край кровли. Обустройство места примыкания выполняется в следующем порядке.

На высоте 10-15 см над уровнем кровли в стене вырезается с помощью перфоратора или болгарки с установленным кругом по камню желоб сечением 3х2 см. Точную разметку линии желоба можно получить, если уложить карниз с резиновой прокладкой на кровлю в зоне примыкания к стене. Нижний край желоба необходимо аккуратно скруглить или выполнить в виде уклона. Желоб выполняется на всю длину уложенной кровли. Вырезанная канавка потребуется для того, чтобы закрепить верхний край уголкового карниза по всей длине кровли. Этот нехитрый прием позволит спрятать шов между полкой карниза и стеной в толщу камня. Вода, стекающая по стене, и даже косой дождь не смогут перетекать в пространство между камнем и металлом.

Чтобы закрепить карниз, потребуется с помощью перфоратора пробить через каждые 30 см отверстия под установку пробок, деревянных или пластиковых. После выполнения этой операции необходимо подготовить поверхность крыши, примыкающей к стене, под установку карниза. Самым простым способом является укладка слоя цементно-песчаного раствора и аккуратное выравнивание планкой волнистой поверхности. Если край настила в зоне примыкания к стене имеет ровную поверхность, от этой операции можно отказаться.

На поверхность профнастила укладываем резиновую прокладку и устанавливаем уголковый карниз. По размеченным местам под пробки в стене сверлим в металлической стенке отверстие под саморезы. На последнем этапе наклеиваем с помощью герметика прокладку на край профнастила и наносим тонкую полоску силикона на поверхность желоба, после чего устанавливаем карниз на место примыкания и фиксируем с помощью саморезов.

Нижняя полка карниза обычно не крепится к резиновой прокладке. Это позволяет избежать обрыва приклеенной прокладки и разгерметизации стыка при деформации кровли, под нагрузкой полка просто скользит по поверхности резины. При правильном выполнении монтажа прижимающего усилия металлического уголка достаточно, чтобы обеспечить защиту от влаги.

Заделка места примыкания мягкой кровли

Обустройство места примыкания мягкой кровли к стене можно закрыть и герметизировать с помощью нескольких простых операций. Укладка мягкой кровли должна выполняться с нахлестом на стену. Нахлест приклеивается на стену, по возможности с вынесением части полотна кровли на парапет. По поверхности парапета уложенная кровля крепится с помощью планки. Наклеивание выполняется с применением горячей битумной мастики.

При заделке стыка в случае примыкания мягкой кровли к стене боковым краем, размер нахлеста полотнища на стену выбирают таковым, чтобы сложенный вдвое край был по размеру равен высоте карниза, которым будет закрываться стык. Использование декоративной накладки размером 10-15 см значительно улучшает внешний вид. Если последнее не имеет особого значения, или заделку зоны примыкания необходимо выполнить на бетонной плите, на крыше, проще и надежнее заклеить стык пластырем из геотекстиля, уложенным на битумной мастике или клее. Чаще всего используют 3-4 пластыря с обязательной процедурой прикатывания наклеенного покрытия с помощью резинового валика.

Заделка стыка края кровли в месте примыкания к поверхности дымовой трубы

Особенно требует тщательной заделки проход дымохода через кровлю из-за колебаний температуры самой трубы и частично контактирующих с ней конструкций. Схему заделки выбирают в зависимости от материала трубы, кровли и способа, которым реализован проход через кровлю.

Если верхний участок трубы сложен из кирпича, и для покрытия крыши применяются негорючие материалы – шифер, профнастил или металлочерепица, в этом случае проще всего выполнить заделку места примыкания кровли по приведенной на рисунке схеме, с небольшими дополнениями. Прежде всего, узел прохода через кровлю в обязательном порядке дополняется термоизоляцией в виде пояса на трубе из листового асбеста, толщиной 10-12 мм. Гидроизоляция в месте контакта с горячей поверхностью кирпича может заделываться высокотемпературным герметиком без использования традиционных битумных или полимерных мастик и пленок.

Согласно нормам противопожарной безопасности, удаление горючих материалов от элементов дымохода должно составлять не менее 35см. Кроме того, между стенками деревянной коробки на стропилах под вывод дымовой трубы обустраивают слой изоляции из базальтового волокна.

Проще заделать место примыкания для цементно-асбестовой трубы. В этом случае вокруг трубы выполняется кольцевая отмостка из куска профнастила, и стык заделывается цементным раствором с добавкой асбестового или базальтового волокна.

Насадки из теплостойкого силикона можно использовать и для дымовых труб из металла, но только при условии, что температура стенки трубы не превышает 230^оС. Это температура начала обугливания сухой сосновой щепки, если приложить ее к металлической поверхности.

Более надежным способом заделки места примыкания будет специальная металлическая насадка на дымовую трубу. Хорошее рассеивание тепла с поверхности металла позволяет устанавливать переходник непосредственно на профнастил или металлочерепицу с прокладкой из высокотемпературного силикона. Для кровли из полимерных материалов и мягких рулонных покрытий такой вариант лучше не использовать, даже при наличии теплоизоляции, ее может быть недостаточно, и насадка проплавит покрытие.

Заключение

Большинство из приведенных способов заделки зоны примыкания многократно испытаны на практике и показали неплохие результаты. Поэтому для получения стабильного и качественного результата потребуется всего лишь обеспечить хорошее качество выполнения работ.

• Виды крыш частных домов

• Как правильно крыть крышу шифером

• Как крыть крышу профнастилом своими руками

• Устройство кровельного пирога под профнастил

Соединение цилиндрической крыши с плоскостью плоской крыши

Справочный номер:
KB-00684

Последнее изменение:
20 июля 2021 г.

Информация в этой статье относится к:

ВОПРОС

Я хотел бы соединить бочкообразную крышу с плоской двускатной крышей. Как это достигается?

ОТВЕЧАТЬ

Почти бесконечное разнообразие комбинаций крыш возможно с помощью ручных и автоматических инструментов для крыш в Chief Architect.

Для создания изогнутых и плоских плоскостей крыши

1. Нарисуйте стены конструкции с выступом по часовой стрелке.



2. Укажите каждую из трех фронтонных стен (отмеченных желтым цветом на изображении ниже) как Полная фронтонная стена на панели Крыша диалогового окна Спецификация стены .
   • Стены можно выбрать группой, выбрав одну из них и удерживая нажатой клавишу Shift , чтобы выбрать дополнительные стены.
   • Выбрав несколько стен, нажмите кнопку редактирования Открыть объект  , чтобы открыть диалоговое окно Спецификация стены и отредактировать их все одновременно.

3. Выберите Build> Roof> Build Roof  , чтобы отобразить диалоговое окно Build Roof .
   • Установите флажок рядом с Построить плоскости крыши .
   • Щелкните OK , чтобы закрыть диалоговое окно и построить автоматическую двускатную крышу.
4. Теперь либо маленькую секцию крыши спереди, либо большую секцию крыши над основной частью конструкции теперь можно превратить в бочкообразную крышу и соединить с другой.

   Чтобы сделать переднюю часть изогнутой:

   • Выберите обе передние плоскости крыши, используя метод Shift + щелкните , использованный в шаге 2 выше.
   • Нажмите кнопку редактирования Открыть объект , чтобы открыть диалоговое окно Спецификация плоскости крыши .
5. В левом нижнем углу панели «Общие» установите флажок рядом с Изогнутая крыша, , чтобы активировать параметры непосредственно под ним.
   • Укажите Угол на гребне равным 0.
   • Нажмите клавишу Tab на клавиатуре, чтобы применить это изменение, не закрывая диалоговое окно, и обратите внимание, что оба значения Угол на карнизе и Радиус до крыши адаптируются к изменению.

6. Нажмите кнопку OK , чтобы закрыть диалоговое окно.
7. Чтобы просмотреть новые изогнутые плоскости крыши, выберите 3D> Создать вид в перспективе> Полный обзор перспективы .
   • Используйте клавиши со стрелками на клавиатуре, чтобы рассмотреть структуру под разными углами.
   • Когда вы смотрите на конструкцию сбоку, становится виден зазор между плоской и изогнутой плоскостями крыши.

Чтобы соединить плоскости крыши:

1. Эту проблему легко исправить с помощью инструмента редактирования «Соединить плоскости крыши» . Вернитесь к виду плана этажа и щелкните одну из передних плоскостей крыши рядом с краем, смежным с плоскостью плоской крыши, чтобы выбрать ее и отобразить ее маркеры редактирования.
2. Нажмите на маркер редактирования, который отображается на краю, где вы щелкнули, и перетащите его в плоскость плоской крыши, чтобы два края, которые вы хотите соединить, были четко различимы.

3. Не снимая выделения с изогнутой плоскости крыши, нажмите кнопку редактирования Соединение плоскостей крыши   , а затем щелкните плоскую плоскость крыши рядом с краем, с которым вы хотите соединиться. Края крыши будут двигаться, соединяясь в наиболее подходящем месте.

4. Повторите этот процесс с другой изогнутой плоскостью крыши, а затем выберите 3D> Создать перспективный вид> Полный обзор перспективы   , чтобы убедиться, что ваши плоскости крыши теперь соединяются правильно.

Процесс создания бочкообразной крыши над основной секцией конструкции вместо передней секции практически идентичен описанному выше: сгруппируйте-выделите плоскости крыши; укажите их как изогнутые; а затем с помощью инструмента редактирования «Соединить плоскости крыши» правильно соедините края плоскости крыши.

Примечание: Описанную выше процедуру можно использовать для соединения изогнутых плоскостей крыши с крышами любого стиля с плоскими плоскостями, а не только с двускатными крышами.

Статьи по теме

Установка накладок на стену Видео по установке

Безопасные платежи

Совместимые системы:

Пошаговое руководство по установке

1. Отшлифовать щель в стене

   Выбейте щель в стене с помощью долота или угловой шлифовальной машины. (Отделка стен или свинцовый отлив всегда должны находиться на расстоянии не менее 150 мм от настила крыши.

2. Обрезка лишней резиновой мембраны

   После установки резиновой мембраны (следуйте основному руководству по установке) обрежьте лишнюю мембрану с помощью острого ножа по выемке в стене.

3. Разрезанная мембрана на торце стены

   Разрежьте резиновую мембрану вертикально или под углом от угла с помощью острого ножа.

4. Обрезать эластоформную ленту по размеру

   Отрежьте эластомер по размеру. Лента должна иметь ширину не менее 150 мм и простираться от желоба до настила и вдоль крыши не менее чем на 75 мм (3 дюйма). Требуемый стандартный размер ленты 225 мм x 150 мм на конец

5. Нанесение резиновой грунтовки

   Нанесите резиновую грунтовку и дайте высохнуть.

6. Установка эластичной ленты

   Установите эластоформную ленту, начиная с верхней части стены.

7. Лента из эластоформа пресс-формы в положение

   Сформируйте ленту Elastoform в нужном положении, натянув ленту там, где это необходимо. СОВЕТ: Держите ленту в теплом месте перед использованием, это поможет ее формуемости.

8. Приложить давление к эластоформной ленте

   Прижмите ленту Elastoform с помощью силиконового шовного валика и мелкого валика.

9. Установка отделки стены

   Установите обшивку стены в паз. Дополнительные обшивки стен должны располагаться внахлест не менее чем на 75 мм (3 дюйма).

10. Отделка стенки сверла

    Просверлите отделку стены и стену сверлом по каменной кладке на 7 мм.

11. Вставка-заглушка

    Вставьте необработанную заглушку в отверстие.
