Примыкание профнастила к дымоходу: как загерметизировать, герметизация дымохода, проход вентиляции через кровлю, как закрыть трубу от дождя, как сделать примыкание, проход

Содержание

как загерметизировать, герметизация дымохода, проход вентиляции через кровлю, как закрыть трубу от дождя, как сделать примыкание, проход


Содержание:


Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).


Почему случаются протечки


Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.



В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

  • Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: «Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать»).
  • Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
  • Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
  • Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила


Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.



Наиболее оптимальными местами организации прохода считаются такие участки:

  • На коньке. Это самое практичное место для выведения трубы. Делая проход дымохода через кровлю из профнастила в этом месте, не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
  • Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.


Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

Как заделать проход прямоугольной трубы — герметизация


Для организации дымохода и вентиляции кровли из профнастила часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.



Для оформления стыка фартуком потребуется выполнить следующие действия:

  1. Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
  2. Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
  3. После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
  4. При размещении нижней части фартука соблюдают нахлест в 10-15 см.
  5. Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.



Лучше всего, чтобы доборные элементы для оформления участка примыкания кровли и прямоугольного дымохода, были изготовлены из того же материала, что и кровельное покрытие. Производители профилированных листов специально для этих целей выпускают защитные фартуки. Читайте также: «Как обойти трубу на крыше профнастилом – варианты обшивки и обхода».

Как загерметизировать стык кровли с овальной и круглой трубой


Для организации прохода трубы через кровлю из профнастила может использоваться оцинкованная стальная труба с круглым сечением. В этом случае заделка стыков примыкания не представляет большой сложности. Именно для этих целей предназначены эластичные проходки воронкообразного типа. Материалом для их изготовления обычно выступает латекс и синтетический каучук. Обычно они входят в комплектацию скатных и плоских крыш.



Процесс работы по герметизации стыка с помощью эластичной проходки выглядит так:

  • Подбор подходящей по размеру эластичной проходки.
  • Обрезание узкой части для обеспечения плотного обхватывания трубы.
  • Удаления с трубы защитного зонтика и дефлектора, с последующим аккуратным натягиванием эластичной проходки. Изделие должно закрыть весь отрезок трубы.
  • Фиксация основания проходки к поверхности кровли облегчается наличием самоклеящейся основы. Также можно применить силиконовый герметик или кровельные саморезы.
  • На завершающей стадии монтируется декоративный фартук. Он выглядит как колпак, и тонируется под цвет кровли. Фартук предназначен для защиты эластичной проходки от солнечного излучения и механических воздействий.



Подбор размера эластичной проходки играет ключевое значение в обеспечении надежной герметизации стыка. Когда изделие неплотно лежит на трубе, приходится дополнительно использовать герметик и стальной хомут. Проходки маленького диаметра при попытке надеть на дымоход могут разрываться.


Как сделать герметизацию трубы на крыше из профнастила — пошаговое видео и фото

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Содержание статьи

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

  • Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
  • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
  • Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
  • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

  • На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
  • На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

  1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
  2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
  3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
  4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
  5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубы

Схема сборки фартука

Элементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

  1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
  2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
  3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
  4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходка

Схема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

Видео-инструкция

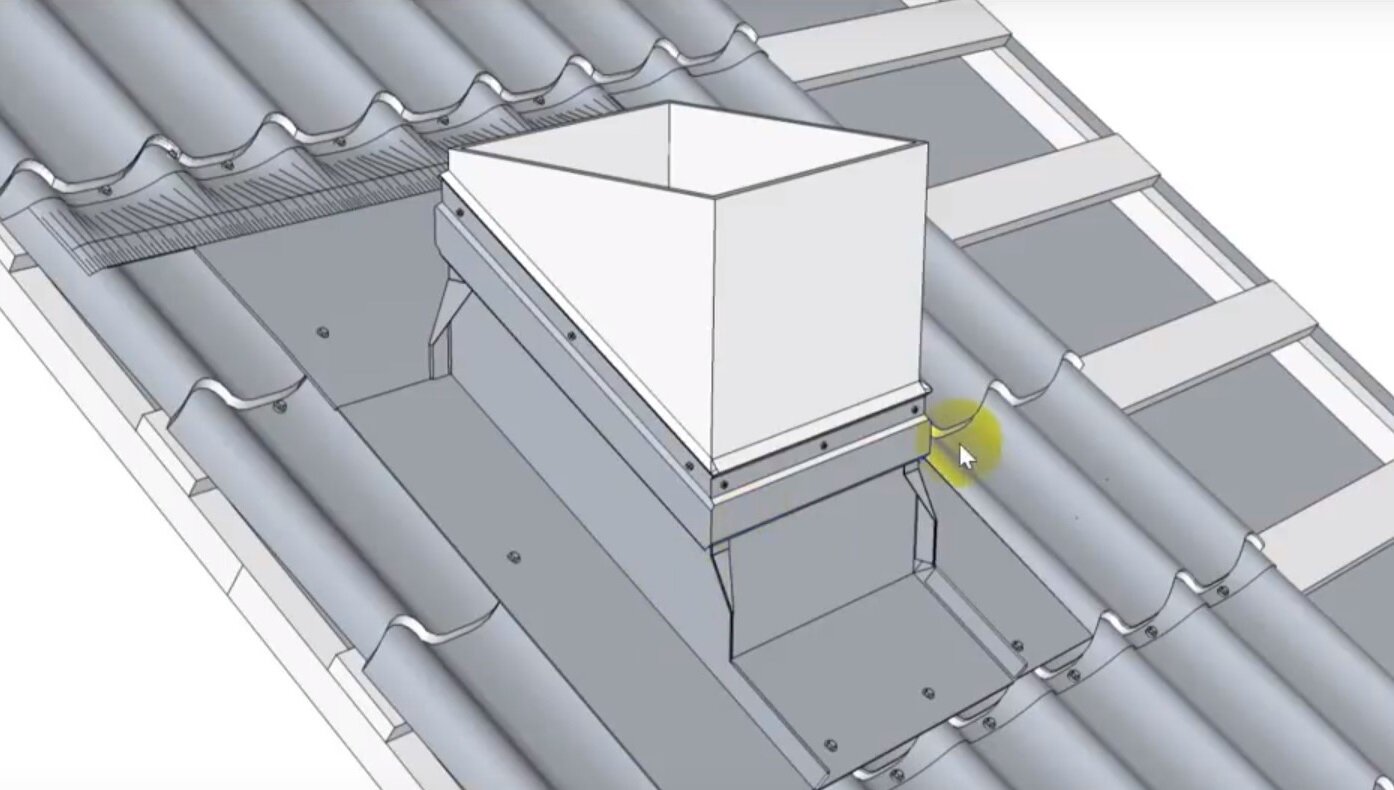

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

Примыкание к прямоугольной дымовой трубе

Рис.1 Устройство примыкания кровельного материала к прямоугольной трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого «галстука». Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Рис.2 Края планок заводятся в штроб

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

Рис.3 Готовый оклад для дымохода

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус — переплата за материал, плюс — экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

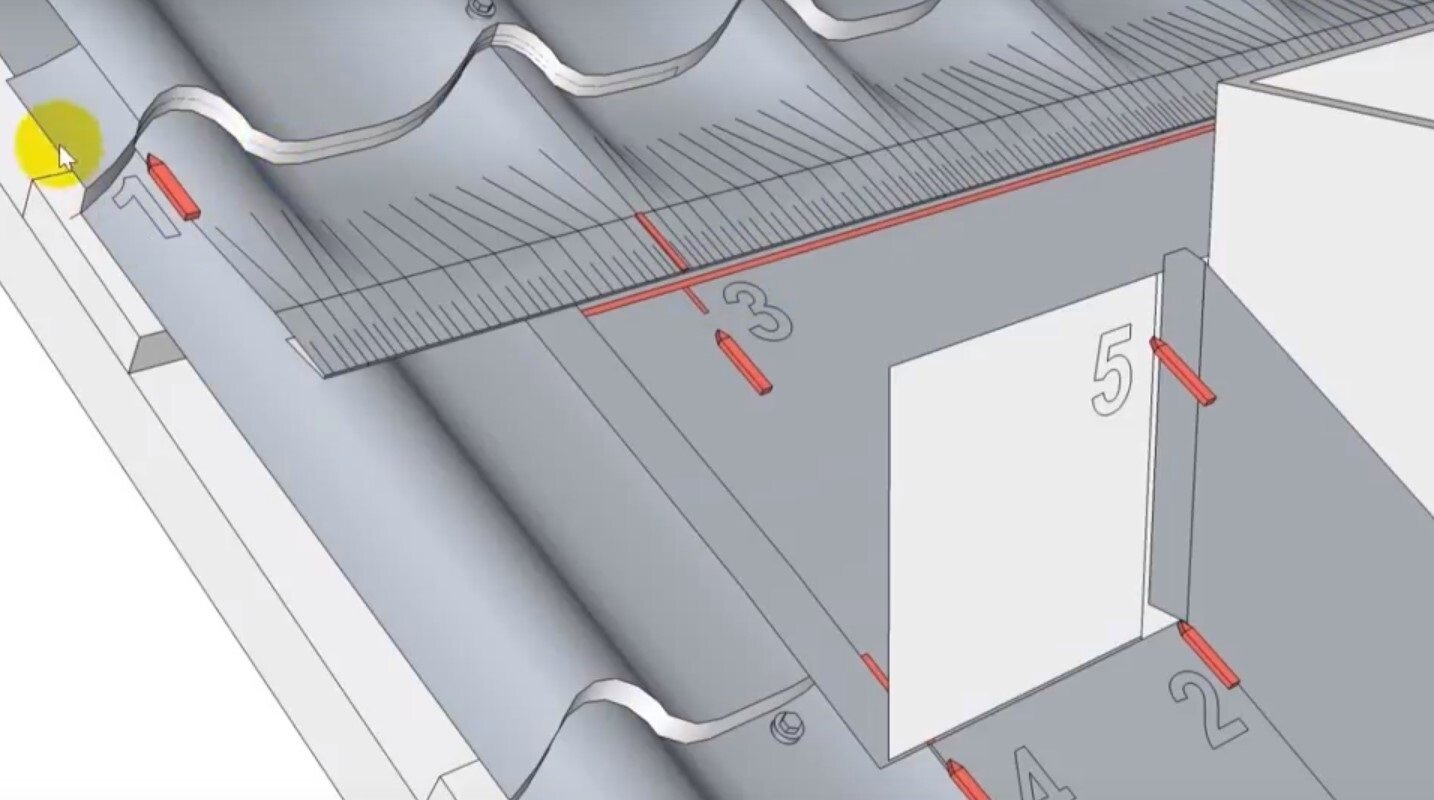

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Оклад примыкания кровли к дымовой трубе

Все размеры заданы в миллиметрах. Угол γ — уклон крыши относительно горизонта.

Схема раскроя оцинкованного листа для изготовления оклада

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу «крашенного» кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Таким образом можно надежно установить узел примыкания трубы и кровли.

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

  • высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
  • технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
  • шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

  • Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
  • Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
  • Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
  • Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
  • Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
  • Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
  • Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
  • Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
  • Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
  • Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
  • Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
  • Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
  • Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
  • Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
  • Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
  • Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

  • Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
  • Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
  • Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
  • Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
  • Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
  • Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
  • Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
  • Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

  • Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
  • Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
  • Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
  • Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
  • Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
  • Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
  • Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

  • Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
  • Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
  • Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
  • Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
  • Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
  • Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
  • Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

  • Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
  • Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
  • Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
  • Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
  • Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
  • Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
  • Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
  • Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

Готовый обход дымохода должен выглядеть со всех сторон вот так:



















Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

  • Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
  • Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
  • Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
  • Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
  • Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
  • Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
  • Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

Примыкание к дымоходу — кровля вокруг и планка примыкания

Наиболее часто при монтаже крыши возникают вопросы как правильно сделать проход для дымохода, какие материалы при этом использовать. А также как организовать примыкание кровельного материала таким образом, чтобы обеспечивалась герметичность всей кровли. Порой такие вопросы ставят в тупик не только новичков, но и опытных строителей.

Большинство специалистов сходится во мнении, что дымоход лучше всего располагать рядом с коньком крыши. Это позволит создать наиболее прочный узел примыкания кровельного покрытия к трубе. Кроме того, такое расп

оложение позволит минимизировать скопление снега возле дымоходной трубы, что соответственно уменьшает вероятность возможных протечек.

Изначально необходимо определить место выхода трубы через кровлю.

Важно: не стоит располагать дымоход рядом с мансардными окнами или в ендовых, так как такое примыкание будет иметь сложную конструкцию, что увеличивает вероятность протечек и разгерметизации крыши

При проведении монтажных работ следует учитывать правила пожарной безопасности. Потому что высокая температура печных газов может нарушать целостность кровельного пирога или привести к его возгоранию. При этом обрешетка должна быть жесткой, это достигается установкой специального короба, в котором и находиться труба. Монтаж данного короба заключается в установке дополнительных поперечных балок между стропилами.

Важно: структура кровельного пирога должна быть неизменной по всему периметру крыши.

Следует также заострить внимание на местах соединения кровельного материала и трубы, они должны быть герметизированы, обеспечен отвод воды. Для этого применяют специальный защитный фартук. Материалы, которые будут использоваться в работе, должны соответствовать основному кровельному покрытию. В зависимости от формы дымохода используют как готовые конструкции, так и изготовляют их самостоятельно.

Примыкание кровли из металлочерепицы к дымоходу

На крышах, покрытых металлочерепицей используют специальные планки примыкания. Их изготавливают из того же материала, что и металлочерепица.

Важно: отделку дымохода делают до укладки основного кровельного покрытия, это позволит предотвратить возможное повреждение и загрязнение материала.

На дымоходной трубе отмечается высота верхней защитной полоски, после чего в этом месте делается штроба. Укладку защитного фартука начинают с нижней стены. Монтаж делают внахлест, заводя верхний край в специальный желоб. Герметичность соединения обеспечивается специальным герметикам на основе силикона. Далее производится установка так называемого галстука — это лист металла, который укладывают непосредственно под фартук. Его основная задача предотвратить попадание воды в проход дымохода и отвести ее. После этого осуществляется укладка металлочерепицы вдоль трубы и завершается процесс монтажа установкой внешнего декоративного фартука на кровлю. Его установка подобна укладке нижних элементов, единственное не требуется штробления стен дымохода. Все стыки заполняют герметикам.

Важно: если ширины дымоходной трубы более 80 см, то в верхней части требуется оборудование специальной разуклонки, которая позволит отводить воду и снежные массы.

В соответствии с этим принципом выполняются работы по примыканию крыши из профнастила к дымоходной трубе. Также важно учесть тот момент, что вся вода, должна отводится от дымохода по склону крыши. Поэтому защитный фартук должен устанавливаться таким образом, чтоб его верхняя часть находилась под листом профнастила. Разуклона на крыше из профнастила выполняется в виде двух коротких ендовы.

Примыкание черепичной кровли

Примыкание дымохода к кровле из черепицы выполняют с помощью специальной эластичной ленты, которые закрепляют вдоль всего стыка. Располагают эту ленту таким образом, чтобы один ее конец заходил на трубу, а второй располагался под черепичным покрытием. Специальные ленты изготавливают из алюминиевого сплава, на одну из стороны которой нанесен клеящий состав. Для надежности данное крепление сверху фиксируют с помощью специальных металлических планок, для крепления которых используют термостойкие дюбели. Все места стыков и креплений дополнительно обрабатывают герметиком.

Устройство дымохода круглого сечения

При обустройстве дымовой трубы круглого сечения следует иметь ввиду, что она не должна вплотную прилегать к деревянным стропилам. Поэтому необходимо также установить специальный короб, чтобы расстояние от трубы к коробу было в пределах 13-25 см. Узнать более подробно это значение для каждого вида материала трубы и кровли можно в нормативных документах по пожарной безопасности.

Важно: паро- и гидроизоляция должны быть непрерывными на всех участках кровли.

Внутреннюю часть короба заполняют негорючим материалом, чаще всего в этих целях используют базальтовое волокно. Полотно пароизоляции и гидроизоляции закрепляют снаружи короба. После чего делают сплошную обрешетку в месте примыкания трубы. Сама по себе дымоходная труба — это трехслойная конструкция, внешний слой которой выполнен из нержавеющей стали.

Важно: между трубой и креплением должен оставаться зазор, так как размеры трубы могут меняться из-за расширения-сжатия.

Изначально укладывают защитный металлический фартук, который представляет собой листы металла прикрепленные к основанию кровли. В местах стыка фартука и трубы используются специальные хомутовые соединения — мастер флеш. Универсальность данного уплотнителя позволяет его использовать на трубах различного диаметра. А конусная конструкция наиболее лучше позволяет повторить угол наклона крыши. Таким образом обеспечивается герметичность покрытия на различных кровельных материалах.

При выборе уплотнителя мастер флеш следует учесть несколько нюансов:

  • диаметр уплотнителя должен быть меньше диаметра трубы, чтобы он плотно облегал ее и обеспечивал надежную герметичность соединения.

  • закрепляют мастер флеш к кровельному материалу с помощью фланцевого соединения, для надежности которое обрабатывают дополнительно герметикам.

  • уплотнитель выдерживает перепады температур от -60 до +250 градусов, устойчив к ультрафиолетовому излучению, не горюч, средний срок службы порядка 20 лет.

Также на трубных дымоходах может использоваться метод оформления примыкания с помощью алюминиевой или свинцовой ленты. Перед этим также делают установку защитного фартука, все детали очищают от мусора и обеззараживают. После чего приклеивают ленту таким образом, чтобы ее верхний край заходил на трубу, а нижний на фартук под кровельный материал.

Важно: верхняя часть проходки примыкания трубы к кровле должна заводится или под кровельный материал, или под крепление конька, это позволит максимально предотвратить возможные протечки.

ВИДЕО

Как заделать трубу на крыше из профнастила

Если правильно уложить профнастил на крышу, то это стопроцентная гарантия избежать протечек. А это самый важный критерий надежности кровельного покрытия. Правда, необходимо отметить, что в любой крышной конструкции есть несколько элементов, которые создают примыкание к профилированным листам. Это конек, ендовы, фронтальные планки и так далее. Но, как показывает практика, самый опасный элемент, где могут произойти протечки – это труба, торчащая из крыши. Чаще всего это печные трубы.

Старые печники, зная об этой проблеме, делали специальное утолщение, когда возводилась печная труба из кирпича. В настоящее время об этом уже практически никто не вспоминает тем более современные трубы имеют круглое сечение, и часто изготавливается из металла или других материалов, но только не из кирпича. Потому что последний вариант сложен в исполнении и требует знания определенных нюансов сооружения, о которых молодые мастера и не знают.

Что нужно сделать, чтобы в местах примыкания трубы и профнастила не происходили протечки? Нужна хорошая герметизация стыков. Хотя специалисты отмечают, что и месторасположения печной трубы будет влиять на эту проблему, потому что установка ее ближе к свесу (карнизу) создает условия повышения объема воды, которая стекает по скату крыши. Чем больше воды, тем повышается вероятность протечки.

Но и это еще не все. Специалисты отмечают, что установленная выше по скату печная труба имеет наименьшую длину, которая располагается в зоне холодного воздуха. А это минимальное конденсация влажного воздуха, который является причиной нарастания сажи и пыли на внутренних поверхностях трубной конструкции. Плюс при конденсации выходящих газов образуется на стенках трубы кислота, которая разъедает материал (кирпич, металл и так далее). Кстати, в СНиПе под номером 41-01-2003 под названием «Отопление, вентиляция и кондиционирование» точно указывается высота установки печной трубы, но вот о точном месте установки ничего не говориться.

Давайте по отдельности рассмотрим несколько конструкций печных труб, проходящих через профнастильную кровлю. И определимся, как можно заделать стыки между ними.

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

  • Сначала она наносится на нижний край дымохода.
  • Затем заделываются стыки примыкания по бокам трубной конструкции.
  • И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Место примыкания трубы, проведенной через проход в коньке на крыше из профнастила

Самый простой вариант, как заделать проведенную через профнастил трубу, это когда она торчит из конька крыши. К тому же этот вариант обеспечивает максимум надежности, потому что в такой конструкции не образовываются снеговые карманы. Именно их наличие повышает вероятность образования протечек. Правда, у такого варианта есть и свой достаточно большой минус. Чтобы провести трубу через конек крыши, необходимо последний разделить. А значит, придется под края участков монтировать дополнительно две опорные стойки. Герметизация же примыкания проводится тем же фартуком, только другой конфигурации. Изготавливаются они из гладкого металлического листа.

Внимание! Обычно пространство между фартуком и профнастилом заполняется силиконовым герметиком. Сегодня производители предлагают использовать самоклеящиеся ленты, изготовленные из бутилкаучука.

Верхний участок примыкания между фартуком и самой трубой герметизируется по стандартной технологии. То есть, при помощи верхних планок фартука, которые обязательно поверх закрываются силиконовым герметиком.

Место примыкания трубы, проведенной через проход в скате на крыше

К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.

Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.

Внимание! Если верхняя плоскость трубы имеет размер больше 80 см, то на него необходимо установить фасонный фартук, в котором есть такая часть, как разуклонка.

Посмотрите на фото ниже, и вы сразу все поймете. Это похоже на волнорез, который отводит стекающую воду по крыше в две разные стороны от трубы.

Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.

Примыкание профнастила к печной трубе с круглым сечением

Сегодня современные печи комплектуются дымоходами круглого сечения, которые изготавливаются из металлического листа, уложенного в несколько слоев с прокладкой утеплителей. Вариантов герметизации таких конструкций немало.

Вот только самые часто используемые.

  1. Проход такой трубы герметизируется с помощью материалов, изготовленных на основе битума. Чаще всего используются для этой операции рулонные виды.
  2. Установка самоклеящейся фольгированной ленты с битумным нижним слоем. Кстати, фольга является отличным защитным слоем, который противостоит солнечным лучам.
  3. Монтаж специальных фартуков, которые выпускаются в виде колпаков. Их еще называют кровельный проход. Достаточно простое и надежное приспособление. Его надевают на круглую трубу и края прикрепляют к обрешетке кровли.

Если под кровлей дома располагается отапливаемая мансарда, то проход под трубу обязательно не только герметизируют, но и утепляют. Зазор между трубой и фартуком прокладывают специальной термостойкой прокладкой. Она крепится на плоскость круглой трубы.

Как видите, заделать зазор между трубой печи или вентиляции можно разными способами. Все зависит от формы трубного элемента. Главное – точно следовать технологии установки фартука, потому что именно является важным звеном в герметизации участка примыкания.

как обойти круглую трубу на крыше профнастилом

Содержание статьи

Как обойти трубу на крыше профнастилом – варианты обшивки и обхода

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.

Оптимальный вариант расположения дымовой трубы — коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Особенности установки дымоходной трубы

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

  • Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
  • Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
  • Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Расстояние от трубы до конька в 50-70 см можно назвать самым оптимальным. В этом случае риск протекания кровли и образования снежных карманов становится минимальным.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

  • Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
  • Одевают прокладку.
  • Выбирают фланец нужной формы.
  • В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
  • Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления. При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям.

Непосредственно утепление выполняется следующим образом:

  • Трубу обкладывают клинкерным кирпичом.
  • Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами.

В этой ситуации следует учитывать некоторые особенности:

  • Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
  • Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Обустройство короба для герметизации

Установка трубы на крыше из профнастила предполагает дальнейшую герметизацию с помощью обустроенного короба, для чего необходимо выполнить следующие действия:

  • В кровле сделать отверстие так, чтобы расстояние от трубы до обрезанных кромок кровли соответствовало пожарным нормативам.
  • Дымоход и примыкающие к нему кромки обрабатывают теплоизоляционным материалом.
  • Монтируют короб из профнастила или оцинкованного железа, обшивая трубу по периметру полосками шириной до 40 см.
  • Если скаты крыши имеют уклон больше 30 градусов, то требуется обустройство вокруг трубы металлического отвода дождевой воды.
  • В пространство между стенками короба и трубой укладывают утеплитель. Оптимальным вариантом в этом случае будет базальтовая вата.

Как обделать трубу алюминиевым фартуком

Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.

Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.

Как обойти трубу на крыше профнастилом?

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

  • На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
  • Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
  • Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

  • Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
  • Потом одевают прокладку.
  • Для фланца выбирают нужную форму.
  • Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

  1. Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
  2. Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

  • Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
  • Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
  • В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
  • Элементы короба (воротник) соединяют способом внахлестку и припаивают.
  • При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
  • Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями. Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Как заделать трубу на крыше из профнастила своими руками

Если правильно уложить профнастил на крышу, то это стопроцентная гарантия избежать протечек. А это самый важный критерий надежности кровельного покрытия. Правда, необходимо отметить, что в любой крышной конструкции есть несколько элементов, которые создают примыкание к профилированным листам. Это конек, ендовы, фронтальные планки и так далее. Но, как показывает практика, самый опасный элемент, где могут произойти протечки – это труба, торчащая из крыши. Чаще всего это печные трубы.

Старые печники, зная об этой проблеме, делали специальное утолщение, когда возводилась печная труба из кирпича. В настоящее время об этом уже практически никто не вспоминает тем более современные трубы имеют круглое сечение, и часто изготавливается из металла или других материалов, но только не из кирпича. Потому что последний вариант сложен в исполнении и требует знания определенных нюансов сооружения, о которых молодые мастера и не знают.

Что нужно сделать, чтобы в местах примыкания трубы и профнастила не происходили протечки? Нужна хорошая герметизация стыков. Хотя специалисты отмечают, что и месторасположения печной трубы будет влиять на эту проблему, потому что установка ее ближе к свесу (карнизу) создает условия повышения объема воды, которая стекает по скату крыши. Чем больше воды, тем повышается вероятность протечки.

Но и это еще не все. Специалисты отмечают, что установленная выше по скату печная труба имеет наименьшую длину, которая располагается в зоне холодного воздуха. А это минимальное конденсация влажного воздуха, который является причиной нарастания сажи и пыли на внутренних поверхностях трубной конструкции. Плюс при конденсации выходящих газов образуется на стенках трубы кислота, которая разъедает материал (кирпич, металл и так далее). Кстати, в СНиПе под номером 41-01-2003 под названием «Отопление, вентиляция и кондиционирование» точно указывается высота установки печной трубы, но вот о точном месте установки ничего не говориться.

Давайте по отдельности рассмотрим несколько конструкций печных труб, проходящих через профнастильную кровлю. И определимся, как можно заделать стыки между ними.

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

  • Сначала она наносится на нижний край дымохода.
  • Затем заделываются стыки примыкания по бокам трубной конструкции.
  • И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Место примыкания трубы, проведенной через проход в коньке на крыше из профнастила

Самый простой вариант, как заделать проведенную через профнастил трубу, это когда она торчит из конька крыши. К тому же этот вариант обеспечивает максимум надежности, потому что в такой конструкции не образовываются снеговые карманы. Именно их наличие повышает вероятность образования протечек. Правда, у такого варианта есть и свой достаточно большой минус. Чтобы провести трубу через конек крыши, необходимо последний разделить. А значит, придется под края участков монтировать дополнительно две опорные стойки. Герметизация же примыкания проводится тем же фартуком, только другой конфигурации. Изготавливаются они из гладкого металлического листа.

Верхний участок примыкания между фартуком и самой трубой герметизируется по стандартной технологии. То есть, при помощи верхних планок фартука, которые обязательно поверх закрываются силиконовым герметиком.

Место примыкания трубы, проведенной через проход в скате на крыше

К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.

Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.

Посмотрите на фото ниже, и вы сразу все поймете. Это похоже на волнорез, который отводит стекающую воду по крыше в две разные стороны от трубы.

Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.

Примыкание профнастила к печной трубе с круглым сечением

Сегодня современные печи комплектуются дымоходами круглого сечения, которые изготавливаются из металлического листа, уложенного в несколько слоев с прокладкой утеплителей. Вариантов герметизации таких конструкций немало.

Вот только самые часто используемые.

  1. Проход такой трубы герметизируется с помощью материалов, изготовленных на основе битума. Чаще всего используются для этой операции рулонные виды.
  2. Установка самоклеящейся фольгированной ленты с битумным нижним слоем. Кстати, фольга является отличным защитным слоем, который противостоит солнечным лучам.
  3. Монтаж специальных фартуков, которые выпускаются в виде колпаков. Их еще называют кровельный проход. Достаточно простое и надежное приспособление. Его надевают на круглую трубу и края прикрепляют к обрешетке кровли.

Если под кровлей дома располагается отапливаемая мансарда, то проход под трубу обязательно не только герметизируют, но и утепляют. Зазор между трубой и фартуком прокладывают специальной термостойкой прокладкой. Она крепится на плоскость круглой трубы.

Как видите, заделать зазор между трубой печи или вентиляции можно разными способами. Все зависит от формы трубного элемента. Главное – точно следовать технологии установки фартука, потому что именно является важным звеном в герметизации участка примыкания.

Примыкание профнастила к кирпичной трубе. Обвязка дымохода: гарантия герметичности

Приоритет автономного отопления частного дома становится все более очевидным. Помимо значительной экономии, это возможность самостоятельно выбирать альтернативные способы обогрева. Среди достаточного количества доступных вариантов по-прежнему популярно печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.

Любое автономное отопление, кроме электрического, требует отвода продуктов сгорания через дымоход. Сегодня достаточно материала, с помощью которого это можно организовать. В том случае, если это огнеупорный кирпич, лучше всего защитить его от негативного воздействия агрессивных факторов окружающей среды с помощью облицовки.

При строительстве дома часто возникает вопрос: как обшить дымоход профнастилом?

Облицовка дымохода — это своего рода щит, предотвращающий образование конденсата в результате взаимодействия разницы температур окружающей среды и дымохода.

Отделка дымохода — начало отделочных работ кровли, иначе можно повредить готовую кровлю или испачкать ее. Визуально и сам дымоход, и кровельное покрытие должны составлять гармоничный тандем, поэтому для их обшивки целесообразнее всего выбирать одинаковые материалы.

В зависимости от того, какие материалы предполагается использовать для отделки, предусмотрено несколько вариантов облицовки. Каждый из них имеет ряд положительных характеристик, однако у каждого есть свои недостатки.

Готовый заводской проект дымохода

Клинкерный кирпич и плитка

Довольно распространенный способ — использование в отделке клинкерной плитки или кирпича. Достаточная степень прочности, устойчивость к погодным условиям и перепадам температур — основные его преимущества. К тому же это облицовочное покрытие не боится грязи, что немаловажно с эстетической точки зрения. Один минус: необходимость использования полнотелого клинкерного кирпича, посаженного на специальный клинкерный раствор, определяет дороговизну работ.Поэтому этот метод в большинстве случаев недоступен широкому кругу потребителей.

Сборные конструкции

Можно обшить дымоходы заранее подготовленным материалом. Как правило, это заводской вариант трубы, имеющий стальной швеллер. С помощью кирпича, армированной сетки, штукатурки дымоходы доведены до идеального состояния.

Гипс

Говоря о дымоходе, подразумевающем бюджетный вариант облицовки, стоит вспомнить старый проверенный способ штукатурки лепниной.Несмотря на то, что этот способ считается самым бюджетным, он не менее прочен и надежен.

В качестве альтернативных методов можно рассмотреть использование цементно-волокнистых плит, шифера и др.

Профнастил — приоритет выбора облицовочного материала

Рынок отделочных и облицовочных материалов достаточно разнообразен. Основными критериями, обосновывающими выбор того или иного варианта, являются надежность, прочность, долговечность. Однако не менее важна цена материала и простота его монтажа.

Схематическое изображение кожуха дымохода

Профнастил

наиболее полно отвечает всем вышеперечисленным требованиям благодаря своим высоким техническим характеристикам:

  • Устойчивость к перепадам температур,
  • Продолжительность эксплуатационного периода,
  • Легкость и быстрота установки,
  • Простота обслуживания
  • Низкий удельный вес
  • Низкая стоимость.

Профнастил одинаково хорошо подходит для облицовки кровли и облицовки дымохода.К тому же он выглядит довольно эффектно, добавляя конструкции респектабельности, солидности, подчеркивая стиль.

Профнастил

имеет достаточно широкую цветовую палитру, что позволяет реализовать любое дизайнерское решение.

Разновидности профнастила для облицовки дымохода

Широкий ассортимент профилированных листов значительно расширяет границы доступных облицовочных решений. Среди выпускаемых типов можно выделить:

Как обойти дымоход с гофрокартоном

  • Листы комбинированного типа, применяемые при организации различных конструкций ограждающего и отделочного характера,
  • Поддерживающие типа гофрированный картон, характеризуется повышенной прочностью,
  • Профлист алюминиевый, отличается долгим сроком службы и повышенной влагостойкостью,
  • Окрашенные листы профилированного пола,
  • Оцинкованный
  • Кровля
  • Облицовка.

Каждый из видов может использоваться как отделочный материал, поэтому приоритет выбора определяет цену вопроса.

Тонкости облицовки дымохода

Обшивка дымохода профнастилом — лучший вариант отделки. Однако прежде чем приступить к его покупке, необходимо знать о некоторых нюансах его хранения и тонкостях работы с ним.

Приобретая профнастил, необходимо позаботиться о соблюдении условий хранения.Для этих целей больше всего подходит сухое, хорошо проветриваемое помещение. Материал крепится в строго горизонтальном положении на ровной поверхности. Принудительное хранение на открытом воздухе обязательно должно включать покрытие плотной водонепроницаемой пленкой.

Изначально необходимо сделать каркас из металла. Именно он является основой, к которой будет непосредственно крепиться кожа. Механизм крепления обеспечивает нахлест одного угла листа на другой. Долговечность монтажа достигается за счет использования шурупов.Эстетическую привлекательность стыкам придают специальные уголки, используемые для отделки.

От того, насколько качественно будет проведен монтаж, будет зависеть совершенство внешнего вида, его прочность, долговечность. Принципиально важно обеспечить максимально ровное расположение листов нижнего ряда. Возникающие погрешности в геометрии листа легко исправляются дополнительными компонентами в процессе установки.

Учитывая негативное отношение профлистов к высокотемпературным условиям, следует сразу же отбросить мысли об использовании болгарки при проведении этапов снятия шкуры.Идеальные инструменты — электрический лобзик и циркулярная пила со специальным полотном.

Строгое соблюдение требований гарантирует корректность работы. В результате дымоход не только останется довольным, но и заслужит множество обнадеживающих отзывов.

Дымоход необходим в любом доме, где установлен отопительный котел или печь, даже после установки котла необходимо будет решить вопрос с удалением продуктов сгорания. Кроме того, существуют декоративные дымоходы, не обладающие какими-либо функциональными свойствами, но являющиеся важным элементом дизайна кровли.Для декоративной отделки дымохода можно использовать самые разные материалы, и выбор постоянно расширяется.

Варианты и особенности экстерьера

Отделка дымохода на крыше выполняет декоративную роль. Чтобы избежать максимального дымоудаления и предотвращения образования конденсата, внешняя часть трубы должна быть изолирована, а изоляционные материалы нуждаются в обязательной внешней защите. Отделка трубы дымохода должна гармонировать с дизайном крыши, и это сделает конструкцию дымохода законченным элементом декора.

Вариантов отделки очень много, можно назвать самые актуальные из них:

Отделка дымохода с металлическим профилем снаружи

Отделка дымохода на крыше профнастилом — один из простых вариантов, с такой работой справится даже начинающий домашний мастер. Оцинкованный лист, оснащенный антикоррозийным покрытием, станет прочным и долговечным решением: он не горит, не разрушается под воздействием высокой температуры или сильных вибраций, а монтаж такой облицовки не занимает много времени.Однако это холодный материал, поэтому дымоход придется утеплить.

Отделка дымохода металлическим профилем выполняется после возведения металлического каркаса. На него накладываются металлические листы, чтобы обеспечить максимально прочное соединение. Чтобы листы были ровными, используют строительный уровень.

Металлический профиль крепится саморезами, удобнее выполнять эту работу отверткой. Между металлическим листом и дымоходом располагается слой негорючего утеплителя.

Отделка дымохода внутри дома

Камин или печь обычно монтируют в гостиной или офисе, поэтому необходимо провести дымоходы через второй этаж и чердак или чердак. Отделка дымохода внутри дома может быть очень разнообразной по внешнему виду, но в любом случае устанавливается на общей основе. Внутренняя отделка дымохода выполняется по следующей схеме:

  1. Для облицовки дымохода вокруг него делается каркас из металлического профиля, который обшивается специальными гипсокартонными листами.Они должны быть огнестойкими, это обеспечит пожаробезопасность дома. Такие листы обозначаются специальной аббревиатурой ГКЛО.
  2. Каркас утеплен: вокруг дымохода укладывается слой минеральной ваты или другого негорючего изоляционного материала.
  3. Гладкие листы гипсокартона отделываются любыми выбранными материалами: это могут быть обычные обои, керамическая плитка, штукатурка и многое другое. Такая отделка дымохода камина позволяет гармонично интегрировать его в пространство комнаты, а выбор материала зависит от стиля оформления интерьера.

Внутренняя отделка дымохода может иметь самые разные цвета, поэтому ее можно подобрать на любой вкус. Однако в любом случае рекомендуется выбирать негорючие материалы, чтобы не повышать риск возгорания. Это особенно важно в деревянном доме: стены, расположенные возле дымохода, а особенно все участки изгиба необходимо обработать антипиренами.

При устройстве дымохода неизбежно возникает вопрос, чем закрыть отводной патрубок.Перепад температур, влияние внешней среды и погодных условий — все это влияет на долговечность дымохода. Важная часть системы — ее декоративность. Красивая облицовка поднимет уровень эстетического восприятия кровли и придаст ей законченный вид.

Содержание:


Выбор материалов для отделки

Изначально при выборе материала для отделки дымохода необходимо учитывать его защитные возможности.Из негативных факторов, сокращающих срок эксплуатации дымохода — выделяют следующие:

  • влияние погоды
  • перепад температур в течение года,
  • высокая рабочая температура
  • ультрафиолетовое излучение.

Основной проблемой остается разница между высокими рабочими температурами и температурами наружного воздуха. Из-за этого в дымоходе образуется конденсат, который попадает в конструкцию и постепенно ее разрушает.Хорошая изоляция дымохода с помощью облицовочных материалов позволяет значительно снизить образование конденсата. Кроме того, важно следить за тем, чтобы облицовочные материалы соответствовали кровле. Используемый материал должен отличаться высокой степенью устойчивости к атмосферным явлениям и износостойкостью.

Отделка дымохода выполняется такими материалами:

  • Кирпич декоративный
  • плитка,
  • плиты цементные
  • рубероид
  • готовых решений.

Отделка дымохода декоративным кирпичом — наиболее практичный вариант. Особенно хорош в этом плане клинкерный кирпич. Не замечает загрязнений при эксплуатации и отлично сочетается с любым типом кровли. Клинкерная плитка отличается высокой механической прочностью и устойчивостью к атмосферным воздействиям и чаще используется для облицовки высоких тонких труб. Для мощной конструкции дымохода используется полнотелый кирпич, уложенный в шахматном порядке на специальный клей.

Штукатурка часто используется для декоративной отделки.Благодаря универсальности и доступной стоимости этот способ отделки применяется часто. Сам процесс нанесения материала аналогичен отделке фасадных стен, при этом выбор в сторону минеральной или акриловой разновидностей значительно увеличит срок службы.

Цементные плиты

хороши тем, что имеют небольшой вес и различные вариации текстуры, благодаря чему их можно использовать для воссоздания любой поверхности. При этом материал экологически чистый и негорючий.

Под рубероид часто используют профнастил. Представляет собой профилированный металлический лист, изготовленный из стального шлама методом холодной прокатки. Профнастил интересен тем, что помимо высоких защитных свойств и долговечности, он также имеет невысокую цену и достаточно декоративен. Металлоконструкции легкие и простые в установке, при этом они имеют привлекательный эстетический вид.

Оригинальное решение — использование сборных конструкций. Чаще всего это резиновые изделия, обеспечивающие тепло и гидроизоляцию.Широкий защитный фартук предохранит дымоход от попадания влаги и грязи в кровельный пирог, но он не является хорошим элементом дизайна. Он больше подходит для наружных дымоходных труб из нержавеющей стали.

Какие правила и нормы нужно соблюдать

Перед изготовлением облицовки важно обратить внимание на соответствие готовой конструкции нормам СНиП. Требования к отоплению и вентиляции включают следующие позиции:

  • Изоляция горячих поверхностей предусматривает укладку теплоизоляции, способной обеспечить перепад температур на поверхности облицовки и внутренней части до 20 ° С,
  • трубопроводы и воздуховоды должны быть выполнены из материалов, имеющих защитное антикоррозионное покрытие.Или из тех, которые сами по себе характеризуются коррозионной стойкостью,
  • свободное пространство между трубами и крышей необходимо покрыть негорючими кровельными материалами,
  • использование асбестовых материалов не допускается,
  • если топка топка углем, то в этом случае нельзя устанавливать дымоходные трубы из нержавейки,
  • отверстия дымохода не должны препятствовать свободному выходу дыма из дымохода,
  • Толщина дымовых труб из глиняного кирпича должна быть не более 120 мм, из жаропрочного бетона — 60 мм.

Ступеньки для обрезки кровли

  • Облицовочная отделка начинается с установки специального защитного фартука на выходе дымоходной трубы на крышу. Фартук укладывается в два слоя: один накручивается под кровлю, второй слой защитного фартука укладывается поверх покрытия. Контактные точки тщательно опломбированы.
  • Дополнительная отделка трубы требуется в таких случаях:
    • Недостаточная тяга в дымоходе,
    • оформление элементов дымохода, выходящих на крышу,
    • футеровка дымохода из простого кирпича, не имевшего должной эстетичности,
    • материалы, использованные для дымохода, не соответствуют стилю дома, выделяясь из общего вида,

Уплотнение трубы

Отделка дымохода на крыше в первую очередь начинается с обеспечения должной степени герметичности выхода трубы.Еще недавно правила предписывали возведение расширенной кирпичной кладки на выходе из трубы. Это требовалось для того, чтобы провести рубероид, чтобы заделать стык. В итоге дизайн получился довольно громоздким и непривлекательным с эстетической точки зрения. Современные материалы могут избежать таких требований и в то же время обеспечить эффективную герметизацию. Любой рубероид необходимо завернуть в прокладку дымоходной трубы. Далее вокруг трубы устанавливается защитный фартук.Сам фартук часто делают из оцинкованного металла толщиной 2-4 мм, но для устойчивости к атмосферным воздействиям требуется полимерное покрытие. Для фартуков всегда используются негорючие материалы, выдерживающие высокие температуры.

Самым оптимальным вариантом обеспечения качественной герметизации является сочетание гибкой ленты для герметизации и металлического фартука с полимерным покрытием. Лента изготовлена ​​из алюминиевой фольги с добавлением битума и полимерных материалов в качестве самоклеящегося слоя.Прокладывается под фартуком, при выходе дымохода на крышу. После укладки фартука на швы наносится прозрачный силиконовый герметик, который завершает герметизацию.

Шитье

Отделка дымохода кирпичом часто требует дополнительной облицовки. Как правило, в таких случаях требуется:

  • Кладка из простого кирпича,
  • при большой высоте трубы более двух метров над поверхностью кровли обеспечивается слабая тяга,
  • эстетических вкусов.

Кроме того, если воздуховоды имеют легкую пластиковую основу, то зачастую в кладке нет необходимости. В этом случае кожух просто закрывает раму, через которую проходят такие коммуникации.

В качестве материала каркаса часто используется профиль той же толщины и текстуры, что используется для гипсокартона. Причем все соединения производятся с помощью металлических дюбелей.

Обшивка дымохода листовым металлом — один из самых практичных методов.Затраты на оплату труда и стоимость материала минимальны; установка довольно проста. Обеспечивая надлежащую теплоизоляцию, поверхность кожи не будет подвергаться сильному нагреву, что позволит покрыть ее резиновой краской для дополнительной защиты от воздействия ультрафиолетового излучения металла и погодных условий. Также расцветка придаст дизайну дополнительную эстетичность.

Футеровка

Красивая отделка дымохода из кирпича часто подразумевает облицовку труб декоративным камнем искусственного или природного происхождения.В этом случае требуется изготавливать футеровку труб качественным декоративным кирпичом и обеспечивать прочность креплений надежными соединительными материалами. В противном случае при воздействии температур футеровка может отломиться от трубы. Но при этом стоит помнить, что качественный декоративный кирпич уже имеет должную степень эстетичности. Часто он не нуждается в дополнительной подкладке, так как не нарушает целостность выбранного состава. Если элементы обшивки имеют значительный вес, то в этом случае потребуется дополнительное усиление.Помимо клеевого состава по краям плитки часто используют метизы или дюбель.

Отделка дымохода внутри дома: выбор материала

В загородном доме камин или печь чаще встраивают в гостиной. Дымоход часто проходит через потолок и часто через все комнаты. В этом случае возникает необходимость гармонично вписать выступающие части в интерьер.

  • Сначала делается каркас из металлического профиля, который затем покрывается листами гипсокартона.Обычный материал для этого не подходит, поэтому потребуется лист огнестойкого гипсокартона, имеющий обозначение ГКЛО.
  • Для обеспечения теплоизоляции внутрь каркаса вставляется минеральная или стекловолоконная вата. Благодаря этому материалу поверхность листа готова к отделке любым материалом, включая даже простую поклейку обоев на лист.
  • Отделка дымохода внутри дома не требует особых затрат. Например, керамическая плитка или гипсовая лепнина прекрасно сочетаются со многими стилями интерьера.Некоторые элементы желательно выполнять в виде мозаики, особенно ее сочетания из стекла разных цветов.

Самый прочный и долговечный материал для внутренней и внешней отделки — клинкерный кирпич. Он хорошо подходит для интерьеров, оформленных в стиле минимализм, и зачастую не требует дополнительной отделки.

Штукатурка часто используется для внутренней отделки помещений в простоте и старине. Это древнейший способ, до сих пор сохраняющий множество приверженцев.

Выбор способа отделки в большей степени зависит от вкусовых предпочтений, так как правильная теплоизоляция дымохода позволит выполнить внешнюю отделку любым материалом.

Преимущества и недостатки облицовочных материалов

На рынке представлено огромное количество разнообразных материалов для отделки. Чтобы не запутаться в этом ассортименте, важно знать их отличительные виды, а также качества:

  • Сайдинг — пластиковая панель для внешней отделки.Их устанавливают в дымоход, если была предусмотрена качественная теплоизоляция. Материал требует установки на жесткую основу, не токсичен и не боится воды. В то же время он плавится при воздействии пламени или высокой температуры и отличается низкой прочностью и морозостойкостью.
  • Штукатурка отличается прочностью и устойчивостью к атмосферным условиям, но при этом достаточно трудоемка в укладке и отличается высокой стоимостью. Также нанесение штукатурки часто подразумевает последующий слой декоративного стиля или покраски.

  • Клинкерный кирпич ценится за прочность и долговечность. При этом его декоративные свойства тоже на высоте. Из его недостатков выделяется высокая цена: от 1000 руб за 1 м2, и его вес. Часто конструкция дымохода в этом случае потребует дополнительного усиления.
  • Керамическая плитка подходит исключительно для внутренней отделки. Устанавливается на ровных и плоских поверхностях, и в то же время требует предварительных подготовительных работ.Плитка отличается своей эстетичностью и невысокой ценой.
  • Профнастил — один из лучших материалов для отделки кровли и дымохода. Материал легкий, устойчивый к нагрузкам и погодным условиям. При этом производители предлагают широкую цветовую гамму. Из минусов профнастила выделяется его слабая звукоизоляция.
  • Металлочерепица хороша простотой монтажа и долговечностью. Отделка дымохода металлическим профилем обеспечит эстетику конструкции и ее устойчивость к воздействию климата.Как и профнастил, металлочерепица не способна обеспечить хорошую звукоизоляцию. В принципе, при отделке дымохода это не так важно.

Любой частный дом оборудован системой отопления. Это может быть газовый или твердотопливный котел, а может быть камин или русская печь. Обязательно наличие вентиляционной системы и системы отвода дыма или продуктов сгорания. Для этого на крыше устанавливается дымоход.

Дымоход — это часть кровли, которая должна быть эстетичной и гармонировать с общим видом дома и в то же время безупречно выполнять свое предназначение, несмотря на все негативные воздействия окружающей среды.Поэтому отделку дымохода на крыше необходимо производить согласно принятым нормам СНиП.

При некачественной работе могут возникнуть серьезные проблемы.

  • Незаконченные полностью или плохо заделанные зазоры между кровельным материалом и дымоходом могут протекать в кровлю. В большинстве случаев это самое уязвимое место на крыше.
  • Влага, попадая на деревянную стропильную систему, приводит к гниению, гниению и быстрому разрушению балок.
  • Существенно ухудшает тягу в дымоходе из-за плохой герметизации зазоров и скопления большого количества конденсата.

Любые строительные работы, особенно те, которые связаны с удалением дыма и продуктов горения из помещений, выполняются после консультации с пожарными службами и архитекторами. Где установить дымоход, решает заказчик, но все же стоит соблюдать некоторые правила.

  • Оптимальный вариант — установка рядом с коньком. В этом месте меньше всего скапливается снег, поэтому примыкание кровли к дымоходу будет меньше подвергаться воздействию атмосферных осадков и вероятность протечек значительно снижается.Кроме того, чем выше будет располагаться труба до конька кровли, тем ниже ее необходимо установить.
  • Не требуется устанавливать в долинах, местах скопления осадков. Даже если очень хорошо заделать дымоход гидроизоляционными материалами, герметиками, все равно нет гарантии, что крыша рано или поздно не протечет.
  • Чтобы дым из дымохода не попадал в мансардное окно, дымоход следует устанавливать как можно дальше от таких окон.
  • Не рекомендуется делать примыкание трубы к кровле жестким, иначе дымоход также обрушится при разрушении кровельной системы.

Присоединение дымохода к крыше

Труба дымохода может быть из разных материалов — металла, кирпича или асбестоцемента. На материал, из которого будет изготовлена ​​труба, влияют технические характеристики котла и топливо, используемое для отопления. Так, например, нормативные документы запрещают использование металлических дымоходов при сжигании угля и дров.

Материалы для уплотнения используются в зависимости от материала самой трубы, и каждый из них имеет свои стилистические особенности.

Квадратная и прямоугольная формы дымохода наиболее удобны для гидроизоляции, так как в продаже всегда есть декоративные детали для отделки.

Отделка круглого дымохода на крыше выглядит следующим образом:

  • монтируется по периметру ящика;
  • негорючий и не подлежащий высокотемпературной изоляции.

По нормам СНиП из соображений безопасности запрещается укладывать любой горючий рубероид на расстоянии менее 15-25 см.

При строительстве дымохода по его периметру устанавливают стропильную систему отдельно от основной кровельной системы. В качестве утеплителя можно использовать любой теплоизоляционный негорючий материал, но лучше всего минеральная вата.

В верхней части трубы устанавливаются сетки или металлические стержни для защиты от птиц.

Отделочные материалы для дымохода

От всех негативных воздействий, которым подвергается дымоход, будь то атмосферное или термическое, футеровка дымохода защитит.Ко всему прочему, отделка разными материалами сделает его более привлекательным.

  • Огнеупорный кирпич или плитка. Выложенные таким образом трубы будут гармонировать с любым кровельным материалом и, что привлекательно, на кирпич или черепицу практически незаметно. Материал выдерживает перепады температур. Все швы промазаны специальным составом.
  • Штукатурные трубы. Используется акрил, минерал или силикон, но можно использовать и обычный. Техника нанесения штукатурки не отличается от техники шпаклевки стен.К достоинствам материала можно отнести доступность, возможность окрашивания в любой цвет, простоту нанесения и универсальность.
  • Цементно-волокнистые плиты

  • легко справляются с большими перепадами температур, не подвержены воздействию солнечных лучей и являются экологически чистым негорючим материалом.
  • Дымоход на крыше можно отделать тем же материалом, что и сама кровля, например, профнастилом. В этом случае за достаточно небольшую стоимость можно получить привлекательный вид трубы.

Примеры уплотнения дымохода

Применение подручных средств для герметизации дымохода давно неактуально. Рынок строительных материалов пестрит различными готовыми решениями этого вопроса.

Следует помнить, что заделку щелей между дымоходом и кровлей нельзя проводить обычным силиконовым герметиком, специальным для этих целей, выдерживающим высокие температуры.

  • Для труб квадратной или прямоугольной формы вы можете приобрести или сделать себе металлический фартук, который представляет собой уголок из оцинкованного металла, свинцовой или алюминиевой ленты.На рисунке хорошо видна его форма. Его крепят к дымоходу и под рубероид — профнастил, шифер или металлочерепицу.
  • Круглый дымоход на крыше легко закрыть резиновым уплотнением. Она плотно прилегает к окружности трубы любого диаметра, а ее основание крепится саморезами к любому рубероиду.
  • Есть и другие материалы для герметизации дымохода, но менее изящные и эстетичные, как первые два варианта. К ним относятся мембранные ленты. Они прилипают к трубе и крыше, защищая от попадания влаги в кровельный пирог через щели.
  • Для лучшей изоляции от протечек следует использовать одновременно несколько изоляционных материалов.

Всего

Монтаж и отделка дымохода на крыше — задача сложная и трудоемкая. Только прораб, имеющий опыт и квалификацию, может установить дымоход по всем правилам нормативной документации СНиП, пожарной безопасности и охраны здоровья.


Отделка дымохода — это не столько стремление к красивому внешнему виду вашей крыши, сколько необходимость полностью защитить всю конструкцию от не слишком благоприятных воздействий окружающей среды.Ветер, дождь, птицы, в конце концов, могут вызвать неисправность в топке.

Но, с другой стороны, крыша и дымоход над ней — своеобразное представление всего мира о вашем доме. Отсюда желание отделки дымохода по дизайну. Это гармония «нужно» и «хочу».

Гармония функциональности и дизайна

Отделку дымохода можно разделить на три самостоятельных этапа:

  • отделка внутри — перед выходом на чердак;
  • отделка внутри — по ходу выхода на крышу, а
  • снаружи уже на крыше.

Самый ответственный этап — последний.

Именно здесь мы говорим о влиянии внешних факторов на отделку, а это:

  • постоянное воздействие окружающей среды;
  • высокая температура внутри дымохода;
  • значительный перепад температур и на достаточно короткие промежутки времени.

Этапы работ наверху

Выполняя отделку вверху, ориентируемся на все три взаимосвязанных элемента дымохода:

  • основание — площадь стыка трубы с плоскостью кровли; здесь основная цель — обеспечить полную герметичность стыка и недопустимость проникновения влаги и мусора во внутрь;
  • Само тело трубы — здесь в первую очередь мы делаем упор на теплосбережение, надежность и, хороший внешний вид;
  • выход на крышу — помня, что «конец — это корона», мы не забываем об эстетической стороне вопроса, но здесь главное оградить проем дымохода от попадания дождевой воды и мусора из снаружи без повреждения тяги.

Материалы

Если говорить о материалах, мы имеем в виду один очень важный момент, который позволяет превратить всю работу просто в легкий осмотр кровли, но при одном условии:

  • вы тщательно рассчитали параметры печи и трубопровода заранее;
  • Вы исследовали рынок строительных материалов в области отделки дымоходов;

  • и обнаружил, что, оказывается, уже есть прекрасные готовые конструкции — металл (фото «Б», «Г» и «Д»), полимер (фото «А»), которые решают проблему в сложны и обеспечивают формирование и защиту всех трех конструктивных элементов дымохода снаружи;
  • так что вам остается, помня будущее, просто рассчитать габариты своего дымохода в соответствии с габаритами предложенных конструкций;
  • и это будет лучший и идеальный вариант облицовки дымохода, а, глядя на примеры, скажем прямо и определенно — сказочный вариант этой ответственной работы;

  • инструкция по установке и все крепежи прилагаются к готовой конструкции, что позволяет сделать акцент на самой кровле, а не на дымоходе;
  • Единственная проблема одна — правильный расчет размеров.

Если вам судьба отделить каждую из трех составляющих по отдельности, то вот вам в ваше распоряжение:

  • штукатурка традиционная , но с характеристикой устойчивости к повышенным температурам, и, что очень важно, ее постоянной и резкой бросает;
  • порода — очень часто используемый материал;
  • кирпич — а этот уже давно «поселился» в дымоходах;
  • керамика , известная своей устойчивостью к любым внешним воздействиям.

Нормы и правила

Все работы по работе с дымоходом регламентируются «Строительными нормами и правилами» (СНиП).

Отметим основные положения настоящих правил под номером 41-01-2003 («Отопление, вентиляция и кондиционирование»), которые касаются отделки дымоходов:

  • все горячие поверхности должны быть изолированы, при этом возгорание температура используемого утеплителя должна быть не менее чем на 20 градусов выше предполагаемой температуры точки соприкосновения с поверхностью;
  • все используемые материалы должны обладать антикоррозийными свойствами;
  • если труба из кирпича, ее толщина должна быть 120 мм и более;

  • если для изготовления трубы использовался бетон, то здесь толщина должна быть от 60 мм;
  • стандарты допускают использование заводской готовности из асбестоцемента или нержавеющей стали, однако, если топка не отапливается углем;
  • защита выходов труб обязательна, в виде всевозможных зонтов и дефлекторов, но недопустимо, чтобы эта защита даже в малейшей степени препятствовала выходу дыма из трубы и тем самым уменьшала ее тягу;
  • зазор между телом трубы и горючими элементами кровли должен быть не менее 130 мм;

  • если труба керамическая и без изоляции, то это расстояние уже увеличивается до 250 мм;
  • Утепление пространства между трубами и негорючими материалами кровли еще требуется проводить негорючими материалами.

Прогресс

Сначала дадим общий план будущей работы.

Схема

Все работы будут заключаться в проектировании четырех элементов:

  • А — дымоход, как «виновник» всех работ;
  • B– гибкая лента, наложенная на плитку и повторяющая ее профиль;
  • C — металлический профиль;
  • D — эластичная лента, скрытая под плиткой.

Полезный совет!
Надо понимать, что способов облицовки стыка дымохода и кровли существует огромное количество.
У всех одна цель — надежная герметизация стыков.
Но способы достижения этой цели могут существенно различаться. Поэтому советуем перед началом работы очень осторожно «потерять» весь алгоритм работы.

Действующий

Работа будет состоять из следующих этапов:

  • сначала вся труба очень аккуратно и по всему периметру покрываем рубероидом;
  • далее по всему периметру трубы для крепления утеплителя завершаем монтаж обрешетки, как продолжение обрешетки всей кровли, дальше на нее будет укладываться черепица;
  • укладываем плитку на обрешетку — обшивка дымохода пойдет сверху;

  • далее замеряем весь облицовочный материал и подготавливаем его к установке;
  • далее, начиная снизу, закрепляем на поверхности трубы;
  • В качестве финального пояса все стыки тщательно обработаны герметиком.

Недостатки на примерах

А теперь немного критически рассмотрим доступные варианты.

Другими словами, мы учимся смотреть, анализировать и делать выводы:

  • фото «С» — здесь, кажется, размер плоскости обшивки, идущей на крышу, слишком мал, что неизбежно приведет к попаданию влаги. внутри; (См. Также статью.)

  • фото «Б» — здесь все можно было сделать в принципе аккуратнее и не тянуть вверх металл облицовки дымохода;
  • фото «А» — поверхность стыка тоже мала, но самое главное, что выход трубы недопустимо закрыт, возможны проблемы с тягой.

Полезный совет!
Если у вас дымоход выполнен в виде круглой трубы, то советуем обратить внимание на так называемые мастер-плафоны.
Работа с ними прекрасно иллюстрирует прилагаемый чертеж: готовим к работе, вставляем трубу, выравниваем, фиксируем на плоскости крыши герметиком и не забываем про саморезы.
Часто такой новаторский подход может оказаться просто спасением.

Внутренняя облицовка

Когда мы говорим об облицовке дымохода ниже, мы согласовываем ее с общей облицовкой печи — тот же материал и те же требования:

  • экстремальная устойчивость к высоким температурам;
  • но вместе с высокими дизайнерскими качествами.

выводы

Если вы выбрали вариант расположения каждой составляющей дымохода по отдельности, то сначала займитесь изоляцией трубы, затем перейдите к стыку с кровлей, затем закройте выпускное отверстие, и наконец устраивайте конструкция самой трубы. Этот эпизод еще раз напомнит вам и дополнительное видео в этой статье.

Гофрированный картон на протяжении всей истории | Hughes Enterprises

Картонные коробки — это промышленные сборные коробки, в основном используемые для упаковки товаров и материалов.Картонные коробки не имеют рифленого внутреннего слоя, как гофрированный контейнер. Гофрированный транспортный контейнер — это один из видов картонной коробки, представляющий собой комбинированный материал на бумажной основе, состоящий из рифленой гофрированной среды и одного или двух плоских картонных вкладышей. Сегодня гофроупаковка — одно из самых востребованных решений при производстве нестандартных упаковочных материалов, но так было не всегда.

Гофрированный картон Timeline

Первая коммерческая картонная коробка (не гофрированная) была произведена в Англии в 1817 году Альбертом Джонсом из Нью-Йорка, известным как «отец гофрированного картона», который использовал его для упаковки бутылок и стеклянных дымоходов. фонари.Эта оригинальная форма состояла из гофрированной бумаги с одинарным листом-вкладышем с одной стороны. В 1874 году Оливер Лонг добавил еще одну подкладку и запатентовал свои усовершенствования (в настоящее время это гофрокороб, который мы знаем и используем сегодня). К началу 1900-х годов деревянные ящики и коробки были заменены транспортными коробками из гофрированного картона.

Использование гофрированного картона

Гофроящики часто используются для упаковки, хранения и доставки продукции на фабрики, склады и розничные магазины, но их можно использовать и для других целей! Другие области применения гофрированных картонных коробок включают в себя: перемещение, защиту пола для покраски, подарочную упаковку, демонстрацию товаров из продуктового магазина, устройство зажигания огня и даже космические корабли и бронежилеты для ваших детей.
Гофрированные листы с одинарными стенками отлично подходят для использования в качестве наслоения на поддонах для распределения веса и защиты от пыли во время хранения. Компания Hughes предлагает широкий выбор стандартных картонных коробок и гофрокоробов, которые удовлетворят все ваши потребности в доставке. Узнайте больше о том, как правильно выбрать коробку для вашего продукта.

Интересные факты о гофрированном картоне

  • Переработчики бумаги называют использованные гофроящики «старыми гофрокартонами» или «OCC».
  • Более 95% всей продукции в США поставляется в гофрокоробах.
  • Гофрированный картон составляет более половины всей бумаги, перерабатываемой в США.
  • Специальные формы высечки имеют почти бесконечное количество вариантов применения. На высеченных коробках Hughes можно напечатать до 4 цветов.

Hughes предлагает гофроящики размером от 30 x 20 x 20 дюймов до 4 x 4 x 4 дюйма. Смотрите нашу таблицу для всех вариантов.

Запас с Hughes

Hughes поставляет все виды гофроупаковки для производства гофроящиков на заказ; Наше разнообразие делает Hughes лучшим выбором для универсальных покупок по конкурентоспособным ценам.Чтобы выбрать лучшие гофроящики и упаковку для ваших нужд, обратитесь за помощью к торговому представителю Hughes.

Проход и примыкание трубы на крышу из профнастила. Как правильно обустроить место примыкания кровли к стене

Общие сведения
Профнастил изготавливается по размерам, соответствующим длине пандуса. При расчете длины листа необходимо учитывать, что край листа выступает за карниз.
Необходимое количество листов можно рассчитать, разделив длину карниза на полезную ширину листа.
Перед тем, как приступить к укладке профнастила, необходимо произвести контрольный замер уклонов по длине и диагонали, чтобы установить прямоугольность и плоскостность кровли.
Профнастил рекомендуется хранить в закрытом сухом помещении на ровном месте, укладывая бруски с шагом 0,5 м. При хранении более 1 месяца листы необходимо укладывать рейками такой же толщины.Высота стопки листов не должна превышать 1 м.
Для резки профнастила можно использовать ручные и электрические ножницы по металлу, лобзик, циркулярную пилу с твердосплавными зубьями. Запрещается резка по производительному кругу, так как искры могут повредить полимерное покрытие, а в конце может возникнуть коррозия кромок. При резке и сверлении листов образуется стружка, которую нужно тщательно перемешивать, потому что она ржавеет и испортит покрытие. Если при установке полимерное покрытие повредится, то слой цинка под покрытием защитит лист от коррозии.После монтажа царапины необходимо закрасить.

Рис. 1. Общий вид кровли

1. Конек
2. Настил
3. Эндова
4. Фронтон
5. Водосточная система
6. Снежный барьер
7. Карниз
8. Гидроизоляционная пленка
9. Контррешетка
10. Обрешетка

Гидроизоляция и вентиляция

Рис. 2. Холодный чердак

1. Пароизоляционная пленка
2. Утеплитель
3.Гидроизоляционная пленка
4. Профнастил
5. Дормер
6. Решетка жалюзи
7. Уплотнение с отверстиями
8. Конек

Гидроизоляция необходима для защиты конструкции крыши от попадания атмосферной влаги, а также от скопления конденсата. на внутренней поверхности профнастила на случай проникновения теплого воздуха с верхнего этажа. Разница температур между наружным воздухом и воздухом внутри чердака зимой не должна превышать 2 — 3 ºС, иначе может растаять снег на крыше, что приведет к образованию сосулек на карнизе.Для предотвращения проникновения теплого воздуха в холодный чердак на чердачный этаж укладывают пароизоляционную пленку (1) и слой утеплителя (2) (рис. 2).
Гидроизоляционная пленка укладывается по стропилам параллельно карнизу с нахлестом 150-200 мм. Провисание пленки между стропилами должно составлять 10-15 мм.

Рис. 3. Устройство гидроизоляции

1. Стропильная опора
2. Гидроизоляционная пленка
3. Опорная балка
4.Обрешетка
5. Профнастил

Для отвода влаги из подкровельного пространства устраивают естественную вентиляцию таким образом, чтобы воздух беспрепятственно проходил от карниза к коньку. Неутепленные чердаки вентилируются через отверстия в кромке карниза, слуховых окнах, жалюзи и через отверстия в коньковом уплотнении (рис. 2). Площадь сечения мансардных окон и форточек должна составлять не менее 1/300 — 1/500 мансарды.
Для вентиляции между профнастилом и гидроизоляцией на гидроизоляционную пленку (2) прибивают контрбрус (3) высотой 40-50 мм (рис.3).
При устройстве утепленного чердака (монсард) используются в основном конструктивные схемы с двумя вентиляционными зазорами или с одним вентиляционным зазором.

Рис. 4. Конструкция утепленной кровли с двумя вентиляционными зазорами

1. Подшивка
2. Пруток
3. Пароизоляционная пленка
4. Изоляция
5. Гидроизоляционная пленка
6. Опорная балка
7. Обрешетка
8. Профнастил

При устройстве утепленной кровли с двумя вентиляционными зазорами (рис.4) расстояние между гидроизоляционной пленкой и утеплителем должно быть не менее 50 мм, поскольку используются гидроизоляционные пленки с небольшой паропроницаемостью. №
При устройстве утепленной кровли с одним вентиляционным зазором (рис. 5) используются гидроизоляционные пленки с высокой паропроницаемостью, которые укладываются на утеплитель без зазора.

Рис. 5. Конструкция утепленной кровли с одним вентиляционным зазором

1. Подшивка
2. Пруток
3.Пароизоляционная пленка
4. Изоляция
5. Супердиффузионная мембрана
6. Ответная балка
7. Обрешетка
8. Настил
Утеплители из минеральной ваты на основе каменного волокна лучше подходят в качестве теплоизоляции. Для нашего климата толщина утеплителя из минеральной ваты для скатных крыш рекомендуется не менее 200 мм при плотности не менее 50 кг / м3. Утеплитель необходимо укладывать максимально плотно, без трещин. Толстый слой утеплителя лучше уложить в несколько слоев с разложением швов.
На внутреннюю часть утеплителя укладывается пароизоляционная пленка с нахлестом не менее 100 мм. Для герметичности нахлеста рекомендуется проклеить специальной соединительной лентой, а приклеивание пленки к стене — специальной герметизирующей лентой.

Обрешетка
Для надежного крепления профнастила и элементов безопасности (снежный барьер, мосты и т. Д.) Рекомендуется использовать обрешетку толщиной не менее 30х100 мм с оптимальным расстоянием между стропилами 600-900 мм. .При большем расстоянии между стропилами обрешетки необходимо использовать большее сечение.
Для скатных крыш в основном применяется профнастил Н-10, Н-20, С-21, С-44. Профиль Н-10 рекомендуется использовать при угле наклона кровли не менее 250-300, потому что при меньших углах увеличивается вероятность протекания воды в продольном перекрытии при косом дожде.
Профнастил Н-60 и Н-75 применяется в основном на промышленных объектах и ​​шаг обрешетки для них рассчитывается проектной организацией.
Рекомендуемый шаг обрешетки при снеговой нагрузке 320 кг / м2, расстояние между стропилами до 900 мм, толщина обрешетки не менее 30х100 мм и разные углы наклона кровли указаны в таблице. Таблица ниже.

Рис. 6. Обрешетка

Крепежные листы
Листы укладываются по линии карниза с выходом из карниза 40-60 мм при использовании водосточной системы. Если дренажная система не предусмотрена, то выпуск можно производить по профнастилу Н-10, Н-20, С-21 — до 100 мм; для профнастила С-44 — до 200 мм.
Монтаж следует начинать с укрепления первого листа одним саморезом посередине конька в нижней гофре. Затем по одному складываются по 3-4 листа, скрепляются между собой и выравниваются по линии карниза. После этого листы прикрепляются к обрешетке.
Профнастил можно крепить к обрешетке в нижнюю или верхнюю гофру, если угол наклона кровли больше 200. При меньшем угле наклона рекомендуется закрепить в верхней гофре.Профнастил Н-10, Н-20, С-21, С-44 крепится к обрешетке в нижней гофре саморезами 4,8 х 35 мм. При креплении листов к верхней гофре рекомендуются саморезы: для H-10 — 4,8×50 мм, для H-20, S-21 — 4,8×60 мм, для S-44 — 4,8×80 мм. Для крепления профнастила используются саморезы с уплотнителями из резины EPDM.
При креплении профнастила к верхней гофре во избежание вмятин винты не следует затягивать слишком сильно. Для закручивания шурупов применяется электродрель с плавной регулировкой скорости вращения и реверса.
Профнастил крепится к обрешетке на выступе саморезами с шагом не более 400 мм, на коньке — с шагом не более 400 мм, на фронтоне — с шагом не более 500 мм. мм, в середине ската по ширине листа — по краям и в центре, и по длине листа с шагом 1000-1500 мм. При малых углах наклона листы крепят саморезами в продольном нахлесте к верхней гофре с шагом не более 500 мм, при использовании герметика — не более 300 мм.Расход саморезов 4-5 шт. На м2.

Фронтон
На концах крыши устанавливаются ветровые планки. Крепятся винтами на глубину 600-800 мм: сбоку — 4,8х35 мм, сверху — 4,8х20 мм. Нахлест реек 50-100 мм.
В упрощенном варианте можно не устанавливать ветровую штангу, а устанавливать профнастил с торца обрешетки на 50-60 мм.

Рис. 7. Фронтон.

Рис. 8. Карниз

Карниз оформляется перед укладкой профнастила.Сначала карниз подшивается перфорированным софитом, устанавливаемым для подкровельной вентиляции, затем устанавливаются держатели желоба, желоб и планка карниза.
Карнизная планка служит для защиты лобового стекла от воды. Нахлест карнизных планок 50 — 100 мм.

Морской конек

Рис. 9. Устройство вентилируемого гребня

При установке коньковой планки необходимо обеспечить вентиляцию конька. Под полосу конька укладывается герметик с отверстиями, который предотвращает занесение снега и одновременно обеспечивает выход воздуха через коньк.В гидроизоляционной пленке делают щель по всей длине конька шириной 200 мм, сверху щель закрывают пленкой с нахлестом нижней пленки 100-150 мм. Коньковая плита крепится саморезами через герметик через верхнюю гофру профнастила к обрешетке с шагом 300 — 400 мм. Длина самореза для Н-10 составляет 4,8х50 мм, для Н-20, С-21 — 4,8х60 мм, для С-44 — 4,8х80 мм. Нахлест коньковых досок 100 — 150 мм.

Ендова

Рис. 10. Ендова

1. Профнастил
2. Верхняя ендова (внутренний угол)
3. Нижняя ендова
4. Деревянный настил
5. Опорная балка
6. Гидроизоляционная пленка
7. Стропильная ножка

На стыке откосов, образующих внутренний угол, нижний брус ендовой крепится к массивному деревянному настилу. Если стык образуется между двумя небольшими откосами, то можно поставить стандартный ендовский уровень нижнего ЭН-625, если откосы большие, то лучше положить гладкий лист шириной 1250 мм, загнутый посередине.Перекрытие реек 150-200 мм с заделкой мастикой. При укладке листов расстояние между торцами профнастила в эндове желательно делать не менее 100 мм.
Для придания кровле законченного и эстетичного вида рекомендуется ставить верхний енд. Для профнастила лучше внутренний уголок.
Внимание! Если листва с деревьев попадет в долину, верхнюю долину долины лучше не устанавливать, иначе под ней забьются листья и нарушат течение воды, а также наличие в долине мокрых листьев ускорит металл коррозия.

Примыкание к стене
В местах примыкания профнастила к стене используется стеновая планка.

Рис. 11. Продольный упор

Рис. 12. Поперечное примыкание

Стеновая планка крепится к профнастилу саморезами с шагом 400-500 мм и крепится к стене с помощью дюбель-гвоздь с шагом 300 — 500 мм. Нахлест планок не менее 100 мм.

Снежный барьер
Чтобы предотвратить образование снежного кома в нежелательных местах, необходимо установить снежный покров.Его монтируют на уровне несущей стены, чтобы снизить снеговую нагрузку на выступающую часть стропил. Перед установкой профнастила установите дополнительные опорные доски для надежного крепления снежного барьера. Для усиления снежной преграды под ее переднюю кромку устанавливают угловой уголок. Если длина пандуса больше 5 м, рекомендуется установить дополнительный снежный барьер посередине пандуса.
Снежный барьер крепится длинными саморезами по верхнему и нижнему краю через верхнюю гофру профнастила с шагом 150-200 мм.

Рис. 13. Установка снежного барьера

Дымоход
Хомут дымохода показан на рис. 14. Хомут состоит из фартуков, прилегающих к трубе с боков. Фартуки изготавливают из листа такого же цвета, что и профнастил. При соединении фартуков стыки заделывают. Между профнастилом и фартуком укладывается герметик.

Рис. 14. Хомут дымохода

Уход за профнастилом
По окончании монтажа удалить с поверхности сколы и мусор, заделать царапины.Мусор следует убрать мягкой щеткой или струей воды, а по окончании промыть элементы дренажной системы. Ежегодно весной необходимо проверять состояние кровли и при необходимости устранять повреждения.

Соединение кровельных материалов со стенами всегда приводит к повышенному риску на определенных участках.

Самыми серьезными проблемами являются выпадение дождя, таяния снега.

При обустройстве этой площадки рабочие часто просто все продувают пенополиуретаном, либо используют декоративные козырьки.

Первые признаки появляются через пару месяцев с ветреной погодой. Чем больше длина такой линии — тем быстрее вы заметите недостатки. И более уязвимым будет место примыкания кровли к стене.

К числу мест с наибольшими проблемами можно отнести кладку кирпичной кладки в вертикальной плоскости и края листа, из которого их делают.

Такое место в конце.

По сравнению с остальной кровлей, нагрузка в таких местах со стыками увеличивается.

Вода течет по стене в вертикальной плоскости даже при небольшом дожде.

Затем он переходит к самой линии абатмента.

Для решения проблемы обычно используют несколько методов:

  • Специальная изоляция на основе гофрированного алюминия. Такой вариант актуален для металлических профилей и изделий из шифера. Или, если необходимо, работайте при наличии так называемых «высоких волн». Такой материал поможет закрыть место примыкания крыши к стене.
  • Оберните края стены, если у крыши мягкое основание.Следующий шаг — простое приклеивание мастикой.
  • Применение козырьков с декоративными функциями в качестве накладок, отличающихся широким полем перекрытия.

Термические деформации — основная причина, по которой именно такие стыки следует делать максимально возможными.

Для изготовления стен, кровли обычно используются разные материалы. Поэтому швы со временем неизбежно выходят из строя, даже если они прочные.

Как еще можно решить проблему

Есть несколько материалов, помогающих справиться с любыми проблемами, независимо от масштаба:

  • Силиконовые герметики, герметики на силиконовой основе.Материалы известны высоким уровнем адгезии. Позволяет получить швы с максимальной эластичностью. Шов в зоне примыкания с такими материалами может прослужить не менее десяти лет, если не будет постоянного и серьезного воздействия ультрафиолетовых лучей.
  • Мастика с битумом и полиуретаном поможет справиться с мягкими кровлями, а также в случаях стыковых лент. При правильном использовании они дадут прочное соединение с максимальной плотностью.
  • Воздействие солнечных лучей, наряду с температурой, плохо переносится резиновыми и полимерными уплотнениями.Но иногда эти материалы становятся незаменимыми помощниками.
  • Ленты из композитных материалов на алюминиевой или медной основе отличаются своей способностью выдерживать высокие температурные колебания. Разработка материала проводилась с целью герметизации участка стены с дымоходом. Решение актуально и в случае обычного соединения стен с кровлей.

Приклеивание профнастила к стене: герметизация

Самая сложная ситуация, когда рубероид соединяется с вертикальной поверхностью у стены, а он примыкает к стене боковым краем.

Особенно сложно работать с покрытиями на основе.

В этом случае шов легко заделать, применив карниз в виде накладок.

С помощью одной полки крепятся к стене.

Вторая полка нужна для того, чтобы прижать край. Для тех, кто хочет окончательно решить проблему, работает следующая процедура:

  • Пробойником или болгаркой вырезается желоб сечением 2 на 3 сантиметра, на который устанавливается специальный круг для резьбы по камню.Желоб необходимо просверлить на высоте 10-15 сантиметров от уровня крыши.
  • Получить разметку с максимальной точностью под задание будет несложно. Достаточно постелить на крышу карниз, который снабжен резиновой прокладкой. В том месте, где стена и крыша примыкают друг к другу.
  • Осторожно округлите дно желоба. Нам нужна форма с определенным уклоном.
  • Длина желоба равна тому же параметру, что и монтируемая крыша.
  • Чтобы закрепить верхний край, вам понадобится специальный вырезанный паз. Тогда шов просто уходит вглубь камня.

Прокалываем отверстия для установки заглушки через каждые 30 сантиметров с помощью перфораторов. Сами пробки могут быть пластиковыми или деревянными. После этого подготавливаем поверхность крыши для установки конструкции.

Самый простой способ — укладывать слой цемента и песка. Волнистая поверхность аккуратно выравнивается с помощью обычной полоски.

Резиновая прокладка укладывается на поверхность профнастила.После этого переходят к монтажу углового карниза. Последним этапом наклеиваем прокладку на край профнастила, прикладывая.

Силикон необходимо нанести на поверхность желоба очень тонким слоем. Осталось только установить карниз в месте стыка. Внизу полка. Его нельзя подсоединять к резиновой прокладке.

Примыкания мягкой кровли: как их закрыть

В этом случае выполняются более простые операции.

Можно стелить саму крышу внахлест.

Перекрытие приклеивается к стене.

Часть кровельного листа по возможности следует положить на парапет.

Для крепления на поверхность примените уровень.

Кроме того, при склеивании можно использовать битумную мастику, выдерживающую высокую температуру.

Главное правильно подобрать геометрические параметры. Они должны быть такими, чтобы край, сложенный пополам, совпадал с указателем высоты у карниза, который будет использоваться для закрытия стыка.

Улучшится внешний вид, если использовать декоративную накладку размером до 10-15 сантиметров.

Но рекомендуется использовать заплатку из геотекстиля, если важны технические характеристики, а не тип продукта. Укладывается битумными мастиками и клеевым составом. Узел, соединяющий крышу со стеной с утеплителем, тоже можно сделать так.

Особенности работы с дымоходами

Если дымоход хотя бы частично проходит через крышу, рекомендуется обратить особое внимание на заделку.Ведь в самой трубе постоянно колеблется температура.

Таким образом, также эксплуатируются частично соприкасающиеся конструкции. В зависимости от кровли и основания трубы выбирается наиболее подходящий способ герметизации. Способ реализации прохода через крышу также становится решающим.

Например, собственная схема работает в ситуациях, когда верхний участок трубы выложен из кирпича. А для покрытия кровли не обойтись без материалов, легко сопротивляющихся воздействию открытого огня.Вот несколько:

  • Место расположения дымохода необходимо залить теплоизоляцией. Сам материал представляет собой трубу, при изготовлении которой используется асбест в виде листов толщиной 10-12 миллиметров.
  • Для заливки гидроизоляции там, где создается контакт с высокой температурой, прибегают к помощи специальных герметиков.
  • Точки примыкания асбестоцементных труб наиболее легко герметизируются. Достаточно создать вокруг трубы из куска профнастила отмостку.Также для заделки используется раствор с цементом и песком. Допускается добавление базальтовых или асбестовых волокон.

Большинство описанных решений уже многократно проверено на практике. Хорошие результаты доказали эффективность решения. Нужно только следить за тем, чтобы сам процесс был проведен качественно.

О примыкании козырька к наружной стене дома — на видео:

Заметили ошибку? Выделите его и нажмите Ctrl + Enter , чтобы сообщить нам об этом.

Обеспечить герметичность и надежность кровли на плоскости достаточно просто. Другое дело — решить эту проблему в местах примыкания кровли к стене или другим предметам.

Именно в этих местах скапливается мусор и снег, что может привести к протечкам и обвалам на стыках.

Еще на этапе проектирования следует учитывать места примыкания. Так, при строительстве кирпичного дома устраивают козырек для защиты крыши.Проблемными местами с точки зрения герметичности являются трубы, стены и дымоход.

Примыкание крыши к стене есть на всех постройках. В тех случаях, когда есть вентиляция, козырьки, слуховые окна и козырьки, тонкий свинцовый лист снаружи и битумная мастика с нижней стороны идеально подходят для герметизации.

Пломбирование смежности выполняется разными способами. Это зависит от типа кровельного материала. Для рулонной кровли применяется так называемая промывка. Это очень простой и эффективный способ защитить крышу.

Специальный армирующий состав смешивается с пластичной мастикой, в результате получается эластичная мастика. Перед нанесением состава поверхность тщательно очищается, трещины замазываются. После нанесения мастики укладывается слой геотекстиля и еще один слой мастики.

Самый эффективный способ обустройства примыканий — крепление рейкой с помощью саморезов. В этом случае узел, соединяющий крышу со стеной, герметизируется силиконовым компаундом на стыке рейки и стены.

Кровля из профлиста в местах стыков уплотнена стальными полосами. Также можно установить фартук, обработанный силиконом. Конструкция фартука вставляется в калитку и фиксируется на морозе.

Методы уплотнения

Приклеивание кровли к стене — это опасные участки, неправильное их расположение может привести к разрушению и просачиванию влаги. К таким зонам относятся вытяжки, дымоходы, выходы коммуникаций.

Очень важно обеспечить плотное и плотное прилегание кровли к стене.Независимо от типа кровли на сегодняшний день существуют универсальные материалы для стыковки устройств. Это полоски свинцовой или алюминиевой фольги шириной 30 см и длиной 5 м.

Особенности устройства мягкой кровли

При устройстве мягкой кровли очень важно строго соблюдать требования к устройству примыкания. Для этих целей используют сотовую установку или планку.

Первый способ достаточно эффективен, но сложен. Более доступным способом герметизации примыкания кровли к стене считается использование планок.Они сделаны из стали. С лицевой стороны материал покрыт специальным полимером.

В местах примыкания плитки к стене наносится клей. Как вертикальные, так и горизонтальные поверхности крыши фиксируются рейками, обработанными антисептиком. Сверху стык закрывается фартуком.

При этом в кровле делается выемка, в которую вставляется кровельный фартук, обработанный силиконом. Сегодня вы можете купить готовые фартуки разных цветов и размеров.

Если нет возможности сделать углубление в стене, то можно установить два фартука, первый из которых крепится дюбелями, а второй фартук кладется под него.Вся конструкция герметична.

Примыкание шифер кровля к стене

Стык бывает продольный и поперечный. В обоих случаях листы шифера уложены очень плотно друг к другу. Поверх листов шифера в местах стыков закрепляется оцинкованная полоса.

Размер внахлест 15-20см. Важно помнить, что перед началом работ стены необходимо оштукатурить до необходимой высоты.

Для крепления соседних досок к каменной или кирпичной стене используется сверло для фиксации дюбелей.

Если дом кирпичный, то можно сделать небольшой выступ, чтобы в будущем закрыть стык стены и крыши.

Определение частей крыши и понимание их функций

Профнастил (или обшивка)

Обычно изготовленный из 1⁄2-дюймовой фанеры, настил закрывает и укрепляет конструкцию крыши и служит гвоздем для черепицы. В соответствии со Строительным кодексом Квебека разрешены также некоторые виды древесностружечных плит.

Кромка крыши (или кромка карниза)

Все доски, идущие по краю крыши или карниза.Также известна как фасция.

Чердак

Пространство под крышей. Чердак должен вентилироваться, чтобы защитить кровельную систему от чрезмерной жары летом и теплого влажного воздуха, создаваемого домом зимой. Избыточная влажность может превратиться в иней при попадании на холодные поверхности под кровлей.

Седло

Конструкция, расположенная за верхней стороной дымохода (или аналогичными выступами с крыши) для отвода дождевой воды вокруг нее.

Ридж

Горизонтальная линия наверху крыши.

Долина

Угол «V-образный вырез» на стыке двух скатов крыши. Для обеспечения водонепроницаемости ендовы покрывают гидроизоляцией, изготовленной из гибкого материала или металла, или, что еще лучше, их комбинации. .

Подкладочная мембрана

Это покрытие из войлока, пропитанного асфальтом или синтетической тканью, защищает черепицу от смолы, выделяемой деревянным настилом, и защищает сам настил от непогоды.Обледенение крыш: абсолютная нетерпимость!

Карнизная мембрана

Эта защитная мембрана проходит под частично или полностью асфальтовую черепицу, чтобы предотвратить проникновение воды из-за «ледяных плотин» зимой. Прочтите наши советы и рекомендации по установке Ледяные дамбы на крышах: абсолютная нетерпимость!

Подкладочная мембрана

Это покрытие из войлока, пропитанного асфальтом или синтетической тканью, защищает черепицу от смолы, выделяемой деревянным настилом, и защищает сам настил от непогоды.Эта мембрана обязательна для получения определенных гарантий.

Капельная кромка

Молдинг, закрывающий край крыши и снижающий риск проникновения воды. Хотя это не требуется Кодексом, это рекомендуется кровельщиками и производителями. Он крепится непосредственно к настилу вдоль нижней части ската крыши и над подкладкой по бокам крыши.

Вентиляционные отверстия на крыше

Эти закрытые конструкции из металла или пластика имеют отверстия и ребра, обеспечивающие надлежащую вентиляцию чердака.Самые эффективные вентиляционные отверстия имеют четыре открытых стороны и возвышаются над крышей, что позволяет им улавливать ветер со всех сторон, создавая эффект всасывания. Чтобы обеспечить полную вентиляцию чердака, в основании крыши должен быть воздухозаборник через отверстия в карнизном перекрытии. Чаще всего изготавливается из перфорированного алюминия, эта деталь закрывает нижнюю часть карниза.

Дефлектор

Это кусок полистирола или картона, вставленный между двумя стропилами, чтобы обеспечить свободный поток воздуха над изоляцией возле потолков.Под настилом должно оставаться не менее 2 дюймов.

Вентиляционная труба

Труба, которая выходит из крыши и пропускает воздух в водопроводную систему, позволяя сточным водам надлежащим образом поступать в канализационную или септическую систему выщелачивания.

Планка (заглушки)

Гидроизоляция может быть гибкой или жесткой и изготовлена ​​из оцинкованной стали, алюминия или пластика. Это тип прочного молдинга, который предотвращает попадание воды, протекающей возле проемов в крыше, в крышу.Вспышка встречается в долинах и у основания дымоходов, стен, вентиляционных отверстий на крыше и сантехнических отверстий.

Битумная черепица

Черепица из стекловолокна и асфальта защищает крышу от дождя и придает дому характер.

Как укрыть трубу на крыше дома. Как и чем заделать щель между трубой и крышей


Установка дымохода в целом несложная, но есть места, например, проходы через потолок, что может быть затруднительно при отсутствии опыта.Важно помнить, что при установке дымохода необходимо обеспечить надлежащую гидроизоляцию.

Независимо от того, насколько плотно труба прилегает к крыше, зазор все равно будет. В дождливую погоду осадки попадут во внутренние слои кровельного корка и нанесут непоправимый ущерб. Именно поэтому заделка зазоров между трубой и крышей является важным этапом строительства дымохода, которым нельзя пренебрегать.

Способы заделки зазоров

Самый простой способ закрыть зазор между трубой и крышей — установить сверху специальный защитный элемент — фартук.Такой элемент можно построить самостоятельно, однако необходимо будет заранее предусмотреть на трубе планки примыкания. Можно сделать еще проще — приобрести готовый кровельный переход из нержавеющей стали … Как правило, дымоход имеет круглое сечение, а материал для его изготовления — оцинкованная сталь. На трубу надевается проход, а стык дополнительно фиксируется стальным хомутом. Проход дымохода из оцинкованной стали показан на рисунке:

Если вам нужно закрыть небольшие зазоры между трубой и крышей, подойдет герметик на силиконовой основе.Сегодня в любом строительном магазине представлен огромный выбор герметиков, свой выбор нужно останавливать на термостойком варианте.

Помимо общих рекомендаций, существует еще своя специфика заделки зазоров для различных кровельных материалов. Поэтому алгоритм гидроизоляции отличается на шиферной, черепичной, битумной кровле, а также кровле из профнастила.

Заделка зазоров на шиферной крыше

При необходимости заделка зазоров на шиферной крыше применяется асбестоцементная смесь.Технологический процесс следующий:

  1. В стальном листе вырезается круглое отверстие, которое используется для отделки гребня.
  2. На трубу надевается кольцо из листового асбестоцемента.
  3. Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, которые разбавлены в соотношении 1: 2.
  4. Также необходимо заполнить щель между труба дымохода и шиферный лист на асбестоцементном растворе.Для этого можно сделать временную остановку из картона.

Как устранить щели в черепичной кровле

Лучше всего заделать трещины в черепичной крыше с помощью цементно-песчаного раствора. Именно такой способ герметизации трубы обеспечит надежную защиту от попадания любого типа атмосферных осадков.

Для проведения гидроизоляции необходимо:

  1. Подготовить на крыше воротник из оцинкованной стали и таким образом создать пространство для заполнения раствором.
  2. Засыпать цементно-песчаный раствор так, чтобы он плотно прилегал к крыше и дымоходу.
  3. Дополнительно сделайте на воротнике наклонную поверхность для слива жидкости.

Варианты гидроизоляции битумной кровли

Для гидроизоляции дымохода, возвышающегося над битумной кровлей, используется самоклеящаяся лента Wacaflex. Этапы работы следующие:

  1. Изготовление резки из кровельной ленты Wacaflex.
  2. Запрессовка реза кожухом трубы.
  3. Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Заделка трещин кровли из профнастила

При необходимости снятия дымоудаления через крышу с профнастила чаще всего применяется готовая труборезка Master Flash. Этот кровельный элемент очень прост в использовании и может применяться не только для профнастила, но и для других кровельных материалов.

Master Flash — это фартук-колпачок, который представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Silicone Master Flash имеет более широкий диапазон рабочих температур, но чаще всего достаточно резинового, выдерживающего нагрузку от -50 до +130 градусов.

Заделка трещин на крыше из профнастила выглядит так:

  1. Сделайте отверстие в вытяжке, чтобы оно было немного меньше диаметра дымохода.
  2. Оденьте Master Flash на трубу.
  3. Подложите прокладку под основание.
  4. Все стыки надежно заделаны термостойким герметиком на силиконовой основе.
  5. Прикрепите основание к гофрированной крыше шурупами.

Бывают случаи, когда такой гидроизоляции недостаточно и на стыке течет вода. Выход из положения — использование специальной самоклеящейся ленты, армированной алюминием. Его очень удобно использовать, так как нет необходимости в предварительном нагреве перед установкой.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протечек и преждевременного выхода из строя. Следование инструкциям и прилежное выполнение работы убережет вас от каких-либо проблем.

Для выхода из трубы или вентиляционной шахты через крышу необходимо проделать в ней отверстие. Во время прохождения трубы здесь всегда остается зазор, который даже при самом минимальном его значении будет пропускать влагу. Сегодня мы рассмотрим, как добиться идеальной герметичности в местах соединения трубы с кровлей и как закрыть образовавшийся зазор между трубой и крышей.

В этой статье


Последствия плохой герметизации стыков

При снятии дымохода всегда делается отверстие в крыше немного большего диаметра, чем сам дымоход.Это связано с необходимостью удобного и беспроблемного монтажа трубы и соблюдением правил безопасности. Если труба сильно нагревается и кровельный пирог образуется из легковоспламеняющихся материалов, то зазор между трубой и крышей достигает 15 см.

Плохо заделанные стыки чреваты рядом неприятных последствий:

  • Уменьшение времени эксплуатации стропильной системы … Древесина плохо реагирует на влагу, гниет или поражается плесенью. Все это снижает жесткость каркаса фермы и приводит к ее разрушению;
  • Разрушение рубероида… Большинство кровельных материалов отлично защищены от влаги снаружи, но не изнутри. Вода в кровельном пироге приведет к разрушению кровли и ее быстрому износу;
  • Разрушение изоляции. Теплоизоляционные материалы особенно чувствительны к повышенной влажности … В таких условиях они теряют свои изоляционные свойства и начинают разрушаться;
  • Повышенная влажность в подкровельном пространстве. Влажный воздух может стать причиной повышенной влажности на самом чердаке.Находиться там станет неприятно и испортится внутреннее убранство помещения.

Грамотная и тщательная заделка щели — залог долгой и надежной службы кровли и всего дома. Рассмотрим подробнее, как заделать зазор между трубой и крышей на крышах разных типов.

Принципы заделки зазора между дымоходом и крышей

Закрытие зазоров осуществляется с помощью ряда подручных материалов, которые схематично можно разделить на две категории:

  1. Элементы, закрывающие зазор между кровлей и кровлей. трубка.Это различные фартуки, воротники, которые изготавливаются из оцинкованной стали, резины или силикона. Они могут иметь разный внешний вид и характеристики, быть самодельными или заводскими. Их основное предназначение — это первичное грубое закрытие щели между кровлей и дымоходом;
  2. Различные герметики, то есть материалы, заполняющие оставшиеся зазоры. К ним относятся цементные смеси, герметики. Среди современных поколений есть скотчи, которые удобны и просты в использовании.

Для разных типов кровли соотношение и выбор этих материалов будет разным.Рассмотрим этот вопрос подробнее.

Черепица

На черепичных крышах удобнее использовать раствор из цемента и песка. Для такого типа кровли это лучшее и удобное решение для заделки щелей.

Представим пошагово, как заделать трубу на черепичной крыше:

  • Из оцинкованной стали изготавливается специальный воротник, который образует место для заливки раствора;
  • При заполнении щели цементно-песчаной смесью важно следить за тем, чтобы она заполняла все ниши на крыше и саму трубу;
  • Для отвода дождевой воды создается наклонная поверхность.

Шиферная крыша

Как герметизировать трубу из шиферной кровли? Ответ прост: асбестоцементная смесь.

Порядок работы следующий:

  • В стальном листе проделывается отверстие в форме круга, которое вставляется в дымоход;
  • Раствор асбеста и цемента создается в пропорции 2: 1;
  • Зазор между дымоходом и листом заполняется разбавленной асбестоцементной смесью;
  • Смесь заполняет щель между дымоходом и крышей.Для удобства понадобится ограничитель, который можно сделать из доски или картона.

Кровля из мягкой черепицы

На крышах из битумной черепицы производится резка. Зазор необходимо закрыть специальным элементом фартука. Он обрамлен гибкой липкой лентой Vacaflex на резиновой основе. Лента надевается на дымоход и основание и аккуратно приклеивается собственным клеевым слоем. Далее пропил прижимается корпусом трубы и все зазоры заполняются битумной мастикой.

Если зазоры между дымоходом и битумной плиткой достаточно большие по размеру, то изначально их заполняют паклей или веревкой, которые пропитывают битумом или масляной краской.

Также заполнение щелей можно производить цементно-песчаным раствором.

Кровля из профлиста

Вопрос, как закрыть зазор между трубой и кровлей из профнастила, легко решается с помощью готовых разрезов труб, которые позволяют быстро и качественно заполнить все пробелы. Готовые отрезы трубок представляют собой соединение фартука и колпачка в единое целое. Они изготавливаются из различных материалов и рассчитаны на широкий диапазон температурных колебаний.

Работа с этим элементом выглядит так:

  • В заглушке проделывается отверстие, диаметр меньше диаметра выходного патрубка;
  • С помощью мыльного раствора элемент натягивается на трубу;
  • В основание колпачка вставляется прокладка;
  • Все стыки заполнены термостойким герметиком на силиконовой основе;
  • Основание крепится к крыше саморезами.

Ремонт негерметичного трубопровода

Часто бывает, что стык дымохода и кровли начинает пропускать воду.Быстро и легко исправить эту ситуацию поможет изолента с алюминиевым армированием. Его использование удобно тем, что не требует специальной подготовки. Он наносится на очищенную поверхность в месте вероятного проникновения влаги и приклеивается за счет собственного клеевого слоя.

Подведем итоги

Заделка зазоров между трубой и крышей — дело простое, но ответственное. С этим справится даже начинающий строитель. Для проведения этих работ необходимо правильно учесть:

  • Размер зазора;
  • Тип рубероида;
  • Форма трубы.

Современный рынок предлагает широкий выбор не только различных герметиков, но и готовых пропилов для организации качественного примыкания трубы и кровли. Советуем обратить на них внимание при устройстве дымохода своими руками.

Для того, чтобы вывести дымоход или вентиляционную трубу на крышу, в готовом покрытии делают отверстие, поэтому на проходе неминуемо образуется щель. Каким бы ни было мастерство кровельщика, избежать появления щели не удастся.Из этой статьи вы узнаете, как заделать трубу на крыше, чтобы добиться полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Для вывода дымохода через крышу в нем вырезается больший диаметр, поэтому между стенками дымохода и рубероидом остается зазор. Независимо от ширины щели, это большая проблема, с которой сталкиваются домовладельцы, строители. Для устранения этого дефекта и защиты подкровельного пространства от проникновения атмосферной влаги используйте уплотнители, фартуки, самодельные или покупные хомуты.Открывается зазор между кровлей и чреват следующими последствиями:

Важно! Способ заделки зазора между трубой и крышей зависит от ее размеров, типа используемого рубероида и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Зазор шириной 1 см и более закрыть можно с помощью цементного раствора, фартука и специальной уплотнителя.

Герметизация раствором

Для заделки зазора между облицованным шифером или плиткой используйте влагостойкий цементный раствор и декоративную манжету.Это наиболее доступный способ своими руками изолировать чердак и стропила от влаги. Для этого потребуется сухой раствор, вода, емкость для смешивания, стальные уголки и воротник. Монтажные работы выполняются в следующем порядке:

Важно! Чтобы конструкция была надежной и не разрушилась при первом же сильном ливне, используйте качественный водостойкий цемент. В противном случае на нем появятся трещины, по которым вода будет стекать в стропильный каркас.

Отделка стальным фартуком

Чтобы закрыть зазор между дымоходной трубой и рубероидом на крышах из металла и профнастила, своими руками используйте специальные фартуки.Их изготавливают из оцинкованной стали под цвет кровли в качестве дополнительных элементов. С их помощью можно надежно и эстетично утеплить щель, для этого действуют в следующем порядке:

  1. Полосы гидроизоляции шириной 30 см укладывают по периметру трубы, заводя края вверх, закрепляя их на стене герметиком или скотчем.
  2. Для закрытия зазора на выходе из дымохода используются металлические стеновые профили. Нижняя монтажная полка заправляется под рубероид и фиксируется к стропилам силиконовым герметиком с влагостойким составом.Верхний фланец крепится к стенке трубы.
  3. Установить декоративную фактуру из оцинкованной стали с полимерным покрытием … Это набор дополнительных элементов, которые накладываются друг на друга и крепятся саморезами к трубе и рубероиду.

Важно! Фартук можно сделать своими руками из листовой стали. Однако изделия фабрики выглядят более эстетично и презентабельно. В качестве крепежа при работе на кровле используются специальные кровельные саморезы, снабженные резиновым оголовьем, которое при завинчивании расплющивается, закрывая отверстие от проникновения воды.Если под рукой таких саморезов нет, из резины вырезают прокладки, используя их обычными саморезами.

Уплотнение резиновыми фартуками

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Master Flash или уплотнительные ленты Wacaflex:

Примечание! Для устранения больших щелей в них предварительно утрамбовывается волокнистый уплотнитель, после чего заполняется битумной мастикой или заполненным пенополиуретаном… После этого оформляется место прохода с помощью декоративного воротника. Обратите внимание, хомуты производятся со стандартным углом, который выбирается в соответствии с уклоном ската кровли и диаметром дымохода.

Главное условие длительной эксплуатации кровли — максимальная герметичность, которая достигается за счет изоляции даже незначительных щелей. Какой бы способ заделки вы ни выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного внешнего вида.

Видеоинструкция

Популярность каминов и печей в обустройстве загородных домов не снизилась после появления более современных отопительных приборов, работающих на природном газе или электричестве. Дымоходы используются для отвода продуктов горения от топочного оборудования: их прохождение через свод должен быть максимально плотным.

Что происходит при недостаточном уплотнении

Участок, на котором дымоход выходит через кровельную поверхность, называется проходным узлом или просто проходом.Его устанавливают в стене или на крыше здания: это второй по популярности способ монтажа. При этом провести качественную гидроизоляцию такого проникновения намного сложнее.

Все ошибки, допущенные при герметизации трубы на крыше, могут спровоцировать следующие последствия:

  • Утечки … По статистике причиной большинства протечек кровли является именно некачественная гидроизоляция участков стыка дымохода и рубероида.
  • Гниющая стропильная конструкция
    … Влага, попавшая под крышу из-за плохо спроектированного узла прохода, становится причиной гниения и деформации деревянной конструкции фермы.
  • Тяга пониженная … Из-за плохой герметичности зоны соприкосновения кровли и дымохода на поверхности последней начинает образовываться конденсат. В результате дымоход остывает и уменьшает внутреннюю тягу.

Чтобы исключить все эти проблемы, необходимо тщательно соблюдать технологию герметизации прохода дымохода.В комплект практически всех кровельных материалов входят специальные дополнительные элементы или эластичные накладки, позволяющие качественно утеплить заданную площадь.

Назначение гидроизоляционных труб на кровлю

Гидроизоляцию дымохода обычно проводят после завершения кровельных работ, что вызывает пренебрежение этой процедурой некоторыми мастерами. Такое положение вещей — серьезная ошибка, последствия которой могут быть очень плачевными.

Задачи на герметизацию дымохода:

  1. Повышение безопасности печного оборудования … Дымоходы, обслуживающие твердотопливные печи, обычно очень горячие, высокие температуры … Это накладывает дополнительную ответственность на изоляцию их поверхности от деревянной конструкции крыши.
  2. Повышение энергоэффективности … Если провести качественную изоляцию швов, тем самым можно значительно снизить теплопотери. В результате будет достигнута значительная экономия топливных материалов.
  3. Защита трубы от конденсата … Хорошо изолированный дымоход способен поддерживать стабильную температуру стены.Это позволяет на порядок уменьшить количество образующегося конденсата.

Какой должна быть гидроизоляция

Не так давно выход дымохода гидроизолировали подручными материалами. В настоящее время для этих целей выпускается значительное количество материалов и устройств, позволяющих решить проблему, как заделать зазор между трубой и кровлей.

Гидроизоляция для проходки должна иметь следующие качества:

  • Устойчивый влагоперенос … Так как указанный участок находится на поверхности кровли, это предполагает постоянное воздействие атмосферных осадков. Поэтому очень важно, чтобы изоляционный материал был способен длительное время противостоять влаге и коррозии.
  • Термостойкость … Поверхность дымохода может нагреваться до +600 градусов, поэтому гидроизоляция должна хорошо справляться со значительными перепадами температур. Постоянное пребывание на солнце означает, что уплотнение дымохода крыши имеет хорошую стойкость к ультрафиолету.
  • Износостойкость … Как правило, любой рубероид рассчитан на срок эксплуатации не менее 15-20 лет. Желательно, чтобы дополнительные элементы имели аналогичную продолжительность.
  • Совместимость с кровлей … Перед герметизацией трубы на крыше важно выбрать наиболее подходящий вариант. Подбор материала для оформления дымохода осуществляется с учетом типа рубероида. Кровлю из профнастила или металлочерепицы необходимо оборудовать дополнительными оцинкованными элементами.На черепичных крышах используются керамические изделия, на мягких — битумные.

Не используйте для гидроизоляции трубы бытовой силиконовый герметик, нефтяной битум или цемент. При выборе утеплителя необходимо учитывать температуру нагрева трубы и тип рубероида.

Какие средства для герметизации — тем лучше закрыть щель

Благодаря готовым проходным узлам дымохода, кровли … Эти задачи могут выполнить даже люди без соответствующего опыта.

Основные виды средств заделки проходов:

  1. Металлический хомут для кровельной трубы … Самый популярный вид изоляции дымохода. Чаще всего таким способом оснащаются трубы квадратного или прямоугольного сечения. Такой фартук состоит из набора металлических уголков, которые закрепляются на скатах крыши и наружных стенках дымохода. Такой вариант обычно используют на крышах из профнастила, металла или шифера.
  2. Резиновые наушники … Речь идет о резиновых или латексных уплотнителях с воронкообразной конструкцией. Такая форма изделий удобна для утепления дымоходов круглого сечения … Их натягивают на трубу, прикрепляя к обрешеткам через кровельное покрытие. Чтобы резиновая прокладка плотно прилегала к поверхности дымохода, важно правильно подобрать ее диаметр.
  3. Мембраны … С помощью ленточных диффузионных мембран удобно оклеивать периметр дымохода.Таким образом можно проектировать трубы круглого и прямоугольного сечения. Справедливости ради нужно сказать, что такой вид прерывания не очень эстетичен.

Для надежной гидроизоляции проходки рекомендуется использовать многослойные конструкции, в которых совмещены резиновый уплотнитель, внутренний фартук и внешняя декоративная окантовка.


Какими способами можно устранить щели
Герметизация щелей между дымоходом и шиферной кровлей
Удаление трещин в черепичной крыше
Материал для гидроизоляции битумной кровли
Процесс устранения трещин в кровле из профнастила

Монтаж дымохода обычно не сложный процесс, однако в некоторых местах, например, в переходах через потолки, могут возникнуть определенные трудности.

Как и чем заделать щель между трубой и крышей?

Важным моментом является обеспечение надлежащей гидроизоляции. Об этом, а также о других нюансах, связанных с тем, как заделать дымоход, мы поговорим в этой статье.

Даже если труба на крыше уложена максимально плотно, небольшие зазоры все равно останутся. При дожде через них на чердак будет постоянно попадать влага, что со временем приведет к повреждению кровельных конструкций. Вот почему так важно герметизировать трубу на крыше.

Как можно устранить зазоры

Самый простой способ решить проблему — как закрыть зазор между трубой и крышей — установить сверху фартук. Вы можете сделать это самостоятельно, в этом случае необходимо будет заранее предусмотреть планки для подключения к трубе. Есть и более простой способ — купить готовый кровельный переход из нержавеющей стали. Часто для дымохода делают круглые переходы, причем из нержавеющей стали. Проход надавливается на трубу, а стык фиксируется стальным хомутом.

Если вам необходимо заделать мелкие щели, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (читайте: «Какие самые лучшие герметики для печных труб — виды. Характеристики»). В продаже их можно найти огромное множество, но нам нужен термостойкий вид.

Процесс, как залатать крышу вокруг круглой трубы, будет незначительно отличаться в зависимости от типа кровли, то есть помимо основных рекомендаций есть еще алгоритмы, которые будут несколько отличаться.

Уплотнение зазоров между дымоходом и шиферной крышей

Иногда возникает вопрос, как закрыть зазор между трубой и шифером.

Технология предусматривает следующую последовательность:

  1. Сначала вырежьте в стальном листе круглое отверстие, которое понадобится для отделки выступа.
  2. Далее на трубу надевается кольцо из листового асбестоцемента.
  3. Для абсолютной герметизации, чтобы в будущем не было проблем с протеканием трубы по кровле, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1: 2).
  4. Кроме того, этим же раствором заливается щель между дымоходом и шиферным листом. Для этого можно временно сделать ограничитель из картона.

Устранение трещин в черепичной крыше

На крышу из черепицы лучше всего заделать строительный раствор из песка и цемента, который наилучшим образом защитит внутреннюю часть здания от влаги и атмосферных осадков.

Для обеспечения наилучшей влагоизоляции вам потребуется:

  1. Установить на крышу оцинкованный воротник, чтобы было место для заливки раствора.
  2. Залить цементный раствор песком, убедившись, что он четко заполняет все пространство между крышей и дымоходом.
  3. Кроме того, вам нужно будет сделать поверхность и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной кровли

Среди вариантов покрытия трубы на крыше, если она возвышается над битумной кровлей, наиболее оптимальным является использование самоклеящейся ленты Wacaflex.

Вы можете выполнить изоляцию следующим образом:

  1. Сначала выполняется резка ленты Wacaflex.
  2. На следующем этапе этот разрез необходимо прижать кожухом трубы.
  3. В конце все оставшиеся зазоры между соединяемыми деталями заделывают битумной мастикой.

Процесс устранения трещин в кровле из профнастила

Как правило, при удалении дымохода через крышу из профнастила используют готовую труборезку Master Flash. Его преимущество в том, что пользоваться таким набором очень удобно, он применим для кровли практически из любого материала.Читайте также: «Способы устройства дымохода на крыше дома — достоинства и недостатки разных вариантов».

По сути, Master Flash — это фартук-бленда из силикона или резины, помещенный на алюминиевое основание.

Что касается рабочих температур, то силиконовый вариант продуктов имеет гораздо более широкий диапазон — от -50 до 130 ℃.

Процесс заделки трещин на профильной кровле включает в себя следующие манипуляции:

  1. В колпаке прорезан зазор, диаметр которого немного меньше сечения дымохода.
  2. Master Flash помещен в дымоход.
  3. В основание дымохода укладывается прокладка.
  4. Стыки между материалом заделаны силиконовым герметиком.
  5. Основание дымохода крепится к потолочному профилю саморезами.

Часто описанные манипуляции не обеспечивают достаточной герметичности кровли профиля, так что при выпадении осадков вода попадает в щель. В таких случаях оптимальным вариантом будет использование самоклеящейся ленты, армированной алюминием.Использовать такой материал очень удобно, так как его не нужно предварительно подогревать перед использованием.

Таким образом, от того, насколько качественно профнастил кровля будет загерметизирован на выходе из дымохода, во многом зависит выбор материала и качество выполненных работ. Однако мы уверены, что, точно следуя нашим инструкциям и работая ответственно, вы сможете защитить свой дом от любых неожиданностей, связанных с протечками крыши.

Дом • Строительство • Протечки крыши, ремонт крыши, хитрости и советы по ремонту

  • Как можно омрачить нашу радость, когда на выходных, переступая порог любимой дачи, надеясь насладиться веселым треском дров в камине, теплым и чистым воздухом, мы вдруг слышим предательское: капает, капает, капает…
    Крыша протекает, ужасаемся, кидаемся за таз.
    Ставим под капли и с тоской смотрим, что происходит. Отдых испорчен, непогода коварно пробралась в наш дом.

    Труба на крыше течет

    А может пора взглянуть на проблему с другой стороны? Ведь дождь, в некотором смысле, является индикатором, сигнализирующим о неисправности крыши, и самое время ее латать, пока не вспыхнули зимние холода. Именно он помогает диагностировать утечки.

  • Часто, прежде чем выйти на поверхность, вода проделывает длинный и извилистый путь, иногда преодолевая крыши сложной конструкции.

    Тем, у кого крыша «попроще» — шифер или металлический с традиционным двускатным профилем , найти трещину или ямку проще , чем владельцам многочерепных крыш, но в любом случае потребуется внимание и терпение.

    Наиболее уязвимые места примыкания кровли к дымоходам, основаниям телевизионных антенн, а также стыки с выступами стен, окон.

    Причиной также может быть Внезапно потрескавшаяся черепица или дыра в шифере из-за ржавого или поднятого фиксирующего гвоздя.

    При осмотре кровли с чердака обратите внимание на любые пятна на стропилах и обрешетке — это свидетельство, красноречиво свидетельствующее о месте протечки.

    Запомните визуально или отметьте те места на крыше, которые, когда погода улучшится и вы сможете начать ремонт, вы можете поставить ногу, не рискуя поломать.

    Ведь ваша собственная безопасность так же важна, как и целостность кровли.
    Тем, кто страдает сильным страхом или головокружением, лучше доверить работу профессионалам.

  • Не работать на влажной или обледенелой крыше!
  • Наденьте одежду , не стесняющую движений, и обувь на резиновой подошве.
  • Часы стремянка была достаточно длинной и не приходилось работать на самой высокой ступеньке.
  • Если на коньке крыши или стропилах нет специальных крюков для установки лестницы, закрепите ее специальным тросом (подойдет мягкий трос для буксировки автомобиля).
    Перекинуть через конек крыши, закрепить на надежных балках и завязать морским узлом.
  • Ни в коем случае не закрепляйте лестницу и не обезопасьте себя, обвязывая веревку вокруг дымохода. В случае падения он может не выдержать веса вашего тела.
  • Работайте с партнером , он даст инструменты, а в таком случае застрахует.

    Если повреждение незначительное (трещина, небольшое смещение или отверстие), их несложно заделать.Какой бы ни была у вас крыша — шиферная, металлическая, толь или черепица.

    Используйте для этого , водостойкий клей, смолу, которые продаются в специализированных магазинах, или замазку на олифе, купленную или приготовленную самостоятельно.

    Из-за большой материалоемкости большие повреждения обычно ремонтируют битумной (цена 41,50 руб / кг) или цементной мастикой (33 руб / кг).

    Два последних материала после высыхания грунтуются и укрепляются краской.

    Для гидроизоляции и герметизации стыков кровли битумная мастика является наиболее популярным продуктом.
    Альтернативными вариантами являются готовые кровельные покрытия, содержащие битум, или более дорогие, но также более надежные полосы из нержавеющей стали — нержавеющая сталь, алюминий и т. Д.

    В продаже также есть самоклеящиеся ленты с алюминиевой фольгой, обратная сторона которой имеет клеящие (клеящие) свойства (ролик длиной 12,5 м, шириной 8 см — 2557,50 руб.).
    На время можно заделать стыки простой шпаклевкой.

    Изначально тщательно очистить место повреждения от грязи, ржавчины или лишайника (его можно уничтожить, обрызгав кипятком). Только когда герметизируемый участок высохнет, наносите выбранный материал.

    Более обширные по площади повреждения ремонтируются заплатами из различных самоклеящихся материалов, продаваемых в магазинах, и самодельными из металла, толя, брезента или любой плотной водонепроницаемой ткани.

    При ремонте металлических поверхностей применяют заплатки из того же металла и используют мастики, содержащие битум.

    Во избежание коррозии новые изоляционные материалы или гвозди, используемые для крепления заплат, должны быть из того же металла, что и старые.

    Аккуратно заклейте края: для долговечности и эстетики накройте пластырь сверху водонепроницаемым покрытием. Они бывают самых разных цветов — белый, терракотовый, зеленый, серый и т. Д.

    Нашивка из непромокаемой ткани укладывается на шпатлевку на олифу или краску и после высыхания красится.

    В любом случае заплатки должны перекрывать площадь ремонтируемого места со всех сторон на 6-10 см.

    При замене сломанной плитки, листов шифера или ржавых металлических полос, старается придерживаться двух важных принципов .

    Первый — заменяемый материал по размеру и качеству должен быть точной копией предыдущего.

    Второй — нужно как можно меньше прикасаться к соседним элементам покрытия.

    При глубоких отверстиях в «слоистой» кровле поврежденные слои обычно срезают крест-накрест и отворачивают углы, после чего их очищают, просушивают, грунтуют, шпаклевывают (битумная мастика с добавлением песка, опилок и т. Д.)) и приклеил обратно.

    Работа завершается одним или несколькими лоскутками рубероида, каждый из которых должен быть примерно на 10 см больше предыдущего. Их шлифуют и присыпают песком или гравием, мраморной крошкой для прочности.

  • Кстати, приступая к работе с рубероидом , необходимо очистить рабочую сторону от порошка, которым покрываются листы, чтобы они не слипались при транспортировке.

    Сэкономив на материалах , вы рискуете обнаружить, что «дешевая» кровля из рубероида стоит вам не так уж и дешево.Ведь под нее нужна прочная обрешетка, и каждый год ее нужно обрабатывать мастикой.

    А потратившись на плитку, вы избавитесь от хлопот на долгие годы. И со временем он сможет стать вам «родным» не только в финансовом смысле.

  • Не забудьте позаботиться о крыше … Короче, убедитесь, что климат в доме находится под вашим контролем.

    Аварийная работа требует не только сноровки, но и хорошей памяти. Ведь то что делаешь временно, то желательно переделать «навсегда»

  • Не торопитесь, услышав звук капель на полу, заберитесь на крышу.Лучше немного послушать музыку дождя, чем долго лечить сломанные кости.

    Не пренебрегайте и техническими новинками — гвоздями кровельными из нержавеющей стали, гвоздями. Первый избавит вас от проблем в будущем, второй значительно облегчит работу

  • История картона — Коммерческая резкаКоммерческая резка

    Картон — это плотная бумага, отличающаяся жесткостью и прочностью. Впервые он был изобретен в Китае где-то в 15 веке и используется для самых разных целей.Одно из наиболее распространенных его применений — это упаковочный материал.

    Картонные коробки были впервые коммерчески произведены в 1817 году в Англии. Гофрированная (также называемая гофрированной) бумага была запатентована в Англии в 1856 году и использовалась в качестве подкладки для высоких шляп, но гофрированный картон не будет запатентован и использован в качестве материала для транспортировки до 20 декабря 1871 года. Патент был выдан Альберту Джонсу из Нью-Йорка. Город, Нью-Йорк для одностороннего гофрированного картона. Джонс использовал гофрированный картон для упаковки бутылок и стеклянных дымоходов.Первая машина для производства гофрированного картона в больших количествах была построена в 1874 году Дж. Смитом, и в том же году Оливер Лонг усовершенствовал конструкцию Джонса, изобретя гофрированный картон с листами-вкладышами с обеих сторон. Теперь это был картон, каким мы его знаем сегодня.

    Американец Роберт Гейр был бруклинским принтером и изготовителем бумажных пакетов в 1870-х годах, и когда он печатал заказ на пакеты с семенами, металлическая линейка, обычно используемая для складывания пакетов, смещалась и разрезала пакет. Гейр обнаружил, что, разрезая и сгибая картон за одну операцию, он может изготавливать готовые картонные коробки.Распространение этого на гофрированный картон было несложным делом, когда материал стал доступным. К началу 20 века коробки из гофрированного картона начали заменять сделанные на заказ деревянные ящики и коробки, ранее использовавшиеся для торговли.

    Братья Келлогг сначала использовали картонные коробки для хранения хлопьев из кукурузных хлопьев, а позже, когда они начали продавать их широкой публике, термосваренный пакет с воском Waxtite был обернут снаружи коробки и напечатан с их торговой маркой. .Это обозначило происхождение коробки с хлопьями, хотя в наше время запечатанный пакет сделан из пластика и хранится внутри коробки, а не снаружи.

    Картонная упаковка в последнее время претерпела незначительные изменения из-за тенденции к защите окружающей среды. В настоящее время картон обычно производится с большим процентом переработанного волокна.

    Защита крыши от дымохода. Кто делает стык к трубам на кровле из черепицы как

    Примыкание кровли (примыкание кровли)
    — это участки или части кровли, прилегающие к другим частям здания (стены, фасад) или с элементами кровли (вентиляция и дымоходы и т. Д.)). Примыкание к крыше, как часть всего кровельного покрытия, является одним из наиболее технически сложных и критических участков. Правильная конструкция и установка этого элемента во многом определяет герметичность и надежность кровли в целом.
    Выбор конструкции и технологии работы для определенного типа примыкания крыши определяется конструкцией и назначением примыкающих элементов.

    Устройство для примыкания кровли к трубе дымохода.

    Для примыкания кровли к дымоходной трубе в основном используются три основных метода.

    Использование сложенного фартука.
    Самый совершенный и надежный способ герметичного соединения трубы дымохода и крыши на скатной крыше. По сути, это металлический кожух, который надевается на дымоход и как бы обходит дымоход по его периметру. Вертикальные плоскости такого фартука уплотняются до фальца. Герметичность сложенного фартука в верхней части достигается установкой на него флюгера с горизонтальным сечением больше, чем горизонтальное сечение самого фартука.

    Герметичность стыка фальцевого фартука с крышей достигается профилированием его нижней части таким образом, чтобы она находилась в одной плоскости с поверхностью крыши. Дополнительно в нижней части складчатого фартука, расположенной за трубой, предусмотрены специальные вертикальные канавки для предотвращения образования снежных мешков на крыше. В качестве материала сложенного фартука обычно используются медные, латунные или оцинкованные металлические листы; нержавеющая сталь применяется редко.
    Этот метод примыкания кровли достаточно дорог, так как требует специальных инструментов и высококвалифицированных рабочих.
    Использование рейки.
    Применяется для дымоходов прямоугольного сечения из кирпича, газоблоков и аналогичного материала … Выполняется с использованием специальных кровельных лент (чаще всего это жестяная сталь с полимерным покрытием), одна плоскость которой крепится к трубе. , а другой на крышу.

    Перед установкой рейки кровли место выхода дымохода на крышу заделывают термостойким утеплителем с подходом к поверхности трубы и кровли не менее 5 см.Для этого хорошо подходит битумная гидроизоляционная пленка «Экобит». На трубе делают паз глубиной не 1,5 — 2 см и с небольшим уклоном к верху. Категорически не рекомендуется делать штроб на месте шва кладки. Впоследствии в этот паз вставляется вертикальная плоскость кровельной планки. Стыки между кровельной полосой и трубой и кровельной полосой обрабатываются термостойким герметиком. Кровельные полосы крепятся к поверхности кровли с помощью кровельных саморезов.
    Использование гибких самоклеящихся рулонных материалов … Это армированная лента с достаточной прочностью, хорошей пластичностью и надежным самоклеящимся слоем. Его особенность — гофрированная поверхность, которую можно растянуть в одном месте ленты, но оставить прежний размер в другом. Это позволяет надежно и плотно прикрепить ленту на неровной крыше, например, на черепичной крыше. К недостаткам этой ленты можно отнести меньшую долговечность по сравнению с другими материалами для устройства примыкания к кровле.

    Устройство примыкания кровли к стене.

    Это особый случай использования кровельных полос. Технология работ в этом случае практически совпадает с технологией использования кровельных полос для заделки выхода на крышу прямоугольной кирпичной трубы. Благодаря тому, что этот упор, как правило, не содержит углов, работы по устройству примыкания кровли к стене выполняются в более короткие сроки.

    На фото справа заводское соединение кровли к стене в накладке.
    На фото справа — кровельная система — Андулин.

    Важной особенностью этих трех методов является то, что примыкание кровли (к трубе или дымоходу) должно производиться одновременно с самими работами по возведению кровли в целом, а не через какое-то время как отдельная операция.

    Уплотнения проходов в крыше. Круглый выход дымохода через крышу.

    Это стандартные заводские изделия из эластичного каучука или полимерных материалов в виде профилированной изоляционной втулки.Для дымоходов с круглым внешним сечением (например, труб из нержавеющей стали), которые выводятся через готовую крышу, это практически идеальное решение. Промышленность выпускает такие хомуты с разными размерами кровельных фланцев, для разных диаметров труб, с разными углами наклона плоскости стыка с кровлей. Цвета этих манжет достаточно богаты.

    Манжетные уплотнения (проходы через крышу) достаточно устойчивы ко всем воздействиям окружающей среды.Они не теряют своих изоляционных свойств при температурах до -50 ° C и имеют гарантированную термическую стойкость от + 135 ° C до + 350 ° C (в зависимости от материала изготовления). Кровельные проходы подходят для всех типов и материалов кровли. Их можно установить на вытяжной дымоход на уже готовой крыше.

    Вам нужно обвести дымоходные трубы на скате крыши и не знаете, как это сделать? Я расскажу о четырех простых способах, которые подходят для решения этой проблемы с разными типами дымоходов на разных типах кровельных систем.В результате вы можете выбрать один из предложенных способов и применить его при строительстве дома.

    Особенности устройства примыкания кровли к трубам

    Каждый мастер, занимающийся проектированием и строительством кровельных систем, знает, что одним из самых сложных этапов является устройство примыкания кровельного пирога к дымоходу. Эта задача усложняется двумя пунктами:

    • Наличие технологического зазора … При устройстве стыка по периметру дымохода так или иначе остается технологический зазор.Для обеспечения необходимой герметичности зазор необходимо заполнить герметиком, который одновременно будет гидрофобным и прочным;
    • Высокая температура трубы … Сегодня эта проблема решается установкой коаксиального дымохода, но, так или иначе, материалы, из которых собирается ответвительный блок, должны быть жаропрочными. Только в этом случае будет пожарная безопасность и долгий срок службы всей конструкции.

    Однако правильно выполненный байпас дымохода будет герметичным, пожаробезопасным и долговечным.Читайте, как и с какими материалами это сделать правильно.

    Метод 1: обойти квадратную кирпичную трубу на мягкой кровле

    Иллюстрации Описание
    Схема элементов разветвления … Чтобы последующая инструкция не вызывала вопросов, ознакомьтесь со схемой, по которой будут делаться планки разветвления.

    Для изготовления этих элементов используется специальный кровельный лист с антикоррозийным полимерным покрытием.Для резки листового металла используются обычные ножницы по металлу. Но, разрезая элементы примыкания, мы стараемся работать максимально аккуратно, чтобы не повредить полимерное покрытие.

    Обработка стыков мастикой … Мастикой промазываем примыкание рубероида к трубе. Особенно тщательно промазывайте швы, где соседние элементы из мягкой плитки соединяются между собой внахлест. Гидроизоляцию по всему периметру необходимо наносить шириной не менее 150 мм.

    После обработки стыка все зазоры заполнить мастикой. Мастику прогреть феном и присыпать щебнем.

    Крепление нижнего фартука … Делаем нижний фартук по ширине дымохода, как показано на фото. Примыкание к дымоходу должно быть шириной не менее 20 см, а примыкание к кровле — не менее 30 см.

    Фартук крепится саморезами с пресс-шайбой на резиновой прокладке.Фартук крепится на расстоянии 30 мм от нижнего и верхнего края.

    Делаем и прикрепляем боковые фартуки … Примеряя кусок жести к уже установленному нижнему фартуку, делаем боковые элементы, зеркально похожие друг на друга.

    При вырезании деталей руководствуемся схемой, предложенной в начале инструкции.

    Скрепляем вырезанные из жести боковины на свои места саморезами и пресс-шайбами.

    Делаем и устанавливаем верхний фартук … Так же вырезаем эту деталь по схеме. Затем поднимаем ряд плитки у примыкания к трубе и промазываем мастикой.

    Укладываем фартук на мастику и, прижимая, приклеиваем к крыше. Закрепляем фартук саморезами и кладем сверху плитку.

    Заклеиваем упор … Обходим дымоход и поочередно откручиваем верхний край элементов примыкания.По краю деталей нанесите полоску силикона. Также наносим силикон на отверстия, куда будем вкручивать шурупы.

    Снова вкручиваем саморезы и окончательно фиксируем элементы разветвления на месте.

    Способ 2: обходим прямоугольную трубу на крыше, покрытой черепицей

    Иллюстрации Описание
    Подготовка к установке …На этапе обрешетки труба приклеивается по линии примыкания кровли термостойкой гидроизоляцией примерно на 10-15 см выше линии обрешетки.

    После укладки плитки измеряется ширина нижней стенки трубы. С учетом снятых мерок плюс 10 см отрезаем кусок абатментной ленты.

    Приклейте нижнюю полосу изоляции … Снимите защитную пленку с верхней части ленты и приклейте ленту к трубе.Снимаем защитную пленку с низа ленты и приклеиваем покрытие по волнам рубероида.

    Чтобы лента лучше приклеивалась, прокатайте ее поверхность валиком.

    Приклеиваем боковины … Края нижней части ленты обрезаем как показано на фото, и загибаем их на боковые стенки трубы, где приклеиваем.

    Боковые стенки замеряем по линии откоса, как показано на фото, плюс оставляем запас 15-20 см.защитную пленку и приклеиваем ленту так же, как и внизу. Покрытие должно быть равномерно распределено по обеим сторонам трубы.

    Наклейка кромки боковины … Загибаем заготовку слева по краям боковых полос сверху и снизу трубы. Прокатываем склеенную ленту роликом, чтобы между трубой и утеплителем практически не было воздуха.
    Приклеиваем верхнюю часть утеплителя … Как и на других сторонах трубы, приклеиваем ленту, загибая края на боковины. Обязательно закатываем края ленты валиком.

    После того, как верхняя часть ленты приклеена, на нее кладем верхний ряд металлочерепицы.

    Установка планок примыкания … Режем планку фартука и закрепляем саморезами с пресс-шайбой вокруг трубы. Монтаж начинаем снизу, переходим к боковинам и заканчиваем верхней планкой.

    При установке внешнего или внутреннего фартука необходимо заделать верхний край полосы термостойкими герметиками.

    Способ 3: обход круглой коаксиальной трубы

    Обращаем ваше внимание, что этот способ актуален только при использовании коаксиальных дымоходов … То есть температура внешней оболочки дымохода в месте примыкания не должна быть выше + 50 ° С. Кстати, этот способ есть подходит для проведения стояка и фановой трубы внахлест.

    Иллюстрации Описание
    Детали примыкания … Для правильного устройства примыкания круглых дымоходов к кровле из профлиста используются специальные проходки.

    Проходка представляет собой толстостенную гофру из стойкой к УФ-излучению резины EPDM. По периметру гофра усилена металлизированной полосой, что позволяет просто и надежно закрепить изделие на шве кровли.

    Диаметры и конструктивные отличия
    … Гофра в сужающейся части состоит из определенного количества колец разного диаметра. В зависимости от диаметра используемой трубы ту или иную часть колец отрезают ножом.

    В продаже имеется гофра двух видов: для плоских крыш и для крыш с уклоном более 20º. Изделия для плоских крыш имеют горизонтальное дно, а дно гофры для крыш с уклоном — скошенное.

    Установка и герметизация подошвы … Накладываем гофру на трубу так, чтобы армированная подошва доходила до поверхности рубероида. Отогните край гофры и нанесите на него слой герметика. Накладываем гофру на рубероид и фиксируем по периметру саморезами с пресс-шайбой с шагом не более 5 см.
    Уплотнение стыка с трубой … Откручивая верхний край гофры, наносим полоску герметика. Край гофры прижимаем к трубе, а сверху надеваем и стягиваем специальный хомут.

    Способ 4: обходим металлический дымоход на разных типах крыш

    Иллюстрации Описание
    Приготовление раствора … Поскольку температура однослойной трубы высока, раствор должен быть огнестойким, устойчивым к трещинам и гидрофобным.Перечисленными качествами отличается асбестоцементная смесь, которую готовят из расчета: 1 часть цемента на 1 часть асбеста.

    Асбест замачивают в воде до образования вязкой каши, после чего смешивают с необходимым количеством цемента.

    Очень важно ни в коем случае не добавлять в раствор песок, чтобы не появились трещины.

    Футеровка трубы … Готовый раствор поднимаем на крышу и покрываем им трубу по периметру.Для полного высыхания покрытия требуется 2-3 дня, после чего духовку можно нагревать, не опасаясь растрескивания.

    Предлагаемый способ может с одинаковым успехом применяться как на мягких кровлях из рубероида, так и на шиферных конструкциях. К тому же этот способ подойдет вам независимо от круглой трубы или квадрата. Реальный ресурс такой развязки не менее 10-15 лет.

    Подведем итоги

    Теперь вы знаете, как легко и правильно прикрепить металлические и кирпичные трубы к разным типам кровель.Если у вас есть вопросы по предлагаемой инструкции, задавайте их в комментариях. Знаете другие не менее интересные способы? Также расскажите о них в комментариях — всем будет интересно.

    Примыкание крыши к стене и ее устройство

    Места, где крыша примыкает к стене, дымоходам и другим конструктивным элементам крыши, являются зонами повышенного риска утечек и часто вызывают попадание воды в подкровельное пространство. На стыках в большей степени скапливается занесенный ветром мусор, здесь чаще всего скапливается большой слой снега, в результате чего на стропильную систему повышается давление и может нарушиться герметизация кровельного покрытия.

    Такие проблемные места заделывают несколькими способами, в зависимости от типа кровли. Еще на стадии разработки проекта следует предусмотреть места примыкания кровли к стене. В том случае, когда стена кирпичная, при кладке стен на полукирпиче делается выступающий козырек, который в последующем должен прикрывать место стыка кровли со стеной и защищать ее от атмосферных осадков. Либо оставляют в стене углубление на четверть кирпича, чтобы потом в эту нишу вставляли рубероид.

    Примыкание кровли от металлопрофиля к стене

    Любое покрытие из профилированного металла в месте соприкосновения со стеной, мансардными окнами, парапетами выполняется с минимальным зазором, необходимым для вентиляции подкровельного пространства.

    Если вертикальная поверхность, к которой делается примыкание, бетонная или оштукатуренная, то на ней делают выемку глубиной 2-3 см, параллельно кровле.

    В нишу вставляется фартук из стали того же типа, что и кровельное покрытие, обработанный силиконовым герметиком.Бывают специальные готовые полоски или фартуки. Нижняя сторона планки крепится к кровельному покрытию саморезами.

    Примыкание крыши к стене может быть выполнено из двух фартуков методом наложения. В этом случае стена не желобчатая, верхний фартук крепится к стене дюбелями. Под ним помещается нижняя планка, которая сцепляется с верхним замковым соединением. На нижней планке есть специальные фиксаторы, которые саморезами прикручиваются к кровле.Все стыки залиты силиконовым герметиком.

    При установке примыкания черепичной крыши к стене используйте ленту из гофрированного алюминия. Он позволяет повторить профиль керамической плитки, а залитый в шов горячий битум создаст надежную гидроизоляцию. Алюминиевая лента может использоваться для мягкой черепичной кровли.

    Концевой и боковой абатмент

    Устройство упора для мягкой кровли

    Стыки кровли из рулонных материалов выполняются несколькими способами.В одном случае рулонный материал прижимают к стене деревянной рейкой, которая крепится саморезами.

    Высота входа рубероида в стену около 15-20 см. Место стыка рейки со стеной промазывают силиконовым герметиком. Чтобы на стыке рубероида и стены не образовывалась впадина и тогда не появлялся зазор, в угол между стеной и поверхностью крыши вставляется треугольный брус или делается дополнительный слой теплоизоляции.

    Таким образом получается валик, предохраняющий рубероид от прорыва и способствующий лучшей изоляции стыка. Когда делается утепленная кровля, все слои кровельного пирога, кроме утеплителя, укладываются на стену вместе с финишным покрытием.

    Существует вариант гидроизоляционного способа соединения кровли со стенами. Суть этого метода заключается в нанесении эластичной мастики, армирующего слоя геотекстиля и еще одного слоя мастики. Этот способ отличается получением прочного и герметичного узла примыкания кровли к разным поверхностям… Используя эти материалы, любой желающий может самостоятельно сделать герметичные стыки.

    Перед тем, как произвести приделку кровли к парапету, поверхность очищается от мусора, пыли и грязи. Если рубероид используется с перевязкой, его счищают в тех местах, где будет наноситься мастика.

    ПВХ мембрана

    не содержит пыли и обезжирена. Стены кирпичные при необходимости оштукатурить, после чего слой штукатурки должен высохнуть. Бетонные поверхности перед нанесением мастики обрабатывают битумной грунтовкой.Все неровности на оклеиваемых мастикой и геотекстилем поверхностях необходимо удалить, сколы и трещины заделать герметиком.

    Присоединения к дымоходам и трубам

    При креплении кровли к трубе на подготовленную поверхность кистью или валиком наносится слой мастики, после чего сразу же укладывается геотекстиль. Поверх геотекстиля наносится второй слой мастики. Время высыхания каждого слоя от 3 до 24 часов в зависимости от температуры окружающей среды.

    При необходимости можно нанести несколько слоев мастики, но каждый предыдущий должен просохнуть.

    Мастика содержит полиуретан — пластичный материал, устойчивый как к высоким температурам, так и к низким. Диапазон применения такой мастики от -40 до +75 градусов. Долговечность использования гидроизоляционной мастики рассчитана минимум на 20 лет.

    Примыкание кровли к дымоходу или парапету происходит по несколько иной технологии, чем к стене.Дымоход проходит через перекрытие и саму крышу. Поэтому в каждом случае необходимо герметизировать проходы труб. Устройство примыкания кровли к дымоходу — наверное, самая сложная, ответственная и кропотливая задача при строительстве кровли, поэтому требует особого ухода.

    1 — мягкая кровля, 2 — вагонка, 3 — основание, 4 — обрешетка, 5 — брус 50 на 50, 6 — гидроизоляция, 7 — стропила, 8 — утеплитель, 9 — брус 50 на 50, 10 — пароизоляция, 11 — доска обрезная, 12 — подшивка, 18 — планка примыкания, 19 — труба, 23 — ковровое покрытие

    • С верхней стороны обрешетка возле трубы укладывается горизонтально.
    • Устанавливается гидроизоляционный материал, оба края которого идут с одной стороны на трубу, с другой под кровлю.
    • Кроме того, под гидроизоляционный материал в месте стыка обрешетки или доски с трубой кладется деревянный брусок треугольной формы.
    • В местах выхода гидроизоляции на вертикальную поверхность кромка трубы покрывается герметиком и закрывается сверху металлической полосой стены.
    • Полоса может быть прикреплена дюбелями к трубе или войти в трубу и заполнена герметиком.

    Особенности ремонтных работ

    Примыкание кровли к конструктивным элементам кровли проще отремонтировать методом гидроизоляции, технология которого описана выше. В основе этого метода лежит однокомпонентная мастика Гипердесмо — РВ-1К, состоящая из битумно-полиуретановых веществ. Его преимущество заключается в том, что его можно наносить на любую поверхность самых разных форм, везде создавая надежную гидроизоляцию, которая прослужит долгие годы.

    К тому же мастика проста в нанесении, не требует специальных знаний и инструментов. Нет необходимости разводить открытый огонь на крыше, что подвергает опасности как крыши, так и рабочих.

    Ремонт стыков кровли различной конструкции с использованием традиционных рулонных материалов и горячего битума намного дороже мастики. Отремонтировать кровлю в местах ее примыкания можно и другим способом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
