Профиль для гипсокартона стеновой: Профиль потолочный направляющий (ППН) Knauf 0.6 мм 28х27х3000 мм

Профиль для гипсокартона от производителя с гарантией качества

Оставьте заявку на бесплатную консультацию

Профиль под гипсокартон – это длинномерные элементы из стали толщиной 0,5-0,8 мм. Стандартная длина профиля 3000 мм. Однако металлические профили для гипсокартона могут производится и по индивидуальным размерам. Для увеличения жесткости профилей, на их стенках устанавливают продольные гофры. А для того, чтобы предотвратить и остановить вредное влияние окружающей среды, профили под гипсокартон оцинковывают. Такое покрытие защищает профиль от окисления и коррозии.

Цена на профиль для гипсокартона зависит от таких характеристик как толщина, длина, тип профиля. Существует три типа профилей под гипсокартон: направляющий, сточенный и потолочный.

Товаров нет в наличии

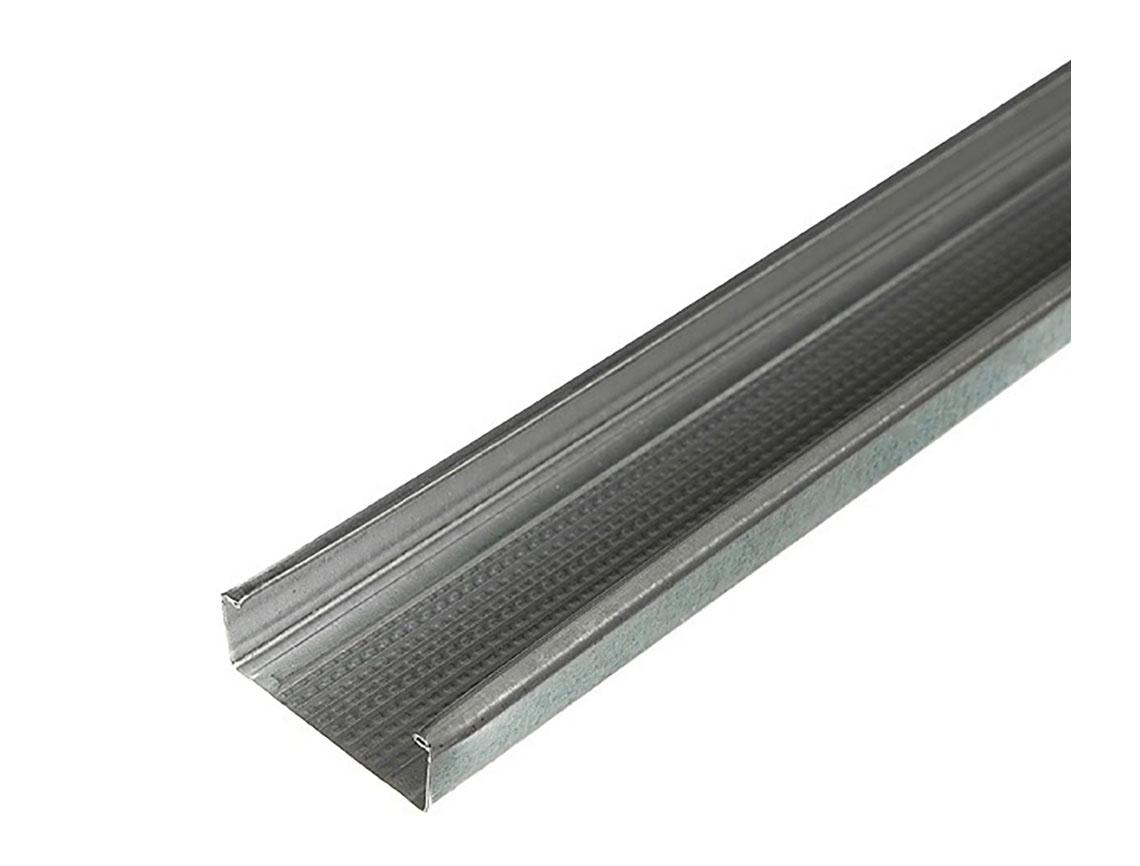

Профиль потолочный (ПП 60х27)

С-образный потолочный профиль предназначен для формирования каркаса подвесных потолков и облицовки стен (система С 623, С 663). Профиль имеет размеры: а = 60 мм, b = 27 мм, s = 0,5 мм. Полки и стенки профиля имеют по три канавки, которые предают ему дополнительную жесткость. Крепление профиля ПП к несущему основанию (перекрытию) осуществляется при помощи специальных подвесов, основными среди которых являются: подвес прямой и подвес с зажимом. Для установки подвеса с зажимом загнутые внутрь края полок профиля служат упором.

Узнать цену

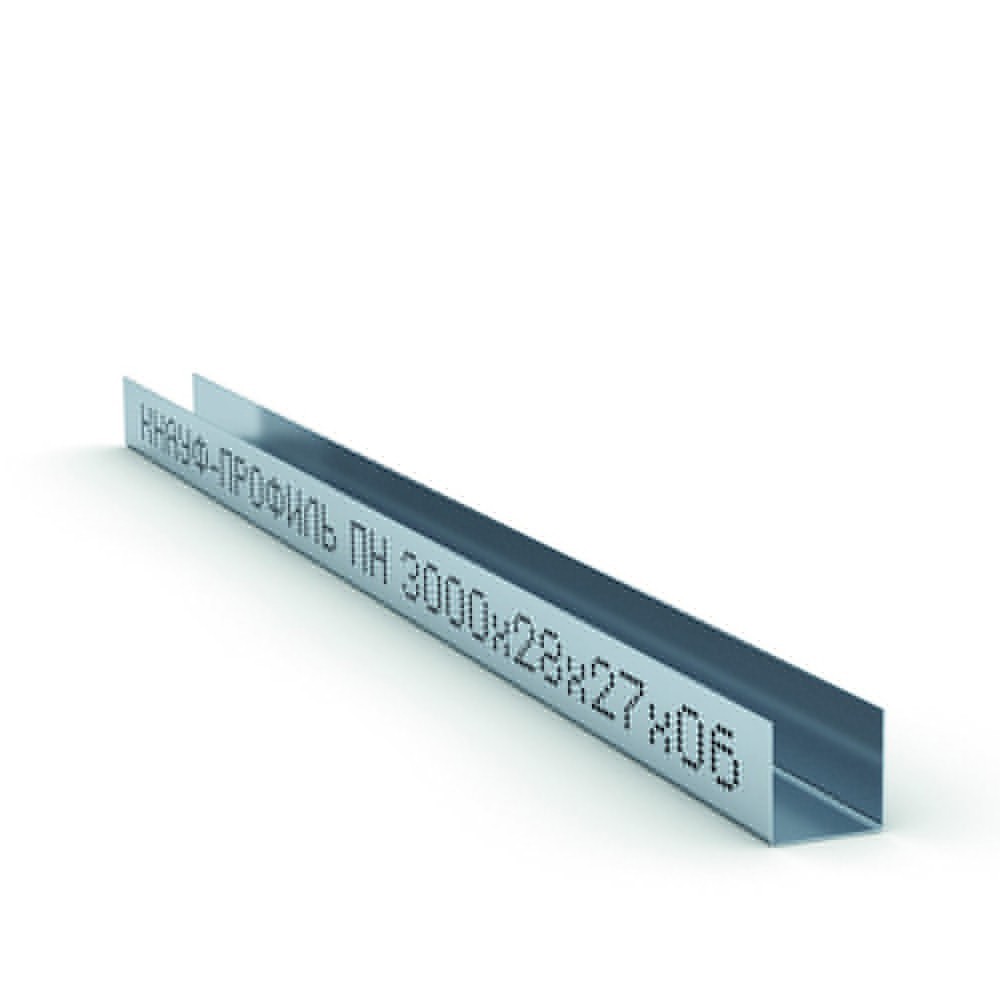

Профиль направляющий потолочный

(ПН 28х27)

Профиль ПН 28х27 служит направляющим элементом для профилей ПП 60х27 при монтаже каркаса подвесного потолка П113 (П213), а также облицовки С623 (С663). При монтаже каркаса подвесного потолка профиль ПН крепится по периметру помещения на стенах. В случае установки каркаса облицовки профиль крепится к полу и потолку. Толщина профилей может варьироваться от 0,40 до 0,60мм, профили крепления гипсокартона производятся из оцинкованной ленты методом холодной прокатки.

Узнать цену

Профиль для гипсокартона оптом

Заказать прайс-лист для оптовых покупателей

Профиль для крепления гипсокартона служит в качестве крепежной системы, из него изготавливается каркас для последующего монтажа листов гипсокартона. Профиль для гипсокартона применяется в гражданском, в промышленном и коттеджном строительстве. Профиль под гипсокартон формирует сборные перегородки, облицовки и подвесные потолки.

Толщина профилей может варьироваться от 0,40 до 0,60мм, профили крепления гипсокартона производятся из оцинкованной ленты методом холодной прокатки на специальном профилегибочном оборудовании. Оцинкованный профиль является жёстким основанием, способствующим закреплению гипсокартонных и гипсоволокнистых листов. Существует несколько видов профилей для гипсокартона, каждый вид имеет своё функциональное предназначение.

Стоечный профиль имеет вид С-образной формы. Наиболее часто используемая длина – 3 или 4 метра. Этот профиль используется для производства каркасов межкомнатных перегородок и облицовок.

Направляющий профиль имеет вид П-образной формы. По длине он аналогичен со стоечным профилем. Направляющий профиль используют при отделки стен и устройстве перегородок.

Купить профиль для гипсокартона возможно в компании СтальСоюз.

Наше производство

Виды профилей и деталей для конструкций из гипсокартона

Профили изготавливаются из оцинкованной стали. Толщина профиля составляет 0,5-0,6 мм. Если планируется использование профилей толщиной 0,5 мм, то нужно знать, что такой профиль значительно ослабляют жесткость каркаса, при этом  шаг монтажа профиля должен составлять 40 см (при стандарте шага 60 см для стеновых конструкций). Что составляет разницу 50%, при минимальной разнице в цене.

Профиль монтажа гипсокартонных конструкций. Подразделяются на несущие «С» образные и направляющие «U» образные.

Несущие профили используются для крепления на них гипсокартонных листов и подразделяются на:

• CD– облицовочные и потолочные
• CW– стеновые и перегородочные

Направляющие профили применяют для стабилизации и выравнивания в них несущего профиля и подразделяются на:

• UD– направляющий для CD профиля
• UW — направляющий для CW профиля

CD Профиль

UD Профиль

CW Профиль

UW Профиль

UA Профиль. Усиленный для дверных проемов, санузлов. 2.0мм

Алюминиевый профиль для гипсокартона: изделия для потолочных и стеновых конструкций

Mullvatt

9529
0
2

Без оцинкованного профиля сложно установить гипсокартонные листы.

Одним из способов установки гипсокартона является его закрепление на каркасе, для изготовления которого используется профиль для ГКЛ – алюминиевый или оцинкованный.

Если вы собираетесь выполнять такую отделку своими руками, обязательно нужно понимать, какой ГКЛ-профиль используется для выполнения тех или иных задач. Только тогда созданная вами конструкция будет отвечать всем требованиям строительных норм и правил.

Виды профилей для монтажа ГКЛ

Для работы с гипсокартоном, а точнее – при создании каркаса для его монтажа – используются различные алюминиевые профилированные детали, каждая из которых предназначена для выполнения определенных задач. Все существующие разновидности изделий я изобразил на схеме.

Виды профилей для ГКЛ.

По месту установки

Условно профиль для гипсокартона можно разделить на три группы в зависимости от поверхностей, на которые они устанавливаются.

Стеновые

Стеновой профиль, как видно из названия, используется для выравнивания стен с помощью листов гипсокартона, создания межкомнатных перегородок и обустройства вертикальных архитектурных элементов. Делится на два вида:

1. Стартовый профиль для гипсокартона. Детали имеют маркировку UW или ПН (в зависимости от производителя). Устанавливаются по граничному контуру будущей обшивки стен гипсокартонными листами.

Стартовый стеновой профиль.

Эти детали задают направление монтажа для основных опорных изделий – несущих профилей. Кроме того, они же удерживают основные элементы каркаса на заданном расстоянии от ограждающей конструкции.

Благодаря своей форме с дополнительными ребрами жесткости, эти профили отличаются от потолочных направляющий большей прочностью. Они могут выступать закладными элементами или дополнительными ребрами жесткости для монтажа не слишком тяжелых навесных конструкций (шкафов, зеркал, полок и так далее).

Места монтажа стартового UW профиля.

На поверхности алюминия имеется гофрирование, сделанное в заводских условиях, что дает возможность существенно повысить жесткость готового каркаса. Стеновые стартовые профили некоторых производителей имеют перфорацию (отверстия), которые облегчают их монтаж на стены.

Геометрические параметры этого изделия приведены в таблице:

Чаще всего в своей практике я использовал П-образный стеновой профиль размером 50х40 или 100х40.

2. Стоечный пристенный профиль для гипсокартона. Маркируется латинскими буквами CW или русскими ПС. Используется для обустройства основной опоры для ГКЛ листов при выравнивании стен и создании межкомнатных перегородок.

Пристенный профиль для ГКЛ.

Профиль ПС для гипсокартона выпускается в трех вариантах – шириной от 50 до 100 мм. Выбирать подходящие детали нужно с учетом нагрузки, которую поверхность стены будет испытывать в процессе эксплуатации.

Детали имеют форму буквы С, то есть снабжены дополнительными полочками, которые способствуют увеличению прочности изделий. Чаще всего алюминиевые изделия монтируются вертикально относительно пола, однако точных рекомендаций по этому поводу производители не дают.

Несущие детали, как правило, оборудованы отверстиями и специальной насечкой, облегчающей закладку инженерных коммуникаций (например, электрических кабелей).

Геометрические параметры этого изделия приведены в таблице ниже:

Для работы я обычно использую стеновые несущие профили сечением 100х50 мм.

Потолочные

Как понятно из названия, эти изделия используются под ГКЛ для потолка. Как и в предыдущем случае, тут существует две разновидности:

1. Стартовый потолочный профиль для гипсокартона. Имеет маркировку UD или ППН. Отличаются от стенового профиля немного другой формой (без ребер жесткости), но оптимальными размерами (27х28 мм), благодаря которым монтаж ГКЛ производится экономно, а расстояние между полом и потолком сокращается на минимально возможную величину.

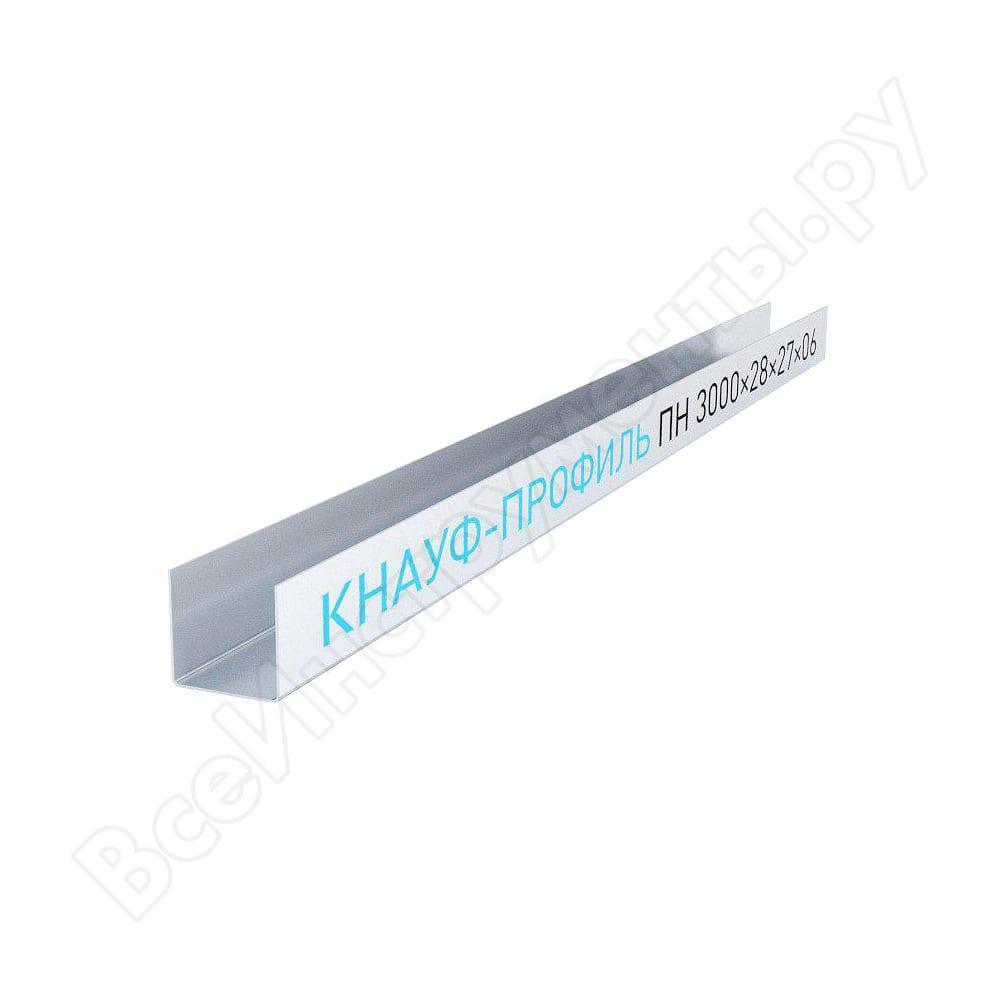

Направляющий профиль ППН.

С помощью стартового потолочного профиля формируется направляющий каркас по периметру отделываемого помещения. Крепление к ограждающей конструкции производится с помощью дюбель-гвоздей (система «быстрый монтаж»).

Стандартные размеры потолочного профиля такие:

2. Стоечный профиль для гипсокартона. Отличается от предыдущего варианта шириной полки и наличием дополнительных элементов, придающих деталям большую жесткость. Маркируется латинскими буквами СD (для изделий Кнауф) или русскими ПП (для продукции Гипрок).

Потолочный профиль CD.

Изделия этой разновидности используются для обшивки потолков и монтажа несущего каркаса стен из гипсокартонных листов, которые в процессе эксплуатации не будут испытывать большой механической нагрузки.

При внутренних отделочных работах используется несущий профиль для гипсокартона 60х27.

Стандартные размеры потолочного профиля такие:

Чтобы вам было легче ориентироваться при выборе изделий для работы, я подготовил обобщающую таблицу, в которой указаны все существующие разновидности изделий.

Назначение	Маркировка Кнауф	Маркировка Гипрок	Размеры	Описание
Стеновой	UW	ПН	50 на 40	Используется как направляющий для монтажа стеновых каркасов и изготовления гипсокартонных перегородок
			75 на 40
			100 на 40
	CW	ПС	50 на 50	Применяется для изготовления основных стоек каркаса перегородок и облицовки стен
			75 на 50
			100 на 50
Потолочный	UD	ППН	28 на 27	Используется для установки по периметру при монтаже потолка.
	CD	ПП	60 на 27	Применяется как основной несущий элемент во время облицовки гипоскартонными листами потолка и стен, не испытывающих повышенной эксплуатационной нагрузки.

Приспособления для установки обрешетки под гипсокартон

Помимо перечисленных выше основных видов алюминиевого профиля, существуют специализированные детали, предназначенные для выполнения особых задач. О них речь пойдет в следующем разделе.

По назначению

Существует несколько разновидностей алюминиевых или оцинкованных деталей, которые применяются для решения каких-то конкретных задач при изготовлении опорных каркасов для ГКЛ:

1. Эконом-профиль. Имеет маркировку CD и UD для стоечного и направляющего соответственно. Однако отличается от классических вариантов наличием цифры 48 в наименовании, которая говорит о ширине основной полки.

Эконом-профиль для монтажа ГКЛ.

Эти детали применяются при отделочных работах в качестве несущих и направляющих элементов во время обустройства потолков и стен в условиях ограниченного пространства. Геометрические параметры деталей дают возможность уменьшить размеры каркаса и максимально сохранить полезную площадь помещения.

На фото показан принцип монтажа CD-профиля в UD-профиль

Монтаж осуществляется таким образом, чтобы между стоечными элементами был промежуток в 40 см, а вес одного ГКЛ распределялся на 3-4 элемента обрешетки.

Технические параметры изделий изложены в таблице:

2. Усиленный профиль. Имеют маркировку UA. Детали повышенной прочности, используемые для формирования дверных проемов из ГКЛ, а также в качестве закладных деталей для крепления тяжелого оборудования, предметов обстановки, сантехнических приборов и так далее.

Усиленная каркасная деталь для обустройства обрешетки.

Этот вид алюминиевого профиля выдерживает нагрузку до 1,5 кН на один метр стены, облицованной гипсокартоном. На детали можно вешать электрические накопительные бойлеры, металлические лабораторные шкафы, классные доски и так далее.

Профили дают возможность создавать большие по размеру пролеты так называемых «защемленных» потолков с увеличенным расстоянием между подвесными элементами потолочной системы.

Для облегчения монтажа по всей поверхности широкой полки проделаны отверстия вытянутой формы для вкручивания саморезов.

Монтаж дверного проема вряд ли обойдется без усиления конструкции

При изготовлении дверных проемов в перегородках, целиком сделанных из гипсокартона, усиленные профили крепятся на уголки (башмаки), фиксируемые к плитам межэтажного перекрытия с помощью дюбель-гвоздей «быстрый монтаж». А остальные элементы каркаса крепятся к усиленным деталям болтами.

Точные технические характеристики приведены в таблице:

3. Угловой профиль. Имеет маркировку ПУ. Представляет собой перфорированную деталь из алюминия, используемую для защиты углов и торцов гипоскартонных листов от деформации в процессе эксплуатации.

Алюминиевый угловой профиль.

Чаще всего эти изделия используются при формировании внешних углов стен, а также мест соединения оконных и дверных проемов с основной поверхностью стены.

Угол между смежными полками профиля составляет 85 градусов, максимальная длина детали – 2 метра.

4. Шляпочный профиль. Особый вид алюминиевых деталей для каркаса, которые монтируются непосредственно на поверхность стены и не требуют установки направляющих элементов.

Стоечный профиль для установки без направляющих и кронштейнов.

В большинстве случаев профиль шляпочной формы используется при монтаже каркасов для установки теплоизоляционных материалов.

В ассортименте производителей деталей для профиля присутствует также маячковый профиль. Однако он используется для выравнивания поверхностей во время оштукатуривания и к монтажу ГКЛ имеет очень далекое отношение.

Для криволинейных поверхностей

Отдельно хочу выделить алюминиевые профили, специально предназначенные для монтажа каркаса с радиальными (криволинейными) формами. Существует три основных разновидности:

1. Арочный профиль. Имеет маркировку ПА. Конструкционно напоминает собой несущие детали для потолка или стен и имеют дополнительные полочки, придающие изделию жесткость. Но в отличие от описанных выше разновидностей имеют не прямую, а изогнутую форму под определенным радиусом.

Арочный алюминиевый профиль компании Кнауф.

Стенка профиля заканчивается небольшими полочками, которые увеличивают общую прочность опорного элемента, а также три канавки для жесткости. Для соединения деталей арочного профиля используются особые соединители, существенно сокращающие время на монтаж.

Арка – оригинальный архитектурный элемент

Точные технические характеристики изделия выглядят так:

Параметр	Значение
Минимальный радиус кривизны для вогнутого профиля, мм	500
Минимальный радиус кривизны для выпуклого профиля. мм	1000
Длина	индивидуально
Ширина полки, мм	60

2. Гибкий профиль. Как и предыдущий вариант, используется для монтажа криволинейных элементов каркаса. Однако в отличие от арочных деталей это изделие является универсальным, так как легко гнется в одну или другую сторону. Поэтому каркасу можно придавать любую форму, вплоть до круга или змейки.

Гибкий профиль для гипсокартонных листов.

Изделие легко устанавливается на кронштейны или направляющие, а за счет перпендикулярных ребер жесткости изделие приобретает нужную жесткость. Эксплуатация возможна независимо от внешних условий. Алюминиевый гибкий профиль отлично переносит повышенную температуру и высокую влажность воздуха (как, например, в ванной комнате).

3. Профиль Flext. Это разновидность гибкого профиля, выпускаемая исключительно компанией Флекст, специалисты которой разработали и запатентовали его форму. Сейчас это изделие выпускается серийно с максимальным контролем качества изготовления, что гарантирует его отличные эксплуатационные свойства.

Гибкий алюминиевый профиль Flext.

Конструкционно профиль состоит из двух деталей в виде буквы Г, которые после придания им нужной формы складываются двух с другом в прямоугольник, а затем фискируются путем обжимания пазов на боковых поверхностях.

Благодаря такой конструкции изделие приобретает такие преимущества:

• уменьшает трудоёмкость работ по созданию криволинейных каркасов;
• сокращает время, необходимое на установку арочных элементов;
• позволяет без проблем прочно зафиксировать профиль под нужным радиусом;
• выдерживает значительные нагрузки, оказываемые в процессе эксплуатации;
• сохраняет свои первоначальные технические характеристики в течение всего срока использования.

Вот такие сложные узоры можно создавать с помощью этого профиля

Точные технические характеристики изделия указаны в таблице:

Помимо профиля, для создания каркаса, на который крепится гипсокартон, необходимо использовать дополнительные детали, которые соединяют отдельные элементы друг с другом и удерживают обрешетку на нужном расстоянии от стены.

Дополнительные детали для создания каркаса

Для монтажа обрешетки используются вспомогательные комплектующие.

Всего в производимый ассортимент входит несколько десятков комплектующих, но в практической деятельности мне приходилось сталкивать только с небольшим их количеством.

Скорее всего, вам пригодятся только такие изделия:

1. Двухуровневый соединитель для CD-профиля. Используется для стыковки друг с другом двух перпендикулярных стоечных деталей, расположенных на разных уровнях. Эта деталь продается в развернутом виде, поэтому перед использованием ее края нужно согнуть в виде буквы П.

Двухуровневый соединитель для профиля ПП.

2. Одноуровневый соединитель для CD-профиля. Среди специалистов такие детали носят название «крабиков». Они используются для стыковки перпендикулярно расположенных стоечных элементов на одном уровне.

При нагрузке на поверхность менее 20 кг на м2 использовать саморезы необязательно, достаточно отогнуть заделки. Во всех остальных случаях место стыка усиливают двумя саморезами (по одному с каждой стороны).

Одноуровневый соединитель для несущих профилей.

3. Прямой подвес для стоечного (несущего) профиля. В простонародье носит название «пэшки». Деталь представляет собой полоску перфорированного алюминия или оцинкованной стали с зубчиками по краю.

Она крепится на стене или потолке, после чего боковые части отгибаются под углом в 90 градусов, после чего кронштейн становится похожим на букву П.

П-образый прямой подвес.

Кронштейн крепится к основанию двумя дюбель-гвоздями, а затем к его отогнутым полкам прикручиваются детали каркаса. Общая длина всего изделия в стандартном варианте составляет 12,5 см.

Однако в продаже имеются варианты от 7 до 30 см. Допустимая нагрузка на подвес не должна превышать 40 кг.

4. Анкерный подвес для потолочных несущих профилей. Альтернативное название детали – подвес с тягой. Используется во время монтажа каркаса для закрепления CD профиля на горизонтальной поверхности (плите перекрытия). Заменяет собой «пэшку» в том случае, когда ее длины недостаточно.

Подвес для потолочных профилей анкерного типа.

Изделие вставляется в профиль, а его тяга продевается через специальное отверстие с пружиной. Длина тяги может составлять вплоть до 100 см. Максимально допустимая нагрузка на один подвес составляет 25 кг.

5. Соединительная деталь для несущего профиля. Иное название – удлинитель. Используется для стыковки двух несущих деталей друг с другом, когда их стандартной длины не хватает для монтажа каркаса.

Удлинитель для алюминиевого профиля.

Изделие вставляется в торец опорного элемента, после чего к нему присоединяется второй элемент. Деталь имеет выступы (похожие на небольшие рожки), которые должны упираться в полочки несущего профиля. По бокам для большей прочности нужно вкрутить саморезы.

6. Угловой соединитель. Используется для соединения одного элемента каркаса перпендикулярно другому (без образования крестовины) на одном уровне. Используется не так часто, потому что такой вид стыковки можно сделать подручными средствами, обрезав полки на торце несущего элемента так, чтобы образовался «язычок».

Угловой соединитель для элементов алюминиевого каркаса.

Крепежная фурнитура

Чтобы соединить вместе различные элементы каркаса и выполнить после этого обшивку обрешетки гипсокартонными листами нужны саморезы. Их тоже существует несколько видов, заточенных под решение конкретных задач.

Без крепежа — и ни туда и ни сюда!

В моей практике приходилось использовать такие разновидности:

1. Саморезы TN25. Используются для закрепления гипсокартонных листов на металлических элементах опорного каркаса. Они имеют близко расположенные витки резьбы и длину 25 мм.
   Если предполагается устанавливать несколько листов ГКЛ (для большей прочности), можно использовать изделия подлиннее – 40 мм. Для деревянной обрешетки используются крепежные элементы с широким шагом витков резьбы.

Саморезы TN25.

2. Саморезы LB9 (11, 16) и LN9 (11, 16). Мастера-гипсокартонщики называют их «клопами». Указанные две разновидности отличаются типом кончика – прокалывающие (LN) и сверлящие (LB). Цифры после маркировки означают длину изделия в миллиметрах.
   Минусом этих изделий является сложность монтажа. Детали тяжело удерживать руками, а шляпка выступает над поверхностью каркаса, мешая плотному прилеганию ГКЛ.

Саморезы LB9 и LN9.

3. Саморезы с пресс-шайбой. Это универсальные крепежные элементы, которые подходят для работы с поверхностями из любых материалов. Они могут иметь прокалывающие и сверлящие кончики, а также длину от 9 мм до 10 см.
   Чаще всего в своей практике я использовал саморезы длиной 14 мм, которые подходят для решения большинства возникающих в процессе работы задач.

Саморез с пресс-шайбой и сверлящим кончиком.

4. Саморезы с пластиковыми дюбелями. Используются для крепления потолочных и стеновых направляющих профилей к ограждающим конструкциями. В продаже имеется огромный ассортимент таких крепежных элементов, подбирать нужно в зависимости от размеров профилей и материала ограждающих стен или потолка.

Саморезы с пластиковыми забивными дюбелями.

5. Анкер-клин. Фурнитура, которую я обычно использую для крепления к потолку прямых или анкерных подвесов. Изделие выполнено из защищенного от коррозии металла, не подвержено коррозии, поэтому имеет впечатляющий срок эксплуатации.
   Его единственный минус – высокая стоимость, однако я не советую экономить на ремонте, особенно при конструировании подвесного потолка из гипсокартонных листов.

Потолочный анкер-клин.

6. Дюбель-гвоздь. Используется для закрепления алюминиевых деталей каркаса на поверхностях, сделанных из бетона, железобетона, кирпича или стеновых блоков.
   Лучше брать разновидности, дюбель которых имеет головку-грибок и длину от 40 до 60 мм. Шурупы в них можно не вкручивать, а забивать молотком, что позволяет значительно сократить время и трудоемкость монтажа.

Дюбель-гвоздь для монтажа алюминиевых профилей.

Производители

Наиболее популярными у нас в стране пользуются профили нескольких производителей:

1. KNAUF. Крупный международный холдинг, выпускающий огромное количество различных строительных и отделочных материалов, в число которых входит гипсокартон и профили для его монтажа.

Характеристики изделий от компании Кнауф

Продукция фирмы отличается высочайшим качеством, постоянными размерами и широким ассортиментом. Все изделия соответствуют требованиям международных и российских строительных норм, о чем свидетельствуют соответствующие документы.

Кнауф – крупнейший производитель ГКЛ в Европе.

2. Gyproc. Компания, входящая в состав международного концерна Saint-Gobain. Специализируется на изготовлении гипсокартона и профилей для его монтажа. Имеет 65 производственных центров, расположенных в различных странах мира. На территории СНГ фирма имеет шесть заводов, где занято около 3 тыс. сотрудников.

Гипрок – второй по популярности производитель профилей для ГКЛ.

Советы по выбору

В заключение хочу дать несколько советов тем, кто уже собрался ехать в магазин и покупать алюминиевые или оцинкованные профили для работы. Основные критерии выбора – это качество покрытия, оно не должно иметь видимых дефектов.

Выбрать качественный профиль – нелегкая задача.

Однако рекомендую обратить внимание на ряд других моментов:

1. Для работы рекомендую покупать профили толщиной не менее 0,55 мм. В противном случае во время монтажа каркаса используемые саморезы могут прокручиваться, а их резьба срываться. Лучше всего проверить толщину с помощью самореза, но можно сравнить изделия от разных производителей и выбрать с самыми толстыми стенками.
2. Наличие на поверхности профилей следов ржавчины должно сразу послужить сигналом для отказа от покупки. Если коррозия поверхности уже началась, то остановить ее невозможно. Также обращайте внимание на наличие смазки. Если ее слишком много, скорее всего, это попытка продавца скрыть проявившиеся дефекты.

Сравнение качественной и поврежденной коррозией поверхности.

3. Проверьте правильность прокатки металлопрофилей. Для этого нужно вытащить одну деталь из пачки и посмотреть на нее с торца. Если изделие перекручено, то лучше отказаться от его покупки, иначе во время монтажа вам вряд ли удастся создать идеально ровную поверхность.
   Отмечу также, что дефекты формы могут появиться не только из-за некачественного изготовления, но и при нарушении правил хранения изделий в магазине.

Форма профиля должна быть неизменной по всей длине изделия.

4. Удостоверьтесь в соответствии размеров деталей параметрам, указанным в сопроводительной документации. Особенно тщательно проверьте высоту полки. Если она будет недостаточной, работать будет очень сложно, а каркас получится некачественным. Также измерьте длину. Некоторые производители выпускают изделия длиной 248 см вместо 250 при одинаковой стоимости.

Проверьте размеры приобретаемых профилей.

5. Изучите насечку, покрывающую стеновые несущие профили. Если она недостаточно глубокая или сделана слишком редко, в нее будет тяжело вкручивать саморезы. Они долго будут елозить по алюминию или оцинковке, пока войдут в нужное место.

Это же касается и углублений (ребер) полок CD- деталей. Если их нет, жало самореза будет оказываться на наклонной плоскости и плохо входить в металл.

Обратите внимание на насечку на полке профиля.

6. При покупке саморезов проверьте остроту протыкающего кончика. Будет лучше, если вы попробуете вкрутить парочку в покупаемый профиль. Также желательно глянуть, есть ли в пачке с крепежом детали с отломанными кончиками. Их наличие свидетельствует от непрочности изделий.

Качество саморезов тоже нужно проверять.

Обязательно посмотрите на головки. Они должны иметь четко прорезанные шлицы, иначе бита шуруповерта не удержится месте при вкручивании самореза. Никаких следов коррозии на крепежных элементах быть не должно.

7. Никогда не покупайте профили, на которых имеются заусенцы и сколы. Вы обязательно получите травму во время работы независимо от использования защитных перчаток.

Следите за качеством пластиковых дюбелей.

8. При приобретении дюбелей удостоверьтесь в качестве пластиковых пробок. Они не должны иметь наплывов, иначе в просверленное отверстие не воткнуться. А если и воткнуться, то будут плохо держаться и раскрываться при вкручивании сердечника.

Резюме

И пусть будет монтаж ГКЛ легок и прост!

Теперь вы знаете, как выбрать все необходимое для обустройства каркаса из алюминиевого профиля. Инструкция о том, как самостоятельно выполнить его сборку, описана в видео в этой статье.

Свое мнение по поводу информации, изложенной в материале, вы можете оставлять в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

23 октября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Профильная направляющая приложение. Какие бывают профили для гипсокартона. Какие размеры стенового профиля под гипсокартон

Профиль под гипсокартон для стен имеет свои размеры и сделан так, чтобы не было отходов. Виды КЗС, их маркировка, длина и ширина. Как вырезать, удлинить металлическое изделие — далее в статье.

Если есть желание самостоятельно смонтировать конструкцию к вертикальным поверхностям, то нужно разобраться, какой профиль под гипсокартон для стен нужен.Существует множество видов металлических изделий разного размера и назначения. Для настенного каркаса потребуется 2 основных типа профилей и дополнительные материалы.

Как выбрать размеры

Современный рынок полон различных видов Доски металлические, предназначенные для установки КЗС. В зависимости от того, какая конструкция возводится — применяйте определенный внешний вид.

Доски металлические бытовые:

1. Справочник по конструкции потолка ПНП (УД).
2. Потолок — ПП (CD).
3. Промытый — ПС (CW).
4. Гид — Пн (UW).
5. Уголок Пу.
6. Легкий внешний вид.
7. Арочный — Па.

Первые 4 вида являются основными материалами при создании конструкции из гипсокартона. Остальное идет с дополнительными элементами, создающими жесткость.

У каждого вида есть размеры. Основные из них:

Для создания обрешетки в створе стен необходимы материалы: направляющая ПН, стеллажи ПС.

Не применяйте направляющие потолка и стойки в одной конструкции.Они предназначены для создания разных ящиков.

Какие размеры у стенового профиля под гипсокартон

Для выравнивания стен используются изделия:

1. Несущая CW — 50×50, 75×50, 100×50, 125×50 и 150×50 мм.
2. Направляющая UW — 50×40, 75×40, 100×40,125×40 и 150×40 мм.
3. Длина стоечного профиля от 2,6 м до 4 метров. Направляющую производят 3 — 4 метра. Есть отличия по внешнему виду: на одном откат 2 планки под крепление, а на другом п-образный вырез под кабели.

Просмотры

В конструкции стен использован стоечный ПС, это стена — обычное дело при создании поверхностей из гипсокартона.

Имеет небольшой загиб внутри боковин, а на «спине» 2 продольных канала.

Производители изготавливают доски такой длины, которая позволяет производить расчет и работать без отходов. Размеры следующие:

• длиной 2,5-4 метра;
• ширина 6 см. Удобна при установке 2-х листов ГКЛ.На 1 листе 3 см и столько же на другом. Переход прочный;
• высота боковых частей 27 мм.

Планка-руководство для создания каркаса на стене под гипсокартоном. Это основа всего дизайна. Изделие крепится к полу и потолку, в него вставляется стоечная направляющая, фиксируется дюбель-гвоздь, стеллажное крепление к направляющим самодвижущимися ящиками, от стены к профилю вставляется прямой подвес.

Обозначение рубрики PN, European UW.Имеет прямую форму без изгиба. Длина изделия 3 метра, ширина 2,7 см, высота боковин 2,8 см. Толщина изделия 0,5 мм.

Есть направляющие с отверстиями под крепеж.

Вспомогательные профили для жесткого основания под GLC.

1. Уголок — применять при отделке конструкции. Это защита углов от ударов.
2. Светильники — используются при штукатурке поверхностей.

Кроме металлических досок для создания каркасной основы под гипсокартон используются элементы:

• Прямой подвес представляет собой перфорированную полосу.Его загибают по бокам, а по центру прикрепляют к стене. Этот подвес фиксирует стоечный профиль, также он применим в металлическом каркасе на потолке.
• Разъемы. Монтируются эти металлические изделия, когда необходимо соединить 2 профиля. Предназначен для стеллажа, а также потолочного профиля.
• Крабы монтируются в конструкцию потолка, однако, если под фигурную конструкцию из гипсокартона создается сложный вертикальный каркас, либо усиленные ящики для навешивания на стену тяжелых предметов, то используется краб (соединитель).

Для крепления металлических реек и прямых подвесов к тяговой базе используется дюбель-гвоздь.

Пилы в качестве крепежа к черновой основе Мастер не рекомендую. Без времени развязывает весь ящик, вырисовывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая изделия из металла для создания каркасной основы под ГЖК, необходимо обращать внимание на производителя, его качество, толщину металла, наличие следов коррозии, ровность изделия.

Какой профиль для гипсокартона для стен

Направляющая пластина из оцинкованного металла Mon (UW) используется как основа всего каркаса стены. Крепится к стене и потолку таким образом, чтобы фиксация была зеркальной, без смещения. Также их необходимо закрепить на противоположных стенах. Получается ровный четырехугольник, создающий плоскость. Крепление производят дюбелем-гвоздем, на расстоянии 20-25 см друг от друга. От края профиля необходимо отступить 5 см и закрепить первый дюбель-гвоздь.

За отметкой на разметке крепят прямые подвесы, служащие держателем стеллажного элемента. Также можно использовать дюбель-гвозди для фиксации.

Установка направляющих PS (CW) (UW). Их фиксируют с помощью самотестеров-облаков. Плоскостность самолета регулируется уровнем и стеллажным креплением к подвесам самозатяжными тягами.

Для жесткости конструкции каждые 40 см делают поперечные. Их вырезают из стеллажа PS (CW) и закрепляют на вертикальных рамах стеллажа.

Можно ли отрегулировать габариты

Заводы производят продукцию стандартной длины 3-4 метра. Однако при создании плоской перегородки стенам с фигурными элементами нужна разная длина изделия. Для этого металлические элементы либо удлиняют, либо обрезают на ту длину, которая нужна для конструкции.

Способы резки профиля:

1. Ножницы по металлу. Только по очерченным линиям нарежьте изделие ровно. Недостаток — немного загнутые края после обрезки.Нарезанный брусок кладут на ровную поверхность и выравнивают ударом молотка.
2. Ножовка по металлу — не очень удобный способ. Остается мелкая стружка от нарезки продуктов. Однако разрез будет гладким.
3. Болгарский. При работе с электроприбором искры разлетаются во все стороны.

1. Станок отрезной. Большой электроприбор, используемый в больших помещениях для выполнения больших объемов работ.

Ножницами советского производства разрезать хрупкий профиль можно.

Удлинение металлического элемента. Для увеличения товара используйте 2 способа:

1. Использование удлинителя представляет собой металлическую прочную деталь, покрытую защитным слоем от коррозии. Он наносится на края двух планок и фиксируется самозатягивающими элементами.
2. Самодельный удлинитель от направляющей мон. Необходимо отрезать изделие на 10 см и прикрепить к краям профилей. Установка приходит таверна-тучка.

Регулировка длинного металлического элемента Рамка легко.Нужно только сделать точные замеры и разметки. Отпускать миллиметры не обязательно, так как они могут сыграть важную роль на уровне дизайна.

Профили для создания каркасной конструкции На стену имеют определенные размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованы) — влажность не влияет на металлические изделия. Прежде чем приобретать профили, нужно узнать их количество исходя из размеров помещения.

Полезное видео

В наше время большое количество возможностей сделать комнату красивой и уютной с минимальными затратами.Один из вариантов — использование листов гипсокартона, о котором более подробно расскажем в этой статье.

Характеристики

Профили — очень важный элемент в создании любого интерьера. Чтобы конструкция выдерживала ГЛК, профиль изготавливают из стали или алюминия. Более популярны стальные варианты, в связи с тем, что это модели эконом-класса. Алюминиевые имеют более хорошие характеристики, но их цена подходит далеко не всем.

Есть два варианта стальных профилей — обычные и с защитным слоем. Обычные профили не очень прочны, но дешевле. Такие профили хорошо использовать для не очень тяжелых конструкций, а также в помещениях, в которых нет слишком сильной влажности.

Для помещений, в которых влажность выше, лучше устанавливать металлические оцинкованные или алюминиевые изделия.

Виды металлических изделий

В любом строительном магазине можно найти большое количество разных профилей. Для того, чтобы выбрать желаемое, нужно понимать, чем они отличаются друг от друга.Строения бывают следующих типов:

Направляющая

Сокращенное обозначение этого профиля — мон (профильная направляющая), также он называется стартовым. Имеет П-образное сечение. Стенки у этого профиля гладкие. Чаще всего этот продукт используют для поддержки различных перемычек и стоек, его кладут внутрь конструкции, а остальные детали остаются в будущем. Размеры: 28-27,50-40,60-27,75-50,100-40 мм.

Стеллаж

Обычно обозначается аббревиатурой PS.Этот профиль вставляется внутрь направляющих, остальные детали крепятся к этим конструкциям. Профиль несет большую нагрузку, поэтому он должен быть жестче. Также у него есть конструкция в виде буквы П, в нем есть дополнительные полочки для усиления конструкции. Размеры: 50-50,65-50,75-50,100-50 миллиметров.

Необходимо обратить внимание на один важный факт. Если стены в здании имеют достаточно гладкую поверхность, профиль реечного типа лучше закрепить непосредственно на поверхности стены.

Если стены не очень гладкие и имеют сильный уклон по прямой, то профиль следует устанавливать на приставки П-образного типа.

потолок

Основные обозначения данной модели — ПП и ППН (несущий и направляющий потолочный профиль). Этот профиль также имеет вырез, напоминающий букву P, но его вырез намного меньше, чем у настенного профиля. Внутри этого профиля есть небольшие полочки и дополнительные ребра, которые делают каркас более жестким.Этот профиль также имеет меньшую высоту, что позволяет экономить место в комнате. Кроме того, стоит отметить, что гипсокартон, который используется для потолка, имеет меньшую толщину, что снижает нагрузку на профиль.

Стоит отметить, что поперечные направляющие следует закрепить так, чтобы расстояние между насадками было не более 900 миллиметров.

Для этого нужно использовать крепеж на пружинах и П-образные скобы.Чтобы сложнее соединять перемычки, можно использовать зажимы в виде крабов.

В помещениях, где расположены люстры и другие тяжелые конструкции, следует делать каркас из дополнительных поперечных балок. Это убережет от обрушения всю конструкцию. Стоимость потолочных моделей: 60х27,75х50 миллиметров.

Арочный

Профиль имеет более сложную структуру, он имеет вырезы по бокам, повышающие гибкость конструкции. Этот аспект — важный плюс для создания гибкой конструкции.

Есть еще несколько дополнительных профилей. Их чаще всего используют для создания потолка с подвесной конструкцией и других декоративных работ.

Чтобы конструкция была прочнее в местах особых изгибов, можно использовать металлический или пластиковый уголок. Необходимо, чтобы конструкция могла изгибаться под любым углом. Угол хлыста может составлять от 2000 до 3000 миллиметров. Ширина каждой полки может быть нескольких видов: 20,25,30 мм. Наименьший радиус изгиба конструкции должен быть не менее 500 мм.

Стоит отметить, что сами вистеры — вещь довольно дорогая, и чтобы не переплачивать по 1000 рублей за трубу, ее можно создать самостоятельно.

Для этого стоит на боковых кромках сделать много больших пропилов на расстоянии 40-100 мм друг от друга.

• Угловая металлическая опора в сечении образует прямой угол, в котором центральная часть немного выступает. Профиль обычно используется для оформления различных конструкций из гипсокартона.Чаще всего его используют для оформления углов в конструкции. Их несколько видов:
• Две полки с большими перфорированными отверстиями, которые нужны для того, чтобы угол хорошо смотрелся эстетично и стал частью штукатурки. На этом углу и держится остальная конструкция.

• Имеется угловой профиль для гипсокартона с сеткой внутри. Для лучшего сцепления можно приклеить сетку, на которой можно будет держаться остальные детали.
• Угловой профиль на бумажной основе. На плотную бумагу приклейте две полоски из металла. Обычно используется в конструкциях, на которые приходится максимальная нагрузка, например, в оконных оперениях, различных нишах.
• Легкий профиль используется как основа под штукатурку, основное назначение этого устройства — выравнивание уровня. По виду этот профиль похож на металлическую скобу. Ширина и высота этого профиля небольшая, самый широкий — 1-3 см.

Дополнительные элементы

Еще один важный элемент, использованный в конструкции для выравнивания поверхности с гипсокартоном, — это подвес.

Также бывает нескольких типов.

• Перфорированный подвес похож на металлическую ленту 125-60мм. Подвеска разделена на три части. Центральная часть позволяет прикрепить изделие к потолку, боковые используются для того, чтобы сохранить остальную конструкцию. Тоже сделал 90 градусов.
• Для монтажа чаще всего используются анкерные подвески. натяжные потолки. Главный плюс такого подвеса — регулировка высоты, что очень необходимо при установке натяжного потолка.

• Разъем одноуровневый и дуплексный. Это соединитель, который используется для расточки пересекающихся профилей. Еще он нужен для изготовления натяжного потолка.
• Удлинитель профиля — это приспособление, которое используется при недостаточной длине профиля. Похоже на стакан 110-58 миллиметров.

Как правильно выбрать

Для того, чтобы правильно выбрать дизайн, очень важно обратить внимание на то, из чего сделан профиль.Для гипсокартона следует использовать оцинкованные профили. Это самый прочный материал. Для того, чтобы отличить качественный профиль, нужно ориентироваться на разные аспекты.

Для сбора хорошего профиля стоит учесть некоторые нюансы.

• Он должен быть оцинкованным, цинк должен быть почти стопроцентный. В этом случае каркас практически никогда не подвергнется коррозии.
• Металлический профиль, особенно модели для стен, должны быть очень прочными.Стеновой профиль держит на себе основную нагрузку, также профиль должен хорошо выравнивать стену и не подвергаться коррозии.
• Потолочный профиль должен быть толстым, иначе конструкция будет занимать слишком много места. Размер изделия 0,4-0,6 миллиметра.

В процессе покупки и эксплуатации необходимо пользоваться советами профессионалов ремонтной отрасли.

• Следует помнить, что стены и потолок никогда не отличаются идеальной равномерностью после черновой обработки.Для того, чтобы выровнять стену, можно использовать листы гипсокартона, которые должны находиться на определенном расстоянии от стены. Это даст возможность быстро выровнять стену без особой потери места в помещении.
• Между утеплителем и гипсокартонными листами всегда будет небольшое место. Это необходимо для того, чтобы между стеной и конструкцией была влажность. Между листами и стеной образуется так называемая воздушная подушка.

• Между стеной и гипсокартоном должен быть зазор.Это пространство очень важно в строительстве, оно позволяет разместить в этом месте утеплитель.
• Каркас — необходимый момент при возведении арочных конструкций, именно он позволяет конструкции более гибкую конструкцию.
• Листы гипсокартона не имеют высокого порога прочности. Если нужно закрепить какие-то тяжелые конструкции, стоит использовать профильный каркас, без него конструкция просто сломается. Крепеж должен касаться основного каркаса.

Профили вспомогательные

Стоит помнить тоже самое, что есть вспомогательные профили.Их используют при отделочных работах вместе с гипсокартоном и существует несколько разновидностей.

• Напряженный толстый профиль Хорошо подходит для помещений, в которых между дверями имеется тяжелая перегородка. Он также хорошо подходит для увеличения жесткости конструкции. Чаще всего они имеют фиксированную длину — 3000-4000 мм, но при желании можно купить изделие длиной 6000 мм. Высота кромки стандартная — 40 мм, толщина стенки отличается от обычных профилей и составляет 2 мм.
• Уголок металлический защитный. Служит защитой уголков от повреждений при эксплуатации. После монтажных работ угол шпаклевывается, и он покрывается финишной краской. Чтобы краска и раствор лучше проникали внутрь, используйте большое количество мелких отверстий. Длина таких уголков одинаковая — 3000мм.

Есть еще один вариант защитного уголка, который не кладется под шпатлевку, а заливается штукатурным раствором.Для того, чтобы он лучше проникал внутрь, используется специальная сетка.

Крепежные детали и соединительные элементы разные

При изготовлении каркаса очень важно правильно соединить конструкцию. Иногда это можно сделать просто, вставив профили друг в друга, но это происходит не всегда. В такой ситуации стоит использовать крепеж разного типа:

1. Дуплексные соединители. Эта конструкция нужна для соединения двух частей под углом 90 градусов в разных плоскостях.Чаще всего эти детали изготавливают из оцинкованной стали в виде взрыва в плоском виде. Перед началом монтажных работ эту вещь придется вручную согнуть под нужным углом, ширина этого соединения 60мм. Чтобы закрепить конструкцию, к самостоятельным образцам нужно прикрутить боковые части.
2. Соединители одноуровневые или «крабы». Эти крепления используются для соединения двух одинаковых моделей под углом 90 градусов. Их можно найти практически в любом магазине в готовом виде.Установить этот элемент не составит никаких проблем, он просто защелкивается на задней части конструкции.

Если нагрузка на каркас не будет превышать 20 кг на квадратный метр, достаточно обычной защелки для фиксации конструкции. Если нагрузка больше, стоит использовать шурупы для усиления фиксации.

Прямые подвески

Применяют при монтаже разные конструкции, которые используются для потолка и крепления профиля вертикального типа к стене. Эти товары можно найти в любом магазине.Они выполнены в виде плоских пластин, и для их установки вам придется вручную согнуть их в виде буквы П.

.

В конце 19 века в густонаселенных городах мира возникла необходимость увеличения высоты зданий. В 1885 году американец барон Дженни использовал металлические стойки, проходящие через всю высоту конструкции, а в 1890 году его соотечественником Сальвенином был предложен другой вариант — напольные ремни. Так получилась металлическая полка, которую мы теперь называем каркасом.Ее рекорд — 40-этажный дом.

Но человек неугомонная натура, имея комнату, он хочет ее реконструировать, установить дополнительную стену или перегородку. Для этих целей использовали деревянные рамы. Но они не всегда практичны, а также требуют ухода за натуральным материалом: да, да и вес конструкции довольно большой, что не всегда выгодно исходя из конструкции.

Металл хорошо подходит для каркаса, но прочный, но очень тяжелый. Он отлично ведет себя при строительстве домов и различных построек, но перегородка в квартире будет очень тяжелой в квартире, что создаст большую нагрузку на перекрытия и фундамент.

Но в 1926 году метод прокатки высокопрочных алюминиевых листов появился в США. С этого времени стало развиваться машиностроение, и с помощью нового специализированного оборудования стали катать металлические листы, придавать им определенную форму. Так появился металлический профиль.

Преимущества металлического профиля

Вторая половина 20 века ознаменовалась тем, что строителями стали постепенно, когда возводили внутренние перегородки и заменяли стены деревянным каркасом на металлическом профиле.

Чем понравились специалисты?

Уложив все элементы каркаса на одном уровне и обшив их гипсокартоном, можно быстро получить идеально ровную как вертикальную, так и горизонтальную поверхность. Профиль монтируется абсолютно во всех помещениях, даже в тех, где сохраняется повышенная влажность. Благодаря своим свойствам надежно защищает от воды, огня и других агрессивных сред.

Металлический профиль для перегородок из гипсокартона очень удобен в эксплуатации:

№

• легко режется специализированным инструментом и монтируется;
• его можно гнуть, придавать различные формы, не прибегая к помощи механизмов.Это очень удобно, когда необходимо создать многоуровневый потолок, арку или фигурную перегородку. С этим материалом можно воплотить в жизнь абсолютно любой, даже самый креативный проект.

Единственный минус — это стоимость профиля. Но разве это значимый показатель для качественного продукта? Ведь настенный профиль:

• прочный
• прочный
• износостойкие
• водный транспорт
• фреймк,
• легкий
• быстро монтируемый,
• используется в любое время года и при различных погодных условиях.

При наличии соответствующего материала, инструмента и достаточной информации даже специалист не сможет собрать каркас и установить гипсокартон.

Виды металлопрофиля

Металлический гипсокартонный профиль в России изготавливается из оцинкованной стали ГОСТ №: 14918, 14918-80, 52246-04, Р 52246 . И из листового проката толщиной 0,35-0,55 мм марки 08-20 — ГОСТ 1050-88 .

В своем предложении профили можно разделить на следующие категории:

• Маяк, помогающий выравнивать стены в строительном уровне, выполняет роль своеобразных перил.Широко применяется в штукатурных работах;
• направляющий потолок, само название подсказывает зрителям, что он предназначен для крепления каркаса к потолку и служит его основой;
• потолок. Крепится к горизонтальной поверхности потолка и направляющей одноименного профиля;

Направляющая

• — данное изделие служит основой для потолочных и стоечных профилей;
• стеллаж, который фиксируется в заголовочном профиле и образует жесткий каркас для историона на стенах;
• уголок — этот элемент используется для усиления углов и придания им эстетичного вида.

Остановимся подробнее на трех последних продуктах.

Направляющий профиль

Профильная направляющая на своих чертежах обычно обозначается Пн, изготавливается только по ГОСТу. Отечественные производители — мудрец, гирокс, магма — этот длинный элемент выпускается из тонкой оцинкованной стали и алюминия. Также российскому потребителю предлагается продукция концерна Knauf, о которой мы расскажем, но чуть позже.

Благодаря методу холодной прокатки на специализированном профильном оборудовании изготавливаются детали.Толщина стали составляет 0,6 мм, и на это хорошо влияет прочность изделия, потому что профиль несет значительную, если не сказать основную нагрузку конструкции.

Направляющих для гипсокартона:

• выполняют функцию жесткого основания стеллажного профиля;
• служат перемычками для повышения жесткости конструкции каркаса, например, при установке оконных или дверных коробок перегородками.

Особенности строения пн.

Элемент выполнен в виде буквы П, для специалистов — в виде часовни.Делается с уже просверленными в стене профиля отверстиями. Их диаметр составляет 8 мм, и они служат для удобства установки дюбелей. Это значительно ускоряет время монтажа, облегчает работу и благоприятно сказывается на качестве.

Если вам нужно дополнительное отверстие, это легко сделать с помощью такого инструмента, как дрель.

Полка любого продукта 40 мм. Такой размер стандартен и для сотрудника, который изготавливает шурупы для шурупов, а потом монтирует гипсокартон, и это облегчает работу.Об этом вы можете прочитать в статье «», которую легко найти на нашем сайте.

В процессе монтажа направляющий профиль работает в паре со стойкой, это означает, что они должны быть идентичны по типу и размеру, а также пн (пусковой) обязательно должны быть прикреплены к горизонтальной поверхности пола. и перекрытие.

Качественно смонтированный каркас Вы гарантируете надежность конструкции, долгую ее работу и целостность всех элементов. Но некоторые горные волшебники по собственному незнанию или неоправданной экономии денег меняют размер профиля или вообще не используют его в работе.Это считается непростительной ошибкой, так как:

• стабильность нарушена
• надежность не соблюдается

Шумоизоляция

• под вопросом.

Замена элементов профилей металлическим каркасом Недопустимо — будет нарушена технология монтажа, что приведет к непредсказуемым последствиям (травмы, порча имущества, внешние денежные затраты).

Если PN используется для перегородки и стен в качестве основы, это означает, что он должен крепиться только к полу или к потолку.Только в таком исполнении у вас будет прямая и гладкая поверхность, на которую в дальнейшем вы будете облицовывать, и пару месяцев перегородка не упадет.

Известная корпорация КНАУФ по производству гипсокартона и комплектующих к нему предлагает разработчикам свою продукцию. Его изделия считаются армированными, так как изготавливается только оцинкованный металл. Они, конечно, дороже, но в этом случае качественная рама вам гарантирована.

По ТУ 1121-012-04001508-2011 Выпускаются следующие направляющие профили.

Каждый специалист и человек, далекий от строительной отрасли, но по воле случая столкнувшийся с этими деталями, должен знать, что место ПН не обязательно для защиты материала от коррозии.

Профиль стеллажа, принятый на чертежах для обозначения букв ПС, выполняется по ГОСТу и ТУ. Это элемент, длина которого может составлять 3000, 3500, 4000 и 6000 мм. Как и все профили, выполняется для монтажа листов гипсокартона методом холодной прокатки на многослойной металлической ленте толщиной 0.6 мм и имеет ширину 50 мм.

Для устройства стен берут детали сечением 50 х 50, 75 х 50, 100 х 50 мм. Такой размер полки обеспечит специалисту удобный процесс выполнения монтажа крепежа в гипсокартон. Особенно это рекомендуется для двухслойного гипсокартона, в этом случае исключается вероятность удара шурупа о полки длинномерного изделия.

Стоечный профиль (СП) для работы с гипсокартонными листами изготавливается в виде буквы С.На полке профиль имеет продольные пазы, выполняющие роль ребер жесткости. Именно они делают изделие более прочным, а среднее — становится отличным ориентиром для деталей каркаса и листа. Кроме того, на каждом конце профиля, прикрепляемого к стене, есть пара отверстий диаметром 33 мм. Благодаря им вы можете монтировать сетевые инженерные коммуникации внутри стен или перегородок.

Предназначен для вертикальных направляющих металлических каркасных стен и перегородок, которые затем будут отделаны листами гипсокартона.

Установка происходит в тандеме с Пн — одного типа и размера. Его длина зависит от высоты и конструкции стены из GCC, а также от требований к звукоизоляционным свойствам.

Требуется установка в одну сторону с открытой частью мон. Такой способ предусматривает установку крепежа намного ближе к вертикали стены, и при установке следующего листа саморез не прогнется внутрь полки длинной детали.

Стоечный профиль для гипсокартона КНАУФ выполняется по ТУ 1121-012-04001508-2011 .Метод холодной прокатки из тонкой стали. Knauf предлагает металлический армированный профиль (UA), который подходит в качестве стоечного профиля при установке дверных проемов. В технологии производства применяются современные разработки.

Место, где вы сделали надрез на деталях, в дополнительной обработке не нуждается.

На поверхность нанесено анодное покрытие из цинка, обладающее самоотверждающимися свойствами. Он закрывает появившиеся микротрещины — из-за процесса диффузии ионов цинка из неповрежденного места.

Лист гипсокартона — хрупкий материал. Поэтому важно сохранить его целостность. Также в этой защите нуждается и внутренний, и внешний угол конструкции. Здесь на помощь приходит угловой профиль, его еще называют внешним углом защиты.

Угловой профиль (ПУ) представляет собой оцинкованную или алюминиевую перфорированную ленту, изогнутую под углом 85 0 и имеющую длину 3 метра.

Алюминий — легкий материал, но его легко гнуть, поэтому необходима качественная транспортировка и упаковка.Целостность изделия затрудняет монтажные работы. Также он несколько дороже, поэтому оптимальным вариантом является оцинкованная сталь. У такого товара:

• повышенная устойчивость к коррозии, плесени, вредным микроорганизмам;
• хорошей прочности;
• достаточная жесткость;
• доступная цена.

Разработано:

№

• для отделки всех видов углов — перфорированным устройством, после монтажа гипсокартона, оконных откосов, дверных проемов. Придает уголку правильную геометрическую форму и помогает организовать фигурные изгибы;
• для создания рамы для ГЛК.В дальнейшем угловой профиль прячут за слоями шпаклевки.

Изделие представляет собой сложную модель с большим количеством отверстий диаметром 5 мм, расположенных по всей площади угла. Именно они позволяют шпаклевке проникать в поверхность.

Крепится к стене без проблем, нужно лишь приложить небольшое усилие, чтобы он встал на место. Изначально заниженный угол в 85 ой, а не 90 ой даст вам гарантию стопроцентного прилегания профиля к поверхности.

Корпорация КНАУФ своим потребителям предлагает угловой профиль (ПУ), который производится по

.

ТУ 1121-012-04001508-2011 . Он дополняет конструкции КНАУФ — листов и аналогичных деталей металлического каркаса. Изделие изготовлено из оцинкованной стали отличного качества и имеет высокие показатели коррозионной стойкости.

Только вам решать, какой материал выбрать, будет ли конструкция из металлического профиля или деревянного каркаса. Важно, чтобы она и ее элементы были качественными.Тогда вам не нужно будет тратить силы, время, деньги на переделку.

Как выбрать металлопрофиль при покупке

Приобретая товар, позаботьтесь об условиях хранения материала на складе. Изделия должны лежать под навесом, если обстановка по климатическим факторам будет соответствовать группе ОГ4 ГОСТ 15150-69 . Производитель должен гарантировать соответствие товара. Нормативные документы и у продавца отсутствие повреждений при хранении и доставке.

Стоит обратить особое внимание на то, что металлопродукция на объект должна доставляться в упакованном виде. Для этого подойдет любой вид транспорта, лишь бы при транспортировке не удалось повредить упаковку.

Какой материал купить решайте сами, предлагаем сравнить весовую и ценовую политику товаров:

Любой продукт этого типа должен отвечать:

1. Требования Федерального закона « О безопасности зданий и сооружений» от 30 декабря 2009 г.384-ФЗ.
2. Технические условия и ГОСТ.
3. Контрольный образец, который в компании утверждается в определенном порядке.
4. Соблюдать технологическую документацию и рабочие чертежи.

В некоторых случаях допускаются небольшие отклонения, но такие случаи строго фиксированы и предварительно согласованы.

Профиль не должен иметь трещин прокатки и растяжения. На торцах и краях нельзя допускать:

• пучков,
• рваные поверхности
• zzabrin.

В профиле из оцинкованной стали в месте изгиба на 180 ° прочность покрытия покрытия металлом не должна нарушаться. Допускать сетку можно только мелких трещин в месте загиба и отслоения покрытия из цинка от краев на расстояние до 6 мм.

Один из самых популярных вариантов отделки — покрытие поверхностей листовыми материалами. Где необходимо использовать металлический профиль, который используется для формирования высокопрочного каркаса.

При формировании каркаса могут применяться различные материалы: деревянные бруски, пластиковые трубы. Однако профессионалы отдают предпочтение металлическим профилям, по сравнению с другими строительными материалами, они отличаются высокой надежностью, длительным сроком службы, простотой монтажа и универсальным дизайном.

профи

Полезная информация:

Почему металлические профили так популярны? Это связано с их положительными технико-эксплуатационными характеристиками, к которым можно отнести:

1. Устойчивость к резким перепадам температур и повышенной влажности;
2. Высокая прочность и надежность — эти параметры обусловлены наличием в металлических профилях жесткости и достаточной толщины металла;
3. Коррозионная стойкость.Большинство моделей имеют защитное, антикоррозийное покрытие (слой цинка или напыление полимера), что позволяет им долгое время сохранять свой первоначальный вид. внешний вид даже в условиях повышенной влажности;
4. Экологически чистый строительный материал. Вредные химические вещества не выделяются в атмосферу;
5. Простая установка. Для использования металлических профилей в ремонтно-строительных работах не требуется дорогостоящего приобретения дорогостоящего инструмента. Резка или гибка осуществляется стандартными приспособлениями: ножницами по металлу, болгаркой, ножовками;
6. Длительный срок службы.При правильном монтаже Металлопрофиль может прослужить вам долгое время;
7. Уникальное сочетание цена-качество. Низкая стоимость выгодно выделяет их на рынке строительных материалов. Использование металлоизделий в ремонтно-строительных работах существенно не повлияет на итоговый бюджет и не повлечет за собой непредвиденных материальных затрат.

Виды металлических профилей

На сегодняшний день на рынке представлен широкий выбор металлических профилей, с их помощью можно изготавливать конструкции различных размеров и конфигураций.Ниже представлена ​​таблица основных размеров:

Металл обладает высокими технологическими свойствами, что позволяет без ограничений применять его при строительстве самых разных конструкций (даже при негативном воздействии факторов окружающей среды).

Прикладные профили

Направляющие (квадратные профили) — как основа для крепления потолочных, а также стеллажных профилей, при длине одной секции 3 или 4 метра;

Потолок (Т-образные профили) — используются при формировании обрешетки, которая служит приставкой для различных отделочных материалов.Эти изделия имеют сечения 60 * 27 миллиметров;

Стеллаж (П-образные профили) — Металлические стеллажи для несущих конструкций и стен. Такого типа на полу или на стенах;

Уголок профилей — ас;

Как видим, профиль широко применяется в строительстве жилых и промышленных зданий при возведении крыш, стен, перекрытий и дополнительных нежилых построек.

Твитнуть

Штамп

Нравится

Установить более легкие и универсальные конструкции из гипсокартона очень просто даже новичку в этом деле.Достаточно изучить последовательность и технологию монтажа каркаса, произвести точные замеры, чертеж, купить необходимые материалы и вооружиться необходимым инструментом.

Неважно, собираетесь ли вы делать сборную или сборную, в основе любой конструкции будут металлические профили. Именно из них образуется каркас, на котором будут располагаться листы гипсокартона. Современные изделия изготавливаются из тонких, но прочных металлических пластин. Они имеют широкую сферу применения, придают конструкциям из гипсокартона жесткость, не утяжеляя их, а также очень удобны в своей работе.Металлические стеллажи для бутылок незаменимы при создании сложных элементов декора для дома.

Какие бывают виды профилей

Если вы впервые работаете с гипсокартоном, ознакомьтесь с тем, какие бывают основные виды профилей для создания жесткого каркаса. Огромное количество их видов и элементов крепления может поставить в тупик начинающего мастера.

Шесть основных типов (этикеток) металлических профилей:

• Направляющие для сборки рамы (PN) или (UW).Их стандартная глубина — 40 мм, ширина — 50 мм, 75 мм или 100 мм, в зависимости от толщины стены. Судя по названию, данное направляющее изделие представляет собой своеобразную рейку, основу для последующего крепления реечных и потолочных направляющих профилей.
• Направляющие потолочные (ПНП) ​​или (УД) выполняют те же функции и предназначены для крепления основания потолка под гипсокартонным покрытием. Этот вид незаменим при установке многоуровневых натяжных потолков.
• Потолок (PP) или (CD) крепится к потолку с помощью прямого подвеса или анкерных зажимов.Из этого вида реек формируют сам потолочный каркас.
• Стойка (ПС) или (CW) предназначена для крепления основы будущих перегородок и стен из гипсокартона, фиксируется непосредственно в направляющем профиле.
• Profile Lighthouse для выравнивания уровней по уровню (PM), его можно назвать рейкой, на которой действует правило. Очень удобно использовать при опалубке стен.
• Угловой профиль предназначен для выравнивания и усиления уголков (УЭ).

Крепления для крепления разных типов Профили: крабовые соединители, создающие их крестообразные перпендикулярные крепления в раме, удлинители для различных комбинаций металлических сегментов, анкерные зажимы, прямые подвесы, дуплексные соединители CD и другие.

Для создания конструкций из профилей потребуются клещи для их склеивания без шурупов (крепление), стержень, строгальный станок (РАСПИЛ), инструмент для гибки, ниппели. Рассчитав необходимое количество изделий каждого вида, не забываем, что стандартная их длина составляет 3 или 4 метра.

Турецкий производитель профилей из гипсокартона — Alçıpan Profili İmalatı

Оцинкованные профили, которые мы подготовили для производства стеновых профилей из гипсокартона, используются во многих областях.Это полезно для внутренних стен, при производстве сборных конструкций и при строительстве перегородок. С помощью этого материала можно делать утеплитель и покрытие на крышах и стенах.

Стеновой профиль из гипсокартона чрезвычайно прочен. Он может быть предпочтительным для использования на больших площадях благодаря своей экономичности. Он позволяет скрыть ненужные материалы, похожие на электрические и сантехнические. Благодаря этой особенности он придает декоративный вид. Он легко адаптируется к вашему декору, раскрашиваясь.

Производство стеновых профилей C50

Стеновой профиль C50 используется во внутренних перегородках, ненесущих стенах и стенах шахты путем регулировки металлической несущей рамы до 50 мм. Приложение сделано путем вставки стены в U-образные профили. Затем накладывается гипсокартон. При изготовлении навесной стены достаточно прикрутить профиль к одной стороне.

Его можно установить в короткие сроки. Также его легко разобрать. Не вызывает потери места на стенах. Он в 9 раз легче кирпичных конструкций.Это позволяет зданию быть гибким. Он не ломается сразу при сильном сотрясении, таком как землетрясение. Профиль Wall C изолирует звук и тепло в помещении, где он используется. Огнестойкий. Его можно изготавливать любой длины для использования в различных областях.

Производство стеновых профилей U50

Настенный профиль U50 используется как металлический несущий каркас с регулировкой 75 мм. Это обеспечивает сбалансированность С-профиля стены и перегородки. Применяется на стыке пола и потолка в конструкции стен из гипсокартона.Производится в соответствии с требованиями стандарта качества EN 14195. Поскольку это легкий материал, он не перегружает здание, в котором используется.

Производство угловых профилей для стен

Настенный угловой профиль изготовлен из оцинкованного материала. Следовательно, он имеет преимущества оцинкованного покрытия. Поскольку он устойчив к коррозии, его можно использовать как в помещении, так и на открытом воздухе. Он обеспечивает защиту от повреждений в зоне использования. Его можно наносить по углам, чтобы получить прямой вид.Возможно изготовление материалов с толщиной стенки 0,35 и 0,45 мм.

Как наносить профиль стены C и стены U?

Можно сказать, что стеновой С и стеновой U-образный профиль дополняют друг друга. Для приложения, во-первых, проводятся измерения пространства с помощью лазерного измерителя. Если планируется установка перегородки, в первую очередь определяется ее местоположение. Линия, по которой будет крепиться П-профиль стены, крепится к настилу веревкой. По отметке на полу делают отметку на потолке с помощью отвеса.Определившись с длиной стены, U- и C-профили обрезаются до нужного размера. С-профили нарезаются на 1 см короче высоты потолка, что обеспечивает удобство сборки.

Перед процессом сборки под профили приклеиваются ленты, обеспечивающие звукоизоляцию. Подсчитано, сколько C-профилей будет использовано с шагом 60 см. Этот интервал должен быть меньше для мест, которые должны быть покрыты такими материалами, как керамика и мрамор. После завершения этапа планирования можно начинать сборку.Сначала П-образные профили крепятся к полу и потолку с помощью шурупов. Привинчивание осуществляется через каждые 60 см. Затем приступают к установке C-профилей. После того, как первый C-профиль закреплен, остальные монтируются между U-образными профилями путем поворота. Поскольку приложение corex будет сделано позже, C-профили не привязаны к U-образным профилям.

istanbulpvcdesteksaci.com

Прочный, мощный профиль для гипсокартона

 Найдите решения для всех ваших строительных и каркасных потребностей с помощью прочного и высококачественного профиля  для гипсокартона  в Alibaba.com. Этот невероятно прочный и долговечный профиль  для гипсокартона  не только обеспечивает прочную поддержку различных строительных проектов, но и гарантирует их долговечность без каких-либо проблем. Эти прочные материалы изготовлены из высококачественного сырья, устойчивого к любым внешним воздействиям, а также являются экологически чистыми продуктами. Эти впечатляющие профили  для гипсокартона  сертифицированы и проверены на предмет стабильной работы. Приобретайте их у ведущих поставщиков и оптовиков на сайте по привлекательным ценам и с привлекательными скидками.
 Оптимальный качественный профиль  для гипсокартона , представленный на сайте, изготовлен из прочных материалов, таких как металл и нержавеющая сталь, что делает их абсолютно прочными и устойчивыми к любым видам сурового использования. Эти изделия выдерживают любые условия и внешние воздействия. Этот профиль  для гипсокартона  термостойкий и изготовлен с использованием методов горячего проката, холодного прессования, холодного строительства, холодной формовки для обеспечения долговечности. Этот профиль  для гипсокартона  идеально подходит для изготовления отдельных стен, декоративных полов, прочной кровли, водных каналов и т. Д. И является сейсмоустойчивым.

 Alibaba.com предлагает уникальный профиль  для гипсокартона  различных цветов, дизайнов, форм и функций, которые соответствуют вашим индивидуальным требованиям. Эти профили  для гипсокартона  оснащены жесткой обработкой поверхности, такой как струйная печать, HDG, предварительное цинкование, порошковое покрытие, роликовое покрытие и многое другое в зависимости от ваших требований. Этот профиль  для гипсокартона  также огнестойкий, ударопрочный и чрезвычайно легкий, но при этом прочный,

 Alibaba.com предлагает широкий ассортимент профиля  для гипсокартона , который может вписаться в ваш бюджет и требования. Эти продукты также доступны для OEM-заказов и могут быть полностью адаптированы в соответствии с вашими ожиданиями. Они имеют сертификаты ISO, SGS для обеспечения безупречного качества.


Система стального каркаса и стены направляющей

Штукатурка в светодиодных профилях, световые каналы из гипсокартона

Наш ассортимент светодиодных профилей из гипсокартона настоятельно рекомендуется тем, кто ищет высококачественную отделку для своих светодиодных систем.Эти экструзии позволяют вашим светодиодным осветительным лентам плавно погружаться в окружающую среду. Они могут потребовать более тщательного планирования в отношении их установки по сравнению с некоторыми другими нашими вариантами, но для отделки премиум-класса это не намного лучше, чем штукатурка в светодиодном канале .

Эти типы осветительных настенных креплений идеально подходят, если вы хотите встроить свои светодиоды в более постоянный светильник. Такой тип монтажа дает впечатляющую отделку, поскольку штукатурка в светодиодной системе позволяет скрыть всю проводку и полосы в стене.Мы настоятельно рекомендуем этот тип настенного крепления для тех, кто работает над новыми постройками или создает новые пространства для своих светодиодных светильников.

Когда дело доходит до установки светодиодного освещения, это может показаться сложной и обескураживающей задачей. Штукатурка в ваших светодиодах, безусловно, является более постоянным приспособлением, поэтому убедитесь, что планы и навыки штукатурки упорядочены, прежде чем пытаться установить какой-либо вид. Здесь, в ArcLED, мы обладаем обширными знаниями о светодиодах, которыми мы просто хотим поделиться с любыми заказчиками. Позвольте нам рассказать вам еще больше о нашем ассортименте штукатурки в светодиодных лентах !

Каждый из наших встраиваемых светодиодных профилей под гипс под собственной торговой маркой сможет обеспечить вам тот гладкий вид, который вы так долго искали.Вы можете легко спрятать светодиодную ленту в стену с помощью одного из наших профилей, которые бывают разной длины и размера. Эти профили легко разрезать на нужную длину, поэтому они, безусловно, смогут работать в огромном количестве проектов.

Еще одним важным преимуществом нашего ассортимента является то, что каждая штукатурка в осветительном профиле изготовлена ​​из алюминия. Это означает, что после установки они более устойчивы к разрушению и коррозии. Поскольку они являются приспособлениями, предназначенными для того, чтобы стать частью постоянных приспособлений в комнате, вы должны быть уверены, что у вас есть продукты самого высокого качества.

Если у вас есть планы относительно того, где вы хотите создавать индивидуальные светодиодные профили, то, мы думаем, вы найдете выбор продукта и установку легкой задачей! Вот наше быстрое руководство по экструзии со светодиодами Plaster in LED .

1. Выберите свой профиль для штукатурки — прежде всего, важно убедиться, что вы выбрали крепление, пригодное для штукатурки, которое подходит для приобретенных вами светодиодных осветительных лент. Мы рекомендуем использовать наши профили с 8-миллиметровыми полосами ArcLED, которые можно приобрести в нашем интернет-магазине.
2. Винт на место — после того, как полоса будет помещена между гипсокартонами, вы можете просто прикрутить канал на место. Они представляют собой несколько перфораций во вкладках канала, поэтому вы можете легко найти лучший способ прикрепить канал к соседнему гипсокартону.
3. Штукатурка поверх внешних выступов — после закрепления и правильной установки светодиодной ленты вы можете нанести штукатурку на выступы. Вы можете скользить вверх по внешней стороне профиля для получения высококачественной и гладкой отделки. Затем отойдите и дайте штукатурке высохнуть — вам понравится ваш законченный вид.

Наши гипсовые профили для светодиодов бывают различной длины (до 2,5 м!), Что позволяет использовать их в различных помещениях. Благодаря нашим большим размерам вы можете разместить светодиоды по всей стене без заметных стыков нескольких полос. Вы также можете найти гипсовый профиль / профили для углов. Этот угловой светодиодный канал открывает еще больше возможностей для использования светодиодов в своем доме или офисе.

Применение для светодиодных каналов в гипсе

Светодиодный профиль для светодиодной ленты может вписаться в любые среды.Мы думаем, что после того, как вы увидите несколько примеров окончательных результатов, вы будете более чем счастливы разместить эти профили в каждой комнате! Вот несколько примеров того, где вы можете установить светодиоды с гипсом в профиль.

• Ковинг — органично осветите любую комнату с помощью одного из наших профилей при затемненном окружающем свете. Без видимой отделки, проводки или скрытого оборудования вы можете все скрыть.

Плинтусы

• — выровняйте плинтусы вашего дома или офиса со светодиодами из гипса для получения поистине впечатляющих эффектов.Фонари будут выглядеть специально сконструированными и сделанными для освещения занимаемого пространства.
• Потолочное освещение — создайте поразительную атмосферу в любой комнате с помощью некоторых встроенных светодиодных потолочных светильников. Наличие встроенных светодиодов в потолке зала заседаний или фойе обязательно произведет впечатление.

Если вам требуются какие-либо рекомендации по использованию алюминиевого профиля для светодиодного освещения, наша команда штатных светодиодных экспертов всегда готова помочь! Мы, безусловно, занимаемся индивидуальной настройкой освещения и можем предоставить много информации об установке светодиодных профилей .Когда дело доходит до монтажа настенных профилей, важно убедиться, что ваши размеры и методы установки соответствуют требованиям, поскольку, особенно в случае профилей из гипсокартона, конечные результаты остаются неизменными, а ошибки часто бывает трудно исправить.

Прежде всего, мы думаем, что штукатурных светодиодных лент обязательно придадут впечатляющую окончательную отделку вашим светодиодам. Если вы потратили много времени, денег и усилий на создание своих светодиодных схем, обязательно завершите свое видение невероятной отделкой, обычно предназначенной для самых высокотехнологичных инсталляций.Это может потребовать большего планирования, чем большинство вариантов установки, но как только вы увидите окончательный результат, мы уверены, что вы не пожалеете об этом!

Вам будет приятно узнать, что светодиодных профиля, изготовленных по индивидуальному заказу, являются частью нашей услуги по светодиодному освещению. Мы сделаем так, чтобы не только ваши светодиодные ленты были обрезаны по размеру, но и ваши светодиодные профили одинаковой длины. Это означает, что вы можете получить свои новые светодиодные ленты точно того размера, который вам нужен! Мы даже предлагаем при необходимости припаять и соединить любые светодиодные ленты.Мы хотим упростить процесс покупки и установки светодиодных светильников для наших клиентов. Обязательно ознакомьтесь со всеми вариантами, доступными для штукатурки в светодиодных профилях .

Стена с карнизами — обзор

8.5 Примеры акустических характеристик в зданиях

Стены с ступенчатой ​​или двойной стойкой из CFS могут обеспечить более высокое значение индекса звукоизоляции, чем стены с одним каркасом. На рис. 8.3 показана конструкция двухстворчатой ​​стены с шахматными стойками: С-образные стойки с упругими стержнями размещены с обеих сторон, и по одному слою гипсокартона установлен с каждой стороны с поглощающим материалом, используемым в полости.

Рисунок 8.3. Ступенчатые шпильки, поглощающие материалы и упругие металлические стержни.

В руководстве, опубликованном Steel Framing Alliance (2013), испытанная STC в 45 дБ описана в ненесущей стене, которая состоит из стальных шпилек C толщиной 64 × 35 × 0,5 мм, расположенных с шагом 600 мм, в один слой. гипсокартона толщиной 12,7 мм с каждой стороны и теплоизоляции из минеральной ваты толщиной 38 мм.

В акустической деталировке стальных конструкций Уэй и Каучман (2008), типичная разделительная стена, сделанная из одной акустической стойки глубиной 45–125 мм с одним слоем гипсокартона с каждой стороны, имеет ожидаемый индекс снижения воздушного шума, равный 39. –43 дБ.Для увеличения индекса звукоизоляции перегородка может включать упругие стержни, два слоя гипсокартона с каждой стороны стойки и стеганое одеяло из минеральной ваты, помещенное между стойками. Для стены стандартной толщины 140–220 мм ожидаемые акустические характеристики составляют 59–62 дБ.

Полы могут быть построены из балок CFS, деревянного настила пола, потолка из гипсокартона, упругого стержня и абсорбирующего материала, как показано на рис. 8.4. Пропускание ударного шума полов в основном зависит от его отделки и конструкции: плавающий пол с мягкой поверхностью может значительно снизить ударный шум.

Рисунок 8.4. Плавающий пол с металлическими балками и упругими металлическими решетками.

Испытанный пол показывает IIC 51 дБ в руководстве, опубликованном Steel Framing Alliance (2013); Этот пол состоит из 19-миллиметровой фанеры в качестве настила пола и стальных балок глубиной 203 мм и толщины 1,22 мм с шагом 610 мм. Он имеет изоляционный материал из целлюлозного волокна толщиной 100 мм с обеих сторон балки и 94 мм на нижней стороне настила пола, а упругие металлические каналы расположены с шагом 610 мм между центрами и двумя слоями по 12.Со стороны потолка используется гипсокартон толщиной 7 мм.

Конструкция пола с использованием легких стальных балок, описанная Уэй и Каучманом (2008), может обеспечить взвешенный стандартизованный уровень ударного звукового давления 44–58 дБ. Глубина пола колеблется от 250 до 380 мм с обработкой пола, такой как минеральная вата между обрешетками, а потолок состоит из двух слоев гипсокартона, прикрепленных к упругим стержням и прикрепленных к нижней стороне швов из легкой стали.

Трудно предсказать боковой звук, так как он передается через стыки между элементами конструкции здания, такими как окна и внешние стены.Для уменьшения боковой передачи звука важно избегать прямого контакта между элементами конструкции здания и обеспечивать надлежащую герметизацию вокруг элементов конструкции, например полов и стен. Небольшие щели и отверстия могут передавать воздушный звук и снижать звукоизоляцию, поэтому их следует заклеить лентой или заполнить акустическим герметиком. Институт стальных конструкций в Великобритании опубликовал ряд тематических исследований по акустическим характеристикам жилых зданий, возведенных с использованием различных форм стальных конструкций, включая детали конструкции полов и стен.Измеренные характеристики воздушного и ударного шума удовлетворяют требованиям строительных норм. Акустические характеристики перегородок и полов можно получить в компании British Gypsum, которая опубликовала литературу по проектированию и конструктивным деталям строительных систем с использованием профилей CFS.

Лучший поисковик для штукатурных стен

Лучший поисковик для штукатурных стен обеспечит точное обнаружение даже при большой толщине. Это подробное руководство предлагает взглянуть на некоторые из лучших вариантов.

Введение

Штукатурка может стать отличным материалом для ваших стен. Его очень легко заменить в случае износа. С помощью средства поиска шпилек вы сможете отремонтировать, заняться техническим обслуживанием и установить множество установок.

Без посторонней помощи найти стойки под штукатуркой может быть непросто. Лучший поисковик для штукатурных стен поможет нарисовать точную картину профиля вашей стены, что позволит снизить риск повреждения конструкции и обеспечить беспроблемный процесс.Если вы ищете идеальный прибор для поиска шпилек для штукатурки, наша подробная разбивка по ведущим моделям должна вам помочь.

Таблица сравнения

Лучший поисковик для штукатурки стен

Поиск шпильки Stanley Fatmax FMH77407

Измеритель стоек Stanley Fatmax FMH77407 — отличный вариант для штукатурных стен благодаря его способности обнаруживать стойки на различных поверхностях.Он отлично подходит для штукатурных стен и гарантирует беспроблемный процесс обнаружения. Эта модель очень проста в использовании, и ее калибровка займет всего несколько минут.

Хотя некоторые клиенты жаловались на ложные срабатывания, это вероятно только для очень толстых стен, особенно внешних поверхностей. Это электронный инструмент для поиска шпилек, который будет полезен как энтузиастам, работающим в домашних условиях, так и профессионалам, желающим работать с штукатуркой. Он предлагает ряд функций, которые повышают ценность вашей покупки, например, возможность обнаруживать провода под напряжением.

Плюсы

• Высокое качество сборки
• Простота использования и понимания
• Хорошо работает на разных поверхностях

Минусы

• Не хватает точности некоторых из лучших исполнителей, представленных здесь

Посмотреть цену на Amazon

Поиск шпильки Bullseye B&D

Лучшая модель от надежного бренда, B&D Bullseye stud finder обеспечивает высокоточную печать на большинстве поверхностей.Он не так эффективен на самых толстых поверхностях, хотя оштукатуренные стены вполне подходят.

Этот искатель шпилек оснащен мощным датчиком, который позволяет полностью фиксировать профиль рабочей поверхности. Он также может обнаруживать провода под напряжением и другие приспособления внутри вашей оштукатуренной стены. Если вы ищете удобную модель для домашнего использования, искатель шипов Bullseye от B&D может стать для вас идеальным выбором.

Плюсы

• Стабильность на большинстве поверхностей
• Многофункциональность для увеличения стоимости
• Очень проста в использовании

Минусы

• Не самый надежный на толстых стенах

Посмотреть цену на Amazon

Цифровой прибор для поиска шпилек Bosch GMS120

Bosch предлагает ряд передовых инструментов, и искатель шпилек GMS120 является последним в этой впечатляющей линейке.Эта модель имеет самую большую глубину обнаружения из всех представленных нами вариантов, что гарантирует, что вы всегда сможете выполнить свою работу независимо от поверхности. Будь то штукатурка, бетон или плитка, этот искатель гвоздей найдет нужные компоненты с минимальными усилиями.

Высокая точность модели делает ее идеальной для профессионального использования, но она также может быть надежным и эффективным вариантом для ваших личных и домашних нужд. Если у вас нет опыта работы с устройствами для поиска гвоздей, возможно, вам понадобится испытать модель, чтобы освоить ее.В Интернете также есть видеоуроки, которые могут вам помочь.

Плюсы

• Поиск шпилек с высокой производительностью
• Предлагает подробную информацию на ЖК-дисплее
• Очень точный даже на толстых стенах

Минусы

• Возможно, нужно привыкнуть к

Посмотреть цену на Amazon

Устройство для поиска шпилек Precision ProFinder 5000

Устройство для поиска точек ProFinder 5000 — наша первая из двух минималистичных моделей, в которых вместо ЖК-экрана используется светодиодная подсветка, а также встроенная линейка и уровень.Как и представленный далее ProSensor 710 с высоким рейтингом, конструкция включает в себя различные датчики, которые повышают точность сканера.

Несмотря на то, что он не предлагает самый широкий выбор сканирования, он всегда будет обеспечивать очень точные показания для различных поверхностей. Он также покрывает большую площадь за раз, что позволяет вам повысить эффективность. Звук и светодиодное освещение объединяются в отличную систему оповещения, которая гарантирует, что вы будете на высоте при каждом обнаружении.

Плюсы

• Увеличенная поверхность сканирования для повышения эффективности
• Особенности светодиодного освещения и звукового оповещения
• Комфортный и компактный

Минусы

• Не предлагает дальность обнаружения мультисканирующих инструментов

Посмотреть цену на Amazon

Homder Цифровой прибор для поиска шпилек

Цифровой датчик

Homder — отличная альтернатива для ваших оштукатуренных стен.Может быть сложно добиться высокой точности на очень толстых стенах, но он будет хорошо работать на большинстве гипсокартонных и оштукатуренных поверхностей. Не рекомендуется для толстых кафельных поверхностей.

Поиск шпильки Homder очень прост в использовании и потребует минимальных усилий для поиска шпильки. Он легкий и компактный, поэтому его удобно держать в руке в течение продолжительного рабочего дня. Он также предлагает отличную систему оповещения, гарантирующую, что вы точно знаете, где искать своего жеребца.

Плюсы

• Отлично подходит для различных поверхностей
• Простота установки и использования
• Удобная система оповещения

Минусы

• Не лучшая точность на очень толстых стенках

Посмотреть цену на Amazon

Датчик со шпилькой из циркона e50

Датчик со шпилькой Zircon e50 предлагает характеристики и конструкцию других датчиков этого бренда в недорогой упаковке.Он не обеспечивает самую большую глубину обнаружения, но его будет достаточно для стен средней и большой толщины. Он будет очень хорошо работать на оштукатуренных поверхностях и включает в себя лазерный луч для более легкого обнаружения и оповещения.

Сканер хорошо спроектирован и обеспечивает четкое изображение на ЖК-дисплее даже под разными углами. Вам необходимо хорошо откалибровать его, чтобы получить высочайший уровень точности, но это займет самое большее несколько минут.

Плюсы

• Качественная продукция и высокая точность
• Хорошие характеристики на разных поверхностях
• Особенности лазерной указки для повышения эффективности

Минусы

• Лазерный указатель будет неточным без калибровки

Посмотреть цену на Amazon

Мультисканер Zircon i520 с обнаружением центра

Многофункциональный сканер с обнаружением центра Zircon i520 отличается универсальностью, качеством и производительностью.Это наш лучший выбор благодаря широкому спектру функций и высокому уровню точности. Этот сканер обеспечивает впечатляющую глубину обнаружения различных поверхностей, в том числе толстых, таких как плитка. Его очень легко понять и использовать, и он не требует слишком много работы по настройке.

Эта удобная и точная модель обеспечивает одно из самых эффективных средств обнаружения среди всех представленных моделей. Если вы ищете профессиональный стандартный прибор для поиска шпилек для штукатурных стен, мультисканер Zircon i520 для поиска центра может быть именно таким.

Плюсы

• Несколько функций для увеличения стоимости
• Глубокое обнаружение не пропустит шпильки в оштукатуренных стенах
• Очень легко понять и использовать

Минусы

• Не самое эффективное и точное обнаружение провода под напряжением

Посмотреть цену на Amazon

Поиск шпильки Franklin Sensors Prosensor 710

Как и ProFinder 5000, искатель шипов Franklin Sensors Prosensor 710 обеспечит высокоточную оценку вашей поверхности благодаря увеличенному количеству сканеров, для которых он был разработан.Эта модель очень проста в использовании и отличается минималистичным дизайном. Он включает линейку и выравниватель, которые повышают ценность ваших усилий по обнаружению.

Несмотря на то, что на этот сканер с высоким рейтингом распространяется более короткая гарантия, высокое качество сборки и точность вывода должны гарантировать минимальную суету в течение очень долгого времени. Если вы ищете удобный, удобный и удобный сканер, который поможет вам быстро выполнить работу, искатель шипов ProSensor 710 может быть тем, что вам нужно.

Плюсы

• Комфортная и удобная конструкция
• Широкая область сенсора для точного вывода
• Характеристики правильной машины и линейки

Минусы

Посмотреть цену на Amazon

Как выбрать лучший поисковик для работы

Выбор подходящего устройства для поиска шпилек будет зависеть от ваших потребностей.Как мы видели в нашей оценке, существует множество вариантов, которые хорошо подойдут для штукатурных стен. Есть еще больше продуктов, которые могут оказаться проблематичными, особенно для толстых оштукатуренных стен. Это может быть длительный процесс, когда выбирают два по отдельности и находят вариант, который предлагает ценность в задаче, а также дополнительные преимущества, которые помогут конкретно удовлетворить ваши потребности. Это некоторые из основных соображений, которые помогут вам найти лучший прибор для поиска гвоздей.

Какой тип лучше подходит для ваших нужд?

Вы ищете универсальный сканер с множеством опций? Вам больше подходит низкотехнологичный вариант? Вы заинтересованы в новейшей технологии поиска гвоздей? Доступны три типа устройств для поиска гвоздей, хотя лишь два из них достигли некоторой популярности с их использованием.Третий тип, новые радиолокационные станции, являются наиболее эффективными, но также очень дорогими. Эти искатели передают сигнал через вашу рабочую поверхность и рассчитывают расположение различных компонентов на основе изменений в обратной связи сонара.

Рассмотрите более дешевые электронные сканеры, которые выдают показания на основе изменений в электромагнитном спектре. Эти средства поиска гвоздей обычно содержат ряд удобных дополнительных инструментов для комплексного вывода. Они также могут предлагать различные режимы для эффективного и структурированного обнаружения.Нередко можно найти электрические устройства для поиска гвоздей со встроенными регуляторами уровня и линейками по максимальной цене. Они также обычно оснащены ЖК-дисплеем, хотя в некоторых более простых моделях может использоваться система обнаружения светодиодного освещения.

Магнитные устройства поиска шипов будут работать для обнаружения металлических приспособлений и шипов на вашей поверхности. Лучшие магнитные искатели шпилей будут иметь мощный магнит, который гарантирует, что они могут обнаруживать шпильки, которые находятся глубже в ваших стенах. Их проще использовать, чем другие средства поиска точек, и они не требуют калибровки.Они могут быть менее точными, чем другие варианты.

Если вы хотите работать на профессиональном уровне, электронные и радиолокационные устройства для поиска точек обеспечат быстрый и тщательный процесс. Для домашнего использования вы можете рассмотреть возможность приобретения магнитных и электронных детекторов на более низком уровне за полную стоимость.

Как часто и где вы будете использовать прибор для поиска производителей?

Подходит ли вам поиск шпильки для профессионального применения или для поделок своими руками и других мелких домашних обновлений? Будете ли вы использовать его специально для одного типа поверхности? Понимание частоты вашего использования и интересующей поверхности (поверхностей) гарантирует, что вы найдете подходящую модель, обеспечивающую отличную производительность для вашего диапазона рабочих пространств.

Большинство моделей с несколькими функциями будут хорошо работать для любой настройки, но вам также необходимо учитывать уровень вывода на разных поверхностях для каждой модели, чтобы сделать правильный выбор. Если вы всего лишь нерегулярный пользователь, вы можете подумать о выгодных покупках, которые также предлагают удовлетворительную производительность.

Хороший ли вариант — виртуальный поиск стад?

Существует ряд виртуальных поисковых устройств для устройств iOS и Android. Хотя они могут быть отличным недорогим вариантом для вас, когда вам нужно найти шпильки, они также могут подвергнуть вас нарушению конфиденциальности.Поскольку они не дают наиболее точных показаний на более толстых поверхностях, таких как штукатурные стены, вам может потребоваться найти физическую модель для работы.

Вы должны обезопасить свою конфиденциальность и защитить себя от утечки данных, удалив все неиспользуемые приложения, ограничив доступ к конфиденциальным разрешениям и просмотрев политику конфиденциальности каждого отдельного приложения. Лучший поисковик для iPhone будет стоить почти столько же, сколько один из наших лучших магнитных устройств, при этом последний не будет рисковать утечкой данных с вашей стороны.

Заключительное слово

Мультисканер Zircon i520 с обнаружением центра — отличный вариант от ведущего бренда, и мы выбрали его как лучший поисковик для штукатурных стен. Эта модель очень хорошо спроектирована для удобного захвата. Он предлагает высокие уровни точности и большую глубину обнаружения, а также несколько режимов обнаружения для повышения ценности при выполнении нескольких задач.

Подчеркнет металлическую, деревянную и токоведущую арматуру в вашей оштукатуренной стене. С этим сканером ваша работа будет эффективной и безопасной.Эффективность и надежность мультисканера для поиска центра Zircon i520 делают его нашим лучшим выбором!

.
