Характеристики профлиста С-8. Что нужно о нём знать?

Выбираете материал для облицовки фасада или ограждения? Обратите внимание на профлист С-8. Возможно, этот материал будет оптимален для вашего дома. Разберём основные характеристики профлиста С-8 производства Компании Металл Профиль и выясним причину его популярности.

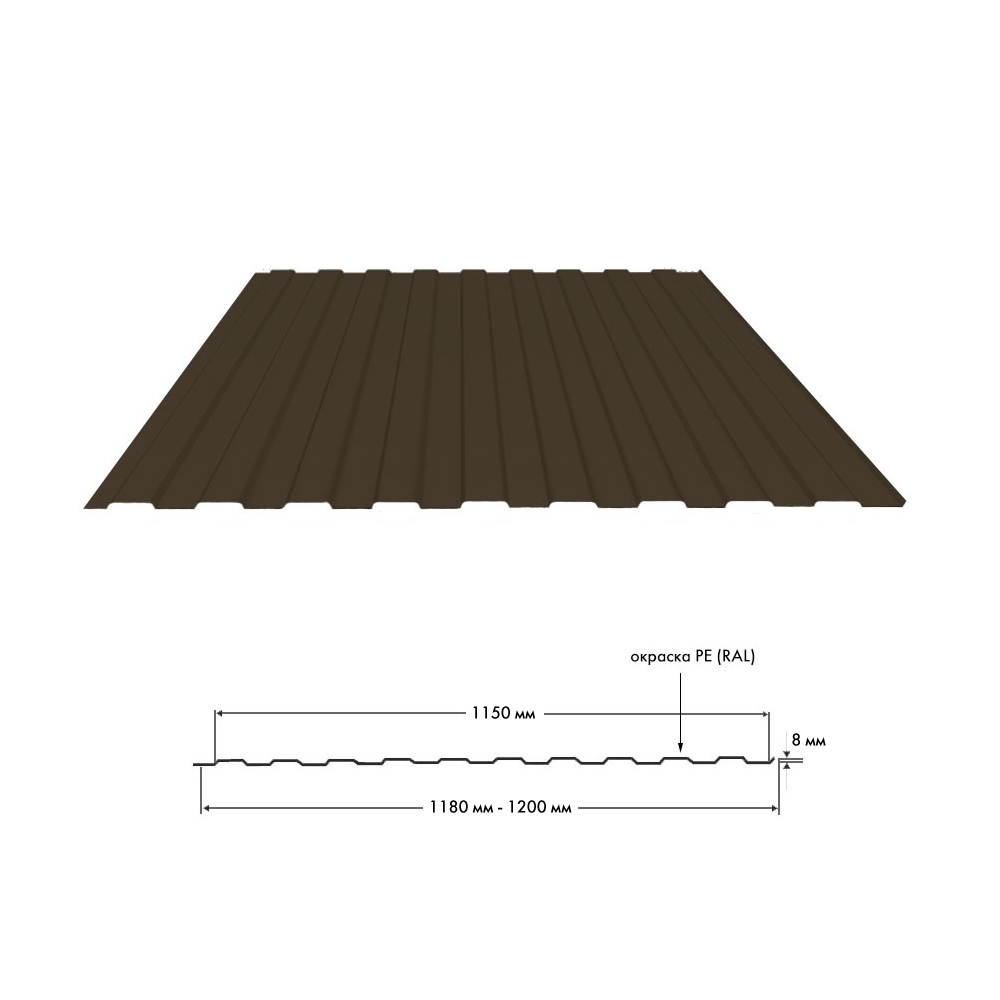

Как выглядит профнастил С-8?

Профлист С-8 представляет собой холоднокатаные профилированные листы из оцинкованной стали с декоративно-защитным покрытием (либо без него).

Что означает маркировка профлиста С-8?

Профнастил С-8 ― это стеновой профлист с высотой волны 8 мм. Самый низкий вариант в ассортименте Компании Металл Профиль.

Каковы технические характеристики профнастила С-8?

Полная ширина листа составляет 1200 мм.

Полезная ширина профнастила С-8 (без учёта нахлёста) ― 1150 мм. В линейке Компании Металл Профиль это профлист с наибольшей полезной шириной.

Высота волны ― 8 мм. Волны симметричные, трапециевидные, сужающиеся к гребню. Ширина гребня волны ― 52,5 мм.

Для кровли такой профлист не подходит, так как он не адаптирован к горизонтальным нагрузкам.

Из стали какой толщины изготавливают профлист С-8?

Для изготовления профнастила С-8 используют сталь, толщина которой может варьироваться от 0,4 до 0,7 мм.

Материал толщиной 0,4–0,45 мм подходит для монтажа временных построек (например, бытовок) и ограждений. Если требуется капитальный долговечный забор или фасад для частного дома, выбирайте профнастил толщиной 0,5 мм. Более толстый профлист (0,6–0,7 мм) используют для облицовки промышленных зданий.

Какой вид профнастила С-8 лучше: с полимерным покрытием или без него?

Однозначно ответить невозможно: всё зависит от ваших требований и бюджета.

Главное преимущество оцинкованного профлиста без полимерного покрытия ― его цена. Такой профлист часто используют для облицовки бытовок, для возведения временных ограждений.

Оцинкованный профнастил С-8 с полимерным покрытием ― более эстетичный материал. Декоративный слой обеспечивает отличную коррозионную стойкость. Сфера применения профлиста с полимерным покрытием значительно шире: его используют для облицовки фасадов в разных стилях, для возведения долговечных капитальных ограждений. Вы можете выбрать любой цвет, текстуру, можно даже заказать профлист с покрытием Ecosteel® под дерево, камень или кирпич ― фасад или ограждение будут выглядеть привлекательно и оригинально. Также у профилированного листа с полимерным покрытием более длительный срок гарантии.

В каких покрытиях изготавливается профлист С-8?

Возможно изготовление в любых покрытиях: AGNETA®, PURMAN®, PURETAN®, VikingMP®, VikingMP® E, NormanMP®, CLOUDY®, Пластизол, Полиэстер, Ecosteel®. Обратите внимание: особенно эстетично выглядит покрытие Ecosteel® под камень, дерево или кирпич. Поскольку у профлиста С-8 самая низкая высота волны, «планки» не будут нарушать рисунок.

Каковы преимущества профнастила С-8?

• Доступная цена. Как правило, чем выше профиль ― тем дороже профлист. Поскольку С-8 ― самый низкий, то он и один из самых недорогих в ассортименте Компании Металл Профиль. Это обуславливает высокий спрос на материал.




• Отличные эксплуатационные характеристики. Благодаря защитному цинковому и полимерному покрытию профнастил не поддаётся коррозии. Отличается стойкостью к воздействию ультрафиолета и механическим воздействиям, хорошо переносит перепады температур. Этот материал можно использовать в любых климатических условиях.




• Лёгкий и быстрый монтаж. Для монтажа профлиста не требуются специальные навыки, нужен только соответствующий инструмент.




• Возможность заказа материала по индивидуальным размерам. Это сэкономит ваши деньги (так как не будет избытков) и время монтажа (если профлист не надо подрезать, его проще и быстрее монтировать). Компания Металл Профиль предлагает профлист длиной от 0,5 до 12 м.




• Огнестойкость. Профлист изготовлен из негорючего материала, он не поддерживает возгорание и препятствует распространению огня.




• Долговечность. Производитель предоставляет гарантию до 40 лет* на профнастил с полимерным покрытием.




• Отсутствие затрат на эксплуатацию. Профлист не нужно красить или обрабатывать специальными составами.




• Неприхотливость. Профнастил просто чистить ― достаточно полить его водой из шланга.




• Широкий ассортимент покрытий и цветов. Производитель предлагает множество вариантов цветовых решений для объектов в разных стилях.




• Возможность подбора материала для разного бюджета. Цена профнастила зависит от покрытия и толщины стали. Вы можете комбинировать эти показатели и выбирать вариант с оптимальными ценой и характеристиками.




• Лёгкий вес профлиста С-8. Благодаря этому материал не создаёт дополнительной нагрузки на подконструкцию фасада или каркас ограждения.

Итак, профнастил С-8 производства Компании Металл Профиль ― доступный и практичный материал. Он обладает массой преимуществ, сочетает в себе высокое качество и доступную цену, эстетику и долговечность, поэтому пользуется популярностью уже много лет. Если вам требуется недорогой надёжный вариант для облицовки фасада или ограждения, выбирайте именно его.

* Подробную информацию о гарантийных сроках на продукцию можно получить на сайте metallprofil.ru в разделе «Документы».

В статье упоминаются категории:

В статье упоминаются товары:

Какие бывают стандартные размеры профлиста для забора

Сейчас одним из самых распространенных материалов для заборов домов, дач и промышленных объектов является профнастил. Ограждения из стальных листов отличаются надежностью, долговечностью и эстетичным видом.

Профнастилом называется лист холодного гнутого железа, прошедший грунтование, пассировку, оцинковку. Иногда на материал может наноситься полимерный слой или покрытие из пластизола. У каждого листа есть ребра жесткости, образуемые после проката на специальном оборудовании. Высота и форма ребер жесткости у разных видов профнастила отличается.

Оптимальный выбор материала напрямую зависит от вида и назначения профнастила. Так, стоимость простого материала меньше по сравнению с профлистом, имеющим полимерное покрытие. Но наличие покрытия продлевает срок эксплуатации конструкции, повышает стойкость к механическим повреждениям и другие показатели.

Параметры профлиста позволяют сооружать конструкции с секциями по 8 м. Можно подобрать материал под имитацию природных материалов. Большое разнообразие оттенков позволяет выбрать профлист в соответствии с архитектурным ансамблем.

Материал отличается легкой и оперативной установкой, возможностью сочетания с другими стройматериалами (деревом, камнем и кирпичом). Благодаря профилированной структуре заборы обладают шумо- и звукоизоляцией.

Какие бывают виды профнастила для забора?

Отличие материала по типу покрытия

Листы профнастила отличаются видом покрытия. Существует оцинкованный стандартный материал, лист с полимерным слоем и пластизол:

• Простые оцинкованные листы покрыты слоем горячего цинка толщиной 20-30 мкм. Они применяются в строительстве перекрытий хозяйственных объектов и в сооружении навесов. Стоимость материала ниже на 40% по сравнению с другими типами.
• Профлисты, обработанные полимерным слоем из пластмассы и синтетических смол, защищены от повреждений, имеют яркие расцветки.
• Профнастил, покрытый слоем пластизола, более устойчив к разным механическим повреждениям и воздействиям природной среды, он имеет толщину до 200 мкм.

В продаже можно встретить профнастил с параметрами стандартного листа, но имитирующий внешним видом природные материалы (камень, дерево). По сравнению с другими разновидностями материала цена профиля с рисунком выше.

Отличие материала по маркировке

При выборе профнастила для ограждения нужно внимательно изучить маркировку, где обозначается тип, ширина, высота волны и толщина стали.

Производители предлагают следующие виды:

• Н — несущий профнастил, используемый в сооружении перекрытий и кровель;
• С — стеновой материал, применяемый в строительстве заборов и стен хозяйственных объектов;
• НС — универсальный профлист, подходящий для любых работ и возведения ограждений.

Также существует маркировка профнастила буквами A и R. При постройке заборов могут применяться только А-профили, которые не имеют гидрозатвора и окрашиваются с одной части.

Для забора наиболее подходящими марками являются С10, С21, С20, НС35. При этом цифрой обозначается высота гофры (мм). Применение таких профилей позволяет выполнить конструкцию по невысокой стоимости и необходимой жесткости.

Показатели наиболее распространенных видов профлиста

Размеры и другие характеристики профнастила

У каждого изготовителя наибольшая толщина листа может отличаться. Ее показатель может варьироваться от 0,4 до 14 мм. Стандартные виды имеют высоту до 2 м.

Параметры оцинкованного профиля указаны в ГОСТе 24045-2010, основные требования к материалу обозначены в ГОСТе 14918-80. ГОСТ 30246-94 описывает качество листов с полимерным слоем.

Профлист марки С8 имеет следующие параметры:

• 115,0 см полезная ширина;
• 120,0 см полная ширина;
• 8 мм высота профилей;
• 62,5 мм шаг между ребрами.

Это бюджетный вариант профиля, имеющий хорошие рабочие параметры, долговечный, надежный и удобный в монтаже.

Более подробно о данном виде профлиста — на видео:

Профлист марки С10 имеет следующие характеристики:

• рабочая ширина равна 110,0 см;
• общая ширина 115,5 см;
• шаг ребер жесткости 4,5 см;
• толщина листа 0,4-0,8 мм;
• высота ребра 1,0 см.

Заборный профлист марки С21 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 105,1 см;
• толщина 0,4-0,7 мм;
• высота гребней 2,1 см;
• расстояние между волнами 6,5 см.

Материал имеет трапециевидный профиль. Стандартная длина листа 2, 3, 6 м. Применение марки С21 минимизирует затраты на работы из-за малой ширины перекрытия листов.

Размеры металлопрофиля С21

Профлист марки С20 имеет следующие размеры листа:

• рабочая ширина 110 см;
• общая ширина 115 см;
• высота гофры 2,0 см;
• расстояние между ребрами 13,75см;
• толщина листа 0,45-0,7 мм.

Профлист марки НС35 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 106,0 см;
• толщина стенок 0,5-0,9 мм;
• расстояние между ребрами 7,0 см;
• высота ребер 3,5 см.

Если вас интересует, как сделать калитку из профнастила своими руками, ознакомьтесь с этим материалом.

Подробная информация о том, как установить столбы для забора из профнастила — в этой статье.

О выборе и монтаже заборов из металлического профиля можно почитать здесь.

Какой профлист лучше выбрать?

Выбор профлиста на забор делается согласно эксплуатируемым условиям и пожеланиям его владельца. К забору не предъявляются жесткие требования по герметичности, поэтому обычно выбирается материал толщиной 0,5-07 мм и небольшой гофрой (С8, С10, С20). С8 не подходят для зон со значительными ветровыми нагрузками.

Несмотря на небольшую толщину, С20 можно назвать подходящим вариантом для строительства забора. Он надежен, прочен и имеет высокие звукоизоляционные показатели.

Перед приобретением материала нужно изучить его срок эксплуатации, наличие защитного покрытия. Удачным выбором будет покупка профлиста с антикоррозийным слоем полимера, который имеет яркий оттенок.

Если дом располагается в условиях сурового климата, то оптимальным решением будет установка ограждения из пластизольного профлиста, устойчивого к механическим воздействиям.

При покупке профнастила на забор нужно обратить внимание на его качество и толщину. Жесткий лист не должен гнуться, быть без царапин, иметь соответствующую толщину и размеры.

размеры листа и профиля, виды, технические характеристики

Современный профнастил – универсальный строительный материал, который пользуется достаточно большим спросом. Его используют и как основание для перекрытия и усиления строительных конструкций, как кровельное покрытие, облицовка стен и для многих других задач. Изогнутый в гофру металлический лист выглядит аккуратно, имеет простой и надежный профиль, окрашивается практически в любой цвет и до гениальности прост в монтаже.

И, если вы обратили внимание именно на этот материал, необходимо выбрать подходящий для нужной задачи вид. А для этого важно знать, какие нужны размеры листов профнастила, до какой меры прочные и с какой высотой профиля. И, в зависимости от этих важных трех параметров, профнастил делят на конкретные виды и типы, о которых мы вам сейчас и расскажем.

Самый большой ассортимент технических металлических листов сегодня представлен именно в виде профилированных и плоских листов.

Можно сказать, это один из самых лучших материалов для малоэтажного строительства, который замечательно подходит как для покрытия крыши, так и для строительства заборов, создания перекрытий и облицовки стен:

В качестве основания для современного профлиста используется тонколистный прокат с алюминиевым или цинковым покрытием, а процесс изготовления происходит по двум разным технологиям – ТУ 14-11-247-88 (ац) и ТУ 14-11-236-88.

Профилированные настилы (профнастилы, профлисты) представляют собой листовые гофрированные профили с повторяющимися по ширине листа гофрами различной формы. Они выпускаются путем холодной гибки тонкого холоднокатаного листа.

Такое покрытие неспроста называют многофункциональным строительным материалом. Все дело в наличии разных видов, которые отличаются по условиям применения, форме профиля и толщине металла. Варьируется толщина металла в профлисте от 0,35 до 0,9 мм, а ширина – от 600 мм до 1150. В заводских условиях высоту волн делают от 20 до 130 мм, о чем и говорит специальная маркировка на упаковке. Длина листа чаще такая, какую предпочитает конкретный производитель или специально заказывает покупатель.

Ценят такую кровлю за такие качества:

• Легкость. Вес квадратного метра профнастила от 3,9 кг до 24,1 кг. Благодаря этому есть возможность значительно уменьшить объемы несущих конструкций, и нет необходимости в серьезной опоре.
• Антикоррозийная защита и возможность декоративного покрытия. Самая лучшая продукция от ведущих производителей имеет срок службы 45 лет.
• Возможность многократного использования, чего нельзя сказать о мягкой кровле.
• Большой выбор крепежных элементов и их расцветок.
• Поддатливость механической обработке. Профнастил режется и сверлится обычными строительными инструментами.

К слову, профнастил часто сравнивают с металлочерепицей как материал, схожий по процессу изготовления и эксплуатации. Та же основа, тот же холодный пресс, только вид другой. На самом деле между ними – огромная разница! Все дело в так называемых «мертвых зонах» металлочерепицы, из-за которой ее сложно разрезать. Например, если заранее не заказать нарезку покрытия в заводских условиях по определенному проекту, то не избежать большого перерасхода. Кроме того, отдельные куски металлочерепицы довольно сложно стыковать между собой, чтобы добиться ровного и герметичного шва, а вот с профнастилом все куда проще.

И, наконец, у такого кровельного покрытия прекрасная механическая прочность и изгибная жесткость вдоль гофр. И это не пустой звук: такие технологические качества позволяют строить безопасные и долговечные конструкции. Поэтому подведем итог и назовем три главных качества профнастила: долговечность, пожаробезопасность и экологичность.

А обыватели ценят этот материал для частного строительства за цену, экономичность, простоту и удобство монтажа. Давайте посмотрим глазами практика: листы легкие, удобные, режутся обычными ножницами по металлу, их легко хранить и перевозить. С установкой профнастила справится любой домашний мастер, достаточно только почитать полезные советы на нашем сайте. Кроме того, в процессе ремонта покрытия из профнастила несложно заменять его отдельные фрагменты и даже использовать старые – повторно для новой крыши.

Вот познавательный видео-ролик на эту тему:

Современный профнастил производят методом холодного проката из качественной оцинкованной стали. Цинк здесь необходим, ведь он хорошо защищает от воздействия внешней среды, но дополнительно его нужно защищать полимерными покрытиями. Современные покрытия обеспечивают не только привлекательный внешний вид, но и значительно улучшают его механические показатели, защищают от атмосферных воздействий и придают долговечности.

В основном это либо оцинковка, которая замечательно защищает от коррозии, либо алюмо-оцинковка, когда лист покрывается смеси цинка и алюминия. Это – более экономичный вариант покрытия, но и менее прочный. Дело в том, что дешевый алюминий уменьшает защитные свойства профнастила. Вот почему такие листы дополнительно покрываются еще один декоративным слоем, например, полиэстером.

А самый бюджетный профнастил, который часто встречается на отечественном рынке, выпускается вообще без цветного покрытия. Мало того, что у него непрезентабельный вид, но и качество материала низкое. Но для создания перекрытия для больших площадей эстетика не нужна, а вот невысокая стоимость – в приоритете. Немногим отличается от такого варианта оцинковка с добавлением кремния, но все-таки получше.

Изготавливают профнастил со специальным полимерным покрытием. Ведь без покрытия оцинкованный лист быстро изнашивается, и его постоянно нужно очищать от грязи и ржавчины. Поэтому для крыши – это не вариант, и лучше отдать предпочтение профилям с внешним слоем из пурала и ему подобных покрытий.

Сам цвет покрытия важен не только в качестве эстетического аспекта, но и для дизайнеров. Например промышленное здание нужно выдерживать в выбранном корпоративном стиле.  И цветное полимерное покрытие также имеет виды:

• Глянцевый полиэстер, который замечательно выглядит и хорошо защищает от коррозии. Его часто используют для профнастила наружной отделки стен и фасада. Полиэстера достаточно для того, чтобы он сопротивлялся возникновению коррозии и не обязательно, чтобы был стоек механическим повреждениям, которых там мало. Поэтому такие профлисты часто заказывают для промышленных зданий, которые обычно имеют больше одного этажа. Но если вы выбираете профнастил для отделки собственного дома, подумайте о том, что ветром будут разносить ветки и прочий мусор, а поэтому царапины здесь более вероятны и не стоит экономить.
• Пурал – более дорогое покрытие. Его изготавливают на основе полиуретана и полиамида. Обеспечивает высокую надежность и замечательную стойкость к ультрафиолетовому излучению и низким температурам. Для кровельного профнастила лучше и не найти.
• Пластизол – самое прочное из всех видов покрытия, толщиной 200 мкм. В его основе поливинилхлорид, и в заводских условиях на такой покрытие наносится рельефное тиснение с насечкой, для особо сложных климатических условий.

Реже встречается на профнастиле такое покрытие, как акрил, поливинилхлорид PVC и PVDF, у которых также есть свои преимущества:

Если мы говорим о кровле, решающее значение имеет толщина цинкового покрытия и метод его нанесения. Если такового будет недостаточно, любые царапины на крыше приведут к быстрой коррозии. Также важен вид проката, который влияет на долговечность будущей крыши:

Современный профнастил продается с разными размерами листа и формой профилирования. Подобрать профнастил конкретно для кровли несложно, возьмите на вооружение простой принцип: чем выше гофра, тем прочнее будет кровельное покрытие.

Но, если подходить к делу со всей ответственностью, сначала рассчитайте нагрузки будущей крыши и только потом смотрите, насколько соответствует выбранная толщина металла и высота профилирования таким параметрам.

Итак, сегодня профнастил выпускается с такой формой гофры:

1. Волнистая, которая имеет поперечное сечение в виде синусоиды. Волнистая форма самая ранняя, она появилась в конце XIX веке. Такая крыша из профнастила имеет особенно эстетичный внешний вид, который так ценится дизайнерами. Сами волны представляют собой синусоиды или более сложные по форме сопрягающиеся окружности.
2. Трапециевидная, которая обеспечивает профнастилу максимальную жесткость и несущую способность. Такая форма металлического прокатного листа появилась в 20-х годах уже XX века. Профиль в виде трапеции оказался на практике более прочным, с высокой несущей способностью и удобством монтажа. И до сегодня это – самая популярная форма профнастила, который выпускается с высотой гофры от 2 до 208 мм.
3. Кассетная, с сечением и формой гофры виде буквы «П», которая замечательно подходит для укрепления стеновых конструкций. Профлисты с такой формой появились сравнительно недавно и предназначены конкретно для применения в конструкциях стен.

Посмотрите, как визуально отличаются эти виды:

Также различна высота профиля профнастила: это 12, 14, 18, 20, 30, 35 и даже 65 мм. На самой упаковке профнастила указывается высота его профиля. Главное требование к этому параметру – чтобы листы были жесткими и достаточно высокими. И чем выше профиль, тем будет жестче сам профнастил, в чем и секрет. А вот низкий профиль, до 12 мм чаще используется уже для хозяйственных построек.

Вам будет интересно узнать, что у профнастила есть определенная связь между размерами листа, профиля и высотой гофры. Например, листы с высотой от 30-55 мм имеют толщину пределах 0,25 до 0,5 мм, а листы с высотой 12-20 мм от имеет толщину от 0,5 мм.

И, наконец, отличается также профнастил наличием канавок. Например, когда будете укладывать листы внахлест, и у них есть капиллярная канавка, она должна оказаться под листом – это дополнительный элемент, который поможет выводить влагу с крыши.

Современный профнастил востребован в строительстве и архитектуре, и особенно ценится в быстровозводимых технологиях. Его применяют не только для обустройства крыш, но и для отделки стен, фасадов и много чего другого, и такой профлист более тонкий, чем это необходимо конкретно для покрытия кровли.

Вот почему так важно разбираться в его видах:

Если детальнее рассмотреть сферу использования профнастила, его изготавливают для таких сфер:

1. Стеновой профнастил используется для обшивки стен и облицовки различных ограждений. Обычно высота профилирования у него не больше 20 мм.
2. Кровельный профнастил предназначен для покрытия крыши, от простых до сложных  форм. Стандартная высота гофры – 20-45 миллиметров.
3. Несущий профнастил с высотой 45-160 мм выпускается специально для создания перекрытий складских и промышленных объектов.

Чтобы покупатели не путались, стеновой профнастил обозначают буквой «С», кровельный «СН» или отдельной аббревиатурой, несущий «Н», и еще есть отдельный вид профнастила с трапециевидной формой, которой обозначается буквой «Т».

Цифра, которая будет стоять рядом с основной буквой, означает высоту профиля, хотя некоторые производители дополнительно также могут указать толщину металла, вид покрытия и свою торговую марку:

Давайте рассмотрим каждый из видов по отдельности.

Стеновой профнастил: легкость и жесткость

Сегодня буквой «С» помечают все профили с волнообразной и трапециевидной формой высоты от 8 до 44 мм. Используют такие профили для стеновых ограждений, сэндвич-панелей, перегородок и заборов. Главная функция С-профиля – защитно-декоративная.

C8 – стеновой декоративный профнастил. Он имеет профиль высотой 8 мм, что считается самой подходящей рельефностью облицовки, и все благодаря малому периоду повторяемости. А жесткость листа достигается не формой профиля, а небольшим радиусом гибки листа и увеличенным наклоном боковых полок.  Европейские аналоги – Т6 и Т8.

С10 уже включен в список профилированных листов, которые включены в ГОСТ 24045-94. Для изготовления этого вида используются не стандартные заготовки с шириной 1000 и 1100 мм, а необычные, с параметром 1250 мм. Благодаря этому листы получаются с толщиной от 0,35 до 0,8 мм. Именно С10 чаще используют для устройства заборов, имитирующие текстуру древесины и другие задумки современных дизайнеров. Также С10 – основной материал для сэндвич-панелей.

С13 – тонкая листовая оцинкованная сталь для крыши и стен. Этот профнастил активно используется в ограждении, облицовке, сборных панелях и конструкциях. Причем забор, благодаря повышенной жесткости, уже можно строить выше 2,5 м. Рабочая монтажная ширина таких листов – 1100 мм. И в этом случае уже разрешена цветная полимерная окраска с обоих сторон. Европейские аналоги – С15, Т14 и RAN-15.

С17 – более прочный профлист для забора и крыши, который дополнительно еще применяют для внутренней и наружной облицовки металлических зданий и ограждения участков от огня и молний. От предыдущих вариантов этот профлист также отличается еще наличием канавки для стока воды, которая случайно просачивается в стык соседних листов. Монтажная ширина С17 – 1090 мм. Европейские аналоги профлистов С17, 18 и 20 – Т18 и Т20, RAN-20, МП20.

Такое кровельное покрытие отлично смотрится на скатах простой формы, но имеет некоторые ограничения: минимальный угол наклона должен быть 14 градусов, за исключением некоторых видов профнастила, где допустимы и 8, и 9 градусов. А также есть специальный профнастил для практически плоских крыш с уклоном 3-4 градуса.

С18 – более-менее качественный профнастил с небольшими ребрами жесткости. Они устраняют главный недостаток, которым обычно страдает металлическая кровля – хлопанье плоского листа при каждом порыве ветра. Ради этого этот вид металлопрофиля наделили отличной стыкуемостью и плотной герметификацией узких гофр. Присутствует и канавка для стекания влаги. Монтажная ширина – 1150 мм. Аналог – финский профиль RAN-19R и «Орион».

Еще один вид С18 – С18 (волна). Как вы уже догадались, этот профиль отличается волнистой формой.  Это дает ему большой радиус гибки и, в то же время, слишком малую жесткость. Из-за этого – максимальная монтажная площадь не превышает 1100 мм. Аналоги: В18-1000, А18-1000, МП 18 и RAN-18R.

С20 – немного более крепкий вариант, чем предыдущий. Аналоги: Т20 и RAN-20.

С21 – это стеновой профиль, который соответствует ГОСТу 24045-94. У него правильная, похожая на соты трапециевидная структура. Она придает изделию универсальности в использовании и качество в стыкуемости. Монтажная ширина – до 1000 мм.

НС35 – это один из самых популярных металлопрофилей для стен, ограждений и кровель хозяйственных построек. Ребра жесткости здесь имеют глубину 7 мм. Благодаря этому такой профлист подходит для обустройства несъемной опалубки и покрытия с обрешеткой до 1,5 м.

НС44 и для покрытий, и для стен, и для ограждений. Изготавливают его из листа шириной 1400 мм и по прочности, которая соответствует профлисту Н114 с шириной 750 мм. Укладывают такое покрытие на шаг обрешетки до 2,5 м.

Еще один вариант – НС44 ТУ, как имитирующий аналог НС44-1000, где для внешнего сходства также есть ребра жесткости на широких и узких полках. Но здесь заготовка меньше по ширине, благодаря чему периоды профиля уменьшены с пяти до четырех, уменьшен также угол наклона у боковых полок, а размеры – у широких и узких.

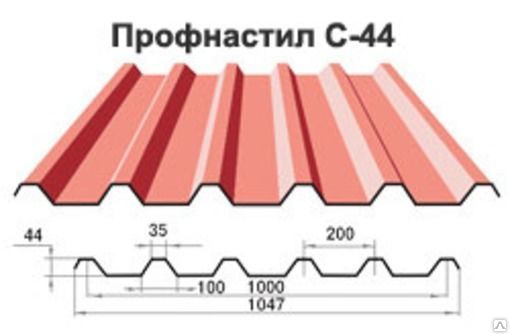

С44 изготавливается по ГОСТу 24045-94. Здесь нет дополнительных ребер жесткости, а рельефные линии выглядят аккуратно и просто. Монтажная ширина – 1000 мм, и такой профлист используют для стен, кровли и облицовки стен. Укладывать такие листы можно на обрешетку с шагом 2 м.

Несуще-стеновой профиль: пограничные значения

Отдельный вид профнастила – с пометкой «НС». В какой-то степени он слишком хорош для обычной отделки стен и слабоват для того, чтобы из них делать перекрытия. Но есть много сфер, где как раз такие и нужны: высокие сплошные заборы, стеновые ограждения и даже некоторые кровли.

Н750 – несущий профнастил. Благодаря тому, что он включен в ГОСТ 24045-94, его успешно применяют даже малоопытные проектировщики. Единственный недостаток этого вида – в отсутствии нужной для него рулонной заготовки 1100 мм.

Н900 – более прочный листовой металлопрофиль, который заводы сегодня производят по своим техническим условиям. Его разрешено укладывать на шаг обрешетки, который не превышает 3 метров.

Несущий профнастил: прочность и толщина

Для устройства конструкции междуэтажных перекрытий применяют профлисты с гофрой высотой от 57 мм. Если пролеты более 3 метров, то выбирают гофру от 57 до 75 мм, если больше – тогда от 75 мм и толщину профнастила 0,7-0,8 мм. Выпускается такой профнастил с дополнительными ребрами жесткости, для более высокой несущей способности.

Несущий профнастил применяется для междуэтажных перекрытий, армирующей несъемной опалубки, опорной конструкции и, конечно же, кровли. Кроме того, такие листы используют также как элемент несущей конструкции каркаса дома или здания:

Н60 – гнутый листовой профнастил для несущих конструкций под мягкую кровлю, несъемной опалубки и обустройства металлической кровли. В качестве основы берется оцинкованный лист шириной 1250 мм, у которого марка проката не ниже 220. Устанавливается также на опорах не шире 3 м. ГОСТ – 24045-94. Его аналог, изготовленный из конструкционной заготовки, сегодня используют как замену Н57-750, которую считают менее надежной.

Н75 – самый ходовой профнастил, который активно применяют в стальных конструкцию для любых климатических зон. Его можно укладывать даже на обрешетку, которая установлена с шагом до 4,5 м! А изготавливают Н75 из рулонного проката марки 220-350 по ГОСТу 52246-2004.

Н114 – металлопрофиль, который используется в качестве перекрытия. При ширине 600 мм Н114 обладает самой большой несущей способностью среди других стальных настилов. Производят его из стали толщиной 0,7-1,0 м и шириной 1250 мм. Подходит также для несъемной опалубки.

Его подвид Н114 750 при ширине заготовки 1400 мм значительно ограничивает возможности применения такого профнастила и увеличивает ширину перекрытия одним листом, куда больше, чем Н114-600. Еще у Н114 – самая высокая трапециевидная гофра, параметры которой определяет стандарт ГОСТ 24045-94. Благодаря этому такие листы уже укладывают при шаге опор до 6 м. Аналог Н114 – RAN-113.

Н153 – это несущий профлист европейского качества, иначе называемый «европрофилем». Для него допустимый шаг обрешетки – до 9 метров! Вот почему он применяется и для кровли, и для обустройства междуэтажных перекрытий, и тогда, когда нужна максимальная несущая способность, но без серьезного увеличения веса всей конструкции. Аналоги: Т150.1 и RAN-153, который выпускается только в белом цвете.

Н158 – самый высокий и прочный европрофиль, который выпускается в России. Его производят по европейским нормам. Аналог для Н158 750 – Т.160.1.

К слову, у несущего профнастила есть два подвида: несущий и самонесущий. Несущий нужен при строительстве бассейнов и в другом частном строительстве, а самонесущий используется на крупных промышленных объектах.

Давайте подведем итог: современный профнастил выпускают разной толщины, покрытия и ширины листа. И для каждой своей задачи подходит свой тип и вид. Важно только приобрести продукт действительно с теми параметрами, которые были заявлены, а так бывает не всегда.

«Кустарный» профнастил на практике может оказаться тоньше, чем нужно, и менее защищенным от коррозии. Стоит ли говорить, какими проблемами в будущем это обернется? Особенно, когда речь идет о перекрытии.

От того, в каких именно условиях производится профнастил, и какой контроль происходит за его качеством, зависит точность геометрии профиля, и надежность стыковки предыдущей сборки листов, и будущая прочность их сцепления. Обычно крупные производители ищут хороших поставщиков металла и выдают на свою продукцию нормальный сертификат, который вы, кстати, можете потребовать у продавца.

Подойдите к вопросу выбора профнастилаответственно, и он прослужит вам многие годы!

Размеры профнастила – длина, ширина, высота, вес основных видов профлиста.

Содержание:

Стандартные размеры профнастила

Общеизвестно, что профнастил – необыкновенно популярный строительный материал на сегодняшний день, а что касается его размеров, то они в основном зависят от пожеланий заказчика и непосредственного назначения.

Кстати: Профнастил достаточно широко используют в процессе строительства, и может использоваться в качестве кровельного покрытия, для облицовки фасадов, в роли каркаса или ограждения.

При строительстве масштабных объектов профнастил может выполнять роль несъемной опалубки.

Как внешняя, так и внутренняя облицовка выполняется с помощью профнастила.

Профнастил стандартных размеров — где и для чего используется

Размеры профнастила по ГОСТ 24045-94

Стеновой профнастил может использоваться как облицовочный материал, и его высота может варьироваться от восьми миллиметров до сорока четырех.

Несущий профнастил или кровельный профнастил – может быть устойчивее и жестче стенового профлиста и поэтому он зачастую используется в процессе строительства кровельного покрытия, всевозможных перекрытий. Высота волны у такого профнастила считается от сорока четырех миллиметров.

Универсальный профлист. Как правило, такой профнастил могут использовать при строительстве заборов, каких-нибудь стен или даже кровли. Высота волны примерно варьируется от тридцати пяти до сорока четырех миллиметров.

Очевидно, что кровельный профилированный настил повыше стенового и несущего листа. У несущего профнастила больше толщина волны. А стеновой профильный лист является более объемным.

Длина, ширина, вес и другие важнее размеры и параметры профнастила

Размеры популярных видов профнастила

Если говорить о длине профнастила, то она может быть различной, так как лист изготовляется из стали, завернутой в рулоны.

Обычно делается длина по желанию заказчика, которая нужна при строительстве, удобна при перевозке и монтаже.

Когда рассчитывается длина профнастила, необходимого для кровельного покрытия, необходимо учитывать длину крыши и козырька.

Зато ширина профнастила отличается своей стандартностью. Необходимо учитывать тот факт, что полезная ширина профнастила всегда на несколько десятков миллиметров меньше общей ширины, поскольку листы профиля ложатся внахлест.

От толщины профнастила (высоты) зависит уровень прочности материала.

Среди стандартных толщин можно назвать:

Если говорить о более толстых листах порфиля, то чаще всего встречаются листы с толщиной 0,7; 0,8 и 1 миллиметр.

Видео как производят профнастил

Профнастил — Липецк Сталь Групп

Что такое профлист

Профлист, который также называют металлопрофиль и профнастил, представляет собой стальные листы с формованным профилем разной формы и конфигурации, поверхность которого покрыта специальным защитным слоем.

Производство профлиста является высокотехнологичным, полностью автоматизированным процессом, который обеспечивает выход готовой продукции с выверенными до миллиметра параметрами.

Конфигурация профиля может быть разной – в виде трапеций, волн или прямоугольников.

На металлопрофиль цена существенно ниже, чем на другие материалы, применяемые для отделки кровли или создания различных конструкций, что является одной из главных причин его высокой популярности.

Сфера применения профнастила

В зависимости от маркировки профнастил можно использовать для выполнения широкого спектра работ в промышленном, гражданском и частном строительстве, в числе которых:

• кровельные работы;
• внутренняя и внешняя отделка стен объектов жилой и коммерческой недвижимости, складских помещений, гаражей, бытовок и т.д.;
• возведение заборов и ограждений;
• устройство навесов и козырьков;
• устройство несъемной опалубки.

Преимущества металлопрофиля

Высокая популярность профнастила обусловлена многочисленными преимуществами этого строительного материала, среди которых можно особенно подчеркнуть следующие моменты:

эстетическая привлекательность;

широкая сфера применения

небольшой вес;

простота монтажа;

устойчивость к негативным факторам окружающей среды;

экологичность;

механическая устойчивость;

доступная стоимость.

длительный срок службы, который может достигать несколько десятков лет;

многообразие цветовой гаммы

Купить профнастил экономически выгодно:

• во-первых, на профлист цена в разы ниже, чем на другие строительные материалы, используемые для отделки кровли, возведения стен, заборов и т.д.;
• во-вторых, легкость и простота монтажа значительно удешевляет общую стоимость работ;
• в-третьих, металлопрофиль является долговечным материалом, что в разы повышает выгоду от его применения. Профнастил не меняет своей эстетической привлекательности, качественных характеристик и функциональности на протяжении всего периода эксплуатации.

Где купить профлист в Липецке дешево

Купить профилированный лист в Липецке предлагает компания «Липецк Сталь Групп», которая специализируется на производстве и реализации строительных материалов из высококачественной стали.

Пользуясь нашими услугами, вы можете купить профлист несущий (Н), стеновой (С), несуще-стеновой (НС).

Мы изготавливаем профлист, используя высококачественное сырье, современное оборудование и передовые технологии, установив строгий контроль на каждом этапе производства.

Компания «Липецк Сталь Групп» ориентирована на удовлетворение потребительского спроса широкого круга покупателей и поэтому постоянно наращивает свои производственные мощности, увеличивая объем производства, чтобы иметь возможность своевременно выполнять заказы на поставку профнастила в любом объеме.

Мы реализуем профлист дешево, гарантируя высокое качество производимой продукции и ее строгое соответствие стандартам и требованиям ГОСТ.

Для удобства наших заказчиков мы создали официальный сайт компании «Липецк Сталь Групп», где представлена подробная информация о нашем ассортименте.

Если вы затрудняетесь с выбором и не знаете, какой толщины лист профлиста вам нужно купить, например, для обустройства кровли или козырька, то наши консультанты готовы прийти к вам на помощь.

Сколько стоит металлопрофиль в Липецке от компании «Липецк Сталь Групп»

На профлист цены зависят от разных факторов, среди которых толщина металла, высота и геометрия профиля, вид защитного покрытия.

Мы предлагаем качественные строительные материалы, которые послужат долго и надежно. А сдержанные цена на профнастил станут дополнительным бонусом сотрудничества с нашей компанией.

Купить профнастил в Липецке в компании «Липецк Сталь Групп» это значит сделать выбор в пользу сотрудничества с надежным партнером, который выполняет взятые на себя обязательства в полном объеме.

Размеры профлиста для забора — какой толщины, высоты и ширины сделать забора из профнастила?

Профнастил можно считать универсальным материалом, используемым в разных строительных и промышленных сферах.

Но наивысшей популярности этот материал достиг в частных хозяйствах.

Преимущества заборов из профлиста:

• Повышенная прочность.
• Доступная стоимость.
• Простой и быстрый монтаж.
• Длительный срок службы.
• Размеры листа могут быть разными, что позволяет соорудить ограждение любой высоты.

Для возведения забора можно выбрать как специальный лист (профлист), так и универсальный.

Как выбрать профнастил?

Важными являются 3 параметра:

• Размеры профнастила.
• Толщина профнастила.
• Качество металла.

Качественный заборный лист имеет толщину минимум 0,6 мм. В диапазоне между 0,6-0,7 находится стандартная толщина, меньше которой использовать материал не рекомендуется.

Нагрузка на забор обычно не самая высокая. Но есть участки, требующие конструкции повышенной прочности, например, в местностях с частыми и сильными ветрами. Размеры заборного профлиста и его толщина выбираются для таких ограждений особенно тщательно.

Приставка «проф-» означает волнообразную форму листа (профилирование).

Волнообразность позволяет не только сделать материал более прочным, но и зафиксировать состояние. Глубина волн может быть разной.

Для забора выбирается маркировка, начинающаяся с буквы «С». Затем идут цифры, которые и обозначают высоту.

Размеры профнастила на забор, имеющие глубину волны более 21 мм не используются.

Какие бывают размеры листа?

Для получения качественной конструкции важно, чтобы все листы были одинаковые. Размеры профлиста на забор выбираются по ширине и высоте в соответствии с 2 параметрами:

• Ширина профнастила.
• Желаемая высота забора из профнастила.

Кроме однородности в размерах все используемые листы должны быть изготовлены из одинакового металлосплава и в одной цветовой гамме. Края качественного профиля ровные, без заусениц и сколов.

Стандартные размеры профлиста для забора – высота 2 метра, которая считается классической. Также в стандартные рамки входит высота от 1,8 до 2,5 метра.

Заборный профнастил высотой выше 2,5 м изготавливаются индивидуально на заказ и используется нечасто.

Длина пролета традиционно – 3-3,5 метра. Меньше 3 м длину делать неэкономно, поскольку это увеличит количество столбов.

Параметры других элементов конструкции

Размер столба для забора из профнастила зависит от его высоты. Столбы могут быть выполнены из любого прочного материала, с круглым или квадратным сечением.

Их размер подбирается (отпиливается) по высоте конструкции, плюс минимум 30 см, которые окажутся в земле при установке ограждения.

Размер труб для забора из профнастила (лаги, к которым прикрепляются листы) не должны быть больше длины опорных столбов и такие же, как размеры профлиста по высоте.

Лаги крепятся электросваркой перпендикулярно на расстоянии друг от друга не больше полметра.

Саморезы для забора из профнастила имеют различные размеры, в зависимости от параметров других используемых материалов и того, какие выбраны размеры профлиста.

Необходимо помнить, что крепежные элементы и места соединения – несущие элементы всей конструкции.

Саморезы различаются по:

• Длине (бывает от 19 мм до 250 мм).
• Диаметру (минимальный 4 мм, максимальный 6,5 мм).
• Форме шляпки (сфера, цилиндр, шестигранник).

От этих параметров зависит выбранный инструмент, который будет использоваться для крепежа.

Правильно подобранные размеры листа стенового профнастила для забора, высота столбов, длина труб и тип саморезов сделает монтаж легким, быстрым и качественным.

длина, ширина, вес, вид профиля по ГОСТ-24045

Профилированный настил – высокопрочный листовой стройматериал. Широко применяется в частном и коммерческом строительстве в качестве кровельного, заборного материала, несъемной опалубки, листовой арматуры, в процессе монтажа навесных фасадов, в качестве основного материала при внутренней и наружной отделке стен. Производится методом гнутья на специальном профилегибочном оборудовании из листовой или рулонной тонкокатаной стали с цинковым, полимерным или лакокрасочным покрытием.

Сфера применения определяется маркой. Профилированные настилы разделяют на стеновые (С), несущие (Н), универсальные (НС). Исходя из технических характеристик — тип покрытия, несущая способность, —  определяется перечень работ, в которых допустимо использование того или иного вида профлиста.

Требования к стальному профнастилу: ГОСТ, материал изготовления

Основным документом по отношению к профилированным настилам служит ГОСТ 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

Как упоминалось выше, исходным материалом для производства профилированных настилов служит тонкокатаная сталь. Для настилов без декоративно-защитного лакокрасочного слоя — сталь групп ХП и ПК с толщиной цинкового покрытия класса I и нормальной разнотолщинностью HP по ГОСТ 14918.

Профили с декоративно-защитным лакокрасочным слоем производятся из окрашенного проката группы ПК по ГОСТ 30246. В свою очередь качество лакокрасочного или полимерного слоя, его толщина и цвет регулируются требованиями ГОСТ 30246.

Важно! Толщина стали без учета толщины защитного цинкового слоя, лакокрасочного или полимерного декоративно-защитного покрытия должна составлять от 0,4 до 1,0 мм для стеновых марок и от 0,5 до 1,5 мм — для несущих.

Нередко недобросовестные производители профилируют китайскую сталь толщиной 0,3-0,37 мм, что, несомненно, сказывается на качестве профнастила. Определить разницу без специального оборудования крайне сложно, поэтому приобретая профлист, доверяйте только проверенным производителям.

На заводе ООО «НТК» в процессе производства профилированного настила используется только качественная сталь соответствующей толщины. Контроль ведется на всех этапах: от приемки сырья до готовой продукции.

Виды профиля: волна, трапеция

Жесткость и деформационную стойкость стальному листу придает профилирование. Чем выше гофр, тем выше несущая способность профлиста. Различают несколько видов профилирования, но наиболее популярные — «трапеция» и «волна».

Волнистый профнастил по форме напоминает шифер, обладает теми же преимуществами что и любой другой профлист – легкость, прочность, долговечность, за исключением несущей способности. Максимальная нагрузка для профлиста с трапециевидным типом гофра значительно выше.

Профнастил с трапециевидным гофром может обладать разным типом «рисунка». Например, стеновым маркам характерна равная удаленность невысоких гофр – это позволяет увеличить эстетическую привлекательность, несущим свойственно наличие дополнительных ребер жесткости и более высокий уровень профилирования, что увеличивает прочность листа.

Поперечное сечение профиля НС-20

Поперечное сечение профиля Н-57

Размеры листа: длина и ширина профнастила

Размер листа профнастила – величина непостоянная. Длина листа профнастила может регулироваться заказчиком, в то время, как ширина напрямую зависит от высоты гофра. Ширина стандартной стальной заготовки – это ширина рулона стального проката, используемого в процессе производства.

Ширина профнастила в зависимости от марки

Марка профнастила	Высота гофра, мм	Ширина, мм
		общая	полезная
С-2,5	2,5	1240	1200
С-8	8	1200	1150
С-10	10	1190	1150
НС-20	20	1130	1080
НС-44	44	1080	1010
Н-57	57	1025	965
Н-60	60	930	860

При расчете количества профнастила ориентироваться следует на показатели полезной ширины.

Наиболее популярная длина профнастила – 1,8 – 2 метра. Именно такой размер актуален для строительства забора, поэтому большинство производителей предпочитают выпускать профлист, руководствуясь этим негласным стандартом.

Важно! В кровельных работах использование листа малой длины может отразиться на качестве покрытия в общем. Наличие большого количества стыков, увеличивает не только количество креплений, но расход материалов, учитывая, что нахлест соседних листов верхнего и нижнего ряда должен составлять не менее 20 см.

Приобретая профнастил для крыши у производителя, вы можете оговорить длину листа в процессе заказа. Отсутствие стыков по длине ската позволит сэкономить на материалах и креплении, ускорит процесс монтажа, повысит уровень эстетической привлекательности кровли, упростит обслуживание и продлит срок ее эксплуатации.

Чтобы заказать качественный стальной профнастил нужной длины, свяжитесь с менеджером ООО «НТК»!

Вес профнастила

Вес профнастила зависит от толщины стального проката. Расчет, как правило, осуществляется для погонного и квадратного метра. В зависимости от толщины стали, используемой в процессе производства, одна и та же марка профлиста может обладать разными показателями массы.

Масса (усредненный вес) профнастила*

Марка	Толщина проката	Масса погонного метра длины, кг	Масса полезного кв.м, кг
С-8	0,4	4,45	3,87
	0,45	4,93	4,29
	0,5	5,42	4,72
	0,55	5,91	5,15
	0,6	6,41	5,57
	0,7	7,39	6,43
	0,8	8,37	7,29
С-10	0,4	4,45	4,05
	0,5	5,42	4,93
	0,55	5,91	5,37
	0,6	6,41	5,83
	0,7	7,39	6,72
	0,8	8,37	7,64
НС-20	0,4	4,45	4,45
	0,45	4,93	4,9
	0,5	5,42	5,4
	0,55	5,91	5,9
	0,6	6,41	6,4
	0,7	7,39	7,4
	0,8	8,37	8,4
Н-57	0,6	5,62	7,5
	0,7	6,48	8,7
	0,8	7,35	9,8
Н-60	0,65	6,9	8,17
	0,7	7,39	8,75
	0,8	8,4	9,94
	0,9	9,3	11

*данные в таблице усреднены и приведены в ознакомительных целях, в зависимости от ширины листа вес погонного метра длины может незначительно отличаться.

Руководство по размерам и толщине гофрокоробов

Гофрированные или картонные коробки по-прежнему являются предпочтительным типом упаковки для многих продуктов — и не зря. Во-первых, гофроупаковка имеет тенденцию быть прочной благодаря множеству слоев (лайнер и средний), которые защищают содержимое внутри коробки.

Картон из-за своего состава является одним из самых надежных средств доставки на большие расстояния, а продукты, которые защищает гофрированная упаковка, часто могут без проблем выдерживать удары и падения.

Более того, в картонную коробку можно легко добавить различные типы защитной упаковки, чтобы еще больше усилить защиту продукта.

Но не все виды гофроупаковки одинаковы. Фактически, существуют различные стандарты размера и толщины, которые вы должны соблюдать в отношении продукта, который вы отправляете. А вот и повнимательнее:

Размер гофрированного картона, направляющие толщины

Итак, какой тип картона лучше всего подходит для отправки вашего продукта. Вот более подробные сведения о направляющих размера и толщины, от наименее прочных до наиболее долговечных:

• Односторонняя : Как мы уже отмечали ранее и как следует из названия, это наименее прочный тип картона. Он лучше всего подходит для внутренней облицовки коробок для вторичной защиты продукта, так как сам по себе он не долговечен для изготовления транспортной коробки. Однако это также самый доступный вид гофроупаковки.
• Одностенная : это наиболее распространенный тип гофроупаковки, состоящий из одного среднего куска рифленого лайнера, приклеенного между двумя кусками облицовочного картона, образующего коробку.Он идеально подходит для продуктов, которые нелегко разбить.
• Двойная стенка : Гофрированная двойная стенка — это, по сути, одностенный картон умноженный на два. Это обеспечивает дополнительный уровень безопасности для любой гофроупаковки, а также делает коробки более удобными для штабелирования. Двустенная упаковка обычно используется для промышленных контейнеров или тяжелых продуктов.
• Тройная стенка: Тройная стенка — это картонный заменитель деревянных ящиков. Он идеально подходит для перевозки тяжелых промышленных товаров.

Типы канавок

Гофрированные канавки — это, по сути, куски лайнера, которые находятся между кусками облицовочного картона. Итак, если вы возьмете любую коробку и разрежете ее, вы встретите флейты, которые призваны придать ей прочность и долговечность.

Есть разные типы гофроящиков, есть и разные типы канавок. Чем лучше флейта и чем больше стенок у ящика, тем он обычно прочнее. Наиболее распространенные типы канавок — канавки B, канавки C и канавки E.

Рассмотрим каждую из них поближе:

• B канавки обычно имеют толщину 1/8 дюйма и лучше всего подходят для небольших картонных коробок, которые не предназначены для перевозки тяжелых продуктов.
• Канавки C: Это наиболее распространенный тип канавок, обычно немного толще, чем канавки B на 3/16 дюйма, и являются предпочтительным типом канавок для повседневных перевозок.
• E канавки: Это самые тонкие и наименее прочные типы канавок, их толщина составляет всего 3/32 дюйма.Эти канавки используются только для небольших коробок и картонных коробок. Пожалуй, лучший пример упаковки с флейтой E — это коробка для пиццы.

Чтобы получить полное руководство по пониманию гофрированных канавок, включая обзор более необычных типов канавок, щелкните здесь !

Создайте свою идеальную коробку

Какой размер и толщина лучше всего подходят для вашего продукта или области применения? Наша команда экспертов будет рада помочь подобрать идеальный размер и толщину для транспортировки вашего продукта.

Обращайтесь сегодня по индивидуальным запросам или исследуйте наш магазин с более чем 25 000+ товарами, чтобы найти свою идеальную картонную коробку.

Объяснение сортов гофрированного картона: различные типы картона

FEFCO — Европейская федерация производителей гофрированного картона — это некоммерческая организация, представляющая интересы отрасли гофрированного картона.

Коды корпусов

FEFCO — набор стандартных шаблонов проектирования, используемых в гофрированной промышленности.

Волокно — упаковочные материалы изготавливаются из формованных волокон, иначе называемых формованной целлюлозой.

Флейта — Бумага, служащая центральным слоем гофрированного картона (картона). Он разделяет вкладыши и обеспечивает прочность и жесткость. Пожалуйста, см. Приложение 1 для более подробной информации о наиболее распространенных флейтах.

Гофрированный профиль — форма гофр в гофрированном материале

Плотность — также называется GSM, плотность бумаги, указанная в г / м2 (граммы на квадратный метр)

GSM — сокращение от граммов на квадратный метр.

Крафт — коричневая бумага или картон, произведенные из первичной целлюлозы в процессе варки целлюлозы. Он изготовлен из натуральных небеленых древесных волокон.

Легкость — в упаковке легкий вес — это конструкция упаковки, которая сокращает расход материалов, снижает вес и стоимость, а также снижает нагрузку на окружающую среду.

Лайнер — один из бумажных материалов, составляющих одну часть компонентов гофрированного картона. Есть внутренняя и внешняя облицовка; внешний вид обычно более высокого качества из-за того, что он используется для отделки печати.

Mottled — Бумажный лайнер не совсем белого цвета

Одинарная поверхность — одна часть рифленого полотна приклеивается только к одной подкладке

Одностенный или двусторонний одностенный картон состоит из одной части рифленой бумаги (посередине) и двух материалов (обычно картона), которые приклеиваются с обеих сторон рифленой бумаги для придания ей прочности.

Край прорези — Край листа, на котором параллельно ему проходит канавка. Он также известен как ширина материала

.

Тестовый лайнер — вторичный лайнер, который может быть изготовлен в виде листа, волокна которого во всем одинаковы.Известный как гомогенный / симплексный или, как комбинация двух слоев, при этом внешний слой представляет собой переработанное волокно более высокого качества, он известен как дуплекс или многослойный.

Tri wall — это гофрированный картон с тройным рифлением, который используется благодаря своей прочности, гибкости и экологичности.

Девственный материал — Материал, который не обрабатывался ни в какой иной форме, кроме его первоначального производства.

Вес — относится к плотности материала, дополнительную информацию см. В GSM.

Основы

Box — Boxmaster

История гофроящиков

Чем больше люди узнают о гофрокоробах, тем больше они понимают, что в них нет ничего «элементарного».Каждая коробка состоит из трех листов бумаги, поэтому комбинации безграничны. Но не волнуйтесь … это то, для чего мы здесь. Мы постарались сделать эту страницу информативной с удобной для восприятия информацией, которая познакомит вас с основами работы с гофрированным картоном.

Типы картонных коробок

Контейнеры со стандартными прорезями

Это наиболее распространенный стиль коробки. Все створки одинаковой длины от бортика до края. Идеально подходит для: доставки небольших предметов, таких как чашки и кружки, книги.

Гофролотки

Гофрированные лотки — это в основном лотки для хранения других предметов. Они полезны, когда видимость продукта и простота обращения имеют первостепенное значение. Идеально подходит для продуктов пищевой промышленности и производства напитков, таких как вода в бутылках, безалкогольные напитки, закуски и полуфабрикаты в упаковке.

Контейнеры с половинными прорезями

Контейнеры с половинными прорезями похожи на обычные контейнеры с прорезями, за исключением того, что они имеют только один набор створок. Противоположная сторона коробки открыта, что позволяет ей скользить по предмету. Идеально для: больших и тяжелых предметов, таких как холодильники и стиральные машины.

Die Cut Custom

Это гофроящики на заказ, разработанные по точным спецификациям в зависимости от требований заказчика.Boxmaster может изготовить индивидуальные коробки ПОЛНОГО цвета, доступные во всех стилях и нестандартных размерах. Идеально для: уникальных продуктов с особыми требованиями, таких как коробки для косметических продуктов, коробки для игрушек, коробки для подарков.

Полный круг

Внешние створки перекрывают всю ширину ящика, что делает его особенно устойчивым к грубому обращению.Все створки имеют одинаковую глубину, а их глубина равна ширине коробки. Идеально для: тяжелых предметов, требующих дополнительной опоры, таких как холодильники и стиральные машины.

Верх для складывания концов роликов

Это простые несклеенные ящики, которые при сборке нужно складывать. Они отлично подходят для доставки узких предметов. Идеально для: упаковки витаминов, розничной упаковки, упаковки кофе, упаковки чая.

Типы методов печати

Метод печати

Описание

Преимущества

Флексографская линия

Самый основной вид печати на гофре.

Позволяет добавлять информацию о компании или содержимом упаковки на поверхность коробки по относительно низкой цене. Графика, как правило, представляет собой базовый штриховой рисунок и текст с использованием от 1 до 3 цветов.

Флексографский процесс

Используется для высококачественной графики с использованием 4 триадных цвета.Он обеспечивает более сильное визуальное воздействие и позволяет использовать изображения фотографического качества.

Поскольку требуются 4-х цветные печатные формы, общие затраты на печатные формы обычно выше, чем у Flexo Line. Минимальные тиражи обычно намного выше, чем у линии Flexo.

С покрытием

Позволяет использовать сплошное 100% покрытие цвета. Чаще всего используется с дисплеями POP и упаковкой для розничной торговли.

Покрытия можно наносить с помощью стандартных печатных форм, поэтому расходы на штамп не являются расходами для клиента.

Этикеточный ламинат

Достигается приклеиванием отпечатанных листов к внешней поверхности гофрированного материала.Позволяет наносить глянцевое цветное изображение (фотографического качества) и является разумным вариантом для тиражей малых и средних тиражей. Размер этикетки ограничен максимальным размером листа большинства коммерческих печатных машин (28 x 40 дюймов).

Он обеспечивает чистый профессиональный внешний вид, который выглядит сравнимо с высококачественной упаковкой, аналогичной той, которая используется с программным обеспечением и электроникой. Этикетки можно наносить в виде 100% покрытия или в качестве точечных этикеток в сочетании с другими линиями флексографской печати.

Трафаретная печать

Другой способ нанесения графических интенсивных изображений непосредственно на внешнюю поверхность гофроупаковки.

Этот процесс чаще всего используется для дисплеев POP и приложений для розничной упаковки и может быть более рентабельным при небольших тиражах.Ограничения по размеру больше, чем у ламината этикеток, и возможны сочетания цветов более 4.

Лито-ламинат

Обеспечивает такой же готовый продукт, что и ламинат этикеток, но требует гораздо более высоких минимальных тиражей (обычно 10-20 тыс. ).

Печатная поверхность фактически является частью упаковочного материала, в отличие от ламината этикеток, который добавляется вручную.

Препринт

Предоставляя готовый продукт, аналогичный процессу флексографской печати, этот процесс включает в себя покупку заказчиком предварительно отпечатанных рулонов бумаги, которые используются при производстве лайнер-картона.

Это требует очень больших объемов работ и значительных предварительных вложений со стороны клиента, но может быть экономически эффективным способом применения впечатляющей графики в таких количествах. Чаще всего используется в пищевой промышленности и производстве напитков, например в ящиках для пива и ящиках с мандариновыми апельсинами.

Гофрированный картон прочности

Прочность доски — это все факторы, которые определяют, насколько прочной должна быть коробка.Есть ряд вопросов, которые вы должны задать себе, прежде чем сможете точно оценить, насколько прочной должна быть конкретная коробка, например:

• Характер упаковываемой продукции
• Общий вес ящика
• Размер ящика
• Как будет складываться, храниться и транспортироваться картонная коробка.

Boxmaster предоставляет вам два различных уровня настроек при выборе прочности коробки. Первый — это тип канавки, а второй — испытание на раздавливание кромок.

Гофроящиковые коробчатые канавки

Гофрированные канавки — это S-образные волны / дуги гофрокороба, из которого состоит картон. Это называется гофром досок. Флейты — это, по сути, арматура, из которой состоит доска. Они проходят параллельно глубине контейнера и придают ему жесткость и прочность при раздавливании / штабелировании.Канавки не только обеспечивают прочность при штабелировании, но и обеспечивают изоляцию, защищающую продукты от резких перепадов температуры. Вообще говоря, канавки большего размера, такие как профиль A и B, обеспечивают большую прочность и амортизацию, в то время как меньшие профили канавок, такие как D и E, обеспечивают лучшую пригодность для печати и складывание. Канавки
B имеют 42-50 канавок на фут и имеют толщину 1/8 дюйма. Они обеспечивают второй по величине размер арки. Канавки
B обеспечивают хорошую прочность при штабелировании и сопротивление раздавливанию. Идеально подходит для консервов и дисплеев.Канавки
C имеют 39-43 канавки на фут и имеют толщину 11/64 дюйма. Они являются средним звеном между флейтой A и флейтой B и очень распространены. Канавки
C обеспечивают хорошую амортизацию, укладку и печать. Идеально подходит для стекла, мебели и молочных продуктов. Канавки
E имеют 94 канавки на фут и имеют толщину 1/16 дюйма. Профиль доски супертонкий, что, в свою очередь, уменьшает размер коробки и экономит место на складе. Канавки
E обеспечивают высочайшее сопротивление раздавливанию и превосходную поверхность для печати, что делает его отличным выбором для изготовления коробок, высеченных на заказ.

Конструкция из гофрокороба

Boxmaster предоставляет вам возможность выбора между конструкцией из картона с одинарными и двойными стенками.
Одностеночный материал является наиболее распространенным гофрированным материалом — он просто состоит из 1 слоя любого типа канавки, который вы выберете. При нормальных обстоятельствах будет достаточно конструкции с одной стенкой, так как они предлагаются от 23 ° до 44 °.
Конструкция с двойными стенками, также известная как «сверхпрочный» гофрированный материал, используется для тяжелых или крупных объектов. Двойная стенка состоит из 2 слоев канавок, обычно 1 слой B и 1 слой C. Они примерно на 35% прочнее, чем обычные одностенные гофры. Boxmaster предлагает картонные коробки с двойными стенками от 44 до 61 ECT.

Типы флейты

Флейты / Лапка

Толщина

Преимущества

B Флейта

42-50

1/8 «

Хорошая амортизация, укладка и печать

C Флейта

39-43

11/64 «

Хорошее штабелирование, прочность и сопротивление раздавливанию

E Флейта

94

1/16 «

Наивысшая стойкость к раздавливанию и поверхность для печати

BC Флейта

Двойная стена

Очень толстый

Вмещает очень большие и тяжелые предметы

Испытание на раздавливание кромок

Испытание на раздавливание кромок — это просто метод, используемый для определения «складывания» или «раздавливания» куска гофрированного картона. Испытание проводится для определения силы, которая раздавит картон, стоящий на краю. ECT определит вероятную прочность на сжатие контейнера, сделанного из картона.

Виды конструкций

Испытание на раздавливание кромок

Максимальный рекомендуемый предел нагрузки (фунты)

Что такое гофрированный? — Подробная информация о распространенных стилях досок и канавках

Гофрированный картон или «комбинированный картон» состоит из двух основных компонентов: лайнера и носителя.Оба изготовлены из особого вида плотной бумаги, называемого тарным картоном. Подкладка — это плоский материал, обычно на внешней поверхности плиты, но также и внутри для некоторых структур, который прилипает к среде. Среда — это бумага, которая сформирована в виде арок или канавок на одинарной облицовке и приклеена между облицовкой облицовочного картона.

Флейты

Архитекторы на протяжении тысячелетий знали, что арка с правильной кривой — самый надежный способ охватить данное пространство. Изобретатели гофрированного картона применили тот же принцип к бумаге, когда они поместили арки в гофрированный материал.Эти арки известны как канавки, и, будучи прикрепленными к облицовке клеем, они сопротивляются изгибу и давлению со всех сторон.

Когда кусок комбинированной доски кладется на его конец, арки образуют жесткие колонны, способные выдержать большой вес. Канавки служат для разделения листов облицовочного картона, максимизируя жесткость картона на изгиб. Когда давление прикладывается к стороне доски, пространство между канавками действует как подушка для защиты содержимого контейнера. Канавки также служат изолятором, обеспечивая некоторую защиту продукта от резких перепадов температуры. В то же время вертикальная облицовка обеспечивает дополнительную прочность и защищает канавки от повреждений.

Флейты бывают нескольких основных обозначений. Канавки с одинаковым обозначением имеют одинаковый размер, но могут иметь различные профили канавок и количество канавок на фут в пределах данного обозначения:

• Канавка была исходным профилем канавок для гофрированного картона.У него около 33 флейт на фут.
• B Флейта была разработана для самонесущих консервов, поэтому для них не требовались ящики, выдерживающие большую нагрузку. У него около 47 флейт на фут.
• C-образная канавка была разработана как универсальная флейта и имеет около 38 канавок на фут.
• E Флейта была следующим успешным профилем флейты, и она имеет около 90 флейт на фут.
• F Флейта была разработана для небольших складных картонных коробок. У него около 125 флейт на фут.

В последние годы не только увеличилось количество профилей флейты, но и увеличились вариации в измерениях характеристик флейты для любого заданного профиля флейты. Профили канавок могут отличаться, иногда значительно, потому что валки гофроагрегата производятся с учетом множества аспектов (таких как скорость, характеристики картона, экономия и т. Д.).

Доска комбинированная

На приведенном ниже рисунке показаны четыре основных типа комбинированного картона, которые чаще всего создаются из лайнерборда и среднего с использованием различных структур канавок:

• Односторонний: Один гофрированный материал приклеивается к одному плоскому листу лайнер-картона.
• Одностенная: Гофрированный материал приклеивается между двумя листами облицовочного картона. Также известен как Double Face.
• Двойная стенка: Три листа лайнера с двумя средними между ними.
• Тройная стенка: Четыре листа облицовочного картона с тремя промежуточными слоями между ними.

Как правило, профили канавок большего размера обеспечивают большую амортизацию и прочность на сжатие в вертикальном направлении, а профили канавок меньшего размера обеспечивают улучшенные графические возможности.Меньшие канавки, такие как E и F, также обеспечивают улучшенные структурные возможности.
для первичной (розничной) упаковки по сравнению с картоном (складными коробками). В отрасли существует значительная разница в размерах канавок в зависимости от характеристик контейнера, которые требуются для каждого применения.

Стили коробок

Ящики можно использовать для перевозки всего, от яблок до стиральных машин. Изменяя конструкцию коробки, комбинируя слои гофрированного картона или добавляя внутреннюю упаковку, можно изготавливать гофрокороб для эффективной транспортировки и хранения практически любого продукта.

Многие стандартные стили ящиков можно идентифицировать тремя способами: по описательному имени, по аббревиатуре, основанной на этом имени, или по международному кодовому номеру. Система числовых кодов, известная как International Fibreboard Case Code, была разработана Европейской федерацией производителей гофрированного картона (FEFCO) в сотрудничестве с Европейской организацией по твердому картону (ESBO), чтобы избежать путаницы при общении на разных языках.

Ниже приведены некоторые общие категории и конструкции стиля коробки.Имейте в виду, что существует множество других стандартных стилей, из которых можно выбирать. Кроме того, ящики из гофрированного картона могут быть изготовлены по индивидуальному заказу в соответствии с конкретными потребностями любого пользователя ящика. Более подробную информацию о дополнительных возможностях стиля коробки можно получить у представителя производителя.

Для получения дополнительной информации о гофрированном картоне:

• Закажите Справочник по волоконно-оптическим коробам, выпущенный к 75-летнему юбилею, — один из самых популярных информационных текстов в индустрии гофрирования. Нажмите здесь , чтобы узнать об этом подробнее или разместить заказ.
• Посетите www.corrugated.org , где можно найти дополнительную информацию о самом гофрированном картоне, других организациях, работающих над тем, чтобы гофрированный картон оставался на переднем крае всей упаковочной промышленности, и о возможностях карьерного роста в области гофрированного картона.

Как измерить гофрокороб

Когда дело доходит до упаковки, один размер не подходит всем. Сегодняшние потребители больше, чем когда-либо прежде, обращают внимание на отходы упаковки, что побуждает крупные торговые марки розничной торговли и электронной коммерции использовать коробки подходящего размера для упаковки и доставки.Итак, что значит подобрать размер коробки и почему это важно?

Коробка подходящего размера относится к индивидуальной упаковке, которая должным образом соответствует размеру и форме продукта, сводя к минимуму потребность в дополнительных материалах для заполнения пустот, таких как пена и пузырчатая пленка. Использование коробок подходящего размера может снизить расходы на транспортировку и повысить защиту продукта, одновременно улучшив вашу прибыль. За счет сокращения количества используемого материала это также поддерживает экологически рациональные методы упаковки и доставки.

Чтобы изготовить коробку подходящего размера для вашего продукта, вам необходимо сообщить желаемые размеры коробки вашему поставщику упаковки.Однако узнать, как точно измерить коробку, не так просто, как кажется. Простое неправильное измерение может привести к дорогостоящим и длительным неудачам в вашем проекте упаковки.

Внутренние и внешние размеры гофрокороба

Гофроящики имеют два набора размеров: внутренние и внешние. Внутренние размеры являются отраслевым стандартом, используемым для определения посадки изделия внутри . При заказе коробок размеры, которые вы видите, относятся к внутреннему размеру, если иное не указано вашим поставщиком упаковки. Однако при транспортировке и инвентаризации может быть полезно знать внешние размеры коробки.

Размер гофрокороба всегда выражается тремя измерениями: длиной, шириной и глубиной, или Д x Ш x D. Длина — это всегда самая длинная сторона коробки, которая имеет клапан. По ширине тоже есть отворот, но эта сторона короче длины. Глубина относится к области между верхней и нижней оценками (складки в поле, используемым для фальцовки), которые создают высоту поля.

Измерение внутренних размеров коробки

Когда вы измеряете внутренние размеры коробки, поместите несклеенную коробку перед собой внутренней стороной вверх. Нарисуйте линию на линиях счета, где коробка складывается, чтобы образовать разные панели. Отметьте две отметки, составляющие длину, ширину и глубину коробки.

Затем с помощью рулетки измерьте длину между каждым из этих значений с точностью до десятых долей дюйма. Эти измерения используются для расчета внутренних размеров коробки.

Измерение внешних размеров коробки

После упаковки и закрепления коробки с желаемым продуктом внутри, измерение внешних размеров очень похоже на внутренние — по формуле Д x Ш x D. Когда коробка находится перед вами, используйте рулетку для измерения длины. , ширину и глубину с точностью до десятых долей дюйма. Эти измерения используются для расчета внешних размеров коробки.

Рекомендации по измерению коробки

Обязательно примите во внимание, что размеры, когда панели плоские, не соответствуют фактическому полезному пространству в коробке. После того, как коробка сложена и створки встали на свои места, часть этого пространства занята толщиной складываемого материала и образования углов. Откидным створкам также требуется немного места, когда они сложены. В упаковочной промышленности это называется «надбавками».

Поставщики нестандартной упаковки, такие как BoxMaker, могут изготовить коробку нужного размера в зависимости от ограничений по размеру вашего продукта (с учетом пространства для амортизации и защиты). Для этого вам нужно будет точно измерить точные размеры вашего продукта и сообщить эту информацию производителю упаковки. Большинство поставщиков попросят вас прислать им образец вашего продукта (который они с радостью вернут вам в целости и сохранности) для надлежащего измерения.

Партнер с производителем нестандартных коробок в Тихоокеанском Северо-Западе

Чтобы произвести коробку нужного размера, важно сначала знать, как точно измерить коробку в соответствии с отраслевыми практиками.Если у вас есть какие-либо вопросы или проблемы, наши опытные и преданные своему делу консультанты по упаковке помогут вам шаг за шагом пройти весь производственный процесс — от идеи до конечного результата. В сотрудничестве с нашей отмеченной наградами командой конструкторов мы можем создать коробку нужного размера, оптимизированную для вашего продукта.

Загрузите Руководство BoxMaker по стилям гофрированных коробок, чтобы узнать о широком диапазоне доступных вариантов стилей коробок. Когда вы будете готовы приступить к следующему проекту упаковки, назначьте консультацию сегодня.

Все, что вам нужно знать о гофрокоробах • Блог Korpack

Гофрированный 101

Картонные коробки из гофрированного картона (обычно называемые гофрокоробами) — это чрезвычайно дешевые коробки, широко используемые в розничной упаковке, выставках товаров и во многих других областях, где требуется легкая и прочная упаковка.

Они состоят из двух основных компонентов: Linerboard и Medium .

Linerboard — это плоский материал на внешней и внутренней поверхностях, который прилипает к среде.Медиум — это волнистая бумага, которая наклеивается между вкладышами. Оба изготовлены из особого вида плотной бумаги под названием тарный картон .

Состав гофрированный

Прочность гофрокороба будет зависеть от облицовочного картона и средней комбинации ящика.

1. Односторонний: Гофрированный материал приклеивается к одному листу лайнер-картона. Флейты обнажены.
2. Одностенная: Также известна как двустенная. Гофрированный материал приклеивается между двумя листами лайнер-картона.
3. Двойная стенка: Три листа лайнера склеены с двумя промежуточными слоями.
4. Тройная стенка: Четыре листа облицовочного картона склеены тремя средами между ними

Флейты

Имеются ли арки гофрированной среды. Они прикрепляются к подкладочному картону с помощью клея, чтобы избежать изгиба подкладочного картона. Когда на доску оказывается давление, пространство между канавками действует как подушка для защиты содержимого коробки.Он также служит изолятором, защищая упаковку от резких перепадов температуры. Кроме того, облицовка защищает сами канавки от повреждений.

Типы флейт

Гофрокартон изготавливается с различным профилем канавки. Профили большего размера используются для обеспечения большего вертикального сжатия, амортизации и прочности. Профили меньшего размера в основном используются в розничной упаковке из-за их расширенных графических возможностей.

Флейты одного типа могут иметь одинаковые размеры, но различаются толщиной и назначением.Пять наиболее распространенных профилей канавок:

A-Flute: Оригинальный дизайн гофрированной канавки. У него примерно 33 флейты на фут.

B-Флейта: Часто используется для консервов. Он имеет примерно 47 канавок на фут и имеет толщину 1/8 дюйма.

C-образная канавка: Обычно используется при транспортировке картонных коробок. Он имеет примерно 39 канавок на фут и имеет толщину 5/32 дюйма.

E-Flute: Имеет примерно 90 канавок на фут и имеет толщину 1/16 дюйма.

F-Flute: Используется в основном в небольшой розничной упаковке. Он имеет примерно 125 канавок на фут и имеет толщину 1/32 дюйма.

Точно так же различные профили канавок могут быть объединены в один кусок комбинированной доски. Смешивание этих профилей позволяет дизайнерам регулировать прочность на сжатие, амортизацию и толщину доски.

Как измерить коробку

Размеры коробки всегда указываются в следующей последовательности: Длина, Ширина, и Глубина. К некоторым исключениям относятся книжные коробки, ящики для мусора и разделители, порядок которых меняется на ширину, длину и глубину.

Длина и ширина — это самый длинный и самый короткий размеры коробки, соответственно. Глубина — это расстояние между отверстием коробки и противоположной панелью.

Размеры коробки измеряются от внутри , когда коробка в собранном виде . Внутренние размеры используются, потому что толщина гофрированного картона может быть разной.Например, коробка для флейты B будет иметь другие внешние размеры, чем коробка для флейты E.

Когда вы измеряете внутреннюю часть коробки, обязательно измеряйте расстояние от линии сгиба в центре счета. Если вам нужно измерить и внешние размеры , не забудьте указать «OD» вместе с размером (например, 15 x 24 x 12 дюймов OD).

Стили коробок

Большинство коробок относятся к одной из следующих категорий: ящики для телескопов, папки, жесткие ящики, ящики с прорезями, внутренние формы и самовставляющиеся ящики.Гофроящики также могут быть изготовлены по индивидуальному заказу в соответствии с конкретными потребностями клиента.

Ящики для телескопов

«Стиль телескопа» описывает коробку, в которой крышка простирается не менее чем на две трети глубины нижней части, а Коробка с крышкой указывает коробку, в которой крышка простирается менее чем на две трети глубины. Кроме того, верхняя и нижняя части идеально ложатся друг на друга.

Распространенные типы этого ящика:

Контейнер в стиле дизайна с полным телескопом (FTD) и контейнер в стиле дизайна с крышкой (DSC) : Коробки представляют собой две части, состоящие из двух лотков с насечками и прорезями.

Контейнер с половинными прорезями для телескопической камеры (FTHS): Корпус коробки состоит из двух контейнеров с половинными прорезями.

Папки

Коробки изготавливаются из одного или нескольких кусков комбинированного картона. Их нижняя поверхность не имеет повреждений и предназначена для складывания вокруг изделия. Некоторые распространенные типы:

One Piece Folder (OPF) : кусок доски обрезан таким образом, чтобы получилось плоское дно. У него также есть откидные створки, которые образуют боковые стороны и торцы коробки.Наконец, удлинения боковых створок встречаются, образуя верх.

Лотки : они часто используются в качестве контейнеров для более деликатных продуктов и деталей. Эти ящики изготовлены из цельного куска комбинированного картона с цельным дном. Кроме того, на торцевых панелях имеется несколько слоев гофрированного материала.

Папка с пятью панелями (FPF) : Имеет пятую панель, которая используется как закрывающийся клапан и полностью закрывает боковую панель. Они забиты и имеют цельный разрез.

Ящики с жесткой рамой

Они состоят из двух одинаковых торцевых панелей и корпуса, который складывается, образуя две боковые панели, сплошную нижнюю и верхнюю. Затем с помощью створок формируются стыки, герметизирующие коробку.

Ящики с прорезями

В ящиках этого типа бланк имеет бороздки и прорези для складывания. Обычно они изготавливаются только из одного куска гофрированного картона и отправляются и хранятся в плоском виде для экономии места для хранения. Затем они собираются по мере необходимости.

Некоторые общие типы:

Контейнер со стандартными прорезями (RSC) : Два внешних клапана составляют половину ширины контейнера и встречаются в центре коробки в сложенном состоянии. Все створки имеют одинаковую длину. Самый распространенный стиль — это RSC.

Контейнер с прорезями для полного перекрытия (FOL) : Коробка такого типа чрезвычайно устойчива к грубому обращению и придает изделию дополнительную амортизацию, чтобы избежать повреждений. Когда внешние створки закрыты, они находятся в пределах одного дюйма от полного перекрытия.Все створки имеют одинаковую длину.

Контейнер с перекрывающимися прорезями (OSC) : Используется, когда длина коробки больше ширины. Это приводит к большому промежутку между внутренними клапанами. Кроме того, коробка закрывается скобами, которые проходят через область перекрытия, чтобы внешние створки не раздвигались.

Контейнер с половинными прорезями (HSC) : Этот блок аналогичен контейнеру со стандартными прорезями (RSC). Единственная разница в том, что у него нет одного набора закрылков.

Контейнер со специальными прорезями внахлест (CSO) : Длина коробки не более чем в два раза превышает ее ширину. Поскольку внутренние клапаны встречаются в центре коробки, они обеспечивают ровное основание, защищающее верхнюю часть продукта.

Центральный контейнер со специальными прорезями (CSSC) : Внутренние створки не имеют зазоров, что позволяет помещать продукты на ровное основание. Они особенно прочные, потому что и верх, и низ коробки вдвое превышают толщину гофрированного картона.Внутренние и внешние клапаны имеют разную длину и встречаются в центре коробки.

Центральный специальный контейнер с прорезями для полного перекрытия (SFF) : Коробка этого типа обеспечивает дополнительную амортизацию и прочность при штабелировании за счет трех полных слоев комбинированного картона сверху и снизу. Внутренние клапаны коробки встречаются в центре, а внешние клапаны полностью перекрываются. Внутренняя и внешняя заслонки имеют разную длину.

Внутренние формы

Обычно используются для заполнения пустот внутри коробки, разделения и амортизации продуктов или усиления конструкции коробки.У них есть широкий выбор разделителей, сборок, перегородок и других элементов внутренней упаковки. Они могут иметь различную форму, например простой прямоугольник, прорези, высечки или насечки.

Некоторые распространенные типы внутренних форм:

Перегородки (или Разделители ) в основном используются для упаковки хрупких предметов. У них есть отдельная ячейка для каждого элемента внутри коробки.

Трубки представляют собой прямоугольники с насечками, которые складываются, образуя структуру с несколькими сторонами.

Подушечки используются для заполнения пробелов или разделения слоев или секций продуктов. Они состоят из гладких профилей из гофрированного или массивного ДВП.

Детали внутренней упаковки используются для обеспечения амортизации и разделения продуктов, а также для заполнения пустот внутри коробки. Они представляют собой надрезанные и / или сложенные куски ДВП.

Формы внутренней упаковки предназначены для размещения продуктов внутри коробки вдали от ее стенок для дополнительной защиты.Обычно они представляют собой высеченные куски ДВП.

Ящики самовозводящиеся

Это обычно обычный контейнер с прорезями, по стилю напоминающий коробку для телескопа.

Тесты Маллена и ЕСТ

В индустрии гофроупаковки есть два стандарта для описания и измерения конструкции ящиков. Это Mullen и Edge Crush Test (ECT).

Чтобы удостовериться, что коробка соответствует заявленным спецификациям, Сертификат производителя коробки (BMC) помещается на дно внешней крышки.

Тест Маллена измеряет, какое давление (фунты на квадратный дюйм) необходимо для разрушения стенок гофрированного материала. Этот тест подтверждает, что коробка может выдерживать определенное давление, прикладываемое тестером Mullen.

Тест на раздавливание кромок (ECT) измеряет, какое давление сверху вниз (фунты на дюйм) может выдержать коробка перед раздавливанием. Результат позволяет определить прочность готовой коробки при укладке.

СТАНДАРТЫ ЭКСПЛУАТАЦИИ FIBERBOARD

907

ОДНОСТЕННАЯ
Макс.Коробка / Содержимое (фунты)	Мин. Испытание на разрыв (фунтов на кв. Дюйм)	Мин. Испытание на раздавливание кромки (фунты на дюйм ширины)
20	125	23
35	150	26
50	175		29	200	32
80	250	40
95	275	44
120	350
Макс.Коробка / Содержимое (фунты)	Мин. Испытание на разрыв (фунтов на кв. Дюйм)	Мин. Испытание на сжатие края (фунты на дюйм ширины)
80	200	42
100	275	48
120	350		51	350	51		400	61
160	500	71
180	600	82

TRIPLE WALLКоробка / Содержимое (фунты)

Мин. Испытание на разрыв (фунтов на кв. Дюйм)	Мин. Испытание на раздавливание кромки (фунты на дюйм ширины)
240	700	67
260	900	80
280	1100	9067 9067 300 9067 9067 9067 9067	1300	112

Как выбрать идеальный размер гофрирования

Фундамент любого гофрокороба начинается с канавки.Фактически, гофрирование — это то, что делает гофрированный картон гофрированным. Гофрирование — это волнистый слой бумаги в центре гофрированного картона, который делает коробки жесткими, прочными и штабелируемыми. Регулировка флютинга может повлиять на размер и размеры ваших отправлений, что может существенно повлиять на безопасность вашего продукта и стоимость доставки.

Флейты бывают разных размеров, также известных как «профили», и каждая из них обозначается буквой. Узнайте о различных профилях канавок, используемых на транспортных ящиках, и о том, как выбрать лучший для доставки вашего продукта.

Профили для гофрирования

A Флейта: Самая толстая флейта. Он идеально подходит для дополнительной амортизации и амортизации. Из-за большого расстояния между канавками поверхность доски менее гладкая, поэтому она не идеальна для печати сложных рисунков.

C Канавка: Стандартная канавка для ящиков RSC, «Стандартные контейнеры с прорезями», наиболее распространенный вид гофрокоробов. Это хорошо для штабелирования, прочности и сопротивления раздавливанию. (Флейта C — вторая по толщине флейта, несмотря на то, что «C» идет после «B» в алфавите.Иди на цифру.)

B Канавка: Наиболее распространенная канавка для транспортных ящиков. Это золотая середина для долговечности и пригодности для печати. Более короткие канавки делают его более гладким для печати, а его толщина дает дополнительную защиту от любых проколов. Это то, что мы используем для большинства почтовых ящиков, заказанных в Lumi.

D Канавка: Не является отраслевым стандартом. Большинство примеров D-флейты относятся к определенным производителям, которые маркируют ее своими собственными спецификациями. Обычно это более тонкая альтернатива B и C с гладкой поверхностью для печати.

E Канавка: Тонкий рифленый профиль, обеспечивающий отличную поверхность для печати и легко складывающийся. Он обладает высокой устойчивостью к раздавливанию, но невысоким сопротивлением проколу, поэтому он не идеален для перевозки очень жестких, крупных или тяжелых продуктов.

F Флейта: Также называется «микроканавка». F составляет половину толщины E, но недостаток глубины компенсируется плотностью канавок, поэтому иногда канавки E и F могут использоваться как взаимозаменяемые. F имеет примерно на 30% больше канавок на фут.

Характеристики флютинга

Флейта	Канавок на фут	Толщина канавок (дюймы)
A	36	0,25
С	41	0,17
B	49	0,13
D	63	0,09
E	90	0.06
Ф.	125	0,03

Точные размеры зависят от производителя.

Другие факторы, влияющие на флютинг

Стандартные коробки сделаны из гофрированного картона с одинарными стенками, что означает, что он состоит из одного слоя гофрированного картона, зажатого между двумя листами лайнер-картона. Для большей поддержки вы можете добавить дополнительный слой гофрированного картона, чтобы сделать его двойной или даже тройной стенкой.

Думайте о флютинге как об инструменте, который можно использовать для оптимизации упаковки.А если вам нужна дополнительная информация об ограничениях листа гофрированного картона или вы хотите узнать, как он был протестирован, просто переверните коробку и посмотрите Сертификат производителя коробок внизу. Чтобы увидеть эти гофрированные профили в действии, посмотрите этот выпуск «Судоходства».

Готовы адаптировать ваше транспортное решение до флейты? Запросите расценки, и мы поможем вам.
