Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.
Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.

Как быть с квадратной трубой

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

Проход через покрытие из металлочерепицы выполняется следующим образом:

На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

Видео по теме:

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.

Посмотрите еще статьи:

Проход трубы через крышу из металлочерепицы — как правильно вывести?Стройкод

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Пожарная безопасность;
Высокая герметичность.

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются. Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы.

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Внешняя часть;
Слой утеплителя;
Внутренняя часть.

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек. Потому важно верно определить месторасположения будущего дымохода.

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

Удобный узел примыкания;
На коньке зимой не скапливается снег;
При оборудовании дымохода на коньке минимизируется риск протечек крыши.

При обращении к подобному варианту придется вносить ряд изменений в стропильную систему крыши: делать ее без конькового бруса или с его разрывом. Оба варианта предусматривают наличие опор в центре системы, что может быть невозможно при создании под крышей жилой комнаты.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей. Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

15 см для кирпичных и бетонных труб;
25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности. Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы.

гидроизоляция и герметизация примыкания к дымоходу

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.

Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.

Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним — крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания — простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе — боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками.

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию — защиту жильцов и строительных конструкций от атмосферных явлений.

Обустройство прохода трубы через крышу из металлочерепицы

На чтение 10 мин. Просмотров 1.5k. Обновлено 14 декабря, 2020

Проход трубы через крышу покрытой металлочерепицей требует при монтаже очень серьезного подхода. Потому что правильно смонтированная дымоходная труба становиться залогом безопасности всего строения.

Обустройство дымохода через крышу из металлочерепицы рассчитывается еще при разработке схемы отеплительной системы. Чаще всего вывод дымохода стараются сделать в зоне конька. При таком расположении труба будет проведена через «теплую зону», а таким образом уменьшается возможность появления конденсата.

Проще всего, когда выход проходит через конек. В такой ситуации существенно упрощается установка перекрытия узла примыкания. Помимо этого, в зимнее время в такой конструкции не появляться «карманы» из снега, и как результат – отсутствуют протечки.

Еще один вариант размещения – когда конструкция дымоотвода несколько удаляется от центра крыши. Происходит это по причине того, что печи строят в любой зоне жилья, и дымоотвод проще обустроить над ними. Во время строительства, важно правильно обустроить и вывести соединение перекрытия и печной трубы.

Порядок обустройства дымохода через крышу из металлочерепицы

Самые большие проблемы могут возникнуть при обустройстве прохода трубы через утепленную кровлю. Потому, что она состоит из определенного количество слоев утеплителя, включающих кровельный изолирующий материал и обрешетки перекрытия кровли.

Смотреть видео: обход дымоотвода через металлочерепицу

Опытные мастера советуют в данной ситуации строить отдельный короб по окружности прохода печной трубы через потолок. Главное, что нужно знать, выполняя данный выход, это сохранение безопасности деревянной конструкции на кровле.

Короб, проходя через потолок, обязан быть надежно защищен от контакта с печным дымовыводящим трубопроводом. Это достигается посредством использования минеральной ваты, основу которой составляет базальт или стекловолокно.

Узел возводимого строения для прохода печной трубы бывает различной формы. Она зависима от типа материала, используемого при проведении строительства прохода через потолок. Как правило, форма печной трубы на кровле бывает следующих видов:

прямоугольная;
квадратная;
круглая.

Первый и второй вид создают при возведении строения из кирпича и блоков. А посредством использования металлоизделий и цемента создают проход для печной трубы, который имеет круглую форму.

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича.

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.

Обход дымохода из кирпичной трубы, устройство фартука

Чтобы обустроить примыкание, следует устранить две проблемы. Первая – перевести воду, которая стекает со ската, перенаправить ее по обеим сторонам возводимого строения. После этого ее выпускают на скат под постройкой. Вторая – не дать воде попасть в жилье, и ту жидкость, которая сходит по стенам дымовывода направить на крышу.

Чтобы все это решить следует построить фартук из металла. Он обязан стоять на поверхностной части крыши и на трубе (на дистанции 15 – 20 см возвышаясь над плоскостью).

До начала работы дымоход оштукатуривают. После чего на его боковые стороны заводят гидроизоляционную защиту. Со стороны грани сзади, не больше, чем 80 см в гидроизоляцию встраивают желоб для вывода воды.

До того, как вывести асбестовые или другие трубы дымохода через покрытой металлочерепицей, обустраивается обрешетка, и на нее устанавливают нижний фартук. Для этой задачи левый и правый листы, обрезают по контуру и затем их разрезают по ширине. Протяженность при этом выдерживают 5 см от места, где начинается первая волна, которая будет проходить сверху над дымоотводом на доме или на бане.

Смотреть видео: кирпичный дымоотвод – как пройти кровлю из металлочерепицы

На стороны сбоку наносят линии, которые располагаются над поверхностной частью крыши на 15 см. Дальше их соединяют по всей протяженности контура. По этой наметке выполняются штробы, имеющие ширину в 2 мм.

Выводить штробы нужно по кирпичу, а не по кладке. Место после обработки очищается от загрязнения и тщательно промывается водой. Когда оно просохнет, штробы наполняют герметиком на силиконовой основе.

После готовиться планка примыкания и нужные элементы фартука. Далее в герметик вводят крайнюю часть планки и прикрепляют к металлочерепице посредством саморезов.

Проход дымохода круглого и квадратного сечения

Задача, как правильно выводить проход круглой трубы через металлочерепицу, становиться достаточно актуальной. Если круглая трубная заготовка уже оснащена утеплением, то кровельный пирог необходимо защитить от возгорания.

Если при монтаже через потолок используются материалы, которые легко воспламеняются, то от дымоотвода они должны быть на расстоянии не меньше, чем на 20 см. При этом делают проходной проем в форме короба из дерева. А пустое пространство заполняют теплоизоляционным материалом.

Обустраивая проходной канал для круглой трубной заготовкой, используется следующая технологическая последовательность:

гидроизоляция разрезается в форме конверта;
крайние части полотна доводят до стропил и фиксируются к постройке, играющей несущую роль, скобами;
затем пленка гидроизоляции прижимается брусками, входящими в обрешетку, а слой пароизоляции – основанием для установки материала – отделки;
чтобы максимально защитить утепляющий материал, зоны примыкания проклеивают специальной лентой;
в конце поверхность, где выполнялась работа, покрывают металлочерепицей.

Как делают проход стальной трубной заготовки сквозь кровлю

Действия с такой постройкой не любят спешки. Мастер, который взялся за это дело, должен четко понимать особенности каждого потолочного перекрытия. Например, прохождение кирпичной конструкции через деревянное перекрытие, а так же через любое другое, должен выполняться без потери целостности крыши.

В противном случае, после первых дождей перекрытие будет давать протечки. Так же важно учесть, что гидроизоляция стального дымоотвода на шиферном перекрытии будет не такой, какая выполняется на деревянном перекрытии и металлочерепице.

Как сделать выход для трубы на крыше из металлопрофиля / металлочерепицы

Watch this video on YouTube
Однослойная стальная труба сильно нагревается. Поэтому потолочный проем, где для постройки использовано дерево, обязательно обустраивается барьером теплоизоляции или специальным коробом. Таким образом, действуют не только на деревянном перекрытии, но и на любом другом.

Выполнение прохода без распушки

Дымоход из кирпича устроен с предусмотренной защитой горючих материалов от перегревания. Часть сооружения, которая проводиться через потолочное покрытие, становиться разделкой, и имеет название — «распушка». Этот элемент играет роль нужного утолщения трубных стенок, которое предохраняет от перегрева.

В последнее время для прохода кирпичной дымовыводной конструкции через потолок без распушки применяют керамзит или вермикулит. Эти материалы отличаются хорошими теплоизолирующими характеристиками.

Простой песок для такой задачи применяют крайне редко. Вся проблема заключается в том, что у песка слишком мелкая фракция и большая масса. Для подобной функции «распушки» теплопроводимость этого материала слишком высока.

Более легким и простым решением данного вопроса является использование короба, заполненного термоустойчивой базальтовой ватой. При монтаже минеральной ваты, постройка со стороны чердака оснащается свободным доступом к ней.

В случаях, когда строение выводится на второй этаж, то проем в полу с утеплителем закрывают листом из металла.

Проход вентиляции

Вывод вентиляции на крышу является обязательным условием при строительстве. Обустроенная полноценная система вентиляции в крыше является залогом использования жилья на длительный срок. Циркулируемый теплый воздух изнутри помещения становиться причиной появления конденсата на холодных поверхностях.

Вывод из этого простой. Находясь под таким влиянием, возведенные конструкции быстро теряют свою целостность. По этой причине устанавливают принудительную вентиляцию.

В строительных магазинах не трудно приобрести вентиляцию любого образца. Чтобы сделать ее вывод не понадобиться много времени и усилий. Эта установка проводиться таким образом.

Элемент прохода укладывают на основание из черепицы и обводят его контур. Так определяется место, где он будет проходить.
Металлочерепица разрезается по нанесенной разметке.
Уплотнитель из резины фиксируют саморезами к металлопрофилю. Далее он тщательно обрабатывается силиконом.
Проходную деталь вентиляционного канала скрепляют с уплотнителем из резины и прикрепляют шурупами к крыше.

Как провести асбестовые и сэндвич дымоотводы

Во многих ситуациях вывод сэндвич трубы на крышу через металлочерепицу становиться отличной альтернативой дымоотводу из кирпича для печи. Такая постройка отличается простою монтажа. Поскольку основные элементы – это два патрубка разного диаметра, между которыми размещен теплоизоляционный слой из базальтовой ваты.

Вывод прохода для сендвич строения на крыше из металлочерепицы может выполнить даже человек, не имеющий большого строительного опыта.

И легкость установки в данном случае дополняют отличные эксплуатационные показатели и длительный период службы.

Специалисты утверждают, что для вывода горючих веществ, лучше варианта, чем сендвич – труба найти сложно. Ведь такой материал превосходно защищен от сильных перегревов стенок из вне. Так же и от образования конденсата.

К этим достоинствам необходимо добавить, что выглядит данное сооружение очень презентабельно.

Если подвести краткий итог, можно прийти к заключению. Действий высокой сложности весь этот процесс не содержит. Главное при работе пошагам выполнять установленные СНИПом требования, выдержать все размеры и соблюдать рекомендации.

Если все будет сделано по правилам, то эксплуатация обогревательного прибора станет абсолютно безопасной, и проблем с проверяющими органами не возникнет.

отделка вокруг дымохода, герметизация, разделка печной трубы

Содержание:

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

Нижнюю планку необходимо приложить к стене и провести линию карандашом.

Таким же образом размечают остальные элементы.

Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.

Готовые штробы необходимо промыть водой от пыли и высушить.

Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.

После укладки кромок доборных элементов в штробы их нужно залить герметиком.

Для фиксации на трубу используются кровельные саморезы.

Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.

Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

Осуществляется капитальный ремонт кровли.

Заменяется стропильная конструкция.

Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

<br />

монтаж вокруг трубы, примыкание металлочерепицы к трубе

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций

Сначала о вариантах расположения прохода.

Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку.
Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек.
Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала.
Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Обратите внимание!
Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».
При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.
Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы

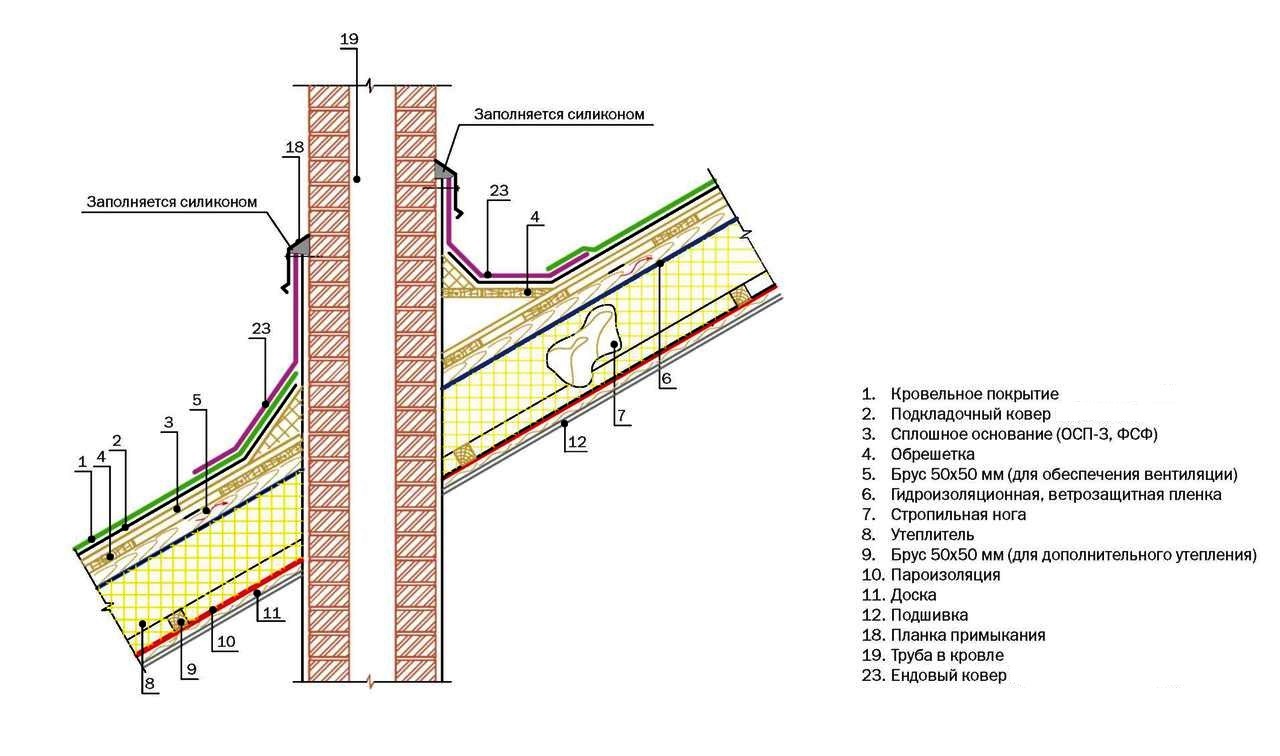

Монтаж защитного фартука вокруг печной трубы

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

Далее, сверху внутреннего фартука производится монтаж металлочерепицы вокруг трубы.

Когда сборка финишного покрытия на данном участке будет закончена, можно приступать к обустройству внешнего фартука. Он делается из верхних планок примыкания и играет декоративную роль.

Наружный фартук монтируется таким же образом, что и внутренний, но верхние кромки планок фиксируются непосредственно к стенам трубы, без обустройства штробы.

Следует отметить, что от стропил до дымохода необходимо предусмотреть оптимальное расстояние для хорошей вентиляции.

Совет!
Чтоб кирпич трубы при нагреве не растрескивался, его рекомендуется от влаги защитить, обернув для этого железным листом, имеющим полимерное покрытие.
Оставьте при этом зазор в 2см для вентиляции.

Если используется круглая дымоходная труба, то в месте ее вывода на крышу из металлочерепицы тоже нужно применять ленту «Экобит» или ее аналоги. Она обладает саморасширяющейся основой и герметизирует сквозное отверстие.

Кровельные проходки для сквозных выводов круглого сечения

Кровельная проходка

Применяя кровельные проходки, вы обеспечите надежную герметизацию узлов кровли из металлочерепицы.

Данные доборные элементы используются там, где необходимо обустроить прохождение вентиляции через крышу, смонтировать дымоход либо электрический выход, поставить мачту либо антенну.

При этом монтировать проходки можно на все виды кровельных материалов.

Эластичность, которую имеют эти элементы, дает возможность обеспечить полную герметичность финишного покрытия на кровлях, имеющих самые разные конфигурации.

Помимо этого, проходки эффективно гасят смещения и вибрации, вызываемые давлением снега, расширением и сжатием от сезонных перепадов температур.

Производятся лучшие проходки из резины EPDM либо силикона. Данные материалы не боятся негативного воздействия погодных условий и сохраняют эксплуатационные характеристики при широком спектре температур.

Для силикона это -74º/+260º, для EPDM резины -55º/+135º.

Монтаж кровельной проходки

Далее краткая инструкция о том, как организовать примыкание к трубе металлочерепицы при помощи кровельной проходки.

Выберите кольцо уплотнителя, таким образом, чтоб его отверстие было на 20 процентов меньше сечения трубы. По мере необходимости, обрежьте его.
Далее, натяните уплотнитель по трубе. Монтаж вам сможет облегчить раствор хозяйственного мыла.
Надавите вниз уплотнитель и придайте ему форму, соответствующую основанию крыши. Применяя инструменты, вы можете так придавить кромки фланца, чтобы он расположился плотно к поверхности.
Затем нанесите под фланец герметик.
Закрепите его кровельными шурупами-саморезами к основанию. Шаг крепежа должен быть около 35 мм.

Проход дымохода через кровлю — как сделать безопасно и надежно?

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура.

Проход дымохода через черепичную кровлю

От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена.
Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

Сырость убивает дымоходную трубу

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее. Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

Правильный проход трубы дымохода через кровлю

Приступая к этому процессу, необходимо узнать и соблюсти установленные правила СНиП 41—03—01—2003. Работы по монтажу дымохода понадобится в следующих случаях:

при строительстве кровли;
при ремонте кровли;
при установке отопительного прибора или строительстве печи.

Оптимальное расположение дымохода на крыше — 1.5м от конька

Опытные печники советуют располагать выход трубы ближе к самой высокой точке крыши-коньку, и он должен подниматься над ним не менее, чем на полметра. Это удобно тем, что на площади выше трубы будет собираться меньшее количество снега, что при его таянии снижается риск протечки.

Если оголовок трубы находится ниже по скату крыши, он также должен быть поднят над покрытием не ниже полуметра.

Нужно отметить, что очень важным при проведении этого процесса является тип дымохода и его отделка, так как есть несколько вариантов оформление этого важного для всего дома узла. Выведение оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размера. Дымоходные трубы могут быть изготовлены из металла, кирпича, асбестоцемента или керамики. Для каждого вида трубы проход устраивается определенным образом.

Оформление кирпичных труб, выводимых через крышу, имеет свой тип монтажа. Отштукатуренный оголовок трубы заделывается совсем другим способом, а керамический или металлический дымоход имеет несколько методов заделки швов между ним и кровлей.

Материал кровли также играет немаловажную роль в оформлении по нему швов вокруг дымохода.

Для разных видов кровельных материалов легко найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной. Главное — подобрать правильный уклон этого элемента. Очень важно, чтобы труба была расположена в отверстии крыши таким образом, чтобы расстояние между ней и кровлей, а также стропилами была не меньше 5—7 см. Эти щели заполняются негорючим изоляционным материалом, например, асбестом.

Элементы для изоляции круглых труб

Для вывода круглой трубы, которая может быть изготовлена из металла или керамики, нужно правильно проделать отверстие в кровле. Вокруг отверстия, изнутри крыши, рекомендуется закрепить, металлический лист или специально изготовленную панель из металла с отверстием для трубы. Если необходимо, нужно добавить для их крепления дополнительные бруски в обрешетку.

Металлический фартук вокруг дымохода

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельной проходкой, следует выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, предназначенных именно для этой процедуры, разных форм и диаметров.

Эластичная кровельная проходка

Труба, выводимая через крышу, имеющую уклон, соответственно потребует специального уклона проходки. Также, можно сказать, что ее выбор будет зависеть и от материала, которым покрывается крыша. Это учитывается для того, чтобы добиться наилучшего эффекта герметизации.

Силиконовые уплотнители для эластичной проходки

Кровельная проходка представляет собой пирамидку, состоящую из нескольких ступенек. Пирамида расположена на гибком квадратном или круглом фланце. Изготавливается весь элемент из силикона или стойких видов резины, хотя иногда одна из ее частей может быть выполнена и из алюминия. Благодаря эластичности этих материалов, проходка хорошо совмещается с любой кровлей, и не реагирует на воздействие ветра или схода снега.

К положительным характеристикам подобных изделий можно отнести:

стойкость к химическим и ультрафиолетовым воздействиям;
стойкость к перепаду температур, от —50 до + 130 градусов;
гибкость;
широкая цветовая гамма — их можно подобрать под любой цвет крыши;
эстетичность, возможность придания законченности покрытию;
благодаря хорошему прилеганию к кровле, проходка гарантирует отличную герметичность;
гибкость детали дает возможность ее установки на любой уклон крыши.

Так как проходки выпускаются разного размера, их нужно правильно подобрать по диаметру дымохода и уклону крыши. Размеры указываются на корпусе самого элемента.

Прямая проходка используется в основном на крышах, имеющий небольшой уклон, около 25 градусов, и на плоских крышах.
Угловая проходка, фланец у которой должен быть закреплен под определенным углом, например, в 20 градусов, используются для герметизации труб, устанавливаемых на крышах, имеющих уклон более 25 градусов.
Универсальная проходка, которую можно подогнать под любой диаметр трубы, выглядит следующим образом: на каждой из ступенек пирамидки проходки указан диаметр, для которого она предназначена. Мастеру только остается срезать лишнюю верхушку и произвести ее монтаж на трубу.

Монтаж мягкой кровельной проходки для трубы дымохода

Монтаж этого гидроизолирующего элемента достаточно прост:

Процесс монтажа — прост и понятен

После гидроизоляции — крепится к кровле саморезами

если приобретен универсальный вариант, с него срезается лишняя часть;
далее проходка надевается на трубу и прижимается к кровле. Если кровля ребристая, гидроизоляция должна принять форму ребер покрытия;
затем в ход идет герметик, которым промазываются края фланца и крепко прижимаются к кровле;
последним этапом идет фиксация проходки по фланцу к кровле с помощью саморезов или заклепок.

На представленных фото хорошо виден процесс монтажа гидроизоляции.

Металлическая проходка

Другим вариантом гидроизоляции металлической трубы может стать металлическая же проходка, которая также продается в готовом виде. Она имеет отличные характеристики, но может быть установлена только на кровлю, не имеющую рельефного рисунка, например, мягкую. Еще одним условием, необходимым для плотной установки фланца к покрытию, является идеально подобранный угол элемента к уклону крыши.

Существуют разные модели металлических проходок. На некоторые из них труба закрепляется и впаивается изнутри, а снаружи надевается и приваривается верхний оголовок дымохода.

Металлический фланец для круглой трубы

Может быть и другой вариант, когда труба проходит через проходку насквозь и сверху на нее закрепляется разъемная металлическая часть, не позволяющая проникнуть влаге вовнутрь.
Фланец приклеивается на кровлю с помощью герметика, а затем прикручивается саморезами.

Квадратная, прямоугольная труба

Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Проходя через чердак, он подводится к крыше. Далее в кровле устраивается отверстие, которое должно быть оформлено изнутри металлическим листом с проделанным отверстием посередине по форме трубы. Через это окошко оголовок и выводится на поверхность крыши. Такой вариант удобен при выведении дымохода через частую обрешетку в крыше, например, когда устраивается мягкая кровля.

Если обрешетка установлена на определенном расстоянии (например, шиферная кровля), хорошо, если труба пройдет между стропилами. Но случается и так, что труба упирается в одну из поддерживающих крышу балок или они находятся слишком далеко от стенок трубы. В этом случае приходится устраивать дополнительные детали стропильно-балочной системы, которые позволят закрепить жаростойкую изоляцию и гидроизоляцию вокруг дымохода.

Когда квадратная труба проведена через кровлю, швы вокруг нее заделываются негорючими материалами, а сверху устанавливается проходка-кожух из металла, выкроенного особым образом.

Разборный фартук для кирпичного дымохода

На рисунке показан фартук, состоящий из четырех частей, который собирается несложным способом. Такая проходка устраивается под покрытие крыши, а сверху него укладывается материал кровли. Щели, образовавшиеся в области примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

Если герметизация проводится сверху кровельного материала, то его делают слоем мягкой гидроизоляции, состоящей из специальной ленты, которая производится на основе алюминия и свинца. Она хорошо закрепляется с помощью герметика на любой ровной поверхности или же имеющей определенный рельеф.

Прямоугольная труба с готовой проходкой

На самой трубе мягкая гидроизоляция также сажается на герметик, и закрепляется специальными металлическими полосами. На фото хорошо видна конструкция такой защиты.

Один из вариантов прохода трубы дымохода через кровлю — видеоурок

Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Удобное решение, но для дымохода, увы, не подойдет

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Критерии безопасности прохода трубы дымохода через кровлю

Невозможно в масштабе одной публикации как охватить все варианты проведения дымоходов через кровлю, так и рассказать обо всех важных хитростях при этих работах. Но, есть моменты, которые знать крайне необходимо.

В устройстве некоторых крыш встречаются слои из разных материалов, которые не имеют выраженных огнестойких свойств. Поэтому очень важно предусмотреть правила пожаробезопасности.

Для того чтобы обезопасить деревянные перекрытия и другие горючие материалы, вокруг дымохода любой формы выстраивают специальные короба.

Труба размещена в специальном огнеупорном коробе

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выстраивается вровень с обрешеткой, на которую и настилается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленной на нем пароизоляции и утепления от возможного перегревания и возгорания. Неплохо, если между дымоходом и огнестойкими материалами также будет расстояние около 5—7 см.

Приобретая проходку, нужно обязательно убедиться в ее надежности и стойкости к перепаду температур и повышенному нагреванию, и только потом на гидроизоляционные качества.
Очень важна правильная установка трубы и ее прохода через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от верного монтажа этого узла будет зависеть сохранность вашего здоровья и имущества.
Материалы, которые используются в таких работах, должны соответствовать необходимым требованиям именно для этого устройства. Нельзя, например, использовать вентиляционные трубы для дымоотведения из отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, и лучше проконсультироваться со специалистом, если что-то вызывает сомнение.

В любом случае, если вы никогда не имели дело с подобными видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который производил данный процесс не один раз. Он быстрее справиться с поставленной задачей и не испортит общий вид крыши.

Проход дымохода через металлическую кровлю

Из-за сложной формы поверхности резка кровли металлочерепицы осуществляется по более сложной схеме, чем для других покрытий. Предлагаем вам узнать, как правильно выполнить проход дымохода через крышу в таких случаях, не затрагивая функции кровли и несущей системы.

Что такое кровельная система

В отличие от вентиляционных каналов, прохождение дымохода почти всегда требует вмешательства в стропильную систему крыши.Это связано с тем, что из-за действия высоких температур вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается наличие горючих материалов, в частности дерева. Какой именно будет ширина этой зоны, зависит от типа дымохода.

Строго говоря, степень вмешательства в опорной системе не зависит от его типа, но и на том месте, где труба проходит. Выделяют три самых распространенных случая:

В склоне мансарды со свободным доступом.
На коньке.
На склоне закрытого чердака и в других труднодоступных местах.

Основная специфика работ здесь в том, что в первых двух случаях стропильная система остается доступной для работы. Если доступ в подкровельное пространство ограничен, последовательность действий обратная: сначала на большой площади демонтируется кровельное покрытие, гидроизоляция и обрешетка, после чего разбирается пол и устраивается проходная зона. Это нужно учитывать заранее..

Дымоход проходит через крышу как часть его бустерной секции — конечной прямой секции трубы, в которой создается необходимая тяга. Поэтому зона прохода через крышу в проекции точно совпадает с разрезом пола, труба не должна иметь поворотов вверху. Это несколько усложняет работу, ведь в стропильной системе есть удобные места для обустройства прохода, но их не много и не всегда удается разместить котел строго под ними.

Наиболее удачным обстоятельством считается, когда труба проходит между двумя стропильными ногами на таком расстоянии от узла конька, где нет ригелей, затяжек и балок. Чем ниже по скату, тем больше работы возникает по перекладке кровли, но если проход будет слишком высоким, придется задевать коньковый узел и как-то его раздвигать, делая щель в балках. Поэтому, если есть возможность сместить место прохода через потолок, лучше заранее продумать этот момент.Категорически недопустимым считается прохождение дымохода через ендову или в непосредственной близости от мансардных окон.

Как выбрать прорезь

Кровельные зазоры бывают двух видов — для круглых и прямоугольных дымоходов. В последнем случае герметичный фартук собирается своими руками из кровельного железа. Несмотря на трудоемкость, этот вариант считается самым надежным. Отрезки для круглых труб изготавливаются на заводе, они имеют вид гофрированной манжеты с широкими полями.Для качественного и герметичного соединения проход трубы необходимо утеплить двумя фартуками: внутренним и внешним декоративным.

Для пропуска труб круглого сечения через металлочерепицу используются гибкие прорези из термостойкого синтетического каучука. Более экзотический вариант, преимущественно европейского производства, — это композитные алюминиевые профили. В обоих случаях суть их работы заключается в том, что они повторяют сложный профиль металлочерепицы и крепятся к нему как механически, так и с помощью герметизирующего клея. .

Самостоятельное изготовление резки требует определенного навыка и простейшего набора инструментов для кровельных работ — молотка и оправки с прямым углом. И нижний, и верхний фартук состоят из четырех Z-образных перекладин. По углам доски соединяются либо складкой, либо на складках, что предпочтительно. Резку полос кровельной стали следует проводить без перегрева кромок, кроме того, кромки, прилегающие к дымоходу и кровле, должны иметь разворот, то есть однократную прокатку.

Изготовление проема для дымохода

Требования пожарной безопасности предусматривают отступ от корпуса дымохода до элементов стропильной системы и пирога крыши, выполненных из горючих или оплавленных материалов. Размер зазора определяется наличием негорючего утеплителя на дымоходе, теплопроводность которого не превышает 0,3 м ² * ° С / Вт. Так, для кирпичных и керамических колодцев отступ должен быть не менее 250 мм, тогда как для сертифицированной сэндвич-трубы достаточно 130 мм.

С учетом габаритов дымохода определить размер проема достаточно просто. Далее следует разметка деталей внутренней обшивки и обрешетки. Пароизоляционные и гидроизоляционные материалы вырезаются конвертом и заворачиваются внутрь торта. Далее внутренние поверхности проема должны быть отделаны гидроизоляционным материалом, нечувствительным к нагреванию, как правило, для этого используется алюминиевая или медная фольга.

Обратите внимание, что к этому моменту металлочерепица необходимо разобрать по проезду.Лучшим вариантом считается демонтаж, начиная с конька и убирая по одному листу с каждой стороны проема. Таким образом, проход в крыше на момент установки дымохода должен быть полностью свободным. Для крыш под металлочерепицу характерен следующий порядок действий: сначала в месте прохода трубы подготавливается стропильная система, затем по общей схеме устраивается кровельный пирог, после чего заполняется проем и перекрытие. с нарезкой монтируется.

Усиление стропильной системы

В простейшем случае проем ограничивается двумя распорками, установленными между стропилами.Таким образом, в кровельном пироге образуется квадрат, стены которого разнесены на расстояние не меньше стандартного. Для крыш из легких металлов характерен редкий шаг стропил, поэтому обычно горизонтальный размер проема чрезмерно велик. Его можно укоротить, вставив между горизонтальными стойками еще пару вертикальных. Это желательно не только с точки зрения уменьшения зазора в теплоизоляции: даже в холодной кровле проем минимально допустимого размера вызовет меньше трудностей с установкой негорючей обрешетки и креплением металлочерепицы на месте. .

В сложных случаях стропильную ногу приходится подрезать. В зависимости от высоты прохода демонтажу также подлежат затяжка, перекладина или несколько прогонов. Общий способ усиления стропильной системы следующий: в месте пропила стропильная нога крепится сверху и снизу к соседним с помощью горизонтальных подкосов. Далее между этими распорками вставляются вертикальные балки, заменяющие стропильную ногу в проходе. Тот же метод может быть применен к другим элементам системы поддержки, расположенных параллельно: прогоны или, например, высокой затяжки.

Усиление подпорками применяется редко. В основном это целесообразно при уклоне ската более 35 °, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проема устраивается поддерживающая система, зачастую она подвесного типа. Для обеспечения достаточной прочности принято соединять противоположные ножки затяжками, на которые будут опираться стойки.

Восстановление пирога крыши

Когда проем подготовлен, труба фиксируется в нем стальными растяжками.Далее изготавливается комплект обрешетки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирают исходя из условий крепления металлочерепицы и резки под трубу. Часто бывает достаточно двух горизонтально направленных вставок, которые почти плотно соединены друг с другом с обеих сторон трубы.

Обратное запечатывание проема производится по направлению снизу вверх. Для холодной кровли этот этап пропускается: пирог проема не заполняется утеплителем.В противном случае в него вставляется разрезанный на две части мат из плотной минеральной ваты подходящего размера. Дополнительное крепление утеплителя может быть обеспечено с помощью стальной арматурной сетки, подкладываемой снизу к деревянным распоркам, ограничивающим проем. Пароизоляция на этом участке не устанавливается, ее заменяют алюминиевой фольгой.

Дальнейшая заделка выполняется сбоку от крыши. В полуметре от дымохода гидроизоляцию меняют на лист оцинкованного железа, в котором делают отверстие по диаметру трубы, расширяемое до эллипса в соответствии с углом наклона.Края листа заделывают битумной мастикой и фиксируют к обрешетке саморезами, в этом месте лист должен иметь внахлест не менее 10 см над общей гидроизоляцией.

Установка вырубки

Резак для прямоугольных дымоходов должен иметь герметичный нижний фартук и защитно-декоративный верхний. Для этих целей нижний сборный воротник должен плотно прилегать не только к металлическому листу, но и к самому кирпичному колодцу. Для этого в кладке по наклонному кольцу вырезается паз, который с учетом швов в самом мелком месте должен иметь глубину не менее 15–20 мм.Высоту прорезания паза нужно выбирать так, чтобы на горизонтальных участках он не проходил по шву кладки. В этом случае наклонные участки вырезают параллельно плоскости откоса.

Пила крепится к металлическому листу и стенкам колодца кровельными шурупами и дюбелями с широкой пластмассовой грибовидной головкой. Перед тем, как вставить изогнутую полку в паз, последний обильно заливается силиконом или другим атмосферостойким герметиком. Сборка фартука осуществляется в следующей последовательности: сначала нижний сегмент, затем боковые, закрепленные свернутыми внизу 70–80 мм «язычками». Последним прикрепляют верхний отрезок фартука, края его оборачивают по бокам. Все угловые стыки должны быть тщательно заделаны битумной мастикой, в том числе снаружи.

Верхняя перегородка собирается вместе с кровельным покрытием. Сначала крепится ряд металлочерепицы, примыкающий к дымоходу, после чего устанавливается нижняя планка фартука.Его, как и другие, не нужно закреплять в желобе, достаточно частой фиксации небольшими дюбелями и смазки густым герметиком. После крепления нижней планки набор листов металлочерепицы продолжается до крайнего ряда, который целиком прилегает к боковым стенкам дымохода, то есть кровлю выше по скату укладывать не следует. Перед тем как продолжить, нужно закрепить верхнюю планку фартука, а затем и боковые. Таким образом, металлочерепица крепится по внешнему пазу только в верхней части, а по бокам и снизу скрывается под рейками, для чего следует сделать пару вертикальных надрезов в более высоких углах и обработать их края. .

Что касается заводских вырезов, то они фиксируются в полном соответствии с прилагаемой инструкцией по установке. Сначала срезается колпачок необходимого диаметра, после чего на трубу надевается манжета. Для нижнего и верхнего пропила последовательность действий одинакова: загиб фланца по форме поверхности, укладка битумного шнура и частое закрепление саморезами. Отличие более точной распиловки — более высокая шапка с угловым расположением в соответствии с крутизной откоса.

Проход дымохода через кровлю разных типов. Как сделать проход дымохода через кровлю из металлочерепицы? Как сделать пас

Одним из самых проблемных этапов организации вентиляции или дымохода является их прохождение через поверхность кровли. Этот вопрос имеет индивидуальные особенности дымохода или вентиляционной трубы, которые зависят в первую очередь от материала, из которого выполняется перекрытие и сама кровля. О том, как сделать вентиляцию своими руками и как исправить дымоход через крышу, мы узнаем позже.

Вентиляция частного дома своими руками — особенности и особенности

На этапе проектирования частного дома из кирпича вентиляция перекрывается прямо в стенах. При этом вывод вентиляции выполняется за пределы кровли. Таким образом, в комнате всегда присутствует свежий воздух, а на стенах нет грибка и плесени.

Если естественная вентиляция в помещении плохо работает, то дополнительно используется принудительная вытяжка.Однако при устройстве грамотного вентиляционного отверстия на крыше этого не потребуется. От высоты уровня вентиляции в помещении в помещении напрямую зависит уровень вентиляции в помещении. Неправильно оборудованные стояки в вентиляционных шахтах над кровлей приводят к возникновению таких неприятных ситуаций:

так как каналы вентиляции равномерные, запах ванной и кухни проникает в спальню;
недостаточно длинная труба приводит к снижению производительности системы вентиляции;
неправильная установка трубы на крышу приводит к обратному и неправильному режиму работы вытяжки;
Отсутствие должной изоляции вентиляционной трубы приводит к промерзанию каналов.

Современные виды крыш отличаются сложной конфигурацией и конструкцией в виде кровельного пирога. Поэтому, чтобы провести вентиляционную трубу через крышу, нужно изрядно поработать. При некачественном выполнении монтажных работ возможны повреждения стропил и обрешетки. На месте установки крышки на вентиляционное отверстие часто появляются щели, через которые дождевая вода попадает на чердак. Поэтому для сохранения герметичности кровли при проведении монтажных работ необходимо использовать специальные элементы обратной связи.

Вентиляционный вывод руками: расчетный график работы

Начать работу над системой вентиляции дома необходимо с подготовки проекта или чертежа, на котором подробно описаны все проходы вентиляционных шахт. Рекомендуется из всех помещений, где расположены вытяжки, вывести вентиляционные трубы и соединить их вместе. Центральная трубка выводит воздух наружу через крышу. Однако в этом случае необходимо поставить специальные клапаны, предотвращающие обратную связь.В противном случае воздух из кухни будет попадать через вентиляционные отверстия в спальне.

Смонтировав вентиляционные каналы на новой крыше, установить трубу намного проще, чем на крыше, которая уже оборудована. На крыше установлены вентиляционные проходы для выполнения таких функций:

для вентиляции помещений внутри дома;
как вентиляторные трубы канализационного назначения;
для вентиляции нижнего белья на чердаке.

Кроме того, в некоторых случаях телеконненты и дымоходы проходят через крышу.Конечный верхний элемент системы воздуховодов представляет собой заранее построенный участок трубы, который называется выходом вентиляционных целей.

Технологически правильно установленная вентиляционная труба — залог качественного выхода воздуха из помещения наружу, в то время как протечка воды под кровлю в таком случае.

Есть готовые комплекты для вывода вентиляционных ходов через крышу. Они отличаются особой герметичностью.Есть два варианта таких комплектов в соотношении с материалами, из которых выполняется кровля. Они позволяют быстро и качественно вывести вентиляционную трубу через крышу, не теряя своей привлекательности. Кроме того, в этих наборах есть функция предотвращения попадания пыли и грязи с улицы в вентиляционный канал.

Размеры вентиляционного прохода определяются строго индивидуально и зависят от индивидуальных особенностей дома, количества комнат, материала, из которого сделана кровля и т. Д.Сечение труб для организации вытяжки бывает как круглым, так и прямоугольным или квадратным.

Вентиляция в частном доме своими руками схема

Простейшие механизмы прохождения вентиляции состоят из стальной трубы, которая устанавливается в вентиляционное отверстие и фиксируется железобетонной или металлической манжетой. При этом у кровельного прицепа есть клапан для закрытия отверстия и кольцо, внутри которого собирается конденсат.

Снизу патрубок соединяется с воздуховодом выходного типа, сверху на узле устанавливается дефлектор или простой защитный зонтик.В некоторых случаях для утепления труб используется минеральная вата, в этом случае необходимо обеспечить качественную гидроизоляцию, так как этот материал отличается неустойчивостью перед влагой.

Предыдущая версия улучшения вентиляции устарела. Современные наборы для устройства вентиляционных проходов отличаются универсальностью применения, эстетичностью внешнего вида и простотой монтажа. Среди преимуществ установки вентиляционных проемов от производителя выделяем:

для изготовления трубы используются два варианта материалов — внутри оцинкованная сталь, а снаружи легкий полипропилен;
для крепления выводных элементов используется надежный кондуктор, в точности повторяющий форму трубы;

значение высоты трубы определяется индивидуально, в зависимости от оптимальной длины вентиляционного канала;
во избежание появления ледяных пробок на трубе выполняется теплоизоляционный материал;
в некоторых случаях на трубе устанавливается электровентилятор;
наличие заглушки предотвращает попадание мусора и влаги в вентиляционные трубы.

Некоторые производители не включают комплект проходных элементов, их нужно приобретать отдельно. Учтите, что проходная часть должна совпадать с предварительно оборудованным под ней отверстием.

Используя проходные элементы, можно быстро установить вентиляционную трубу. Эти работы проводятся как на уровне кровли, так и на готовой кровле. Эти элементы своими руками обеспечивают качественную герметизацию и стабильную вентиляцию частного дома. При этом готовые комплекты ускоряют монтажные работы как минимум вдвое.

Организация вентиляции в доме своими руками

Помимо основной вентиляционной трубы на крыше устанавливается дополнительный аэратор. Его главная особенность — не допустить образования конденсата под кровлей в зимнее время года. Этот элемент вентиляции отличается простотой в эксплуатации. Через него движется воздух в естественном направлении. Через специальное отверстие воздух подается в карниз, а аэратор обеспечивает его выход. Специальная крышка обеспечивает защиту аэратора от снега или дождя.

Особое внимание в процессе организации вентиляции в частном доме своими руками необходимо перенести место крепления вентиляционной трубы на крыше. Трубу рекомендуется оборудовать прямо над стояком, так работа вентиляции будет максимально эффективной. Если изгибы в системе все же будут присутствовать, то для их обустройства используют их гофры. На крышах скатного типа рекомендуется устанавливать вентиляционный канал рядом с коньком.Такой способ крепления трубы позволяет установить большинство труб под крышей, а ее короткая часть легко противостоит ветру.

Кроме того, особое внимание используйте вентиляционные шахты, расположенные над крышей. Если они расположены низко по отношению к кровле, это приводит к снижению тяги. Минимальное значение трубы по отношению к кровле — полметра. Для плоской кровли это значение увеличивается в три раза.

Правильно установленная вентиляционная труба должна иметь оптимальное соотношение ветровой нагрузки.В противном случае ветровая сторона заблокирует работу вентиляции.

Ручная вентиляция Схема монтажа воздуховода

Предлагаем ознакомиться с инструкцией по устройству вентиляционного канала на кровле, обрезанной металлочерепицей. Эта технология используется и для других вариантов кровли, правда, с некоторыми корректировками.

Инструкция по настройке вентиляции:

1. Определитесь с местом установки вентиляционного отверстия. Для этого рекомендуется заранее сделать чертеж системы вентиляции.

2. На верхней части крыши сделайте чертеж по шаблону, который входит в инструкцию к комплекту. Если шаблона нет, то диаметр чертежа должен точно совпадать с диаметром проходящей через него трубы.

3. Вырезание отверстий производится стамеской или ножницами по металлу. То же самое делают и в нижних частях кровельного пирога в виде тепло- и гидроизоляционных материалов.

4. По отношению к шаблону нужно просверлить отверстия для крепления шурупов.Удалите с поверхности металлочерепицы воду и загрязнения с поверхности, обезжирьте ту часть кровли, которая находится возле крепления трубы.

5. На дно уплотнительной прокладки нанесен герметик. Прокладка ставится на место установки. На прокладке фиксируется прохождение системы вентиляции, для закрепления используйте саморезы. Чаще всего они в комплектации с основным набором.

6. Труба находится внутри проходного элемента, труба устанавливается, в обязательном порядке проверяется ее вертикальность с помощью уровня.Следите за герметичностью монтажа проходящего элемента как на чердаке, так и на крыше.

Проходная трубка должна так плотно прилегать к кладке, чтобы из нее выдавливался герметик. Для защиты трубы от атмосферных осадков и мусора на ней устанавливается специальный защитный кожух.

Технология Монтаж вентиляции в погребе своими руками

Наличие в погребе правильно организованной вентиляции обеспечивает комфортные условия для хранения в нем различных продуктов.Есть готовые наборы для организации системы вентиляции. Однако гораздо дешевле построить вентиляцию своими руками.

Для того, чтобы оборудовать в подвале простейшую вытяжку, потребуется наличие двух труб. Один из них будет выполнять функцию вытяжки, а второй — элементом притока свежего воздуха. Таким образом можно организовать оптимальный естественный воздухообмен.

Выделяют два варианта организации вентиляции — принудительную и естественную.Второй способ дешевле, но менее эффективен. К принудительной вентиляции На трубах монтируют дополнительные вентиляторы и вытяжку, улучшающие циркуляцию воздуха.

Для обеспечения качественной циркуляции необходимо правильно рассчитать сечение труб и определиться с местом установки. Труба вытяжного типа располагается внизу помещения, рядом с изделиями. Трубка приточного типа устанавливается ближе к потолку погреба. При этом выводятся обе трубы.Выхлопная труба нуждается в обязательной теплоизоляции.

Для повышения эффективности выхлопа применяют дефлекторы разного типа. Эти устройства не только защищают устройство от атмосферных осадков, но и улучшают его тягу. Подающая трубка снабжена решеткой, защищающей ее от грызунов и насекомых. В качестве труб для организации вентиляции используются полиэтиленовые или асбестоцементные породы. Первый вариант отличается долгим сроком службы, легко переносит перепады температуры и влаги, быстро устанавливается и имеет небольшой вес.Асбестовые трубы используются реже из-за их жесткости, продолжительности монтажа и нестабильности перед атмосферными осадками.

Для улучшения вентиляции в подвале, особенно актуально для больших помещений. На трубы устанавливаются трубы и вентиляторы. Канальные версии вентиляторов устанавливаются непосредственно в трубу. Осевые вентиляторы Устанавливаются на конечную часть трубы. Выбор того или иного варианта должен быть обоснован эксплуатационными характеристиками, мощностью и производительностью устройств.

Чтобы добиться визуального расширения площади квартиры, дизайнеры используют популярный ресепшн, создав дополнительный проход. Сделать такой проем в стене самостоятельно может каждый человек, знакомый с техническими правилами и навыками строительства.

Почему и как дверной проем?

В некоторых квартирах для создания свободного пространства производится перепланировка, в которую входят:

раздаточные двери;
расширение окна;
увеличить арочный проход.

Как сделать дверной проем, чтобы не было катастрофических последствий? Этот вопрос беспокоит владельцев собственных квартир. Ответ тот же. Необходимо знать технологию строительства и иметь опыт строительства.

Если взять пропуск, не соблюдая нормативные требования, можно разрушить и стену, и дом.

Укрепление прохода в несущей стене

На что обратить внимание

Стоимость создания прохода зависит от художника.Если проделать эту работу самостоятельно, можно серьезно сэкономить, но за неправильные действия мне придется отвечать самому. Вы должны подумать о своем выборе, чтобы не пожалеть об этом.

Перед началом работы собрать полную информацию. Посмотрите, как делается проем в стене. При этом необходимо учитывать несколько факторов:

материал стен;
ширина проема;
этажей здания;
трещины;
отводы;
выбоин.

Необходимо знать, как расположены перекрытия и какого типа они бывают. Такая информация нужна для расчета усиления проезда, если для этого пришлось разбирать несущую стену. Сделанный проем должен иметь надежные перемычки, чтобы постройки не произошло. Подходящий для этого материал — стальной швеллер.

Демонтаж стены под дверным проемом

Если стена кирпичная

Как сделать проем в кирпичной стене, чтобы избежать катастрофических последствий? По технологии необходимо сначала удалить из кладки пару кирпичей.Перед тем как приступить к разборке большого участка, сначала устанавливается перемычка, которая будет удерживать стену. Толщина такой армирующей конструкции 12 см.

Если нужно вырезать отверстие над проходом для установки перемычки, над потолком будущего проема делают глубину, равную ширине угла. Длина прочности — большая ширина проема. За основу расчета берется длина одного кирпича.

Для надежного крепления вставляемые уголки должны быть хорошо закреплены.Углы и стена выполняются из щелей, куда вставляются крепежные болты для напыления угла.

Усиление открытости в кирпичной стене

Как работать с бетонной стеной?

При снятии кирпича углы друг друга крепятся стальными полосами, приваренными к полкам. После этого крепеж снимается. Укрепление вертикали производится швеллерами, приваренными к перемычке, которые образуют единую конструкцию.

Перенести дверной проем в кирпичную стену можно, выполнив описанную выше технологию.Необходимо заранее придерживаться последовательности операций и установить перемычки-усилители.

Такая работа требует много времени. Сделать все быстро не получится. В отличие от кирпичной стены здесь проход двери срезается, без установки перемычек. Бетонная панель выполнена монолитной, поэтому не требует дополнительной опоры.

Когда проход разобран, усилить. По толщине проема выбирается швеллер, служащий обрамлением верхней перекладины.Он поддержит вертикальные стенки проема.

Резка бетона

Работа с железобетонной стеной

Бетонные стены производят перевозчики. Поэтому, как сделать проем в такой железобетонной стене, чтобы не разрушить постройку, указано в нормативных документах. Важно произвести правильный расчет арматурного каркаса. Такую работу лучше не делать, чтобы избежать неприятных последствий.

Подобные изменения в поддерживающей конструкции требуют специального разрешения.Необходимо предоставить рабочий план и чертежи будущей перепланировки помещения. В документах учтены даже малейшие нюансы. Только в этом случае можно рассчитывать на одобрение работы архитектурной организации. После получения разрешения можно приступать к работе.

Сначала идет разметка будущего прохождения. Причем делать это нужно с двух сторон от стены. Чтобы линии совпадали, в углах стен просверливаются пазы, и, выталкивая их, проводят линии разметки.Затем просверливаются отверстия по периметру проема, с шагом 30 мм.

Для обработки бетонных стен желательно иметь алмазные пилы. Они легко справляются с бетонной поверхностью. Без них такая работа потребует много времени и станет трудоемкой.

В перфорированной стене производится отвод. Для этого используйте нарезчик по металлу. Можно установить уголки, которые приварены друг к другу.

Арматура Weller

Установка дверного проема на новое место

Проем легче перенести, если это межкомнатная стена.Она не является переноской, поэтому, как перенести дверной проем, знает каждый хозяин квартиры. Можно обойтись без сложных расчетов и разборки, не опасаясь, что целостность постройки будет нарушена.

Перекрытие производится из самого разного материала:

кирпич;
гипсокартон;
бетон.

Сделать проход в такой стене просто. Можно отрезать, а можно выбить.

Перед началом работы производится разметка.На стене нарисованы очертания внешнего вида. При этом необходимо учитывать габариты дверной коробки. Поэтому по контуру должно быть несколько сантиметров запаса. В дальнейшем поможет легко установить дверь.

Чтобы вырезать проем, вам понадобится болгарка и алмазный диск. Только не пытайтесь сразу перекрыть весь световой день. Разделите сюжет на несколько фрагментов, разбейте каждый по очереди.

Можно выбить проем и тяжелой кувалдой.Но перед началом работы сделайте перфорацию стены с шагом 5 см. Стена сломается только по краям.

Сдвиг дверного проема

В случае невысокой прочности материала проем обязательно усиливают перемычкой. Если этого не сделать, он может разрушиться. Материал перемычки может быть:

деревянный брус;
уголок металлический;
канал.

Для начала необходимо сделать зазор, в который нужно вставить перемычку и закрепить. Она не разрушит стену.

Старый проем кладут кирпич. Иногда в этом ненужном проходе делают каркас и обшивают гипсокартоном. Свободное пространство заполняется минеральной ватой. Получается отличный уровень звукоизоляции.

Помните, что проход в несущей стене нельзя делать без соответствующего разрешения. Для выполнения такой работы лучше пригласить профессионалов. Сделают необходимые расчеты и сделают работу быстро и качественно.

О том, как проделываются проемы в несущих стенах, вы можете узнать из представленного видео.

В контакте с

Комментарии

Комментариев пока нет, к сожалению, нет, но вы можете оставить свой …

Новые статьи

Новые комментарии

Сергей

Оценка

Сергей

Оценка

Алексей

Оценка

Катерина

Оценка

Сергей

Оценка

Последние обзоры

Adminadmin.

Распределение дыма — ответственная работа, которой обычно доверяют опытные специалисты. Безопасность домашнего дома уже зависит от качества его выполнения, а также от характеристик производительности печи.Многие владельцы решили выполнить эту работу самостоятельно. Вполне возможно. Но для этого вам потребуется ознакомиться с основными правилами устройства такой системы. Существует ряд нюансов проведения, как сделать отвод дымохода через крышу, подробно будет рассмотрен ниже.

Почему важно правильно вынуть дымоход?

Узел прохода дымохода через крышу Многие решаются обустроить сами. Это приводит к разным негативным последствиям.Если хозяева дома не знают тонкостей этого процесса, они могут обратиться к специалистам в данной области. Их работа требует дополнительных затрат. Однако опытные строители подойдут. Желая сэкономить, необходимо изучить все нюансы этого процесса.

При неправильном выводе дымохода через крышу влага попадает в очаги поражения. В итоге все материалы, из которых сделана крыша. В несущих конструкциях могут появляться грибы и плесень. Они разрушают перекрытия и изоляционные материалы.Микроклимат в доме может быть нездоровым. Чтобы продлить срок службы кровли, нужно создавать герметичные стыки.

Деревянные элементы конструкции необходимо обработать антисептиками и антипиренами. В некоторых случаях дымоход может упираться в ползун конька. Потребуется углубление. С двух сторон брус устанавливается на стойку.

Для создания вздутия через крышу своими руками нужно смонтировать на крышу металлический фартук. Он должен одним из краев входить в поверхность дымохода на уровень 30 см, который выступает над уровнем кровли.Вторую кромку заводят под кровельный материал в том месте, где был сделан пропил. Такой вариант подходит для тех труб, которые будут отводить от конька на определенное расстояние.

Если дымоход идет близко к верхней перекладине, то металлический фартук нужно заводить под элементом лыжи. На самой трубе стальной лист нужно заводить в ход. Она сделана заранее. Он закреплен с помощью планок. Также вся система тщательно герметизируется специальными изоляционными составами.

Если ширина дымохода со стороны, расположенной параллельно коньковому брусу, больше 80 см, необходимо будет сделать заслонку. Такая ситуация возникает, когда трубы от топки, камина, вентиляции объединяются в одну трубу. Для защиты стыка трубы с кровлей необходимо сделать козырек. Он будет отводить воду и снег в стороны. Лучше доверить эту работу профессионалам, так как в этом случае мастер должен иметь значительный опыт.

Готовый переходной блок

Поток дымохода через крышу в бане или другом сооружении можно заглушить с помощью специального переходника. Применяется, если дымоход имеет круглую форму и сделан из керамики или металла. Готовых узлов для создания дымохода в продаже огромное количество. Формы аналогичных товаров могут быть разными. Вы можете встретить узлы овальной, круглой, квадратной или прямоугольной конфигурации.

Выбор варианта конструкции зависит от материала, из которого выполнено кровельное покрытие и стропильная система, а также диаметра дымохода, угла наклона ряда.Также выбор готового узла влияет на высоту чердачного помещения. Учитывайте перекрытия материалов в доме.

Производители выпускают конструкции прохода, состоящие из 2 частей. Это металлические кольца и отбортовка. Если такие изделия выплавляют из черных металлов, толщина стенки должна быть от 1 до 3 мм. Кольца состоят из 2 контуров. Каждый из них имеет изоляцию из базальтового материала. Это исключает вероятность возгорания при наличии нагретой трубки.

Металл, из которого изготовлен переходник, покрыт защитной эмалью.Это предотвращает развитие коррозии. Эмаль выдерживает воздействие высоких температур (до + 600ºС). Иногда проходка выполняется из нержавеющей стали. Стоимость такой продукции будет на порядок выше.

Узел прохода дымохода через мягкую кровлю или другие материалы может быть универсальным. Изготовлен из алюминия. Фланец имеет гофру в виде конуса из силикона. Есть несколько типоразмеров подобных изделий. Это позволяет подобрать готовый переходник для трубы подходящего размера.Верх гофры можно отрезать, чтобы труба могла пройти через ее отверстие. При этом фланец обрабатывается герметиком. Крепится к крыше самозатяжными анкерами. Обычно они поставляются в комплекте.

Если крыша сделана из тисненых материалов, не допускающих фиксации с помощью собственных образцов, необходимо закрепить систему на обрешетке. Для этого применяют длинные дюбеля. Это, например, может потребоваться, если ролики изготовлены из железобетона. Следует отметить, что тип кровельного материала в большой степени влияет на порядок устройства выхода дымохода.

Многослойный дымоход

От того, как материал покрыт кровлей, зависят характеристики прохода трубы рекуперации. Чаще всего хозяева дома выбирают для отделки прутьев ондулин, металлочерепицу, профнастил и т. Д. Также часто возникает необходимость сделать проход дымохода через мягкую кровлю.

Сэндвич-дымоходы сегодня завоевали особую популярность. Они отличаются простотой установки, качественным дизайном, прочностью и безопасностью при эксплуатации.Внешний корпус такой трубы выполнен из металлического листа. Имеет красивый блеск. Такие трубы практически всегда имеют круглую форму. Поэтому для прохождения кровли сэндвич-дымохода чаще всего выбирают готовые проходные элементы. Они бывают двух типов. Чаще всего приобретают эластичные переходные конструкции. Если хозяевам не нравится, как сочетается блестящая трубка с подобным дизайном, они могут предпочесть металлический переходной узел.

Эластичные переходники изготовлены из эластичного полимера, устойчивого к повышенным температурам.Фланец (нижний элемент) конструкции выполнен из гибкого материала. Поэтому его можно легко установить как на гладкую кровлю, так и на покрытую металлочерепицей поверхность с высокими волнами. Проход через крышу сэндвич-дымохода выполнить правильно, с такой конструкцией он будет максимально простым. Фиксация флабанда производится самозатяжкой или специальными шпильками.

Достоинством эластичных переходников для многослойных дымоходов и других разновидностей труб является их невысокая стоимость. В этом случае установка затруднений не вызывает.Ошибиться в этом случае будет намного сложнее. В комплект входит подробная инструкция по установке.

Стыки стыков при установке промазываются специальным термостойким герметиком. Обрабатывают место выхода трубы, а также стык фланца с кровлей. Когда герметик встанет, нужно будет прикрутить переходник болтами. Для этого нужно просверлить отверстия в нижнем кольце фланца.

Мягкая кровля

Создание прохода дымохода через крышу из гибкой черепицы выполняется по специальной методике.Для начала нужно просверлить в крыше достаточное отверстие. Через него будет отображаться труба. Часто на крыше нет мощных балок для крепления системы. В этом случае вам необходимо приобрести проездной. Он состоит из двух частей. Это снижает нагрузку на перекрытие.

Две сборные части прикрепляются с помощью самопроизвольных образцов сначала с внутренней стороны крыши. Снаружи необходимо обклеить обычным силиконом специальный резиновый материал для создания уплотнения.

Далее нужно смонтировать негорючий утеплитель.Для этого приобретите минеральную вату в рулонах. Базальтом или стекловолокном заполните пространство между сборной конструкцией и дымовой трубой. Во время установки нужно следить за тем, чтобы минеральная вата закрывала резиновую прокладку.

В комплекте с проходом из сборного железобетона идет спил кровли. Его фиксация происходит при помощи саморезов. Такой вариант идеален при создании прохода через крышу дымохода из сэндвич-трубы. Резка кровли позволяет защитить систему от проникновения воды.Разновидностей таких конструкций много. Они различаются способом исполнения, материалом и углом наклона.

Как правило, уклон таких сооружений составляет от 15 до 55º. Выбор зависит от угла наклона кровли. Если материалом его отделки являются мягкокатаные разновидности материалов, могут применяться фрезы по металлу. Также вполне подходит в этом способе монтажа конструкции, имеющие самоклеящиеся ланто для качественного примыкания системы к кровле.

Плитка и ондулин

Отвод дымохода через крышу можно производить самостоятельно и если покрытие выполнено из черепицы. В этом случае дымоход в большинстве случаев облицован кирпичом. В этом случае необходимо будет выполнить работу с особой тщательностью. В этом случае для отделки трубы дымохода может применяться гофрированный, а также самоклеящийся листовой свинец или алюминий.

Перечисленные материалы продаются в рулонах. С одной стороны, они покрыты специальным клеевым составом.Обратная сторона такого листа покрыта фольгой из перечисленных металлов. Такая конструкция позволяет защитить дымоход от механических повреждений, а также не допустить протечки воды после дождя или снегопада внутри дома.

Еще один популярный вариант при отделке кровли — ондулин. В нем много положительных качеств. Иногда его называют еврошиперальным. Не содержит асбеста. Поэтому он причислен к категории экологически чистых материалов. Однако его недостаток — недостаточная термостойкость.Температурный предел этого материала может быть 110 ° C. Следовательно, он очень ответственен за создание прохода через крышу. Сделать это довольно сложно. Однако при наличии определенных знаний с этой задачей сможет справиться даже начинающий мастер.

Также стоит сказать, что Онтулин не только не выдерживает высоких температур, но и может воспламеняться. Поэтому в целях собственной безопасности нужно знать, как с аналогичной отделкой сделать в крыше проход.Проем в крыше необходимо будет вырезать намного шире диаметра трубы. Из-за этого увеличивается вероятность утечки.

Чтобы предотвратить негативные последствия, сделайте через крышу металлический или силиконовый проход для дымохода. Обязательно смонтируйте кровельную рубку. Также в конструкции обязательно присутствует металлический фартук. Угол пропила выбирается в соответствии с положением кровельного стержня. Концы пропила при установке подводят к соседним листам ондулина.

Профессор

При желании из профнастила создать выступ дымохода через крышу, чаще всего владельцы дома приобретают сэндвич-трубу. Это самый надежный и простой в установке вариант. Профессор в сочетании с таким дизайном идеально подходит. Для установки дымохода сделайте разметку на кровле.

Далее при помощи болгарки нужно будет вырезать отверстие. Вам нужно отступить на несколько сантиметров вглубь намеченного контура. Отверстие в этом случае немного уменьшится.Это обстоятельство обязательно учитывается при расчете конструкции. При этом нужно быть очень осторожным. В материале не должно фигурировать Ззбинин.

Когда отверстие будет создано, вам нужно сделать небольшие прорези в углах отверстия. Благодаря такому действию материал внешней стороны конька может подниматься вверх. Далее, создавая перетекание дымохода через крышу из профнастила, необходимо будет прорезать отверстия в нахлестах. Отверстие должно быть похоже на то, что было раньше.

После этого можно будет смонтировать металлический ящик. Он дополнительно защищает крышу от перегрева. Через эту коробку проходит трубка-сэндвич. Далее в пространство между дымоходом и кровельным материалом вставляется слой минеральной ваты. Также можно залить клэрзит. После этого на трубу надевается силиконовый уплотнитель. Его необходимо аккуратно приклеить к профнастилу.

Перечисленные манипуляции позволяют создать герметичный узел. Вода через него не просочится в дом.

Металлочерепица.

Отвод дымохода через крышу из металлочерепицы создается с помощью стандартной наружной резки. Трубу в этом случае часто делают из кирпича. Сначала над коньком крыши нужно оборудовать внутренний фартук. Его необходимо монтировать до того, как крыша будет покрыта металлочерепицей. Внутренний фартук нужно будет погладить. Этот элемент конструкции выполнен из оцинкованной стали. Лист может иметь покрытие или обходиться без него.

Чтобы дымоход проходил через крышу из металлочерепицы, необходимо приложить стальной профиль к стене трубы.Он отмечает верхний край фартука. Шлифовальный станок Ограбление на линии разметки сделано. Его промывают водой для удаления строительной пыли.

Установка внутреннего фартука начинается с его нижней части. В нужных местах стальной профиль разрезается. Этот предмет необходимо установить на предназначенное для этого место. Далее идет его обрезка. На подготовленное место устанавливается фартук. Он плотно прижимается к основанию. Верхняя часть при этом должна точно совпадать с более ранней обувью.

Далее система фиксируется самозатяжкой. Их вкручивают через низ с внутренней стороны фартука. Они должны проходить сквозь деревянные элементы конструкции крыши. Таким же образом собирают боковую и верхнюю части фартука. Они должны быть минимум 15 см.

Фартук уплотнительный

Создав поток дымохода через крышу, покрытую металлочерепицей, необходимо заделать внутренний фартук. Для этого вставленная в ход кромка обрабатывается термостойким герметиком.

Под нижним краем фартука начинается завязка. Это плоский лист, предназначенный для слива воды. Его отправляют в Ундов или на сам карниз. Вам нужно сделать бортик по краю галстука. Сделать это можно при помощи плоскогубцев.

Когда установлен внутренний фартук, можно установить внешний защитный экран. Устанавливается по тому же принципу, что и внутренний фартук. Только верхний край не сможет спать в штрихе. Он должен герметизировать стык. Для этого применяется специальный состав, который не боится сильного нагрева.

Рассмотрев особенности пробуждающего прохода дымохода через крышу, вы можете своими руками создать качественную систему. Через него не будет отбираться вода после снега или дождя. Дымоход будет правильно выполнять возложенные на него задачи, не будет быстро покрываться копотью внутри. Работа печного отопления будет безопасной и эффективной.

В зданиях С. дымоходное отопление, например, частный дом, баня и др., Требуется конструкция дымовой трубы и организация ее вывода наружу.Прокладывая трубы через крышу, необходимо соблюдать определенные нормы для обеспечения безопасности и сохранения защитных свойств кровли.

Floor Shot Pass

Дымоход предназначен для вывода продуктов сгорания топлива (уголь, газ, дрова, торф) и топочной тяги. Способ вывода трубы через крышу определяется на этапе проектирования. Главное условие при этом — обеспечение пожарной безопасности кровли, особенно на стыке с трубой, а также защита стыка от атмосферной влаги и скопления конденсата.Высота трубы назначается нормами СНИП и зависит от расстояния, на котором она находится от конька кровли:

при удалении от центра трубы не более 1500 мм высота труба над коньком должна быть не менее 500 мм; №
при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
Если расстояние превышает 3000 мм, высота дымохода должна быть не ниже линии, отводимой от конька под углом 10 °.

Высота трубы дымохода определяется нормами СНиП и зависит от расстояния до конька крыши

Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

Проход дымохода

Этот элемент может располагаться в разных местах крыши. Одним из предпочтительных вариантов считается прохождение дымовой трубы прямо через лошадь. Этот метод отличается самым простым монтажом и позволяет избежать скопления снега на стенке трубы.Недостатком такого расположения является снижение прочности стропильной системы, при которой балка лыжи отсутствует или срезана и закреплена двумя опорами по сторонам выхода трубы, что не всегда возможно реализовать.

Вывод дымохода через коня отличается простой установкой, но может мешать прочность стропильной системы.

Чаще всего труба располагается рядом с коньком. Таким образом, дымоход меньше всего подвержен действию холода и, как следствие, скоплению конденсата внутри.Недостатком такого расположения будет то, что чем ближе к коньку будет труба, тем высота должна быть больше, а значит, строительство потребует дополнительных средств.

Вывод дымохода на небольшое расстояние от конька — самый распространенный и удобный вариант.

Не рекомендуется проводить дымоход через Ундову, так как в этих местах может скапливаться снег, что приведет к нарушению гидроизоляции и протечкам. К тому же на стыке коньков сложно организовать короб дымохода.Необязательно размещать дымоход и внизу конька — он может быть поврежден снегом с крыши.

Материал, из которого изготовлена труба, также влияет на организацию системы ее вывода. Обычно трубы изготовлены из металла, асбестоцемента или огнеупорного кирпича, а иногда и керамики. Способы их гидроизоляции будут разными. Кроме того, каждый вид топлива имеет определенную температуру горения, и это тоже нужно учитывать при строительстве дымохода.

В зависимости от формы дымохода выходное отверстие может быть квадратным, круглым, овальным или прямоугольным. Для защиты корневого покрытия от воздействия повышенных температур и защиты от огня вокруг дымохода устраивают короб. Происходит это следующим образом:

Слева и слева от трубы устанавливаются дополнительные стропила.
Снизу и сверху горизонтальные балки укладываются на одинаковом расстоянии и одинаковом сечении. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140-250 мм.
Внутри коробка заполнена негорючим изоляционным материалом, например, камнем или базальтовой ватой. В связи с этим не рекомендуется использовать стекловолокно из-за его легковоспламеняемости.

Пространство ящика не должно заполняться стекловолокном — он может воспламениться под действием высоких температур

Необходимо учитывать, что конструкция ящика может нарушить вентиляцию подземного пространства, поэтому можно установить дополнительные системы вентиляции.

Видео: ОСОБЕННОСТИ МОНТАЖА FIR TUB PASS

Особенности вывода дымохода через разные типы кровли

Обустраивая проход дымохода, необходимо обратить внимание на защиту от атмосферных осадков, которые будут промыть вдоль трубы и крыши. Для увлажнения соединения трубы и кровли вокруг дымохода устраивают защитный фартук. Эта технология похожа на кровли с другим покрытием.

Металлочерепица

Металлочерепица — популярный кровельный материал, который представляет собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Квадратная или прямоугольная труба

Если труба сделана из кирпича и имеет квадратное или прямоугольное поперечное сечение, можно использовать материалы, входящие в состав покрытия, в металлической кровле. Так как дымоходы из кирпича могут иметь нестандартные размеры, перед выводом снимается часть листов покрытия или вырезается отверстие большей площади.

Для гидроизоляции стыка используются специальные эластичные ленты с нанесенным на одну из сторон клеевым слоем. Один край ленты приклеивается к основанию трубы, другой — на кровельную косметику.Сверху край фиксируется металлической планкой, которую крепят термостойкими дюбелями к стенке трубы. Все стыки заделаны герметиком.

Для уменьшения вероятности выталкивания воды по стене дымохода, можно сделать под доску — обводку

Фартук под квадратную или прямоугольную трубу можно сделать своими руками. Он изготовлен из гладкого металлического листа того же цвета, что и основное покрытие. Верхний край фартука заправляется под расположенный сверху ряд металлочерепицы, чтобы вода, текущая сверху, не попадала под него.Если труба расположена близко к коньку, край фартука можно подводить под лошадь или перебрасывать на другую сторону. Для защиты проходного отверстия от атмосферных осадков под фартуком устанавливается стяжка.

Отвод дымохода лучше организовать до прокладки металлического крана.

Токопроводящая труба

При дымоходе круглого сечения или многослойных трубах кровельные проходы чаще всего используются через металлические войска, соединенные с заглушкой, через которую проводится труба.В покрытии вырезается аккуратное круглое отверстие. В размер дымохода на трубу надевается универсальный стеклопакет или мастер-смыв, стыки заделываются.

Для герметизации стыка круглой трубы и кровли используют специальные проходки

Видео: Герметизация прохода кирпичной трубы через металлическую покрышку кровли

Кровля из профнастила

Профнастил — один из самых распространенных кровельных материалов. Но и в нем может возникнуть, если неправильно оборудовать выход дымохода.Дымоход с такой формой покрытия лучше располагать вертикально. Отверстие в крыше прорезает болгаркой, при этом необходимо следить за тем, чтобы режущая кромка профнастила была без заусенцев.

Трубопровод прямоугольный

Если нужно организовать проход для трубы прямоугольного или квадратного сечения, фартук можно сделать из оцинкованного листа.

Из металла вырезают четыре листа, которые кладут спереди, сзади и по бокам трубы.
Оцинкованный стальной лист укладывается от нижнего края дымохода до карниза.Этот элемент называется стяжкой и впоследствии закрывается рубероидом.
Доски плотно прикреплены к трубе, нижняя их часть прикреплена к обречению, а верхняя начинает выходить в дымоход.
В стенке трубы делаются колки, в которые вставляется край барабана. Вначале устанавливается нижняя планка, затем и боковая, и верхняя. Листы сгибаются один к другому.
Перед укладкой профиля место дымовой трубы следует гидроизолировать.Можно использовать обычную гидроизоляционную пленку, которую разрезают по «конверту» и наклеивают на трубу, но лучше всего применить самоизоляционную гидроизоляционную ленту.

Смещение верхней планки к герметику для поплавков труб

Выход круглой трубы

При выводе трубы круглого сечения через покрытие гофрированного пола используется рулонная битумная гидроизоляция или фольгированная битумная лента. На дымоход надевается кровельный проход, который проходит над формирователем и покрывается термостойким герметиком.Если проход из резины, он может расплавиться от нагрева трубы, поэтому необходимо закрепить хомут термостойкой прокладкой.

Если использовать кровельный переход из термостойкой резины, можно избежать ее плавления.

Видео: Проведение трубы через крышу из профнастила

Кровля от Ондулина

Ондулин еще называют «эректификатором». Особенность такого покрытия в том, что оно горючее, не имеет большой прочности.Поэтому для прохода дымоходной трубы возьмется отверстие в кровле большого размера и заполнится огнестойким материалом, что предотвратит попадание влаги.

Для поливки стыка дымохода и кровли установите металлическую кровлю с фартуком, края которого подводятся под листы Ондулина или используйте эластичную ленту «Ондофлеш». Такое покрытие требует дополнительного вентиляционного устройства.

В кровле Ондулина потребуется проделать отверстие для вывода трубы большего диаметра и заполнить ее огнестойким материалом

Видео: Закатка дымохода на крыше Ондулина

Как вывести трубу насквозь мягкая кровля

Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом остается зазор 13-25 мм.Гидроизоляция трубы проводится так же, как и с другими покрытиями, только вместо эластичной ленты используют электрический ковролин или покрытие самого покрытия — битумную плитку или только.

При гидроизоляции стыка и мягкой кровли Вместо эластичной ленты можно использовать покрытие

Этапы работ по выводу дымохода через крышу

Для вывода дымовой трубы Через готовую крышу необходимо выполнить следующие действия:

Подбирает место прохода в корне между стропилами и поперечной балкой.
Коробка смонтирована: стропила из БРУСЭВ, опоры параллельные, балки. Сечение брусьев для коробки принимается равным сечению брусков стропила. Ширина сторон коробки будет на 0,5 м больше диаметра трубы.
В коньке крыши проделано отверстие. Для этого в четырех углах коробки изнутри, в местах соединения стропила и балки просверливаются сквозные отверстия. После этого по внутреннему периметру ящика и по диагонали нарезаются слои кровельного пирога.
После установки фланца молотку можно придать необходимую форму

Видео: Копатель для дымохода своими руками

Вывод дымоходной трубы через крышу — дело ответственное, в котором необходимо соблюдать соблюдение технологии монтажа, чтобы исключить опасность протечек и разрушения дымохода. труба не возникает. Работа по снятию трубы включает множество нюансов с учетом кровли, материала и формы трубы, способов гидроизоляции.Поэтому следует заранее изучить все этапы работы и проконсультироваться со специалистом.

Сегодня мы попробуем разобраться, насколько правильно выполняется один из самых сложных примыкающих узлов — прохождение технологических трубопроводов дымохода и вентиляции через крышу. Неудивительно, что для этого было испробовано множество способов, лучшими из которых мы поделимся с вами.

Спиральные системы и конфигурации дымоходов

Отвод дымохода через крышу может выполняться практически при любых уклонах конька, за исключением пирамидальных и складчатых крыш с углом более 70 °.На ограничения накладываются по большей части распространенные формы и размеры специальных приспособлений для изоляции — кровельная прорезка дымохода.

Выход трубы на крышу должен располагаться на плоском лесополосе, на расстоянии от ребер и концов не менее 1 метра. Во-первых, только так можно правильно смонтировать фартук и вагонку, а во-вторых, не потребуется серьезных вмешательств в стропильную систему.

Если Вентканал можно проводить через крышу с минимальным слоем обшивки, а то и без него без него, дымоходы нуждаются в дополнительной теплоизоляции от кровельного пирога.Мы коснемся этого вопроса позже, пока вам нужно будет сделать выбор между колодцем круглого и прямоугольного сечения. Быстро и качественно через крышу можно провести хорошо пробитый колодец, он имеет наиболее подходящую геометрию. В одном колодце можно сгруппировать и вентиляционные трубы, и дымоходный канал.

Круглый проход тоже возможен, но для дымохода в этом случае потребуется пустышка, диаметром на 350-400 мм больше копчения. Прикрутить крышу в пирог возникают сложности, к тому же не у каждой кровельной резки имеется достаточно широкая манжета.

Размещение места: что нужно знать

Оптимально, если строить стропильную систему с уже смонтированными колодцами и трубопроводами, но последовательность работ может быть вынуждена изменить.

Если швеллеры уже смонтированы, остается только хорошенько усложнить каркасную систему. Ближайшие стропила нужно отбивать от вентканалов на 50-70 мм, от дымоходов — на 200-250 мм. В период нагрева Тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную тепловую сушку и его коробление.Измените настройку ступени стропил и не бойтесь располагать фермы ближе к проектному расстоянию.

Ставить дымоход лучше на 15-20 см от верха конька: так выступ дымохода над крышей будет минимальным и не возникнет затруднений с заделкой верха черенка. Решите, как это реализовать: построить колодец как можно ближе к коньку или сделать крыши неравномерными и уменьшить их прямо над дымоходом.

Разгрузка крыши

В случае поломки ответственных элементов стропильной системы, что может произойти, если ступень установки меньше толщины колодца, необходимо разгрузить крышу. В 40-50 см от верхней и нижней границы пролета необходимо поставить горизонтальные балки длиной в 5-6 пролетов. Их поддерживают вертикальные стойки так, чтобы каждая из них располагалась строго над одной из балок мансардного перекрытия.

С помощью отвеса размещаются места крепления вертикальных стоек, принимающих на себя часть нагрузки от стропила. Каждую из нарушенных стропил необходимо записать в двух местах — выше и ниже среза разреза. Если есть кирпичный колодец, на нем лучше разгрузить стропильную систему, заменив часть деревянных подкосов на угловую сталь.

Даже если проем укладывается между стропилами, их следует заполнить горизонтальными перемычками одинаковой ширины, образуя удобный карман для бронирования пояса теплоизоляции. Иногда из соображений экономии материала имеет смысл установить и вертикальные перемычки на одинаковом расстоянии от трубы или колодца.

Вырезать проем в крыше

Если возведение стропильной системы и остальные этапы монтажа выполняются с обнаруженным колодцем или трубами, проем оформляется как узлы кровли, что в большинстве случаев не вызывает затруднений.Если вам нужно вырезать проем в уже готовой крыше, вы должны соблюдать определенный порядок:

Крыша разгружена и установлены все необходимые перемычки.
Перемычки, образующие карман для теплоизоляции, устанавливаются на отводе вентиляционных труб равной толщине теплоизоляции кровли.
Стенки короба под негерметичные трубы устанавливаются с отступом 200-250 мм. Для кирпичных колодцев и утепленных сэндвич-труб обвязка выполняется аналогично вентиляции.
Профиль проходного проема по форме трубы или колодца переносится на обрешетку с помощью отвеса.
Если кровельное покрытие малоустойчиво к высоким температурам, его разрезают точно по периметру кармана.
Практически любое покрытие хорошо режется электролобзиком или сабельной пилой, если предварительно прикрутить к нему режущие фрагменты.
Углубление стенок кармана позволяет разрезать покрытие изнутри, если разрез ведется по периметру, можно перенести разметку на улицу, используя сквозные отверстия в ключевых точках.

В итоге крыша готова к установке трубы или дополнительной защиты от влаги и утечек тепла. Конкретный способ обустройства проходного канала зависит от его типа.

Вентканалы, отрезные и манжеты к ним

Вентиляционные проходы для холодного чердачного помещения можно вообще не вдохновлять, достаточно сделать аккуратный проем в утеплителе, обрешетке и крыше. Но если по трубам проходит теплый воздух из дома или с чердака, нарушение температурного баланса может привести к образованию конденсата.По этой причине вокруг трубы требуется прокладка небольшой ленты из влагостойкого материала типа ППС или ППУ. Ремень разрезается на две равные части и вкладывается в карман с обеих сторон трубы с фиксацией на монтажной пене. Ей нужно закрыть швы и щели, а затем сшить карманную фанеру, разрезав ее аналогичным образом и разместив перпендикулярно утеплителю.

С лицевой стороны кровли устанавливается кровля на трубу соответствующего диаметра и угла наклона.Большинство из них монтируется на крыше, для некоторых может потребоваться простая подрезка покрытия и герметизация.

Открытие отверстия трубы — сделать безопасным

После установки курительных трубок просвет в отверстии увеличивается в нижней части тонкой стальной решетки. Если труба круглая, то в четырех точках проема крепится лента из оцинкованной стали, образующая кожух. Этого этапа можно избежать, заполнив весь карман теплоизоляцией, но материала уйдет больше: изолятор должен быть герметичным.Для покрытия дымохода рекомендуется использовать пеностекло или камень Ват 120 кг / м 3.

Преимущество кожуха — ровное и аккуратное овальное отверстие в крыше, удобное для укладки утеплителя и плотно закрытое пропилом. Для круглых дымоходов используются пропилы из оцинкованной стали.

Прямоугольные колодцы следует добавлять снаружи с помощью сборных фартуков. Особые футляры дымоходов бывают разной формы, основная их задача — не допустить попадания косого дождя в месте перешейка горловины к колодцу.

Как сделать дымоходный проход через металлическую крышу своими руками. Проход трубы через металлическую крышу Как заделать трубу на металлической крыше

При проектировании отопления загородного дома нужно продумать способы пропуска трубы через крышу. Для нее выбирается место возле конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек» считается самым простым. Зимой на коньках не скапливается снег.Другой способ прохода — труба из рабочего кирпича или бетона, установленная на скате крыши, рядом с коньком.

Чтобы провести трубу через кровлю из металлочерепицы, сначала необходимо: сделать разметку прохода, вырезать отверстие в кровле и установить планки упора или элемент прохода (для трубы круглой формы). Рассмотрим подробнее каждый этап работы.

depositphotos

Измерения и расчеты

На крыше с коньком высота рассчитывается в зависимости от расстояния между трубой и коньком:

С интервалом 1.5 метров, высота трубы должна быть на 0,5 метра выше конька кровли.
При интервале от 1,5 до 3 метров конек и труба должны находиться на одном уровне.
Если расстояние между трубой и коньком превышает 3 метра, то длину трубы над крышей можно определить по линии, идущей под углом 10 градусов от конькового прохода к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны находиться на расстоянии 15 см от кирпичного или бетонного дымохода, если керамическое изделие выступает в роли трубы, то допустимое расстояние составляет 25 см.

Как вырезать отверстие

После того, как место расположения трубы определено, нужно разметить и подготовить отверстие в металлочерепице.

Слой покрытия вместе с тепло- и гидроизоляцией можно разрезать острым ножом или большими ножницами. Проделать отверстие в металлочерепице можно двумя способами:

Отверстие можно проделать во время установки или после установки крышки. Чтобы подготовить круглое и прямоугольное отверстие, воспользуйтесь ножницами по металлу, лобзиком или высечкой.
Чтобы подготовить отверстие круглого сечения, нужно начертить круг с несколькими пересекающимися диаметрами в центре.Затем ножницами по металлу нужно сделать надрезы, начиная от центра разметки к краям, после чего загнуть получившиеся треугольники внутрь.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через кровлю из металлочерепицы необходимо оборудовать специальный бокс, в который нужно засыпать негорючий материал, например,.

Дополнительно стенки дымохода рекомендуется делать утолщенными до 35-40 см. Если для прохода использовать кирпичную трубу, то утолщение стен снизит нагрев окружающих материалов до приемлемых 40-50 градусов.

Способы прокладки трубы через крышу, покрытую металлочерепицей

Узел прохода выбирается по форме и размеру дымохода. Наиболее популярные варианты прохождения крыши:

Квадратная или прямоугольная розетка.
Круглый выход.

Каждый тип имеет свои особенности и последовательность установки.

Как сделать прямоугольный выход для дымохода

Прямоугольная прогулка проводится в два этапа:

Установка внутреннего фартука перед укладкой покрытия.
Установка внешнего элемента после укладки крышки.

Процесс установки условно можно разделить на следующие пункты:

Определяет положение верхнего края внутренней планки прилегания. Для этого его прикладывают к стенке трубы.
По линии отметки с помощью болгарки сделать паз глубиной около 150 мм, при этом строб должен быть с небольшим наклоном вверх. Завершающим этапом является его очистка, которую рекомендуется проводить водой.
Опорная планка сначала должна быть установлена сбоку от дымохода от карниза, а затем остальные три планки устанавливаются сбоку и сверху.
Доски укладываются внахлест около 150 мм, а края залиты силиконовым герметиком … В качестве крепежа рекомендуется использовать кровельные саморезы.
Для образования «перемычки», по которой будет проходить вода от атмосферных осадков, под днище устанавливается лист металла. Обычно его устанавливают так, чтобы вода стекала прямо в канализацию.
Для снятия гидроизоляции ее приподнимают на стене дымохода на 5 см и фиксируют в этом положении специальной лентой. Это обеспечит дополнительную надежность на стыке.
Сейчас начинают обустраивать нижний фартук, который больше служит декоративным целям. Устанавливается таким же образом, только для фиксации наружных планок, стенки дымохода не нужно продевать. Фактически нижний фартук оказывается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

depositphotos

Как сделать круглый выход для дымохода

Круглый проход установить немного сложнее, поэтому проход был спроектирован так, чтобы облегчить работу. Он состоит из плоского стального основания и эластичного колпачка. Это позволяет герметично соединить все элементы прохода.

Для изготовления вводных элементов используется каучук EPDM или силикон, обладающий высокой термостойкостью. Проходные элементы из силикона рекомендуется использовать в тех местах, где есть колебания температуры от -75 ° C до + 260 ° C, элементы из EPDM выдерживают падения от -55 ° C до + 135 ° C.

Установка проходного элемента состоит из следующих пунктов:

На металлической кровле необходимо вырезать отверстие по диаметру трубы.
Смочите переходной элемент жидким мылом и наденьте его на трубу.
Уплотняющий элемент с легким давлением повторяет изгибы кровельного покрытия.
Саморезы можно использовать для крепления элемента, но перед этим под переходной элемент наносится герметик.Расстояние между винтами должно составлять 35 см.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20%, и на таком же уровне его необходимо обрезать.

Выбор герметика для дымохода

Герметик для устройства дымоходов бывает двух видов:

Термостойкий.
Термостойкость.

Термостойкие составы принято применять для утепления наружных поверхностей печей и каминов, а также для утепления стыков между кирпичными трубами и кровлей.Его также можно использовать при установке многослойных труб, но не металлических.

Многие герметики созданы на основе силикона, с добавлением оксида железа, благодаря чему такой герметик способен выдерживать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными или нейтральными.

Термостойкие составы применяют в тех случаях, когда температура постоянного нагрева колеблется в пределах 1200-1300 градусов, а кратковременного достигает 1600 градусов. Такой герметик применяют для заделки трещин в топке топки, где есть открытый огонь, и для заделки дымоходов на кровле.Для случаев с открытым огнем необходимо подбирать огнеупорные составы.

Термостойкие пасты на силикатной основе. Во время полимеризации он превращается в кремнийорганический состав с исключительной прочностью и 100% водонепроницаемостью.

Отделочные работы на кровле металлочерепицей имеют свои особенности.

Первой задачей кровельщика является обеспечение герметичности его поверхности.

Наиболее уязвимыми участками в этом случае являются стык дымохода и вентиляционного прохода.Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

Слой теплоизоляции намокнет, что повлечет за собой утечку тепла из помещения.
Влага на деревянных элементах стропильной системы, которая может вызвать их гниение.
Нарушение вентиляции подкровельного пространства.

Еще на этапе проектирования уделяется внимание тому, где будет проход дымохода через крышу. Не следует забывать, что высота дымохода зависит от его расположения.Чем ниже он по скату крыши, тем длиннее должен быть по отношению к кровельной поверхности. Лучшим вариантом расположения дымоходов считается место в районе коньковой балки. В этом случае на трубу будет выпадать меньше осадков, а небольшой выход над поверхностью кровли снизит риск разрушения внешней части.

Устройство примыкания к дымоходу металлочерепицы

Следующим шагом после протяжки трубы является герметизация стыка между трубой и плиткой.Обычно этот процесс состоит из следующих шагов:

Устройство обрешетки и металлочерепицы для прохода труб;
устройство внутреннего фартука;
установка металлочерепицы;
устройство внешнего фартука.

Необходимые инструменты:

болгарский;
пильный диск 2 мм;
молоток;

Плоскогубцы

;

Маркер

;

Металлическая линейка

Кладка байпаса дымохода, установка нижнего фартука

Применяя устройство упора, кровельщик должен решить две задачи:

Перехватите текущую воду со склона над дымоходом, направьте ее по обеим сторонам дымохода и затем выпустите на откос ниже.
Не допускать попадания воды в дом и слива воды, стекающей по стенкам трубы, на крышу.

Для этого необходимо смонтировать металлический фартук, который одновременно будет располагаться на плоскости кровли и располагаться на трубе на расстоянии 150-200 мм над поверхностью кровли. Перед началом работ трубу необходимо оштукатурить, так как после того, как будет сделан байпас, эта часть дымохода будет недоступна.

Привести гидроизоляцию к боковым краям трубы.На склоне чуть выше задней кромки (не более 0,8 м) в гидроизоляцию установите душевой желоб.
Дополнительно оснастить ящиком.
Перед установкой нижнего фартука в проходе трубы уложите на обрешетку металлочерепицу. Для этого левый и правый листы, прилегающие к дымоходу, вырезаются по его контуру, а затем разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной над дымоходом.
Затем на боковых кромках трубы проведите линии на расстоянии 150 мм от поверхности крыши.Далее соединяем их по всему контуру на трубе. Таким образом можно узнать точную высоту подъема верхнего и нижнего фартуков.
Сделайте бороздки по размеченной линии с помощью болгарки (ширина 2 мм). Шлифовать наружную поверхность дымоходов нужно кирпичом, а не кладкой.
Далее обработанную поверхность необходимо тщательно очистить от пыли, хорошо промыть водой и дать высохнуть.
Заполнить канавки бесцветным силиконовым герметиком.
Подготовьте планку абатмента и все части фартука. Затем вставьте край полосы в нанесенный герметик и закрепите саморезами.
Аналогичным образом поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.
Далее дымоход оборудуют «стяжкой». Эта деталь представляет собой лист металла, который наматывается под нижний край фартука. Загните края галстука молотком и плоскогубцами.Назначение этого элемента — не допустить попадания его в воду и направить в канализацию или ближайшую долину.

Устройство внешнего фартука на стыке с трубой

Следующим шагом является установка нижней крышки на внутренний фартук и завязка. Для обхода дымохода монтируется верхний лист металлочерепицы. При этом он должен прикрывать планку упора и входить в нижний лист покрытия, захватив первую волну в верхней части дымохода.Таким образом, монтируемый нижний фартук, минуя трубу, зажимается между двумя слоями металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металла в обход дымохода, приступают к установке внешнего фартука. Этот элемент практически не выполняет защитной функции, но считается декоративной отделкой для прохода трубы через крышу. Его установка осуществляется практически по той же технологии, что и устройство нижнего фартука.Отличие в установке будет заключаться в креплении планки упора к трубе. При этом дополнительно шлифовать кирпичную кладку не требуется. Достаточно будет закрепить его саморезами прямо на кирпич. Впоследствии его можно аккуратно заделать штукатуркой или влагостойким герметиком.

В данном случае был рассмотрен пример устройства примыкания дымохода из кирпичной кладки. Но что делать, если труба металлическая и имеет круглое сечение

Устройство для прохода металлической трубы через крышу

Очень часто возникает вопрос, как правильно провести круглый жестяной дымоход через крышу, у которой уже есть утеплитель, и как устроить его обход.В этом случае вам нужно будет защитить от огня весь кровельный пирог. Специалисты рекомендуют при установке горючих материалов отодвинуть их от дымохода не менее чем на 13-25 см. Для этого потребуется сделать проход в виде деревянного ящика, который поможет отделить трубу от кровельного пирога. Зазор между стенками коробки и трубой заполняется теплоизоляционным материалом.

Примыкание круглой трубы выполняется по следующей технологии:

Листы гидроизоляции и пароизоляции разрезаются конвертом.
Края полотен довести до стропил или перекладин и закрепить на несущих конструкциях гвоздями или скобами.
Далее гидроизоляционная пленка кровельного пирога прижимается к балкам обшивки, а пароизоляционный слой вдавливается в основание для монтажа отделочного материала.
Для максимальной защиты изоляции место приклеивания пленок к стенкам ящика заклеивается специальной липкой лентой.
Далее рабочая поверхность покрыта металлочерепицей.
На трубу надевается юбка (хомут), которая фиксируется термостойкой эластичной прокладкой. Такая конструкция сделает соединение фартука с трубой герметичным, но не жестким.
Фартук надежно прикреплен к конструкции крыши. Для труб круглого сечения производители предлагают уже готовый такой элемент. Но при желании и сноровке можно сделать самому.

Крышный вентиляционный проход

Устройство полностью вентилируемого пространства в крыше — залог долгого срока службы дома.Циркуляция теплого воздуха внутри здания неизбежно приводит к появлению конденсата на холодной поверхности. Такие условия способствуют увеличению влажности стен. Чердачное пространство и чердак, в слоях кровельного пирога и стропильной системы, что в конечном итоге приводит к нарушению целостности этих конструкций. Поэтому возникает необходимость в установке принудительной вентиляции помещений. Современный строительный рынок может предложить различные варианты вентиляции в большом ассортименте.

Для обустройства вентиляционных шахт на металлической кровле потребуется:

Уложить элемент прохода на металлическую поверхность крыши и обвести его по контуру.
Разрезать металлочерепицу по отмеченной линии.
Резиновая прокладка, прикрепленная к изделию, крепится саморезами к металлическому профилю и тщательно покрывается силиконом.
Проходной вентиляционный элемент соединяется с резиновым уплотнением и крепится саморезами к крыше.

Стыки кровли требуют профессионального подхода.Поэтому все работы на этих участках необходимо выполнять с особой тщательностью и в соответствии с технологическим процессом … Перед началом монтажа лучше всего проконсультироваться у специалиста, который станет залогом качественного устройства кровли.

Из-за сложной формы поверхности резка кровли металлочерепицы выполняется по более сложному рисунку, чем другие покрытия. Предлагаем узнать, как правильно выполнить проход дымохода через крышу в таких случаях, не затрагивая функции кровли и несущей системы.

Что такое кровельная система

В отличие от вентиляционных каналов, обогрев дымохода почти всегда требует вмешательства в стропильную систему крыши. Это связано с тем, что из-за действия высоких температур вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается наличие горючих материалов, в частности дерева. Какой именно будет ширина этой зоны, зависит от типа дымохода.

Строго говоря, степень вмешательства в опорной системе не зависит от его типа, но и на том месте, где труба проходит.Есть три наиболее распространенных случая:

В склоне чердака со свободным доступом.
На коньке.
На склоне закрытого чердака и в других труднодоступных местах.

Основная специфика работ здесь в том, что в первых двух случаях стропильная система остается доступной для работы. Если доступ в подкровельное пространство ограничен, последовательность действий обратная: сначала на большой площади демонтируется кровельное покрытие, гидроизоляция и обрешетка, после чего разбирается пол и устраивается проходная зона.Это нужно учитывать заранее.

Дымоходный канал проходит через кровлю в составе его разгонной секции — последнего прямого участка трубы, в котором создается необходимая тяга. Поэтому зона прохода через крышу в проекции точно совпадает с разрезом пола, труба не должна иметь поворотов вверху. Это несколько усложняет работу, ведь в стропильной системе есть удобные места для обустройства прохода, но их не много и не всегда удается разместить котел строго под ними.

Наиболее удачным обстоятельством считается, когда труба проходит между двумя стропильными ногами на таком расстоянии от узла конька, где нет ригелей, затяжек и балок. Чем ниже по склону, тем больше работы возникает по ходу, если проход будет слишком высоким, придется задевать гребневой узел и как-то его раздвигать, делая щель в балках. Поэтому, если есть возможность сместить место прохода через потолок, лучше заранее продумать этот момент.Категорически недопустимым считается прохождение дымохода через ендову или в непосредственной близости от мансардных окон.

Как выбрать разрез

Кровельные проемы бывают двух видов — для круглых и прямоугольных дымоходов. В последнем случае герметичный фартук собирается своими руками из кровельного железа. Несмотря на трудоемкость, этот вариант считается самым надежным. Вырезы для круглой трубы изготавливаются на заводе, они имеют вид гофрированной манжеты с широкими полями… Для качественного и герметичного стыка проход трубы необходимо утеплить двумя фартуками: внутренним и внешним декоративным.

Для пропуска труб круглого сечения через металлочерепицу применяют гибкие прорези из термостойкого синтетического каучука. Более экзотический вариант, преимущественно европейского производства, — это композитные алюминиевые профили. В обоих случаях суть их работы заключается в том, что они повторяют сложный профиль металлочерепицы и крепятся к нему как механически, так и с помощью герметизирующего клея.

Самостоятельное изготовление резки требует определенного мастерства и простейшего набора инструментов для кровельных работ — молотка и оправки с прямым углом. И нижний, и верхний фартук состоят из четырех Z-образных перекладин. По углам доски соединяются либо складкой, либо на складках, что предпочтительно. Резку полос кровельной стали следует производить без перегрева кромок, кроме того, кромки, прилегающие к дымоходу и кровле, должны иметь складку, то есть однократную прокатку.

Изготовление проема под дымоход

Требования пожарной безопасности предусматривают отступ от корпуса дымохода до элементов стропильной системы и пирога крыши, выполненных из горючих или оплавленных материалов. Размер зазора определяется наличием у дымохода негорючего утеплителя, теплопроводность которого не превышает 0,3 м 2 * ° С / Вт. Так, для кирпичных и керамических колодцев отступ должен быть не менее 250 мм, тогда как для сертифицированной сэндвич-трубы достаточно 130 мм.

С учетом габаритов дымохода определить размер проема довольно просто. Далее следует разметка деталей внутренней обшивки и обрешетки. Пароизоляционные и гидроизоляционные материалы вырезаются конвертом и заворачиваются внутрь торта. Далее внутренние поверхности проема должны быть отделаны гидроизоляционным материалом, нечувствительным к нагреванию, как правило, для этого используется алюминиевая или медная фольга.

Обращаем ваше внимание, что к этому моменту металлочерепица должна быть демонтирована вокруг перехода.Лучшим вариантом считается демонтаж с конька и снятие по одному листу с каждой стороны проема. Таким образом, проход в крыше на момент установки дымохода должен быть полностью свободным. Для кровли из металлочерепицы характерен следующий порядок действий: сначала в месте прохода трубы подготавливается стропильная система, затем по общей схеме устраивается кровельный пирог, после чего заполняется проем и монтируется покрытие с распилом. .

Усиление стропильной системы

В простейшем случае проем ограничивают двумя распорками, установленными между стропилами.Таким образом, в кровельном пироге образуется квадрат, стены которого разнесены на расстояние не меньше стандартного. Для крыш из легкого металла характерен редкий шаг стропил, поэтому обычно горизонтальный размер проема чрезмерно велик. Его можно укоротить, вставив между горизонтальными стойками еще пару вертикальных. Это желательно не только с точки зрения уменьшения зазора в теплоизоляции: даже в холодной кровле проем минимально допустимого размера вызовет меньше трудностей с установкой негорючей обрешетки и креплением металлочерепицы в место.

В сложных случаях стропильную ногу необходимо подрезать. В зависимости от высоты прохода демонтажу также подлежат затяжка, балка или несколько пролетов. Общий способ усиления стропильной системы следующий: в месте пропила стропильная нога крепится сверху и снизу к соседним с помощью горизонтальных подкосов. Далее между этими подкосами вставляются вертикальные бруски, заменяющие стропильную ногу в проходе. Тот же метод может быть применен к другим элементам системы поддержки, расположенных параллельно: прогоны или, например, высокие затяжек.

Укрепление подпорными столбами практикуется редко. В основном это целесообразно при уклоне ската выше 35 °, когда нужно вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проема устраивается собственная поддерживающая система, часто она имеет подвесной тип … Для обеспечения достаточной прочности принято соединять противоположные ножки затяжками, на которые будут опираться стойки.

Восстановление пирога крыши

Когда проем подготовлен, труба фиксируется в нем стальными растяжками.Далее изготавливается комплект обрешетки из негорючих материалов — стального уголка или оцинкованного профиля. Шаг и расположение этих элементов выбирается исходя из условий крепления металлочерепицы и резки под трубу. Часто бывает достаточно двух горизонтально направленных вставок, которые почти плотно соединены друг с другом с обеих сторон трубы.

Обратное запечатывание проема производится по направлению снизу вверх. Для холодной кровли этот этап пропускается: пирог проема не заполняется утеплителем.В противном случае в него вставляется мат из плотной минеральной ваты соответствующего размера, разрезанный на две части. Дополнительное крепление утеплителя может быть обеспечено с помощью стальной арматурной сетки, подкладываемой снизу к деревянным распоркам, ограничивающим проем. Пароизоляция на этом участке не устанавливается; его заменяют алюминиевой фольгой.

Дальнейшая заделка ведется сбоку от крыши. В полуметре от дымохода гидроизоляцию меняют на лист оцинкованного железа, в котором делают отверстие по диаметру трубы, расширяемое до эллипса в соответствии с углом наклона.Края листа заделываются битумной мастикой и крепятся к обрешетке саморезами, в этом месте лист должен иметь внахлест не менее 10 см над общей гидроизоляцией.

Режущий агрегат

Отрезки для прямоугольных дымоходов должны иметь герметичный нижний фартук и защитно-декоративный верхний. Для этих целей нижний сборный воротник должен плотно прилегать не только к металлическому листу, но и к самому кирпичному колодцу. Для этого в кладке по наклонному кольцу вырезается паз, который с учетом швов в самом мелком месте должен иметь глубину не менее 15-20 мм.Высоту прорезания паза нужно выбирать так, чтобы на горизонтальных участках он не проходил по шву кладки. В этом случае наклонные участки вырезают параллельно плоскости откоса.

Спил крепится к металлическому листу и стенкам колодца кровельными шурупами и дюбелями с широкой пластмассовой грибовидной головкой. Перед тем, как вставить изогнутую полку в стробоскоп, последний обильно заливается силиконом или другим атмосферостойким герметиком.Сборка фартука осуществляется в следующей последовательности: сначала нижний сегмент, затем боковые, закрепленные свернутыми внизу 70-80 мм «язычками». Последним прикрепляют верхний отрезок фартука, края его оборачивают по бокам. Все угловые стыки следует тщательно заделать битумной мастикой, в том числе снаружи.

Верхняя перегородка собирается вместе с кровельным покрытием. Сначала крепится ряд металлочерепицы, примыкающий к дымоходу, после чего устанавливается нижняя планка фартука.Его, как и другие, не нужно фиксировать в пазу, это довольно частая фиксация небольшими дюбелями и смазка густым герметиком. После крепления нижней планки набор листов металлочерепицы продолжается до крайнего ряда, который целиком прилегает к боковым стенкам дымохода, то есть кровлю выше по скату укладывать не следует. Перед тем как продолжить, нужно закрепить верхнюю планку фартука, а затем и боковые. Таким образом, металлочерепица крепится по внешнему пазу только в верхней части, а по бокам и снизу скрывается под рейками, для чего следует сделать пару вертикальных надрезов в более высоких углах и обработать их края. .

Что касается заводских обрезков, то они крепятся в полном соответствии с прилагаемой инструкцией по сборке … Сначала срезается заглушка необходимого диаметра, после чего на трубу надевается манжета. Для нижнего и верхнего пропила последовательность действий одинакова: загиб фланца по форме поверхности, укладка битумного шнура и частое закрепление саморезами. Отличие более точной распиловки — более высокая шапка с угловым расположением в соответствии с крутизной откоса.

Невозможно представить ни один жилой дом без труб на крыше. Такая крыша будет иметь незавершенный вид … Конечно, духовки сегодня уже не используются, но без труб по-прежнему не обойтись. Планируя свои работы по устройству новой кровли или ремонту старой, следует продумать технологию установки этого компонента. А как провести трубу через крышу из металлочерепицы? Как сделать его красивым, надежным и безопасным?

Подготовительные работы

Прохождение трубы через металлочерепицу, как и через любой другой рубероид, — сложная задача.На этапах его реализации вы можете столкнуться с множеством трудностей. Во-первых, проход трубы создаст на крыше дополнительные опасные места, которые нарушат герметичность. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от систем отопления горячая. Проходя через кровельный пирог, он может вызвать возгорание.

Поэтому перед тем, как вынуть дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Здесь следует руководствоваться следующими рекомендациями, указанными в СНиП:

Дымоход не должен располагаться возле окон мансардного этажа;
При определении места нужно ориентироваться на расстояние от конька.Если это значение меньше полутора метров, то труба должна быть на 50 сантиметров выше верхней части крыши, покрытой металлочерепицей. На расстоянии от конька от 1,5 до 3 метров верх дымохода находится на одном уровне с ним. Если это значение больше трех метров, то от гребня проводится условная линия под углом 10 градусов к горизонту;
Не устанавливайте трубу на крыше, покрытой металлочерепицей или любым другим материалом в месте расположения ендовы или ближе метра от нее.

Прохождение дымохода через металлочерепицу и кровельный пирог — место опасности возгорания. Поэтому необходимо следить за тем, чтобы горючие материалы не соприкасались с трубой. В правилах строительства указаны расстояния, на которых следует снимать изоляцию, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то эта величина составляет не менее 13 сантиметров. Если дымоход из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Для обеспечения сохранности изготавливается специальный ящик или фартук. Можно сделать самому или приобрести металлочерепицу. Последний вариант более выгоден. Это позволит более безопасно снимать трубу, обеспечивая при этом лучшую тепло- и гидроизоляцию. Плюс отделка дымохода заводскими материалами снаружи не испортит внешний вид кровли.

Монтажные работы

Проход трубы через кровлю из металлочерепицы должен осуществляться строго по правилам.Технология во многом зависит от формы дымохода. А как снять через металлическую кровлю круглую трубу? Эта работа выполняется в следующей последовательности:

После выбора места вырезаем участок металлочерепицы. Делать это нужно ножницами по металлу, чтобы не повредить полимерный защитный слой.
Также следует поработать слоями кровельного торта. Гидроизоляцию и теплоизоляцию лучше разрезать в виде конверта крест-накрест.В этом случае края можно загибать и ремонтировать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
Наряду с круглыми дымоходами производитель предлагает специальные проходы. Они позволяют пропустить трубы с минимальными потерями тепло- и гидроизоляции. Проходы представляют собой эластичные заглушки из специальной резины на стальной основе.
Сначала труба устанавливается на крышу. Затем, смочив его в мыльной воде, на него надевают эластичный колпачок.Чтобы труба на крыше из металлочерепицы хорошо загерметизировалась, диаметр патрубка должен быть на двадцать процентов меньше дымохода. В этом случае придется немного обрезать резинку, но она будет плотно сидеть на своем месте.
Стальная основа прикручивается к металлочерепице с помощью саморезов. В этом случае монтаж необходимо проводить с использованием герметика. Его слоем нужно обойти весь круг, вырезанный в металлочерепице под дымоходом.

Установить выпускной патрубок на крышу, изготовленный на заводе, довольно просто. Плотный резиновый колпачок предотвратит просачивание влаги внутрь. Но холоду преграды не будет. Если кровля сделана с утеплителем, то такую же операцию нужно провести с проходом трубы через крышу. Для его герметизации используется негорючий материал. Лучше всего для этого подходит базальт. минеральная вата, ее температура плавления более 800 градусов.

Как поступить с квадратной трубой

Если в вашем доме дымоход из кирпичной кладки, то все работы будут проводиться еще во время устройства кровли, до того, как она будет покрыта металлочерепицей.С самого начала выставляют стропильную систему так, чтобы ее элементы находились не ближе 13-15 сантиметров от стенок трубы. То же самое и с кровельным «пирогом».

Проход через металлочерепицу выполняется следующим образом:

На нужном участке рубероида делается надрез. Поскольку металлочерепица не горит, делать большие зазоры не нужно. Для монтажа используются заводские переходники. Именно по их размеру необходимо регулировать размер зазора между металлочерепицей и трубой;
После укладки рубероида следует подготовить дымоход, а точнее его внешние стены, к дальнейшим работам… Укладывается опорная планка и делается отметка на кирпичной кладке. На нем с помощью болгарки делается бороздка, глубиной до 1,5 сантиметра. Делать это нужно непосредственно по самому кирпичу, а не по шву кладки. Канавка должна указывать немного вверх;
Далее укладываем планки абатмента. Эту работу нужно начинать сверху, лицом к карнизу. Далее соблюдая перекрытие в полтора сантиметра, остальные три подходят, делая обход всей трубы;
Полосы крепятся саморезами к самой металлочерепице или к элементам обрешетки.Расстояние между точками крепления в пределах 15-30 сантиметров;
Чтобы влага не попадала под рубероид, специалисты рекомендуют дополнительно смонтировать стяжку. Это треугольник из олова или нержавеющей стали. Основание стяжки входит под планку примыкания трубы. Борта имеют низкие бортики, направляя влагу в нужное место. Верх стяжки должен переходить к следующему листу металлочерепицы;
Дополнительно можно сделать нижний фартук. Он служит в декоративных целях.Устанавливается так же, как планки абатмента. Только в этом случае не нужно резать кирпичную трубу. Нижний фартук крепится саморезами к листу металла.

Лучше всего, если планки примыкания будут приобретены у того же производителя, что и рубероид. В этом случае они будут повторять профиль металлочерепицы, а значит, установка пройдет без проблем.

Но такие элементы можно сделать своими руками.Для этого используются листы из оцинкованного железа, нержавеющей стали или алюминия. Материал разрезается на необходимые заготовки. Далее его изгибают под предварительно настроенным углом. Такая работа обойдется недорого, но потребует от вас навыков обработки металла.

Дымоход на крыше из металла или любого другого материала должен быть тщательно загерметизирован. Здесь много трещин, поэтому велика вероятность протечки. Все швы заделаны герметиком. Вы также можете нанести подкровельную гидроизоляцию прямо на трубу, примерно на пять сантиметров.Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

Дымоход — важная часть конструкции крыши, через которую дым от сгорания топлива выходит из здания. При разработке плана строительства частного дома необходимой составляющей является устройство дымохода в металлочерепице на крыше. Прохождение трубы через металлочерепицу влияет на пожаробезопасность покрытия, поэтому все комплектующие лучше приобретать в специализированных магазинах.Кровля должна быть защищена от возможного возгорания деревянными элементами стропильной системы и обрешетки.

Проектирование дымохода под металлочерепицу в соответствии с государственными нормами выполняется до начала строительства. Иногда возникают непредвиденные ситуации, когда в готовый дом подводят проход трубы через крышу. Это случается в тех случаях, когда ремонтируют старую или устанавливают новую систему отопления, переустанавливают кровлю. Вывод дымохода через металлочерепицу можно выполнить своими силами; в сложных случаях приглашаются дымоходные мастера.

Перед тем, как провести трубу через кровлю из металлочерепицы, специалисты определяют место расположения будущего дымохода. При поиске места для прохода трубы на крыше соблюдаются следующие установленные правила:

Дымоход в конструкции из металлочерепицы должен иметь полное прилегание к настилу крыши. Герметизация труб — обязательное условие правильного и успешного монтажа.
Снег и другие осадки не должны скапливаться в значительных количествах на поверхности участка, выделенного на кровле из металла для выхода дымоходной трубы.Дополнительное давление воды на крышу может нарушить целостность настила. Кроме того, избыток влаги может стать причиной утечки в жилые помещения дома.
Дымоход через металлическую крышу не устанавливается рядом с мансардными окнами. При сильных порывах ветра может быть трудно избежать обратного выброса окиси углерода и дыма внутрь здания.

Всем этим требованиям, как показывает практика, отвечает участок на крыше из металлочерепицы, расположенный вблизи или на самом коньке кровли.Для устройства дымохода используется тёплая зона, свободная от скопления конденсата. Установка вытяжки на максимально длительный срок, в свою очередь, снижает негативное влияние внешних атмосферных факторов.

Если крыша здания плоская или конек конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, достигающий трех метров, требует установки на одном уровне. При значительном расстоянии до гребня, превышающем трехметровую отметку, специалисты проводят условную линию к горизонту под углом 10 градусов, определяя точку подъема для установки трубы.Для возведения вытяжки понадобятся пиломатериалы, кирпич и утеплитель, гидроизоляционные пленки.

Устье дымохода закрывается специальным зонтом из рубероида во избежание попадания влаги из атмосферных осадков. Дымоход, подключенный непосредственно к котельной, не закрывается, так как это может затруднить отвод газов.

Прорезь для доступа к кровле в кровельном пироге может быть овальной и круглой, а также прямоугольной и в виде квадрата.

Квадратная крыша, выход

Разберемся, как сделать вывод для дымохода квадратной формы.После того, как труба выведена на крышу, необходимо завершить конструкцию. Основной уплотнитель, обеспечивающий сцепление с металлочерепицей, выглядит как специальный фартук, закрепленный на скате крыши с помощью металлических уголков. Монтаж этой детали начинается с нижней стенки вытяжной системы, полосы крепят внахлест 10-15 см, заполняя элементы герметизирующим составом.

Внизу размещается металлическая плоскость, по которой вода течет либо в долину, либо в самый конец планки карниза.Делается металлический галстук со складками по краям.

Сверху на внутренний фартук монтируется металлочерепица, далее переходят к декоративной отделке конструкции — внешнему фартуку, часть состоит из планок примыкания. Герметичность обеспечивается саморасширяющейся изоляционной пленкой. Во избежание появления трещин специалисты оборачивают кирпич листом железа, покрытым полимерным составом.

Устройство круглого выхода

Главное при монтаже трубы круглого сечения — использование дополнительного элемента — кровельного прохода.Это лист металла, на который прикреплен резиновый или силиконовый колпачок.

Применение современных технологий позволило получить универсальную деталь, надежно работающую в условиях экстремальных температурных режимов. Раздельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через заглушку на проходке, которую вытягивают, выбирая нужную часть, с кольцевым отверстием на 20% уже, чем сечение дымоходной трубы.Затем к конструкции крыши крепится фартук.

Профессиональные кровельщики обычно не делают жестких креплений, так как труба может расширяться и сжиматься из-за перепадов температуры. На стыке трубы и фартука устанавливается эластичный хомут, снабженный изолирующей прокладкой. Таким образом, соединение удерживает крышу герметичной, а дымоход и крыша защищены от повреждений.

Металлические крыши 101: установка и типы материалов

Трудно игнорировать преимущества металлических крыш.Они сильны, способны пережить ураганы, град и лесные пожары. Они прочные, их срок службы составляет до 50 лет и более. Они могут экономить энергию благодаря своей способности отражать солнечное тепло. При правильной установке они практически не нуждаются в обслуживании.

В Америке медные и свинцовые крыши появились на важных общественных зданиях, начиная с 18 века, в том числе в мэрии Нью-Йорка в 1764 году. К середине 1800-х годов металлическая кровля стала более распространенной, поскольку сталь массового производства стала покрывать обычные дома и сараи.К 1920-м годам на рынок вышел легкий, не подверженный ржавчине алюминий, а также лакокрасочные покрытия, которые добавили цвет и долговечность как алюминиевым, так и стальным крышам.

Сегодня металлическая кровля снова на подъеме: ее популярность выросла почти в четыре раза за последние 20 лет. И хотя за нее стоит надбавка — компоненты дороги, равно как и квалифицированный персонал для установки — металлическая крыша может повысить стоимость дома при перепродаже до 6 процентов в некоторых областях. Впереди: взгляните на материалы и стили, которые следует учитывать, а также на то, как правильно выполнить работу, чтобы ваш дом оставался прохладным и сухим на долгие десятилетия.

Одобрено отцом-основателем

Предоставлено Фондом Томаса Джефферсона в Монтичелло

В 1824 году Томас Джефферсон заменил оригинальную деревянную черепицу на крыше Монтичелло на черепицу из терне, покрытого оловом железа; они просуществовали до 1855 года. После череды низкокачественных, подверженных утечкам заменителей, крыша вернула свой вид 1824 года в 1992 году с установкой черепицы terne из нержавеющей стали с оловянным покрытием.

Стоимость и долговечность металлических крыш

Предоставлено Drexel Metals

Сколько стоят металлические кровли?

Установленные металлические крыши стоят от 7 до 20 долларов за квадратный фут, в зависимости от типа используемого металла. Это в два-шесть раз дороже асфальтовой крыши.

Как долго прослужит металлическая крыша?

В среднем они имеют срок службы от 40 до 70 лет, в зависимости от типа используемого металла, суровых условий местного климата и навыков установщика.

Они шумные?

Правильно установленная на фанерной обшивке и рекомендуемой подкладке металлическая крыша во время ливня не заметно громче, чем асфальтовая (52 децибела против 46).

Какая гарантия?

Большинство производителей дают гарантию на продукцию до тех пор, пока вы владеете своим домом, и допускают передачу гарантии следующему владельцу.

Выбор материалов

У каждого металла есть свои плюсы, будь то прочность, цвет или стоимость.Выберите тот, который соответствует вашему климату и вашему бюджету, и он улучшит стиль вашего дома.

1. Сталь

Это самый надежный, популярный и, как правило, наименее дорогой вариант. Чтобы предотвратить ржавчину, его обычно окунают в расплавленный цинк (при производстве гальванизированной стали) или в алюминиево-цинковый сплав под названием Galvalume. Погруженную сталь можно оставить в серебристом состоянии, но обычно ее окрашивают, чтобы продлить срок службы. Может длиться от 30 до 50 лет.

2.Алюминий

Легче, мягче и дороже стали, алюминий бывает во многих стилях с тиснением; под слоем краски — алюминий почти всегда окрашен — трудно отличить два металла друг от друга. Алюминий — хороший выбор в местах с соленым воздухом или кислотными дождями, поскольку он не ржавеет. Может длиться от 30 до 50 лет.

Медь

Предоставлено Future Roof Systems

Медь — это самый старый, самый долговечный и самый дорогой металл для крыш, который легко резать и формировать.Его яркий блестящий блеск без покрытия быстро приобретает защитную коричневую патину, которая со временем может стать мягкой сине-зеленой. В отличие от других металлов, которые определяются толщиной или калибром, кровельная медь определяется ее весом на квадратный фут в унциях. Может прослужить до 200 лет.

4. Терне

Предоставлено Fine Metal Roof Tech

Первоначальная крыша, покрытая оловом и свинцом, использовавшаяся в Европе в 18 веке, ее часто красили, чтобы защитить железную основу.Сегодняшняя бессвинцовая версия — нержавеющая сталь, зажатая между слоями олова — естественно устойчива к самым суровым условиям, не требует окраски и выветривания до однородного матово-серого цвета. Может длиться более 100 лет.

5. Цинк

Алами

Как и медь, цинк настолько устойчив к атмосферным воздействиям, что краски излишни. Его часто легируют титаном для обеспечения прочности и повышенной коррозионной стойкости, его легко формовать и с ним легко работать.Со временем цинк приобретает красивый голубовато-серый цвет — подумайте о знаменитых крышах Парижа. Может длиться от 80 до 100 лет.

Установка металлической крыши

В рамках проекта Arlington Arts and Crafts компании TOH Том Сильва и Кевин О’Коннор подробно рассмотрели фальцевую крышу-портик. Каждая медная панель укладывается на накладку и скрепляется медными гвоздями.

Вы можете рассчитывать на то, что опытный монтажник металлических кровель будет следовать этим проверенным временем методам:

Оторвите старую крышу

Хотя металлические панели с сильным тиснением можно укладывать поверх старой битумной черепицы, рекомендуется полностью оторвать старую крышу.Таким образом, можно будет проверить обшивку и оклад (и, при необходимости, заменить) до того, как новая крыша обрушится, что снизит вероятность протечки.

Защитить оболочку

Показано: Электрический закаточный станок обжимает края панелей для получения плотного соединения без утечек.

Вода проникает сквозь металлические стыки; лучший способ остановить это — приклеить высокотемпературную гидроизоляционную подкладку ко всему настилу крыши. Этот материал также герметизирует каждый крепеж, проникающий через крышу.

Позволяет металлу двигаться Листы скольжения, обычно канифоль, проложенные между кровлей и подложкой, позволяют металлу свободно расширяться и сжиматься и защищают целостность подложки.

Купите подходящий герметик Если вы видите во время работы тюбики силикона для домашнего использования, это плохой знак; это не продлится долго. Профи предпочитают полиуретановые герметики, которые прилипают к металлу и изгибаются вместе с ним.

Как найти подходящего подрядчика

Качественная работа зависит от найма профессионала, специализирующегося на стиле металлических кровель, который вам нужен.Вы можете начать с поиска товаров в Интернете, а затем работать напрямую с производителем, чтобы найти квалифицированного подрядчика в вашем регионе. Или посетите веб-сайт Metal Roofing Alliance, чтобы связаться с местными профессионалами и просмотреть их веб-сайты, чтобы увидеть примеры их работы.

Подсказка: Поищите кровельщика, который предложит гарантию, покрывающую труд в случае утечки, в течение как минимум пяти лет после установки. Если металлическая крыша не протечет за это время, вероятность того, что она протечет впоследствии, невелика.

Энергоэффективная металлическая кровля

Предоставлено Artistic Design and Construction

Вы можете быть удивлены, узнав, что в самые жаркие месяцы металлическая крыша остается на 50-60 градусов холоднее, чем сделанная из любого другого материала.

Светлые металлические крыши естественным образом отражают больше солнечной энергии, чем более темные, но благодаря новым теплоотражающим красочным пигментам даже металлические крыши темного цвета могут соответствовать критериям Energy Star Агентства по охране окружающей среды.В солнечных местах, таких как Флорида, Техас и Калифорния, экономия энергии от такой кровли может достигать 50 процентов.

Ожидается, что счета за кондиционирование воздуха снизятся на 10-15 процентов. Чтобы найти кровлю с высокими эксплуатационными характеристиками, перейдите в базу данных Cool Roof Rating Council. Ищите продукты с индексом солнечного отражения (SRI) 29 или выше. Чем выше SRI, тем прохладнее будет крыша.

Распределение затрат на металлочерепицу

Материалы — 40%

Этот процент может увеличиться, если будут выбраны высококачественные кровельные материалы, в том числе невидимые элементы, такие как подкладки, гидроизоляция и герметики.

Труд — 45%

Процент может увеличиться, если в вашем доме сложная линия крыши или много слуховых окон, или если сама кровля сложна в установке.

Удаление отрыва — 9%

Покрывает расходы на аренду мусорного контейнера и утилизацию старой кровли.

Дополнительные услуги на рабочем месте 6% — Включает такие сборы, как аренда оборудования для погрузки рабочих и материалов на крышу.

Мифы о металлических крышах

iStock

МИФ: Они притягивают молнии.

РЕАЛЬНОСТЬ: Металл для молнии не более привлекателен, чем любой другой кровельный материал. Вот почему не существует строительных норм, требующих заземления или специальной защиты металлических крыш. Обычно молния поражает самый высокий объект поблизости, например дымоход или дерево. Но если болт ударится о металлическую крышу, он не загорится.

МИФ: Они предназначены только для фермерских домов.

РЕАЛЬНОСТЬ: В то время как металлические крыши — привычное явление в сельской местности — на домах, сараях и промышленных зданиях — они могут работать практически с любым архитектурным стилем.Современные металлические кровельные материалы могут имитировать древесину, шифер, глиняную черепицу и даже асфальт с гранулированным покрытием, поэтому вполне вероятно, что существует версия, которая будет соответствовать стилю вашего дома.

МИФ: Они уязвимы для града

РЕАЛЬНОСТЬ: Град может повредить кровлю любого вида, если град достаточно велик. В районах, где часто бывает град, вам нужна металлическая кровля класса 4. Этот рейтинг указывает на то, что кровля выдержала самый суровый стандарт испытаний UL — стальной шар диаметром 2 дюйма, упавший с 20 футов — без разрывов, трещин, трещин или расколов.Если сильный град — или пешеходный поток — оставляет вмятины на металлической крыше, она может выглядеть плохо, но сама кровля не пострадает.

Штампованная металлическая кровля, имитирующая черепицу, с большей вероятностью будет вмятин, потому что между металлической панелью и обшивкой крыши остается небольшое воздушное пространство. (Крыши со стоячим фальцем и плоские крыши находятся в непосредственном контакте с кровельной обшивкой.) В таких ситуациях металл большей толщины обычно является лучшим средством предотвращения вмятин, но некоторые производители также предлагают вставки из пенопласта, которые поддерживают нижнюю сторону штампованной черепицы. кровельные панели.

МИФ: Отапливают дом.

РЕАЛЬНОСТЬ: Металлические крыши действительно нагреваются, но не горячее любого другого кровельного материала. Большинство металлических кровельных покрытий (имитирующих дерево, сланец или глину) имеют встроенный терморазрыв, который изолирует тепло, передаваемое на нижний настил крыши. И в отличие от крыш из асфальта, шифера или глины, которые удерживают солнечное тепло после захода солнца, металл быстро отдает тепло обратно в атмосферу.

Металл также может отражать значительное количество тепла, когда солнце встает, но его отражательная способность зависит от цвета и покрытия.

F.A.Q.

Q — Что такое дымоход?

A — NFPA 211, стандарты, на основе которых сформировано большинство местных строительных норм и правил, говорится в разделе 3.3.82 Дымоход: общий термин для прохода, по которому газы передаются из камеры сгорания в наружный воздух. Это «технический» ответ! Проще говоря, это отверстие в центре дымохода, будь то дымоход из металла, кирпича или блока, через который проходят дымы, выхлопные газы или дым из вашего котла, печи, водонагревателя, дровяной печи или любого другого нагревательного прибора, к которому подключено устройство. этот дымоход.

Q — Как узнать, есть ли в дымоходе дымоход?

A — Это общий вопрос. Простой ответ: если у вас есть дымоход, у вас есть и дымоход! На самом деле большинство людей спрашивают: «Как мне узнать, есть ли у моего дымохода вкладыш или нет?». Видите ли, у большинства старых дымоходов нет футеровки, или, если она имеет глиняную или «плиточную» облицовку, они со временем могут разрушиться. «Лайнер» защищает дымоход изнутри от выхлопных газов, попадающих в ваш дом.

Личное примечание: многие люди звонят по поводу своего камина, обычно говоря, что «дымоход» не работает.На самом деле имеется в виду камин, часто над отверстием имеется заслонка, которая отсутствует или не открывается. Фактический дымоход находится выше этого.

Q — В чем разница между лайнером и

изолированный дымоход?

A — Изолированный дымоход на самом деле является «изготовленным» дымоходом. Они бывают разных форм. Иногда, например, в промышленном камине, который иногда называют камином с нулевым зазором, это обычно двух- или трехстенный дымоход.Это означает только две или три трубы с воздушными промежутками между ними.

«Изолированные дымоходы» обычно имеют внутреннюю трубу из нержавеющей стали, слой изоляции, а затем внешнюю трубу из нержавеющей стали или оцинкованного металла. С другой стороны, лайнер может быть из глины или терракоты, алюминия или нержавеющей стали. «Лайнер» использует внешнюю оболочку, обычно из какой-либо кирпичной кладки, чтобы поддерживать ее и обеспечивать защиту горючих сред.

Q — Почему иногда, когда я пытаюсь разжечь огонь, он дымится в меня?

A — Не вдаваясь в подробности относительно атмосферного давления и тяги, попросту говоря, когда дымоход или вентиляционное отверстие не использовались, воздух обычно спускается в дымоход.Как только воздух нагревается в камине или печи, начинается тяга или обратная тяга, вытягивая дым в дымоход. Обычно для этого достаточно просто зажег газету у дна дымохода. У нас есть клиенты, которые используют небольшую пропановую горелку, чтобы нагреть воздух в своей печи, чтобы сначала запустить тягу в дымоход.

Q — Для чего нужна кошка?

A — «Кошачья» или каталитическая камера сгорания использовалась и до сих пор используется в некоторых печах.Так же, как в вашем автомобиле, каталитическая камера сгорания нагревает «выхлоп» или дым из вашей печи и сжигает горючее топливо, все еще находящееся в дыме, при более высокой температуре. Это восстанавливает немного больше тепла, выделяемого дымом. Обычно есть один способ, которым печь выходит в дымоход, чтобы разжечь огонь, а затем, когда дым достигает определенной температуры, скажем, 500 градусов, включается перегородка, в результате чего дым проходит через «кошку», создавая более чистое горение. печь. Большинство новых печей стали более чистыми без использования «кошки».

Q — Герметизирует ли мой дымоход гидроизоляция?

A — Продукты, которые мы используем, НЕ «запечатывают» дымоход. Каменная кладка, из которой построены многие дымоходы, впитывает влагу, будь то влажная туманная ночь или дождь. Используемые нами гидроизоляционные материалы позволяют кладке «дышать» так, как ей нужно, отталкивая при этом дождевую воду и влагу.

Q — Как узнать, что мой дымоход разваливается? Как часто нужно чистить печь, камин или дымоход?

A — NFPA рекомендует ежегодно проверять дымоходы или дымоходы, при необходимости чистить.Это самый «безопасный» способ подойти к этому вопросу. Если учесть, что дымоход обычно выделяет ядовитые или опасные пары, неплохо убедиться, что он работает должным образом. В случае дровяной печи или камина может образоваться скопление креозота, что может привести к пожару в дымоходе. После того, как мы проверим ваш дымоход и установку и поймем ваши привычки использования, мы можем порекомендовать график технического обслуживания, подходящий для вашего типа использования.

Q — Почему вы чистите вас снизу вверх?

A — Обычно мы чистим камины снизу вверх.Это связано с количеством сажи или креозота, с которым мы можем иметь дело. Мы используем тряпки и специальный пылесос для борьбы с пылью, которая обычно образуется, однако в некоторых случаях может быть удалено большое количество сажи. Убирая снизу вместе с нашим пылесосом, мы можем работать быстрее или медленнее, чтобы защитить ваш дом. Иногда самое безопасное место для очистки — это снизу, в зависимости от дымохода или конфигурации крыши. Как только мы окажемся у вас дома, во время предварительного осмотра мы решим, как лучше очистить дымоход.

Q — Почему вам нужно знать, в каком стиле мой дом?

A — Обычно мы спрашиваем, какой у вас домашний стиль, чтобы мы могли быть должным образом подготовлены, чтобы позаботиться обо всем в нашей первой поездке. Хотя наши грузовики очень хорошо оборудованы, иногда нам может потребоваться дополнительная лестница или оборудование, которое обычно не перевозится на нашем грузовике. Кроме того, ваш домашний стиль помогает нам выделить достаточно времени на вашем сайте. Установка и снятие 2 лестниц для колониального дома с центральным дымоходом с шагом 12/12 занимает больше времени, чем для дома в стиле ранчо с шагом 5/12.

Q — Как мне узнать, какого размера дровяная печь

поставить в моем доме?

A — Мы предлагаем бесплатную оценку большинства работ. Мы будем рады прийти к вам домой и порекомендовать печь, дровяную или гранулированную, которая соответствует вашему стилю использования, а также любые потребности в вентиляции или дымоходе, которые могут потребоваться.

Некоторая дополнительная информация для терминов, использованных выше

NFPA означает Национальная ассоциация противопожарной защиты

NFPA 31 — Стандарт на установку оборудования для сжигания нефти
NFPA 54 — это национальный код топливного газа
CSIA означает Американский институт безопасности дымоходов
NFPA 211 — стандарт для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива.

Советы по защите металлических крыш от атмосферных воздействий

Установка должным образом защищенной от атмосферных воздействий металлической кровли требует внимания к ряду мелких, но важных деталей.Вот четыре совета, которые помогут убедиться, что каждая устанавливаемая вами крыша будет эффективно и правильно защищена от атмосферных воздействий.

Использование подходящего герметика

«Первым шагом к защите вашей крыши от атмосферных воздействий является использование надлежащего герметика в правильных местах», — говорит Пол Хоуп, техник по обслуживанию на местах компании Gulf Coast Supply.

Металл сам по себе может быть непроницаемым для влаги, но края и точки контакта — например, там, где окантовка дымохода встречается с окладом боковой стенки — должны быть герметизированы, чтобы предотвратить попадание воздуха или влаги на крышу.

Высоконаклонные крыши в значительной степени полагаются на силу тяжести, чтобы безопасно отводить воду от карниза, при этом каждая панель спуска размещается под панелью над ней. С другой стороны, крыши с низким уклоном требуют герметика между панелями для защиты от проникновения воды. Кроме того, на других участках может потребоваться герметик для защиты от дождевой воды.

Герметик следует нанести на дымоход и боковые стенки, а также в любое место, где происходит сквозное проникновение. Точки контакта металл-металл никогда не бывают по-настоящему водонепроницаемыми, поэтому используйте герметик там, где металлические панели встречаются с другими металлическими панелями или гидроизоляцией.

«Вам нужно убедиться, что вы создаете большой барьер из герметика везде, где встречаются эти два слоя металла», — говорит Хоуп.

Если необходимо добиться сжатия по Z-образной кромке, используйте бутиловую ленту и застежки. Устанавливайте крепежные детали в углублениях панелей с бороздками, а не на выступах, чтобы обеспечить равномерное сжатие и уменьшить или устранить коробление металла.

Выбор крепежа

Выбор крепежа зависит в первую очередь от того, где он будет использоваться.

«Если вы размещаете застежку в незащищенном месте, которое будет подвержено погодным условиям, вам понадобится застежка, рассчитанная на воздействие погодных условий», — говорит Хоуп.

В ситуациях, когда крепеж останется скрытым, используйте винты-блины, которые будут защищены металлом и герметиком.

Низкий профиль шурупов-блинов при установке с герметиком, где это необходимо, обеспечивает прочное уплотнение, которое не вызовет ямок на прилегающей металлической панели. Ямки — это, по сути, ямы на крыше, где вода может скапливаться и со временем вызывать проникновение влаги.

Как всегда, экипажи должны следить за тем, чтобы винты не затягивались недостаточно или слишком сильно. Недостаточно затянутые винты могут оставлять пустое пространство под или над головкой винта, что способствует проникновению влаги. С другой стороны, чрезмерно затянутые винты будут выталкивать шайбы наружу и от винта, сводя на нет их цель защиты от атмосферных воздействий.

Детали отделки и накладки

Накладка — это последний штрих, устанавливаемый вдоль оконных проемов и установленных панелей крыши. Это может показаться эстетичным, но оно служит важной цели: предотвращает попадание дождевой воды, ветра и даже вредителей на крышу на стыках и по краям.

Особое внимание к областям отделки — решающий шаг для защиты от атмосферных воздействий крыши.

Экипажам следует увеличить охват внахлестку в таких областях, как впадины, карнизы и боковые стены, которые отводят большой объем воды от крыши. Кроме того, всегда проверяйте местные строительные нормы и правила — наличие правильного покрытия внахлест может иметь значение между прохождением и провалом проверки крыши.

Подкладка

Пожалуй, самый важный элемент водонепроницаемой крыши — это подкладка, которая отделяет деревянную кровлю от металлических панелей.По словам Джареда Пирса, менеджера по техническим услугам Gulf Coast Supply, подложка также обеспечивает дополнительный уровень гидроизоляционной защиты, но не вся подложка одинакова.

«Первый вариант, который у нас есть, — это 30-фунтовый войлок, к которому мы все привыкли», — говорит он. «У него самый короткий срок службы, но он также является наиболее экономичным».

Синтетическая подкладка, напротив, служит дольше, потому что, в отличие от войлока, она не содержит органических ингредиентов.

По словам Пирса, лучший вариант подложки — это синтетическая пленка с отшелушиванием и приклеиванием. Он не только служит дольше, чем другие варианты, но и химически связывается с кровельным основанием. Всегда проверяйте местные строительные нормы и правила, чтобы гарантировать правильную установку.

Уделяя внимание этим деталям гидроизоляции, вы можете получить хорошо смонтированную крышу, которая будет защищать ваших клиентов на долгие годы.

Подрядчики, у которых есть вопросы, могут связаться с нами здесь, в Gulf Coast Supply, для получения дополнительной информации.Также — позвольте нам процитировать вашу следующую металлическую крышу!

Анатомия дымохода — Осмотр дымохода в CT

Знакомство с дымоходом, снизу вверх

Хорошая идея — познакомиться с частями дымохода.

Изучите анатомию дымохода, и вы поймете необходимость ежегодного осмотра дымохода!

Камин — отличная деталь в вашем доме, и вы не хотите рисковать ради безопасности.Вы знакомы со всеми частями дымохода? Дымоход — это нечто большее, чем вы думаете. Рекомендуется ознакомиться с анатомией дымохода; таким образом вы можете устранить неполадки, если возникнут какие-либо проблемы. Более того, вы поймете, как важно нанять профессионального трубочиста. Дымоходы, сертифицированные CSIA, хорошо знакомы со всеми частями дымохода, и вы можете доверить им уход и обслуживание каждого внутреннего и внешнего компонента.

Заслонка дымохода — Часть вашего камина, которую вы используете, чтобы закрыть его, когда он не используется, называется «заслонкой дымохода». Эти двери внутри дымохода приводятся в действие шкивом или рычагом. Закрытие дверей служит нескольким полезным целям, таким как предотвращение утечки кондиционера или отопления внутри вашего дома и предотвращение попадания дождевой воды внутрь. Иногда заслонка дымохода является единственной линией защиты, не позволяющей животным и птицам проникнуть в ваш дом, когда камин не используется.Еще важнее, чем закрывать заслонку дымохода, когда камин не используется, — это открыть ее перед розжигом огня. Если не открывать заслонку дымохода, дым от камина будет подниматься в ваш дом.

Дымовая камера — Важным аспектом анатомии дымохода является дымовая камера. Эта функция мягко сжимает дым из вашего камина в дымоход, в то же время не создавая обратной тяги. Дымовая камера обычно создается с наклонной стеной прямо над камином.Правильно спроектированная дымовая камера по существу удаляет побочные продукты сгорания плавно и эффективно.

Дымовая полка — Дымовая полка расположена за заслонкой дымохода. Его цель — улавливать падающий мусор и любую воду, которая может просочиться в дымоход. Дымовая полка помогает в важной работе по перемещению больших клубов дыма от камина в более узкое пространство в дымоходе. Это также помогает предотвратить нисходящие потоки.

Дымоход — Дымоход вверх по дымоходу является основным проходом, через который дымовые газы выводятся на улицу.

Облицовка дымохода — Облицовка дымохода важна тем, что защищает кладку дымохода и дерево, окружающее дом. Частично это достигается за счет минимизации количества горючего мусора, прилипающего к стенам. Вкладыш дымохода обычно изготавливается из глиняной плитки, керамики или нержавеющей стали. Дровяные камины часто имеют керамические футеровки дымохода, потому что керамика устойчива к коррозии, ее легко чистить и она обеспечивает отличную изоляцию. Со временем мусор все же прикрепляется к облицовке дымохода, и происходит накопление креозота (естественный побочный продукт горения), что является одной из причин, по которой следует регулярно нанимать профессионального трубочиста.

Загон для дымохода — Загон для дымохода — это заводской металлический кожух, через который проходит заводская труба дымохода.

Корона дымохода — Верх дымохода называется «короной дымохода». Он разработан для защиты кирпичей дымохода от повреждений, таких как повреждение водой. Коронки дымоходов обычно строятся из цемента. Мы разместили видео, на котором завершается работа над цементной короной дымохода и устанавливается новая изготовленная по индивидуальному заказу крышка дымохода во влажном цементе.

Заглушка дымохода — Заглушка дымохода, по сути, представляет собой металлическую крышу над дымоходом. Функция заглушки номер один — предотвратить попадание воды в дымоход. Заглушки часто включают в себя экраны, которые помогают не давать птицам и мелким животным гнездиться в дымоходе.

Как видно из этого неполного списка, дымоходные системы немного сложны. Это означает, что есть много вещей, которые тоже могут пойти не так. В Nayaug Chimney Services LLC мы советуем проводить ежегодные проверки дымоходов, чтобы убедиться, что все работает бесперебойно и безопасно в течение всего года.

Northeastern Chimney, Inc.
ранее Nayaug Chimney Services, LLC
37 Cody Street, West Hartford, CT 06110
Телефон: 860-233-5770

Проверка дымохода в Хартфорде, Гластонбери, 06001 Эйвон, 06002 Блумфилд, 06006 Виндзор, 06010 Бристоль, 06010 Форествилл, 06011 Бристоль, 06016 Ист-Виндзор, 06019 Кантон, 06023 Восточный Берлин, 06025 Ист-Гластонберимингтон, 06029 Эллингтон, 06029 Эллингтон, 06029 Эллингтон 06033 Glastonbury, 06034 Farmington, 06035 Granby, 06037 Berlin, 06040 Manchester, 06041, 06042, 06043 Bolton, 06043, 06045, 06050 New Britain, 06051, 06051, 06052, 06053, 06066 Rockville, 06067 Rocky Somers, 06070 Simbury , 06074 Южный Виндзор, 06078 Саффилд, 06080, 06081 Симсбери, 06082 Энфилд, 06083, 06084 Толланд, 06085 Фармингтон, 06088 Восточный Виндзор.

Проход через металлочерепицу дымохода: Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Подготовительная работа

Работа по монтажу

Как быть с квадратной трубой

Посмотрите еще статьи:

Проход трубы через крышу из металлочерепицы — как правильно вывести?Стройкод

Основные требования к дымоходу

Выбор места вывода

Вывод дымохода через крышу из металлочерепицы

Заключение

гидроизоляция и герметизация примыкания к дымоходу

Как сделать отверстие под трубу в металлочерепице

Обход трубы

Гидроизоляция трубы

Обустройство прохода трубы через крышу из металлочерепицы

Порядок обустройства дымохода через крышу из металлочерепицы

Рекомендуемые места для размещения дымоходов

Рекомендуемая высота дымохода

Система наружного фартука на участке примыкания

Обход дымохода из кирпичной трубы, устройство фартука

Проход дымохода круглого и квадратного сечения

Как делают проход стальной трубной заготовки сквозь кровлю

Выполнение прохода без распушки

Проход вентиляции

Как провести асбестовые и сэндвич дымоотводы

отделка вокруг дымохода, герметизация, разделка печной трубы

Где расположить дымоход

Рекомендации по размещению и отделке

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Обустройство прохода для квадратной или прямоугольной трубы

Вывод через металлочерепицу круглой трубы

монтаж вокруг трубы, примыкание металлочерепицы к трубе

Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы

Кровельные проходки для сквозных выводов круглого сечения

Проход дымохода через кровлю — как сделать безопасно и надежно?

Правильный проход трубы дымохода через кровлю

Элементы для изоляции круглых труб

Эластичная кровельная проходка

Монтаж мягкой кровельной проходки для трубы дымохода

Металлическая проходка

Квадратная, прямоугольная труба

Один из вариантов прохода трубы дымохода через кровлю — видеоурок

Проход трубы дымохода через крышу из черепицы

Критерии безопасности прохода трубы дымохода через кровлю

Проход дымохода через металлическую кровлю

Что такое кровельная система

Как выбрать прорезь

Изготовление проема для дымохода

Усиление стропильной системы

Восстановление пирога крыши

Установка вырубки

Проход дымохода через кровлю разных типов. Как сделать проход дымохода через кровлю из металлочерепицы? Как сделать пас

Вентиляция частного дома своими руками — особенности и особенности

Вентиляционный вывод руками: расчетный график работы

Вентиляция в частном доме своими руками схема

Организация вентиляции в доме своими руками

Ручная вентиляция Схема монтажа воздуховода

Технология Монтаж вентиляции в погребе своими руками

Почему и как дверной проем?

На что обратить внимание

Если стена кирпичная

Как работать с бетонной стеной?

Работа с железобетонной стеной

Установка дверного проема на новое место

Почему важно правильно вынуть дымоход?

Готовый переходной блок

Многослойный дымоход

Мягкая кровля

Плитка и ондулин

Профессор

Металлочерепица.

Фартук уплотнительный

Floor Shot Pass

Проход дымохода

Видео: ОСОБЕННОСТИ МОНТАЖА FIR TUB PASS

Особенности вывода дымохода через разные типы кровли

Металлочерепица

Квадратная или прямоугольная труба

Токопроводящая труба
