Проход трубы через потолок бани: потолочная разделка своими ркуами

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

Содержание статьи

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

для защищенной от возгорания перегородки:
- при толщине трубы 120 мм — 200-260 мм;
- при толщине трубы 65 мм — 380 мм.
для незащищенной перегородки:
- при толщине трубы 120 мм — 260-320 мм;
- при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут. Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

Проход трубы через потолок в бане

Проход трубы через потолок в бане — тема очень узкая, требующая большой конкретики, а значит, исключающая из рассмотрения другие важные вопросы. Но это не беда. На нашем сайте вы найдете множество других — обзорных или узкоспециализированных — статей, в которых говорится об устройстве бани от фундамента до стен.

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003, где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

от бетонных и кирпичных труб до горючих материалов — не менее 130 мм;
керамические трубы: если без изоляции — 250 мм, с изоляцией — 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Фото СтройДом

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) — 13 см, для неизолированных — 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см — до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Дымоход: разновидности труб

Из чего может быть изготовлена современная дымовая труба для банной печки? Вариантов не так уж много:

кирпич (о нем мы в этой статье будем говорить совсем мало, ибо это тема больше к печам из кирпича),
металл;
керамика;
стекло.

Примечательно, что лучшим материалом будет ударопрочное, жаростойкое стекло, на втором месте — керамика, а дальше идут стали разных марок. Ниже приведен ролик, в котором автор составляет список наиболее качественных сталей, но для тех, кому лень смотреть, мы приведем его в виде текста:

аустенитная AISI 310 и 310S;
аустенитная AISI 316 T L;
аустенитная AISI 321;
аустенитная AISI 304;
с добавлением марганца AISI 201-202;
ферритная AISI 409;
ферритная AISI 430.

На этом список прерывается на описание эмалированных дымоходов, потом из алюмоцинка, после чего автор переходит к черной углеродистой стали, которую можно использовать только если покрасить жаростойкой эмалью.

Сам ролик вот:

Мы согласимся в том, что керамические дымоходы лучше металлических, но и дороже их. А в том, какие марки стали лучше — доверяем автору видео.

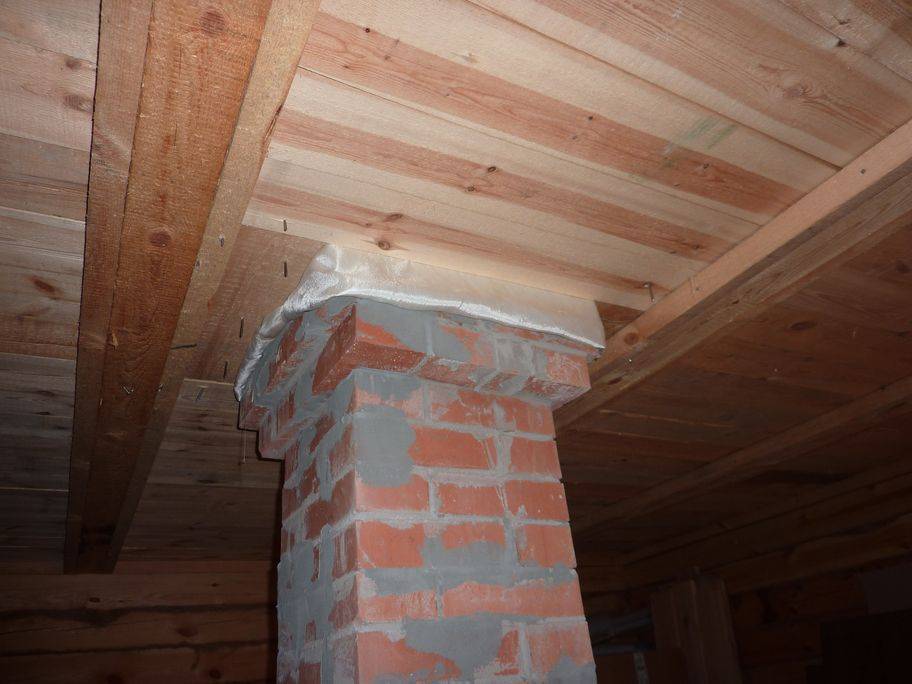

Проход кирпичной трубы через потолок

Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.

Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.

Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» — это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

Порядовка распушки показана на рисунке ниже.

Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.

Отверстие в перекрытии вырезается под размер распушки.

Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.

Проходной узел: устройство и габариты короба

Есть несколько названий для короба, который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).

Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.

Короб для прохода дымохода через потолок для установки печи в парной

Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей. Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.

Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из оцинкованной стали, и их комбинации.

Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.

Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит — одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы — вполне достаточно. И все это — с опорой на технические нормативы.

ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл.

Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.

Потолок в бане и дымоход. Фото СтройДом

Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.

А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция. Мы посмотрели потом технические характеристики этого огнеупора — они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).

А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:

радиус керамической трубы + изоляция + 13 см;
радиус керамической трубы + 25 см;
радиус трубы + 38 см;
радиус трубы + 50 см.

ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях.

Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.

Сам короб по всем поверхностям снаружи обкладывается теплоизолятором — минеритом или базальтовым картоном. Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.

Как сделать дымоход: выбираем утеплитель

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры — тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

Сквозь крышу

Одним разделочным коробом дело не ограничивается, когда вы ведете трубу в бане через потолок и крышу. Но мы же решили сделать тему этой статьи достаточно узкой. Тем более что на сайте есть более полный материал, в котором рассказывается как раз о проводке через чердачное пространство и крышу. Рекомендуем с ним ознакомиться.

Как изолировать трубу от потолка

А вот это интересный вопрос. В одном из роликов говорится, что максимальная температура, до которой может, но не должен нагреваться дымоходный канал, составляет 700 градусов. А так как большинство делает металлические трубы, то по правилам сначала идет монотруба, потом, ближе к потолку, она переходит в сэндвич. То есть в парилке у нас будет ничем не защищенная монотруба — тонкий слой металла, отделяющий от раскаленных газов. А это мощное и жесткое ИК-излучение.

Мы можем рассмотреть задачу изолировать трубу в бане от потолка двояко — и вниз, и вверх. Вниз обычно делается не столько изоляция, сколько приспособление, отбирающее тепло, которое в буквальном смысле «улетает в трубу».

Тут есть два варианта — можно повесить на трубу теплообменник, который будет нагревать воду. А можно повесить сетку с камнями, которая будет забирать тепло на себя и удерживать его дольше, чем металл.

Если рассматривать такие приспособления как изоляцию в частности, то они свою функцию будут выполнять — их температура окажется существенно ниже — вода нагревается до 100 градусов, камни могут удержать и большую температуру, но ниже, чем у газов в трубе.

Что же касается трубы выше потолка, то есть, проходящей через подкровельное пространство и кровлю, то там нужно проявить больше заботы именно об изоляции.

СОВЕТ! Не пренебрегайте противопожарными пропитками для дерева, на чердаке бани они уместны вполне, и способны уберечь ее от возгорания.

Изолировать трубу выше потолка можно коробом из силиката кальция с воздушной прослойкой между трубой и коробом для лучшего охлаждения первой.

Второй вариант — использовать суперсилику. Это керамическое волокно, которое можно купить в виде полотна или мата. Обвернутая им труба станет на ощупь просто теплой. Помимо трубы суперсиликой можно защитить все горючие поверхности в непосредственной близости от дымохода.

Нам даже пришло на ум, что керамическое волокно куда лучше, чем обычная набивка сэндвичей, которая теряет свойства теплоизолятора при образовании внутри конденсата, а со временем оседает и превращается в труху (теряя связующие вещества). А самое неприятное, сэндвич склонен выгорать при частой неправильной топке, что делает такую трубу опасной.

Другими словами, можно попробовать либо вовсе не брать сэндвич, а ограничиться изоляцией суперсиликой, либо заменить этим материалом минвату внутри сэндвича.

Как провести дымоход через потолок своими руками

Начинать желательно еще на стадии проектирования. Расположение печи нужно сопрячь с положением потолочных балок и стропил кровли. В этом случае не придется вообще ничего переделывать. Тогда же принимается решение о размере ППУ. Если делать «по ГОСТу», то есть 38 или 50 см от голой трубы, то вписать между потолочными балками без подреза будет, скорее всего, невозможно. Если же воспользоваться далекими от ГОСТа магазинными вариантами ППУ, то ничего подрезать не понадобится даже при стандартном шаге балок в 60 см.

Однако мы все же приведем рисунок, показывающий как правильно подрезать потолочную балку, которая мешает прохождению ППУ.

На всякий случай уточним, что аналогичная конструкция используется и для подреза стропилин, но в этом случае необходимо делать соседние с подрезанной стропилины двойными (на всю длину).

Те, кто по какой-то причине не хотят делать отверстие ровно над печкой, могут сделать или L-образный дымоход, который выведет трубу в другое место потолка, или вывести ее же под наклоном в 45 градусов — разница определяется величиной смещения — если оно больше метра, то делается наклонный вариант, если меньше — L-образный. Нужно лишь потом дать надежную опору дымоходной трубе, чтобы она удерживала вертикальное положение.

Но это техническое решение, а вот насколько оно хорошо для парной — это другой вопрос. Если честно, то совсем не хорошо. И лишнее ИК-излучение от дополнительных метров дымохода здоровья посетителям не прибавит, увы.

СОВЕТ! Чтобы не пришлось так мучиться, наложите на план пола с фундаментом для печи план кровли — сразу будет видно, куда попадет дымоход. На этой стадии можно подкорректировать сам план.

Итак, подготовка к проходке желательна еще до финальной подшивки потолка. Если все правильно рассчитано, вам останется только вырезать кусок вагонки с парозащитой, утеплителем и гидрозащитой. Ну, если положили черновой и чистовой пол на втором этаже, то их тоже. Но балки останутся целыми.

Вырезать можно тем, что есть под рукой, например, электролобзиком.

Далее нужно выбрать, что именно вы будете отделывать минеритом или силикатом кальция, или базальт-картоном — короб снаружи или стенки отверстия. Допустимо и то, и другое. После крепления плитного утеплителя короб вставляется в отверстие и закрепляется снизу на саморезы.

ВАЖНО! Центр отверстия в потолке должен совпадать с центром трубы. Для этого следует воспользоваться отвесом и совместить центры.

Снизу монтируется труба. Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт — это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ.

Выверяйте вертикали! У трубы должны быть предусмотрены крепления к стене, которые зафиксируют ее в строго вертикальном положении.

После того, как сэндвич продет в ППУ, пространство между ним и стенками короба заполняется другим утеплителем — минватой, керамзитом или керамической ватой. Минвата из этого списка нравится нам менее всего. Керамзит отлично сгодится для бюджетного варианта.

КСТАТИ! Дно короба можно выложить тем же силикатом кальция и им же отделать крышку изнутри.

Закрываем крышку и фиксируем ее на полу чердака саморезами (она выступает за пределы отверстия немного). На этом конкретно проход дымохода через потолок, осуществленный своими руками можно считать завершенным. Дальше — вывод через крышу.

Полезное видео

Автор ролика рассказывает о собственном опыте установки ППУ:

А это часовое видео, где рассказывается вообще все об установке дымоходов, благо внизу есть возможность выбрать тот кусок, который наиболее актуален для зрителя:

Об ошибках — стоит посмотреть и послушать:

А вот наш любимый ролик про керамическое волокно:

***

Теперь, когда тема «как сделать дымоход в бане через потолок» раскрыта, предлагаем вам почитать другие наши материалы, в которых говорится о крыше, утеплении и утеплителях для бани.

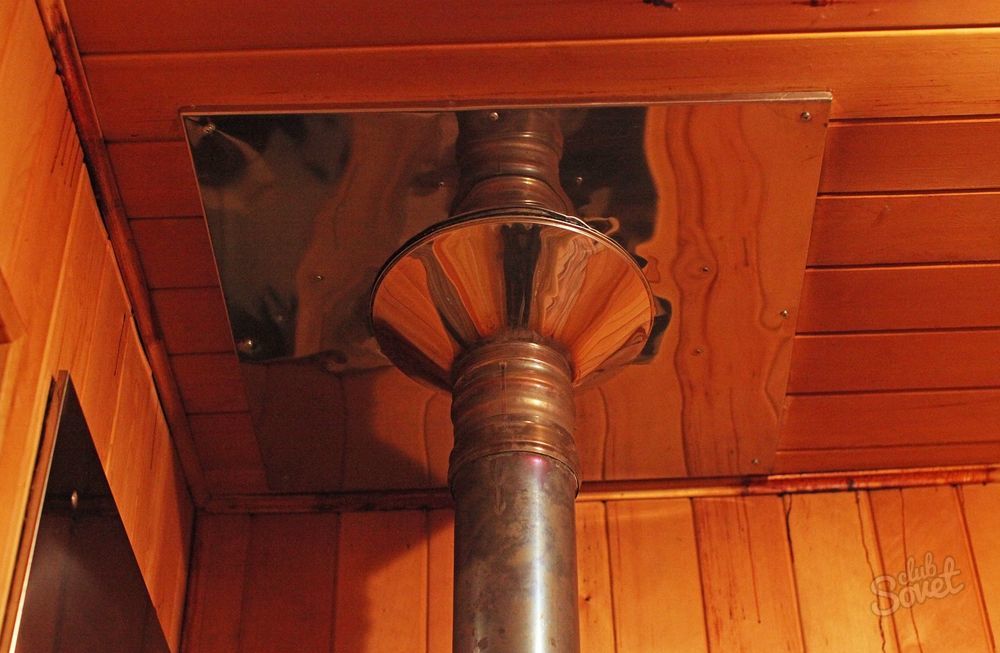

Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.

Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

если больше 200мм, то правильный размер 1,0х1,0м;

если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

она должна быть не меньше 50 см в ширину;

при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.

ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.

Наиболее правильными с точки зрения пожаробезопасности материалами являются:

кирпич;

лист нержавейки с базальтовым картоном;

плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

квадратный,

круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

Проходной узел пройден не сэндвичем, а одностенной трубой.

Сам короб набивают песком или землей,а не керамзитом или минватой.

Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.

Прежде чем начать установку, необходимо выполнить следующие работы:

Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).

Обшить изнутри проход плитами минерита.

Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы

Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.

Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).

Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.

Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.

Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.

После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.

Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.

Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.

Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.

Здесь разделка проводится в три этапа:

Подготовка места.

Установка защитного короба.

Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

для подбора нужно воспользоваться строительным отвесом;

чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

прорезание проема необходимого размера и при необходимости создание каркаса из бруса;

монтаж сэндвич-трубы в месте проводки;

установка короба;

крепление металлической пластины;

теплоизоляция;

фиксация.

Порядок установки узла прохода через перекрытие

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

торцы покрываются термоизоляционным материалом;

в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;

аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;

закрепляем сборку при помощи саморезов или других крепежей;

выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;

при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.

Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.

Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.

Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Как сделать проход трубы через потолок бани

Чтобы избежать пожаров и обезопасить себя и своих близких, нужно правильно сделать проход трубы через потолок в бане и выполнить все необходимые мероприятия, чтобы предотвратить воспламенение перекрытия из-за соприкосновения с раскаленной трубой.

Поэтому очень важно монтировать горячую трубу таким образом, чтобы она не контактировала с деревом. Для этого реализуется дополнительная защита из пожаробезопасных материалов.

Ниже мы рассмотрим основы пожарной безопасности, виды материалов, технологии монтажа и основные ошибки при устройстве прохода трубы через перекрытие и крышу.

Как защитить перекрытие от возгорания?

Прежде чем приступить к работе, нужно ознакомиться со СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». В данных строительных нормах нормируется устройство отопительных и вентиляционных систем.

В тексте СНиПа указывается дистанция от наружных поверхностей труб до элементов перекрытия и кровли.

Расстояние от элементов кровли до труб необходимо дополнительно защищать материалами, которые не воспламеняются.

Поэтому при создании прохода через потолок бани должна предусматриваться достаточная дистанция от раскаленной поверхности трубы до конструкций перекрытия.

Стоит обратить внимание на то, что при строительстве многие отдают предпочтение металлическим трубам. Поэтому следует ознакомиться с приложением K упомянутого выше СНиПа, в котором указаны минимальные расстояния от частей печи и труб:

Толщина стенки печи, мм

Отступка

Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм

не защищенной от возгорания

защищенной от возгорания (в соответствии с 6.6.23 б)

120

Открытая

260

200

120

Закрытая

320

260

Открытая

320

260

Закрытая

500

380

Примечания:

1 Для стен с пределом огнестойкости REI 60 и более и пределом распространения пламени 0 см расстояние от наружной поверхности печи или дымового канала (трубы) до стены перегородки не нормируется.

2 В зданиях детских учреждений, общежитий и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступки следует обеспечить не менее REI 60.

3 Защиту потолка в соответствии с 6.6.20, пола, стен и перегородок — в соответствии с 6.6.23 следует выполнять на расстоянии, не менее чем на 150 мм превышающем габариты печи.

Как видите, отступ должен составлять 500 мм до древесины без термоизоляции и 380 мм до легковоспламеняющихся материалов с дополнительной защитой от огня.

Кроме норм, изложенных в СНиП 41-01-2003, следует внимательно ознакомиться с инструкцией к дымоходу от производителя. Документация содержит информацию об отступах с учетом используемых материалов.

Какие материалы устойчивы к высоким температурам?

Во время разогрева печи температура достигает критической отметки, поэтому древесина может воспламениться от прямого контакта с раскаленной трубой, что приведет к печальным последствиям.

Чтобы избежать пожара, нужно создать изолирующий слой из любого негорючего материала. Отлично подойдут для этого:

Минеральная вата. Волокнистый утеплитель из неорганических нитей. Уверенно переносит температуры до 300 градусов Цельсия. Выбирайте марку ПЖ-175 или ППЖ-200, чтобы обеспечить максимальные термоизолирующие свойства. Такие минераловатные изделия изготавливаются по ГОСТ 9573-96 Плиты минераловатные повышенной жесткости и по ГОСТ 22950-95, а также по ГОСТ 21880-94 — маты прошивные.

Минерит. Теплоизоляционный материал состоящий из целлюлозы и известняка на цементной основе представляет собой плотную плиту, способную эффективно противостоять температурам до 150o C. Максимальная температура нагрева, которую может выдерживать минерит достигает 400 градусов.

Базальтовый картон. Плотный экологически безопасный материал толщиной 5 мм, который уверенно защищает выдерживает температуры вплоть до 900o C.

Асбестокартон. Также позволяет создать отличную защиту от огня. Имеет толщину до 10 мм. Не теряет своих свойств в течение долгих лет. Единственным недостатком является выработка токсичных паров при нагреве, что является критичным фактором для использования в бане.

Если вы хотите провести начальную облицовку торцов перекрытия и уже точно провели все замеры и сделали отступы, то можно также задействовать слабогорючие материалы, среди которых:

Стекломагниевый лист – стандартный вариант не подходит для защиты древесины, поэтому выбирайте продукцию премиум класса.

Огнеупорный гипсокартон – по характеристикам отличается от стандартного ГКЛ тем, что обладает усиленным сцеплением слоев и армированием с внутренней стороны. Поэтому огнеупорный гипсокартон обладает защитой от критических температур и не воспламеняется даже если его бросить в огонь на 15 минут.

Обратите внимание! Экономия на материалах может привести к пожару и чрезвычайному происшествию, поэтому ни в коем случае не используйте стандартную минеральную вату.

Если вы хотите создать дополнительный слой термоизоляции дымохода, то отдайте предпочтение базальтовой вате. Она не деформируется и не теряет качество даже при температуре 1000 градусов Цельсия.

Для защиты короба при проходе трубы сквозь потолок следует проложить базальтовый картон. Чтобы сэкономить, но не потерять в качестве, можно засыпать глиной проходной короб.

Уберечь потолок от повышенной температуры на участке крепления короба поможет металлический лист с бортами с содержанием глины (равномерное распределение с толщиной до 2,5 см).

Дымоходы типа «сэндвич»

Несмотря на имеющиеся решения узлов прохода трубы через перекрытия и кровлю, многие сегодня предпочитают использовать более безопасные трубы типа «сэндвич». Основное отличие сэндвича от обычной трубы — двойная труба с дополнительным слоем для защиты от повышенных температур.

Изготавливаются они из черной или нержавеющей стали и приводят к значительному сокращению теплового излучения, источником которого является газоотводящая печная труба.

Стоит отметить, что, несмотря на двойную стенку, внешний кожух «сэндвича» тоже имеет довольно высокую температуру. Поэтому для обеспечения пожарной безопасности лучше подстраховаться и применять рекомендуемые отступы от горючих материалов и теплоизоляционные материалы для защиты от нагрева перекрытия в месте прохода трубы.

Внутри трубы во время догорания летучих соединений температура может быть очень высокой. Поэтому в процессе эксплуатации нельзя нарушать нормы устройства дымоходов и рекомендации производителей дымовых труб по устройству узлов прохода через перекрытие и кровлю бани.

Видео устройства дымохода из сэндвич-труб вы можете посмотреть ниже:

Потолочная разделка в месте прохода трубы

Нужно придерживаться двух правил – монтировать трубу ровно по вертикали и обеспечивать надежную термоизоляцию перекрытия при помощи современных минеральных теплоизоляционных материалов. Поэтому нужно придерживаться следующего плана:

Определить место, где будет находиться узел прохода трубы.

Установить в месте прохода защитный кожух (короб) отделяющий горючие материалы перекрытия от печной трубы.

Выполнить укладку защитных теплоизоляционных материалов, предохраняющих конструктивные элементы перекрытия от критических температур.

При устройстве узла прохода во внимание нужно принимать следующие факторы:

Конструктив самой бани.

Количество денежных средств, которые вы можете себе позволить потратить на материалы.

Далее можно приступить к созданию места, в котором дымоход будет проходить через потолок. Воспользуйтесь отвесом для определения центра прохождения трубы и нанесите разметку.

После этого сделайте вырез, но предусмотрите минимальный отступ со всех сторон (декоративные элементы скроют его). Сделать проход нужных размеров можно с помощью электролобзика:

Если вы изготавливали проход своими руками, то можете декорировать его оцинкованным железом или нержавейкой. Дополнительным плюсом нержавеющей и оцинкованной стали является то, что она представляет собой хороший тепловой экран.

Применяя потолочно-проходной узел со стандартной конструкцией от производителя, придерживайтесь размеров, которые указаны в инструкции. Если же вы создаете проход с нуля, то тщательно выполните замеры всех расстояний необходимых для устройства проходного короба.

Для подсчета расстояний можно воспользоваться следующей формулой: внутренний диаметр трубы суммируется с двумя расстояниями отступов.

Обратите внимание! Гораздо предпочтительнее выполнить расчет всех необходимых размеров еще на этапе разработки проекта бани. На чертежах при этом заранее нужно отметить оптимальное расстояние между балками перекрытия и определить точный размер пространства необходимого, чтобы монтировать трубу.

Если проход трубы через потолок бани не был продуман еще на этапе проекта, то следует с помощью отвеса определить место расположения трубы и узла прохода над печью.

Как установить готовый проходной патрубок?

Сегодня в продаже можно приобрести готовый узел прохода, представляющий собой металлическую конструкцию, устанавливаемую в перекрытие бани.

В плане дизайна и прочности крепления заводская конструкция гораздо лучше самодельной. В магазинах вы найдете любые конфигурации узлов для прохода трубы через потолок, которые представляют собой коробку прямоугольного либо круглого сечения, надежно скрепленную с металлическим листом, который выполняет защитную и декорирующую функцию.

В конструкции заводского потолочного проходного узла (ППУ) уже предусмотрен вырез для трубы, так что выбирать узел нужно с учетом диаметра трубы.

Для выполнения монтажа придерживайтесь следующей последовательности действий:
1. Выполняется проем в месте установки узла прохода и из оцинкованного профиля собирается каркас потолочного узла:

2. Листовым теплоизоляционным материалом (асбоцементным листом или базальтовым картоном) тщательно заделывается торец перекрытия в месте прохода:

3. В местах, где металлические листы узла прохода контактируют с горючими материалами, также укладывают листовую теплоизоляцию.

4. Конструкция устанавливается в проходное отверстие в перекрытии и в нее вставляют одно колено сэндвича, закрепляя в металлической конструкции, обмотав его асбестовым шнуром.

5. В верхней части со стороны чердака проводится заполнение короба огнеупорной минеральной ватой, керамзитом или другим рекомендуемым для использования производителем материалом.

6. После этого чердачная часть узла прохода может быть закрыта декоративными металлическими элементами.

Узел прохода своими руками

Если в вашем городе не оказалось магазина, где можно приобрести готовый узел прохода перекрытия, его можно изготовить самостоятельно. Для выполнения работы вам понадобятся следующие материалы:

Лист пожаробезопасного гипсокартона.

Минерит.

Тонкая листовая сталь.

Лист нержавеющей стали.

Сухая глина или керамзит.

Первым этапом является создание жестяного короба. Согнуть лист можно с помощью обычной доски, с скрепить края следует с помощью заклепок.

Внимание! Выбирая место устройства потолочного прохода трубы следует учитывать не только минимальные рекомендуемые отступы, но и расположение потолочных балок.

Определить центр прохождения трубы вам поможет отвес. Предварительно делается разметка для определения местоположения дымохода и позиции узла прохода перекрытия. Потом по точкам вырезается отверстие над трубой с учетом того, что будет использоваться термоизоляционный материал по всему диаметру.

После устройства проходного отверстия в перекрытии и отделке его торцов изоляционным материалом, в нем фиксируется короб. Обратите внимание, чтобы металлические части короба нигде не соприкасались с деревянными и другими горючими конструктивными элементами перекрытия.

Внутри короба можно установить пару металлических распорок из оцинкованного профиля, используемого при монтаже гипсокартона — такие распорки придадут дополнительную жесткость и помогут надежно зафиксировать трубу:

Обязательно следуйте инструкции от производителя и требованиям СНиП 41-01-2003, чтобы грамотно сделать проход трубы через потолок бани и избежать порчи и воспламенения древесины в течение долгих лет эксплуатации.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать…

Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

< Как сделать потолок в бане из бревен
Потолок из евровагонки >

Как сделать дымоход для бани через потолок?

Главная / Особенности различных помещений / Баня / Выводим дымоход через потолок бани

Бани традиционно отапливаются твердыми видами топлива. Это могут быть дрова или уголь, но, главное не меняется – необходим проход, через который будет выходить дым и остальные продукты сгорания топлива. Монтаж основных составляющих, обычно, не вызывает вопросов – все достаточно просто, а вот как правильно сделать дымоход для бани, особенно, в том месте, где он проходит через потолок, знают далеко не все. Нужно не просто пропилить дырку в потолке, а соорудить пожаробезопасную систему и обеспечить печи достаточную тягу.

Проект

Перед тем, как начать закупку материалов и монтаж, необходимо все рассчитать. Это избавит от ненужных трат и позволит понять более точно, какие нужны будут детали. На самом деле, устройство для вывода дыма является довольно непростой системой со своими требованиями к обустройству.

Хитрость: если сделать трубу разъемной, состоящей из двух частей, это позволит со временем поменять нижнюю часть, которая прогорает быстрее верхней. Кроме того, ее будет легче установить.

Общая высота сооружаемого устройства определяется достаточно просто: необходимо отмерить расстояние от выходного патрубка печи до конька крыши и прибавить к полученной цифре еще полметра. На эти пятьдесят сантиметров труба должна быть выше конька.

Длину обоих частей делают такой, чтобы соединились они примерно посередине высоты чердачного помещения. Необходимо учесть, что часть длины нижней детали уйдет в соединение с патрубком печи, так что, потребуется небольшой запас в 10 – 15 сантиметров.

Особенности

Дым, выходя из печи, имеет довольно высокую температуру. Это нужно использовать, для увеличения отдачи тепла в помещении бани, но, при этом, необходимо тщательно утеплить верхнюю составляющую, чтобы она не слишком нагревала пространство вокруг себя и не подожгла перекрытие.

Для этого, нижний элемент оставляют неутепленным, так как он пройдет в помещении, которое требуется нагревать, а в верхней части, он будет покрыт утепляющим негорючим материалом. На нижнем элементе утепление начинается на небольшом расстоянии от поверхности потолка и выходит на чердак. Верхний элемент утепляется полностью.

Установка

Главное в процессе монтажа – знать, как правильно сделать раскладку для того места, где дымоход бани будет проходить через потолок. Все начинается с отверстия в перекрытии. Оно выпиливается в том месте потолка, где предполагается сделать вывод для дыма.

Размеры выпиливаемой дыры – 45 на 45 сантиметров. Этого достаточно для устройства любой конфигурации и размера. Располагаться проем должен строго над выходным патрубком печи. Нужно подобрать место таким образом, чтобы труба прошла точно через центр выпиленной дыры.

Далее, начинается изготовление квадратных металлических заготовок для крепления всей конструкции к потолку. На одной нужно прорезать круглое отверстие, равное по диаметру самой трубе, а на второй, отверстие должно быть овальной формы, так как она будет установлена на скате крыши и располагаться под наклоном. Размер квадратов – 50 на 50 сантиметров.

Нижняя деталь одевается одной стороной на патрубок печки, а второй вставляется в заготовку с прорезанным круглым отверстием. Оставив по всем сторонам соединения дымохода с заготовкой одинаковые зазоры, квадратная деталь прикручивается к перекрытию со стороны внутреннего помещения бани.

Далее, к нижней составляющей присоединяется ее вторая часть. Они соединяются хомутом из металла. Второй квадратной заготовкой, с отверстиями овальной формы, труба крепится к скату крыши со стороны чердака.

Пространство, между металлическим листом, прикрученным со стороны внутреннего помещения и поверхностью пола чердака, заполняется глиной, асбестом или керамзитом. Можно использовать и другие негорючие материалы, которые обеспечат достаточную тепловую изоляцию.

Нередко, для этих целей используют кирпич. Однако, необходимо позаботиться о том, чтобы все пространство между кирпичами и самим выводом для дыма, было заполнено негорючим материалом.

как сделать проход дымохода через потолок, как вывести через крышу правильно, установка, разделка потолка, фото и видео

Содержание:

Каждый человек, решивший построить баню своими руками, должен заранее определиться с тем, как установить трубу в бане через крышу – то есть дымоход. Об устройстве дымохода, его установке и о других нюансах будет рассказано в этой статье.

Установка конструкции вытяжной трубы в бане не требует особых навыков, поэтому в данном процессе не должно возникнуть сложностей, и с этим должен справиться даже начинающий строитель. Главное, во время выполнения строительных работ быть очень внимательным, терпеливым, и не игнорировать рекомендации опытных специалистов, учитывая все нюансы.

Ниже мы максимально подробно постараемся изложить процесс установки трубы в бане через крышу, иллюстрируя шаги соответствующим фото- и видеоматериалом.

Конструкция дымохода бани

Перед тем, как установить трубу в бане, нужно детально изучить все вопросы, касающиеся типов дымоходных труб, их конструкции и то, как правильно проводить процесс установки, а после этого – эксплуатировать.

Лишь в случае изучения всех этих вопросов можно быть точно уверенным в том, что проведенная работа будет качественной, а дымоход сможет прослужить максимально долго.

Разновидности дымоходов

Классифицируются печные трубы для бани по таким двум параметрам:

по материалу изготовления;

по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

В отличие от кирпичной, металлическую трубу в бане через потолок и крышу установить несложно. Кроме этого в данном случае придется потратить меньше финансовых средств, так как материал стоит значительно дешевле. Негативной стороной является то, что на стальной трубе обязательно скапливается конденсат, поэтому обязательным является теплоизоляция такого дымохода.

По своему размещению дымоходы бывают:

внутренними;

внешними.

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

К негативным моментам можно отнести тот факт, что внешняя установка потребует организации достаточного дополнительного утепления. Эти мероприятия будут способствовать сохранению передаваемого тепла, позволят не создавать дополнительное отопление для парилки и сохранить часть топлива.

Что представляет собой труба

Конструкция печной трубы определяется материалом ее изготовления и расположением. К примеру, если вы планируете установить печку из кирпича, то к ней подойдет вытяжная труба из керамики или кирпича. Для стальных печей можно применять стальные и керамические трубы.

Чтобы лучше понимать, как правильно вывести трубу в бане, нужно иметь в виду, что бывают сборные печи, которые легко обслуживать, а процесс их установки не нуждается в особых навыках. Как правило, составные конструкции имеют 2-3 трубы, 2 колена, систему водоотвода, шибера, тройники, переходники и дефлекторы. Крепится такая конструкция опорными кронштейнами и хомутами.

Изоляция дымохода представляет собой сэндвич трубу и переходник, имеющий больший диаметр, чем основная труба (детальнее: «Преимущества трубы для бани сэндвич при строительстве дымохода»). Слои изоляции в таких трубах состоят из базальтовой ваты или керамзита.

Строение трубы и ее особенности

Ввиду особенностей конструкции дымохода, перед тем как установить трубу в бане через потолок, следует ознакомиться с некоторыми нюансами. Потому как температурные показатели в бане очень высокие, баня сделана из дерева, и нужно придерживаться санитарных норм, перечень работ по установке будет зависеть частично от этих факторов.

Следует соблюсти такие правила:

Запрещается использовать в качестве труб для дымохода таковые из алюминия или асбестоцемента. Подойдут: нержавеющая или оцинкованная сталь, керамика или кирпич.

Определяясь с тем, как сделать трубу в бане через потолок, нужно правильно выбрать теплоизоляционный материал. Он должен быть негорючим и экологически чистым. Подойдет базальтовая вата, керамзит, отражающий фольгированный материал.

Стоит удостовериться, что все элементы дымоходной конструкции имеют достаточный зазор с деревянными стенами и крышей. Чтобы обеспечить наилучшую безопасность, стоит позаботиться об обшивке металлом всех поверхностей, окружающих конструкцию, то есть печки и котла. В перекрытиях монтируется короб для стальных труб, который впоследствии будет заполнен керамзитом.

Довольно часто используют сэндвич трубы, которые имеют высокую пожаробезопасность.

Для заделывания всех щелей между трубой и коробом, и получения надежного крепления можно воспользоваться алюминиевым скотчем или фольгой.

Форма дымохода и его размеры

В процессе сборки дымохода очень важно придерживаться ряда правил, определяющих его форму и размеры. Чаще всего дымоотводящую трубу делают в форме цилиндра. Самое главное, правильно выбрать диаметр и высоту трубы.

Диаметр трубы, как правило, определяется мощностью устанавливаемой печи. К примеру, для квадратной или прямоугольной печи, имеющей мощность до 3,5 кВт, размеры отверстия должны равняться 140×140 мм, а для печей, обладающих мощностью 7,2 кВт — 140×270 мм.

Если дымоотводящий проход круглой формы, то он должен соответствовать размерам отверстия в печи или котле.

Стоит отметить, что площадь трубы должна равняться 8 см² на каждый киловатт мощности. Это означает, что для печи в 20 кВт, размер дымохода должен составлять 160 см², или 140 мм в диаметре.

Высота дымовой трубы определяется исходя из высоты сооружения и типа крыши. Проектируя дымоход, очень важно правильно подогнать высоту трубы над крышей. К примеру, если труба находится в 150 см от конька, то высота трубы не должна превышать 50 сантиметров.

Если расстояние находится в пределах от 150 до 300 см, то труба может быть вровень с коньком, но если это расстояние составляет более 300 см, труба должна едва возвышаться над коньком. Если крыша плоская, то высота трубы дымохода равняется 100 см.

Рекомендуется осуществить тщательное крепление трубы, если она возвышается над крышей более чем на 150 см.

Работы по установке трубы в бане

Перед тем как вывести трубу в бане через потолок, следует изучить последовательность работ по установке.

Пошаговая инструкция будет таковой:

В потолке и крыше пропиливаются отверстия с размерами 45×45 см.

Далее вырезаются две стальные пластины по 50 см каждая – с их помощью будет фиксироваться дымоход.

В заготовленных пластинах по углам просверливаются отверстия для крепежа.

В центре одной из пластин проделывается круглое отверстие.

Другая пластина предназначена для крепления к скату крыши, в ней проделывается отверстие овальной формы.

На заранее утепленные трубы, находящиеся внутри помещения, одевается кожух из оцинковки.

Торцы закрываются кольцами, а края с внешней стороны трубки подгибаются.

В отверстие круглой формы одной из стальных пластин вставляют утепленный нижний конец дымоотводящей трубы, а неутепленный конец одевают на патрубок.

Стальной лист закрепляют к перекрытию, при этом стоит обязательно следить за тем, чтобы зазоры со всех сторон были одинаковыми.

Используя заранее приваренный патрубок, верхнюю трубу одевают на нижнюю, закрепляя их хомутом.

К внутренней части крыши крепят вторую стальную пластину.

Место между трубой и деревянными элементами замазывают глиной или заполняют керамзитом.

Там, где труба проходит через крышу, кладут влагоотталкивающий слой и прокладывают уплотнитель.

После этого на трубу одевают колпак, защищающий ее от осадков.

Методы прочистки трубы

О степени засорения дымоотводящего прохода можно судить по появлению дыма и неприятного запаха внутри помещения, кроме этого ухудшается тяга. В этот момент настоятельно рекомендуется прочистить трубу своими силами. Нужно знать, как прочистить трубу в бане правильно. Зачастую, чтобы это проделать, достаточно протопить печь особым сортом дров, или прибегнуть к использованию специального инструмента.

Бывают случаи, когда нужно прибегнуть к механическому методу очистки. Понадобится специальный скребок и щетка с жесткой щетиной и имеющая звеньевую ручку. Чистка трубы начинается с крыши, что влечет за собой попадание большого объема сажи в помещение. Поэтому специалисты советуют укрыть топку толстой тканью, закрыть все двери и окна, и укрыть мебель.

Существует более простой метод очистки – осиновыми дровами. Они выделяют много тепла, что увеличивает тягу – происходит самоочищению трубы. Рекомендуется осуществлять очистку такими дровами единожды в год.

Проводить очистку можно и химикатами, но это, естественно, может привести к загрязнению окружающей среды.

Итог

В этой статье мы определились с тем, как сделать проход трубы через потолок бани. Процесс этот весьма прост, но требует от мастера особого внимания и аккуратности. Игнорирование недочетов в строительных работах зачастую приводят к последующему попаданию дыма в баню и иным неприятностям.

<br />

Если вы все же решились на сооружение дымохода своими руками, проконсультируйтесь со специалистами сначала, чтобы, имея полученные знания, произвести монтаж трубы правильно и обеспечить последующее функционирование бани на высочайшем уровне.

Проход трубы через потолок в бане: 3 вида дымоходов

При обустройстве бани следует учитывать все нюансы конструкции подобного сооружения, поскольку даже незначительная деталь влияет на полноценное функционирование бани как таковой.

Например, при возведении дымохода нельзя отказываться от соблюдения установленных правил, так как эта простая, на первый взгляд, труба обеспечивает возможность функционирования печи, которая является основой любой бани.

При этом довольно часто люди пытаются самостоятельно строить дымоход, не обладая достаточными знаниями. В большей мере такое желание объясняется тем, что профессиональный монтаж дымохода – дорогостоящая услуга. В результате возникает стремление сэкономить, которое имеет право на существование, но должно подкрепляться серьезной подготовкой в плане понимания предполагаемого процесса.

В этой статье мы разберемся, как правильно установить трубу в бане через потолок и крышу.

Конструкция дымохода

Единого варианта исполнения вертикального канала для банного помещения не существует, так как эта своего рода труба отличается разнообразием конструктивных решений. Однако важно соблюдать существующие нормы строительства конкретного канала, предназначенного для отвода продуктов сгорания, вне зависимости от его вида.

Некоторые владельцы бань считают, что трубное устройство – это лишь соединенные определенным образом цилиндрические изделия и ничего более. В связи с этим они исключают необходимость использования целого ряда элементов, входящих в конструкцию. А между тем в дымовом канале нет ничего лишнего. Если вы откажитесь от того или иного приспособления, являющегося частью устройства, то обязательно столкнетесь с определенными проблемами. В связи с этим постараемся сначала понять, из чего состоит дымоход и как он функционирует.

Считается, что оптимальный дымовой канал должен иметь исключительно горизонтальную конструкцию, однако в реальности все обстоит иначе. Зачастую печная труба, установленная в банях, проложена по извилистому пути: она может сначала идти прямо, затем горизонтально, опять прямо и, наконец, пройдя потолок и крышу, выйти наружу. Для обеспечения такой конфигурации дымохода предусмотрены соответствующие колена, патрубки и тройники.

Колено, тройник, патрубок

Канал, идущий вертикально, например, может упереться в балку перекрытия, которую требуется обойти. Именно для таких моментов и предусмотрены колена, характеризуемые различными углами. В случае когда от печи труба отходит горизонтально, она монтируется на колено или тройник.

Отдав предпочтение первому варианту, необходимо учитывать, что его придется регулярно очищать, потому заранее подумайте о том, как вы будете это делать.

Тройник по сути своей является универсальным вариантом колена, но с некоторым нюансом: его легко чистить. Достигается это за счет наличия съемного стакана в нижней части данного элемента дымохода. Основным правилом соединения тройника и трубы является обязательная герметичность, которую нельзя обеспечить, если эти два элемента будут отличаться друг от друга своими размерами.

При необходимости установки дымохода в бане через перекрытие второго этажа требуется соблюдать правила безопасности, что предполагает использование проходного патрубка. На практике это выглядит следующим образом:

в потолке вырезается требуемое отверстие;
в него устанавливается патрубок с обязательной изоляцией;
осуществляется вывод трубы.

Точно таким же способом производится проход кровли, но с единственным исключением: используется патрубок под углом.

Для упрощения процесса монтажа дымохода применяются крепежные элементы в виде кронштейнов, которые гарантируют удержание цилиндрического изделия. При этом установка подобных деталей должна осуществляться с соблюдением шага в 2 м.

Последним участком является кровля, прохождение которой предполагает обустройство так называемой крышной разделки. Она необходима для обеспечения герметичности прохода, чтобы исключить вероятность попадания дождя и талого снега на второй этаж строения или в мансарду. При этом следует применять качественные материалы для организации крышной разделки. В данном случае нельзя использовать, например, герметик, что особенно актуально, если баня еще садится, так как процессы усадки приведут к разрушению герметичности прохода, а это в свою очередь может стать причиной пожара.

Покупая канал для отвода дымовых газов, удостоверьтесь в наличии сертификата, подтверждающего соответствие нормам безопасности этого изделия.

Ниже мы рассмотрим, как происходит процесс установки дымовых каналов различных типов в бане через потолок.

Кирпичное устройство

Классическая модель трубы для отвода продуктов сгорания – это сооружение на основе кирпичной кладки. Устройство данного вида дымохода отличается определенной сложностью, но его конструкцию вполне можно упростить. При этом производимые изменения не должны негативно влиять на надежность канала и мощность тяги.

Участок дымохода от печи до потолка должен возводиться с использованием глиняного раствора. Далее он заменяется цементно-песчаным, который применяется и для кладки над крышей.

Этапы работ по возведению канала

Чтобы правильно вывести трубу в бане через потолок, нужно придерживаться восьми шагов. Ниже мы попытались предоставить максимально понятную инструкцию.

Этап 1. Разметка потолка и крыши под отверстия для дымохода. Проделайте проемы, соблюдая строгую вертикальность. Подготовьте раствор для кладки.

Этап 2. Размещение надсадной части. Необходимо, чтобы диаметр прохода соответствовал минимально допустимым размерам, гарантирующим требуемую мощность тяги вне зависимости от рабочего режима печи и климатических условий.

Поверхность внутри дымохода не должна иметь серьезных неровностей, так как это может послужить причиной того, что потоки воздуха будут закручиваться, приводя к снижению тяги. В связи с этим с заделкой швов тянуть не стоит.

Кладка дымохода должна быть толщиной в полкирпича, что считается нормой для бань. В то же время требуется постоянно проверять каждый ряд на вертикальность, так как в дальнейшем нельзя будет исправить ошибки без снятия кирпичей. Это можно сделать с помощью обыкновенной нити, натягиваемой от угла потолочного отверстия до угла надсадной части, образуемого первым рядом.

Этап 3. Кладка распушки, обеспечивающей дополнительную надежность конструкции дымохода и защищающей его от возгорания. Непосредственно распушка создается путем расширения внешних стенок канала, устойчивость которым придается за счет использования арматуры. При этом необходимо соблюдать следующие условия: дополнительные детали не должны быть заметны на поверхности конструкции, а также важно, чтобы они не выходили внутрь.

Каждый из рядов, идущий поверх следующего, необходимо класть таким образом, чтобы он выступал примерно на четверть. В результате максимальная ширина дымохода должна быть достигнута к тому моменту, как кладка упрется в потолочное перекрытие.

Этап 4. Фиксация вертикального канала посредством обрезных досок, прибиваемых по периметру распушки с максимальной плотностью прилегания. Такое применение пиломатериала позволяет добиться прочного крепления дымохода, что исключает возможность колебания конструкции под воздействием ветра. Оптимальным решением является выполнение расширения в непосредственной близости от потолочных балок.

Этап 5. Уменьшение ширины дымохода по периметру с целью перевода распушки в стояк с продолжением кладки до самой крыши.

Этап 6. Установка выдры – участка вертикального канала, с помощью которого осуществляется отведение дождевых вод. Его размеры превышают габариты стояка и составляют четверть кирпича. Эта часть конструкции укладывается точно так же, как и распушка.

С целью сохранения внутренних размеров дымохода необходимо задействовать тонкие вставки. Угол наклона кровли оказывает влияние на высоту выдры. Низ верхнего элемента покрытия служит началом отсчета кладки участка дымохода, предназначенного для отведения дождевых вод, который должен возвышаться не менее чем на 2 ряда над верхней точкой.

Этап 7. Кладка шейки дымохода с необязательным обустройством оголовка и установкой решетчатого колпака из металла.

Этап 8. Уплотнение стыков кровельного покрытия и выдры с достижением максимальной герметизации этого участка дымохода с помощью того или иного способа. Именно от выбранного метода и ряда факторов зависит то, как будет произведена герметизация.

Дымоход из кирпича – это дорогостоящая конструкция, отличающаяся сложностью возведения, использование которой не является единственно возможным решением. Современные технологии и материалы позволяют устанавливать более простые и эффективные конструкции.

Сэндвич-дымоход

Подобные системы отличаются возможностью длительной эксплуатации, а их монтаж производится в короткие сроки. При этом рабочие характеристики современных дымоходов полностью удовлетворяют существующим сегодня требованиям пользователей этой продукции. Например, монтаж становится простым делом за счет комплектации рассматриваемых устройств так называемыми доборными элементами в виде различных хомутов, колен, защитных экранов и т. д. В то же время такие каналы имеют один серьезный минус: их стоимость довольно высока.

Главное достоинство сэндвич-дымохода заключается в том, что его конструкцией предусмотрено наличие слоя утеплителя, который:

гарантирует защиту внешней трубы от перегрева;
снижает количество конденсата за счет быстрого нагрева внутреннего цилиндрического изделия.

Технология монтажа сэндвич-системы

Этап 1. Необходимо нанести разметку отверстий под дымовую трубу с помощью отвеса. Проделайте размеченные проемы, оставляя промежуток не менее 10 см между частью потолочного перекрытия и непосредственно сэндвич-дымоходом. В целях теплоизоляции участок входа трубы в потолок проложите стекловатой или минеральной ватой.

Этап 2. Определитесь с локализацией разгрузочного узла, который монтируется на крыше для снижения нагрузки на трубу и исключения появления боковых колебаний. Этот элемент желательно устанавливать при наличии значительного расстояния между полом чердака и кровлей. Такой промежуток может быть небольшим, например, в пределах 1,5 м. Если это так, каких-либо дополнительных упоров устанавливать нет необходимости.

Конструкция разгрузочного узла включает в себя металлические уголки и различные установочные элементы. Первые детали требуются для надежности крепления за счет их монтажа на стропильной системе.

Этап 3. Установите стартовый сэндвич на выходном патрубке печи. При этом важно добиться плотности соединения, что предполагает наличие требуемого соответствия диаметров трубы и патрубка.

Этап 4. Убедитесь, что внутреннее цилиндрическое изделие сэндвич-системы не накрывает патрубок печи, а входит в него. Что касается других участков труб, то они должны быть смонтированы таким образом, чтобы каждый элемент вставлялся один в другой с фиксацией мест соединений посредством специальных хомутов.

Этап 5. Установите потолочную разделку, необходимую не только для закрытия отверстия, но и для придания требуемой устойчивости конструкции в целом. Для этого к потолочной разделке приваривается труба (проходник), имеющая больший диаметр по сравнению с внешней цилиндрической конструкцией сэндвич-системы. В результате увеличивается площадь упора и исключается возможность появления существенных боковых нагрузок, которые могли бы стать причиной деформации конструкции. Во избежание потерь тепла под потолочной разделкой следует закрепить минеральную вату посредством саморезов или гвоздей.

Этап 6. Выполните соответствующие отверстия как в обрешетке, так и в кровле, а затем займитесь герметизацией места выхода трубы. В данном случае можно воспользоваться специальным полимерным составом или установить на верхнем элементе покрытия дополнительный лист для большей надежности. Высота дымохода должна превышать уровень кровли на 50 см.

Этап 7. Произведите установку грибка.

Приведенный порядок действий представляет упрощенную схему работ, связанных с монтажом сэндвич-дымохода. Это обусловливается тем, что была поставлена цель продемонстрировать пример быстрой установки за усредненную стоимость. При этом данное обстоятельство ни в коей мере не повлияло на безопасность и функциональность собираемого таким образом дымохода. Вывести трубу из бани можно с помощью данной инструкции, просто подогнав и улучшив под свой проект.

Керамический дымоход

Такие устройства отличаются надежностью, легкостью монтажа и высокими эксплуатационными характеристиками. Состав конструкций формируется за счет самой керамической трубы, утеплителя и керамических кирпичей, используемых для внешней облицовки. По углам предусмотрены отверстия, предназначены для установки арматуры. Цена решения по возведению дымохода из керамики превышает стоимость монтажа сэндвич-систем.

Недостатком подобных изделий является тот факт, что они могут быть исключительно прямостоячими.

Монтаж керамического дымового канала

Этап 1. Подготовьте место для установки, которое должно быть достаточно ровным. Этот тип дымовых каналов монтируется или в непосредственной близости от печи на отдельном фундаменте, или на самой поверхности отопительного устройства, что в большей мере зависит от бани как сооружения. При этом кладка должна производиться не с помощью раствора, что не обеспечивает приемлемую прочность, а посредством специального клея.

Для исключения риска разрушения конструкции желательно использовать арматуру для фиксации дымохода, в частности, пруты длиной около 1 м. Что касается отверстий в потолке и крыше, то их не стоит делать с запасом, так как керамика является материалом, который способен защитить деревянные элементы от возгорания.

Этап 2. Разместите в нужном положении две керамические половинки и соедините их в замок, используя клей. В имеющиеся отверстия вставьте арматуру, а щели залейте клеевым составом, но без излишнего энтузиазма. Достаточно лишь соединить в нескольких точках вспомогательные детали и керамику, что не требует наполнения отверстий клеем до краев.

Этап 3. Обмотайте теплоизоляцией, в качестве которой может выступать минеральная вата, керамическую трубу и аккуратно закрепите ее проволокой из металла или хомутом. При этом необходимо исключить сильное сжатие теплоизоляционного материала.

Этап 4. Произведите вставку трубы в отверстие керамики с обязательной проверкой правильности ее положения. Для ускорения работ по монтажу дымохода сразу все цилиндрические изделия можно обмотать теплоизоляцией.

Этап 5. Установите второй слой керамики и займитесь монтажом следующей трубы, которая должна вставляться в раструб первой с фиксацией соединения клеем. Чтобы добраться до нижнего раструба, можно использовать приспособление в виде полиэтиленового пакета, наполненного клеем. Достаточно лишь обрезать уголок упаковочного материала, и вы сможете реализовать поставленную задачу наподобие того, как это делают домохозяйки, которые украшают торт кремом. При проведении подобной работы не забывайте убирать остатки клея с внутренней поверхности трубы, так как в противном случае будут происходить завихрения воздушных потоков, что приведет к ухудшению тяги.

Этап 6. Повторите описанные выше действия столько раз, сколько необходимо, чтобы вывести дымоход на чердак.

Этап 7. Заделайте щели, имеющиеся в месте прохождения канала через потолочное перекрытие, например, с помощью деревянных плинтусов или посредством использования багета из дерева.

Этап 8. Закрепите дымоход в области помещения между потолком и верхней конструкции дома. Для этого можно применить обыкновенные доски, прибиваемые к чердачному покрытию по периметру дымохода. Обычно такого вида крепления достаточно при высоте чердака не более 1,5 м. В противном случае необходимо дополнительно зафиксировать канал металлическими уголками или деревянными упорами, закрепляемыми на стропильных ногах. Выбор конкретного варианта монтажа целиком зависит от конструкции стропильной системы и места выведения трубопровода.

Этап 9. Осуществите герметизацию участка выхода вертикального канала на крыше. Например, для этого можно использовать заводские доборные элементы. Непосредственно такие работы не требуют серьезной квалификации, однако их необходимо проводить в строгом соответствии с технологией, что позволит избежать возникновения серьезных проблем.

Заключение

Установка банной печи не является основным этапом обустройства бани. Монтаж дымохода – это не менее важная работа, которая может занять много времени. Выбор трубопровода остается на усмотрение хозяина. Главное – придерживаться следующих требований:

обеспечение устойчивой тяги в соответствии с необходимой мощностью;
выполнение норм пожарной безопасности.

выполняем дымоход правильно. Как вынуть трубу из бани через потолок своими руками Пиление дымохода в потолке бани

Правильный разрез потолка для дымохода — залог безопасности и долговечности вашей бани. В таком вопросе, как пожарная безопасность, лучше переборщить с техникой безопасности, чем что-то недооценивать. С этим вряд ли кто-то будет спорить. Поэтому изучаем рекомендации пожарной службы и производим проход дымохода через потолок бани по всем правилам.

Для трубы в бане нужно сделать специальный узел для прохода через потолок. Это устройство, обеспечивающее безопасные расстояния от внешней поверхности трубы до материалов потолка. Они регулируются СНиП 2.04.05-91. Рекомендации следующие (п. 3.83):

от наружных поверхностей кирпичных и бетонных труб до горючих стропил и реек — не менее 130 мм;
из керамических труб без изоляции — не менее 250 мм, из них с теплоизоляцией — 130 мм.

Эти цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно берут небольшой — около 60 см. На этом этапе рекомендуемые расстояния будут соблюдаться только при использовании труб с изоляцией. Например, бутерброды.

Диаметр выходного отверстия топки чаще всего 115-120 мм. Если при прохождении через пол использовать сэндвич с толщиной утеплителя 100 мм, то внешний диаметр будет 315-320 мм. Расстояние со всех сторон должно составлять не менее 130 мм.Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Мы просто попадаем в зазор 60 см.

На рынке очень много бутербродов с толщиной изоляции 35, 40, 45 и 50 мм. Слой 100 мм можно найти в основном в магазинах, специализирующихся на печах для сауны. Только в дымоходах сауны есть температуры, от которых необходимо защищаться слоем минеральной ваты толщиной 100 мм. Можно ли использовать слой 50 мм? Можно, но если хочешь попариться, бери 100 мм — безопаснее.

Рассчитываем минимальное расстояние для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от внешнего края трубы до горючих материалов составляет 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть будет немного, но никуда не денется. Но это расчет не для самого большого диаметра дымового канала. Есть еще много других. В любом случае, если потолок еще не был сделан, рассчитайте шаг установки балок с учетом этого фактора.

Вы не можете этого сделать — расстояние от трубы до потолка и стены очень мало, поэтому древесина тоже не защищена

В то же время обязательное приложение 16 содержит указания по отклонению (расстояние от внешней поверхности трубы к горючим материалам):

для противопожарной перегородки:
- при толщине трубы 120 мм — 200-260 мм;
- при толщине трубы 65 мм — 380 мм.
для незащищенной перегородки:
- при толщине трубы 120 мм — 260-320 мм;
- при толщине трубы 65 мм — 320-500 мм.

Это приложение об отступлении стены. Ведь очень часто дымоходы проходят возле стен. И их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500 ° C. Если деревянные стены не защищены, они обугливаются, а затем загораются. Поэтому на стены укладывается слой теплоизоляции (подойдет картон из минеральной ваты), а сверху набивается лист полированной нержавейки.

Типы проходных потолков

При пересечении потолка необходимо защитить материалы «пирога» от тепла, а также как-то зафиксировать трубу в определенном положении. С этой задачей справляется потолочный прорез или, как его еще называют, «проходной узел».

Агрегаты проходные промышленного производства. Они представляют собой ящик из металла или минерита, к которому с одной стороны прикреплена пластина из нержавеющей или оцинкованной стали. В середине этого узла проделывается отверстие для вставки бутерброда.Табличка сбоку от комнаты закрывает отверстие в потолке, украшая его. Также он служит опорой для теплоизолятора, которым заполняется зазор между трубой и балками перекрытия для лучшей теплоизоляции.

Нет разногласий относительно того, из какого материала использовать отверстия в ванне: только нержавеющая сталь. Дело в том, что при температурах, характерных для парилки, цинкование не выделяет самые полезные вещества. Поэтому вариант только один: нержавеющая сталь.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративного панно. Балки и доски покрывают слоем утеплителя. В таком случае можно прибить полоски минеральной, базальтовой или асбестоцементной плиты (асбест вреден, поэтому используйте его только в крайнем случае), просто полоску теплоизоляции из минеральной ваты. В некоторых случаях требуется облицовка изоляции металлическими полосами (при необходимости см. Ниже).

Вы не можете этого сделать — вам пришлось вырезать квадратное отверстие. И так обшивка на потолке возле трубы уже обуглена …

При установке трубы на духовку прибор надевается на прямой участок, который будет пересекать потолок. Узел прохода просто поднимается до нужного уровня. Под его края, которые соприкасаются с досками потолка, кладется полоса утеплителя, затем все фиксируется саморезами. Во многих агрегатах производители даже делают перфорацию для саморезов, так что даже это не проблема.

Конфигурация этих продуктов различается. Иногда вокруг отверстия для трубы делают металлический цилиндр. Края декоративной пластины значительно выступают за этот цилиндр. При установке проходного узла этого типа отверстие все равно вырезается квадратной формы. Возможен также круг, но расстояние от трубы до ее края должно быть не менее 130 мм, если труба утепленная, и 250 мм, если она без утеплителя. При таком варианте обратите внимание: размера пластины должно хватить, чтобы замаскировать отверстие.Кроме того, при такой форме прохода через потолок необходимо обязательно защитить древесину пола не только утеплителями, но и накрыть ее металлическими полосами.

Есть узлы прохода, в которых нет цилиндра вокруг трубы, но внешние стороны выполнены по периметру. Они сделаны из металла, а могут быть из минерала. Если бортики металлические, края выреза в потолке необходимо закрыть утеплителем (например, базальтовым картоном или тем же минеритом).Если борта выполнены из минерита, то они сами по себе являются хорошим теплоизолятором. Так что дополнительная изоляция краев выреза не требуется (но можно перестраховаться).

Правила прохода через потолок

При планировании размеров дымохода учитывайте несколько правил:

Какой теплоизолятор использовать

После крепления устройства к потолку поднимаются на чердак или второй этаж, и зазор между внешней стенкой трубы и балками заполняют теплоизолятором.

Базальтовая вата может использоваться как теплоизоляция. Но обязательно проверьте, что диапазон рабочих температур должен быть выше 600 ° C.

Некоторые думают, что это не лучший вариант. Во-первых, в производстве в качестве связующего используются смолы, которые при нагревании выделяют формальдегид. Во-вторых, по трубе иногда течет конденсат. А минеральная вата (да и базальт тоже) при намокании теряет теплозащитные свойства. А при высыхании восстанавливаются лишь частично.Так что вариант действительно не самый лучший.

Также закрывают пенетрацию керамзитом средней и мелкой фракций. Это натуральный материал с относительно небольшим весом. Даже если он намокнет, то сохнет и восстанавливает свои свойства. При намокании теплопроводность немного увеличивается, а у керамзита она хуже, чем у минеральной ваты.

Раньше часто использовали песок. Вариант неплох по всем параметрам, за исключением одной детали: постепенно просыпается сквозь трещины.Заправить песочницу несложно, а вот постоянный песок на плите раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Его разводят до пастообразного состояния и закрывают весь зазор. Иногда в качестве наполнителя используют керамзит.

Одно- и теплоизоляторы — керамзит

Вот отзыв об использовании глины в проходе трубы ванны:

«Режущие глиняные правила! Разобрал дымоход в бане. Вернее, разобрал то, что осталось: снега было много, и при спуске мне снесло всю вершину.Как только верх меняют, то нужно смотреть на низ: труба стоит 7 лет. Ну это все. Внутри ноль прогорания, перегорания трубы тоже нет. Состояние — сразу поставлено. Моя пропитка обита по периметру базальтовой ватой, а потом все покрыто глиной. Это определенно лучший вариант. «

Не всем рекомендуется использовать изоляцию в проходном блоке. Считается, что зазор лучше оставить незаполненным: так удастся избежать перегрева и выгорания этого участка трубы — он будет лучше остывать, продувая воздух.Может быть и так, но излучение от нагретой трубы будет сушить близлежащую древесину, и в этом случае температура самовозгорания значительно упадет — до + 50 ° С.

Есть несколько способов избежать перегрева. Первый и наиболее рациональный — использовать тепло, которое попадает в трубу, и нагревает ее до экстремальных температур для собственных нужд. Есть три варианта:

Один из способов избежать перегрева — укладывать камни на трубу.

Сделайте водяную рубашку на металлическом дымоходе и используйте горячую воду для душа или обогрева.Система не так уж и проста, требуется выносной бак, трубопровод, подача холодной воды и т. Д. Но температуры над водяной рубашкой будут далеко не такими высокими, труба не сгорит.
Нагревают тоже воду, но проще: ставят самоварную емкость. Также предусмотрена горячая вода, дымоход не перегревается и защищен. Но есть нюансы: не допускать закипания, вовремя слить нагретую, добавить холодную. И делать это не очень удобно, так как бак расположен слишком высоко: над печкой на трубе.
Отрегулируйте сетку для камней. Нагревать воду придется по-другому, но плюс тут в следующем: после окончания процедуры камни сушат ванну. Здесь тоже могут возникнуть сложности: вес камней значительный, без подставки вряд ли можно обойтись, если не использовать заводской вариант (справа на рисунке). В самодельном варианте понадобится состав для перераспределения массы.

При использовании любого из этих методов температура трубы в потолочном проходе значительно снижается.Вероятность выгорания становится очень маленькой. Это еще не все. Есть способ — просто охладиться воздухом. Для этого на утепленную трубу надевается другой, большего диаметра. Снизу и сверху делают решетку, через которую входит / выходит воздух. Для парилки это не вариант — она будет вытягивать весь пар, а для помывочной можно использовать. Особенно хорош метод на чердаке и при переходе через крышу.

Самодельные пропилы потолка

В бане можно провести дымоход через потолок без заводских агрегатов.Вам понадобится:

Как видите, расколоть потолок своими руками несложно. Это самый простой, но достаточно надежный вариант. Другой вариант представлен на видео. Работа посложнее, но при наличии соответствующих навыков такой вариант пропуска трубы через потолок также выполняется своими руками.

Как провести трубу в бане через потолок? С этим вопросом сталкиваются многие владельцы домов и бань, оборудованных духовками.При установке дымохода в бане важным моментом является проход трубы через потолок. Если конструкция сделана из дерева, то правильная обрезка дымохода становится первостепенной задачей обеспечения пожарной безопасности. Только тщательное соблюдение всех установленных стандартов гарантирует долгую и бесперебойную службу вашего имущества.

Удаление дымохода через потолок

Перед тем, как проделать трубу в ванне через потолок, рекомендуем ознакомиться со следующими рекомендациями.

Правила безопасности

При установке дымохода в баню через перекрытие необходимо соблюдать рекомендации Санитарных норм и правил 41 — 01 — 2003. Согласно п. 6.6.22 необходимо предусмотреть дистанцию. 130 мм при прохождении через перекрытие для трубы дымохода из кирпича, что обеспечивает защиту древесины. Но учитывая, что в банях в большинстве случаев используются металлические трубы, то нужно ориентироваться на следующие стандарты:

Необходимо выдерживать расстояние более 380 мм от легковоспламеняющихся предметов, защищенных изоляцией;
Минимальное расстояние до легковоспламеняющихся предметов без изоляции должно быть более 500 мм.

В этом случае необходимо обеспечить эти расстояния до того, как трубопровод войдет в контакт с деревом.

В идеале эти расстояния вообще бы ничем не перекрывали, но такой вариант будет способствовать увеличению теплопотерь, что экономически невыгодно. Поэтому указанный объем покрывают негорючими материалами.

Максимальная длина трубы, проходящей через потолок в бане, не должна превышать 1000 мм. Дымоход нельзя закрепить на крыше жестко, так как при изменении температуры дымоход может несколько измениться в размерах, что может привести к деформации пола.

В бане часто используются трубы особой конструкции — «сэндвич». Это две трубы разного диаметра, одна из которых находится внутри другой. Пространство между ними заполняется слоем утеплителя. Не многие знают, что снаружи такой конструкции почти такая же температура, как и внутри дымохода.

Необходимо знать! Основное назначение такого устройства — обеспечить нормальную тягу, а вовсе не улучшить противопожарные свойства.

Часто хозяева, чтобы ускорить нагрев бани, допускают перегрев духовки.Если температуры наружной части трубы превышают допустимые значения 400 ºС, то это грозит выходом из строя внешней части сэндвича, что приведет к опасности возгорания. Поэтому ни в коем случае нельзя уменьшать расстояние между трубой и окружающими предметами.

Расстояние до горючих конструкций в случае использования труб из кирпича или бетона должно быть не менее 13 см. Для керамических труб без изоляции соответствующее расстояние будет более 25 см, для труб с изоляцией — 13 см.

Эти параметры желательно заложить еще на этапе проектирования бани, так как шаг при установке балок перекрытия обычно не большой. Если он будет 60 см, то можно будет использовать только утепленные трубы.

Диаметр выходной части трубы часто составляет 11,5 — 12 см. Если в сэндвиче используется изоляция толщиной 10 см, то диаметр внешней части составляет 31,5 — 32 см. Добавление расстояния, рекомендованного для утепленные конструкции по 13 см с каждой стороны, получаем ширину 57,5 см.То есть такая конструкция отлично вписывается в имеющееся расстояние между балками 60 см.

А теперь посмотрим, какое расстояние между балками должно быть при использовании неизолированного дымохода. Если внутренний диаметр 11,5 мм, то прибавляем к нему необходимое по правилам безопасности расстояние со всех сторон по 25 см, получаем 61,5 см. Результат не укладывается в имеющееся расстояние между балками. Причем диаметр трубы может быть еще больше, и тогда несоответствие размера дымохода шагу балок становится еще заметнее.

Совет! В инструкции к печам производители обычно указывают минимальное расстояние, необходимое для прохождения дымохода через потолок из различных материалов. При строительстве дымохода используйте эти значения.

Противопожарная

Итак, какой изоляционный материал лучше использовать для тепловой защиты при устройстве дымохода через потолок своими руками?

Минеральная вата. Сохраняет свои свойства до 300 ºС.Более высокую температуру (до 1000 ºС) выдерживает твердая минеральная вата — 175. Недостатком является выделение формальдегида, который может нанести вред здоровью. Также недостаточно водостойкий;
Керамзит. Хорошо переносит сырость. Недостаток — необходимость строительства дополнительных емкостей для ее размещения;
Картон базальтовый. Экологически чистый. Лист толщиной 5 мм выдерживает температуру до 900 ºС;
Асбест. Он хорошо справляется с противопожарной защитой, но при этом выделяет вредные вещества.Поэтому, если он используется для дымохода, необходимо изолировать от него помещение металлическими листами;
Минерит. Он способен выдерживать нагрев до 600 ºС, не разрушаясь водой, и является абсолютно экологически чистым материалом.

Базальтовый картон в действии. Отличная противопожарная защита.

Некоторые специалисты до сих пор используют для теплоизоляции песок или глину, но этот метод постепенно уходит в прошлое.

Вы можете снизить вероятность возгорания, используя еще несколько методов.

Конструкция дымохода водяной рубашки. Для этого потребуется выносной резервуар. Также необходимо будет подвести холодную воду. Но полученную горячую воду можно использовать в душе или для отопления. Но температура над водяной рубашкой значительно упадет, что снизит вероятность прогорания трубы;
Над плитой можно поставить емкость с водой, которая также защитит дымоход от чрезмерного нагрева. Но при таком способе придется постоянно следить, чтобы вода в емкости не закипела и вовремя заливать холодную воду;
Положите камни на трубу.Вам понадобится поддержка, чтобы перераспределить их массу.

Всеми этими методами можно добиться снижения температуры в установленном проходе, что значительно повысит пожаробезопасность.

Для повышения пожарной безопасности в бане можно использовать такие материалы, как стекломагниевые листы и огнестойкие гипсокартонные плиты. Их используют, закрывая сами полы и отверстия в них, через которые проходит дымоход. В качестве противопожарной защиты подходят только листы премиум-класса с маркировкой «NG».Если такой маркировки нет, то такие изделия нельзя использовать для защиты от огня.

Конструкция перехода внахлест

Рассмотрим, как сделать дымоход через потолок в бане. Это можно сделать двумя способами.

Использовать готовую нарезку;
Установите проходной узел своими руками.

Нанесение чистовой резки

Чтобы полностью защитить элементы кровли от воздействия высоких температур, возникающих при прохождении продуктов сгорания через дымоход, и при этом зафиксировать трубу в необходимом положении, используется так называемый потолочный разрез.

Для прохождения дымохода через перекрытие необходимо в строительном магазине приобрести проходной потолочный элемент для дымохода. Это ящик из минерала или металла, соединенный с пластиной из нержавеющей стали. В центре конструкции есть отверстие для сэндвича. Такое устройство выполняет еще и декоративную функцию. Прикрепленная к нему пластина закрывает потолочный проем, придавая ему более эстетичный вид. Кроме того, на эту плиту опирается утеплитель, который заполняет пространство между элементами пола и трубой.

Они бывают двух типов:

— изолированные, выглядящие как две пластины, соединенные с изолированной трубой;

— без утеплителя, представляющий собой металлический ящик, который заполняется изоляционными материалами собственноручно, и отверстие для установки труб.

Отрубы бывают разной формы. Иногда они выглядят как металлический цилиндр, и в этом случае пластина намного больше его. Если такое устройство используется, а проем в потолке имеет квадратную форму, то все же необходимо соблюдать все перечисленные параметры, необходимые для обеспечения пожарной безопасности конструкции.В этом случае необходимо усилить защиту деревянных конструкций бани металлическими планками.

Установка готового адаптера

Вырезать отверстие в потолке с учетом габаритных размеров выреза;
При необходимости провести утепление;
Установить в потолок проходной элемент для дымохода;
Трубку подвести к потолку, при этом ее длина должна быть на 100-150 мм меньше высоты;
Прикрепите отрезок трубы, расположенный сверху крыши;
Заделать все стыки, возникающие при прохождении дымохода через деревянный пол.

Установка адаптера своими руками

Возможен вывод дымохода через потолок в бане и без заводских агрегатов.

Рассмотрим, как сделать проходную сборку потолка своими руками. Для этого потребуются:

— дымоход;

— материал, выбранный для теплоизоляции прохода трубы через перекрытие бани;

— металлические пластины.

Труба в ванне устанавливается через потолок и крышу, следуя рекомендациям, описанным ниже.

Вырежьте отверстие в перекрытии, которое превышает размер трубы на 13-18 мм;
Один конец трубы выведен в проделанное отверстие;
Накладка на потолок изнутри помещения;
Выполнена изоляция прохода дымохода через перекрытие. Оптимальный вариант — сделать теплоизоляцию проходного потолка из минерита.
Пространство, оставшееся между потолком и плитой, также необходимо заполнить слоем утеплителя.
Пластина крепится саморезами.

Обдумывая, как установить трубу в бане через потолок, обязательно обратите внимание на такой важный фактор, как выбор подходящего места для прохода потолка для дымохода.

Основная функция адаптера — защита от огня.

Его можно установить как непосредственно на коньке, при этом обеспечивая хорошую тягу и отсутствие осадков; или рядом с коньком.

Внимание! Никогда не устанавливайте дымоход в месте пересечения скатов крыши.

Рубка дымохода своими руками займет немного больше времени, чем купленная в магазине, но поможет сэкономить деньги, которые так необходимы при строительстве.

При установке прорези в потолке и кровле мастера часто сталкиваются с такой трудностью, как необходимость проделывать дымоход в бане через потолок строго вертикально, располагая его по центру прохода. Для этого рекомендуем использовать отвес.Его поднимают вверх и опускают в центр дымохода. Эта точка отмечается на потолке и используется как соответствующая отметка перед тем, как прокладывать трубу через потолок ванны.

Напольные правила

Перед тем, как провести дымоход через деревянный пол, необходимо ознакомиться с правилами установки потолочного проходного блока для дымохода своими руками.

На выходе из топки устанавливается только металлическая труба с толстыми стенками без теплоизоляции.Это связано с тем, что в этом месте температуры достигают таких значений, которые не выдерживают минеральные материалы.
Труба в ванне через потолок и крышу проходит в изоляционном материале.

В местах проведения трубы в ванне через потолок не допускаются стыки при пересечении полов. Они возможны как ниже, так и выше их;
Горизонтальное сечение не должно превышать 1 м;
Максимальное количество колен при прохождении дымохода через потолок в бане — три;
Проход трубы через перекрытие в бане нельзя закреплять жестко.

Изоляция стыков

При устройстве прорези трубы на потолке бани используют герметики, обеспечивающие прочность стыков и выдерживающие высокие температуры.

Хомуты, используемые в конструкции, должны быть выполнены из того же материала, что и сам дымоход.

Очень важно осторожное обращение с проходом трубы через крышу. В противном случае возможны следующие последствия:

— проникновение влаги в дымоход может привести к постепенному разрушению конструкции, что приведет к проникновению дыма между кровлей и потолком, а значит, повысит риск огня;

— жидкость, постоянно скапливающаяся внутри дымохода, может привести к образованию грибка и ржавчины;

— нарушение герметичности может привести к увеличению теплопотерь;

— Попадание воды в крышу может вызвать гниение стропильной конструкции.

Для дополнительной защиты от проникновения воды используются специальные «фартуки». Они разные: сделаны из металла и благодаря этому жестко прикреплены к крыше; предварительно встраивается в лист, используемый для покрытия крыши; гибкие, из пластика — резины или силикона. Размер этих фартуков нужно подбирать с учетом диаметра дымоходной трубы.

Таким образом, заделка всех стыков — это последний, но в то же время крайне важный момент при выводе дымохода.

Независимо от размера ванны и того, чем она нагревается, для безопасности и комфорта людей, пользующихся ванной, важно правильно оборудовать систему дымоудаления. Дымоход для бани имеет простую конструкцию, но при его возведении необходимо учитывать особенности используемых материалов, отопительного агрегата и конструктивных элементов конструкции.

Печь или бойлер — важная часть банного комплекса, которая может располагаться непосредственно в парилке или выноситься в котельную.

Отопительный прибор обогревает помещения, нагревает воду и вырабатывает пар. Работающий теплогенератор при сжигании топлива помимо тепла выделяет много токсичных веществ. Дым в помещении не просто доставляет дискомфорт, дым в сочетании с обычной для парилки температурой и влажностью может быть смертельным.

Чтобы сауна была комфортной и безопасной, необходима надежная система дымоудаления.

Правильный дымоход удаляет продукты сгорания и поддерживает процесс горения в топке или котле.При этом конструкция дымоудаления для печей и котлов может быть внутренней или внешней. Внешний дымоход отводится от отопительного агрегата, проходит через стену и выстраивается вертикально. Внутренний — от теплогенерирующего устройства сразу направляется вверх и наружу через потолок и крышу.

Оба дымохода имеют одинаковую конструкцию:

агрегат пусковой, соединяющий трубу отопительного агрегата с дымоходом;
дымоход;
проходных элементов для обеспечения пожарной безопасности при пересечении трубы конструктивными элементами конструкции;
шахта или внешний кожух, который создает барьер между дымоходом и внешней стороной;
верх дымохода — зонтик, дефлектор или дымосос для улучшения тяги и защиты трубы от засорения.

Примечание! Если система дымоудаления имеет углы, в точках поворота необходимо оборудовать ревизионные агрегаты — тройники с капельницей и окошком.

Внешний дымоход установить намного проще, но он применяется только в небольших помещениях, так как его внутренняя часть занимает мало места. Внутренний дымоход хоть и съедает значительную часть полезного пространства, но лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет более эффективно использовать топливо.

Типы дымоходов

Конструкции дымоудаления, как внешние, так и внутренние, могут быть выполнены из различных материалов и их комбинаций:

Примечание! Стальные многослойные трубы легкие и не требуют оборудования для фундамента. Однако сэндвич, сочетающий внешний стальной кожух с внутренней керамической трубой, намного тяжелее и дымоход из таких секций не может быть возведен без фундамента.

В современных саунах печь уже не топят «по-черному», потому что над каждой парилкой обязательно есть дымоход, с помощью которого удаляется весь дым угарного газа.Более того, дымоход помогает намного быстрее прогреть интерьер помещения, а также создает уютную атмосферу для отдыха, избавляясь от дыма и копоти.

Строя баню своими руками, домашние мастера должны позаботиться об установке не только дымохода, но и дополнительных агрегатов, которые повысят свойства пожаробезопасности. Особого внимания заслуживает, в плане страхования от пожара, отделка потолка потолка. Ведь правильная установка потолочно-проходного блока для бани не допустит возгорания, а значит, все имущество хозяина будет надежно сохранено.На чем основана установка анализируемого узла, и в какой последовательности она осуществляется, мы рассмотрим далее в статье.

Материал противопожарной защиты потолочного воздуховода

В первую очередь следует выбрать качественный материал, который поможет предотвратить чрезмерный нагрев всех элементов, которые будут соприкасаться с сборкой потолочного воздуховода (ППУ). Для этого мероприятия можно использовать несколько материалов:

с помощью минерита на основе цемента, известняка, целлюлозы, слюды;
с использованием минеральной ваты;
с использованием асбестового картона или аналога базальта.

Вышеперечисленные материалы помогут надежно защитить деревянные элементы парилки от огня, который может образовываться при очень высоких температурных показателях. Какой материал выбрать, конечно же, каждый вправе решать самостоятельно. Но, если учитывать экологическую чистоту и безвредность, специалисты рекомендуют отдавать предпочтение минеритовому или базальтовому картону. Но от асбестового картона лучше отказаться, так как анализируемый продукт способен выделять вредные пары, особенно при нагревании.

Пошаговый монтаж потолочного воздуховода

Выбрав наиболее подходящий теплоизоляционный материал, можно переходить к поэтапному монтажу потолочного среза парилки. Но изначально следует выбрать место на потолке, в котором нужно проделать отверстие для выхода дымохода и, конечно же, определиться с габаритами будущей конструкции.

Пошаговая установка места для дымохода

Выбор и установка места под будущий разрез потолка осуществляется в следующей последовательности:

Чтобы точно выбрать место выхода дымохода, рекомендуется использовать специальный отвес, которым пользуются строители.
После того, как отверстие необходимого размера будет проделано, нелишним будет украсить его со всех сторон, чтобы потолок не потерял эстетической привлекательности. В качестве декора можно выбрать оцинкованный лист металла или нержавеющую сталь.
Отделочный материал вырезается ножницами по металлу в размер, который должен на несколько сантиметров превышать размер готовой лунки.
Отрезанный лист металла крепится к потолку обычными гвоздями или шурупами из нержавеющей стали.

Обязательно нужно помнить, что разметку вертикальных отверстий нужно начинать с крыши ванны, а центр контролировать с помощью отвеса.

Пошаговый монтаж потолочного воздуховода

В свободной продаже можно найти различные варианты проходных узлов — как с круглым, так и с прямоугольным сечением. Установка узлов различной конфигурации не вызовет особых трудностей, если домашние мастера устанавливают в следующей последовательности:

На данном этапе процесс установки потолочно-проходного блока для парилки можно считать завершенным. Начинающим строителям останется только при необходимости украсить готовый агрегат и проверить работоспособность режущего агрегата.Как вы понимаете, процесс установки ППУ не такой уж и сложный, и потребуется минимальное количество инструментов с материалами. Поэтому со сборкой узла сможет справиться каждый домашний умелец.

Как смонтировать потолочный переходник для бани своими руками

В каждой бане должен быть дымоход, чтобы удушающий дым угарного газа не плавал в парилке. Но не менее важно позаботиться о наличии огнестойкости

Прохождение трубы через потолок бани

Прохождение дымохода через перекрытие между этажами — разрез потолка является одним из самых ответственных этапов строительства бани.Это связано с высокой частотой возникновения пожаров из-за возгорания деревянных конструкций возле дымоходов, а именно таких полов и потолков в банях.

Проход трубы через потолок бани

Правила техники безопасности диктуют необходимость избегать незащищенного контакта между горячей трубой и легковоспламеняющимися материалами. Чтобы соблюсти их при установке дымохода в бане, нужно соорудить специальный узел потолочного прохода в виде короба из огнестойких материалов и выполнить его в строгом соответствии со стандартами.

Можно сделать узел прохода через потолок своими руками

Код пожарной безопасности

Любой застройщик может ознакомиться с тем, какое дымоходное оборудование считается безопасным согласно СНиП 41-01-2003.

СНиП 41-01-2003 СНиП РФ

Нас интересует п. 6.6.22, который диктует отступ 130 мм в зоне прохода через перекрытия для кирпичной трубы, выполненной с защитой от дерева.Известно, что кирпичные и бетонные трубы имеют меньшую теплоотдачу, чем современные металлические трубы, которые чаще всего используются в банях. Это означает, что при организации резки однослойной металлической трубы без тепловой защиты следует руководствоваться другими значениями отступов, которые указаны в Приложении «К»:

500 мм по дереву без термозащиты;
380 мм от обогреваемых труб до легковоспламеняющихся за слоем теплоизоляции.

Эти цифры следует рассматривать как расстояние от дыма внутри дымохода до дерева.

Ошибки устройства потолочного воздуховода

Производители печей и дымоходов предоставляют документацию, в которой обязательно указываются возможные значения расстояний до потолков из различных материалов. В них следует руководствоваться самостоятельной конструкцией прохода трубы ванны через потолок.

Какие материалы можно использовать для противопожарной защиты при установке ППУ?

Как кирпичные, так и керамические и металлические части межэтажных разделочных агрегатов нагреваются до температур, вызывающих опасность возгорания древесины.Для надежной изоляции горючих элементов пирога потолка необходимо сделать прокладку из защитных материалов.

Это материалы, которые могут защитить деревянные детали от обугливания и возгорания при высоких температурах в жарких местах. Но первичную облицовку торцов полов при соблюдении необходимых углублений можно проводить не только ими. Для этих целей разрешается использовать материалы, имеющие класс горючести G1 (легковоспламеняющиеся).

Стекломагниевый лист (MSL)

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки проходного узла, при нагревании спекается и быстро теряет огнезащитные свойства.

Для каменной ваты температура спекания волокон более 1000 ° C

Высокая температура приводит к изменению его структуры — оставаясь неизменным по внешнему виду, он может значительно нагреваться и больше не справляется с теплоизоляцией.Для обеспечения надежной теплоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на работу при температурах 800-1000 ° С.

Пример утепления среза потолка базальтовой ватой

Ящик ППУ набит теплоизоляционным базальтовым волокном

Также безопасно укладывать минеральный, асбестовый или базальтовый картон. Есть и проверенный временем бюджетный вариант по теплозащите — для него использовали песок (засыпали проходной короб) и глина.Например, достаточная теплоизоляция части потолка, к которой крепится короб, достигается за счет нанесения ровного слоя глины толщиной около 2 см на металлический лист с отбортовкой.

Сравнение материалов по огнестойкости

Особенности использования дымохода «сэндвич» при прохождении потолка бани

Современные металлические печи для бани очень часто дополняют стальными трубами из черного или нержавеющего металла. Желая уменьшить резкое инфракрасное излучение и обезопасить место соприкосновения дымохода с потолком над печью, хозяева бань используют «бутерброд» — двойную трубу с облицовкой слоем теплоизоляции.

Элементы многослойных труб Фото дымоходов

Важно! Соединение элементов дымохода ни в коем случае не должно доходить до уровня потолочного прохода.

Вопреки распространенному мнению, внешний кожух сэндвича из нержавеющей стали ненамного холоднее основного дымохода. Такая конструкция трубы в принципе не служит защите ванны от возгорания — сэндвич обеспечивает наилучшие условия для стабильной тяги, именно в этом и состоит ее основная задача. Рассматривая меры противопожарной защиты, не следует полагаться на то, что использование сэндвича в проходной зоне позволяет сократить расстояние вдавливаний.

Известно, что из-за догорания летучих соединений в самой трубе температура в ней на некоторое время повышается с увеличением высоты. Если на уровне выхода из топки газы имеют температуру 800 ° С, то на уровне 1,5-2 м замеры уже покажут 850 ° С. В этих условиях внешний кожух нагревается до 300 ° С. , о чем свидетельствуют потускневшие цвета на его поверхности.

Желая быстрее нагреть баню за счет перегрева печи, легко превысить оптимальный режим прохождения продуктов сгорания по трубе.По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400 ° С, испытания на сертификацию проводятся именно по этим значениям. Большинство любителей пара выходят далеко за рамки этих параметров. Металл быстро выгорает от перегрева, и нужно понимать, что бутерброд может превратиться в единую стену в любой момент. Утеплитель, который забивает бутерброд, также не служит панацеей от пожара. Если дымоход собирается «на дым», а не «на влагу», теплоизолятор в процессе топки нагревается, а после остывания насыщается конденсатом — в результате со временем теряет свои полезные свойства.

Из всего вышесказанного можно сделать определенный вывод — не стоит легкомысленно уменьшать рекомендуемые отступы, надеясь на защитный сэндвич-кожух.

Чертеж потолочного воздуховода

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве потолочного прохода оптимальное расстояние от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочного распила

Основные задачи, которые стоят перед строителем при устройстве прохода дымохода через перекрытие бани — защита от возгорания перекрытия и ровный вертикальный монтаж трубы.Работа проходит в три этапа:

определение и расположение режущего агрегата;
установка готового или самодельного защитного кожуха;
финишная прокладка термозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов — выделенного бюджета, предпочтений в выборе материалов, даже от того, соблюдались ли технологии при строительстве бани.

Подготовка места для прохода дымохода через потолок

Центр трубы определяется по отвесу.Вырез делают по разметке, немного уменьшая размеры сторон, чтобы будущее декоративное панно полностью закрыло их.

Самодельный проход, как правило, со стороны парилки оформляют листом металла — оцинкованным или нержавеющей, который одновременно служит теплозащитным экраном. Размеры листа должны превышать размер выреза для трубы.

Дымоход, расположенный вертикально, проходит как через потолок, так и через крышу.Разметку дымохода следует начинать с самой высокой точки и использовать отвес.
Применяя готовые конструкции ППУ, руководствуются размерами отверстий, рекомендованными производителем.
Проходя дымоход через перекрытие самостоятельно, без агрегата промышленного изготовления, производится предварительный расчет проходного канала. Строго над местом, где труба проходит в пироге потолка, необходимо проделать сквозное отверстие, по размеру которое позволяет соблюсти требуемые отступы.Рассчитываются они так: например, диаметр трубы 120 мм, через потолок пройдет сэндвич с утеплителем 50 мм. В результате внешний размер 230 мм. Допустимое расстояние находим, прибавляя к дыму два расстояния вдавливания с внутренним диаметром. По нормам безопасности это 2 * 380 + 120 = 880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумано еще при составлении проекта.В этом случае несложно рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство открывания дымохода

В противном случае первое, с чего стоит начать, — это изменить конструкцию пола над топкой. Часть балки, которая находится слишком близко к горячему дымоходу, вырезают и укрепляют, устанавливая перемычки, прочно прикрепляемые к получившимся концам. Затем закрывают потолок.

Монтаж готового отрезного агрегата — проходной

Преимущества использования заводской конструкции — простота монтажа и заведомо эстетичный вид потолка в парилке.

Предполагается, что в качестве дымохода будет использоваться сэндвич при кладке в готовый ППУ. Размеры штатных устройств небольшие, чтобы обеспечить надежную изоляцию одностенного дымохода.

Доступны узлы потолочного прохода в различных конфигурациях.В основе конструкции — ящик прямоугольного или круглого сечения, жестко соединенный с листом, служащий как для защиты от тепла снизу, так и для декоративной отделки. По центру вырез под трубу, узел подбирается по диаметру. Готовые проходные конструкции изготавливают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой теплоизолятора и без нее. Лучшие по своим свойствам объединены, имея внутренний металлический ящик и внешний минеритовый ящик с воздушным огнезащитным слоем между ними.

Установите блок прохода в полу таким образом.

Концы прорези в потолке закрывают слоем теплоизоляции, пробивая им дерево по периметру.
Нижний лист устройства и все места возможного контакта металла с деревом укладываются слоем негорючего листового материала. Здесь хороши: минерит, асбест и фольга из базальтового картона.
Готовую конструкцию надевают на колено, которое будет в проходном узле, и подводят к прорези в потолке.Со стороны парилки готовый агрегат закрепляют в потолке снизу саморезами, обычно отверстия под них производитель предусматривает заранее.
Диаметр отверстия всегда больше диаметра трубы. Жесткое анкеровка недопустимо из-за термических деформаций; необходим зазор не менее 5 мм. Исходя из того, какой материал будет использоваться в качестве противопожарной защиты возле трубы, принимается решение о целесообразности заделки зазора. При необходимости трубу на стыке обматывают асбестовым шнуром.
Сверху на потолке мансарды проводится дополнительная теплоизоляция. Ящик заполняется керамзитом или огнестойкой минеральной ватой.
На чердаке рубочный агрегат оставляют без внешней отделки. Если верхний этаж жилой, проходная конструкция оформляется металлическим листом.

Выпиливание отверстия в потолке по разметке Отверстие для установки проходного узла Короб вставляется в проем и изолируется от него базальтовой ватой

На фото — крепление короба к потолку саморезами и вставной дымоходной трубой Монтаж дымохода через прорезь потолка Крепление верхнего стального листа

Вертикальная проверка

Самодельный проход трубы через потолок бани — пошаговая инструкция с фото

банка для изготовления коробки для резки;
минерит;

Лист нержавеющей стали

;
лист ГКЛО или базальтового картона;
Материалом для заполнения ящика является керамзит, но может подойти и сухой глина.

Прохождение трубы в данном примере осуществляется на этапе до отделки потолка. Это несущественно, последовательность операций не меняется.

Проход трубы через перекрытие бани — портал о технологиях строительства бани

Проход дымохода через перекрытие бани Проход дымохода через перекрытие между этажами — резка потолка одна самых ответственных этапов строительства бани.Это связано с высокой частотой

Как сделать сборку потолка

В одной из прошлых статей о банях в старину упоминалось, что эти деревянные постройки всегда ставили у воды и вдали от жилых домов. В первую очередь это было связано с тем, что они часто горели. Отсутствие камина как такового и соломенная крыша — причина пожаров.

В настоящее время технология строительства бань шагнула далеко вперед, используется много современных стройматериалов, но они не стали гореть реже.Это результат неумелой работы печей (топим до тех пор, пока уши не начнут закручиваться в трубу) и ошибочного устройства дымохода.

Первую причину можно сказать так — нужно соизмерить свои желания со своими возможностями (правильный подбор плиты) и просто следовать культуре приготовления бани.

Но все же чаще всего пожар или задымление возникает из-за неправильного дымоудаления.

А теперь подробнее рассмотрим самый проблемный участок дымоходной системы — место, где он проходит через потолок.

Часть канала, проходящая через плиты, называется отрезной. Это может быть потолок и крыша.

Его также называют блоком максимальной пропускной способности (PPU).

Как бы ни возражали ценители настоящей русской бани металлических печей, надо признать, что в настоящее время подавляющее большинство приобретает именно такие устройства. А они в свою очередь, за редким исключением, снабжены железными дымоходами. Поэтому разберемся с режущим устройством на примере представленных данных.

Итак, печь выбрана и установлена на свое место. При этом учитывается, что балка перекрытия или стропила не будут стоять на пути предлагаемого дымохода. Дальнейшие работы зависят от готовности потолка.

В этом случае возможны два варианта:

Перекрытие выполняется при уже установленном дымоходе,

Труба укладывается, когда черновой или окончательный потолок готов.

В первом случае раскрой устроить несколько проще, не нужно ничего регулировать и таскать.Но этот вариант скорее исключение, гораздо чаще установка печи проводится после того, как полы готовы.

В этом случае максимально точно определяется, где должен проходить канал, затем это место вырезается под размер канавки.

Заводское исполнение — готовая коробка из полированной нержавеющей стали. Марка стали и толщина продукта варьируются от производителя к производителю. Лучше покупать сразу вместе с другими элементами дымохода.

Инструмент и комплектующие д / канала на месте, приступаем к работе. С помощью отвеса определяем точку — центр канала на потолке: нить прижимаем к доске потолка, а груз должен быть закреплен в середине выходного патрубка топки. Далее берем коробку для резки, переворачиваем и надеваем. Совместив его центр с отмеченной точкой, наметьте контур для вырезания.

Выбрать место для проходного узла можно по-разному, но делаем так — сверлим отверстие в потолке дрелью, а потом лобзиком делаем аккуратную пилу.

Сухие числа взяты из устаревшего СНиП, разработанного еще в СССР, нам говорят, что по правилам пожарной безопасности расстояние между горючим материалом, т. Е. Деревом или горючей изоляцией и внешней стенкой дымохода должно быть не менее 37см. Современные разрезы предполагают уменьшение этого расстояния до 13-26 см при условии использования теплоизолированной трубы. Многие опасаются, что это не позволит достаточно увеличить это расстояние или дополнительно изолировать, заменив (дополнив) сборку листами минерита, магнезита или других жаропрочных материалов.

Отверстие нужного размера готово, затем, примерив коробку и убедившись, что все правильно, приступаем непосредственно к установке. Собрав первую часть д / швеллера, включая элемент с калиткой, надеваем на нее пропил, после чего закрепляем на переходном элементе трубу-сэндвич, которая проходит через перекрытие и выходит на чердак.

Затем края коробки, прилегающие к вагонке, утепляем картоном на асбестовой или базальтовой основе и крепим к потолку саморезами с п / ш.

Дальнейшие работы ведем на чердаке, задача не допустить нагрева древесины от стенок труб. Для этого пространство снаружи и внутри ящика необходимо заполнить материалом, обладающим низкой теплопроводностью и неспособным к возгоранию. В качестве его используют песок, керамзит, базальтовую вату, вермикулит и минерит.

Обрез, независимо от толщины нахлеста, должен возвышаться над ним не менее чем на 10 см,

Если ППУ заполнен изол.материал, то крепление двух элементов дымохода здесь не допускается,

Шов над потолком двух секций канала составляет не менее 30 см.

Проход через крышу

Температура в этой части дымохода немного ниже, чем у пенополиуритана, поэтому требования к его утеплению не такие строгие. Но опять же, вырезка отверстия, установка следующего колена трубы и изоляция от атмосферных осадков займут много времени.

Отрезаем обрешетку крыши лобзиком, после чего, обозначив отвесом центр прохода д / канала, вырезаем в рубероиде отверстие чуть больше диаметра дымохода .Ставим следующий отрезок трубы, не забыв промазать стык термостойким герметиком, и выводим на крышу. Сэндвич может проходить через крышу со специальным вырезом крыши или без него.

По первому варианту приобретается готовая конструкция, имеющая разные углы наклона. Он будет уместен при обустройстве комнаты на втором этаже или просто утеплении кровли.

Во втором он не только не установлен, но даже труба не утеплена.Хотя фольгированный материал или тот же базальтовый утеплитель лишним не будет.

Основная беда таких мест — протечки воды, поэтому делать гидроизоляцию нужно ответственно. Опять же, вы можете использовать для этого предмет из магазина, потому что он называется мастер-вспышкой или, если вы не ищете легких путей или привыкли все делать самостоятельно, сделать его из оцинкованного листа с помощью кровельного герметика.

Ну и в заключение хочу сказать, что сделав все по правилам, не забывайте о регулярной проверке всех элементов этой системы.И чем старше становится дымоход, тем более внимательно за ним нужно следить.

Установка дымохода в бане через потолок и крышу

В одной из прошлых статей о банях в старину упоминалось, что эти деревянные постройки всегда располагались у воды и вдали от жилых домов. Он в

Проверено экспертом: Павел Воробьев
Обновлено: 28.05.2018

необходимо обустроить по всем правилам, так как от его надежности зависит безопасность всего дома.Дымоходы могут быть из кирпича, металла или керамики, поэтому при прохождении деревянного пола используются разные материалы и технологии.

Дымоходы по расположению делятся на разные типы — корневые, пристенные и навесные.

Основные дымоходы расположены отдельно, но рядом с печью, и соединяются с ней при помощи рукавов. Такие конструкции удобны тем, что к ним можно подключать дымоходы от нескольких печей.
Стеновые дымоходы чаще всего встраивают в сплошную стену, но иногда разрешается проходить вдоль стены.
Дымоходы устанавливаются поверх конструкции топки.

Соответственно его прохождение через перекрытие будет зависеть еще и от того, какая труба проложена в вашей печи. Чаще всего для печей устраивают патрубок.

Металлический патрубок

Как было сказано выше, проход может быть облицован разными материалами, но главное условие остается неизменным — они должны быть термостойкими.

Из металлических труб сегодня наиболее востребованы трубы сэндвич-типа.Они состоят из двух металлических цилиндров большего и меньшего диаметра, вставленных друг в друга, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль и утеплителя, и изолятора.

Первое, что нужно сделать, это приобрести готовую или изготовить проходную трубу своими руками (иначе ее можно назвать коробкой — из-за характерной кубической формы). Он изготовлен из оцинкованного железа, исходя из диаметра трубы и толщины деревянного пола.Диаметр отверстия должен быть немного больше диаметра трубы.

Далее трубу необходимо правильно подготовить к установке, так как тонкий металл не сможет надежно изолировать дымоход отопления от горючих материалов. Для этого используется изоляционный материал из базальтового волокна с фольгированной поверхностью. Он приклеивается к внутренним поверхностям патрубка и к частям, которые будут соприкасаться с деревянным полом.
Следующий этап — подготовка потолка к установке патрубка.Для этого нужно снять мерки. от патрубка с уже наклеенным изоляционным материалом. Затем на потолке размечается и прорисовывается место, которое необходимо вырезать лобзиком. В потолок укладывается минеральная вата.

Далее идет установка подготовленного патрубка.

На потолке крепится специальная металлическая панель (обычно из нержавеющей стали), у которой в середине вырезан круг, который должен соответствовать диаметру отверстия в трубе.Через него протягивают дымоход.

Завершающим этапом прохождения трубы является проектирование дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
Необходимо рассчитать расположение трубы так, чтобы стык двух ее частей не находился непосредственно в патрубке, который устанавливается в потолке. Стык должен располагаться либо в нижнем помещении, либо над полом.

Минеральная вата, асбест и термостойкий гипсокартон — другие варианты изоляции труб. Процесс работы происходит в той же последовательности, что и с металлической трубой, только с использованием других материалов.

В потолке делается квадратное отверстие, которое будет иметь 20-25 см от краев до внешней поверхности трубы.
Высокий ящик из жаропрочного гипсокартона, который закроет потолок из трубы.
Далее со стороны потолка в отверстие крепится стальной лист, с круглым отверстием посередине.
Дымоход устанавливается через отверстие в листе.
В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину пола.
В некоторых случаях керамзит заливают поверх минеральной ваты или вместо нее.

Кирпичные трубы

Более трудоёмкие работы ждут тех, кто устраивает кирпичную трубу, так как это нужно будет делать не только в потолке, но и особым образом раскладывать саму трубу.

Для дымоходов закупается качественный кирпич, так как конструкция проверена температурами и отложениями сажи. При кладке данного участка печи швы необходимо полностью заполнить раствором, пустоты допускать нельзя. От этого зависит пожарная безопасность дома, а также обустройство прохода через потолок. Кроме того, пустоты в конечном итоге приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, расположенная в зоне прохода трубы через крышу или межэтажное перекрытие, называется выдрой и пухом.Участок дымохода, соединяющий рубку и топку, называется шейкой, и на ней устанавливается вентиль. Высота этого раздела должна составлять три и более рядов.

Пух

Пух называют расширением дымохода на подходе к потолку, межэтажному перекрытию и чердаку. Он дает значительную защиту полов от тепла, исходящего от самой печи и дымохода.

Этот элемент конструкции печи должен иметь толщину не менее одного кирпича и иметь изоляцию из асбестового листа или строительного войлока, пропитанного глиняным раствором.

Строя печь и укладывая пух, следует знать, что любая кирпичная конструкция обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время усадиться, и только после этого приступать к устройству распушения. Если печка дает достаточную усадку, то ворс нужно класть с небольшим запасом на дно.

Межэтажный или мансардный этаж в месте прохождения трубы заполняется негорючими материалами, например, керамзитом, а сверху кладется бетонный цоколь.

Иногда пух укладывают из бетонной плиты или ящика, которые засыпаны керамзитом, песком или мелкой галькой.

Для создания железобетонного пуха вокруг трубы делается деревянная опалубка, так что литая конструкция имеет толщину в один кирпич и высоту 5-7 сантиметров. К дымоходу крепится опалубка, а надежность крепления можно обеспечить с помощью врезанной в кладку трубы или толстой проволоки арматуры.
Опалубка изнутри обработана глиняным раствором, чтобы бетон не прилипал к деревянным стенам при затвердевании. Внутри обязательно устраивается армирующая сетка, жестко связанная с кладкой трубы. Арматуру во время заливки следует полностью скрыть.
Раствор готовится из цемента, щебня или битого кирпича и песка, хорошо перемешивается и заливается в опалубку.
Когда опалубка заполнена до верха, бетон на поверхности выравнивается.Деревянный ящик снимается после полного застывания бетона, после чего ворс на готовой плите отделывается кирпичом.

Выполняют также разметку и кладку. На этой схеме показан пух двух размеров, с каналом 13 × 13 и 13 × 26 сантиметров. Она выкладывается по порядку:

У меньшего размера горловина трубы выкладывается из четырех кирпичей, у большего — из пяти.
Во втором ряду каждая сторона первой версии состоит из четырех целых и четырех половинных кирпичей, а вторая версия состоит из пяти целых, двух половин и двух четвертей.При этом кирпичи движутся наружу из центра.
Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба размещается в восьми целых и четырех половинках. Кирпичи также выдвигаются наружу на четверть кирпича.
Четвертый ряд распушения меньшей трубы состоит из двенадцати кирпичей, а большой — из четырнадцати кирпичей со смещением наружу.
Пятый и шестой, а также четвертый ряды выложены из двенадцати и четырнадцати кирпичей, но без смещения в сторону.
Выкладываем седьмой ряд, как первый из четырех и пяти кирпичей.
Далее укладывается подступенок аналогично седьмому ряду, только каждый кирпич целиком должен перекрывать шов между кирпичами предыдущего ряда.

Выдра

Выдрой называется расширенная часть головки трубы, которая возвышается над крышей; он оформлен в виде небольшого выступа. Его выкладывают для защиты дымохода от атмосферных осадков и влаги, которая может проникнуть в трещины на стыке кровли и оголовка трубы.

Выдру, как и пух, можно устроить двумя способами — выложить из кирпича при строительстве трубы или вылить из бетона.

В случае кирпичной кладки это делается в следующем порядке:

Первый ряд выдры укладывается на выходящий из кровли стояк, он состоит из шести с половиной кирпичей (они показаны на схеме с левой стороны стояка). Кирпичи были перемещены наружу на ¼.
На втором ряду кладка выполняется ровно по первому ряду и также состоит из шести с половиной кирпичей.
Третий ряд повторяет образец первого ряда выдр.
Четвертый ряд выкладывается без смещения кирпичей, т.е. размер возвращается к размеру подступенка.
На пятом ряду подступенок возвращен к кладке из пяти кирпичей, которые выкладываются по проему канала.
Шестой ряд повторяет пятый.
Седьмой ряд снова кладут со смещением наружу на расстоянии, равном ¼ кирпича.
Восьмой ряд ставим в размер седьмого по схеме.
Девятый состоит из семи кирпичей, уложенных ровно по внешнему ряду восьмого.
Десятый ряд укладывают без отклонений от схемы.

Видео-совет — простой монтаж дымохода через деревянный пол

Работа по выкладке дымохода не так проста, как кажется на первый взгляд, и важность ее качественного исполнения очень важна. Поэтому лучше доверить эту операцию опытному печнику, который на своей практике сложил не одну трубу и легко справится с такой работой.

Дымоход перекрытия прохода. Как вывести трубу из ванны через потолок своими руками. Втулка металлическая

Печная труба для бани должна не только хорошо выводить дым, но и быть устроена таким образом, чтобы вероятность возгорания сводилась к нулю. К тому же хороший дымоход отлично сохраняет тепло — в этом случае высокая температура в парилке будет сохраняться долго, а вы сможете сэкономить на топливе.

Основные виды дымоходов для бани

Характеристика	Просмотры	Характеристики:
По материалу	Металл, кирпич, керамика, асбестоцемент, полимер	Металлические трубы просты в установке, и большинство людей предпочитают этот вариант. Кирпичный дымоход сделать сложнее, но он прочнее металлического и лучше сохраняет тепло. Керамическая труба дороже, но проста в установке, имеет хорошую теплоизоляцию, жаростойкость и долговечность.Асбестоцементные дымоходы очень дешевы, но они не выдерживают температуры выше 300 ° С, как полимер
По проекту	Наружный и внутренний	Внешний дымоход проходит через стену и идет вверх снаружи помещения, внутренний выводится через потолок и крышу

Для получения качественного кирпичного дымохода очень важно правильно построить кладку.Это довольно трудоемкий и трудоемкий процесс.

Однако и в этом случае труба из кирпича имеет важные преимущества:

прочнее и долговечнее металла;

Кирпич

хорошо аккумулирует тепло и обладает отличными теплоизоляционными качествами;
баня с кирпичным дымоходом будет лучше защищена от огня.

Поскольку дымоход из кирпича обладает всеми этими достоинствами, на этот вариант все же стоит обратить внимание. В строительстве кирпичной трубы для бани нет ничего особенного.

Но нужно учитывать, что дымоходы из кирпича тоже имеют серьезный недостаток. На внутренней поверхности такой трубы оседают отложения сажи, так как она имеет неровности и углы. Из-за скопления этой копоти со временем начинает уменьшаться тяга, и ванна хуже прогревается. Если внутренняя поверхность дымохода забита слишком сильно, это может привести к появлению дыма в бане, а сажа внутри дымохода может вспыхнуть.

Однако решить эту проблему довольно просто — нужно лишь своевременно прочистить трубу.Процесс очистки не занимает много времени, и часто эту процедуру проводить не нужно.

Кирпичный дымоход — сильные и слабые стороны

Особенности металлического дымохода

Наи лучший вариант сэндвич-трубы будет использован для сооружения металлического дымохода. Они представляют собой трехслойную конструкцию:

внутренняя труба;
слой теплоизоляции, расположенный поверх него;
труба внешняя.

У многослойной трубы есть два очень важных преимущества:

он не слишком сильно нагревается снаружи, поэтому не может повредить деревянные полы, кроме того, его использование снизит риск возгорания до минимума;
за счет трехслойной конструкции с теплоизолятором внутри дымохода в холодное время года не образуется конденсат;
также за счет наличия утеплителя высокая температура в помещении поддерживается намного лучше, однако такие трубы также значительно проигрывают по этому свойству кирпичным дымоходам.

Схема монтажа сэндвич-дымохода

В целом к основным достоинствам металлического дымохода для бани можно отнести:

простота монтажа — сборка такой конструкции займет гораздо меньше времени и сил, чем укладка кирпичной трубы;
гладкая внутренняя поверхность — сажа и копоть будут оседать на ней в минимальных количествах, дым будет направленным потоком выходить наружу, тяга будет хорошей;
дешевизна — особенно если вы не используете готовые сэндвич-трубы, а делаете их самостоятельно.

Конденсат появляется на внутренней поверхности металлического дымохода при резком падении температуры. Использование многослойных труб сводит к минимуму эту проблему. Чтобы еще больше его уменьшить, нужно использовать трубы с максимально толстым слоем теплоизоляции.

Цены на дымоход

Примечание! Лучше всего делать металлический дымоход из двух основных частей. В таком варианте от топки должна отходить обычная однослойная труба, она будет прогревать внутреннее пространство.Поверх него кладут сэндвич-трубы, дальше они пойдут. Важным преимуществом такого варианта является его невысокая стоимость: дело в том, что труба, расположенная возле топки, больше нагревается, поэтому быстрее приходит в негодность. Когда это произойдет, ее можно будет заменить, не покупая новую многослойную трубу.

Дымоход наружный

В этом варианте дымоход не проходит через потолок — он выводится через стену, а затем идет вверх.Эта конструкция имеет значительные преимущества, в том числе:

простота установки;
безопасность;
влагостойкость.

При его строительстве на чердаке и в крыше нет необходимости устраивать изолированные переходы. При этом риск попадания воды в помещение будет сведен к минимуму, так как не будет зазоров между трубой и кровельным покрытием.

Однако в таком дымоходе довольно быстро конденсируется влага.Чтобы свести к минимуму проблему, трубу необходимо очень хорошо изолировать. Еще один недостаток наружного дымохода — находясь за пределами помещения, он не прогревает внутреннее пространство бани. В результате значительно увеличивается расход топлива.

Внутренний дымоход

В этом варианте, который мы рассмотрим в этой статье, дымоход поднимается от печи к потолку, а затем выходит наружу. Такая конструкция лучше всего подойдет для капитального строительства, рассчитанного на длительную эксплуатацию.Сделать это немного сложнее, но это все же стоит сделать, если вы хотите получить действительно хорошие результаты. В том случае, если дымоход устроен по всем правилам, он без проблем прослужит долгие годы.

Дымоход хорошо сохраняет тепло и обогревает внутреннее пространство бани и чердака; кроме того, печь остывает дольше, поэтому можно сэкономить на топливе — это важное преимущество внутреннего дымохода. К существенным недостаткам конструкции можно отнести только более высокую пожарную опасность по сравнению с наружной трубой для отвода дыма.Однако, если все сделать правильно и соблюдать все рекомендации, вероятность возникновения аварийной ситуации снизится практически до нуля, и не нужно будет беспокоиться о возгорании.

Цены на дымоходы сэндвич

Дымоход сэндвич

Безопасность

При устройстве дымохода в бане, в первую очередь, нужно подумать о вопросах безопасности. Ведь в случае, если что-то сделать не так, деревянные конструкции могут очень легко вспыхнуть.К проблеме нужно подходить внимательно, тогда баня прослужит действительно долго, и не будет никакого риска для жизни людей.

Все необходимые требования, которым должны соответствовать дымоходы, установлены соответствующими санитарными правилами и нормами. В них указывается расстояние, которое необходимо выдерживать между трубой и горючими частями кровельных плит. Это значение зависит от параметров трубы. Собираясь делать дымоход в бане, следует ознакомиться со СНиП 41-01-2003, утверждающим правила вентиляции, отопления и кондиционирования.При этом обратите особое внимание на пункт 6.6.22, в котором содержится вся необходимая информация.

Чтобы дымоход был полностью безопасным, необходимо использовать соответствующие материалы для теплоизоляции:

минеральная вата;

Картон базальтовый

;
минерит.

Огнеупорный гипсокартон и стекломагниевый лист также подходят для этой цели.

Следует обратить внимание на некоторые другие моменты.Итак, важно правильно выбрать материалы, из которых будет изготовлен сам дымоход — они должны быть устойчивы к высоким температурам. Например, если вы решили использовать для строительства дымохода металлическую трубу, она должна быть из неоцинкованного материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а его пары крайне вредны для здоровья.

Устройство дымохода из кирпича

Если у вас нет большого опыта создания кирпичных дымоходов, лучше не рисковать и выбрать простой, стандартный, проверенный временем вариант конструкции.

Стоимость дымохода

комплект дымохода

Такой дымоход состоит из пяти основных частей:

труба накладная с вентилем — та часть дымохода, которая идет прямо от печи;
пух — расширение дымохода на 30-40 см, начиная с 5-6 рядов до потолка;
стояк — часть дымохода, выходящая на чердак;
выдра — расширяющаяся деталь, препятствующая попаданию атмосферных осадков в щели между кровлей и самой трубой;
шейка с головкой — верхняя часть дымохода.

Сверху на горловину можно установить колпачок или дефлектор, который защитит трубу от дождя, снега и мусора. Также такая конструкция улучшит тягу.

Для возведения трубы подойдет огнеупорный или обычный полнотелый кирпич. Вы можете нанести их на состав из смеси цемента и песка или цемента и извести. В том месте, где будет самая высокая температура, следует использовать огнеупорную глину. Для приготовления такого состава нужно взять порошок шамота и развести его водой с песком в большой емкости; Для этого отлично подойдет бак на 10-15 литров.Консистенция готового к применению раствора должна быть такой, чтобы он не капал со шпателя и не прилипал к нему, а медленно расползал, не оставляя следов.

Труба для кирпичной кладки

Шаг 1. Первым делом нужно найти или подготовить самостоятельно подробную схему кладки.

Шаг 2. Затем из кирпича или железобетона сделать фундамент под печь, построить саму каменку. Высота фундамента должна быть не менее 30-40 см, а ширина должна превышать ширину дымохода на 15-20 см.

Шаг 3. После этого строят сам дымоход, последовательно делая все его части — накладную трубу, пух, стояк, выдру и шейку с головой. В этом случае в накладной трубе необходимо установить вентиль.

Шаг 4. В местах, где дымоход проходит через потолок и крышу, вырежьте и установите один из изоляционных материалов, перечисленных выше.

Видео — Укладка пуха

Шаг 5. Если дымоход расположен у стены, его следует закрепить, чтобы повысить надежность и долговечность конструкции. Крепления можно устанавливать через каждые 30 см.

Шаг 6. Внутреннюю поверхность трубы лучше отделать штукатуркой. Благодаря этому он станет гладким, в результате на его стенках будет оседать гораздо меньше сажи. Также после окончания основных работ можно побелить дымоход снаружи.

Шаг 7. Последнюю верхнюю секцию дымохода, которая возвышается над уровнем кровли, необходимо утеплить, после чего провести отделку… Для этого можно использовать облицовочный кирпич.

Для получения качественного результата внимательно следите за толщиной швов. Они должны быть одинаковыми по всей трубе. Оптимальная толщина такого шва при устройстве дымохода в бане — 15 мм. Опытные печники справятся с работой довольно быстро, но не нужно ни к чему спешить — убедитесь, что кладка происходит по кирпичику по найденной или подготовленной вами заранее схеме. Стены хорошего дымохода должны быть идеально ровными, все углы должны быть идеально прямыми.Чтобы получить такой результат, нужно использовать отвес, уровень и другие инструменты. Если вы серьезно относитесь к своей работе и не торопитесь, у вас все получится, даже если вы никогда раньше не делали такой работы.

Видео — Кладка печи и дымохода

Выбор металлической трубы для устройства дымохода в бане

Чтобы выбрать подходящую металлическую трубу для строительства дымохода в бане, нужно обратить внимание на два основных момента:

;
толщина стенки.

Если диаметр слишком мал, дым будет плохо вытягиваться, и часть его начнет попадать в комнату. Если выбрать слишком широкую трубу, дым и теплый воздух будут выходить наружу слишком быстро, в результате ванна остынет. Чтобы купить трубу подходящего размера, нужно учитывать необходимую длину дымохода и количество изгибов. Если у трубы два витка и более, подойдет диаметр 110 мм.

Толщина стенок должна быть достаточной, чтобы металлический дымоход прослужил долгие годы.Если труба будет тонкой, она скоро придет в негодность, потому что при нагревании металл довольно быстро корродирует. Это происходит в первую очередь на тех участках, где дымоход нагревается сильнее. Следовательно, труба, которая будет выходить из печи, должна иметь более толстые стенки, чем расположенные над ней многослойные трубы.

Монтаж металлического дымохода для бани

Сборка дымохода из многослойных труб проходит в 7 основных этапов.

Этап 1. Первым делом вырезаем в потолке отверстие, которое должно превышать внешний диаметр дымохода на 15-20 мм.

Этап 2. Также нужно проделать аналогичное отверстие в крыше.

Этап 3. Из листового металла вырезается квадрат, который закроет отверстие в потолке, в этом квадрате также нужно вырезать отверстие для дымохода, а по краям просверлить отверстия для крепления на саморез. винты.

Коаксиальный дымоход цена

дымоход коаксиальный

Пример утепления керамзитом и асбестовым картоном

Этап 4. Первую однослойную трубу необходимо установить на печь и положить на нее квадрат из листового металла, который будет прикреплен к потолку.

Этап 5. Затем вставьте первую многослойную трубу в патрубок однослойной трубы.

Этап 6. Таким образом, необходимо полностью собрать дымоход, установив и закрепив одну многослойную трубу за другой.

Монтаж элементов дымохода «по дыму» и «по конденсату»

Этап 7. К концу последней трубы необходимо приварить заглушку, которая защитит конструкцию от атмосферных осадков.

Видео — Монтаж сэндвич-дымохода

Прокладка термозащитная

Для утепления потолка бани возле трубы подойдет любой термостойкий материал. Это может быть:

керамзит;
ячеистый бетон;
глина.

Не стоит использовать минеральную вату — она хорошо впитывает воду, поэтому для помещений с повышенной влажностью не подходит.Если оставить потолок возле дымохода без утеплителя, комната быстро остынет, а стоимость обогрева значительно возрастет, поэтому пропускать этот шаг не стоит.

Изготовление сэндвич-труб своими руками

Если не хотите тратиться на покупку готовых сэндвич-труб для строительства дымохода в бане, их можно сделать своими руками. Тогда они, скорее всего, будут иметь менее презентабельный вид, однако эти трубы так же хороши для дымоудаления и противопожарной защиты.К тому же никто не мешает сделать своими руками сэндвич-трубки, которые будут выглядеть не хуже покупных — все в ваших руках.

Для их изготовления необходимо:

возьмите два стальных листа и скатайте их в трубы, при этом диаметры должны быть разными — один внутренний, а другой внешний;
внутренняя труба должна быть обернута теплоизоляцией;
то сверху необходимо надеть трубу большего диаметра и соединить всю конструкцию между собой прокаткой;
следующий этап — из этого же листового металла вырезать хомуты — полосы шириной 20 см, по длине они должны быть больше внешней окружности дымохода;
этими хомутами труба подключается сверху и снизу;
, таким образом, необходимо сделать необходимое количество сэндвич-труб для строительства дымохода;
квадратный лист металла необходимо закрепить к потолку саморезами, после чего на него необходимо уложить теплоизоляцию;
к концу одной из труб нужно приварить полосу по окружности, чтобы получилась труба.

Другой вариант — не катать трубы из листового металла самостоятельно, а использовать уже готовые. Также в магазине можно купить готовые струбцины.

Простой способ устроить дымоход

Есть и более простой способ устроить в бане металлический дымоход, который к тому же обойдется гораздо дешевле. Он предполагает использование исключительно обычных однослойных труб, которые поднимаются от печи и выходят через крышу.

Основные характеристики данной конструкции:

можно использовать для крепления различных элементов;
в том месте, где труба проходит через перекрытия, ее можно обернуть любым подходящим утеплителем (например, базальтовой ватой) и асбестовым шнуром.

Однако такой дымоход не является ни долговечным, ни пожаробезопасным, и в том случае, если вы хотите получить качественный результат, который будет радовать вас долгие годы, все же стоит воспользоваться одним из приведенных выше вариантов.

Обслуживание кирпично-металлической дымовой трубы

Есть много разных способов прочистить дымоход. Пожалуй, самый популярный из них — чистка трубы зимой снегом, который нужно сбрасывать сверху. Однако эффективность этого метода невысока.Лучше воспользоваться одним из методов, приносящих гораздо более заметный результат.

Чистка дымохода — фото

Путь	Описание
	Очистка щеткой — это старый и проверенный метод, применяемый с незапамятных времен. Он позволяет добиться отличного эффекта, но для этого придется потрудиться. Кроме того, будьте готовы к тому, что на вас будет много копоти — это очень грязная работа.
	Очистка дымохода гирей на тросе — еще один метод механической очистки. Подобно чистке трубы щеткой для труб, это эффективно, но предполагает, что вам придется повозиться, пока вы не испачкаетесь сажей.
	Вы также можете установить вентилятор в верхней части трубы, который будет работать для всасывания. Он будет вытягивать сажу из дымохода, но нужно подготовиться к тому, что пространство вокруг ванны потом ею будет загрязнено.
	Есть способ попроще — нужно бросить в духовку дрова из осины. В результате получается мощный толчок, и сажа поднимается вверх. В сухом и сильном жаре, создаваемом осиной, смолистые вещества, оседающие в дымоходе, быстро выгорают, если топить баню с хвойным деревом.
	Чистка химикатами … Существуют разные варианты, например, вместе с дровами можно положить в печь для сауны специальные препараты, повышающие тягу.Существенным преимуществом этого метода перед очисткой древесиной осины является то, что используемые составы содержат специальные вещества, дополнительно разрыхляющие сажу. В результате легко удаляется от внутренней поверхности дымохода.
Промывка и нагрев печи	Другой вариант — налить в трубу несколько литров воды, тогда печь нужно долго топить.

Для продления срока службы дымохода необходимо периодически осматривать все стыки и проверять общее состояние конструкции, чтобы замечать проблемы, которые могут появиться на ранних стадиях.Как было отмечено выше, в том случае, если вы устанавливаете в своей бане металлический дымоход, его нижнюю трубу нужно будет периодически менять, так как она сильно нагревается, поэтому быстрее приходит в негодность.

Если строго соблюдать технологию, кирпичный или металлический дымоход, сделанный своими руками, будет хорошо выводить дым и хорошо сохранять тепло. В этом случае риск возгорания сводится практически к нулю. И металлические, и кирпичные конструкции очень прочные, поэтому вы не скоро почувствуете необходимость строить или устанавливать новый дымоход в своей бане.

Видео — Типичные ошибки при установке печей и дымоходов

/ Как провести дымоход через потолок?

При установке дымохода самое главное — обеспечить надежную защиту от огня. Именно поэтому проход для дымохода через потолок нужно делать по всем правилам. Даже специальные сэндвич-трубы необходимо тщательно изолировать в местах их соприкосновения с деталями пола и крыши.

Основные правила устройства конструкции

Следуя простым инструкциям, вы сможете собрать безопасный и нормально функционирующий дымоход.Однако, если вы отклонитесь от приведенных ниже инструкций, конструкция может стать не только неэффективной, но и опасной с точки зрения возгорания.

Общая высота конструкции должна быть не менее 5 метров от источника тепла до оголовка трубы.
Не допускается использование труб меньшего диаметра, чем выходное отверстие печной трубы.
Высота, на которую труба поднимается над крышей, должна превышать высоту конька на 50 сантиметров. Если дымоход расположен на скате крыши, то расстояние, над которым он должен подниматься на полметра, рассчитывается по следующей схеме:

Если устройство имеет высоту над основанием более полутора метров, его необходимо укрепить растяжками.
Конструкционные соединения не должны совпадать с проемами в крыше или в полу.
Длина горизонтальных или наклонных участков дымохода не должна превышать одного метра. Это необходимо для предотвращения забивания труб сажей, а также для обеспечения наилучшего соотношения силы тяги и КПД печи.
Если рубероид легковоспламеняющийся, то необходимо оборудовать трубу искрогасителем из сетки, с ячейками не более 5 миллиметров.

Учесть все эти моменты несложно, а эффективность и безопасность строящегося устройства будет соответствовать всем необходимым нормам и нормам.

Организация проезда

В большинстве случаев для строительства дымоходов используется специальная сэндвич-труба. Это конструкция из двух труб разного диаметра, вложенных одна в другую. Между ними укладывается негорючий теплоизоляционный материал. Наружная оболочка сделана из более тонкого металла, а внутренняя — из более толстой стали.

Проход через перекрытие такого сэндвича дымохода осуществляется так же, как и для обычной трубы.Разве что работы по обустройству проходного блока будет немного меньше. Можно использовать либо готовое решение, уже сделанное на заводе, либо собрать необходимый агрегат самостоятельно.

В любом случае необходимо предварительно подготовить место, где будет производиться установка всего устройства. В нахлесте прорезается квадратное отверстие со стороной примерно 45 сантиметров. Этого размера достаточно, чтобы пропустить через него стандартный дымоход.

Сам потолочный блок для прохода должен быть проложен снаружи и внутри утеплителем, выдерживающим высокие температуры.Наиболее популярна для таких целей специальная базальтовая вата.

По размеру квадратной части узла на потолке проводят направляющие линии. Отверстие должно располагаться строго над патрубком топки. Само отверстие вырезается немного меньше соединительной квадратной пластины. Такой зазор необходимо оставить, чтобы его можно было прикрепить к потолку саморезами. Готовый проем выкладывают таким же теплоизоляционным материалом, что и проходной узел.

Готовая сборка должна быть вставлена в это отверстие, чтобы проверить все соединения. Перед тем, как вынуть дымоход через потолок и окончательно закрепить его, нужно убедиться, что труба стоит вертикально и находится точно по центру проема.

Если вы посмотрите со стороны верхнего этажа или чердака, то увидите, что в проходной части есть пустоты. Они заполнены негорючим теплоизолятором. Можно использовать керамзит, остатки глины или базальтовой ваты.Главное — очень плотно заполнить пустоту.

Чтобы иметь более полное представление о том, как выглядит вся сборка в разрезе и как выглядит проход для дымохода через потолок, можно посмотреть на рисунок ниже.

На схеме показаны основные элементы дымохода и проходного блока, а также части перекрытия, через которые проводился проход. Через крышу аналогичным образом пропускают трубу.Единственное отличие — отверстие в квадратной металлической пластине — оно будет не круглым, а овальным, так как будет располагаться под углом.

Самодельный переходник

Необязательно покупать готовое изделие, если вы хотите все делать самостоятельно. Дизайн от этого практически не изменится. Также нужно проделать в полу квадратное отверстие.

Следующий этап — изготовление плиты из негорючего материала, которая будет крепиться изнутри помещения.В нем вырезается круглое отверстие, равное внешнему диаметру многослойной трубы.

Внутренняя поверхность вырезаемого проема облицована теплоизолятором и зашита металлическими полосами. Через него пропускается многослойная труба, на которую надевается подготовленная монтажная пластина. Его необходимо надежно закрепить в проеме с помощью проставок из материала, выдерживающего высокие температуры и не горящего.

Между монтажной пластиной и плоскостью потолка часто укладывают листовой утеплитель для исключения нагрева.Это не самая обязательная мера, но от такой меры предосторожности точно не станет.

Со стороны верхнего помещения пустота в потолке заполняется утеплителем. Как и в предыдущем случае, это может быть керамзит, глина или специальная базальтовая вата. Некоторые используют песок, но лучше этого не делать — его теплопроводность выше, чем даже керамзит, а рыхлая структура приведет к тому, что рано или поздно он начнет рассыпаться.

Также можно прочитать о том, как закрыть дымоходный проход на потолке.

Этот материал содержит только общую информацию о том, как провести многослойный дымоход через потолок. Есть и более сложные в техническом отношении конструкции. Однако общие принципы обеспечения пожарной безопасности и эффективной работы дымохода не изменятся.

Для обеспечения комфорта и безопасности в помещении с печной конструкцией необходимо правильно сделать проход дымохода через потолок. Пожарная безопасность обеспечивается простыми правилами монтажа труб.Все работы можно делать своими руками.

Для вывода дымохода через потолок необходимо соорудить агрегат, обеспечивающий необходимое расстояние от материалов потолка до трубы. Эти правила регулируются специальным документом, в котором прописаны определенные рекомендации:

Расстояние от поверхности бетонного или кирпичного дымохода до реек или стропил должно быть не менее 13 сантиметров.
Если дымоход керамический и без теплоизоляции, то расстояние должно быть следующим минимум 25 см … А при наличии теплоизоляционного слоя — 13см.

При установке балок необходимо учитывать эти правила. Их шаг должен составлять примерно 60 см. … Эти рекомендации относятся к трубам со слоем утеплителя.

Отвод должен иметь диаметр 11,5-12 см … Если через потолок пропущен сэндвич с теплоизоляционным слоем, то труба должна иметь диаметр около 32 см. С каждой стороны обязательно соблюдайте расстояние не менее 13 см. Для расчета расстояния между установленными балками нужно 13 х 2 + 32 , в итоге получается 58 см, что соответствует рекомендованным 60 см.

Также можно рассчитать расстояние трубы без изоляции. Если патрубок с внутренним диаметром 11,5 см. , то расстояние до материала потолка должно быть не менее 25 см. При этом должно быть расстояние между балками 25 х 2 + 11,5 , что равно 61.5 см. Этот шаг рекомендуется при возведении потолка.

Если перегородка защищена от возможного возгорания, то при толщине дымохода 12 см, расстояние должно быть около 26 см. Если патрубок толщиной 5 см, то расстояние составляет 38 см.
Если перегородка не защищена от огня, то в первом случае расстояние может достигать 32 см, а во втором варианте — до 50 см.

В документе также сказано, что нужно придерживаться определенного расстояния от стен.Часто дымоход устанавливают у поверхности стены, что со временем может привести к возгоранию, так как температура внутри дымохода может составлять 500 градусов. Следовательно, необходимо своими руками уложить теплоизоляционный слой на поверхность стены, а затем накрыть его металлическим листом .

Читайте также: Очистка дымохода

Типы узлов

Проход дымохода через деревянный потолок должен быть защищен от воздействия высоких температур, а патрубок должен быть закреплен в специальном положении.Для этого предназначена нарезка, второе ее название — «проходной узел».

Рекомендуется использовать коммерческое устройство. Это специальный металлический ящик, к которому с одной стороны прикреплена оцинкованная пластина . В середине есть отверстие для вставки бутерброда. Сбоку от комнаты устанавливается специальная плита, закрывающая дыру в потолке и выполняющая роль декоративного элемента. Также плита является опорой для слоя теплоизоляции, который укладывается в зазоре между балкой и поверхностью трубы.

Многие специалисты утверждают, что резка из нержавеющей стали — лучший вариант, так как оцинкованный лист под воздействием высоких температур выделяет вредные вещества … Поэтому рекомендуется использовать нержавеющую сталь в гостиной или бане.

Потолок в сборе прост в установке. Если на этапе строительства не планировалось вывод дымохода, то между балками необходимо проделать отверстие определенного размера, чтобы можно было провести дымоход. Затем закрепите теплоизолятор.Для этого можно использовать минерит, каменную вату или асбест. Также специалисты рекомендуют закрепить металлических полос.

Специальное приспособление необходимо надеть на трубу на прямом участке, проходящем через потолок. Затем его нужно поднять до необходимого уровня и закрепить по краям изоляционный слой. После этого сборка крепится саморезами.

Товары могут иметь разные конфигурации. В некоторых случаях может потребоваться металлический цилиндр для установки вокруг отверстия, и края пластины слегка подставят его.Следует учесть, что при установке такого устройства отверстие также должно иметь квадратную форму. Отверстие закрывается пластиной. Также следует защитить потолочные материалы от высоких температур с помощью теплоизолятора.

Агрегат может быть без цилиндра, однако по периметру устанавливаются специальных досок из минерала или металла. Края устройства необходимо покрыть теплоизоляционным слоем. Рекомендуется использовать минерит, так как он действует как теплоизолятор.

Читайте также: Дымоходный искрогаситель

Плитный проход

При удалении дымохода через перекрытие необходимо учитывать некоторые нюансы:

Из топки должен выходить металлический патрубок без теплоизолятора. Его длина должна быть более одного метра, так как температура на выходе слишком высока. Сверху можно использовать бутерброд.
В местах прохождения через потолок труба должна иметь защищенную оболочку. Для этого можно использовать промышленный сэндвич или утеплить стены своими руками.
Стыки разрешены только до или после перехода. Следовательно, вам нужно следить за всеми подключениями.
Горизонтальная секция может иметь максимальную длину один метр.
У всего дымохода может быть максимум три изгиба.
Запрещается использовать жесткую опору, так как размеры дымохода изменяются под воздействием высокой температуры.

Выбор теплоизолятора

При креплении устройства к потолку необходимо подняться на следующий этаж или чердак, чтобы заполнить утеплителем расстояние между балками и дымоходом.

Если температура в трубе не превышает 600 градусов , то в качестве утеплителя можно использовать базальтовую вату. Однако некоторые специалисты не рекомендуют этот вариант. Объясняют это тем, что в процессе производства в качестве связующего используют смолы, а под воздействием высоких температур выделяют вредный формальдегид . Кроме того, в дымоходе образуется конденсат , и при намокании хлопка термоизоляционные характеристики ухудшаются.Поэтому этот вариант не самый лучший.

Можно заполнить щель мелким керамзитом. Это легкий и натуральный материал, который при намокании быстро восстанавливает свои характеристики.

До недавнего времени чаще всего использовался песок. Но в этом случае есть один существенный недостаток: со временем материал просыпается через мелкие трещинки, поэтому печь нужно постоянно чистить и снова заполнять расстояние.

Можно использовать глину. Для этого его нужно развести так, чтобы он приобрел пастообразную консистенцию.

Некоторые специалисты вообще не рекомендуют изолировать узел и оставлять его незаполненным. Это позволяет избежать перегорания и перегрева дымохода. Но этот вариант не самый лучший, так как древесина со временем высохнет, и есть опасность возгорания.

1 июня 2017 г.
Специализация: мастер по строительству гипсокартонных конструкций, отделочные работы и укладка напольных покрытий … Монтаж дверных и оконных блоков, отделка фасадов, монтаж электрики, сантехники и отопления — могу дать подробный совет по все виды работ.

Не знаете, как правильно сделать проход дымохода из дома или бани через потолок? Расскажу про самый простой и надежный вариант — специальный сквозной узел. С его помощью вы сделаете качественный и безопасный дымоход и надежно защитите здание от пожара.

Как выбрать и поставить сквозной узел

Самое главное, что нужно помнить, это то, что проходные блоки в банях и домах устроены с строгим соблюдением норм пожарной безопасности.Любые нарушения чреваты наложением штрафа и постановления о внесении изменений в конструкцию. Ошибки чреваты возникновением пожара, поэтому ни в коем случае нельзя экономить на этой части работ.

Безопасное устройство дымоходов описано в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Этот нормативный акт содержит всю необходимую информацию, мы разберем, что для нас важно:

Кирпичные трубы — минимальное расстояние от дымоходов до потолка 130 мм;

Для металлических труб минимальное расстояние от поверхности до воспламеняемого пола составляет 500 мм, если в конструкции отсутствует слой теплозащиты, и 380 мм, если уложен негорючий материал;
Многослойные трубы хорошо сохраняют тепло и обеспечивают хорошее сцепление с дорогой.Расстояние от такого дымохода до перегородки зависит от слоя огнезащитного наполнителя, но в целом расстояния необходимо соблюдать — от внутренней стены до перегородки должно быть не менее 380 мм. Именно это решение сегодня является оптимальным и самым простым, и я его рассмотрю в обзоре.

Что нужно для проведения работ

Разберемся, какие материалы нужны:

Иллюстрация	Описание
	Сквозной узел … Это короб, который обеспечивает необходимые отступы от перегородки и имеет отверстие для сэндвич-трубы. Конструкция может иметь разные габариты, они зависят от наружного диаметра дымохода, он может быть от 115 до 300 мм. В качестве материала изготовления может использоваться нержавеющая или оцинкованная сталь , первый вариант предпочтительнее, а второй дешевле. Цена на цинкование начинается от 1000 рублей, за нержавеющую сталь придется заплатить 3000 и более.
	Сэндвич-труба … Если у вас дымоход из обычной трубы, то этот вариант ставится на место прохода через потолок. Обычно достаточно одного метрового элемента. Если весь дымоход сделан из многослойной трубы, то дополнительно ничего приобретать не нужно.
	Старт сэндвич … Так называется нижний переходник от стандартной трубы. Он соответствует размеру используемых вами элементов и продается там же, где и основные компоненты.
	Готовый сэндвич … Ставится сверху, чтобы вернуться к стандартному дымоходу. Опять же, он выбирается по размеру используемых элементов.
	Керамзит … Применяется как негорючий наполнитель для проходного блока. Можно использовать и другие материалы, но этот вариант самый дешевый и при этом имеет все необходимые показатели, обеспечивающие сохранность конструкции. Керамзит продается в строительных магазинах, выбирайте варианты на среднюю или мелкую фракцию.
	Крепления … Чтобы конструкция была безопасной, она должна быть очень надежно закреплена. Для этого используются специальные элементы, которые подбираются по диаметру используемых труб. Монтаж осуществляется либо саморезами, либо дюбелями-гвоздями — все зависит от материала стен.
	Термостойкий герметик … Необходим для обработки всех соединений.Состав должен выдерживать температуру 450 градусов. Для стандартного дымохода обычно достаточно одной упаковки.

Из инструмента вам понадобится следующее:

Перфоратор … Если необходимо просверлить отверстия под дюбель-гвозди;
Отвертка. Если вам нужно вкрутить шурупы в дерево;
Пистолет для герметика … С его помощью можно гораздо точнее и быстрее нанести состав.
Лестница или стол … Работать нужно под потолком, поэтому без этих устройств не обойтись.

Процесс установки

Монтаж проходного блока для дома или для бани своими руками производится по схеме, представленной ниже.

Инструкция по проведению работ выглядит так:

Иллюстрация	Описание сцены
	Труба закреплена перед переходом … Лучше починить обычный дымоход, это проще и надежнее. В нашем случае использовали дюбель-гвозди, так как конструкция располагается у стены из блоков.
	Опорный каркас крепится к балкам … Этот элемент нужен, если вы еще не сделали перекрытие. Но даже если будет перекрытие, то на такую опорную конструкцию проще поставить ящик, а снаружи обшить поверхность листом нержавейки, получится еще надежнее. При креплении брусьев выбирайте их таким образом, чтобы они не выходили за плоскость будущего потолка.
	Поставить стартовый бутерброд … Процесс прост: На стыковочную площадку по периметру наносится термостойкий герметик; Пусковой элемент аккуратно прилегает к трубе и надевается; Далее переходник опускают до упора, убедитесь, что он стоит ровно.
	Накладка на многослойную трубу … Удобнее всего делать это сверху раздела. Лучше, если внизу будет помощник, регулирующий положение и помогающий идеально ровно совмещать элементы. Стык также предварительно обрабатывается герметиком для повышения надежности стыка. По правилам пожарной безопасности стык не должен располагаться заподлицо с перегородкой, он должен быть ниже, чтобы в дальнейшем можно было контролировать соединение.
	Коробка надевается на трубу … Он должен плотно прилегать и не болтаться. Работа выполняется очень аккуратно: постепенно перемещайте элемент, пока он не встанет на место. Главное, держать ровно, тогда без проблем наденется.
	Коробка закреплена на перегородке … Процесс выглядит следующим образом: Выровняйте узел так, чтобы он прилегал к стене; Закрепите саморезами с двух сторон. Этого вполне достаточно, чтобы обеспечить неподвижность конструкции и не допустить ее деформации.
	Заливается керамзит, на надевается крышка, последовательность следующая: В ящик до верха засыпается наполнитель. Его необходимо равномерно распределить и выровнять, чтобы он не мешал крышке; Крышка надевается на трубу и совмещается с коробкой, фиксируясь на ней с помощью боковых выступов.
	Накладки на верхний адаптер : На внешнюю часть сэндвич-трубы широкой полосой наносится термостойкий герметик, как показано на фото; Отделочный элемент аккуратно совмещается с трубой и надевается на нее до упора, позиционируется без перекосов.
	Верхняя часть фиксируется … На узкую часть адаптера устанавливается зажим, с помощью которого конструкция крепится к стене. На этом процесс установки конструкции можно считать успешно завершенным, вся работа занимает 1-2 часа, вы получаете конструкцию, полностью соответствующую нормам пожарной безопасности.

Для повышения надежности и создания дополнительного температурного барьера некоторые производители обшивают ящик листами минерита.Этот материал выдерживает температуру до 150 градусов и надежно изолирует внешнюю поверхность от высоких температур. Такие конструкции идеально подходят под дерево.

Заключение

Вы изучили всю необходимую информацию по узлам прохода и легко можете подобрать лучший вариант конструкции и установить его без посторонней помощи. Видео в этой статье поможет вам еще лучше разобраться в теме, обязательно посмотрите его. Если остались вопросы, задавайте в комментариях.

1 июня 2017 г.

Если вы хотите выразить благодарность, добавить пояснение или возражение, спросите что-то у автора — добавьте комментарий или скажите спасибо!

Многие предпочитают прокладывать трубу через крышу бани. Эта конструкция самая надежная и долговечная. Для изготовления дымохода можно использовать различные материалы. Например, можно использовать сэндвич-трубы или построить кирпичный дымоход. Перед установкой конструкции нужно сделать отверстие подходящего по диаметру и гидроизолировать дымоход.

Труба в бане через потолок и крышу: виды дымоходов и особенности конструкции

Если вы решили установить трубу на потолок своими руками, нужно выбрать подходящую конструкцию дымохода. Труба может быть внешней или внутренней. Внешний дымоход менее пожароопасен и прост в установке. Внутреннее расположение дымохода позволяет сохранять больше тепла.

При выборе трубы нужно учитывать ряд нюансов:

Труба должна быть из оцинкованного металла, керамики или кирпича.Использование алюминиевых труб запрещено.
Изоляцию труб лучше всего делать из негорючих материалов. Прекрасно подойдет керамзит или каменная вата.
В качестве теплоизоляционных материалов следует использовать только фольгированные материалы. Лучше всего подойдет алюминий, покрытый фольгой.
Если вы используете многослойную трубу, заполните ее базальтовой ватой.

Отметьте поверхность потолка перед установкой трубы. Помните, что дымоход не должен соприкасаться с кровельными материалами, так как это может их повредить.Во избежание повреждения кровельных материалов необходимо установить металлическое покрытие.

Сэндвич-труба в ванну в потолке

Если вы новичок, лучше установить сэндвич-трубу в потолок. Достаточно прост в установке и пожаробезопасен. Сэндвич-трубы обычно изготавливаются из нескольких металлических слоев, между которыми укладывается какой-то огнестойкий состав.

Собрать многослойную трубу достаточно просто. Сборка начинается с крепления изделия к патрубку.Для фиксации необходимо использовать стартовый конус. Один конец пускового конуса надевается на патрубок, а другой монтируется на прямом участке дымохода.

Многослойная труба разрезается в следующем порядке:

Установите сборку на крышу. Это нужно для плотного закрепления трубы.
Проделайте отверстие в потолке. Помните, что ее диаметр должен быть на 15 сантиметров больше диаметра многослойной трубы.
Заполните пространство между трубами большего диаметра и многослойной трубой песком или керамзитом.
Если вы не хотите использовать трубу большего диаметра, необходимо установить короб, через которую будет проходить многослойная труба. Свободное пространство в ящике также нужно заполнить керамзитом, песком или базальтовой ватой.

Как сделать кирпичную трубу в бане через деревянный потолок

Дымоход из кирпича — самая надежная конструкция. Прежде чем приступить к монтажу конструкции, нужно спроектировать дымоход. При проектировании следует обратить внимание на особенности печи, которая устанавливается в бане.Также учтите, что в маленьких банях нецелесообразно устанавливать массивный кирпичный дымоход.

Дымоход лучше всего монтировать на земле, так как на крыше сделать это будет крайне сложно. Чтобы поднять дымоход на крышу, можно использовать петли, копья или растяжки. Хомуты необходимо использовать как крепежный материал для дымохода.

Технология монтажа вытяжной трубы:

Сделайте отверстие для трубы. Диаметр для прохода должен быть на 20 сантиметров больше диаметра самой трубы.
Потом нужно вынести товар через крышу.
Изолируйте ниппель металлическим листом.
Герметизируйте конструкцию, вставив край листа под крышу.
Прикрепите к дымоходу металлический зонт. Он защитит конструкцию от влаги.
Нанести термостойкую краску на дымоход. Он защитит металлические части конструкции от коррозии.

Резка трубы на низкий потолок бани: правила и нормы

Если вы решили самостоятельно вывести трубу, нужно придерживаться ряда правил, регламентированных СНиП.В первую очередь нужно позаботиться об установке специального проходного узла. От внешней поверхности трубы до реек и стропил должно быть расстояние 130-150 миллиметров. Если использовать керамические трубы без изоляционных материалов, то расстояние между дымоходом и стропилами должно быть не менее 260-270 миллиметров.

Выбирая проходные блоки, имейте в виду, что нужно использовать только те изделия, которые сделаны из металла. Кроме того, на проходном узле должна быть установлена пластина из нержавеющей стали.Проходки труб также должны быть выполнены исключительно из нержавеющей стали.

При резке трубы также нужно учитывать ряд нюансов:

В местах пересечения полов не должно быть стыков. Учитывайте этот нюанс при оформлении разделов.
Используйте негорючие материалы или бутерброды заводского изготовления для изоляции трубы.
Запрещается жестко крепить трубу к потолку, так как материал дымохода может расширяться под воздействием высокой температуры.

Как правильно вывести трубу из бани через высокий потолок

Чтобы правильно установить конструкцию, нужно подготовить отверстия для дымохода. Их рекомендуется обшивать металлическими листами. Толщина листа должна быть не менее 0,5 миллиметра. Отверстия должны быть квадратными.

Очень важно правильно собрать защитный бокс. Для сборки адаптера нужно использовать 4 металлических листа размером 50 * 50 сантиметров. В середине одного из листов нужно вырезать отверстие для трубы.Металлические листы соединяются между собой сваркой.

Последующий монтаж выполняется в следующем порядке:

Утеплить коробку базальтом и обшить металлической фольгой.
Установите первый сегмент трубы. Его необходимо прикрепить к плите с помощью металлических креплений.
Тогда установите вторую ссылку.
Наполнить ящик керамзитом.
Закрепить последующие сегменты.
После сборки трубы установите металлический зонт.

Установка трубы в ванну через потолок (видео)

Протянуть трубу через потолок совсем несложно. Главное — найти подходящие изоляционные материалы и правильно установить коробку. Для сборки конструкции используйте только негорючие материалы. На этапе проектирования конструкции учтите все нюансы топки и кровли. Не забудьте изолировать дымоход кожухом. В противном случае кровельный материал может загореться.

Вывод трубы в ванну через потолок (фото)

Страница не найдена | Браунстонер

Мы выбрали дни открытых дверей в эти выходные, и все они готовы к заселению, а два из них включают парковку во дворе.

Лесорубы

Департамента парков будут рубить деревья в парке Форт-Грин в рамках недавно возобновленной реконструкции лужайки со стороны Миртл-авеню стоимостью 24 миллиона долларов — но они обещают посадить не менее 200 новых деревьев, когда все будет закончено, сообщает агентство. официальный представитель.

Этот отель, построенный примерно в 1860-х годах в графстве Грин, был отреставрирован обратно в свое первоначальное использование в качестве гостевого дома. Он предлагает гораздо более эстетичную эстетику, чем скромный деревянный каркас, который, возможно, изначально носил благодаря дизайнерскому дуэту, стоящему за его преобразованием.

В здании, граничащем с Уайт-авеню, Северной 15-й улицей и Банкер-стрит, будут располагаться помещения для легкой промышленности, офиса и розничной торговли.

Грандиозные штукатурные детали и коринфские колонны добавляют больше, чем немного величия этой квартире, проходящей через весь этаж, а некоторым это может компенсировать небольшую изменчивость в планировке.

Нет плотников, которым поручено поддерживать дощатый настил Кони-Айленда круглый год, несмотря на частые повреждения, которые несет интенсивно посещаемая достопримечательность, сообщил официальный представитель Департамента парков на слушаниях в понедельник.

В рамках этого проекта, который сейчас называется Cooper Park Commons, будет построено 557 доступных квартир, жилье для престарелых и новый приют для бездомных взамен того, который уже находится на территории.

Вернувшись на рынок с новыми фотографиями, небольшими изменениями в дизайне и снижением цен, этот итальянский кирпичный дом в Гованусе по-прежнему демонстрирует свой современный стиль.

Fan-tastic наконечники для вентиляции ванны — Extreme How To

Обеспечьте циркуляцию свежего воздуха и избавьтесь от нежелательной влаги.

Роб Робиллард

Перед ремонтом ванной комнаты и даже во время нее я часто разговариваю о планировке, стиле и отделке плитки и светильников.Но разговор редко приводит к обсуждению вентиляции ванных комнат, таких вопросов, как CFM, минимизация воздуховодов и размещение внешних головок и обратных заслонок.

В моей колонке Boston Globe и на моем веб-сайте ConcordCarpenter я часто получаю вопросы о вентиляции и влажности в ванных комнатах. К сожалению, существует множество дезинформации о вентиляции в ванных комнатах.

Некоторые спрашивают, можно ли выпускать влажный душевой воздух через перекрытие крыши или неотапливаемый (но вентилируемый) чердак.Другие спрашивают, стоит ли им беспокоиться о своих нынешних пластиковых трубках длиной в милю.

Еще есть те, кто жалуется на загадочное пятно на потолке. Пятно возникло из-за того, что вентилятор был установлен через неотапливаемый чердак, где влага, накопившаяся из-за провала трубы, замерзла, а через несколько месяцев растаяла, запачкав штукатурный потолок внизу. Загадочное пятно разгадано!

Отсутствие вентиляции душа или неправильная вентиляция могут привести к повышению влажности в ванной комнате.Когда в ванной комнате повышается влажность, теплый влажный воздух движется к более прохладным поверхностям стен, где снова конденсируется в воду.

Влажный воздух также может проникать в полость стены и конденсироваться внутри стены. Обе ситуации могут привести к появлению плесени, запаха, а иногда и к повреждению конструкции.

Влага также отслаивает обои или краску. Увидеть или почувствовать запах плесени и грибка — это хороший показатель того, что у вас проблема с повышенной влажностью.

Итак, как нам отремонтировать наши ванные комнаты и при этом наслаждаться горячим паром и избежать проблем с плесенью?

Этот потолок в стиле лофт станет местом установки нового вентилятора для ванны в этом проекте.

Единственный эффективный способ предотвратить появление плесени — это поддерживать низкий уровень влажности в помещении. Вентилятор для душа с правильной вентиляцией удалит влагу и снизит влажность в вашем доме.

Осмотрите раму, чтобы определить наилучший путь в воздуховоде и положение для установки вентилятора.

Выбор лучшего вытяжного вентилятора

Наиболее важной особенностью вентилятора для душа для ванной является его способность удалять влагу не только в процессе ее образования, но и в то время, когда капли влаги плавают в воздухе, прежде чем конденсироваться на стенах и потолке.

Установите проводку для источника питания и управления переключателем.

Чтобы вентилятор для ванной выполнял свою работу, необходимо сосредоточить внимание на пяти основных моментах:

Подбор вентилятора под комнату
Размещение вентилятора в лучшем месте для достижения успеха
Правильная установка вентилятора
Снижение шума вентилятора
Таймер

Размер вентилятора

Перед покупкой вентилятора для ванной необходимо подобрать его размер в соответствии с размером вашей комнаты, чтобы он мог адекватно справляться с воздушным потоком в этом пространстве.Это означает, что вам необходимо подобрать вентиляторы CFM по размеру вашей ванной комнаты. Большинство людей правильно подбирают вентилятор по размеру комнаты, но не учитывают при расчетах длину участка воздуховода и колен.

Определить минимальный CFM для вашей ванной комнаты очень просто: просто умножьте ширину комнаты на длину на высоту на 0,13.

Многие вентиляторы указывают максимально допустимую длину воздуховода. Не забудьте включить в свои расчеты длину участка воздуховода и любые изгибы. Добавление коленчатого соединителя или внешнего вентиляционного колпака с устройством предотвращения обратного тяготения увеличит длину воздуховода примерно на 10-15 футов.Если у вас длинные или сложные воздуховоды, вам может понадобиться вентилятор с более высоким номиналом CFM.

Вы также должны учитывать ACH, воздухообмен в час, то есть скорость воздушного потока, достаточную для удаления объема воздуха в данном помещении определенное количество раз в час. Вытяжной вентилятор в ванной должен быть такого размера, чтобы полностью удалять воздух в ванной со скоростью 11-15 замен за один час.

Расположение вентилятора

Расположите вентилятор для ванной, чтобы обеспечить максимальную вытяжку влажного воздуха.

Пар поднимается вверх, поэтому потолок душа всегда является хорошим местом для установки вентилятора для душа. Если это невозможно, поместите вентилятор рядом с душем.

В соборных потолках иногда можно установить вентилятор над душевой в софите или установить настенный вентилятор на высоком потолке.

Установите вентилятор правильно

Воздуховод вентилятора ванны может отрицательно повлиять на производительность вентилятора. Неизолированные, малоразмерные или обвисшие гибкие воздуховоды, а также чрезмерная длина или чрезмерное использование колен — все это может отрицательно повлиять на номинальный воздушный поток вентилятора.

Чтобы вентилятор оставался эффективным, старайтесь размещать вашу установку с минимальными оборотами.

Подсоедините отводы воздуховодов к вентилятору по мере необходимости, чтобы обеспечить прямой выход воздуховода к внешней стороне дома.

Лучше всего использовать прочную гладкую алюминиевую трубу. Твердый воздуховод обеспечивает лучший воздушный поток, поскольку он имеет меньшее сопротивление воздуха и его легче держать на прямом участке, чтобы избежать провисания.

Отметьте центральную точку воздуховода на внешней стене и просверлите небольшое отверстие в стене полностью наружу.Проденьте проволоку через стену, чтобы отметить эту точку снаружи.

При установке сплошной трубы создайте небольшой уклон наружу здания на случай, если в трубе конденсируется вода. Вы хотите, чтобы влага не стекала обратно к вентилятору.

Примите меры для правильной поддержки участка трубопровода снизу, с блокировкой, или сверху, с помощью водопроводной ленты или больших прочных кабельных стяжек (с отверстиями для винтов). Я использую металлическую сантехническую ленту — оцинкованную ленту с отверстиями для шурупов через каждые 1/2 дюйма.

Выступающий провод точно указывает на выходное отверстие воздуховода.

Установите трубу так, чтобы все швы были обращены вверх, и заклейте эти швы и все стыки алюминиевой лентой (не изолентой). Сохранение швов трубы вверху предотвратит попадание влаги в дом. Маленькие винты для листового металла приемлемы с вентиляционной трубкой для ванны, но алюминиевая лента прекрасно работает и без них.

Pro Совет: Перед установкой винтов или ленты убедитесь, что вы установили трубу всухую и прикрепили к внешнему вентиляционному кожуху.Вы можете прикрепить вытяжку к трубе снаружи, а затем вдвинуть ее в стену дома.

Если труба воздуховода будет проходить через некондиционируемые пространства (рабочие места и чердаки), обязательно установите на нее изоляционную втулку, чтобы предотвратить замерзание влажного воздуха внутри трубы.

Используйте кольцевую пилу, чтобы вырезать проход для воздуховода.

Вентилятор для ванной ДОЛЖЕН быть выведен наружу здания, чтобы избежать проблем, связанных с влажностью.

Часто дополняется стеной, потолком или крышкой.Когда это возможно, я предпочитаю выводить свои вентиляторы через внешнюю стену через внешний кожух с защитой от обратного течения.

Pro Подсказка: При установке облицовочной доски со скошенной кромкой или сайдинга из гонтовой плитки я часто обрезаю сайдинг и устанавливаю заднюю панель из ПВХ в доме. Я прошиваю эту доску и предварительно просверливаю в ней отверстие, чтобы вентиляционный колпак прилегал заподлицо с доской, предотвращая тем самым большие зазоры.

Прикрепите монтажную пластину вентиляционного колпака. Затем установите вытяжной колпак и загерметизируйте его с внешней стороны дома.

Шум вентилятора

При выборе вытяжных вентиляторов учитывайте, какой шум они производят. Вытяжные вентиляторы для ванной измеряют уровень шума с помощью сонов.

Вместо вентилятора для ванной на 4-6 человек выберите вентилятор с рейтингом, близким или равным 1,5, то есть гораздо более тихий вентилятор. Возможно, вам придется смириться с некоторым шумом для более мощного вентилятора, в зависимости от его размера и расположения трубопровода.

Показанный вентиляционный канал проходит вдоль стены до угла дома.

Большинство этикеток вентиляторов имеют рейтинги Института домашней вентиляции (HVI), поэтому вы можете сравнить уровень шума и энергоэффективность.Выберите самый тихий и энергоэффективный вентилятор, который сделает всю работу за вас.

Есть много качественных брендов: Nutone, Panasonic, Ventech и Broan. Предлагаю выбрать вентилятор с шарикоподшипниковым мотором по качеству и долговечности.

Органы управления вентиляторами

Рекомендуется, чтобы вентилятор для ванны работал не только во время, но и в течение 20 минут после принятия душа — и при закрытой двери ванной.

Многие люди до сих пор используют выключатель для вентилятора душа. У этого типа переключателя есть две очевидные проблемы.Либо люди выключают вентилятор после душа, в результате чего в воздухе остается много влаги, либо они забывают и оставляют вентилятор включенным, возможно, на несколько часов. У меня есть две дочери, которые иногда оставляли вентилятор включенным на весь день, пока я не обнаружил, что он работает, когда пришел домой после работы. Это слишком много тепла или переменного тока из дома днем! В результате я установил таймер вентилятора с датчиком влажности, чтобы он включился автоматически, если они забудут или если влажность в комнате будет слишком высокой.

Все стыки заклеены алюминиевой лентой.

Лучший способ гарантировать, что у вашего вентилятора для ванной есть время, необходимое для правильного воздухообмена, — это использовать таймер вентилятора для душа. Таймеры вентилятора бывают всех стилей, но я предпочитаю те, которые предустановлены или позволяют настроить вентилятор во время установки. Мои вентиляторы настроены на 30 минут, что покрывает 10-минутный душ и 20 минут бега. Если душ занимает больше времени, я сбрасываю его перед тем, как выйти из ванной.

Вот точка выхода изнутри, где воздуховод заканчивается вентиляционным колпаком.

Выбор и установка вентилятора, наиболее подходящего для вашего местоположения, является важной частью модернизации вашей ванной комнаты. Качественный вентилятор для ванной, правильно установленный, удалит влагу и запахи из вашей ванной комнаты и улучшит качество воздуха в помещении.

Не забудьте найти время, чтобы полностью понять потребности в вентиляции вашей ванной комнаты и следовать инструкциям производителя, а также этим передовым методам процедуры установки. Результат будет ФАН-вкусным!

Боковое примечание

Советы по установке воздуховодов

Закройте все стыки труб, колен и соединительных швов алюминиевой лентой (не стандартной изолентой).

По возможности используйте гладкий прочный алюминиевый воздуховод. Ребристый пластиковый воздуховод может образовывать провалы, в которых влага может конденсироваться и скапливаться, что в конечном итоге приводит к появлению запахов или утечке в нижний потолок. Со временем гибкий пластик также может стать хрупким и потрескаться, поэтому прочный алюминиевый канал является более качественным материалом.

Гладкий прочный алюминиевый воздуховод имеет меньшее сопротивление воздуха, чем ребристый пластиковый воздуховод.

Установите воздуховод швами вверх и с небольшим уклоном к наружному вентиляционному колпаку.На чердаках без кондиционирования или в подпольях изолируйте воздуховод.

Вентиляционные каналы для ванных комнат всегда должны оканчиваться снаружи дома.

Проветривайте помещение наружу с помощью вытяжки с защитой от обратного течения.

Терминология и определения дымохода | PA Guild

28.08.2016

О трубочистке

Что такое трубочист?

Трубочист или чистка дымохода должны быть регулярной частью вашего домашнего ухода.Чистка дымохода — жизненно важный процесс для защиты вашего дома от возгорания дымохода. Трубочист удаляет из дымохода горючие отложения, называемые сажей или креозотом, с помощью щетки или другого механического инструмента для удаления сажи или креозота.

Что может случиться, если мой дымоход не прочистят или не осмотрят?

Если дымоход не чистят или не осматривают часто и вы продолжаете его использовать, вероятность возгорания дымохода выше.Пожар в дымоходе возникает, когда горючие отложения, называемые креозотом, которые естественным образом накапливаются в дымоходе во время использования, фактически загораются. Этот огонь может гореть очень быстро и быстро. Тепло может повредить внутреннюю часть дымохода, называемую футеровкой дымохода. Огонь может перейти в другие части дома, в зависимости от конструкции дымохода и продолжительности горения дымохода.

Чистка дымохода создает беспорядок?

НЕТ, мы заботимся о вашем доме и имуществе.Как профессиональные компании по очистке дымоходов, мы делаем все возможное, чтобы содержать ваш дом в чистоте, пока мы выполняем наши услуги по очистке дымоходов. Мы укладываем тряпки и используем стандартные пылесосы для защиты окружающих областей камина или дровяной печи.

Информация по безопасности для дымоходов:

Дымоходы являются неотъемлемой частью многих домов. Дымоход отвечает за отвод опасных газов, выделяемых вашим домашним отопительным прибором. Крайне важно, чтобы дымоход работал правильно, чтобы обеспечить безопасность вашей семьи.

Многие проблемы с дымоходом, такие как отверстия и трещины в каменной кладке дымохода, остаются незамеченными, пока не возникнет проблема, которая очень заметна. Проблемы с дымоходом могут привести к тому, что ваша отопительная печь перестает работать должным образом, дым от камина может вернуться в ваш дом или привести к попаданию воды через потолок или стены.

60 основных ванных комнат с камином (фото)

Стильное купание в окружающем сиянии огня. Обратите внимание на эти потрясающие ванные комнаты с камином.

Спасибо за посещение нашей фотогалереи первичных ванных комнат с каминами, где вы можете найти множество первичных ванных комнат с каминами.

Фото

По теме: 19 видов каминов для вашего дома | Основные ванные комнаты | Пороховые комнаты | Инфракрасный камин

Современная серо-белая основная ванная комната с парящим газовым камином рядом с отдельно стоящей ванной.

Основная ванная комната с камином рядом с врезной ванной на элегантной плиточной платформе под навесным потолком комнаты.

В ванной комнате установлена ванна с люстрой, освещающей комнату. Плитка на полу и белые стены прекрасно сочетаются друг с другом.

Большая основная ванная комната с врезной ванной возле большого бокового камина. В номере также есть душевая комната с плиточными стенами и полом.

Основная ванная комната с большой глубокой ванной с камином сбоку. Платформа из крошечной плитки смотрится просто великолепно.

Основная ванная комната с роскошным кафельным полом, покрытым элегантным ковром возле отдельно стоящей ванны. Стены очень стильные, с прекрасным освещением. В номере также есть большой камин.

Основная ванная комната с отдельно стоящей ванной, подходящей к раковине, освещенной красивым потолочным освещением.

Просторная основная ванная комната с серыми стенами и кафельным полом, а также индивидуальной ванной и камином.

Огромная основная ванная комната с элегантными стенами, освещенными настенными светильниками.В номере есть две разные раковины с одинаковой столешницей, а также большая глубокая ванна у камина.

Современная основная ванная комната с серыми стенами и кафельным полом, с черными раковинами на красивой стойке с раковиной и большой глубокой ванной с камином сбоку.

Основная ванная комната с ванной с платформой из белой плитки и камином сбоку.

Угловая ванна основной ванной комнаты с платформой и стенами из бежевой плитки, а также камин крупным планом.

Основная ванная комната с плиточным полом и бежевыми стенами, а также душевой комнатой и душевой кабиной с камином сбоку.

В этой основной ванной комнате есть камин рядом с врезной ванной с плиточной площадкой, окруженной желтыми стенами.

Основная ванная комната со стенами и полом из бежевой плитки, большой ванной и душевой.

Основная ванная комната с большой ванной сбоку с камином, сохраняющим тепло.Помещение окружено бежевыми стенами.

Большая ванная комната с мраморным полом. В номере есть отдельно стоящая ванна и душевая с камином сбоку.

Основная ванная комната с белой отдельно стоящей ванной и камином рядом с ней. В номере также есть душевая.

Основная ванная комната с паркетным полом и белыми стенами. Есть плавающая раковина под туалетный столик и душевая кабина. В номере есть камин, поддерживающий тепло.

Открытая основная ванная комната со стеклянными перилами, паркетным полом и сводчатым потолком в загородном стиле.

Основная ванная комната с душевой кабиной, отдельно стоящей угловой ванной и элегантной столешницей с раковиной.

Основная ванная комната с отдельно стоящей ванной, освещенной великолепным потолочным освещением, и плавающий туалетный столик с раковиной для посуды, а также камин.

Посмотрите вблизи на стильную вставную ванну в этой основной ванной, окруженную красивыми стенами и освещенную великолепным потолочным освещением.

Просторная основная ванная комната с белыми стенами, полом из темного дерева и мраморным камином.

Основная ванная комната с ванной у окна и большим камином. В комнате бежевые стены и кафельный пол.

Большая основная ванная комната со стильной синей ванной и угловым камином. В номере также есть пара раковин и паркетный пол.

Основная ванная комната с отдельно стоящей ванной на камнях и камином сбоку.

Сфокусированный снимок большой отдельно стоящей ванны с камином на стене в этой основной ванной комнате.

Просторная основная ванная комната с стильным кафельным полом и круглым ковриком. В номере есть душевая кабина, душевая кабина и камин.

Основная ванная комната с глубокой ванной с камином и открытой душевой с плиточными стенами и полом.

Trulia

Основная ванная комната с угловой душевой кабиной со стильной плиткой на стенах и полах, а также большой ванной с камином на краю.

Источник: Zillow Digs ^TM

Основная ванная комната в азиатском стиле с освещением заподлицо, настенными бра, душевой кабиной и раковинами на плавающих туалетных столиках.

Источник: Zillow Digs ^TM

Основная ванная комната в средиземноморском стиле, освещенная люстрой, с угловой ванной и душевой комнатой, окруженной элегантными стенами.

Источник: Zillow Digs ^TM

Современная основная ванная комната с камином и глубокой ванной с большой стильной платформой.

Источник: Zillow Digs ^TM

Современная основная ванная комната с раковинами и камином, а также душевой комнатой.

Источник: Zillow Digs ^TM

Современная основная ванная комната с черно-серыми плиточными стенами, а также отдельно стоящая белая ванна и камин, освещенный одностенной подсветкой.

Источник: Zillow Digs ^TM

Современная основная ванная комната с мраморным полом, вставной ванной и камином посередине между спальней и ванной комнатой.

Источник: Zillow Digs ^TM

Основная ванная комната в загородном стиле со стильной платформой для ванны и камином сбоку. Совершенно красиво выглядит и душевая кабина.

Источник: Zillow Digs ^TM

Современная основная ванная комната с роскошной столешницей с раковиной и ванной у окна. В нем также есть камин, сохраняющий тепло.

Источник: Zillow Digs ^TM

Основная ванная комната в загородном стиле с элегантным и привлекательным декором, большим камином и очаровательной люстрой.

Источник: Zillow Digs ^TM

Современная главная ванная комната с ванной с камином, стены которой красиво декорированы.

Источник: Zillow Digs ^TM

Традиционная основная ванная комната с шикарными плиточными полами, ванной с мраморной платформой и камином, а также двойной раковиной.

Источник: Zillow Digs ^TM

Белая главная ванная комната с ковровым покрытием и парой очаровательных раковин. Отдельностоящая ванна и белый стул сбоку.

Источник: Trulia

Большая основная ванная комната с потрясающим полом и потрясающим декором стен. В номере также есть ванна посередине и камин.

Автор: Кристин Дрохан Коллекция и дизайн интерьера

Основная ванная комната с мраморным полом и отдельно стоящей угловой ванной с современным камином.

По мирному дизайну

Основная ванная комната с каменной стеной и камином, а также белая ванна на паркетном полу.

Центр краснодеревщика и дизайна Roomscapes

Основная ванная комната с элегантной ванной, освещенной великолепной люстрой на высоком потолке комнаты.

Автор: Mary DeWalt Design Group

Эта основная ванная комната может похвастаться серыми стенами, освещенными теплым белым светом. В номере также есть глубокая ванна посередине и камин.

По концепциям кухни и ванны Питтсбурга

Большая ванная комната с мраморным полом и стильным белым потолком.Есть отдельно стоящая ванна и душевая.

Автор: John Kraemer & Sons

Основная ванная комната с бежевыми стенами и деревенским оттенком. У окон установлена ванна, а на краю — камин.

По дизайну Лизы

Большая основная ванная комната с плиточной платформой на врезной ванне и мраморной стойкой для раковины. Также есть камин и телевизор на стене.

Автор: R. B. Schwarz, Inc.

Основная ванная комната с потрясающим камином и большой отдельно стоящей ванной на кафельном полу.

By Ferguson Галерея ванн, кухонь и освещения

Просторная основная ванная комната с отдельно стоящей ванной с боковым камином, душевой комнатой и двойной раковиной.

Автор: Дейл Гардон Дизайн

Большая первичная ванная комната с мраморным полом и мраморной столешницей на раковинах. Великолепно смотрится камин, как и высокий потолок, освещенный изящной люстрой.

Автор: Young and Borlik Architects, inc.

Белая основная ванная комната с душевой, отдельно стоящей ванной с камином сбоку и большим телевизором на стене.

от Lifespan Construction

Современная главная ванная комната с черным кафельным полом, стильной черной ванной и современным газовым камином сбоку.

Автор: Creative Renovations

Основная ванная комната с двойной раковиной в деревенском стиле и полом из темного дерева, а также отдельно стоящей ванной рядом с камином и угловой душевой кабиной.

Автор: Дэвид А. Кеч и партнеры, Inc.

Большая основная ванная комната с глубокой ванной, модным камином и большим ковром, покрывающим кафельный пол.

Автор: RÜME

Современная основная ванная комната со стильной деревянной отдельно стоящей ванной возле камина, освещенная великолепными подвесными светильниками.

Космический корабль / Архитектурная фотография

Большая главная спальня с собственной ванной комнатой с глубокой ванной у камина.

Для максимальной роскоши вы можете побаловать себя основной ванной комнатой с камином, в которой сочетаются лучшее из обоих миров. Хотя это кажется очевидным, менее 20 процентов этих основных спален / ванных комнат имеют такую снисходительность.

Тип

Согласно нашему исследованию дизайна интерьеров, в комнатах, в которых они есть, наиболее популярна стандартная установка. Другие варианты включают:

Уголок
двусторонний
Лента
Подвешивание
Дровяная печь

Связанный: Типы каминных инструментов

Объемный

Конечно, это только начало вашего выбора, когда дело касается камина.Другие вещи, которые вам нужно учитывать, включают местоположение и окружение. Последний предлагает отличный способ сочетать этот дизайнерский элемент с декором комнаты. К наиболее популярным вариантам относятся:

Камень
Плитка
Дерево
Штукатурка
Металл

Stone является фаворитом подавляющего большинства респондентов почти у 50 процентов респондентов. Это имеет смысл, если подумать. Создается впечатление, будто вы идете в природный бассейн, чтобы искупаться.Что может быть более романтичным или расслабляющим? Добавьте сюда мягкое освещение, и вы получите ванную комнату, достойную спа.

В основных ванных комнатах с камином часто используется связь с природой, где коричневый, белый и серый цвета являются любимыми цветовыми решениями для комнат. Он переносится с выбором встречных материалов, которые включают гранит, мрамор и искусственный кварц, возглавляющие список.

По данным Национальной ассоциации строителей жилья, можно с уверенностью сказать, что нам нравится эта роскошь, присущая 96 процентам новых домов.

Материалы для пола

Эта тема снова нашла отражение в материалах верхнего этажа. Среди избранных в нашем обзоре:

Керамогранит
Плитка керамическая
Мрамор
Травертин
Мозаика

Все это связано с изначальной связью огня с нашими эволюционными корнями. Сохранение тепла с помощью света, позволяющего следить за ближайшим окружением, говорит о том, откуда мы пришли и где нам все еще нравится быть.

Стили

Это проявляется в наиболее популярных стилях, которые повторяют стили других комнат в доме.Для основных ванных комнат они включают:

Комфорт и ощущение знакомого — общие темы. Он соответствует другим вариантам, таким как цвет и материалы. Например, любимый цвет ассоциируется с теплом, надежностью и безопасностью.

Они, вероятно, хороши, учитывая уют этих комнат. Важно помнить о ощущении, которое создают разные оттенки. Это даст вам множество способов улучшить настроение вашей основной ванной комнаты с помощью простых изменений.

Связано: Гостиные с камином | Столовая с камином | Кухня с камином | Виды каминов

Комната за комнатой · Маунт-Вернон Джорджа Вашингтона

22 фута 9 дюймов в ширину x 30 футов 6 дюймов в длину x 16 футов 6 дюймов в высоту

Вашингтон назвал эту комнату — последнее дополнение к Особняку и самое большое пространство в доме — своей «Новой комнатой». Новый зал с двухэтажным потолком, детализированным архитектурным орнаментом и стильной мебелью был призван подчеркнуть неприхотливую красоту и высокое мастерство — качества, которые, по его мнению, отражают ценности новой нации.Вашингтон резюмировал свои амбициозные цели в отношении комнаты в письме, написанном во время войны за независимость: «Я хотел бы, чтобы все было выполнено мастерски».

Выбрав яркую краску и обои для большей части дома, Вашингтон сделал выбор, отражающий вкусы его эпохи, когда использование ярких цветов было признаком богатства. Потрясающий зеленый цвет обоев в этой комнате был одним из его любимых. Обстановка включает в себя различные оригинальные Вашингтонские предметы, а также предметы старины, подобные тем, которые принадлежали Вашингтону.Вашингтон заказал буфет в федеральном стиле (со стороны реки) и несколько боковых стульев у краснодеревщика из Филадельфии Джона Эйткена ближе к концу своего президентства.

Как и большие «салоны» фешенебельных английских усадеб 18 века, эта комната должна была выполнять несколько функций. В качестве приемной для посетителей его высокий потолок, большой объем и симметричное оформление делали это пространство поистине впечатляющим, поскольку сама по себе комната была больше, чем большинство домов в колониальной Вирджинии.

Большое окно, выходящее на север, сделало его не только своим масштабом, но и идеальной картинной галереей. Вашингтон повесил в комнате 21 произведение искусства; шесть больших пейзажных картин, представленных в настоящее время, являются оригинальными полотнами, приобретенными Вашингтоном.
